XDV-P9 разъем для ИК приемника
Добрый день.
Есть выше указанный чейнджер,тока нету ик передатчика из комплекта...пульт нашел а приемника нету он втыкается в свой разъем
Возможно ли приделать туда обычный ик глазок например от тв тюнера либо другой тогда какой?http://magnitola.org/attachment/6/2/1/6/5/577048.thumbhttp://magnitola.org/attachment/6/2/1/6/5/577050.thumb
В как номер нужно воткнуть в разъеме?как я понял 3 и 6 и 7 земля?тока какой из них управляющий а какой просто питание
И как считается номера в разеъеме?сверху или снизу?
Вложений: 1
Re: XDV-P9 разъем для ИК приемника

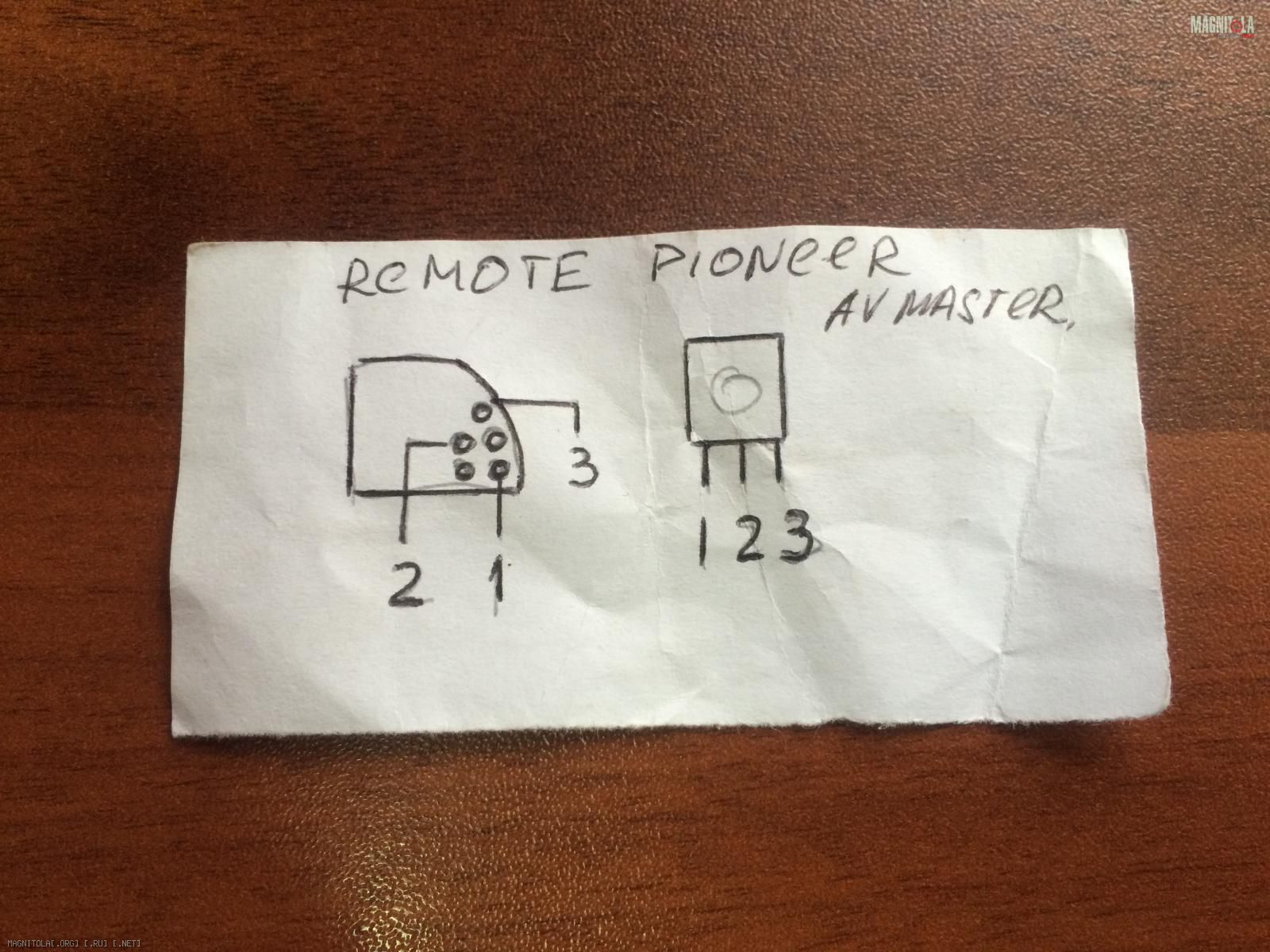

ЛовиВложение 676368 Фотки твои не открываются. Если я правильно увидел там изображен разъем ipbus (если он) не лезь туда. Подключение происходит в разъем AV(master)!!! Темно зеленого цвета если не ошибаюсь!Или черный вроде.
Вложений: 2
Re: XDV-P9 разъем для ИК приемника

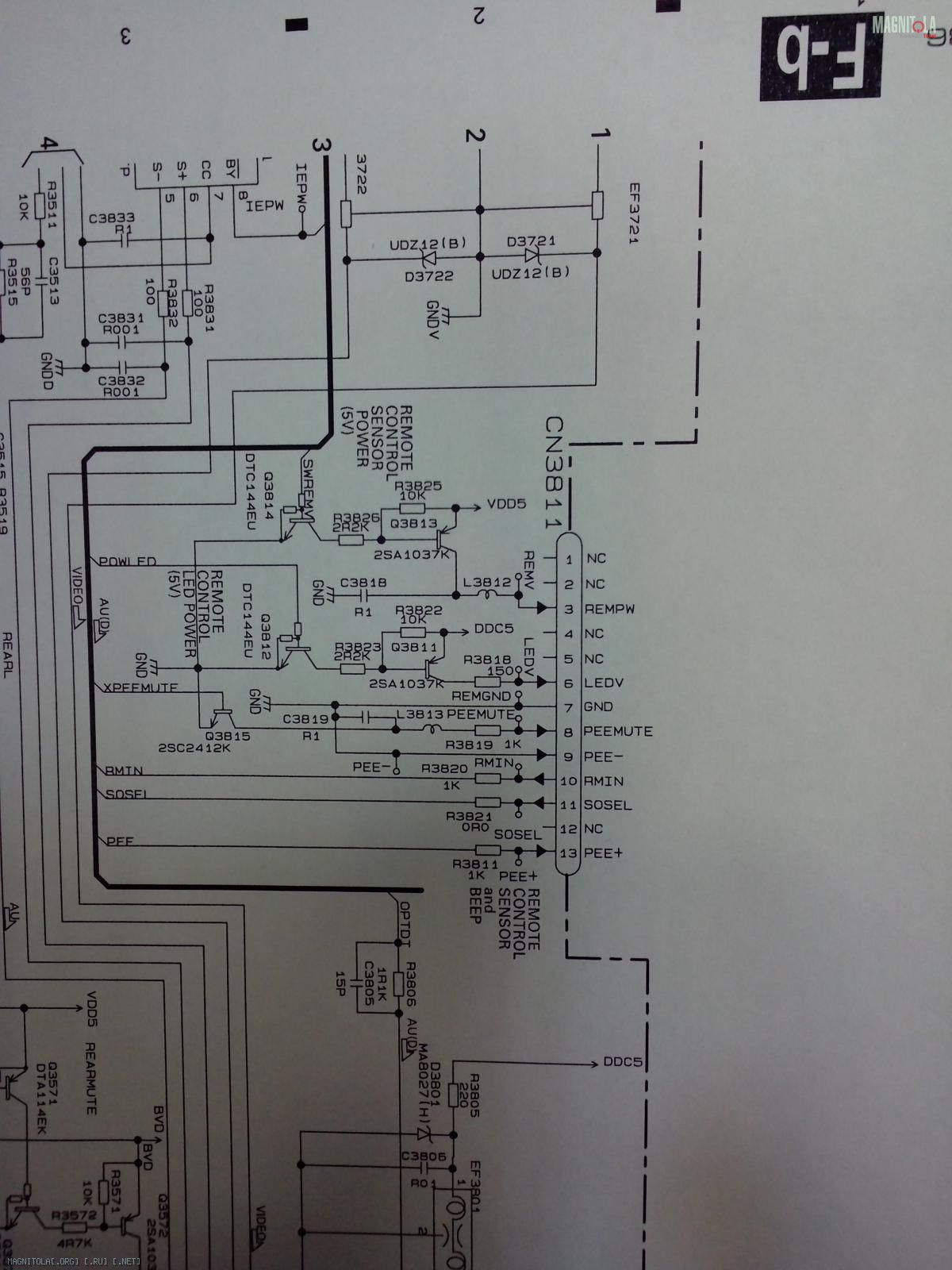

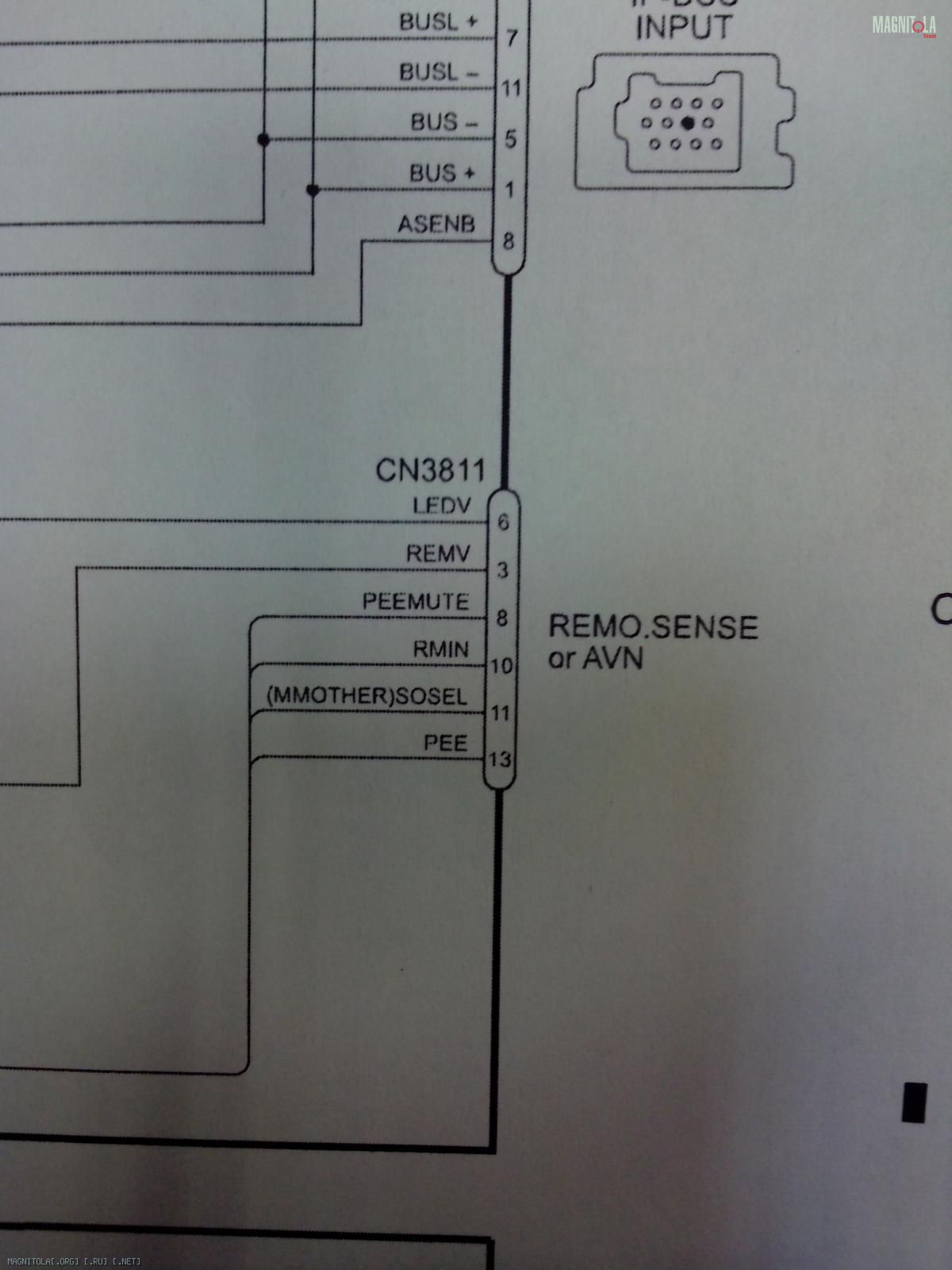

Вложение 676372Вложение 676374
Я понял что не ip-bus)схема самого разьема вдруг кому пригодятся...
Спасибо большое
Re: XDV-P9 разъем для ИК приемника
Пожалуйста! Спасибки внизу ника ставятся )))
Re: XDV-P9 разъем для ИК приемника
А питание по какому контакту идет на самом av master?и земля под какой цифрой?
Просто я боюсь что может не совпасть распиновка самого приемника...
Re: XDV-P9 разъем для ИК приемника
Распиновку в инете ик на пионер можко глянуть, непомню ну или с пиона убитого дернуть.
---------- Сообщение добавлено 25.11.2014 в 16:03 ----------
Если не найдешь чиркани завтра посмотрю. Сегодня некогда уже.
Re: XDV-P9 разъем для ИК приемника
А подскажите где можно найти схему на выносной датчик? его номер CXB5928-поиск ничего не выдал...
Re: XDV-P9 разъем для ИК приемника
Короче не парься, я подгоню тебе выносной ИК с динамиком от навигашки фишку только сам переделаешь(там зеленый прямоугольный). Реквизиты в личку.
