Конечно не высший пилотаж создания блока питания, но не нашел куда больше прилепить тему.
Может кому пригодится моя работа. Ну начнем с того, что некоторые нуждаются в скорой проверки скажем магнитолы дома, а проверить не чем. Конечно вариант с АКБ+зарядка для нее выглядело бы намного предпочтительнее, но проверить работоспособность г.у., усилителя можно с помощью обычного блока питания от компьютера.
Находим блок питания от компьютера, чем мощность выше, тем больше ампераж. (Если БП старый, посмотрите чтобы на выходе не было вздутых конденсаторов)

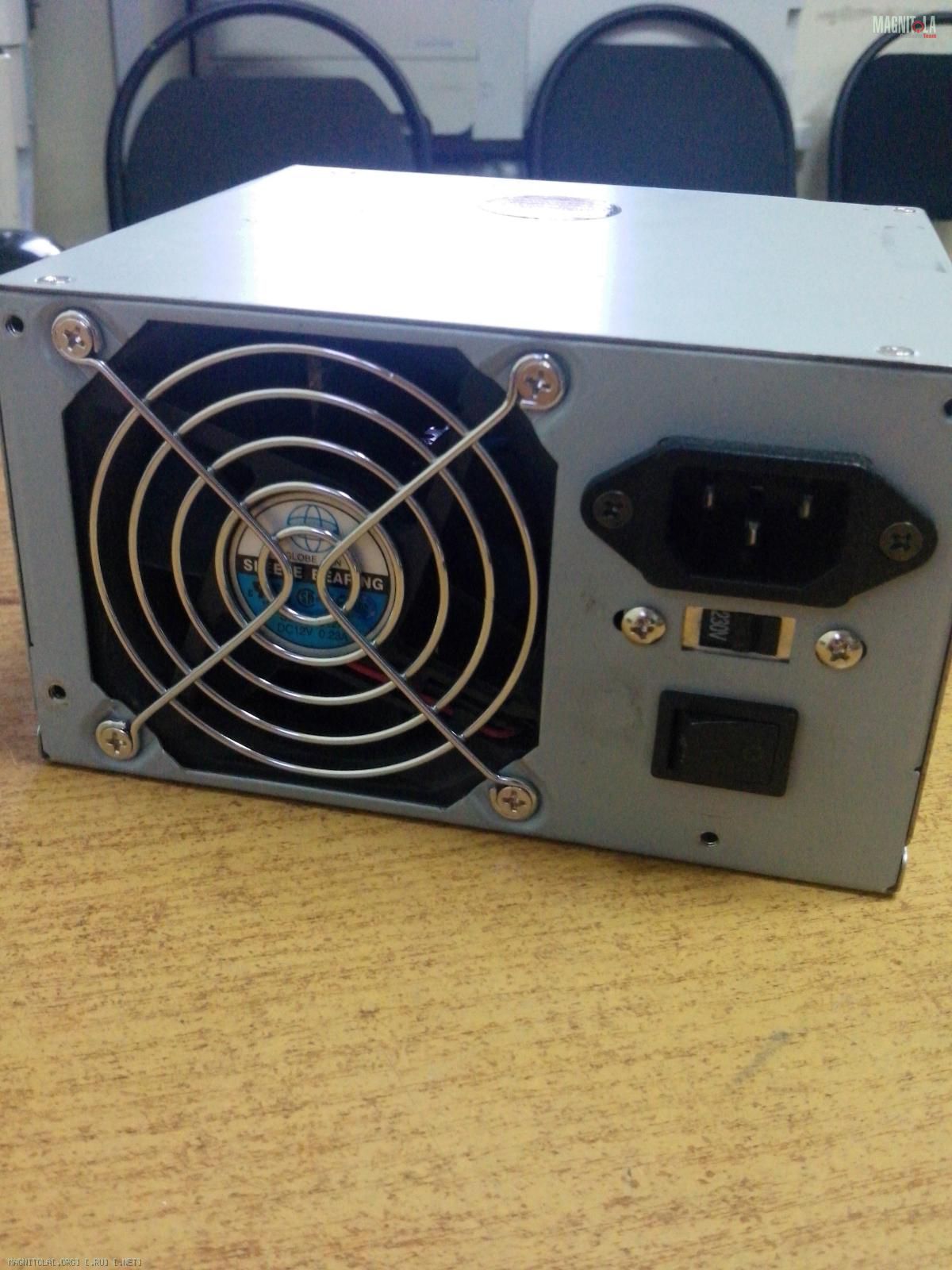

На фото 350w, что в номинале ампер 10-15
Вложение 711374
Нам нужны только желтые провода (+), черные провода (-), и зеленый провод (включение), отрезаем у них наконечники.
Вложение 711356

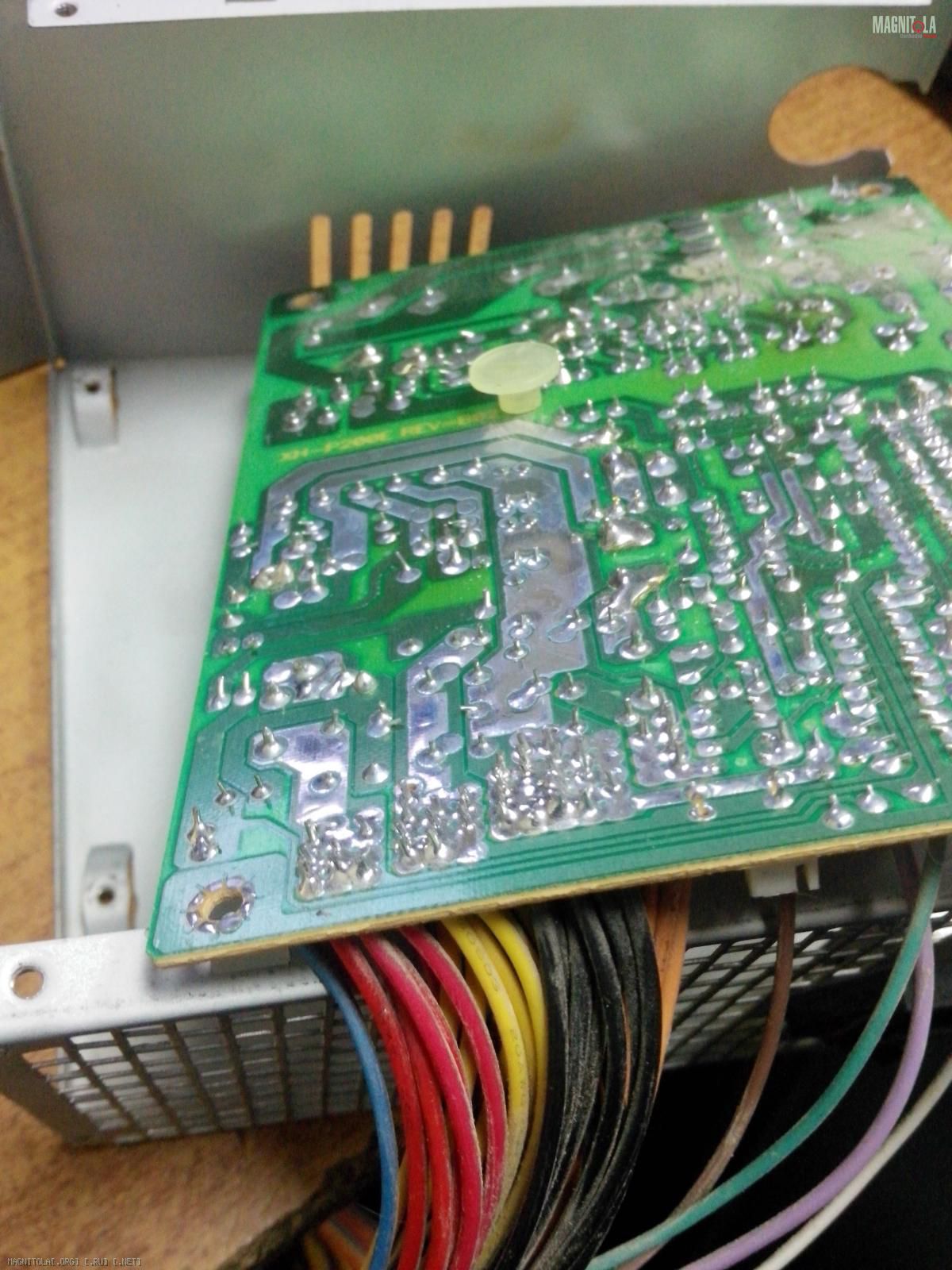

Далее выпаять остальные провода с платы.
Вложение 711358Вложение 711360Вложение 711362
Черных проводов (-) обычно больше чем желтых (8шт), поэтому лишние черные тоже лучше отпаять.
Так как практически у всех БП есть сзади вкл/выкл питания, то укорачиваем зеленый провод припаиваем на плате к черным.
Провода можно засунуть в плетенный шланг или стяжками.

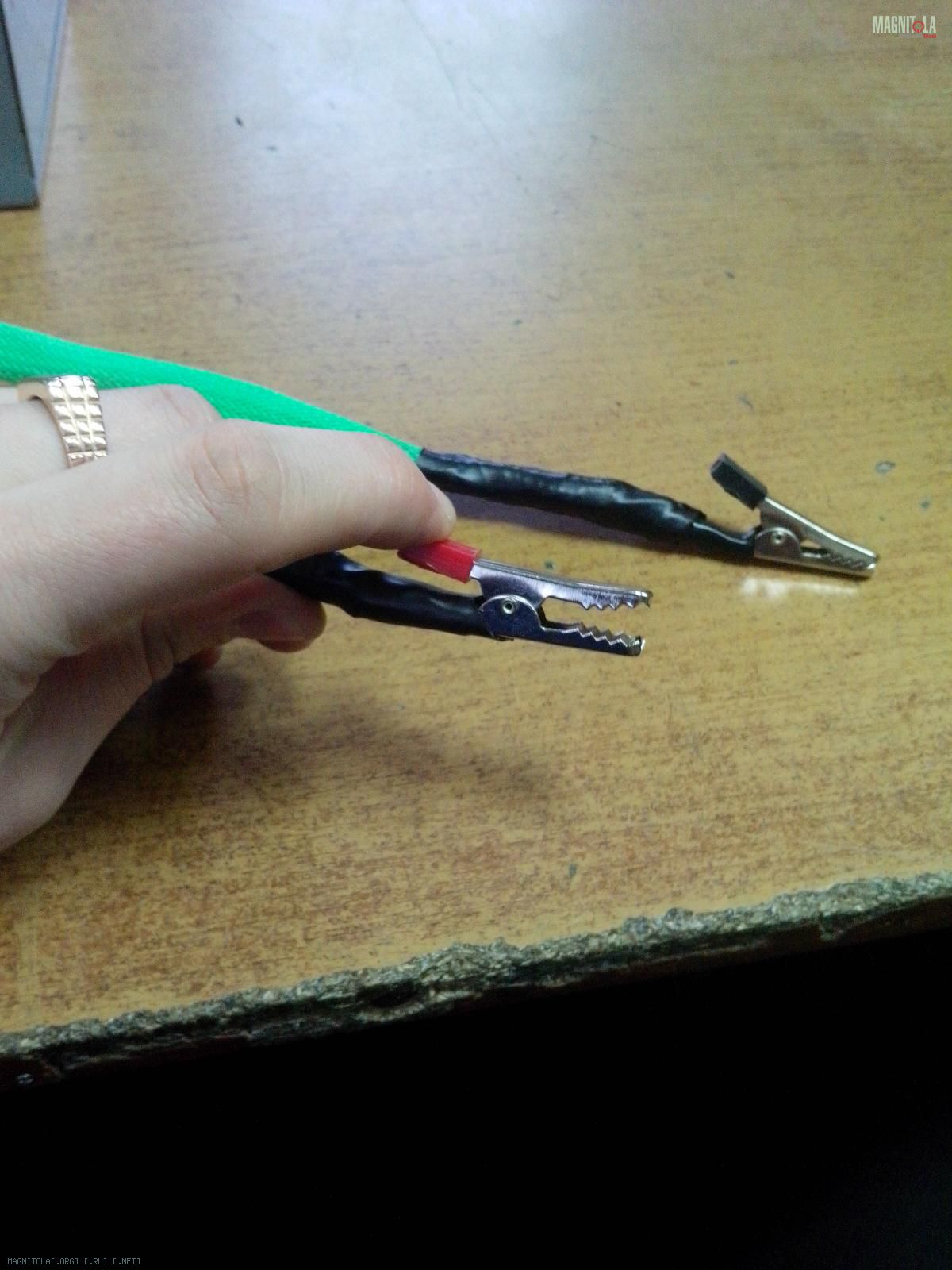

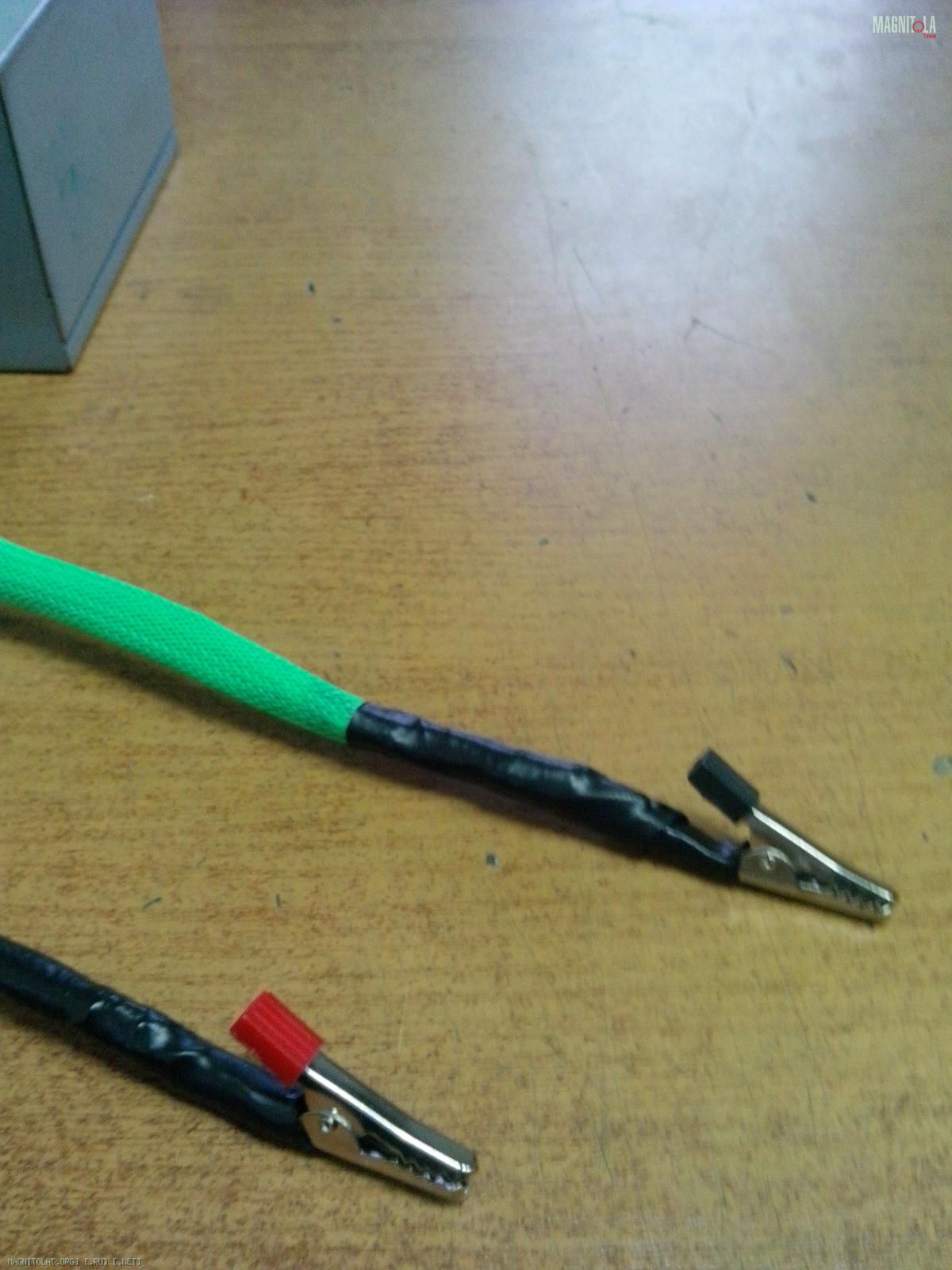

Концы проводов скручиваем между собой и припаиваем к зажимам (крокодильчикам). И закрываем термоусадками
Вложение 711368Вложение 711370Вложение 711372

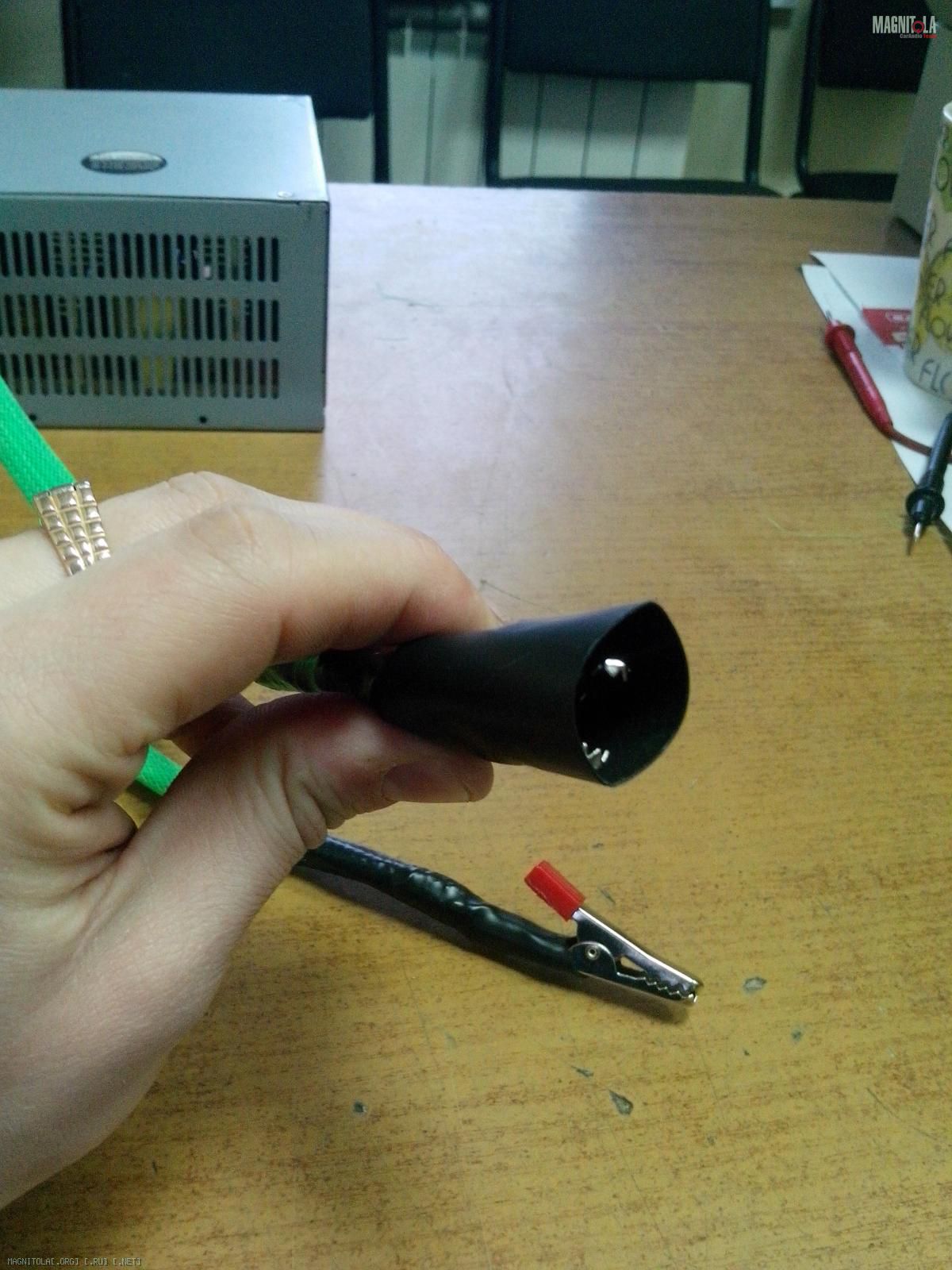

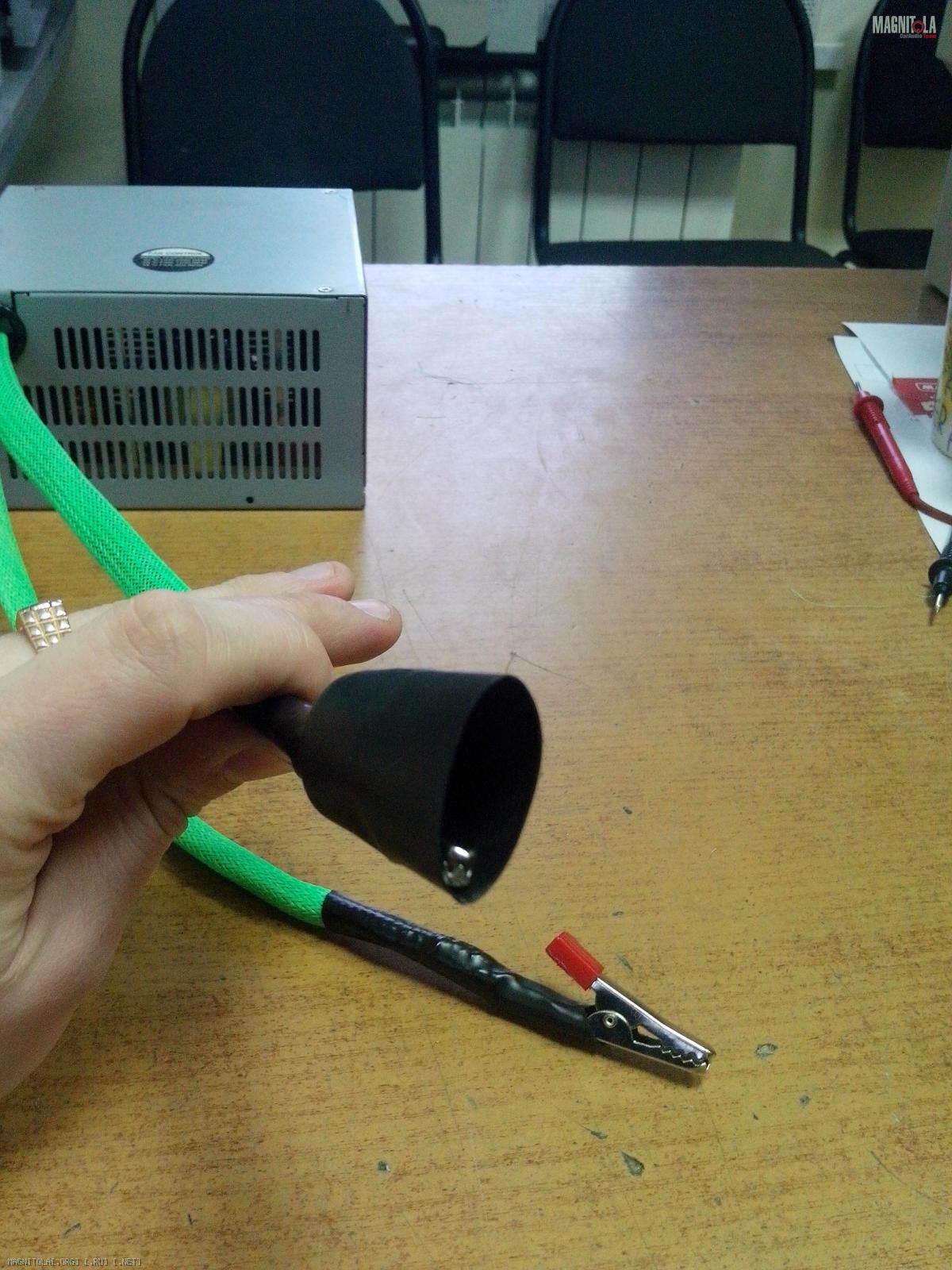

На всякий случай от КЗ, на плюс и минус одеваем термоусадку большого размера, разных цветов, чтобы не спутать.
Вложение 711378Вложение 711380

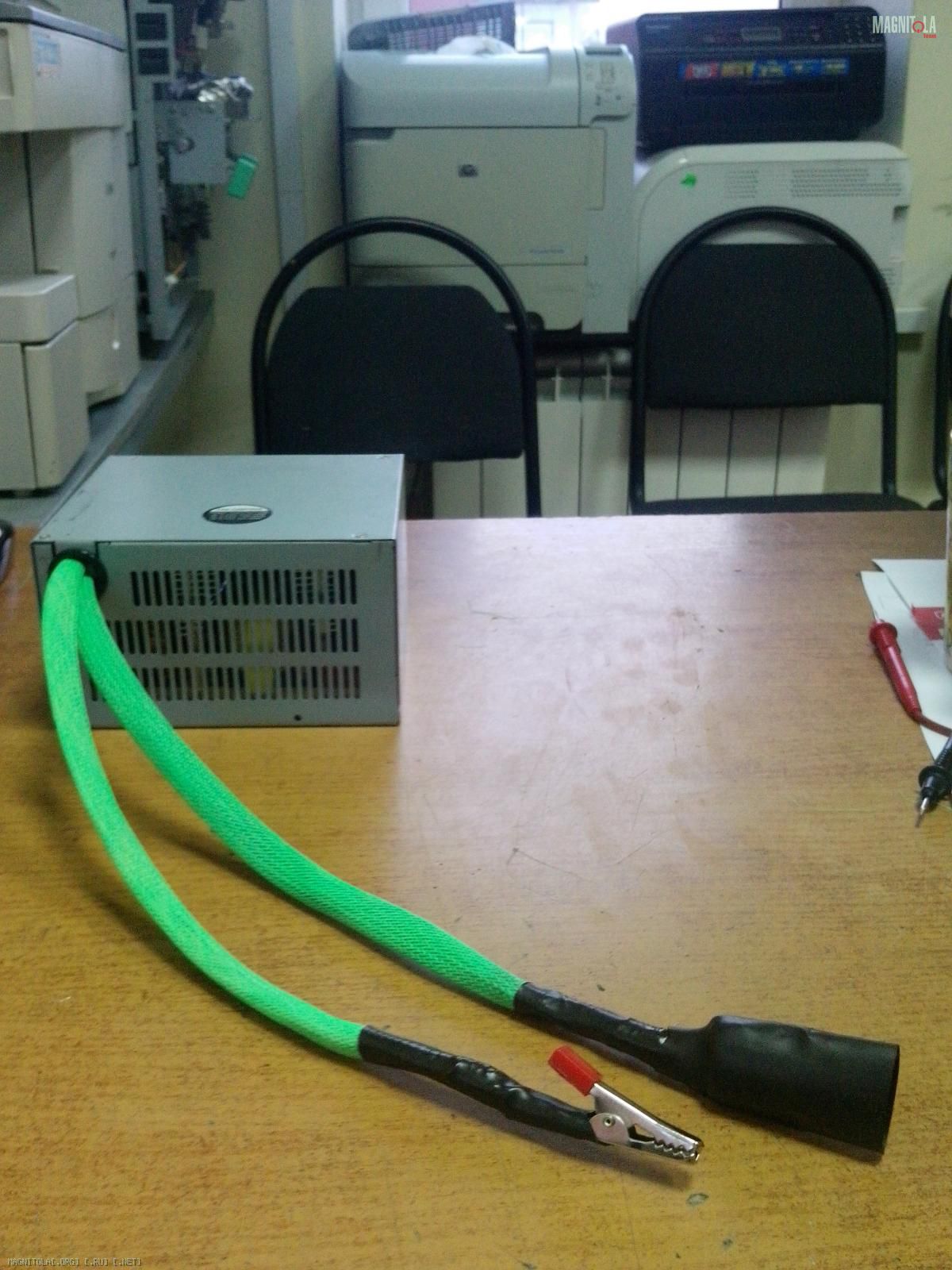

Итог:
Вложение 711350 Вложение 711376
Может кому пригодится. Проверял на своем оборудовании, проблем замечено не было. Если вы боитесь данных операций, лучше обратиться к специалисту.
Вложение 711382Вложение 711384
PS. Если не заработает, во всем виноват чебурашка;)
