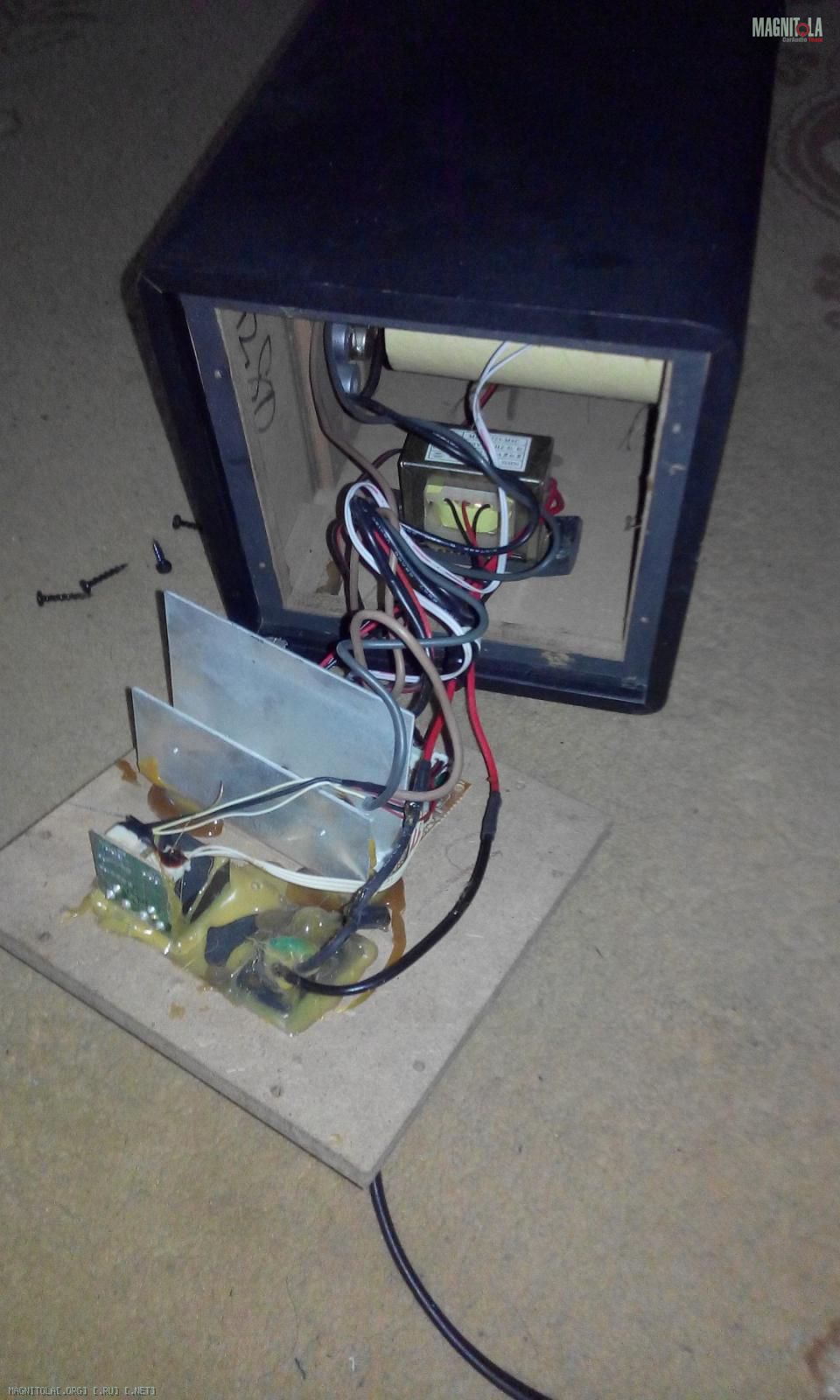

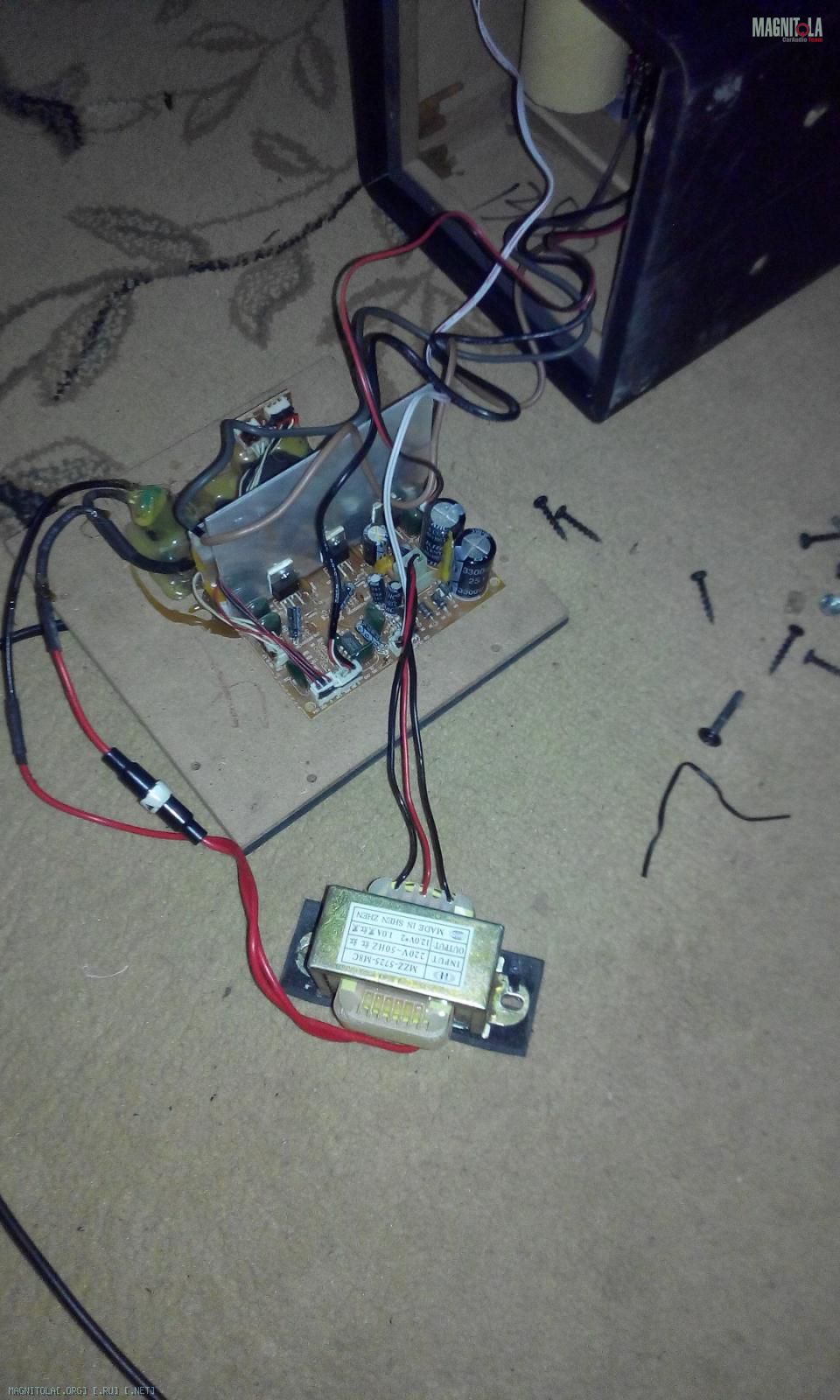

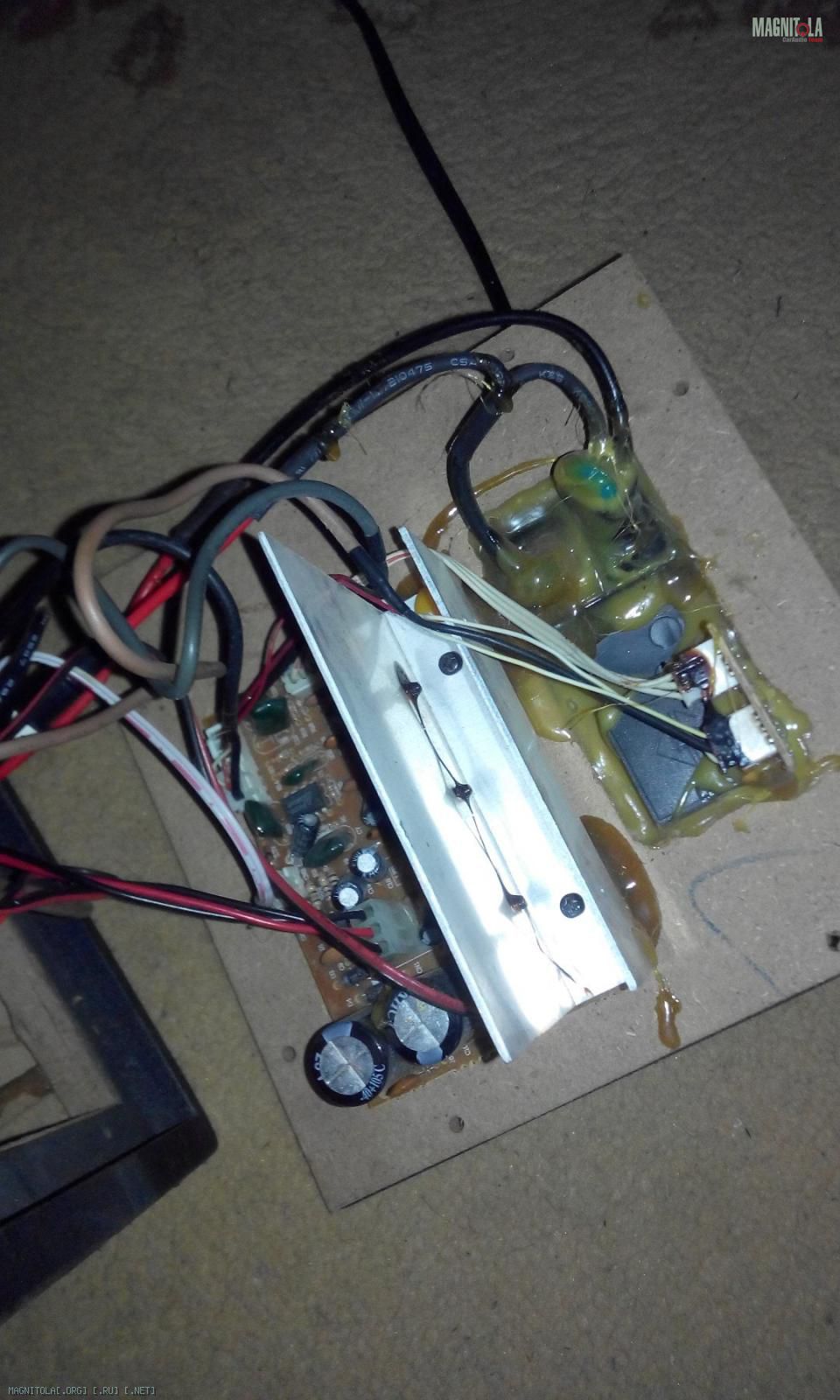

Имеется сабвуфер и 2 колонки от компьютера. Нужно переделать их в 12 вольт чтобы вставлять в прикуриватель. Раскрутил сабвуфер, там имеется преобразователь из 220 в 12 вольт.
Как нужно перепаять схему чтобы его обойти?
Вложение 794144Вложение 794146Вложение 794148
В дырочки 12 вольт впаять новые проводки...Цитата:
Сообщение от Hugo42
Вы уверены? Три провода с вторички, как бы наводит на мысль, что там как минимуму 2 по 12 вольт.Цитата:
Сообщение от Hugo42
Уверенность дело относительное,а указать тип УЗЧ по маркировке,не помешает для решения Вашего вопроса.Цитата:
Сообщение от Heks

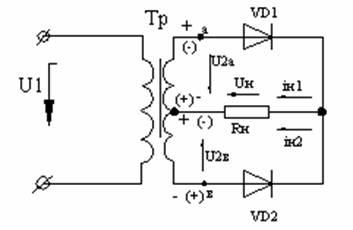

Есть: двухполупериодный выпрямитель,что касается переменной сети:
Вложение 794260

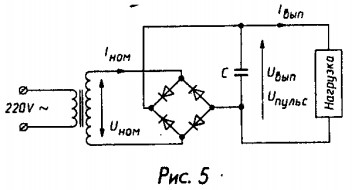

Есть и базовая схема тоже:
Вложение 794262
Как это всё выглядит реально?,похоже вопросов больше у меня возникло,чем у ТС.,
Hugo42, зачем??!
купите приобразователь 12=>220вольт, если проводки паять нет желания.
только от прикуривателям маловато будет... с АКБ хотя бы по 6квадратов с предом проложите.
Там 220 в 12*2
Hugo42, так можно долго спорить и думать,а вот подробный ответ на пост №4 очень хочется увидеть и услышать.,Цитата:
Сообщение от Hugo42
Как мне узнать тип усилителя?
сделать нормального качества фото платы!!!Цитата:
Сообщение от Hugo42
ну а так то.... трансформатор вторичка со средней точкой, диодов 4-е штуки, конденсаторов фильтра два, выходных конденсаторов возле микросхем ИУМ, которые скорее всего TDA2030, не видать, соответственно это 99% схемотехника двухполярного питания.
раз для тебя это не очевидно, то правильнее всего собрать всё назад и не уродовать то что есть.
Я не пойму, разве нельзя чем то помочь новичку? Обязательно хамить? Если с таким настроем заходите в раздел для новичков, то зачем вообще заходить?
Мне просто нужно временно переделать аудио систему под прикуриватель, разве для этого нужно иметь глубокие знания в сфере автозвука?
