Вложение 949718Вложение 949720Вложение 949722
Циклон в черновом виде собрал и опробывал.
Вроде работает, грязь оседает внизу трубы куда приделаю бачок.
Как причешу все, заделаю отчет если кому интересно)

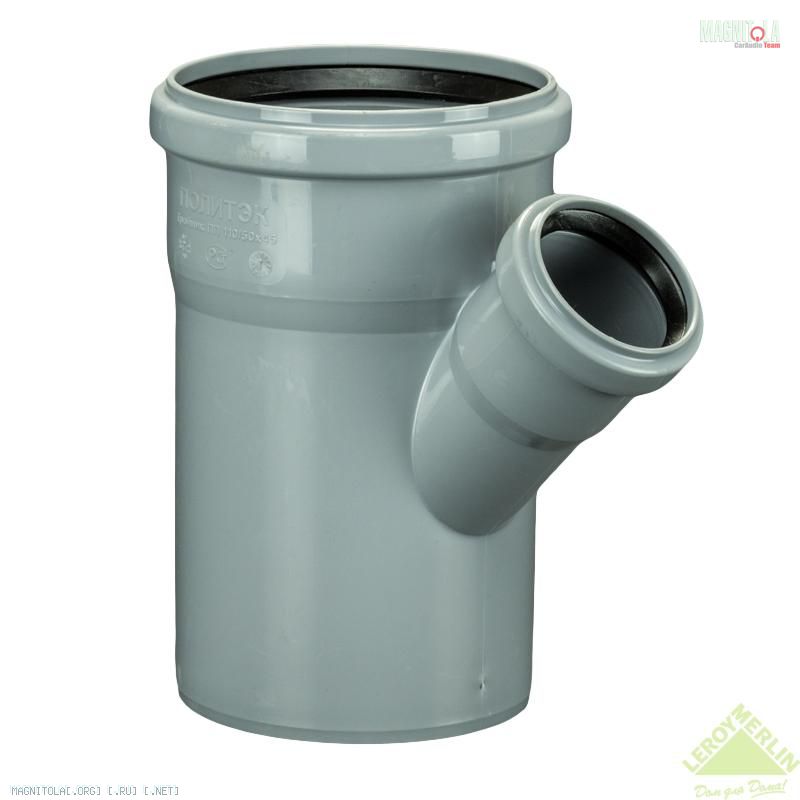

А тройник получается не очень эффективно использовать? Вложение 949724
19.02.2016, 16:37
x-diz
Re: Мелочи разные.
Цитата:
Сообщение от maximus_063
А тройник получается не очень эффективно использовать?
Если мужик из видео прав, то не не подойдёт. Потому что он в нем на это обратил внимание. Тонкая труба у него не только вниз смотрит, но и вбок. Что бы воздух закручивался, создавался циклон.
19.02.2016, 19:12
Lexx69
Re: Мелочи разные.
По мне проще купить готовый... по цене почти то же самое, если все трубы покупать...
Если мужик из видео прав, то не не подойдёт. Потому что он в нем на это обратил внимание. Тонкая труба у него не только вниз смотрит, но и вбок. Что бы воздух закручивался, создавался циклон.
Тройник для удобства и прочности крепления, в него вставить уголок на 40мм и также с поворотом и сплющиванием.
19.02.2016, 21:01
Pit
Re: Мелочи разные.
Цитата:
Сообщение от x-diz
Петь, сколько потратил? )))
800 рублей с учетом емкости 9 литров под мусор. То что у Алексея по ссылке надо колхозить на эту емкость и цена будет больше 1,5т.р.
Конечно конус предпочтительнее для циклона - лучше сила всасывания, но это потом, если понравится.
Паял сегодня ПП пластик, говнище жуткое.... соплями мажет, но вроде приноровился.)))
Уголок загнутый внутри трубы сделал кастомный, потому что обычный уголок прожег при попытки погнуть)))
Теперь думаю в роли шланга от пылесоса приколхозить сливной шланг =)
Цитата:
Сообщение от maximus_063
Тройник для удобства и прочности крепления, в него вставить уголок на 40мм и также с поворотом и сплющиванием.
Слабо сделать?)) Без прикола спрашиваю, просто этот ПП пластик плющил а он цуко своенравный что пипец!
19.02.2016, 21:09
x-diz
Re: Мелочи разные.
Pit, чем плющил и прожег? Я феном гнул. Что хотел не получилось, но понял бы точно.
19.02.2016, 21:13
Pit
Re: Мелочи разные.
Цитата:
Сообщение от x-diz
Pit, чем плющил и прожег? Я феном гнул. Что хотел не получилось, но понял бы точно.
Феном и прожег. Увлекся. Понял одно - надо срезать и спаивать. Паяльник 40Вт, т.к. сотка прожигает трубы насквозь за секунду.
Завтра надеюсь закончу. Будет с заплаткой раненый.
19.02.2016, 22:01
maximus_063
Re: Мелочи разные.
Цитата:
Сообщение от Pit
Слабо сделать?)) Без прикола спрашиваю, просто этот ПП пластик плющил а он цуко своенравный что пипец![/FONT]
Есть в планах, потому и спрашиваю.
24.02.2016, 14:10
Pit
Вложений: 14
Re: Мелочи разные.
Корочи самодельный циклон собран и опробован. Много еще много кривого что надо доделать, но уже можно пользоваться.

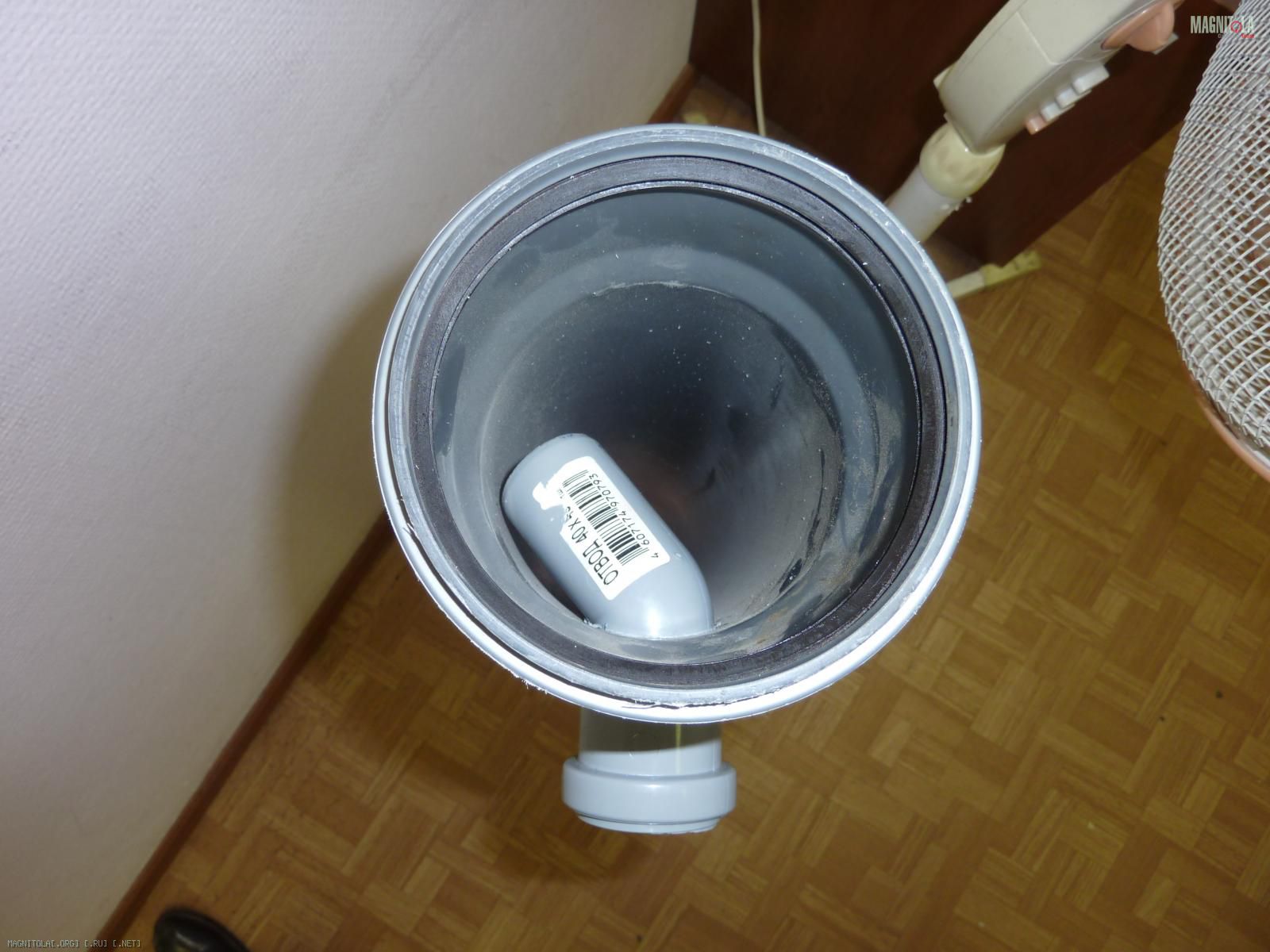

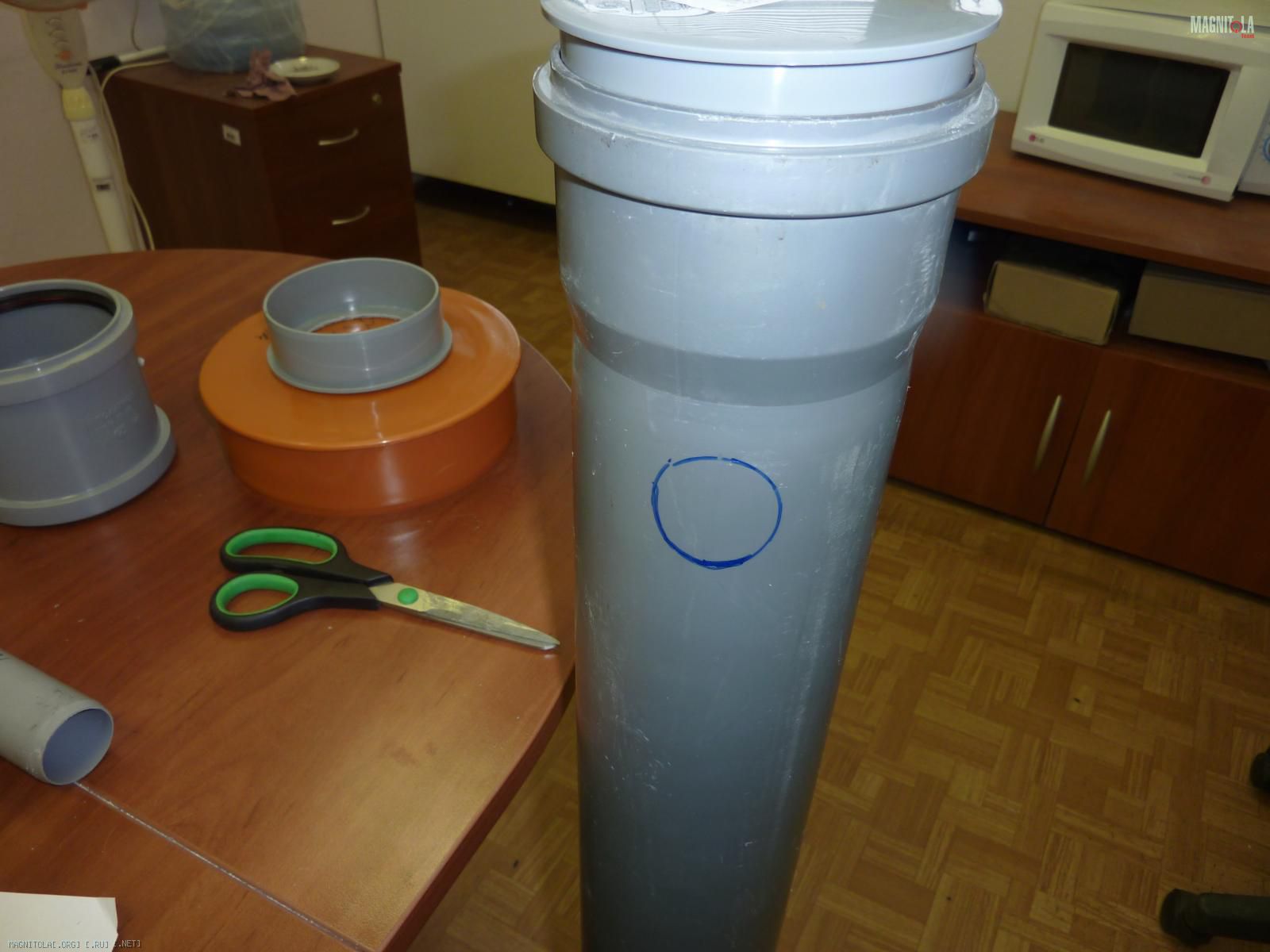

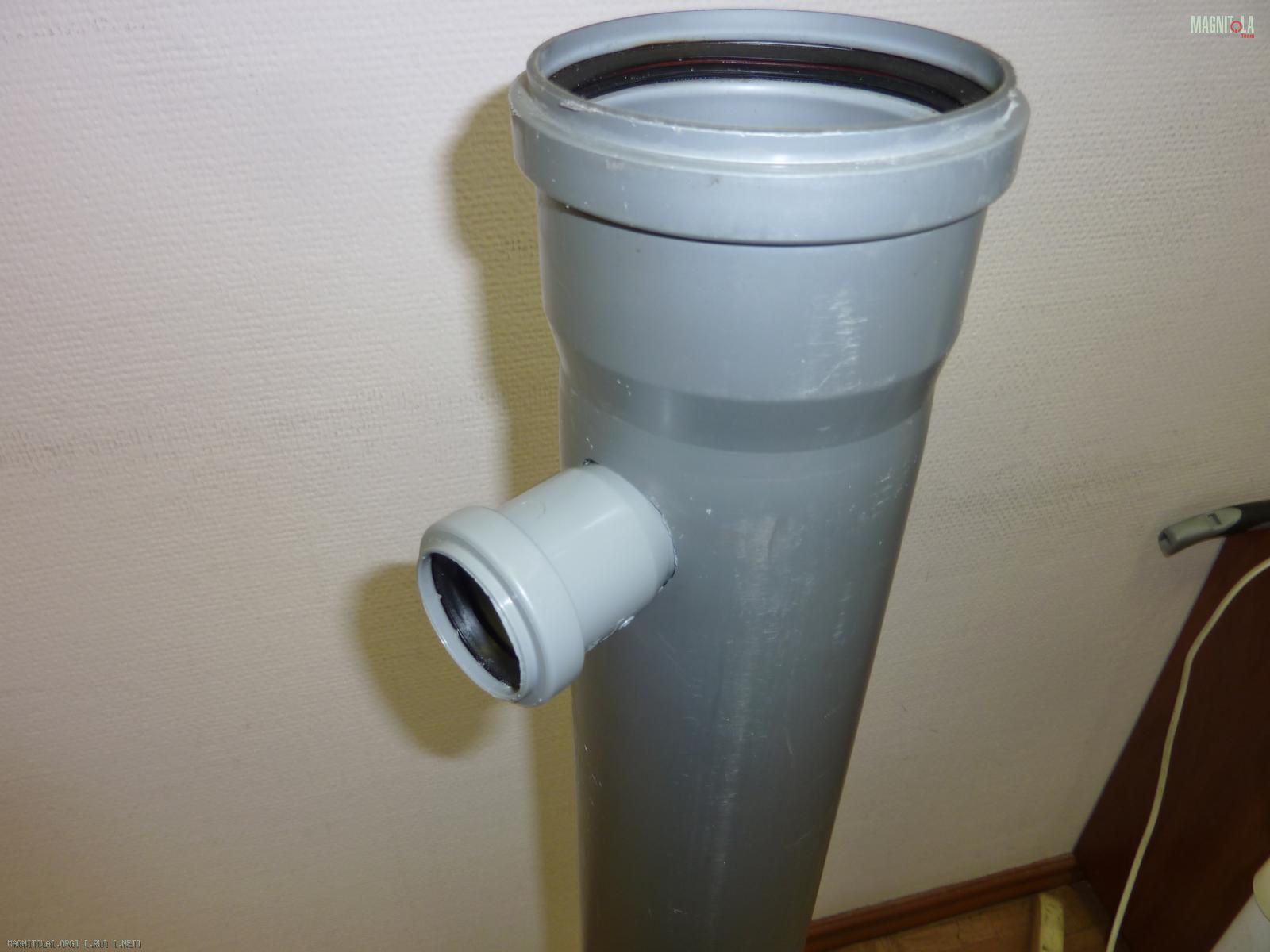

Первые 3 фото уже были Вложение 953170Вложение 953174Вложение 953172

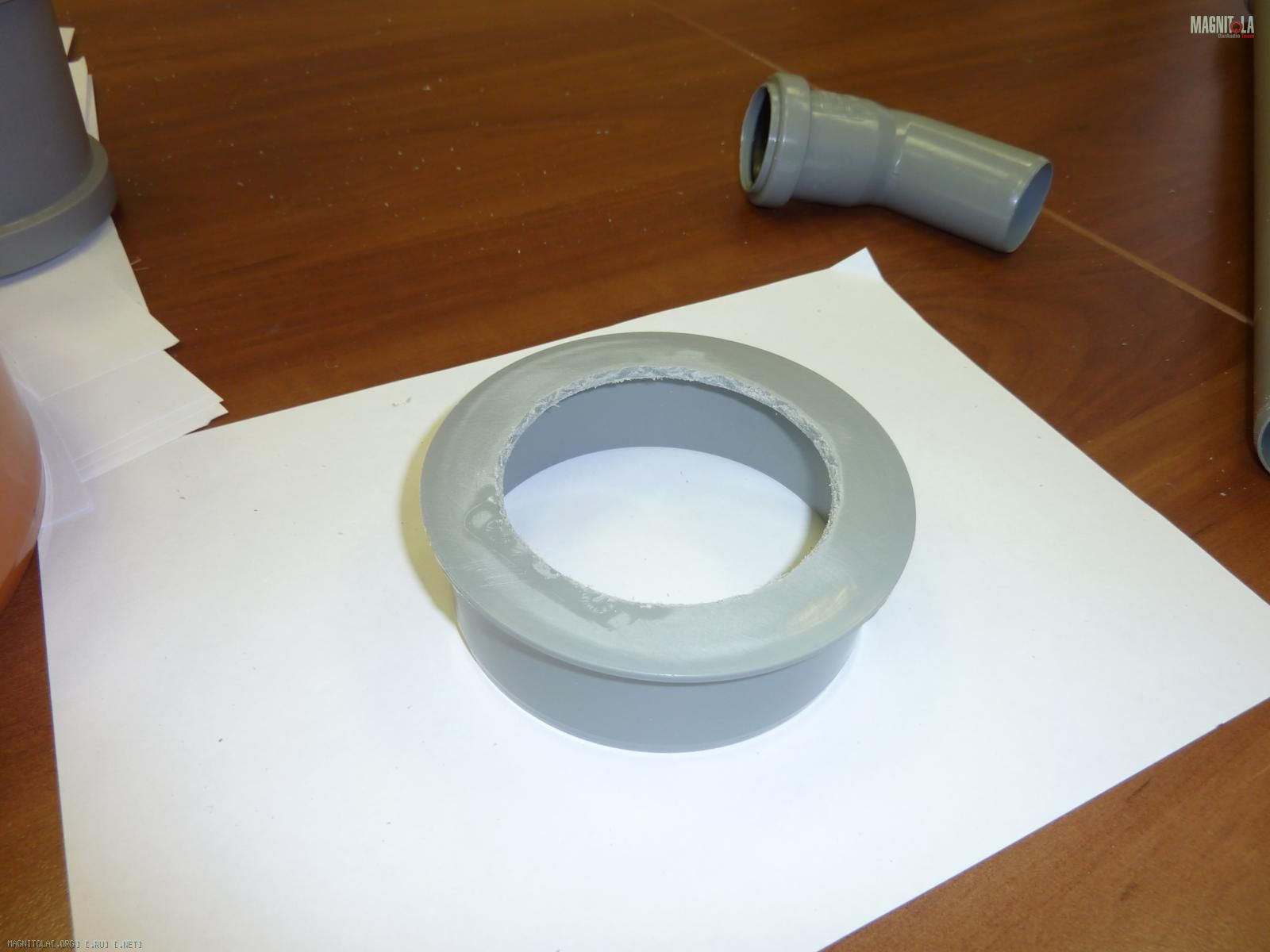

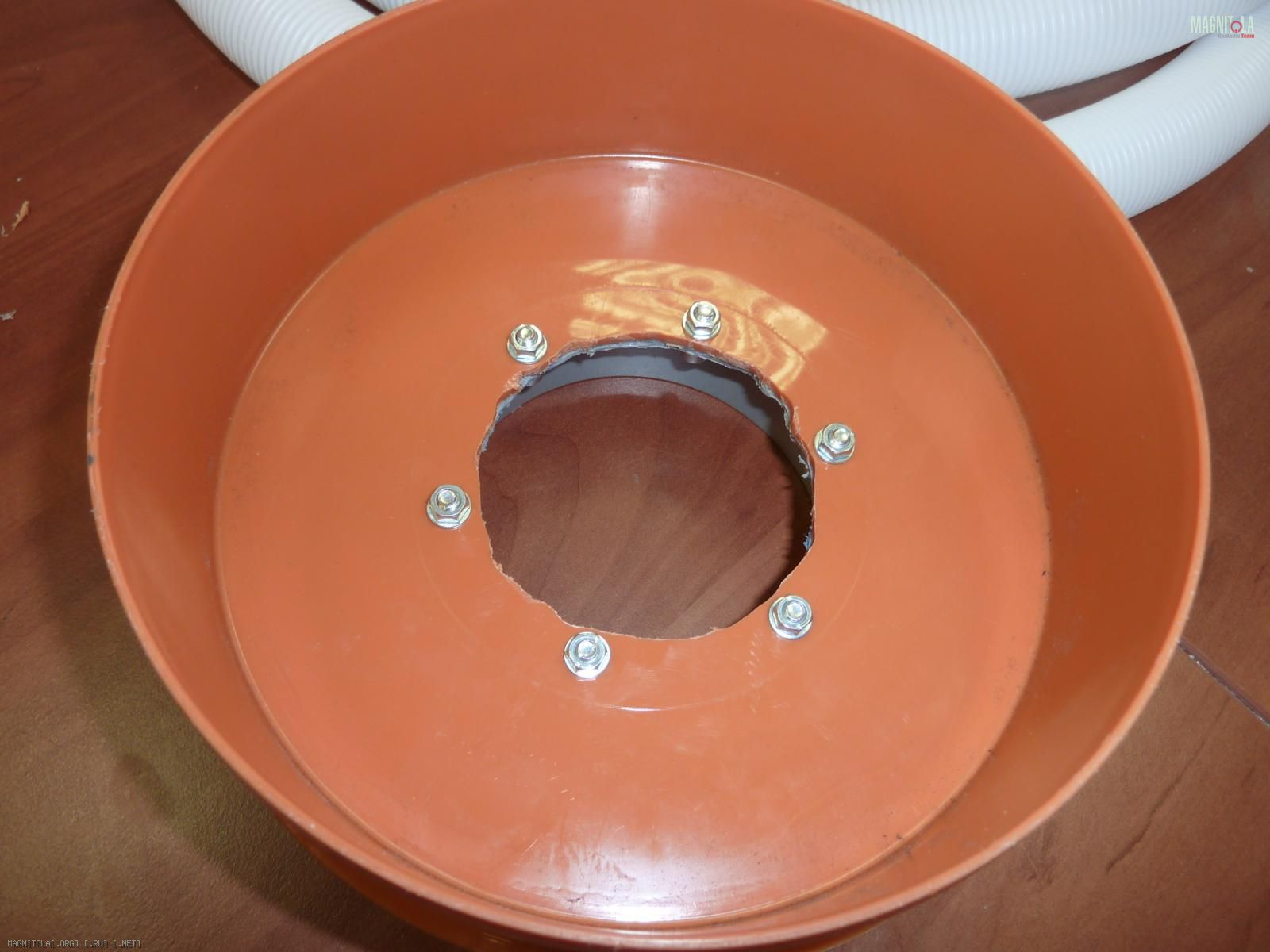

В 110мм заглушке вырезаю отверстие и в 200мм заглушке такое же и сажаю на 6 винтов М5 Вложение 953166Вложение 953168Вложение 953178

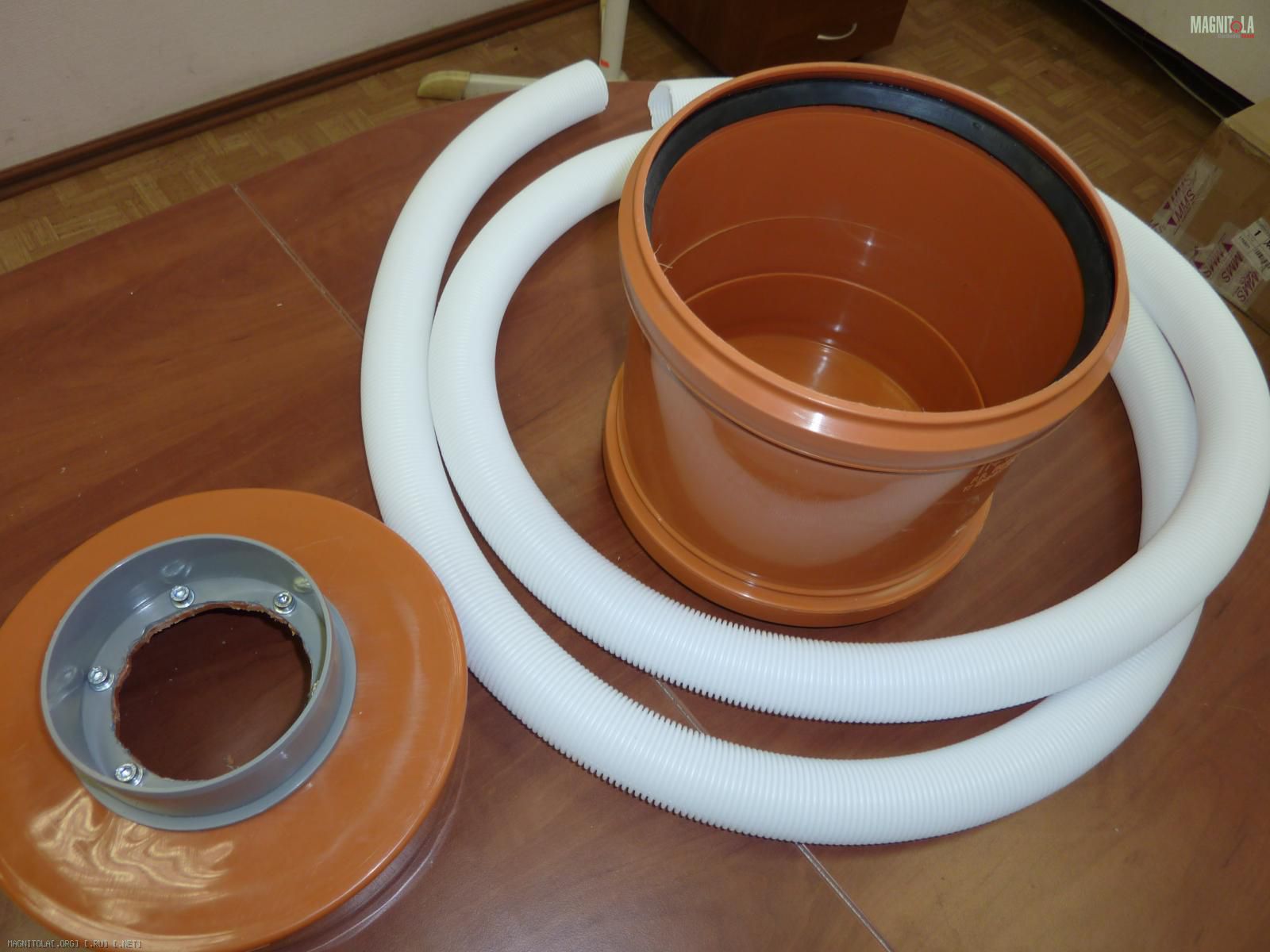

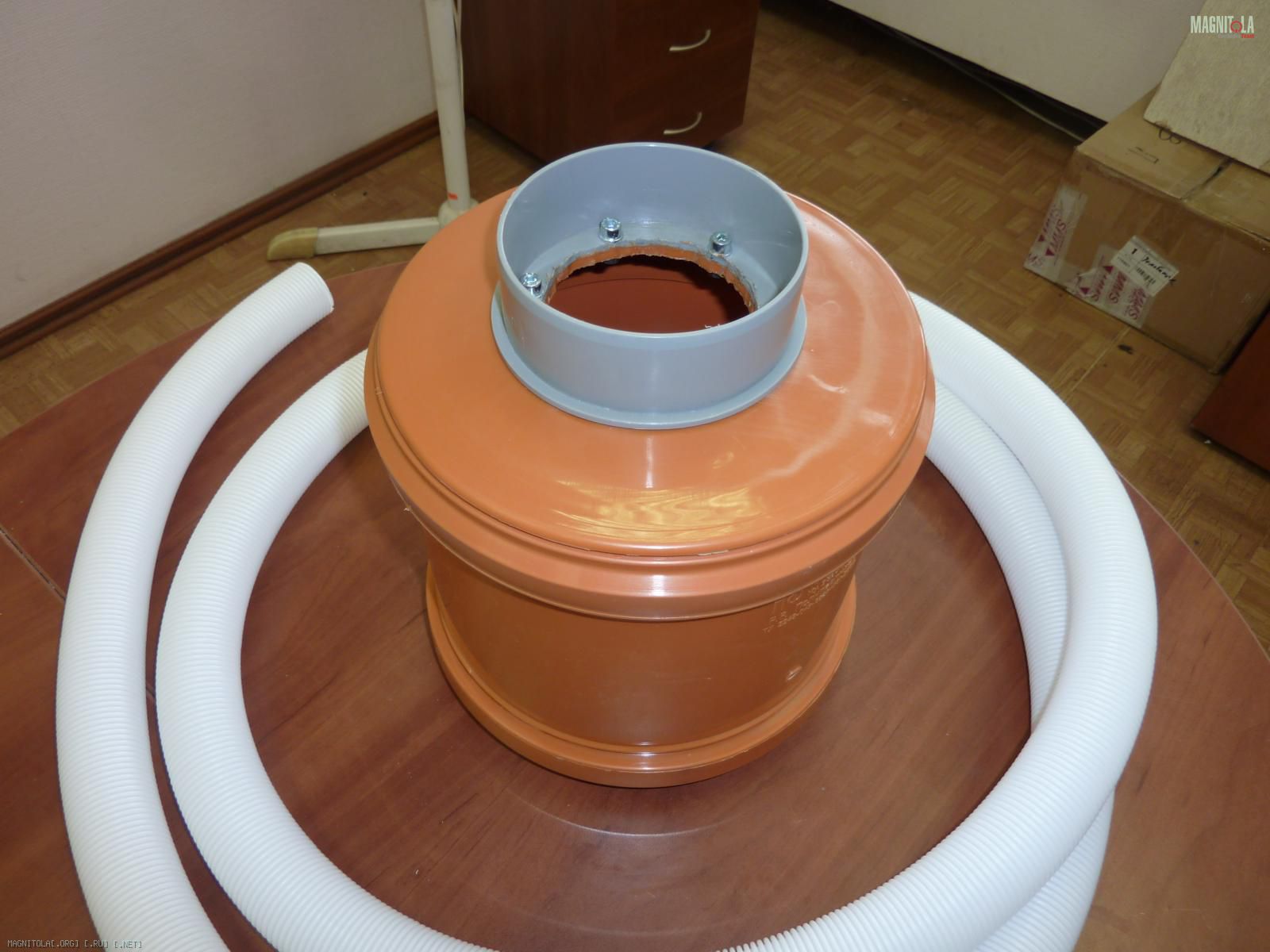

Получился нижний бачок. Он состоит из двух 200мм заглушек, муфты 200мм ну и 110мм заглушки. Думаю понятно Вложение 953176Вложение 953180
На бачок монтирую сам циклон. Как верхнюю трубу 40мм вделывал фото нет, но там тоже заглушка 110мм и в ней дырку вырезал.

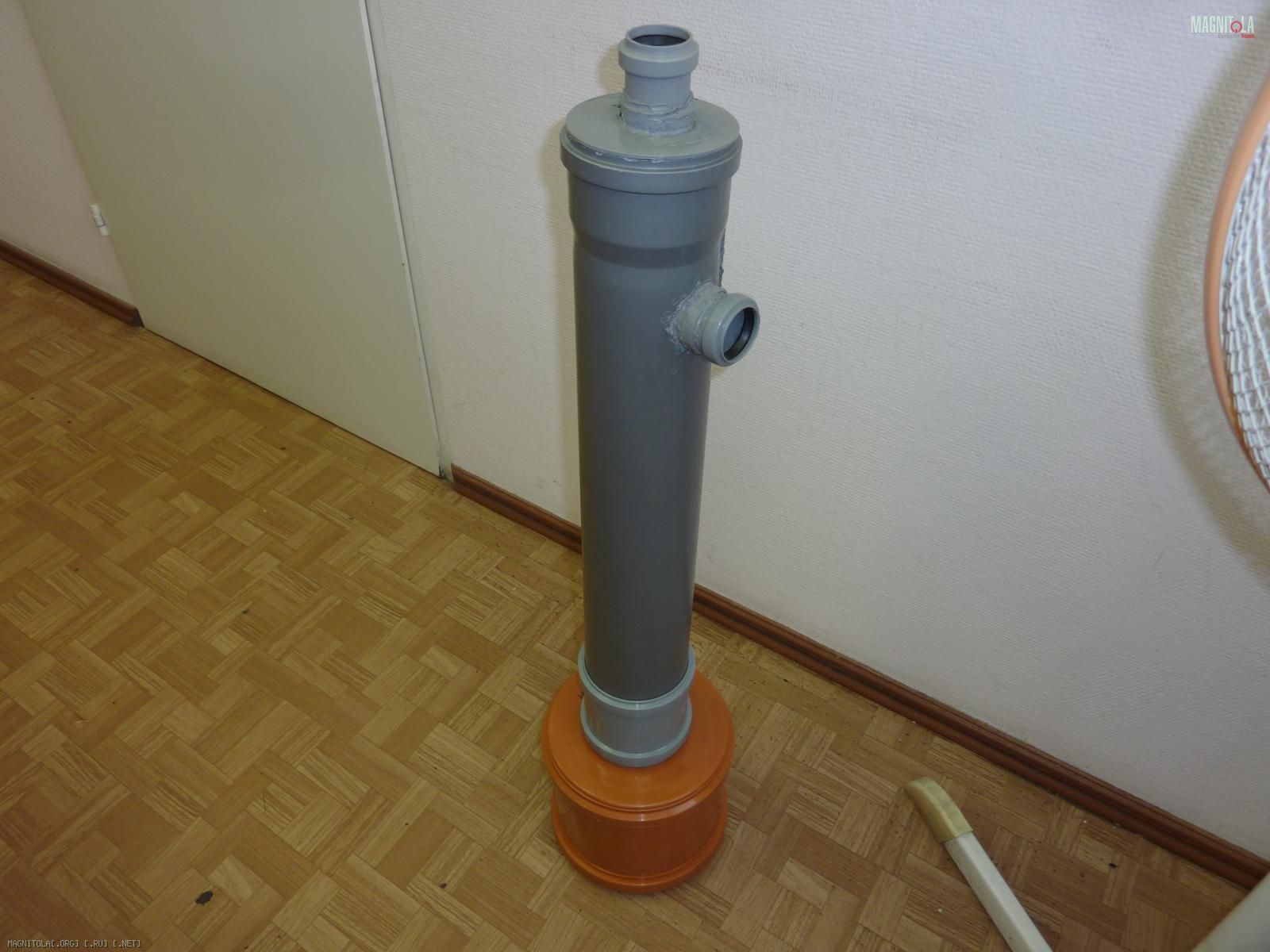

Паял паяльником как умею, т.е. плохенько Вложение 953182

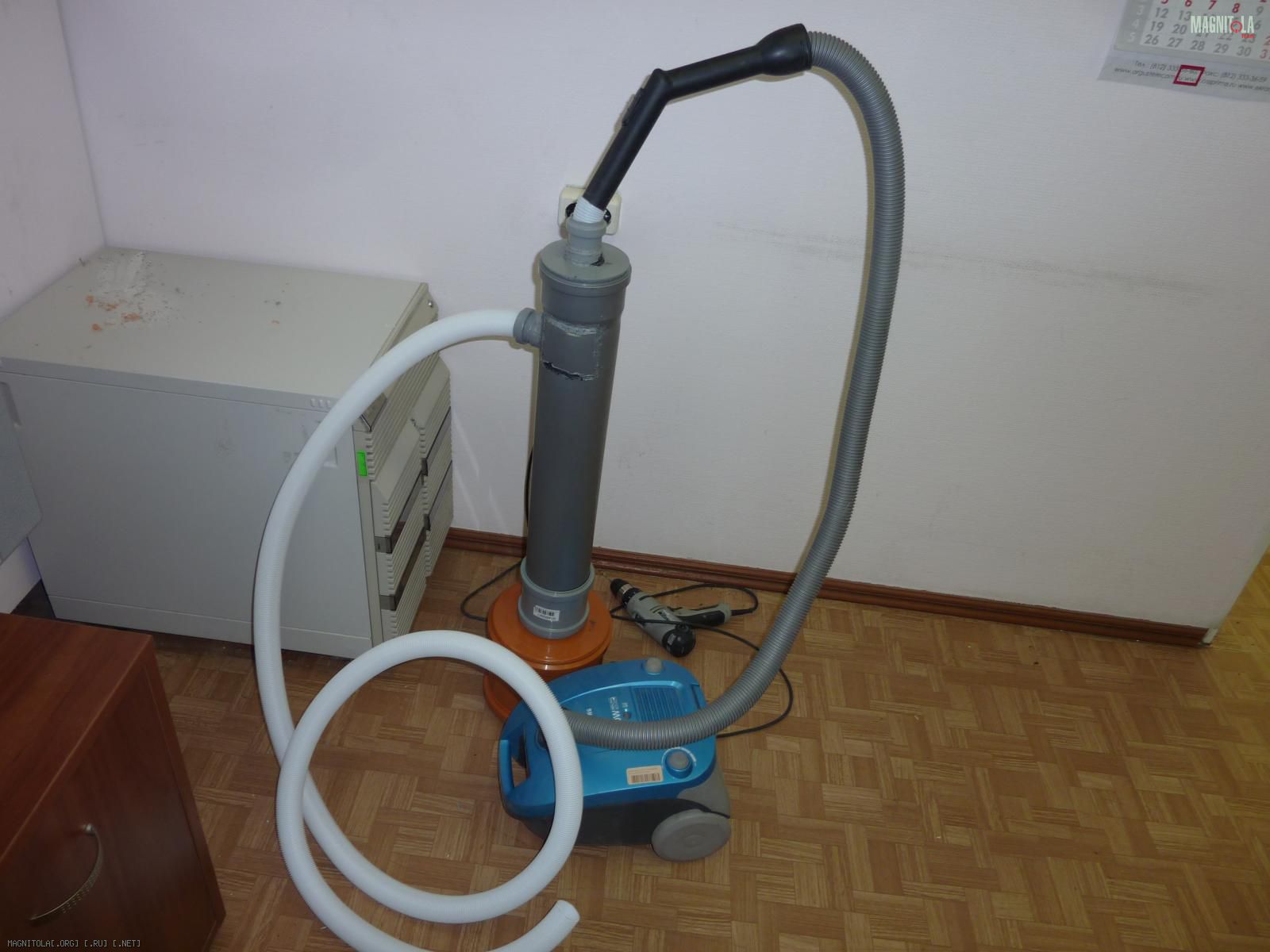

Ну и собрал чудо агрегат. Пылесос какой нашел с полным мешком, поэтому сосал плохо))) Вложение 953184
Грязи особо не было, нашел свою стеклопластиковую пыль по углам и засосал Вложение 953186Вложение 953188

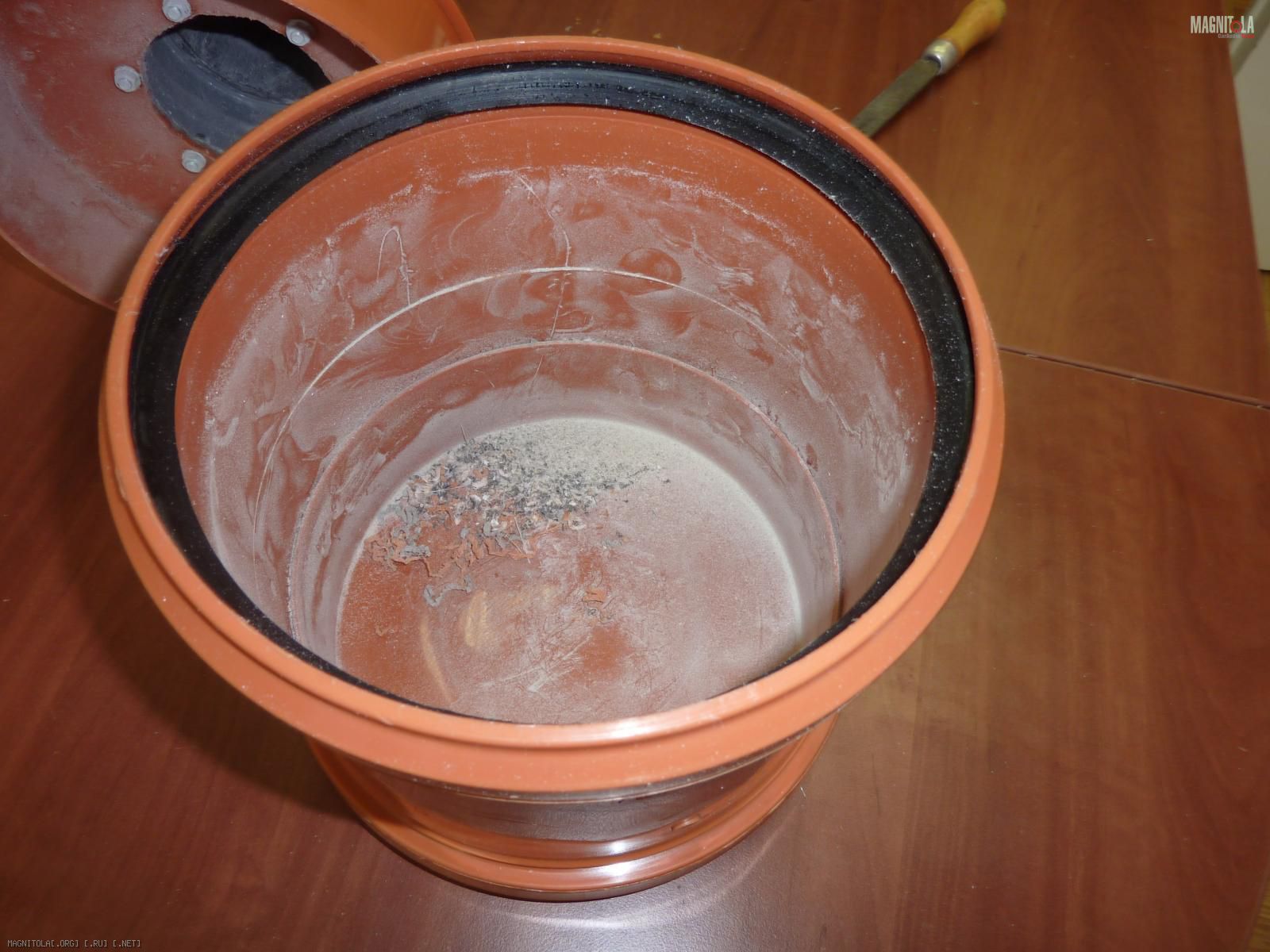

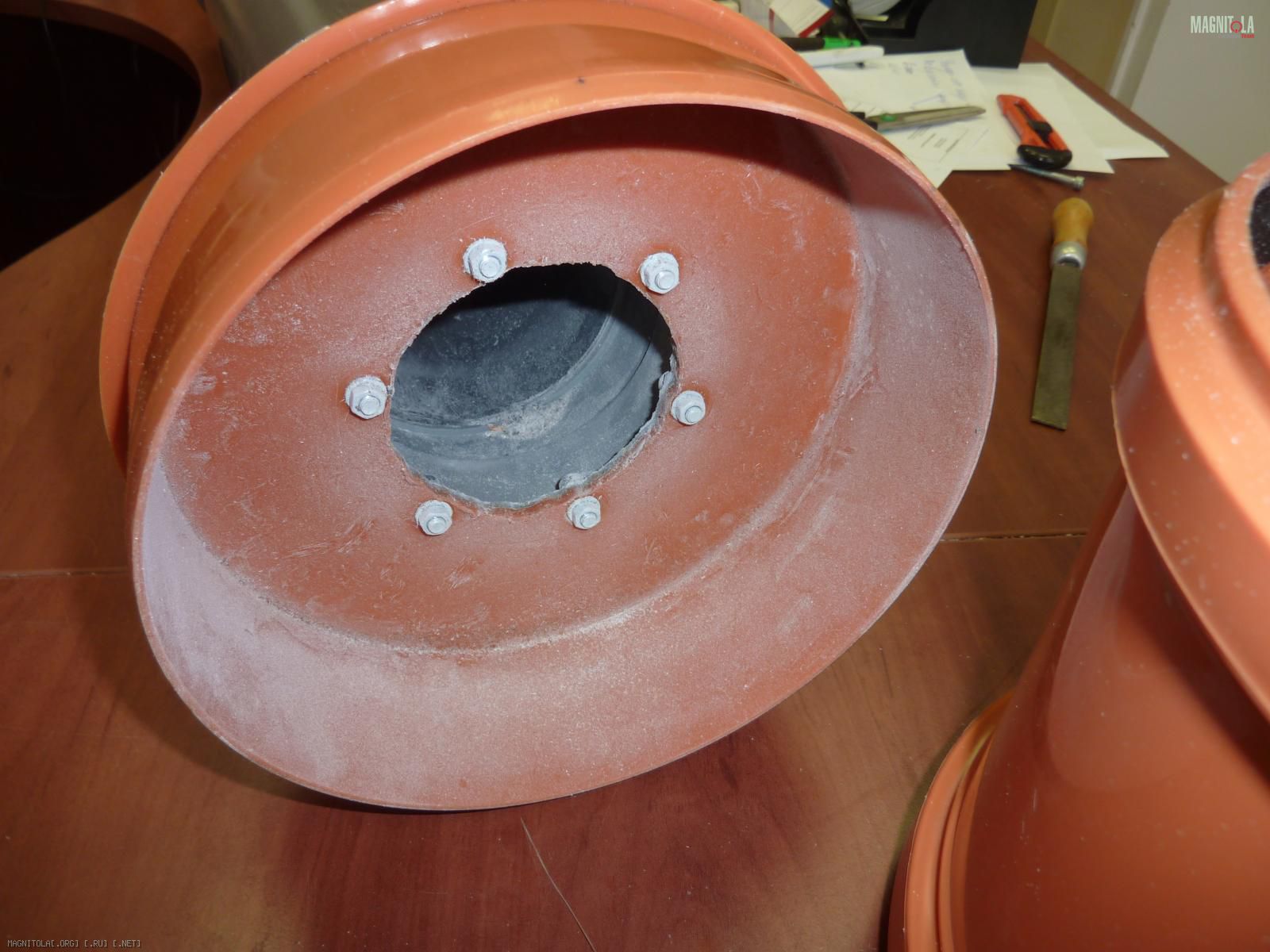

Потом вскрыл бачок Вложение 953190Вложение 953192
В принципе работает.
Из минусов:
1. Шланг использовал сантехнический - он свистит при работе так что уши закладывает
2. Открывание бачка это вытаскивание заглушки, т.е. долго и неудобно.
Буду дорабатывать снятие бачка и искать шланг (хотя может насадка решит проблему свиста на входе шланга).
Плюс вделаю воронку в месте стыка бачка и самого корпуса циклончика))
ЗЫ. Мешок не вынимал специально, т.к. пара процентов пыли все равно просачивается в пылесос.
