Попытка имплантировать в магнитолу VW Beta 5 кишки Kenwood KMM-102Y (FLAC, WAV)

Данная тема продолжение этой темы: http://magnitola.org/kruzhok-ochumel...5-philips.html по результатам которой и других тем с поиском импланта среди старых кассетных топовых ГУ пришел к выводу (с анализом Service Manual, Datasheet микросхем на любительском уровне) пришел к выводу, что лучше зайти с другой стороны - импланта искать среди бюджетных современных вариантов.

Существенным аргументом смены направления поиска стали советы форумцев, которые имели практический опыт твиков множества различных вариантов :)

Советом форумцев было подобрать ГУ бездисковое - это снижает стоимость устройства, а среди бездисковых я нашел читающее FLAC, а самое главное нашлись модели которые проанализированы и перепаханы в части твиков. Подробнее в ветке, ссылка на которую дана выше.

Итак....имеем следующие ГУ на входе:

1. Штатную ГУ VW Betta 5 (сфоткал кшики здесь: http://magnitola.org/kruzhok-ochumel...ml).

2. Kenwood KMM-102Y (твики и кишки описаны здесь: http://halin-kvd.blogspot.ru/2014/03...7-kmm-357.html.

и начинаем с....дезинфекции б/у ГУ :) затем внешнего осмотра, затем вскрытия и длительными раздумьями как лучше вкорячить....в части раздумий хотелось бы получать мнения форумцев :)

Сравниваем внешний вид:
Вложение 1050496

Вложение 1050498

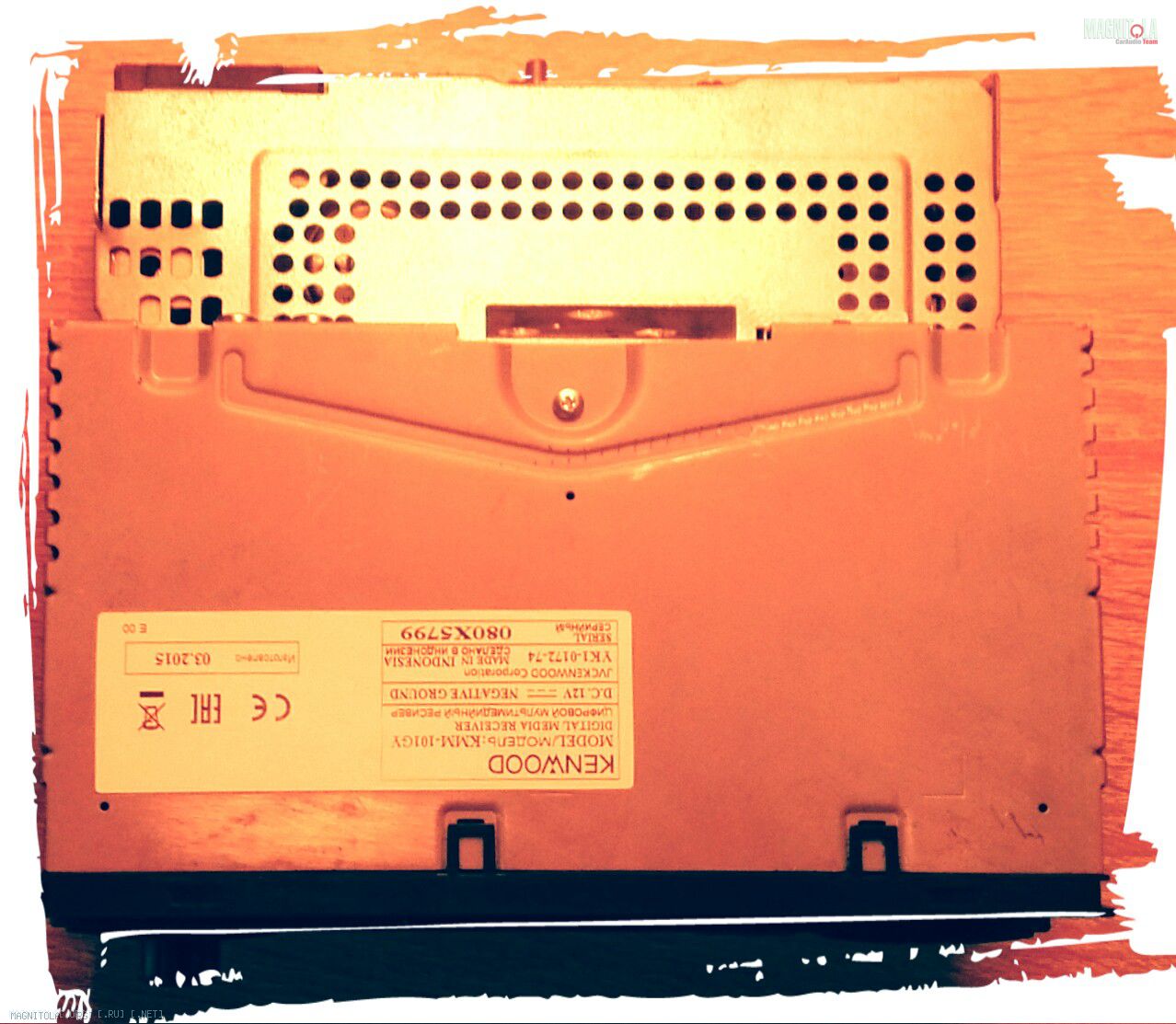

Кенвуд и уже немного и вполовину короче :) Вообщем, если внедрить в корпус штатной магнитолы - можно много чего еще потом добавить :)

Экран новой магнитолы больше по высоте немного и на примерно 30% меньше по длине.

Подсветка у штатной магнитоллы: экран не подсвечивается (хотя у климата ниже - сине-фиолетовым), контуры кнопок - красным.

У Кневуда судя по обозначению - зеленая подсветка.

Тестировать Кенвуд, пытаясь колхозно его подключить к питанию и колонкам - не буду, сразу начну процедуру имплантирования....

Фронт работ:
Вложение 1050614

Сделал:
http://uploads.tapatalk-cdn.com/2016...47da0cae9a.jpg

http://uploads.tapatalk-cdn.com/2016...5c92e60ca5.jpg

---------- Сообщение добавлено 26.09.2016 в 01:12 ----------

Но... Выяснились дополнительные и ранее не предвиденные проблемы:
1. Дисплей не будет видно вообще с места водителя, т.к. слишком утоплен. Т.к фактически "бутерброд" плат получается толстым. Оптимально поднять дисплей над родной платой нарастив шлейф из анизотропной токо проводящей резины.

2. Из-за толщины жгутов из проводов и даже без них получается толстой сама конструкция и в нижней части "оттопыревается".....

3. При сжатии видимо какие-то контакты замыкает и две кнонпки подсвечивается ярче других.


Ну и самое главное и не предвиденное: объём трудозатрат. Могу сказать, что минимум в 4 раза превысило мои ожидания. Дошло дело даже до слесарных работ ... ( Дремелем делал нужные прорези, корпус резал.....)


Вообщем, знал бы весь объём работ не стал бы идти таким путём. Но теперь уж надо доделать....

Цитата:

---

Сообщение от Newelemt

Вообщем, знал бы весь объём работ не стал бы идти таким путём.

---

Он такой, путь: из каки лепить пулю ...

Цитата:

---

Сообщение от Dinamik_

Он такой, путь: из каки лепить пулю ...

---

:) ну...вы судя по суждению опытный в фикальных вопросах.....поэтому отвечу вам так: если просто пукнуть для пузырей на воде то идите вы .... В другие разделы. Иначе в данном разделе (не эту ветку имею ввиду) устанете постить.

Вы решили, что будет все просто... в корпус одного ГУ засунуть другое....
Токопроводящую резину не рекомендую... ненадежно...
А из плат незачем делать бутерброд... а дисплей, если это возможно, лучше вынести на шлейфе...
И это только начало... еще кнопки надо будет все переразвести...

Не проще ли было сделать рамку для ГУ 1din?!

Цитата:

---

Сообщение от Lexx69

Вы решили, что будет все просто... в корпус одного ГУ засунуть другое....
Токопроводящую резину не рекомендую... ненадежно...
А из плат незачем делать бутерброд... а дисплей, если это возможно, лучше вынести на шлейфе...
И это только начало... еще кнопки надо будет все переразвести...

---

1. Конструкцией предусмотрена резина. В этом подпаятся к дисплею не возможно. Или можно? Если подкладывать проводной шлейф....но тут надо подпаять и с другого конца - испорчу плату донора и обратной дороги не будет.
2. Бутерброд не обойти если не найти способа отделения дисплея на шлейф 3-5 см, т.к. разводка под кнопки и подсветка кнопок на реципиенте.
3. Почему не рекомендуете? Проблема вроде одна - не найти.

---------- Сообщение добавлено 26.09.2016 в 20:20 ----------

И это уже скорее конец. На фото в постах выше - работающий "мутант" (где вы видели такие дисплеи в 99м году?): каркас, кнопки и подсветка от ШГУ (реципиент), обработка клавы, регулировка яркости светодиодов от новой ГУ (донора), соответственно и основная плата от донора.

А вот 1,5 недели ещё было так:
http://uploads.tapatalk-cdn.com/2016...e317719437.jpg

---------- Сообщение добавлено 26.09.2016 в 20:29 ----------

Цитата:

---

Сообщение от kruizo

Не проще ли было сделать рамку для ГУ 1din?!

---

Конечно проще, причём на столько, что даже глагол "сделать" заменил бы на "установить".

:) но никакого удовольствия

Вопрос в том, то удовольствия оказалось существенно больше и ещё даже сейчас (когда все полностью функционирует) ещё осталось: пристроить USB и тюльпаны линейного входа (пока на проводах)

Цитата:

---

Сообщение от Newelemt

3. Почему не рекомендуете? Проблема вроде одна - не найти.

---

не только не найти, сколько надо будет точно сопоставить и надежно прижать... на 3-4 мм толщины это не так сложно... а если потребуется 20???
Надо бы рассмотреть вариант, на реципиенте развернуть дисплей относительно платы на 90 градусов... такое вполне осуществимо... хотя и не просто...

Цитата:

---

Сообщение от Newelemt

ну...вы судя по суждению опытный в фикальных вопросах.....поэтому отвечу вам так: если просто пукнуть для пузырей на воде то идите вы .... В другие разделы. Иначе в данном разделе (не эту ветку имею ввиду) устанете постить.

---

Упс, товарищ юмора не понял. Там негатива никакого не было, если что...

Цитата:

---

Сообщение от Lexx69

не только не найти, сколько надо будет точно сопоставить и надежно прижать... на 3-4 мм толщины это не так сложно... а если потребуется 20???
Надо бы рассмотреть вариант, на реципиенте развернуть дисплей относительно платы на 90 градусов... такое вполне осуществимо... хотя и не просто...

---

Малореально и не понимаю в чем более надёжно.
Если ваш опыт однозначно говорит о проблемах с резинкой, то тогда ещё вариант сделать плату-копию под дисплей и уже эту плату проволочным шлейфом соединить с донорской.

Вот судя по всему можно зачистить контактные площадки и к ним подпаятся:
http://uploads.tapatalk-cdn.com/2016...f83803d4df.jpg

Вопрос только в том насколько луженые вручную дорожки устроят штатную анизотропную резину...?!

---------- Сообщение добавлено 27.09.2016 в 07:40 ----------

А в случае изготовления платы может тогда не мелочиться и сделать полную копию в части разводки светодиодов, кнопок?

Такая мысль была изначально, но посчитал её более затрат ной, а также с непонятной проблемой: как изготовить контактные площадки? Просто щалудить видимо не катит :) напылить золотом (как в ШГУ) или угольным порошком (как в доноре) - не реально :)

Думал для вскрытия купить микрокнопки SMD монтажа и проверить на наличие контактных площадок....типа может там аналогичный принцип....

Или вообще тупо поставить микрокнопки, а резинку штатную убрать....

Отправлено с моего HUAWEI P6 S-U06 через Tapatalk

Цитата:

---

Сообщение от Newelemt

сделать плату-копию под дисплей и уже эту плату проволочным шлейфом соединить с донорской.

---

как вариант....

Цитата:

---

Сообщение от Newelemt

Вопрос только в том насколько луженые вручную дорожки устроят штатную анизотропную резину...?!

---

если не устроит, то можно наклеить на резину контактные площадки...

Цитата:

---

Сообщение от Newelemt

А в случае изготовления платы может тогда не мелочиться и сделать полную копию в части разводки светодиодов, кнопок?

Такая мысль была изначально, но посчитал её более затрат ной, а также с непонятной проблемой: как изготовить контактные площадки? Просто щалудить видимо не катит напылить золотом

---

если плату заказывать, то покроют золотом без проблем... только цена штучного экземпляра будет по стоимости как ГУ...

Цитата:

---

Сообщение от Newelemt

Думал для вскрытия купить микрокнопки SMD монтажа и проверить на наличие контактных площадок....типа может там аналогичный принцип....

Или вообще тупо поставить микрокнопки, а резинку штатную убрать....

---

вариантов масса, здесь есть над чем подумать...

А можно по вашему комментарию ссылки на примеры или хотя бы что-то чтобы понимать о чем речь? Или доп.комментарий?
По плате заказной не надо.
А вот какие контактные площадки и остальные ваши предложения - по детальнее?

http://gaz21.ru/forum/index.php?showtopic=23280&st=680
Тут человек вообще проводочками подключил. Если есть время- почитайте, может быть подчерпнете что-то полезное.

Очень полезная ссылка....:) искал подобные и не нашёл....


Вселяет надежду:
1. Колхоз возможен с проводным шлейфом.
2. Т.к. провода луженые то и луженые контактные площадки устроят. (Вопрос на сколько лет наверно....)

Цитата:

---

Сообщение от Newelemt

Подсветка у штатной магнитоллы: экран не подсвечивается (хотя у климата ниже - сине-фиолетовым), контуры кнопок - красным.

---

значит подсветка экрана была сгоревшей
Вложение 1061768

А можно было и найти что-то вроде:
Вложение 1061770

Бету,кмк,можно кромсать как угодно,поскольку их трояк-кучка повсюду. Главное-чтобы внешний вид остался нетронутым и кнопки держались и работали. Стекло экрана можно и сменить,расширив за ним пластик. Можно и поиграть с родным стеклом наверное(не помню его в нюансах)
Ну,а если неполучится до ума довести или просто опанет на всё это,то-
Вложение 1061774
Ставили в б5 такой,убрав хром-человек был ооочень доволен-всё смотрелось очень даже гармонично.

Да про подсветку понял когда уже разобрал - светодиоды есть, но не работали (проверял )

Пока все работает как вы написали. Окно под дисплей только по высоте увеличил. Есть в углах "уголки" лишнего отпиленного, но при желании сделать можно.

Вот только у ШГУ не было защитного стекла ....

Китай зачем? Ни качества ни штатного вида.

Про вариант Пионера спасибо. Но при текущем раскладе и в случае выбора морды не от ШГУ главное будет не цвет подсветки, а дизайн .... Причина простая - диоды перепаять на любой цвет можно. Да и современные ГУ имеют настройку цвета.

Какой китай??? VDO - эт не китай.

А выглядит хуже Китая :)

Одна из целей: не париться что стекло разобьют и сопрут

Отправлено с моего HUAWEI P6 S-U06 через Tapatalk

---------- Сообщение добавлено 27.09.2016 в 21:32 ----------

Раз уж интерес к ветке появился задам вопрос: нужно стеклом закрыть дисплей и т.к. он уже штатного, то стекло должно быть тёмным.

Свет дисплея белый и стекло надо фиолетово-голубое, чтобы в итоге свечение было как на фотках выше.

Что посоветуете? Найти в Леруа мыльницу и выпилить? Или есть вариант найти кусочек цветного оргстекла?


Также была идея свободное место дисплея использовать под напряжеметр. Вот Урал продаёт, может и подойдёт по габаритам, если разобрать.

Есть ли варианты?

Отправлено с моего HUAWEI P6 S-U06 через Tapatalk

Цитата:

---

Сообщение от Newelemt

стекло надо фиолетово-голубое

---

Тонировочная пленка.

Цитата:

---

Сообщение от Newelemt

свободное место дисплея использовать под напряжеметр

---

Адцкий колхоз:acute:

Точняк, пленка! Причём, и в Леруа можно купить для наклейки на стекло....

Обычное оргстекло подойдёт в качестве основы?

---------- Сообщение добавлено 27.09.2016 в 22:29 ----------

Цитата:

---

Сообщение от maisteroleg

...

Адцкий колхоз:acute:

---

А что делать, когда хочется.... Думаю два USB воткнуть в дырку от клавиш перемотки кассеты и записать им БП от зарядки телефонов на 2-3 А .... Будет от куда заряжать...

А USB под флешку и разъёмы под тюльпаны AUX сделать за крышкой кассеты: открываешь крышку, меняешь флешку, закрыл....


Ну а индикатор напряжения с символами 5мм найти можно? (Готовый?) или купить какой есть, а светодиодные индикаторы поменять.... И будут маленькие на минимуме яркости циферки.... Красота

---------- Сообщение добавлено 27.09.2016 в 22:30 ----------

Думаю может и кофеварку встроить, но не придумал как :)

Цитата:

---

Сообщение от Newelemt

Думаю может и кофеварку встроить, но не придумал как

---

микроволнушку встраивал... кофеварку еще нет)))

:i-m_so_happy:

Итак, все шло хорошо:

1. Сделал плату "носитель дисплея":
http://uploads.tapatalk-cdn.com/2016...7173f799f8.jpg

2. Перенес дисплей и светодиод задней подсветки:
http://uploads.tapatalk-cdn.com/2016...b027ebc33c.jpg

Голубое свечение (белое по умолчанию) обеспечил проложив подложку из пакета обычного синего цвета и прозрачного в между существующим матовым фильтром ( то же плёнка белая матовая) и световодом).

Упарился 55 концов (2 раза) паять....и .....поспешил...

Однозначно понять как со ориентировать дисплей относительно контактных площадок не понял как.

Для упрощения решил включить "как прижалось примерно ..."
Магнитола включилась , но у дисплея были активны все сегменты (красивое голубое свечение получилось) и мигание текста (при старте до отказа от демо режима всегда так) в этот раз было одновременно со всей подсветкой..... Т.е. возможно вывод на дисплей какой-то замыкали на питание....


Но магнитола запустилась и даже с флешки начала трек играть....минут 5 послушал....выключил, чтобы сдвинуть дисплей немного....
И вот во второй раз то ли из за неудачного сдвига, то ли задел платой корпус ( а он у меня сейчас соединен с "-" питания т.к. разъем антенны от Beta 5 и он прокручивается к корпусу) - "иллюминация" просто не включилась....

---------- Сообщение добавлено 01.10.2016 в 20:28 ----------

Итог такой:
1. На микросхеме питания LV5685 нет напряжения на выводе " подсветка".
http://uploads.tapatalk-cdn.com/2016...558f52beb5.jpg
(По даташиту 3я нога, прозвонил - похоже что так, звонится до анодов светодиодов)

2. Думаю может заблокировано микронтролером....но при нажатии на Reset вижу что "моргает" напряжение на выходах LV5685 для Аудио и CD ( когда ACC отключен, т.е. видно что командой гасятся) ...но 3ем выводе ноль чугунный.

3. Пробовал уже тупо подавать напряжение на 3ю ногу LV5685 через резистор 100 Ом - не запускается подсветка и дисплей. ( хотя ШИМ почему то по отрицательному проводу подаётся на светодиоды) - не светится....хотя напряжение 8 Вольт есть на анодах светодиодов....


Короче, дальше уже не ясно: то ли процессор отключил питание подсветки то ли выход LV5685 сгорел.... Как проверить?

Напряжение 3.3 Вольта на контроллере дисплея и клавиатуры есть. (Хотя почему то повышается до 5 Вольт если искусственно запитываю подсветку).
Раз по Reset прыгают напряжения, процессор работает.....

в колхозе смертность высокая ;) )))

:) да тут даже до колхоза наверно не дотягивает....
Меня даже удивляет что так долго .... Фактически уже на 2 Ом круге :)

Но может только ранен? Что значит ваш комментарий?

значит, что трупы еще будут ;)

Т.е. Железно труп? Может LV5685 поменять и запоёт?!

может пока ампутировать ногу и через другой стаб подавать напряжение?

Есть такая мысль... Но:
1. готовые БП у меня "в деле" и не разобрать девайс. Т.е. Под рукой нет ...
2. Посмотрел чем занят выход с 5ой ноги ("CD" по даташиту, а CD нет в этой модели) .... Так он ЦАП запитывает.....не уверен, что не испорчу ещё и его...
3. Пробовал от 12 Вольт через резистор 100 Ом, глухо .... Хотя напряжение падает только до 8 Вольт.... Но тут есть особенность... Весь ШИМ на дисплее от минусового провода.... Хотя и я тянул +12 Вольт от БП которым магнитолу питаю...

И не ясно ... Только проблема в микросхеме питания или ещё и проц блокирует дисплей и питание на него ...

---------- Сообщение добавлено 01.10.2016 в 21:36 ----------

Попытка наверно ничего не ухудшит с другой стороны. Откушу ногу и заведу питание либо с CD 5 Вольт ( питает ЦАП) либо с Усилителя 8 Вольт, даже не смотрел куда эти 8 Вольт.

---------- Сообщение добавлено 01.10.2016 в 22:01 ----------

Завёл питание с 4ой ноги LV5685 на откушенную 3ю. Подаётся 8 Вольт, но дисплей не подаёт признаков. Записал светодиод подсветки дисплея - все темное. Попробую поперемещать его вдоль контактов...

---------- Сообщение добавлено 01.10.2016 в 22:41 ----------

Завёл с 5 ноги (5 Вольт) - к сожалению осциллографа нет, но на светодиоды ШИМ не подаётся. ШИМ в данном случае выдаёт контроллер дисплея. И либо его процессор тормозит, либо накрылся....

Небольшое продолжение мук (питание подал с другой ноги LV5685, 5 Вольт):
1. Проверил шлейф к дисплею на коротыши. Их нет, все ок.
2. Однозначно не выдаёт ШИМ на подсветку как кнопок, так и дисплея. Взял через резистор 4,7 кОм подал 5 В на линии ШИМ от контроллера дисплея между токоограничивающие резистором и "транзистором" (что-то с 3 ногами) - подсветка светится. Т.е. шИМа нет с контроллера дисплея.

3. Проверил линии от процессора до контроллера дисплея - нога 75 блокировка дисплея = 3,5 Вольта , Т.е. Все ОК, активен. А вот к ноге 76 "Chip enable" =0. Но в даташите указано что по переднему фронту. И потом, скорее всего натертой обмена данными по последовательной линии. Сбрасывал проц Reset-Ом - никаких скачков не заметил китайским мультиметром в режиме вольтметра, но не факт что их нет.

4. Тупо стал подавать питание 5 Вольт через резистор 4,7 кОм на линии дисплея:
1) всегда сразу загорается подсветка Клары и дисплея, Т.е. +5 Вольт проходит с выходов дисплейных контроллера на выходы ШИМ ?! Кирдык контроллеру? Все таки блоки разные.....

2) первые пару подачи на первый вывод как минимум (другие не помню) открывались все сегменты дисплея, прям как когда первый раз его подключил на новый шлейф. Через пару таких экзекуций стало так: после включения питания и подачи 5 Вольт на большинство выводов открываются несколько сегментов одного символа и закрываются. Потом до следующего сброса питания ничего не открывается.

Такие дела.... Думаю или взять аналогичную магнитолу БУ (1,5 тыра) или забить и купить получше с процессорной обработкой задержек и Т.п. ....а с этой ждать когда можно отдельно морду купить рублей за 500 будет....

А если сделать панель на кенвуд в стиле беты? На 3д принтере или фрезере. Сейчас они очень распространены. Такой вариант тоже не подходит? Тут, правда, придется больше чертить, чем делать что-то самому. Потом только подсветку переделать останется.

Это уже будет не панель Беты :)

Отправлено с моего HUAWEI P6 S-U06 через Tapatalk

Вообщем, пока дешевого донора нет. Покупать микросхему питания и контроллер дисплея - в сумме поштучно выйдет под 1 тыр....с учетом того, что купил донора за 1,5 тыра и еще не известно в чем проблема...проще ждать донора...

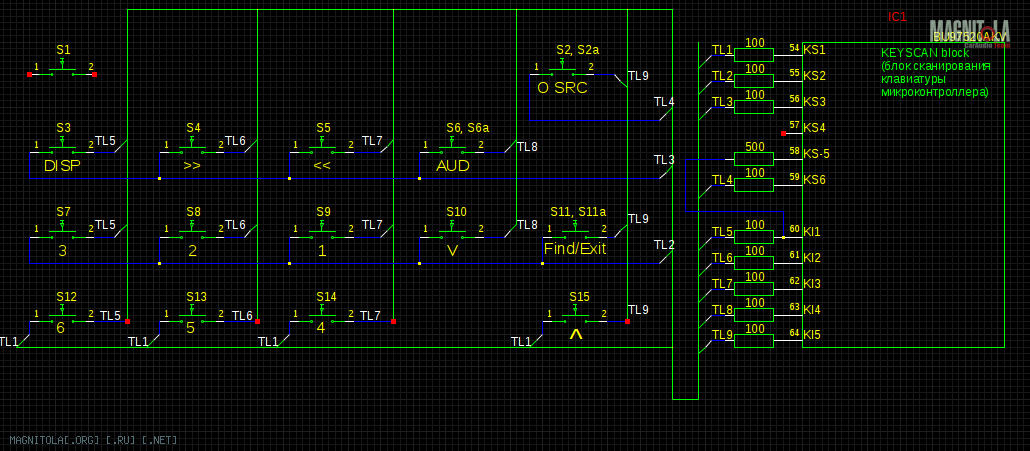

ну и вдруг кому пригодится, схема разводки клавиатуры для KMM-102Y:
Вложение 1067394

Обозначенные линии TL1, TL2, TL3....это надписи на печатной плате около открытых контактных площадок (видимо тест сборки), т.е. подпаиваться к ним легко...т.е. от клавиатуры желаемой надо к плате KMM-102Y подвести только 9 проводков.
