Всем привет! Попал мне в руки сей аппарат, был раньше такой же, но первой версии. Беглое исследование "начинки", вызвало довольно много положительных эмоций, вторая версия, оказалась порядком "гламурней" первой. Все электролиты от Nippon, причём в первой версии в "звуковых" и "вспомогательных" цепях (акромя питания, в нём KME и SR у обоих версий одинаковые) использовалась серия SME а во второй, ASF во всём "звуке", SME, только во "вспомогательных". Ёмкости межблочных, ООС-ных и в питании ОУ, в 15.2 увеличены, по сравнению с первой версией, в два раза. Но самый приятный момент, в 15.2 "выхлоп" выполнен на Санкенах 2SA1368/2SC3519 (130 Вт, 40 МГц, грейд-Y, "high-quality audio sounds") супротив 2SA1490/2SC3854 (80 Вт, 20 МГц, грейд-Y, "audio and general purpose"). Посмотрев даташитную версию использования драйвера mPC1270H и имея такой "выхлоп", решил добавить "вторичного" напряжения, теперь 15В +- 34В, было 15В +-29,5В, добавлять больше не стал, да бы не менять все "вторичные" банки, оставив родные, по прикиду, на заведённом авто, с каждого канала можно "снимать" около 75-85 Вт на 4 Ом-ной нагрузке. По прибытию доп. радиаторов на драйвера, усь будет испытан на двухполосный фронт и лёгкий сабик и далее, "по обстоятельствам" будут убираться мосты, уменьшаться Ку, выставляться токи покоя и т.д. Хотел спросить, есть ли смысл в замене родных электролитов Ниппон ASF на Ничиконы KZ или ES (в ООС)? Вложение 1196174
07.01.2018, 07:17
Slk
Re: Небольшой апгрейд A/D/S/ PH15.2
Крутой аппарат:good3:
07.01.2018, 15:03
IlSan
Re: Небольшой апгрейд A/D/S/ PH15.2
Всем привет! С Рождеством Христовым!!! Состоялся пробный запуск усилителя на двушку + саб: поканально на ВЧ ESX + миды EOS Маэстро и мостом на 10" сабик АИЕ в 8 Ом. Владельцам 15.2, очень рекомендую увеличить напряжения во вторичке, эти 1,5-2 витка, творят чудеса! :) Абсолютно непонятна "работа" стабилизаторов Uпит ОУ, имеем 2 "корпуса" ОУ с "аппетитом" по 5-8 мА и балластные сопротивления 1,2 кОм, падение U на которых, будет составлять 12-19 В, только для питания ОУ, что останется стабилитрону? непонятно...:(, по факту измерений (Uвх от 12 до 15 В), да же с поднятым U во вторичке, напряжение питания ОУ, составляло от +- 8,5 до +-14,5 В, т.е. стабилизатор, да же не вошёл в режим стабилизации, для которого, он собственно и нужен... Измерены токи покоя, "поканальный" разброс от 15 до 65 мА... :pardon:.
Промежуточный итог:
- уся, оставляем в системе, он "может" и очень неплохо!!! :good3:
- будем "выравнивать" токи покоя, думаю ВЧ поставить 60 мА, мидам 20-30 мА, сабику 10-15 мА.
- "разборки" со стабилизатором Uпит ОУ или его полное удаление вместе с ОУ... :).
- "мосты" в каналах ВЧ и мидов, однозначно убираем, сабовый, пока под вопросом, либо будем "мостить" штатно, либо с помощью процессора.

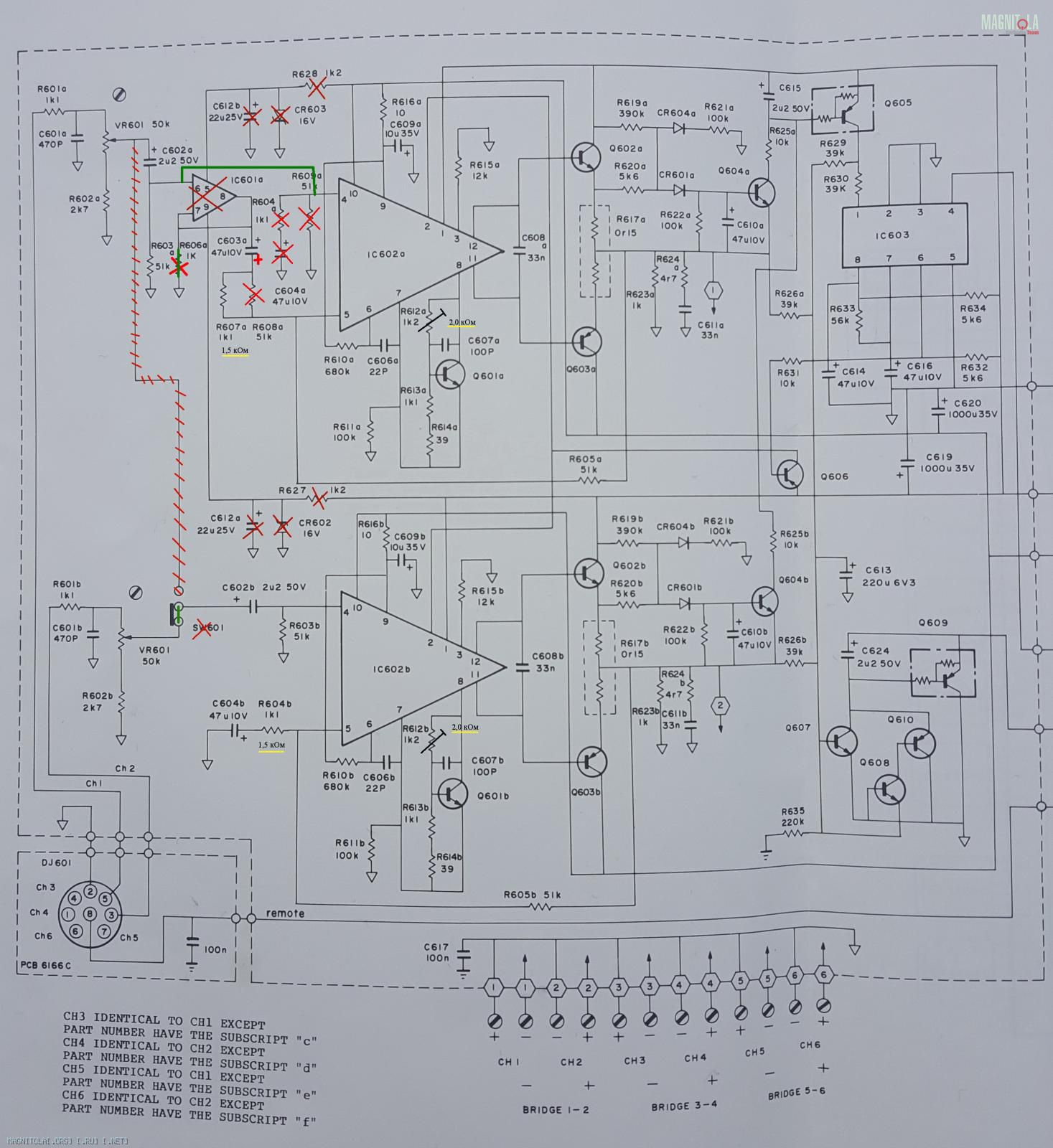

- уменьшение Ку драйверов (изменением в ООС), ибо мне столько "не нужно" :), заодно приведём его к даташитной схеме включения.
07.01.2018, 19:14
henkel555
Re: Небольшой апгрейд A/D/S/ PH15.2
IlSan, Сань,эт про него на Блюзе писал?
07.01.2018, 19:25
IlSan
Re: Небольшой апгрейд A/D/S/ PH15.2
Жень,привет! Да. :secret:
07.01.2018, 19:35
henkel555
Re: Небольшой апгрейд A/D/S/ PH15.2
Цитата:
Сообщение от IlSan
Жень,привет! Да. :secret:
ИОСы шевелит:dance2:
---------- Сообщение добавлено 07.01.2018 в 19:38 ----------
henkel555,
Жень,во вторичке более важны не емкость а скорость перезарядки и малое сопротивление.
А ты ''змея ''запускаешь....
07.01.2018, 21:03
henkel555
Re: Небольшой апгрейд A/D/S/ PH15.2
Флекс 71**, Александр, хз.. тут Многие Это Делают)))
07.01.2018, 21:21
Флекс 71**
Re: Небольшой апгрейд A/D/S/ PH15.2
Цитата:
Сообщение от henkel555
Флекс 71**, Александр, хз.. тут Многие Это Делают)))
Лучше с меньшей емкостью но с малым esp ,как можно более короткими проводами пподключи к коллекторам выходных транзисторов и к минусу питания,тоже рядом.
Больше пользы будет и дешевле.
07.01.2018, 21:30
henkel555
Re: Небольшой апгрейд A/D/S/ PH15.2
Цитата:
Сообщение от Флекс 71**
Лучше с меньшей емкостью но с малым esp ,как можно более короткими проводами пподключи к коллекторам выходных транзисторов и к минусу питания,тоже рядом.
Больше пользы будет и дешевле.
Флекс 71**, Александр,Спасибо!!!
буду иметь в виду:facepalm:что было в наличии то и хотел добавить...(руки чешутся))))
а под какую задачу ты его взял и дорабатываешь наращиванием энергоёмкости вторички?
наверное следовало тему тогда уж свою создать с созвучным названием имени усилка...
зы: Вообще это очень занятный девайс.
Был у меня проект с этим малогабаритом :).
Делал один НР2 под ВЧ тракт, второй НР2 под СЧ тракт.
Платформа сделана качественно, которую делал для Герц весьма и весьма весомый бренд/завод, почерк его видно просто не вооружённым взглядом :).
В угоду пользовательским качествам, т.е. потребительскому функционалу, лишнего там очень много, удаляя которое и подрабатывая каскады УМ получается достойно звучащий усилитель.
наверное следовало тему тогда уж свою создать с созвучным названием имени усилка...
Дядь Федь знаю,эт я Саньке фотки скинул,а тут: тема ТАК развернулась)))
22.01.2018, 14:58
IlSan
Вложений: 4
Re: Небольшой апгрейд A/D/S/ PH15.2

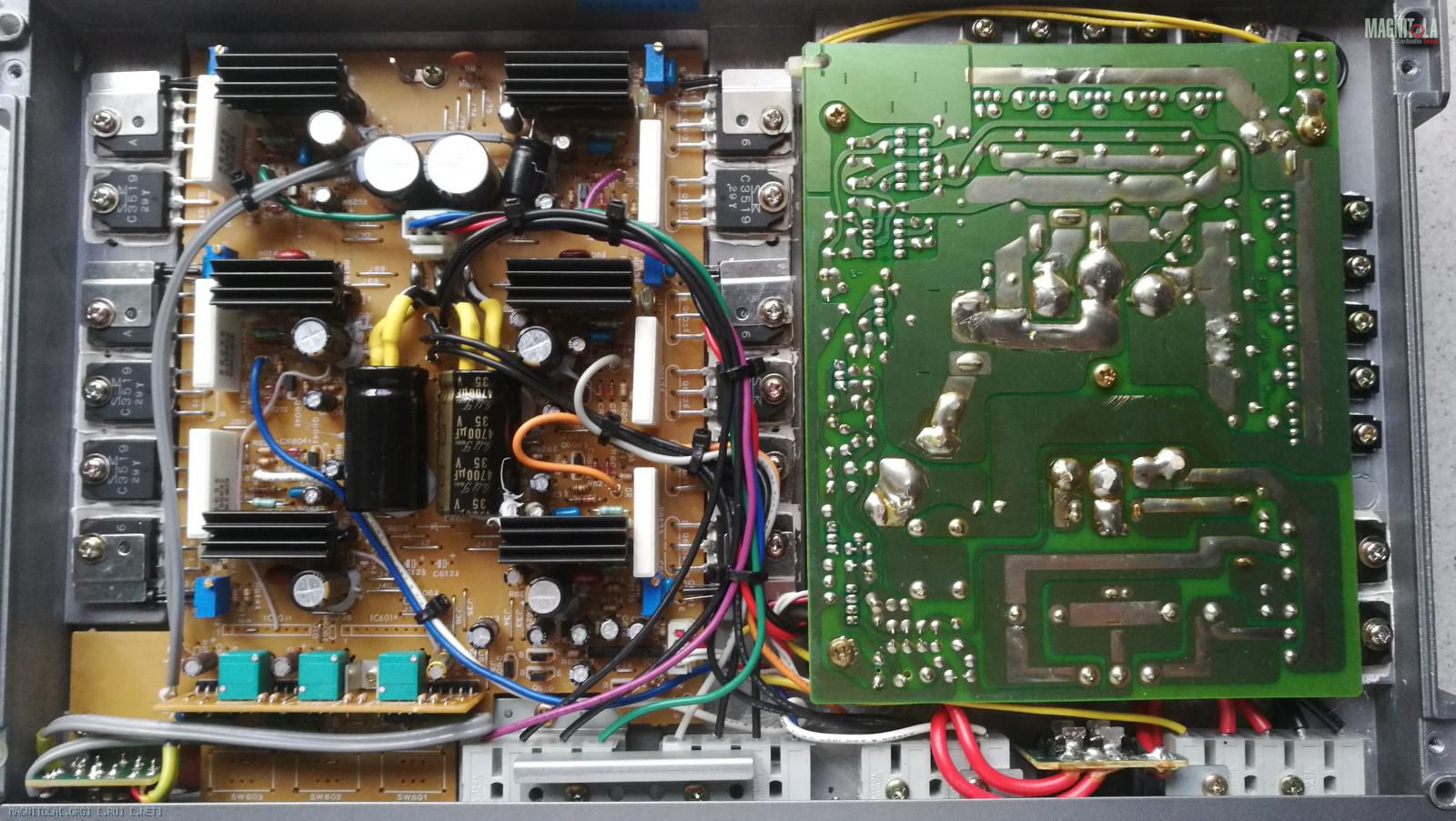

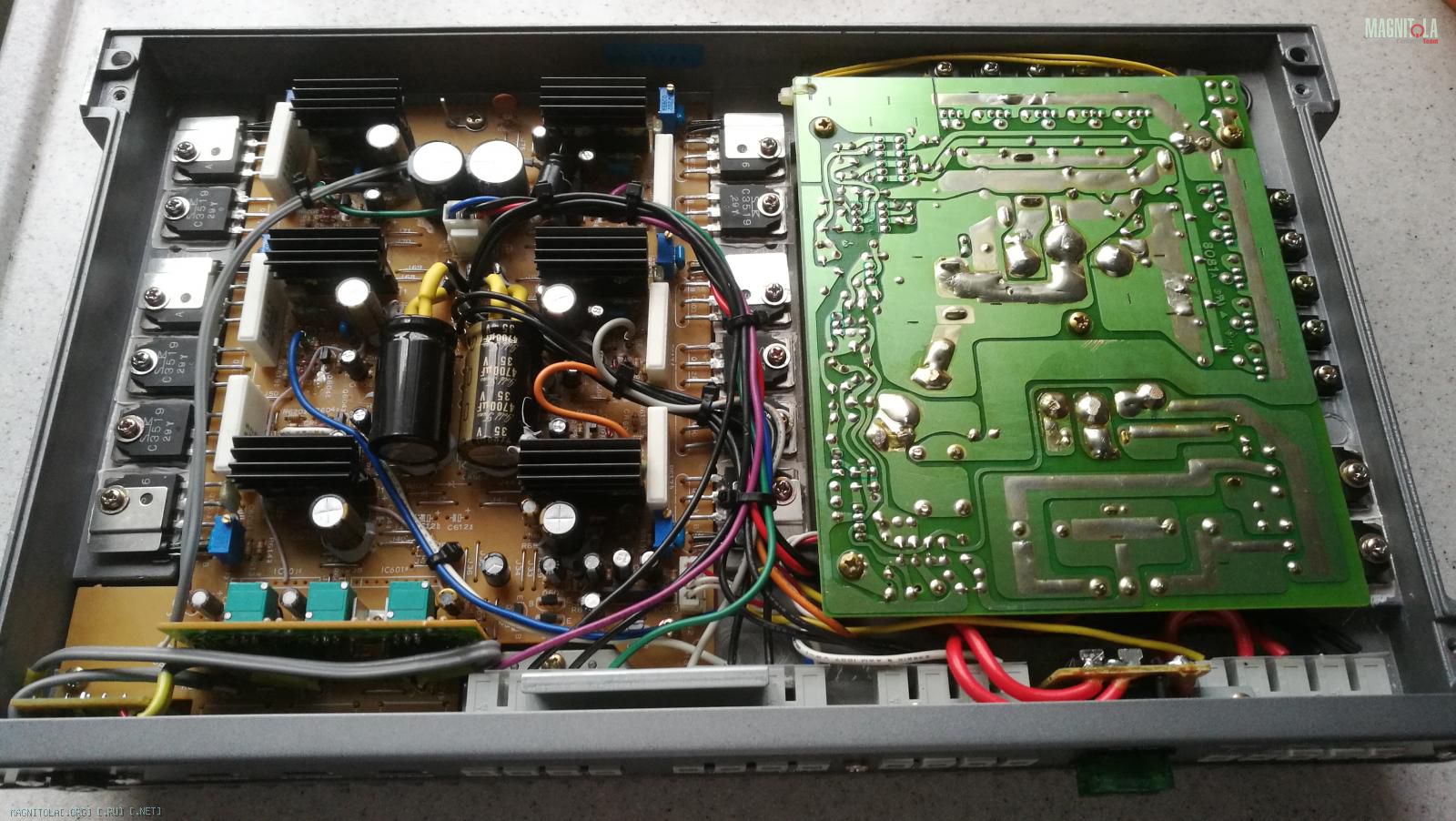

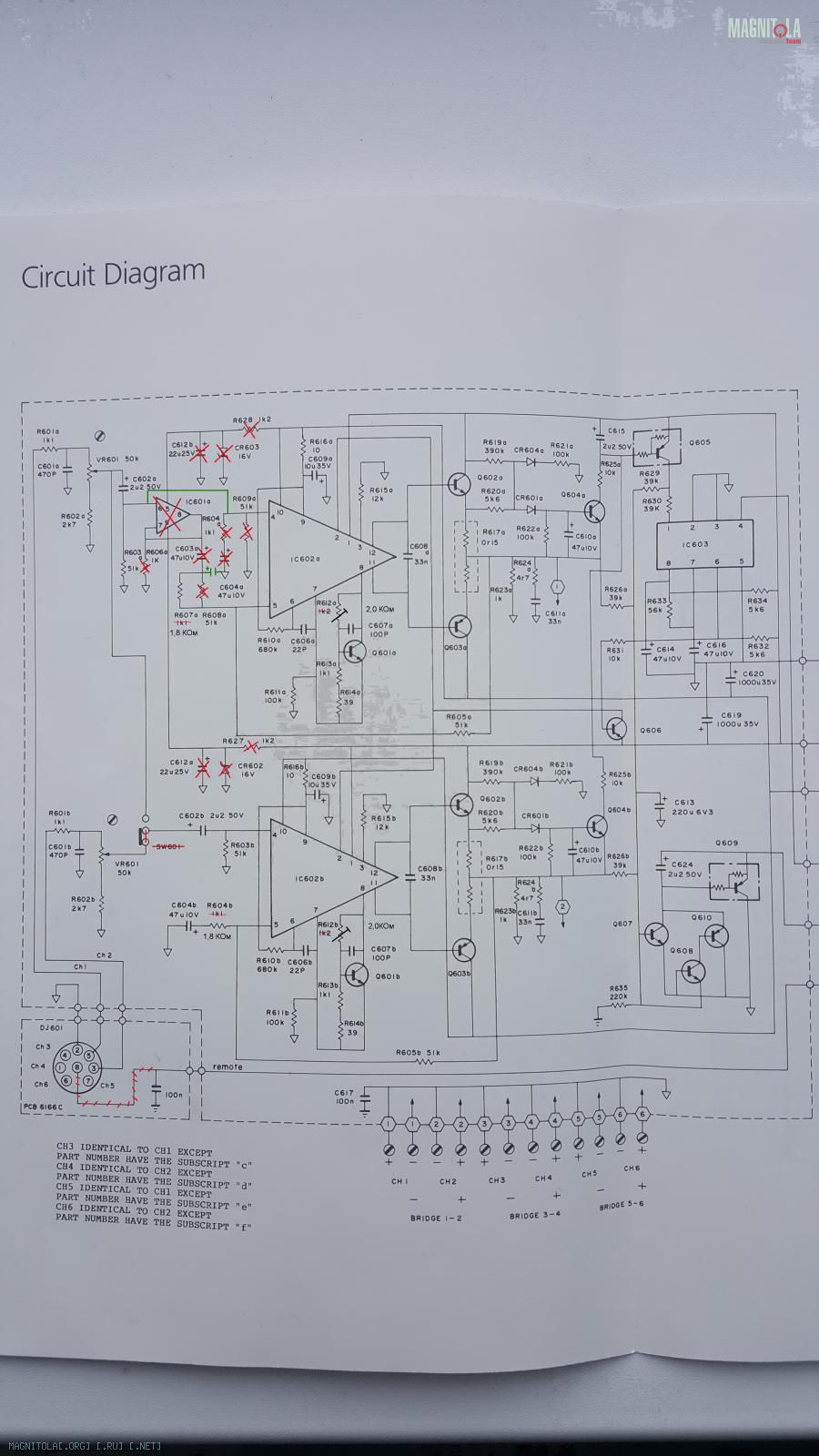

Завершение: Вложение 1200794Вложение 1200796Вложение 1200798Вложение 1200800 :download:.

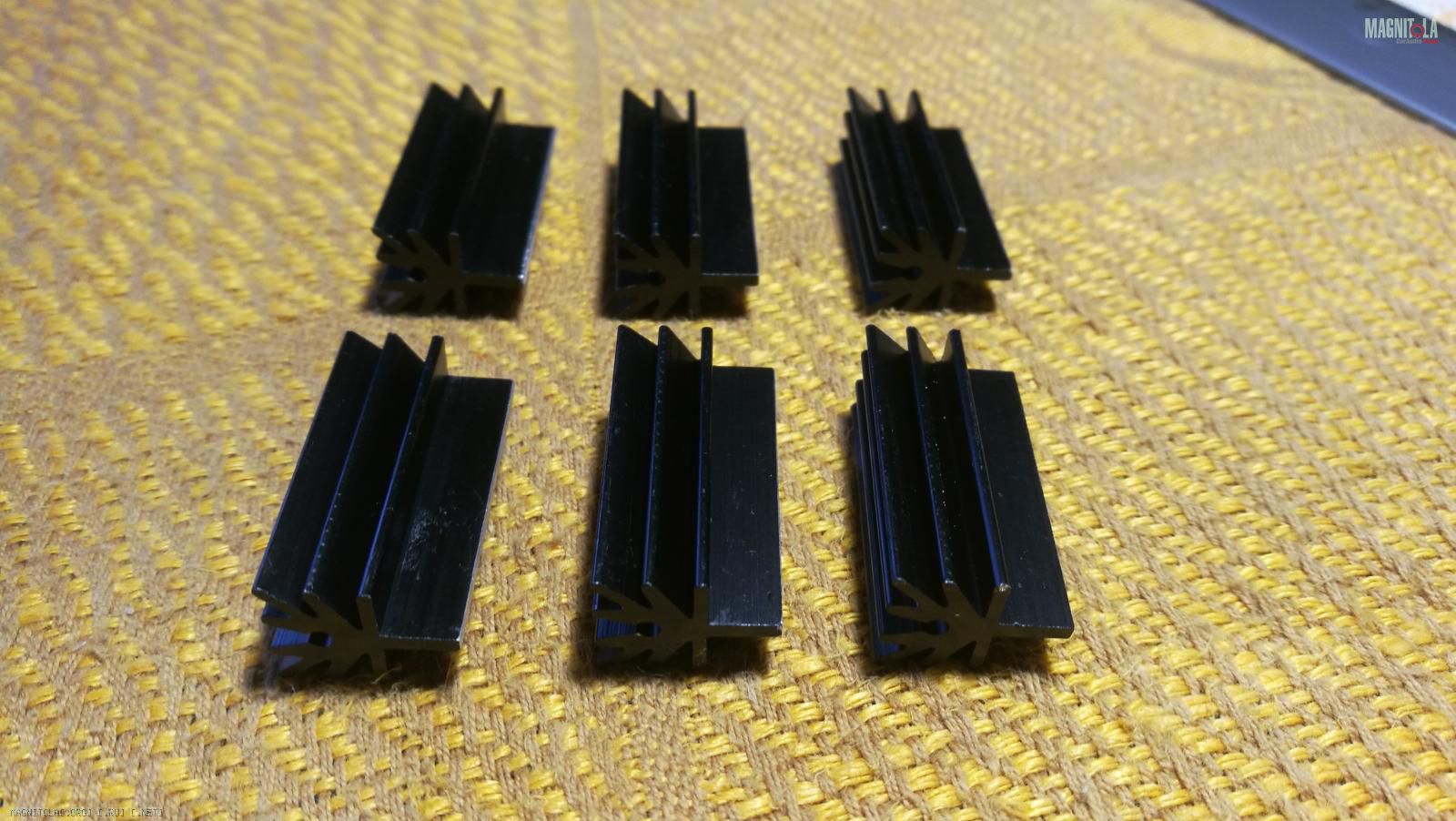

Фотки, не совсем крайние (в мидо-сабовых каналах, вместо половинок радиаторов HS205-30, поставил половинки от HS205-50, с подгонкой длинны "по факту" максимально возможной, т.с. "прозапас" есличо ).
Изменения в звучании, очень заметные, самое слышимое, чище, глубже и с правильным эшелонированием (были странные "непонятки" с образами, особенно вокалом, в левой части "сцены", исполняли "цыганочку с выходом"... ), исчезли тихие "пуки". Токи покоя установил: саб/мид/вч - 20/40/60 мА, ток потребления на ХХ при Uпит 14,5 В составил 2,1 А. Результатом оч.доволен! В-)
ПС: владельцам усей АДС, у кого нет выведенных RCA разъёмов, рекомендую такого "папу":
очень хороший разъём (гораздо лучше "штатного"), нет 8-го штырька (Rem), но он и не нужен (у всех есть "дублёр" в колодке подключения питания).
21.04.2018, 16:20
PitBullZ
Re: Небольшой апгрейд A/D/S/ PH15.2
Цитата:
Сообщение от IlSan
Завершение: Вложение 1200794Вложение 1200796Вложение 1200798Вложение 1200800 :download:.
Фотки, не совсем крайние (в мидо-сабовых каналах, вместо половинок радиаторов HS205-30, поставил половинки от HS205-50, с подгонкой длинны "по факту" максимально возможной, т.с. "прозапас" есличо ).
Изменения в звучании, очень заметные, самое слышимое, чище, глубже и с правильным эшелонированием (были странные "непонятки" с образами, особенно вокалом, в левой части "сцены", исполняли "цыганочку с выходом"... ), исчезли тихие "пуки". Токи покоя установил: саб/мид/вч - 20/40/60 мА, ток потребления на ХХ при Uпит 14,5 В составил 2,1 А. Результатом оч.доволен! В-)
ПС: владельцам усей АДС, у кого нет выведенных RCA разъёмов, рекомендую такого "папу":
очень хороший разъём (гораздо лучше "штатного"), нет 8-го штырька (Rem), но он и не нужен (у всех есть "дублёр" в колодке подключения питания).
Саша выложи пожалуйста данные по трансу какой провод вторички сколько в косе и сколько витков и если есть фото как оно получилось .
21.04.2018, 16:45
IlSan
Re: Небольшой апгрейд A/D/S/ PH15.2
Сорь..., уже поздно, не помню я... :blush2:
20.05.2019, 21:30
dyno
Re: Небольшой апгрейд A/D/S/ PH15.2
Таки лучше переплатить за 15.2?
21.05.2019, 06:58
IlSan
Re: Небольшой апгрейд A/D/S/ PH15.2
Думаю, что да. Посвежее и комплектуха качественнее.
21.05.2019, 07:51
dyno
Вложений: 1
Re: Небольшой апгрейд A/D/S/ PH15.2
Так кондеры полюбас все менять. Если за мощностью не гнаться, нужна ли разница в транзисторах? Хочу вообще 3 канала максимум использовать.
И судя по имеющимся фоткам, в этом экземпляре ph15 тоже установлены 3519, если фото продавец честные выложил. Вложение 1279831
21.05.2019, 18:58
IlSan
Re: Небольшой апгрейд A/D/S/ PH15.2
Ты спросил - я ответил. Не могу же я предугадать состояние каждого уся... У меня были, именно такие различия. В питании 15-го, "банки", уже начинали пускать "слюни", у 15.2, были в полном порядке, да же не стал их менять, выпаял, осмотрел, измерил, запаял обратно, просто добавил ёмкостей. Остальное, на личное усмотрение, а так, можно и вообще взять "горелый", "извлечь" 1, 2 или 3-и канала и запустить на оставшихся... :smile3:
