Коаксиал в Helix DSP.2

Вдруг кому пригодиться :smile3:

- Вариант №1 "Штатная оптика в коаксиал":
Закупаем детальки (МС лучше взять 65176B), изготавливаем платку, говорим СПАСИБО автору

После прочтения съесть!

http://sova-audio.blogspot.ru/2015/02/spdif.html

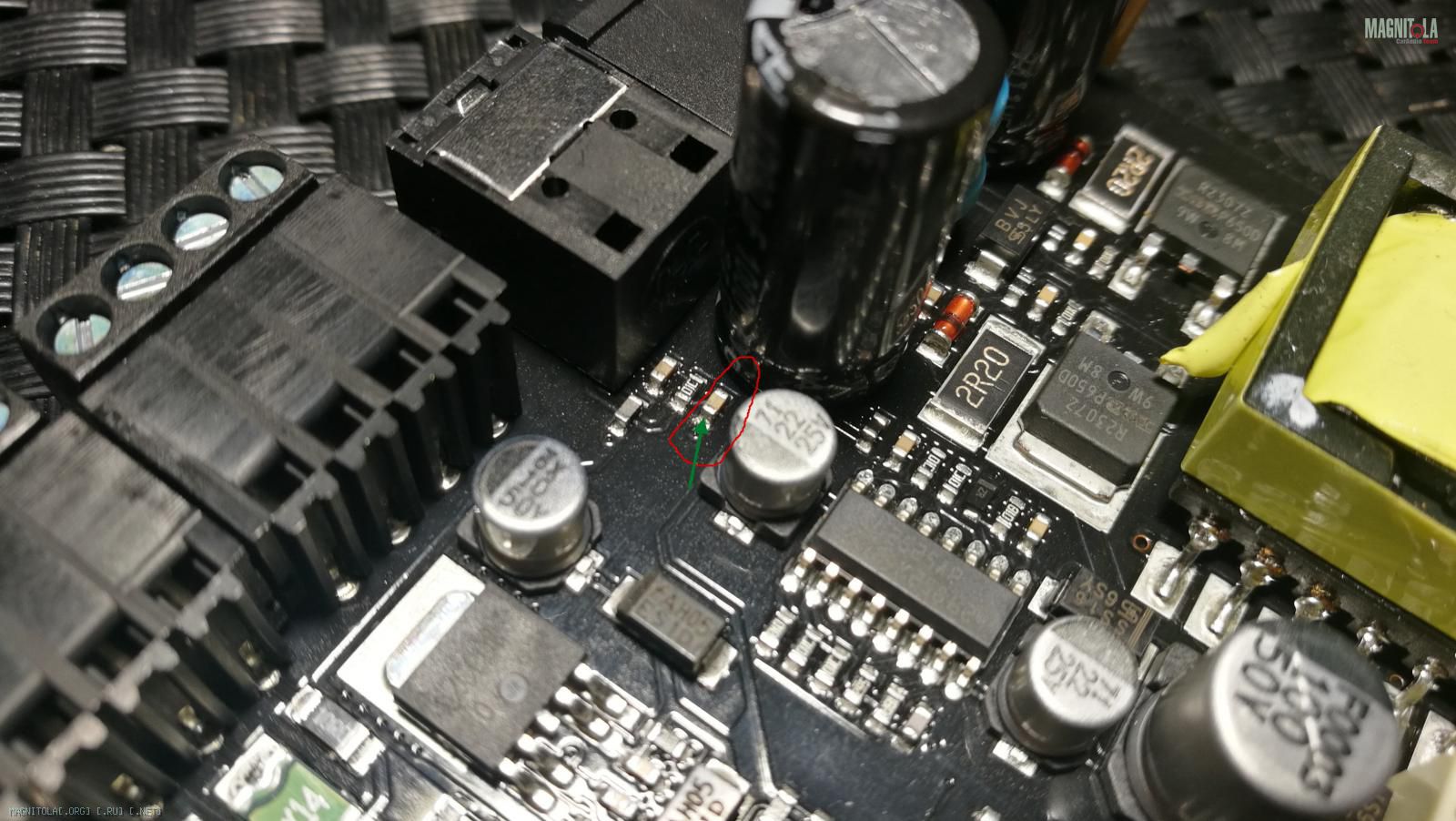

, подпаиваемся Вложение 1227306



- Вариант №2 "Helix HEC OPT IN в коаксиал":

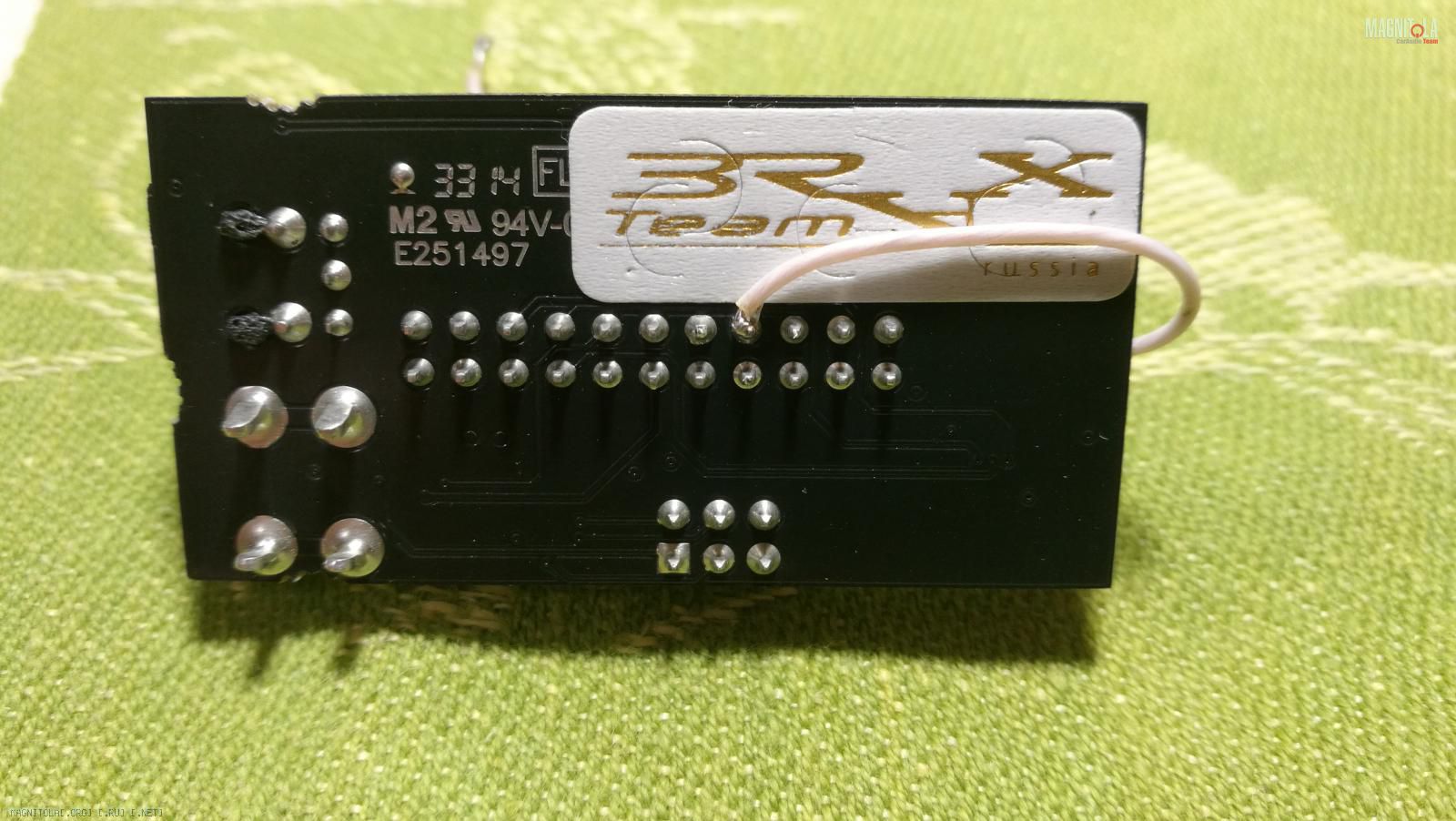

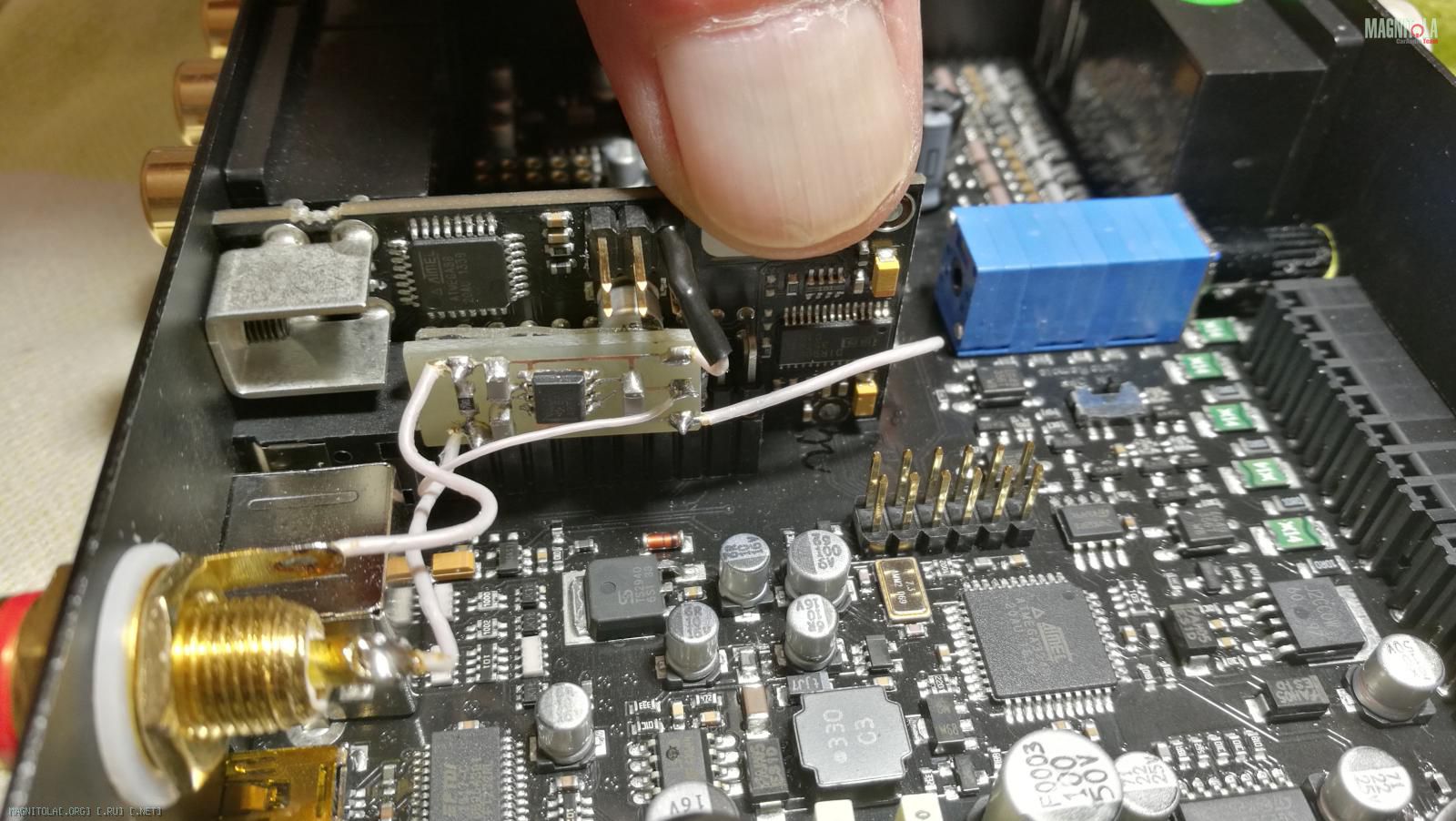

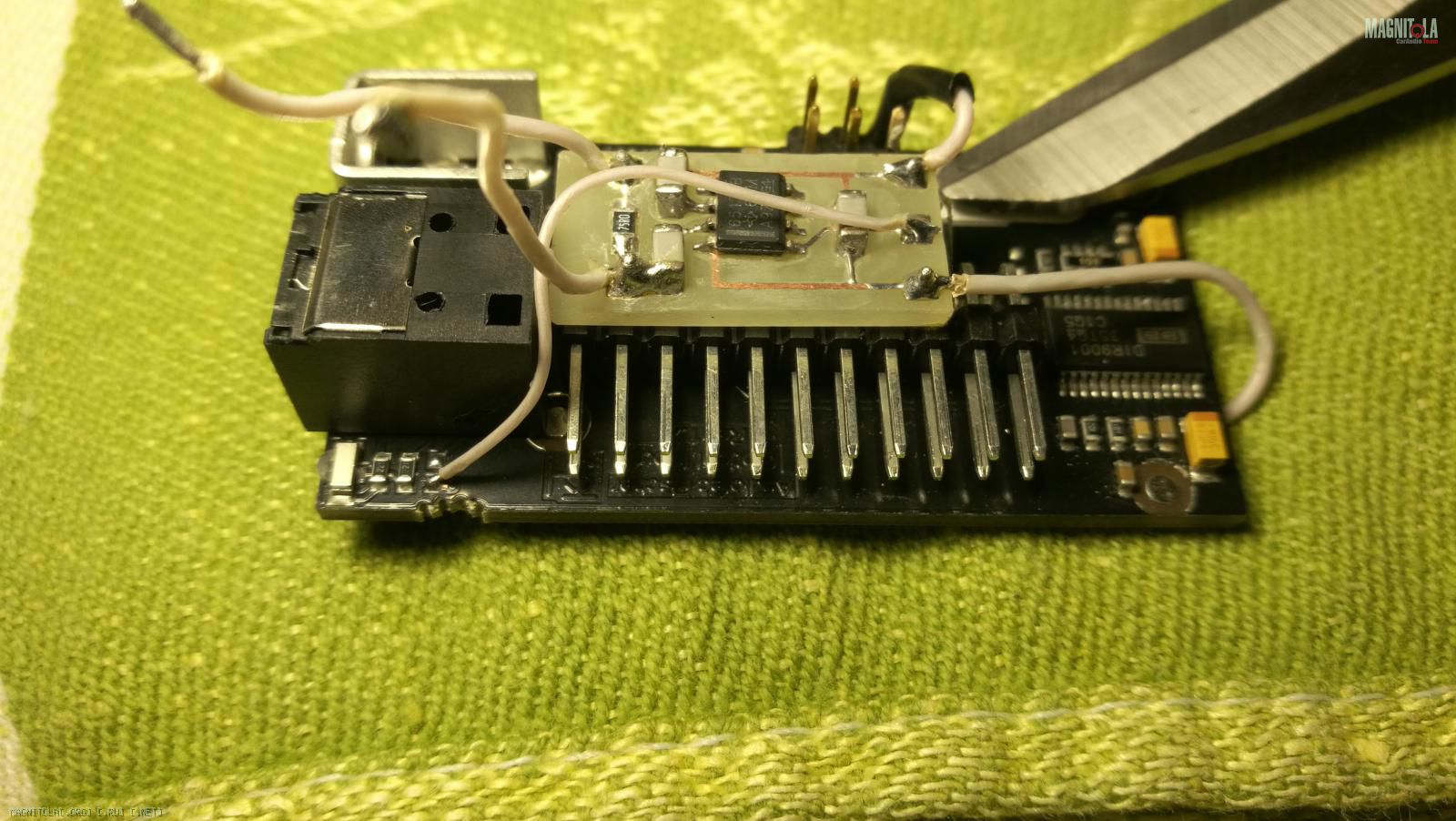

Делаем аналогично Варианту №1 + докупаем HEC модуль, подпаиваемся Вложение 1227308 Вложение 1227310 Вложение 1227312 Вложение 1227314
Дополнительные затраты (стоимость HEC - модуля), окупаются наличием у процессора, сразу двух цифровходов (оптика+коаксиал) Ж).

А почему питалово взял с основной гребенки, а не с той же (SPI) гребенки откуда брал землю? )

Может я плохо "посмотрел" :blush2:, но там (где "земля") только 3,3 В, поэтому взял с "основной", но 5,0 В...
