Привет всем!
Недавно менял штатное ГУ в своем автомобиле и решил поделиться с читателями маленькой инструкцией.
Надеюсь кому-нибудь пригодиться!
Ну значит начнем!
Имеем:
автомобиль TLC Prado 95 кузов;

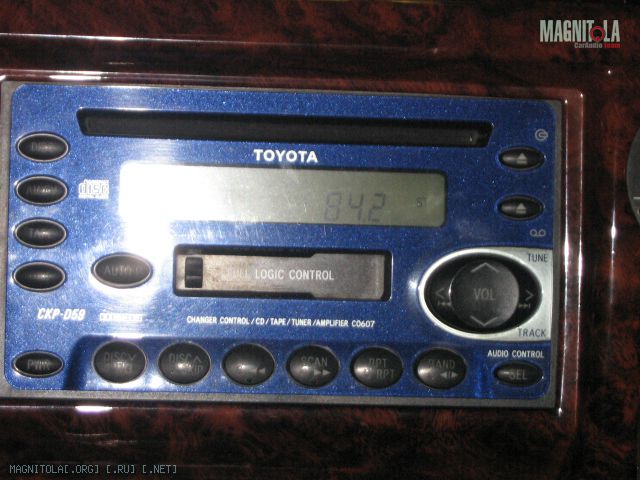

штатное ГУ - касета, CD и радио (кстати как оказалось Pioneer)
Вложение 92926

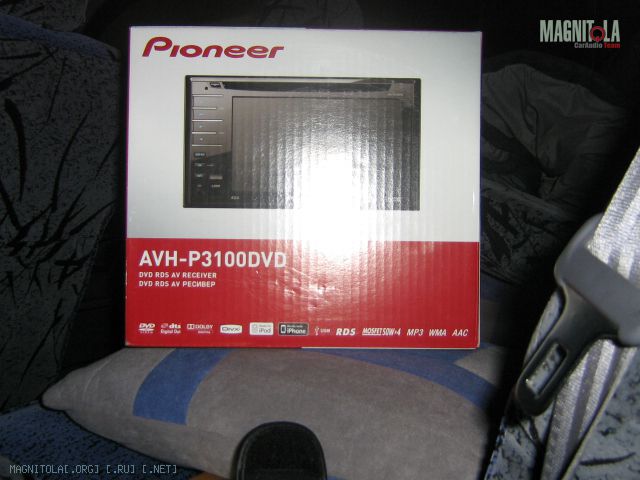

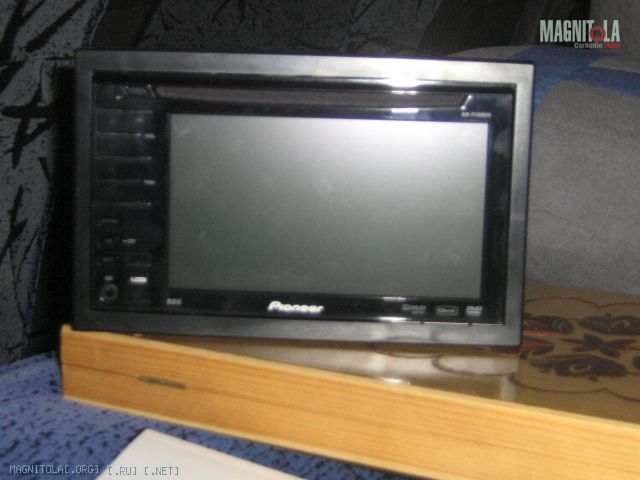

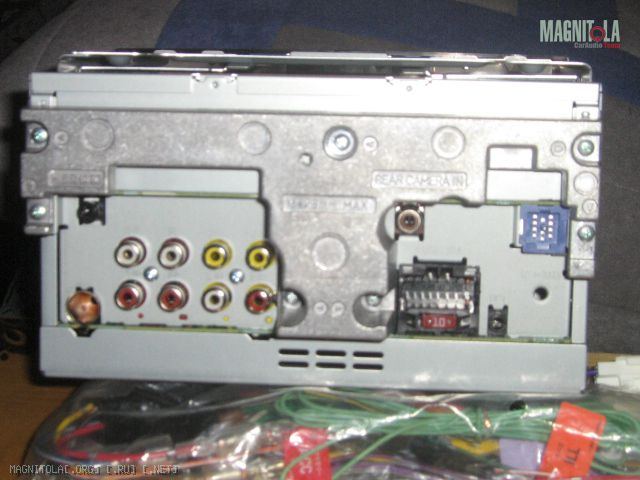

После проведения некоторого маркетингового исследования, попыток взвесить свои материальые возможности и технические познания было приобретено ГУ Pioneer AVH-P3100DVD
Вложение 92927Вложение 92928Вложение 92929

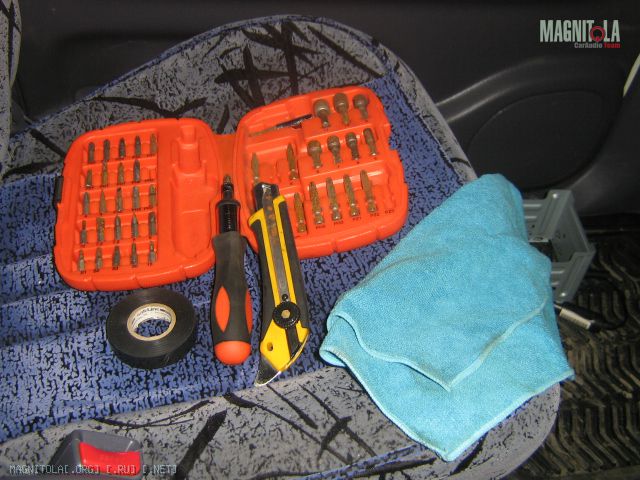

Для провдения работ по внедрению необходим кое-какой нехитрый инструмент:
Вложение 92930
отвертка (набор, так как я понятия не имею какие болты/шурупы мне понадобятся);
изолента;
мягкая ветошь (ее назначение постараюсь объяснить позже!);

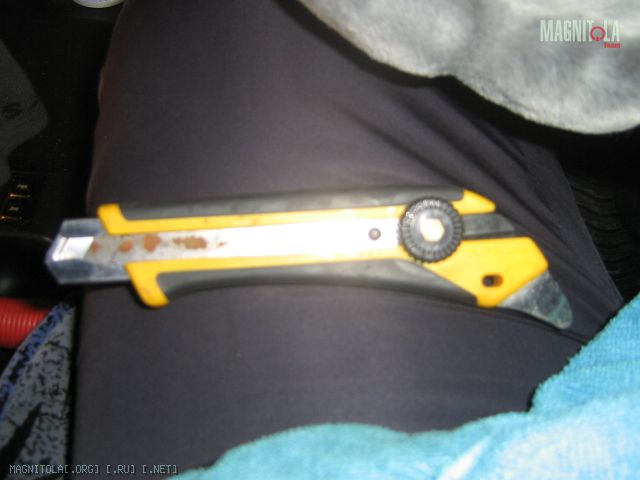

канцелярский нож (на мой взгляд не заменимая вешь!)
Канцелярский ножь острый и потому очень удобен, если нужно что-то отрезать, надрезать, плюс ко всему у него очень удобный язычек (на фото справа) для работы с панелью автомобиля.
Вложение 92931

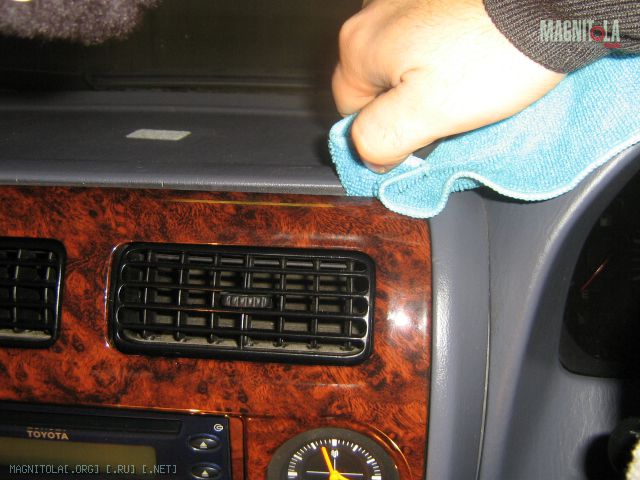

Нам необходимо снять часть лицевой панели автомобиля, которая преграждаем нам путь к крплению самой магнитолы. Для этого я использовал язычек моего канцелярского ножа - аккуратно поддевая панель. Язычек оборачиваю в мягкую ветошь, чтобы не поцарапать панель!
Вложение 92932

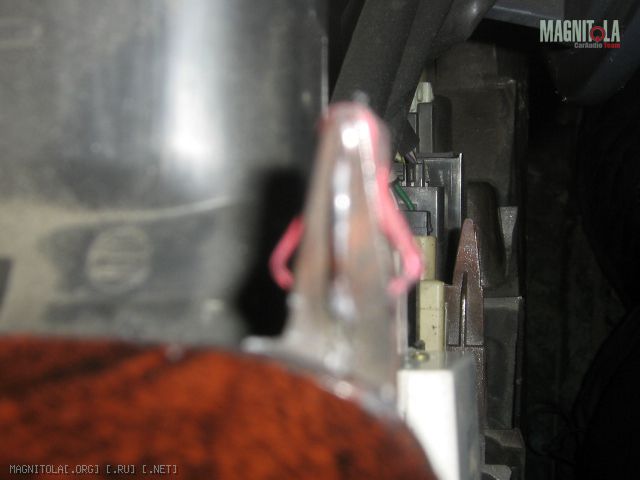

Панель держиться на шести вот таких вот зашелках (две вверху, две в районе середины, две, соответсвенно, внизу).
Вложение 92933
Аккуратно отдвигаем панель на себя. Можно убрать ее полностью, отстегнув контакты которые ее все еще держат (мне она не мешала, поэтому я сними не заморачивался).
Вложение 92934

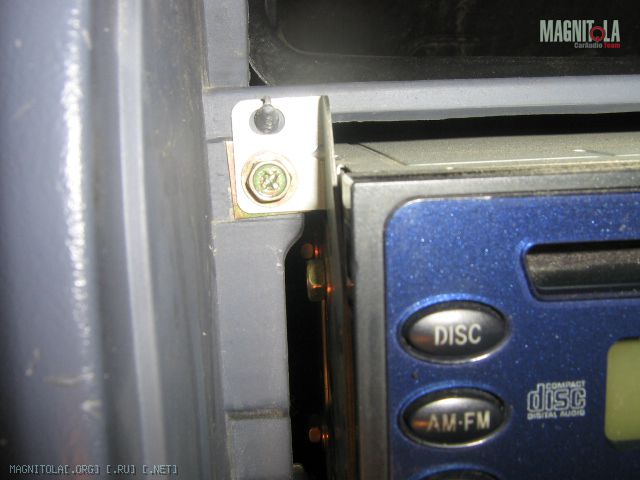

Штатное ГУ закреплено на четыре болта.
Вложение 92935
После их откручивания агрегат спокойно выходит "на свободу".

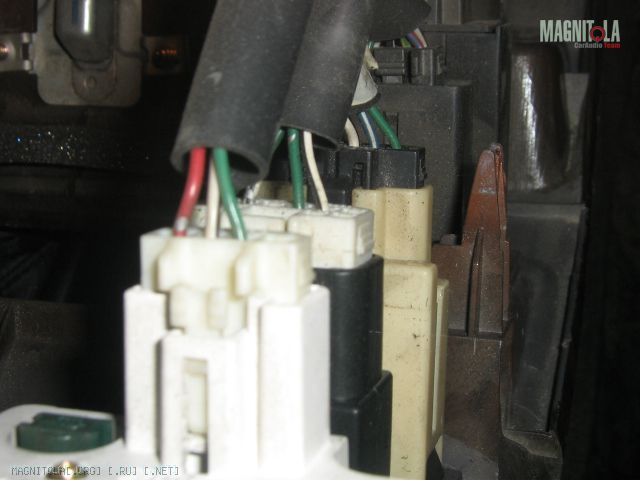

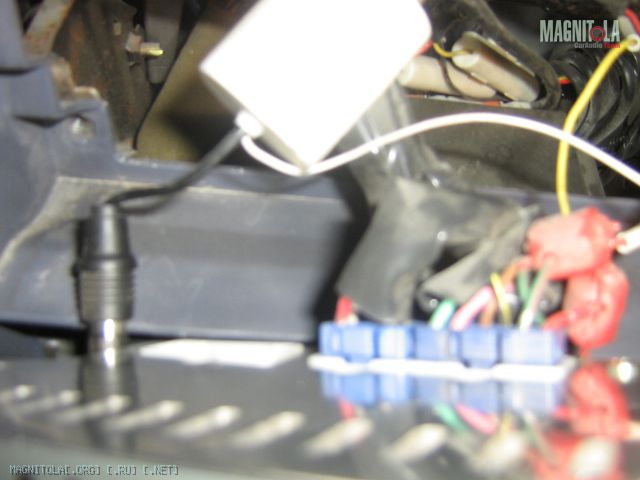

Вытаскиваем все соединители штекера, разъем антенны (кстати антенна работал через расширитель частот, его мы тоже убираем, так как новое ГУ приспособлено к нашим частотам радио диапозона).
Вложение 92936
Начинаем погтовку нового ГУ к установке.

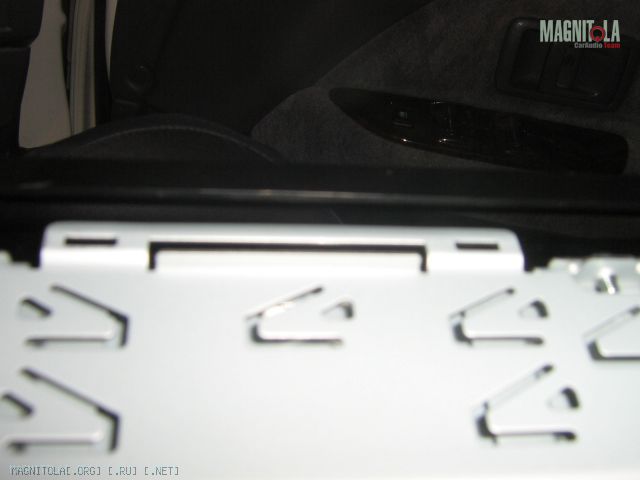

Снимаем лицевую рамку - она нам не понадобиться. Крепиться на четырех штырьках в паз (вверху и внизу) - снимается очень легко.
Вложение 92937

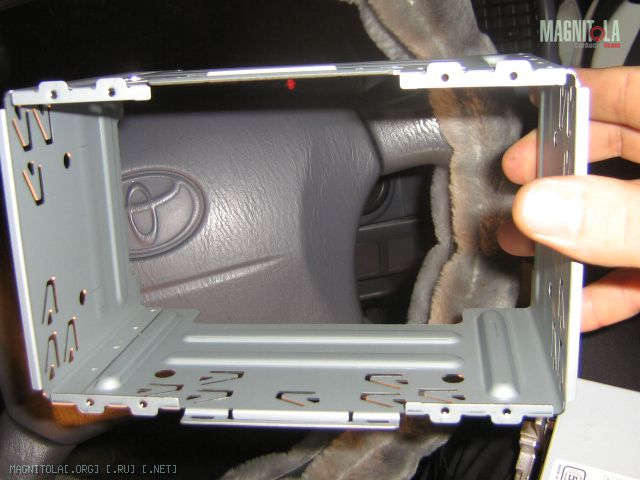

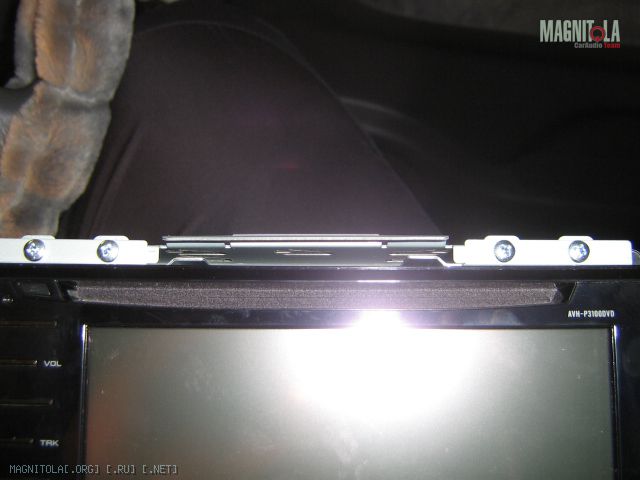

Снимаем прямоугольный металлический каркас (не знаю как его еще назвать), закреплен на восьми болтиках.
Вложение 92938Вложение 92939

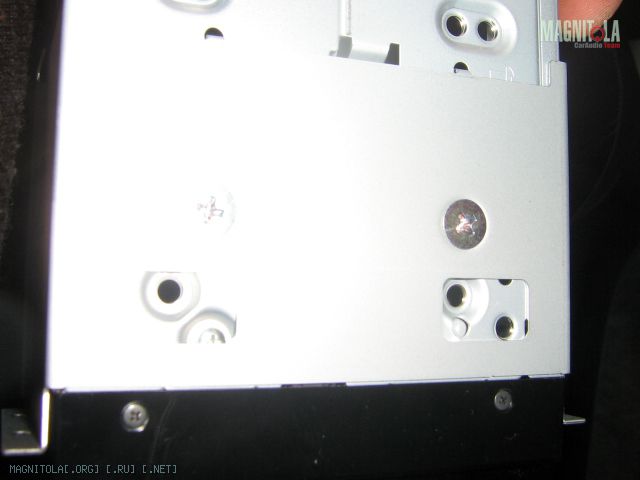

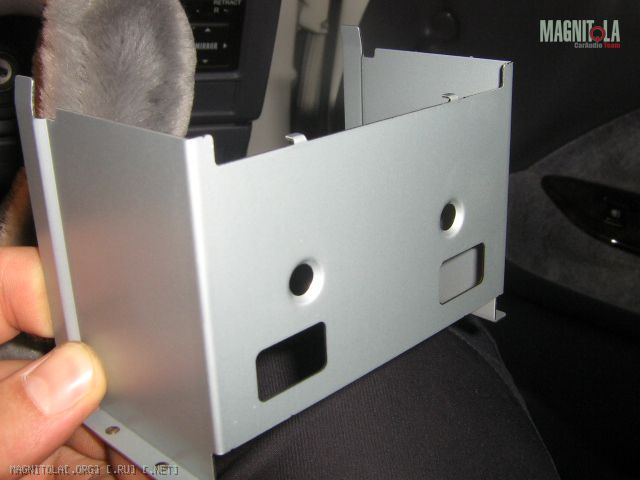

Снимаем уши слева и справа. Крепятся на двух болтиках каждое.
Вложение 92940Вложение 92941

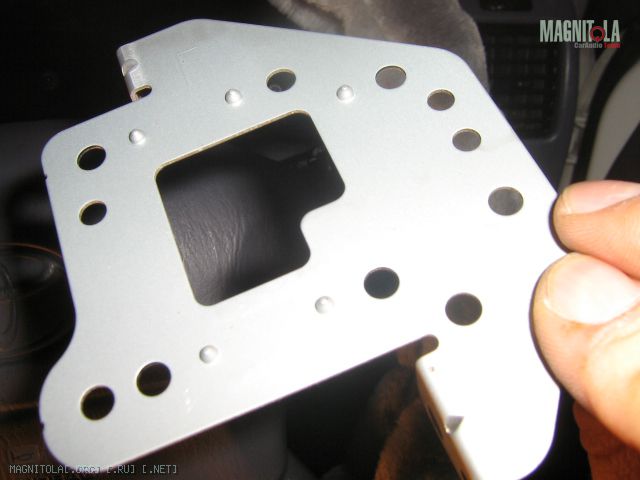

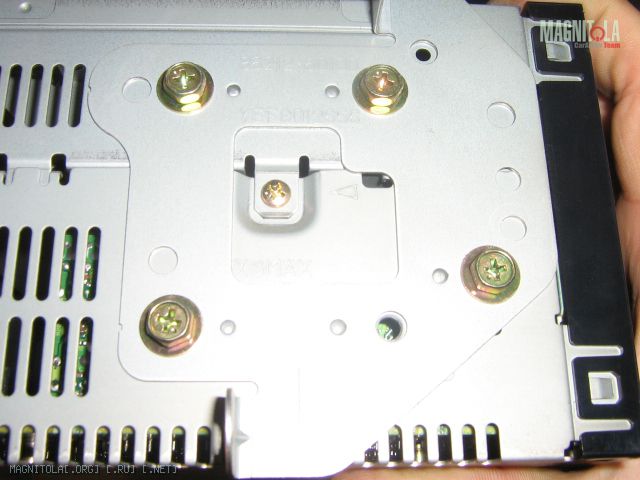

Теперь снимаем уши со штатного ГУ, крепятся четырьмя болтиками, и к прикручиваем к новой магнитолле. Чтобы не ошибиться отверстиями под шурупы на внутренней стороне штатных ушей есть выимки, которые ложаться четко в пазы.
Вложение 92942Вложение 92943

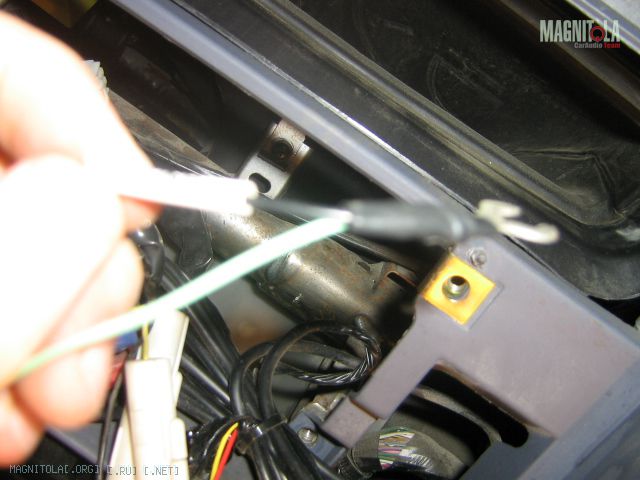

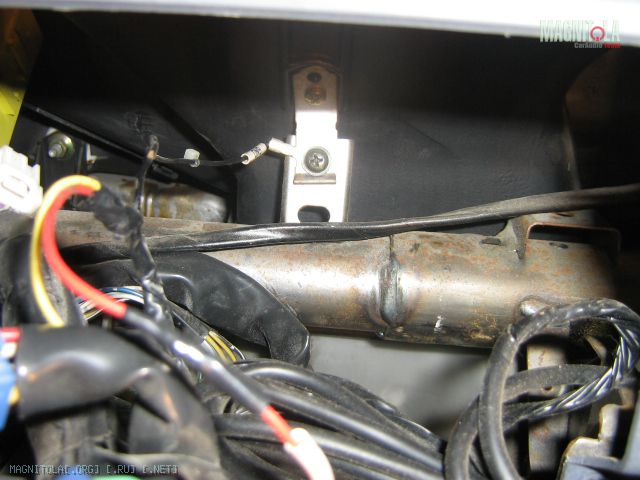

Далее, нам нужно зацепить сигнальный провод на ручник для просмотра видео в режиме стоянки, то есть в остальных случаях видео показывать не будет. Не наш вариант! Цепляем его на массу, то есть на кузов. В штатной проводке к магнитолле подходит повод подписанный GND (земля), который крепиться к кузову - его и будем использовать. Откручиваем его, цепляем на него нужнуй проводок и ставим наместо.
Вложение 92944Вложение 92945

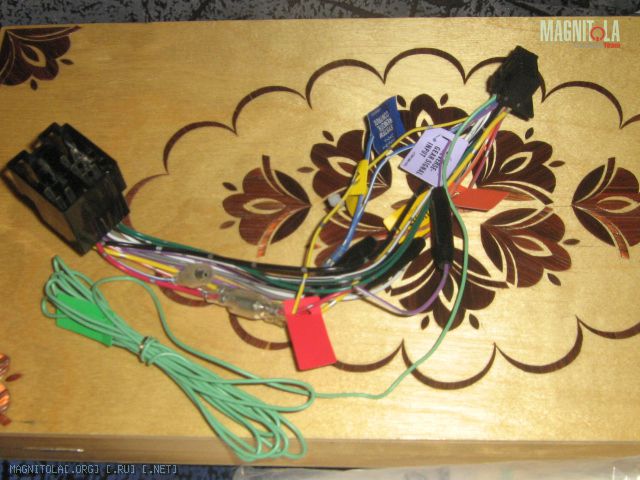

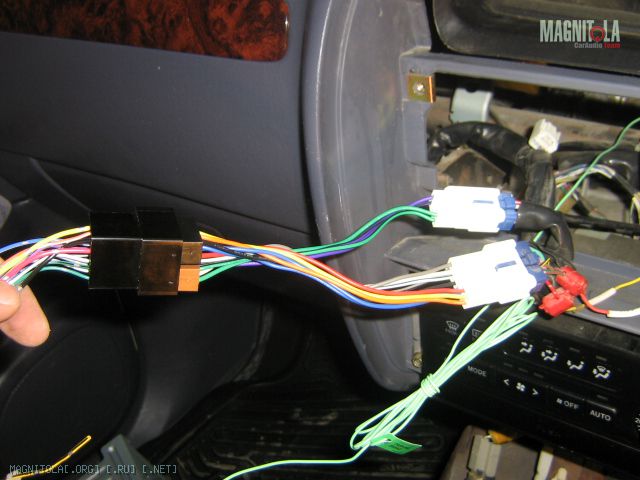

Теперь нужно соединить магнитоллу со штатной проводкой. В комплекте с магнитоллй идут разъемы отличный от штатных. Для их соединения без нарушения изоляции используем переходник - у нас продается в любом автоаудио магазине.
Вложение 92946 Вложение 92947Вложение 92948

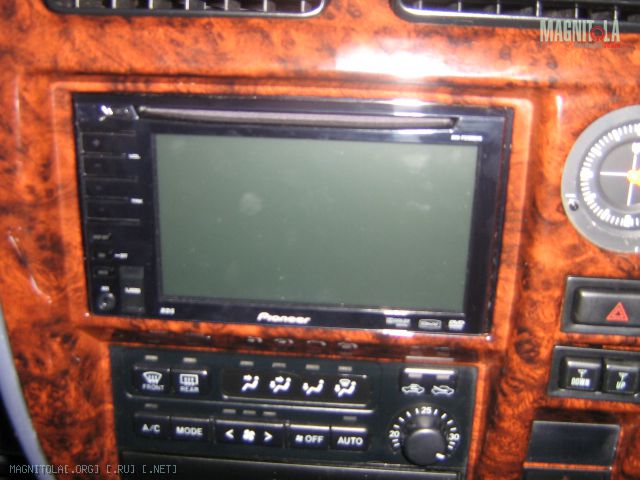

Ставим магнитолу на место, крепим в штатные места штатными болтами, возвращаем на место панель.
Вложение 92949
Слушаем и наслаждаемся!
