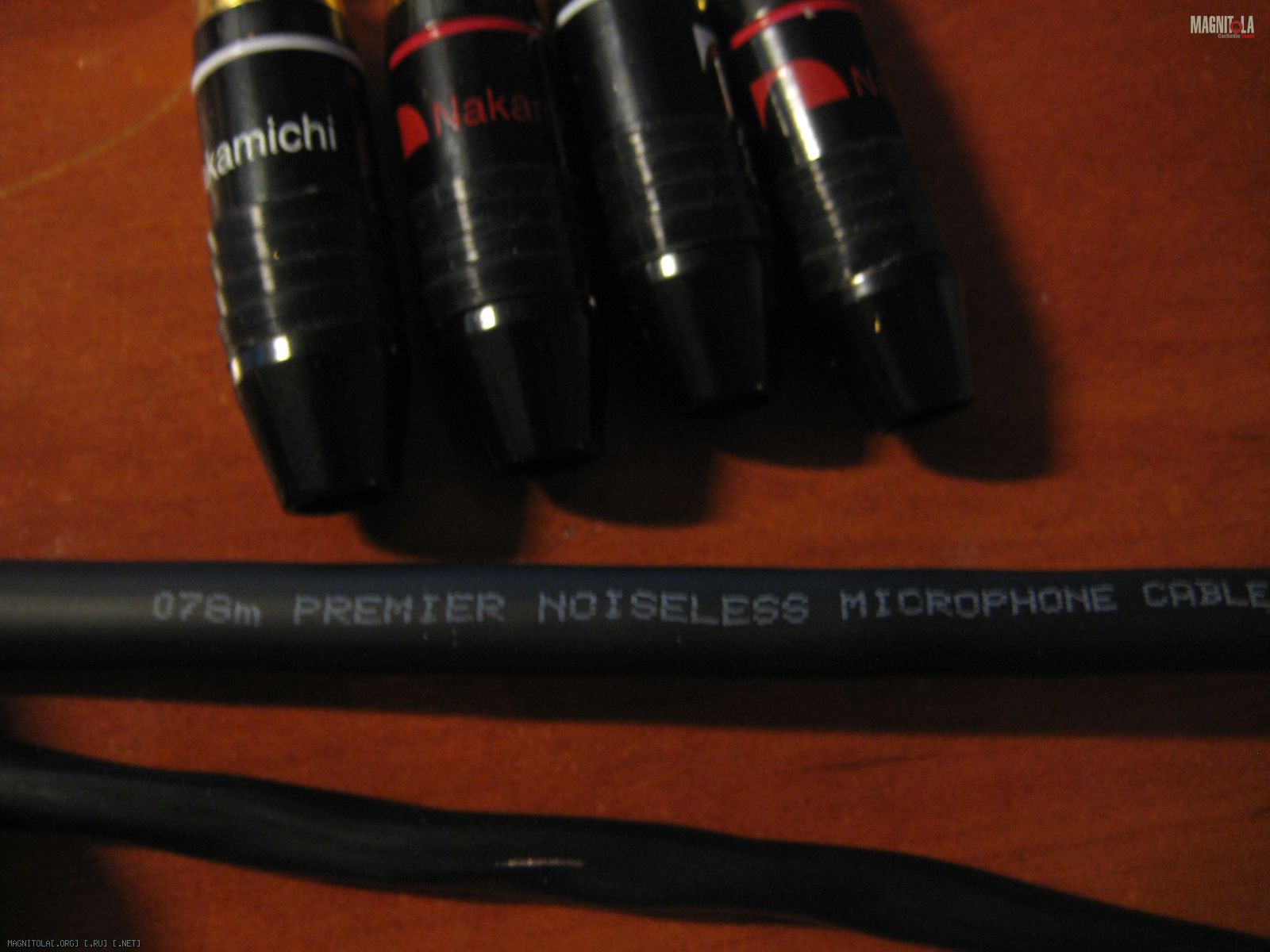

вот купил проводов.
совковый на саб, другой на фронт.
Вложение 103957Вложение 103958
Вид для печати
вот купил проводов.
совковый на саб, другой на фронт.
Вложение 103957Вложение 103958
камент давай! как паять))
зачищай облуди и паяй.
с одного провода два штекера можно сделать? экран один на двоих
меня ругали но я делал. наводок небыло ниразу!
---------- Сообщение добавлено 03.03.2011 в 22:03 ----------
Вот тут, к тому же надо мной ишо там!:) http://magnitola.org/pitanie-i-kommu...-silami-3.html
---------- Сообщение добавлено 03.03.2011 в 22:11 ----------
чота не пойму. по сцылке на главную выкидывает и всё...
В общем пишу как я сделал.
Раньше тоже ловил наводки, т.к электронный блок и проводка к нему идут рядом с межблоками.
Разнести кабели не получалось.
Купил экранированный микрофонный кабель.
Как паять.
Со стороны Г.У.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 и №3 - Земля и Экран.
Со стороны Усилителя.:
паяешь на центр RCA провод №1 -Сигнальный
паяешь на корпус RCA провод №2 - Земля.
Экран никуда не паяешь и он не должен касаться корпуса RCA.
При таком способе наводок быть не должно, по крайней мере у себя я их ликвидировал.
http://s016.radikal.ru/i337/1101/c1/37e4abd5ae23.jpg
ужо сказали! Называется "направленный кабель"Цитата:
Сообщение от TwinTwin
Я в курсе, просто человек фотку просил и вот она с поясением.
Как говорится все в одном.:dance3::laugh1::laugh1::laugh1::dance3:
Цитата:
Сообщение от TwinTwin
пля... последнее твое предложение не сделал.... но есть возможность и туда и туда.. в общем я все спаял - пошел слушать. правда это на саб сделал
вот! Я всегда говорил, что нумерология вводит путаницу в умы людей! На пальцах! Ибо простота спасет мир)))Цитата:
Сообщение от Lordiron
