Первые соревнования MAGNITOLA United SQ Challenge в рамках фестиваля АВТОПИКНИК 2015

1) Василий Трифонов - Шкода Фабия - 901 (М)
2) Ратников Иван - Пежо 398 - 968 (Л)
3) Михаил Mishkusen Клыков - Volvo S60 (М)
4) Лысенко Matvey498 Юрий - Хундай Матрикс - 498 (Л)
5) Сафронов Михаил - Ауди А8 - (М)
6) Булат Bulat_nНасыббулин - Лексус 570 (М)
7) Максим Rover Пляцек - Лэнд Ровер Фрилэндер (М)
8) Роман Insomniac Лобков - БМВ 3 (М)
9) Ирина Irunenka Расторгуева - Nissan Qashqai (Л)

Успела :)

Вложение 820220

сделал постер и отредактировал топик!

Цитата:

---

Хорошая презентация должна содержать схему компонентов, электрическую схему соединений, отображать основные моменты инсталляции

---

С первым более менее понятно.
Со вторым менее, но тож ясно.
А вот что такое "основные моменты инсталляции"?
Где можно посмотреть примеры хороших презентаций?
Спасибо :)

Цитата:

---

Сообщение от Irunenka

А вот что такое "основные моменты инсталляции"?

---

тут необходимо ознакомиться с правилами судейства инсталляции. Мы оцениваем защиту проводки и соединений, соответственно должны быть фотографии всех узлов в идеале

Цитата:

---

4.2.1

Защита проводки

Грубыми нарушениями считаются: плохой и откровенно ненадежный контакт, торчащие в стороны кабельные жилы, несоответствие номинала предохранителя диаметру кабеля, отсутствие предохранителя в местах, где он требуется. Например, если силовой кабель меняет сечение, необходима установка предохранителя в расчете на наименьшее сечение

Недостаточной защитой считается отсутствие защитных муфт в местах перехода кабеля через металл, отсутствие защитной оплетки на кабеле ("змейка", либо гофра) хотя бы в тех местах, где он может быть поврежден элементами интерьера или подвижными деталями автомобиля, незакрепленный достаточным, по мнению судьи, образом кабель.

---

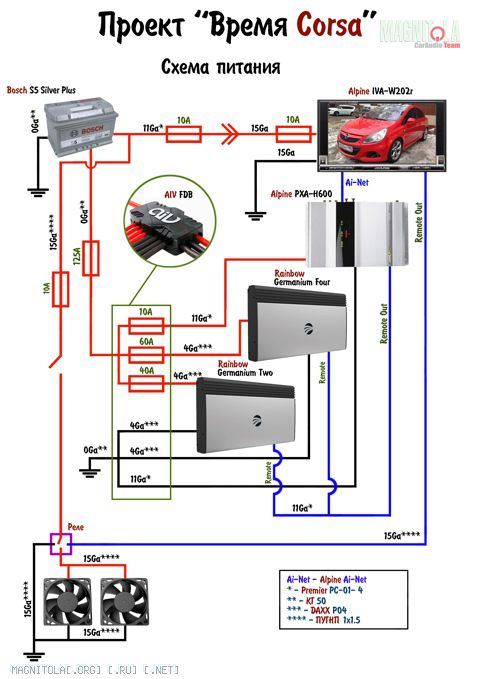

Если на схеме (привожу пример своей)
Вложение 820226

Указано реле - нужно его фото или возможность видеть глазами. Если есть предохранитель - фото, если есть смена сечения с предохранителем - фото (или возможность увидеть глазами).

Если ГУ закреплено винтами (что тоже оценивается) - должно быть фото крепления и т.д.

Цитата:

---

Сообщение от Андреичъ

соответственно должны быть фотографии всех узлов в идеале

---

Ах фото )))
Оке :)

Цитата:

---

Сообщение от Андреичъ

Если на схеме (привожу пример своей)

---

:eek: Я так не нарисую :cray:

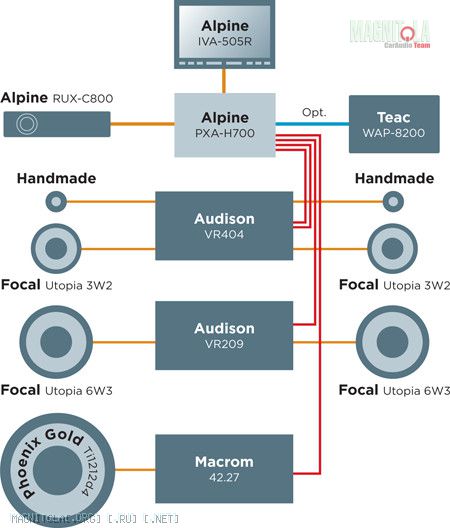

Схема как в журнале "Автозвук" сгодится?))
Вложение 820230

Цитата:

---

Сообщение от Irunenka

:eek: Я так не нарисую :cray:

Схема как в журнале "Автозвук" сгодится?))

---

Да хоть от руки на бумажке из тетрадки, главное, чтобы схема читабельная была. Мы же звук и нсталл оцениваем, а не художественные способности;)

Цитата:

---

Сообщение от fox proteus

Да хоть от руки на бумажке из тетрадки

---

Не-не, этот вариант совсем не по фен-шую )))
Схема и презентация могут быть в электронном виде - на планшете например? Или нун распечатать?))

Цитата:

---

Сообщение от Irunenka

Не-не, этот вариант совсем не по фен-шую )))
Схема и презентация могут быть в электронном виде - на планшете например? Или нун распечатать?))

---

Презентация и схема быть должна. В читаемом виде. Наличие планшета не добавляет дополнительных баллов при оценке инсталляции

Цитата:

---

Сообщение от Irunenka

Не-не, этот вариант совсем не по фен-шую )))
Схема и презентация могут быть в электронном виде - на планшете например? Или нун распечатать?))

---

Да, в любом виде! Печатном, рукописном, электронном - любом! Главное - читаемая и понятная!

---------- Сообщение добавлено 22.07.2015 в 15:52 ----------

http://www.drive2.ru/c/2171615/

добавлено обсуждения на драйв2

Цитата:

---

Сообщение от fox proteus

Наличие планшета не добавляет дополнительных баллов при оценке инсталляции

---

Главное, чтоб не отнимало )))


fox proteus, Андреичъ, спасибо! Всё понятно :)
Бум стараться :pioneer:
