Здравствуйте. Хочу панель от RS88 установить в пепельнице а корпус в бордачке собствено нужна помощь в их восоединение при помощи шлейфа.
Вид для печати
Здравствуйте. Хочу панель от RS88 установить в пепельнице а корпус в бордачке собствено нужна помощь в их восоединение при помощи шлейфа.

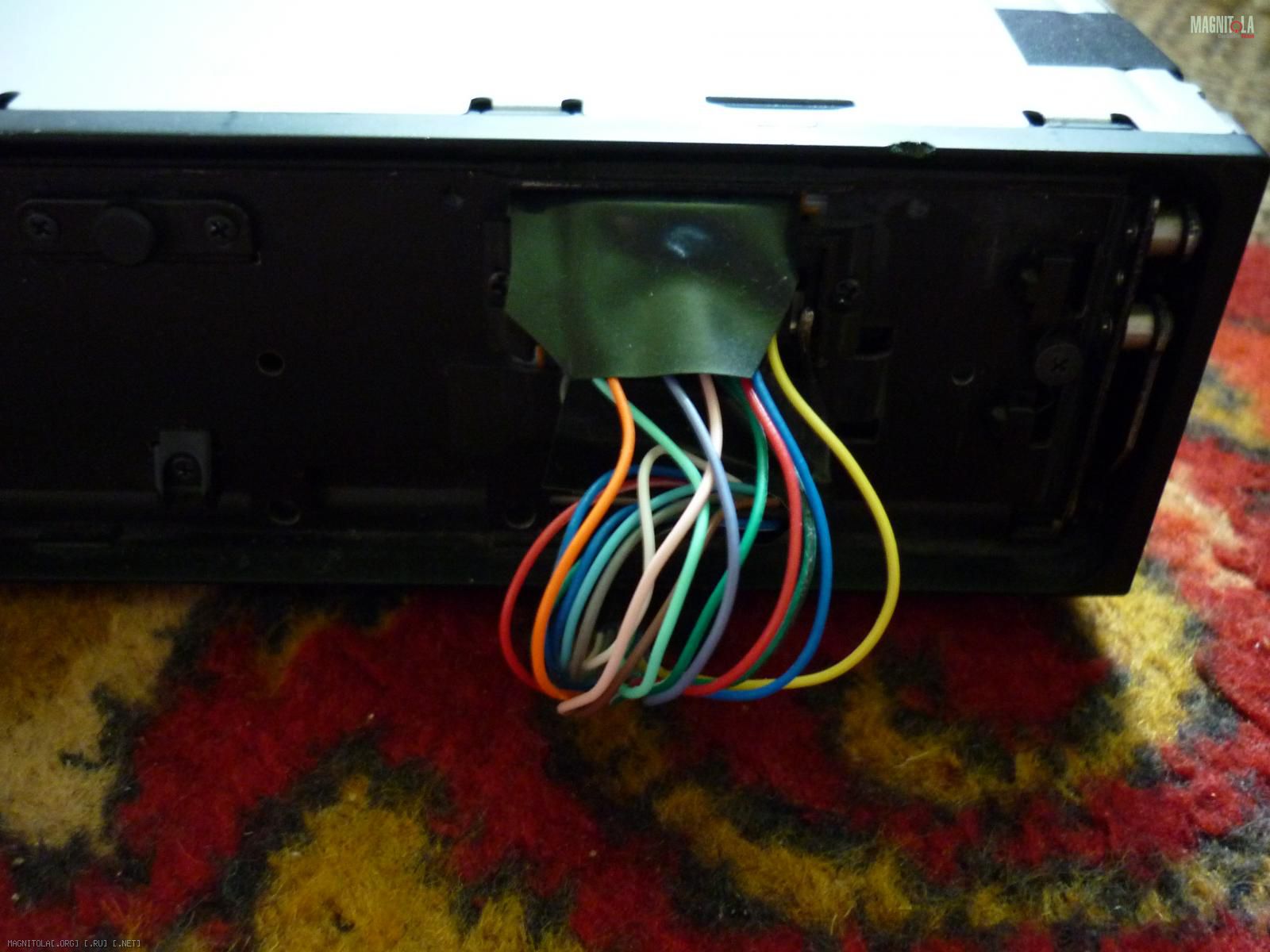

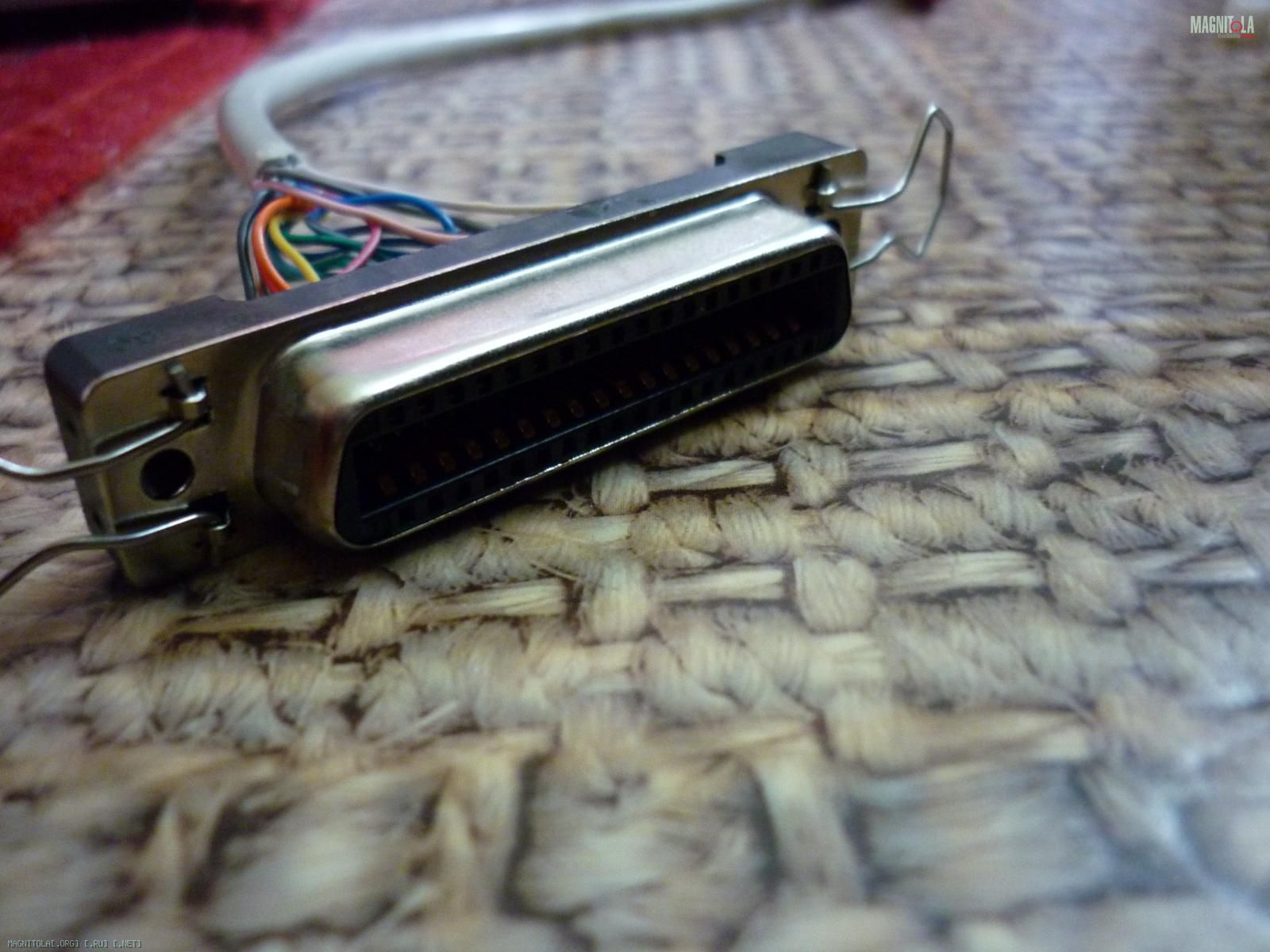

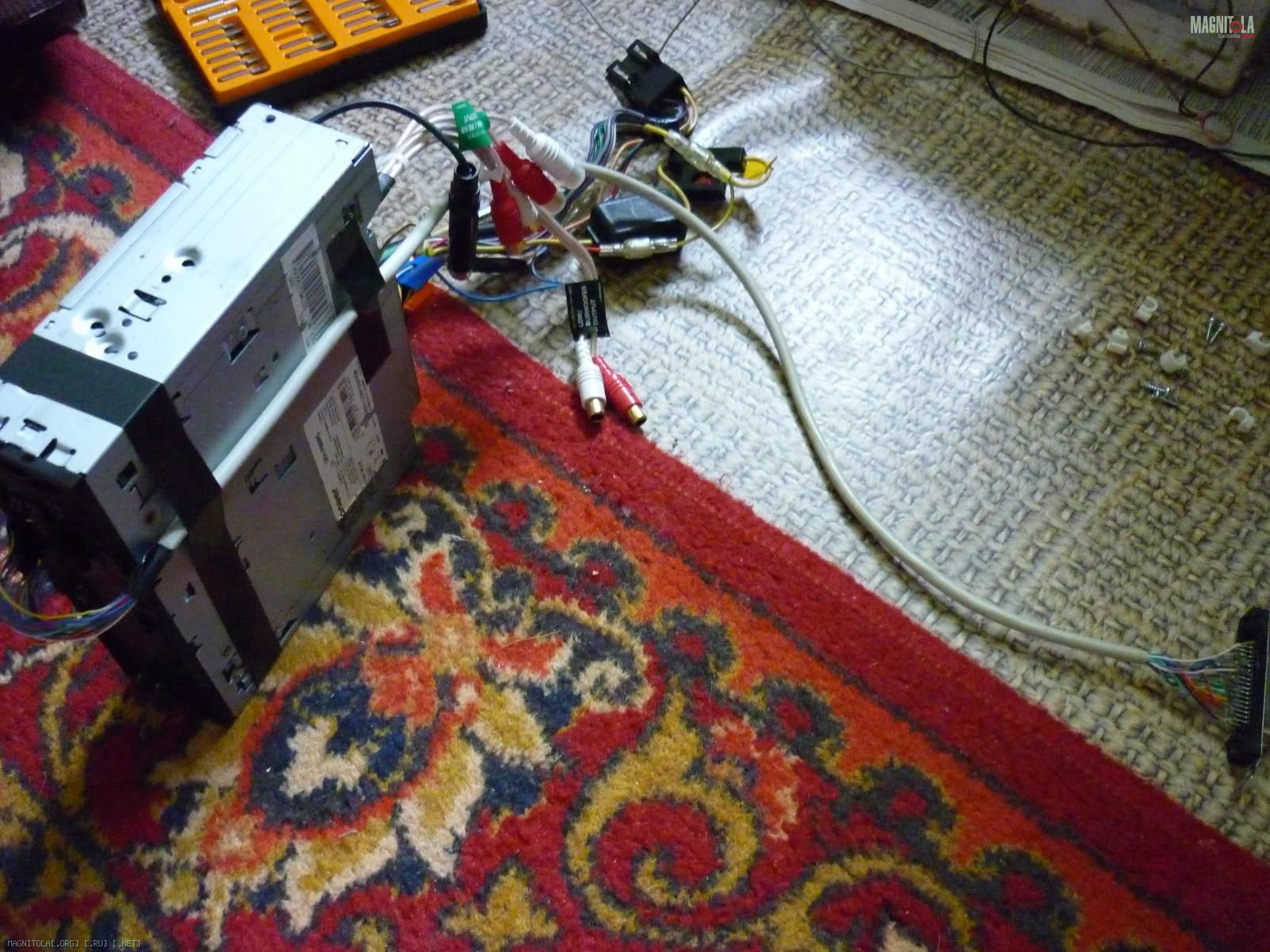

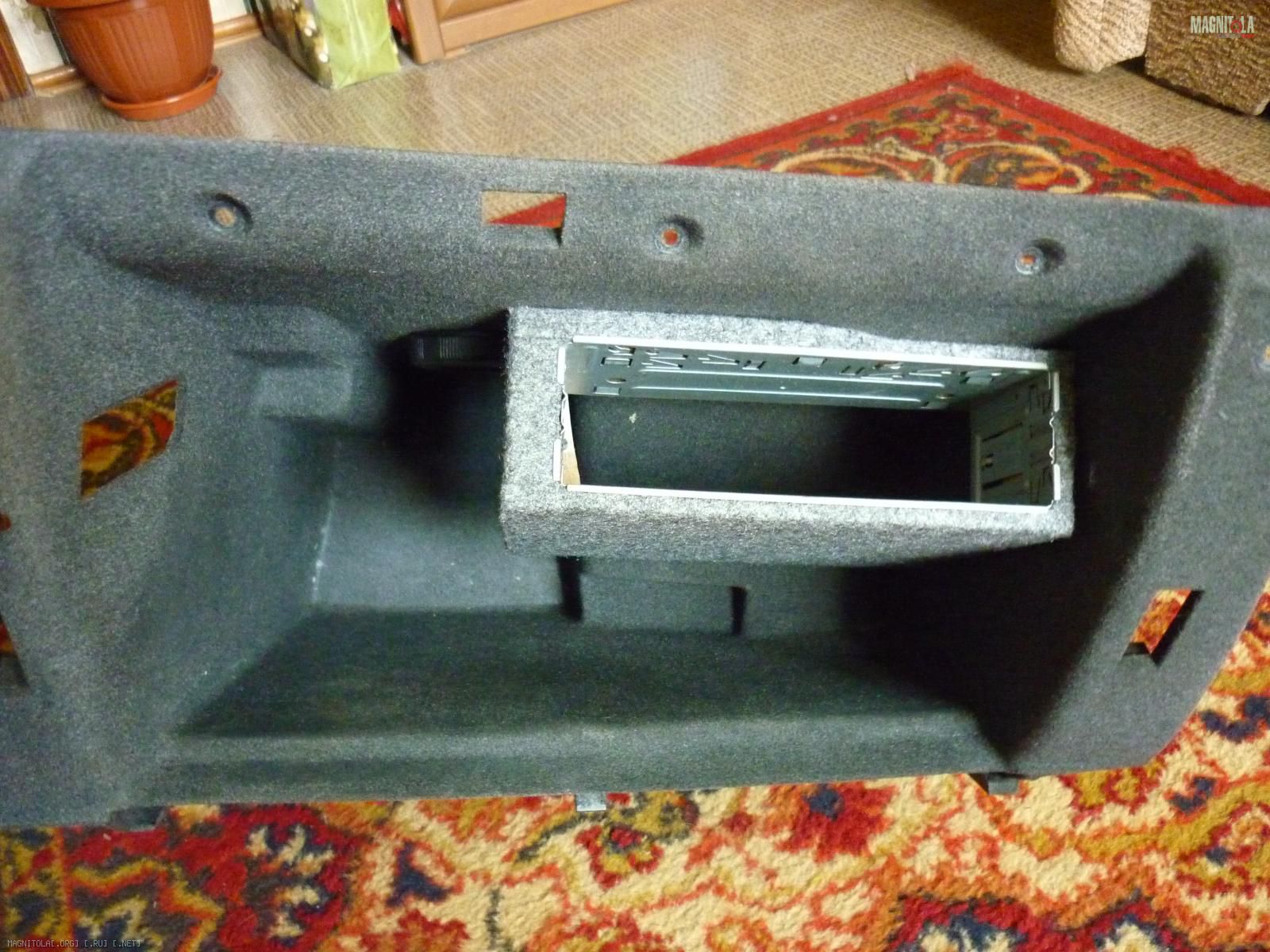

Все возможно...я делал шлейф из "параллельного" компьютерного кабеля. Резал его пополам, отрезал один из его разъемов (они одинаковые и друг в друга не вставятся) и выпаивал разъем под параллельный кабель из старого принтера (легче это сделать феном промышленным), припаивал его к кабелю без разъема, а затем каждую из половин кабеля припаял к магнитоле и к панеле соответственно. И вот он вариант дистанцированной установки панели и магнитолы с возможностью разъединения) Припаивал к контактам панели и к контактам на "морде" самой магнитолы. Можно сделать красивее, но тогда надо разобрать магнитолу и впаиваться в саму плату к контактам к которым припаян разъем для подключения шлейфа привода. Здесь велика вероятность разломать этот разъем, а я придерживаюсь концепции: в случае чего можно вернуть все обратно. Тем более, что магнитола стоит в бардачке и особо ничего видно не будет...а если и будут заглядывать, то чего такого, проводки от морды магнитолы уходят куда-то)

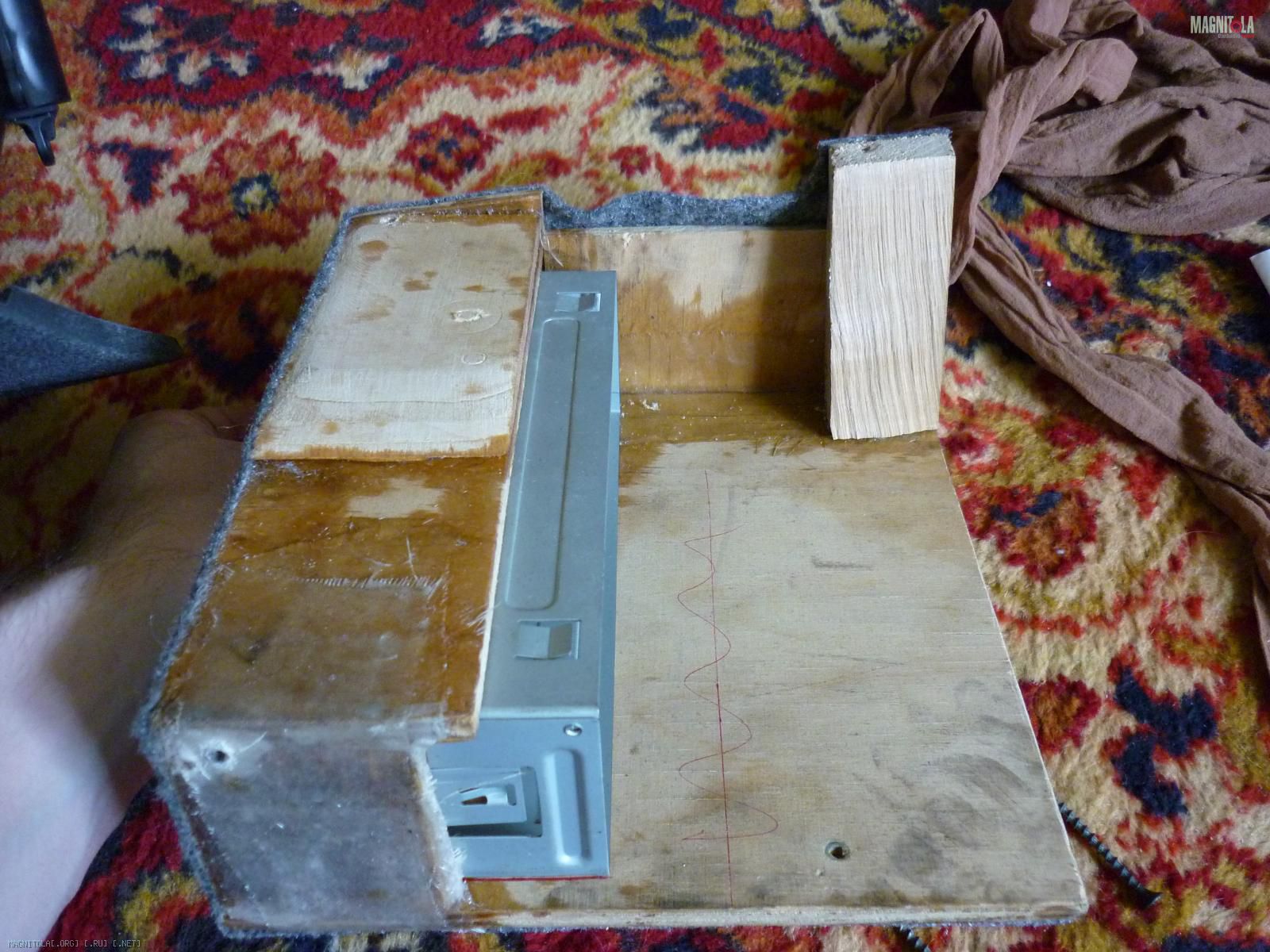

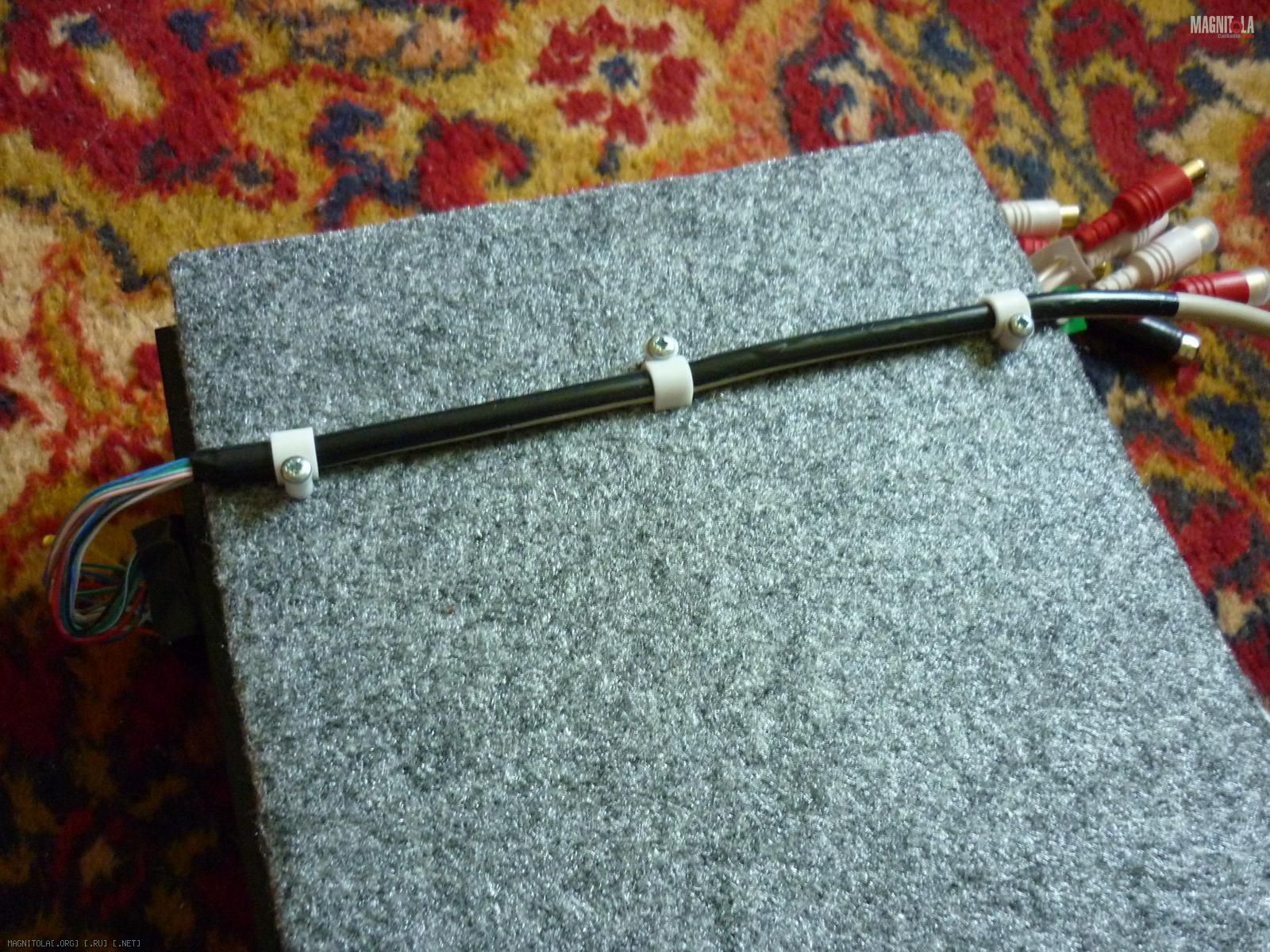

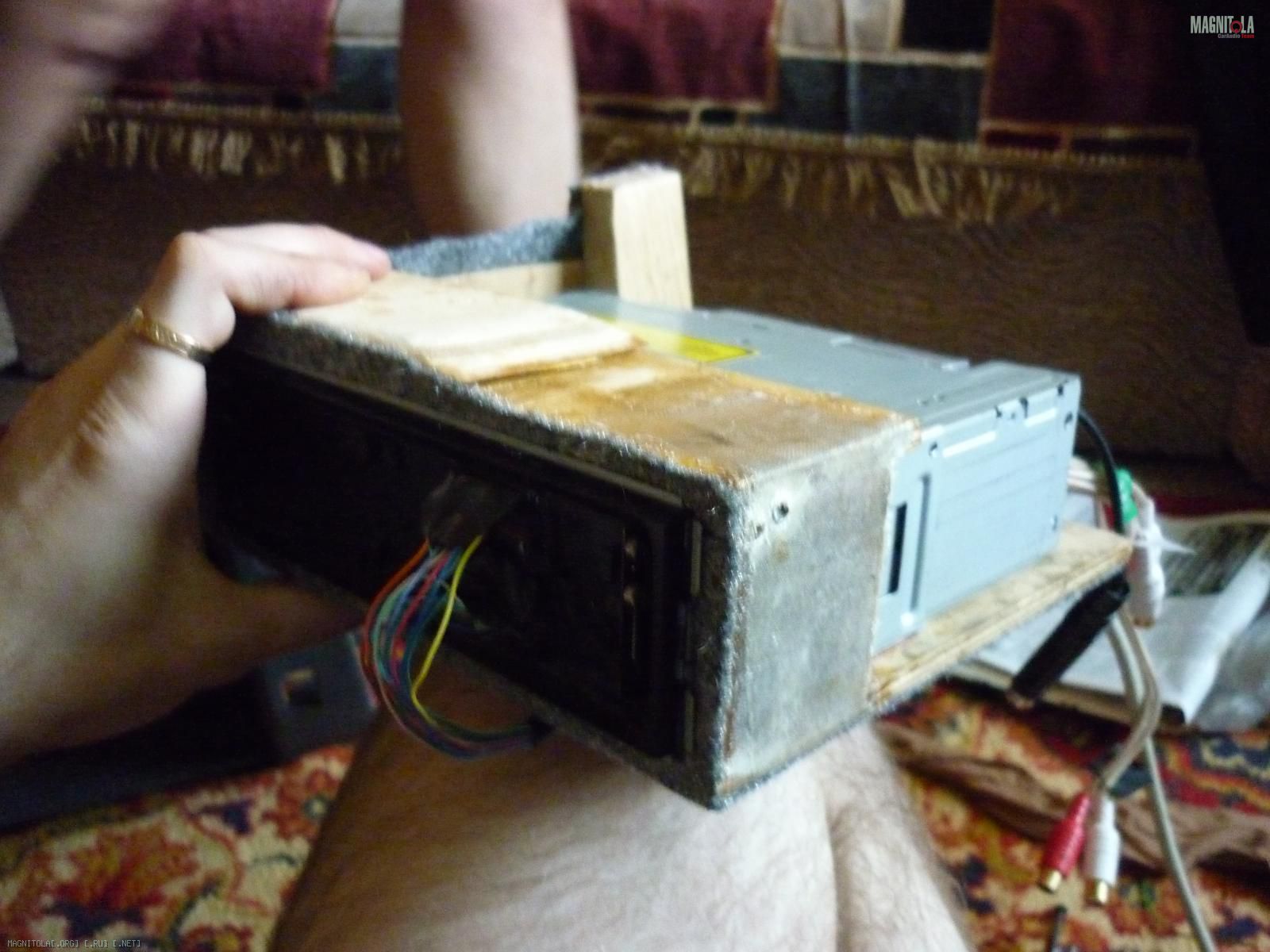

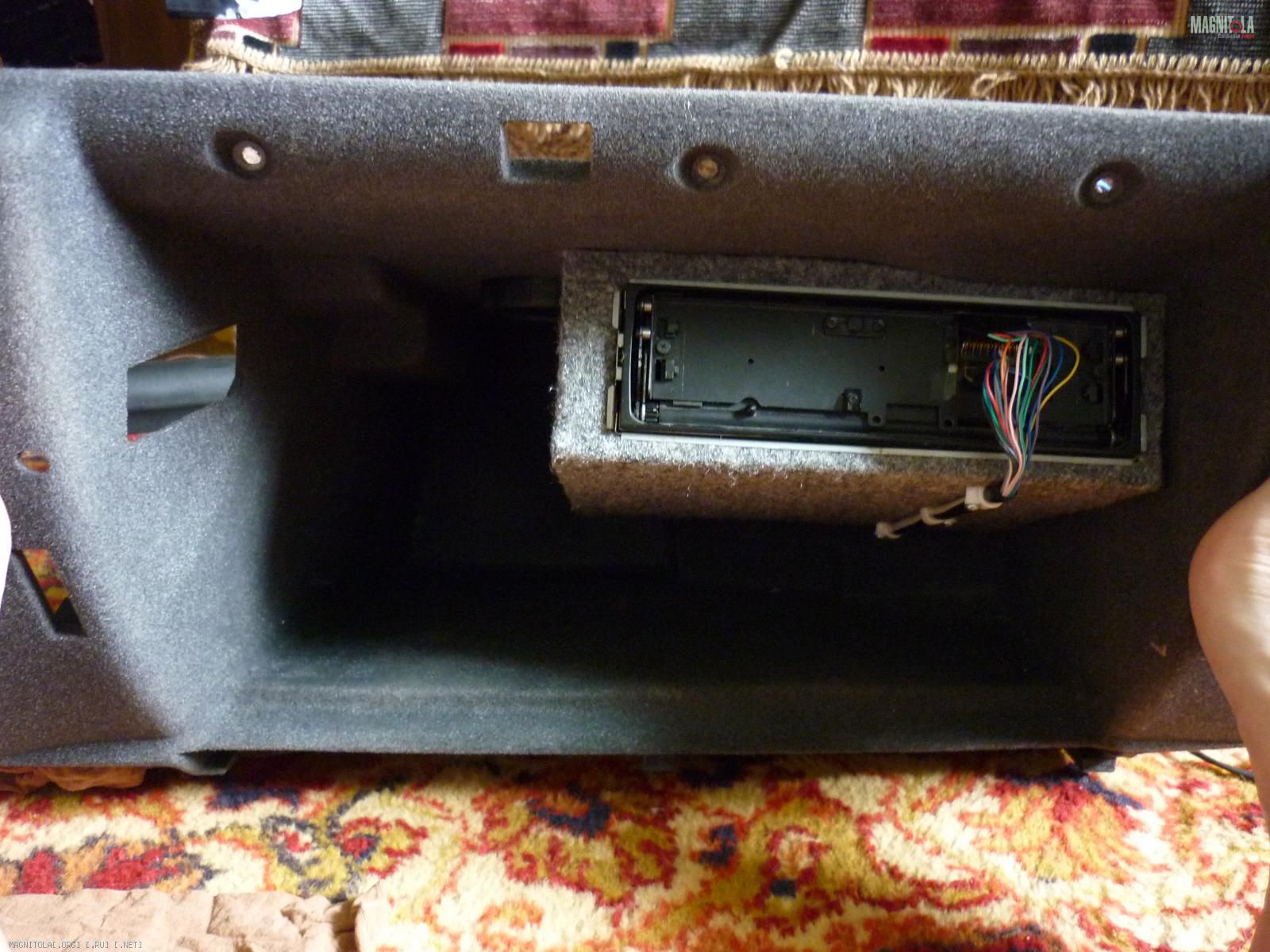

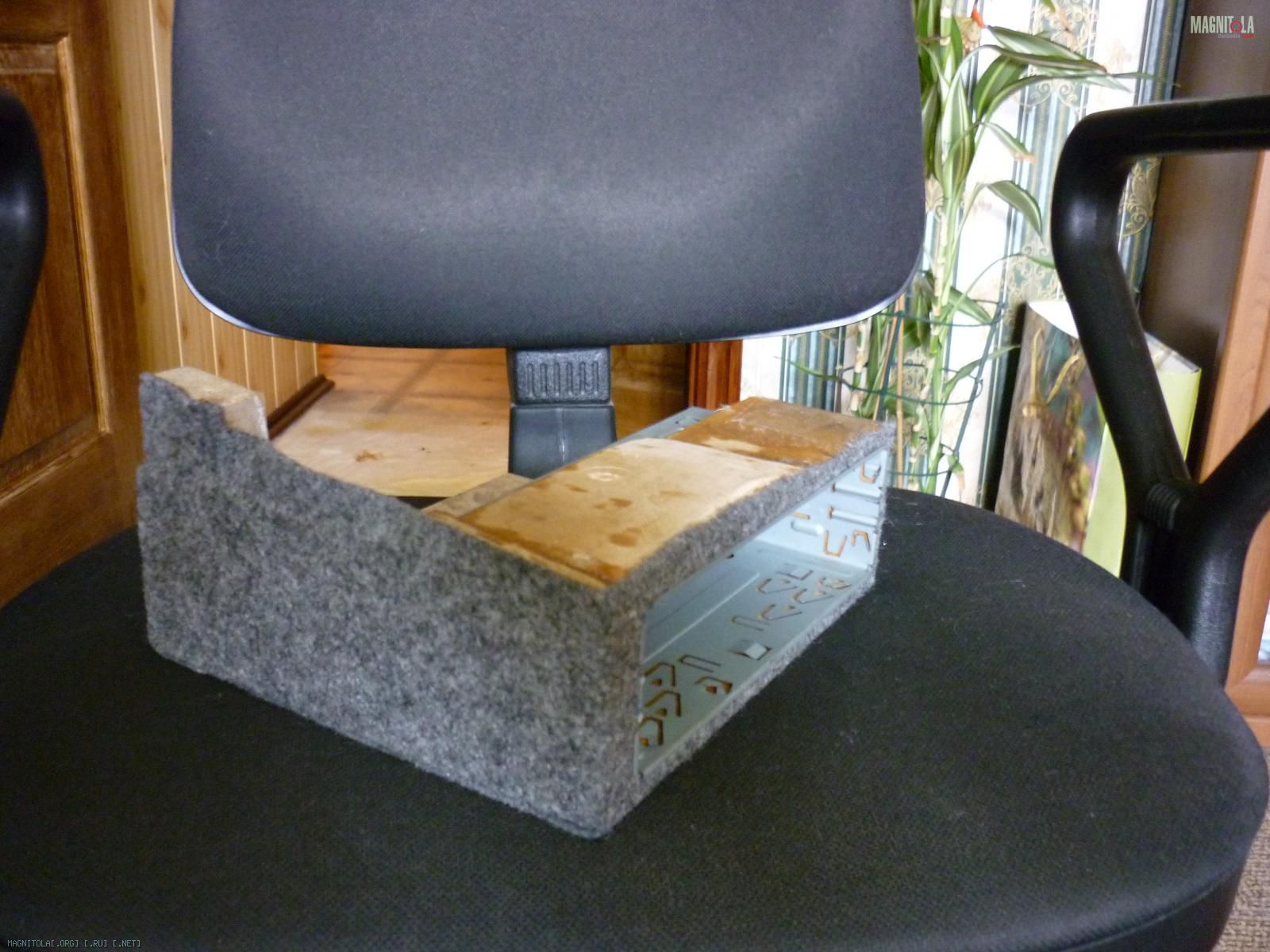

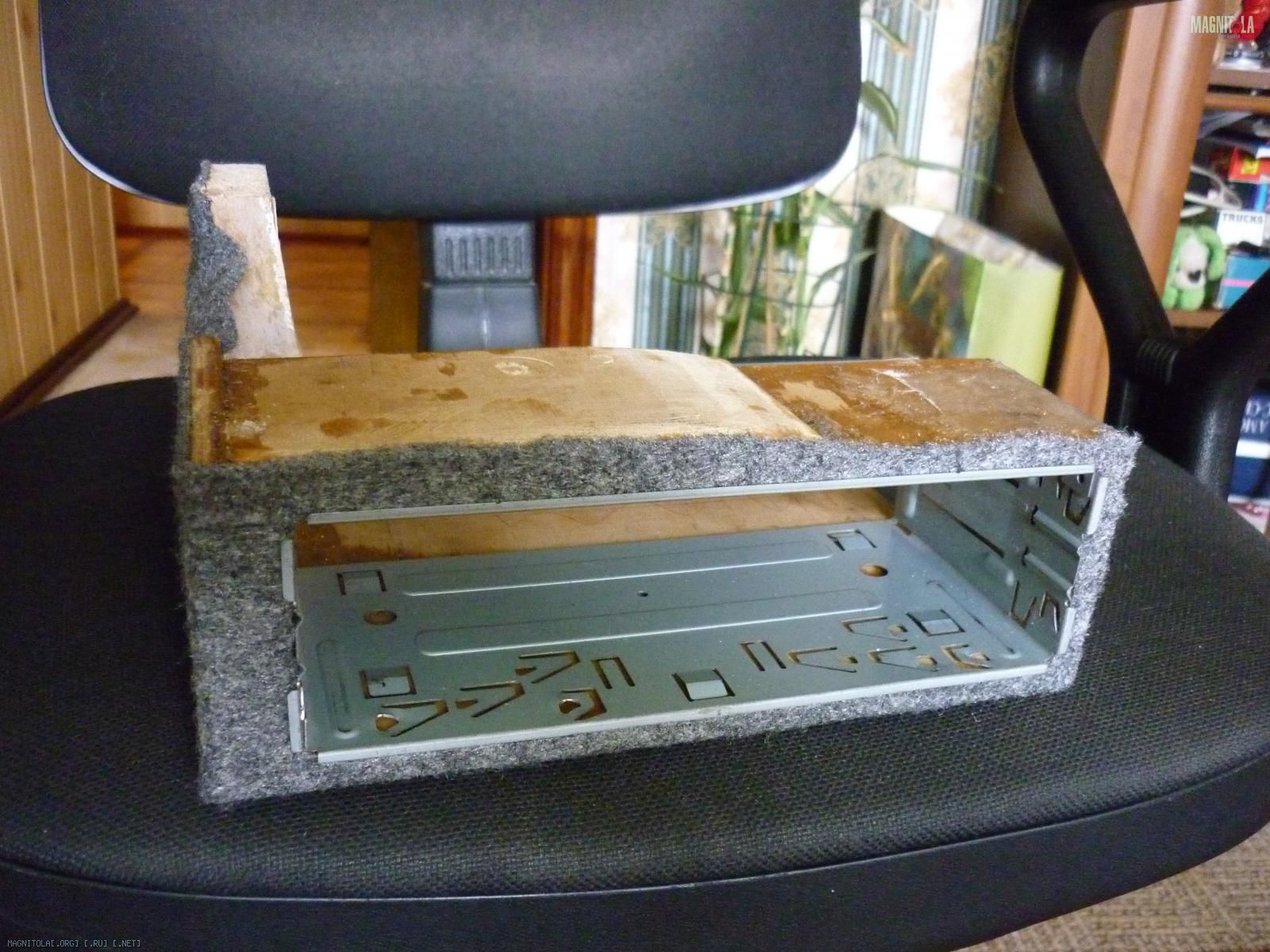

вот пару фоток, если полезными будут...к сожалению панель саму не фотографировал.Вложение 239480Вложение 239482Вложение 239484Вложение 239486Вложение 239488Вложение 239490Вложение 239492Вложение 239494Вложение 239496Вложение 239498Вложение 239500
Надеюсь немного помог)

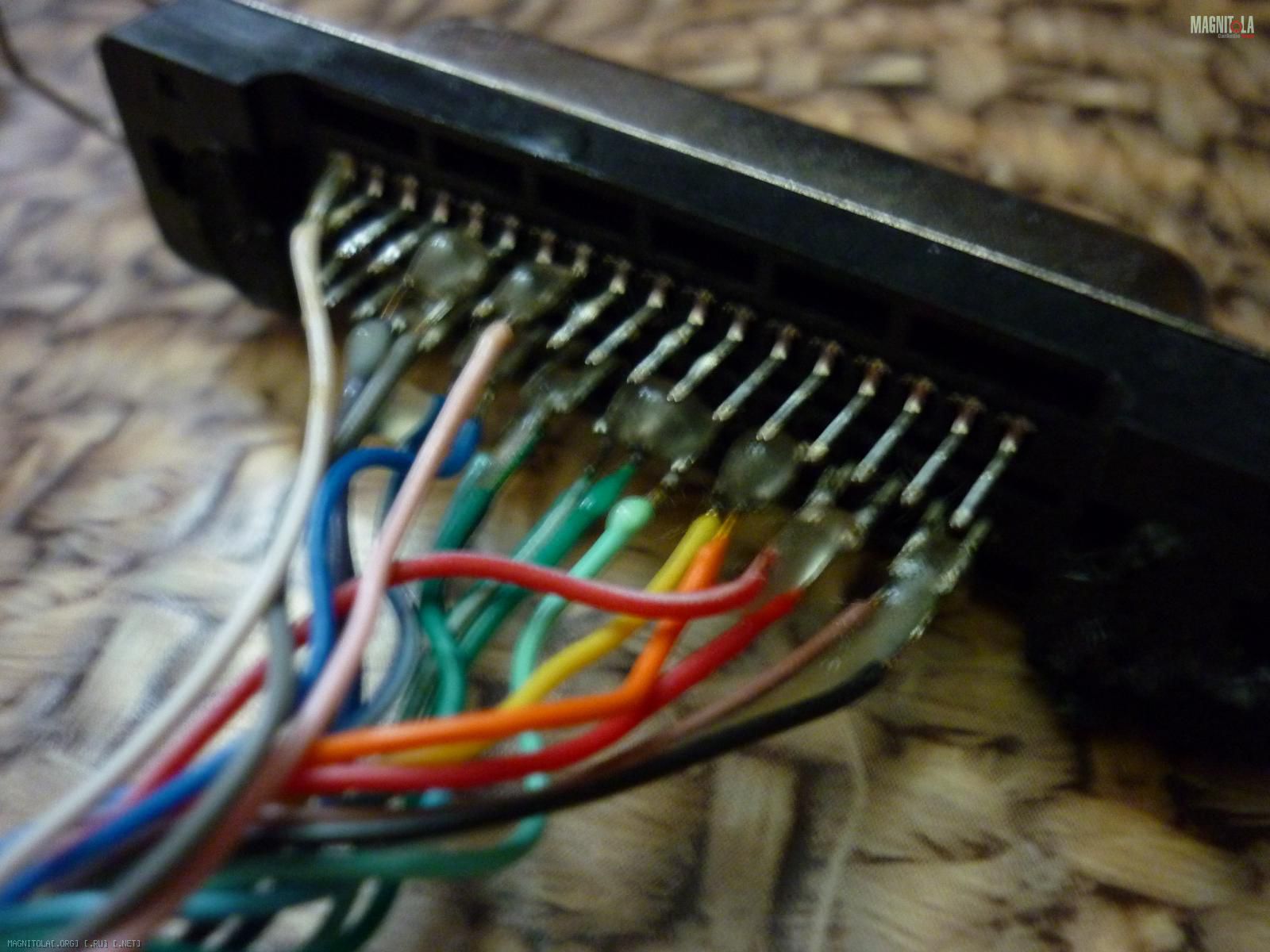

Да, кстати. Для исключения ситуации погнуть контакты разъема, вапаянного из принтера, после припаивания всех необходимых проводов я залили их бакситкой (на фото видно)
А что за паралельный кабель? На панели к чему припаивал к основным контактам или которые на плате?
Старые принтеры подключались через usb port или parallel port/
Припаивал прямо к контактам панели. хотел к плате, но потом побоялся. к плате только масса примаена - два белых контакта - первый и последний.
Спасибо большое за помощь сегодня думаю начну потихонечку поять. Главное в проводах не запутатся.:)
Kirimbai1, не забудь потом отчётик хороший сделать - тож интересно!!!
Хорошо постараюсь выложить. Еще предстоит самое сложное инсталировать панель в прекуриватель авто.
я на 407 вообще рамку из стеклоткани и бакситки выклеивал новую - такующе как родную, только с нишей под панель...а делал методом мнятия матрицы, только в качестве материала для матрицы использовал бумагу и клестер - папье-маше то есть) потом конечно пришлось много чего подгонять, но вариант имеет право на жизь.
