Как правильно сделать подиумы в передние двери под миды DLS 5i?

Устанавливаю в передние двери Калины миды DLS 5i (13-е). Хочу сделать под них подиумы-наборые из колец фанеры.

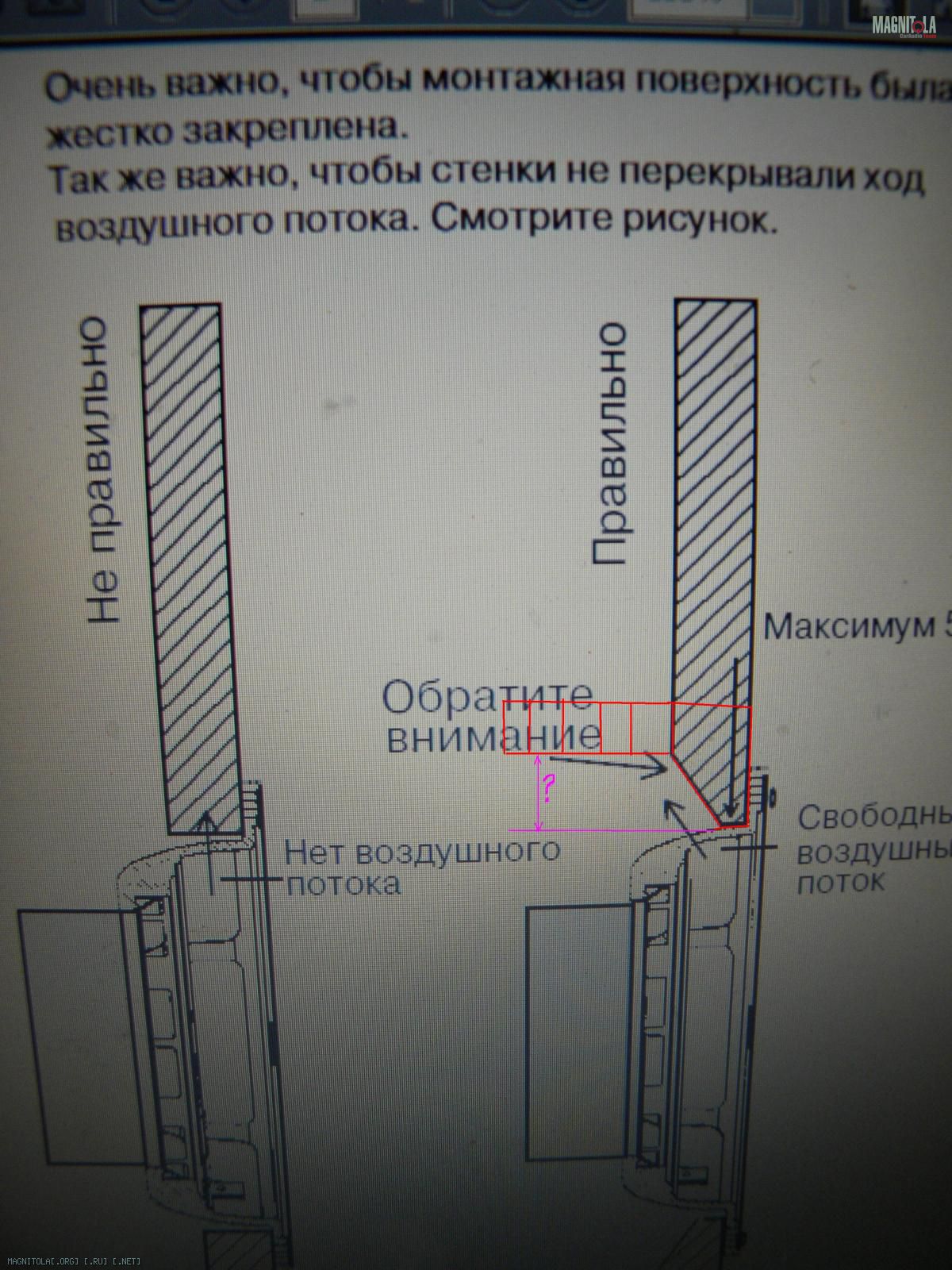

Скачал инструкцию по установке, как видно из схемы, кольца нужны более широкие.
Красным я нарисловал то как я себе представляют правильную установку.
КМК правильная конструкция подиумы:
- верхнее кольцо: внешинй диаметр более 16см, внутренний - под установку мида, при этом фанеры внутри подпиливается так чтобы было не более 5мм.
- все остальные кольца с внутренним даметром более 13, наверное надо сделать запаса сантиметра по 2 с каждой стороны? (Фиолетовым)

Я нарисовал правильный подиум? http://magnitola.org/attachment/7/8/5/3/4/241880.thumb

http://magnitola.org/masterstvo-installyacii/
вырезать кольца из фанеры под динамики...прикрутить к железу... к фанере динамики...
почему пал выбор на 13 см? может стоит пересмотреть в сторону 16 см ?

Спасибо что отписался, но ты не вник в смысл топика.
У меня вопрос по особенностям установки этих мидов. Я конечно не знаю, возможно, все миды так нужно устанавливать.

Как видно на схеме по установку мидов этой серии, которую я скачал, под 13-е дины этой серии нельзя делать кольца с внутренним отверстием 13см. Я так понял, это особенность конструкции. Для меня это было неожиданностью, не сталкивался с таким раньше.

Вот я и думаю, как правильно сделить, согласно рекомендации производителя? Первое кольцо буду лепить с размерами отверстия - 13, а большим внешиним диаметром, скажем 18, а остальные с внутренним диаметром 15-16.

Вопрос в том, будет ли такая установка корректной, правильно ли я понял то что нарисовано на схеме в качестве обязательного условия установки?


DLS 5i - хорошие миды, недешевые, пусть и 13-е. Авто сменю через полгода, дарить музыку нет желания, их переставлю в другой, которым сейчас не пользуюсь, а там жесткие ограничения по габаритам. Фактически их выбирал под другой авто, не под калину в которую их инсталлирую сейчас.

ааа ну тогда попробовать сделать так

Цитата:

---

Сообщение от slugger

Первое кольцо буду лепить с размерами отверстия - 13, а большим внешиним диаметром, скажем 18, а остальные с внутренним диаметром 15-16.

---

slugger, может просто сделать одно нормальное кольцо и все? И не городить никаких разноразмерных бутербродов.

одно кольцо как на фото + сделать скос как на фото (типа с одной стороны отверстие 13см а с другой 16..)

Цитата:

---

Сообщение от q_w_e_r_t_y

одно кольцо как на фото + сделать скос как на фото (типа с одной стороны отверстие 13см а с другой 16..)

---

Не получится. У Калины от металлического конверта двери до поверхности обшивки с одной стороны где-то 2 см, с другой 3-4. Т.е. если делать тонкое кольцо, то мид будет очень глубоко в обшивке. И играть он будет на обшивку.

---------- Сообщение добавлено 11.10.2012 в 20:48 ----------

Цитата:

---

Сообщение от Pit

slugger, может просто сделать одно нормальное кольцо и все? И не городить никаких разноразмерных бутербродов.

---

У меня тогда мид будет утоплен внутри обшивки двери, очень глубоко.
Если ты о том, что нужно делать одно подиум монолитом, то мне проще и быстрее из фанеры.

выставляй над обшивкой

Цитата:

---

Сообщение от p77

выставляй над обшивкой

---

Так и планировал.

На днях выяснил еще одну особенность передних дверей "Калины" - они сильно протекают в районе уплотнителей стекол.
Выяснил случайно т.к. уже вырезал в обшивке черновые отверстия под динамики, а их не поставил. В сильный дождь заметно капает, в том числе, как раз где-то в районе динамика. Хорошо что не заделал дренажные отверстия.
Общался с товарищем на эту тему, он говорит что двери у калин-приор текут. Завод об этом позаботился и повесил брезентовую шторку, которую я выдрал когда делал ШВИ. Обратно ее не прицепить.

Думаю делать полукруглый козырек над динамиком.

Может кто-то сталкивался с подобной проблемой? Уверен, что заменой уплотнителей проблема не лечится.
