Мучительный выбор типа фазоинвертора

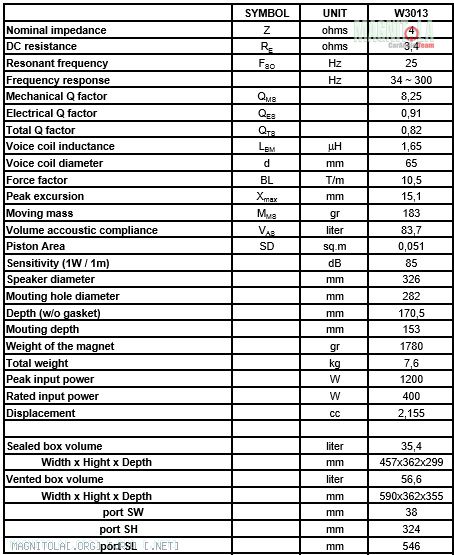

Динамик: Kenwood kfc-w3013 (заявка 400w RMS, 800w MAX, 1200w Peak)
Вложение 357692

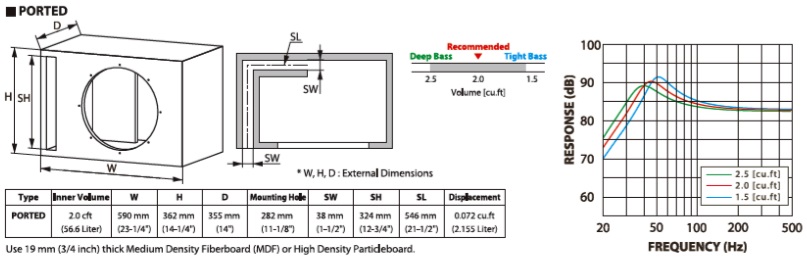

Производитель предлагает щелевой огромной площади, да еще и с изгибом, который 100% тормозить воздух... ну вот зачем так извращаться????
Вложение 357694

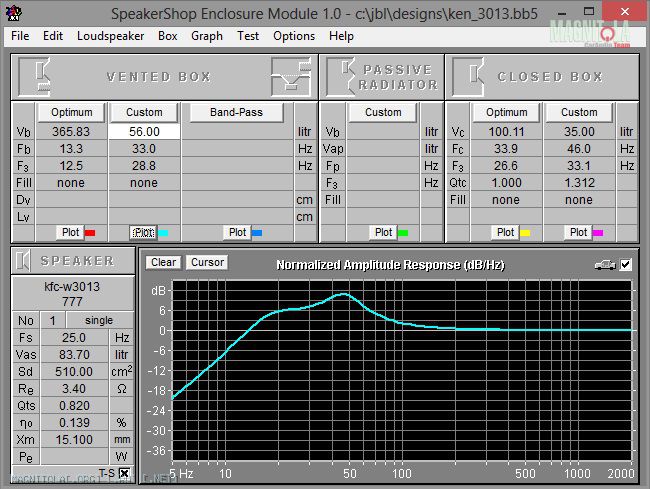

Используя хар-ки, рассчитал АЧХ:
Вложение 357696

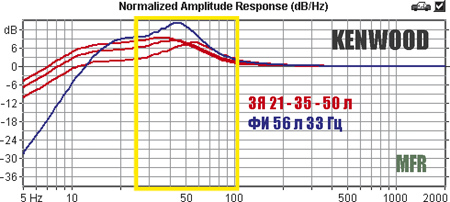

АЧХ получилась как в тесте журнала Автозвук:
Вложение 357698

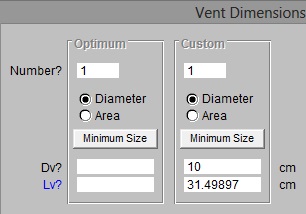

Читал в журнале Автозвук, что диаметр ФИ для динамиков 12" не должен быть меньше 10см.
Вложение 357700
И еще слышал, что расстояние от фазоинвертора до стенок не должно быть меньше его диаметра.
Цитата:
Если фазоинвертор расположен слишком близко к любой внутренней панели корпуса – для трубы круглого сечения близким считается расстояние, меньшее чем диаметр трубы, то проявляется эффект “виртуального увеличения” длины трубы. Т.е. фазоинвертор заданного сечения и длины начинает работать как более длинный, словно он настроен на частоту ниже, чем расчетная.
Т.е. глубина коробки должна будет составить 31+10=41см.
И вот тут тупик. Объем не совпадает, т.к. стороны куба 38см
ЗЫ уже делал сабы и знаю как сильно любой промах скажеться на результате, будет бессмысленный воздушный насос.
Думаю, сделать куб 62 литра (39,5см), тогда ФИ будет 10х28см @ 33Hz + останется от края фаза до стенки 11см... и ,судя по графикам проги, АЧХ останется такой же, но будет ли так на самом деле?
Ваши мнения, че делать то?
Re: Мучительный выбор типа фазоинвертора
Нифига не понял... ты по моему морочишься не тем. Нафига увеличивать обьем ящика (от которого звук саба меняется катастрофически) из-за того что от конца ФИ до стенки вместо 10см остается 7??? И почему загиб ФИ это плохо? К тому же ФИ 10см для 12" это ОЧЕНЬ мало.
ИМХО делать ящик НЕ меньше рекомендации производителя, можно немного больше, исходя из компоновочных соображений в авто... ФИ делать побольше и гнуть смело, а самое главное все расчеты воспринимать как отправную точку для последующей подгонки настройки по результатам измерения реального саба! Например собрав недавно ФИ, померяв реальную настройку мне пришлось уменьшить длину ФИ на четверть!
Re: Мучительный выбор типа фазоинвертора
Блин, меня реально смущает изгиб фазика... ну не видел я на хорошей технике таких фазов.... (знаю что динамик по сути то low cost, но зачем ##### еще сильнее топить, каким то кривым фазом?) и не гуглиться инфа о потоках в них((( вот поэтому и куралесю круглый фаз.
Вложений: 1
Re: Мучительный выбор типа фазоинвертора
Re: Мучительный выбор типа фазоинвертора
Жеесть. вот такого я и боюсь))) в моем представлении саб должен выглядить как для домашнего кинотеатра - кубическим или прямоугольным)))
ЗЫ сейчас подумал про внутреннюю стенку образованую щелевым фазом, предложенную производителем... она же к тому же будет еще и дребезжать наверняка(((
Re: Мучительный выбор типа фазоинвертора
Куб ,очень ,очень мя я гко-неидеал! Диаметр порта-да,лучше 12см.Длина будет больше но ... в АЗ есть статья профессора Матараццо о методах сокращения портов.Методика работает на 101%.
---------- Сообщение добавлено 24.10.2012 в 13:16 ----------
НО!!!!Мороки с ФИ будет ......,да ещё без аппаратуры.......с Fs/Qts=........менее 30....на всю оставшуюся жизнь.
Re: Мучительный выбор типа фазоинвертора
Цитата:
Сообщение от
Matvey498 Мороки с ФИ будет ......,да ещё без аппаратуры.......с Fs/Qts=........менее 30....на всю оставшуюся жизнь.
поподробнее можно?) почему мороки будут из-за EBP?
Re: Мучительный выбор типа фазоинвертора
П о тестам "АЗ" видно ,что АЧХ горбатая в ФИ ,это говорит о том что в ФИ будет не бас ,а громкое пуканье,ЕВР менее 80 (значительно)говорит о том что ящик нужен ..ну очень большой и дин не для " фи ".ИМХО-я бы такой проект и не начинал .(аппаратура уменя есть)
---------- Сообщение добавлено 24.10.2012 в 13:55 ----------
Втестах АЗ есть ЗЯ .ИЛИ у ВАС трамвай......тогда Vb= 560 Fb=19
Вложений: 1
Re: Мучительный выбор типа фазоинвертора
Спасибо. Этой информации достаточно чтобы передумать и купить что-то другое.
Сейчас еще задумался о диаметре звуковой катушки, согласно "АЗ" RMS мощность соответствует 1,5" - 150w, 2" - 250w, 2,5" - 350w, 3 дюйма - 500w
Стоит ли брать Challenger PRO 12WB c 2,5 дюймовой катушкой? Просто выбор в городе невелик и все остальные с 2 дюймовыми, а хотелось бы запаса....
Вложение 357648

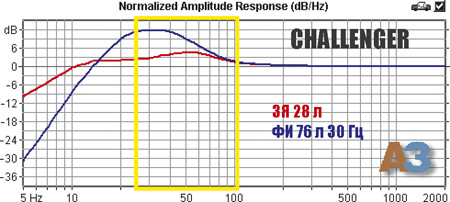

Тоже горбатая, но более широкий горб и на более низких частотах. Думаю будет неплохо 30-50hz отыгрывать?
Fso 31
Vas 63
Q 0.646
EBP 42
Re: Мучительный выбор типа фазоинвертора
Цитата:
Сообщение от
Stanislao Просто выбор в городе невелик и все остальные с 2 дюймовыми, а хотелось бы запаса....
Купите в интернете. Выбор больше и дешевле.
