Ящик в дверь из полиэфирки
привет вот один из методов изготовления ящиков на дверь ФФ2 3D
основные требования примерно такие:
- 1 форма-обьём должен концентрироваться возле динамика что бы отвести стенки ящика от дифузора

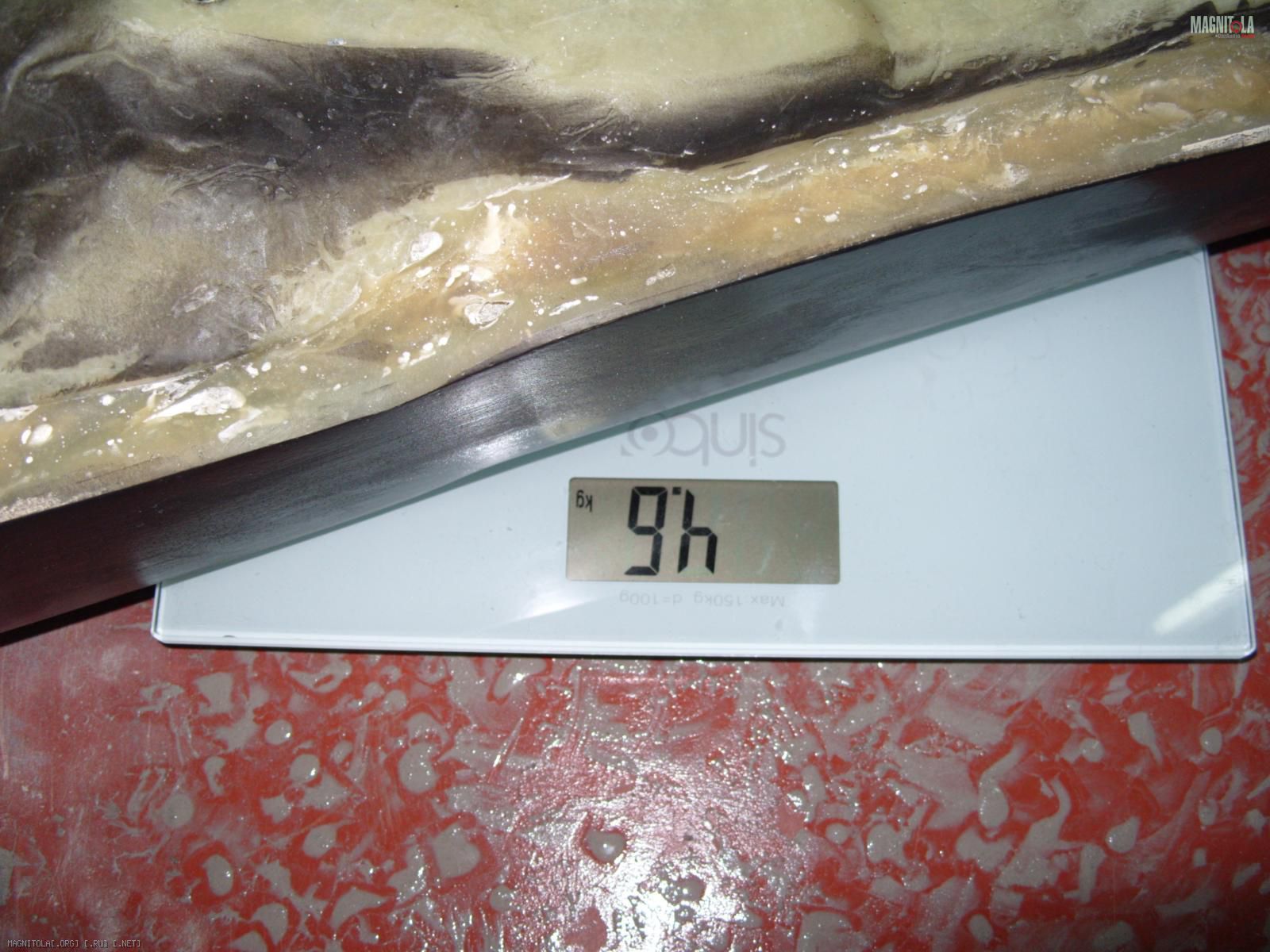

- 2 масса-ящик должен быть лёгким и прочным(поэтому внешная скорлупа делалась по матрице) +аэросил
- 3 крепёж-ящик должен хорошо крепиться к двери и обшивке (что бы небыло вопросов на соревнованиях) и было меньше резонансов
- 4 внешний вид- немного сливаться с дизайном двери + притопленный динамик
первый этап

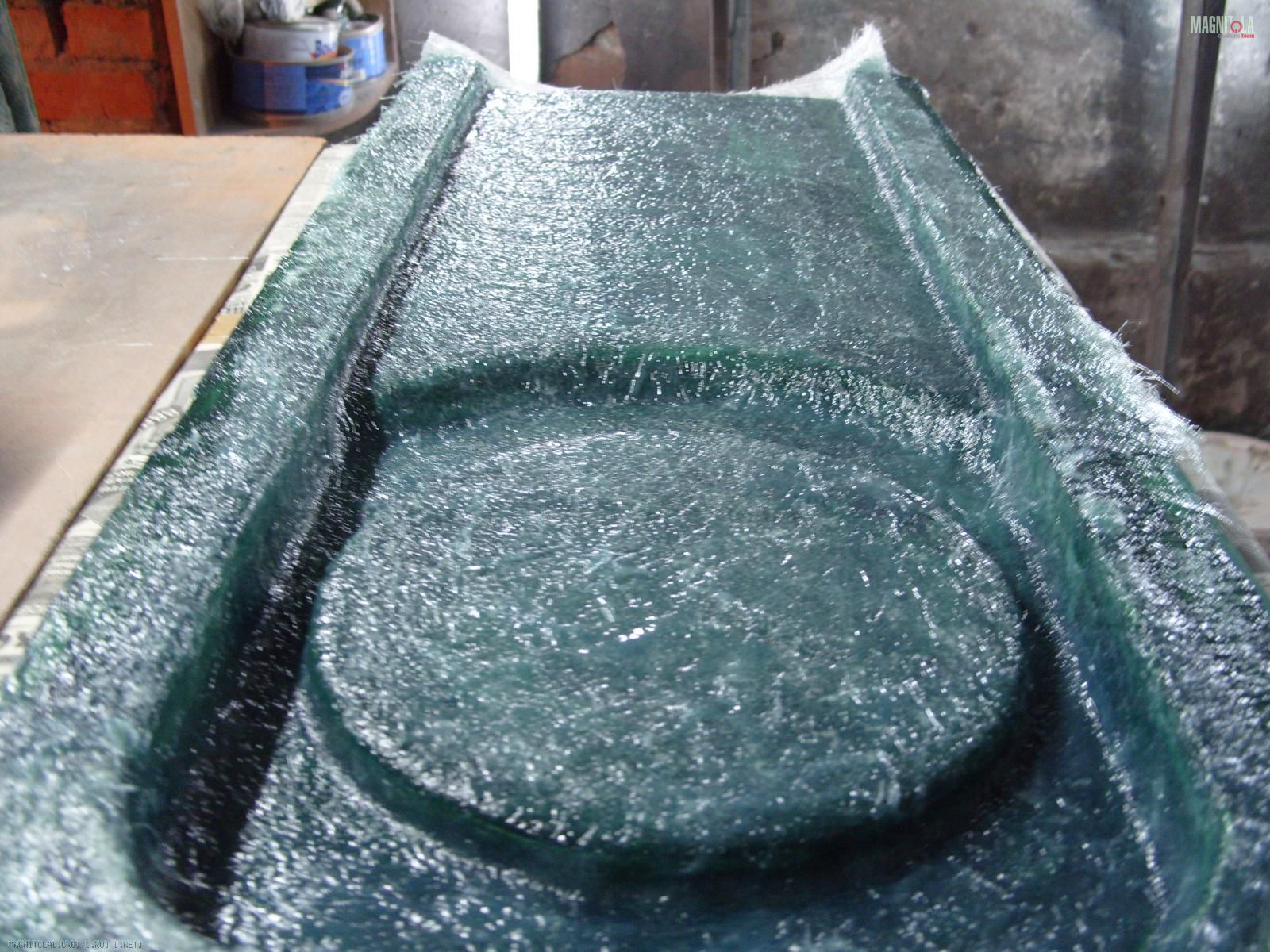

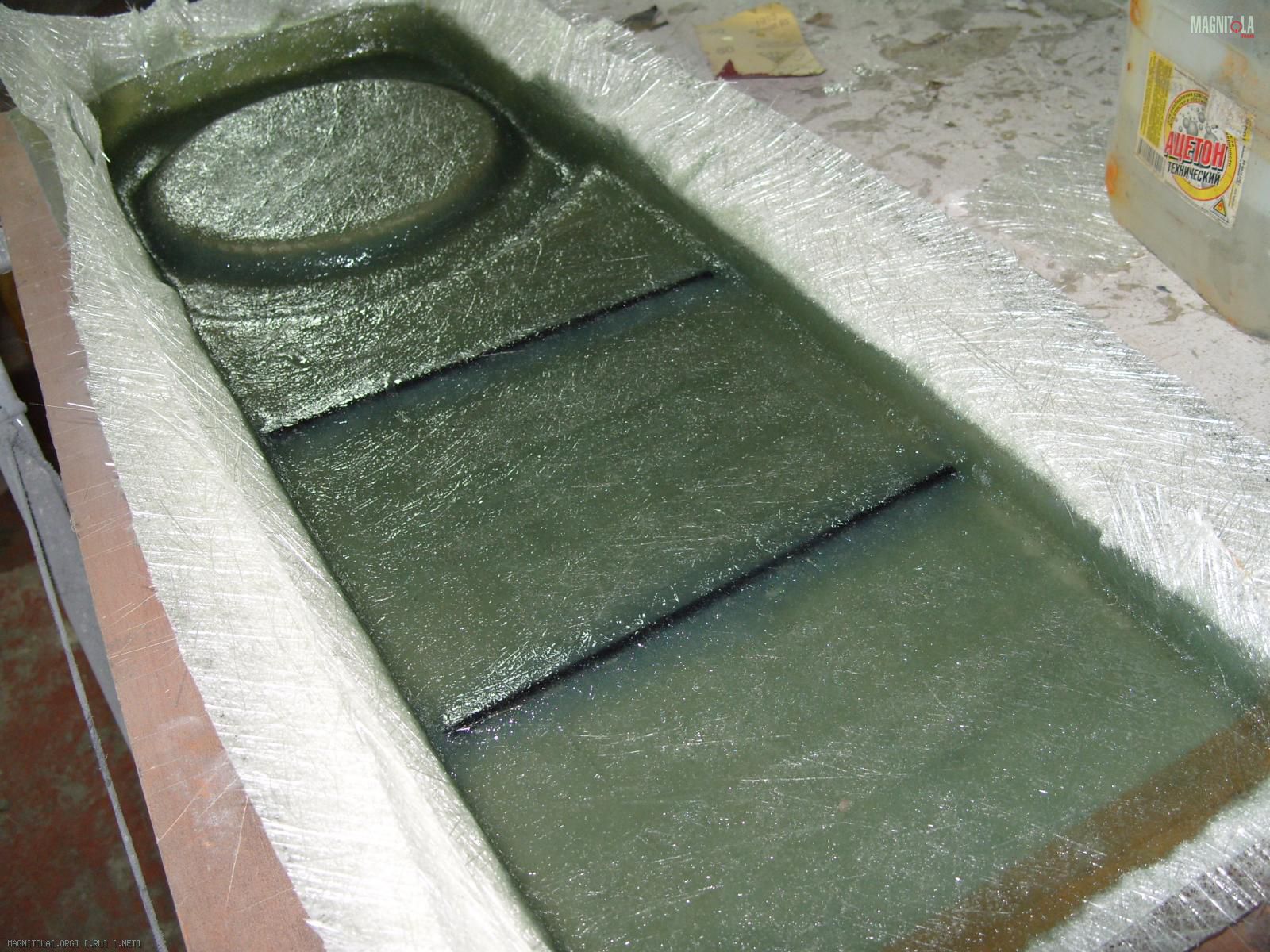

внешняя скорлупа

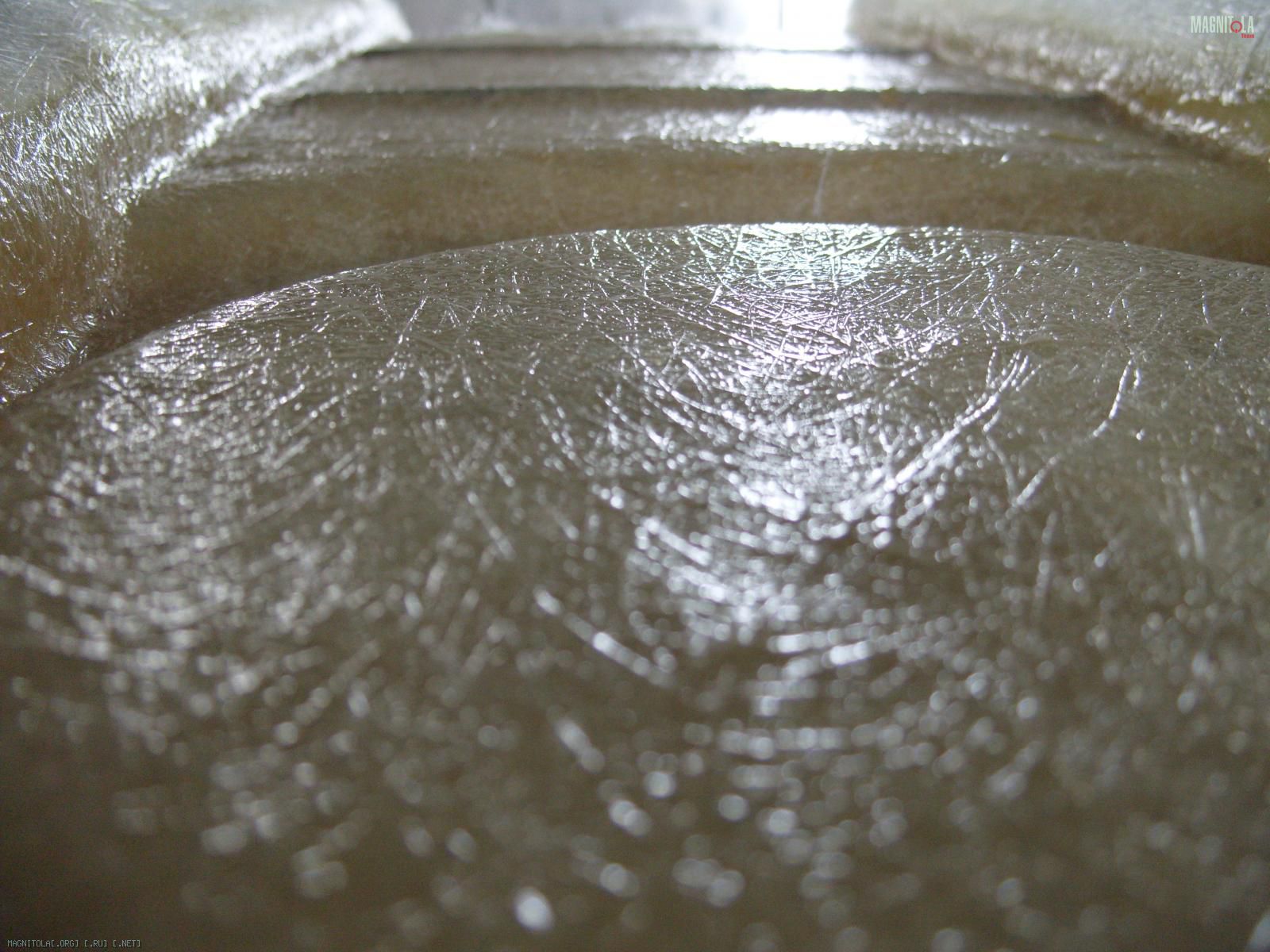

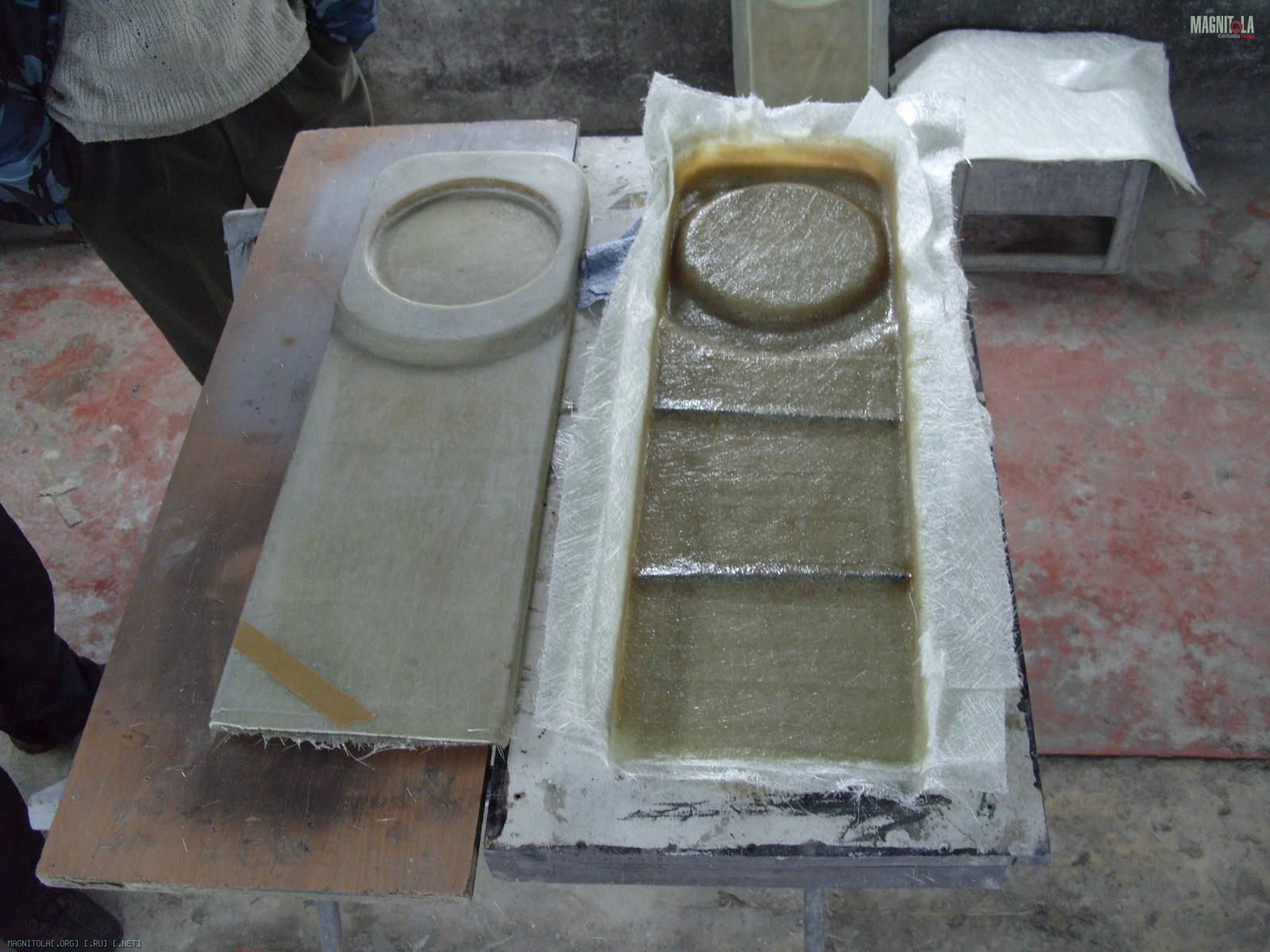

внешнюю скорлупу сделали по мартице,что бы потом шпаклёвкой не рисовать дизаин
матрица симетричная что бы не делать на каждую дверь по матрице

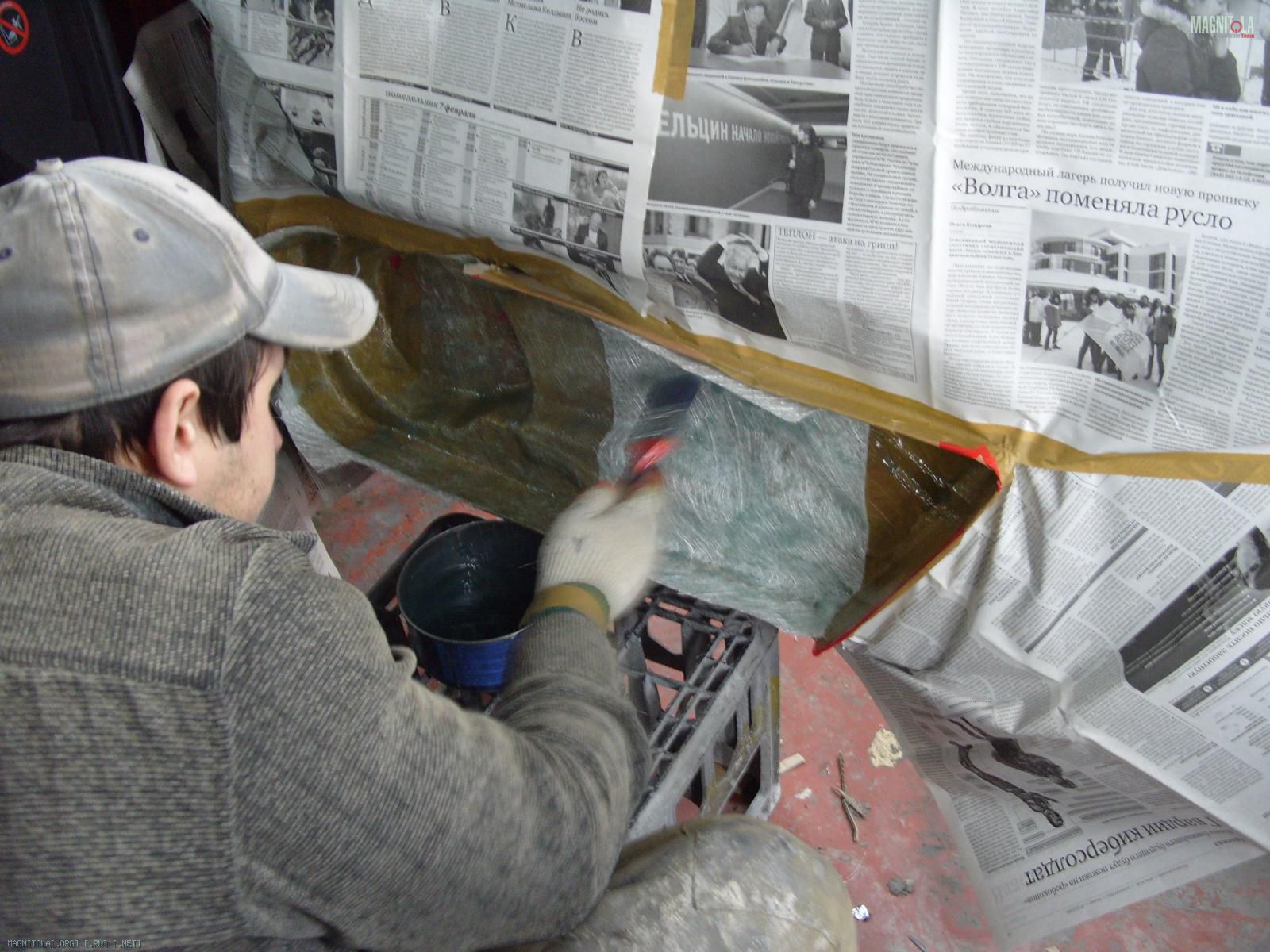

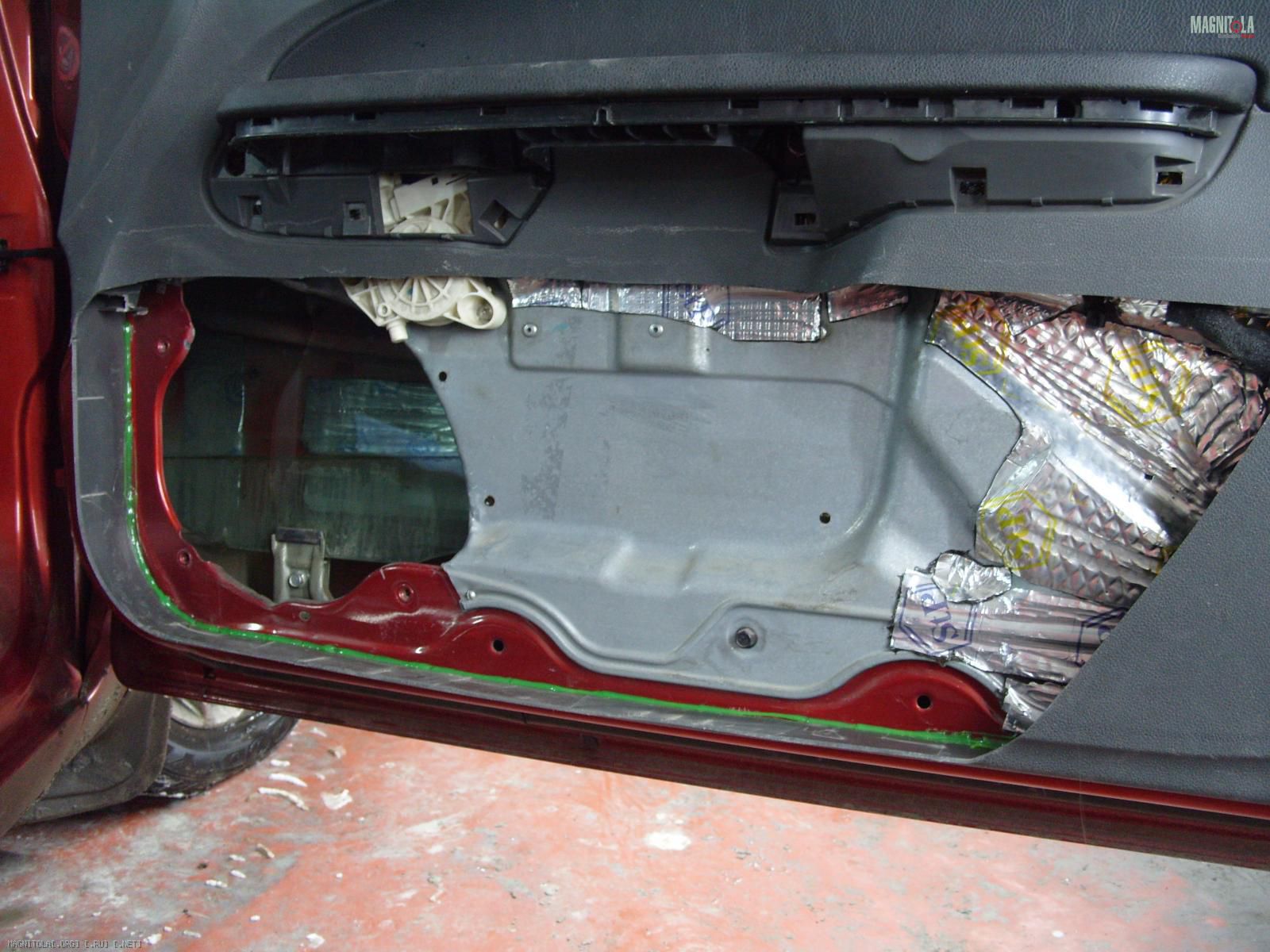

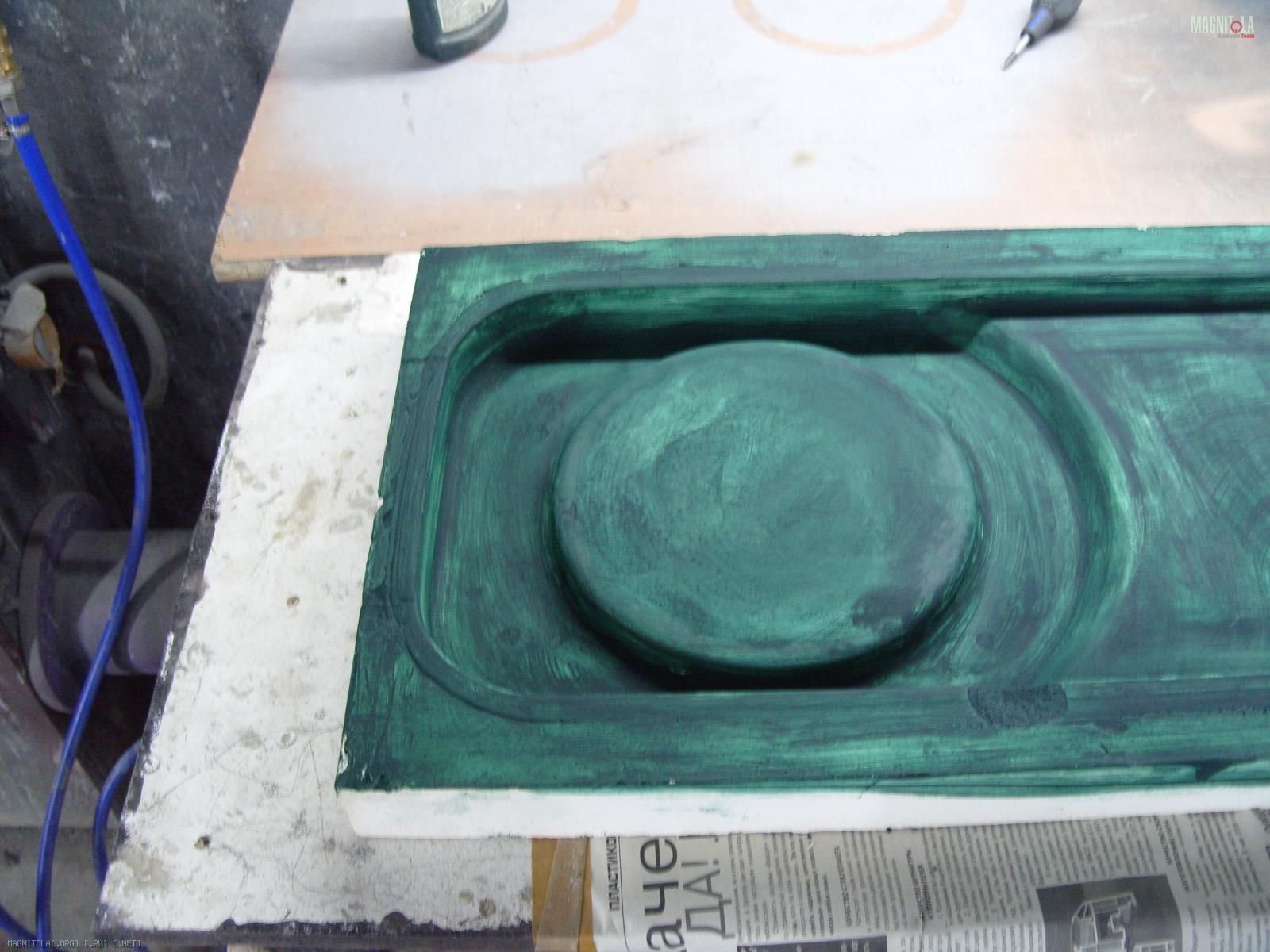

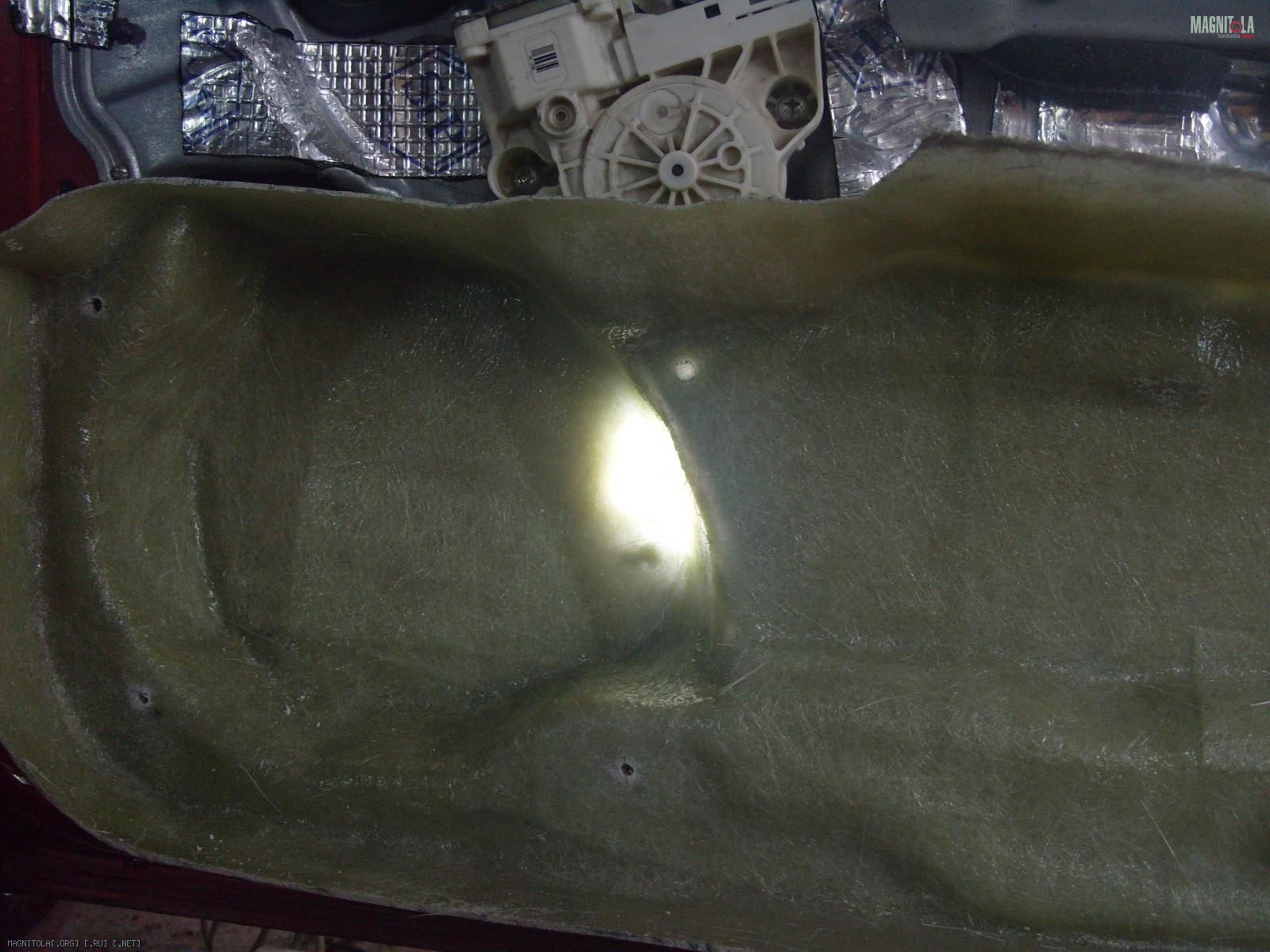

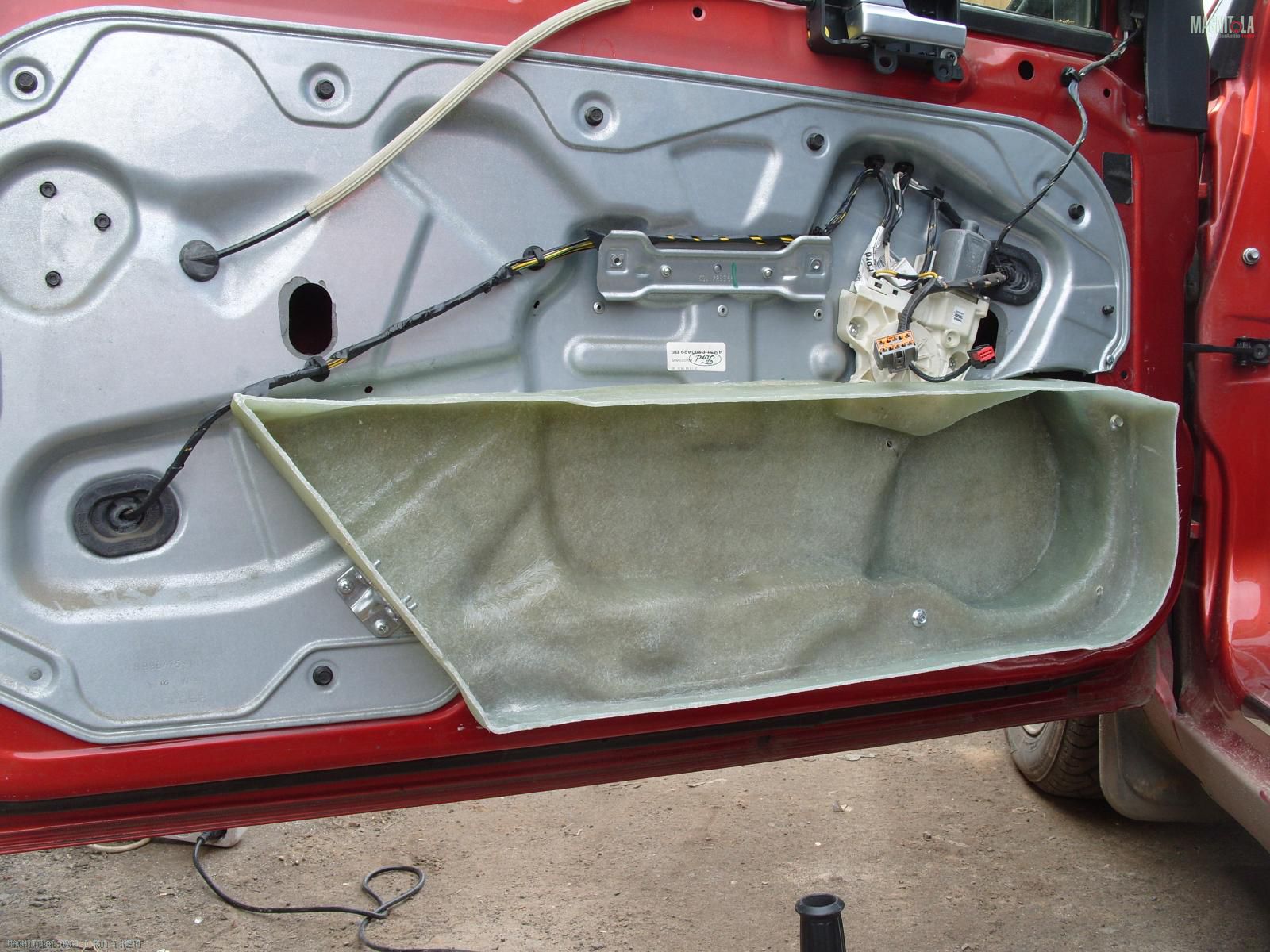

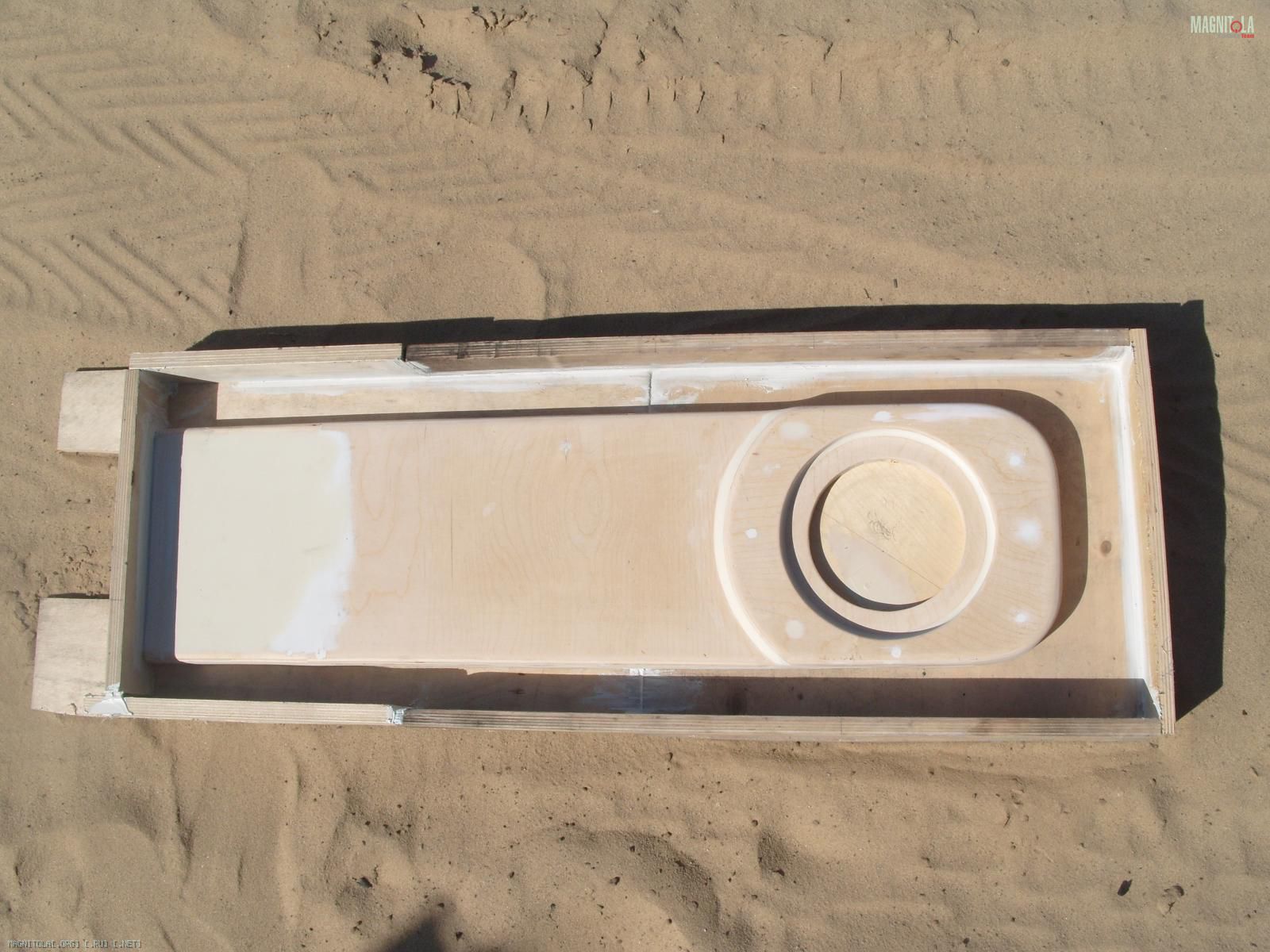

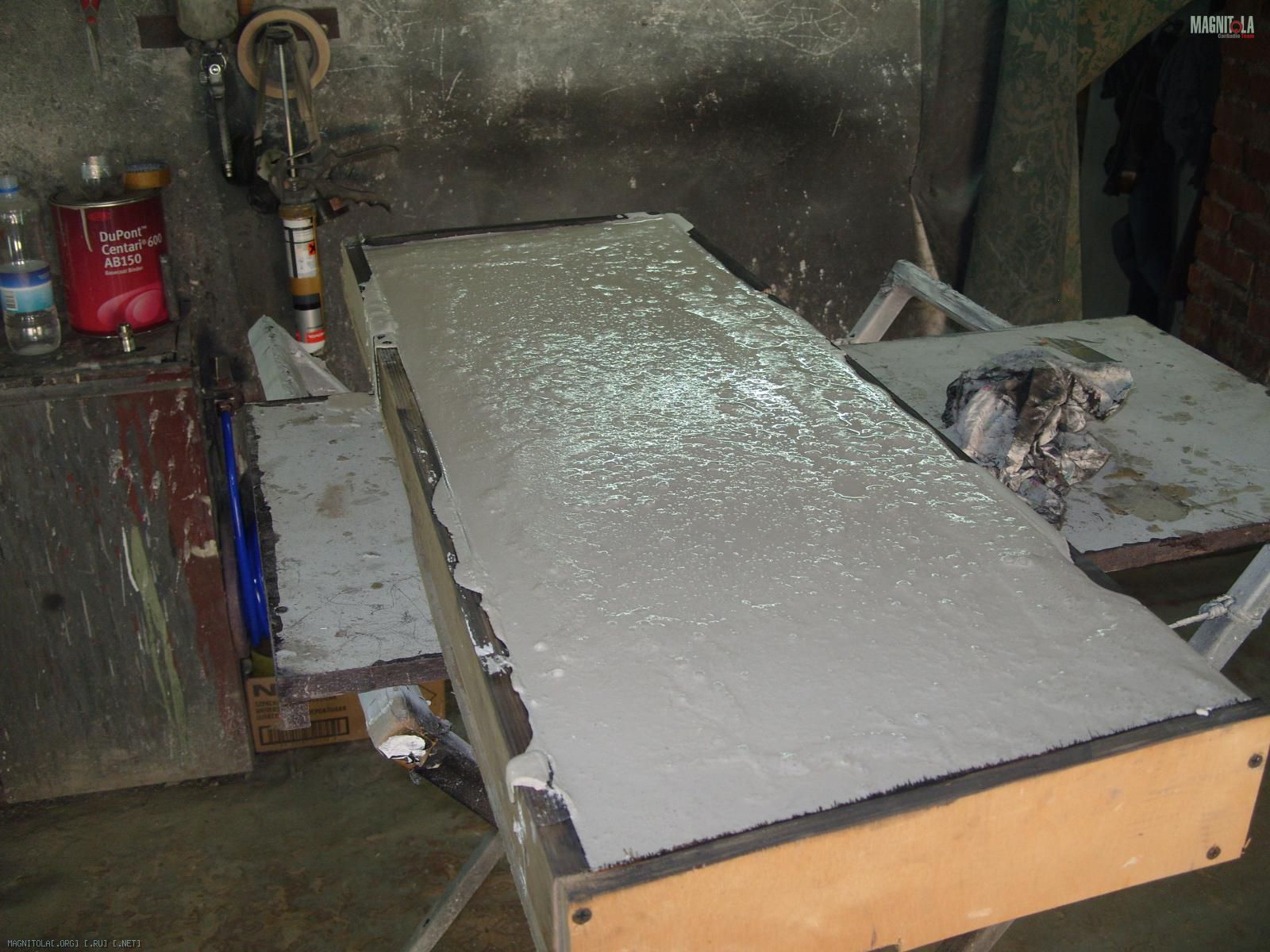

сделали макет наружной скорлупы из фанеры запилили к ней опалубку,пропитали полиролью (надо было использовать лак для волос в аэрозоле)и залили гипсомдверная скорлупа.срезали в обшивке лиший пластик в форме будушего ящика,но оставили снизу полоску старой обшивки! она задаёт нам нижнюю границу ,её потом срезали!в виду недержания формы, прихватили её термоклеем .использовали картон и скотч(скотч лучше хороший) ложили большими кусками для большей прочности да и так проще и бырезать меньше :blum3:) когда высохло и обрезали сделали крепёж в щатные отверстия угла карты и в районе хвоста .фонариком искали крепёжные отверстия.
третий этап
склеивание двух частей!

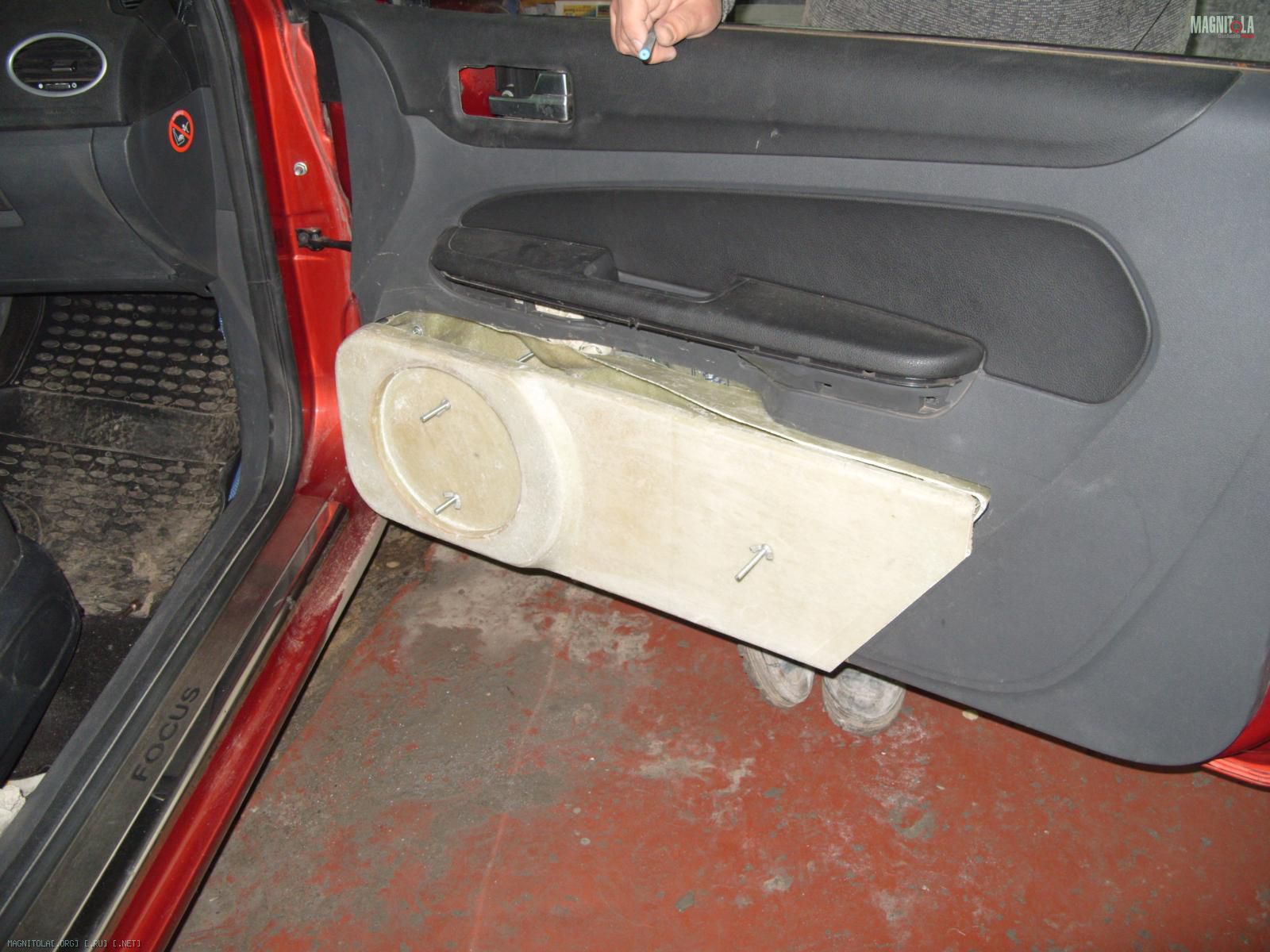

примерили скорлупки.разметили и сделали отверстия для крепежа!
3 шпильки ! две в районе динамика(в том месте которое вы потом вырежите пот динамик) и одна в районе хвоста(там где будет крепление перегородки).

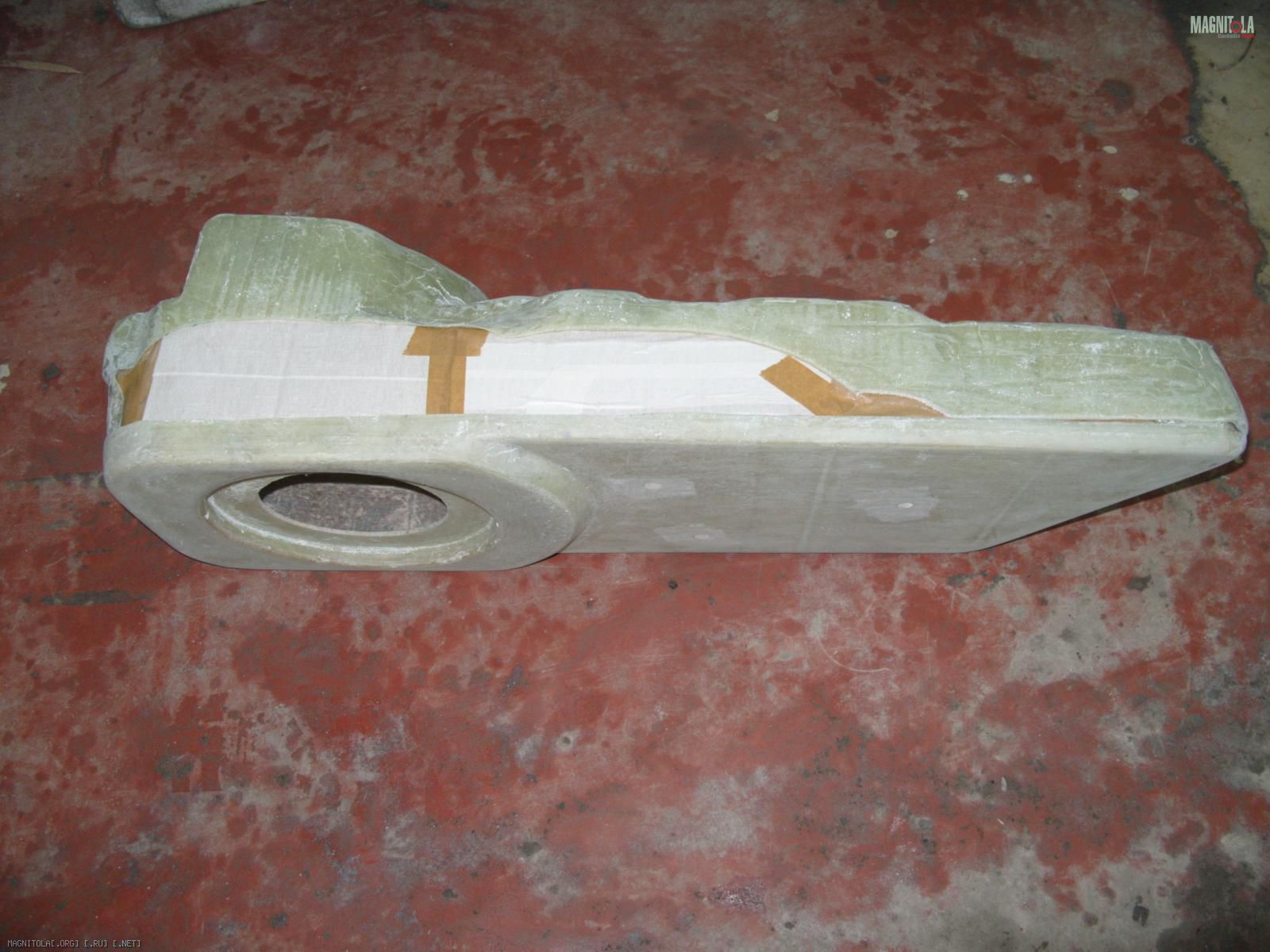

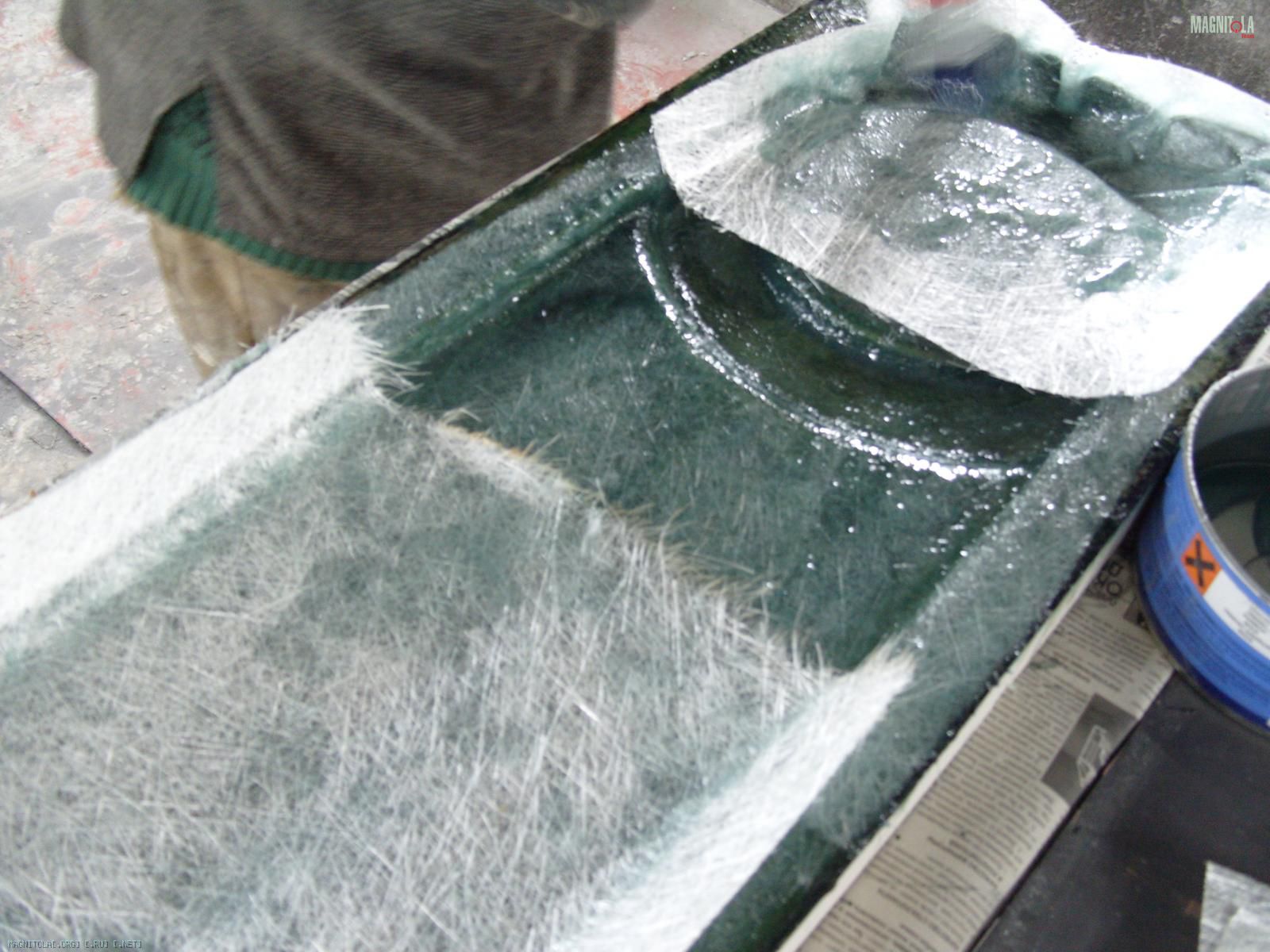

потом одну сторону заклеили картоном и склеили кашей из смолы и мелько нарезаной стеклоткани ( незабывает перед склеиванием всегда зашкуривать поверхности )

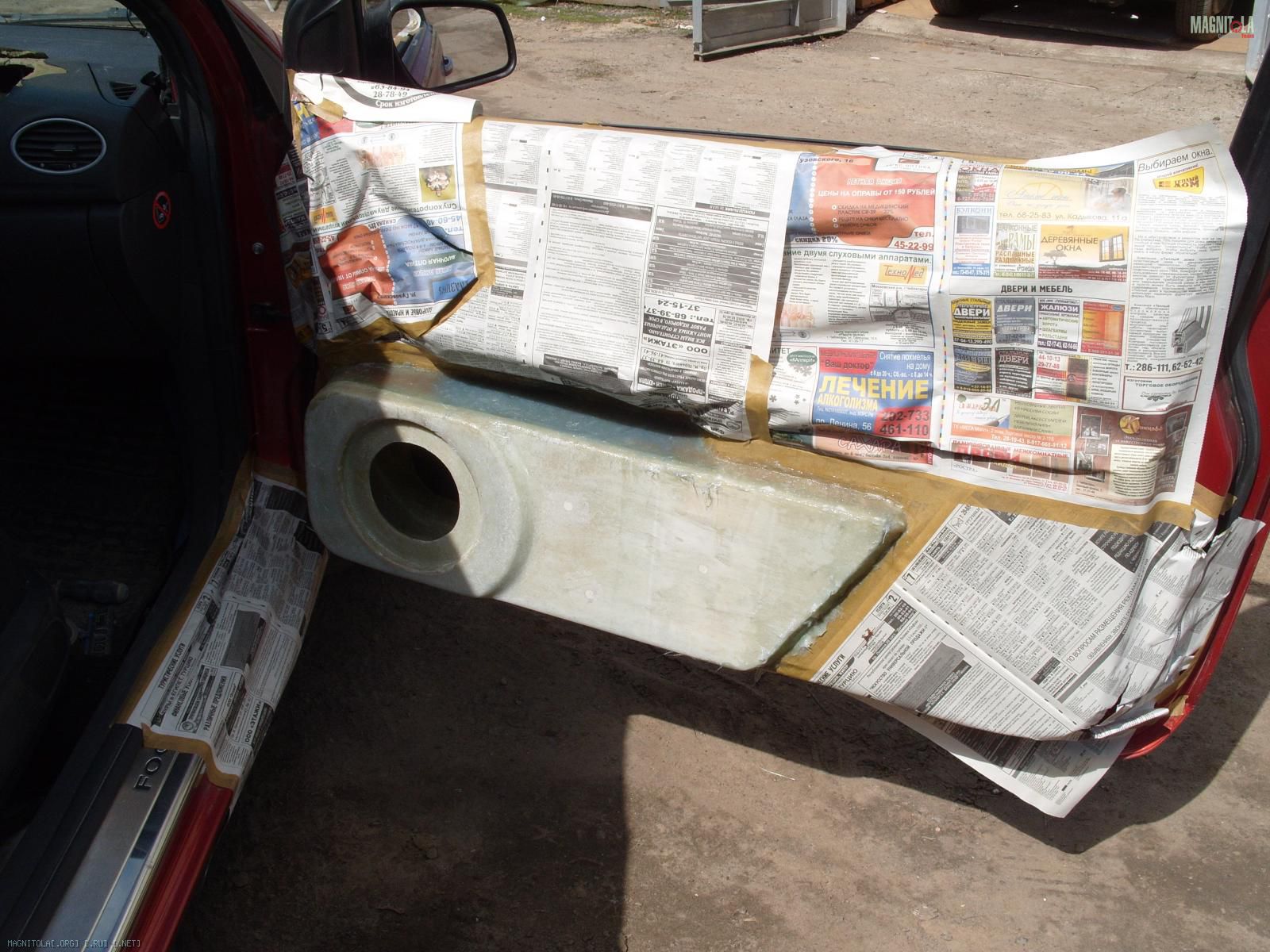

желательно уложится за два закладывания.потом собираем вместе с обклееной обшивкой тойже кашей. но !! с добавлением наполнителя аэросил , доводим как шпаклёвкой по дизайну. наращиваем чуть больше вырезаной куска обшивки и карты но не забудте это продумать при вырезанию обшивки двери в том числе и логику сборки.

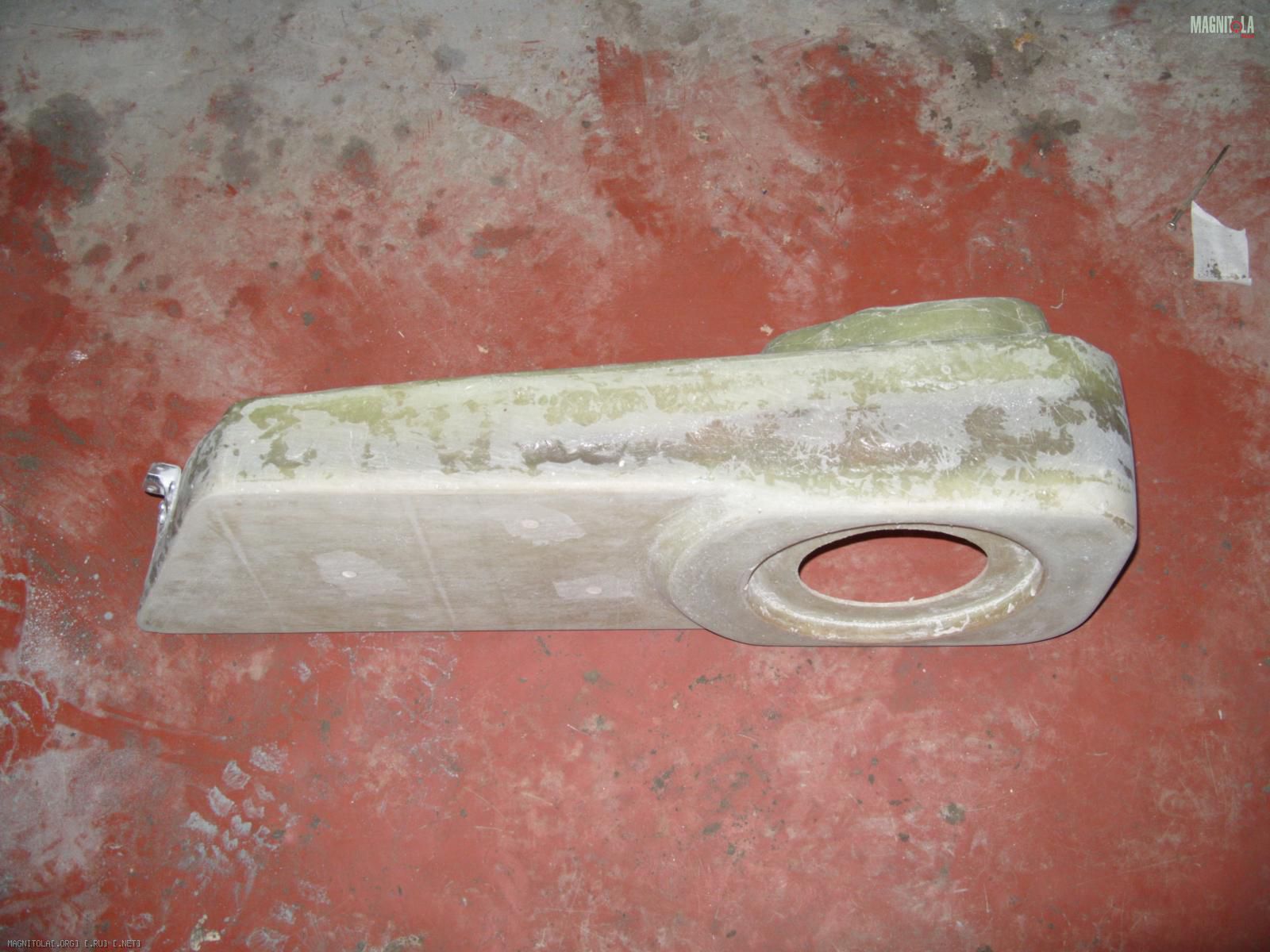

Вложение 315542Вложение 315544Вложение 315716Вложение 315726Вложение 315728

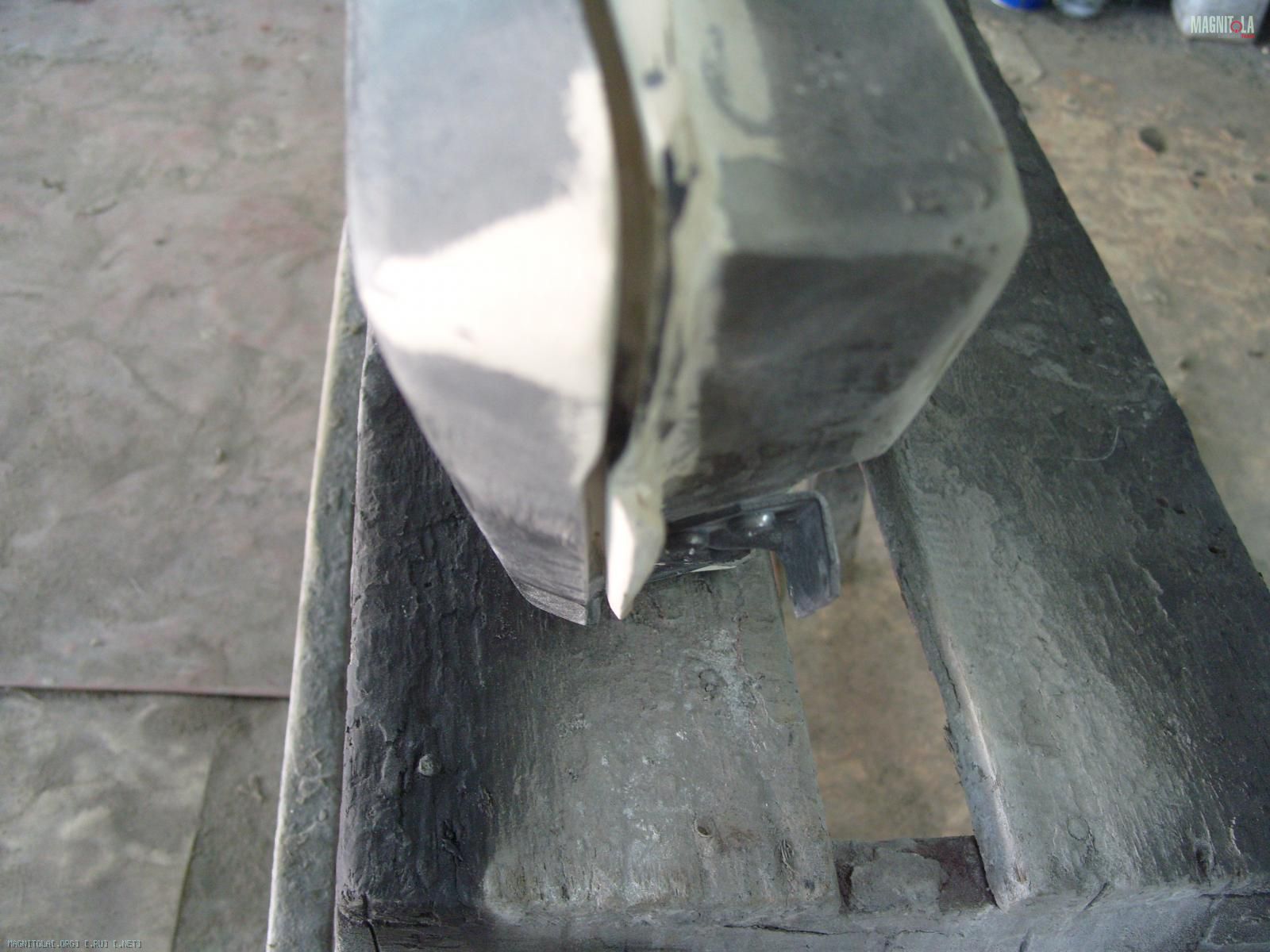

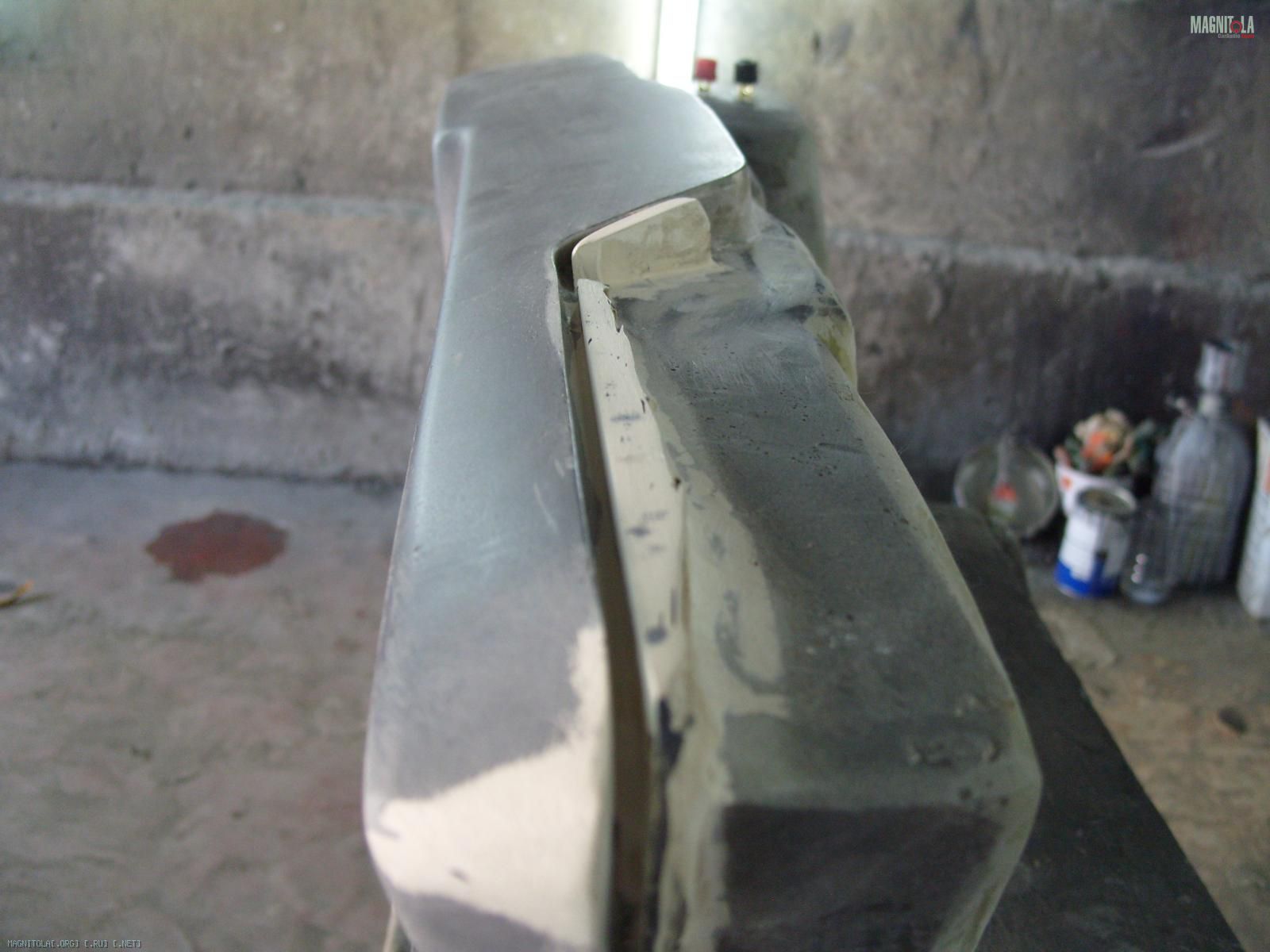

делаем пазы что бы обшивка не болалась и помогали одеватся обшивке при сборке
Вложение 315738Вложение 315740

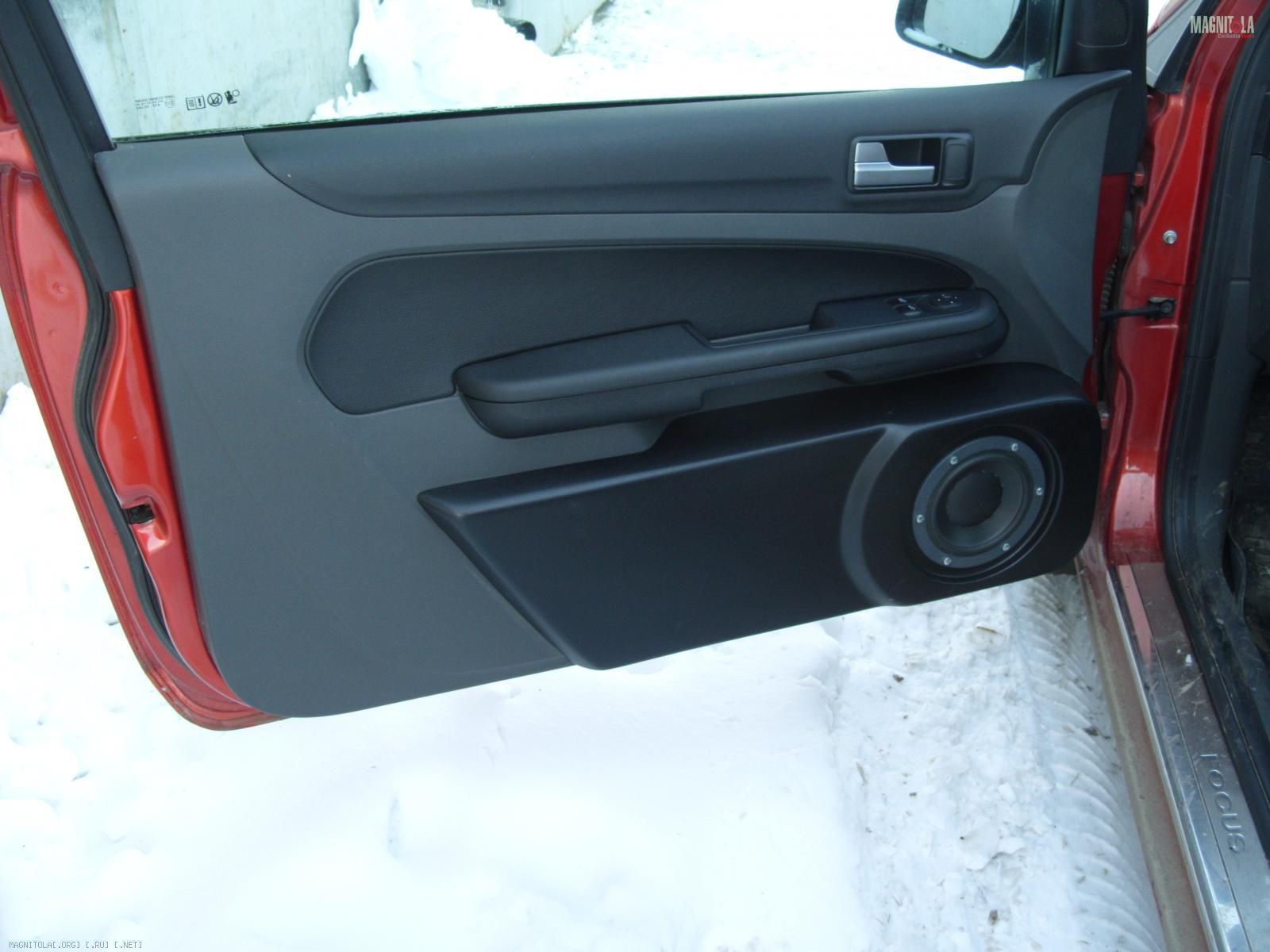

грунтуем (грунт шпаклёвка потом грунт наполнитель) и красим под пластик

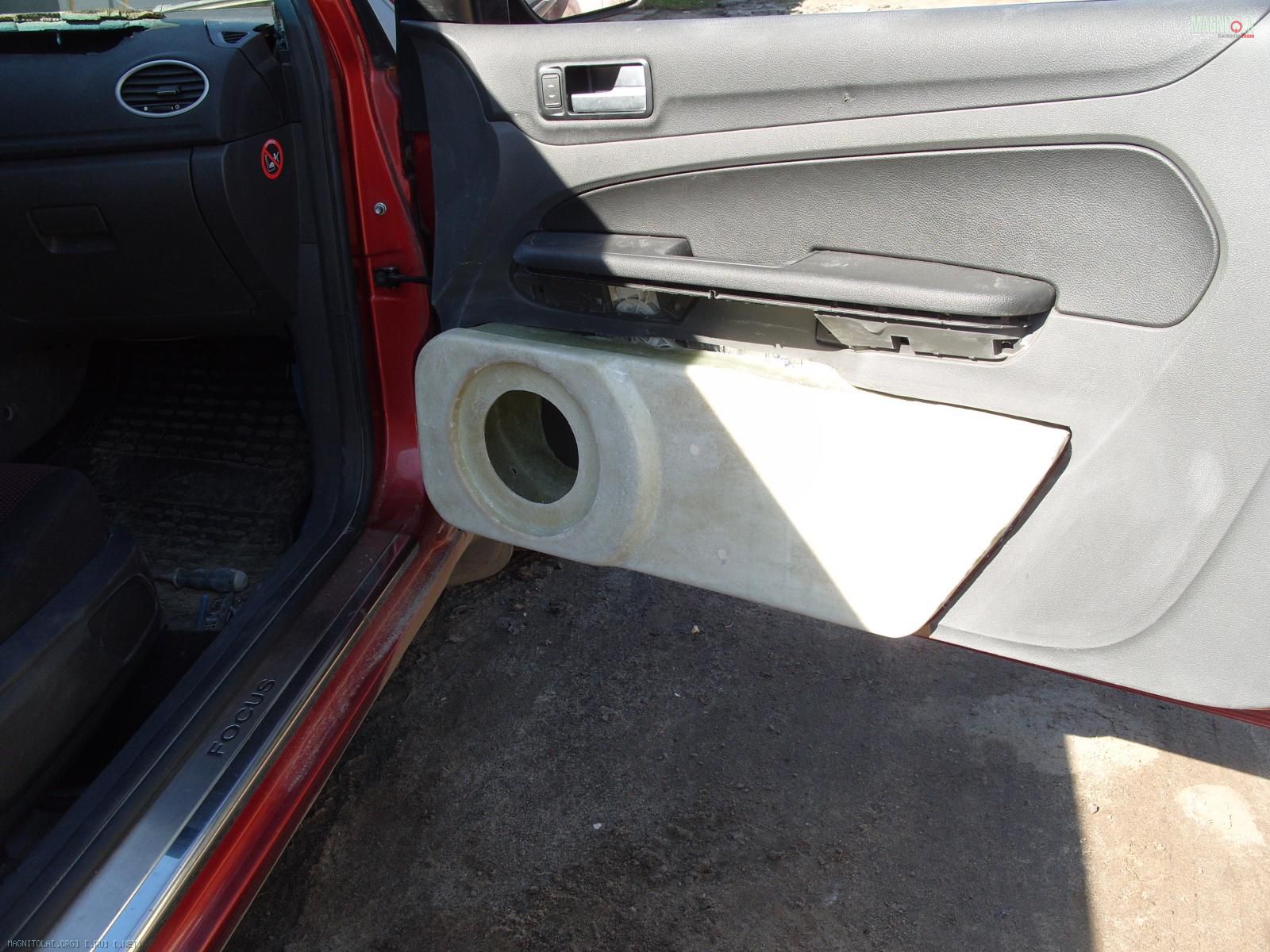

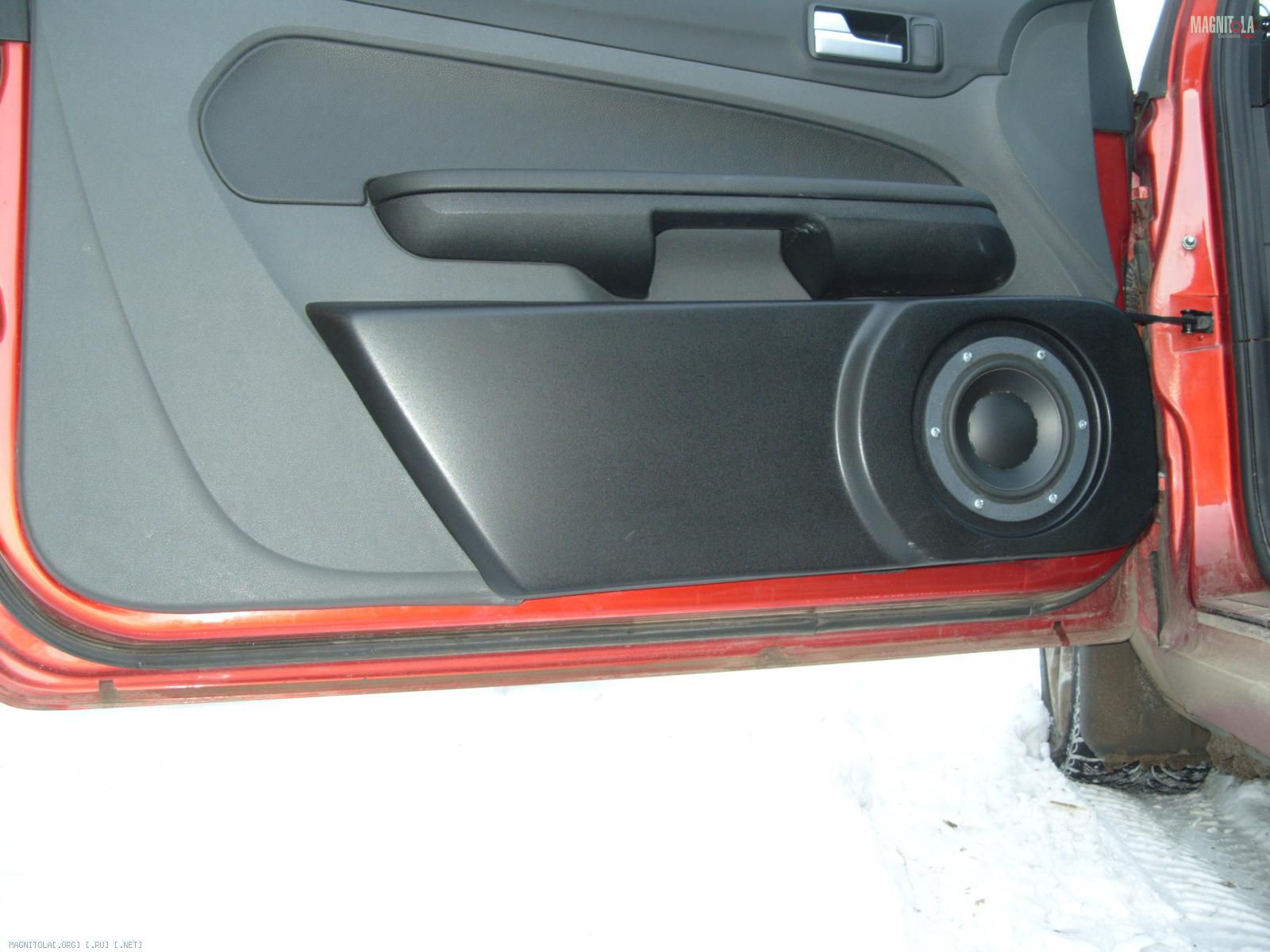

и вот
Вложение 315550Вложение 315730Вложение 315732
