Проставки под ВЧ Helix C 1T
Материал оргстекло 5,4mm и текстолит 2,3mm.
Инструмент коронки по дереву 64mm / 51mm / 44mm (как на них указано).

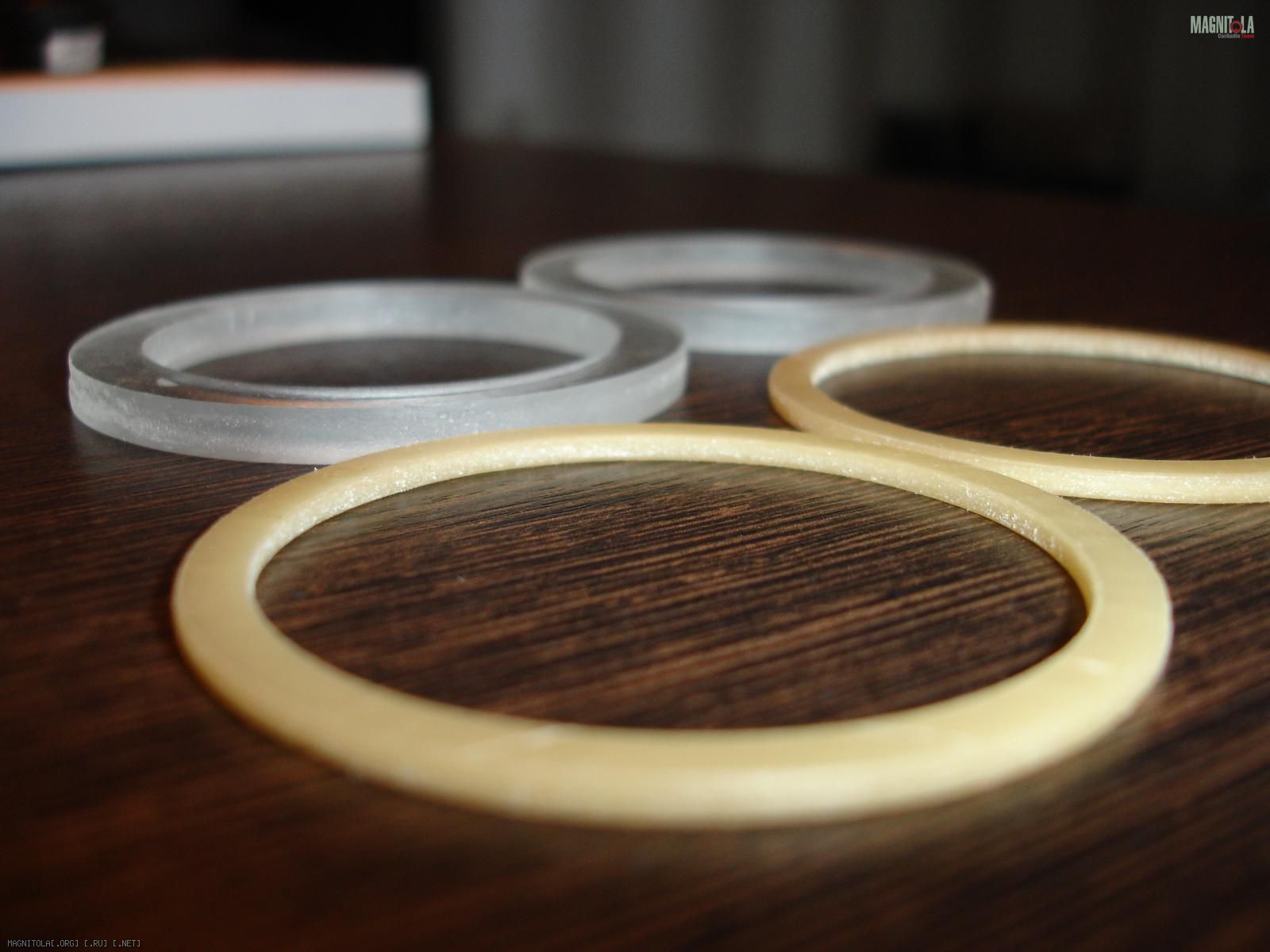

В результате получились кольца: D1=60mm, d1=46mm, H1=5,4mm и D2=60mm, d2=51,5mm, H2=2,4mm.
Вложение 504904 Вложение 504902

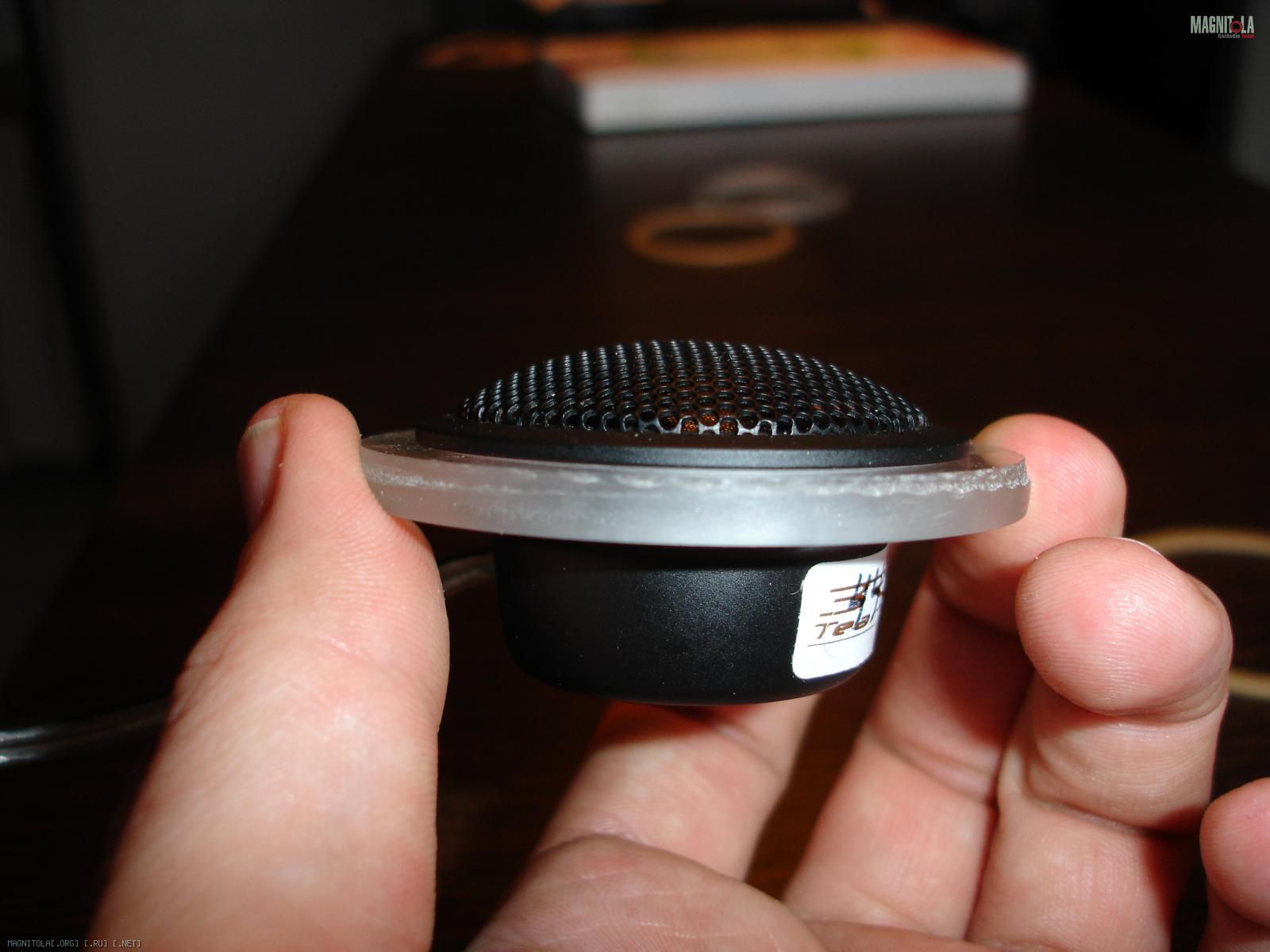

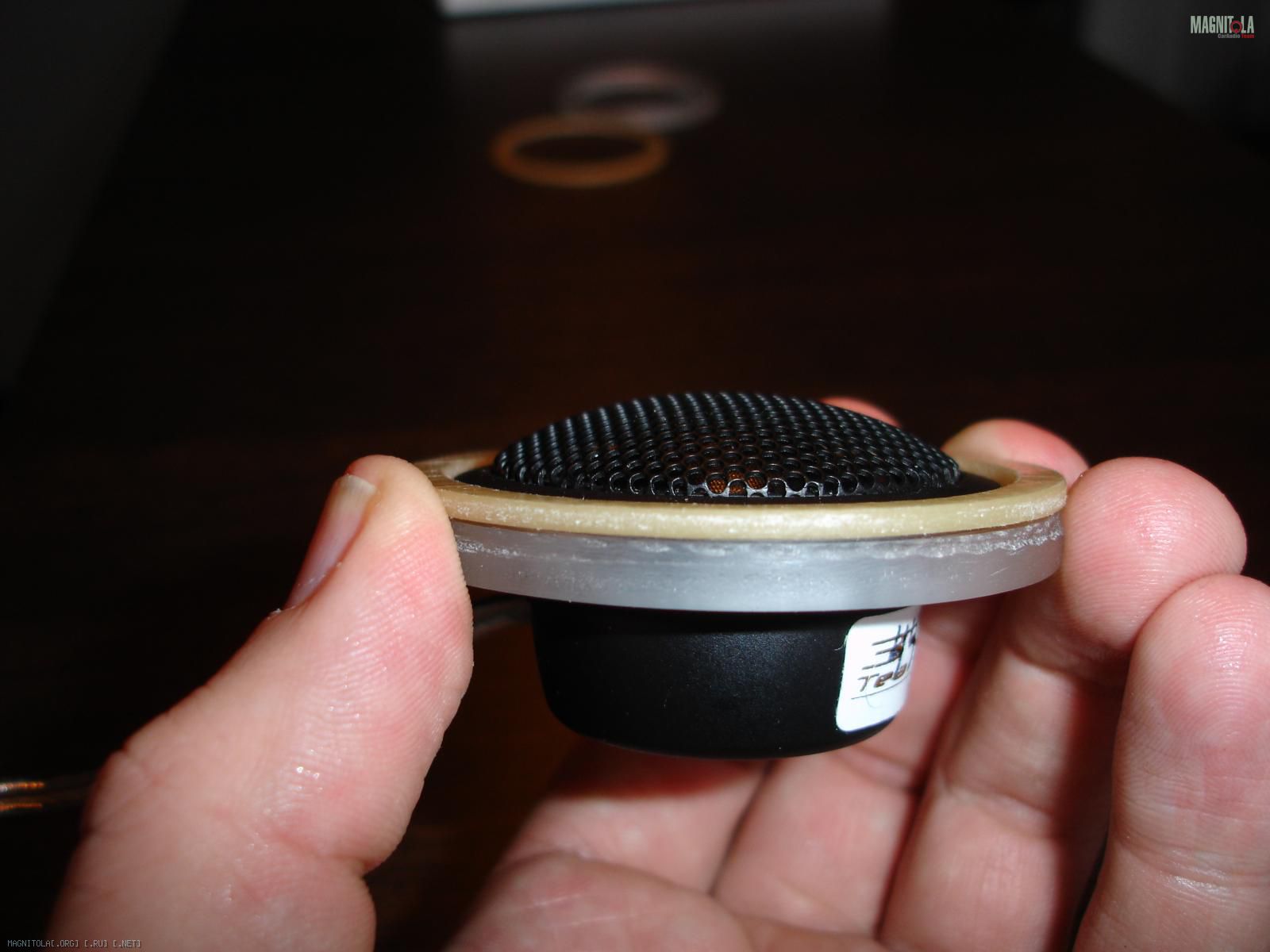

На всякий случай сравнил как лучше смотрится динамик - утопленный или нет. 1й вариант Гуд.
Вложение 504906 Вложение 504908

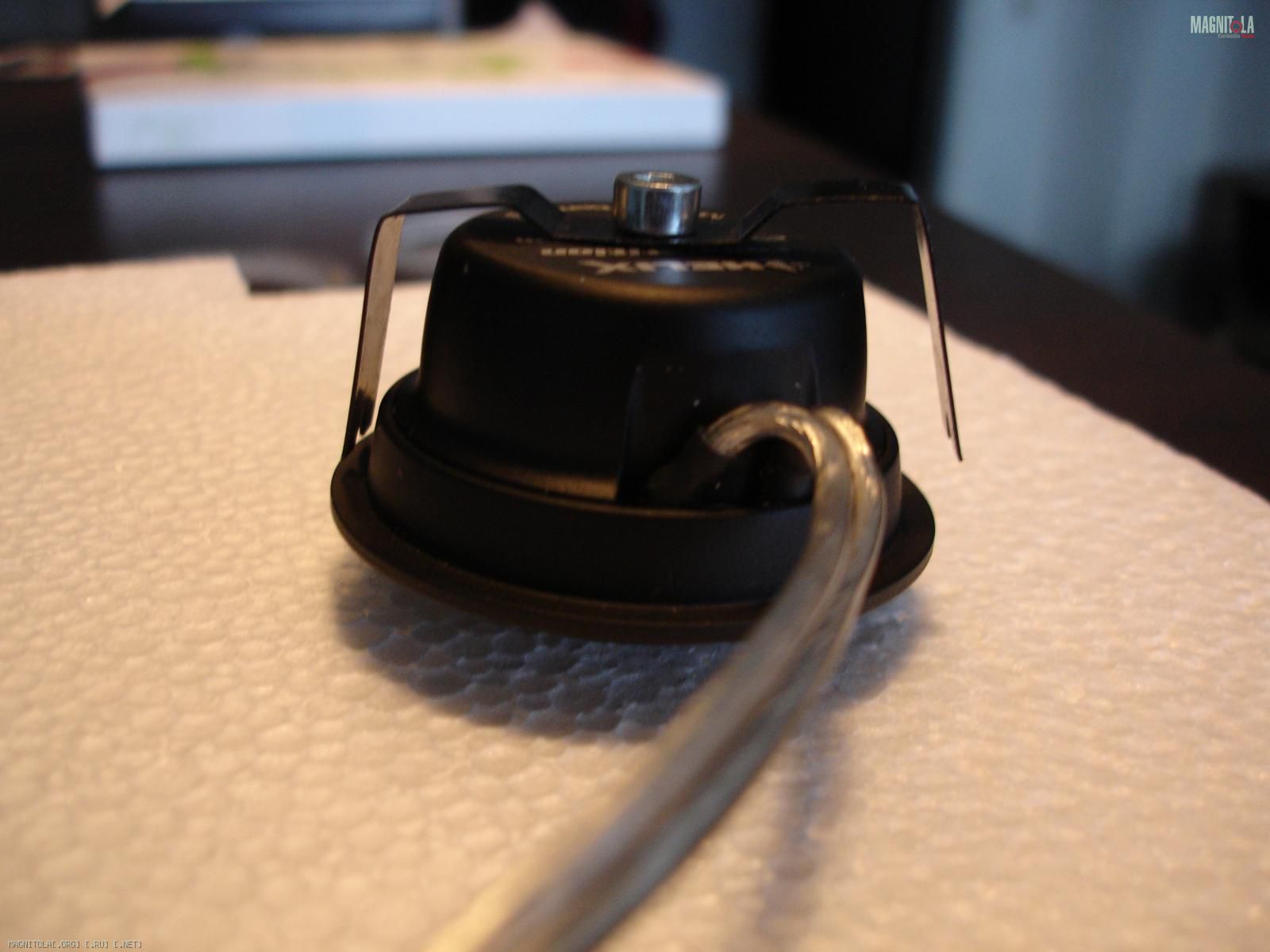

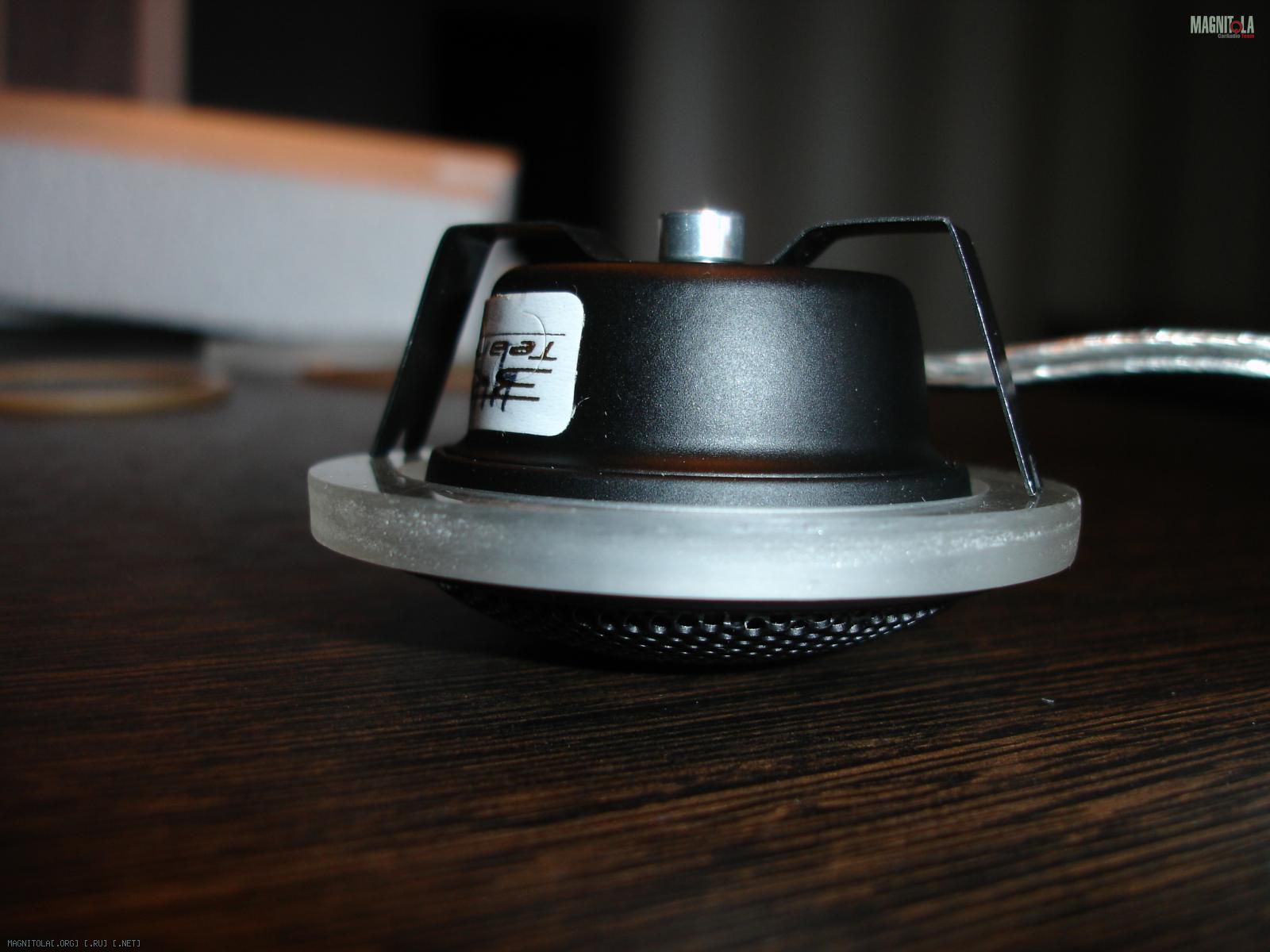

А вот так выглядит родное крепление.
Вложение 504910 Вложение 504912
Т.е. последняя операция монтажа этого Хеликса, это защелкивание его в подиум. Устанавливаться будут в уголки зеркал, которые крепятся на клипсы.
В связи с тем, что крепление под болт с внешней стороны ВЧ отсутствует, то либо оставлять уголок на клипсах (повышается травмоопасность при ДТП), либо делать неразборную конструкцию (что нибудь да повредится при демонтаже), либо мастерить в подиуме центральную шпильку, на которую накручивать динамик (сильно перекручивать провода 1 раз минимум).
Буду признателен за ваши соображения :magnitola-team:
Вложений: 2
Re: Проставки под ВЧ Helix C 1T
Цитата:
Сообщение от
Mirnomer0 последняя операция монтажа этого Хеликса, это защелкивание его в подиум

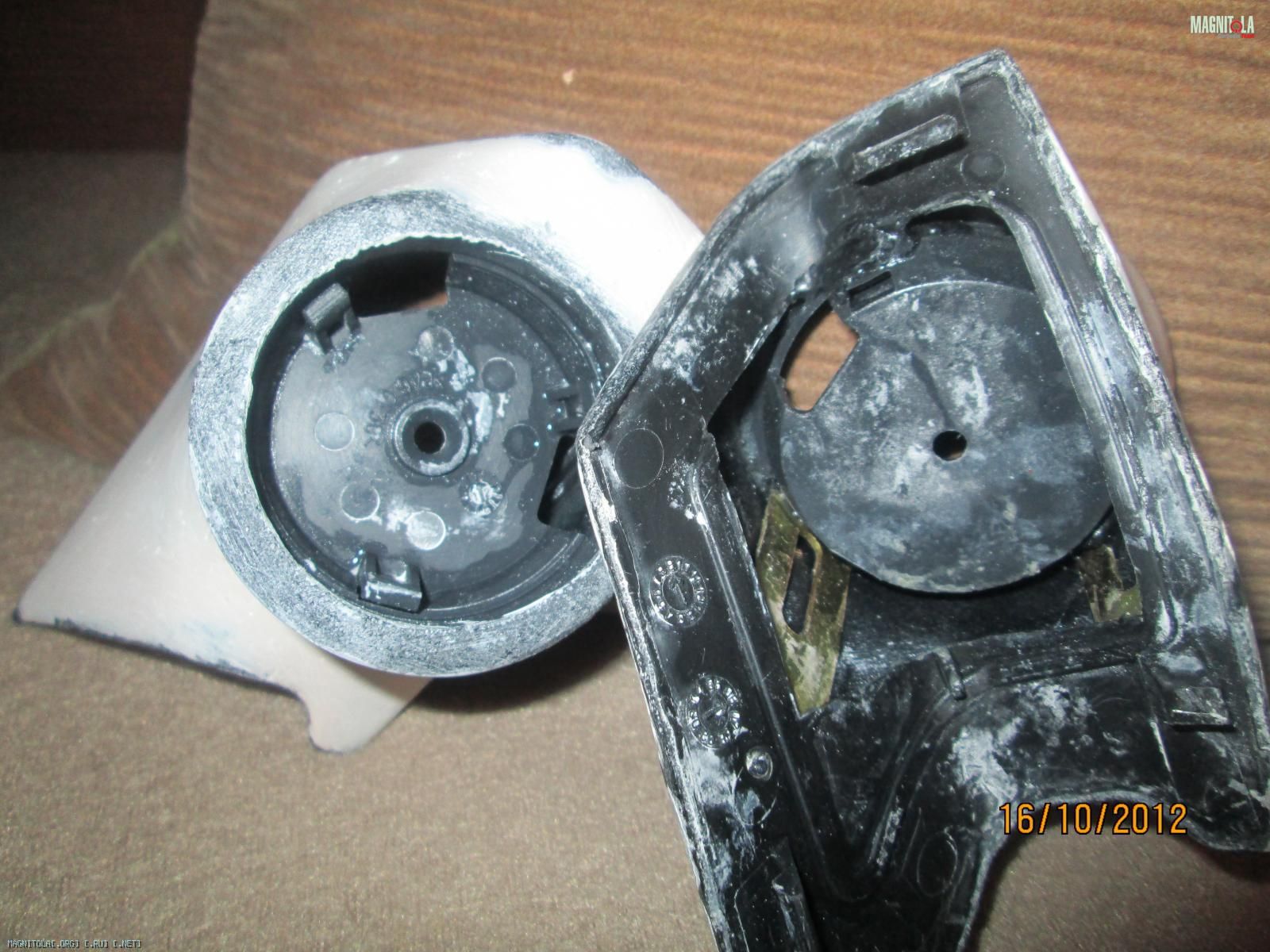

У меня RS вот так сидят Вложение 505286 в родной коронке. Рабочий процессВложение 505288. Что мешает с твоими так же сделать.
Re: Проставки под ВЧ Helix C 1T
Цитата:
Сообщение от
P.M.C. Что мешает
Отсутствие в комплекте чашек (коронок).
