Re: hyundai solaris blue dream
Следующий день инсталла был посвящен проводам.
Все провода, кроме межблоков, были приобретены в специализированном магазине. Большой выбор и цены норм. К примеру в автомагазине 1м термоусадочной трубки стоит 50р, а в спец магазе - 10р.

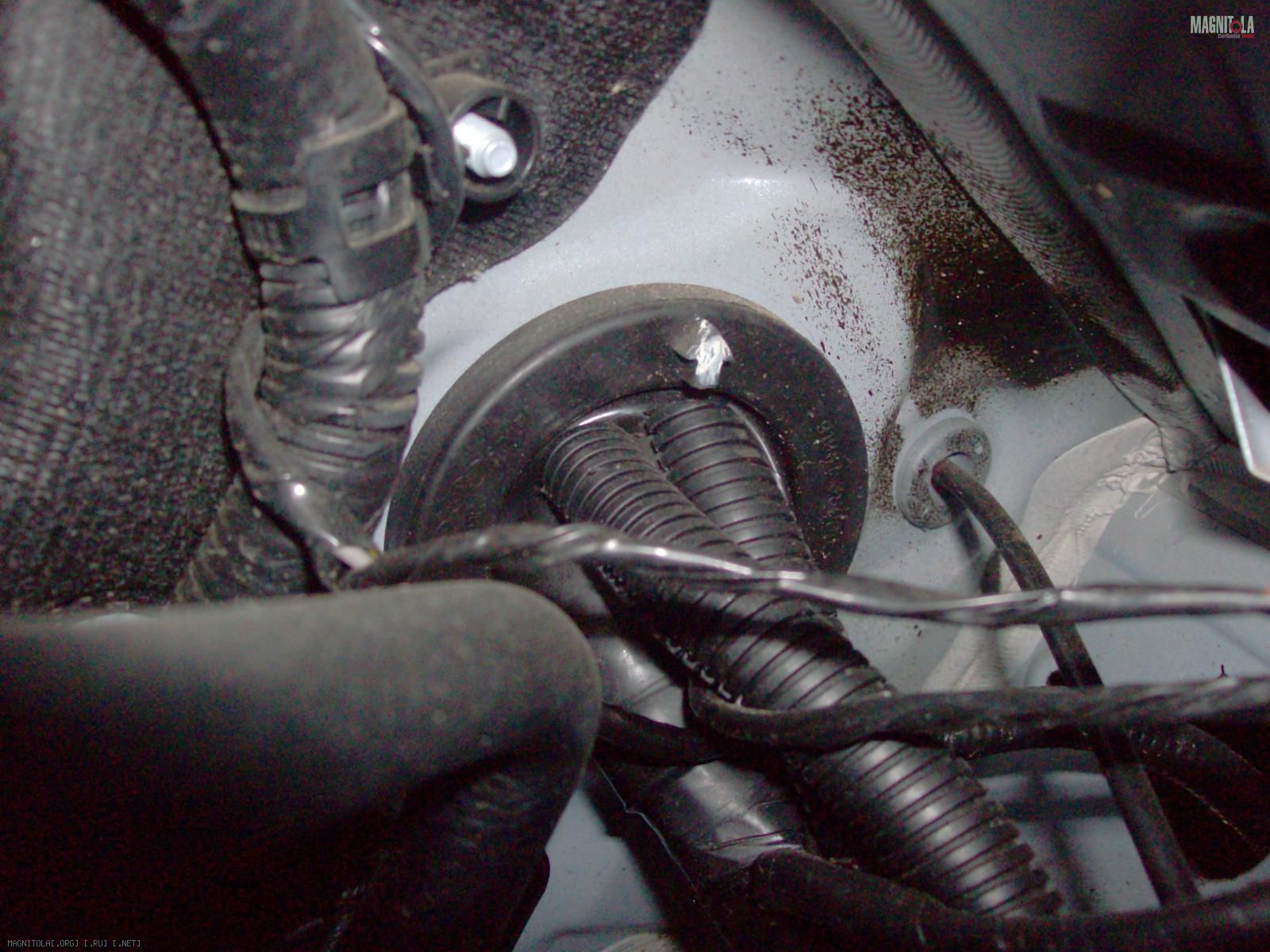

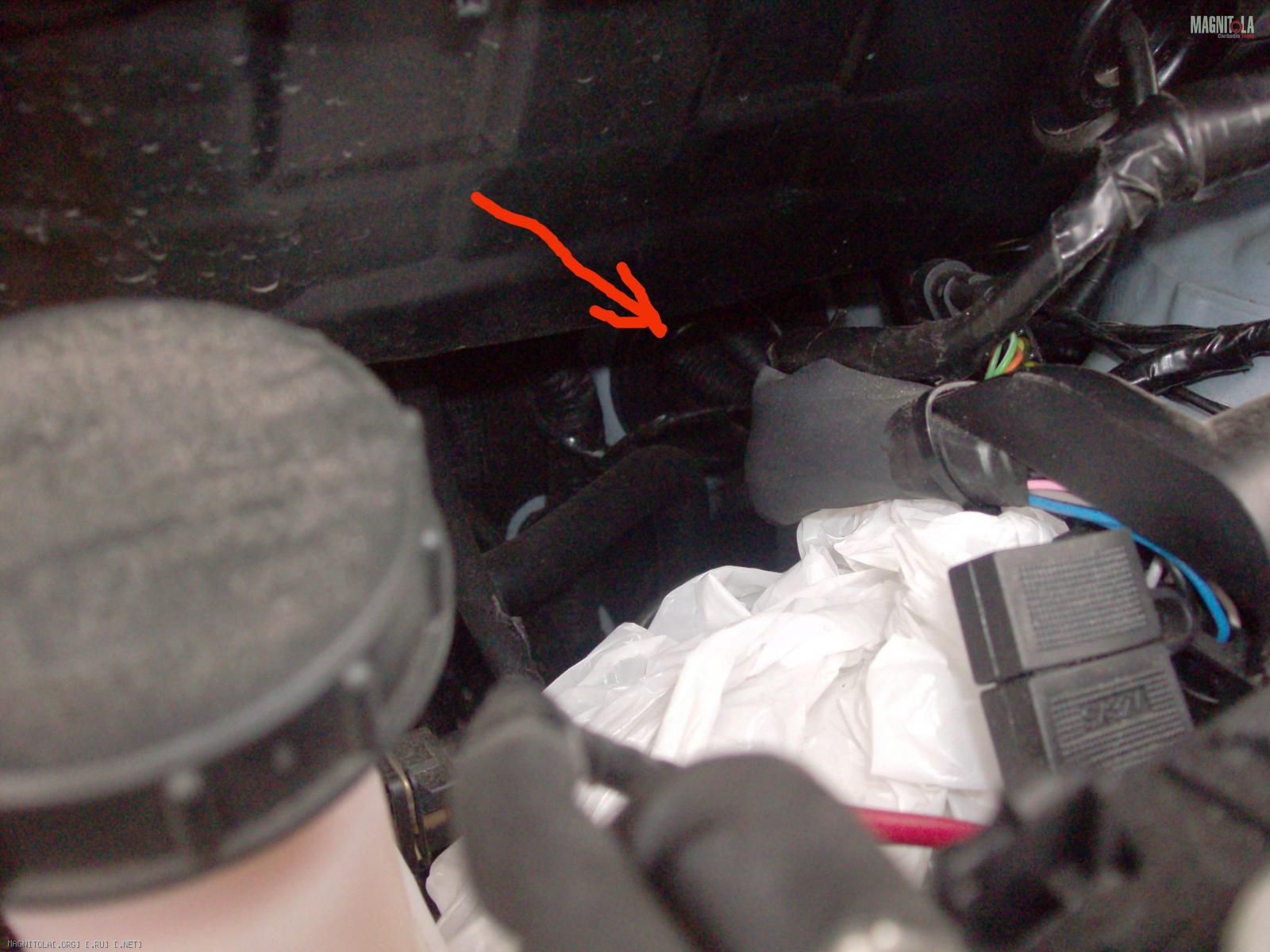

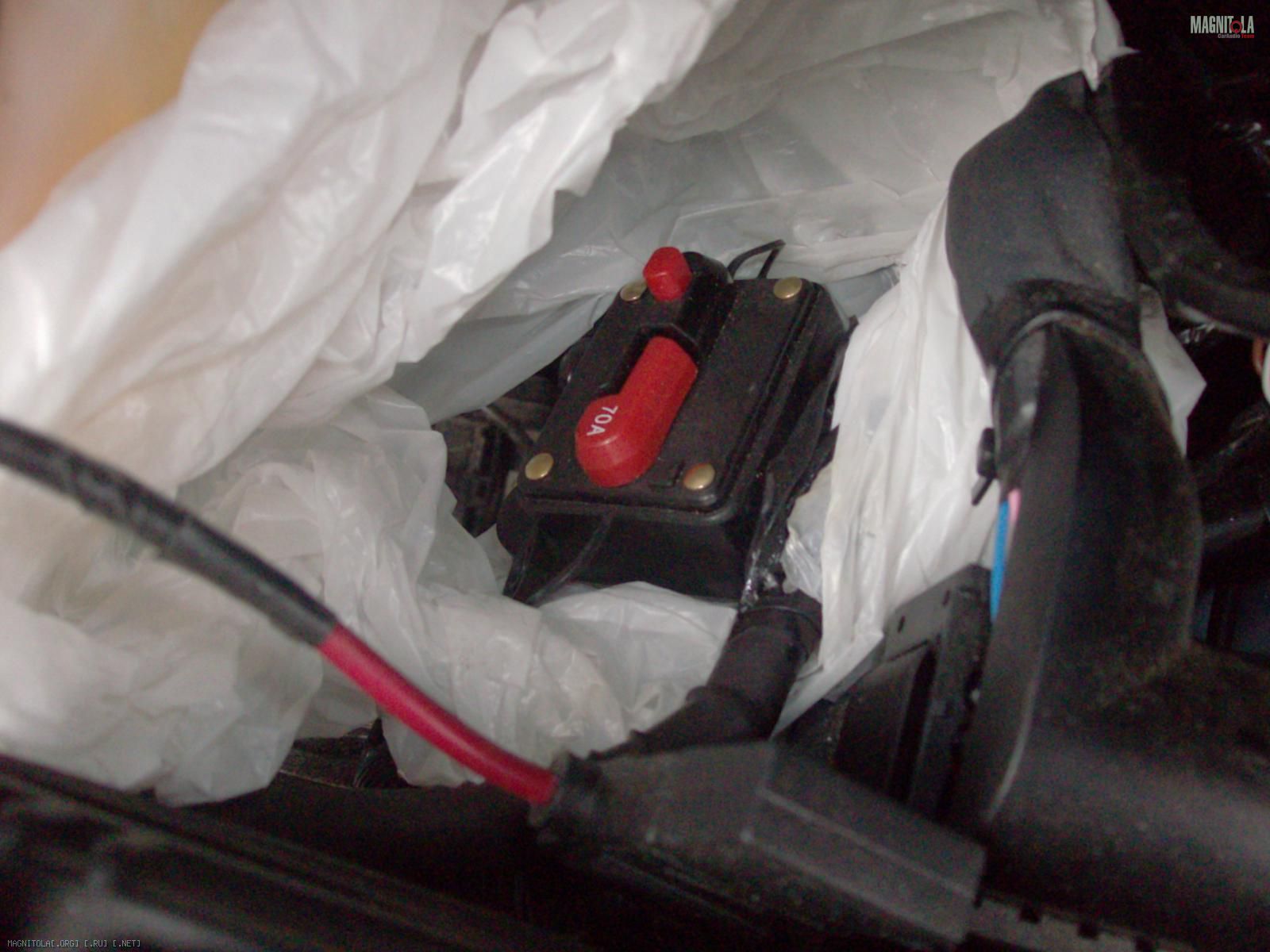

Сила (КГ-25) проложена: АКБ - отверстие штатной проводки - левый порог - багажник. В качестве защиты был использован автомат шмистери на 70А, посмотим на сколько он надежен. Также от АКБ идут провода на ГУ (ПВС 2*6) (через штатное отверстие), для них использована колодка с предом на 20А (продают во всех автомагазах).

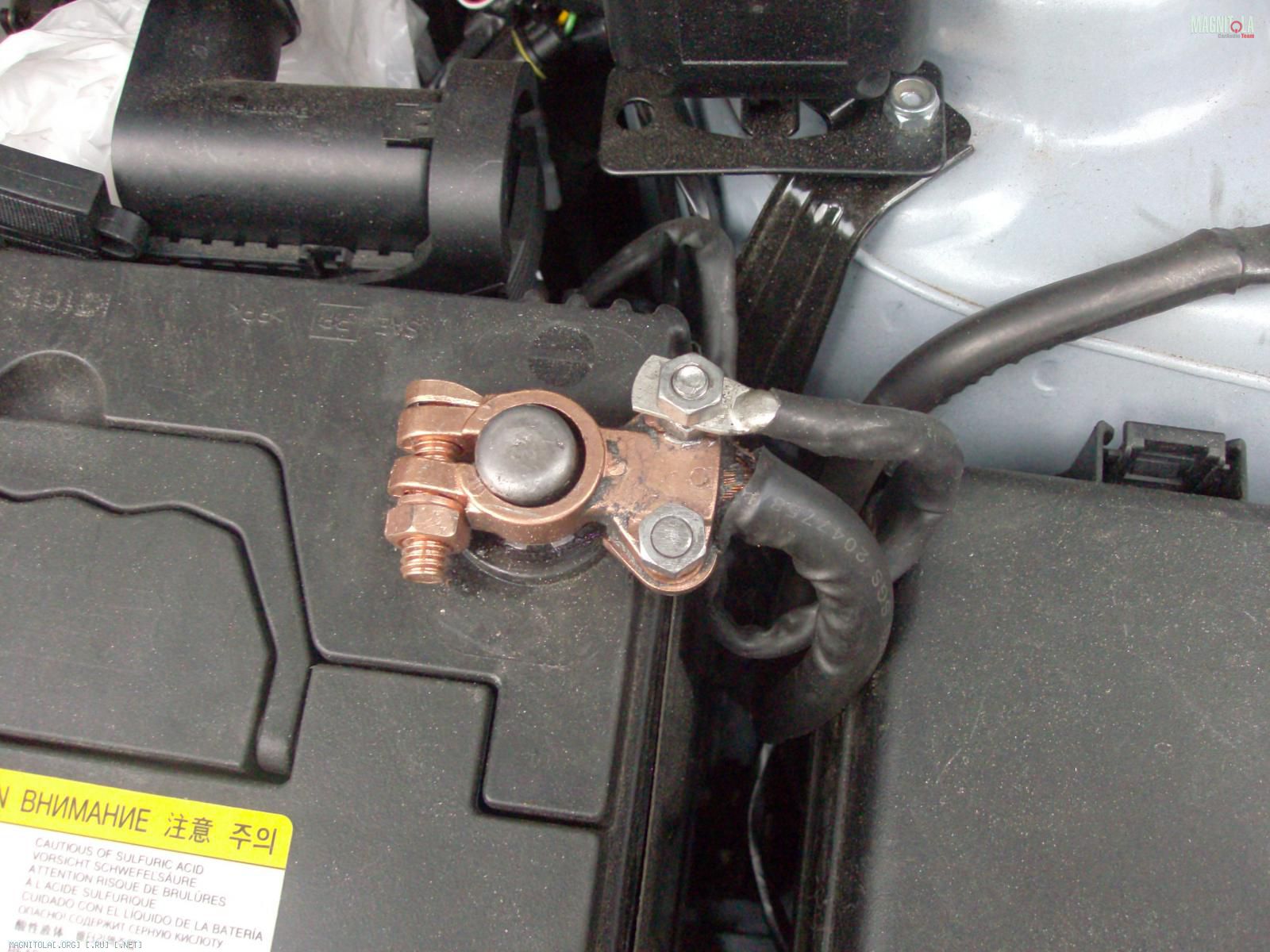

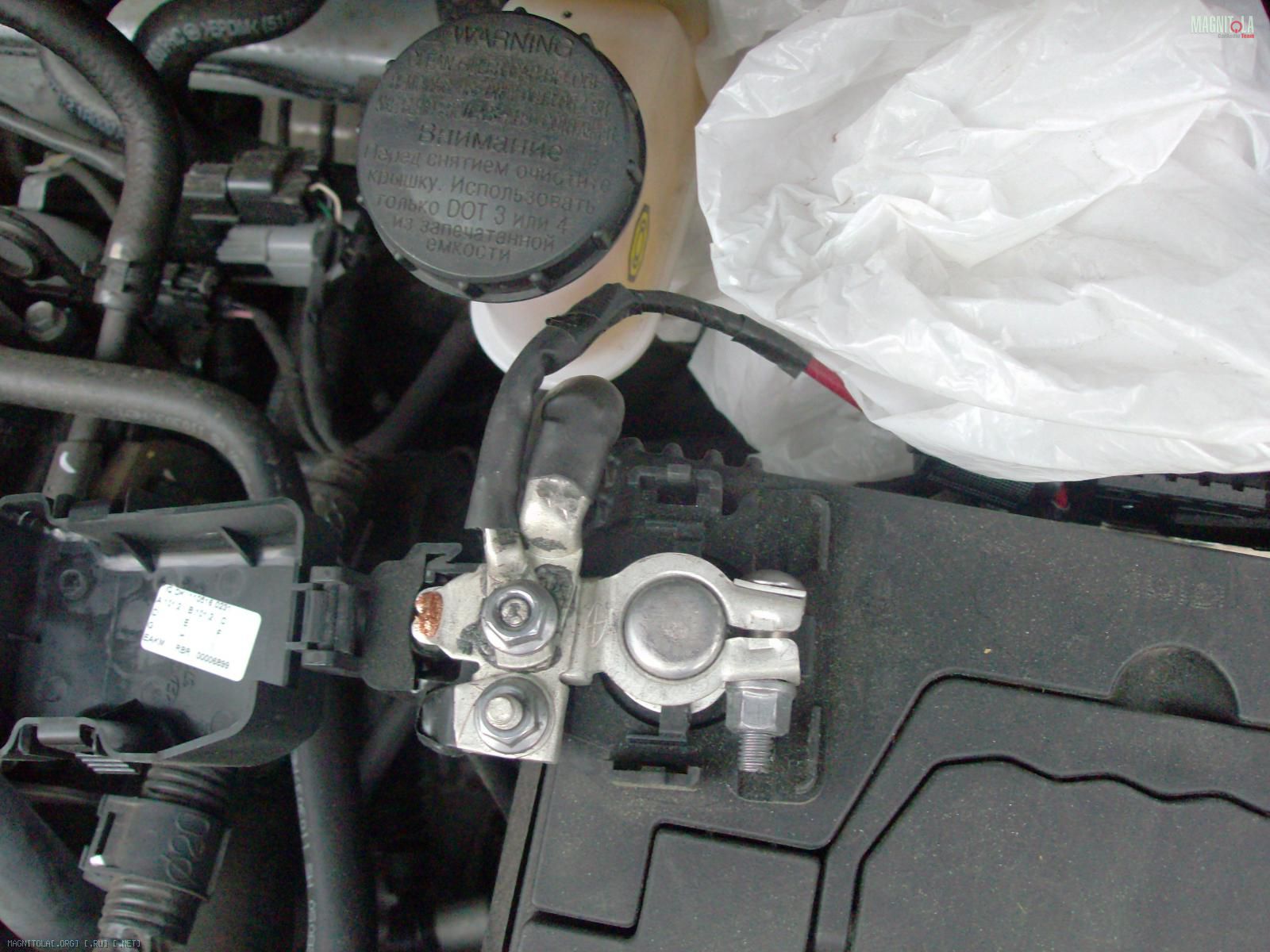

Минусовую клемму АКБ пришлось заменить на аудиофильскую за 37руб :laugh1: , т.к. штатная не подошла для моих целей.
Вложение 123168Вложение 123169Вложение 123170Вложение 123185

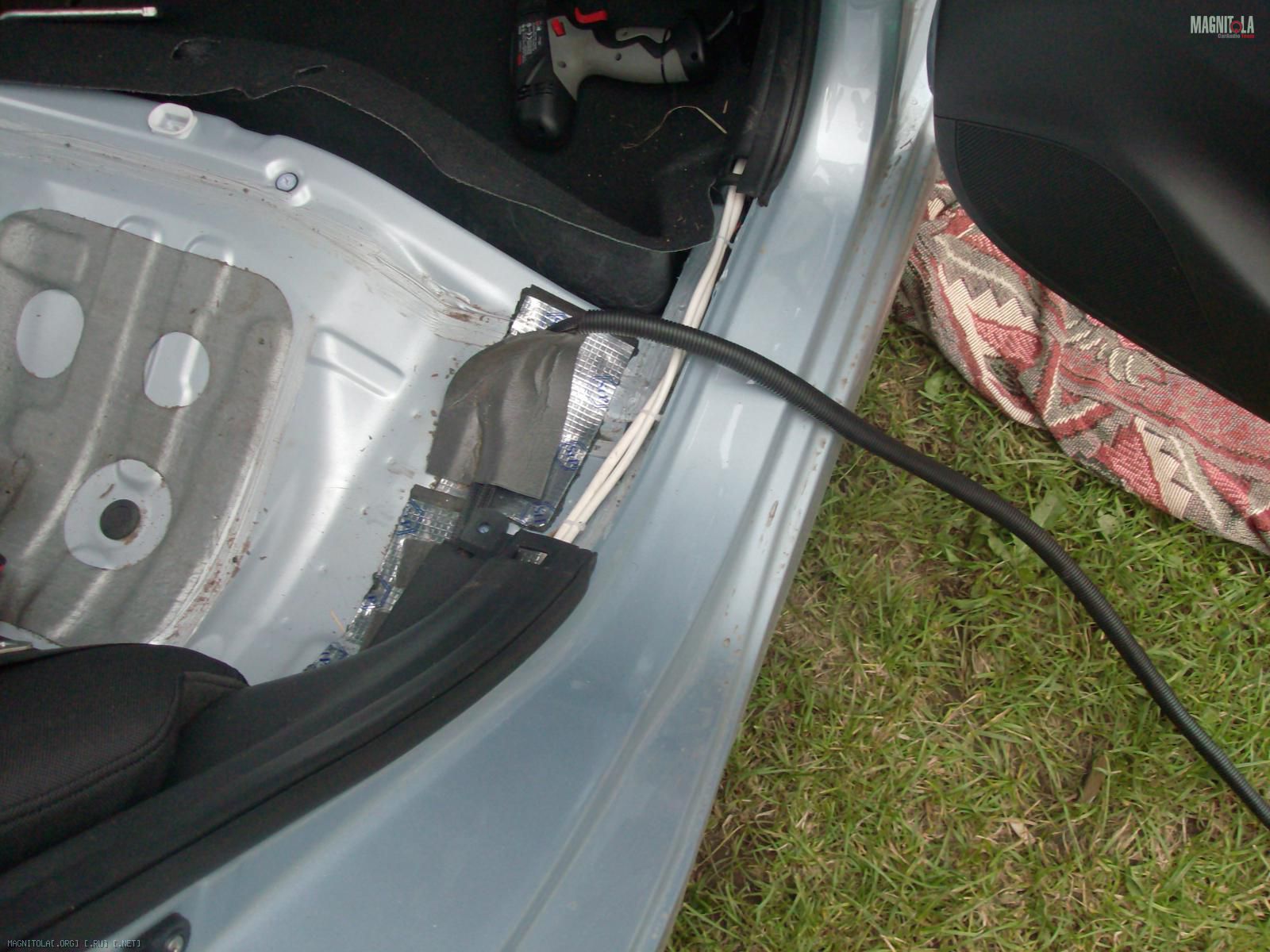

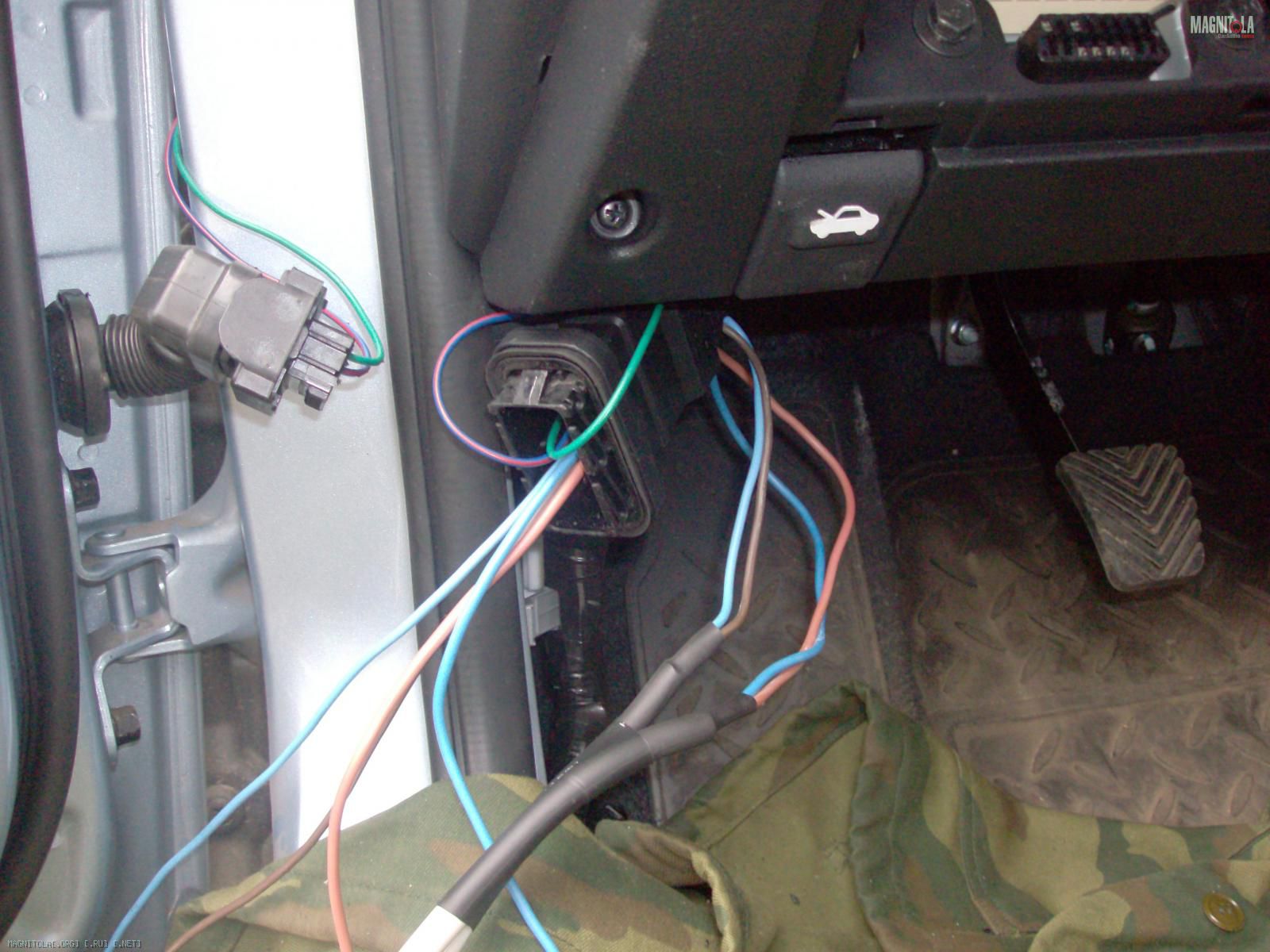

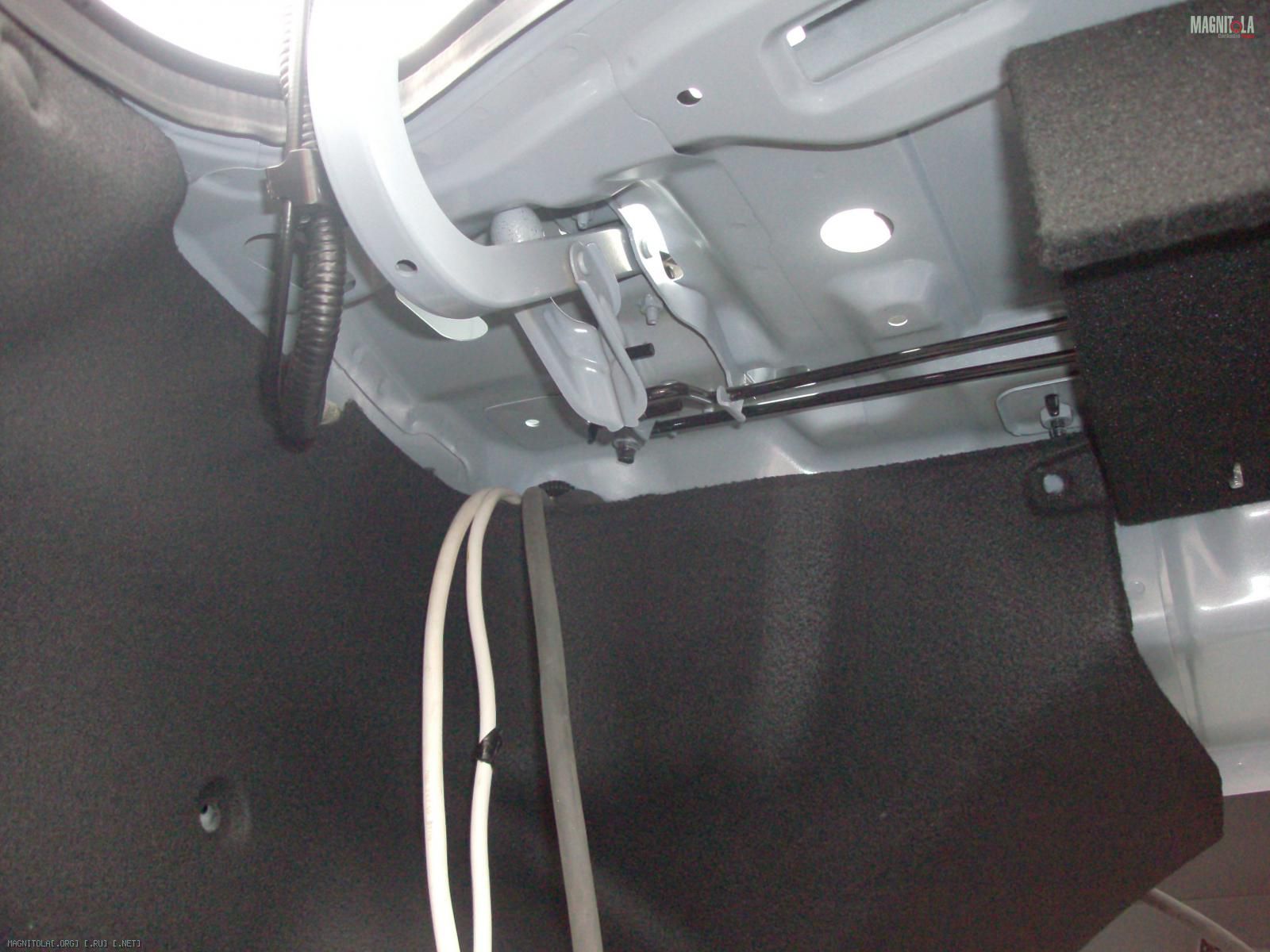

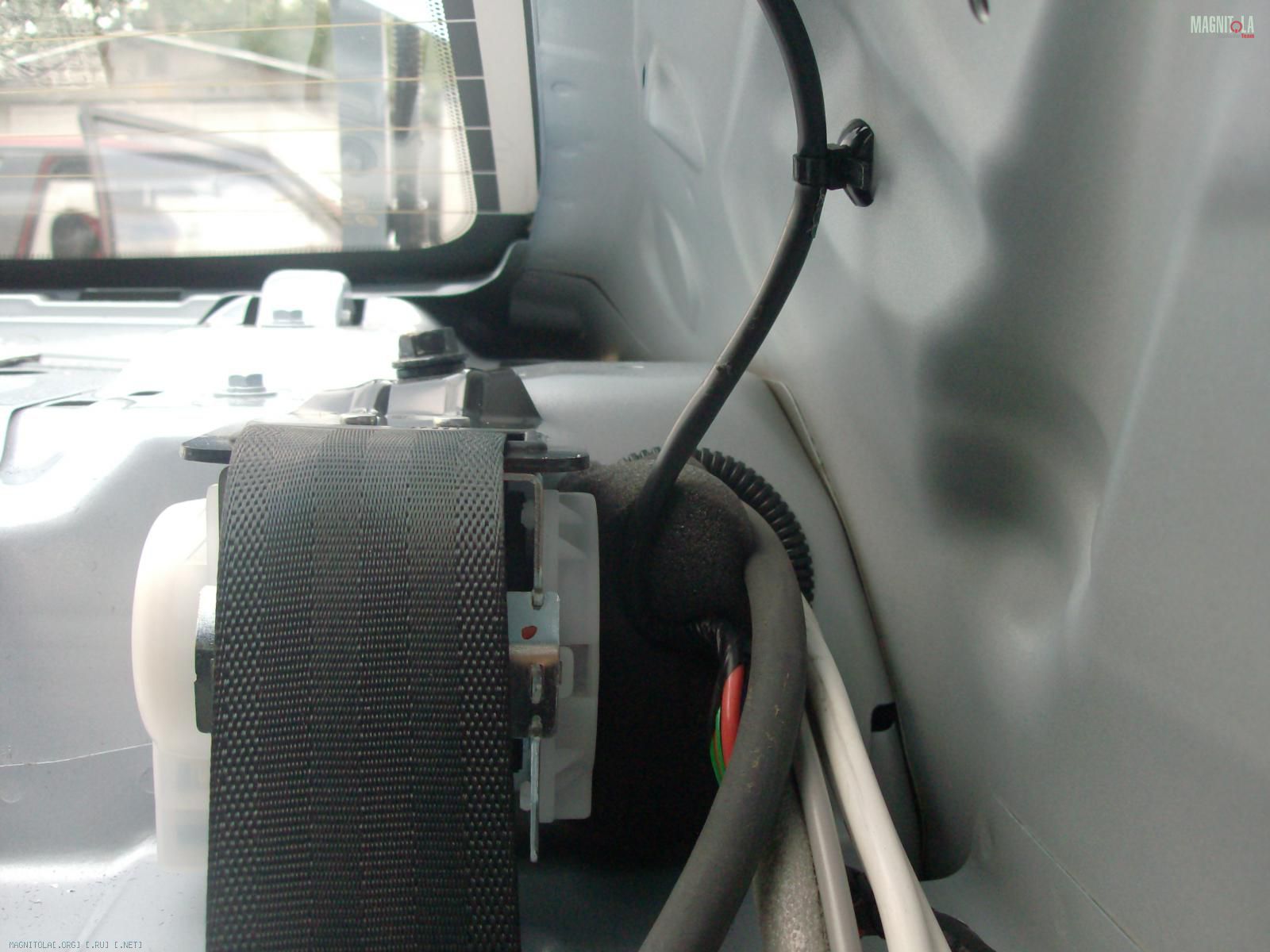

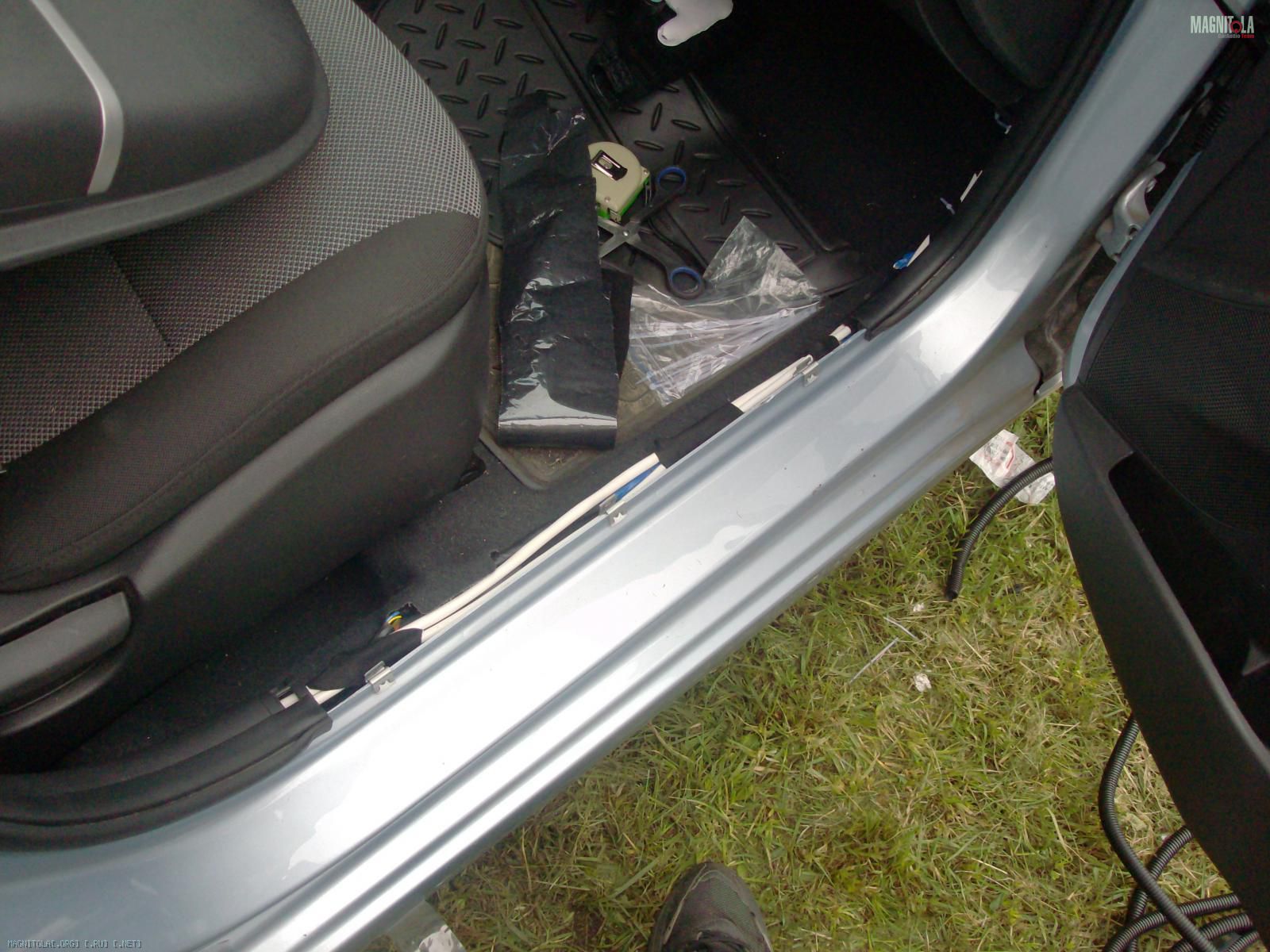

Акустические провода (ПВС) из багажника по левому и правому порогам в двери.
Вложение 123174Вложение 123173Вложение 123172Вложение 123171Вложение 123175

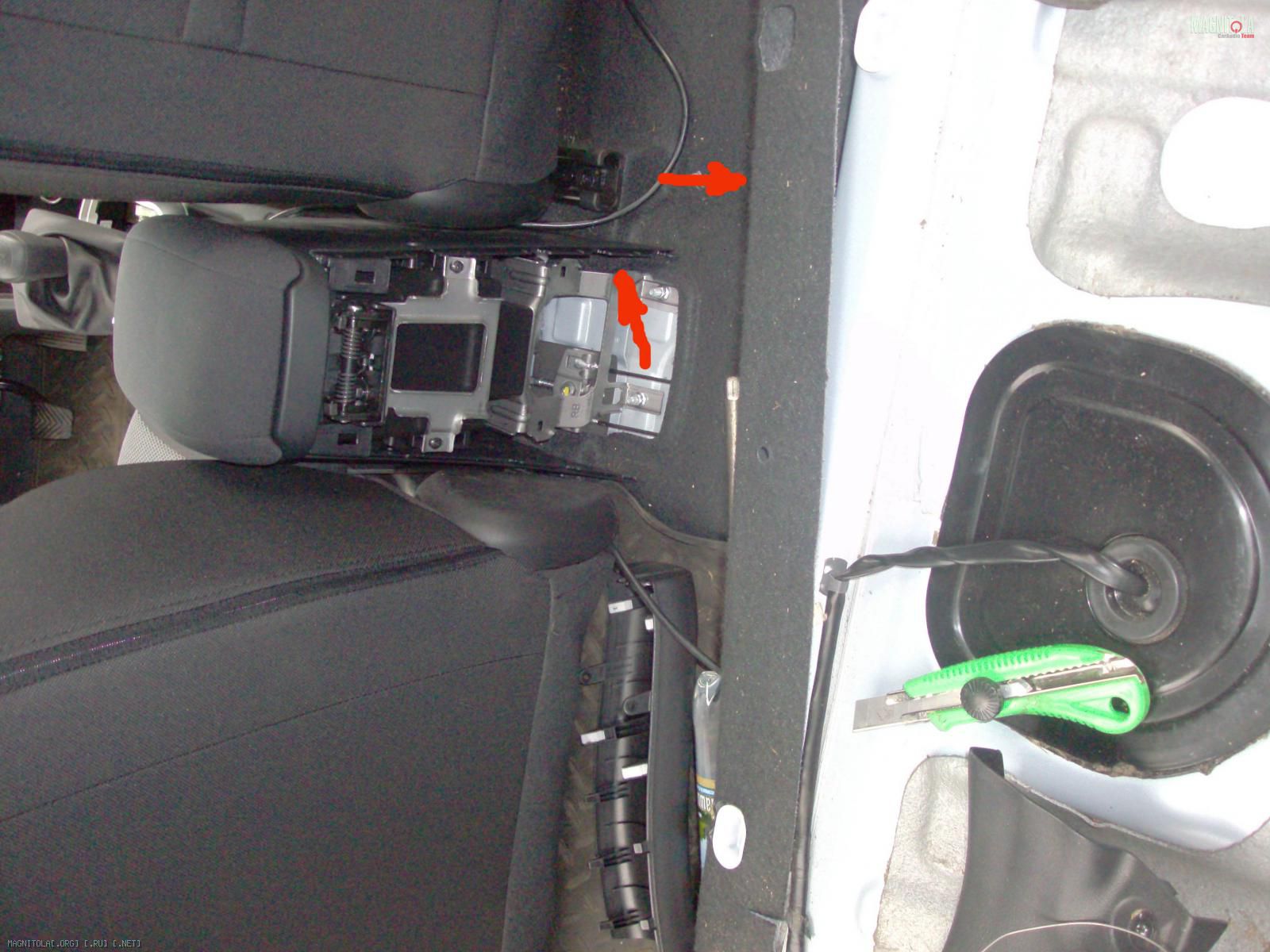

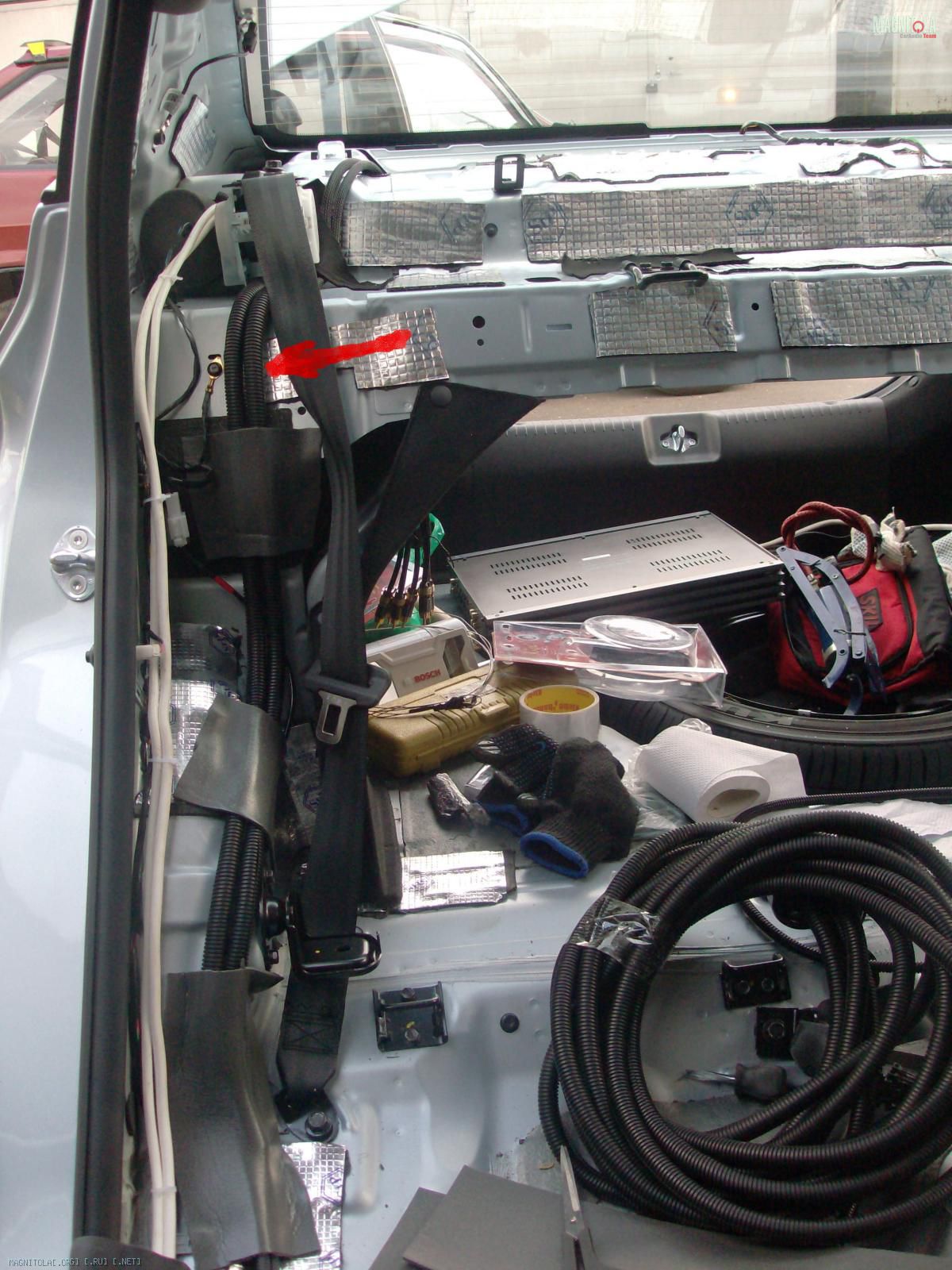

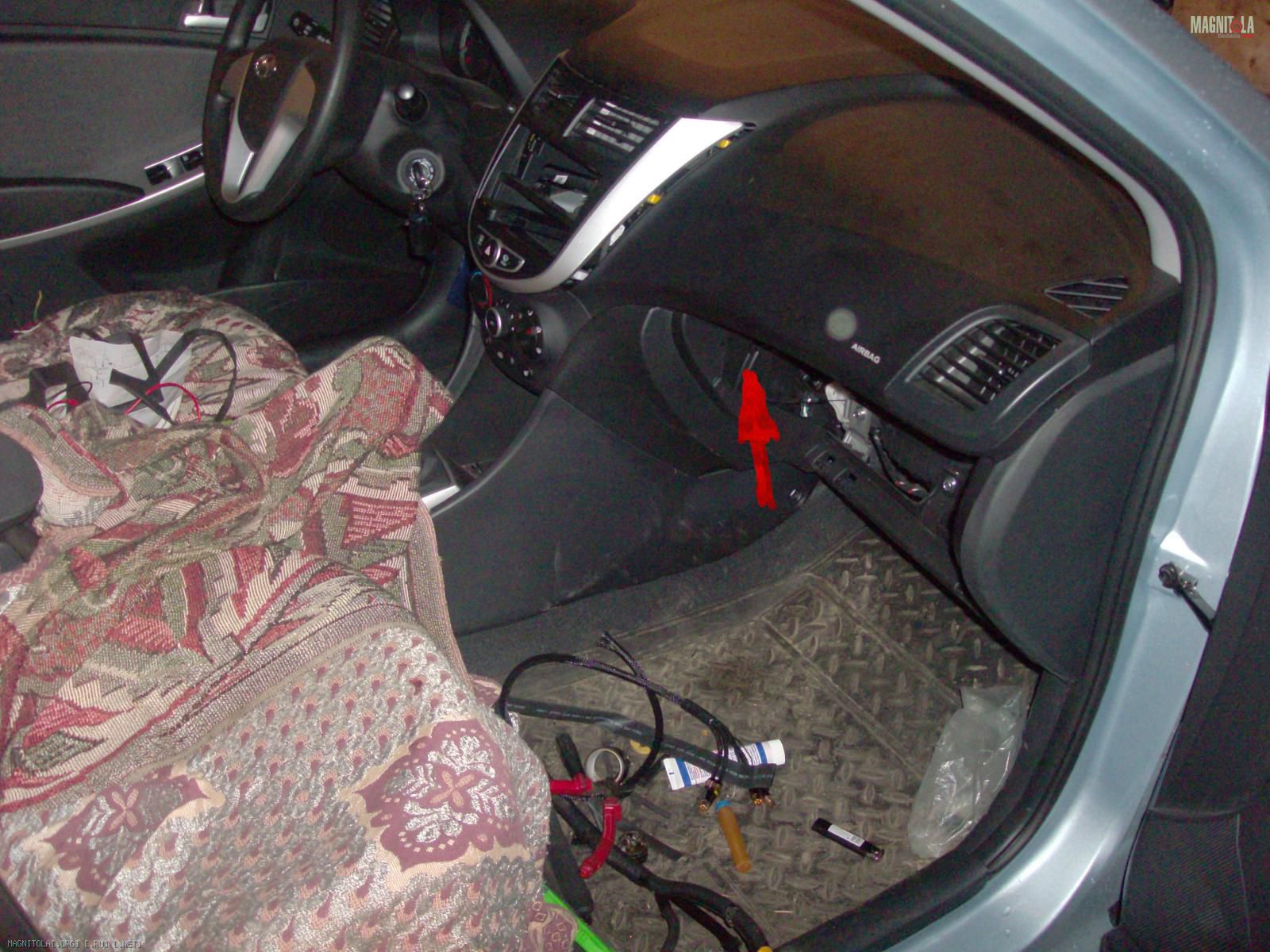

Межблок - задняя полка - пол - центральный тоннель - к ГУ
Вложение 123165Вложение 123166Вложение 123167

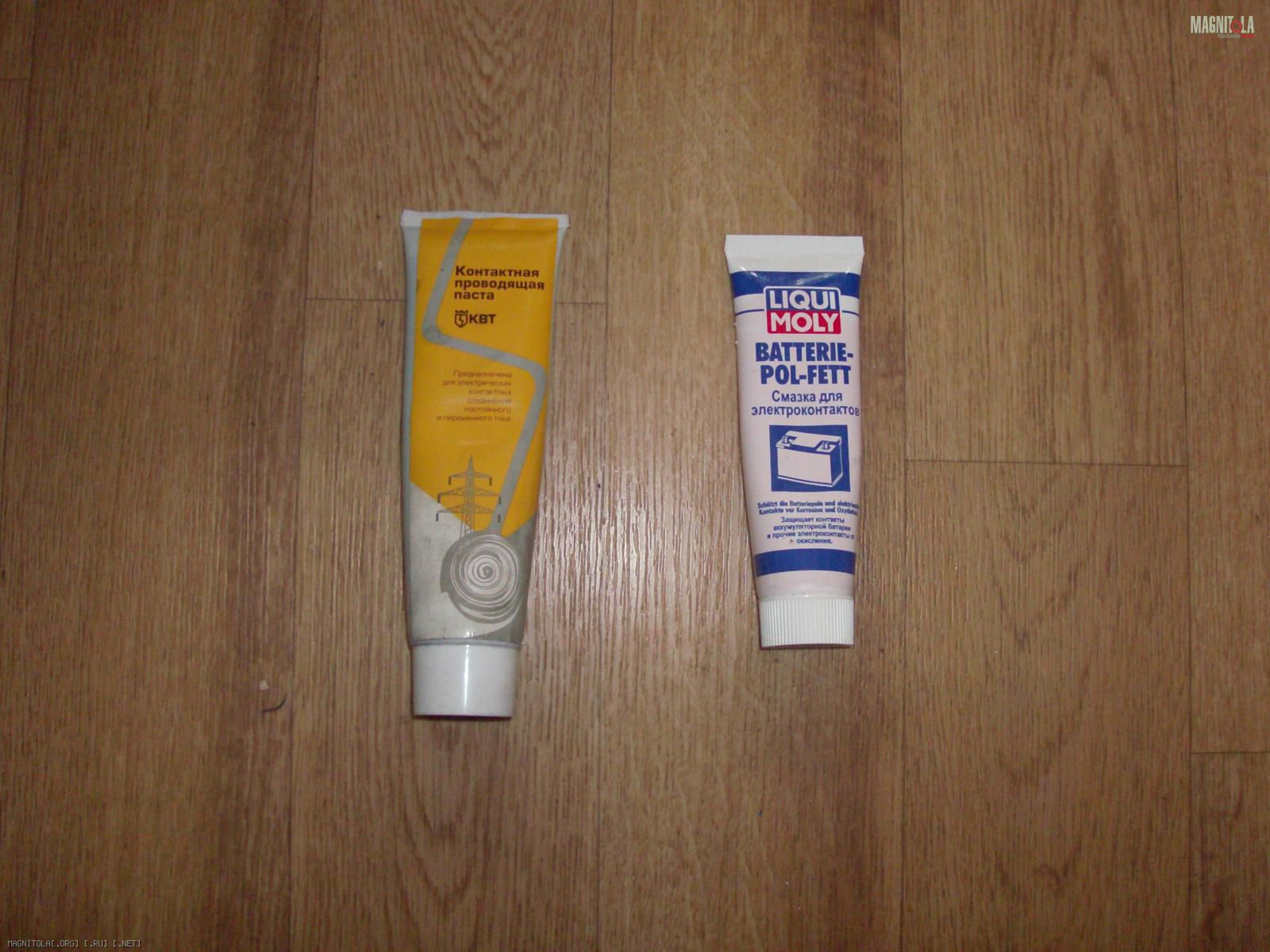

Концы проводов заделаны в наконечники (припаяны). С КГ пришлось повозится. Наконечники ТМЛ обжимал газовым ключем и отверткой, получилось довольно прочно, но не очень эстетично. Использовалась также спец контактная смазка КВТ :good:
Вложение 123178Вложение 123177Вложение 123176Вложение 123179

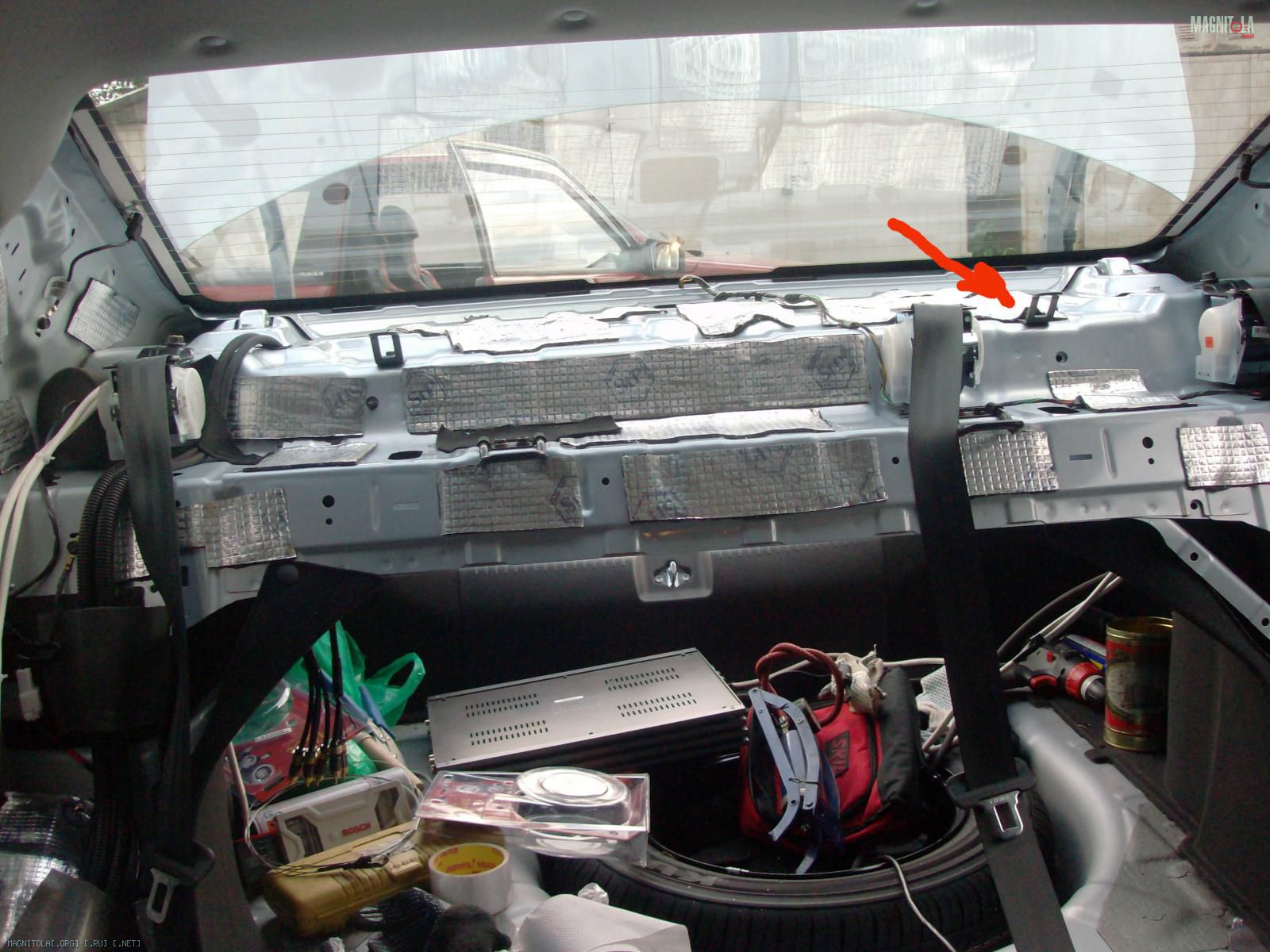

Провод массы на усилитель прикручена к кронштейну на задней полке.
Вложение 123184
Re: hyundai solaris blue dream
Отличное начало! Кстати о штатных динамиках, на той неделе прокатился на солярисе знакомого(стоит ГУ пион и штатные дины и все), весьма не дурно для такого ценового диапозона авто, играет штатка;)
Вложений: 8
Re: hyundai solaris blue dream
Установка и подключение ГУ.

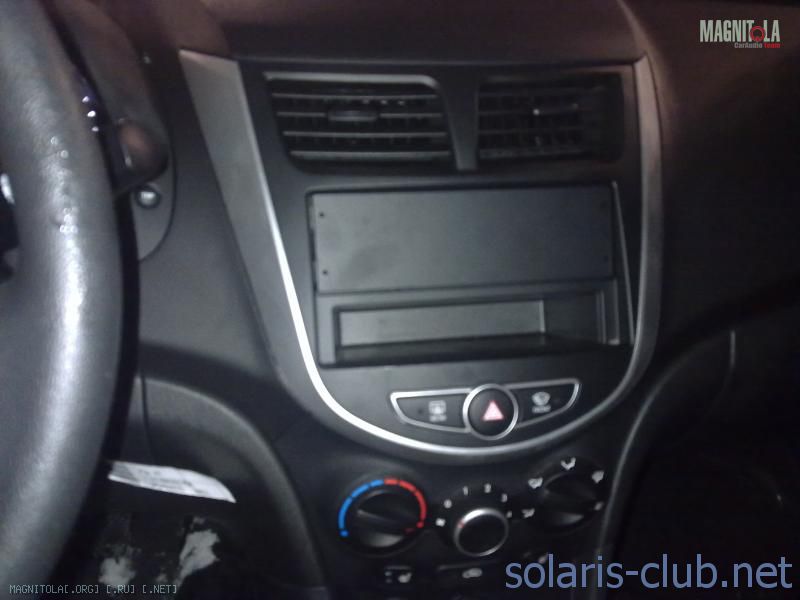

Вот внешний вид панели:
Вложение 123329
панель с серебристыми вставками держится на ####онах очень прочно. Когда я её снимал, думал сломаю пополам.

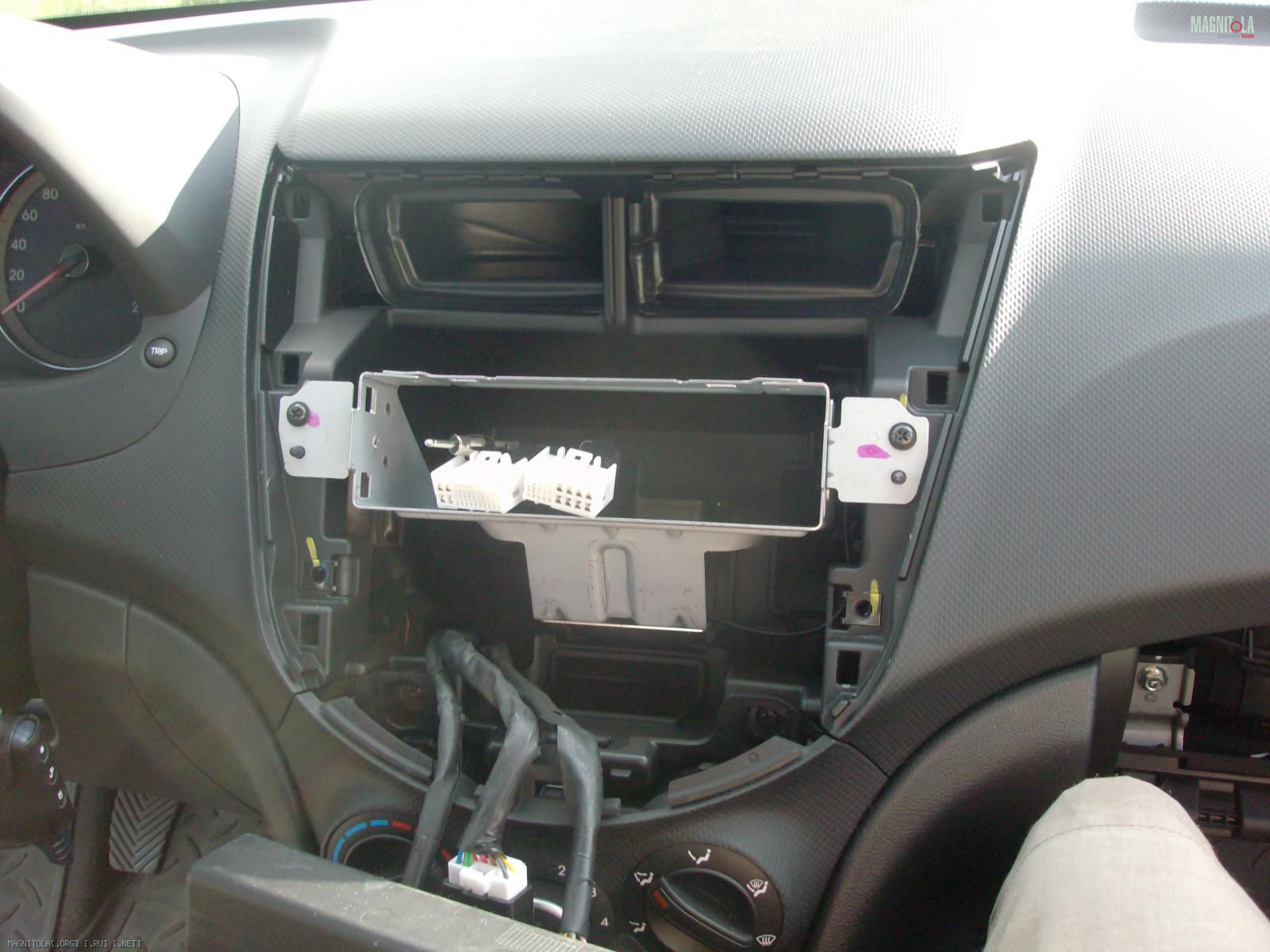

Под этой панель. довольно много места и есть штатная шахта.
Вложение 123330

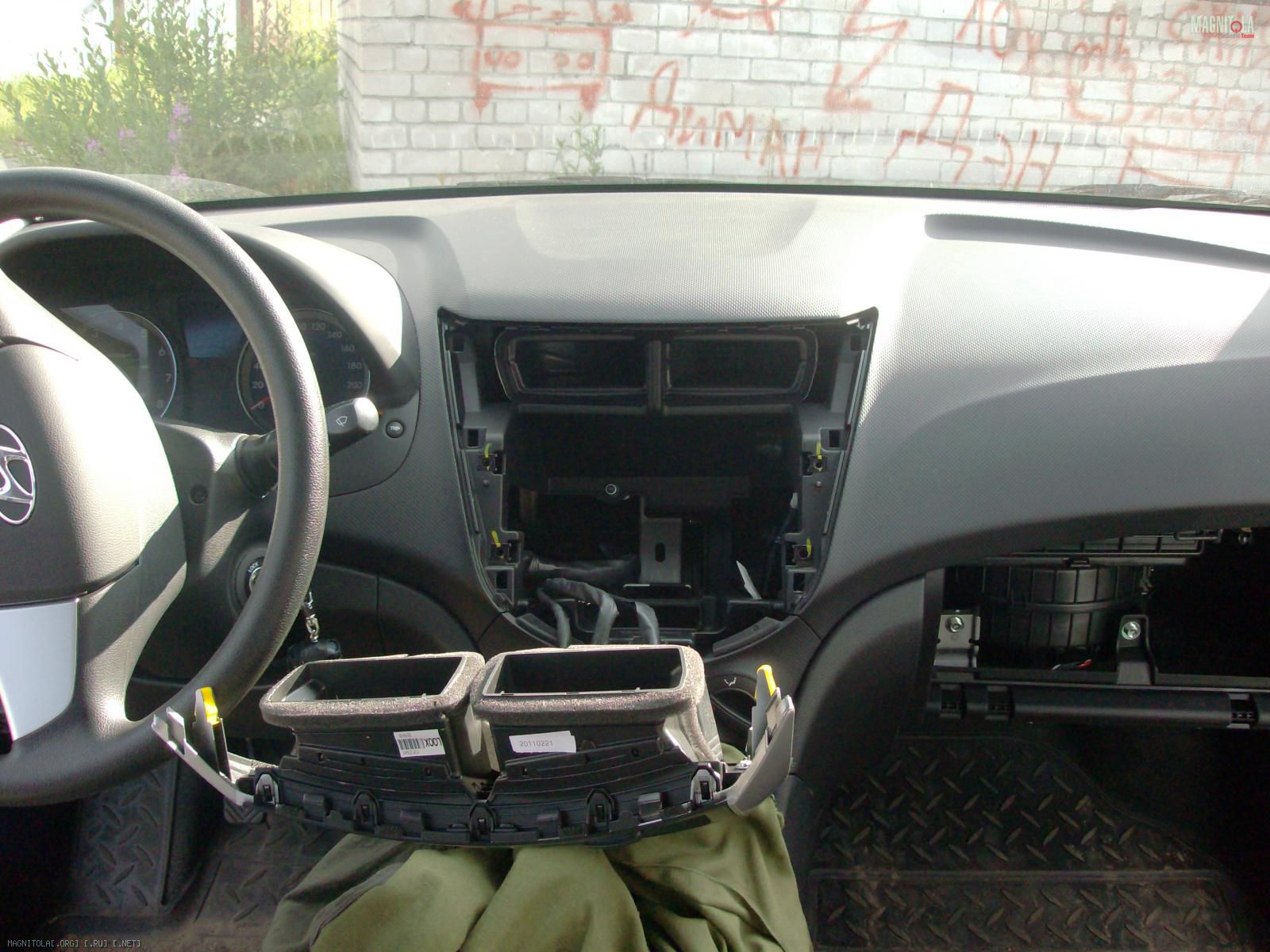

Снимаем шахту.
Вложение 123331

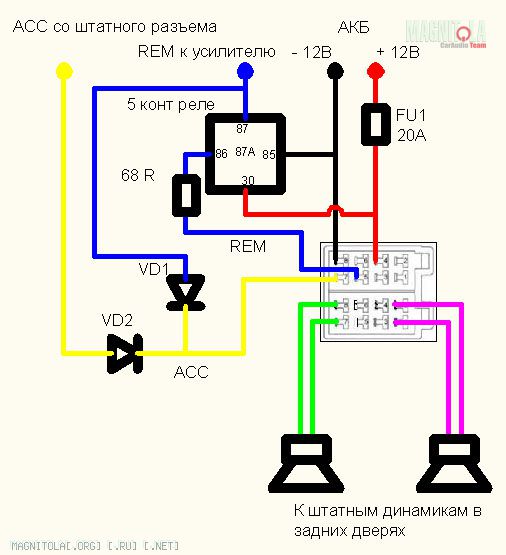

С проводами пришлось изрядно повозиться. Т.к. клара в выключенном состоянии потребляет много энергии, а слушать музыку с выключенным зажиганием тоже хочется, было решено реализовать следующую схему:
Вложение 123333
Принцип дейстивя такой: вкл зажигание - вкл ГУ. Теперь можно выкл зажигание, ГУ не выключится само.
Пояснение по схеме: когда включаю зажигание, ток проходит во вход ACC клары через диод VD2. Когда зажигание выкл, то ток поступает во вход ACC клары через диод VD1 от REM. Реле защищает цепь REM клары, резистор добавлен из-за того, что без него реле очень сильно грелось.
Пришлось спаять очень много проводов, Получилась толстая "колбаса" из проводки, разъемов и межблоков.
Вложение 123340Вложение 123341
Межблоки пришлось укорачивать, они оказались длинне на 1м чем нужно. О межблоках чуть позже.
Со штатных разъемов было взято: ACC, выходы на тыловую акустику.

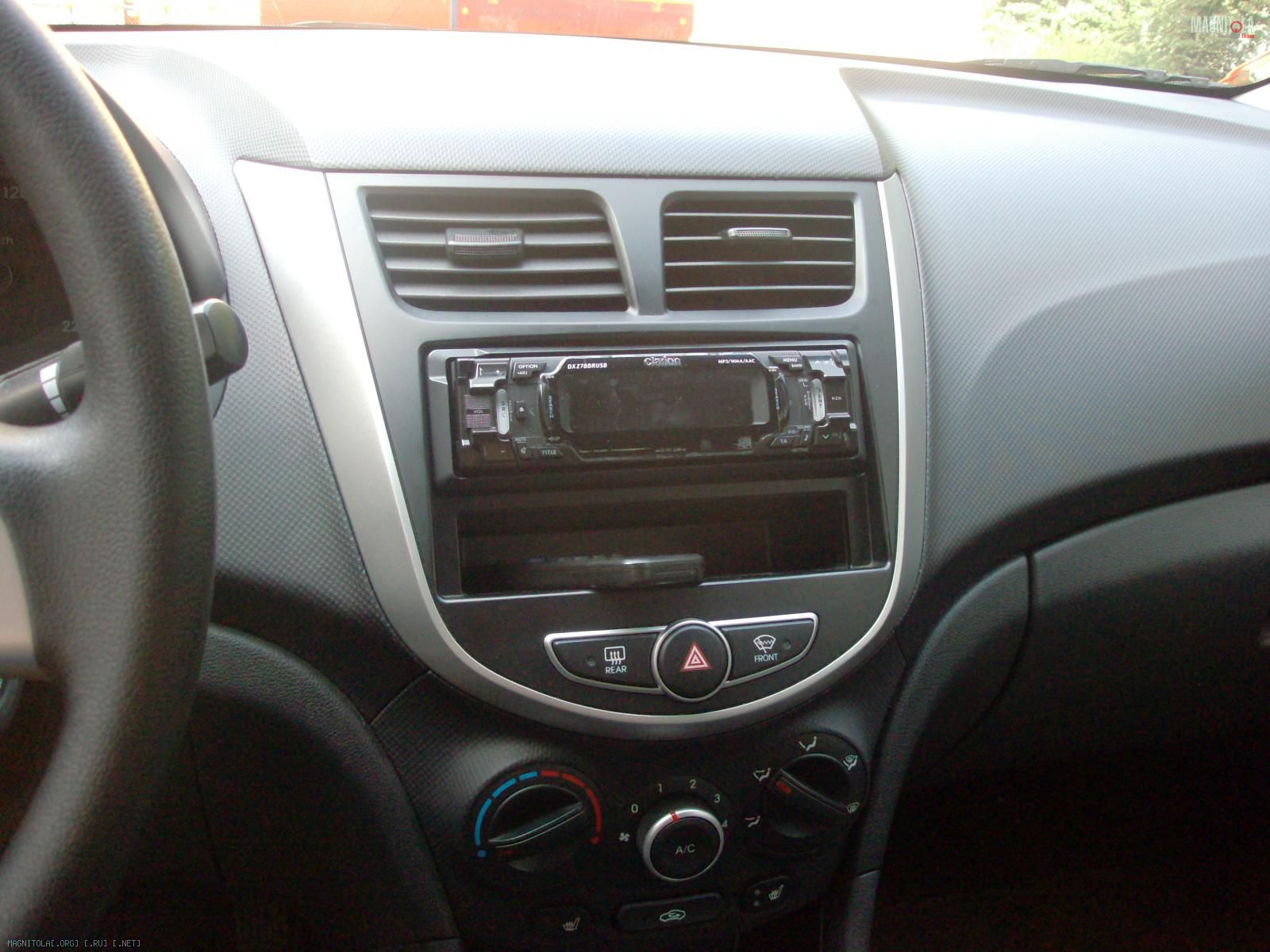

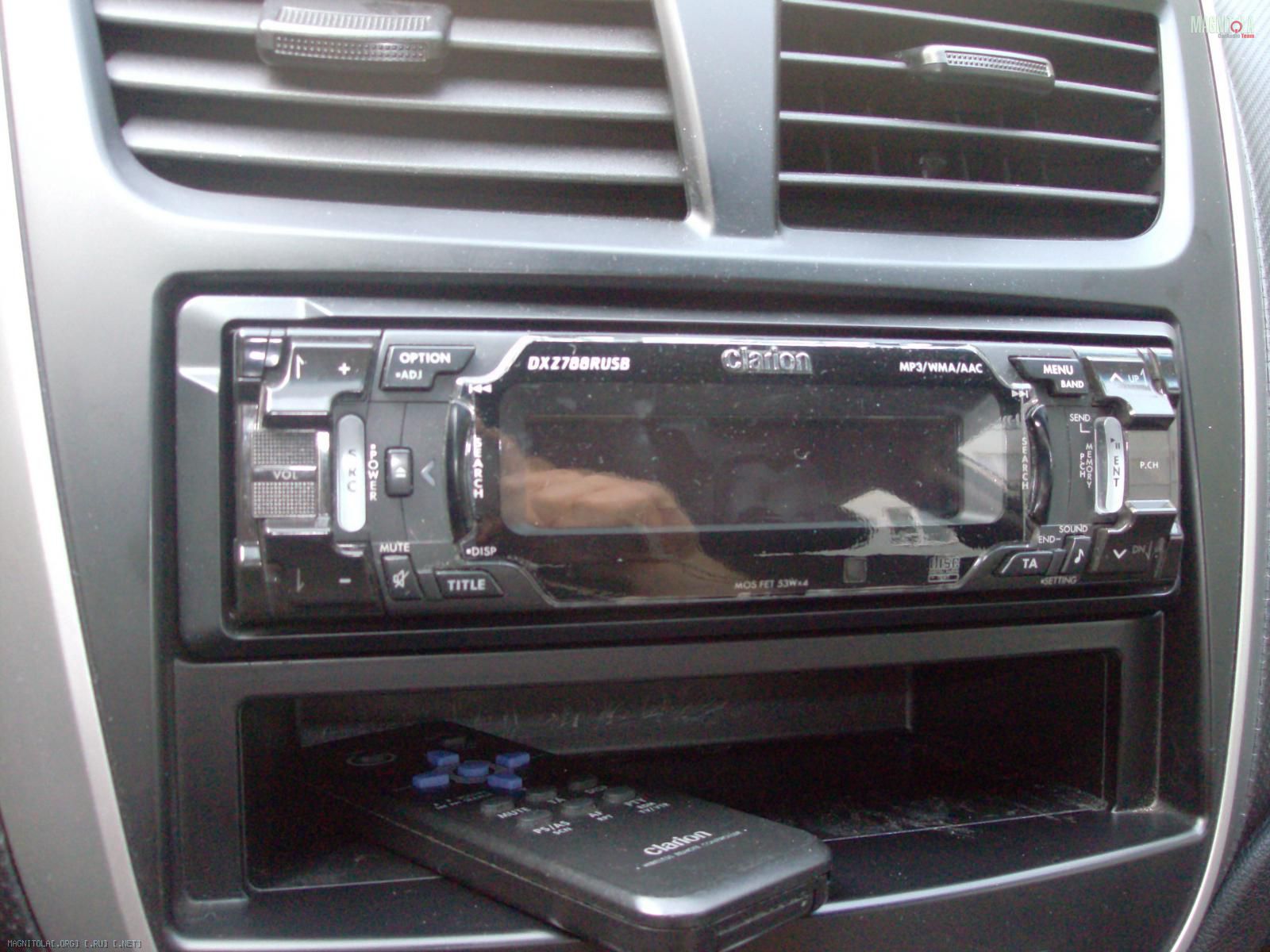

ГУ в штатную шахту встало так, как будто инженеры её специально под клару делали :laugh1:. Хотя на форуме солярисов многие плевались на эту шахту.
Вложение 123342Вложение 123343
Re: hyundai solaris blue dream
эх, бывший мой Кларик, взгрустнулось :whistle:
Re: hyundai solaris blue dream
Твой кларик очень даже прижился и с интерьем норм смотрится.:i-m_so_happy: . Кстати, я в одном из магазинов города видел его за 11 тр, типо последний экземпляр, продавец сказал, что 2-й год лежит...
Re: hyundai solaris blue dream
Автор, молодца! Новой машине-достойный инстал)!
з.ы. смотрю на всякие мелочи на фото-норм машина, не чета природе и китайцам!
Re: hyundai solaris blue dream
Цитата:
Сообщение от
Игорььь Автор, молодца! Новой машине-достойный инстал)!
з.ы. смотрю на всякие мелочи на фото-норм машина, не чета природе и китайцам!
Чем больше в ней ковыряюсь, тем меньше уважения к жигулям (7 лет на них отъездил). Вроде и ценовой диапазон одинаковый, но качество небо и земля.
Re: hyundai solaris blue dream
Цитата:
Сообщение от
Telo-XX Кстати, я в одном из магазинов города видел его за 11 тр, типо последний экземпляр, продавец сказал, что 2-й год лежит...
посоветуй продавцу его здесь выставить
2 недели - максимум :wink3:
Re: hyundai solaris blue dream
Цитата:
Сообщение от
Vinc посоветуй продавцу его здесь выставить
Да кому это страшилище нужно )))))) сам горе владелец сего девайса )))
Re: hyundai solaris blue dream
))) А мне нравится как оно выглядит....
