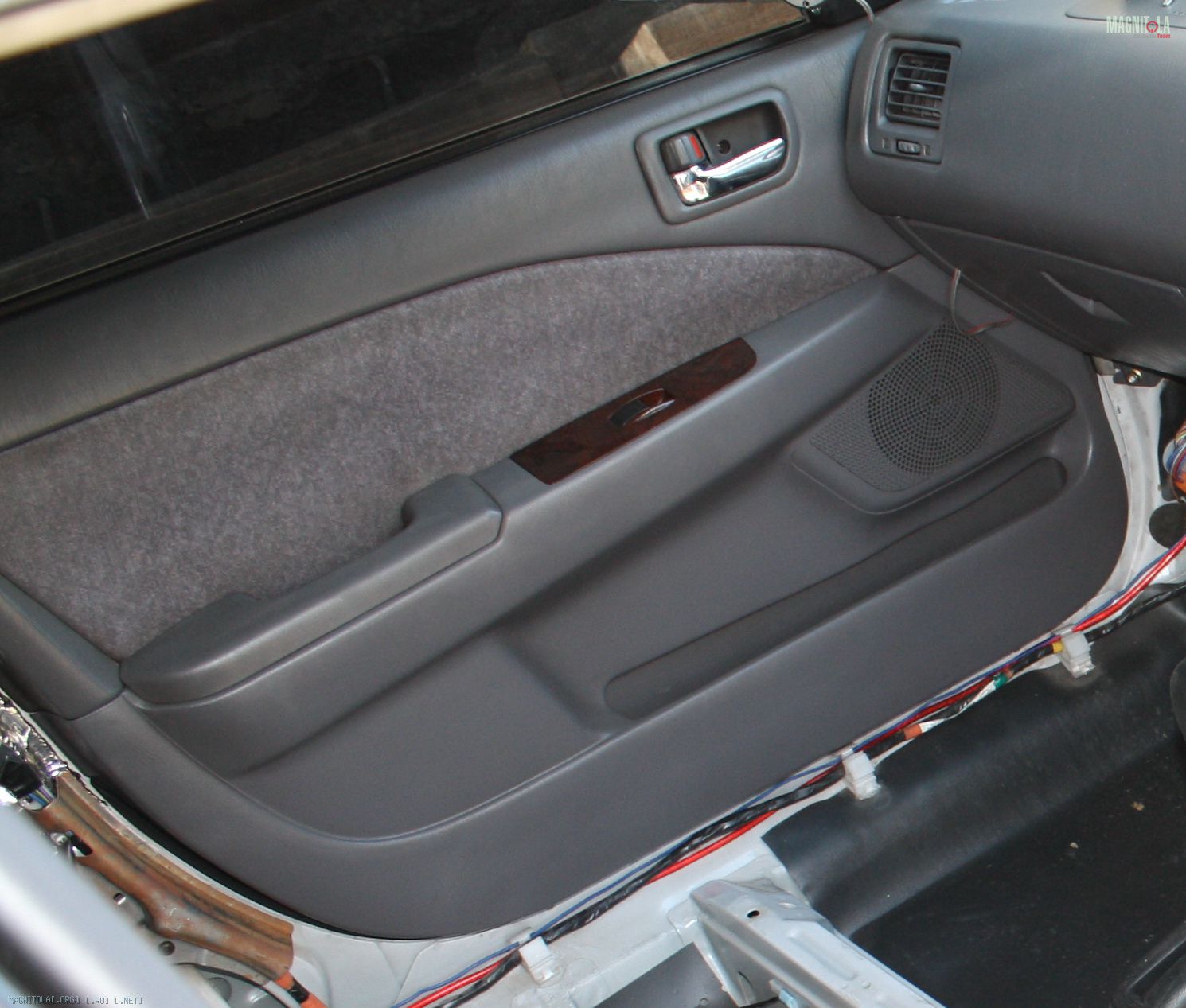

Нашел фотку целой обшивки, когда разбирал салон для шумки.
Вложение 129674
Вид для печати
Нашел фотку целой обшивки, когда разбирал салон для шумки.
Вложение 129674

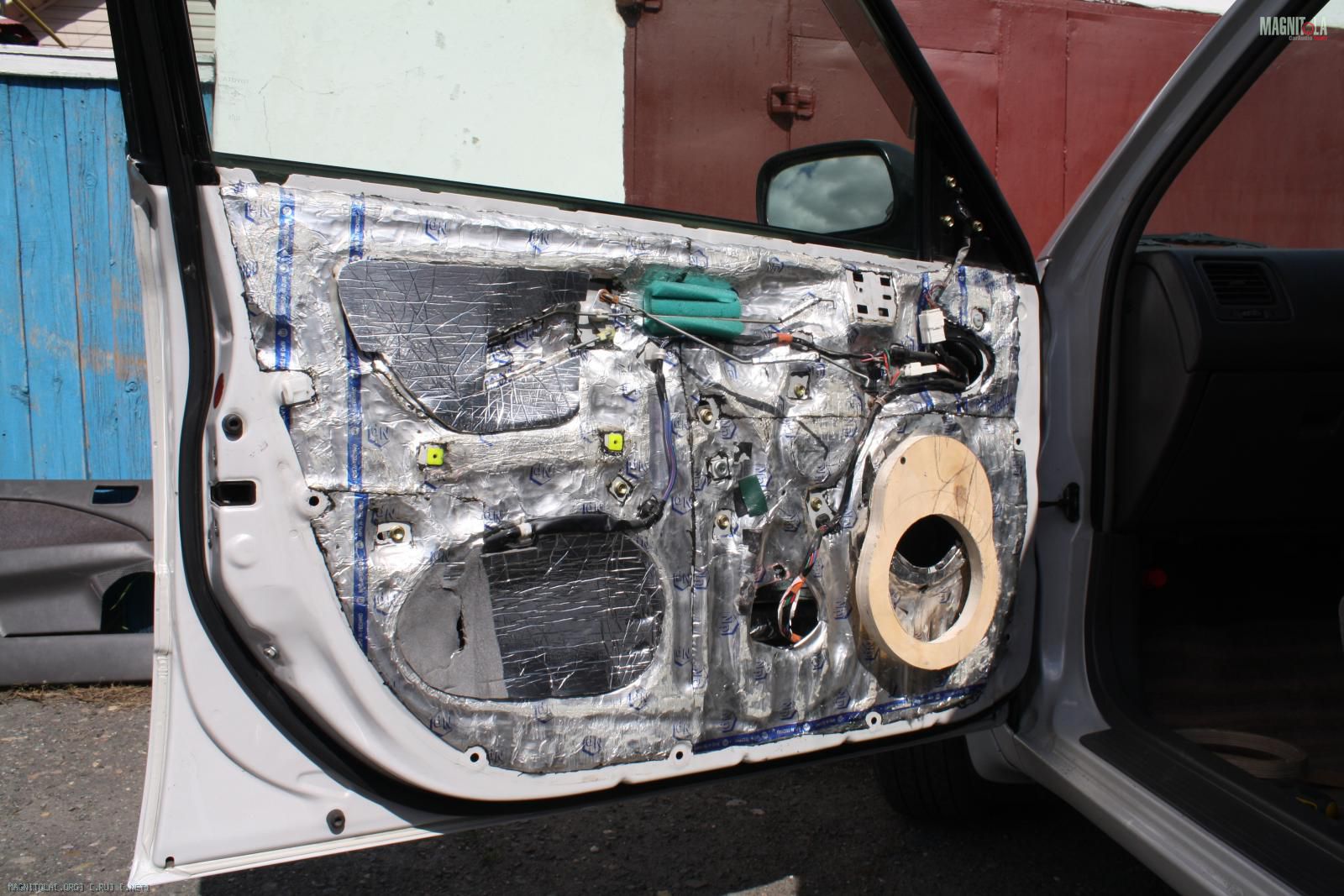

Экспериментальной изначально была левая дверь.
Вложение 129679

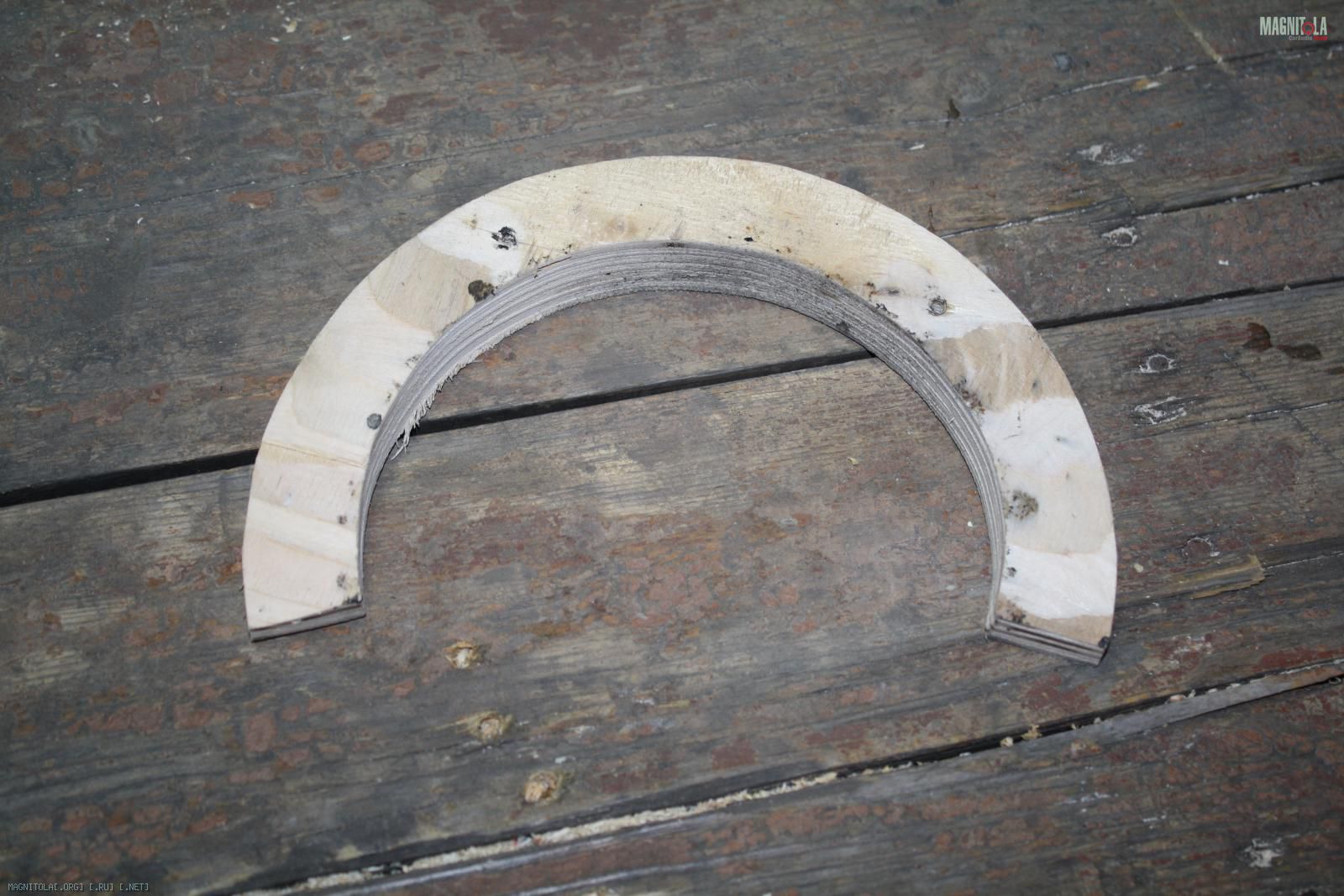

Под этой проставкой, снизу имеется еще одна (сточенная половинка кольца), т.к. там не прилегала к двери.
Вложение 129683

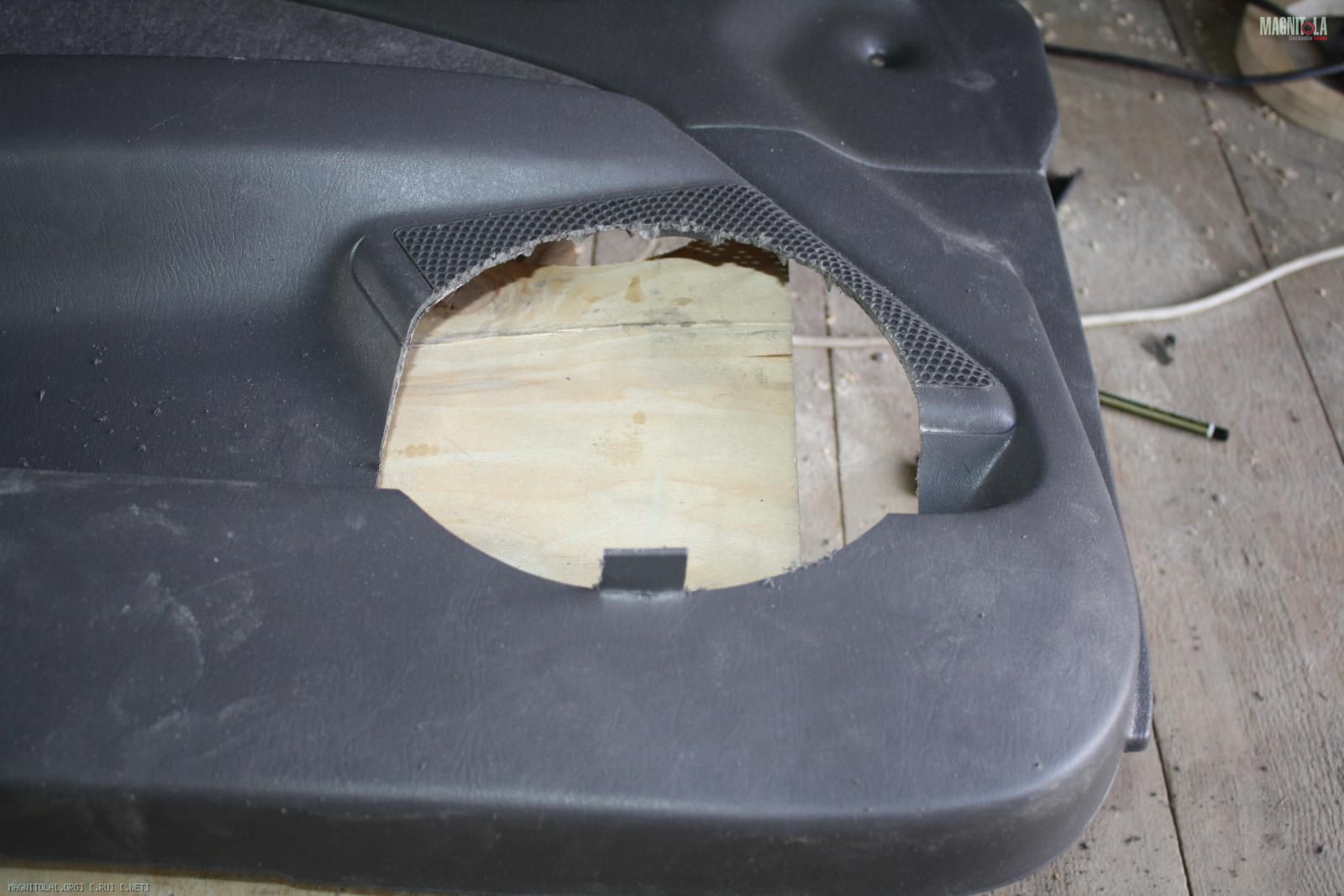

При выпиливании отверстия в карте двери был оставлен и загнут маленький кусочек пластика, который в дальнейшем хотел прикрутить к кольцу, но потом я его срезал.
Вложение 129680
Подики решено было делать с доворотом.

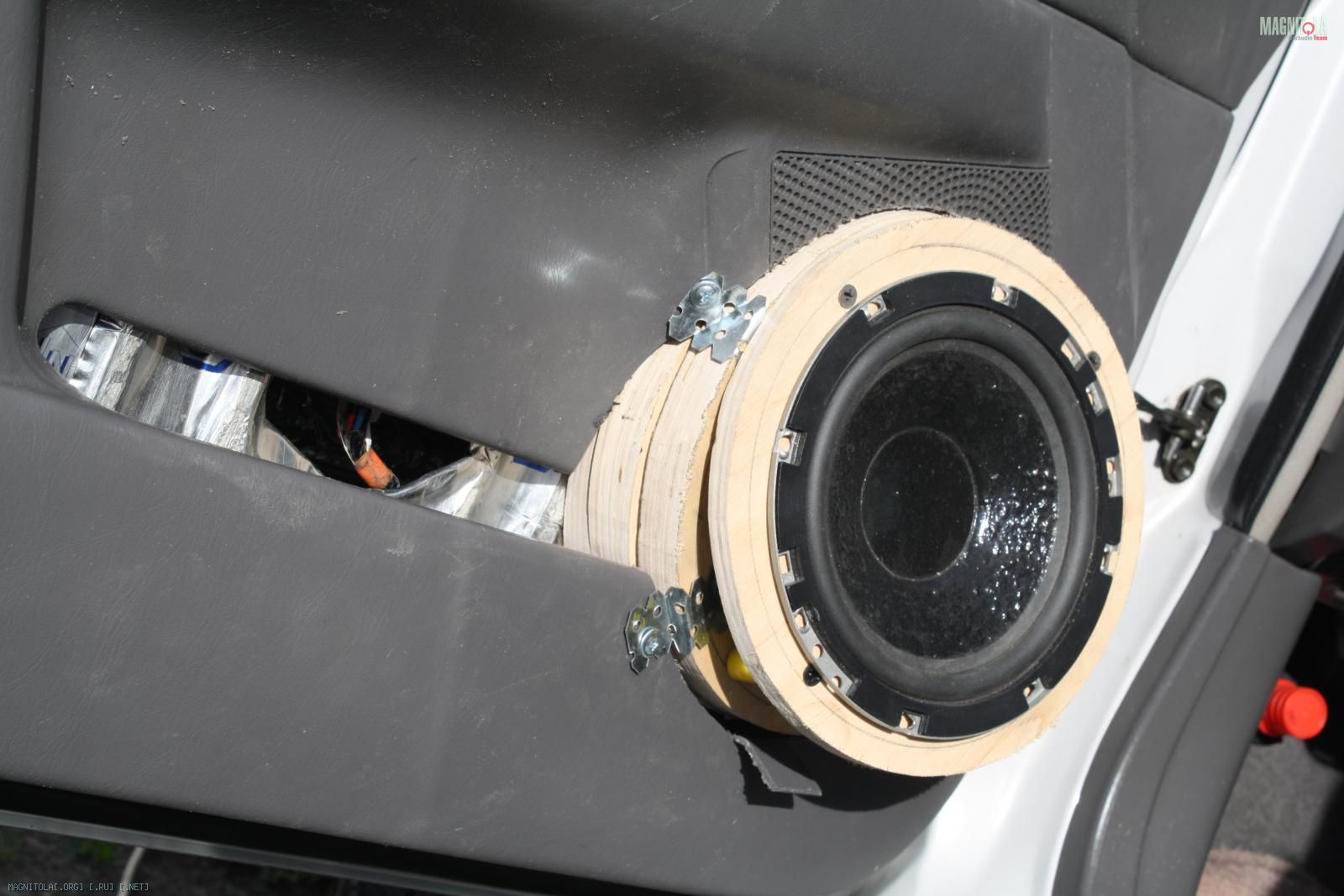

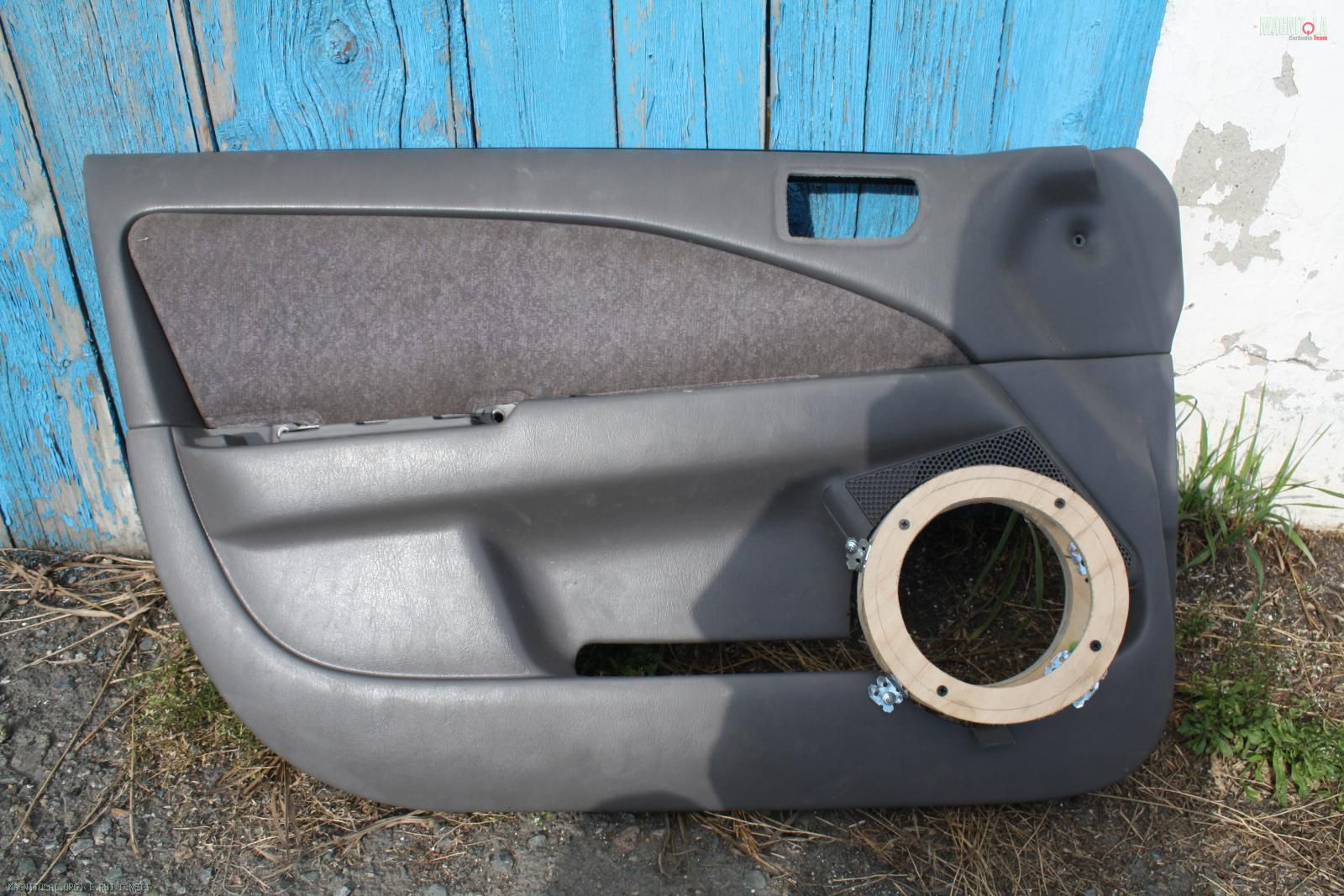

Кольцо для динамика сначала сделал из фанеры 10мм, потом переделал на 20мм, т.к. 10-ка показалась хлюпкой для крепления динамика.
Вложение 129681Вложение 129682
В качестве проставок для доворота взял колпачки от фломастеров.
Т.к.это был примерочный вариант, все крепил на саморезы.
В процессе возникла проблема по поводу доворота, с ним бардачок не открывается полностью. Было три варианта решения: 1-убрать доворот, чего очень не хотелось делать;2-опустить динамик ниже, тогда он получался в самом низу двери, и промежуток между динамиком и подлокотником на двери получился бы не красивый в итоге; и 3 вариант - пожертвовать бардачком, он конечно открывается, но не полностью. Я выбрал 3-й вариант, т.к. в бардачок стараюсь ничего не ложить, чтобы не было посторонних звуков в машине.

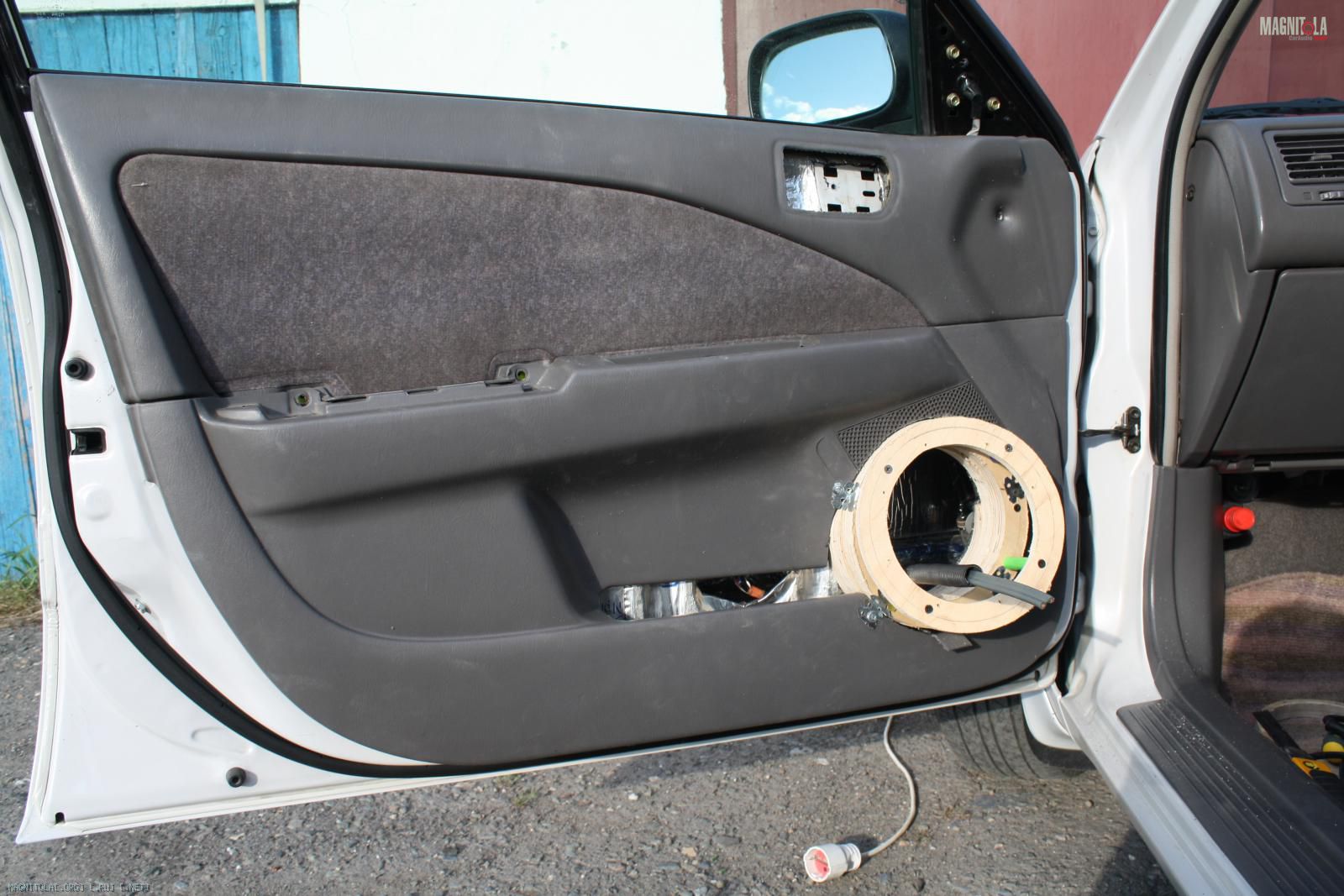

На этой фотке видно, что при закрытой двери там на панели будет 2см до бардачка.
Вложение 129684
Теперь про колечки под динамики.

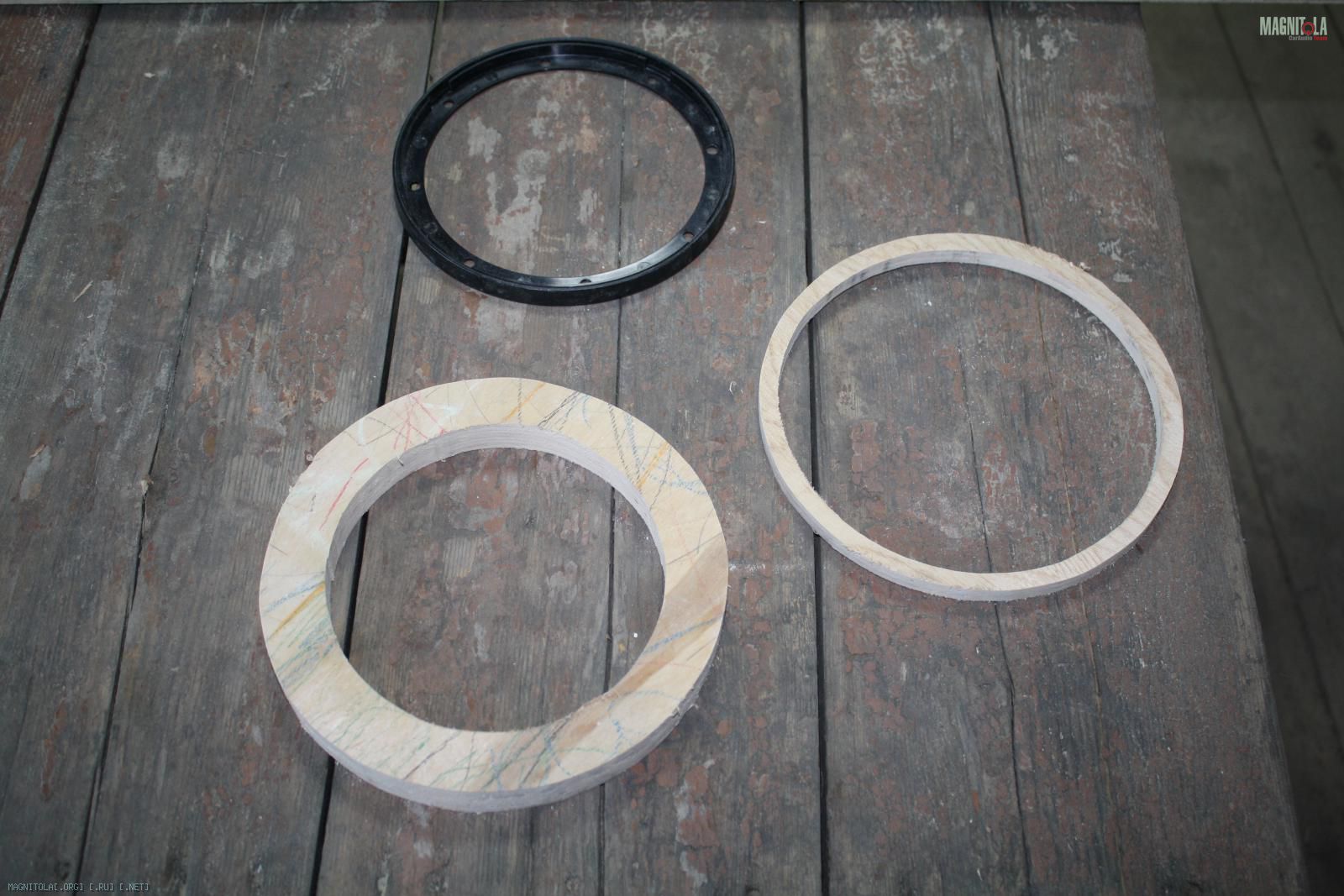

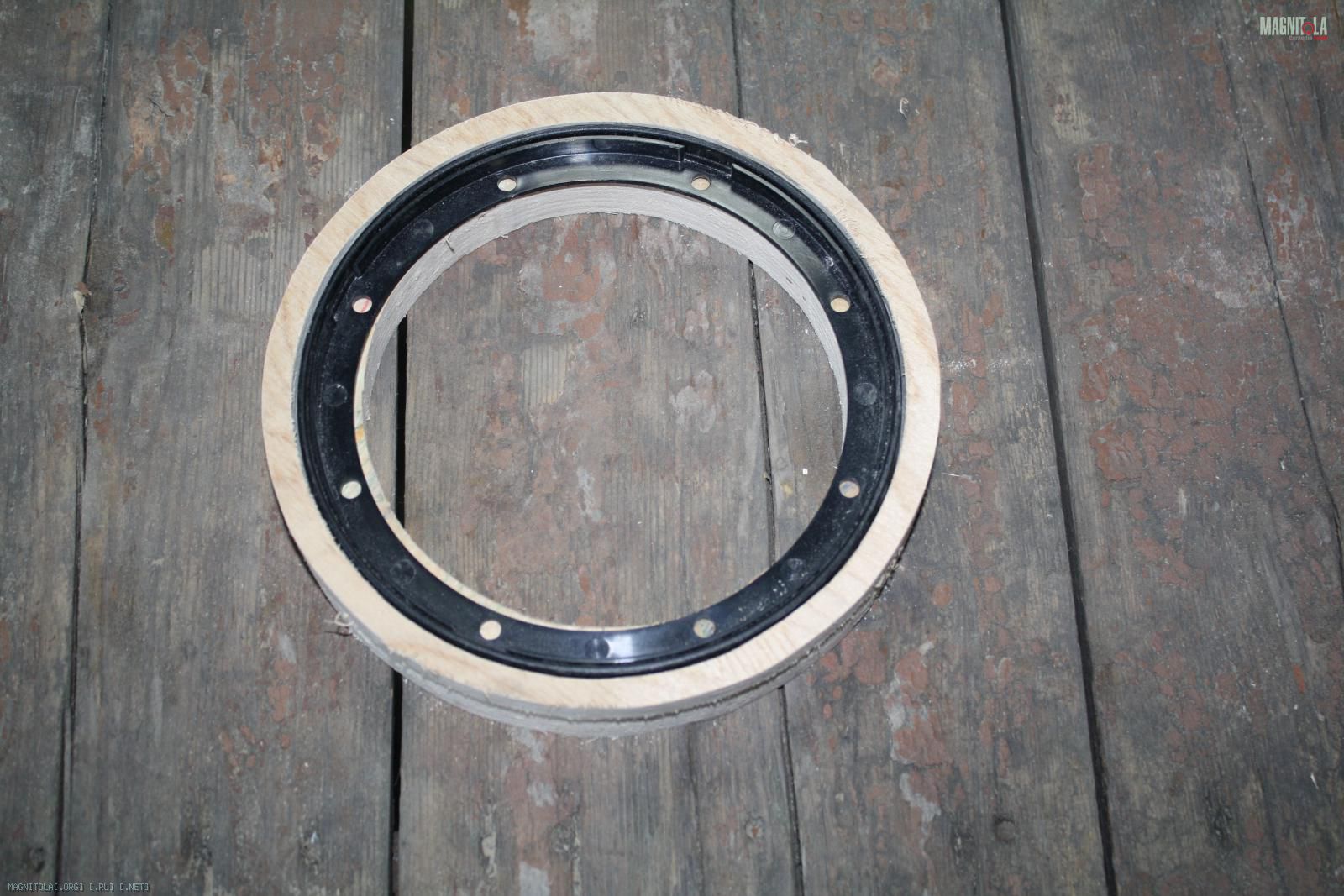

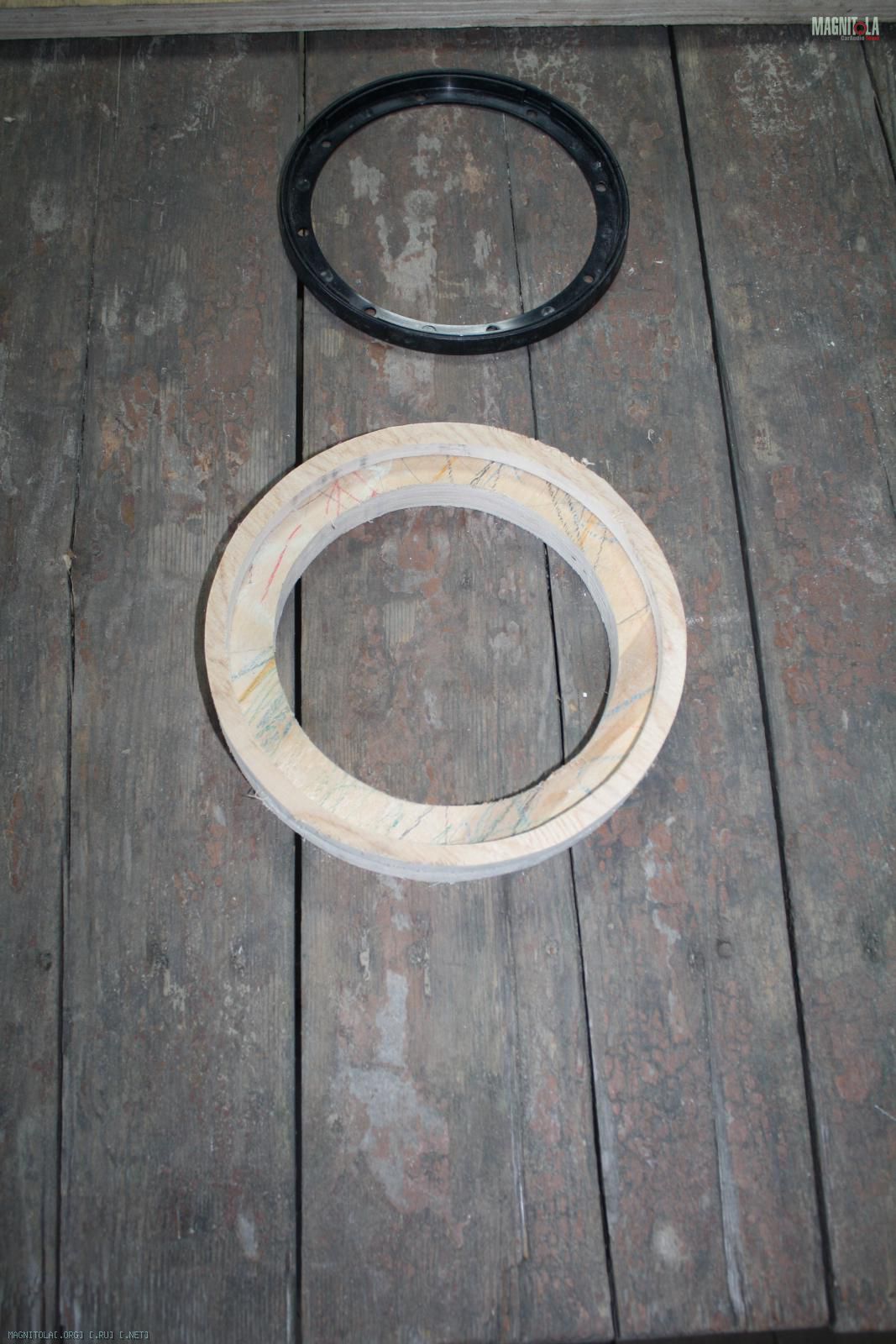

Плохо когда нет фрезера, и все кольца пришлось выпиливать лобзиком. Как не старайся идеально ровно не получится. К тому же решетки решил утопить в подиках, поэтому надо было сделать углубление в кольцах, лобзиком этого не сделаешь. В результате напилил раздельно кольца.
Вложение 129933Вложение 129934Вложение 129935

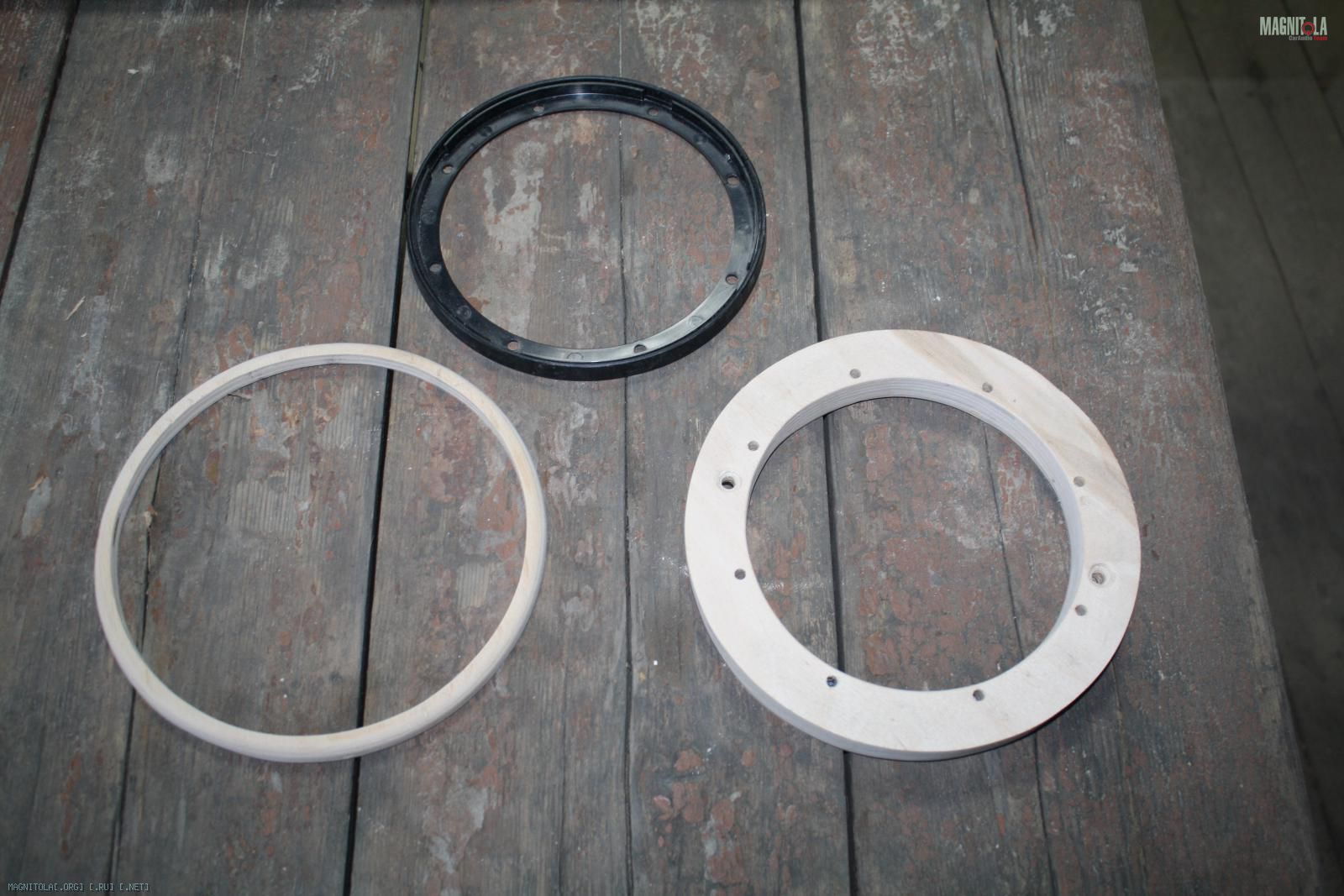

Потом поработал наждачкой, шлифмашинкой и наждаком, привел в нормальный вид.
Вложение 129937

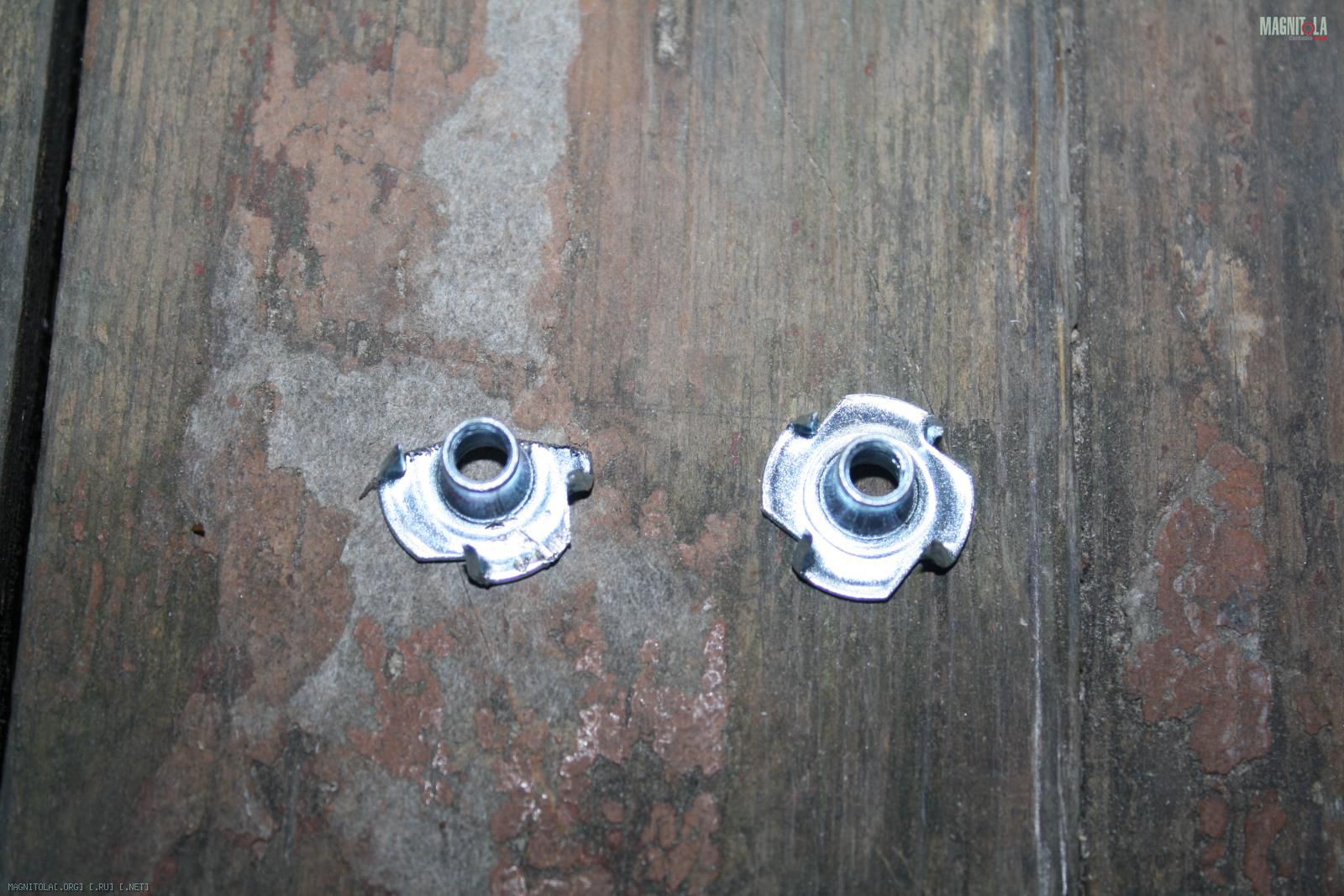

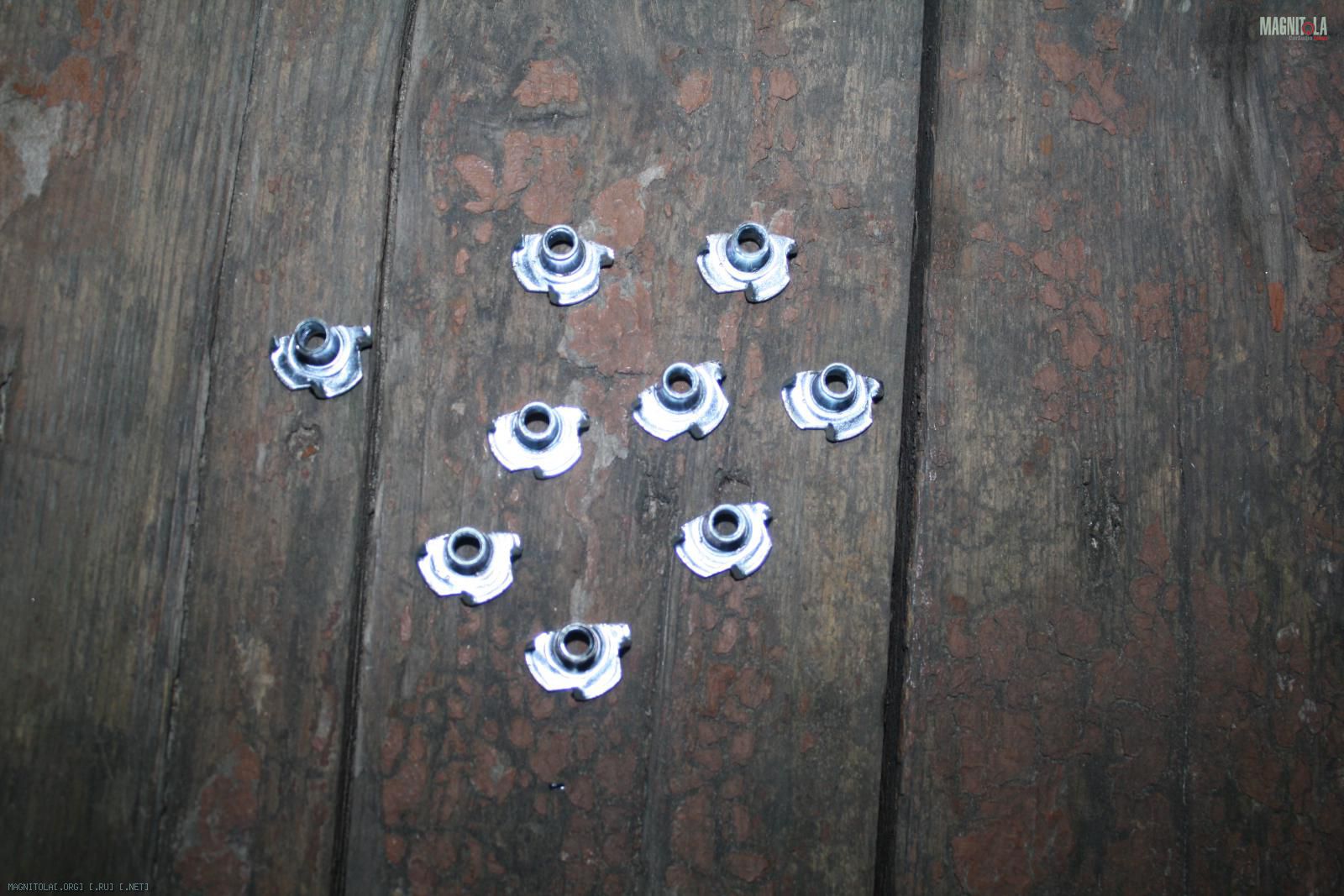

Подготовил крепление динамика, забивные гайки пришлось стачивать, т.к. отверстия находятся близко к краю.
Вложение 129938Вложение 129939

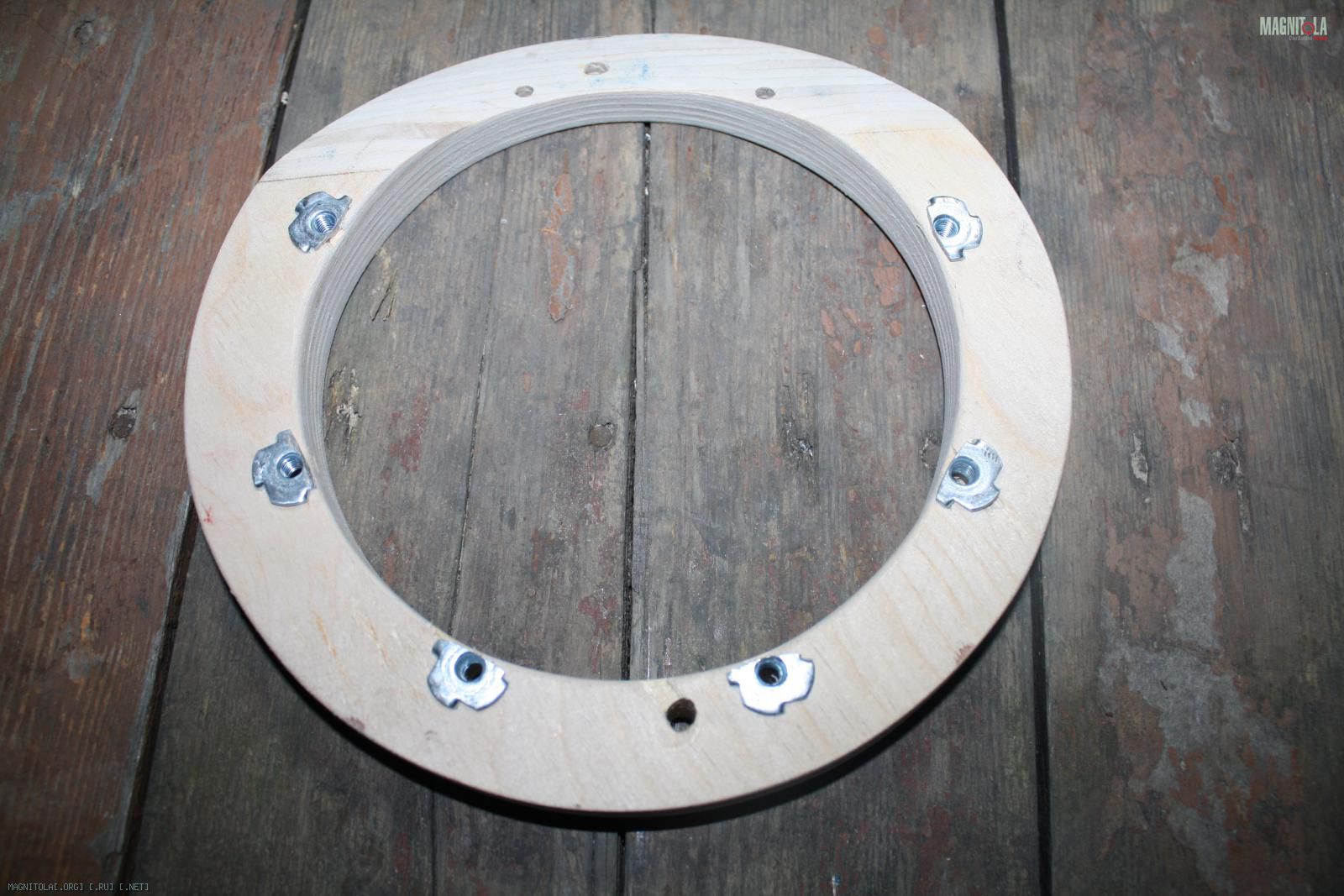

Сделал скос на кольце для доворота, и забил гайки.
Вложение 129940

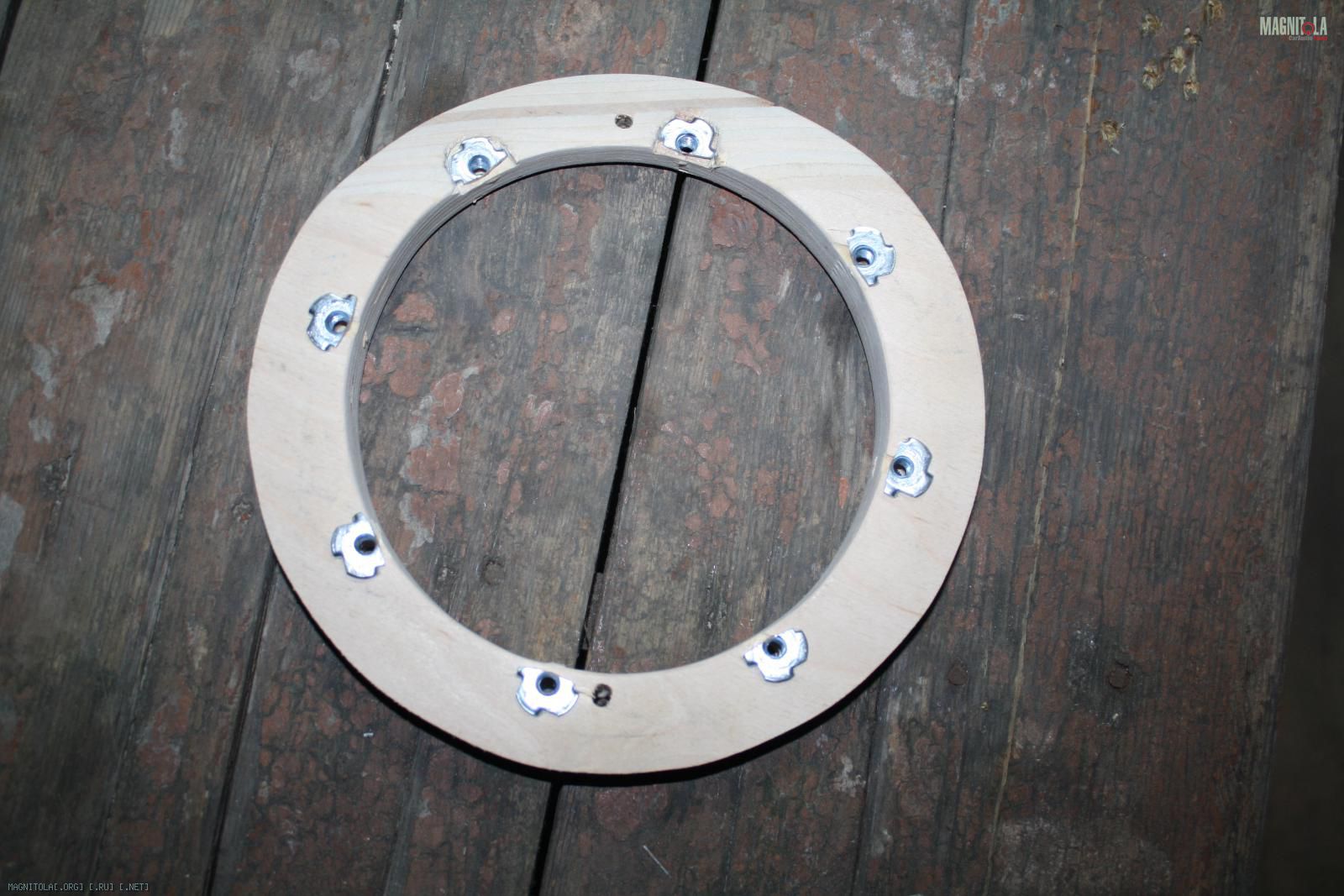

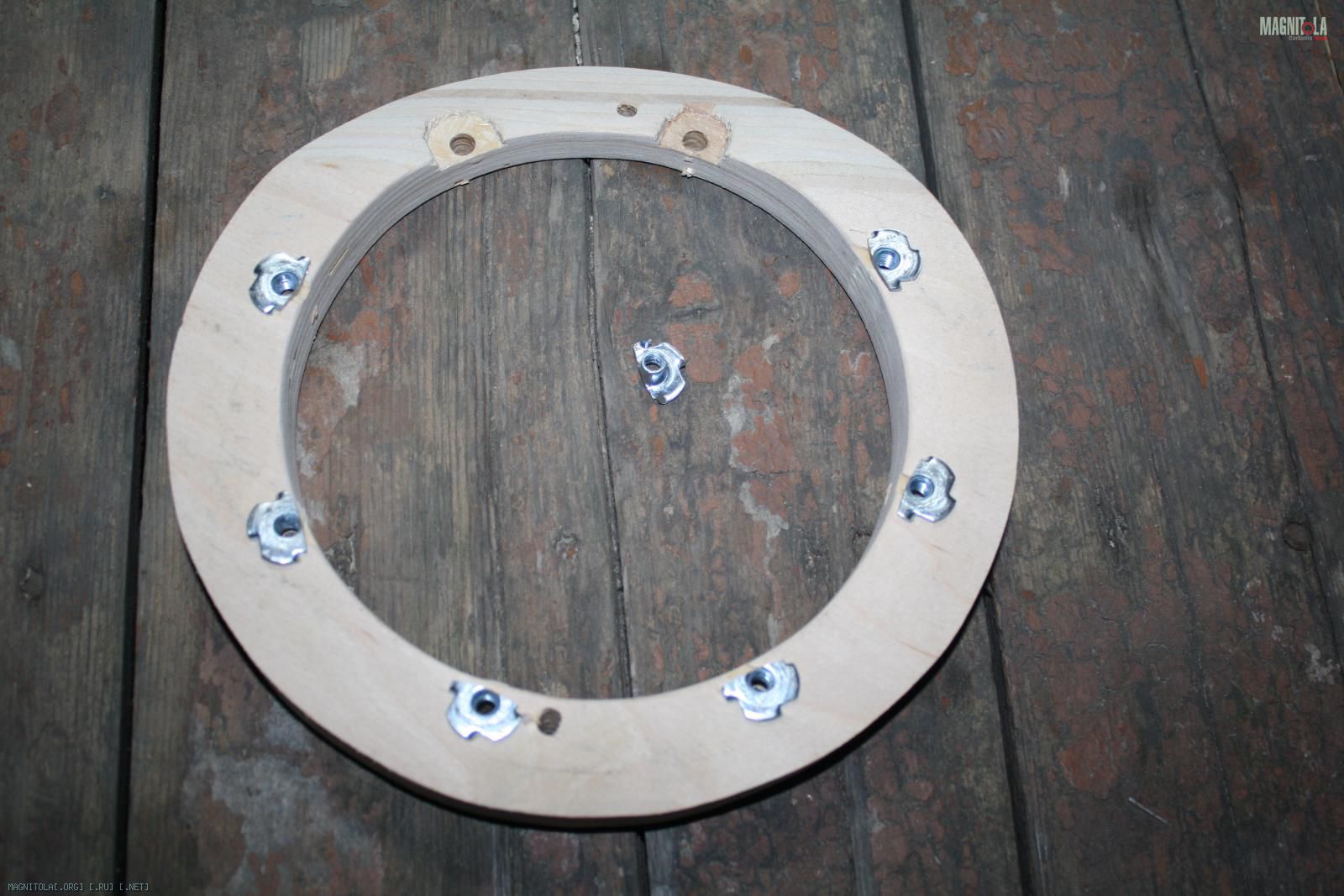

Для крепления гайки в месте скоса пришлось сделать углубления, чтобы гайки не мешали.
Вложение 129942Вложение 129943

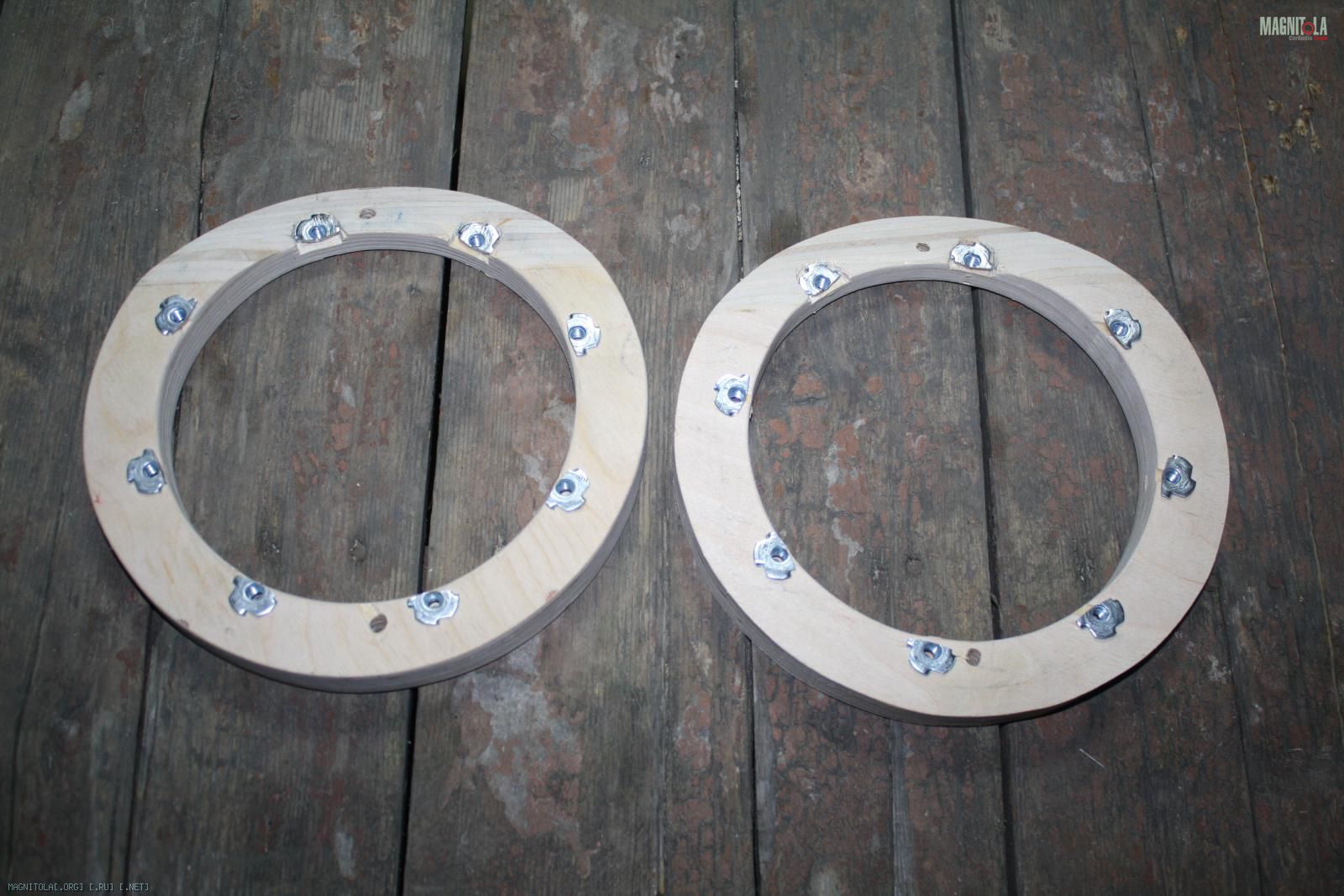

Сделал тоже самое со вторым кольцом на другую дверь, чтобы доворот получился одинаковый.
Вложение 129945
Далее процесс склеивания колечек.

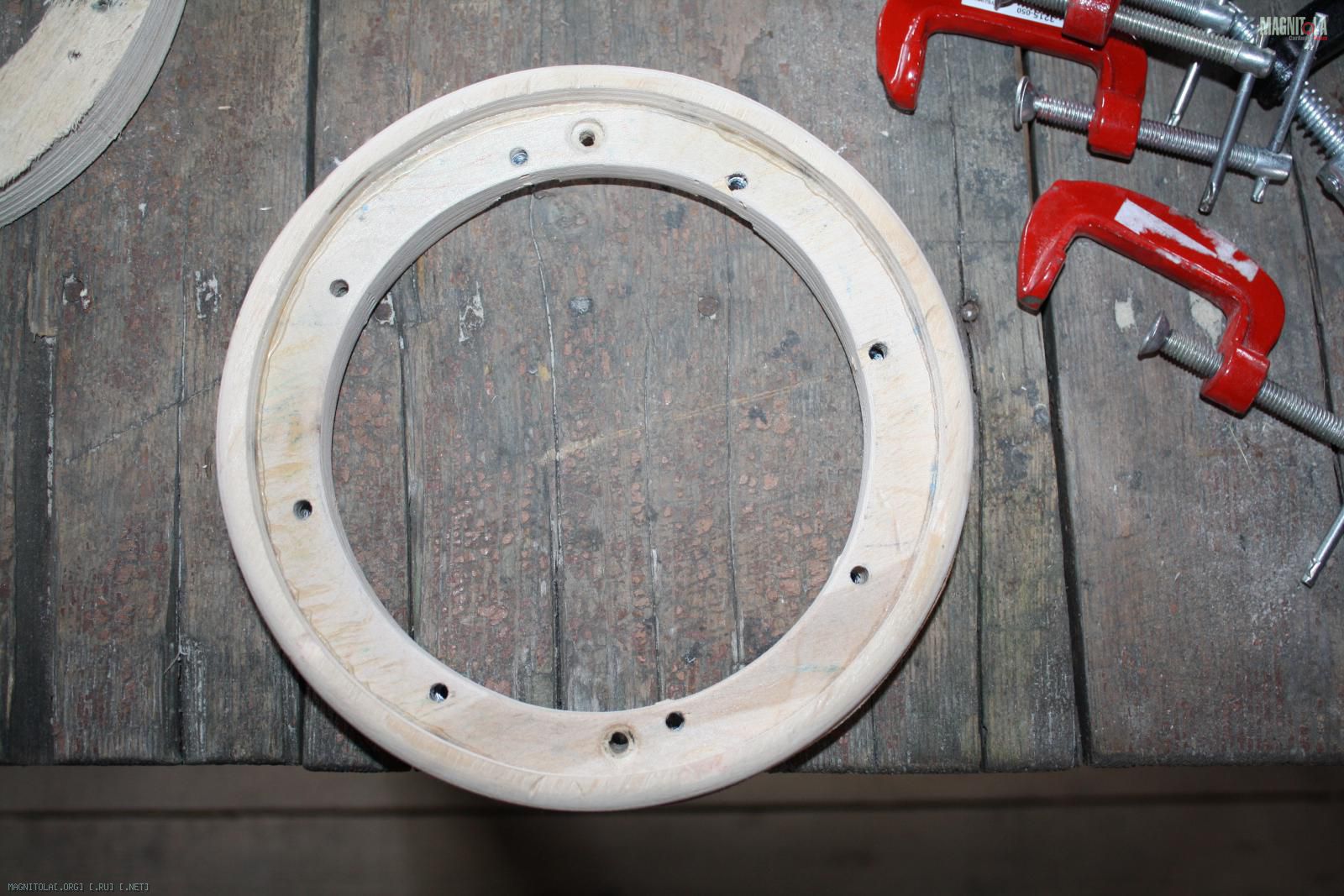

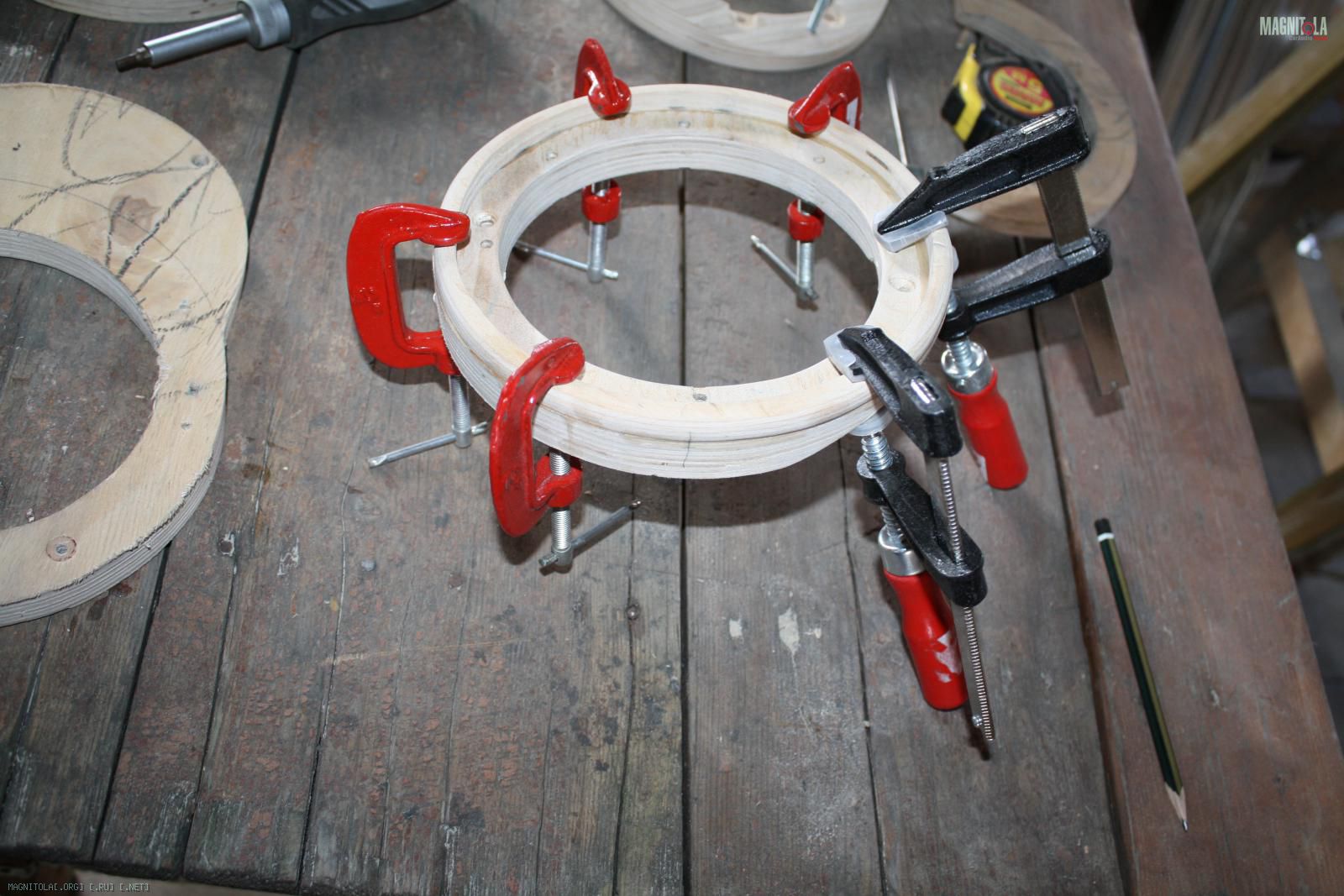

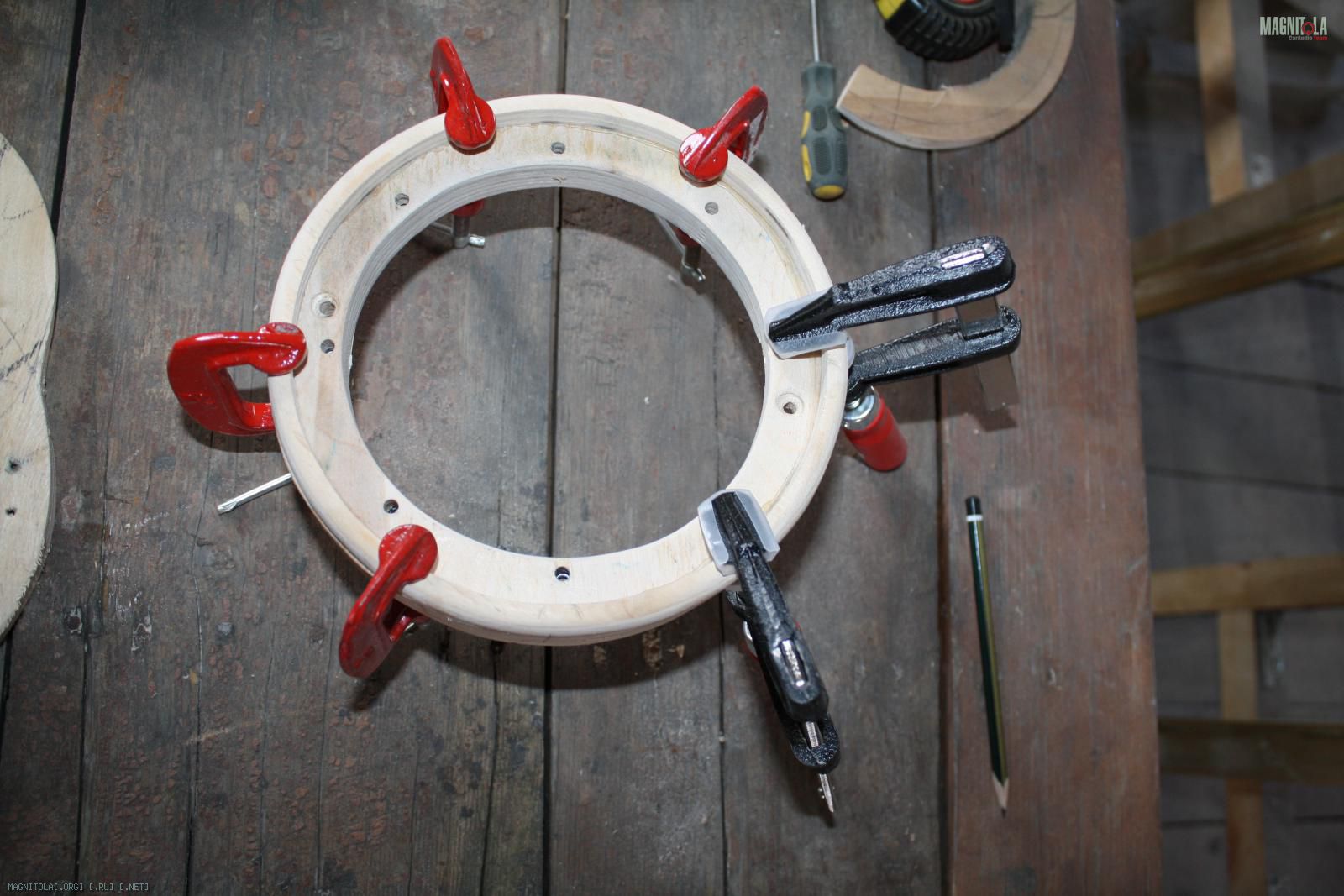

Склеивал клеем ПВА Момент.Сначала склеил кольца для динамика с грилем и стянул их струбцинами.
Вложение 130462Вложение 130463Вложение 130464
Т.к. струбцин ограниченное количество у меня, приходилось делать по очереди.

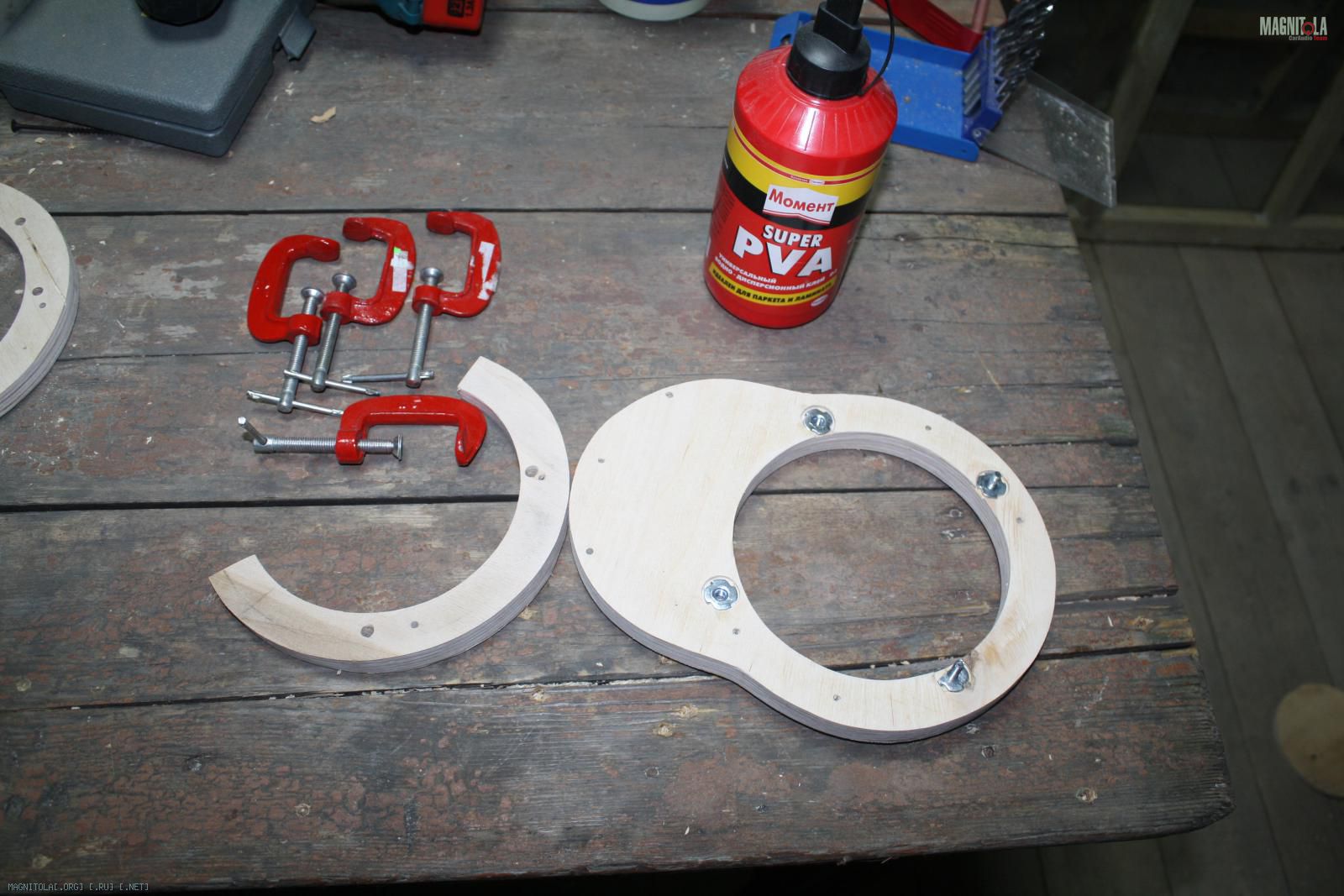

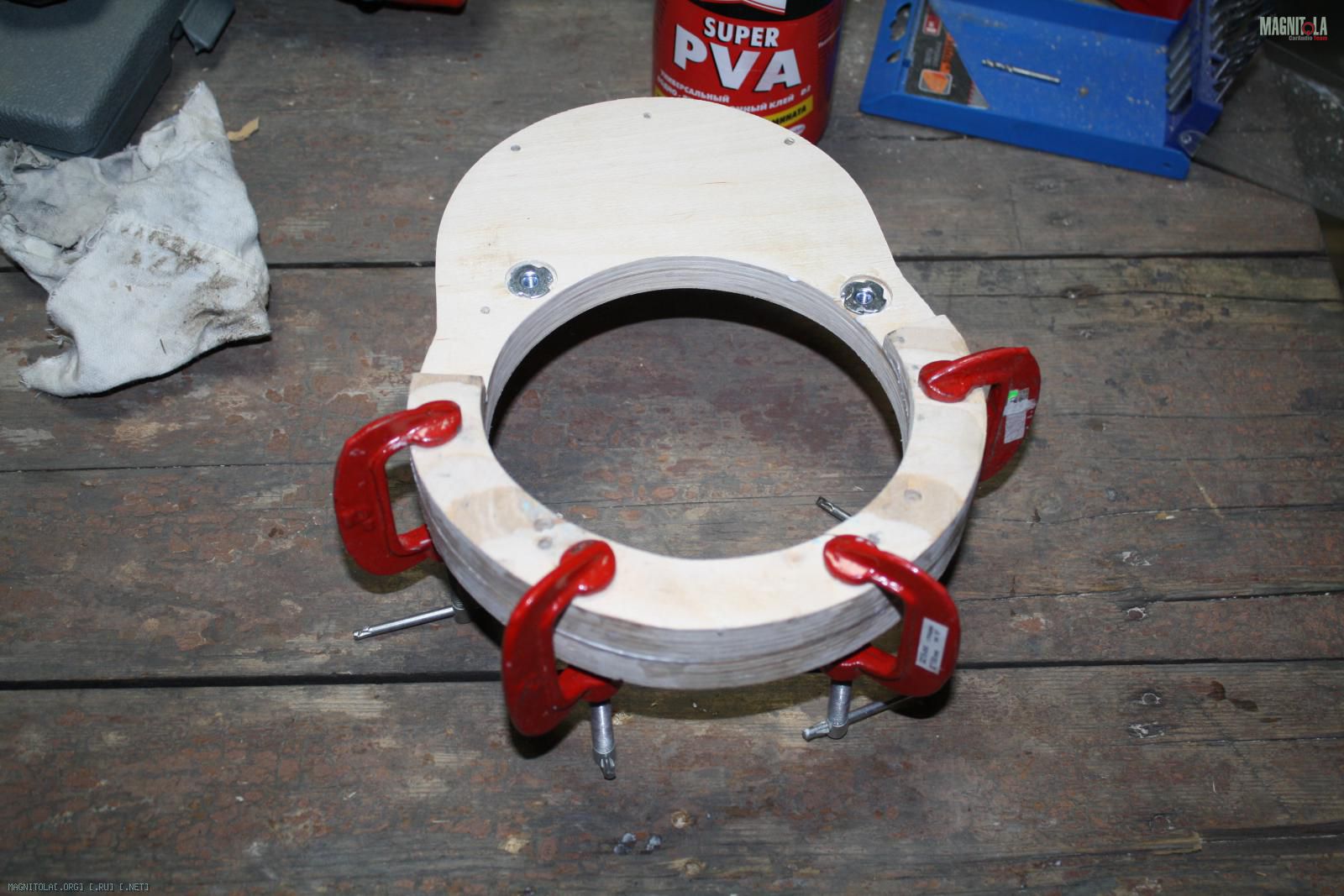

Потом склеил проставку на дверь.
Вложение 130465Вложение 130467Вложение 130464

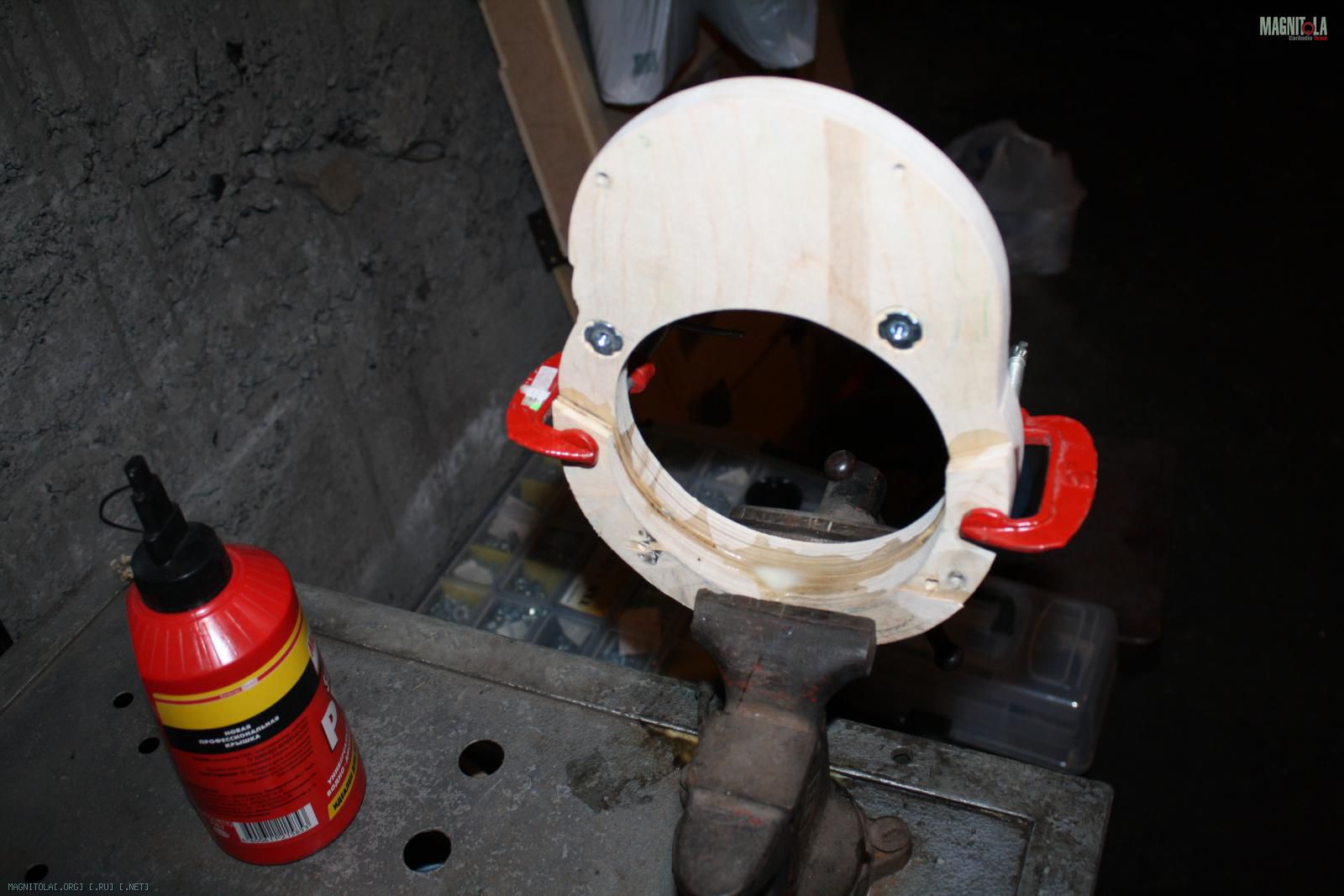

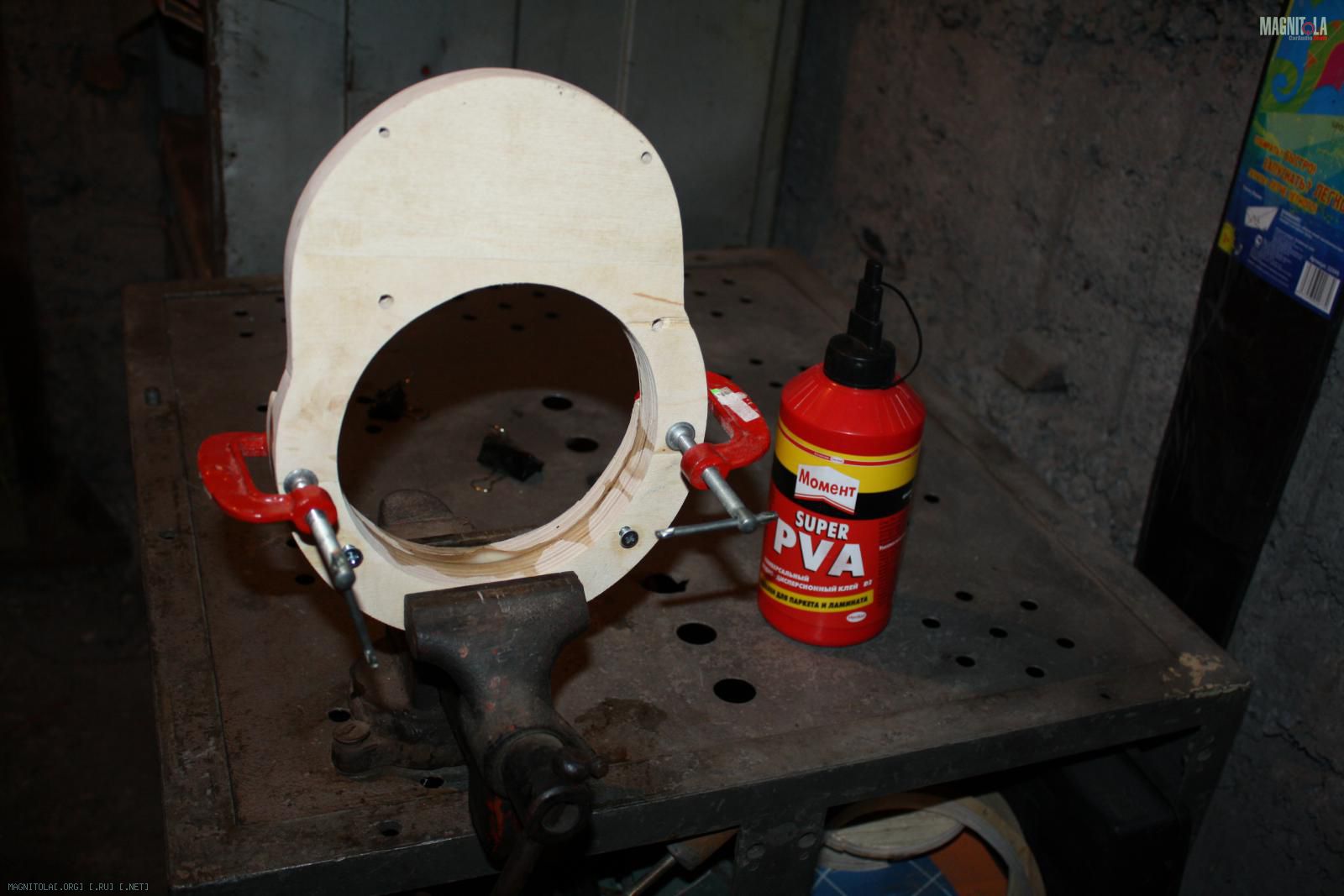

Первую склеивал с помощью тисков, т.к. тогда было еще меньше струбцин.
Вложение 130468Вложение 130469
Я вот что-то не понял за мидом железо двери будет выпилено или нет? А то тоннель да еще без дырочки в конце не айс.
ЗЫ. Хорошие колечки - я так ровно лобзиком кольца не напилю))
Да, выпилины отверстия по внутренниму диаметру колец (пост #13). Кольца сразу были не очень ровные, пришлось доработать.
Доработал доворот из колечек.

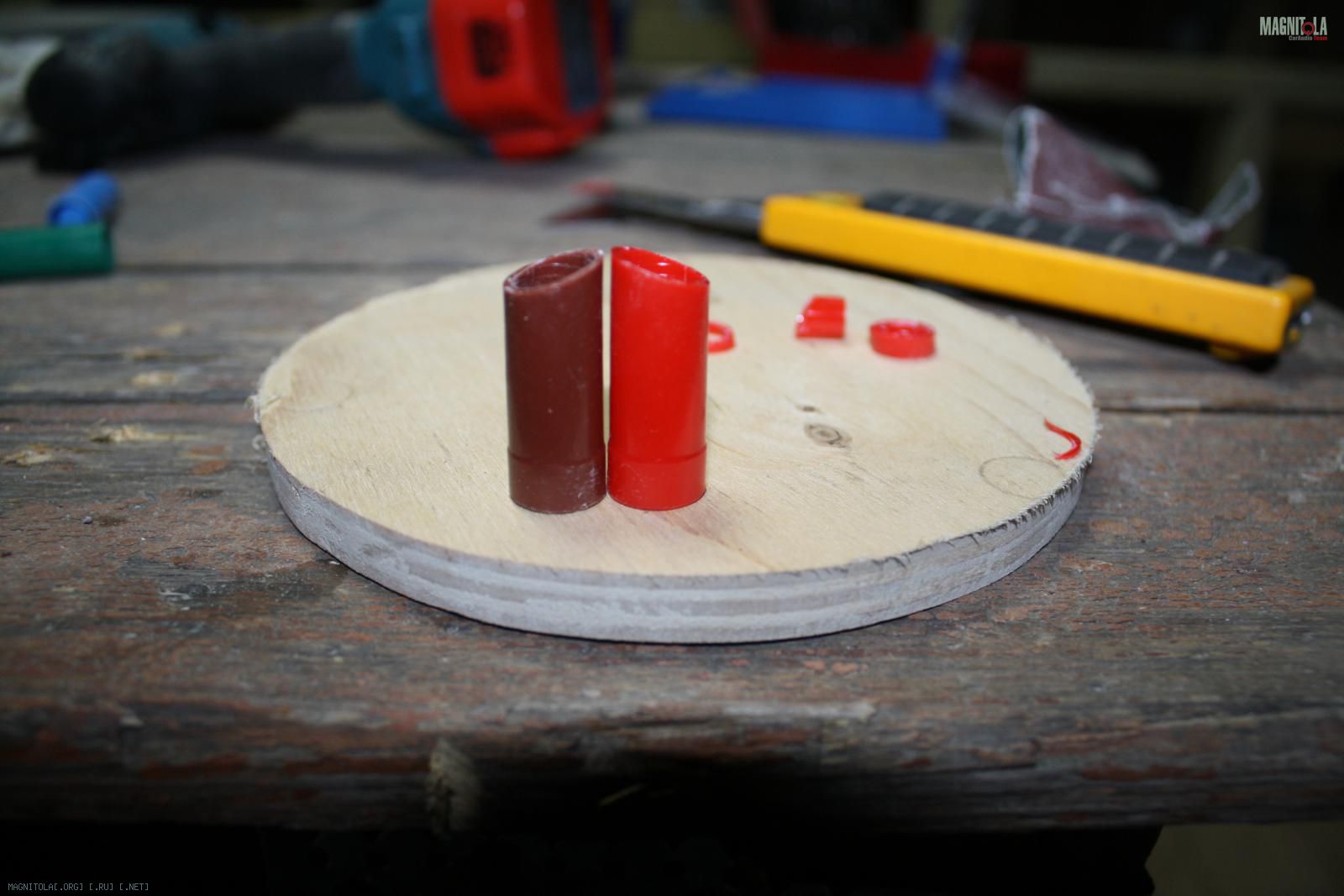

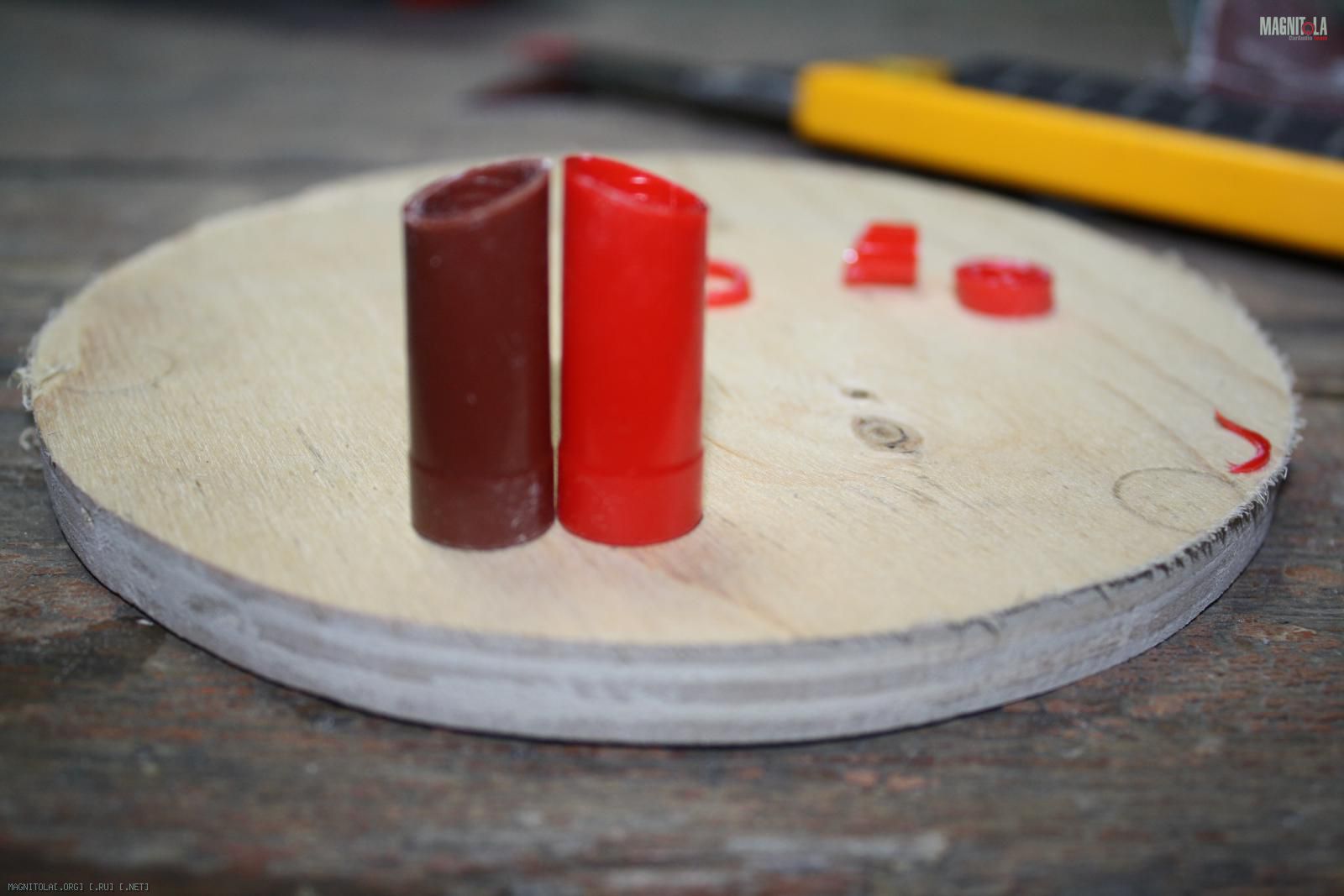

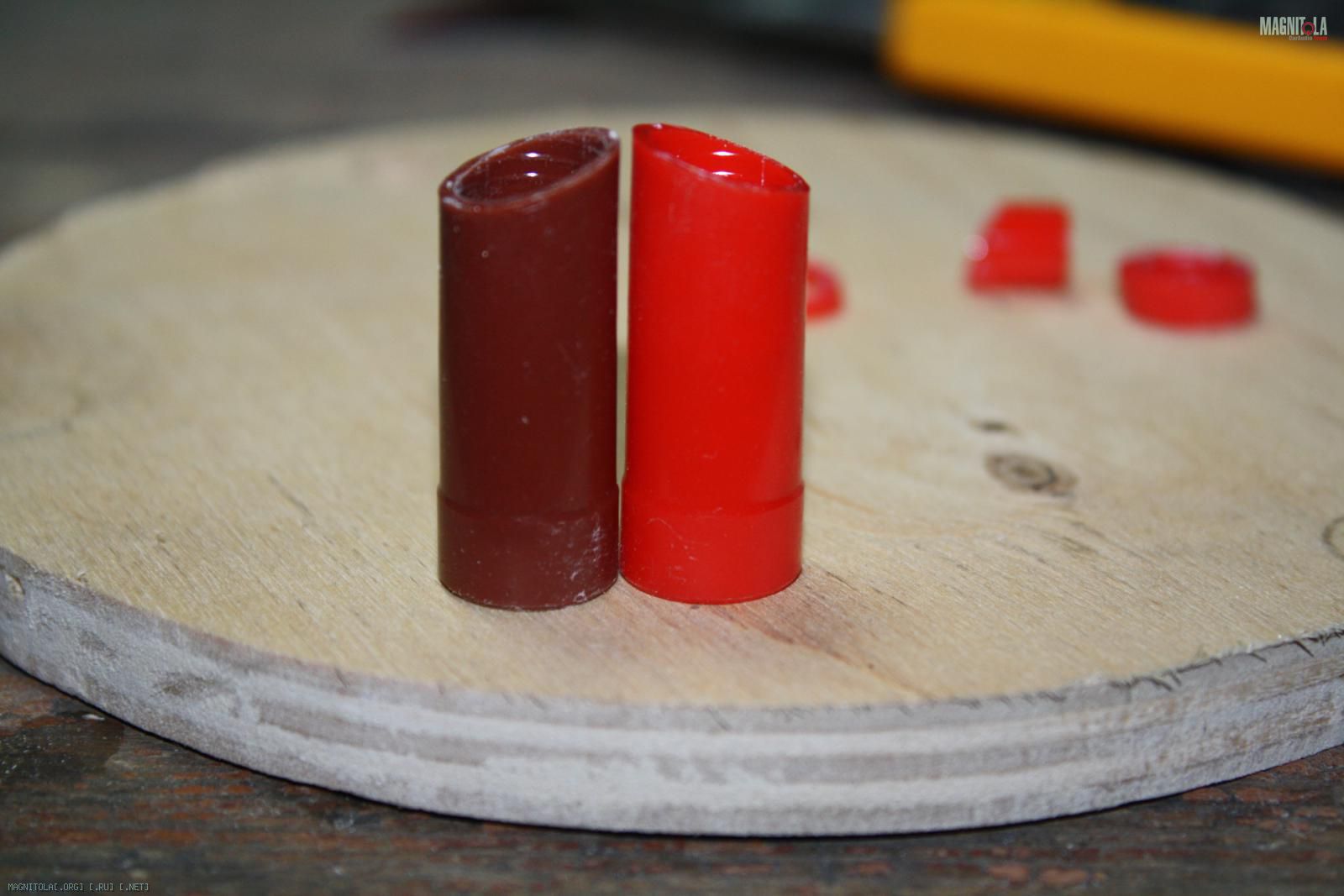

Сделал проставки из колпачков фломастеров, одинаковые для обоих сторон.
Вложение 131269Вложение 131271Вложение 131270

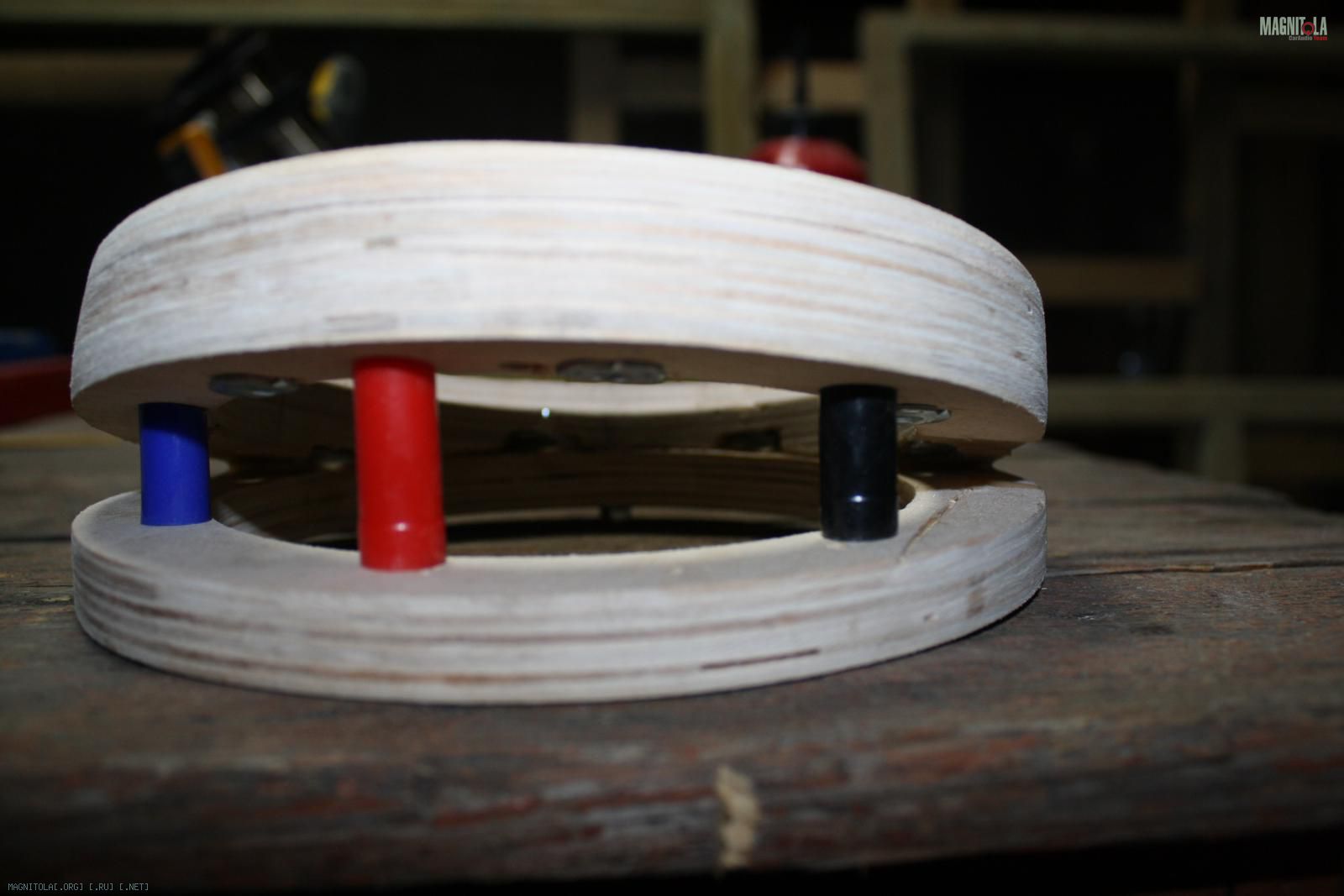

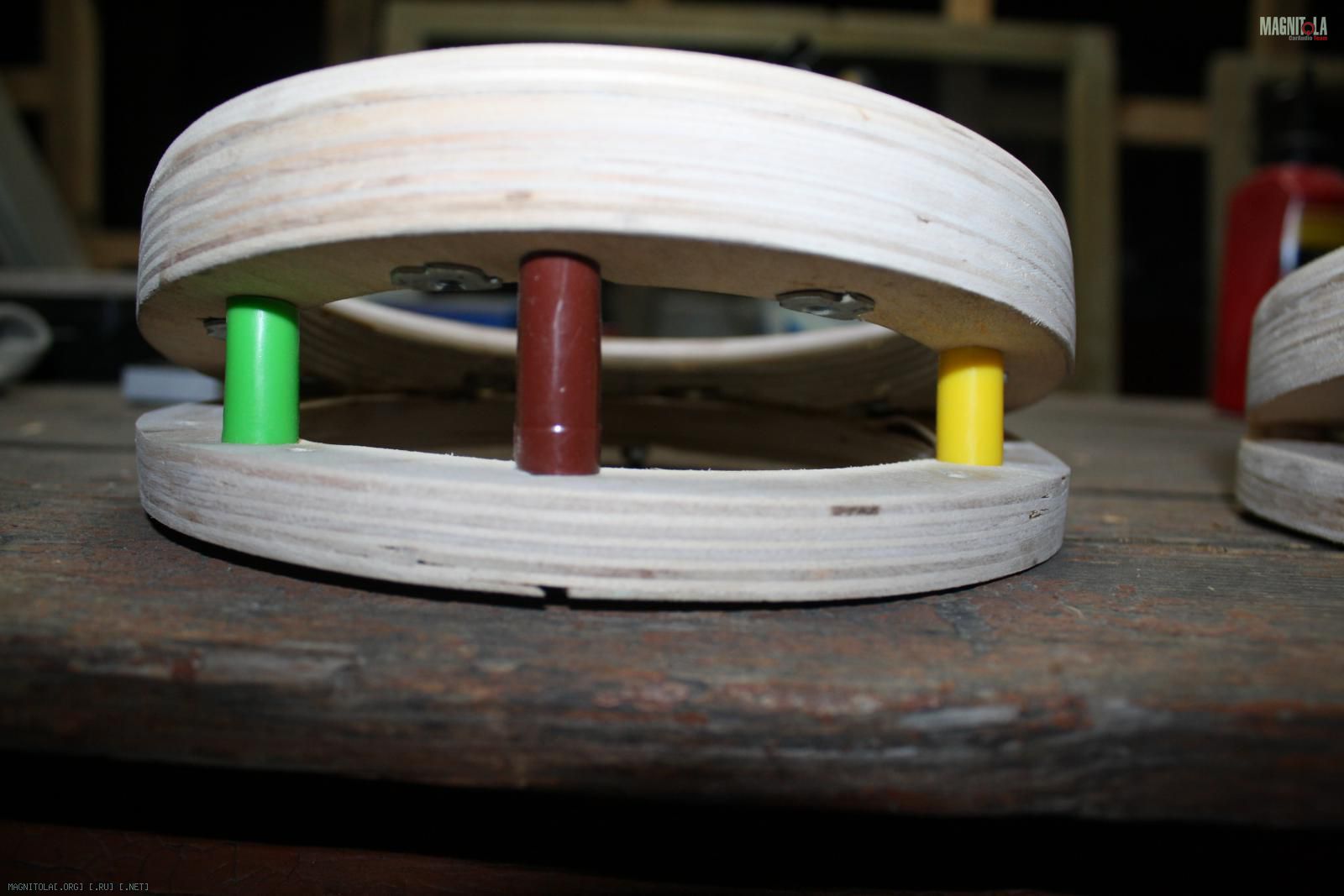

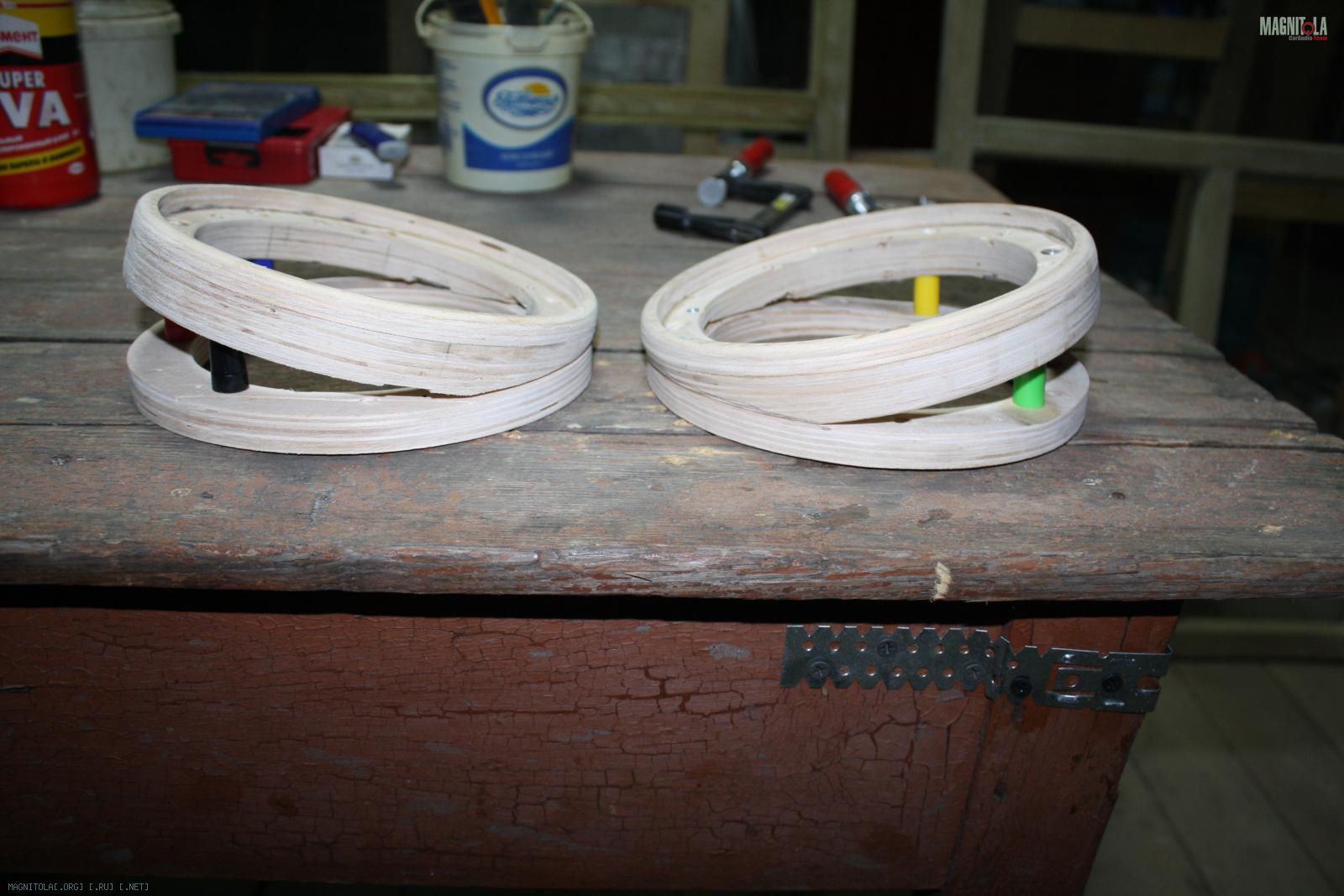

Всего получилось по 5 колпачков на каждую сторону: два для доворота, и три для отверстий, чтобы притягивать кольца к двери. Пока стоят только три штуки, еще два потом вставлю.
Вложение 131272Вложение 131273Вложение 131274

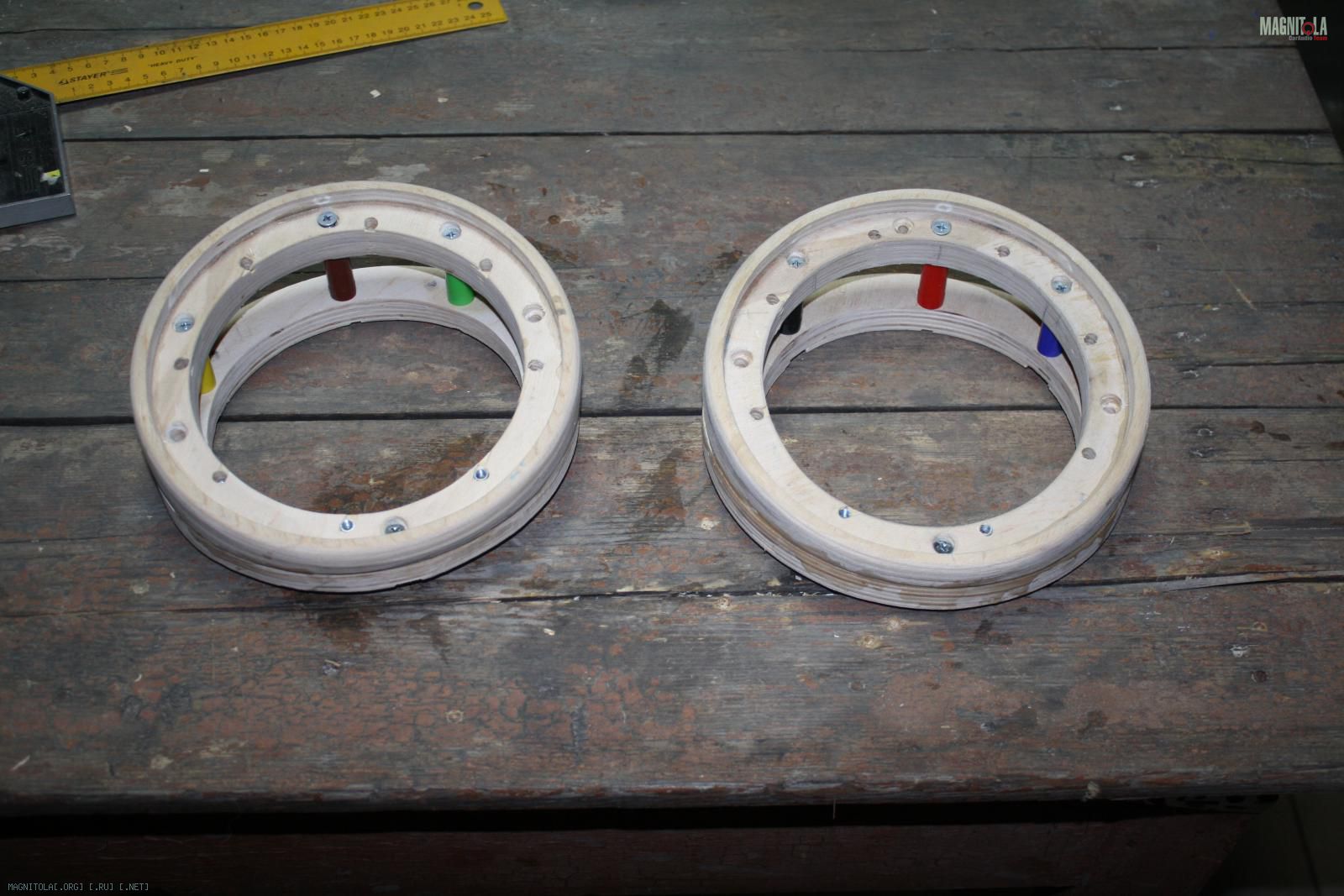

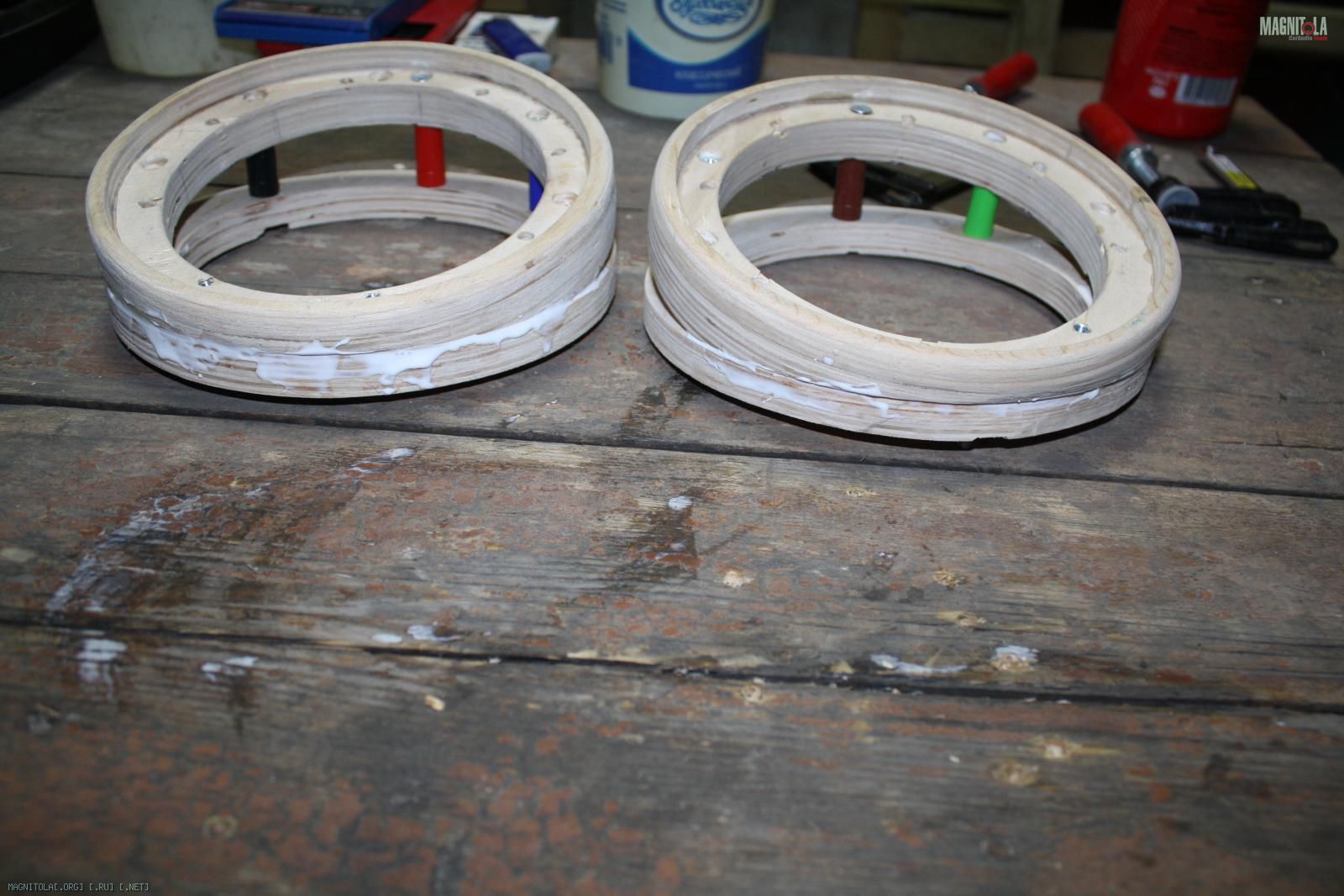

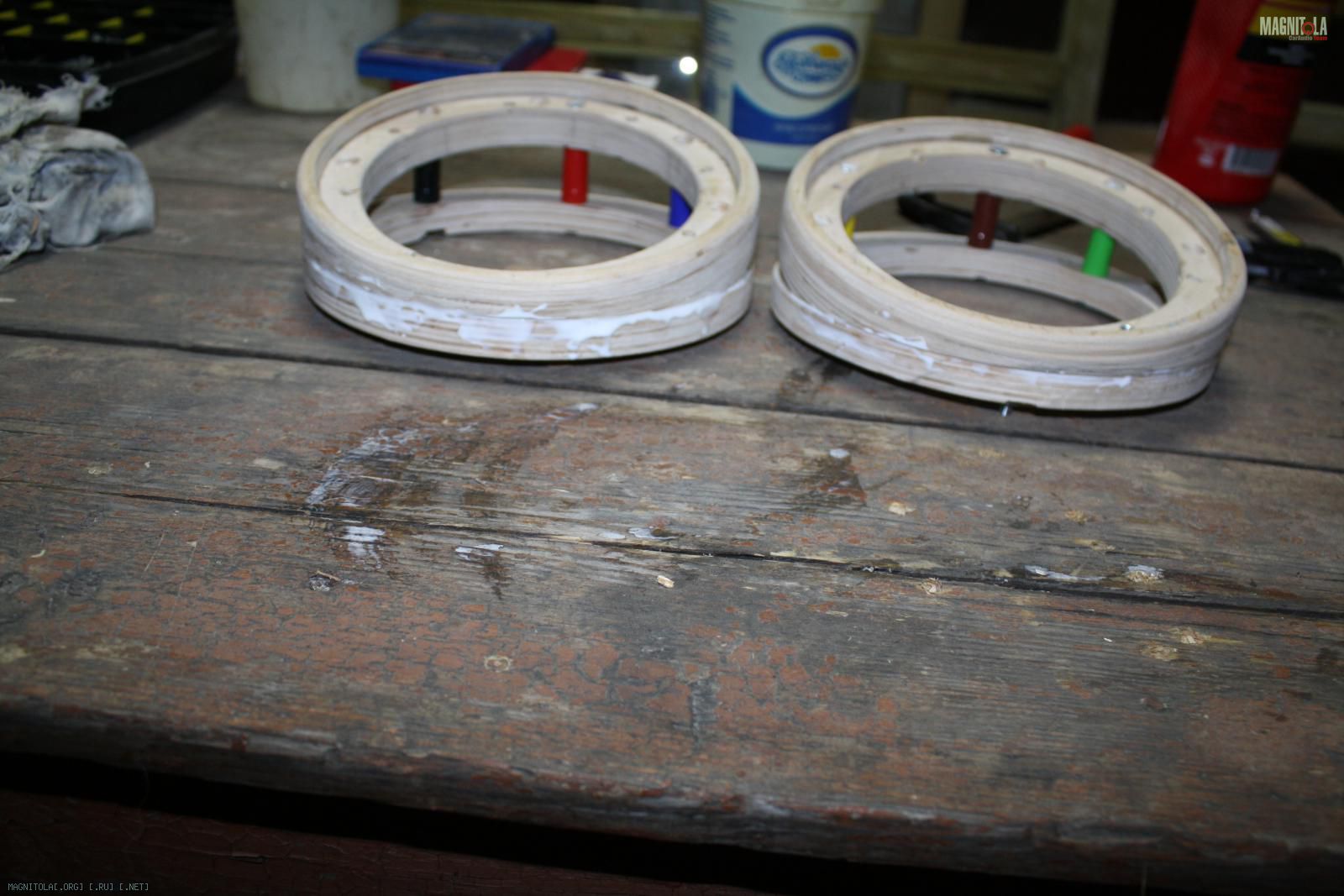

Дополнительно склеил их.
Вложение 131275Вложение 131276Вложение 131277

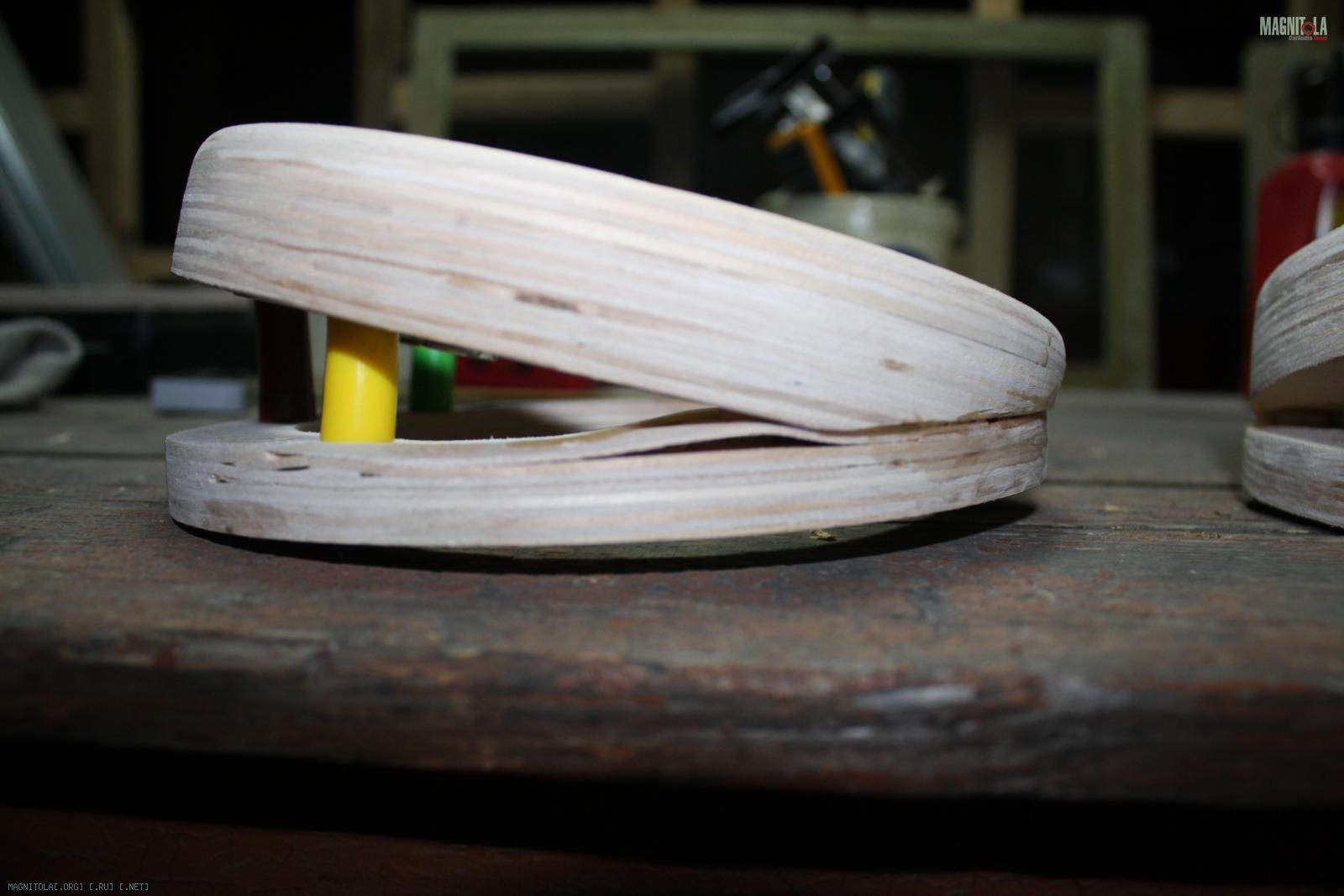

Качество клея ПВА порадовало, а вот качество фанеры не очень. Там где не надо расслаивается, а где надо снять слой, то ни как. Клеем оторвало слой фанеры, когда склеивал кольца.
Вложение 131278

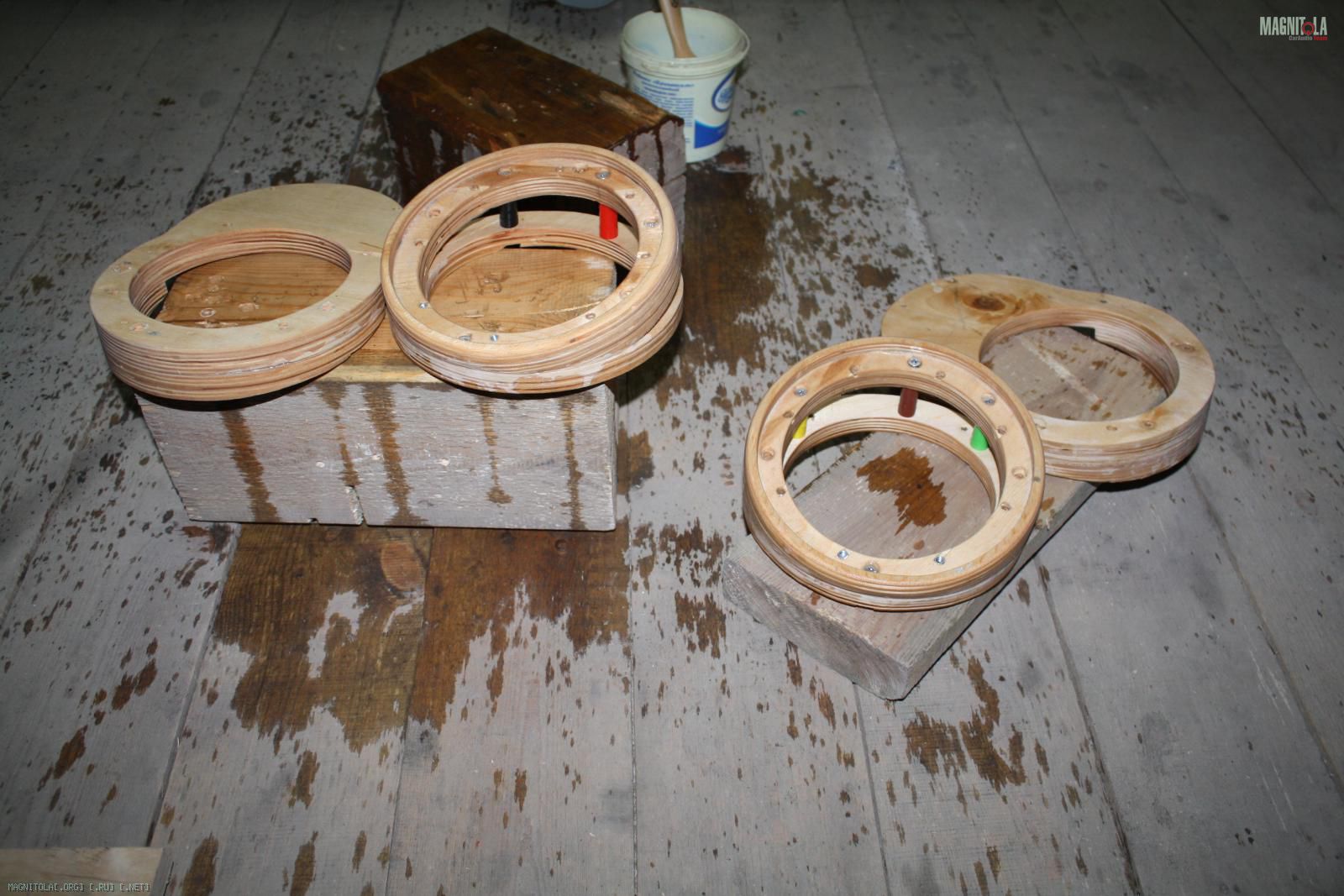

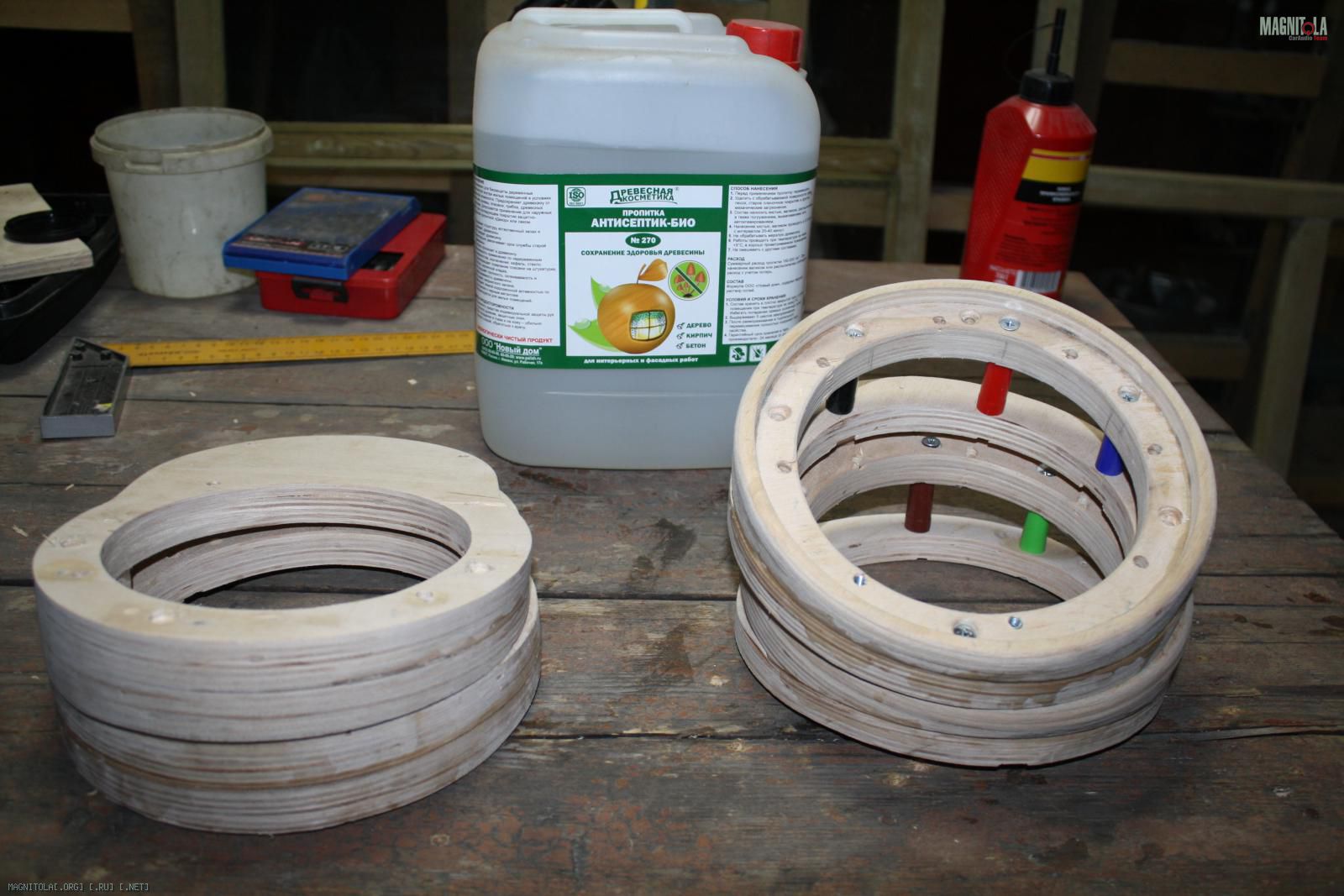

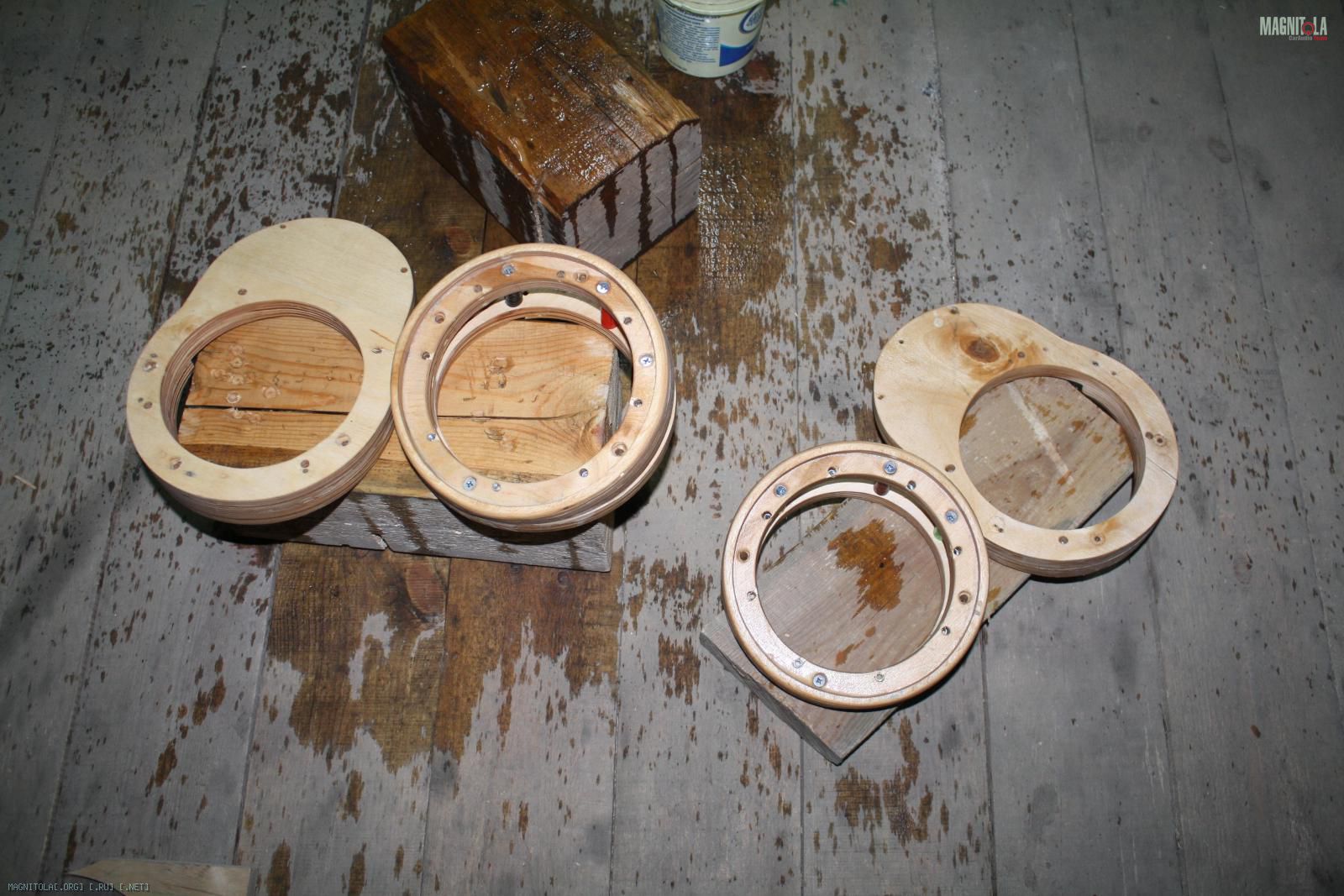

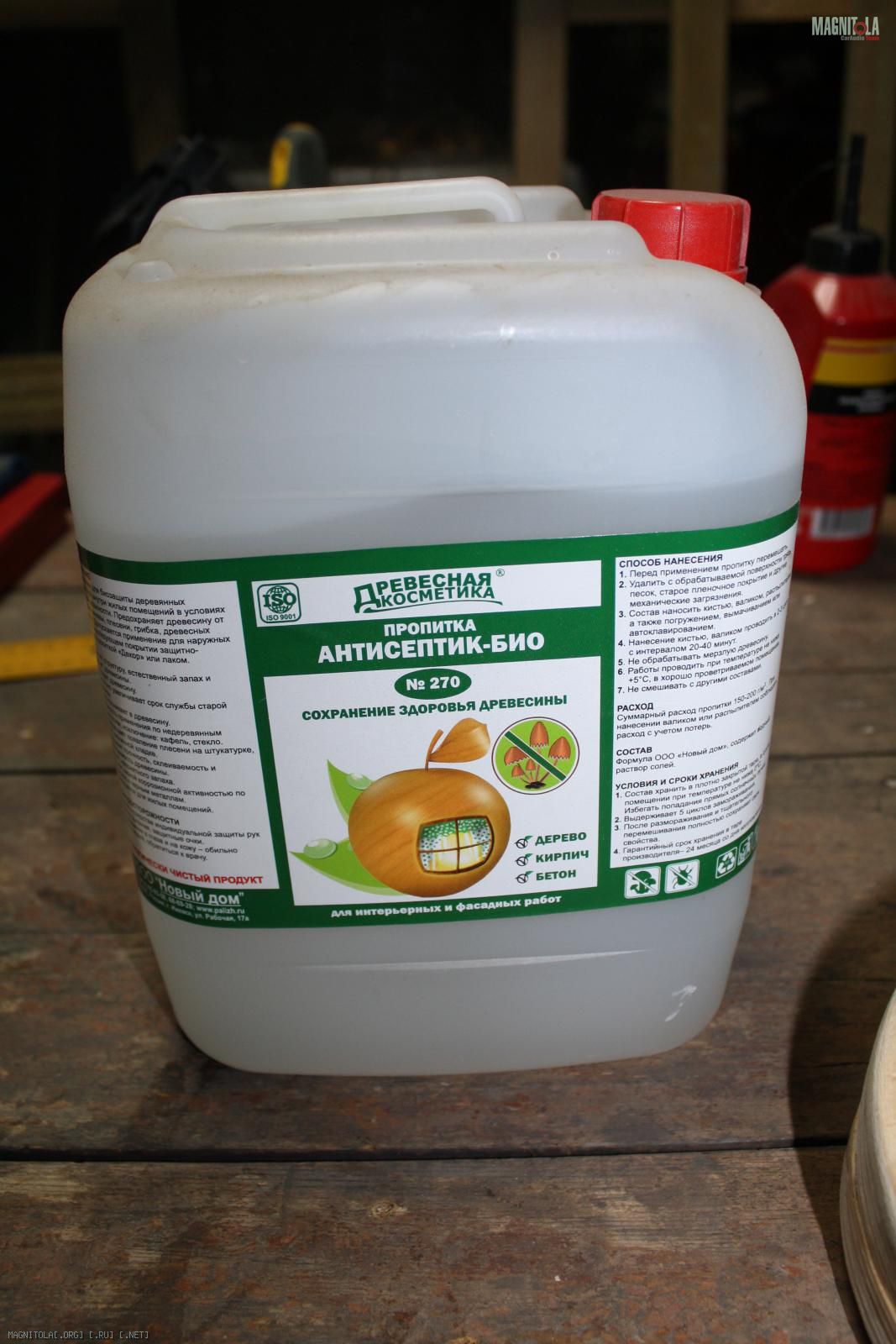

Колечки пропитал антисептиком, специально не покупал, какой был дома тем и пропитал.
Вложение 131466Вложение 131467Вложение 131468Вложение 131469

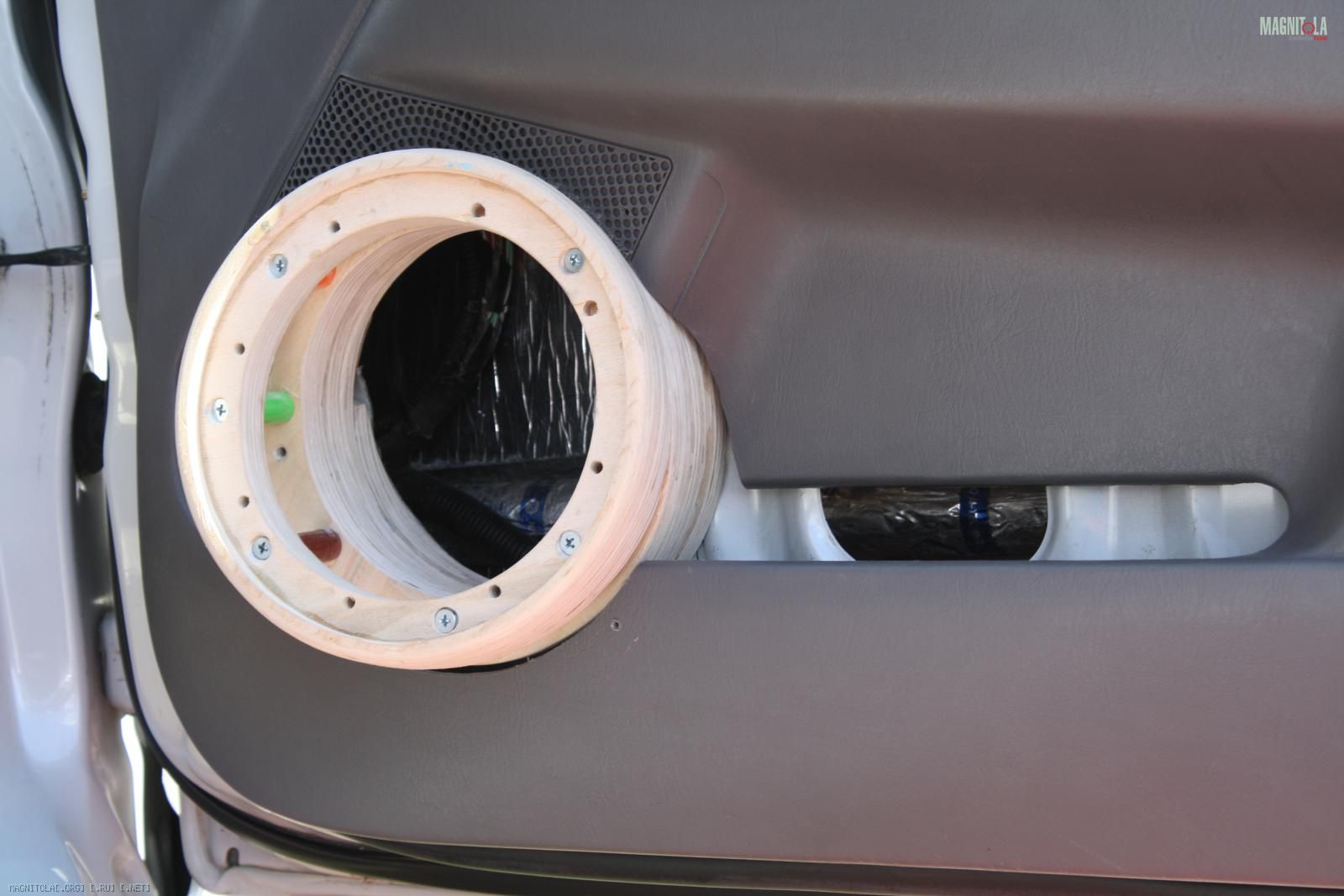

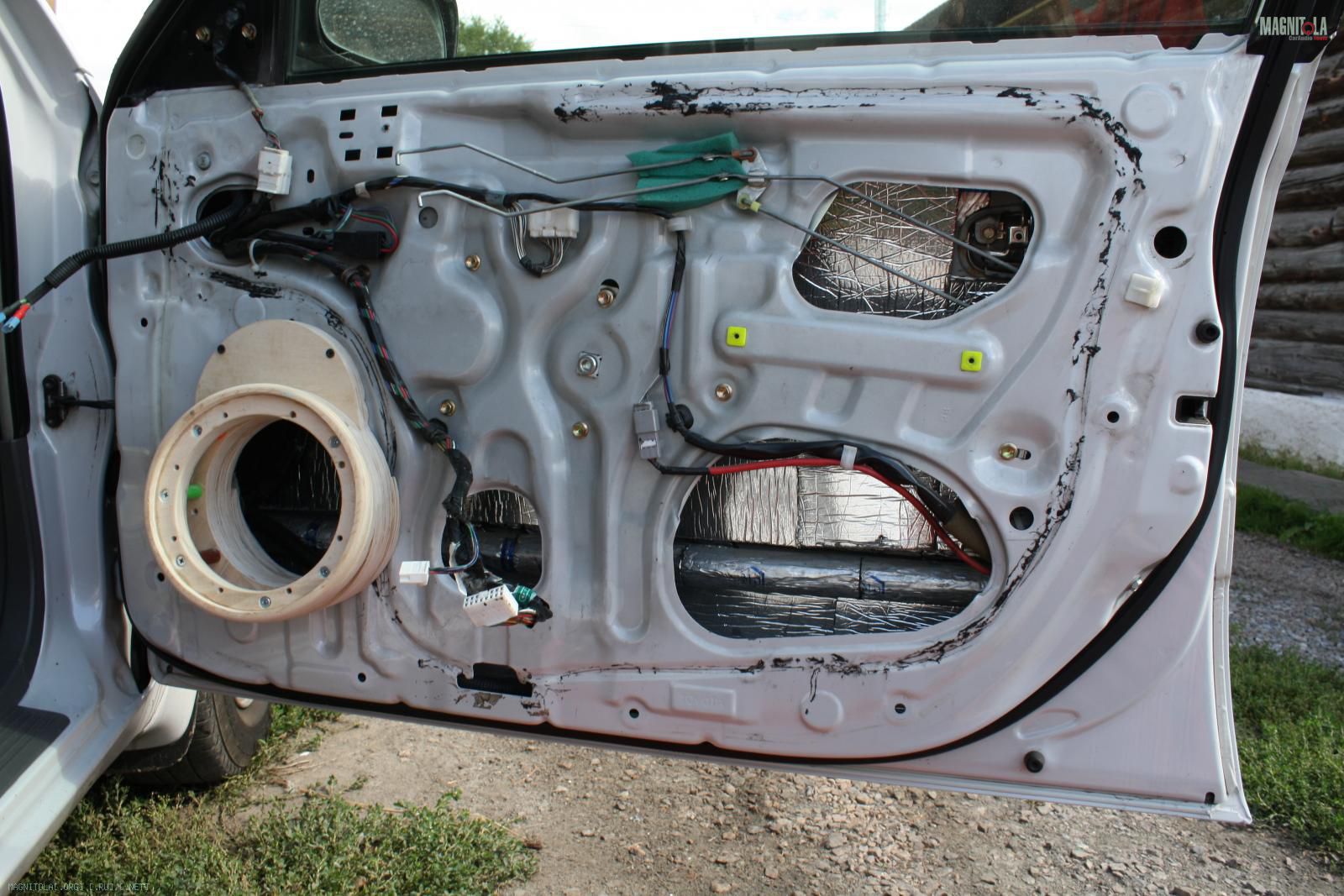

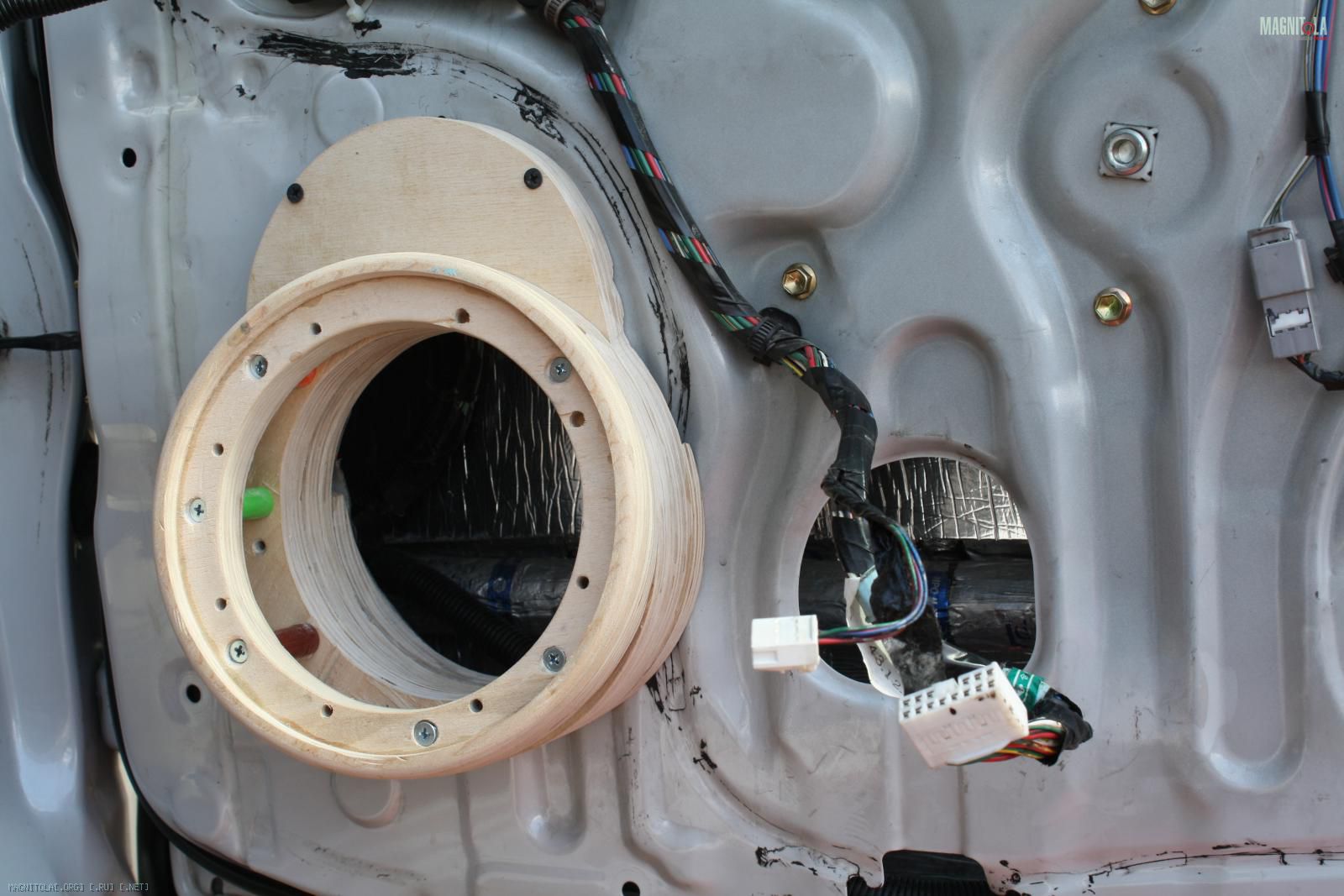

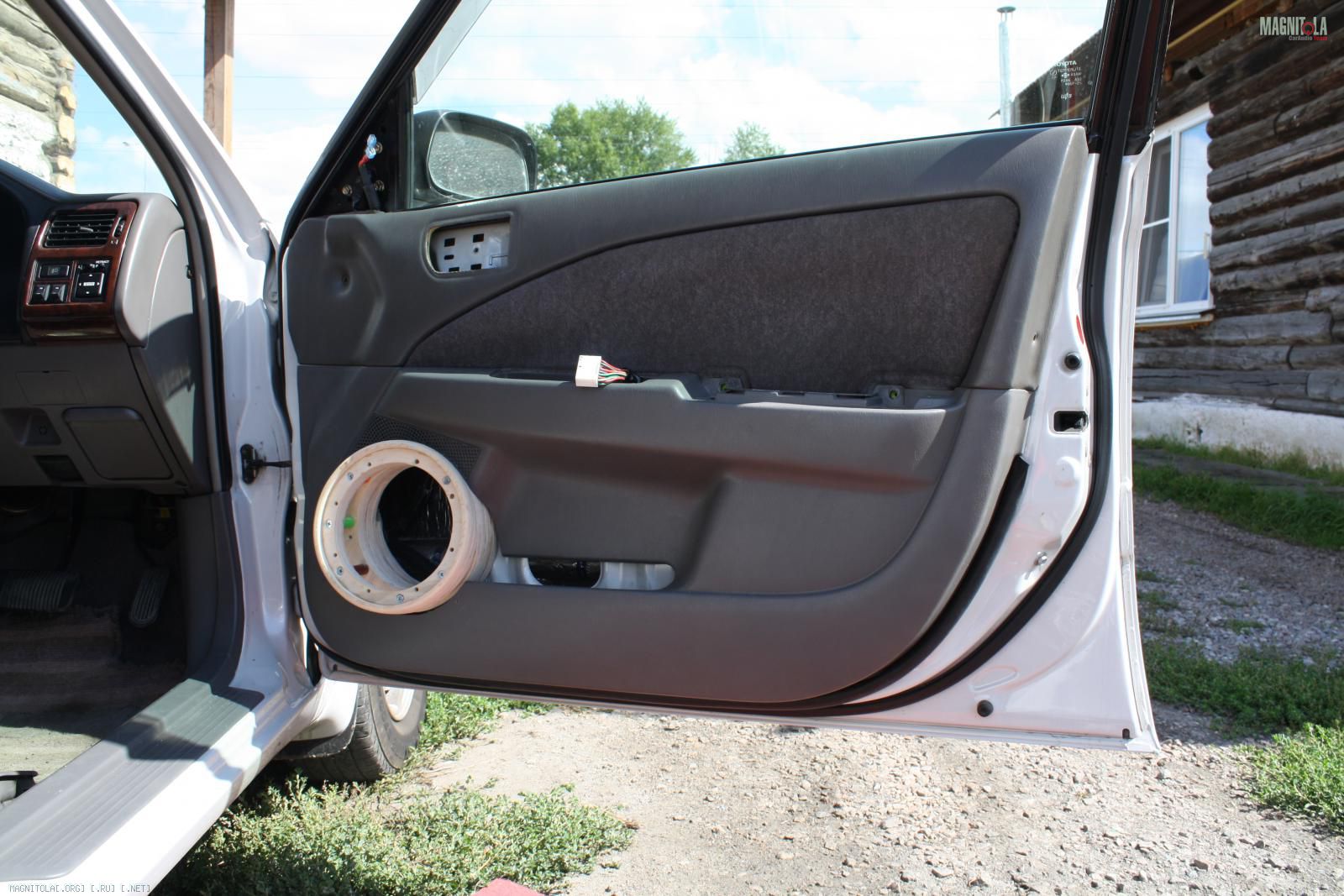

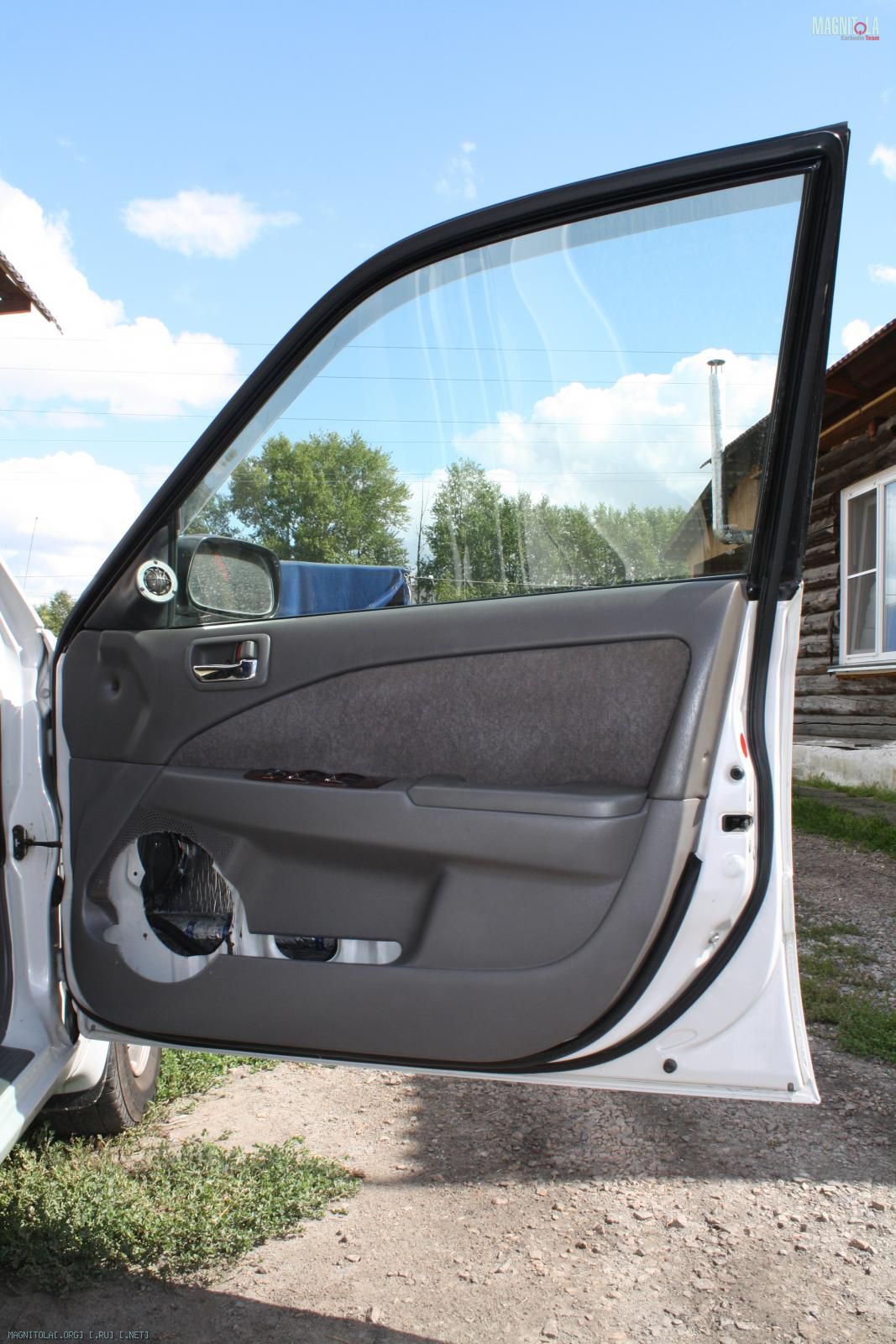

Финальная примерочка, перед работой над формой подиумов.
Вложение 131906Вложение 131907Вложение 131908Вложение 131909Вложение 131910

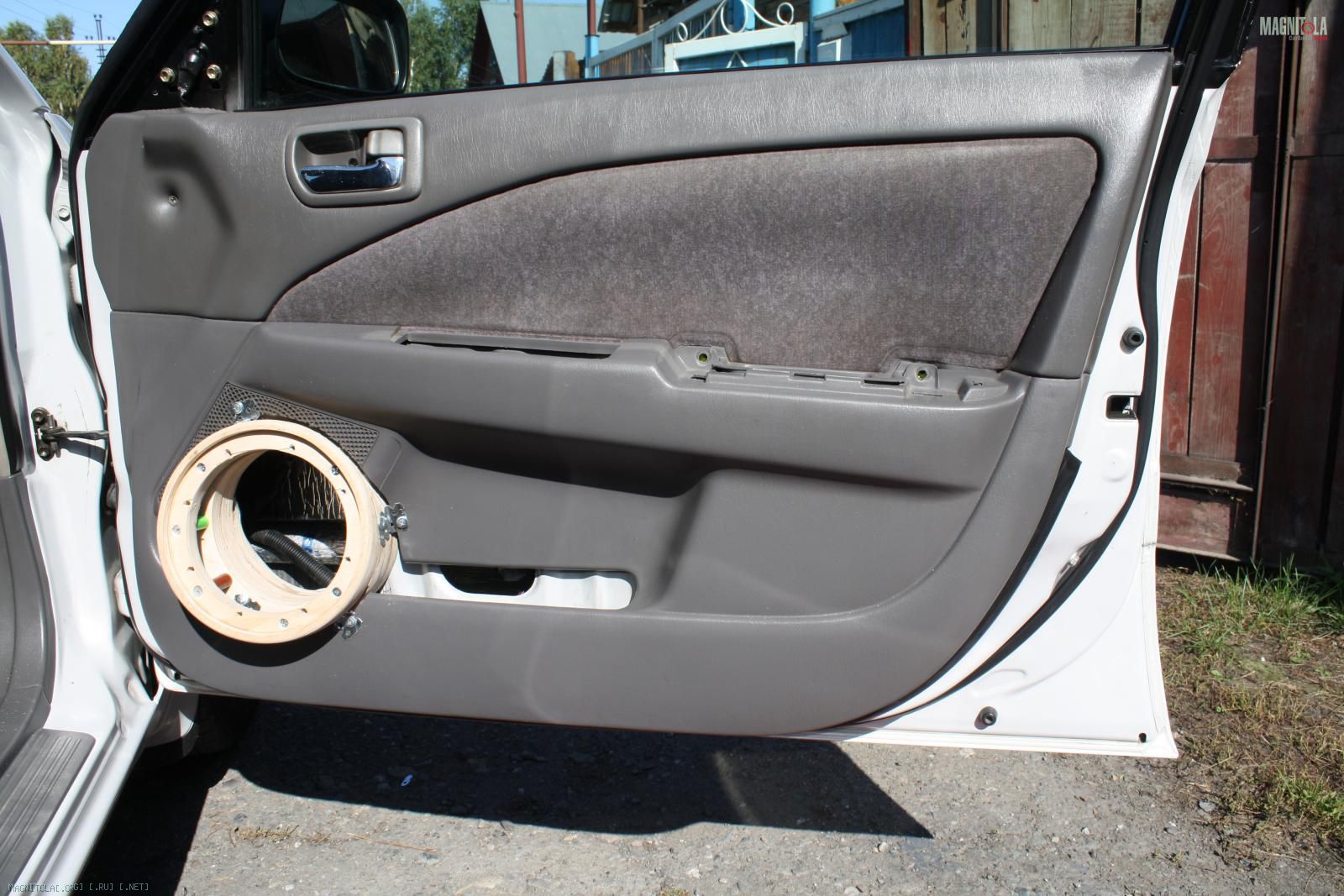

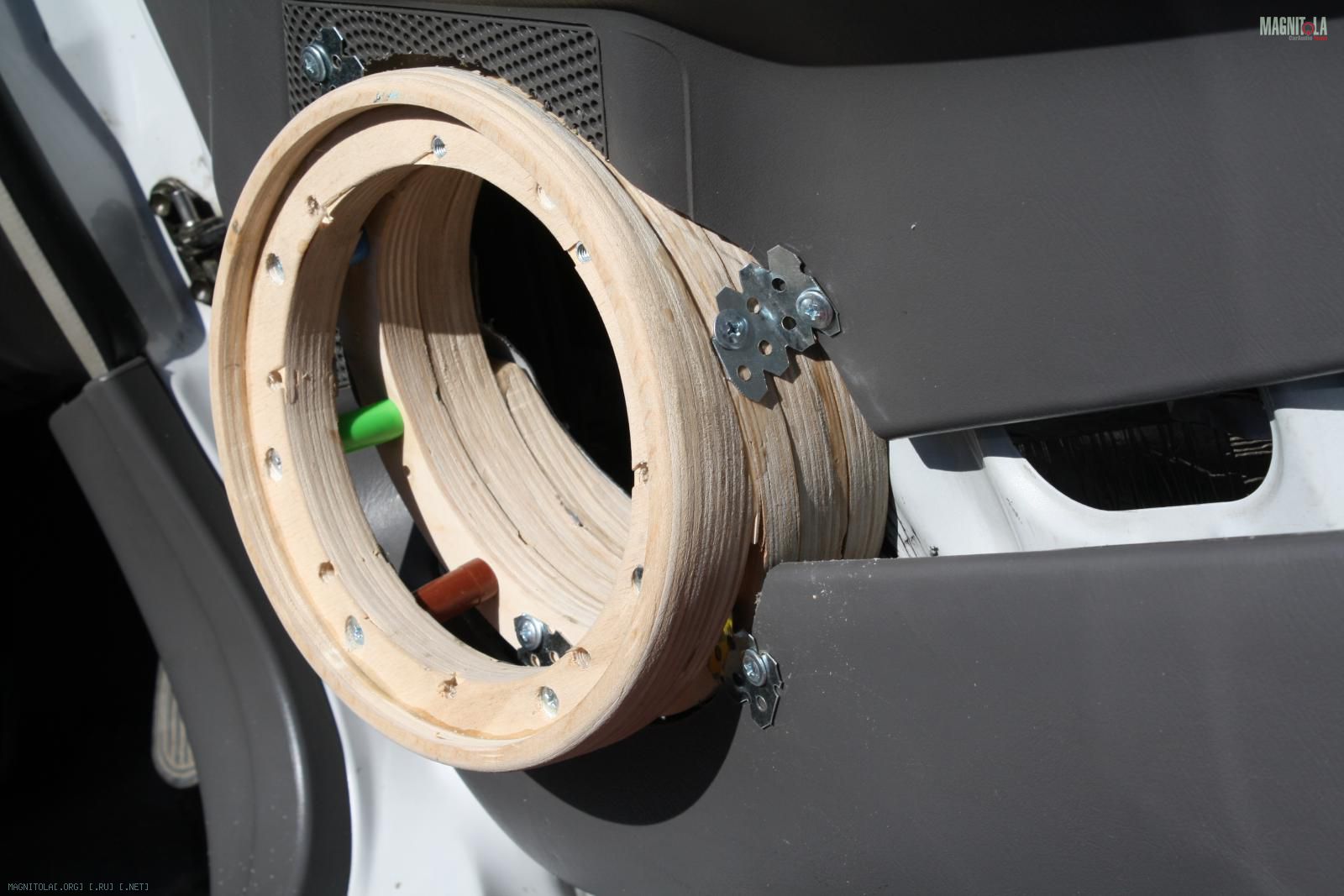

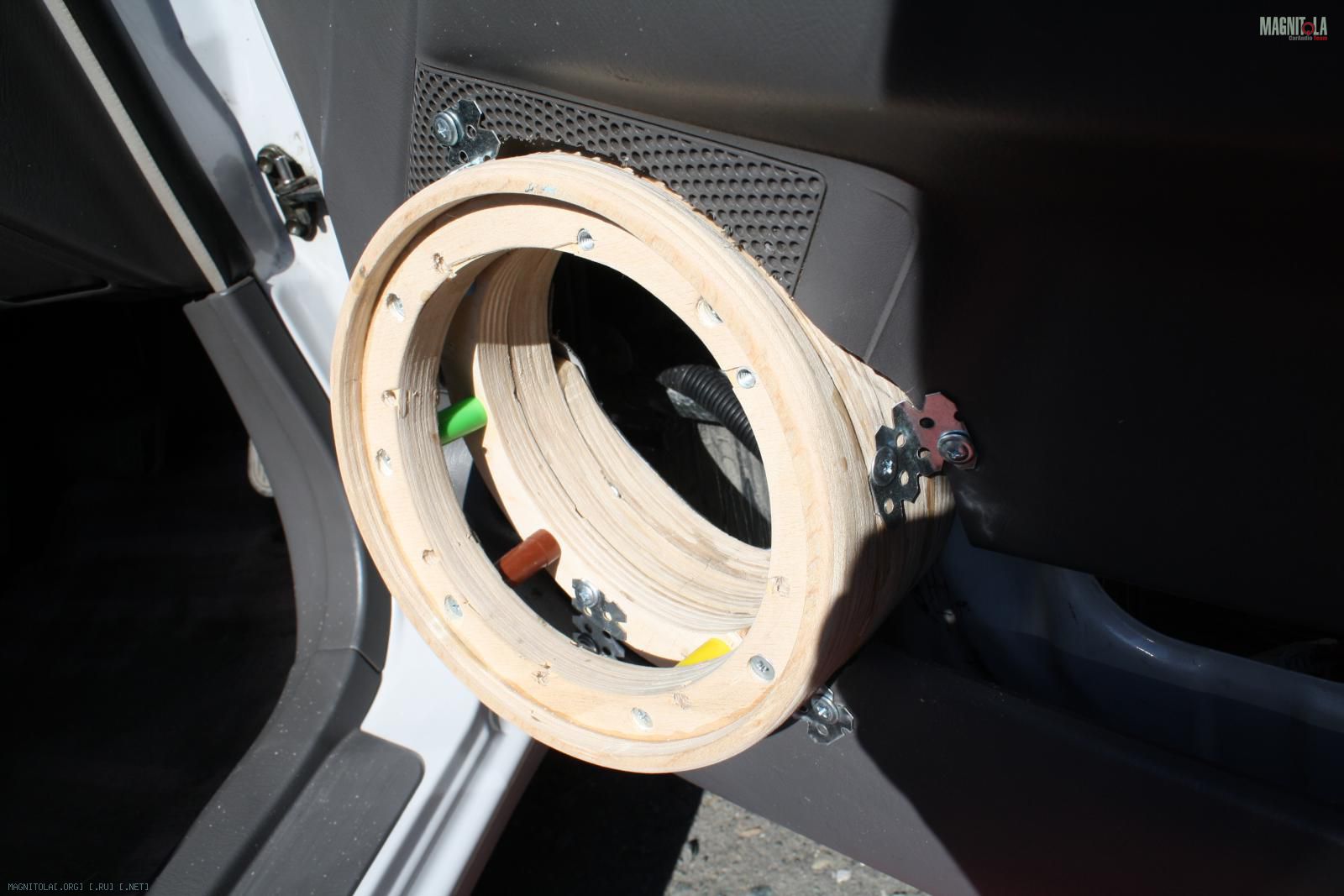

Потом прикрепил кольца к карте двери с помощью навесов для профиля.
Вложение 131921Вложение 131922Вложение 131923

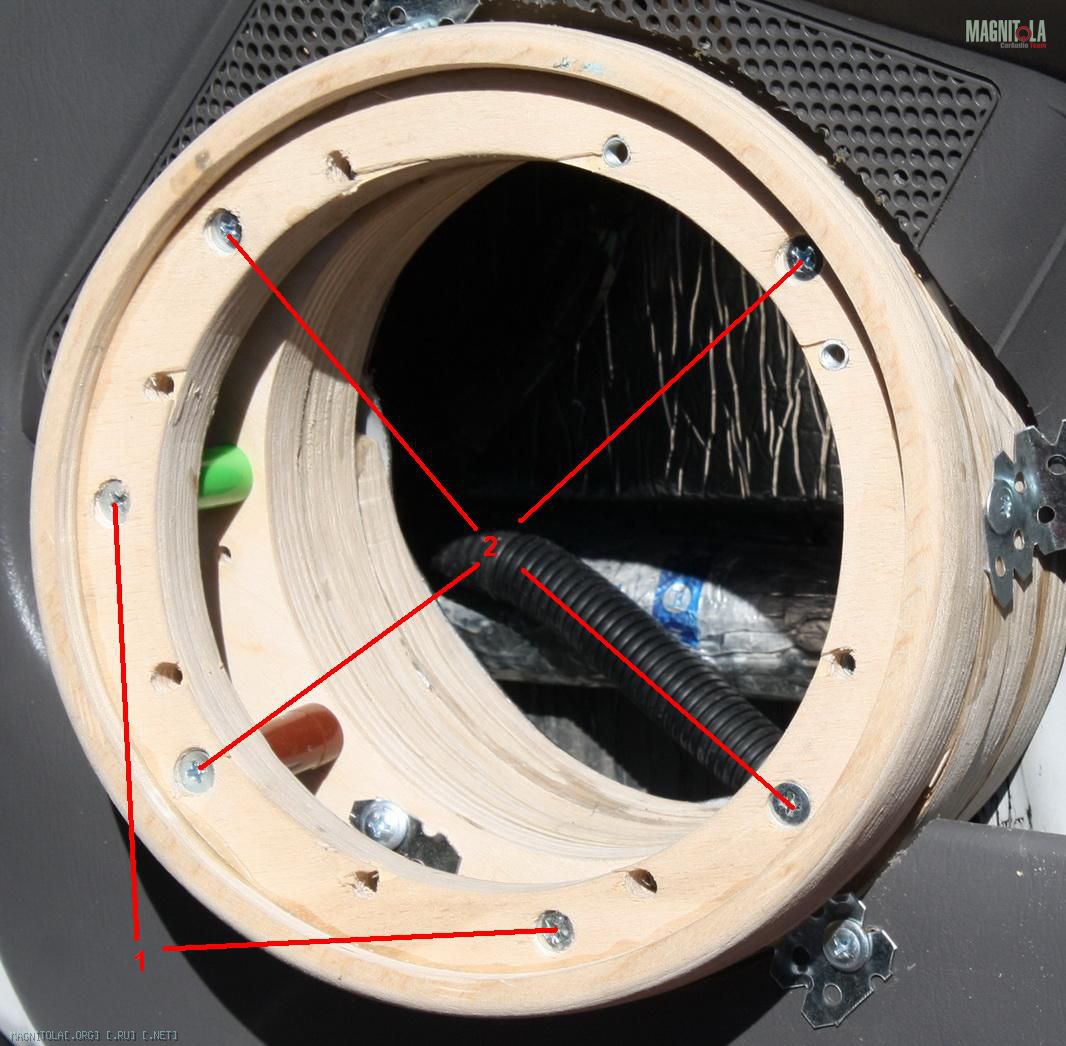

Вот так сделал крепления к самой двери.
Вложение 131925
1-это крепление доворота к кольцу (два болта и часть склеил),
2-крепление к двери (4 болта), сделал опять с помощью колпачков, когда все заклеится, болт будет проходить через колпачок.

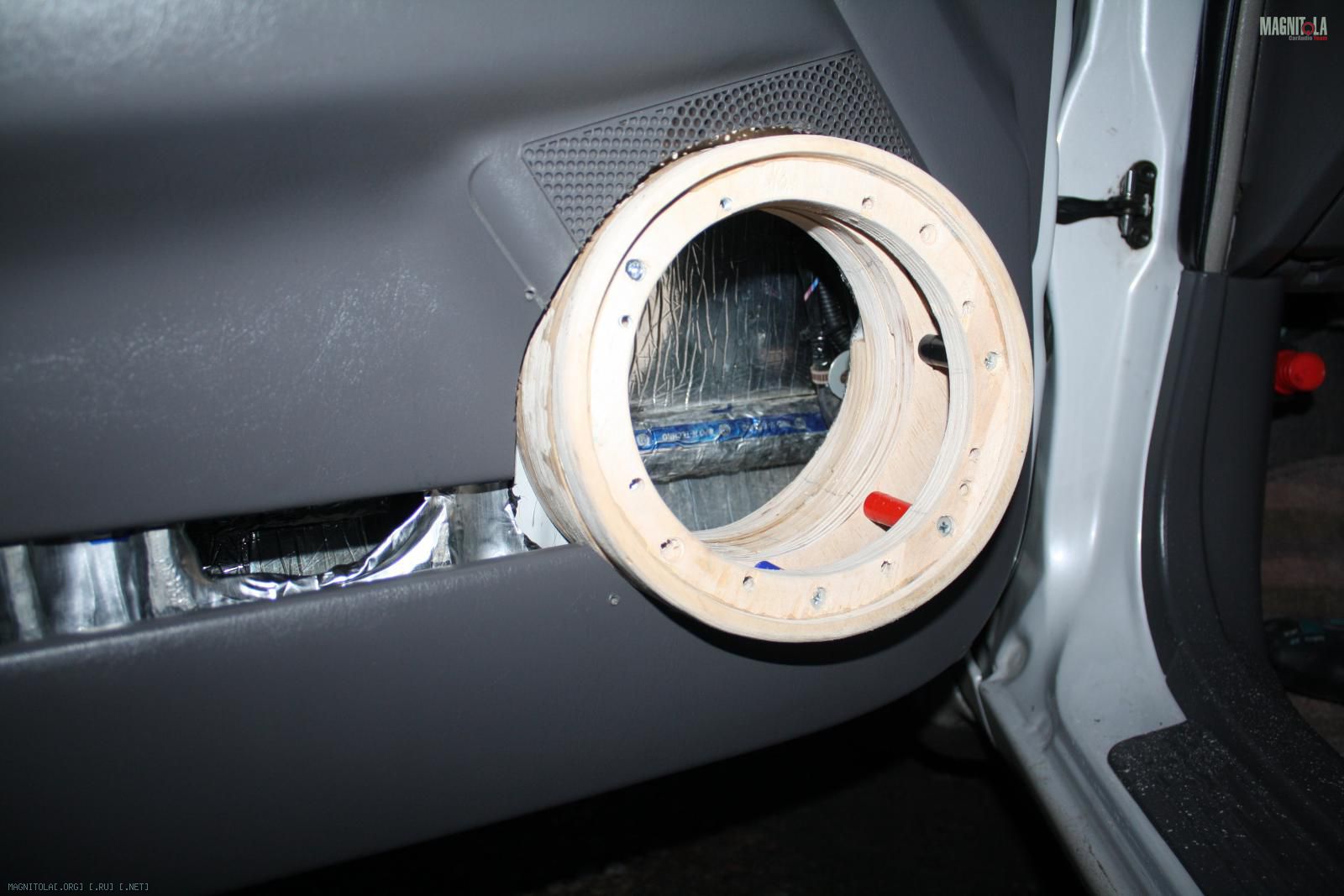

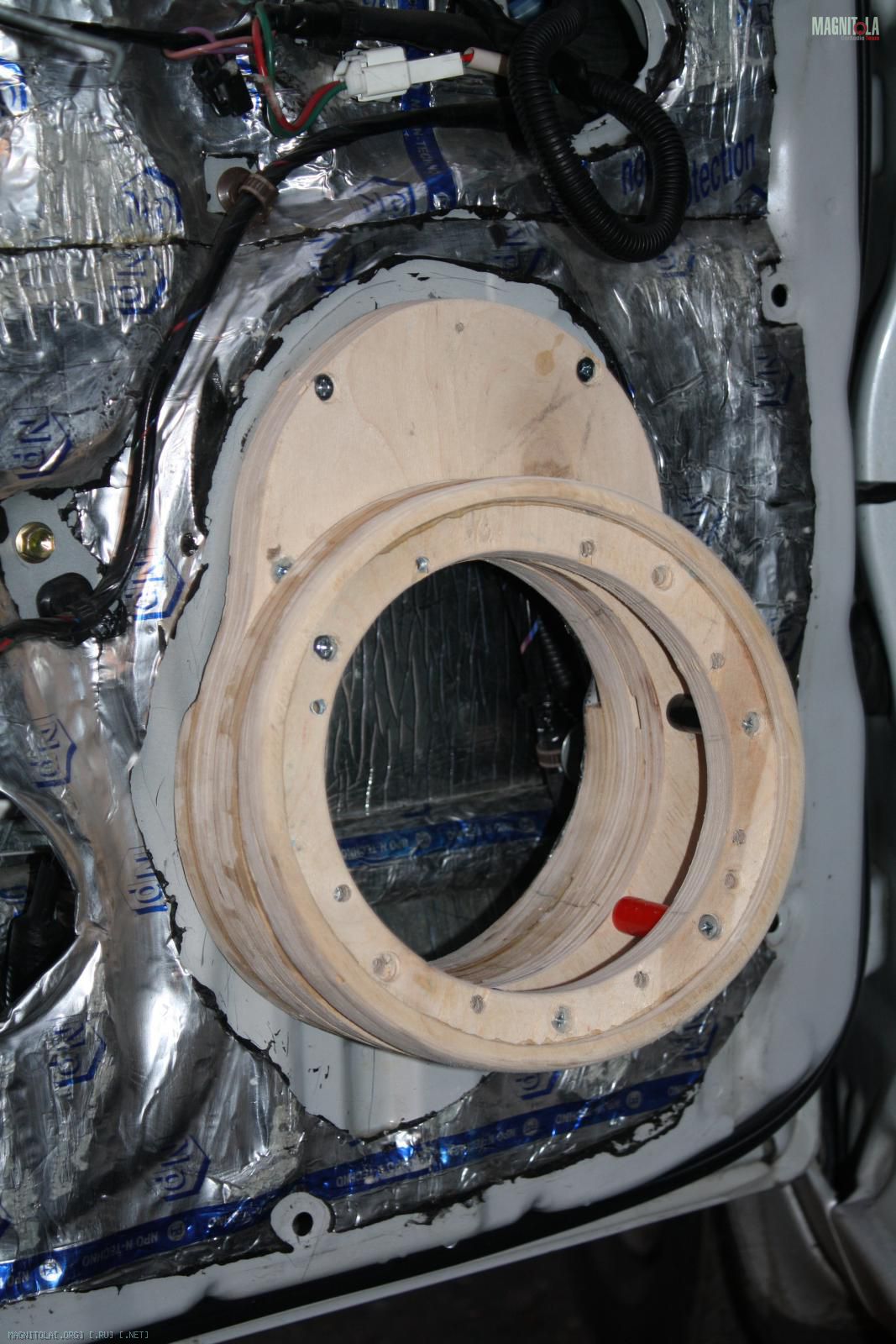

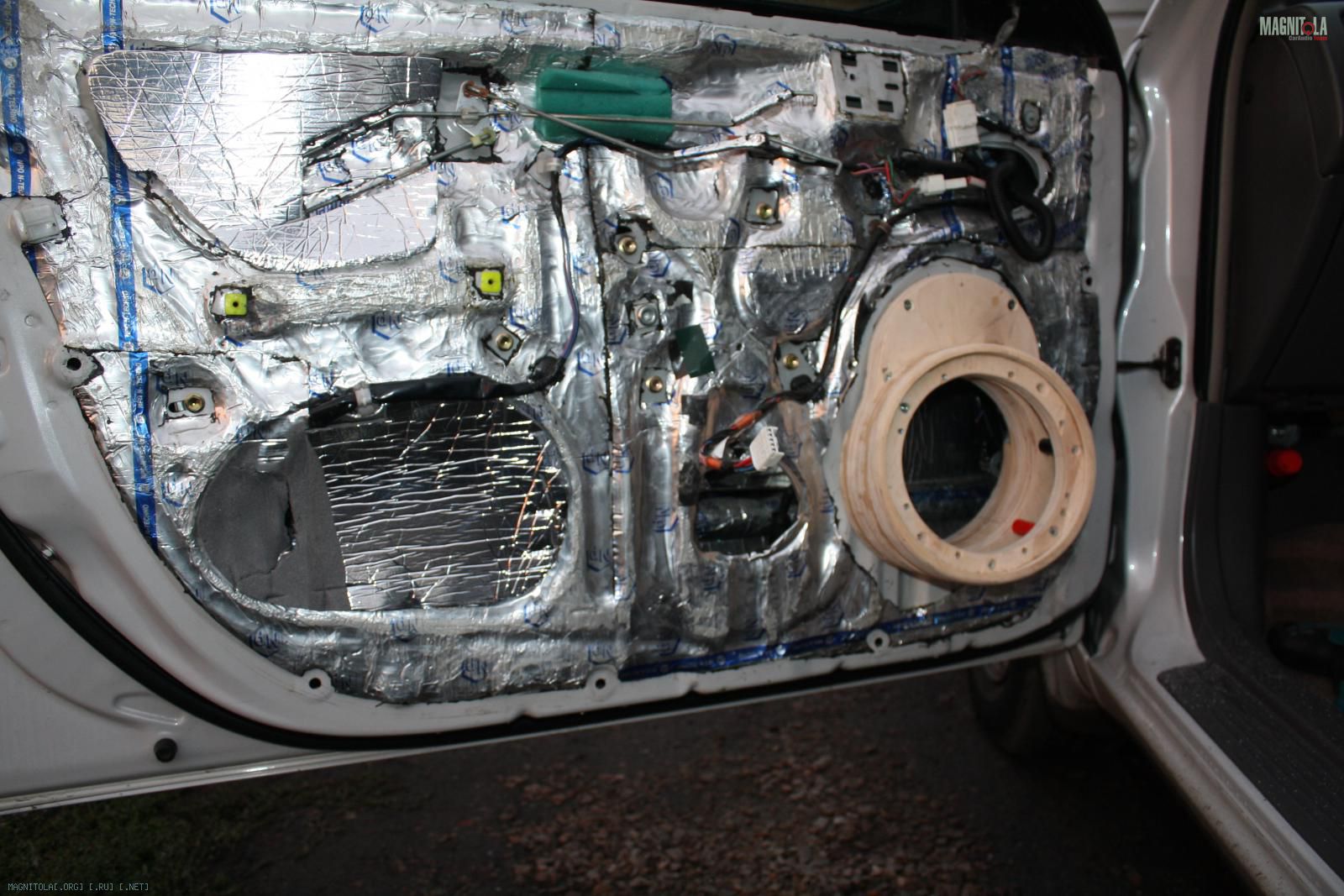

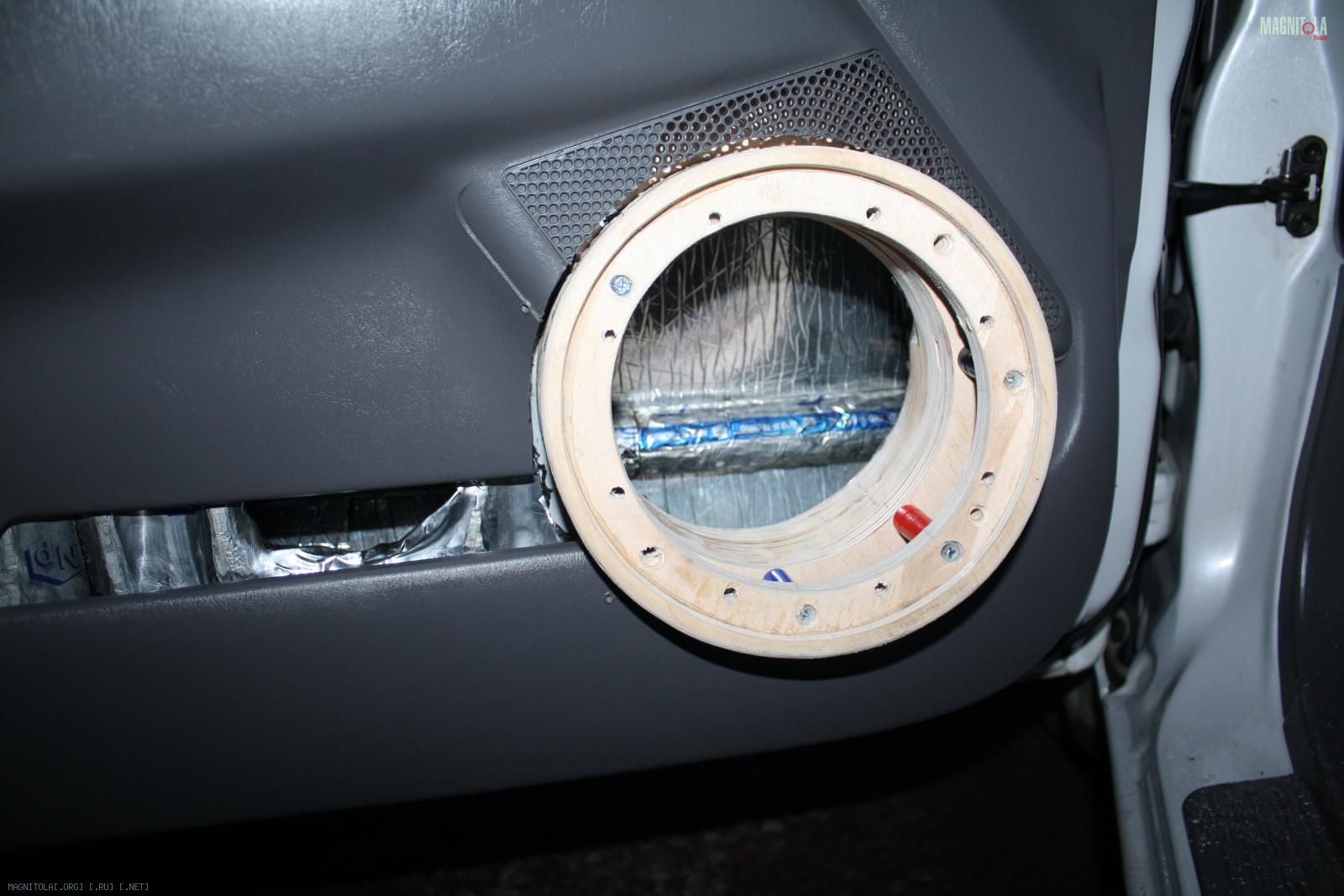

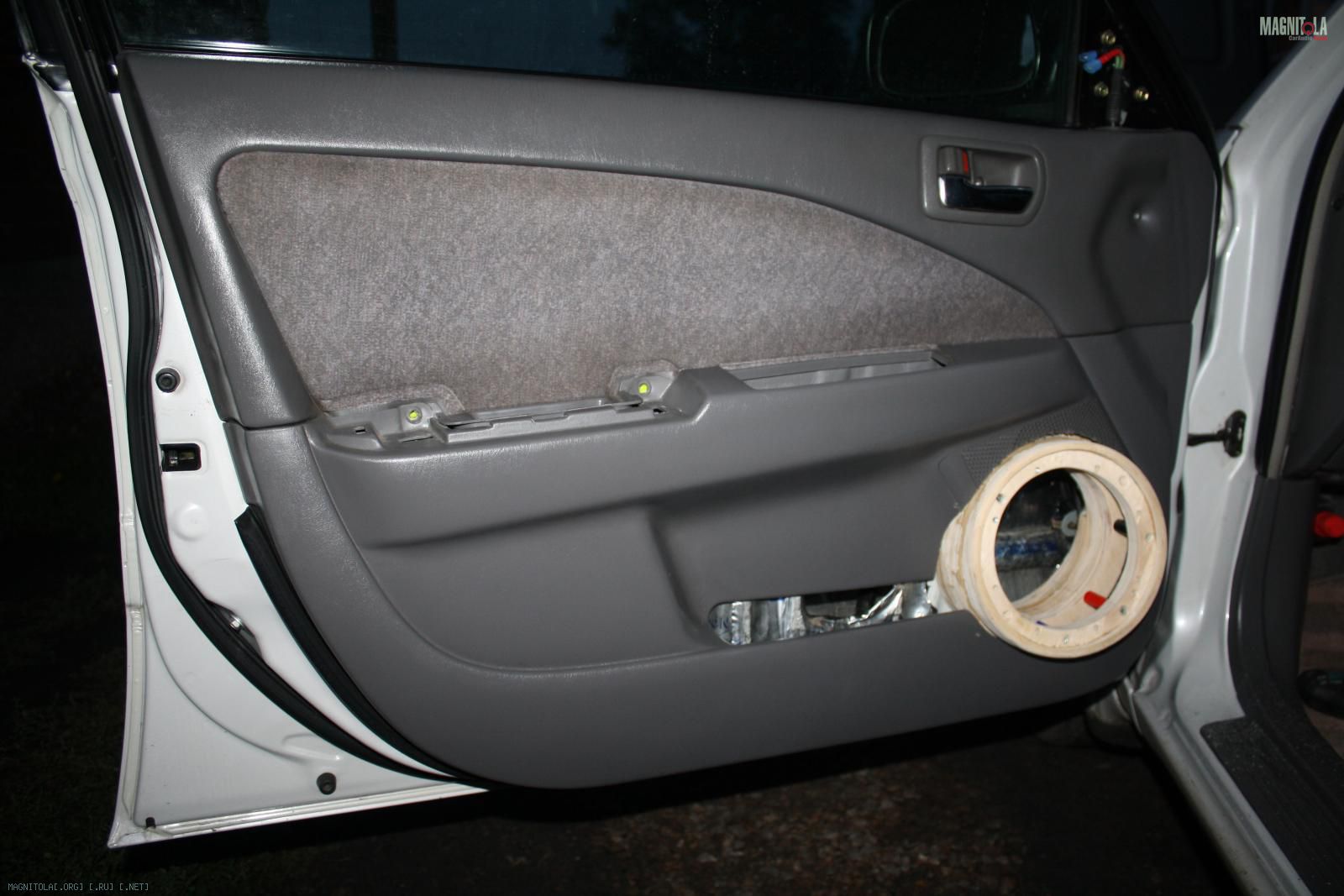

Фотки второй двери.
Вложение 131928Вложение 131929Вложение 131930Вложение 131937Вложение 131942
PAXAN_P, зачетно, только может надо было чуть менее выступающим сделать и тоннель был бы поменьше? На сантимерт полтора бы поглубже в целом. Опять я с вопросом может и глупым есличо
