Малышка VITZ, I этап построения аудиосистеммы

Решил сделать небольшой фото отчет о создании автозвука в маленькой праворукой машинке Toyota Vitz, с Вашего позволения, как делалась шумо-вибро, рассказывать не буду..., тема затерта до дыр... провода проложены в гофрах и сквозной тракт расположен где пассажирское сидение, а силовые провода где водительское..., пересекаются в одном месте под 90 град.
И так: ШВИ - пол, крыша, передние двери, сделаны наглухо, обшивки дверей, анти скрип на гудронной основе, ВСЕ провода - PREMIER, акустика Polk Audio mm6501, усилитель Challenger CHA ER-70.4 серии ERGO и конденсатор Challenger PC 0.5D, голова Pioneer AVH-P3200BT, дистрибьюторы PREMIER, использовали из-за ошибке в подсчете длинны проводки. Нам хотелось установить усилитель по другому..., но он не уместился под сидение... есличо

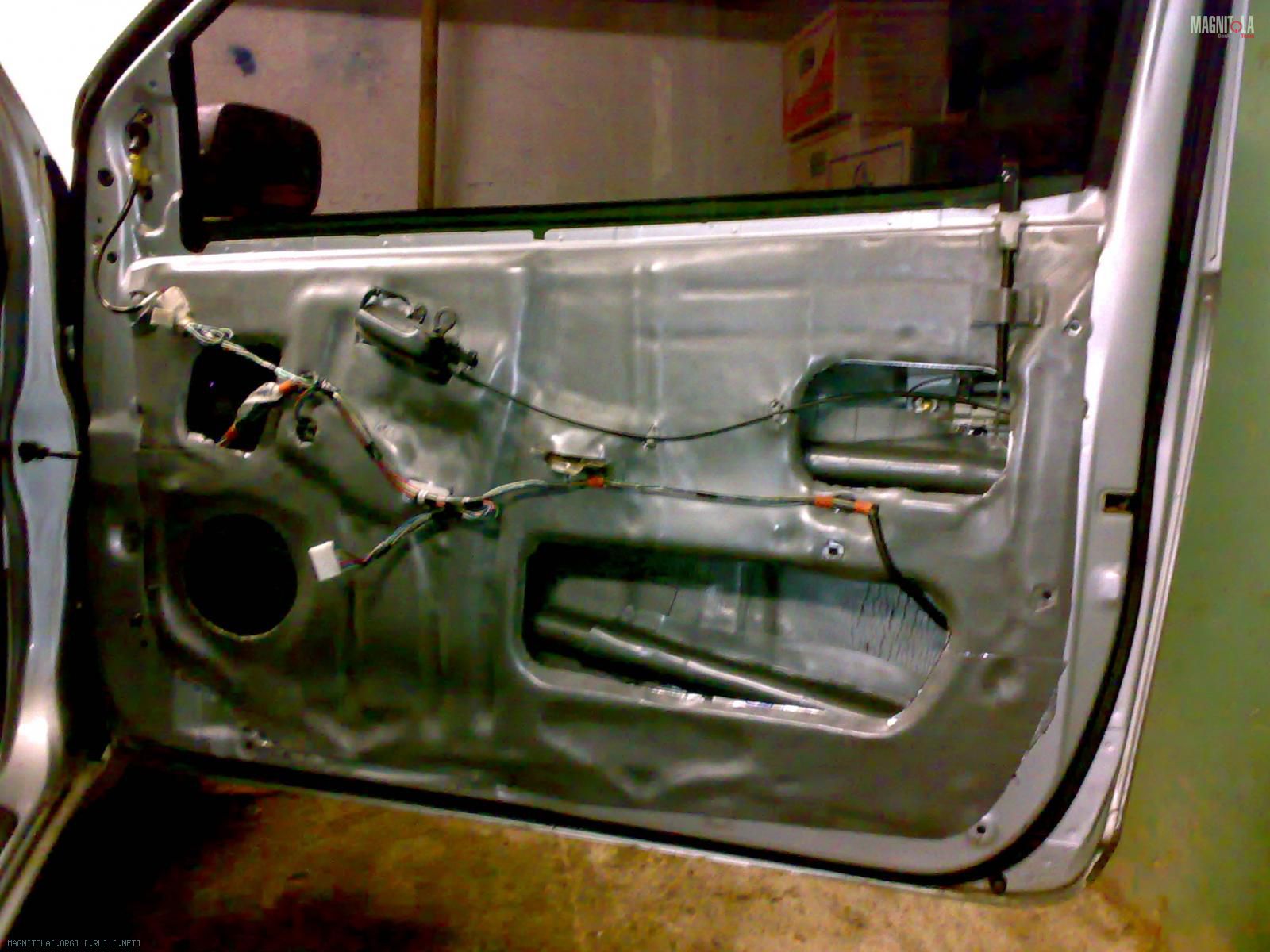

http://magnitola.org/attachment/3/5/4/3/0/184970.thumb голая дверь
http://magnitola.org/attachment/3/5/4/3/0/184972.thumb завибрированы,
http://magnitola.org/attachment/3/5/4/3/0/184976.thumb зашумлены,
http://magnitola.org/attachment/3/5/4/3/0/184978.thumb сняты внутренние обшивки,
http://magnitola.org/attachment/3/5/4/3/0/184980.thumb вид с обратной стороны

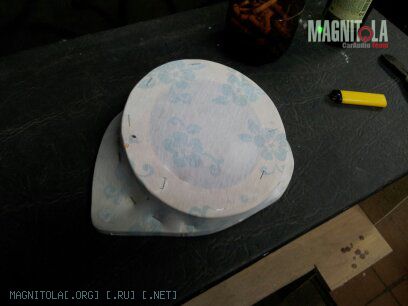

http://magnitola.org/attachment/3/5/4/3/0/184984.thumb изготовление подиумов под ВЧ, использовать женские чулки не рекомендую... лучше ночнушку, есличоДисперсия излучения настраивалась с помощью лазорной указки - направлены точно на центр задних окон.

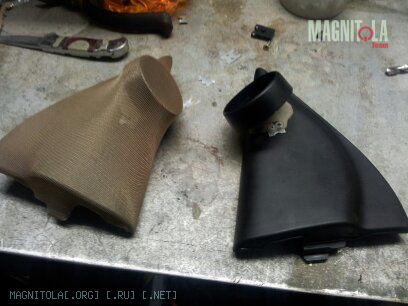

http://magnitola.org/attachment/3/5/4/3/0/184988.thumb http://magnitola.org/attachment/3/5/4/3/0/184990.thumb готовые изделия, (чулки+полиэфирка+стекломат)
Переходим к мидбассу.

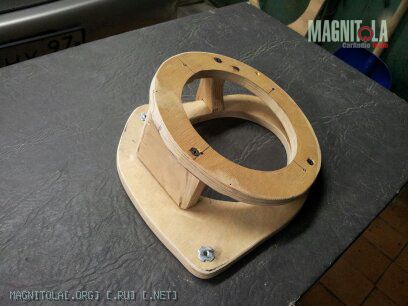

Изготавливаем из 12 фанеры подиумы с помощью той же указки направляем на ручку переключения передач
http://magnitola.org/attachment/3/5/4/3/0/185004.thumb
http://magnitola.org/attachment/3/5/4/3/0/184992.thumb разбираем обшивку двери

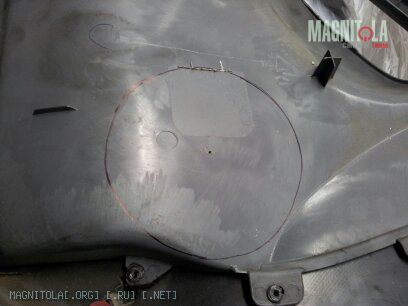

http://magnitola.org/attachment/3/5/4/3/0/184994.thumb центр взят с помощью недорезанного кольца подиума установленого на место
http://magnitola.org/attachment/3/5/4/3/0/185002.thumb
дырки сделаны чуть больше подиумов, что-бы подиум выходил чуть из обшивки.
http://magnitola.org/attachment/3/5/4/3/0/184996.thumb
обтягиваем сами знаете чем, подиумы, используем полиэфирку и стекломат.

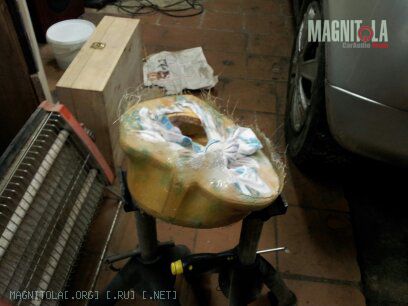

http://magnitola.org/attachment/3/5/4/3/0/185010.thumb http://magnitola.org/attachment/3/5/4/3/0/185016.thumb сушим с помощью фена..., незаменимая вещь :blum3:
http://magnitola.org/attachment/3/5/4/3/0/185018.thumb http://magnitola.org/attachment/3/5/4/3/0/185022.thumbиспытываем на прочность..., не просто стоим, а прыгаем :yes4:

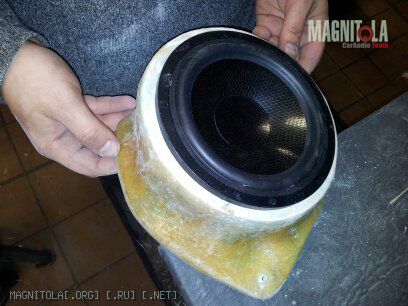

http://magnitola.org/attachment/3/5/4/3/0/185020.thumb примеряем миды.

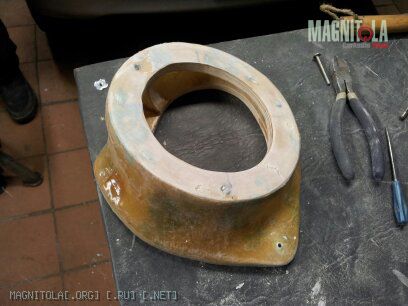

http://magnitola.org/attachment/3/5/4/3/0/185024.thumb красим, чтобы не разбух от влаги.
http://magnitola.org/attachment/3/5/4/3/0/185034.thumb должны быть одинаковые
http://magnitola.org/attachment/3/5/4/3/0/185028.thumb устанавливаем на место

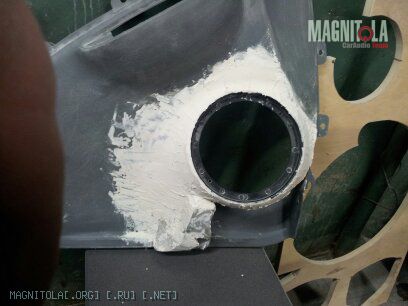

Устанавливаем заранее купленное капроновое колечко в которое свободно входит гриль от акустики, не забываем, что обивка, в нашем случае экокожа будет внутри этого колечка... Закрепляем обшивку. И все на месте замазываем шпаклевкой, можно волосянкой. И не забываем защитить от порчи скотчем или целофаном.
http://magnitola.org/attachment/3/5/4/3/0/185038.thumb
http://magnitola.org/attachment/3/5/4/3/0/185048.thumb высушиваем.
http://magnitola.org/attachment/3/5/4/3/0/185044.thumb проверяем на предмет зеркальности, и тщательно зашкуриваем
http://magnitola.org/attachment/3/5/4/3/0/185050.thumb
С помощью любого полимерного клея и опять-же фена, обтягиваем заготовки
http://magnitola.org/attachment/3/5/4/3/0/185056.thumb

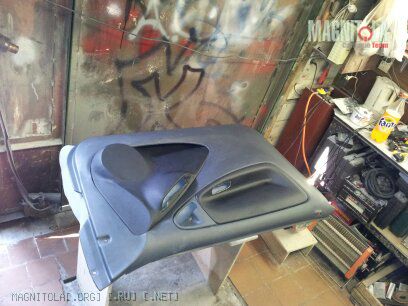

http://magnitola.org/attachment/3/5/4/3/0/185058.thumb Обрезаем излишки, и собираем обшивки.

http://magnitola.org/attachment/3/5/4/3/0/185060.thumb Примеряем грили
http://magnitola.org/attachment/3/5/4/3/0/185062.thumb
http://magnitola.org/attachment/3/5/4/3/0/185066.thumb антискрипим обшивки

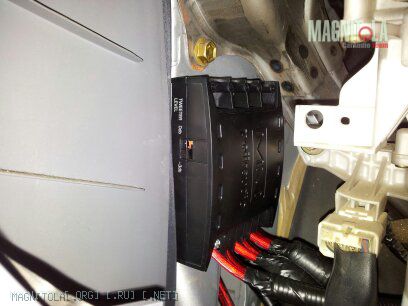

http://magnitola.org/attachment/3/5/4/3/0/185072.thumb устанавливаем кроссоверы
http://magnitola.org/attachment/3/5/4/3/0/185078.thumb изготавливаем подиумы под усилительную часть.

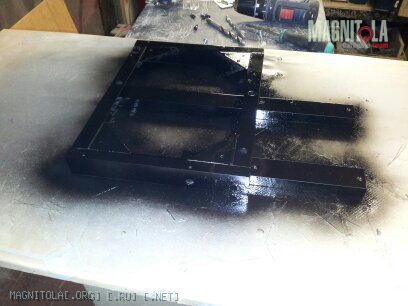

http://magnitola.org/attachment/3/5/4/3/0/185082.thumb красим, из эстетических целей.:whistle3:

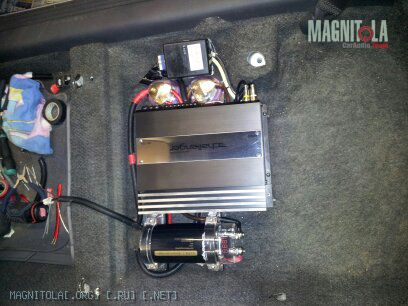

http://magnitola.org/attachment/3/5/4/3/0/185084.thumb собираем конструкцию, правда конденсатор хотели установить сбоку усилителя - не получилось...
http://magnitola.org/attachment/3/5/4/3/0/185090.thumb решили использовать дистрибьюторы, т.к. проводов к конденсатору не хватило буквально пару см. да и натягивать провода противопоказано из-за противопожарной безопасности :yes4:

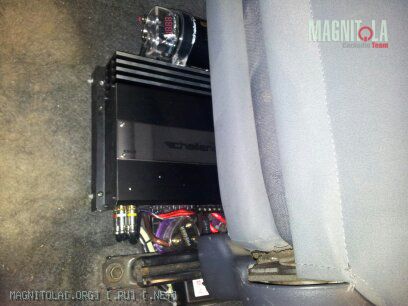

http://magnitola.org/attachment/3/5/4/3/0/185092.thumb примеряем под сидение, - отлично, все уместилось
http://magnitola.org/attachment/3/5/4/3/0/185098.thumb ставим сидение на место к полу усилитель закреплен на пластиковых стяжках

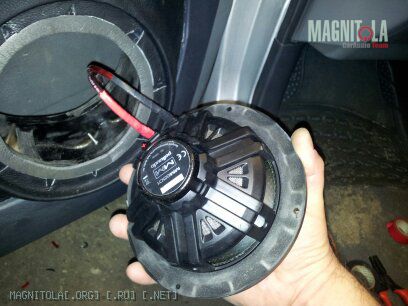

http://magnitola.org/attachment/3/5/4/3/0/185102.thumb устанавливаем динамики

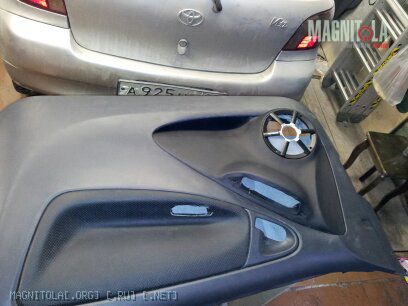

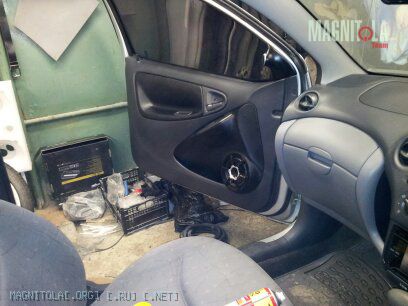

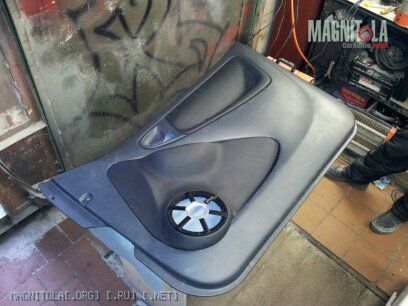

http://magnitola.org/attachment/3/5/4/3/0/185110.thumb http://magnitola.org/attachment/3/5/4/3/0/185108.thumb все собираем, ВЧ кстате регулируются по оси излучения, по этому со звуковой сценой проблем нет :dance2:
http://magnitola.org/attachment/3/5/4/3/0/185112.thumb получаем вполне достойное звучание, причем даже без прогрева... все новое :blum3:

На этом пока все, но вообще это далеко не все Далее будут два 8х сабика в закрытых объемах в боковинах, где задние пассажиры

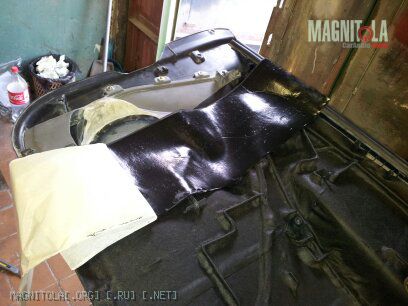

http://magnitola.org/attachment/3/5/4/3/0/83806.thumb первая разборка машины для ШВИ
А здесь про крышу http://magnitola.org/avtomobili-tyun...kozhzamom.html

Симпотишно

Старались, продолжение следует...

А что за "экокожа" такая волшебная? Насколько хорошо по углам клеится?

Извините, недоглядел кое-что. Ругательства стёр:)

Достойно просто и со вкусом!

Дядя Алекс,так держать!!!:magnitola_team_new::magnitola-team::magnitola_team_new:Подики под миды и ВЧ чётко получились!!!Ваще в акурат!!!
Вибровка укатанна добротно,видимо металличиским валиком сработанно.Кстати а технологические отверстия незаделывали?

Привет Паша,...отслеживаешь...гыгыгы я рад что ты в теме, ты прям в корень зришь, но решили не заделывать, т.к. у VITZ обшивки вплотную к металлу двери... шумка и так все заделала..., а вообще то Димон только сегодня спрашивал: "Паша че сказал?"... А я говорю Паша в Геленджике, он вообще не чего не знает..., ошибся видать...есличо

---------- Сообщение добавлено 25.04.2012 в 00:32 ----------

mmm1976,
про экокожу много чего пишут, например: http://www.zideros.ru/subpage8.html но я точно знаю что для обтяжки, лучшего заменителя точно нет, если правильно подобрать полимерный клей, то эко кожа начинает походить на резину, соответственно углы и впадины, клеятся на ура, крышу сделали из эко кожи - не одного пузыря за год!!!
Это не реклама, просто все за даром..., друг шьет чехлы на сидения из этой экокожи, ... остатки от рулонов - нам :dance3: единственный минус не существует полутонов... да и черный , слишком черный, очень обязывает........
Это как жена купила туфли..., следом сумочку..., а как-же!, чехол для мобилы,... шарфик..., и т. д. и т . п. , да и стоит она, наверное не дешево, все-же в каком-то смысле она почти ... натуральная, я понимаю что ПОЧТИ, не катит, но пусть будет так :i-m_so_happy:
дааа..., углы клеятся изумительно:good2:

Цитата:

---

Сообщение от Alex1259

Привет Паша

---

Привет дядь Алекс!Давненько Вас чёто невидать....

Цитата:

---

Сообщение от Alex1259

отслеживаешь...

---

Канешно!Интересно же мне,особенно темки с инстальчиками!

Цитата:

---

Сообщение от Alex1259

решили не заделывать, т.к. у VITZ обшивки вплотную к металлу двери...

---

Канешно обшивка как надо эту задачу не решит....

Цитата:

---

Сообщение от Alex1259

шумка и так все заделала...

---

Ну эт понятно,но тех. отверстия желательно замуровать!

Заделаем Паша..., сабики начнем делать, и параллельно замуруем :secret: Вот, нашел еще фотку,
http://magnitola.org/attachment/3/5/4/3/0/185960.thumb
http://magnitola.org/attachment/3/5/4/3/0/185030.thumb на фотках подиумов кажется что дырку в металле заделали, но это не так, это обман зрения :acute:
