"Тачка на прокачку" - Калина-универсал =)

Наконец-то мой инстал практически завершен (осталось подцепить «+» УСЯ на акум и разобраться с настройкой системы), рассказываю о нем «до» потому как вдруг я чего то не учел, а Вы мне подскажите (укажите).
1. Во-первых, хочу поблагодарить форумчан, благодаря многим вашим статьям я медленно, но уверенно установил себе любительский звук с ПРОФЕССИОНАЛЬНЫМ монтажом.
2. Во-вторых озвучу бюджет:
Основное:
- ГУ Pioneer DEH-P88RSII
- Фронт Polk Audio db6501
- Усилитель E.O.S. AE-4100 LE
Периферия:
- силовой на Усь КГ-25 (4 м.) – 110 руб/м
- от Уся до кроссоверов ПВС 4х4 (2,5 м.) – 73,5 руб/м
- от кроссов до мидов и твиттеров ПВС 2х2,5 (6,5 м.) – 24 руб/м
- наконечники на КГ-25 (2 шт.) – 17 руб/шт
- наконечники к кроссоверам НВИ 1,25-4* (12 шт.) – 0,7 руб/шт
* к ПВС 4х4 с НВИ пришлось снять термоусадку и расширить шилом отверстие для провода.
- предохранитель в колбу 80 А – 50 руб
* Колбу подогнал знакомый =) А так АртСаунд 590 руб.
- Межблочники – дал все тот же знакомый, правда Мистери*, ну да ладно, планирую в будущем поставить ДЛС за 2 100 руб.
Может, кто, что лучше предложит в это ценовой категории?
* зато потом будет с чем сравнить)))
- наконечники к динамикам (8 шт.) – 3 руб/шт.
- Наконечник-гильза НШвИ-4,0-9 (4 шт. на подключение к Усю ПВС 4х4) – 1,1 руб/шт
- Наконечник-гильза НШвИ-25,0-22 (2 шт. на подключение к Усю КГ-25) – 2,4 руб/шт
- Сальник MG25 (1 шт. на ввод силового из моторного отсека в салон) – 16 руб
- Гофра под силовой ø20 мм (3 м) – 4,5 руб/м
- Термоусадка ø25 мм (1 м) –24 руб/м.
Ах да чуть не забыл еще нам понадобится машина Калина Универсал ))).
П.С. Проставки в двери делал из «подручных» материалов, поэтому затратил только физический труд и время =).

А хде фото?

обо всем попорядку

О проставках.


Мне понадобилось:
- Фанера 10 мм – 400х500 мм
- МДФ 5 мм – 400х200 мм
- Клей Момент Универсальный
- Электролобзик
- Дрель
- «Приспособа» Вложение 226870увидел у кого-то на форуме, сорри не помню у кого. И прочая мелочь.


Выпилил 5 колец внешний ø 180 мм, внутренний ø 130 мм, затем одно кольцо пополам, получилось по 2,5 кольца Вложение 226872на дверь. СклеилВложение 226876, потом в приспособе выставил необходимый наклон и ножовкой отрезал лишнееВложение 226874.
Далее просунул заготовку под карту двери, выставил ее с установленной картой по принципу без зазораВложение 226882, отметил карандашом отверстия, к которым крепился штатный динамик, просверлил и прикрепилВложение 226878 (нанеся м/у металлом двери и проставкой силиконовый герметик) проставку к металлу двери на винты с потайной головкой (гайки использовал с пластмассовым кольцом, удобно вместо гравера). Затем надел карту двери, в месте соприкосновения карты и проставки тоже нанес герметик. После чего на карту наложил кольцо из МДФ и прикрепил его к проставке на саморезы, тем самым прижав карту плотно к проставке.
Мини-подиум готов, осталось прикрепить динамик, при этом не пострадала, ни карта и ни метал двери (что для меня было немало важно). =)Вложение 226880

Об усилителе.
Его я разместил на спинке заднего сидения, к сидению прикрутил фанеру 10х260х380 мм, а к ней уже сам усь, между ними оставил расстояние в 5 мм для вентиляции. В будущем планирую туда фальшь - панель с подсветкой =).
Вложение 226884

О проводах и их коммутации.


Силовой пустил по левому борту, «пол дня» думал, где отверстие проделать между моторным отсеком и салоном, в итоге решение оказалось проще «пареной репы», за аккумулятором увидел небольшое отверстие в «штатной шумке» Вложение 227018… кое-как подлез изнутри и увидел там отверстие в металле около ø 40 мм, легким надавливанием со стороны двигателя выпал кусок шумкиВложение 227046))). Туда вставил сальник и ч/з него пропустил силовойВложение 227170.
Силовой от аккумулятора до предохранителя «обтянул» термоусадкойВложение 227078.
Межблоки пропустил по правому борту.
ПВС 4х4 от Уся до кроссов проложил по центру, у ручника разделив попарно, т.к. кроссы решил расположить под передними сидениямиВложение 227204, а оттуда развел на миды и твиттера.

Ну вот вроде и все жду Ваши комментарии )
П.с. Строго не судить, я новичок в этом.

зачетно получилось,для новичка

Еще пару фото о том как:
Вложение 227956Вложение 227958Вложение 227960Вложение 227962Вложение 227964
о прокладке проводов для мидов:
в пластмассовых колодках пришлось рассверливать отверстия под ПВС 2х2,5 сверлом 4мм, сверлил со стороны входа штатной проводки, т.к. там отверстия круглые, сверло входит без проблем
Вложение 227966Вложение 227970Вложение 227968
"-" от уся кинул на кузов
Вложение 227972

Нормальное начало, а саб планируешь?

Планирую, но пока не знаю когда)

Удачи и успехов! Все получится, главное поставить цель.

Отличное начало...пару вопросов...с такими проставками мид в пол не смотрит? и по поводу минуса от аккума на корпус...увеличивать сечение не планируеш?...и фото входа силы со стороны салона можно?

Буду следить, очень интересно! Сам до недавнего времени обладал таким авто. Систему собрал, а поставить не успел, буду в другую ставить!

Цитата:

---

Сообщение от Hohol96

увеличивать сечение не планируеш?

---

А надо?Вложение 228122
чет не натыкался на статью "об этом" на форуме, моно ссылку на статью если такая есть.

Цитата:

---

Сообщение от Hohol96

с такими проставками мид в пол не смотрит?

---

есть немного, но я планирую потом "доворот" на слушателя сделать, это так на скорую руку, не терпится послушать)

Цитата:

---

Сообщение от Hohol96

и фото входа силы со стороны салона можно?

---

сделаю выложу.

Цитата:

---

Сообщение от Универс@л

моно ссылку на статью

---

сечения кабеля + и - должны быть одинаковы

---------- Сообщение добавлено 17.05.2012 в 13:55 ----------

продуюлируйте с АКБ на массу тем же сечением, что и на усилителе

Цитата:

---

Сообщение от Универс@л

это так на скорую руку, не терпится послушать)

---

Знакомо нам это очень...проходили...но к сожалению нет ничего более постоянного чем временное...гыгыгы

Hohol96, фото со стороны салона, сорри, обшивку не стал убирать, но отверстие там)

Вложение 228276

там не совсем удобно подлезать.

Цитата:

---

Сообщение от Васян

продуюлируйте с АКБ на массу тем же сечением, что и на усилителе

---

наконец-то принесли обжатый проводок )
Вложение 230390

пойду ставить и делать ВКЛ системы

Урааа подцепил, согласовал и сделал вкл. Да качество конечно на высоте (после штатного звук офигенный), теперь буду знакомиться с функциями пиона.

следующий этап шумка дверей, а то бас не глубокий (

я планирую твиттеры поставить в штатные места у стекол, напиши какого диаметра они у тебя? интересно влезут или нет?
Вложение 603054

Цитата:

---

Сообщение от Ultrasss

напиши какого диаметра они у тебя?

---

ураловские чтоли?

Цитата:

---

Сообщение от Универс@л

ураловские чтоли?

---

да, или пищалки все одни и те же по размерам?

Вот решил дополнить тему...
По весне поменял миды, и наконец-то сделал ШВИ.

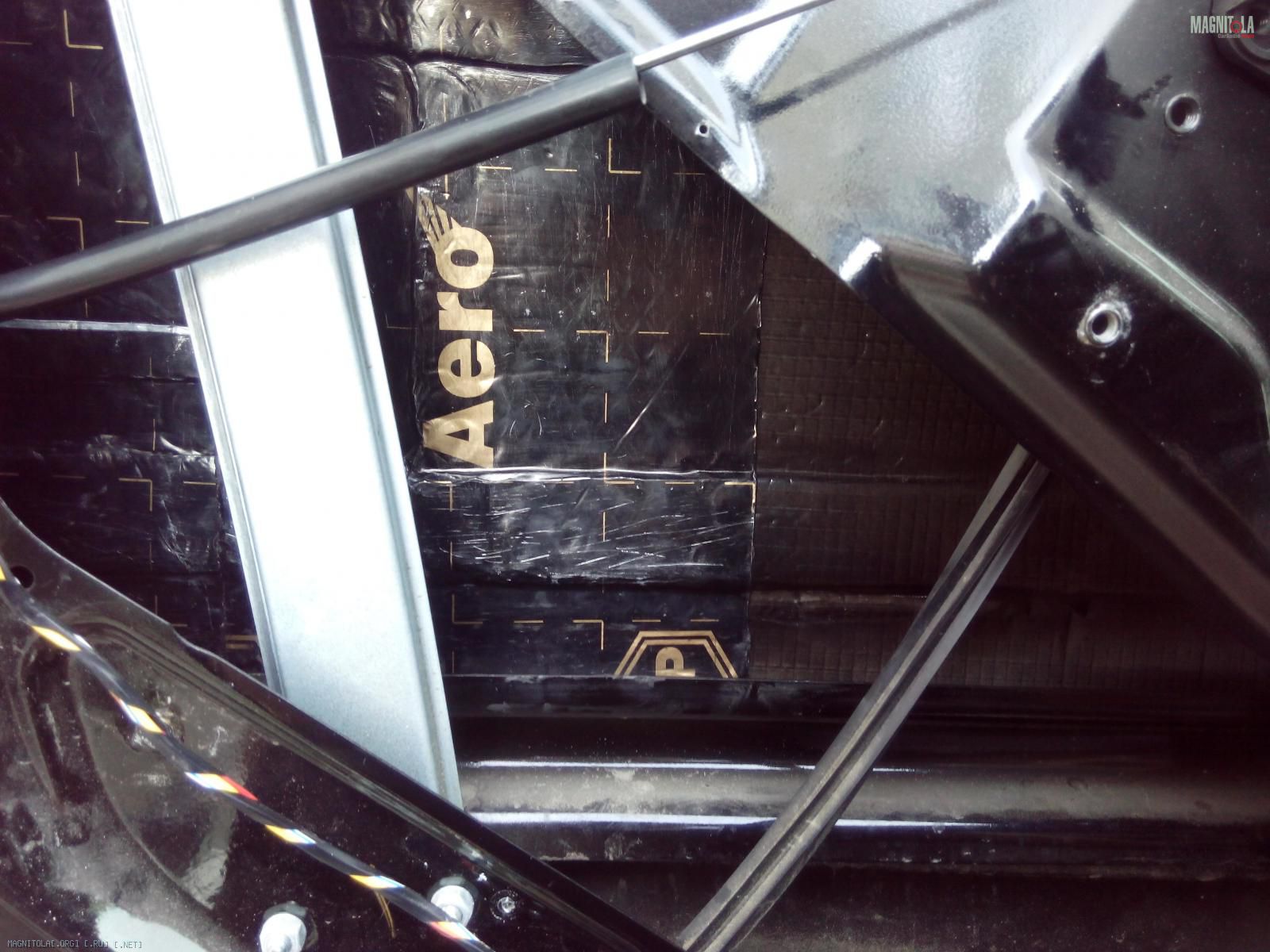

Внешнюю сторону дверей обклеил Stp AeroВложение 603804 2 мм.

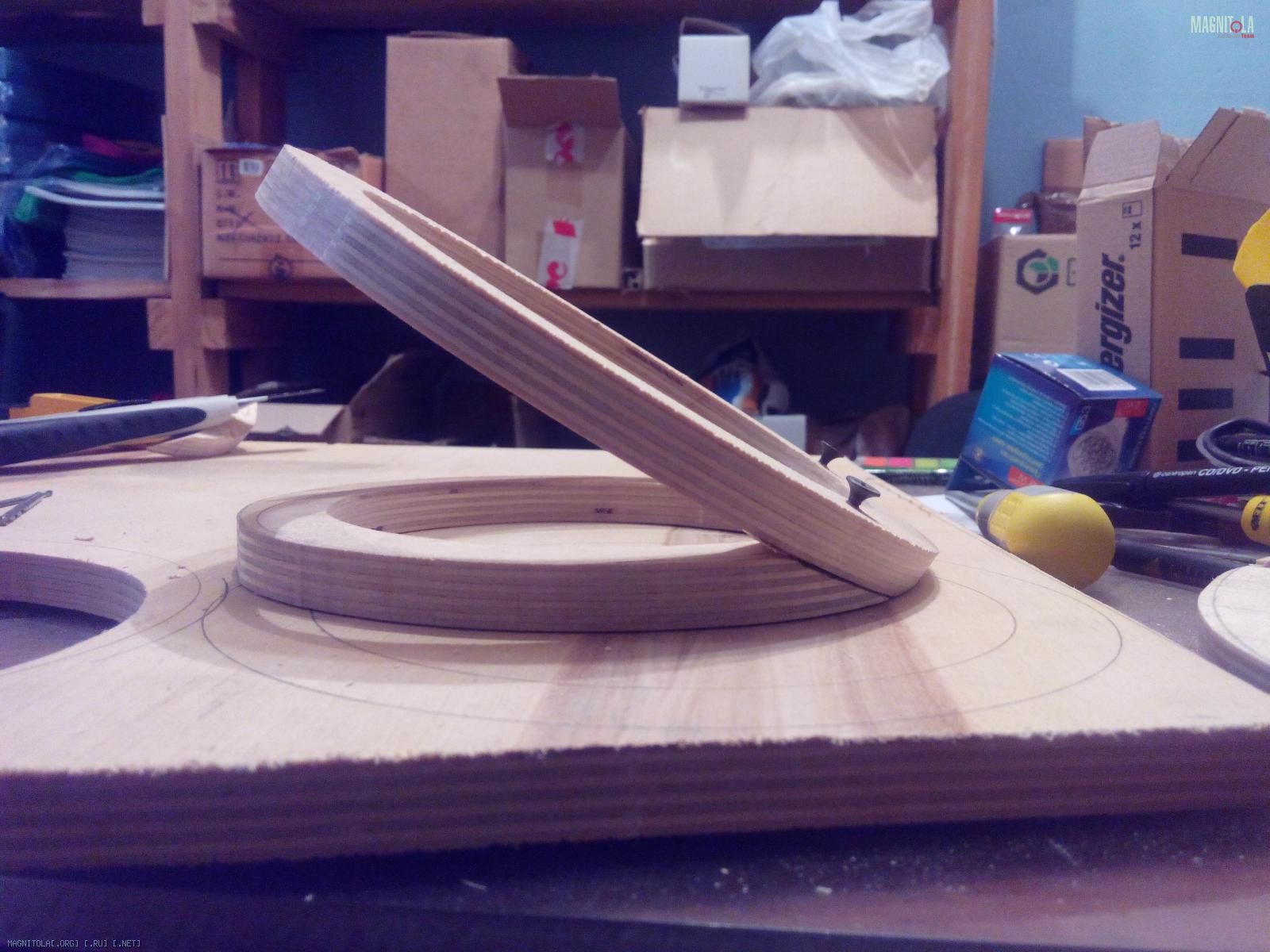

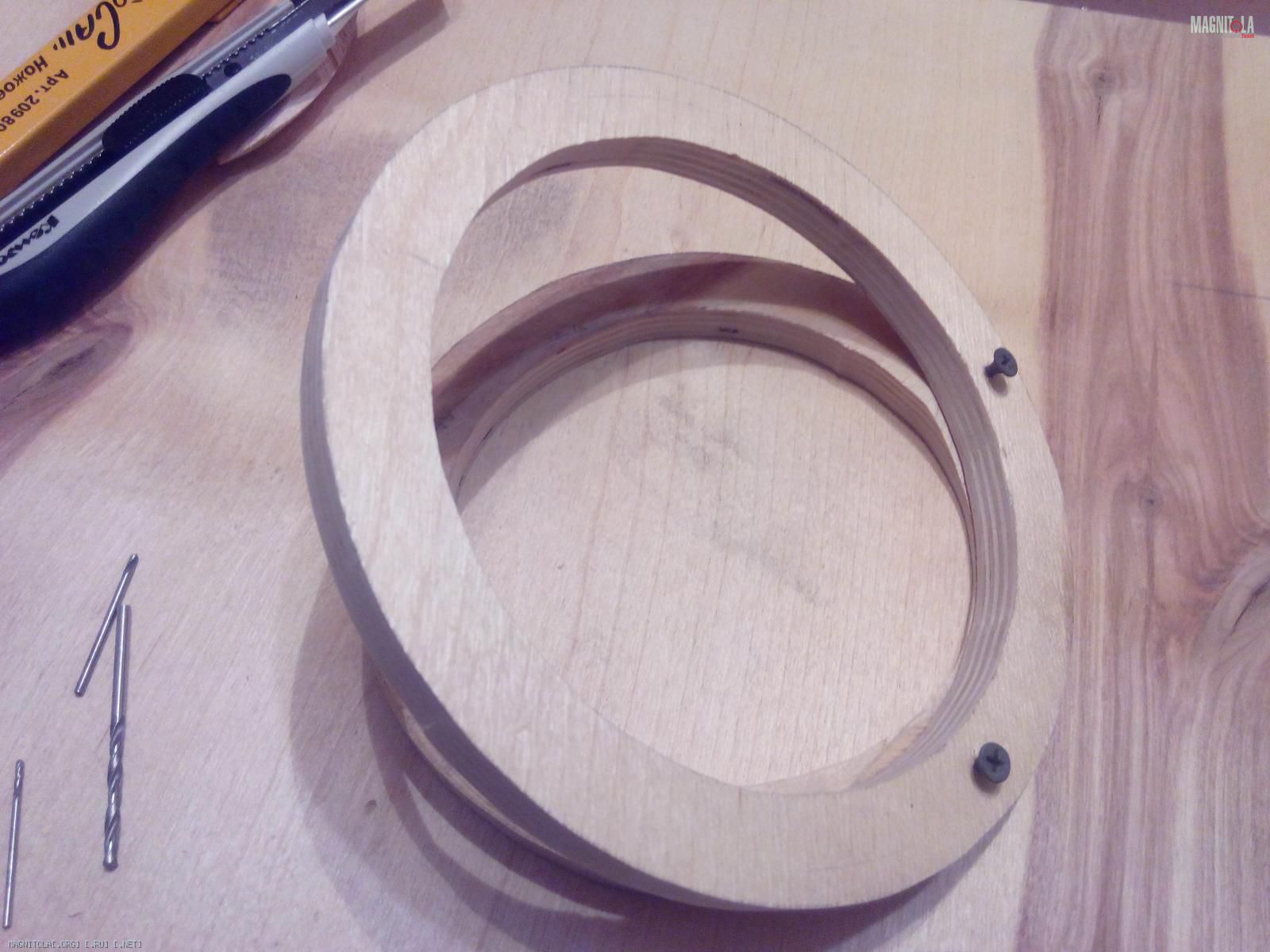

Вначале хотел делать доворот на слушателяВложение 603816Вложение 603818, но после примерки, оказалось что дверка бардачка сможет открываться только при открытой двери, поэтому от доворота отказался.

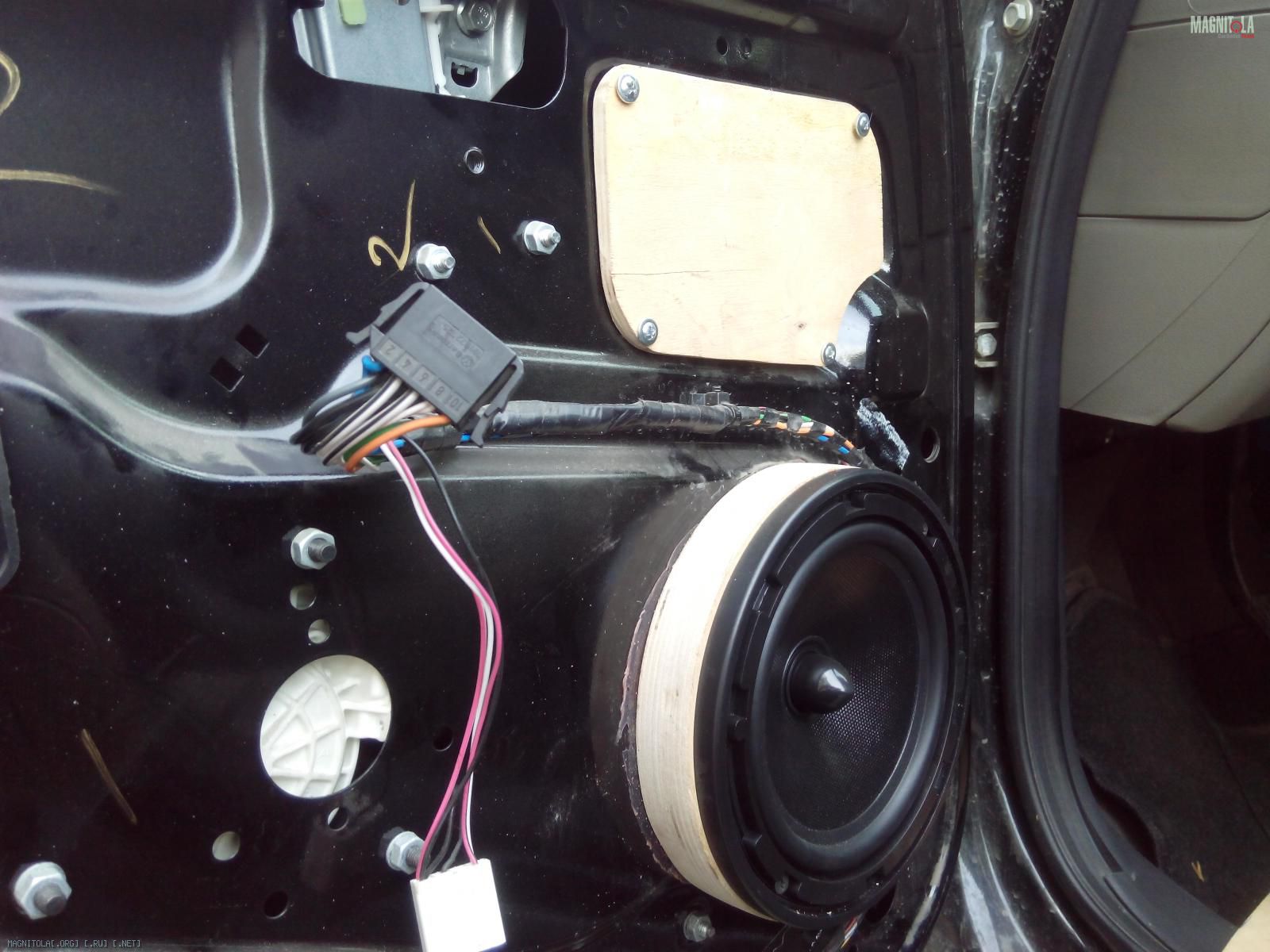

Заменил проставки на "подиумы" 2 кольца из 12мм фанерыВложение 603806

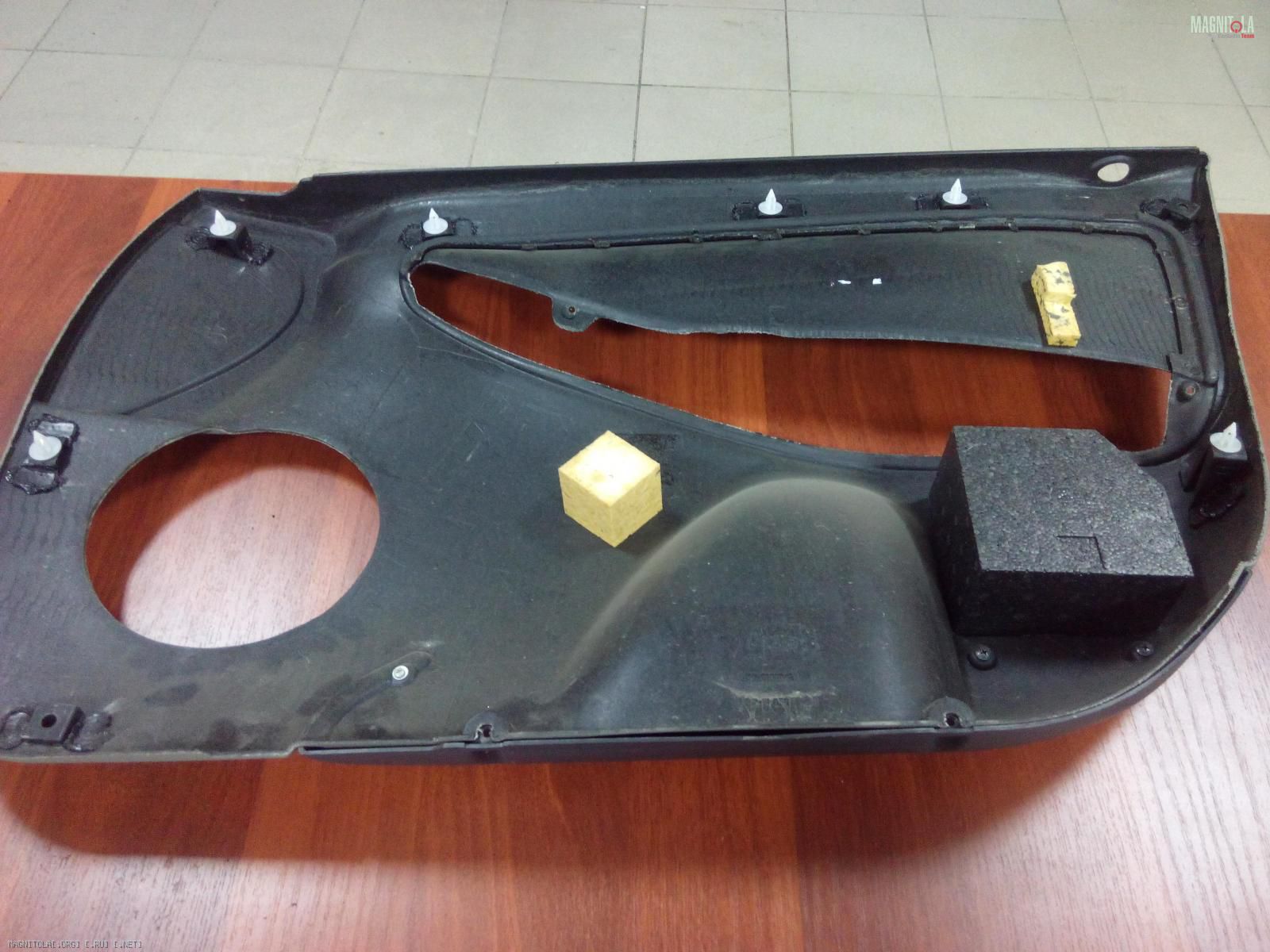

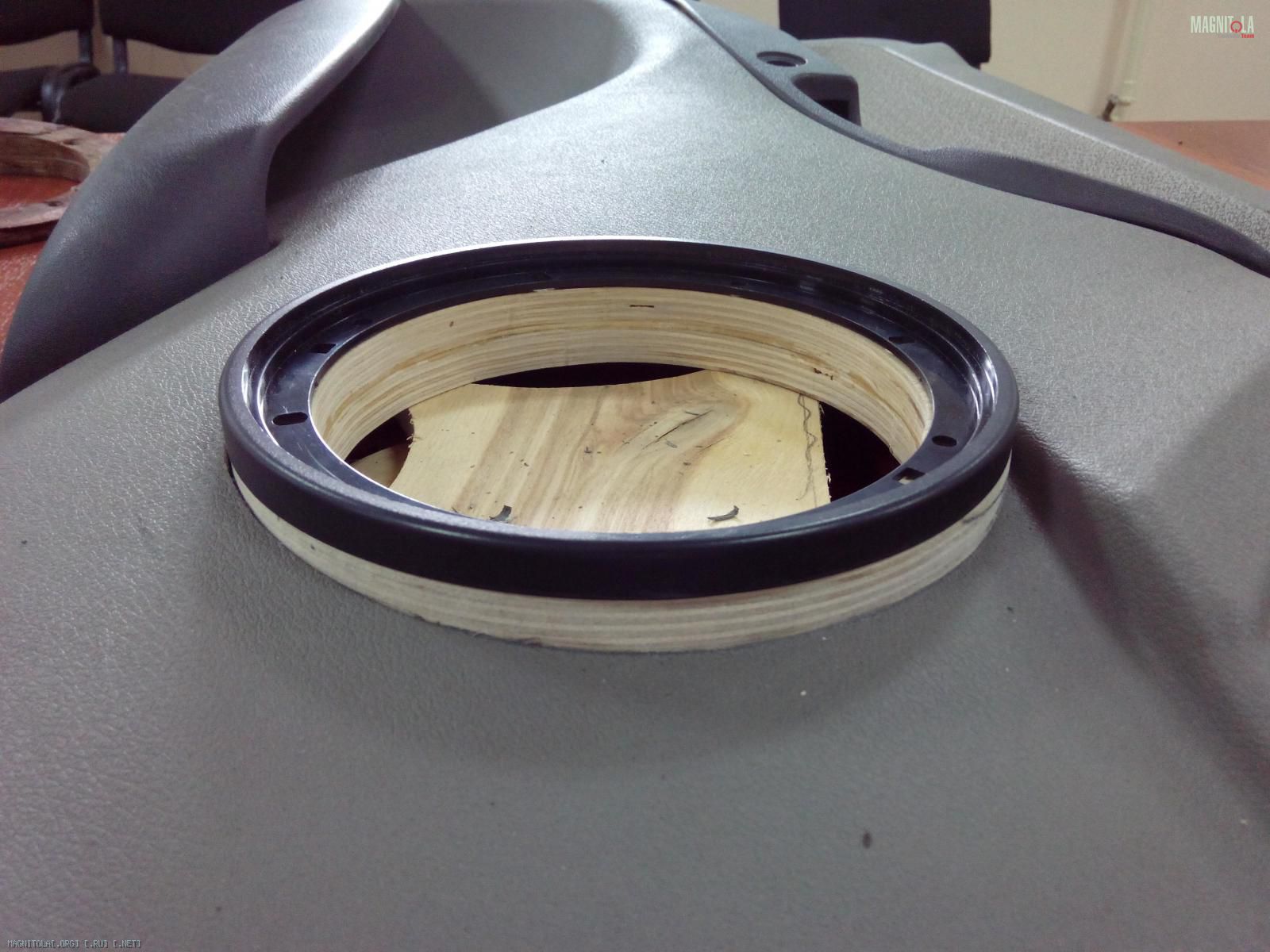

Для этого все таки пришлось резать карту дверей, резал аккуратно чтоб зазоров не было Вложение 603808Вложение 603810

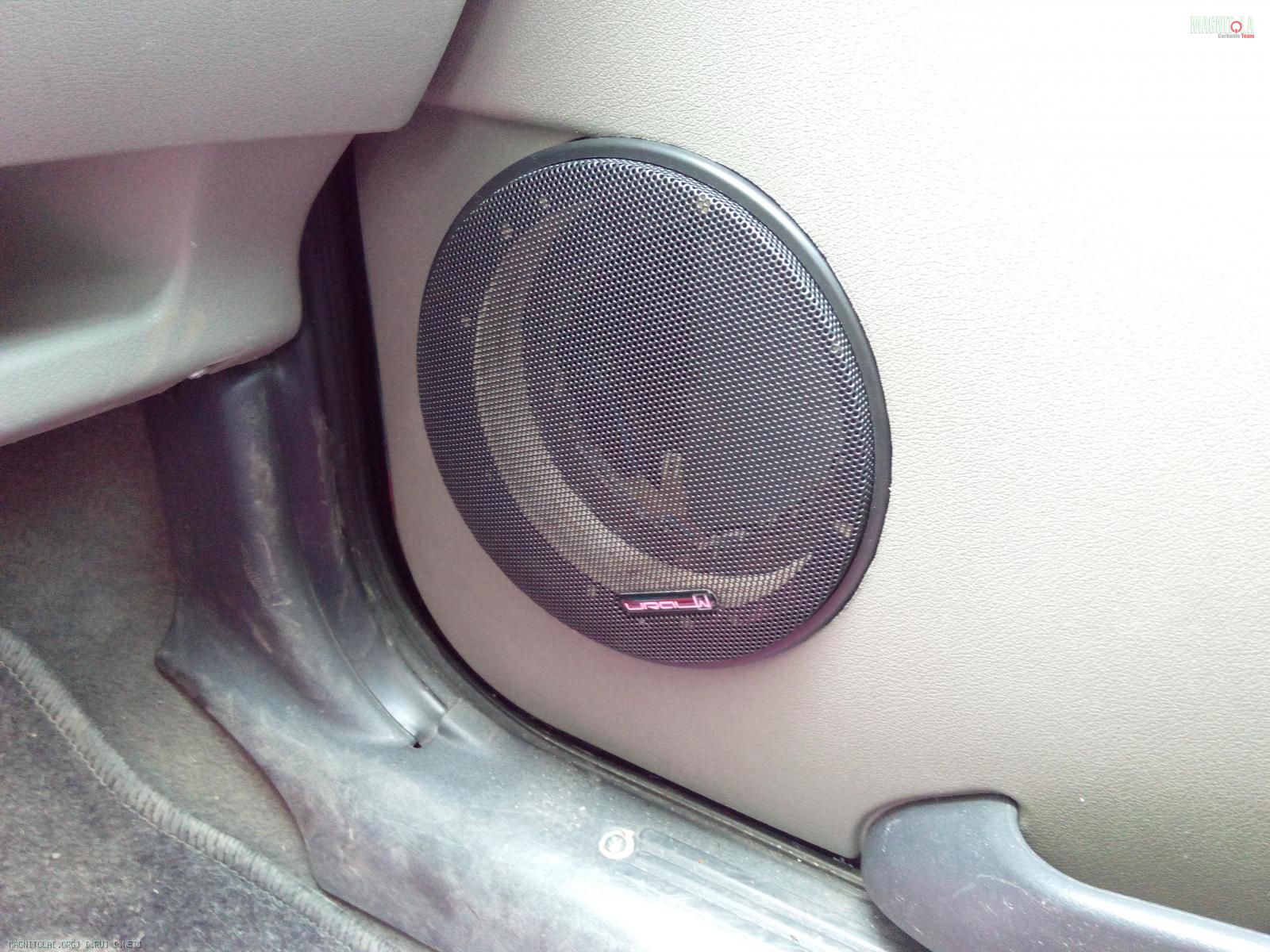

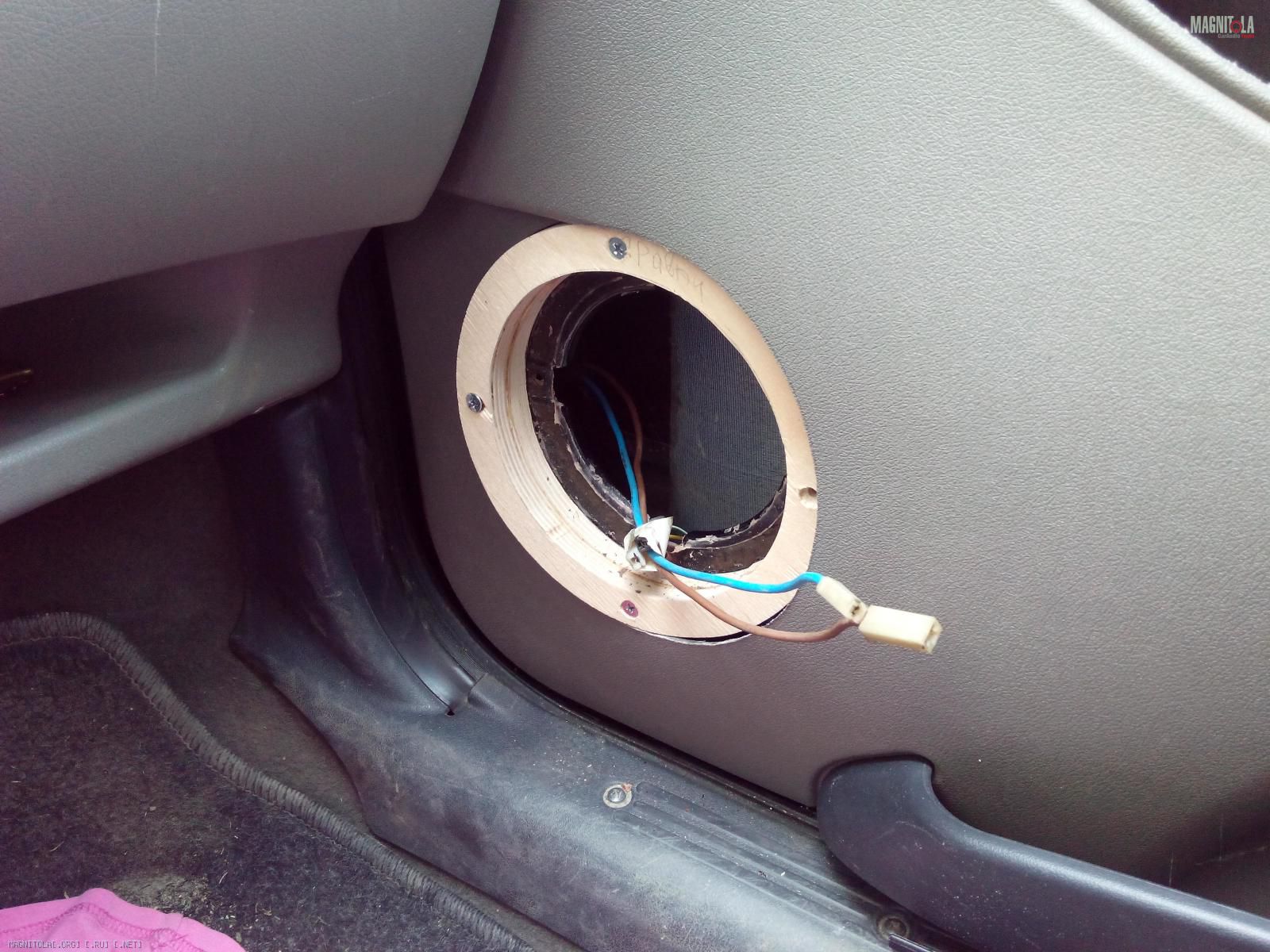

получилось как и хотелВложение 603814Вложение 603812

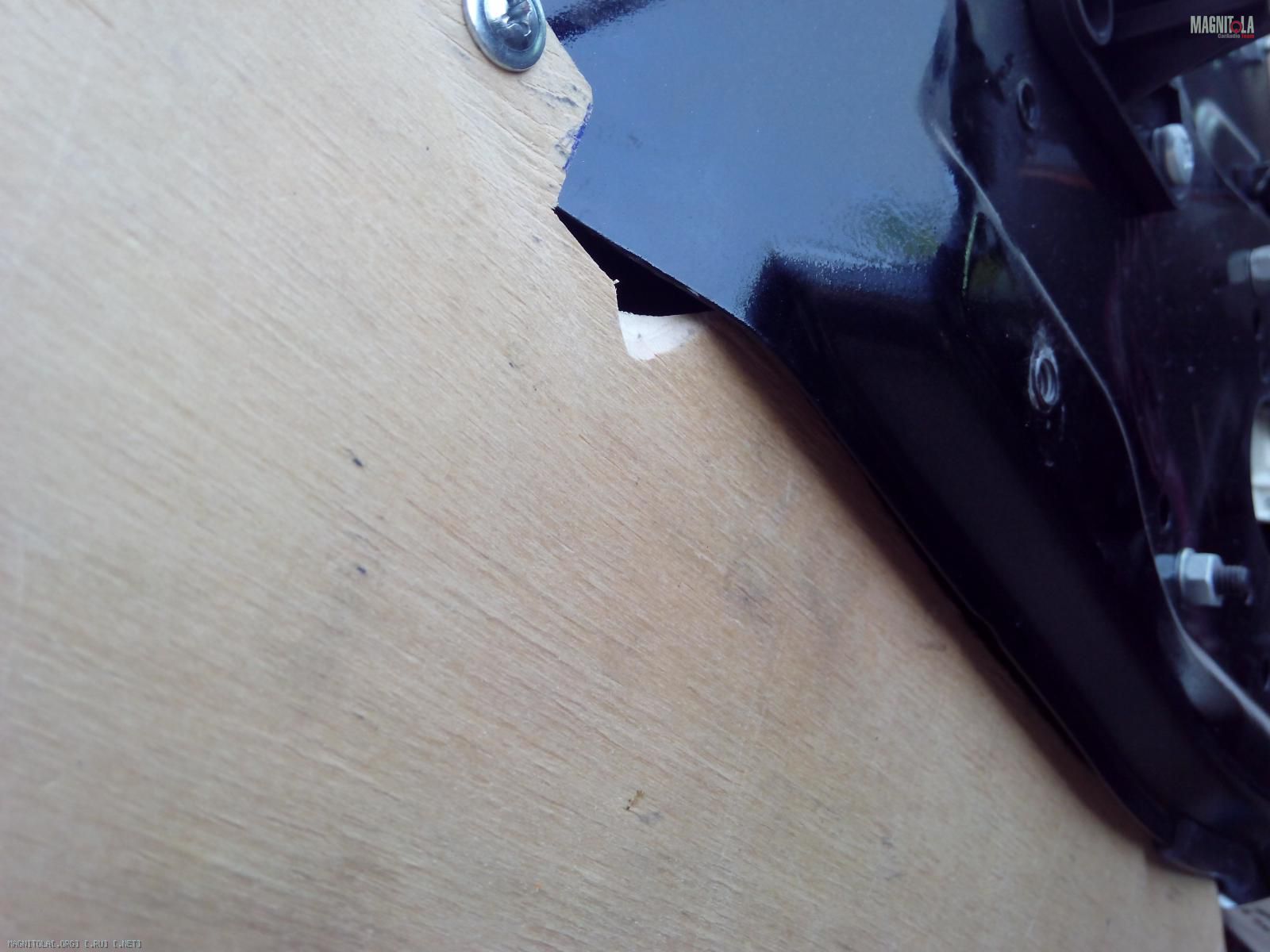

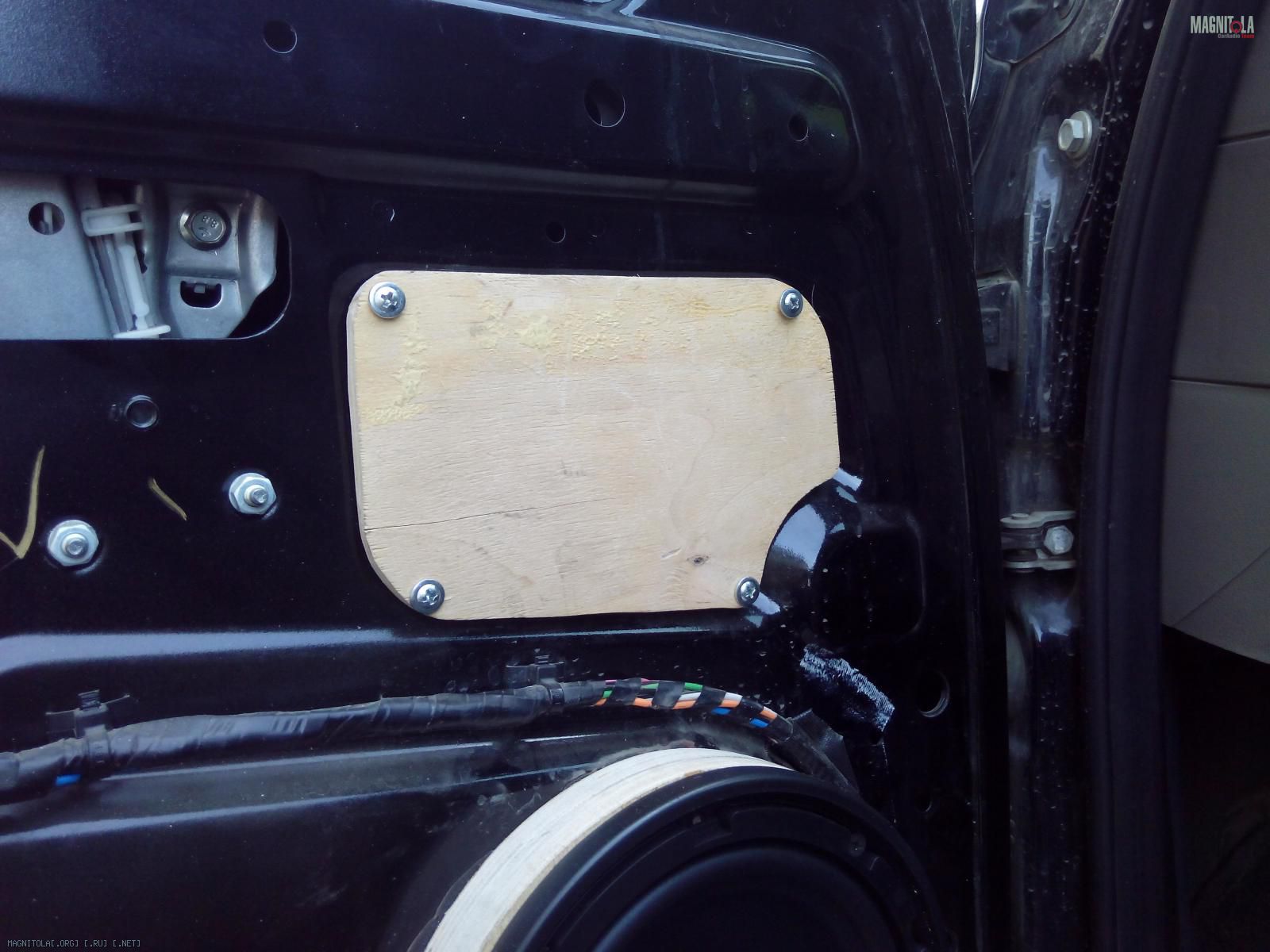

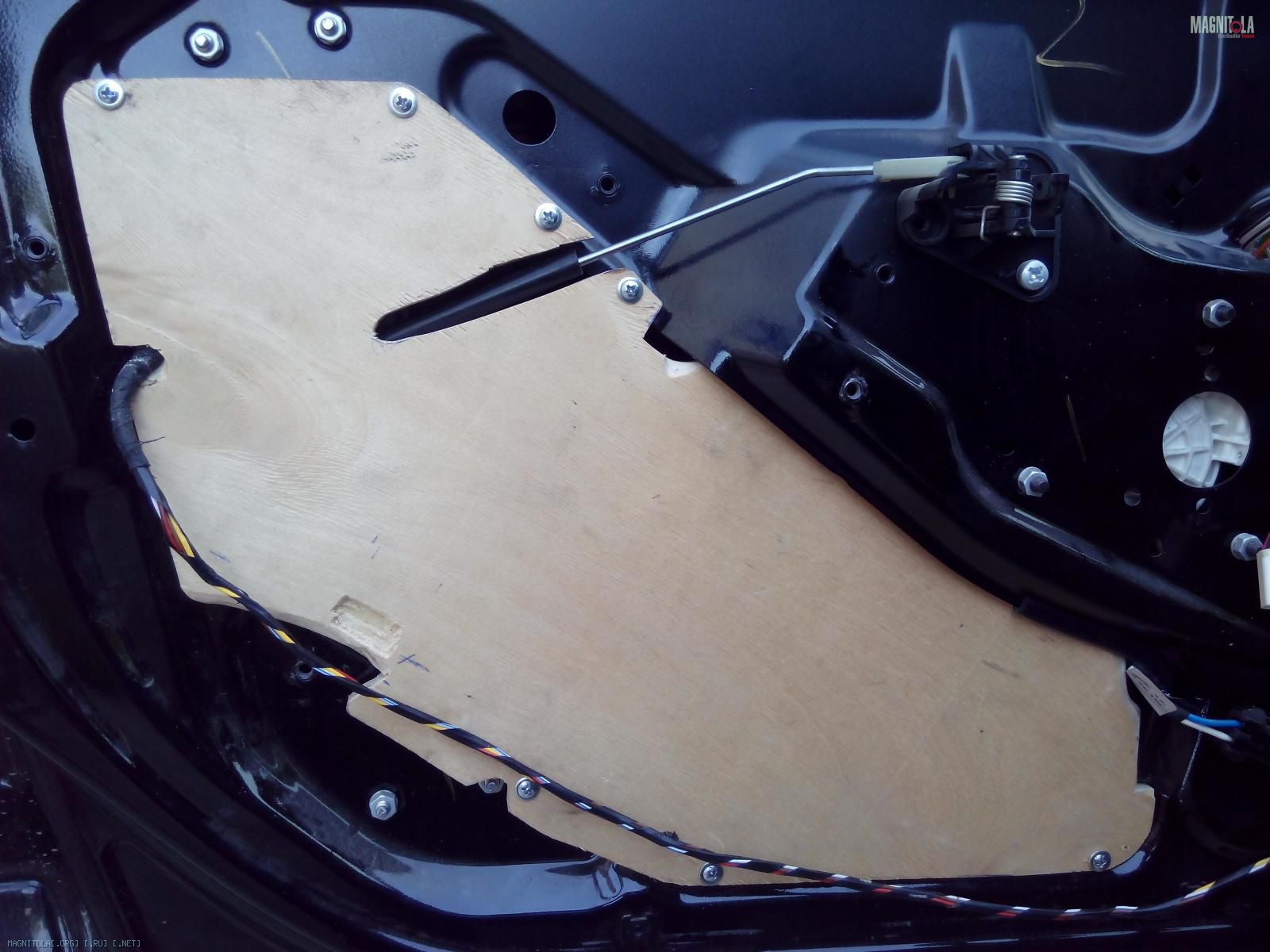

большие технологические отверстия в двери закрыл 5мм фанерой Вложение 603826Вложение 603824Вложение 603828, оставшиеся щели и мелкие отверстия заклеил тем же Stp Aero.

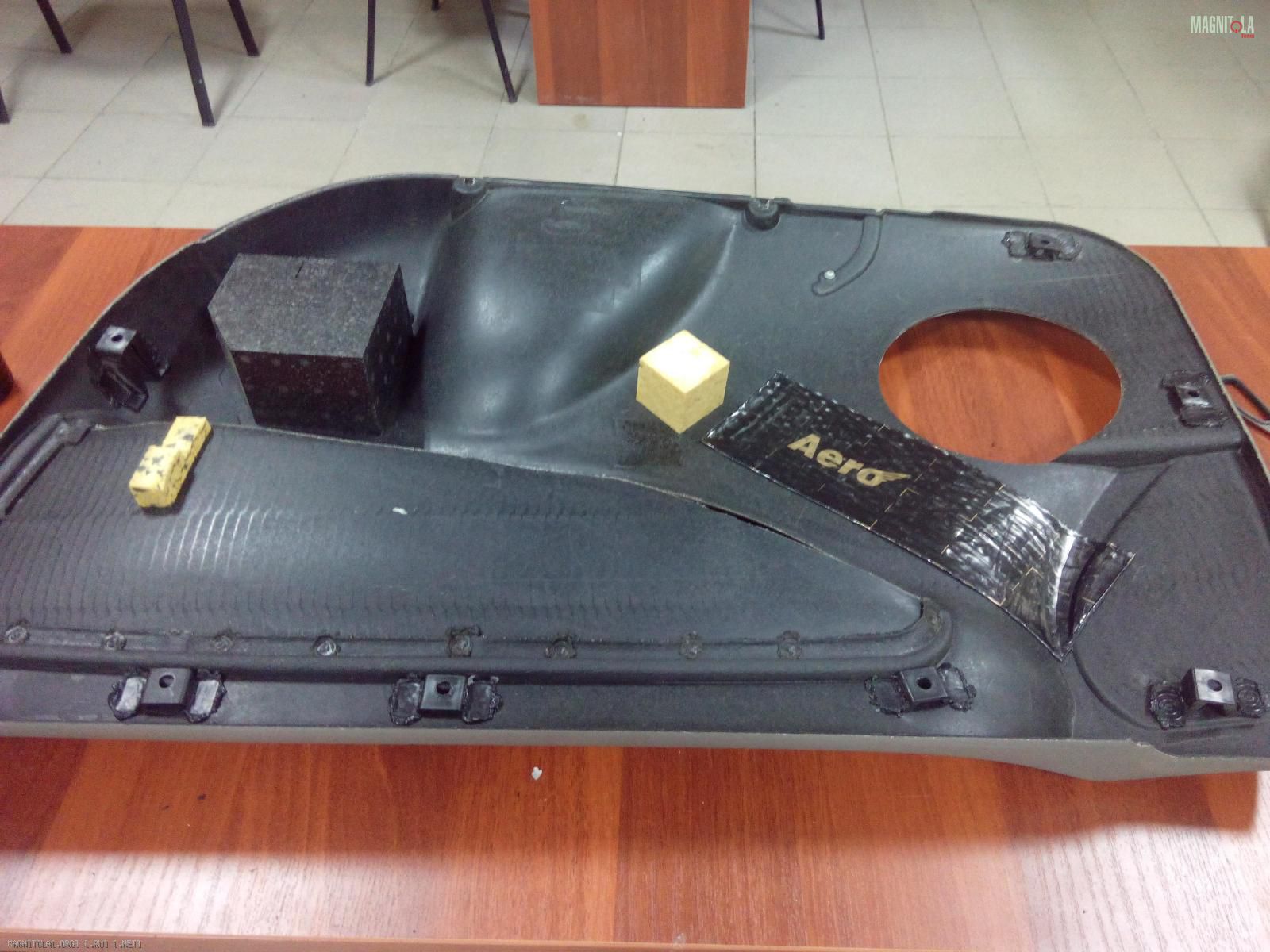

На карту наклеил для жесткости Stp Aero в одном местеВложение 603838 с верху наклеил Stp Битопласт А10К (750х1000х10 мм), по листу на каждую карту.

На 2 двери ушло 3 листа Stp Aero (530х750х2 мм) и 2 листа Stp Битопласт А10К (750х1000х10 мм).

Ах да заменил межблоки на DAXX R88, звук стал намного приятнее и чище, потраченных денег не пожалел.

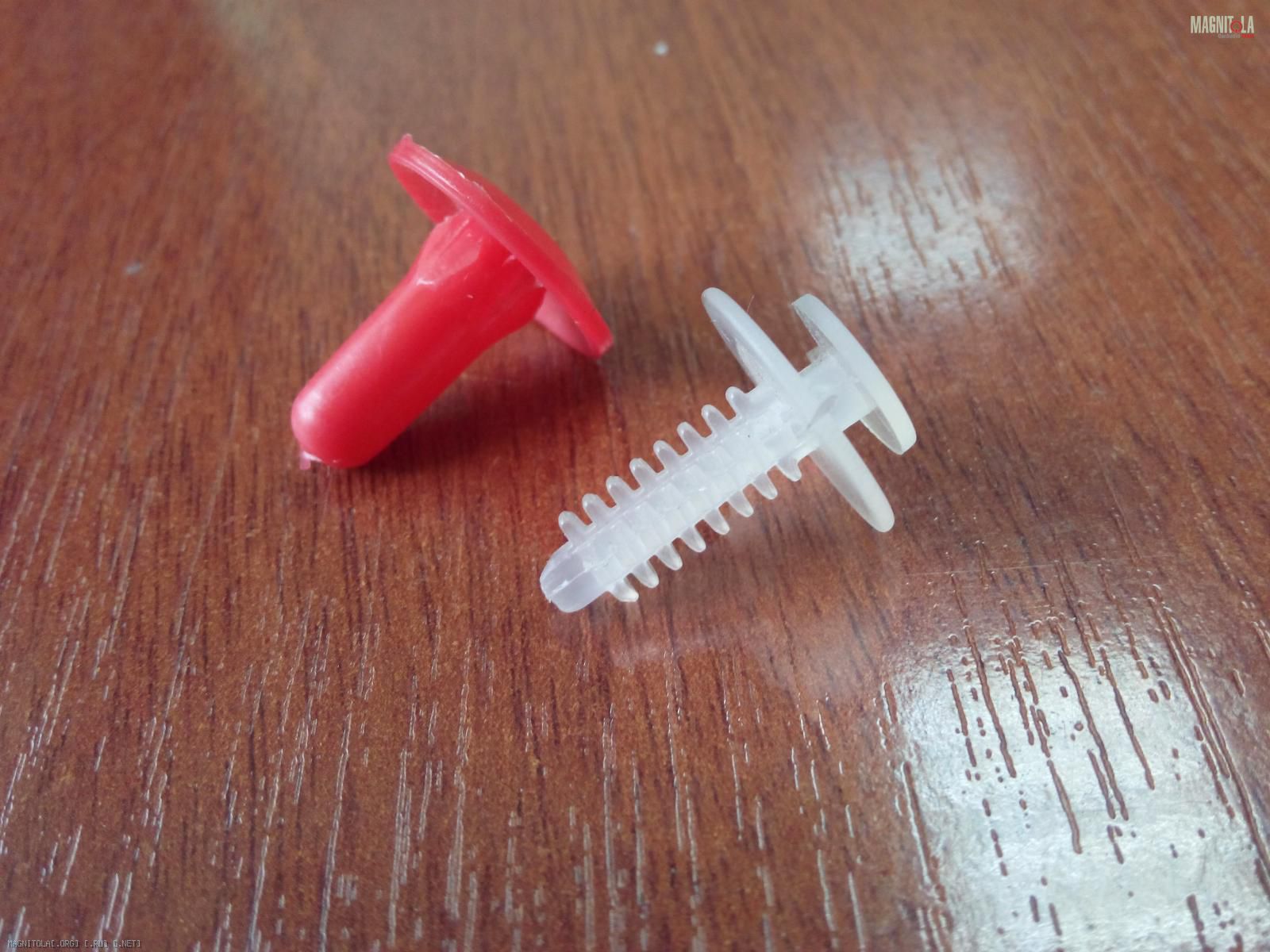

Пистоны тоже поменял, взял вот такие Вложение 603844 по 2 рубля нашел, понадобилось 16 шт на 2 карты.

Какие межблоки Daxx именно ты взял?

---------- Сообщение добавлено 08.07.2014 в 18:32 ----------

Мне пистоны тоже нужны, я их поломал штук 5 и обнаружил часть недостающих)

Цитата:

---

Сообщение от Ultrasss

Какие межблоки Daxx именно ты взял?

---

Кабель межблочный RCA DAXX R88-40 4м, брал недели 2 назад за 1550р, сегодня глянул они уже 2200 стоят...
Цены растут просто ужАс, но уже совсем другая история или тема или даже форум:sad:.

теперь подумываю саб мостом на оставшиеся 2 канала. кто что посоветует?

бюджет до 5000р новый, чем дешевле тем лучше для кармана, на 10 дюймов, размещение в ЗЯ или ФИ, чтоб музыкально давил:derisive:

DD510

Цитата:

---

Сообщение от Васян

DD510

---

Спс, за предложение, но у себя в городе я его не могу найти...
