Небыстрый инсталл в Lancer IX на компонентах DD.

Небыстрый инсталл в Lancer IX на DD.

Итак, друзья вот и я решил оставить немного истории…

Машина у меня Mitsubishi Lancer IX (1,6; АКПП), приобрёл её зимой, и до сих пор езжу-«наслаждаюсь» штатными 4-мя колонками и оставшегося с прошлой машины, всем известного, ГУ Pioneer DEH-P88RS-II.

Вложение 230240

Систему решено строить полностью на компонентах фирмы Digital Designs, в связи с этим был сделан предзаказ на следующие модели:
· твиттеры - DD АТ-28
· мидбасы- DD CS-6,5
· усилитель на твиттеры - DD С1с
· усилитель на мидбасы - DD С2с
· сабы – 2 штуки DD 512 (4 Ом)
· усилитель (моноблок) на сабы - DD СМ1000
Из всего этого добра приехали пока только сабики, остальное ориентировочно в мае, поэтому пока есть время подготовить машину к этим ништякам!!!

Задумывал инсталл ещё зимой, поэтому межблоки уже спаял!
Использовал всем известные шнурки CANARE L-2T2S (8 метров черного и 8 метров красного цветов) и RCA-разъемы Neutrik Rean NYS 373 (6 штук с черной маркировкой и 6 с красной).

Вот кратенький отчет по изготовлению межблоков:

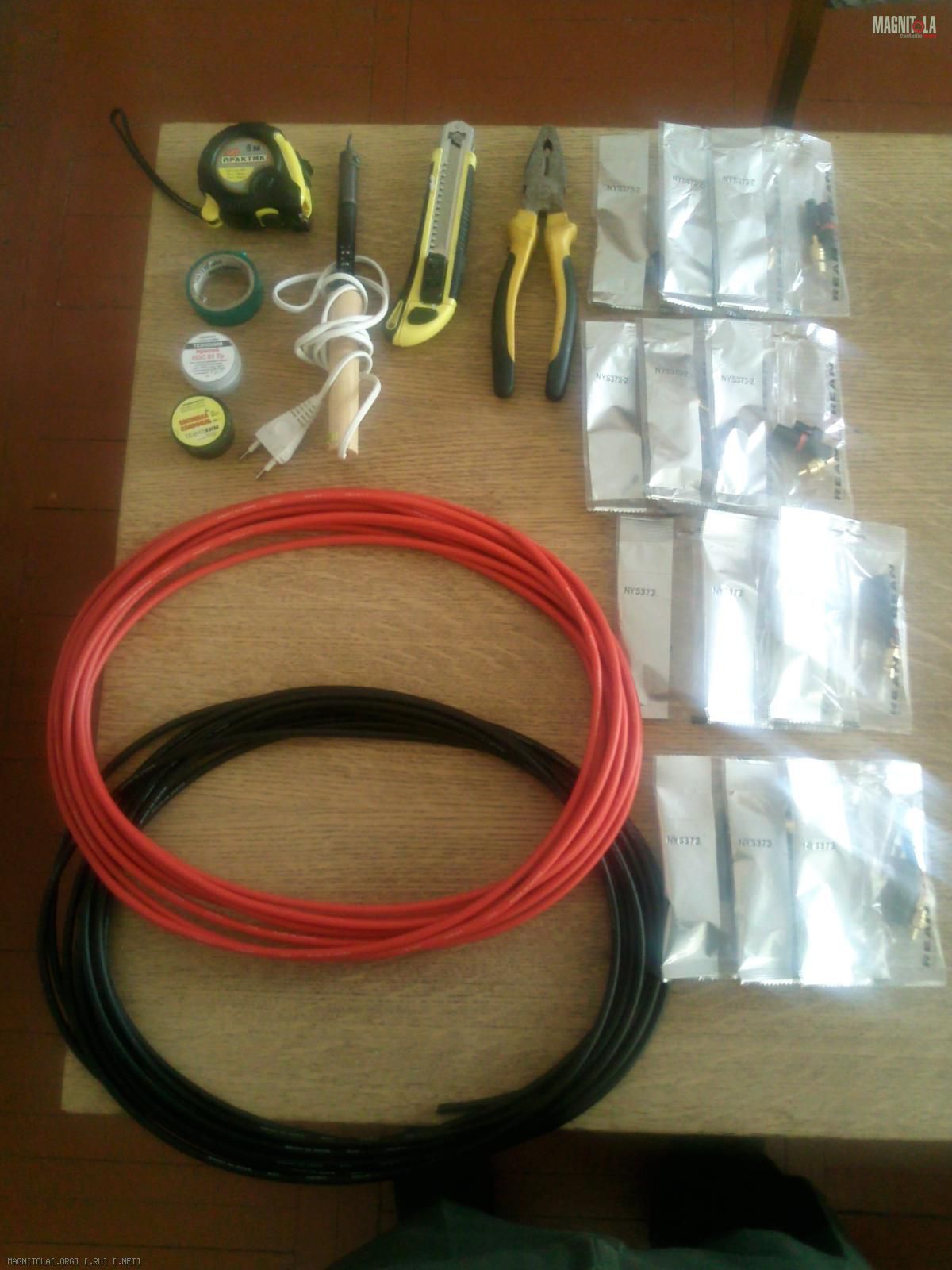

На след фотке изображено все что небходимо для работы.

Вложение 230244

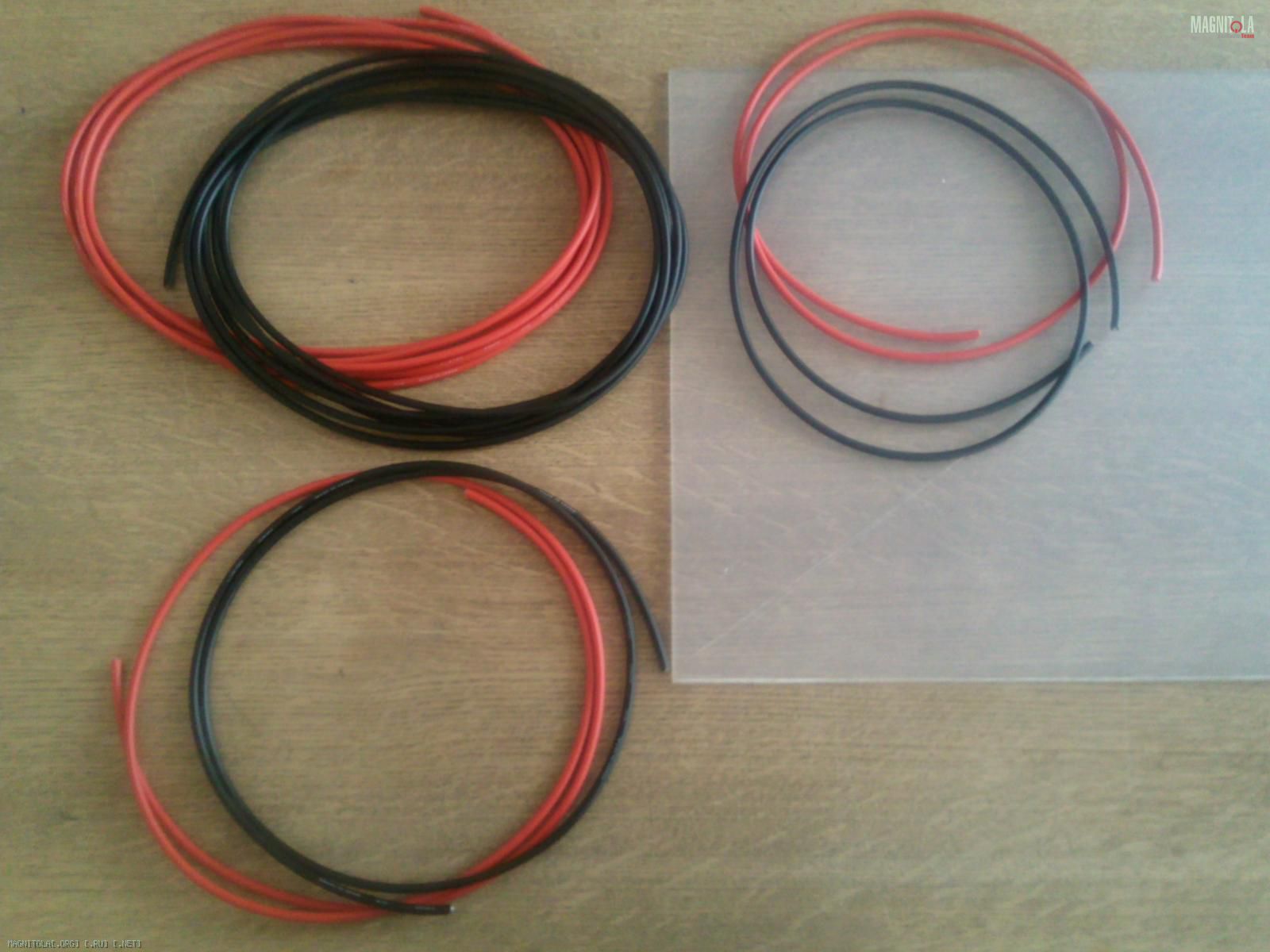

Итак приступим, сперва отрезаем шнурочки необходимой нам длины от купленного провода (у меня это 5 м, 1,5 м и 1,5 м).

Вложение 230242

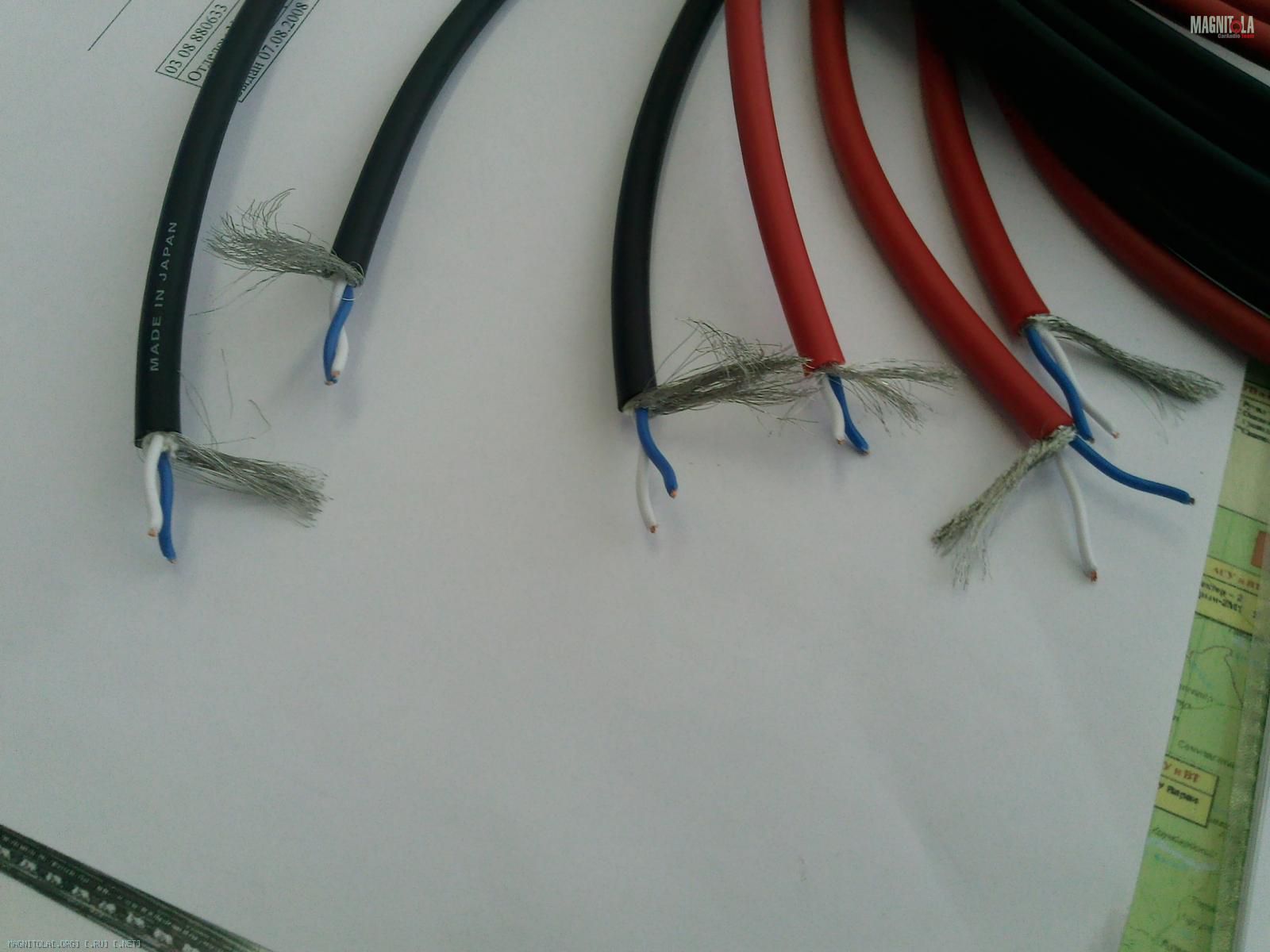

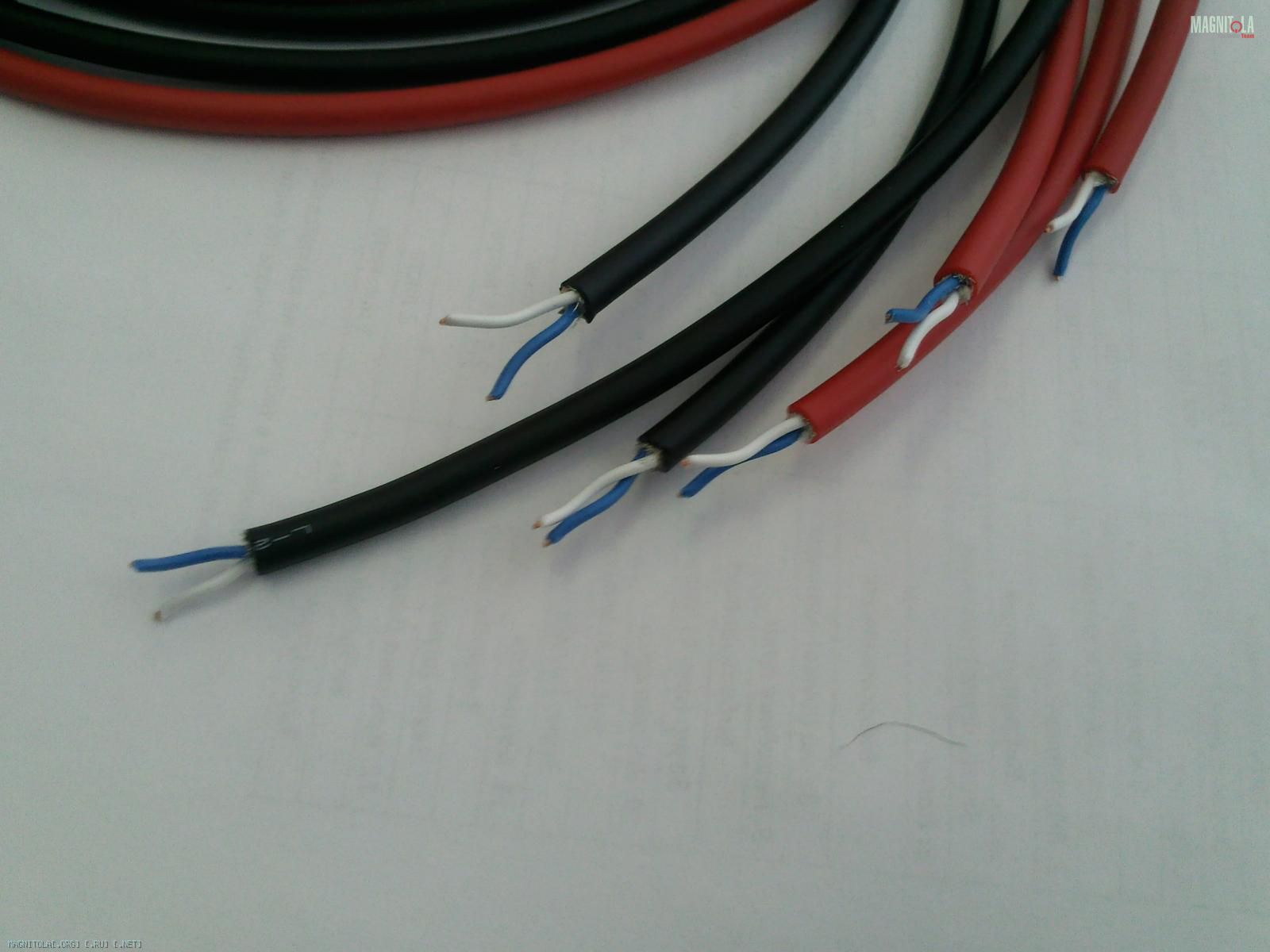

Далее зачищаем концы наших «шнурков» как показано на следующих фото (помним что экран оставляем только со стороны ГУ!).

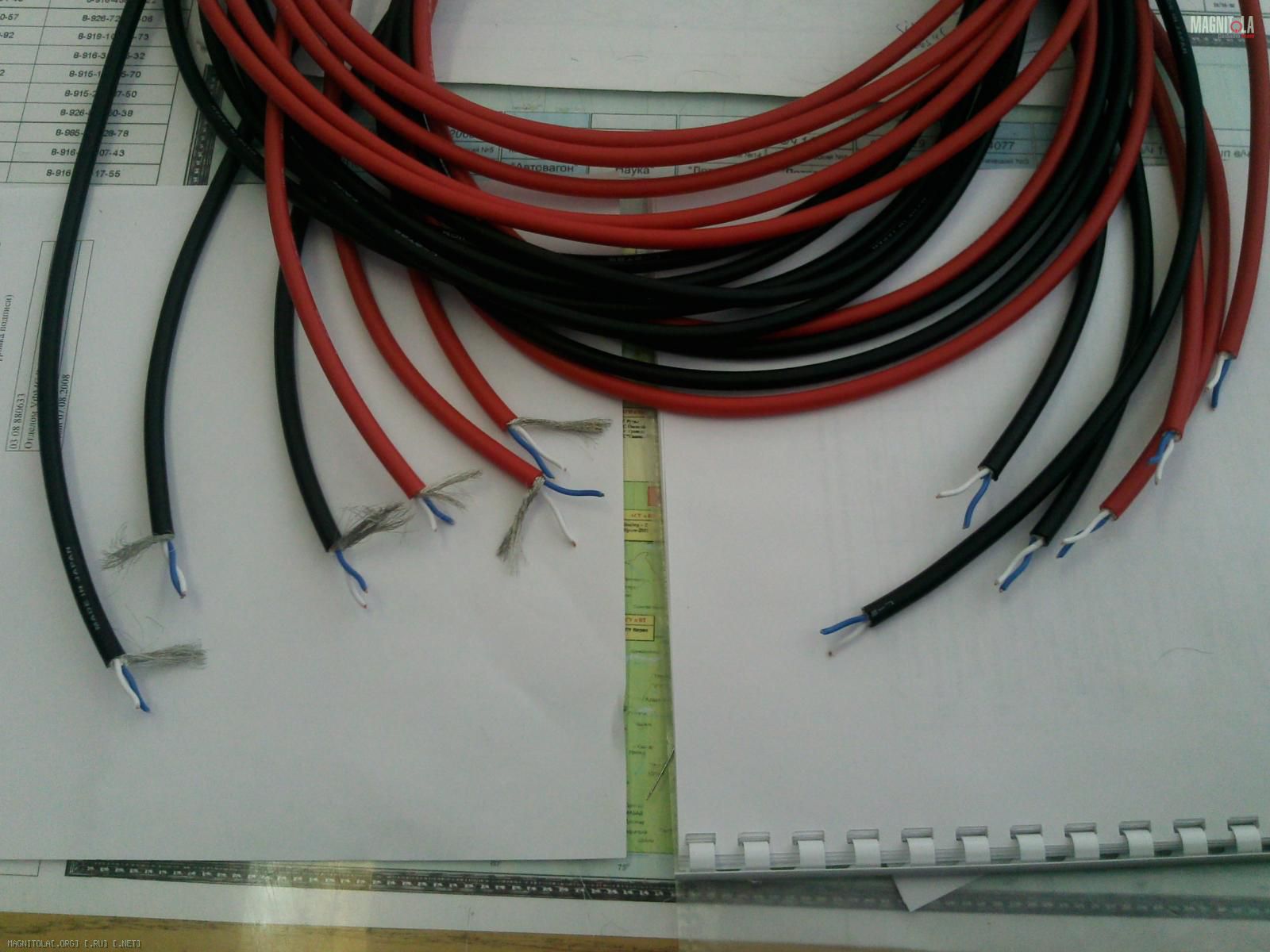

Вложение 230246Вложение 230248Вложение 230250

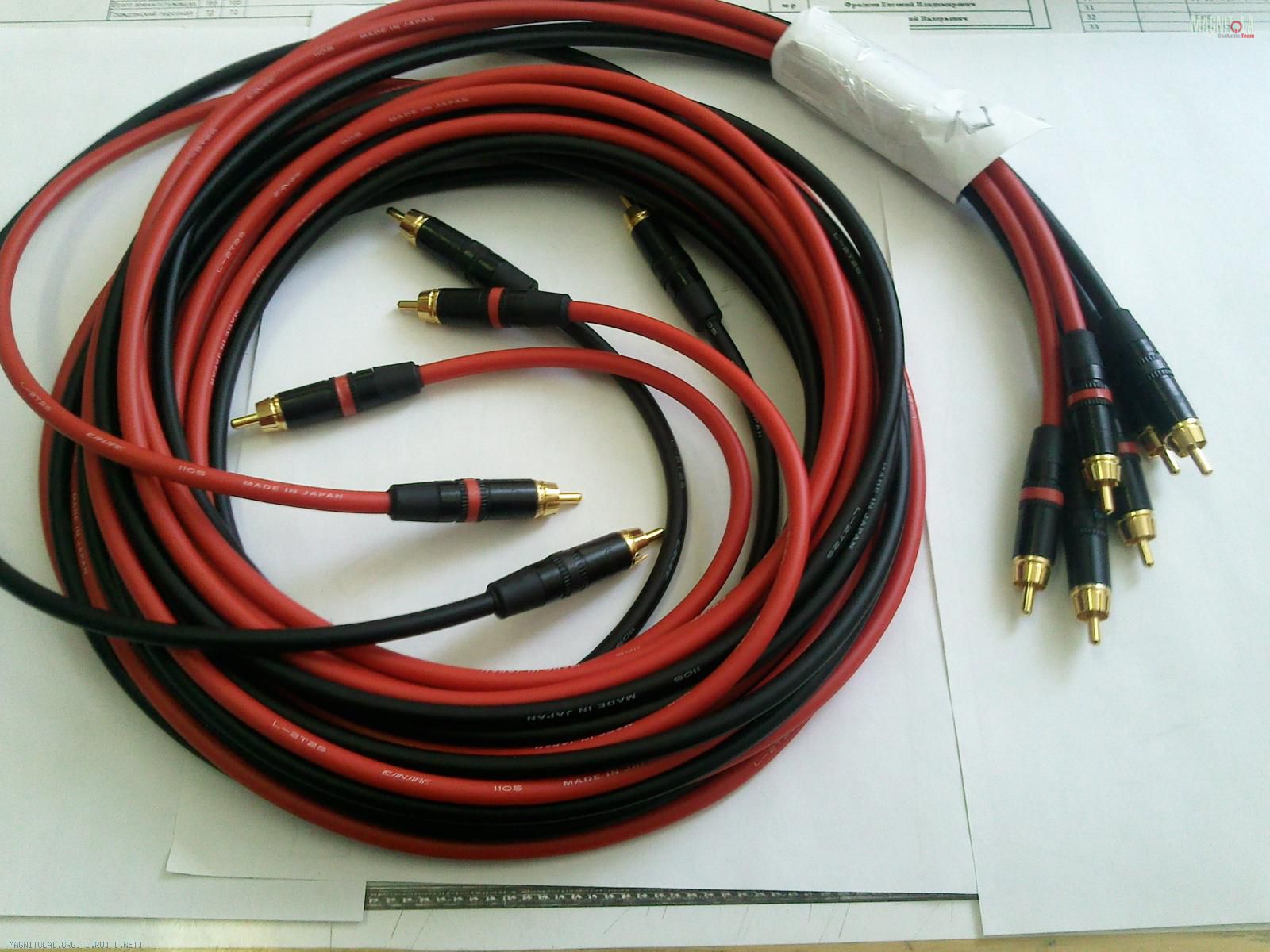

Паяем проводки на коннекторы! Вот почти готовые межблоки:

Вложение 230252

Осталось сделать маркировку. Так как нормальной пленки (типа Оракал) под рукой не оказалось, взял наклейки от дискет (3,5 А), наклеил их на лист бумаги:

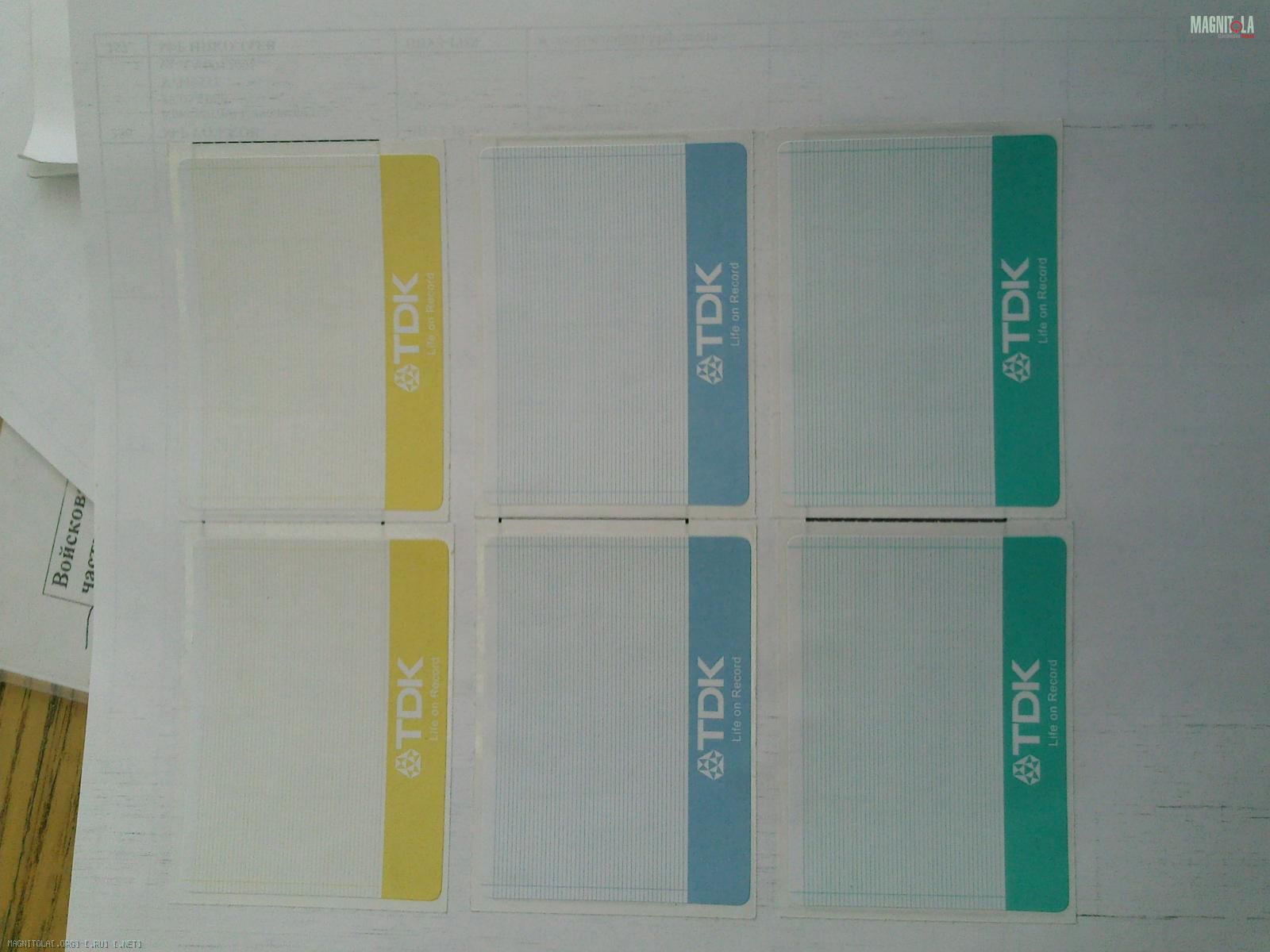

Вложение 230256Вложение 230254

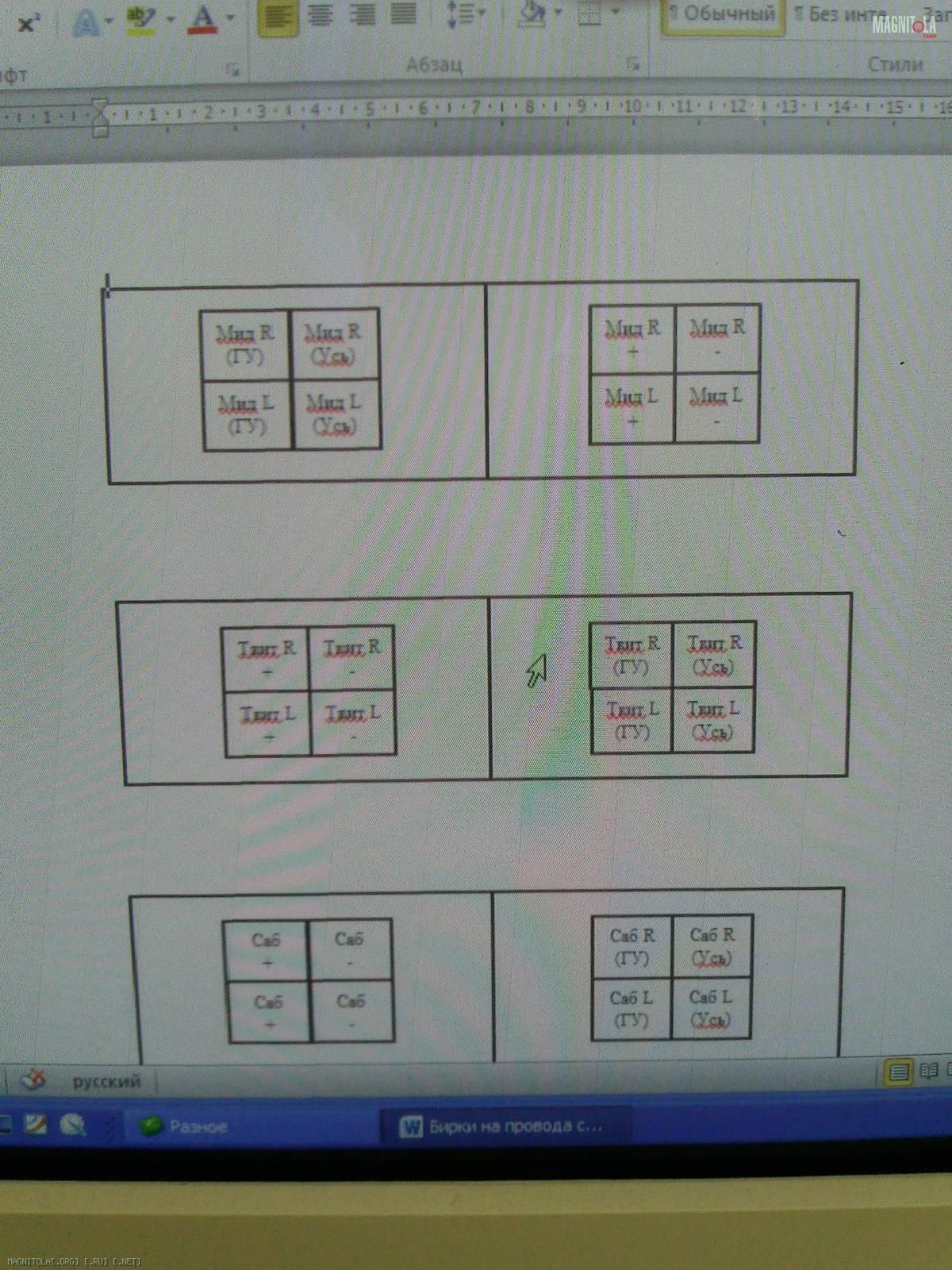

Далее подгадал чтобы распечатываемые стикеры попали куда нужно…

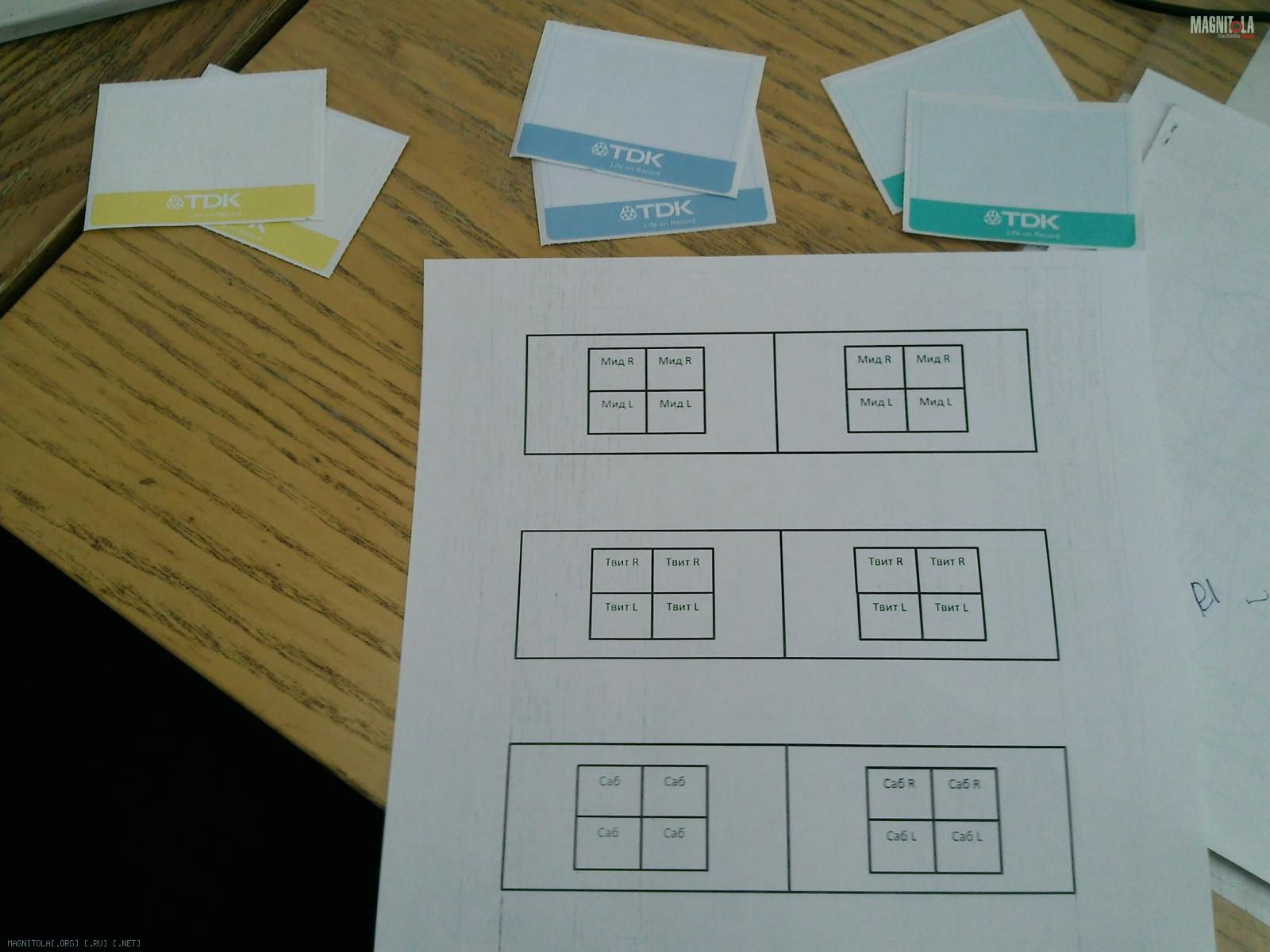

Вложение 230262Вложение 230260

Распечатываем…

Вложение 230268

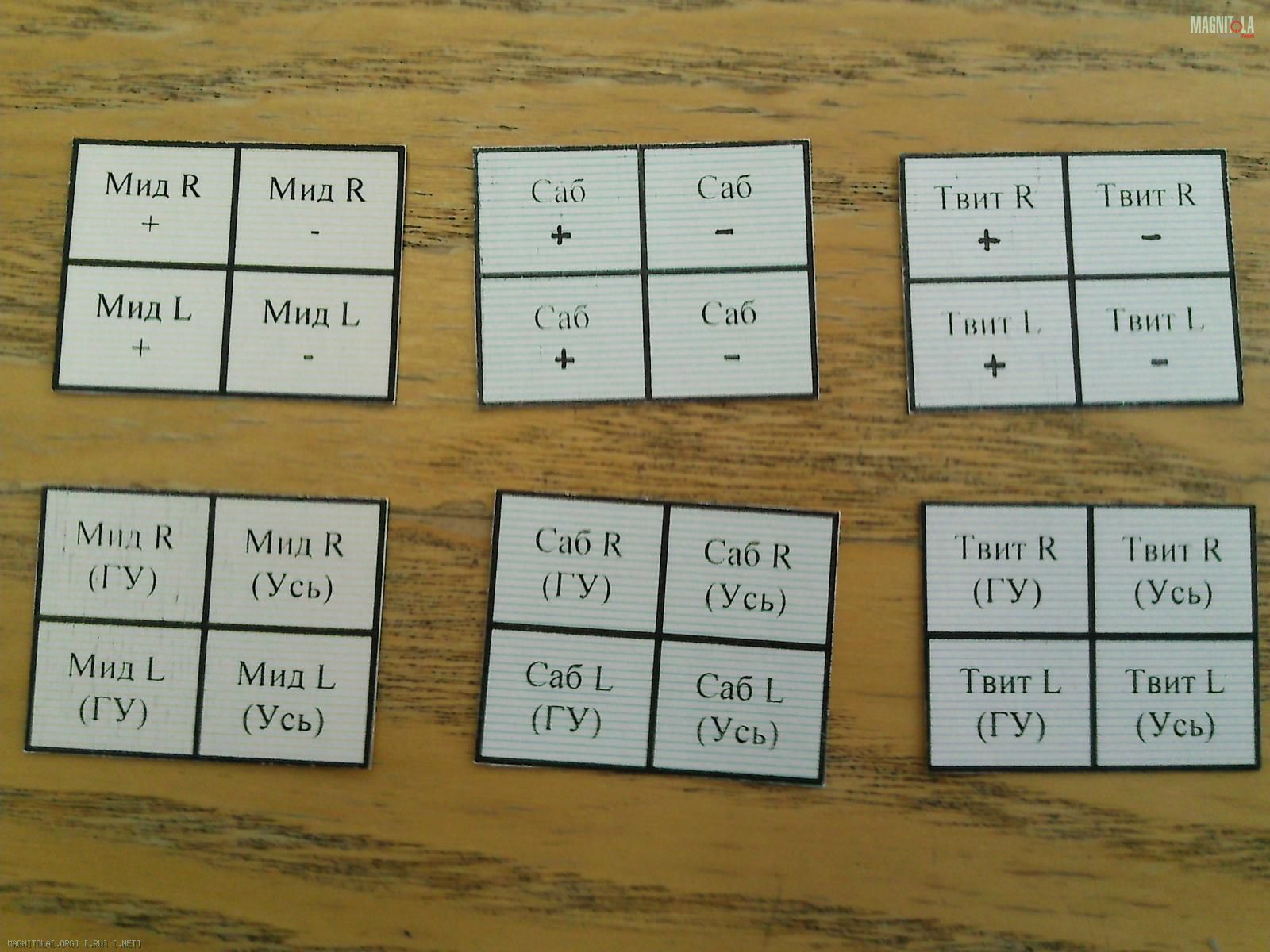

Вырезаем…

Вложение 230270

Приклеиваем маркеры на провода (я еще дополнительно обклеил скотчем чтоб со временем бумага не вытиралась).

Вложение 230266

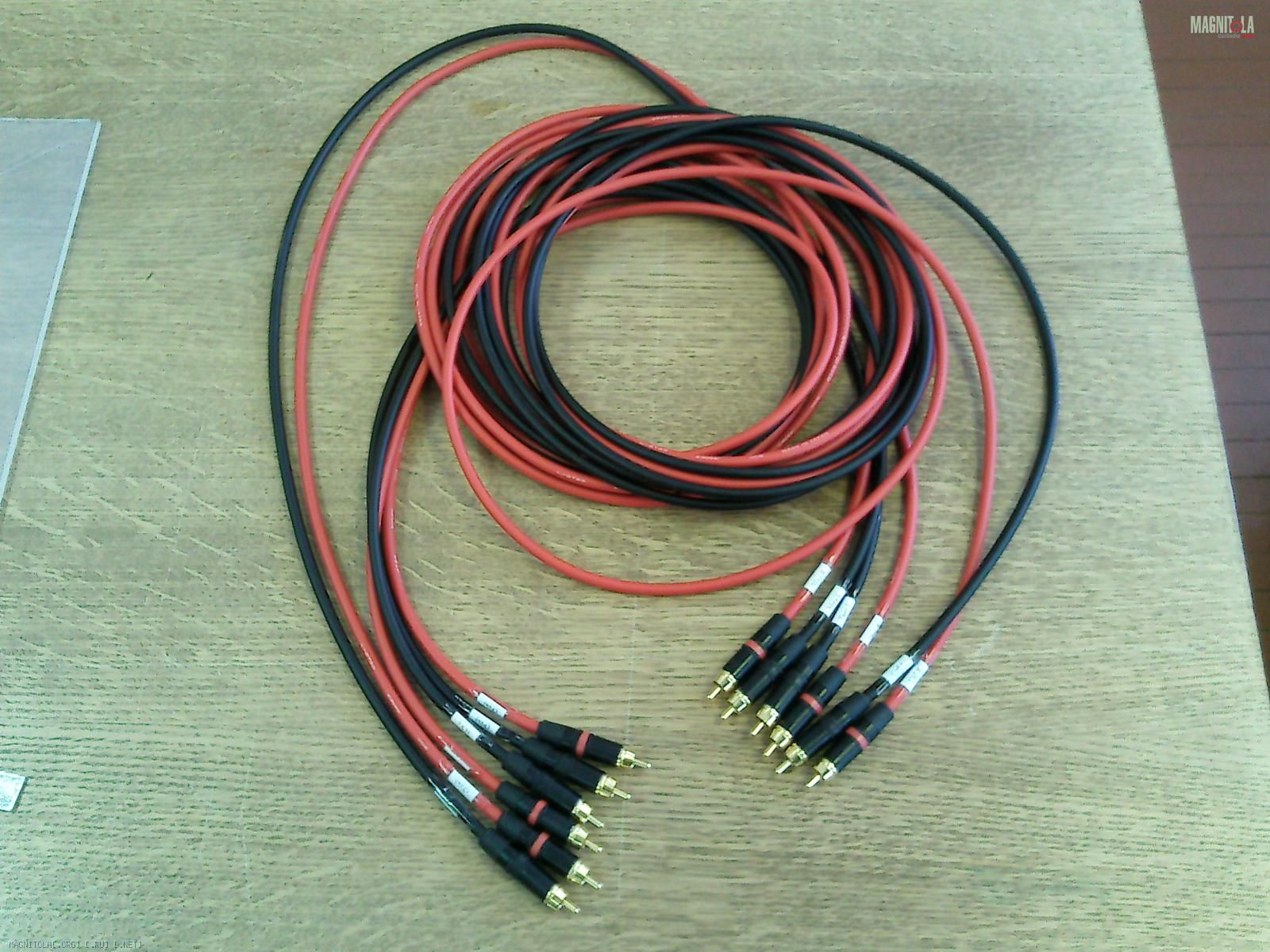

Получились довольно-таки приличные межблоки!

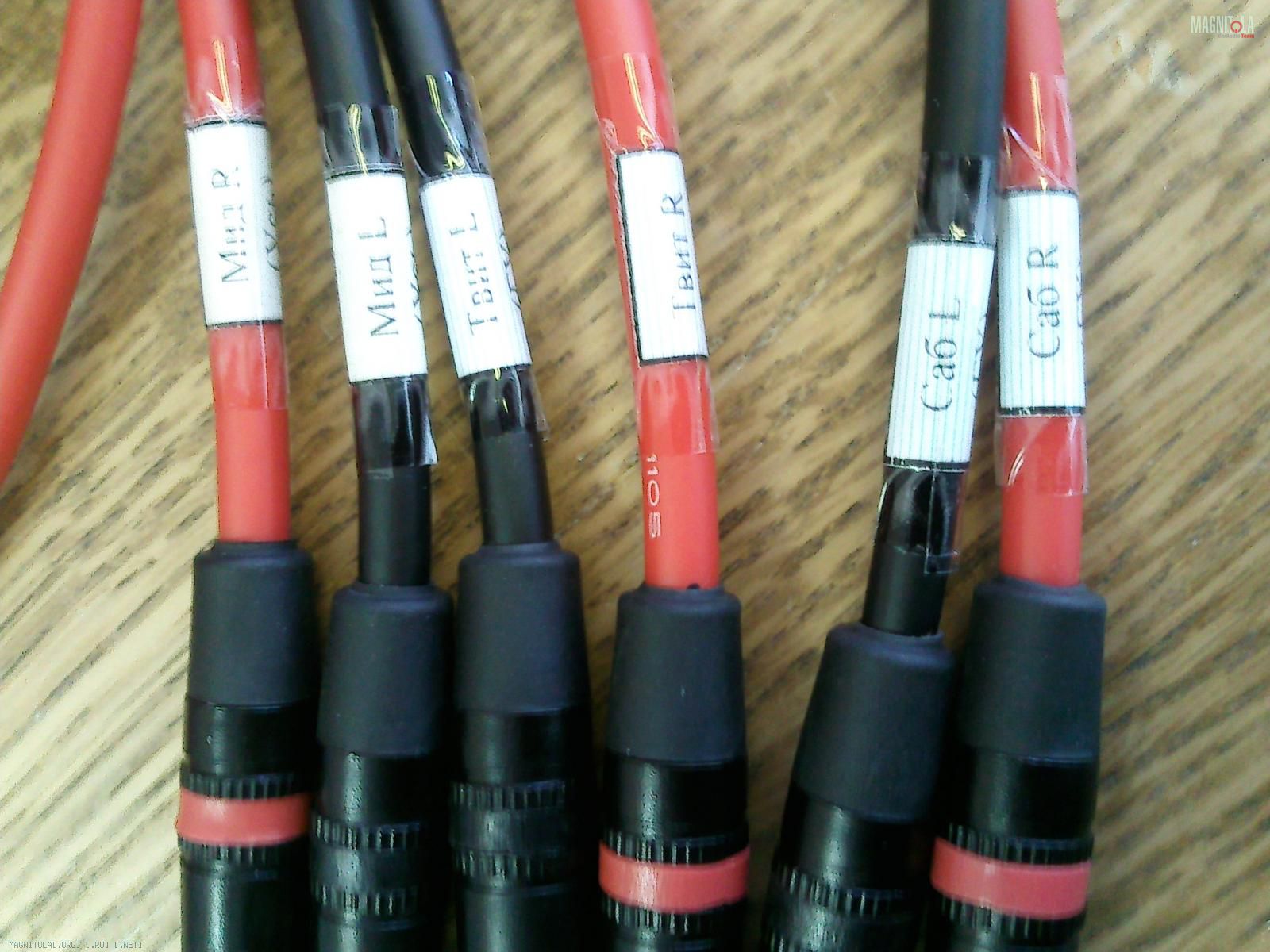

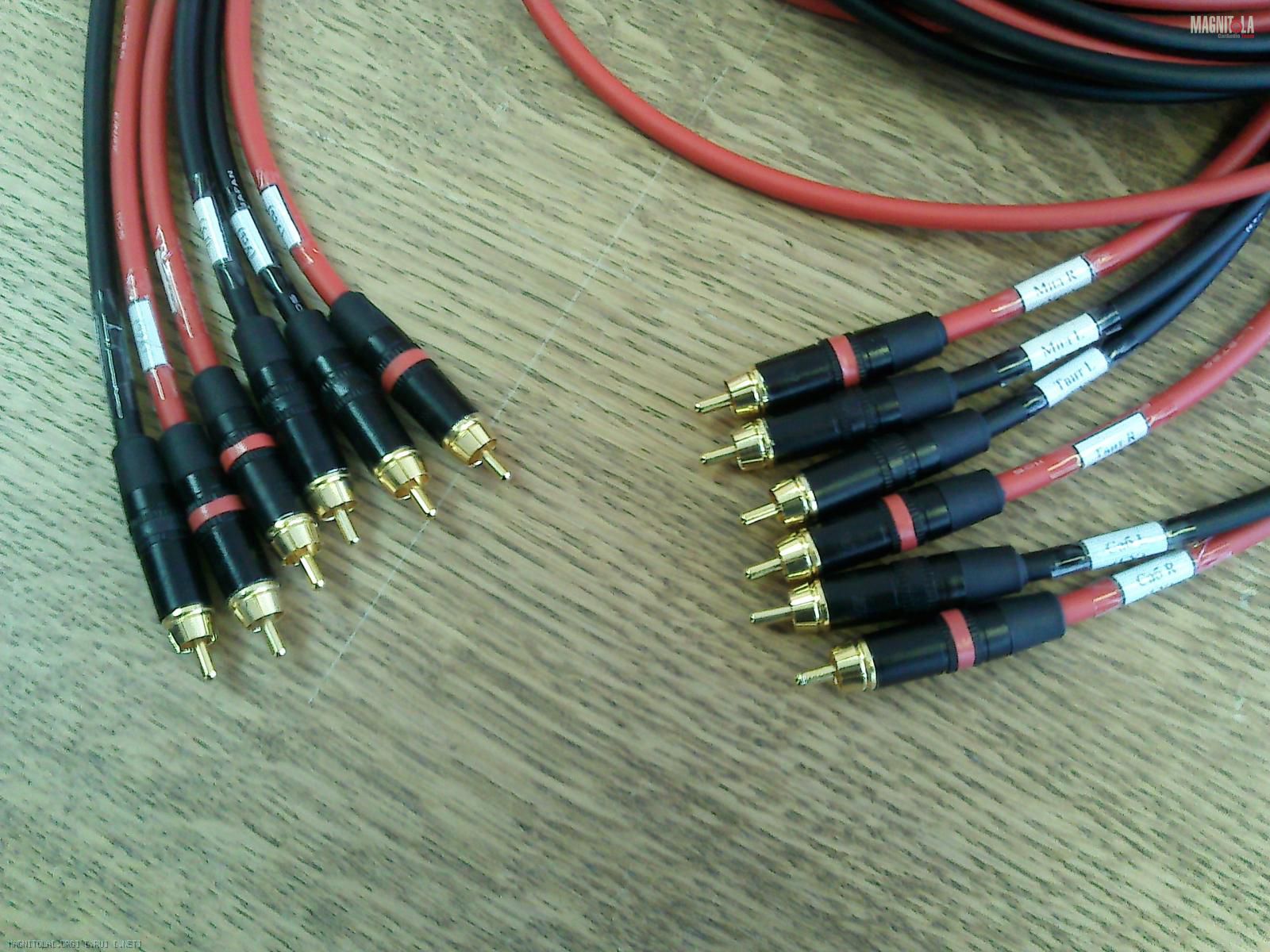

Вложение 230264Вложение 230258

Продолжение следует...

Продолжение...

По приезду из отпуска сразу начал шумить машинку!!

Сначала взялся за багажник, точнее за его крышку!!

Немного фоток + краткое описание:

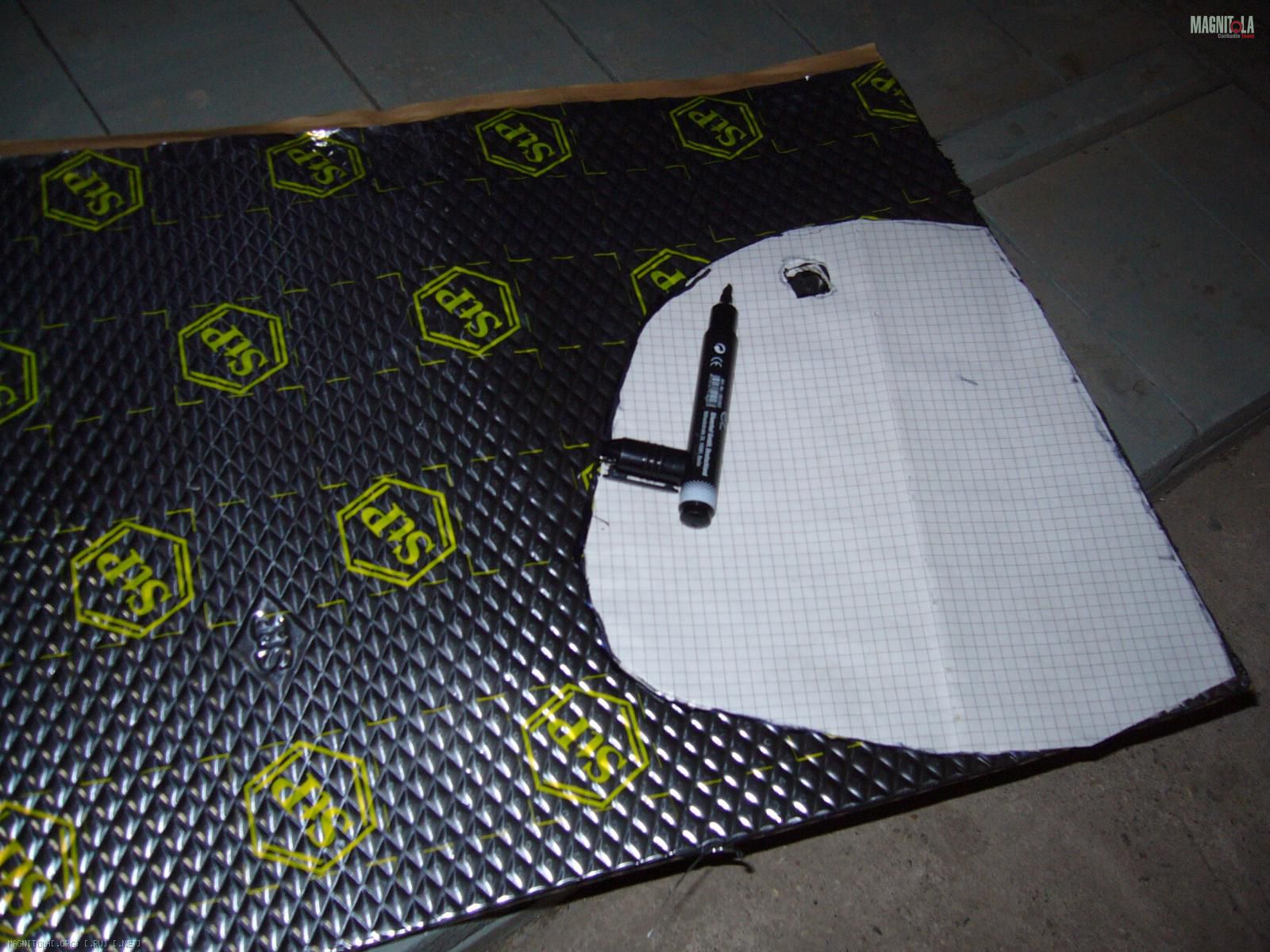

Вложение 236326 - вырезаем необходимые куски...

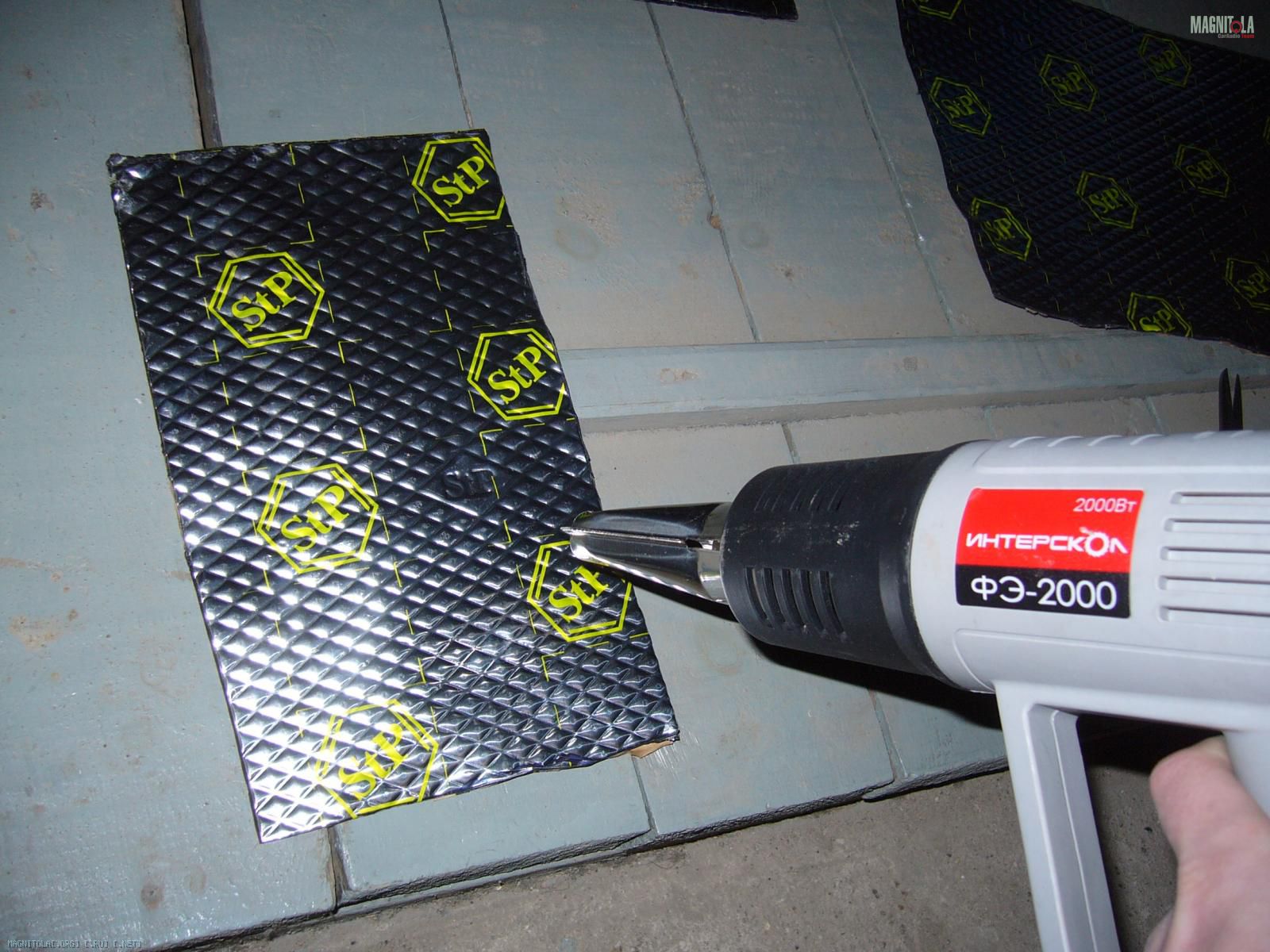

Вложение 236332... немного нагреваем строительным феном (у меня Интерскол - пока только радует!), и прикатываем валиком к металлу.

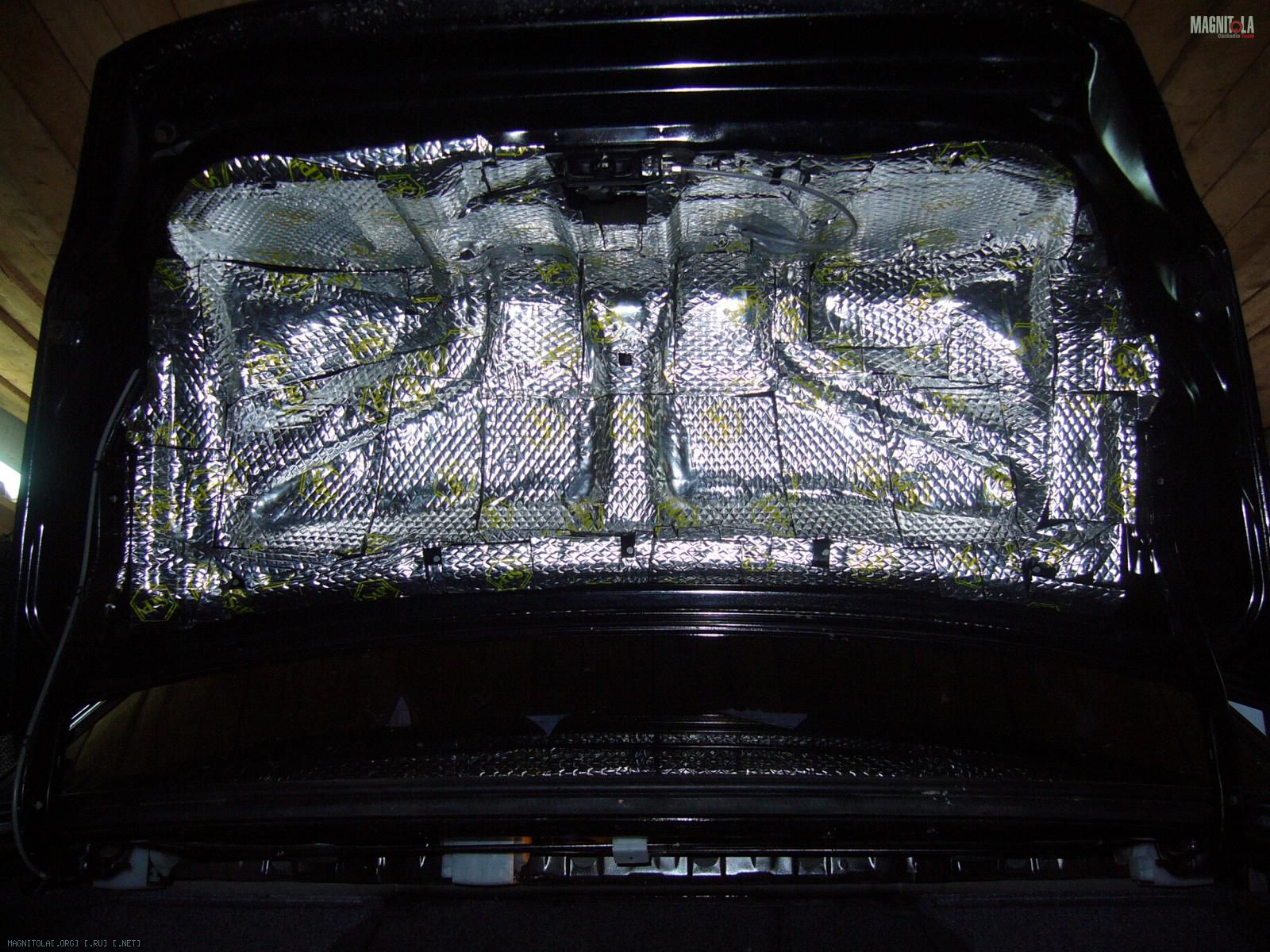

Вот что получилось:

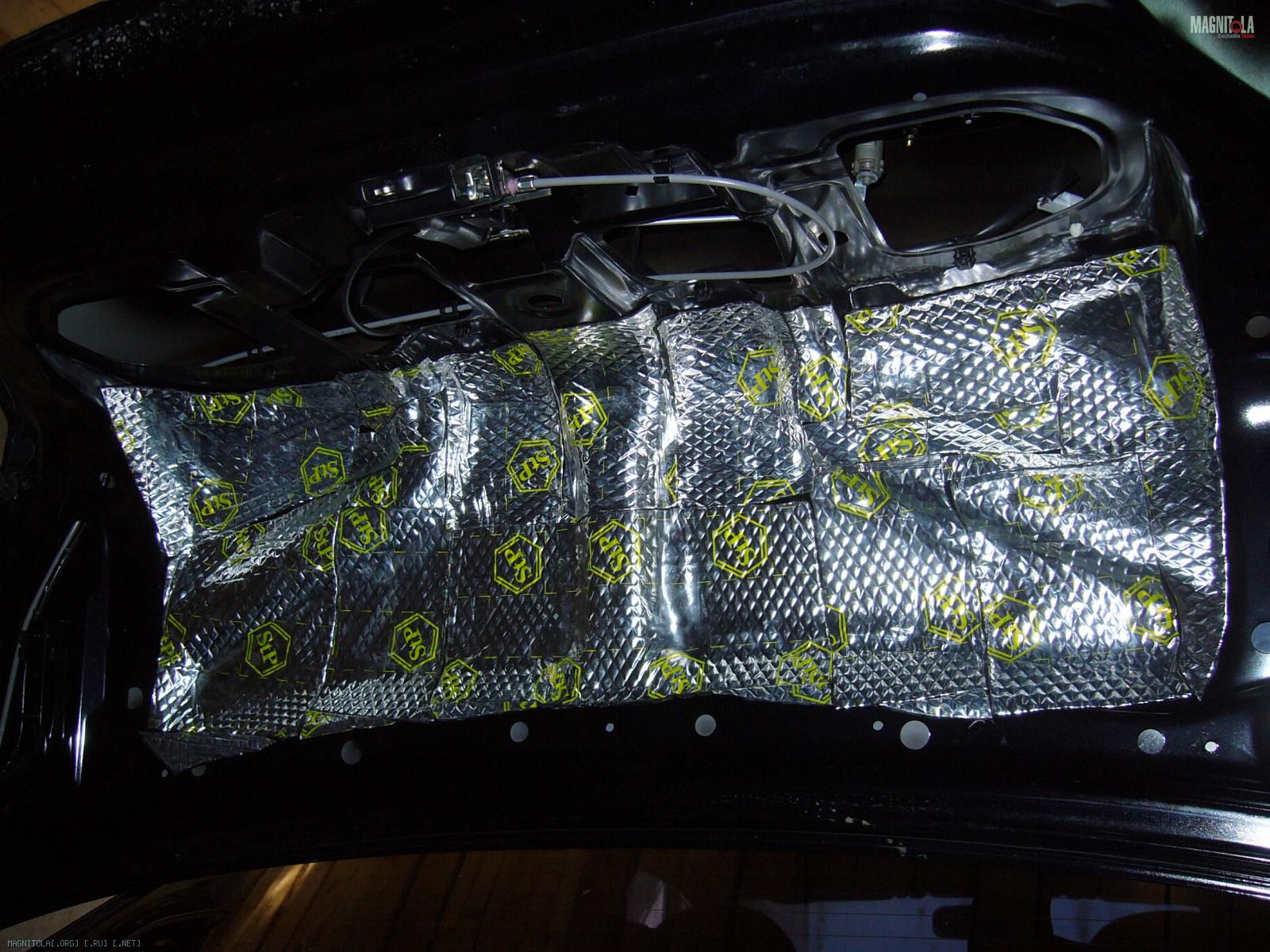

Вложение 236336Вложение 236334

Параллельно прикупил несколько мелочей:

- клеммы на АКБ от Оверзода:

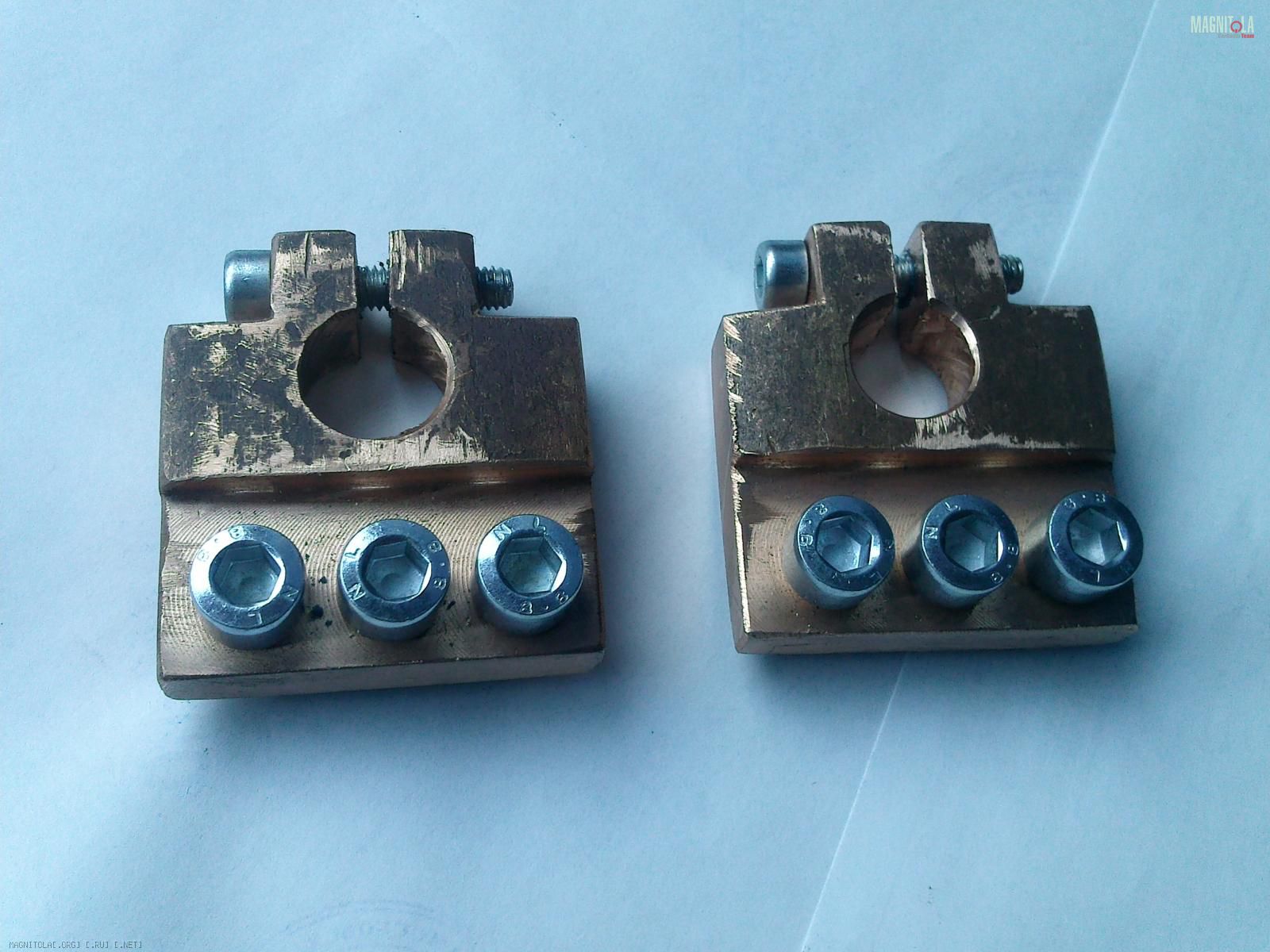

Вложение 236338Вложение 236340

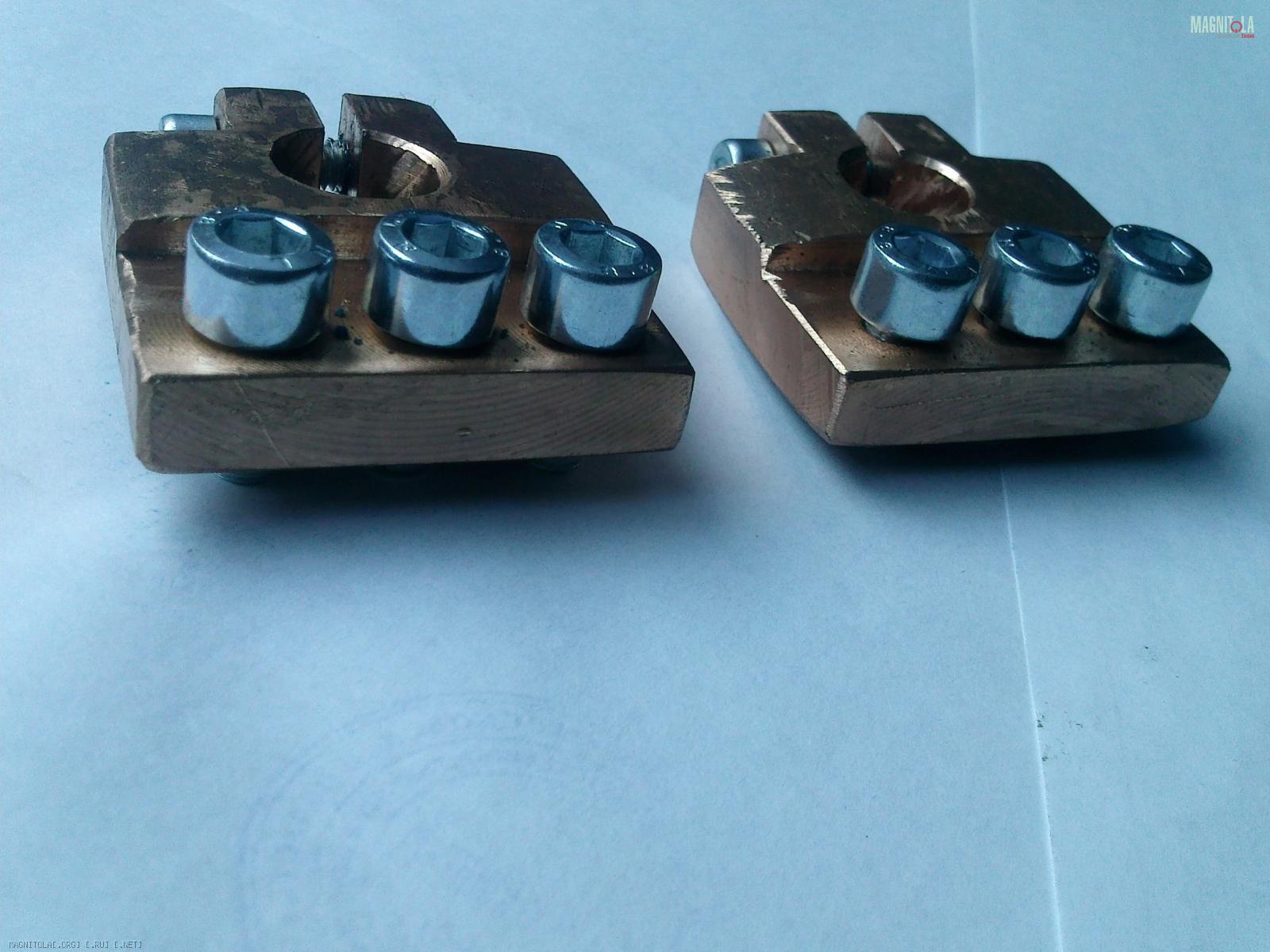

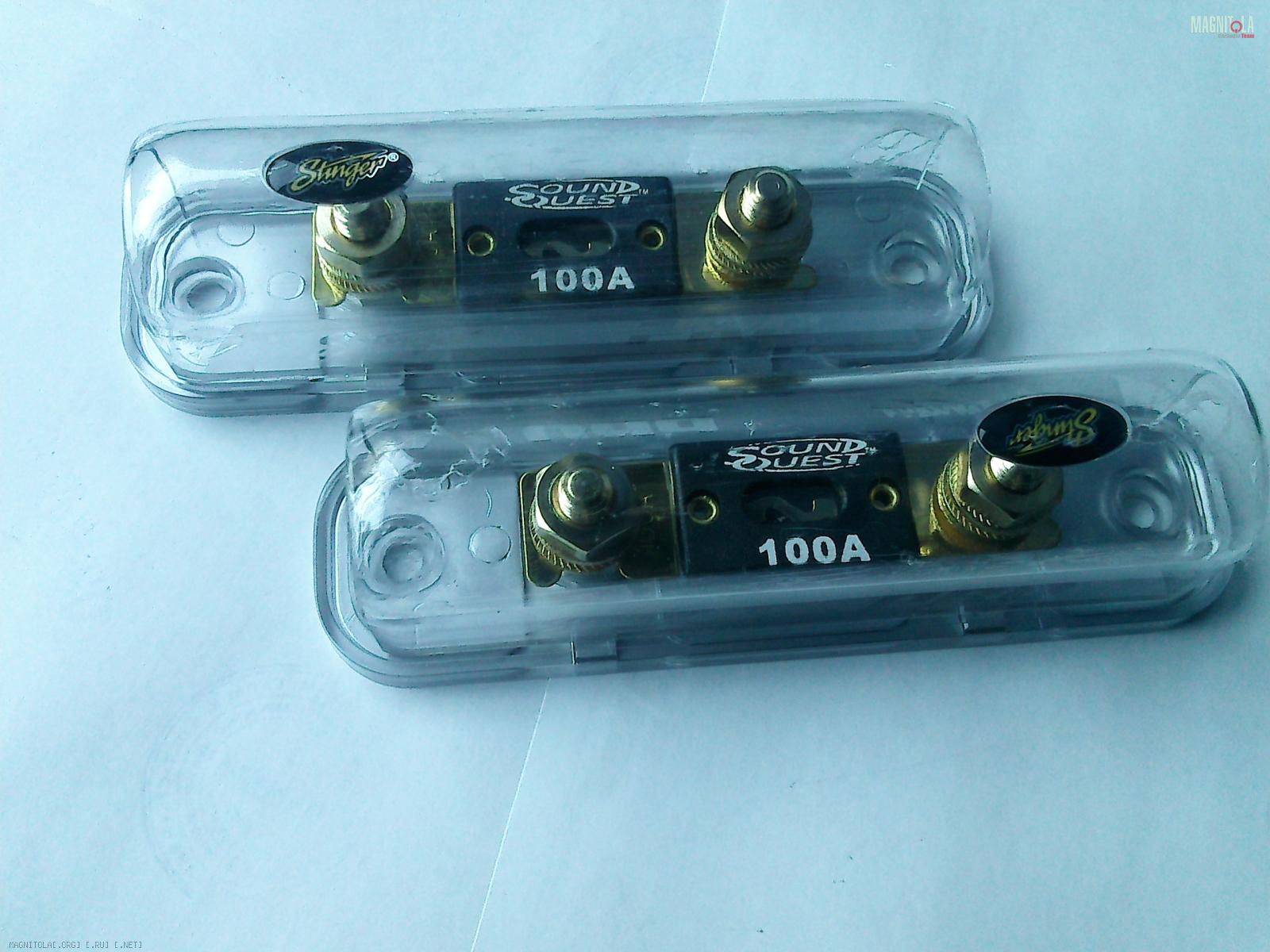

- держатели предов и преды к ним, номиналом 100 А каждый (это на фронтальные усяки), на сабовый усиль держатель с предом где-то лежит - нужно только найти!! ))

Вложение 236342
...

Продолжаем шумиться...
На очереди багажник:

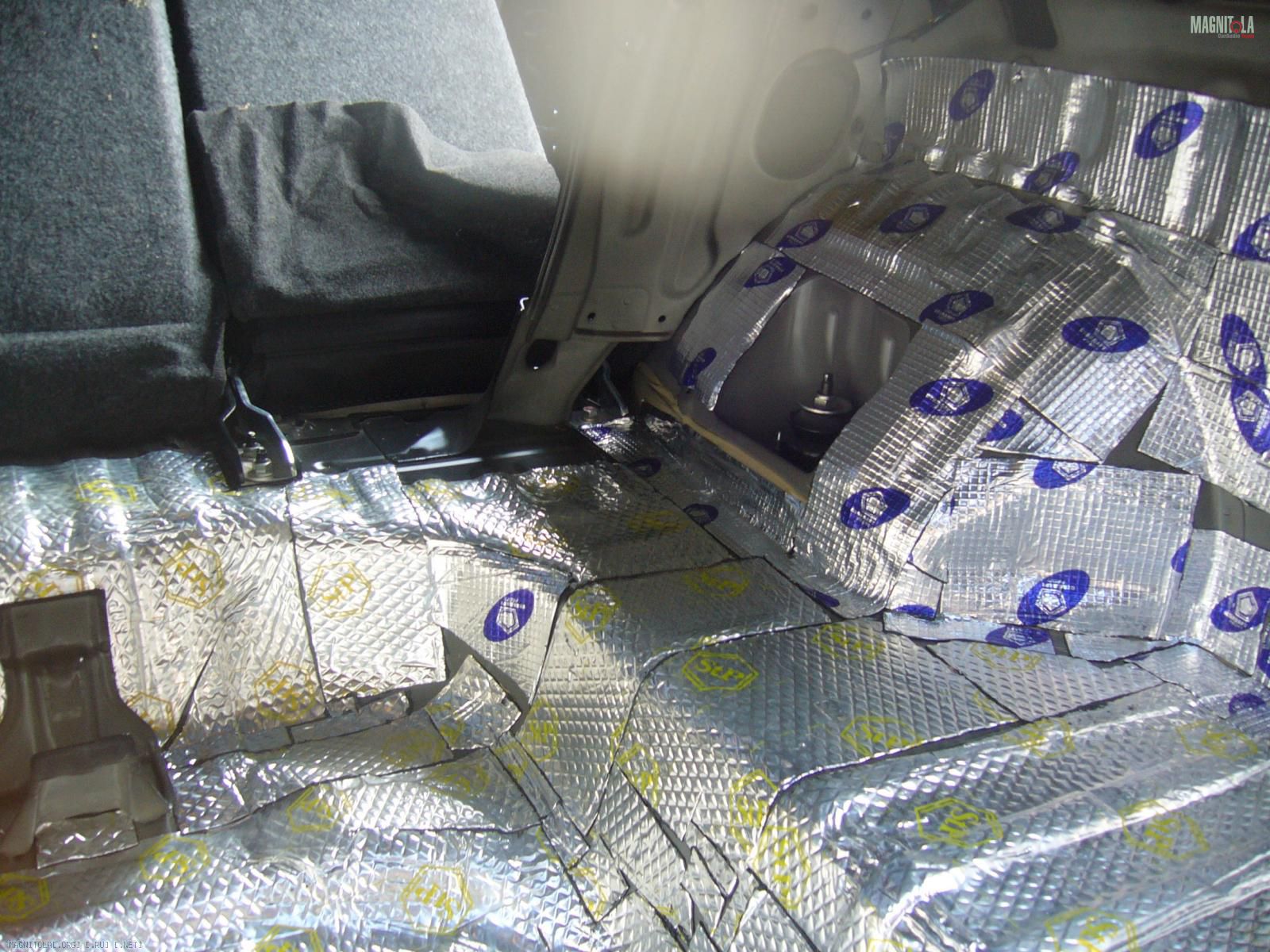

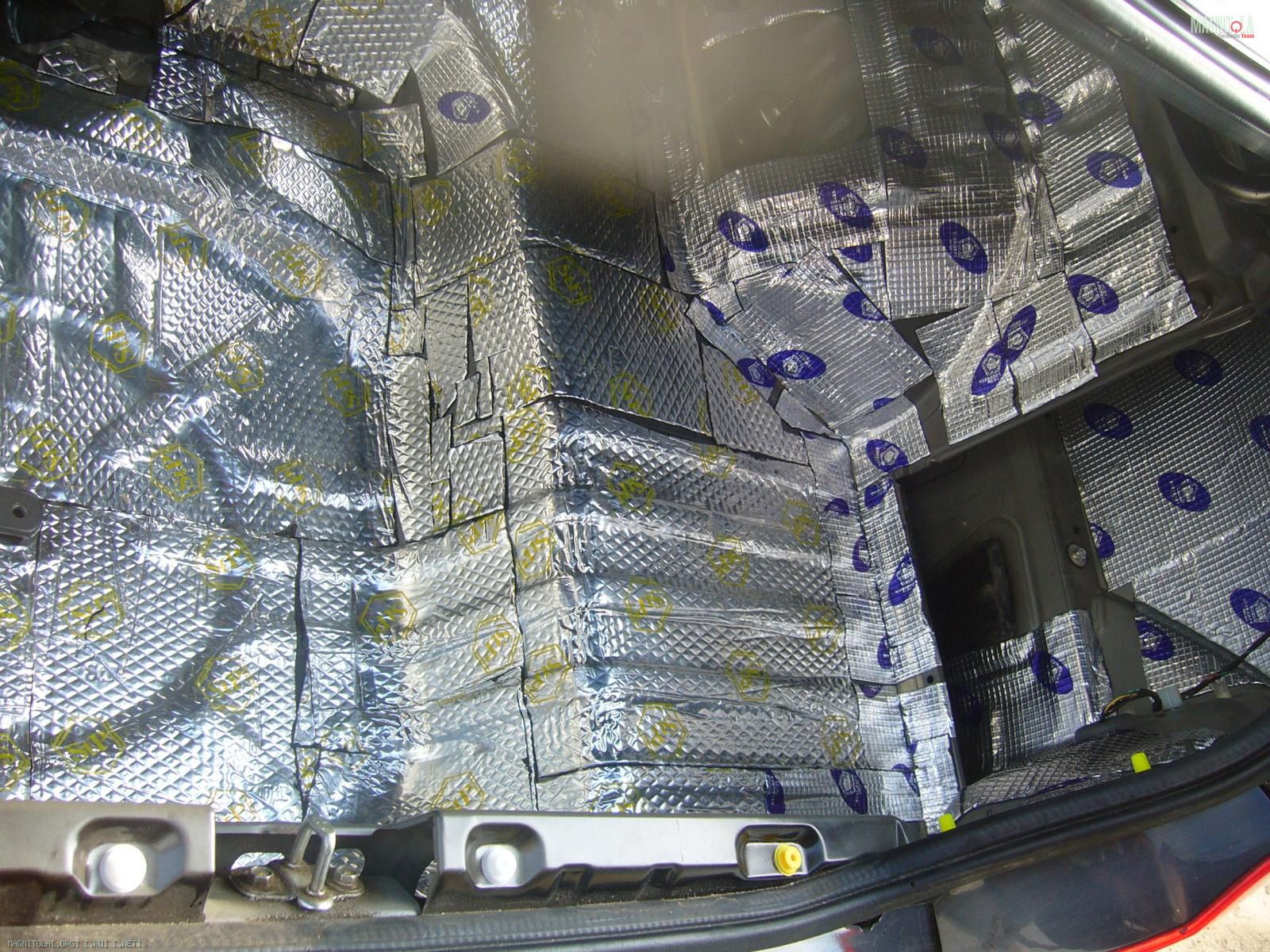

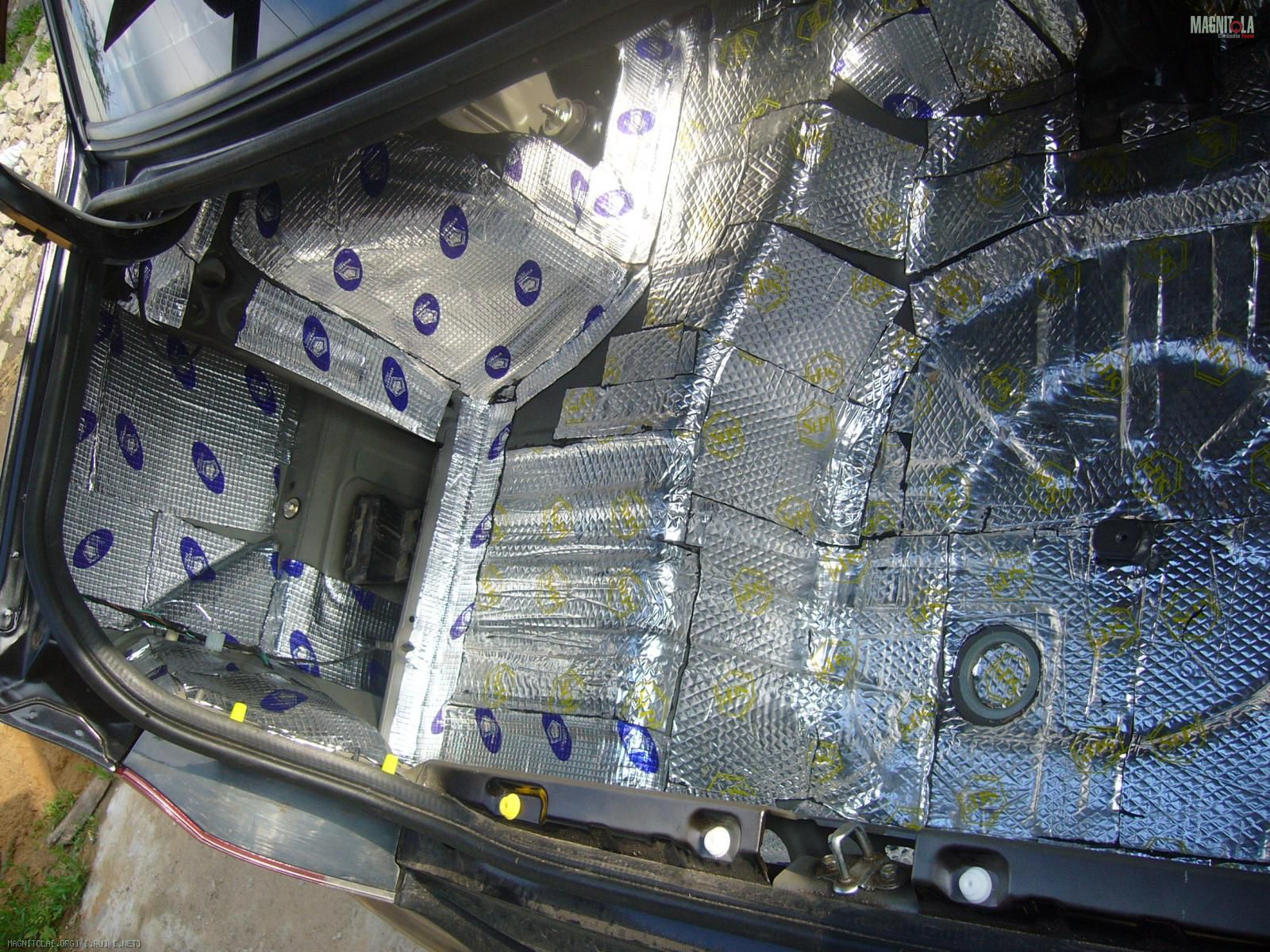

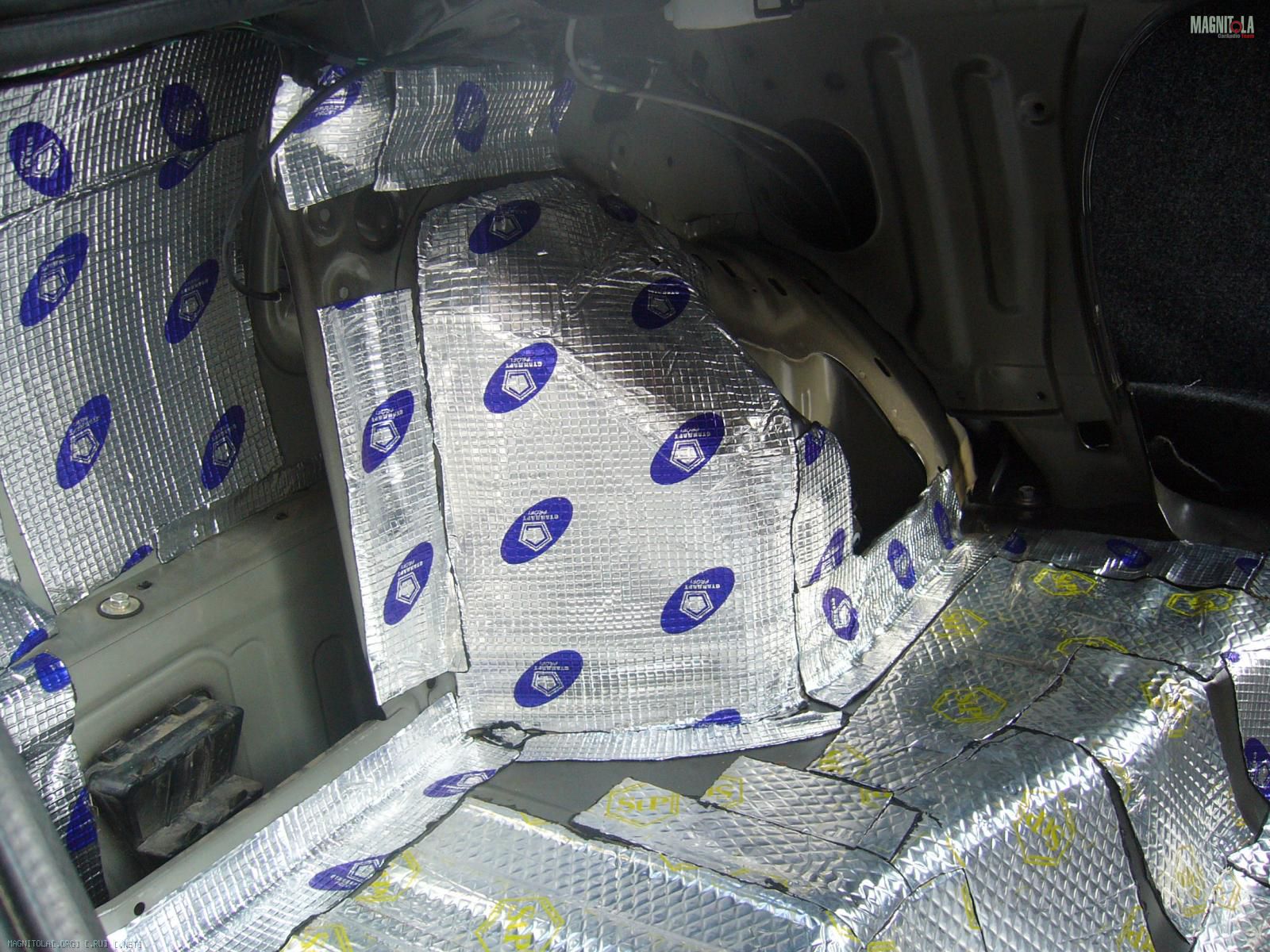

Вложение 238818Вложение 238820Вложение 238822Вложение 238824

Немного поясню - материал разный (стп и стандарт) т.к. голд у меня остался с прошлой машины, а теперь перешел на продукцию Стандарт Профи...

Также начал мутить корпус для саба...

Напомню что у меня 2 шт DD 512b - решено их в общий объем ФИ ставить...
Пока с портом не определился до конца... думаю...

Итак, начинаем - сначала обмеряем рулеткой багажник (вычисляем максимальные габариты корпуса), далее прикидываем пройдел ли наш корпус в проем багажника (не забываем сделать припуск на фальшпол!!!) - у меня получилось ВЫСОТА 40 см, ГЛУБИНА 56 см, ШИРИНА 80 см.

Теперь (ВСЕМ РЕКОМЕНДУЮ) делаем макет нашего корпуса из картона и пробуем его "запихнуть в багажник" -

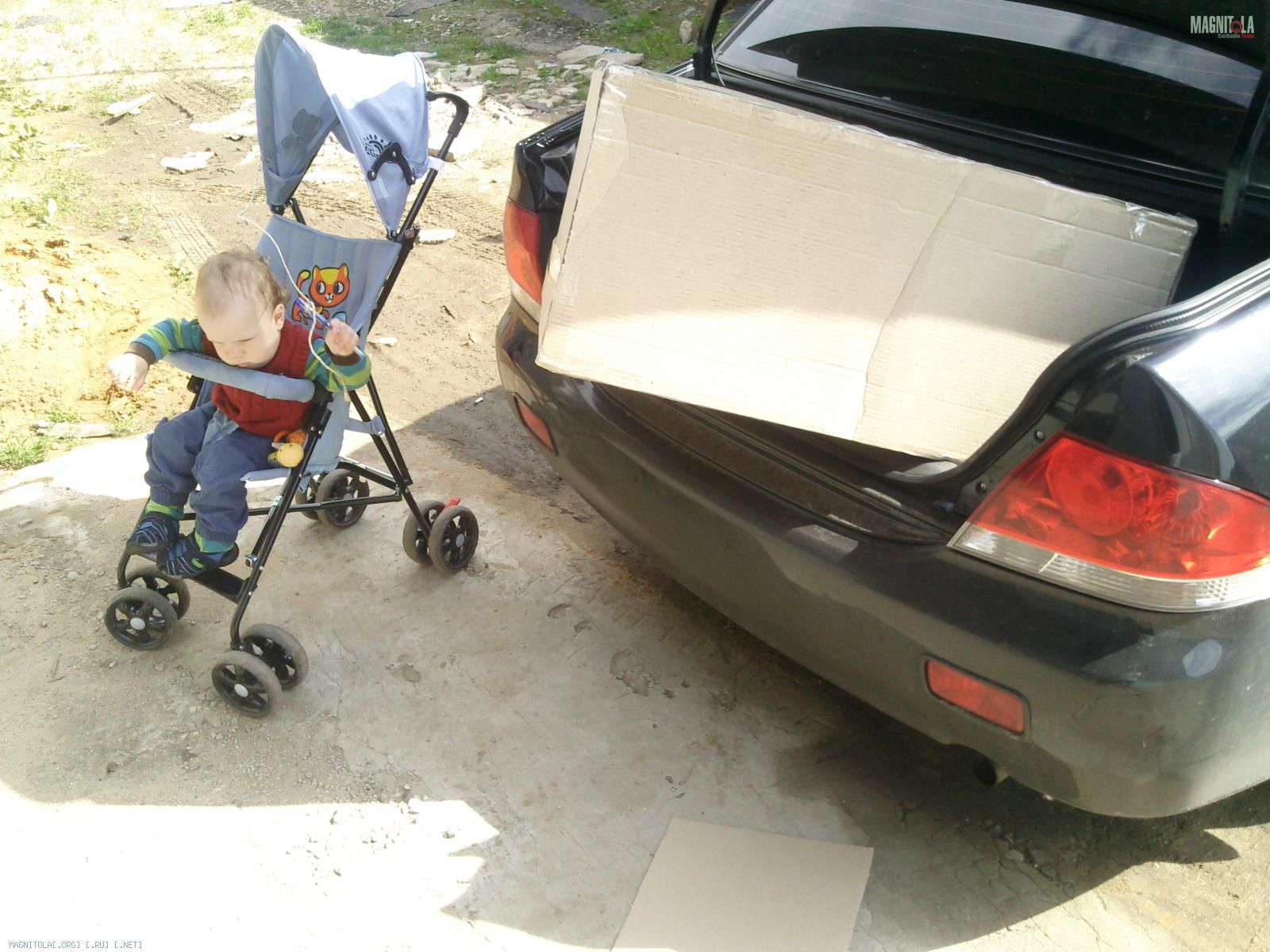

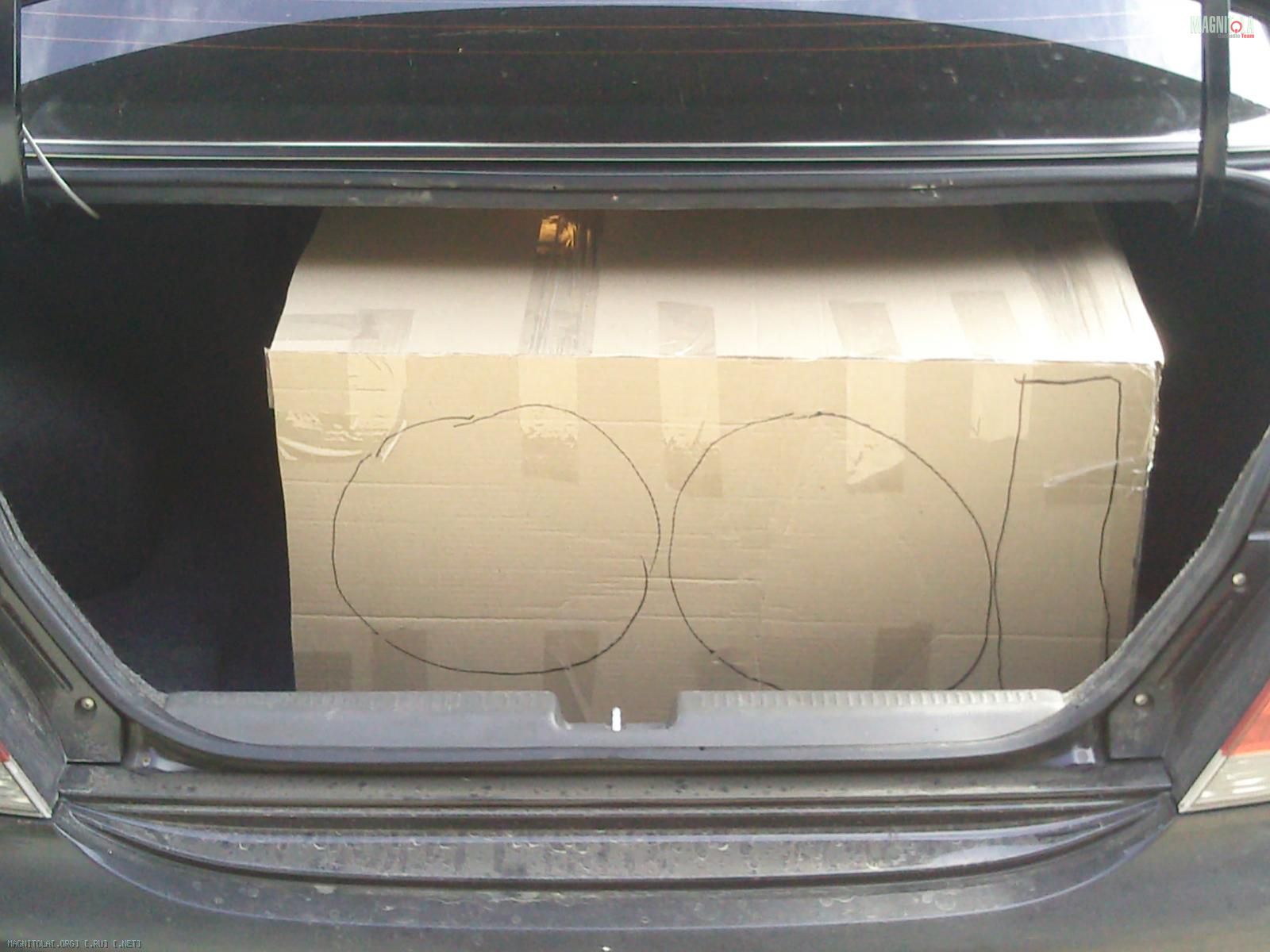

Вложение 238826

Как видите, даже вместе с сыном - он туда не лезет....

Немного обрезаем торцевую часть макета канцелярским ножиком - и ОПА, всё на месте...

Вложение 238828

Отсюда и будем отталкиваться...
С учетом толщины стенок (у меня фанера 18 мм) грязный объем получится в районе - 132 литров...

Прикинул - мне нужно 2 листа фанеры... распустил её на полоски 56 (для нижней и верхней крышек) см и 36 см (для всего остального)...

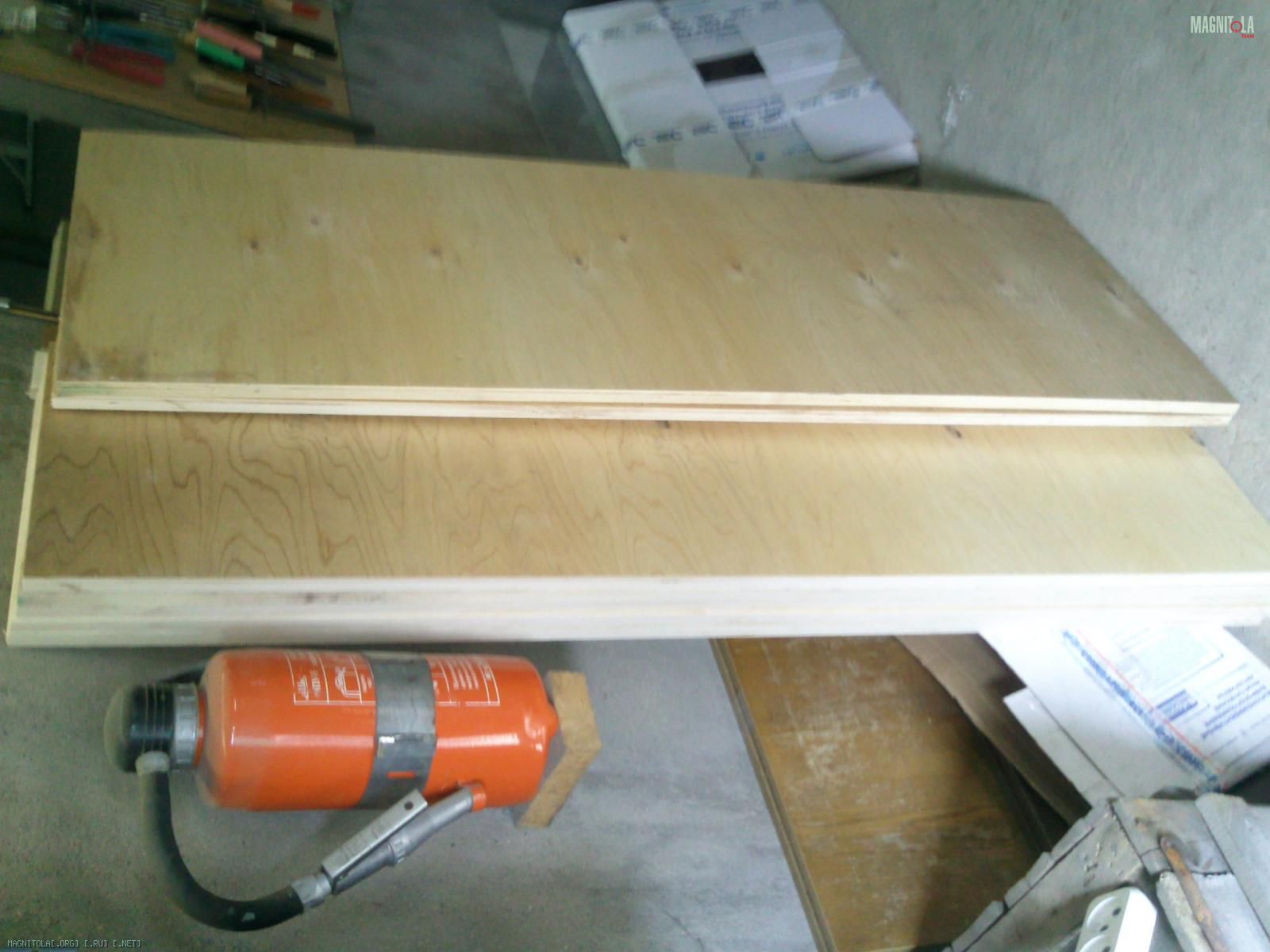

Вложение 238830

Продолжение следует...

Чуть не забыл....
Концепция немного поменялась.
Фронт:
- пищи DD VO - B1,
- миды DD VO - M 6,5.
Усилитель для них DD с5с.

Сабовое звено - ест-но дины останутся теми же (2 шт DD 512b)
а вот с моноблоком для них вопрос пока открытый ... может и здесь кто что подскажет.. )))

Цитата:

---

Сообщение от Starshina

Как видите, даже вместе с сыном - он туда не лезет....

---

Как можно!!! Саб фиг с ним, не лезет и не надо, подровняем! Но такого мальчугана примеривать в багажник!!!! Буду долго и смачно ругаться!!!
)))Для пацана спец. кресло в салоне обязательно, коляску может в багажник получится впихнуть! Но никак не наоборот! На первом плане пацан и его транспортное средство, а потом уж сабы и всё прочее!!!

В следующую поездку в гараж покажу как коляска поместится в багажник даже с таким коробком... )))
Ну и конечно автокресло имеется на табло!!!

Безопасность превыше всего!!!!!!!! )))

Цитата:

---

Сообщение от Starshina

В следующую поездку в гараж покажу как коляска поместится в багажник даже с таким коробком...
Ну и конечно автокресло имеется на табло!!!

---

Ждёмс!!! Подрастающее поколение превыше всего!!!)))

Цитата:

---

Сообщение от Митрич

Ждёмс!!! Подрастающее поколение превыше всего!!!

---

Да-да-да!!!
Но я уже стал подумывать оставить 1 саб... ))

Принято решение оставить один саб, второй пока будет лежать на полке - до лучших времен!! )))
Вот сваял небольшой чертеж будущего корпуса и деталировку (с учетом рекомендаций производителя и уже распущенных полосок из фанеры...)

Вложение 239380Вложение 239382

Осталось только распилить и собрать ЯщИчЕг !! )))

Выкладываю мини-отчётик "Как я распиливал фанеру..." ))

Все что мне потребовалось это:
- Электролобзик (+ пилка по дереву);
- Дрель (+ 2 сверла по дереву "на 3" и "на 8");
- Рулетка;
- Карандаш;
- Линейка (у меня это обрезок фанеры);
- Пара струбцин;
- Маркер;
- И конечно деталировка (размеры необходимых частей корпуса).

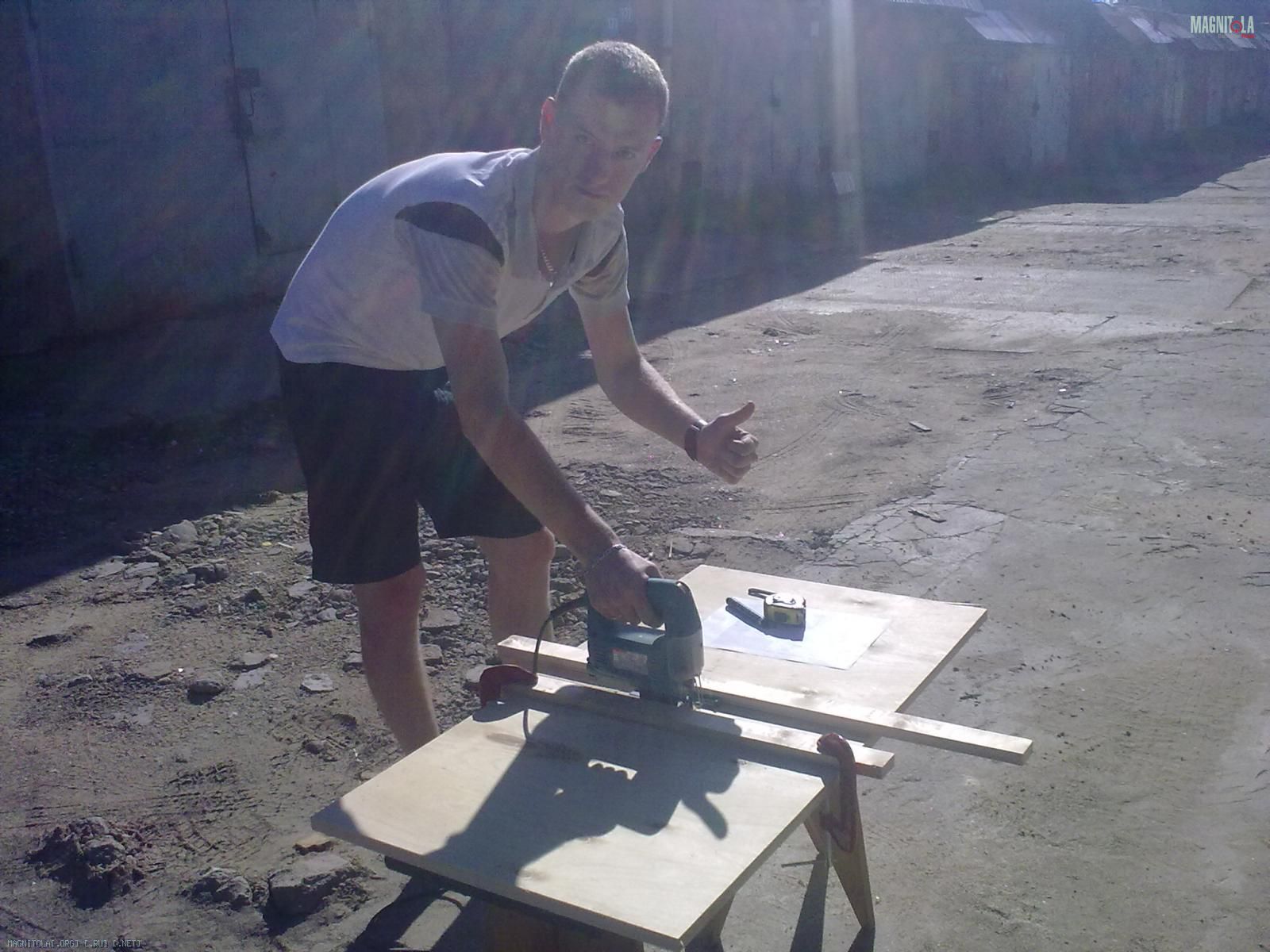

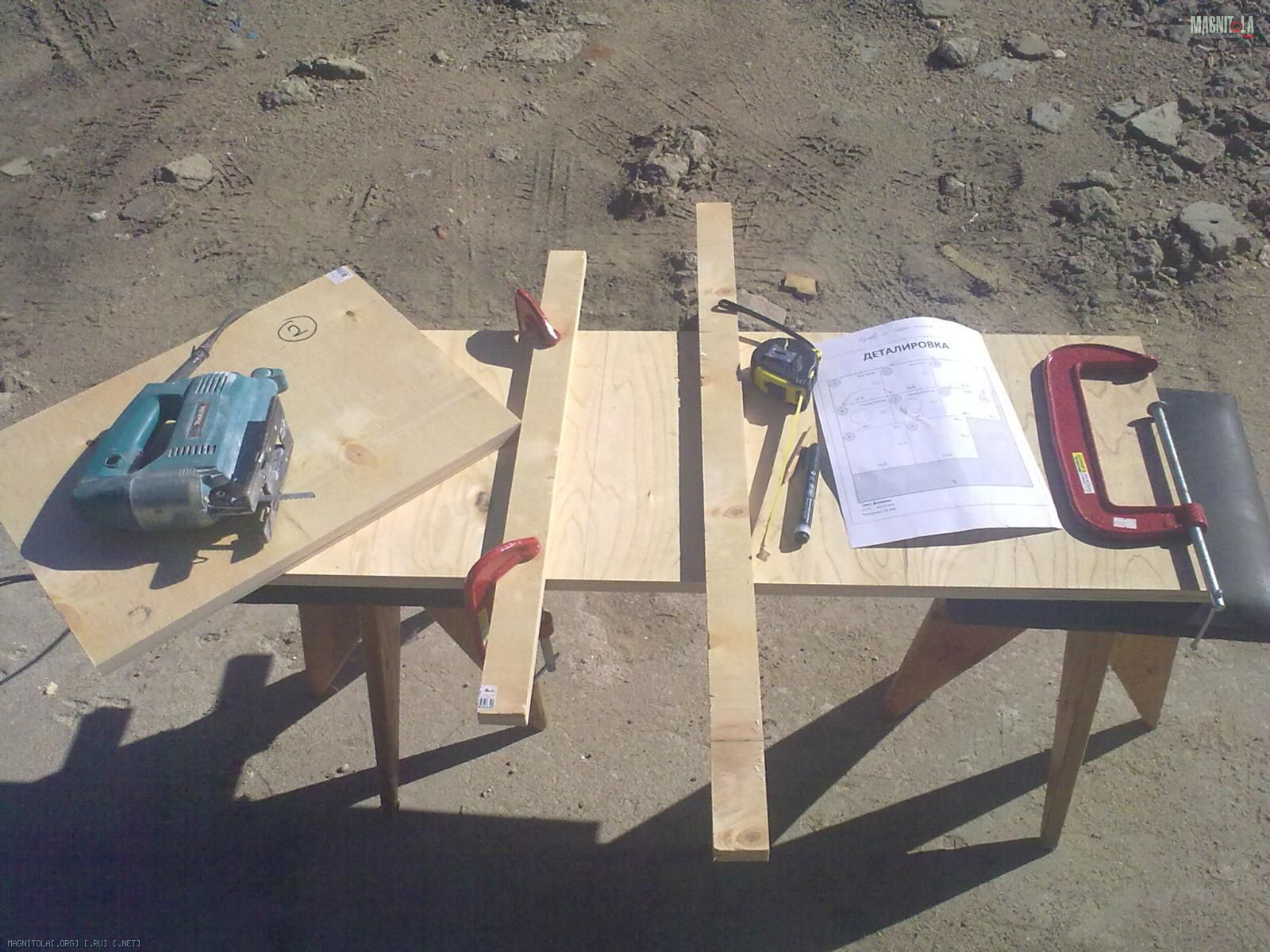

Вложение 240820 - для более ровного пропила лобзиком устанавливал на расстоянии (у меня - вправо от линии распила 3,4 см, влево - не помню... )) ) при помощи струбцин рейки-направляющие для лобзика;

Вот между этими рейками и "пускаем" лобзик - результат очень порадовал:

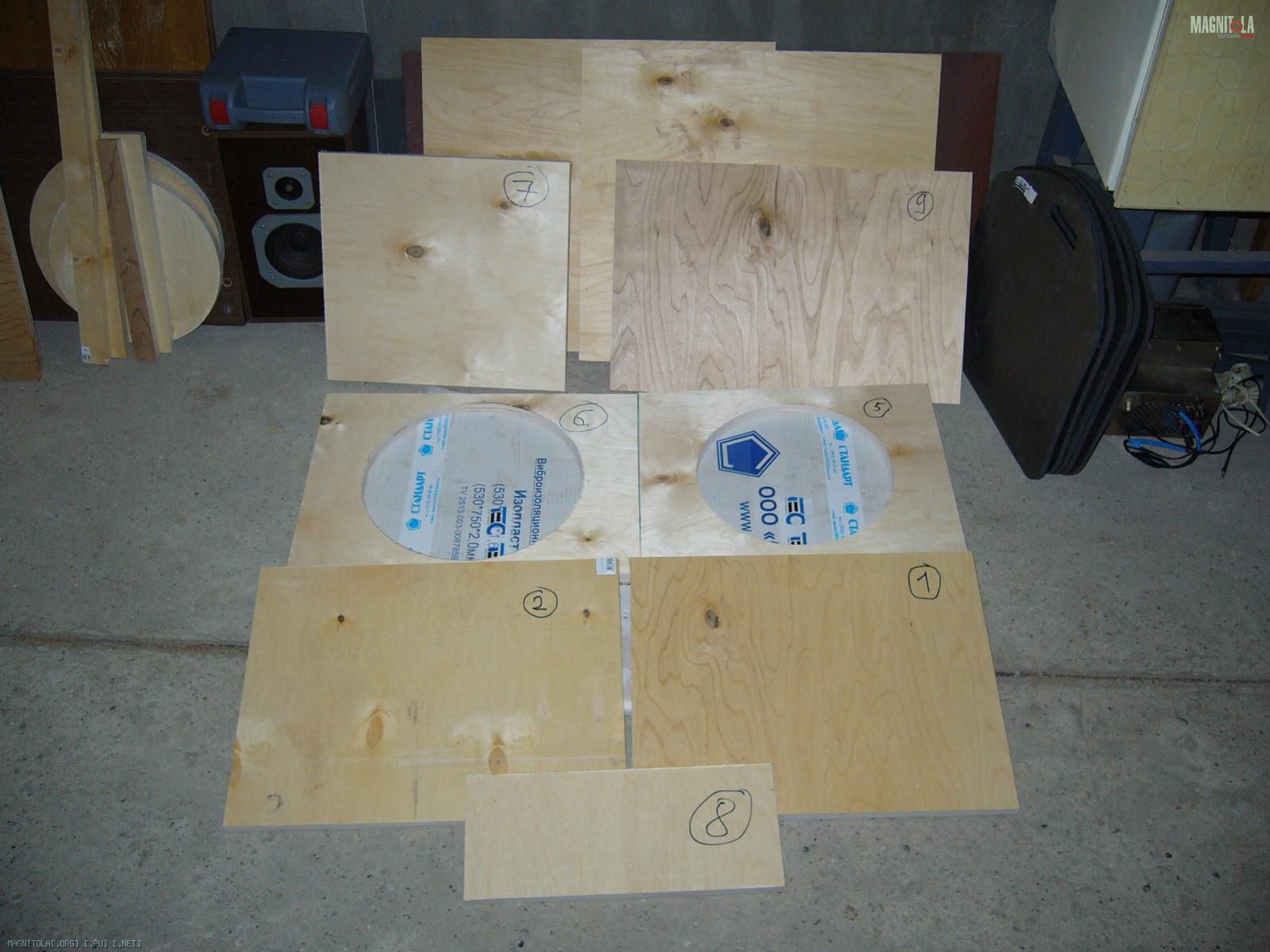

Вложение 240822Вложение 240824

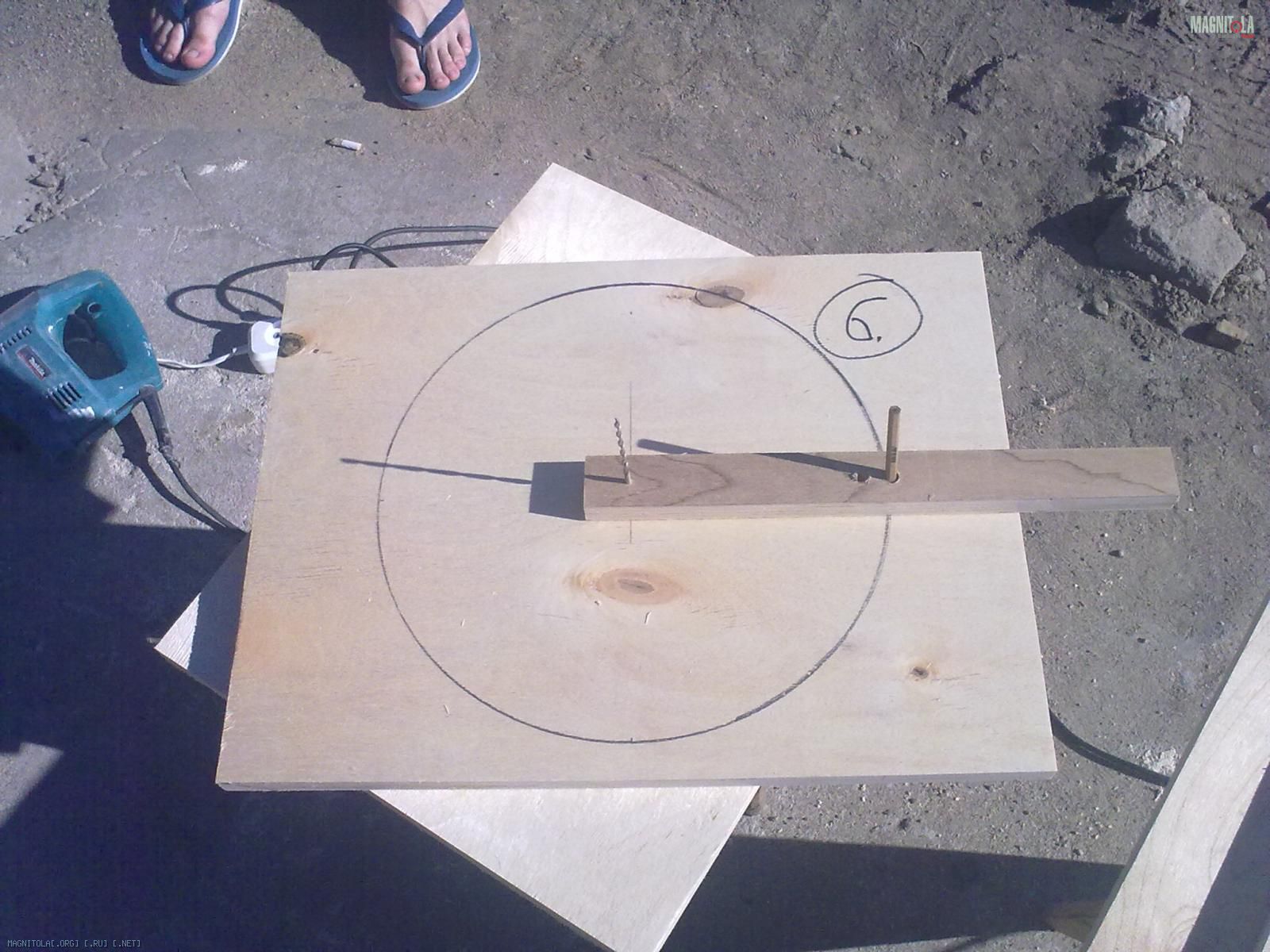

Выпиливаем отверстия в передних стенках корпуса. Циркуля под рукой не оказалось, по-этому была придумана такая приспособа:

Вложение 240826

Сверлом "на 3" делаем дырку в центре стенок и в рейке, сверлом "на 8" на расстоянии радиуса будущего отверстия (отмерять радиус через центры отверстий просверливаемых дырок), далее совмещаем отверстия на стенке и на рейке сверлом "на 3", в бОльшее отверстие вставляем карандаш и легким движением руки у нас получается практически идеальный круг...
Далее при помощи все того же лобзика выпиливаем круги по начерченному - получилось очень даже ничего!!! -

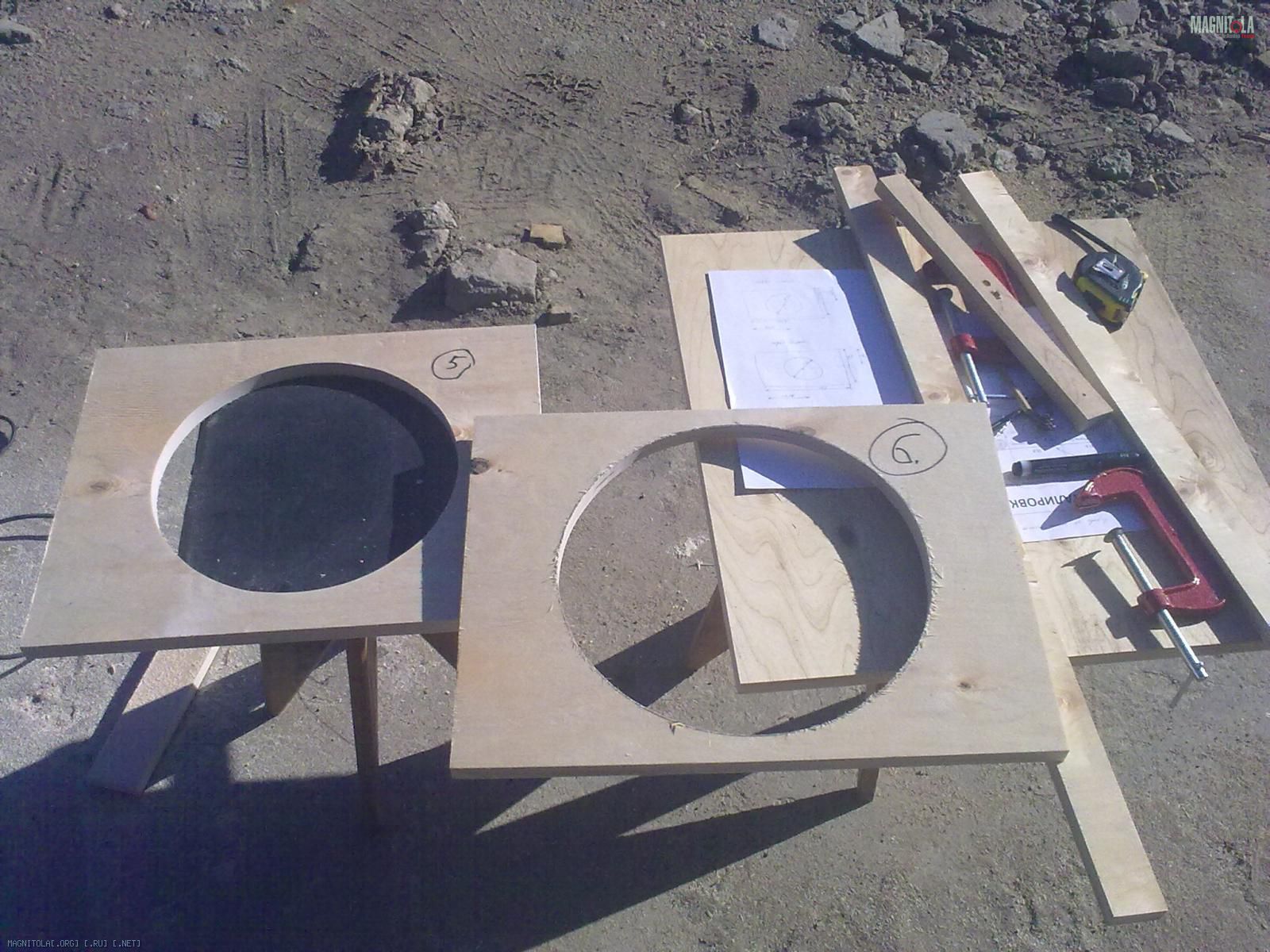

Вложение 240828

Отверстия разные, т.к. саб будет крепиться к внутренней стенке, то есть заподлицо с внешней стенкой.
Да, и еще, не забываем маркировать выпиленные детали в соответствии с деталировкой - чтоб потом не тратить время на обмер всех деталей еще раз... ))

Далее будем собирать...

а я дд не дождался, на неделе должны ГЗ подъехать.
А лобзиком как пропил получается? Достаточно ли ровный? Пилка то вроде все равно гуляет, даже если по направляйкам. Или нет?

Цитата:

---

Сообщение от A$tronaut

А лобзиком как пропил получается? Достаточно ли ровный? Пилка то вроде все равно гуляет, даже если по направляйкам. Или нет?

---

у меня дешевый лобзик хаммер 600вт, купил острую пилку с большими зубцами, 25мм фанера напилена идеально. не говоря уже о более тонкой. никаких гуляний пилки не было и в помине. а вот когда до этого полтьзовался пилкой для чистовых срезов, гуляния были во все стороны.

Цитата:

---

Сообщение от A$tronaut

А лобзиком как пропил получается? Достаточно ли ровный? Пилка то вроде все равно гуляет, даже если по направляйкам. Или нет?

---

Получилось неплохо, даже очень ровный!!! Есть просто еще небольшая хитрость - полоски (см пост №4 - последнее фото) мне распиливали в ОБИ на проф станке (то есть края этих полосок идеально ровные), поэтому я просто прикинул на каких деталях мне нужен ровный край (где будет стыковка) а с другого и отпиливал (щас на фотке постараюсь объяснить)...

Вложение 241298 - как-то так!!! ))

Может скруглить порт в районе примыкания детали 1 к тыловой стенки???

Цитата:

---

Сообщение от Max-x-x

Может скруглить порт в районе примыкания детали 1 к тыловой стенки???

---

Max-x-x, я тоже об этом думал, просто не описывал еще этот момент... как буду собирать - обязательно сделаю на этом акцент!!!

Начал собирать ящик!!!

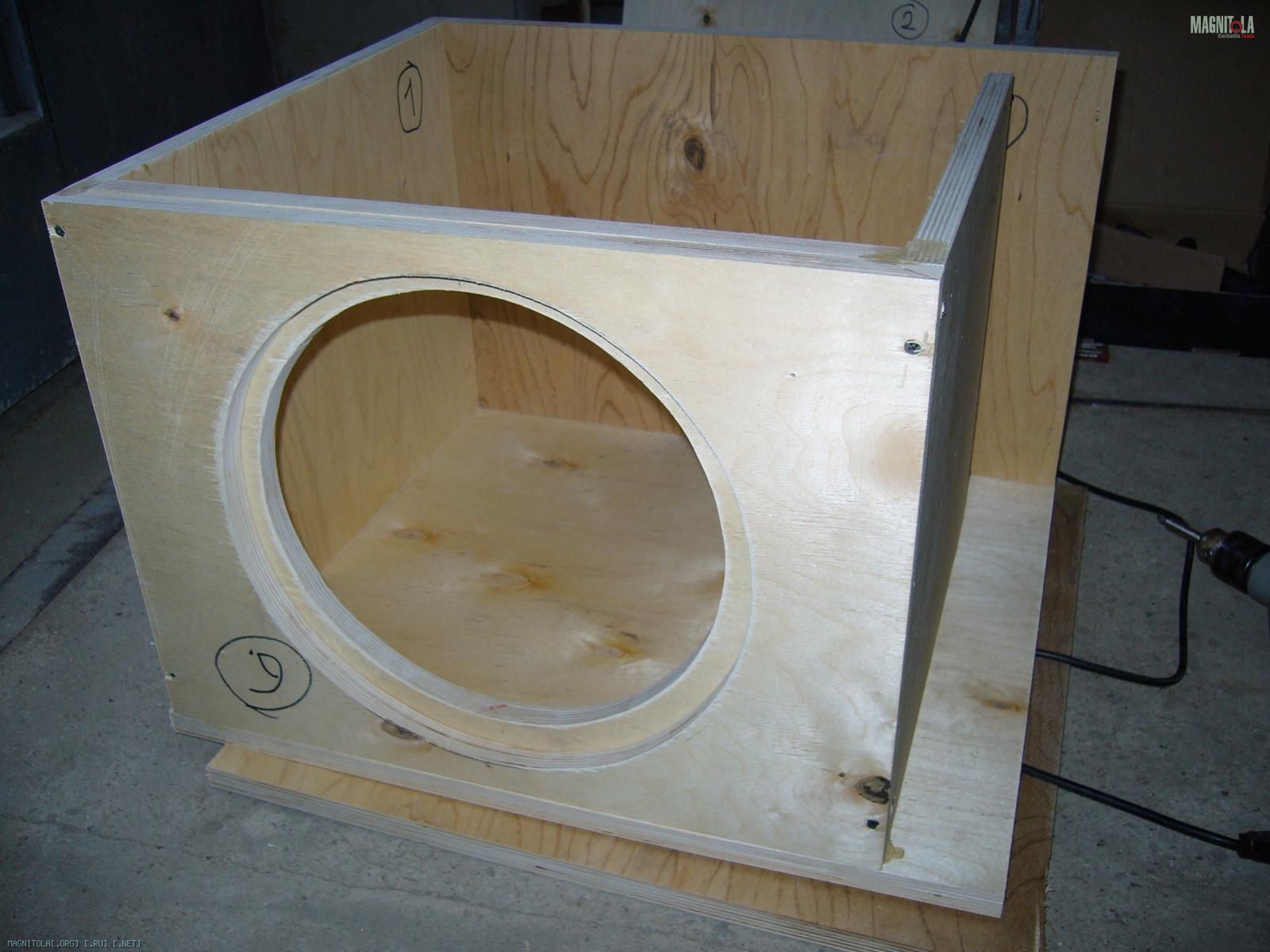

Вложение 241834 - на нижнюю крышку прикручиваем вертикальные детали, а также их стягиваем между собой - везде только по 2 самореза - чтоб держалось и вкручивать их не до упора, чтоб осталось маленькая щель, которую в дальнейшем промажем жидкими гвоздями - вот таким образом:

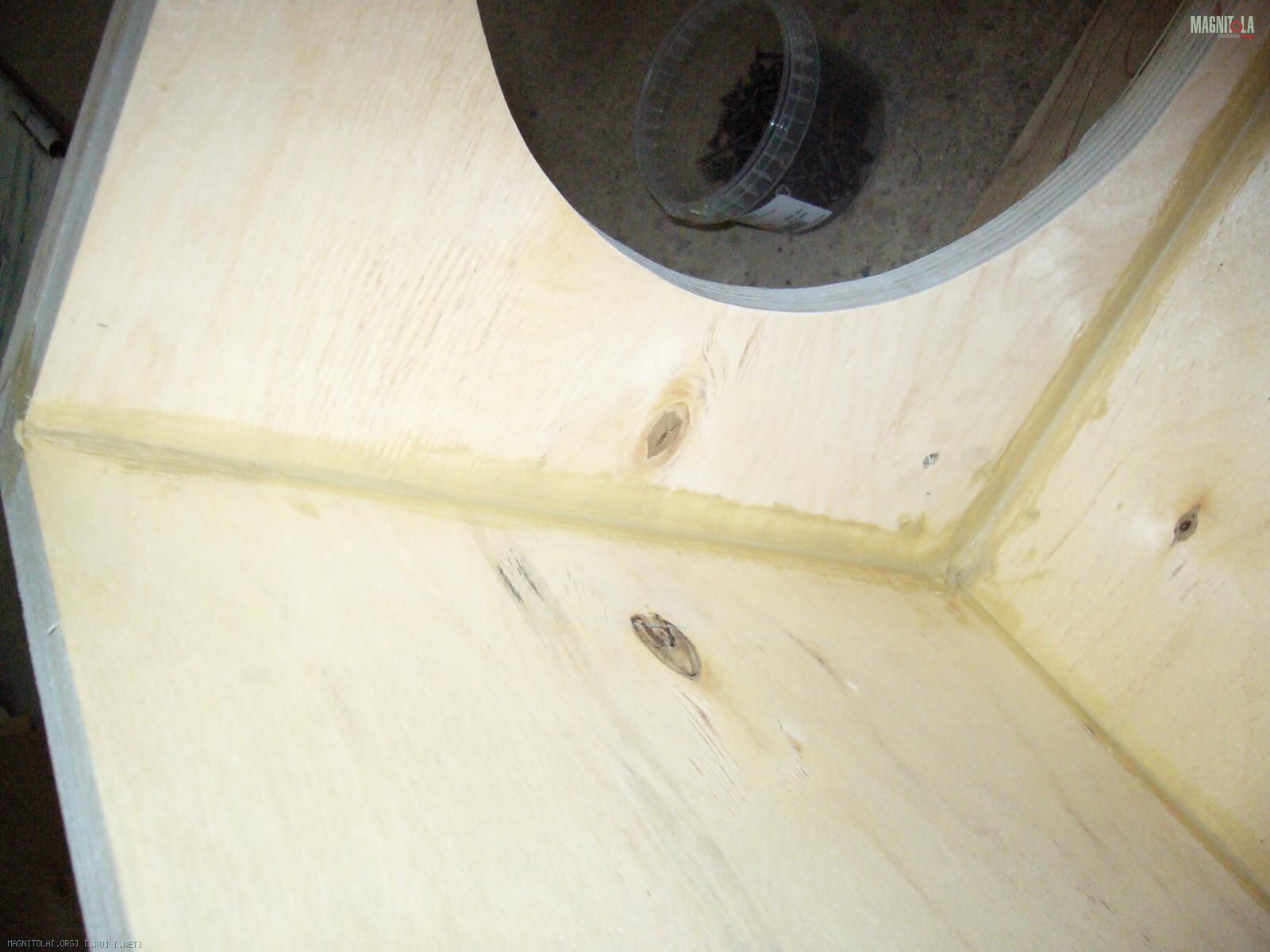

Вложение 241836

Далее сразу пропустим провода для дина. Я решил не заморачиваться с клеммами и просто на стыке пустил их, но сначала просверлил там 2 дырки (диаметр сверла на 1-1,5 мм меньше чем диаметр проводов)...

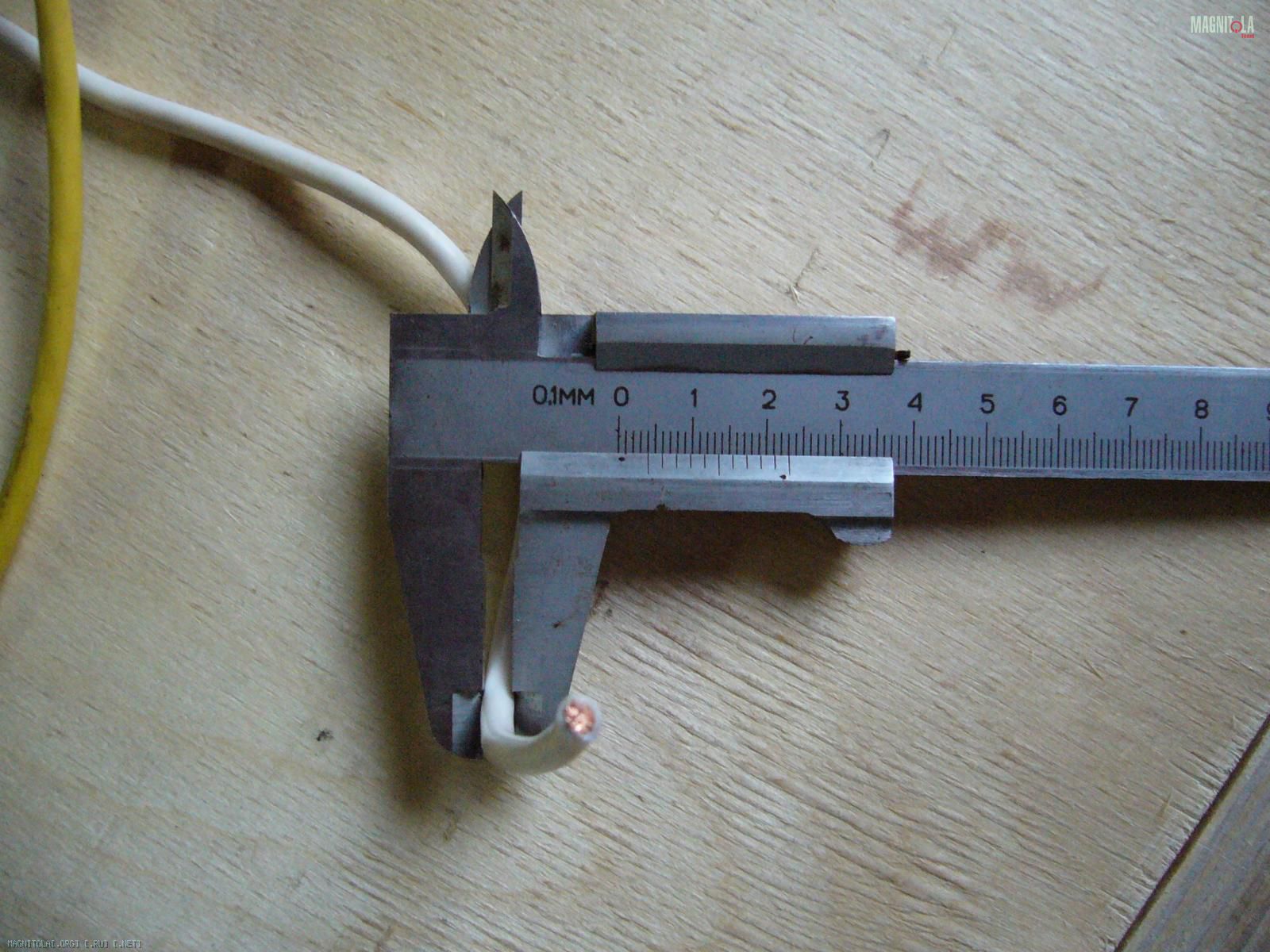

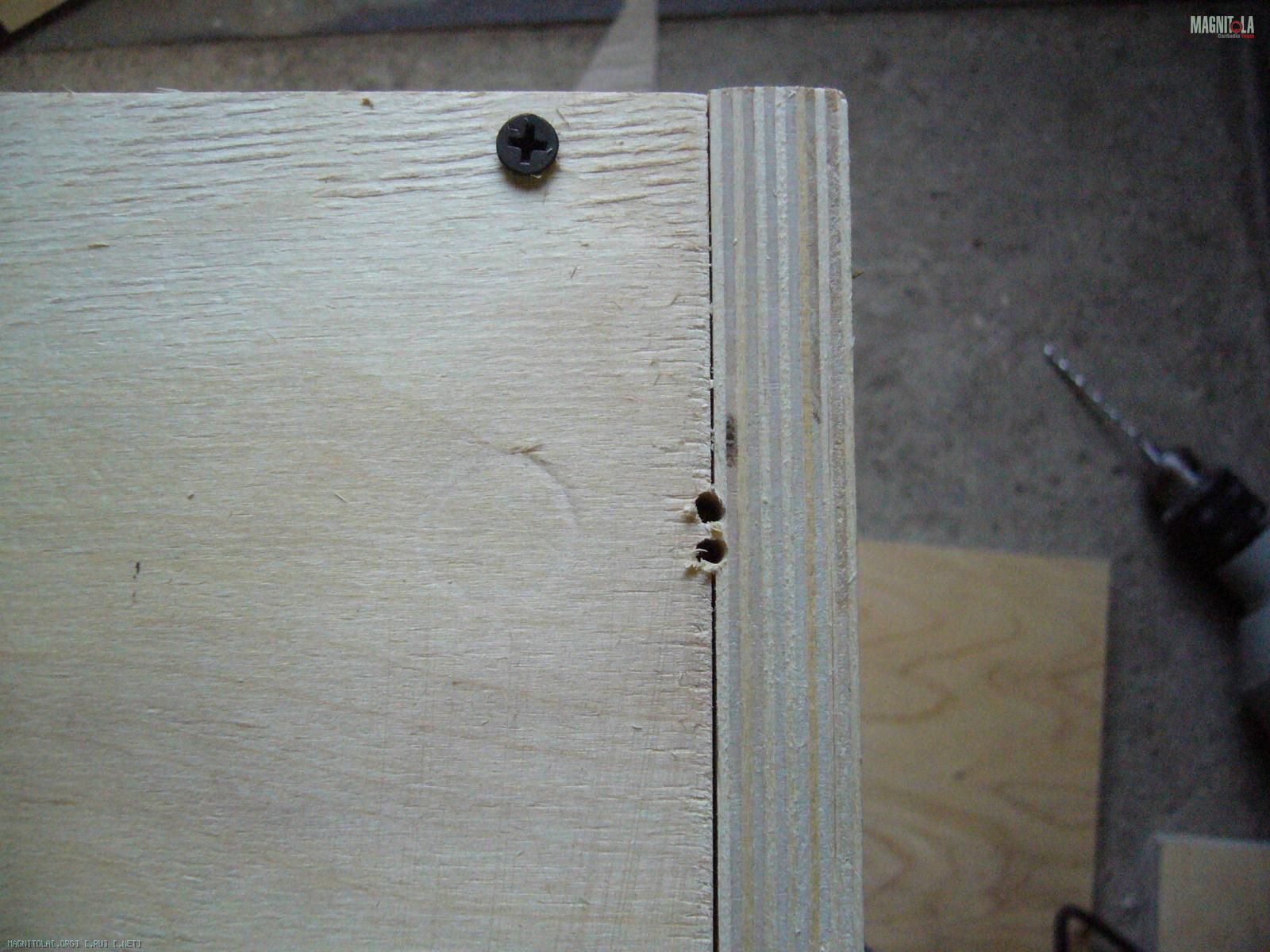

Вложение 241856Вложение 241858

Вставляем в полученные отверстия провода, предварительно промазав отверстия жидкими гвоздями... (длину проводов внутри корпуса нужно выбирать такую, чтоб при дальнейшей эксплуатации саба динамик можно было вытащить из корпуса и эти провода позволили это сделать...)

Вложение 241860 - после этого стягиваем стенки корпуса уже вкрученными саморезами "до упора"...

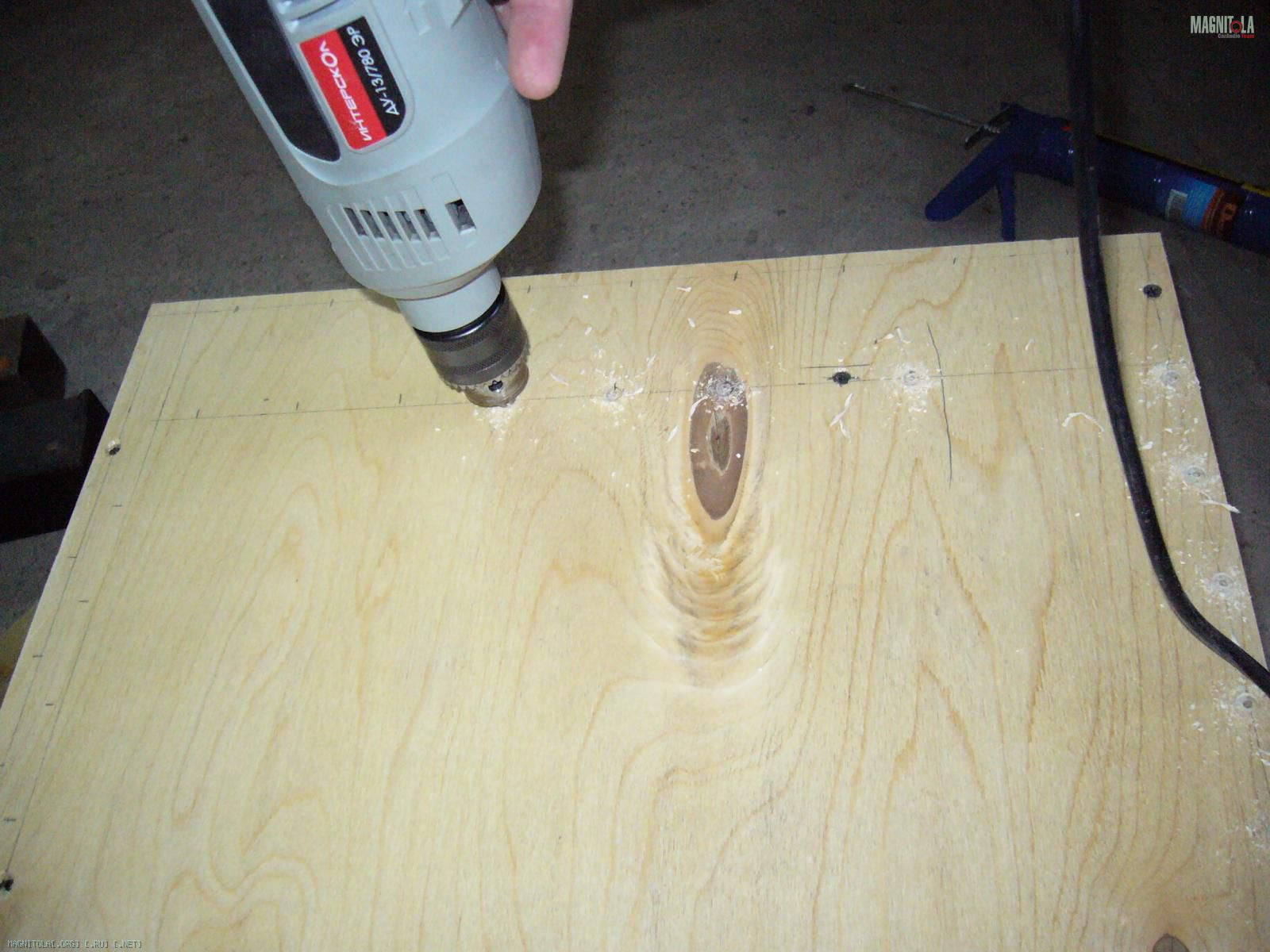

Размечаем линиями места для протяжки корпуса саморезами... сверлом на 2,5 делаем дырки в этих местах - я сделал с шагом 5 см (для надежности). ))

Вложение 241862Вложение 241864

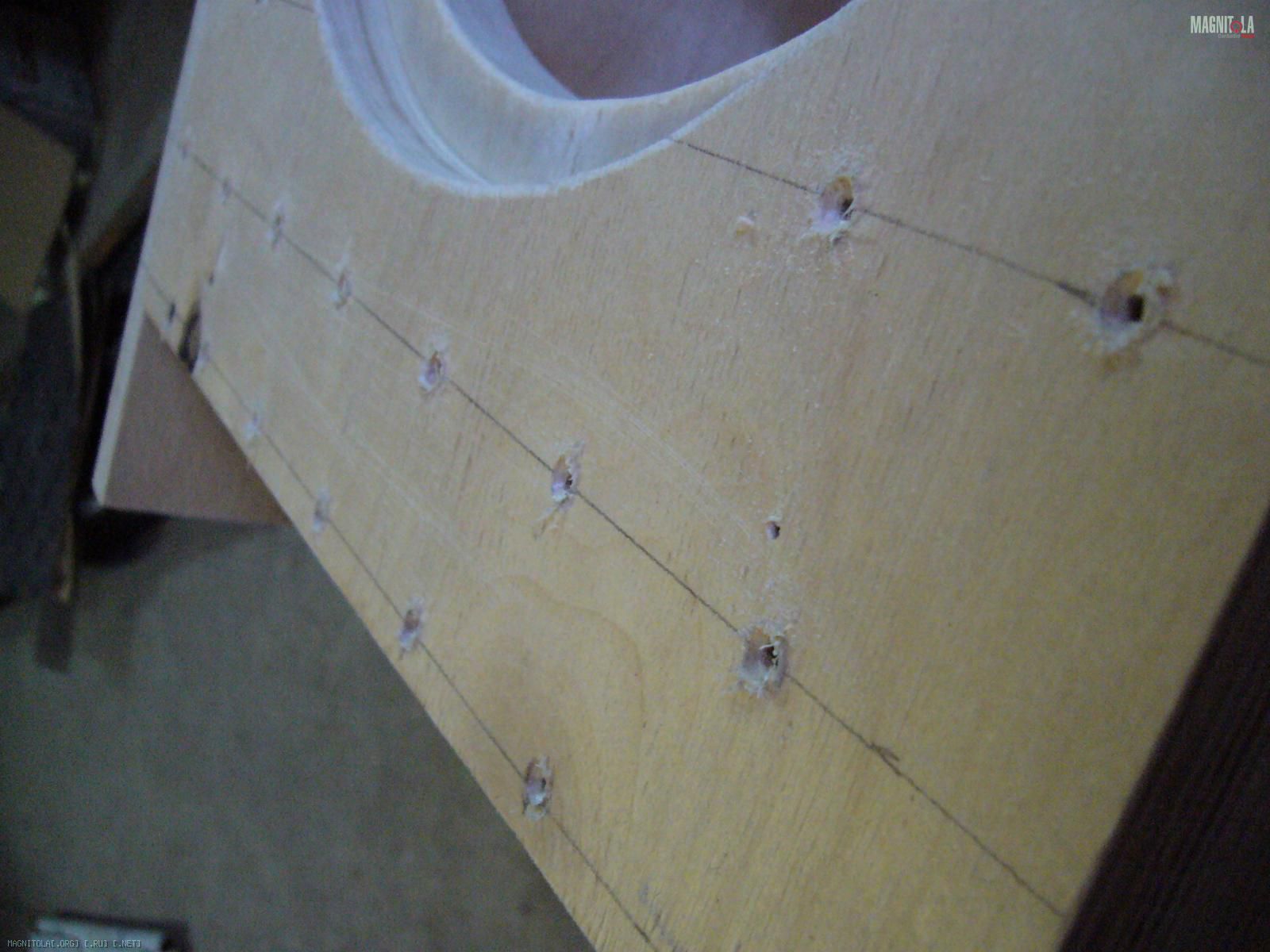

Сверлом на 6-8 делаем в полученных дырках углубления для шляпок саморезов...

Вложение 241872

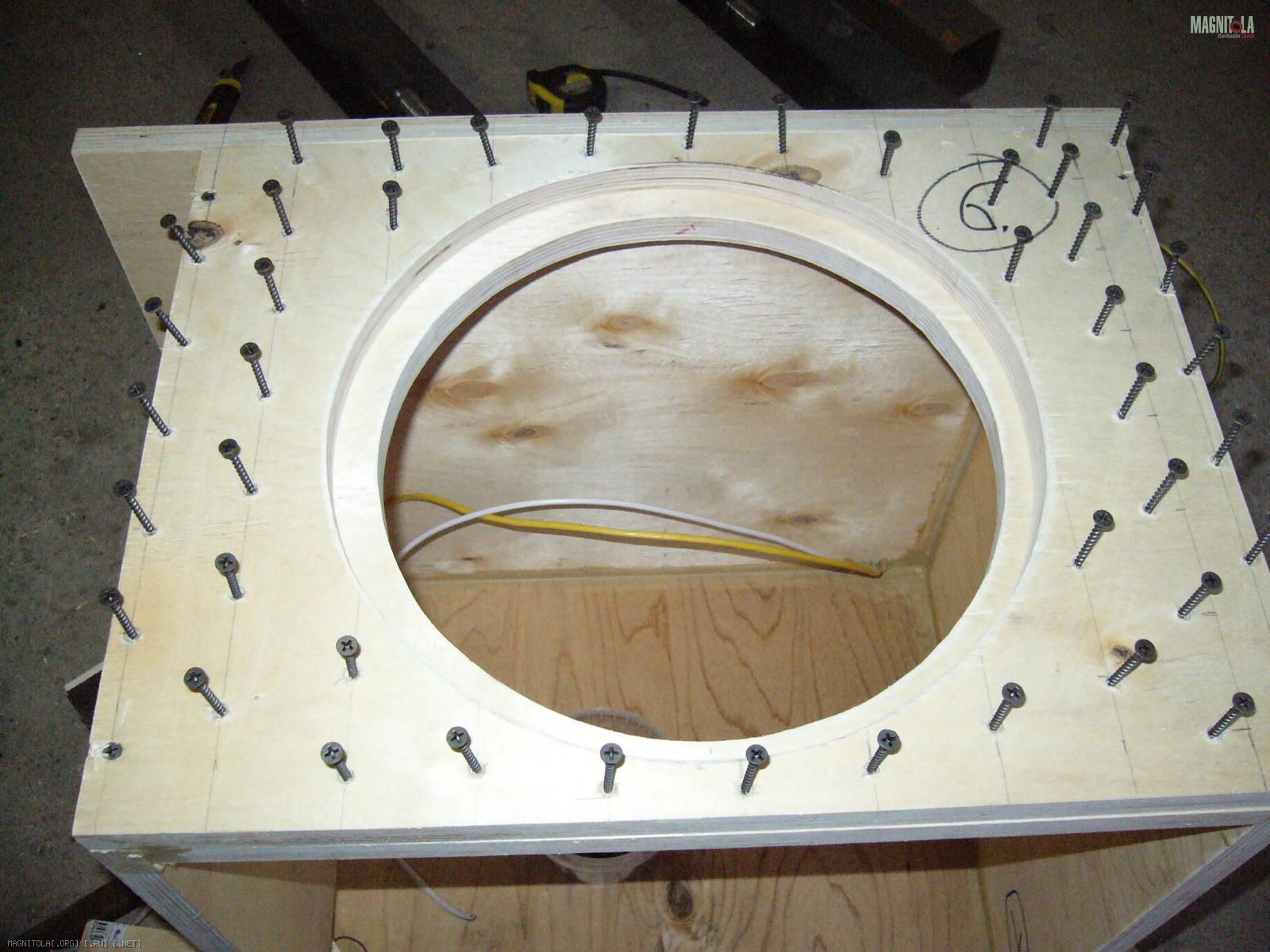

Теперь вставляем саморезы:

Вложение 241874

И вкручиваем их на место:

Вложение 241880

Также поступаем с остальными деталями и сторонами.

Вот предварительный результат:

Вложение 241882

Цитата:

---

Сообщение от Starshina

для более ровного пропила лобзиком устанавливал на расстоянии (у меня - вправо от линии распила 3,4 см, влево - не помню... )) ) при помощи струбцин рейки-направляющие для лобзика;
Вот между этими рейками и "пускаем" лобзик - результат очень порадовал:

---

Отличная идея! возьму на вооружение)

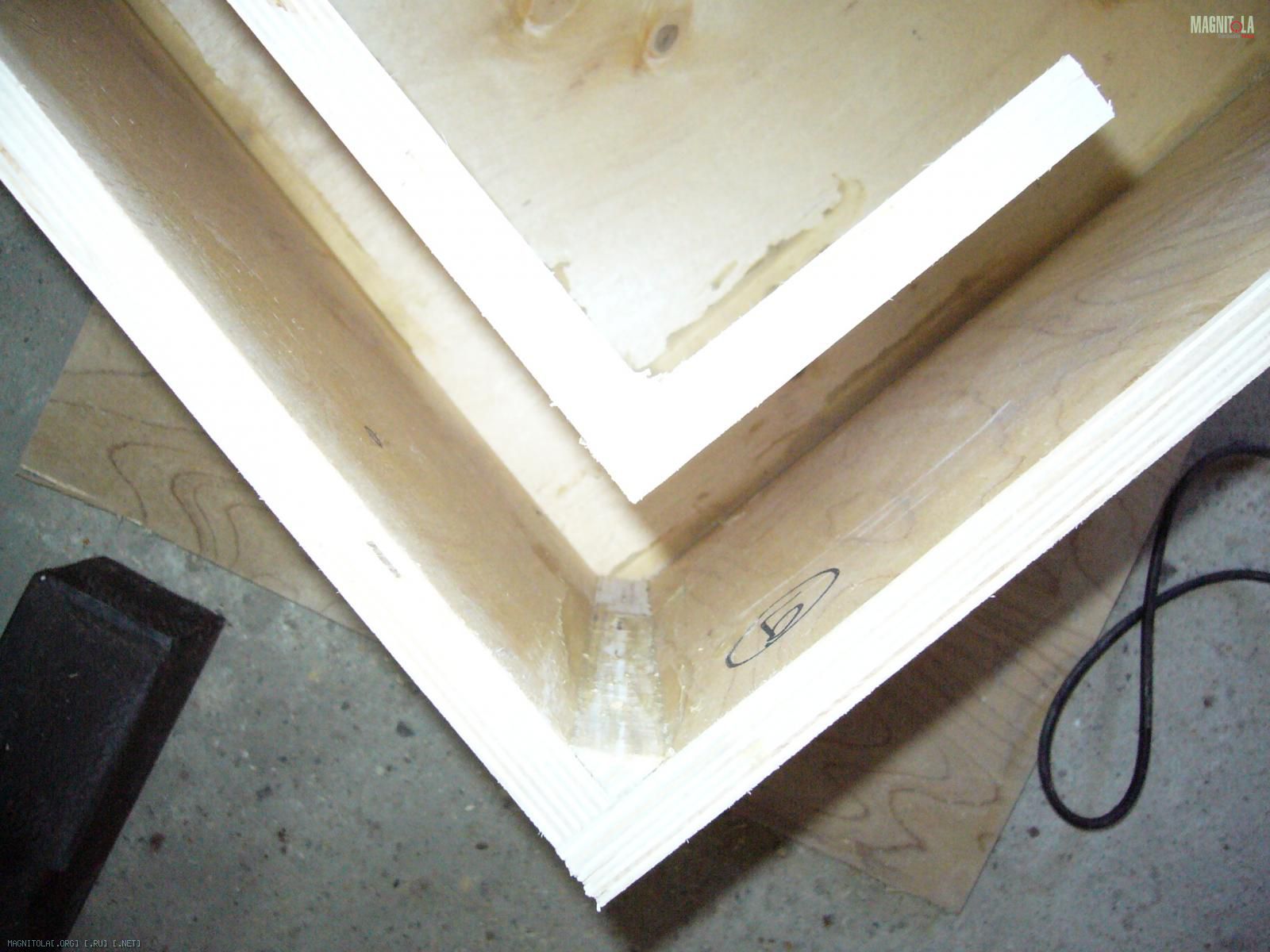

Прикрутил на место оставшуюся стенку и выпилил уголок, который послужит "обтекателем угла" в порте. Немного обработал ее на станке и "посадил" на свое место при помощи все тех же жидких гвоздей...

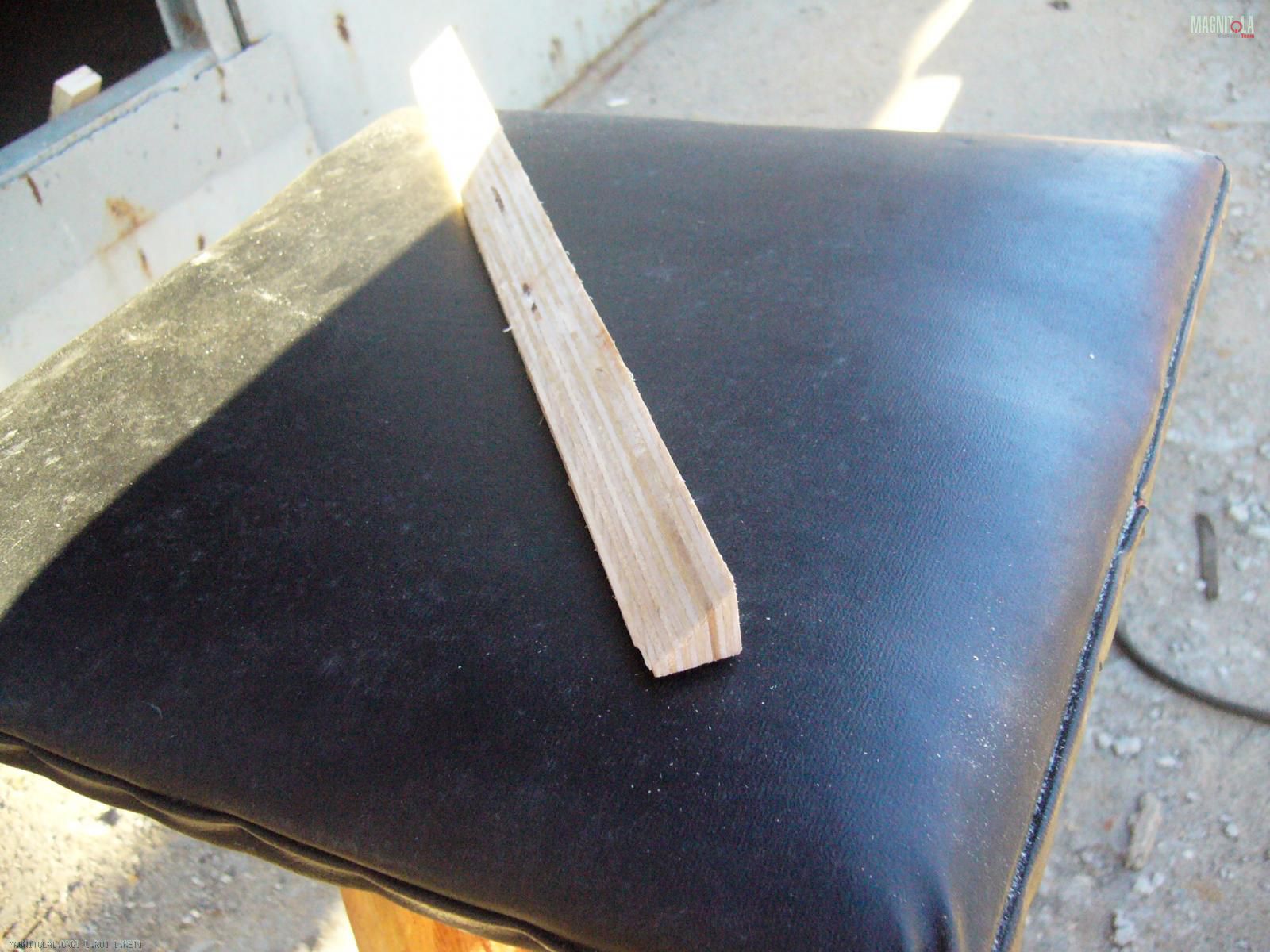

Вложение 242158Вложение 242156

Крышка:

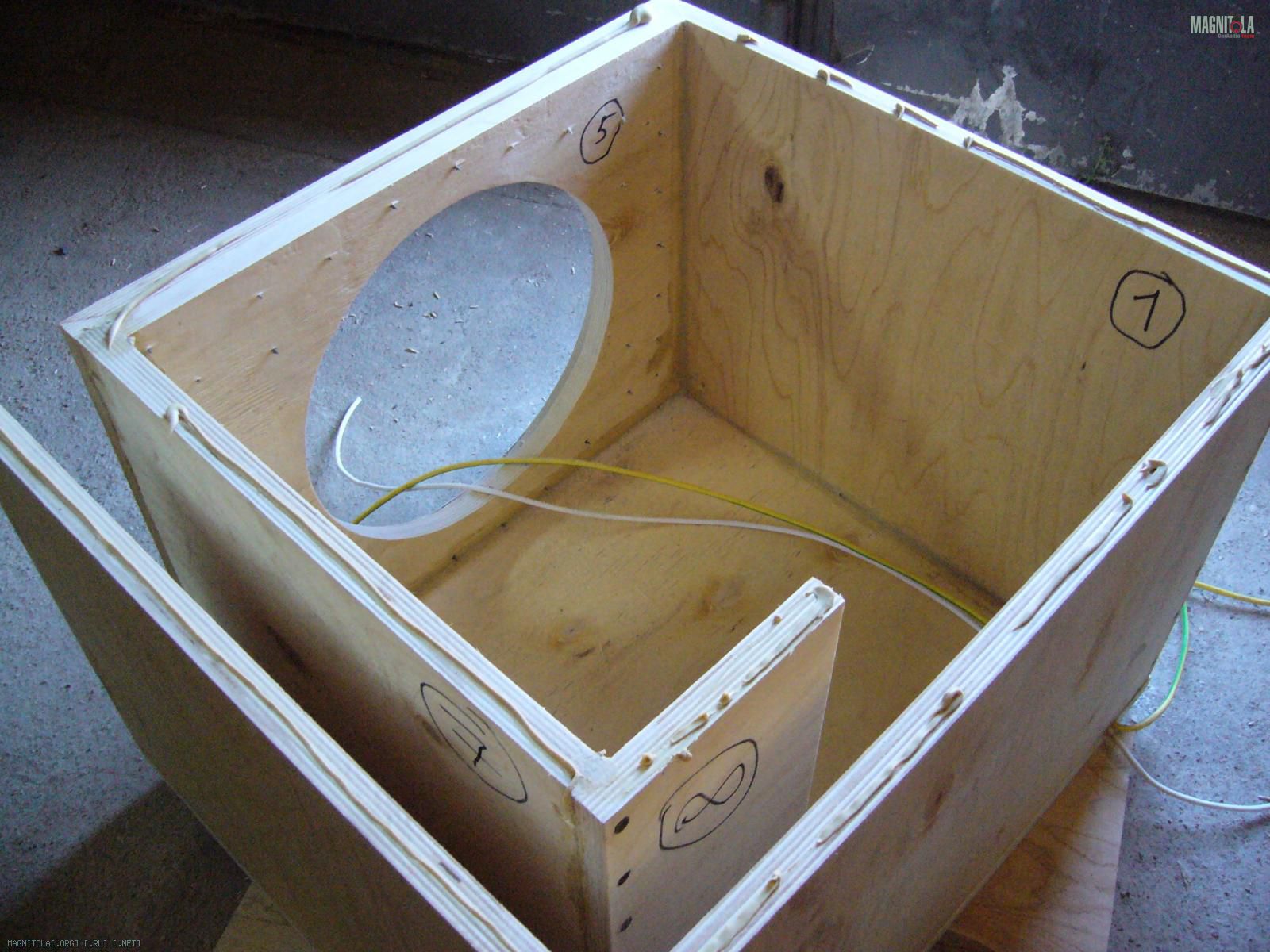

Вложение 242166 - промазываем торцы жидкими гвоздями...

... размечаем крышку под саморезы, сверлим ...
и вот он - осталось только обтянуть карпетом... (это позже, т.к. материал еще не закуплен).

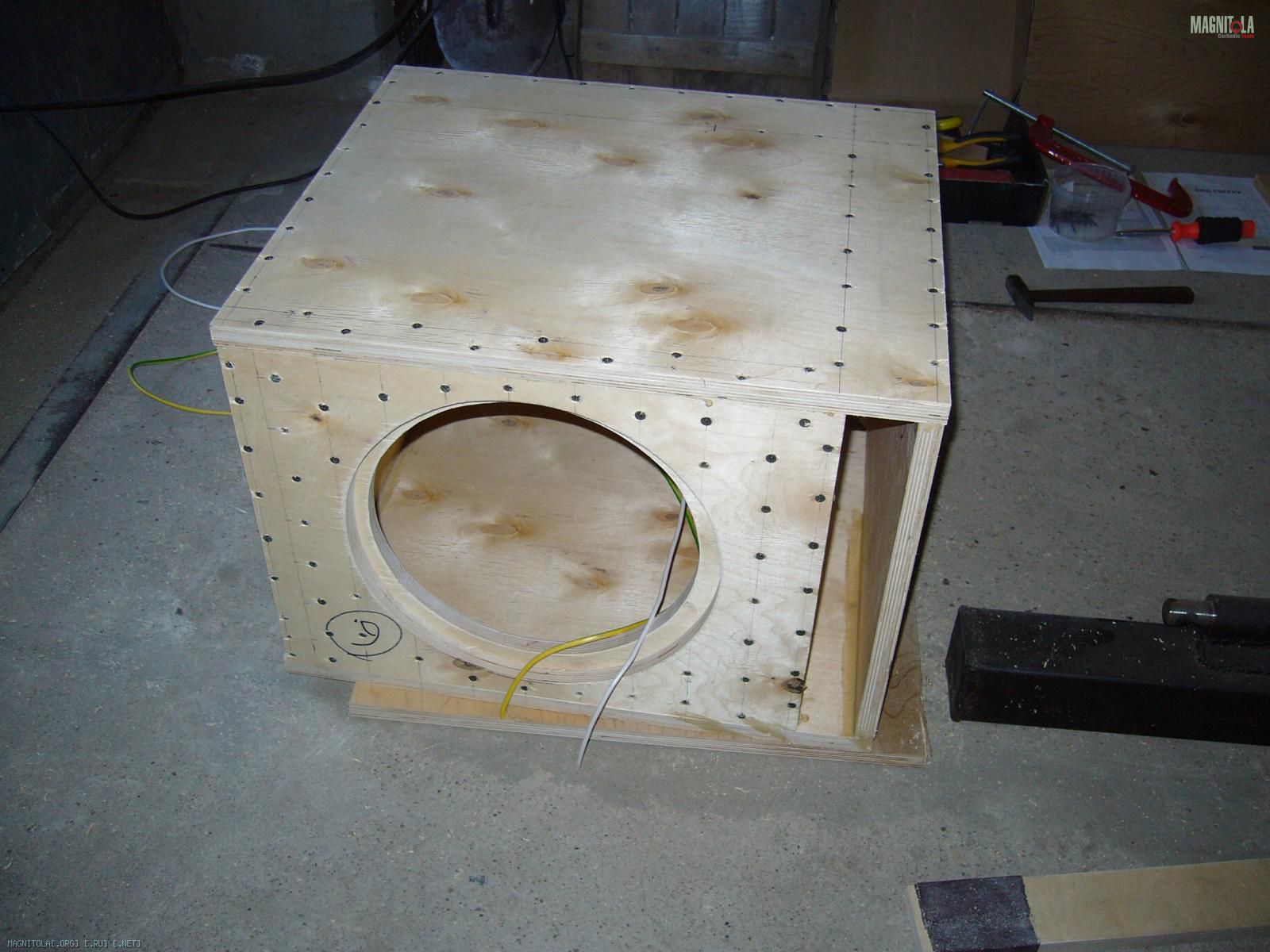

Вложение 242168

Контрольная примерка в авто:

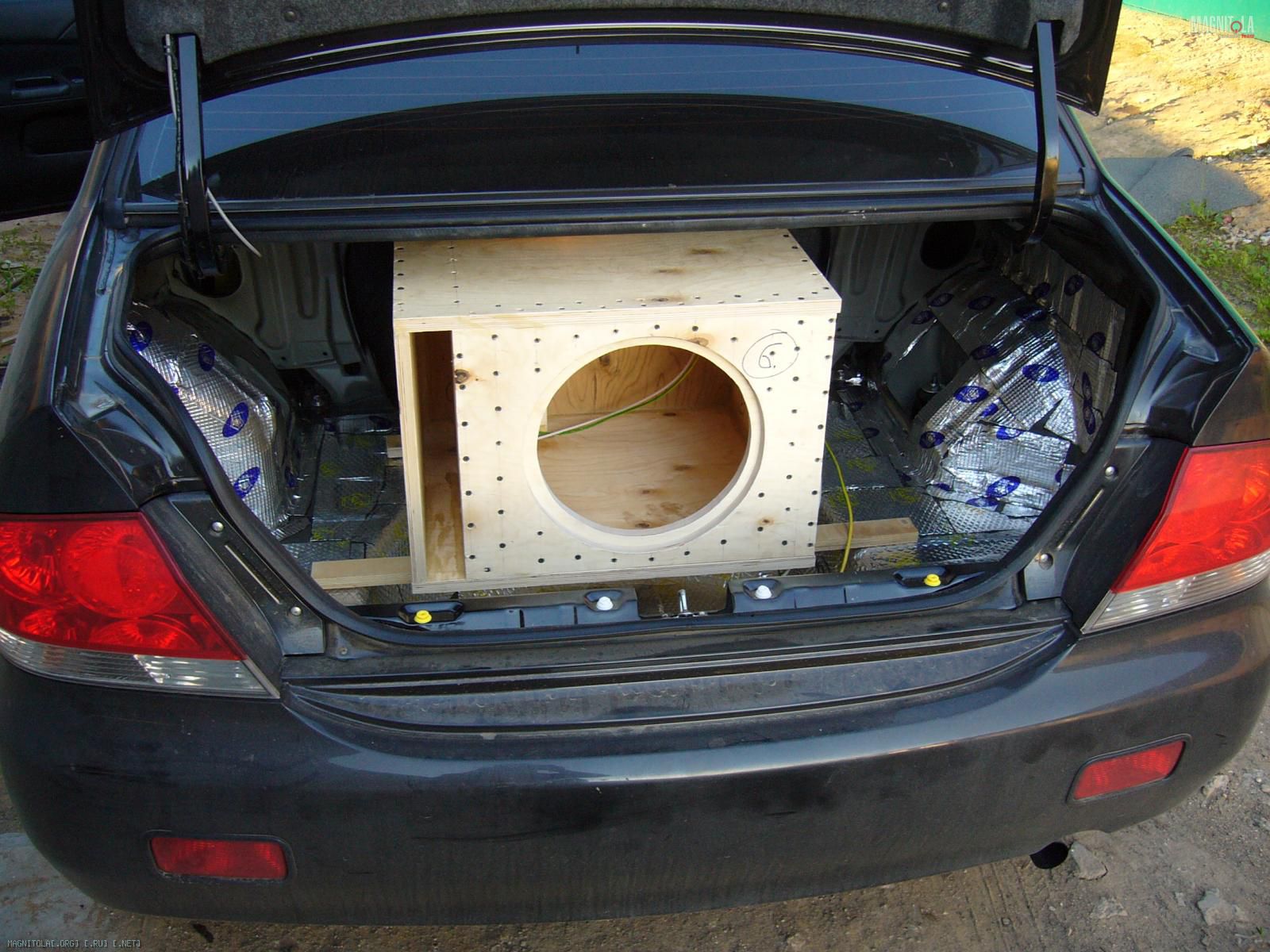

Вложение 242170 - с какой стороны будет порт определю в дальнейшем после разминки саба...

Закончил сегодня шумить багажник!!

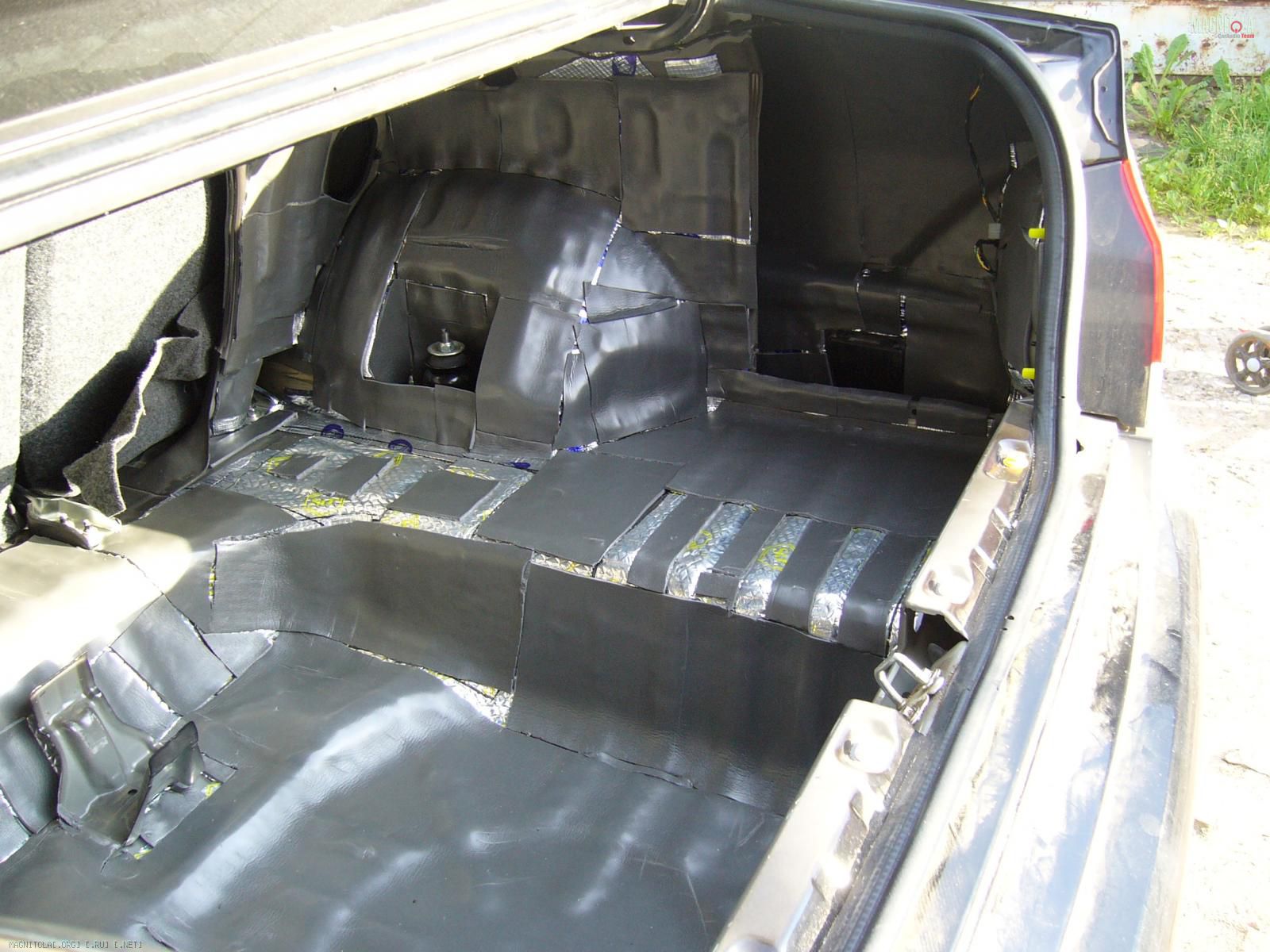

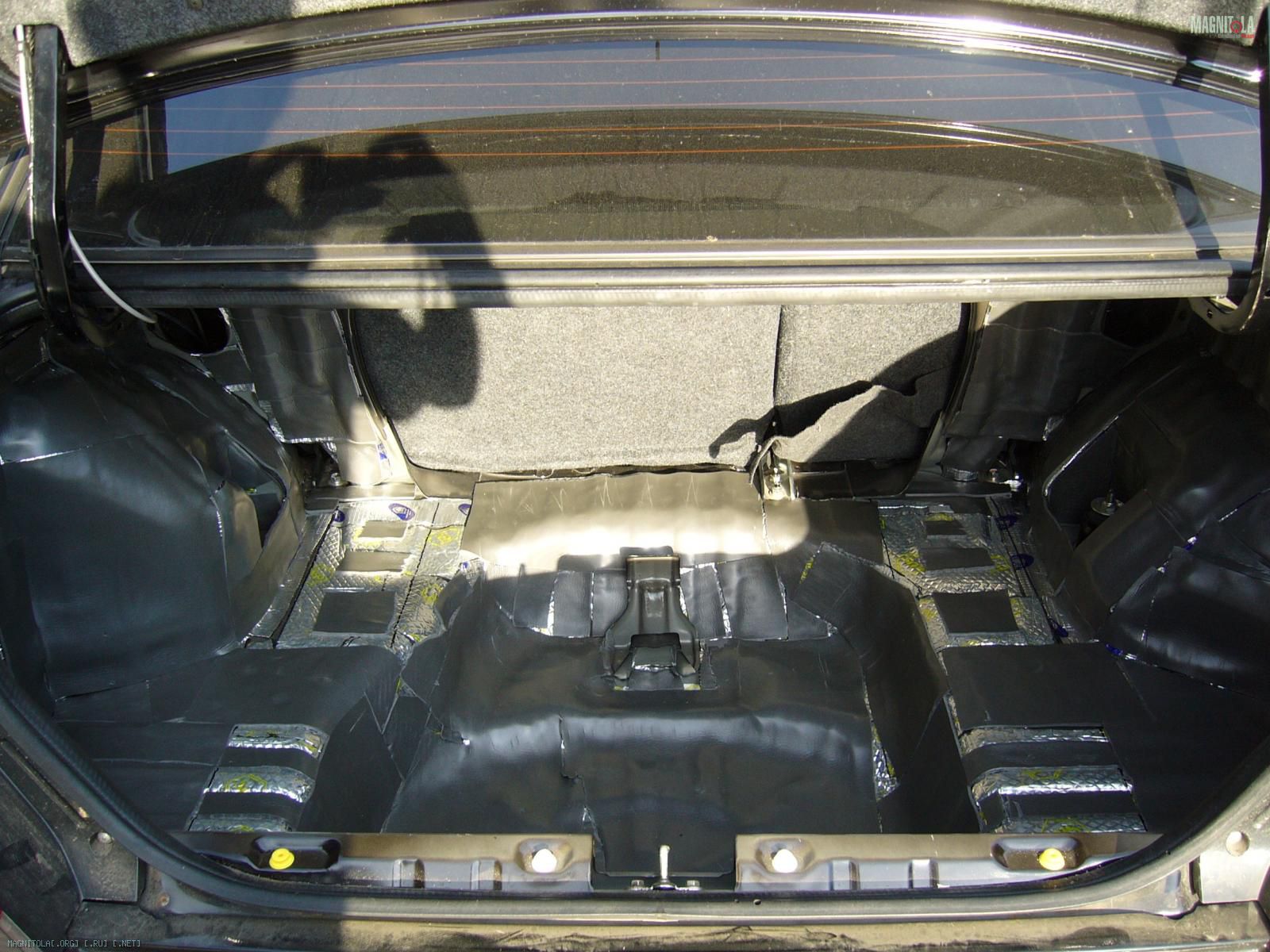

Вложение 242560Вложение 242562Вложение 242564 здесь нарочно я оставил части (это верхушки ребер жескости) не проклеенными спленом, чтобы не увеличивать высоту фальшпола - иначе по чуть-чуть ... и саб не влезет на свое законное место!! )))

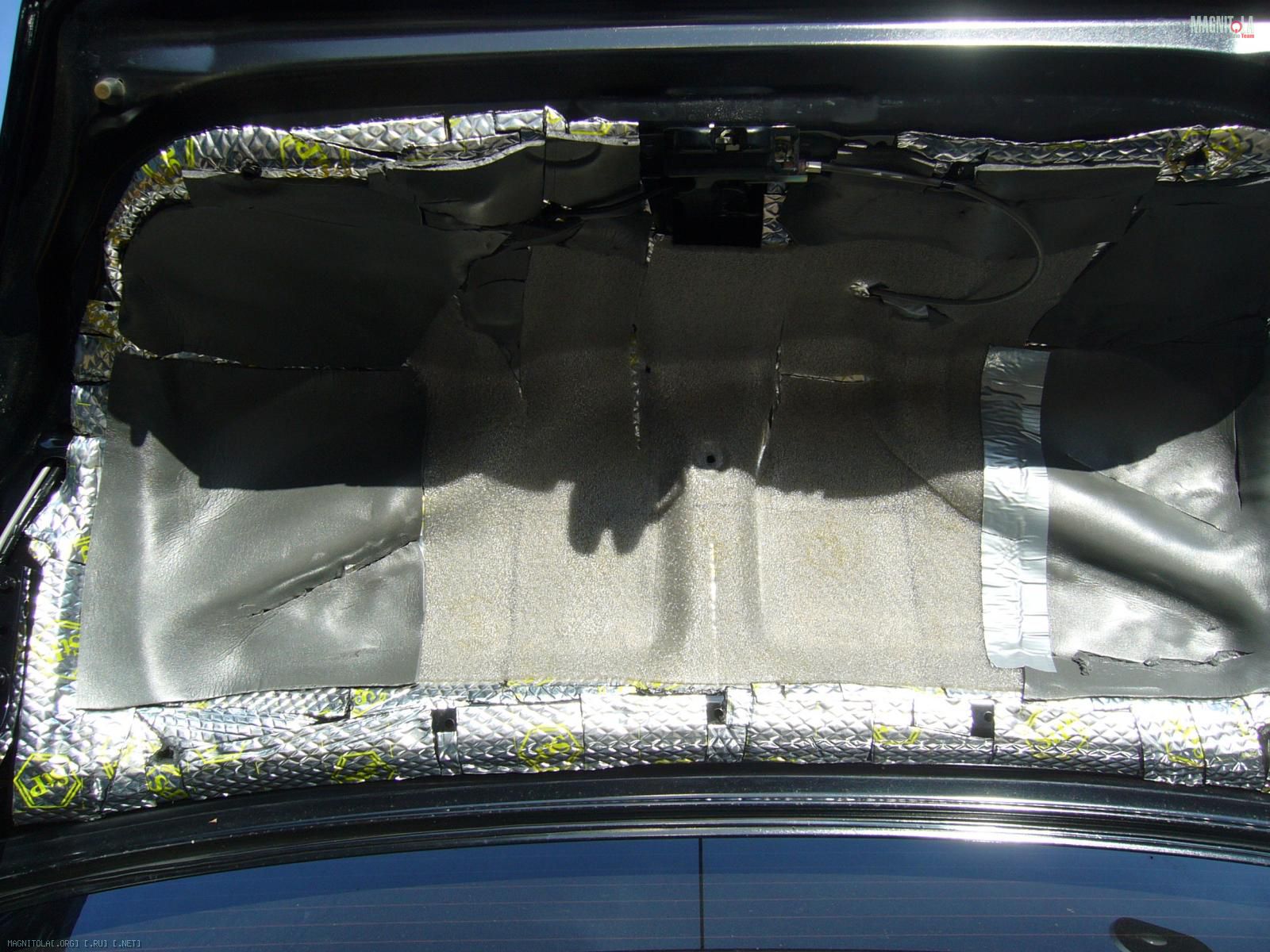

Вложение 242558 - крышка багажника также не забыта! ))

Приступаем к изготовлению фальшпола...
(материал - фанера 9 мм):

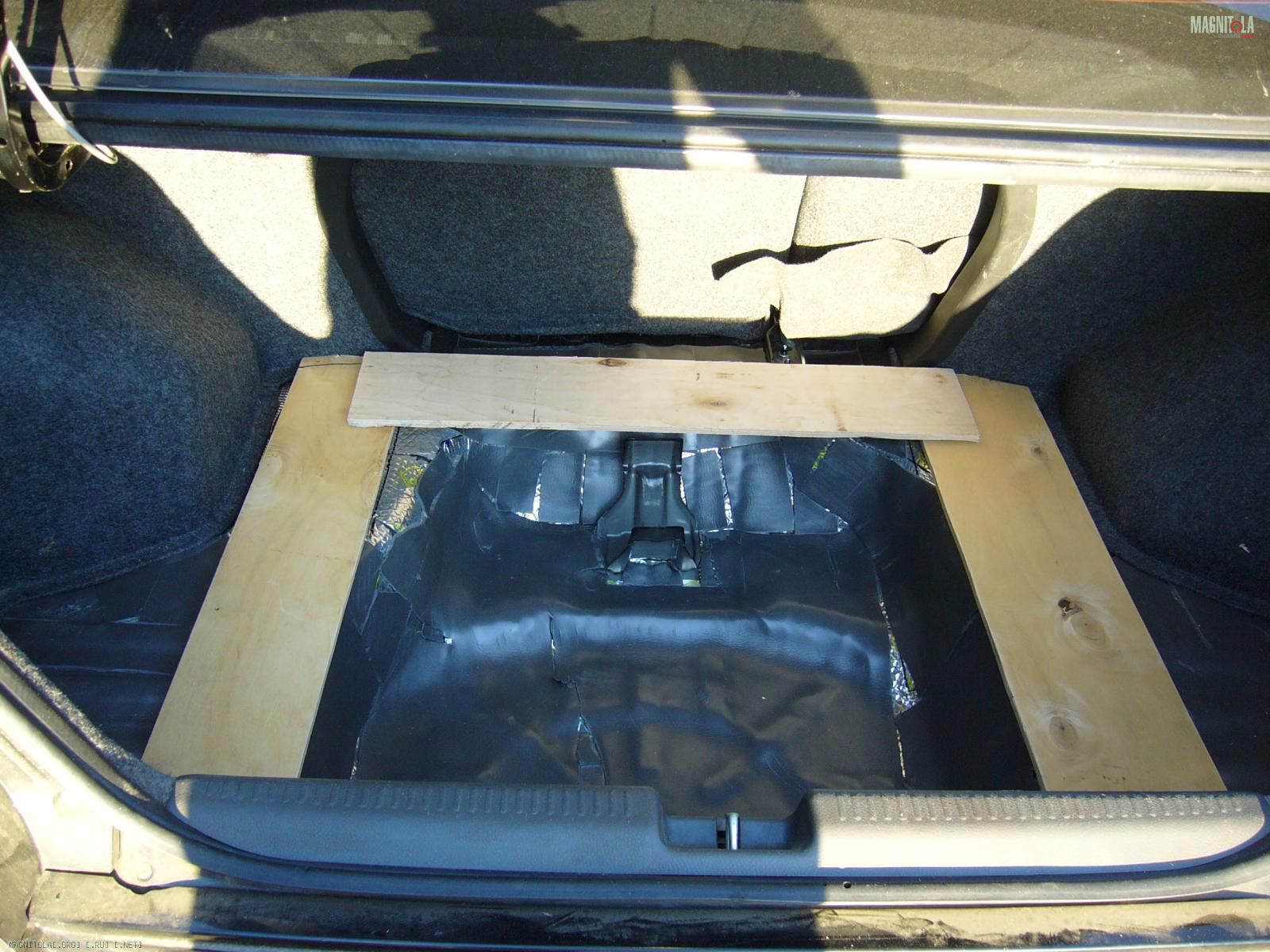

Сначала изготавливаем две "основные" полоски - для дальнейшего крепления на них крышки отсека запаски...

Вложение 242566 - деталь, которая лежит ближе к сидениям будет закреплена жестко с основными направляющими, далее пойдут детали крышки...

PS думаю... и выбираю места крепления фальшпола к кузову - буду сверлить... )))

Параллельно начал разбираться с силовыми проводами!!

Вот сегодня заменил клеммы АКБ, замутил площадку под держатели предов и проложил провода + от клеммы до предов, вот что получилось...

Вложение 243190

Красиво получилось, немного облагородить площадку бы....Что б сочеталось,а так здорово!

Цитата:

---

Сообщение от Starshina

Параллельно начал разбираться с силовыми проводами!!

---

Женя, синхронно идем. =) Я как раз вчера тоже под капотом в порядок все привел.

Как с ДД то дела?

Цитата:

---

Сообщение от A$tronaut

Женя, синхронно идем. Я как раз вчера тоже под капотом в порядок все привел.

---

)) гуд!! но еще столько нужно сделать, а времени почти нет! ))

Цитата:

---

Сообщение от A$tronaut

Как с ДД то дела?

---

Через неделю примерно +- приедет фронт и усь на фронт, останется только сабовый усиль подобрать (скорее всего не ДД) - пока смотрю в сторону EOS AE-95T LE...

если уж не дд на саб , то я бы посоветовал джиэль.

Цитата:

---

Сообщение от A$tronaut

если уж не дд на саб , то я бы посоветовал джиэль.

---

Например?? ))

Сегодня было несколько свободных минут - закатал виброй капот, шумку поверх клеить не стал, т.к. есть родная шумоизоляция...

Вложение 243488

привет! когда придет фронт отпиши как играет, а то меня отговорили в свое время брать м 6.5+в1, сказали типо это всетки среднечастотник и на мид никак не годится( cs 6.5 заказал,жду 3-ий месяц уж, но время поправить заказ еще есть, усь такой же на фронт заказал)

Цитата:

---

Сообщение от GraduS 130686

привет! когда придет фронт отпиши как играет, а то меня отговорили в свое время брать м 6.5+в1, сказали типо это всетки среднечастотник и на мид никак не годится( cs 6.5 заказал,жду 3-ий месяц уж, но время поправить заказ еще есть, усь такой же на фронт заказал)

---

Отпишу обязательно, но я опять немного изменил концепцию - беру м8, они от 125 играют, а 6,5 - действительно СЧ (от 200 норм!! ) ))

ок. м8 тоже интерсуют как они, ды вот думаю сам что фронт по ниже должен играть, ну а там .....

Продолжаем... ))
По багажнику пока только прикрутил две планки-основы фальшпола -

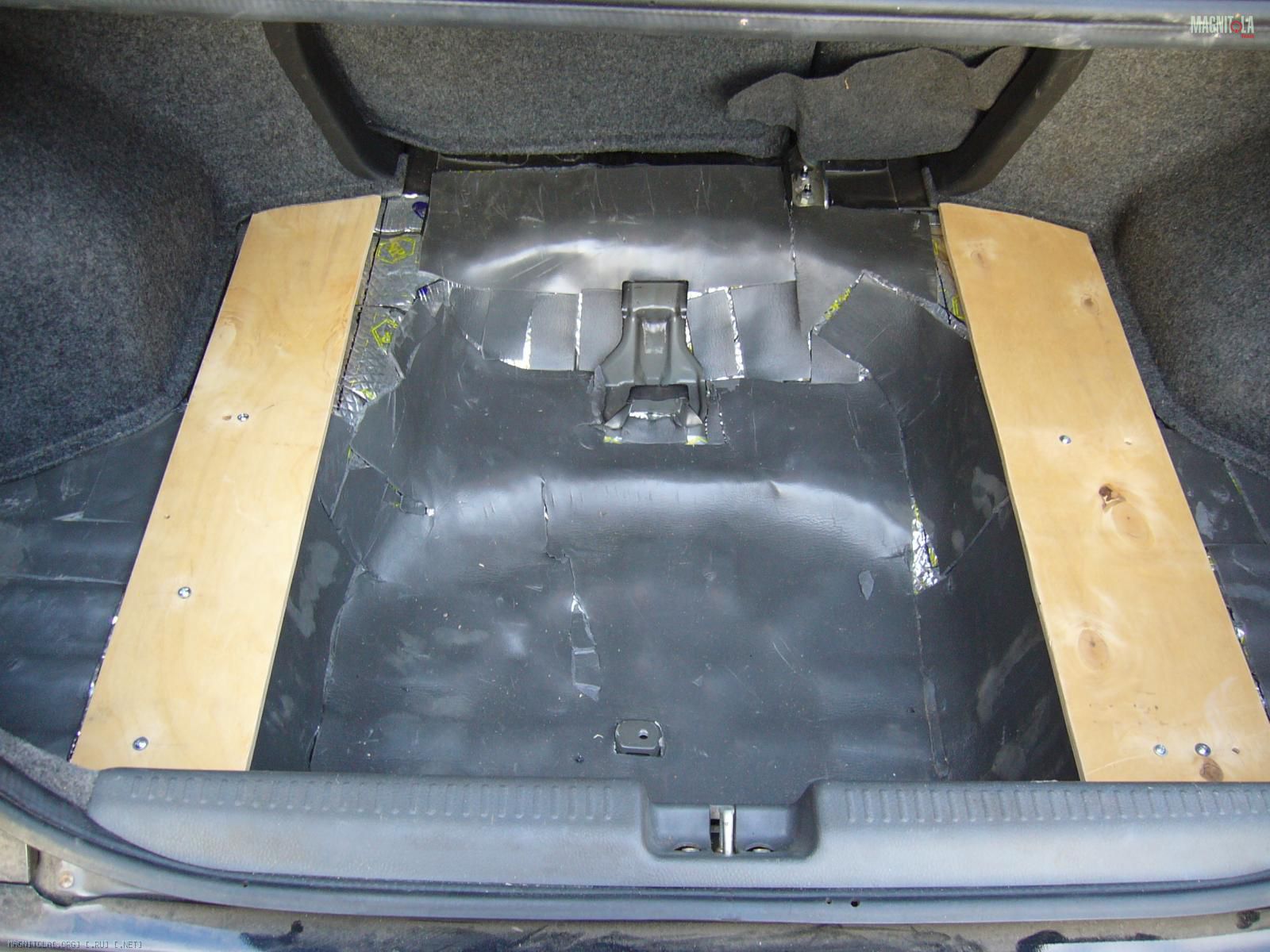

Вложение 246228 - остальное позже... уже в работе...

Начал шумить передние двери:
Сначала прокатал все внутри (в районе динамика - двойным слоем):

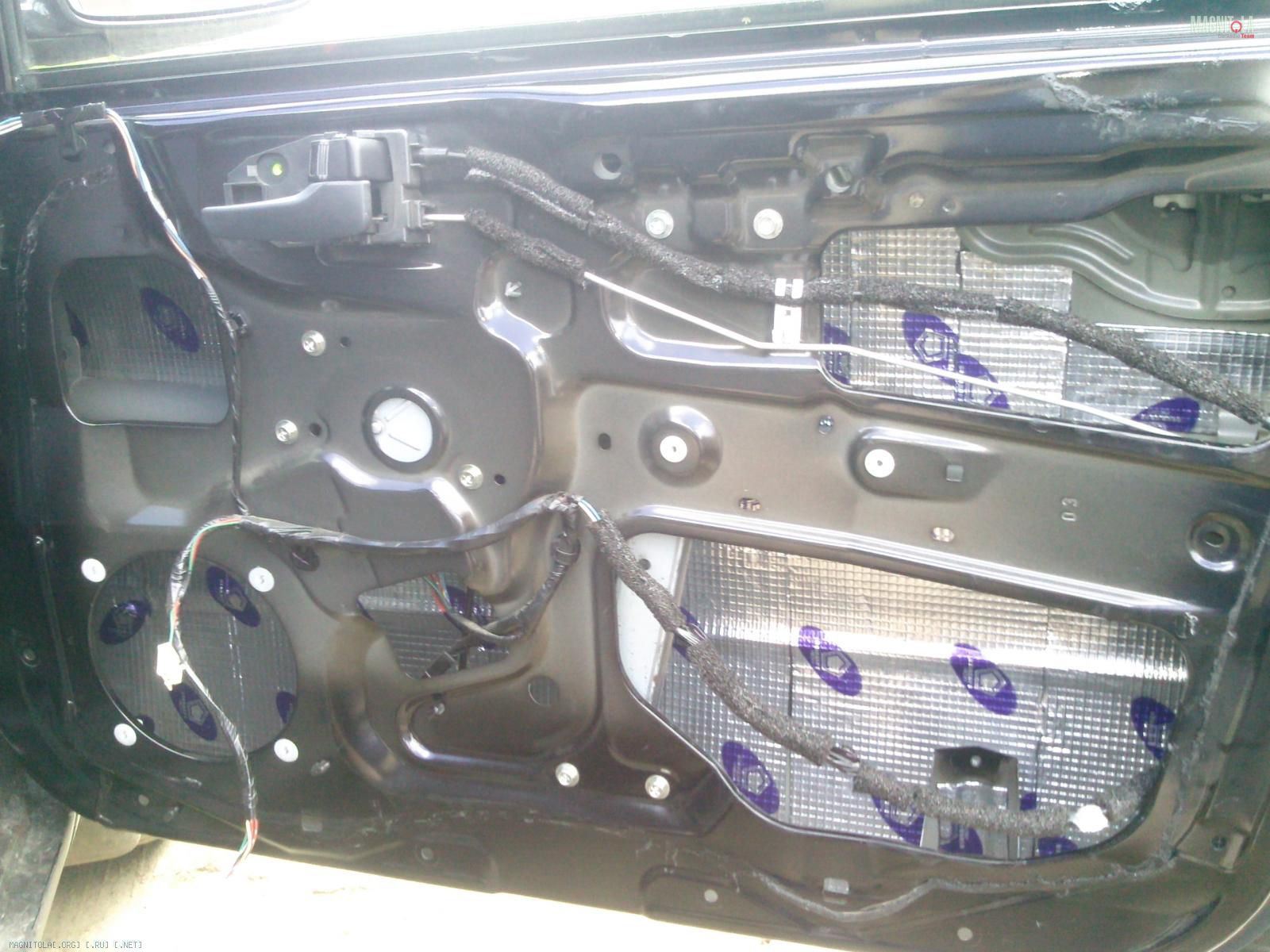

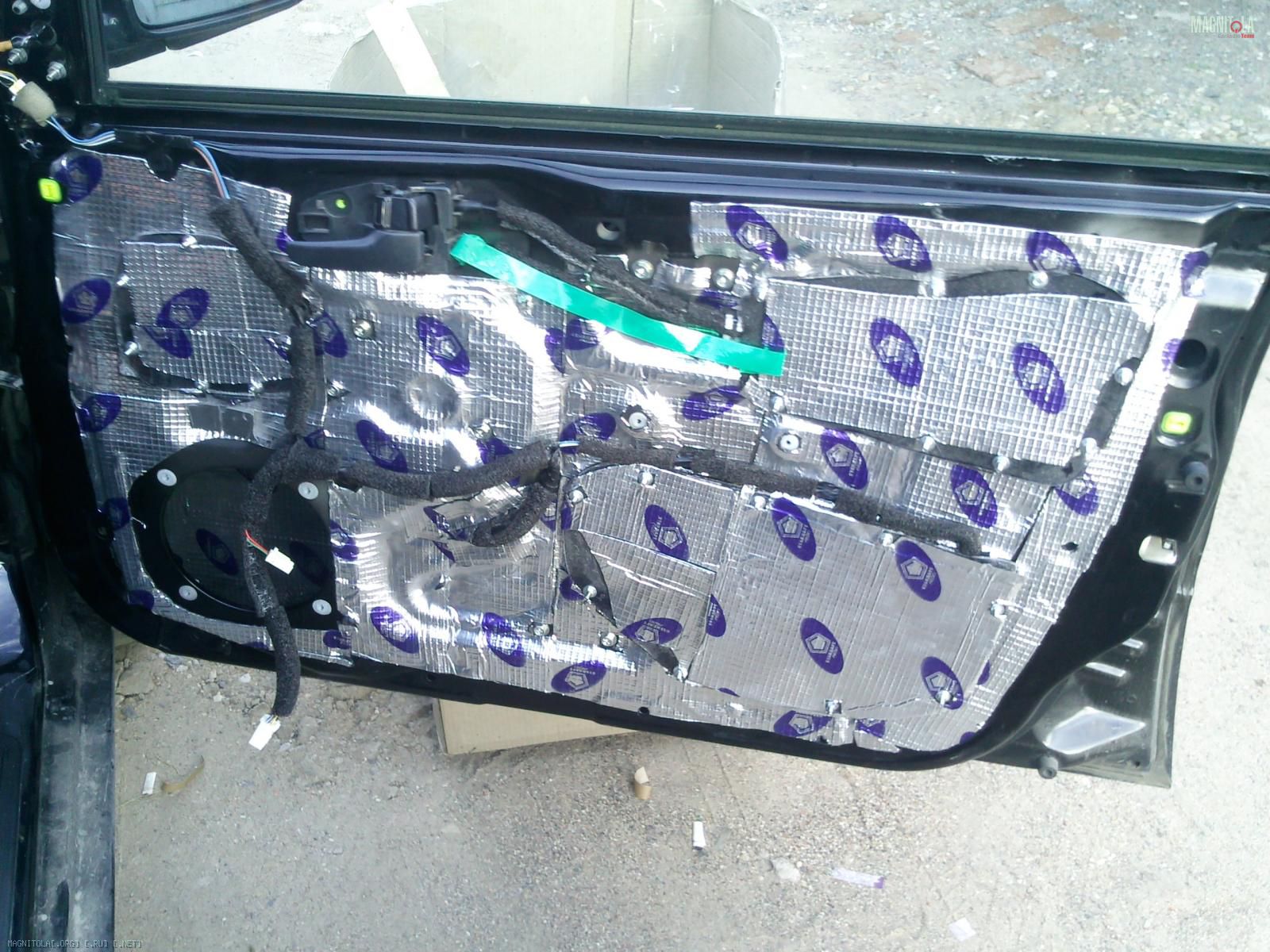

Вложение 246230 - также обклейл антискрипом провода и тросы (здесь не все проклеены, дальше на фотке будут все..... )) )

Монтажные отверстия решил заделывать оргстеклом (или как там оно правильно называется...),

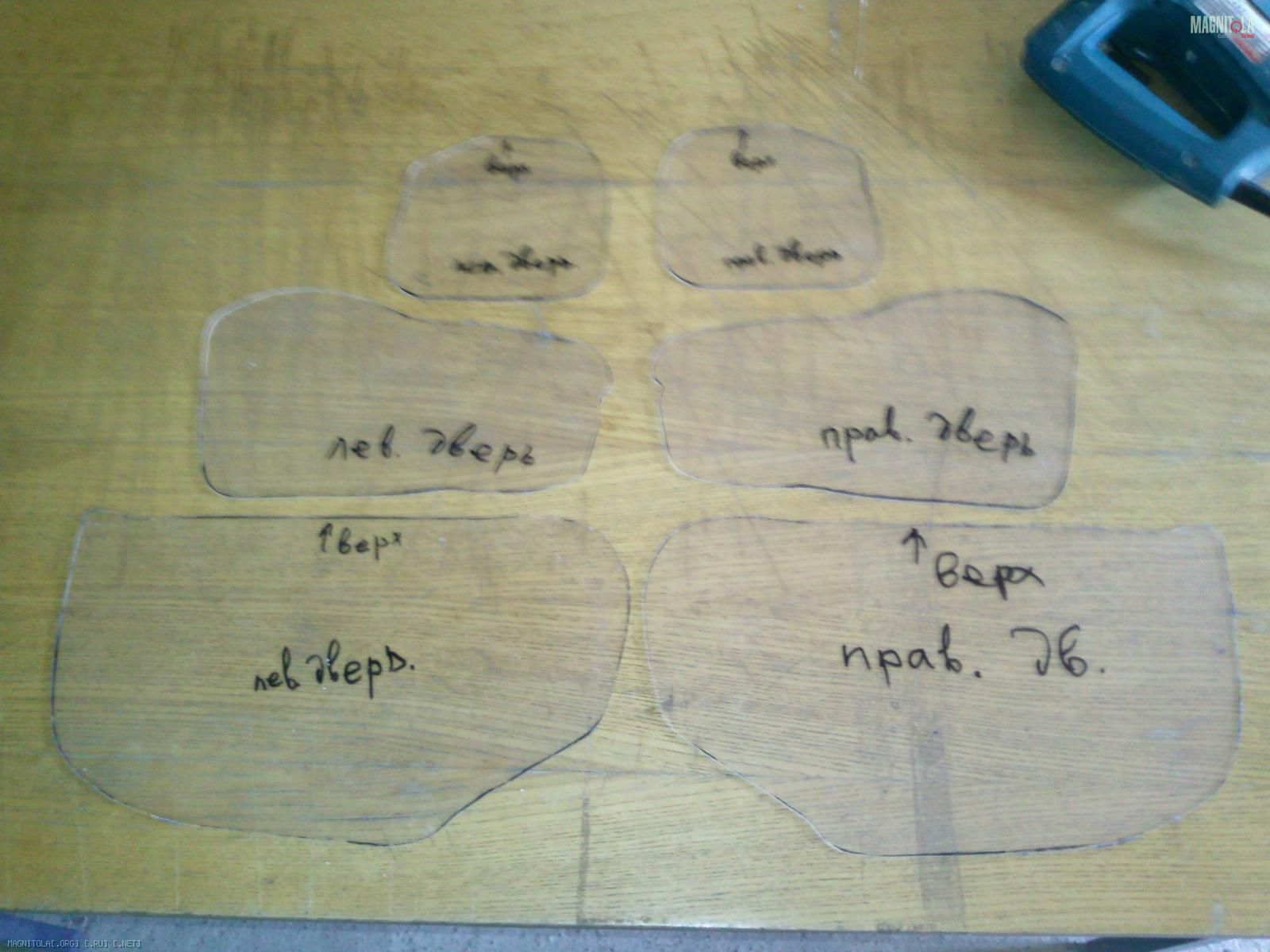

Вложение 246232 - вырезал по шаблонам...
Оргстекло прикручиваем к металлу двери (сначала в дырки в металле с внутренней стороны двери вставляем винтики 1,5 см, далее гайками притягиваем их, прокатываем всю поверхность двери виброй + между нашими болниками с гайками двойной слой, чтоб оргстекло получше прижалось), вот что получилось в итоге -
Вложение 246234

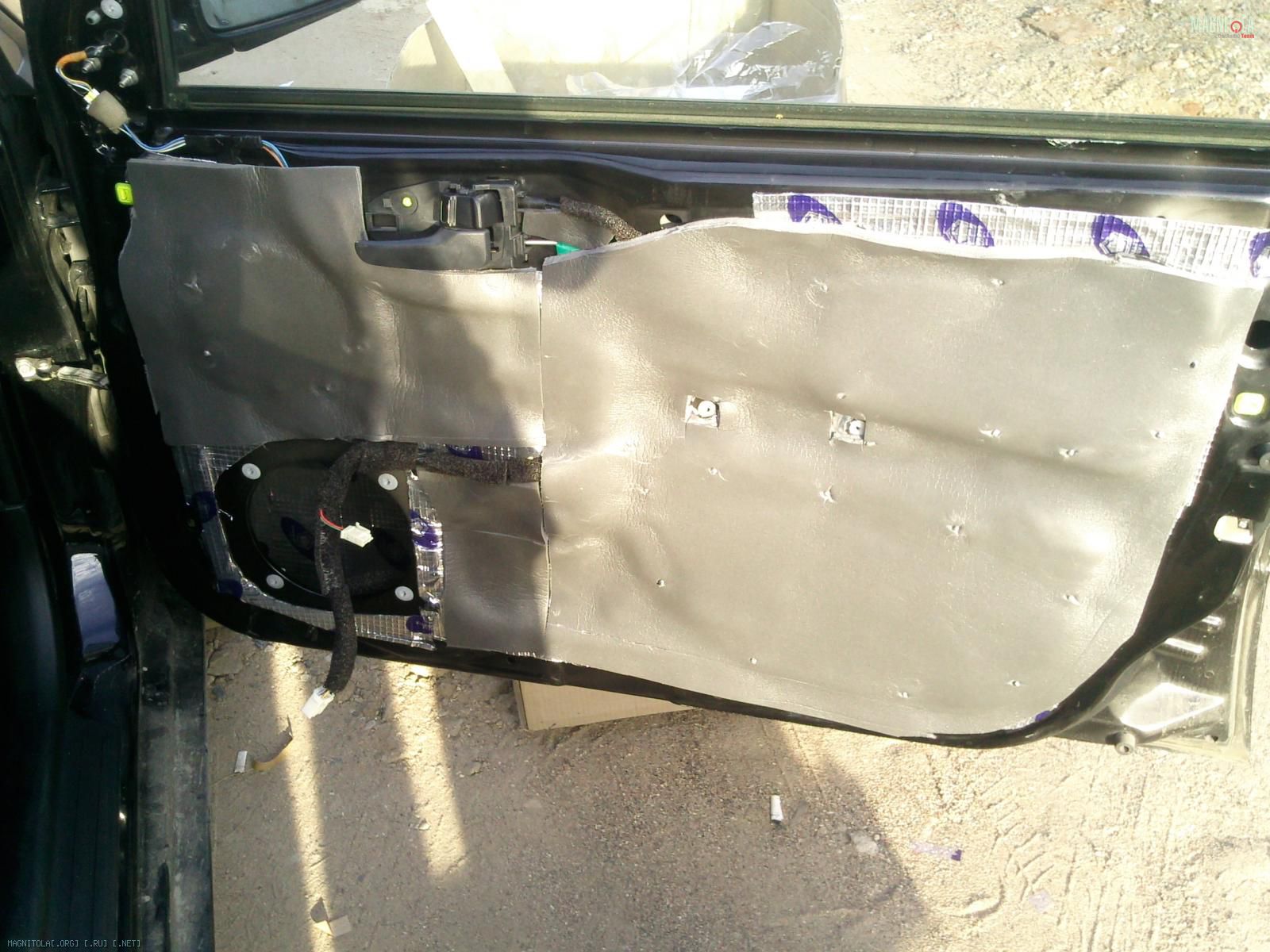

После - всю поверхность (кроме места где будет мид) - оклеиваем спленом (у меня 8 мм) - рез-т:

Вложение 246236

Starshina, сплэн нинада было. Толку от него как от шумки нет. К тому же может скрипеть обшивка из-за него. Лучше бы Битопласт наклеили.

Цитата:

---

Сообщение от Starshina

Например?? ))

---

Так тут и думать нечего 500.1 или 1000.1

Цитата:

---

Сообщение от Salexx@

Starshina, сплэн нинада было. Толку от него как от шумки нет. К тому же может скрипеть обшивка из-за него. Лучше бы Битопласт наклеили.

---

Я и не знал... кто еще что думает по этому поводу (кста, у меня не совсем сплэн, а аналог его фирмы Стандарт Профи)...

---------- Сообщение добавлено 03.07.2012 в 07:22 ----------

Цитата:

---

Сообщение от A$tronaut

Так тут и думать нечего 500.1 или 1000.1

---

Антох, я их не потяну... уже заказал ДД с3с мостом на саб и с5с на поканалку.

Я тоже против сплена, сам сначала им клеил, потом отдирал и менял на битопласт (те5перь герметон правда). Результат был в разы лучше, от монтажа до звука.

Цитата:

---

Сообщение от A$tronaut

Я тоже против сплена, сам сначала им клеил, потом отдирал и менял на битопласт (те5перь герметон правда). Результат был в разы лучше, от монтажа до звука.

---

спасибо за совет!!
попробую его сменить после завершения инсталла! )))

Цитата:

---

Сообщение от A$tronaut

(те5перь герметон правда)

---

У меня тоже.

Цитата:

---

Сообщение от Starshina

Принято решение оставить один саб, второй пока будет лежать на полке - до лучших времен!! )))
Вот сваял небольшой чертеж будущего корпуса и деталировку (с учетом рекомендаций производителя и уже распущенных полосок из фанеры...)

Вложение 239380Вложение 239382

Осталось только распилить и собрать ЯщИчЕг !! )))

---

А почему длину порта сделал 57см, если по табличке на сайте 63см, а в новой июльской теме от 59 до 68 см?

Цитата:

---

Сообщение от Baiz

А почему длину порта сделал 57см, если по табличке на сайте 63см, а в новой июльской теме от 59 до 68 см?

---

По табличке - то да! Но ты посмотри что в реале по размерам получается (по чертежу...), а что за тема - ссыль??

Цитата:

---

Сообщение от Starshina

По табличке - то да! Но ты посмотри что в реале по размерам получается (по чертежу...), а что за тема - ссыль??

---

В реале по твоему чертежу или DD(чот не совсем понимаю)? Ссылку ты мне давал http://www.forum.digitaldesigns.ru/i...;boardseen#new
