ВАЗ-21093 мой первый инстал(по этапная установка)

Привет всем форумчанам, задумался озвучить свой ВАЗ-21093i г.в 2002,Вложение 268652 , представляю вам свою первую инсталляцию, она будет происходить по этапам. Некоторое время изучая форум, а также помощи и советам форумчан была собрана моя первая система. Отдельное огромное спасибо выражаю Дяде Федору за советы по подбору компонентов и за усилители которые он переделал:thank_you:. Сразу решил, что система будет на качество звучания, поканальная через проц от г/у, двушка+саб с отдельными усилками на вч,миды и сабик(если заражусь автозвуком, то концепция системы будет пересматриваться). Самое трудное было определиться с усилками, так как у разных брендов свой почерк подачи звука и решил заказать усилки с нейтральным звучанием у Дяди Федора. Этап первый установка г/у, шумка передних дверей изготовление подиумов на миды и установка фронта пока поканально от альпа и настройка всего,что установлено в машине на этом этапе. Второй этап прокладка силовой проводки на три усилка, установка двух усилков на фронт под передние сиденья для уменьшения звукого тракта и пайка межблоков. Этап третий, шумка багажника и крыши, запил короба на сабик. установка усилка на саб в багажник и окончательная настройка системы. Успешно было заменено г/у с Pioneer DEH-3000 на Alpine CDA-9835R купленным в Германии на Ебее в идеальном состоянии, в давние времена я бал потрясен звуком альпа у товарища в авто и решил, что остановлюсь именно на альпе. Г/у подключено на прямую от аккумулятора силовыми проводами толщиной где то с обычный простой карандаш, осталось от старого хозяина авто. Для подключения динов использовал провода ПУГНП 2х2,5 и 2х1,5 на миды и вч. Был закуплен комплект шумки "Профи" и были зашумлены по этой схемеВложение 268654. Какие двери были изначальноВложение 268656, на фото видно какая была шумкаВложение 268658пришлось все отдирать внутри и снаружи, всю оставшеюся каку и грязь отмыл и поклеил все зановоВложение 268660Вложение 268662Вложение 268664 попутно заменил родные эл.стеклоподъмники на тросах на реечныеВложение 268698и победил извечную проблему перекоса стекол на "девятках". За тем были изготовлены подиумы по известной всем технологии с доворотом на кпп и закреплены к железу двери изнутри болтами, пробовал по шевелить поставленный подиум стоит как влитой .Вложение 268666Вложение 268668Вложение 268670Вложение 268672Вложение 268674Вложение 268676Вложение 268678Вложение 268680Вложение 268682. Расположения вч на уровне ушей на передних стойках, направление левого вч на правый подголовник правый вч на левый. Ну и фото всего, что получилосьВложение 268688Вложение 268690Вложение 268692Вложение 268694Вложение 268696Теперь опишу что из этого получилось.Сразу решил, что ни какие улучшайзеры использовать не буду и включил Defeat on и Flat на г/у. При первом включении любимых композиций(Goa trance и Full on) в мр3 звук стал по детальней но не порадовал:sad:, думал когда шумил накосячил(тех.отверстия ни жестью ни фанерой не залепил) или дины в подиумах под обшивку играют, посмотрел битрейт оказался низкий потом нашел запись на 320 битом улучшение в звучании было, но не то,что я себе представлял, но когда я поставил тестовый диск от Pioneer то просто обалдел, бас появился, тетька красиво запела, все детально стало, слышно каждый инструмент как играет, вот тогда я порадовался:good: и еще много раз вызывал эту тетку на бис:laugh3:(подожду когда миды разыграются новые еще), настройки на г/у Мид - 80/2, 3150/2; Вч - 5000/2, также сделал временную коррекцию пока все временно, буду дальше играться с настройками. Вроде все написал, что хотел поправляйте если, что не так обсуждайте. Спасибо всем.

А мид не получалось посадить глубже?

вапщето проставка должна крепится к металлу, а не к обшивке)))

Цитата:

---

Сообщение от Djonydi

А мид не получалось посадить глубже?

---

Можно было примерно на 5мм где то, при изготовлении каркаса под мид я делал приблуду из лазерной указки как бы для точности направления пули мида на ручку кпп, из-за этого такой получился доворот и вынос мида, делалось это из соображения на будущее под миды которым нужен доворот. Это не критично так как при прослушивании бас и середина присутствует. Можно конечно поэкспериментировать, посадить мид на одну проставку и утопить мид в дверь, возможно оно будет и лучше, но пока мне и так нравится как играет мид.

Цитата:

---

вапщето проставка должна крепится к металлу, а не к обшивке:laugh1:

---

вапщето это оптический обман:laugh3: , а если не понятно то проставка 18мм как раз получилась заподлицо с обшивкой двери, в проставке имеются усовые гайки и крепиться болтами к металлу из нутри двери, а накладочка из фанеры потоньше еще и прижимает накладку двери, что исключает игру мида под нее, место стыка проставки и накладки залито пва и замазано шпаклей, так что стык герметичен, все по Фен-шуй:laugh3:.

какой еще феншуй))) тут Вложение 269314 прекрасно видно что прикручена к обшивке!) и играет не на объем двери, а под обшивку)))
или я чтот не досмотрел? тогда фотку в студию)))

werdal, смотрим внимательно фото №3 там видно железо двери за обшивкой, потом смотрим фото №12 видим проставочное кольцо прикрепленное к накладке каркаса подика, так вот проставка заходит за обшивку и прелигает к железу и изнутри прикручивается, плюс ко всему накладка(внутренний диаметр одинаковый с проставкой) притягивает обшивку двери к шумке и к железу более плотно, что исключает пространство во круг подика под обшивкой и играет на объем двери. Так понятно?

на 3 фотке показано как шумку клеить))) да и на 12 ниче непонятно))) фотки очень маненькие, ниче не видно...

А зачем такое колодцы большие? Или иначе никак?

Pit, иначе никак не познать, что есть "тоннельный эффект".

Я так думаю эти подиумы автору скоро надаедят и он купить обшивки с 15 под ее торпедо и переделает их. Ведь правильная инсталляция на мой взгляд должна радывать не только слух но и глаз!

Цитата:

---

Сообщение от Pit

А зачем такое колодцы большие? Или иначе никак?

---

Такие получились. Ни чего же критичного нет.

Цитата:

---

иначе никак не познать, что есть "тоннельный эффект".

---

Если я правильно себе представляю"тоннельный эффект", дины воспроизводят звук как бы с эхом?, то такого не наблюдается звучит все четко и чисто. Поправьте и подскажите если не понимаю чего то.

---------- Сообщение добавлено 02.09.2012 в 18:36 ----------

Цитата:

---

Сообщение от Djonydi

Я так думаю эти подиумы автору скоро надаедят и он купить обшивки с 15 под ее торпедо и переделает их. Ведь правильная инсталляция на мой взгляд должна радывать не только слух но и глаз!

---

Пока меня все устраивает:good:, это первый опыт, возможно и будет переделка когда нибудь, на первом месте у меня сейчас установка с разумной достаточностью.

Цитата:

---

Сообщение от wagner

возможно и будет переделка когда нибудь

---

будет! не сомневайся)))

Цитата:

---

Сообщение от werdal

будет! не сомневайся)))

---

Еще и не одна:)

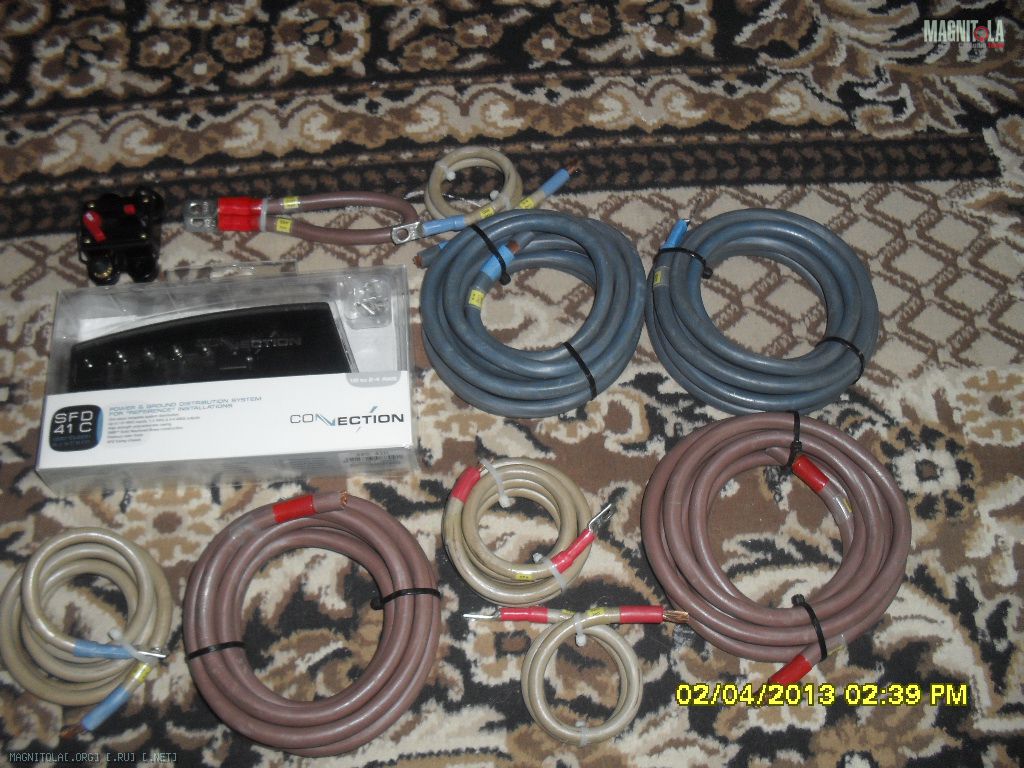

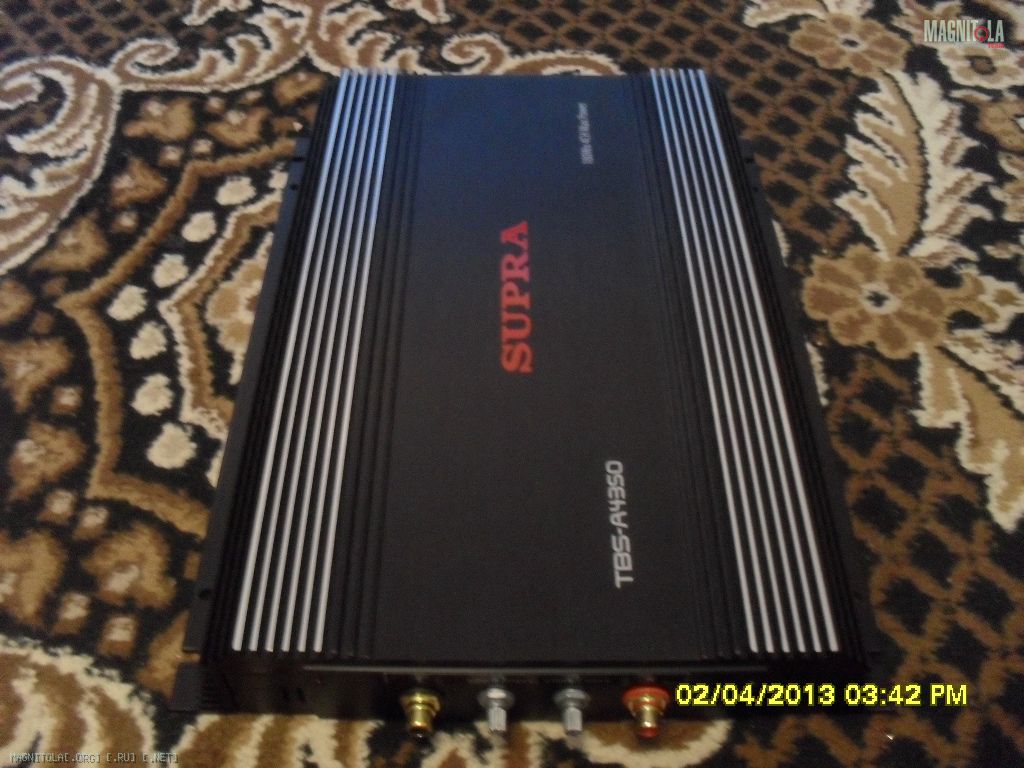

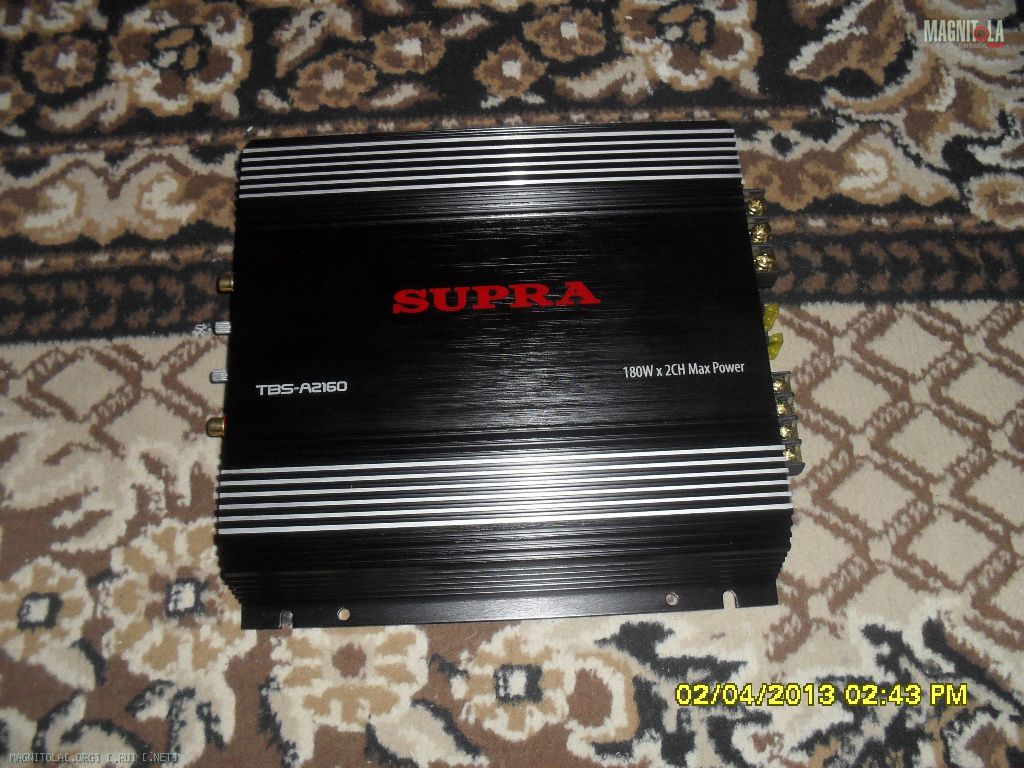

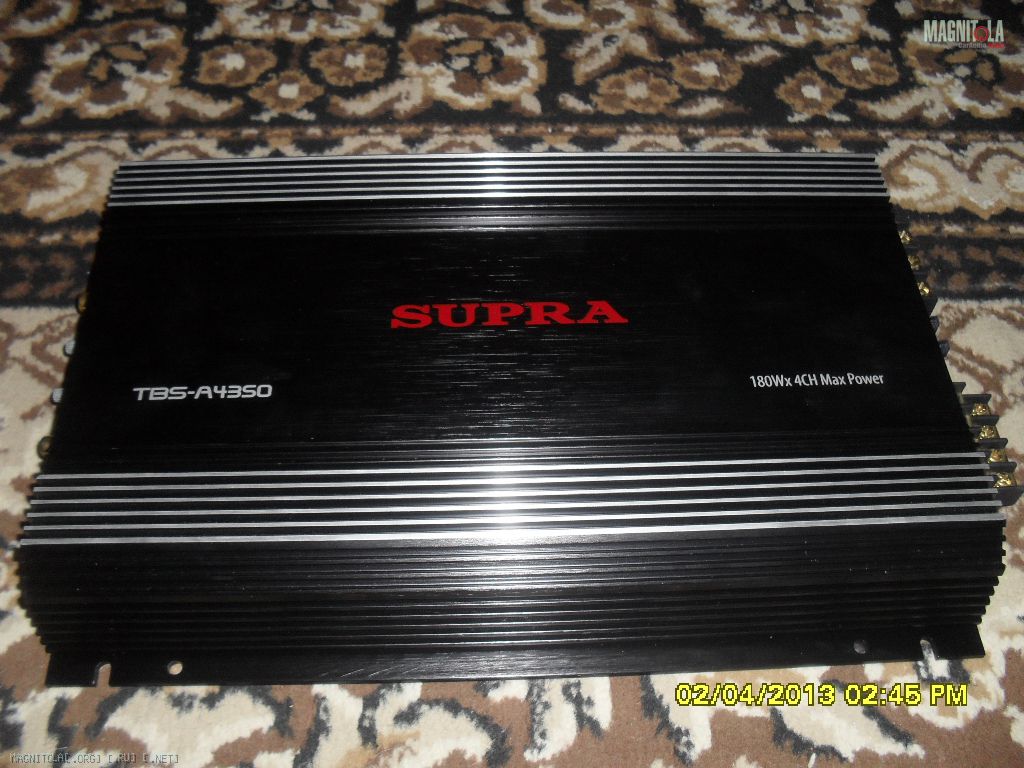

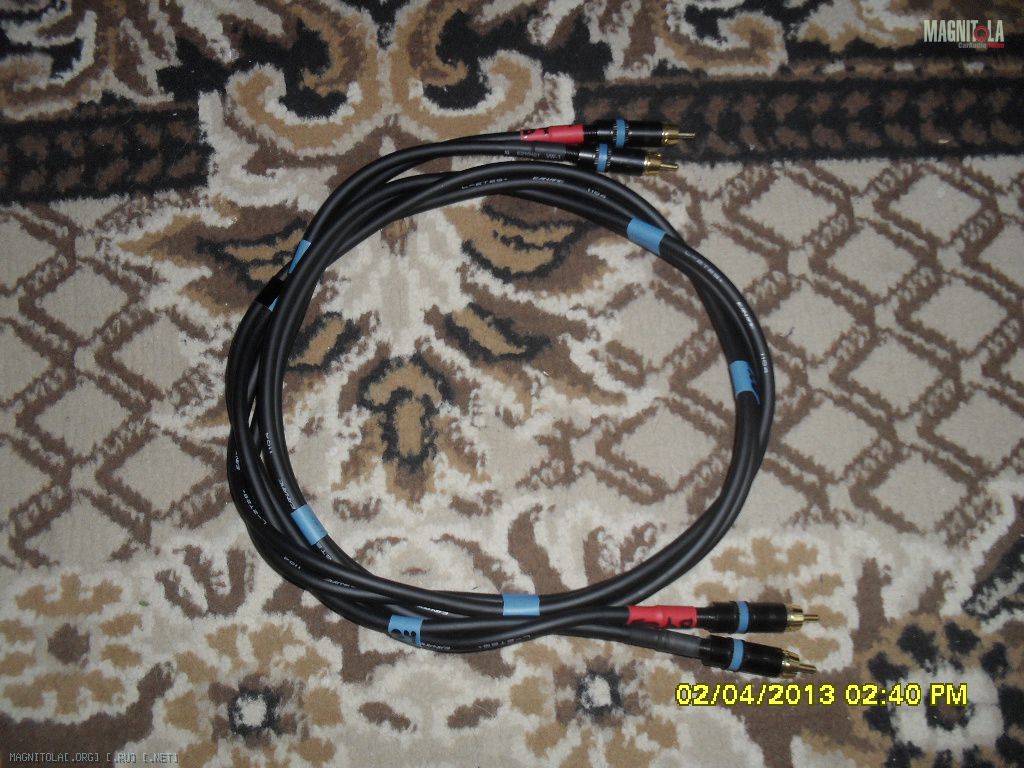

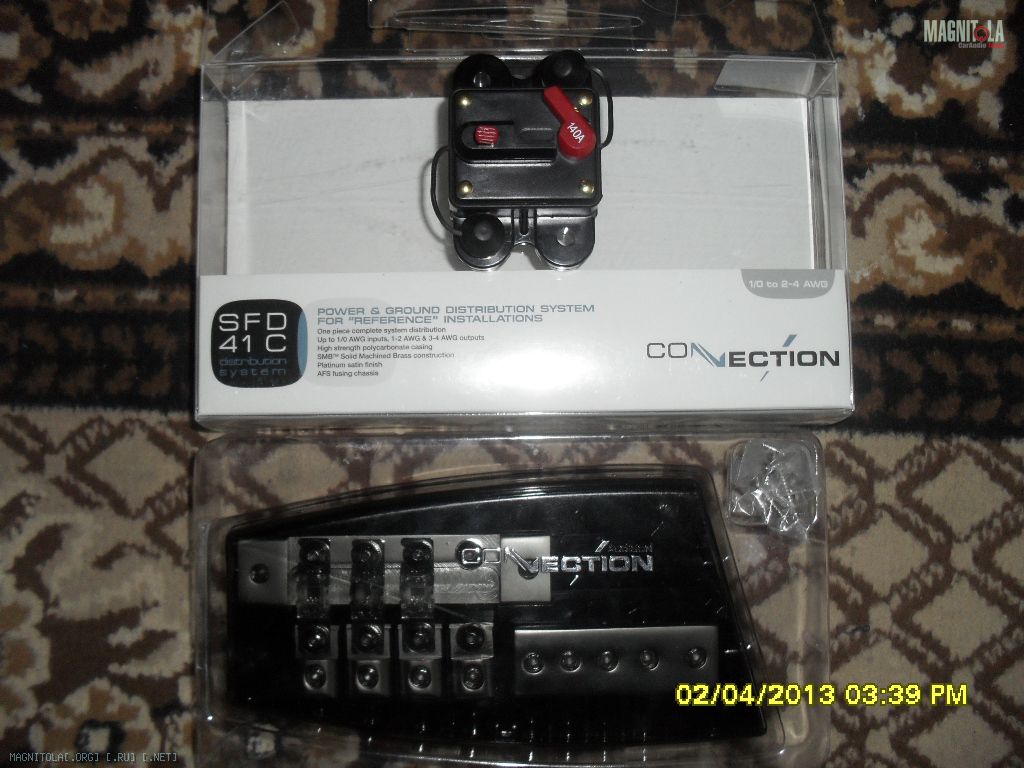

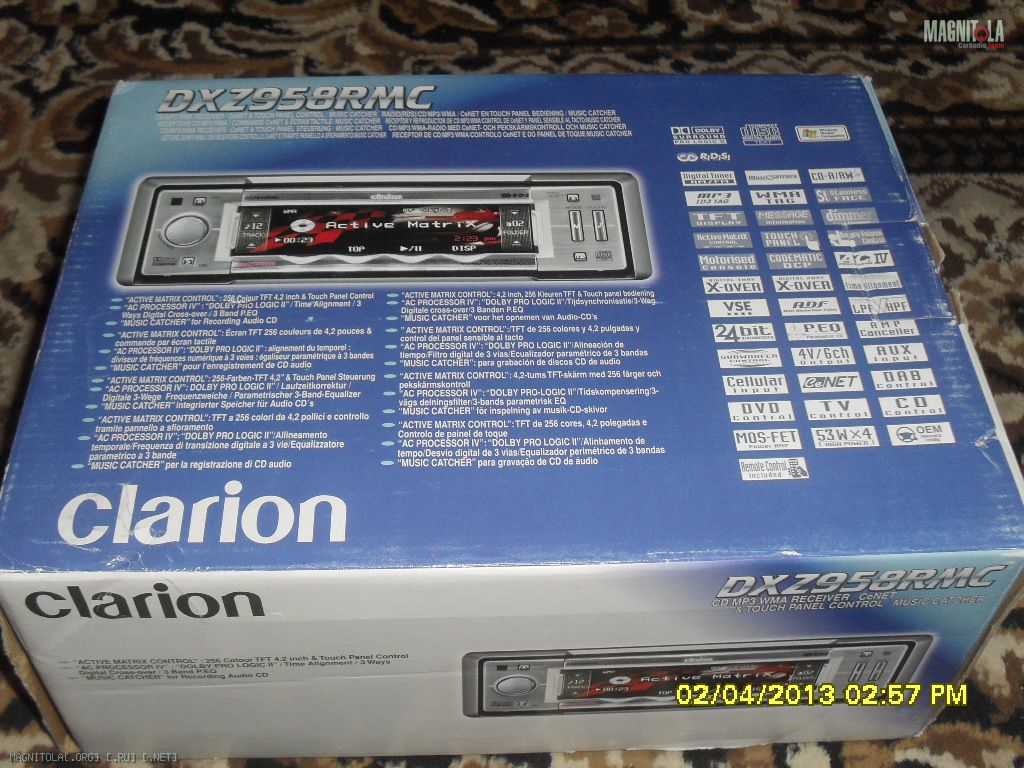

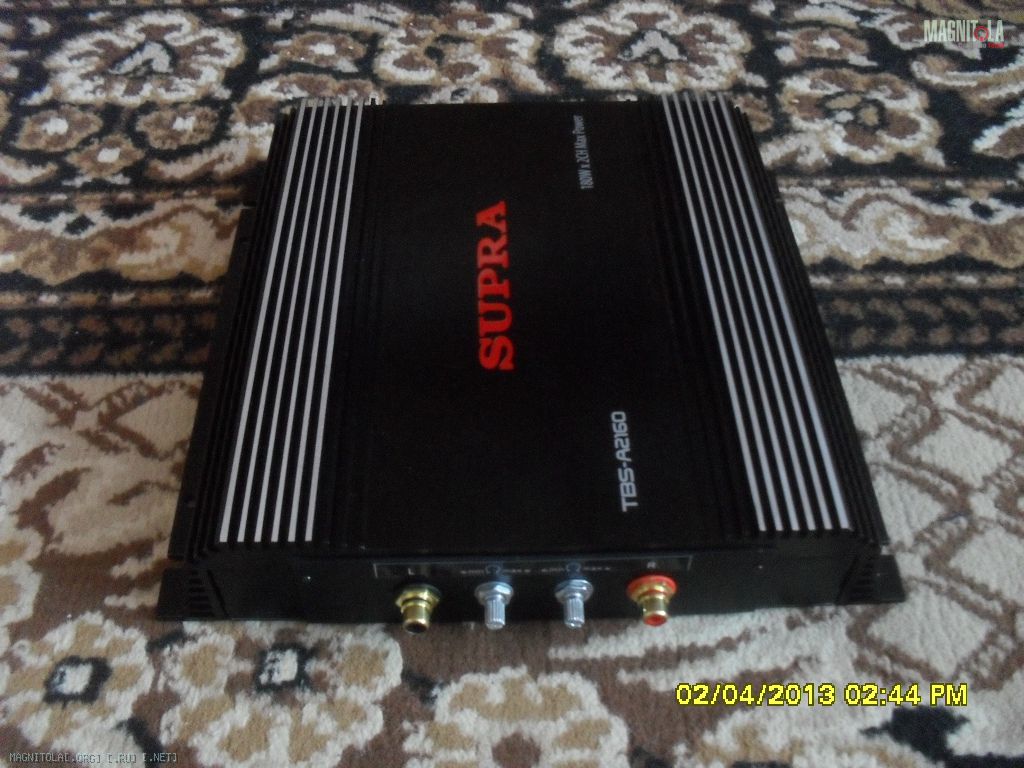

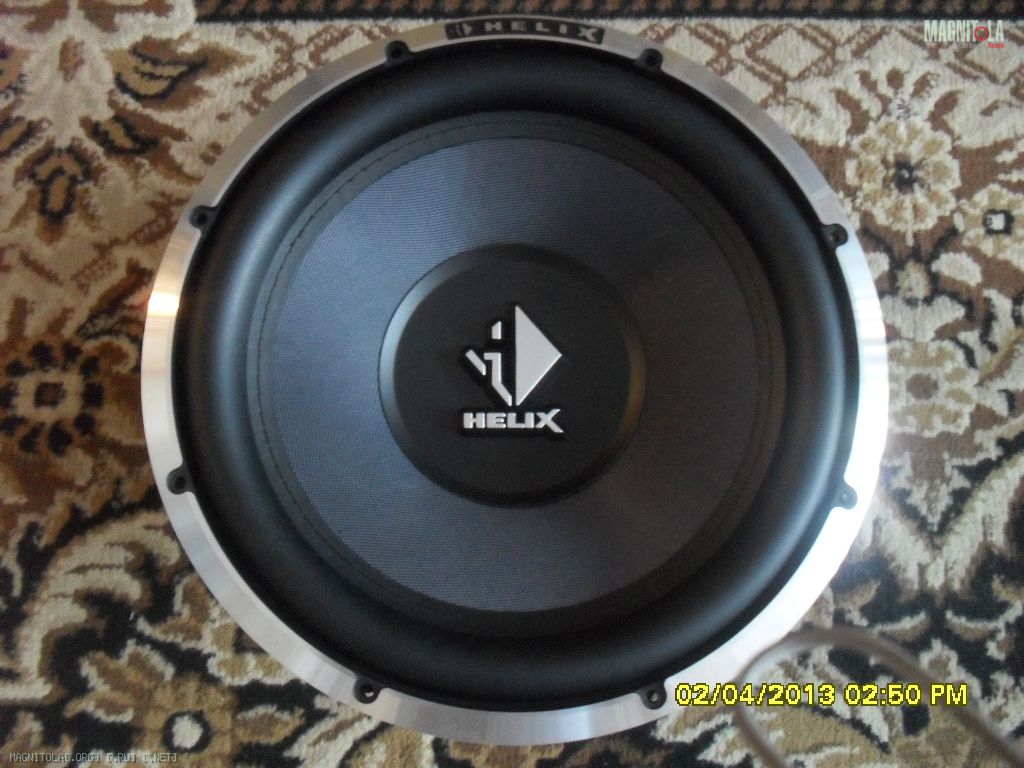

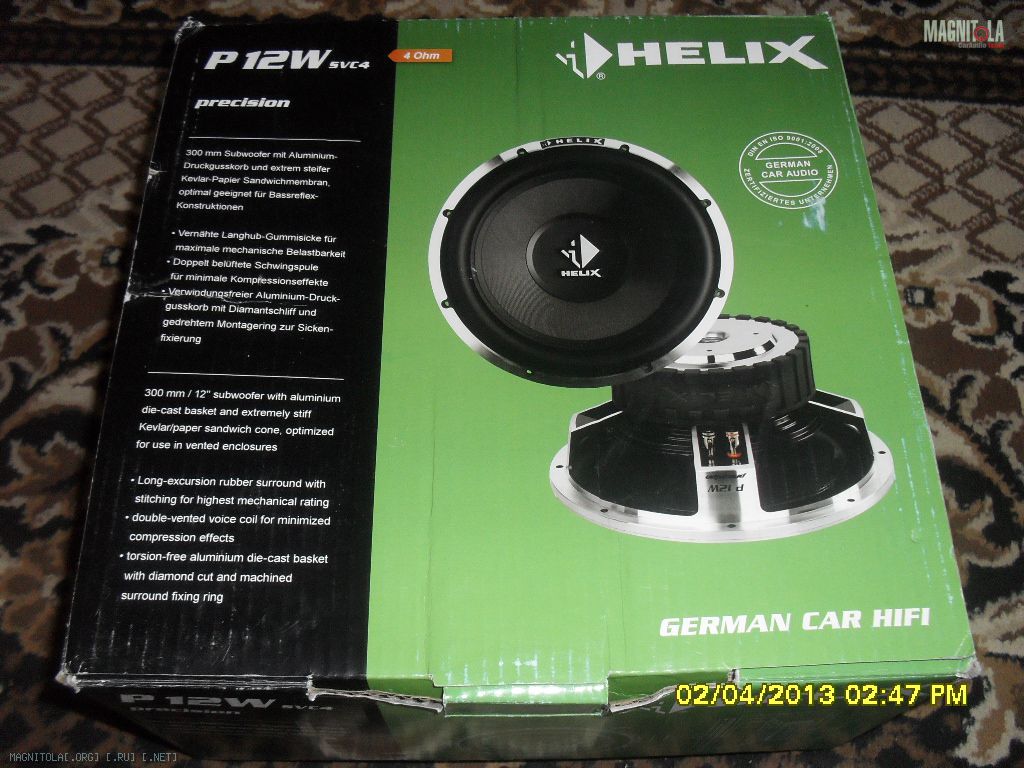

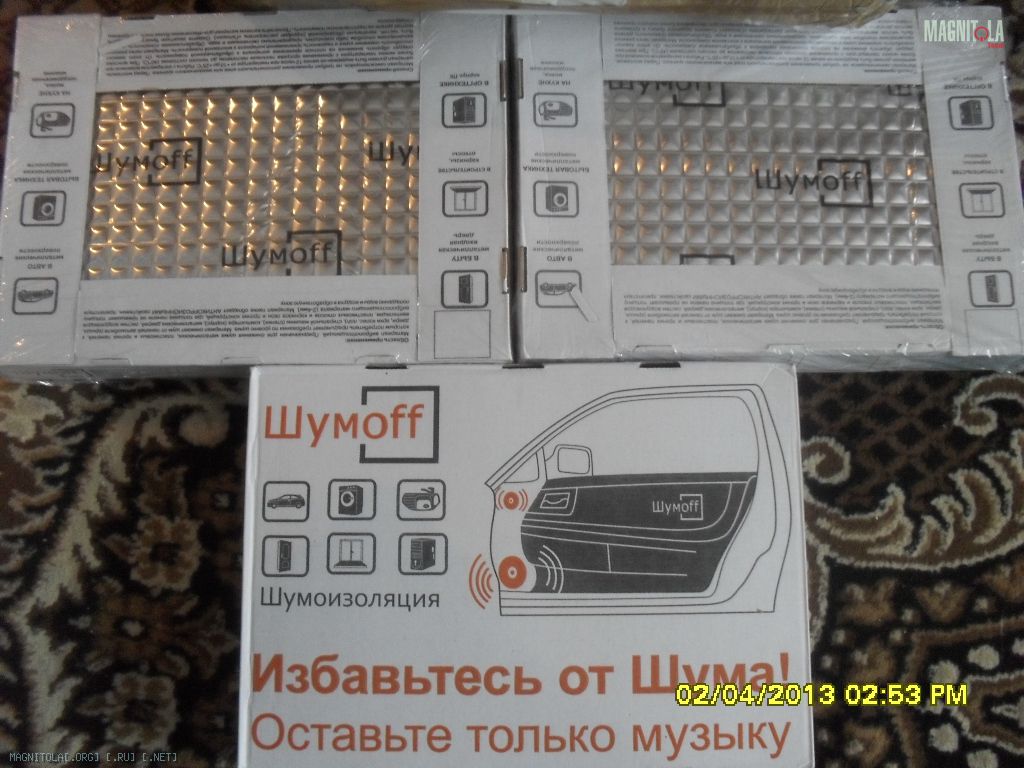

Вроде и наступила долгожданная весна, а значит будет продолжение установки оставшихся компонентов. Зимой был поставлен на генератор РН нового образца и вопрос с не до зарядом акб и пуском двигателя (завел при -34С°)был решен. Так же провел новые кабеля от Artline с гены на акб(35mm²), минусовой от акб на кузов(35mm²) и продублировал минус с шпильки генератора на двигатель(35mm²). Заменил г/у с Alpine CDA-9835r на кларика Вложение 364826 И так в планах: Сделать шумку крыши и багажника Вложение 364842 Провести комплект проводки на три усилителя на ВЧ, НЧ от Дяди Федора и Саб так же изготовленную Артемом Вложение 364858 Сила "плюс"и "минус" 35mm² от акб Вложение 364862 на сабовый усилитель "+" и "-" 35mm², на уси ВЧ Вложение 364866 Вложение 364868 и НЧ Вложение 364870 Вложение 364872 "+" и "-"16mm². Ставиться усилки будут под передние сиденья. Попробовал сам спаять межблок вроде получилось Вложение 364874 . Ну и летом поставить сабовое звено, запилить ящик и все таки определиться с усем на Вложение 364876 Вложение 364878

Сегодня сделал заказ переделки усилителя Callcel BST 1000.1 Дяде Федору на саб.:smile3:

Андрюха, продолжение буде?:popcorm2:
