Burguzin, Спасибо за мастер-класс, из хинтов больше всего порадовало использование штатных мидбасов и металлическа сетка для подиумов СЧ/ВЧ.
Спасибо! :) Продолжаем...Цитата:
Сообщение от SyReX
Фронтальный сабвуфер:

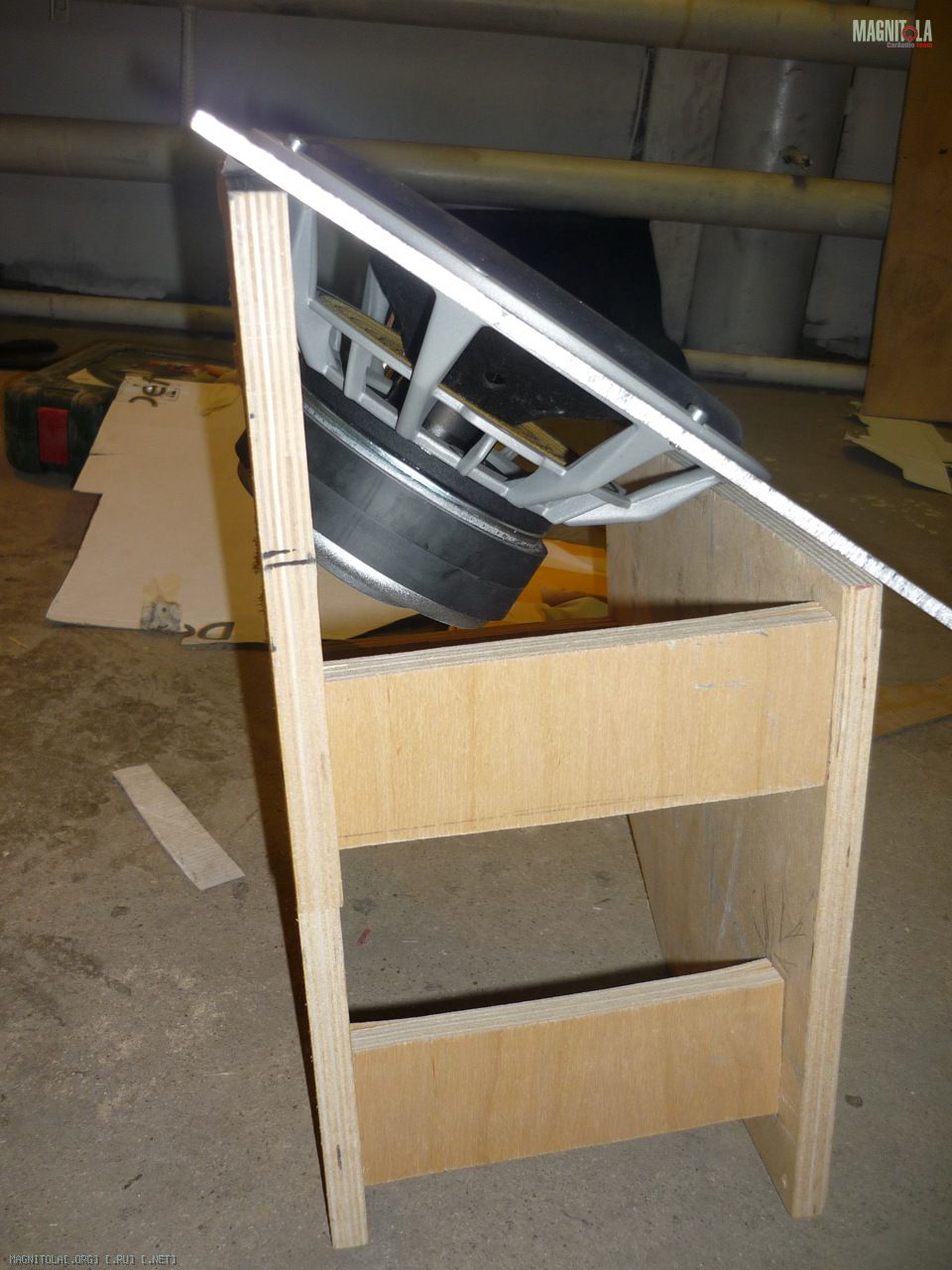

Верхняя и нижняя стенка изготовлены из 18и миллиметровой фанеры.
Вложение 302882
Боковые и задняя стенки из стекловолокна и полиэфирки.

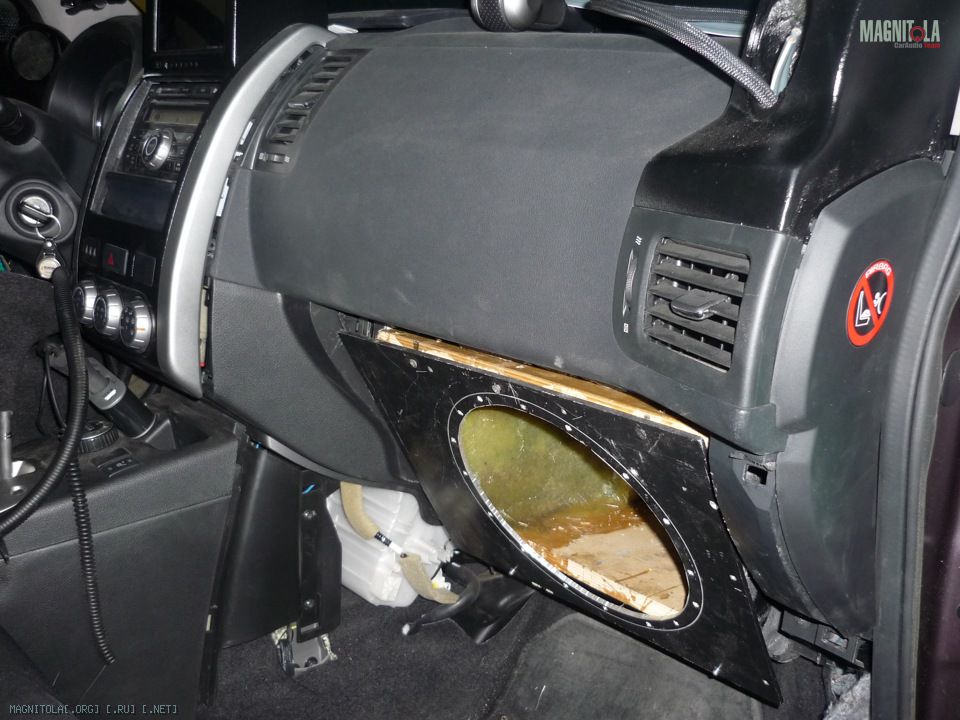

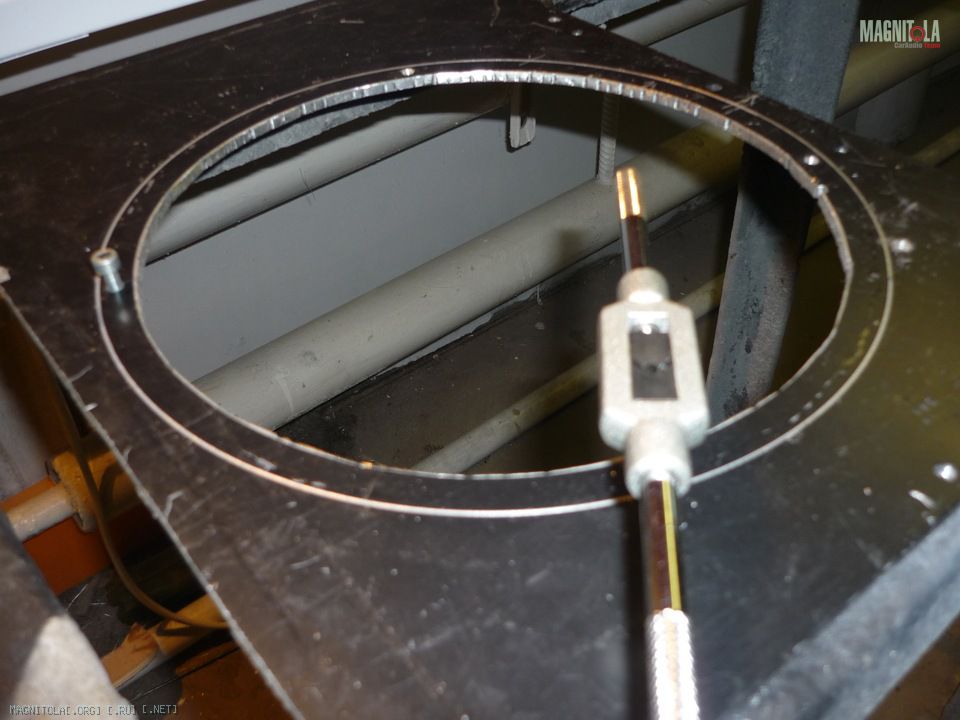

С передней стенкой немного сложнее. В дюралевом листе отфрезеровано место под динамик, просверлены крепёжные отверстия и нарезана резьба.
Вложение 302884
Вложение 302886

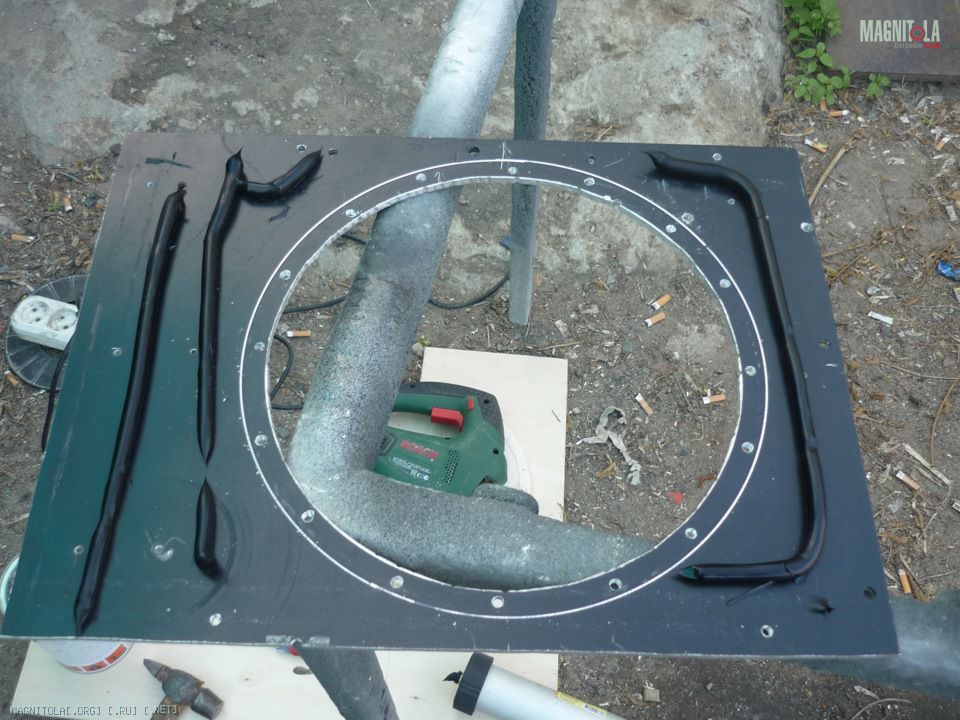

Затем дюралевый лист был приклеен к 20 миллиметровой фанере на стекольный герметик. Ну и для надёжности сэндвич был стянут кучей саморезов .
Вложение 302888

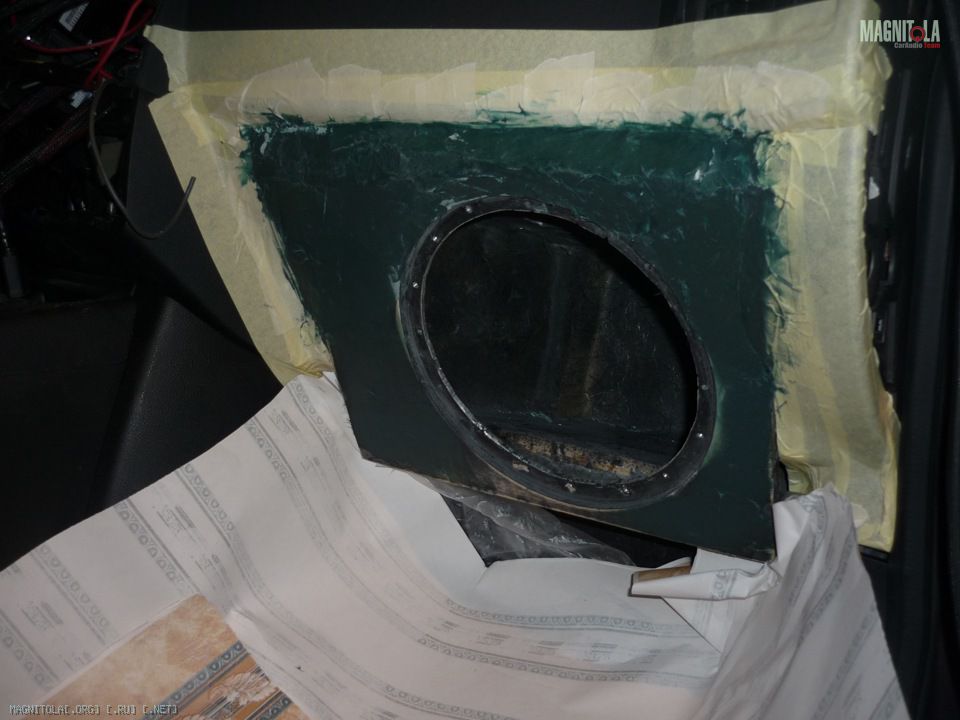

Затем шпаклёвка и на конец, обтяжка алькантарой.
Вложение 302890

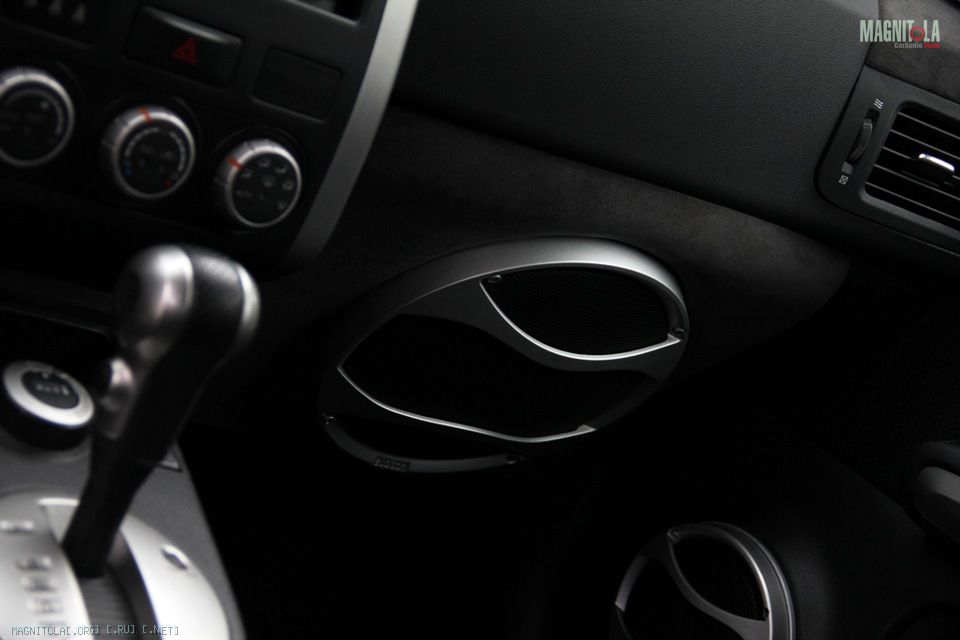

Корпус получился объемом 18литров.
Вложение 302892

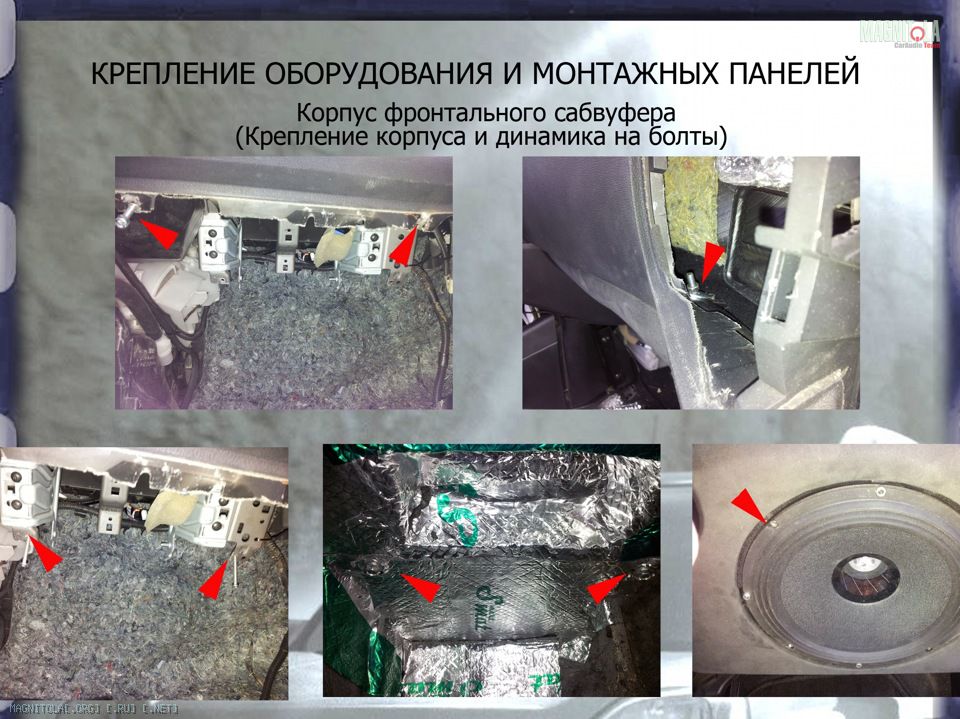

Под панелью проходит труба, к ней приварены крепежи бардачка. В них я нарезал резьбу, и прикрутил к ним корпус. Это основное крепление саба. Ну а что бы совсем не было люфта прикрепил ещё в двух точках на передней панели.
Вложение 302894
а, забыл. И ещё:
нормальное крепление :). Железки есть (правда немного кривые), болтики с гаечками есть. Так, что всё чётко! :magnitola_team_new:Цитата:
Сообщение от fox proteus
Burguzin, что сподвигло на фронтальный сап?
изначально наличие 15и литрового бардачка и желание не трогать объём багажникаЦитата:
Сообщение от Salexx@
Сильный инсталл!:good: Достойным компонентам-достойные руки!
Подиум под центральный канал делался по проверенной схеме.

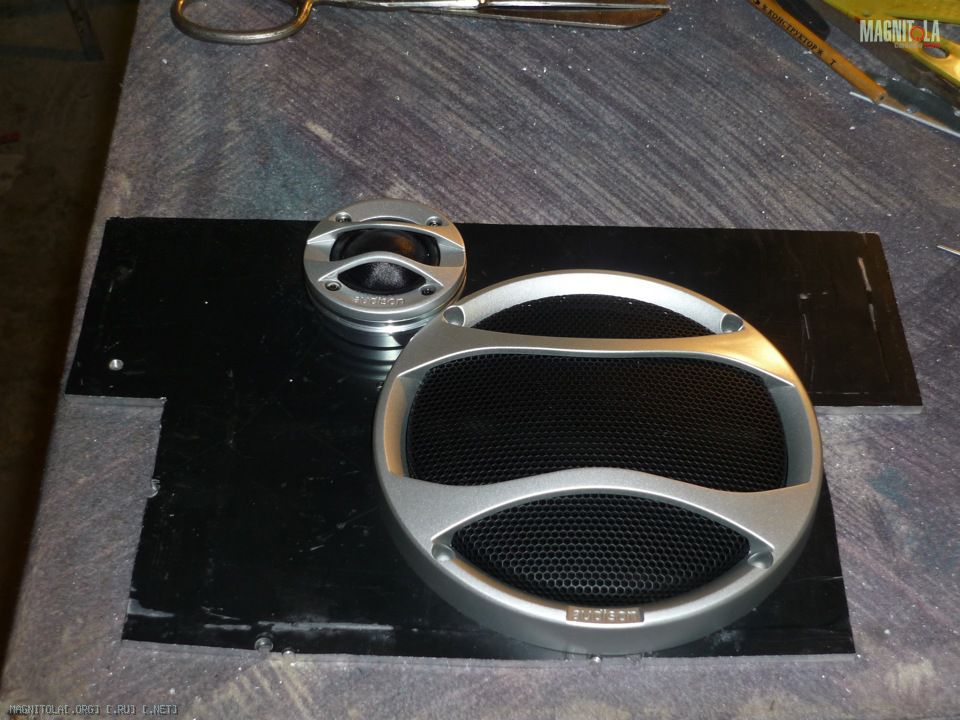

Болгаркой отпиливаем кусок дюралевого листа нужной формы:
Вложение 303574
Отдаем токарю...

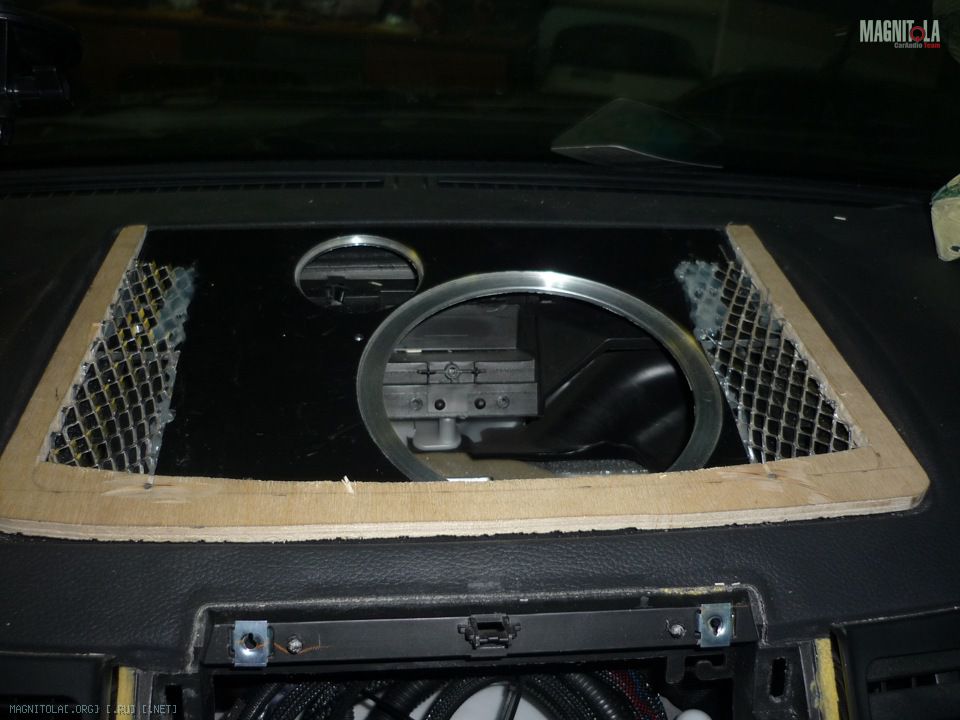

Далее вымеряем нужный угол:
Вложение 303576

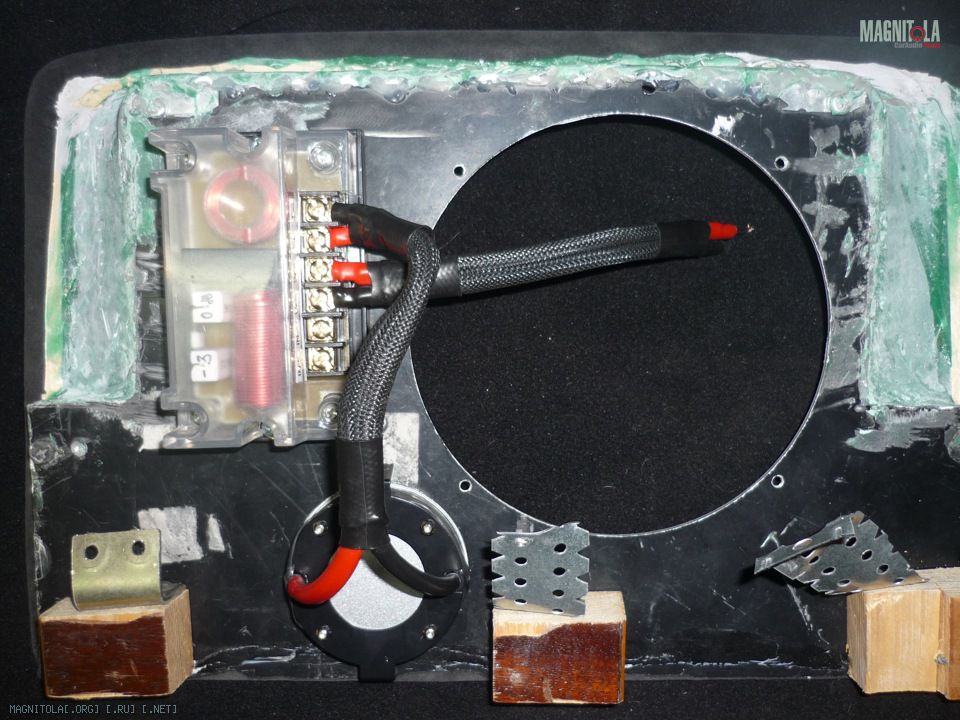

Сверлим крепёжные отверстия под кроссовер и динамики:
Вложение 303578

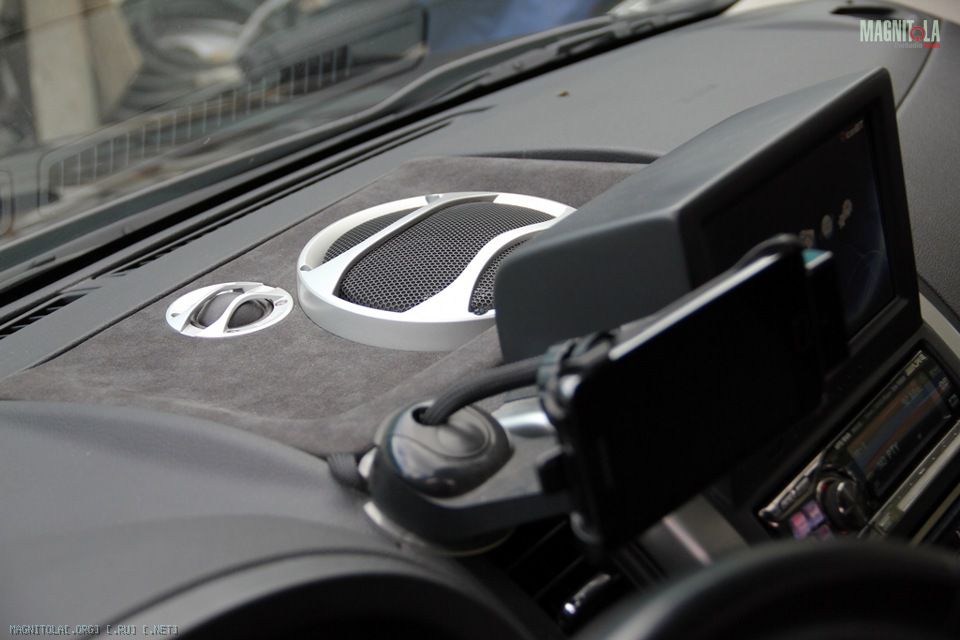

Выпиливаем фанерную рамку и через сетку скрепляем всё в единую конструкцию. Ну и стекломат, полиэфирка, шпаклёвка, алькантара:
Вложение 303580

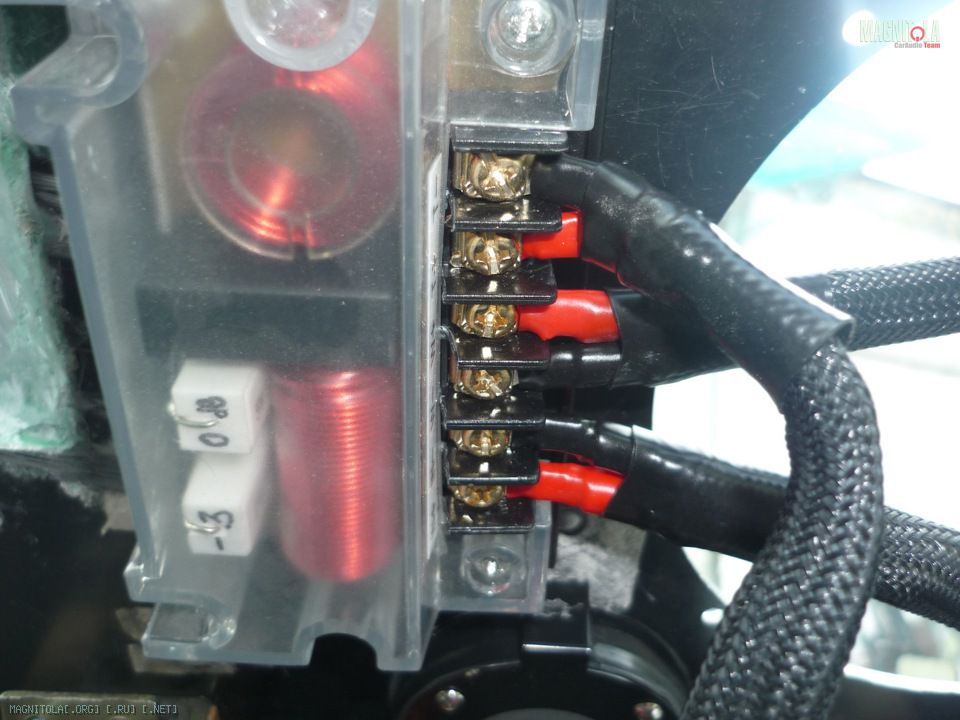

Пару слов про кроссовер.
Кроссоверы самодельные. Так как родной кроссовер стоит примерно как сами динамики. Посчитал, что для центрального канала и каналов сурраунд это не оправданное расточительство.
Вложение 303582

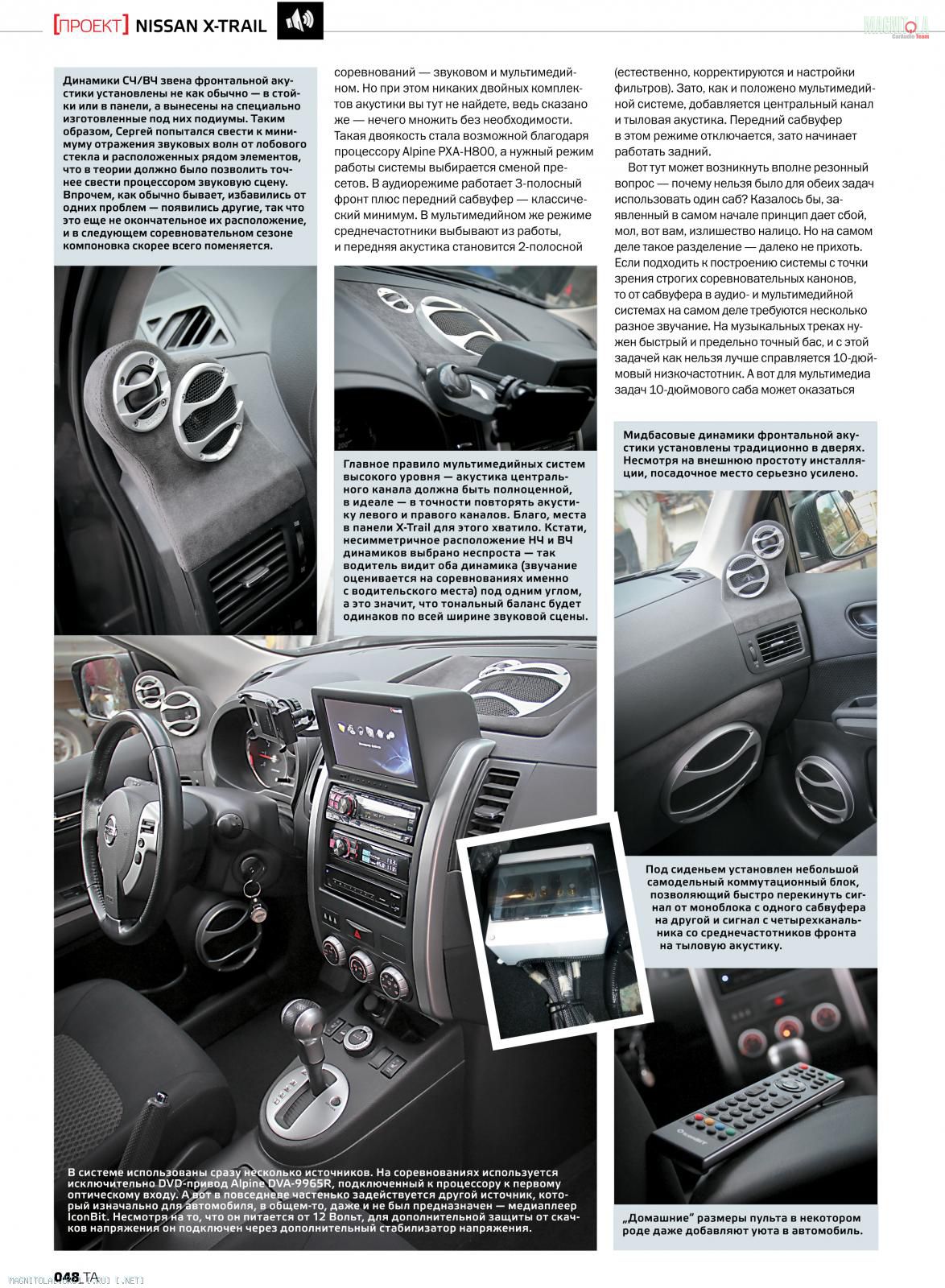

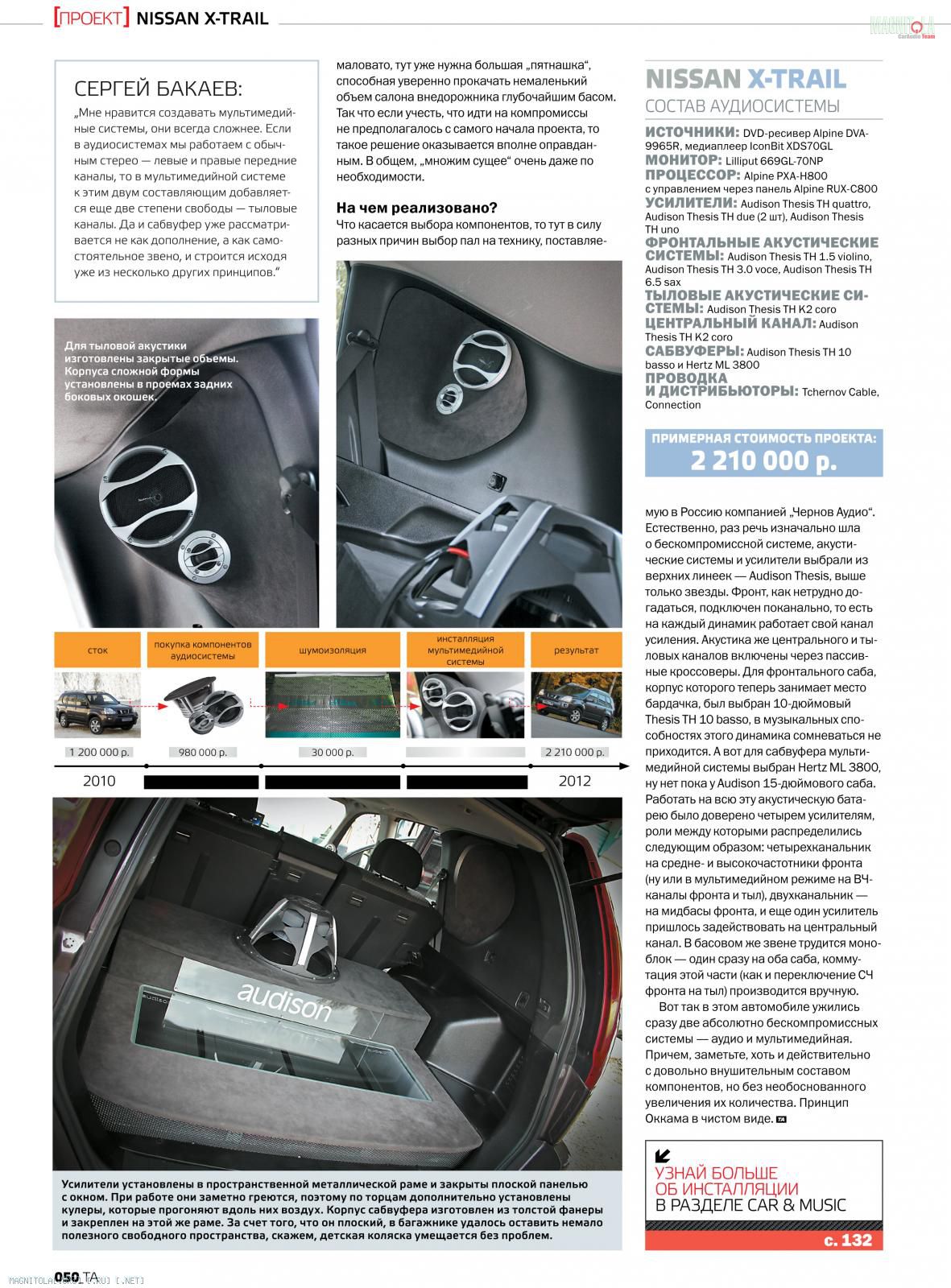

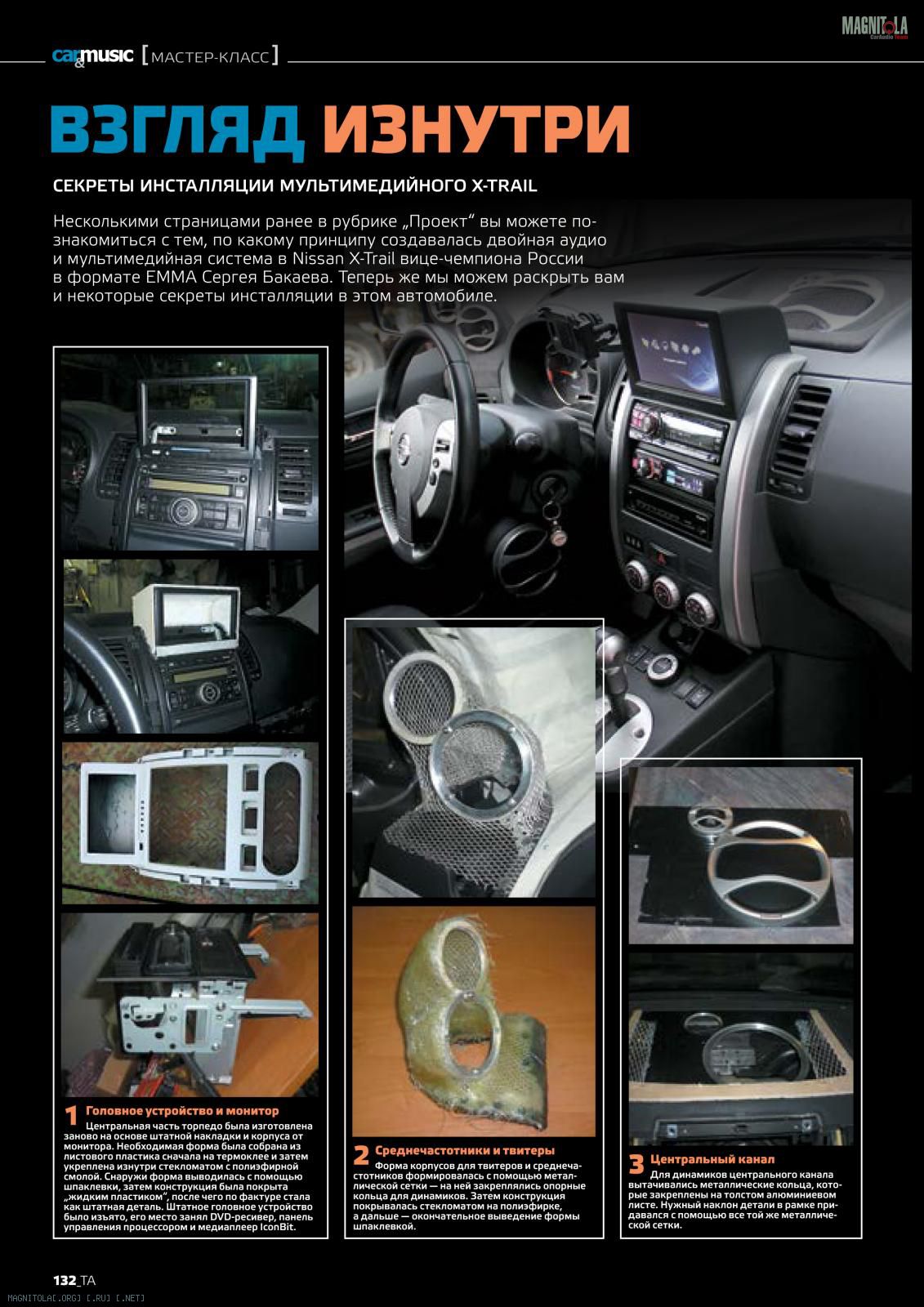

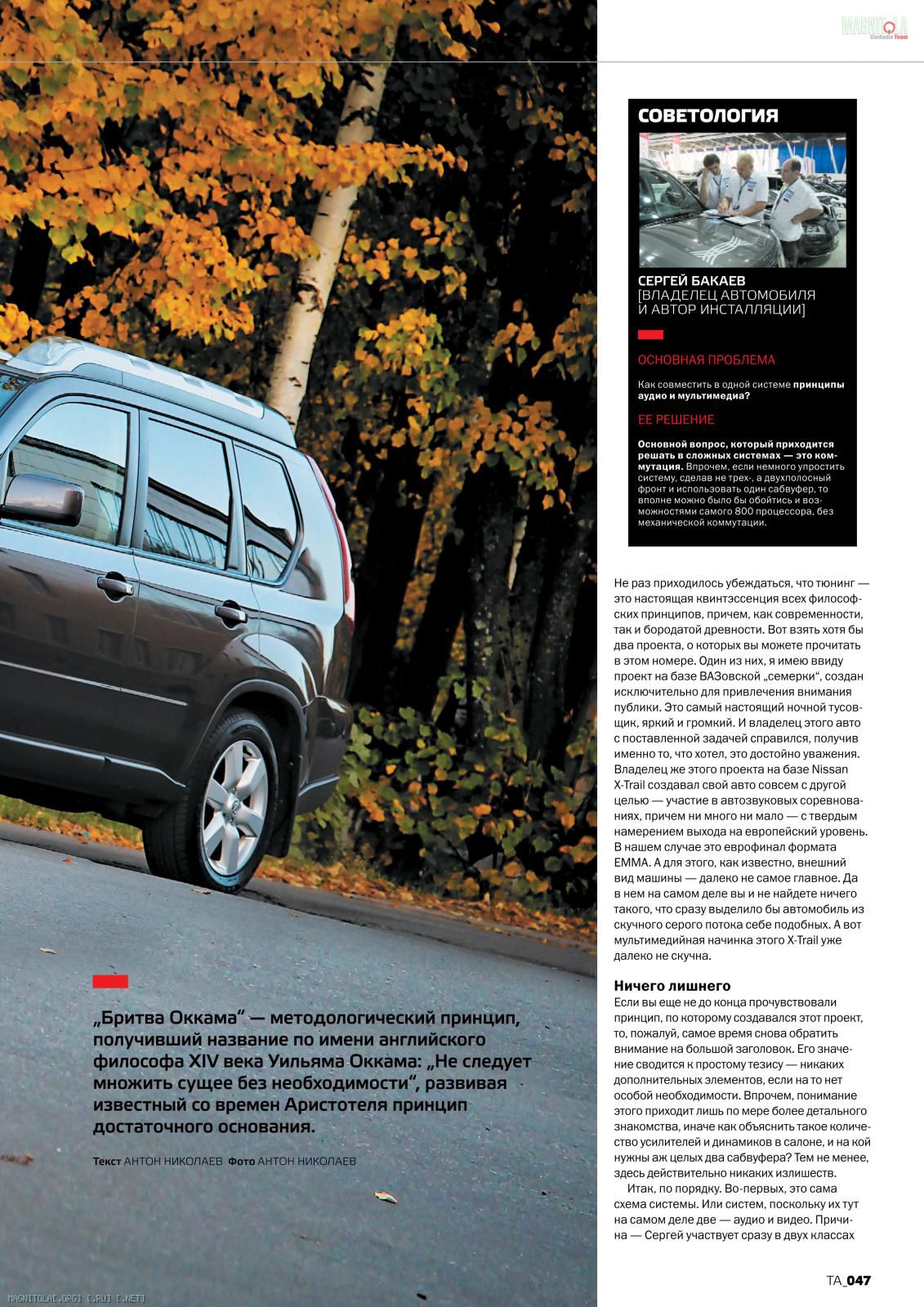

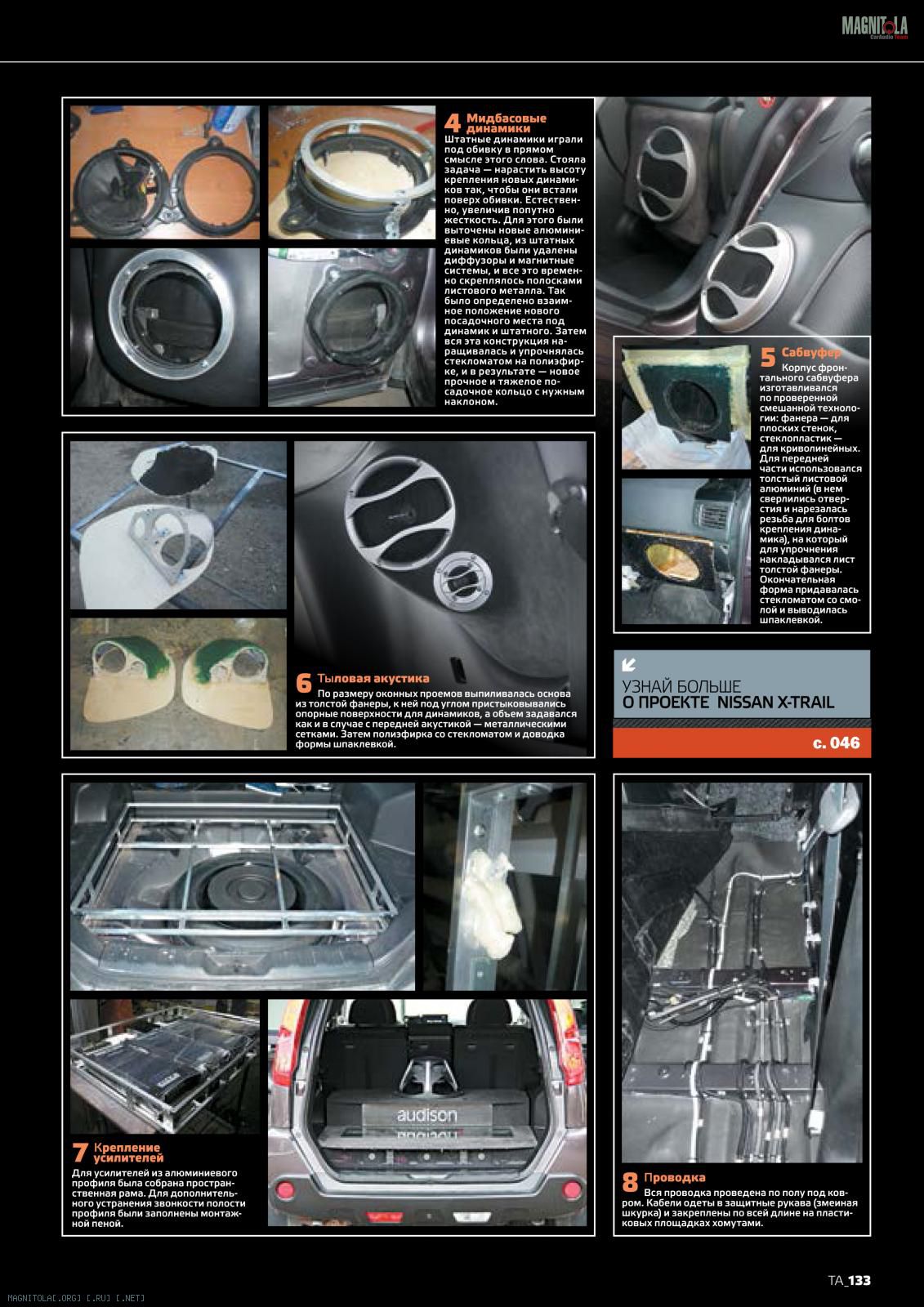

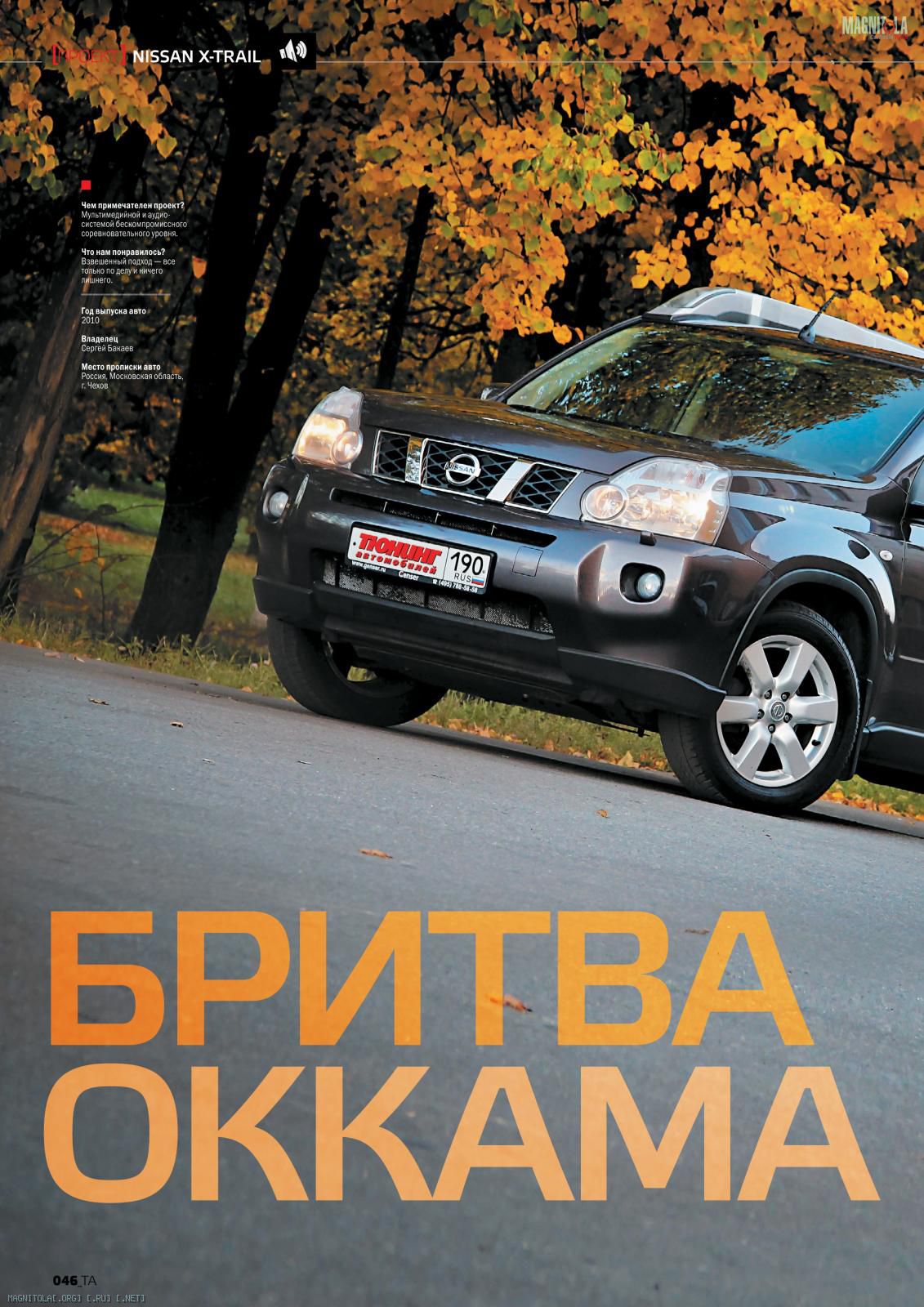

Вышел двенадцатый номер журнала "Тюнинг автомобилей" со статьёй про мой X-trail. Читайте на здоровье!:)
Вложение 308782Вложение 308784Вложение 308786Вложение 308788Вложение 308790Вложение 308792
