SY Kyron - "Другой путь" (с) SF Audio
Проект изначально задумывался с уклоном на качество звука, плюс PCcar, как навигация, интернет и, самое главное, слушать loseless без CD дисков.

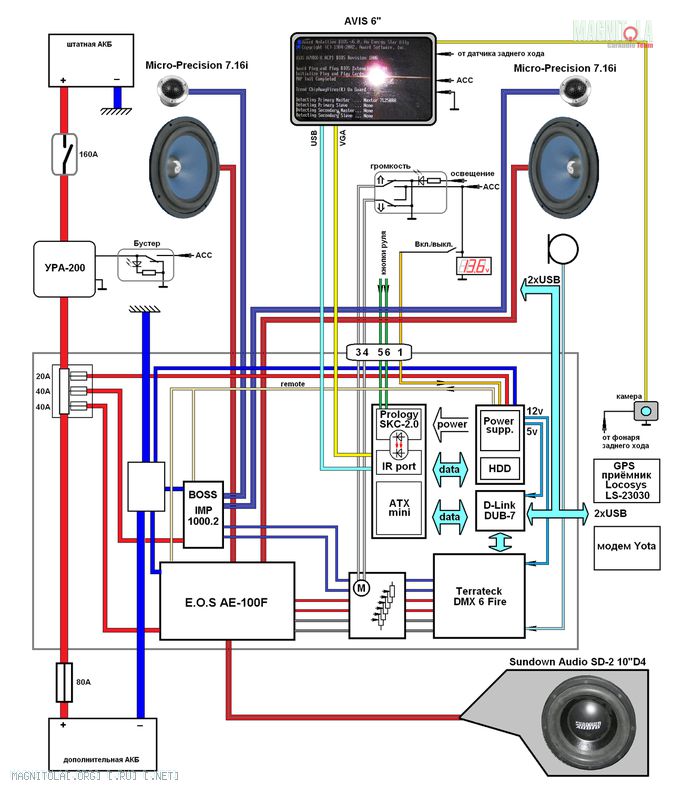

Схема усановки в финальном варинте получилась следующая:
Вложение 291744
На схеме небольшая очепятка, монитор 7", вот такой: AVIS AVS7711BM
Блок питания: M4-ATX
CPU: Core2Duo
DDR2 - 2Gb
HDD - 2.5" 320Gb
Soft: iCarDS, плеер Foobar, нарезка поканалки программно vst плагинами, прикрученными к фубару.
Реализацией проекта занималась установочная студия SF Audio: http://magnitola.org/studii/135763-s...-fantazii.html, за что им огромное Спасибо :thank_you2:
Далее, предлагаю читателям перейти по ссылке Системы. Ssang Yong Kyron. Другой путь и ознакомиться с опубликованной в журнале АвтоЗвук статьей. Текст и фотографии там профессиональные, куда уж мне :big:
А я пока выложу несколько фотографий о ходе установки, которые не попали в статью:
Вложение 291742

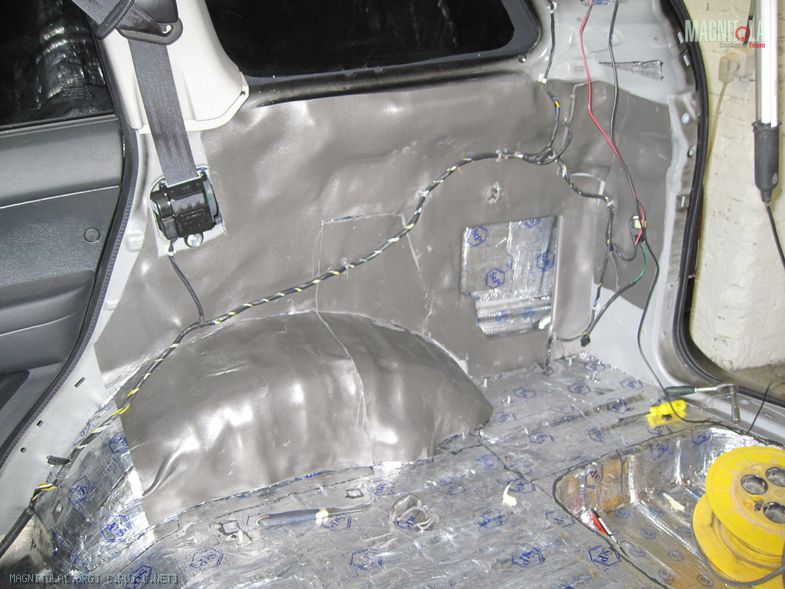

Вибро и шумоизоляция, пол, багажник, крышка капота.
Вложение 291740

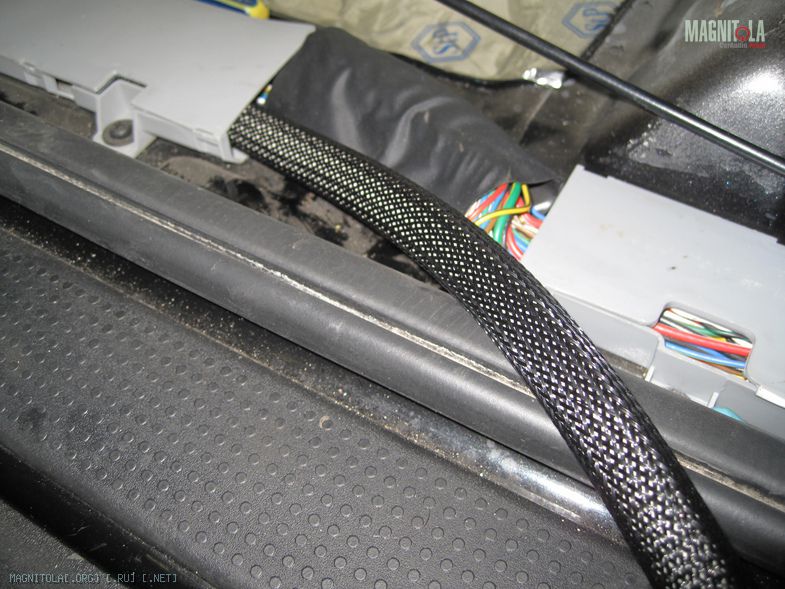

В короба со штатной проводкой улегся КГ.
Вложение 291738

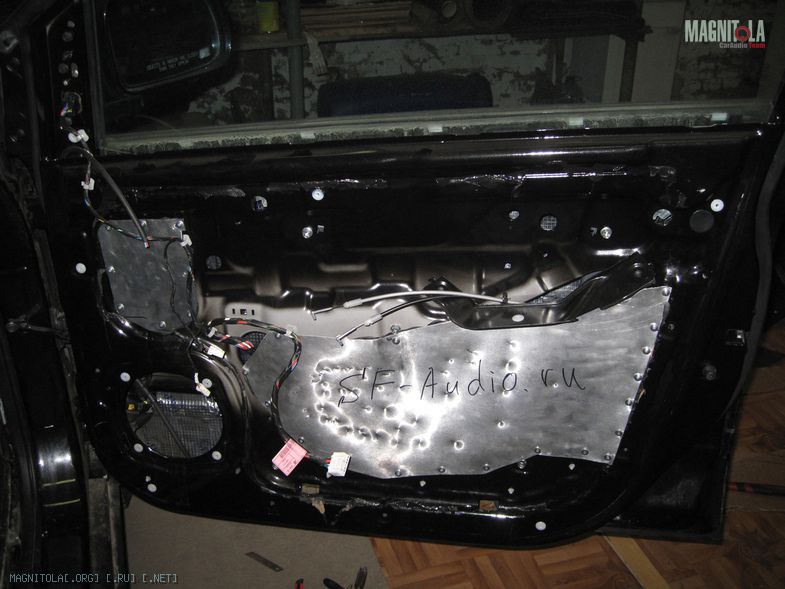

Виброизоляция внешней части передних дверей, технологические отверстия закрыты алюминием с "ребрами" жесткости.
Вложение 291736

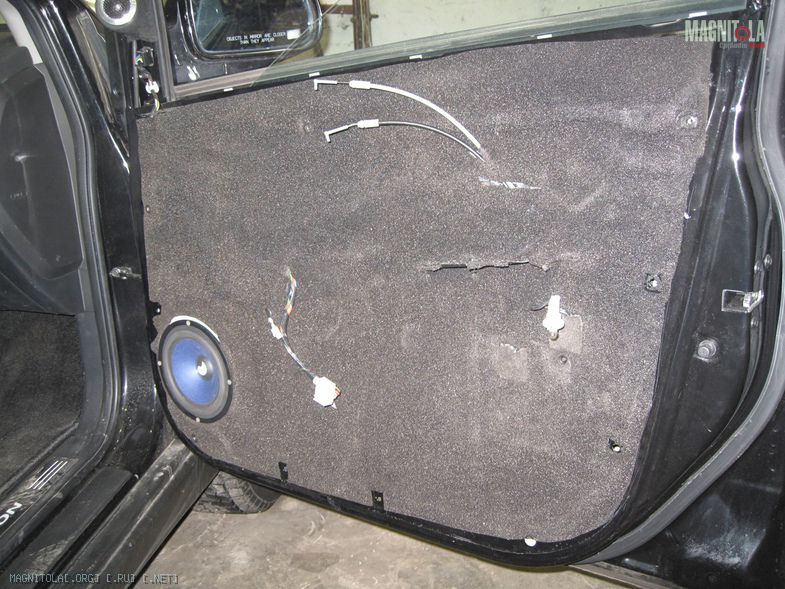

Далее подиумы под мидбасы, шумоизоляция, карты дверей также обработаны виброизоляцией.

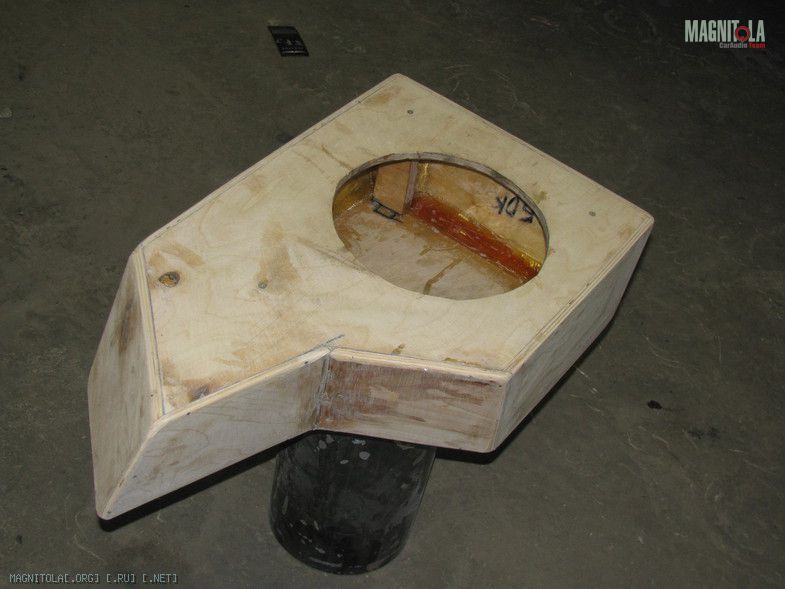

Вложение 291734
ЗЯ под саб в виде кабуры :big:

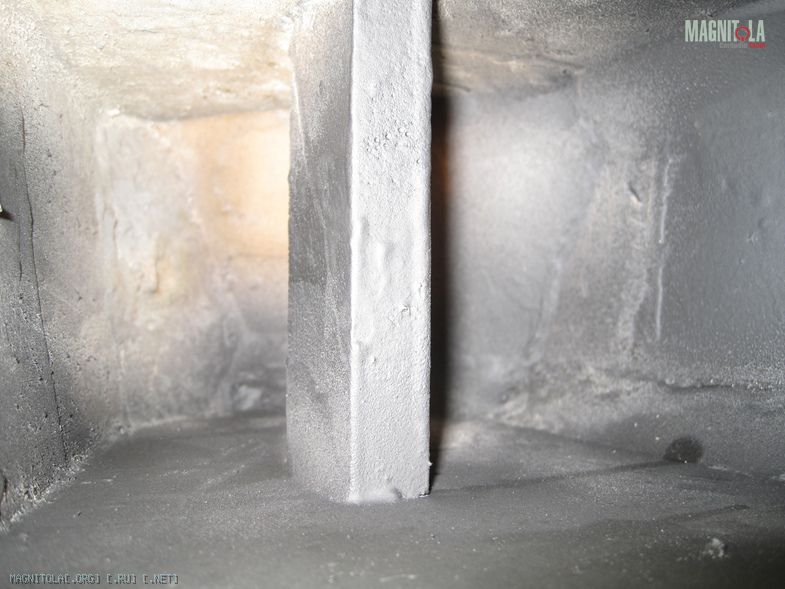

Вложение 291732
С распоркой...

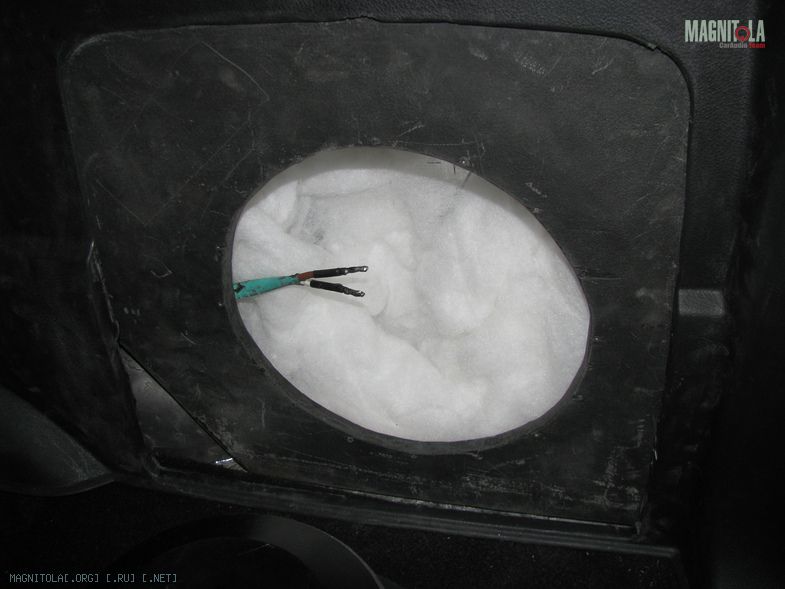

Вложение 291730
и напонителем.

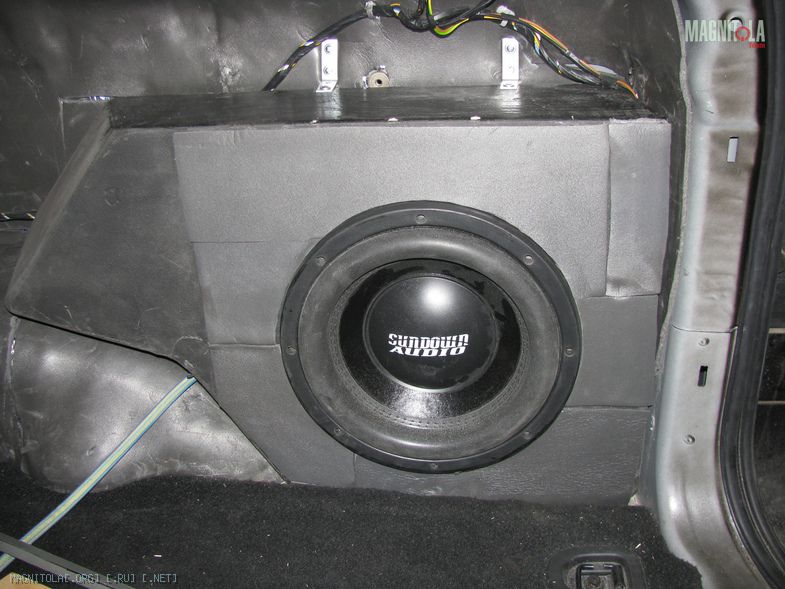

Вложение 291728
Встает за штатный пластик в правом заднем крыле.
Вложение 291726

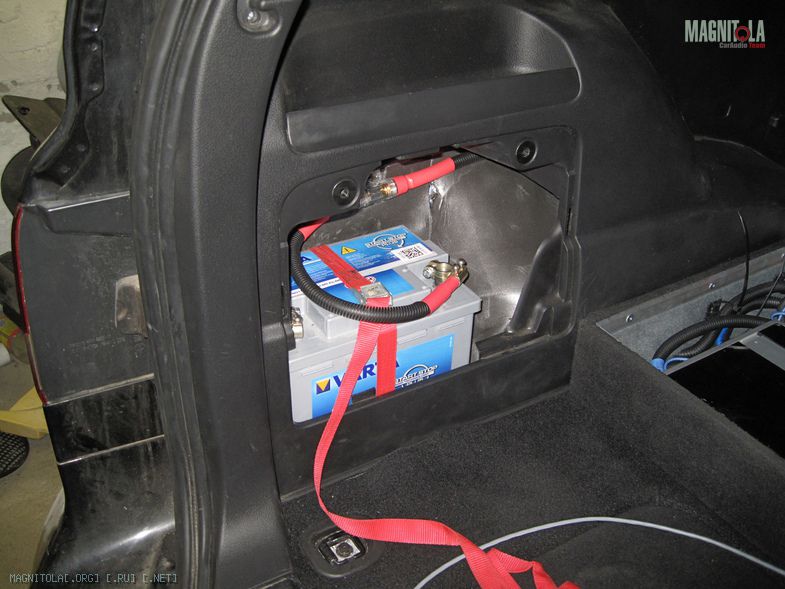

Напротив саба - второй акум.

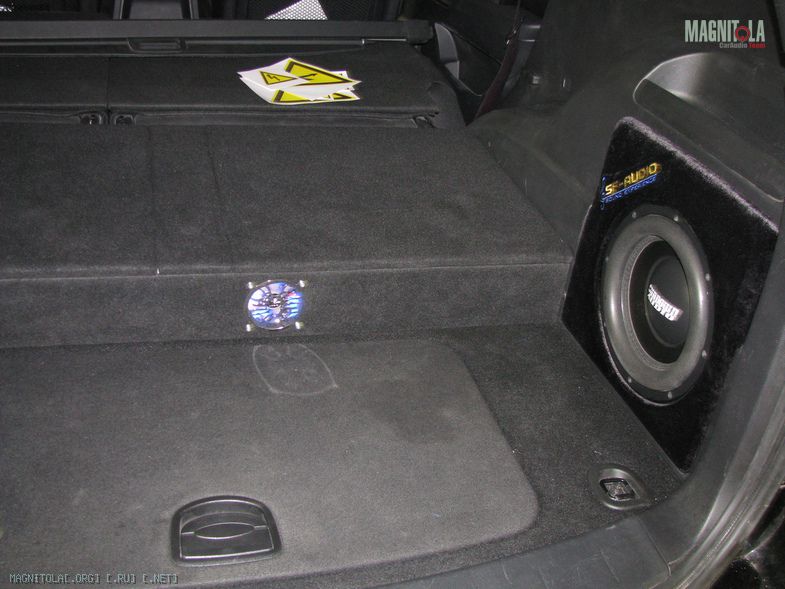

Вложение 291724
Саб с финальной отделкой, и первая редакция короба под "все хозяйство".

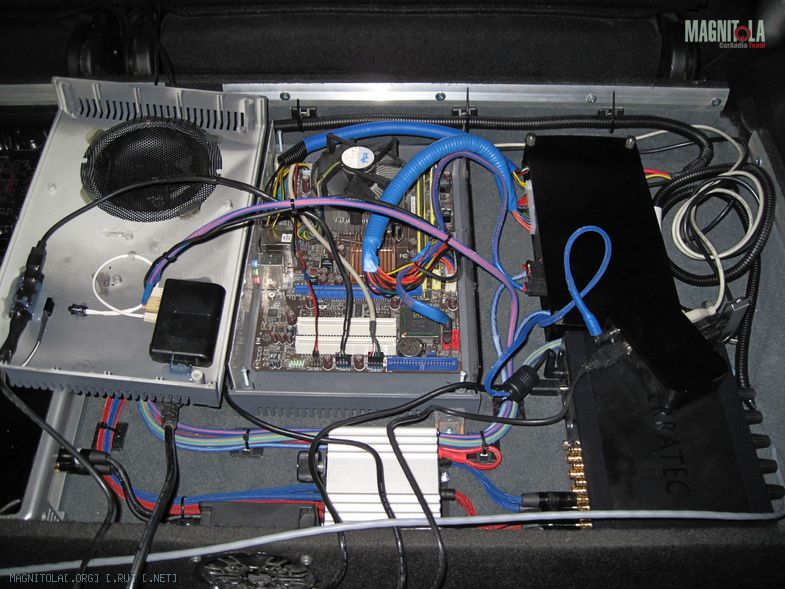

Вложение 291722
В правой части короба разместились комп, правее в отдельном "коробе" БП и HDD, ниже звуковуха, левее которой...
Вложение 291720

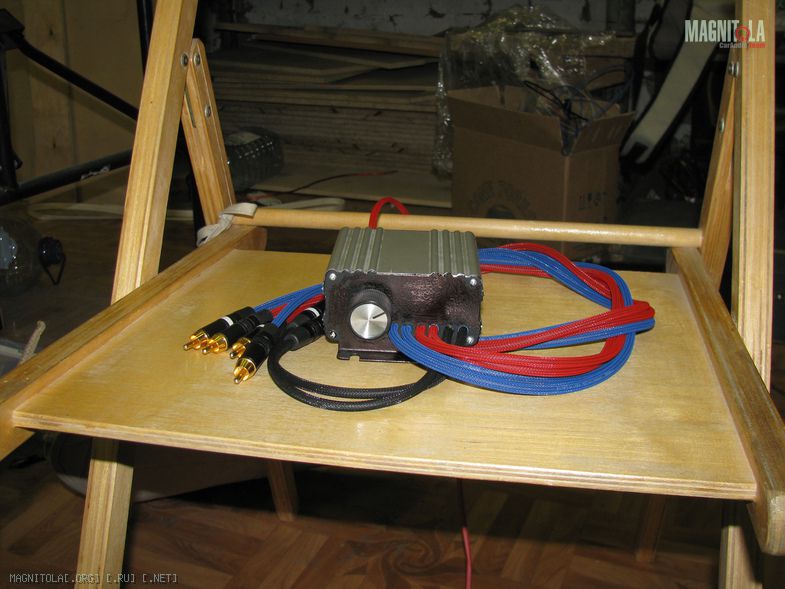

моторизованный шестиканальный регулятор громкости Alps.
Вложение 291718

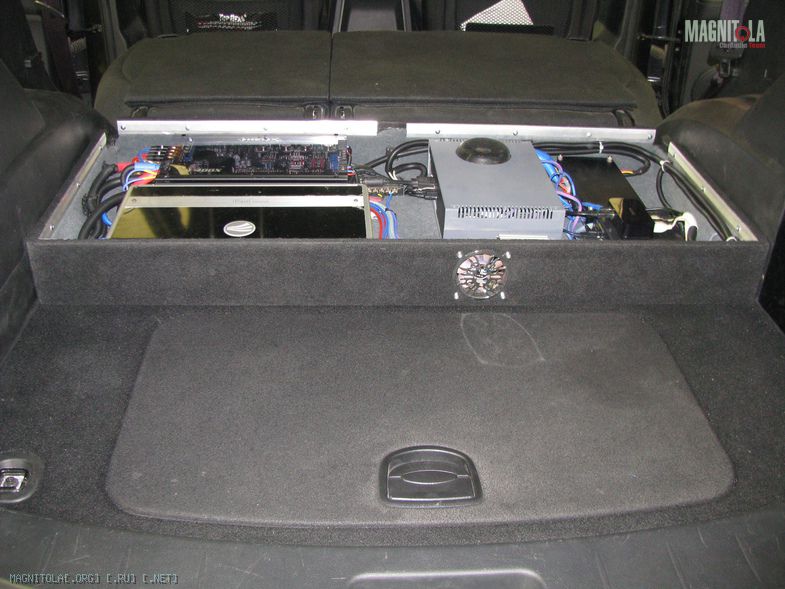

Первая редакция короба, слева 4х канальны усилитель на фронт и 1 канальный на саб. Под тонким четырехканальником оба дистрибьютора питания.

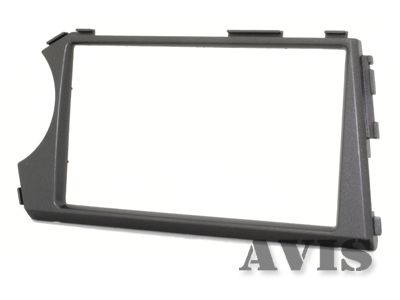

Вложение 291716

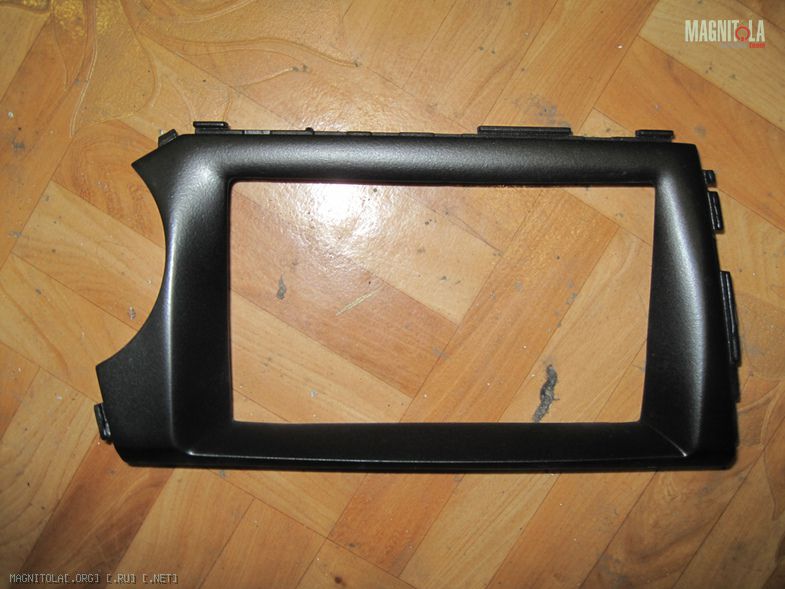

Доработанная рамка под монитор:
Вложение 291682
:handorgan: :driver:
