Итак, отчет об установке 2din головы SONY XAV-E722.
Проблема установки 2дин не нова. Это нехватка глубины установки. Перелопатив интернет, я толком информации так и не нашол. В основном ставят плоский монитор, для меня не вариант. Дербанят магнитолу, разделяя монитор и корпус, удлиняя шлейф — от этой идеи меня отговорили несколько мастеров. Проводить данную исталяцию отказались все мастерские при условии сохранения среднего воздухавода и функционала печки. Ну чтож, было решено делать все самостоятельно!
Итак что имеем: авто с печкой сименс без климата. Обязательное условие сохранение работоспособности печки без потерь.
Установка будет под центральным воздуховодом, для этого нужно в первую очередь перенести к низу блок управления печкой, с этого и начал.

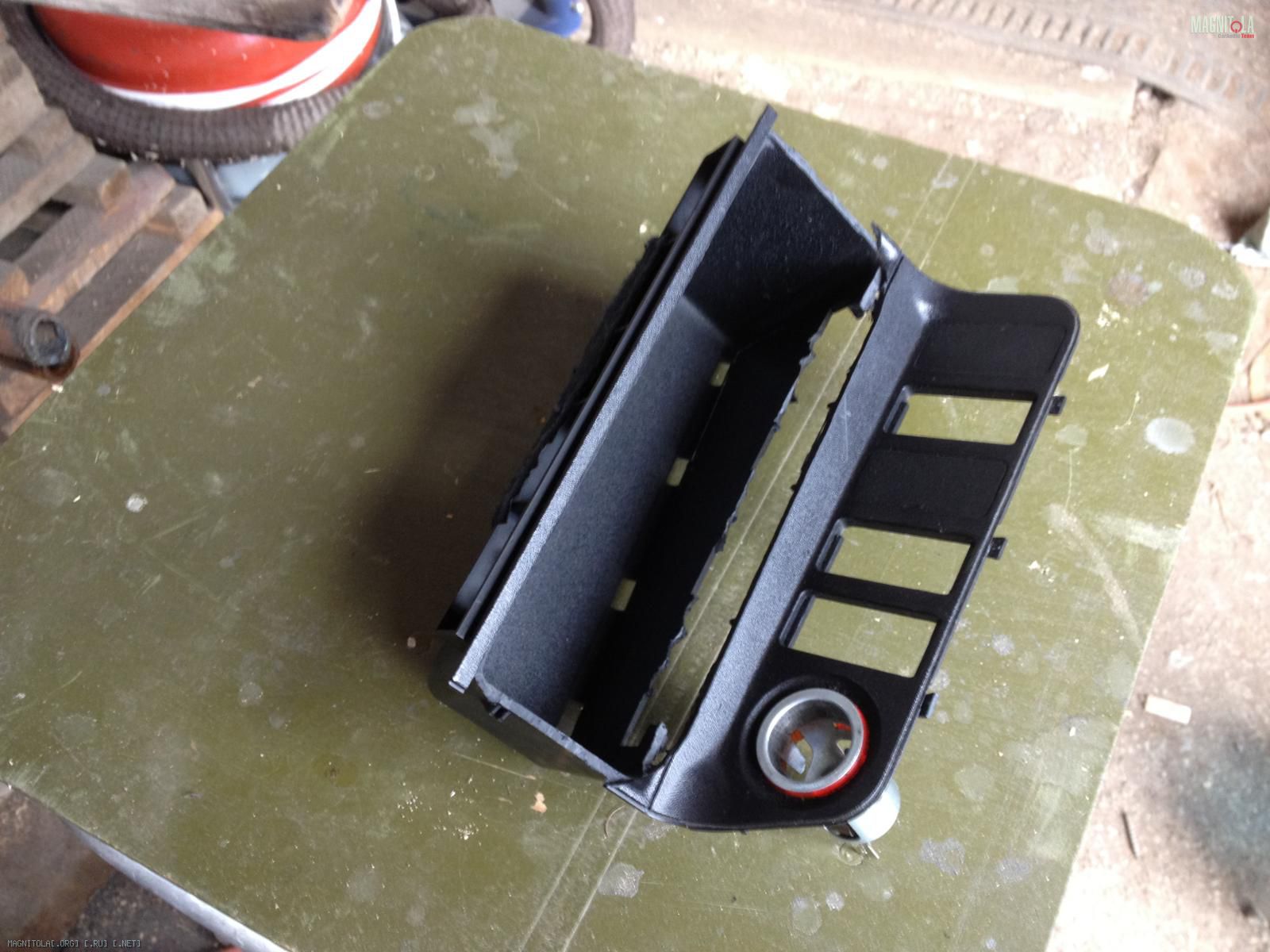

Блок было решено поставить за место нижней полочки. Очень важно сохранить на ней все защелки, что в принципе удалось без проблем:
Вложение 294664

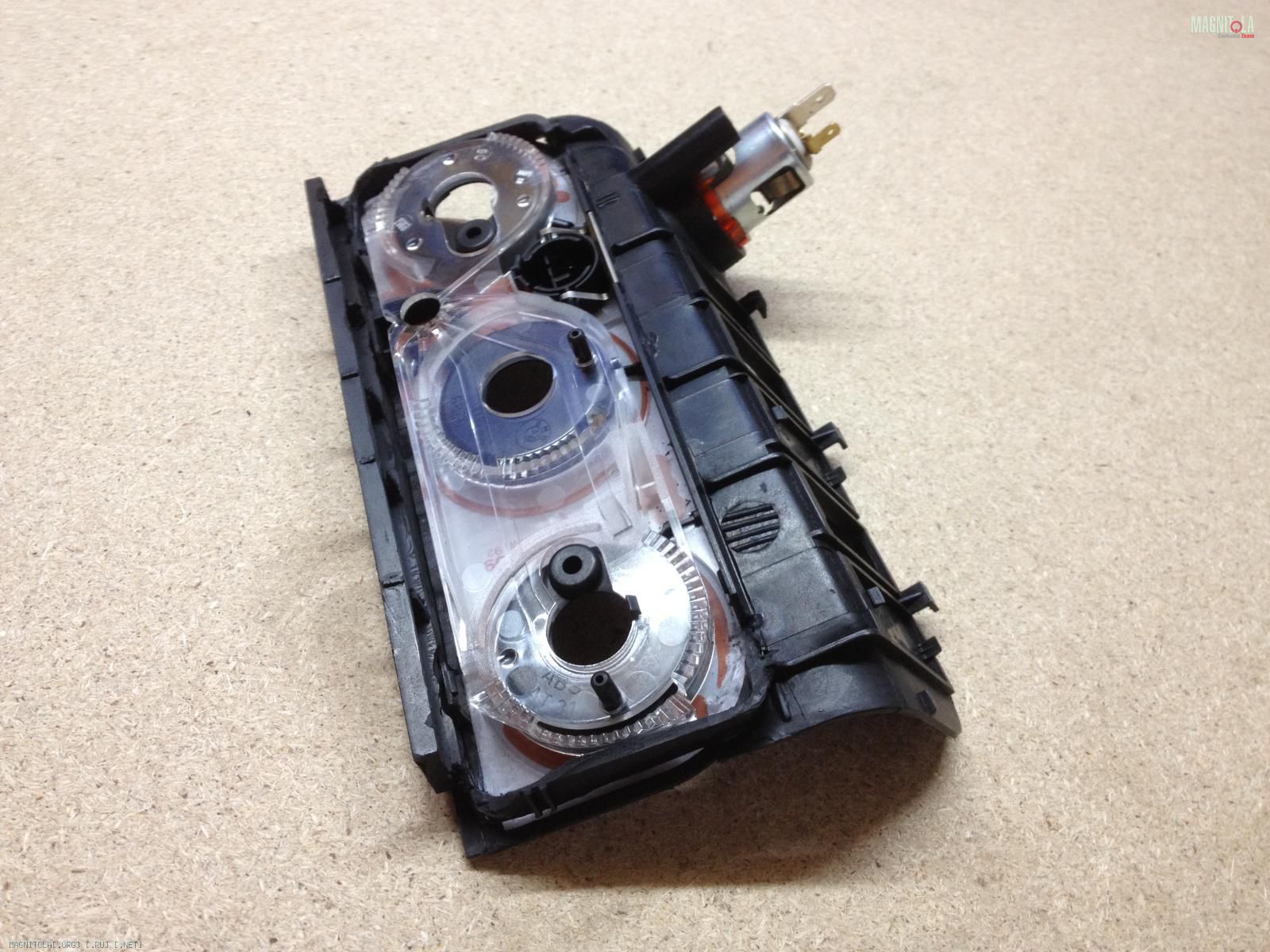

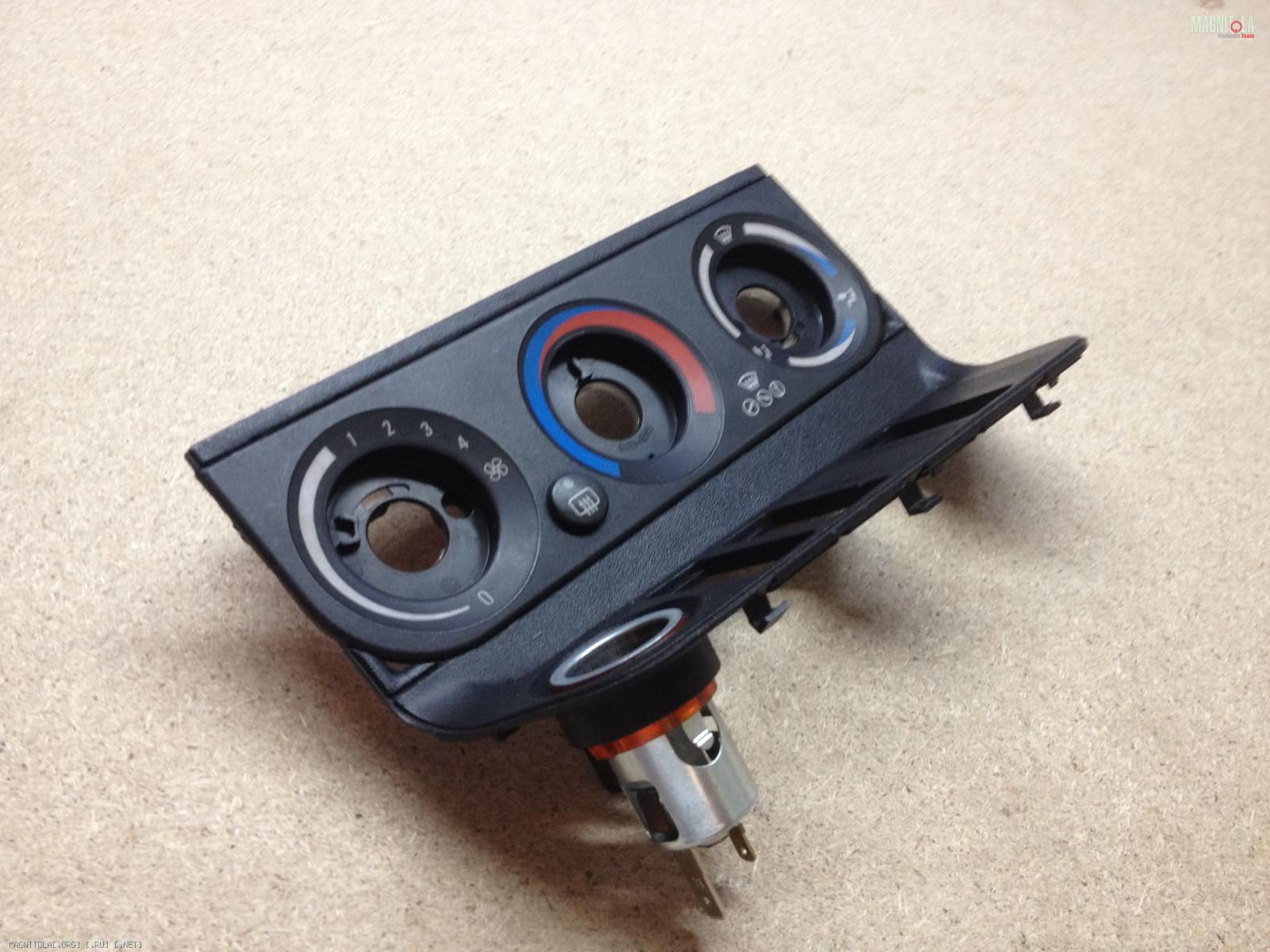

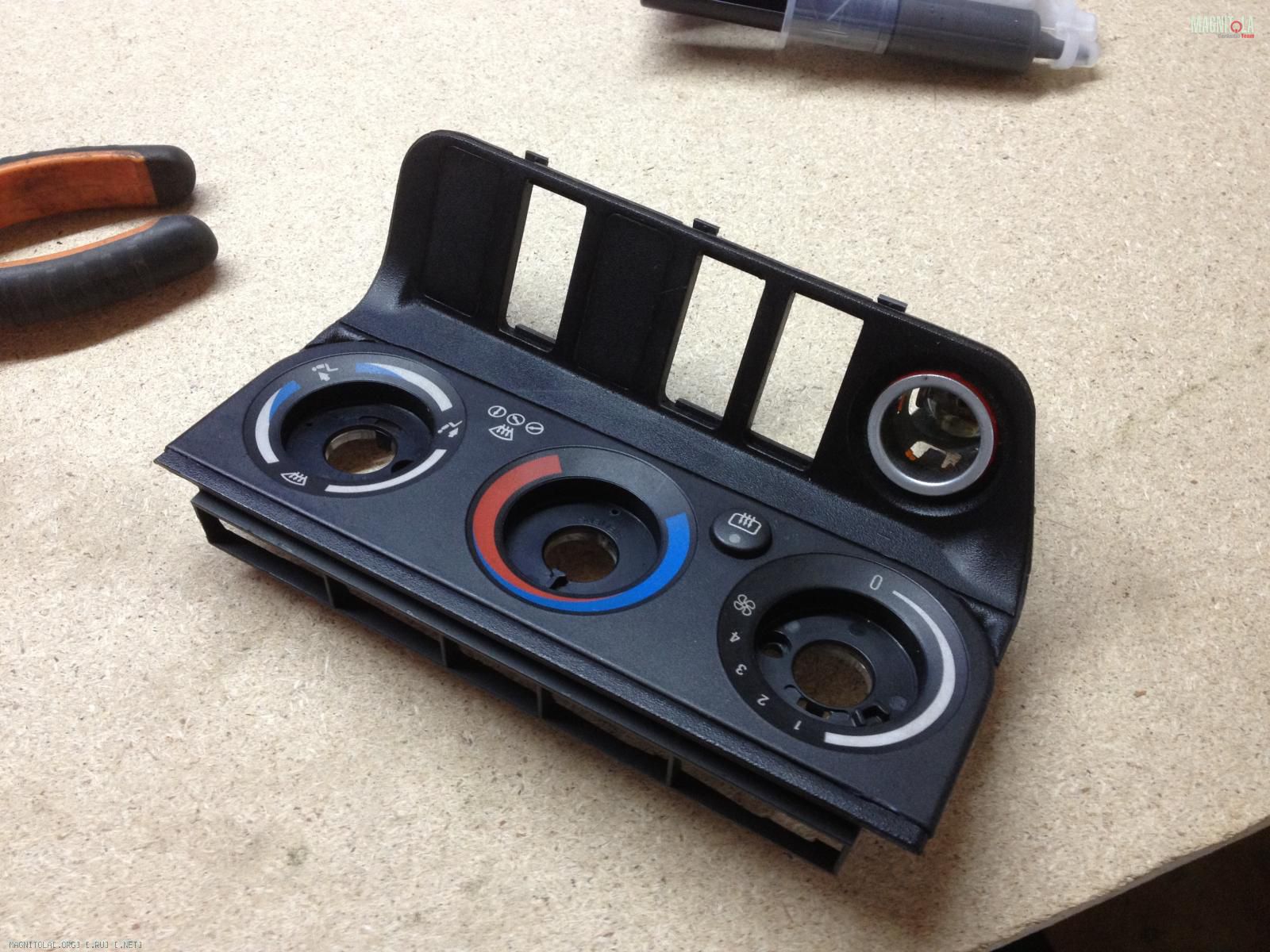

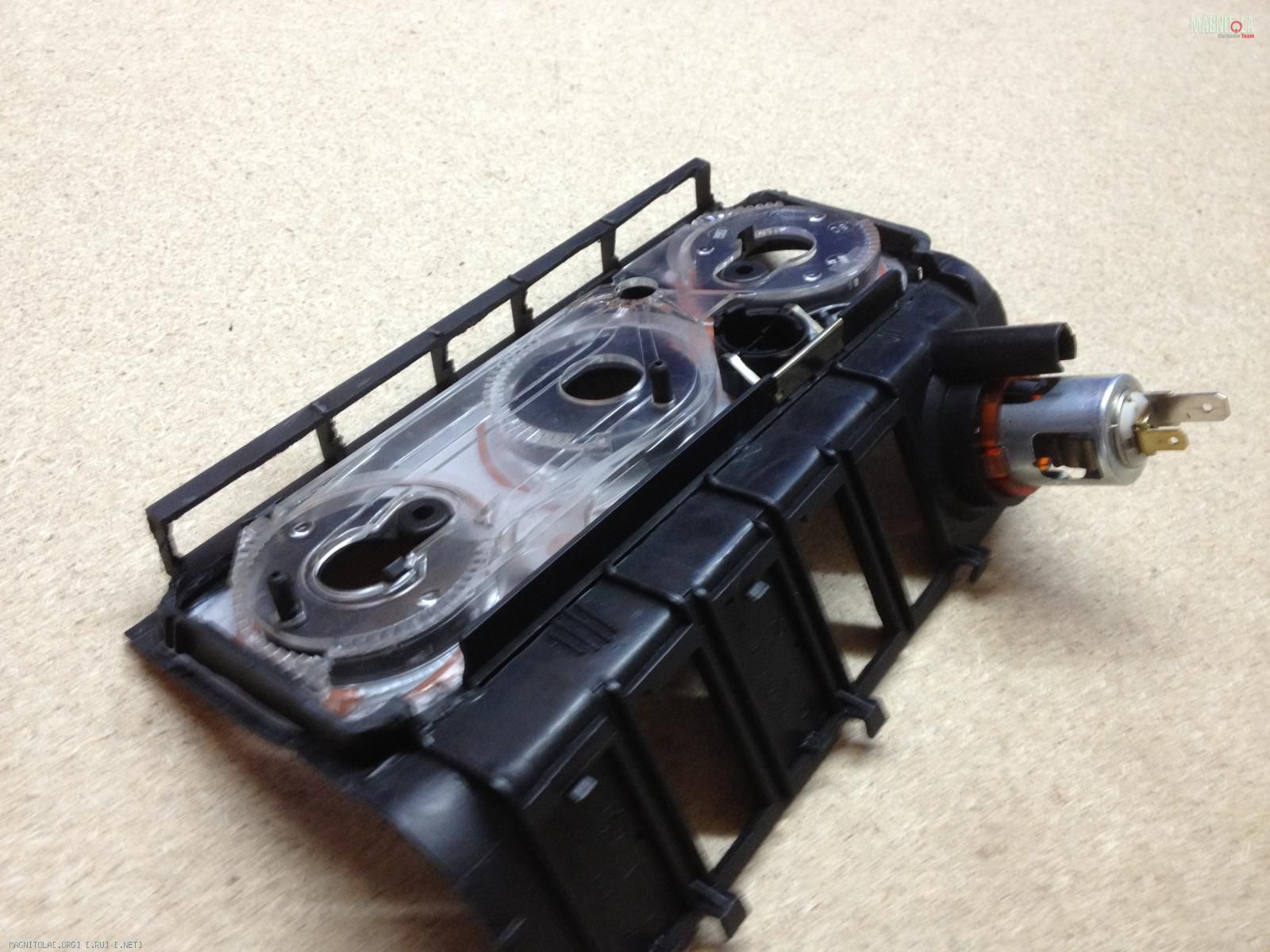

Все подогнано, лишнее отрезано. Бор машина в помощь.
Вложение 294666Вложение 294668Вложение 294670Вложение 294672

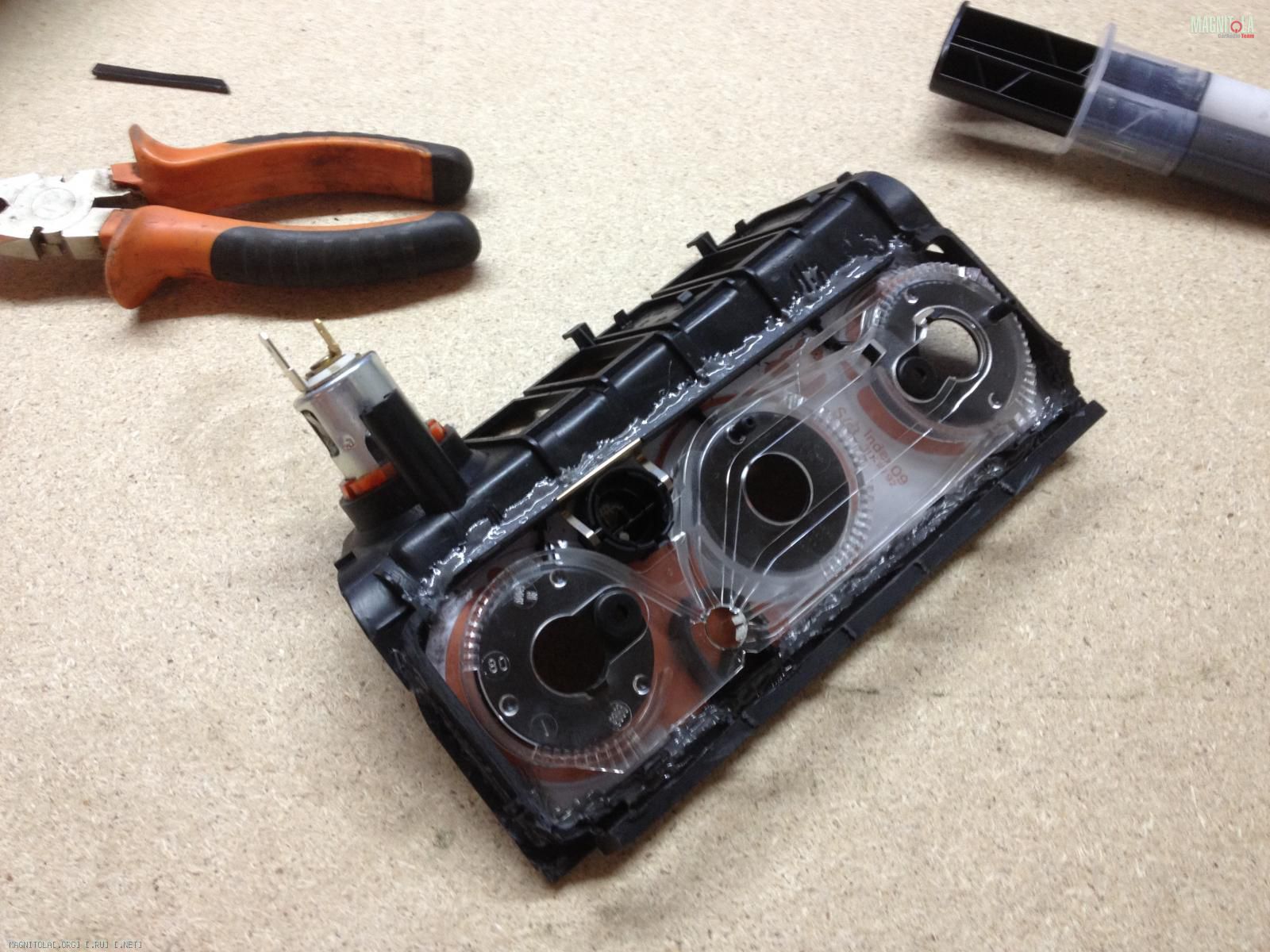

Проклеил по периметру эпоксидным клеем.
Вложение 294676
Ну и блок на своем месте. Как там и должен быть.
Вложение 294674

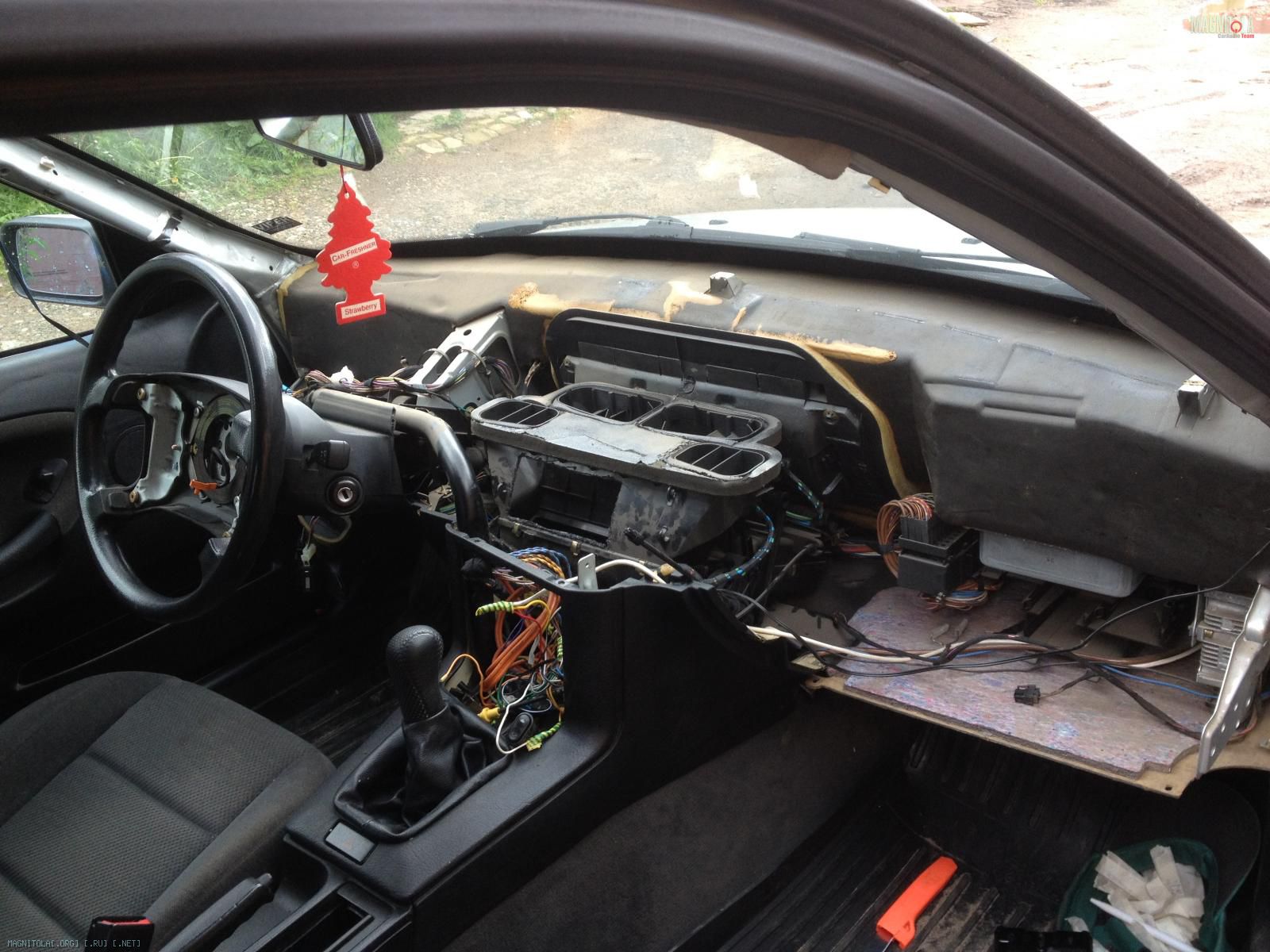

Чтобы что то делать с установочным местом надо снять всю торпеду. что в принципе большого труда не составляет. Сразу вырезал предварительное отверстие в корпусе печки, чтобы понять что там внутри.
Вложение 294688
В нутри печки в нужном нам месте ничего нет, что радует. Всплыла моя частная неприятность: заслонка перекрывающая поток воздуха на лобовик подплавилась, провисла и в конце концов вопще выпала.
Далее из торпеды достал пластмассовую рамку где стояла магнитола, будем ее крамсать.

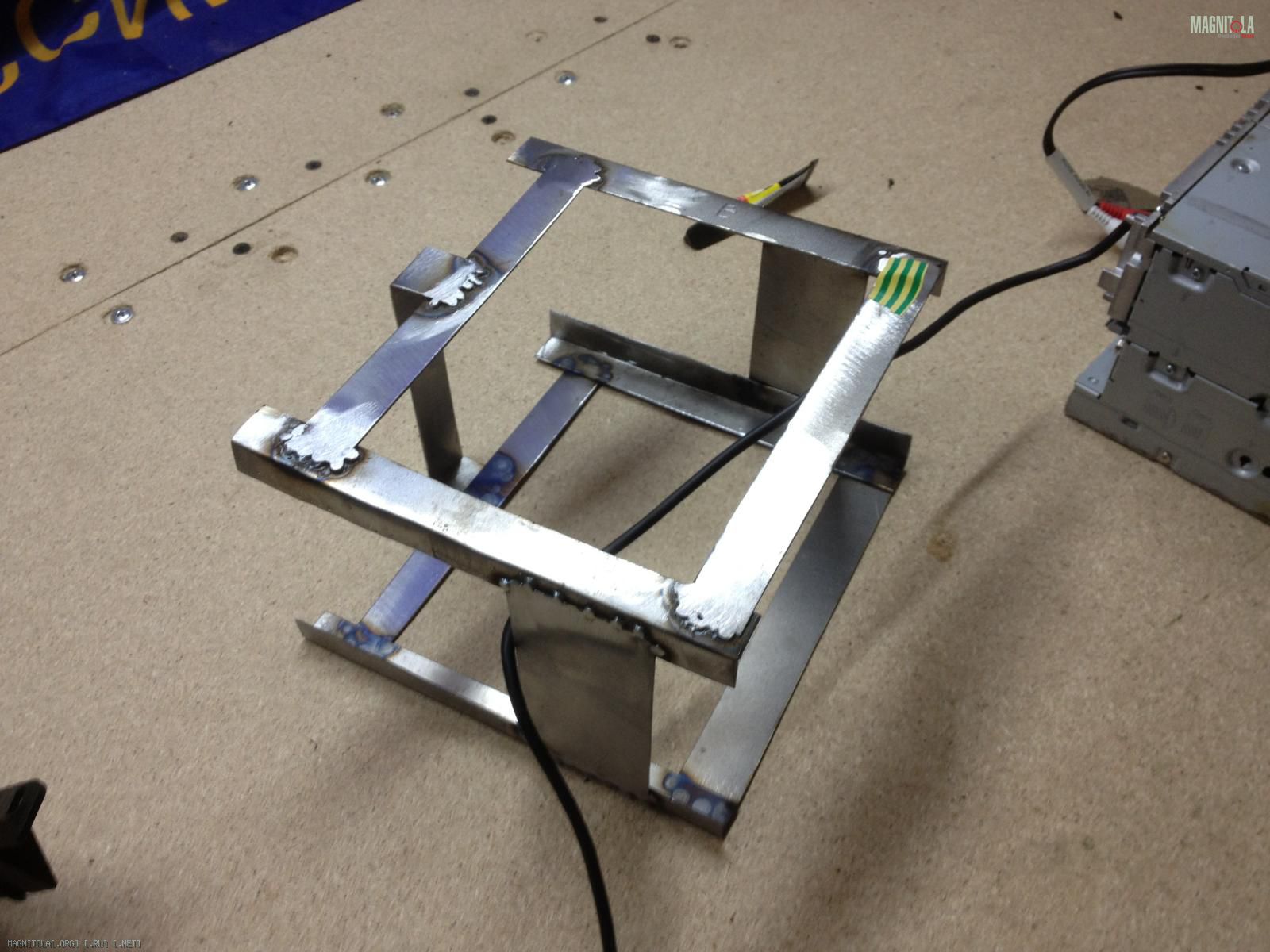

Предварительная примерка родной установочной рамки моей Сони показала что — она не влезает в проем торпеды, по причине что эта рамка больше магнитолы на один сантиметр с каждой стороны. Пришлось сварить новую из 1мм метала.
Вложение 294700

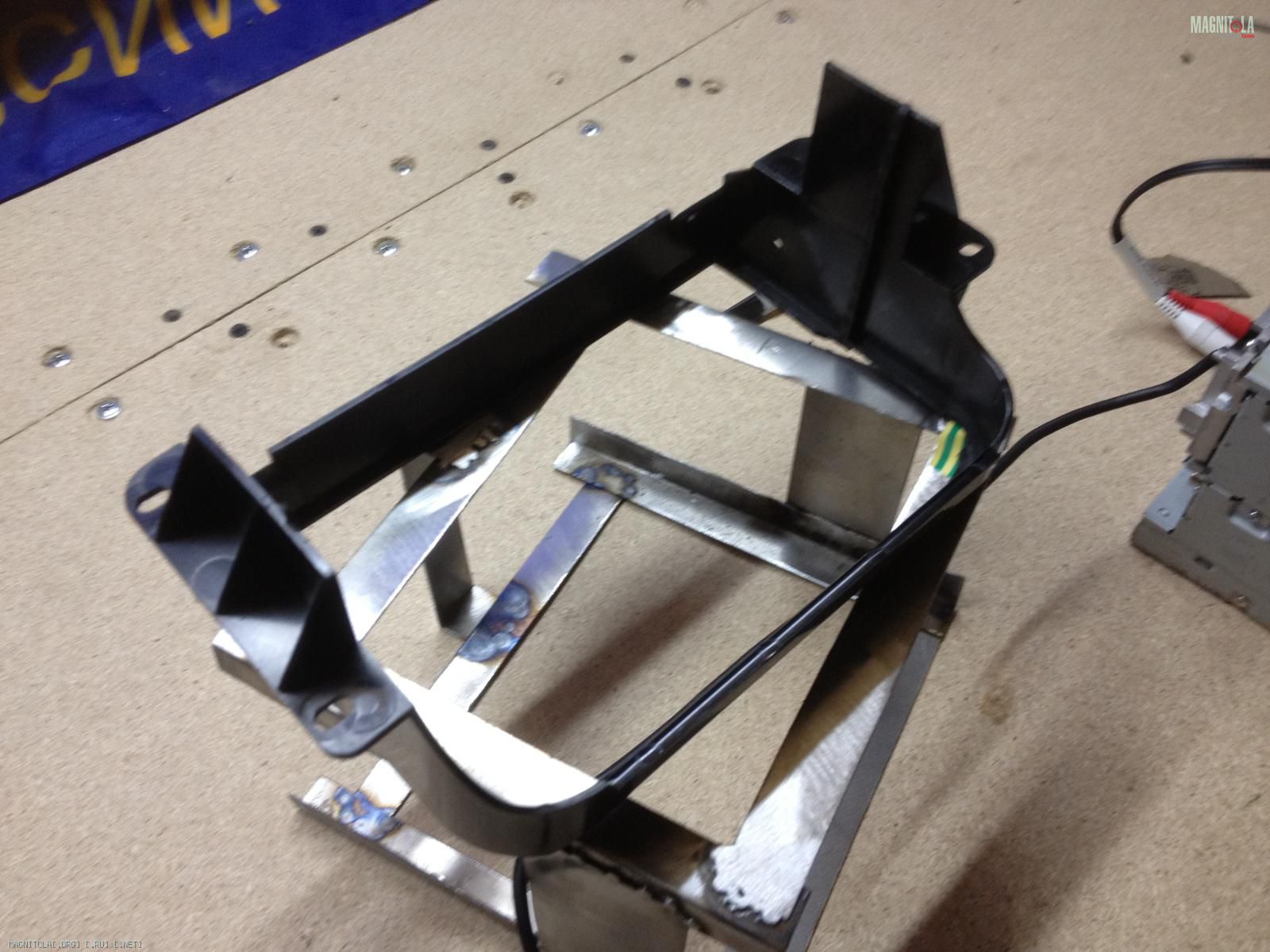

Далее думаем как ее скрестить с пластмассовой рамкой с обязательным сохранением на ней всех крепежей, дабы потом избежать ненужных нам проблем с установкой в торпеду
Вложение 294702

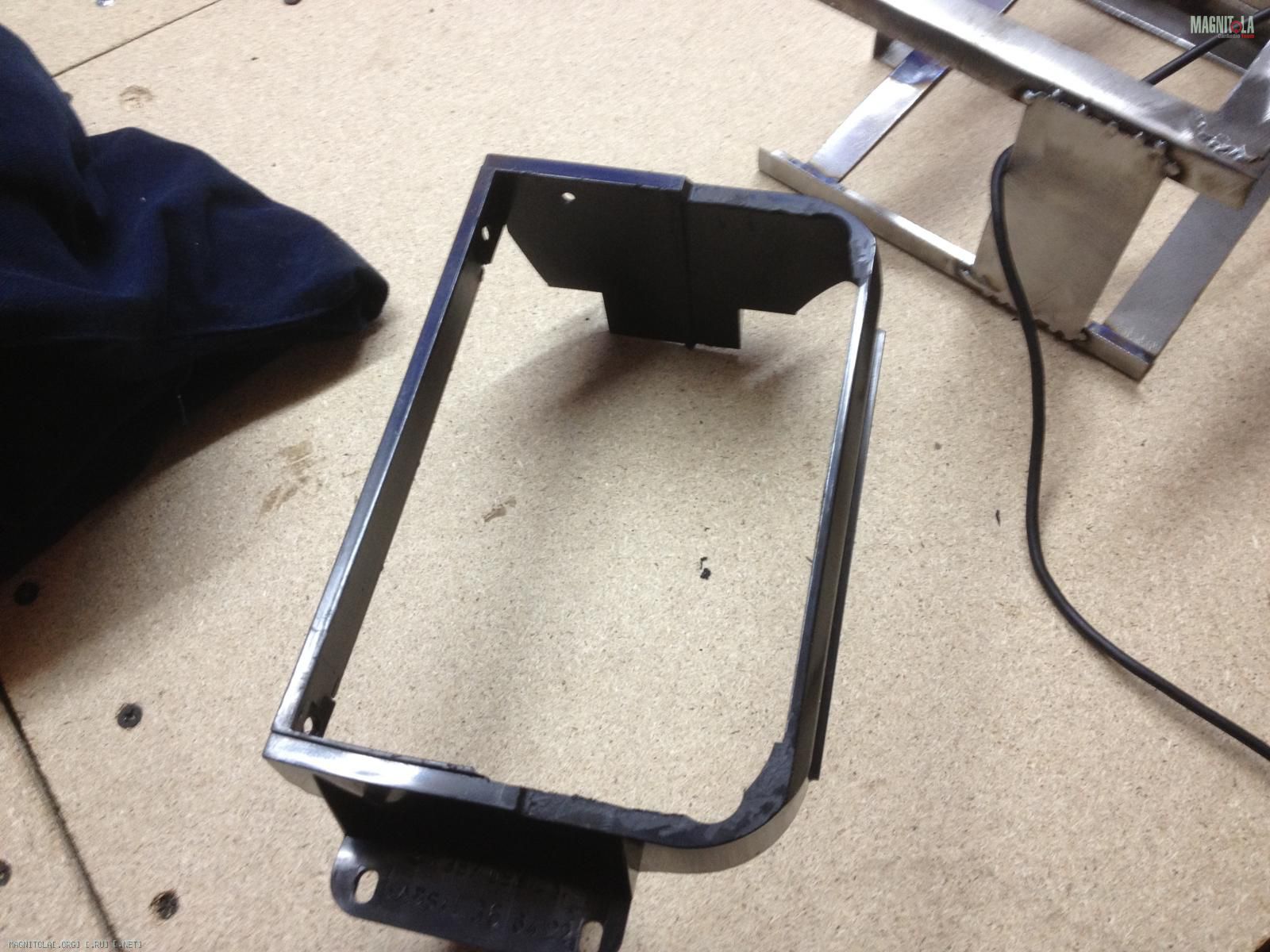

Начинаем пилять. Дремель в помощь.
Вложение 294704

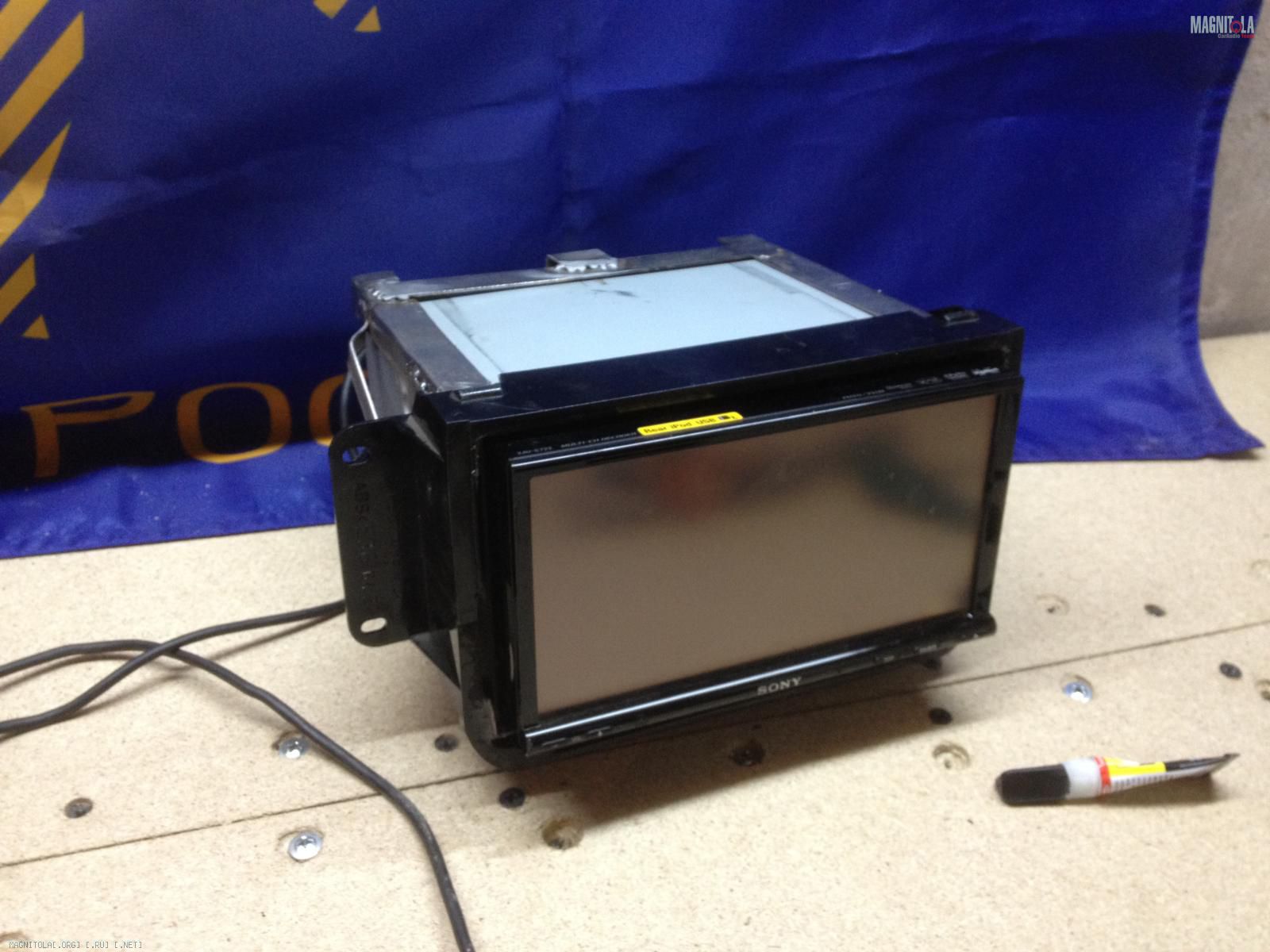

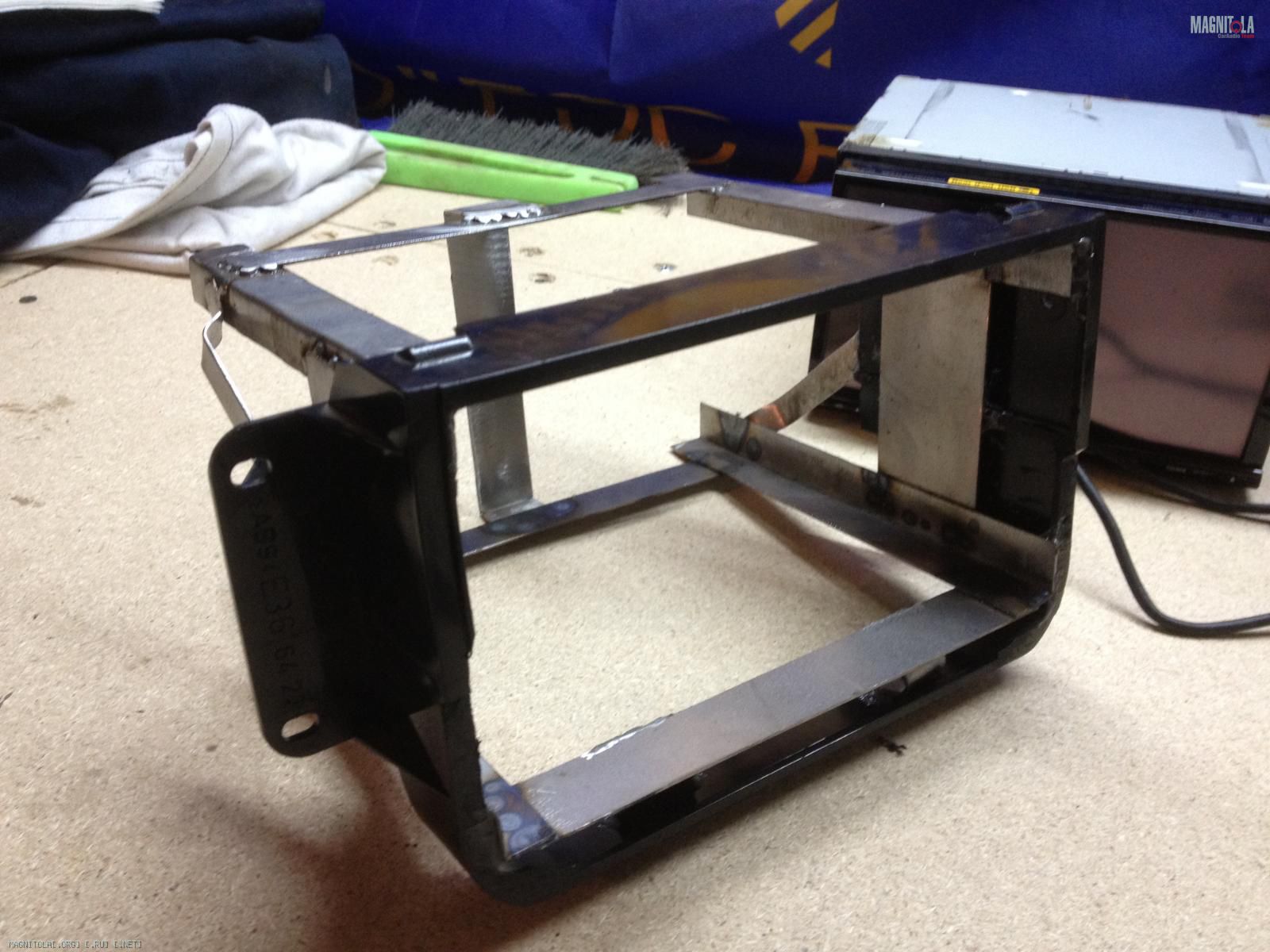

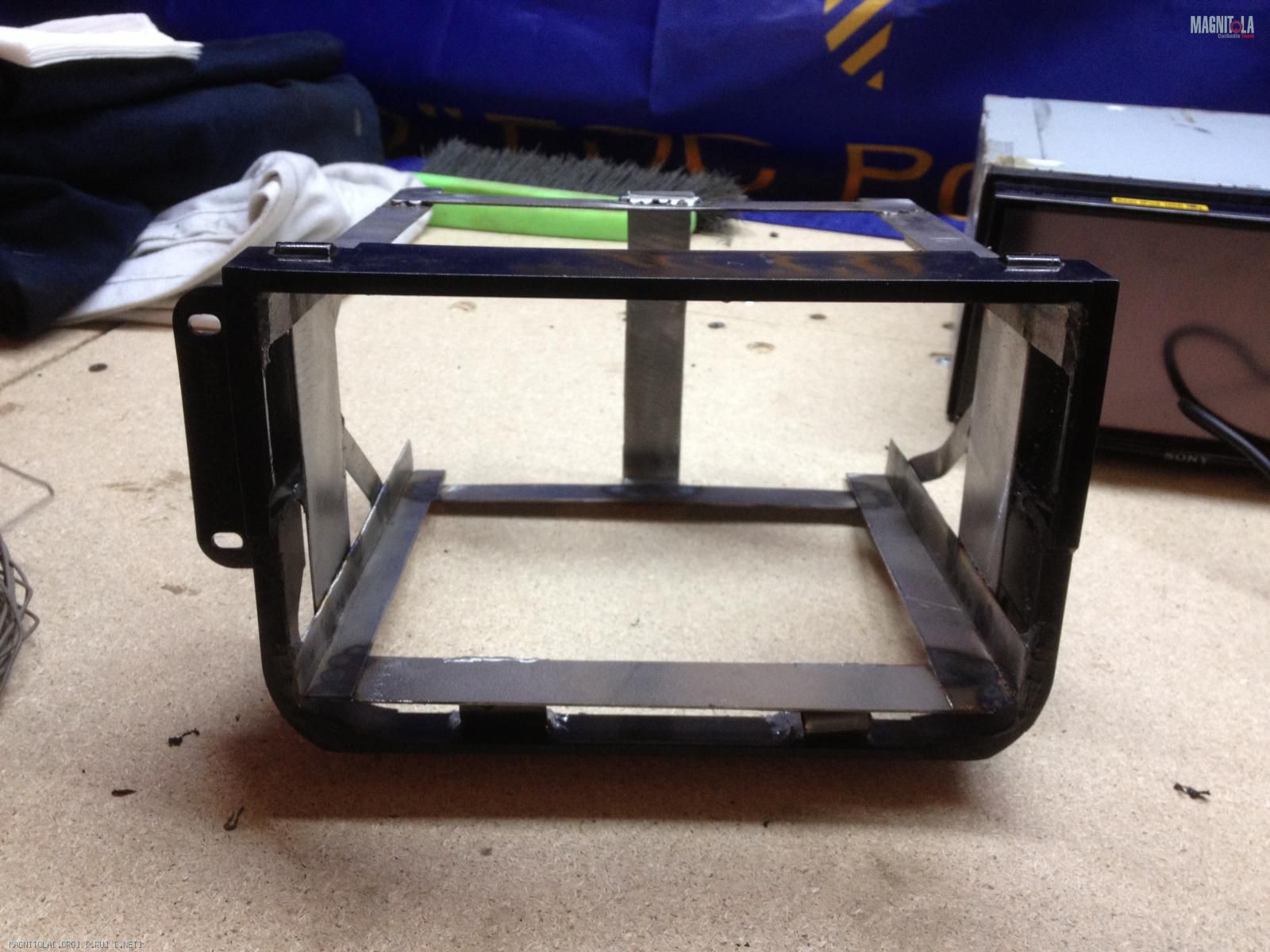

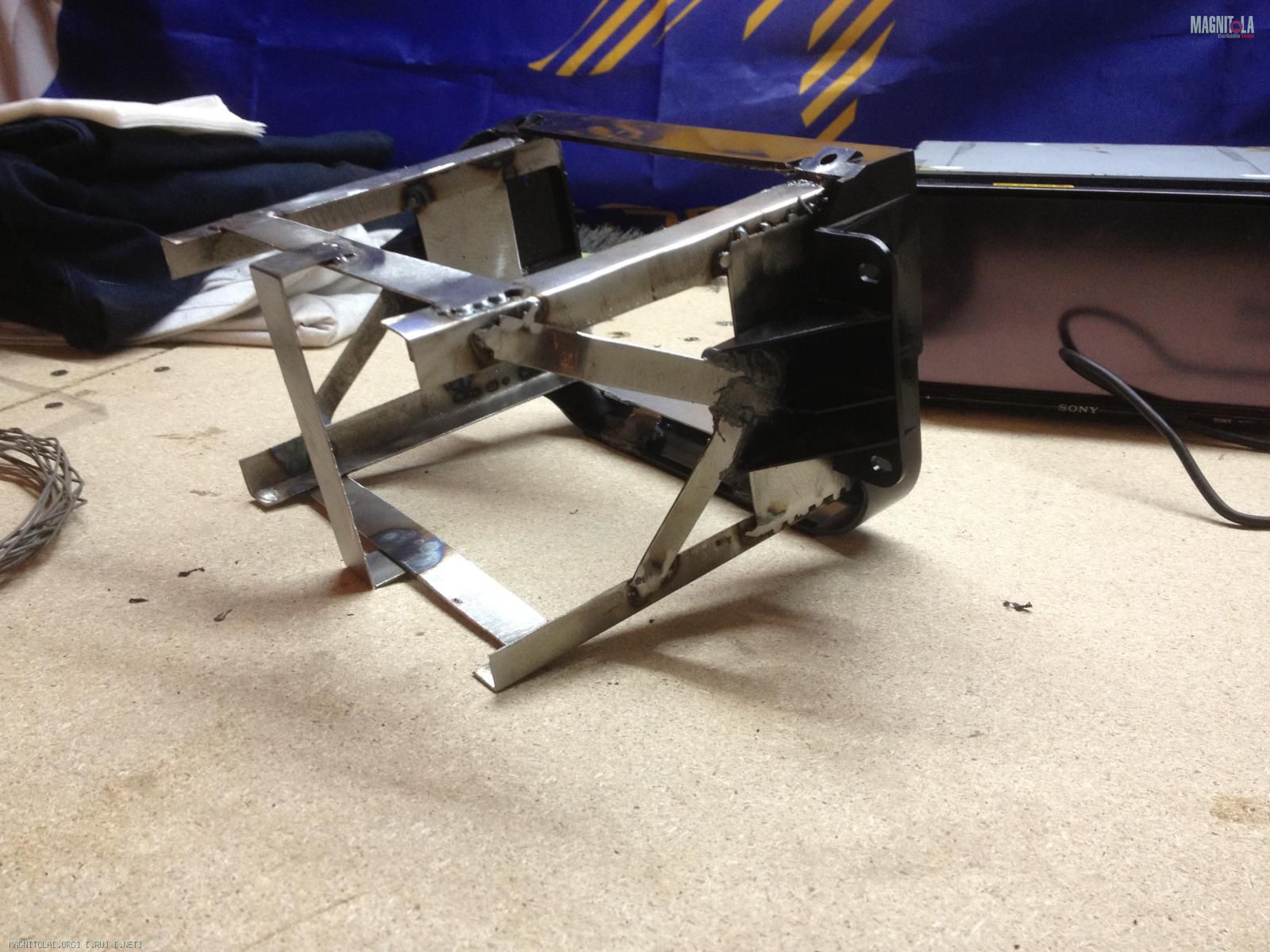

Примерка и вклейка на эпоксидный клей, который в шприцах.
Вложение 294706Вложение 294708Вложение 294710Вложение 294712

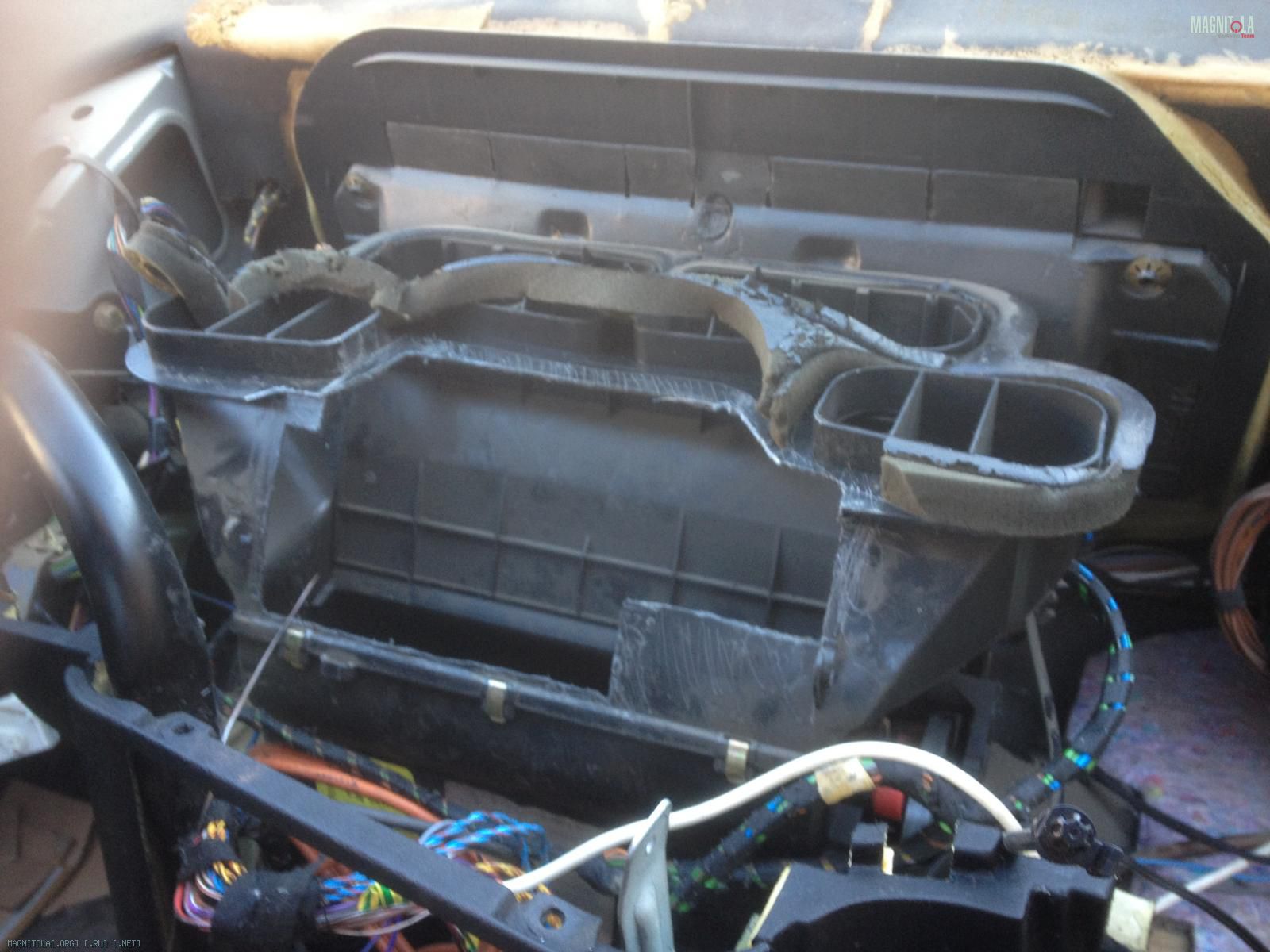

После многочисленных примерок торпеды с рамкой на место, вырезал дыру в печке. К низу ушел больше чем надо, но не беда, все закрылось.
Вложение 294714

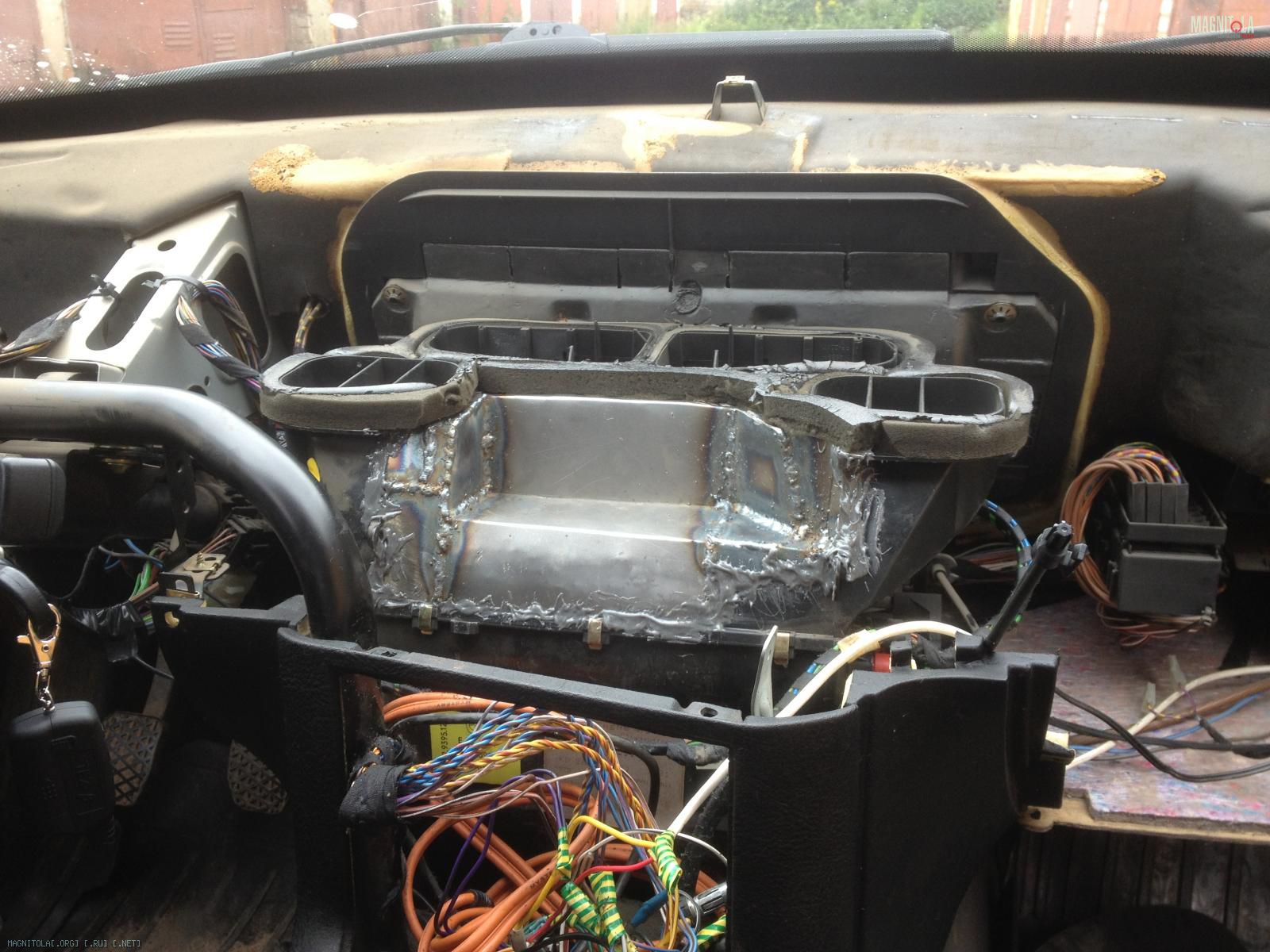

Далее изготовил заплатку, нужной формы. Сразу скажу что наверное ее проще сделать из пластика и потом впаять в печку, но так как я с пластмассой не дружу, мне проще было сварить из метала и затем вклеить на эбоксидку высоко температурную. Была еще мысль использовать стеклоткань с смолой но что то побоялся, как бы потом от большой температура зимой смола не начала выделять какуюнибуть гадость.
Вложение 294716

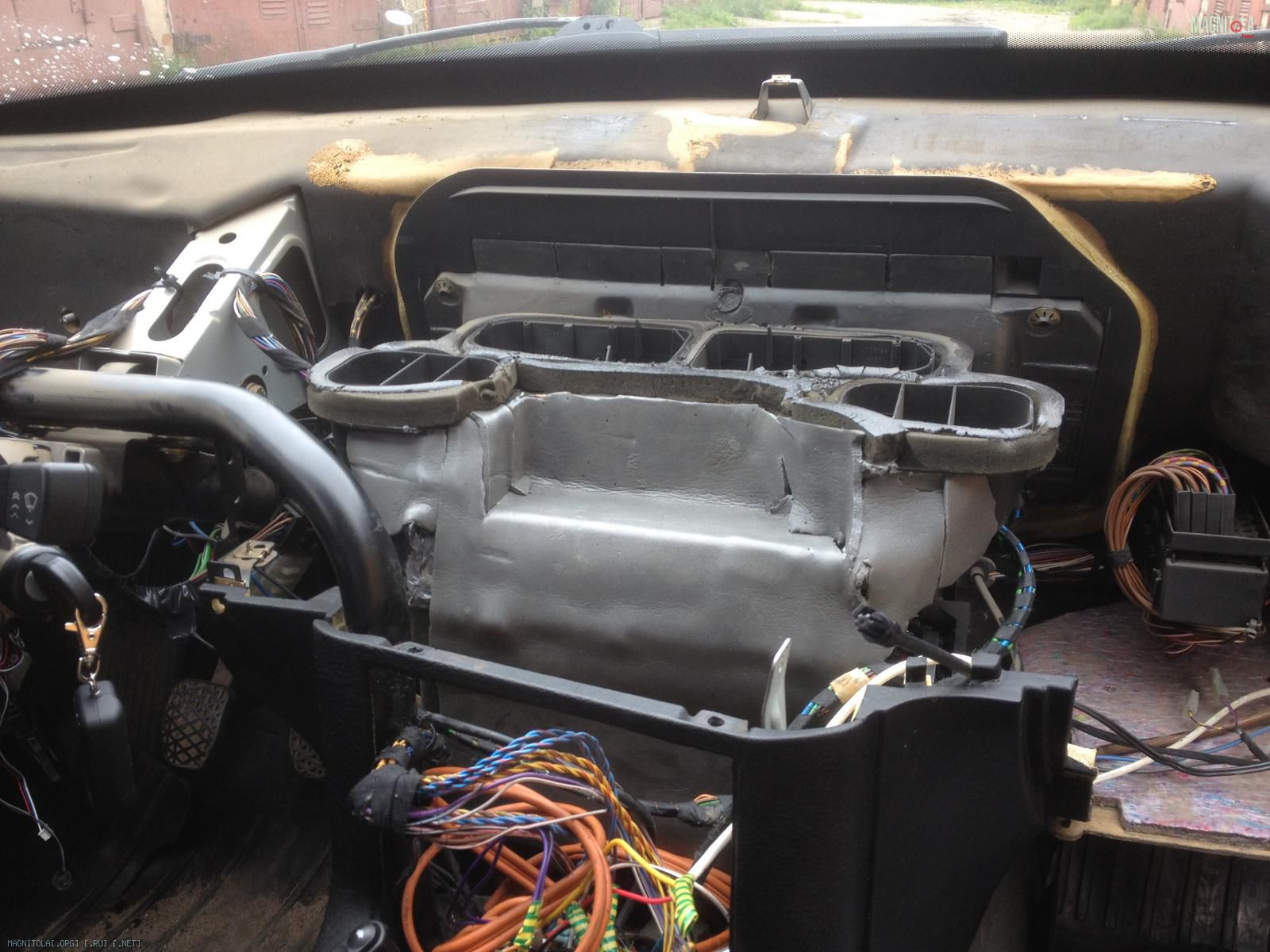

Ну и обклеил печку тепло изоляцией.
Вложение 294718
Торпеда с рамкой установил на место. Получилась такая фигня: места между рамкой и печкой достаточно мало, около 1 см, через эту щель все фишки магнитолы не пролазят. Для безпрепятственого подключения магнитолы пришлось перепаять и удлинить провода.
Вложение 294720

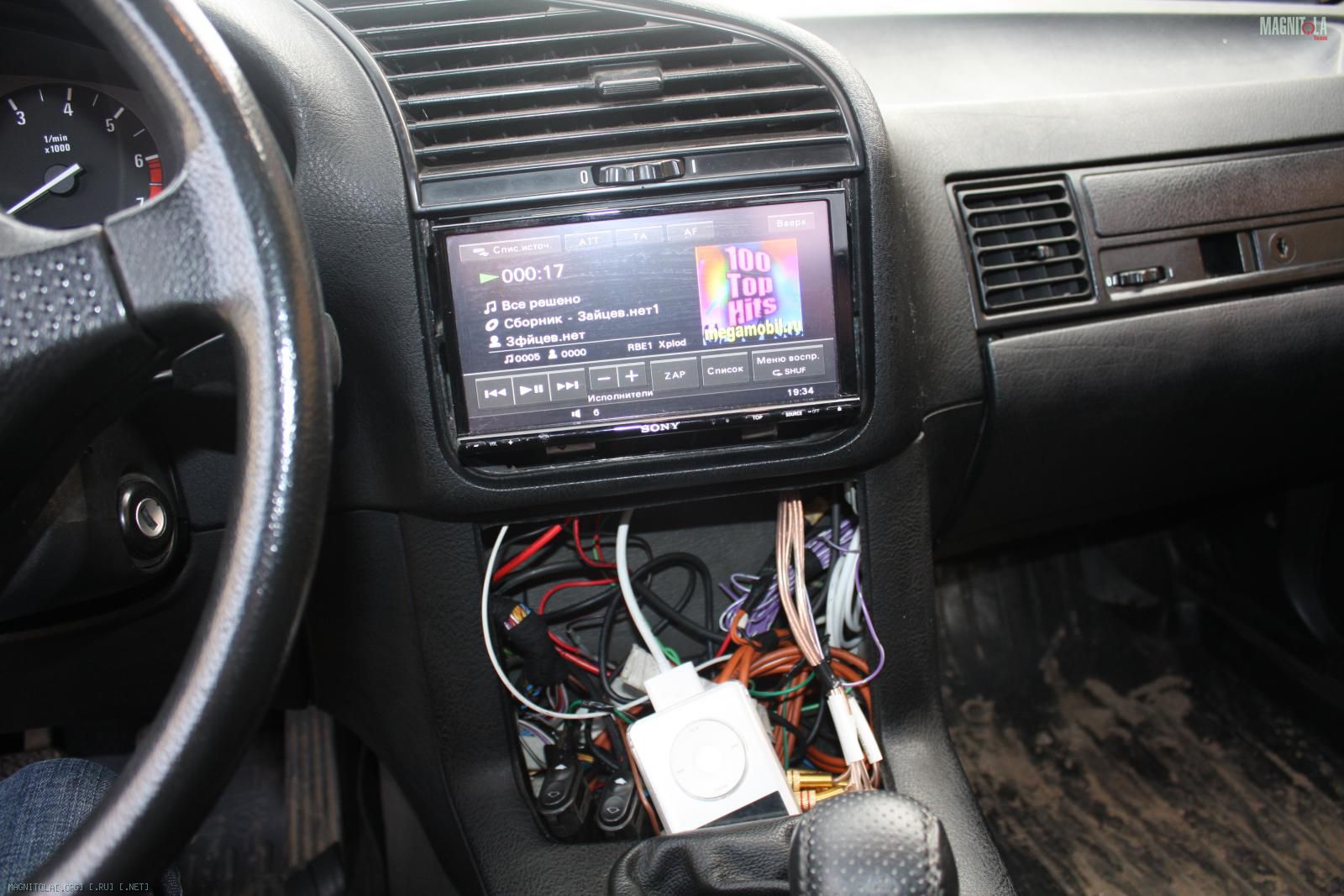

Далее все втыкаем, подключаем, и вуаля.
Вложение 294722Вложение 294724

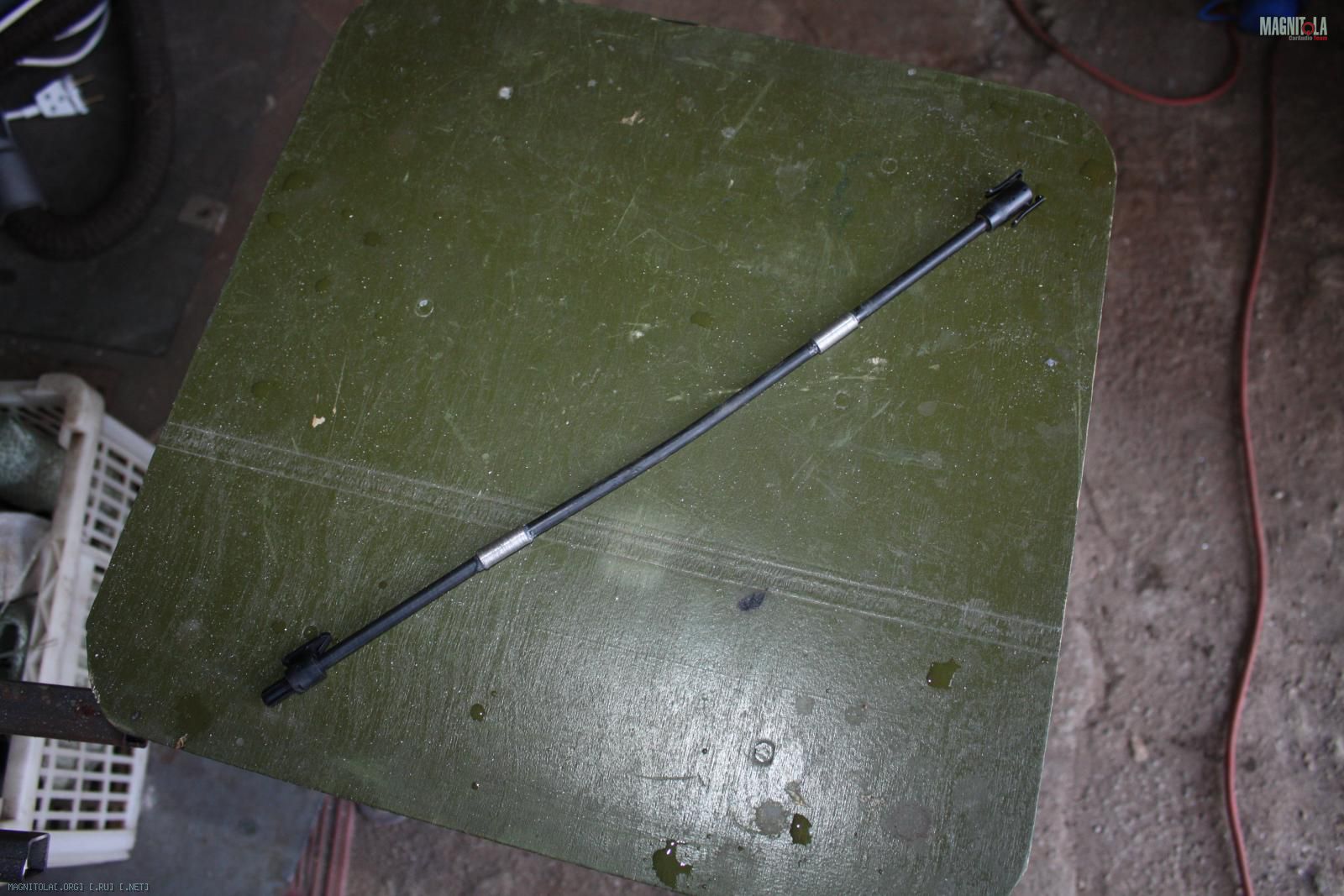

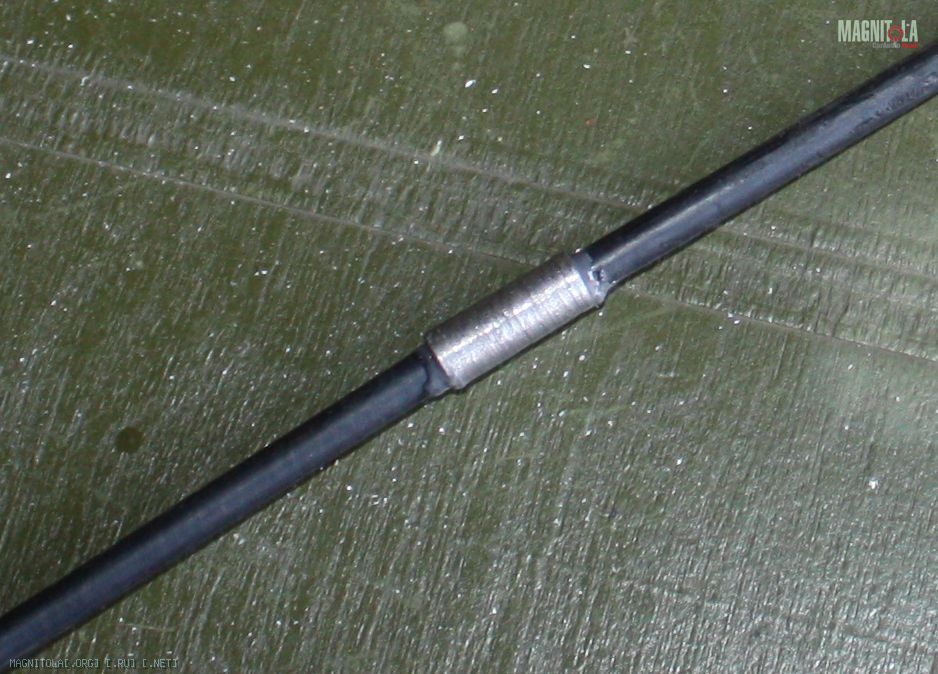

Тросик распределяющий потоки воздуха был удлинен. Было взято два троса один обрезан пополам, у второго просто отрезал концы, токарь выточил две муфточки и это все собранно на эбоксидку. Можно было сделать немного покороче, сантиметра на 4.
Вложение 294726Вложение 294728
Ну и работа практически закончена. Осталось сделать рамку, ну и так по мелочам.
РАБОТОСПОСОБНОСТЬ ПЕЧКИ НЕ ПОСТРАДАЛА!

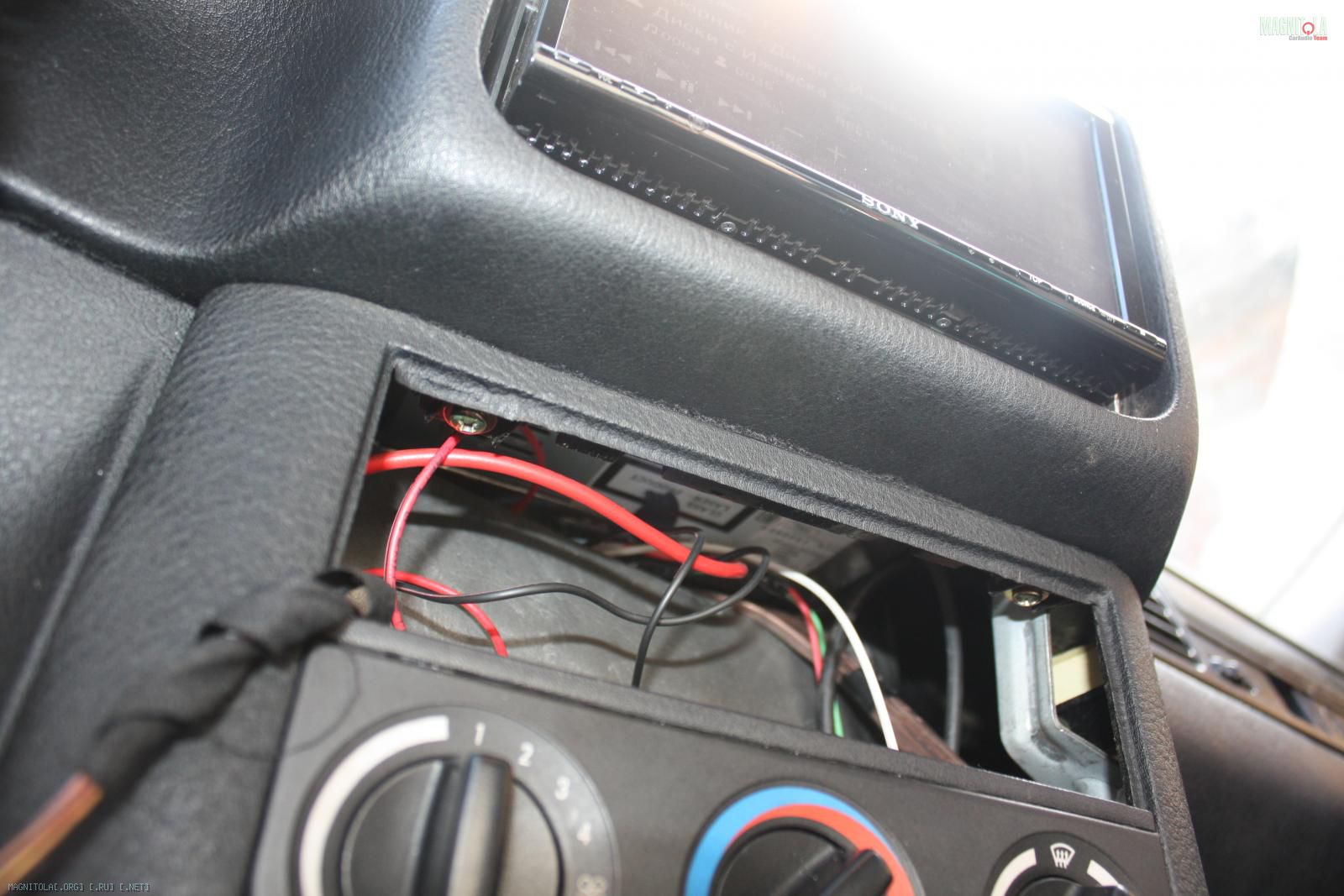

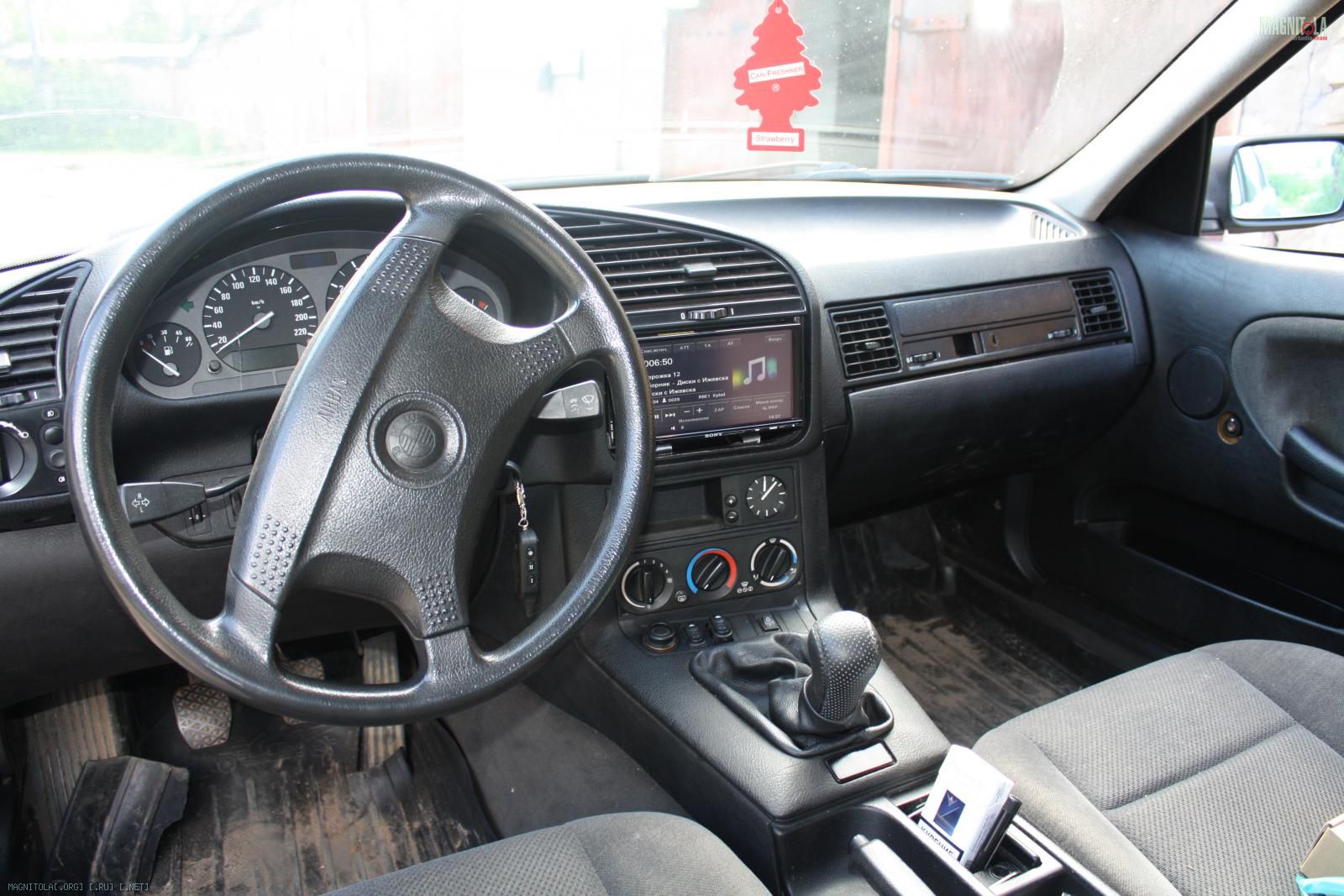

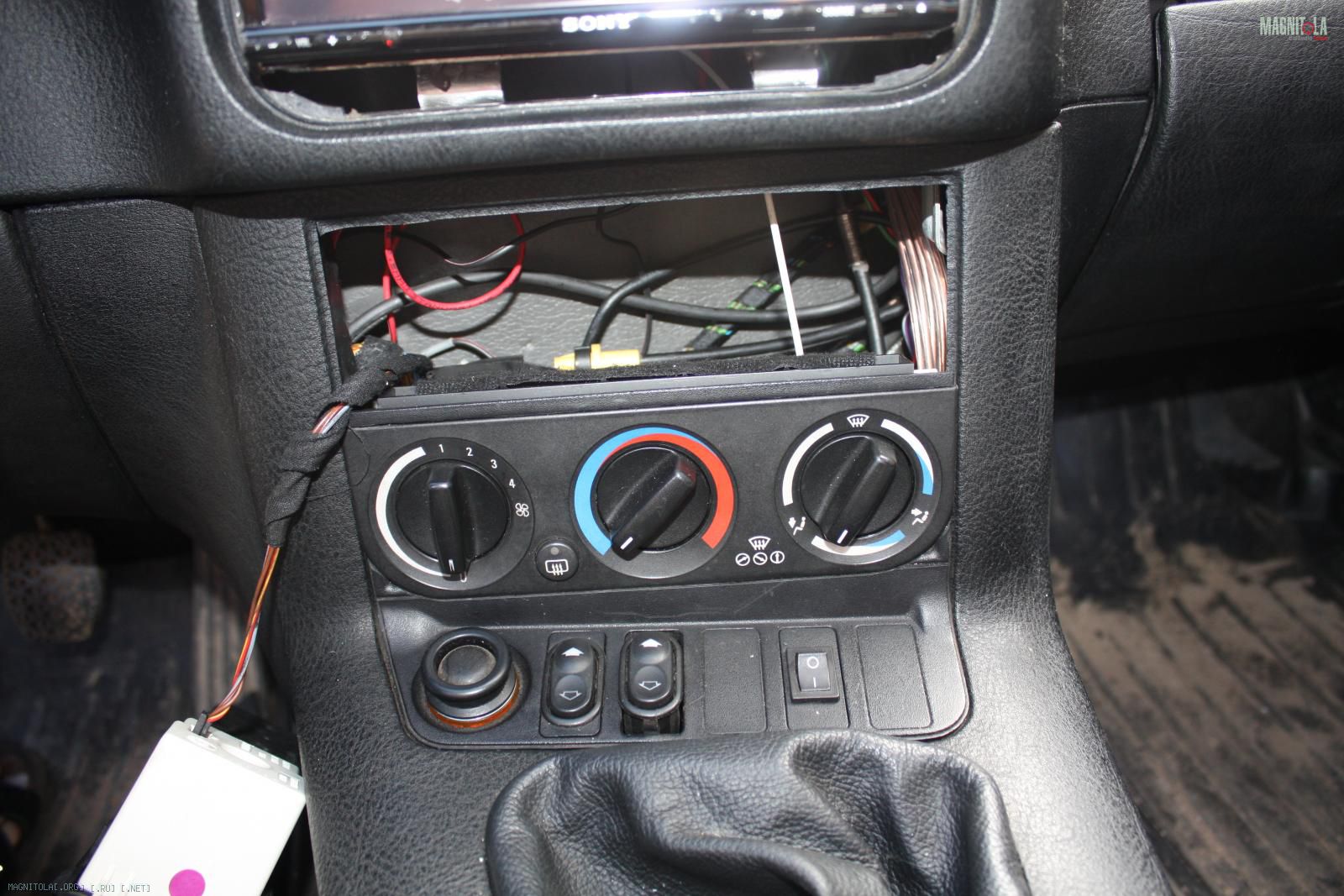

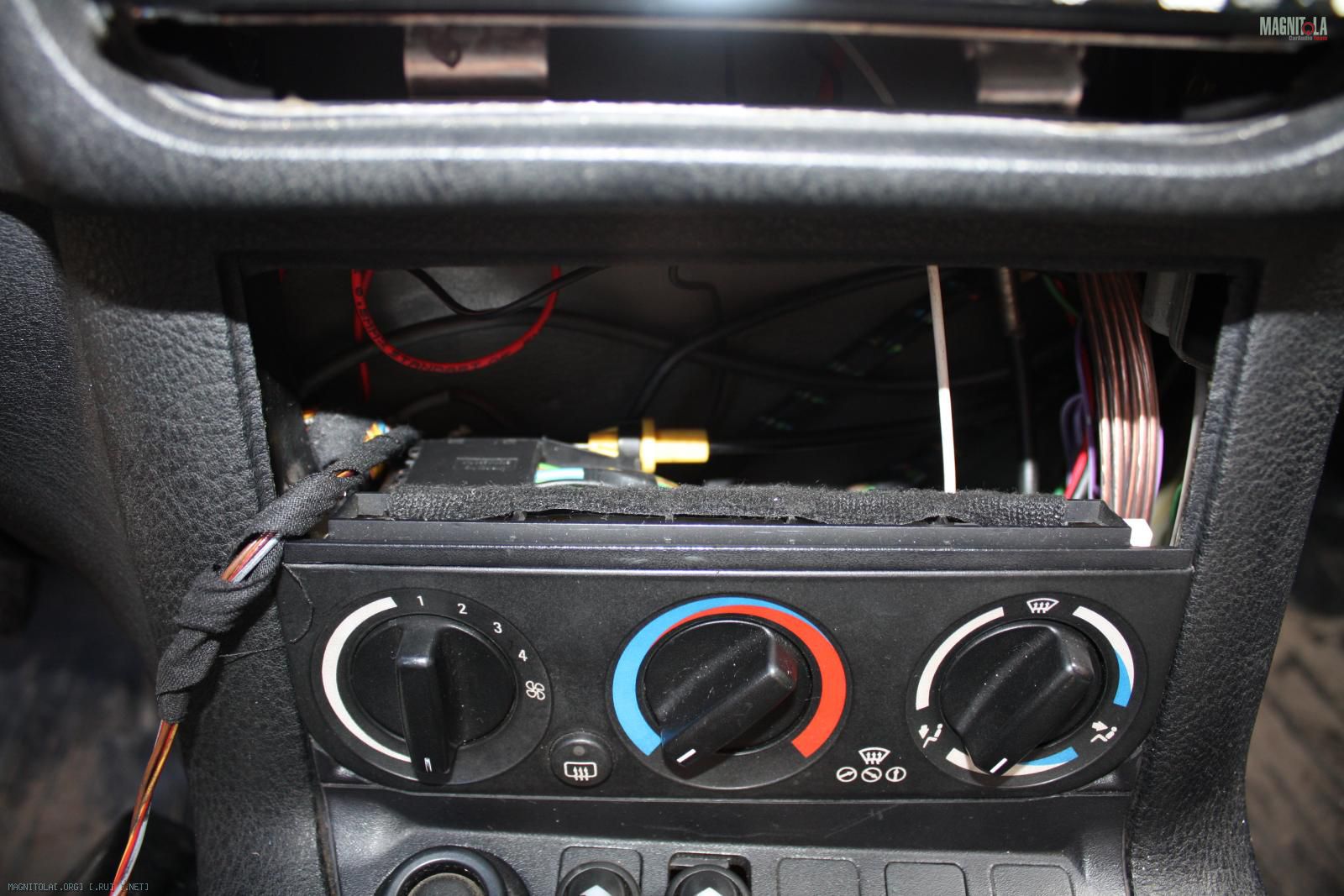

Результат:
Вложение 294730Вложение 294732Вложение 294734Вложение 294736Вложение 294738

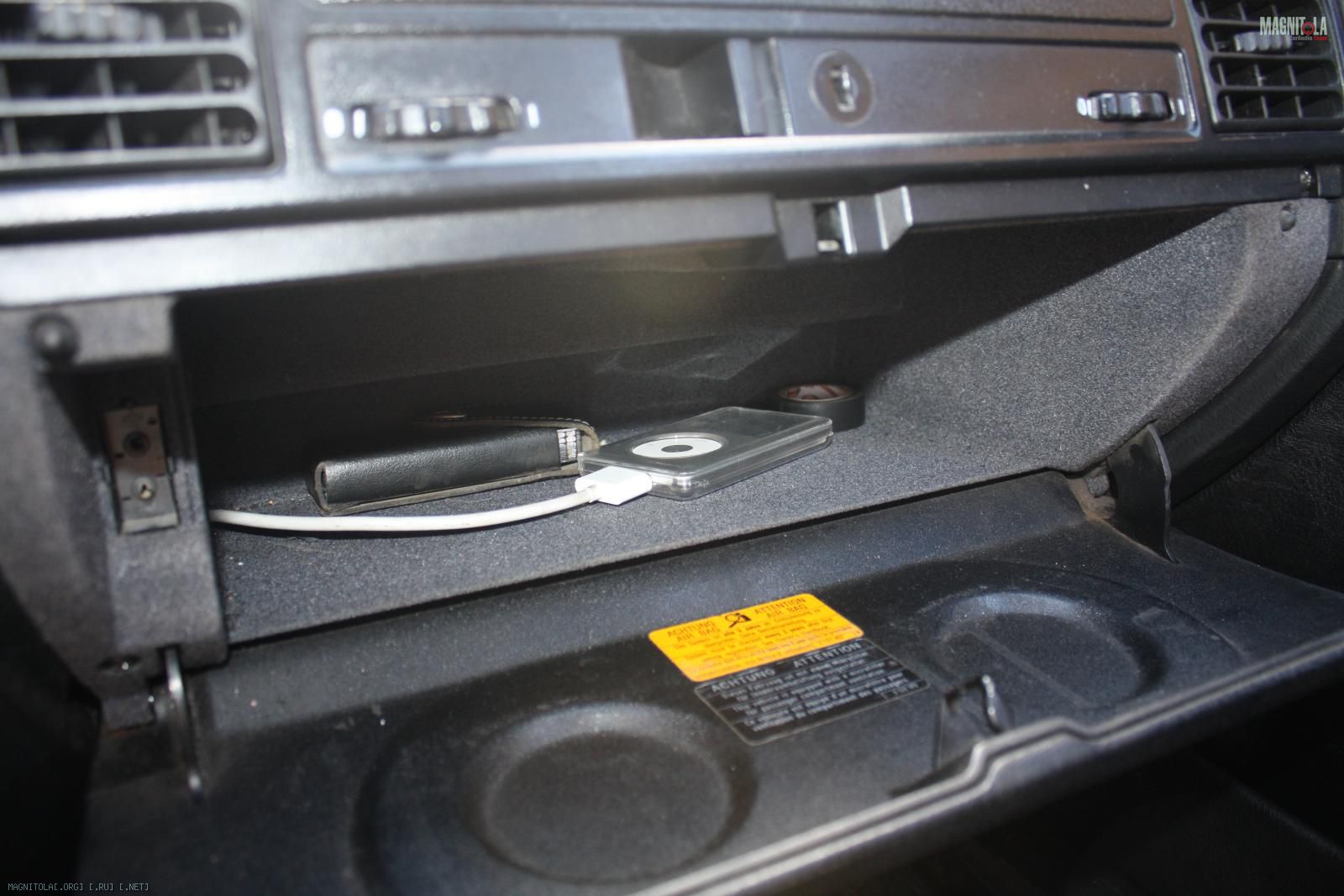

Ipod поселился в бардачке:
Вложение 294740
В планах: Как уже писал рамка и возможно сверху полочки установлю кулер, для лучшего охлаждения магнитолы.
