Solaris

Приветствую всех любителей автозвука. Хотел вот поделиться своими трудами и услышать много критики и дельных советов)) Досталась машинка мне этим летом ну и начал я потихоньку приводить ее в порядок... Для начала внешний вид, диски, решетка, ксенон, ну и без музыки совсем никак... Заменил голову на Pioneer AVH P8400BT, поставил завалявшиеся в гараже Kicx KAR 2.150+Kicker VCVR124 с замечательным комплектом Мистери... Позже бесплатно мне достались Hertz DSK 165.3. Все бы ничего но нам все мало! Итак, задумка такова:
- ГУ Pioneer AVH P8400BT
- усь на фронт поканально DLS CA 450i
- фронт пока еще в разработке, слушаю, читаю в общем выбираю
- сабовое звено тоже пока не определено, так как то что есть явно не останется, но на первое время пусть попиликает...
- комплект на силу + межблоки любезно предоставлены ArtLine'ом, но пока лежат на почте, т.к. "Печкин" еще не отошел от коматоза новогоднего
- провода на акустику Daxx S32 и S34

Начал с дверей
Вложение 324126Вложение 324128Вложение 324130Вложение 324132Вложение 324134Вложение 324136
На 2 двери было куплено:
4 STP Вибропласт Silver
4 STP Вибропласт Gold
2 STP БиМаст

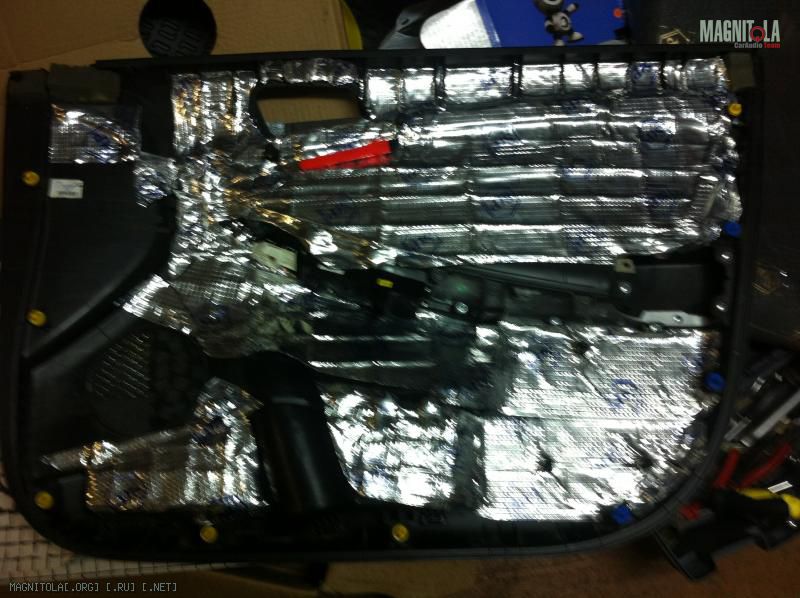

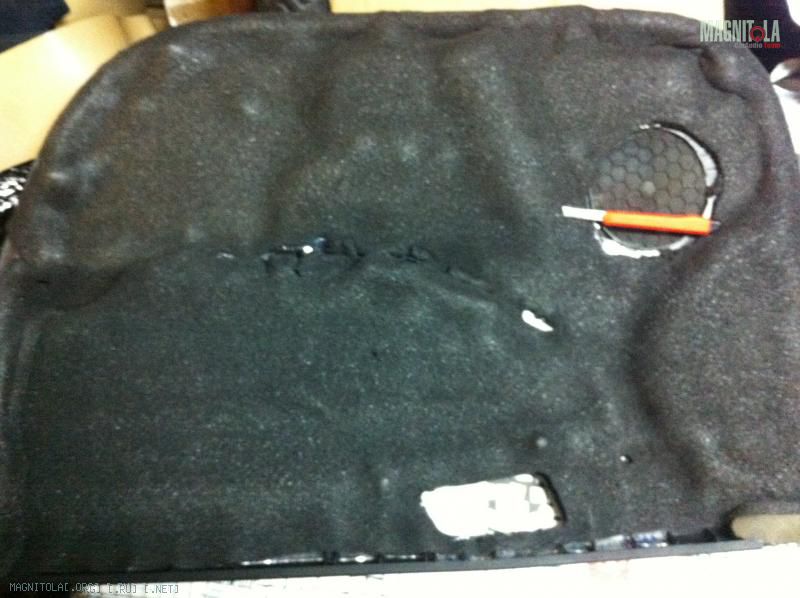

Начал с пластика двери. Вибропласт Silver наклеивал полосками, особое внимание уделялось стыкам разных частей пластика
Далее Бимастом проклеил максимум поверхности, позже выяснилось что это была ошибка, пришлось на следующий день делать работу над ошибками. Обрезал в нескольких местах, так как не давало одеть пластик на дверь. найти просо, где маделин замялся там и обрезал.Клеить его на вибропласт одно удовольствие, а вот отдирать оказалось не так уж и просто... Ну первый блин как всегда

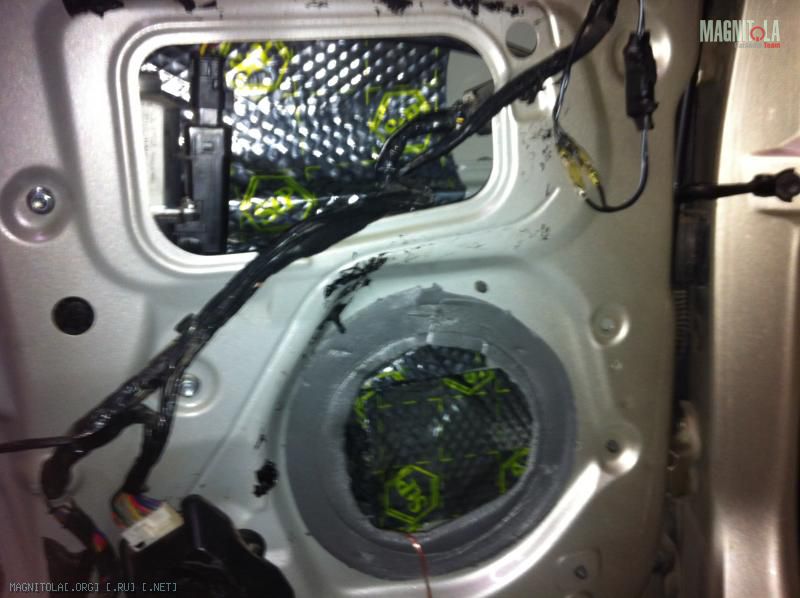

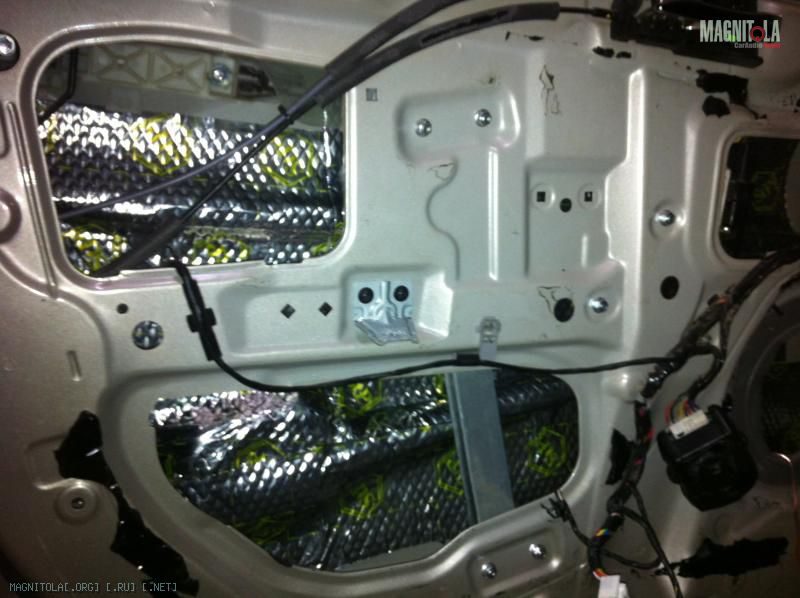

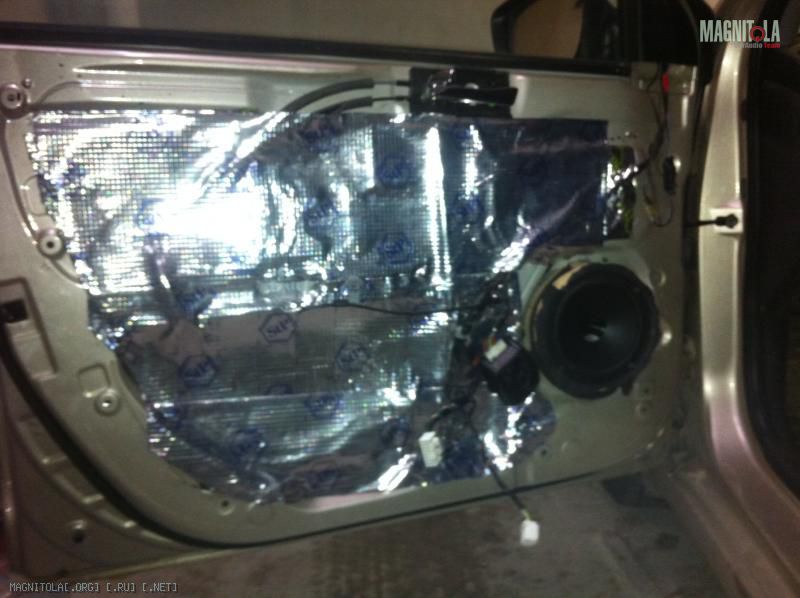

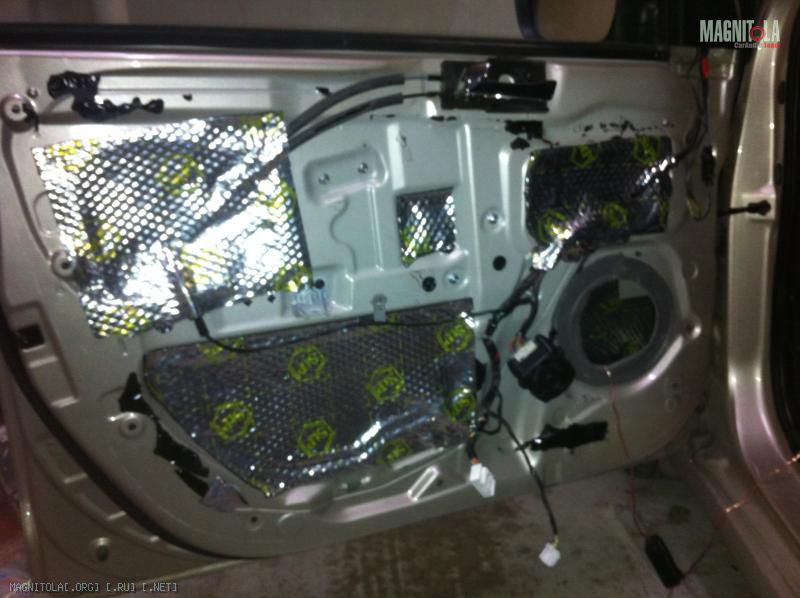

Далее дверь. STP вибропласт Gold клеил на сколько смог подлезть, ребро жесткости залепил с захлестом на дверь, чтобы между ними создать максимальную связь. напротив динамика наклеен вибропласт в 2 слоя. Следующий шаг - заклеил тех отверстия STP Gold. Потом STP Silver так же полосками, с небольшим нахлестом друг на друга.

Делал скромненько, быстренько, думаю основные моменты отработал и этого достаточно

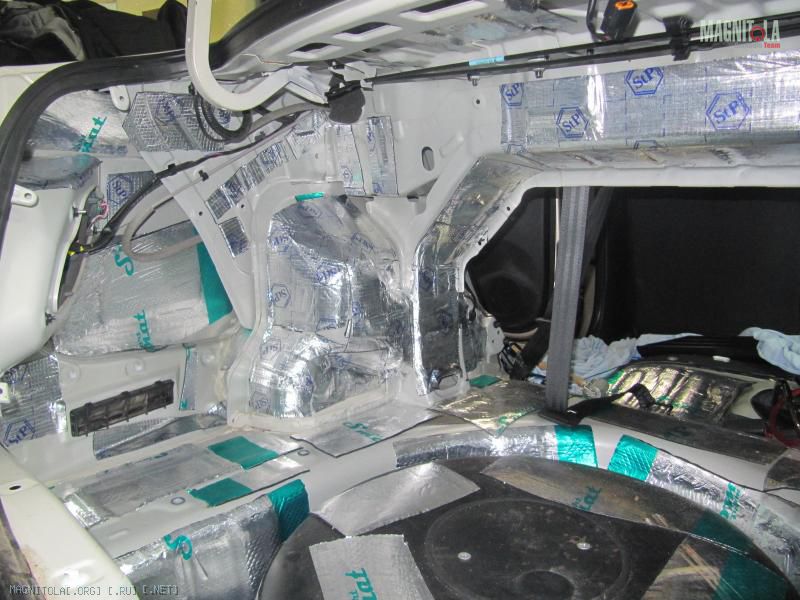

Вложение 324138Вложение 324140Вложение 324142Вложение 324144

Потом все же кое где еще добавил, но фото пока нет...

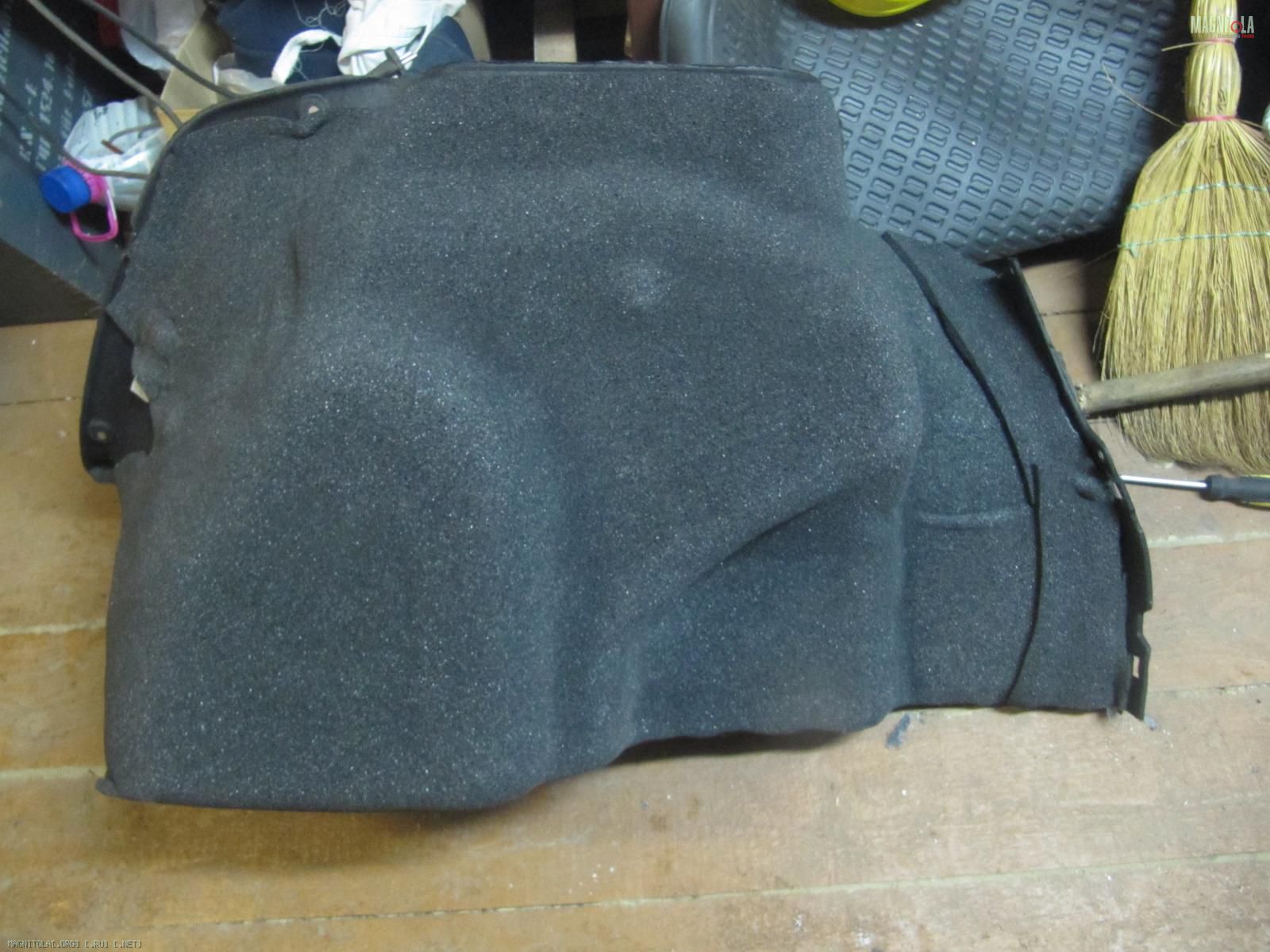

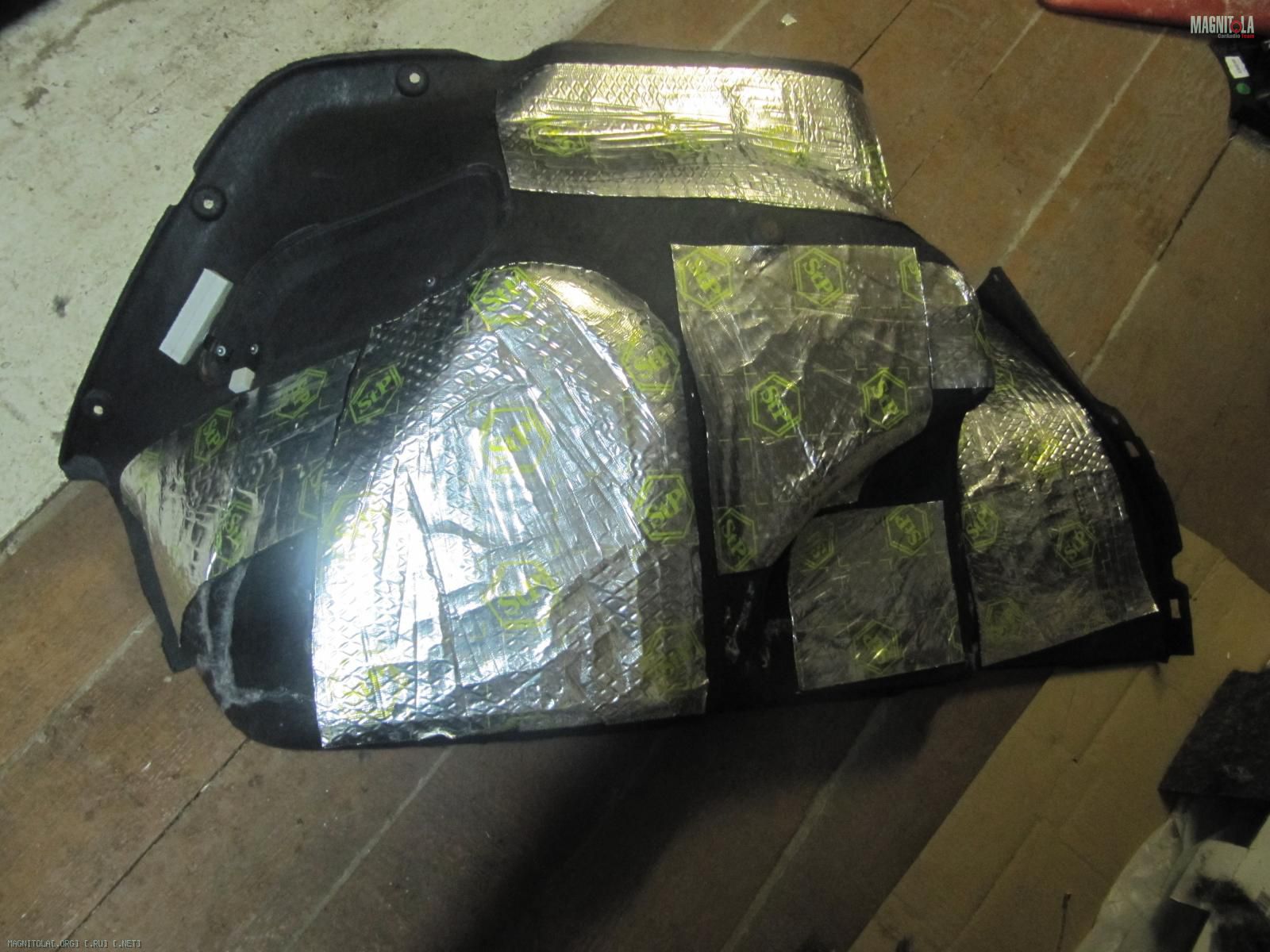

Ну и в качестве щита декоративные накладки завибрил и обклеил Бимастом
Вложение 324146Вложение 324148
Были использованы материалы : STP Silver, SmartMat Favourite 40. За вечер успел только все разобрать и сделать меньше половины. Впервые пользуюсь SmartMat Favourite 40 и в общем то мне он понравился...

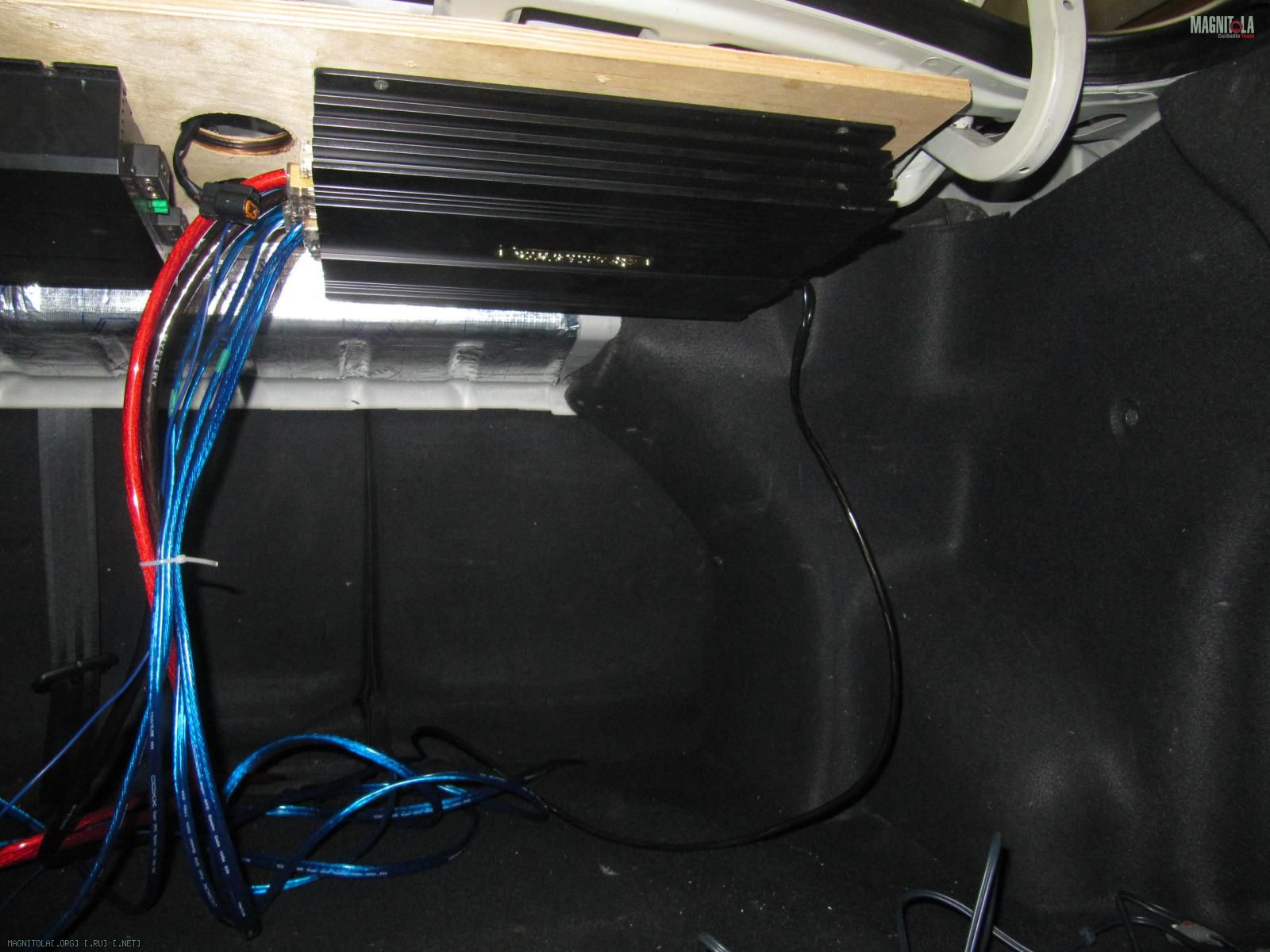

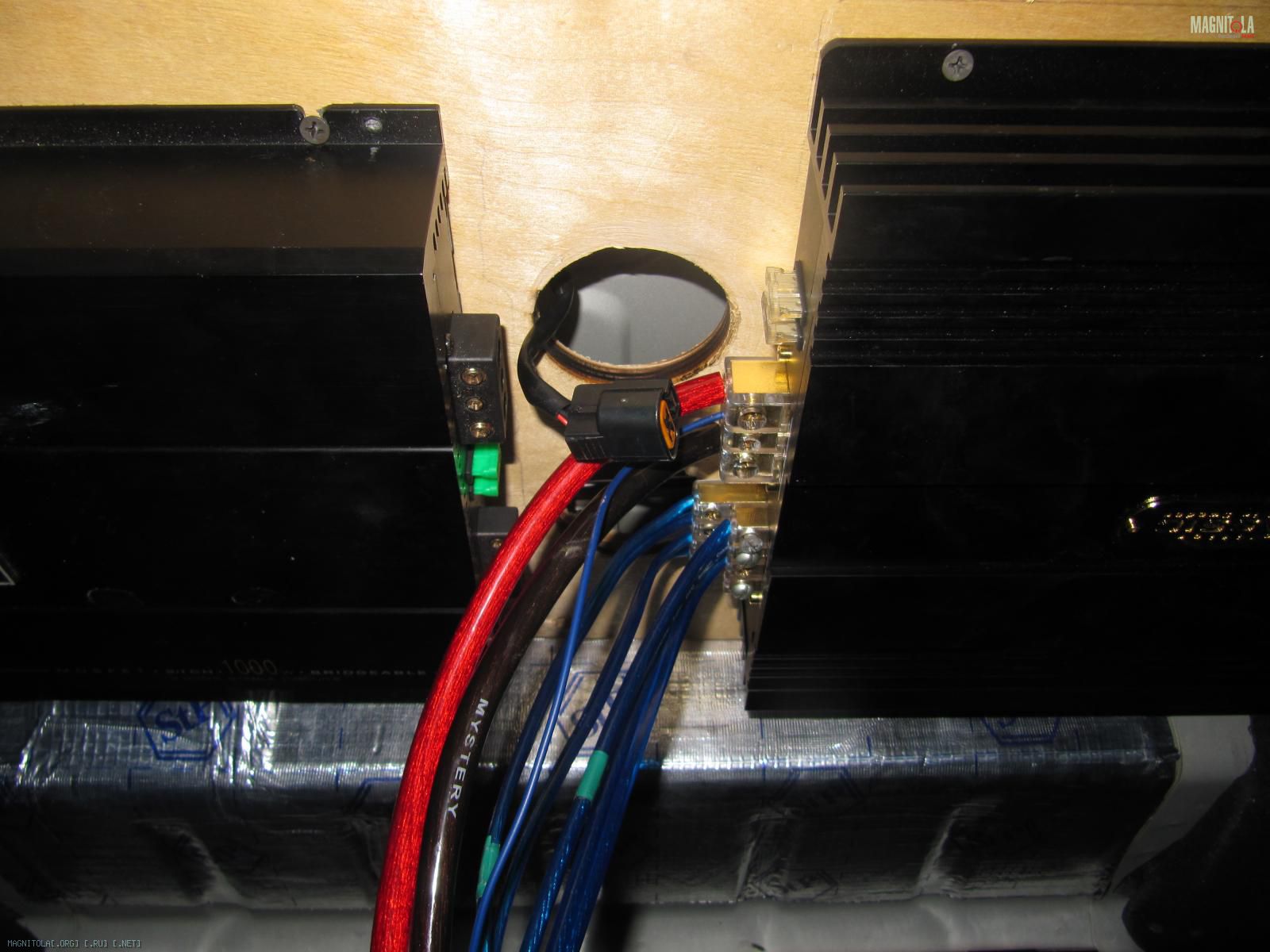

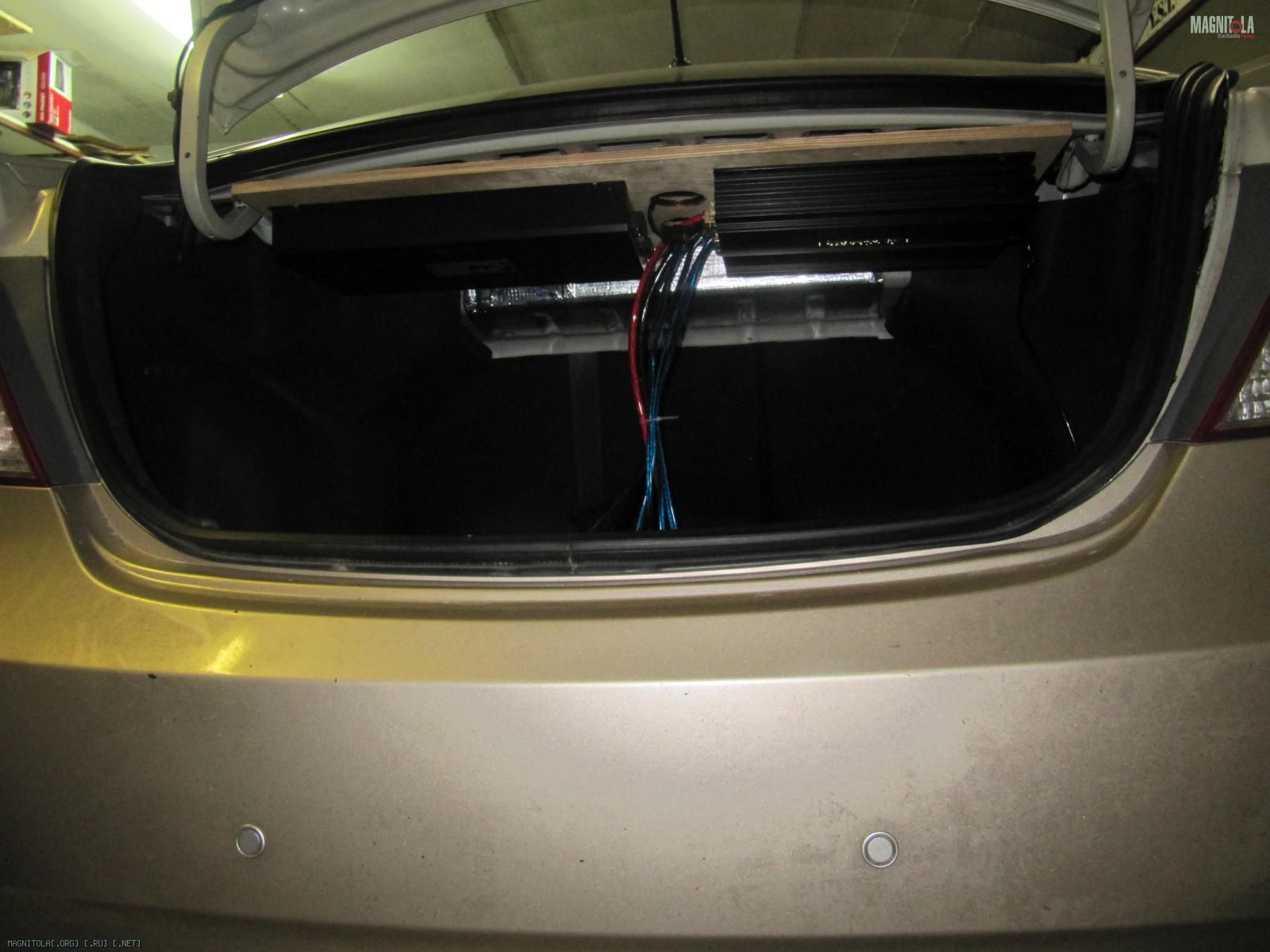

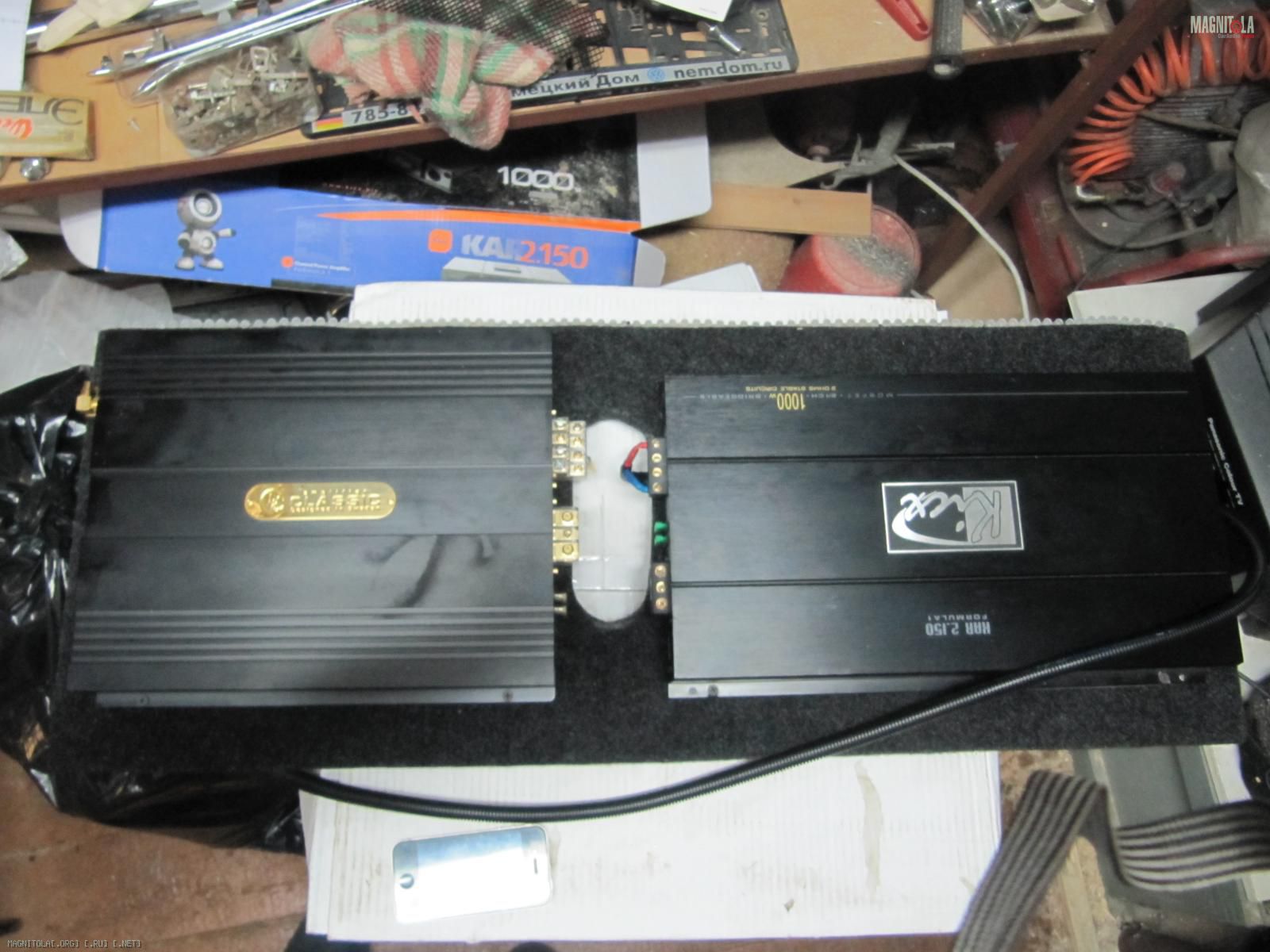

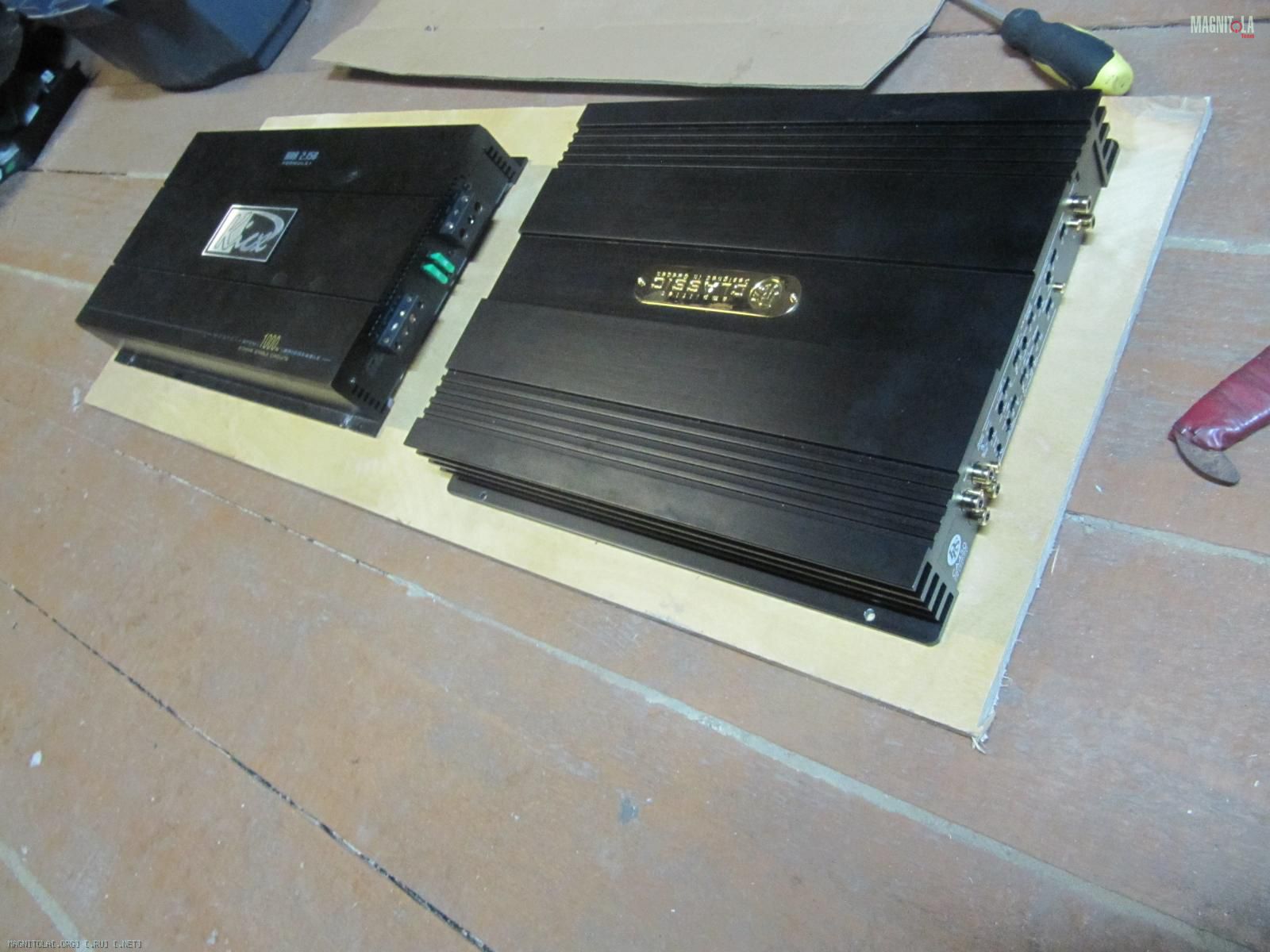

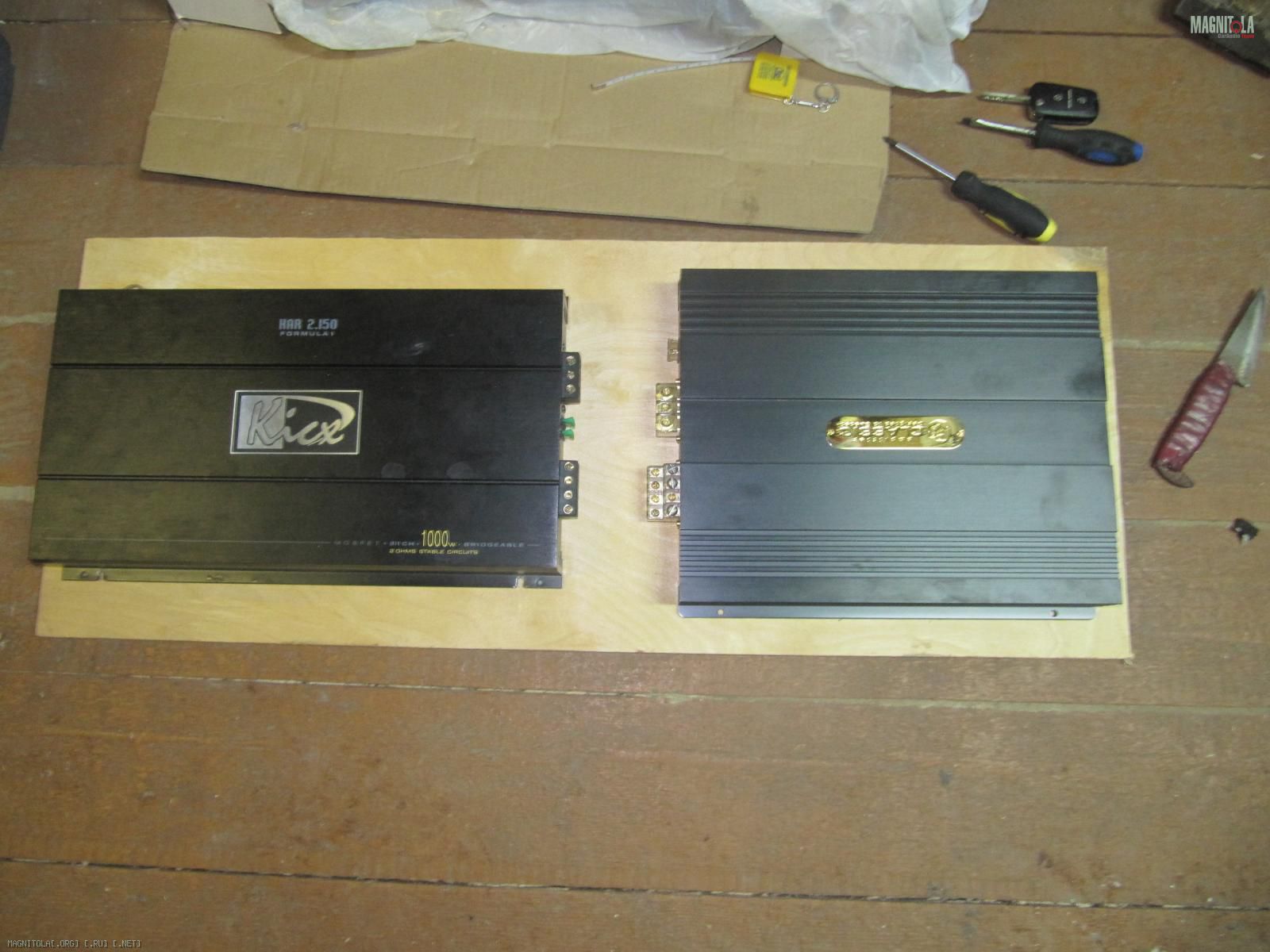

Идея такая: оба уся крепятся так, чтобы межблоки от них расходились по разным сторонам а сила была максимально рядом бруг с другом, чтобы уменьшить расстояние от дистрибьютора.
Вложение 324150Вложение 324152Вложение 324154Вложение 324156Вложение 324158Вложение 324160Вложение 324162

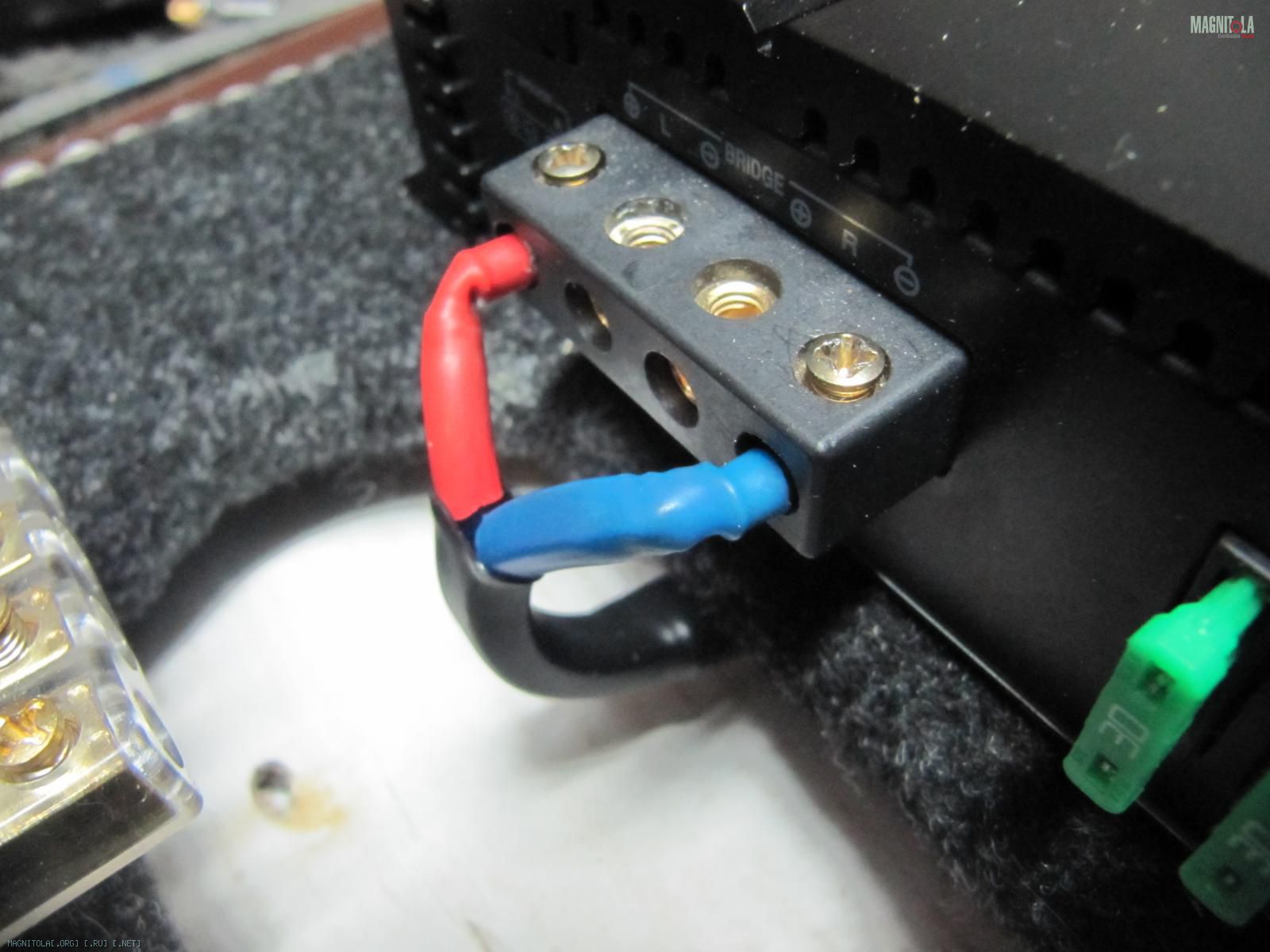

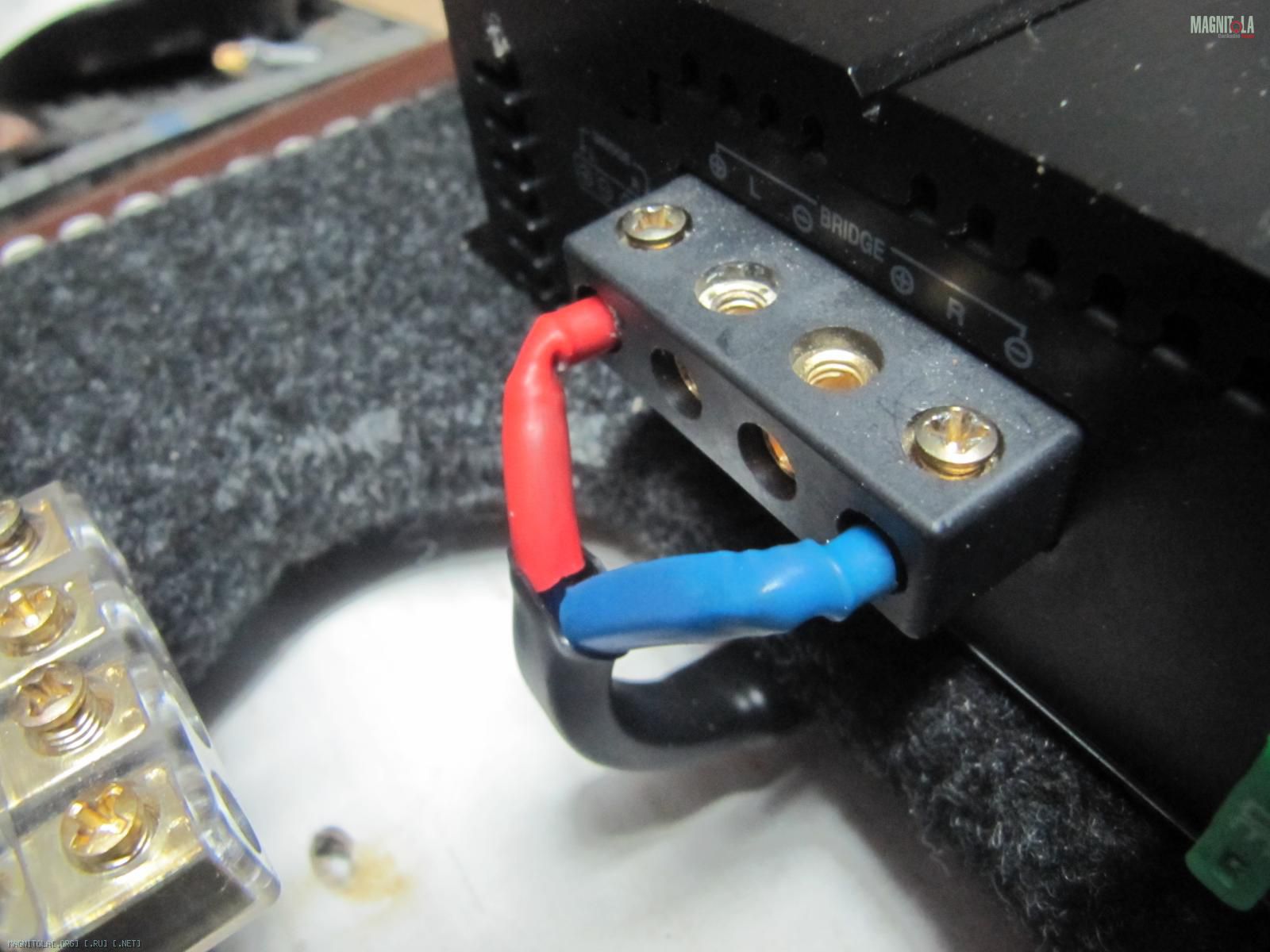

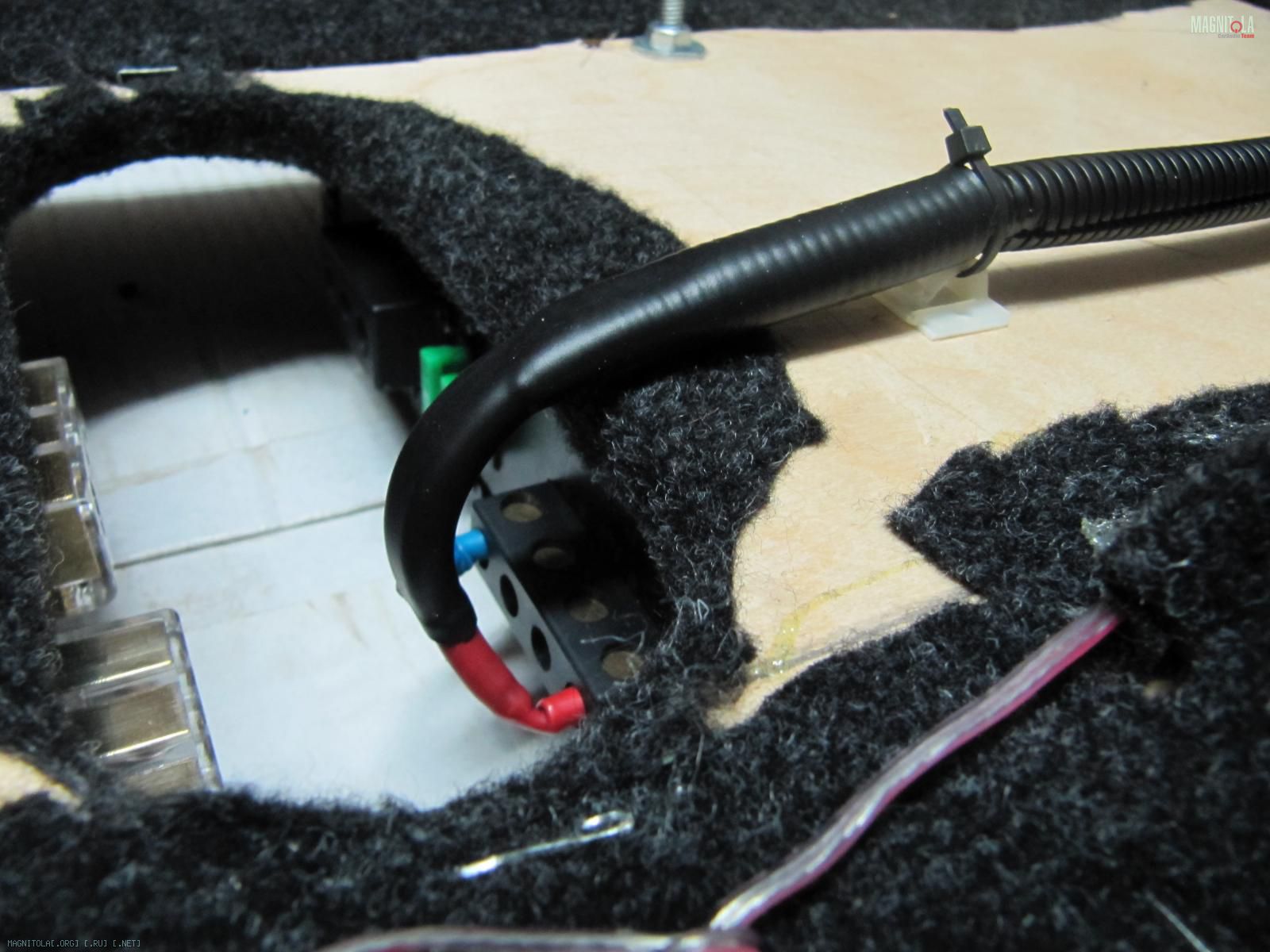

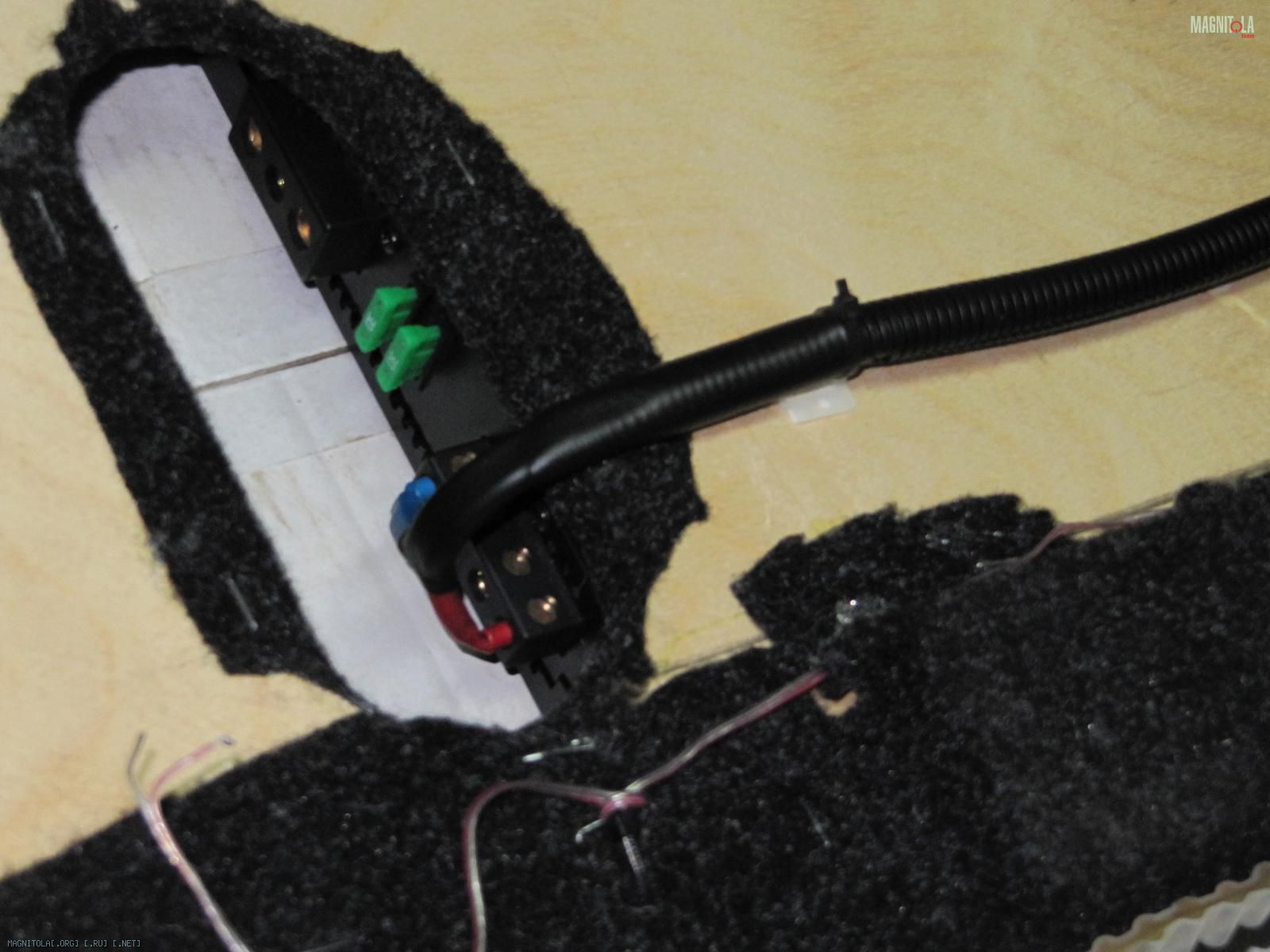

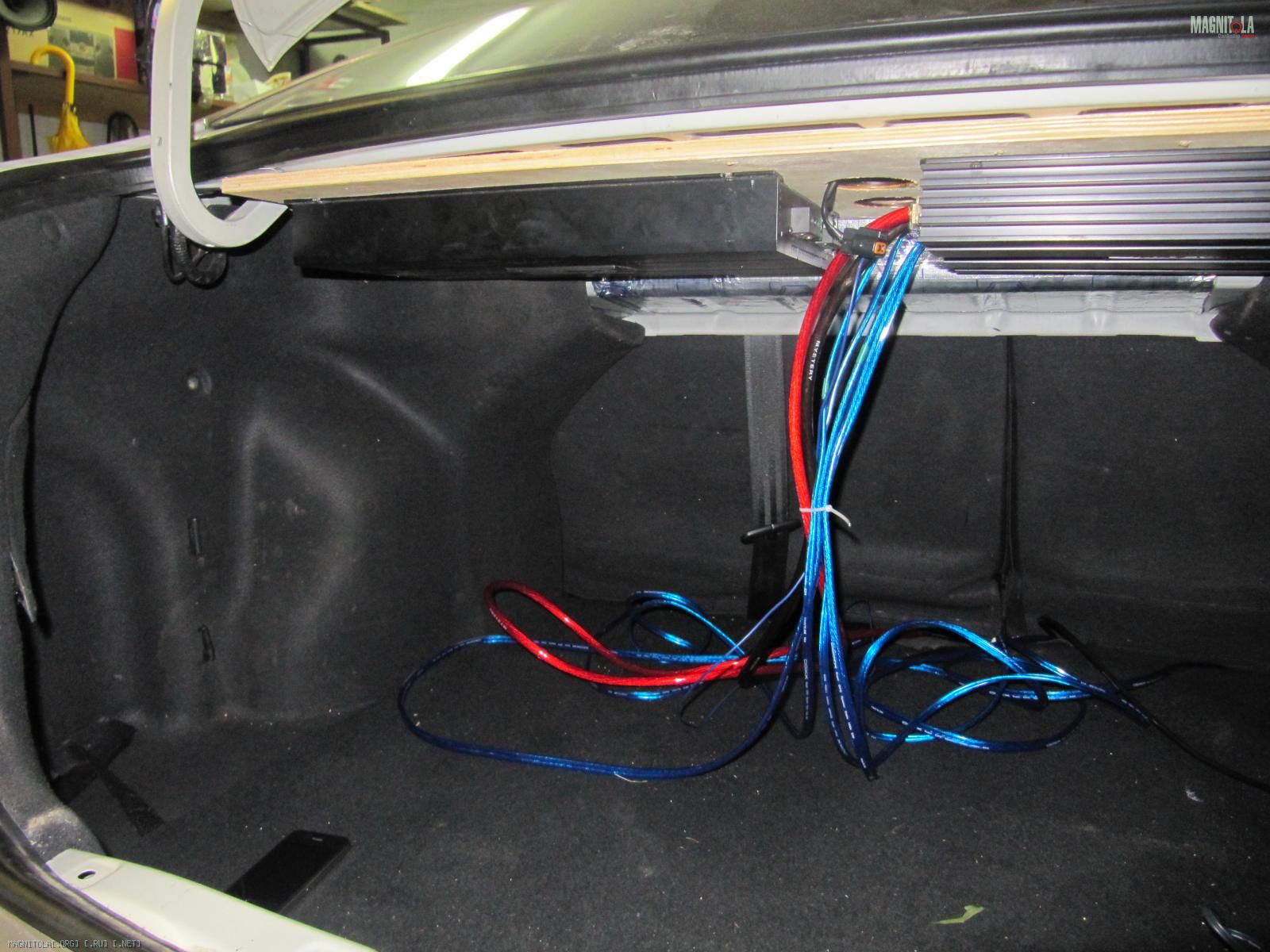

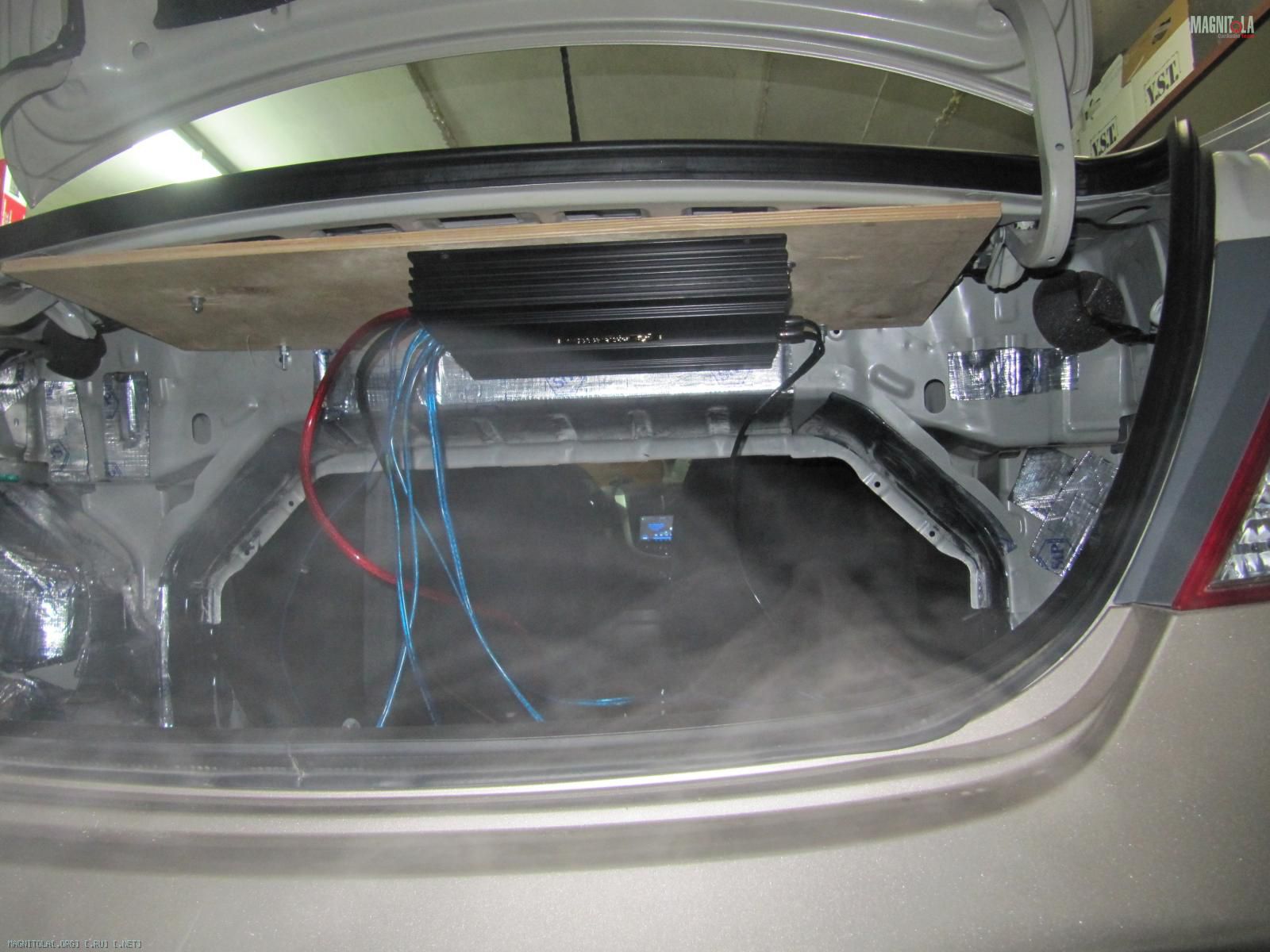

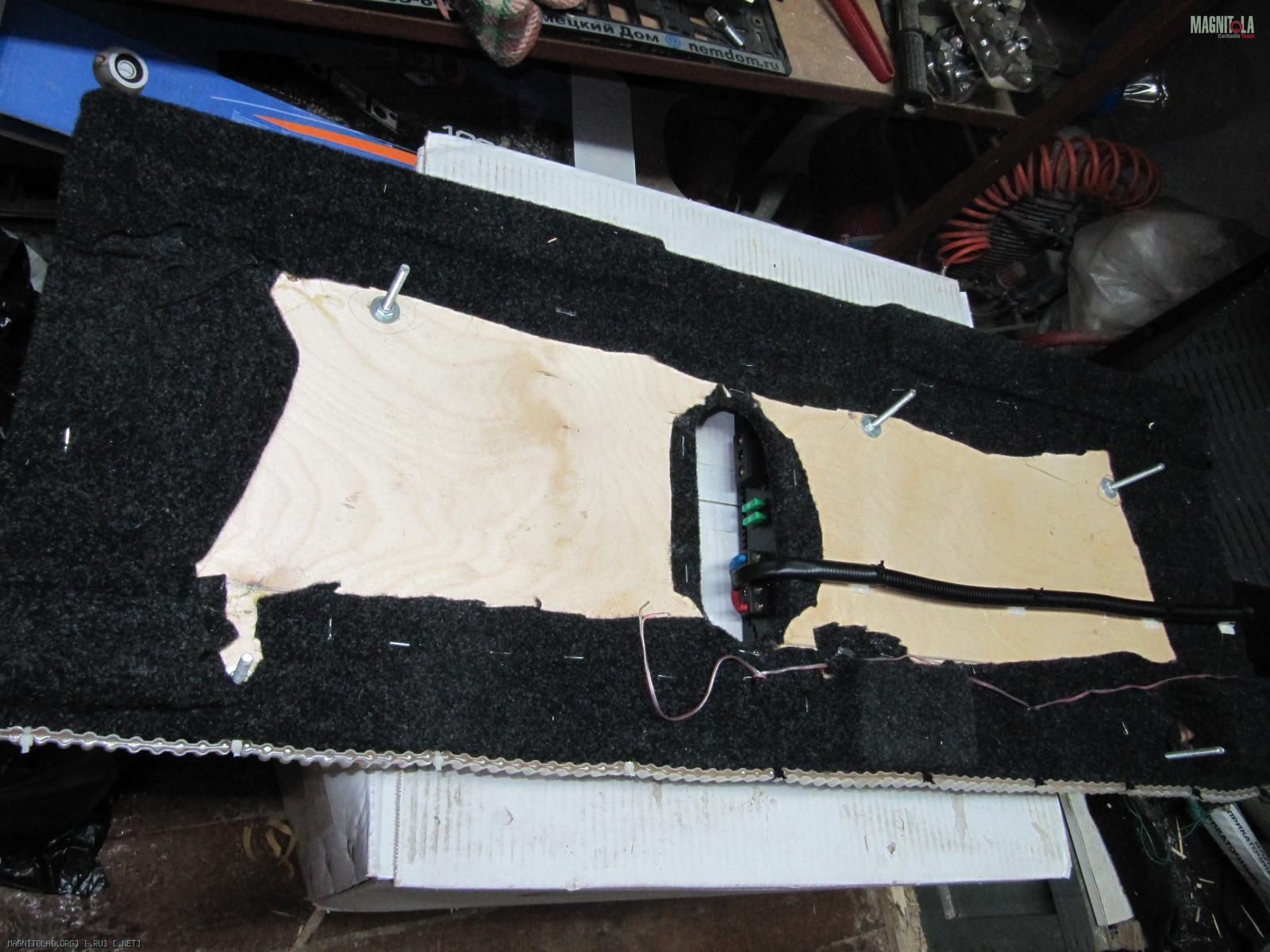

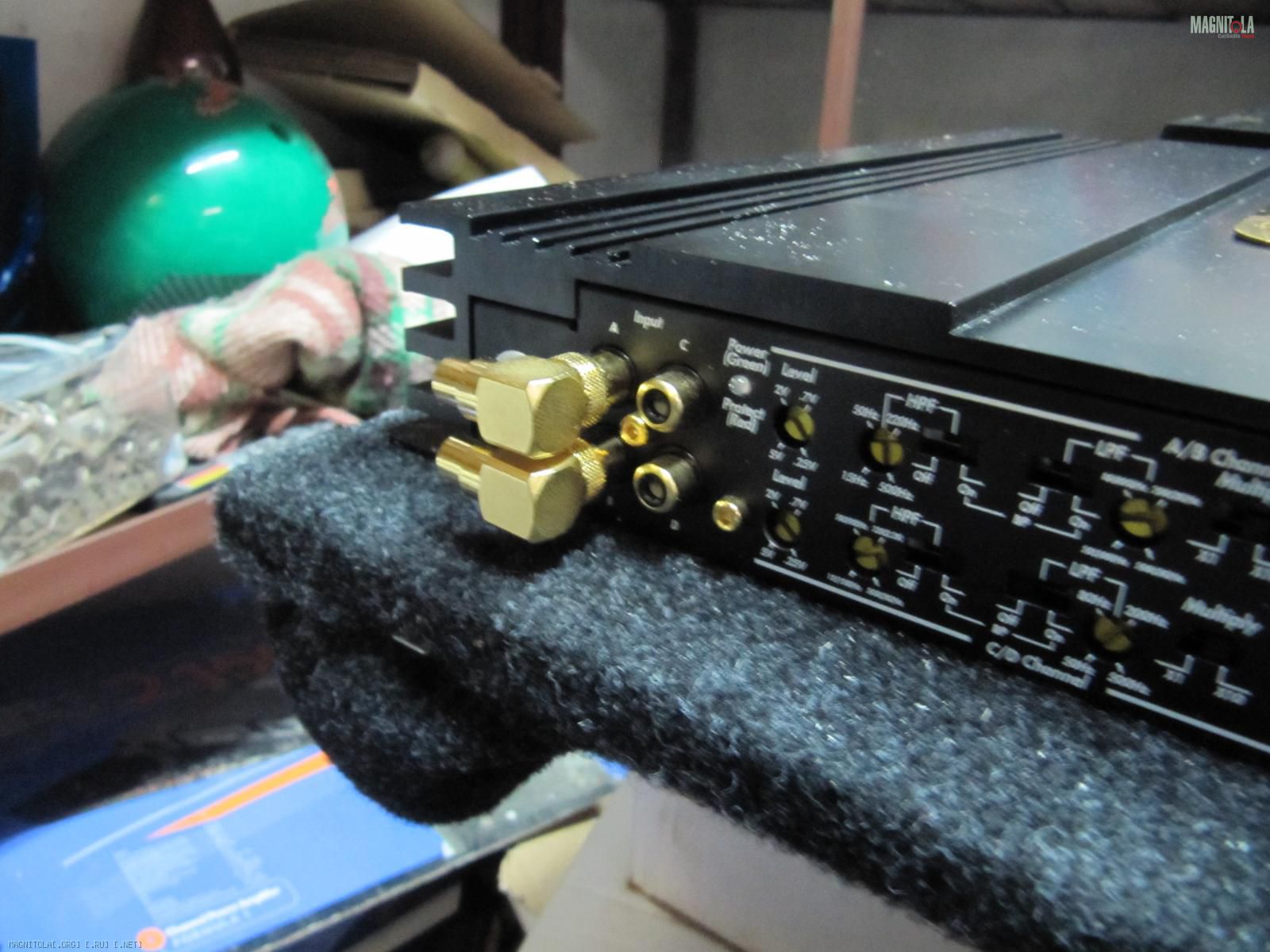

Итак, начал я крепление полки с того что открутил непонятные для меня кронштейны, в отверстия вставил 50мм болты 5мм, разметил на полке, сделал отверстия, потом пришлось все же сделать пару дырок по разным сторонам в металле полки, ничего в этом страшного не вижу. Ну и по центру еще один болт прикрутил в отверстие в котором находился зажим с проводкой которая идет на повторитель стопа и подсветку багажника. Им пришлось подвинуться, как нибудь их закреплю. Еще есть одно место к которому можно прикрутиться: находится прям по центру ближе к сиденьям, там есть свободная гайка, подберу под нее болт и конструкция будет очень устойчива. Еще необходимо в некоторых местах положить что-нибудь, так как не равномерно прилегает полка к металлу и ее немного деформирует когда я ее начал затягивать. Думаю что я просто подложу туда обрезки той же самой фанеры. Так же вырезал отверстия под проводку, которая из усилителей будет уходить вверх. Потом обтянул карпетом все это дело, ну и прилепил диодную полоску на задней стороне, так как полка закрыла родной плафон, да в любом случае так по красивее будет
Вложение 324164Вложение 324166Вложение 324168Вложение 324170Вложение 324172Вложение 324174Вложение 324176

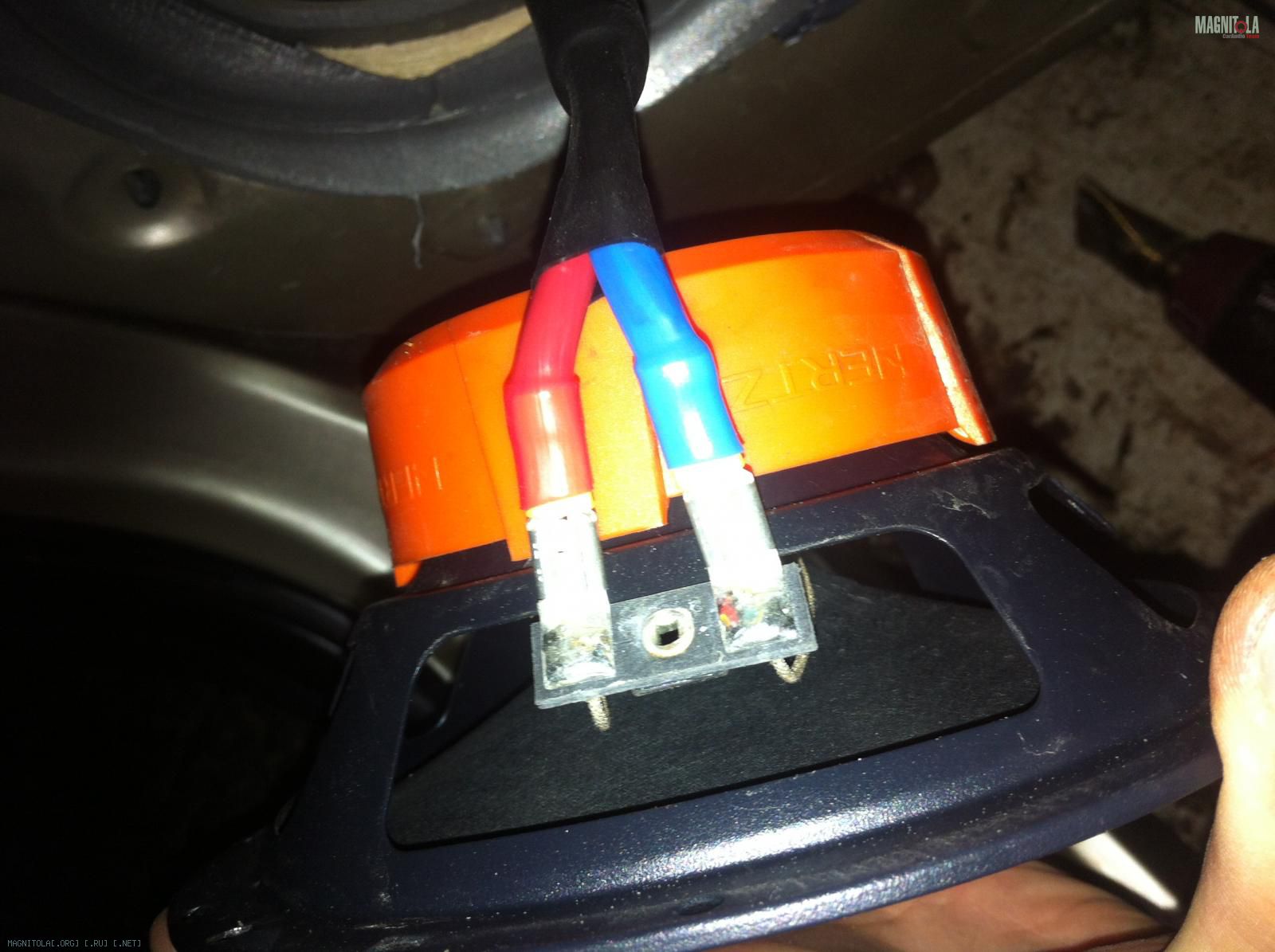

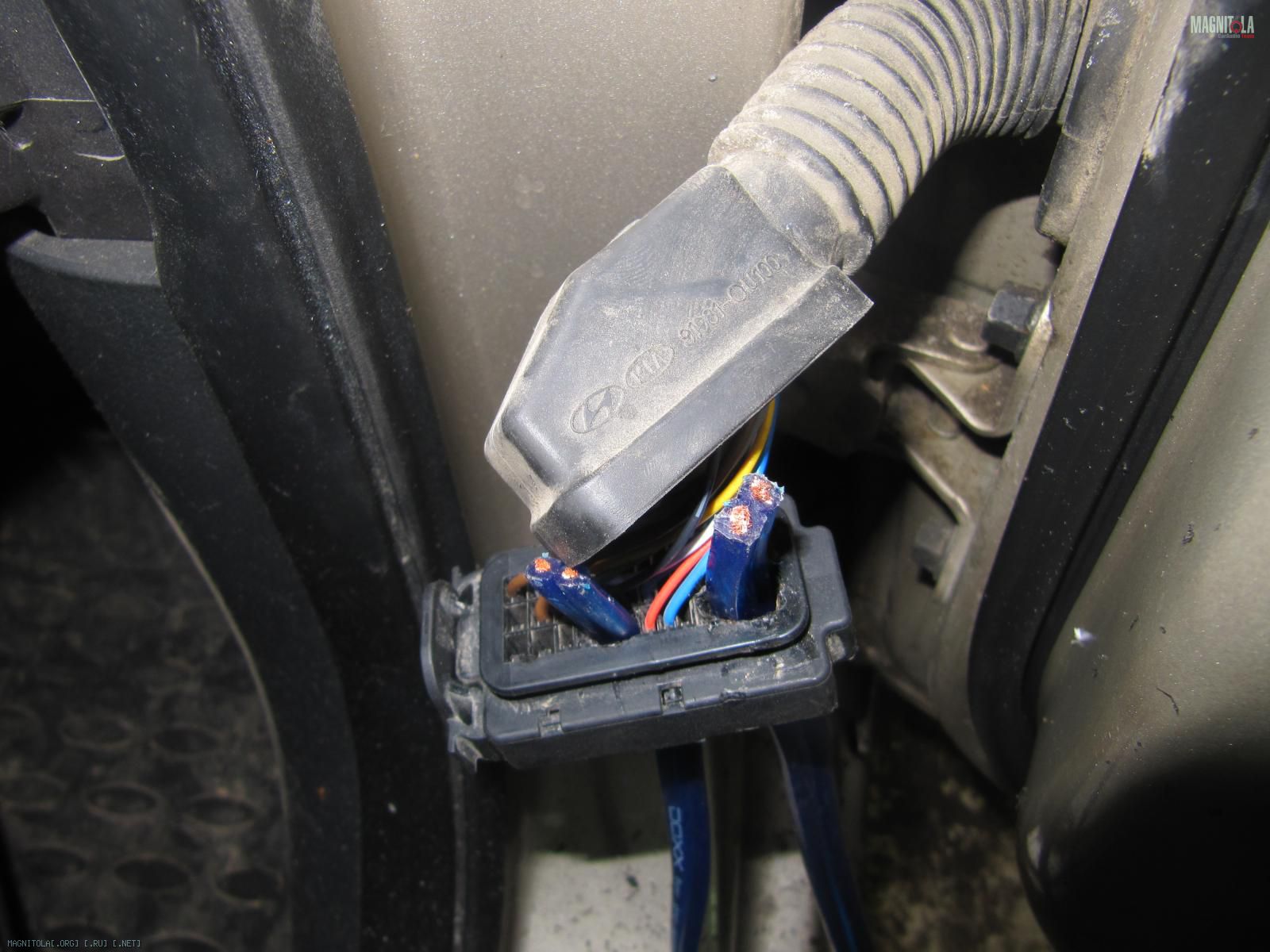

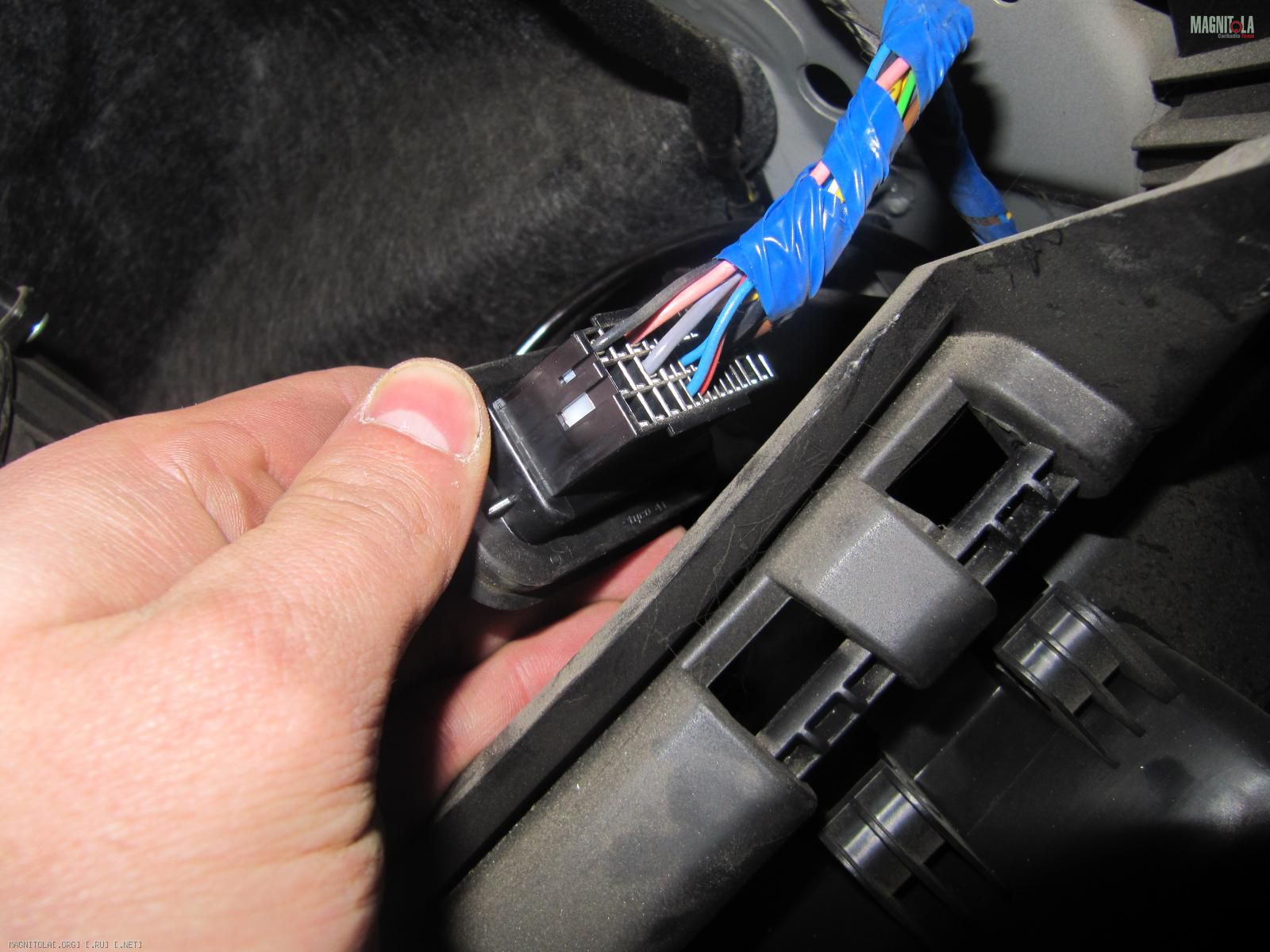

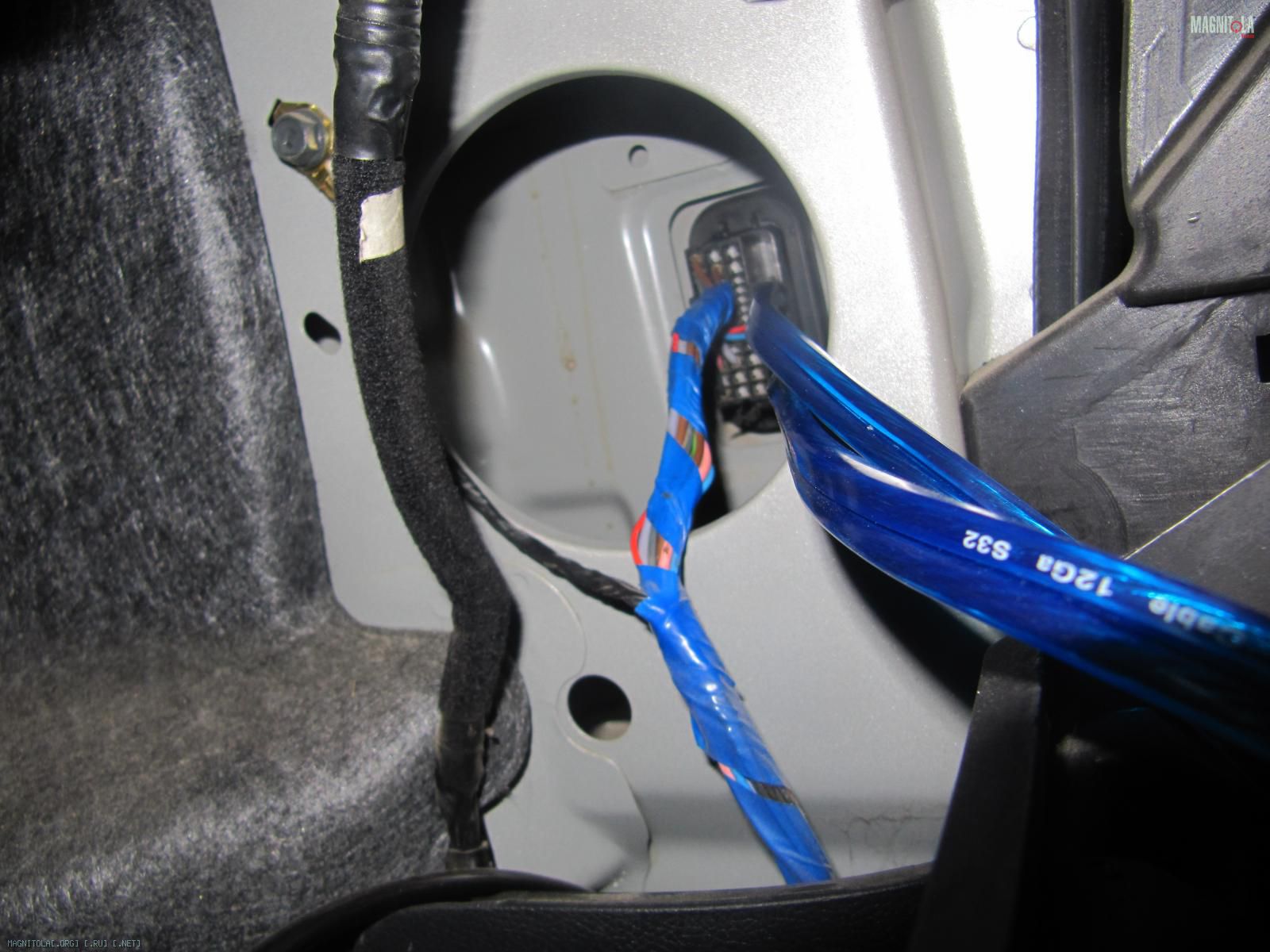

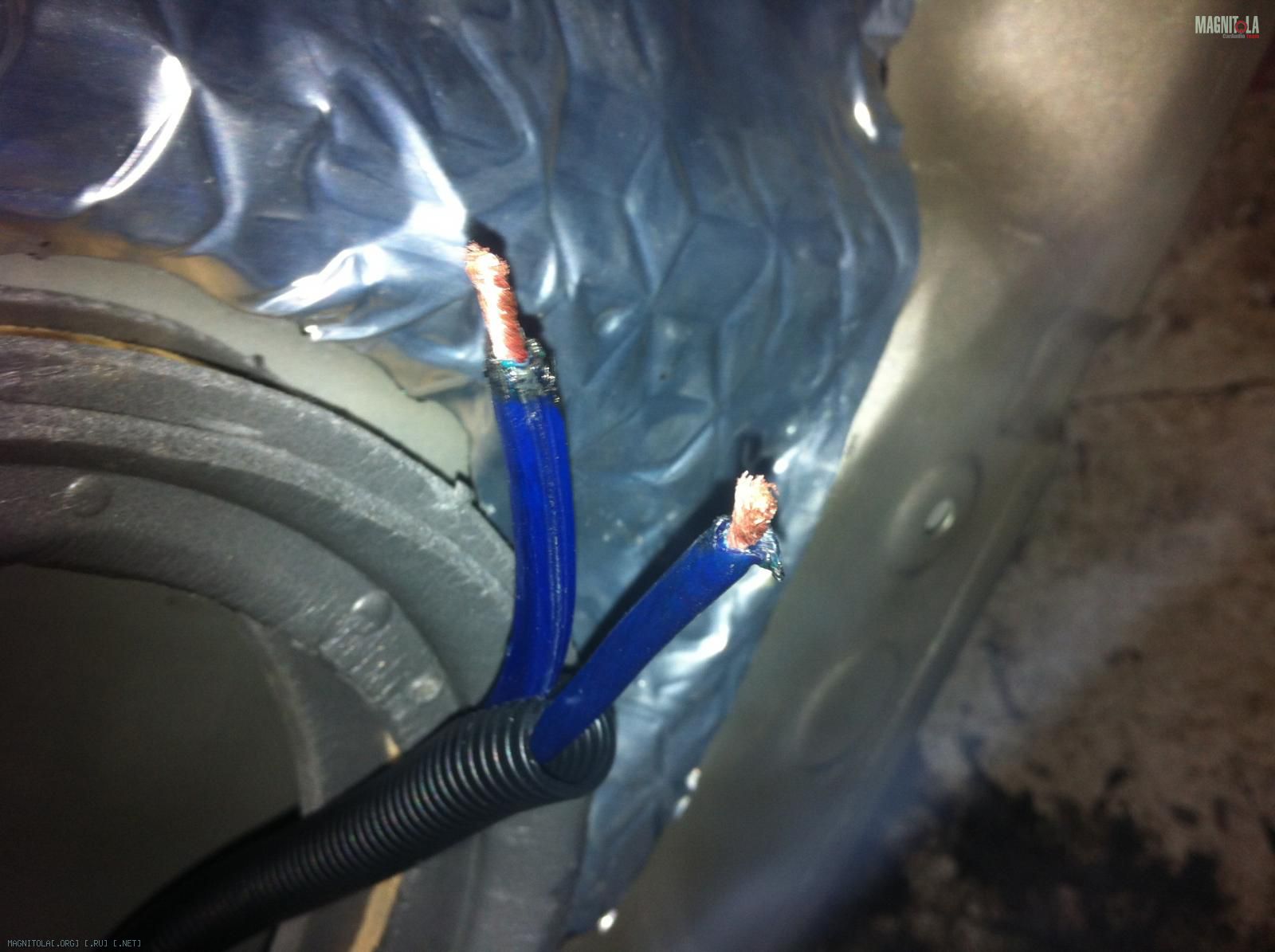

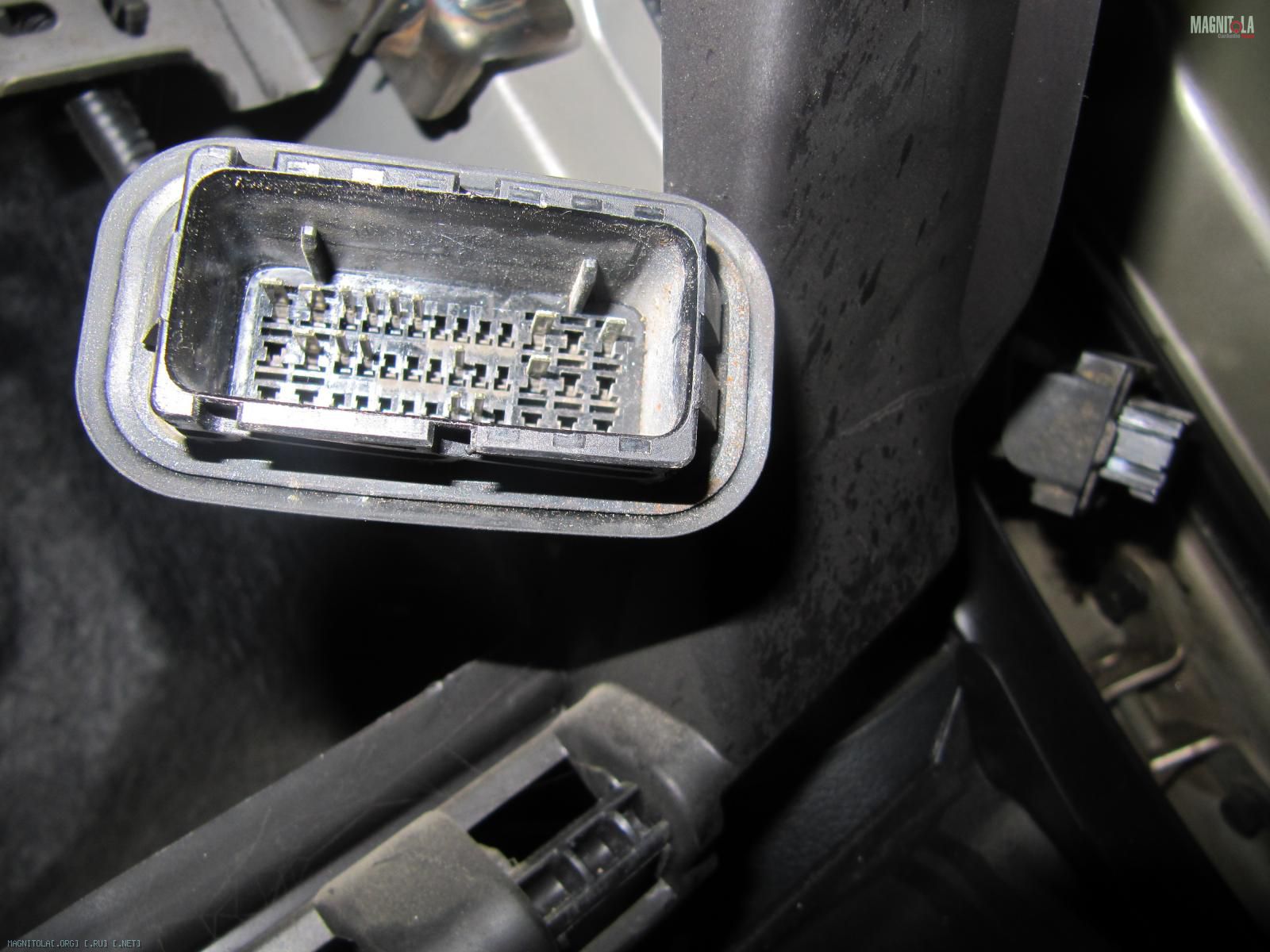

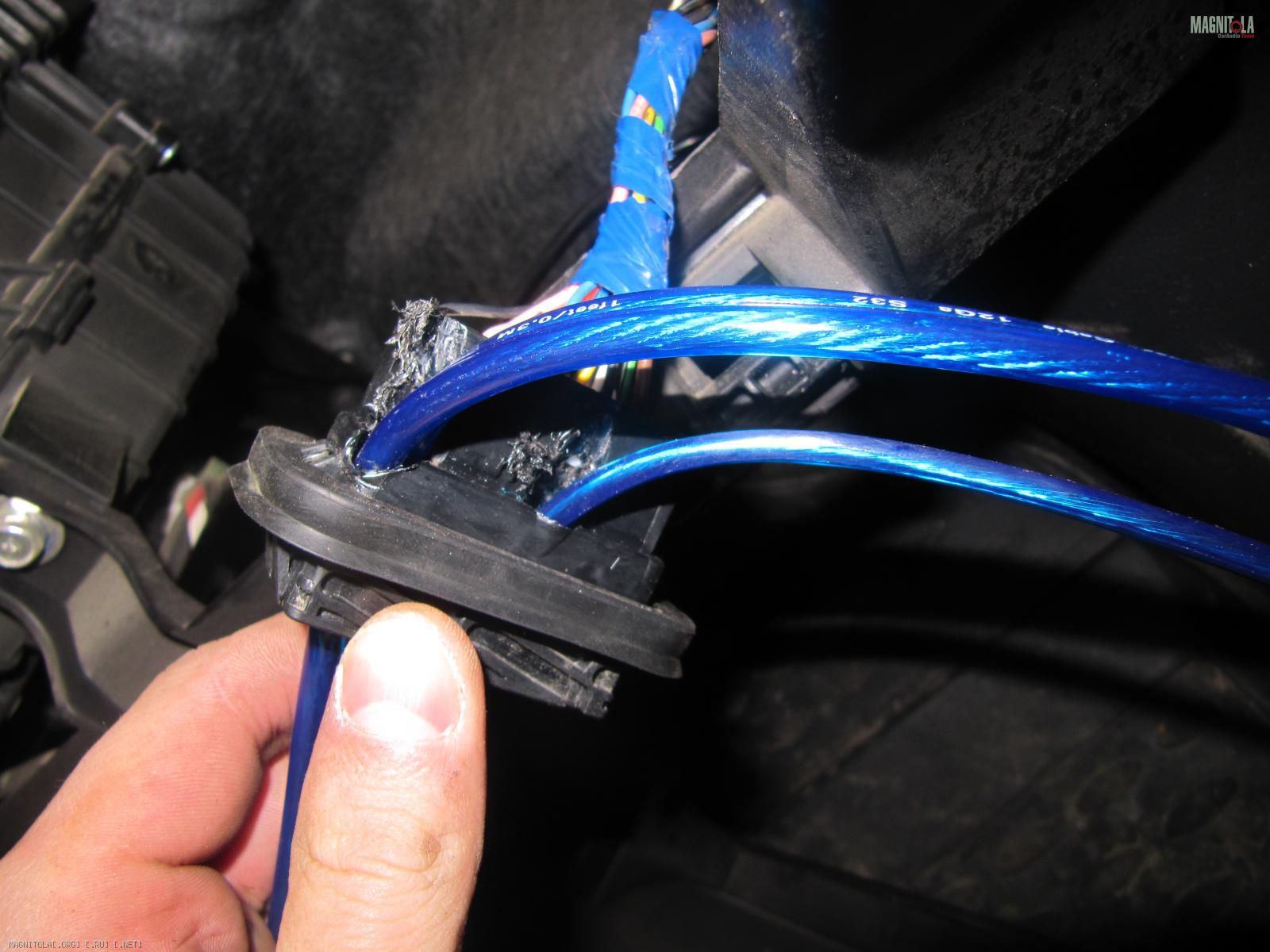

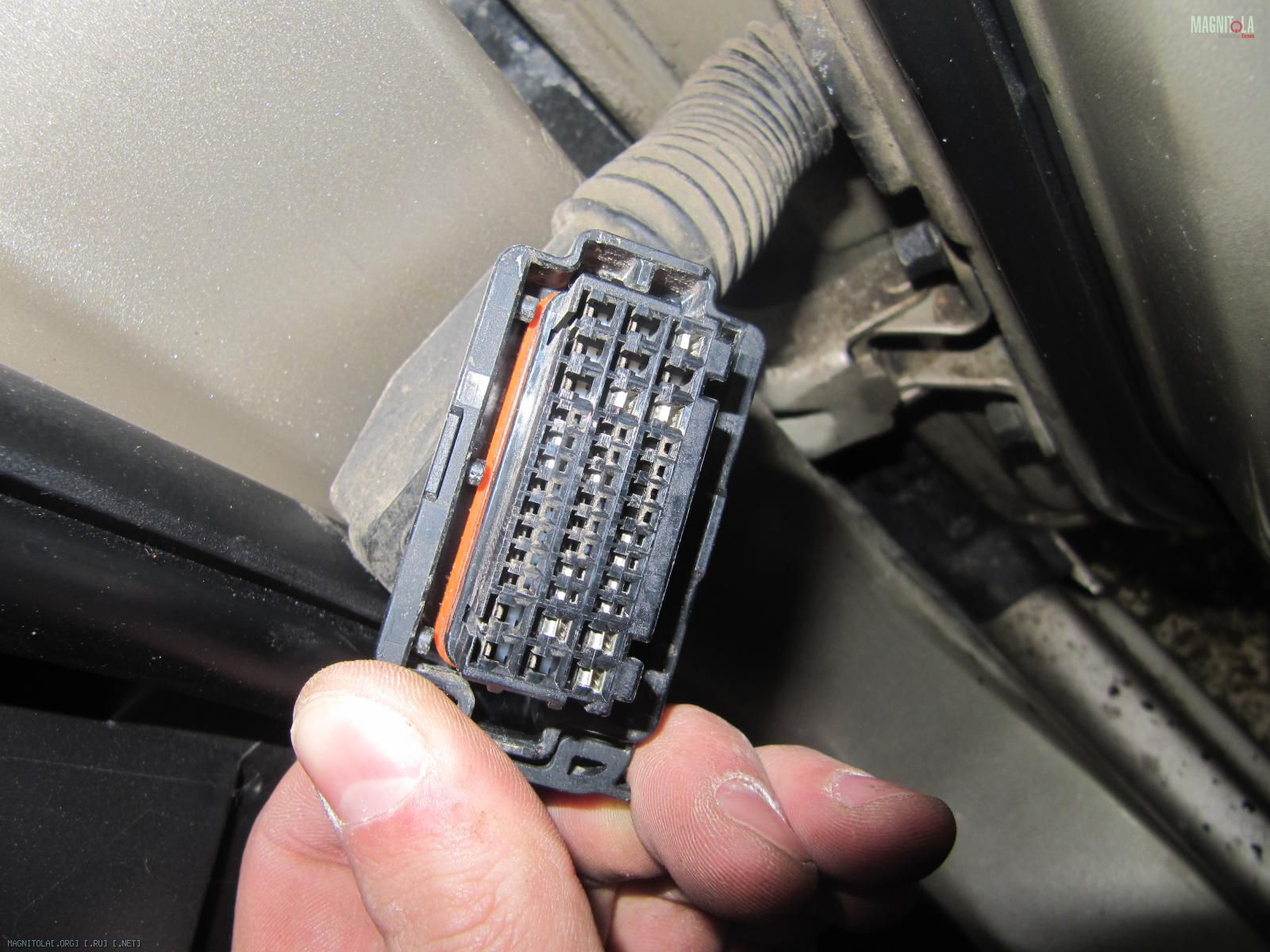

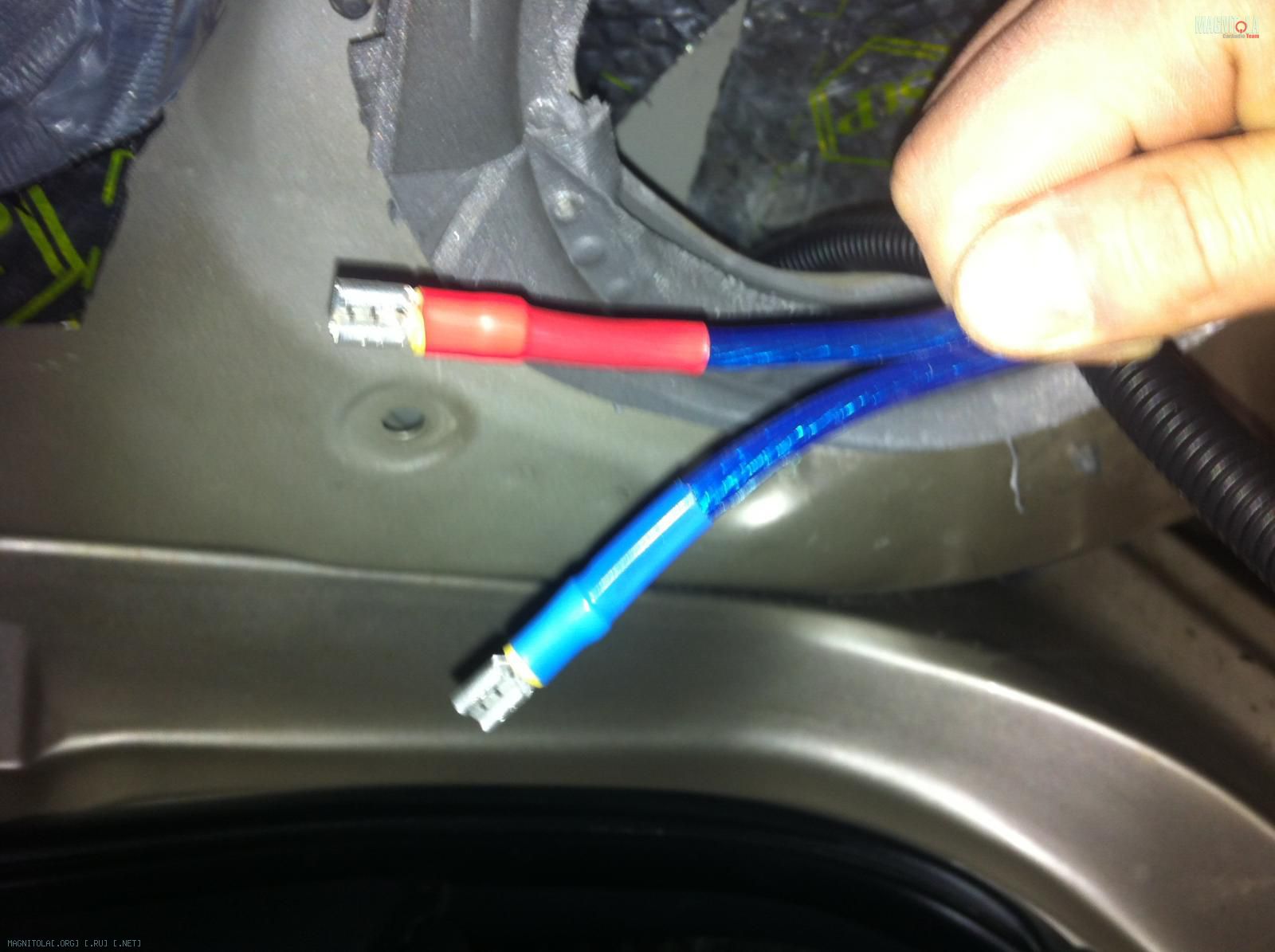

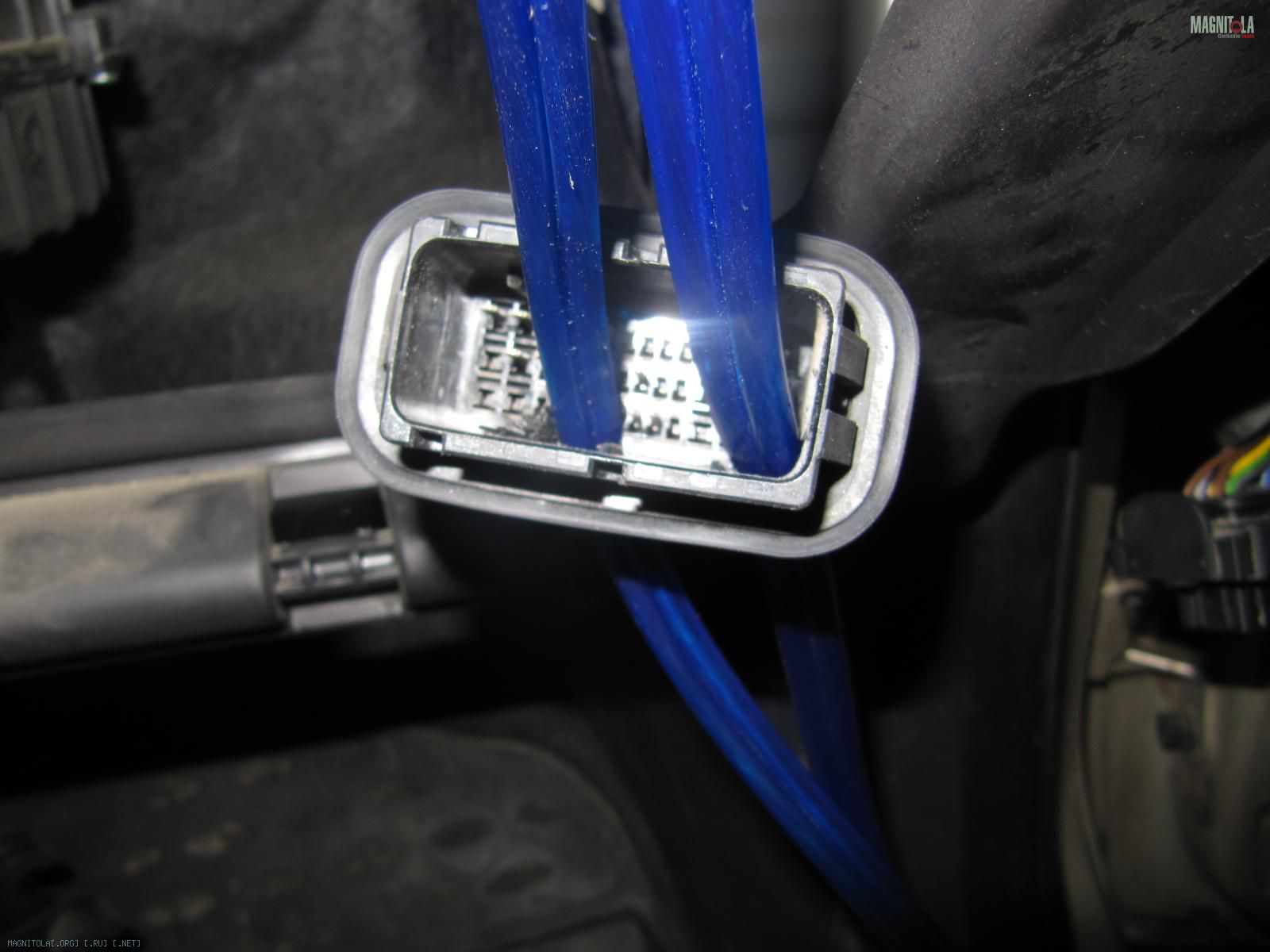

Контрольные замеры прошли успешно, протянул провода к колонкам через родную колодку на пассажирской двери, на водительской не получилось, так как колодка забита и дополнительно в ней идут провода к доводчику стекол. Пока с ней вопрос открыт
Вложение 324178Вложение 324180Вложение 324182Вложение 324184Вложение 324186Вложение 324188Вложение 324190Вложение 324192Вложение 324194Вложение 324196

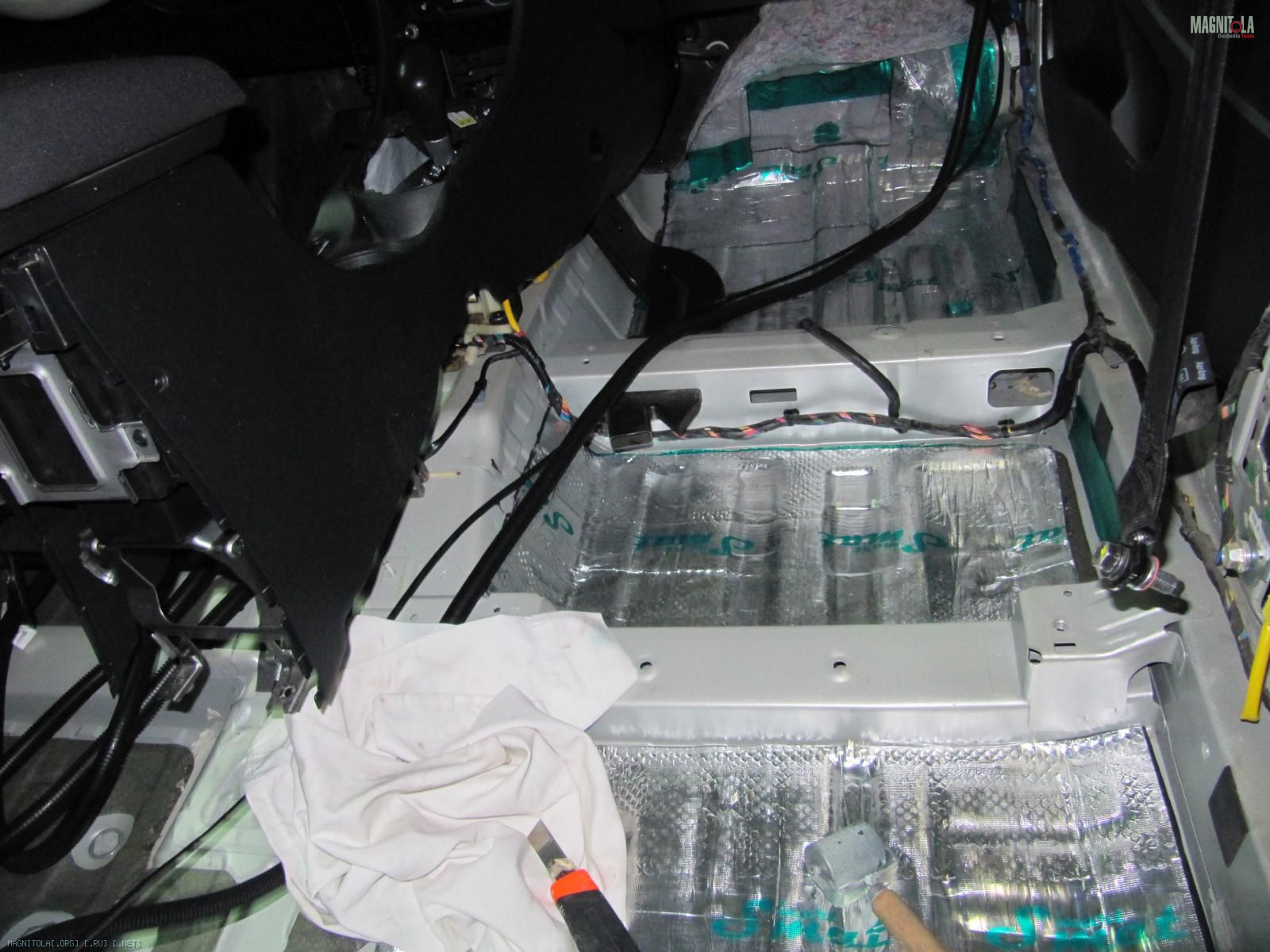

Сейчас занимаюсь полом и протяжкой проводов к усилителям
Вложение 324198

силу какую кидал до распределителя питания ?

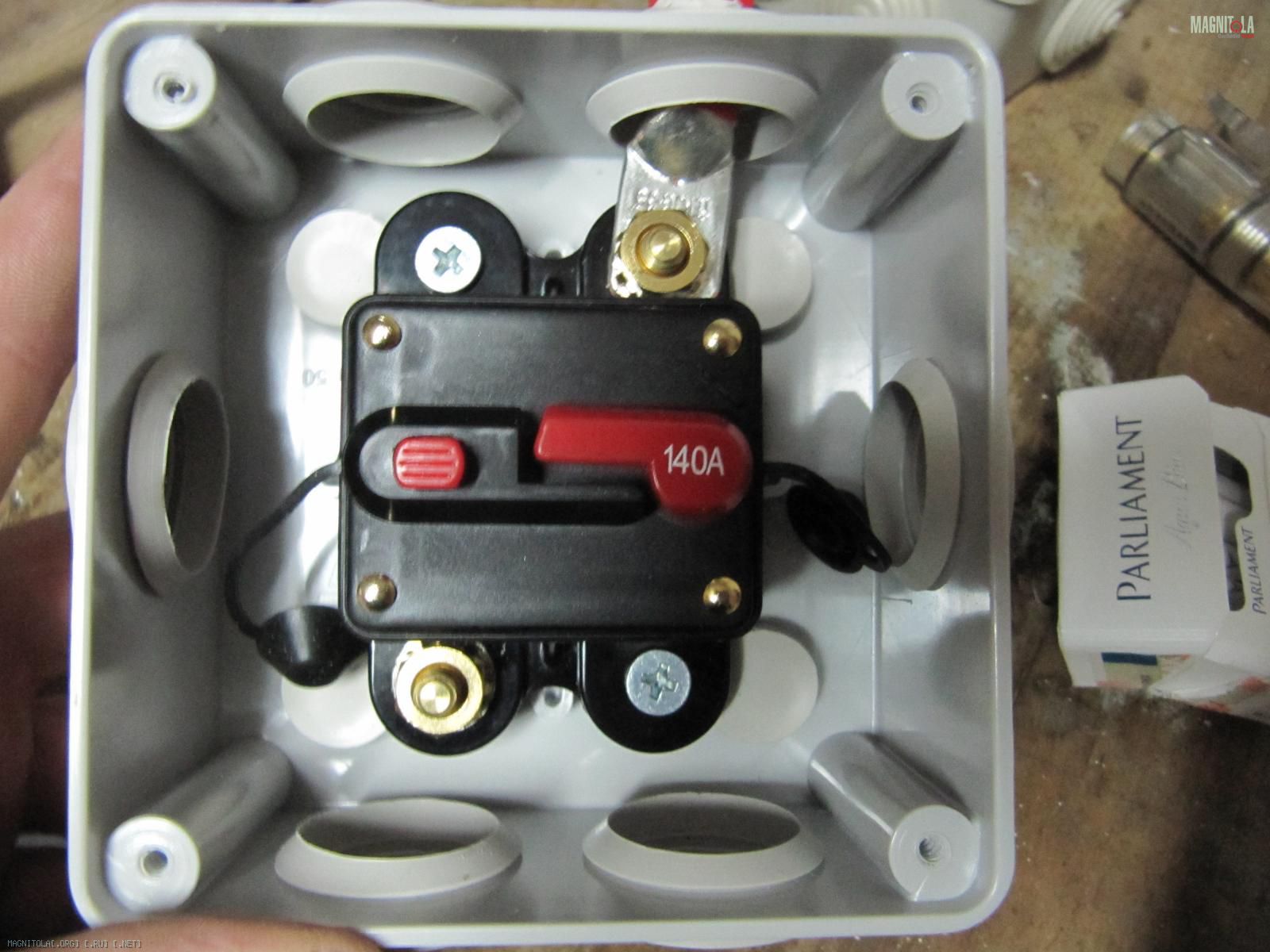

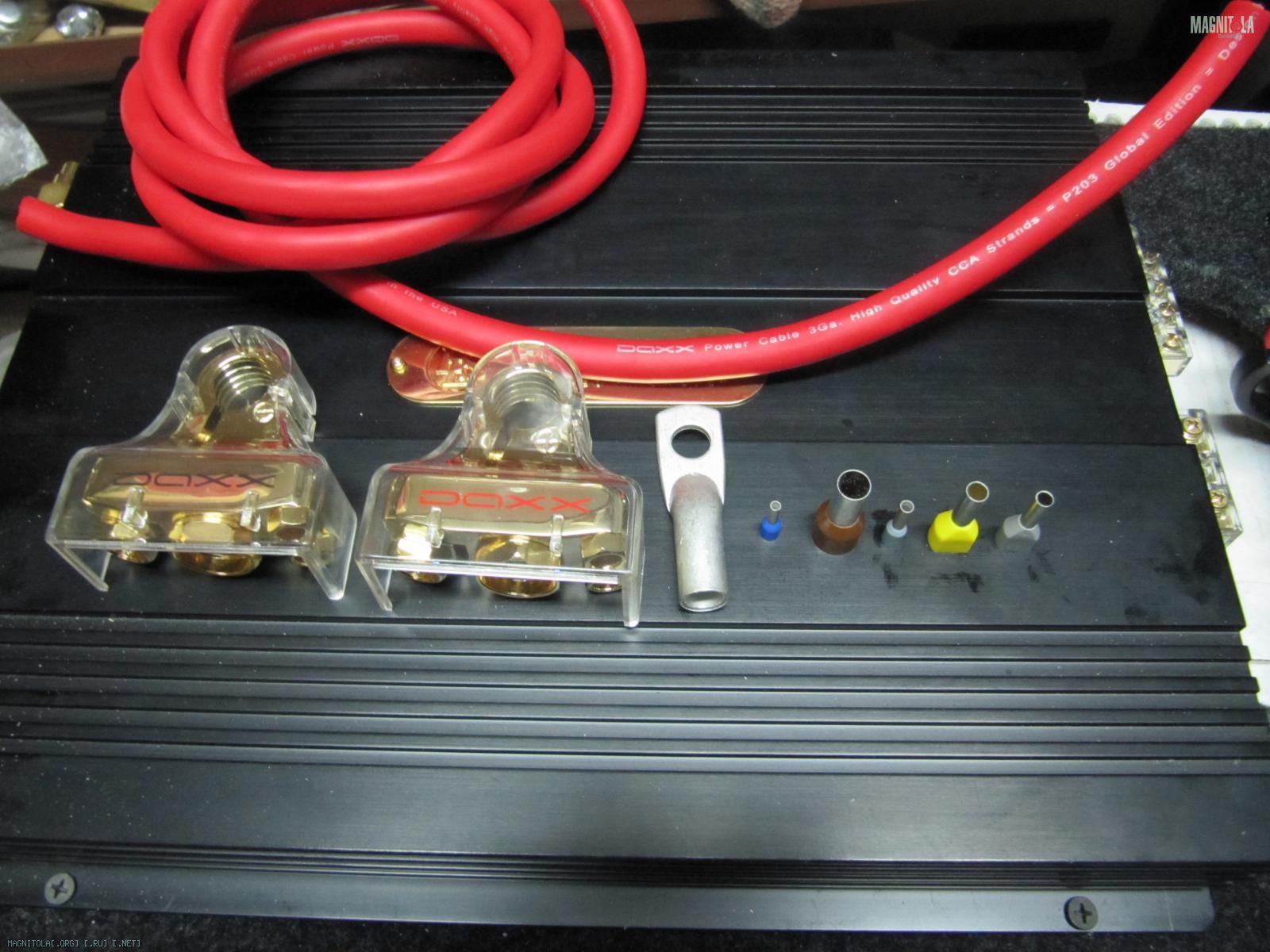

Пока никакую не кидал. А так планируется от АКБ через автомат КГ-35, от дистриба Daxx расстояние не более 50 см
Вложение 324254

Daxx p203 который омедненный ?

Так точно

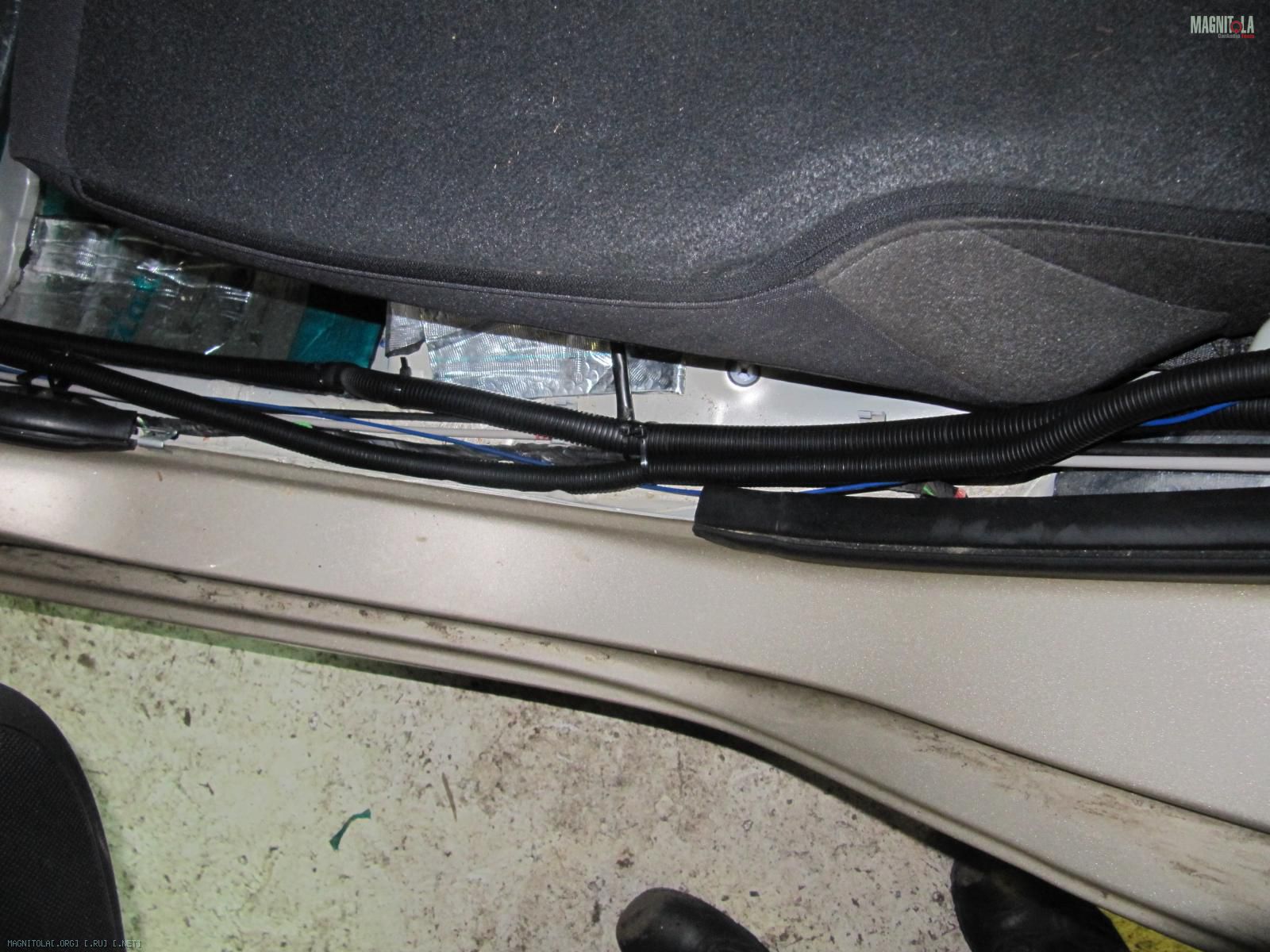

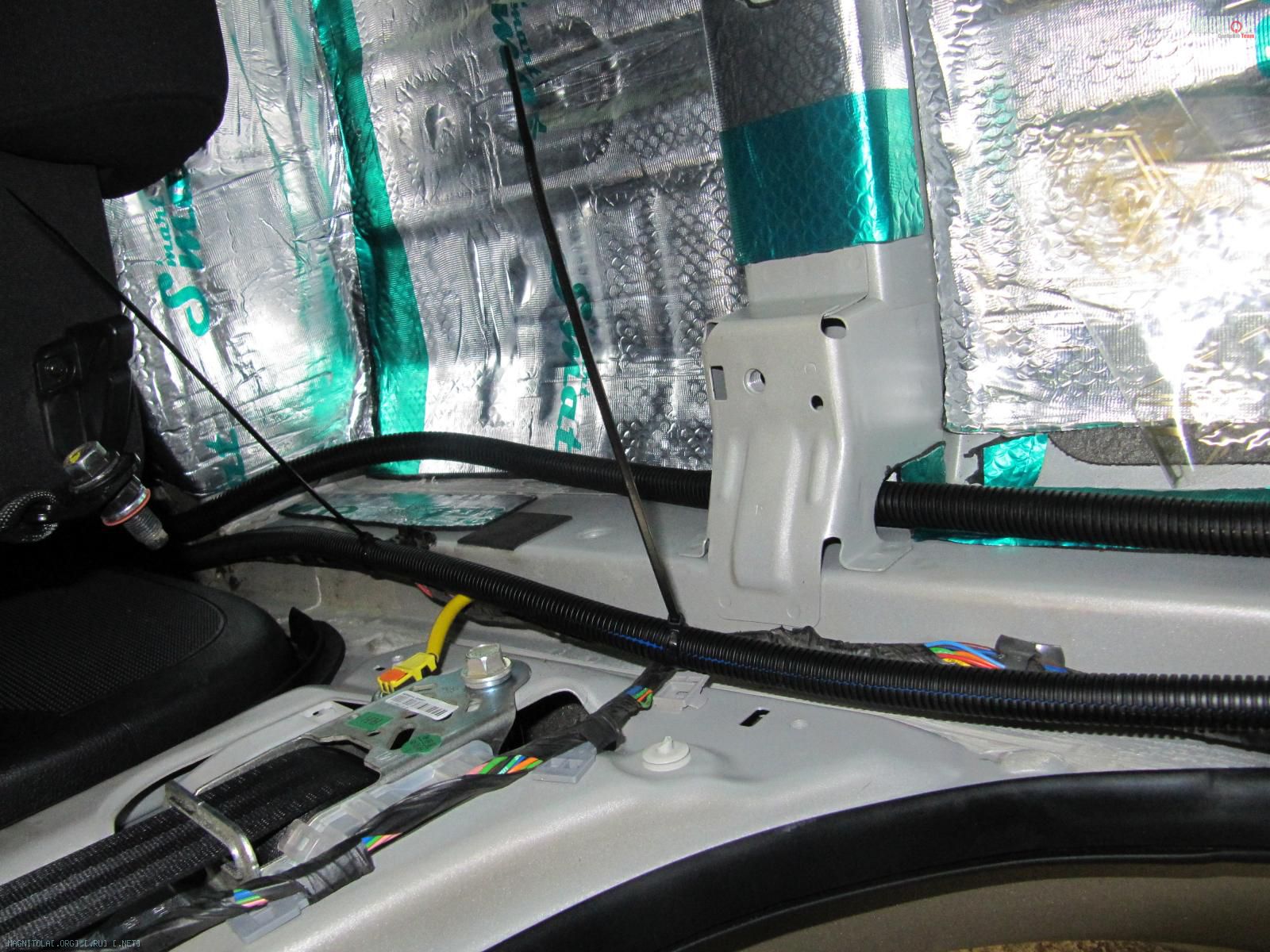

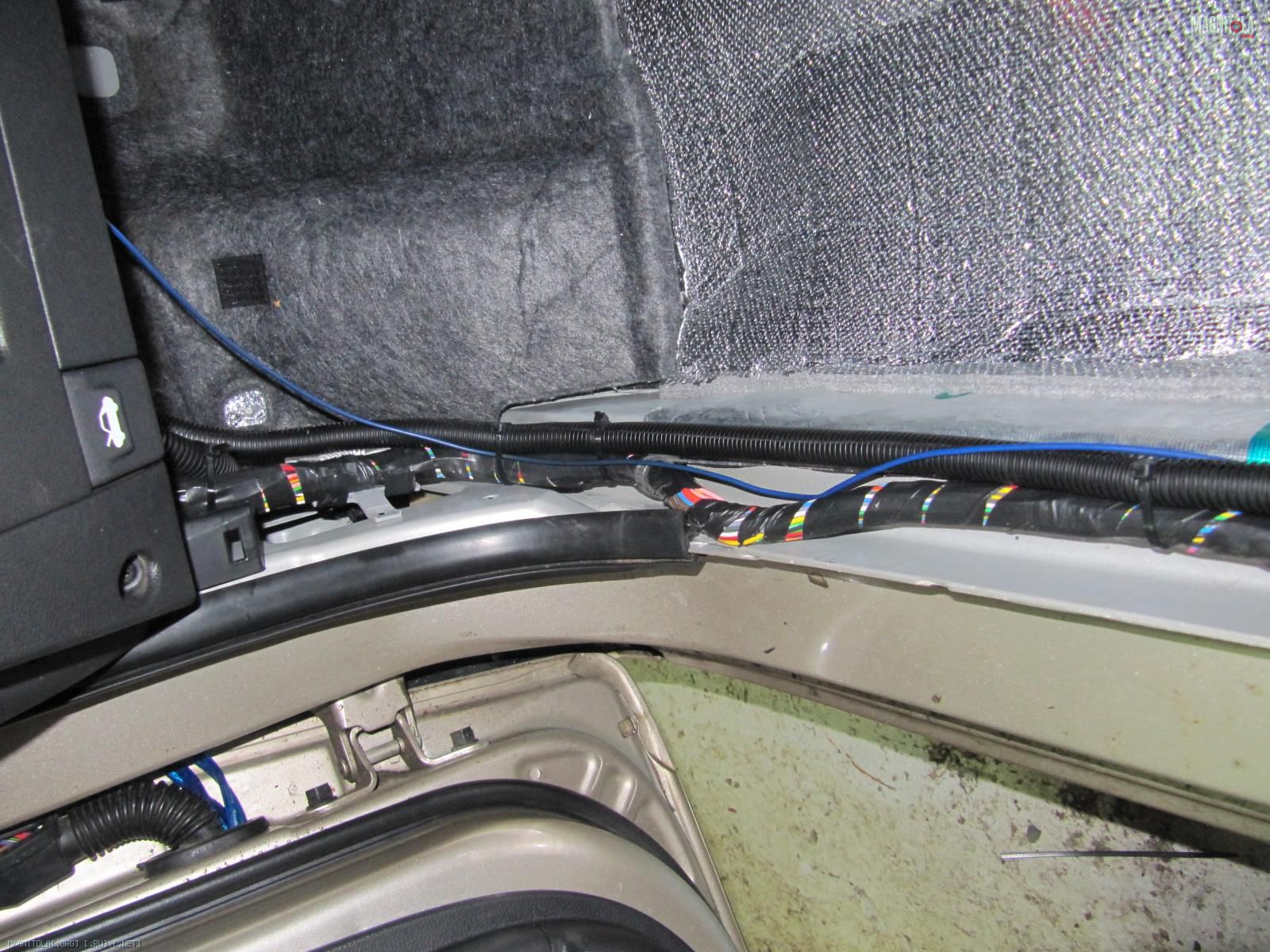

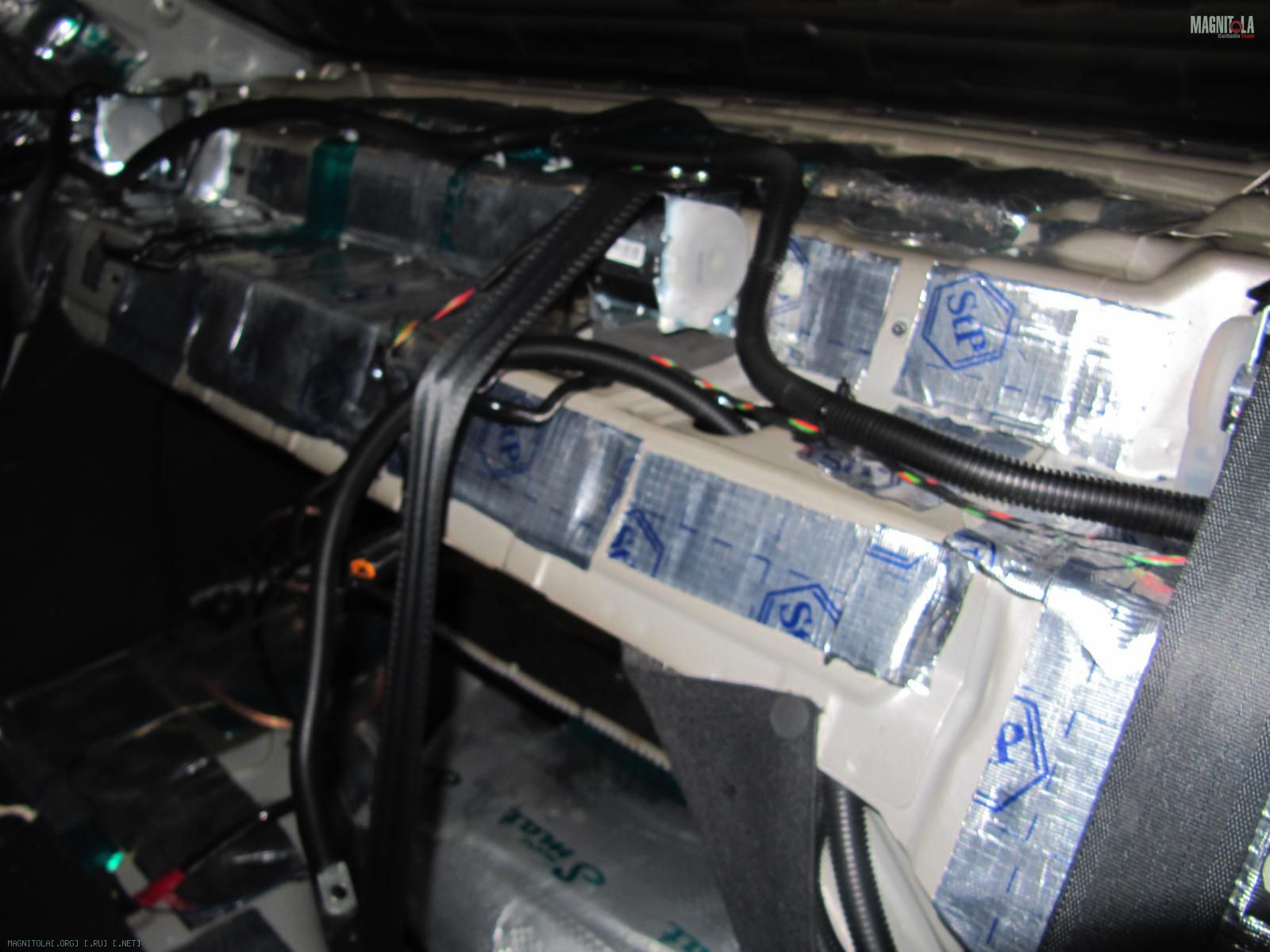

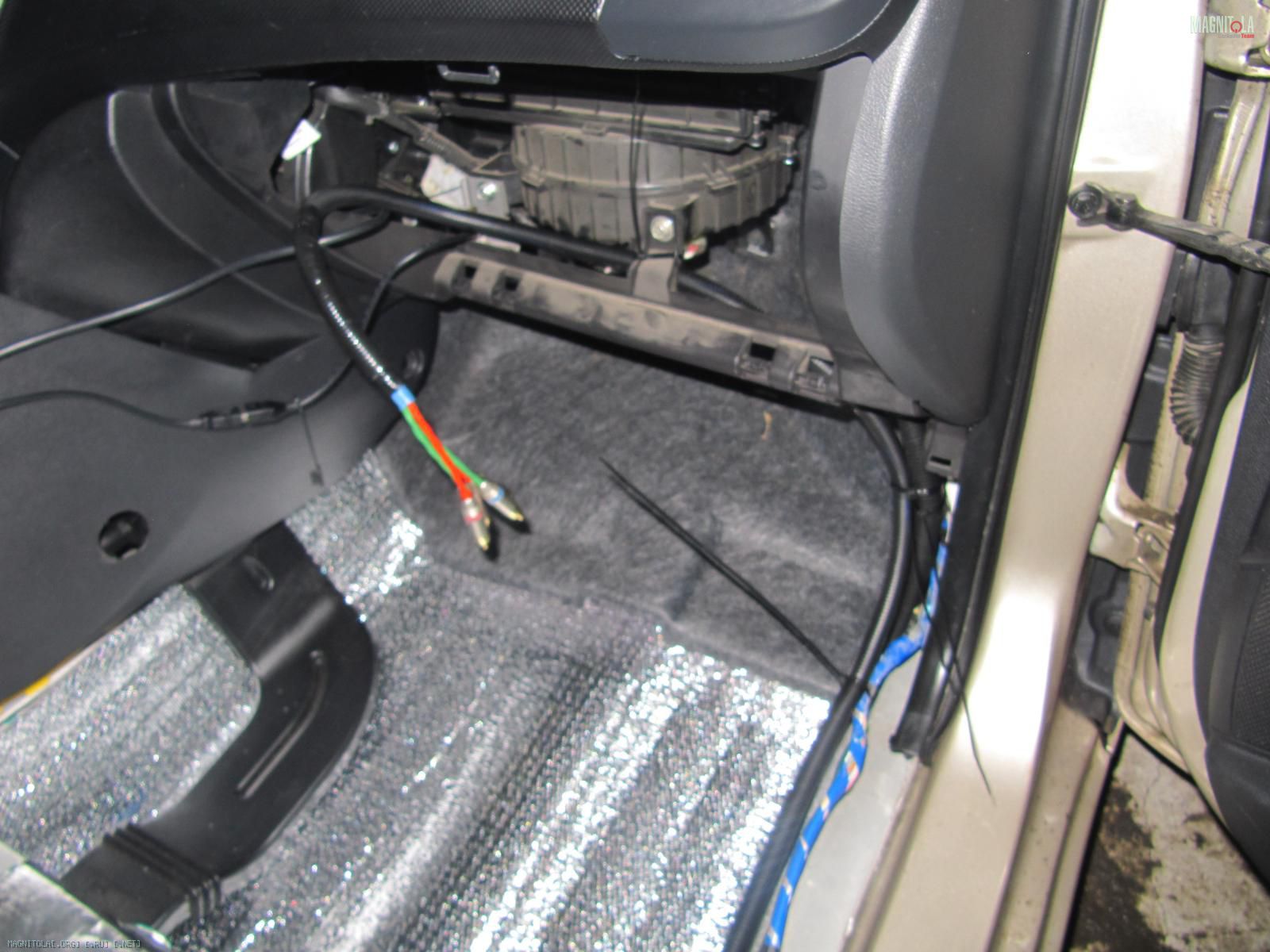

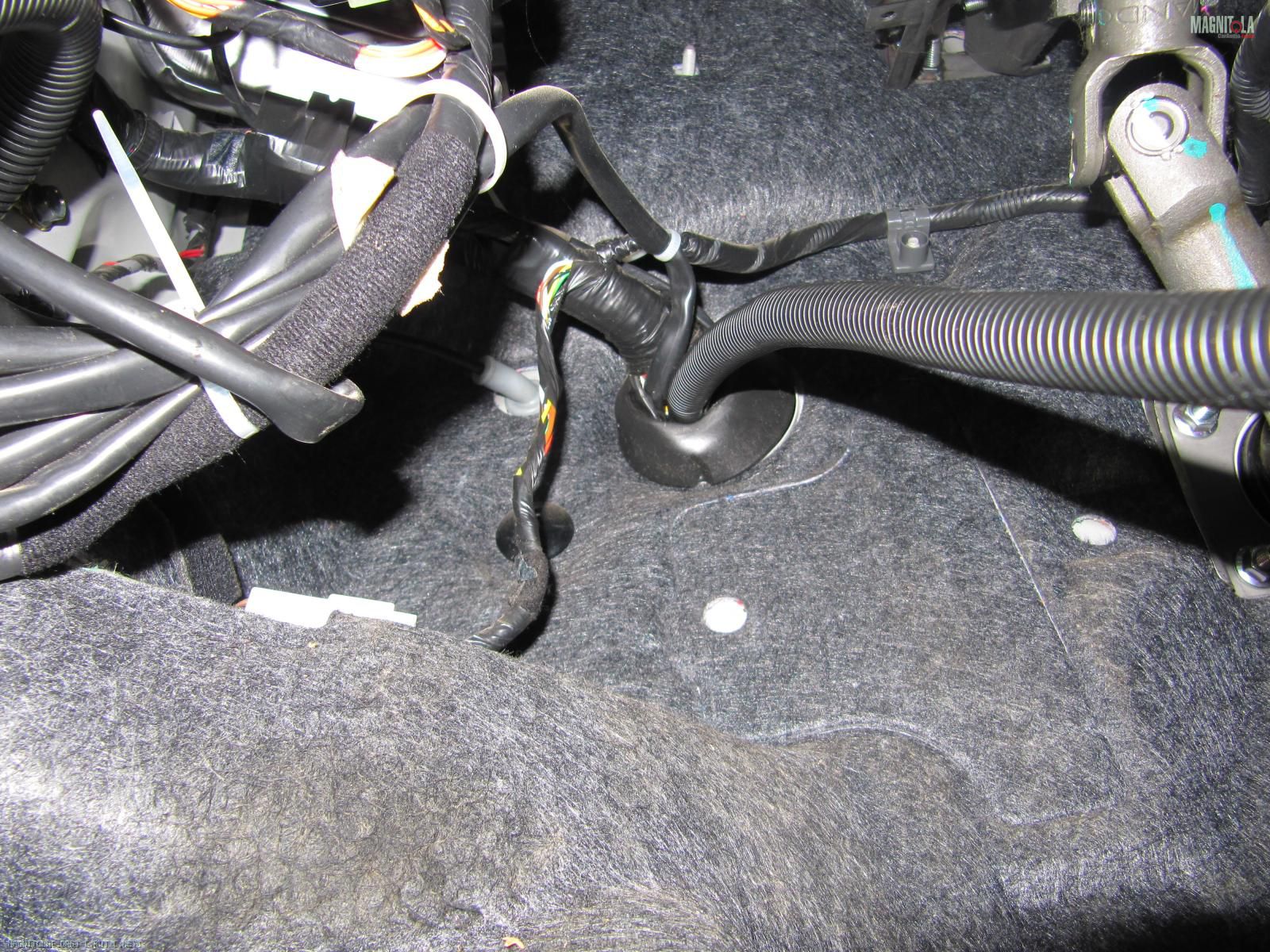

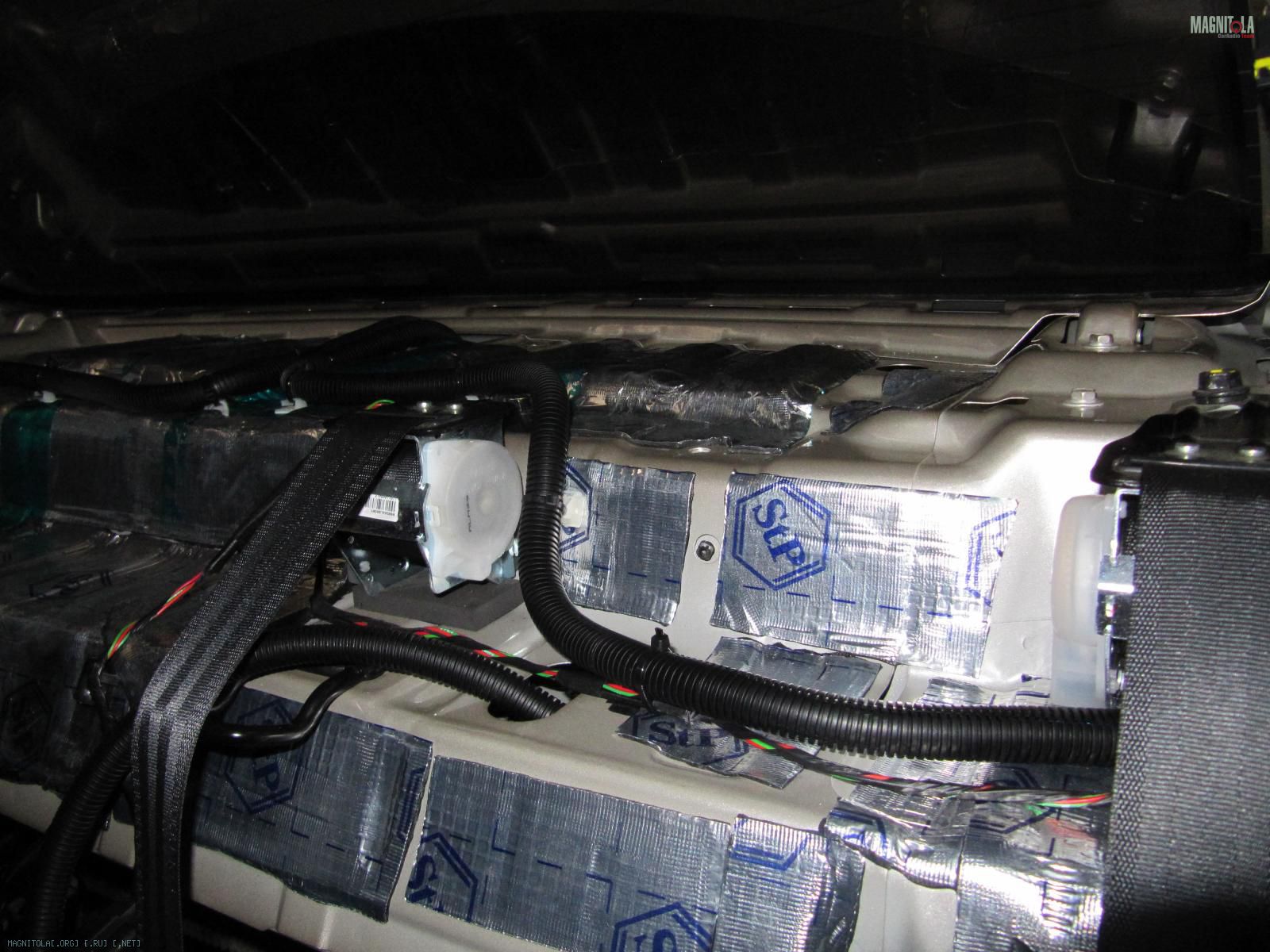

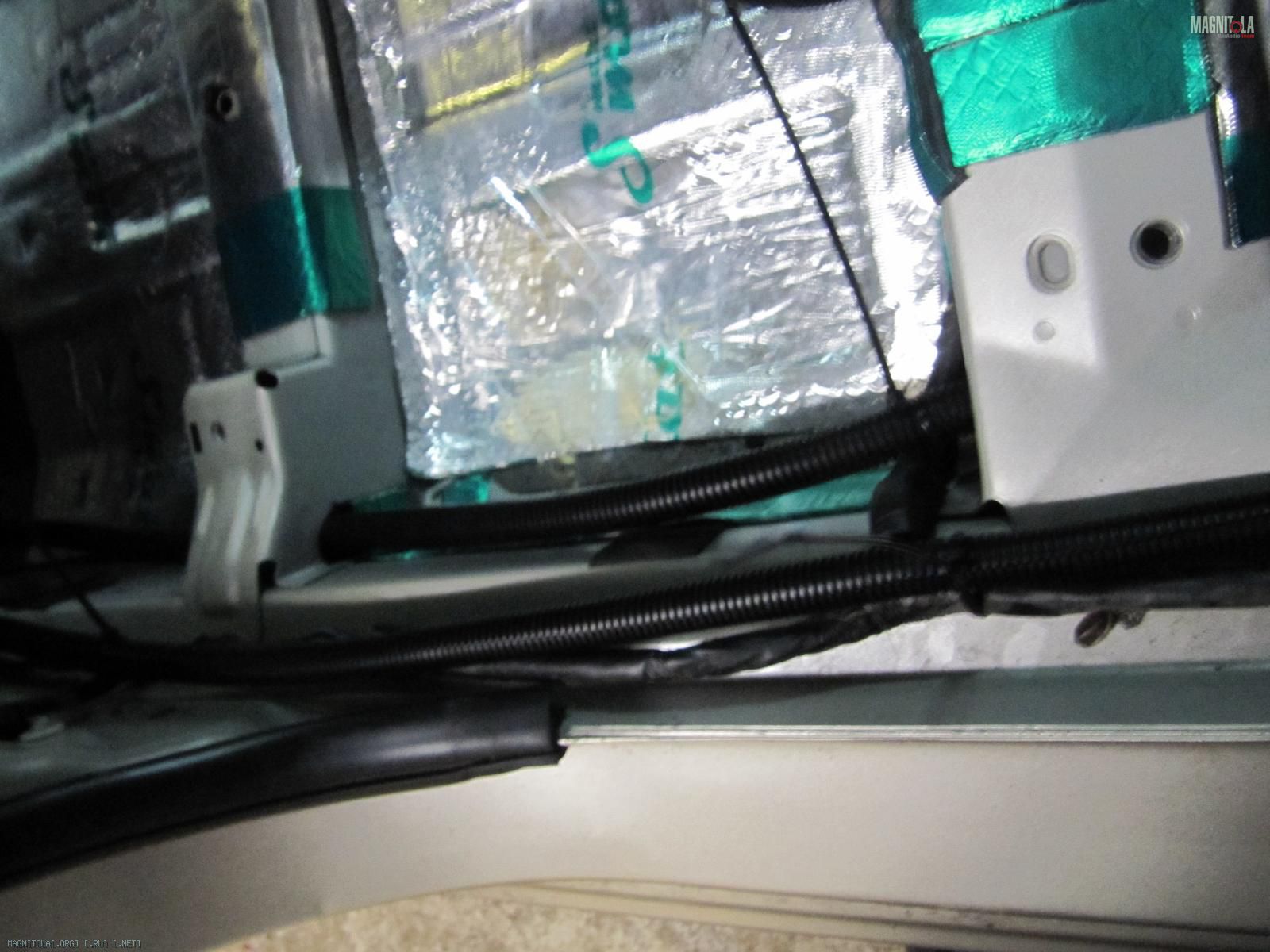

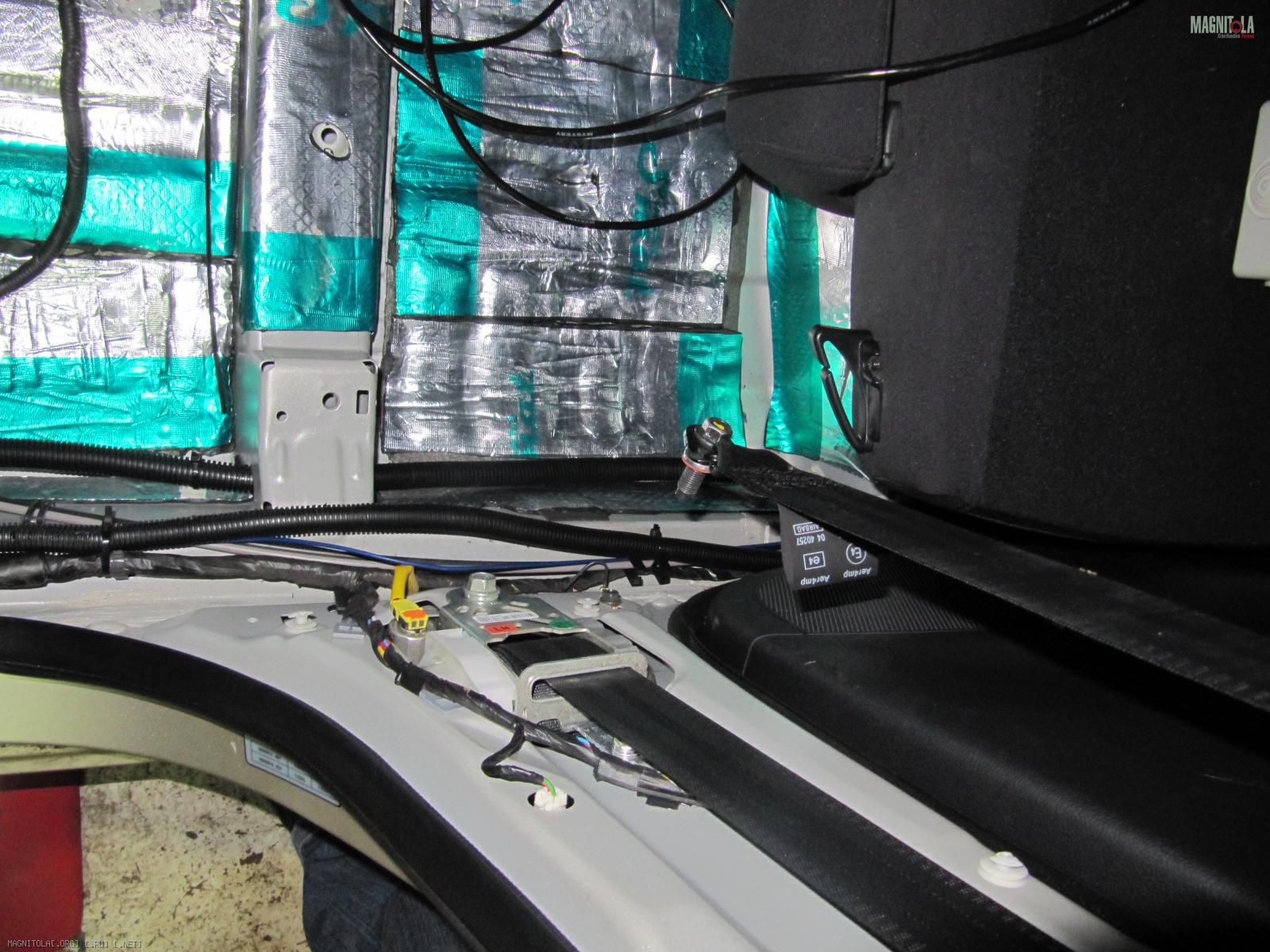

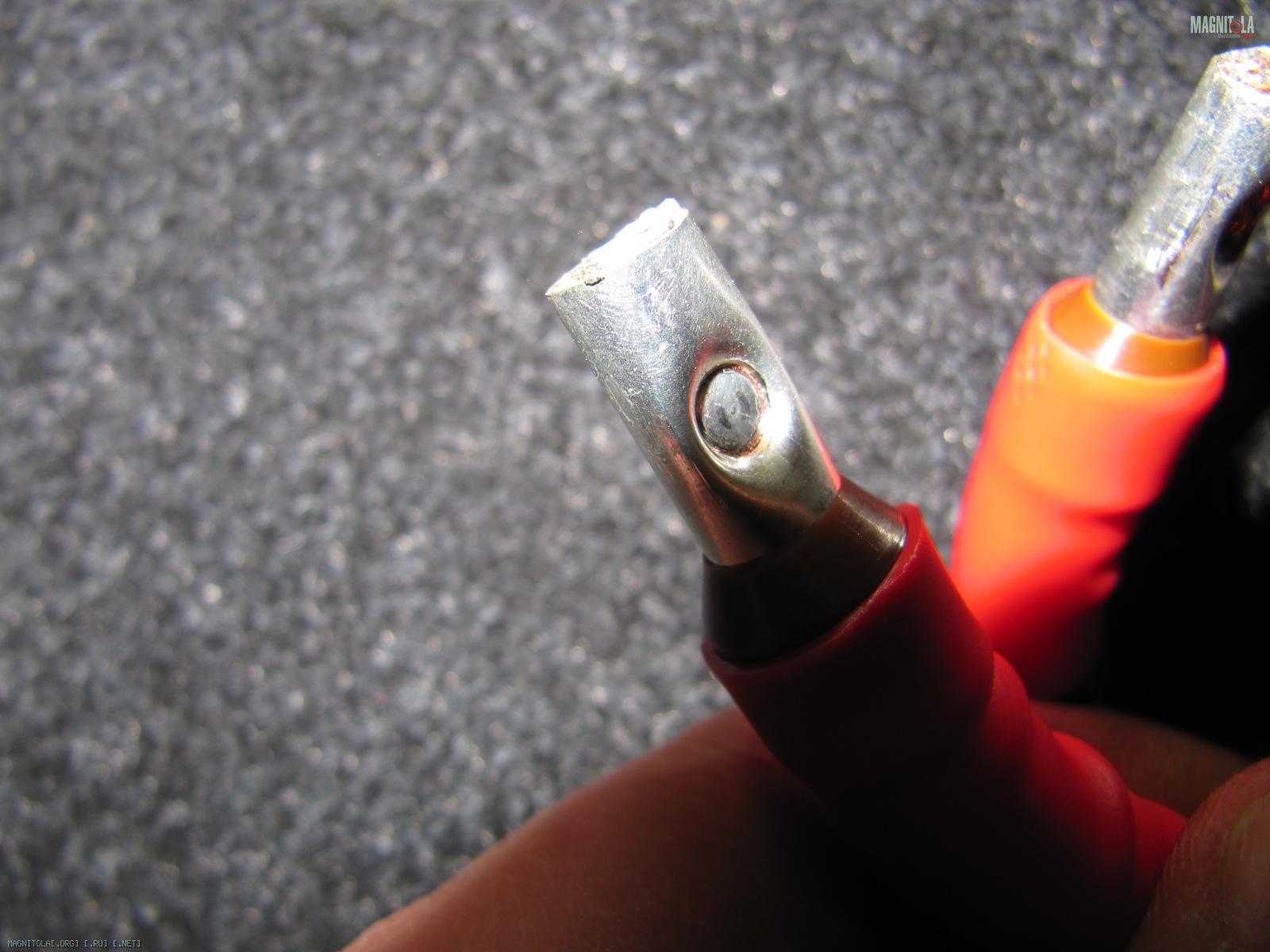

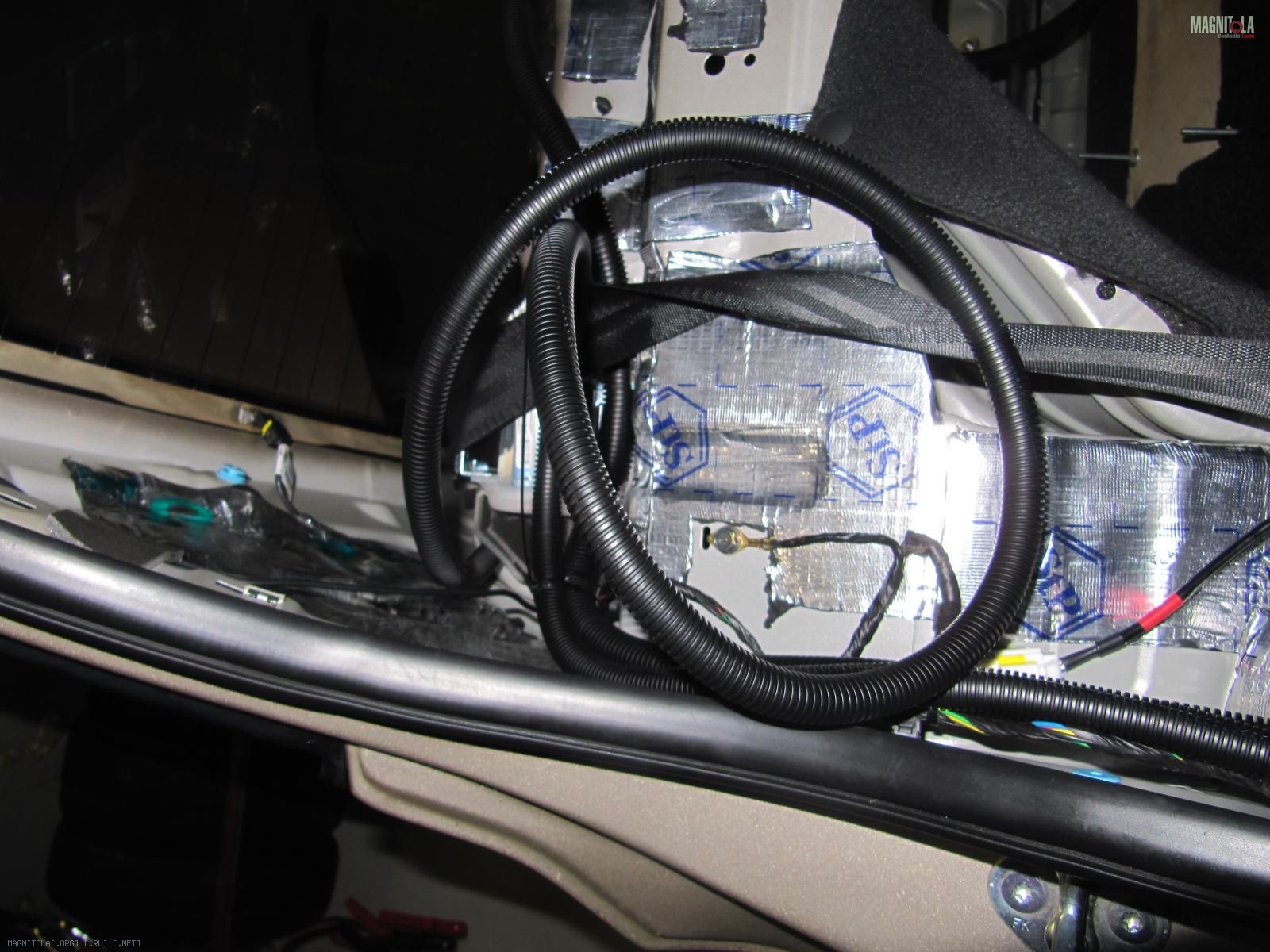

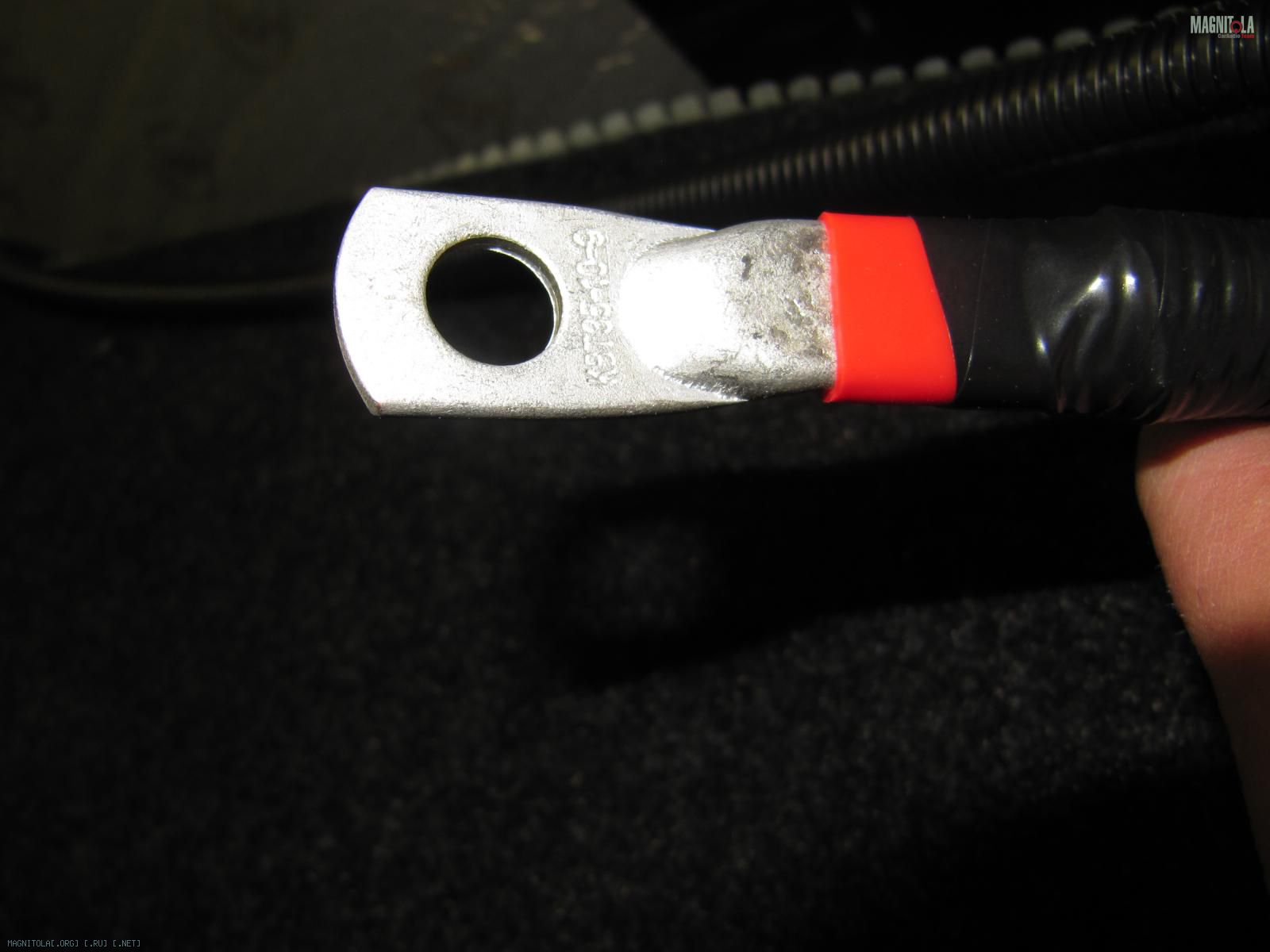

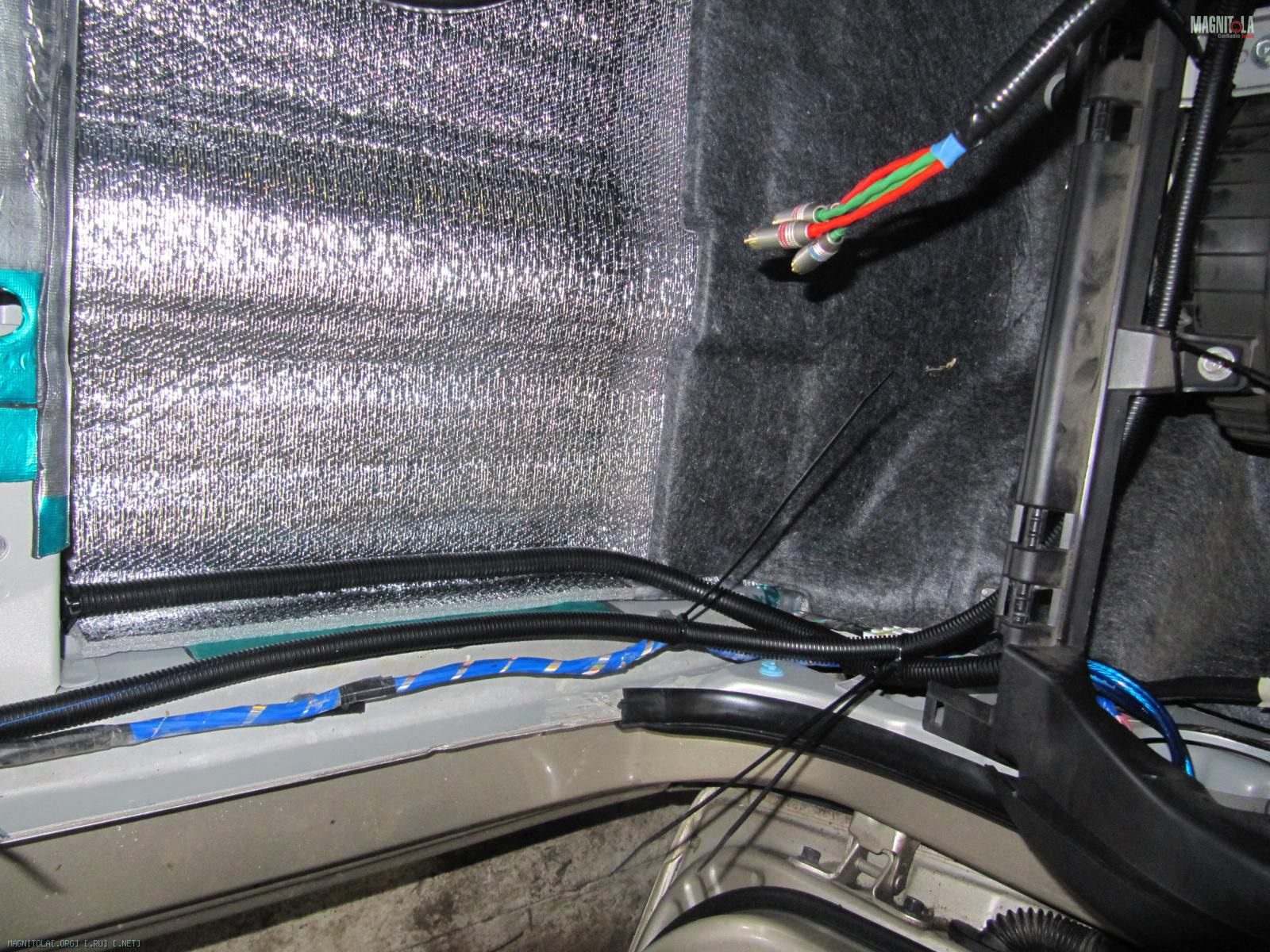

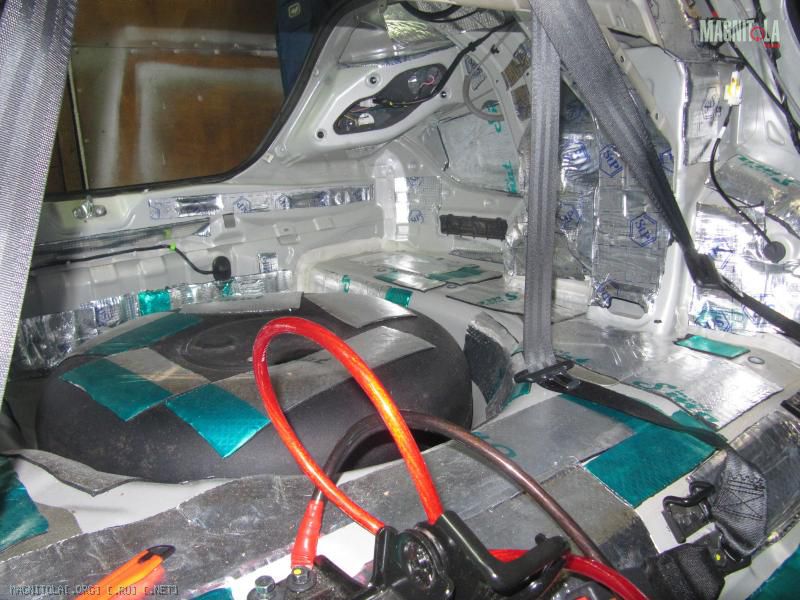

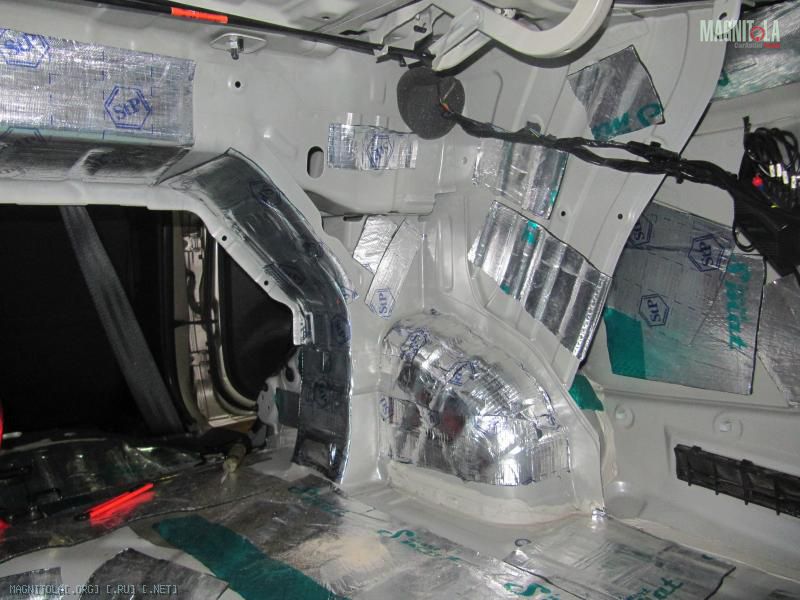

Пошла проводка по бокам авто: по полу пошли провода к акустике, по левому порогу пошла сила, по правому межблоки. Сила вошла в салон вместе с основным жгутом проводов.
Вложение 325566Вложение 325568Вложение 325570Вложение 325572Вложение 325574Вложение 325576Вложение 325578Вложение 325580Вложение 325582Вложение 325584Вложение 325586Вложение 325588Вложение 325590Вложение 325592Вложение 325594

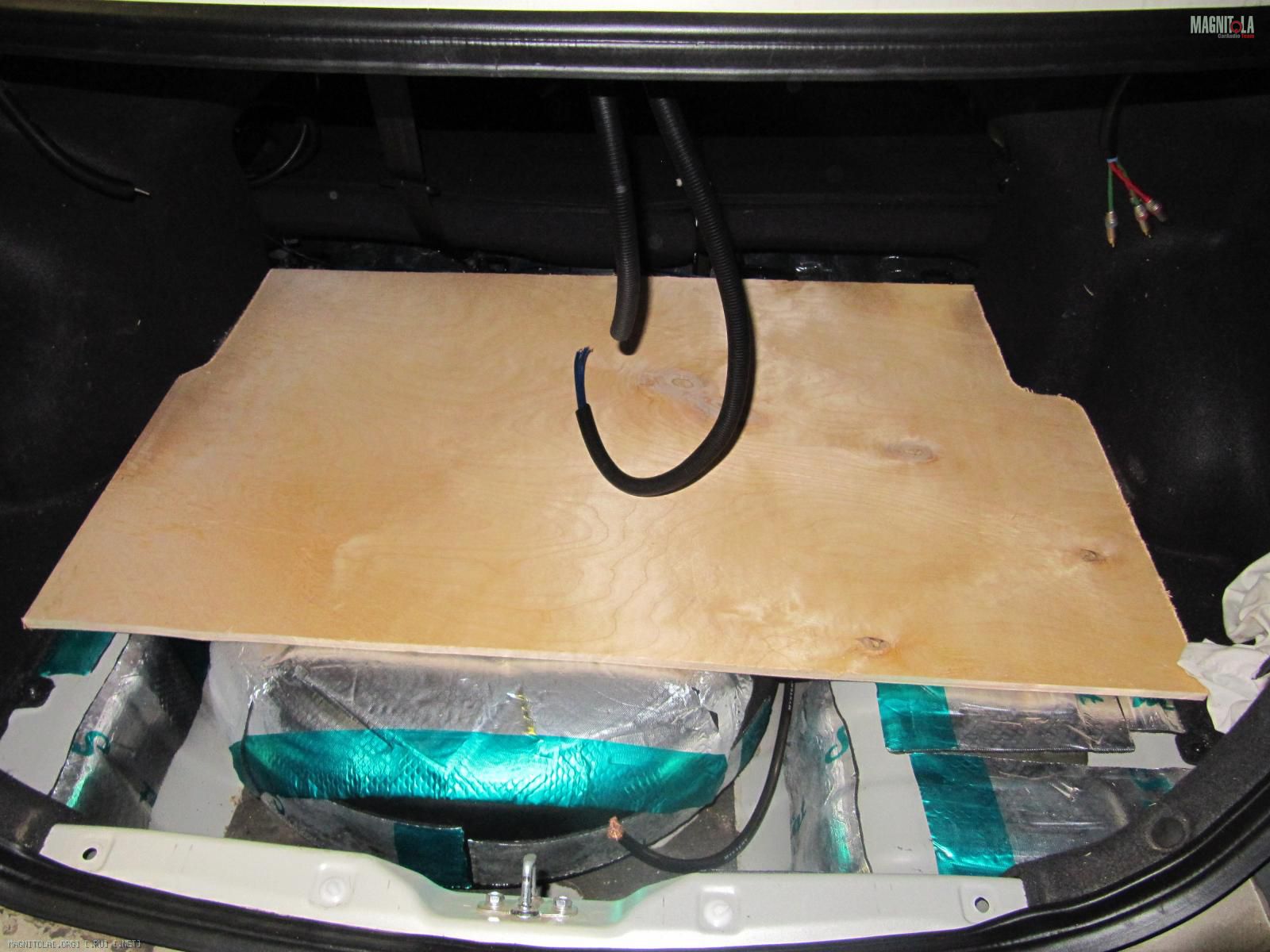

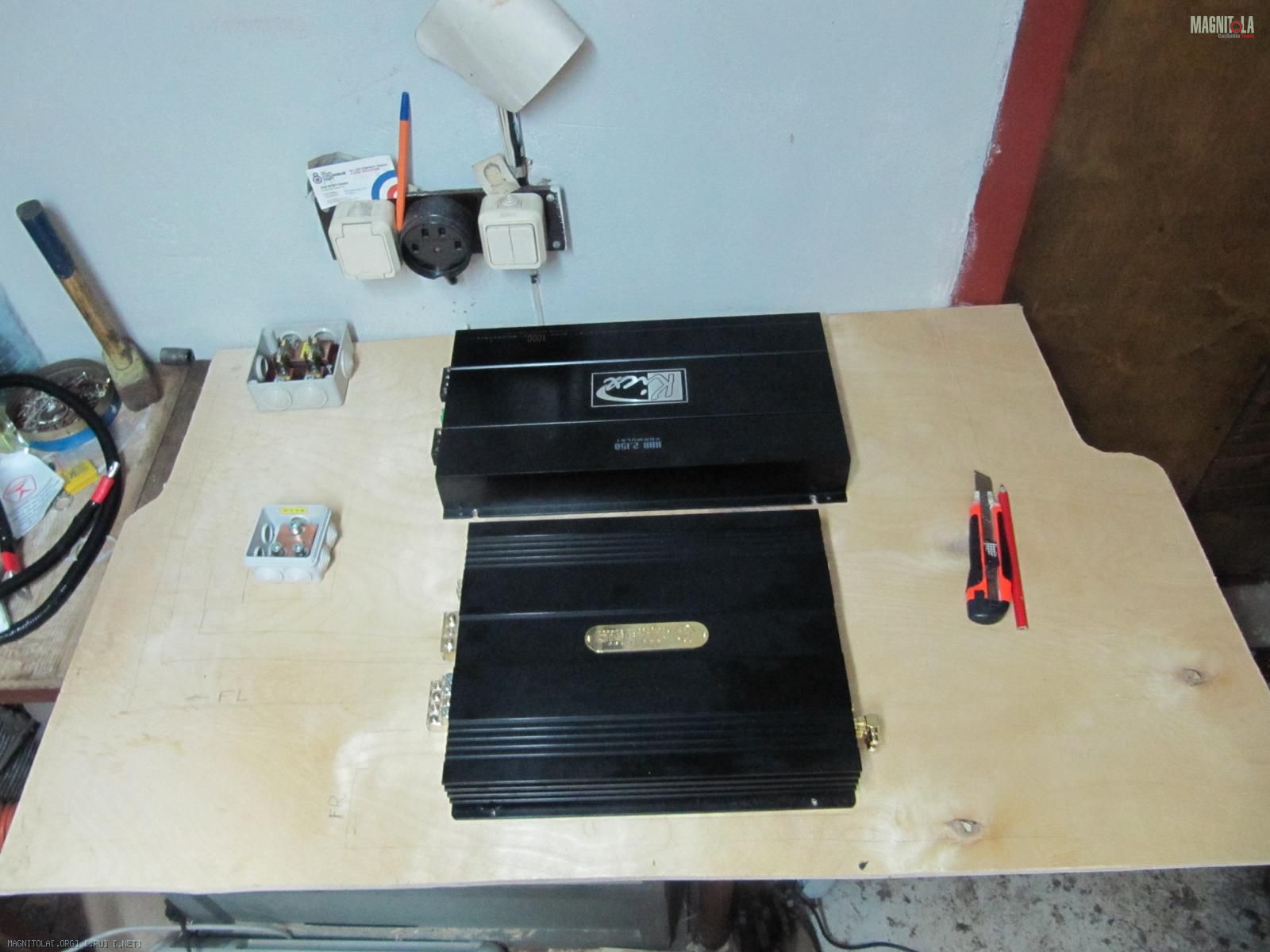

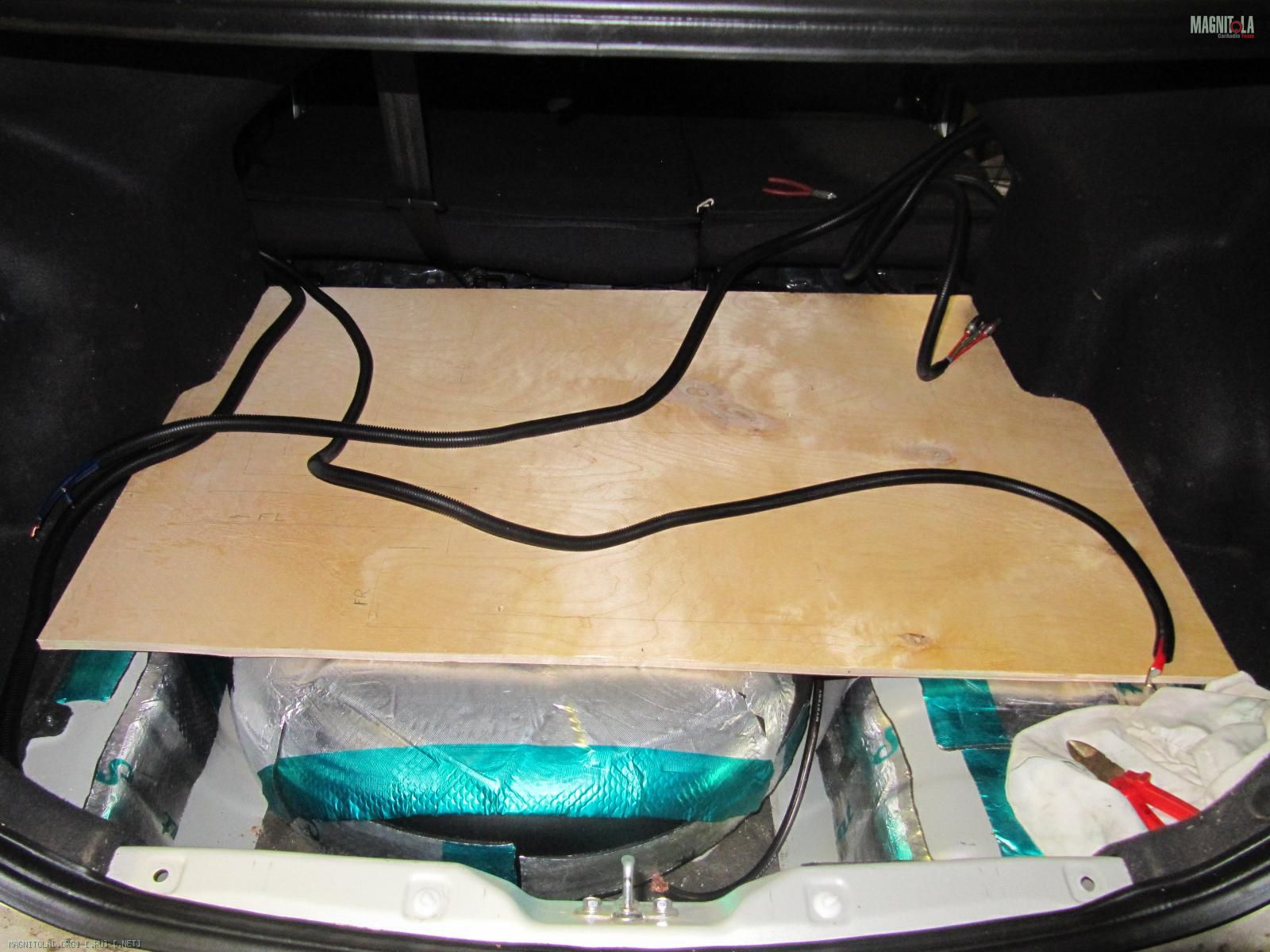

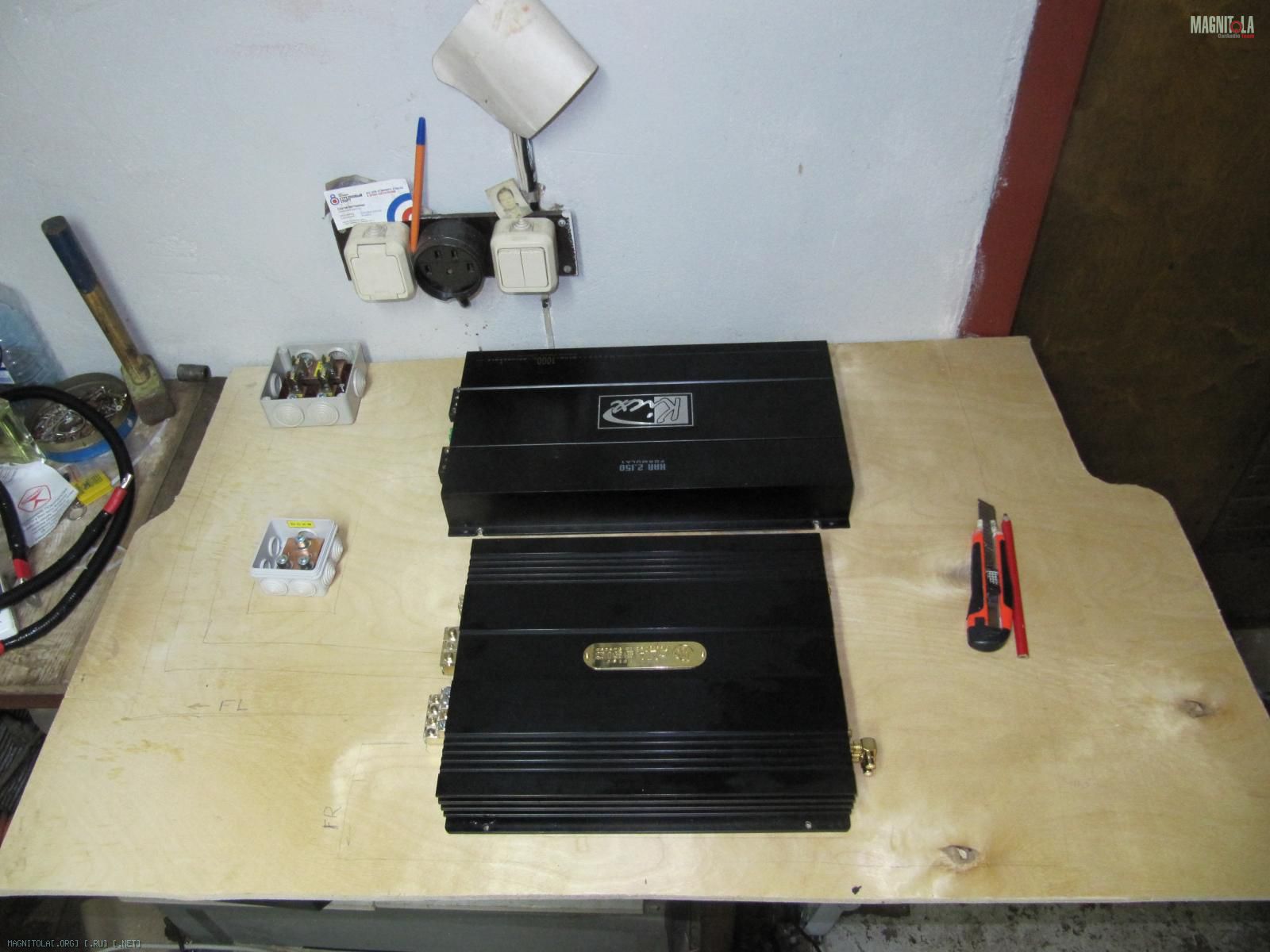

И немного слов о полке для усилителей. Она на помойке, инженерная мысль туда же, начинаю фальш пол... Основные минусы полки: провода идущие сверху полки упираются в кронштейны крышки багажника, она прогибается и деформируется при инсталляции, усилители немного не помещаются на ней по габаритам, сколько я не мерил, но с такими проводами сделать это сложно. Наверное все же сложнее с фальш полом, но мы простых путей не ищем)) Вложение 325596Вложение 325598Вложение 325600

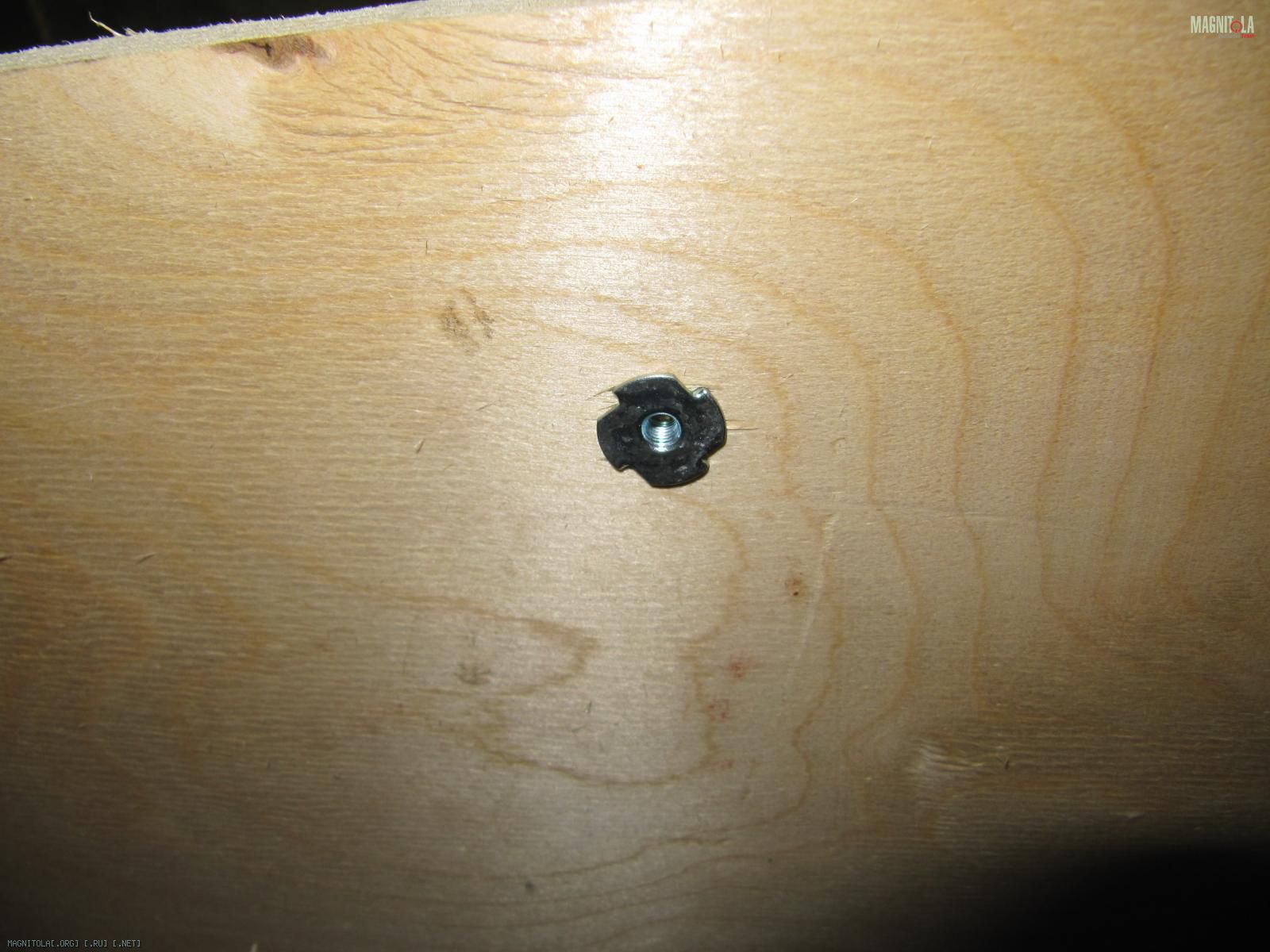

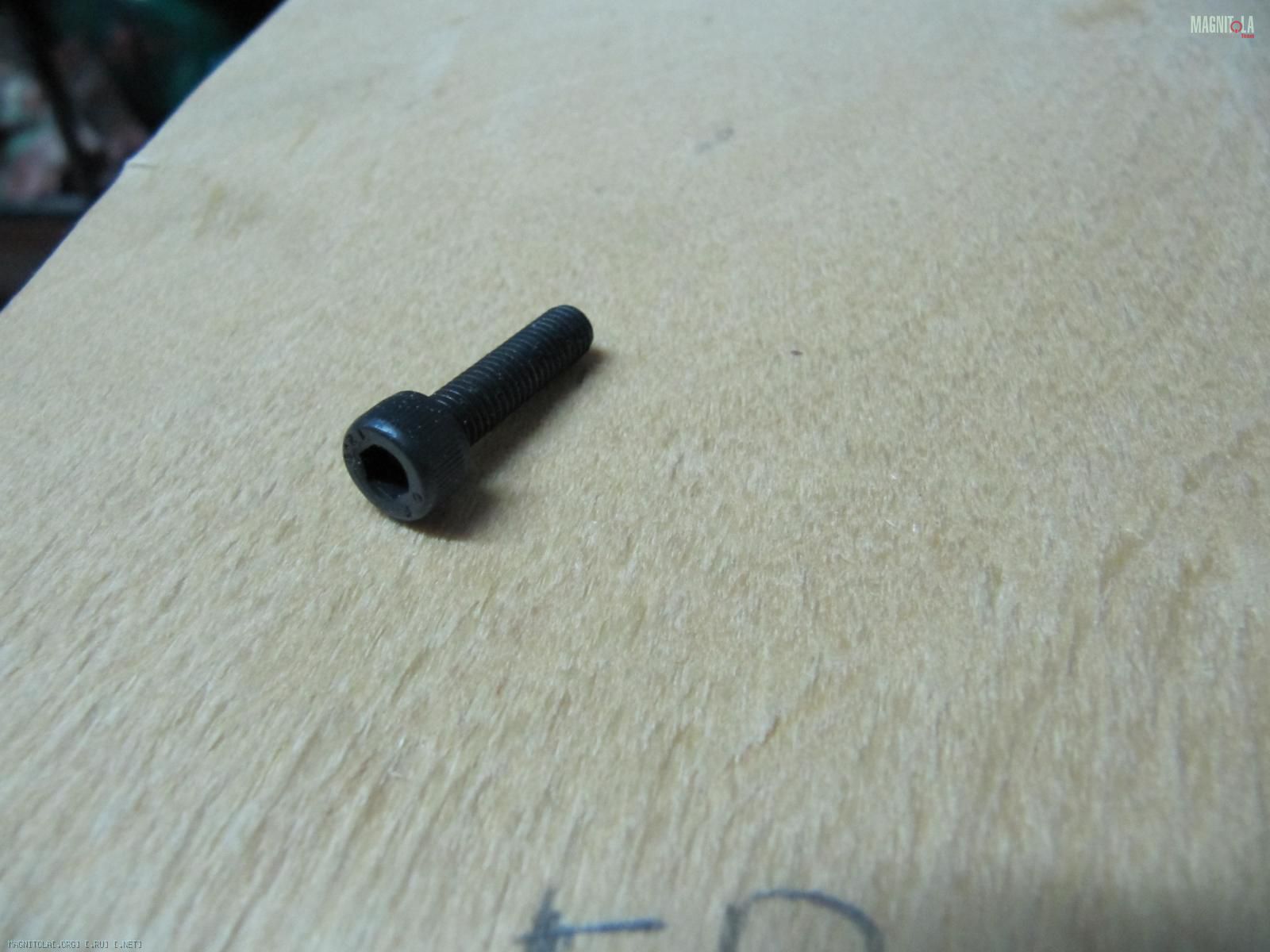

Под полом вот такие вот штуки не хитрыеВложение 325602 к которым крепятся усилители с помощью вот таких вот болтовВложение 325604Вложение 325606
Вопрос теперь как грамотно расположить проводку к усилителям

Приятно видеть знакомые девайсы уже в твоей машине! Все верно делаешь - по размещению проводки поддерживаю. Интересен конечный вариант - после первого включения так скажем.
