Re: Черная Жемчужина: SWIFTать всех наверх!

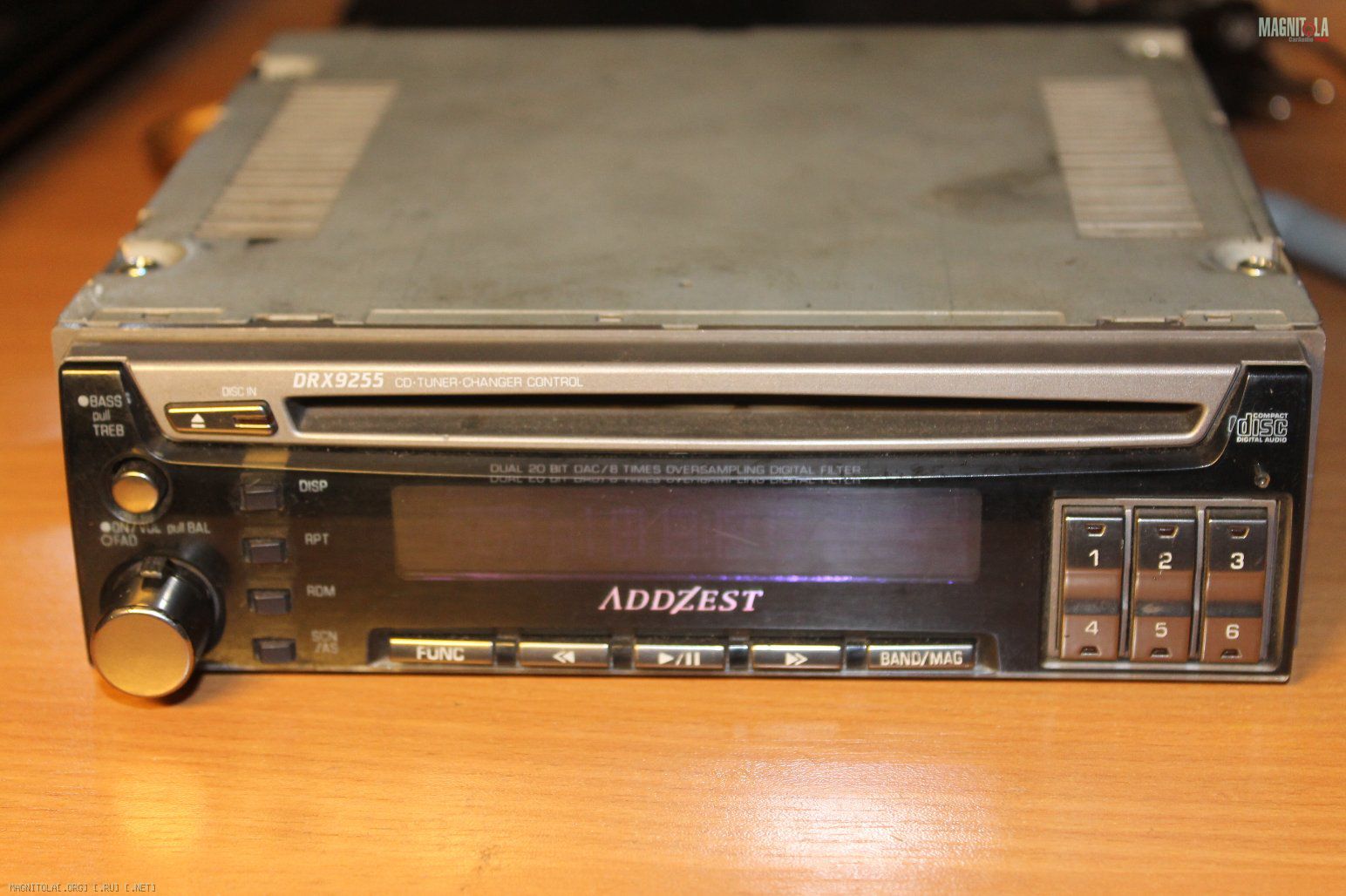

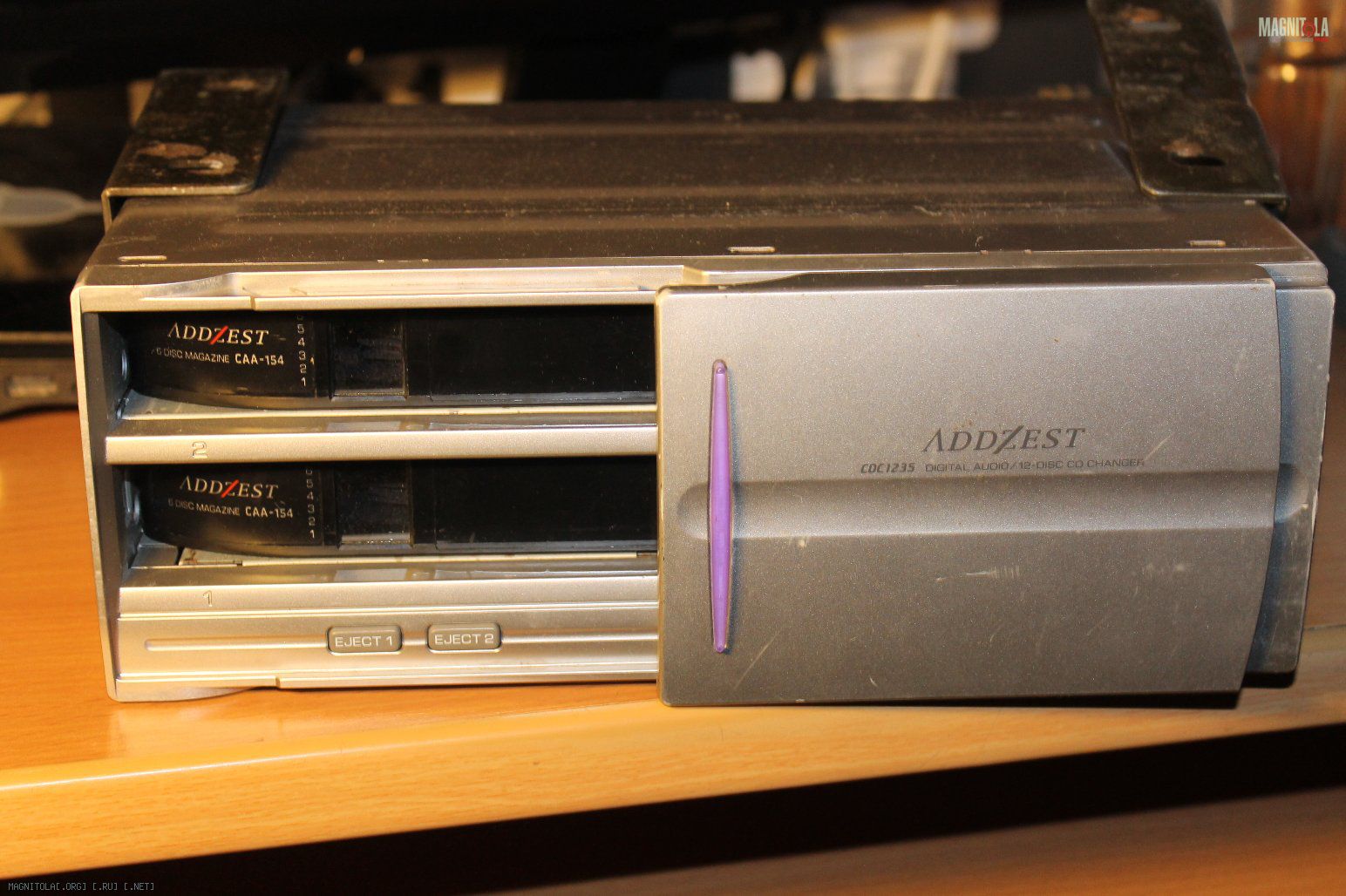

Вот и пришел мой долгожданный новогодний DRX!!!

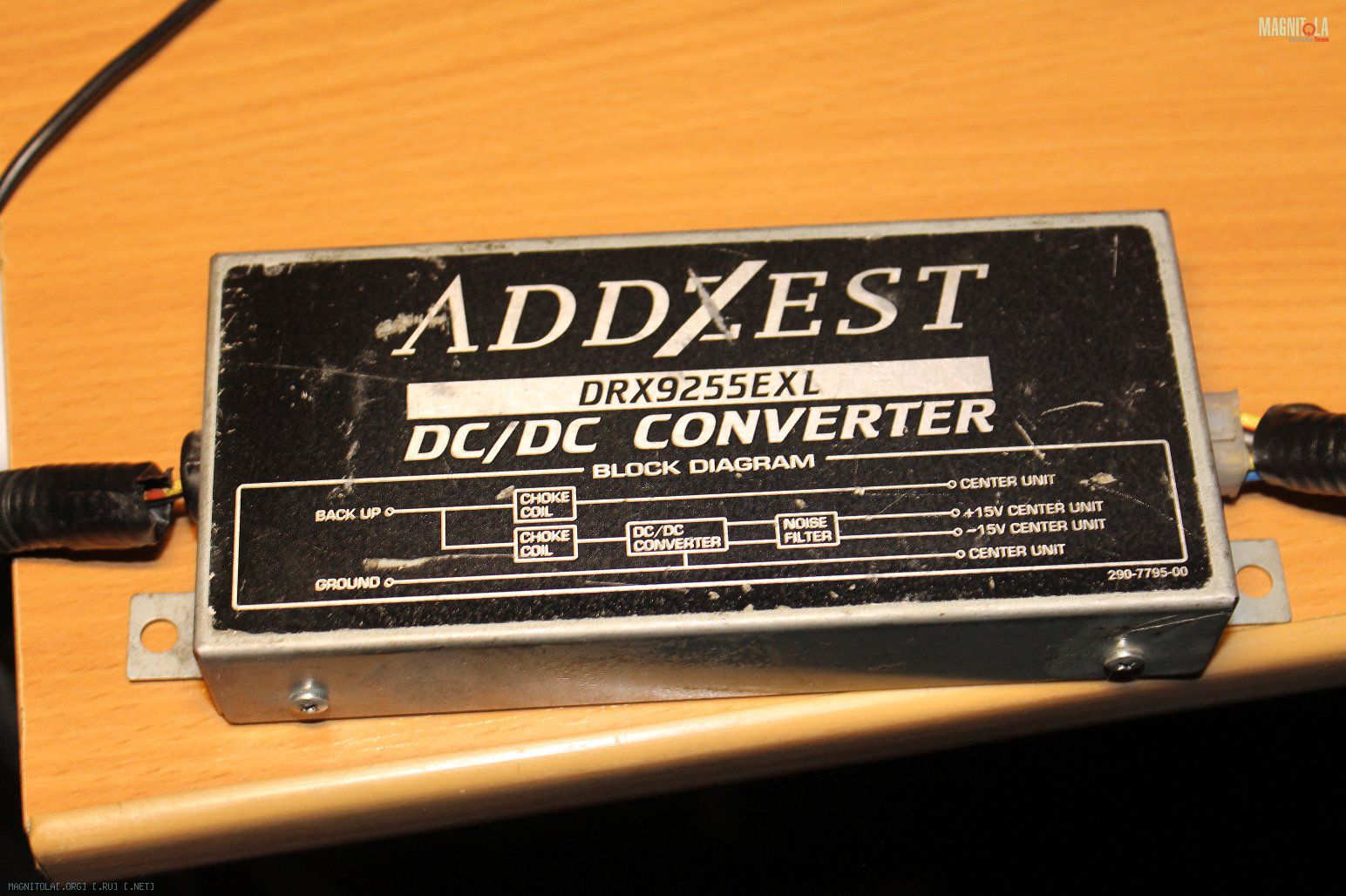

Вложение 323208Вложение 323210Вложение 323212
Жаль что придется ждать до весны, прежде чем удастся послушать сей раритет! а пока что, увидев шмат проводов и впервые взяв в руки выносной преобразователь возникло множество вопросов! на большинство сможет ответить конечно только прежний владелец, но предлагаю подумать всем над фотографиями!
И для разминки:

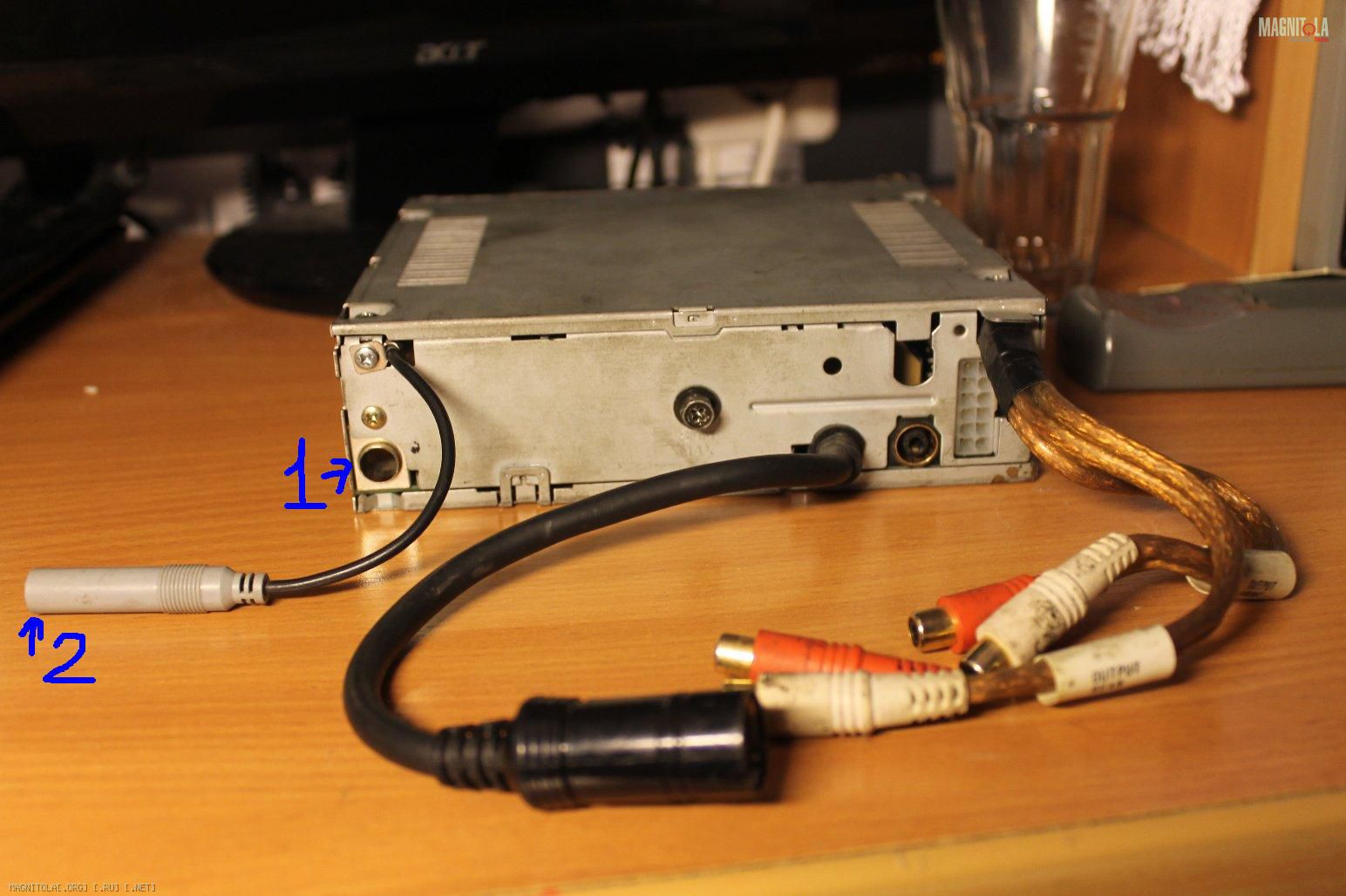

Вложение 323214
Вход (1) исходя из размеров предназначен для антенны. А для чего нужен Вход (2)?

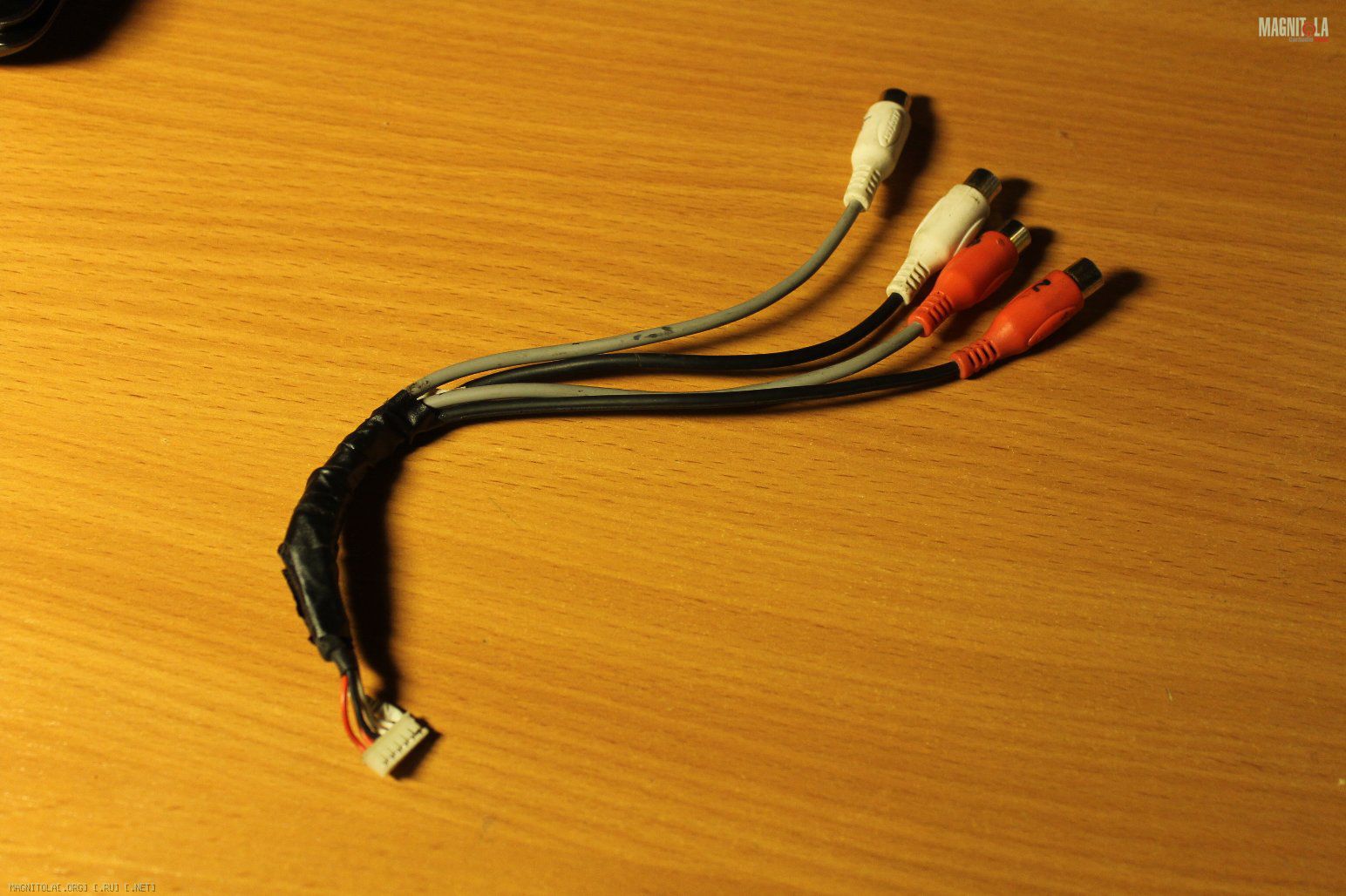

Линейники впаяны?
Вложение 323216
Вторые входили в комплект просто так?

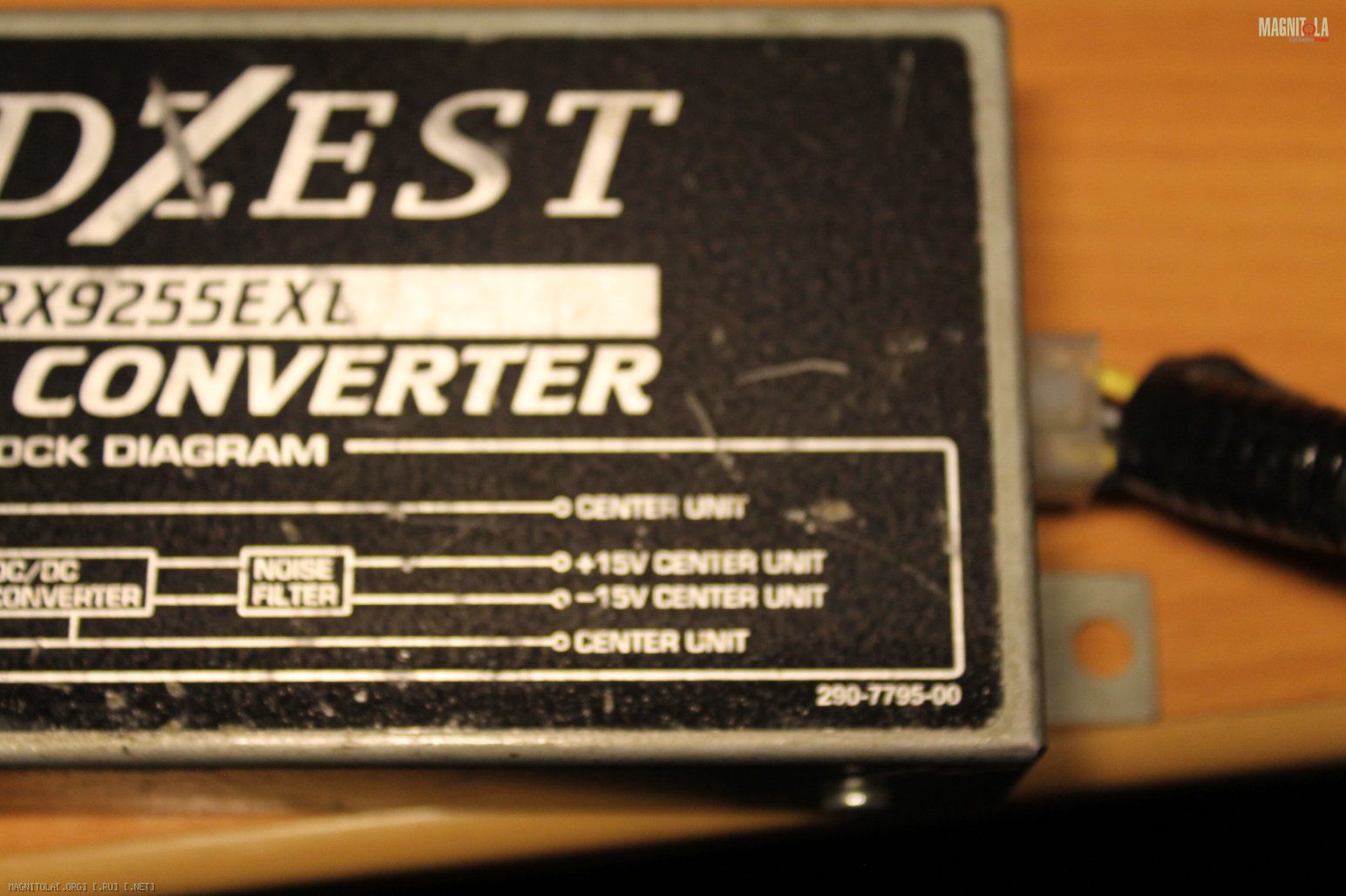

Наконец переходим к самому сложному! Рассмотрим правую сторону блока:
Вложение 323218

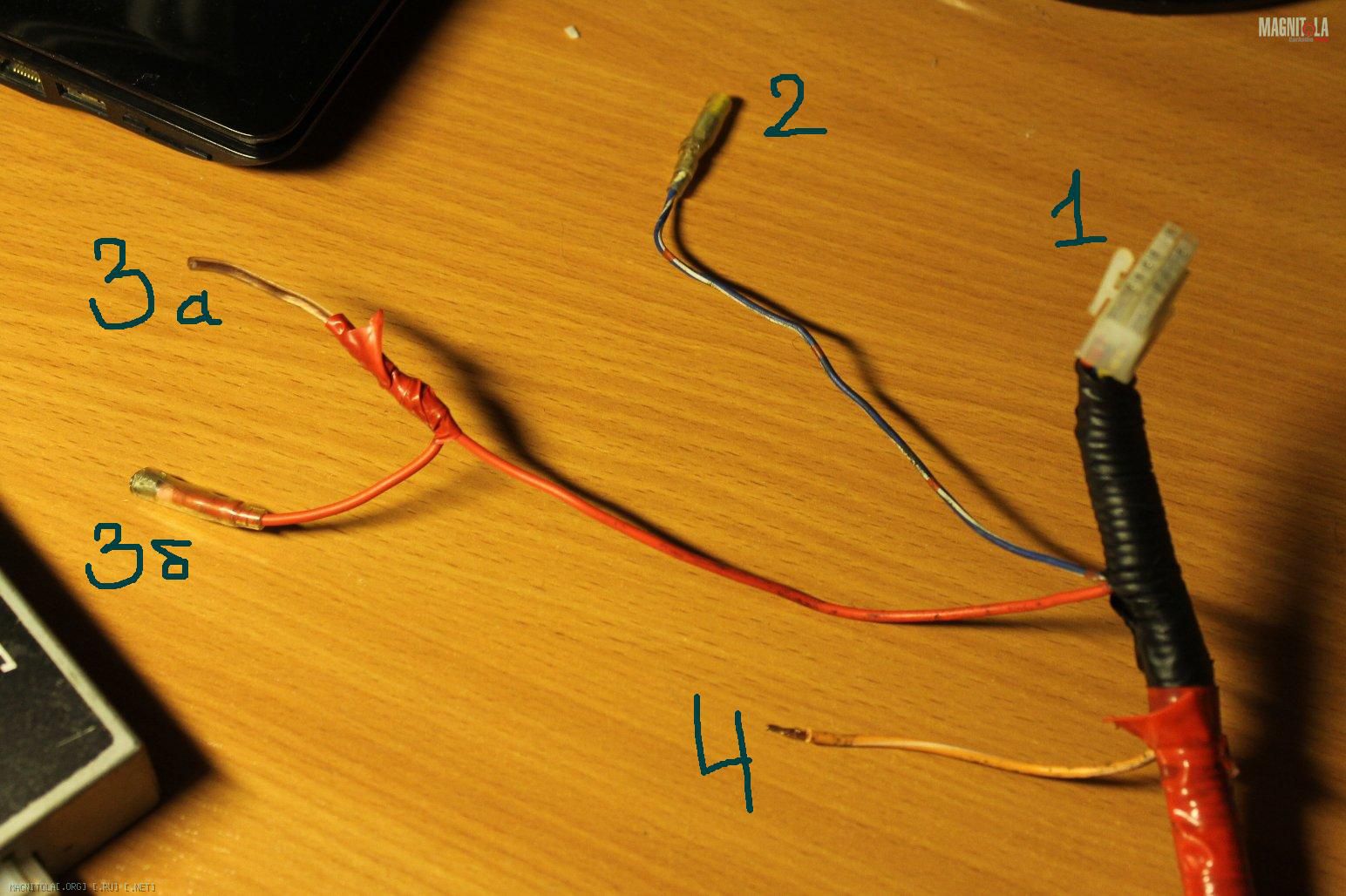

С одной стороны колодка, а с другой вот такой вот хвост:
Вложение 323220
С (1) всё понятно - в ГУ. Для кого предназначаются остальные контакты?
Доча тоже думала-думала и нечего не поняла: :D
Вложение 323230

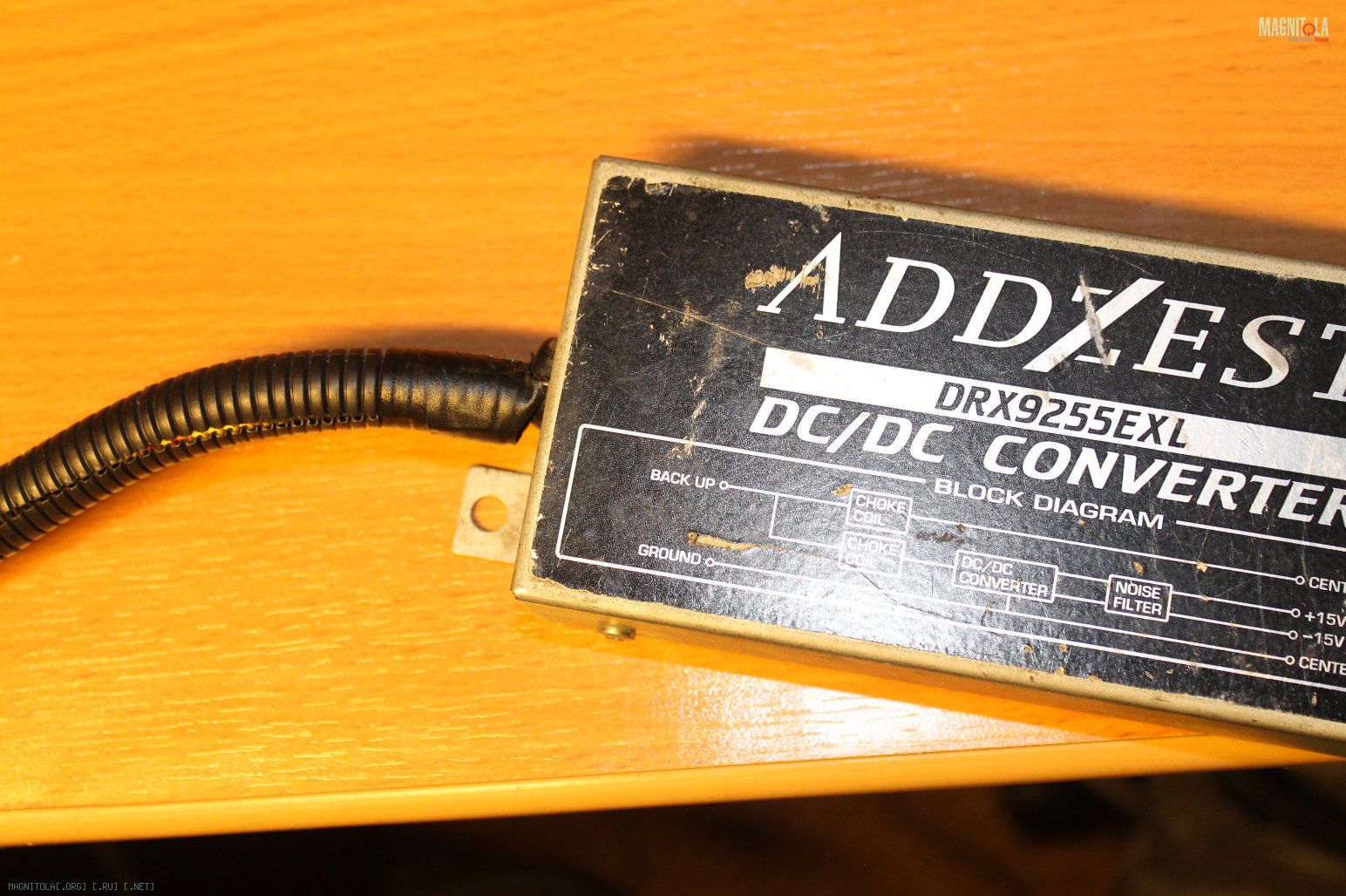

Переходим к левой стороне блока:
Вложение 323222

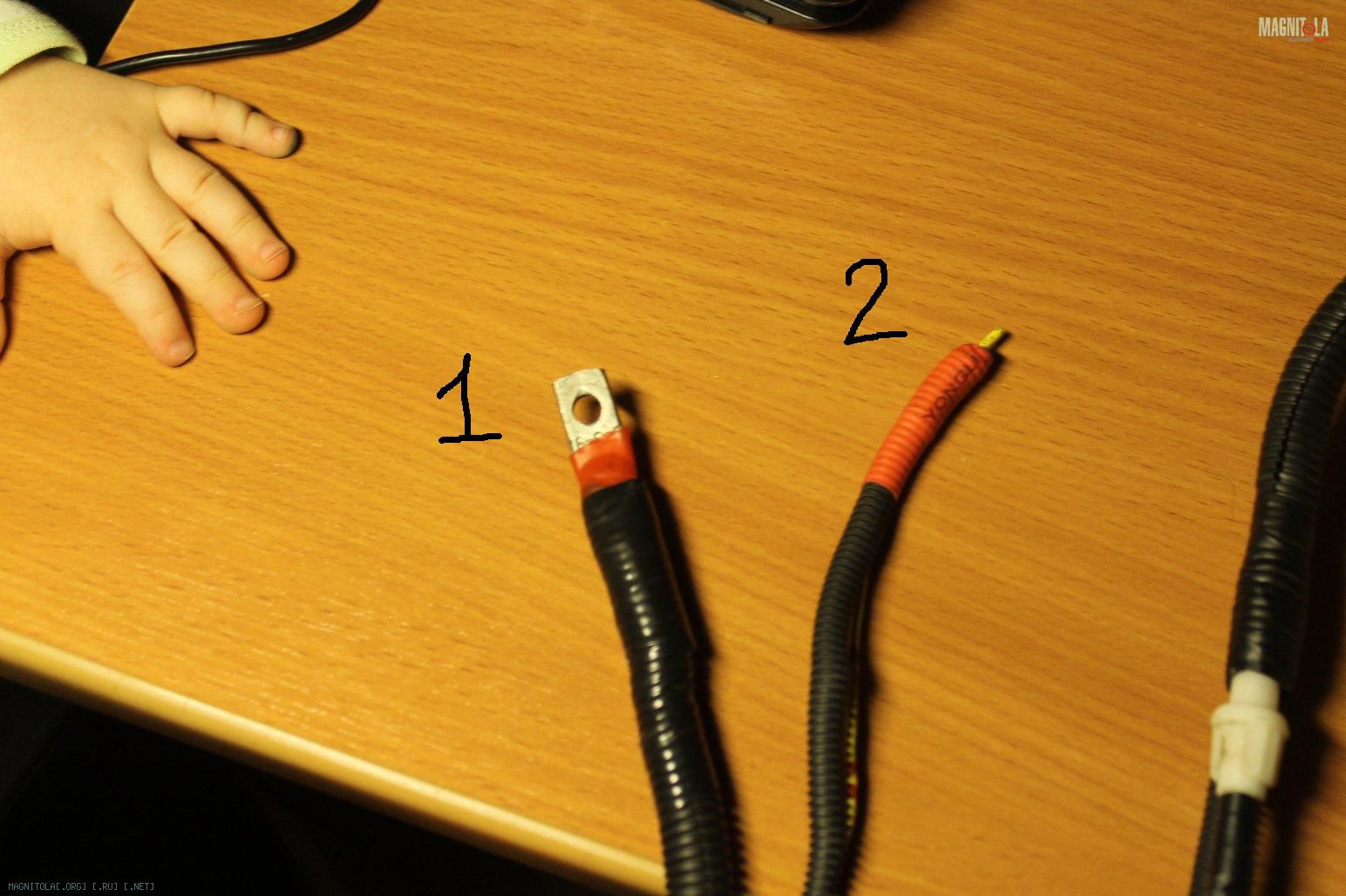

Ground и загадочный для меня BACK UP представляют собой на конце 2 провода, (1) и (2):
Вложение 323224

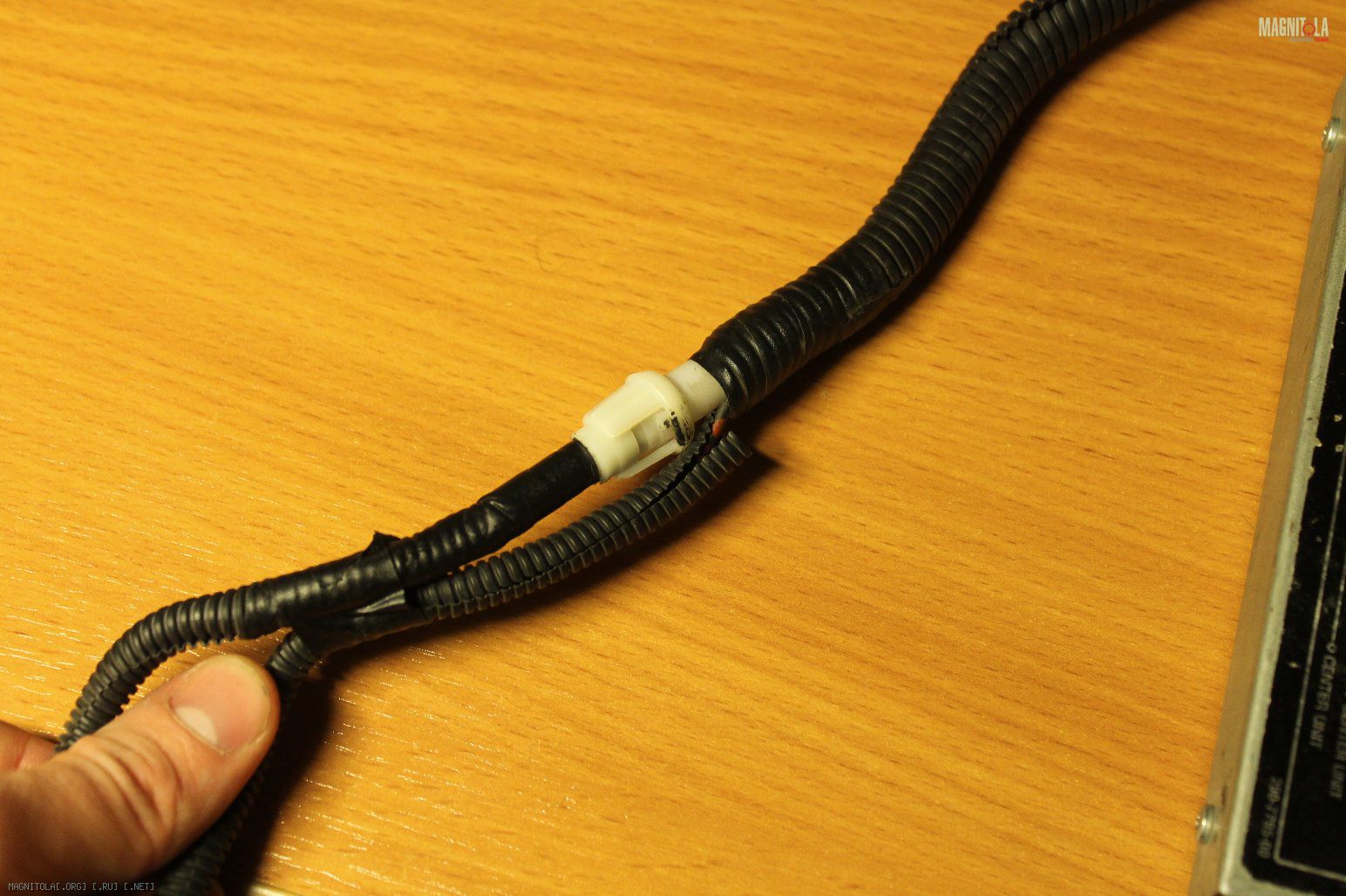

Причем (2) через предохранитель:
Вложение 323226

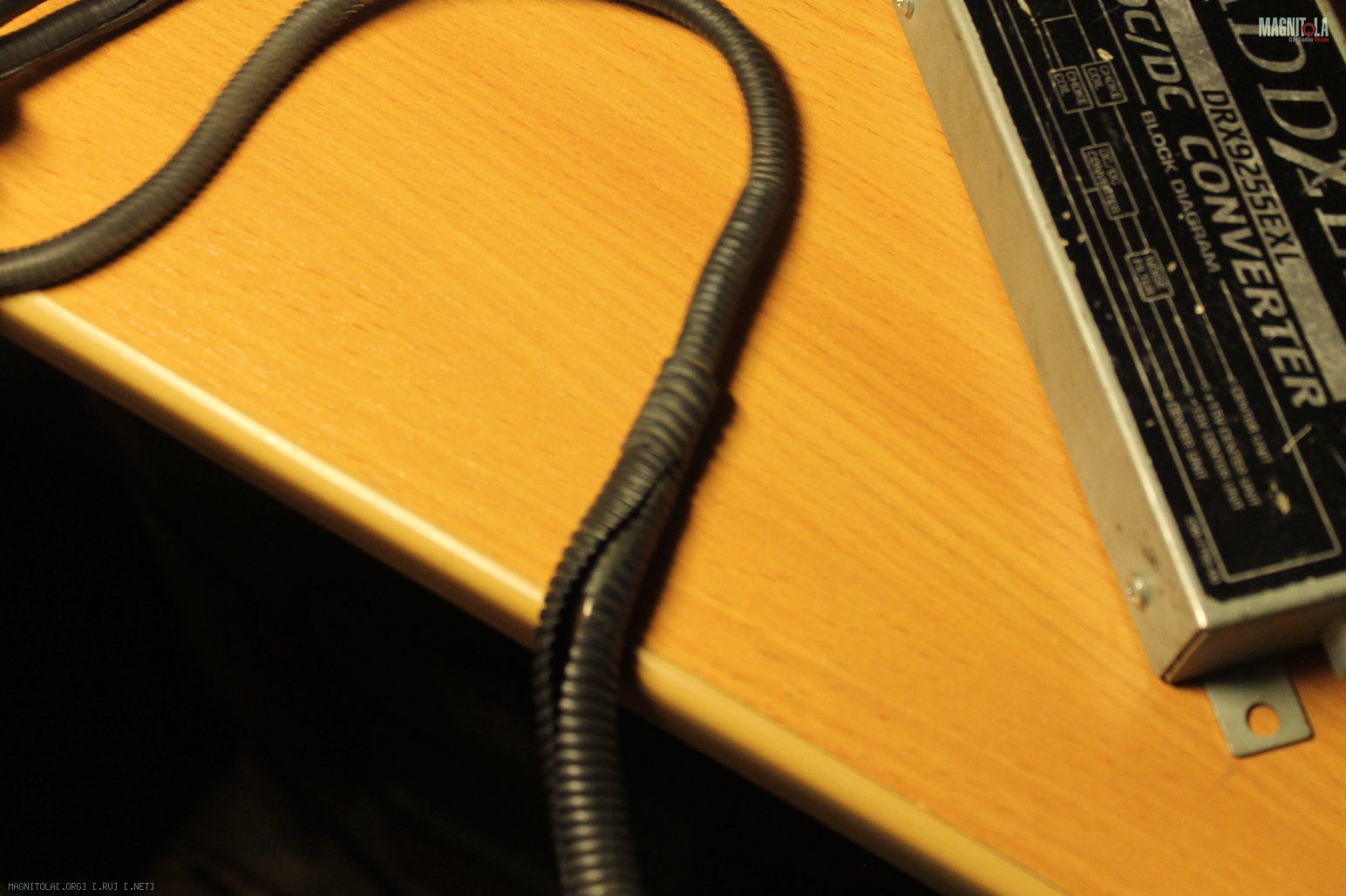

А (1) где то на середине меняет сечение с около 2.5 на около 8 квадратов:
Вложение 323228
Это просто + и - ? Без АСС?
Мне кажется или что то тут не так? Блока питания заявлен некий твик, но для чего тогда такая скрутка проводов разного диаметра? Можно ведь и сразу впаять?
Кстати фотки внутренностей сделаю наверно завтра, заодно расскажете что там хорошего переделано!
p.s.:цена вопроса 10000руб.
Re: Черная Жемчужина: SWIFTать всех наверх!
Цитата:
Сообщение от
Андреичъ Вход (1) исходя из размеров предназначен для антенны. А для чего нужен Вход (2)?
Тоже антенна, но с другим разъемом (может дублированный вход, а может и дополнительная).
---------- Сообщение добавлено 30.12.2012 в 00:37 ----------
Цитата:
Сообщение от
Андреичъ Вторые входили в комплект просто так?
Это скорее всего 2 АУКСА.
---------- Сообщение добавлено 30.12.2012 в 00:39 ----------
Цитата:
Сообщение от
Андреичъ Наконец переходим к самому сложному! Рассмотрим правую сторону блока:
С одной стороны колодка, а с другой вот такой вот хвост:
С (1) всё понятно - в ГУ. Для кого предназначаются остальные контакты?
Один разъем в ГУ, другой в блок питания. Остальные провода со стандартной Кларионовской (да и вообще стандартной) цветовой маркировкой.
---------- Сообщение добавлено 30.12.2012 в 00:42 ----------
Цитата:
Сообщение от
Андреичъ Ground и загадочный для меня BACK UP представляют собой на конце 2 провода, (1) и (2):
Цитата:
Сообщение от
Андреичъ Причем (2) через предохранитель:
Просто (+) и (-)
Re: Черная Жемчужина: SWIFTать всех наверх!
Цитата:
Сообщение от
Андреичъ А для чего нужен Вход (2)?
на алпайнах эт вроде вход под АМ диапазон первый вход ясен пень под ФМ антену
Re: Черная Жемчужина: SWIFTать всех наверх!
мА у Блаупунктов вообще два тюнера, каждый с персональным входом: магнитола включает тот, на котором сигнал лучше, а ещё возможно автоматическое переключение со станции на станцию по сигналу RDS (обычно это возможно только при прослушивании диска).
Но как у этого клариона сделано - отыскать можно только в инструкции:) Я в тырнете нашёл только инструкцию по эксплуатации, инструкцию по установке не нашёл. Выложить что есть?
Вложений: 2
Re: Черная Жемчужина: SWIFTать всех наверх!

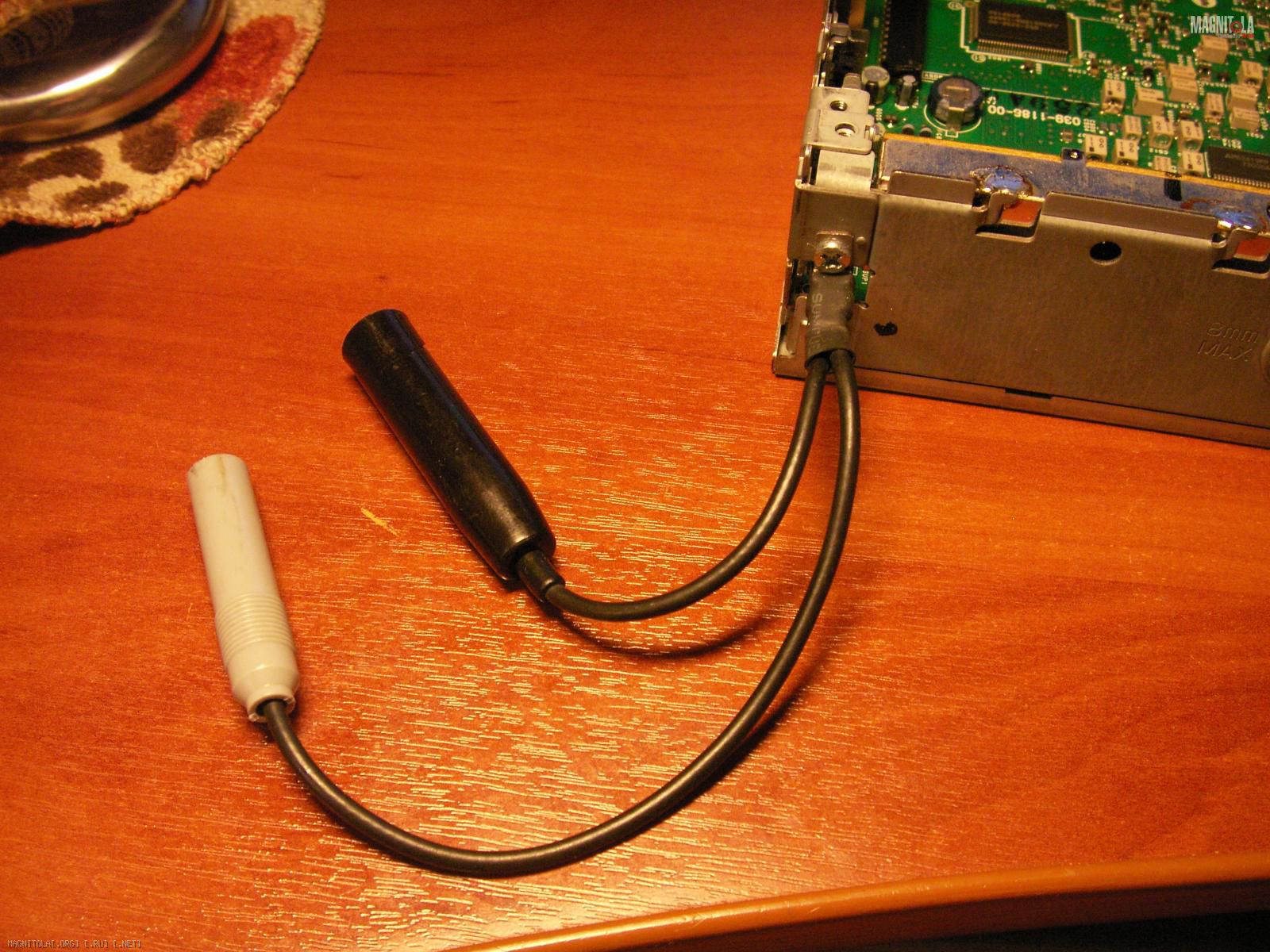

Addzest DRX740z
Вложение 323442Вложение 323440

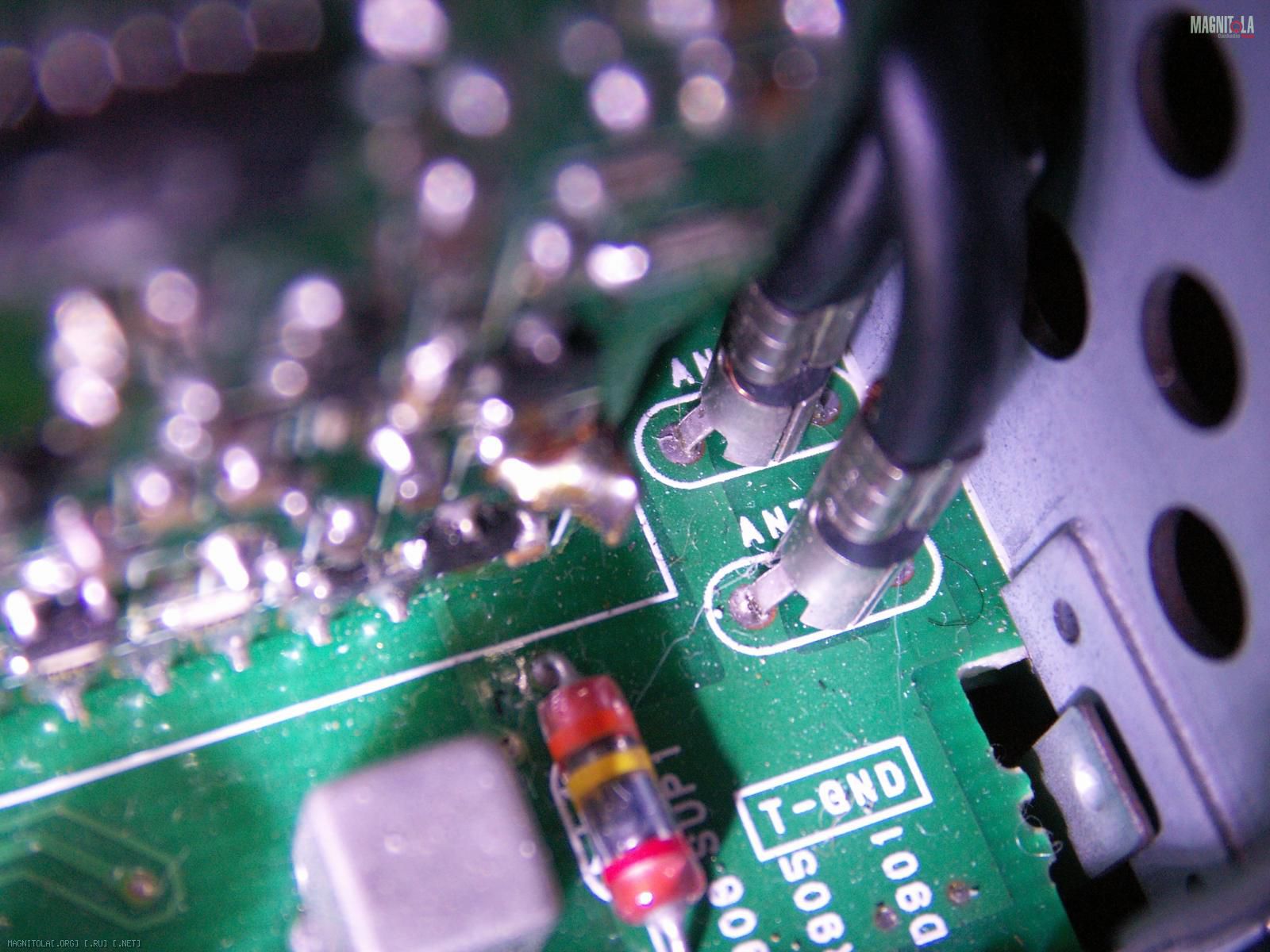

Тоже 2 антенных входа. На плате обозначены, как ANT1 и ANT2.
Re: Черная Жемчужина: SWIFTать всех наверх!
Цитата:
Сообщение от
fox proteus Я в тырнете нашёл только инструкцию по эксплуатации, инструкцию по установке не нашёл. Выложить что есть?
Давай!
Re: Черная Жемчужина: SWIFTать всех наверх!
Цитата:
Сообщение от
Tim635 Чтобы одинаково выставить раздельные гейны.
А зачем надо выставить одинаковые гейны? Да еще когда ГУ клара беспроцессорная?
Re: Черная Жемчужина: SWIFTать всех наверх!
Цитата:
Сообщение от
Pit А зачем надо выставить одинаковые гейны? Да еще когда ГУ клара беспроцессорная?
Вопрос не ко мне:) Я только объяснил для чего нужны вышеописанные действия.
Вложений: 1
Re: Черная Жемчужина: SWIFTать всех наверх!
Приложил к этому сообщению.
Re: Черная Жемчужина: SWIFTать всех наверх!
Pit На хеликсе А4 лучше выставить одинаково, тогда проще все собрать в кучу.
А там такие крутилки чуть тронул и фсе, образ уплыл, фокус тю-тю.
Хотя это более востребовано в проце, но и в пассиве тожо требуется.
Но при неудачном инсталле при наличии привязки можно разными гейнами выправить ситуацию,
у себя только при установке одинаковых получилось собрать и тоналку и фокус.
