Точно, нарисуй штатную массу и зачеркни ))) И стрелочки забыл )))Цитата:
Сообщение от Tim635
Вид для печати
Точно, нарисуй штатную массу и зачеркни ))) И стрелочки забыл )))Цитата:
Сообщение от Tim635
с этим я полностью согласен! Потому и отмечаю как можно больше всего, включая питание вентиляции! Но предположить что сечение после предохранителя поменялось и не обозначилось - это абсурд! также можно было бы предположить, что оно поменялось посреди длины кабеля, и лучше было бы обозначать сечение через каждые 2мм схемы :DЦитата:
Сообщение от Tim635
Единственное место где меняется сечение обозначено штепсельным соединением, после него сразу же и обозначено новое сечение
---------- Сообщение добавлено 23.03.2014 в 23:26 ----------
вот про стрелочки думал :DЦитата:
Сообщение от x-diz
это упустил. тогда придирка снимается =)Цитата:
Сообщение от Андреичъ
ЕММА, ети ее в карамысло =) либо обозначь, либо убери =)Цитата:
Сообщение от Андреичъ
не забудь, что судят человеки, а не бумажки =) и потом спорить, оспаривать и т.д. - тебе оно надо?Цитата:
Сообщение от Андреичъ
как мне сказал один судья - "самая лучшая презентация та, после которой не надо смотреть сам инстал" =)Цитата:
Сообщение от Tim635
Истина, но схема - это всего лишь маленькая часть презентации :DЦитата:
Сообщение от podisha
за которую можно схватить баллов под 20 в минус =)Цитата:
Сообщение от Андреичъ
Итак, обещанный рассказ о том, что я делал в выходные! Не только же схему рисовал :D

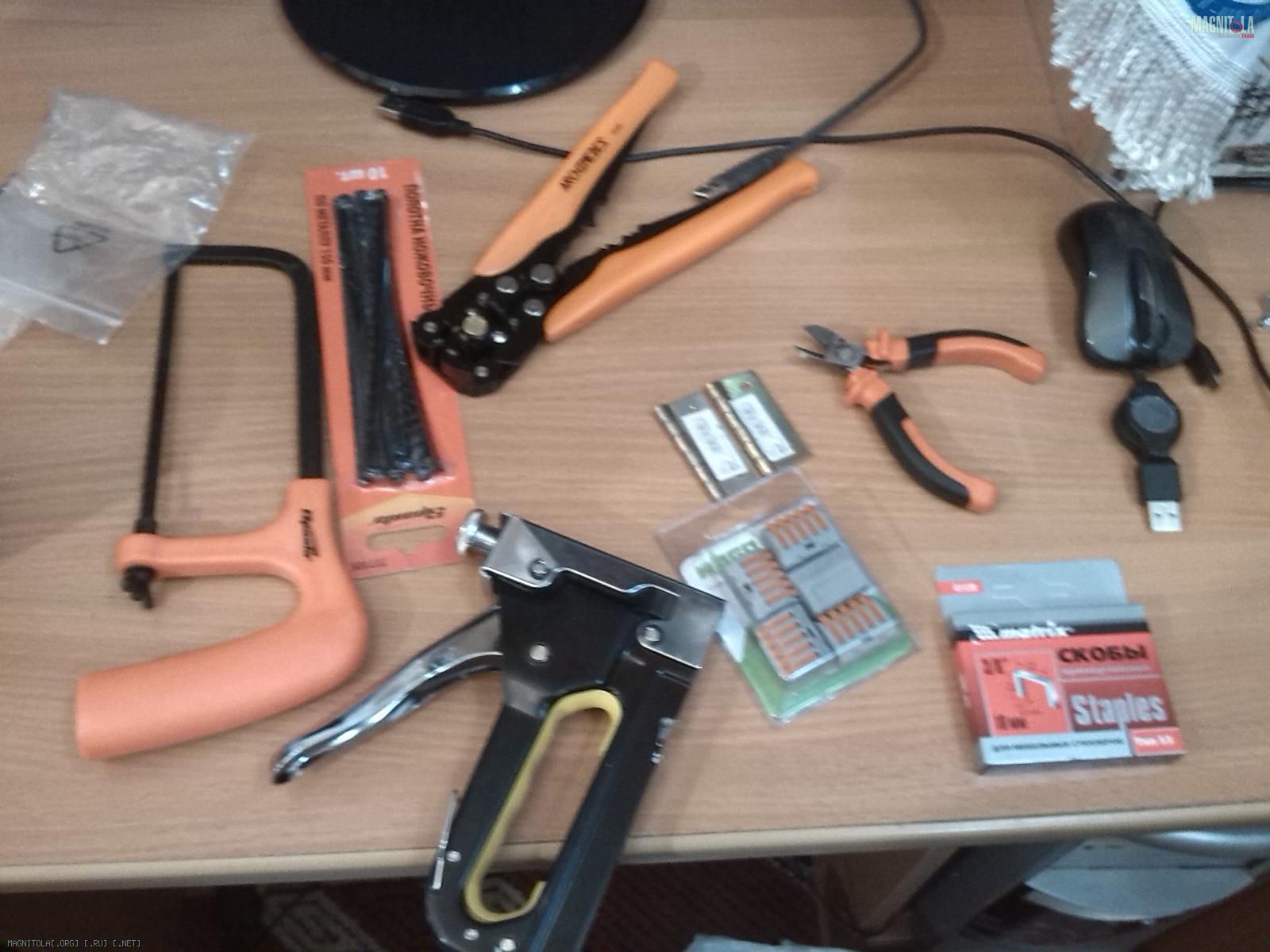

Заехал в Леруа, вроде надо было то купить только дверные петли! И тут понеслась, степплер у меня разваливается, ножовки нет, ножка дремеля плохая....
Вложение 546498
Вобщем как жена у меня по Меге гуляет, так я по Леруа обычно :D :D

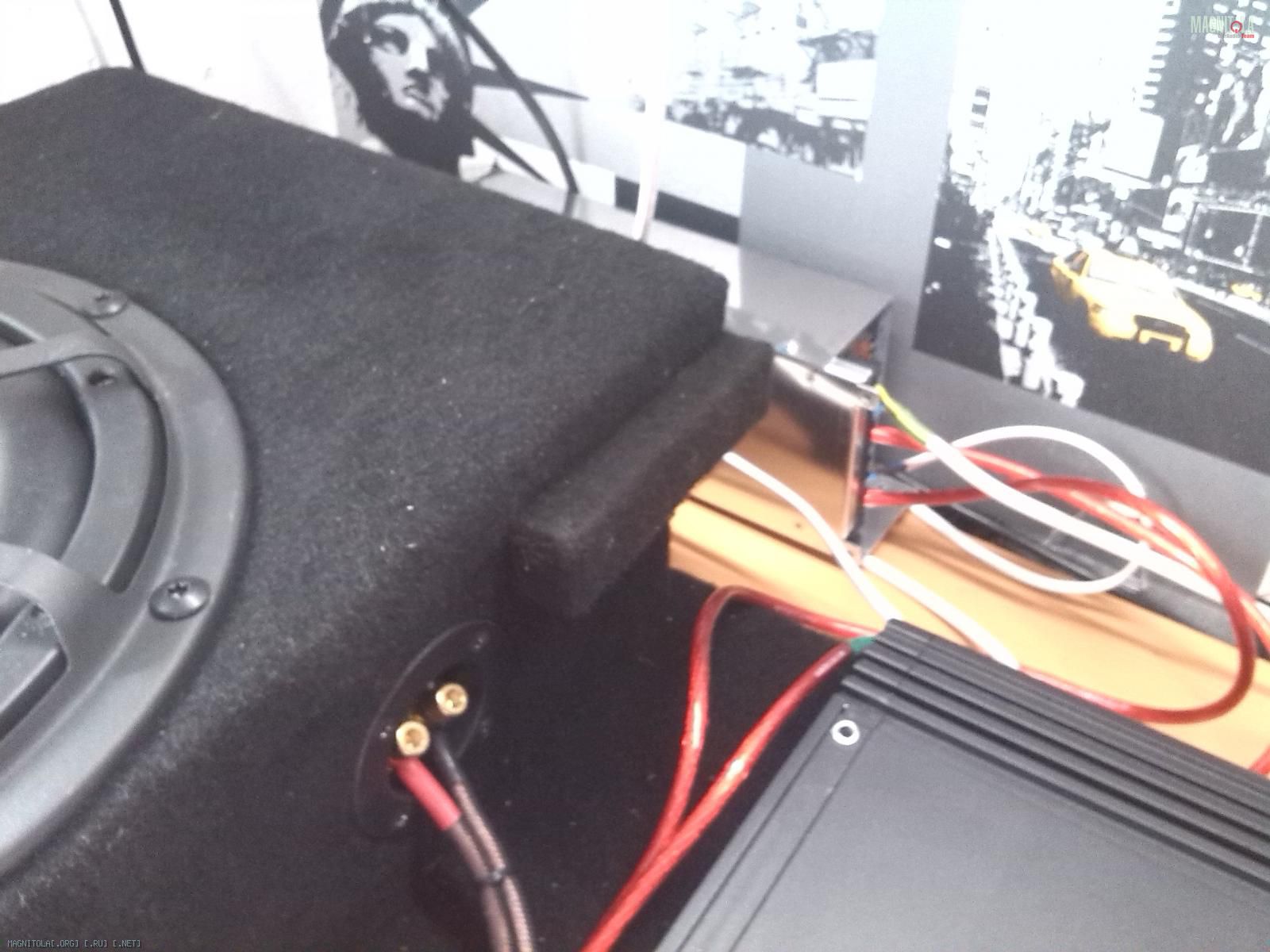

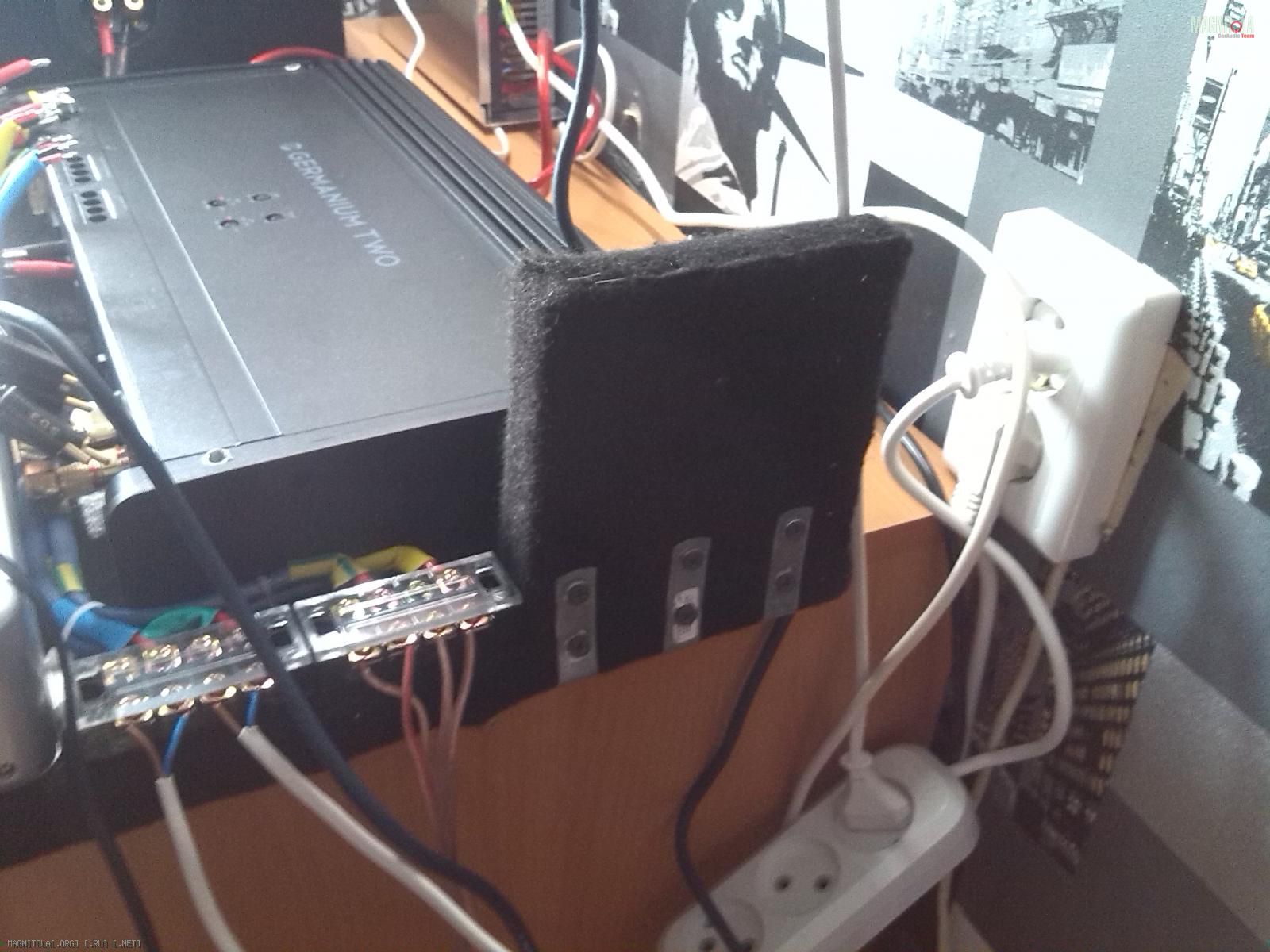

Короче, крышка фальша пилится в нужных пропорциях на статическую часть и саму крышку. Для статической делается упор:
Вложение 546500Вложение 546502

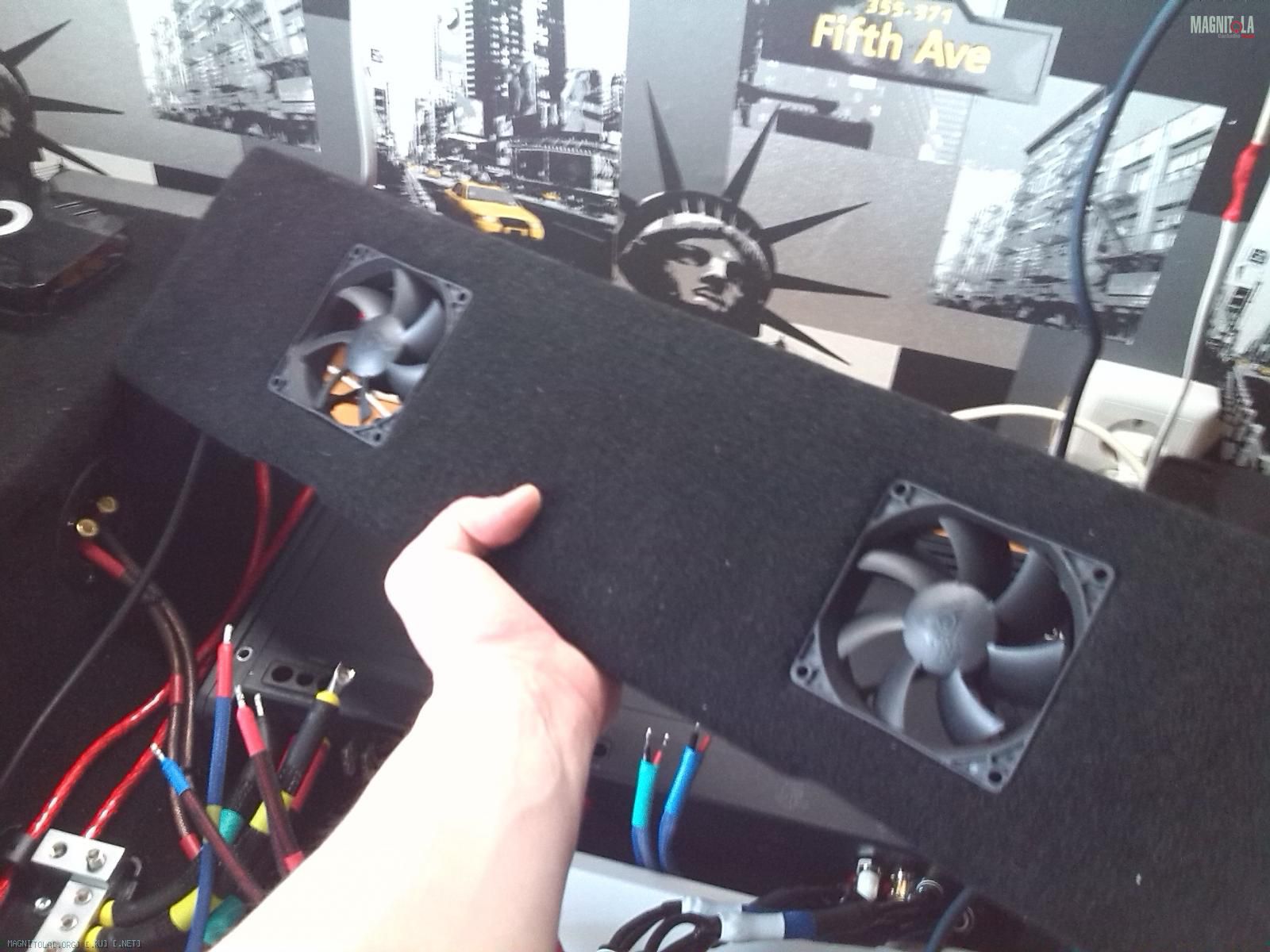

В ней выпиливаются отверстия и вставляются туда вентиляторы:
Вложение 546504Вложение 546506

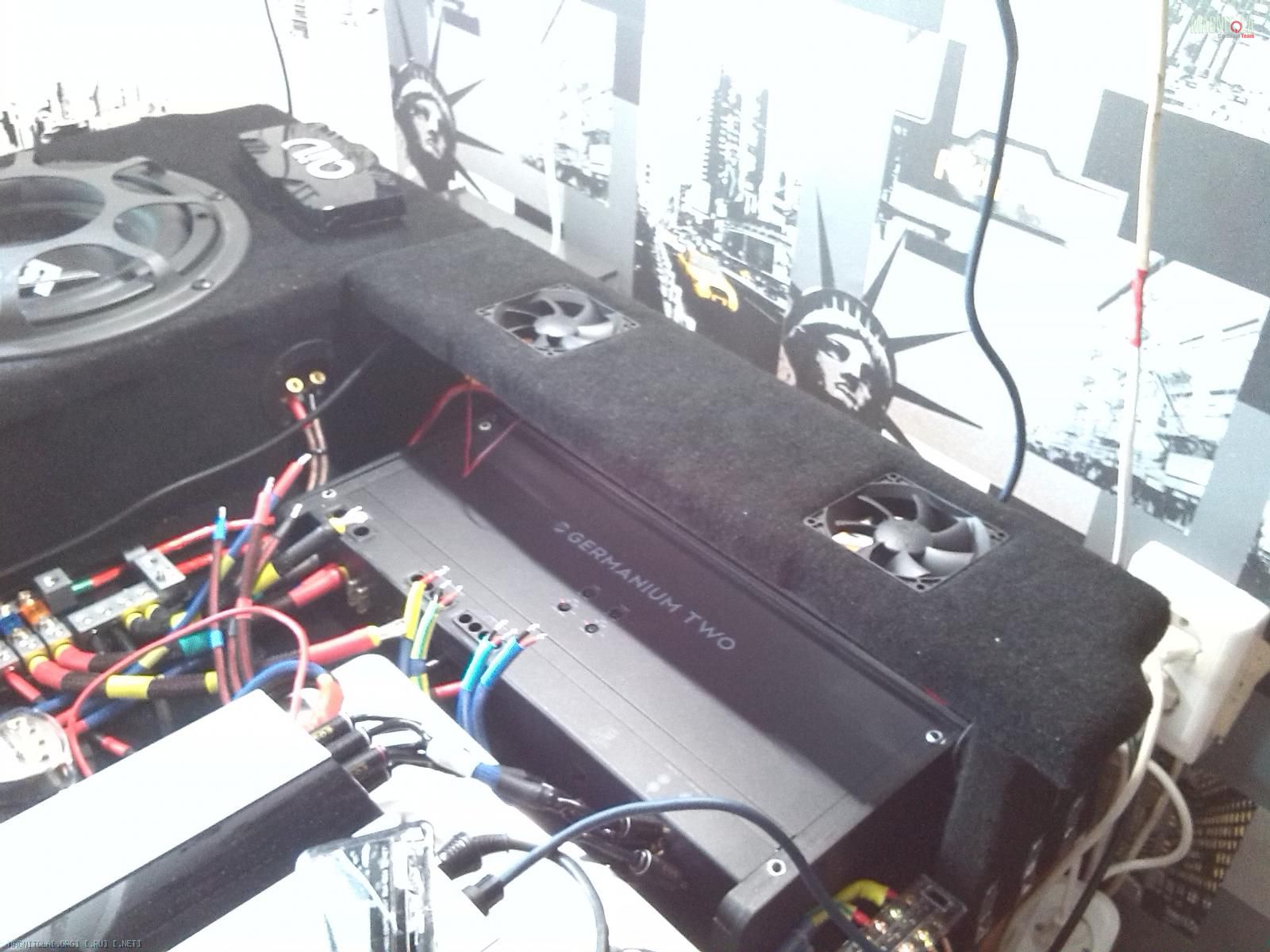

Как видно, вентиляторы находятся непосредственно над радиаторами усилителей, при этом в положении открытой крышки не будет затруднен доступ к настройкам усилителя!

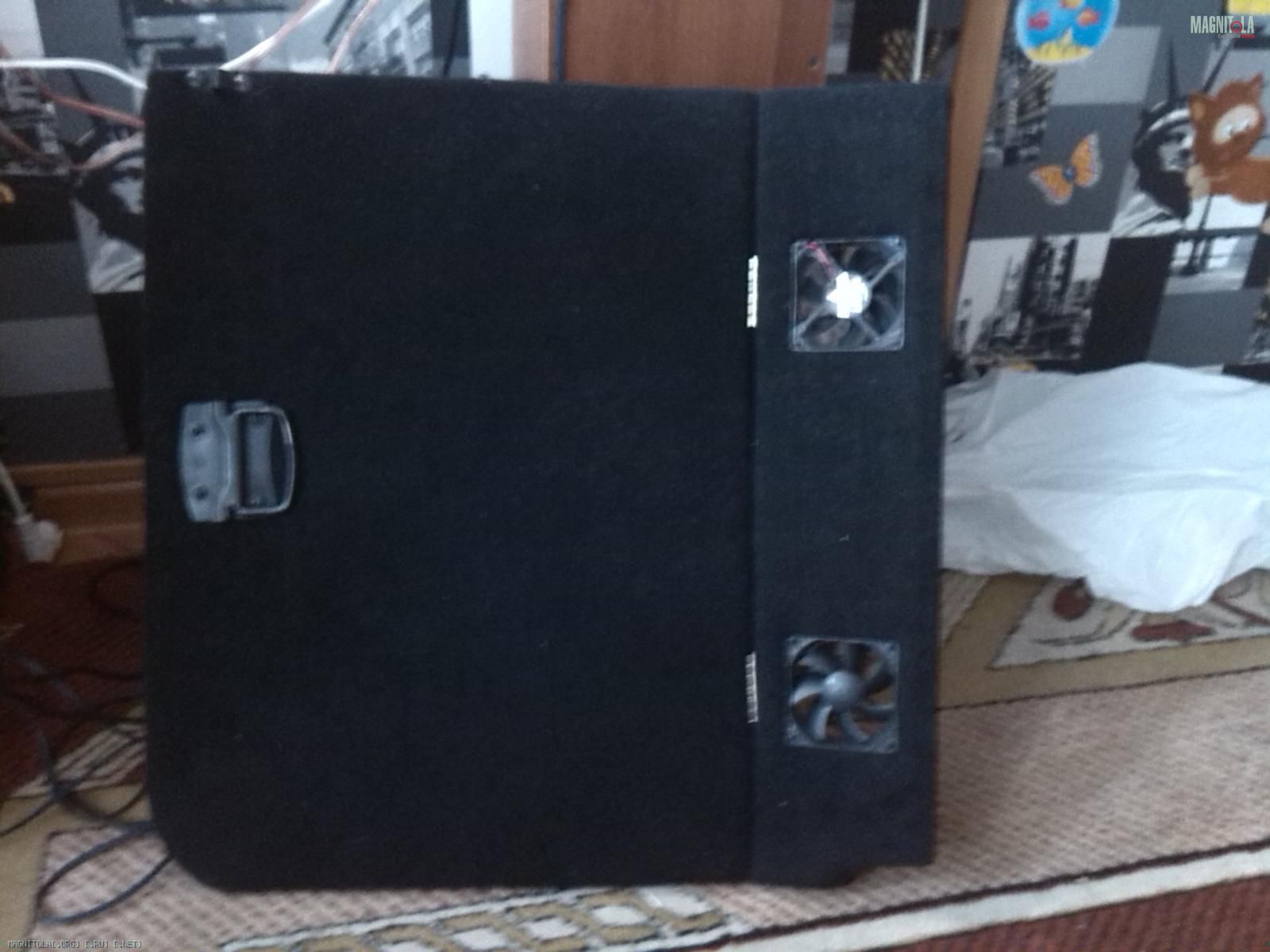

Подвижная часть сажается на петли. На этом этапе я также решил перевернуть один вентилятор, чтоб воздух в итоге циркулировал по всему подполью - примерка показала, что от усилителя до крышки 1-1.5 см, движению воздуха преград нет
Вложение 546508
Ну и сама примерка:
Вложение 546510

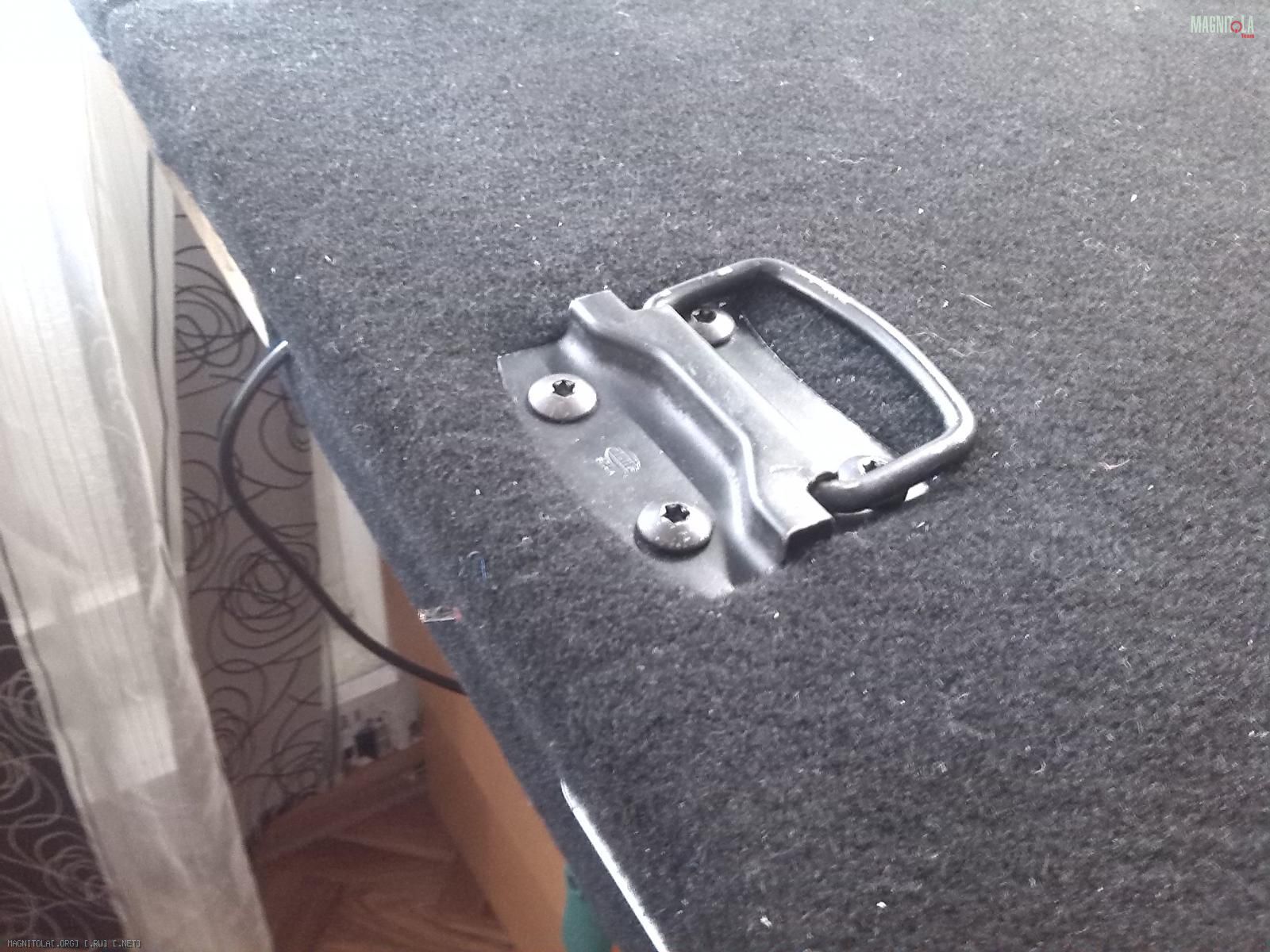

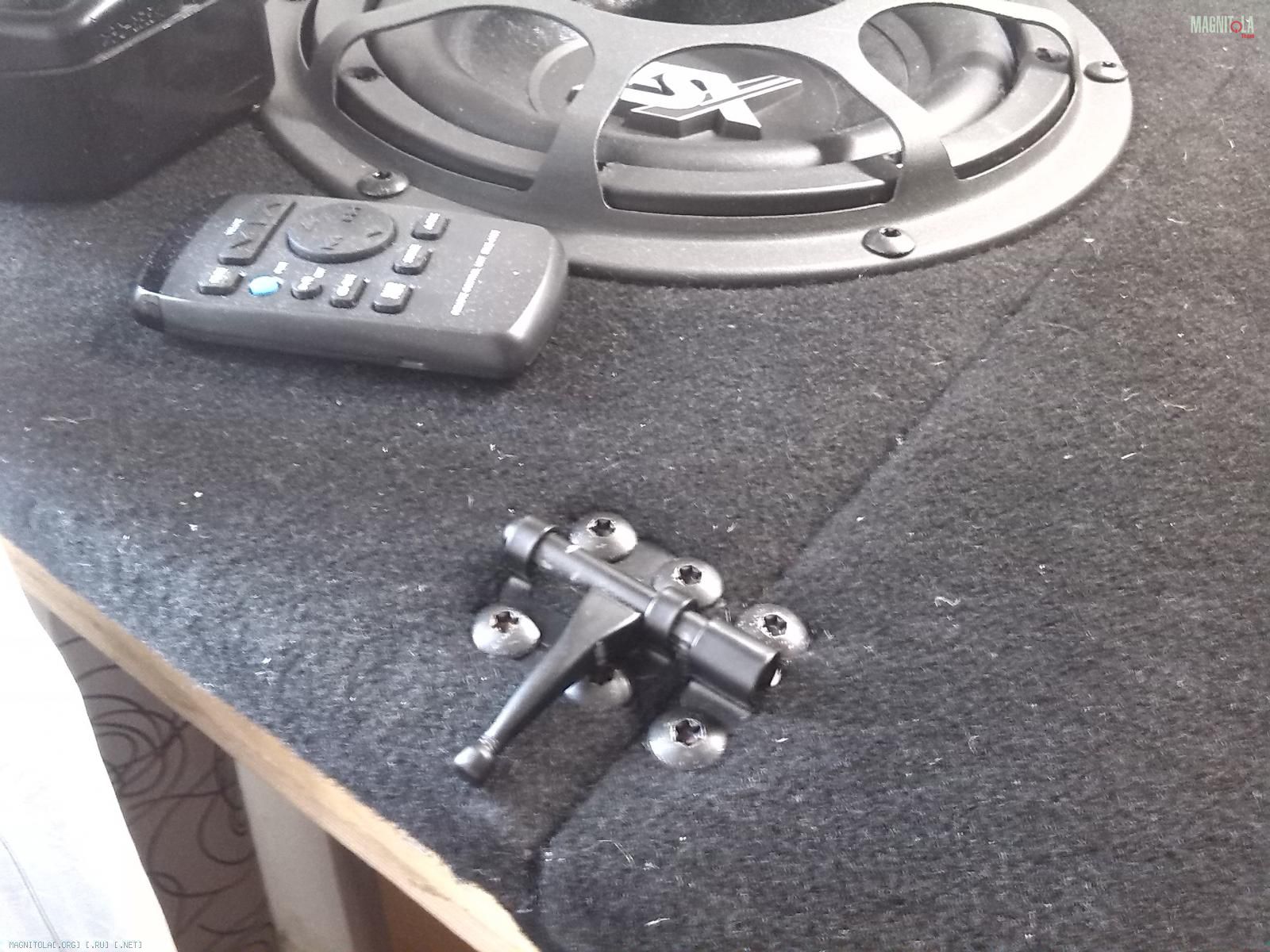

Купил шурупы, как на гриль для решеток вентиляторов, но в итоге вкрутил их в шпингалет и ручку, чтоб привести все к одному стилю:
Вложение 546516Вложение 546518

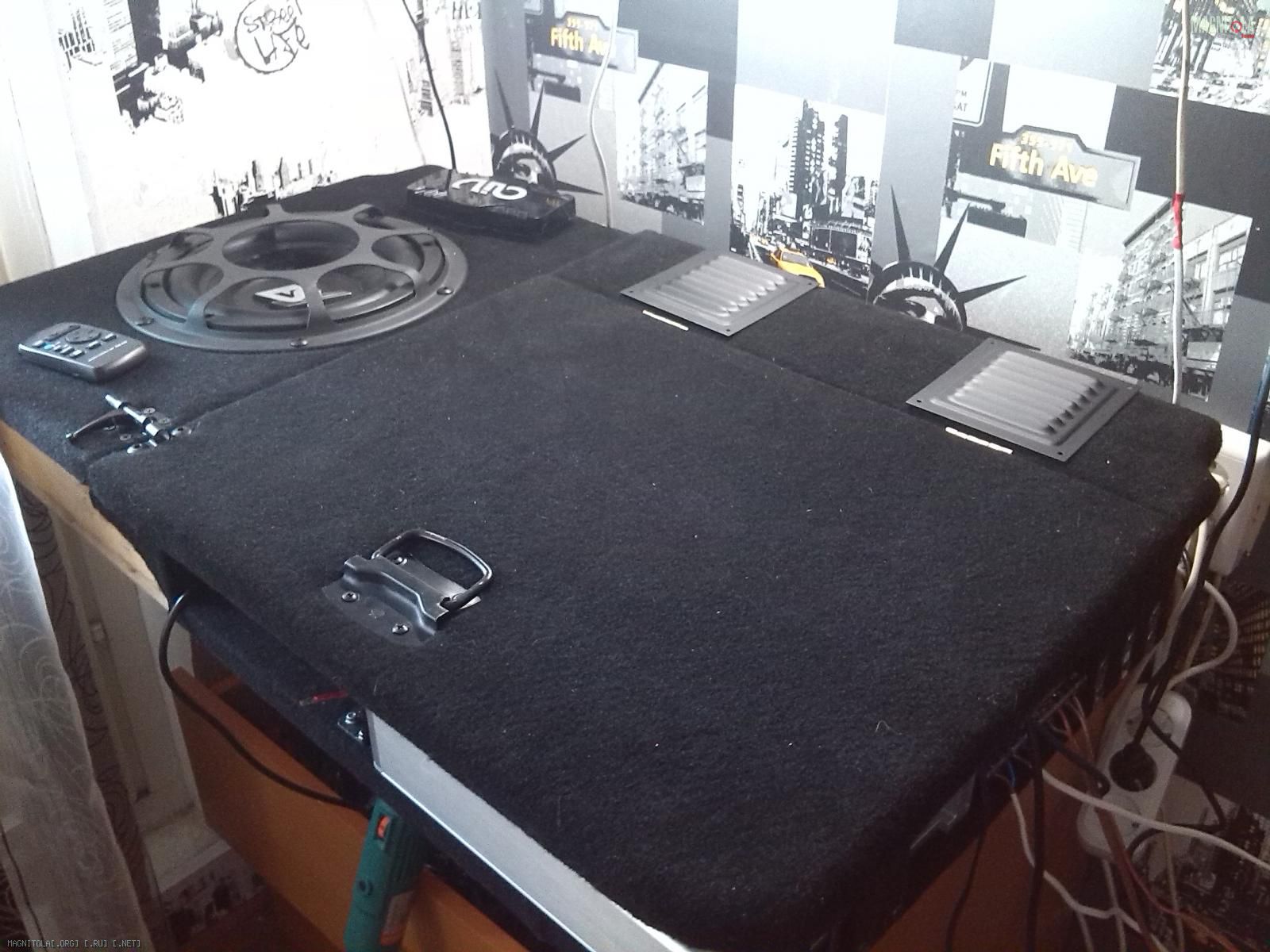

Решетки только примерил, сперва предстояло немного переделать эти самые кулеры:
Вложение 546514

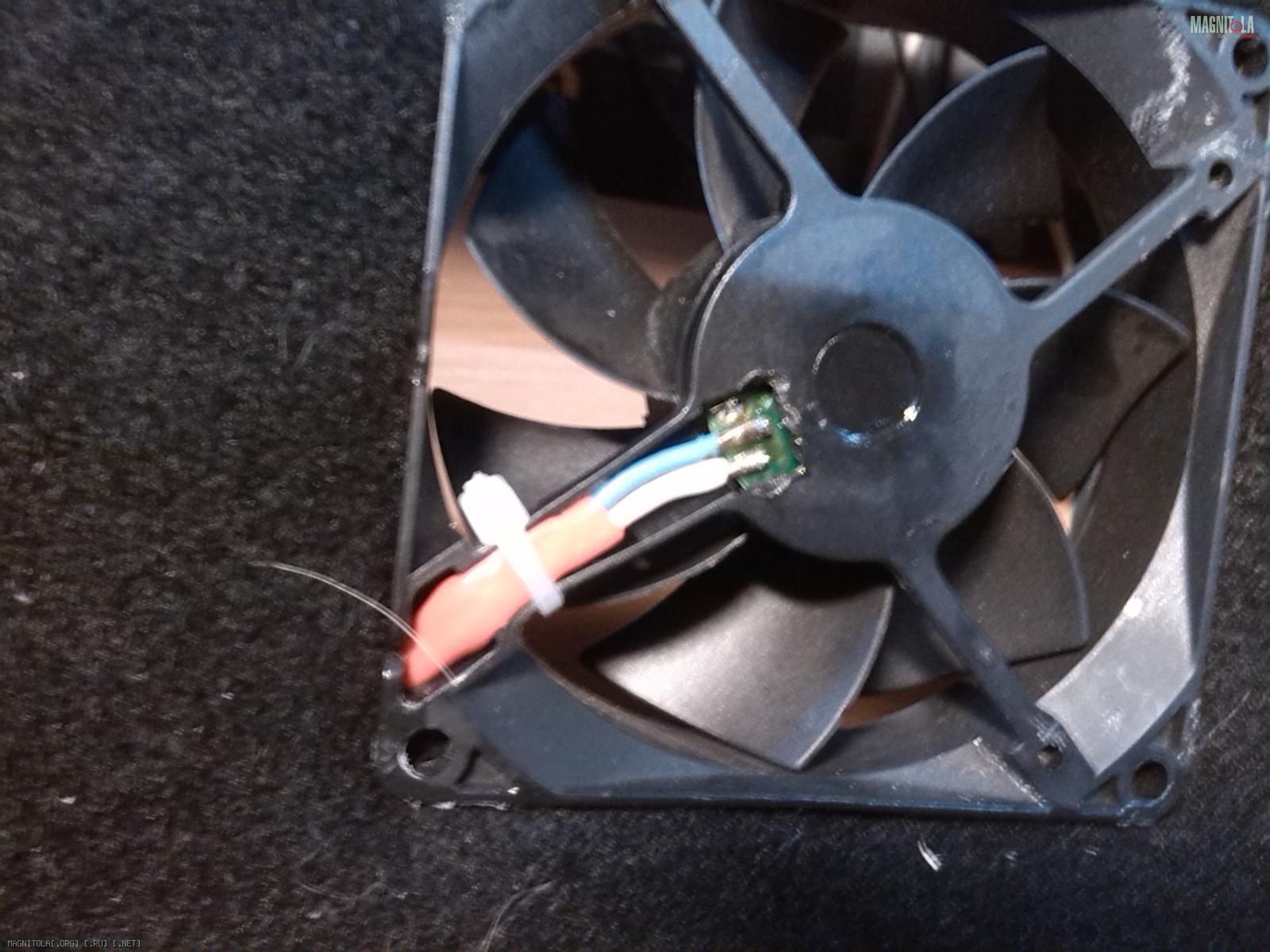

Штатные сопливые провода выпаиваются и взамен встают ПУГНП 2х1.5:
Вложение 546520

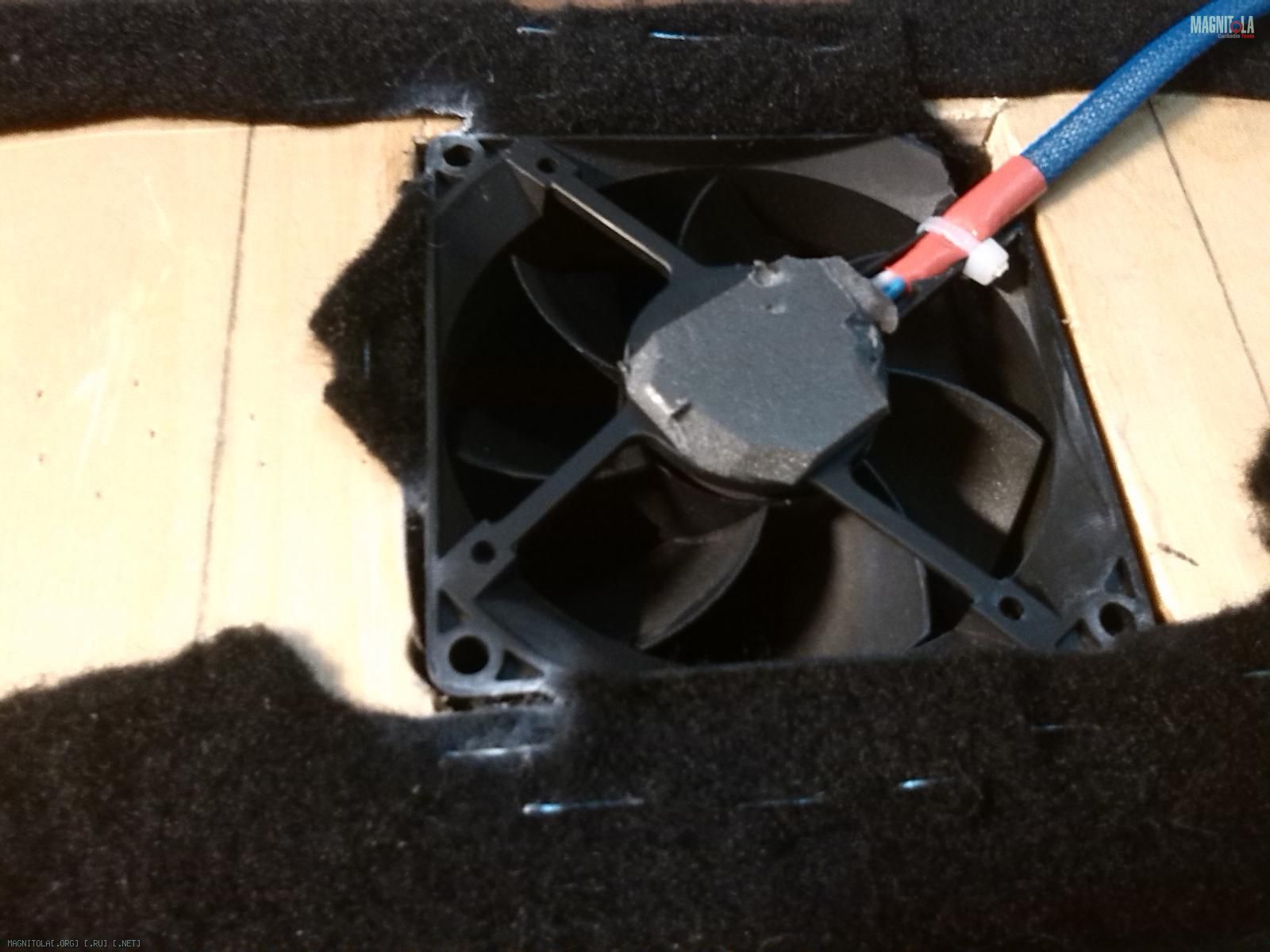

Доступ к проводам и внутренностям закрыл спленом - эстетика внешнего вида так себе, зато функция выполняется хорошо (всеравно все будет скрыто):
Вложение 546522
Провода как и прежде в змее, термухе и на хомутах.

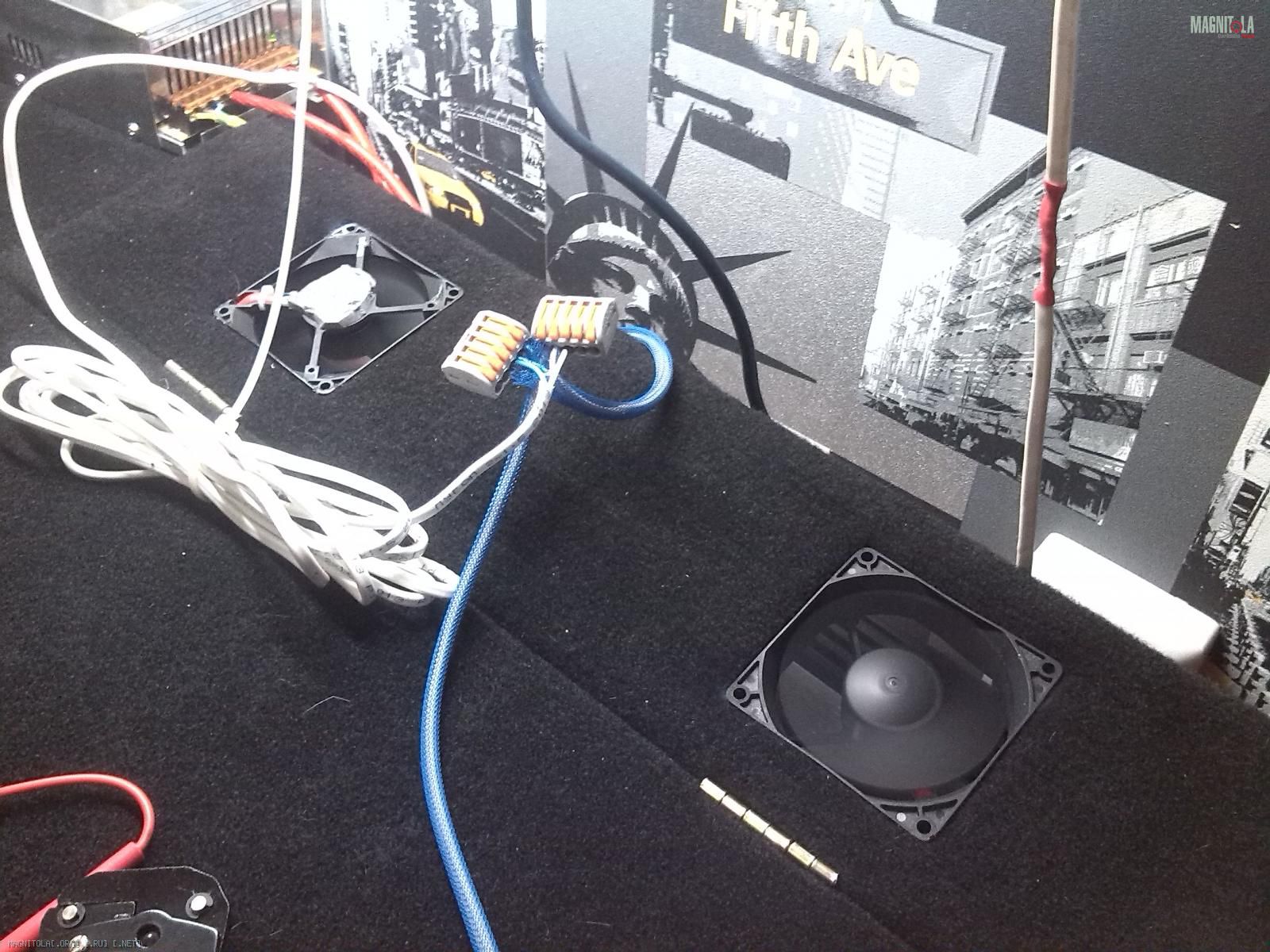

Ну и проверил:
Вложение 546496
Окончательно крышка будет вкручиваться по факту установки в автомобиль. Влезает весь короб в багажник сильно враспор, поэтому дома угадать ТОЧНОЕ положение винтов будет невозможно, или можно будет получить нечто невпи###мое :D
Щас остаётся уложить проводку (а для этого нужны те самые площадки под хомуты) и еще одна клемная колодка, к которой будет подключаться питалово для вентиляторов
P.S.: и еще одна самая хорошая новость, скорей всего на этой неделе отдаю машину в студию для установки акустики! Токо бы не сглазить...
Ты ящик с усями хоть раз поднимал? )))Цитата:
Сообщение от Андреичъ
А ведь ты их ни разу не слышал в машине? Да?Цитата:
Сообщение от Андреичъ
не смог, скорей всего придется собирать поотдельности... тяжеловат для моего собственного веса :DЦитата:
Сообщение от x-diz
пищи :DЦитата:
Сообщение от x-diz
Андреичъ, ох что-то вобще мне не нравится!
надо было петли рояльные брать! да и защелку внутренюю надо пользовать!
в общем, я недоволен!
теперь кидайте в меня пАмидоры =)
А вдруг не понравится? Может пока не поздно всё продать? :rofl:Цитата:
Сообщение от Андреичъ
