Воплощение проекта было разделено на два этапа: на тюнинг и стайлинг.

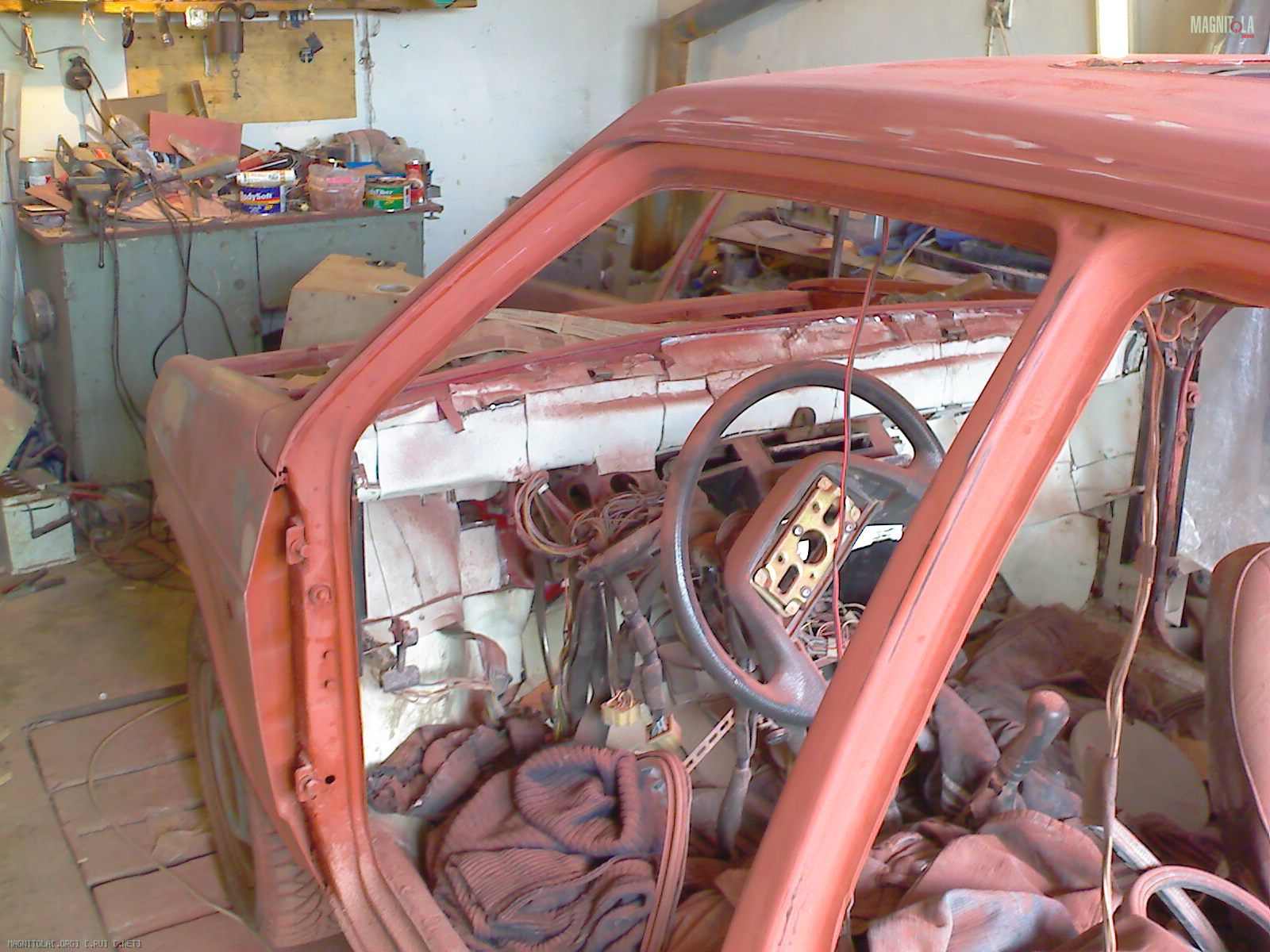

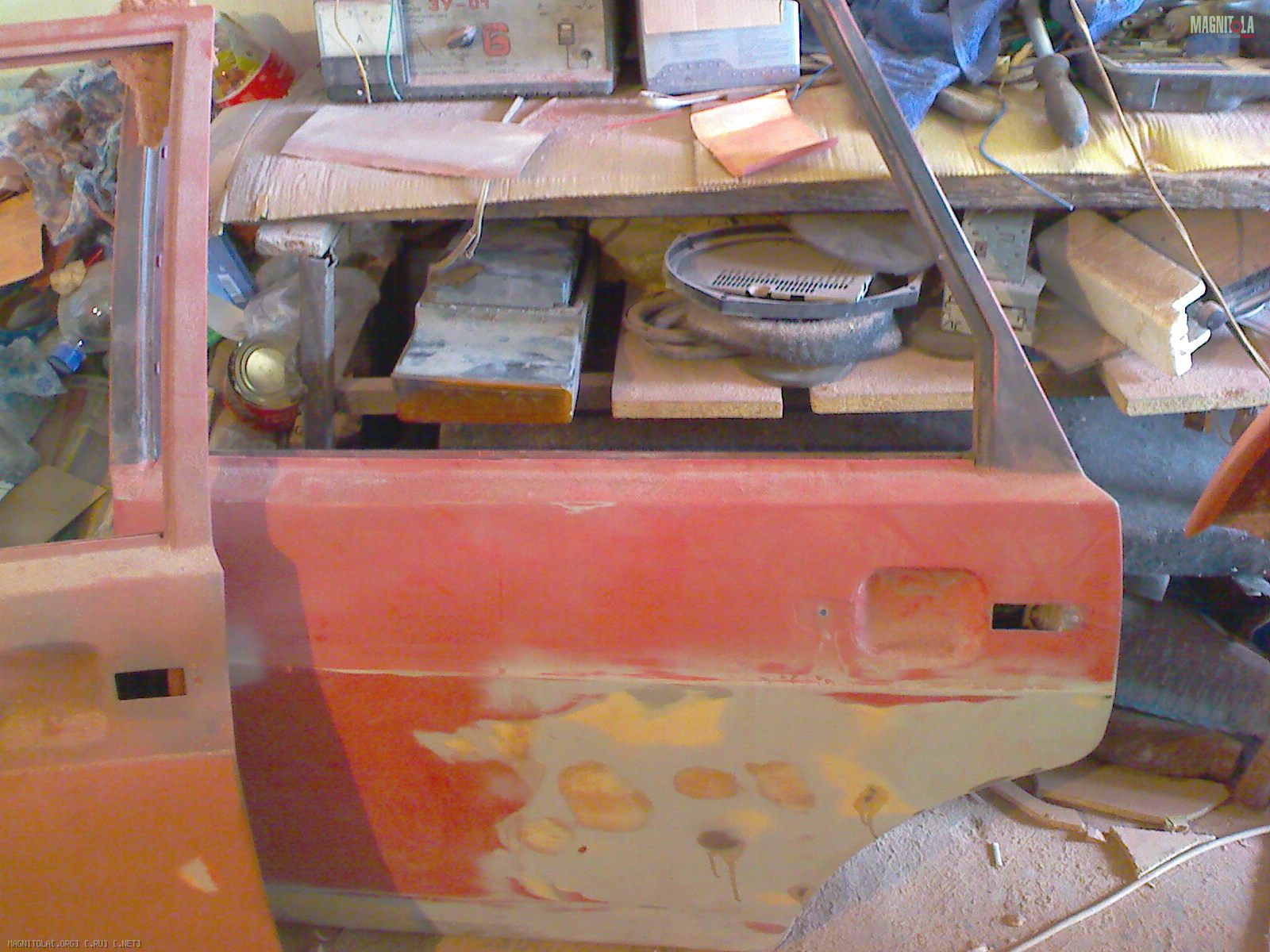

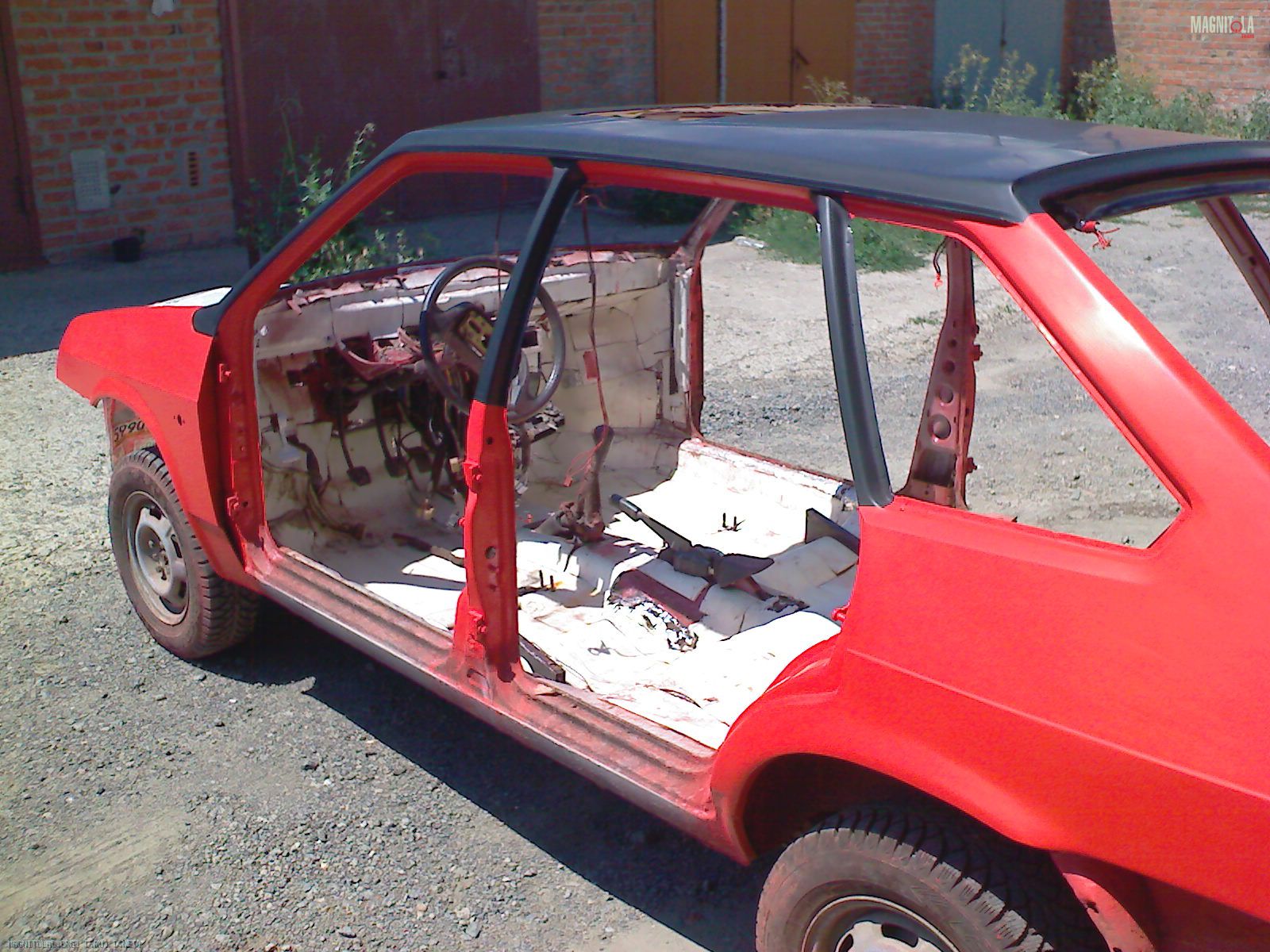

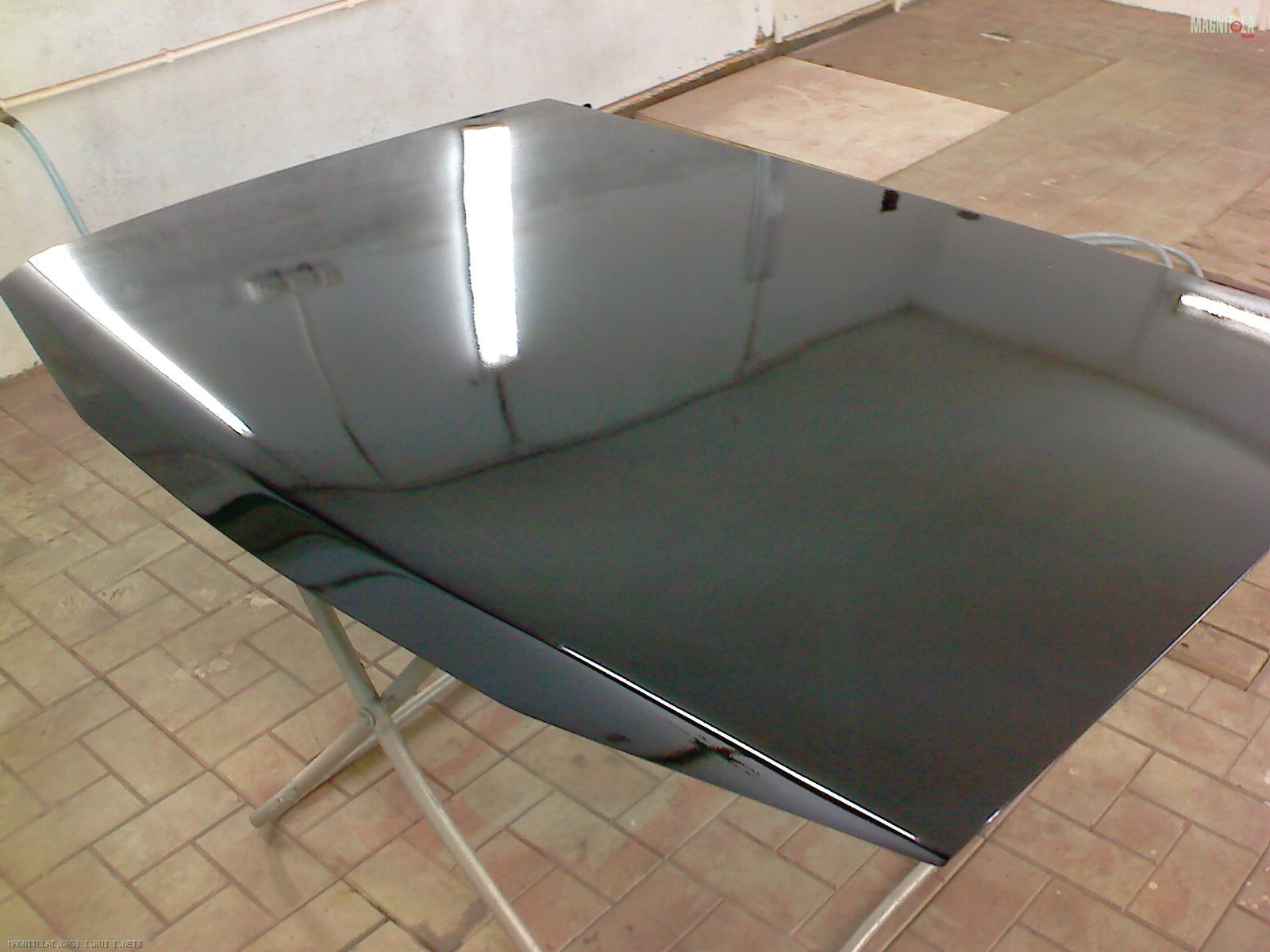

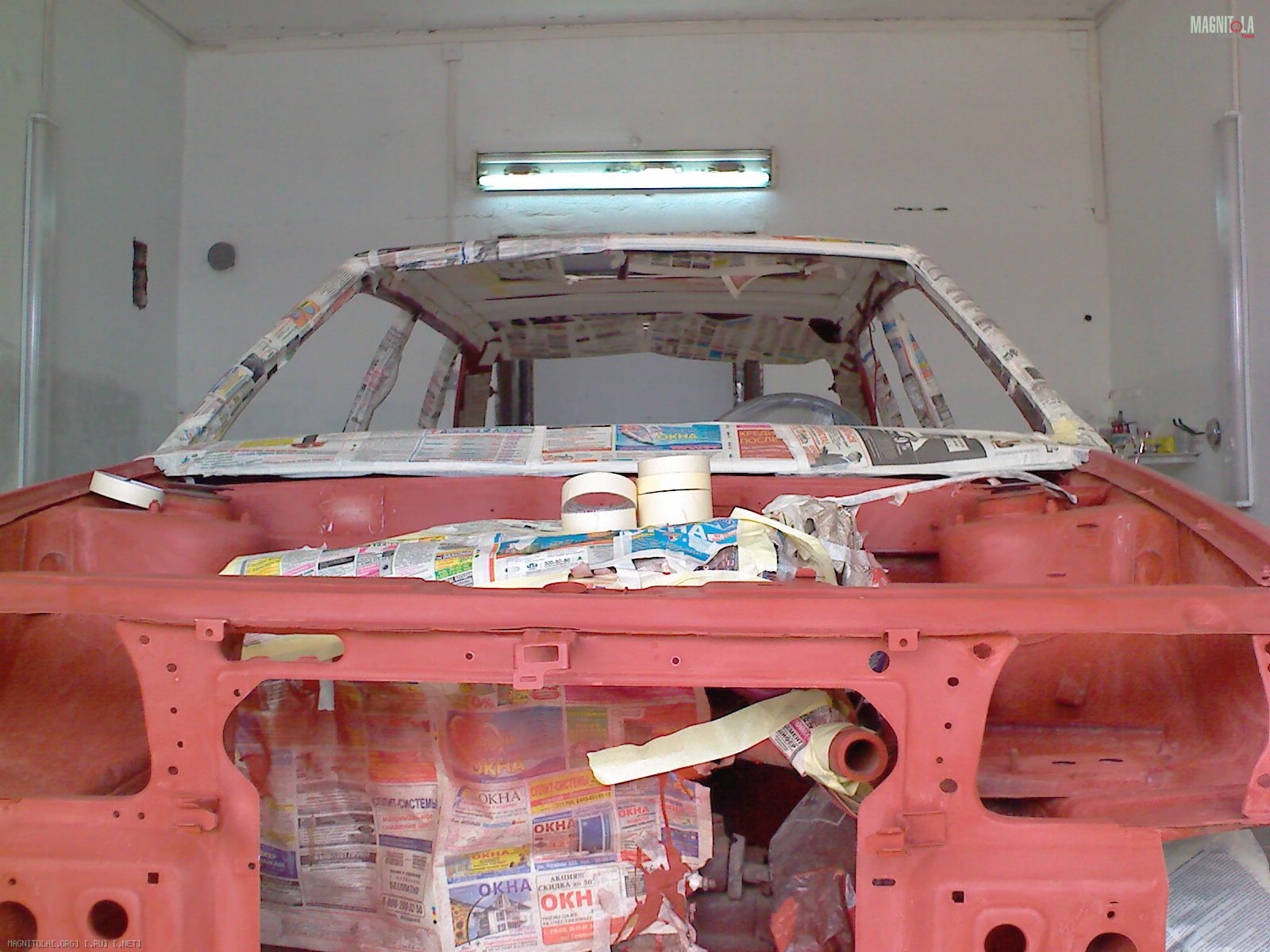

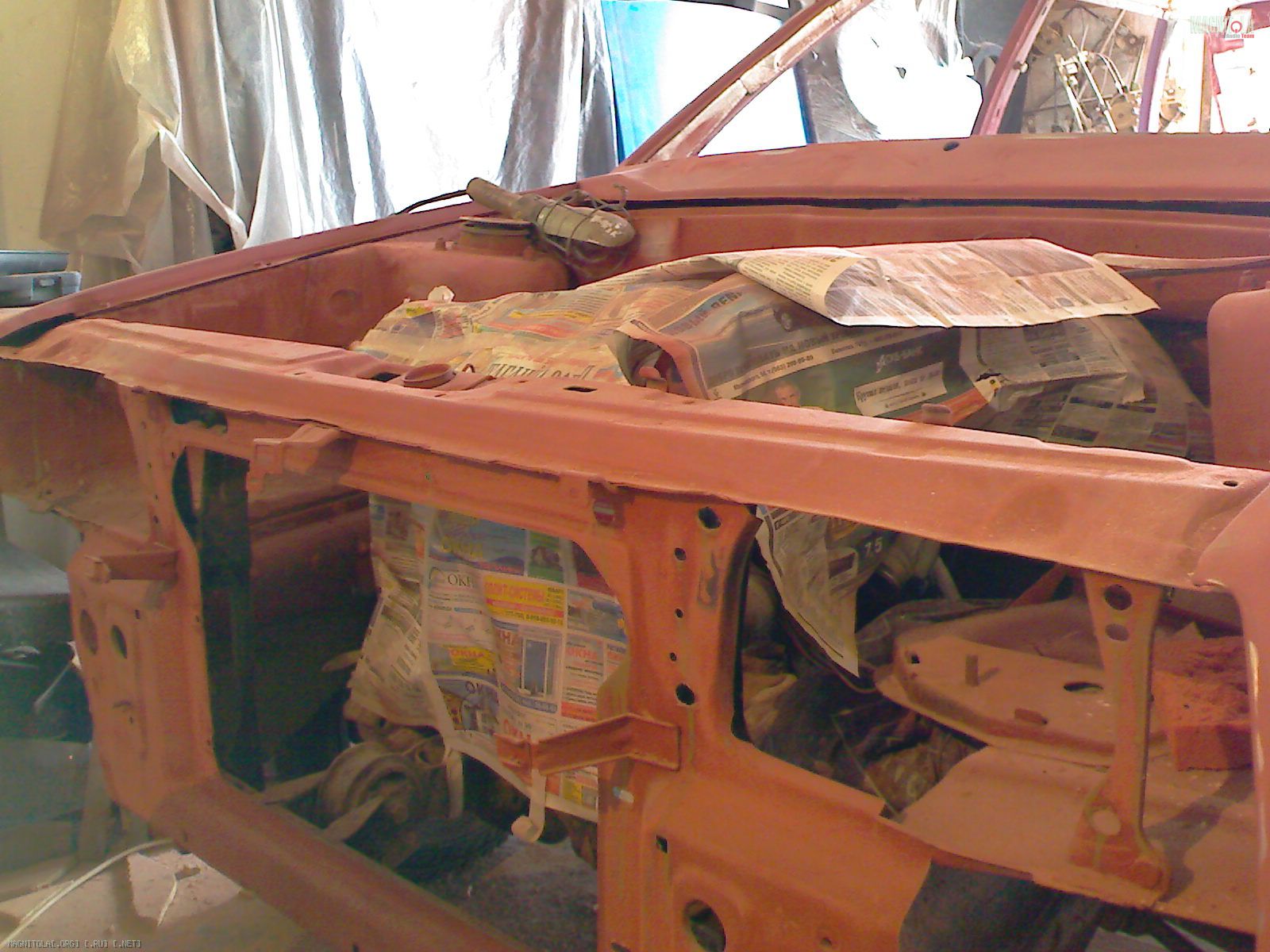

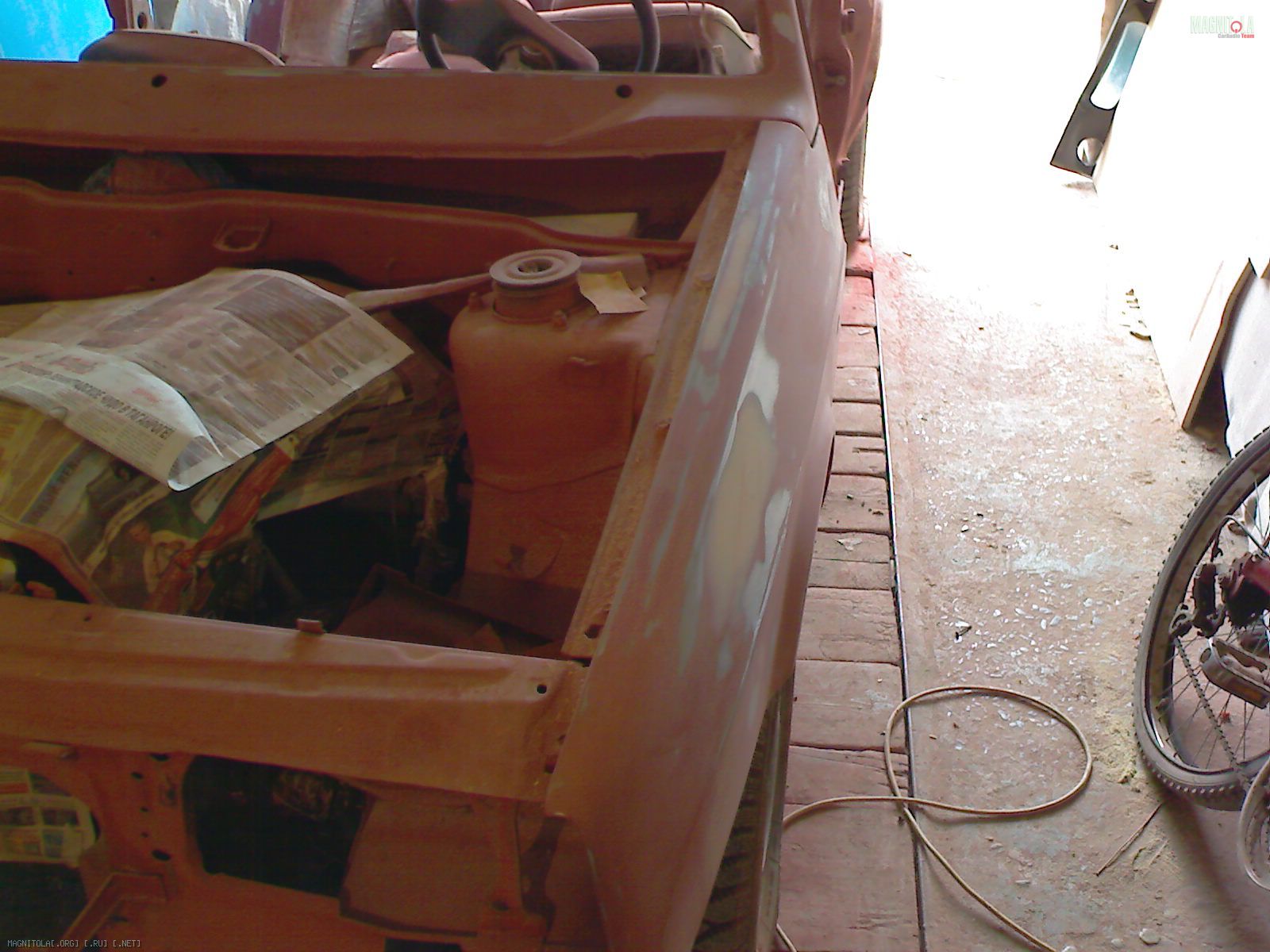

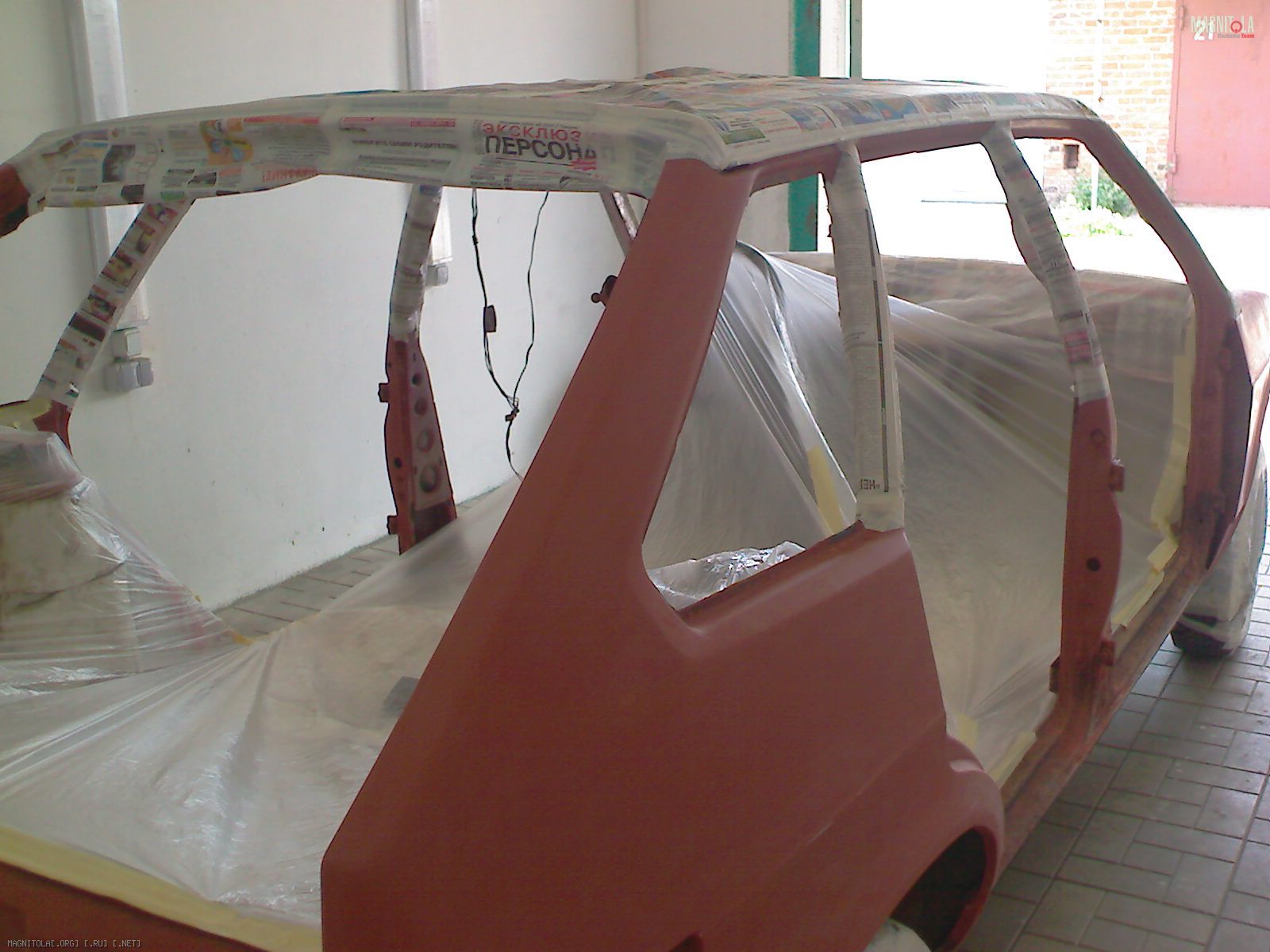

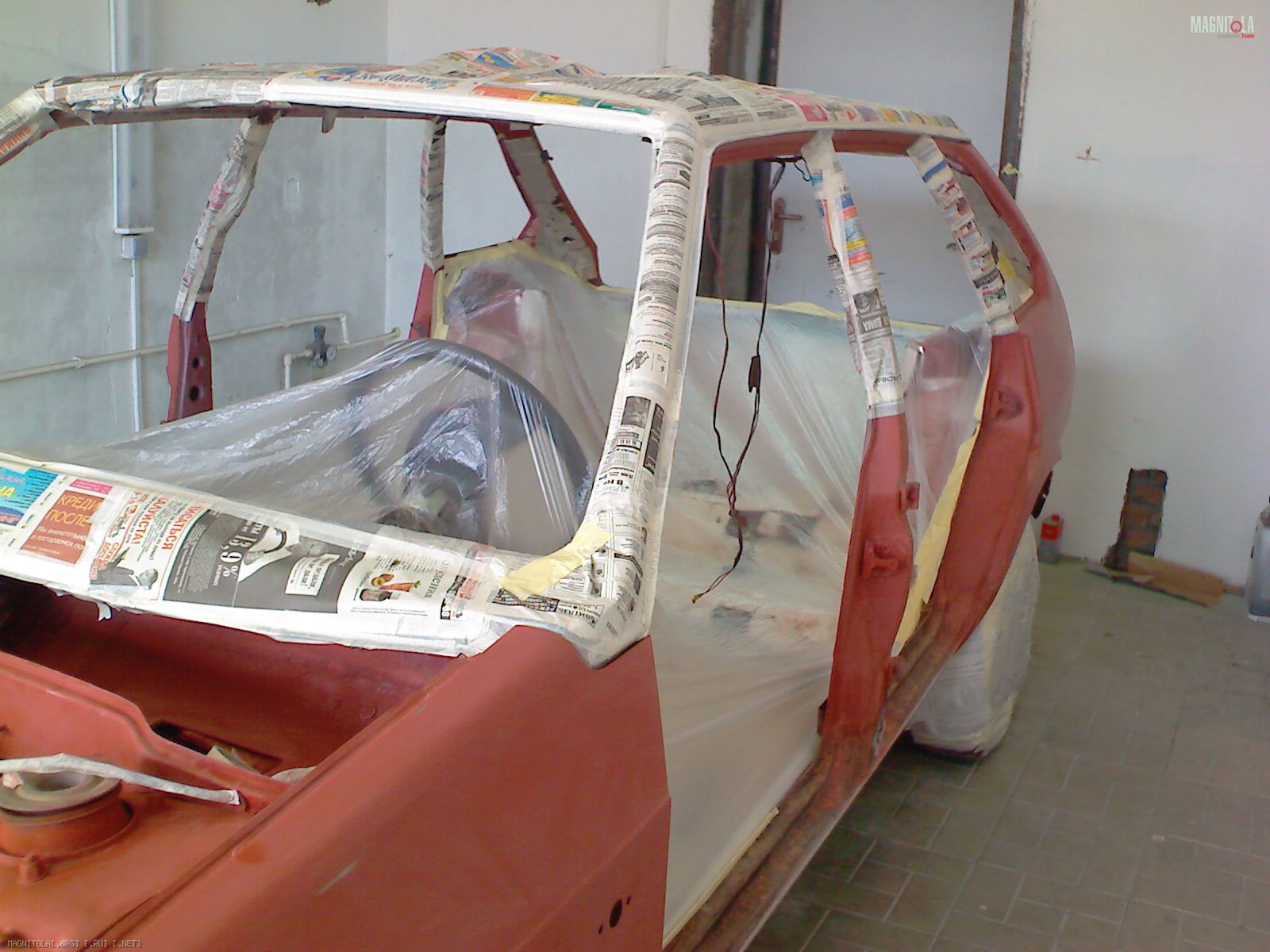

Все началось с покраски.
Фото процесса:
Вложение 358720Вложение 358722Вложение 358718Вложение 358724

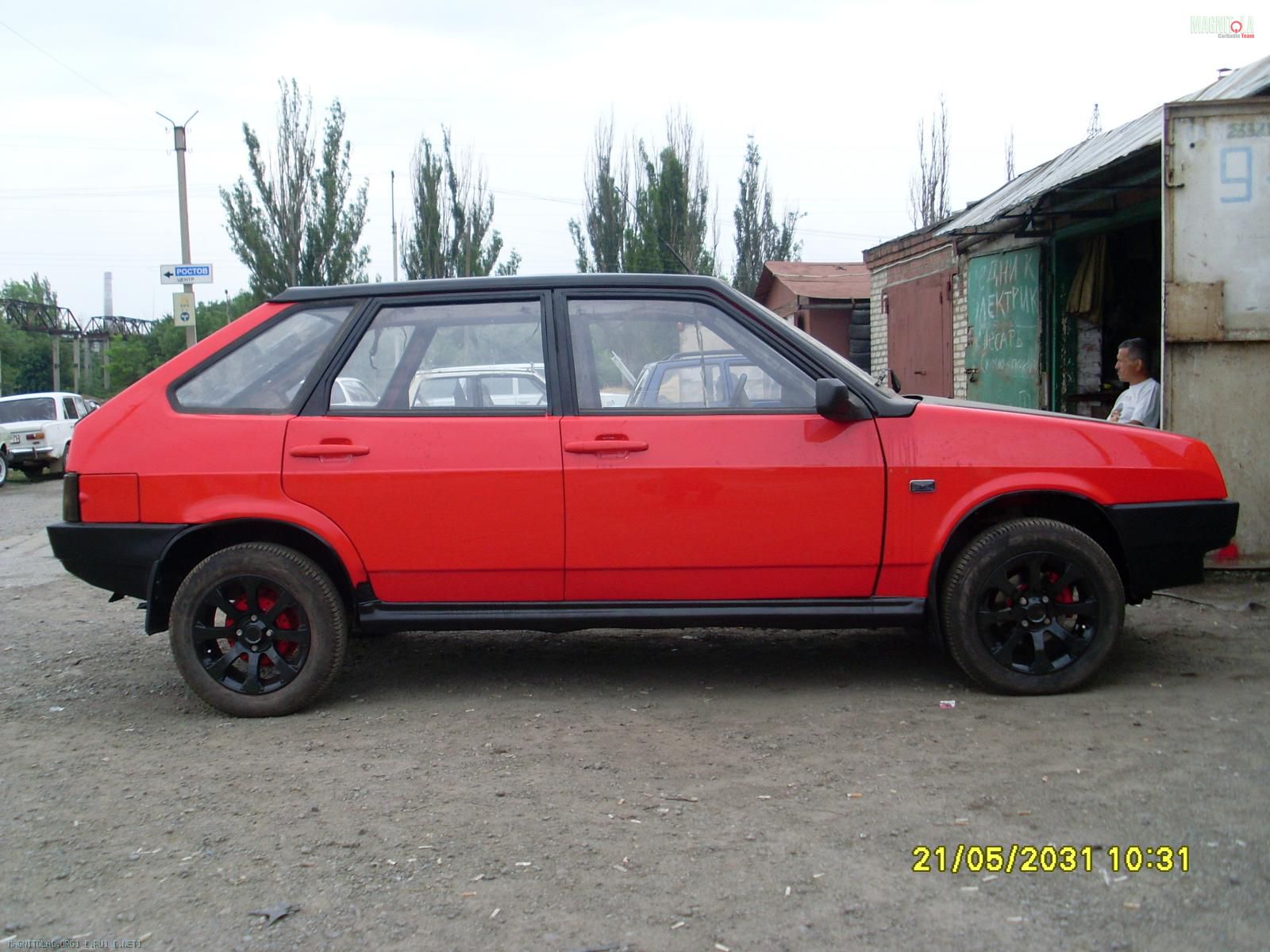

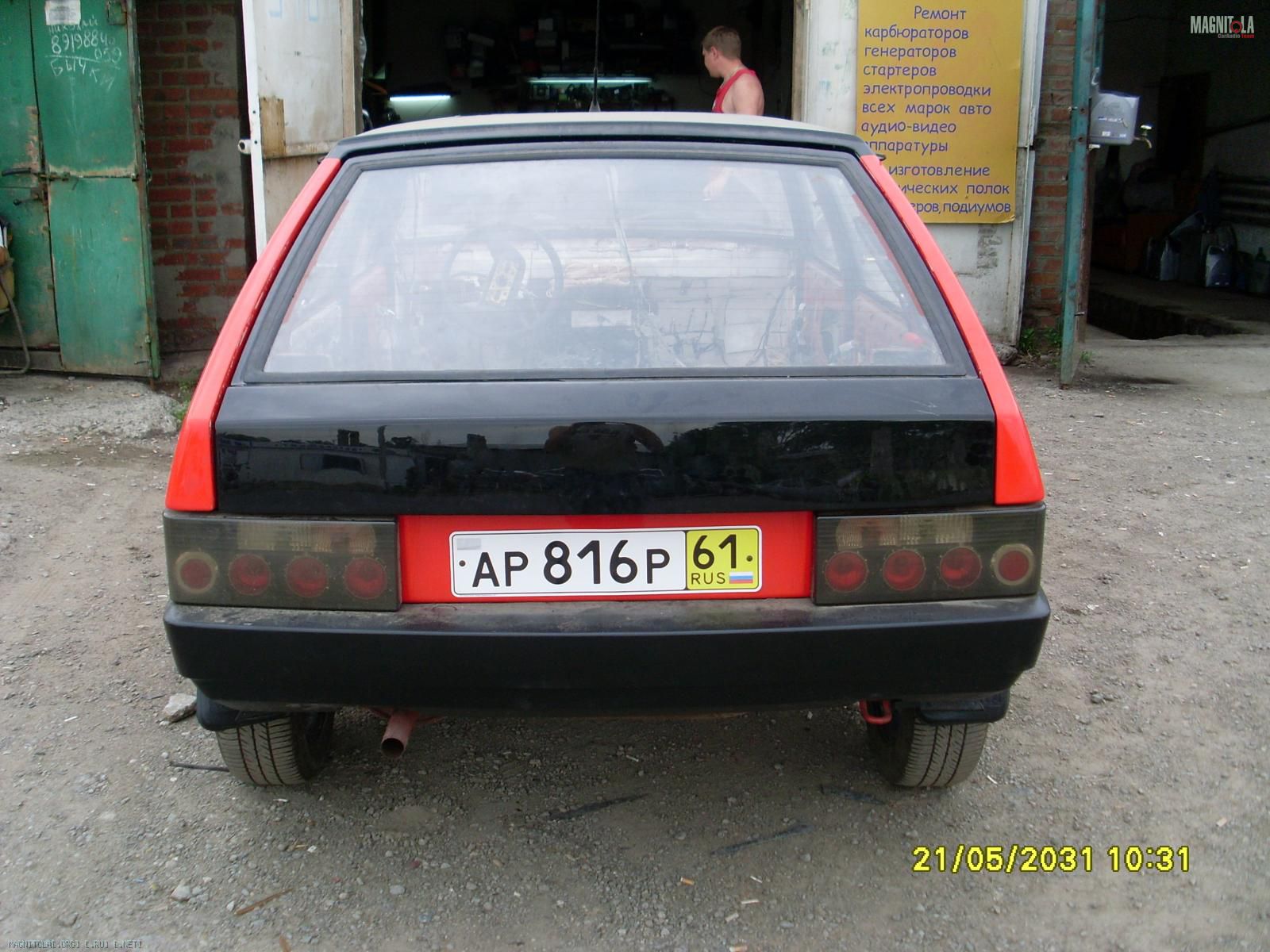

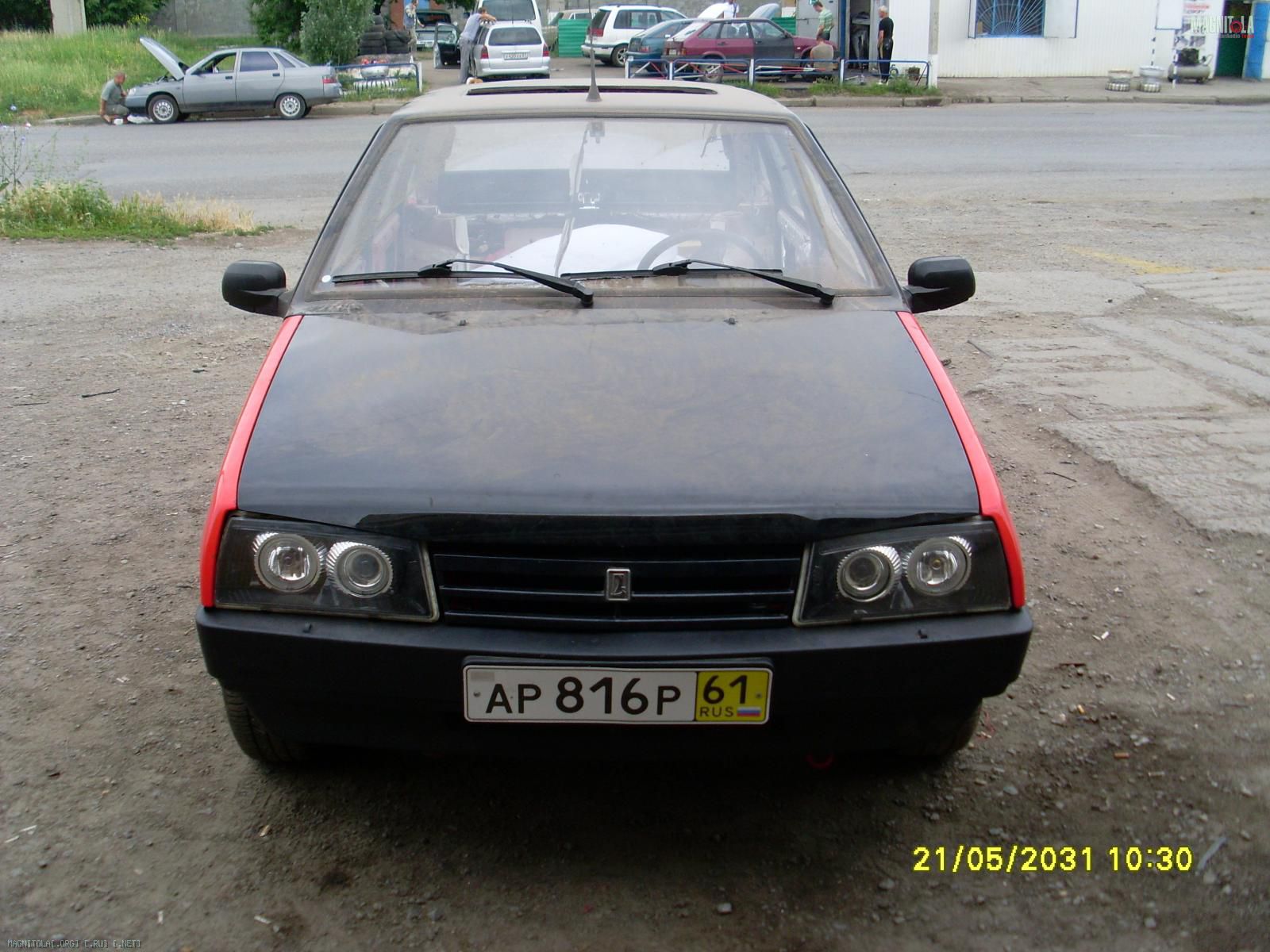

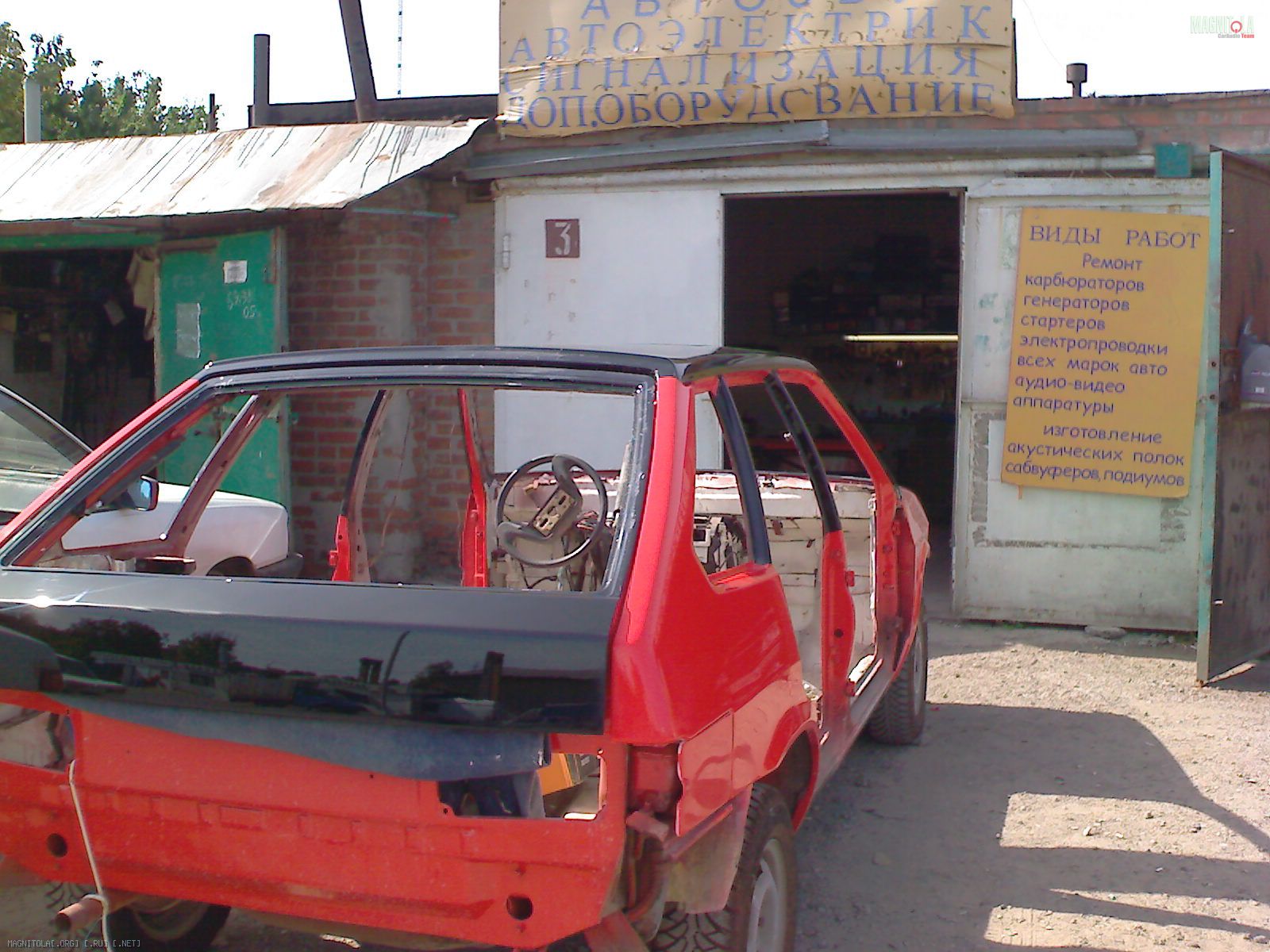

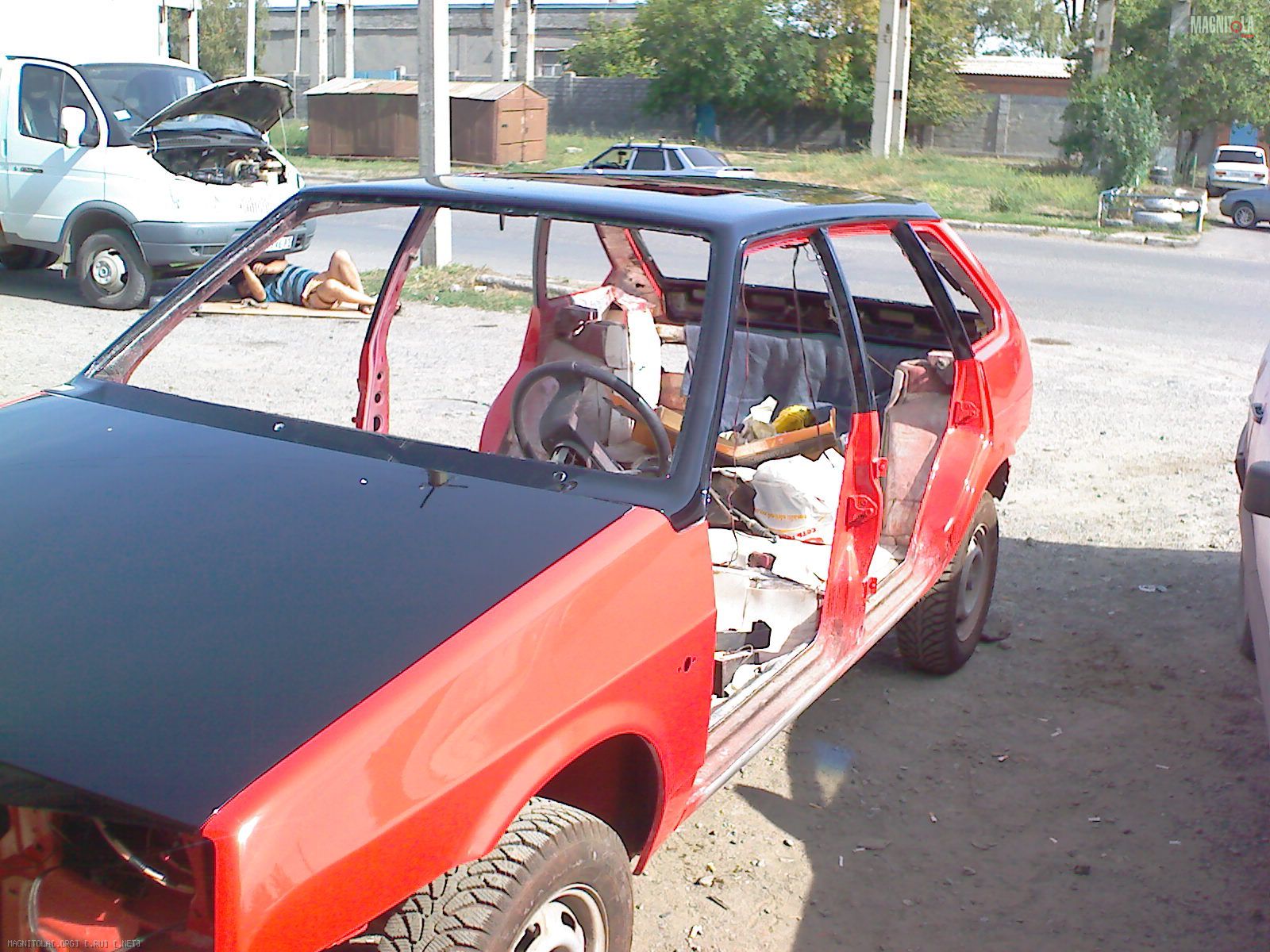

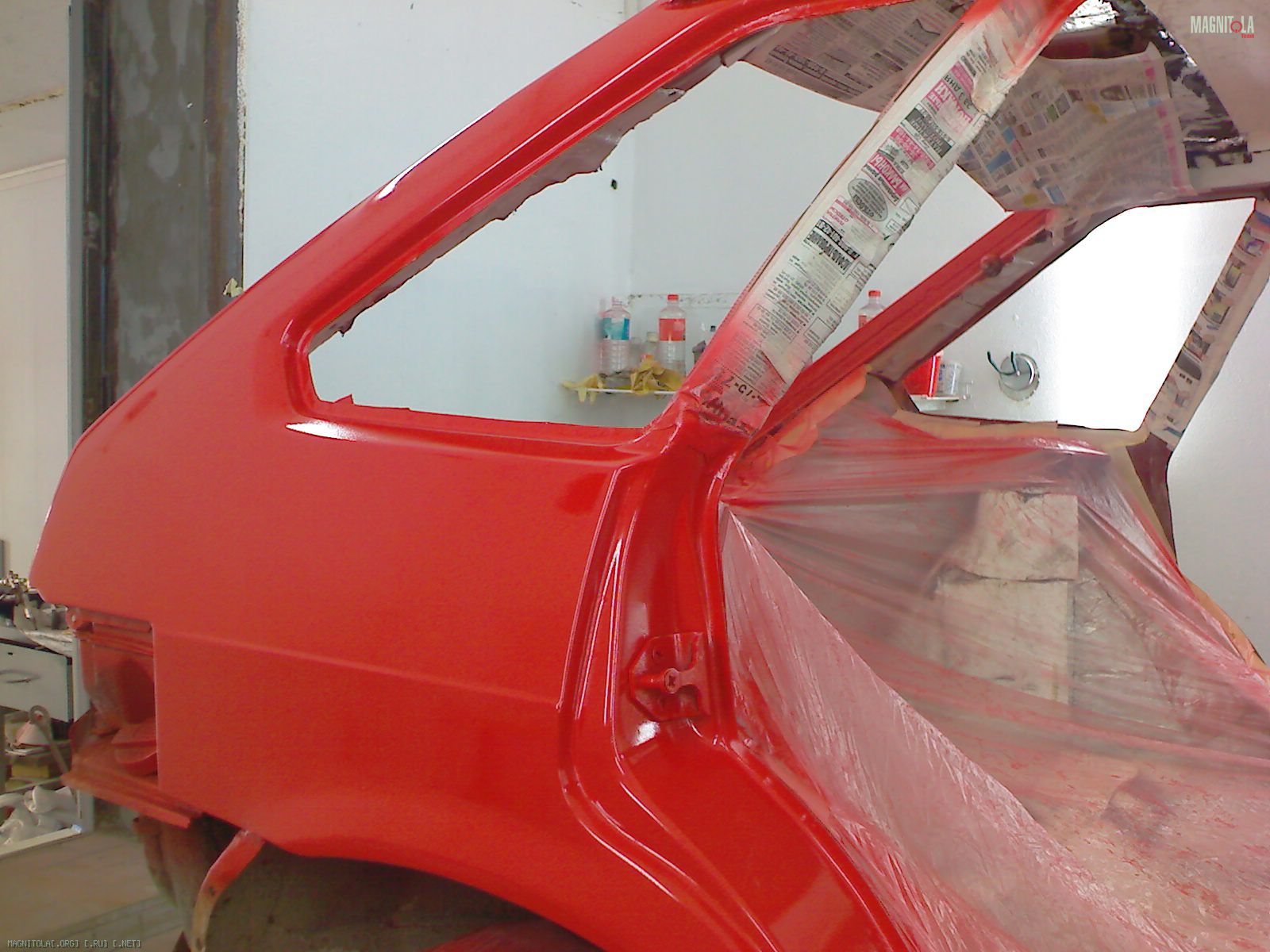

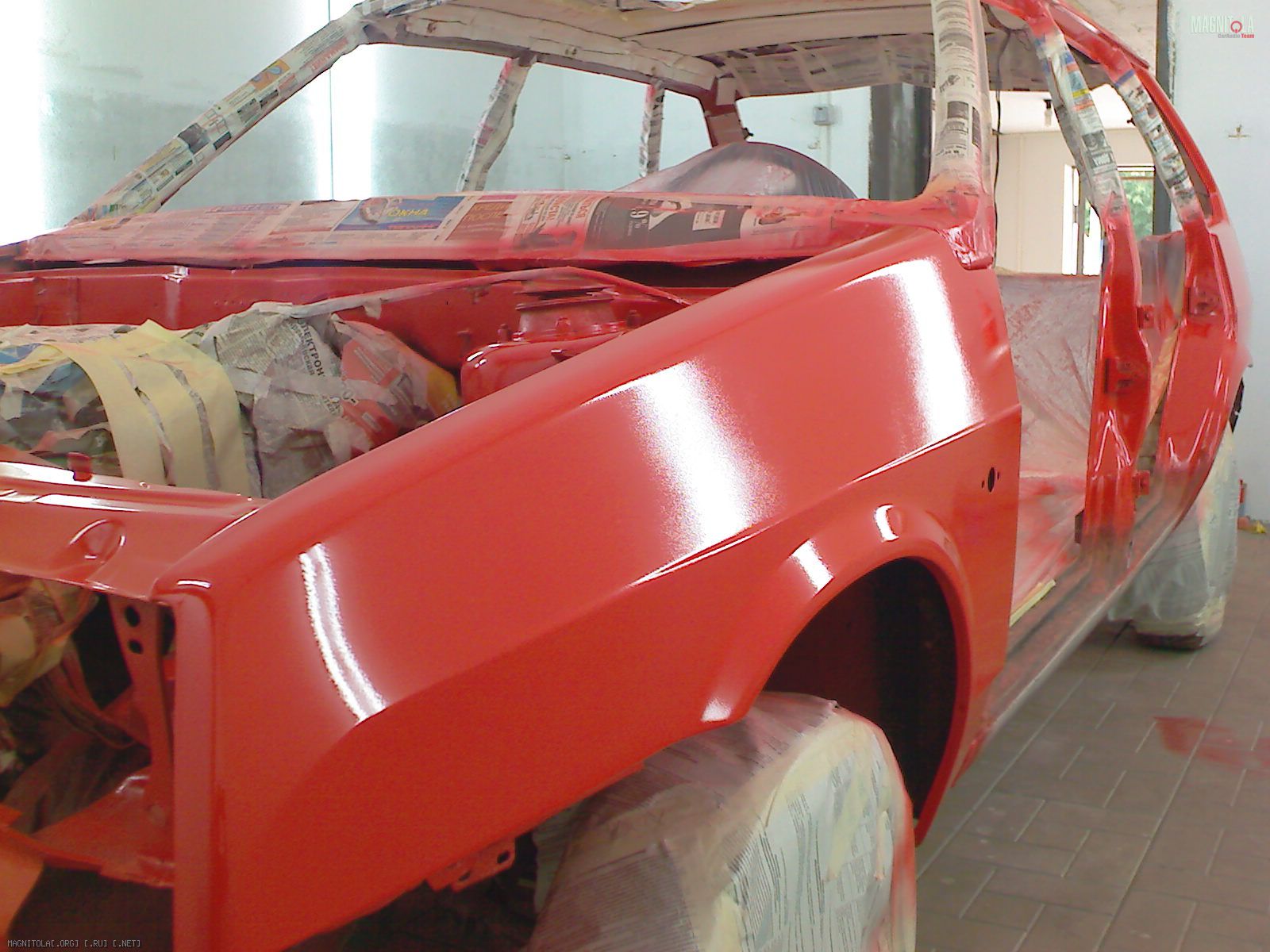

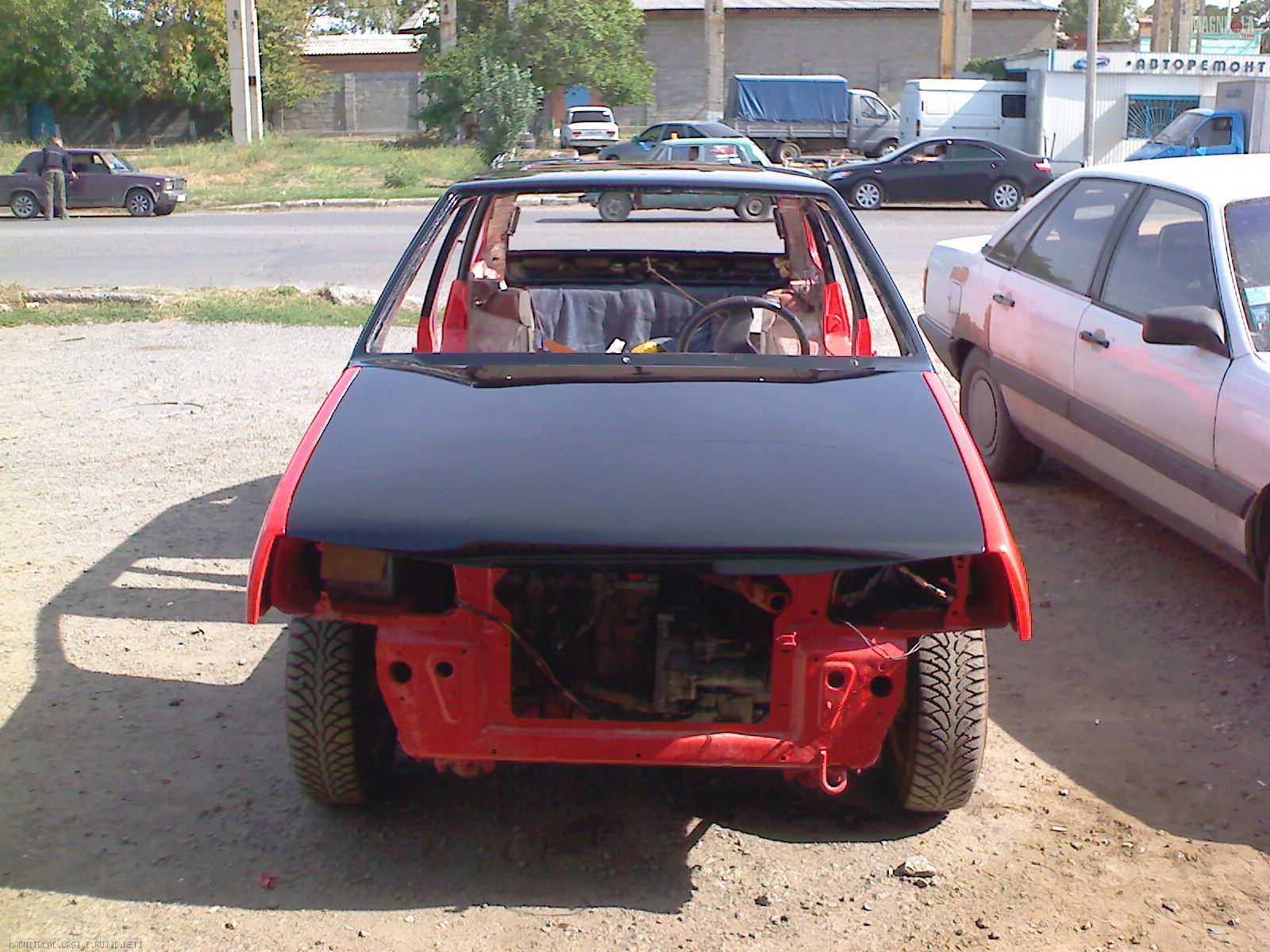

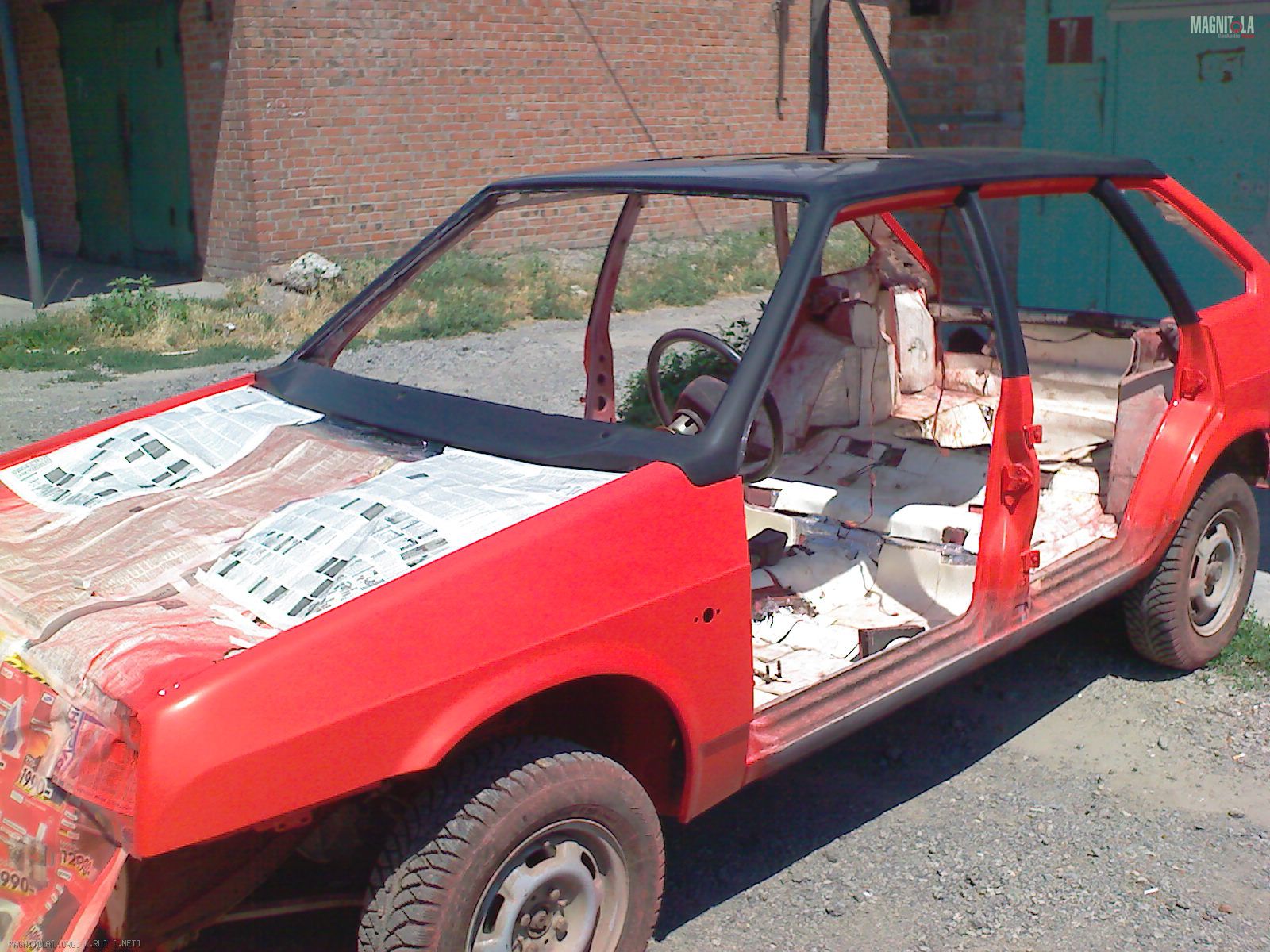

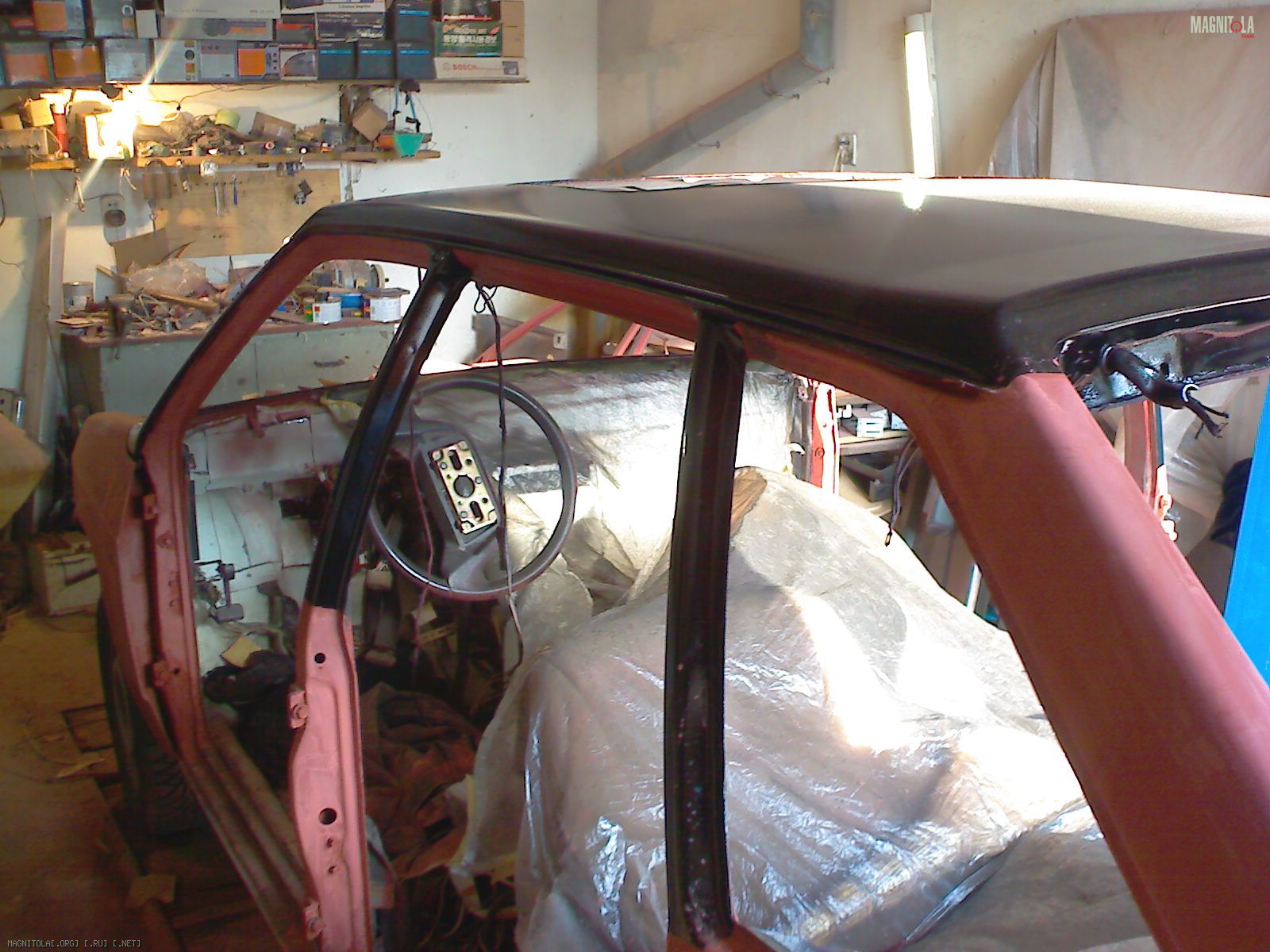

Авто было решено сделать двух цветным.
Вложение 358732Вложение 358730Вложение 358740Вложение 358734Вложение 358738Вложение 358742Вложение 358744Вложение 358716Вложение 358714Вложение 358746Вложение 358748Вложение 358750Вложение 358752Вложение 358760Вложение 358764Вложение 358762
Внешняя сборка закончена.

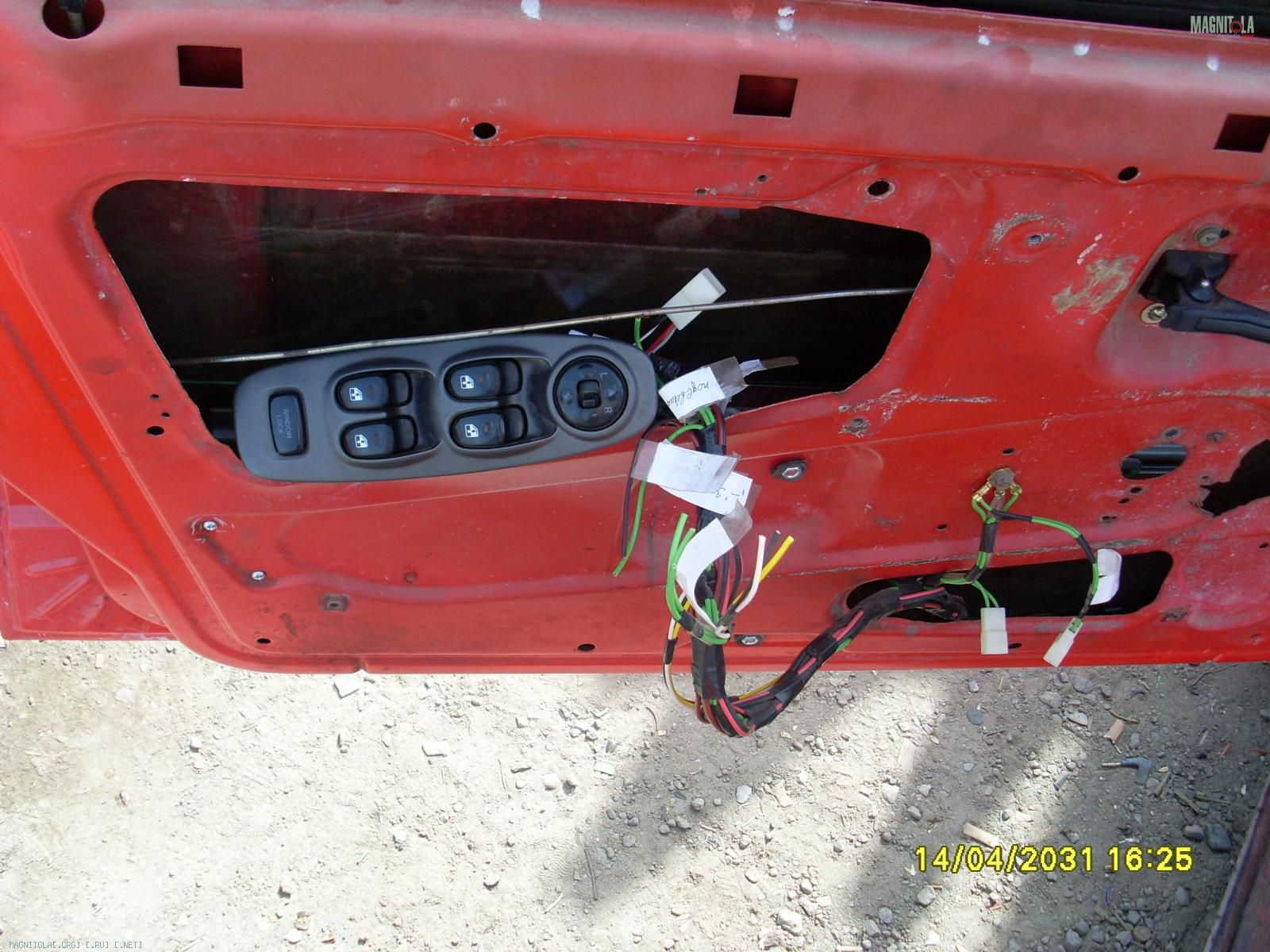

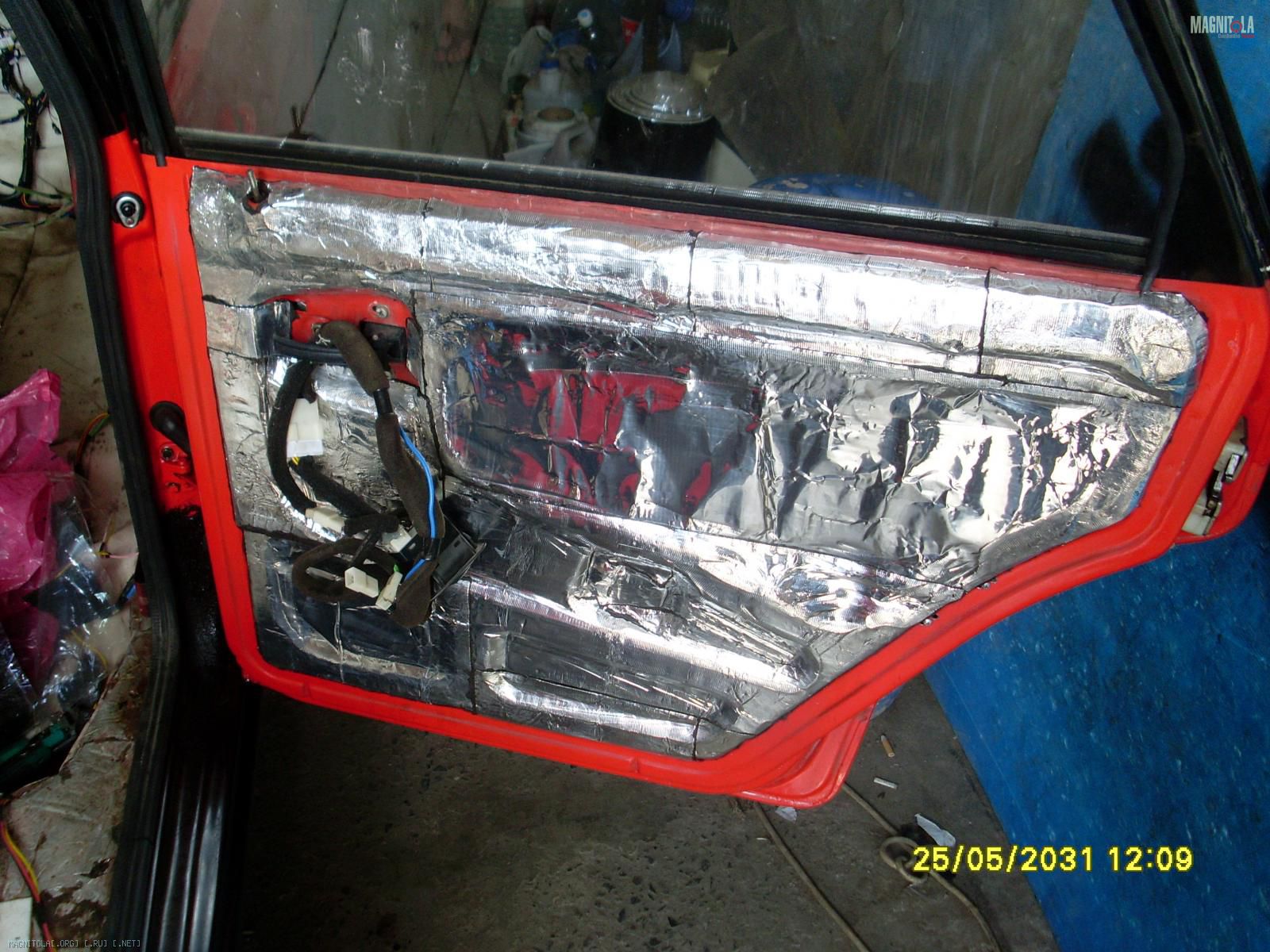

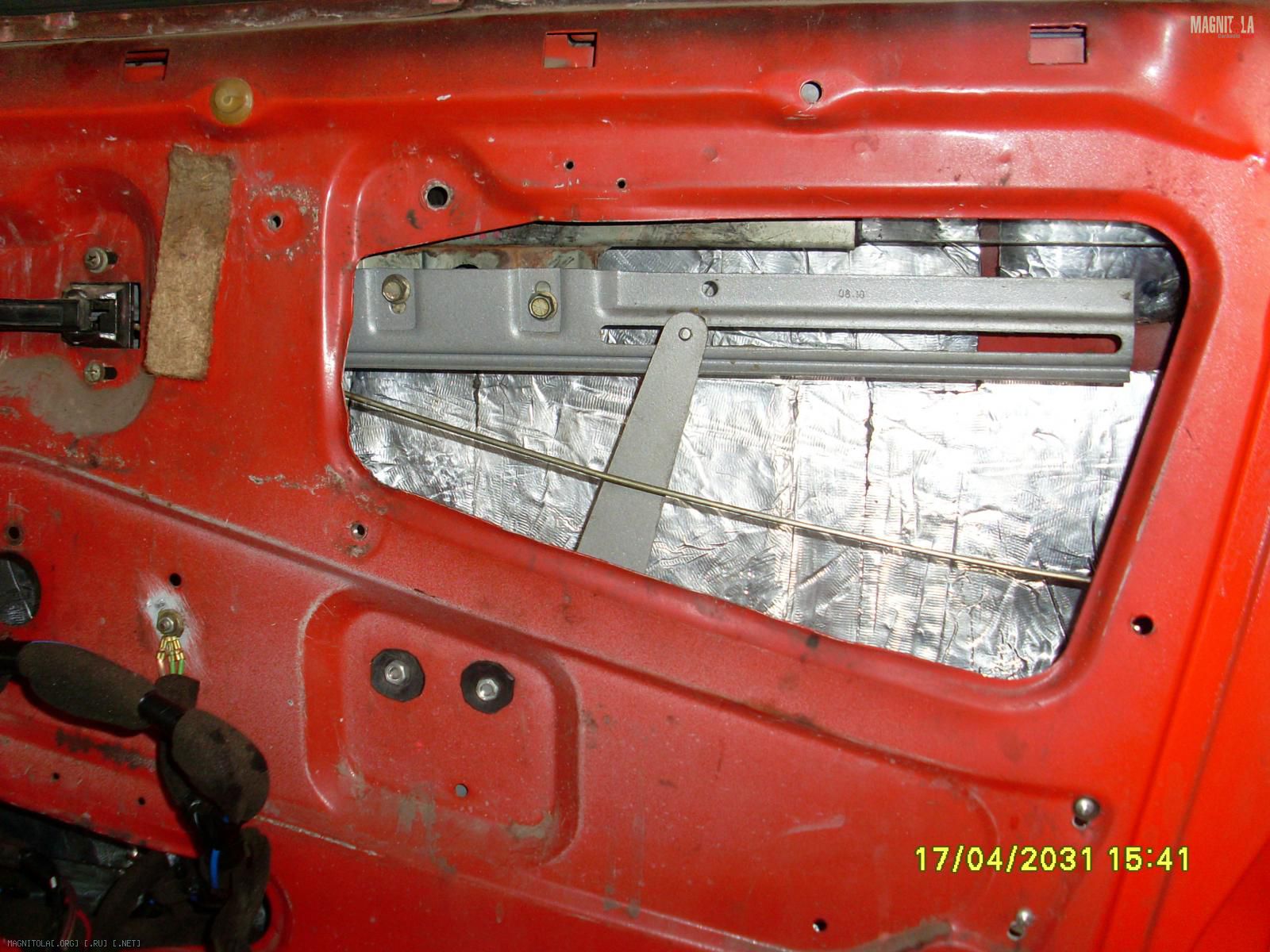

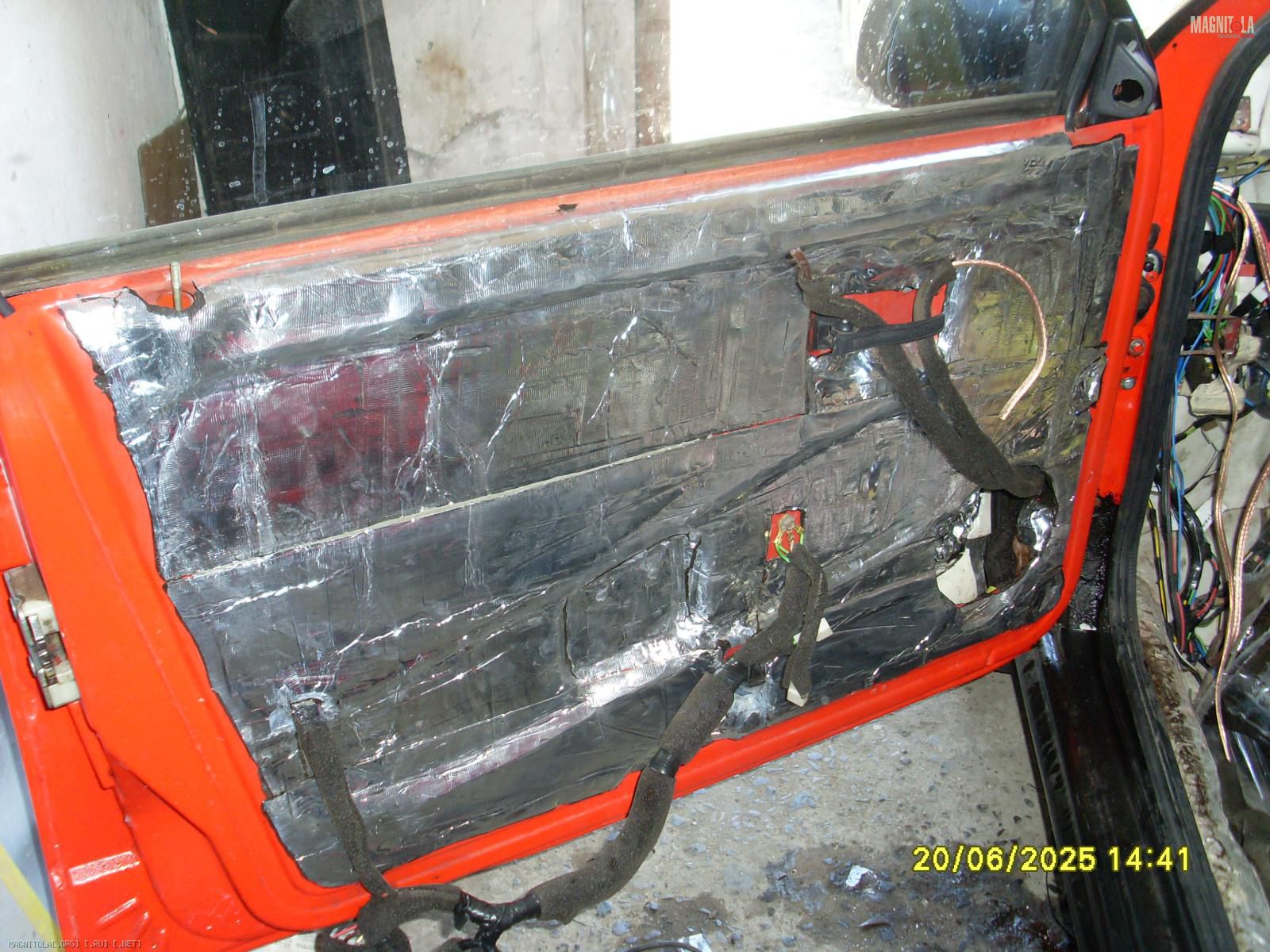

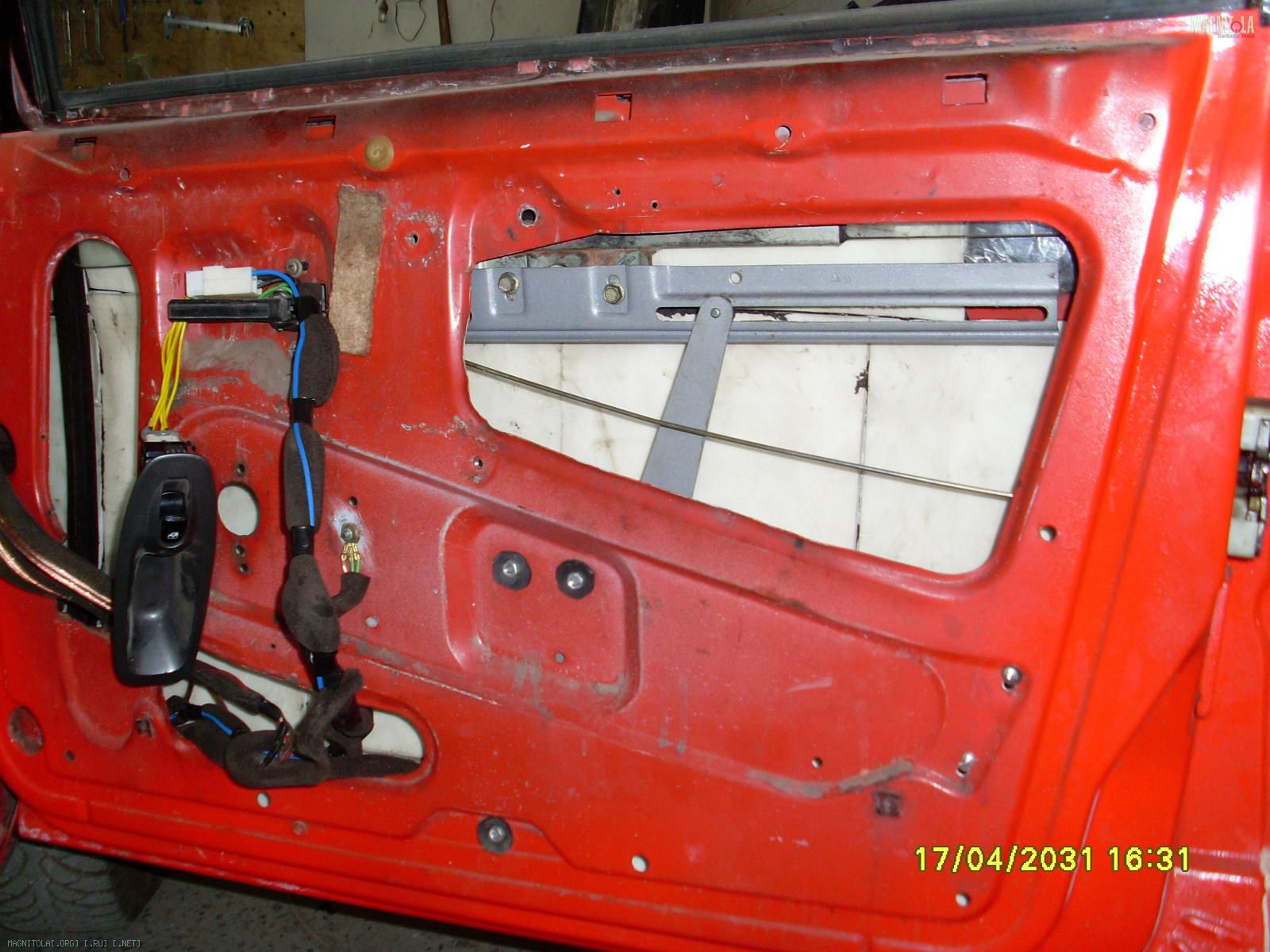

Аудио подготовка и демпфирование дверей.
Вложение 358778Вложение 358780Вложение 358782Вложение 358784

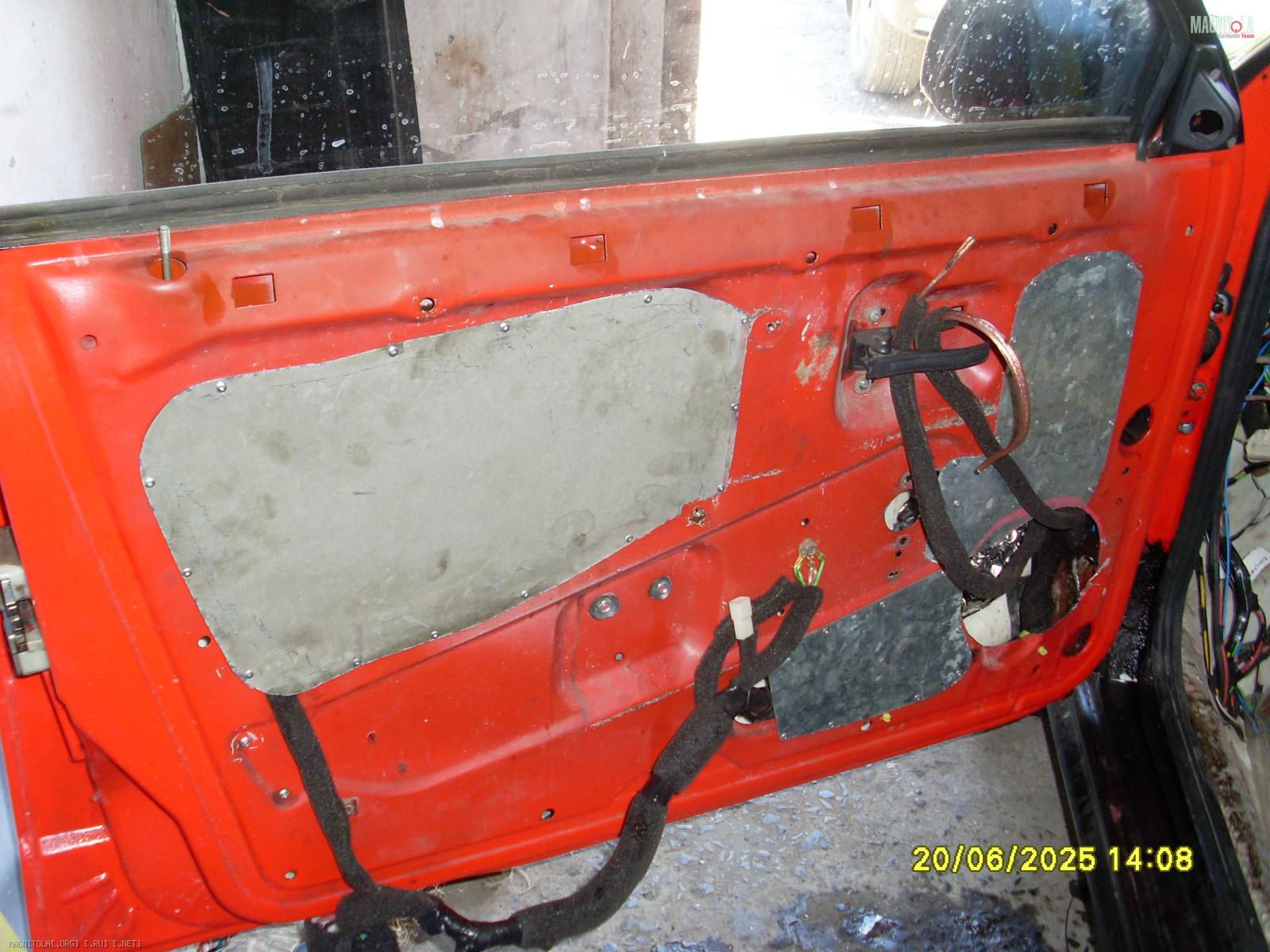

Технологические отверстия были защиты оцинковкой.
Вложение 358774Вложение 358772Вложение 358776

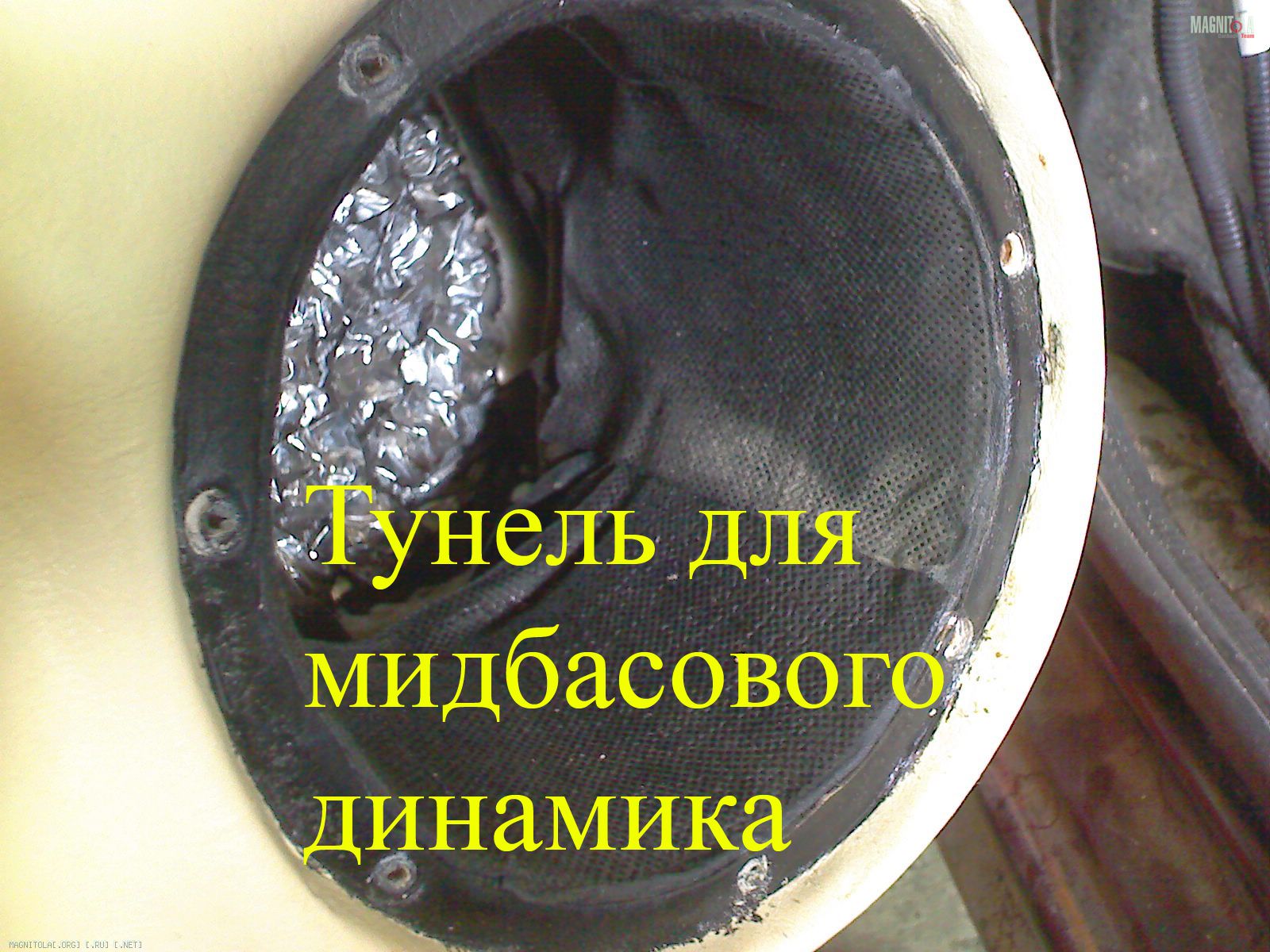

С тыльной части мидбасов были изготовлены и установлены акустические линзы.
Вложение 358770
Сам авто так же был проклеен но фото процесса не сохранилось.

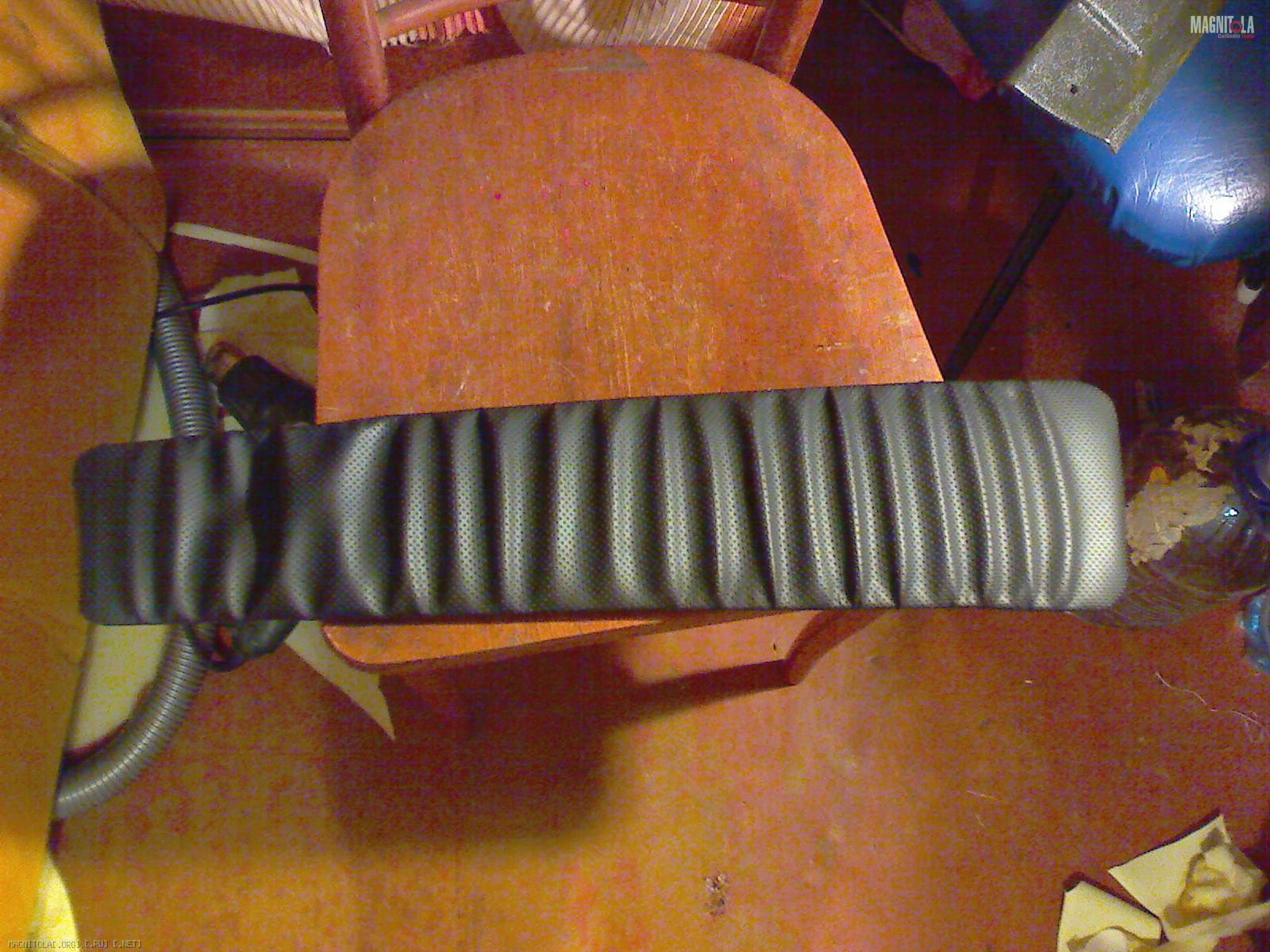

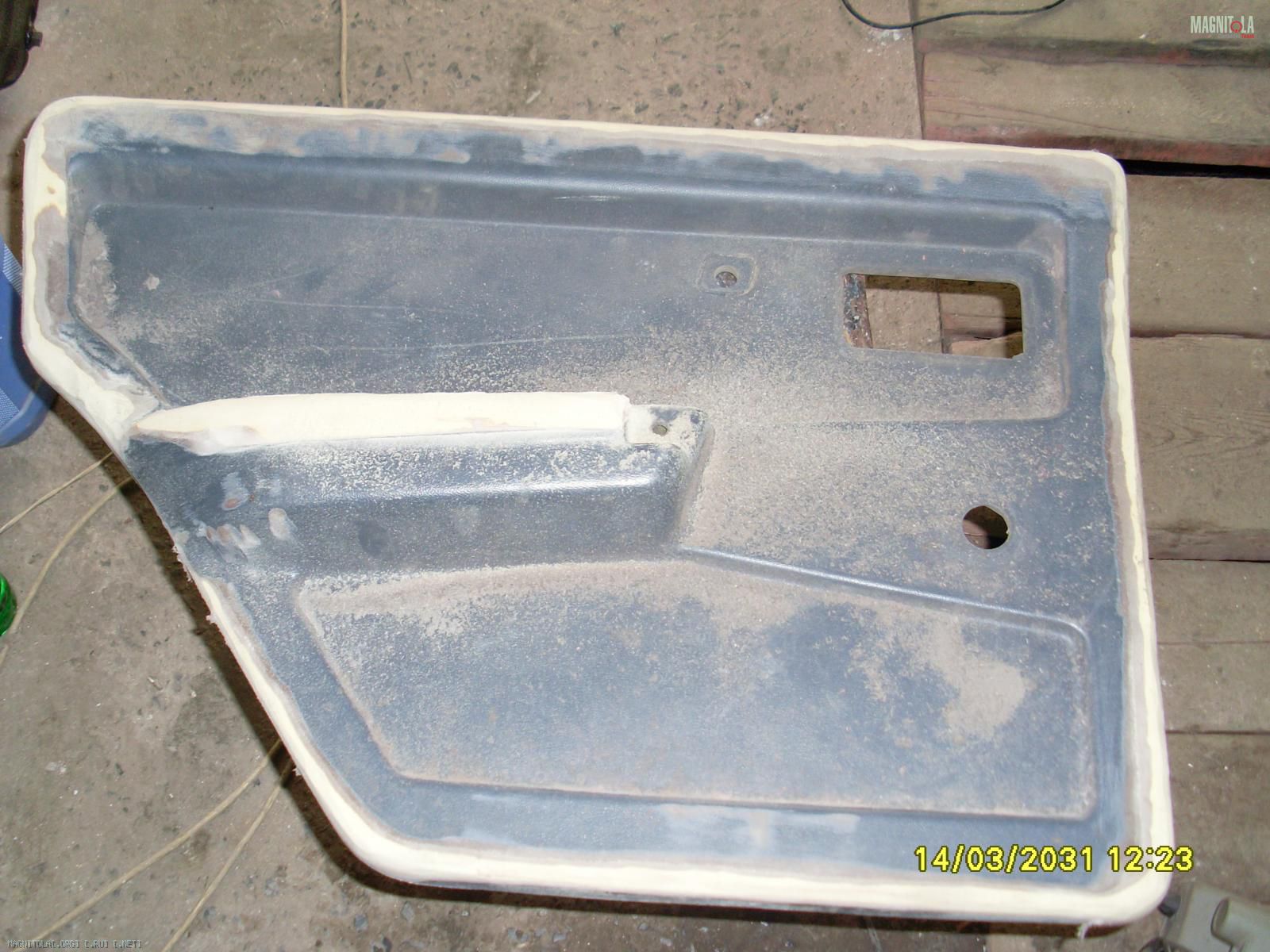

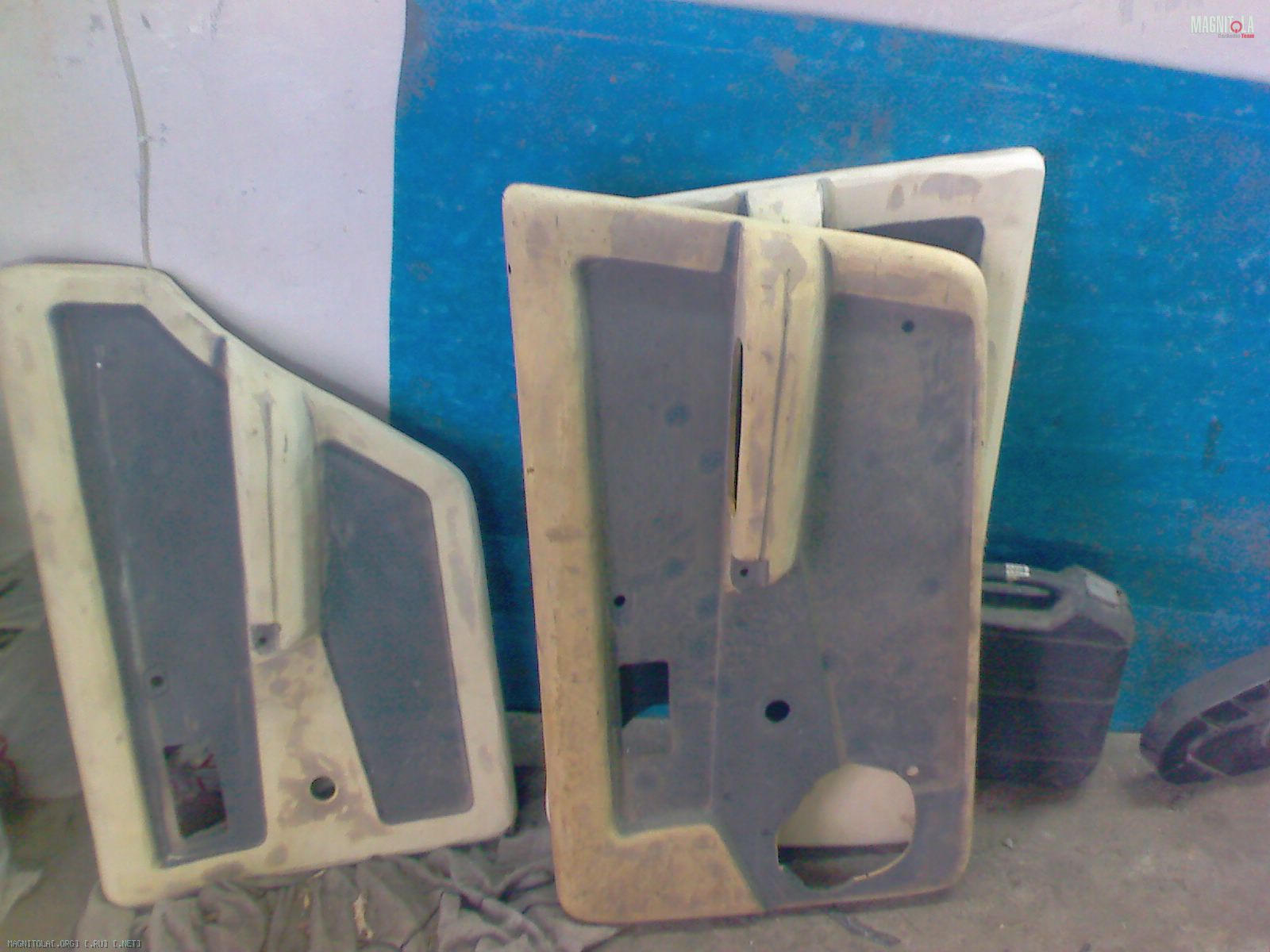

Переделка обивок двери и изготовление подиумов под НЧ/СЧ.
Вложение 358836Вложение 358854

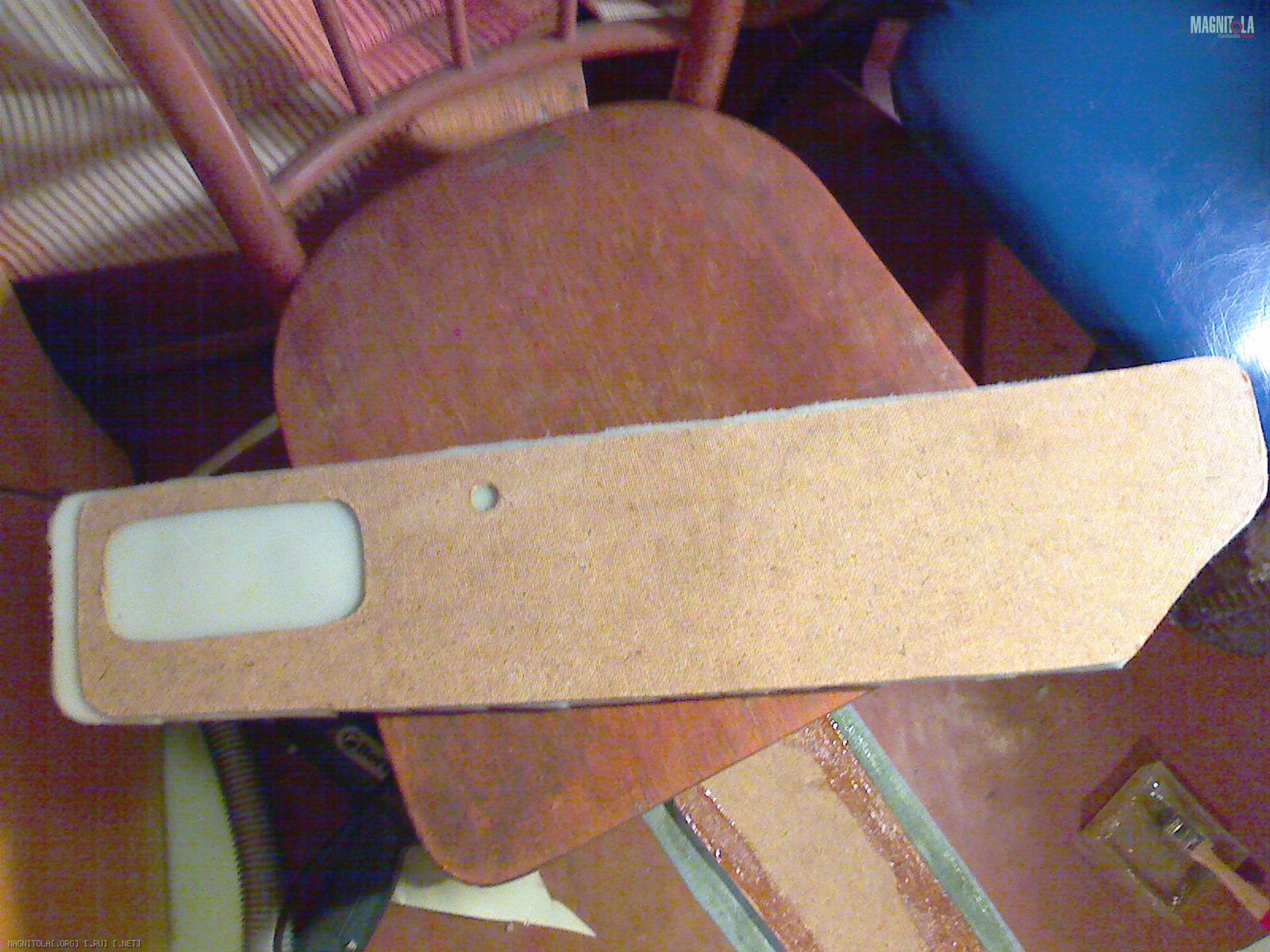

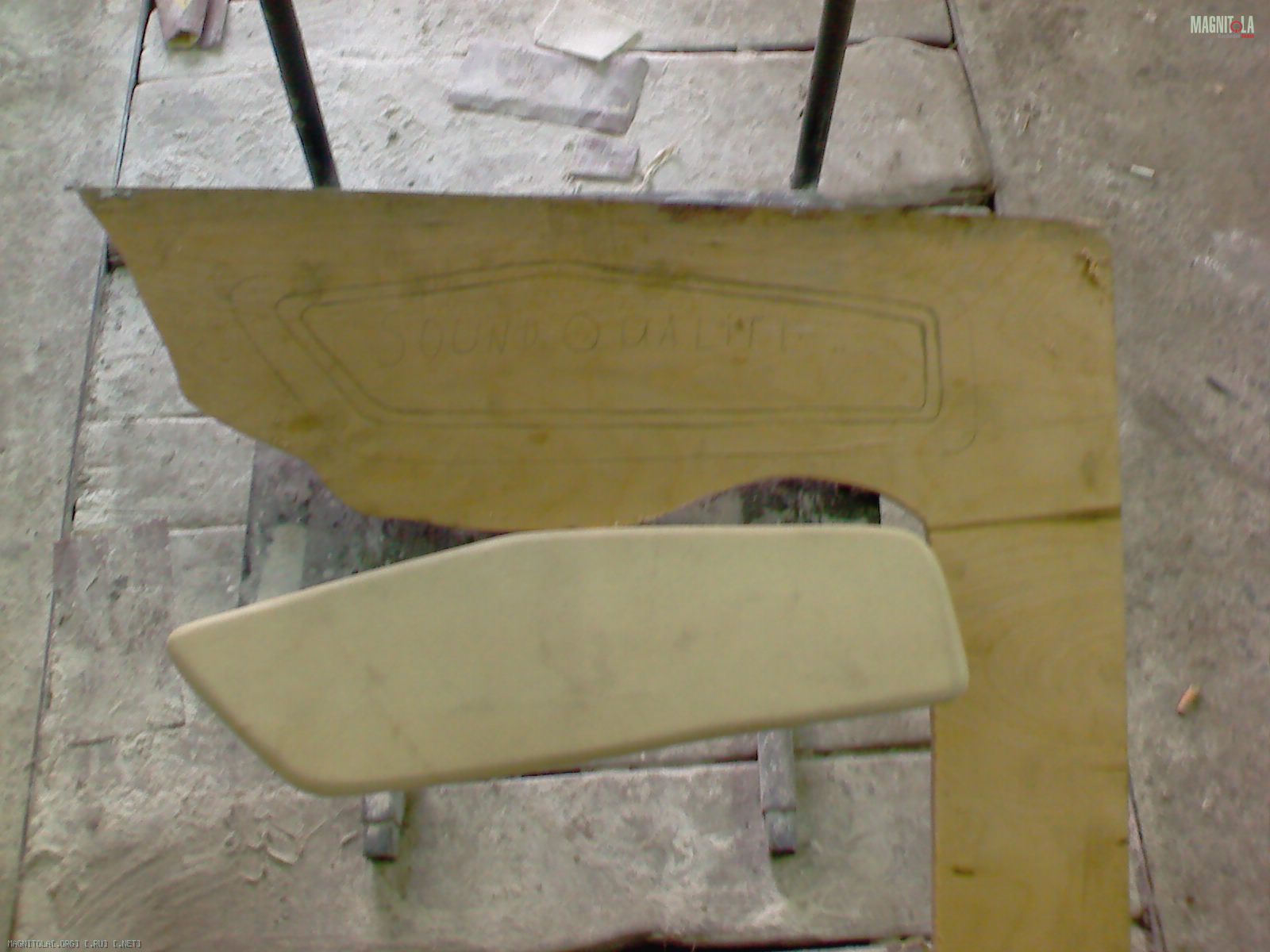

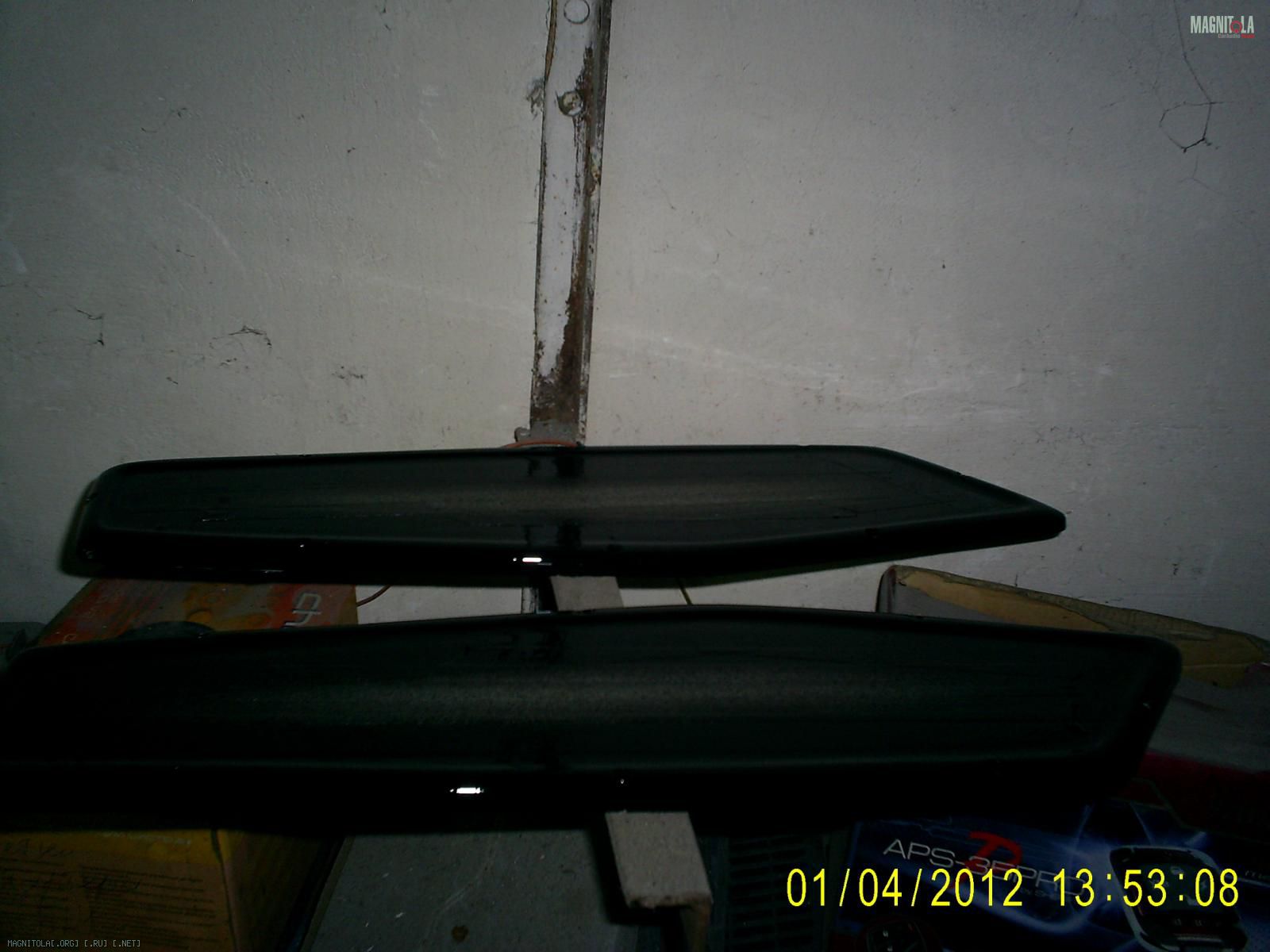

На родных обивках были закруглены углы.
Вложение 358860Вложение 358848Вложение 358832Вложение 358828Вложение 358856Вложение 358812Вложение 358818

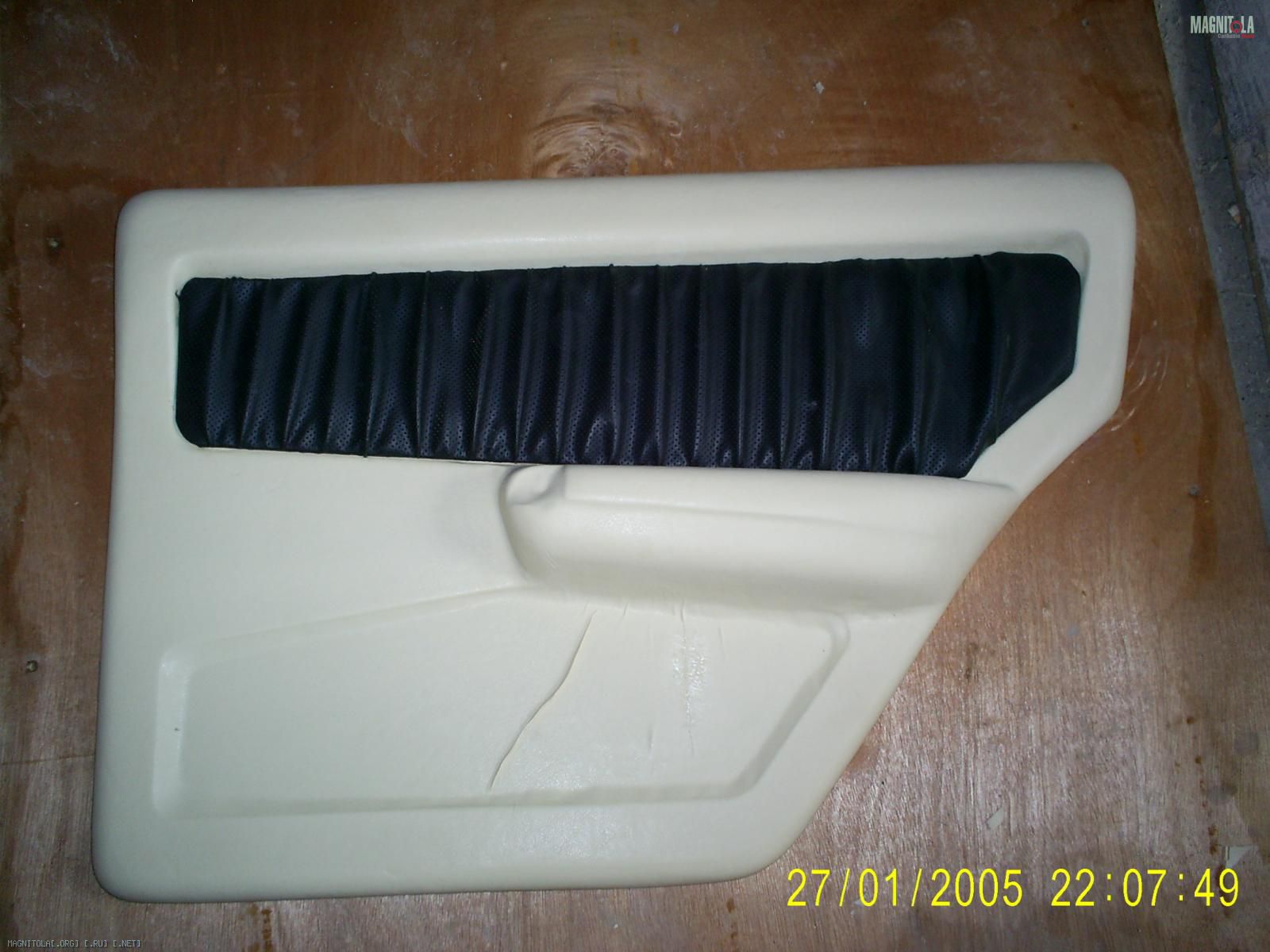

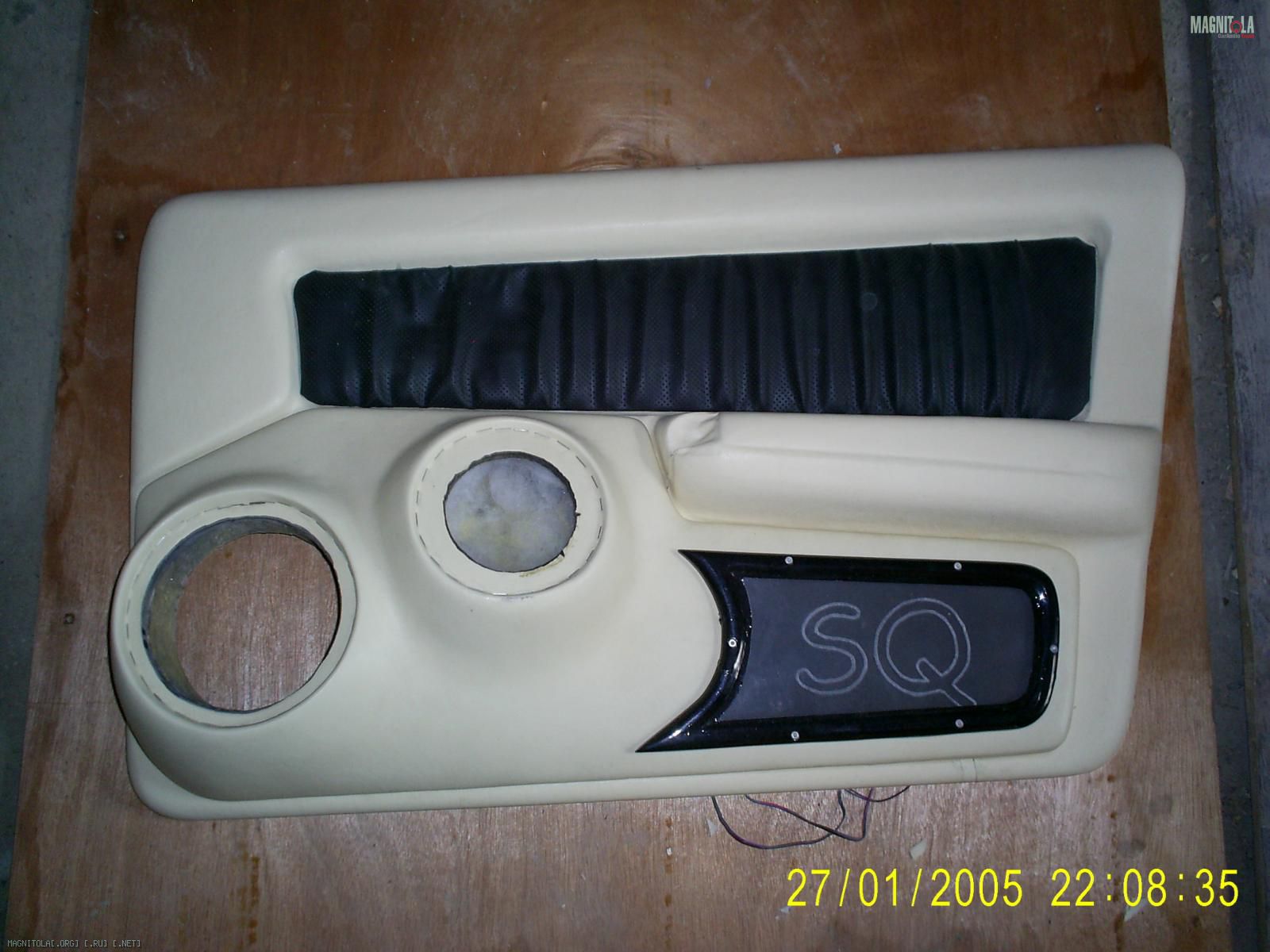

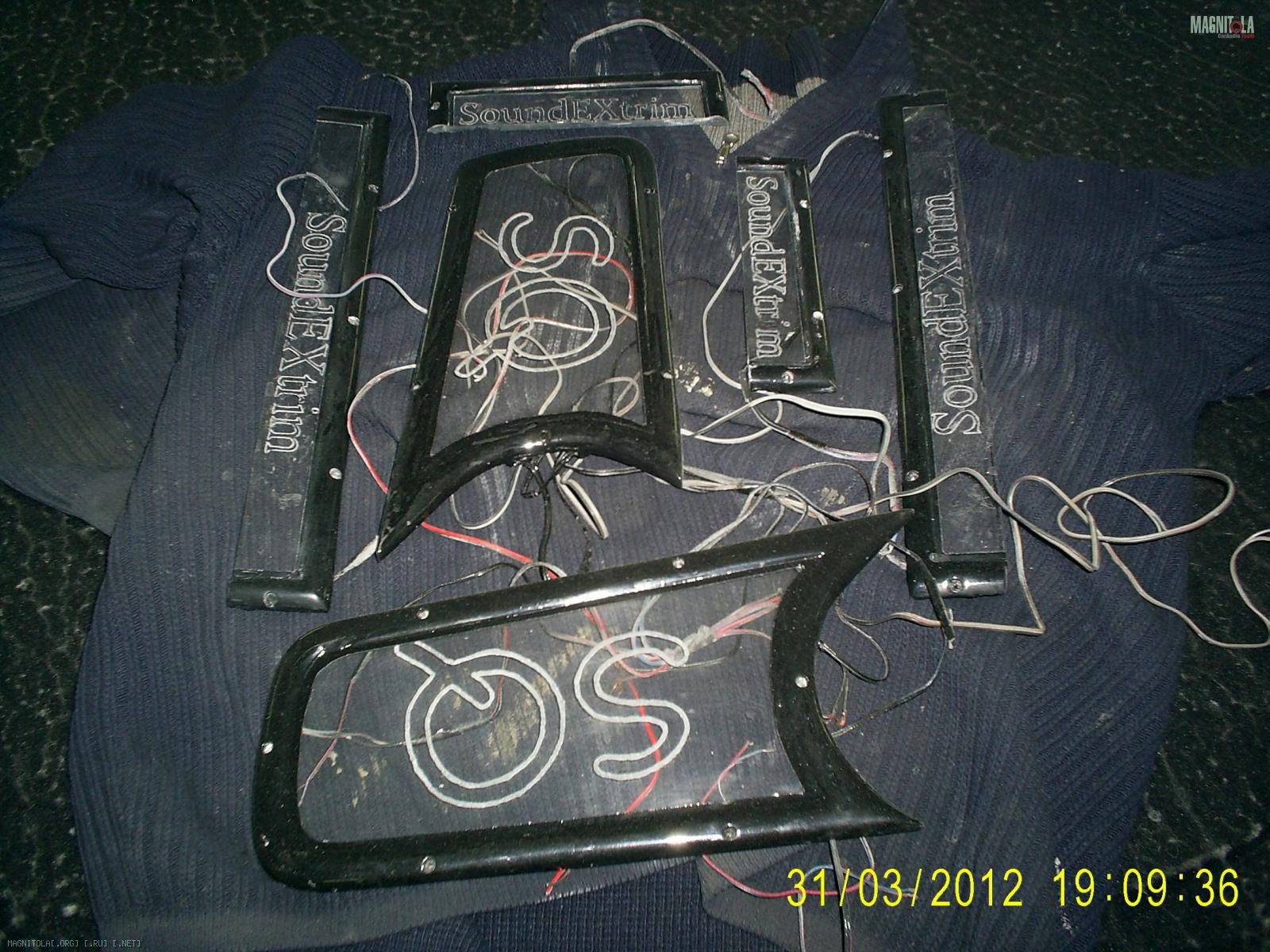

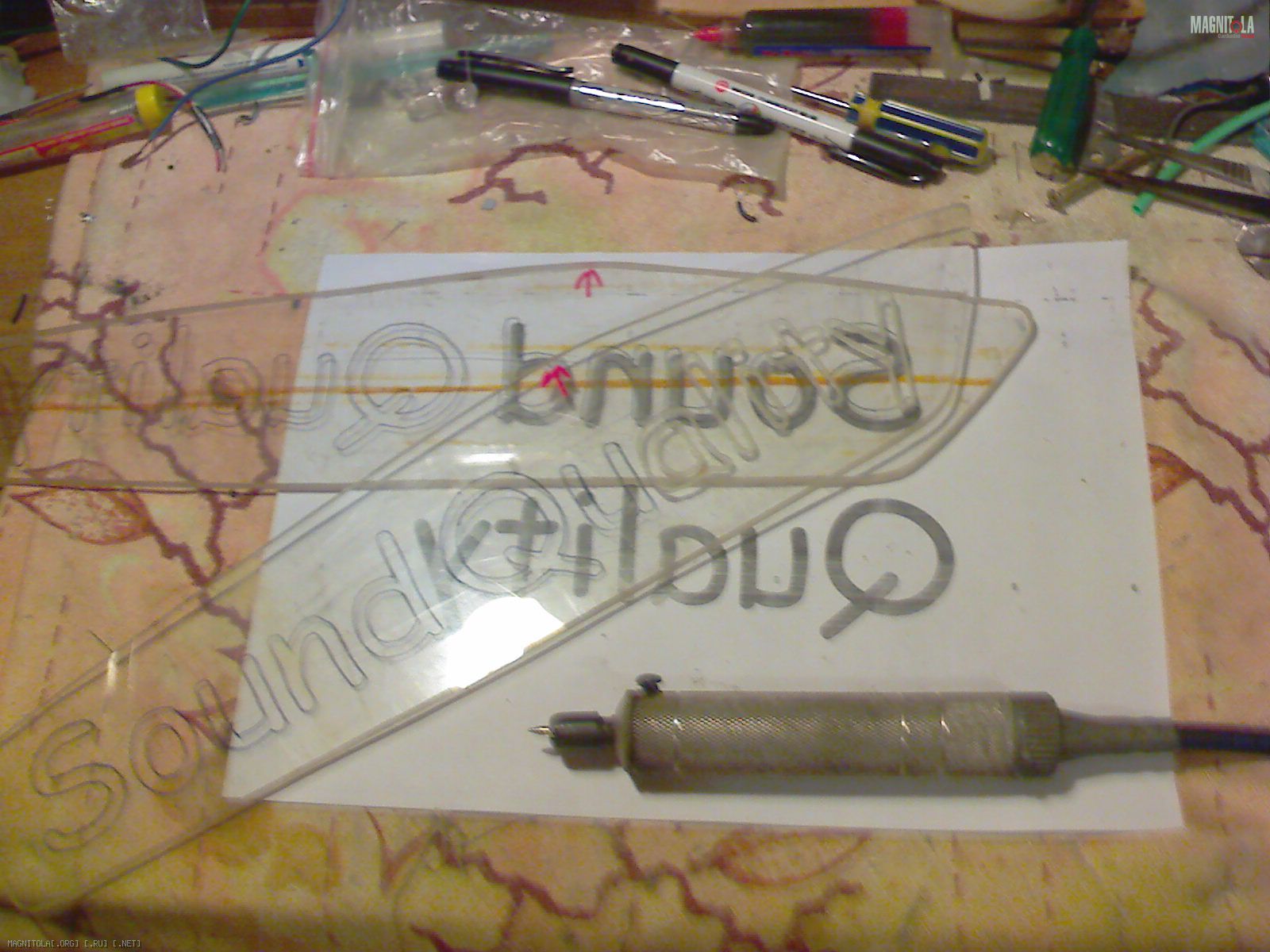

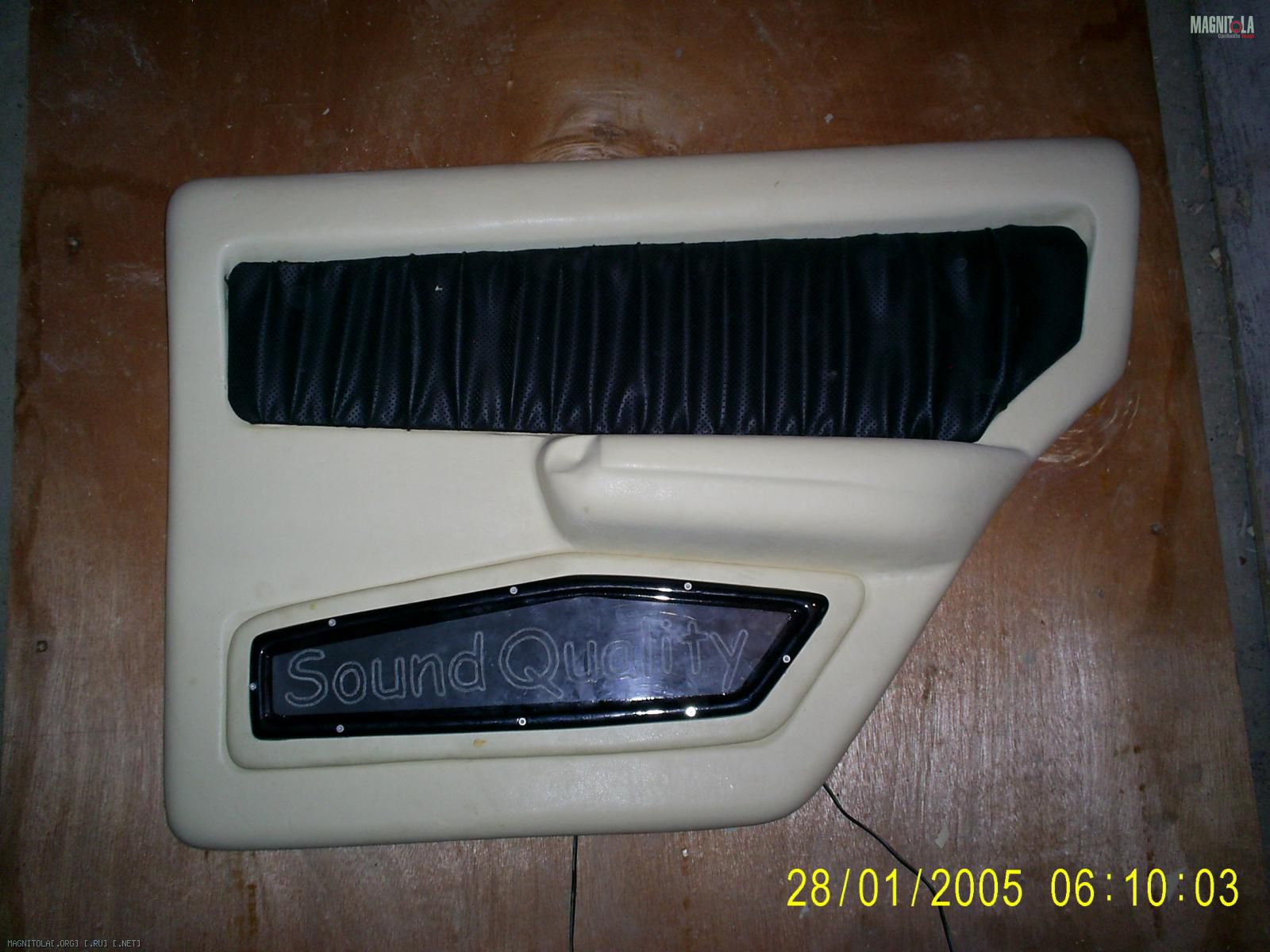

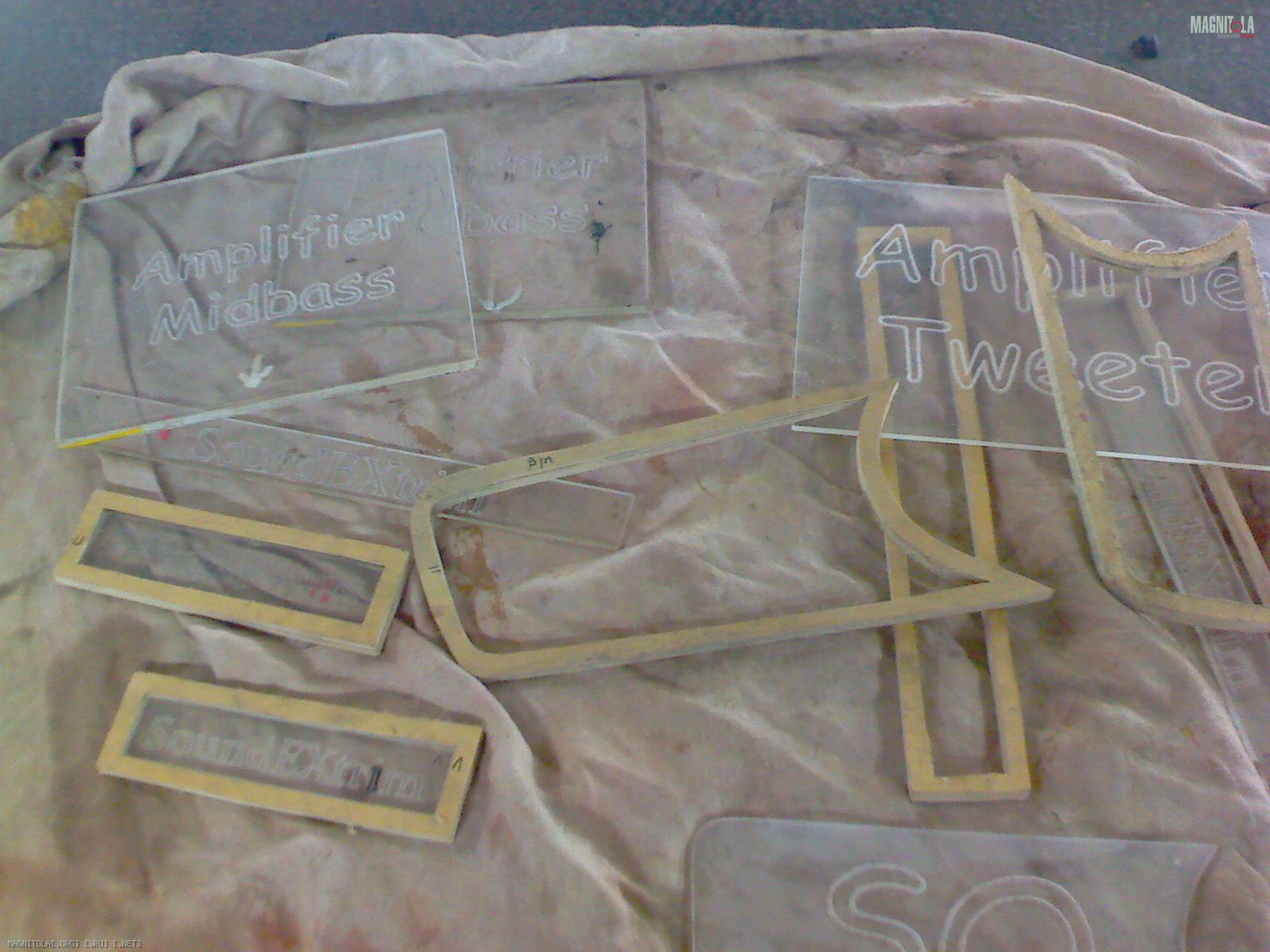

Для обшивок были изготовлены декоративные вставки, на плексе гравировка выполнена в ручную, в рамки вставлена светодиодная подсветка красного цвета.
Вложение 358822Вложение 358826Вложение 358824
Далее обшивки были перетянуты селенкожой.

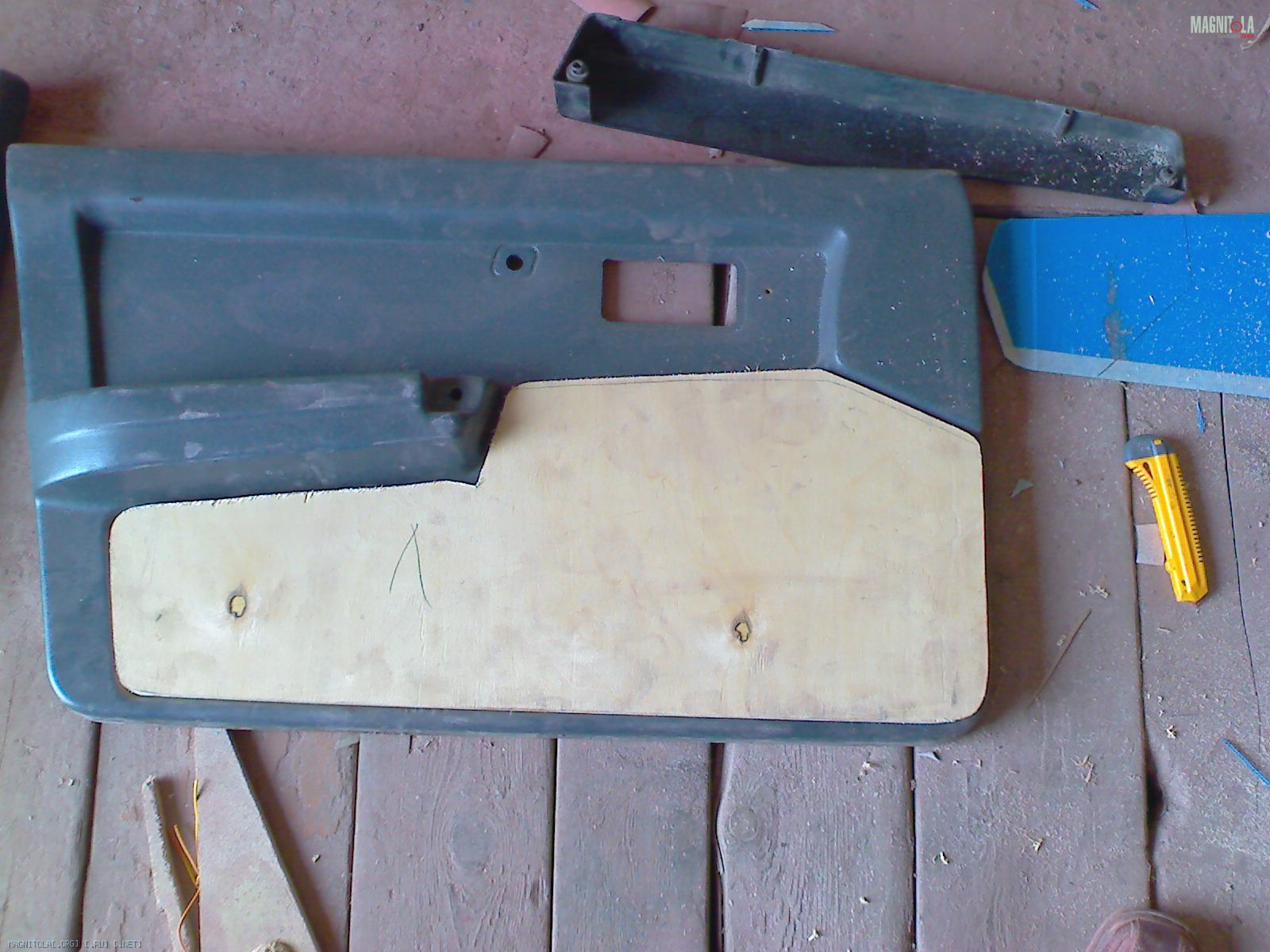

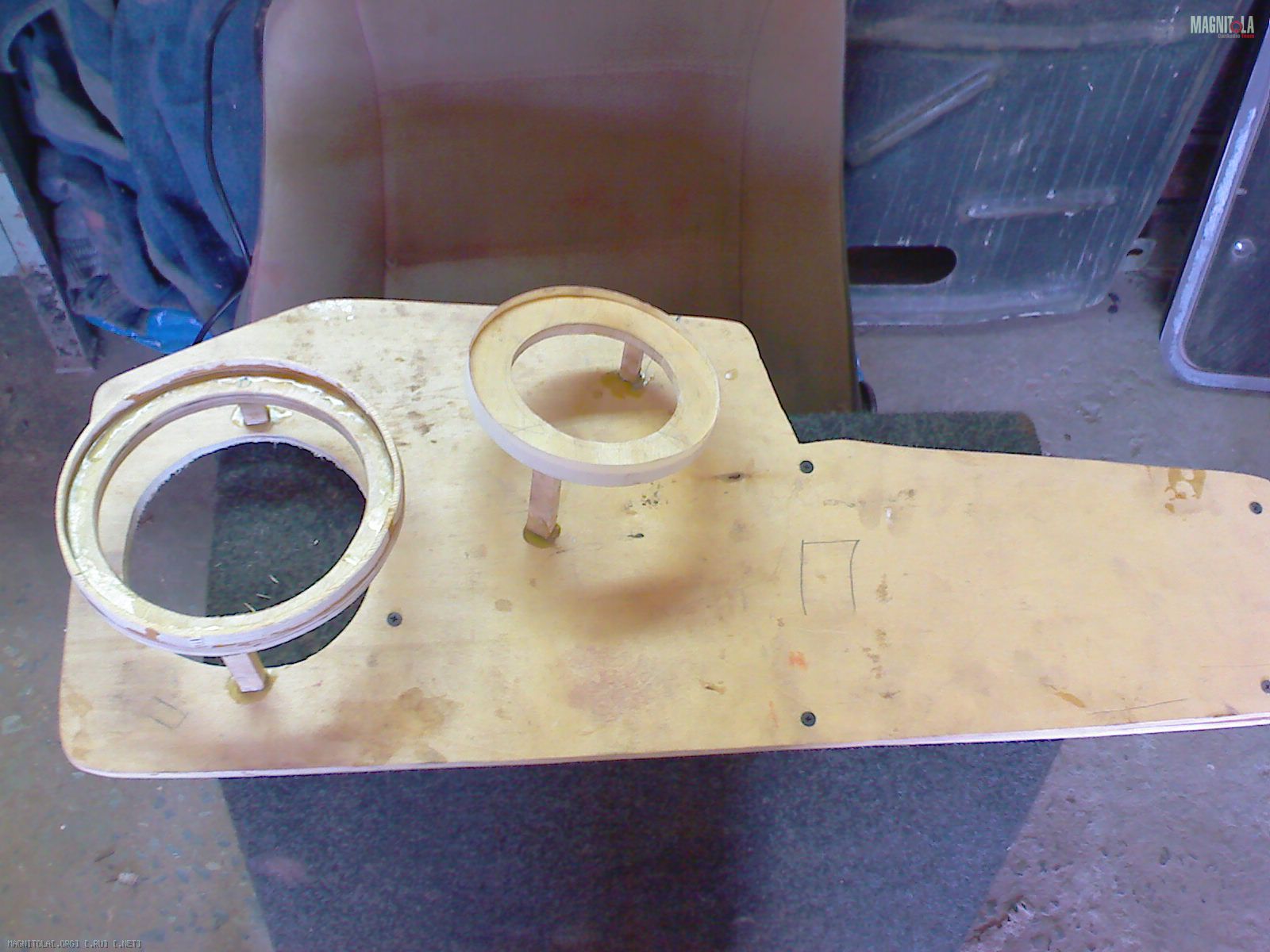

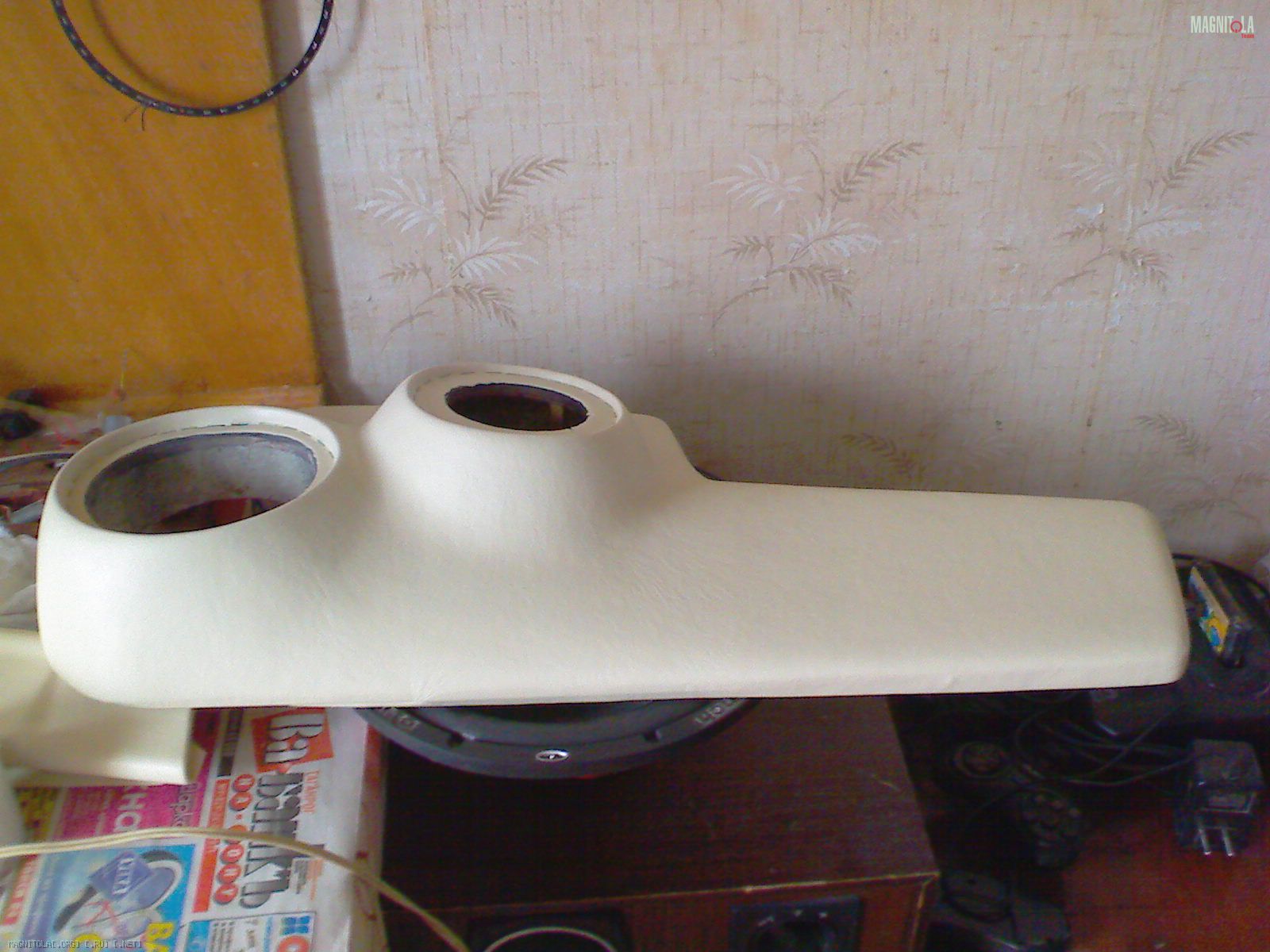

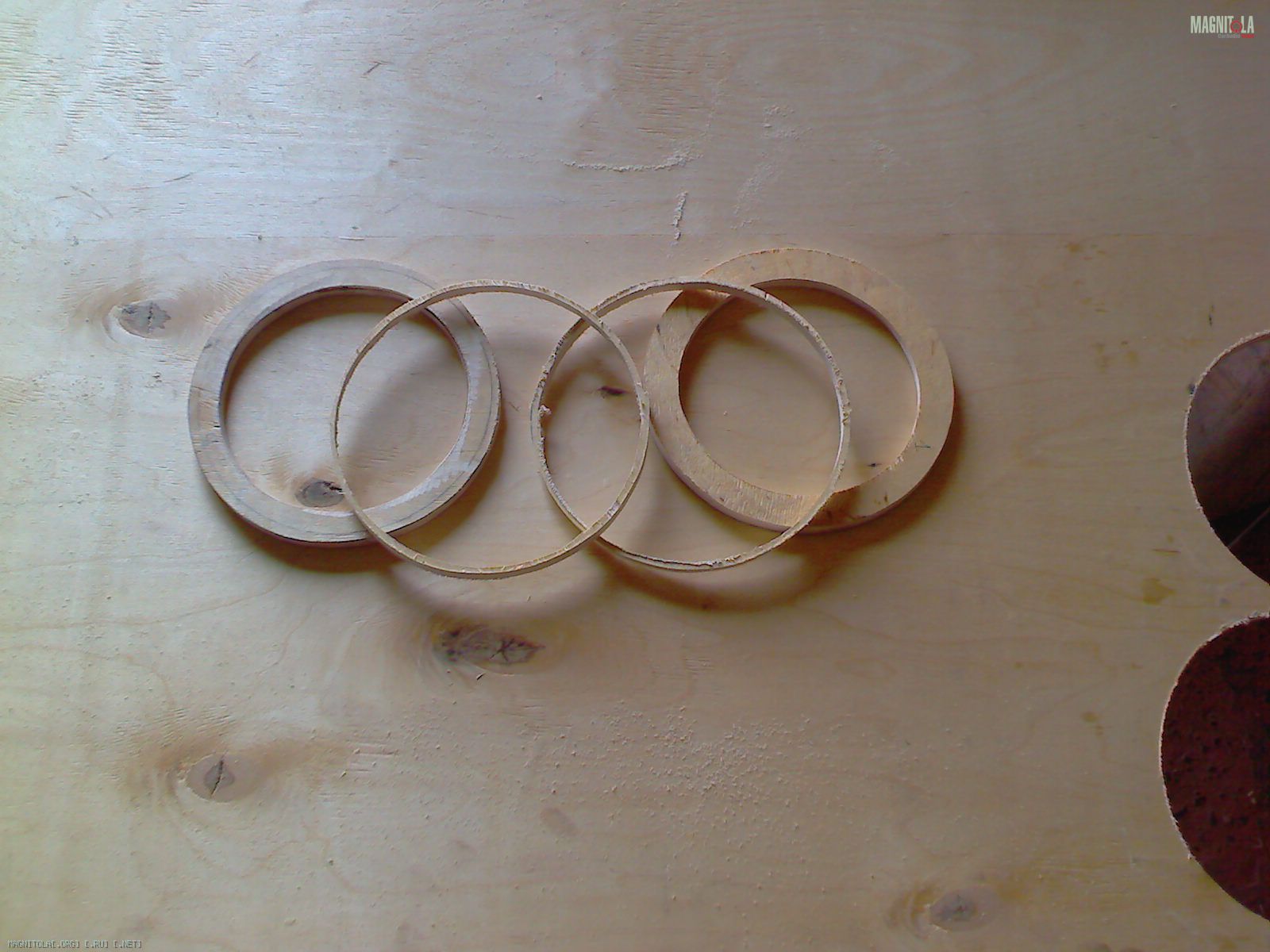

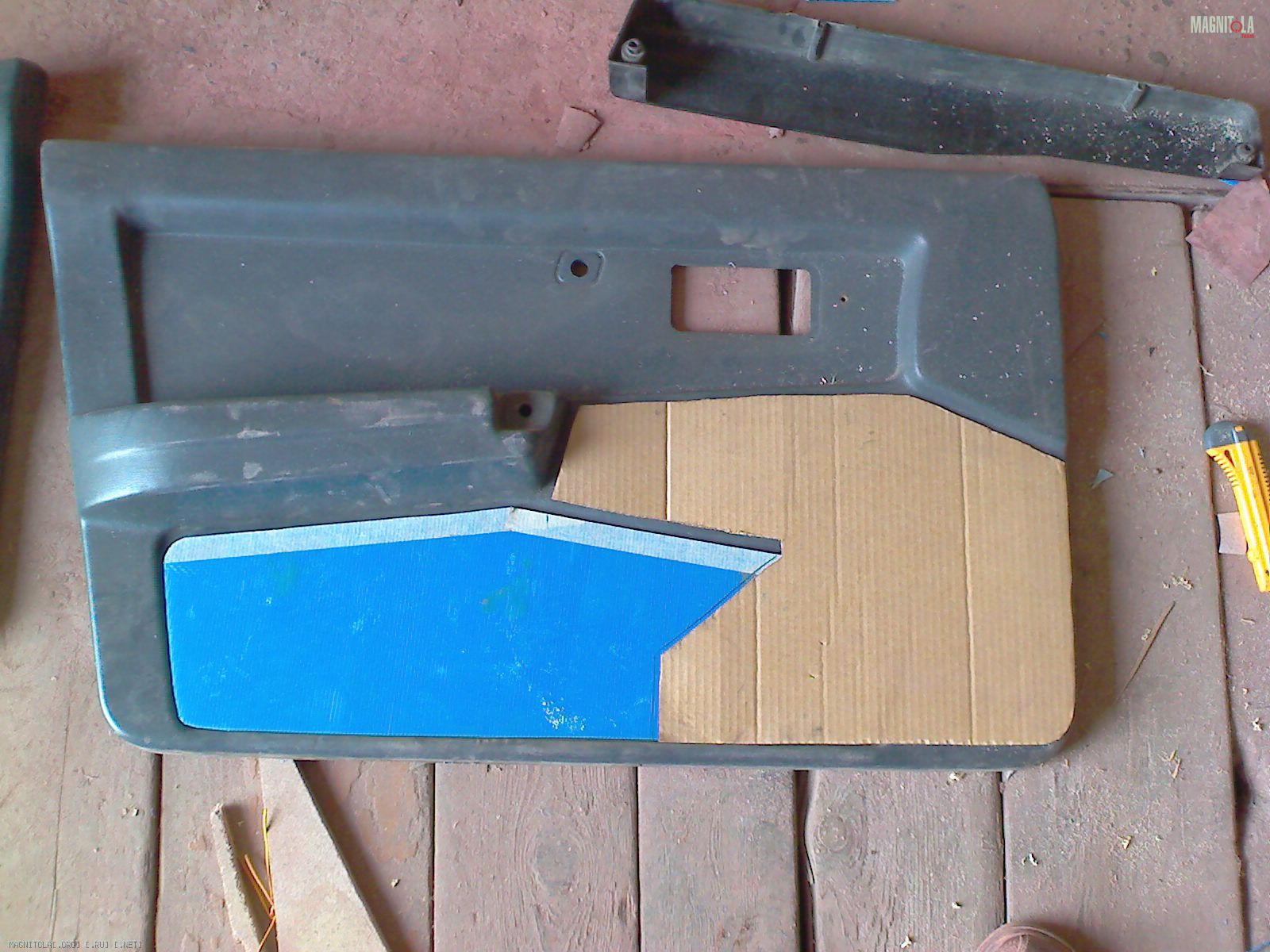

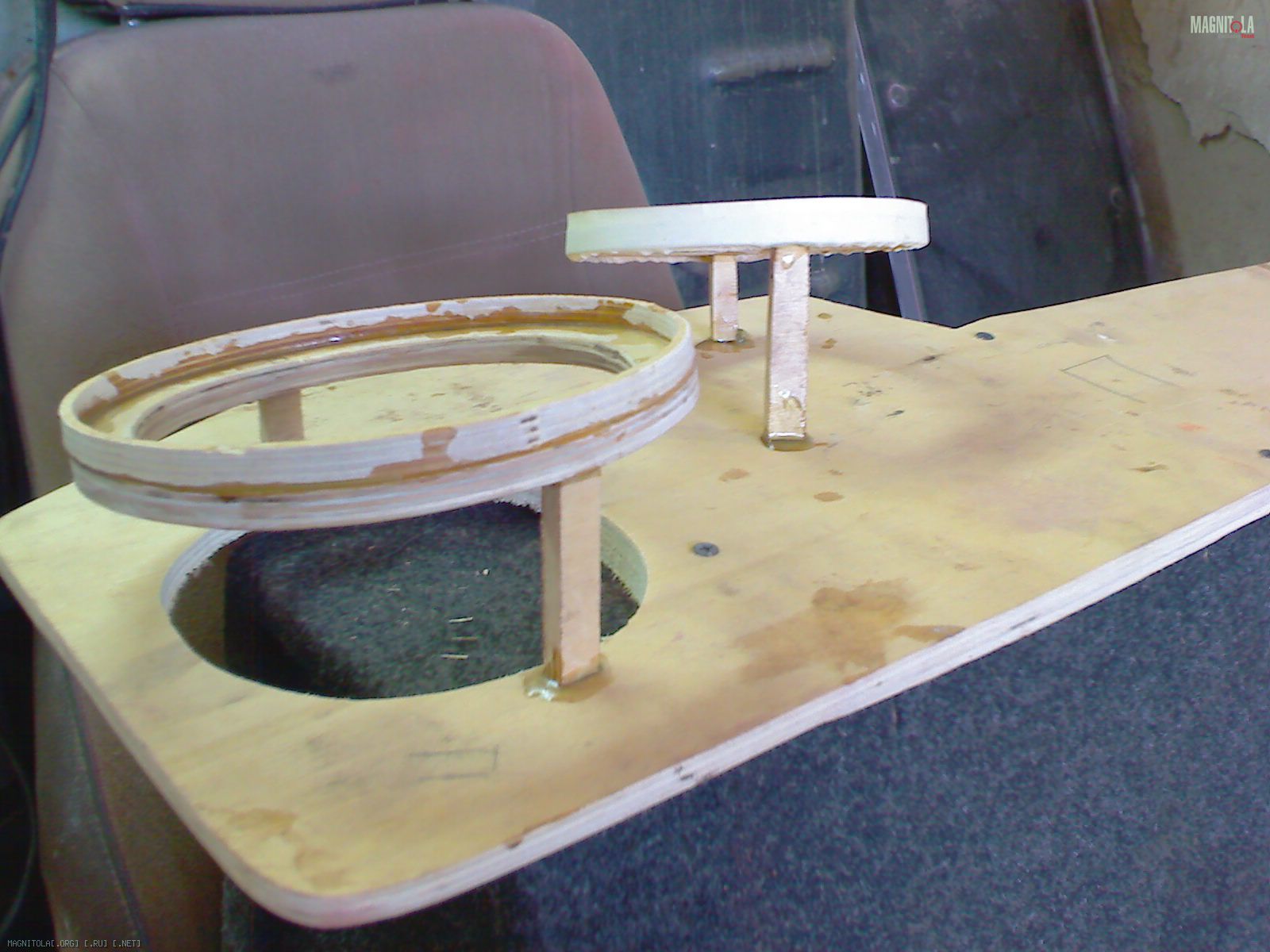

Собственно сам процесс изготовления подиумов:

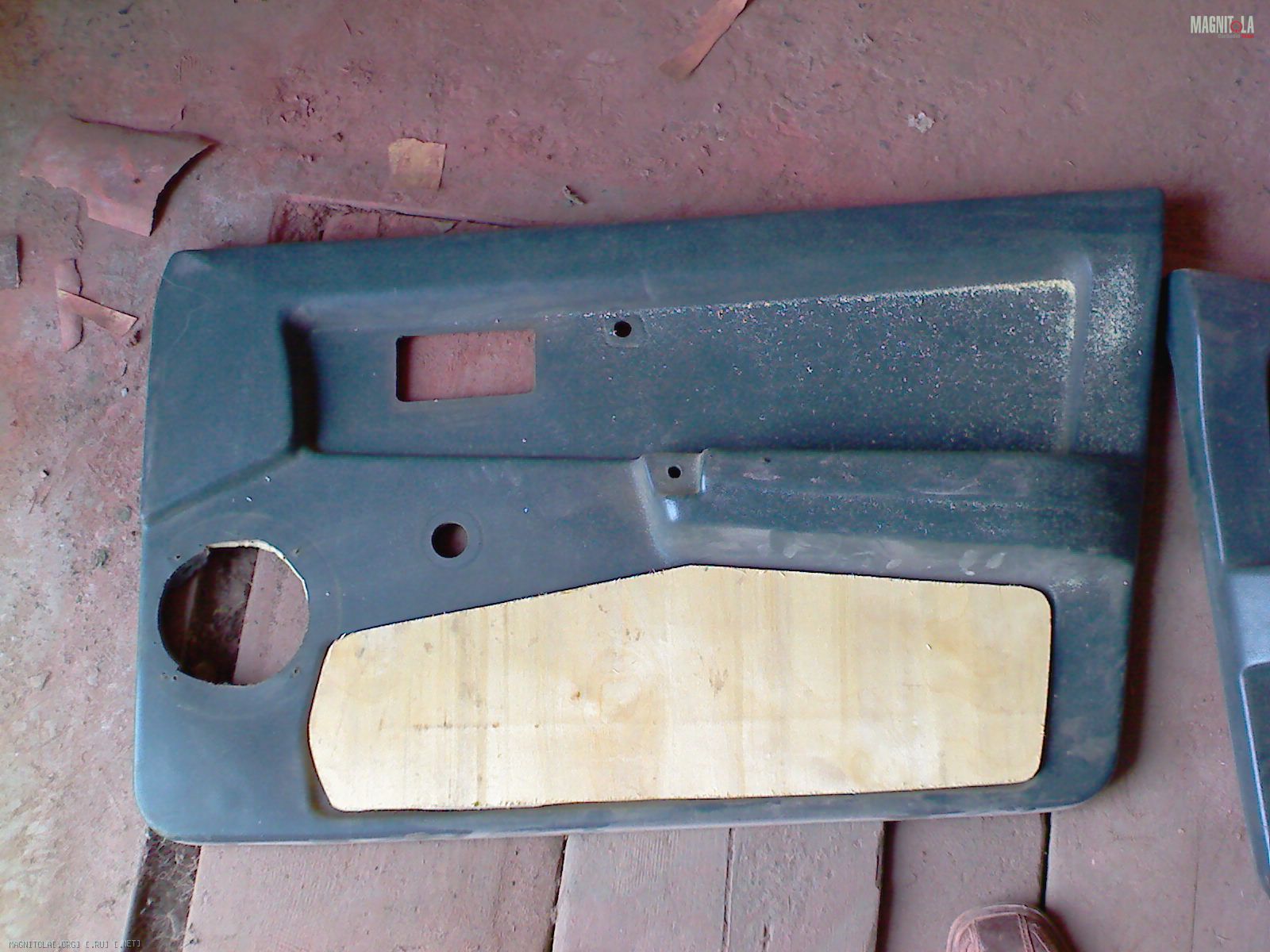

Вложение 358808Вложение 358810Вложение 358806Вложение 358804Вложение 358802Вложение 358796Вложение 358794Вложение 358790Вложение 358792Вложение 358798Вложение 358800

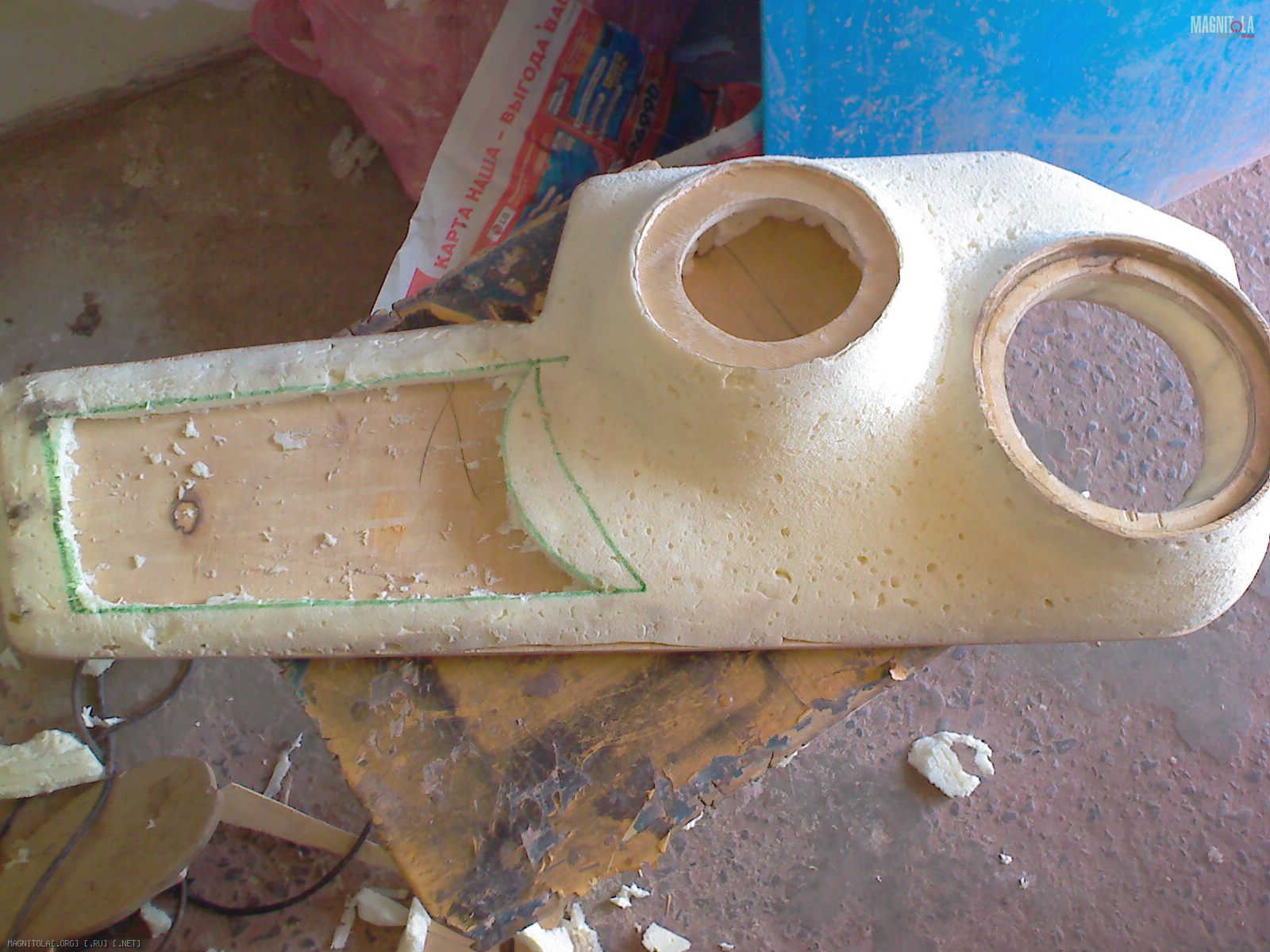

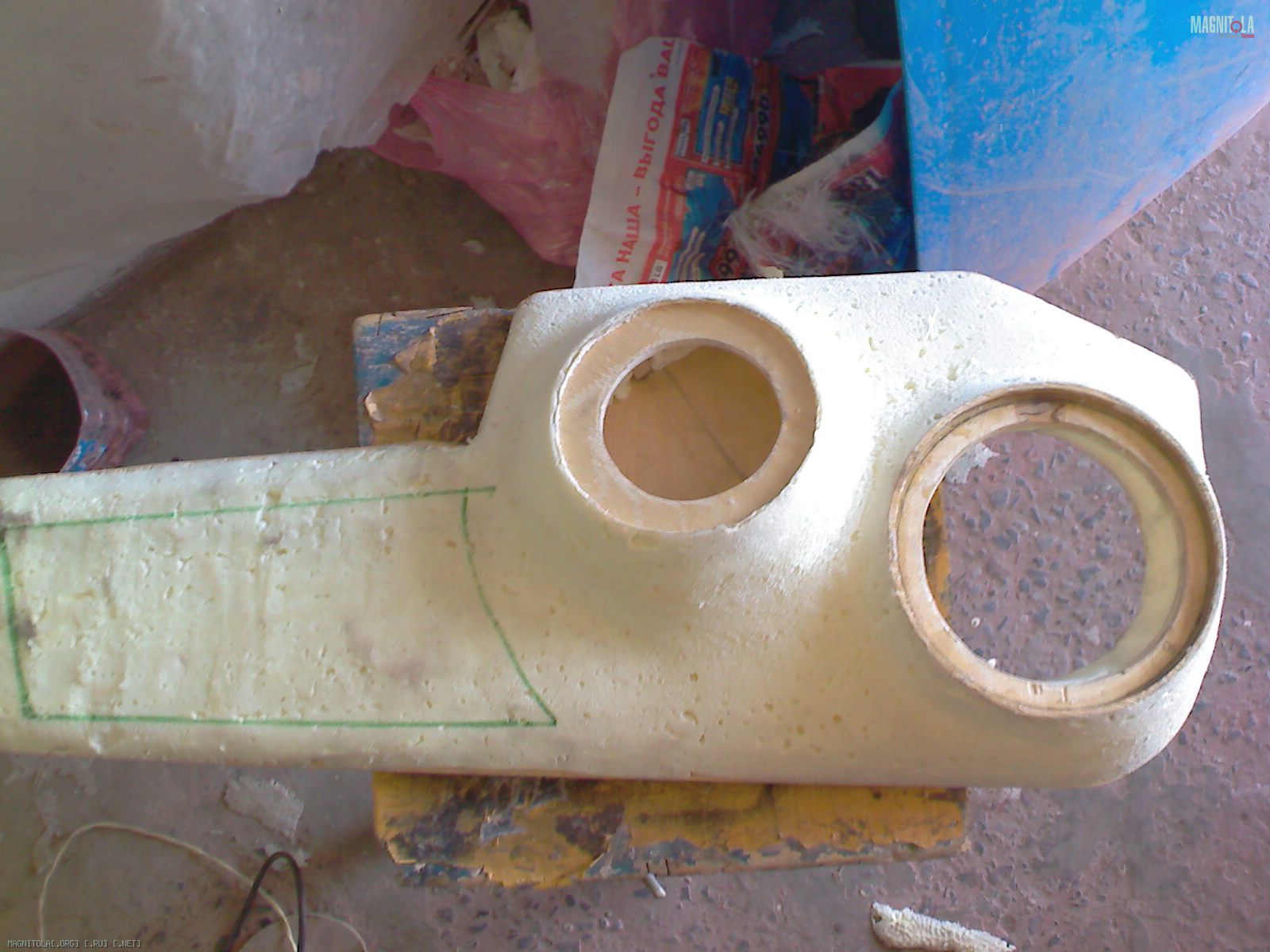

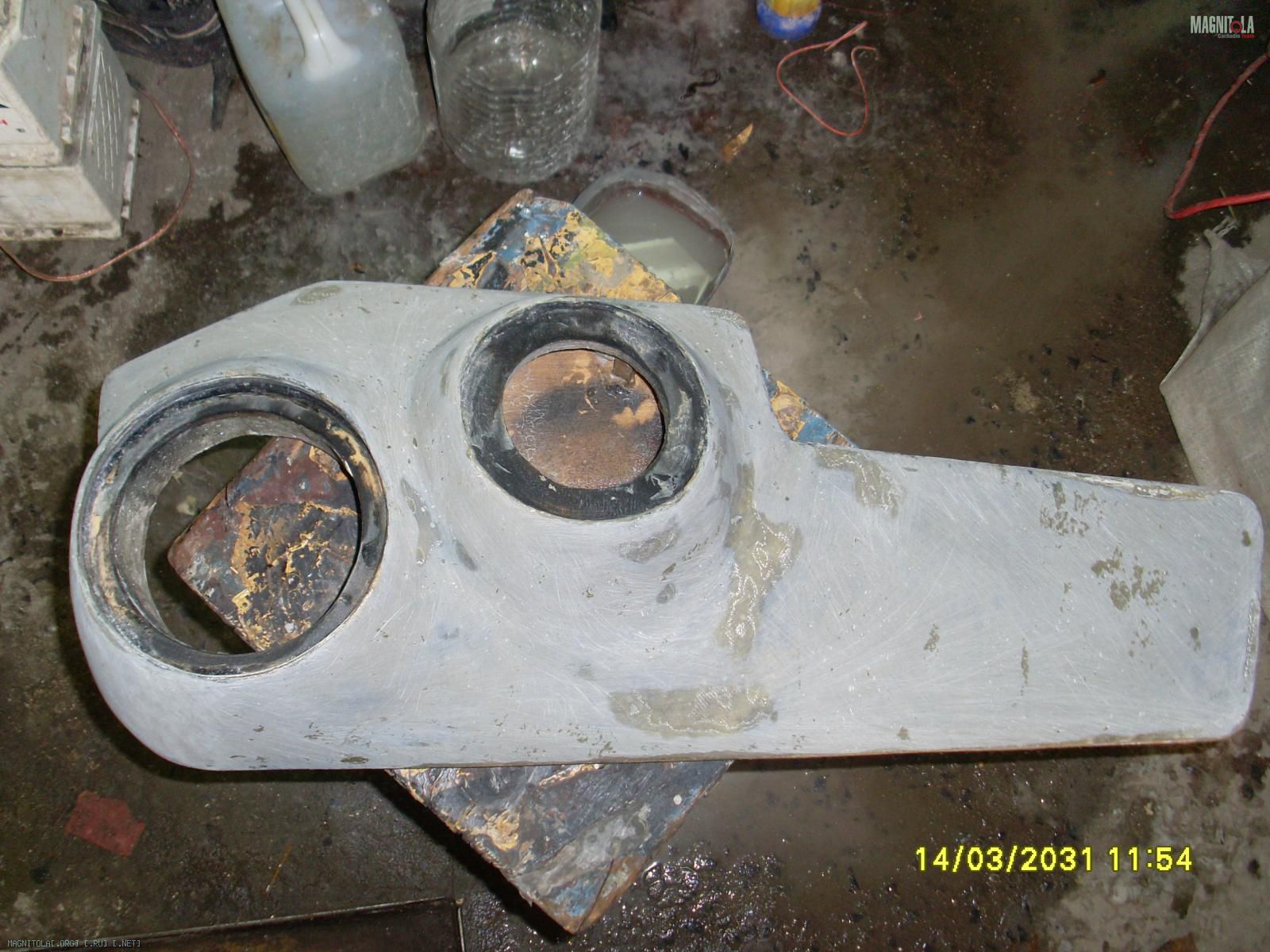

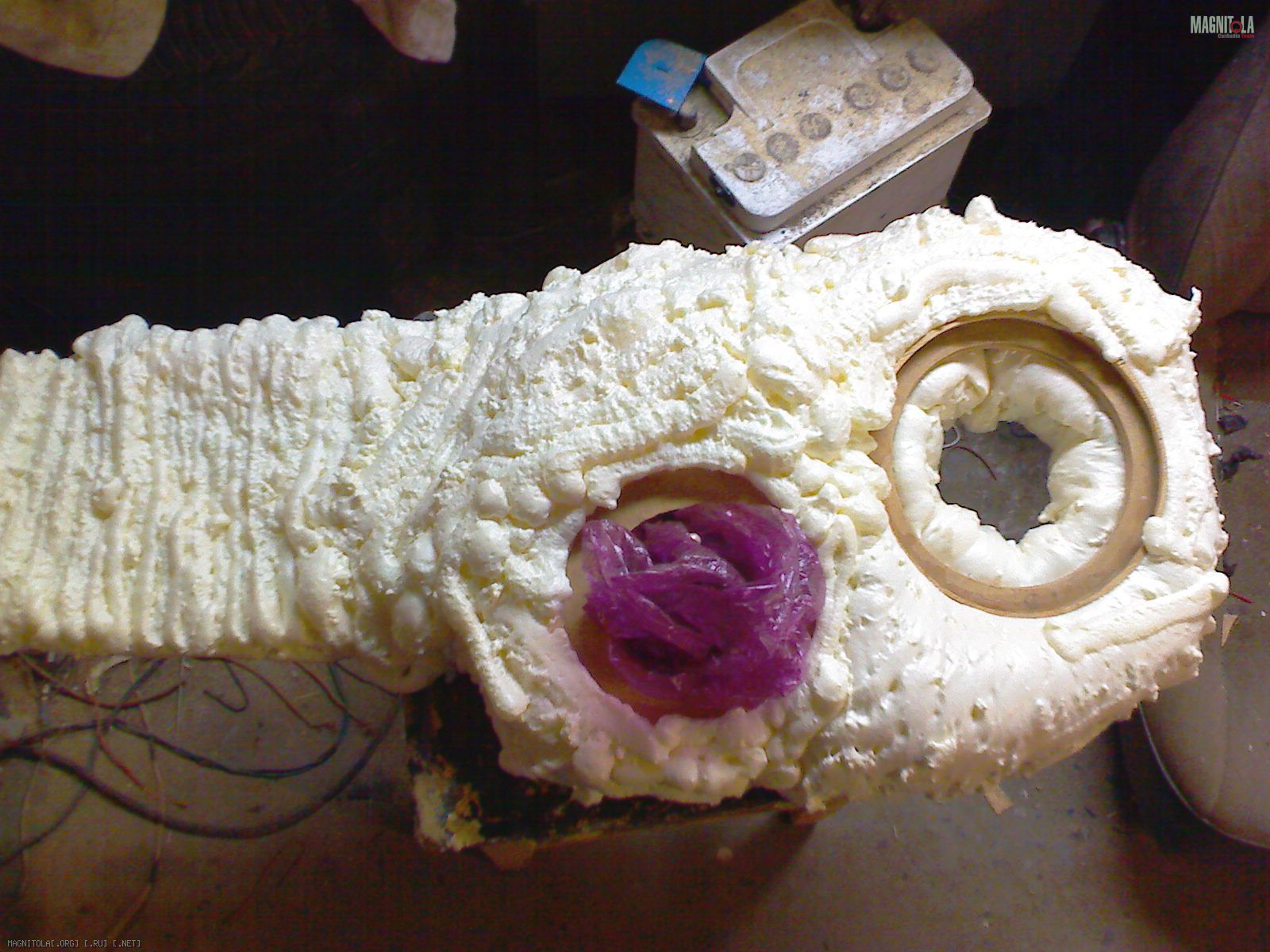

Скелет подиума заполнялся пеной, затем после высыхания вырезалась подходящая форма.
Вложение 358788Вложение 358834

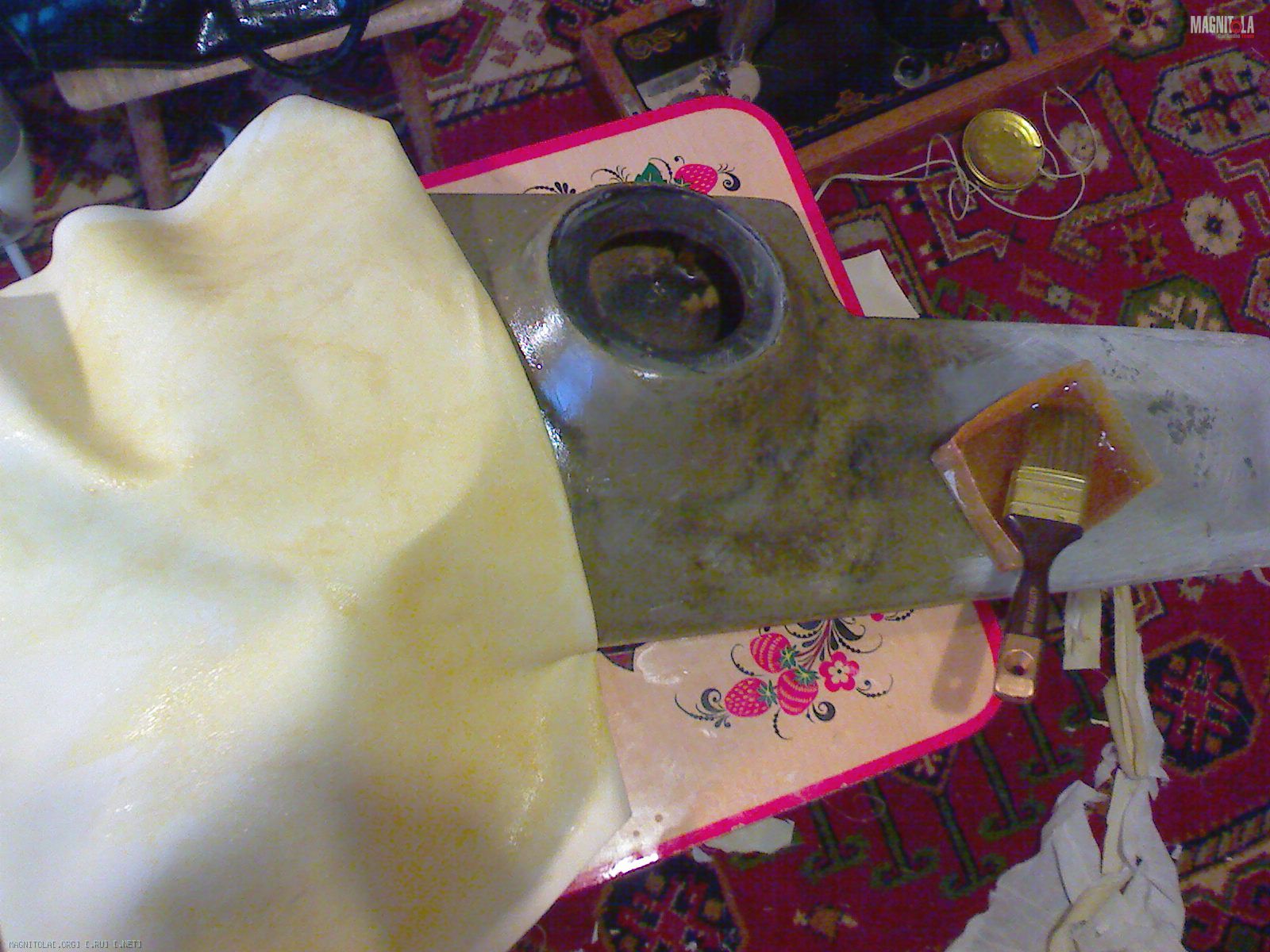

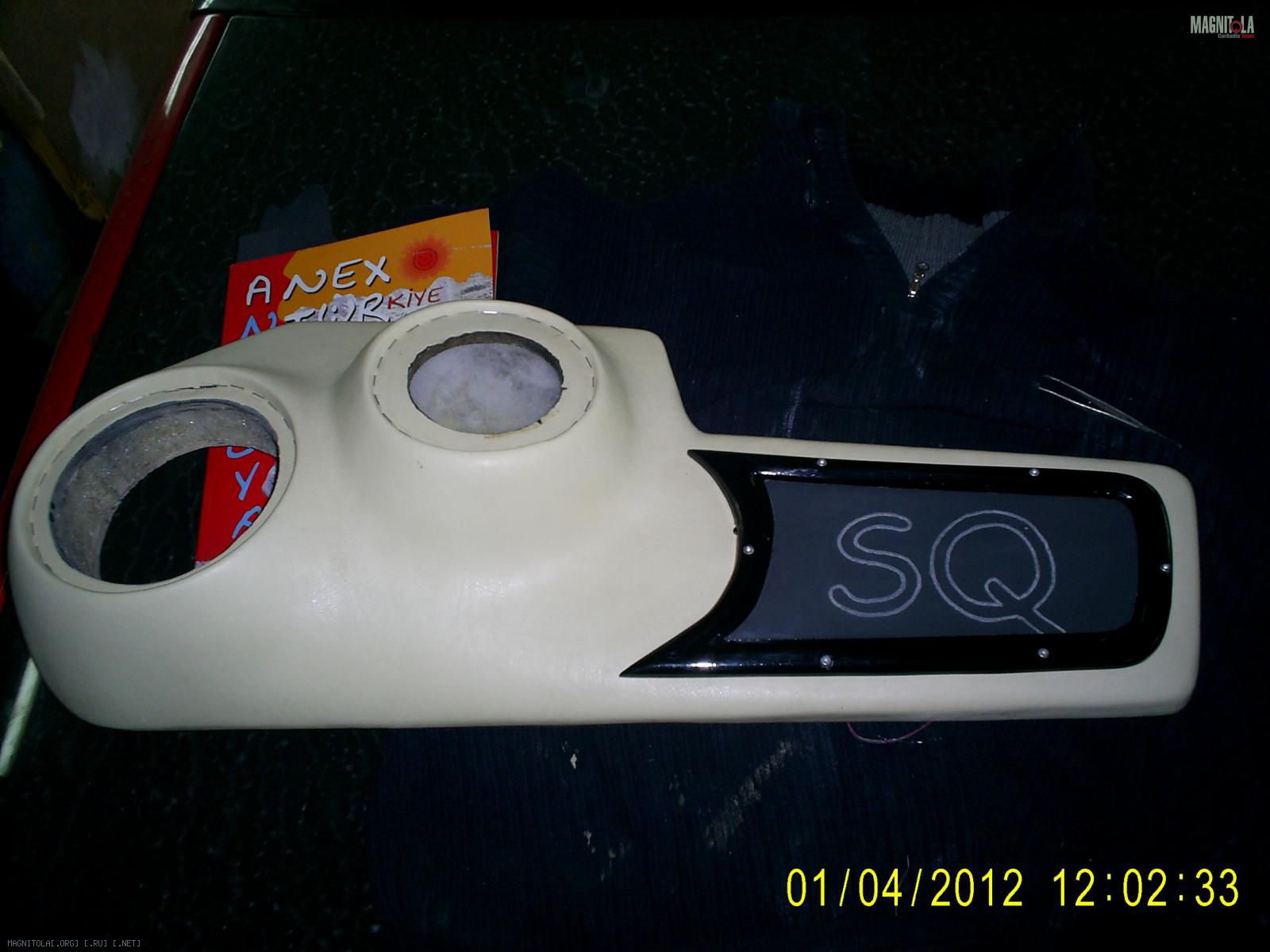

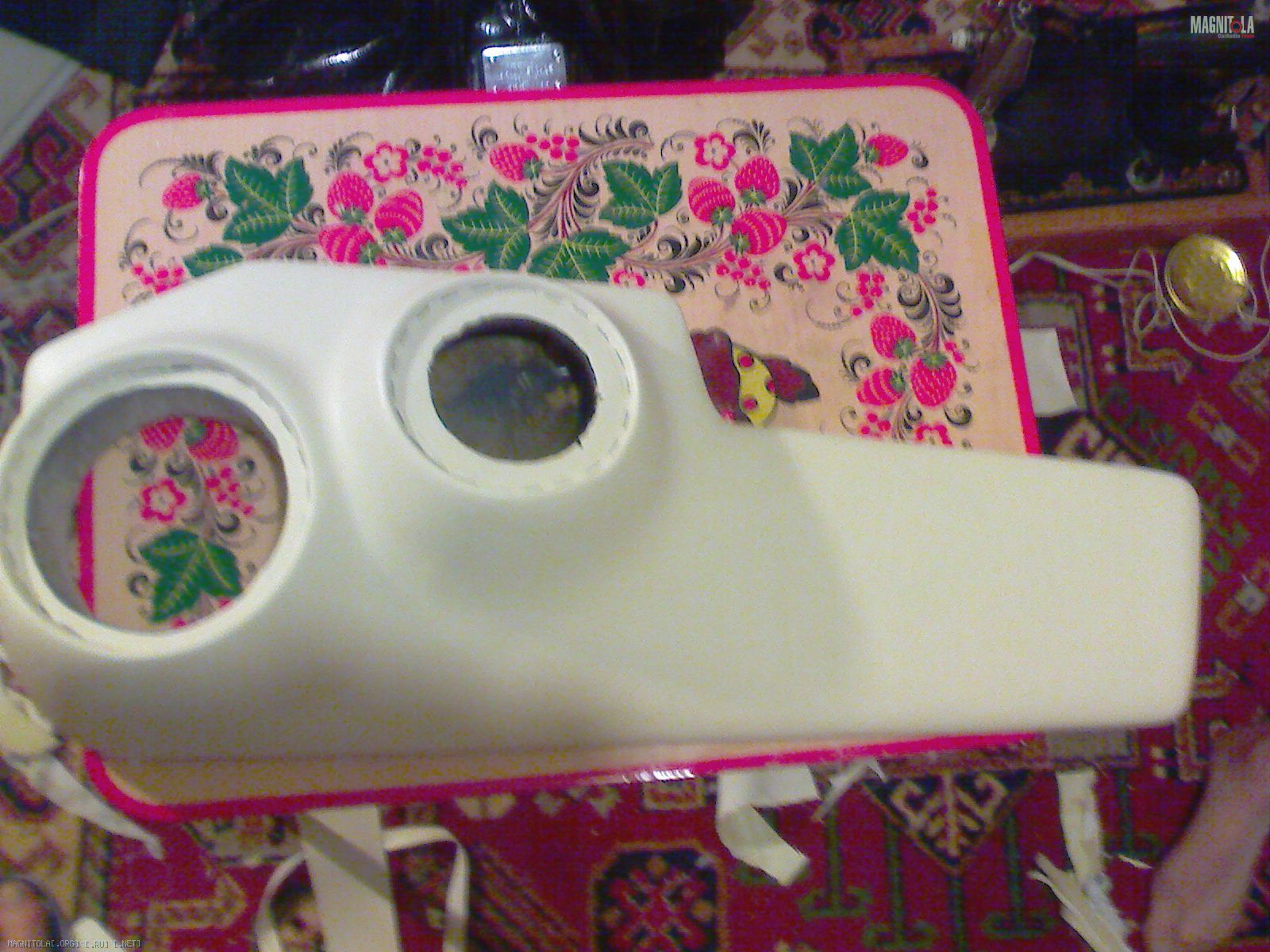

Далее вся эта конструкция обрабатывалась эбоксидка+стеклоткань, зачищалась, а потом обтяжка.
Вложение 358814Вложение 358816Вложение 358820Вложение 358830Вложение 358846Вложение 358838Вложение 358840Вложение 358864Вложение 358850

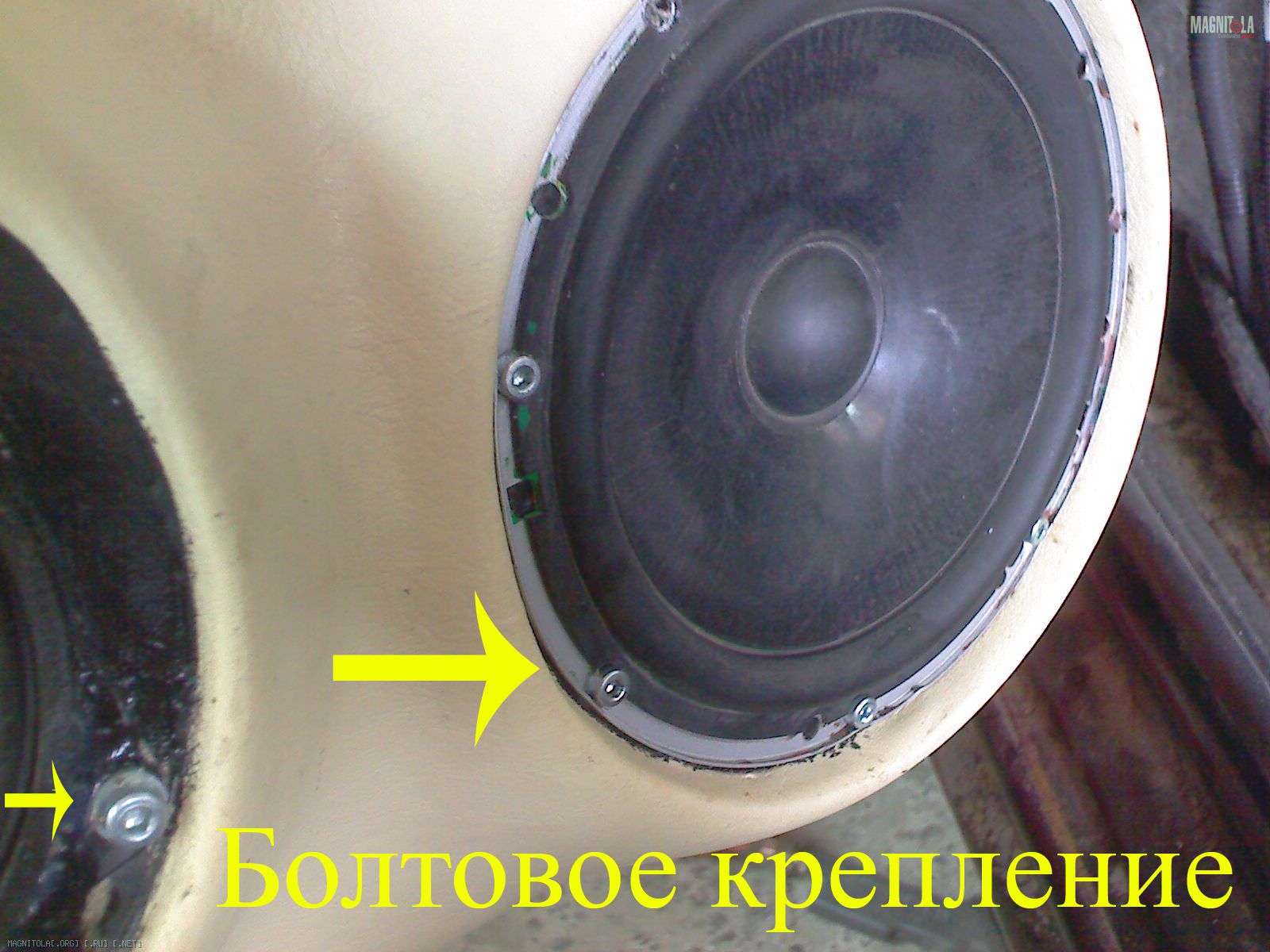

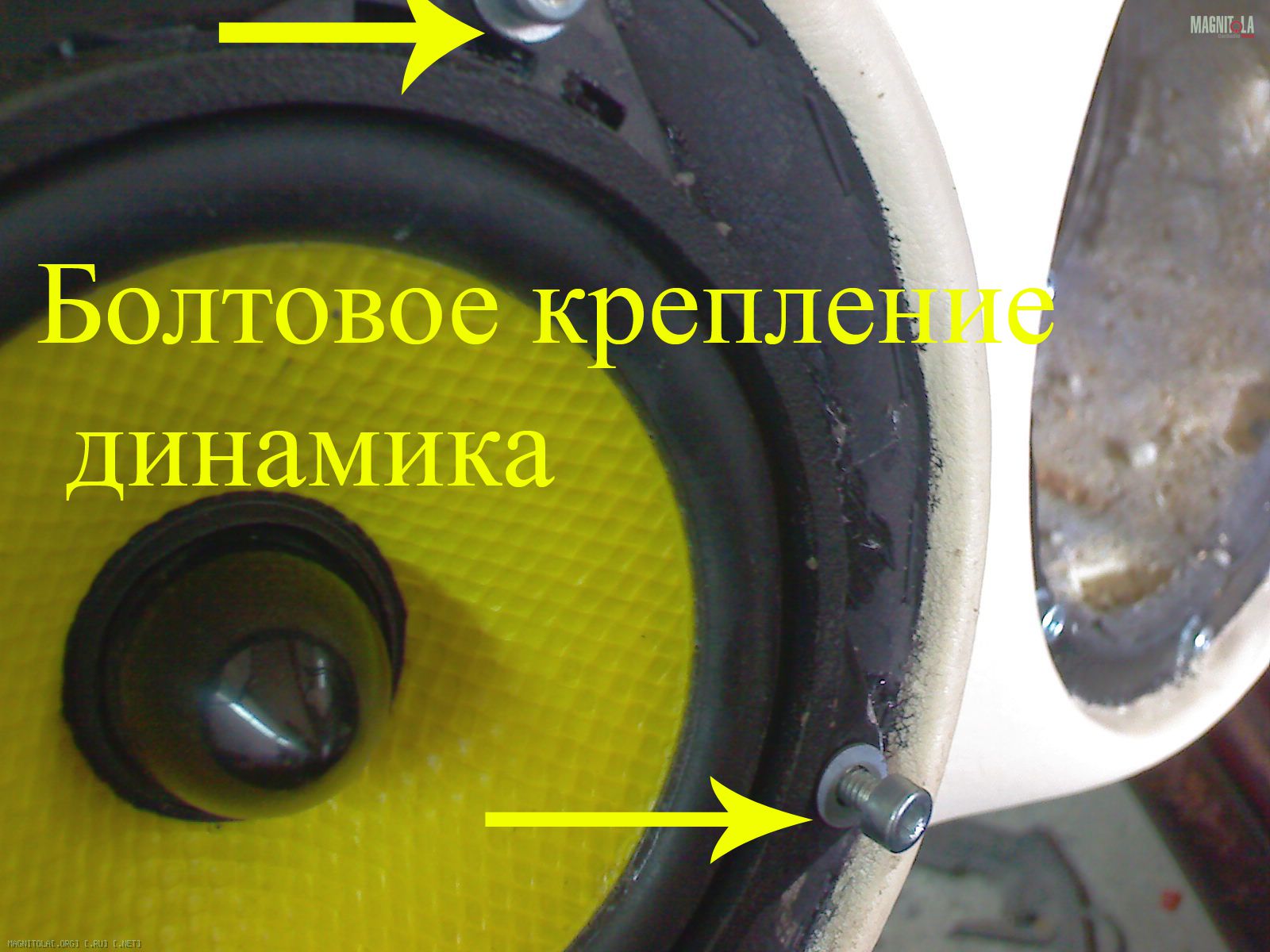

С обратной стороны вставлялись врезные гайки, чтобы динамики можно было прикрутить болтом с внутренним шестигранником
Вложение 358844

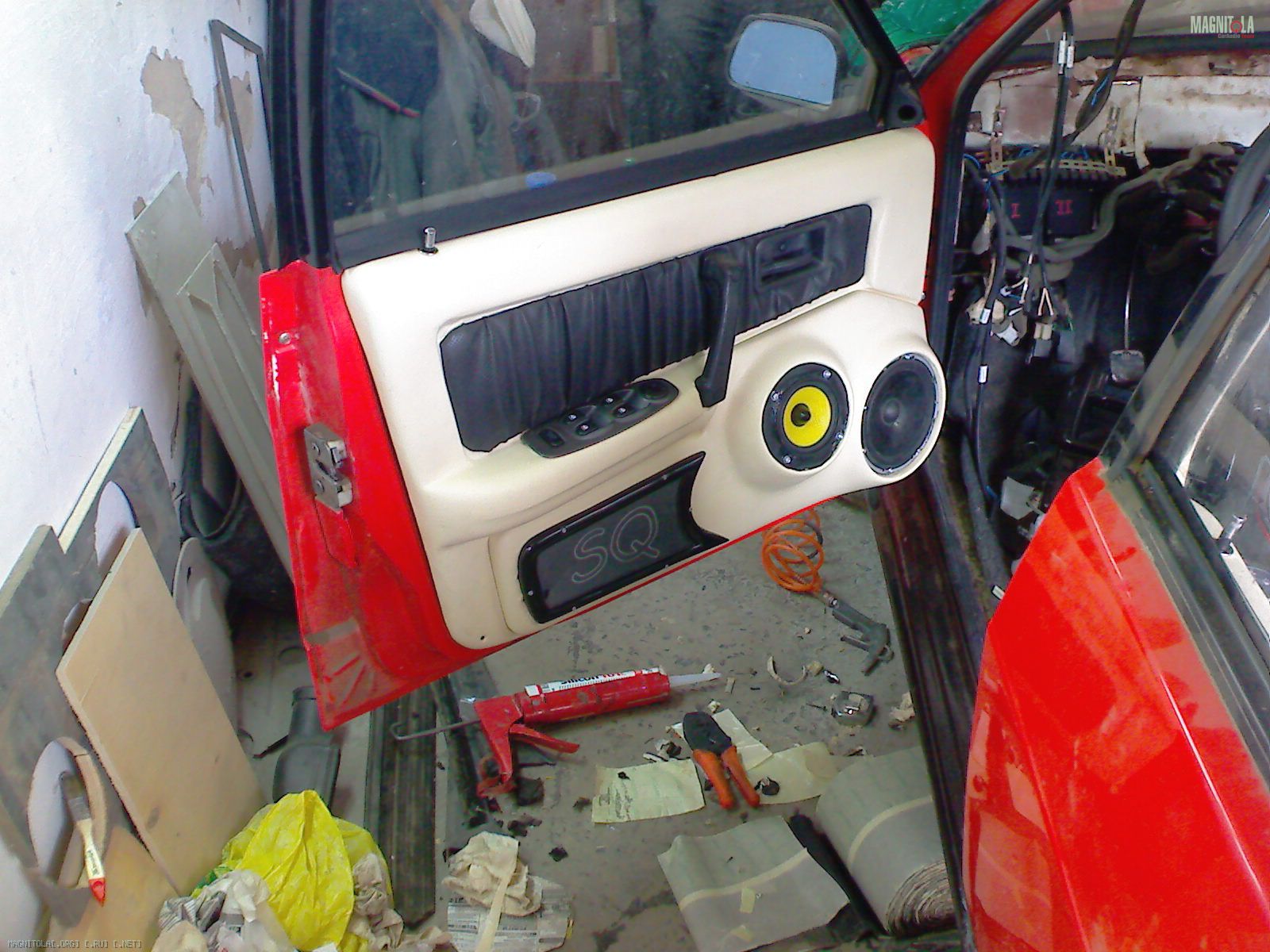

Обивка двери в готовом виде.
колоссальная работа как с дверми, так и с покраской, но внешний вид авто, уж извините...
Работа конечно произведенна огромная. Но хотелось-бы знать, что данная работа имеет отношение к SQ??? Хотелось-бы знать состав системы и как всё это было реализованно?
А то создаётся впечатление о том, как мы капитально переварили и покрасили гнилую девятку.
А где про ЭсКу написано?Цитата:
Сообщение от Митрич
---------- Сообщение добавлено 22.03.2013 в 20:04 ----------
Ой, не заметил надпись на подиумах.
Tim635,
ну как-бы такЦитата:
Сообщение от Tim635
Цитата:
Сообщение от soundextrim
Цитата:
Сообщение от soundextrim
Цитата:
Сообщение от soundextrim
Цитата:
Сообщение от soundextrim
Цитата:
Сообщение от soundextrim
Цитата:
Сообщение от soundextrim
Вроде всё ясно? Или нет?Цитата:
Сообщение от soundextrim
Это все признаки качественного инсталла, который может быть выполнен и в других форматах, отличных от SQ.Цитата:
Сообщение от Митрич
Я еще не закончил, имейте терпение, состав системы озвучу в конце статьи.Цитата:
Сообщение от Tim635

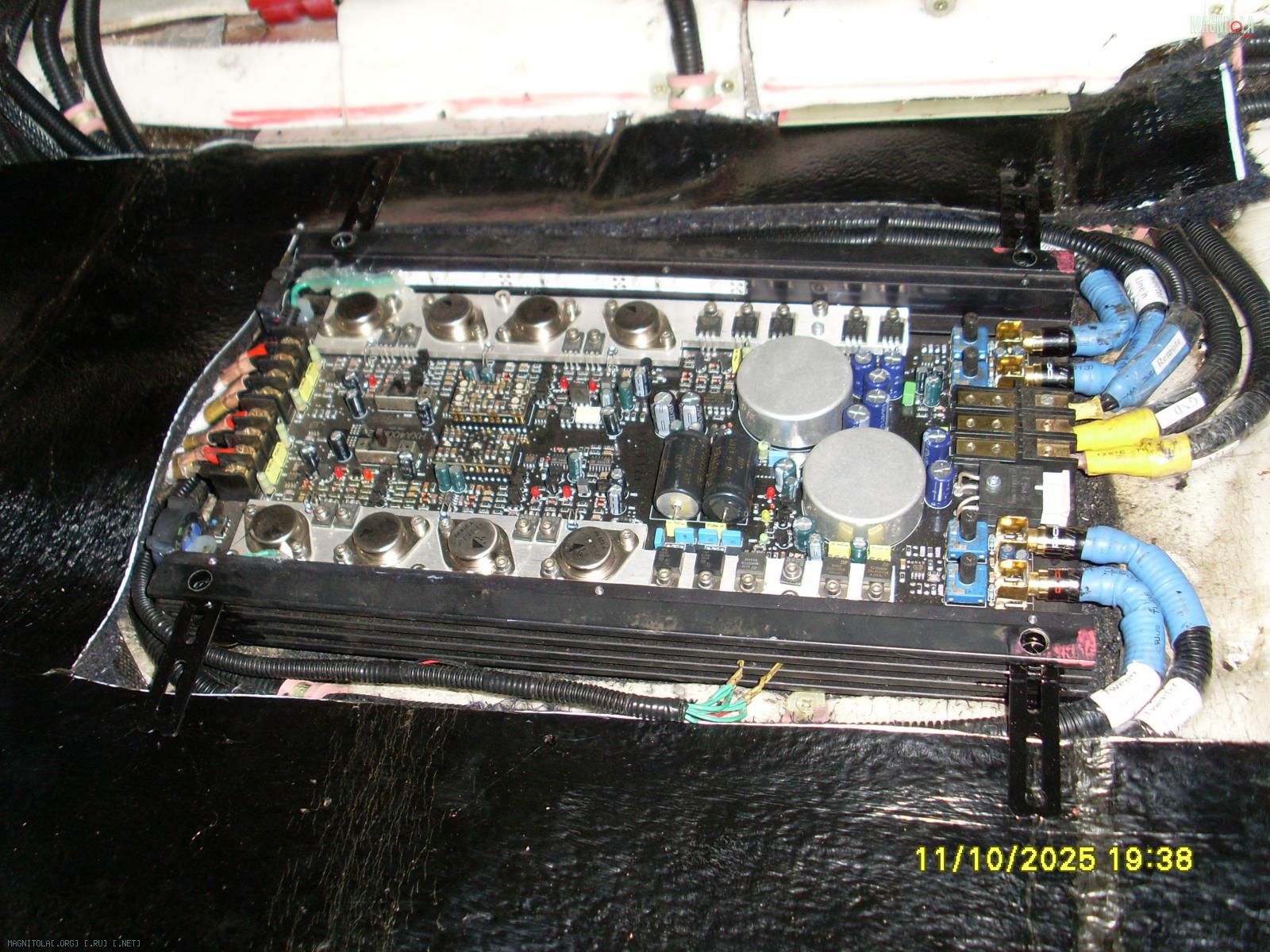

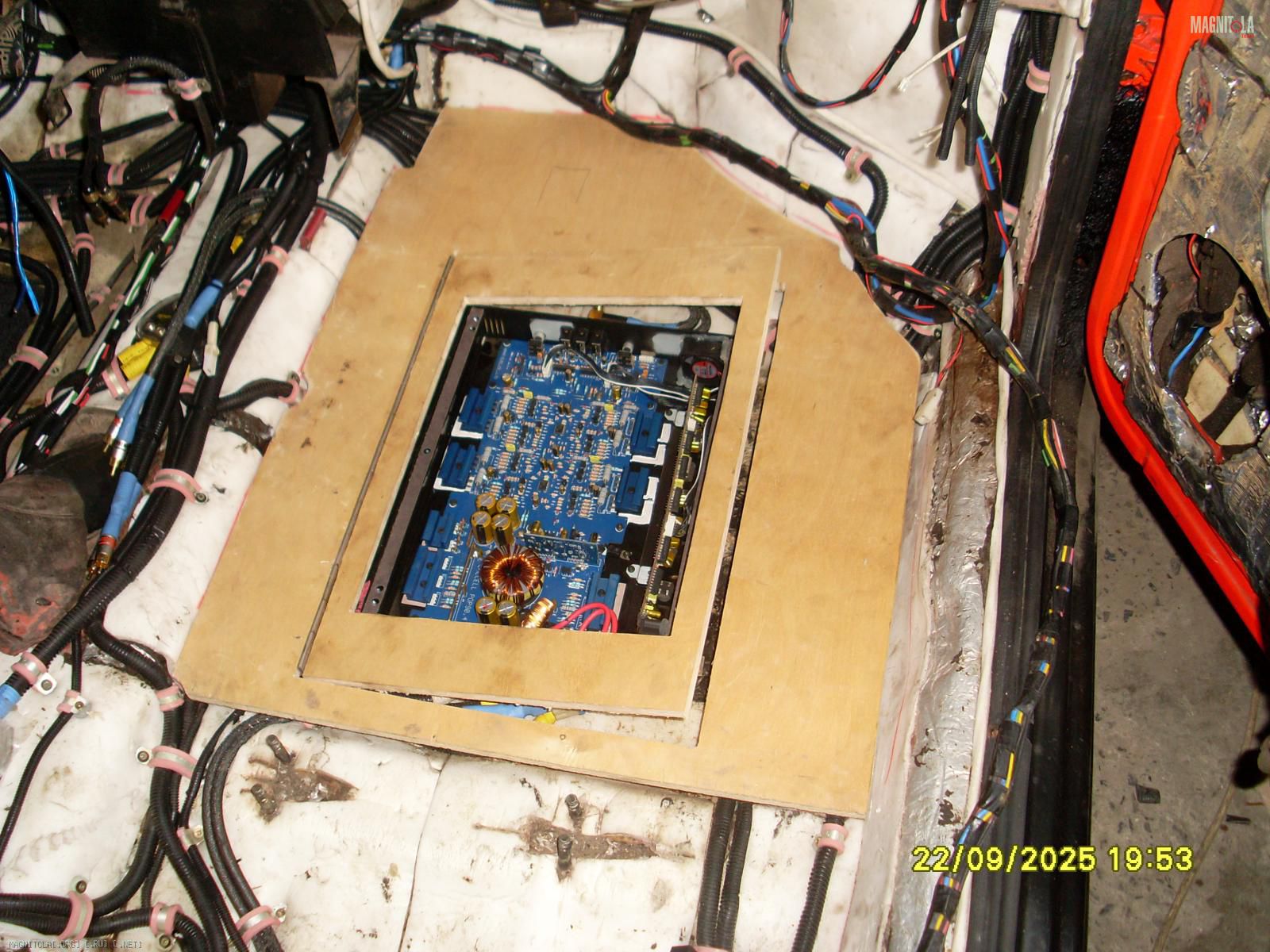

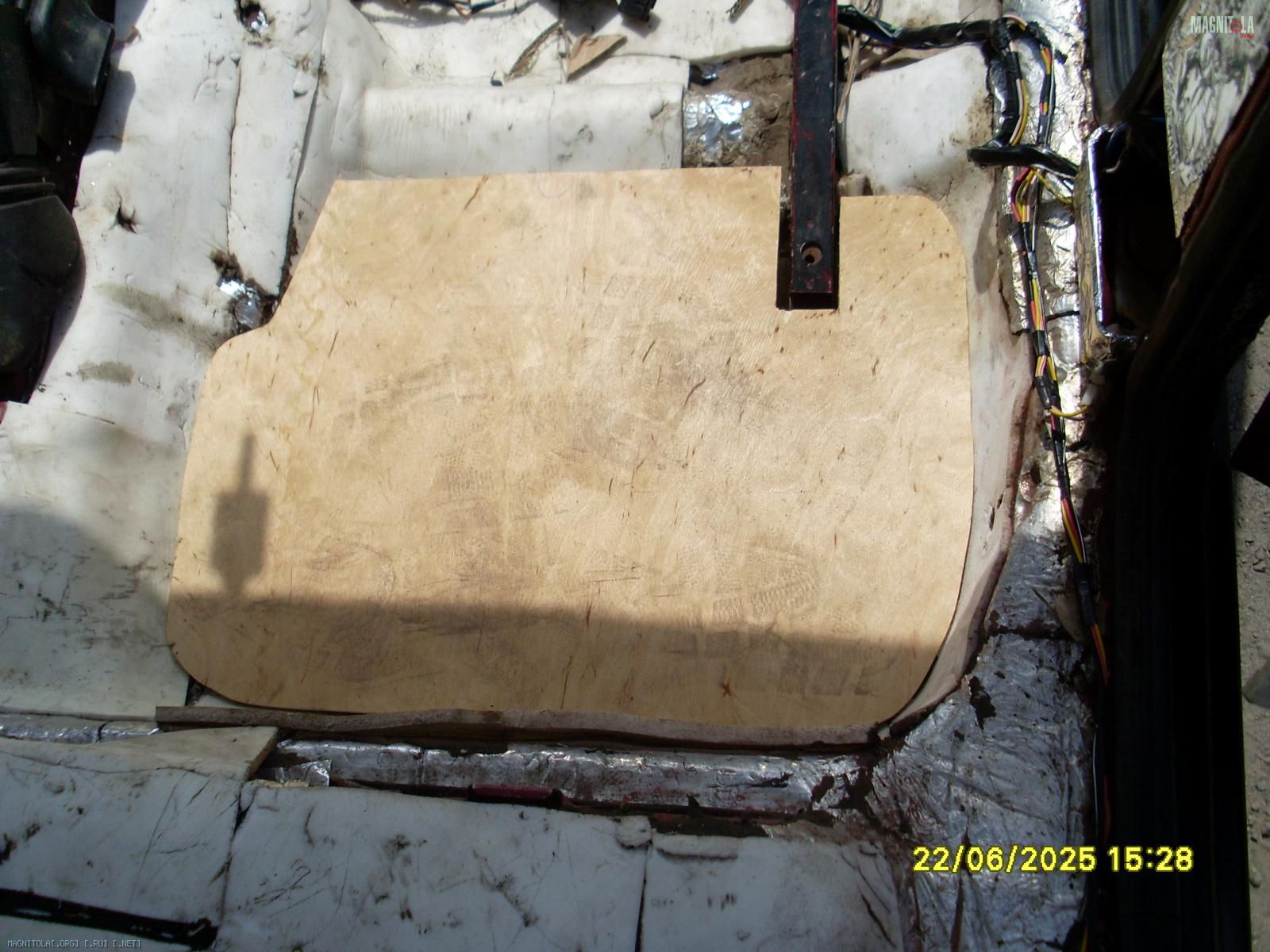

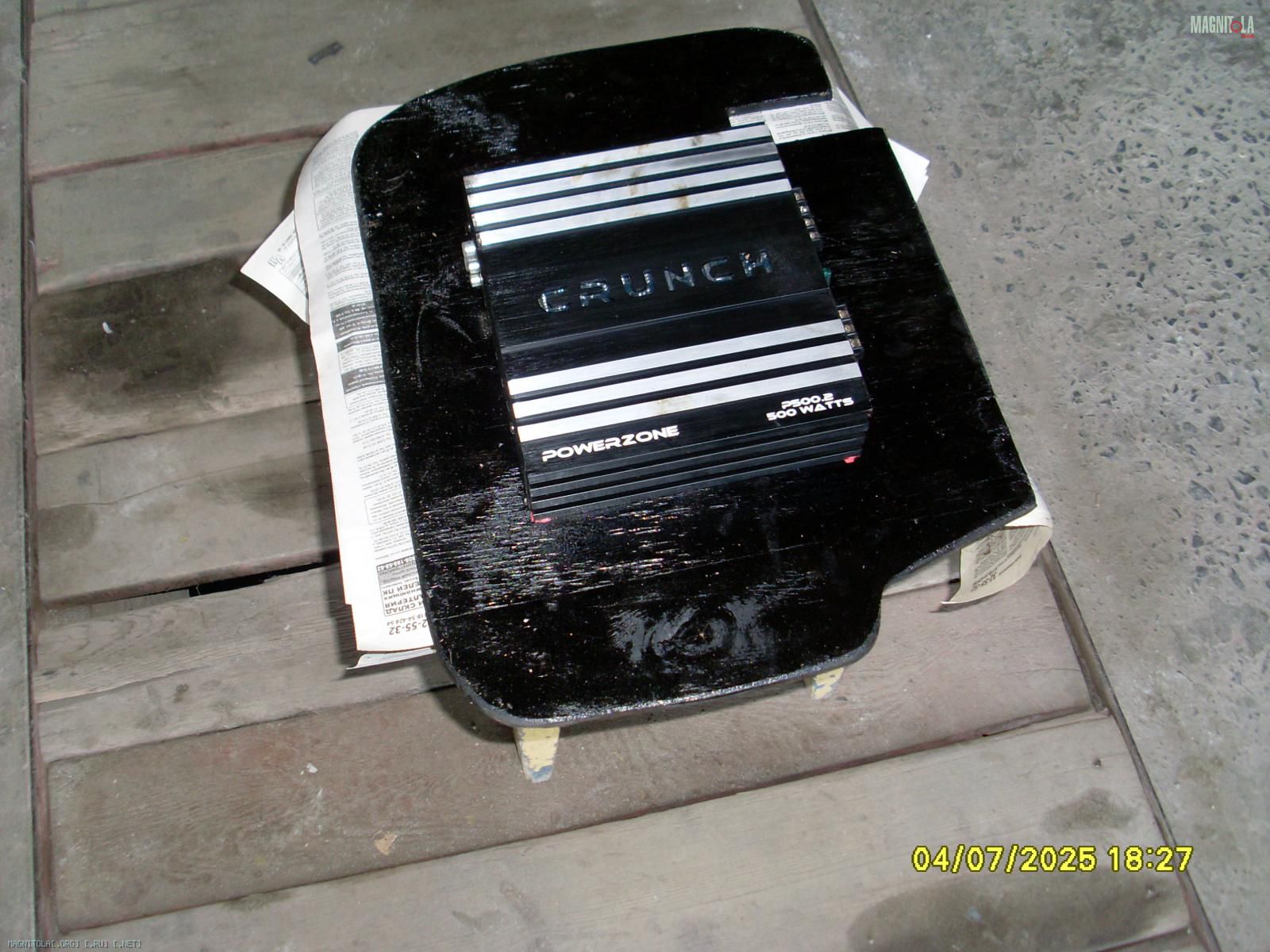

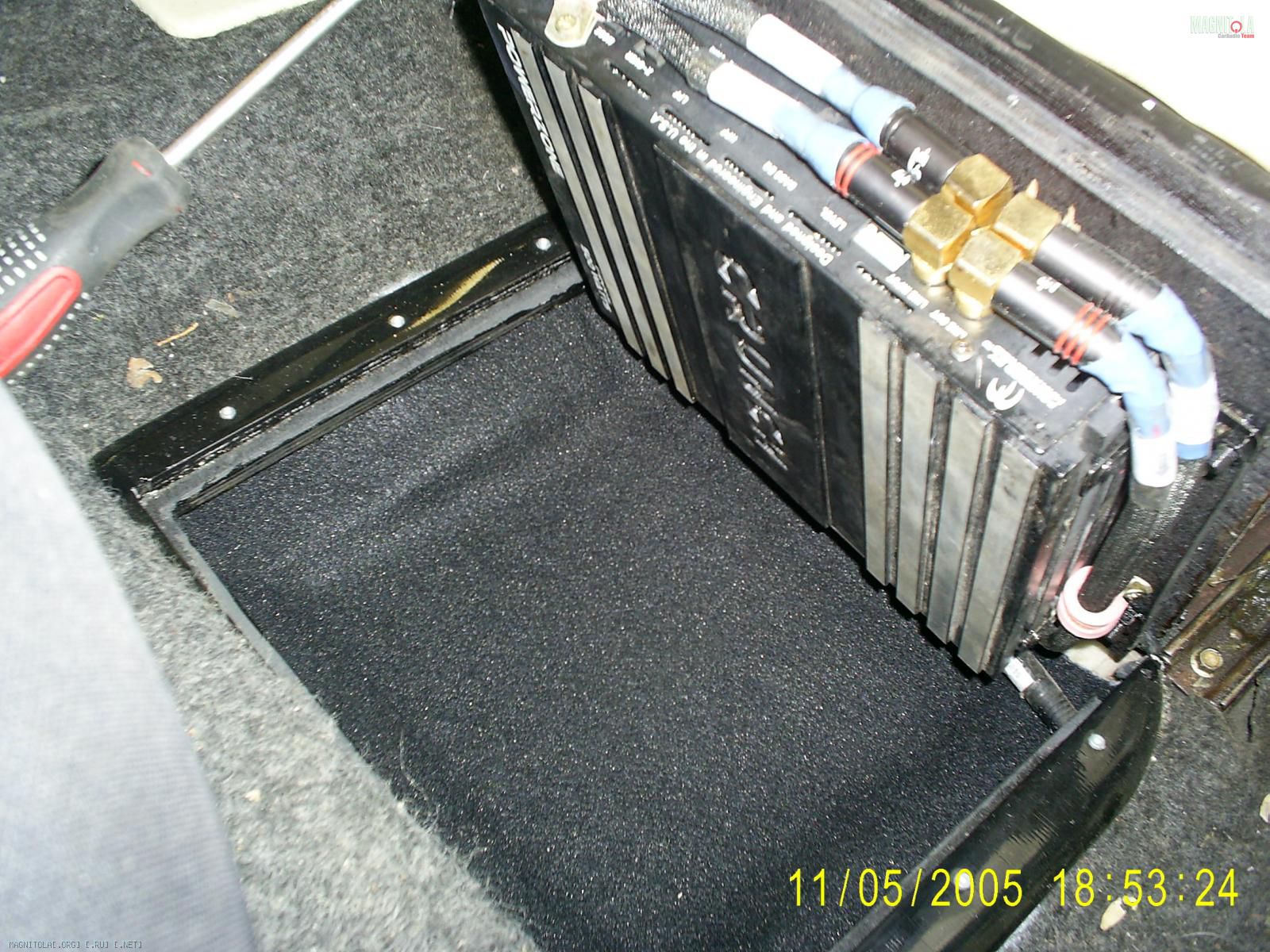

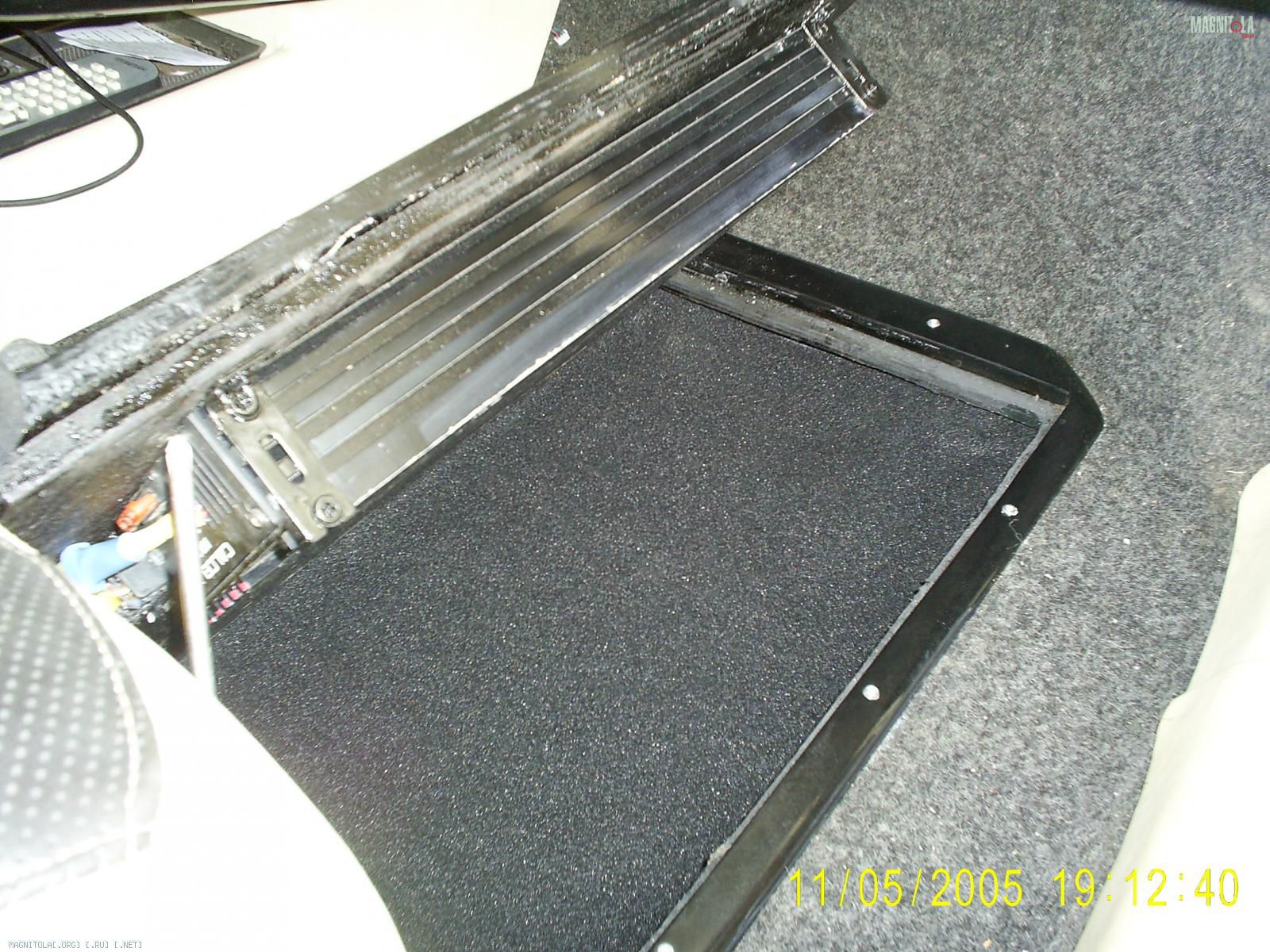

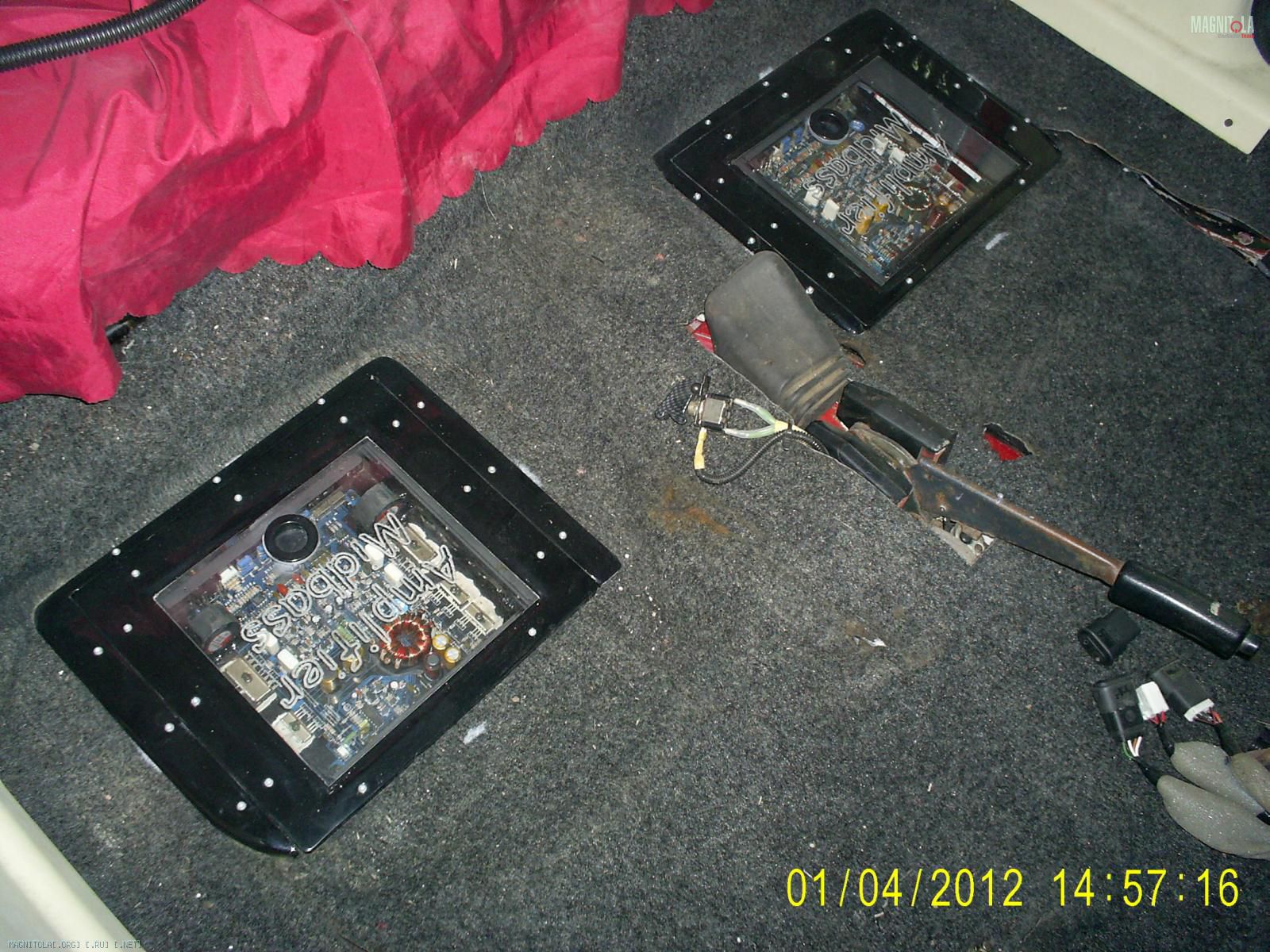

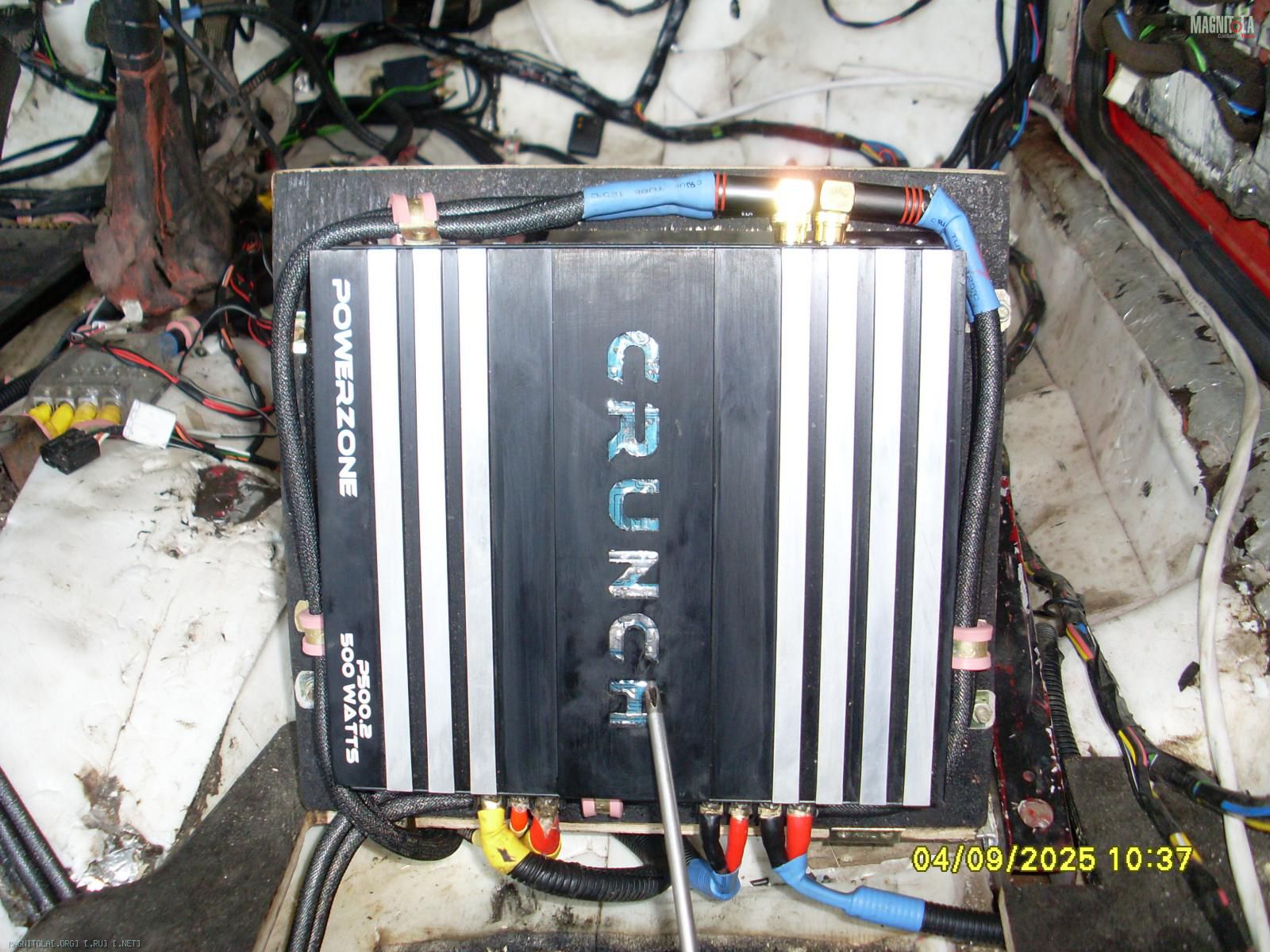

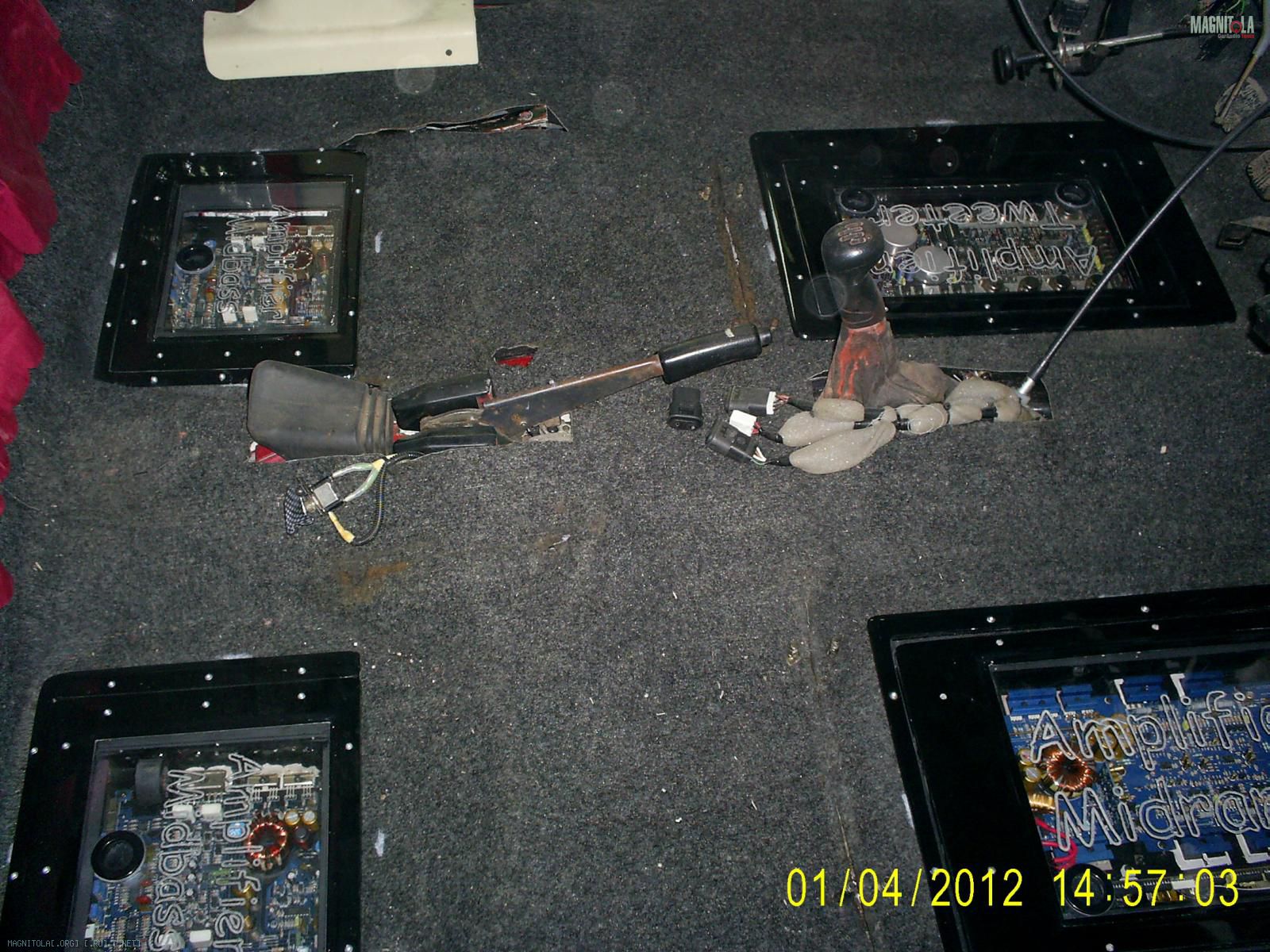

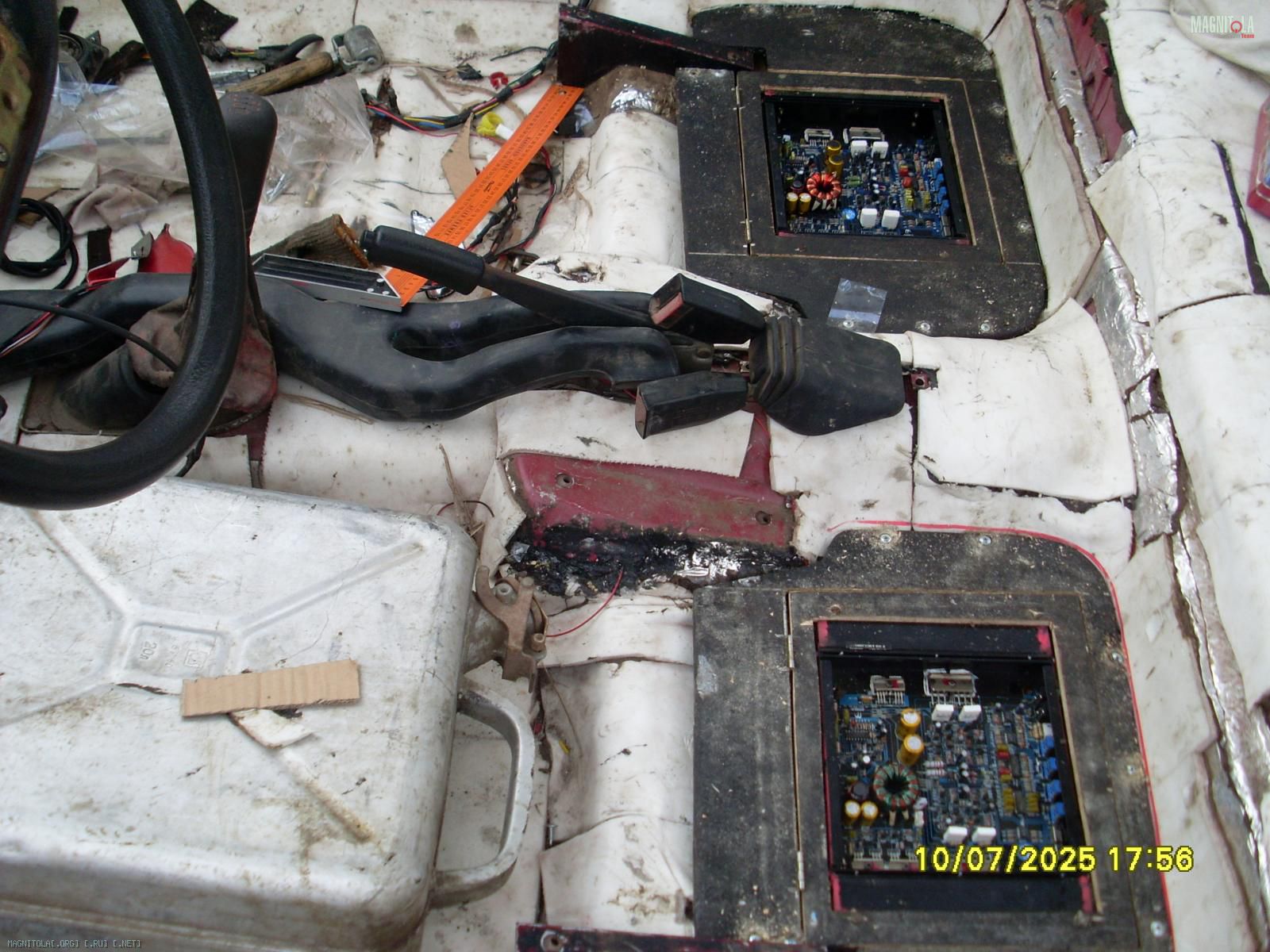

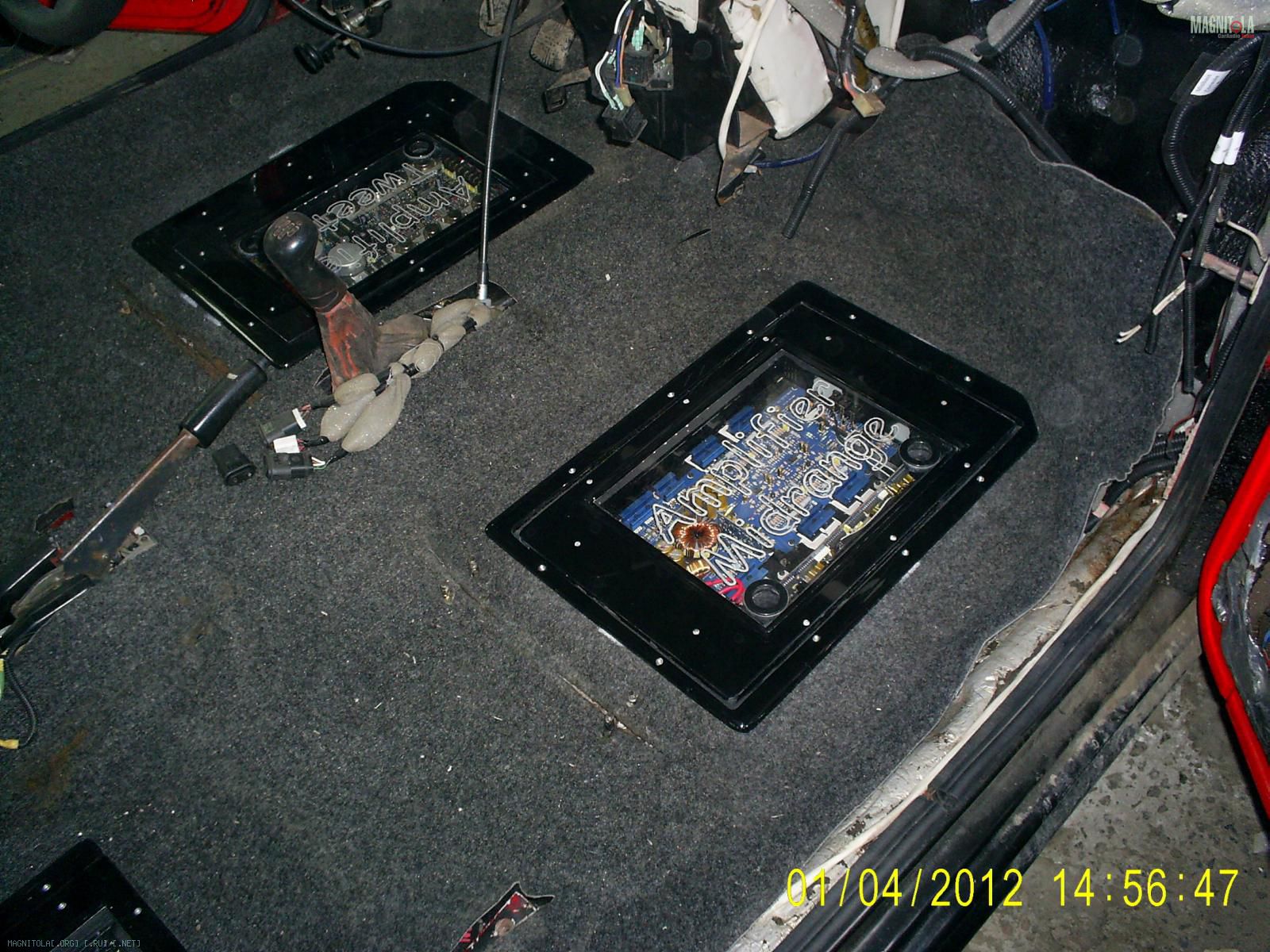

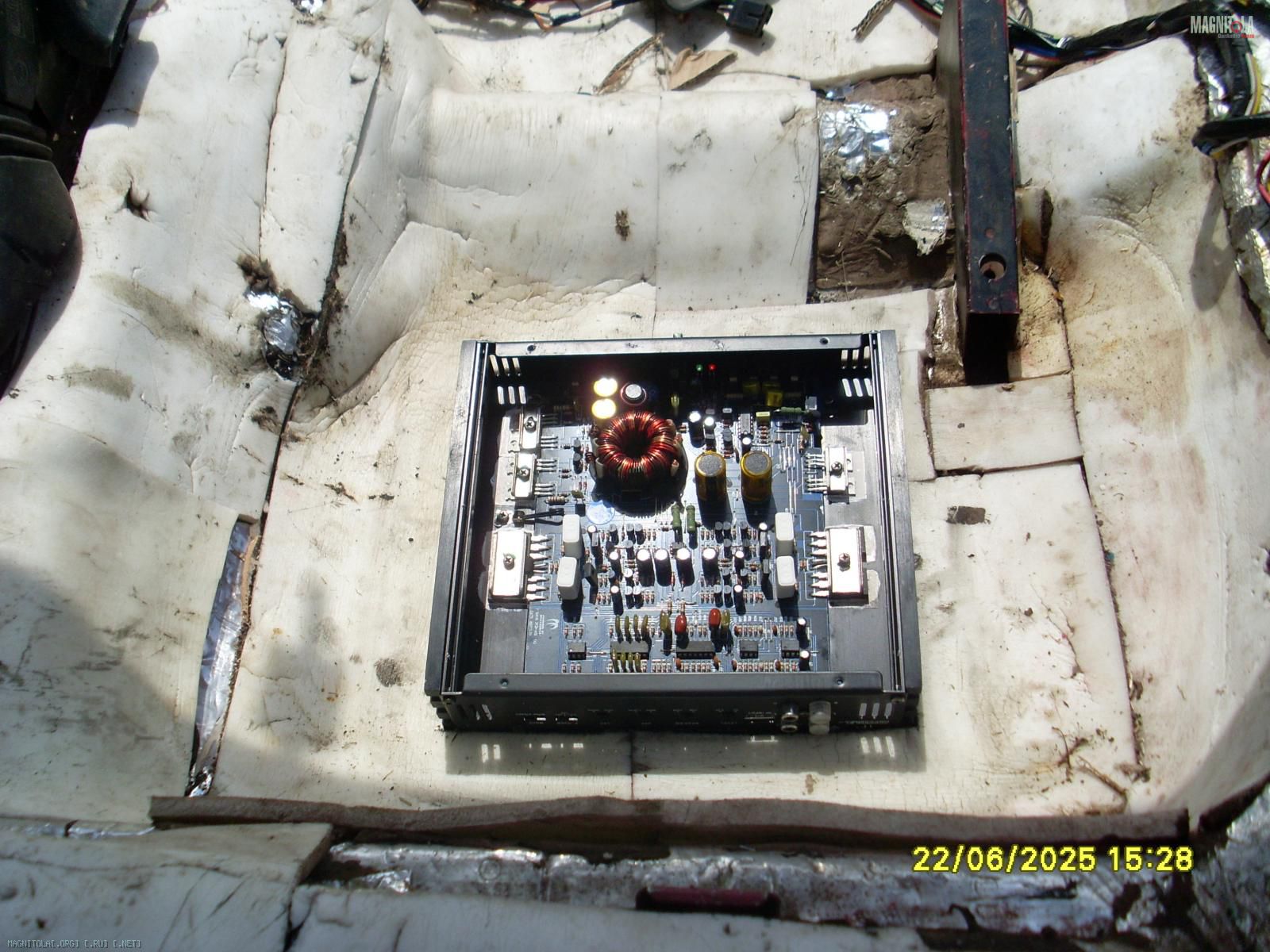

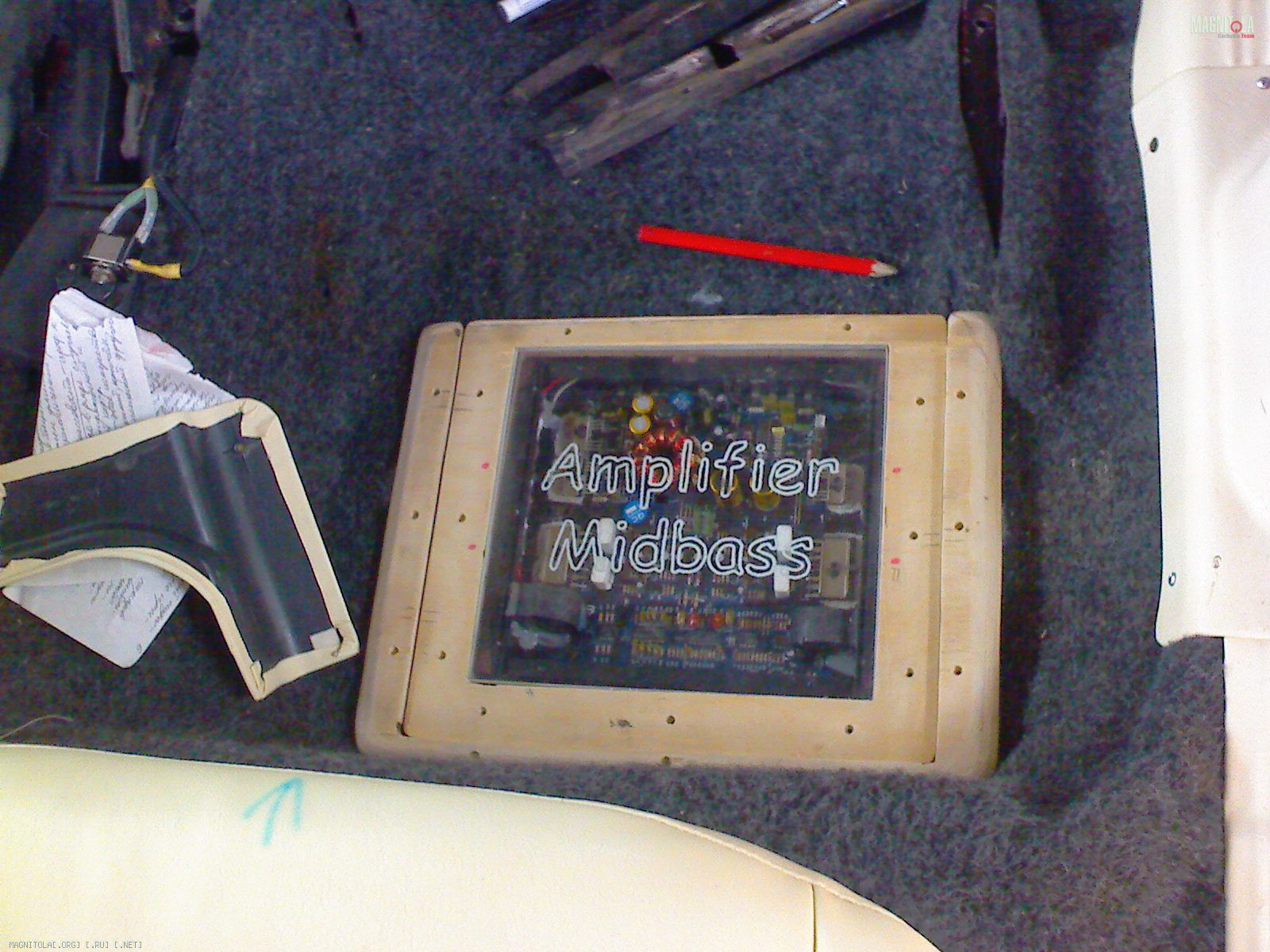

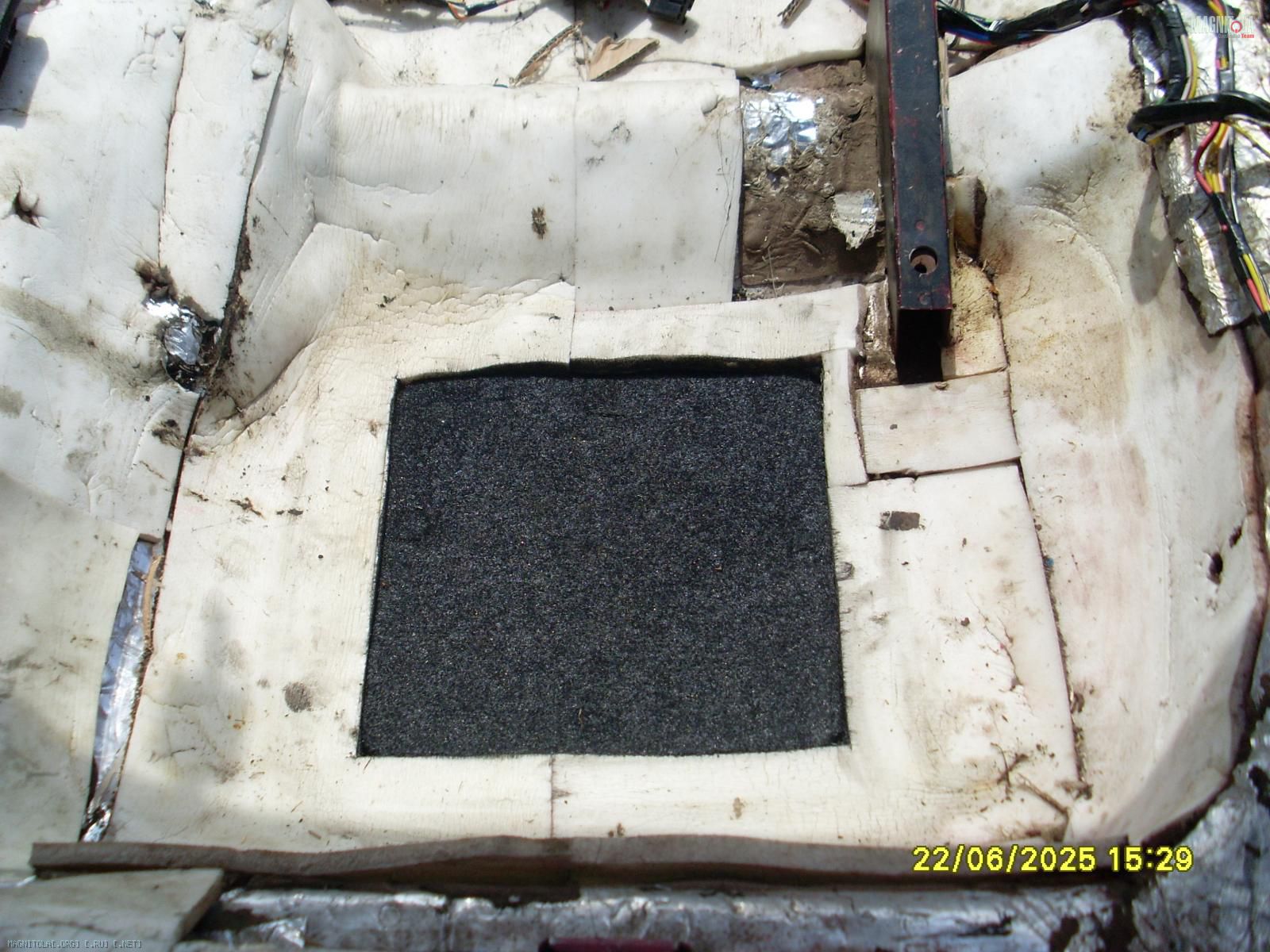

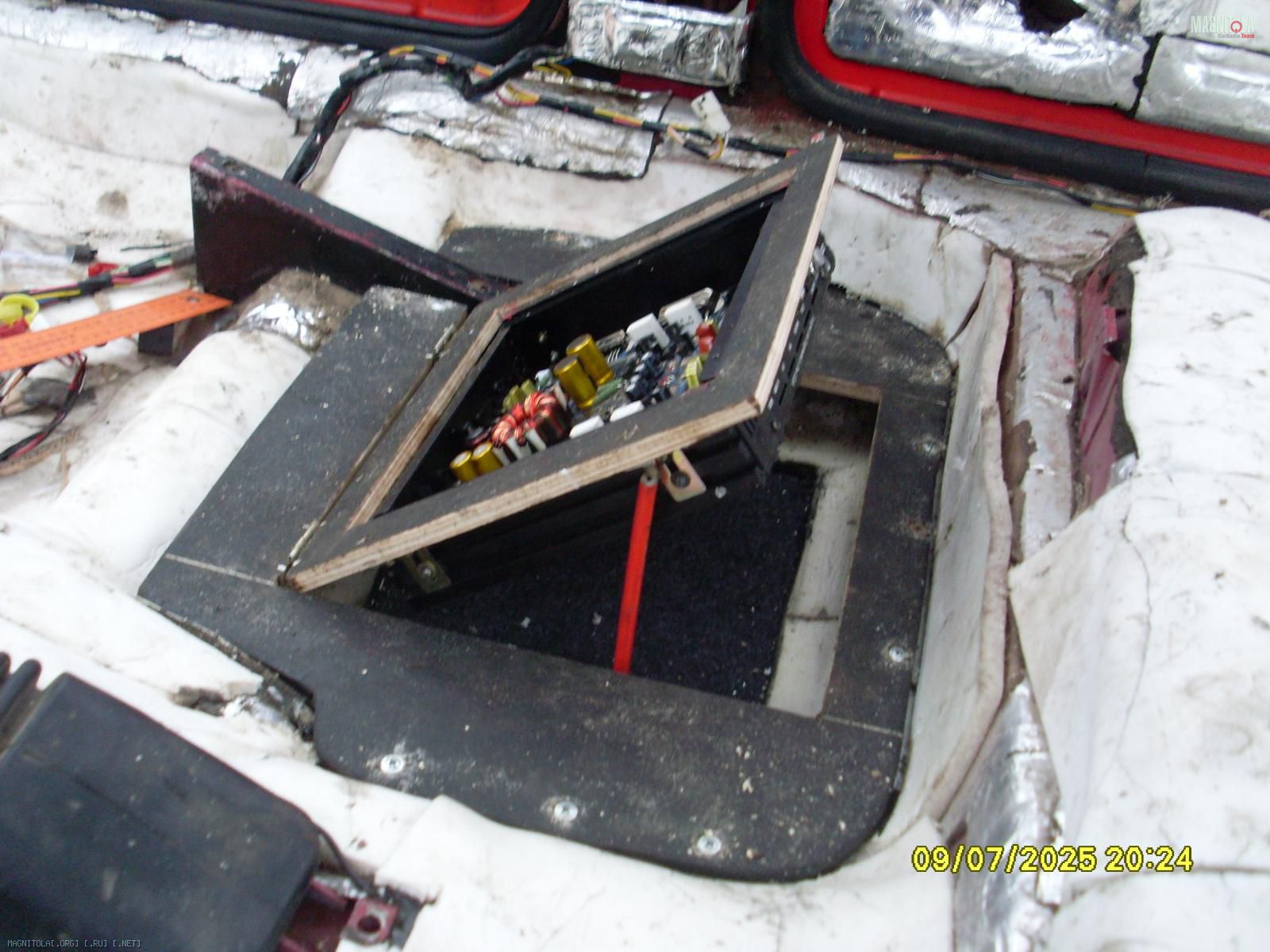

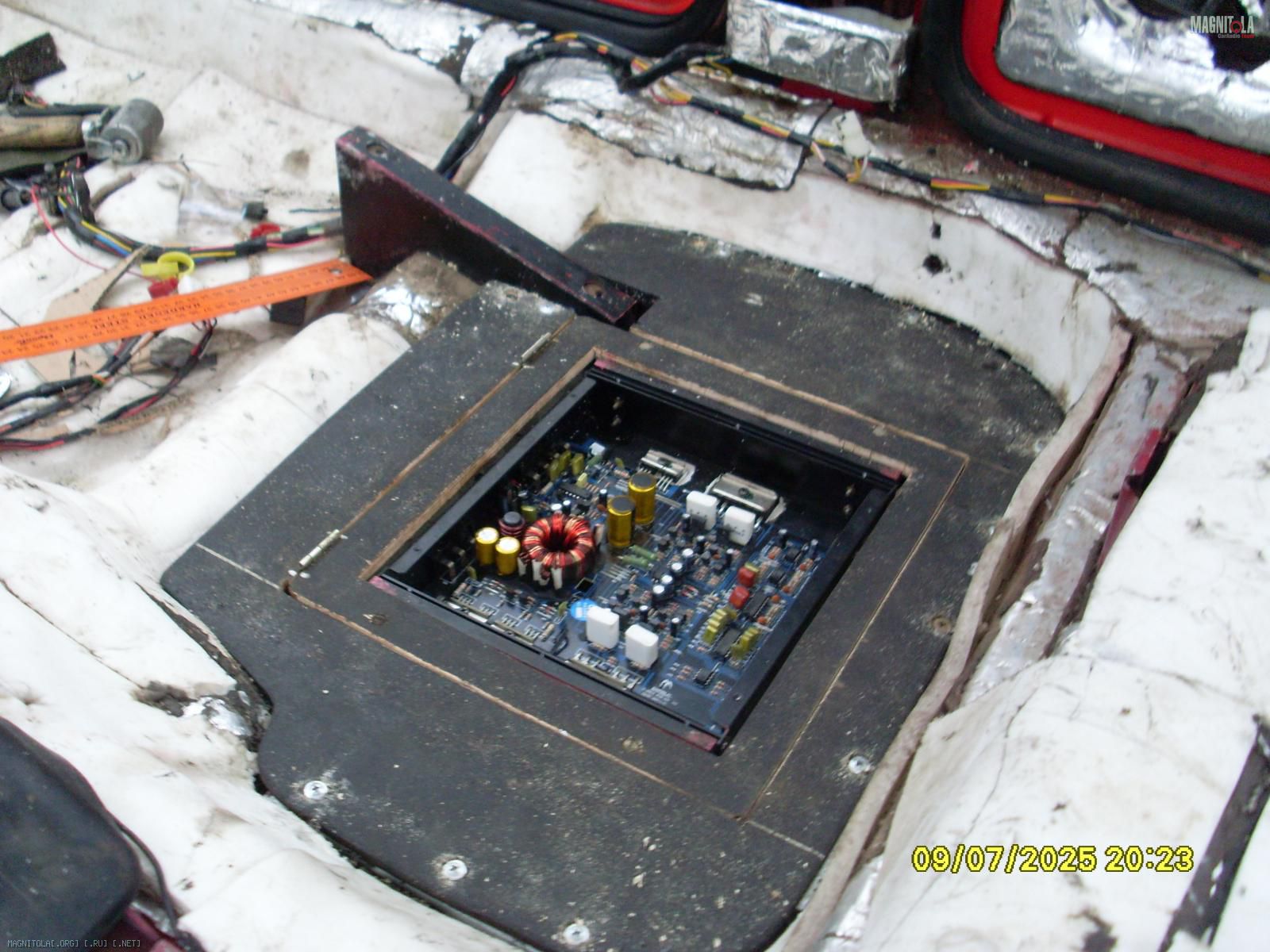

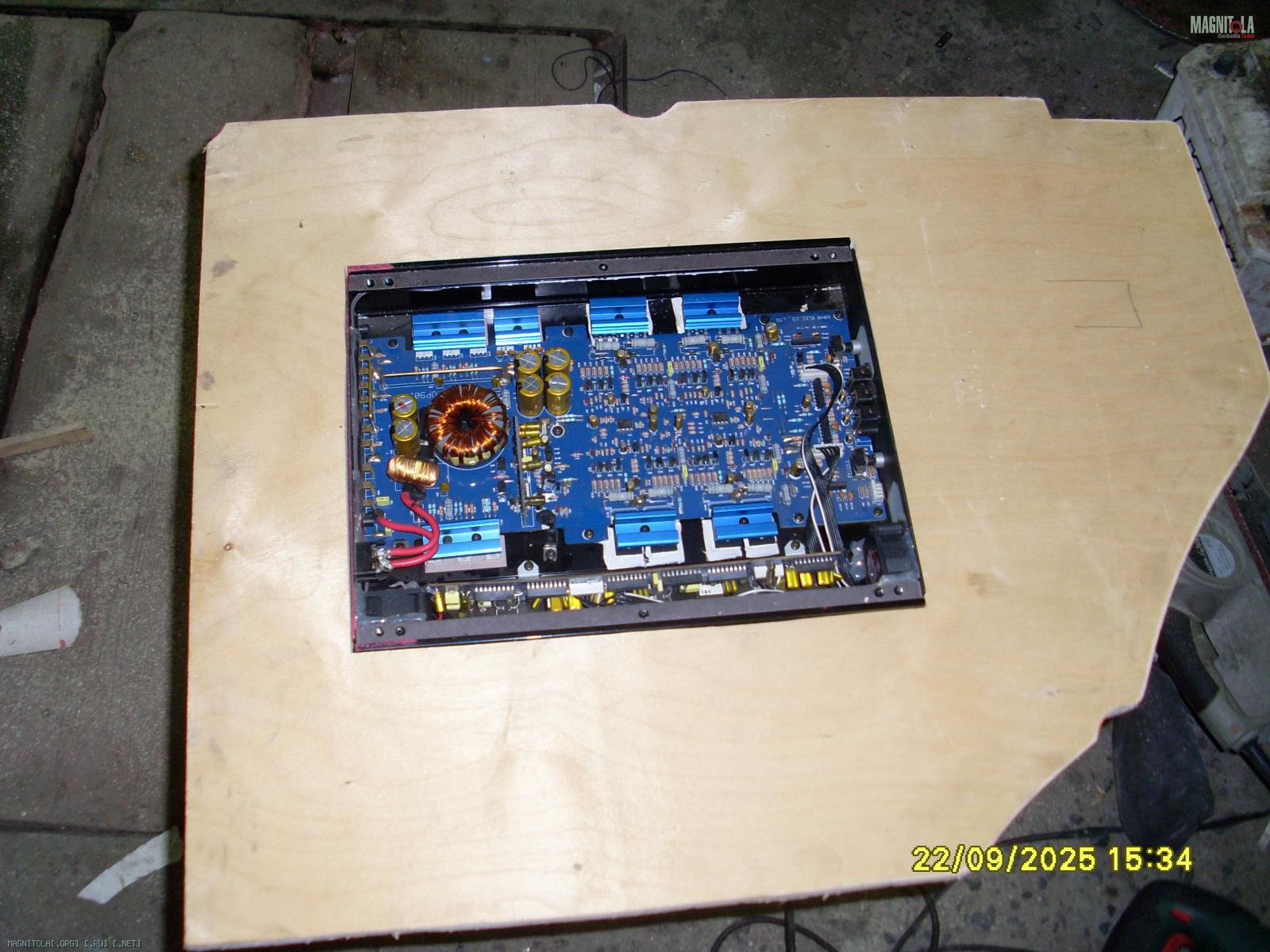

Установка усилителей в полы:
Вложение 360514Вложение 360512Вложение 360510Вложение 360516Вложение 360462Вложение 360520Вложение 360508Вложение 360506Вложение 360558Вложение 360560Вложение 360562Вложение 360576Вложение 360582Вложение 360472Вложение 360474Вложение 360476Вложение 360470Вложение 360468Вложение 360484Вложение 360482

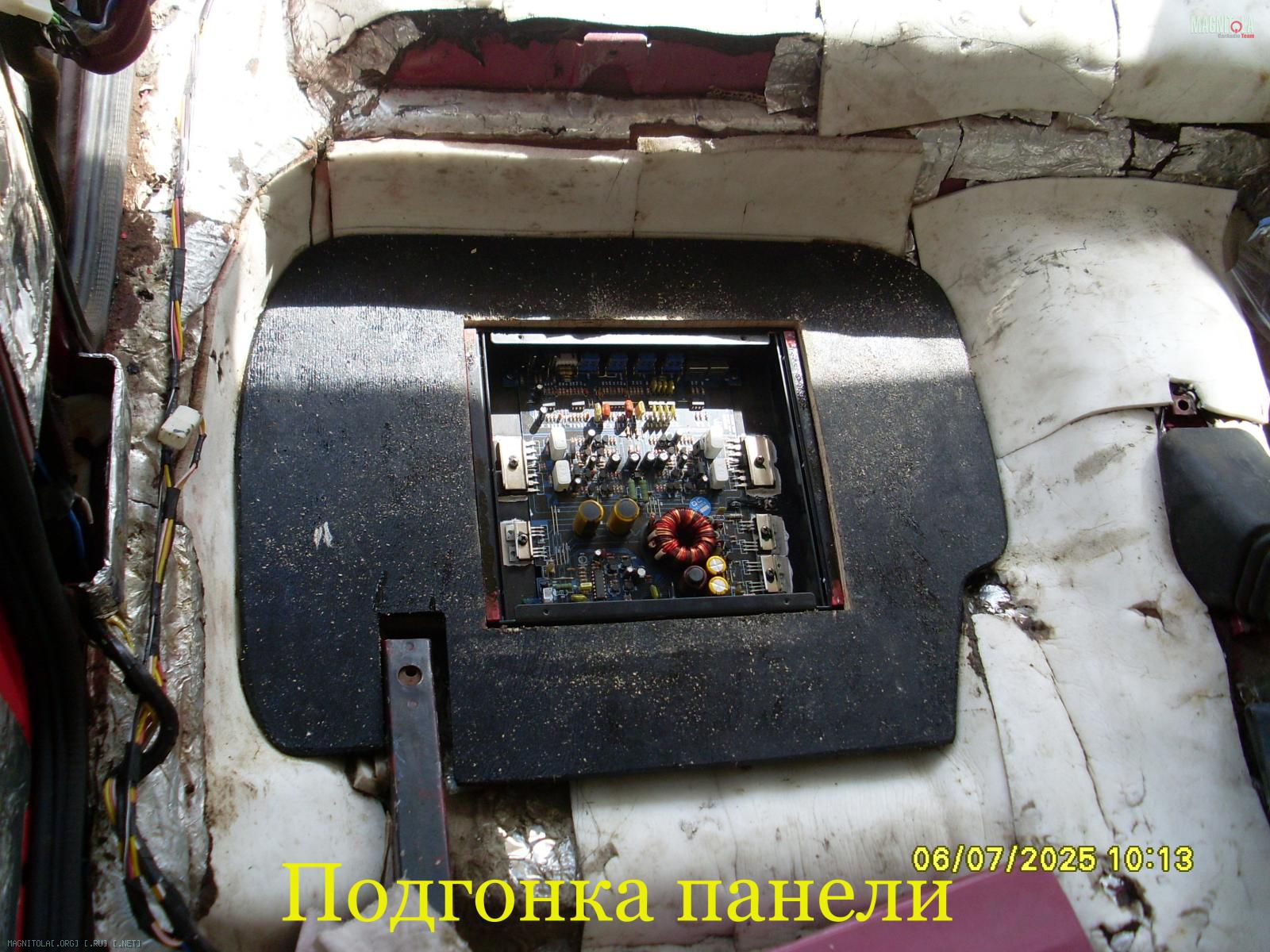

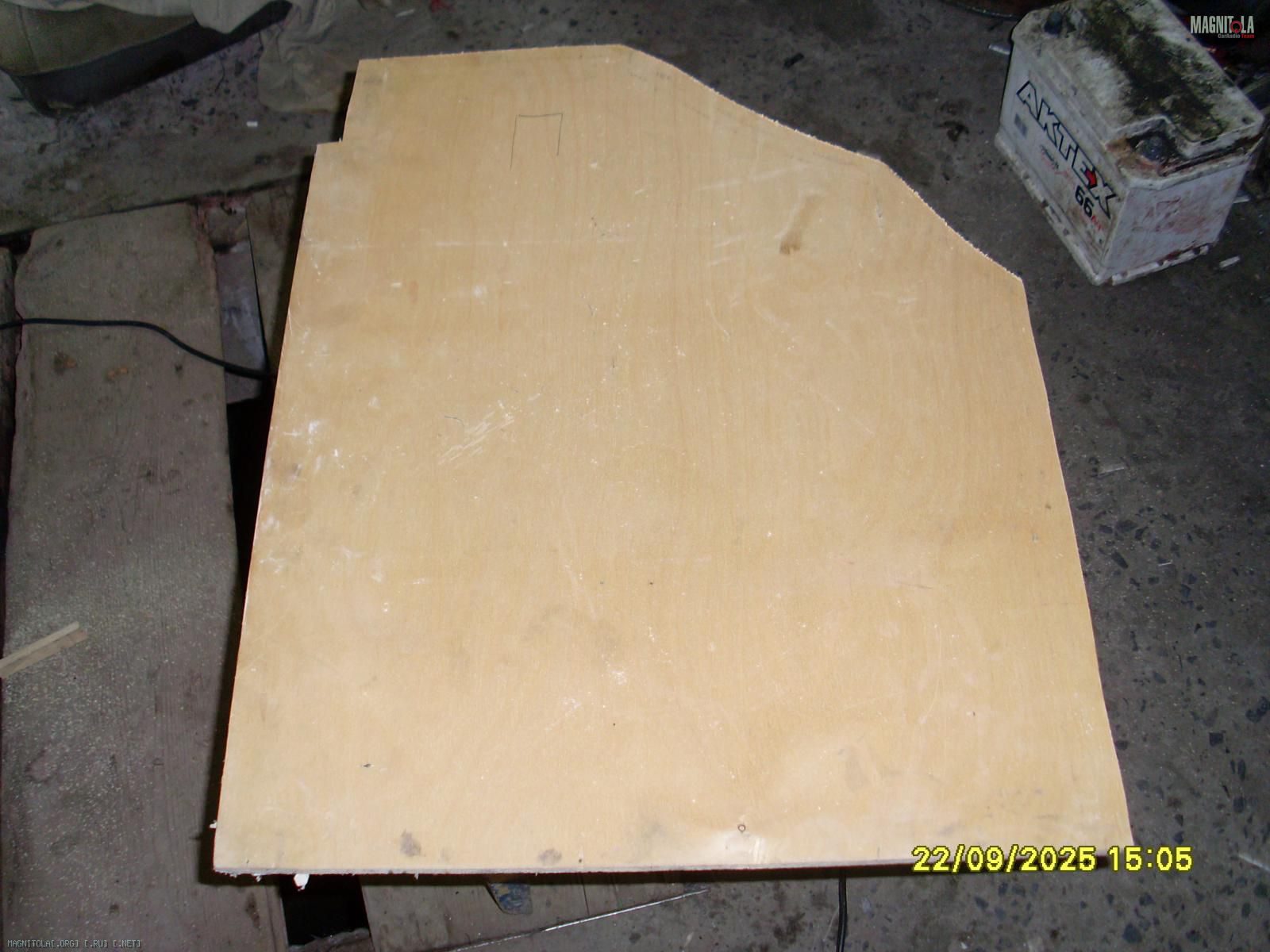

Для реализации идеи были изготовлены фальшь панели, обработаны битумным лаком и закреплены на алюминиевые уголки.

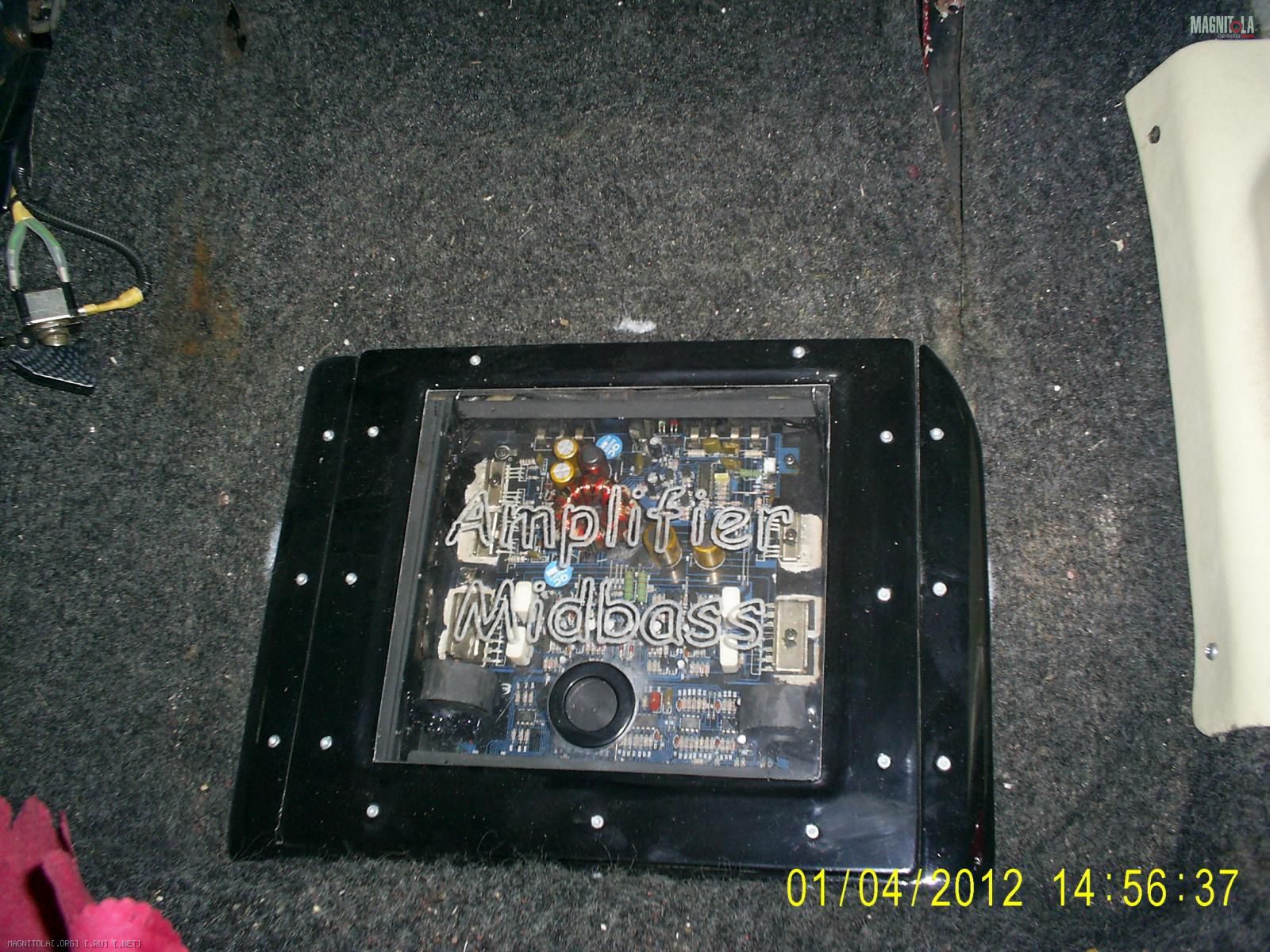

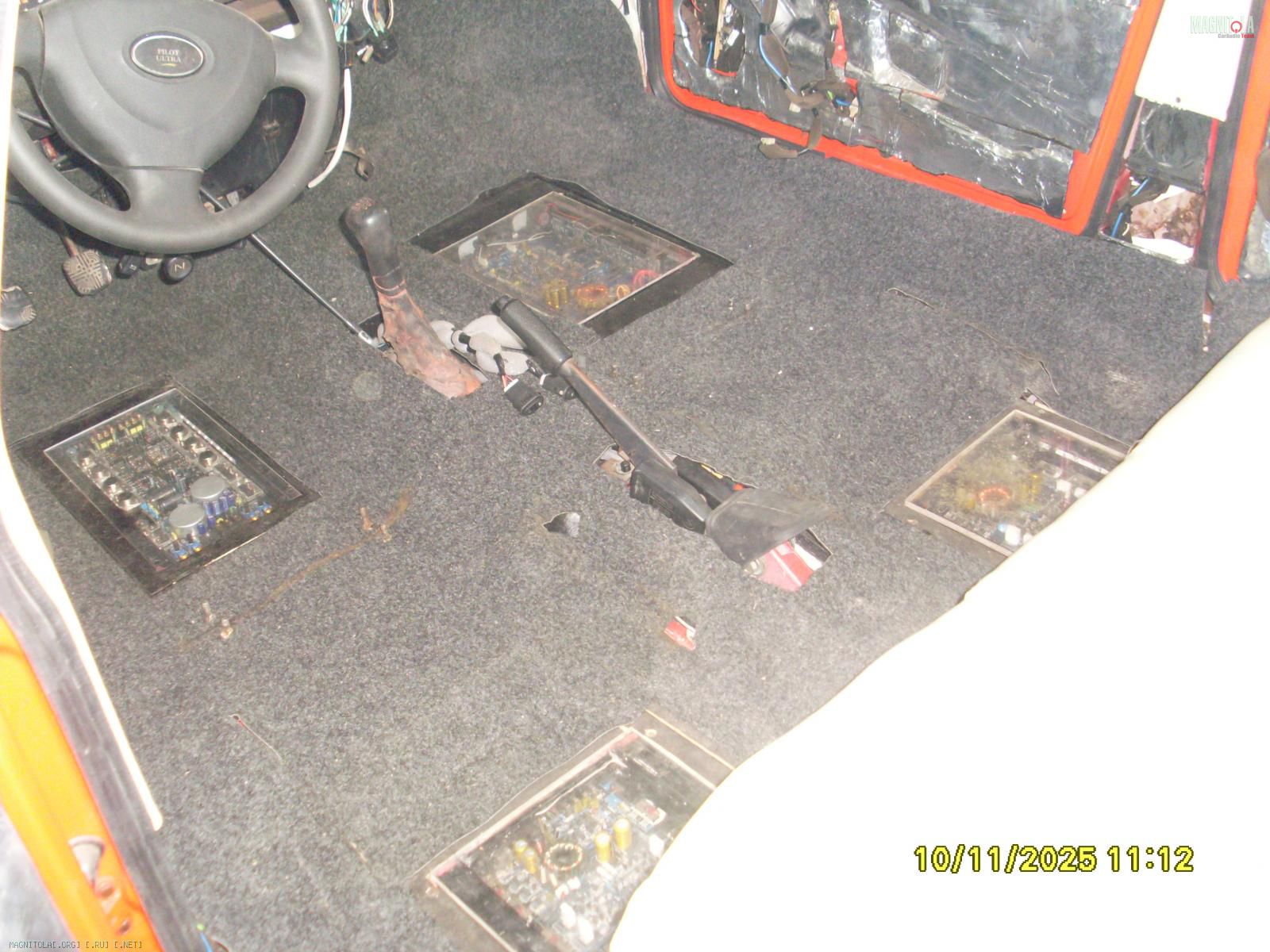

Поверх коврового покрытия были изготовлены декоративные панели с оргстеклом и подсветкой.

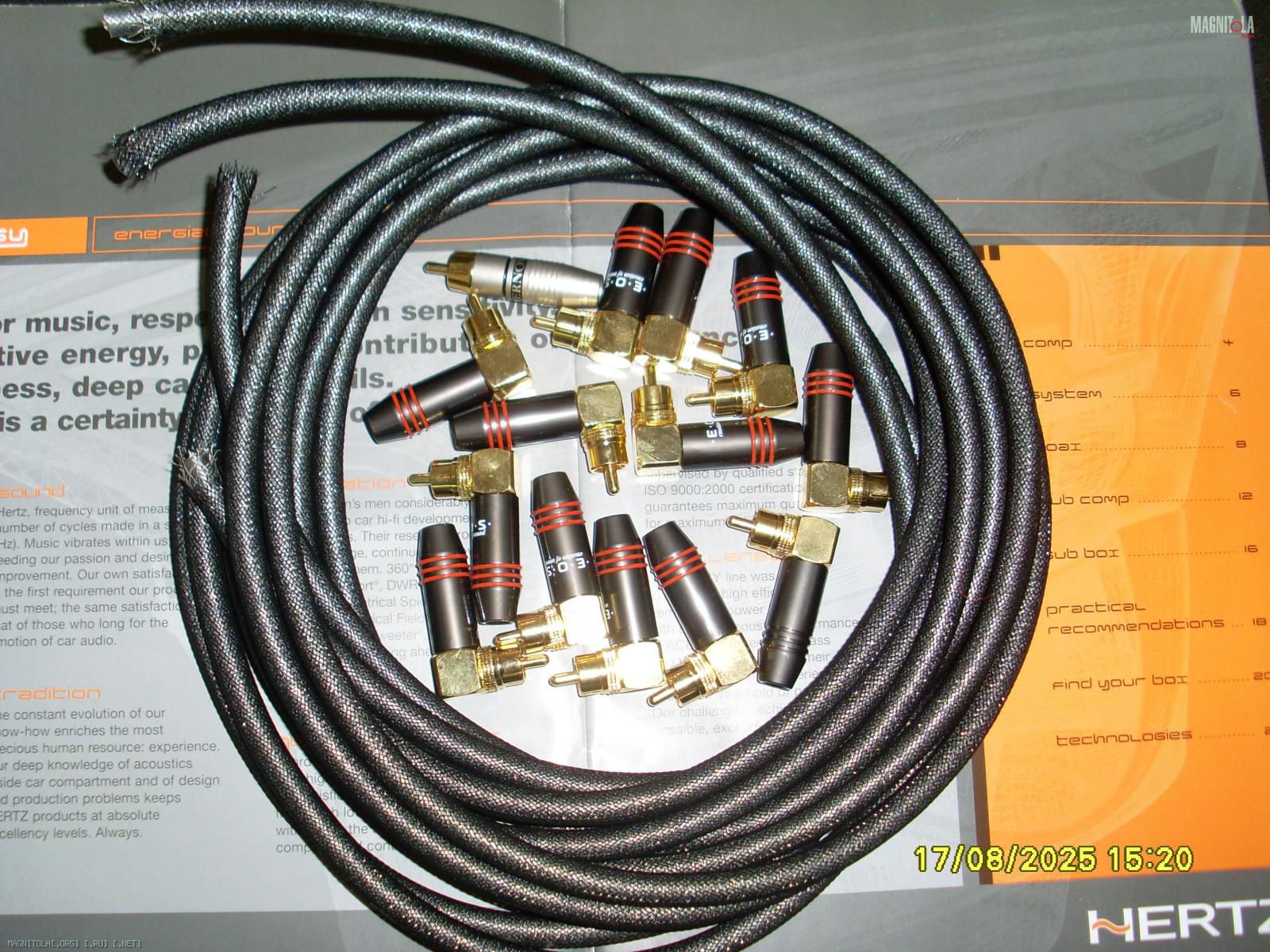

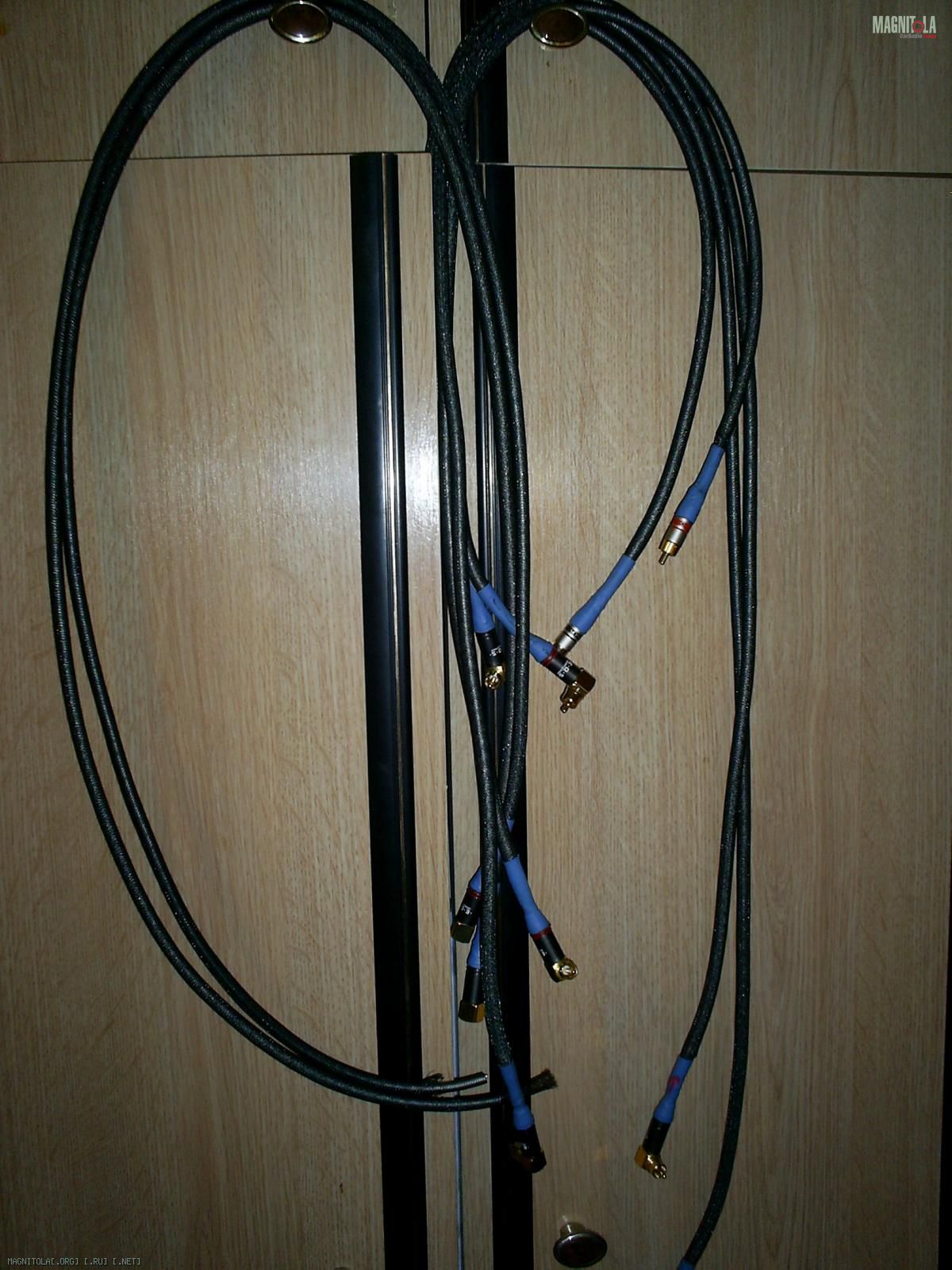

Межблочники:
Вложение 360534Вложение 360536Вложение 360486

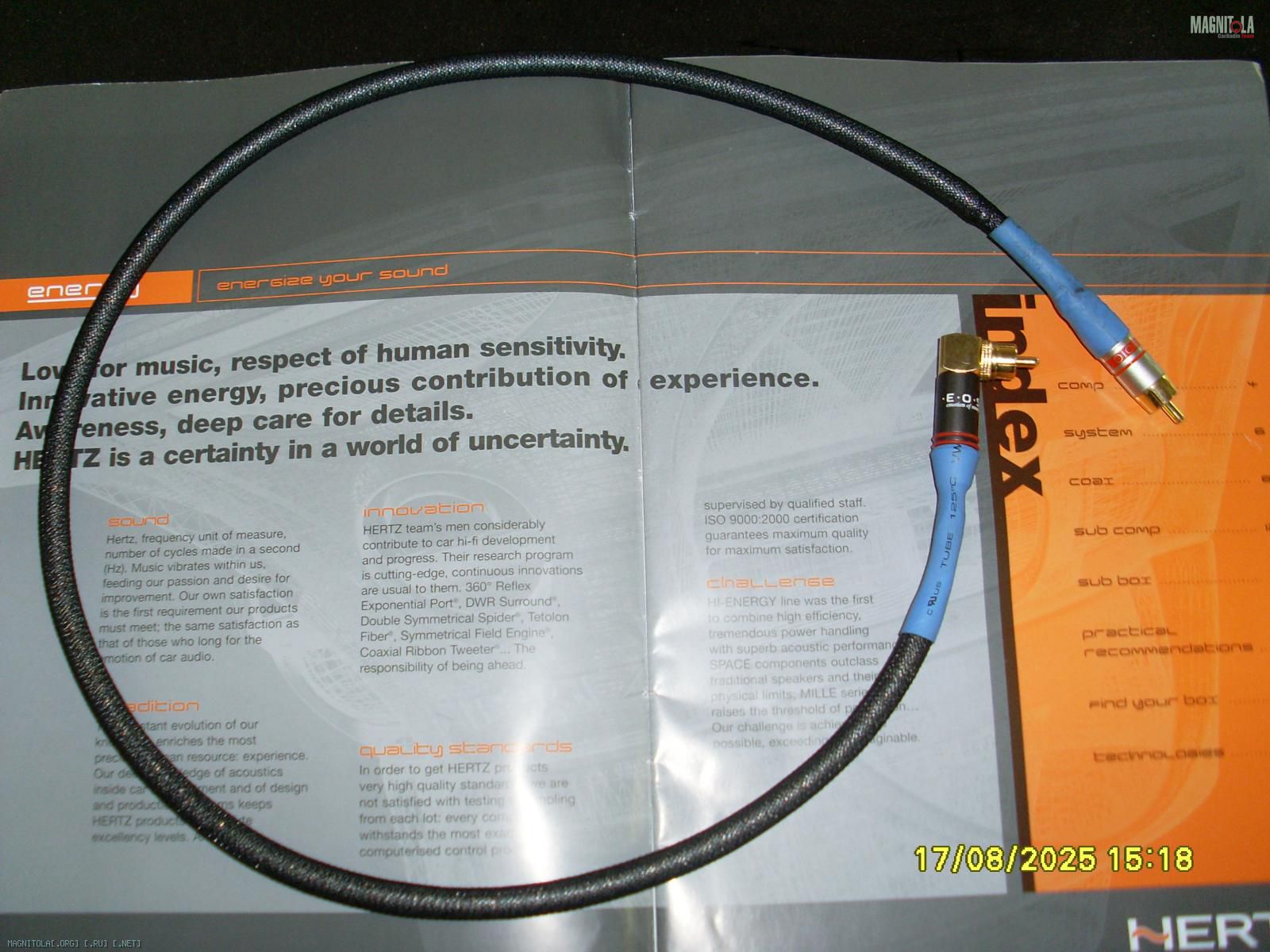

Кабель Е.O.S. брался по метражу, распайка балансная, тюльпаны угловые для реализации открытия усилителей.
Вложение 360522Вложение 360546

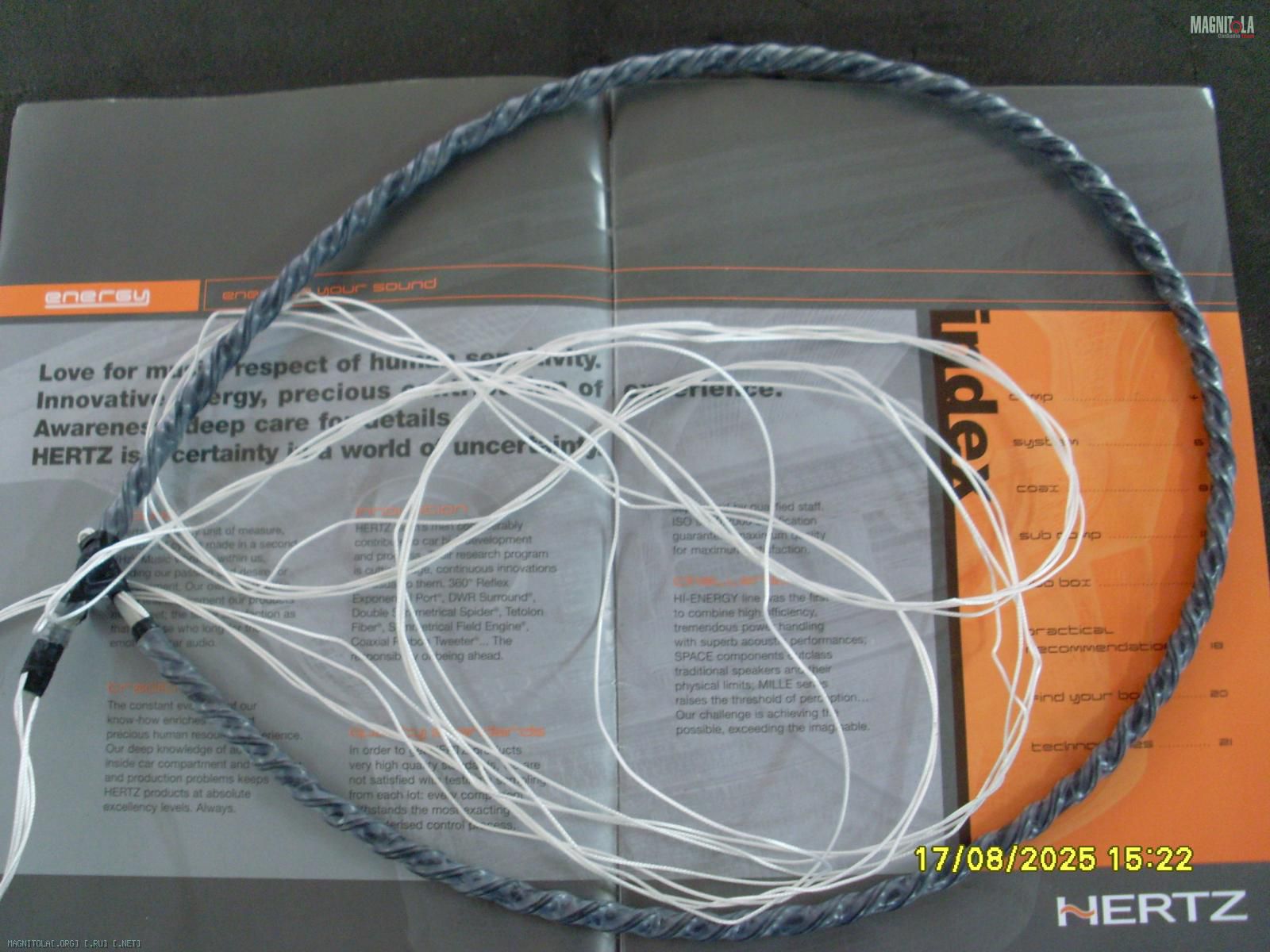

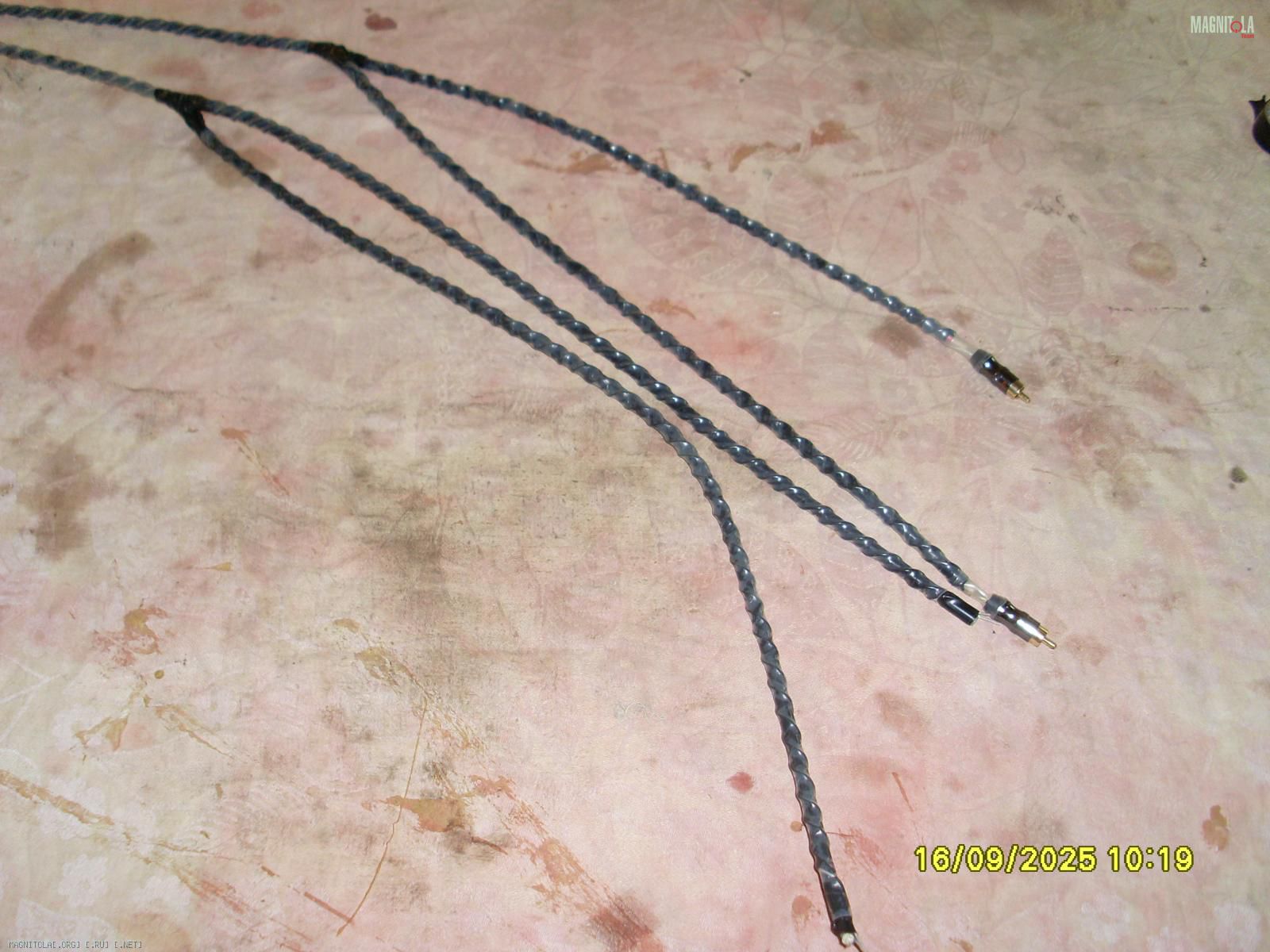

Для ВЧ тракта межблочный кабель был изготовлен из серебряной жилы витой конструкции.

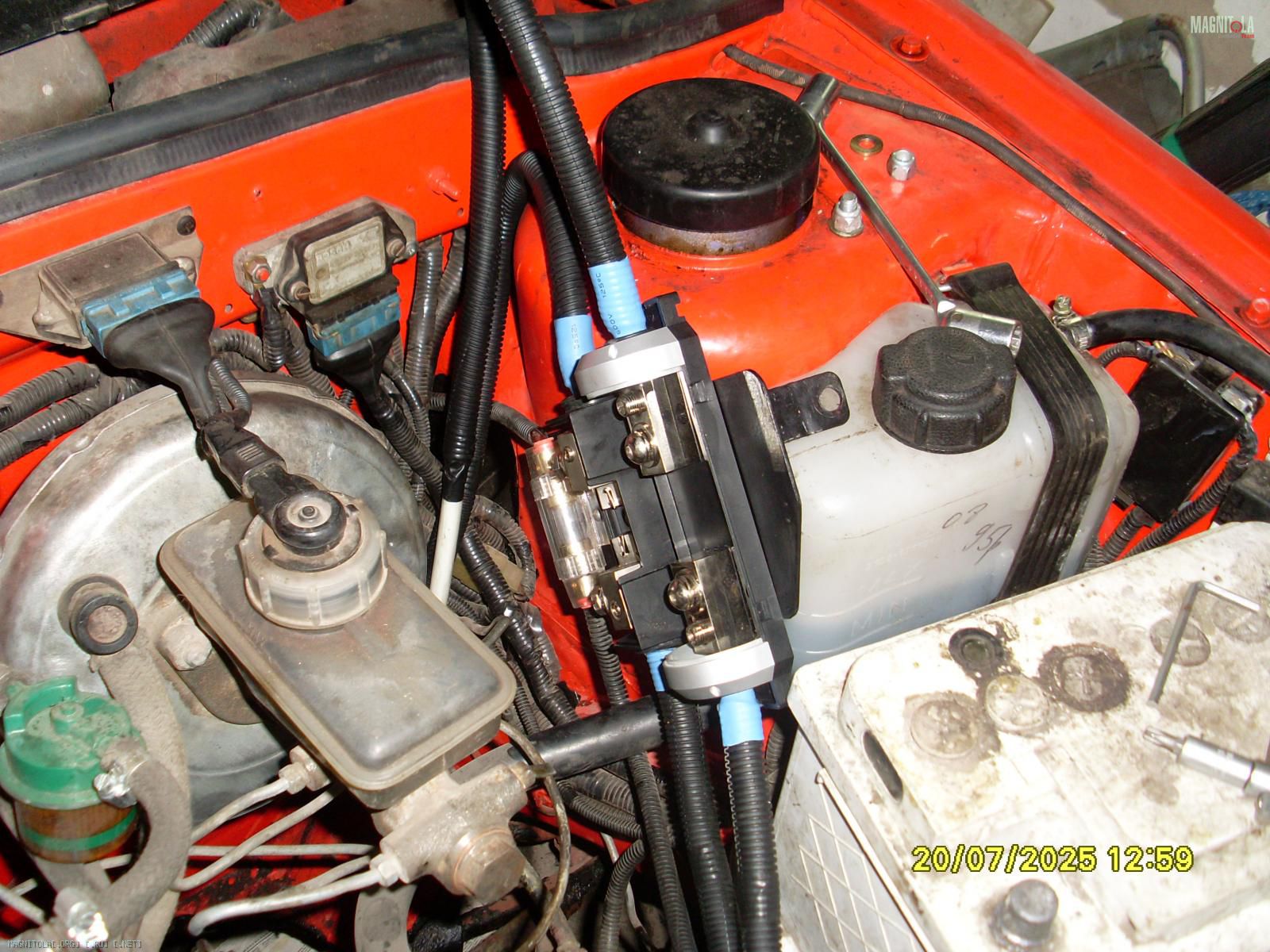

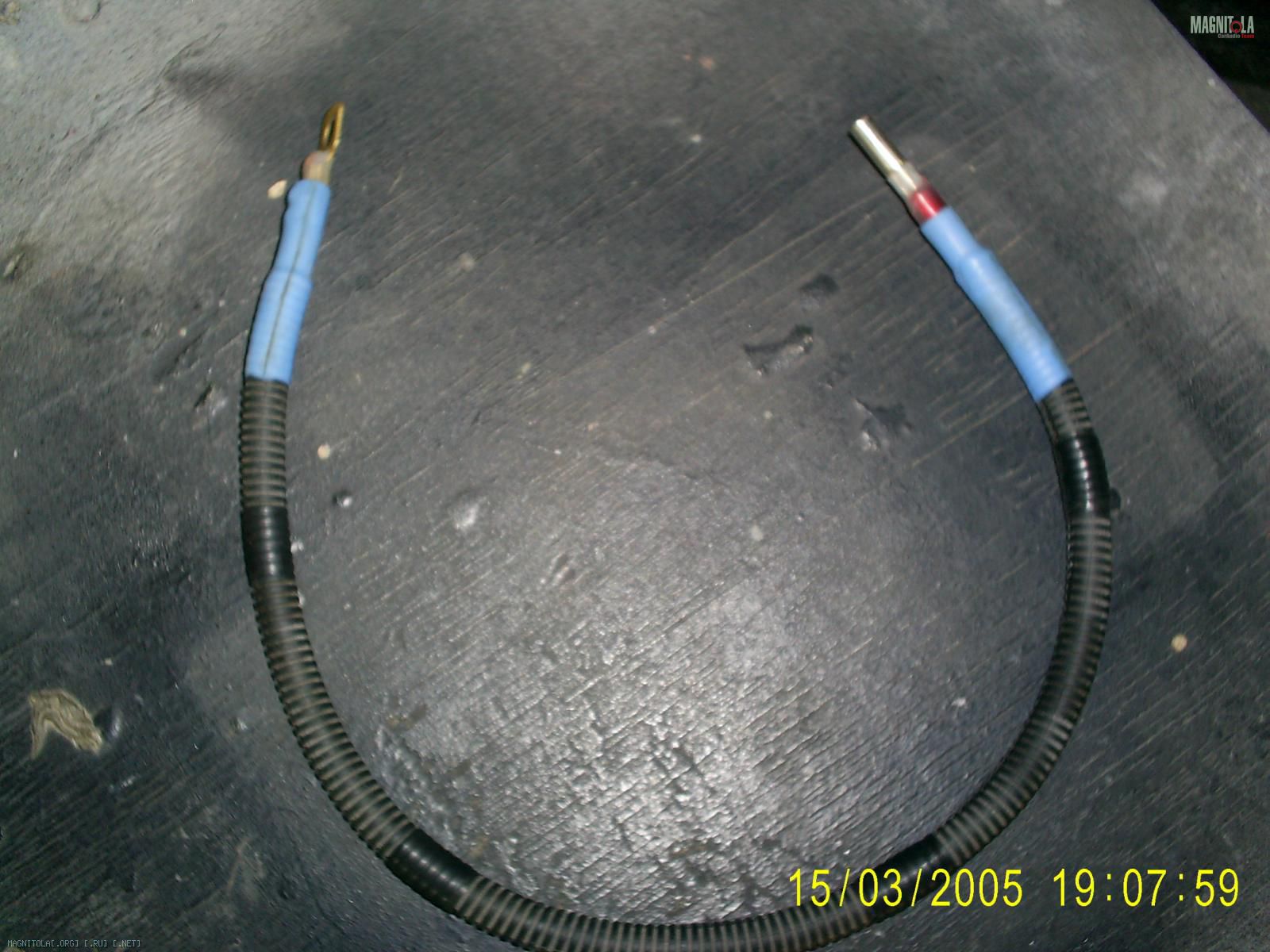

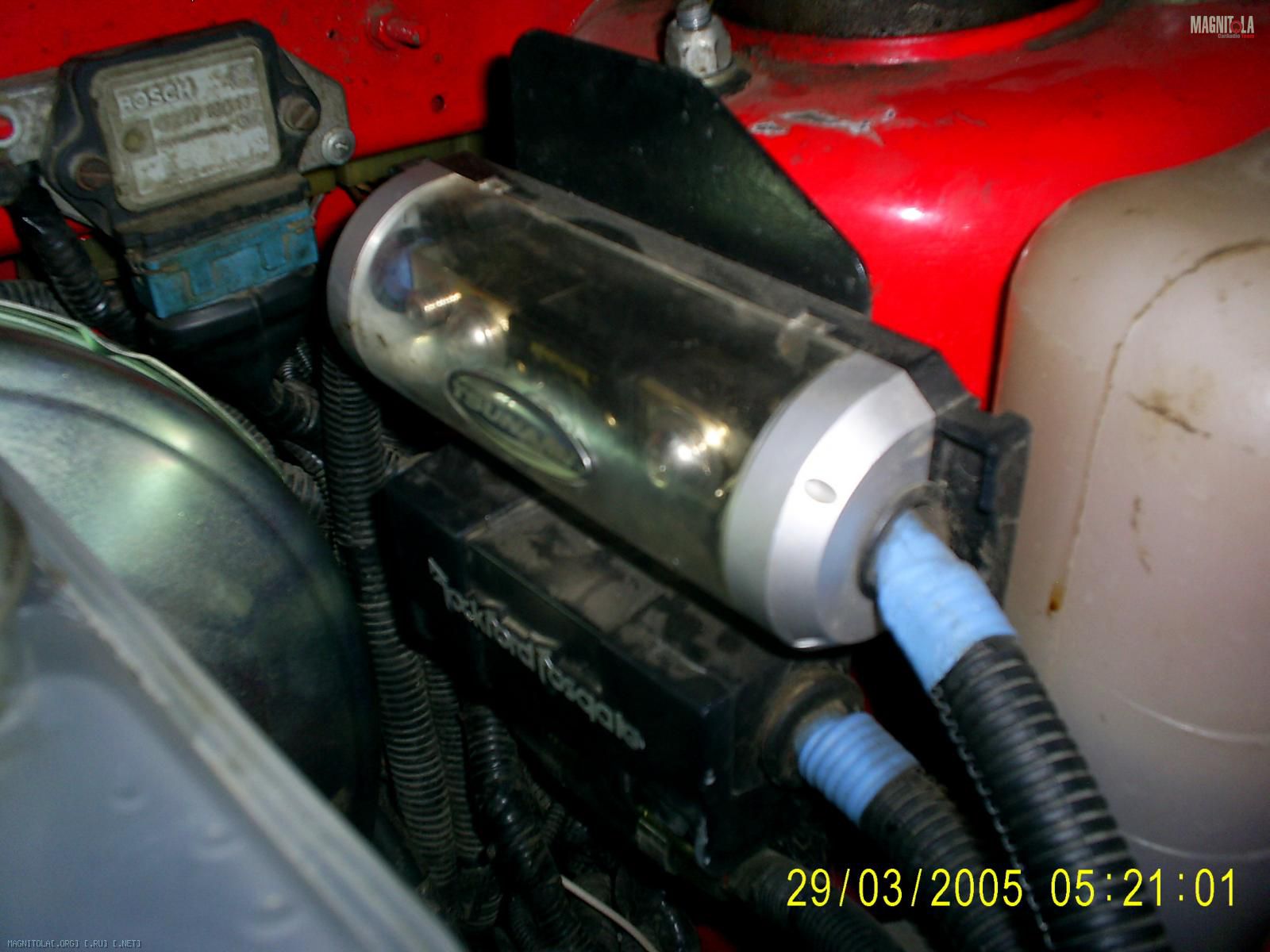

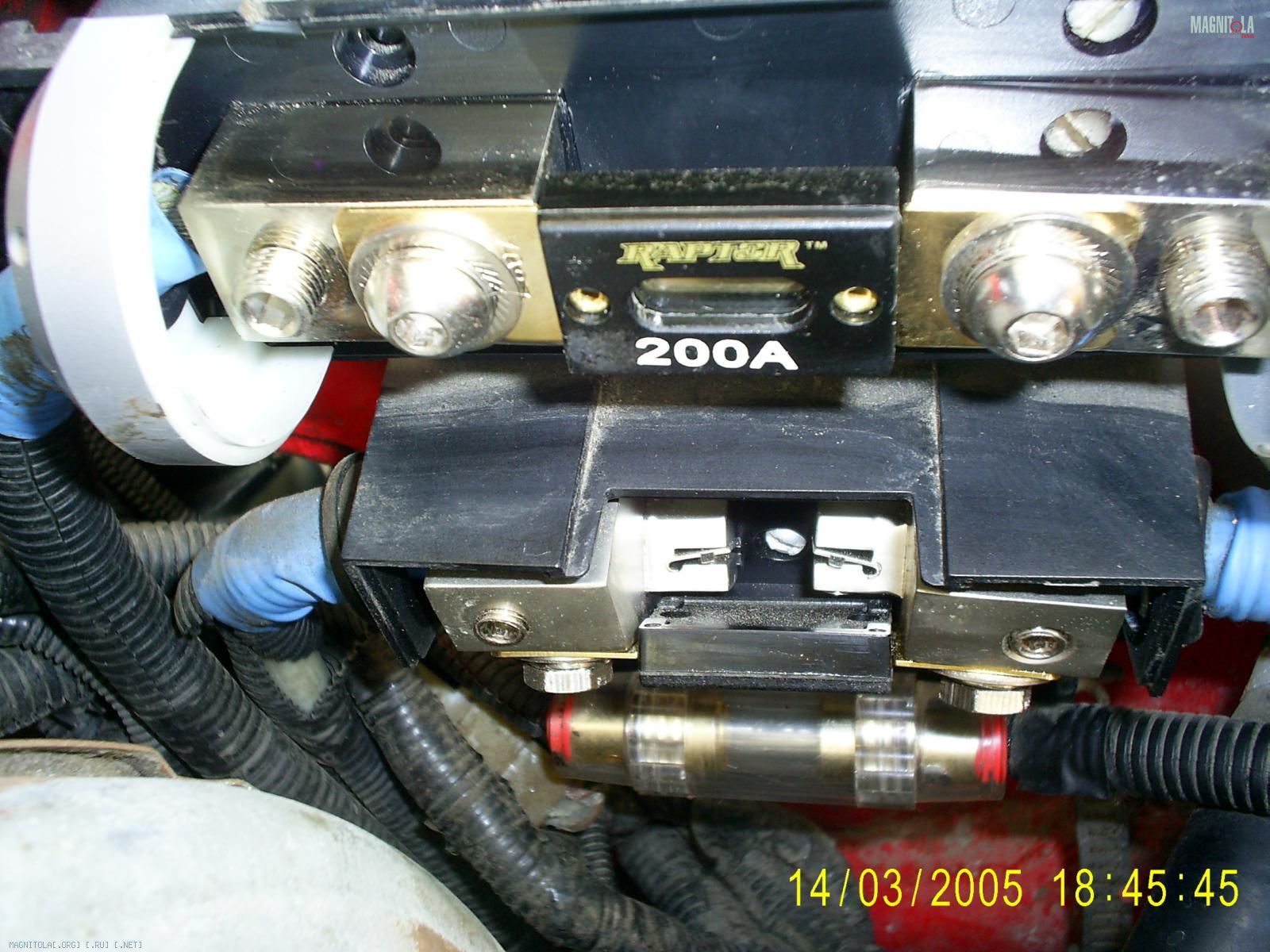

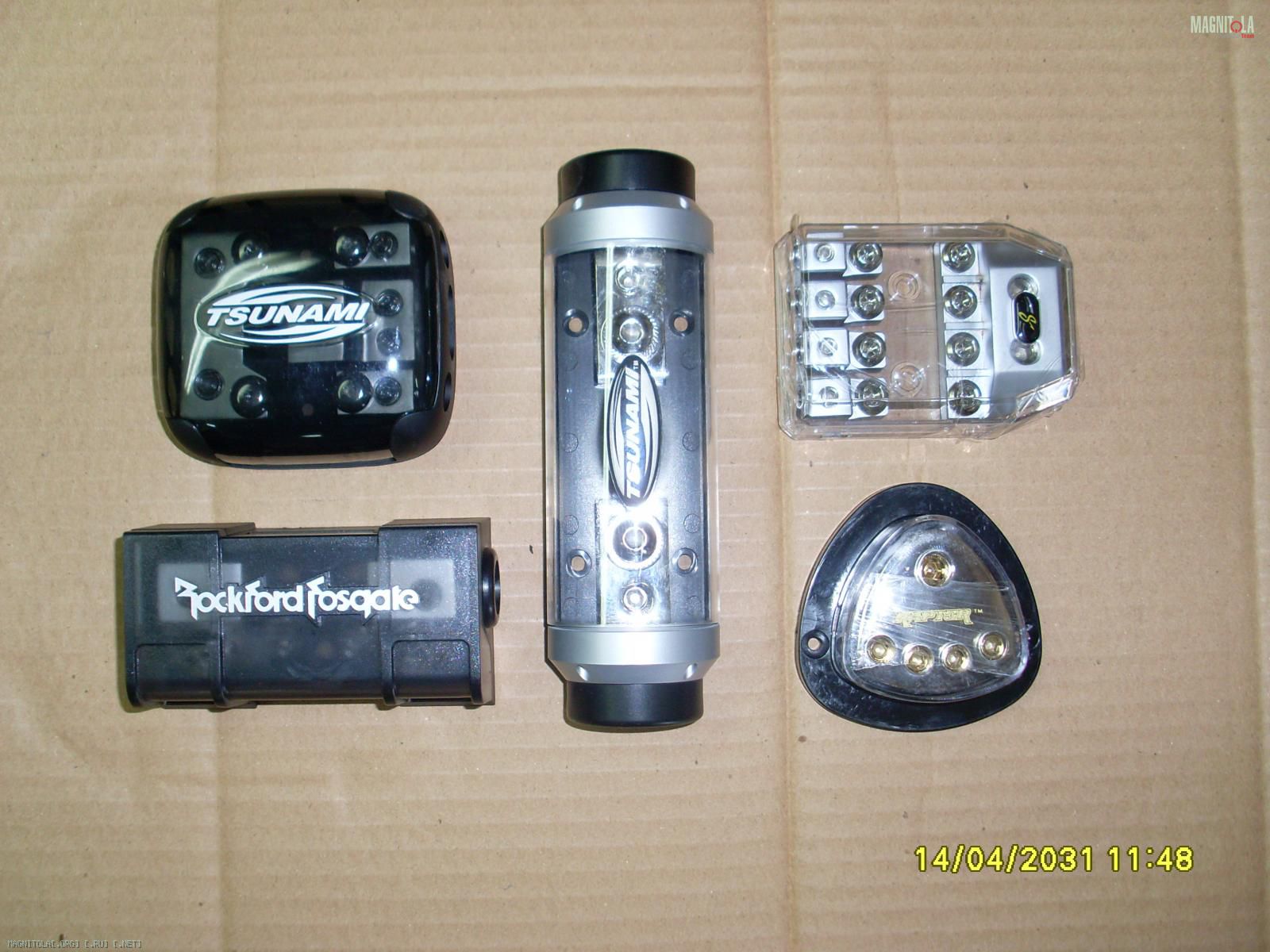

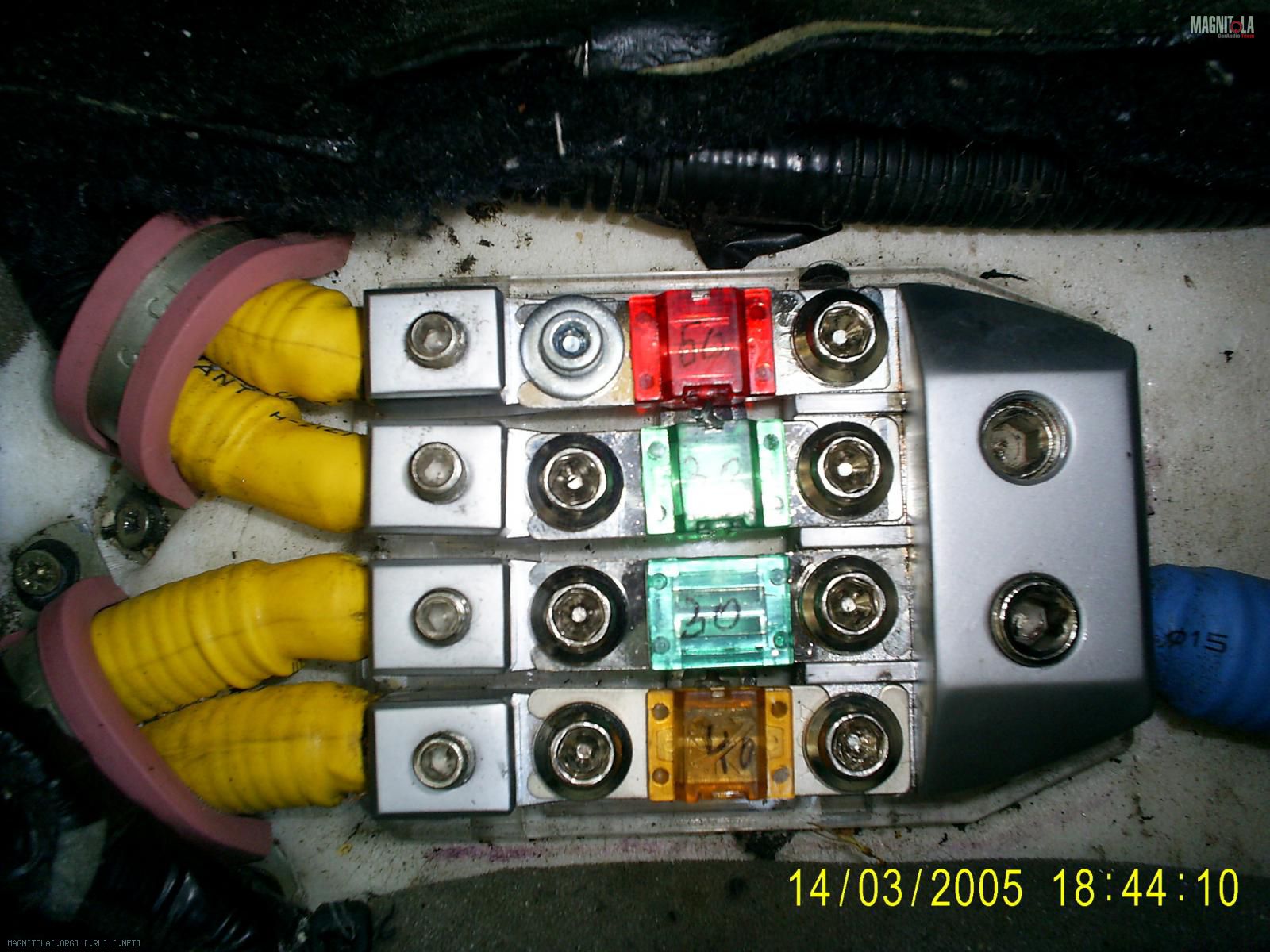

Проводка и контакты:
Вложение 360496Вложение 360490Вложение 360480Вложение 360504Вложение 360528Вложение 360478Вложение 360498Вложение 360500Вложение 360578Вложение 360502Вложение 360492Вложение 360530Вложение 360494Вложение 360466Вложение 360488

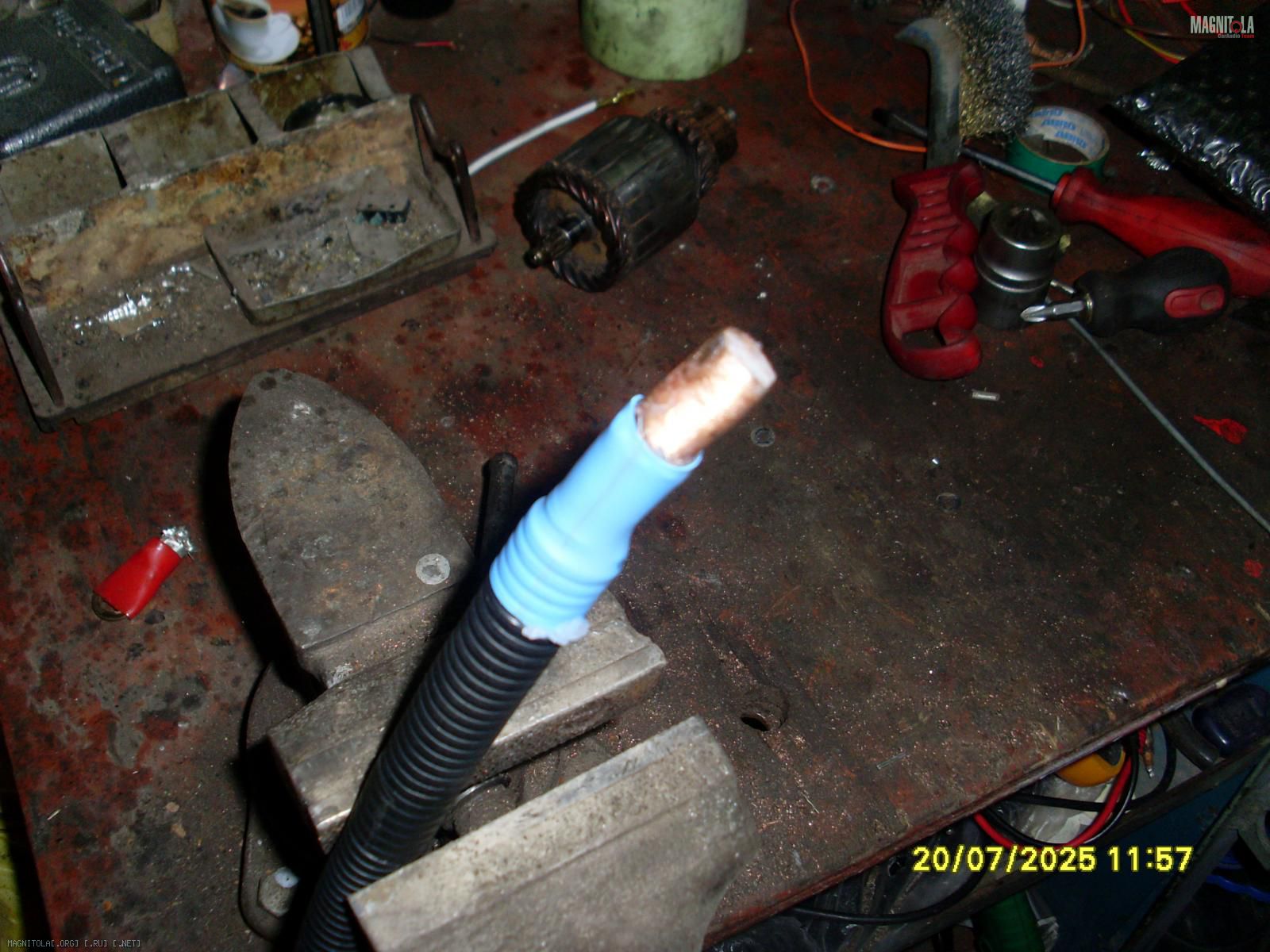

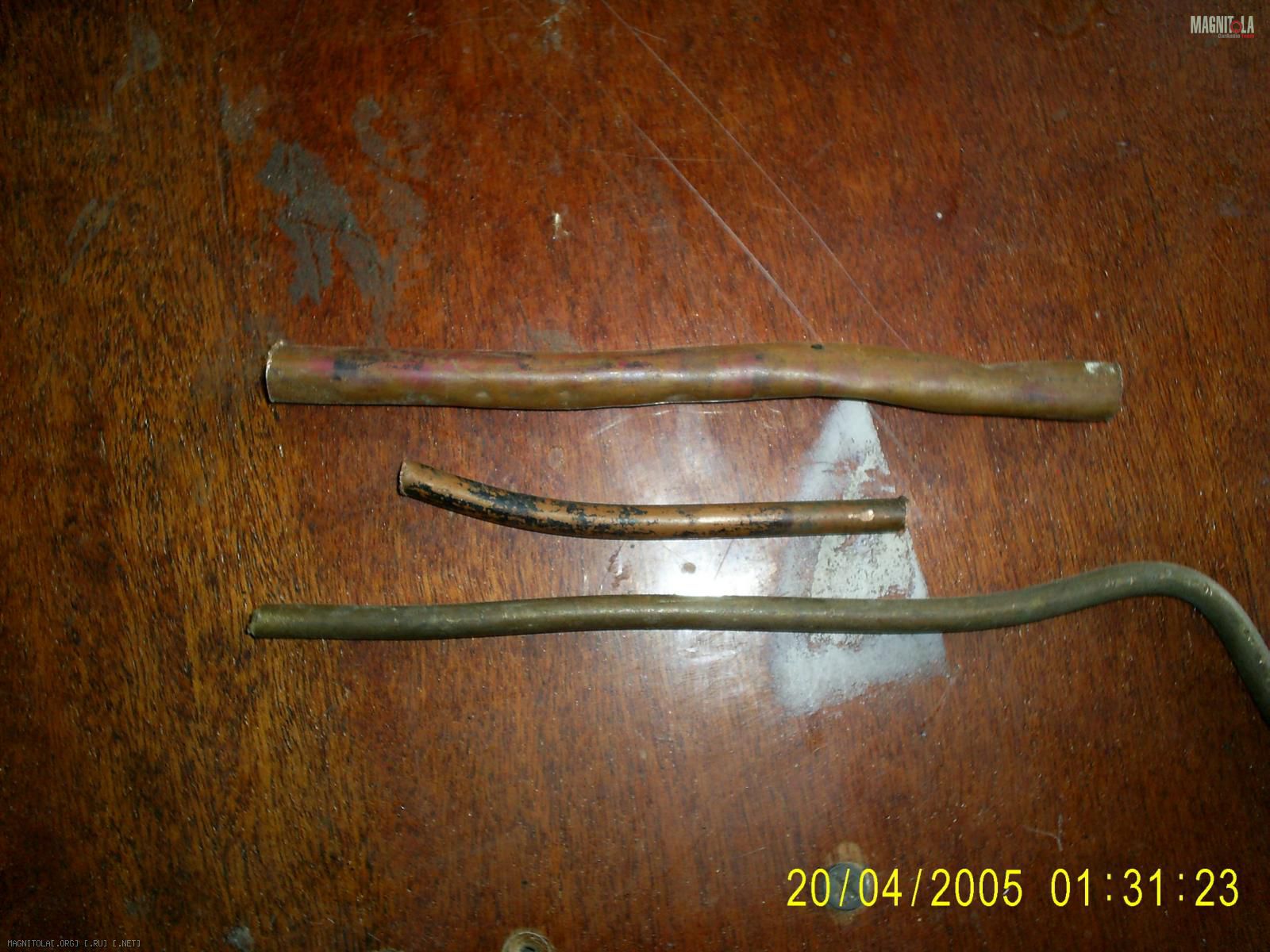

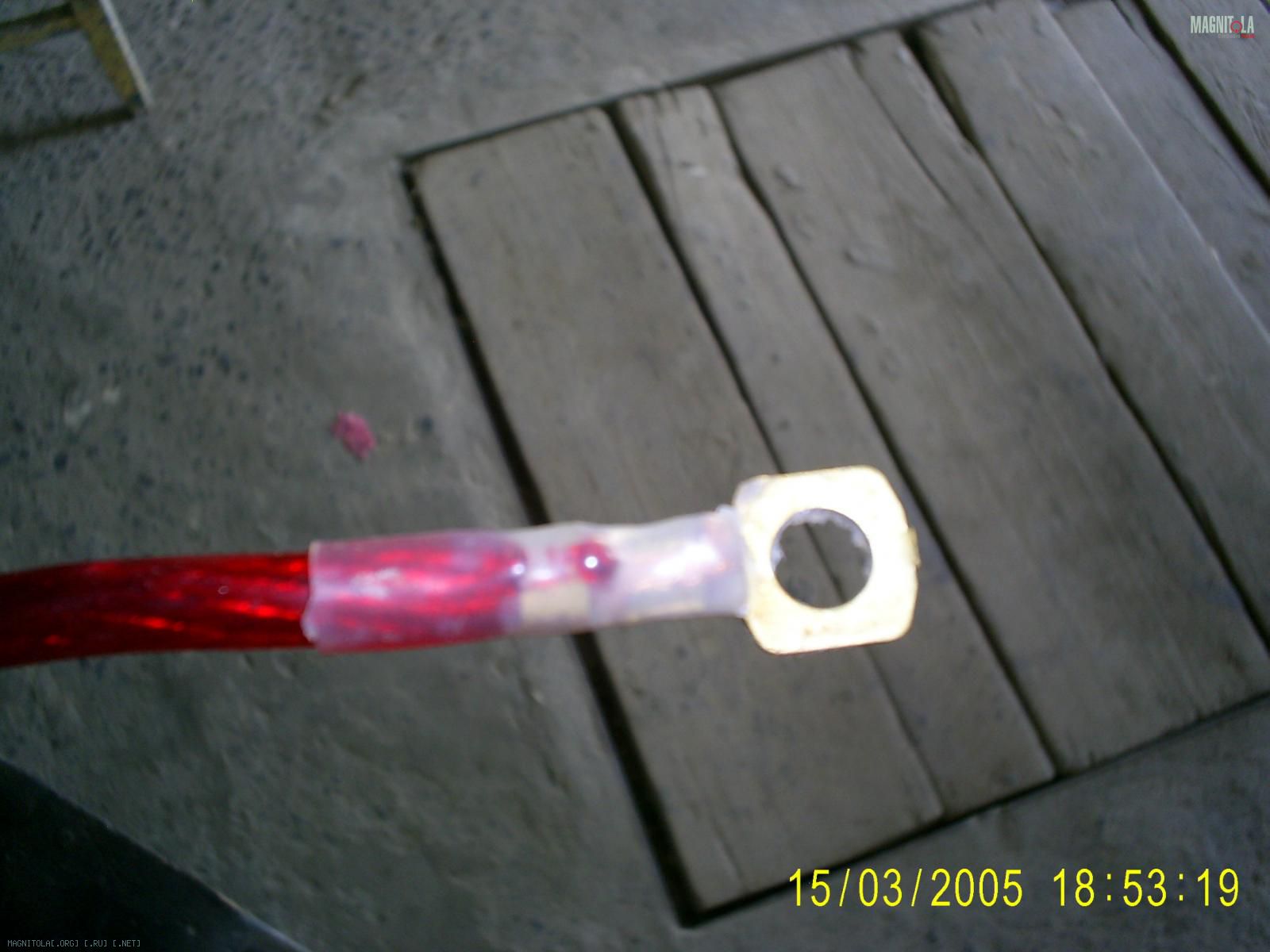

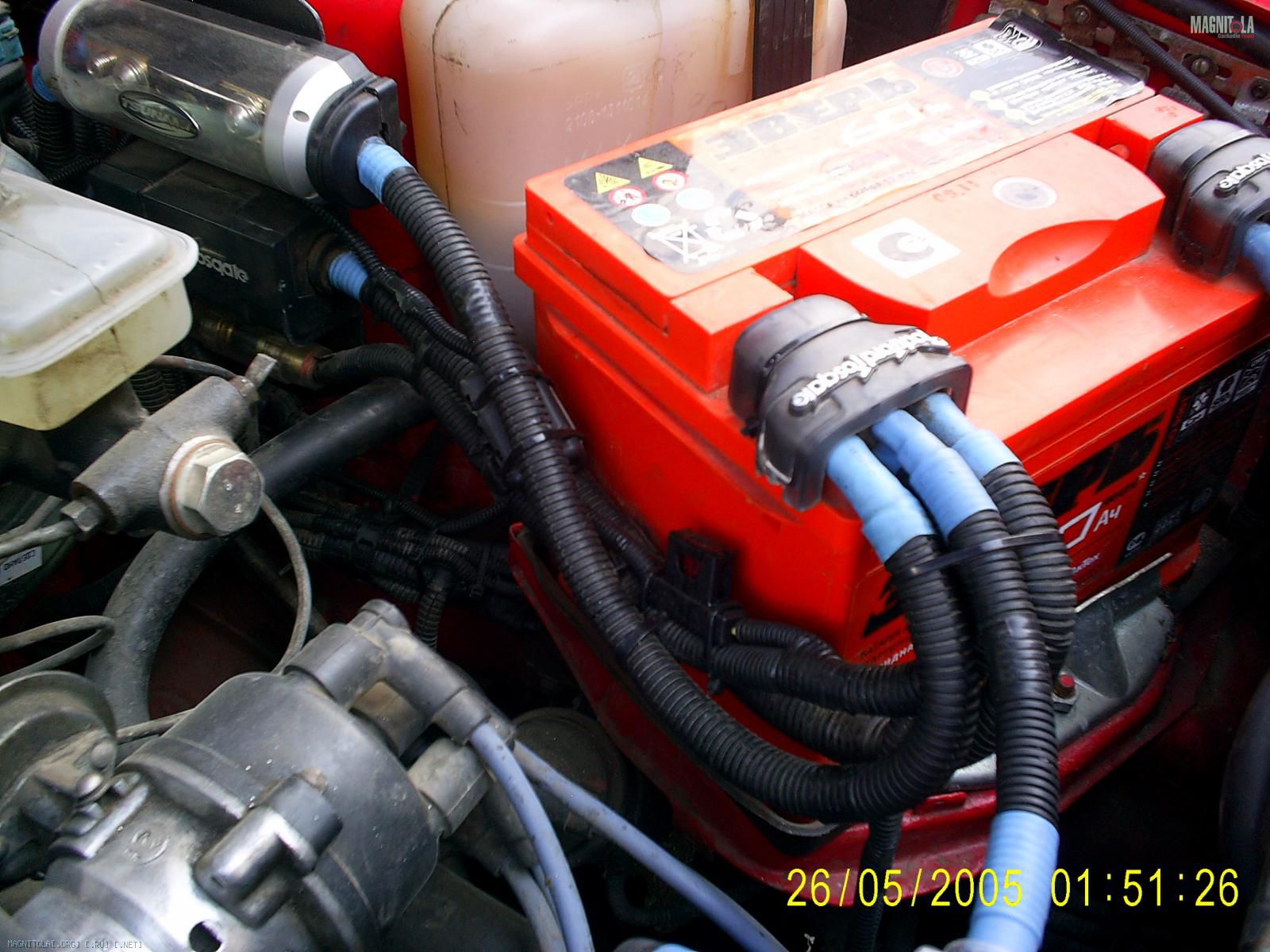

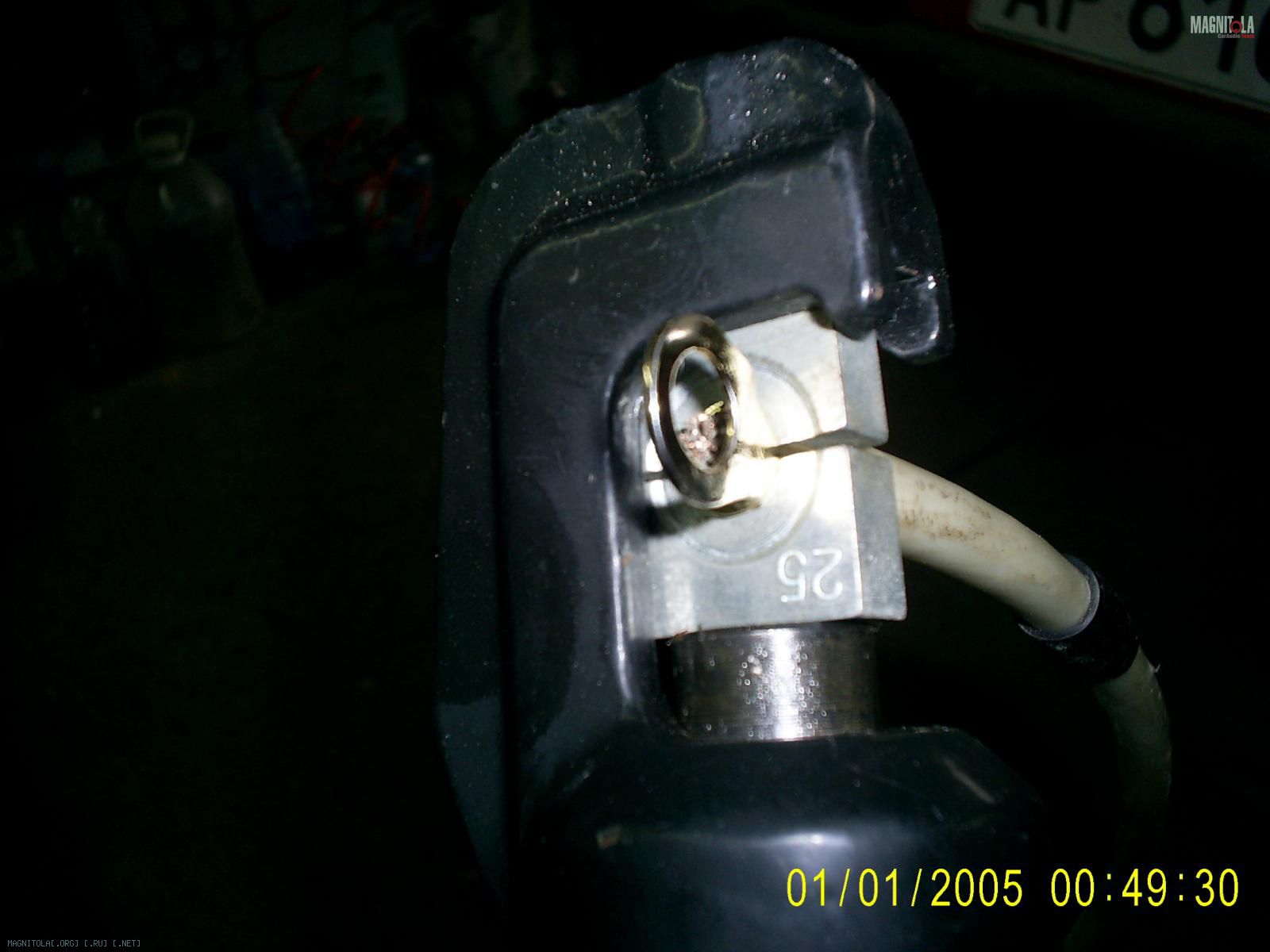

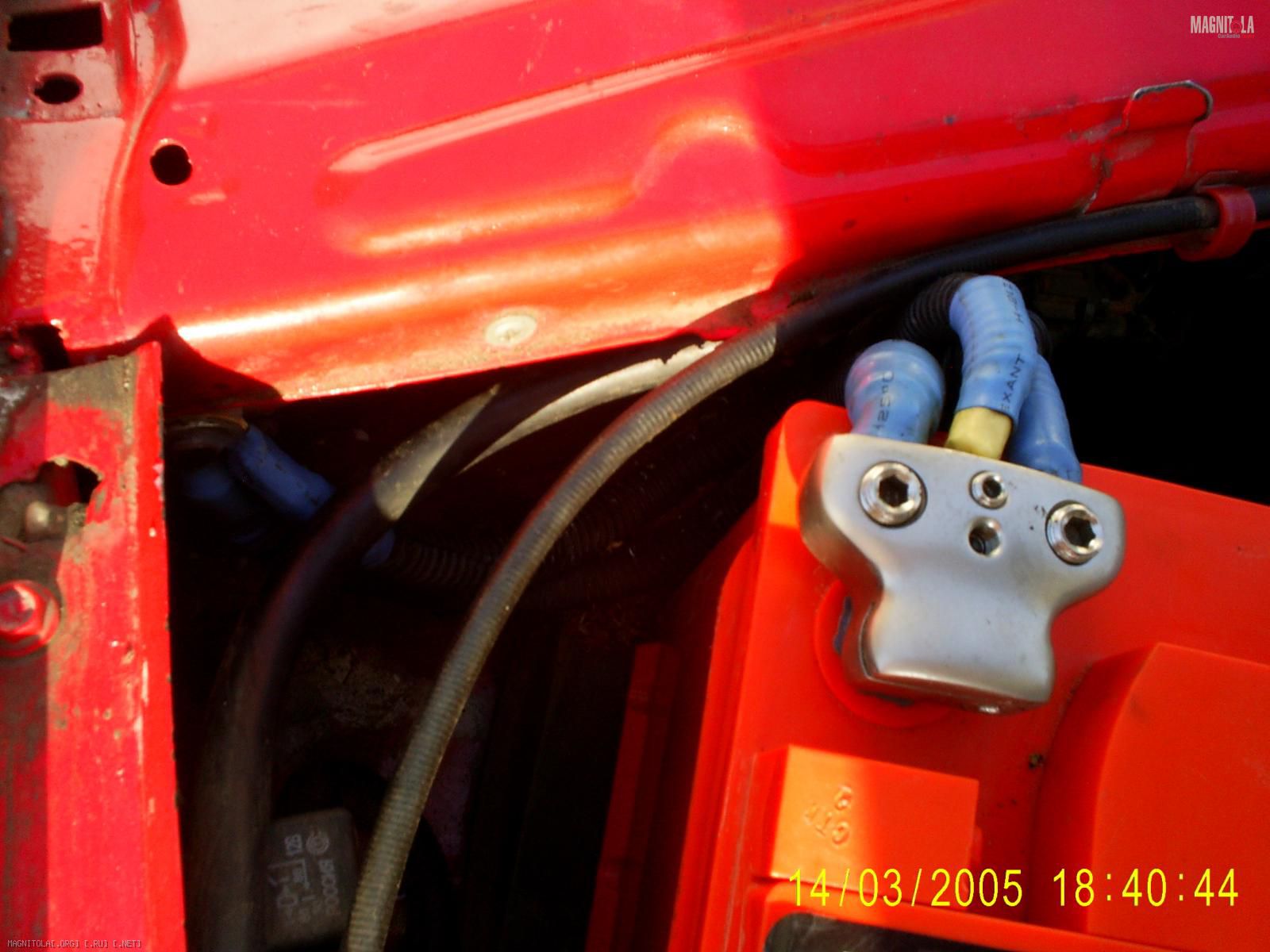

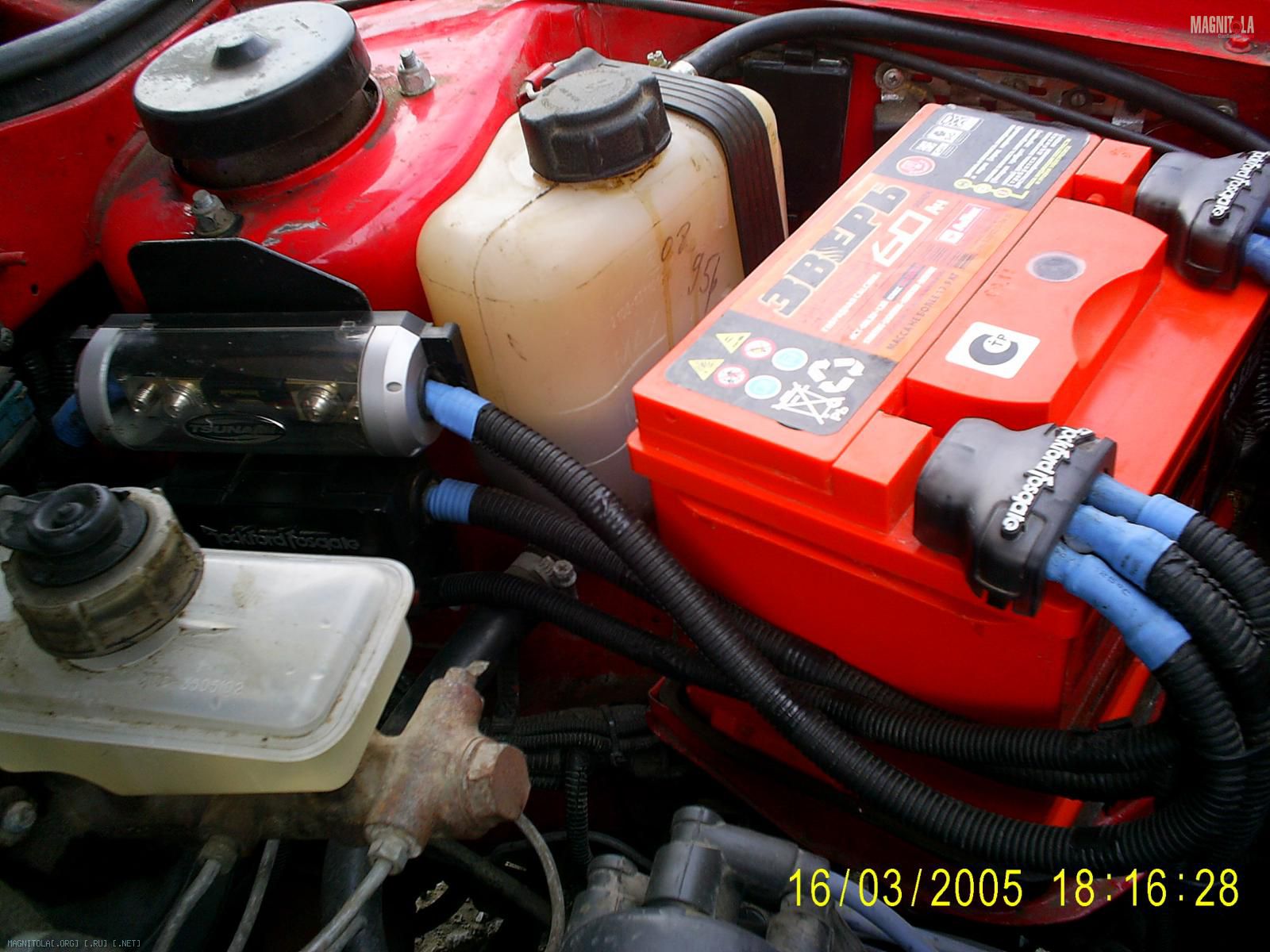

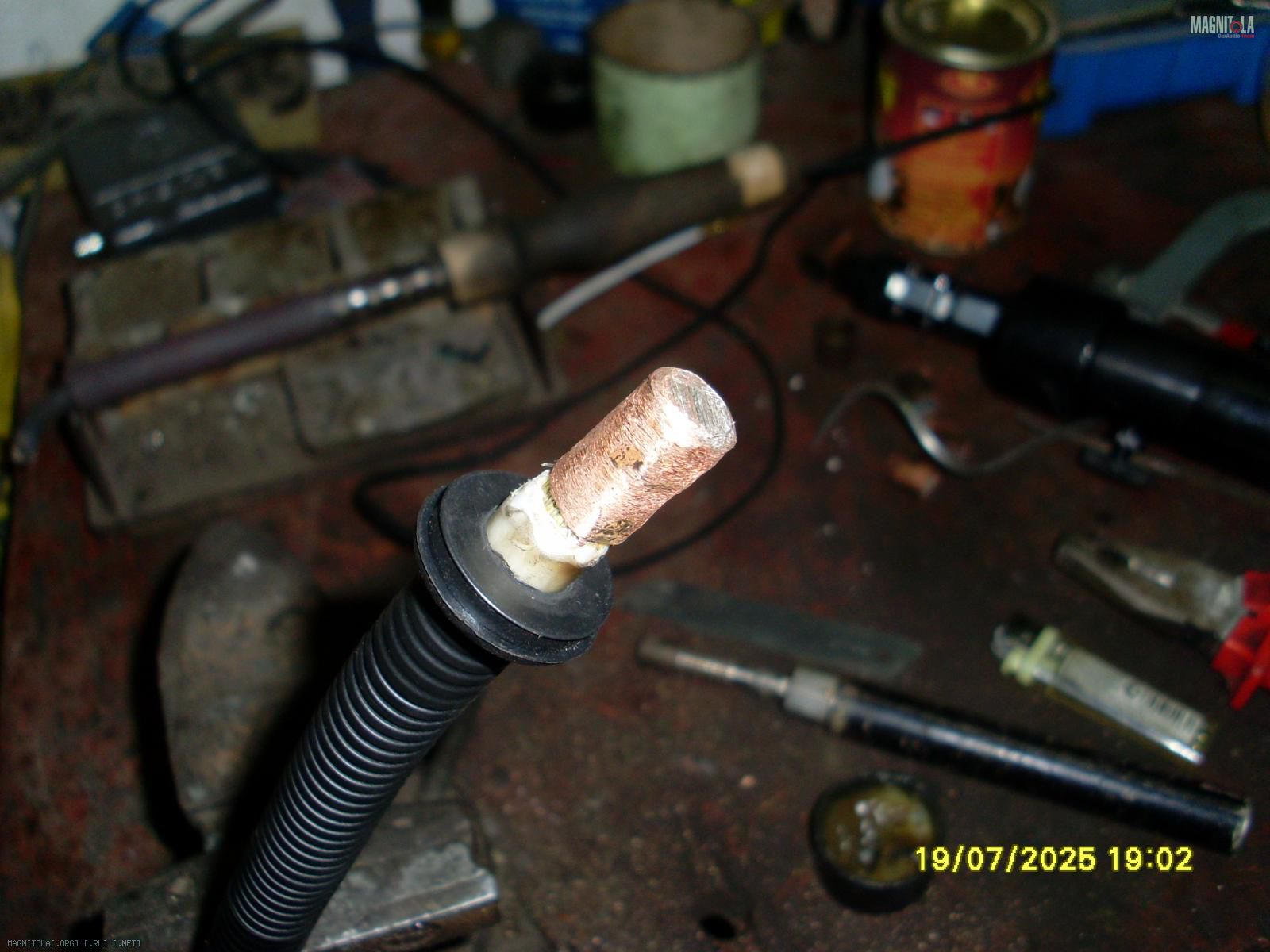

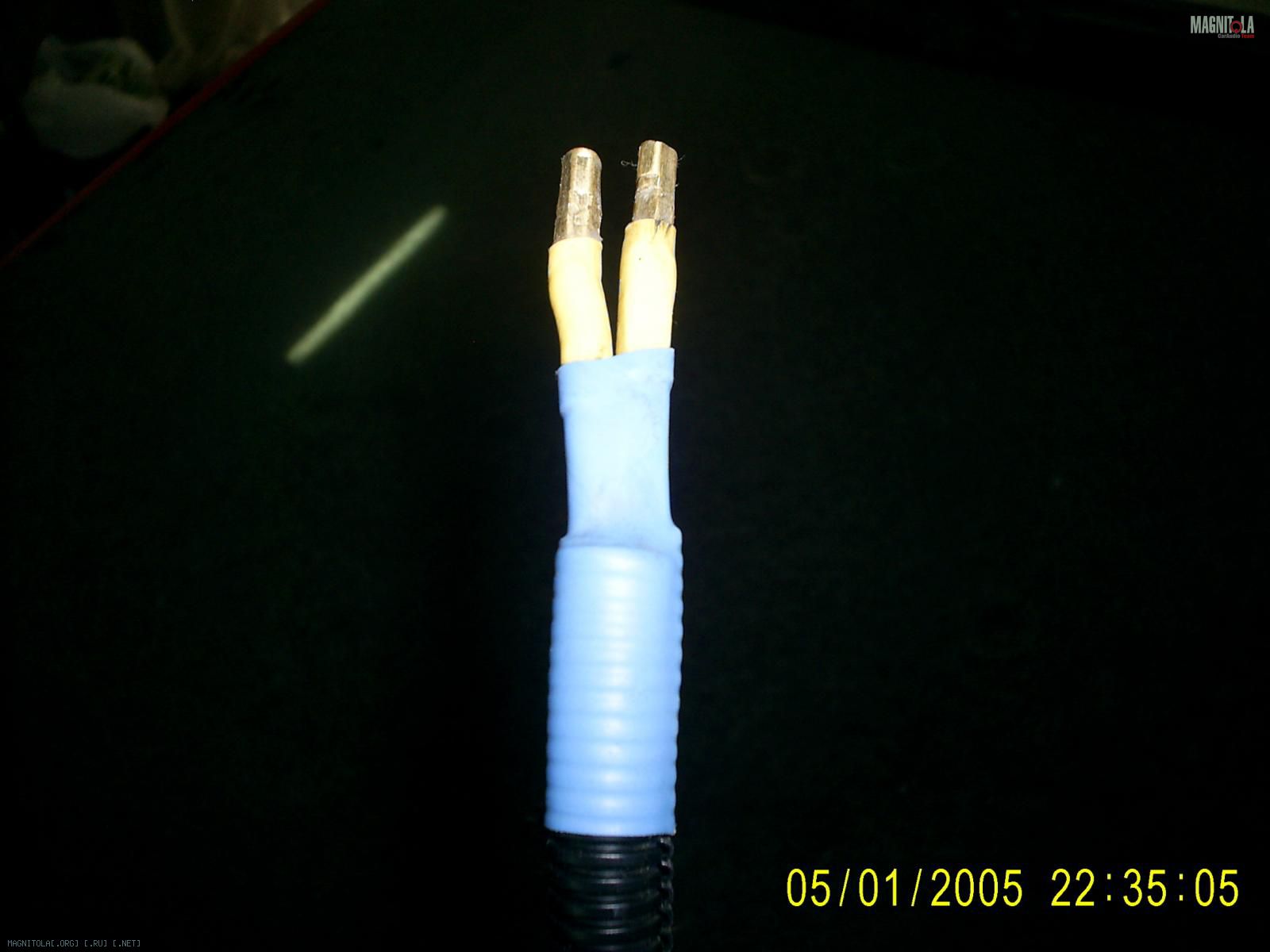

Все кабеля уложены в защитную гофру, концы гофры облагорожены термоусадкой, на концы кабеля одевались клеммы или медные трубки и обжимались гидравлической обжимкой.

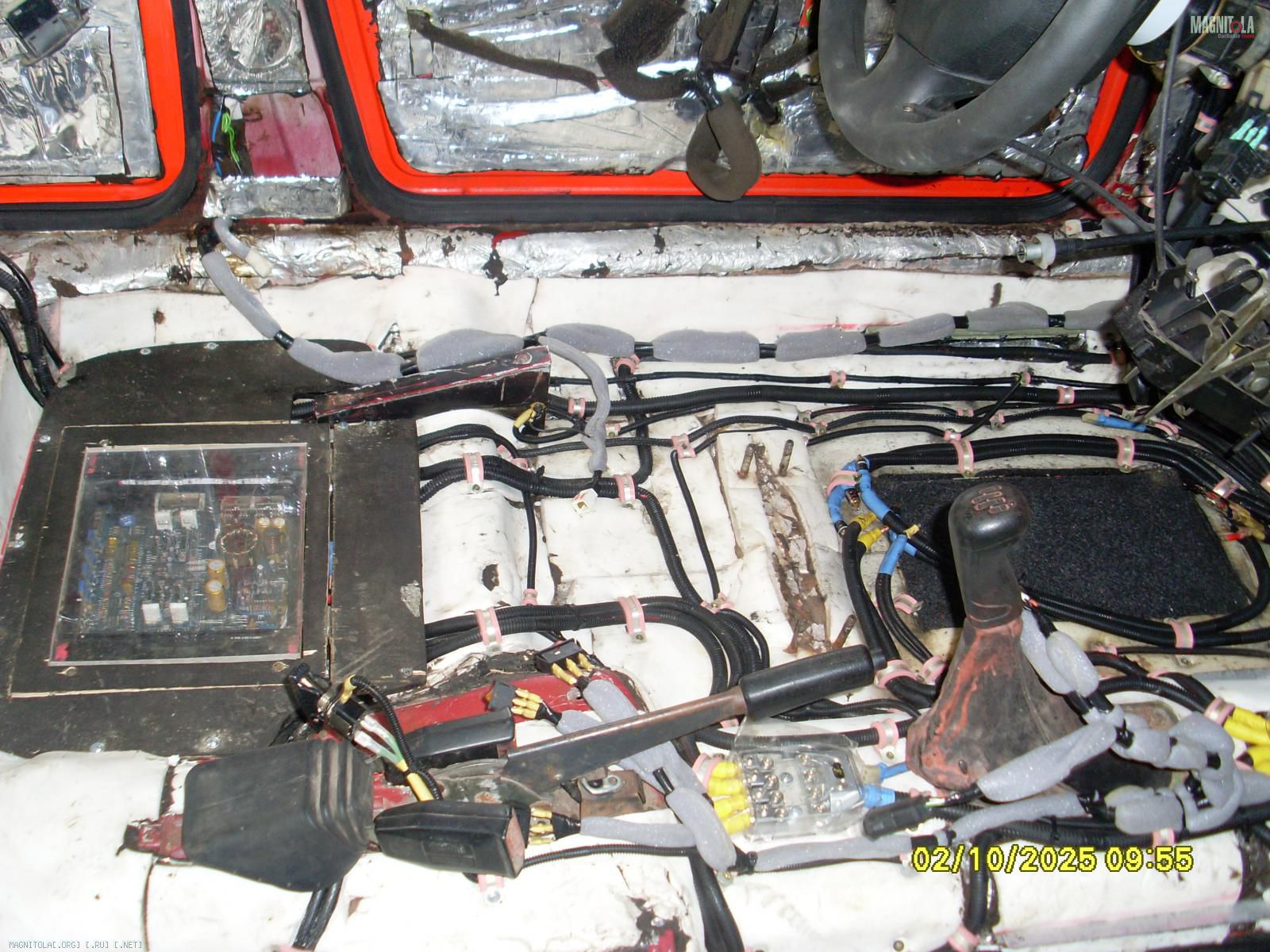

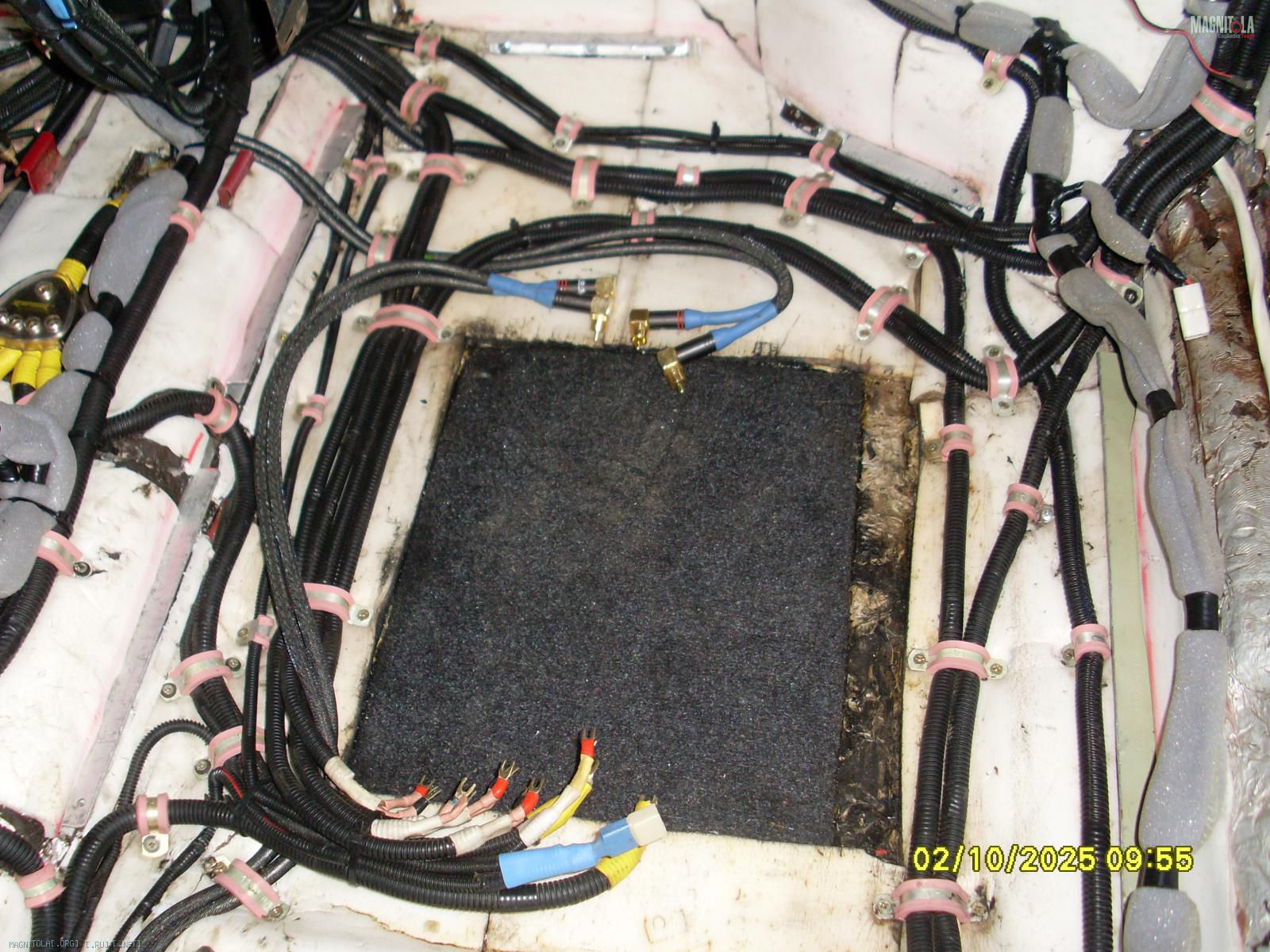

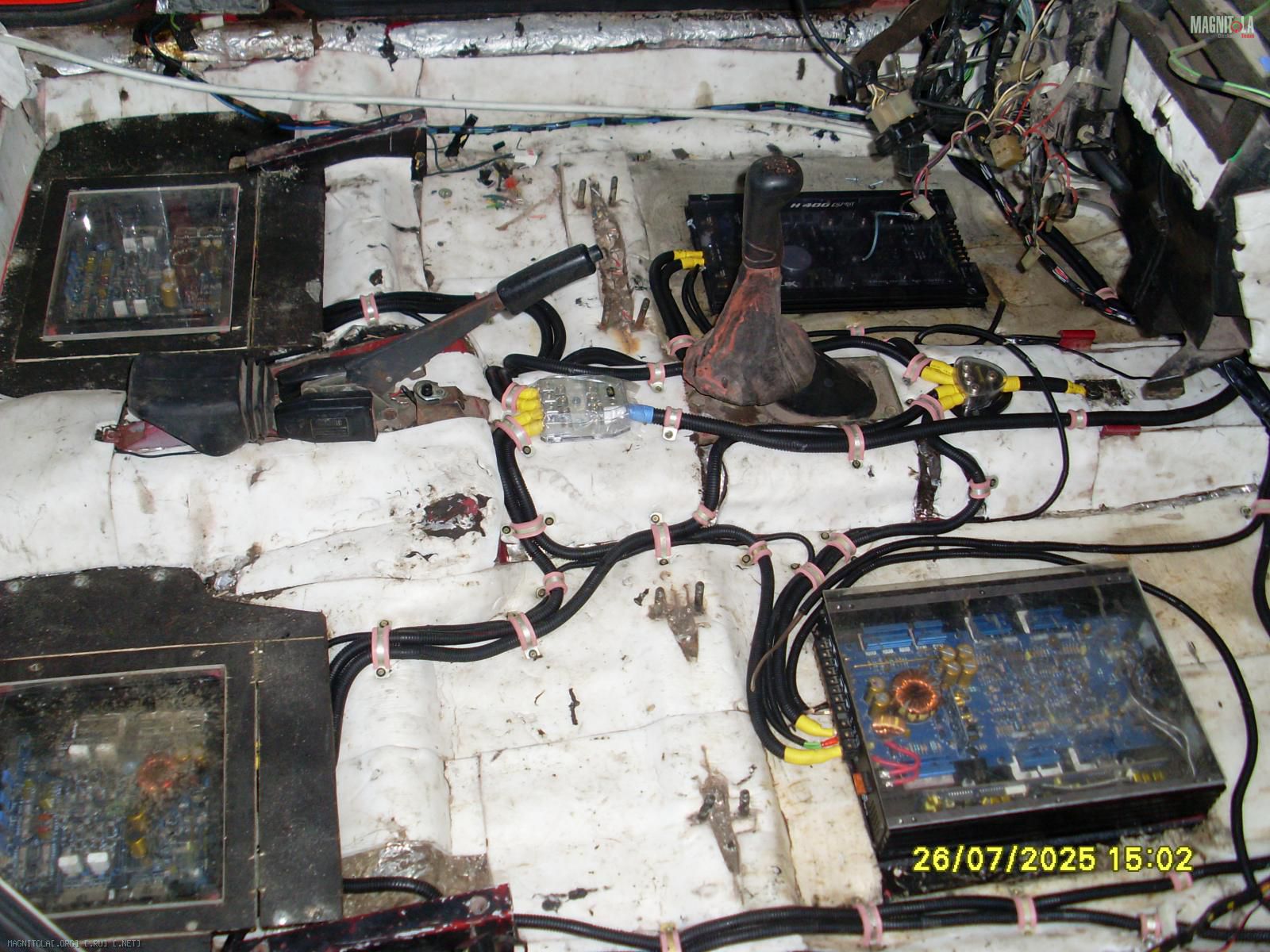

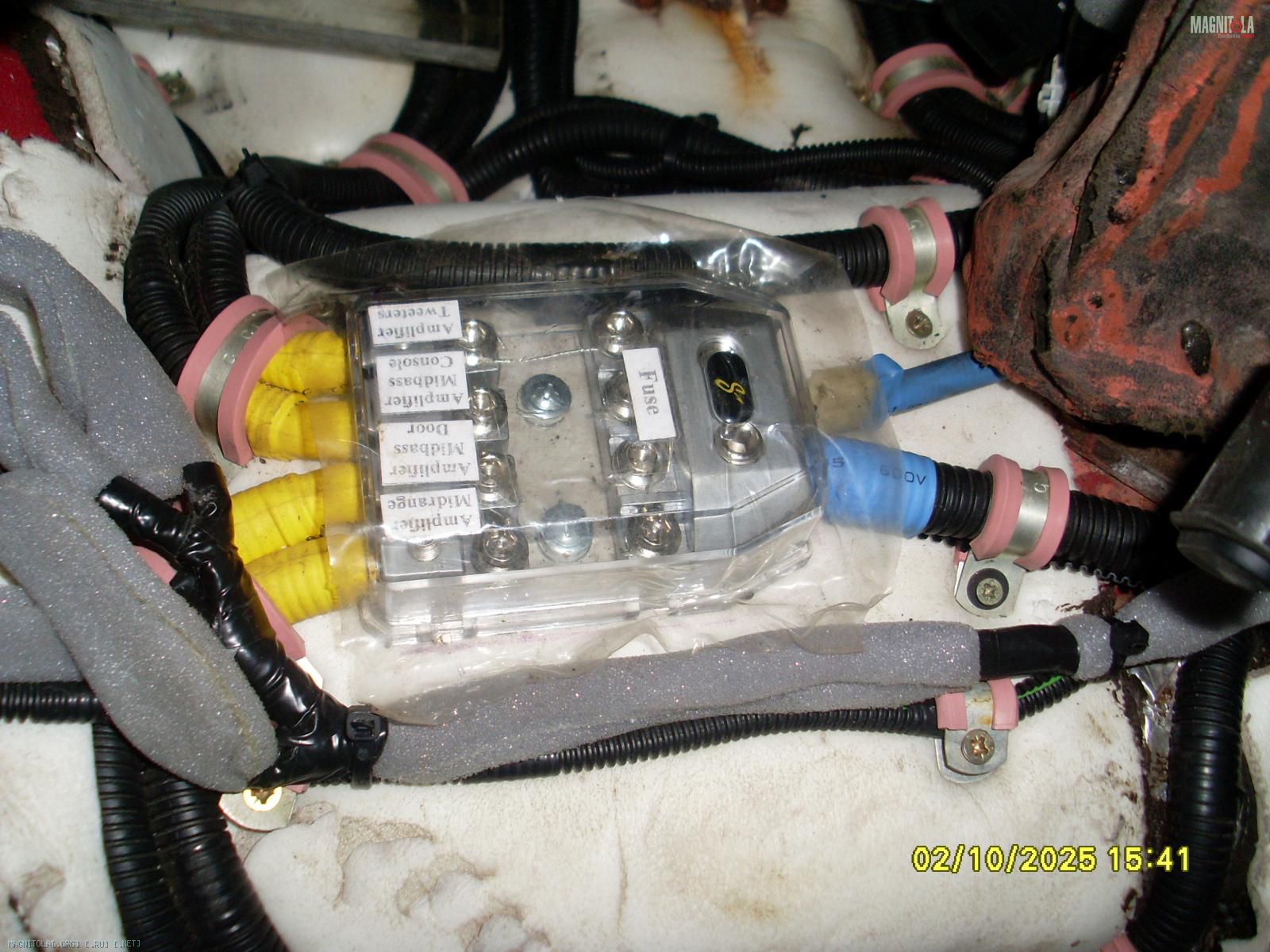

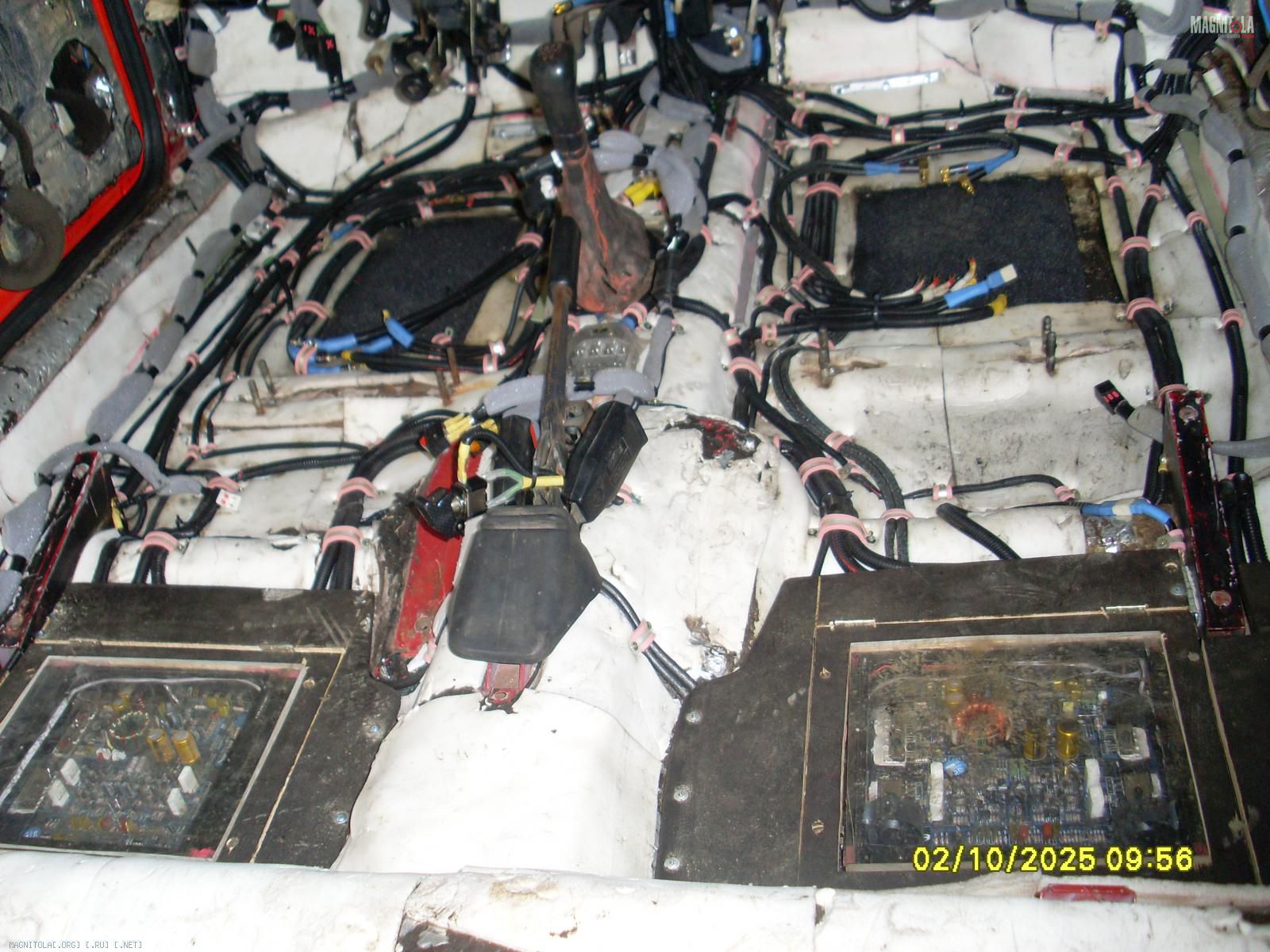

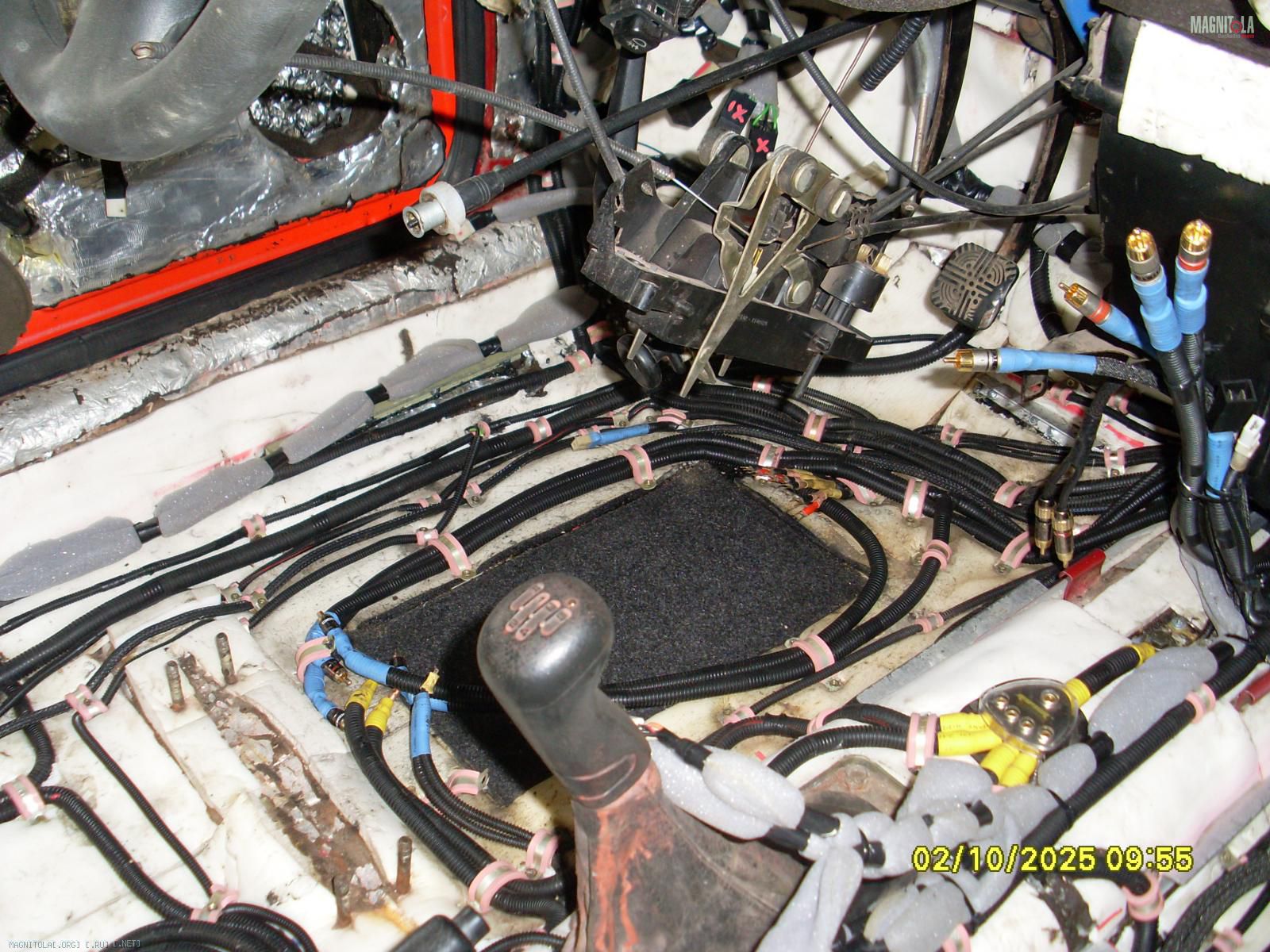

Разводка в салоне:
Вложение 360464Вложение 360570Вложение 360532Вложение 360556Вложение 360566Вложение 360572Вложение 360564Вложение 360568Вложение 360554Вложение 360574Вложение 360552
Кабеля закреплены хомутами с прорезиненным ухом, так же вся проводка промаркирована.
