Семейный фаруwей, 308 SW НDi
Тепла не дождался, начал ковырять салон.
Двухполосная процессорная система
В наличии:
- ГУ - 788 клара (2 месяца из Англии добиралась)
- Усячок - Gladen XS75c6
- ВЧ - Coral PRX 28
- НЧ/СЧ - Gladen aerospace 165 pp
- Саб - Gladen RS10
Коммутация:
- сила +/- от АКБ до дистрибьюторов в багажнике Челенжер 2Ga. К усилителю Gladen 4Ga. (со временем кол-во усилителей увеличится)
- межблок 2*КLOTZ MC5000 и Canare L-2T2S (разъемы Neutrik 373)
- акустические Klotz LSCF425SW и KLOTZ LY225TSW
Установлено

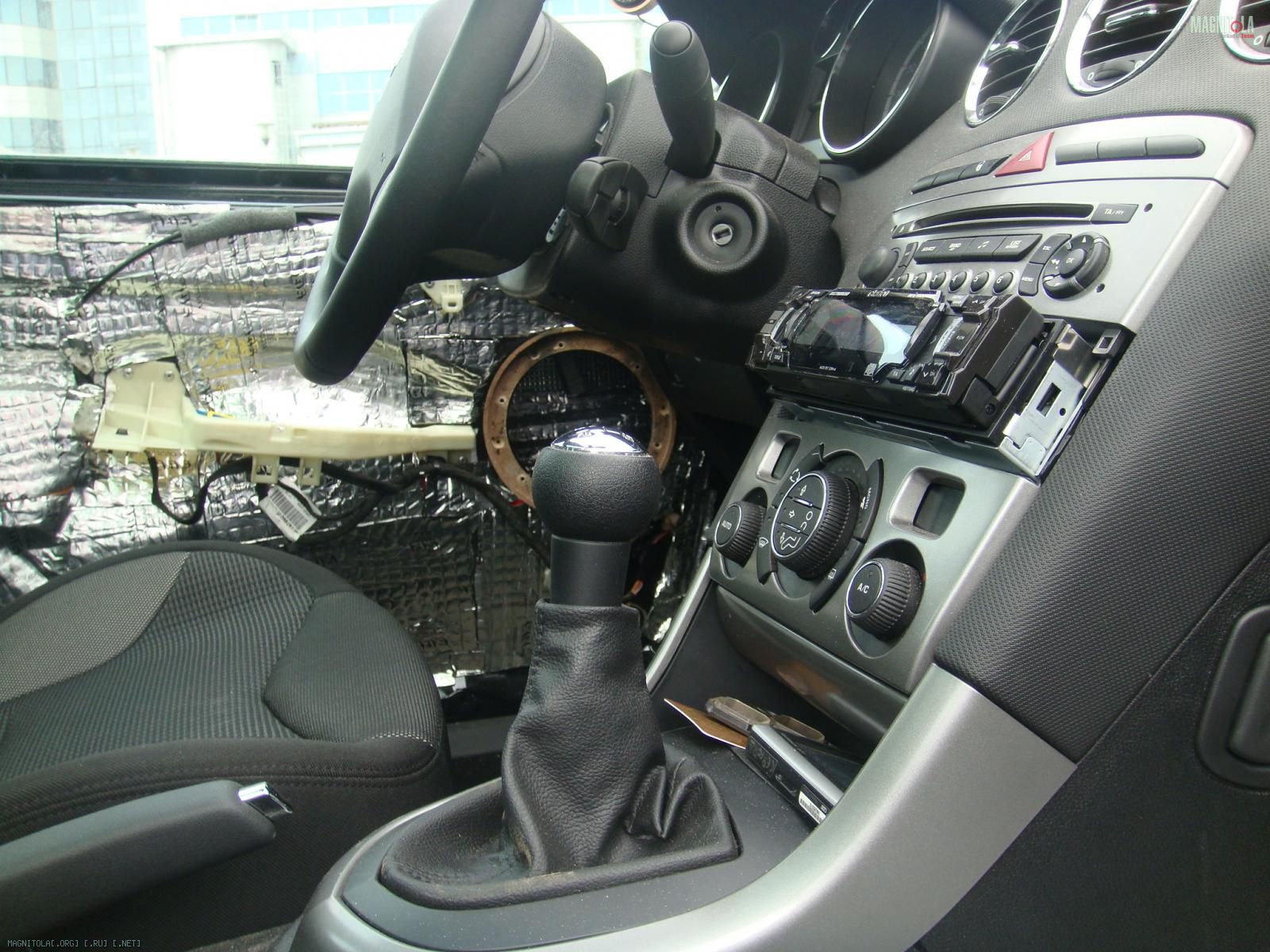

- ГУ. Жить будет на месте кармашка, под штатным гу. (доделать: подключить подсветку к "габаритам", облагородить рамку)
- силовая проводка (тоже облагородить не помешает) :)
- акустическая проводка проложена (доделать: обжимные наконечники, термоусадка)

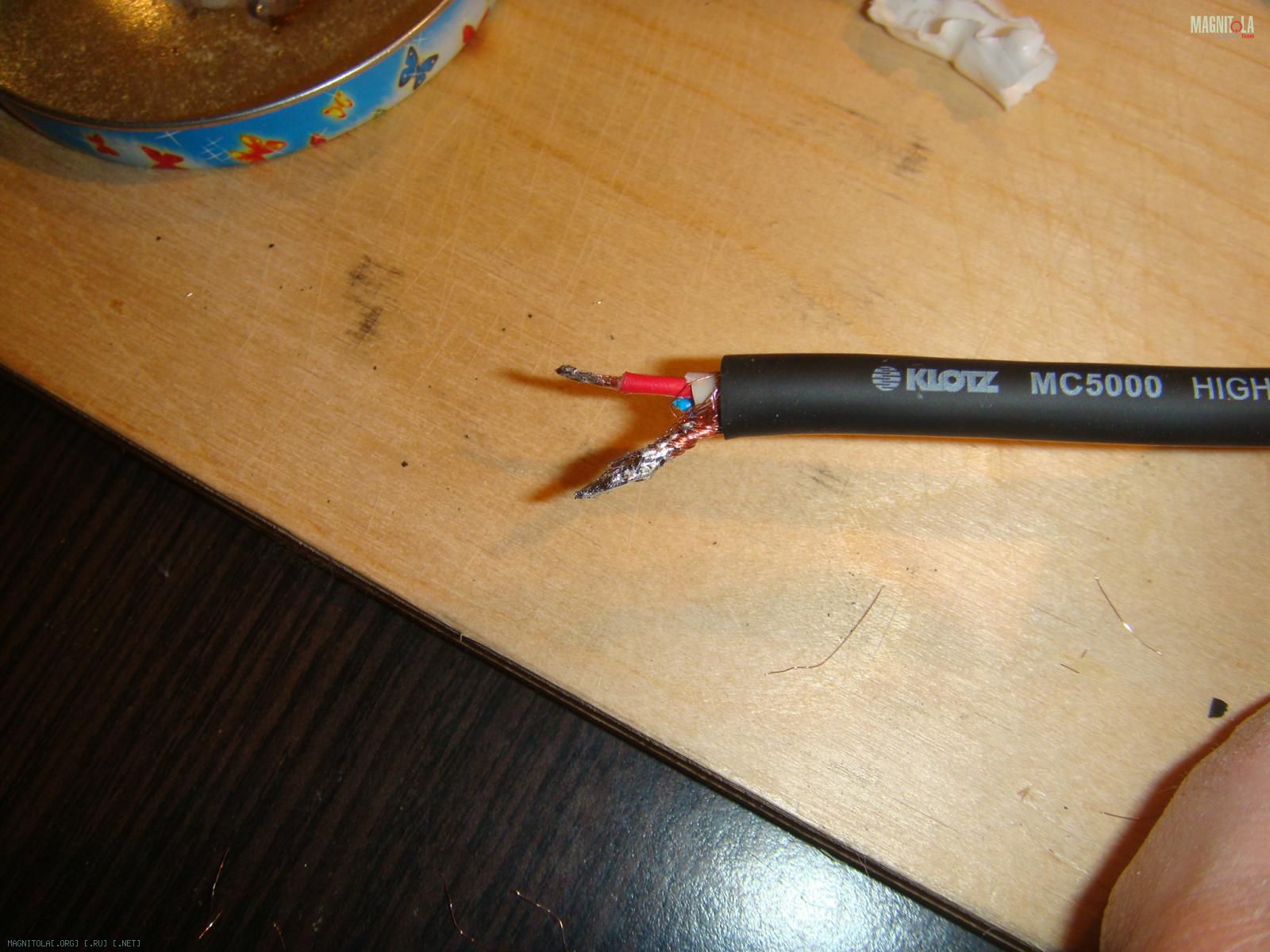

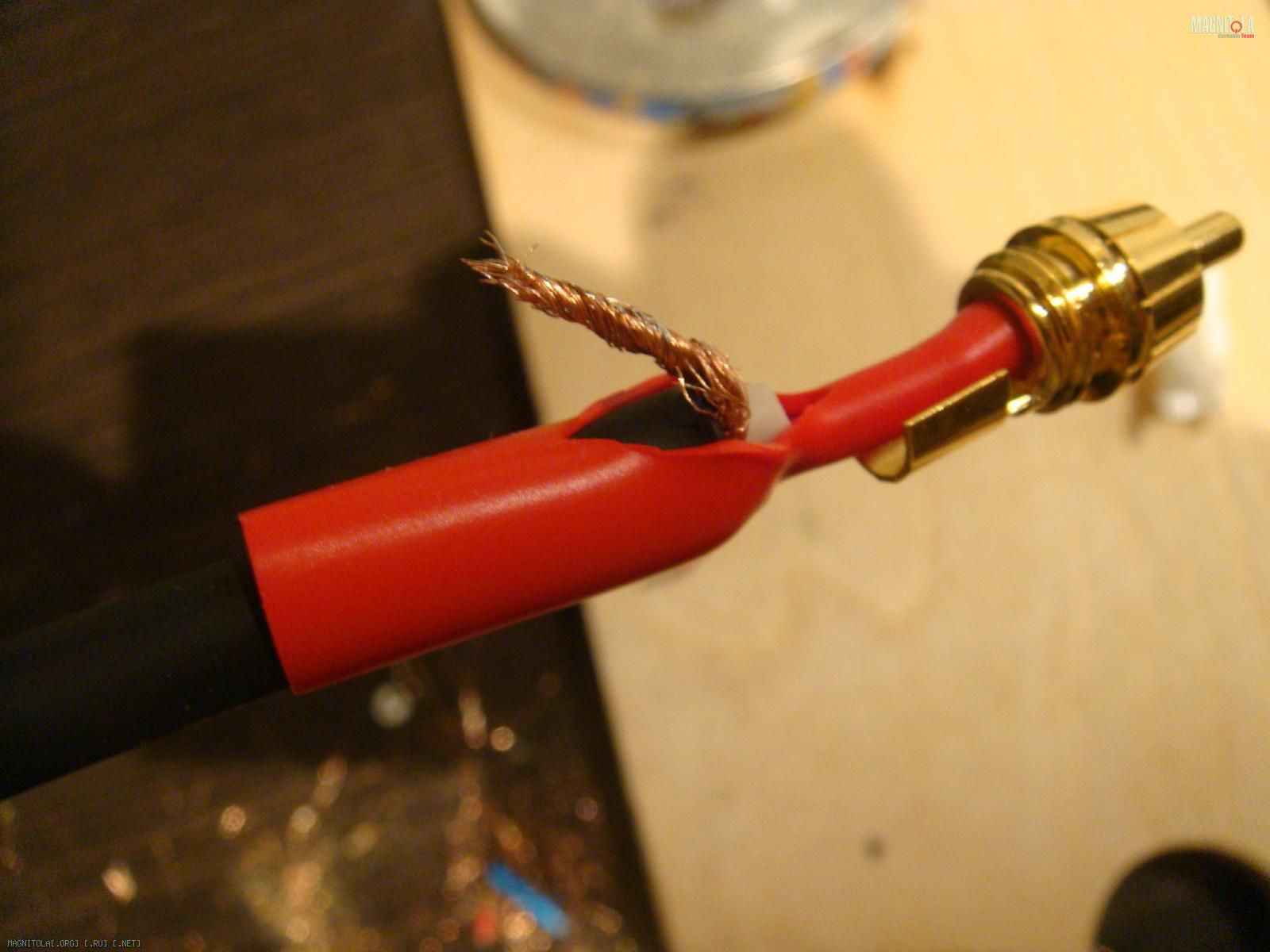

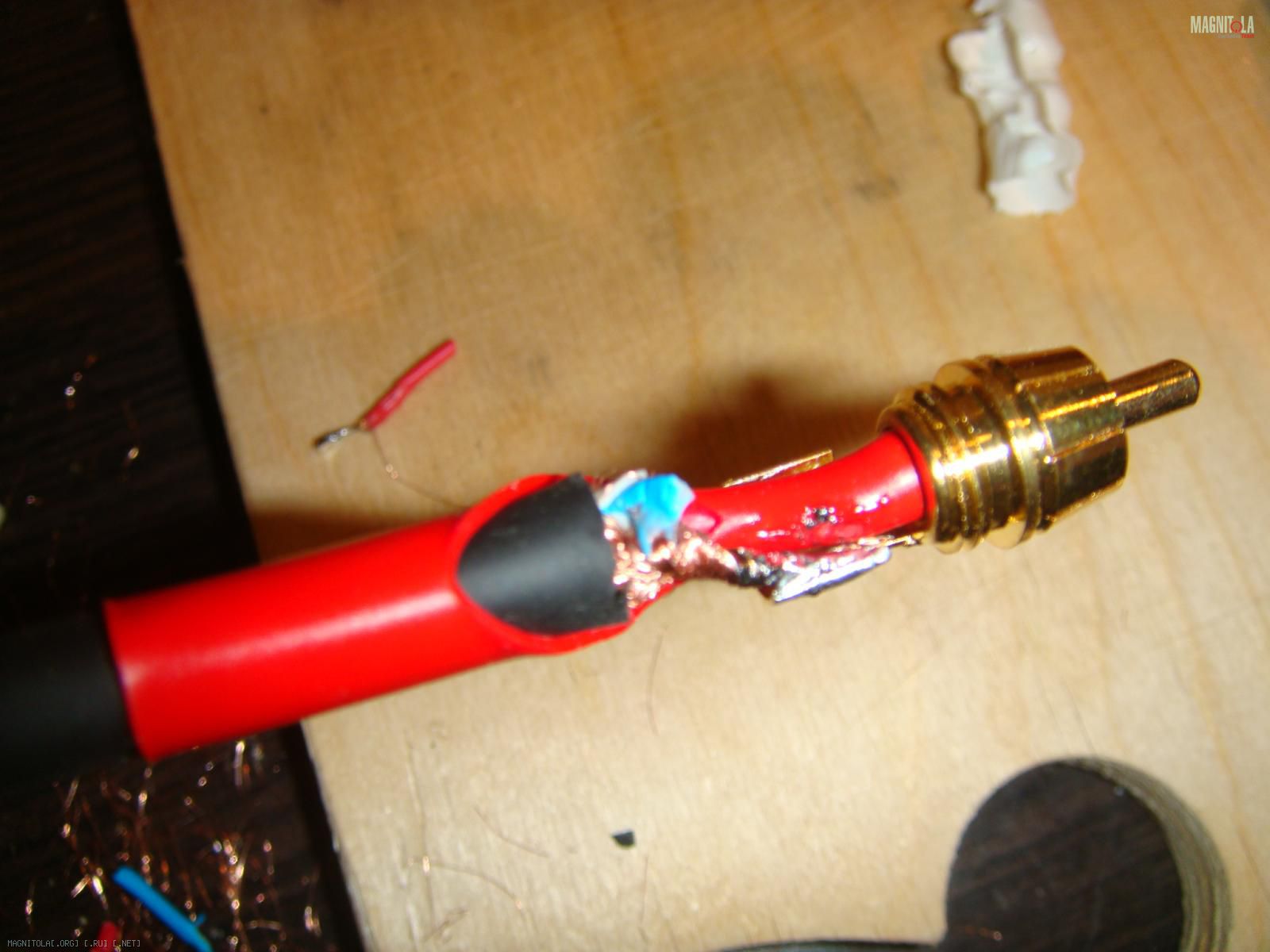

- межблок распаян со стороны ГУ (доделать: со стороны уся подрезать и распаять)
Вложение 361832Вложение 361834Вложение 361836

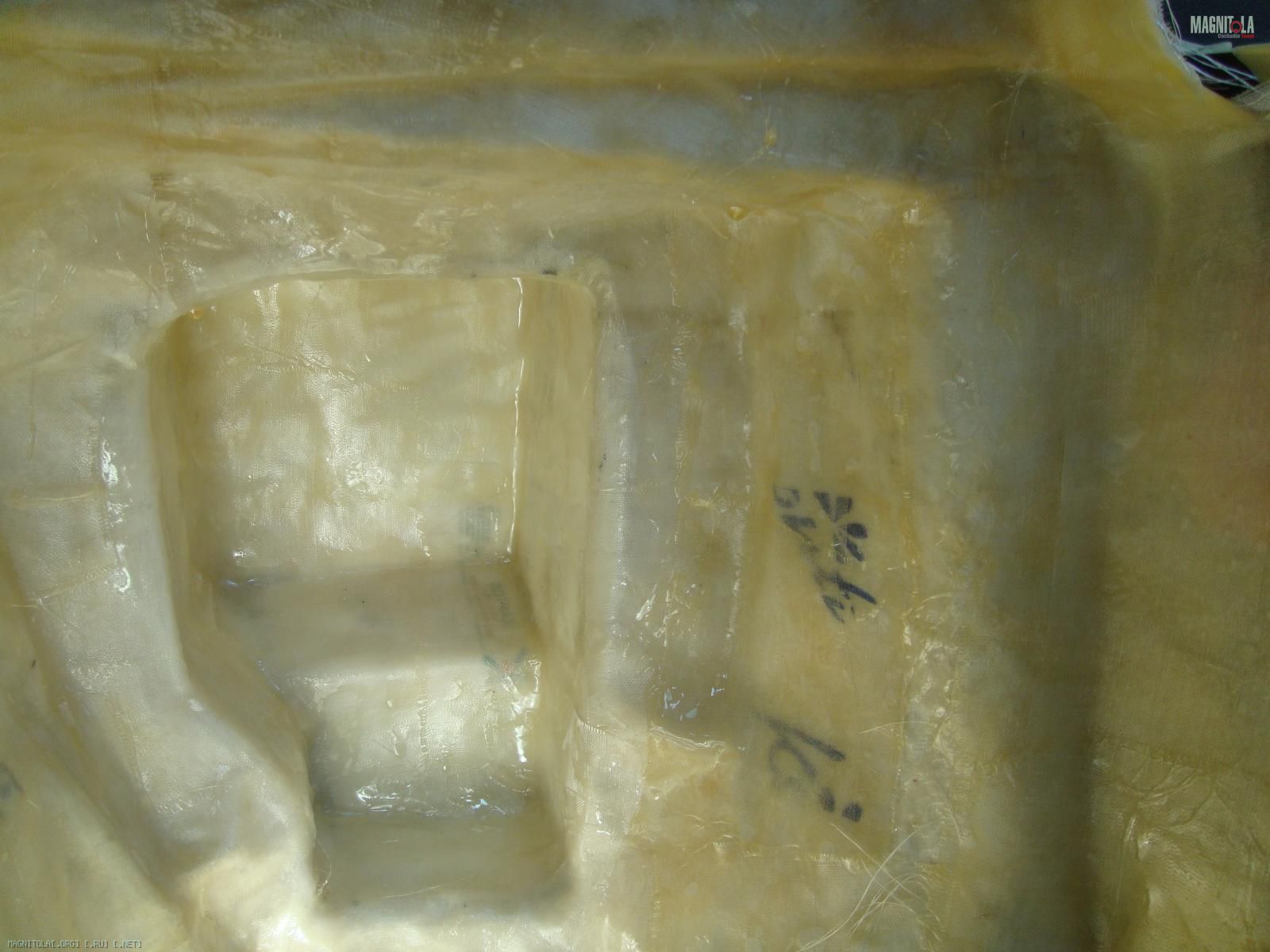

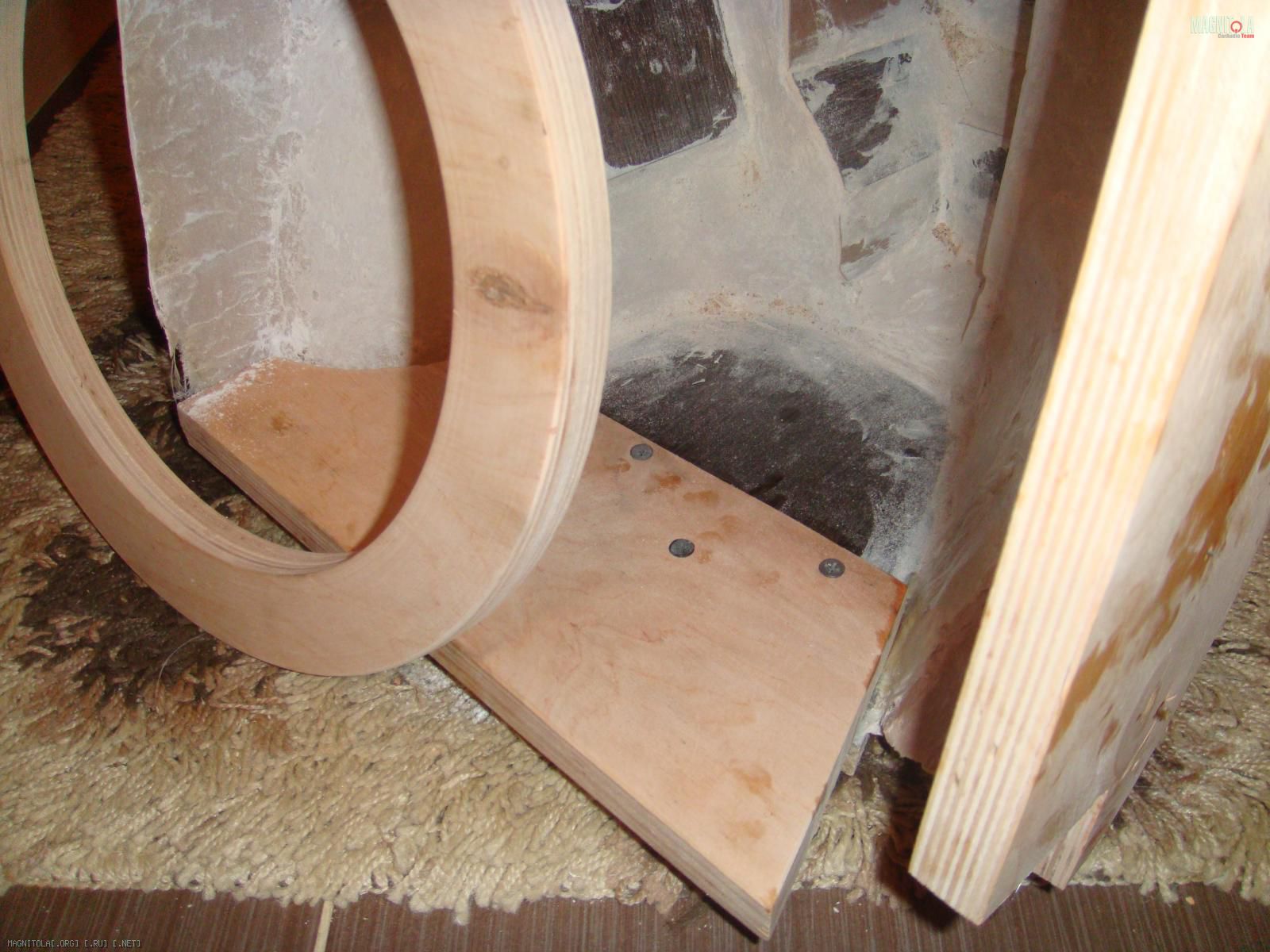

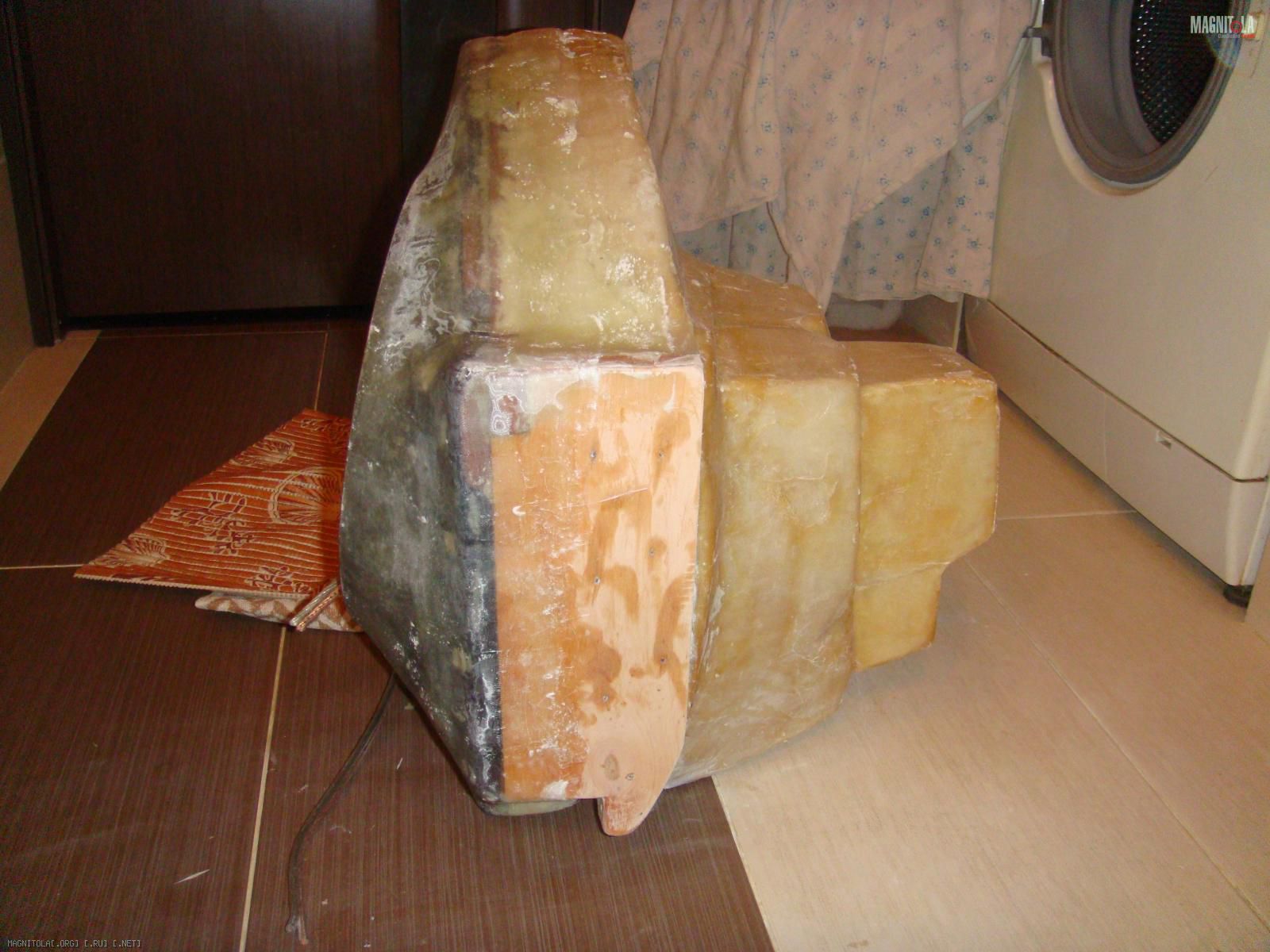

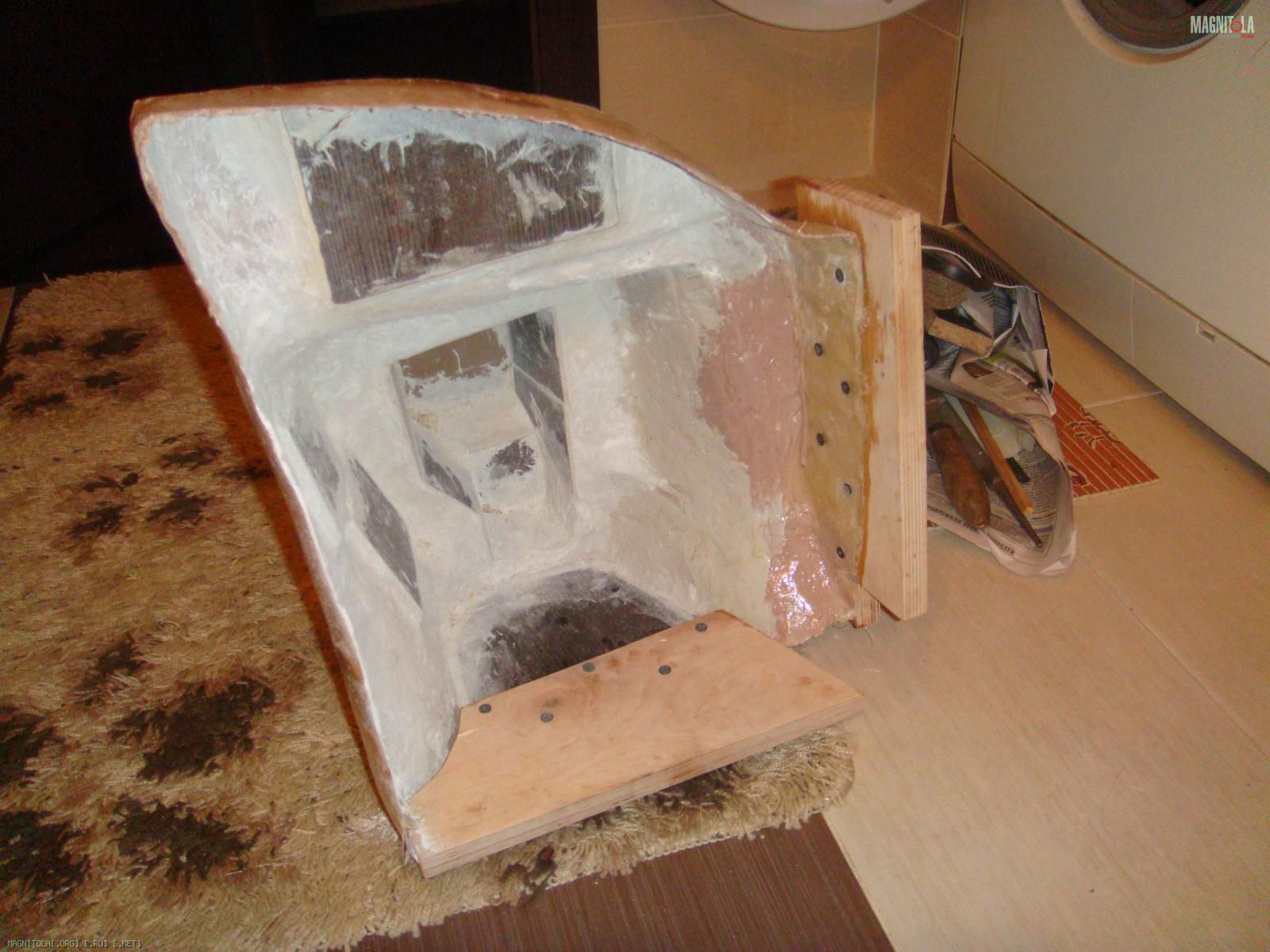

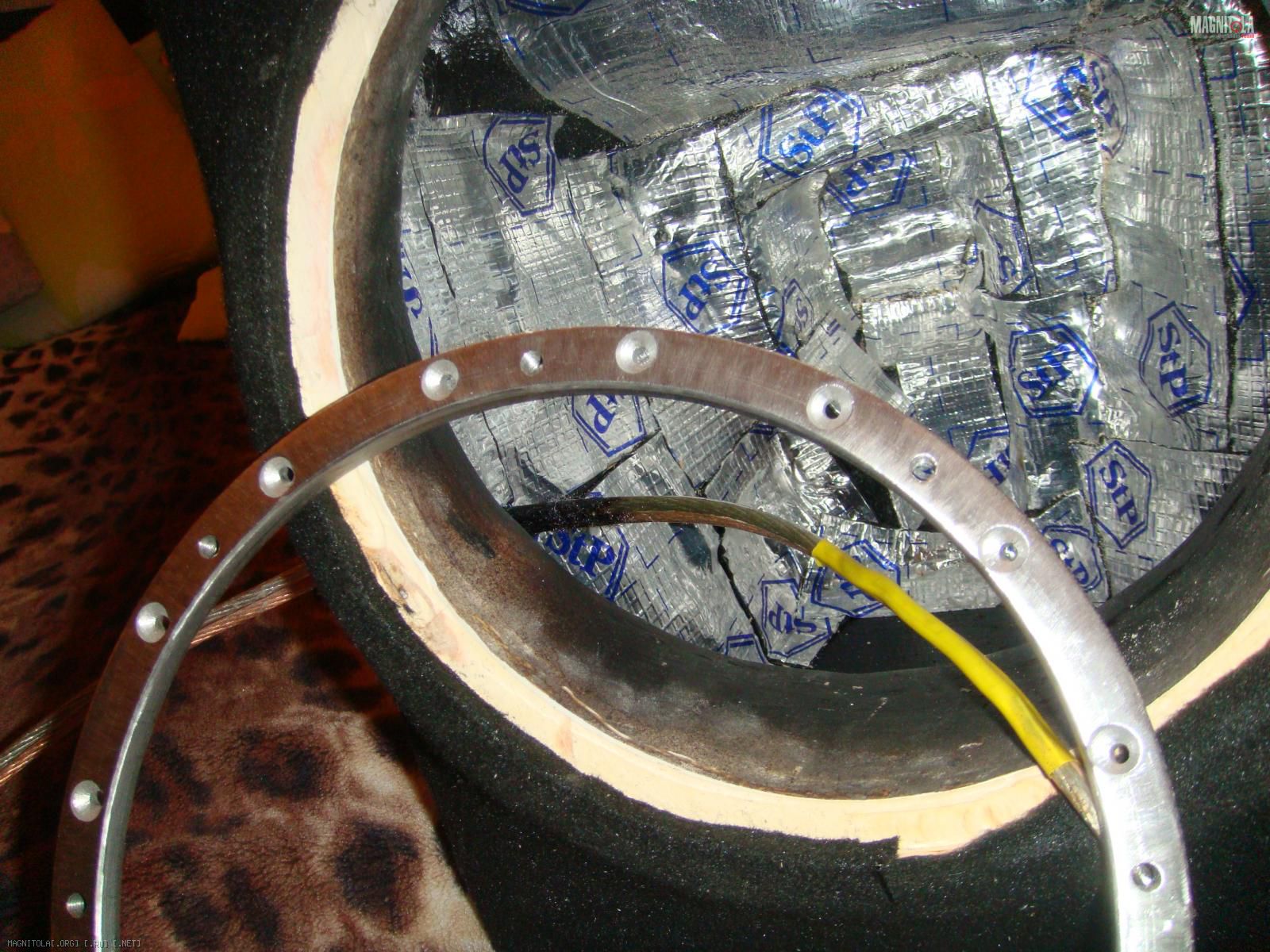

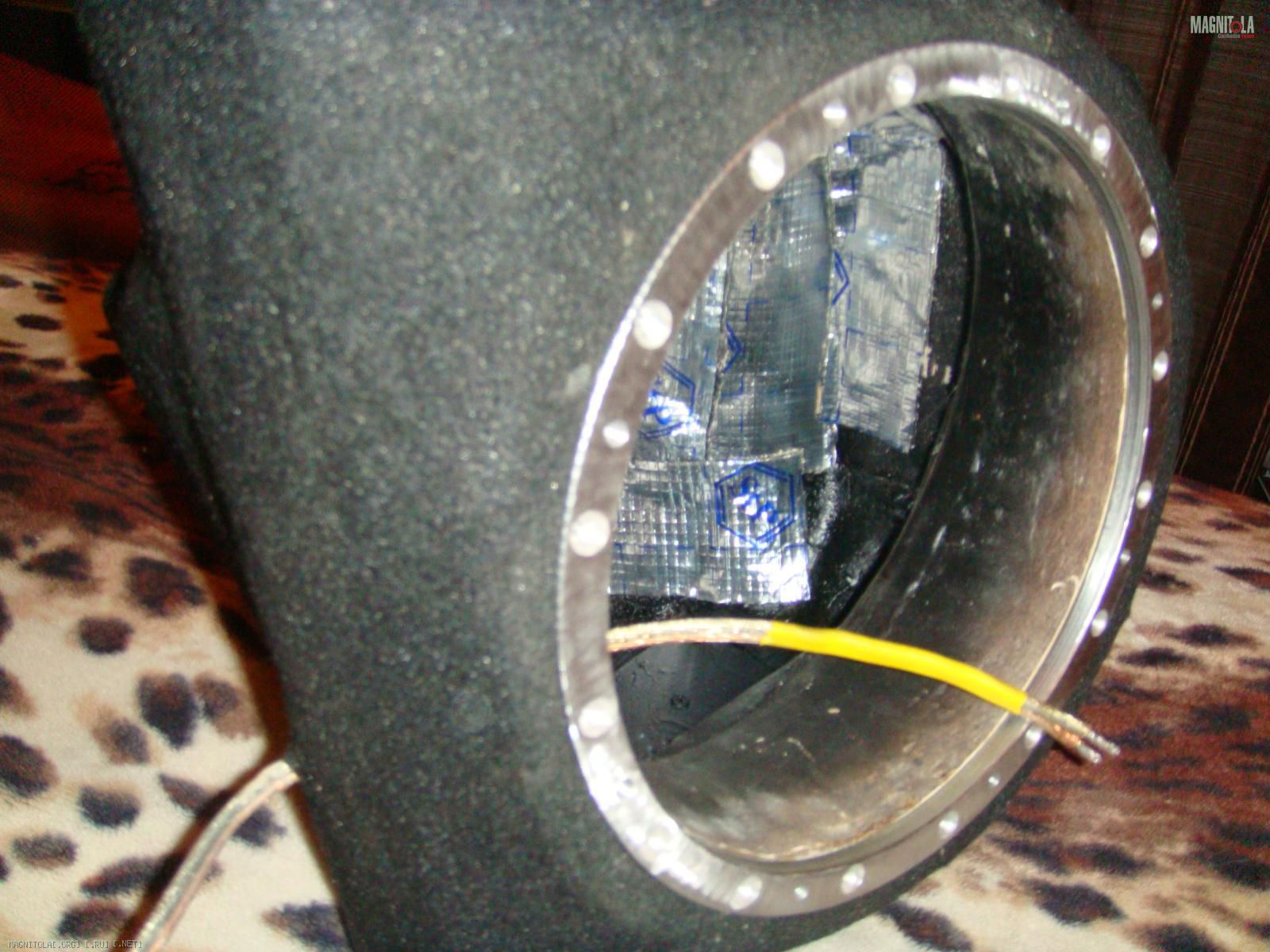

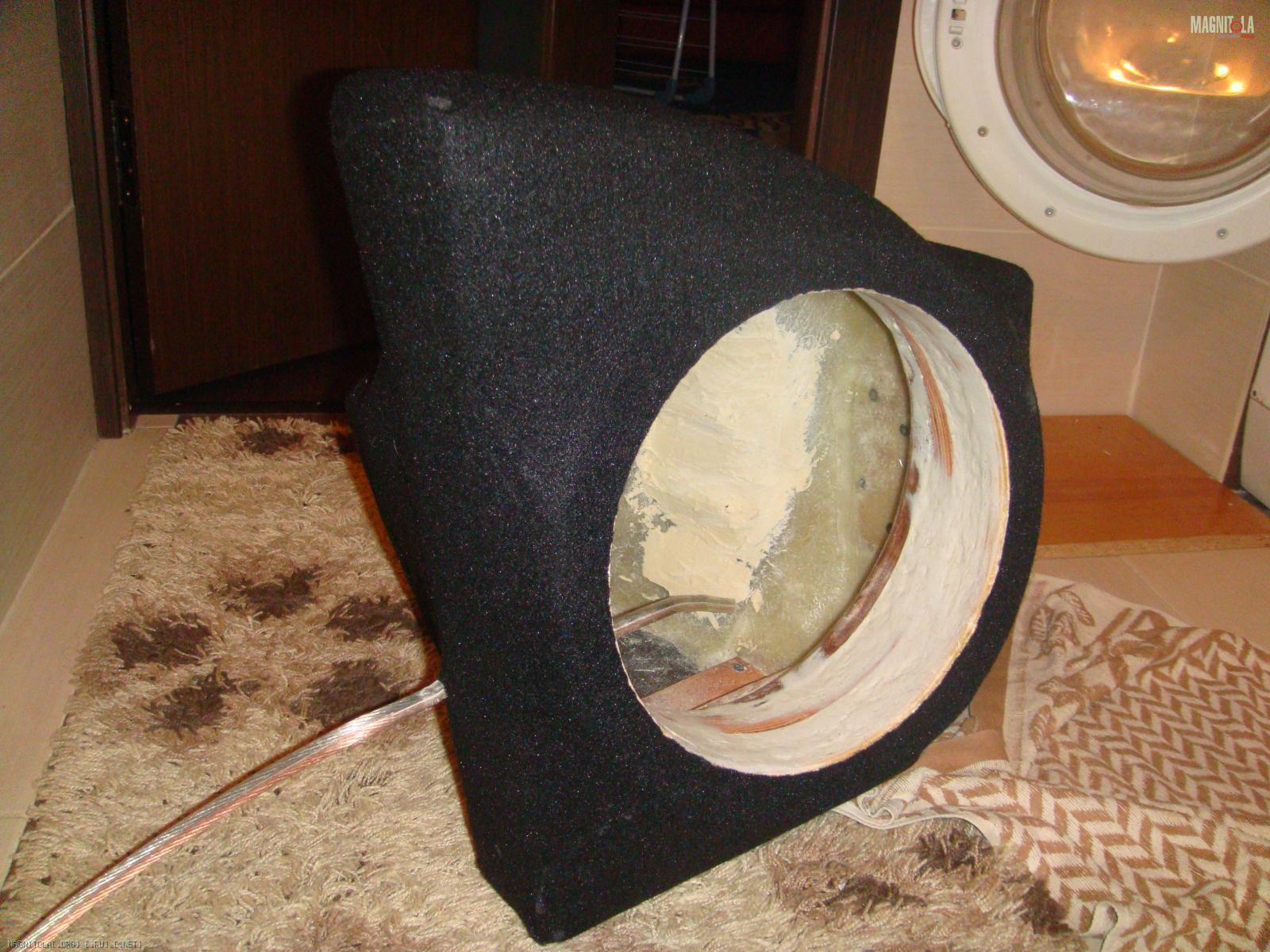

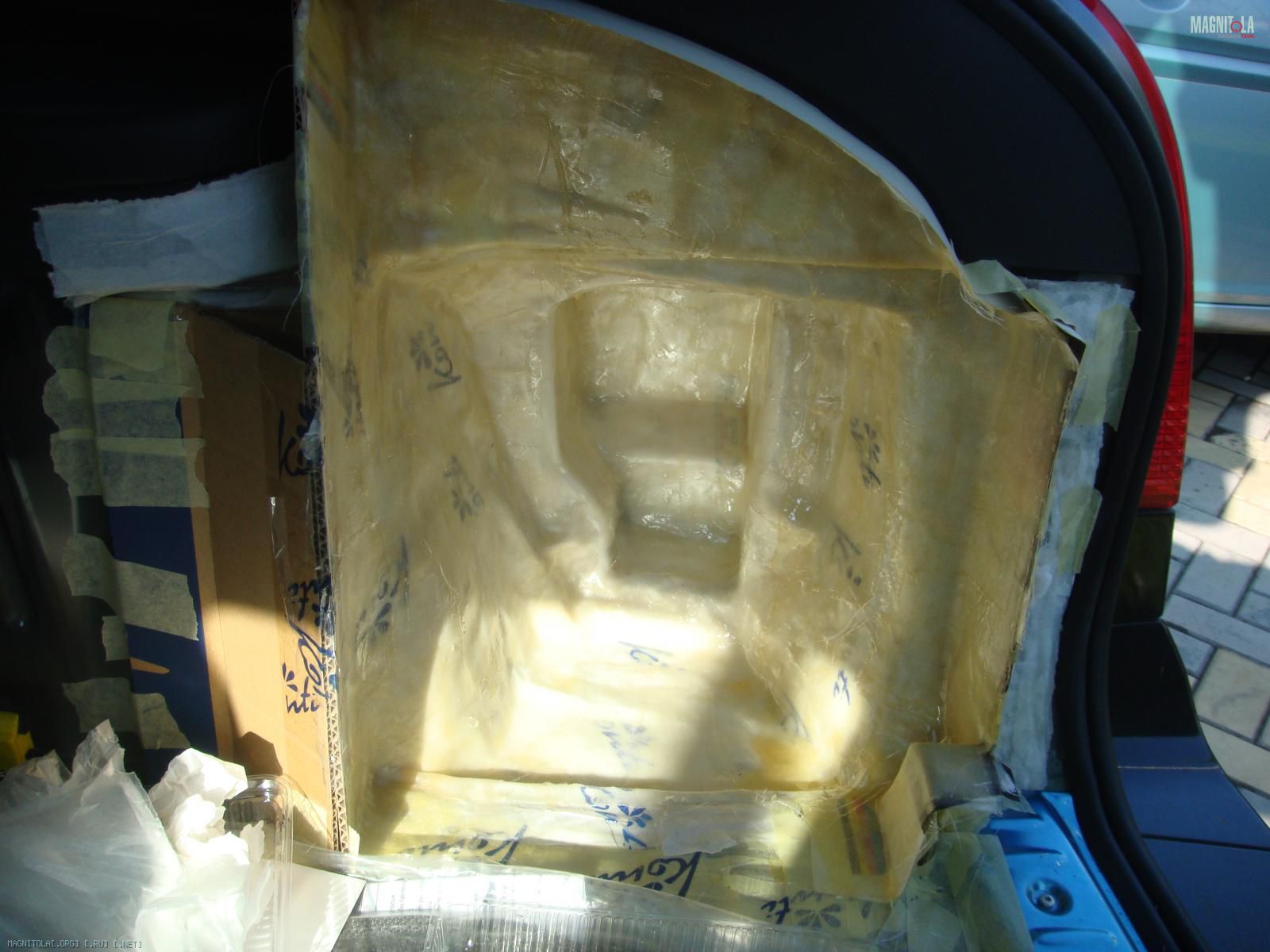

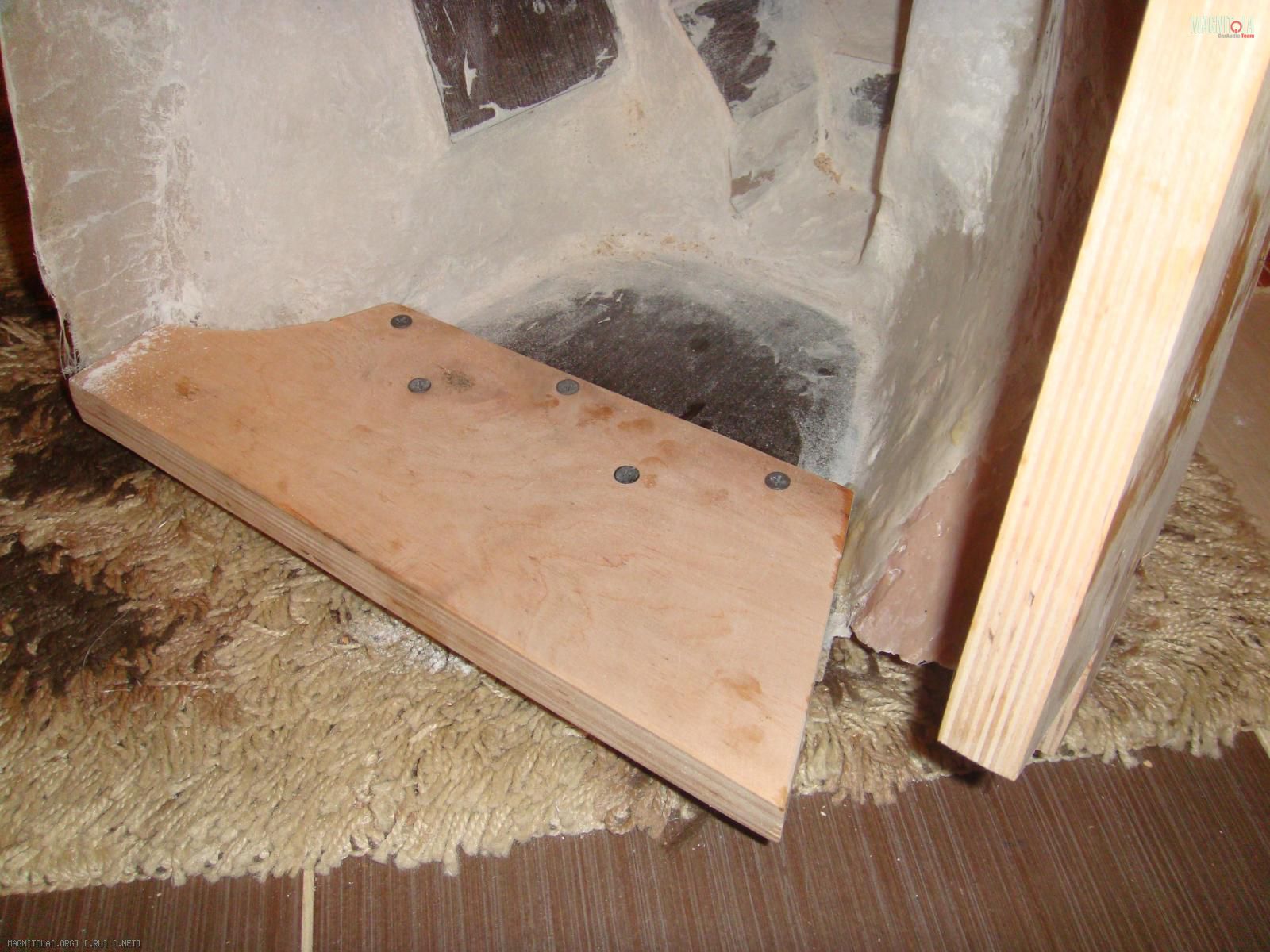

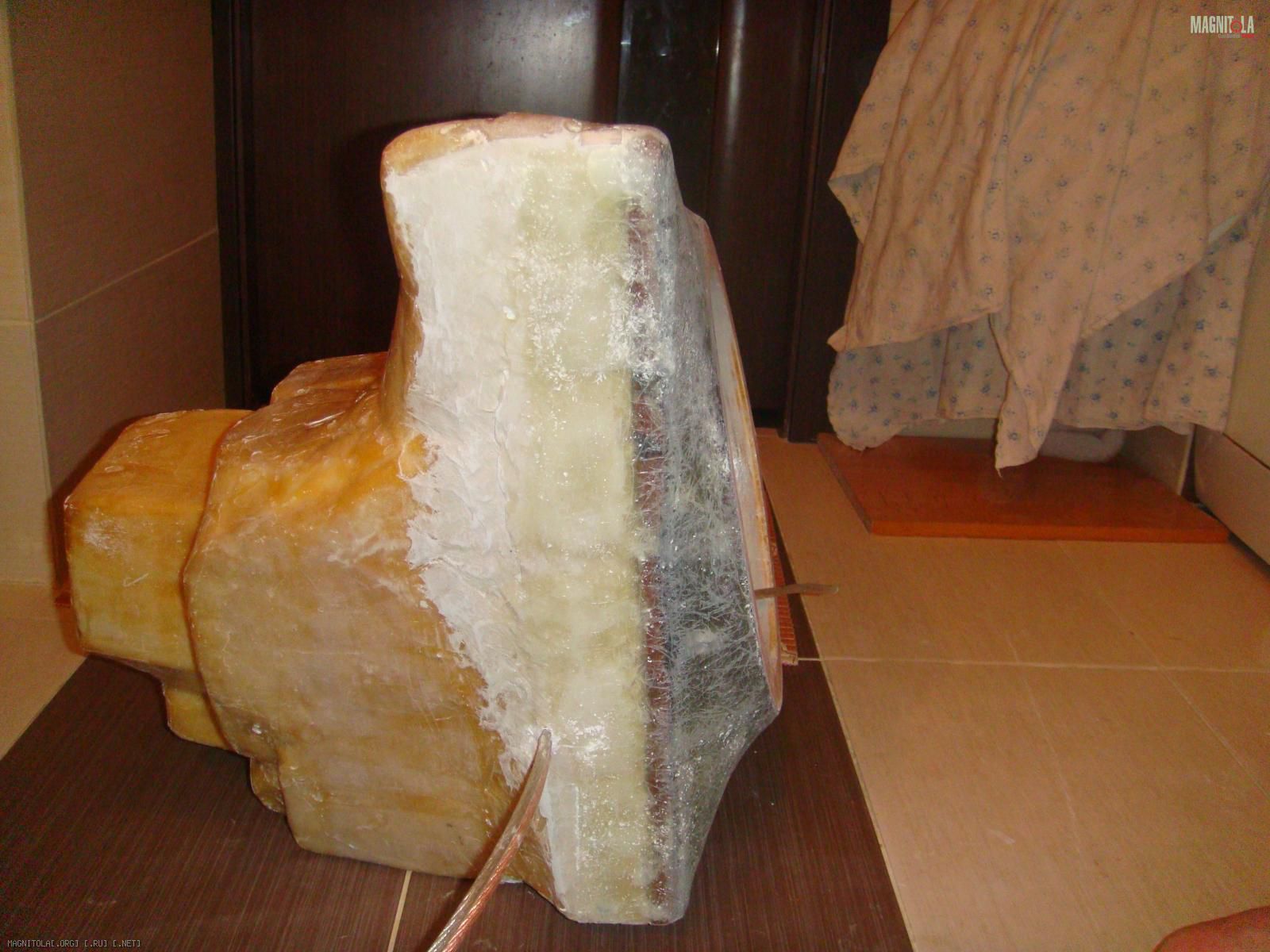

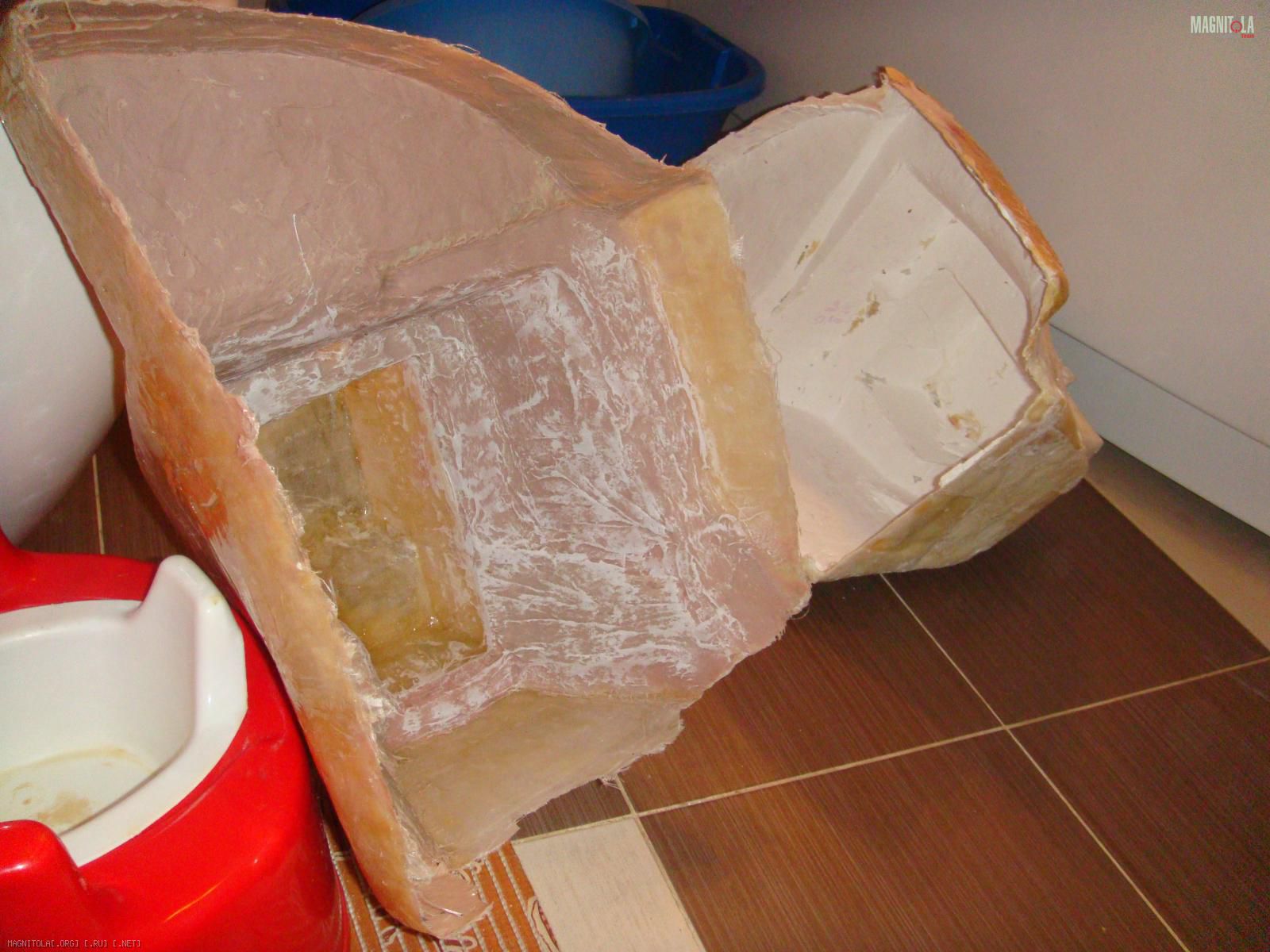

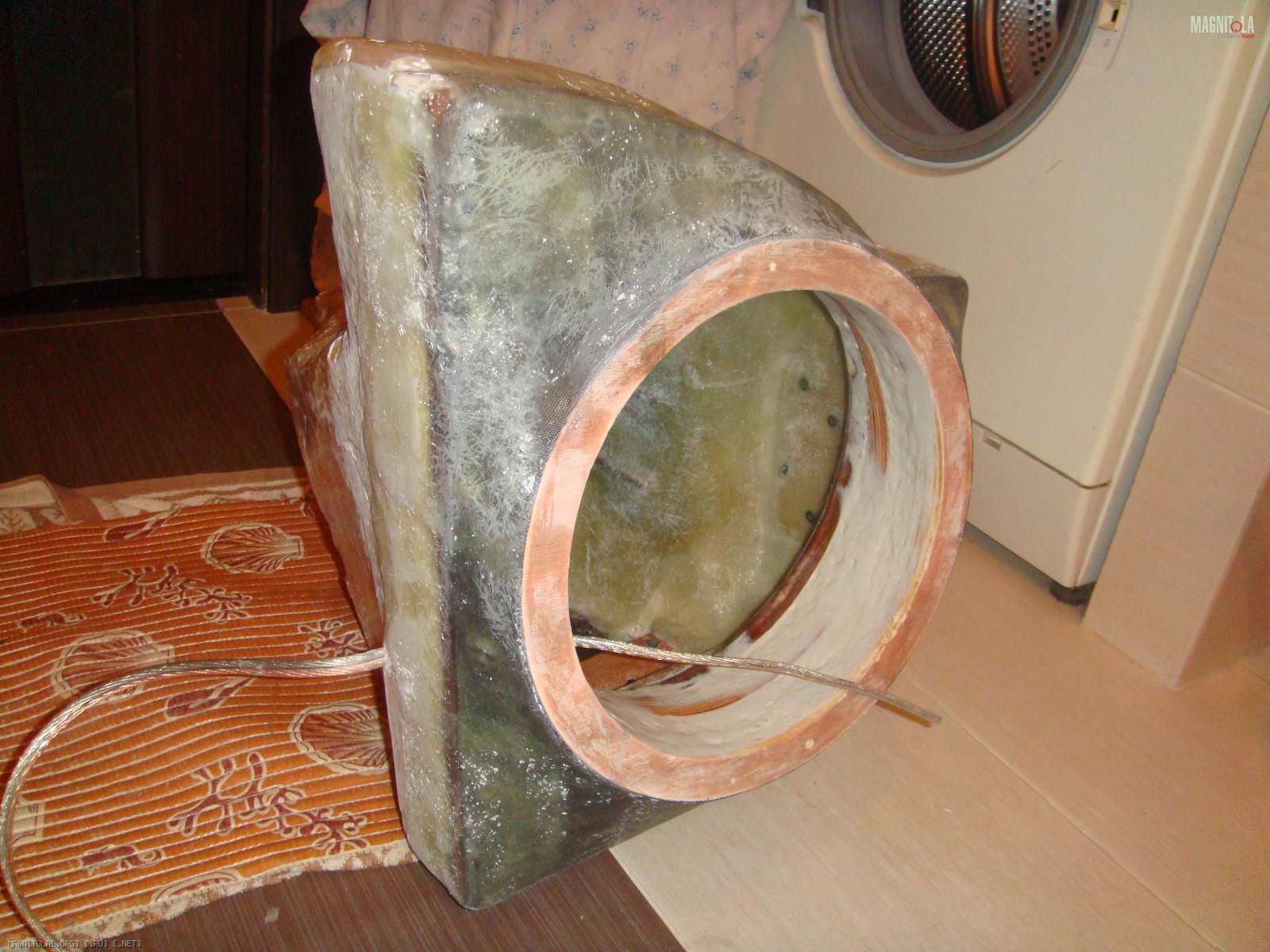

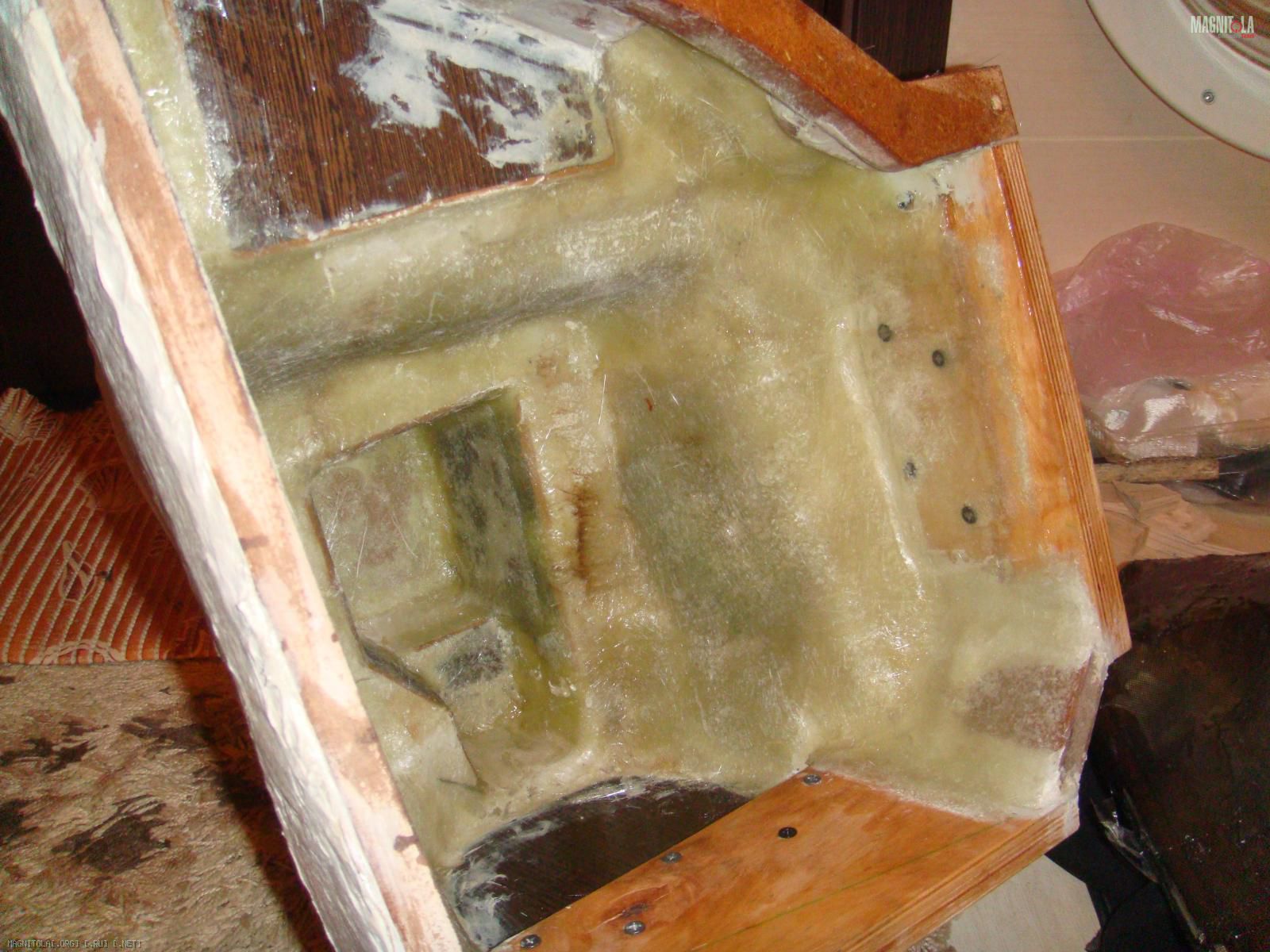

- коробок для сабика (доделать крепление)
Вложение 361796Вложение 361798Вложение 361800Вложение 361802Вложение 361806Вложение 361808Вложение 361810Вложение 361812Вложение 361814Вложение 361816Вложение 361818Вложение 361820Вложение 361822Вложение 361824Вложение 361826Вложение 361828Вложение 361830

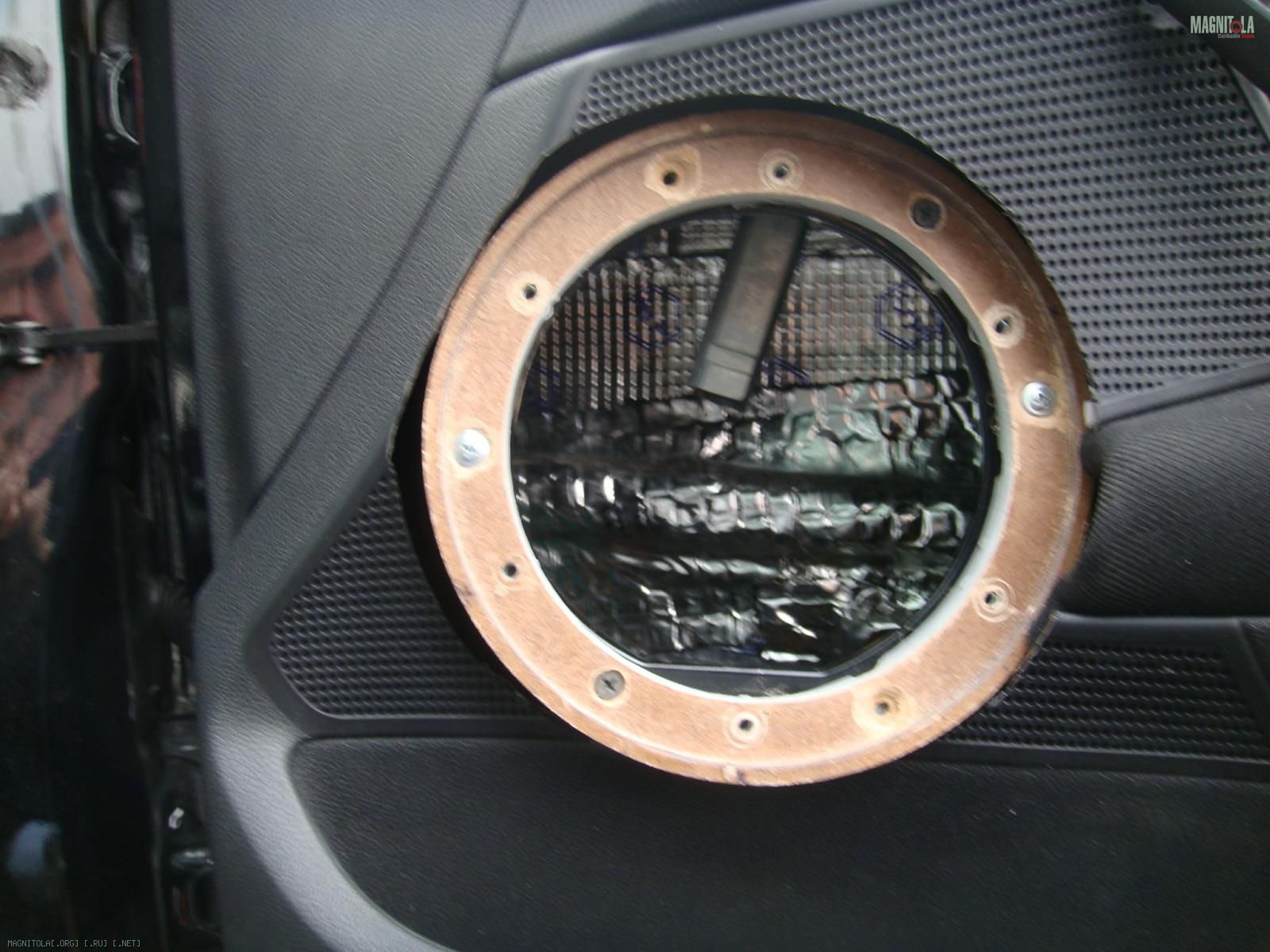

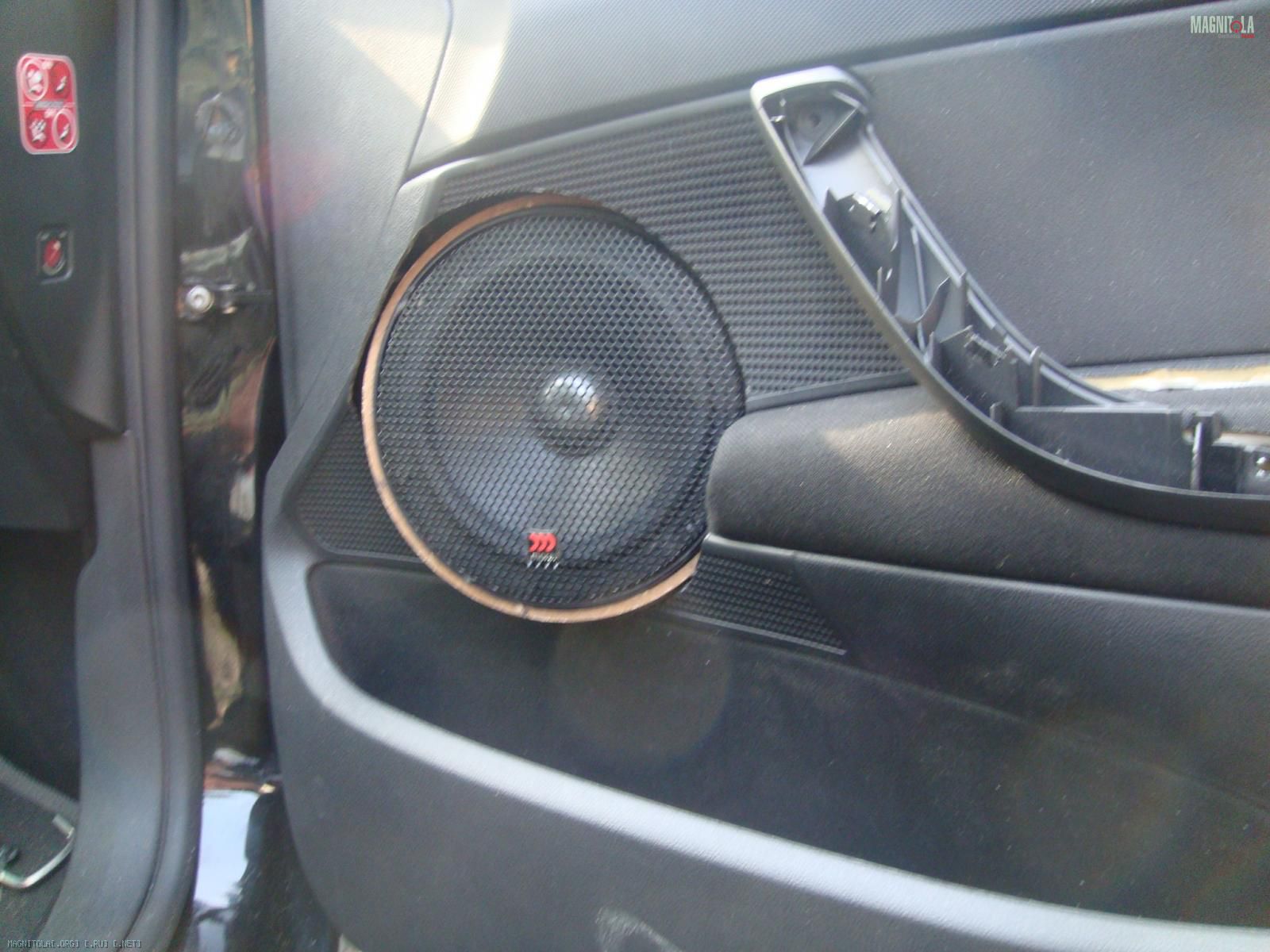

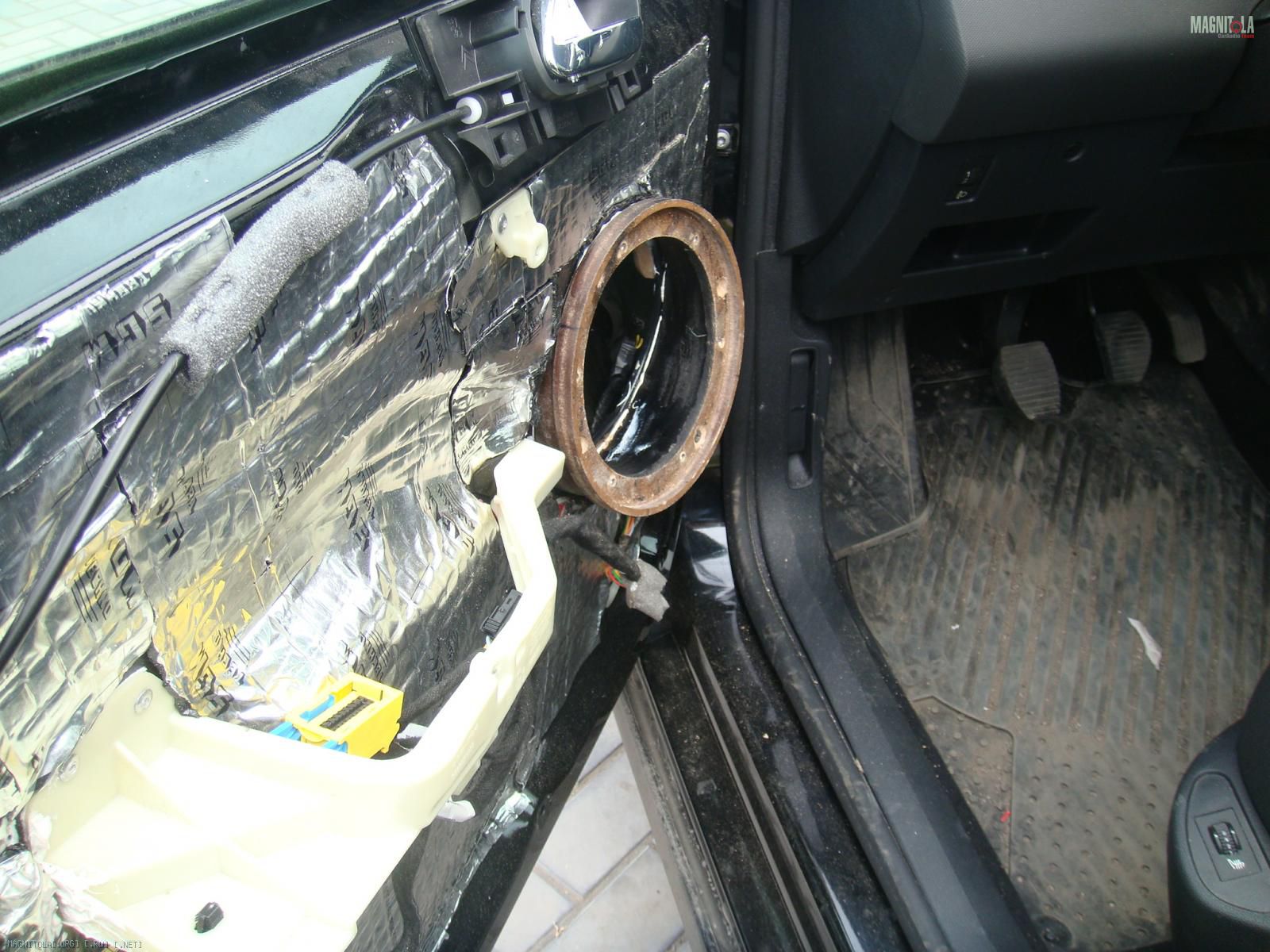

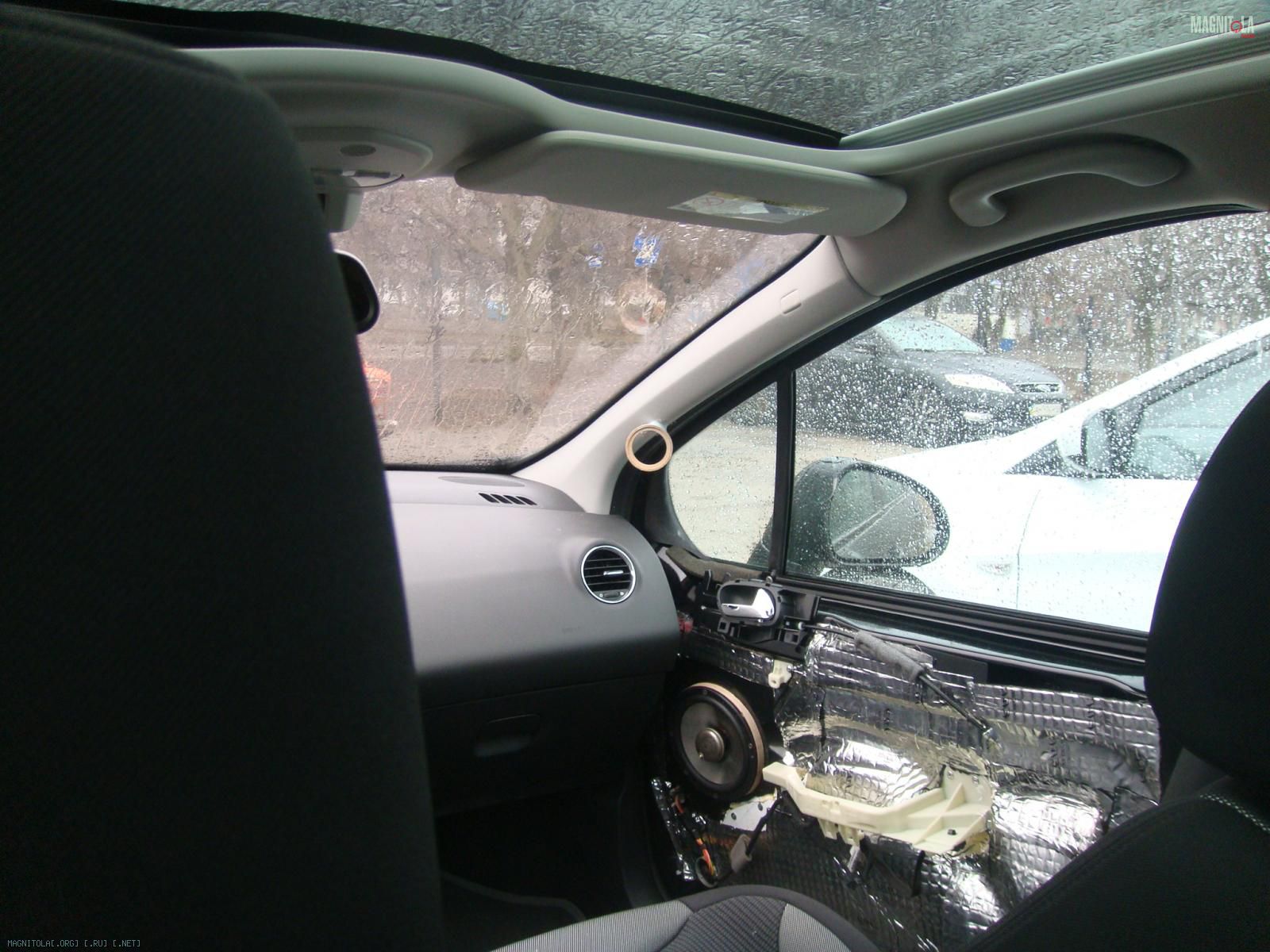

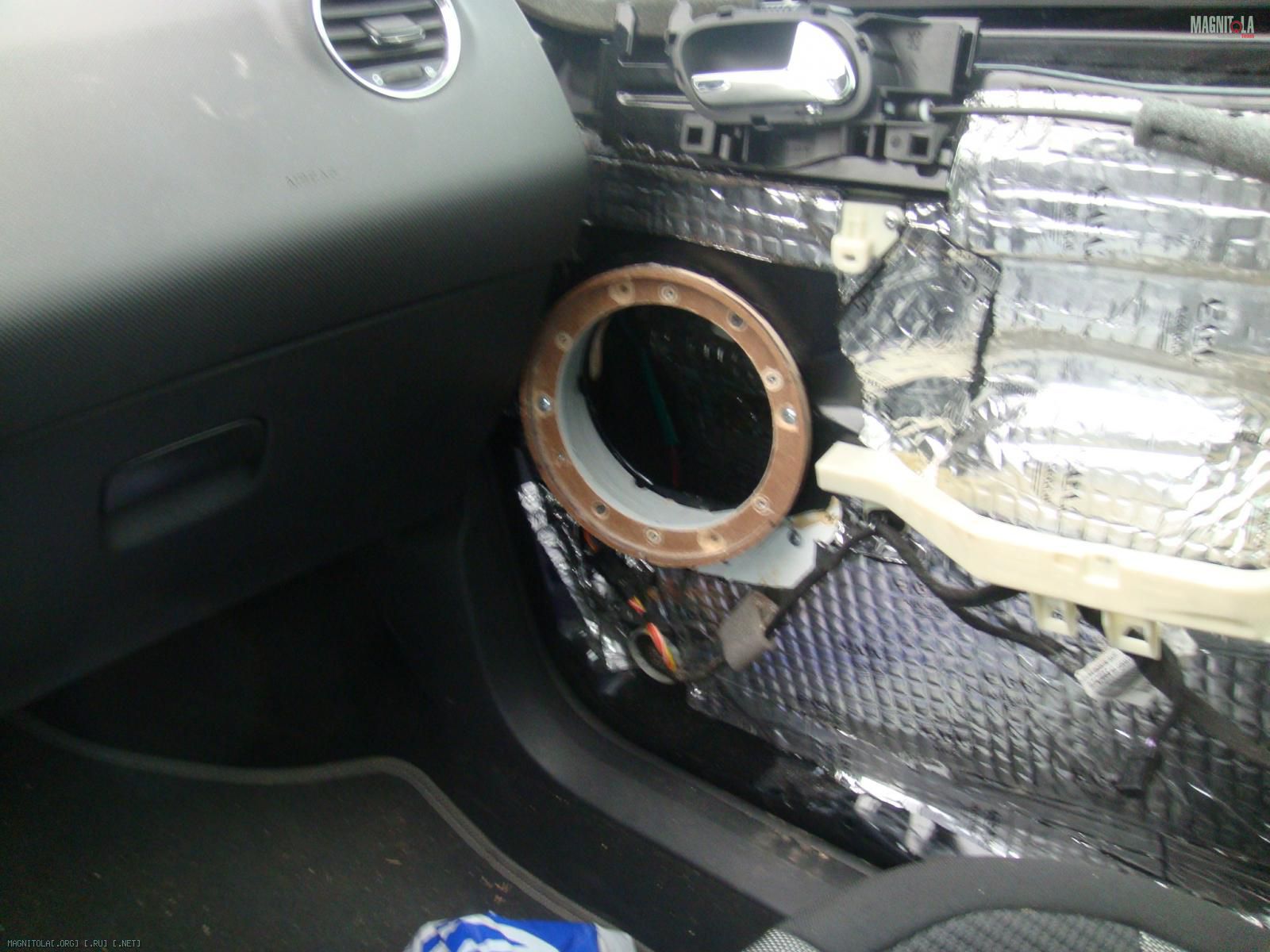

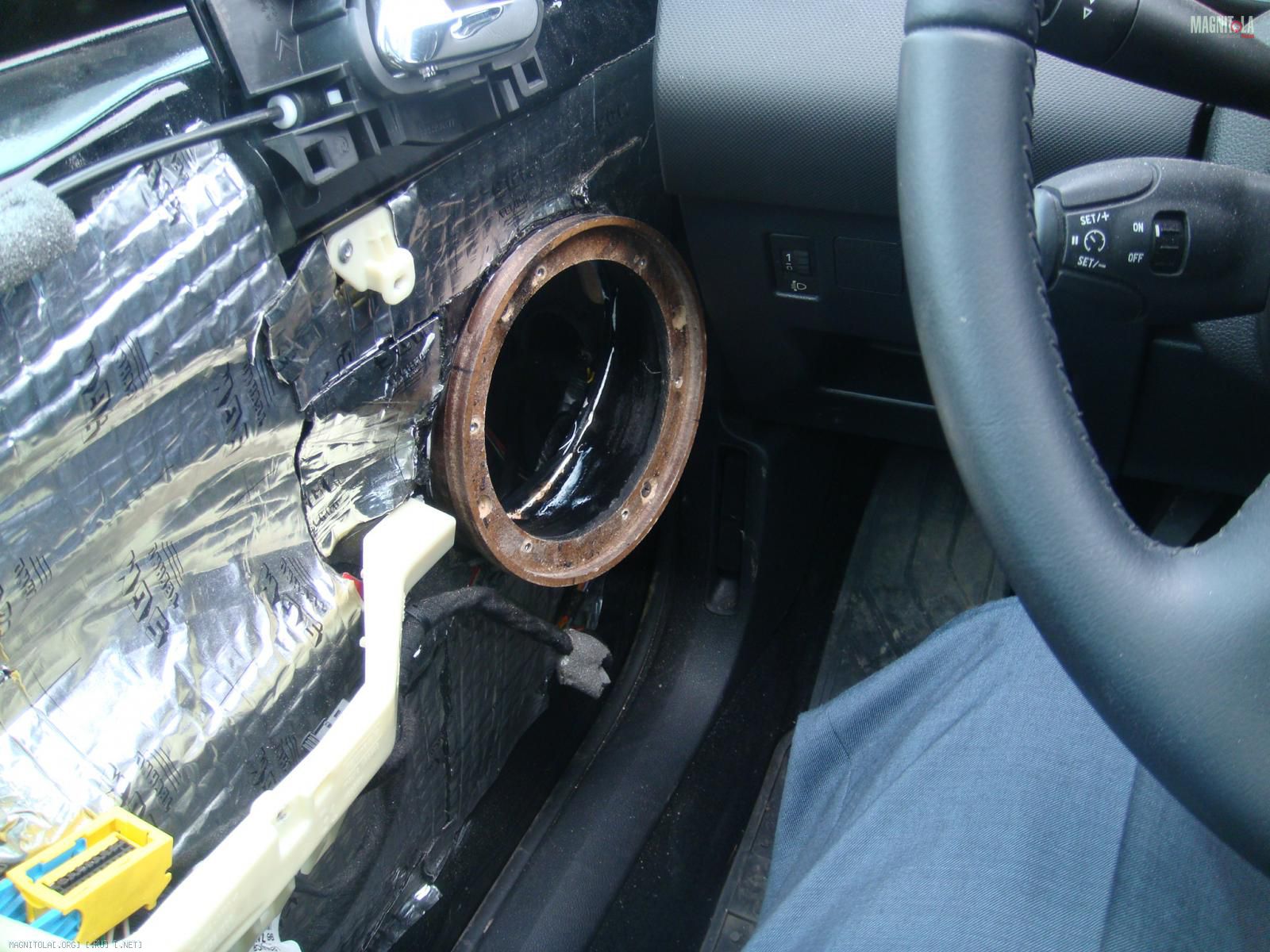

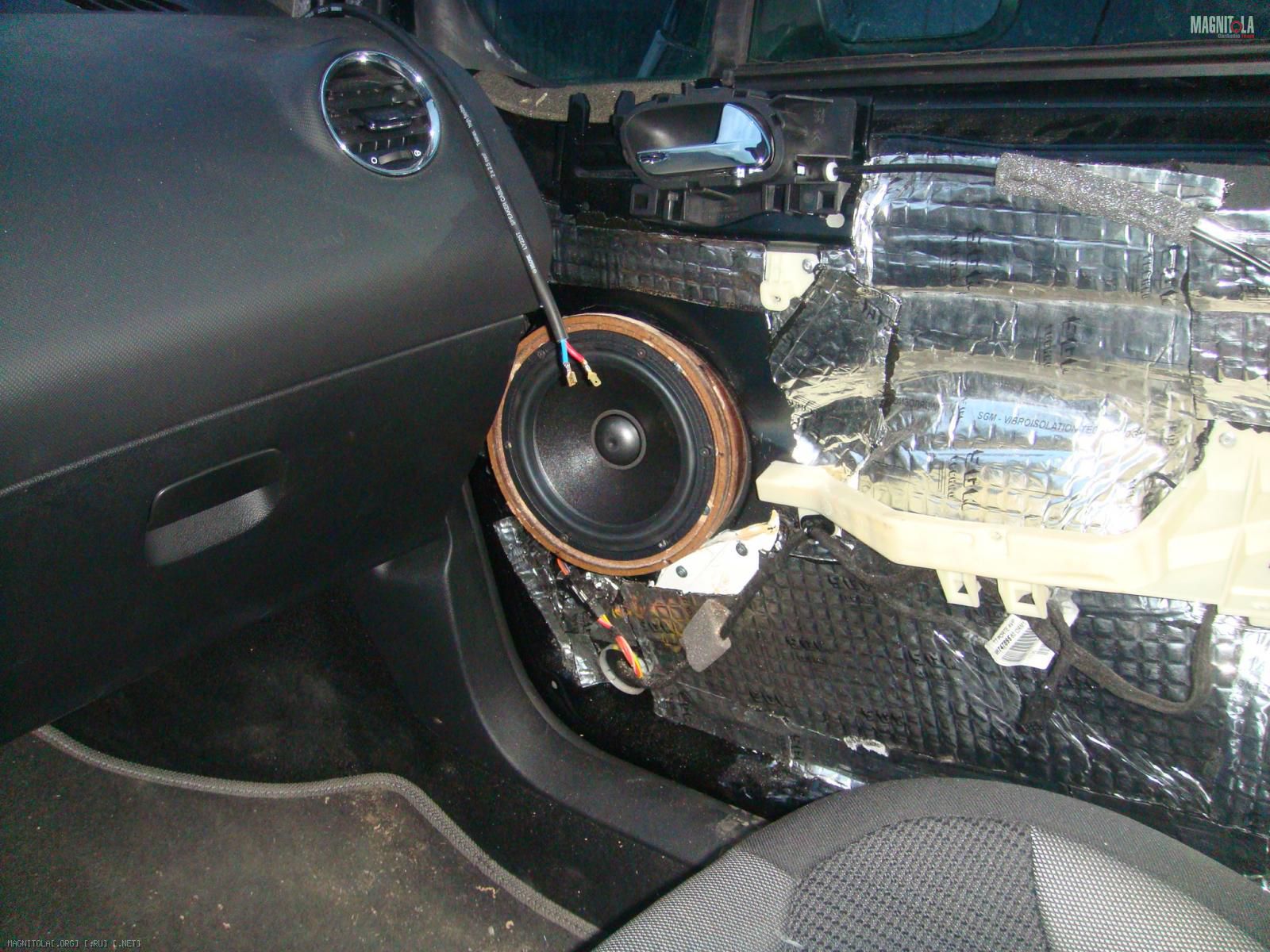

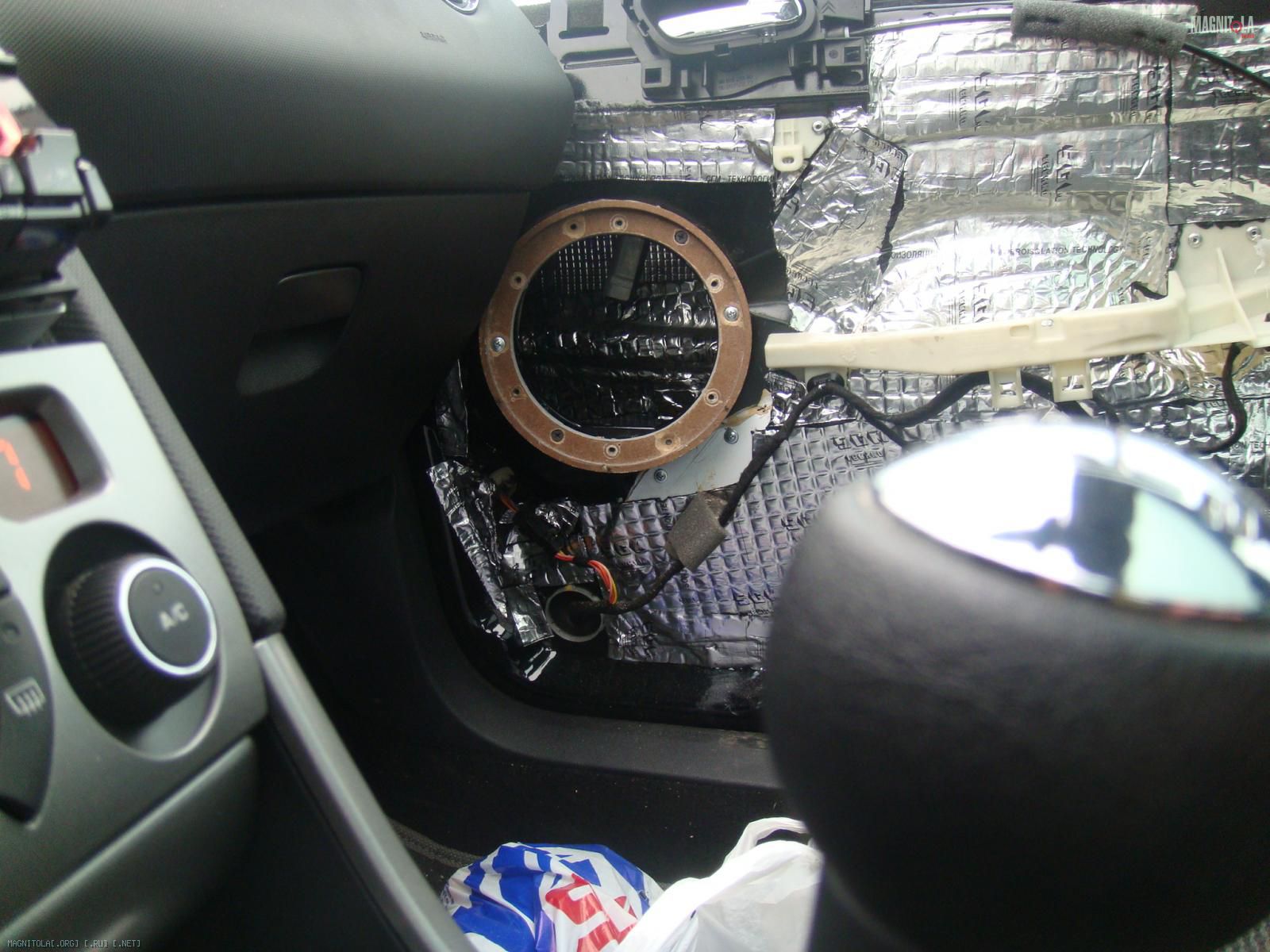

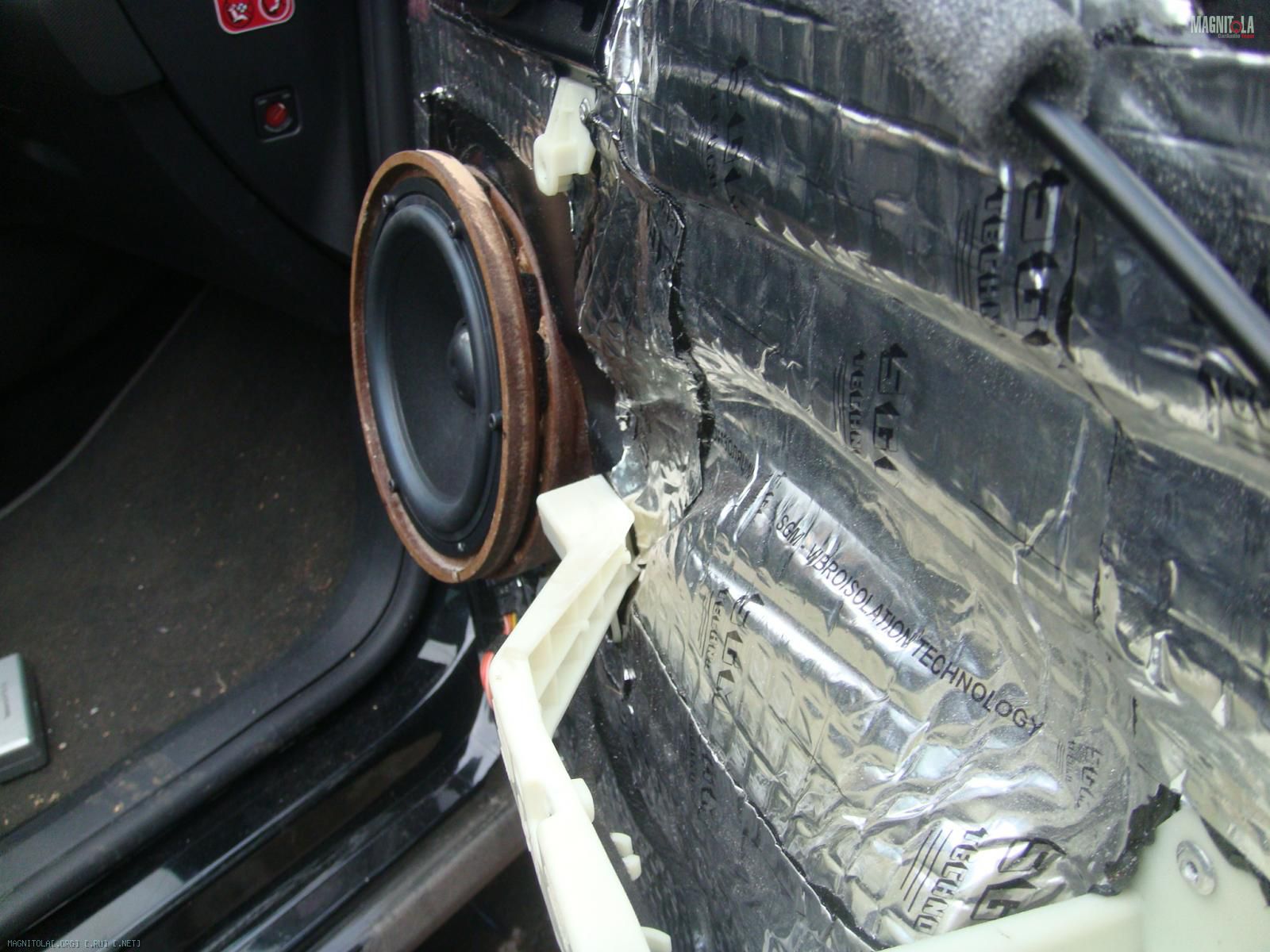

- двери: лишние дырки зашиты алюмосендвичем, внешняя филенка укреплена дюралевым квадратом, завибрено. Подиумы в процессе.

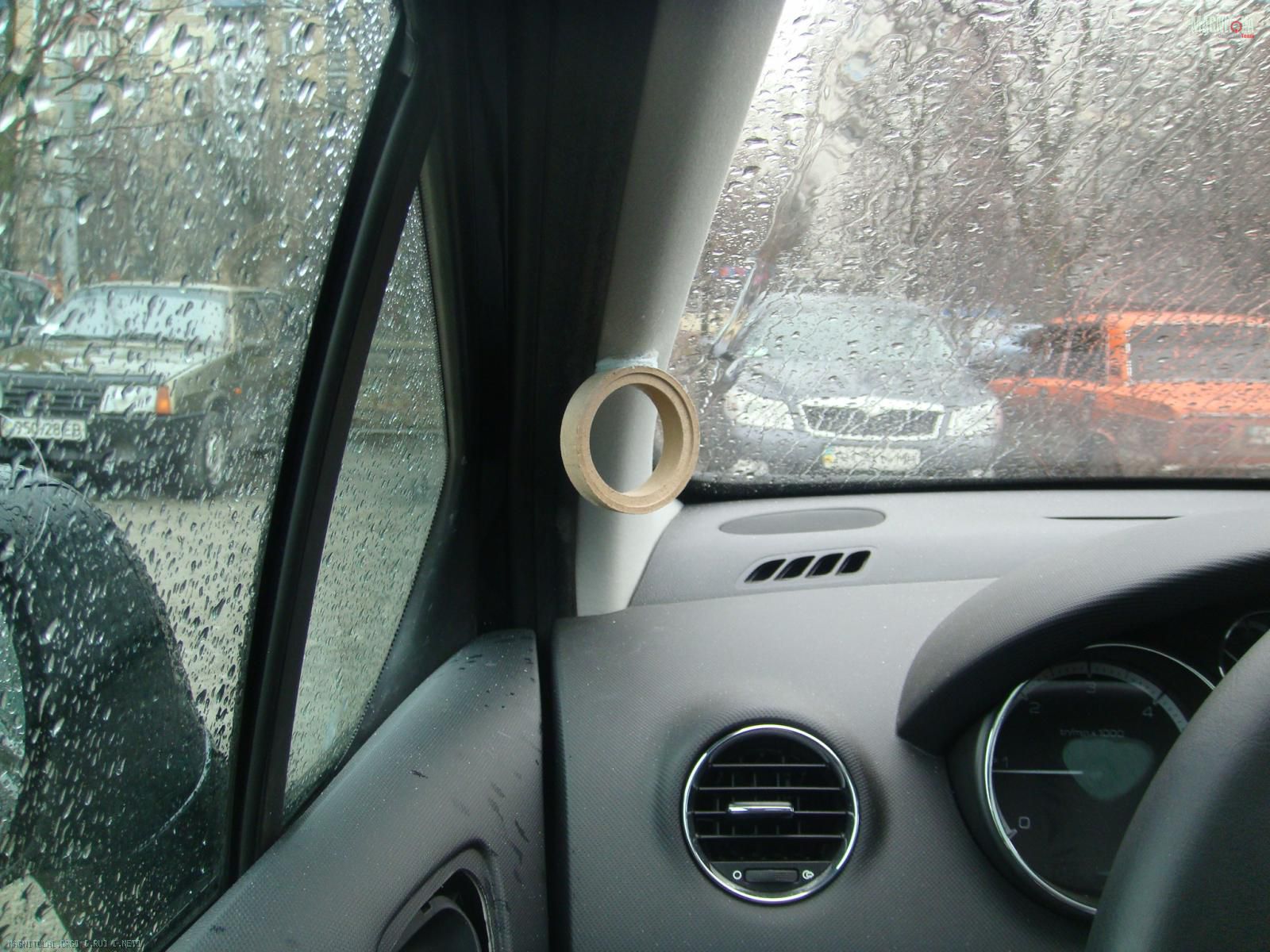

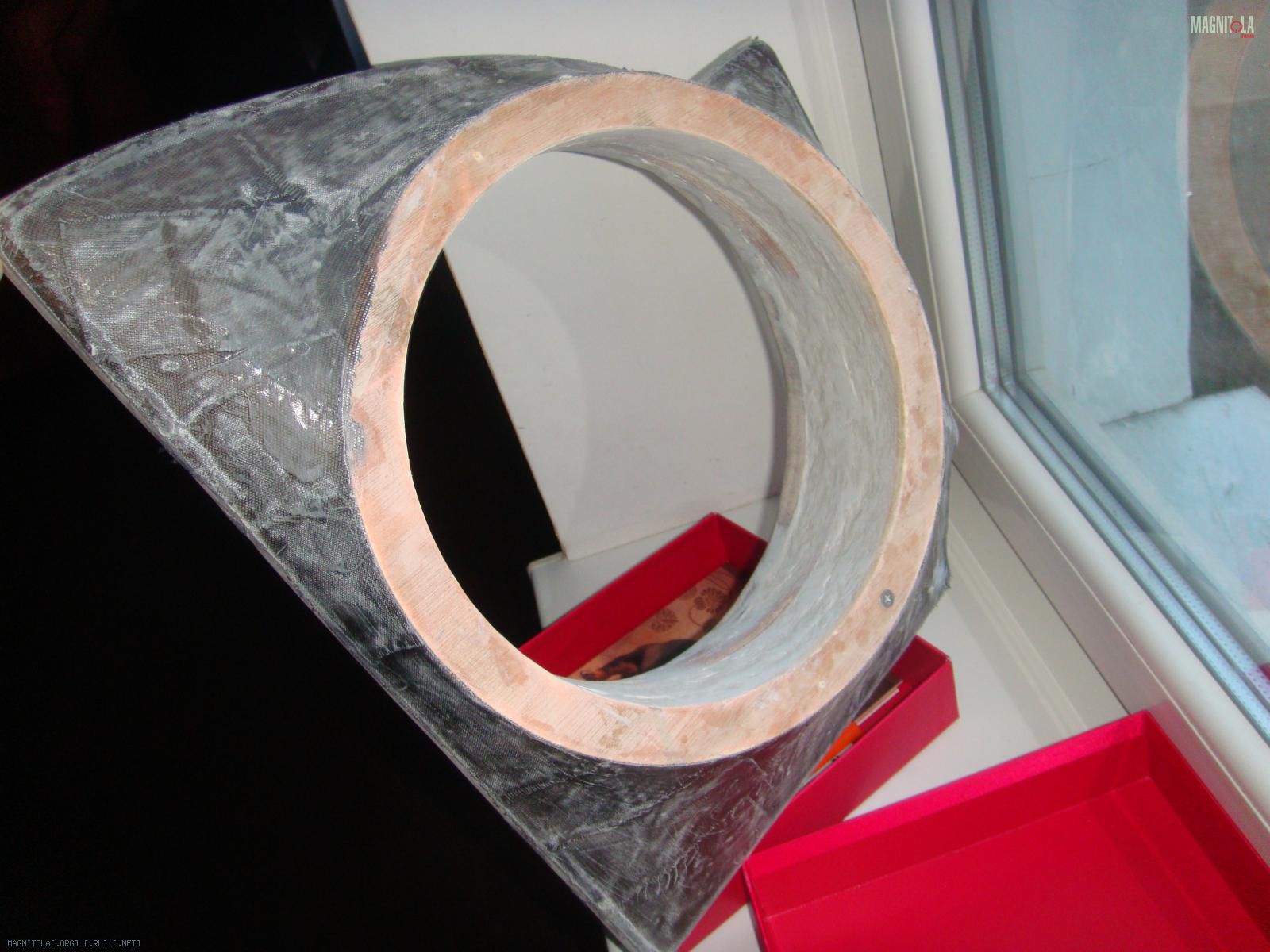

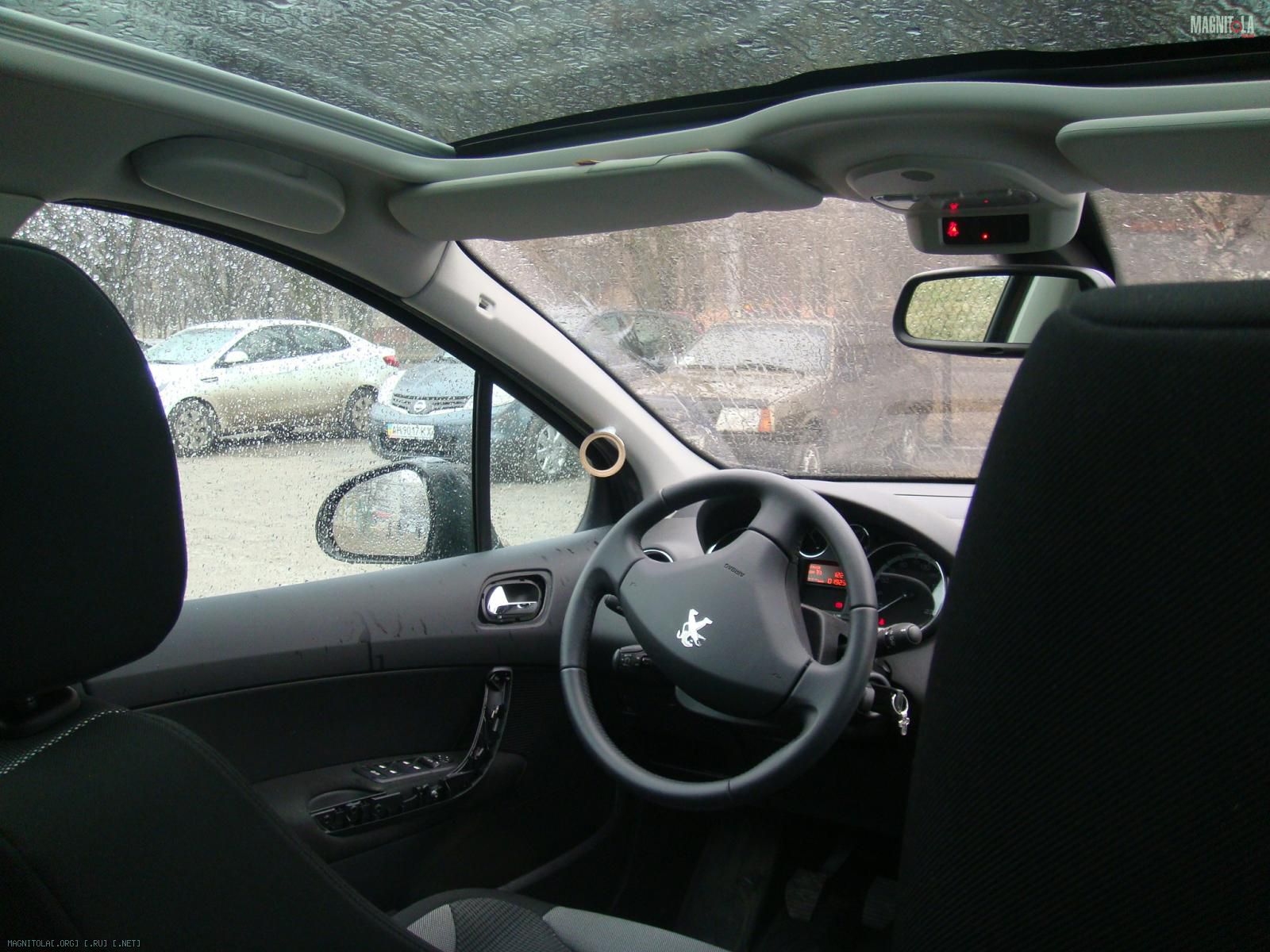

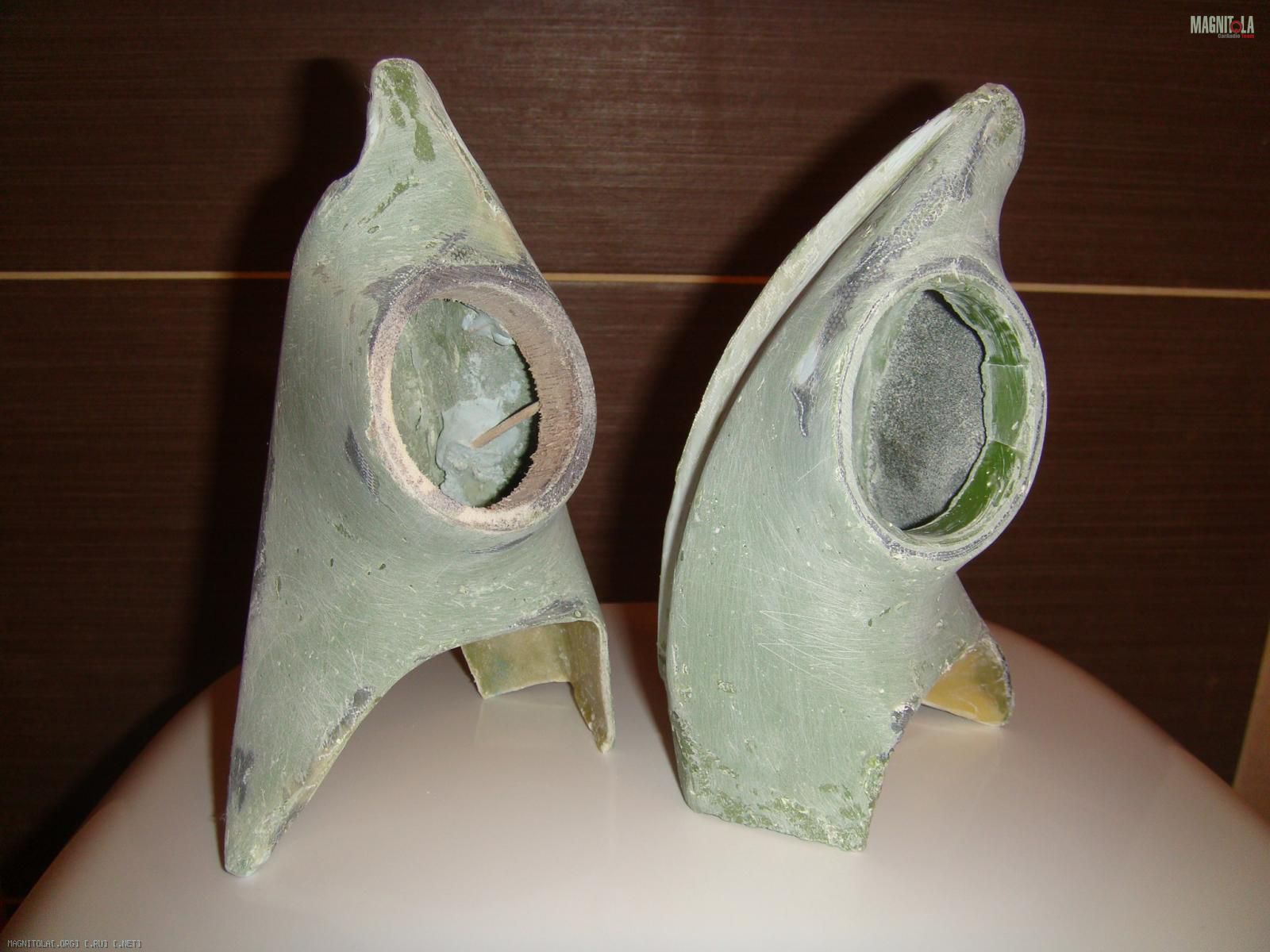

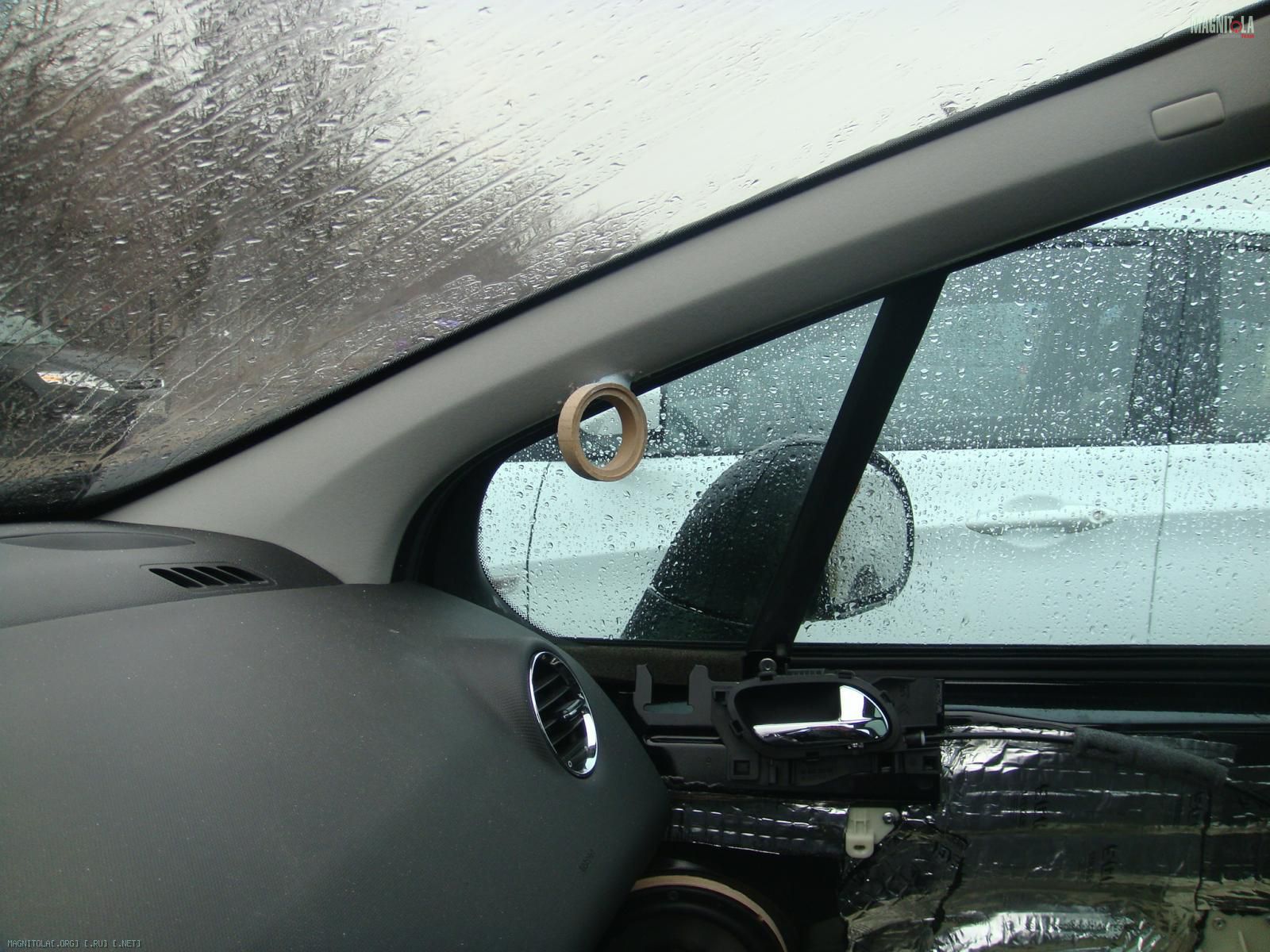

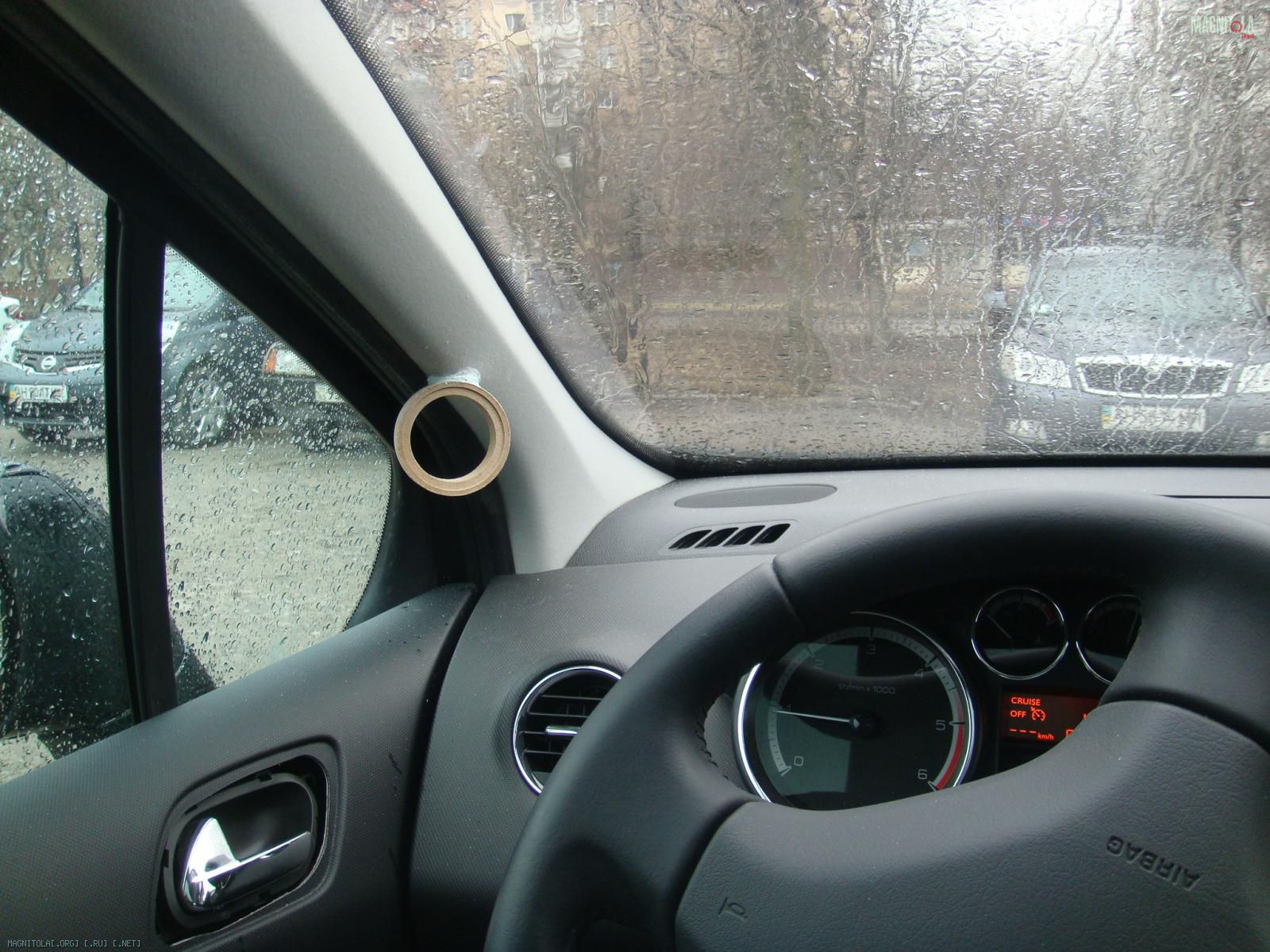

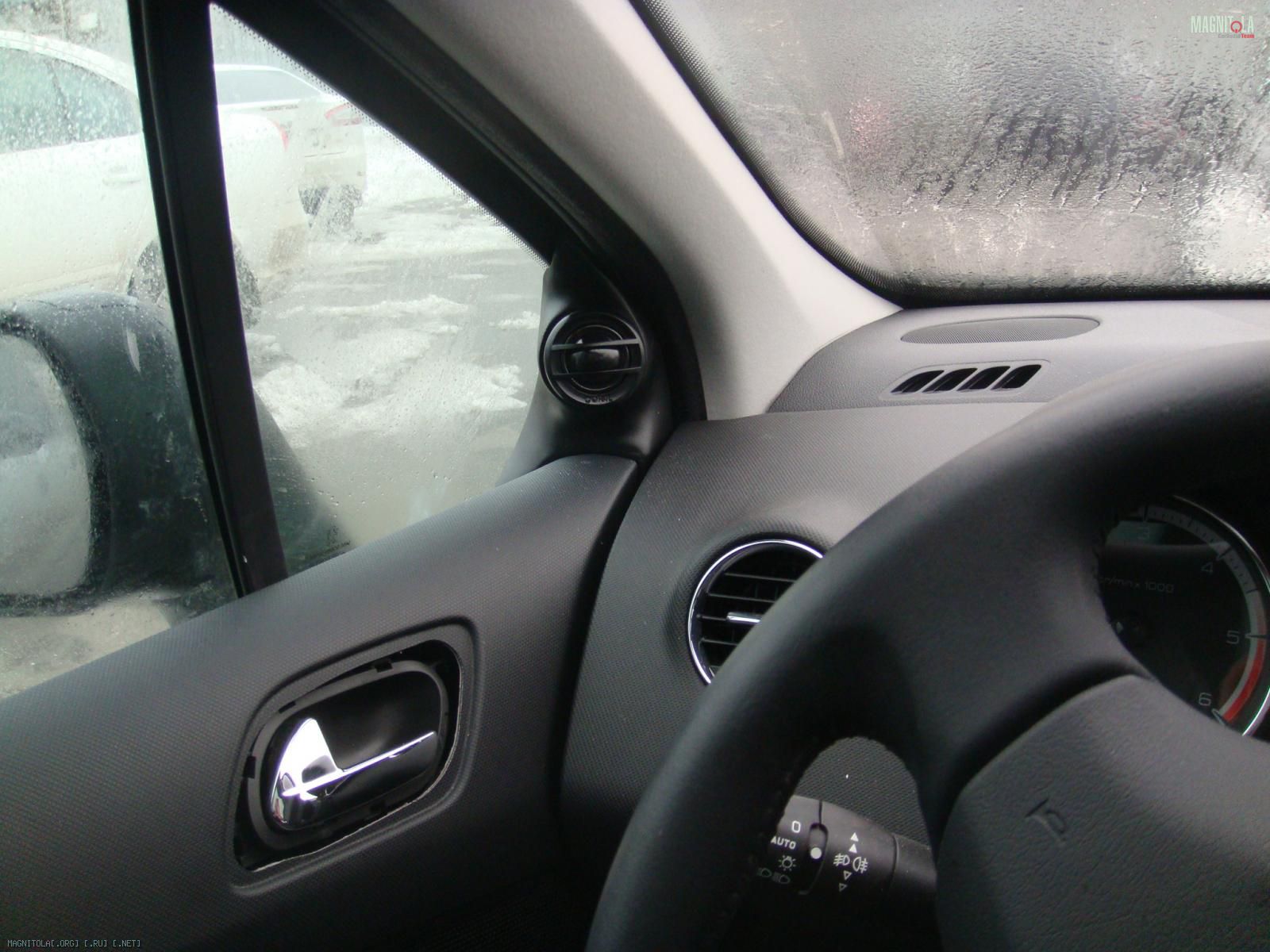

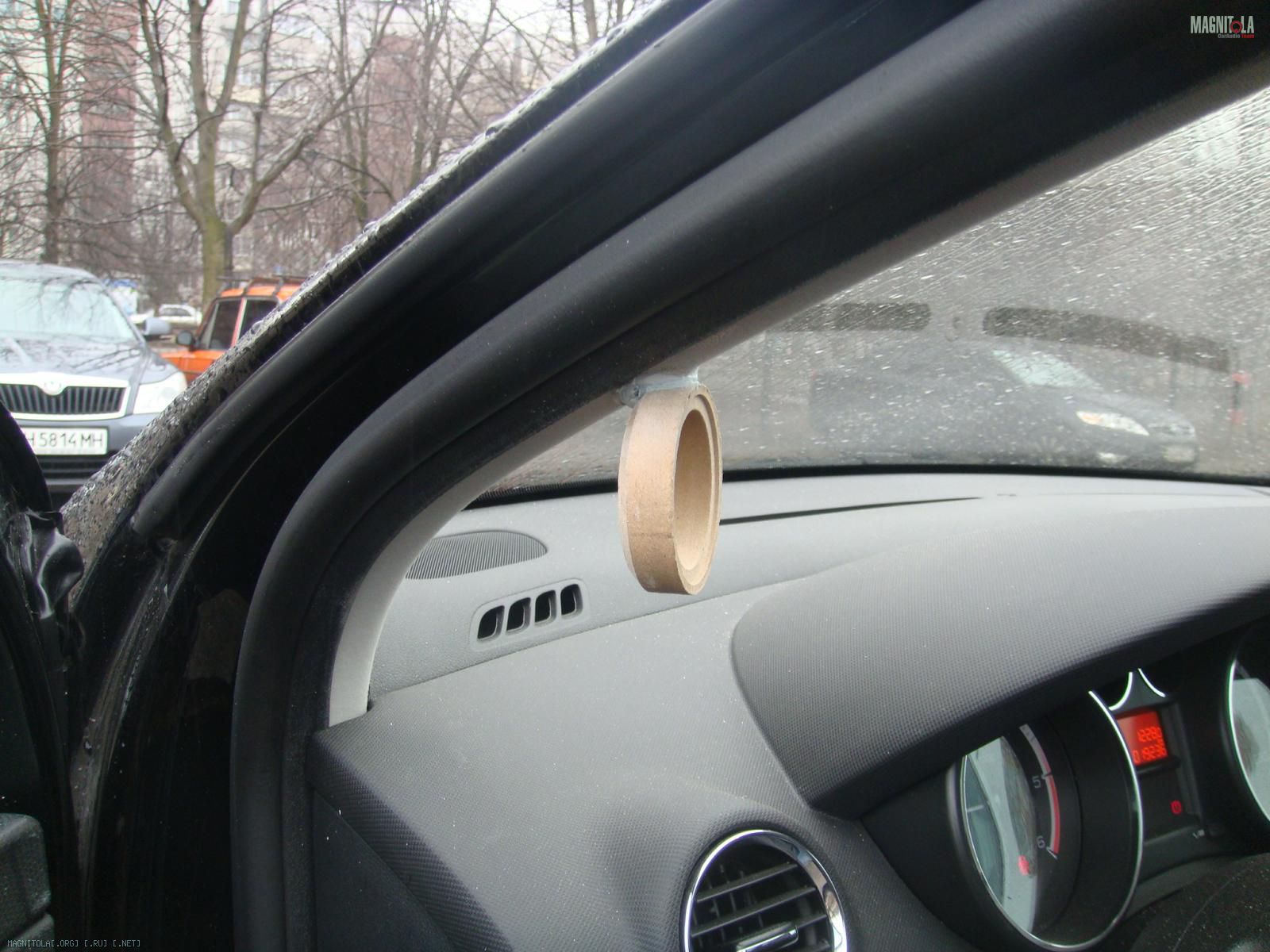

- стойки: примерочно приклеены кольца.
После выходных, надеюсь, ещё чего будет дописать/пофоткать.
Re: Семейный фаруwей, 308 SW НDi
Коробок для сабика хорош. Но пайка межблока крайне не аккуратна! С таким качеством пайки в последствии можно блох словить!
Re: Семейный фаруwей, 308 SW НDi
За пайку принимаю тапок ;(
Ищу, кто возьмется на авто спаять одну сторону, заодно и перепаять другую
Re: Семейный фаруwей, 308 SW НDi
Ну не думаю, что в целом Донецке не найдётся рукастого паяльника!:laugh1:
Re: Семейный фаруwей, 308 SW НDi
Межблоки - как тренировочные сойдут. Купи десяток китайских разъемов, метр китайского микрофонного кабеля и потренируйся. Когда закончишь пятый 20-сантиметровый межблок, можно будет к машине переходить))) Тренировки рулят!
Вложений: 19
Re: Семейный фаруwей, 308 SW НDi
Вложений: 9
Re: Семейный фаруwей, 308 SW НDi
Цитата:
Сообщение от
Митрич
Ну не думаю, что в целом Донецке не найдётся рукастого паяльника!:laugh1:
Нашел, завтра перепаяют.

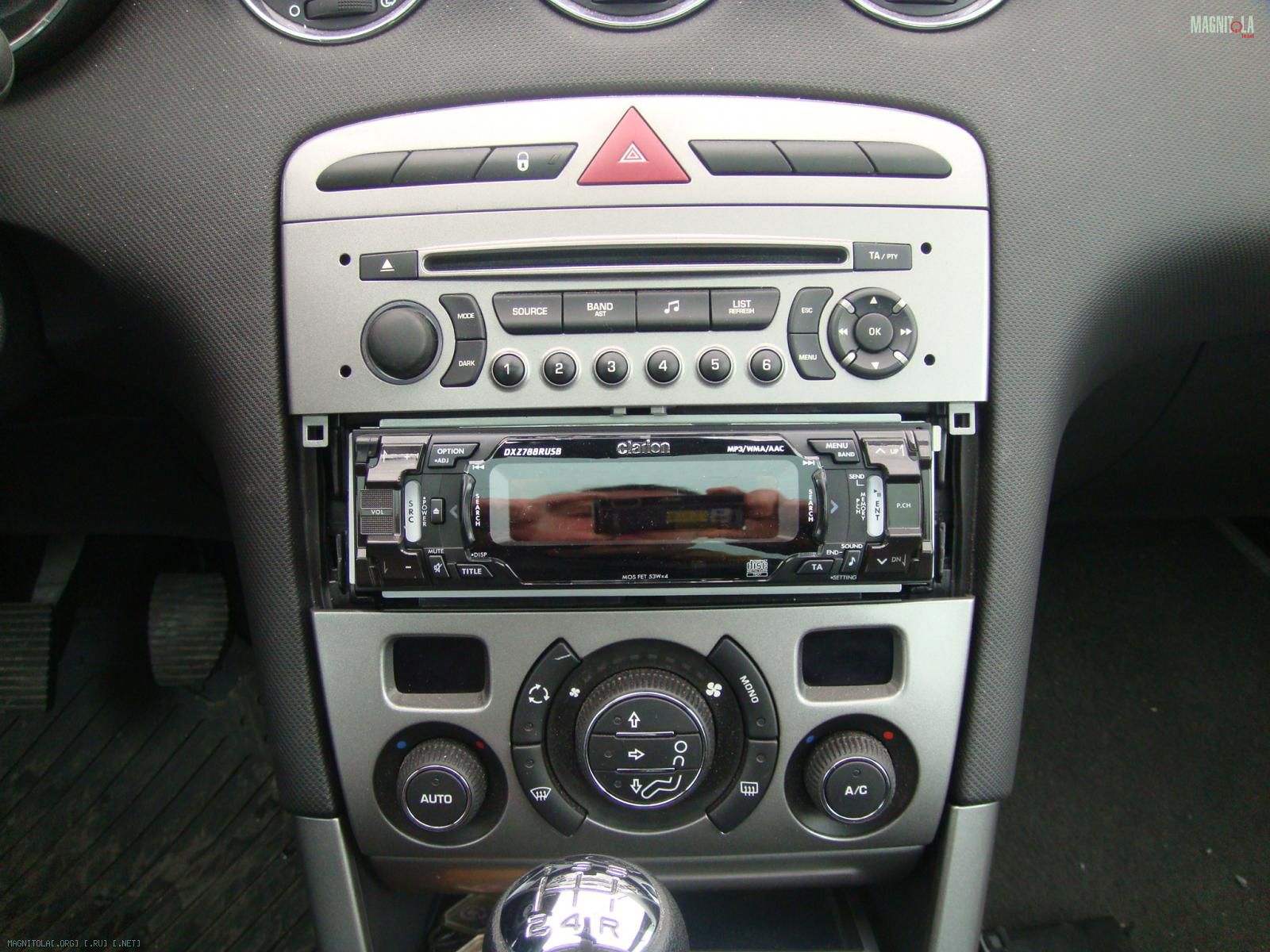

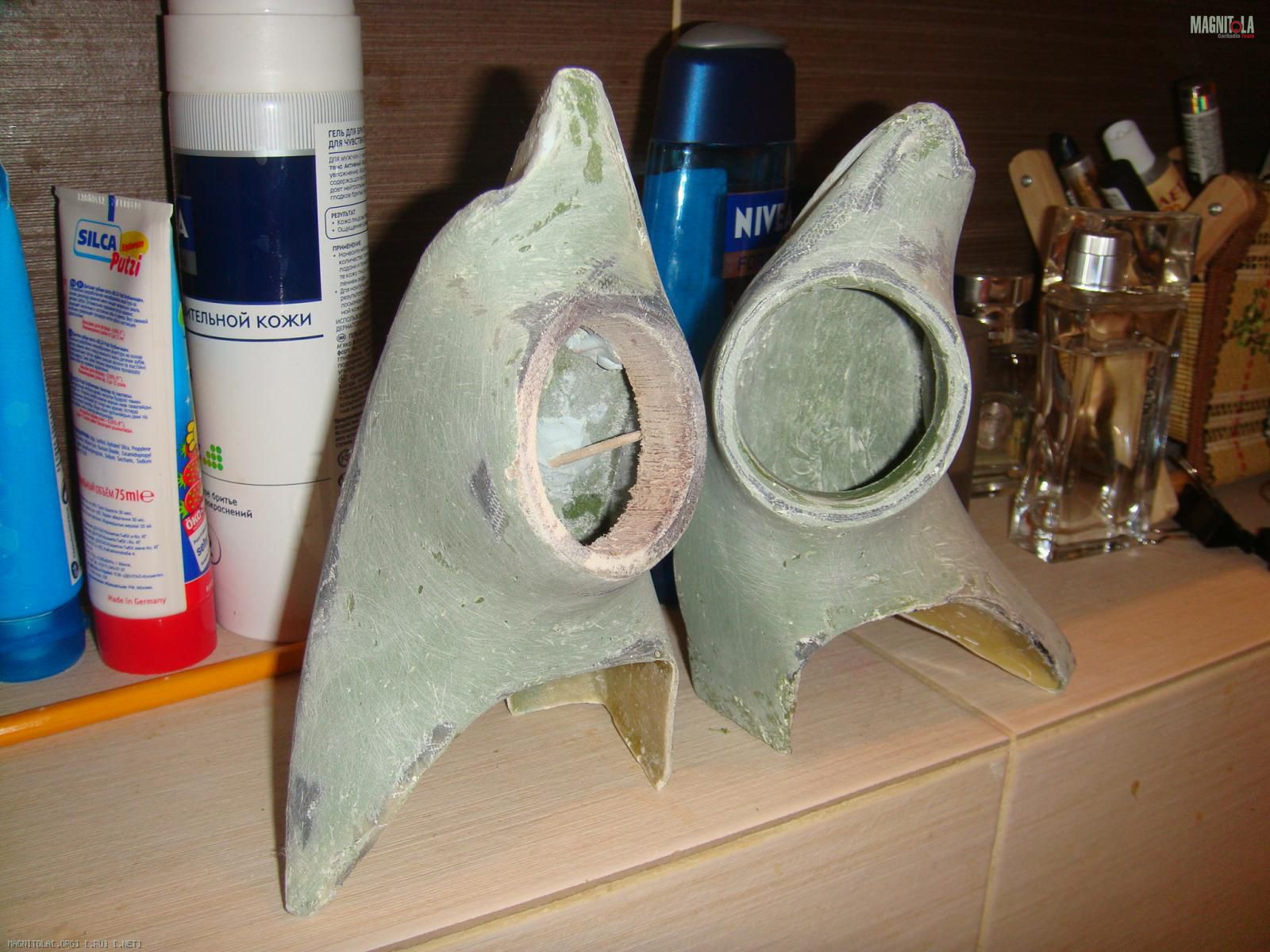

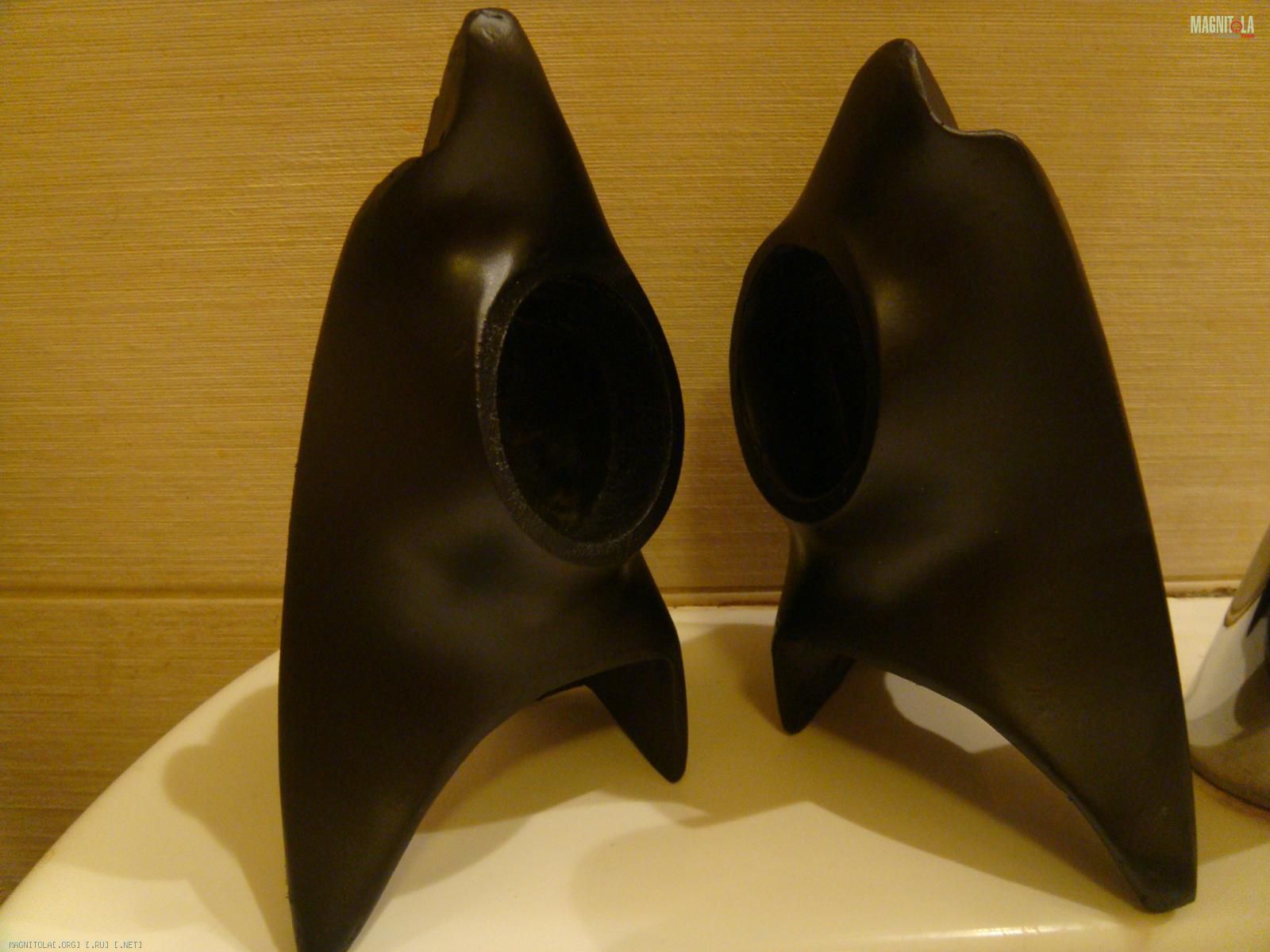

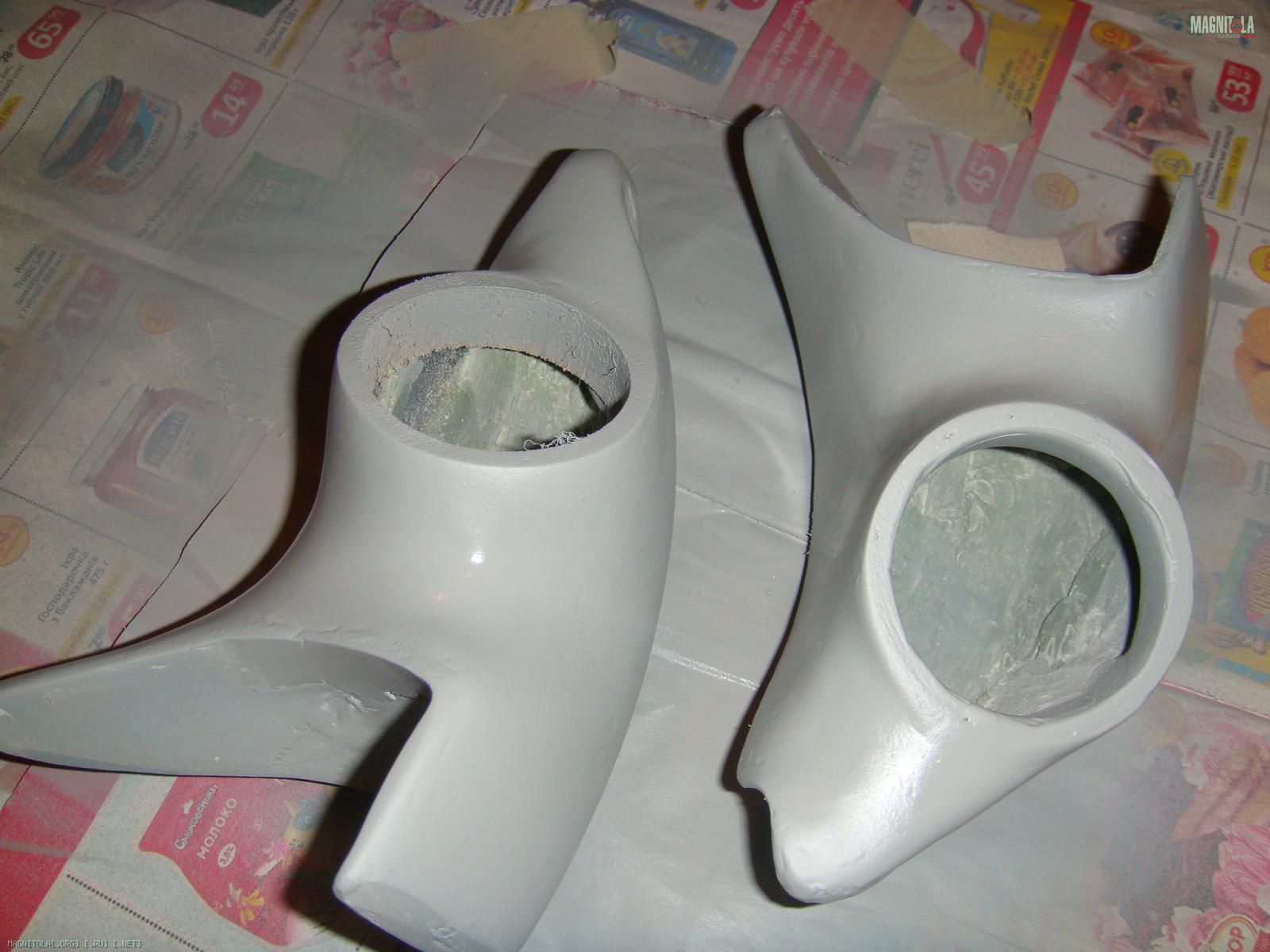

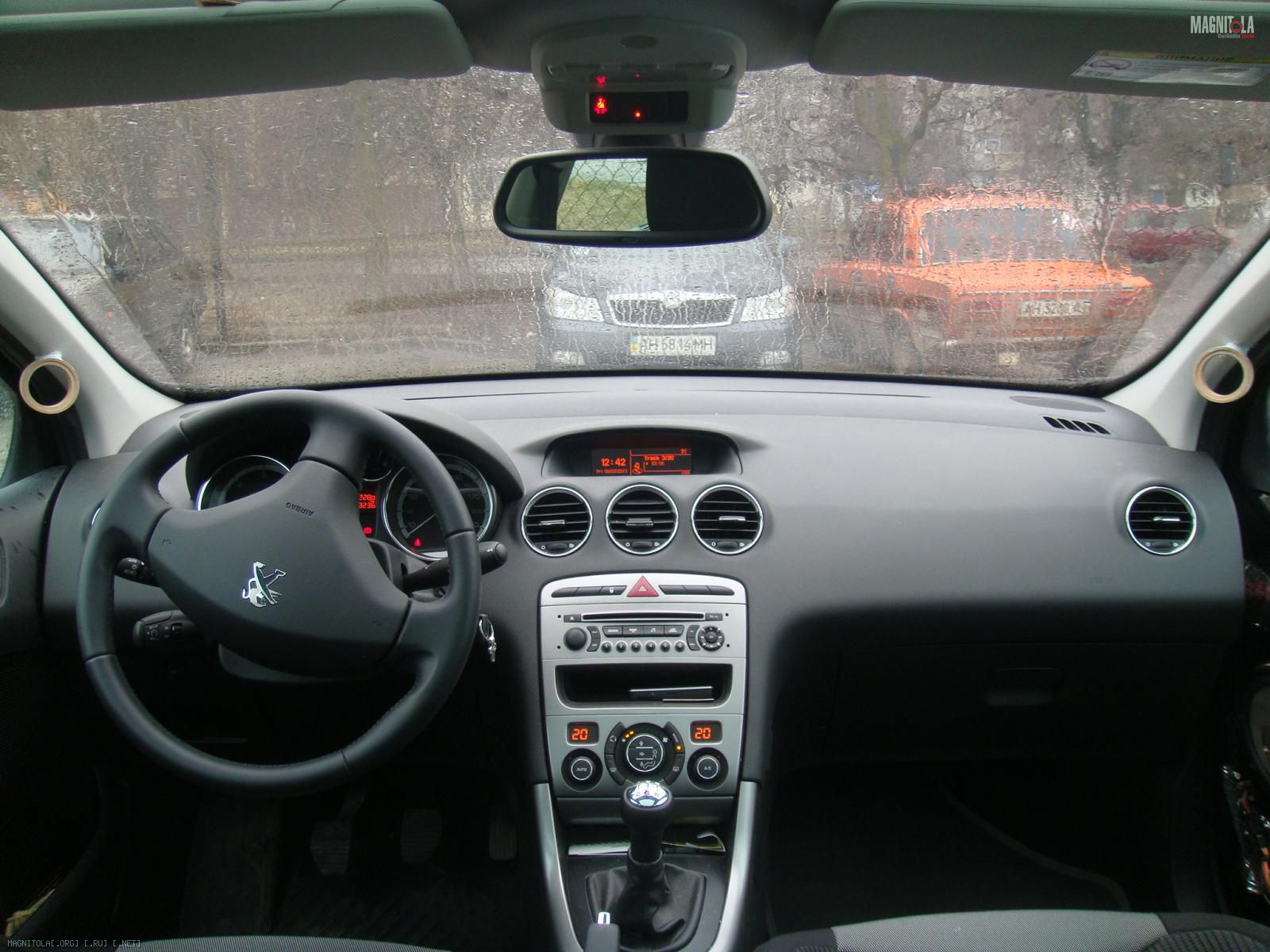

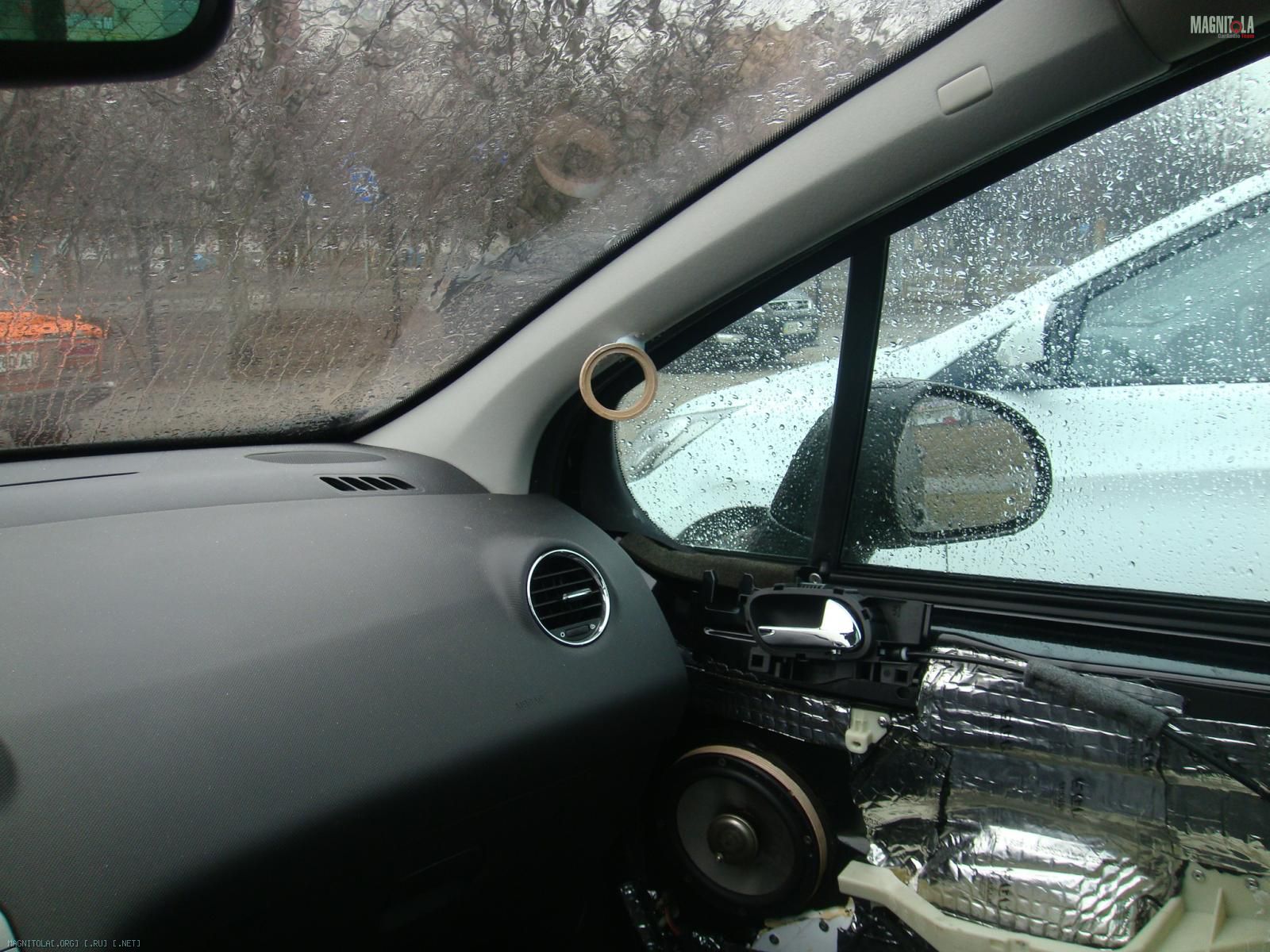

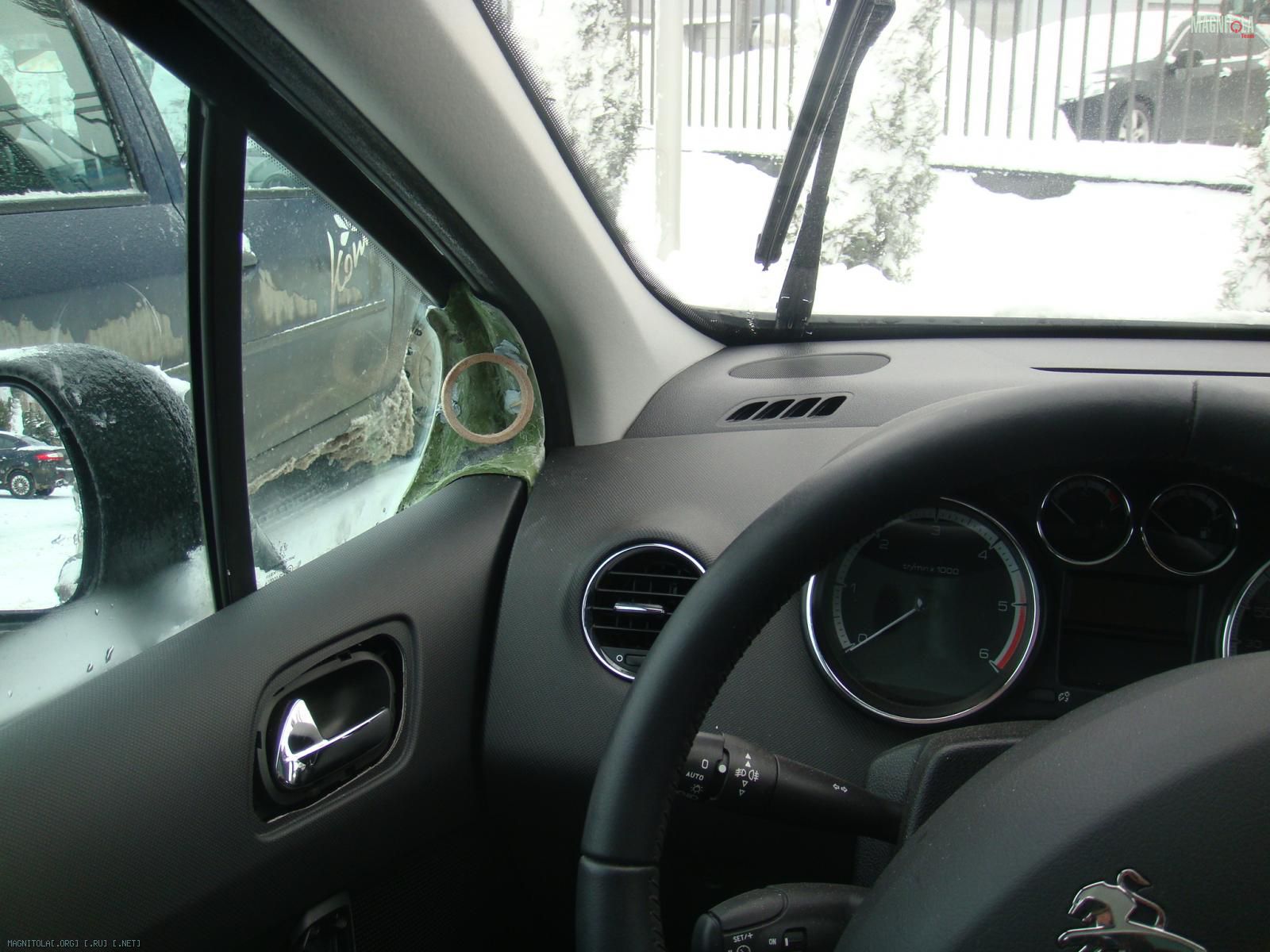

Очередная примерочка
Вложение 362464

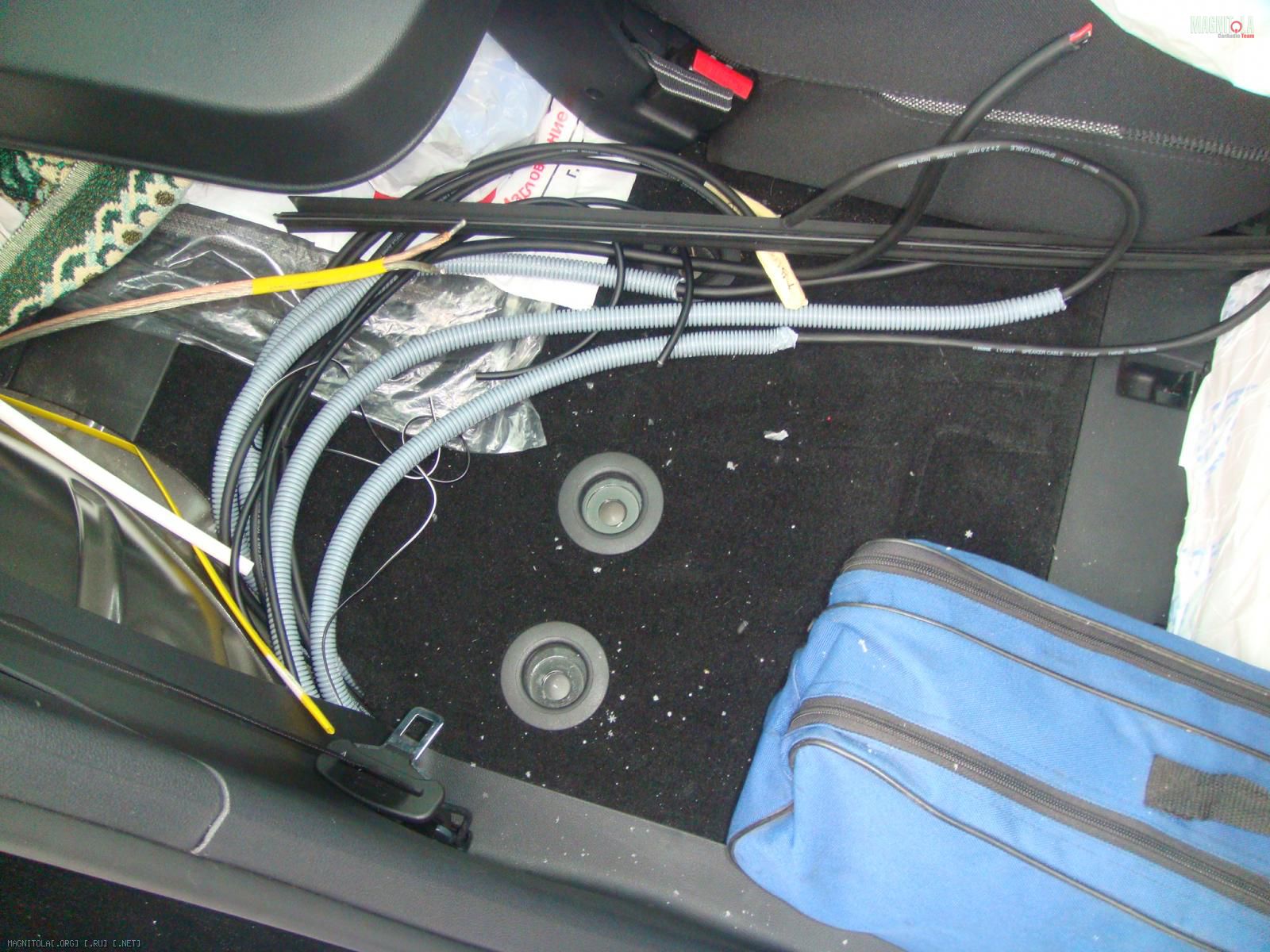

И кое-что нарыл по проводке
Вложение 362466

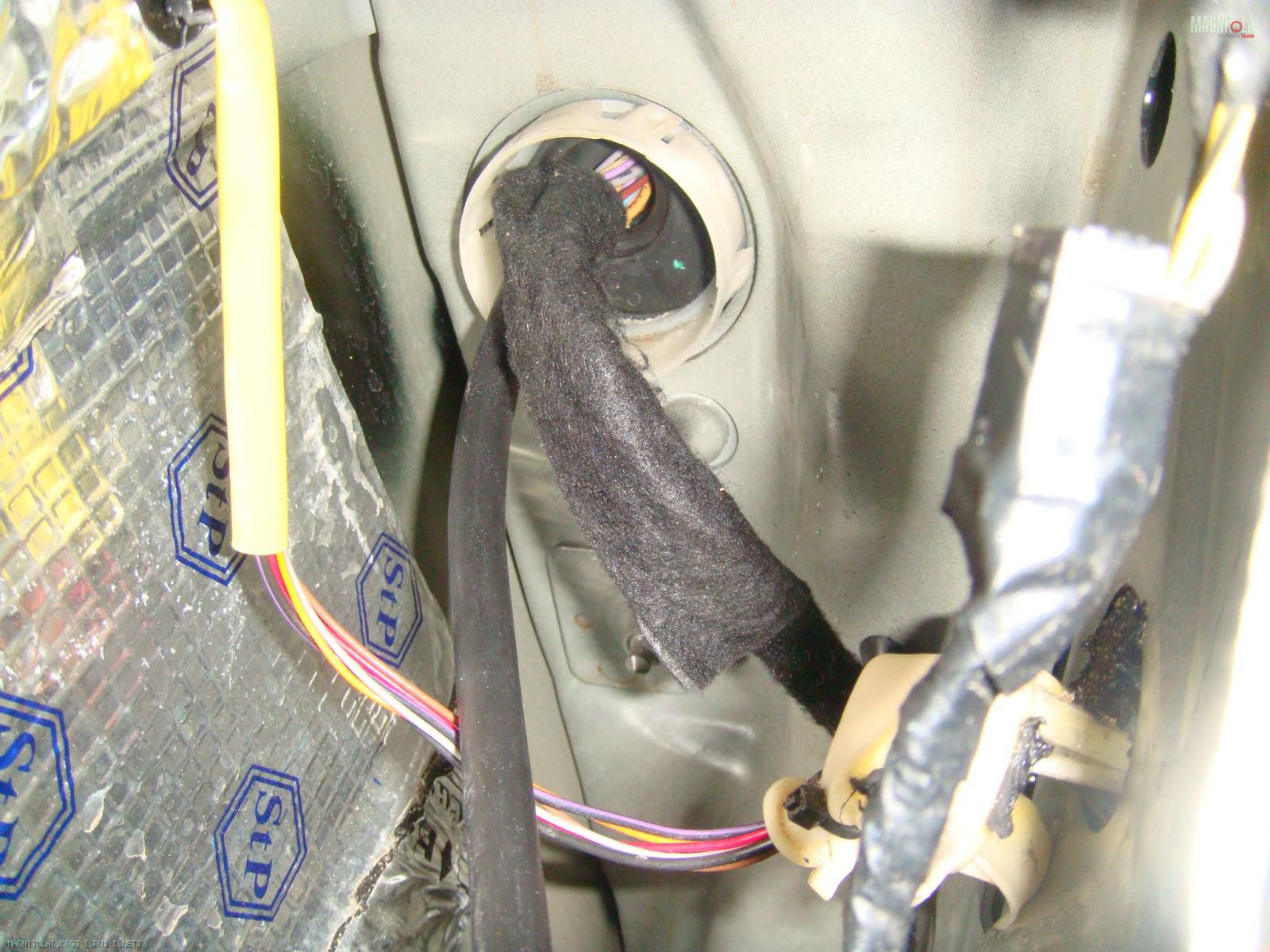

На удивление, неплохо завелись в двери провода. Даже изоляцию не пришлось снимать. Сбоку разъема оказалось достаточно места для кабеля. Хотя сам процесс.....
Вложение 362480Вложение 362482Вложение 362484

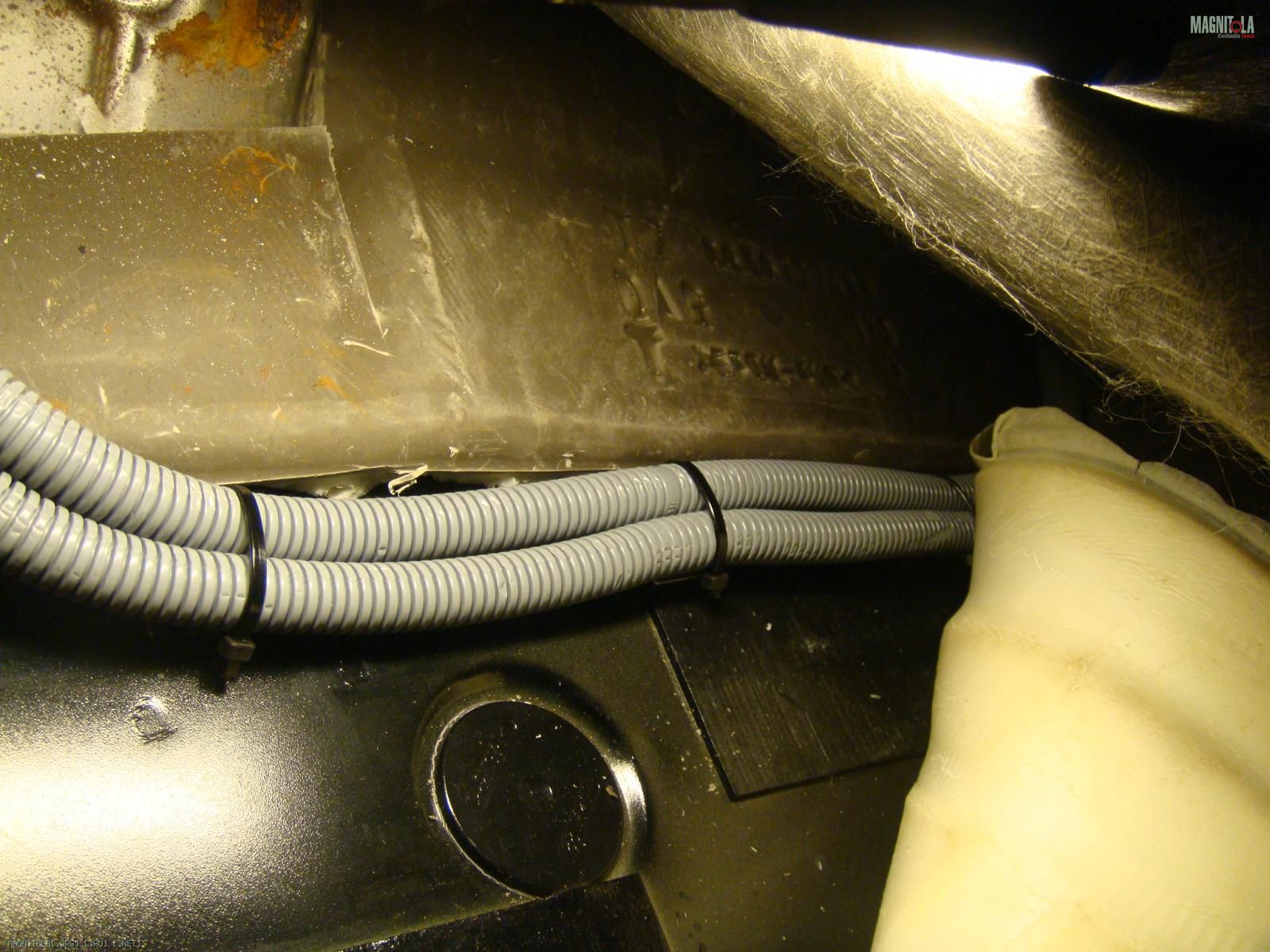

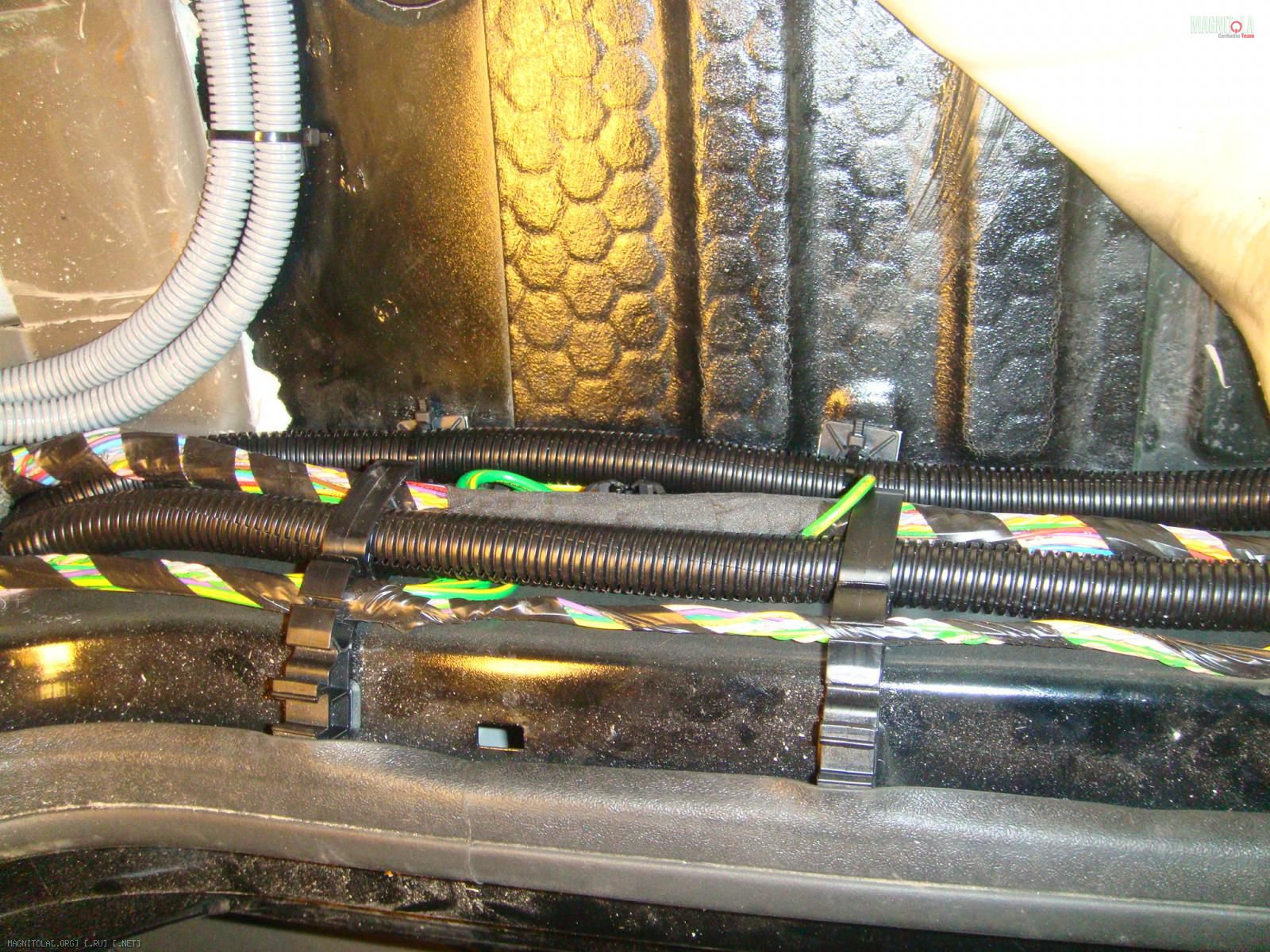

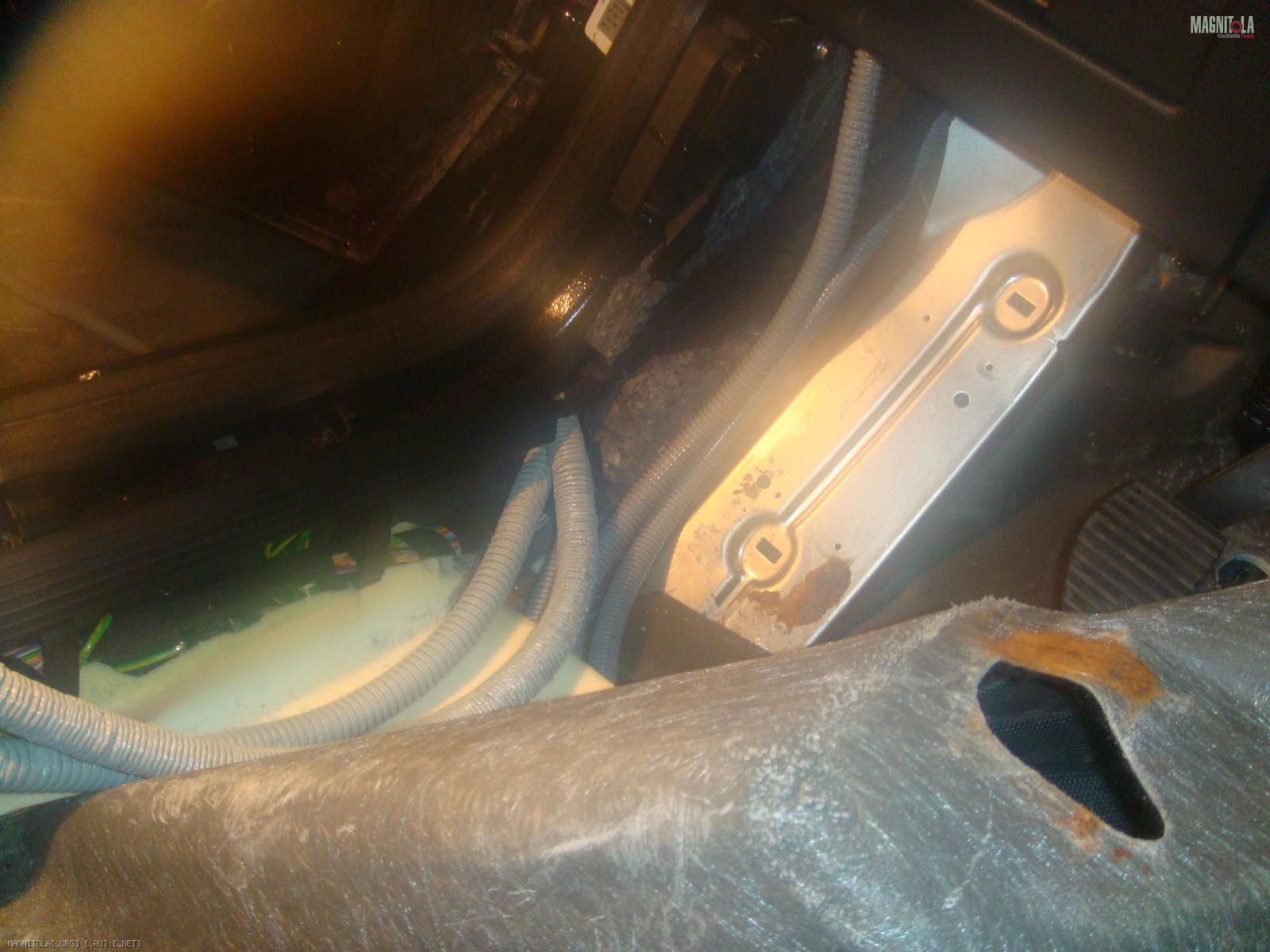

Сила проходит за подкрылком, затем через порог
Вложение 362486

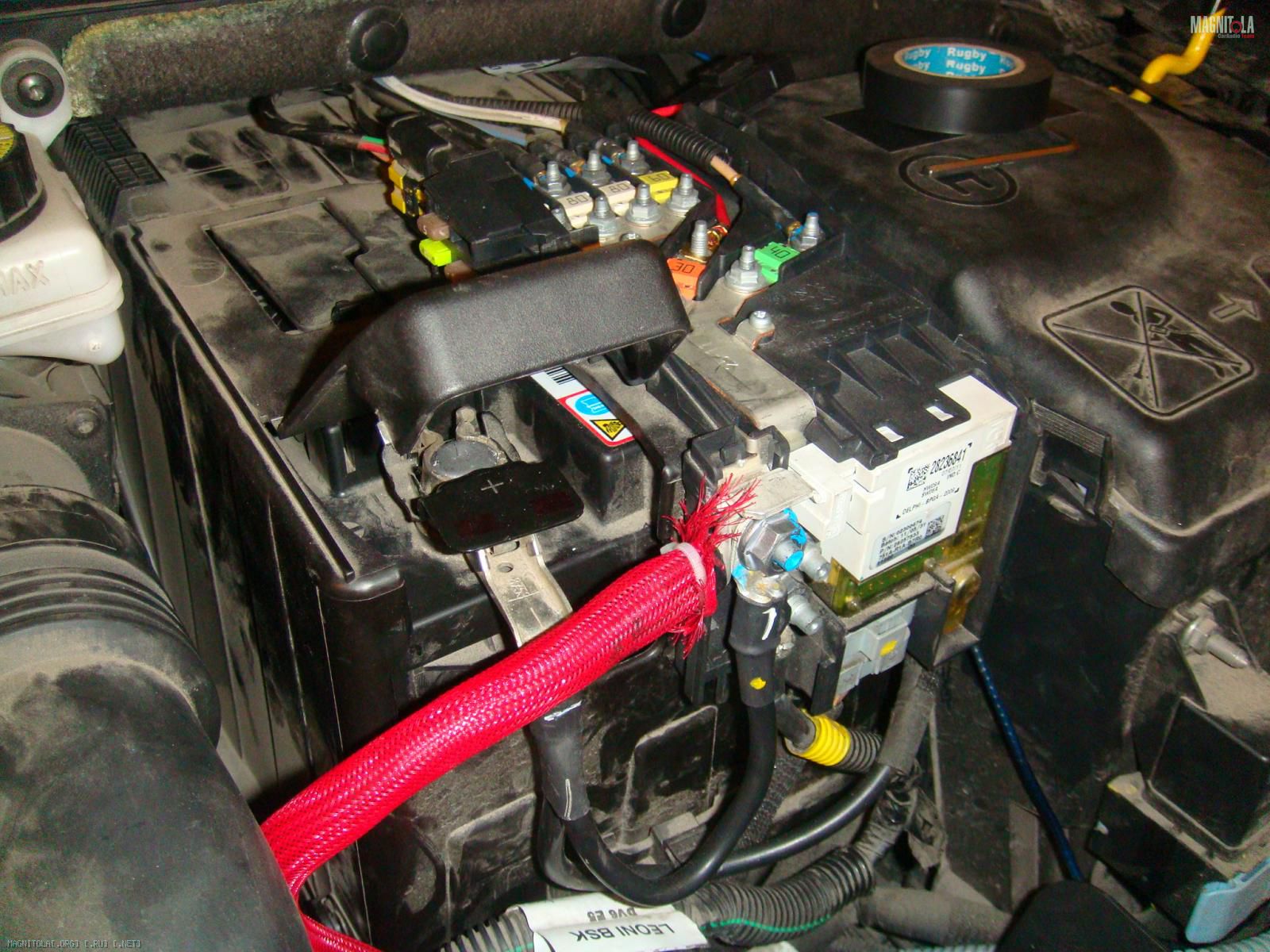

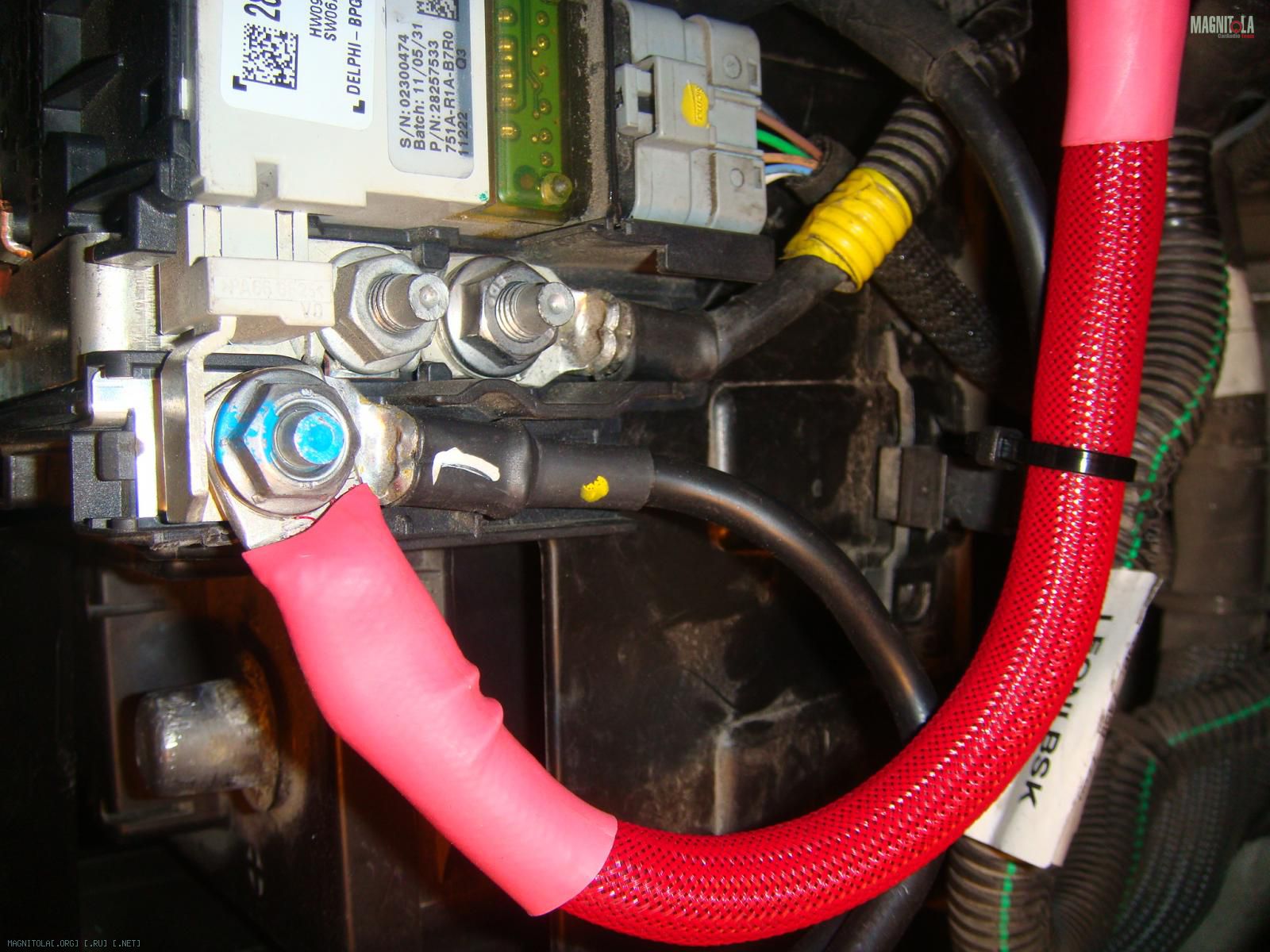

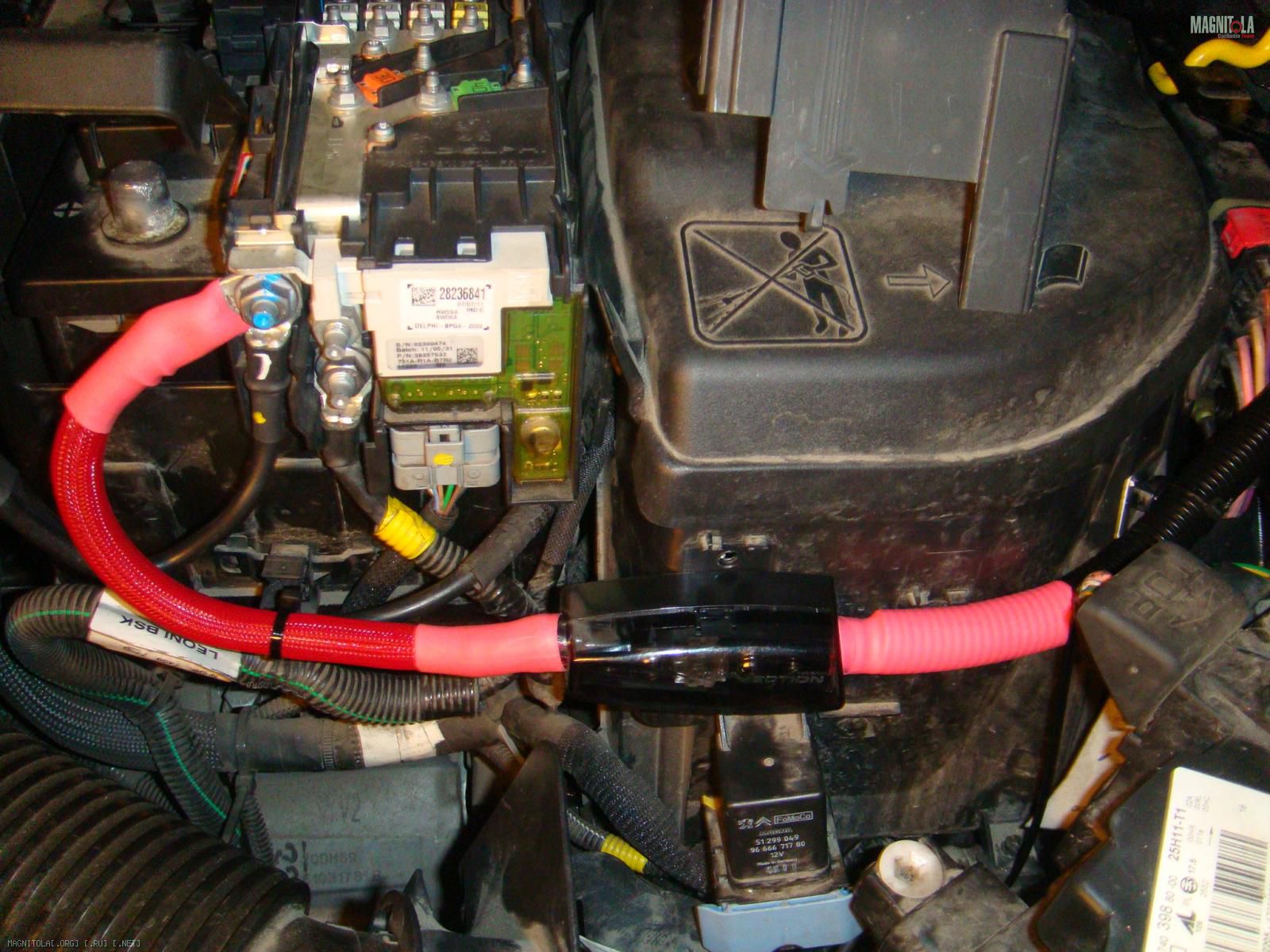

нашлось местечко и для подключения АКБ, (-) на клеме с болтовым зажимом. (+) для магнитолы на свободном предохранителе (к сожалению установлен 30А) продублирован 10амперным, (-) на клеме.
Вложение 362488Вложение 362490Вложение 362492

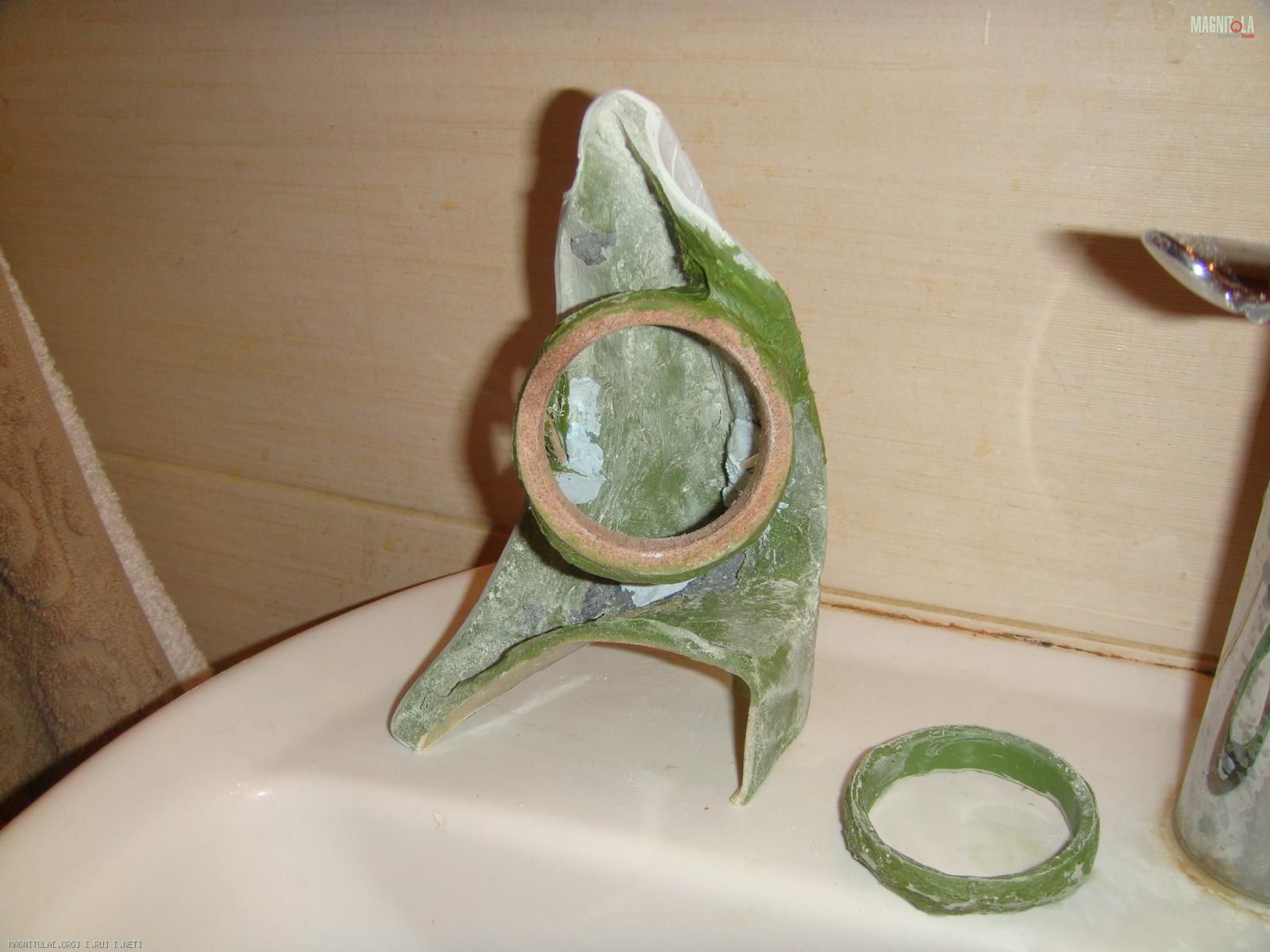

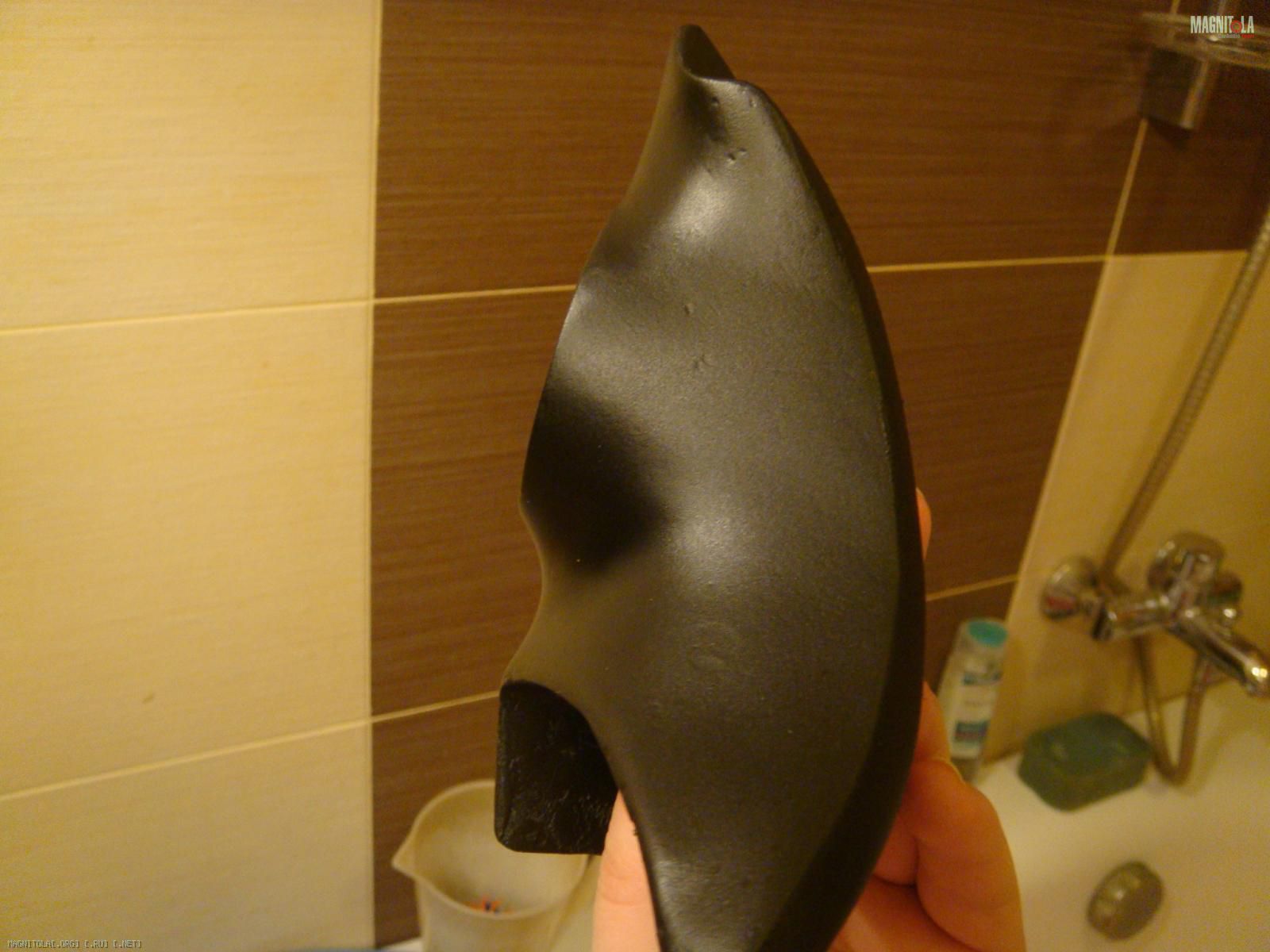

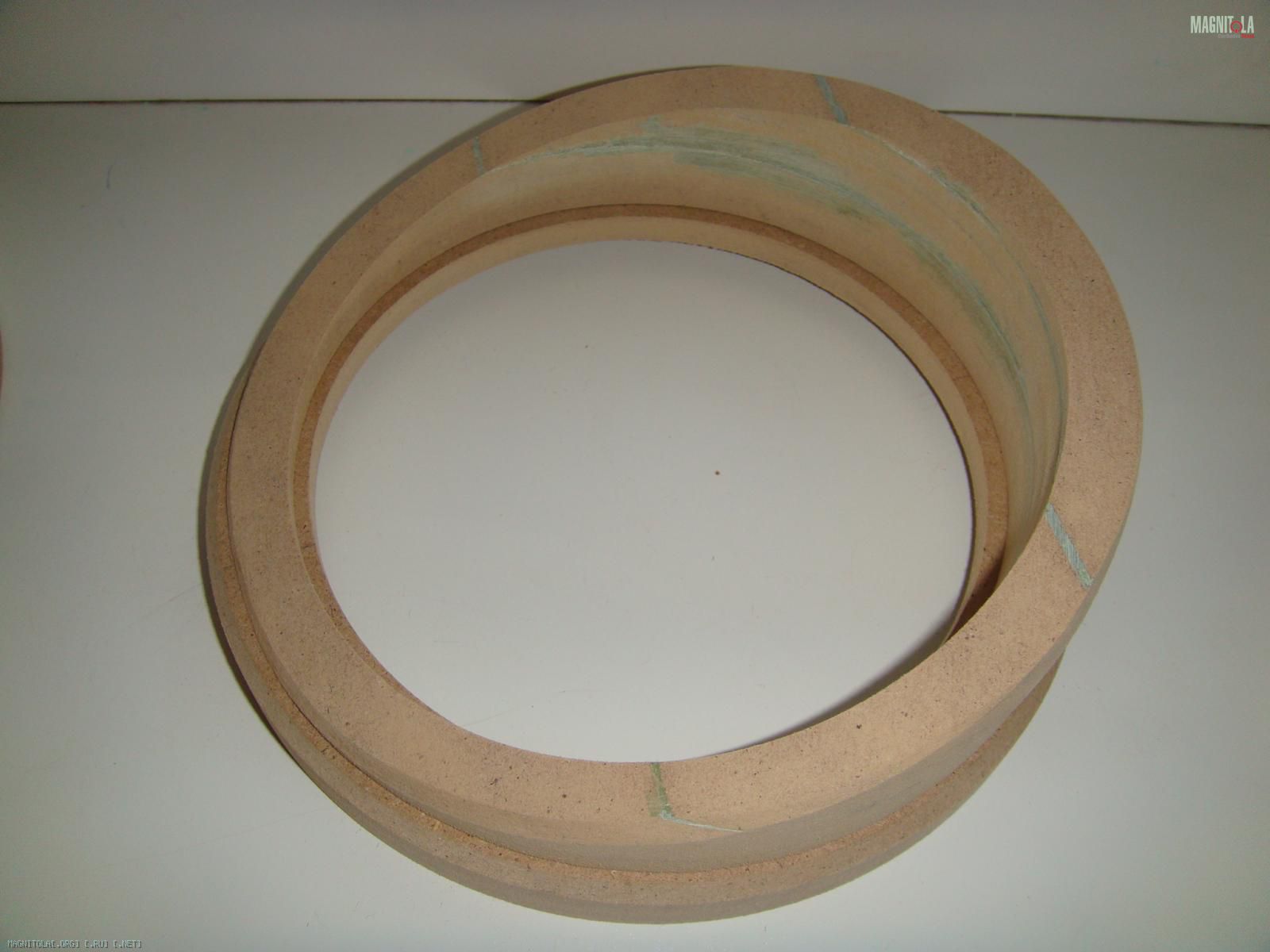

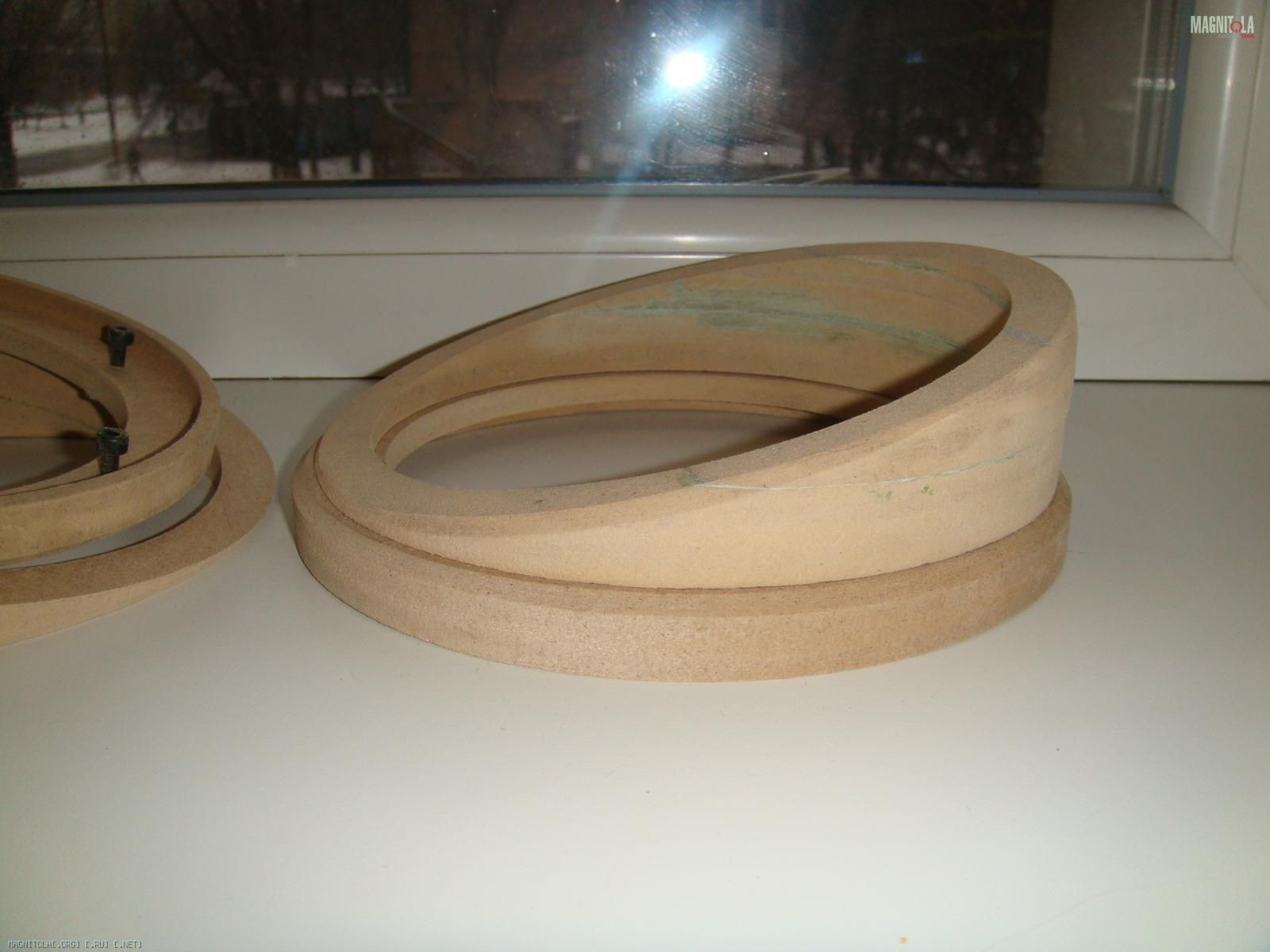

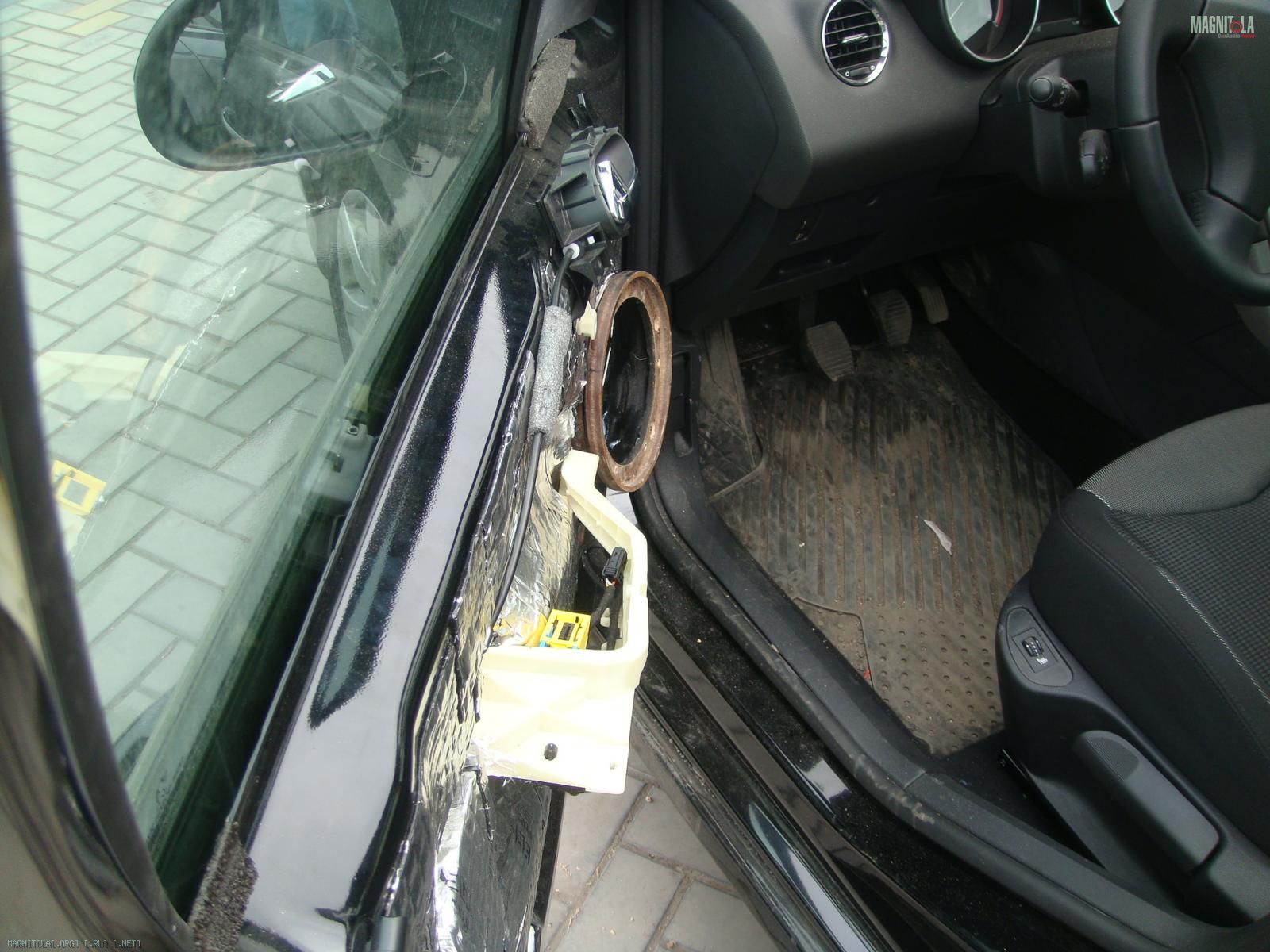

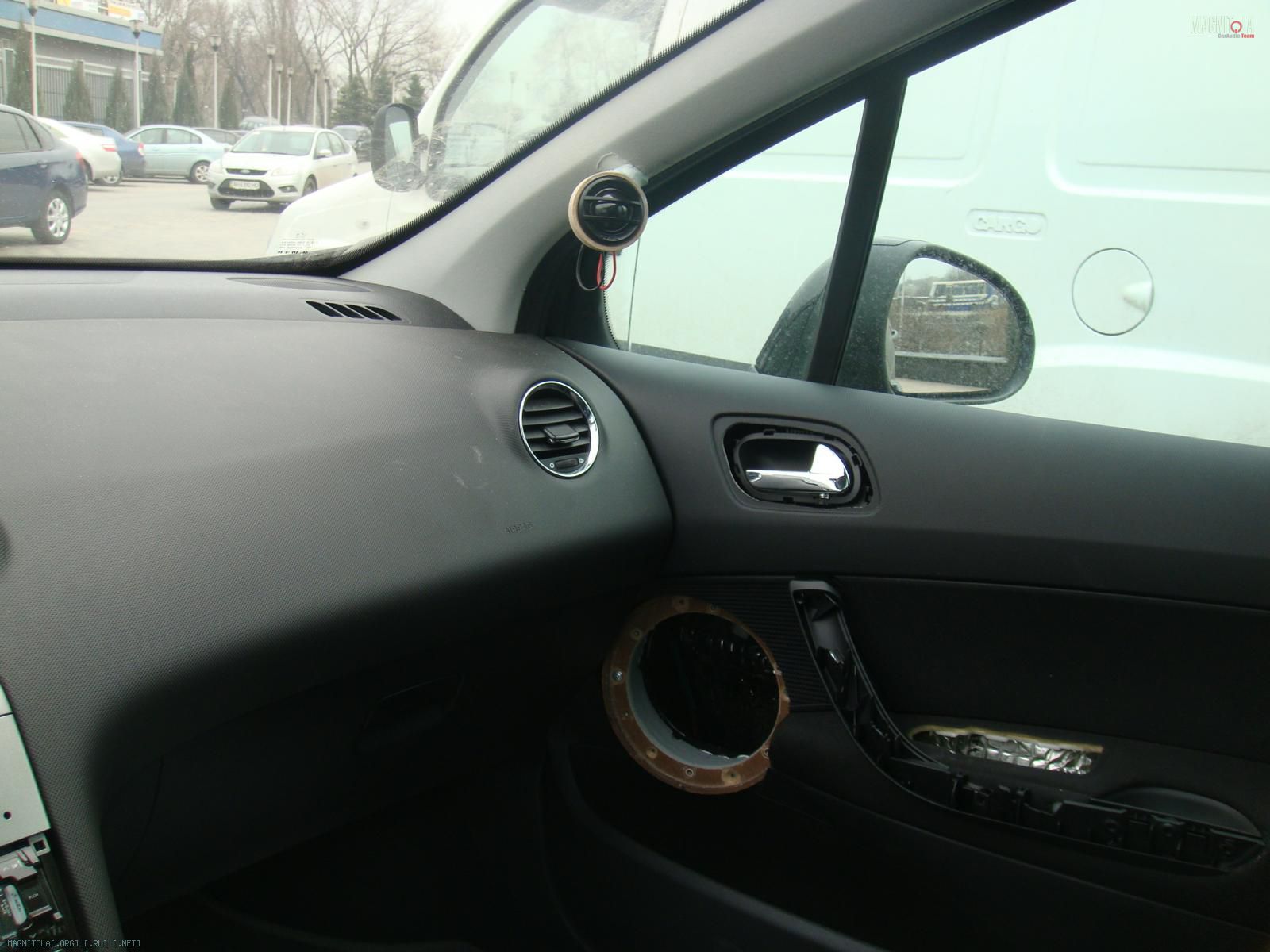

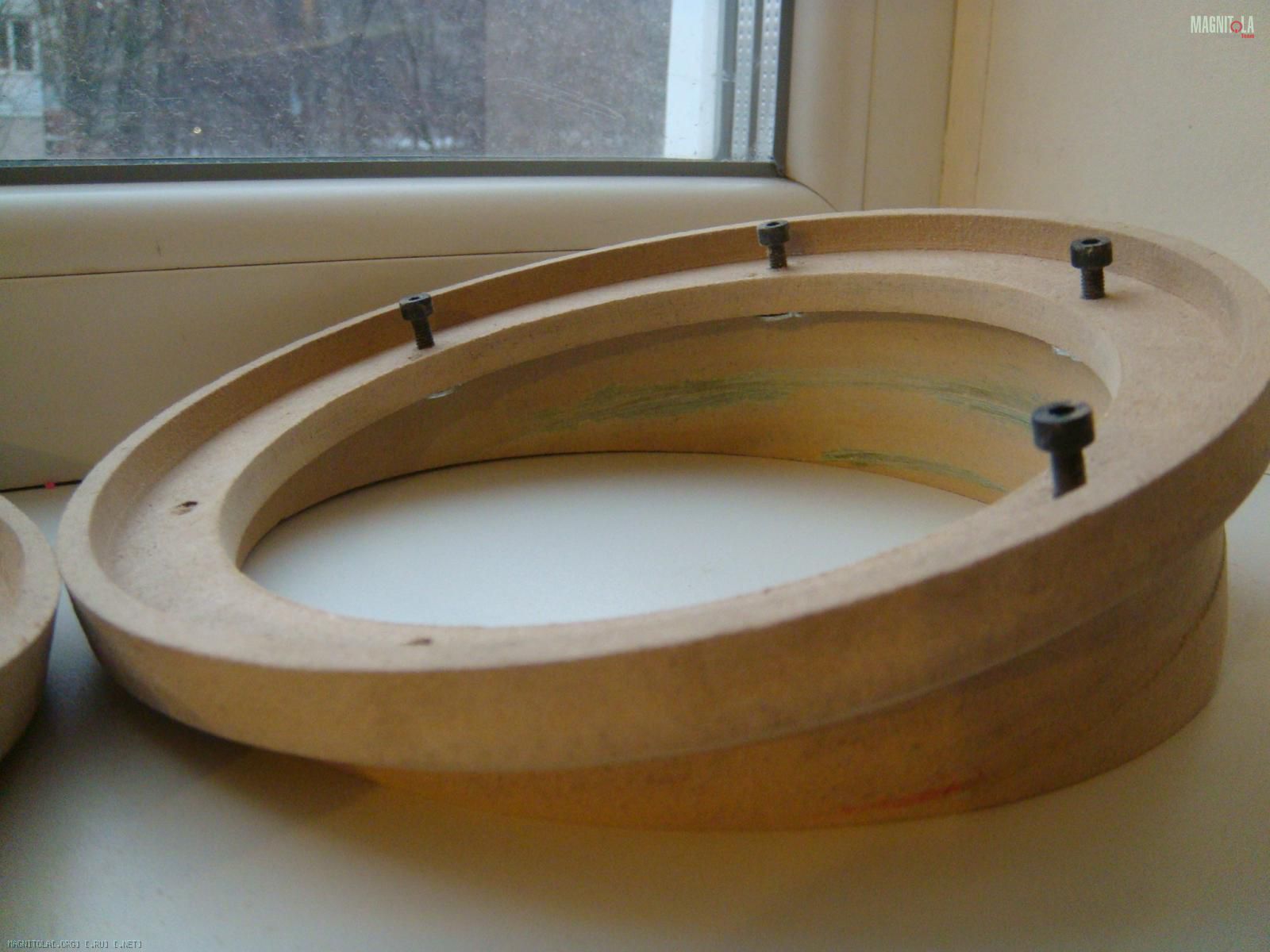

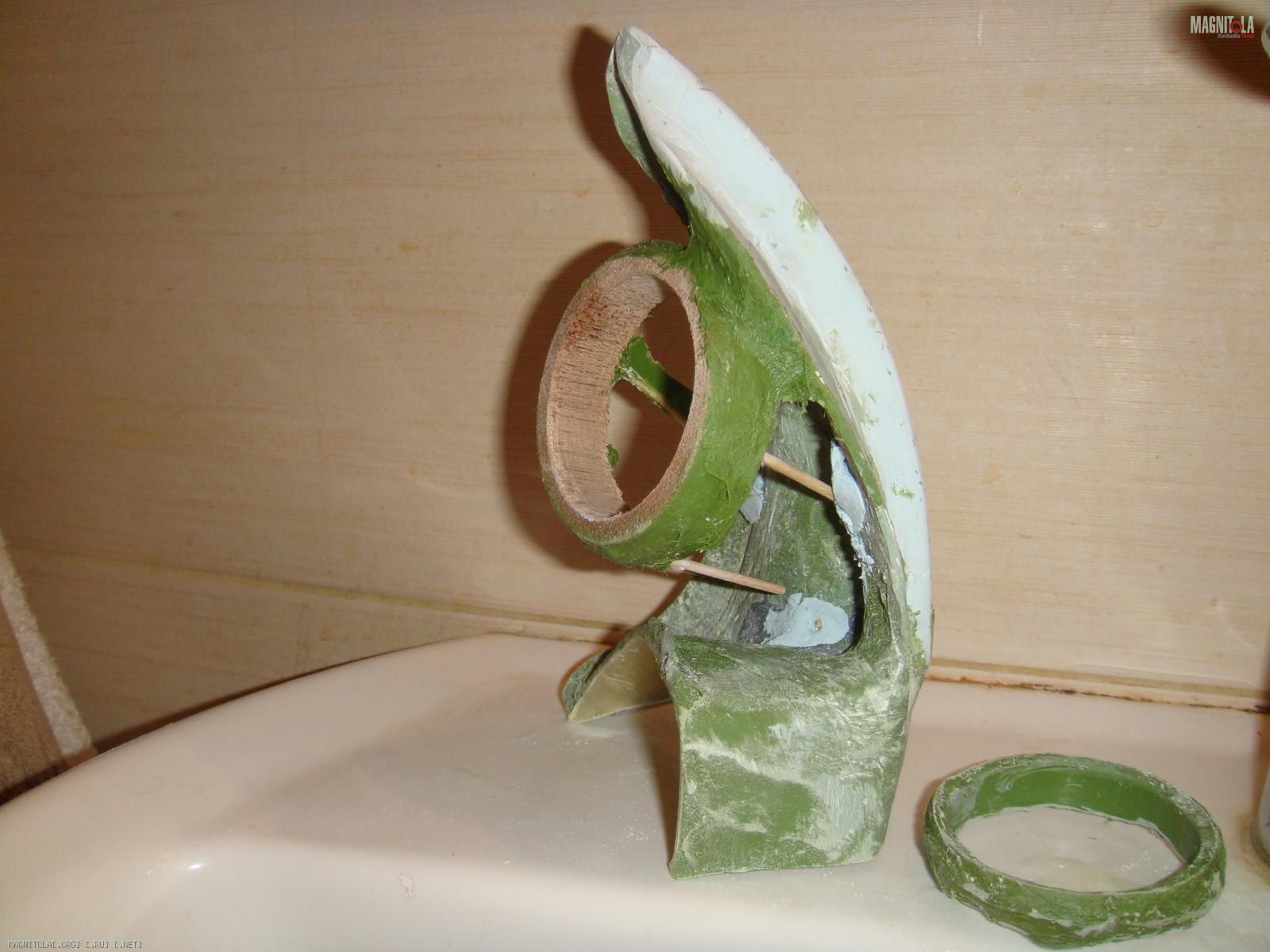

Заготовки под подиумы.
Вложений: 16
Re: Семейный фаруwей, 308 SW НDi
Re: Семейный фаруwей, 308 SW НDi
Цитата:
Сообщение от
PSW308
Классно получилось, очень красиво и качественно
Вложений: 22
Re: Семейный фаруwей, 308 SW НDi

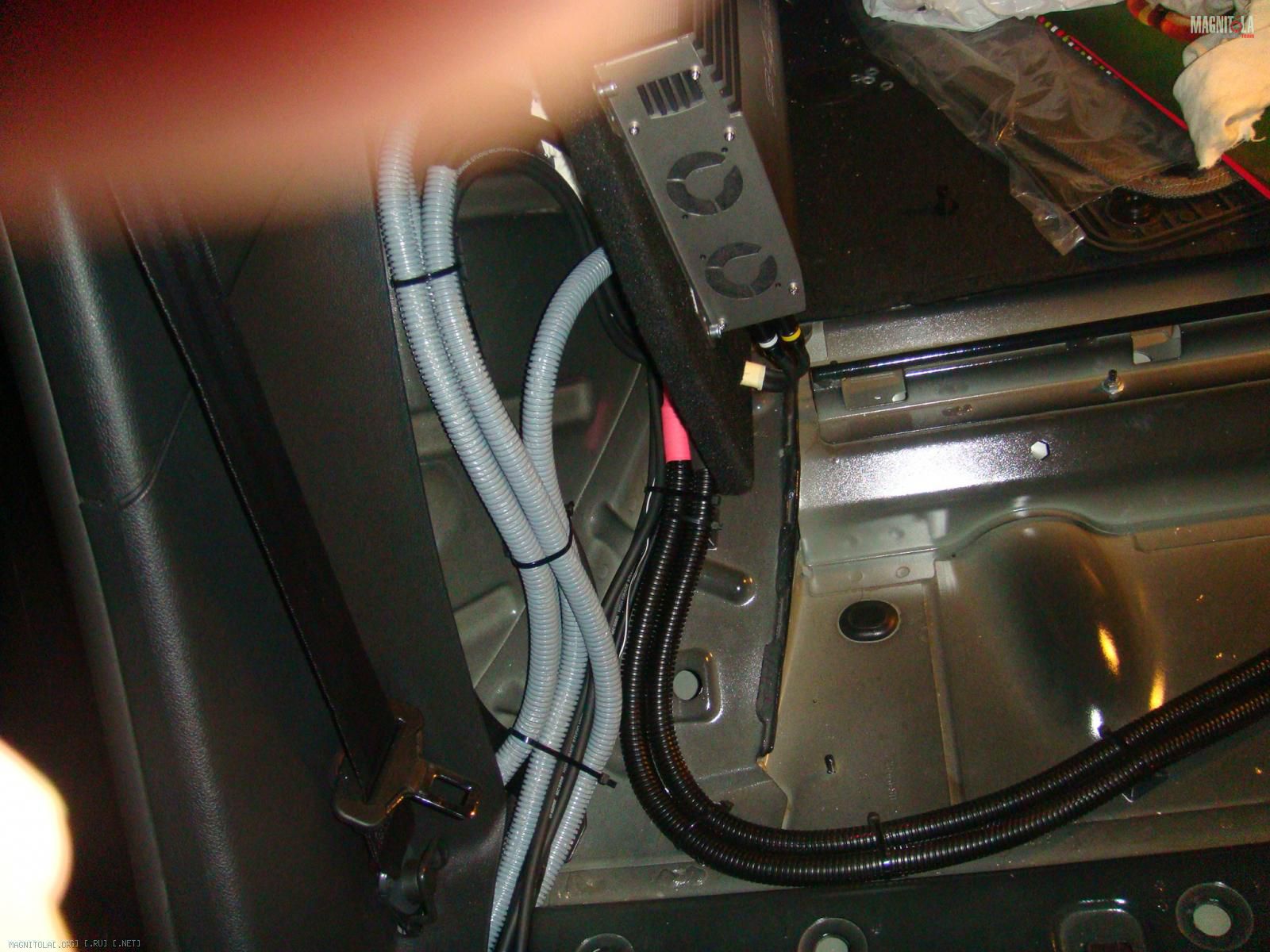

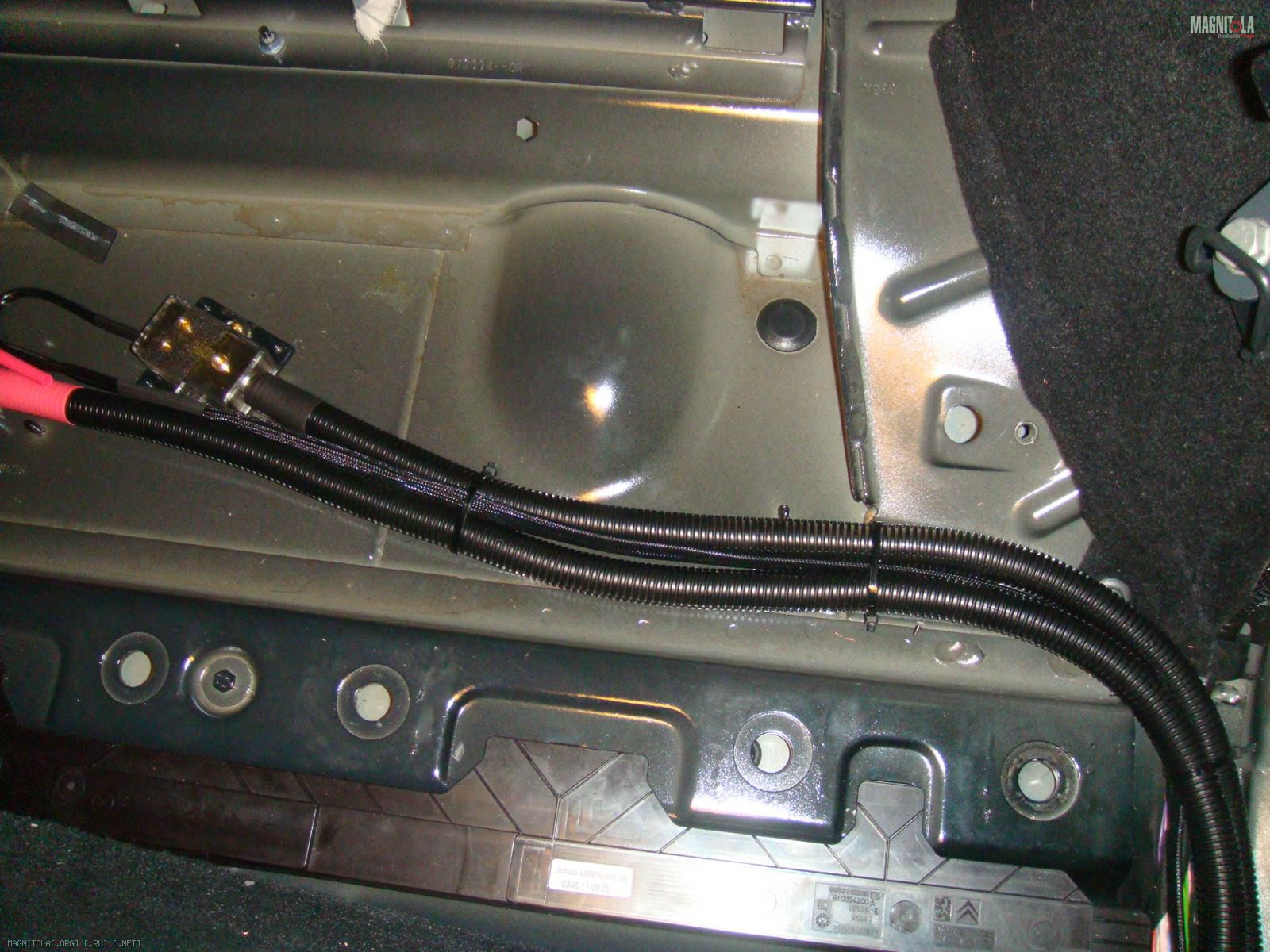

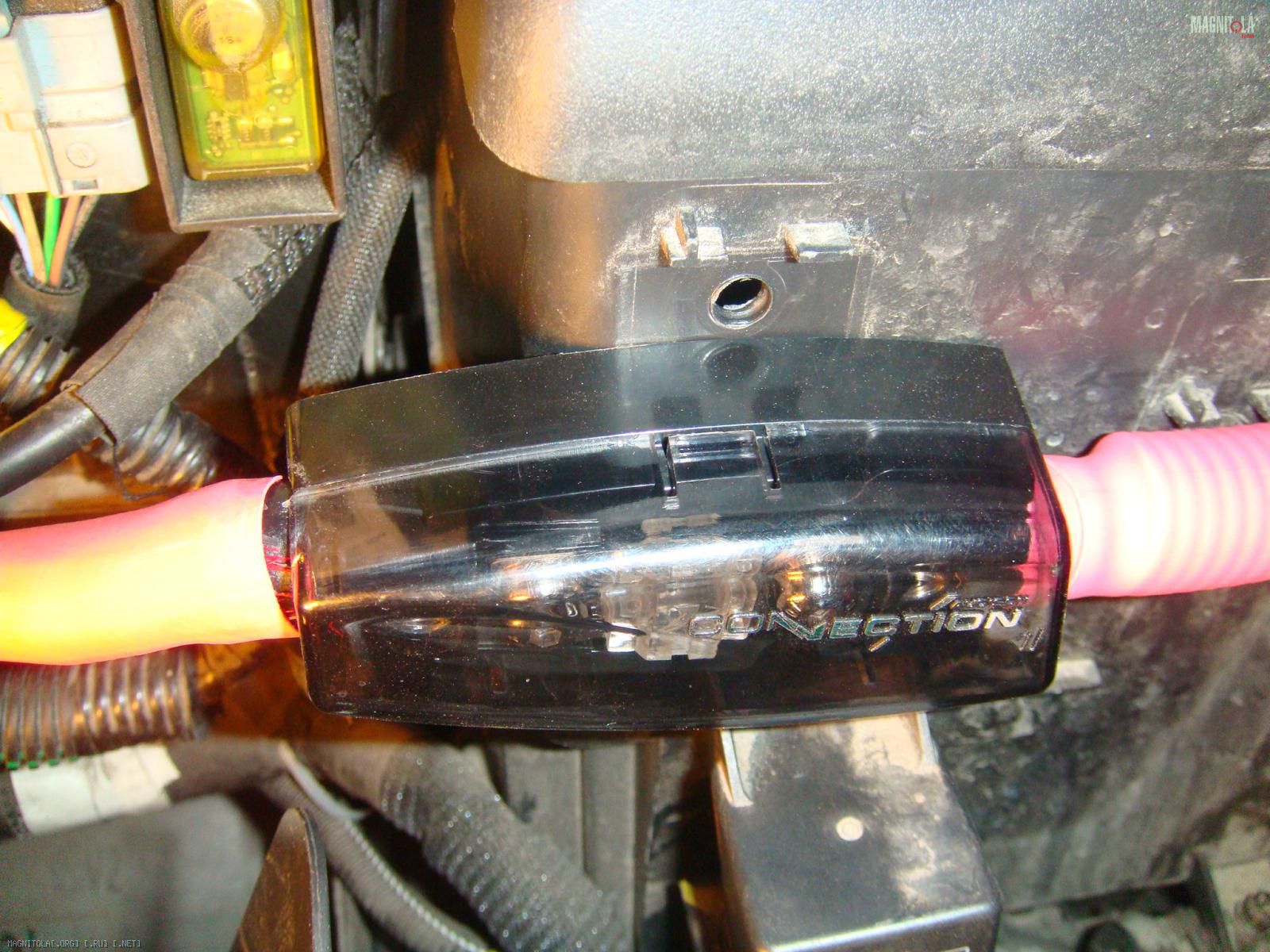

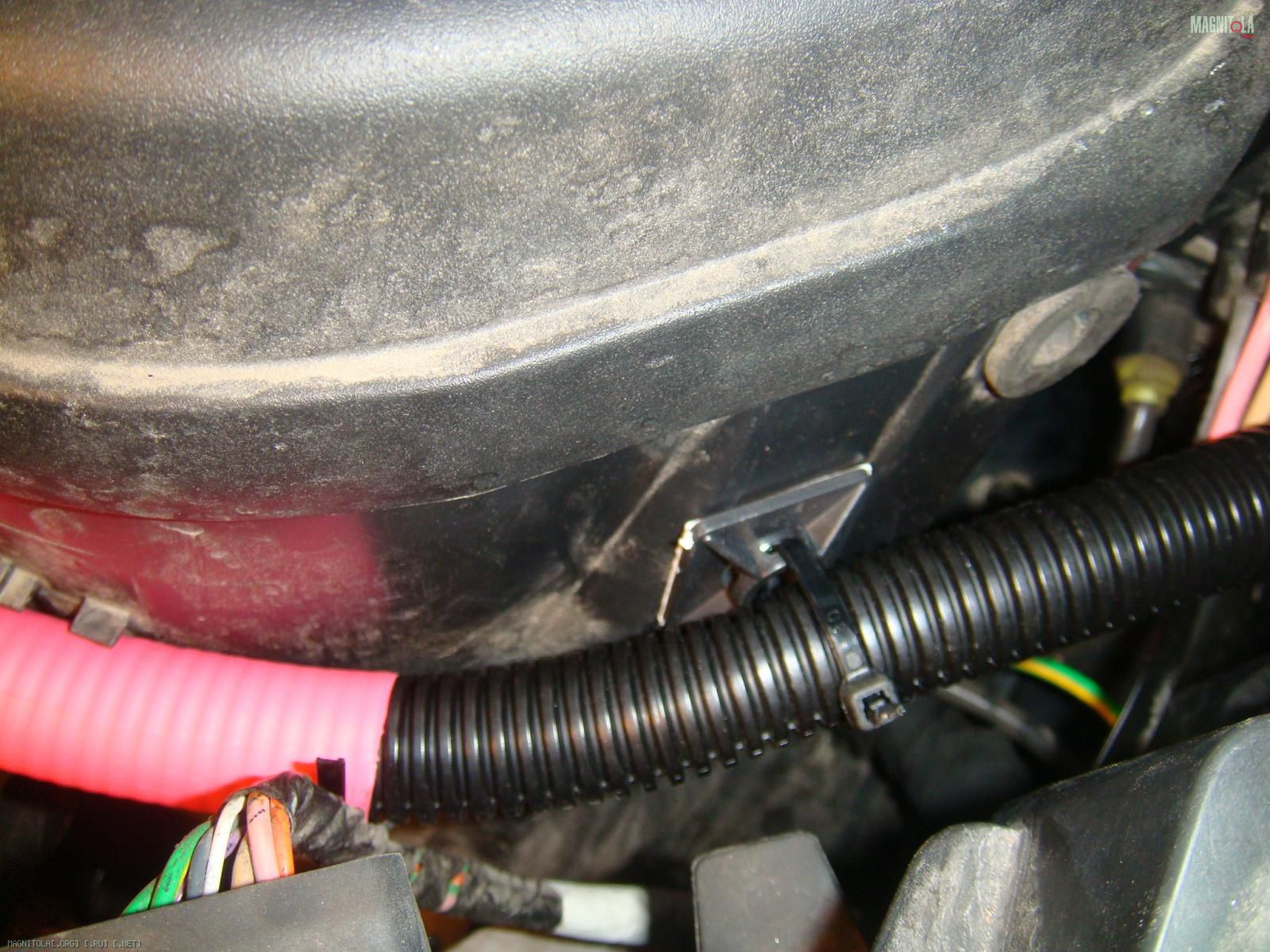

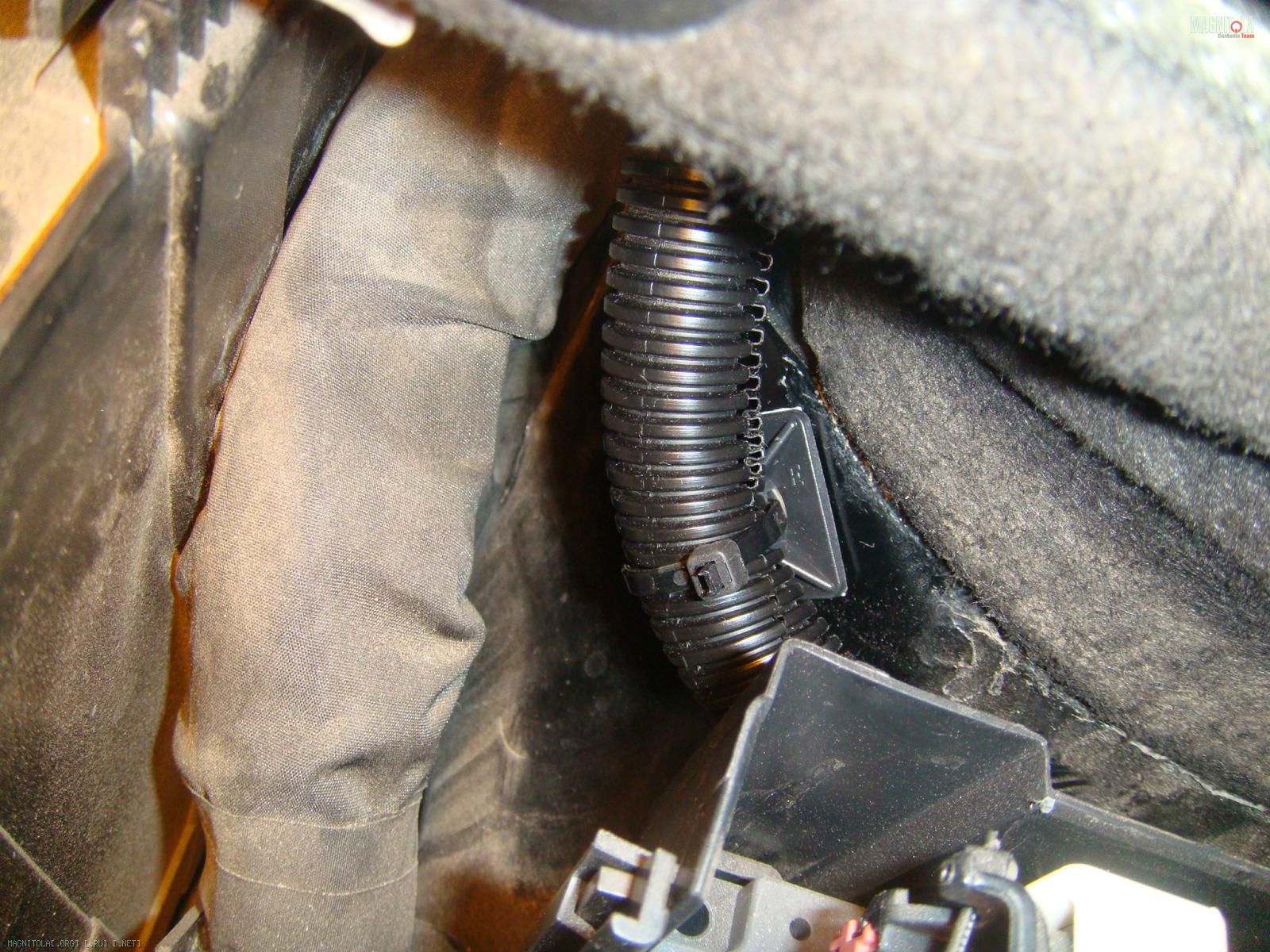

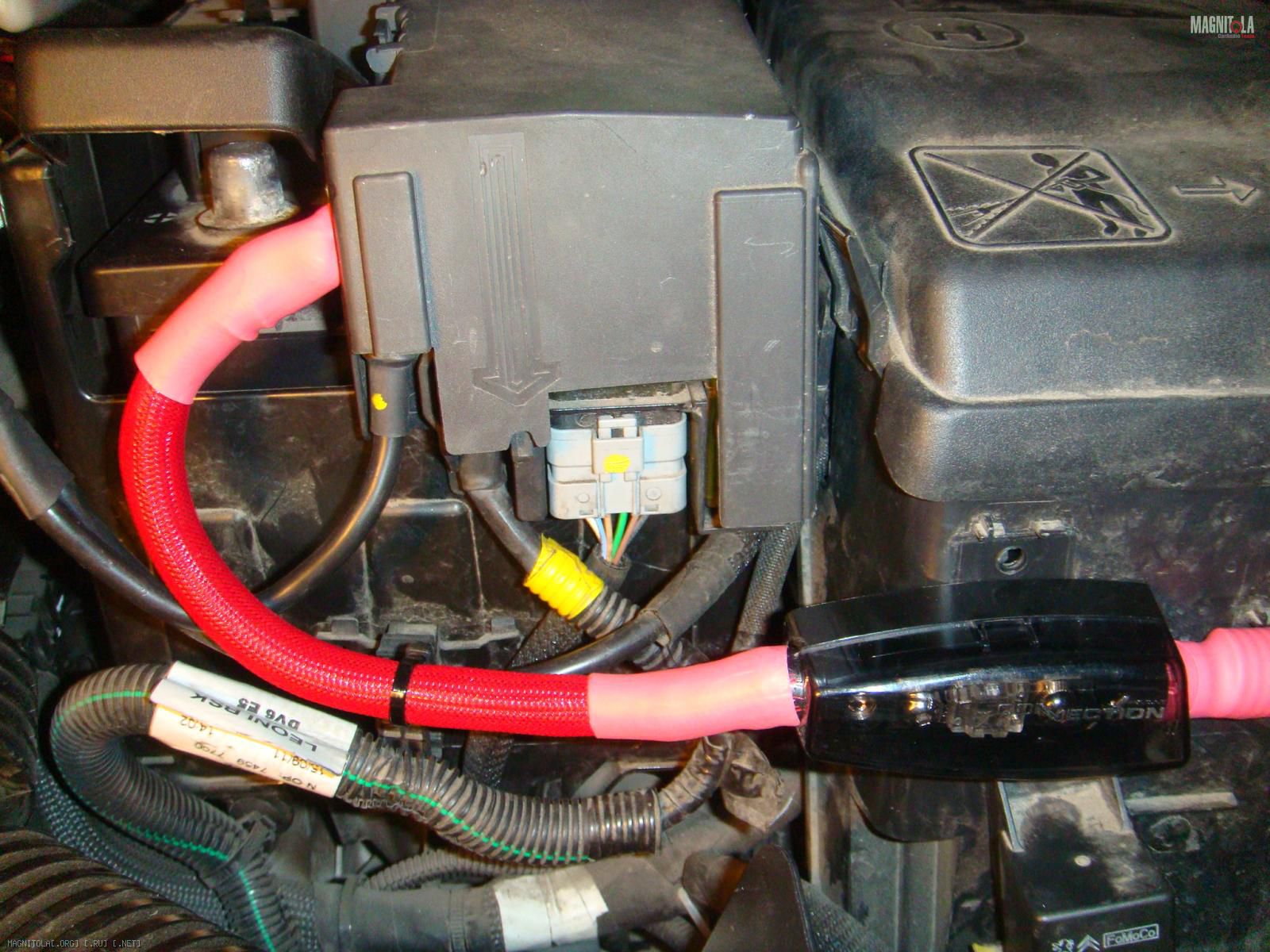

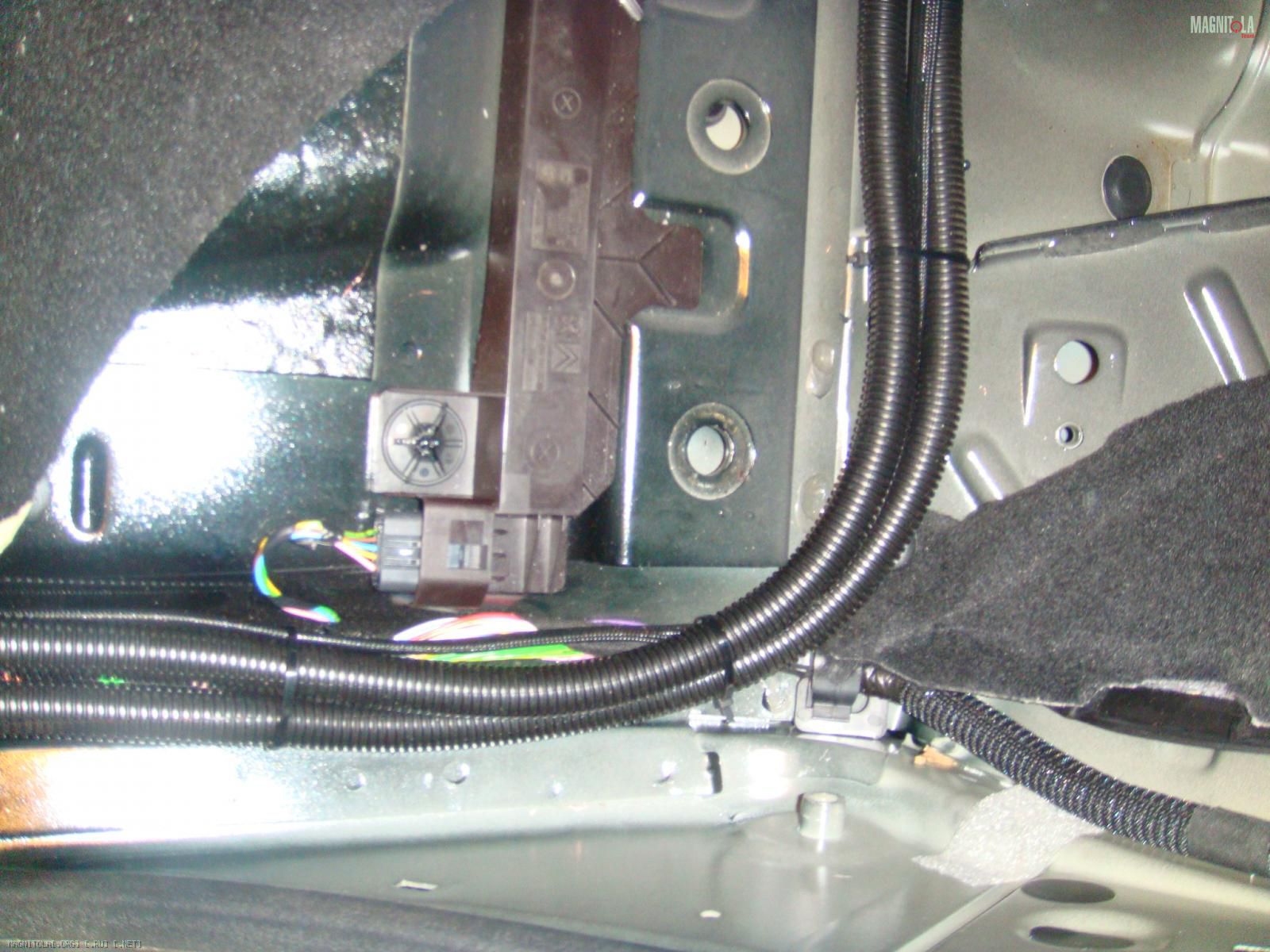

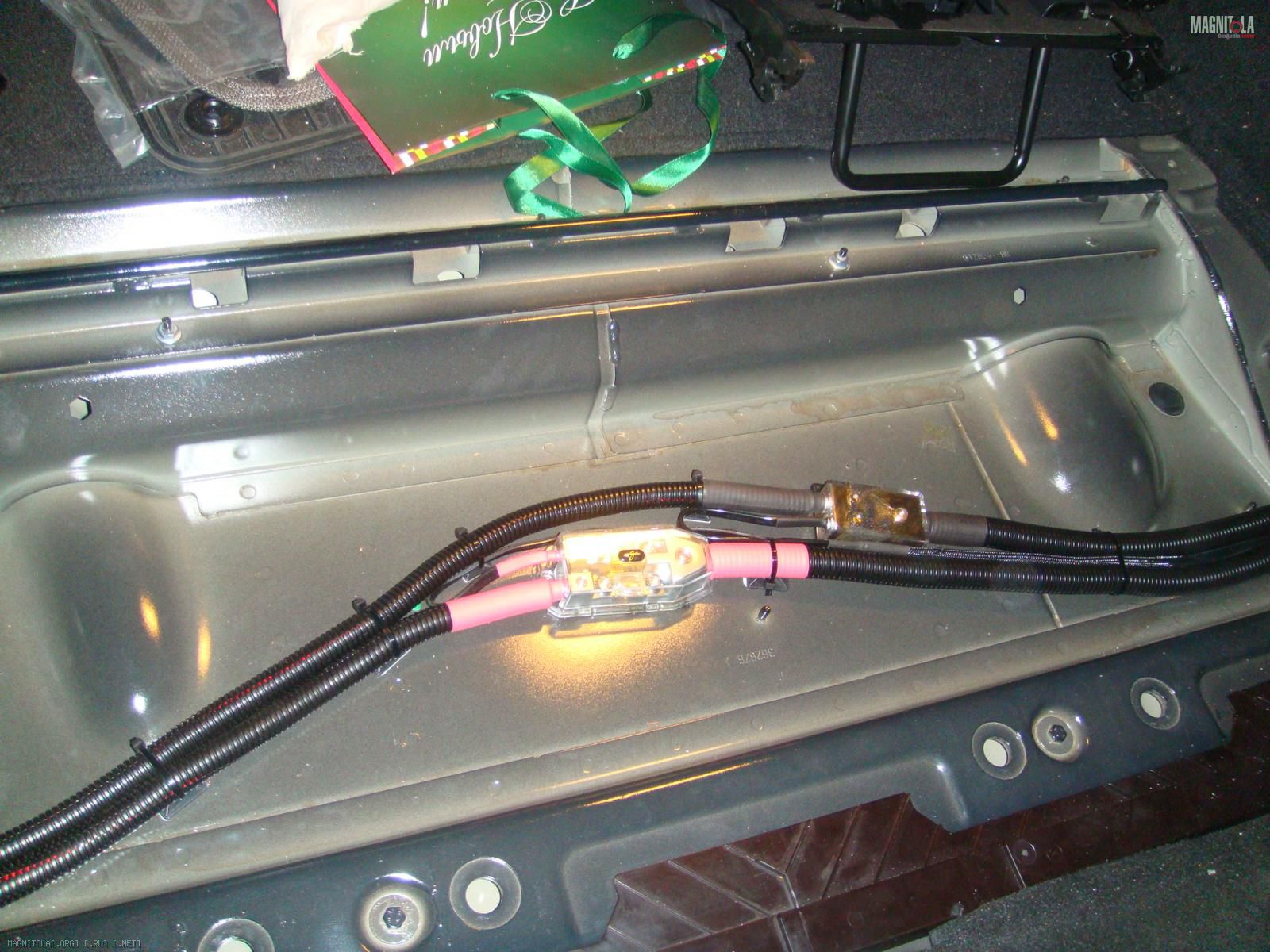

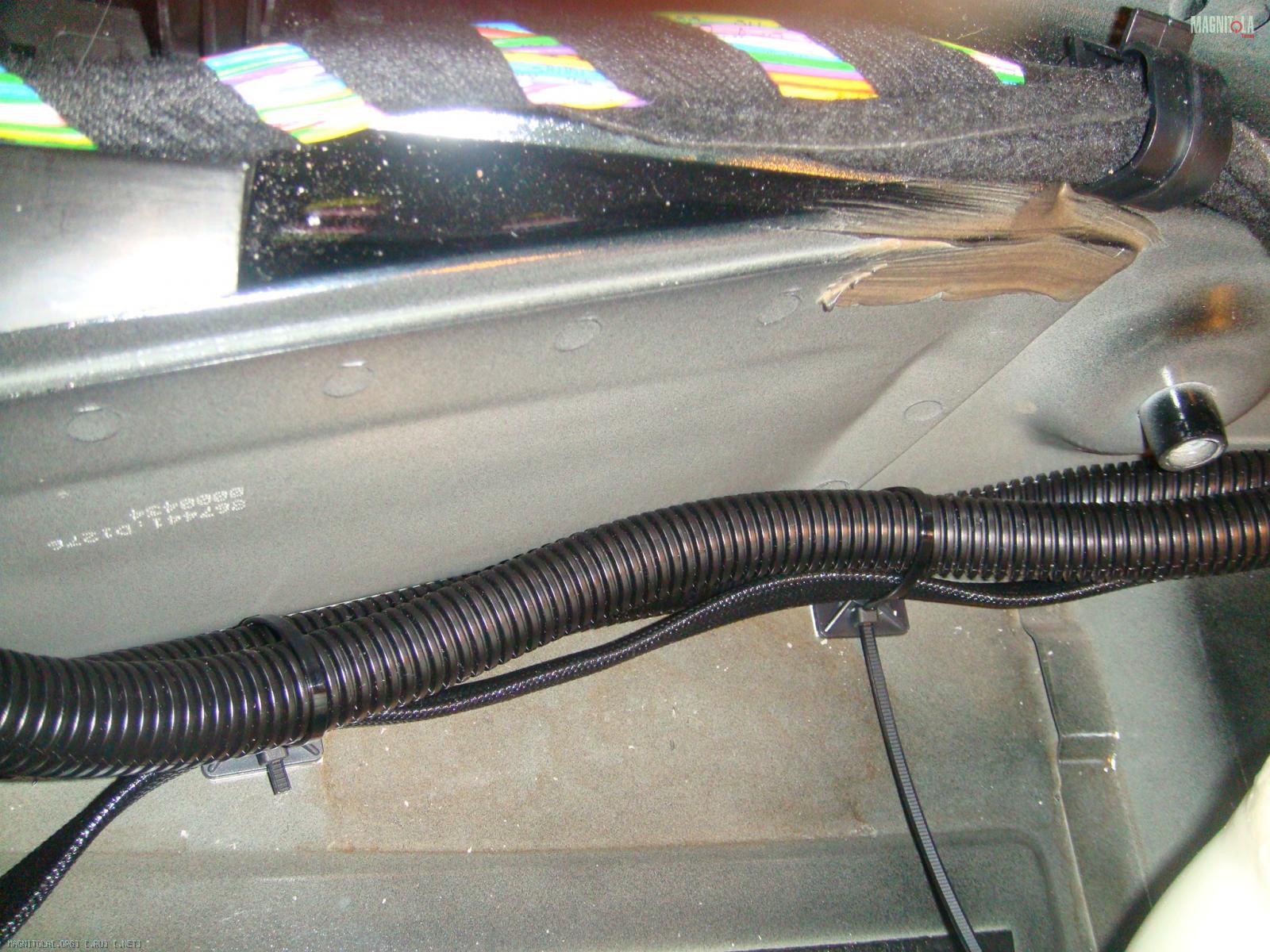

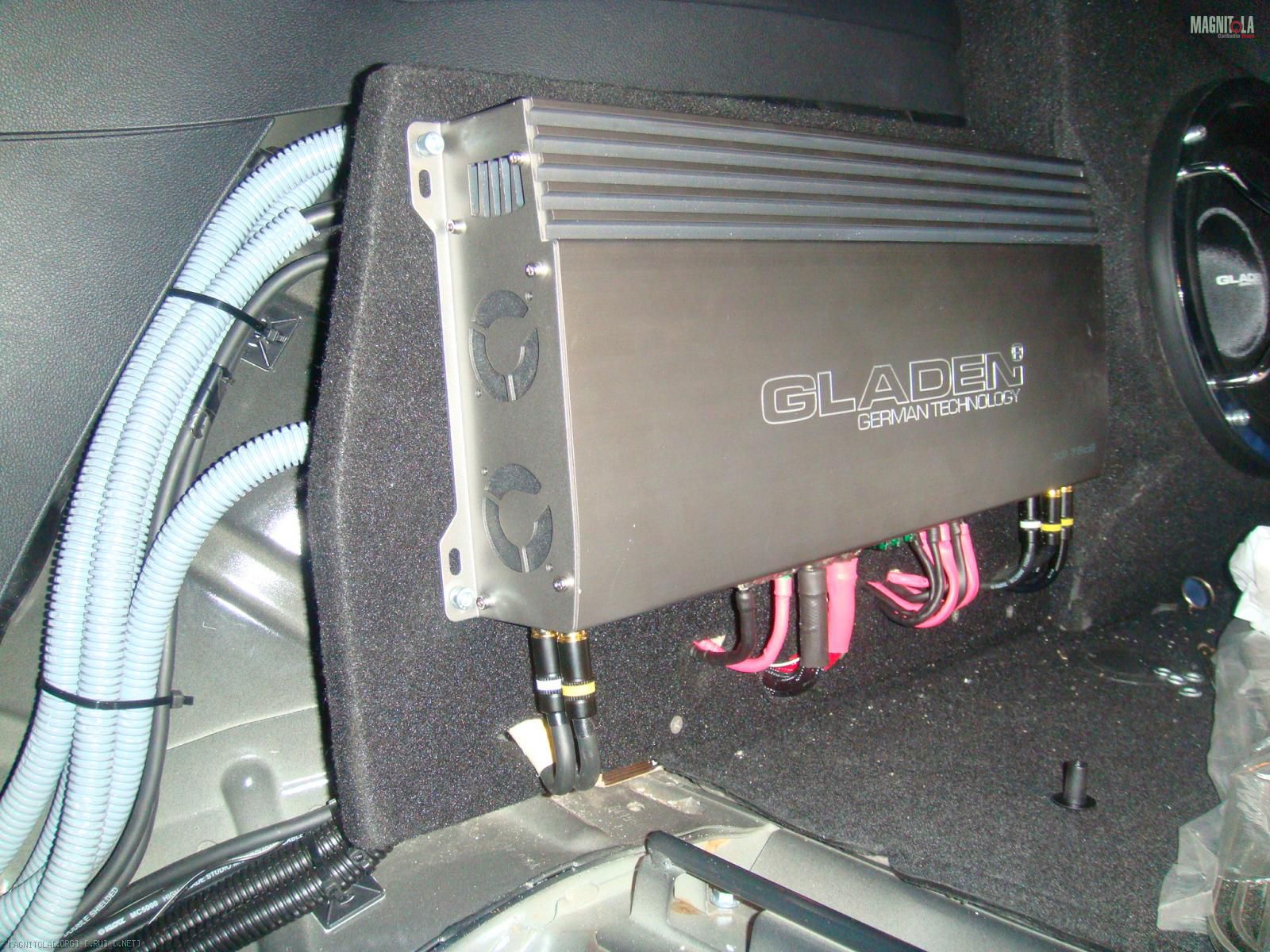

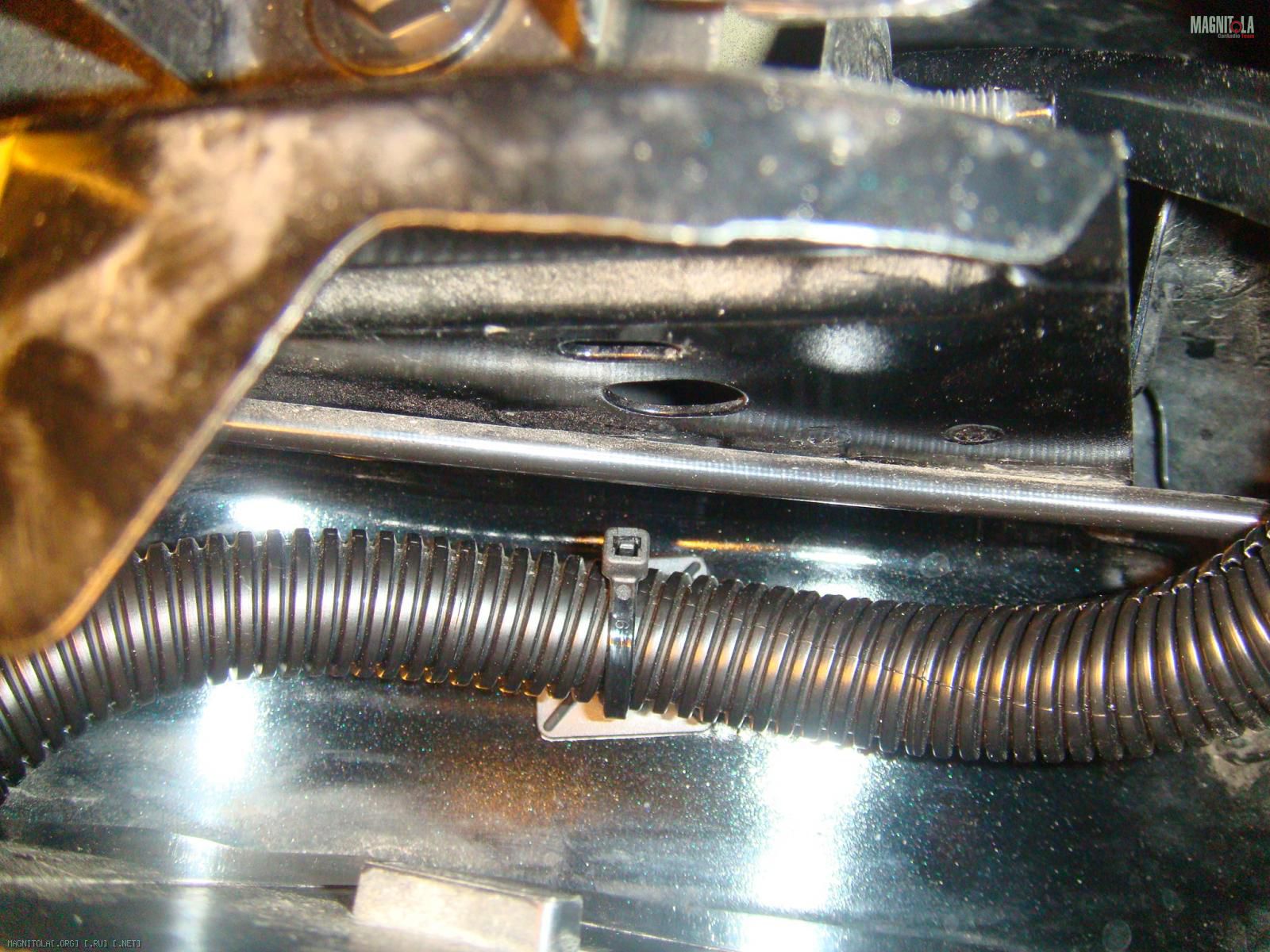

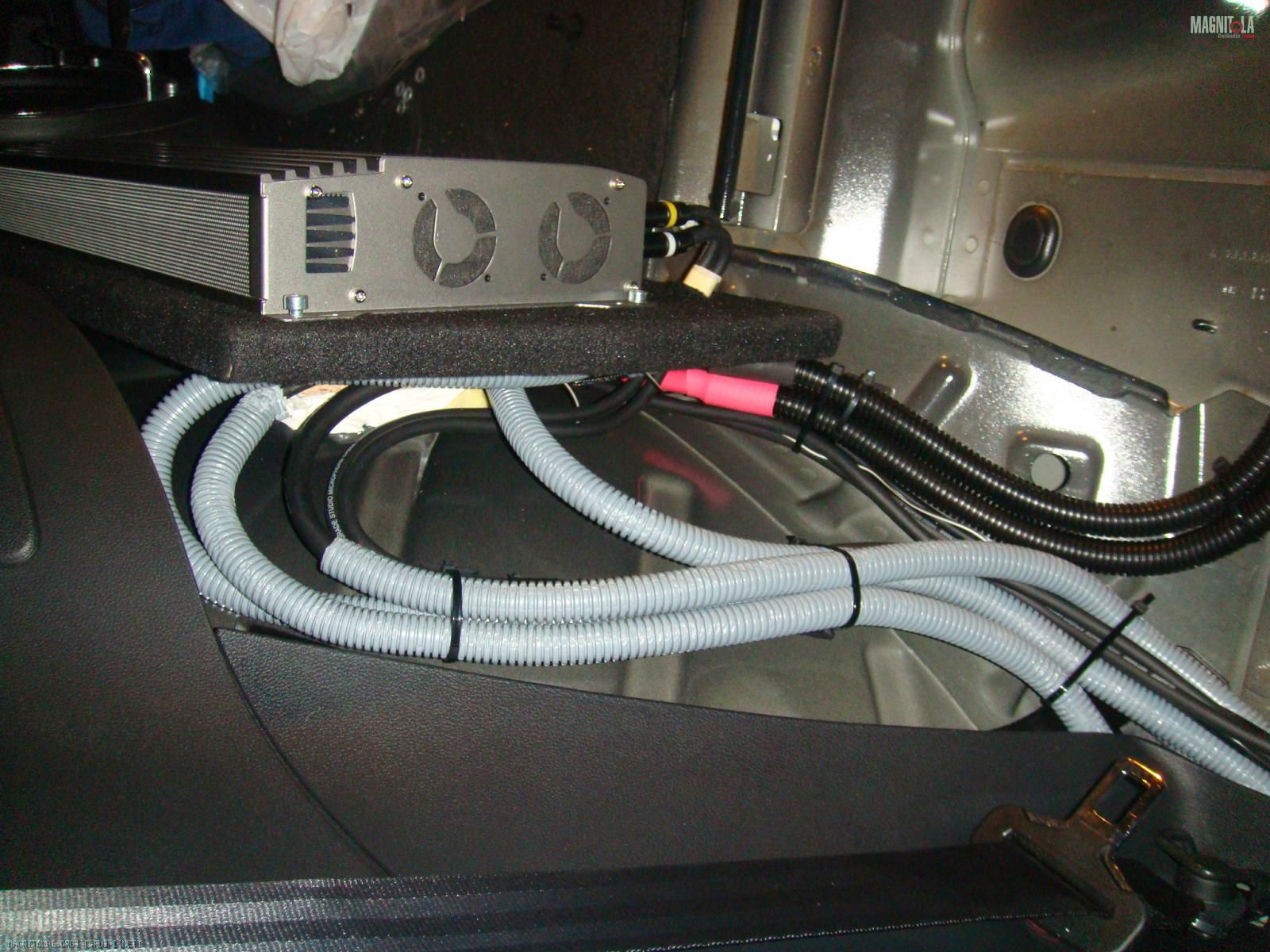

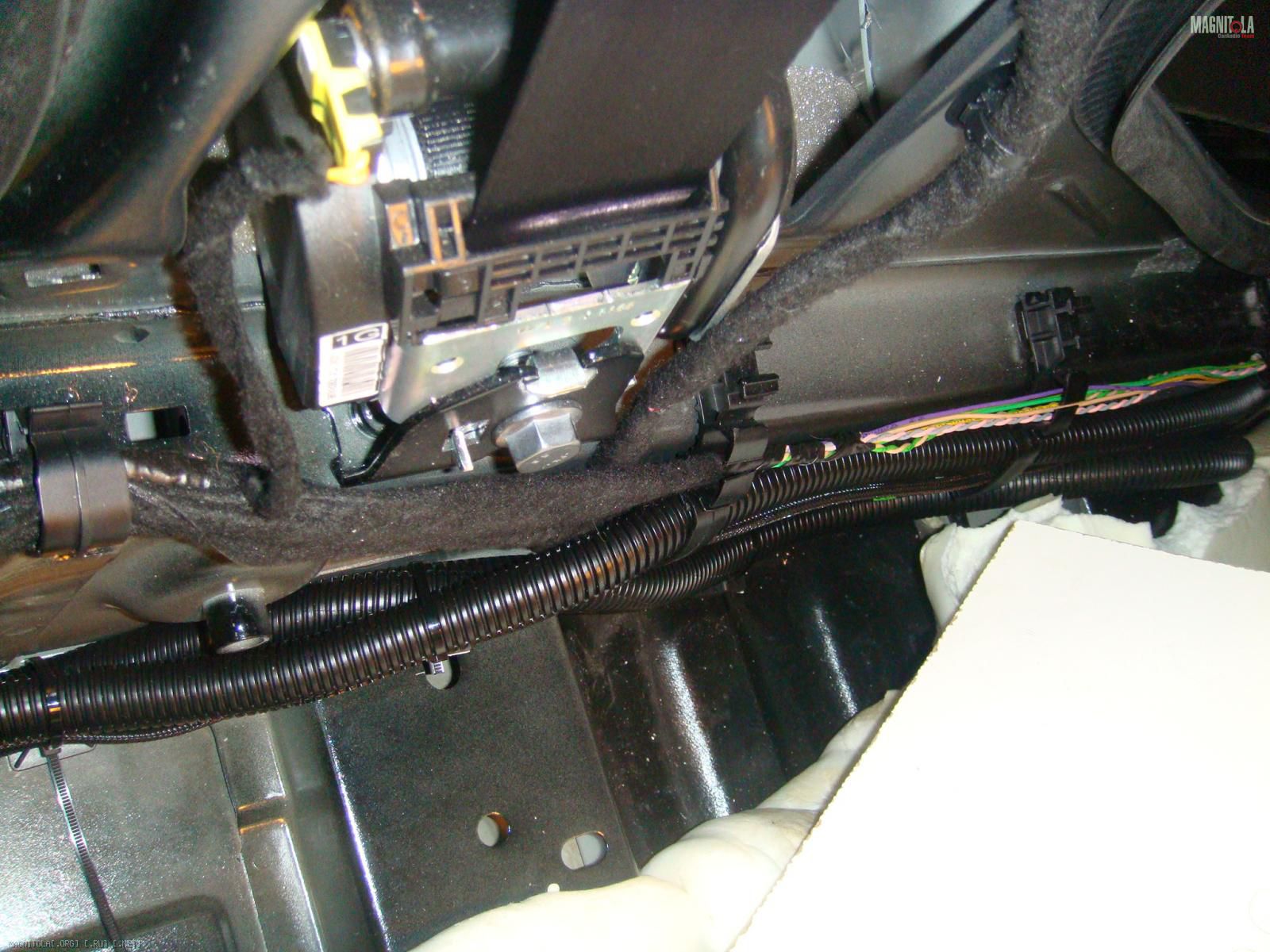

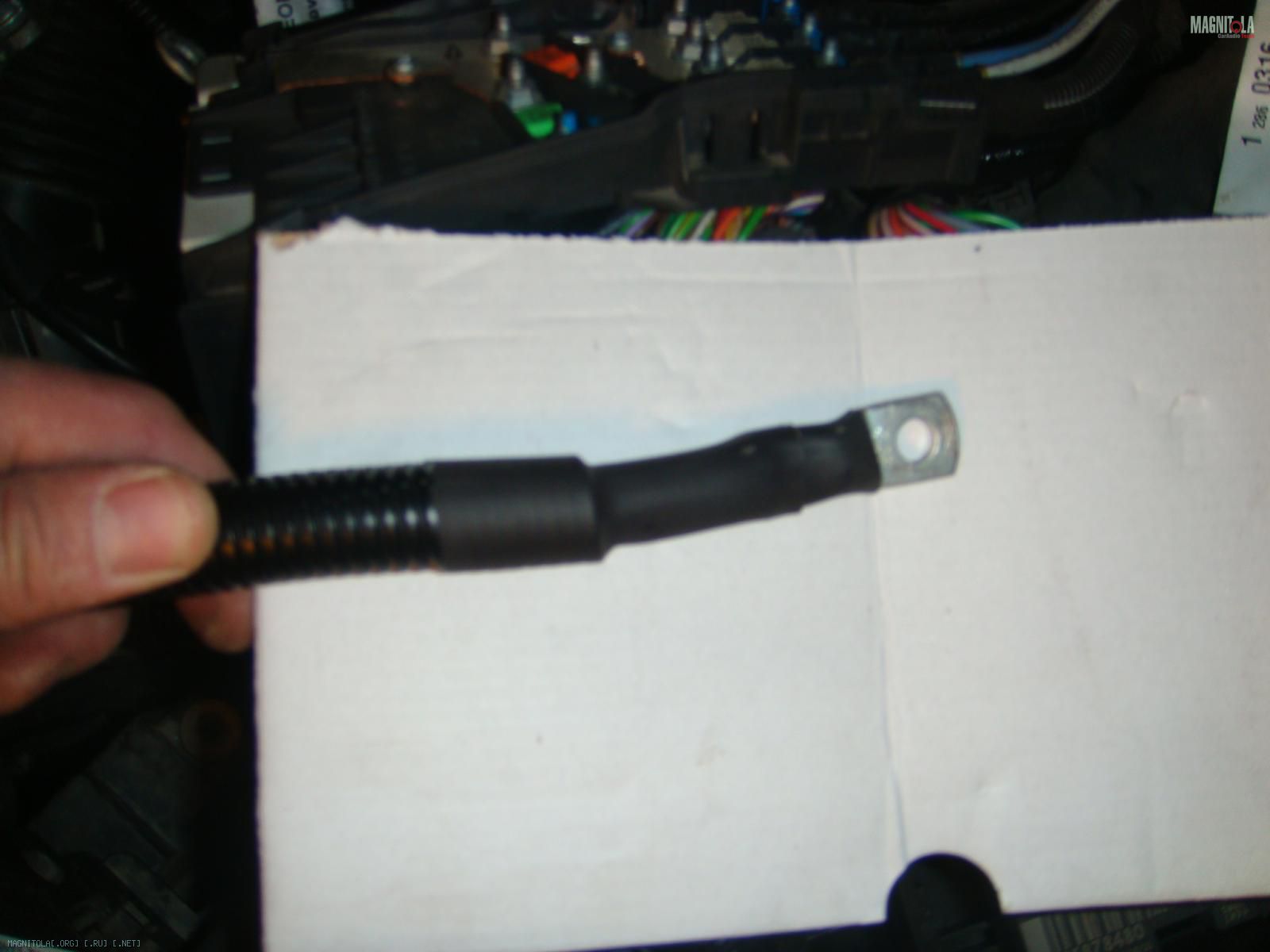

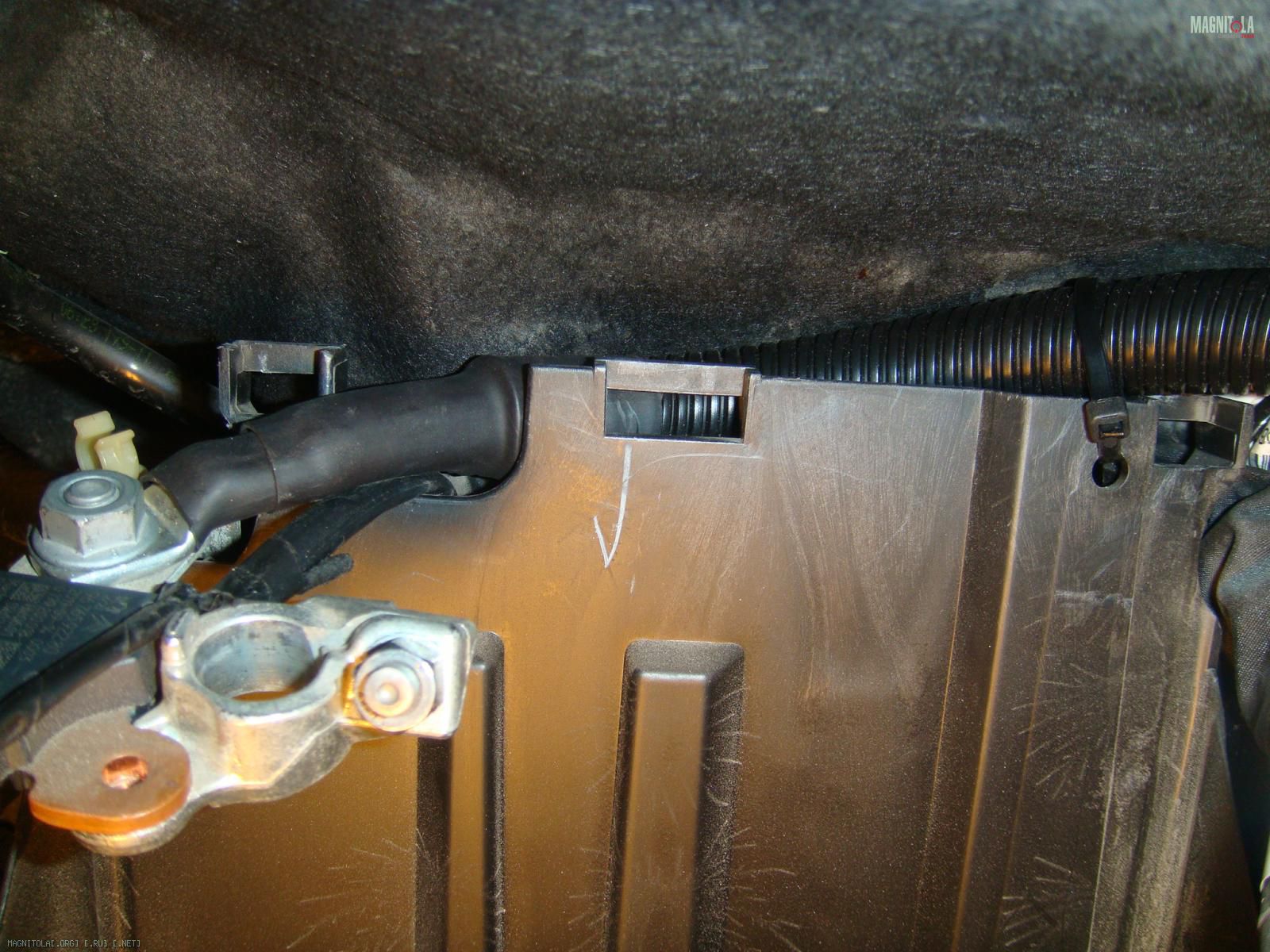

Немного подправил силовую проводку, красоту навел

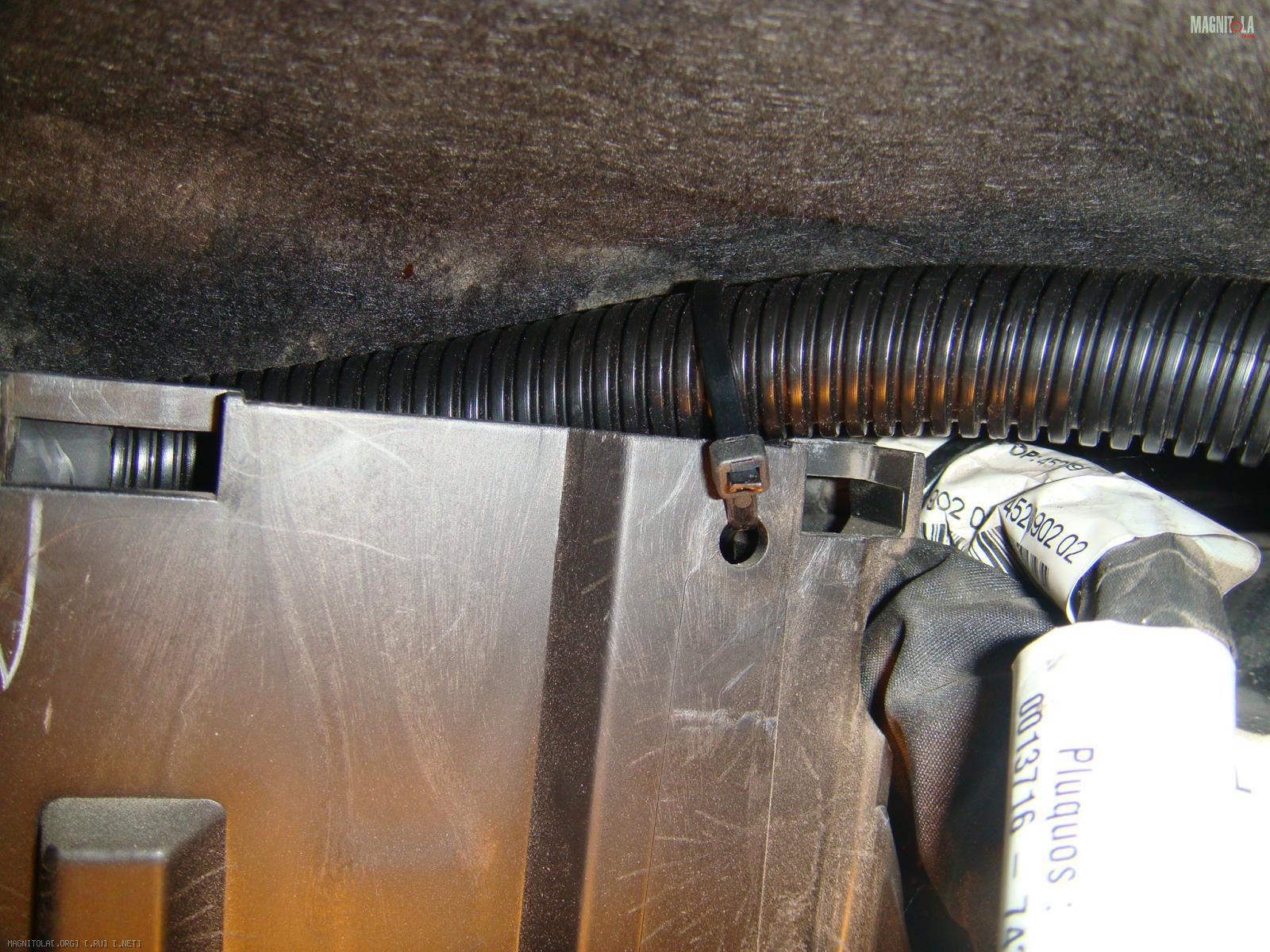

Заменил гофру на черную, закрепил на площадочки
Вложение 376624Вложение 376626Вложение 376628Вложение 376630Вложение 376632Вложение 376634Вложение 376636Вложение 376638Вложение 376640Вложение 376642Вложение 376644Вложение 376646Вложение 376648Вложение 376650Вложение 376652Вложение 376654Вложение 376656Вложение 376658Вложение 376660Вложение 376662
Со звуком пока все плохо ;(
1. Где-то поймал наводку. При 0 громкости и подгазовке в ВЧ просыпаются пчелы

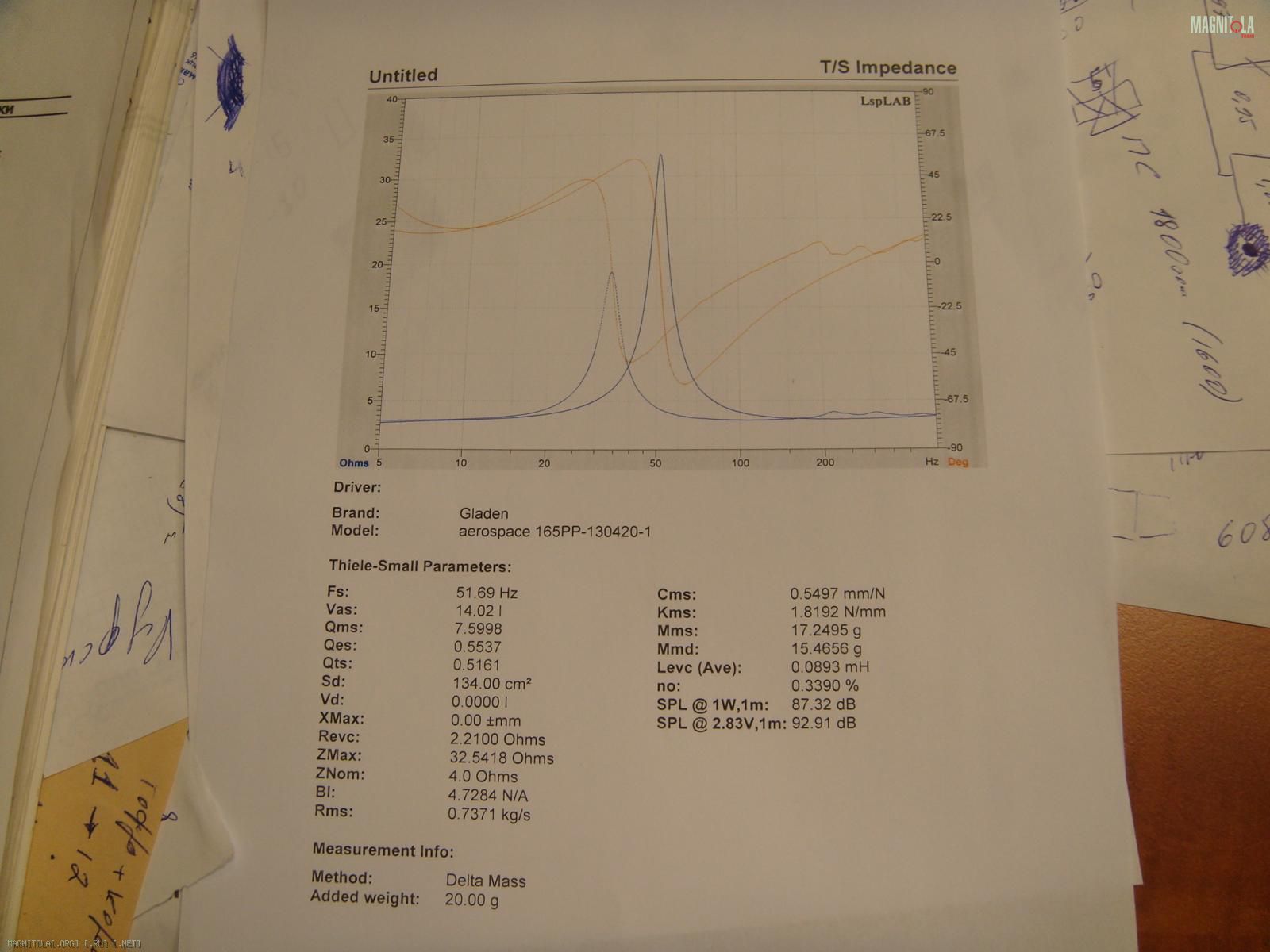

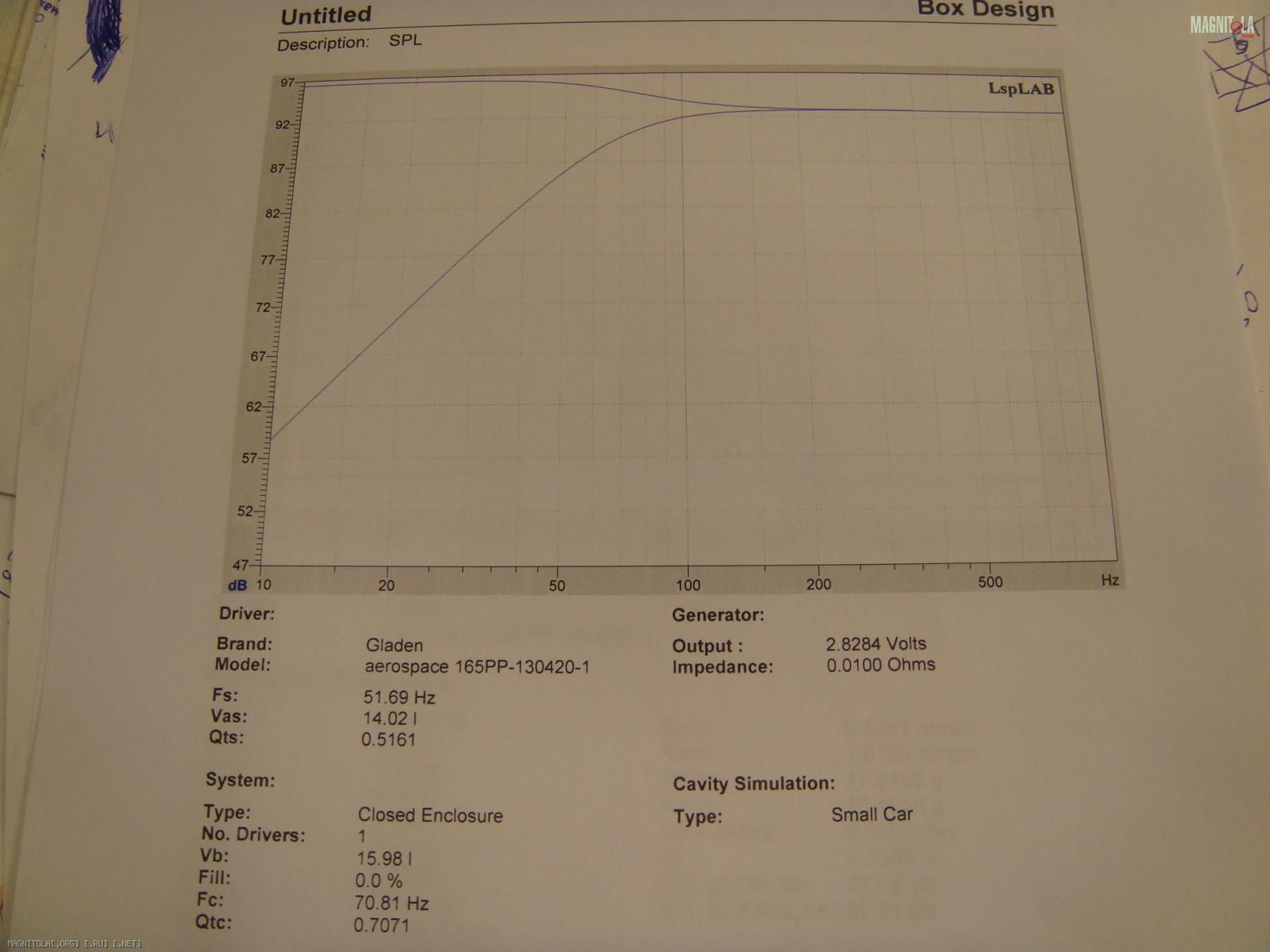

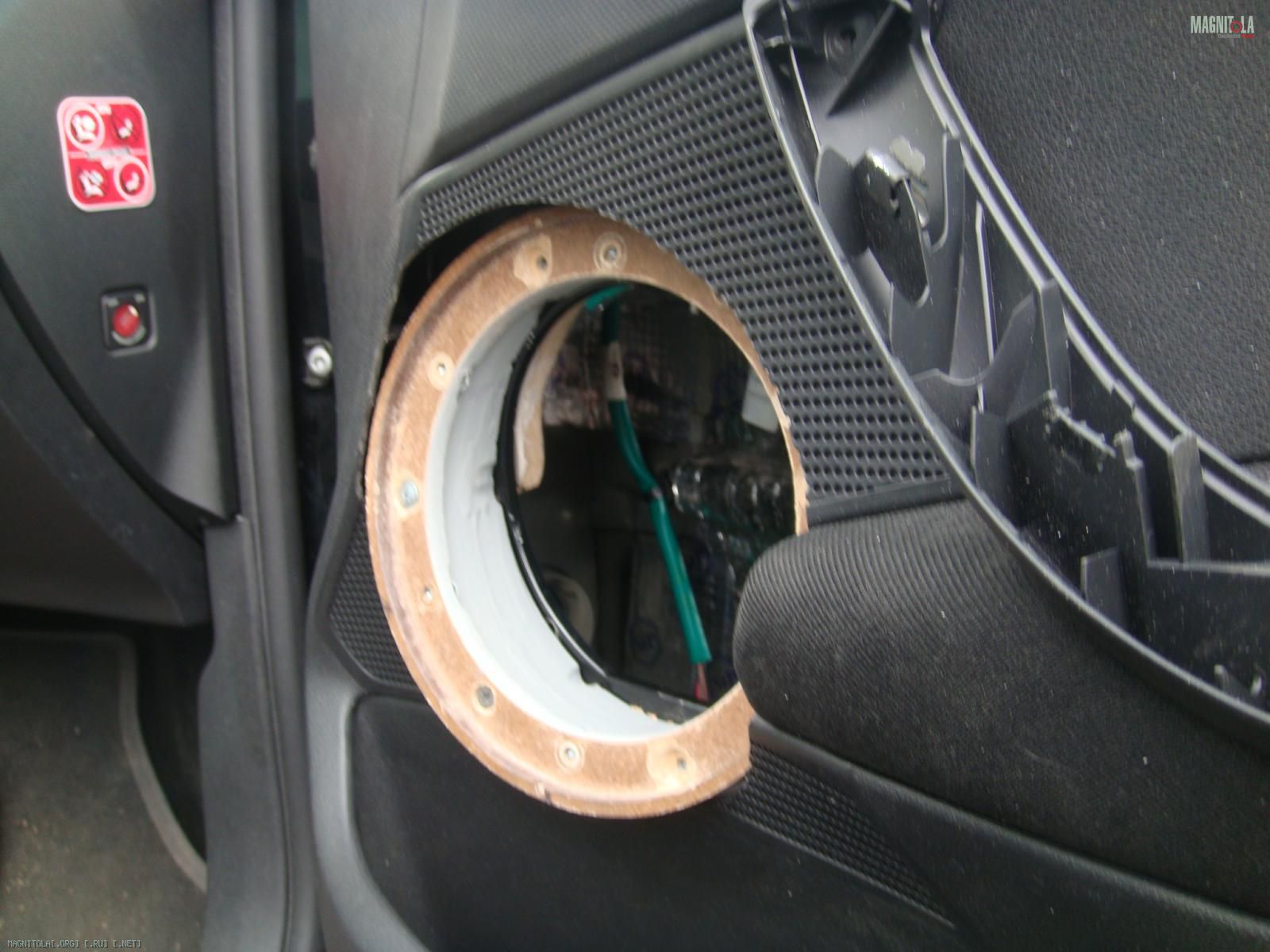

2. На мою немаленькую дверь миды не играют. Нарежу ящиков, послушаю. Ох и не хотелось дверки резать...
Вложение 376668Вложение 376670
Саб пока самый певучий.
Re: Семейный фаруwей, 308 SW НDi
Виктор, привет! Работа достойная уважения! Я свои двери на 308 так и не решился порезать, пошел другим путем, хотя с басом все было в поряде. Наводка у меня тоже была, убрать ее не смог. Все усилители у меня были подключены под сиденьями, а вот голова питалась от штатной колодки. При 0 громкости и подгазовке в ВЧ просыпаются пчелы - было точно так же.
Относительно мидов, нужно подумать, где собака порылась и почему они не играют. Можно будет подкинуть другие, например Радугу, и посмотреть.
дай мне еще ссылку на те миды, что сейчас стоят в дверях
Вложений: 5
Re: Семейный фаруwей, 308 SW НDi
Апгрейд продолжается:

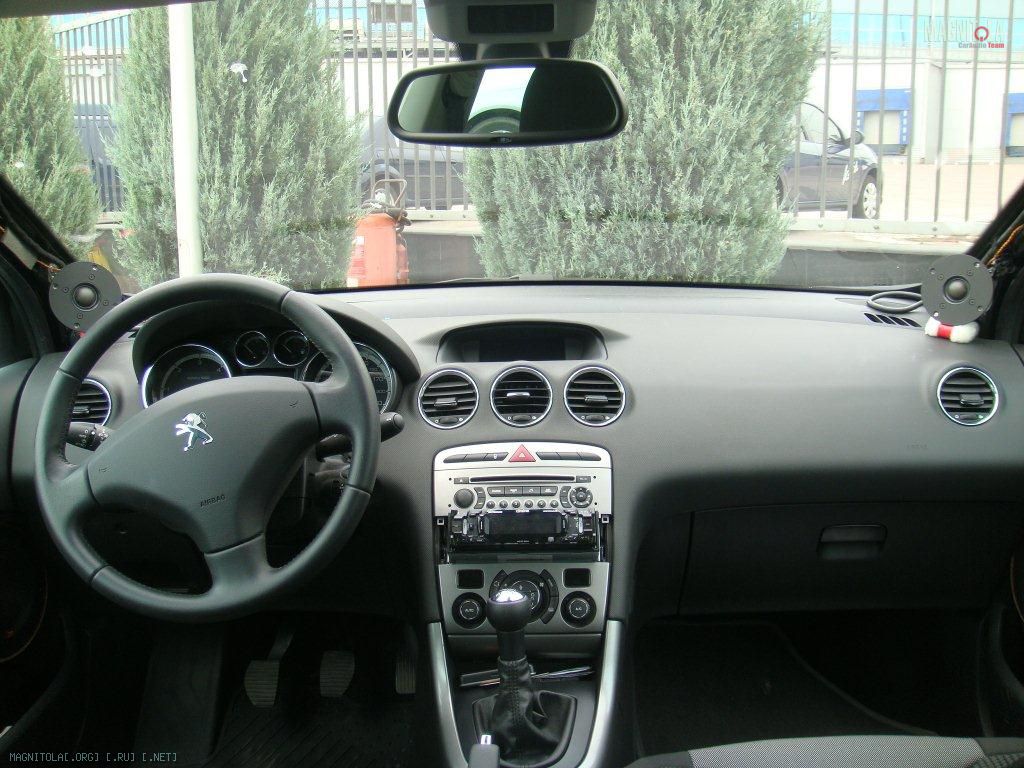

Заменил ВЧ на Сканы 9700
Вложение 410344
Заметил изменения в лучшую сторону. Расширился диапазон слышимых моими ухами частот.
6 канальный усилитель пока работает с сабом.

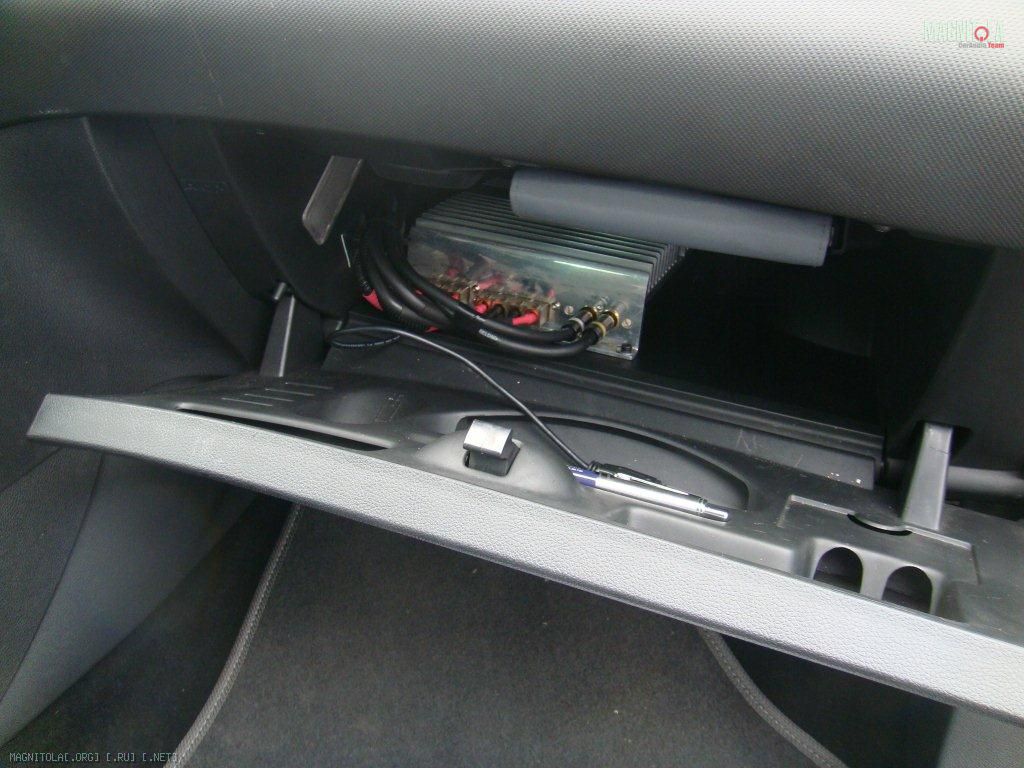

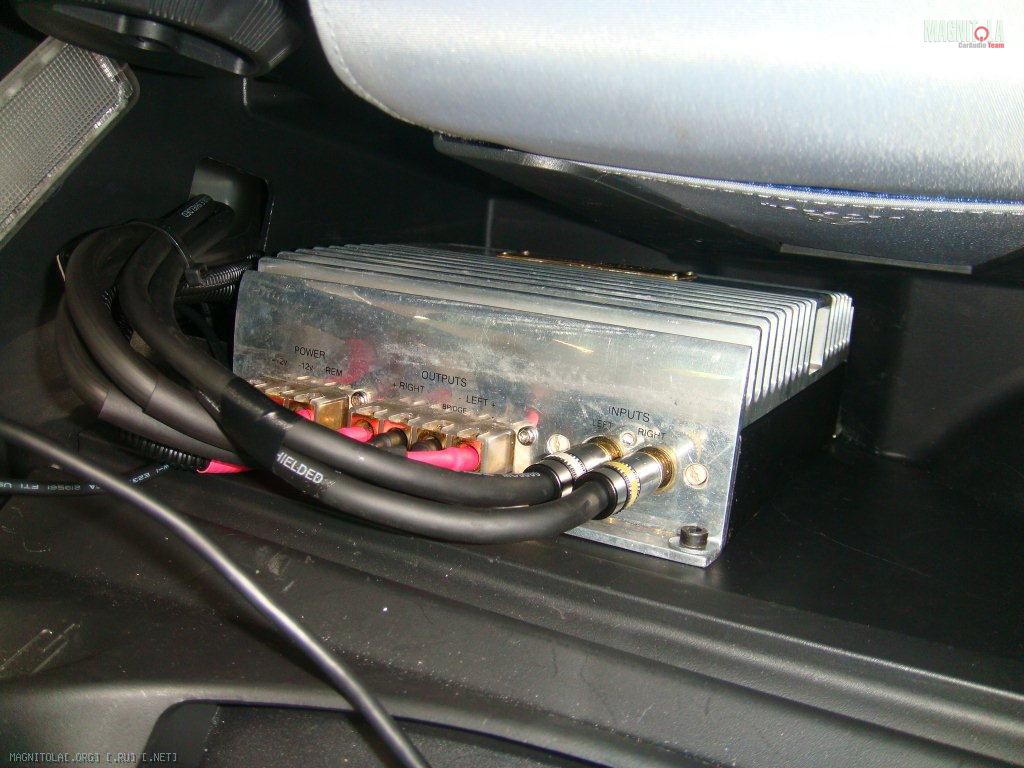

На ВЧ поставил Генезис см100.
Удобненько прижился в бардачке.
Тут мои ухи разницы не заметили. Настройка у спеца покажет.
Зато ушли "пчелы" из ВЧ при подгазовке.
Вложение 410350
Вложение 410352

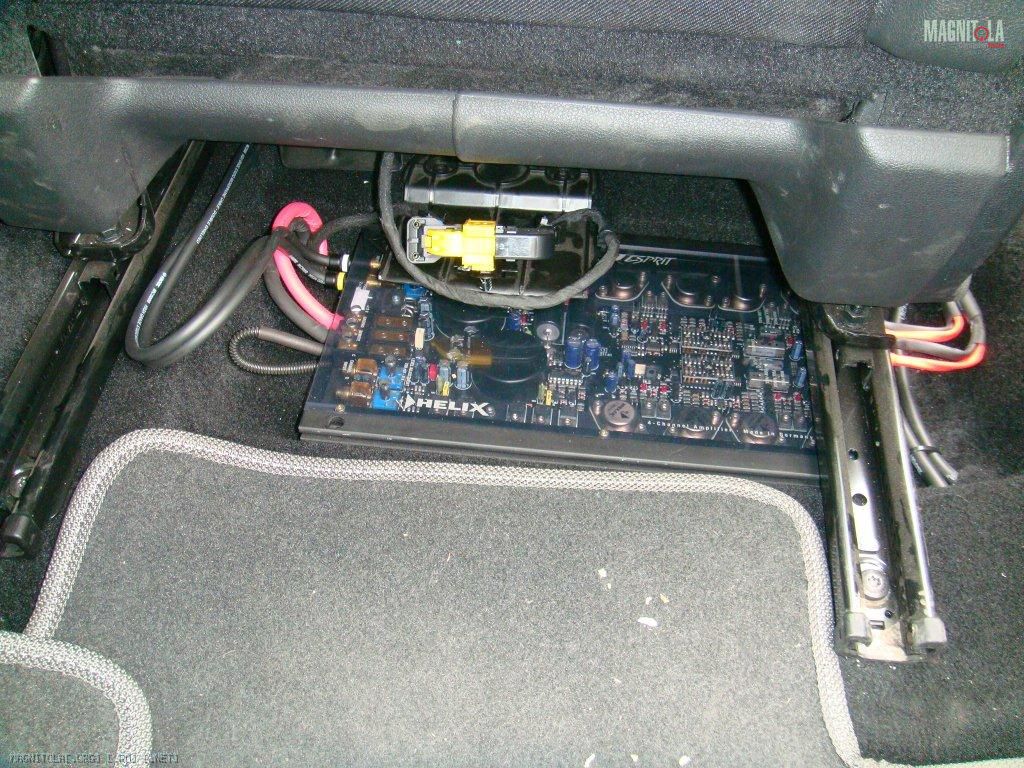

На мид играет Хеликс н400 эсприт.
В ямку залез как родной.
Барабаны стали чуть пожестче, понапористей. В остальном так-же как и от шестиканальтика.
Кстати, может кто подскажет, для мостового подключения нужен разветвитель рца?
Вложение 410354

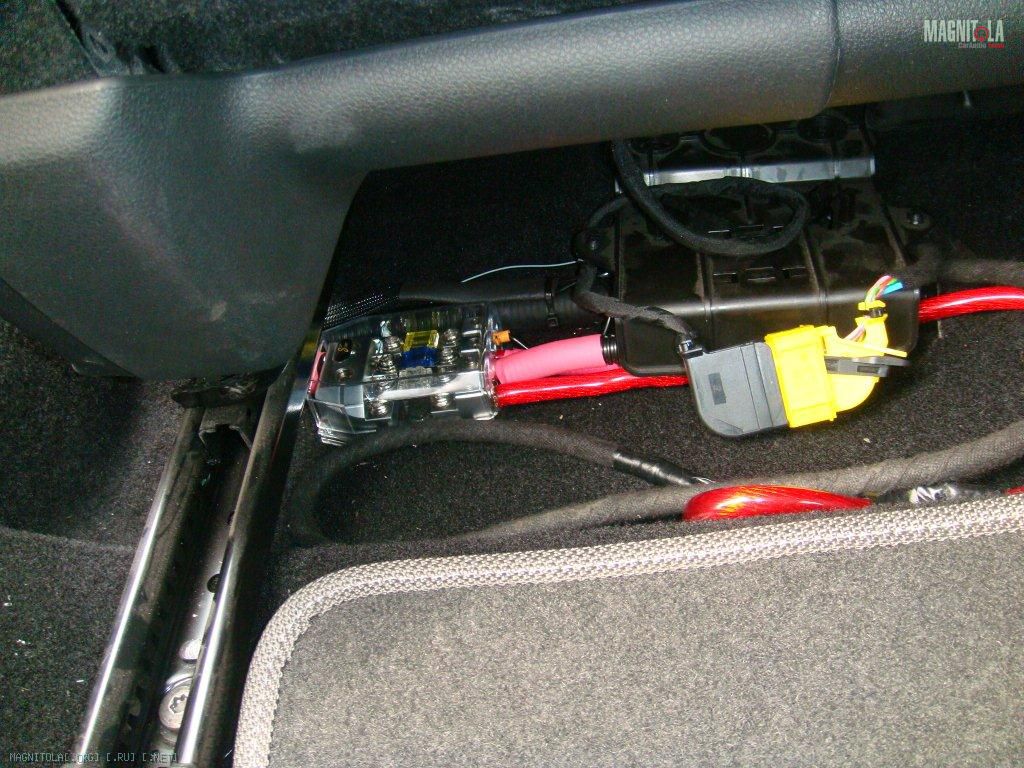

Дистрибьюторы разместились под водительскиой сидухой
Вложение 410356
После настройки подумаем что дальше менять целесообразно
Re: Семейный фаруwей, 308 SW НDi
А зимой Хеликсу н400 сыровато не будет?
Re: Семейный фаруwей, 308 SW НDi
Печка подогреет ;)
Спереди к нему не поберешься, а сзади закрою
Вложений: 1
Re: Семейный фаруwей, 308 SW НDi
Хеликс таки слабова оказался для мидбаса.
На громкости выше средней идут искажения

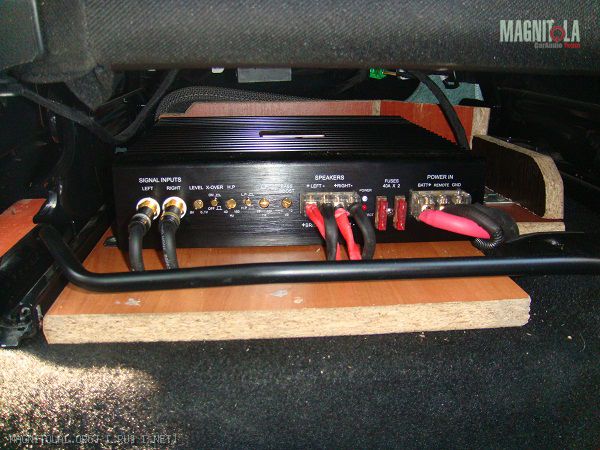

Теперь вместо него стоит E.O.S. AE-2110, греется
Вложение 416024
Re: Семейный фаруwей, 308 SW НDi
Цитата:
Сообщение от
PSW308 Теперь вместо него стоит E.O.S. AE-2110, греется
Хм. Обдув делать на открытом пронстранстве бессмысленно. Может его приподнять немного для лучшей вентиляции.
Вложений: 1
Re: Семейный фаруwей, 308 SW НDi

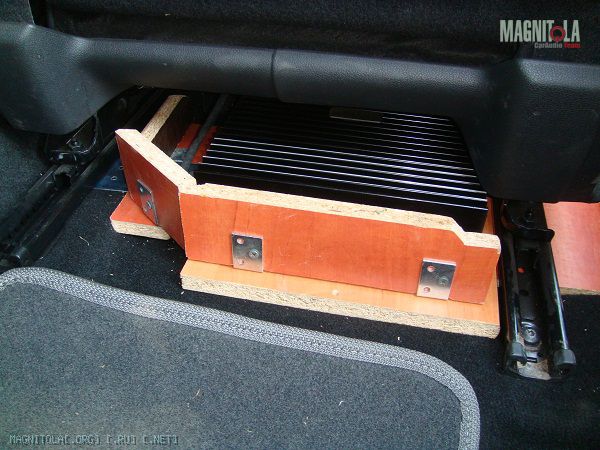

Там какбы не совсем открытое пространство (или частично закрытое).
Вложение 415990
Но оно реально работает. Через 10-15 минут работы температура корпуса опускается до нормальной комнатной.
После настройки лишнее подрежу, обтяну карпетом, и возможно сверху крышечку от пыли положу.
"греется" - я имел в виду акустически а не температурно ;) так как при смене уся разницы при "тихо/средне-тихо" не услышал, при "средне-громко" стало чище. В подаче звука тоже разницы не уловил
Вложений: 10
Re: Семейный фаруwей, 308 SW НDi

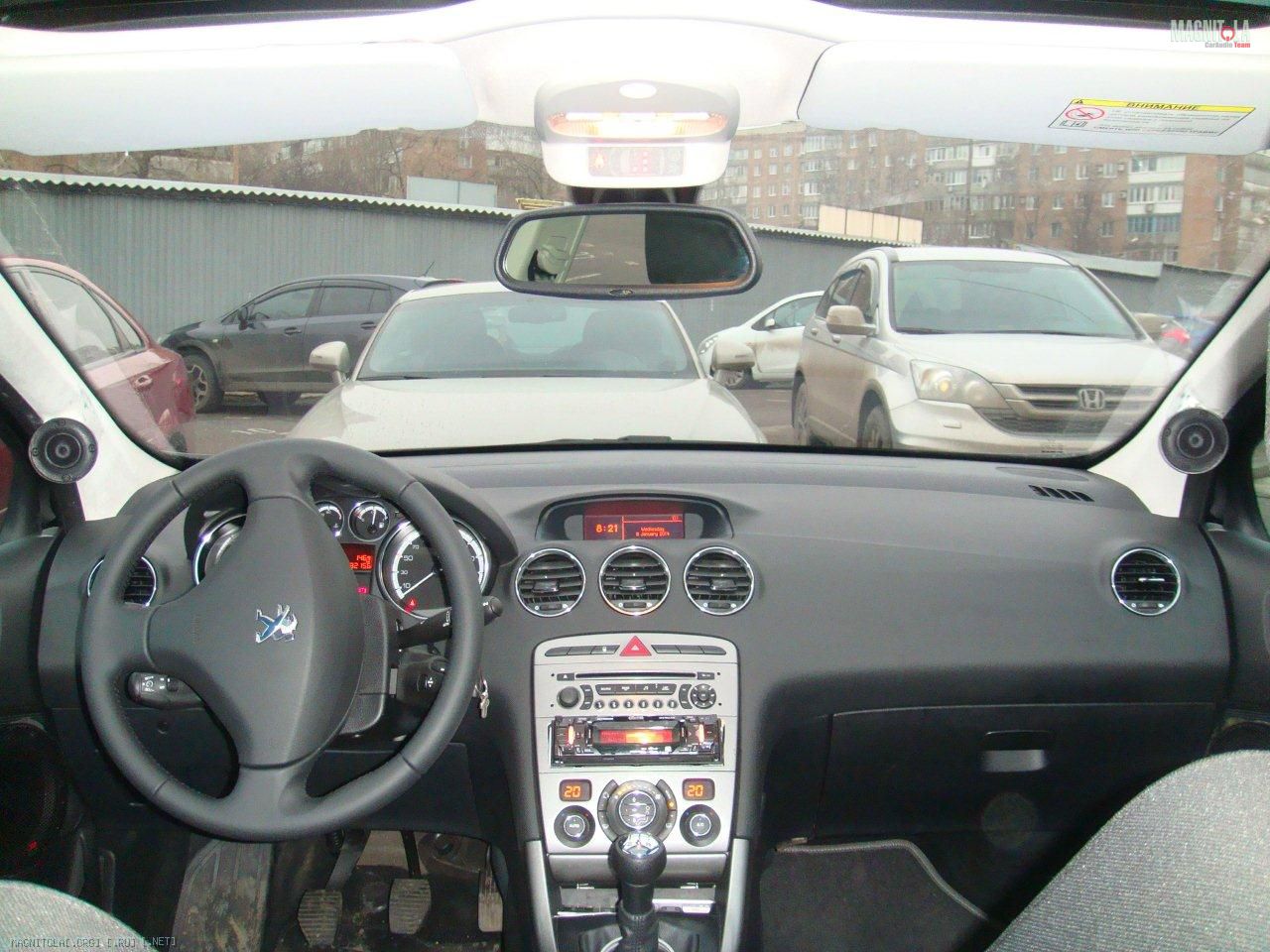

Ура, нашлась карта памяти от фотика!
Осенью доработал инсталл, надеюсь с наступлением тепла останется косметическая доработка.

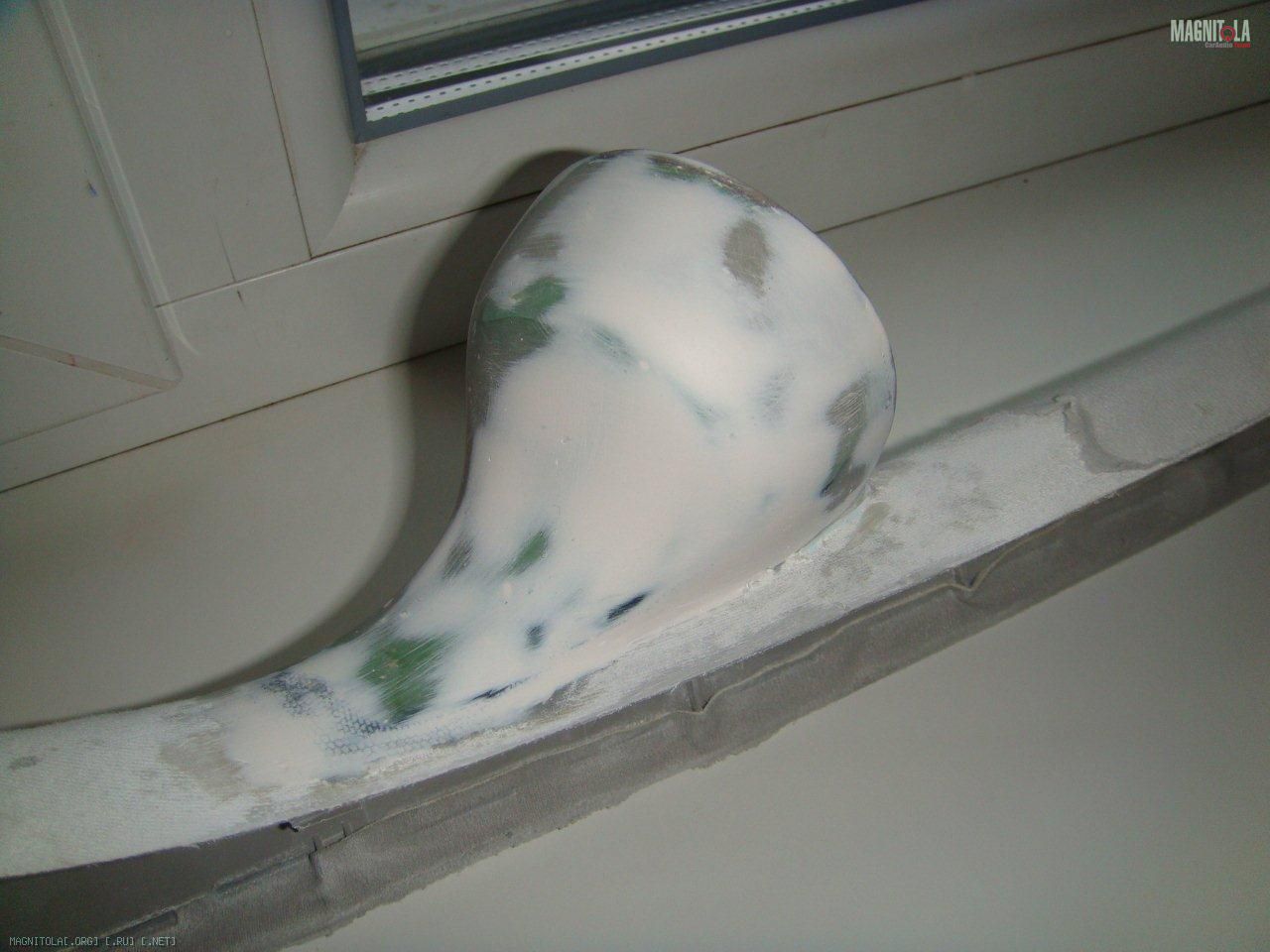

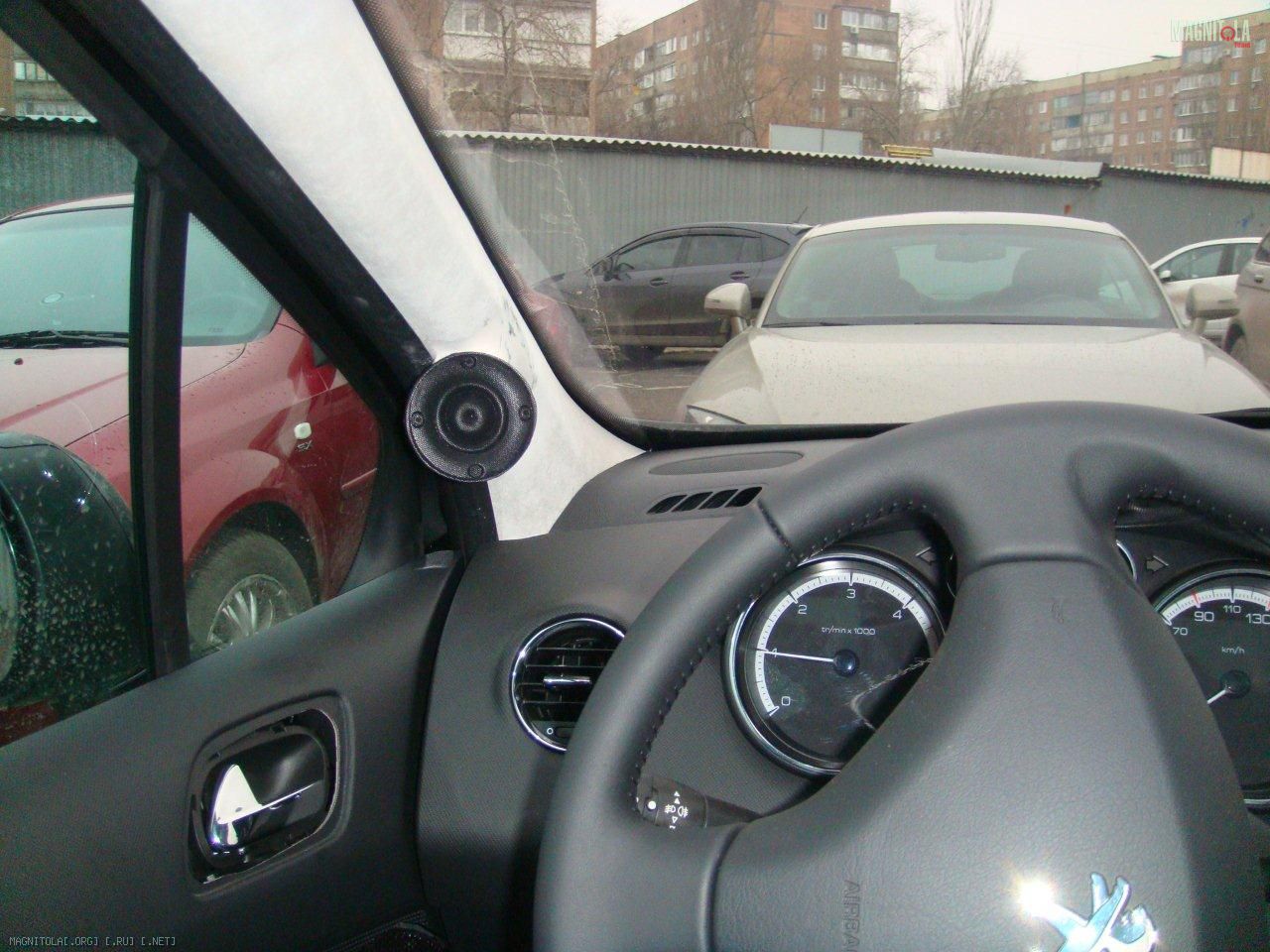

ВЧ трудится SB акустик 29е. Нравицо!
Вложение 500812
Вложение 500814
Вложение 500816
Вложение 500818
Вложение 500820

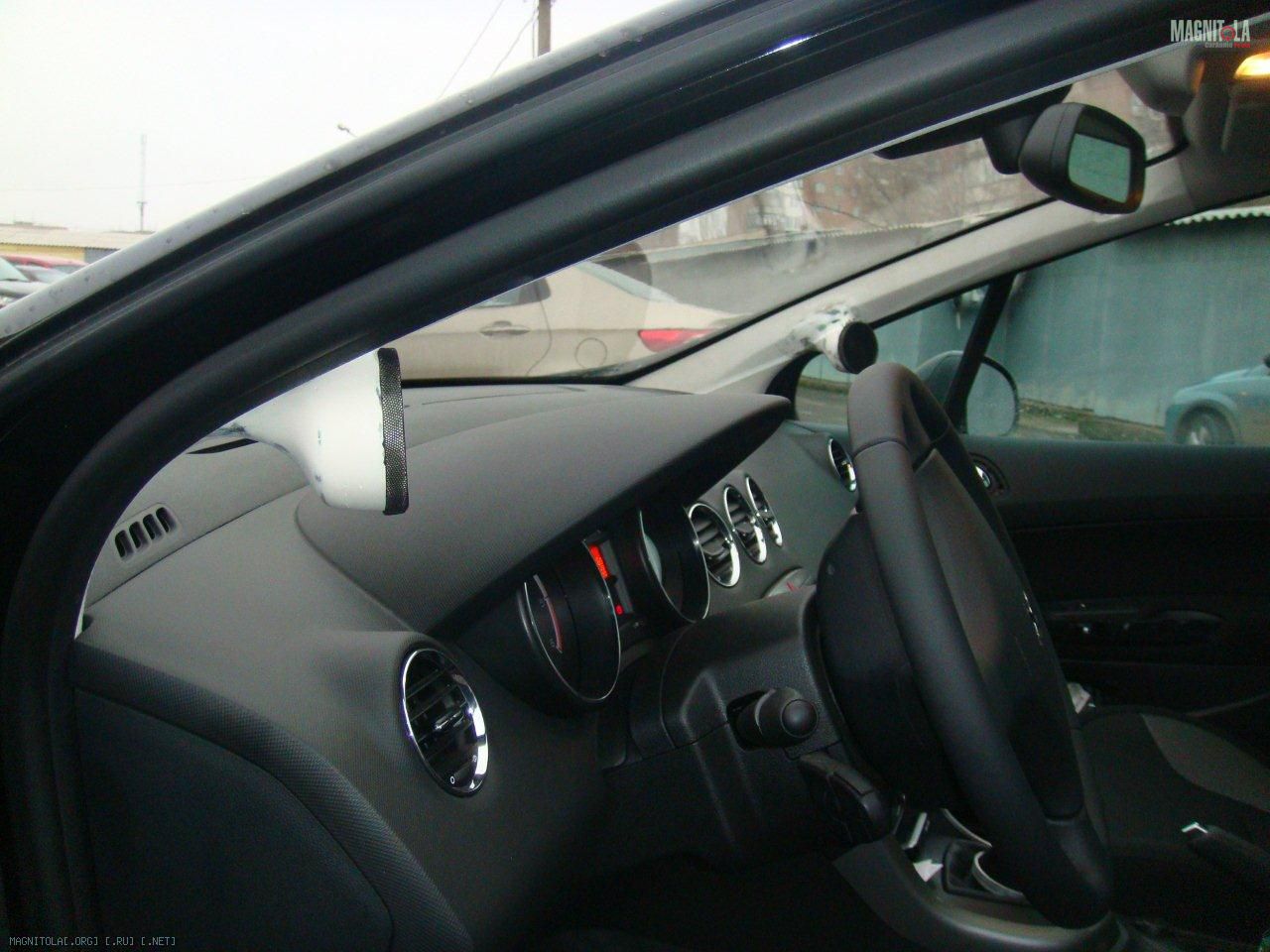

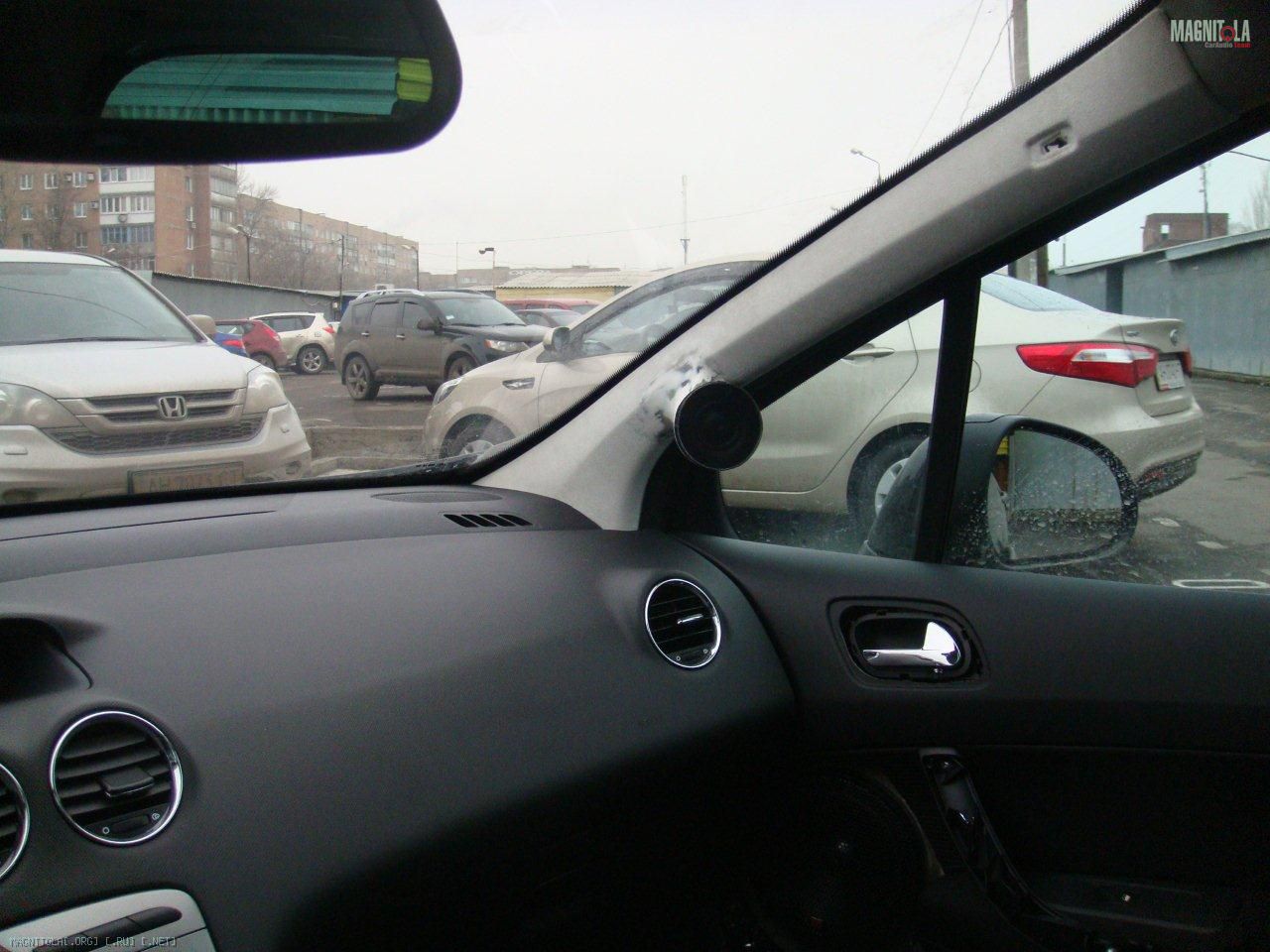

Обзор не закрывает, обдуву не мешает.
Вложение 500802
Вложение 500804
Вложение 500806

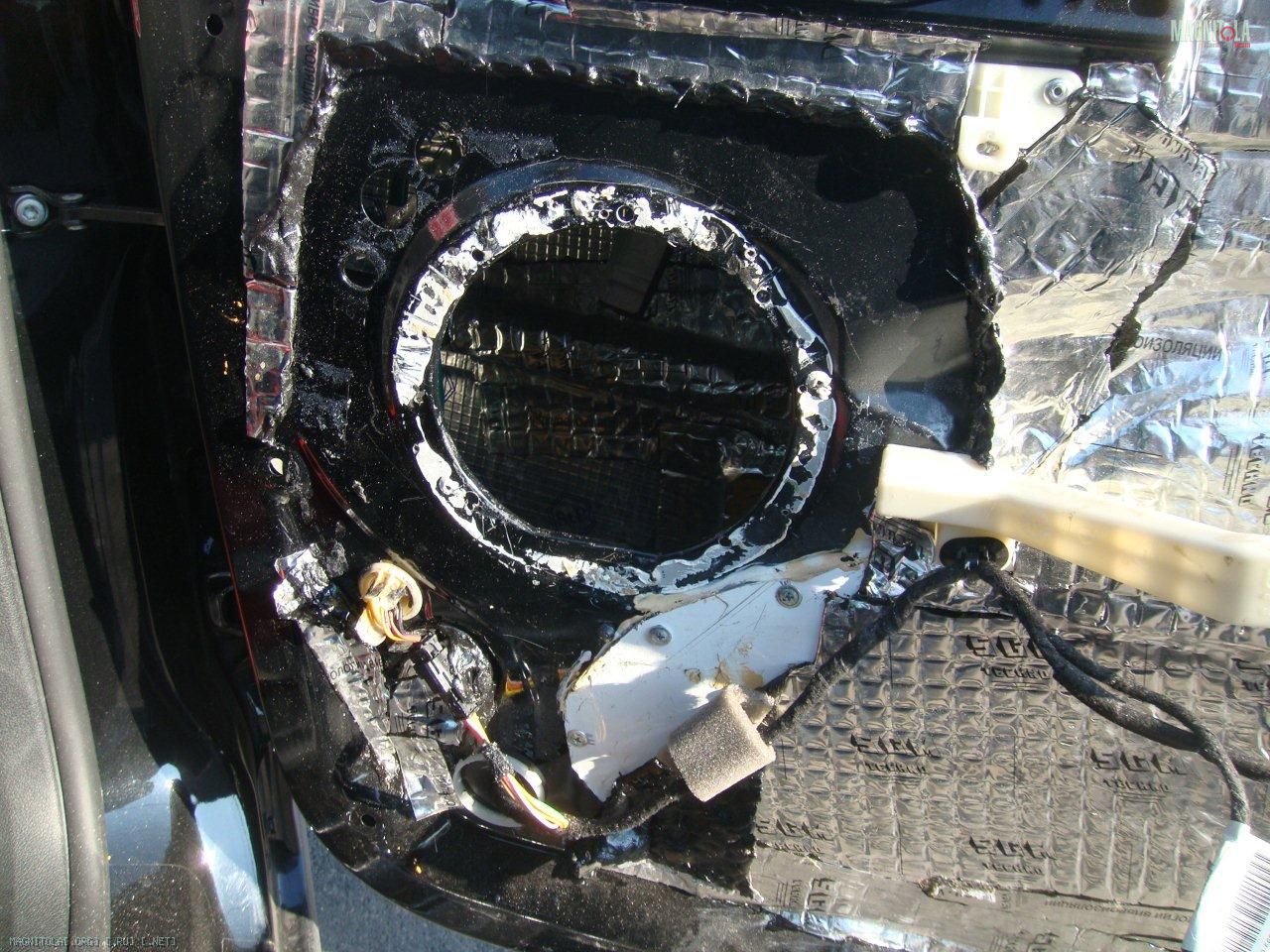

Небольшой доворот на сидения
Вложение 500808
Вложение 500810
Re: Семейный фаруwей, 308 SW НDi
Немного тонковато (это я про толщину стекломата) а так очень хорошо!
Re: Семейный фаруwей, 308 SW НDi

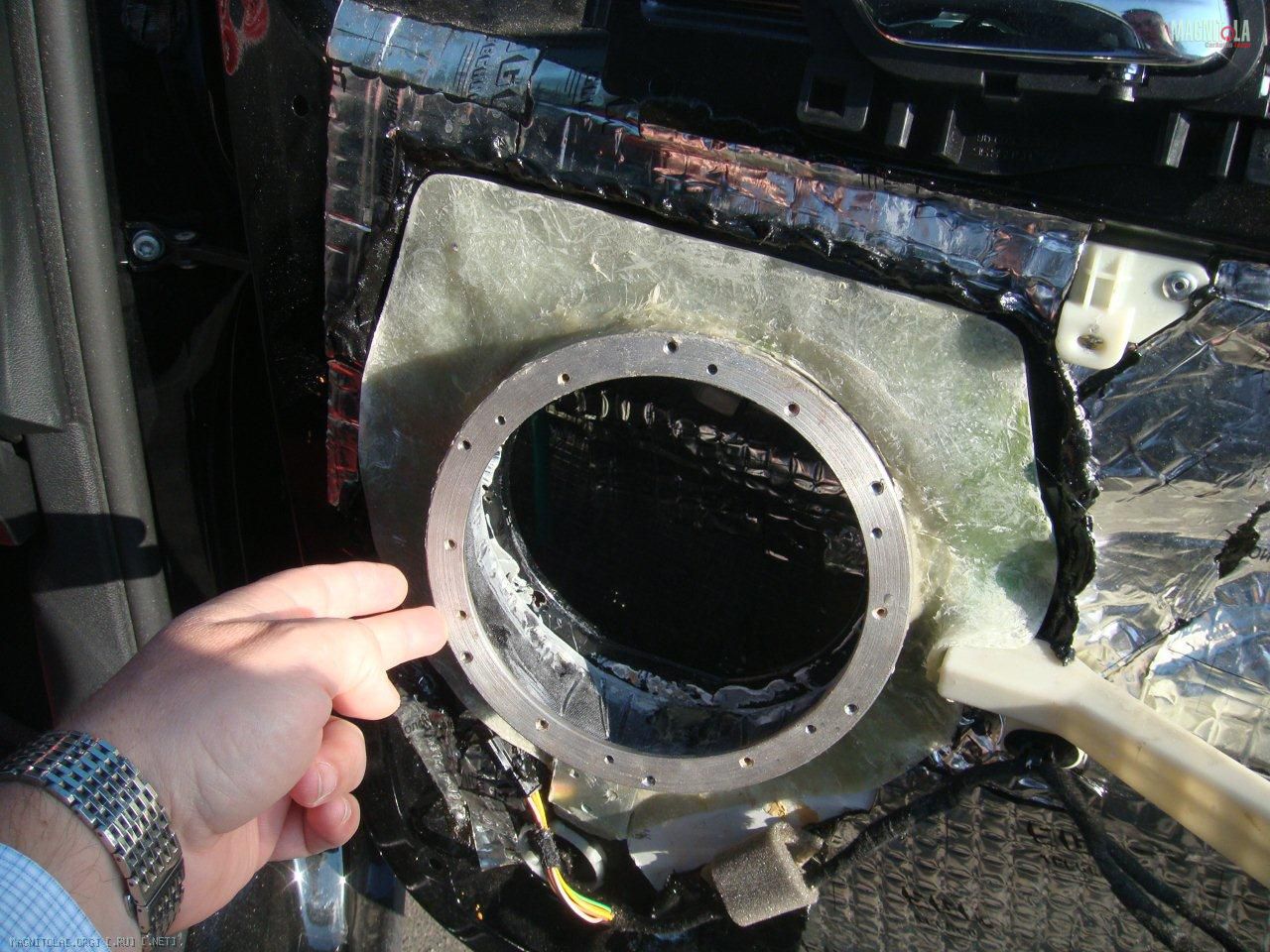

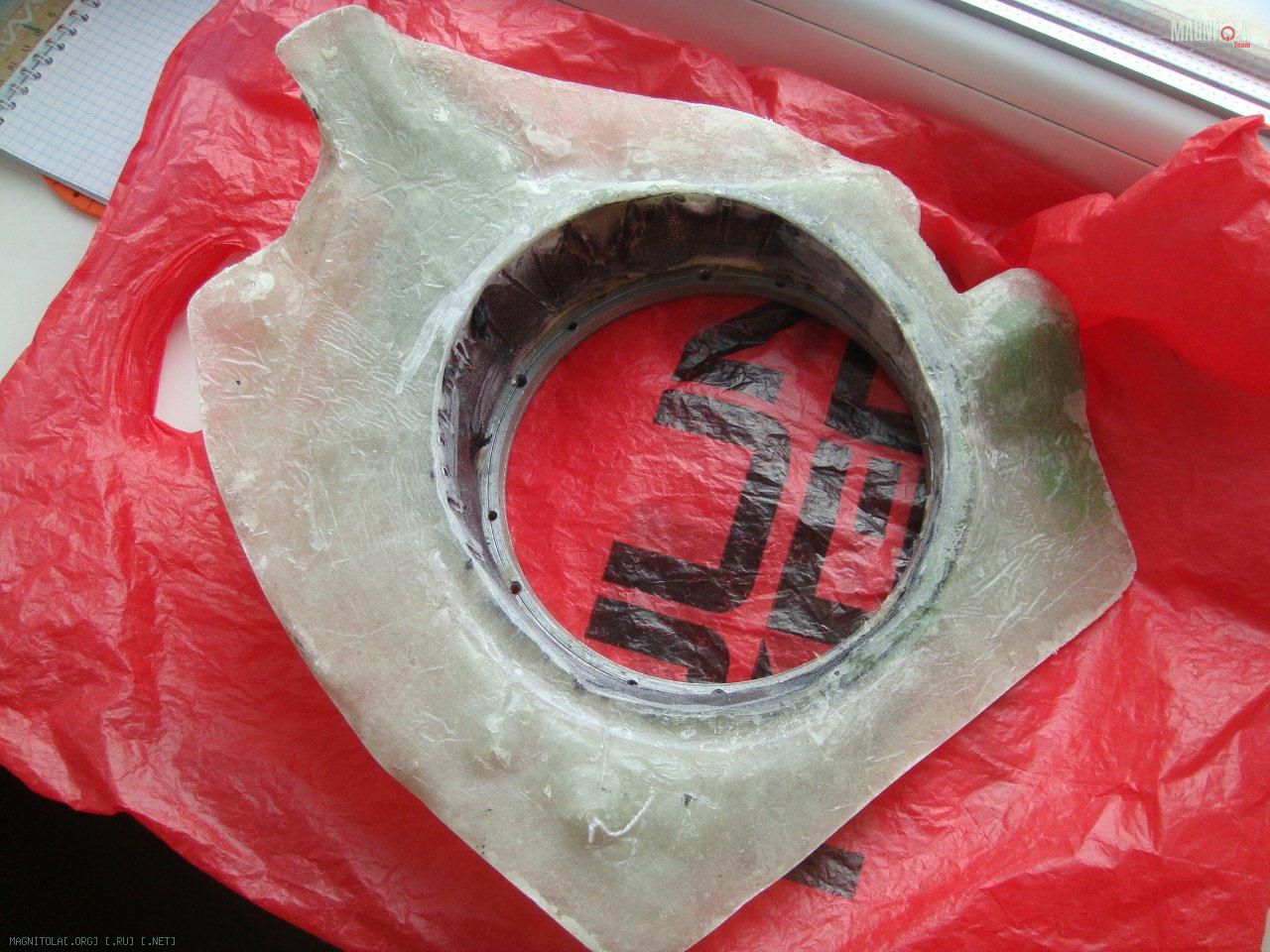

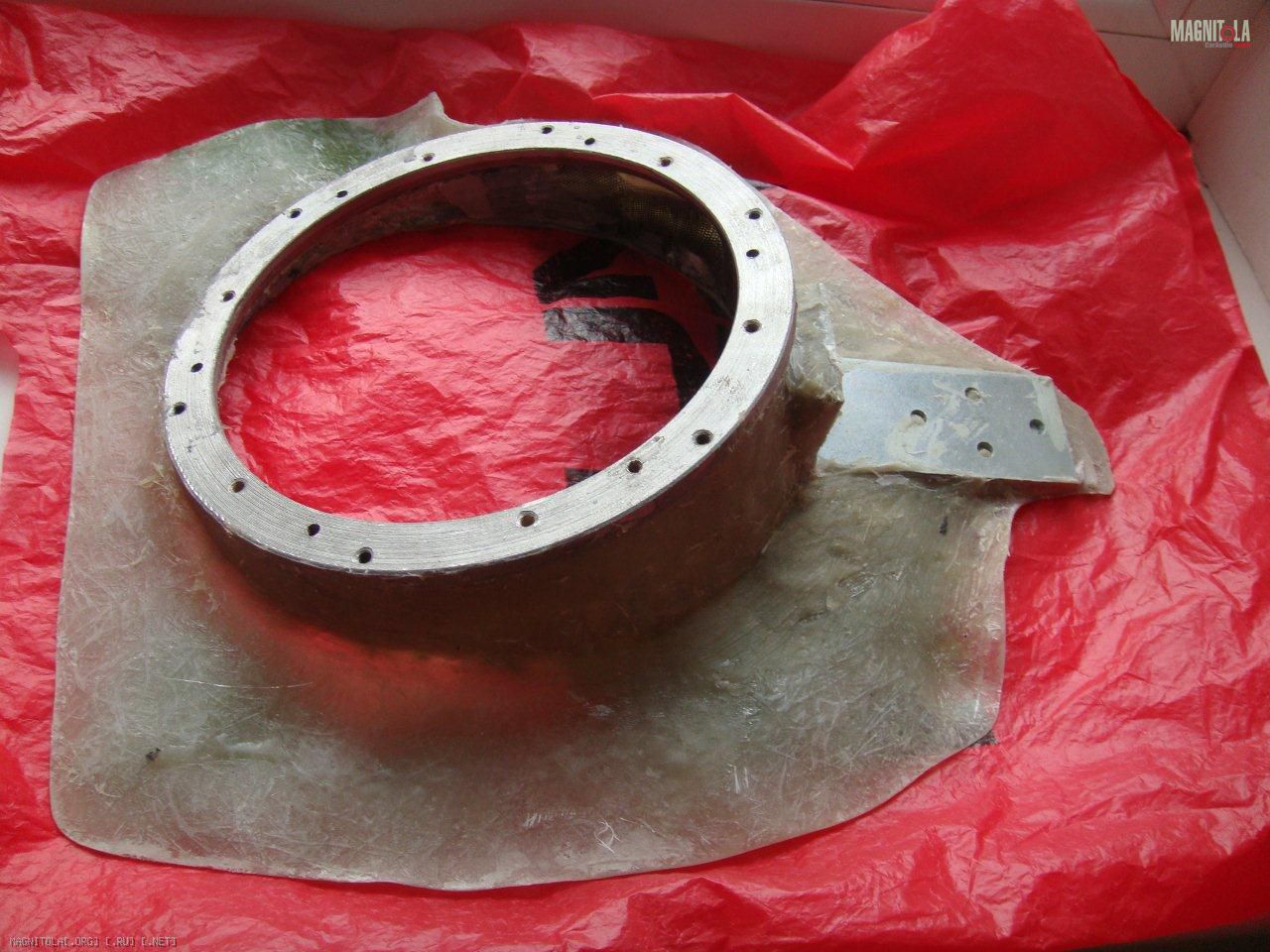

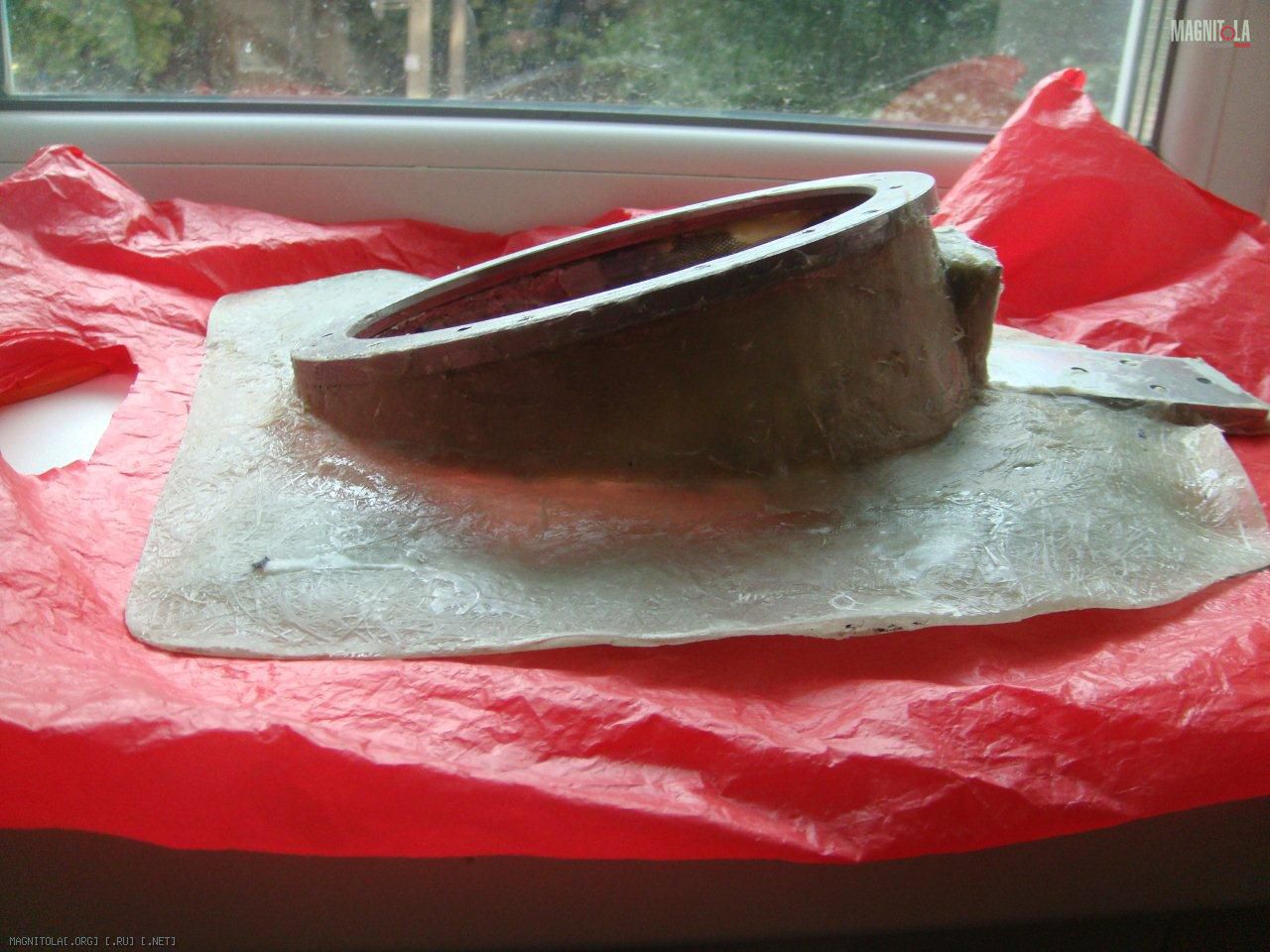

В окончательном варианте получилось 4-5мм края, а основа 7-8мм. В теле проложены мет. пластины. Стануто болтами. 6 на колодец (изнутри к кольцу с резьбовыми отверстиями), 8ю притянут к филенке. Руками шевеление незамечено. Плюс весу каждый по 1,5 кг. Думаю, это оптимум
Вложений: 8
Re: Семейный фаруwей, 308 SW НDi
На днях вспомнил, (нашел случайно в барахле с инструментами) колечки летом вырезанные. :)

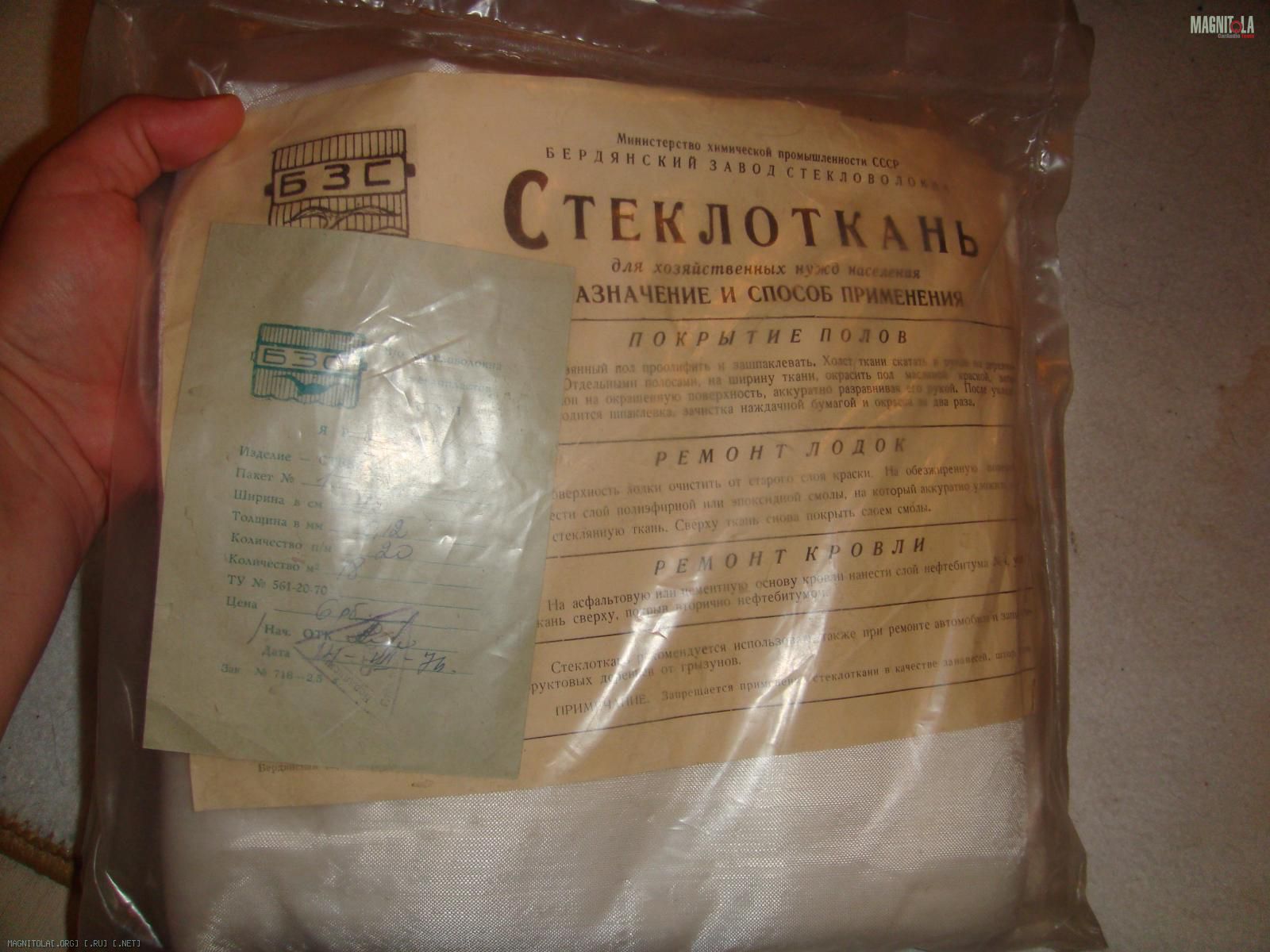

Пока их вырезали (безплатно, зато долго :) ) сделал времянку из стеклоткани и натянутой стрейч сетки
Колечки не совсем одинаковые вышли, оно не садится (наждак мне в руки)
Вырезаем два кружочка из мидовой сетки и внатяг в колечки.
Шлифонуть и покрасить - ваще огонь будет :good:
Вложение 525742
Вложение 525744
Вложение 525748
Вложение 525750
Вложение 525752
Вложение 525754
Вложение 525756
