Инсталляция SQ в Новый автомобиль CRUZE седан

Собравшись с мыслями на кухне позднем вечером решил выложить начало работ на общее обсуждение.
Автомобиль был куплен в ноябре 2012 года с салона, прошел первое то. Долгие месяцы разбиралось то что осталось с предыдущего инстала выбиралось и докупалось. По итогу имеем следующие компоненты:

Головное устройство заменено на Intro 2218
Процессор Mosconi Gladen DSP 6to8 (подключается к ГУ через высокоуровневые входа)
К процессору куплен Bluetooth модуль для DSP 6to8 для управления через IOS, Android
и в планах купить AMAS Bluetooth модуль для DSP 6to8 чтоб слушать музыку в формате AAC, Flac, Loss-Less с IOS устройств.
Фронт поканально

Audison Voce AV 6.5
усилитель McIntosh MC431

Audison Voce AV 3.0
Audison Voce AV 1.1
усилитель Audison SR4

Для сабвуфера имеется усилитель Audison SR 1D
и сама голова Morel Ultimo-SC104 будет в закрытом ящике в задней полке, динамиком в салон.

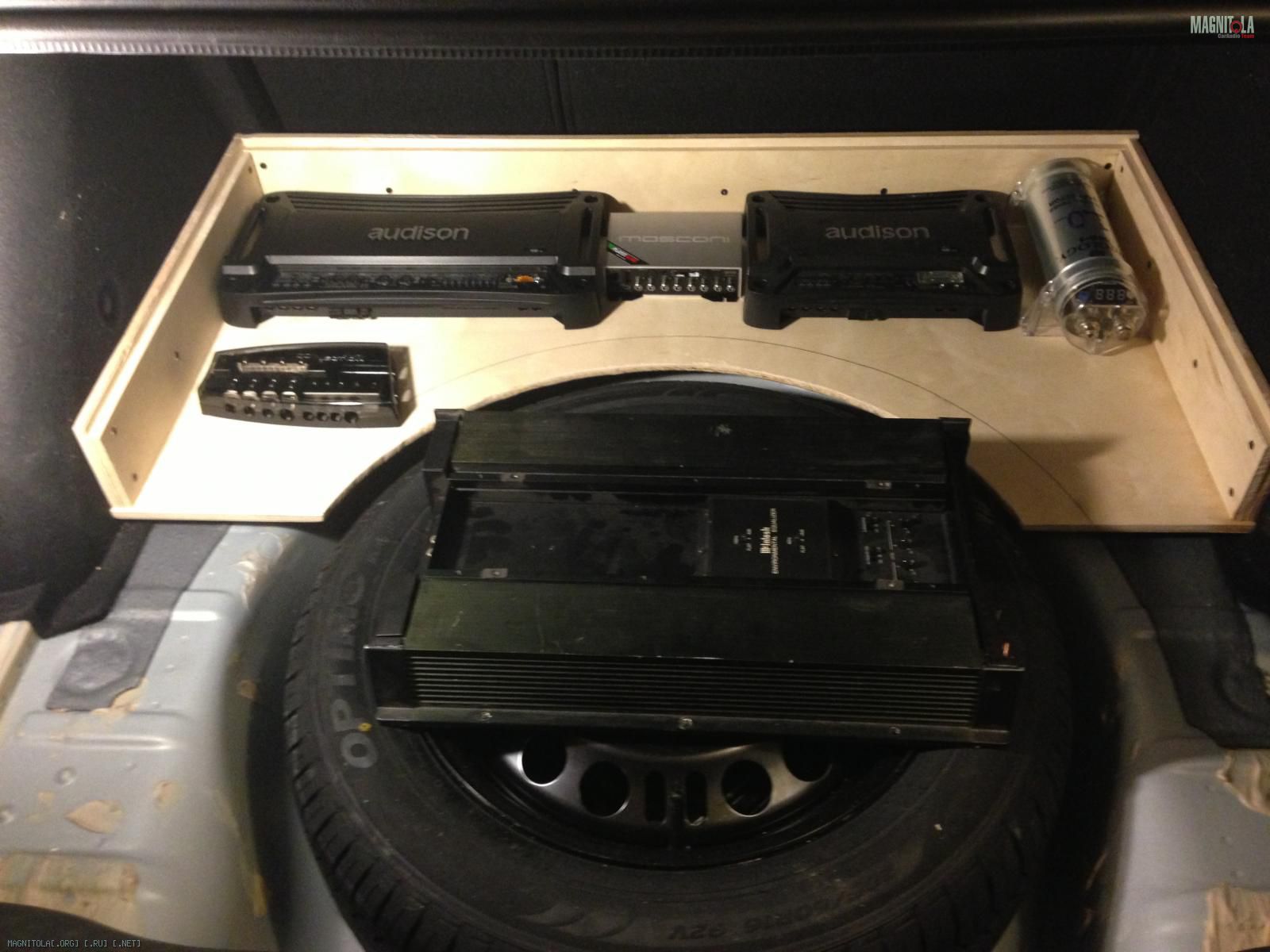

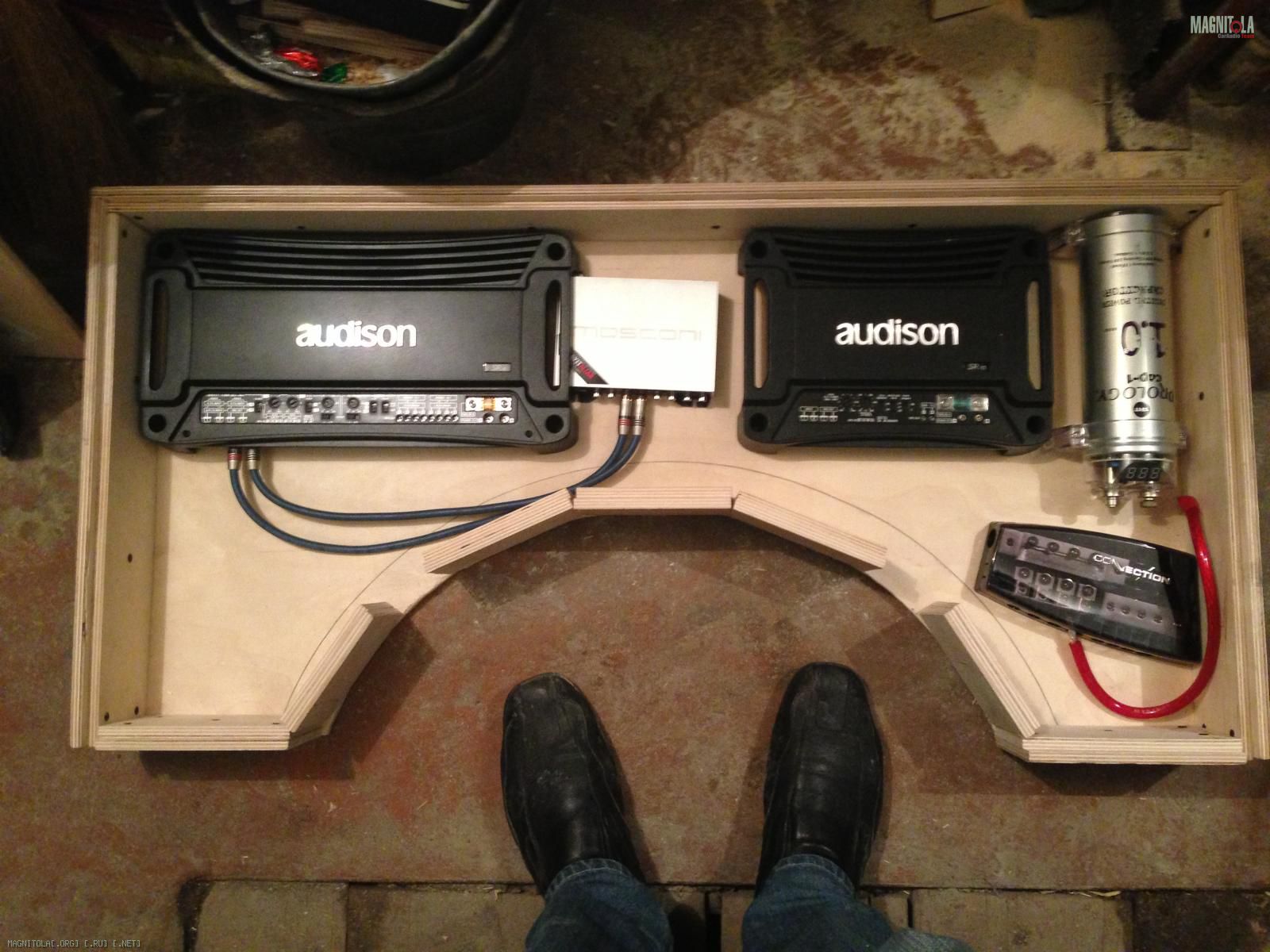

итак после того как все компоненты собрались в гараже происходил долгий процесс кудаж их все размещать в багажнике итог
Вложение 381856Вложение 381858
домик для усилителей выполнен из 10мм фанеры, покупал и распиливал в Леруа

ящик для сабвуфера изготавливается из 12мм фанеры, так же покупал и распиливал в Леруа ушел от туда вытирая слезы от смеха гы ГЫ гы

Когда выбрал фанеру подхожу к столу распила и начинаю записывать размеры которые нужны для изготовления ящика, в том числе много мелких деталей к примеру квадратики 30х30 см штук 10, когда рабочий увидел эту кучу деталей которые ему предстоит распилить задал вопрос - Молодой человек вы случайно не ящик для акустики делаете ? я - Конечно! отвечаю радостно )), и тут взгляд рабочего потускнел и он тихонько изрек фразу после которой я не смог сдержать смех в течении всего его процесса распила: - Как вы уже все задолб..ли меломаны хе..вы !
Может он очень устал может ему попадались именно такие как мы очень часто, в общем сам потом начал смеяться вместе со мной.

Вложение 381878
продолжение завтра

Достаточно сумбурно написано нужны фото процесса и схема системы

Блин прикольно в коробе, я вот очкую в короб пихать, охлаждение не забудьте обеспечить

Добрый день.

Читал и сам смеялся, у меня в Леруа уже "пильщики" меня узнают и по ручке здороваются.

Вложение 382074

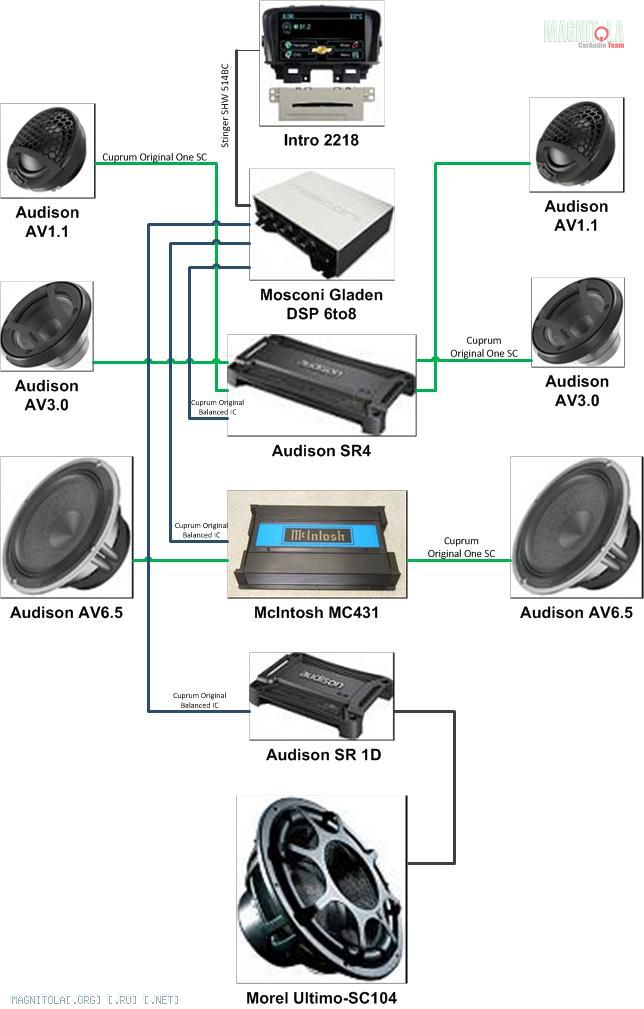

Прилагаю схему подключения

ОК.
Я уже подписался, буду следить за продолжением.
Я себе примерно так представлял следующий инстал...

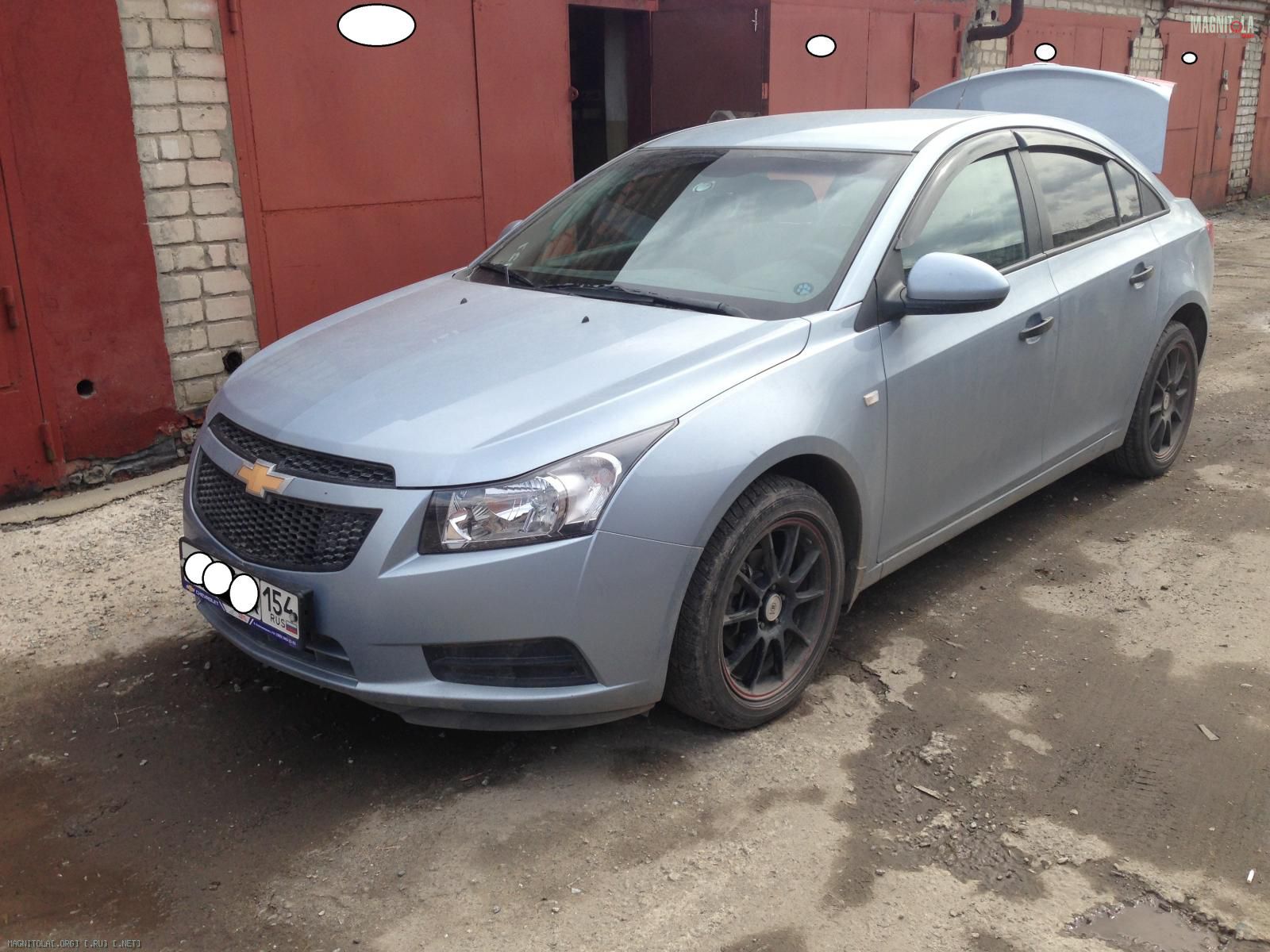

Фото моего круза
Вложение 382092

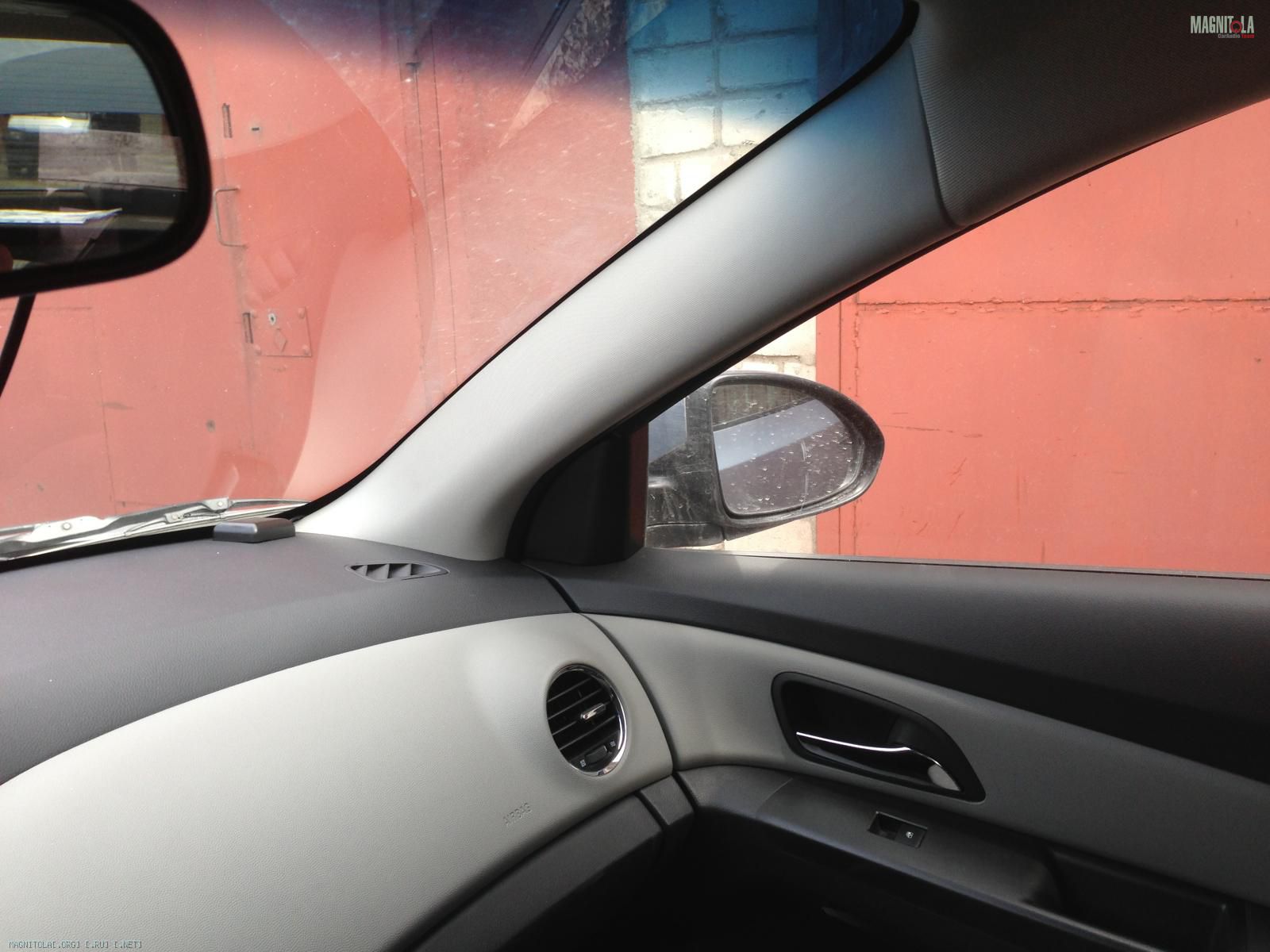

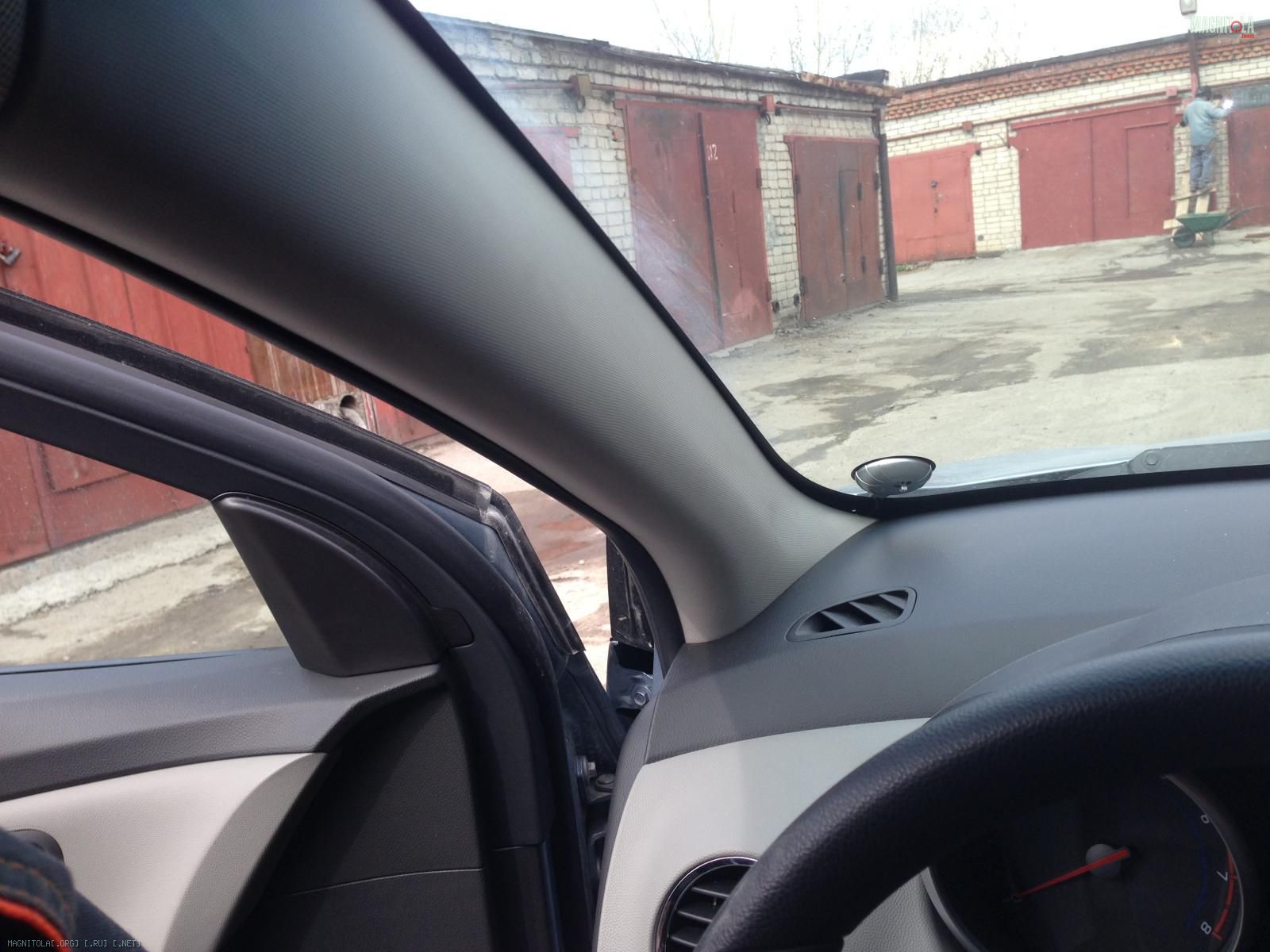

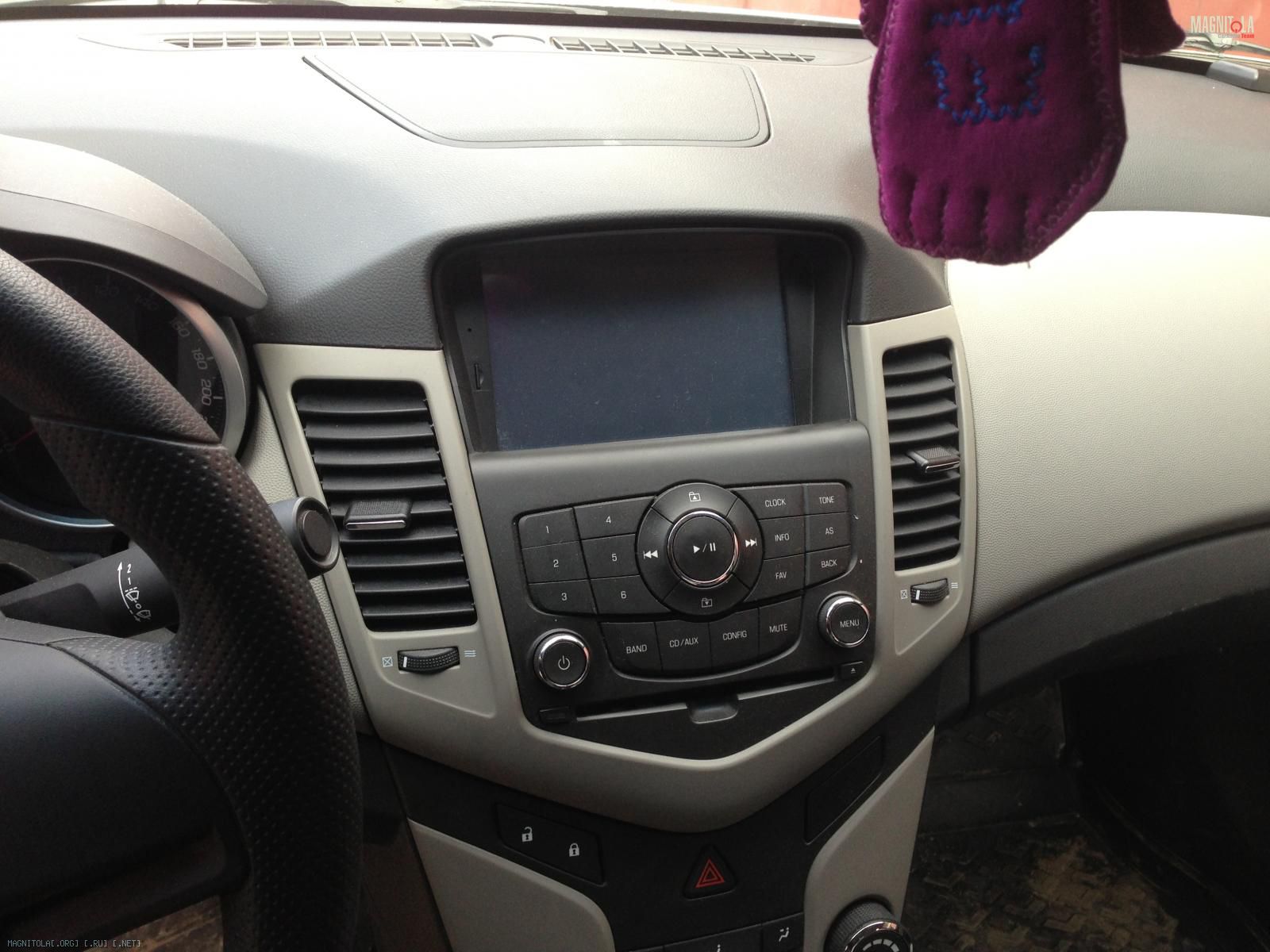

Фото салона
Вложение 382094Вложение 382096Вложение 382098

Предпологаемое место размещение динамиков
Вложение 382100

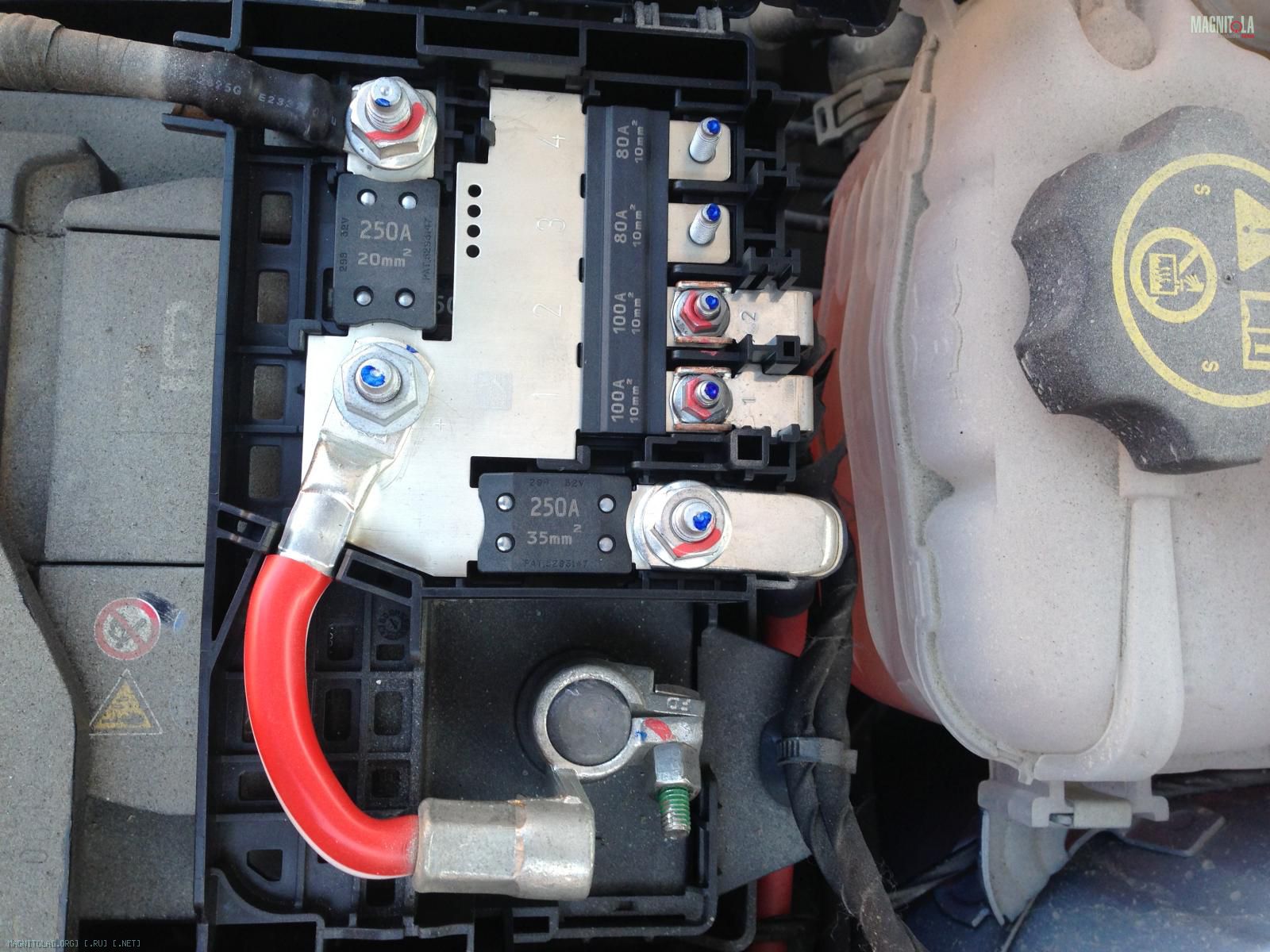

под копотное пространство вскрыл сегодня первый раз плюсовую клемму на аккумуляторе был приятно удивлен :smile3:

Вложение 382102

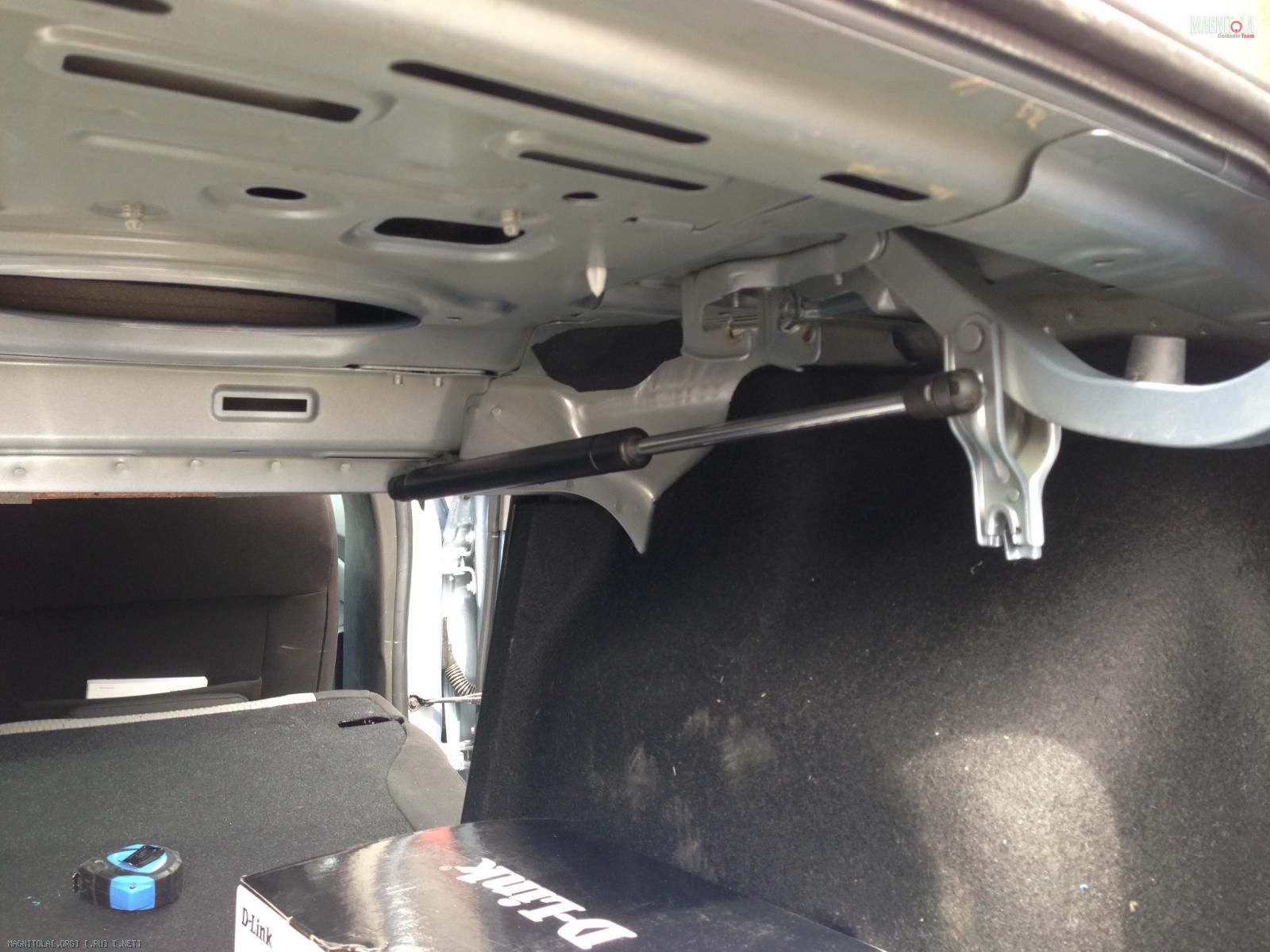

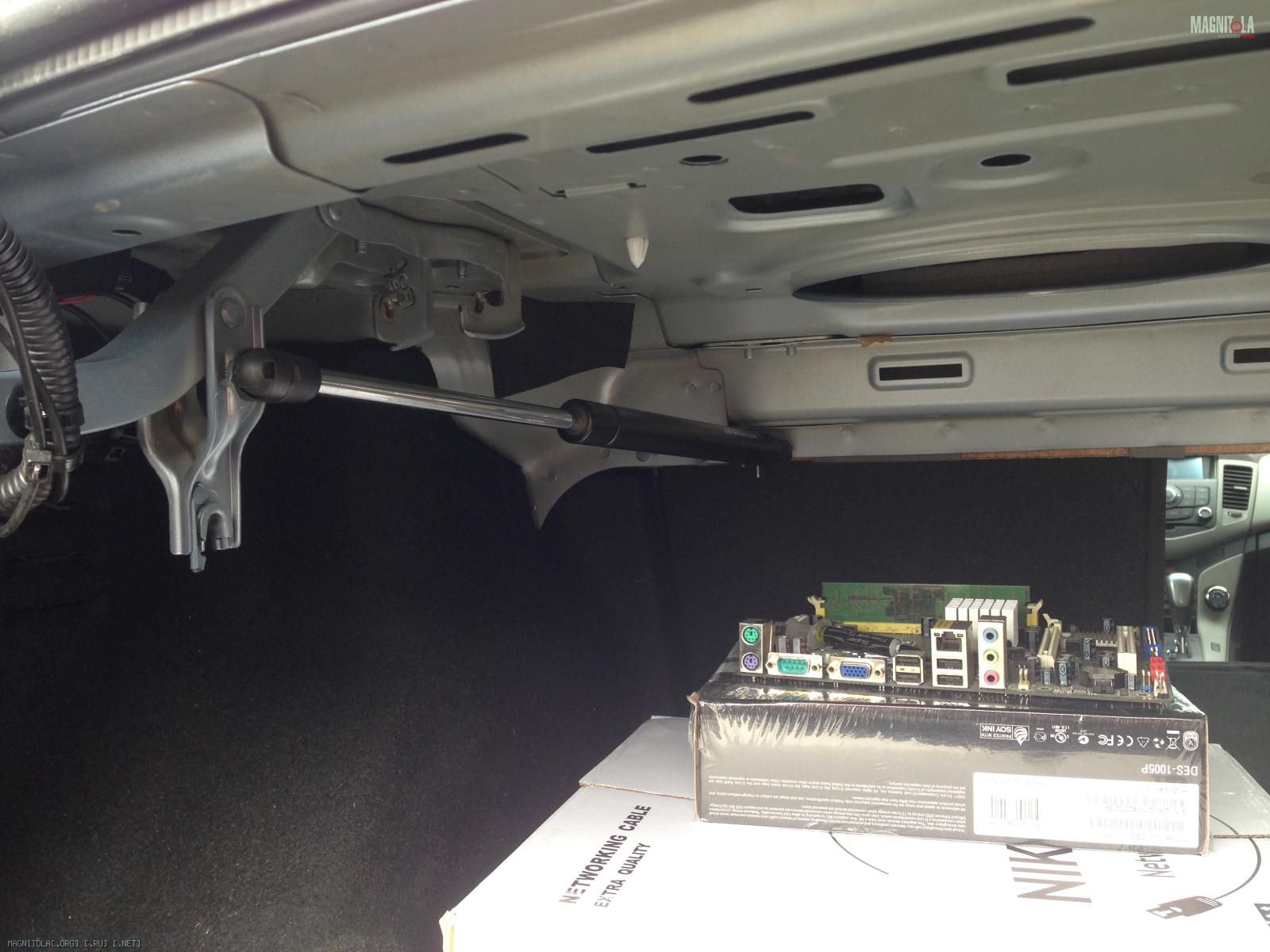

Далее переделываем открывания багажника, убираем пружины и устанавливаем амортизаторы. Теперь крышка багажника сама открывается мягко и освободилось пространство под короб для сабвуфера
Вложение 382104Вложение 382106

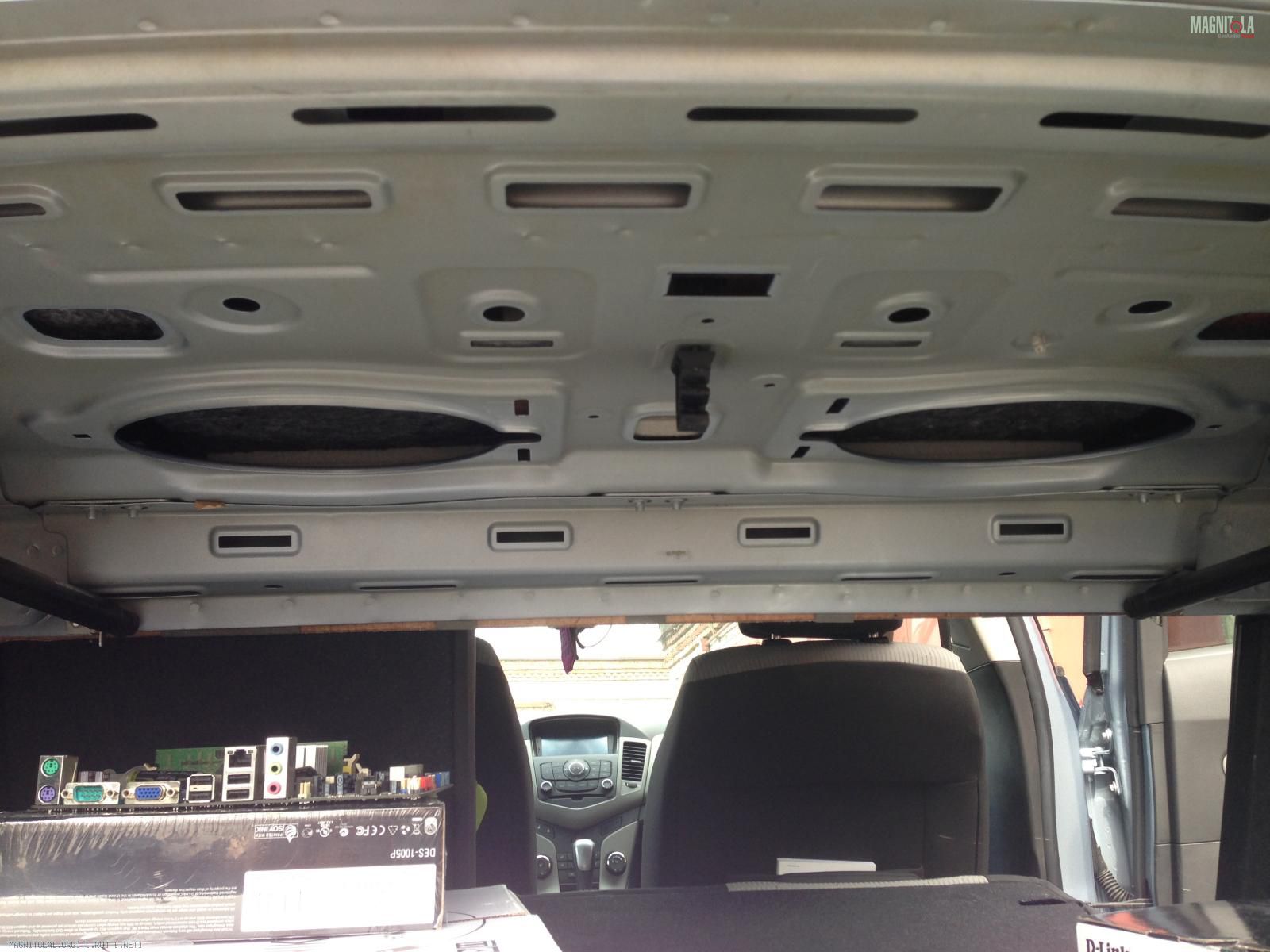

глядя на зданию полку думаешь как продумано у GM есть места для блинов :) Но не в этой инсталляции :pardon:
Вложение 382108

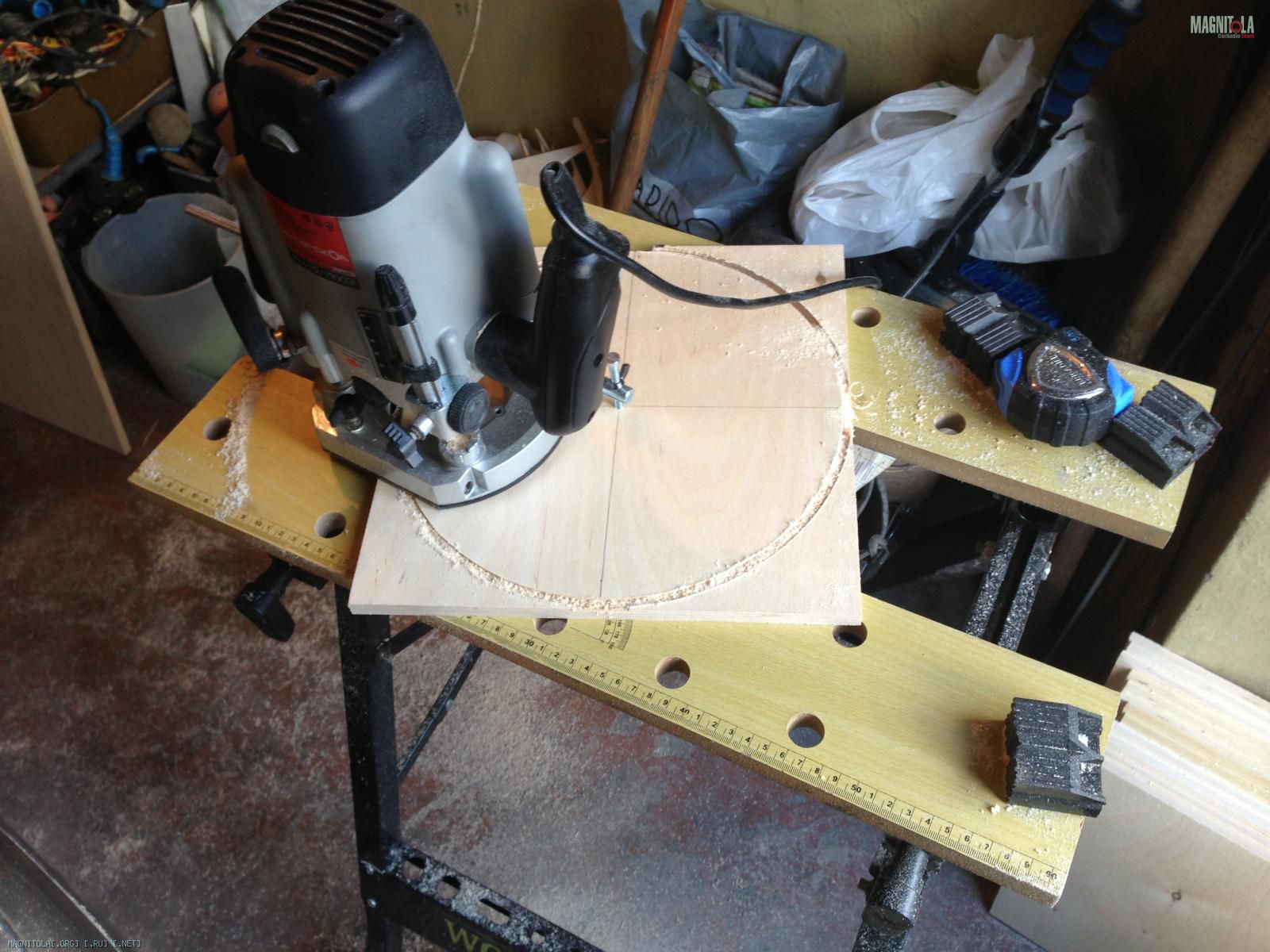

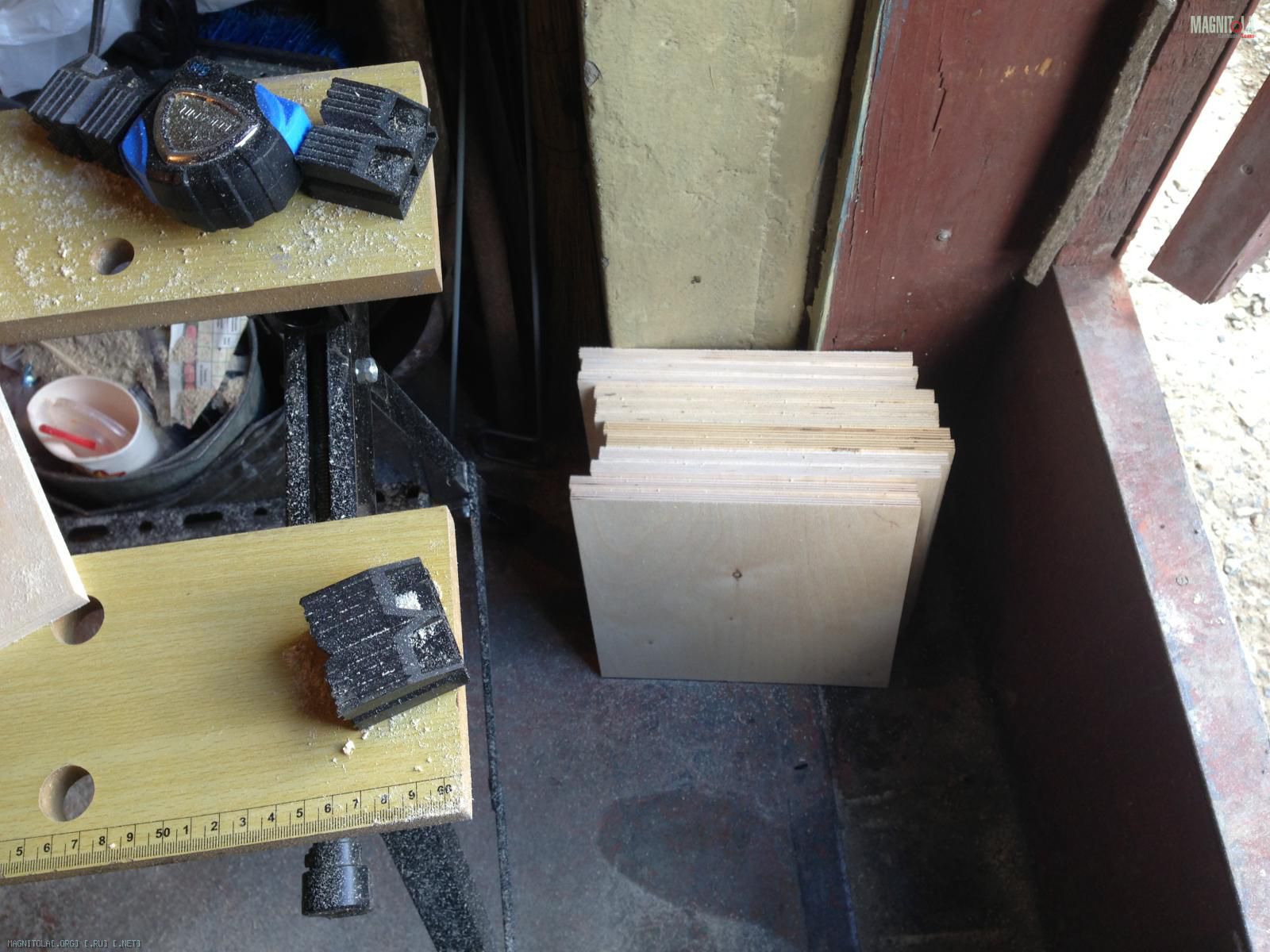

Далее приступаем к изготовлению короба для сабвуфера используем ранее напиленные в Леруа 12мм фанеру берем верстак и фрезу 6мм Вложение 382110Вложение 382112
для первого кольца делаем дополнительное углубление для динамика чтоб не елозил
Вложение 382114

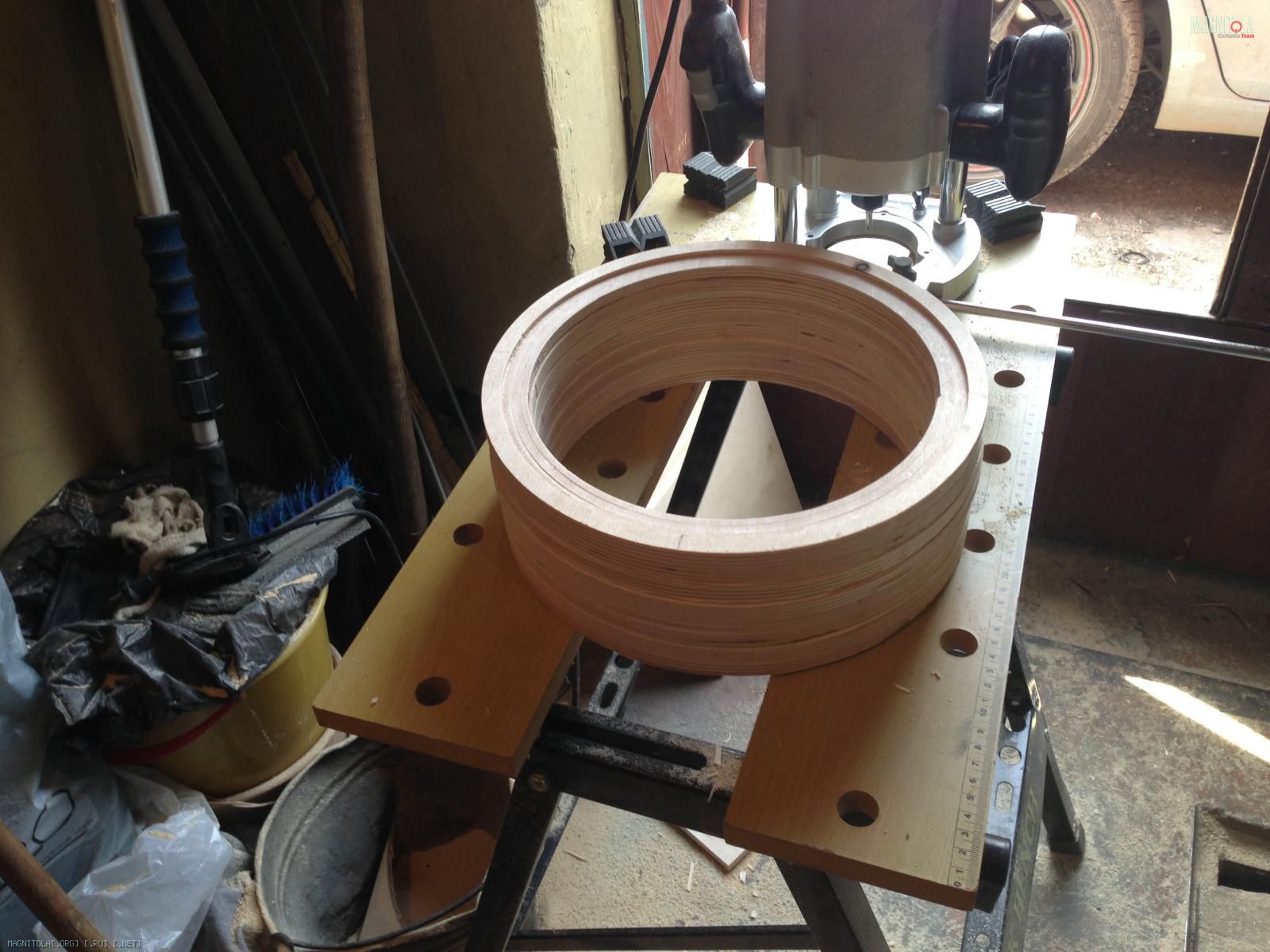

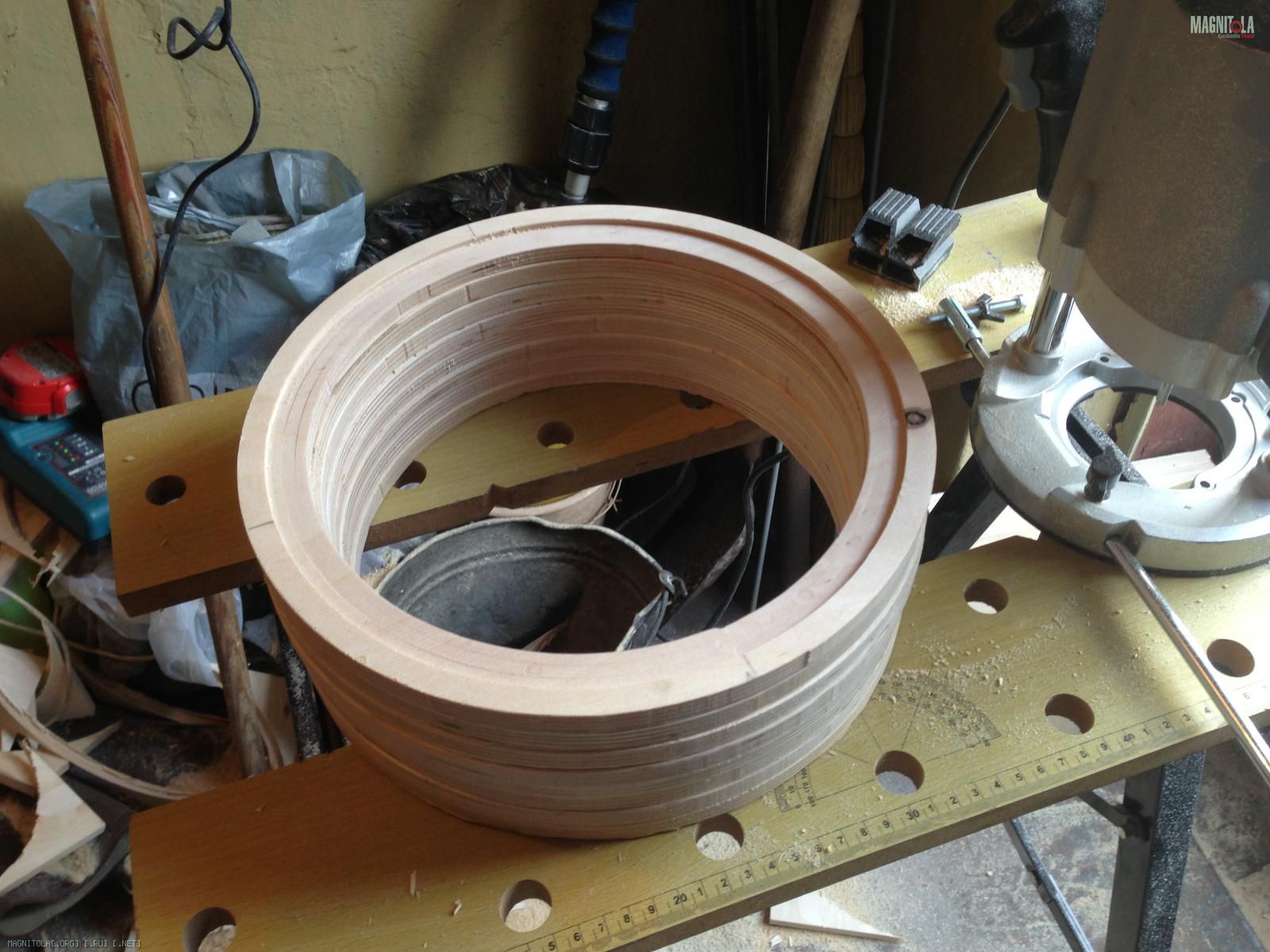

Далее пол часа работы и вуаля кучка колечек, можно жонглировать правда не мне )
Вложение 382116Вложение 382118

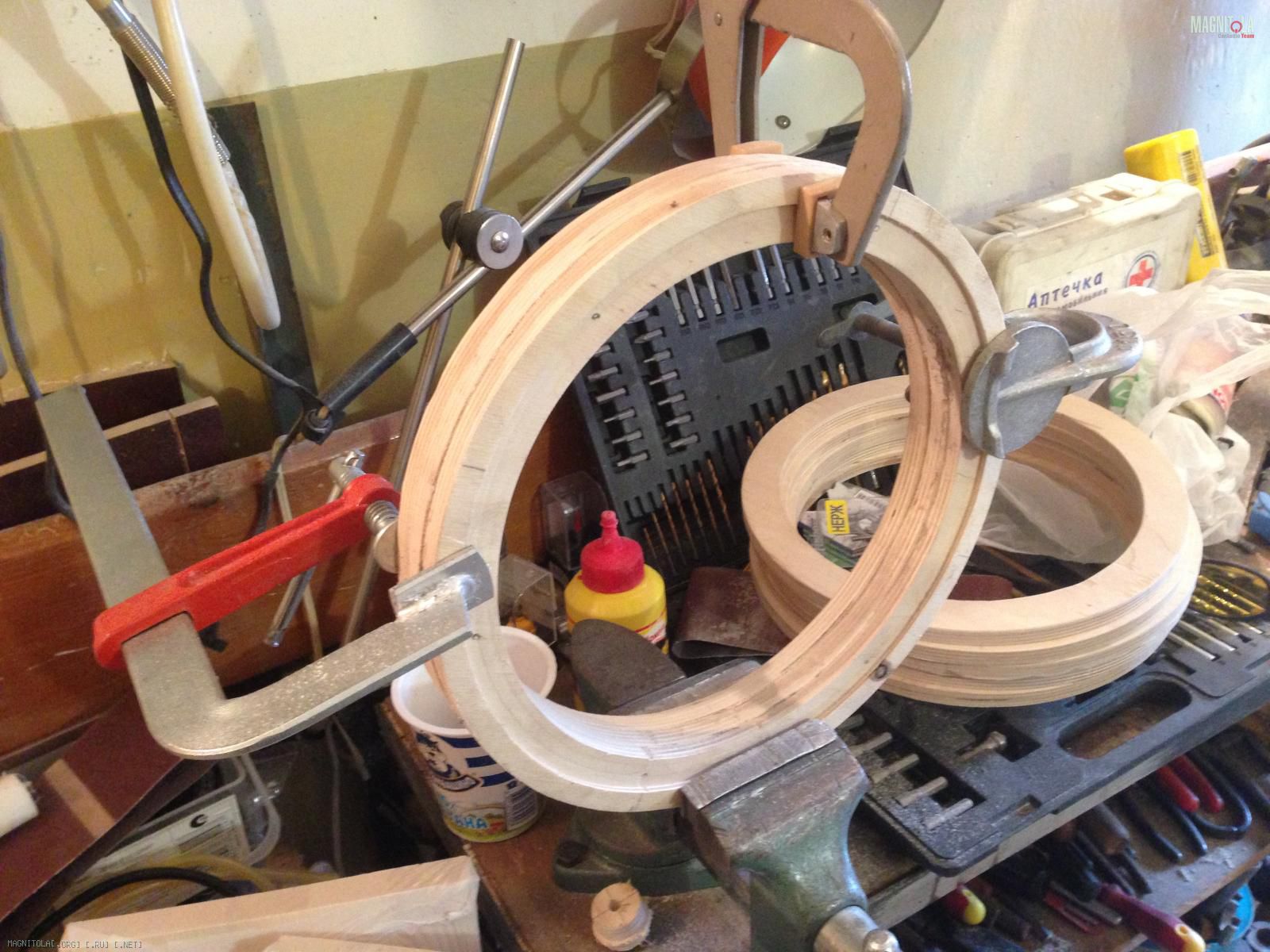

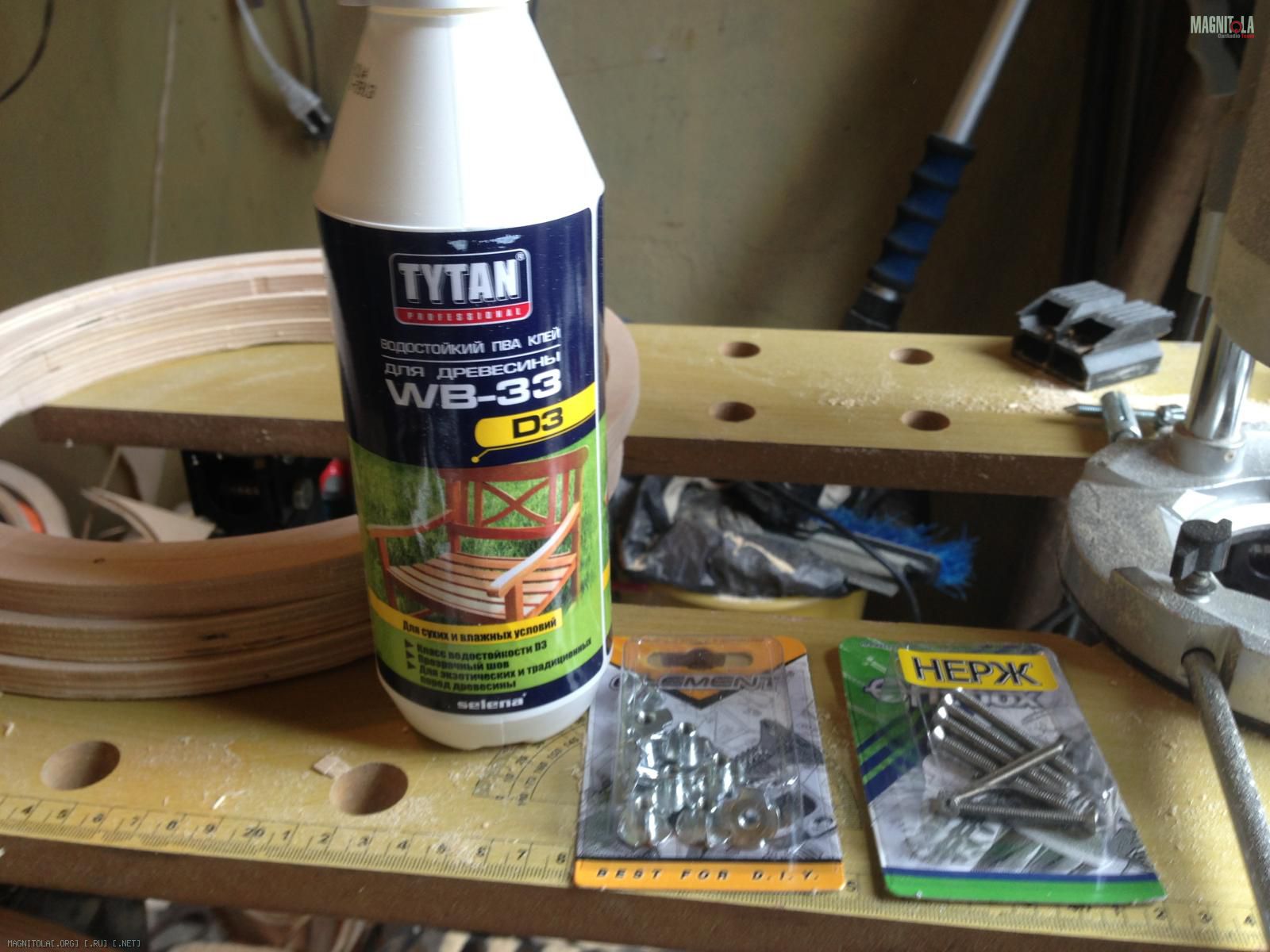

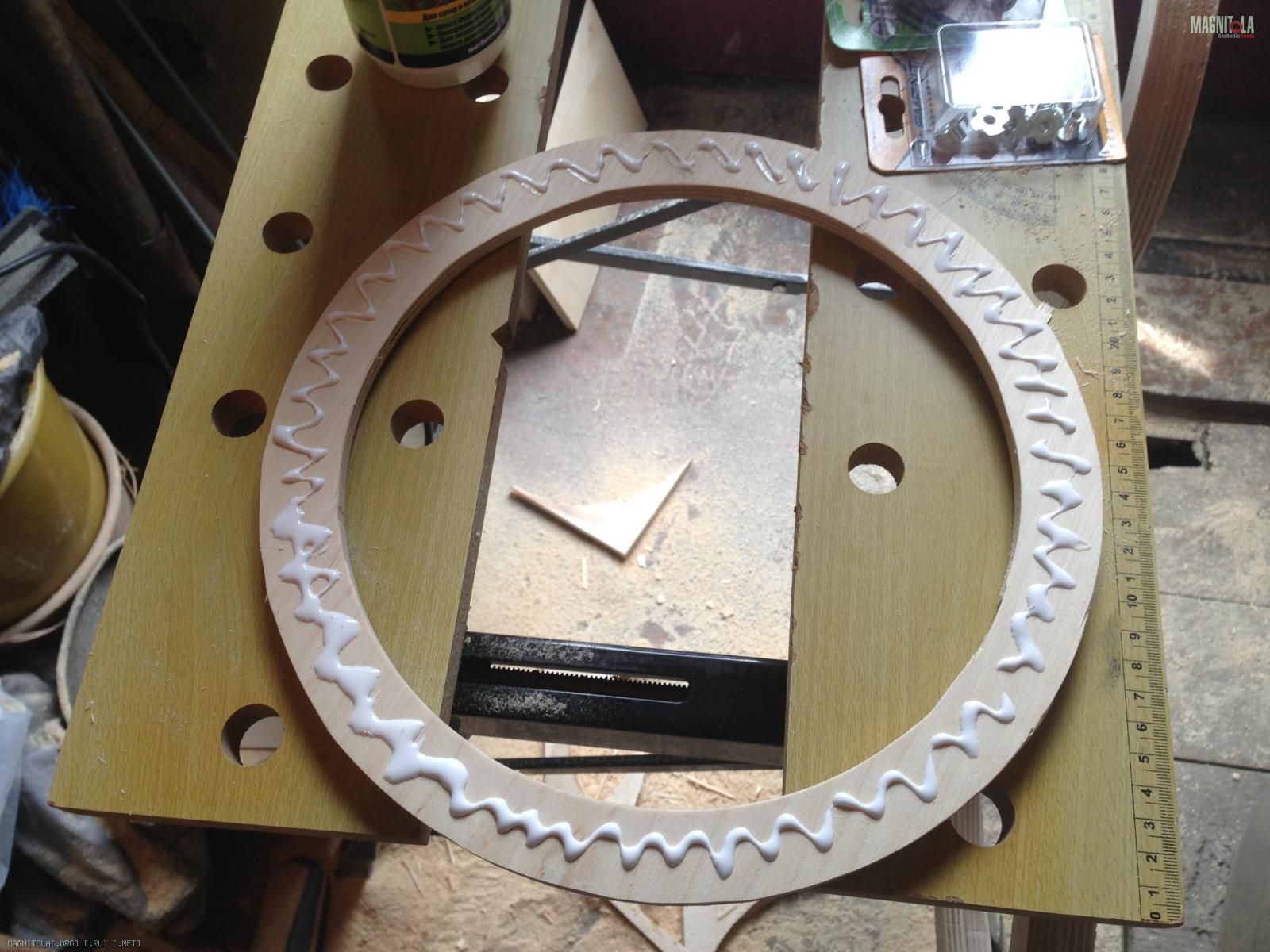

Шкурим первые три колечка и подготавливаем к склейке:
Вложение 382120Вложение 382122Вложение 382124
лучше конечно склеивать по два кольца, но я склеил 3 потому что в промежутке между 3 и 4 слоем будут закладные для винтов.

А теперь вопросы:
1 Короб будет закрытого типа литров 28 ориентировочно динамиком в салоне, стоит ли доворачивать на 15 градусов сабовый динамик внутрь салона на передний ряд, или делать прямую трубу с учетом что много можно подкорректировать процессором?
2 также стоит ли НЧ динамик в дверях направлять на ручку акпп опять же с учетом что монтируется процессорная система?

Такая ОГРОМНАЯ полка, не думал по поводу ФРИшки?

Цитата:

---

Сообщение от Лехан

Такая ОГРОМНАЯ полка, не думал по поводу ФРИшки?

---

хочю морел в ЗЯ слышал как он играет никакая Фришка не сравниться с ним из его ценовой категории.

---------- Сообщение добавлено 04.05.2013 в 00:50 ----------

Полка по размерам 1000 х 500 + стопак )
