2107. Классический инстал. Мой первый.

Здравствуйте!
Начну потихоньку выкладывать/рассказывать о том что уже есть, что будет

ВАЗ 21074, 2005 года.
ГУ - Pioneer DEH-4200SD
Усилитель на фронт - Eton ECC 500.4
Фронтальная акустика - E.O.S. STUDIO-283 typeC + 100ГДШ65-4 поканально
Сабвуфер - HERTZ ES 250D
Усилитель для сабвуфера - в поиске, думаю о E.O.S. AE-500.1. Жду совета!

На этом официальная часть закончена :laugh2:
Теперь к делу. Фоток думаю будет много. Но начну с конца, с того что делаю прямо сейчас, с дверных подиумов.

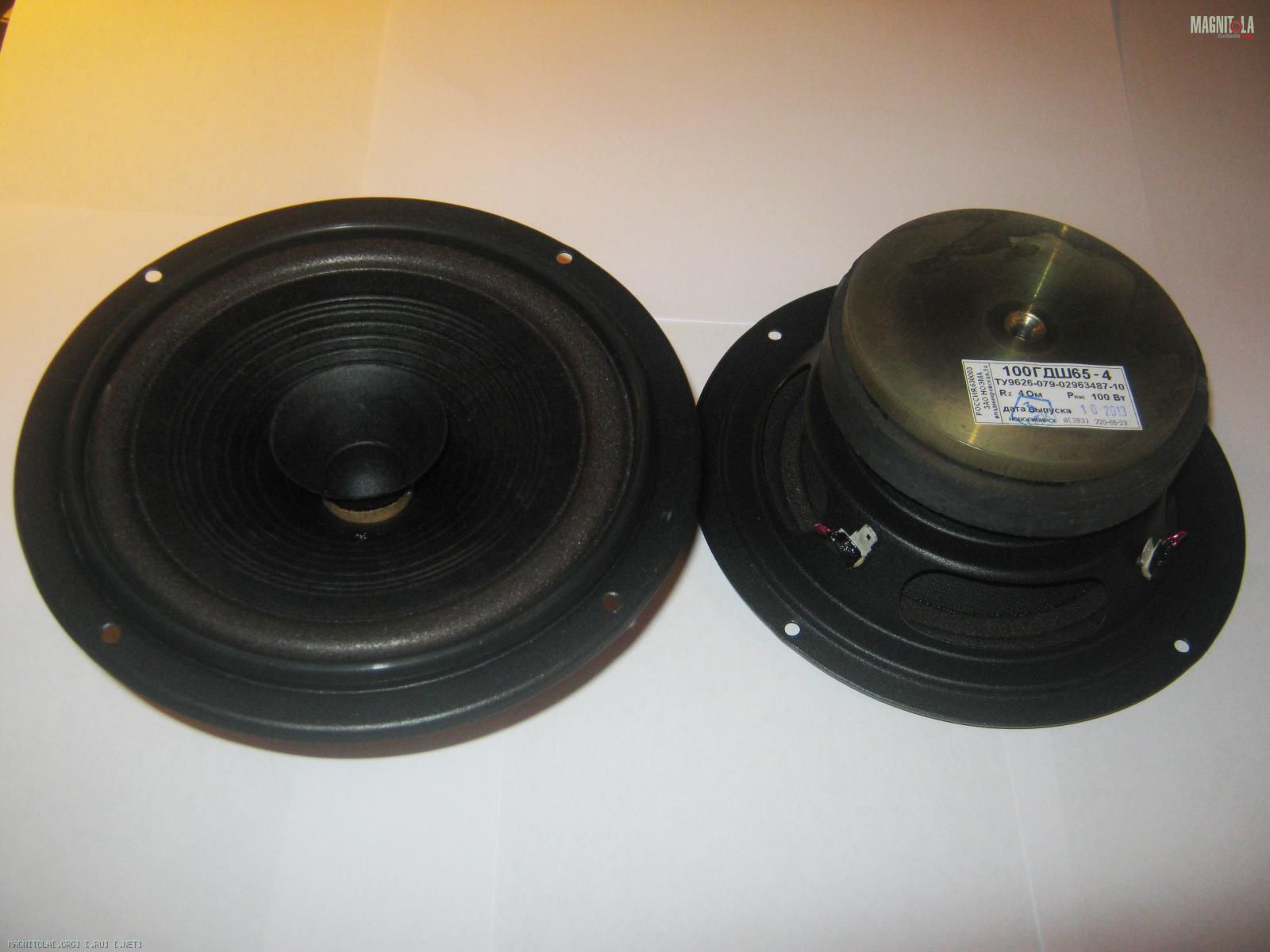

По совету нашего сопалатника, Вадима (Хоттабыча) были куплены, сначала я их конечно долго ждал, 100ГДШ65-4
Вложение 397000
Но так как размер их не стандартный было решено переделывать подиумы. Я их и так хотел переделать, у меня были модернизированные магазинные и уже тогда я задумался о том что поступаю не правильно, а нужно делать по нормальному. Кстати, завтра будет ровно год с того дня, когда начал их переделывать. :laugh2:
Лист фанеры 10 мм я получил в подарок с ракушкой и до сих пор его пилю. :rofl: Ну или допиливаю.

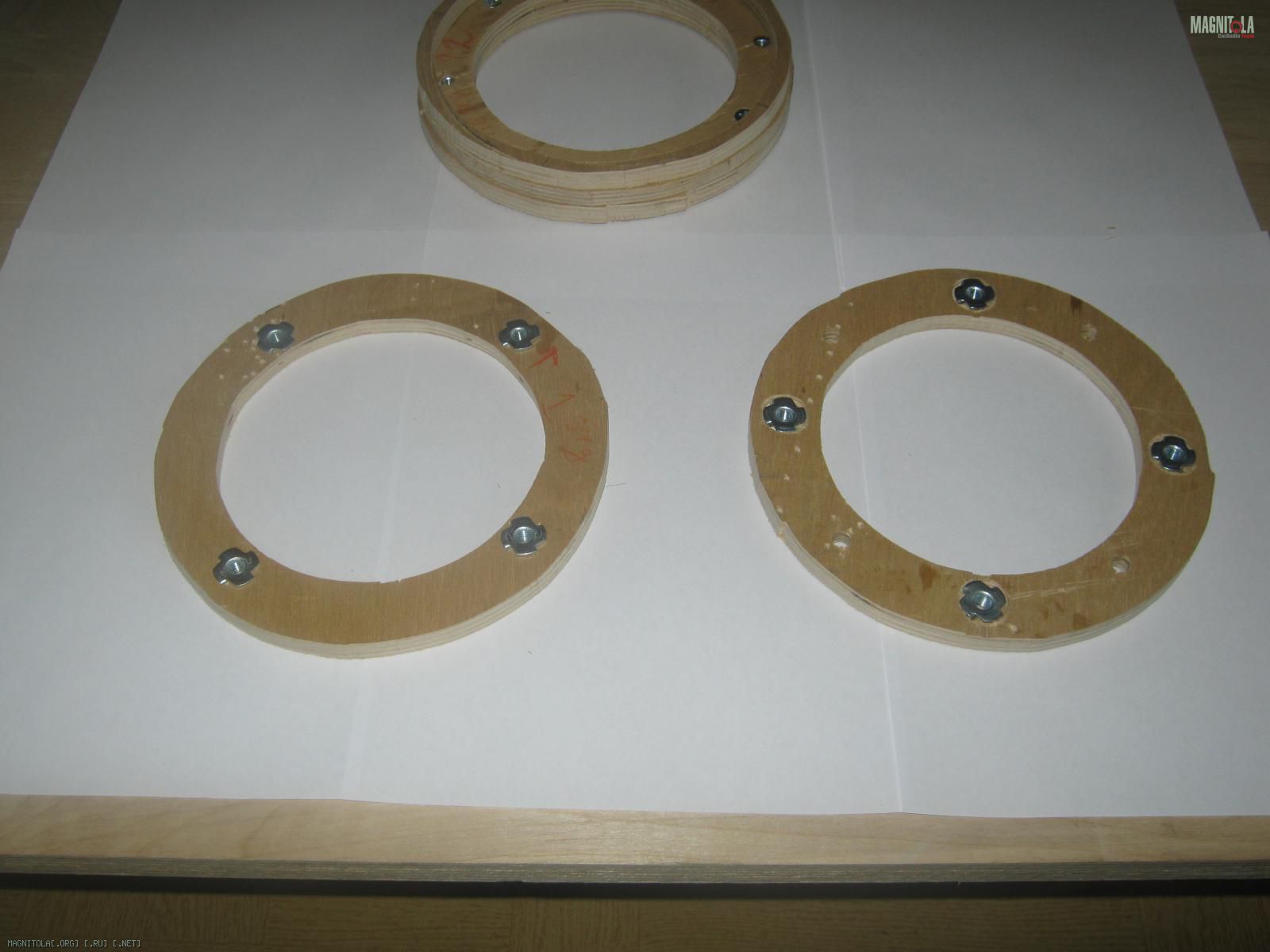

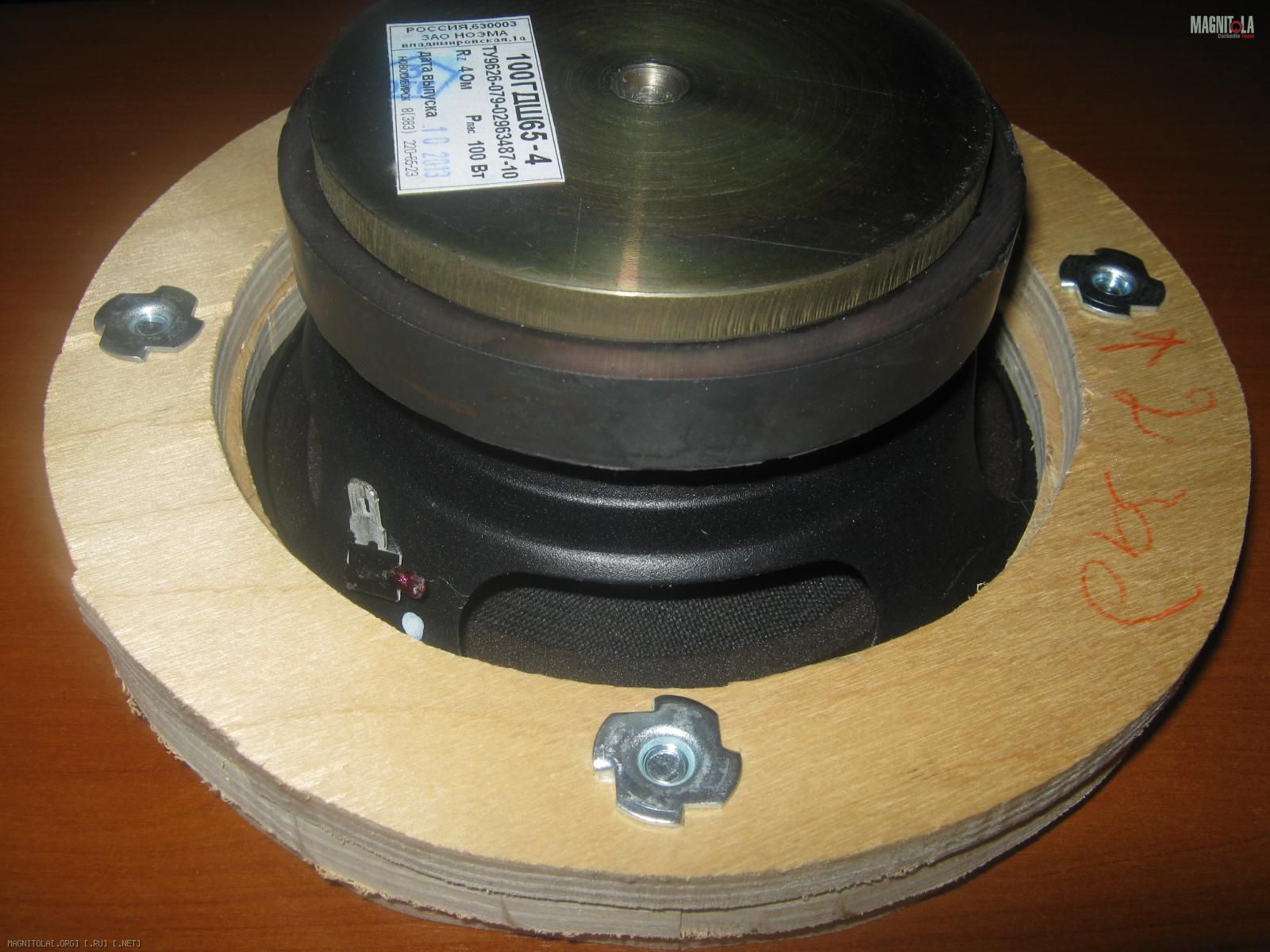

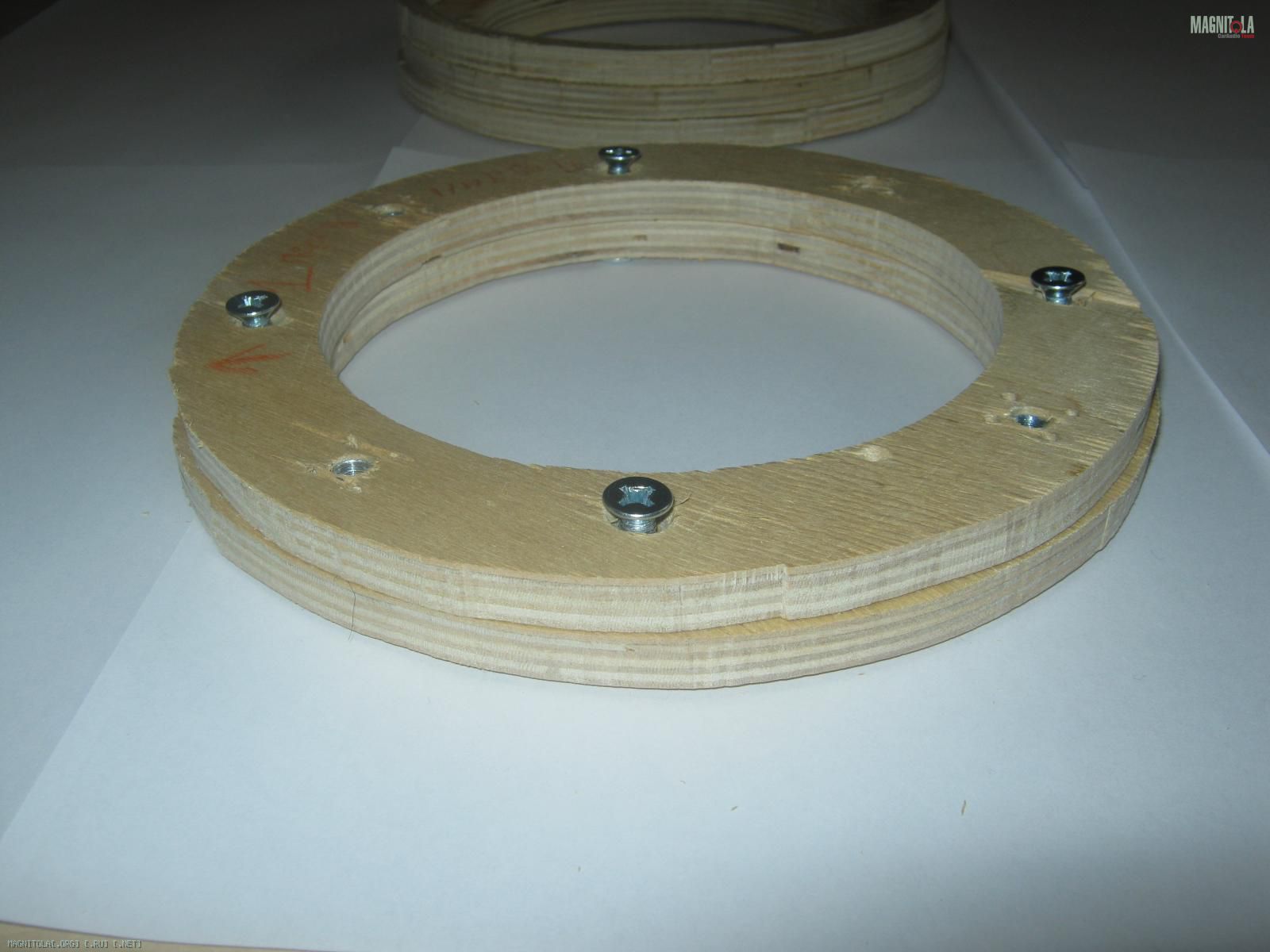

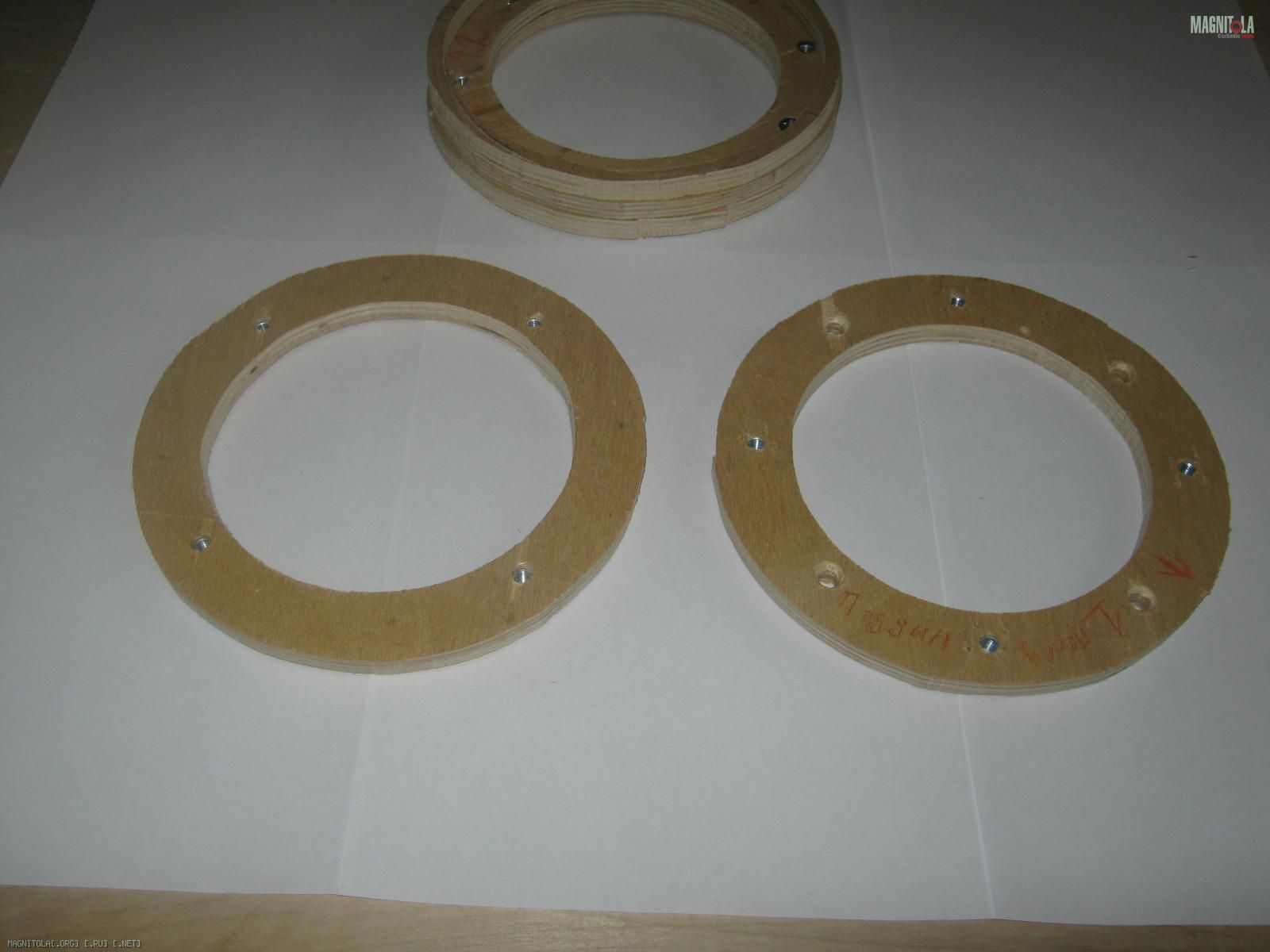

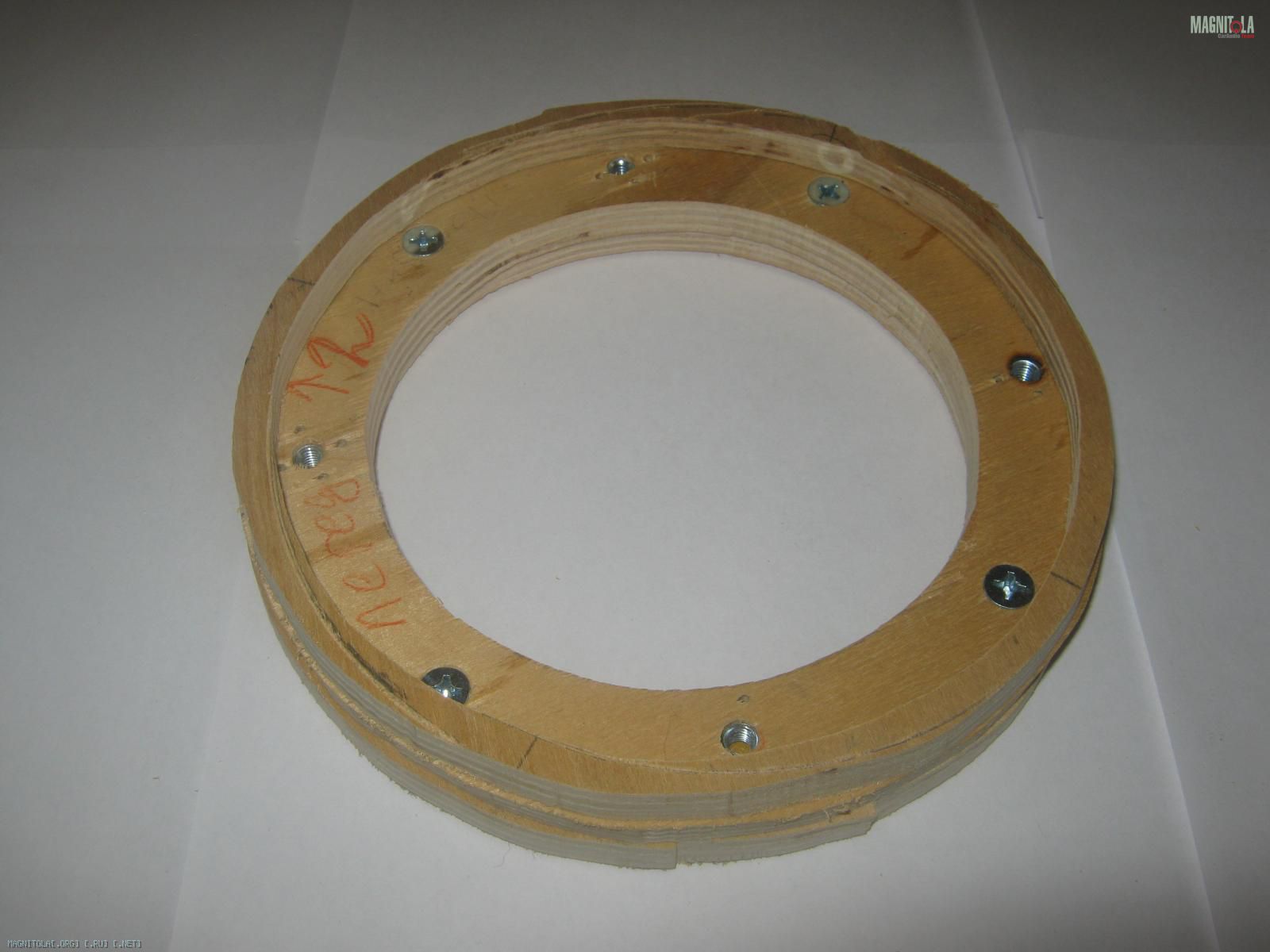

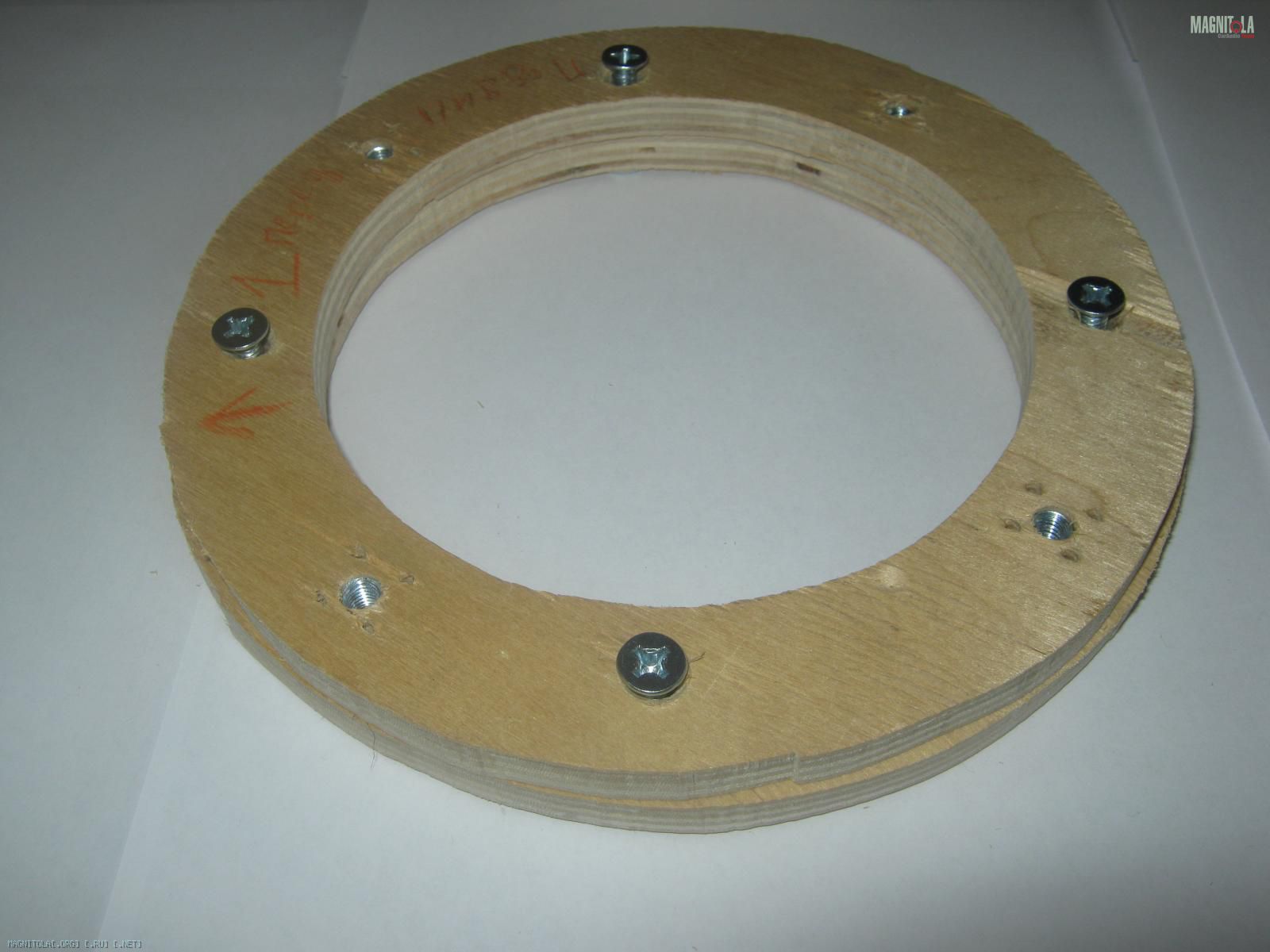

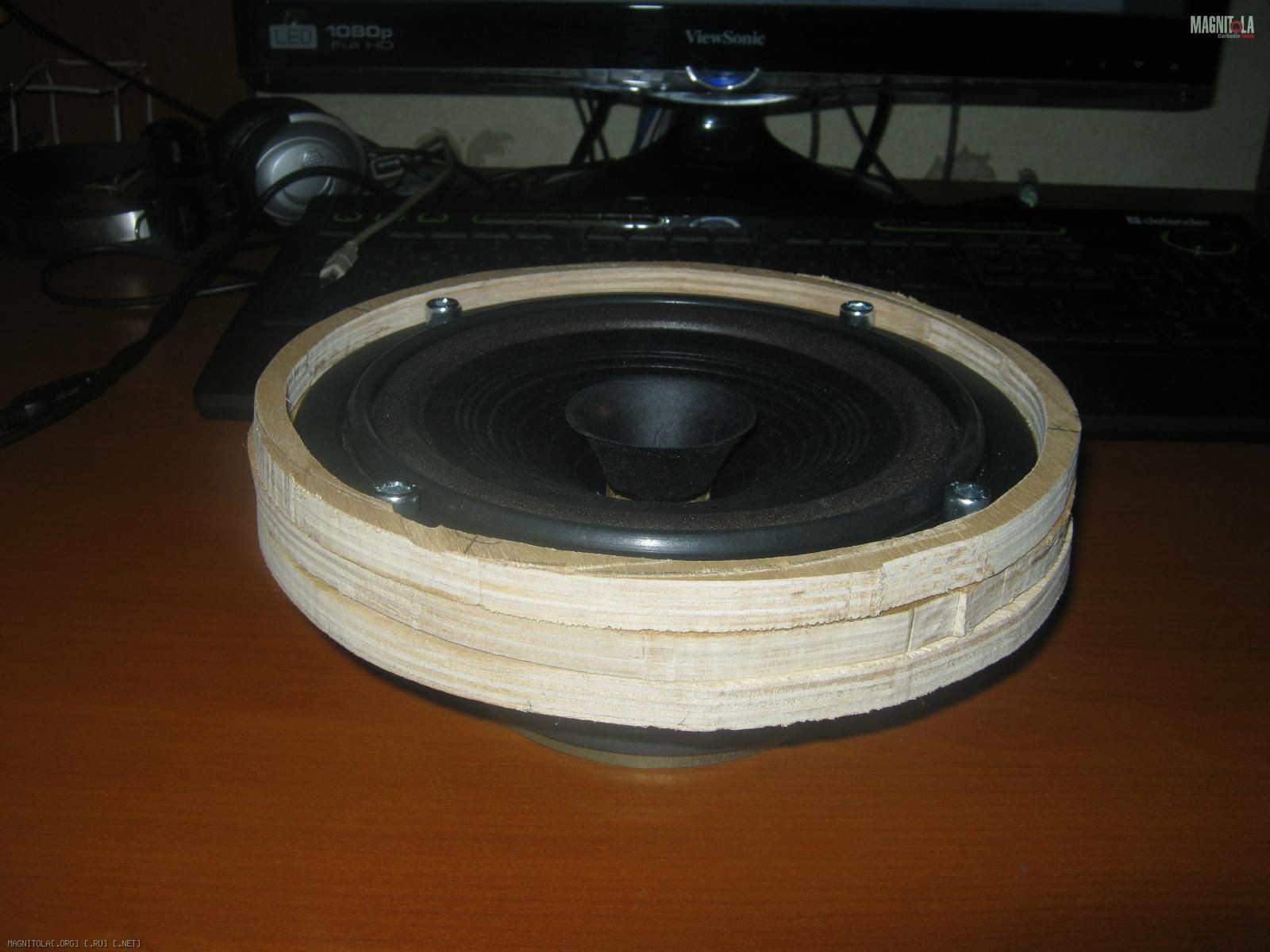

Колечки колечки

Вложение 397002Вложение 397004Вложение 397006Вложение 397008Вложение 397010Вложение 397012Вложение 397014Вложение 397016Вложение 397018

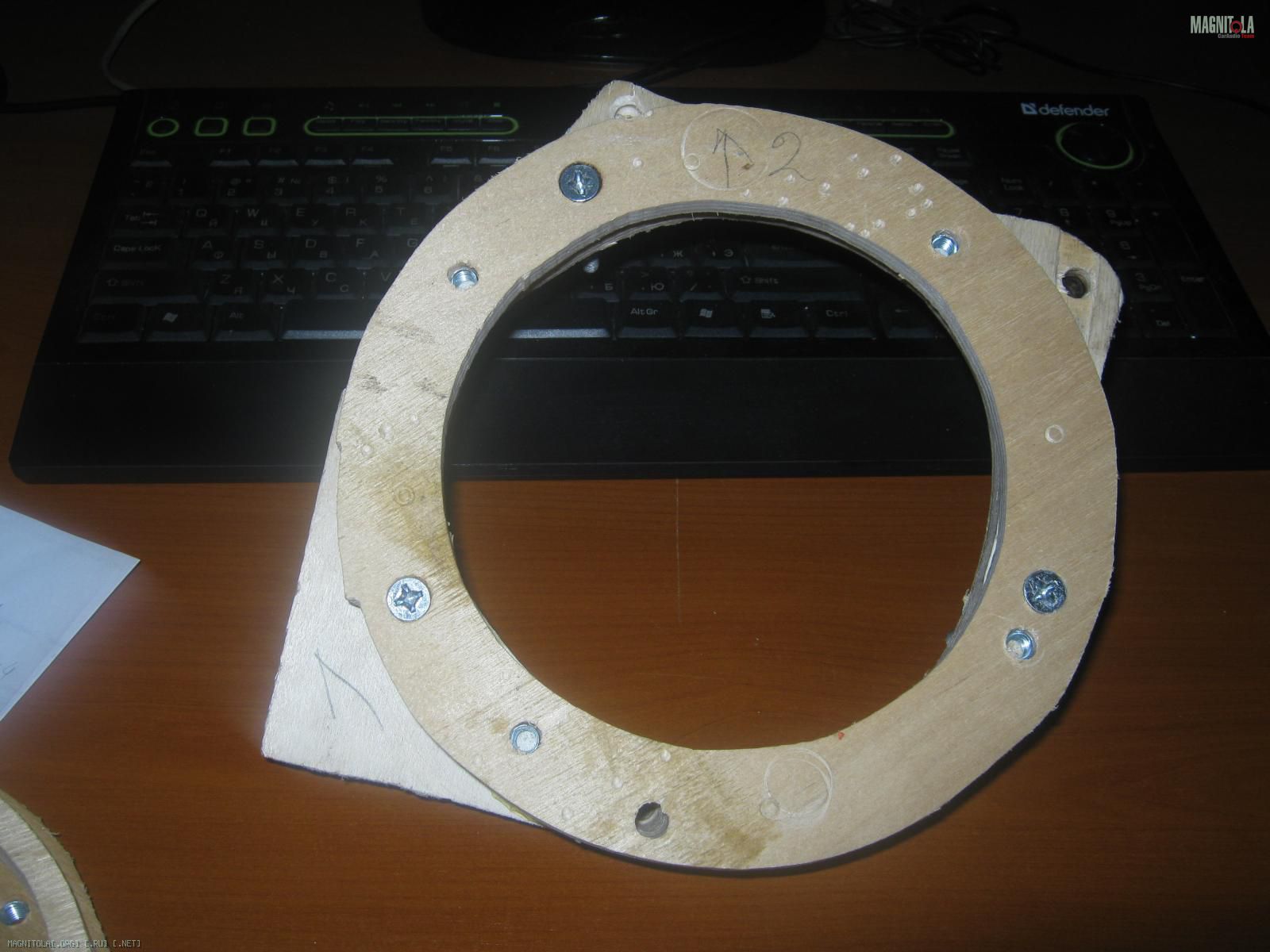

Основание на дверь

Вложение 397020

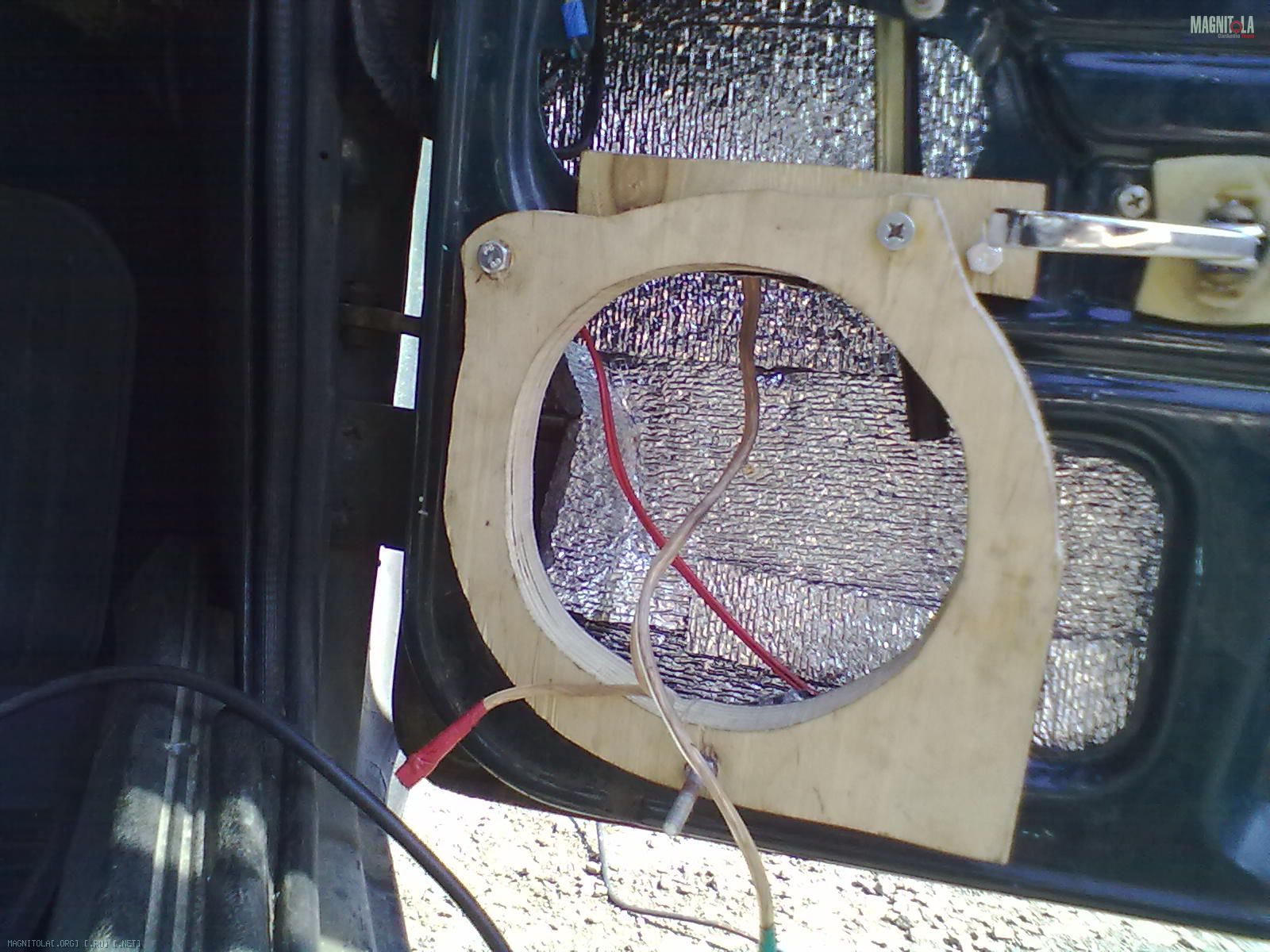

И на двери

Вложение 397022Вложение 397024

Как видите отпилено всё лишнее! Сверху крепится через прямоугольный кусок фанеры к металлу. Прямоугольники крепятся двумя болтами в отверстия которые были. Болты на фото временные, какие были, для примерки. Сейчас куплены М8 и под размер. Лишние дыры в двери буду заделывать. Чем - еще не решил, фанерой или алюминием. Нужно заделать как минимум то отверстие которое видно справа от фанерной основы.

Так, что я дальше делал ...

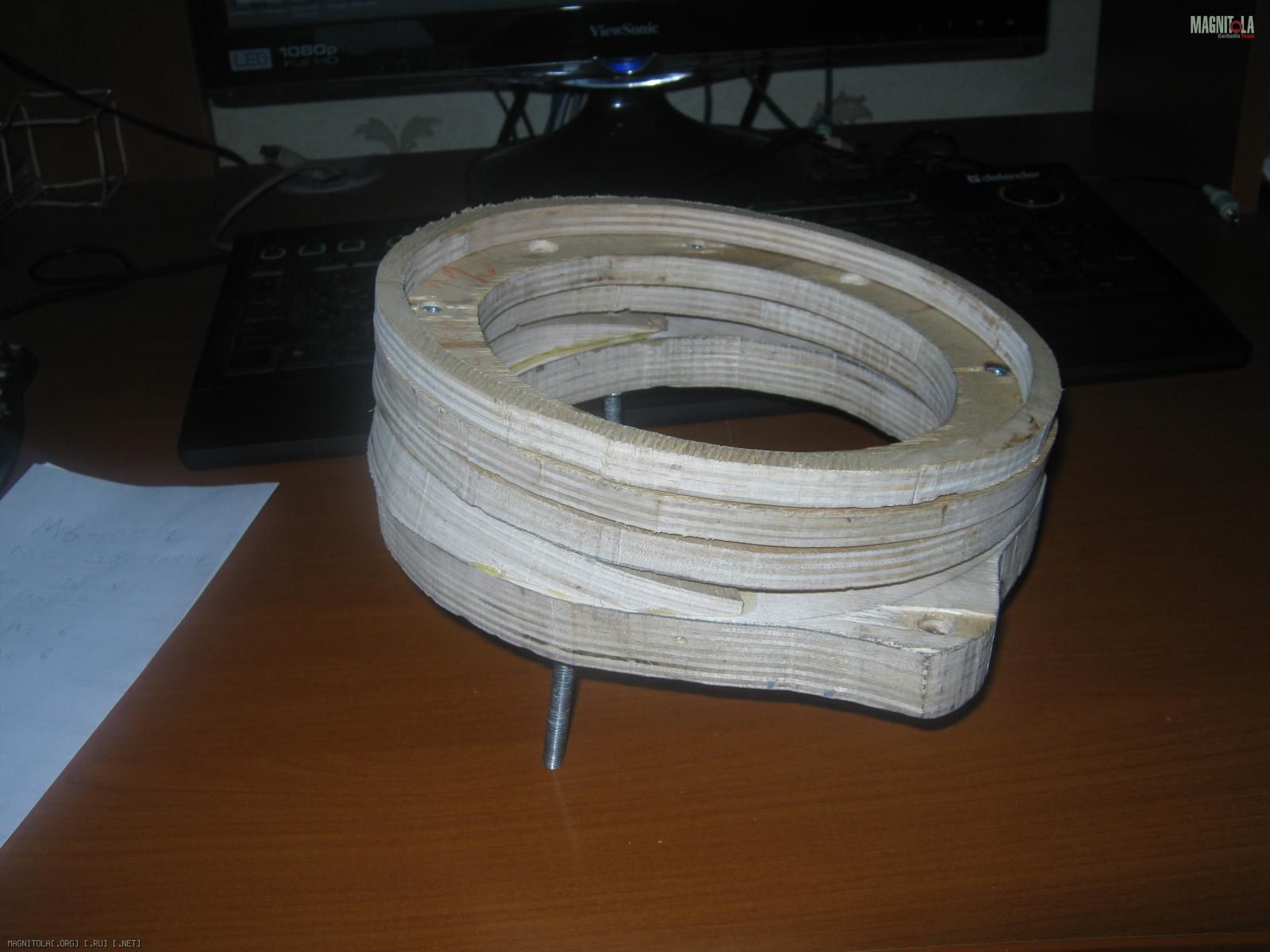

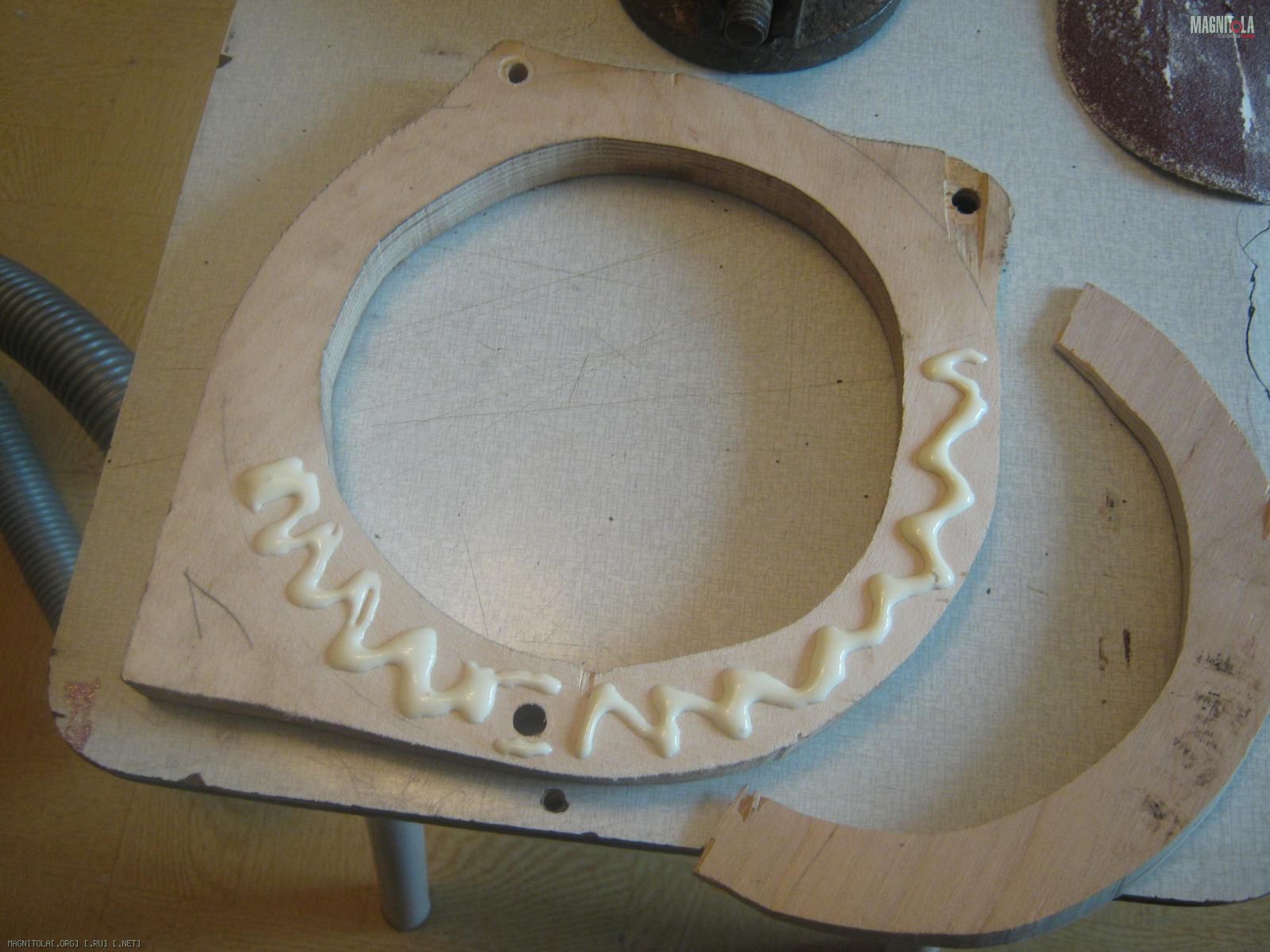

Сделал небольшой доворот из полуколец. Приклеил моментом-столяр.
Вложение 397026Вложение 397028Вложение 397030

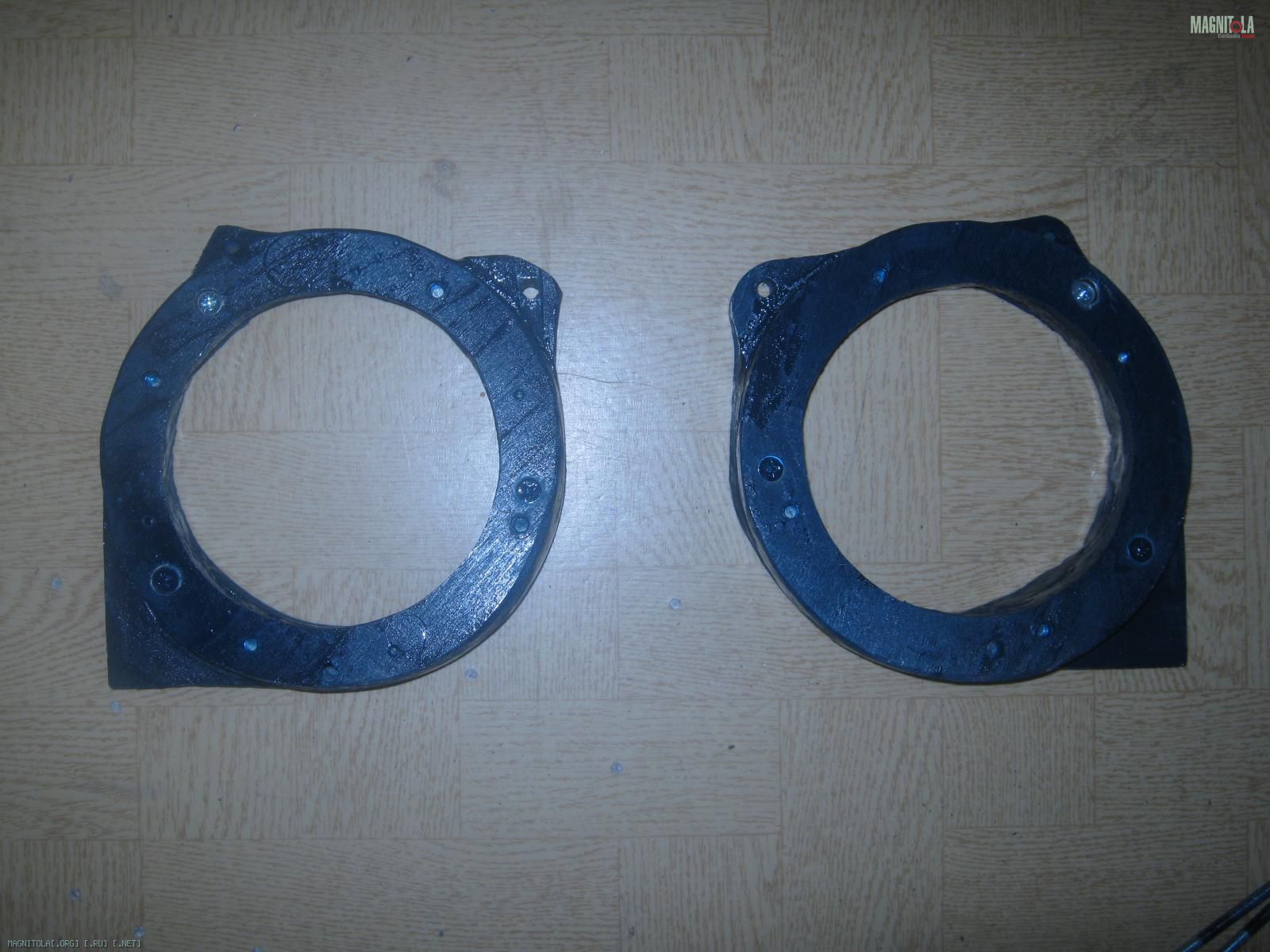

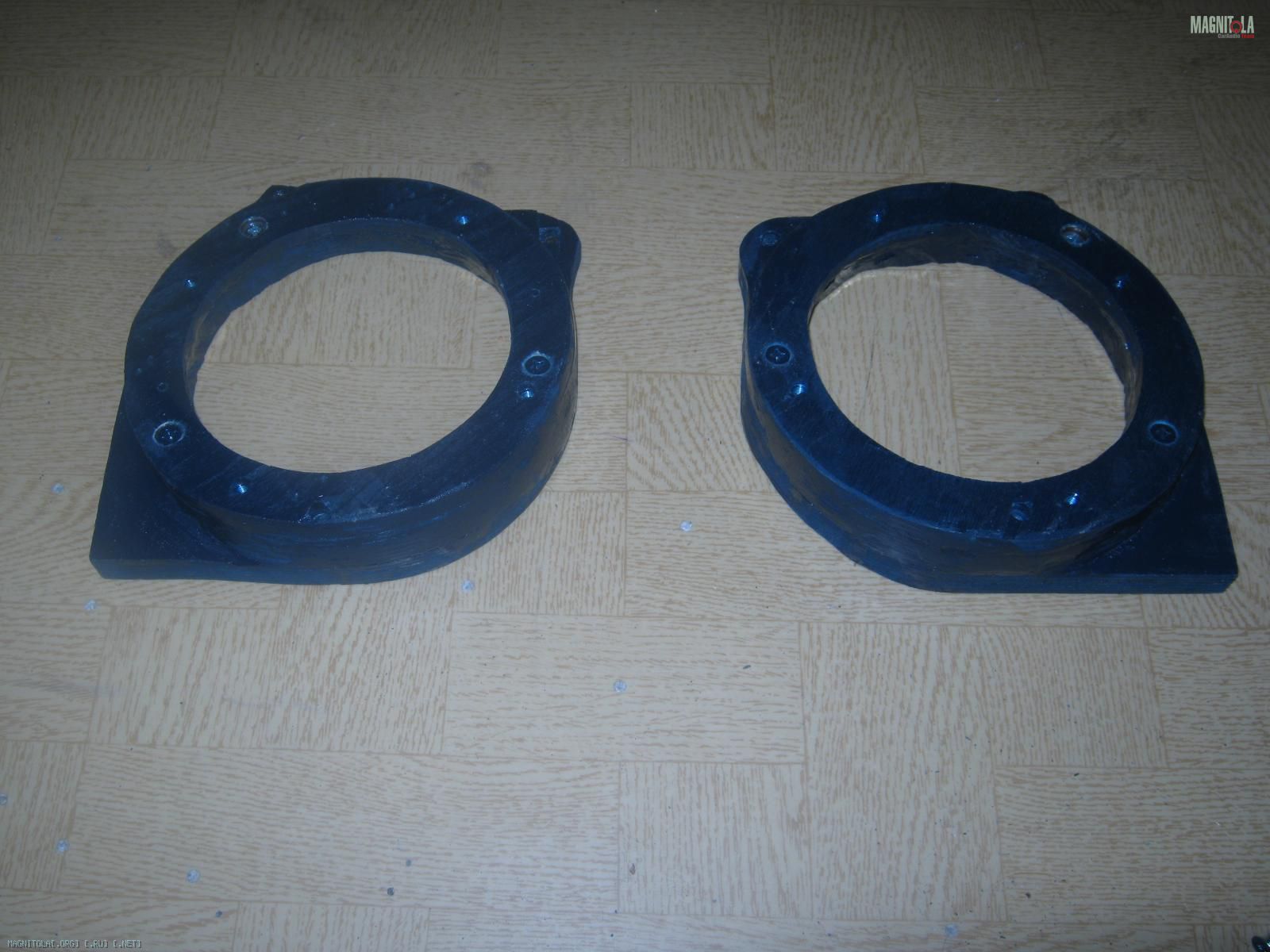

Без дыр не обошлось конечно. Всё было за шпатлёвано волосатой шпаклей и покрашено краской которую нашел в гараже у друзей.
Вложение 397032Вложение 397034

Если вы еще не обратили внимание, то все соединения болтовые. Клей используется только в тех местах где нет нагрузки. А через полукольца прошли еще 3 болта.

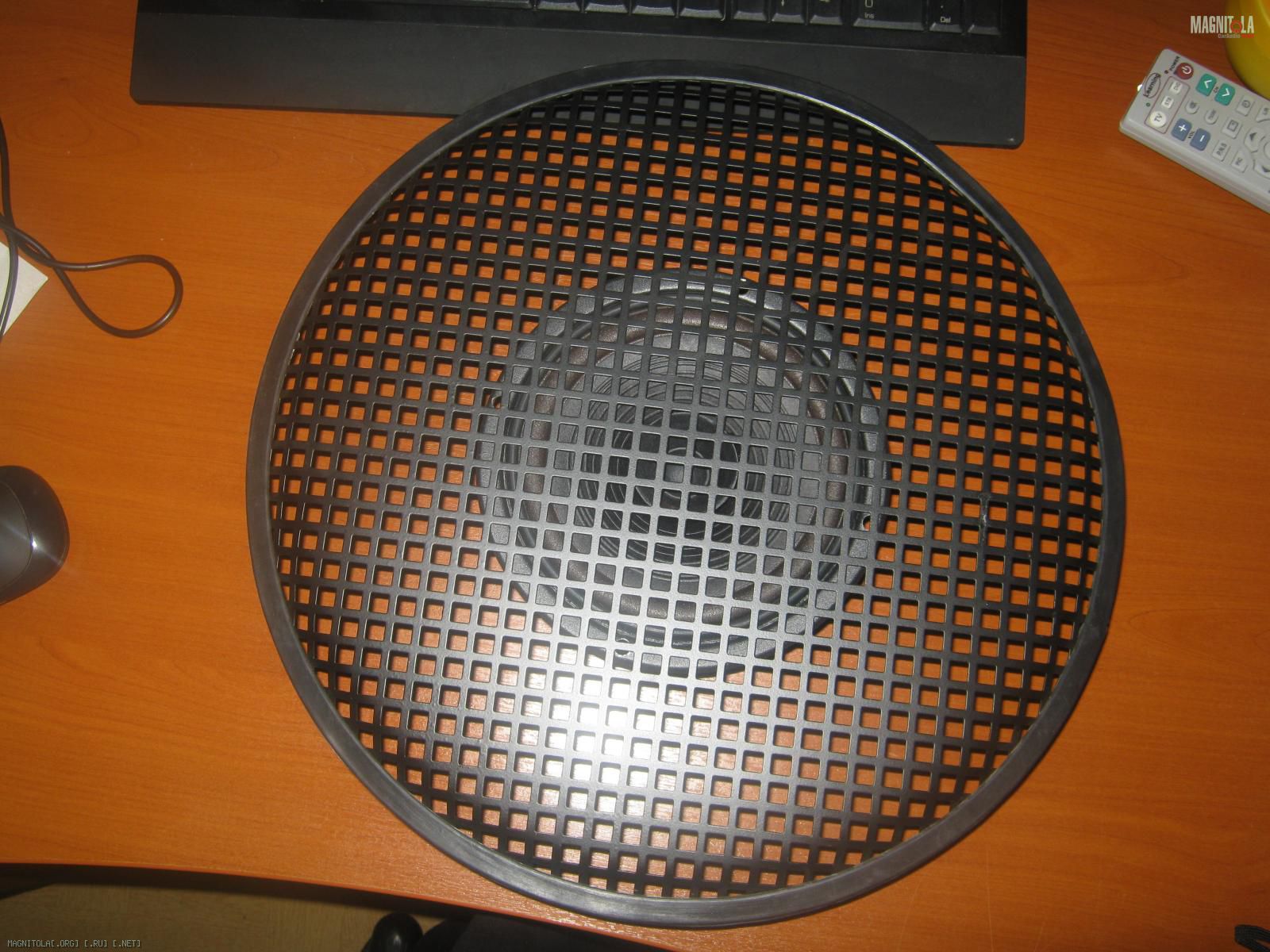

Между делом, делал грили. Купил вот такие 15 дюймовые 3 штуки.

Вложение 397036

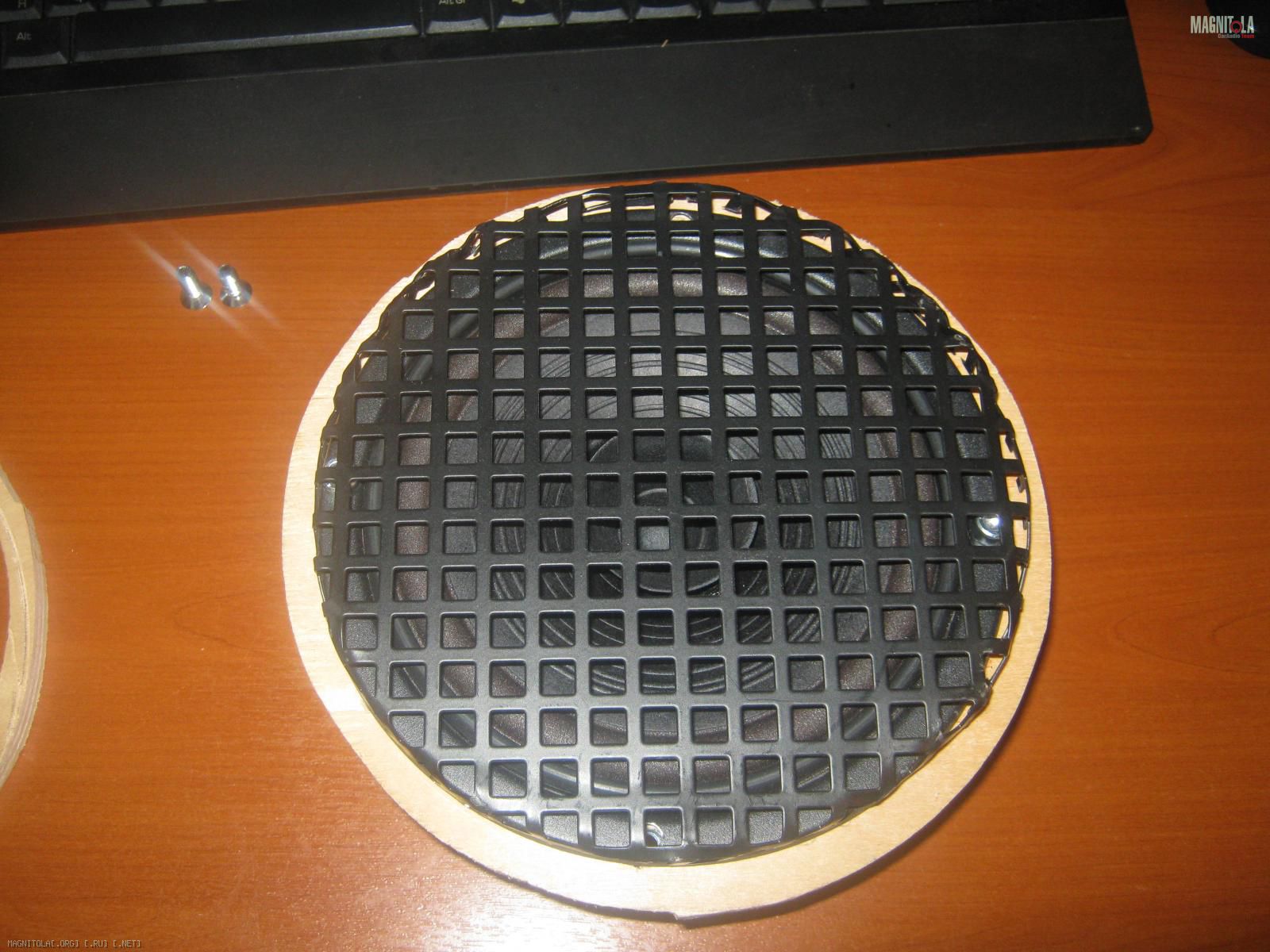

Пока сделал один. Так себе, не очень нравится. Но может когда всё соберётся, то... посмотрим.
Вложение 397038

А тем временем:
готовлюсь к лепке из пластилина.

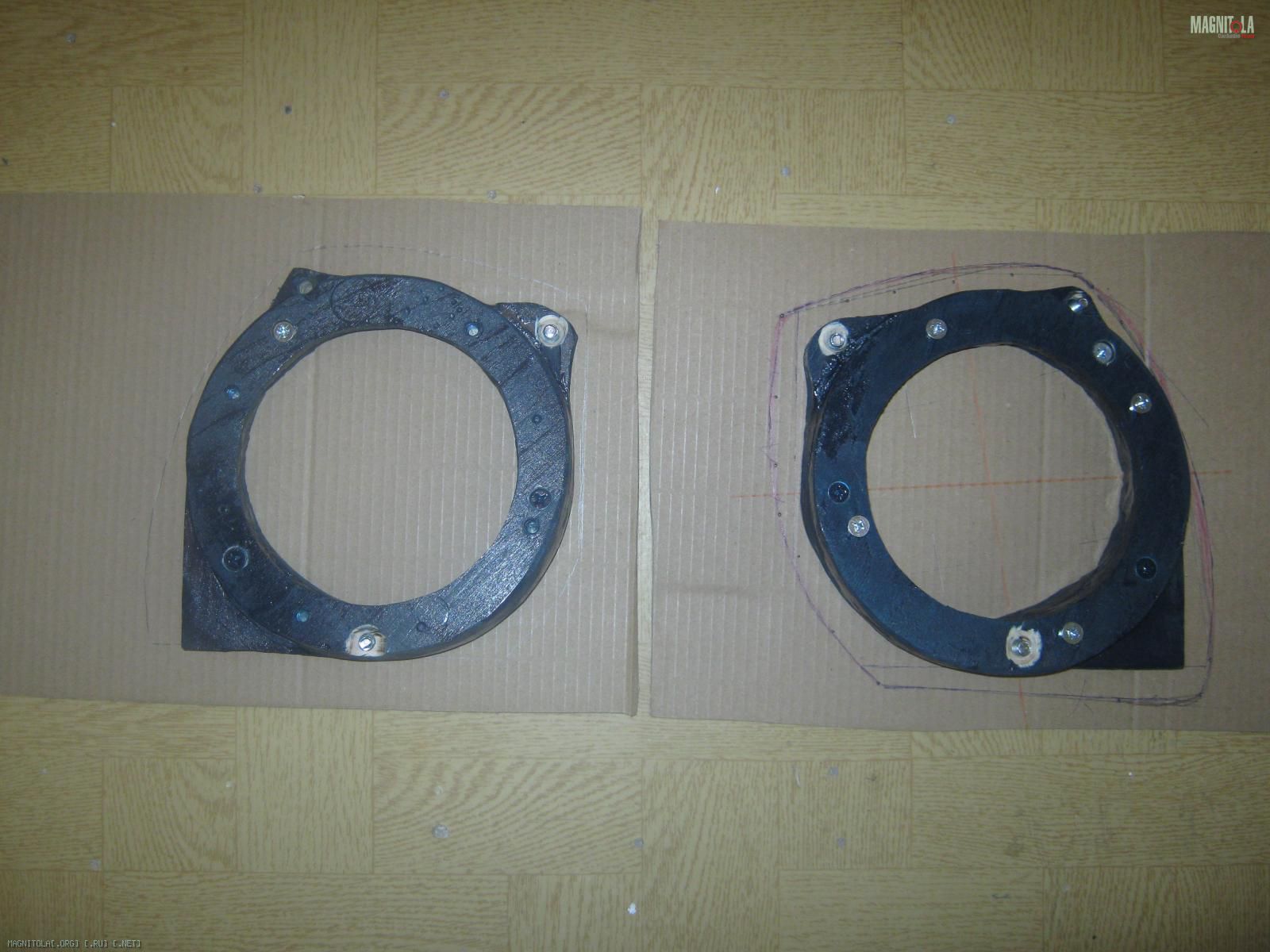

Закрепил несущую часть подиума на картоне. Очертил границы будущих декоративных частей.
Вложение 397040

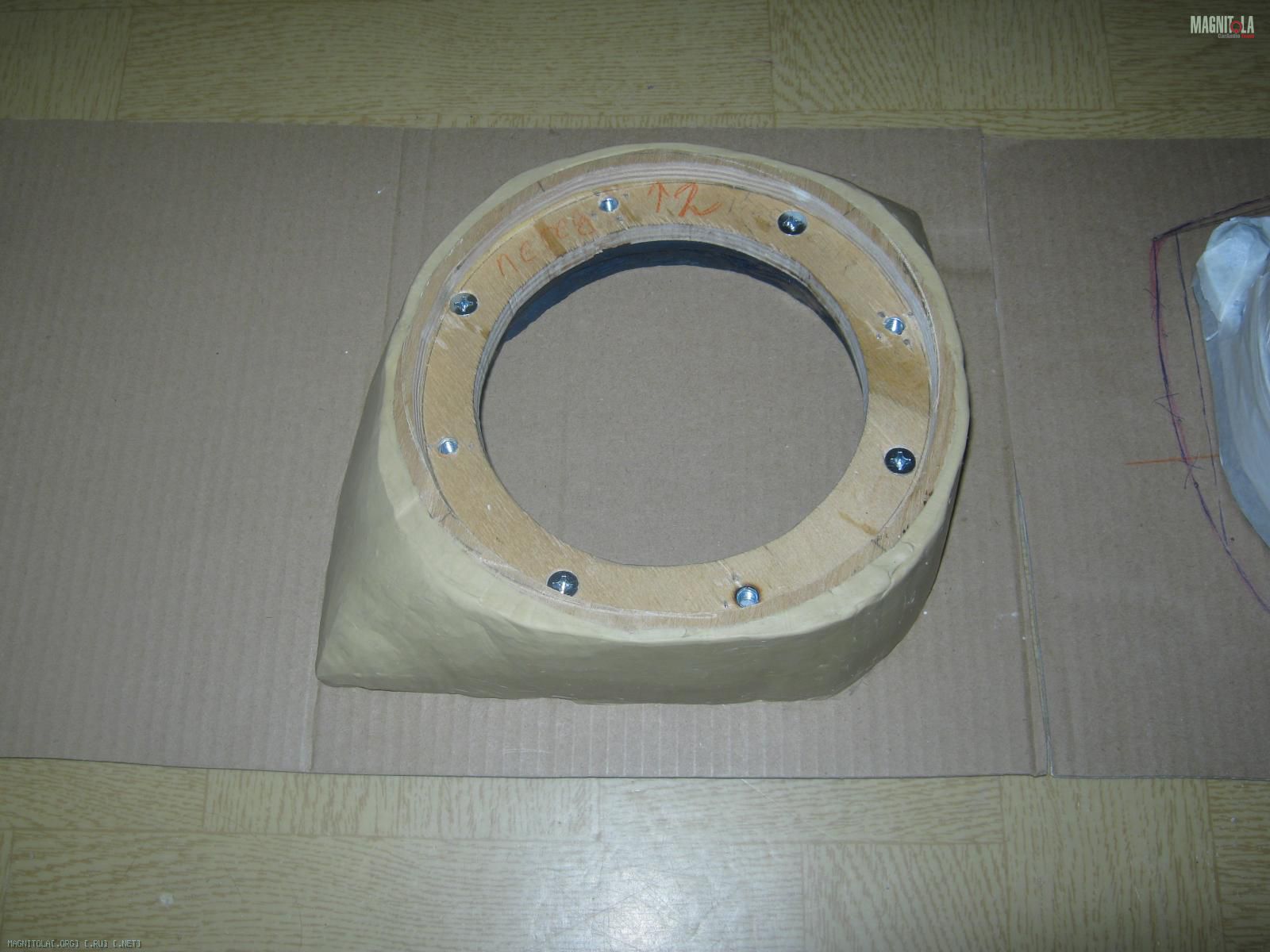

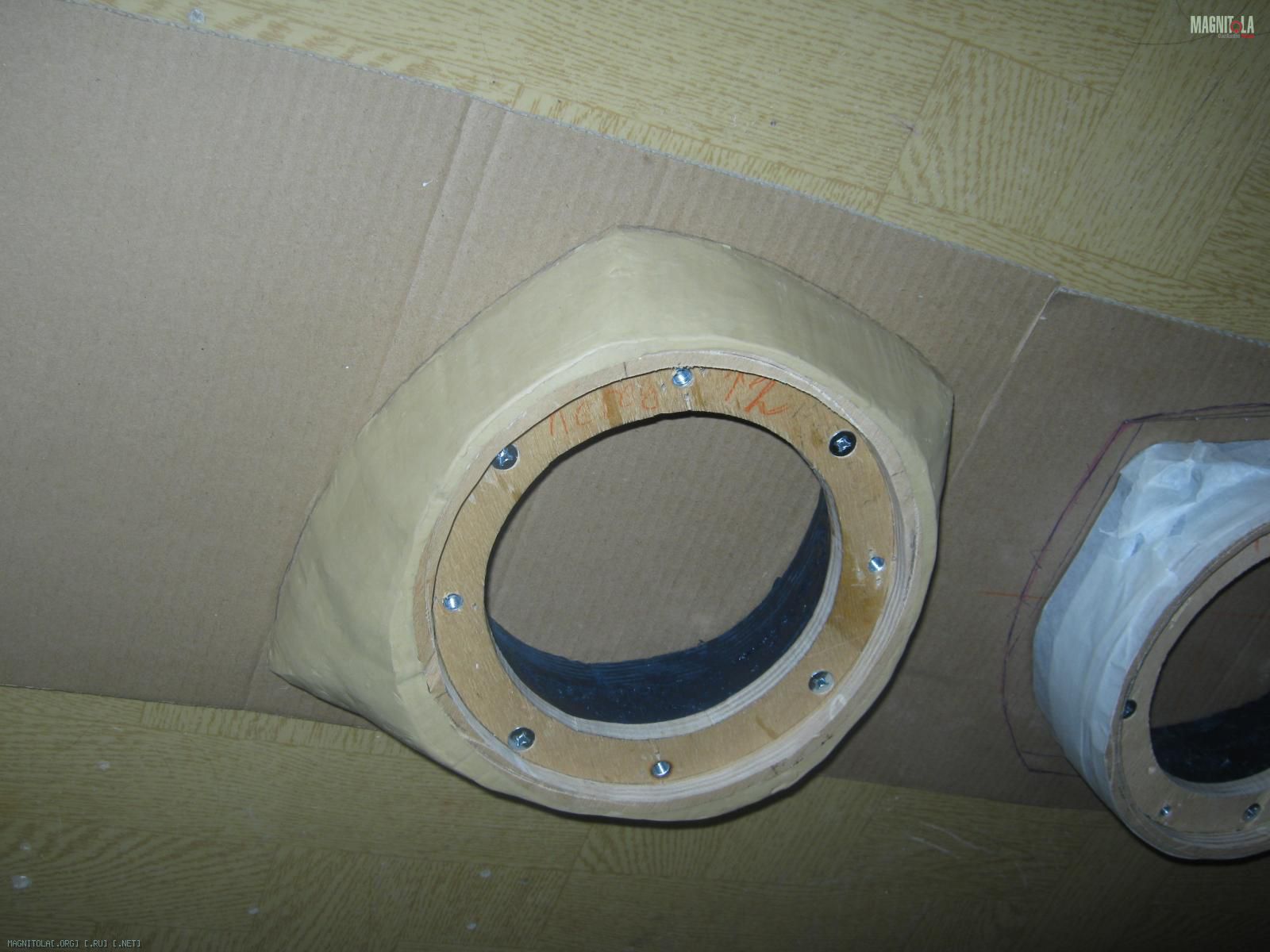

Присоединил переднюю часть подиума, на которой будет держаться динамик. Заклеил скотчем. И залепил всё пластилином. Это не окончательный вид и форма тоже позже изменилась. Три дня я её подтачивал, гонял пластилин туда сюда. Заразное дело оказалось, я вам скажу. В одном месте увидел неровность и всё, понеслась на весь вечер. :laugh2:

Вложение 397042Вложение 397044

Ах ну да, забыл, решил делать без кармана. Но всё таки форма будет с возможностью присоседидь его. Но пока не о нём.

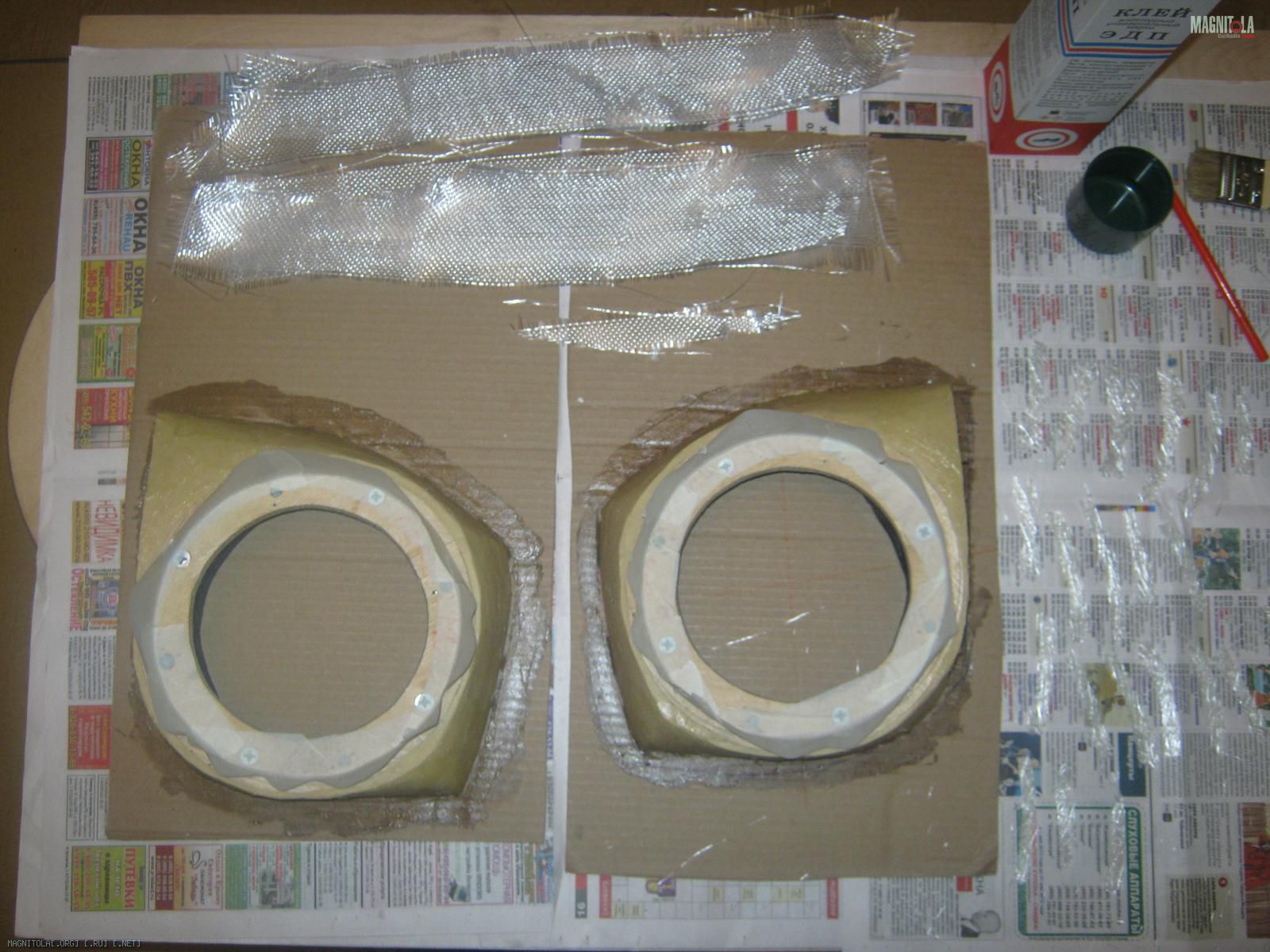

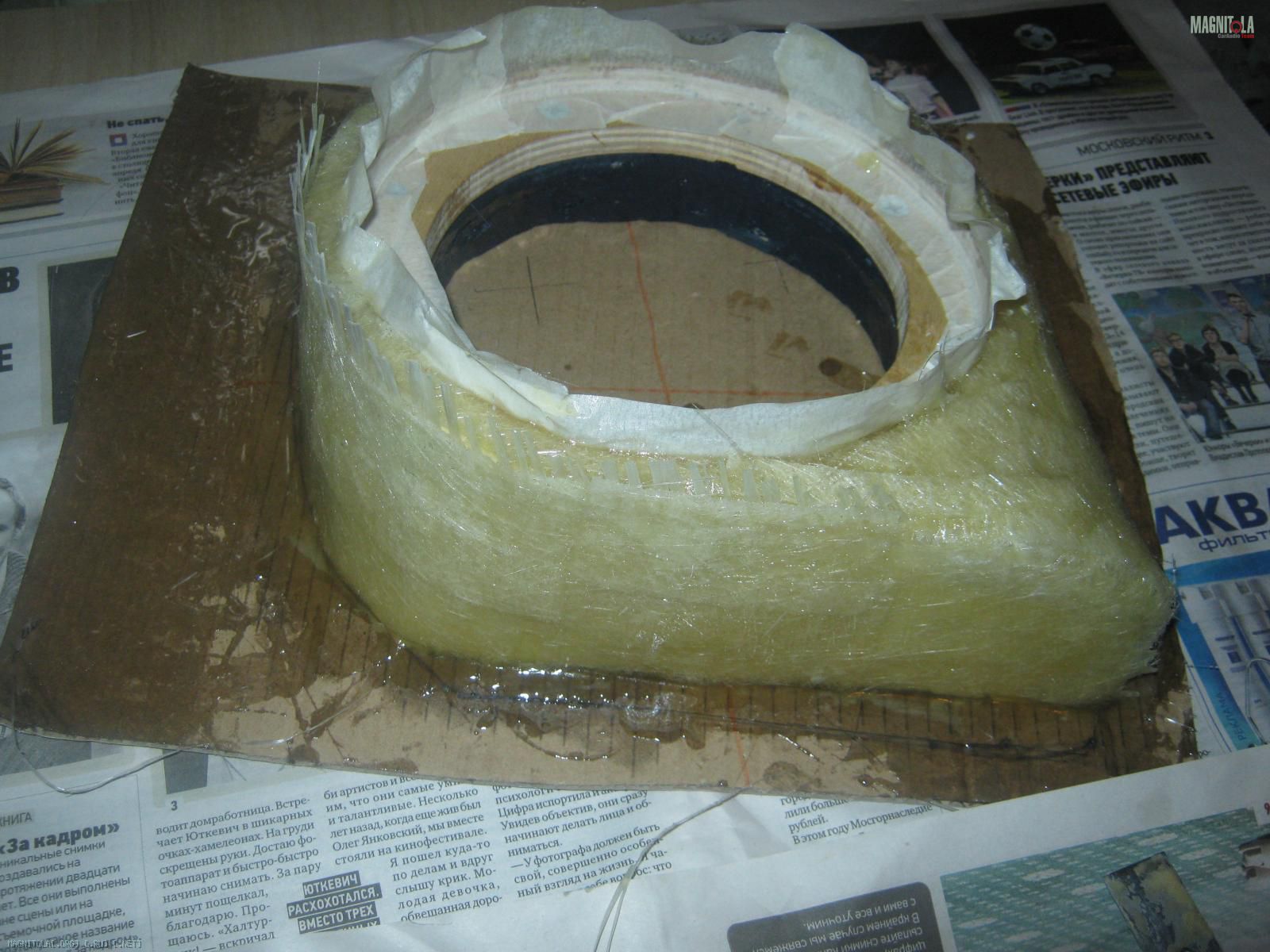

Далее была смола. Хотел сначала полиэфирной, но позже всё же решил эпоксидной, так как делал дома.

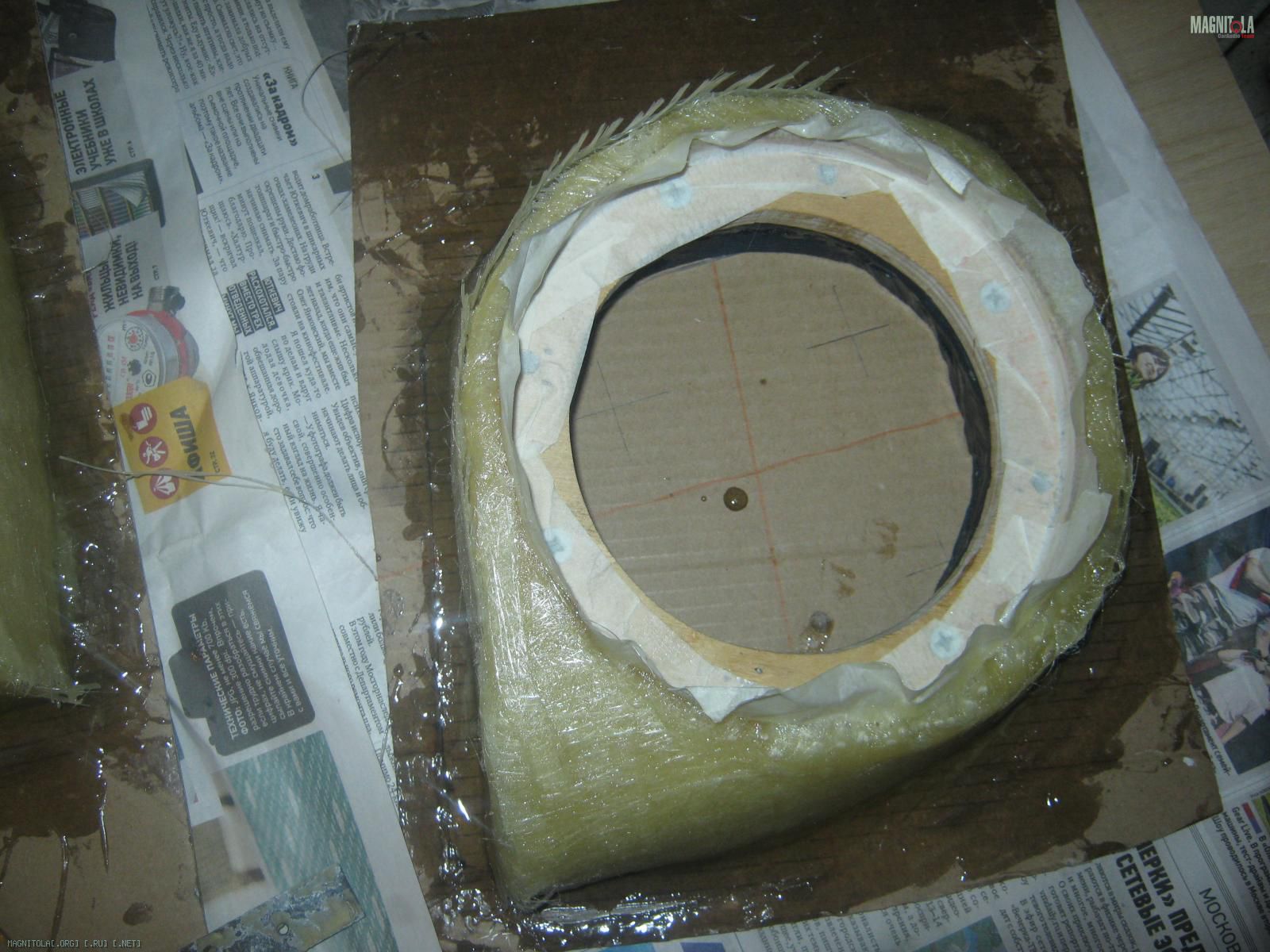

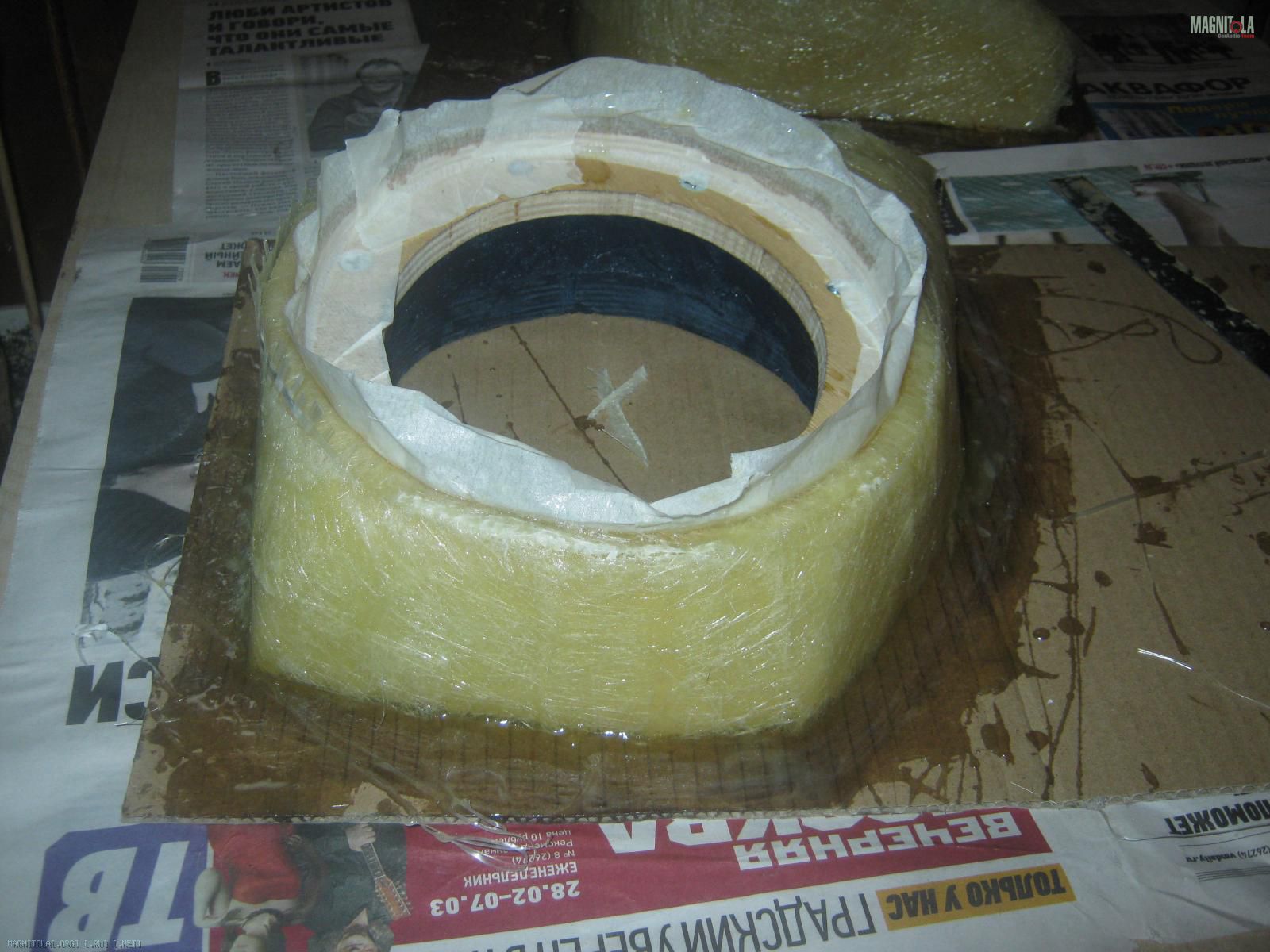

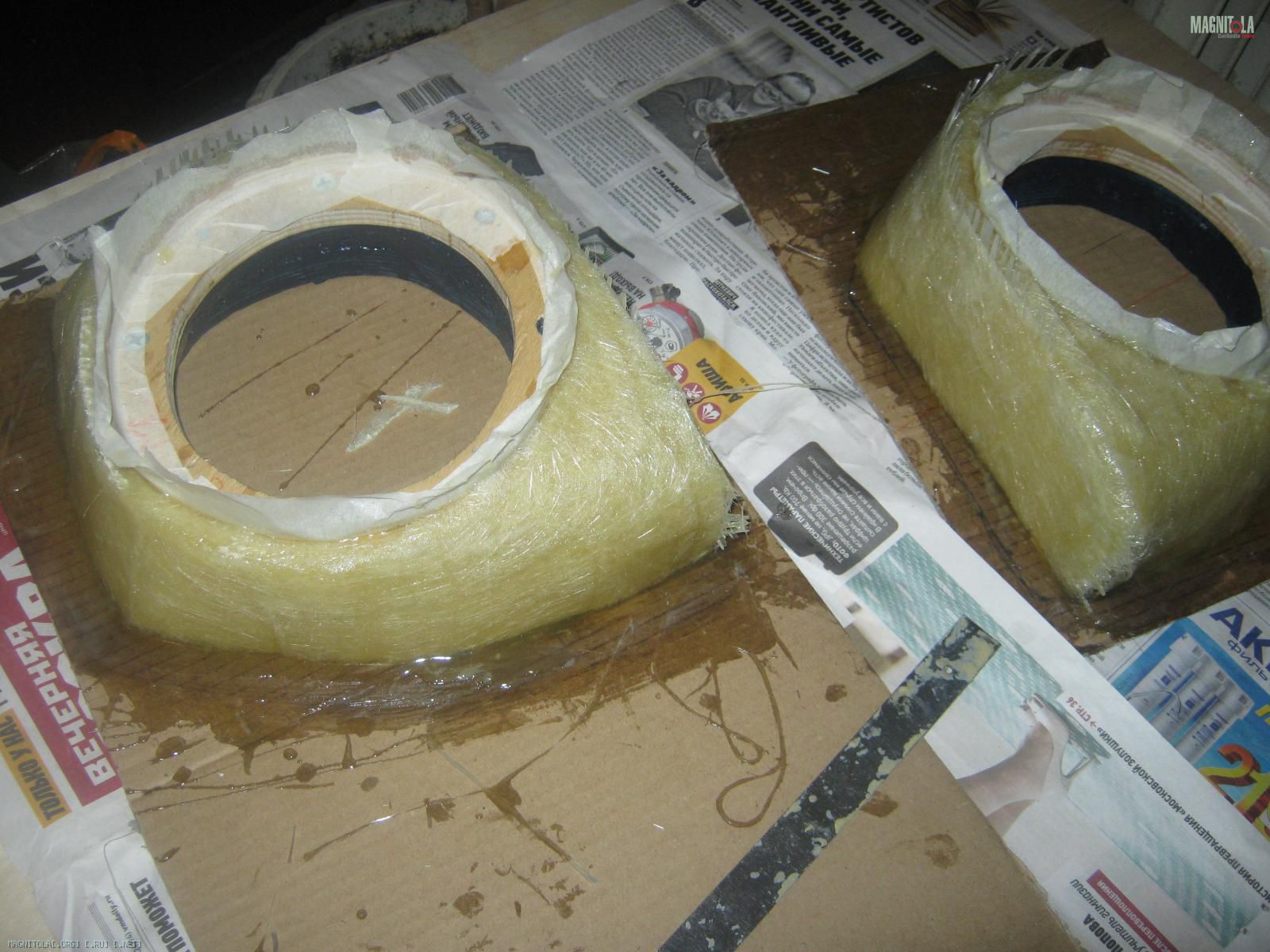

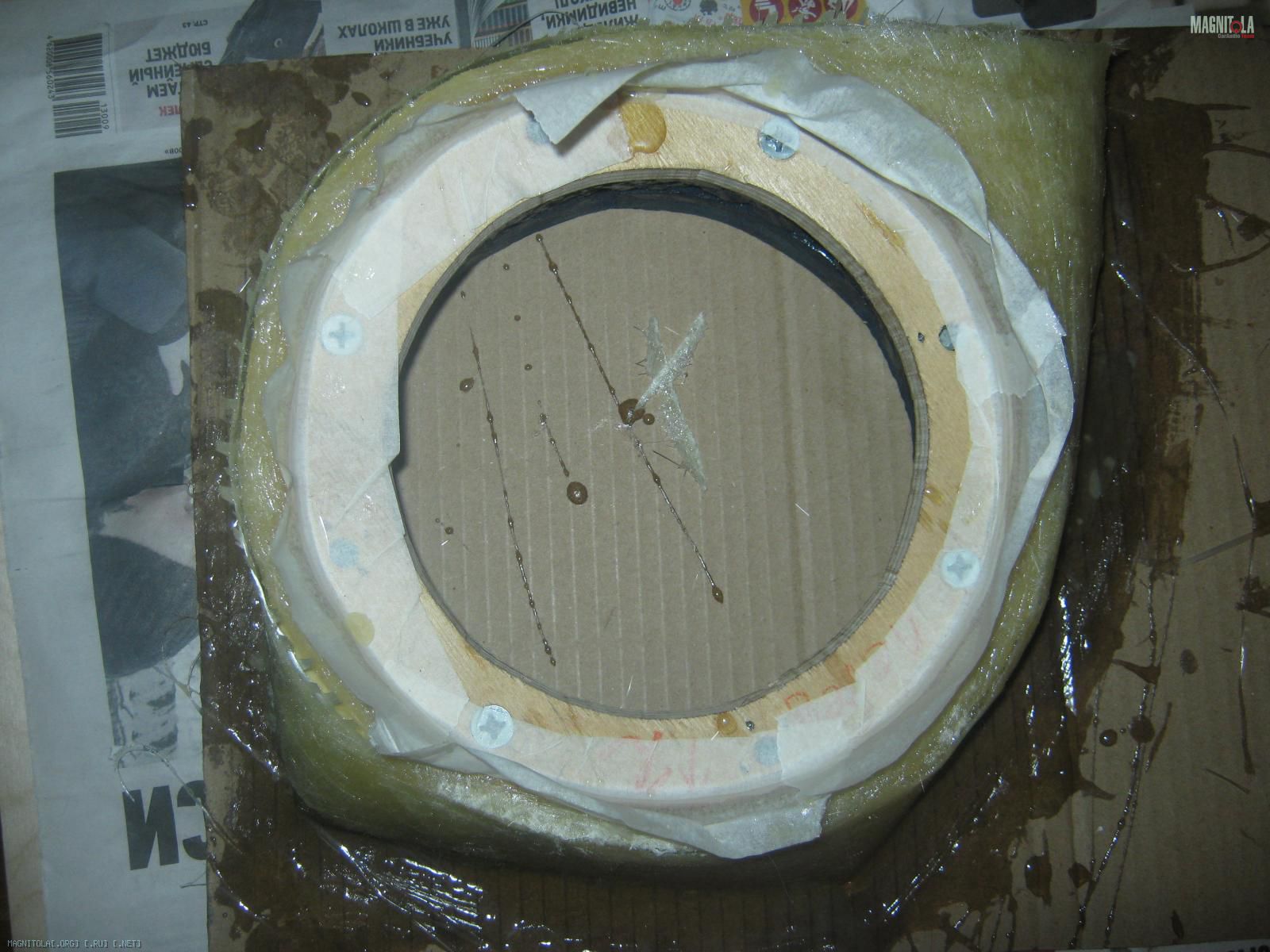

Первый день

Вложение 397046Вложение 397048Вложение 397050Вложение 397052Вложение 397054Вложение 397056

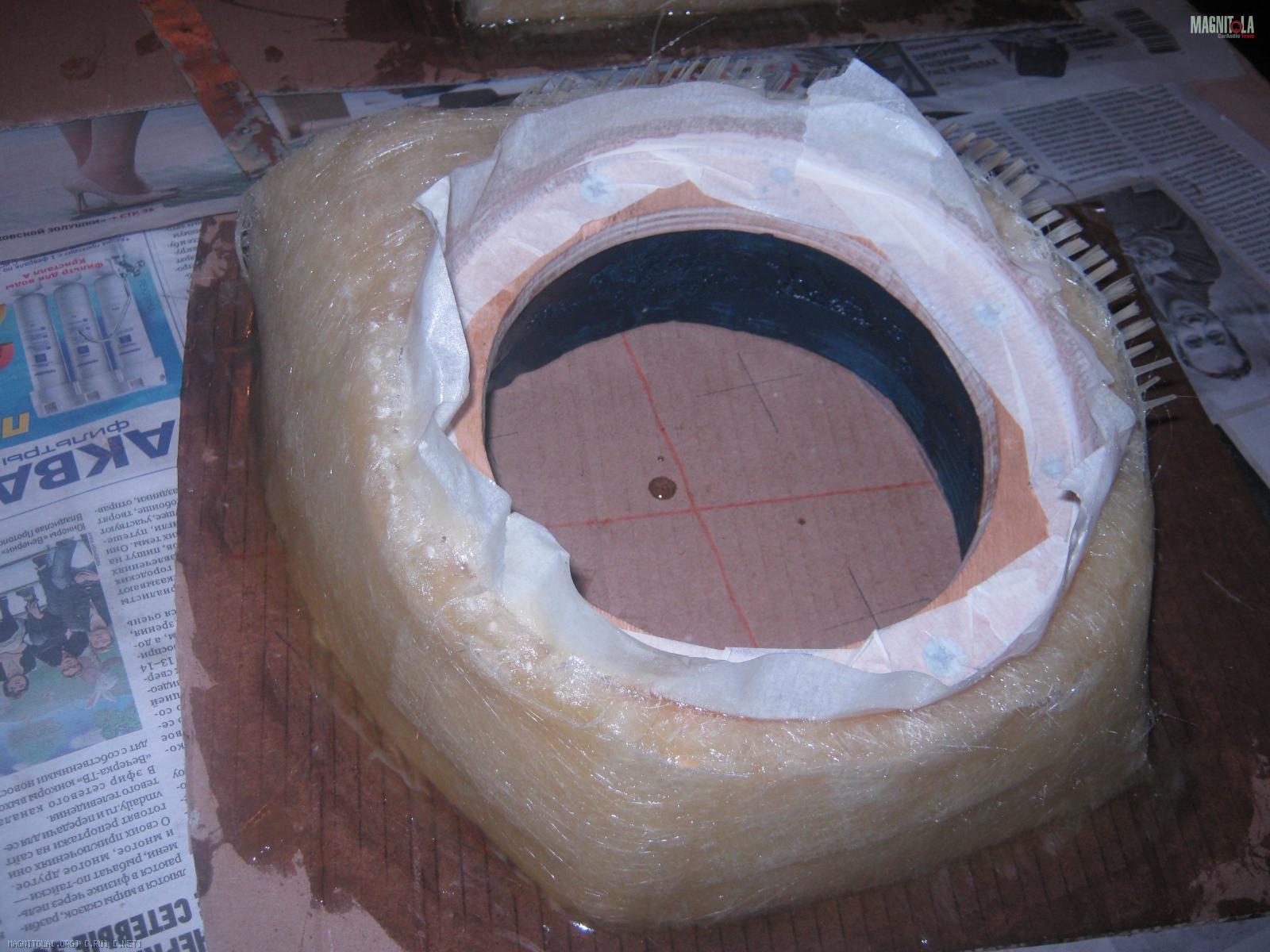

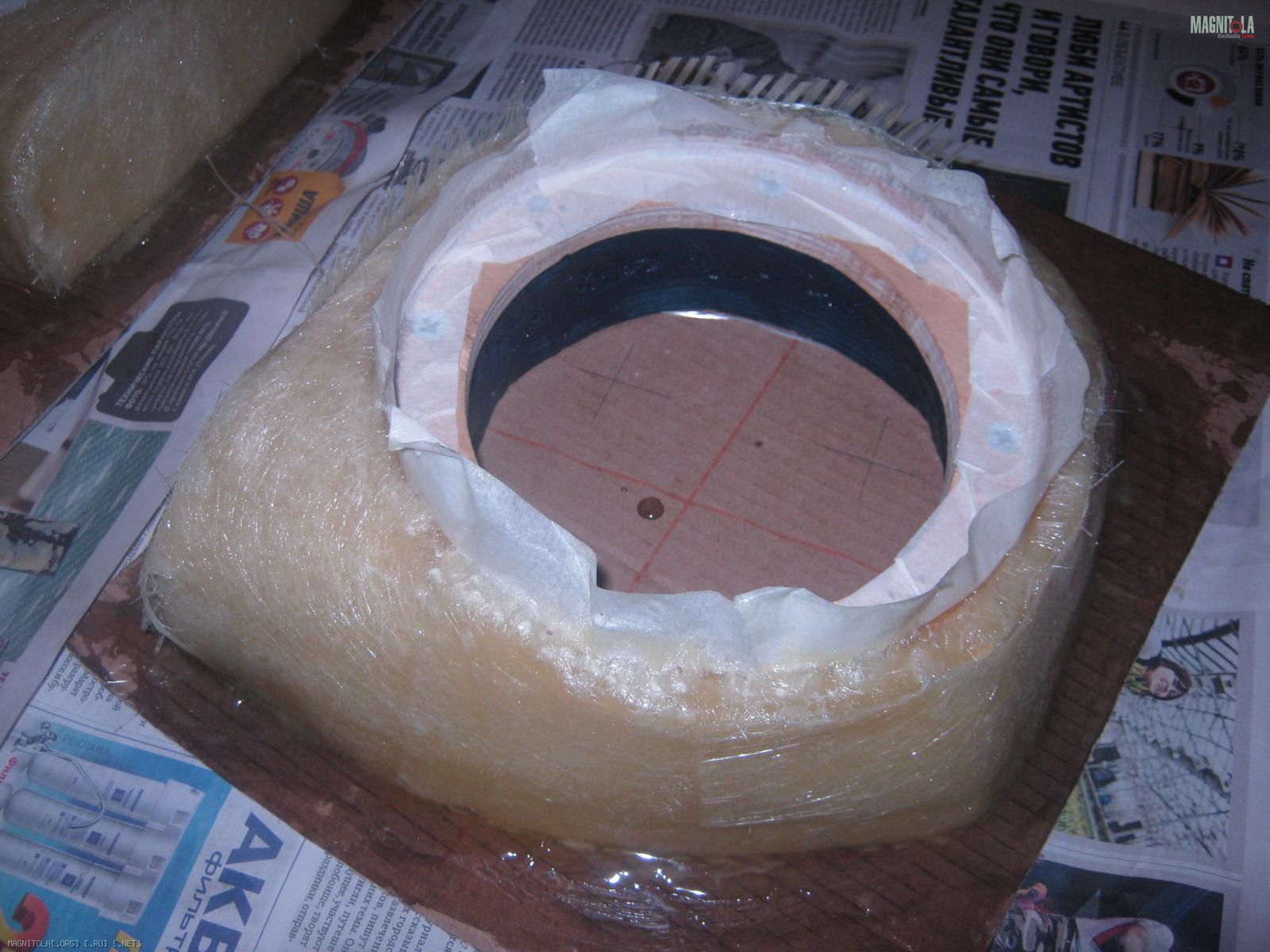

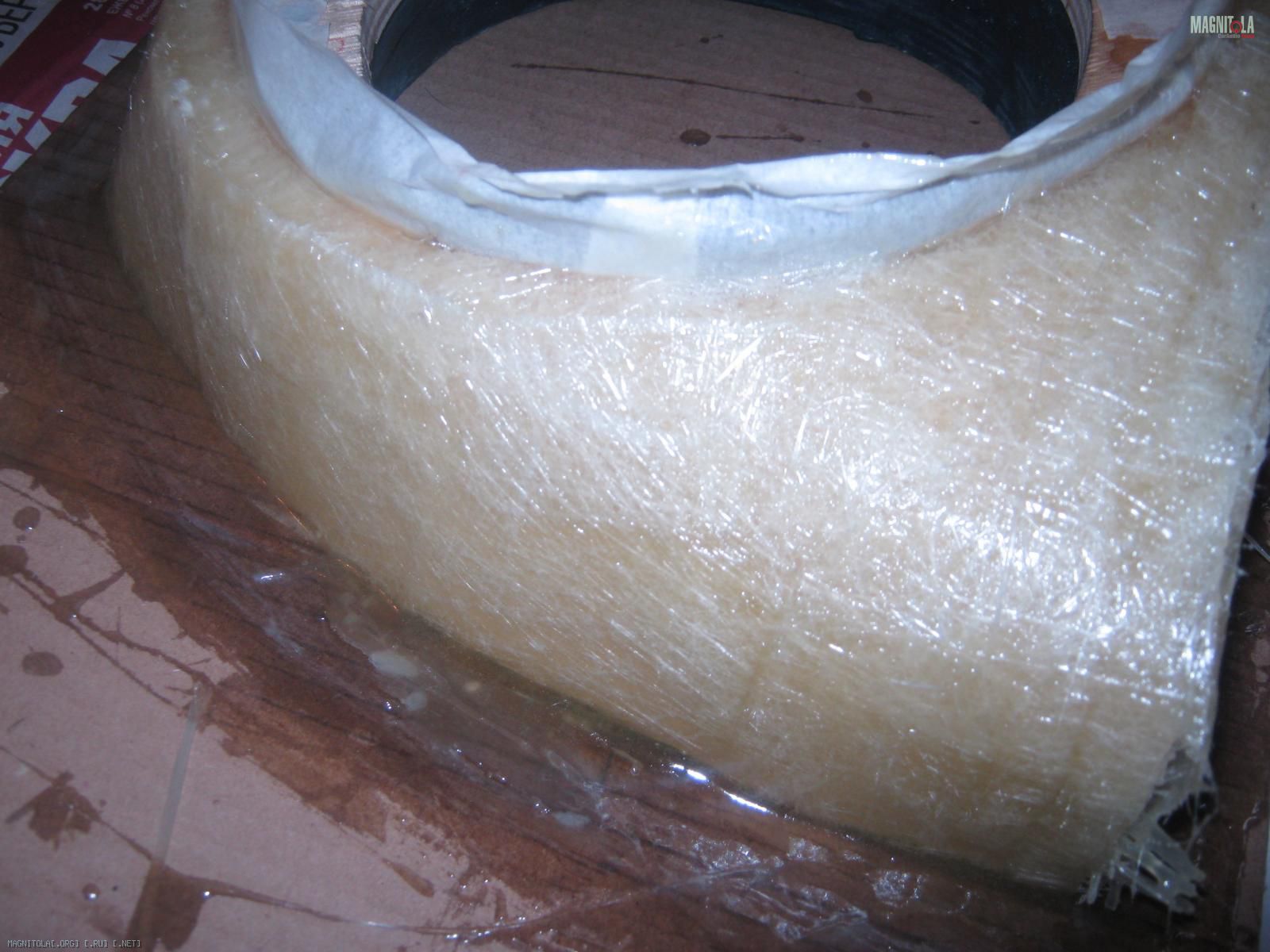

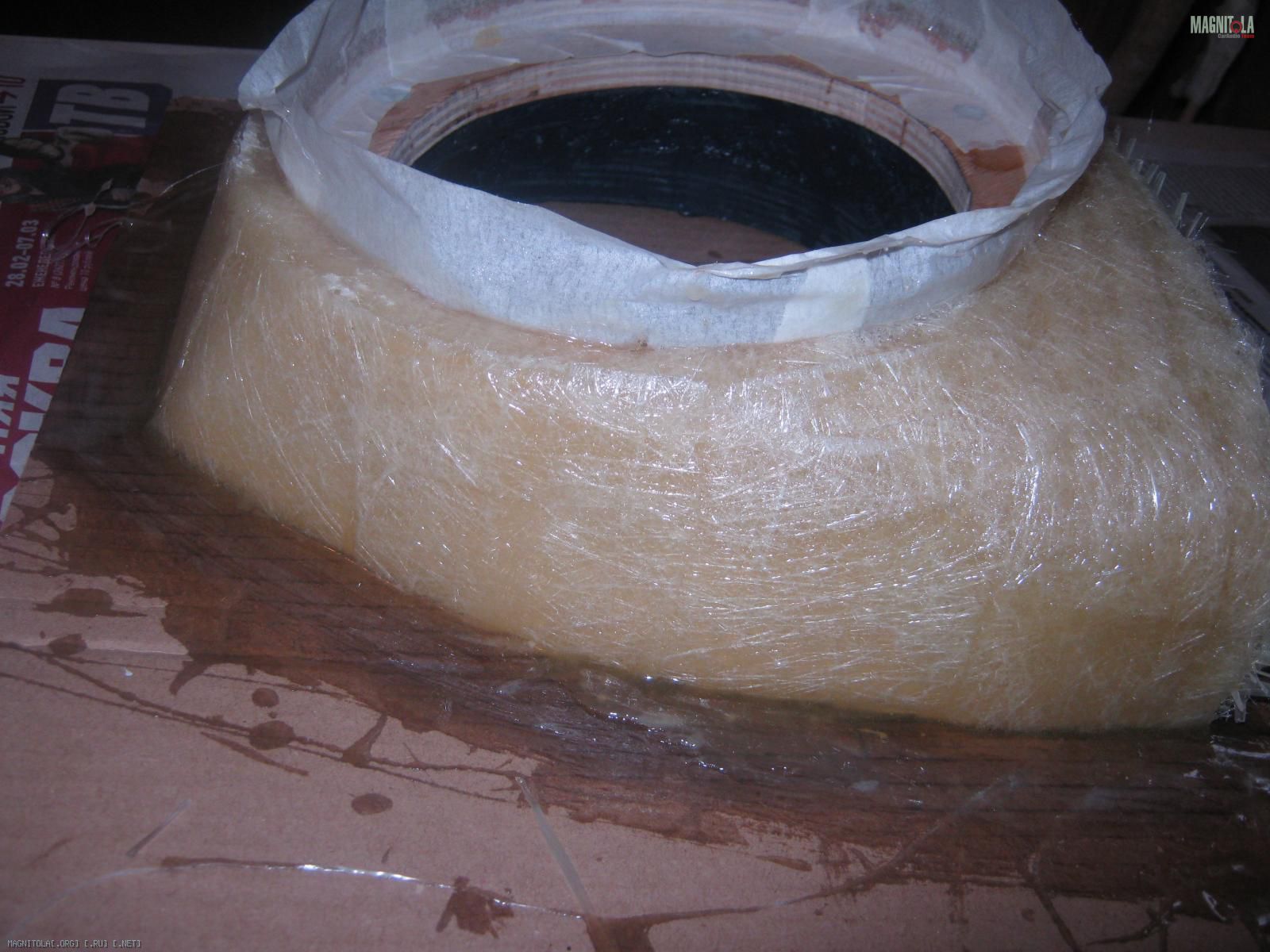

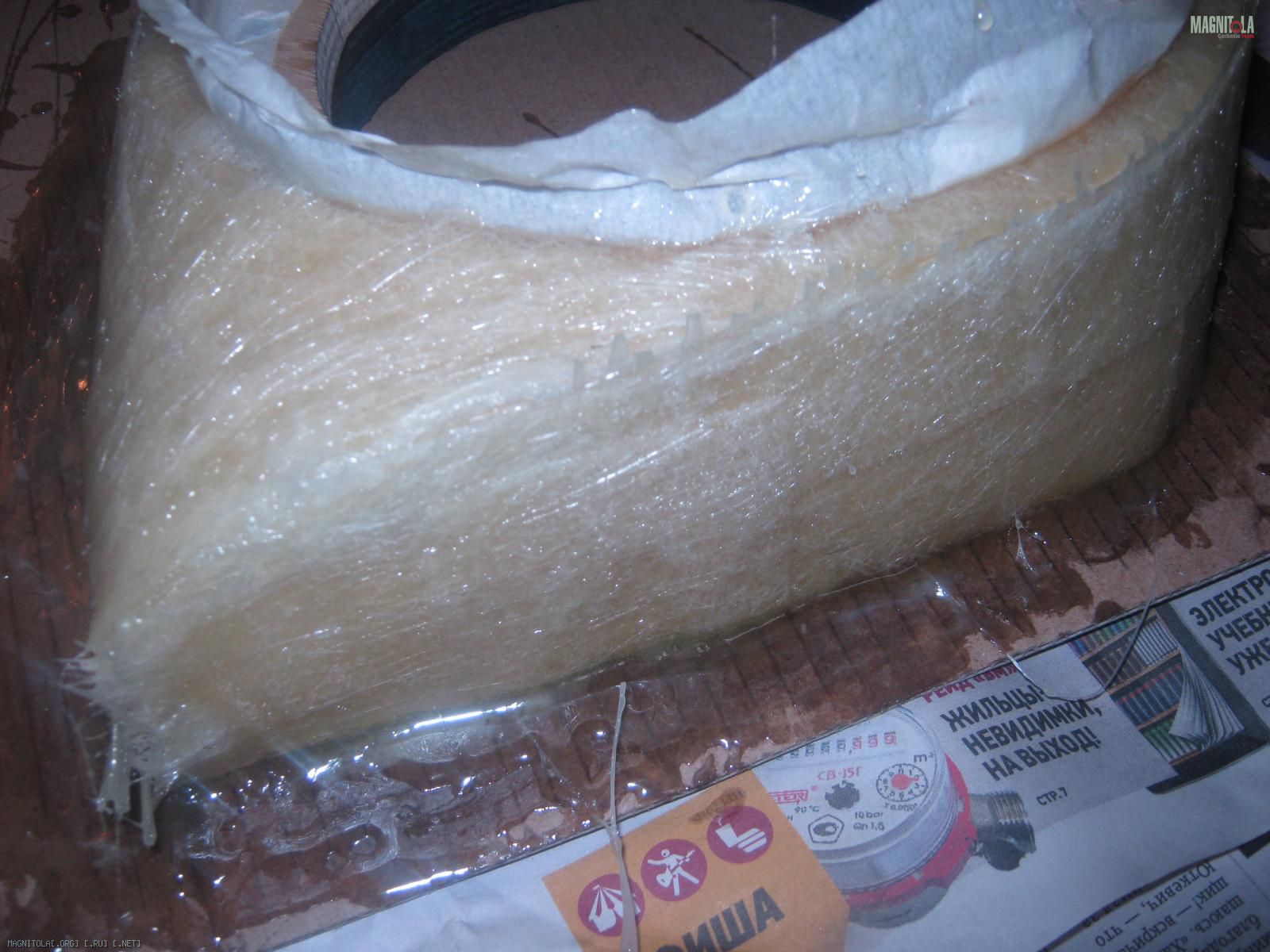

Второй день

Вложение 397058Вложение 397060Вложение 397062Вложение 397064Вложение 397066

И того 3 слоя 150 стекловолокна, слой 300 рогожки и слой 500 рогожки. 500-я не удобна в работе, размер изделия маленький и она разваливается на веревки.

Друг на даче, в гараж попасть не могу. Хотел подровнять, да еще несколько слоев наложить, но дома точить не хочу.

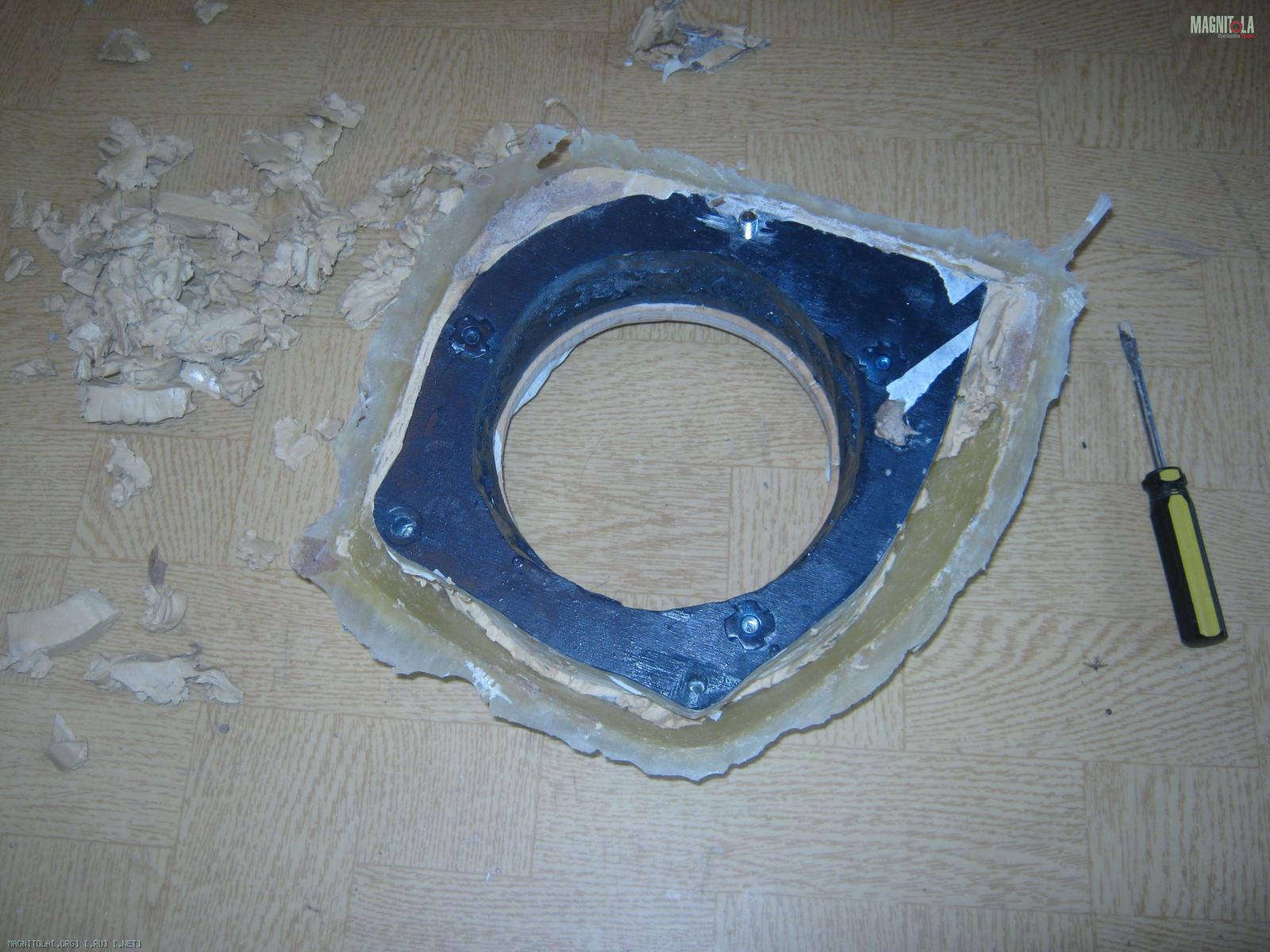

Несколько дней лежали. Не вытерпел и снял форму с пластилина. Еле снял. Пришлось сначала выковыривать пластилин.

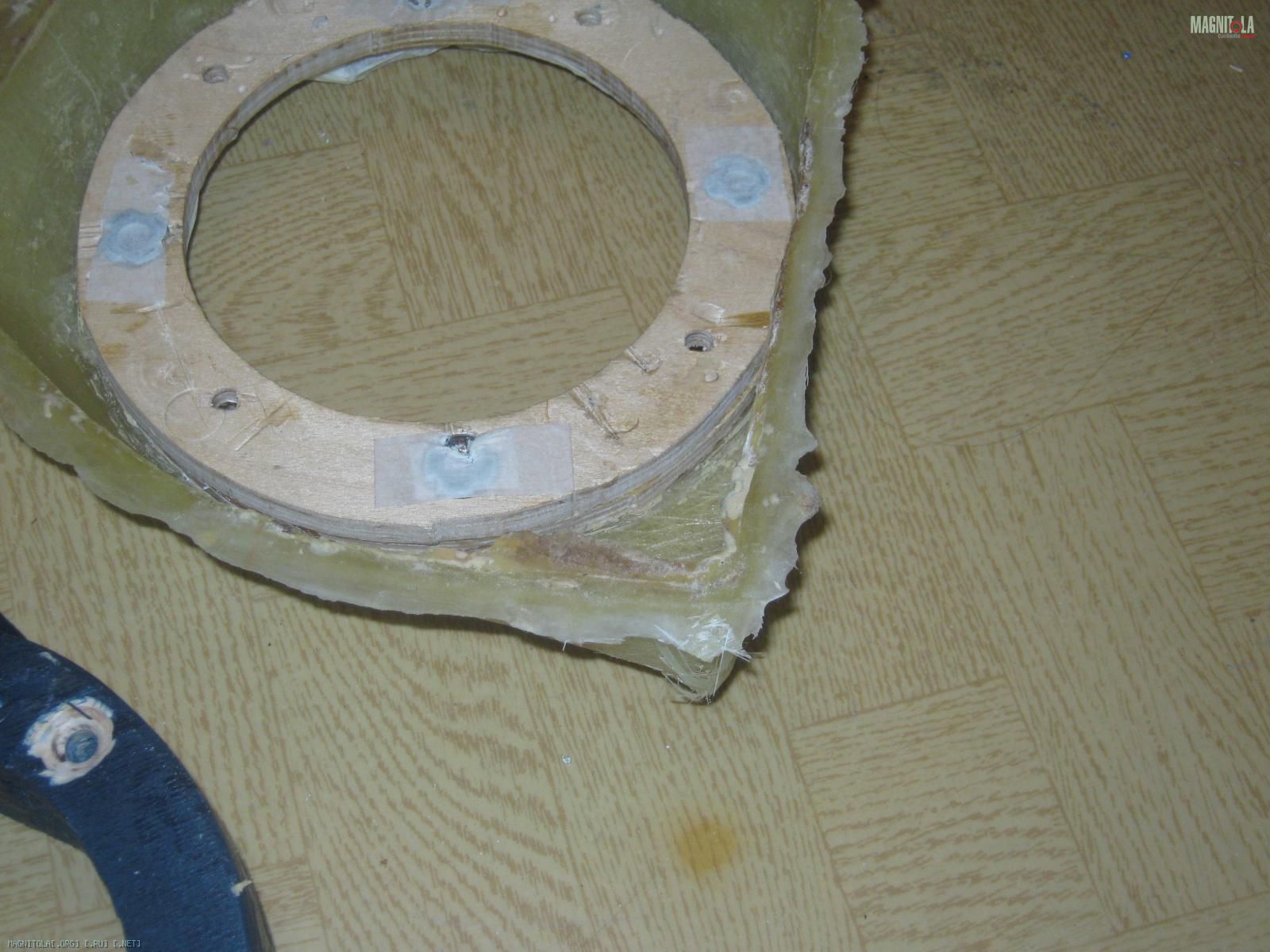

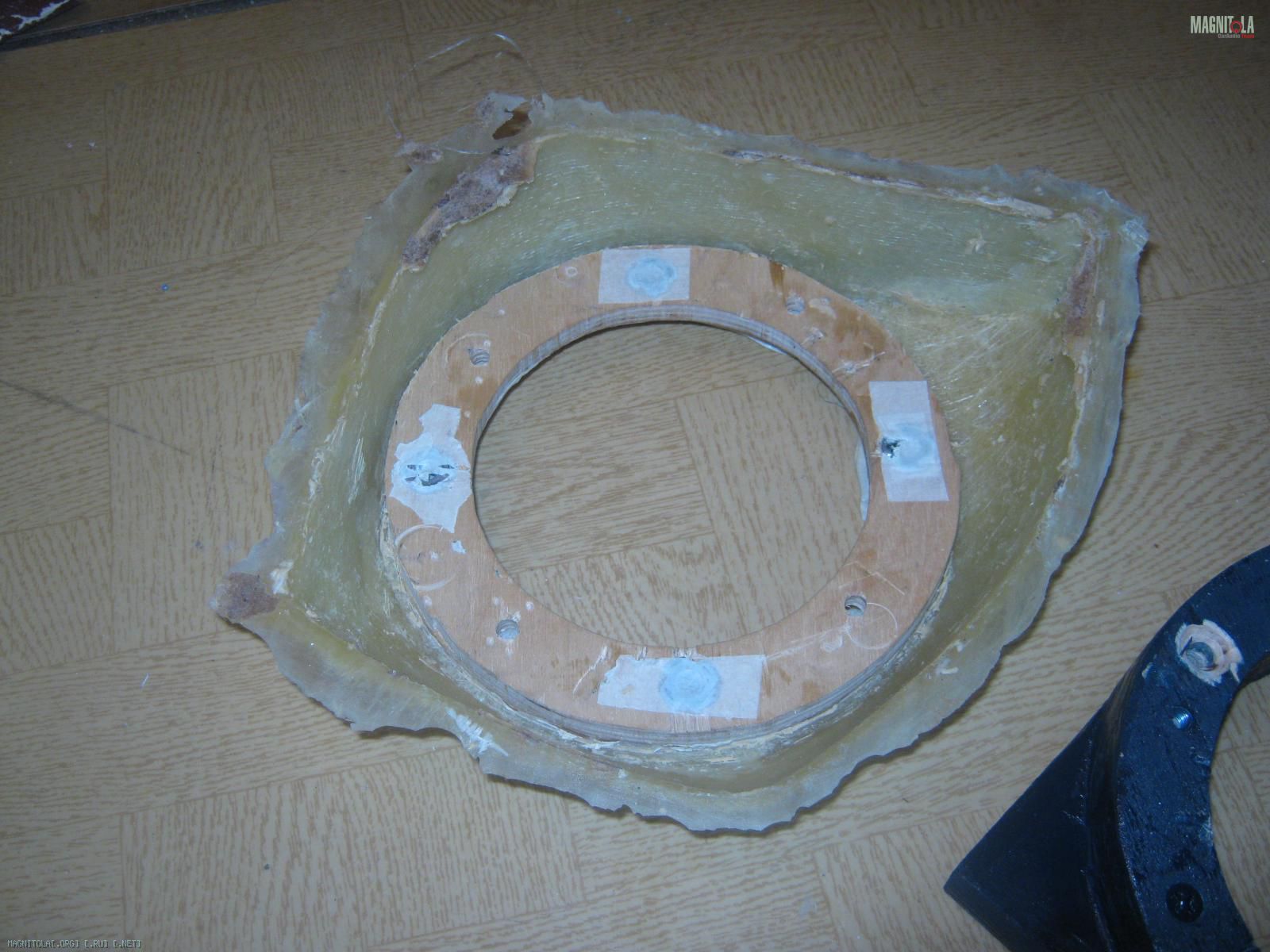

В общем вот, что получается пока

Вложение 397068Вложение 397070Вложение 397072

Пока что обезжирю от литола и залью по уровню верхнего (на фото) кольца смолу. Будет монолит.

Ну вот, начало положено! Но до конца ещё как до луны. :laugh2:

Если что, то это всё делается впервые!

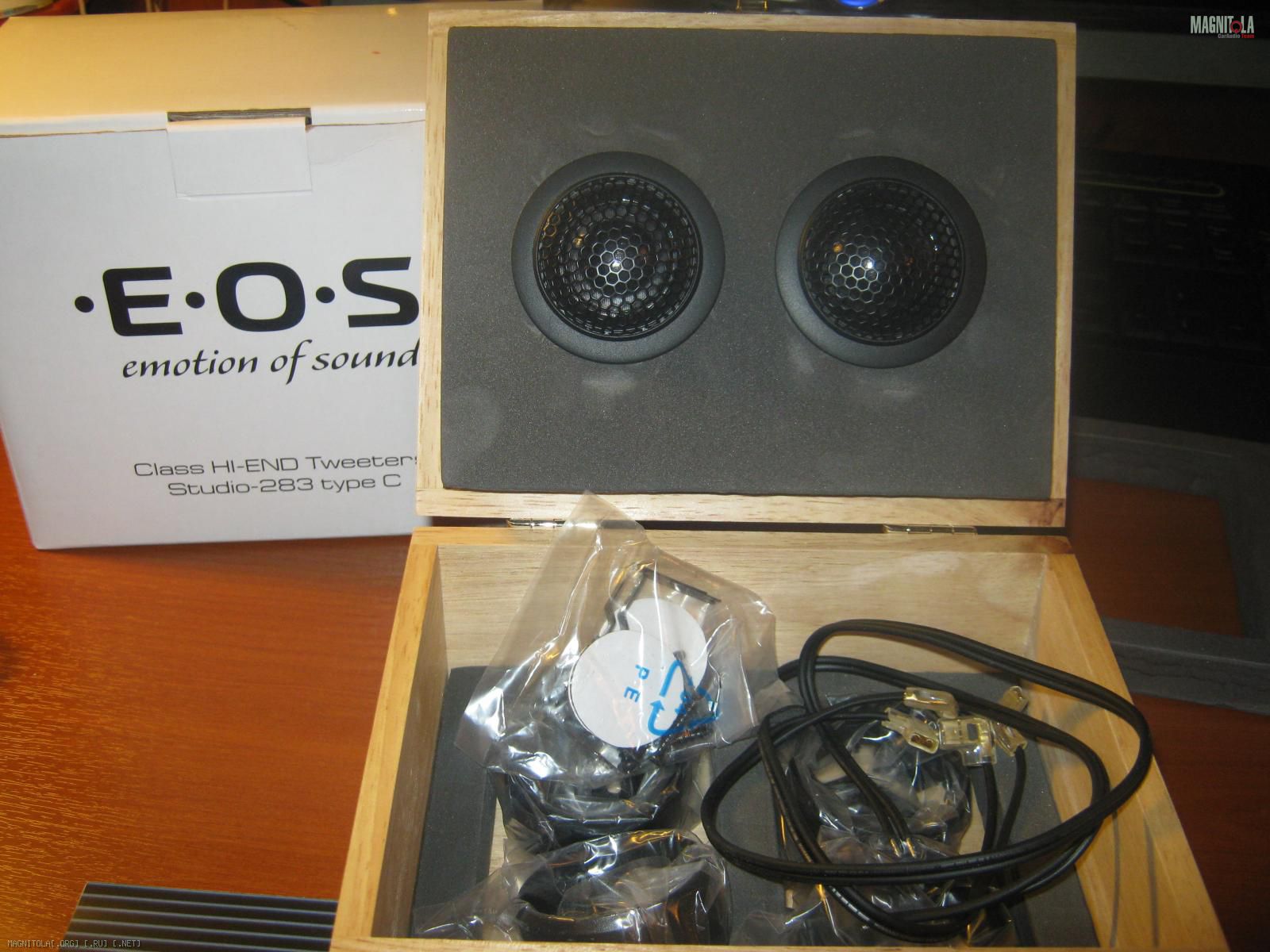

Перед дверными подиками делались стойки с подиками под твитеры
E.O.S. STUDIO-283 typeC
Вложение 397088

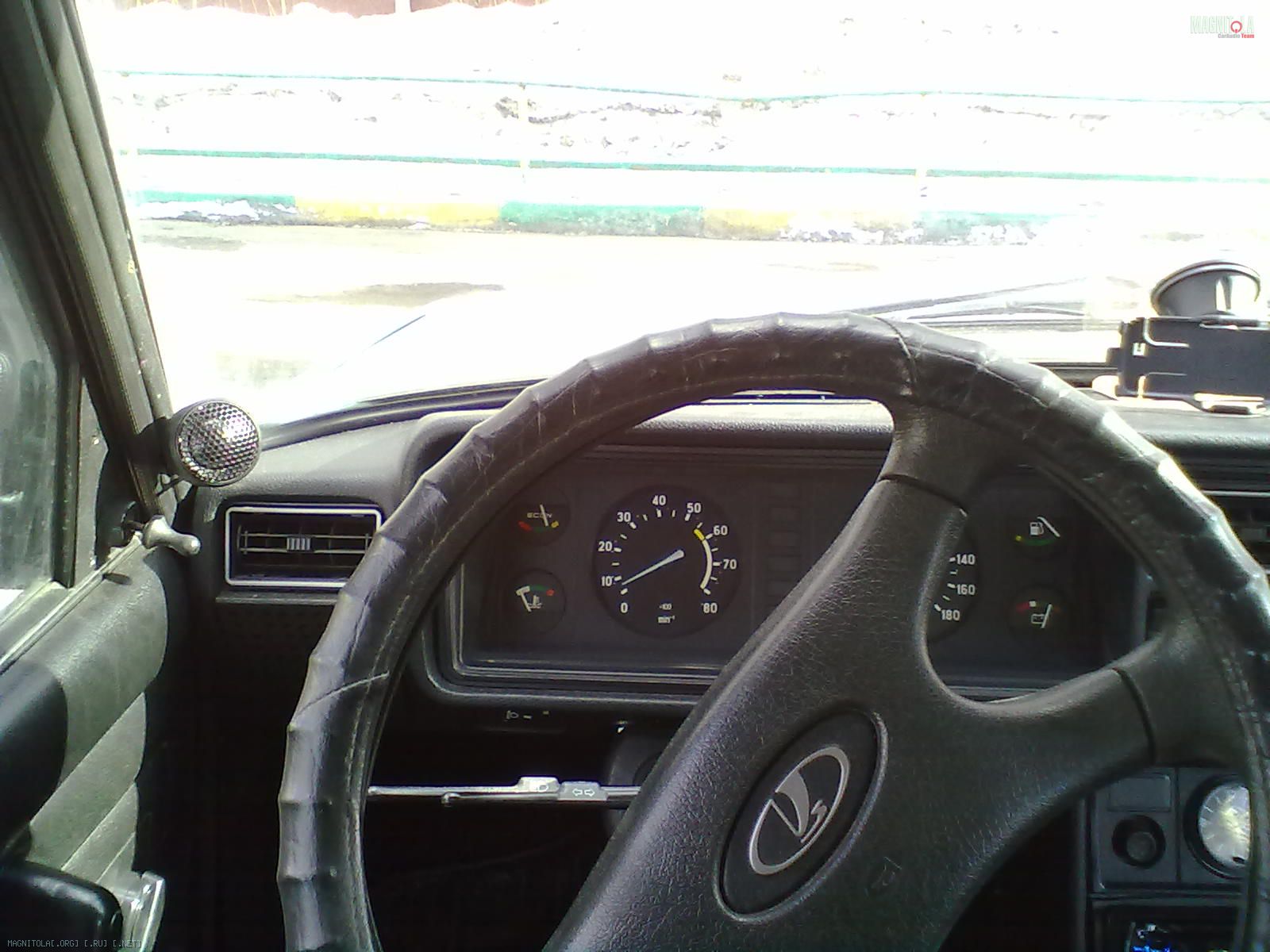

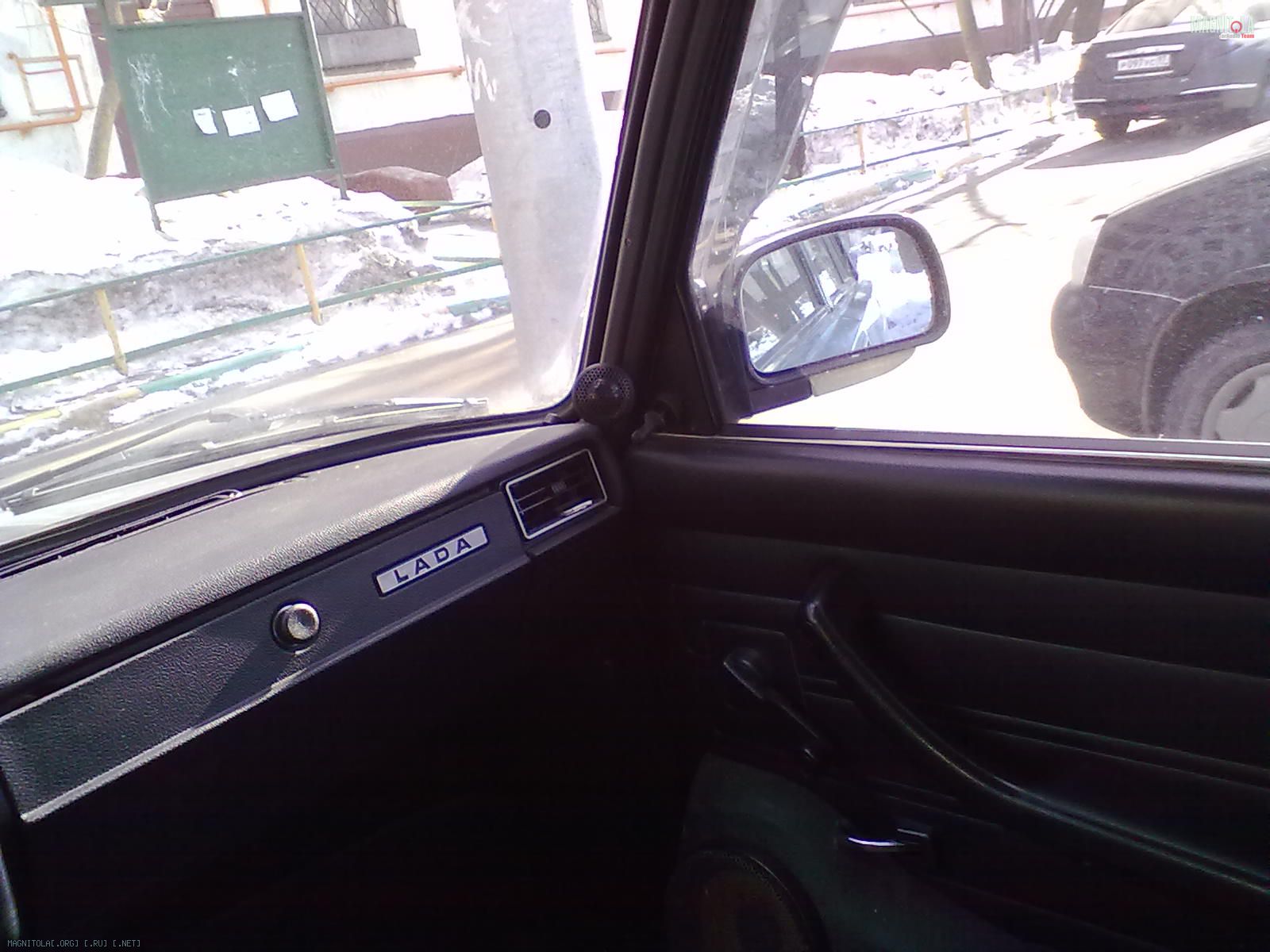

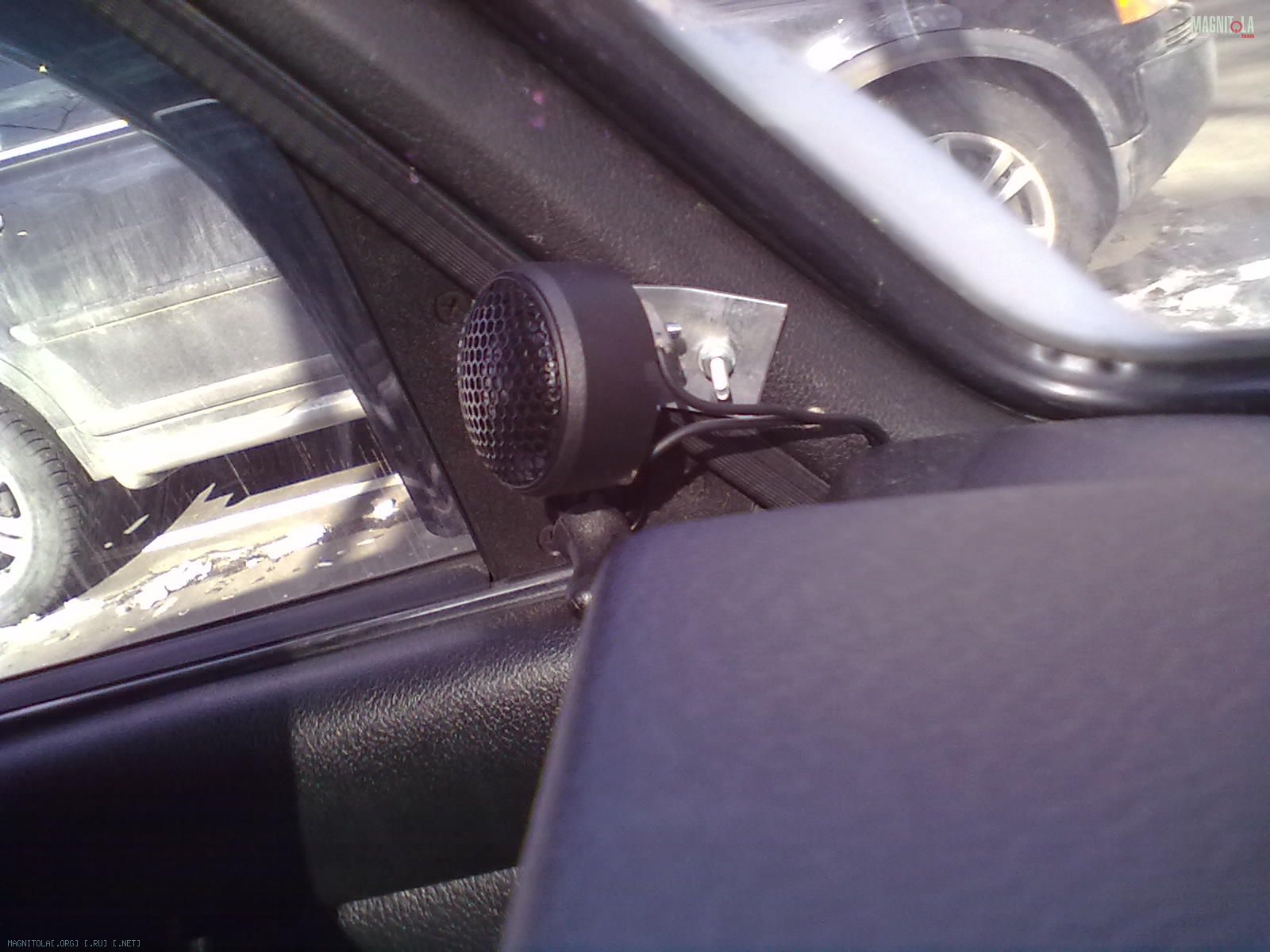

Примерка. Держится на алюминиевой полосе согнутой под нужным углом
Вложение 397090Вложение 397092Вложение 397094

Купил широкие стойки с местом под твитер, но с непонятным направлением.

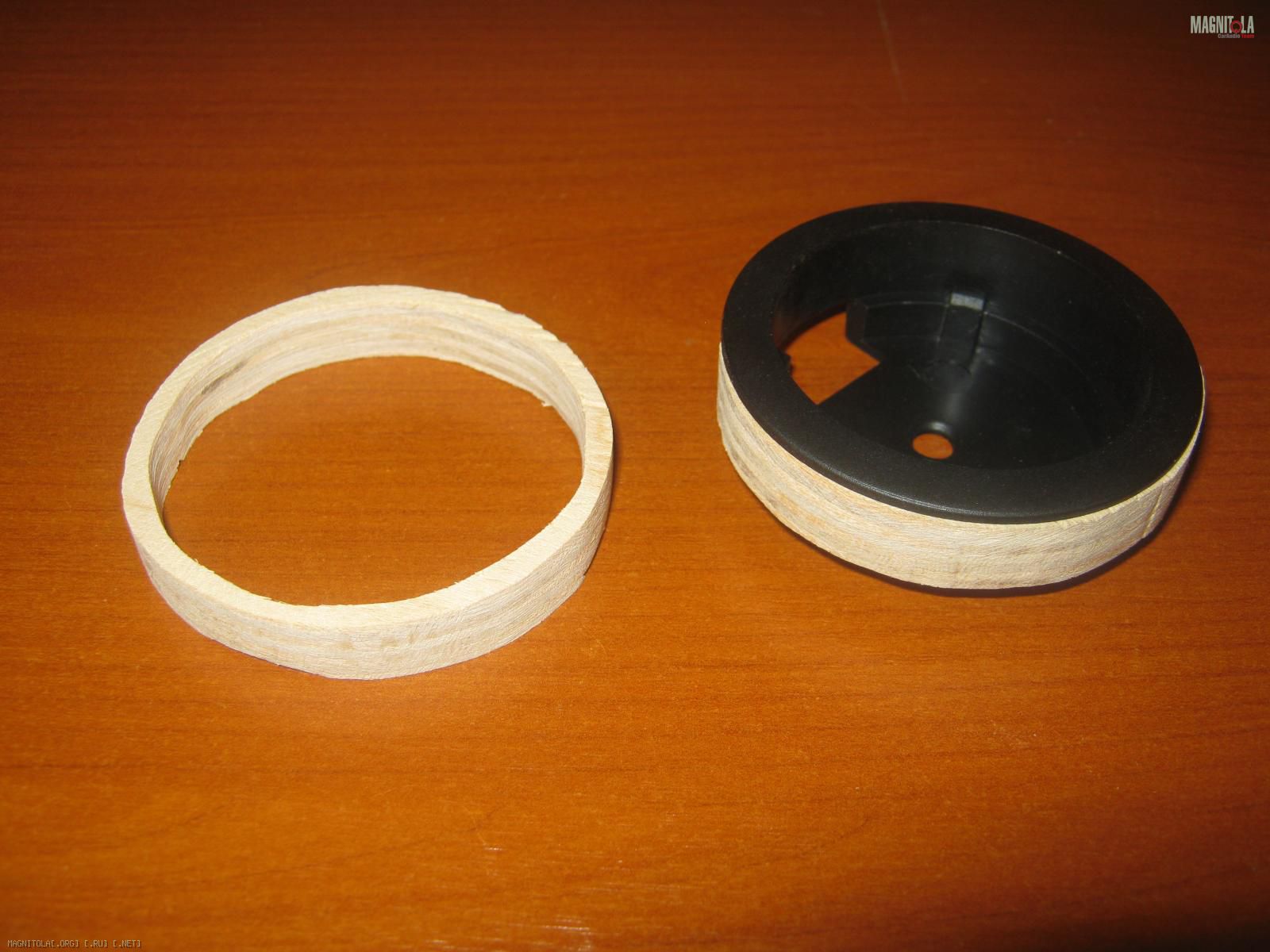

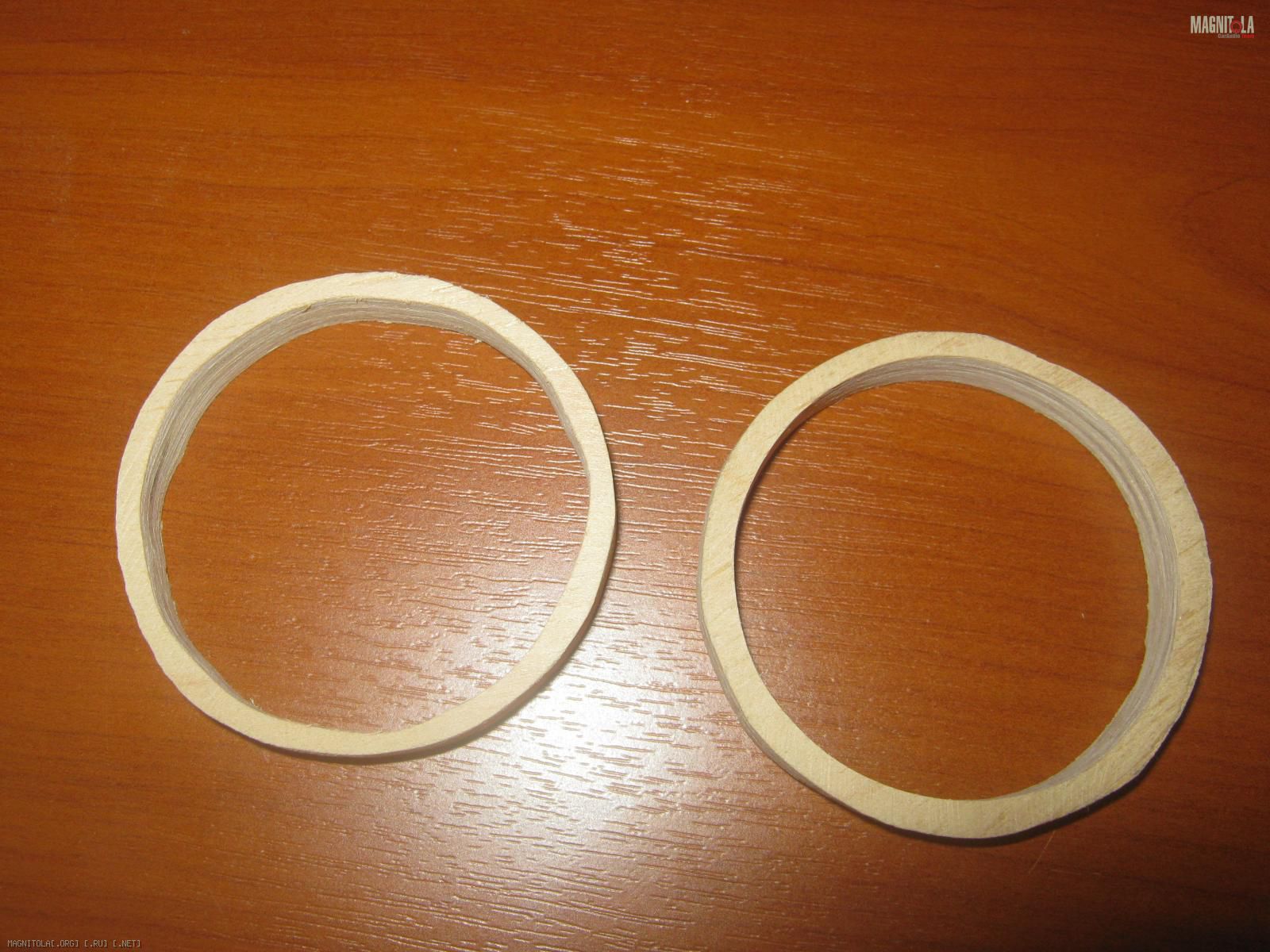

И понеслась. Колечки. Носки. Эпоксидка.
Вложение 397096Вложение 397098

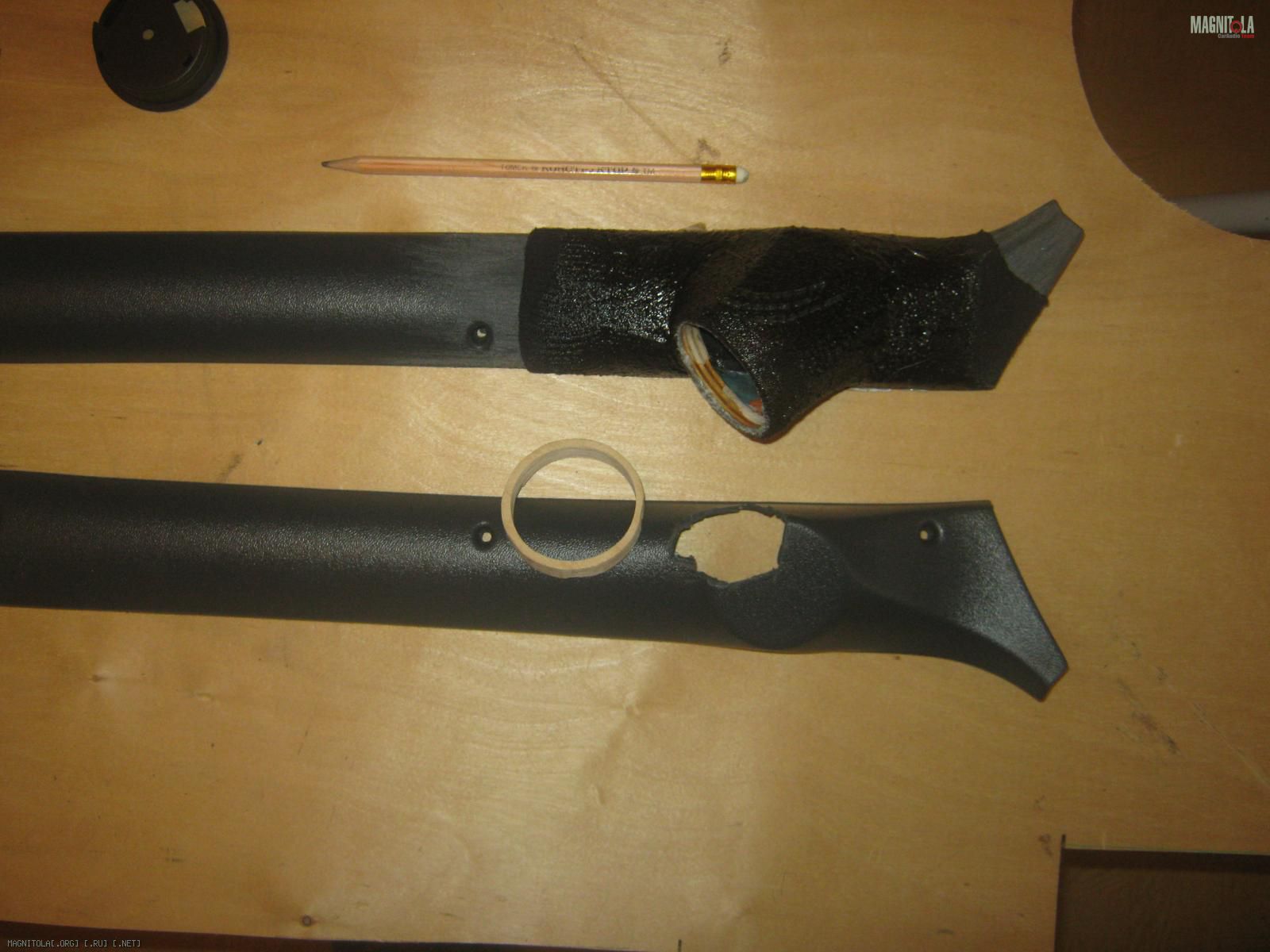

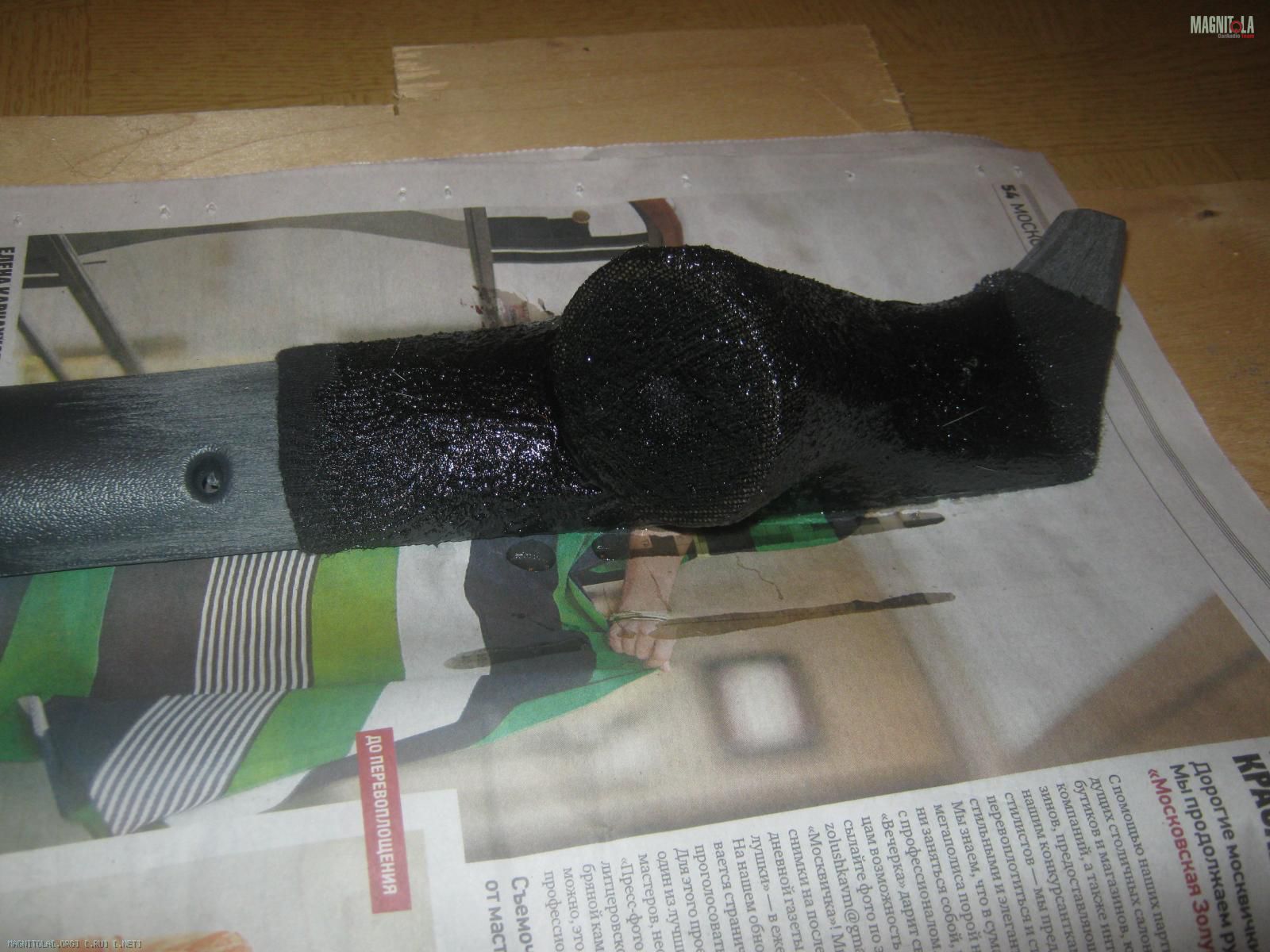

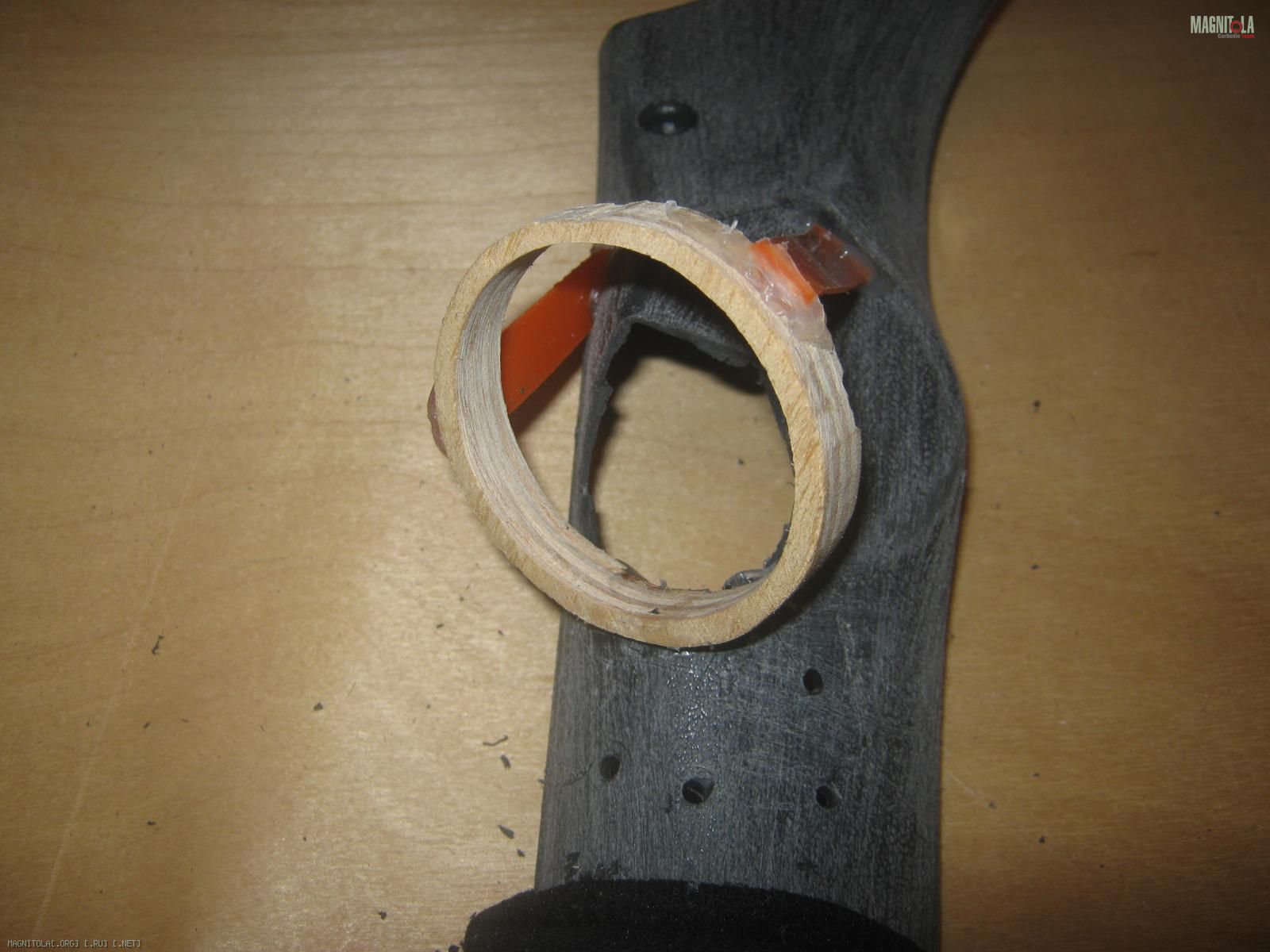

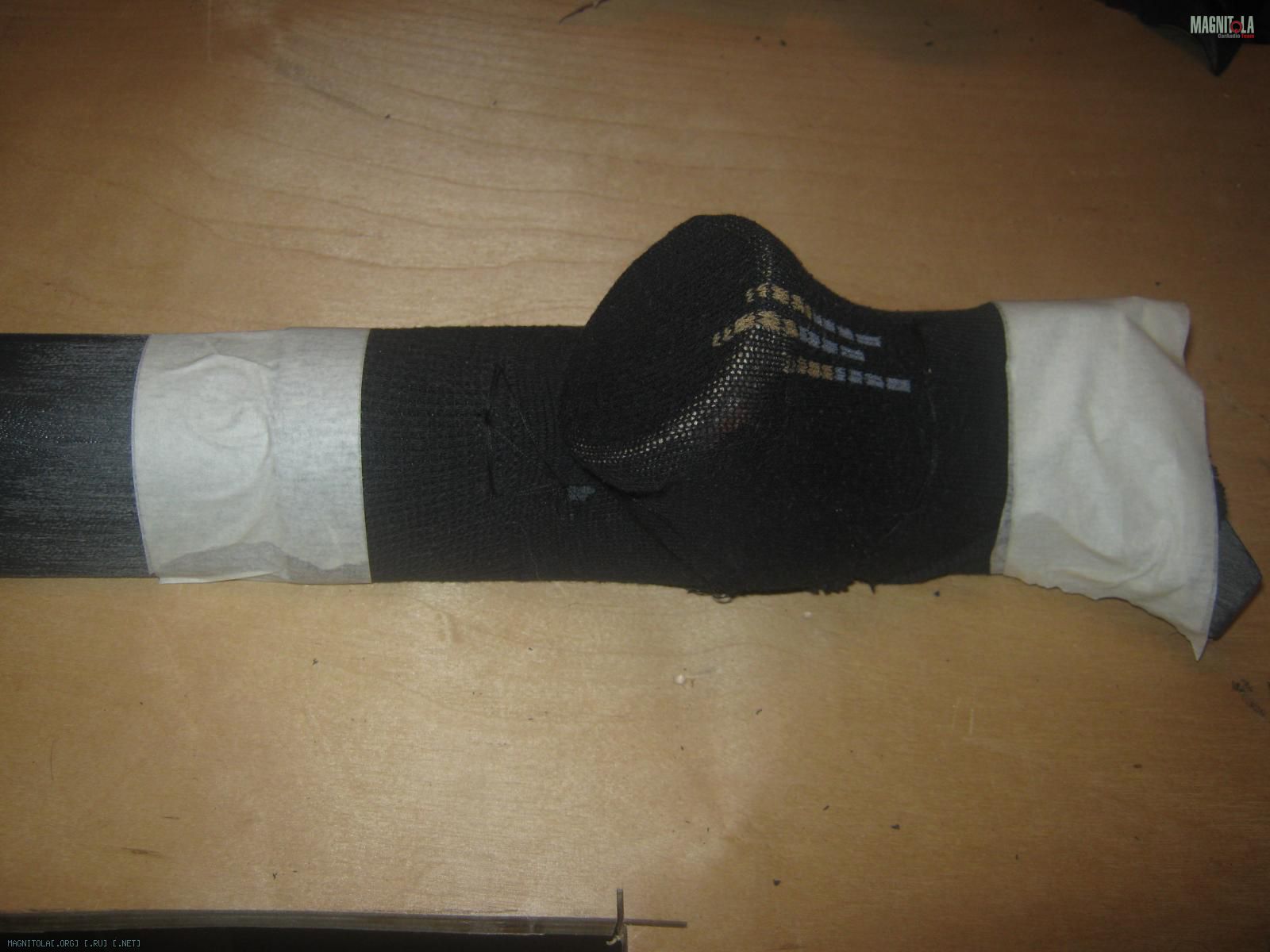

Носок зафиксирован скотчем и нитками. Нитками задавал еще и форму обтягивая носок в некоторых местах. В общем ненужный этап, как оказалось далее.
Вложение 397104Вложение 397106Вложение 397102Вложение 397100

Долго мучился, как же прикрепить кольцо. Купил кучу клея разного. В результате купил пистолет с термоклеем. Самый дешевый, руб 130-140. Скажете что он одноразовый? Ну и что, я на жидкие моменты и всякие другие потратил больше.
Две стойки делались в разные дни. Ко второму подику у меня уже начал появляться опыт и понимание. :laugh2:

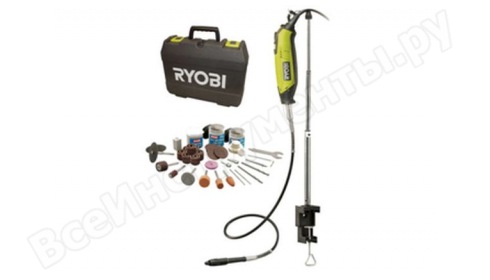

Еще между первым и вторым подиком я купил гравер вот такой, с чемоданом насадок. Болезнь прогрессирует! :laugh1:
Вложение 397116
Удобная штука. Подтачивал, сверлил много много отверстий для лучшей адгезии.

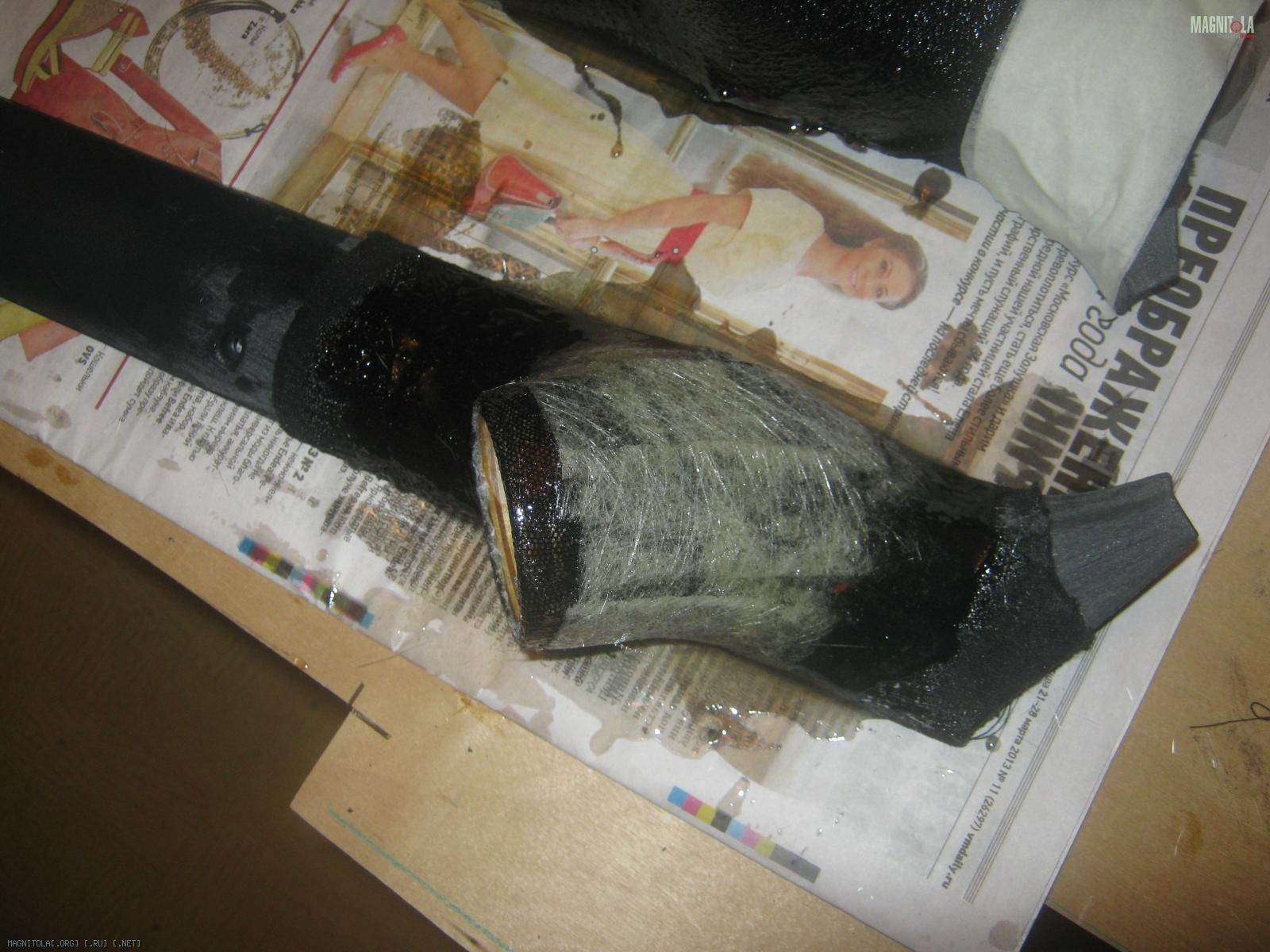

Далее была эпоксидка со стекловолокном
Вложение 397118

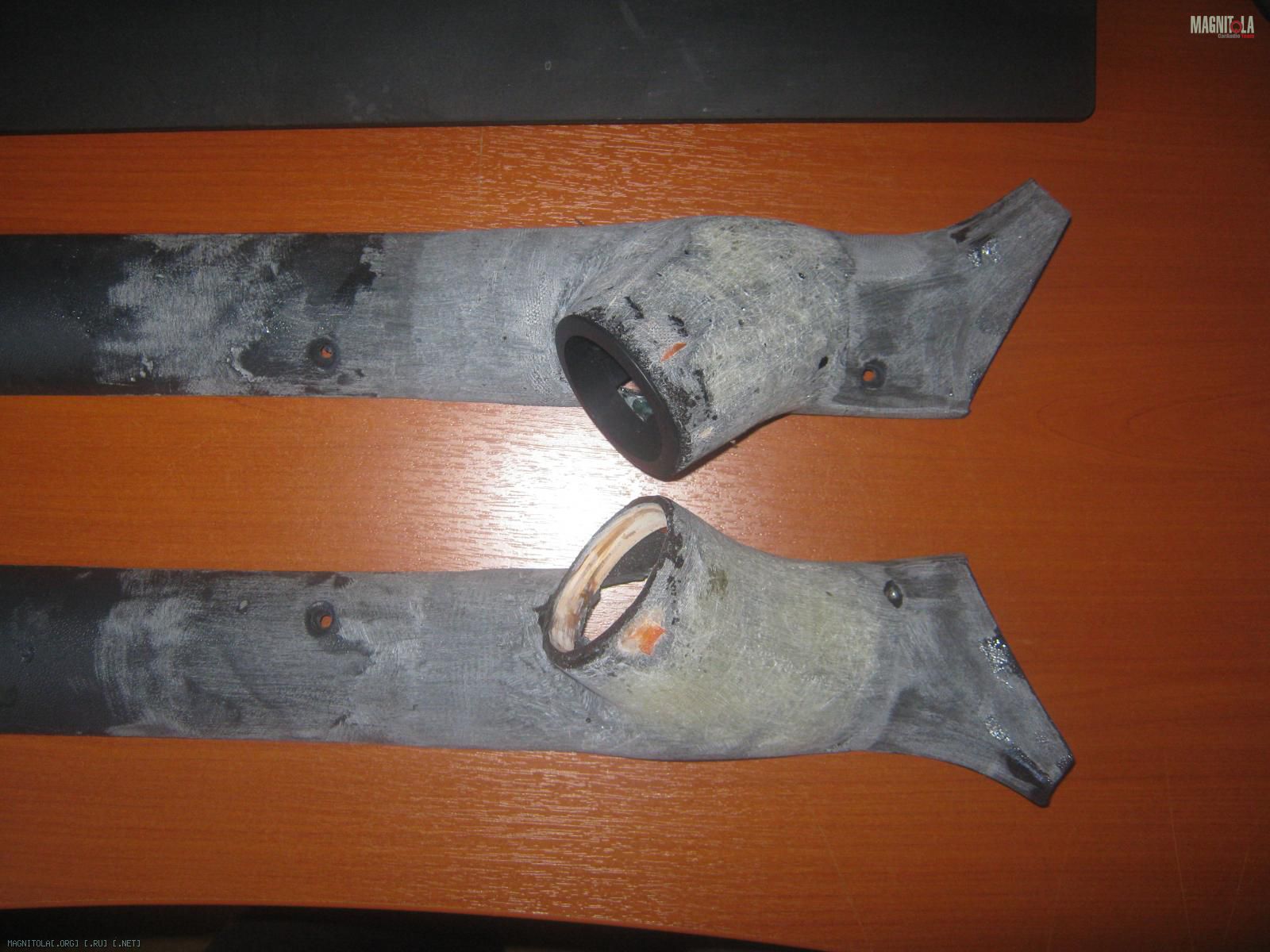

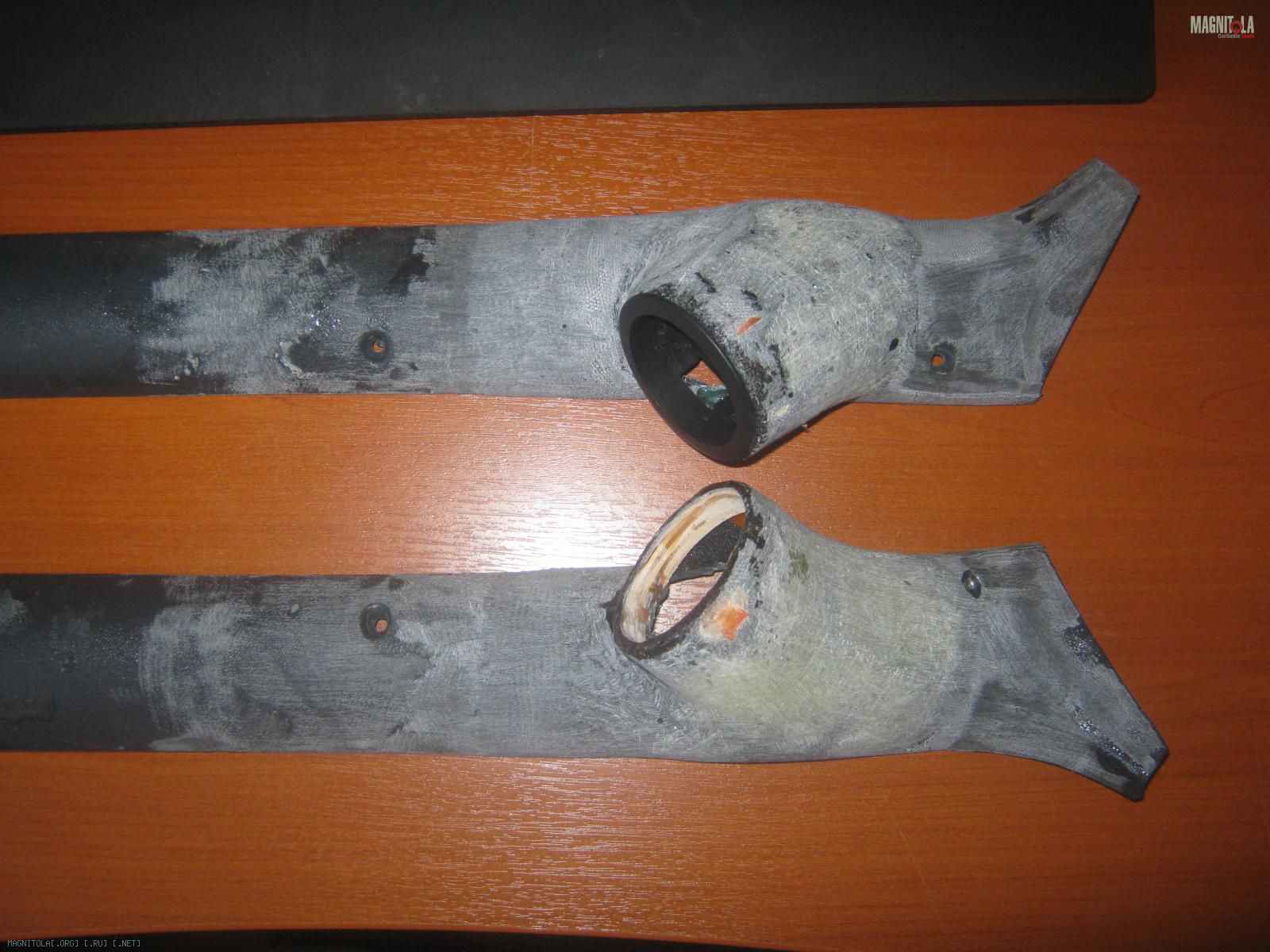

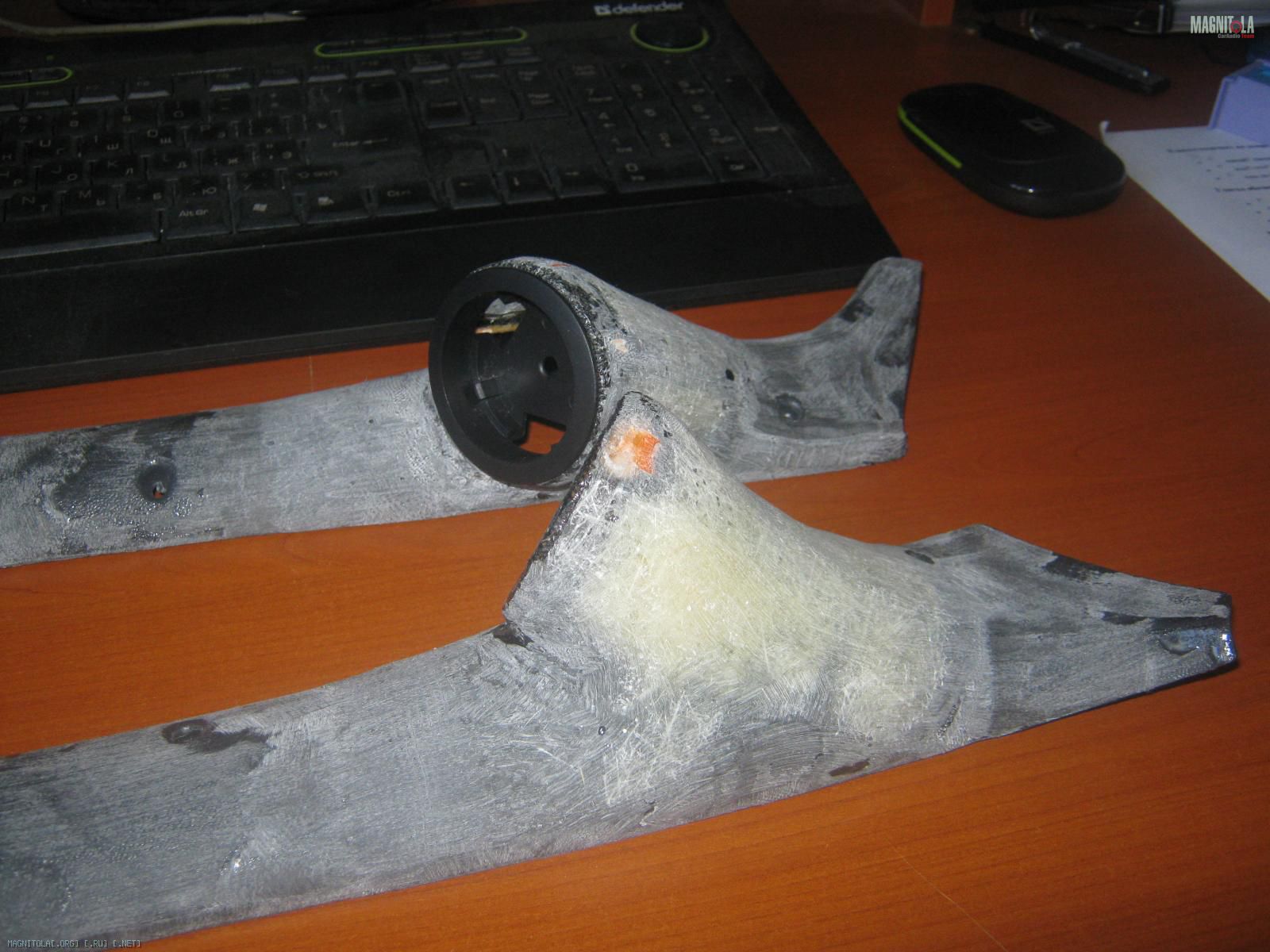

Так они выглядели не долго
Вложение 397122Вложение 397124Вложение 397126

Гуру авторемонтных работ Дед Слава сказал ВСЮ стойку покрыть смолой и зашпатлевать.

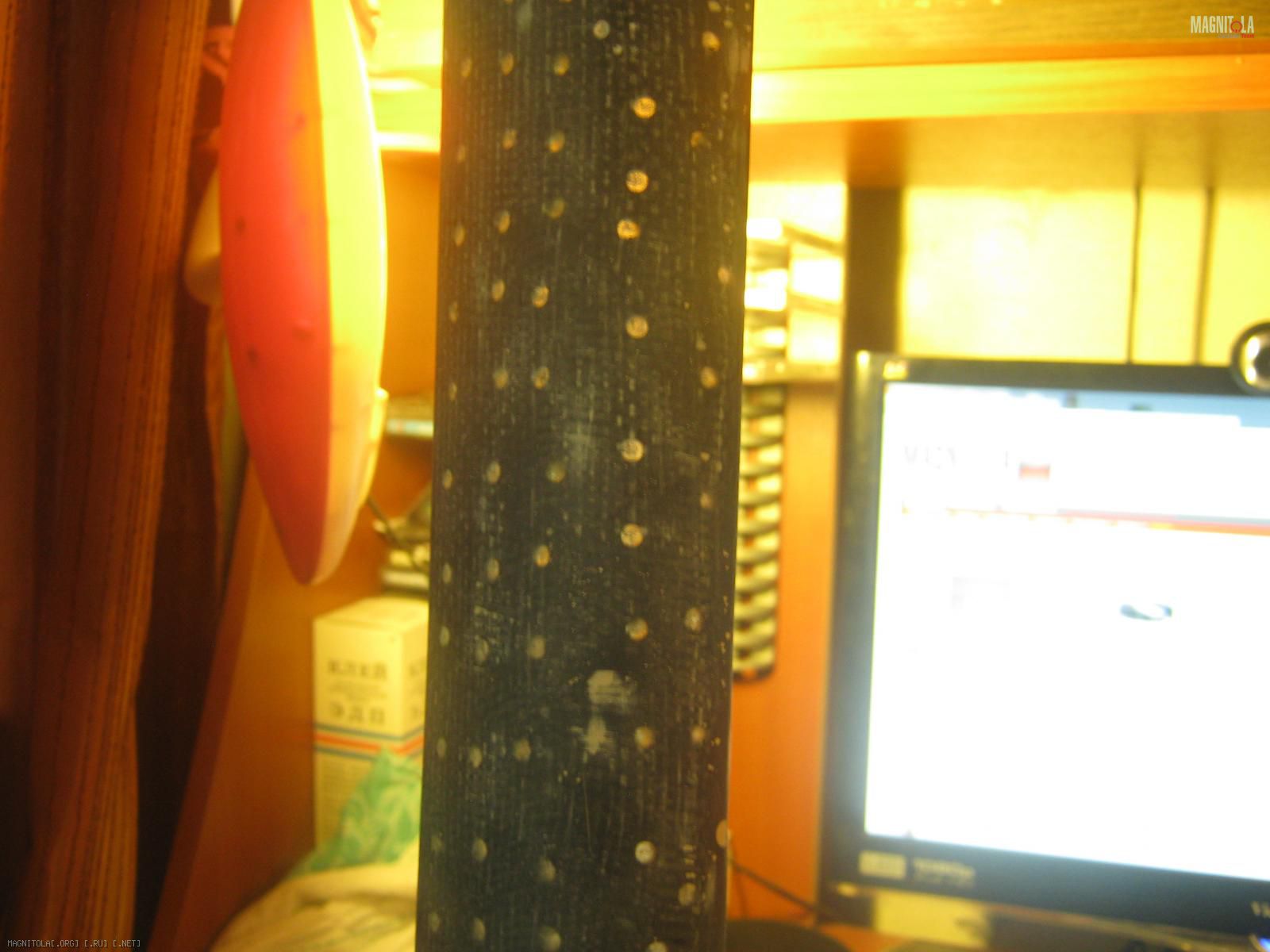

Тут то и пригодился опять гравер. Сверлить легче чем дрелью.

Вложение 397128

Положил 2 слоя стеклорогожки 300 на длинные участки. Фоток данного этапа нет. Так как к этому моменту уже хотелось доделать или не делать вообще не чего.

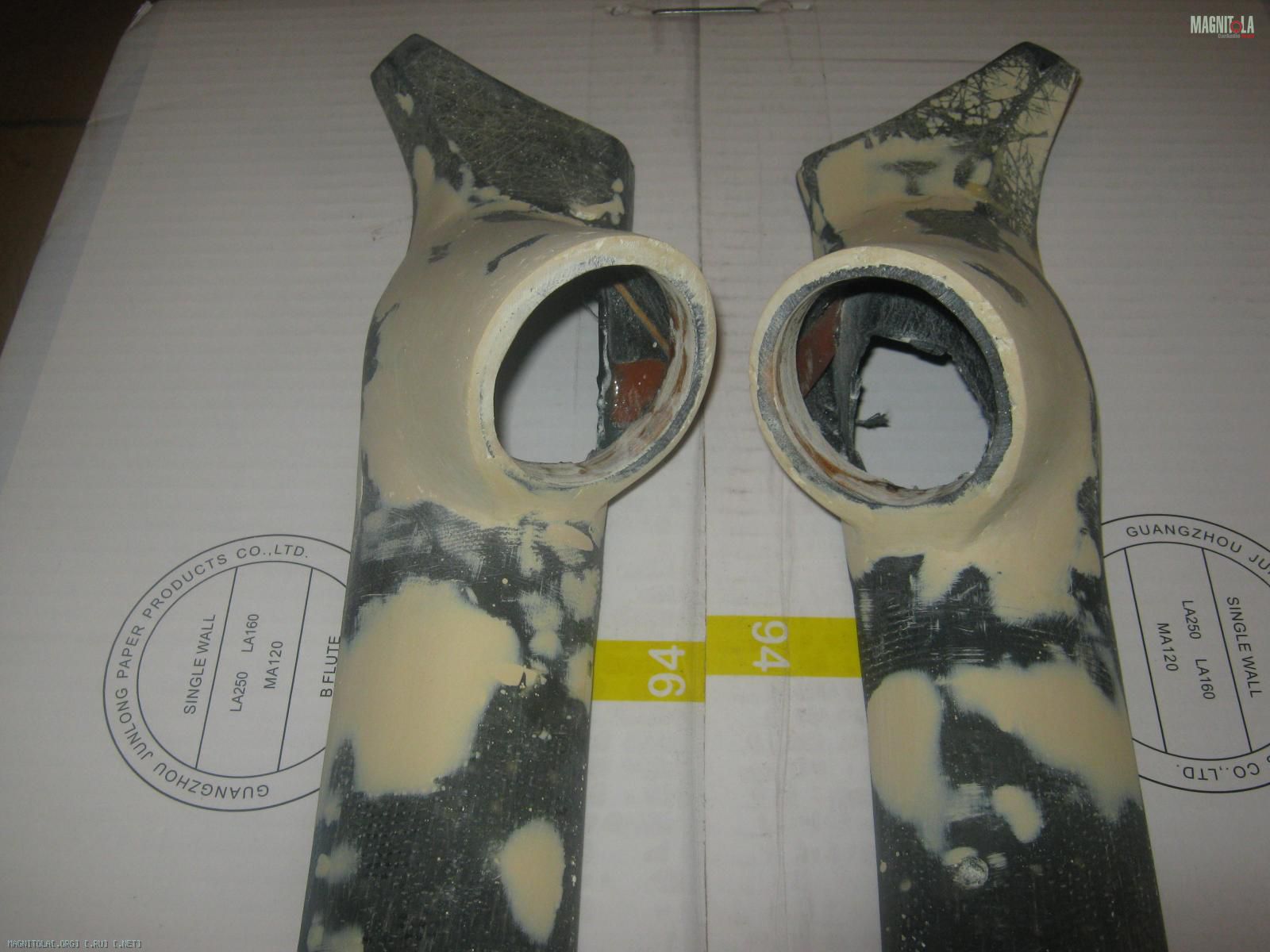

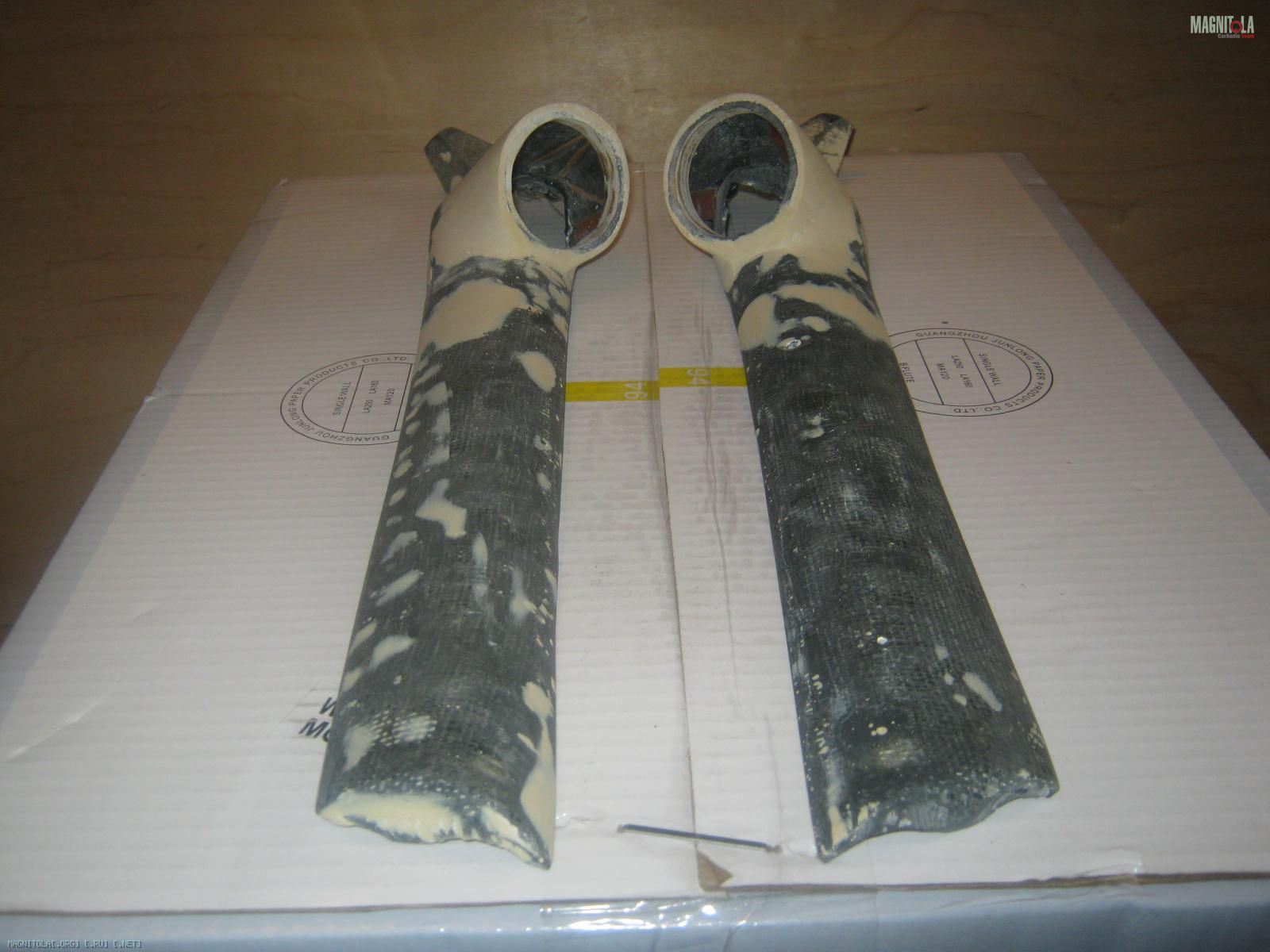

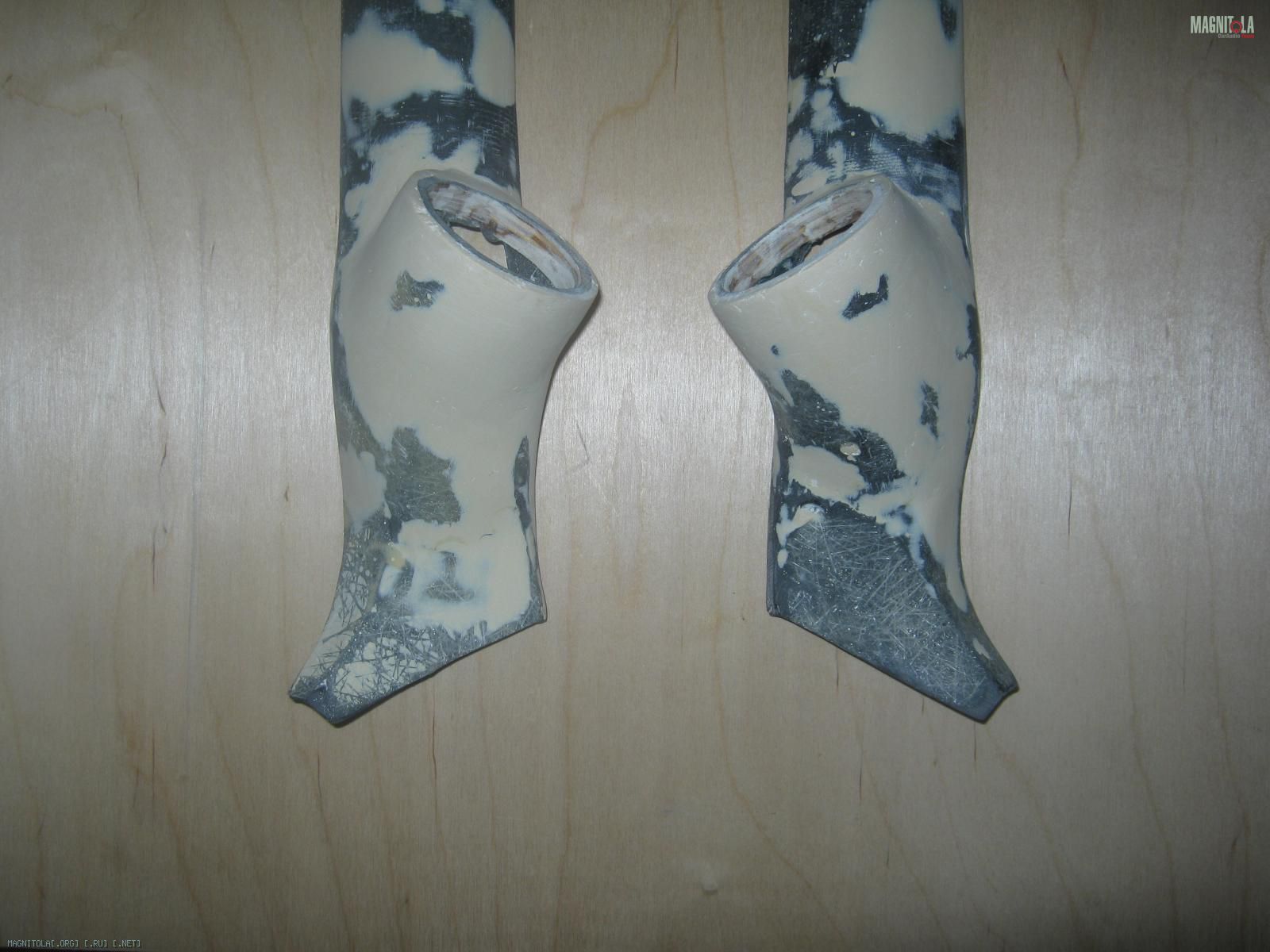

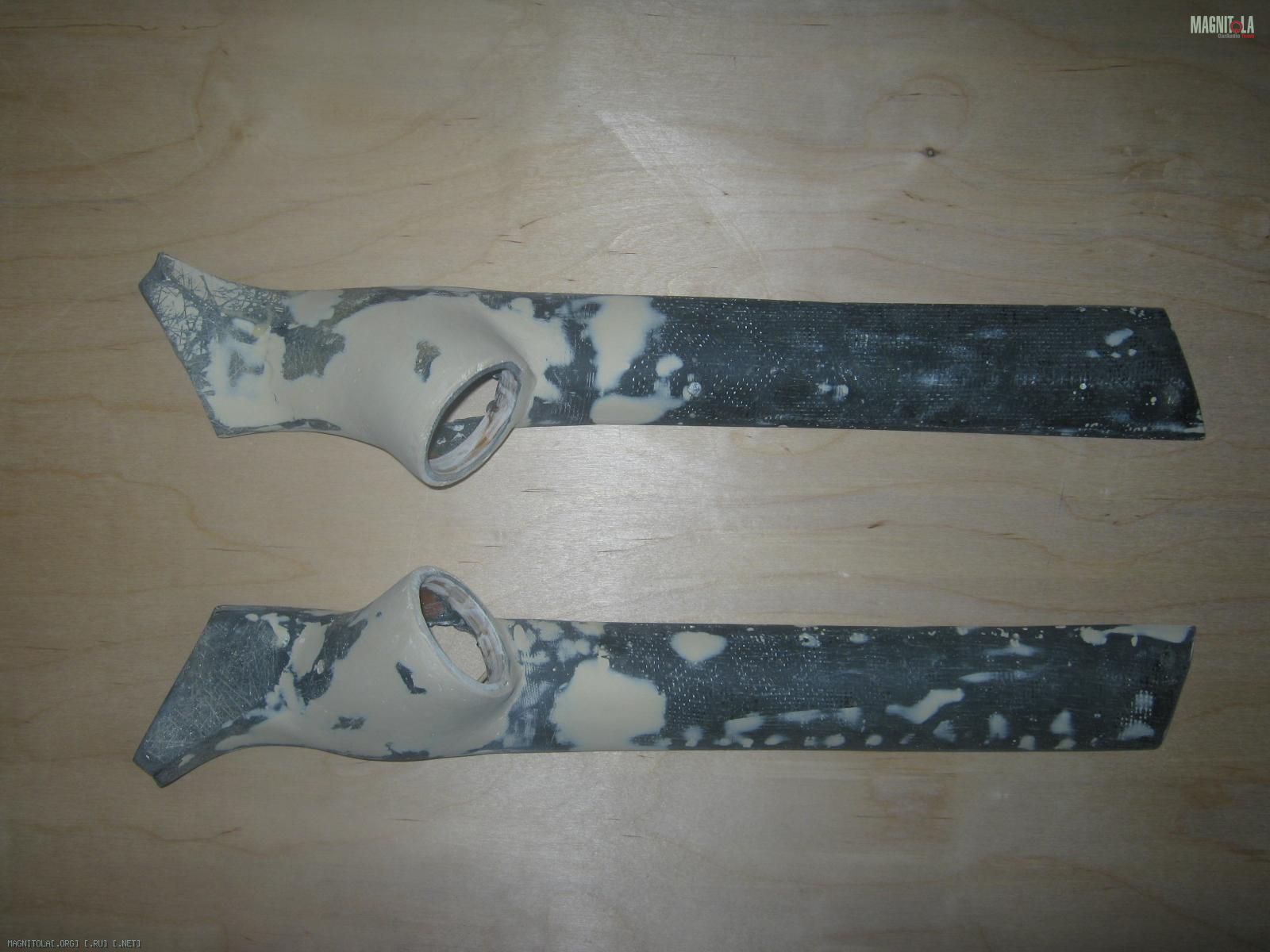

Позже взял себя в руки и доделал за шпатлевал универсальной шпаклей. Вот окончательный вид перед обтяжкой кожзамом.

Вложение 397130Вложение 397132Вложение 397134Вложение 397136Вложение 397138Вложение 397140

На ощупь всё гладко, стыков нет. Есть мелкие недочеты, но их не видно при натягивании кожзама, проверенно.
Но остался вопрос.
Кожзам приклеится к смоле или нужно было всю поверхность шпатлевать?
И что такое риски? Пройтись грубой наждачкой, какой?

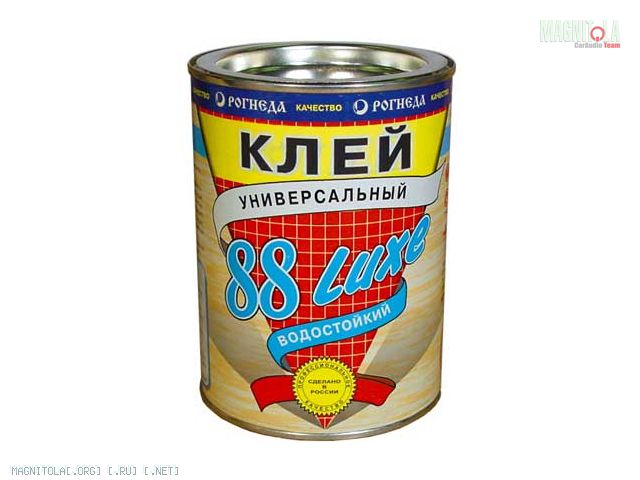

Купил "клей универсальный 88 luxe"
Вложение 397142

Ходил ходил вокруг них, думал думал, не решился сразу клеить кожзам. Стал делать подиумы на дверь.

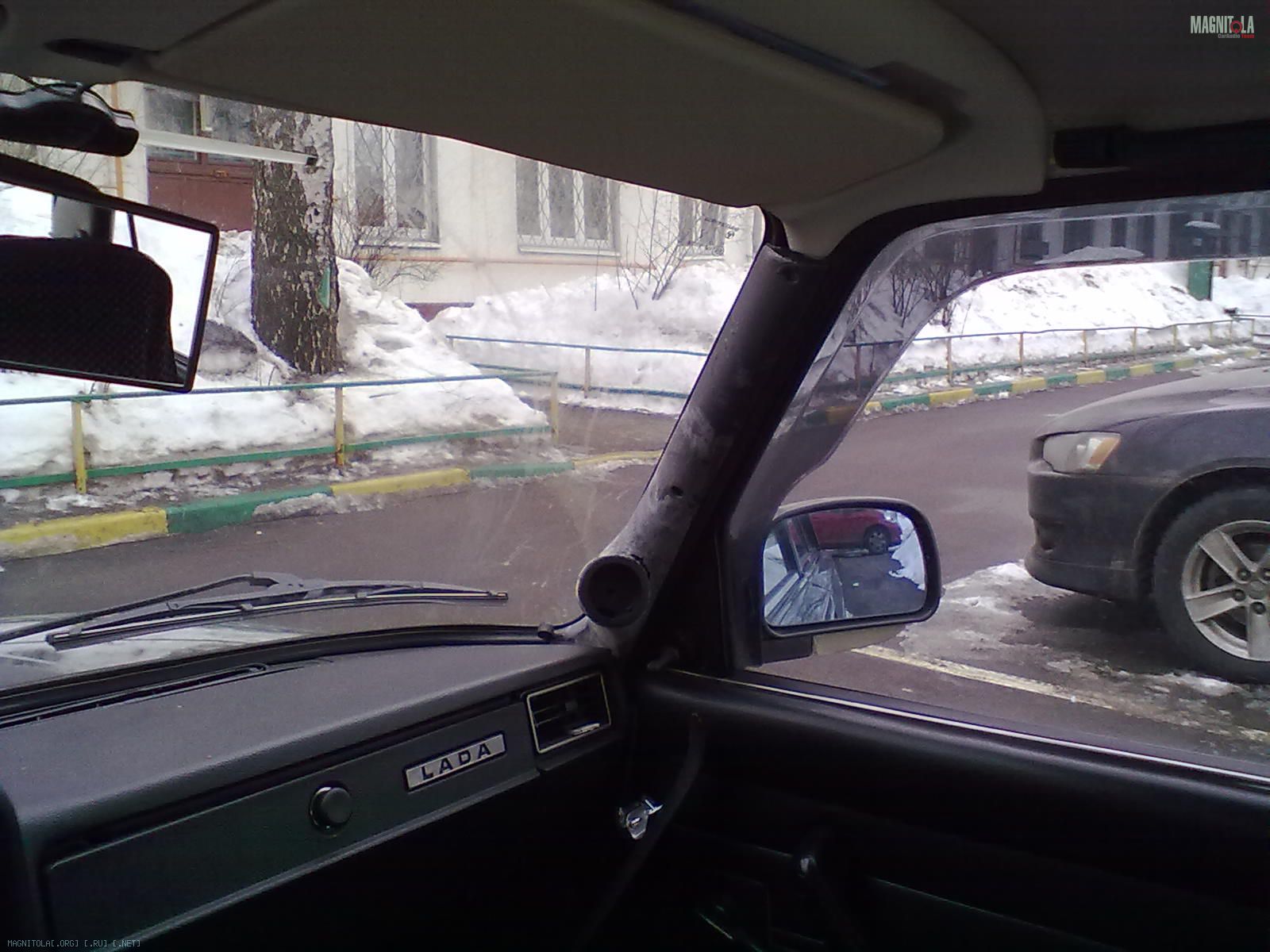

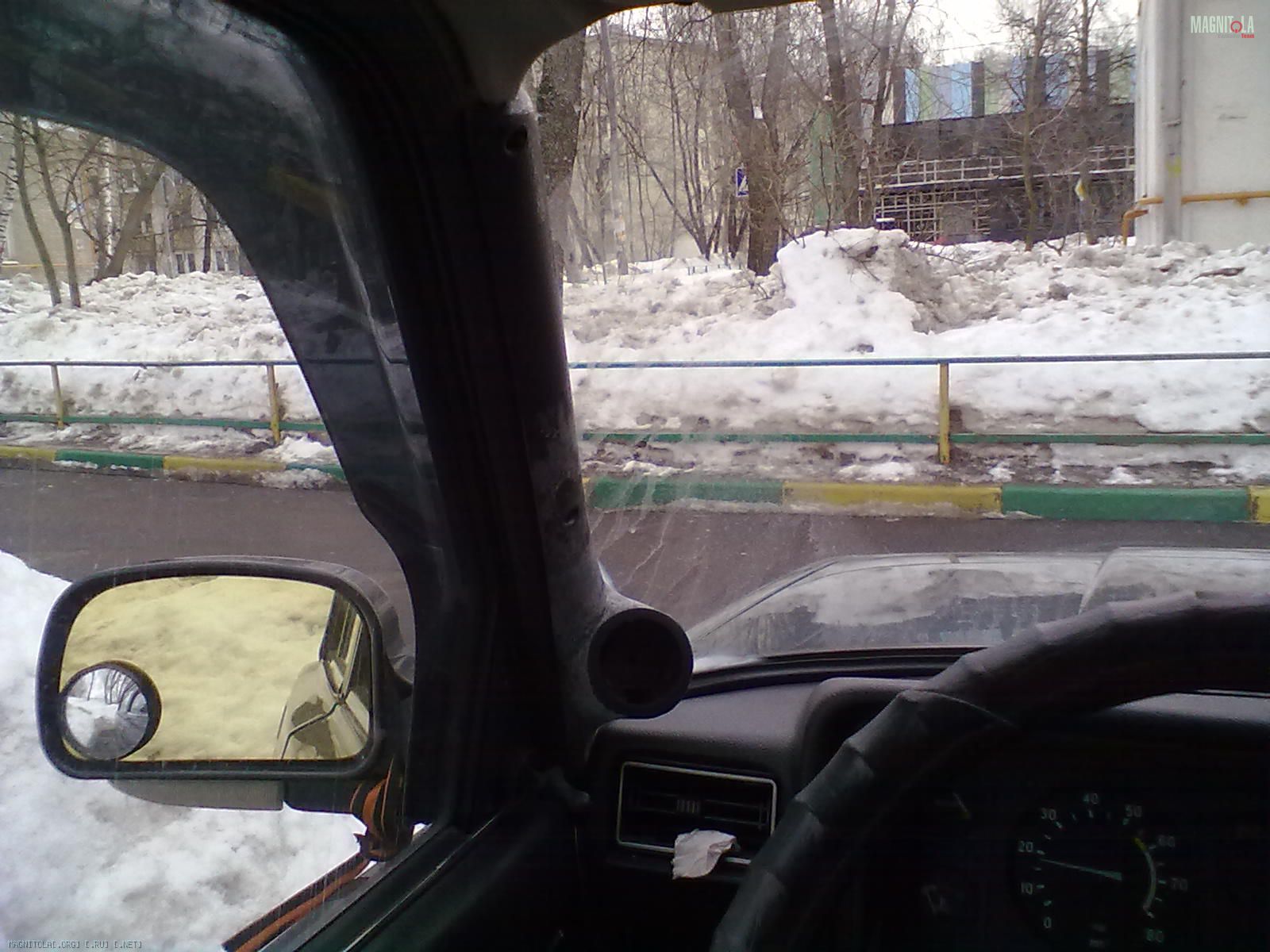

Оказывается я их примерял :laugh2:
Но это было давно, когда снег лежал

Вложение 397148Вложение 397150

Эх, надо было всё сразу выкладывать, он-лайн так сказать. Некоторые мысли о том что делал забываются. )))

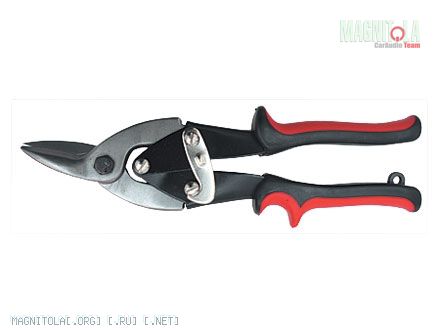

Вот забыл написать чем резал металл, может кому интересно

Вложение 397534
Вот такими ножницами. Самые дешевые matrix, 180 руб. Для резки листового металла до 1,5 мм. Жигулёвский металл режется легко. Был удивлён. До этого резал только в школе, но с этими не сравнить. Эх, до чего дошёл прогресс ))).
Если придется резать много, то рекомендую купить правые и левые. Это если резать по кругу, то одними удобно в одну сторону, а другими соответственно в другую. Не всегда удобно резать всё время в одну сторону, проверенно.
Буду вспоминать теперь, что ещё хотел рассказать. гы ГЫ гы

Цитата:

---

Сообщение от x-diz

сначала я их конечно долго ждал, 100ГДШ65-4

---

А чего ты их долго ждал-то? Они в Москве всегда в наличии есть.По-крайней мере,я всегда их покупал сразу,без каких-либо предварительных заказов

Цитата:

---

Сообщение от x-diz

Между делом, делал грили. Купил вот такие 15 дюймовые 3 штуки.
Пока сделал один. Так себе, не очень нравится. Но может когда всё соберётся, то... посмотрим.

---

Тут тоже намудрил.Есть готовые грили,по типу этих,под 8ми дюймовую акустику.Отлично подходит для ноэм и стоит 60 рублей/штука

Цитата:

---

Сообщение от Pterodon

А чего ты их долго ждал-то? Они в Москве всегда в наличии есть.По-крайней мере,я всегда их покупал сразу,без каких-либо предварительных заказов

---

Сказал как было у меня. Позвонил продавцу, который указан как официальный в Москве. Сказали, что пока нет в наличии, но будут в конце того месяца когда звонил. Ну не так долго конечно. :laugh2:
Позвонили и я сразу помчался за ними.

Цитата:

---

Сообщение от Pterodon

Тут тоже намудрил.Есть готовые грили,по типу этих,под 8ми дюймовую акустику.Отлично подходит для ноэм и стоит 60 рублей/штука

---

Тут могу сказать - каждому своё. Динамик имеет размер 178 мм, а это ровно 7 дюймов. Т.е. 8 дюймовый гриль на 25,4 мм больше в диаметре. А у меня и так место с трудом нашлось. Миллиметры ловлю.
Ну может быть и можно было впихнуть, но уже проехал этот момент Ж)

Но всё равно спрошу, где они есть по 60 руб?

Отправил ЛС.Тут низя,реклама получаеццо)))

Цитата:

---

Сообщение от Pterodon

Отлично подходит для ноэм и стоит 60 рублей/штука

---

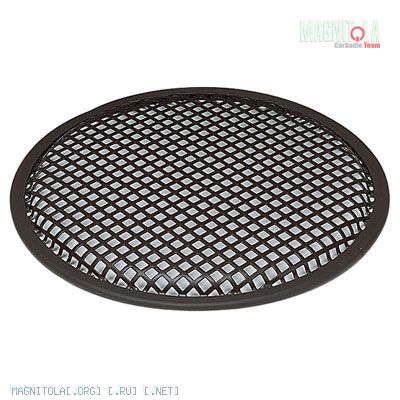

60 руб стоят 6,5, а 8 стоят 80 руб :laugh2:
Их каким то образом нужно крепить такие, типа кольца из металла или композита. А это еще шире будет.
А не знаешь, какой у них реальный размер?

Вложение 397626

До прошлого года я ни разу не паял паяльником.
Купил значит я паяльник. Порылся в инете с целью понять с какой стороны его держать.

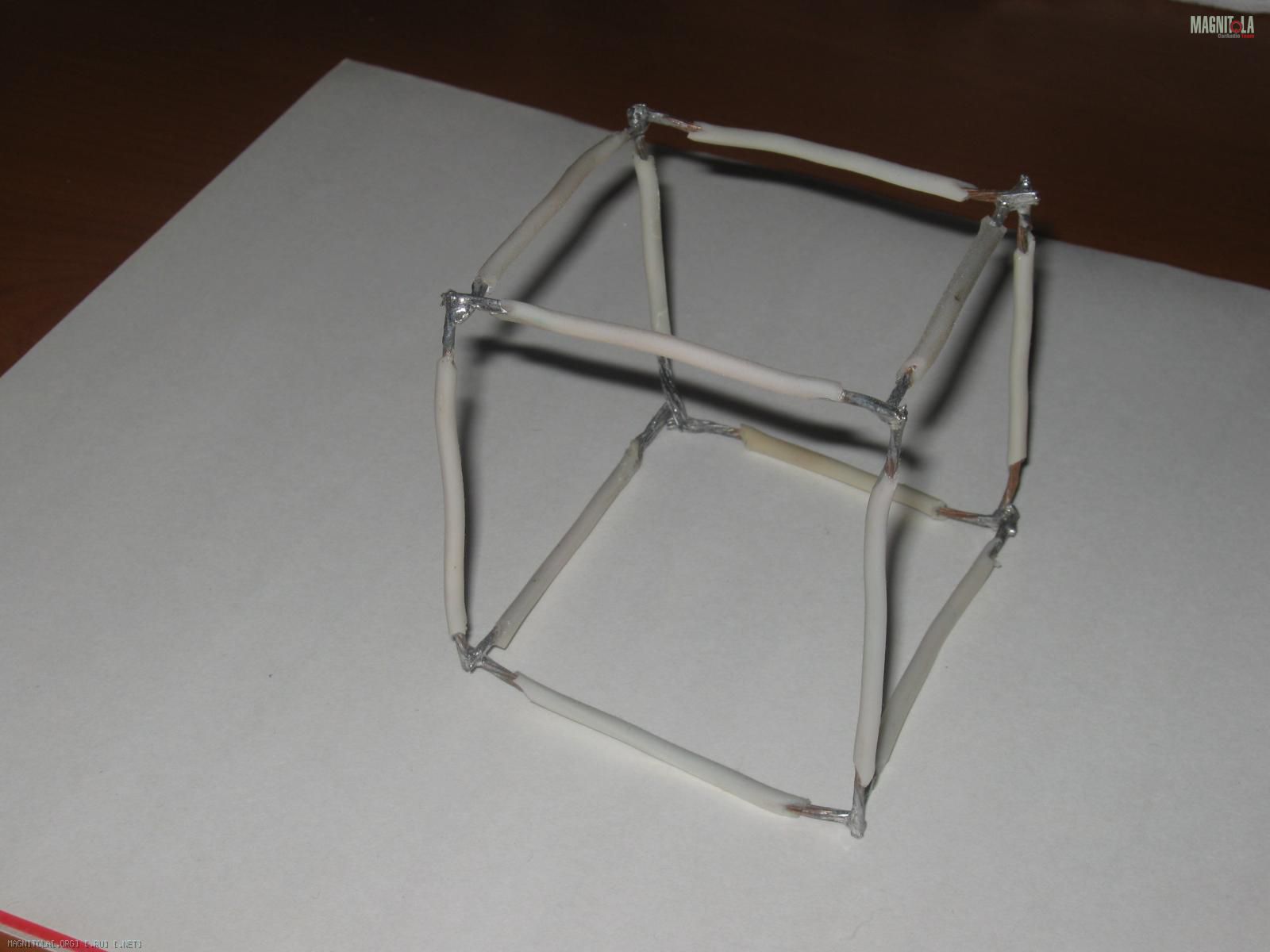

Нашел так сказать упражнения для новичков. Вот спаял.
Вложение 397658

До этого упражнения я правда пару разъемов припаял к проводу, захотелось что нибудь ещё.

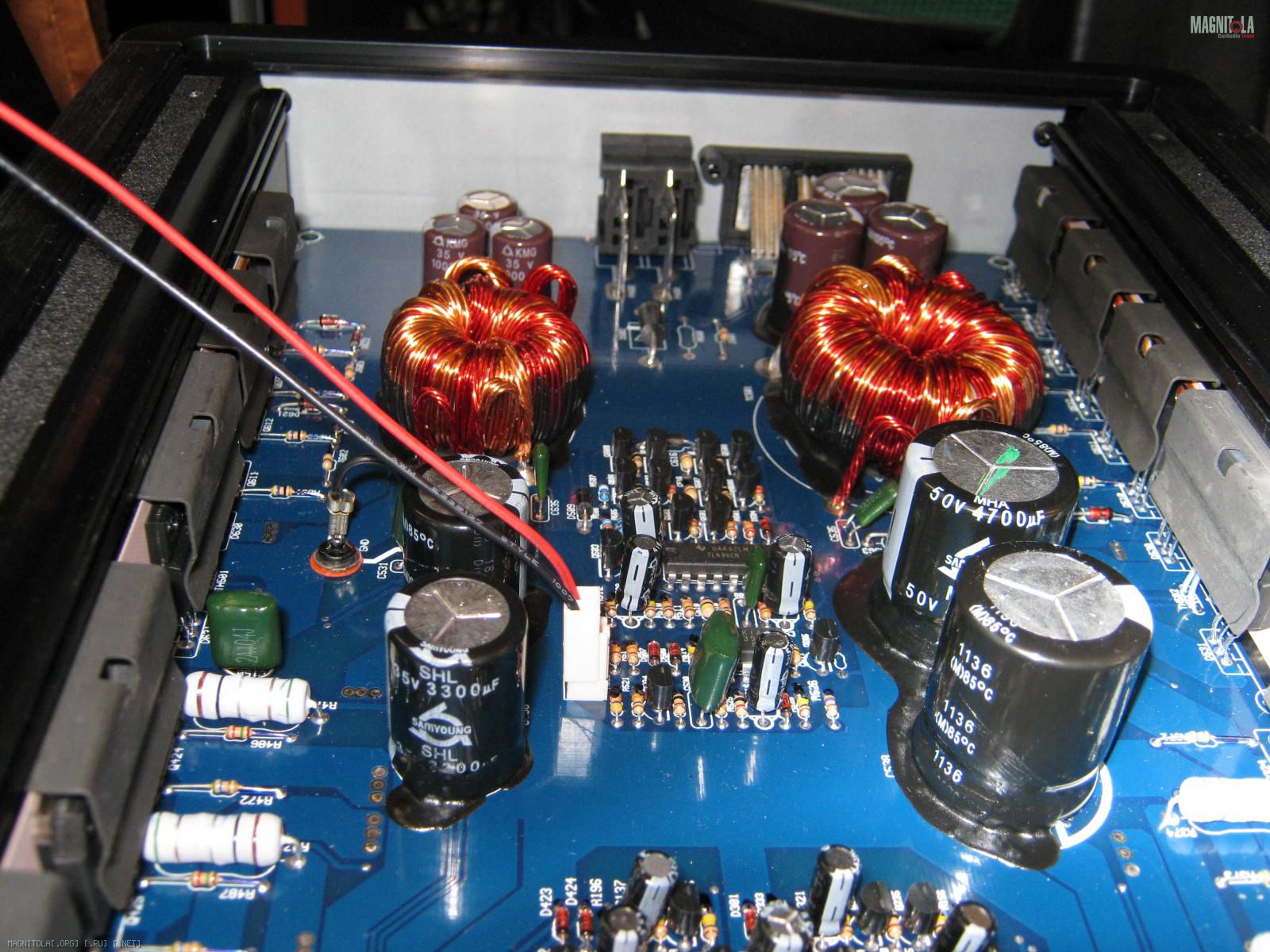

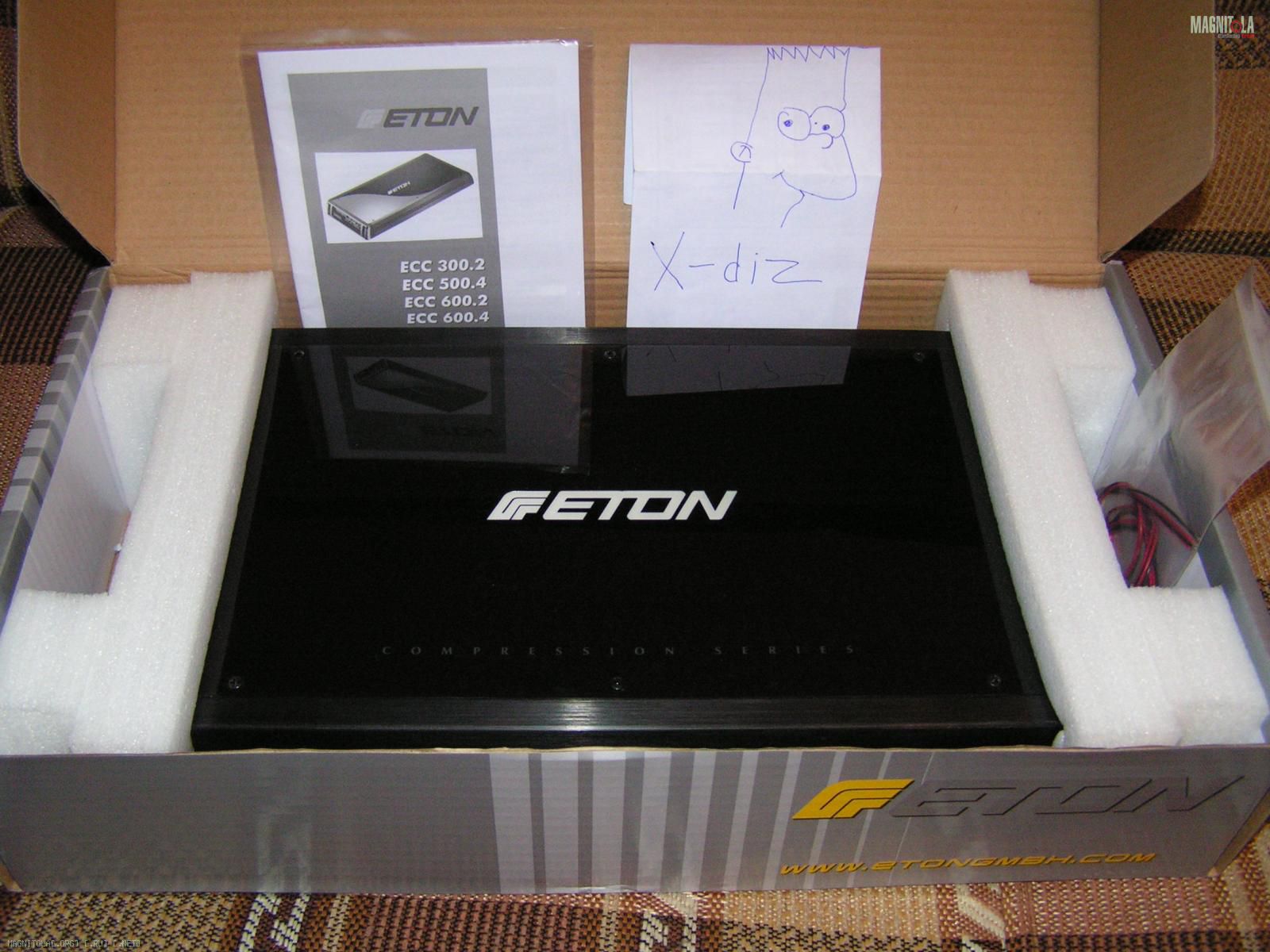

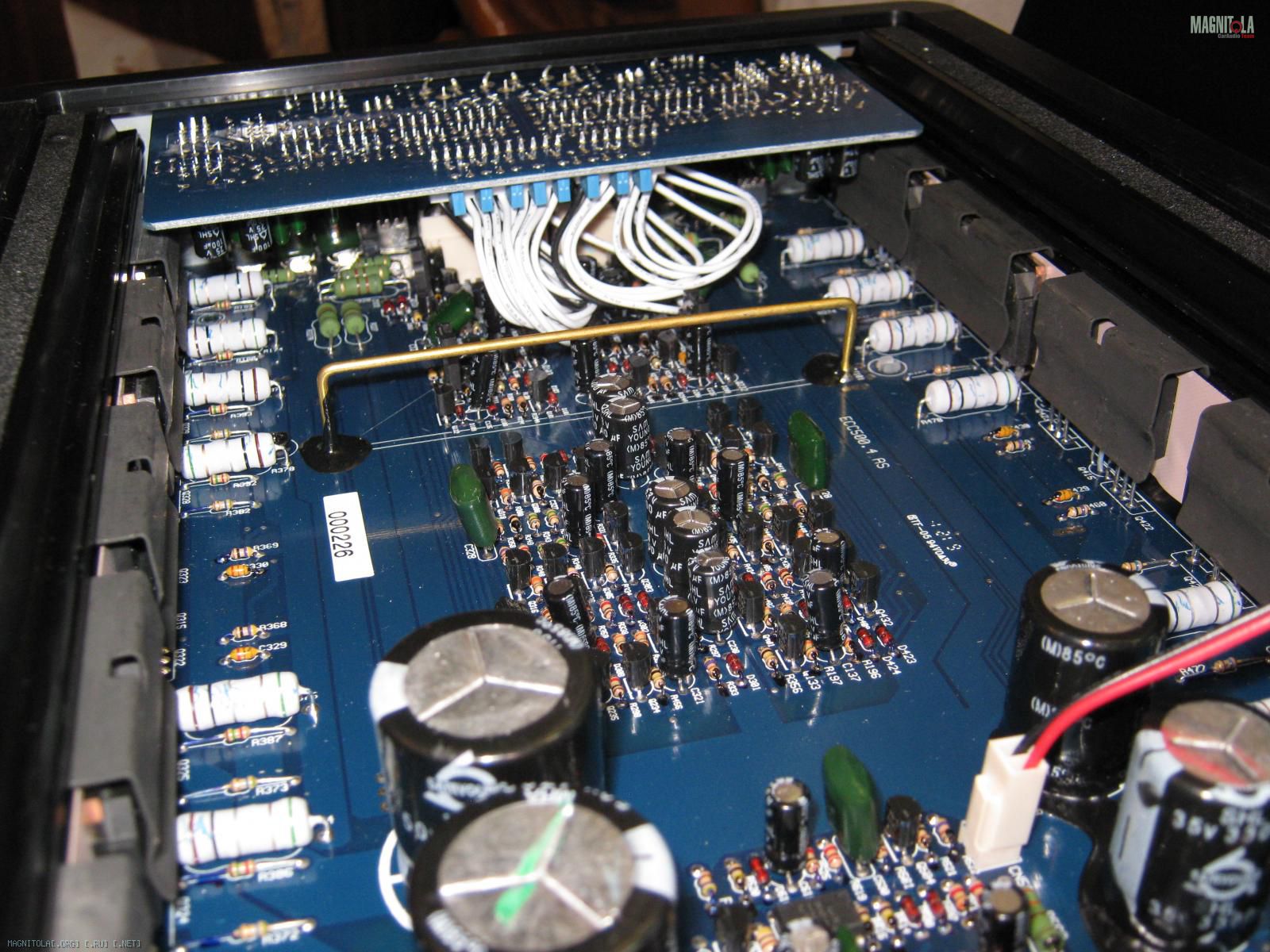

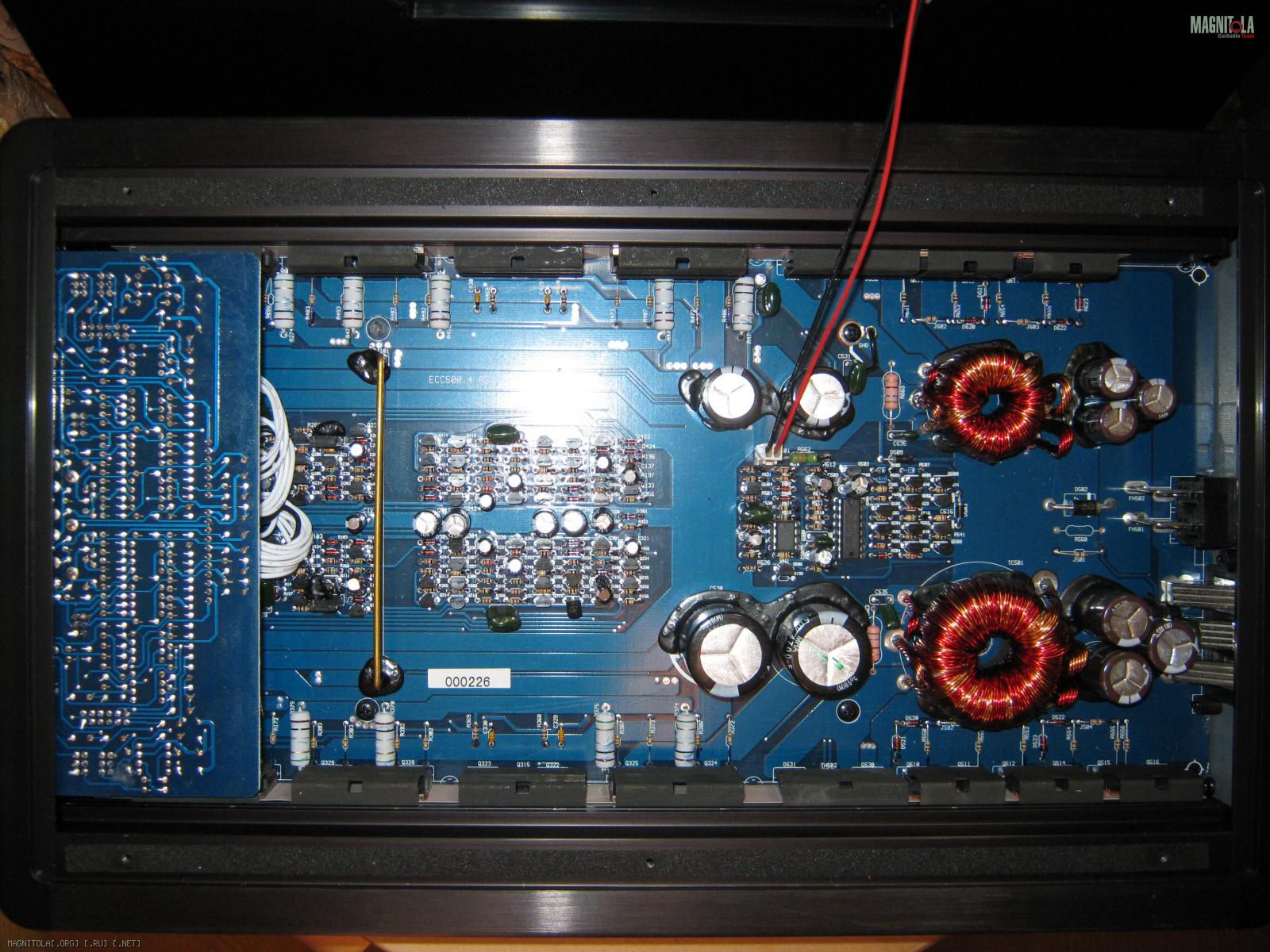

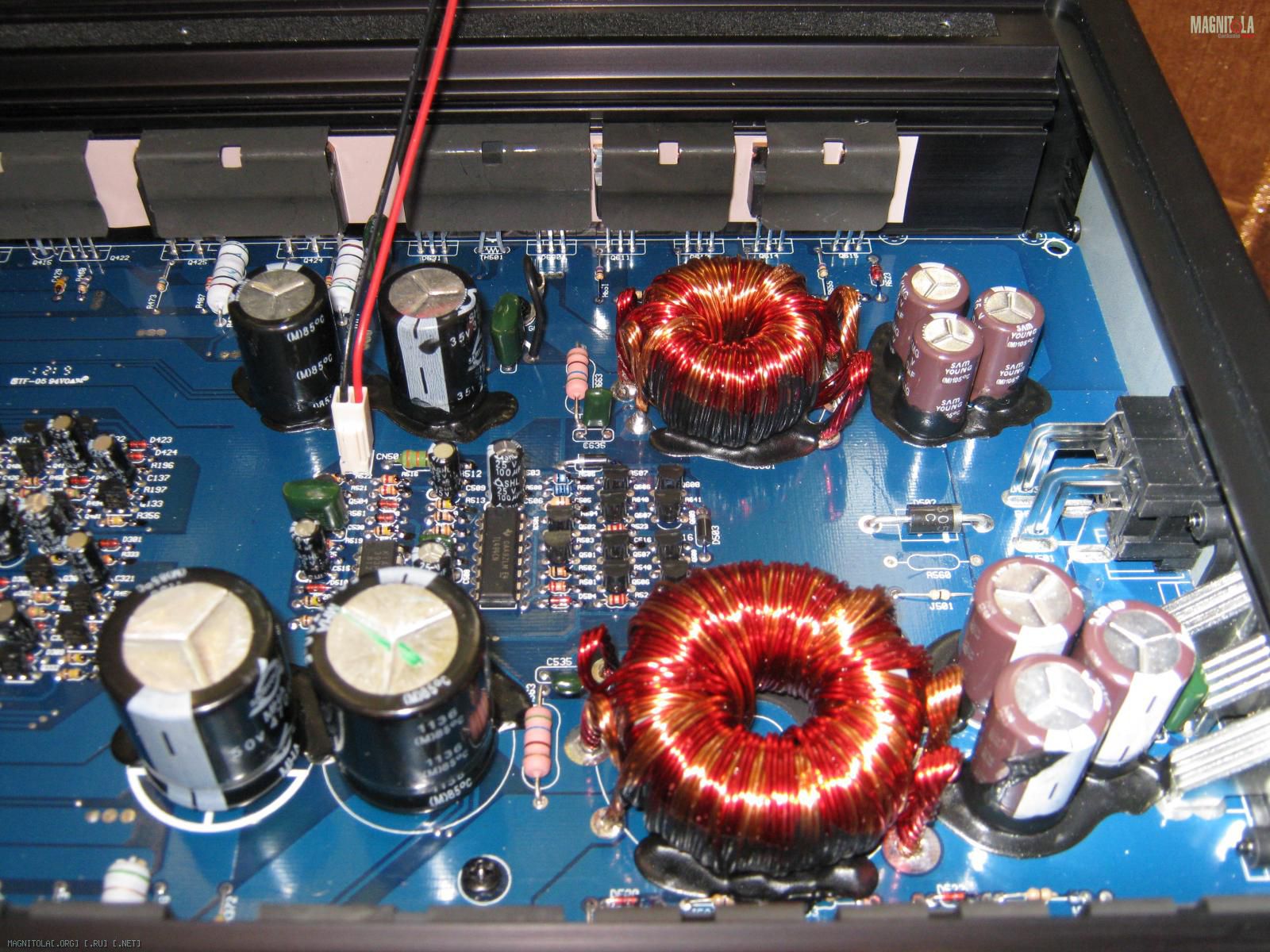

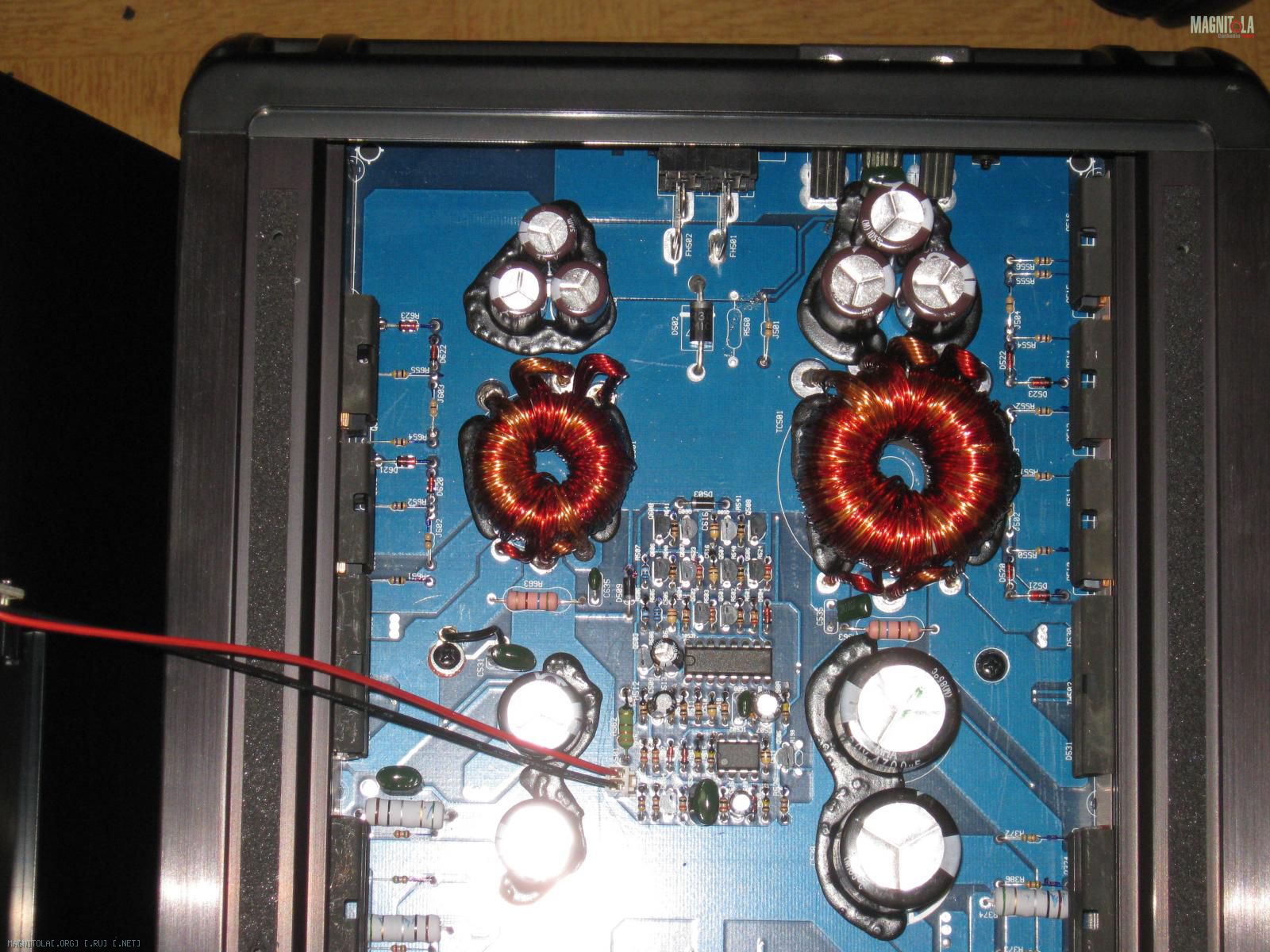

А тут и первый усилитель купил к тому времени.
На фотках он ещё даже не включался ни разу :laugh3:
Вложение 397670Вложение 397672Вложение 397674Вложение 397676Вложение 397678Вложение 397680Вложение 397682

Но так хотелось посмотреть, что там внутри :laugh3: Нет, в нём я еще не чего не паял.

Вот, усилитель куплен, нужны межблоки.

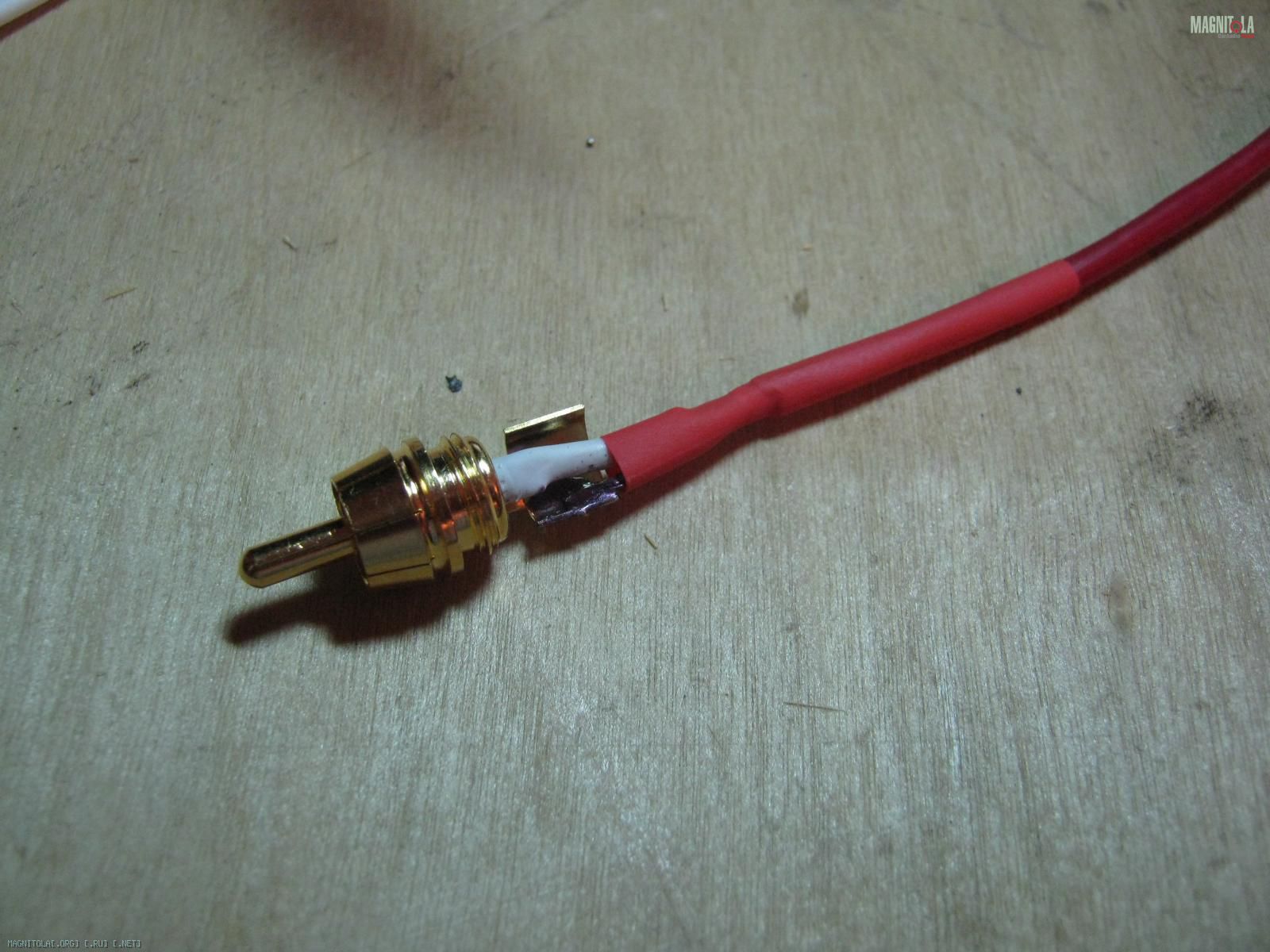

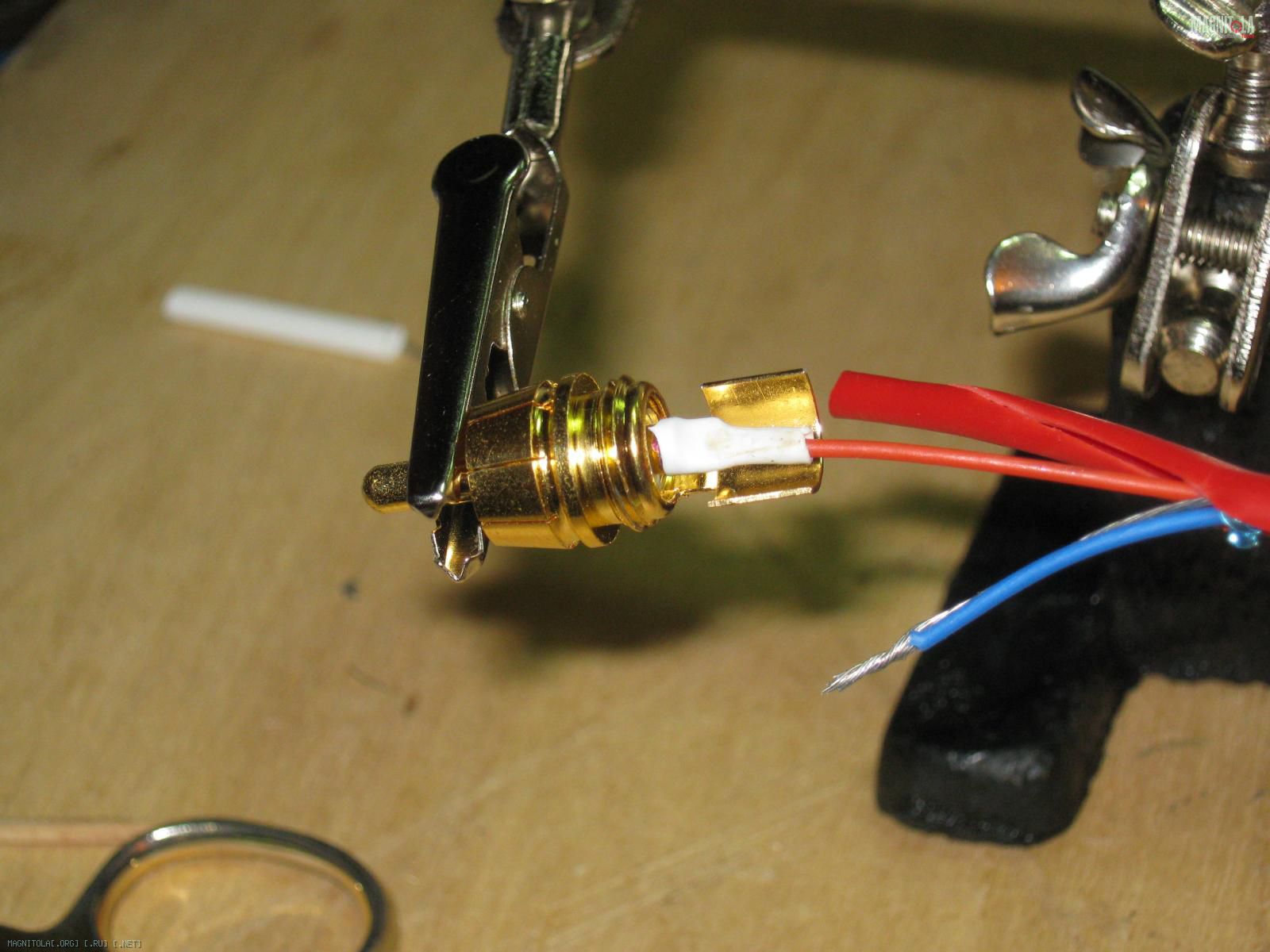

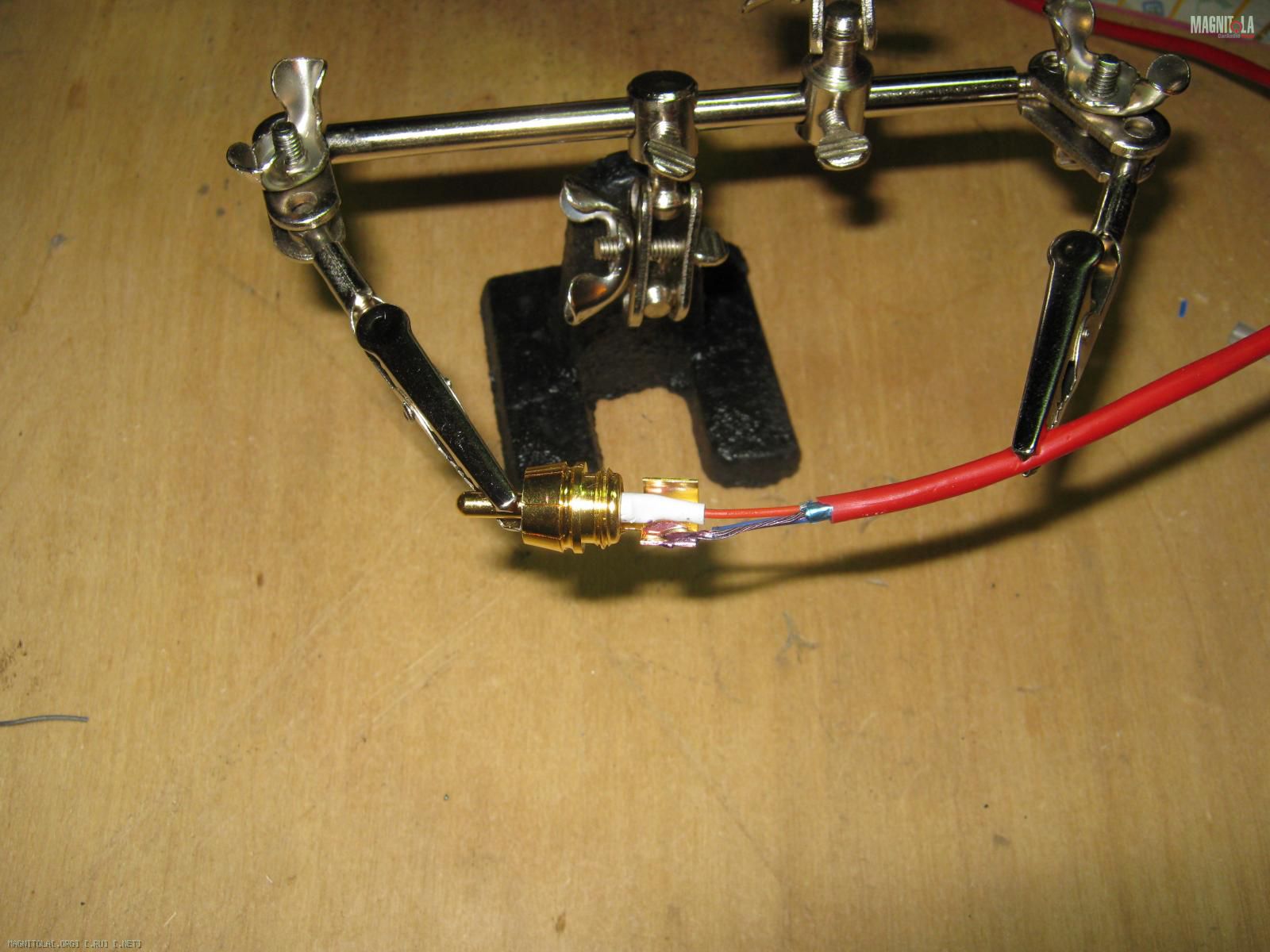

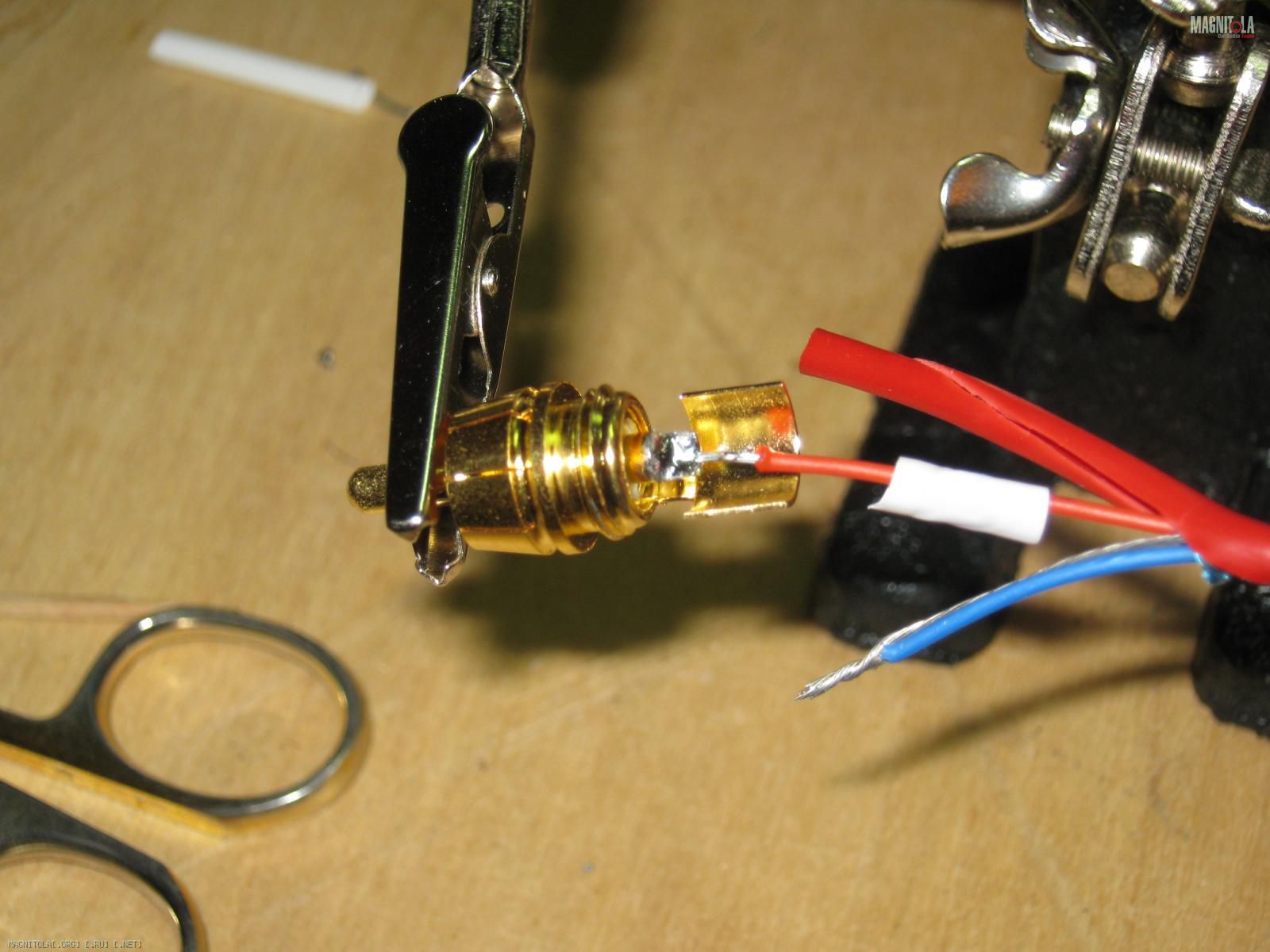

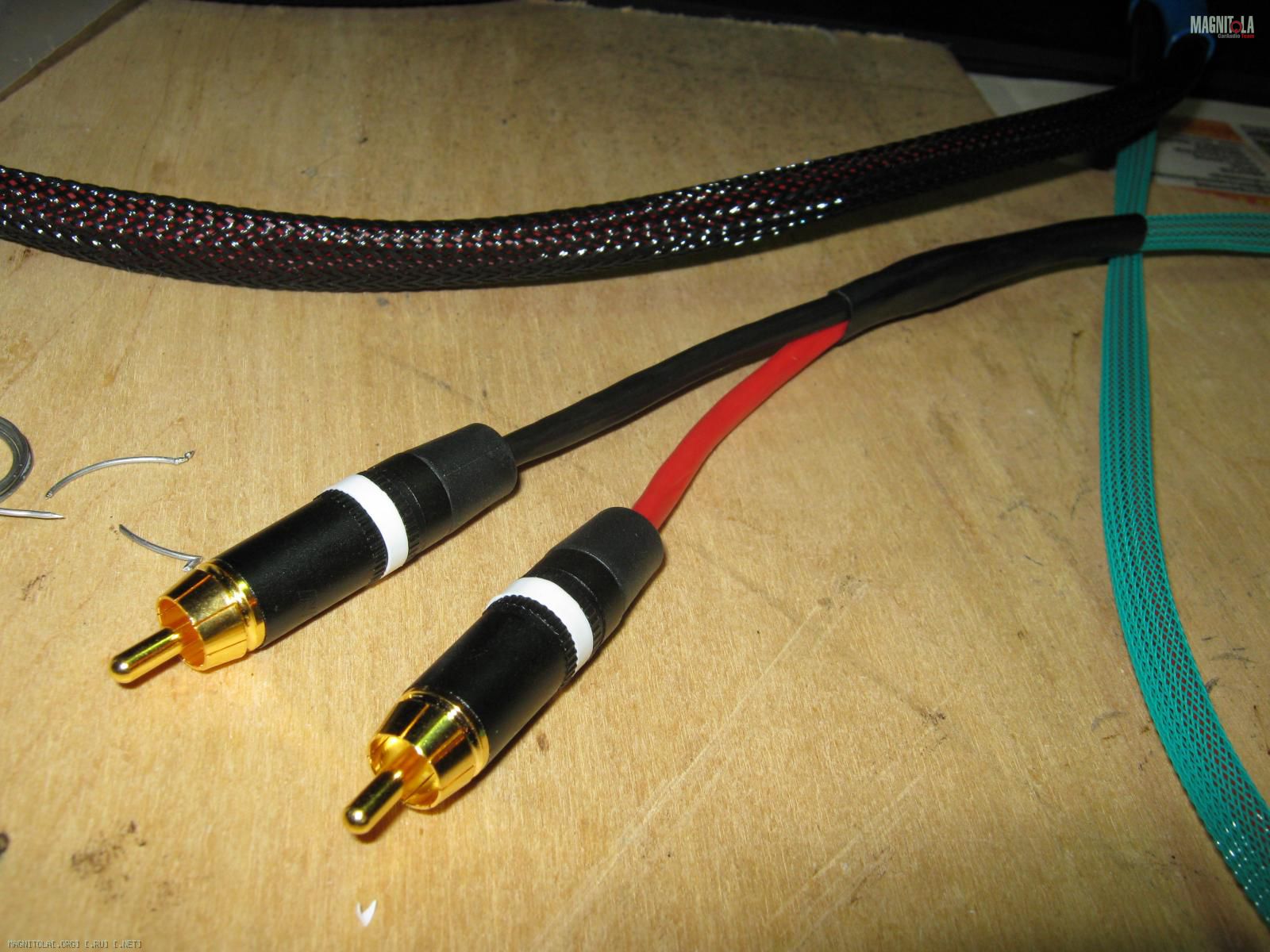

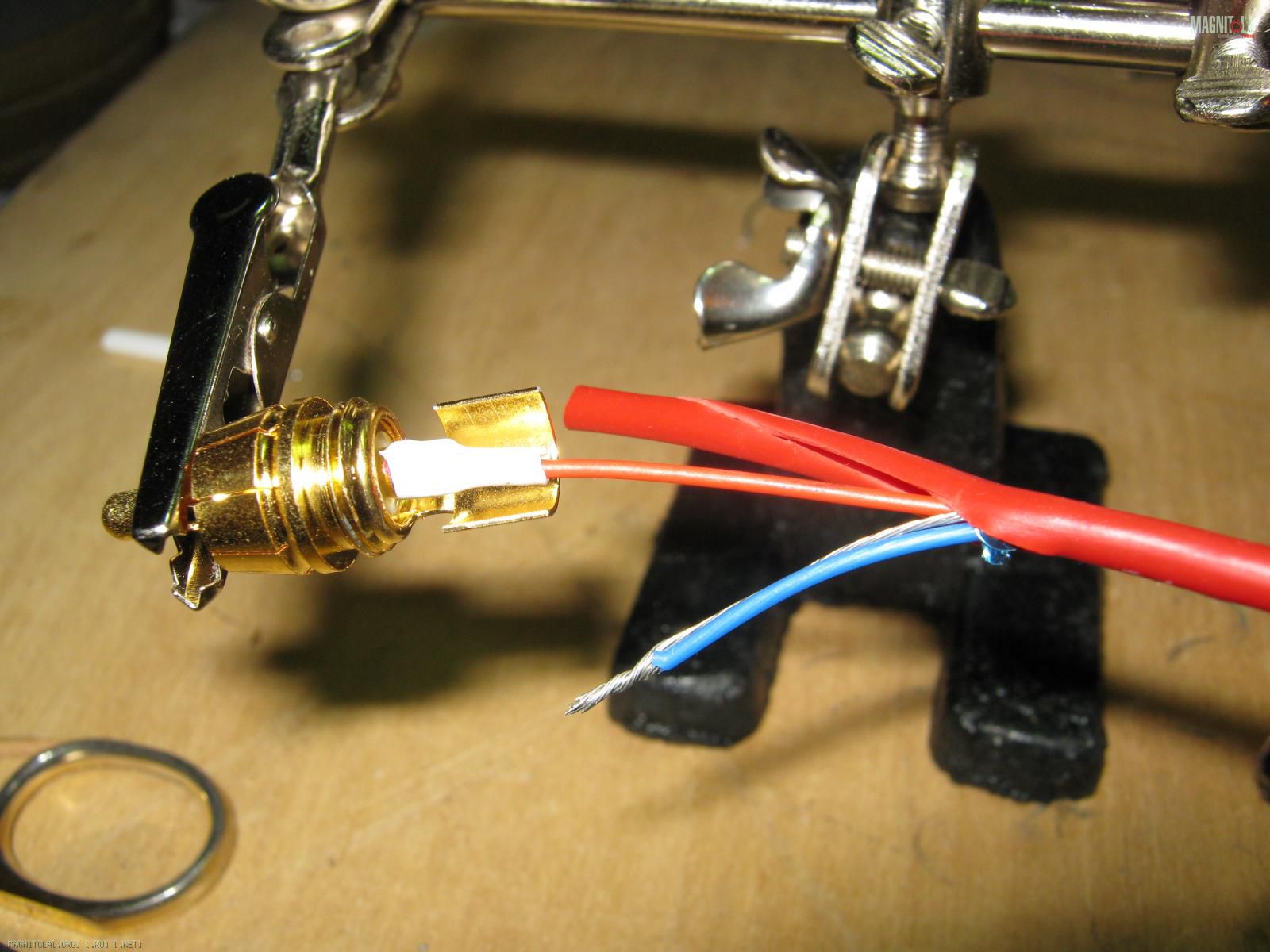

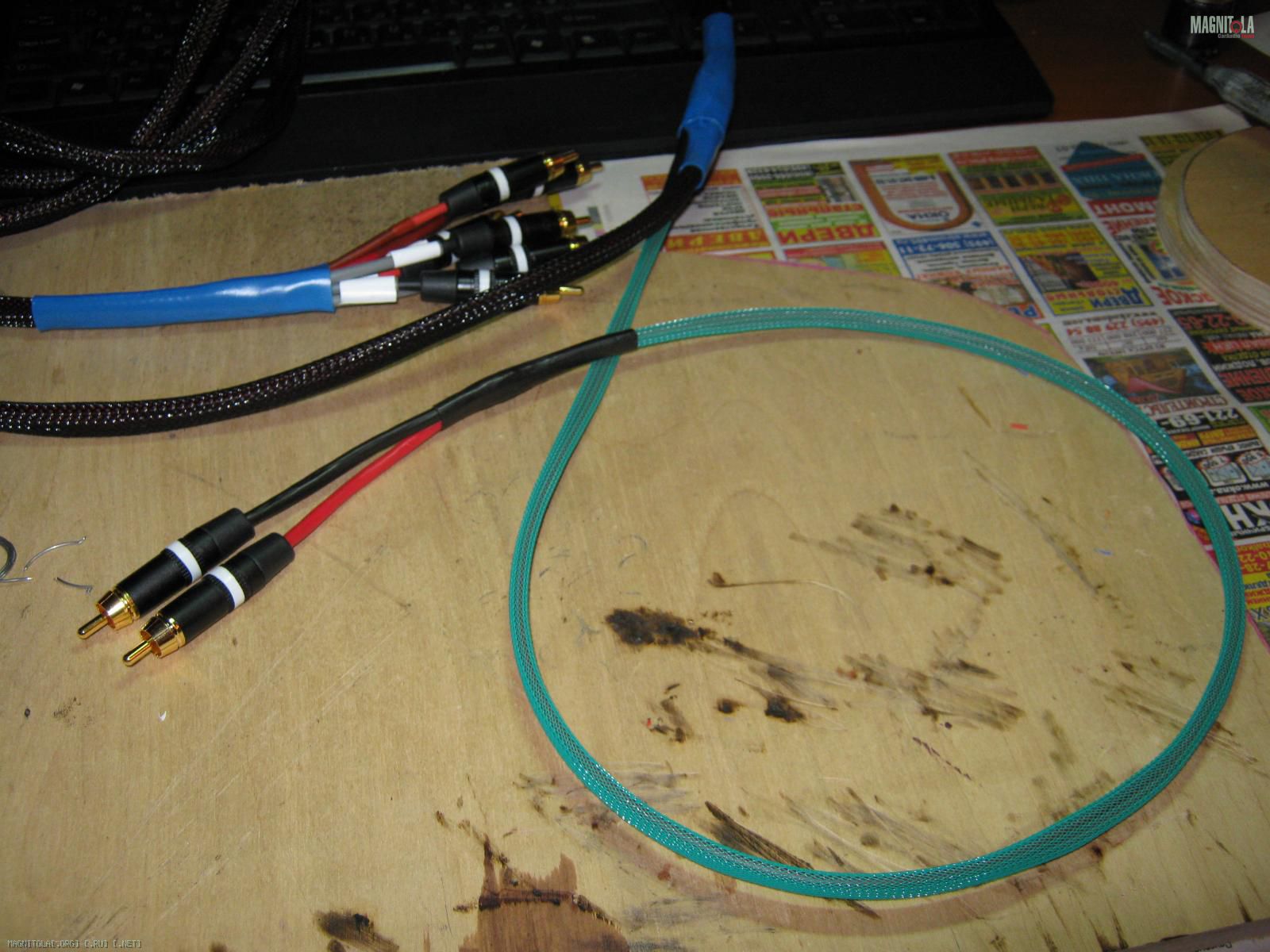

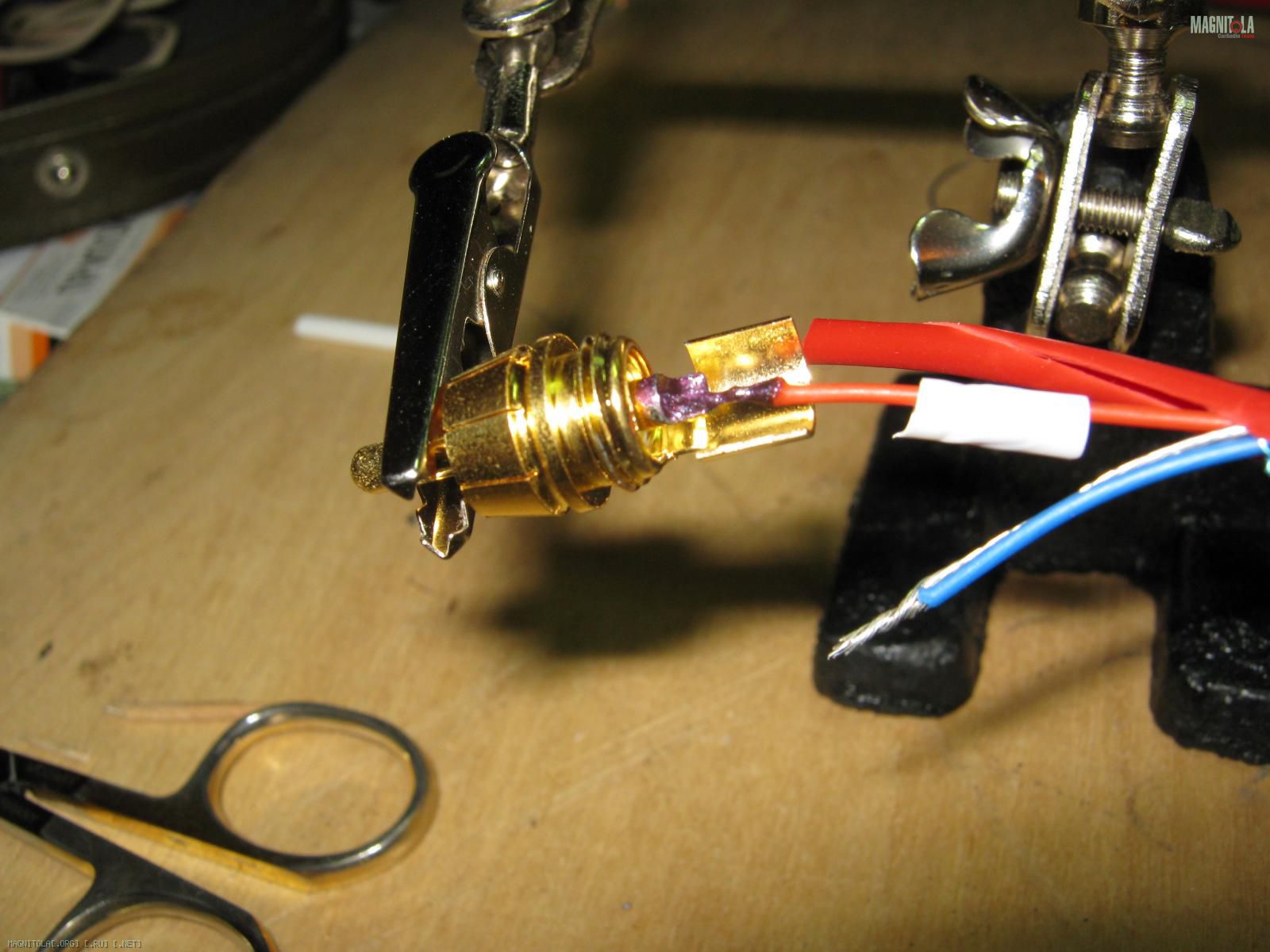

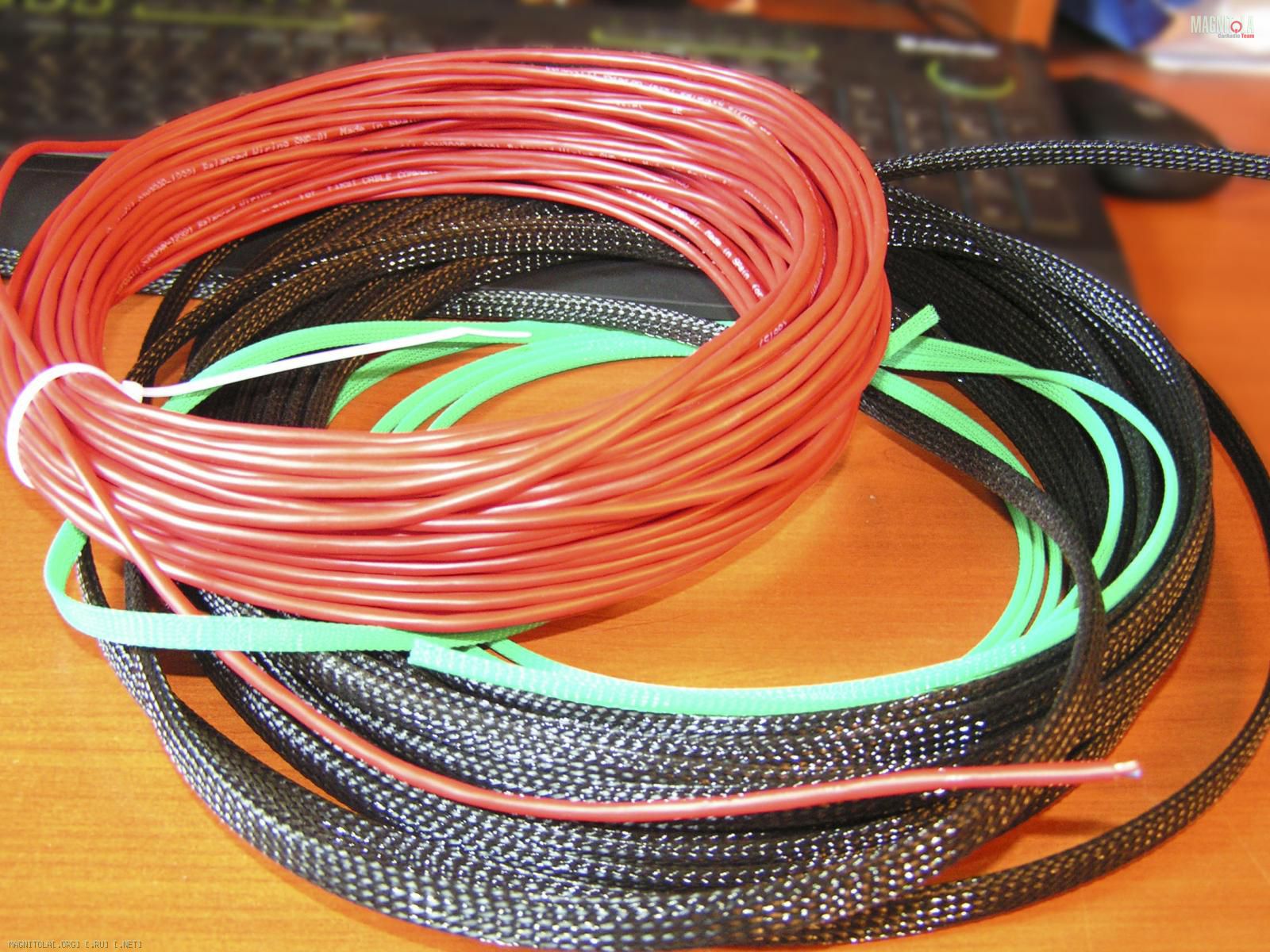

Немного подумал и решил их паять сам. Делал с расчетом на 3 пары сразу. Купил провод 30 м, 12 наконечников, змейку, термоусадку.

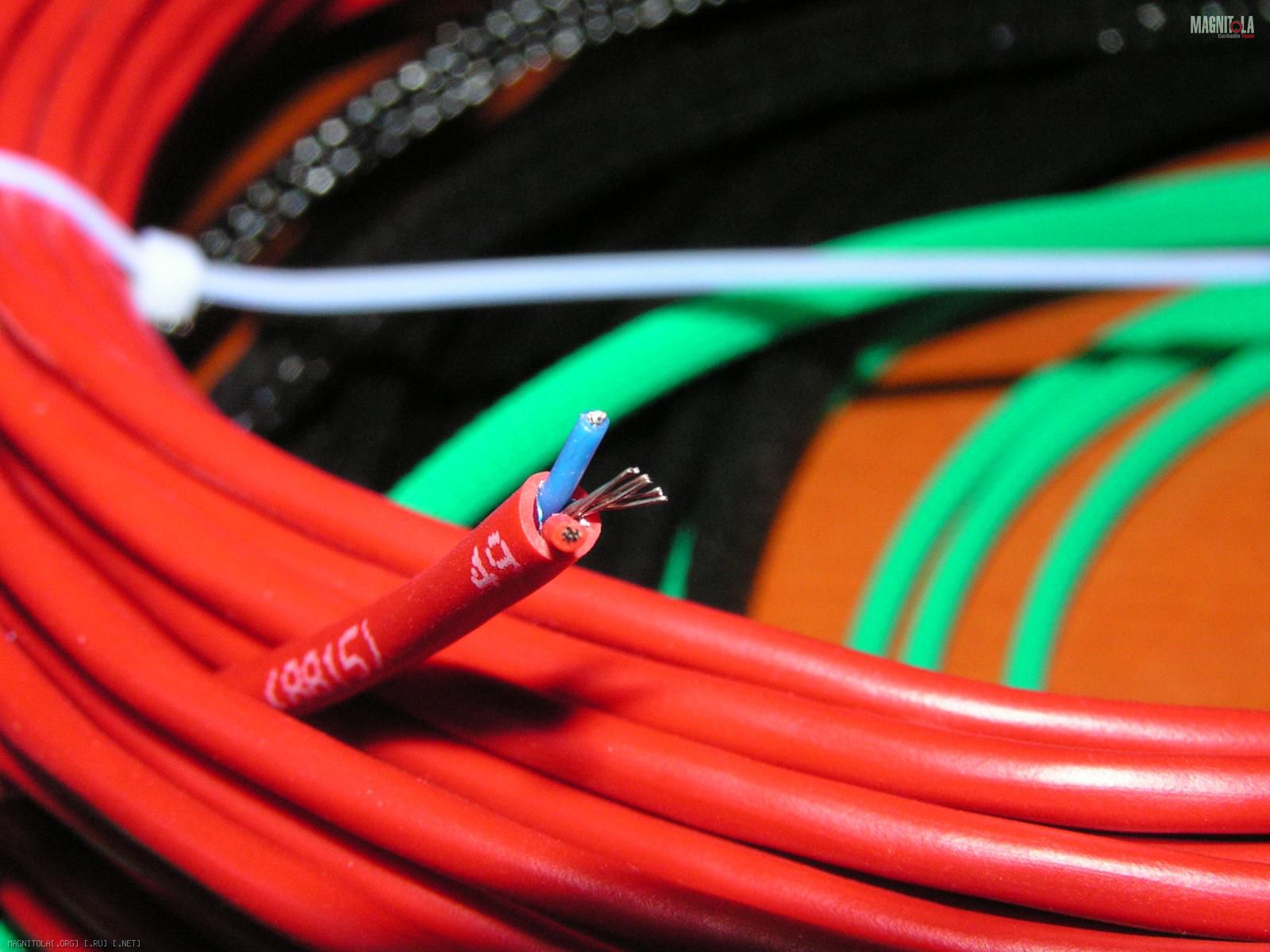

Кабель симметричный коммутационный Conducfil - лужёная медная пара, плюс провод заземления который я припаял на массу со стороны ГУ, алюминиевый экран.

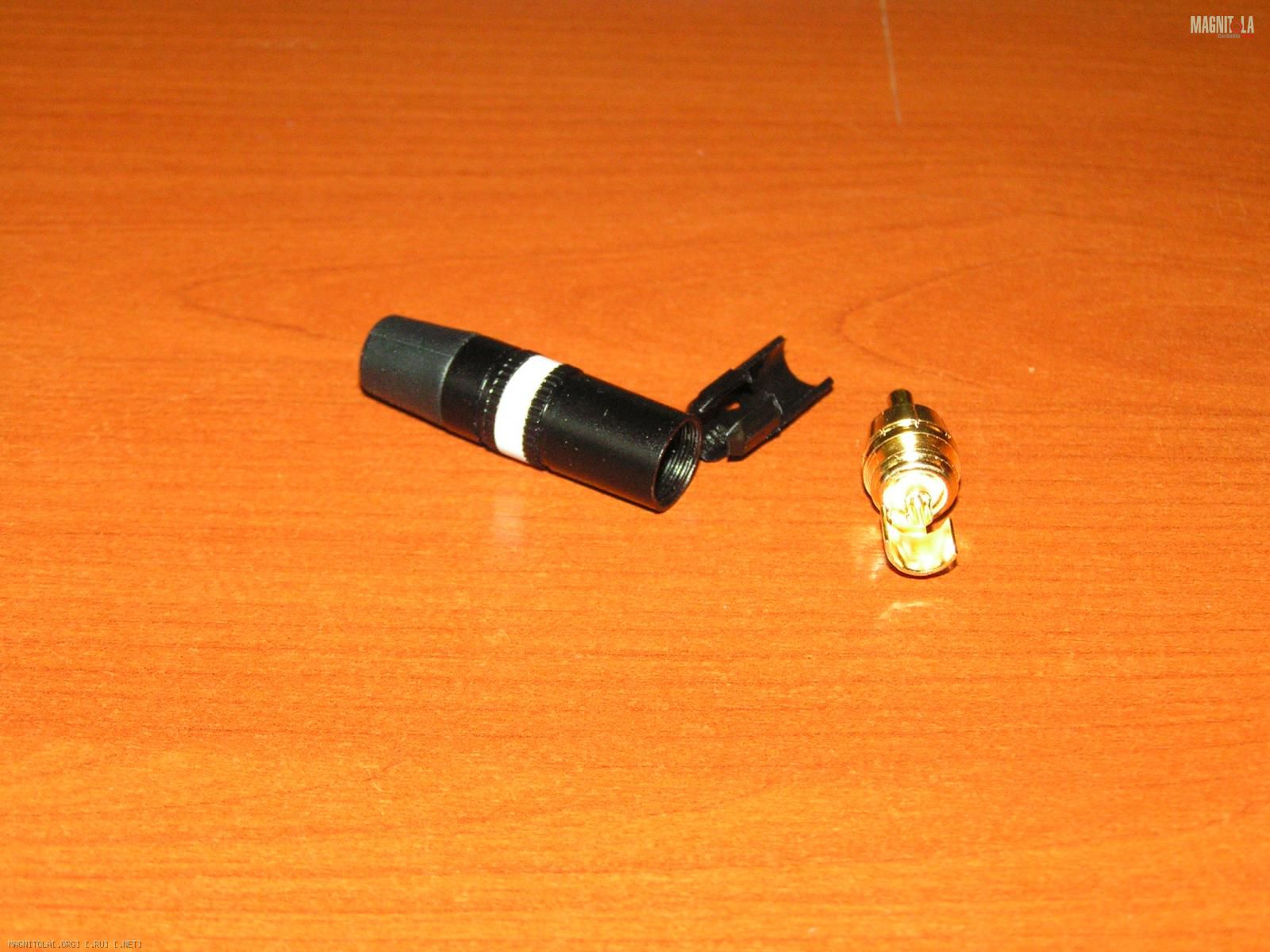

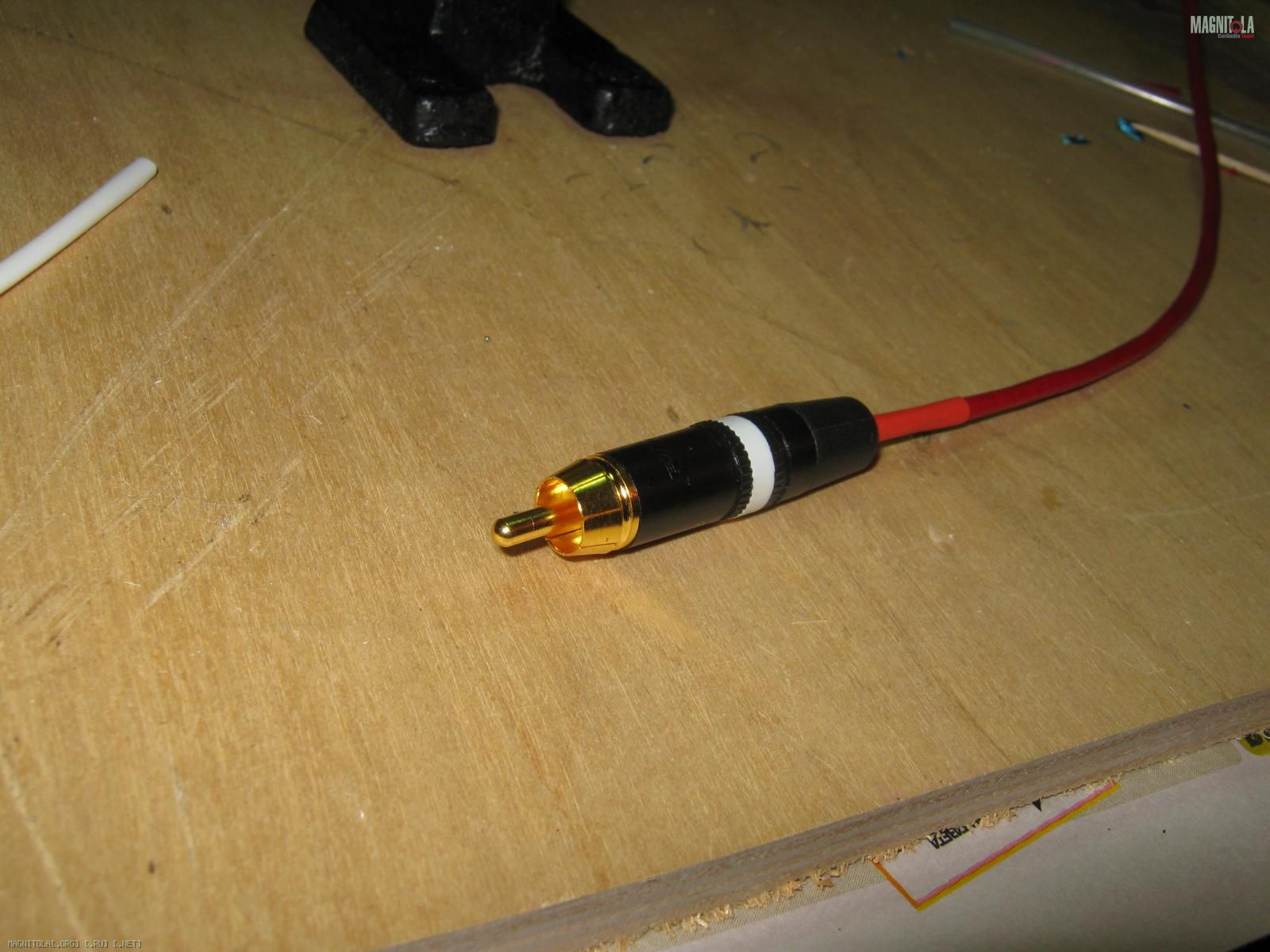

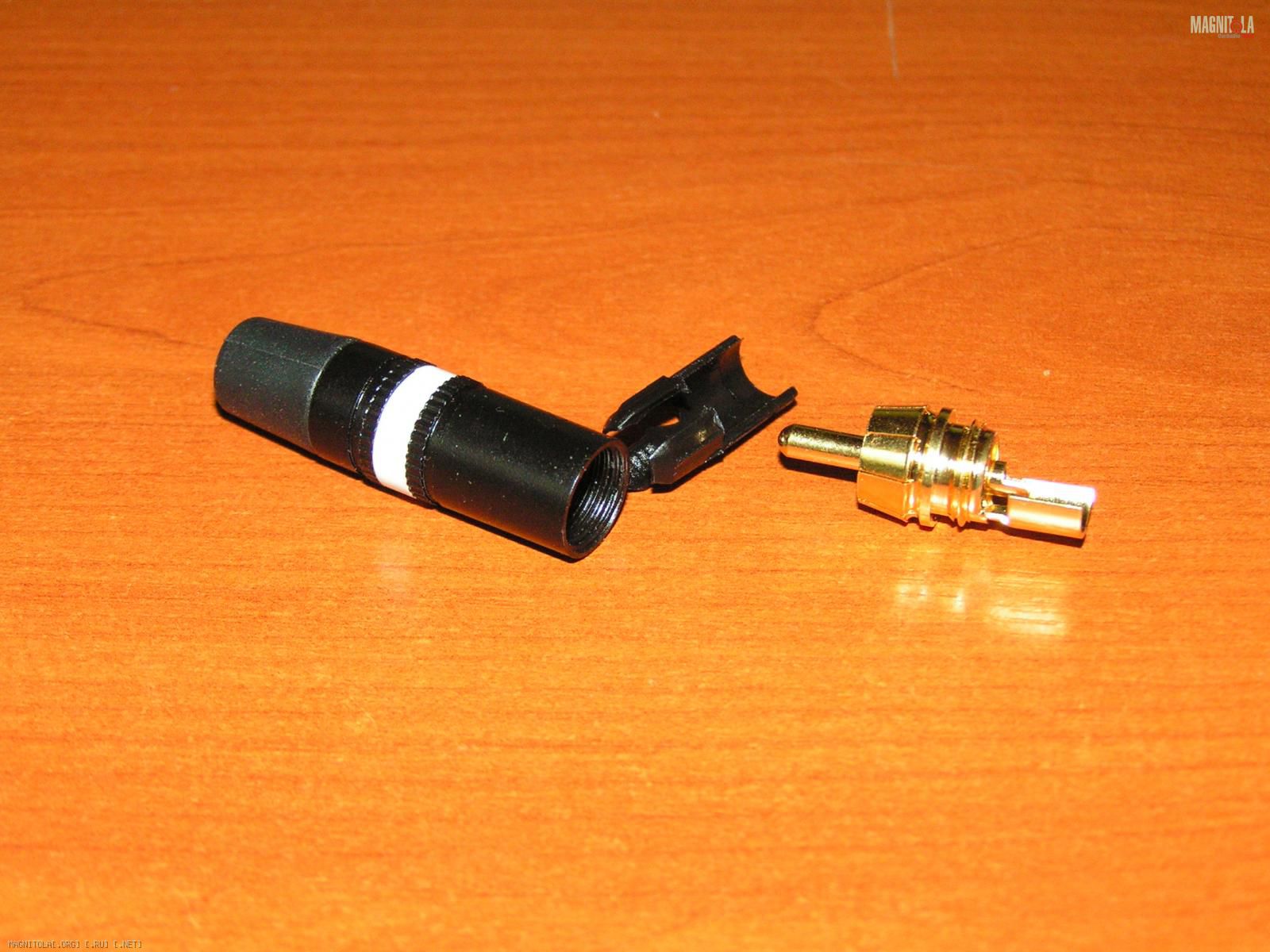

Наконечники Neutrik Rean NYS 373
Вложение 397660Вложение 397662Вложение 397666Вложение 397668Вложение 397684Вложение 397686Вложение 397688Вложение 397690Вложение 397692Вложение 397694Вложение 397696Вложение 397698Вложение 397700Вложение 397702Вложение 397704

Опыт конечно приходит во время еды или как оно там. Нужно было сначала массу паять и паял позже так, но на фотках первые опыты. Контакты замазывал обычным лаком для ногтей, которым никто не пользуется наверное дома.
В общем играет. Зря только я их все в одну змеюку запихал, не удобно однако.
Окислится не окислится буду смотреть уже когда что нибудь зашипит, пока трогать не стану.

Это в еноте такой маленький номинал емкостей во вторичке??? :unsure: Не знал... Давай,покупай кондеры,пора усь препарировать)))
