Закрытый ящик под Dynaudio mw 172 в Outlander XL

В данной теме описан процесс создания закрытого ящика в передние двери Mitsubishi Outlander XL. Три года назад автомобиль был полностью проклеен, установлены следующие компоненты: головное устройство - Пионер 88, усилок - DLS A4, акустика - ВЧ: Hertz ML 280S, НЧ - HV 165. Т.к. басового регистра откровенно не хватало, было принято решение установить Dynaudio mw 172. Идея с закрытым ящиком родилась в процессе тщетных попыток сделать дверь абсолютно беззвучной. Была и обклейка обшивки различными материалами и термоклей, но на большой громкости обшивку все равно "раздувало", что давало пусть и незначительные, но очень раздражающие потрескивания. Перед тем, как делать ящик были сделаны пробные закрытые объемы - обычные кубики из фанеры, объемом около 12,5 литров. они были поставлены на полики, туда, где обычно находятся ноги водителя и пассажира. Звук понравился. Но перечитав несколько статей о 172 Динах, стало ясно, что объем нужно делать как можно больший. Предварительный замер двери показал, что можно выжать 16-18 литров. Может быть и с наполнением попробую что-нибудь, но это уже потом! А сейчас процесс в самомж разгаре, сделана примерно половина. Конструктивная критика, советы и т.д. очень приветствуются! Первое фото - Пациент!

Вложение 402578

И где?!

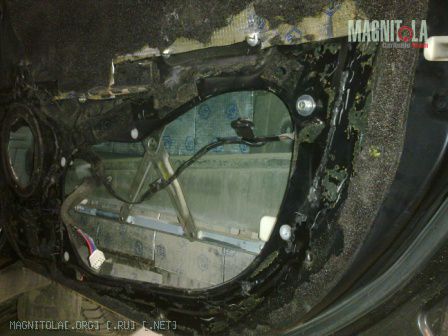

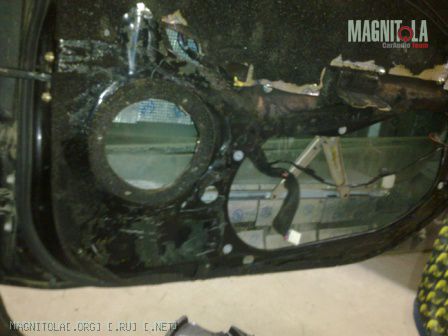

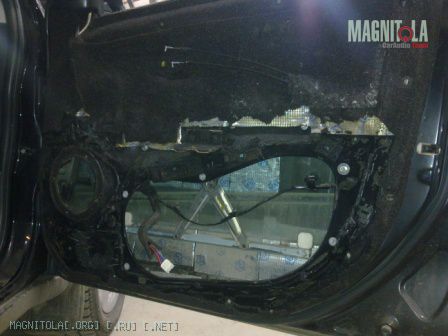

Снял обшивку, ободрал шумку, снял заглушку и вот что там:
Вложение 402582
Вложение 402584
Вложение 402586

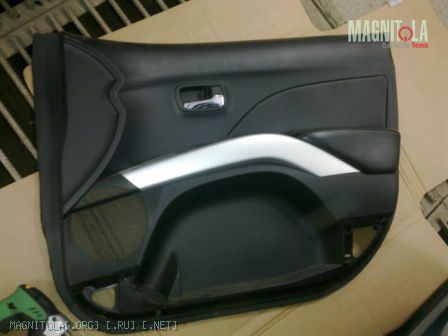

Обшивка (корман снят)

Вложение 402590

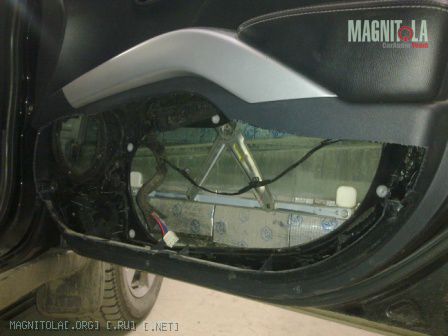

Пилим обшивку, но пока еще оставляем запас, чтобы потом корректировать:

Вложение 402592

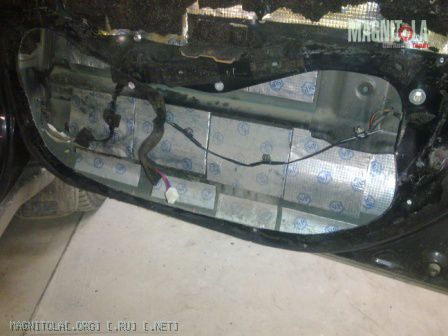

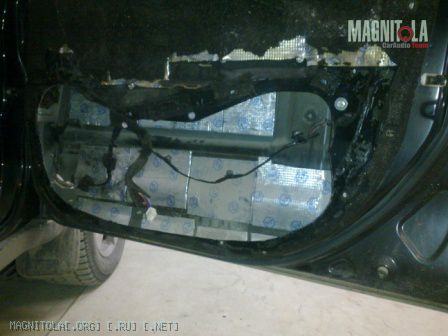

Пилим железо:

Вложение 402594

Вложение 402596

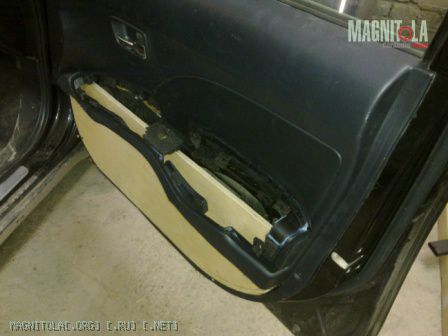

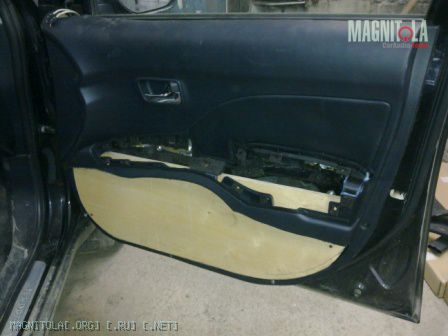

Крепим фанерку, которая будет служить основой для создания внутреннего и внешнего объема:

Вложение 402600

Вложение 402602

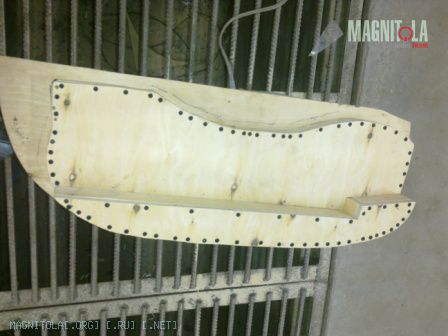

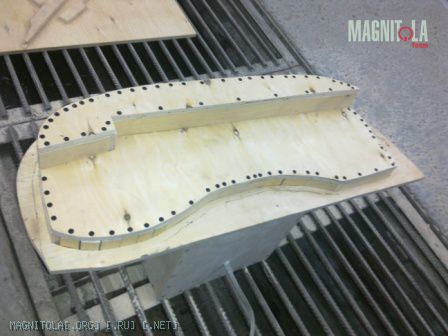

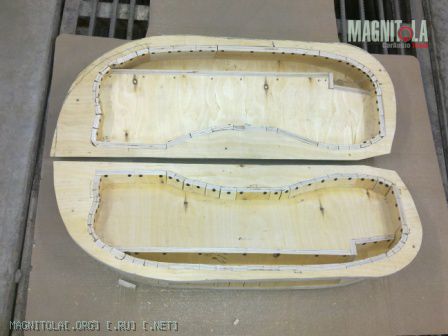

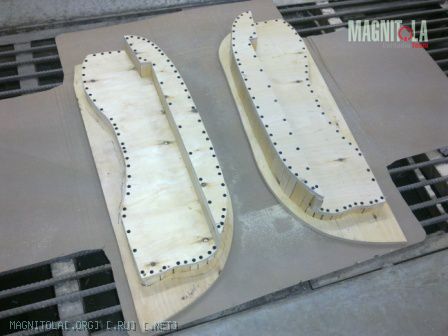

Теперь создаем внутренний объем. Для этого, я вырезал в фанерке отверстие, опустил стеклоподъемник, и закрепил как можно глубже задние стенки ящика. Конечно, таким образом, чтобы оставались зазоры между стенками ящика и механизмом стеклоподъемника, и другими элементами двери. Затем заполнил пустоты кусочками фанеры соответствующего размера. В итоге получилась вот такая внутренняя часть ящика:

Вложение 402604

Вложение 402606

Вложение 402608

Вложение 402610

Вложение 402612

Вложение 402614

Вложение 402616

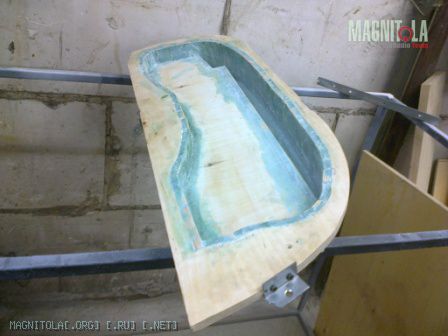

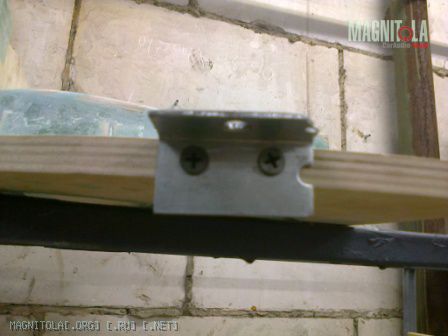

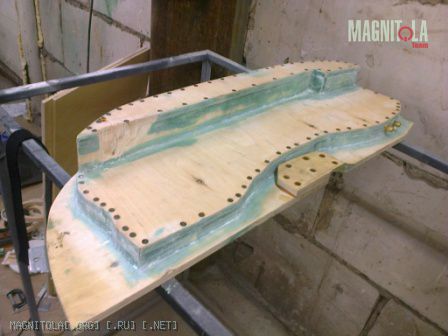

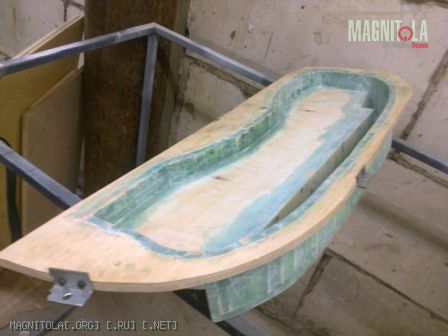

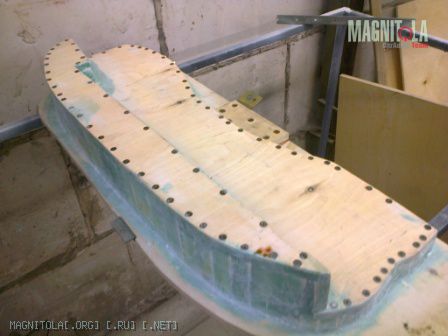

Затем шпаклевка, установка креплений, на которых ящик будет жестко фиксироваться на двери (я сделал 4 крепления) и установил и замазал так же шпаклевкой клеммы для проводов:

Вложение 402618

Вложение 402620

Вложение 402622

Вложение 402624

Вложение 402626

Вложение 402628

Вложение 402630

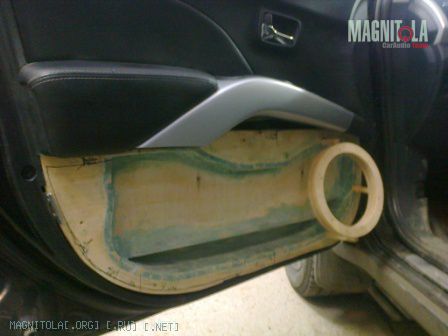

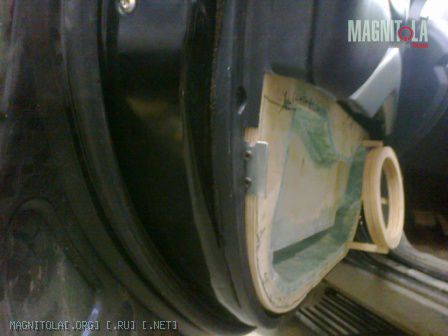

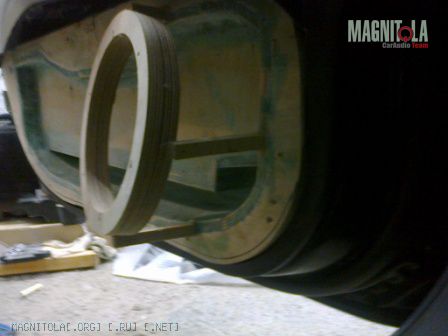

Далее... ))) Установил обшивку (точнее то, что от нее осталось ))), и свое изделие на дверь. Взял кольца, в которые будет устанавливаться динамик, и закрепил это на ящике при помощи трех кусочков алюминиевой перфорированной ленты. Она достаточно мягкая, так что можно крутить кольцо так, чтобы выбрать нужный угол. Долго бегал от одной двери к другой, чтобы сделать как можно более симметрично, но все равно потом пришлось некоторое время подгонять уже на снятом ящике. Итак, сначала выбрал угол при помощи мягкого алюминия, потом подогнал под симметрию и закрепил пока на палочки с термоклеем, чтобы не болталось и позволило сделать затем окончательно жесткое крепление:

Вложение 402632

Вложение 402634

Вложение 402636

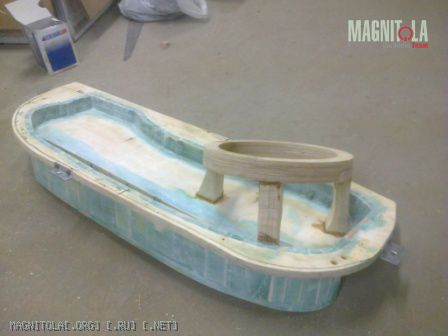

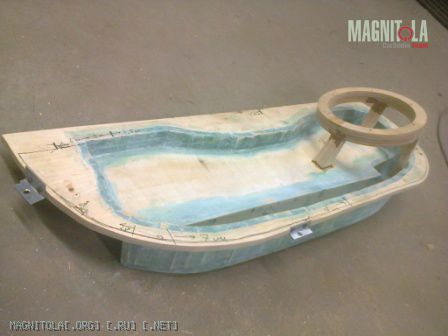

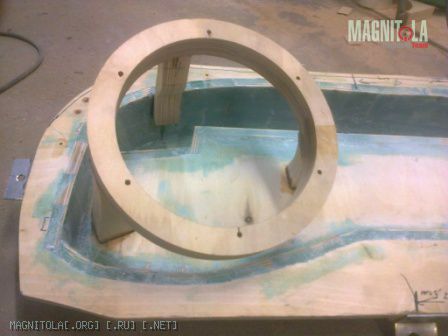

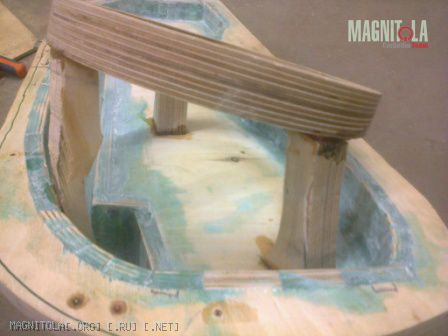

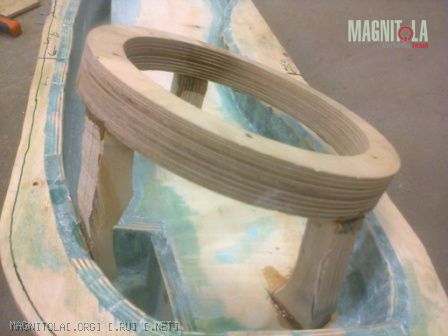

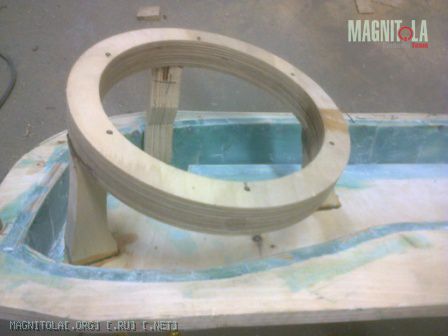

После этого, вырезал по месту из толстой фанерки (27 мм) крепления для кольца. Сначала приклеил и пролил щели при помощи полиэфирки, а затем добавил саморезов, чтоб уж точно навека! ) Вот, что получилось:

Вложение 402638

Вложение 402640

Вложение 402642

Вложение 402644

Вложение 402646

Вложение 402648

Теперь буду делать верхнюю часть ящика. Но я что-то не совсем еще определился как именно. Думаю, что часть, которая дальше от динамика тоже фанерой, а в непосредственной близости и вокруг динамика полиэфиркой, чтобы получилось по симпатичнее, без углов. Если будут мысли - делитесь! ))
