Helix P 236 ...... они лежали на полке после покупки около года. Друг купил их под свои музыкальные предпочтения, ну и под моим небольшим руководством :smile3:. На ДР ему был подарен двухканальный усилитель. В последние дни отпуска было решено заставить заиграть все это дело.
Итак, состав системы на настоящий момент:
ГУ: Nokia N8 ))) (это временный вариант)
Усилитель: Mystery MR2.75
Фронтальная акустика: Helix P 236

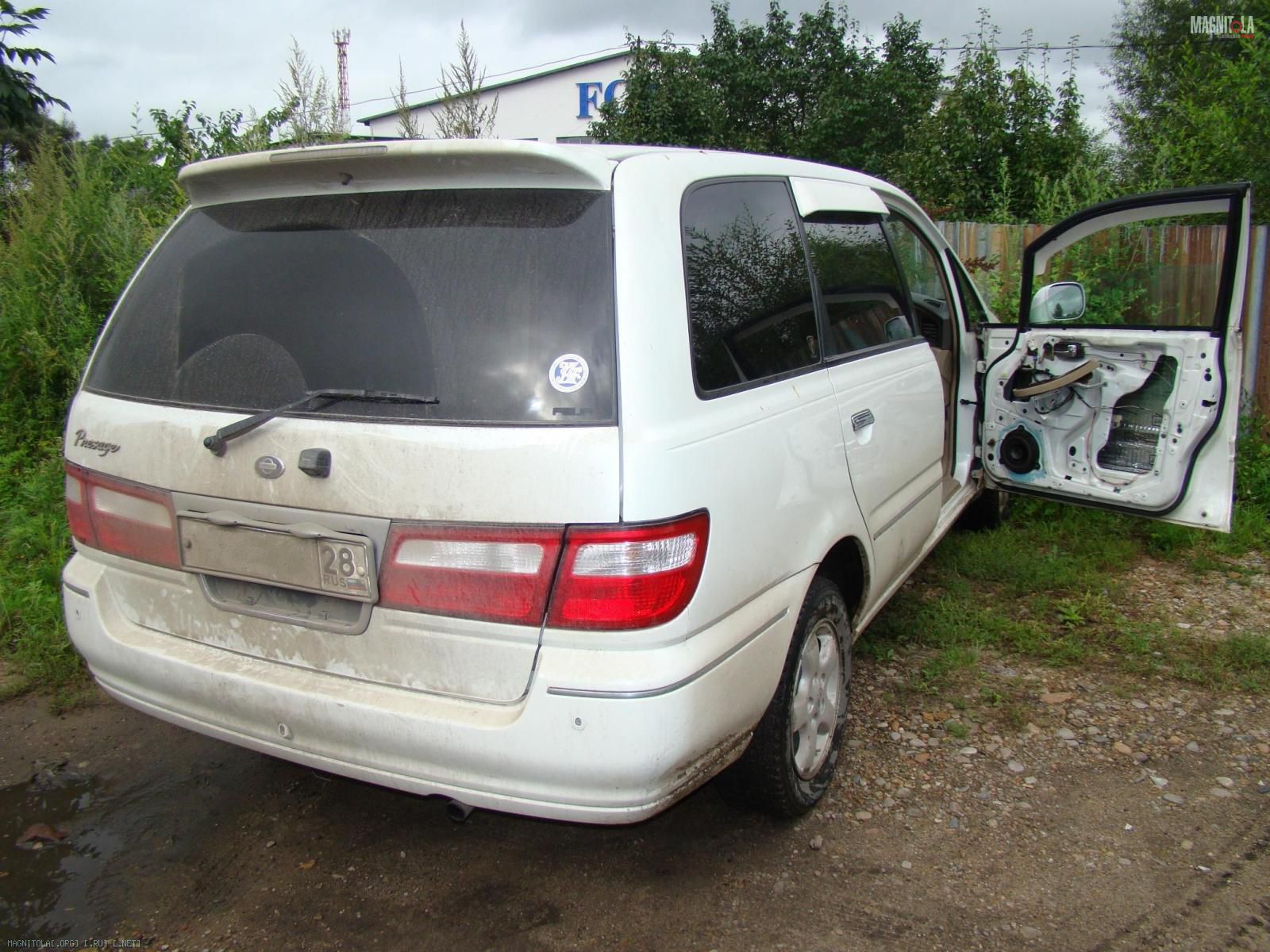

Вложение 427728
Что касается проводки.

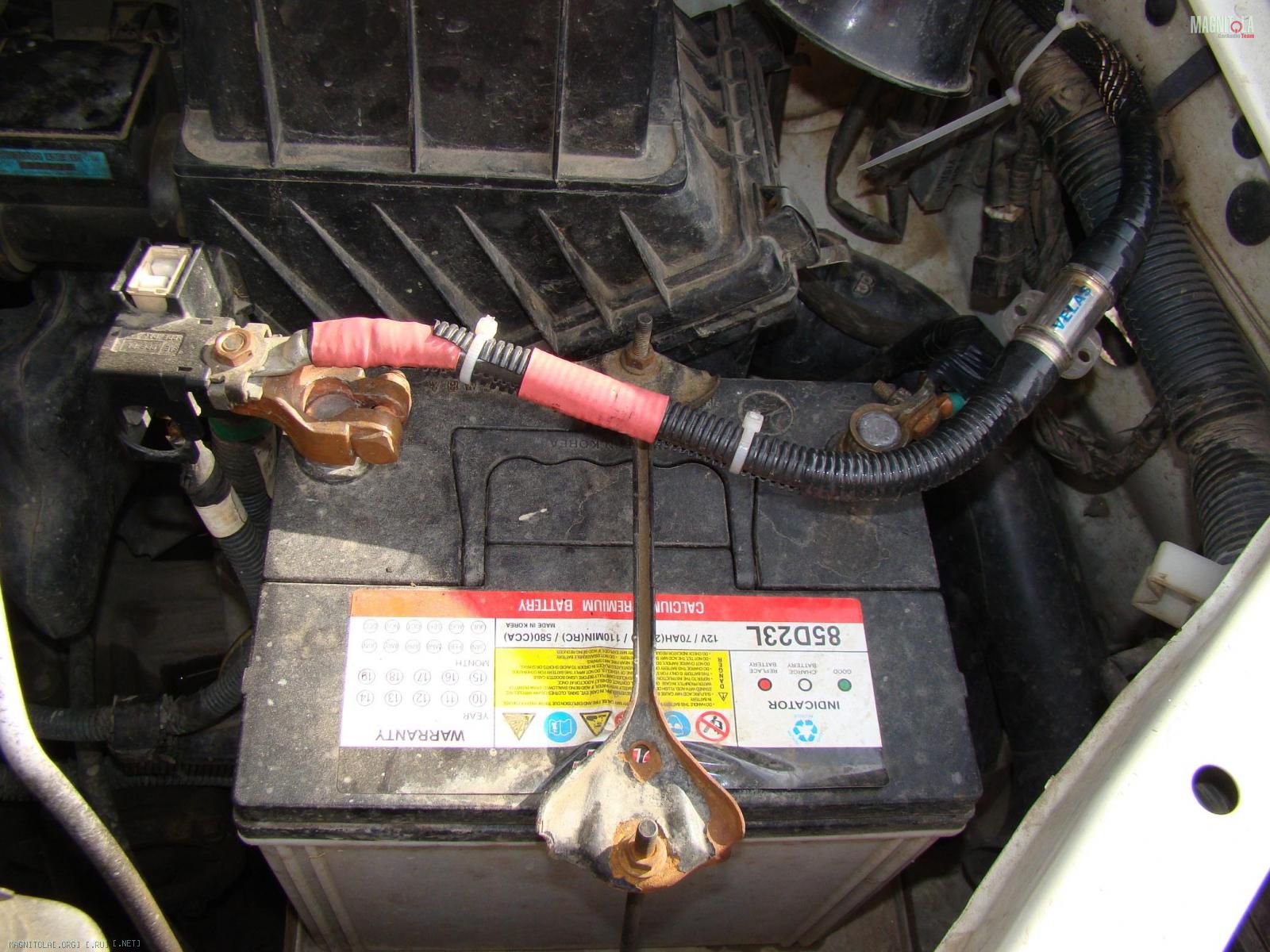

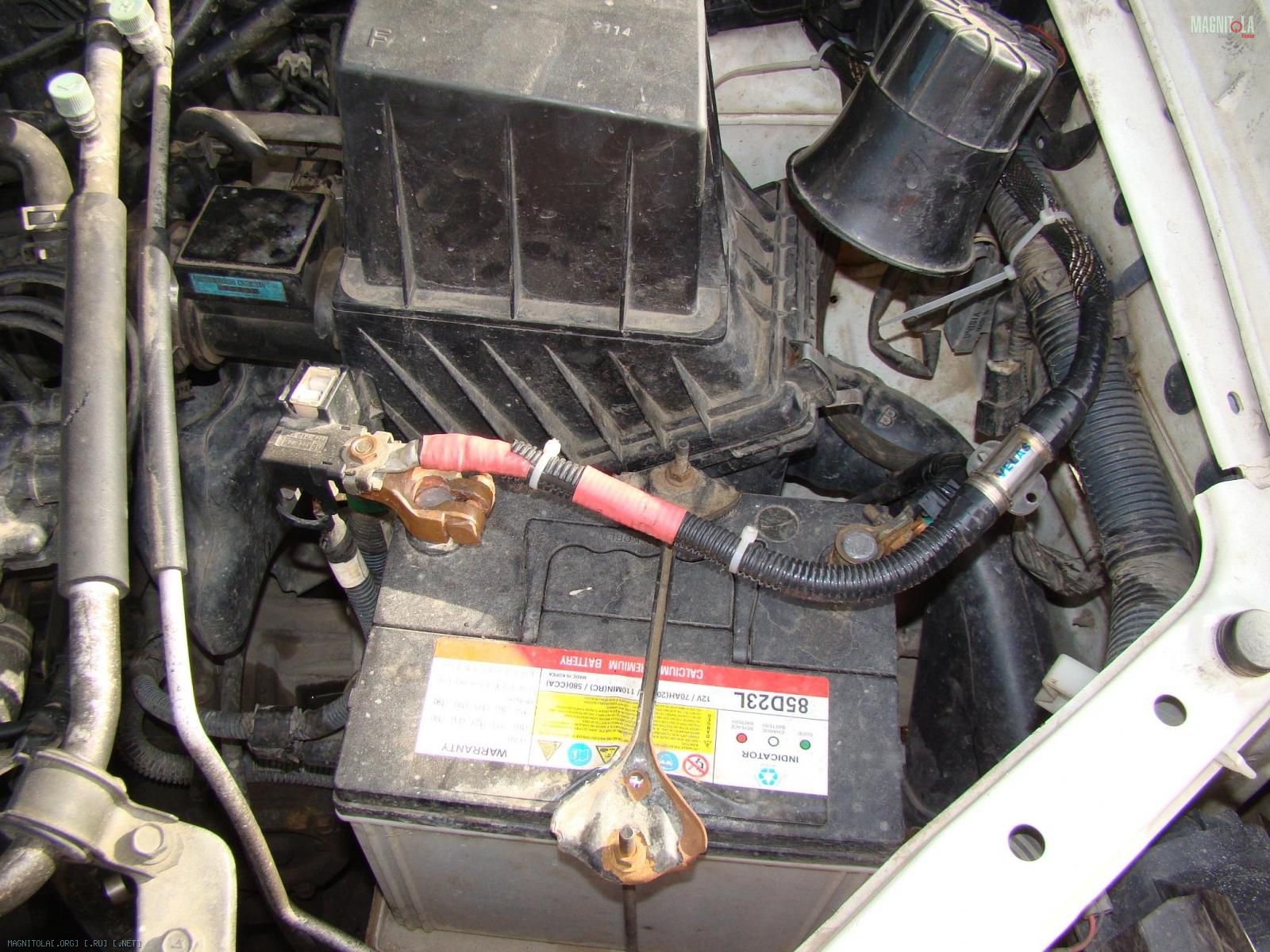

Сила: КГХЛ-25, "+" и "-" напрямую с аккумулятора. Силовые провода в гофре+змейке. В салон завели через штатный резиновый уплотнитель.
Вложение 427742Вложение 427744Вложение 427746
Акустические: ПСВ 2*4, 2*2.5, 2*1,5.
Для усилителя долго не могли найти места. Хотелось сделать ВСЕ кабели максимально короткими. Было желание оборудовать ему место под передними сиденьями, но механизм разворота на 180 градусов не позволил это. В связи с этим мы решили немного рискнуть и забрать часть салонного пространства у переднего пассажира. Все фото далее
В ноги пассажиру? Интересно

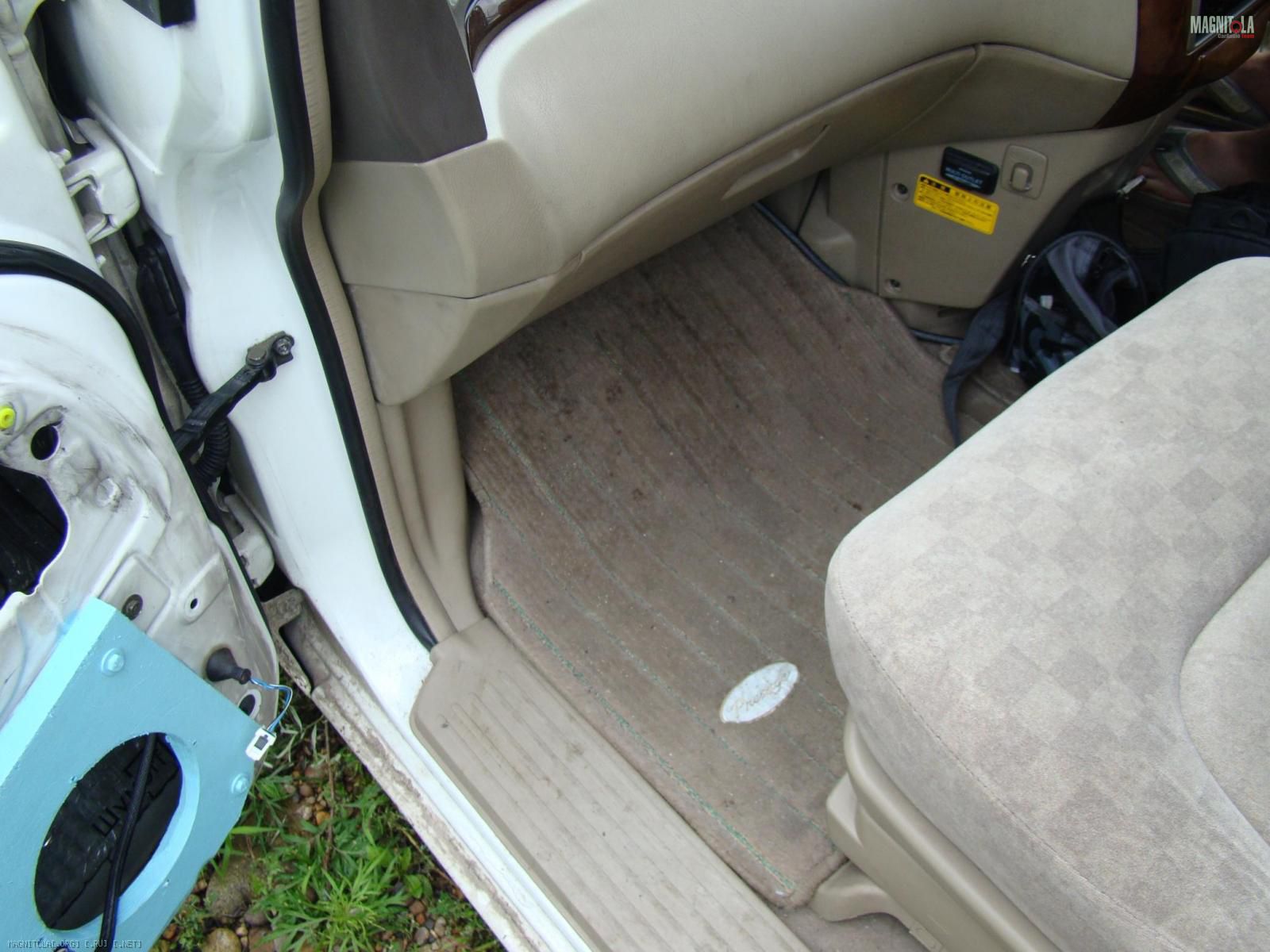

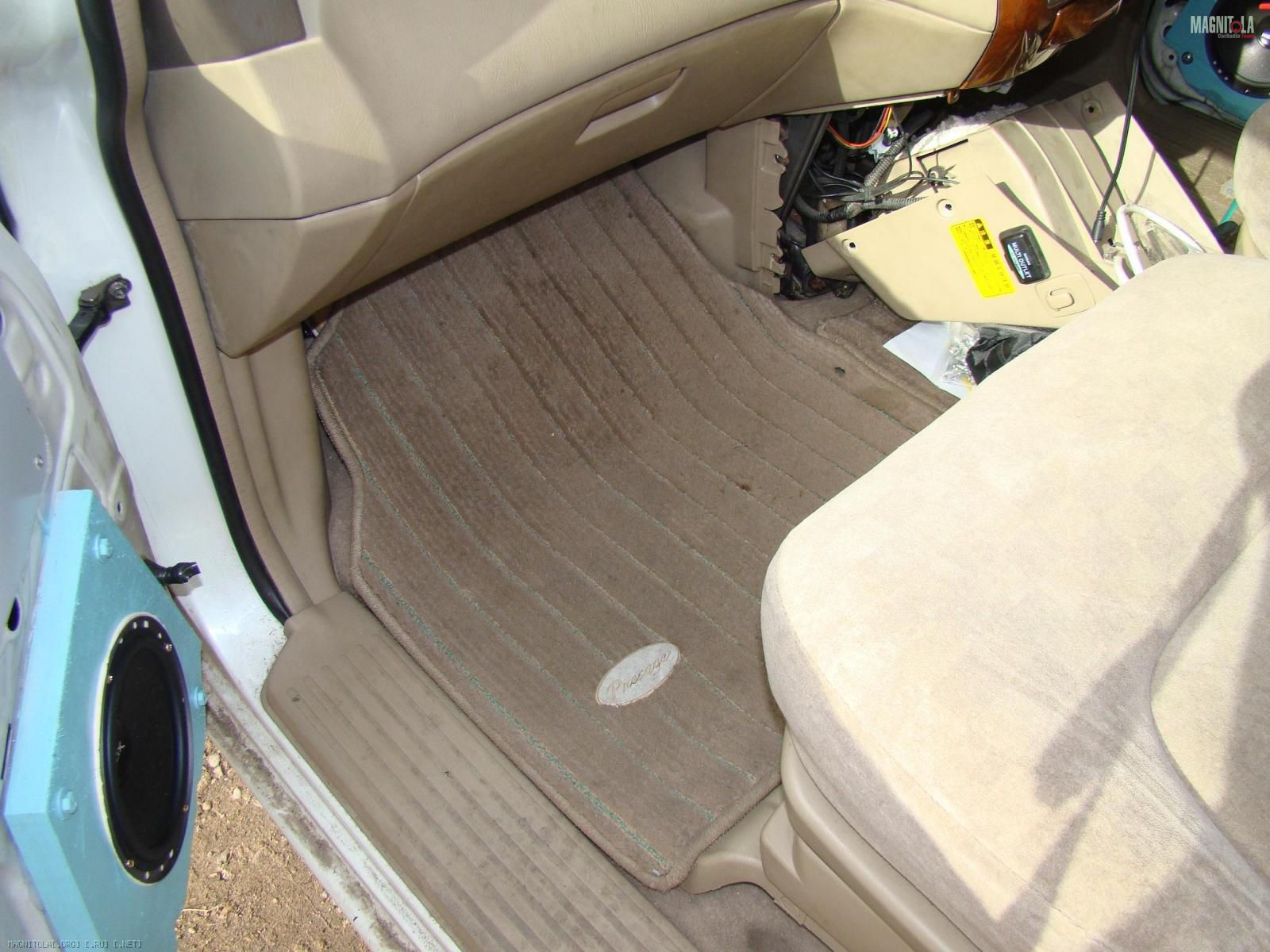

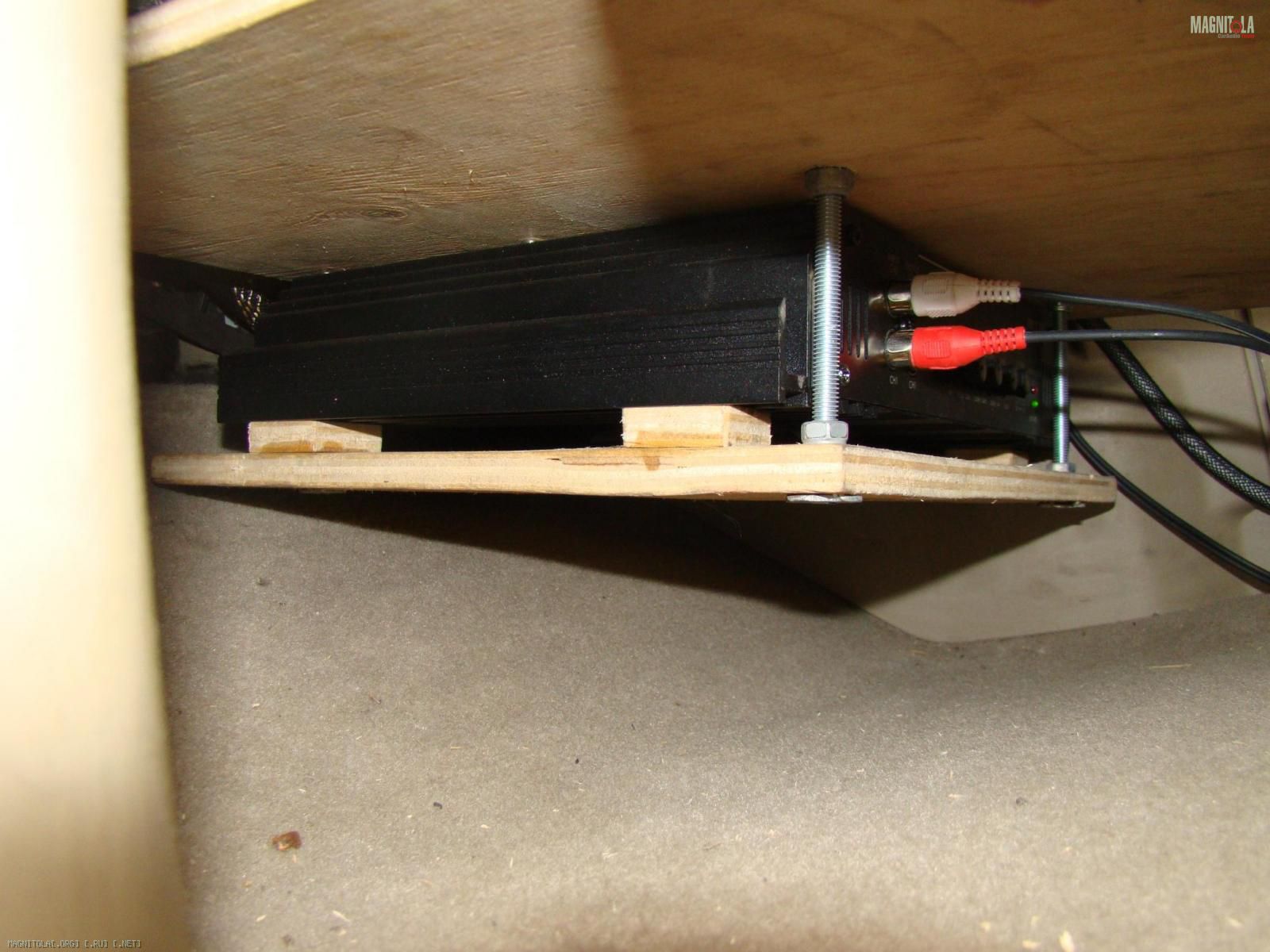

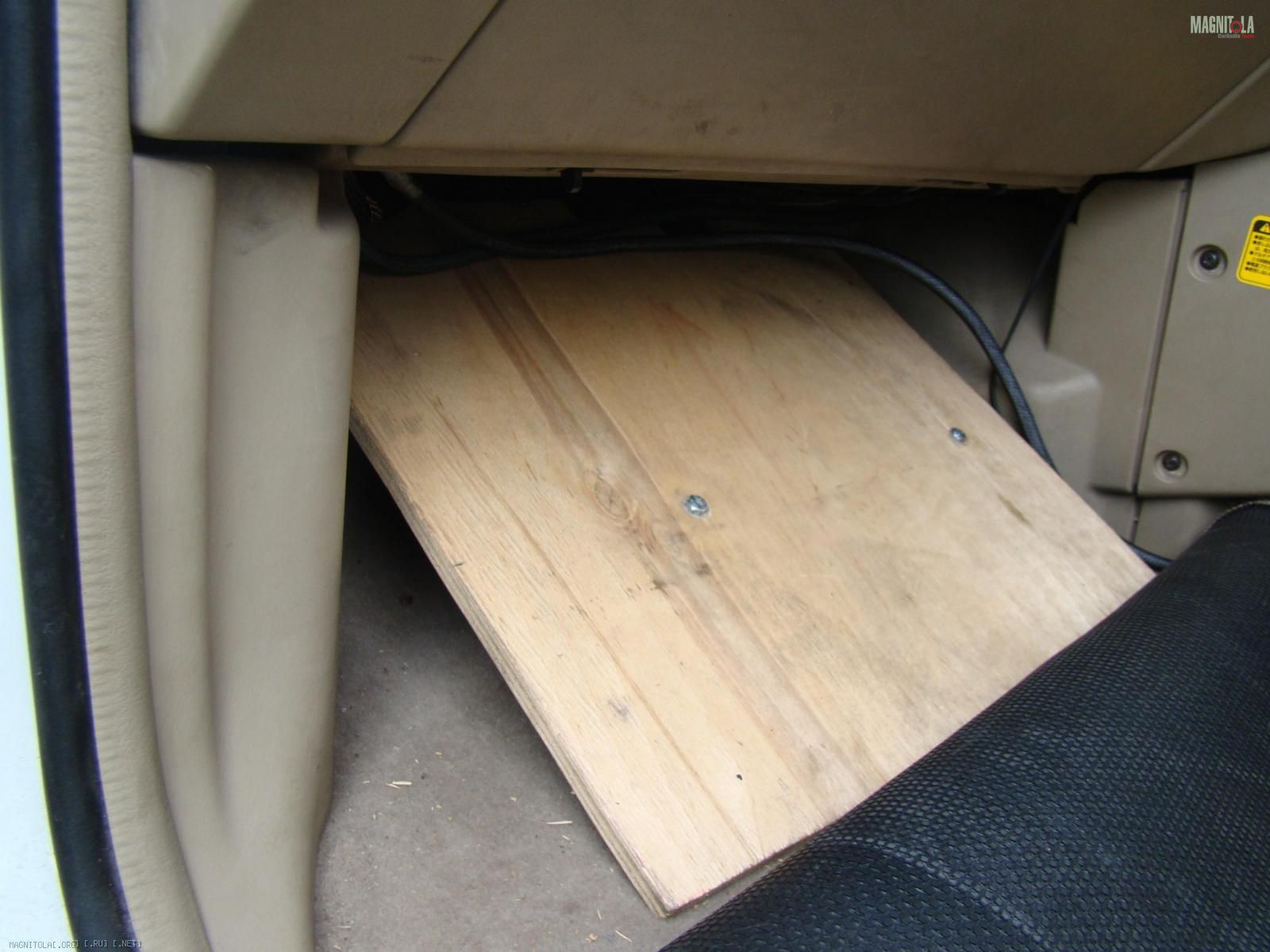

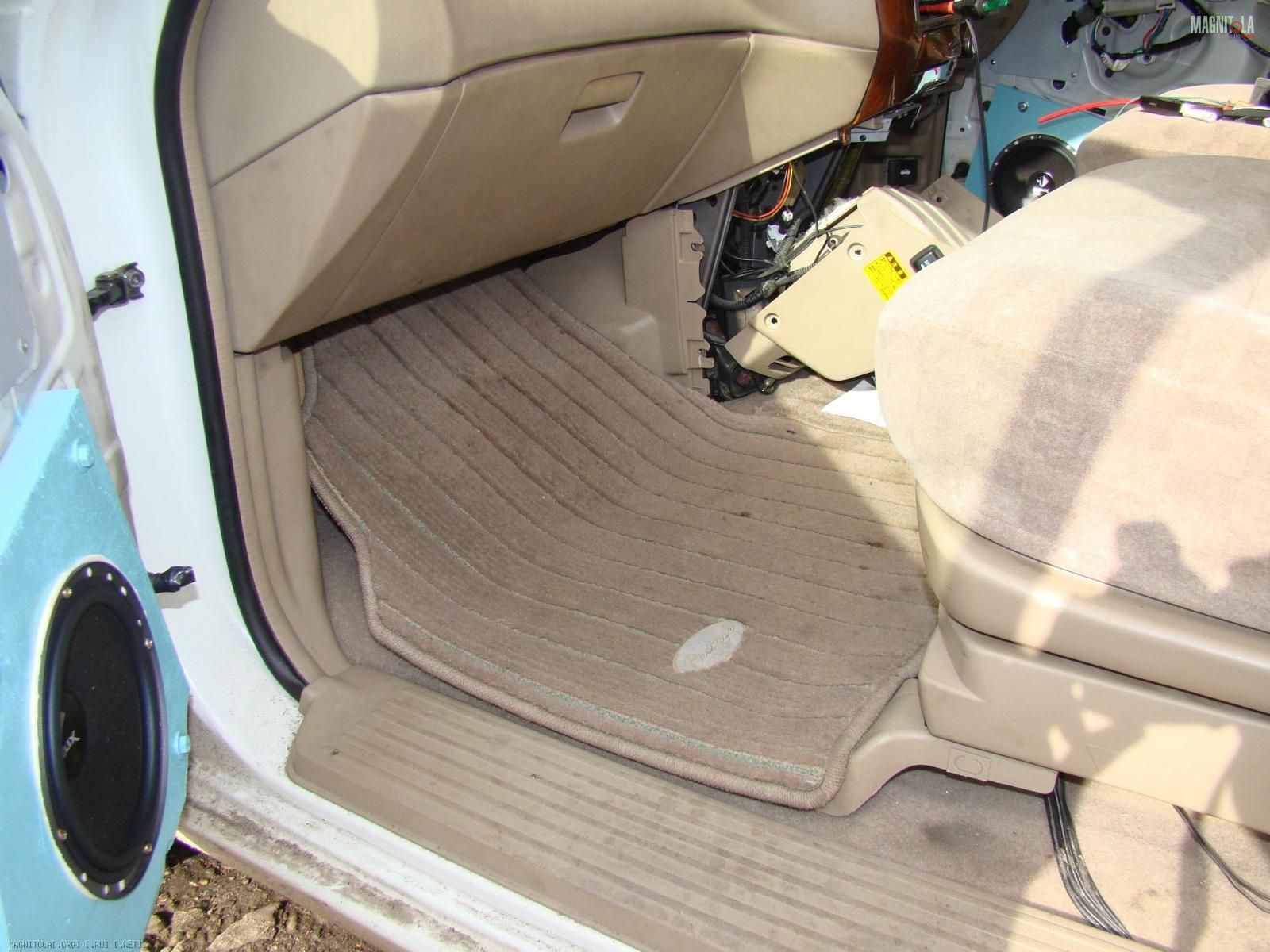

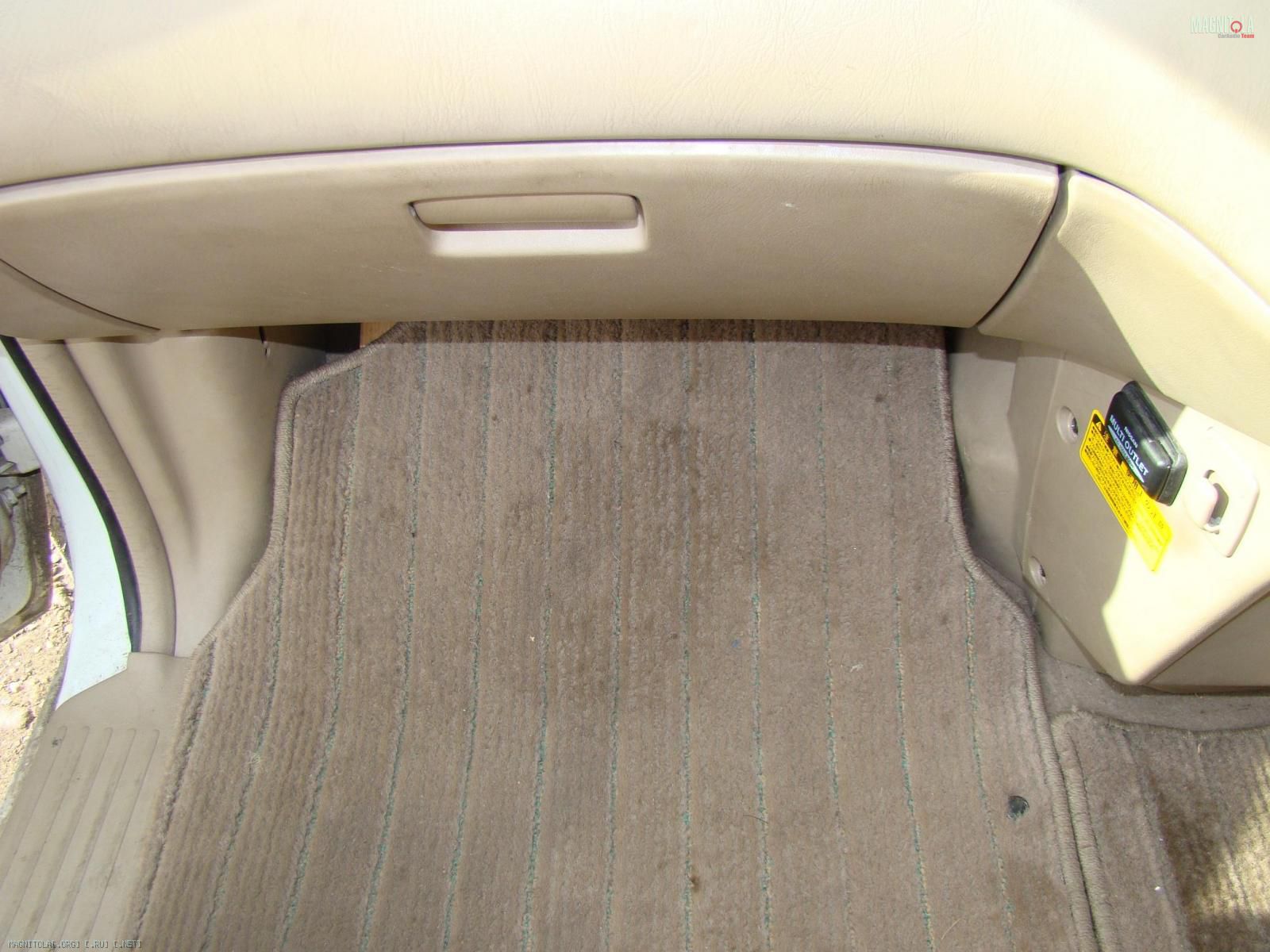

Итак, место под усилитель находится по тому же борту автомобиля что и аккумулятор. Но в ногах пассажира.
Вложение 427790Вложение 427788Вложение 427782Вложение 427784
Вложение 427792Вложение 427780Вложение 427776
Вложение 427778

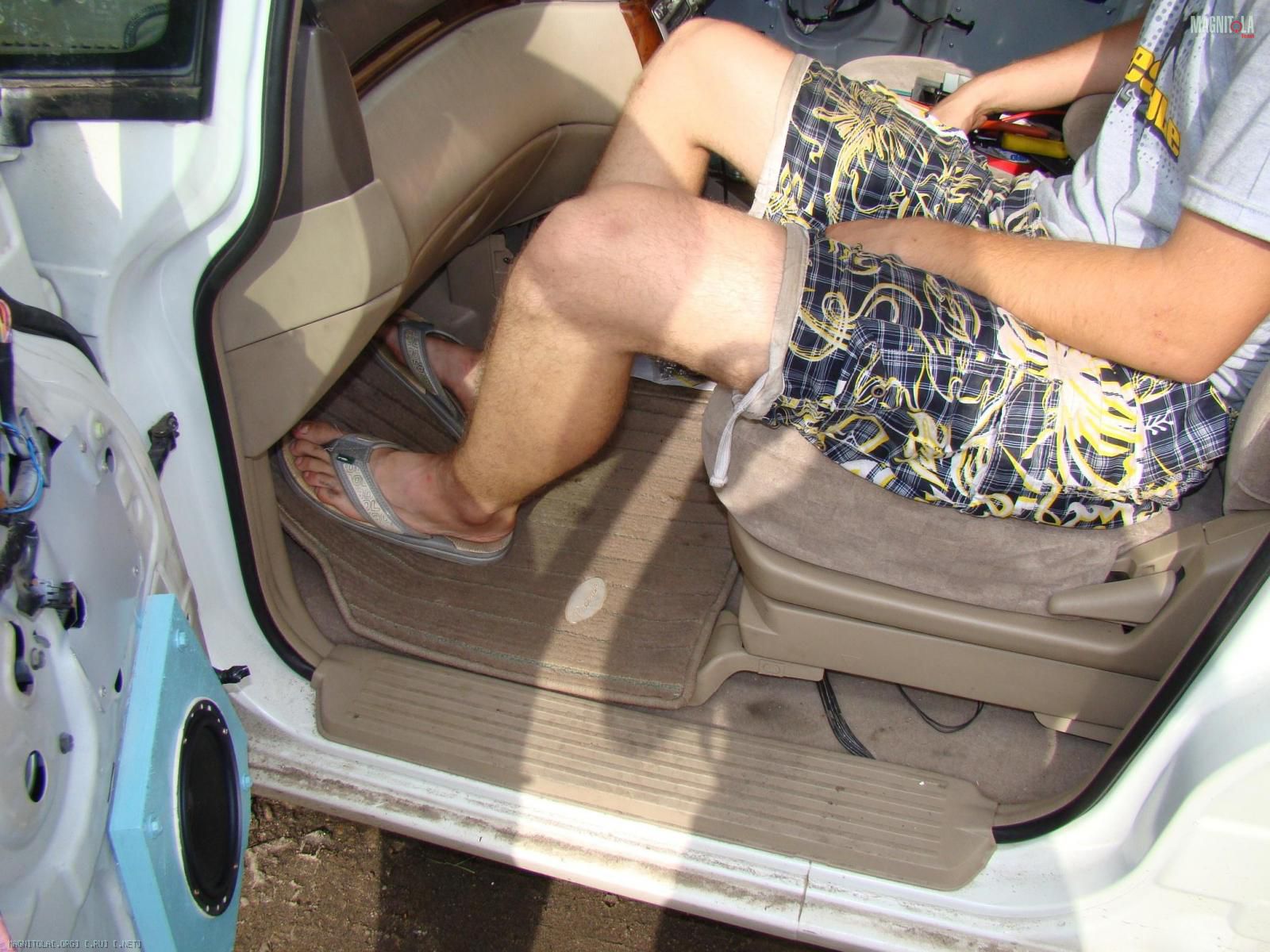

Друг, ростом под 190 не испытывает никакого дискомфорта, да и ни один из пассажиров так и не догадался что у него в ногах что-то есть))).

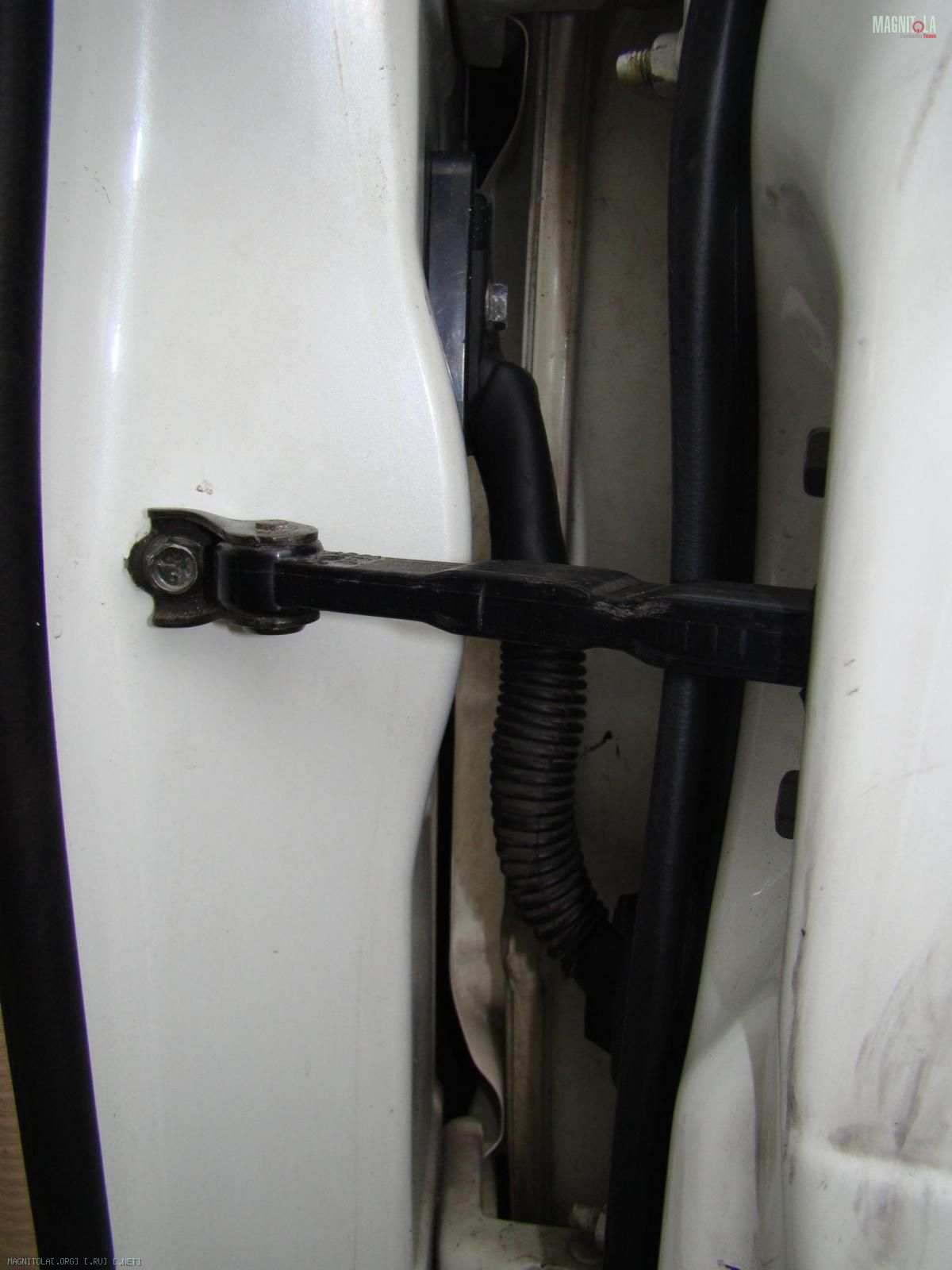

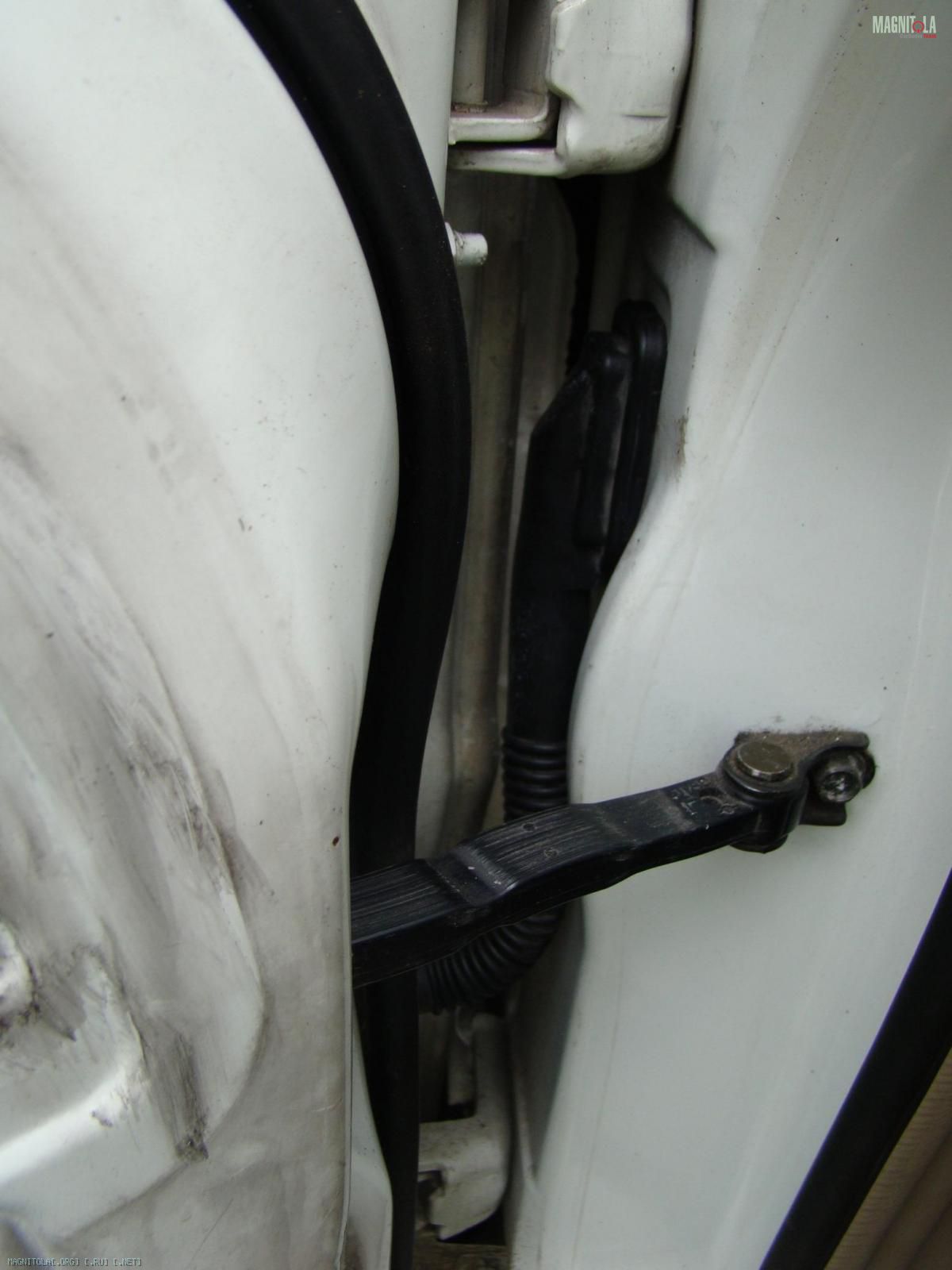

Акустические на миды (ПВС 2*2.5) завели в двери в змейке по штатным гофрам. В левую дверь вообще ничего не помешало, в правой немного посверлили фишку.
Вложение 427786Вложение 427794Вложение 427796
замение ему штатный минус на кузов. Уж больно жалко выглядит. И сопли от сигналки, смотанные изолентой и примотанные к штатному жгуту удручают. Я тут ставил сигналку на одну на машину...

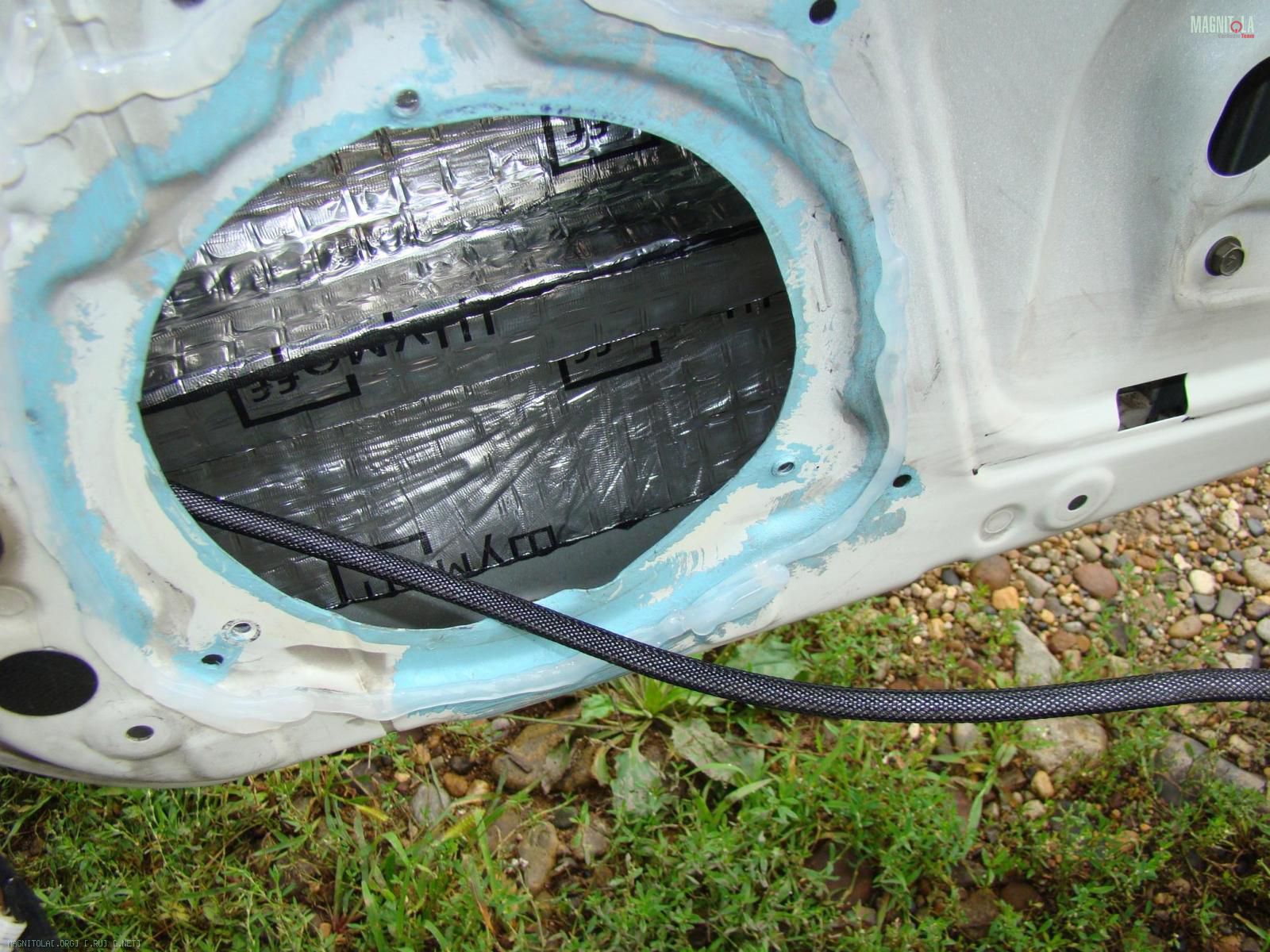

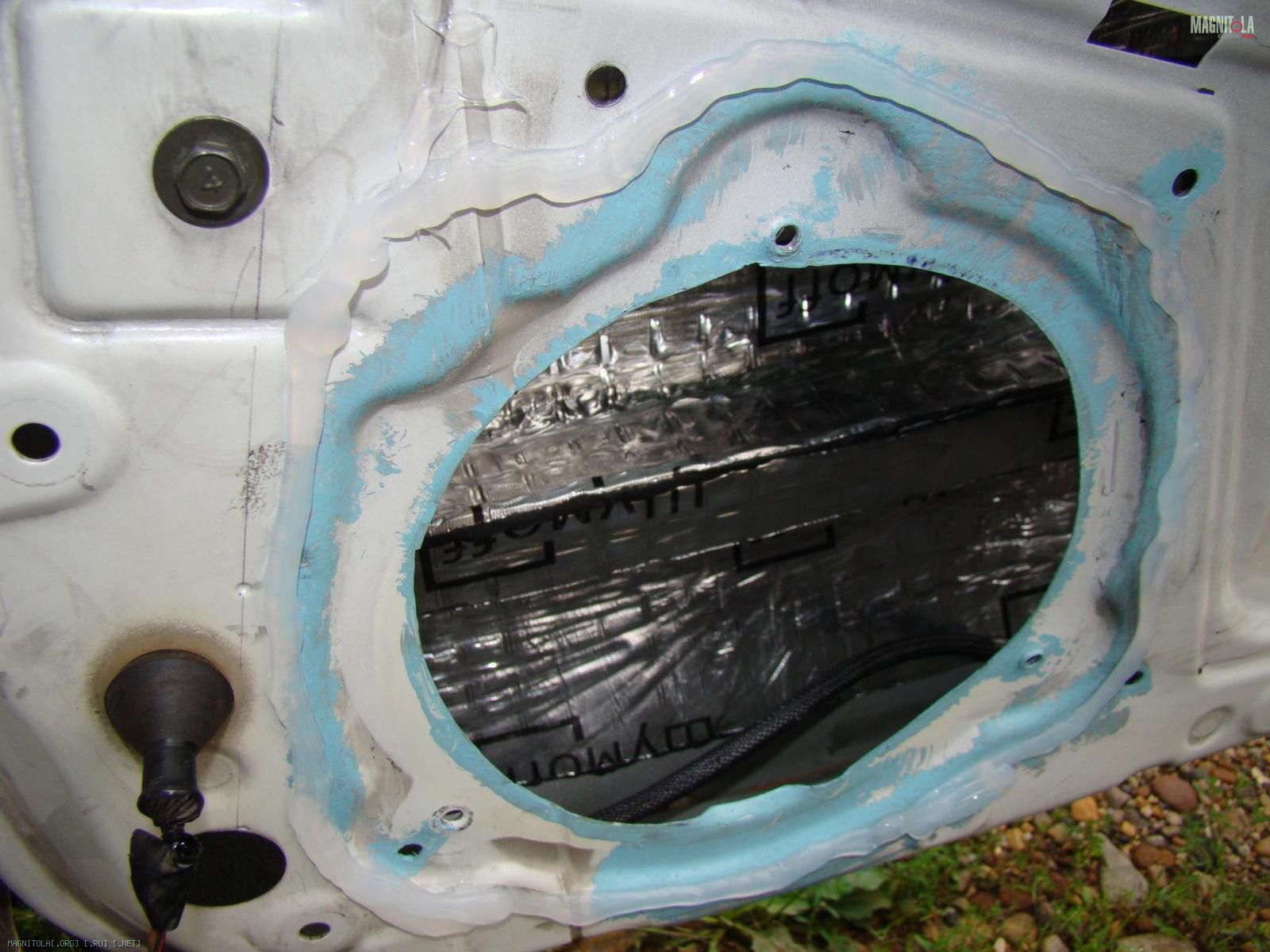

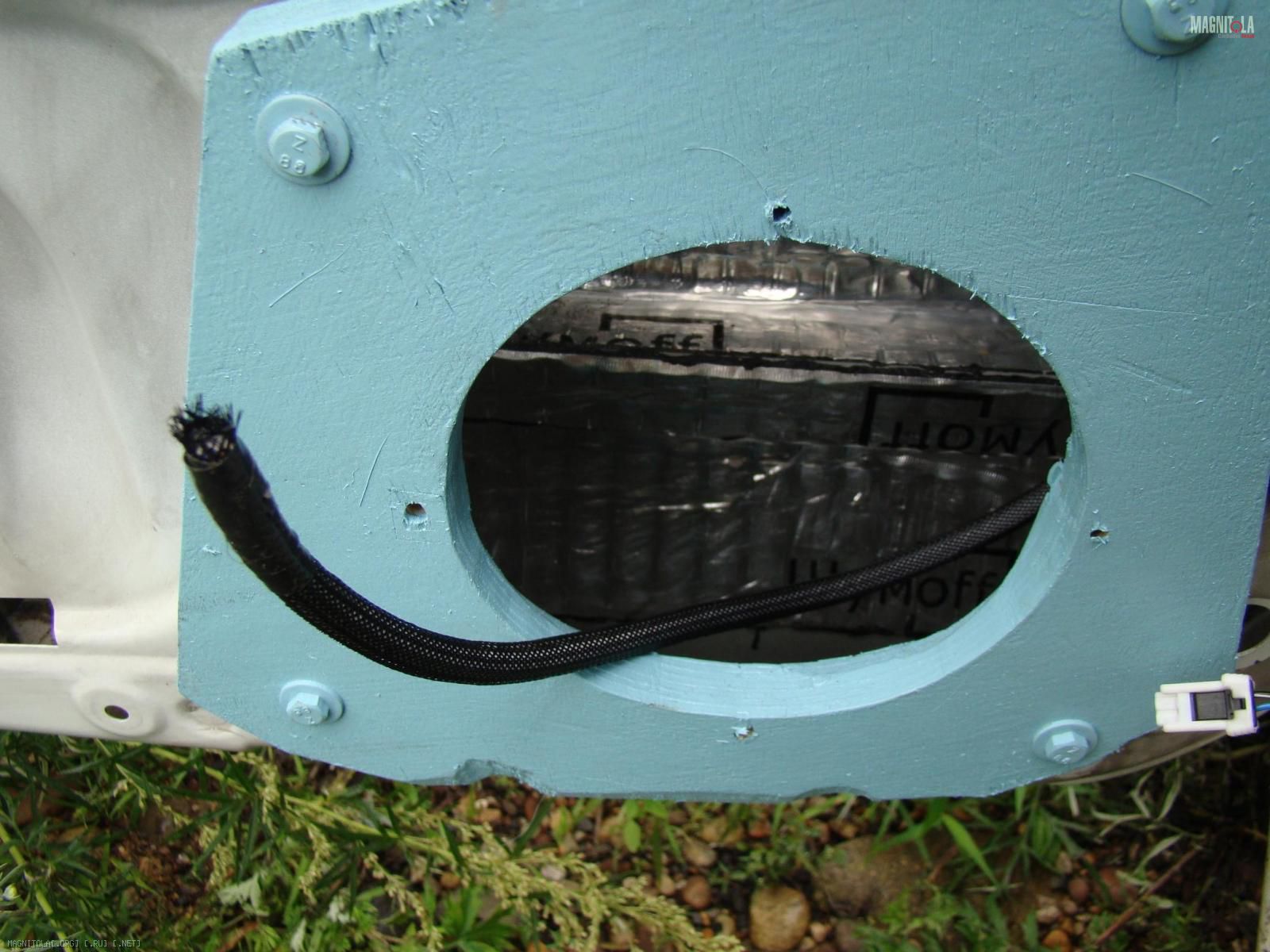

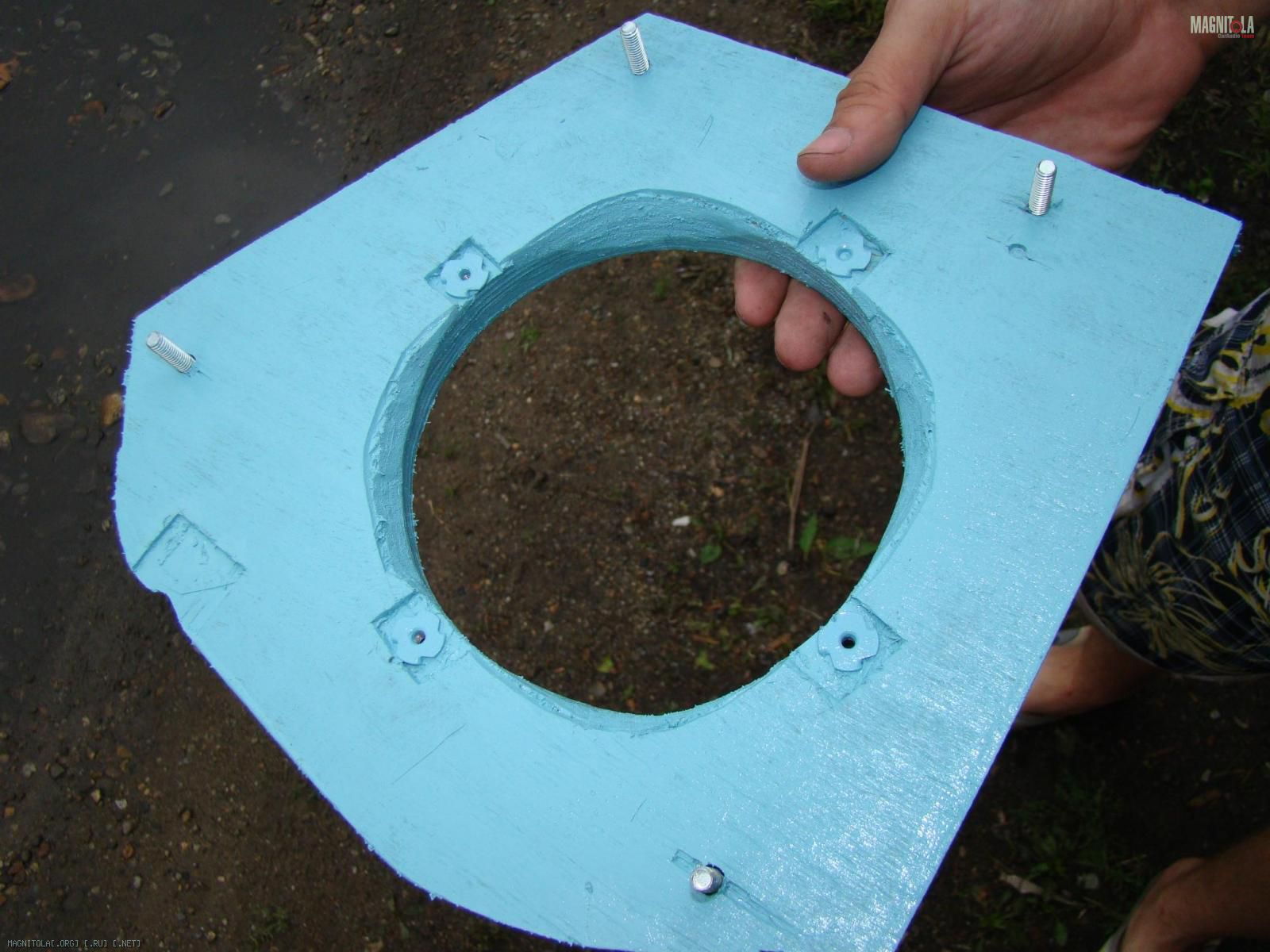

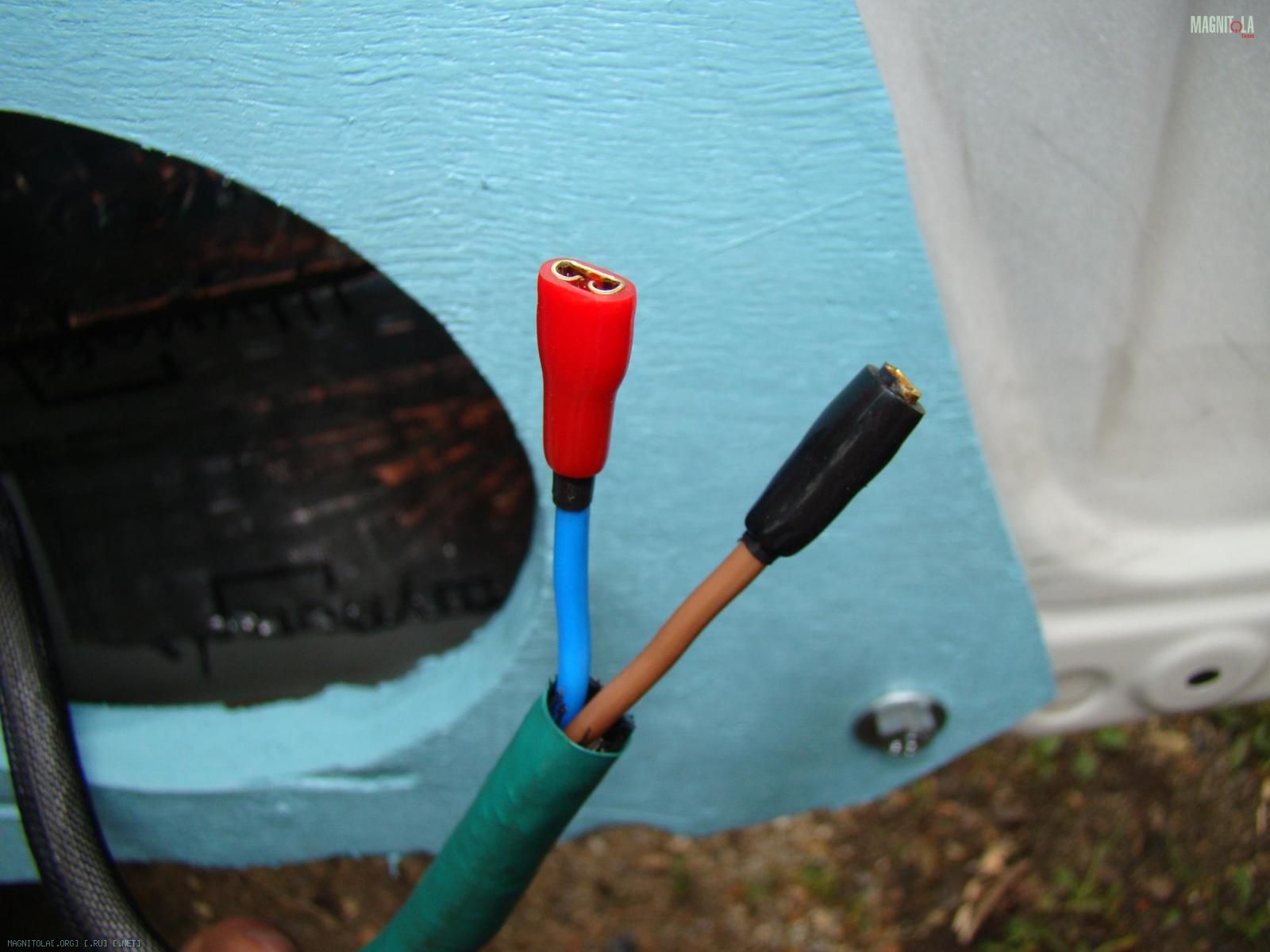

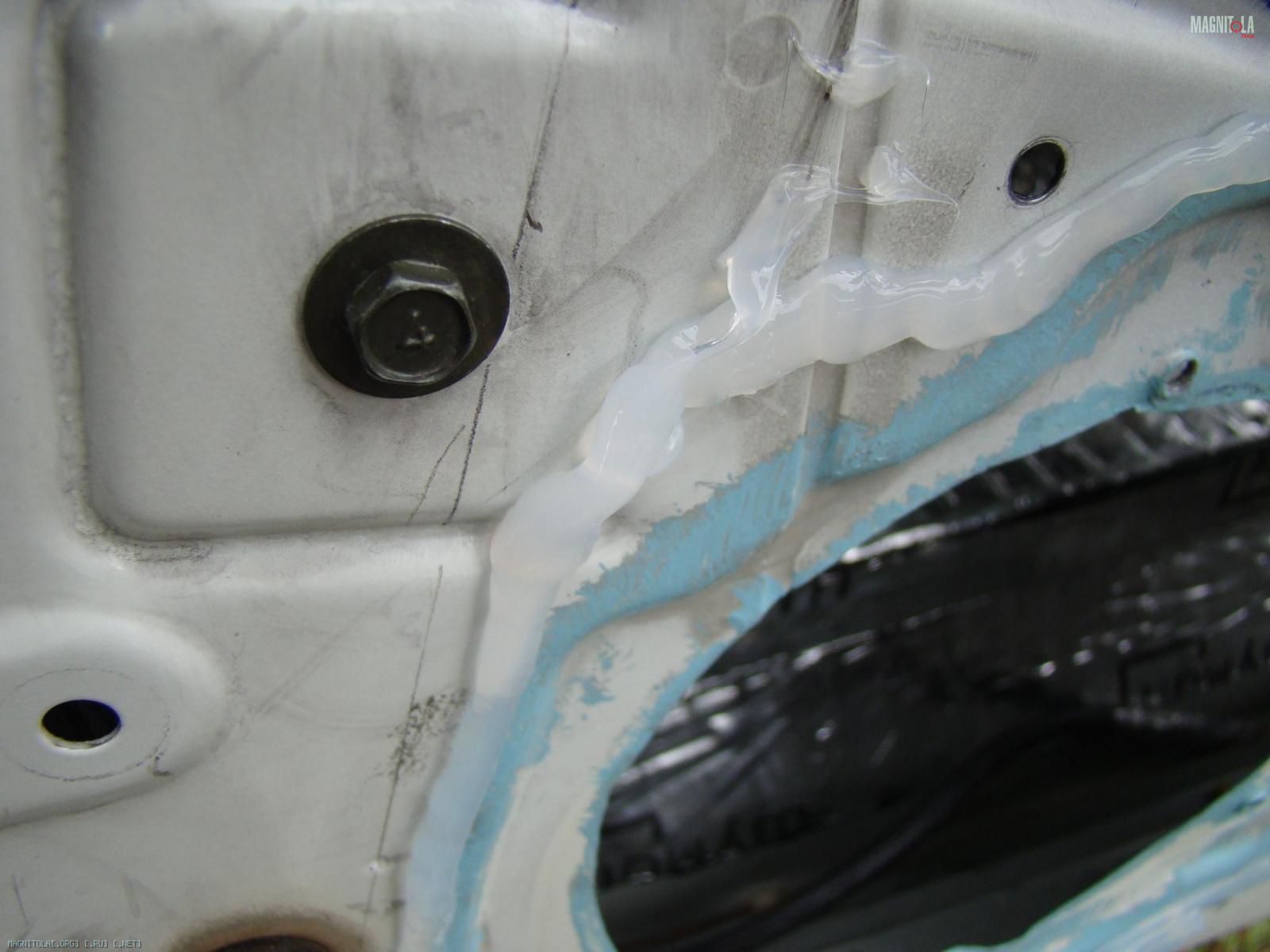

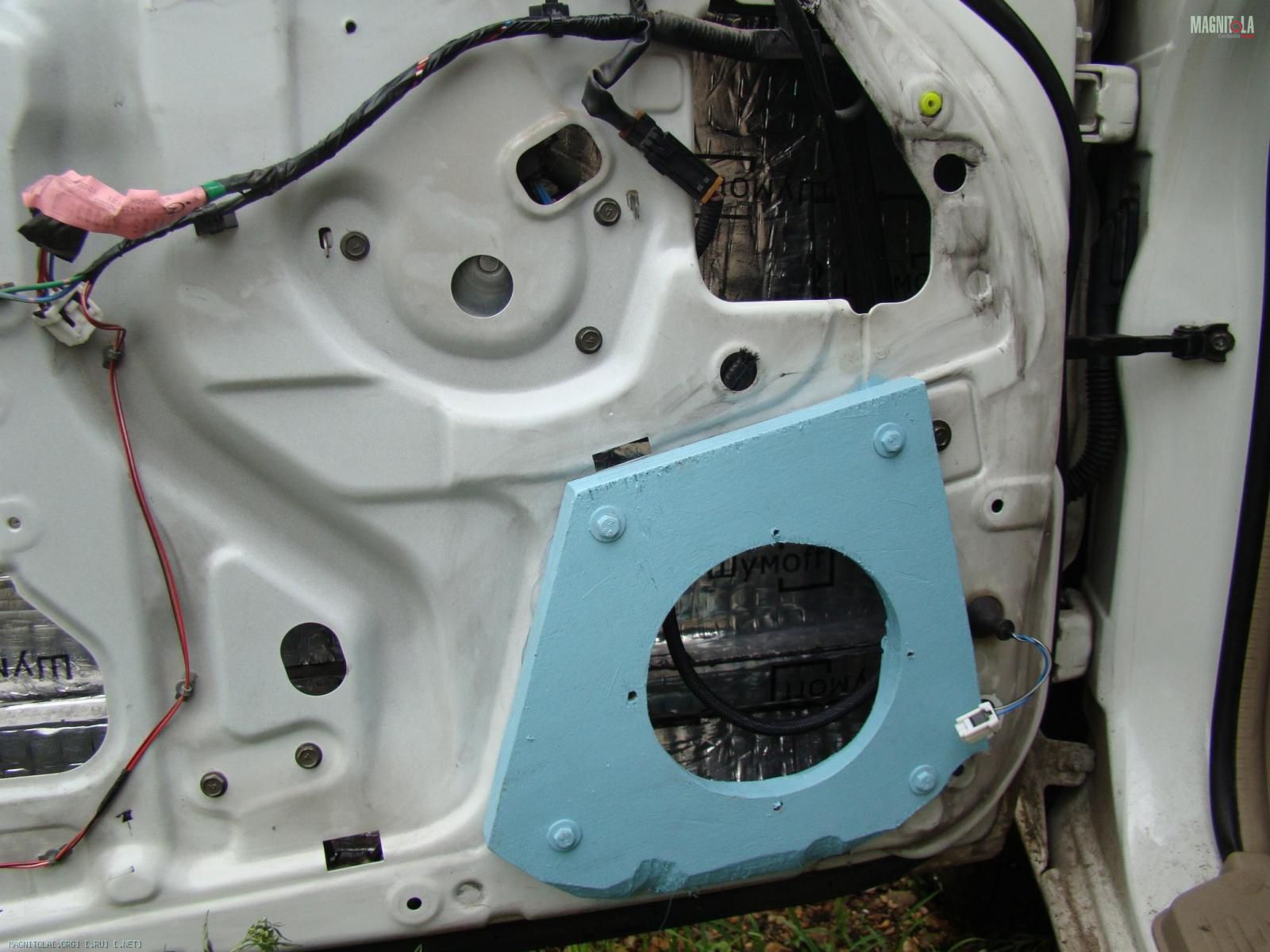

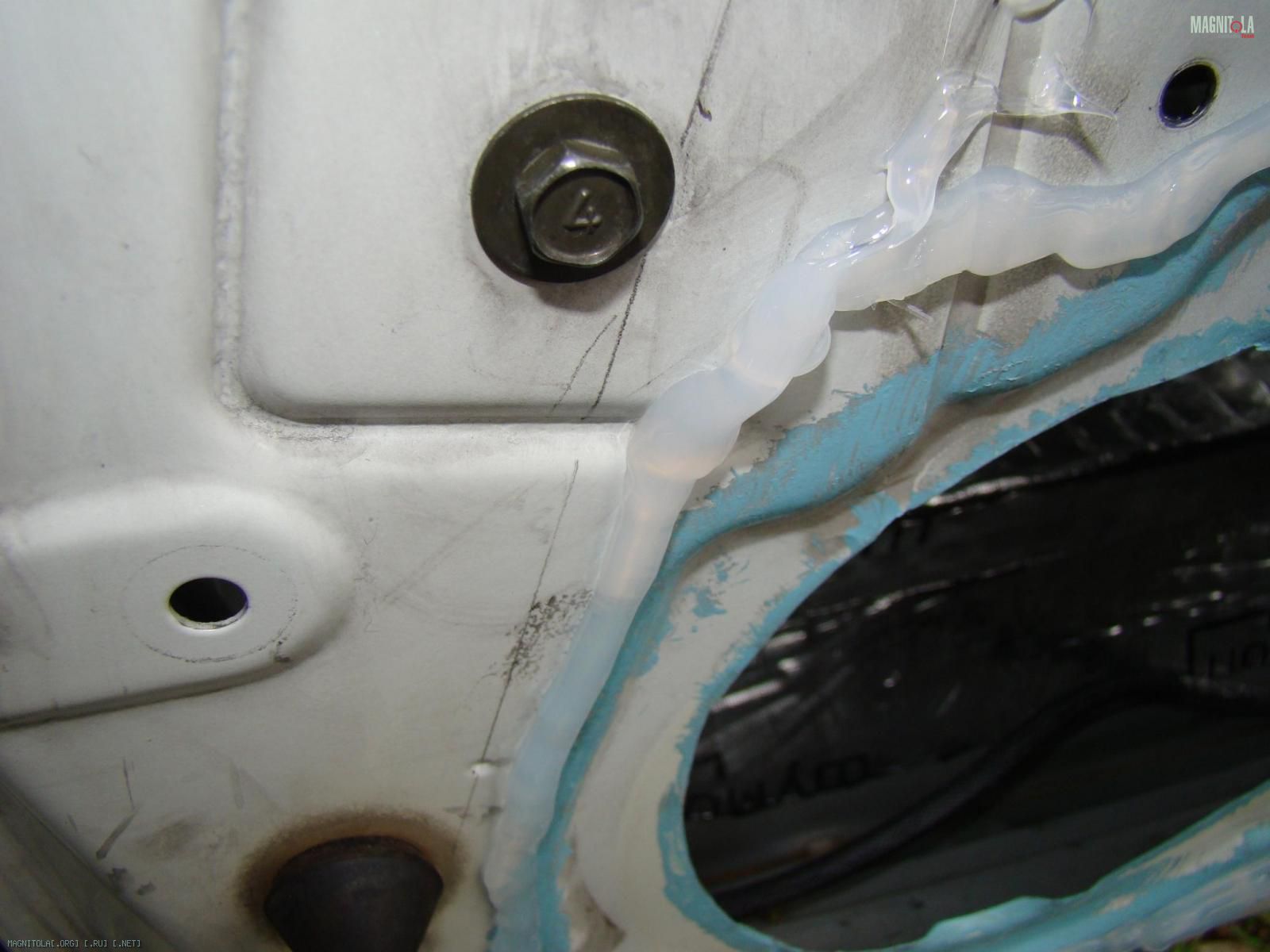

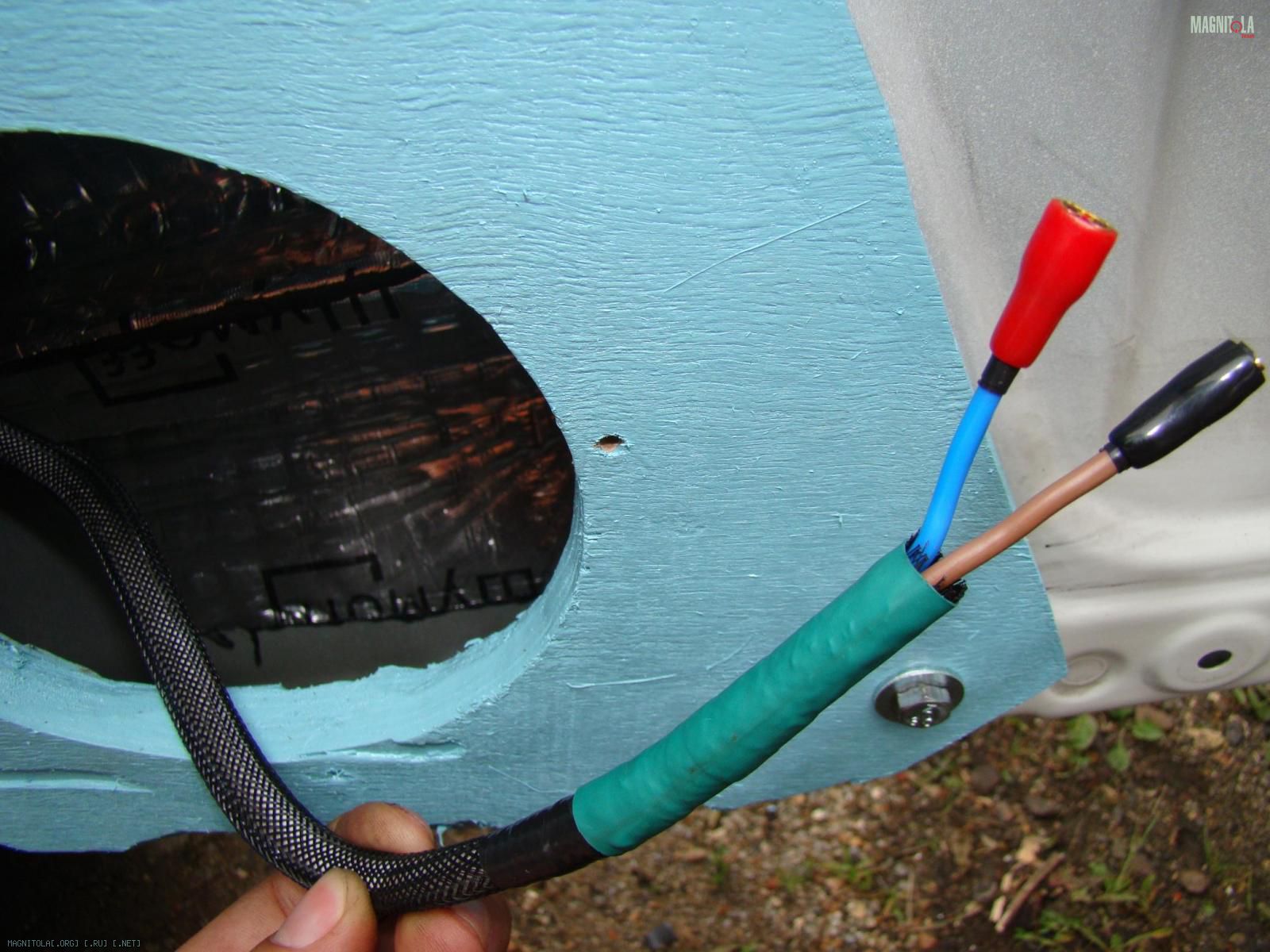

Под динамики выпилили добротные основания из 21мм фанеры, которые были окрашены, и подготовлены для установки. Усовые гайки, а также немного стараний по расширению основания. Естественно металл двери тоже был порезан. Посажены основания на болты М6 и герметик. Получилось достаточно жестко.
Вложение 427818Вложение 427812Вложение 427816Вложение 427814Вложение 427810Вложение 427822Вложение 427820Вложение 427806Вложение 427808

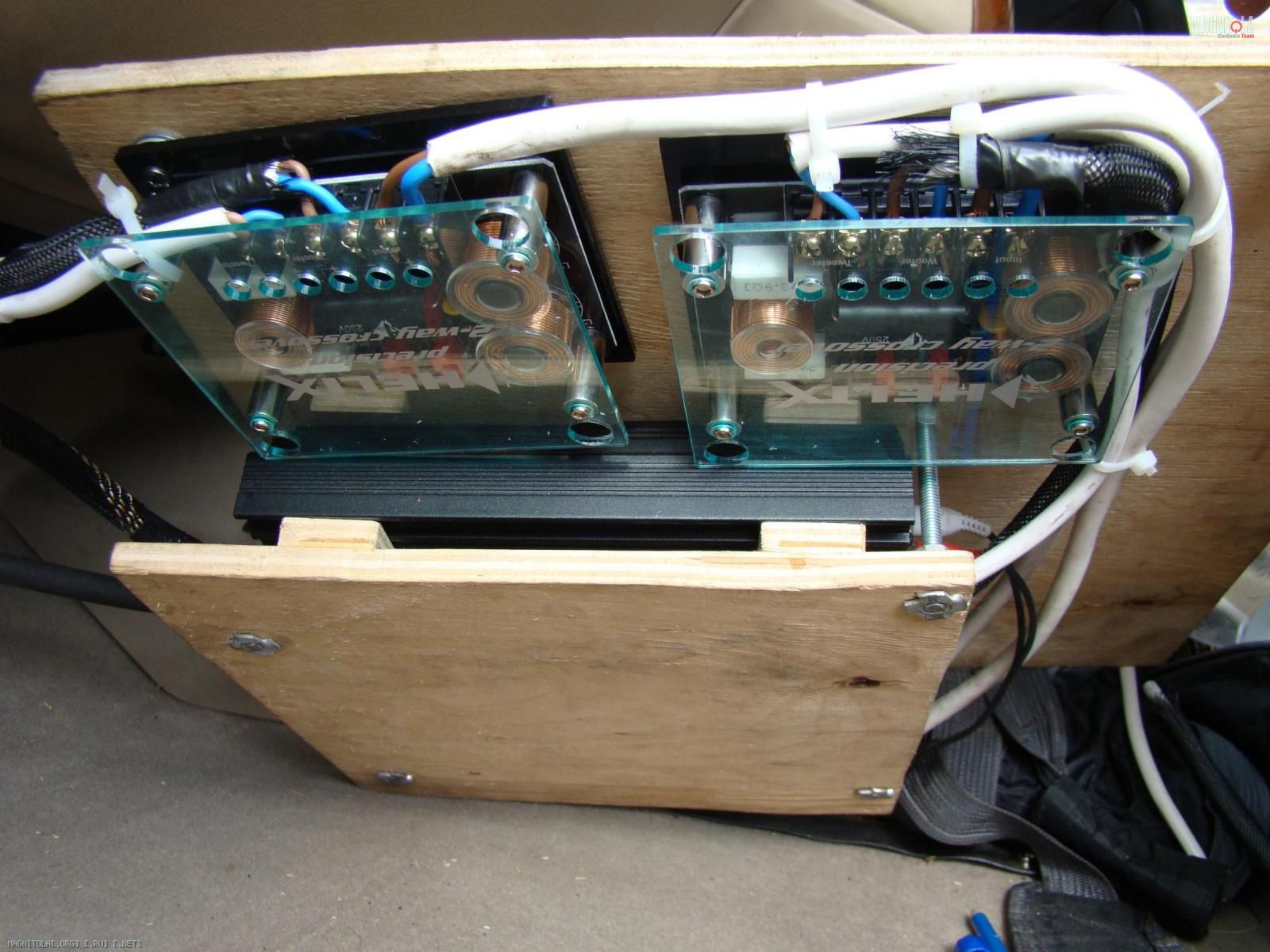

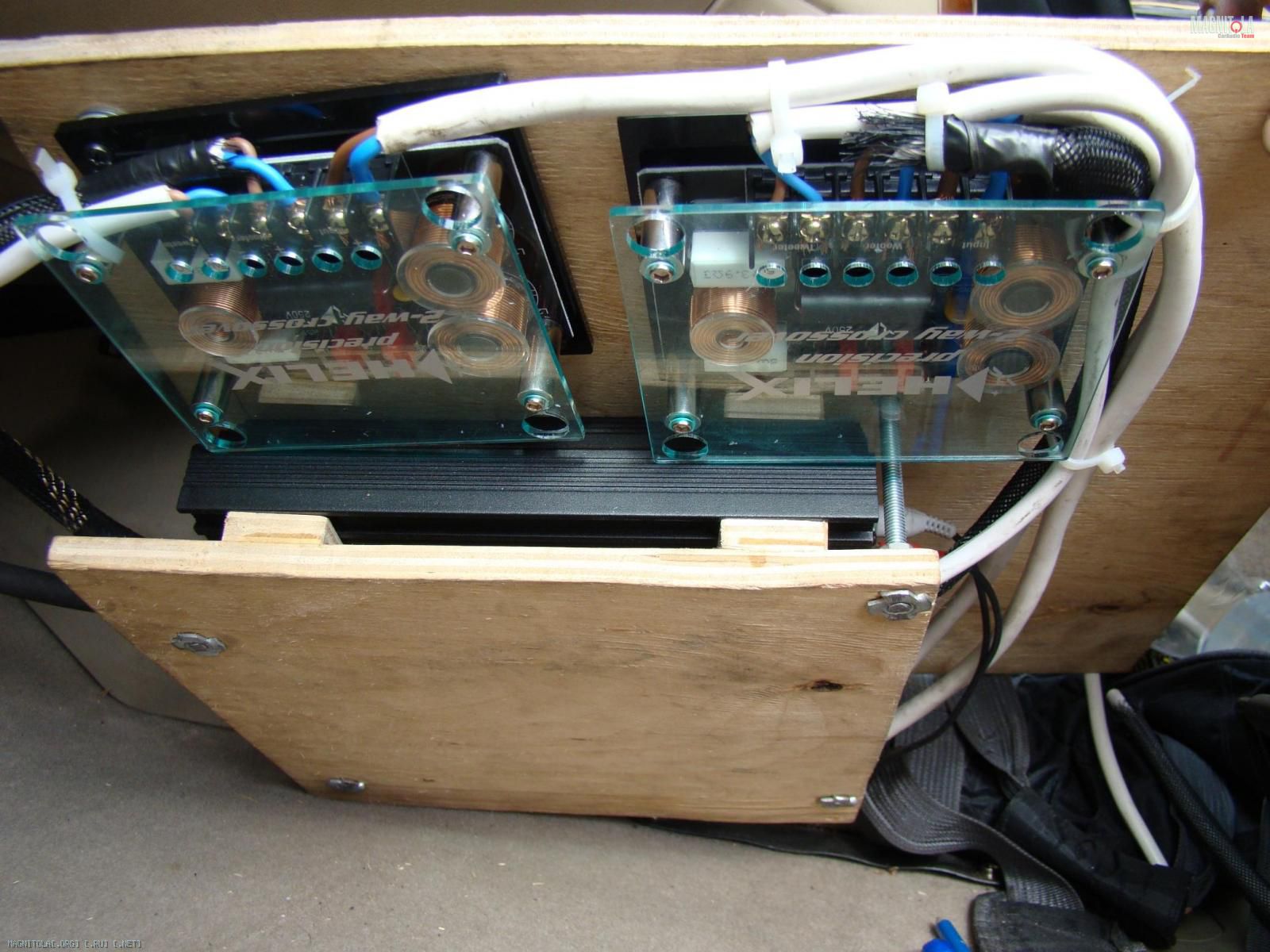

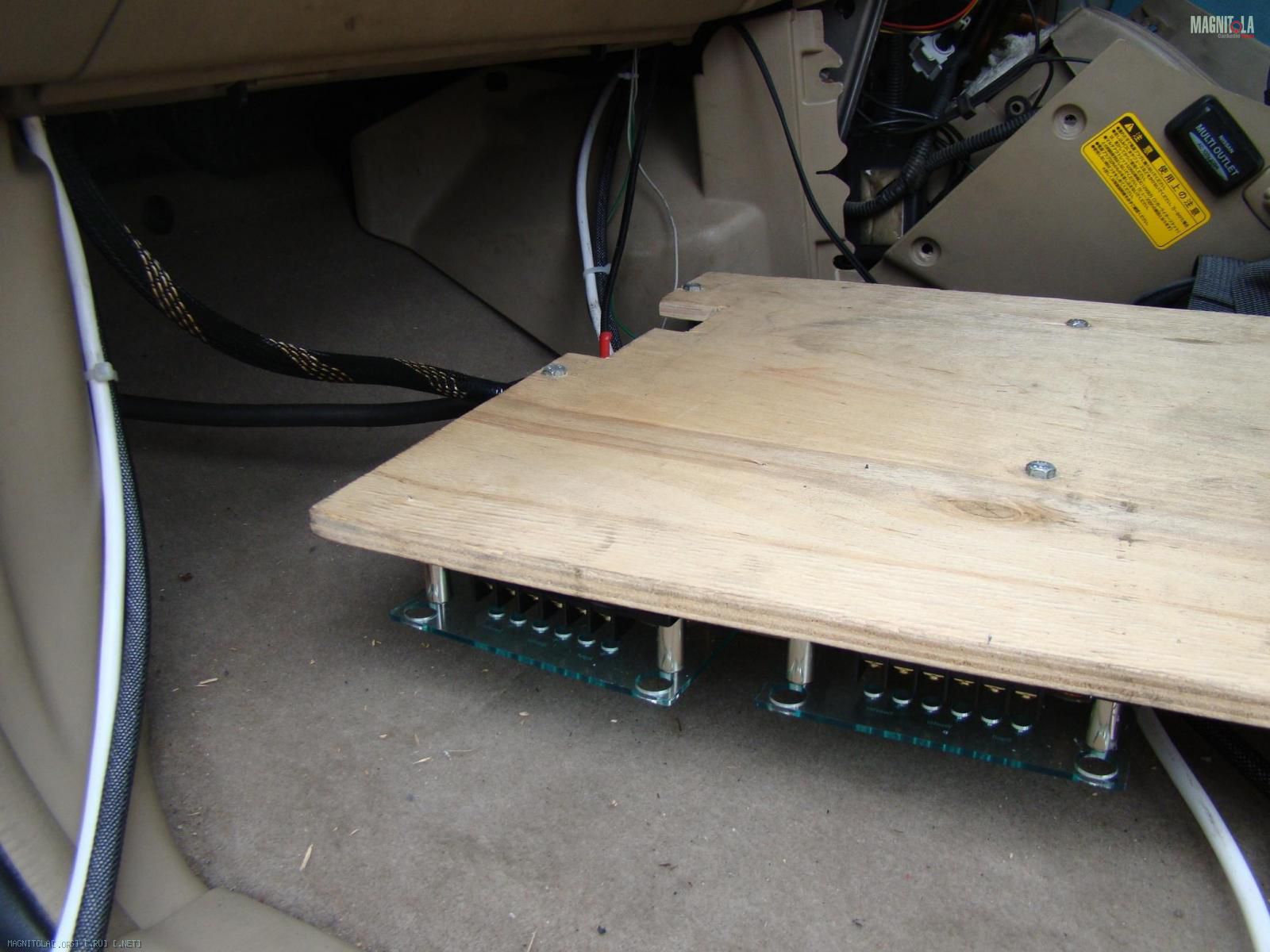

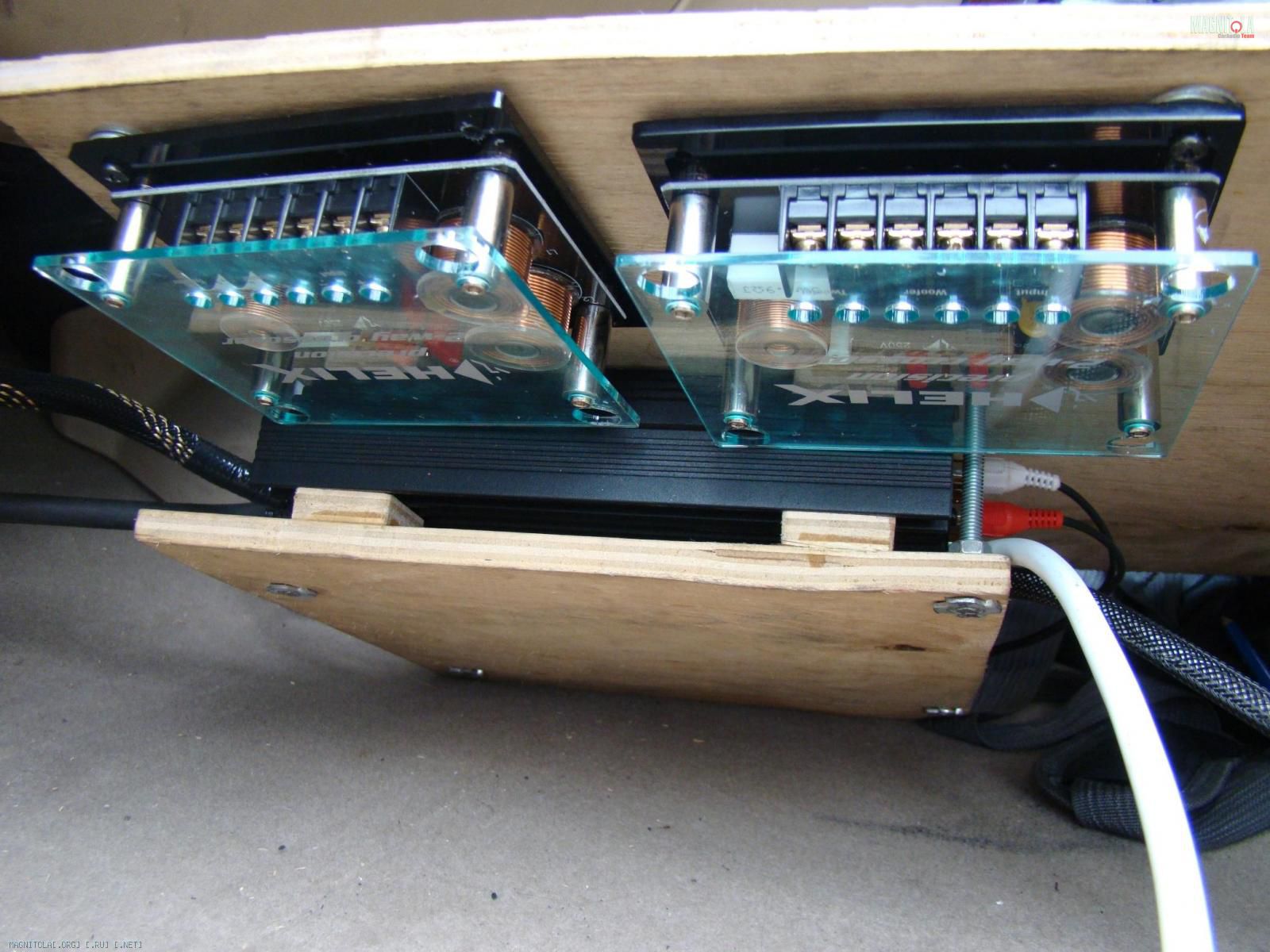

Кроссоверы также прикреплены к нашей фанере. Сразу оговорюсь, т.е. инсталл происходил в некоторой спешке. то есть свои недочеты, например верхнюю фанеру в будущем сделаем немного большего размера, чтобы закрыть все место под ковриком.
Вложение 427798Вложение 427800Вложение 427802Вложение 427804

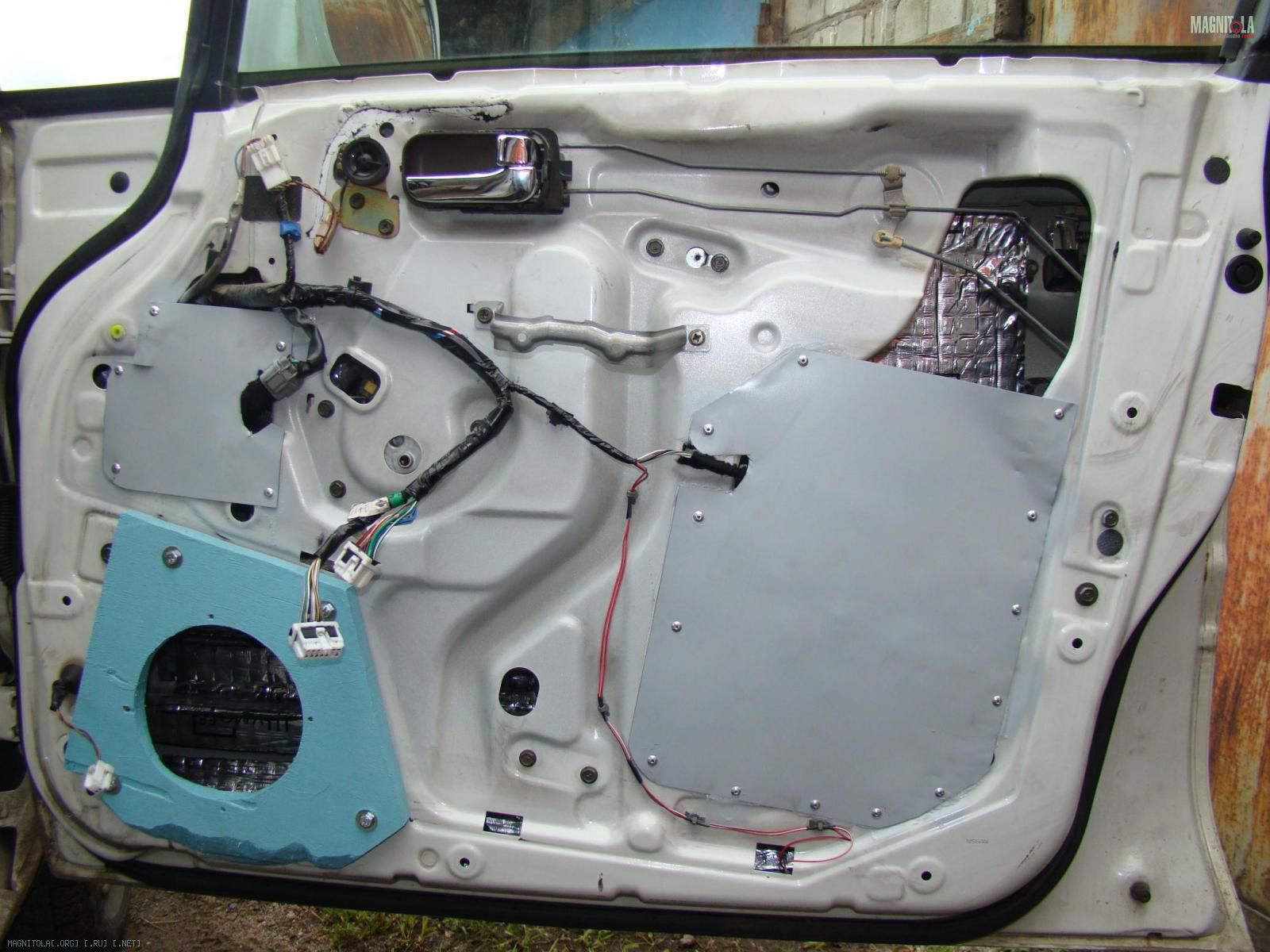

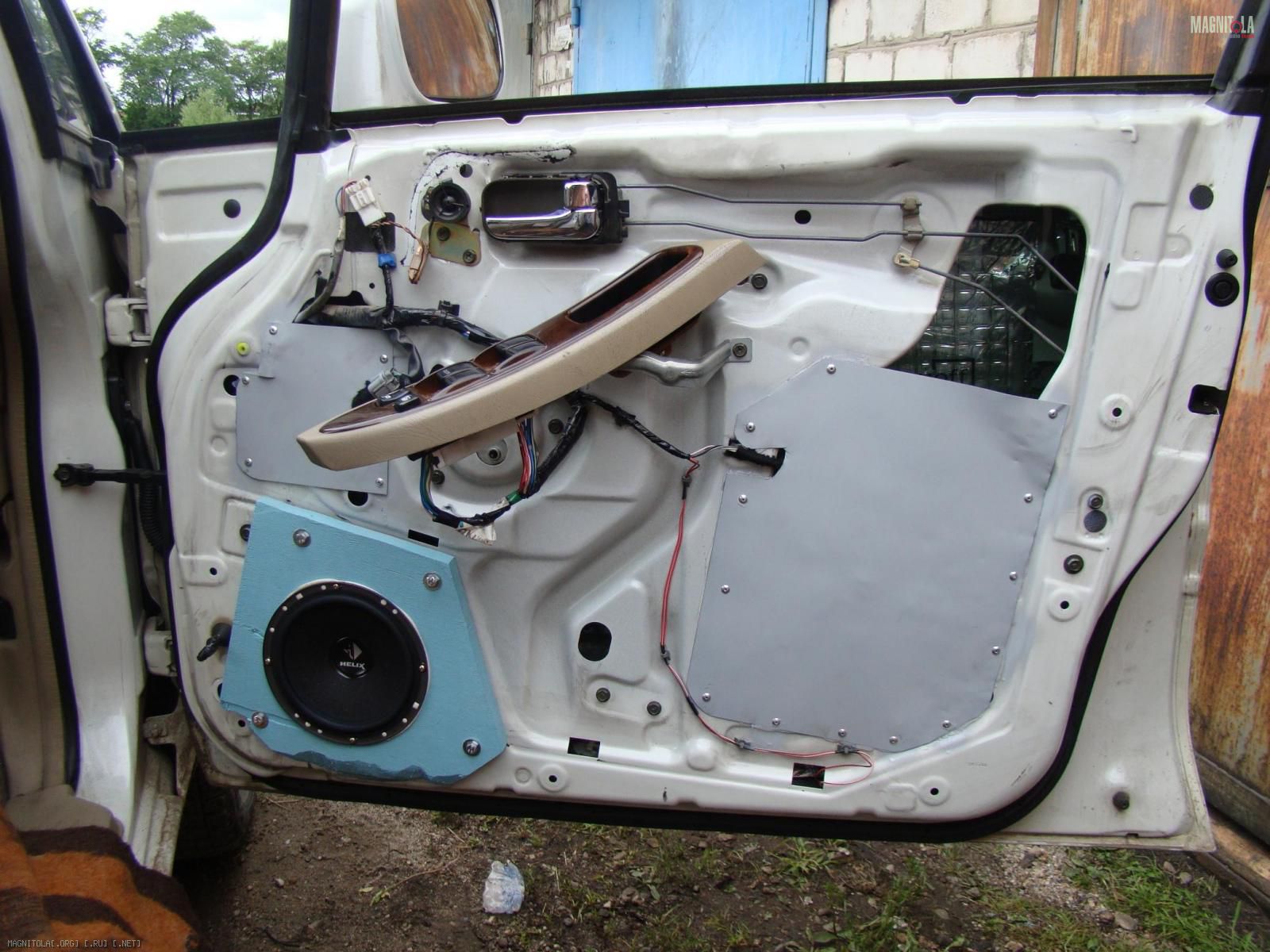

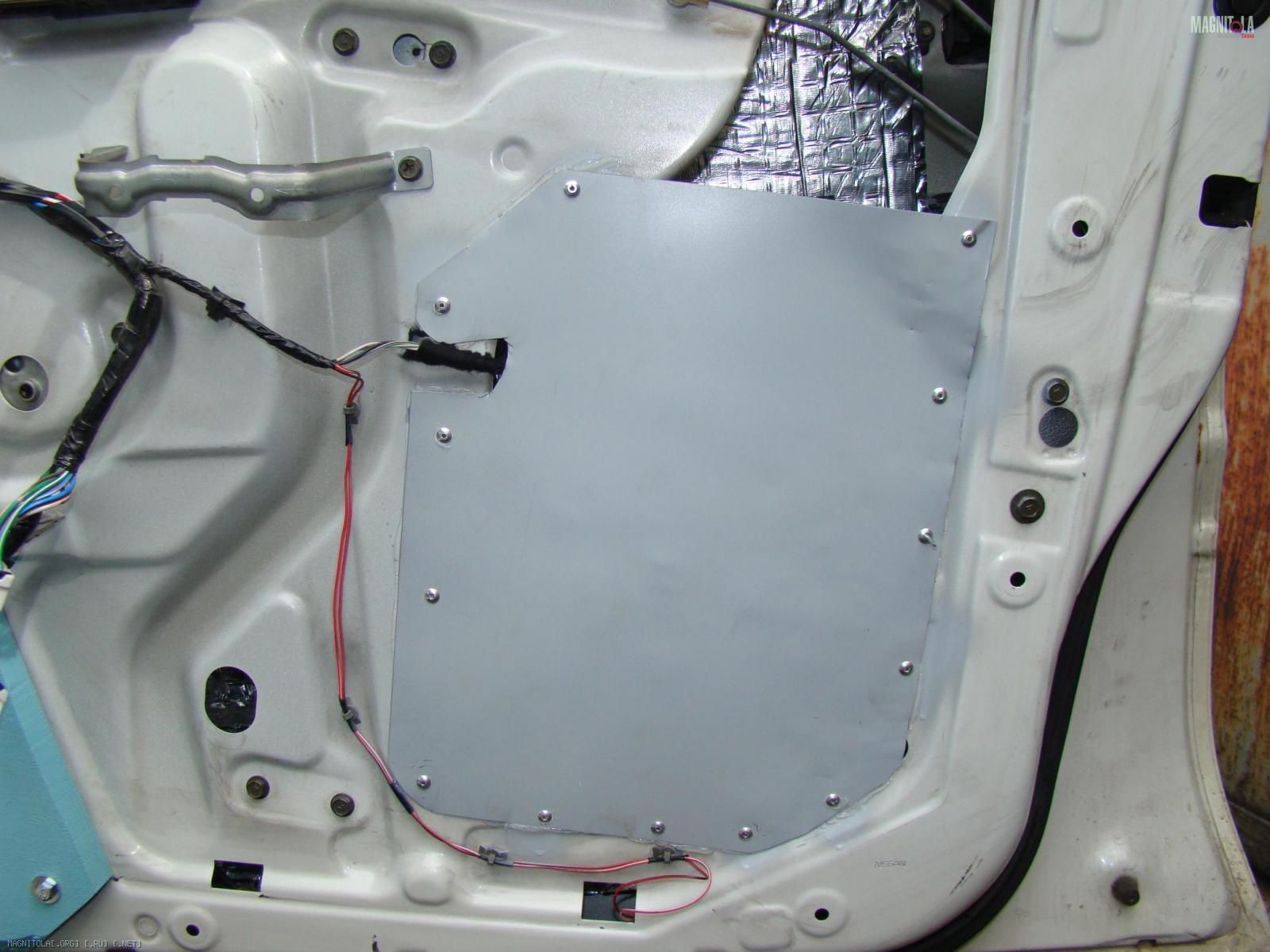

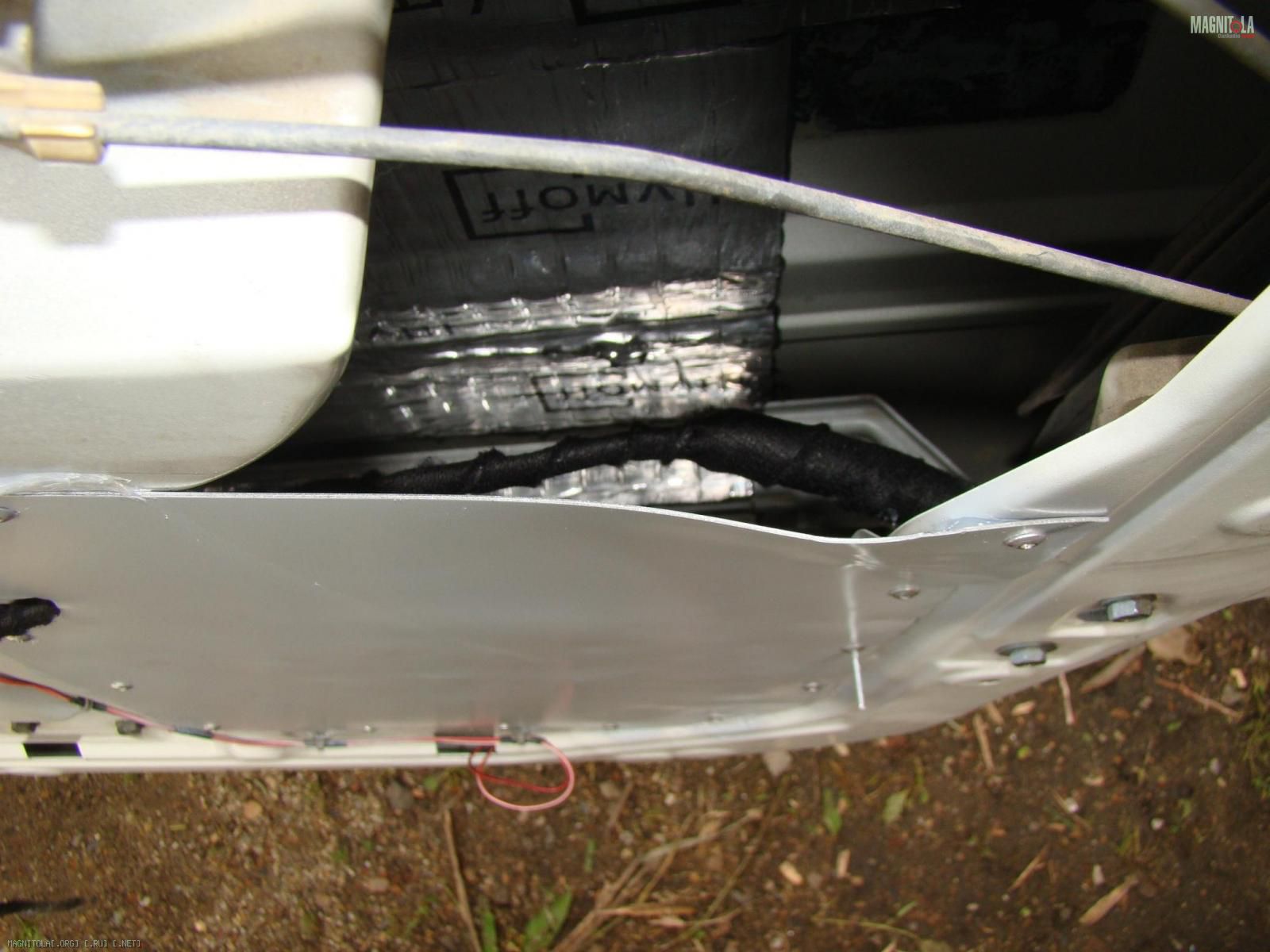

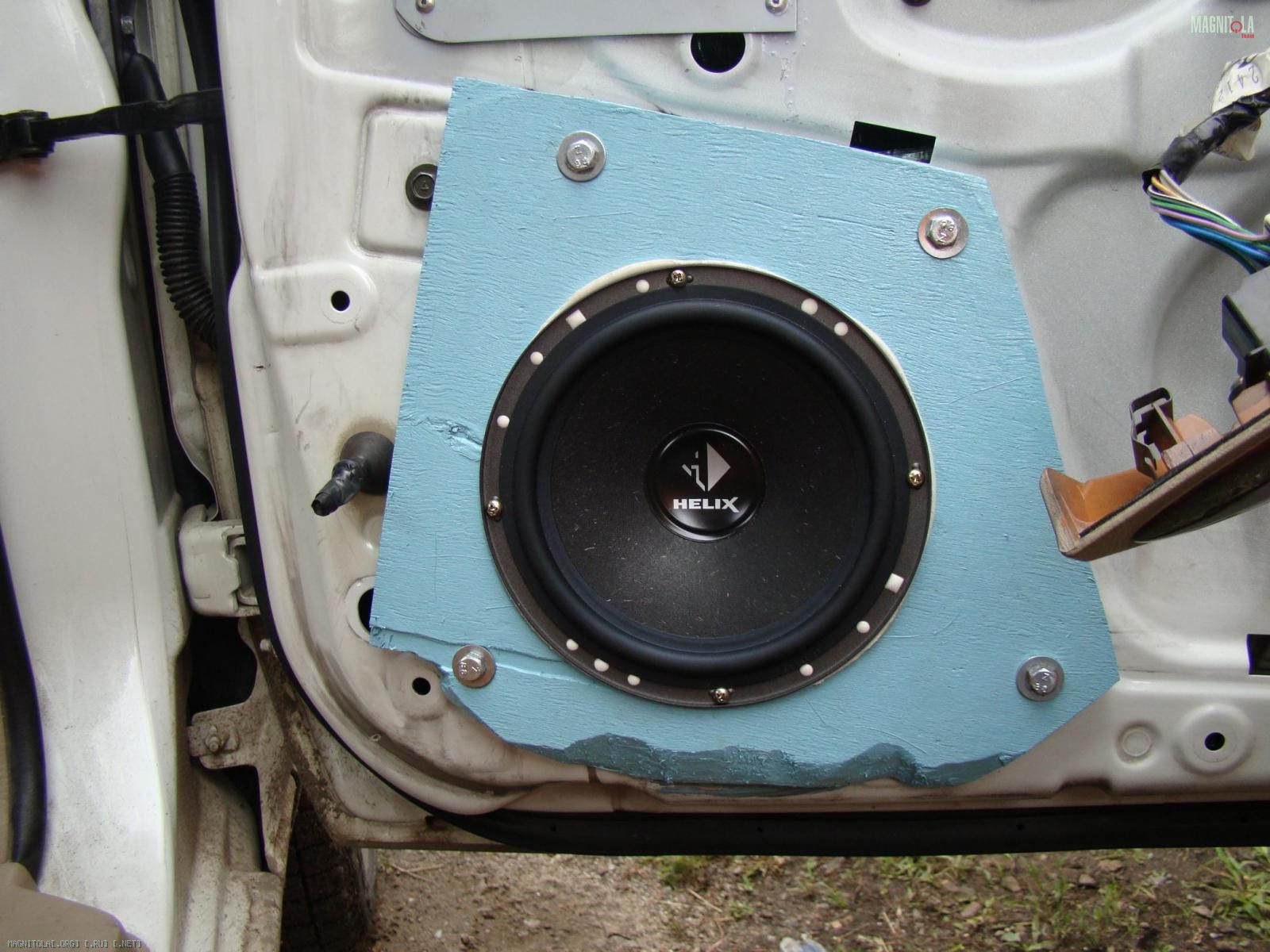

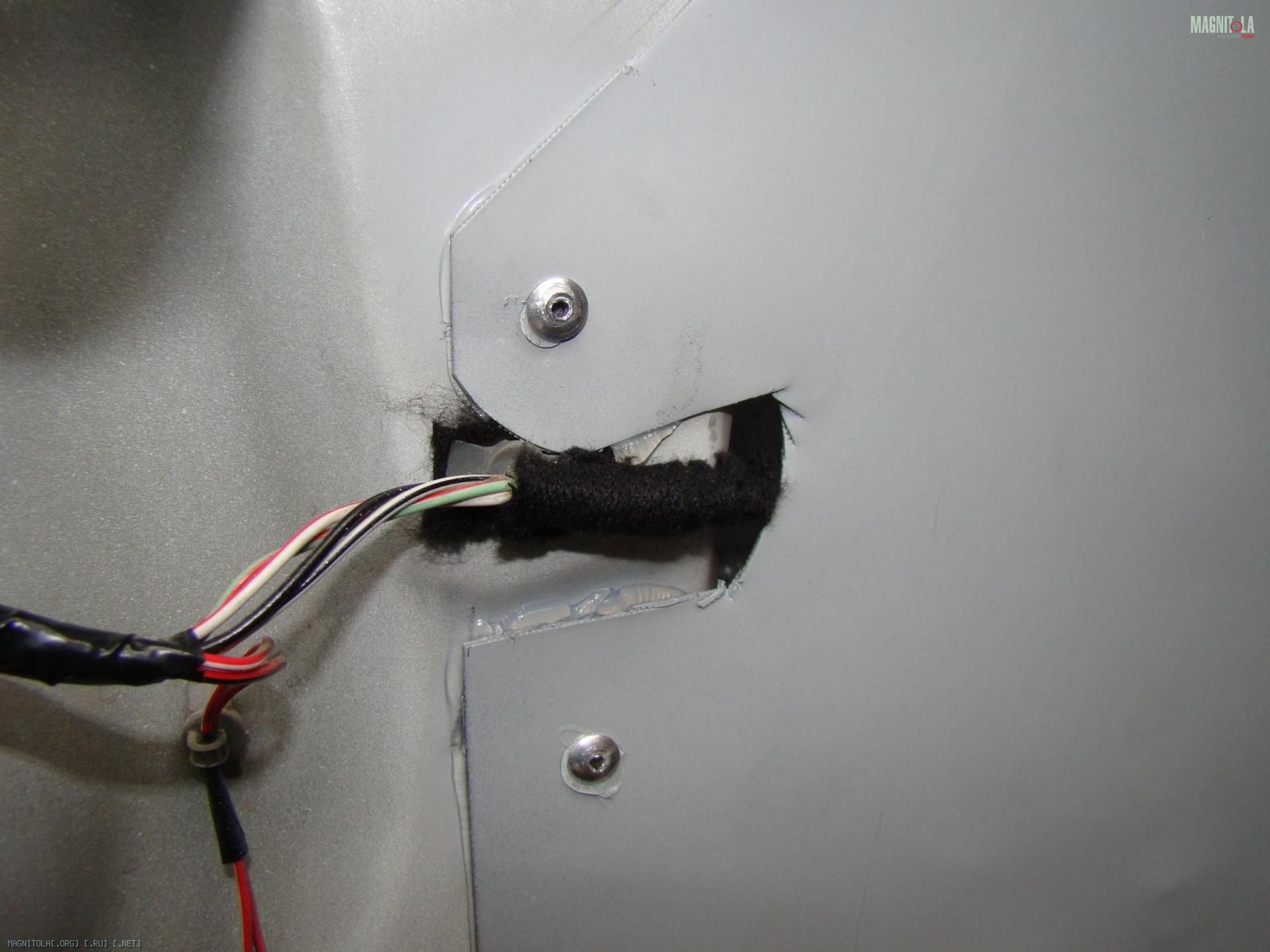

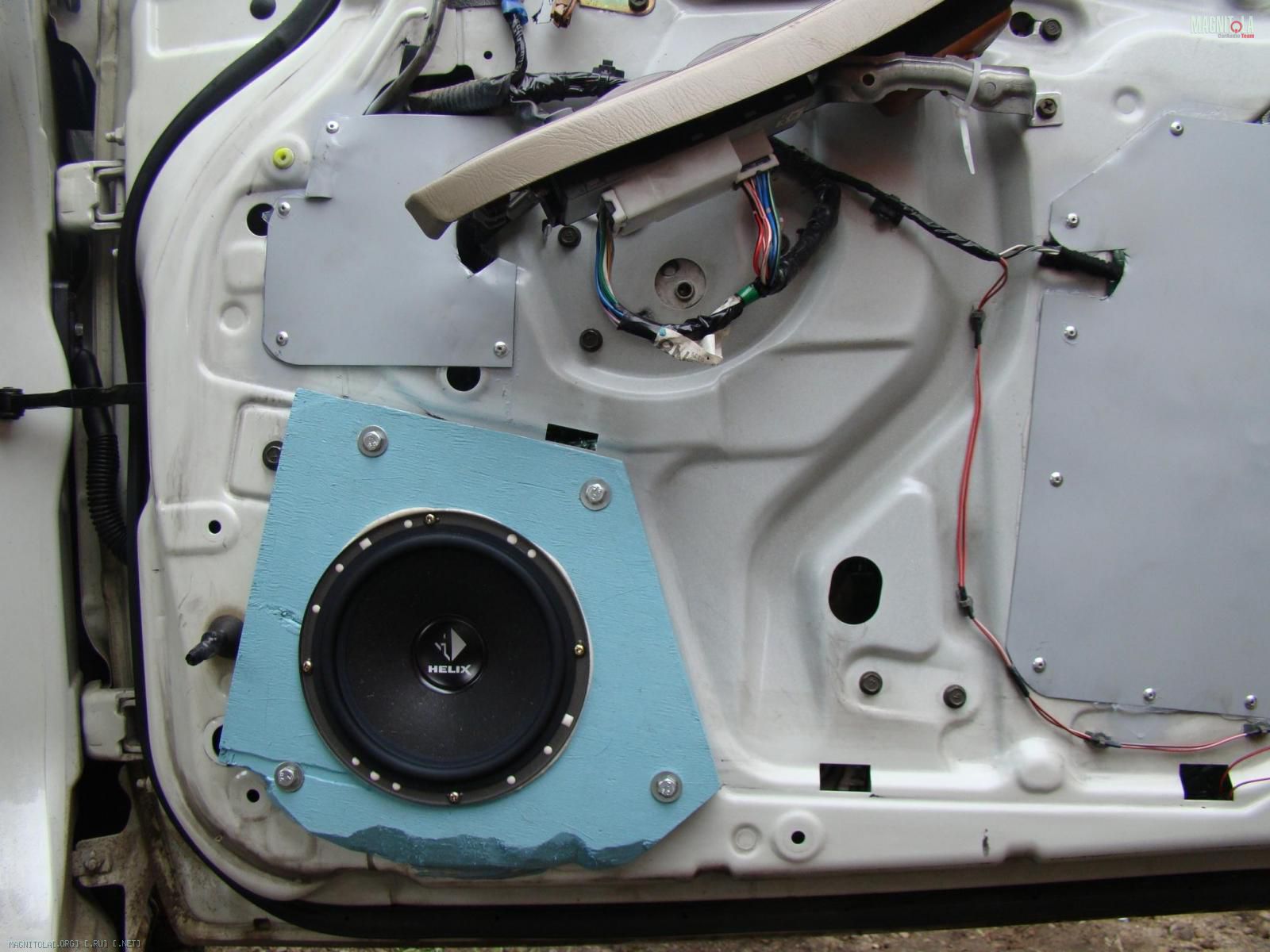

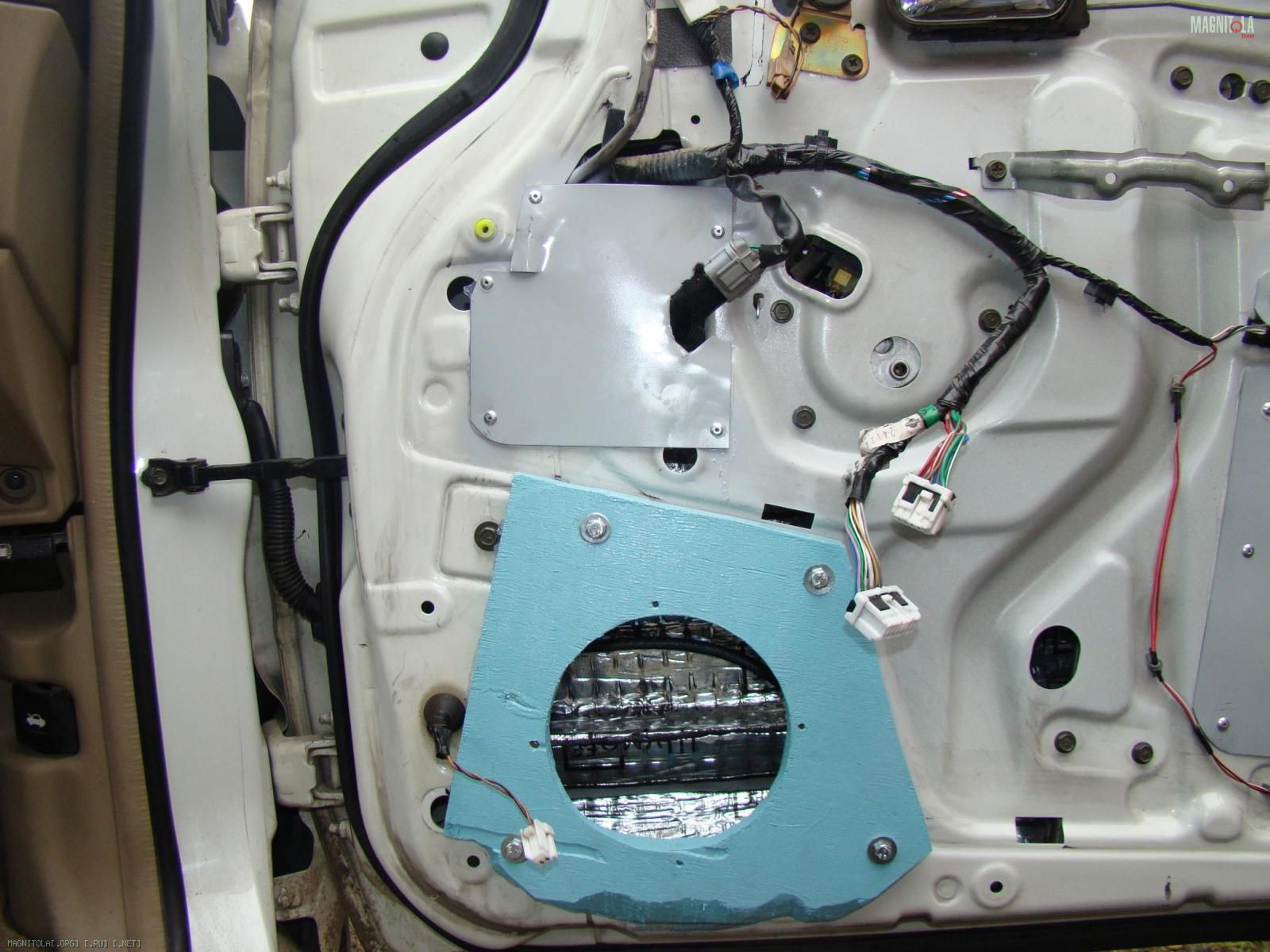

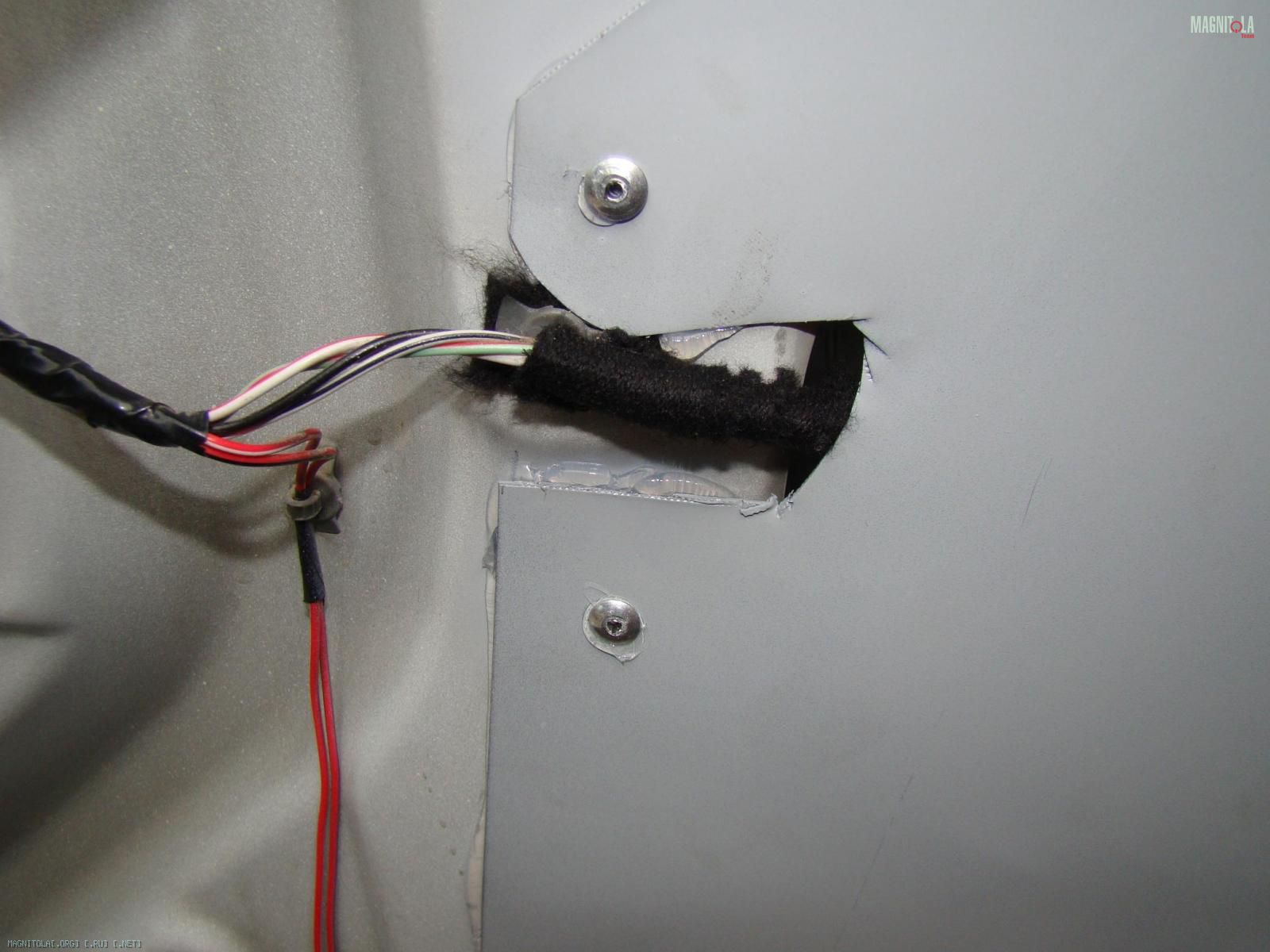

Миды установлены на свои места через уплотнительные колечки. Также были изготовлены из 1мм стали и покрашены заглушки. Посадили на герметик и клепки. Все отверстия обрабатывались краской.
Вложение 427838Вложение 427840Вложение 427842Вложение 427844Вложение 427846Вложение 427848Вложение 427850Вложение 427856Вложение 427858Вложение 427852Вложение 427854

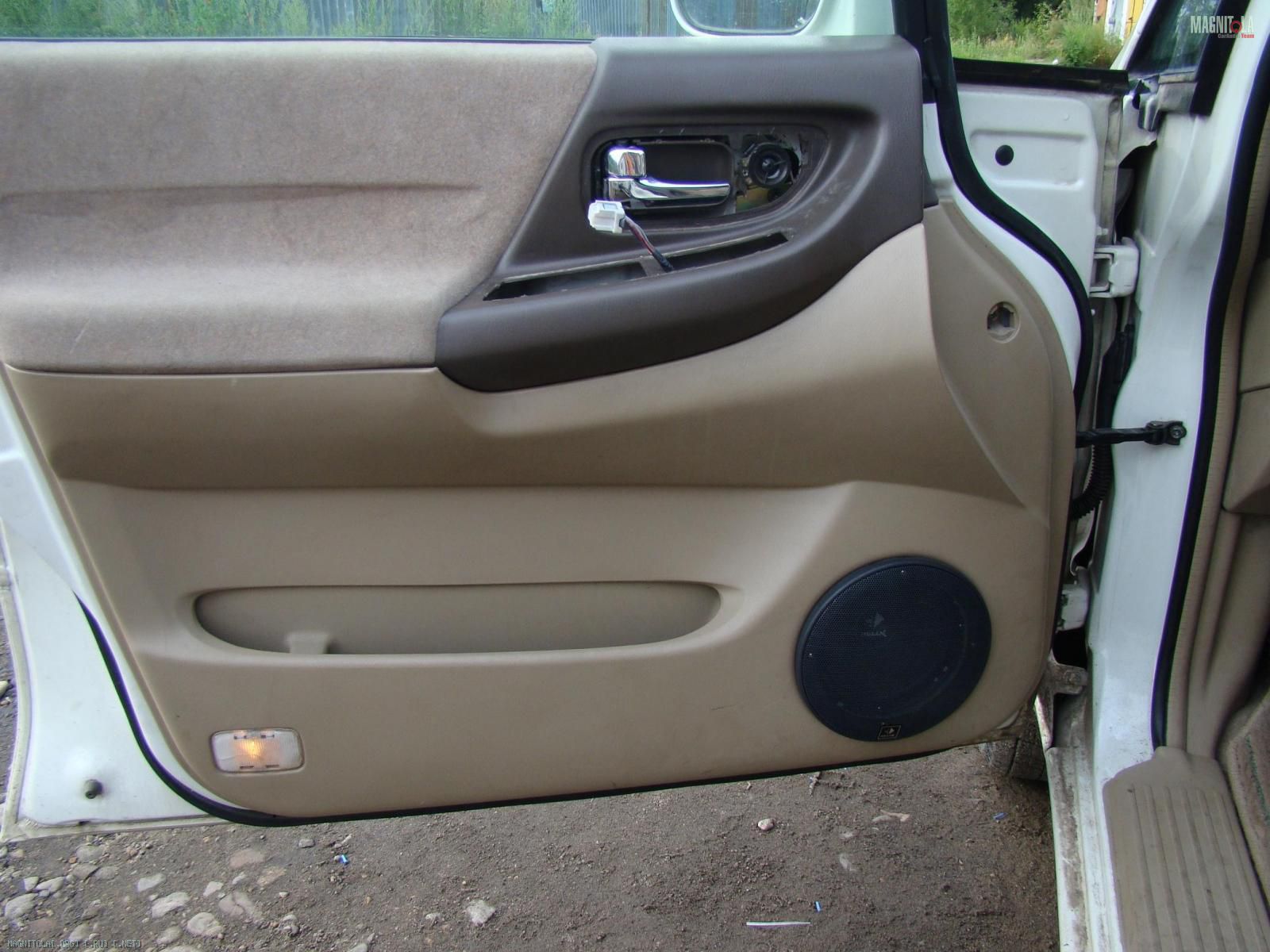

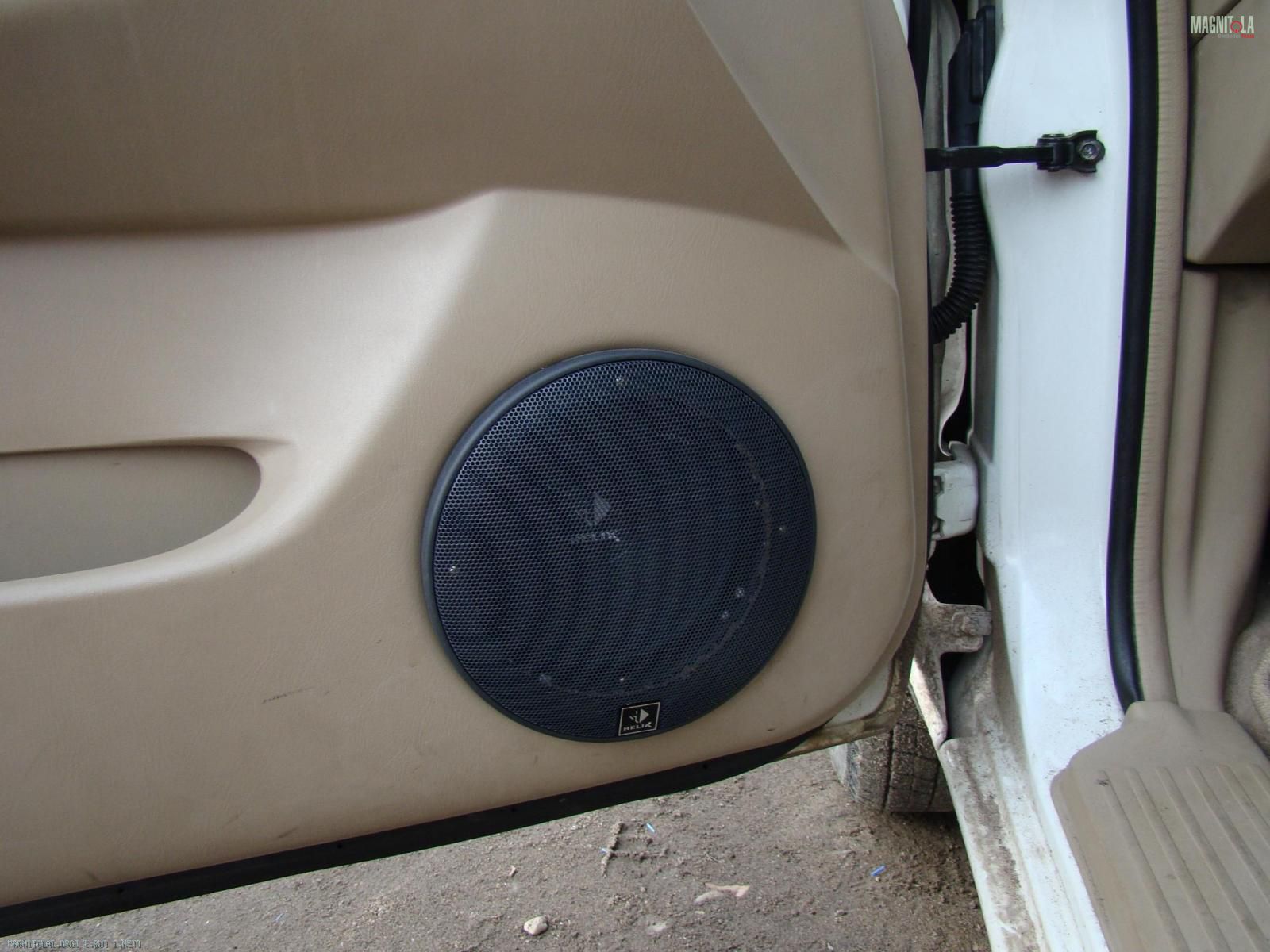

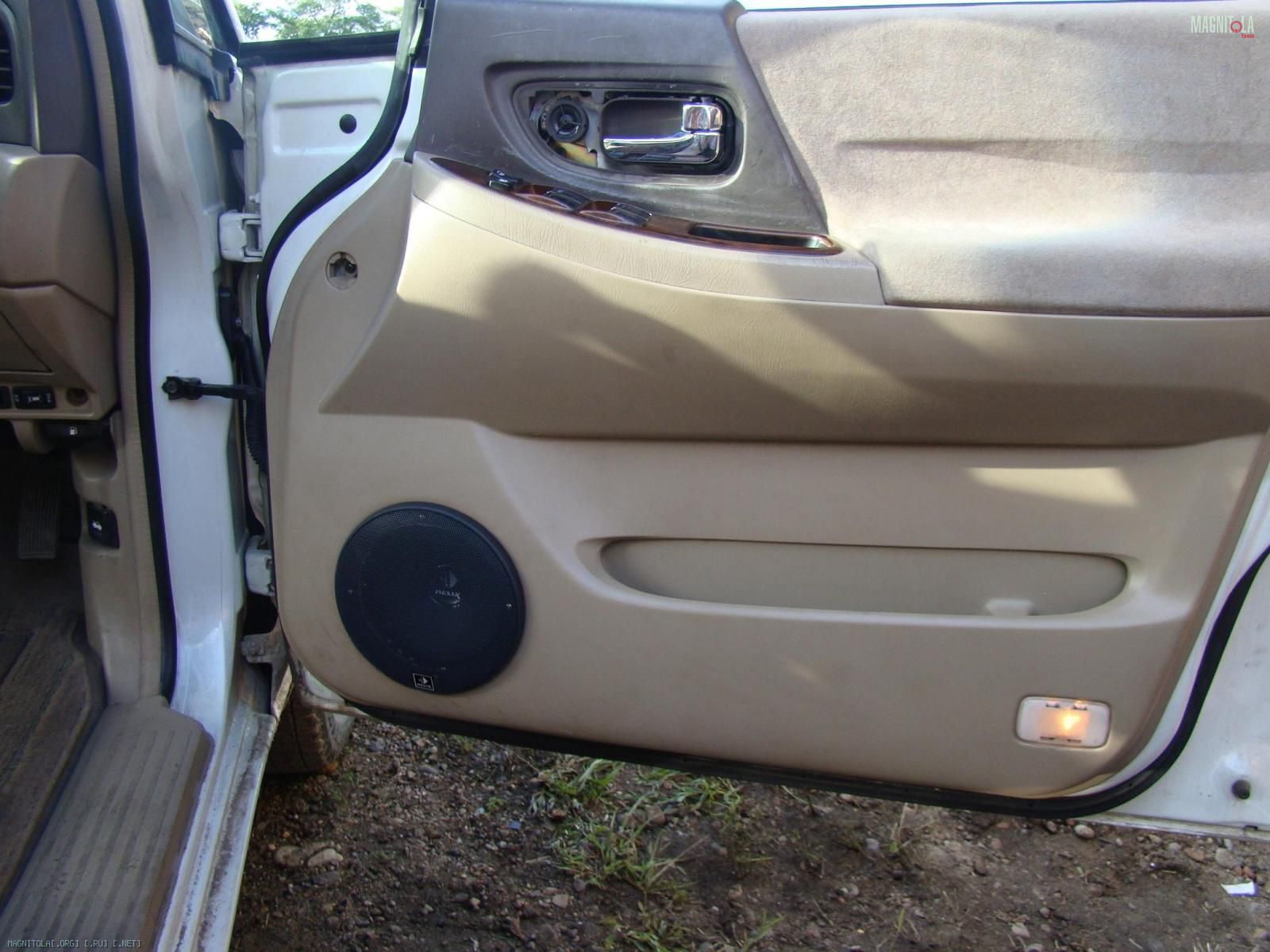

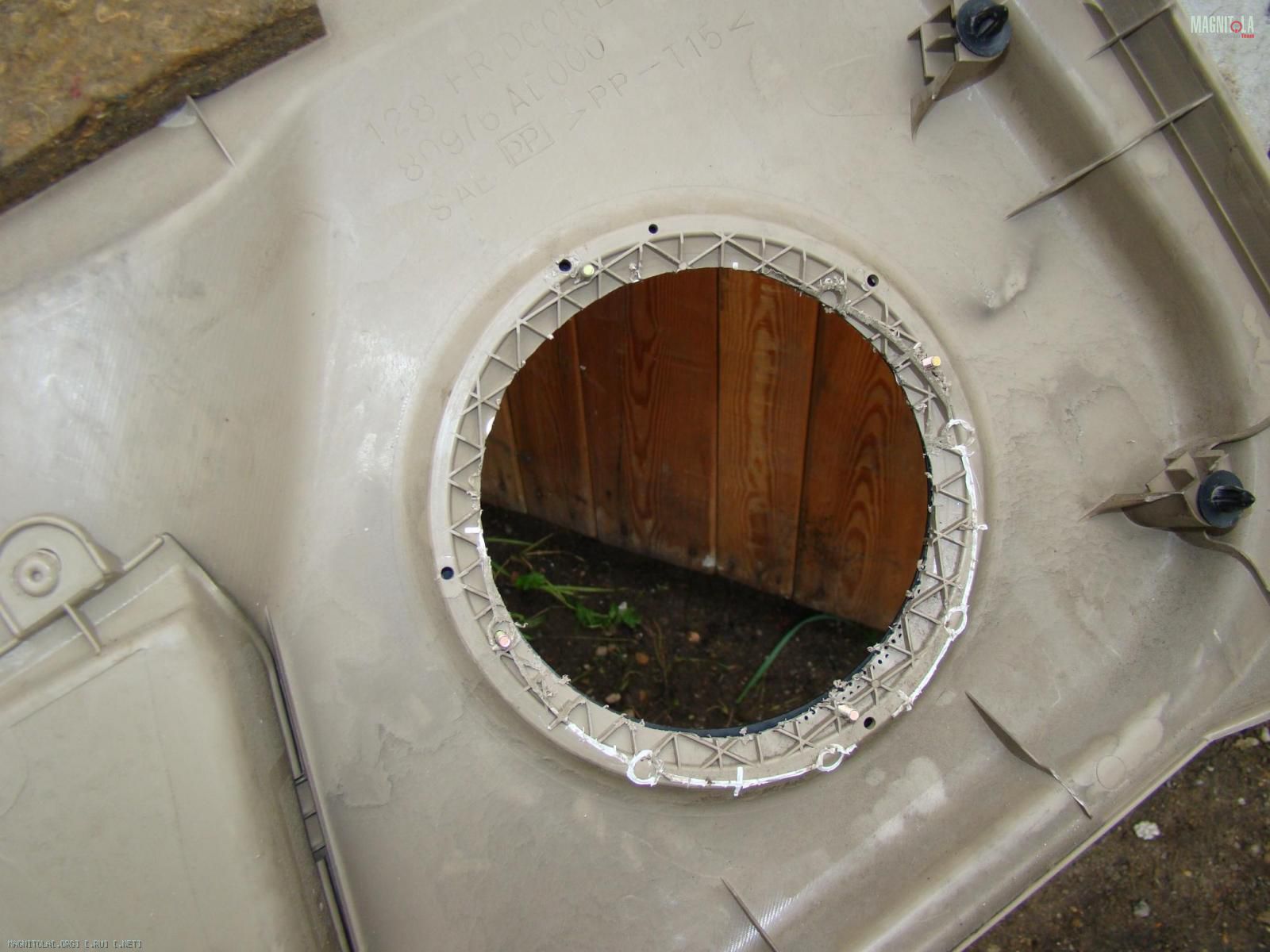

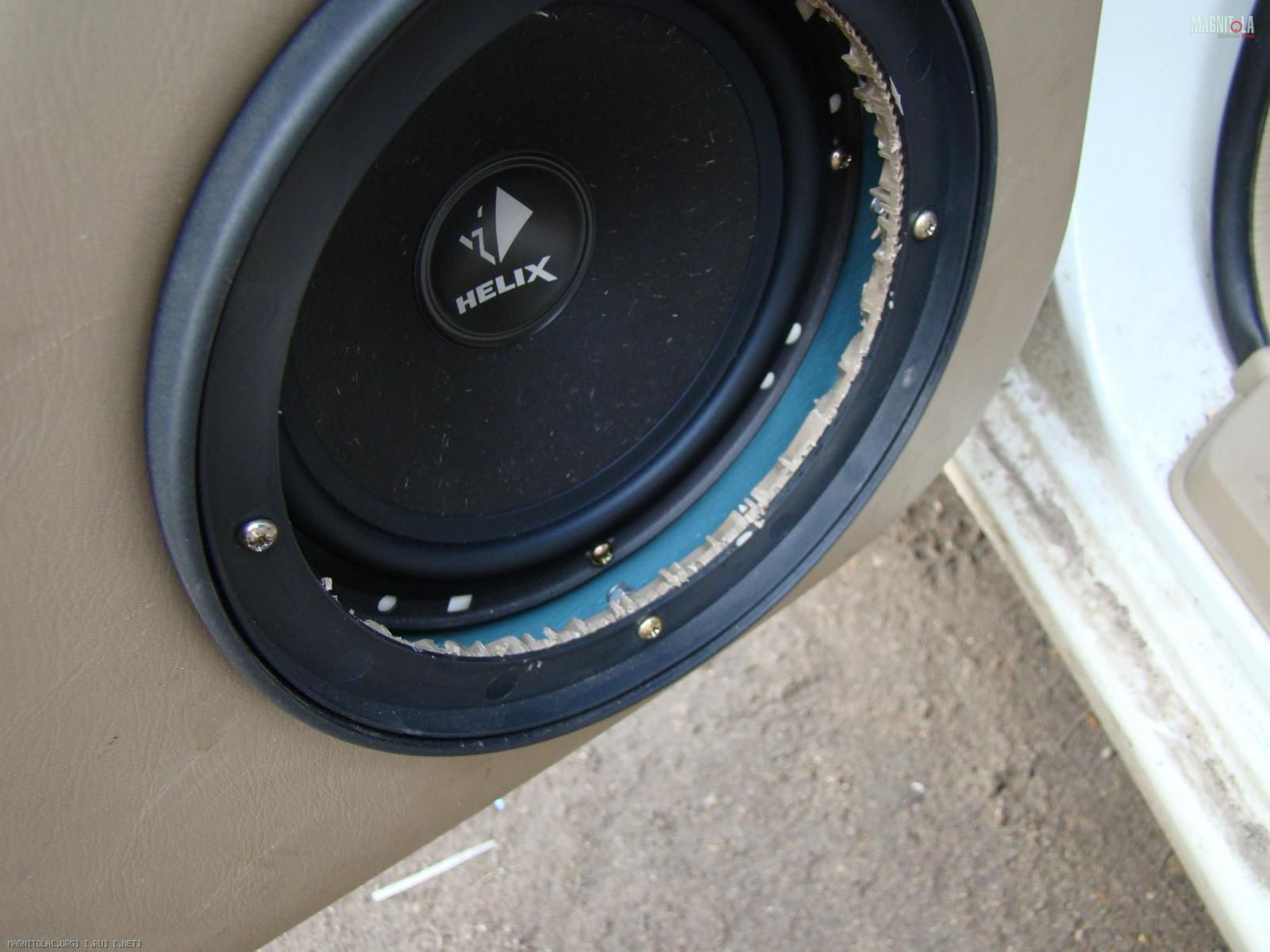

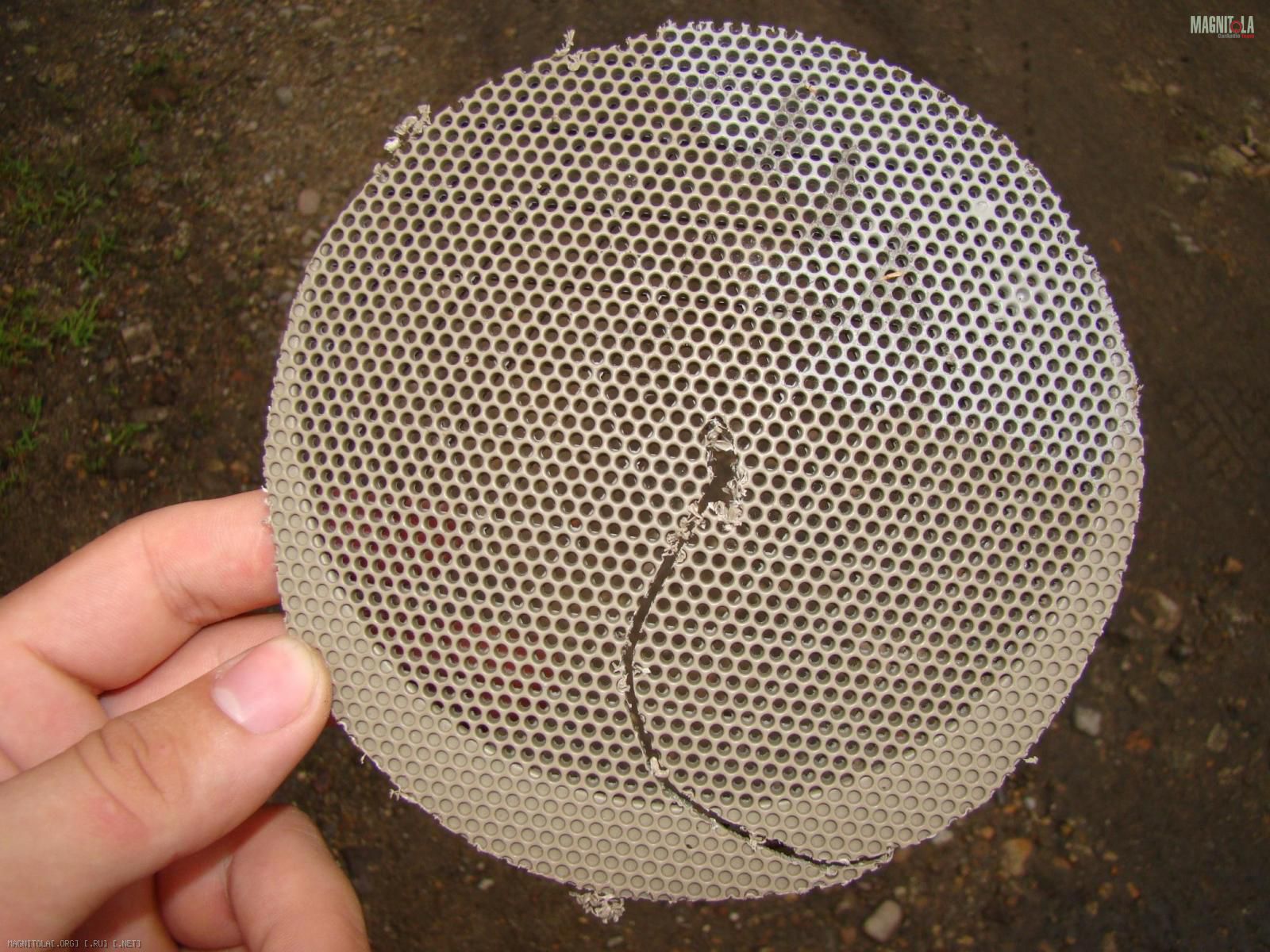

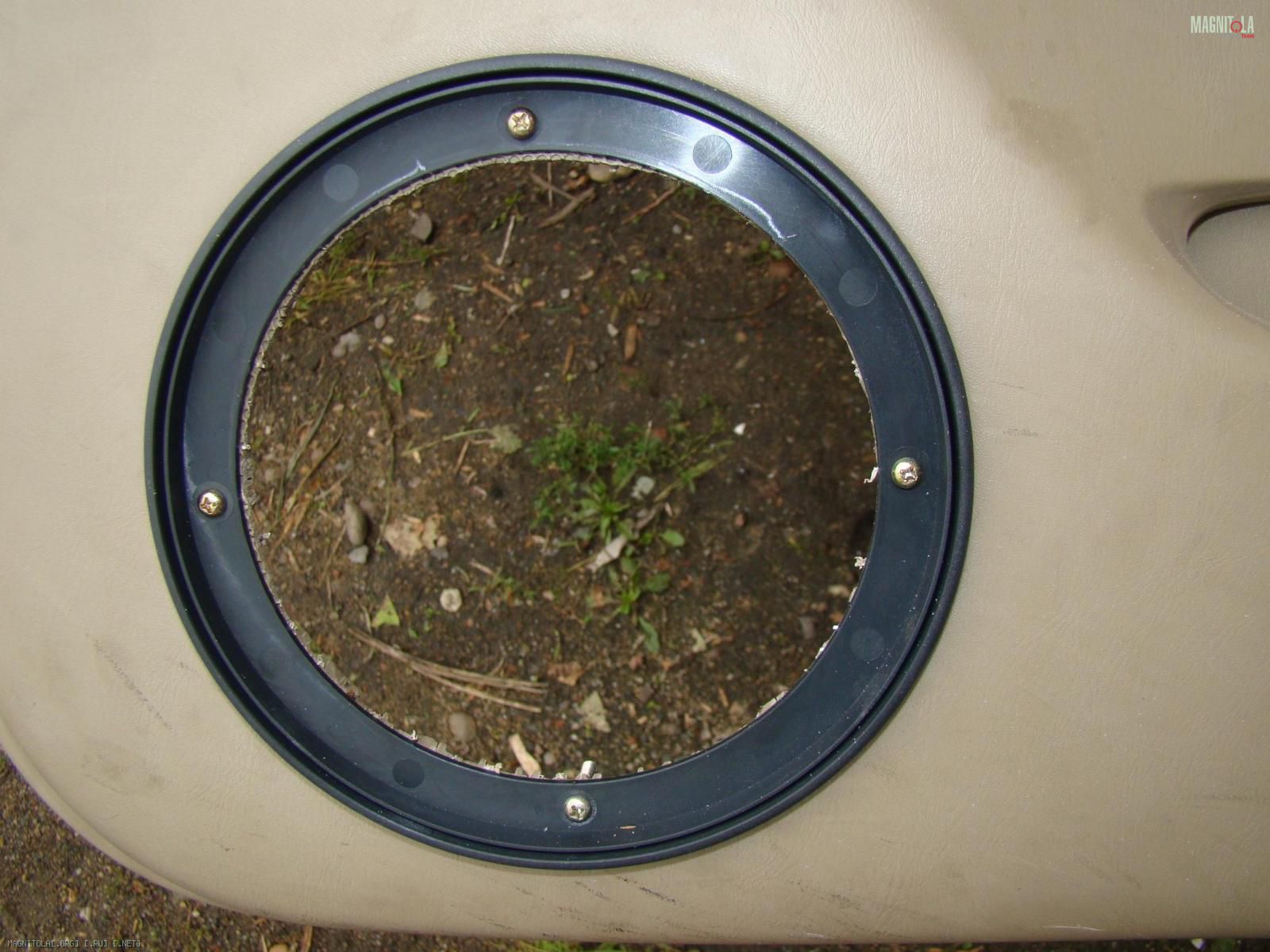

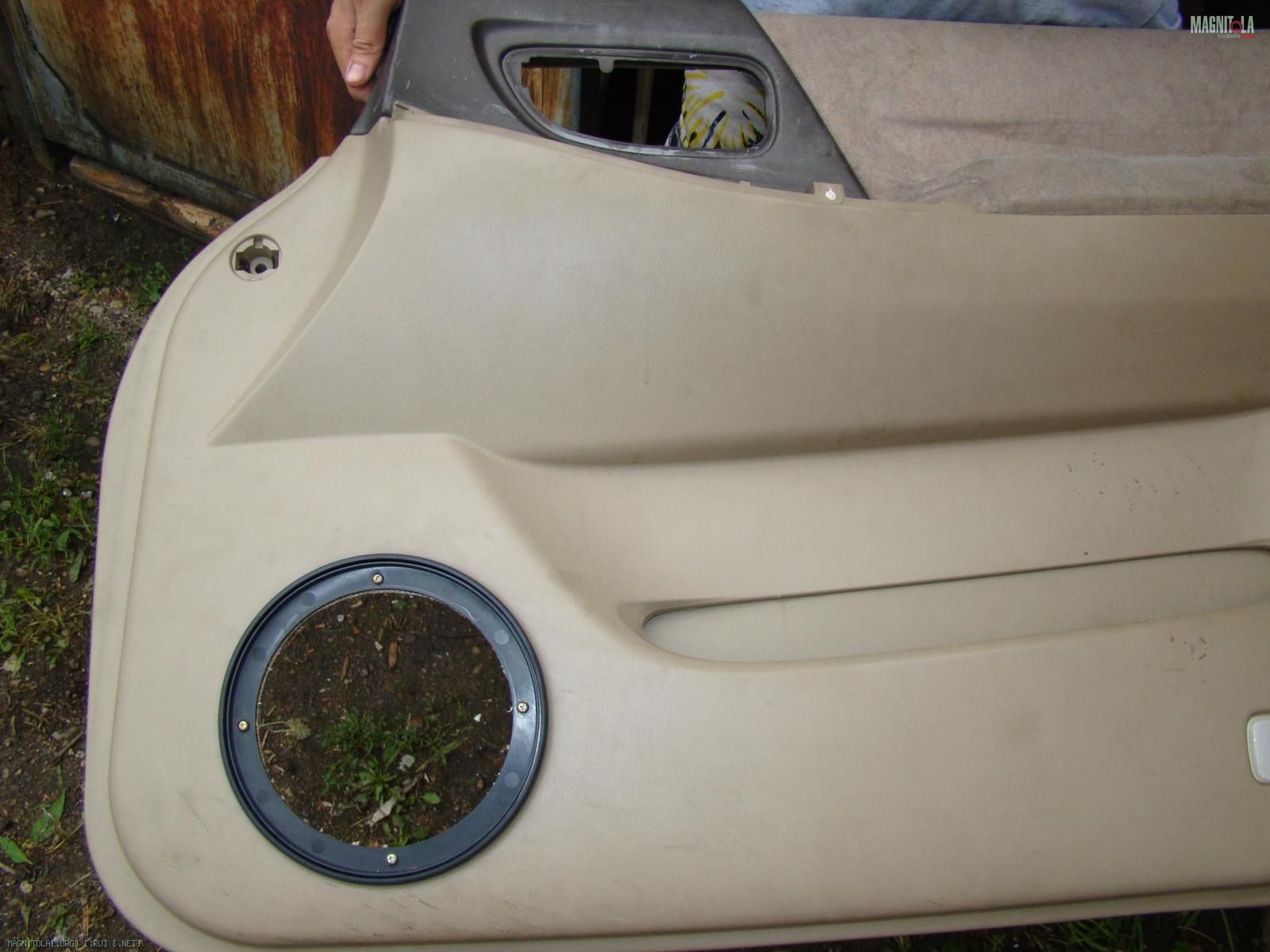

Штатные обшивки пока решили сильно не курочить. Аккуратно вырезали штатную сетку и привинтили грили от комплекта акустики. В ближайшее время обеспечим плотное прилегание обшивки к подиуму.
Вложение 427860Вложение 427862Вложение 427864Вложение 427866
Вложение 427830Вложение 427824Вложение 427826Вложение 427828

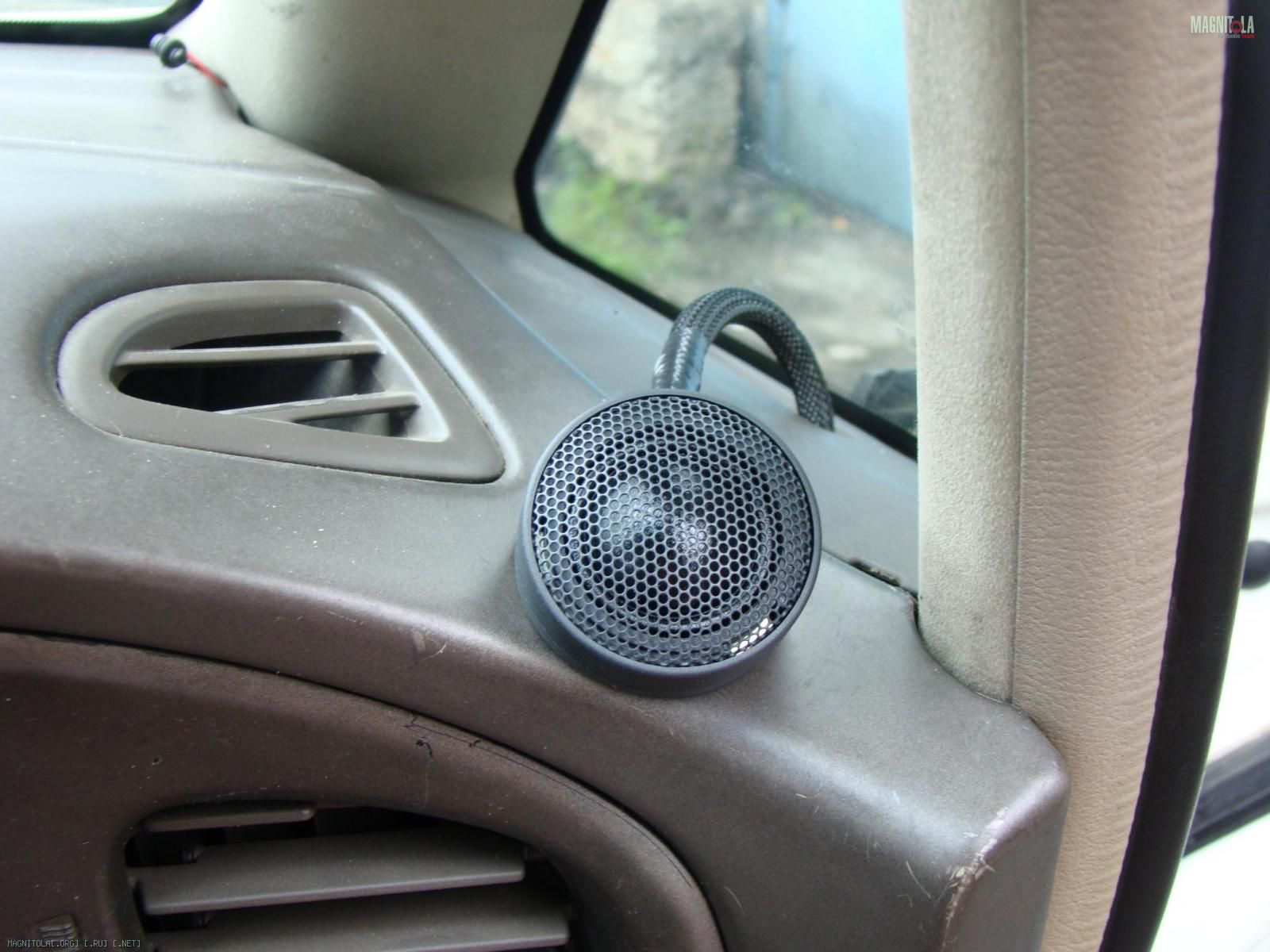

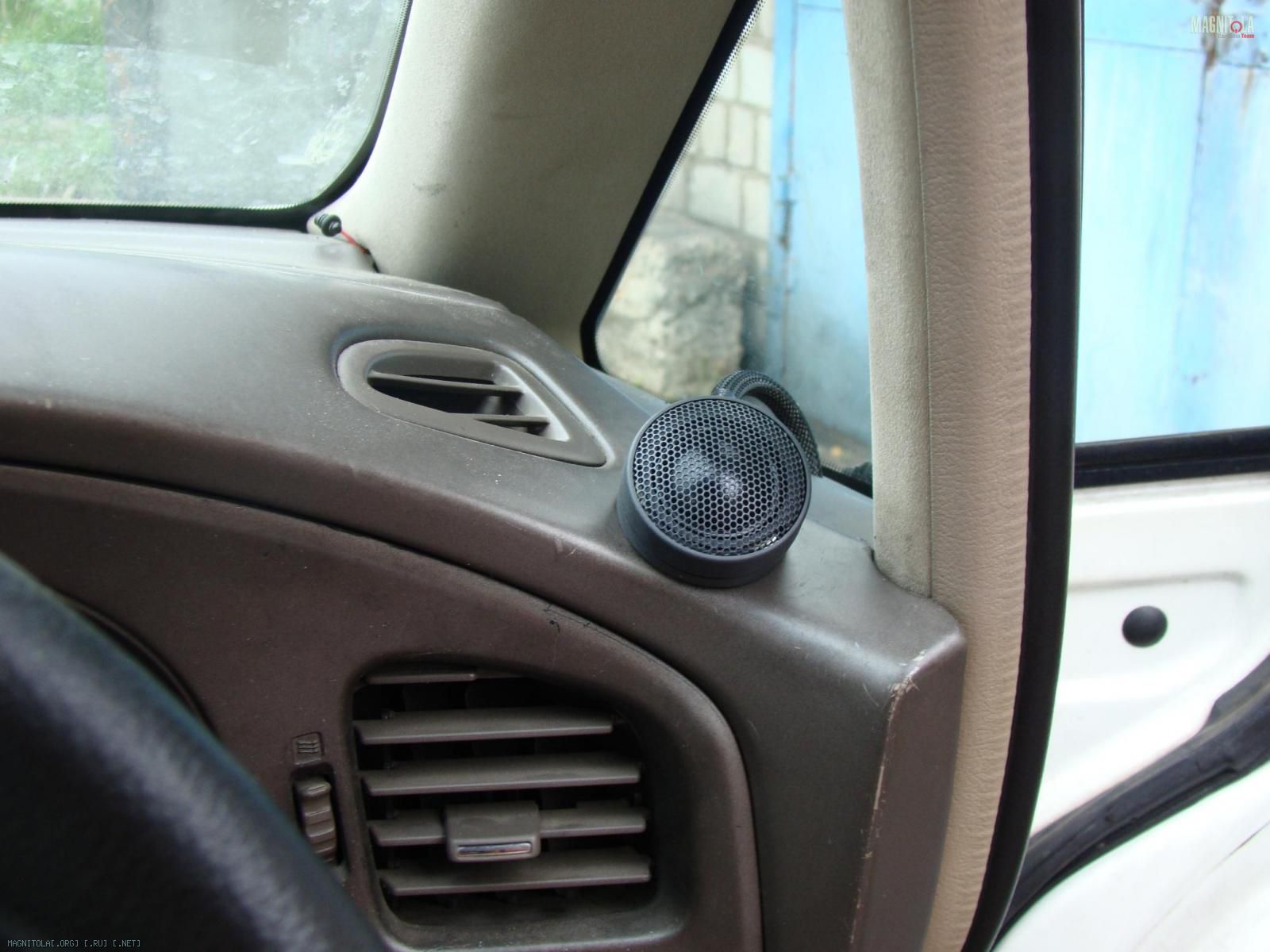

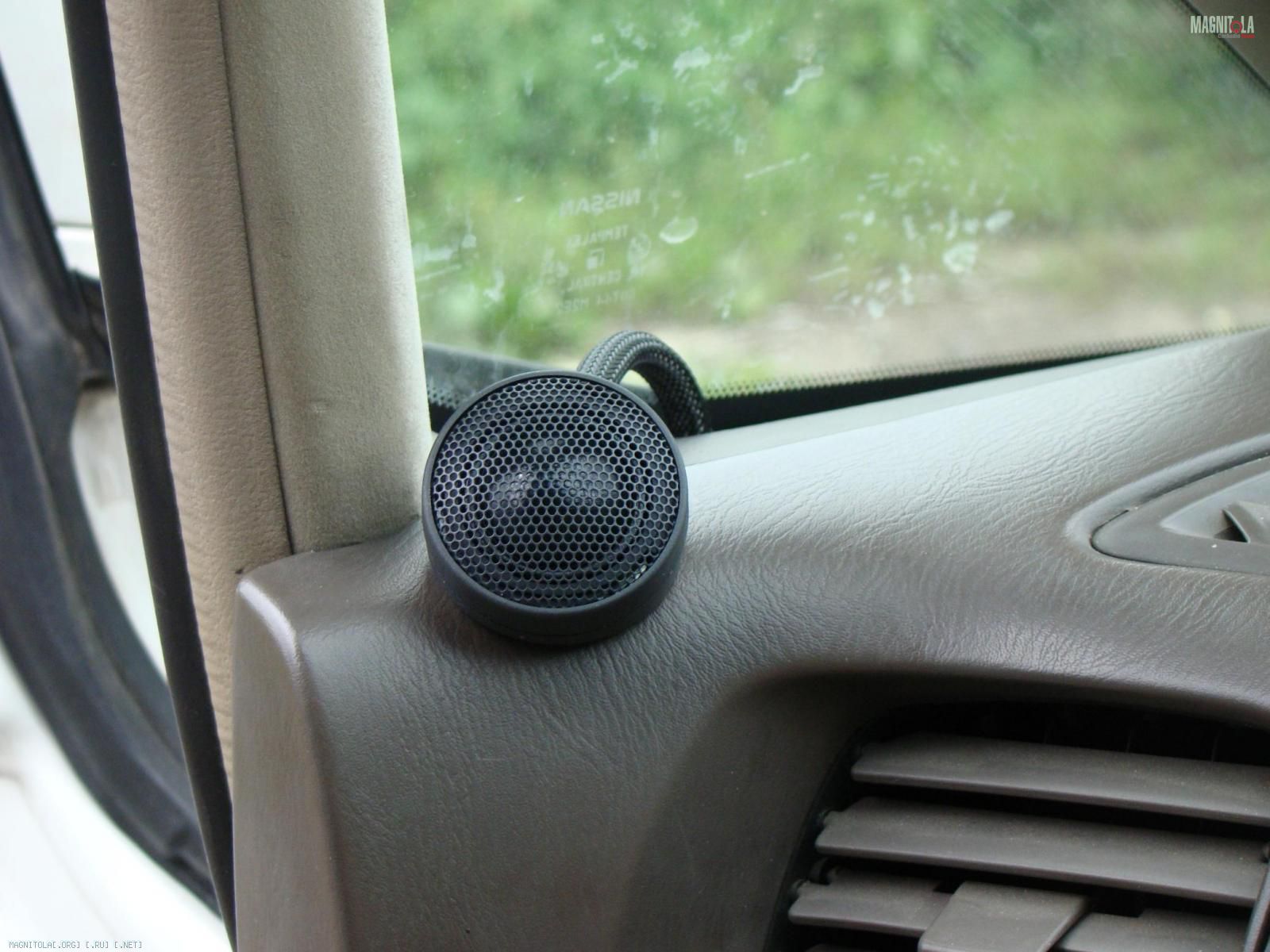

А вот и немного из фильма "Хищник". Кабели на твитеры оставили в змейке. Получилось все это дело на виду, но это временное местоположение
Вложение 427832Вложение 427834Вложение 427836

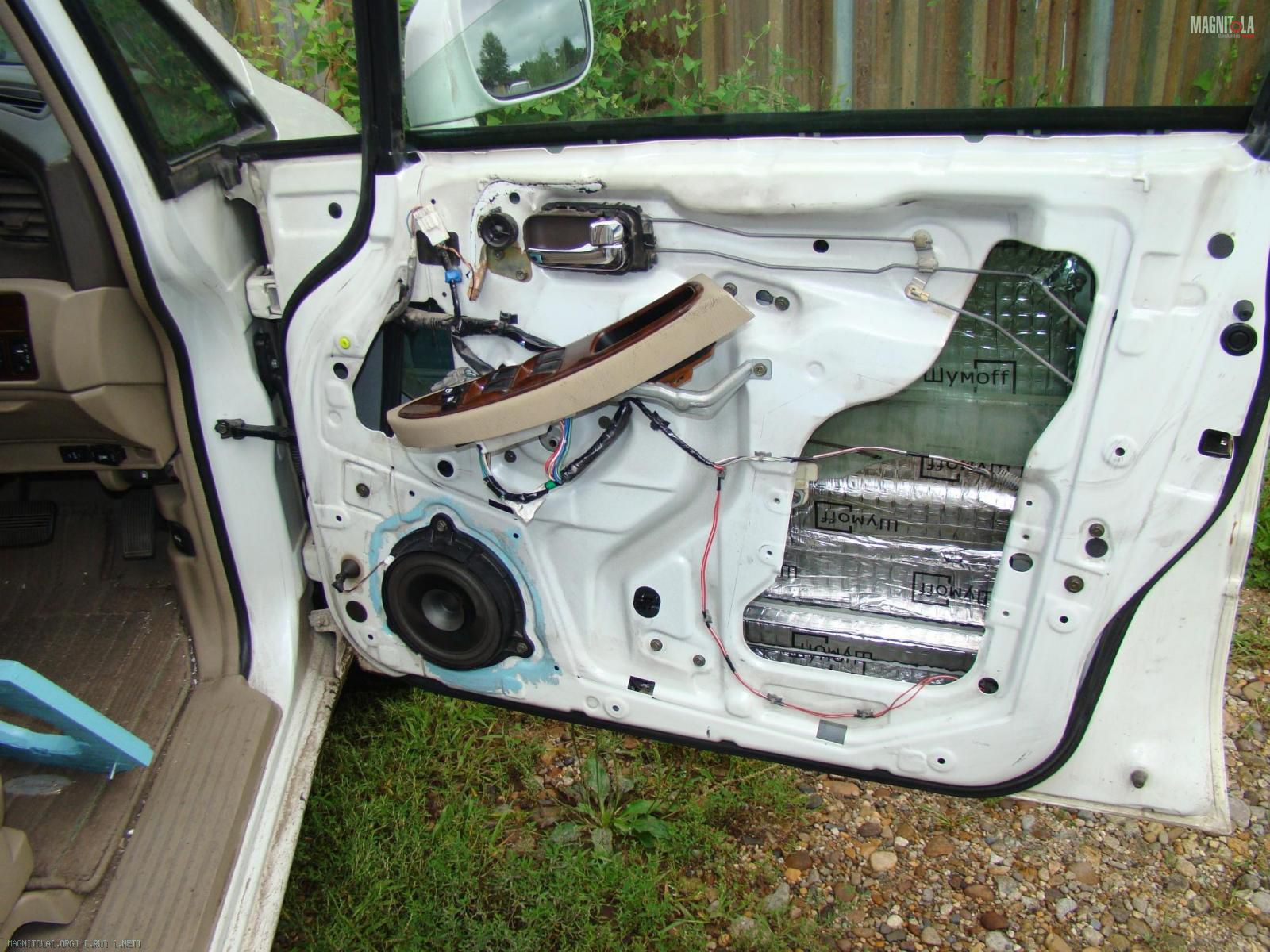

Штатная акустика.
Вложение 427868

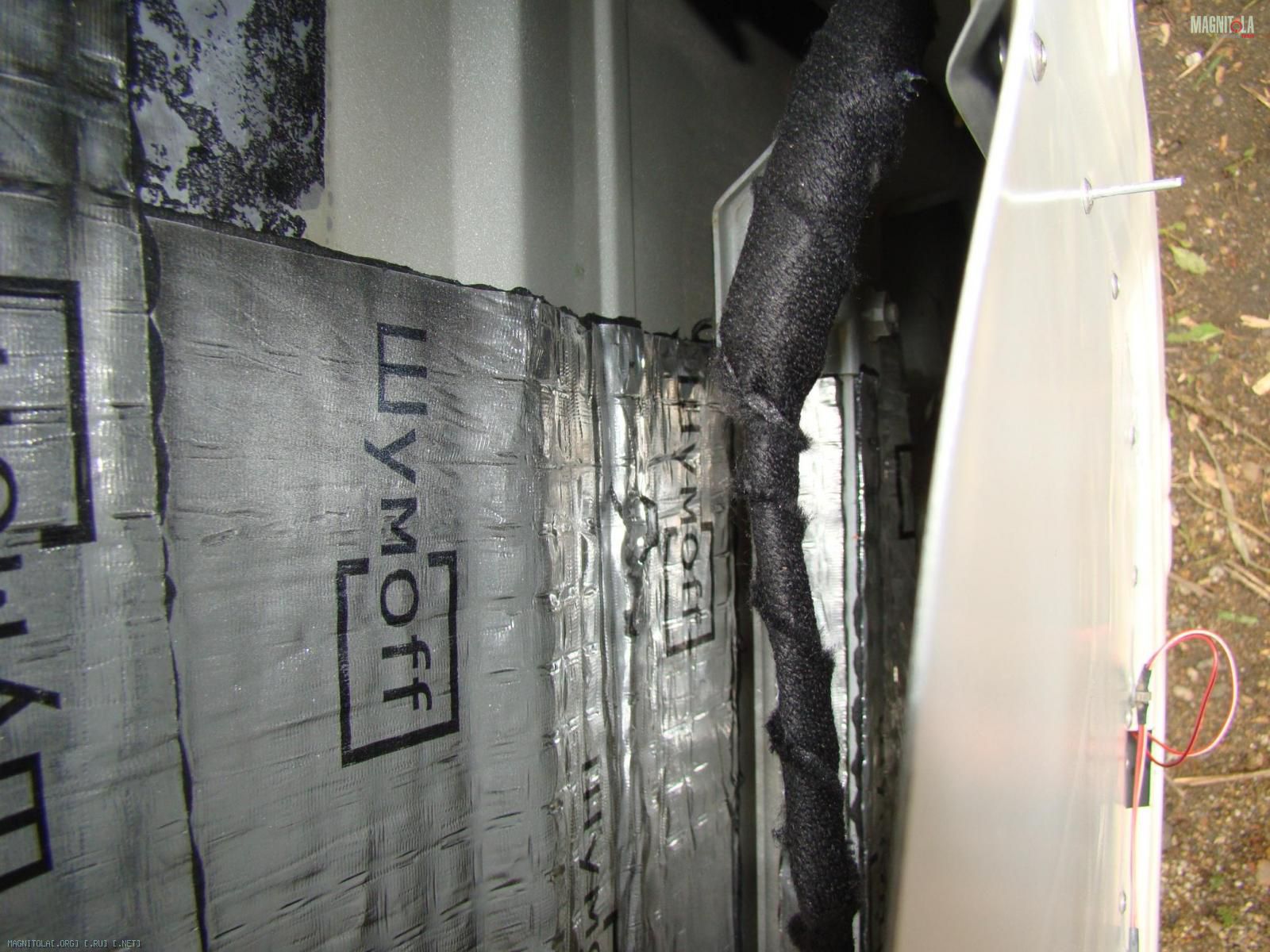

Кстати, забыл про ШВИ. Двери в М3 от ШумOFF. Местами в 2 слоя. Также в ближайшее время завибрится стенка двери с заглушками и положится Комфорт 6.
Ну вот, пока как-то так. Все доделки потом покажу.
Очень порадовала игра даже неразмятых Хеликсов. Гейн сейчас на усилители примерно 1/3. После разминки посмотрим на что они способны. Но лично мне, уже сейчас понравились как отыгрываются барабанные партии. В настоящее время высоких частот многовато, думаю после разминки и замены на нормальное ГУ все станет еще намного интереснее. Также в ближайшее время поиграемся с направлением твитеров.

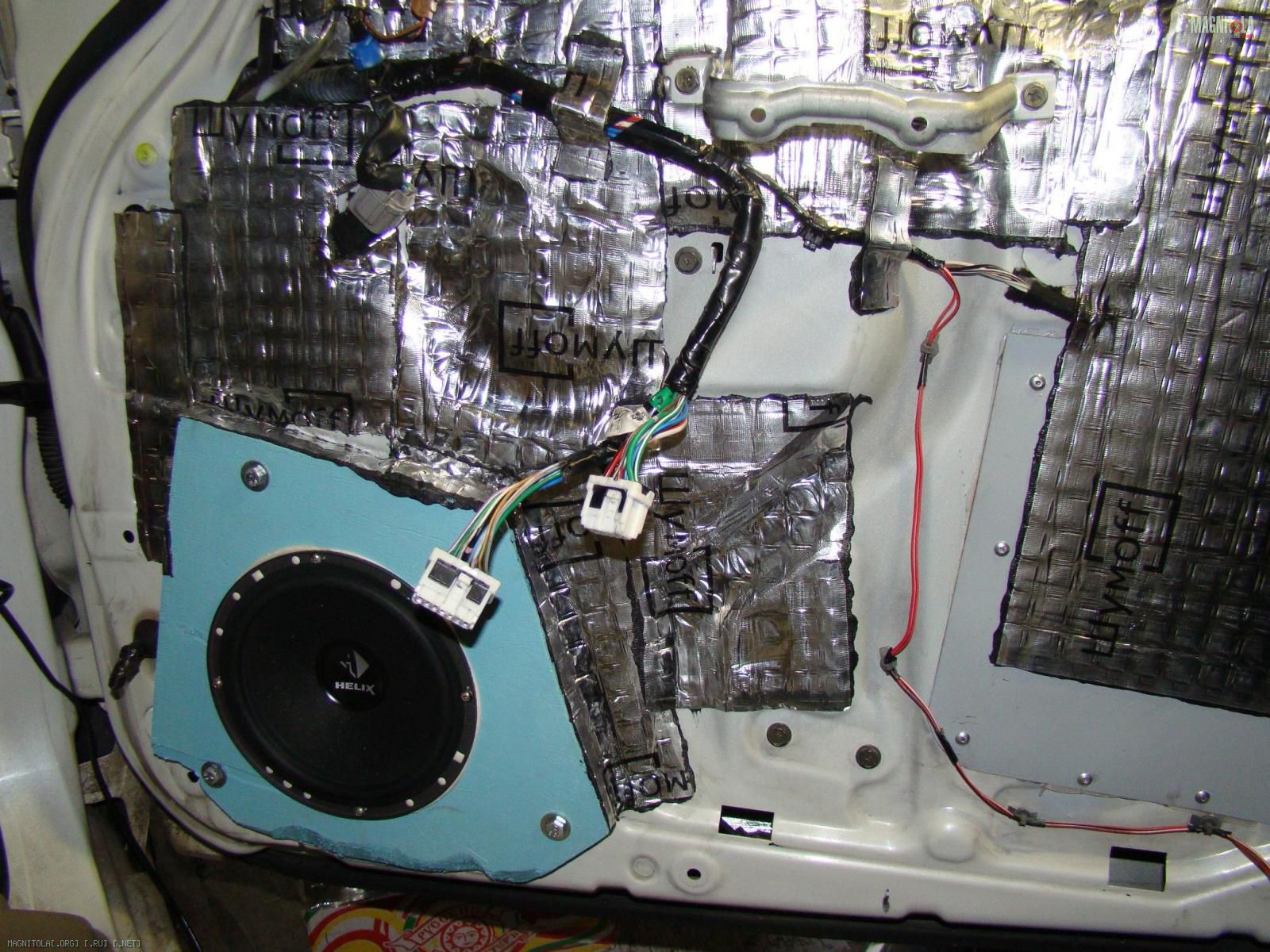

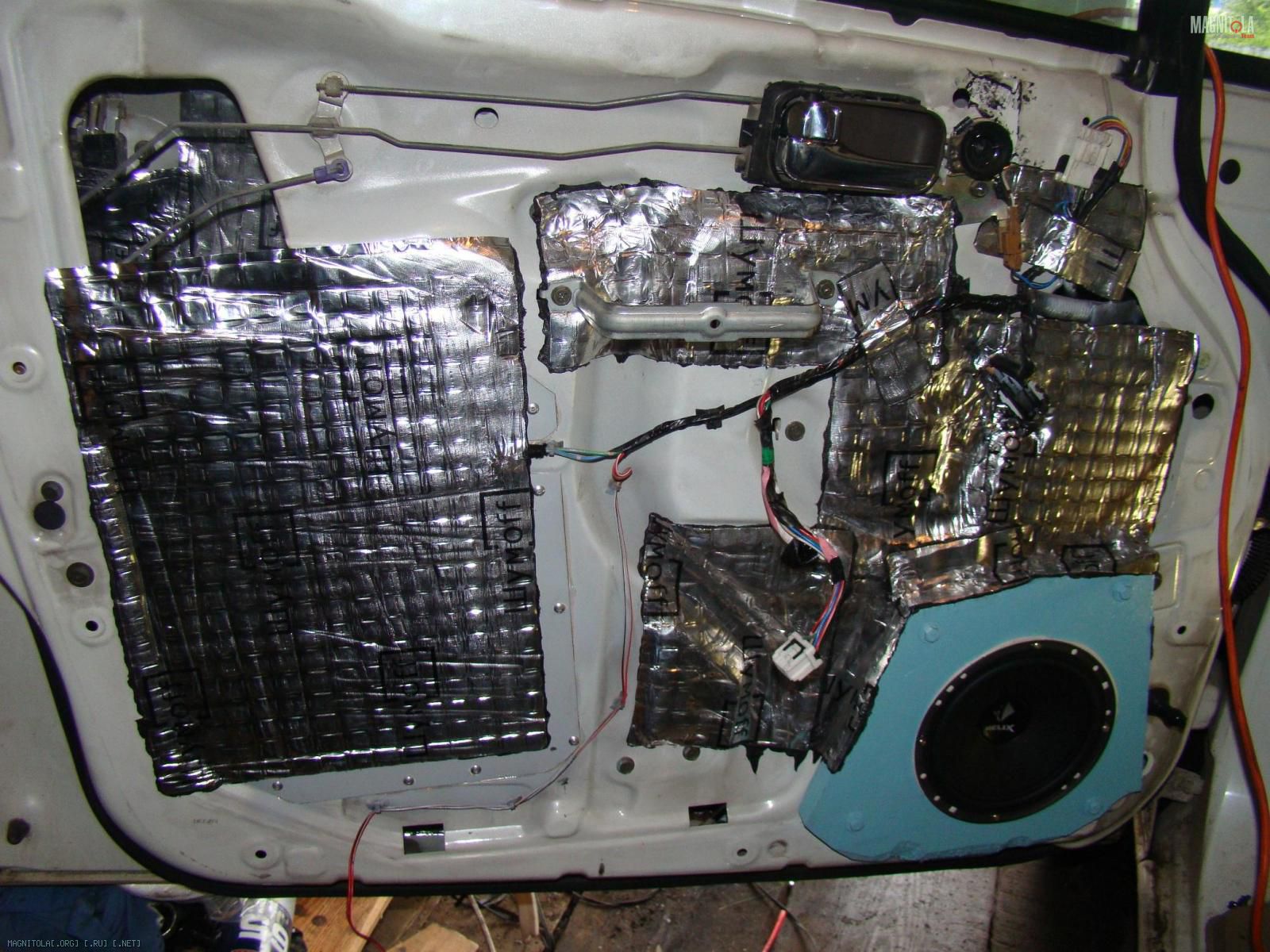

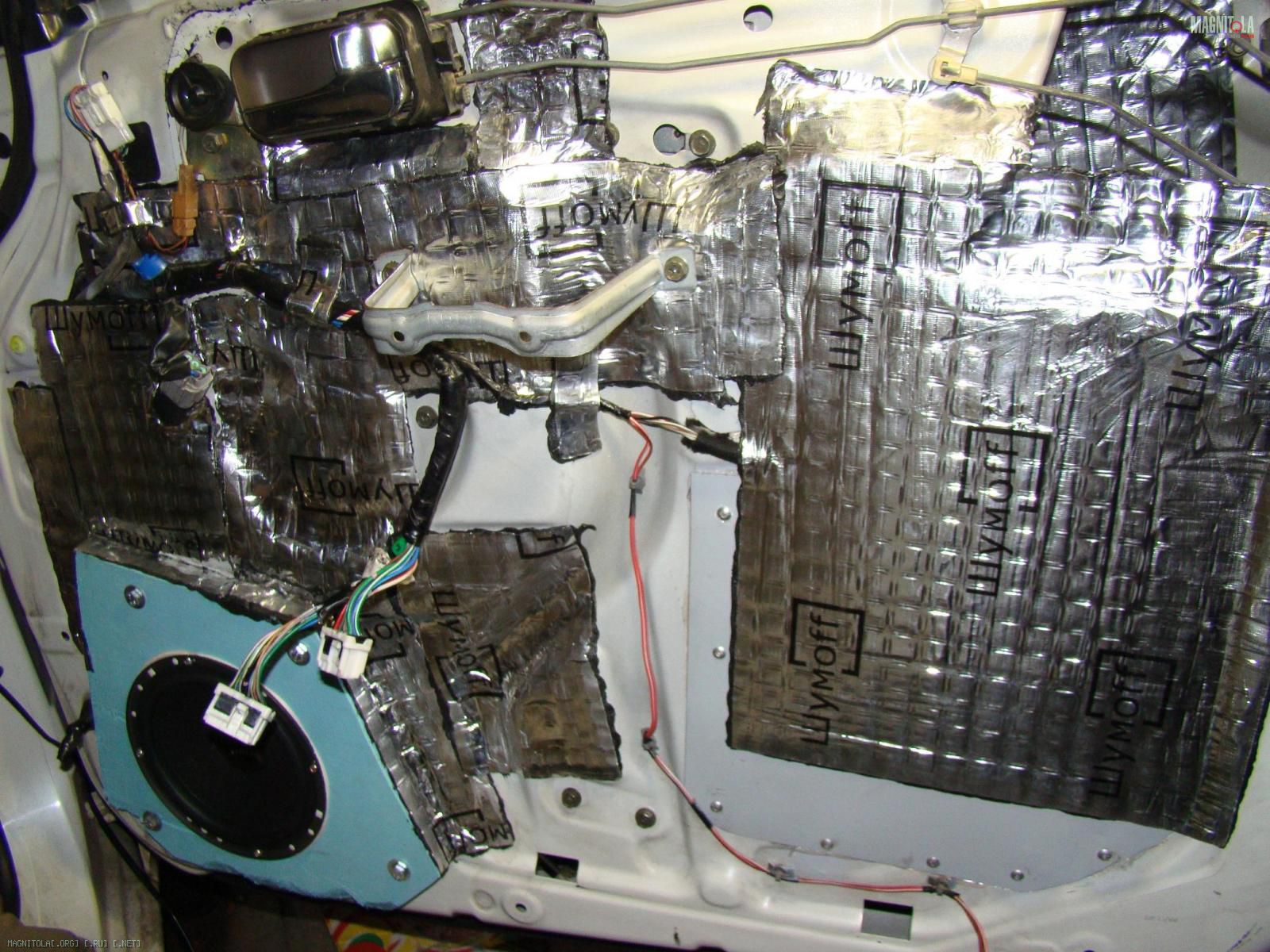

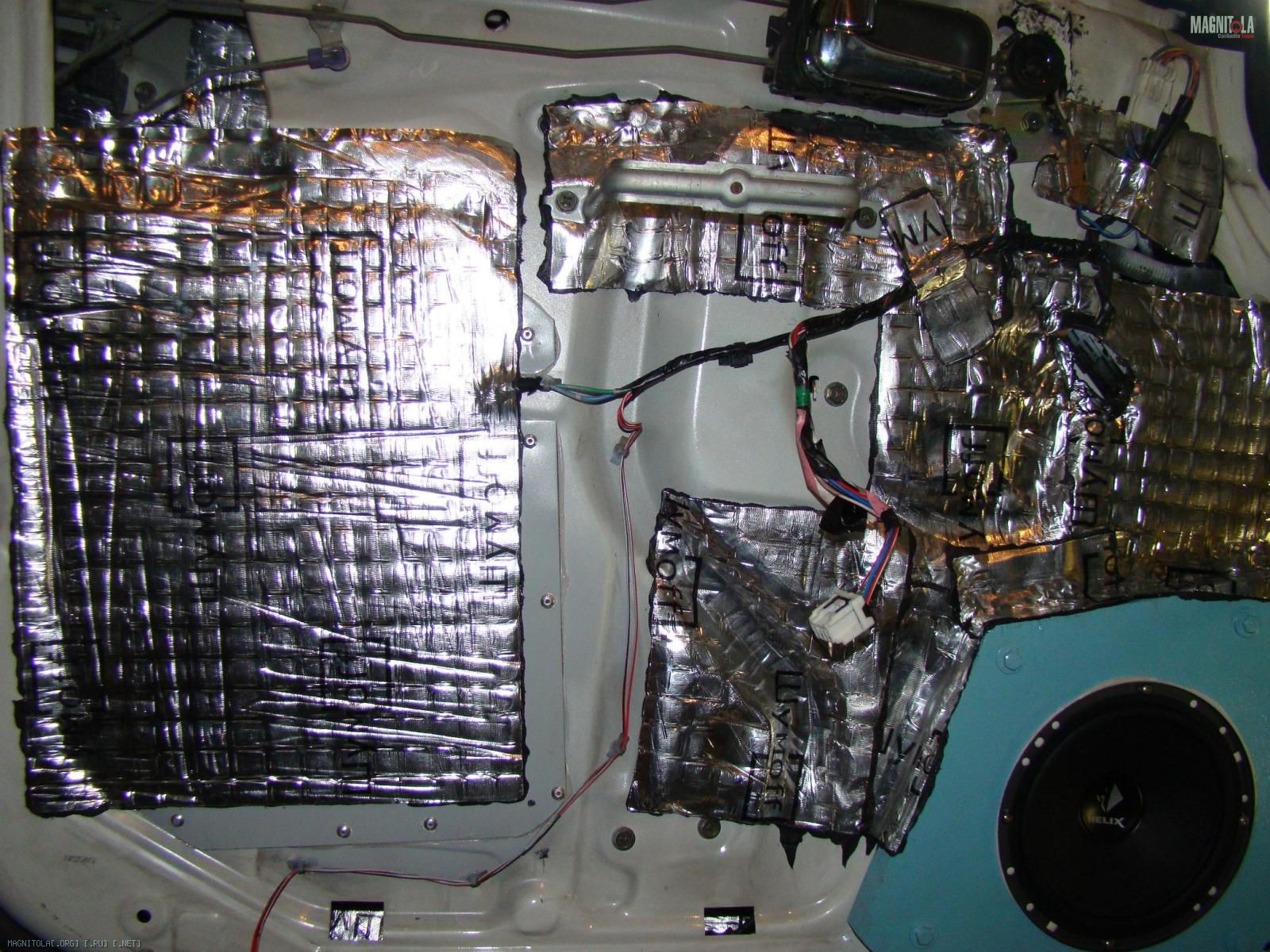

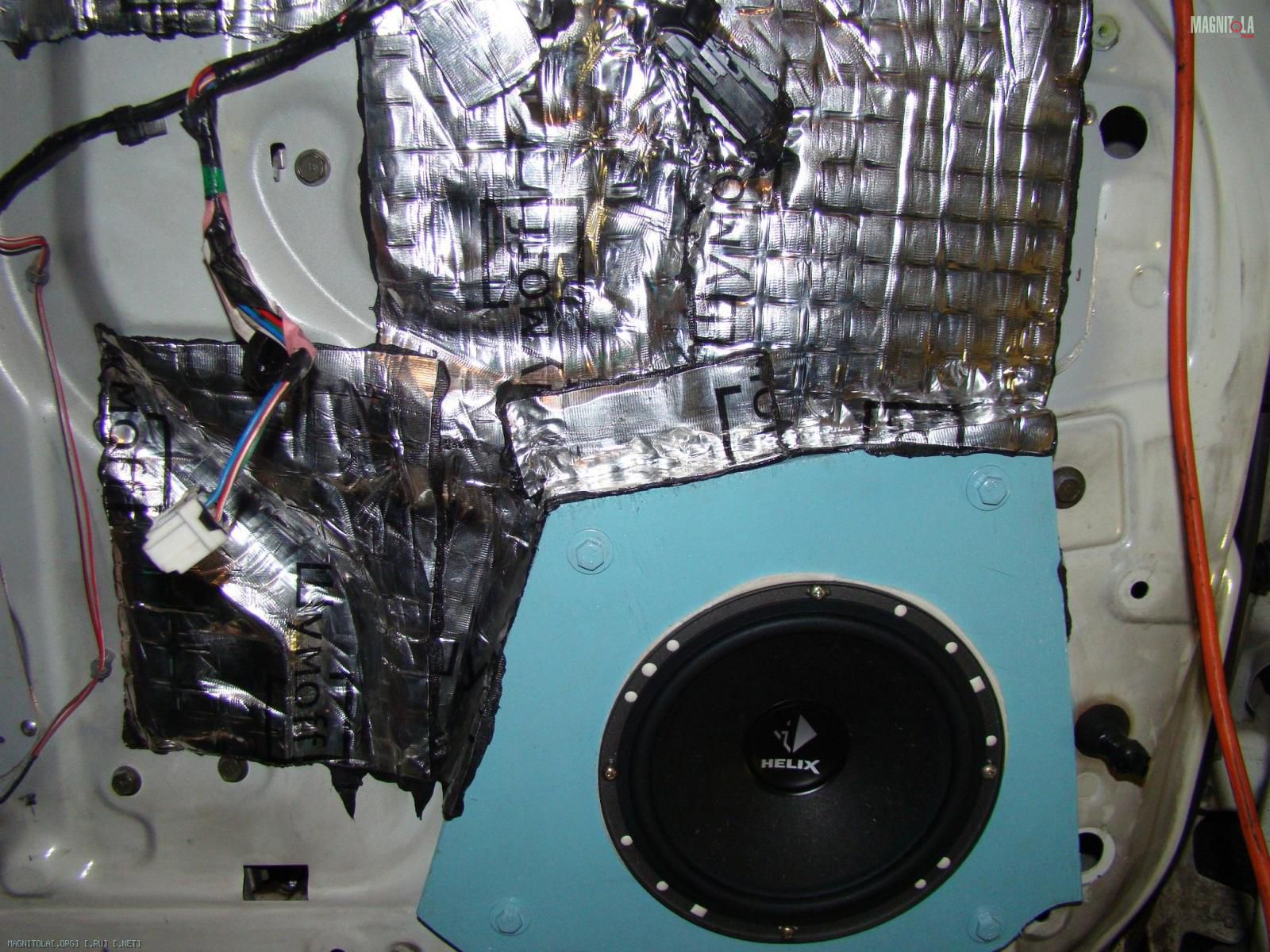

Еще немного доработок дверей, делал сам друг. Полосками вибры закрепил проводку.
Вложение 428332Вложение 428334Вложение 428336Вложение 428338Вложение 428340
на мелких фотках показалось, что вы и герметик подбирали в цвет подиумов )))))))))
