Инсталяция Туарег 2012 своими руками
Добрый день, уважаемые форумчане, хотел бы поделиться своим опытом в озвучивании своего коня.
Начну с того, что с момента покупки авто прошло больше года и что-то захотелось поменять, больше всего раздражала звучание штатной системы в машине почти за 3 млн. Облазили кучу форумов, прочитали множество статей итог один - установка процессора, усилителя, сабвуфера, а раз нету линейного выхода в головном устройстве то и курочинье родного оборудования, и соответственно если обнаружится о гарантии авто можно забыть. По крайней мере еще на год можно было забыть о координальной переделке пока гарантия не закончится. В очередной раз лазя в инете в поисках необходимого устройства мы его нашли http://www.audiotec-fischer.de/ вот тутВложение 450844 процессор со встроенным усилителем
Match PP 52DSP
Процессор со встроенным 5-канальным усилителем класса AB
4 x 35 ватт 4 Ома / 4 x 50 ватт 2 Ом + 1x160 ватт для подключения сабвуфера
Очень компактный размер
5 полностью конфигурируемых каналов усилителя
USB
AUX вход
2 выхода RCA (выход тюльпан) с возможностью настройки через DSP (процессор)
6 Dip-переключателей для регулировки звучания
созвонились, оказалось что данную штуковину можно установить на абсолютно любое авто без резки проводов, то есть при заказе указываешь марку машины и в комплекте присылают провода именно для твоей машины, также скидывают файл настройкой процессора под ваше авто, но можно и самому настроить программа там же на сайте доступна для скачивания. дальше буду выкладывать имеющиеся фотографии самого процесса установки.

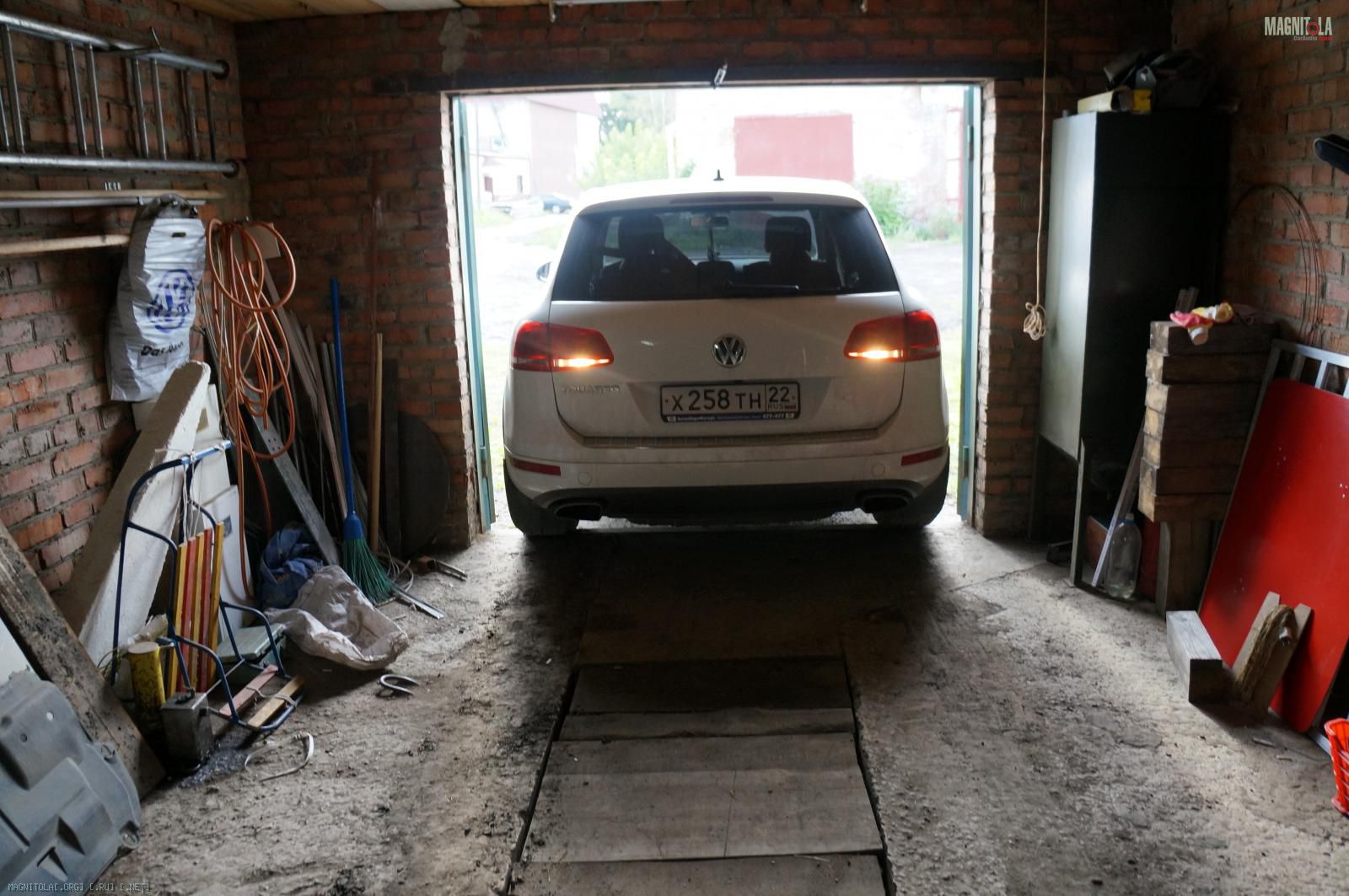

Вложение 450846
туарега у нас 2 начали с белого

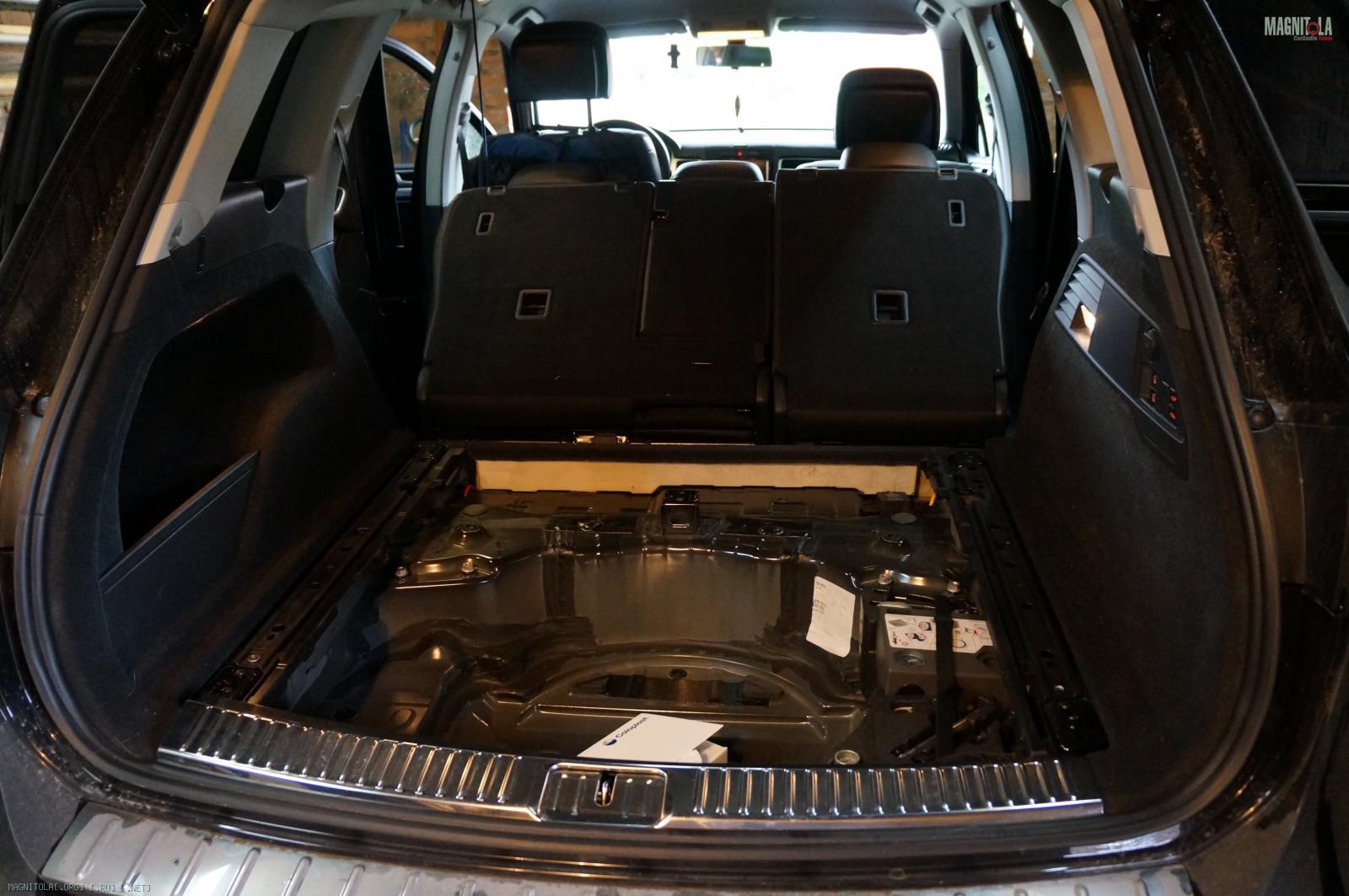

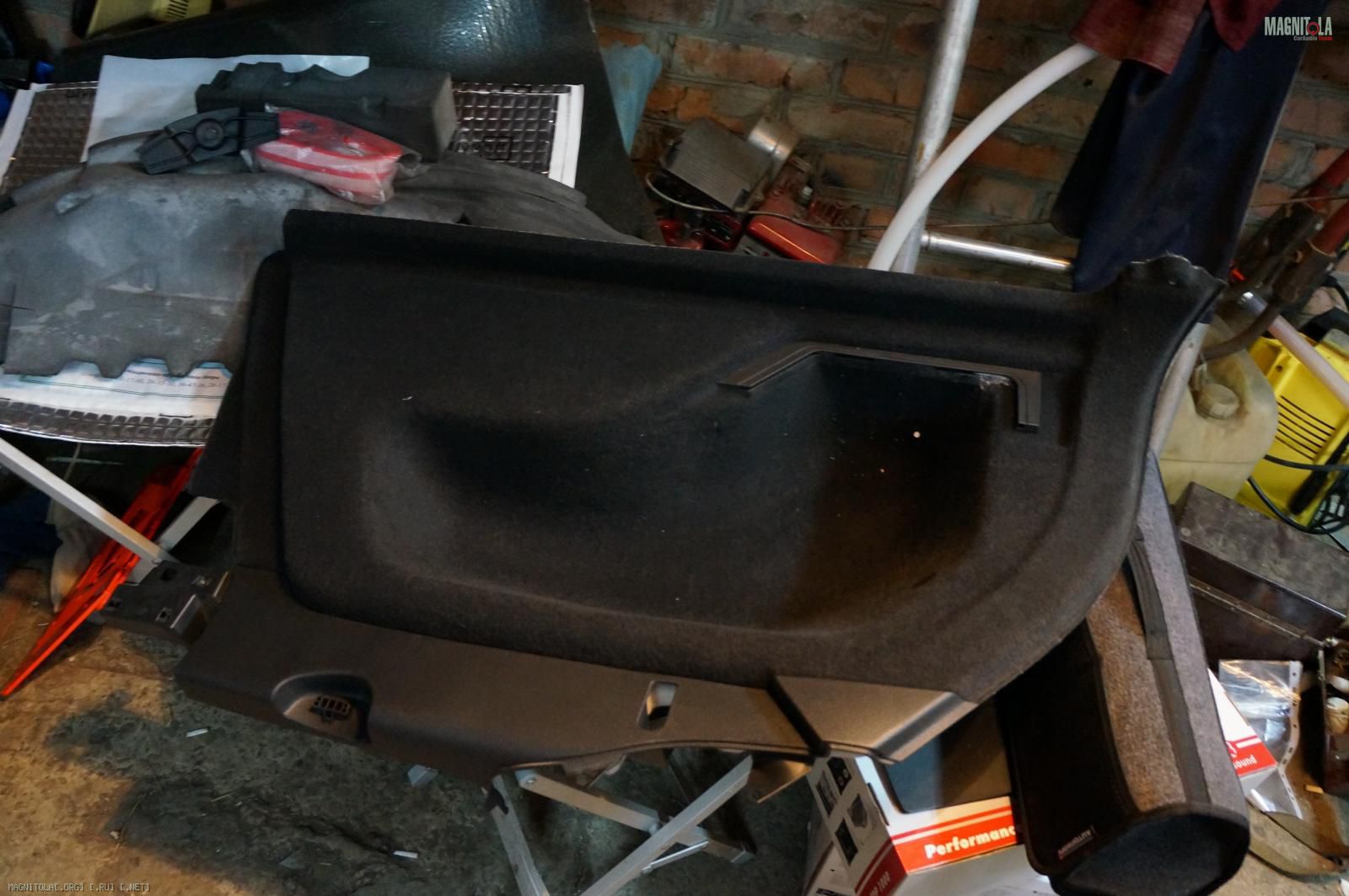

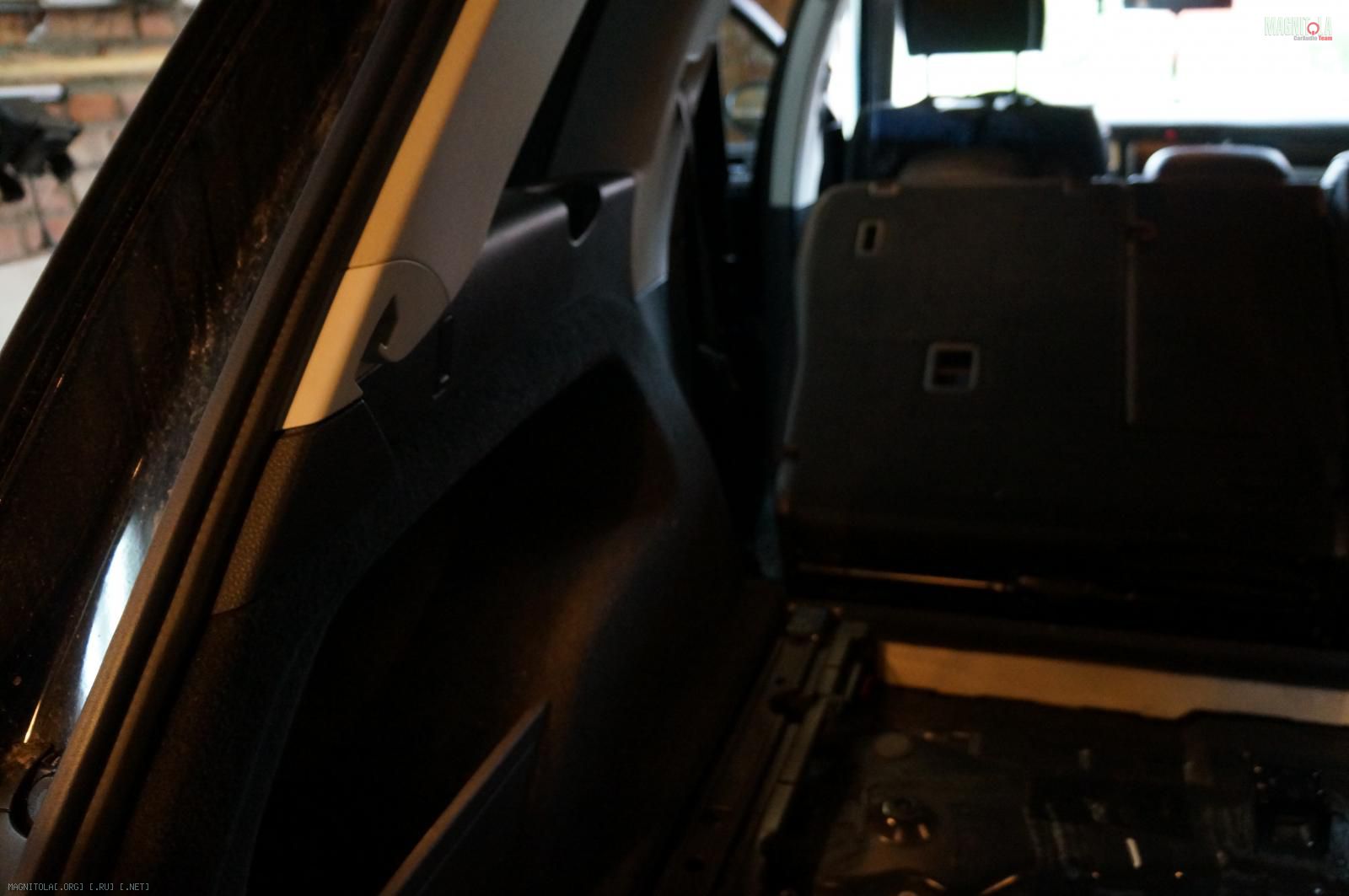

пока процессоры ехали, мы решили заморочится насчет сабвуфера, решили изготовить стэлс в левом заднем крыле, как раз там место есть!
Вложение 450848 Вложение 450850 Вложение 450854

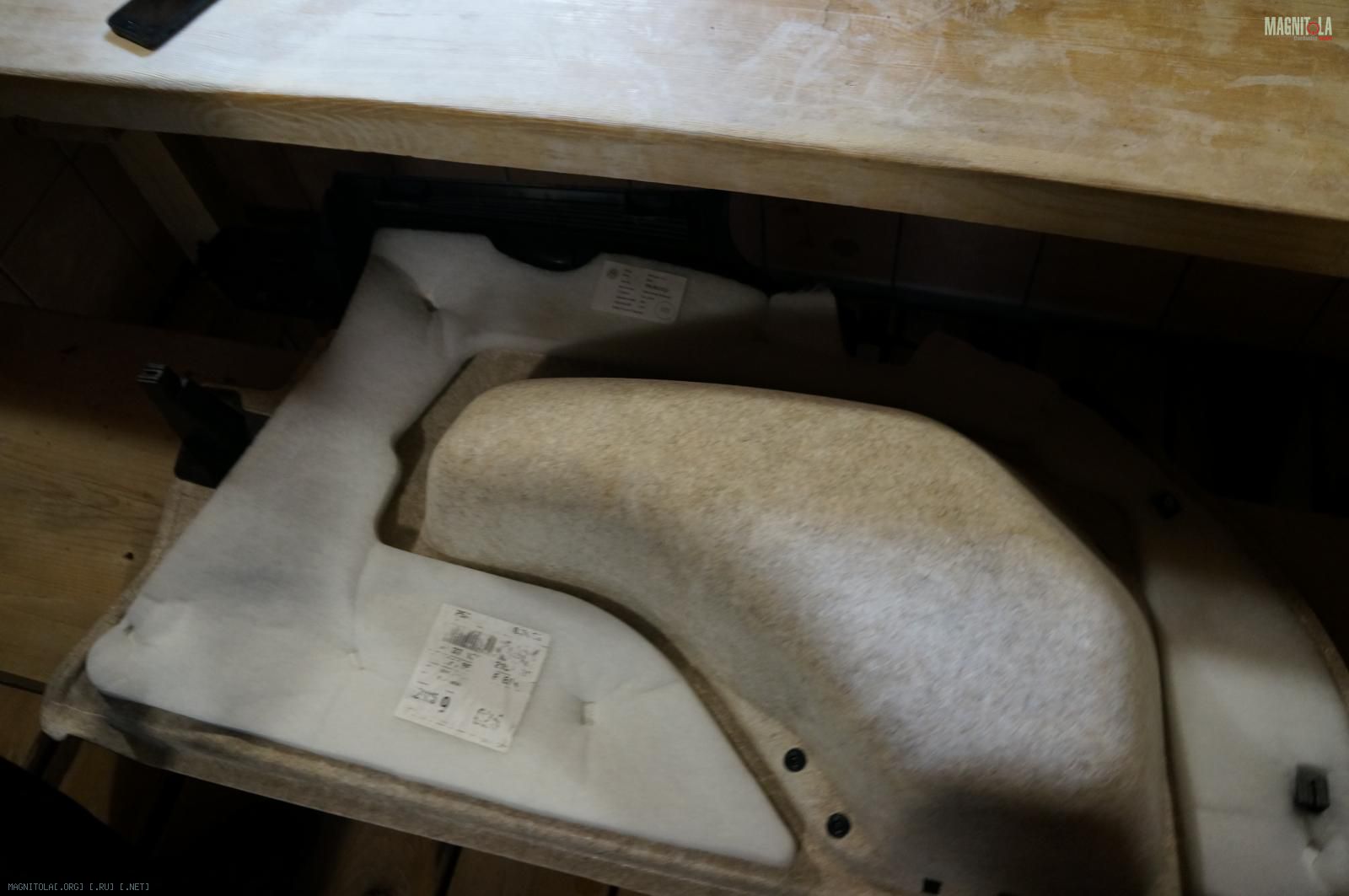

замерили имеющееся отверстие в литрах для подбора динамика
Вложение 450858Вложение 450860

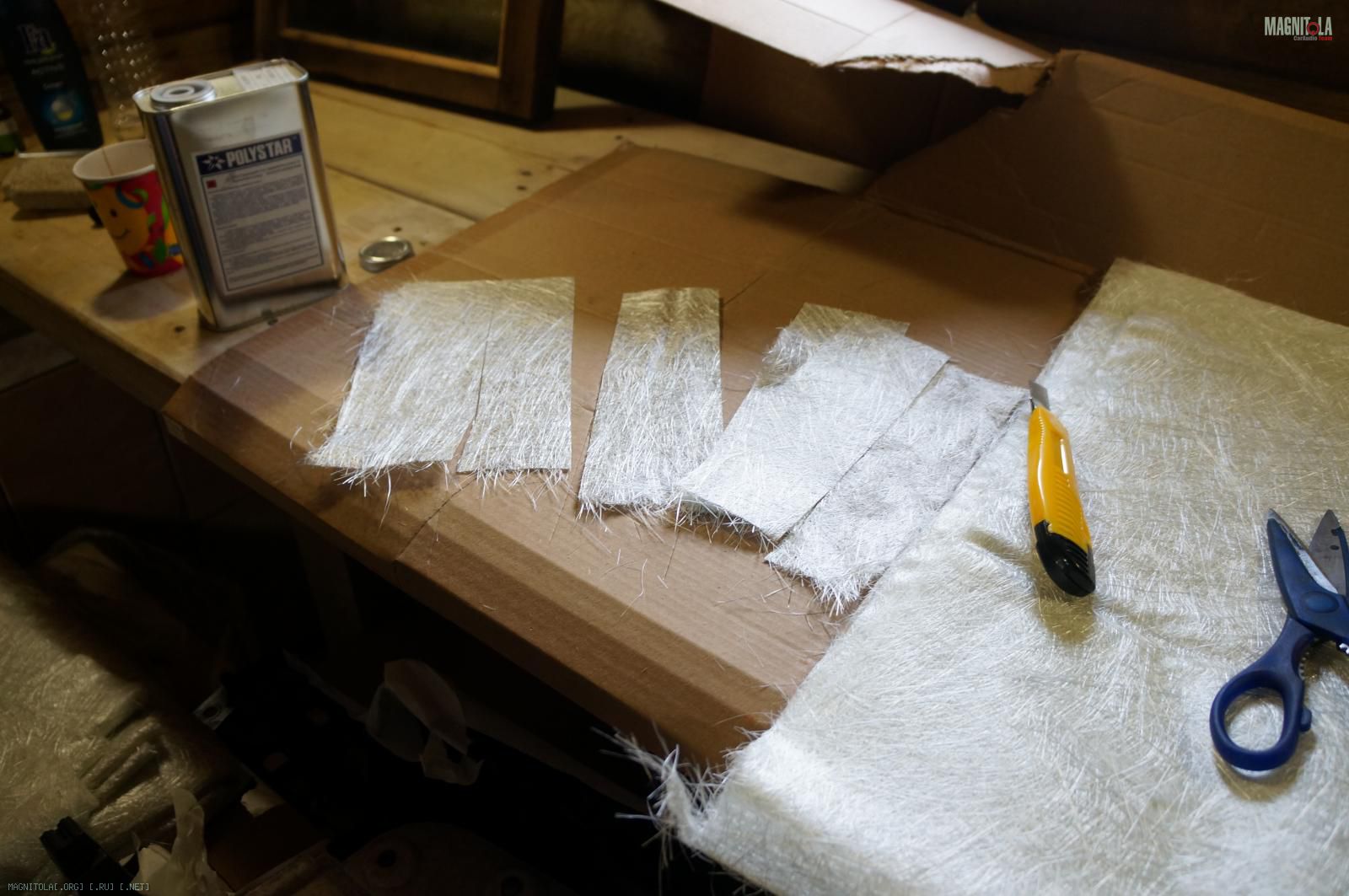

закупили эпоксидную смолу и стекловолокно для оклейки всего этого для придания жесткости конструкции
Вложение 450862 Вложение 450864
с погодой не повезло поэтому на оклейку двух корпусов ушло почти 3 дня
полуось около 3х слоев по плоскости, а на самом теле сабвуфера 5слоев
Вложение 450866Вложение 450868

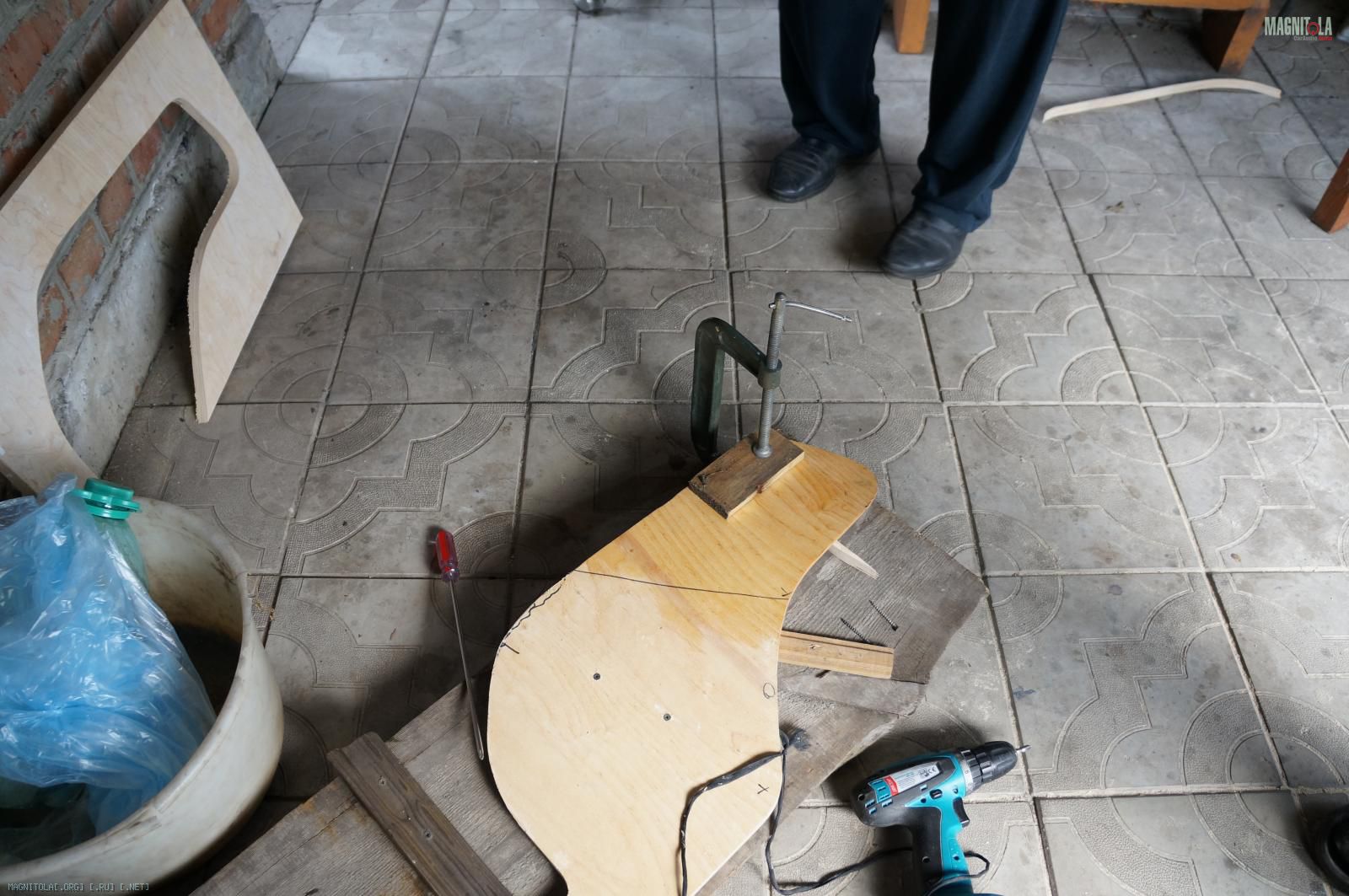

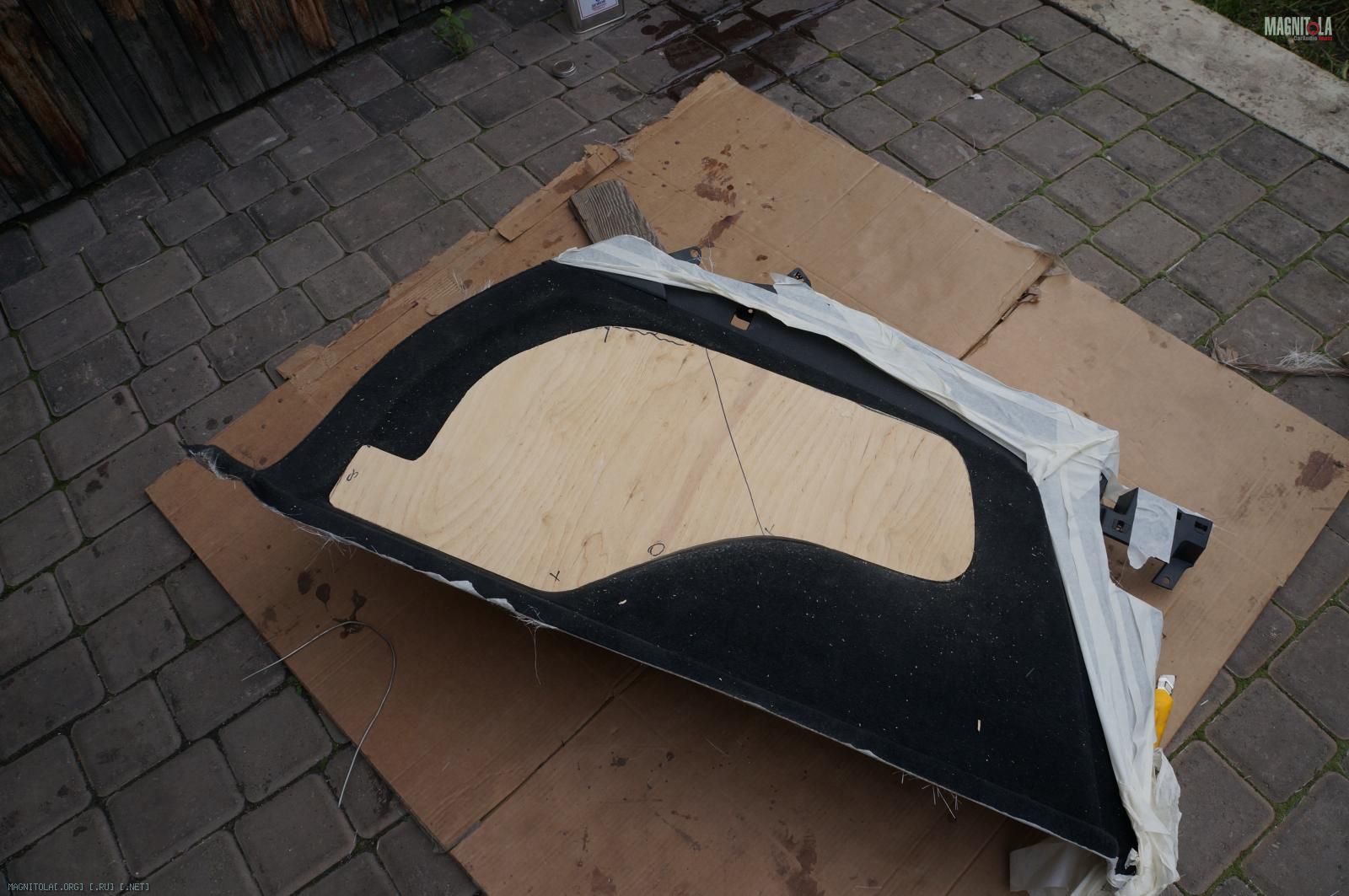

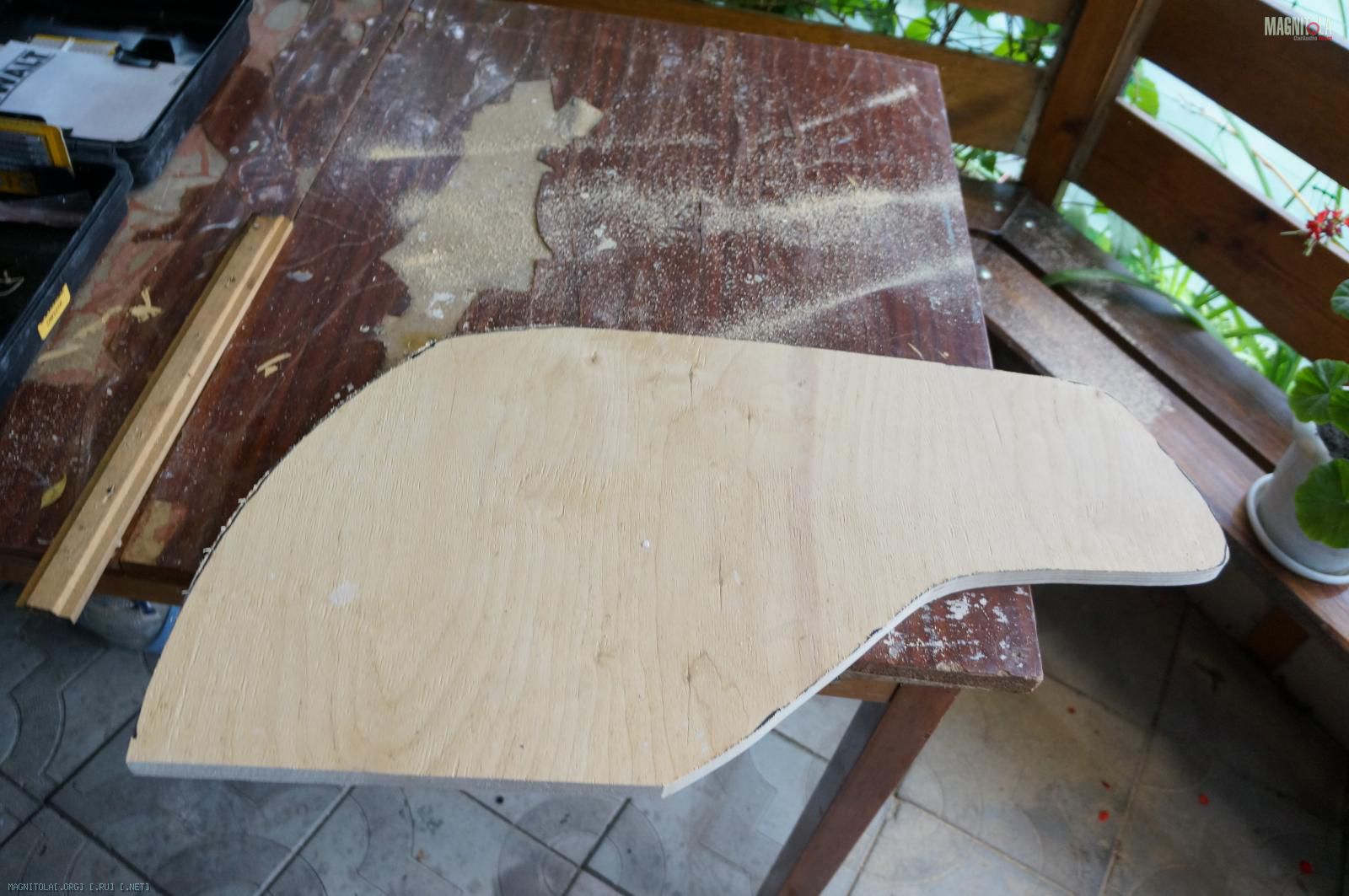

дальше замерили и выпилили из фанеры переднюю часть саба, куда будет крепиться динамик
панель немного изогнута поэтому пришлось заниматься изврашением, мочили фанеру и выгибали под нужный угол
Вложение 450884Вложение 450886Вложение 450888

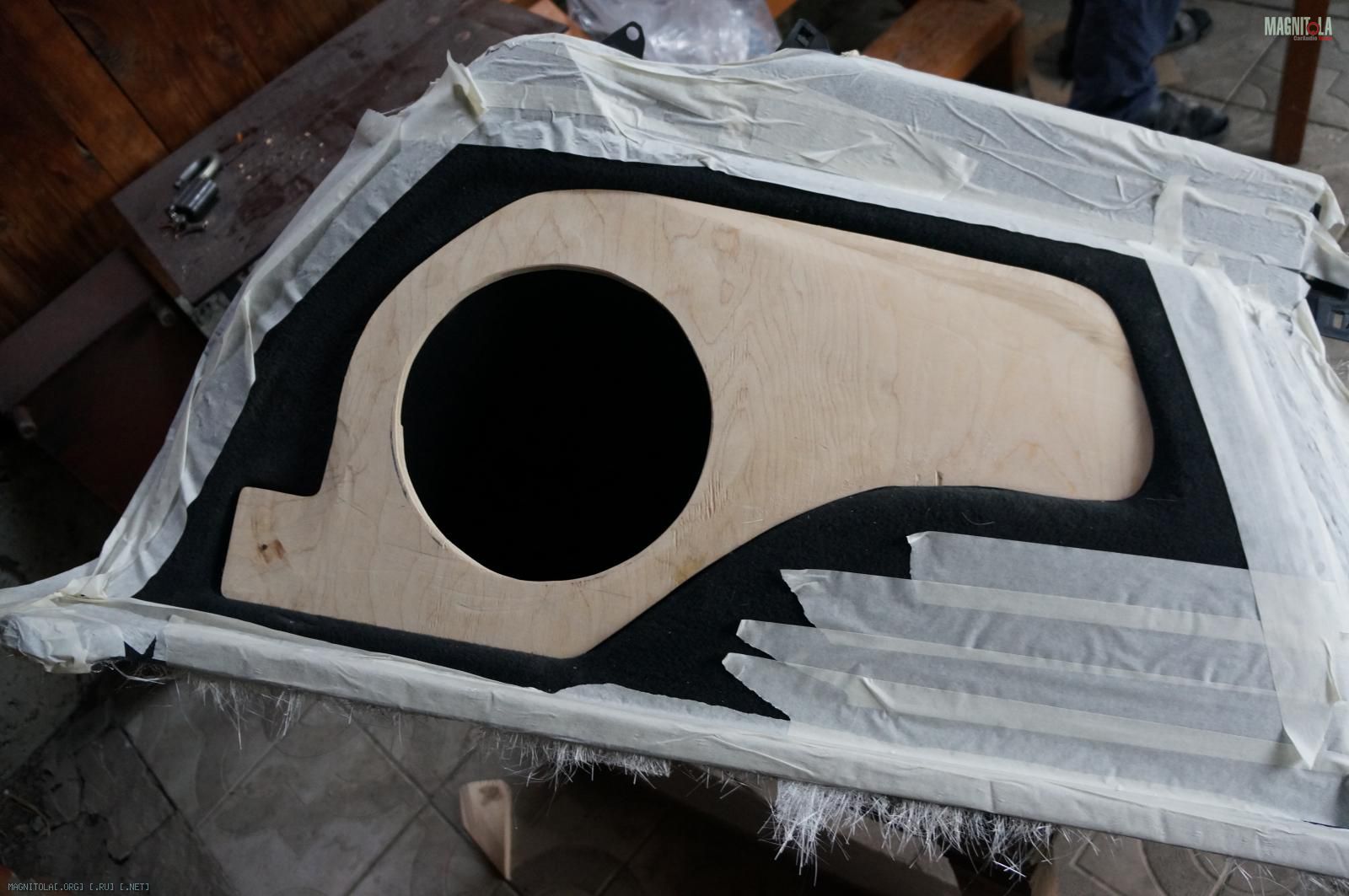

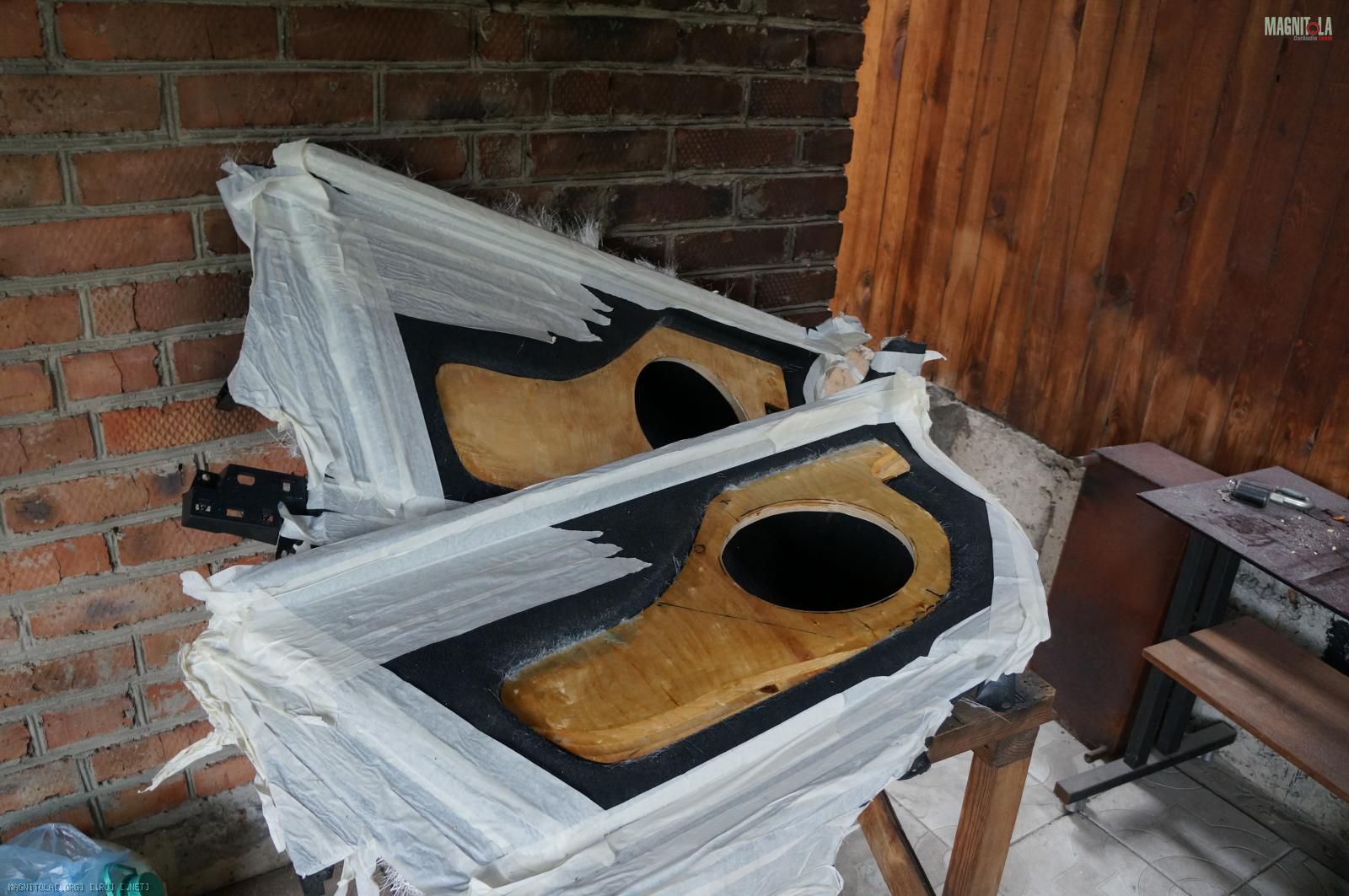

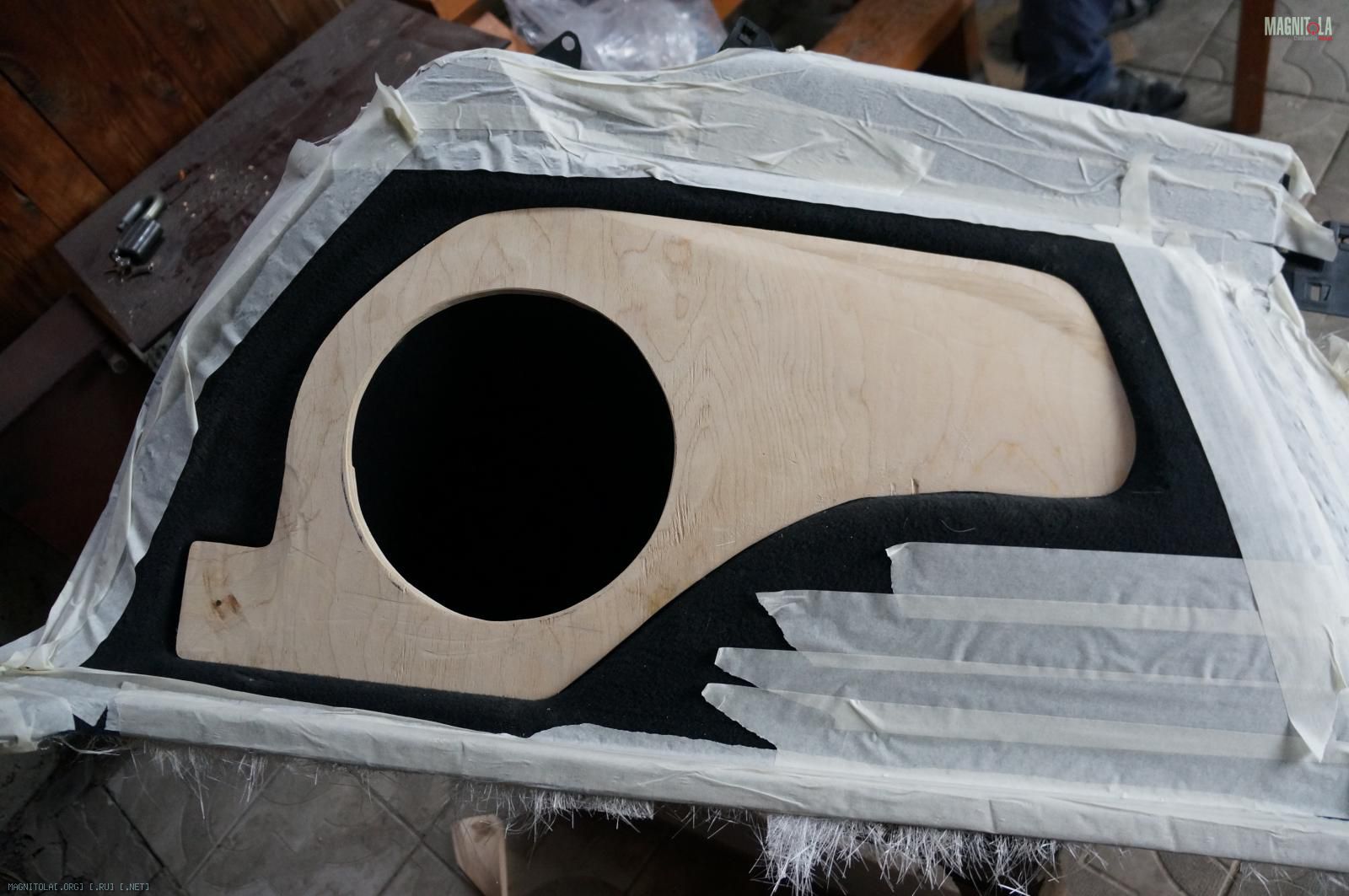

все вставили на место, обточили где надо, подшлифовали прикрутили к корпусу на саморезы, залили эпокидкой
Вложение 450892Вложение 450894
Вложение 450890

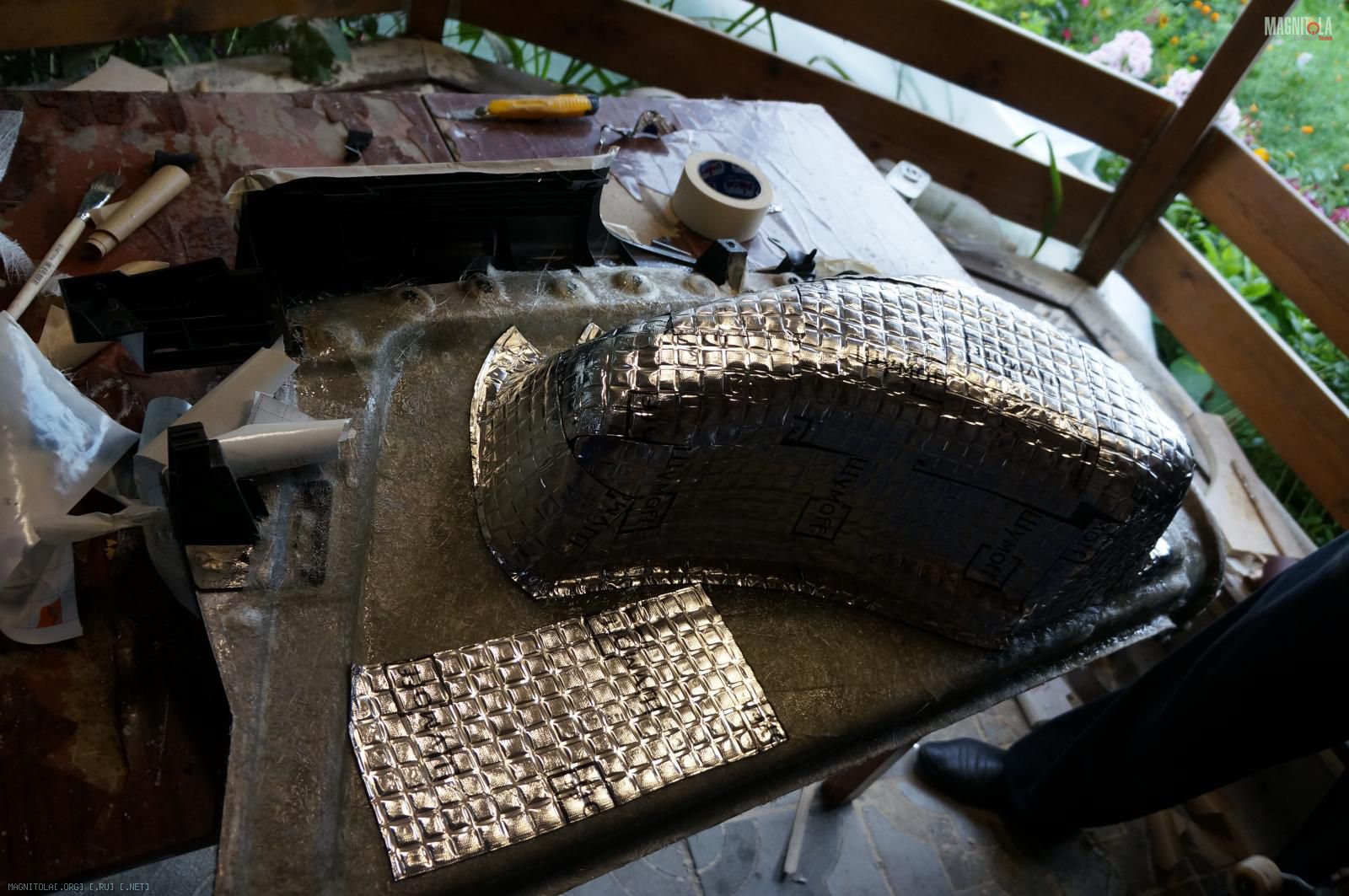

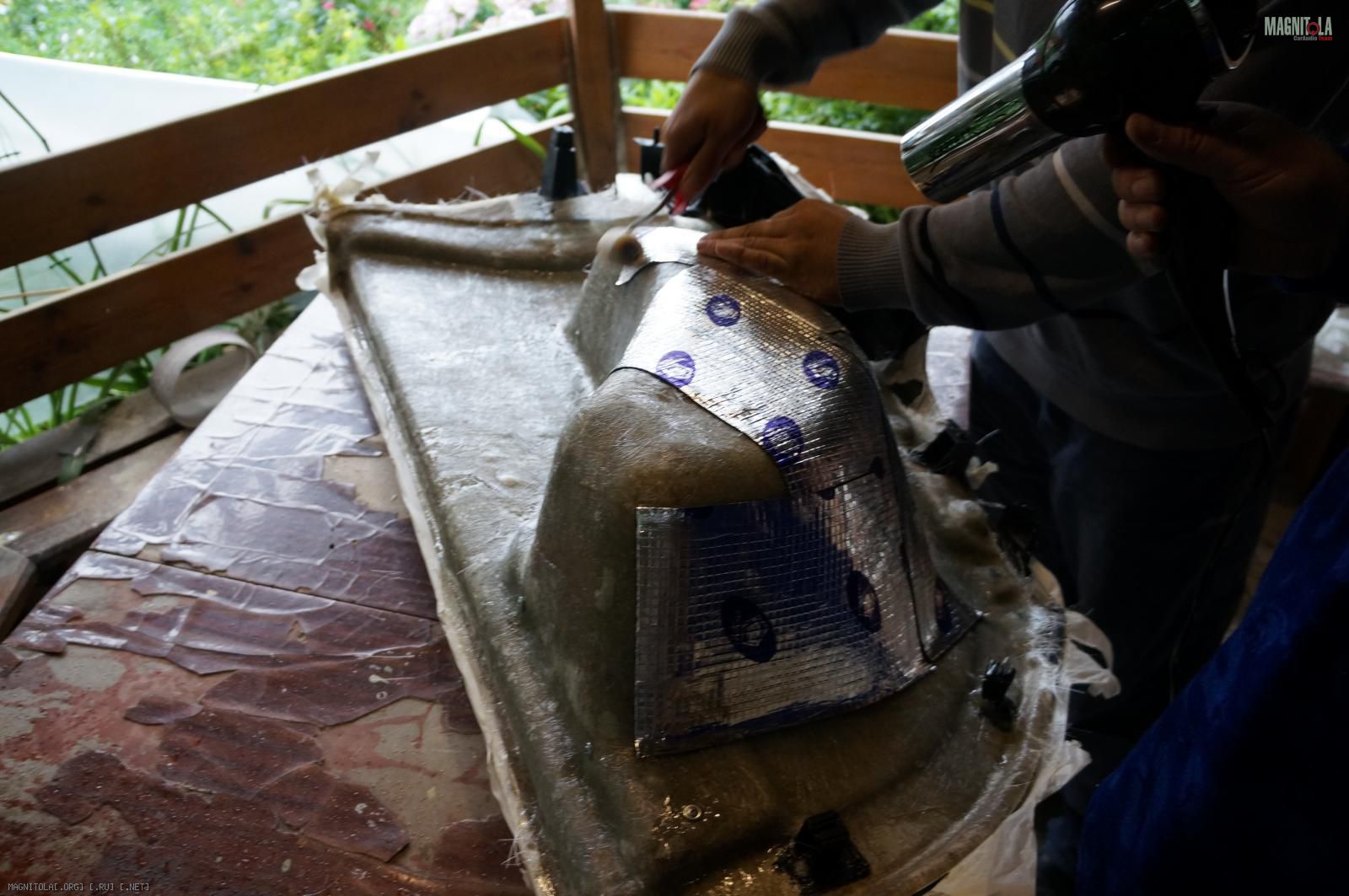

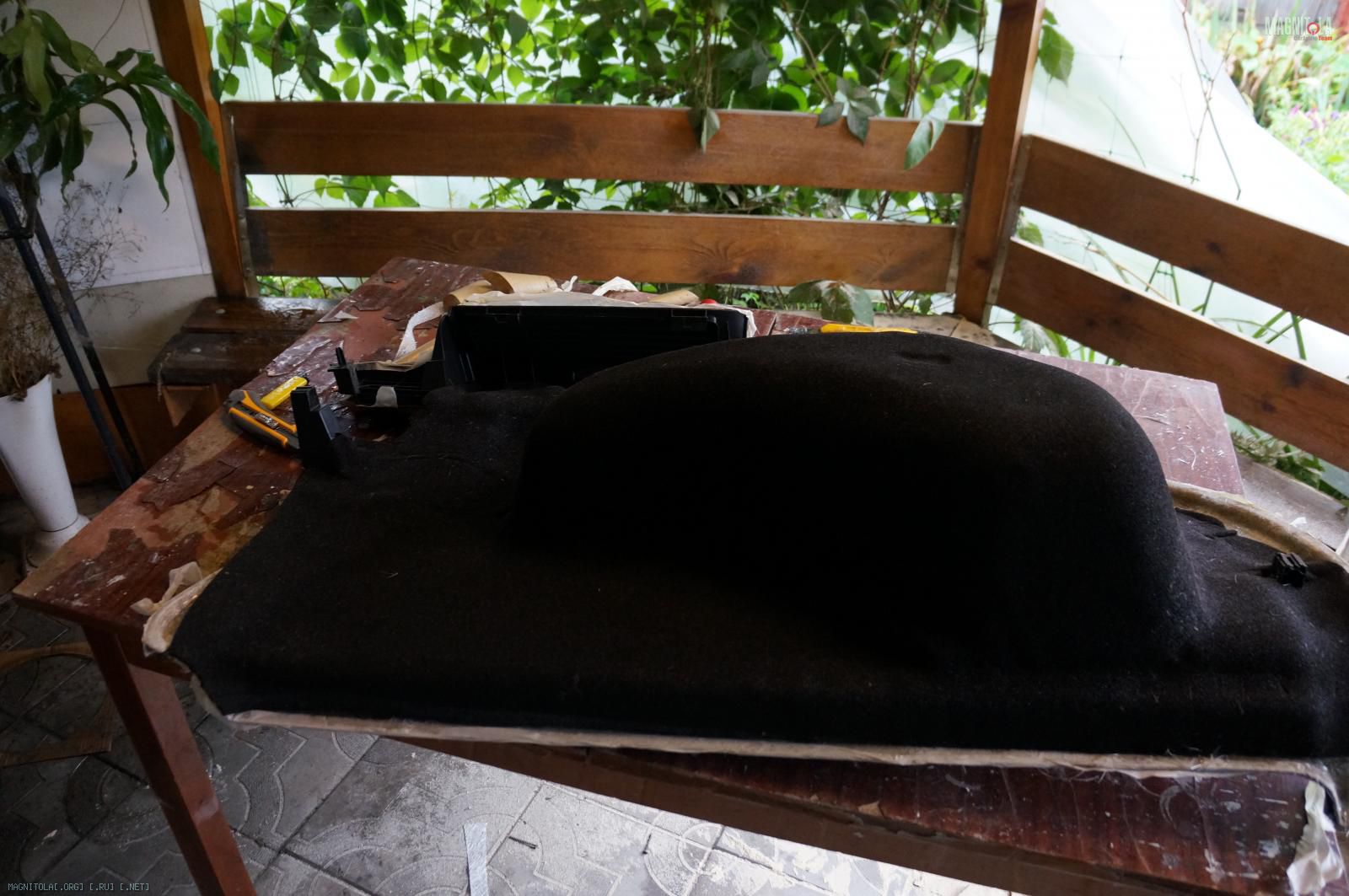

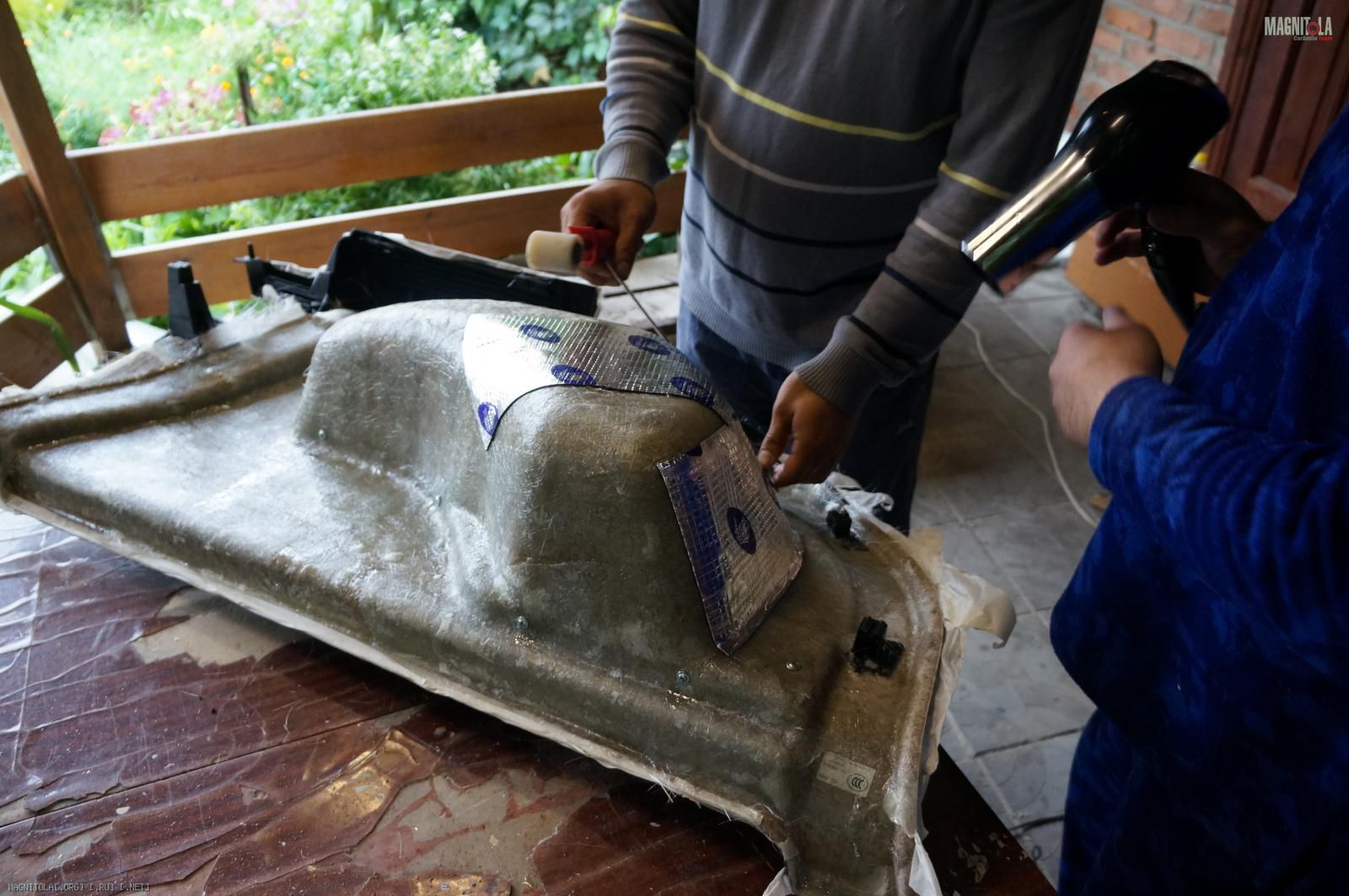

обратную сторону покрыли виброизоляцией и шумкой
Вложение 450898Вложение 450900Вложение 450902
на этом наша работа закончилась, две этих коробки увезли в мастерскую чтобы все за шпаклевали и покрыли карпетом,

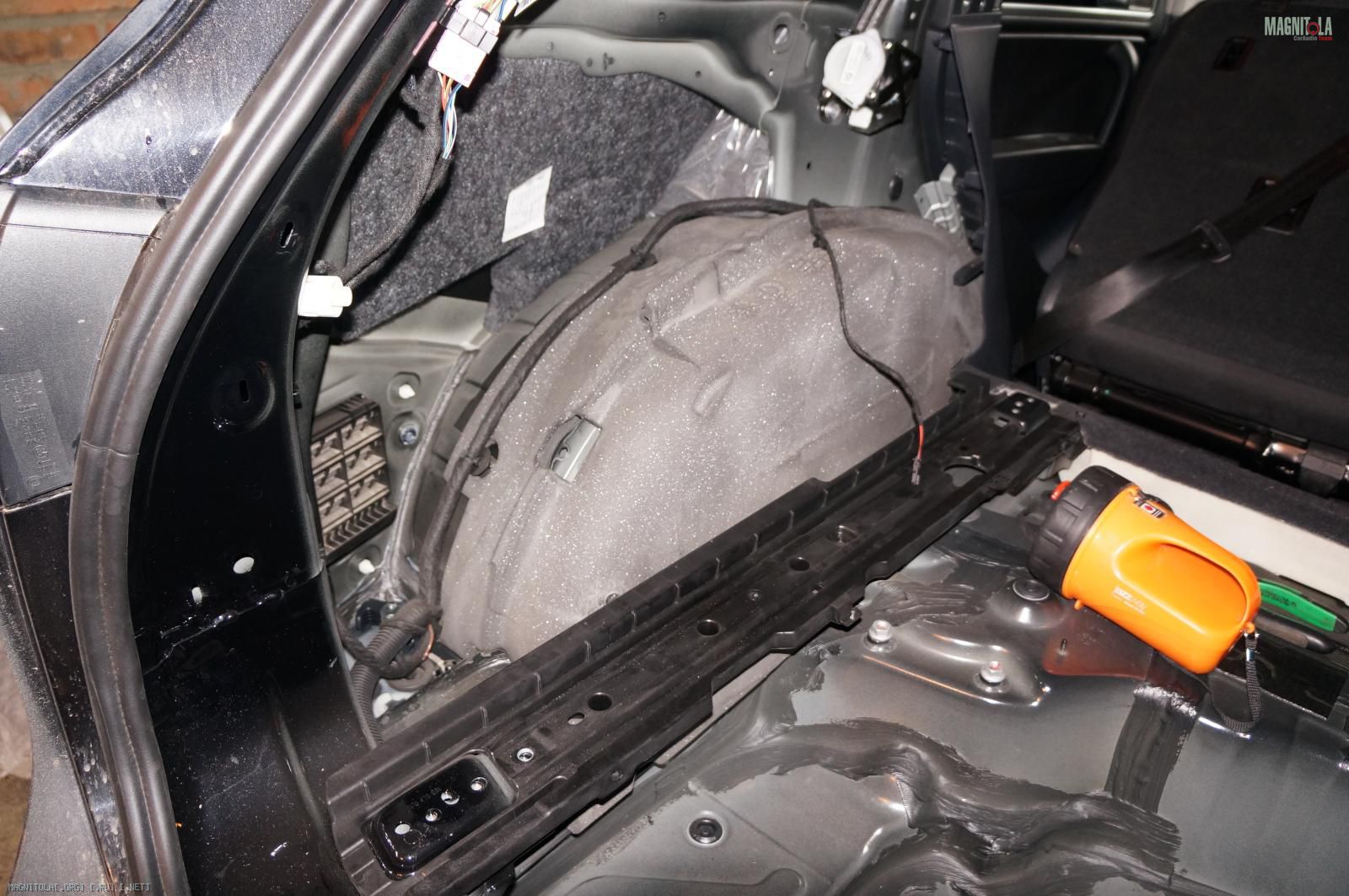

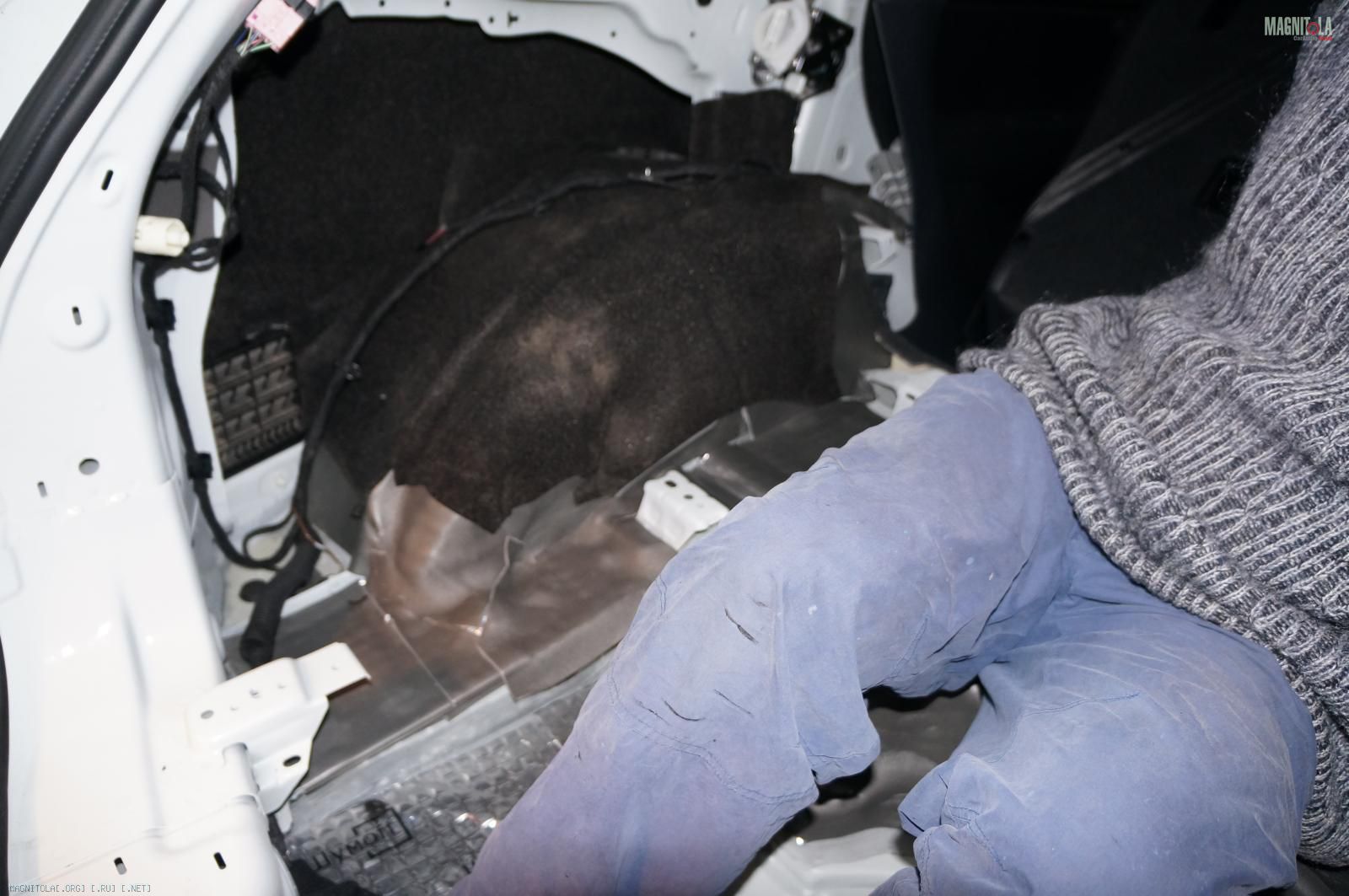

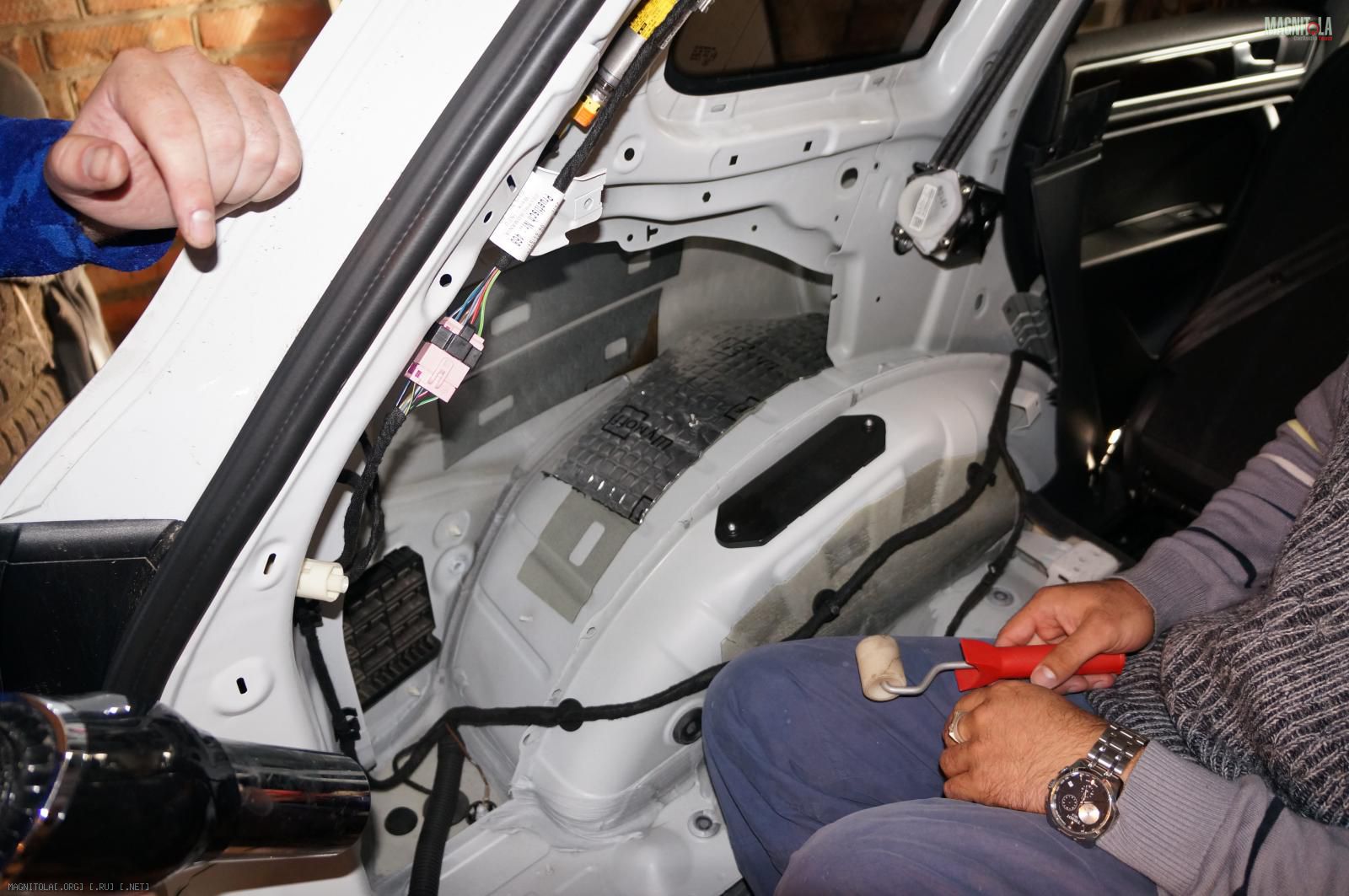

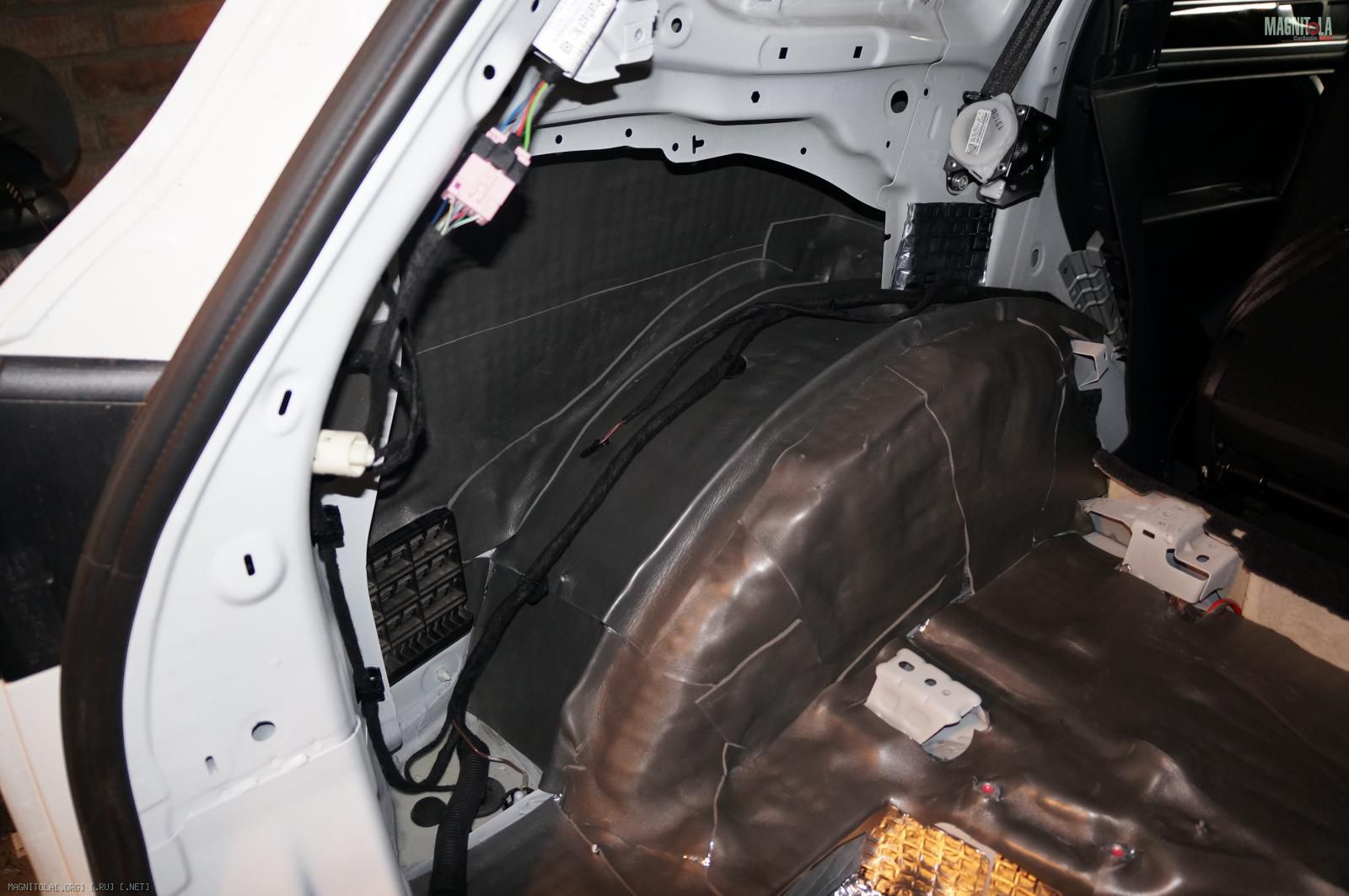

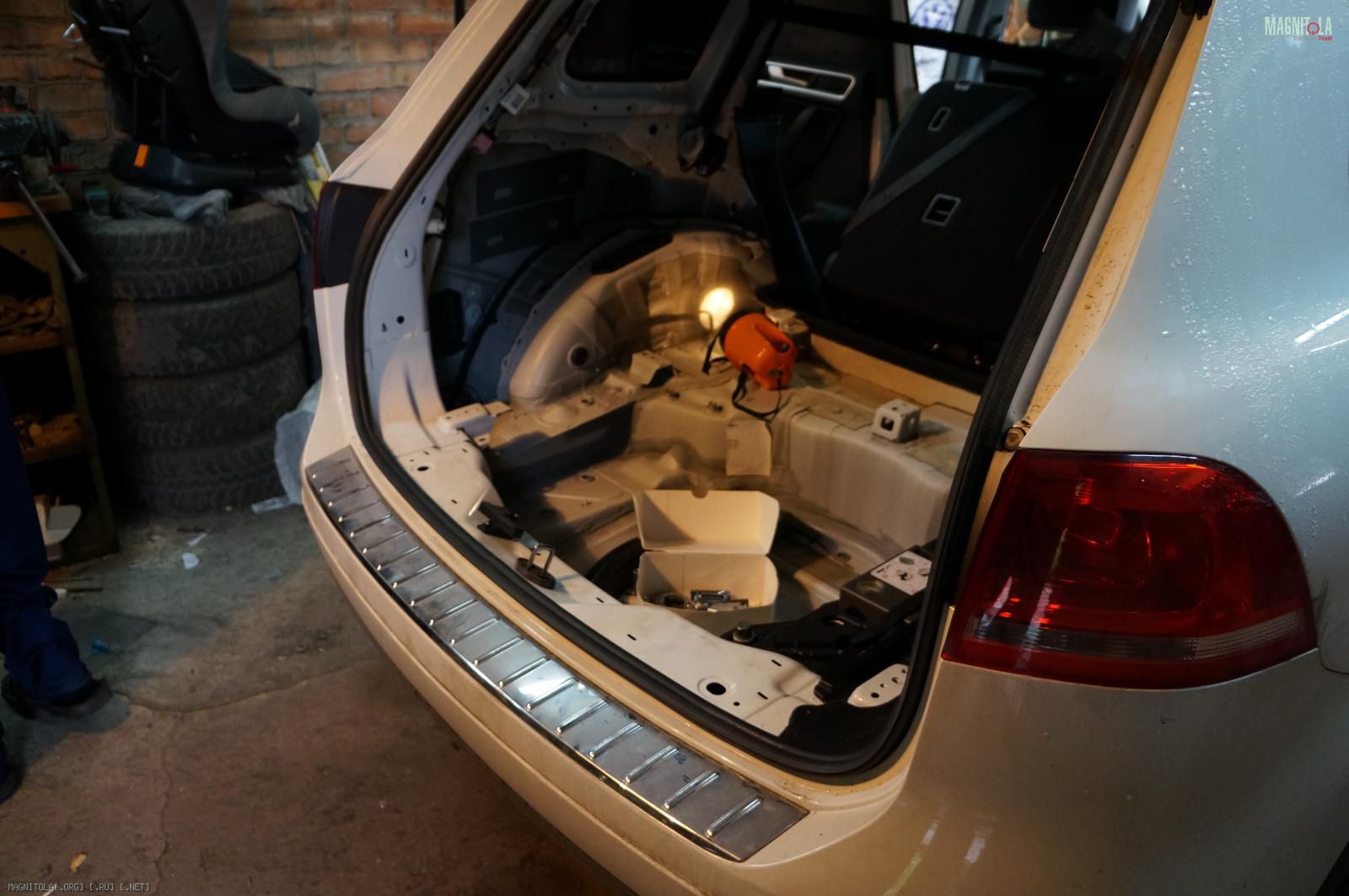

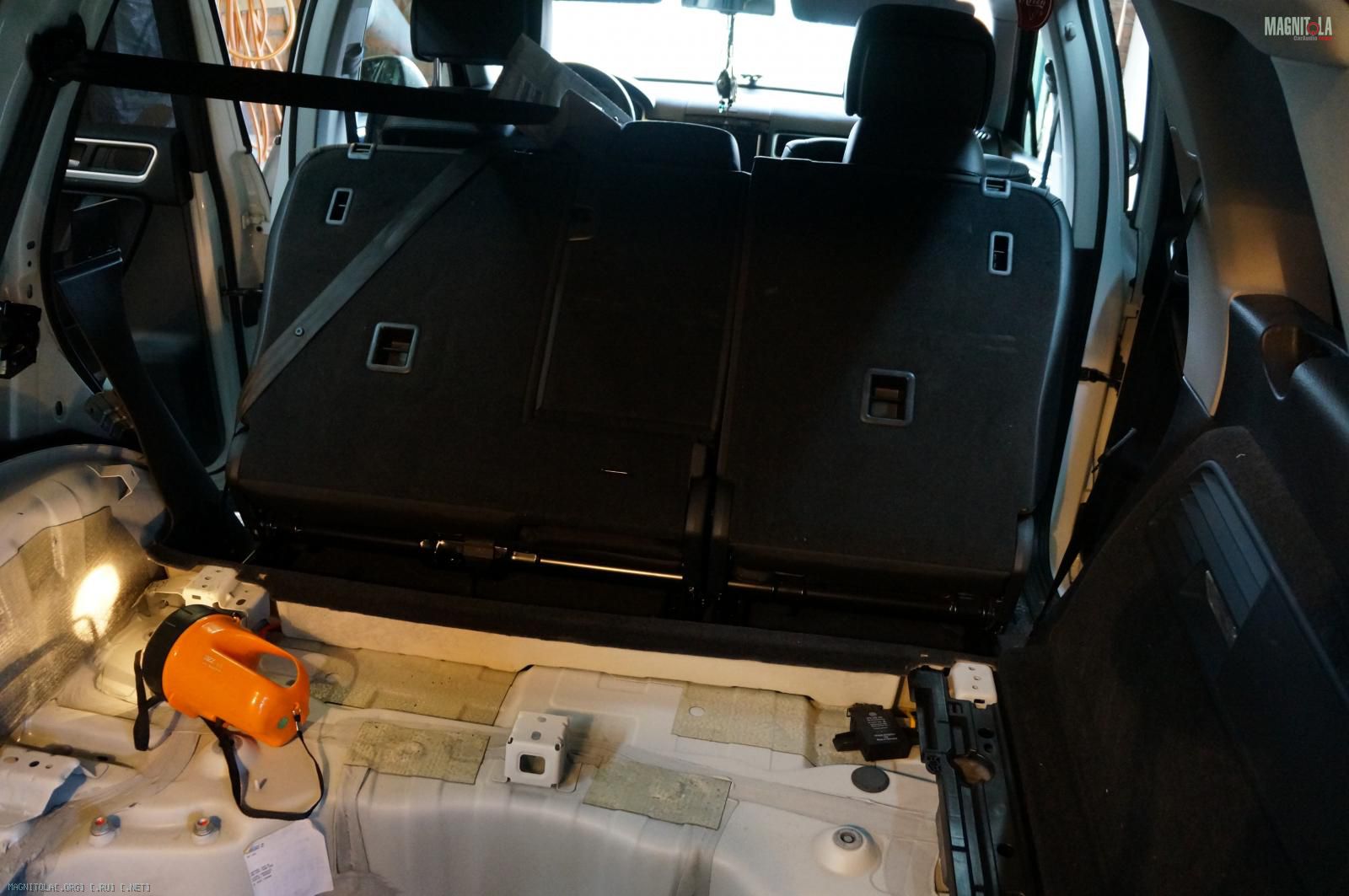

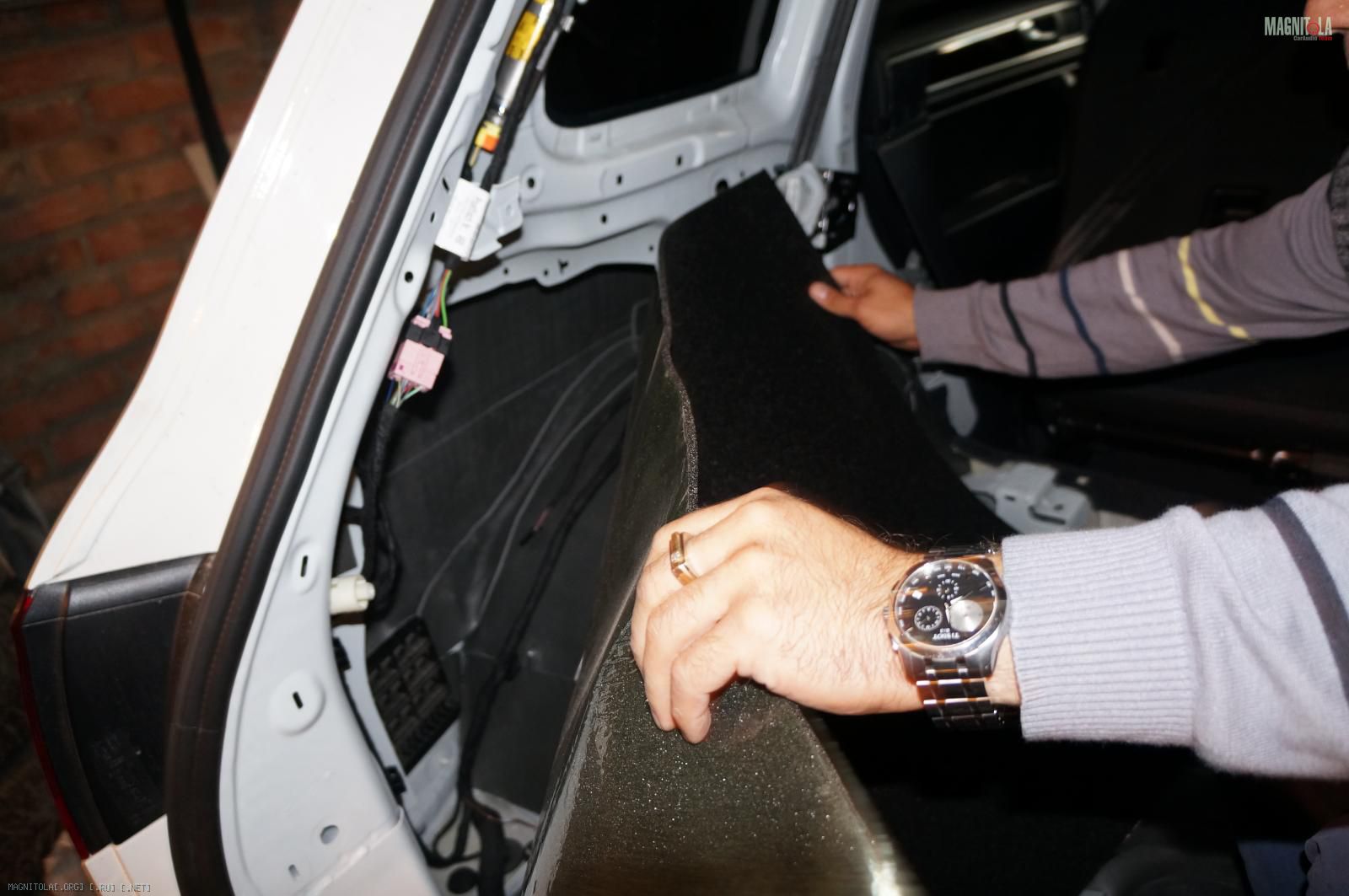

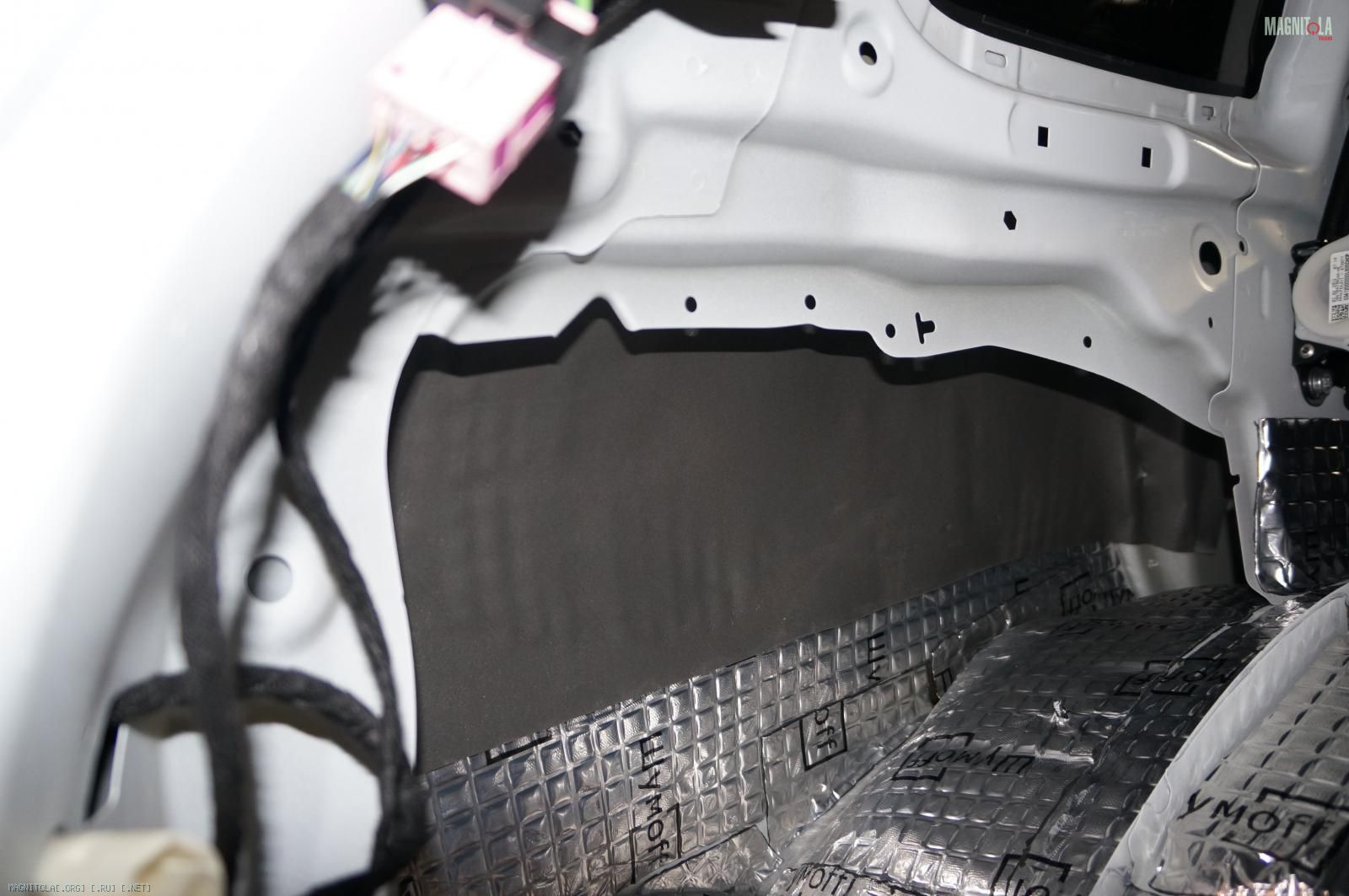

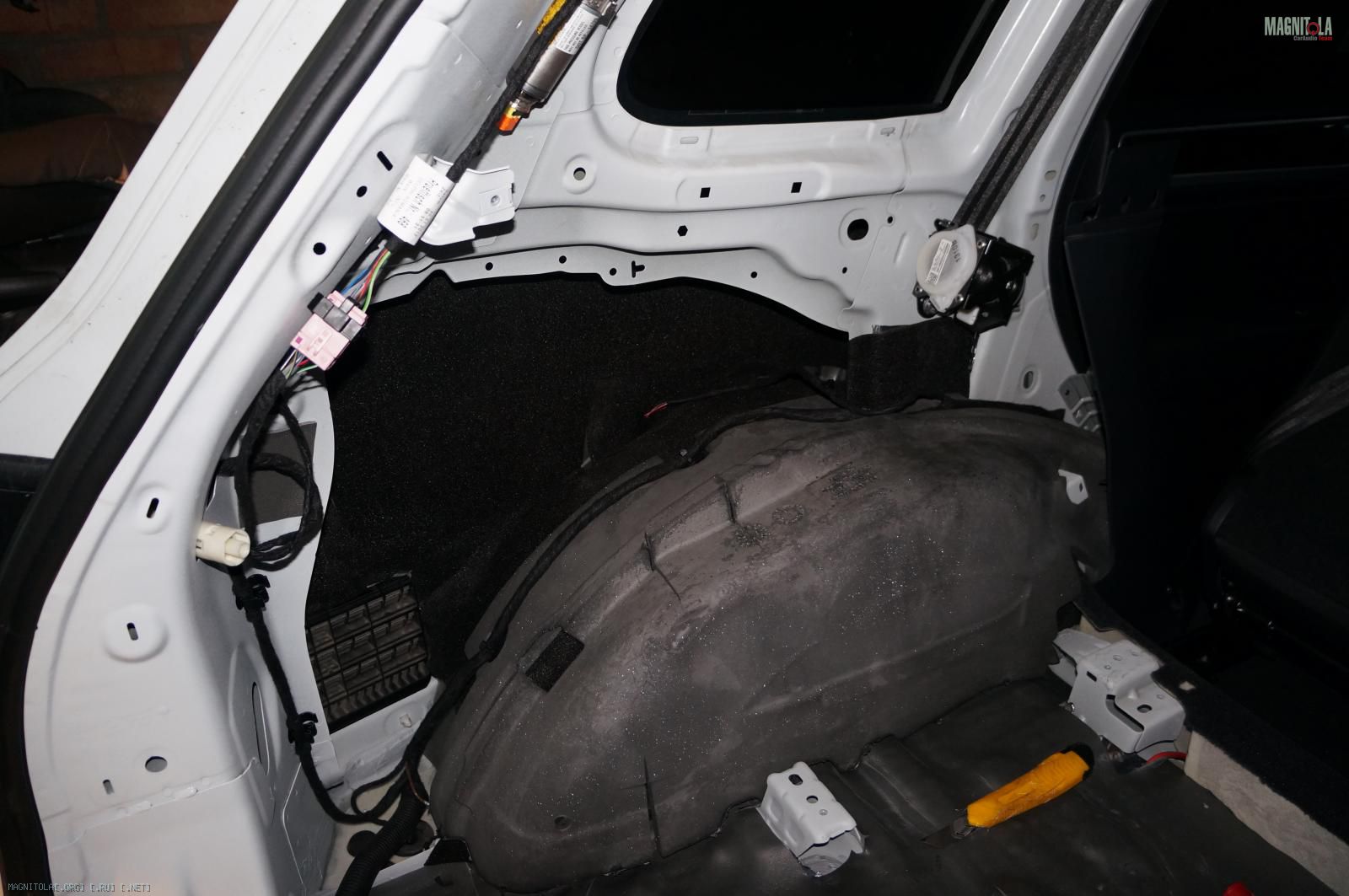

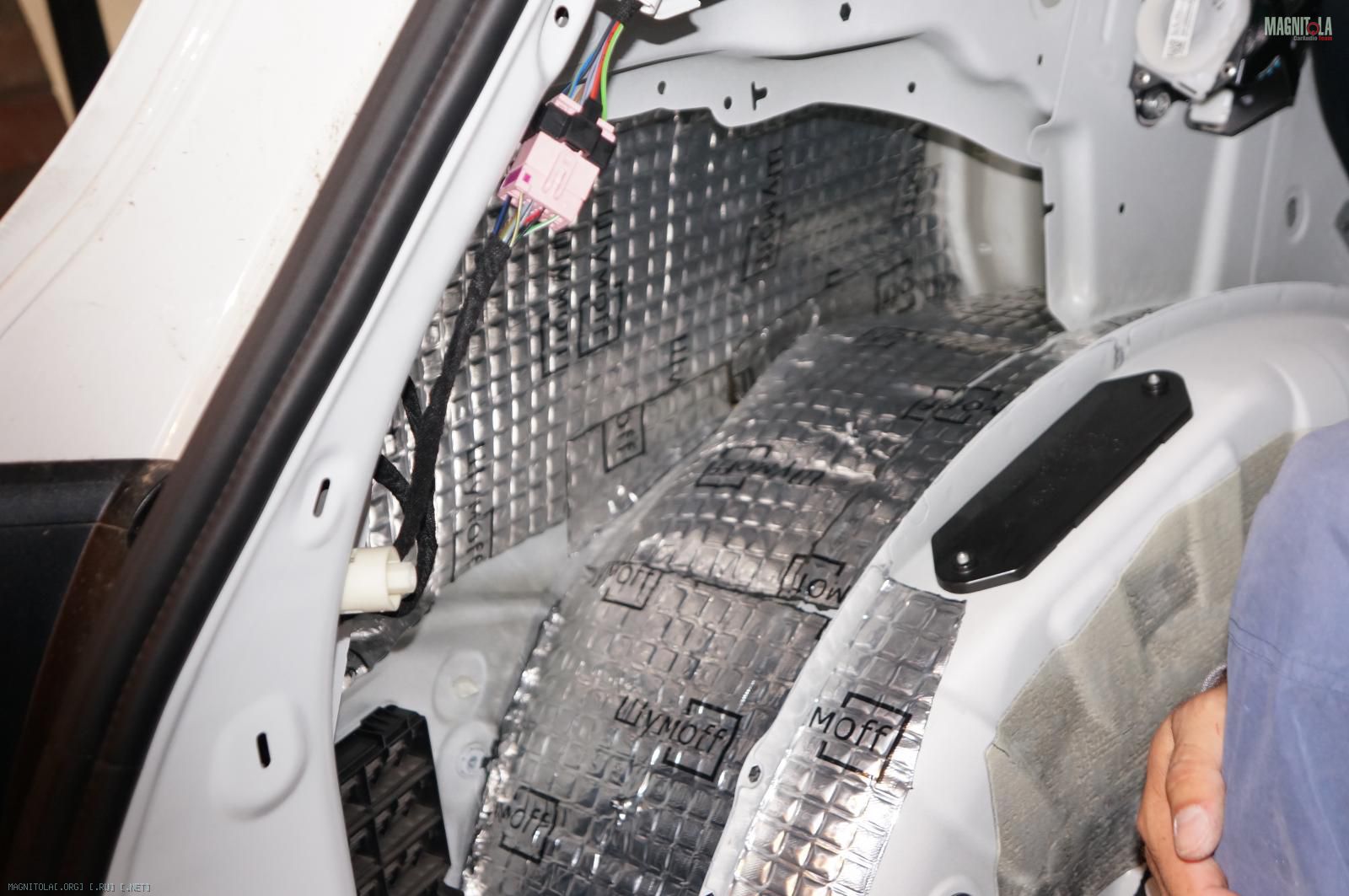

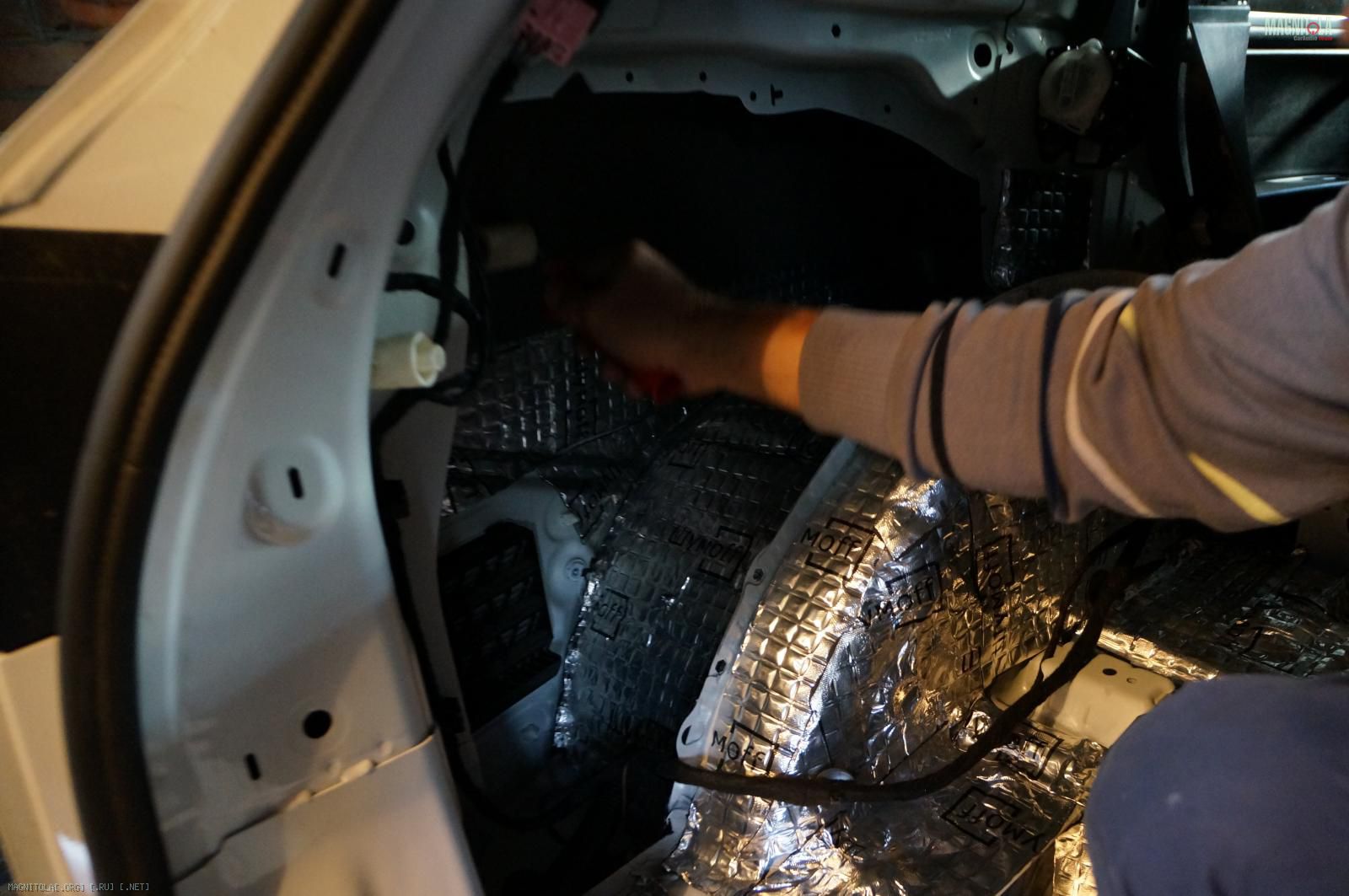

в промежутках между сушками шумили багажник , тоесть ту часть где будет стоять саб, на всю машину думаю время только на следующий год выделю!
Вложение 450904Вложение 450906Вложение 450908Вложение 450910Вложение 450912Вложение 450914Вложение 450916Вложение 450918Вложение 450920Вложение 450922Вложение 450924

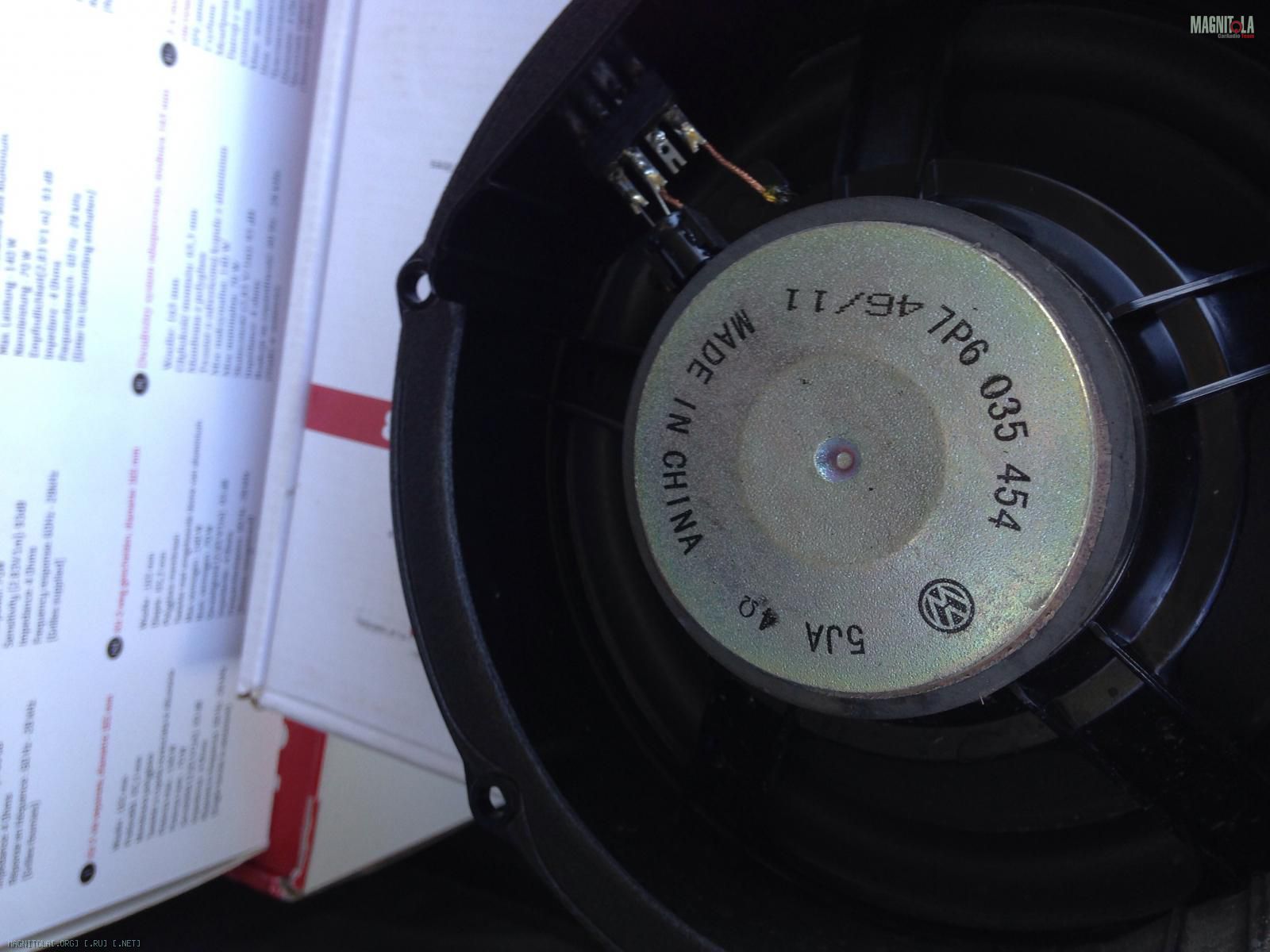

выходные закончились, за неделю подобрали динамик саба, выбрали акустику на фронт, писчалки, тылы решили пока не менять, как только наступило утро субботы начали быстрее принялись за дело, по прежнему белый тур пыл первым.Вложение 450926
Вот это г.... стояло
Вложение 450928
Вложение 450930

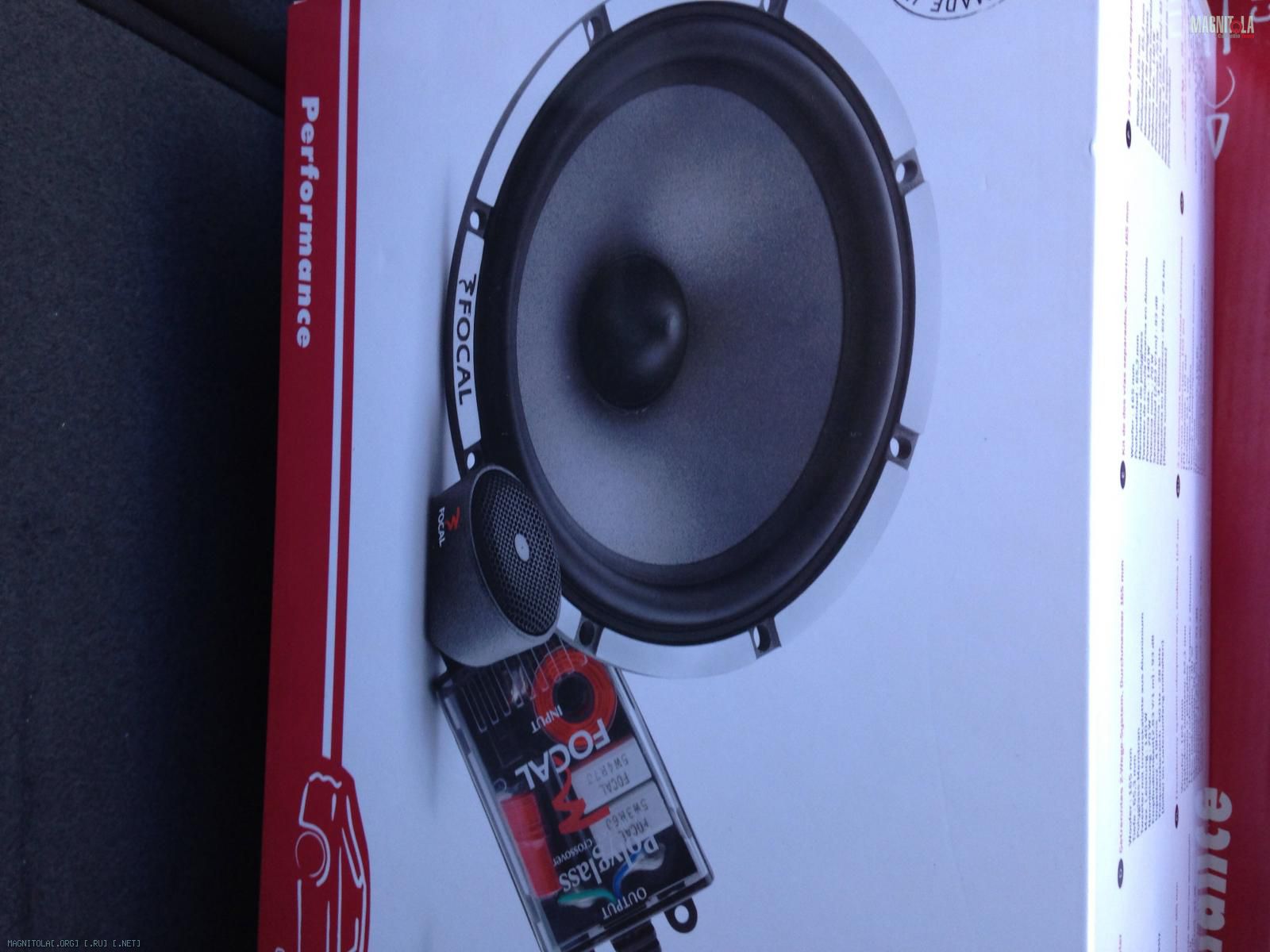

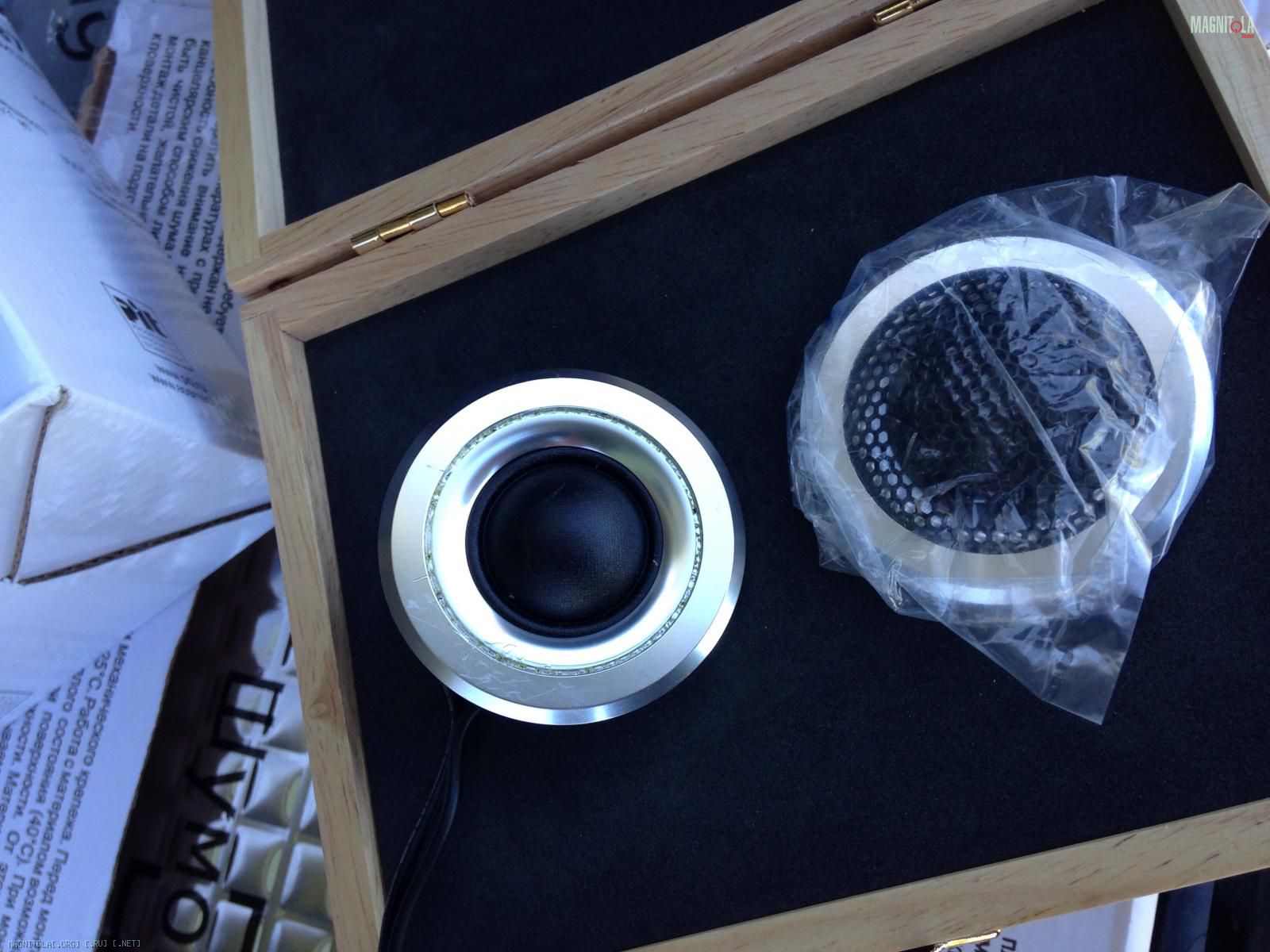

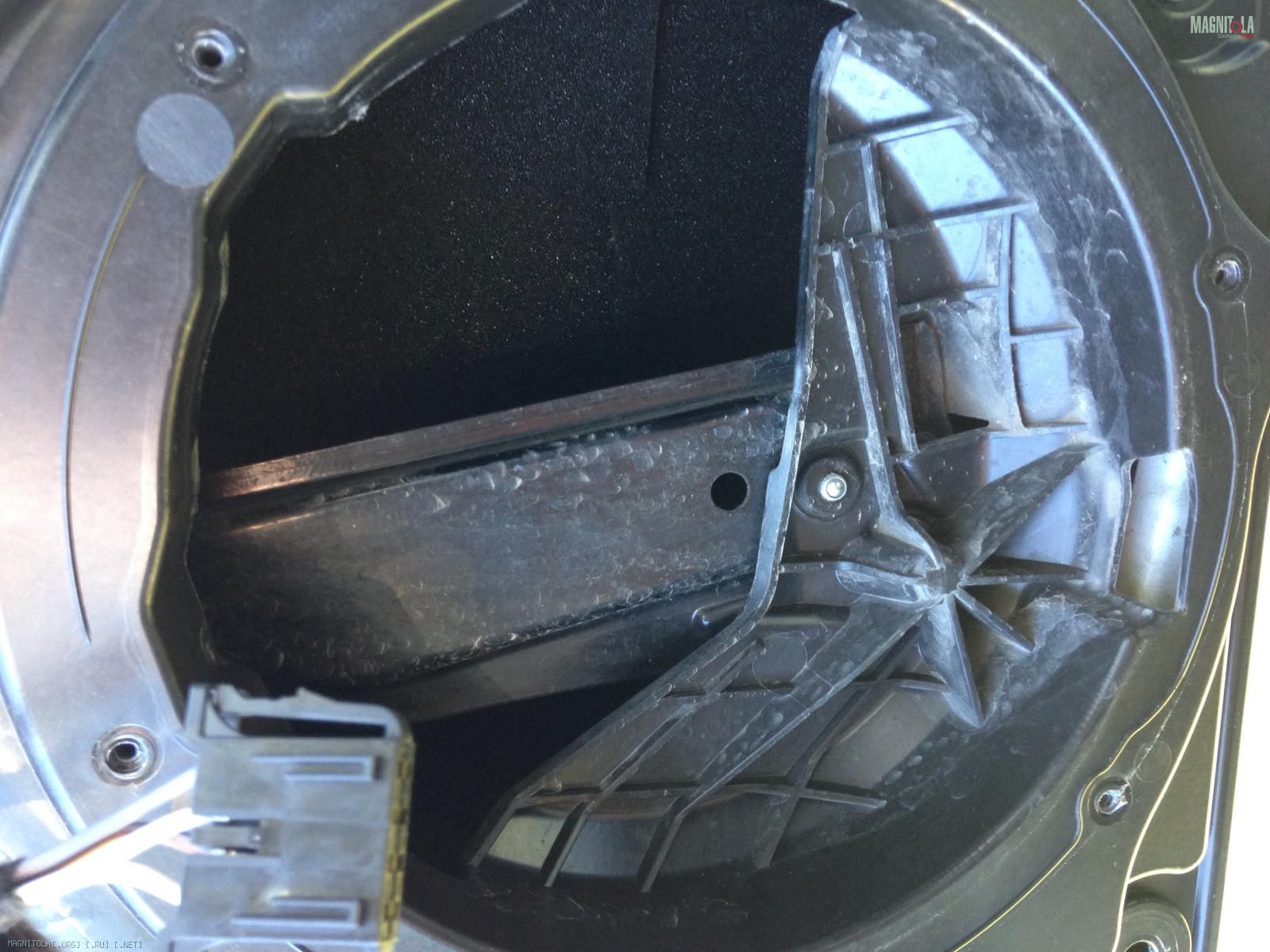

Вот это поставили
Вложение 450932
Вложение 450936
Вложение 450938

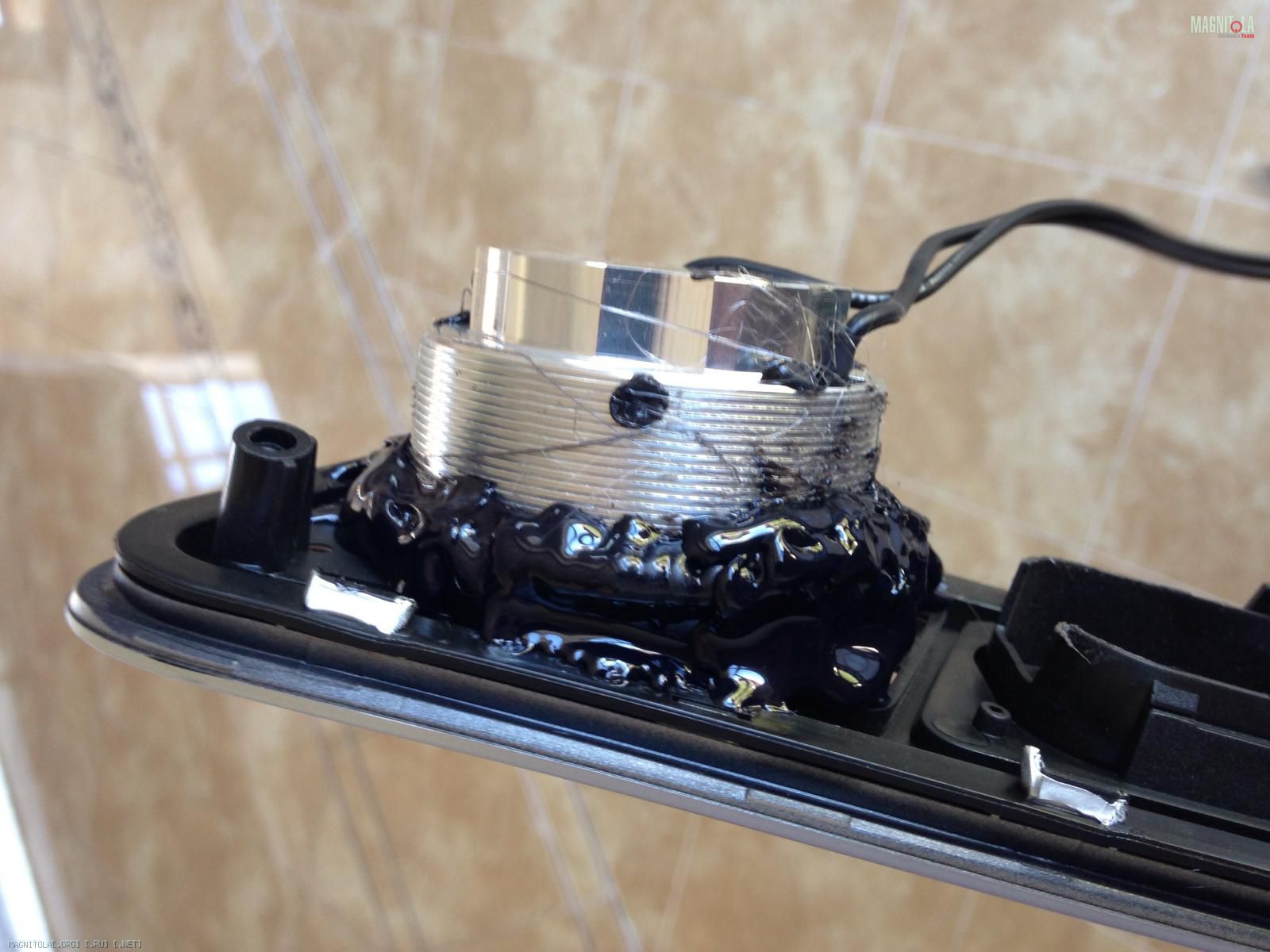

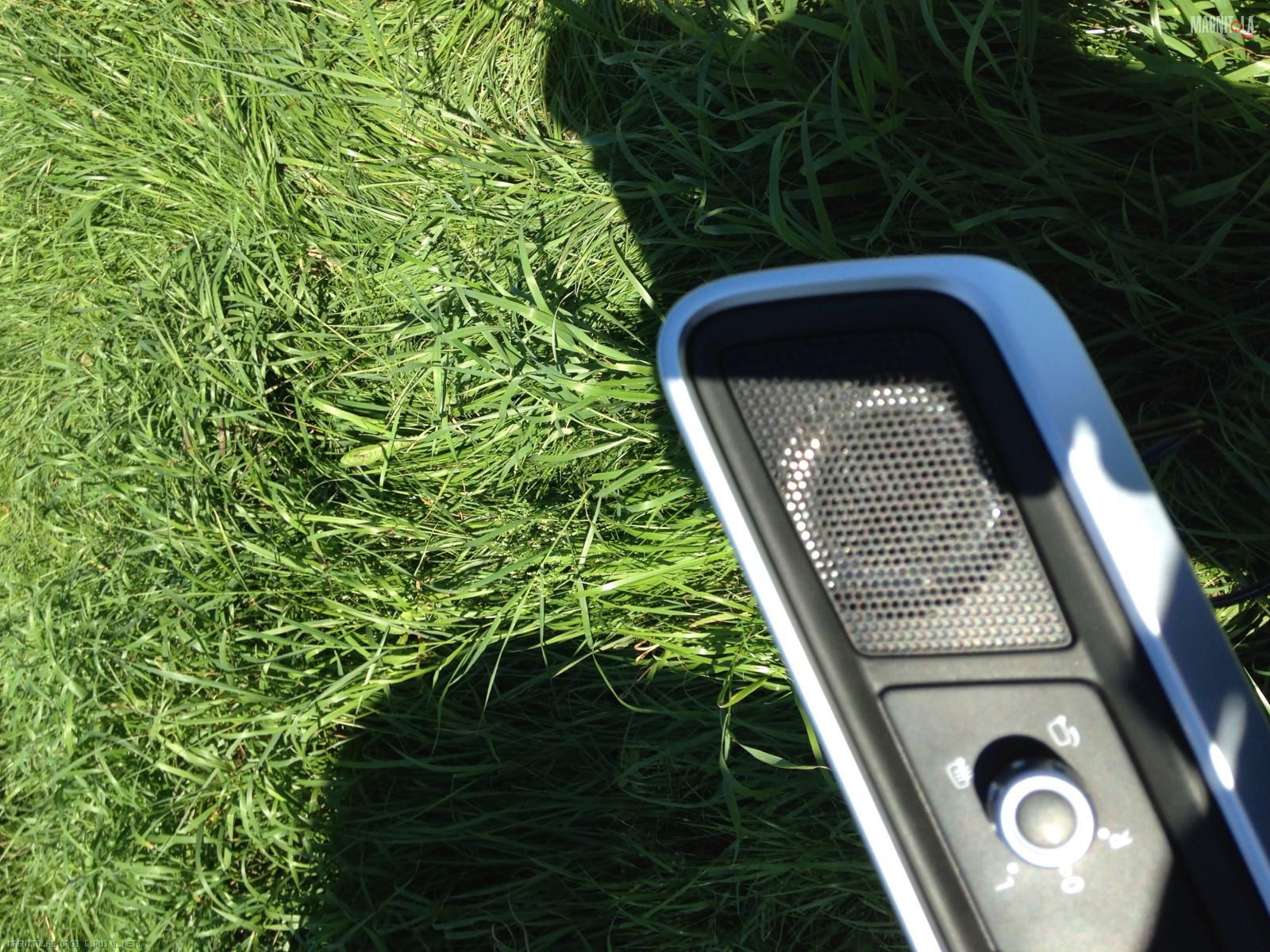

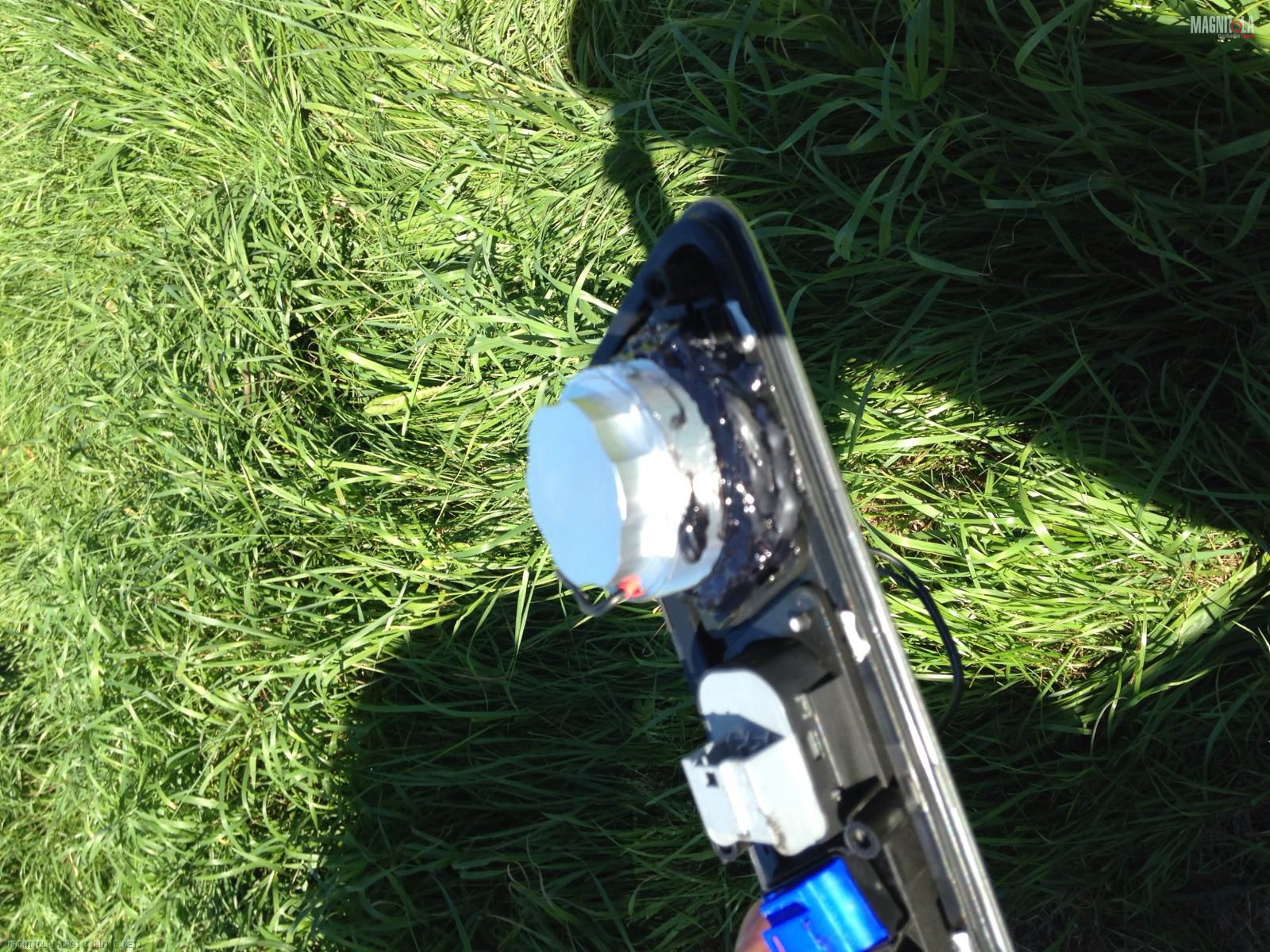

Пищалки были установлены в штатные места на термоклей получилось очень прочно их закрепить и создать что то даже типа корпуса
Вложение 450940Вложение 450942
Вложение 450944Вложение 450946

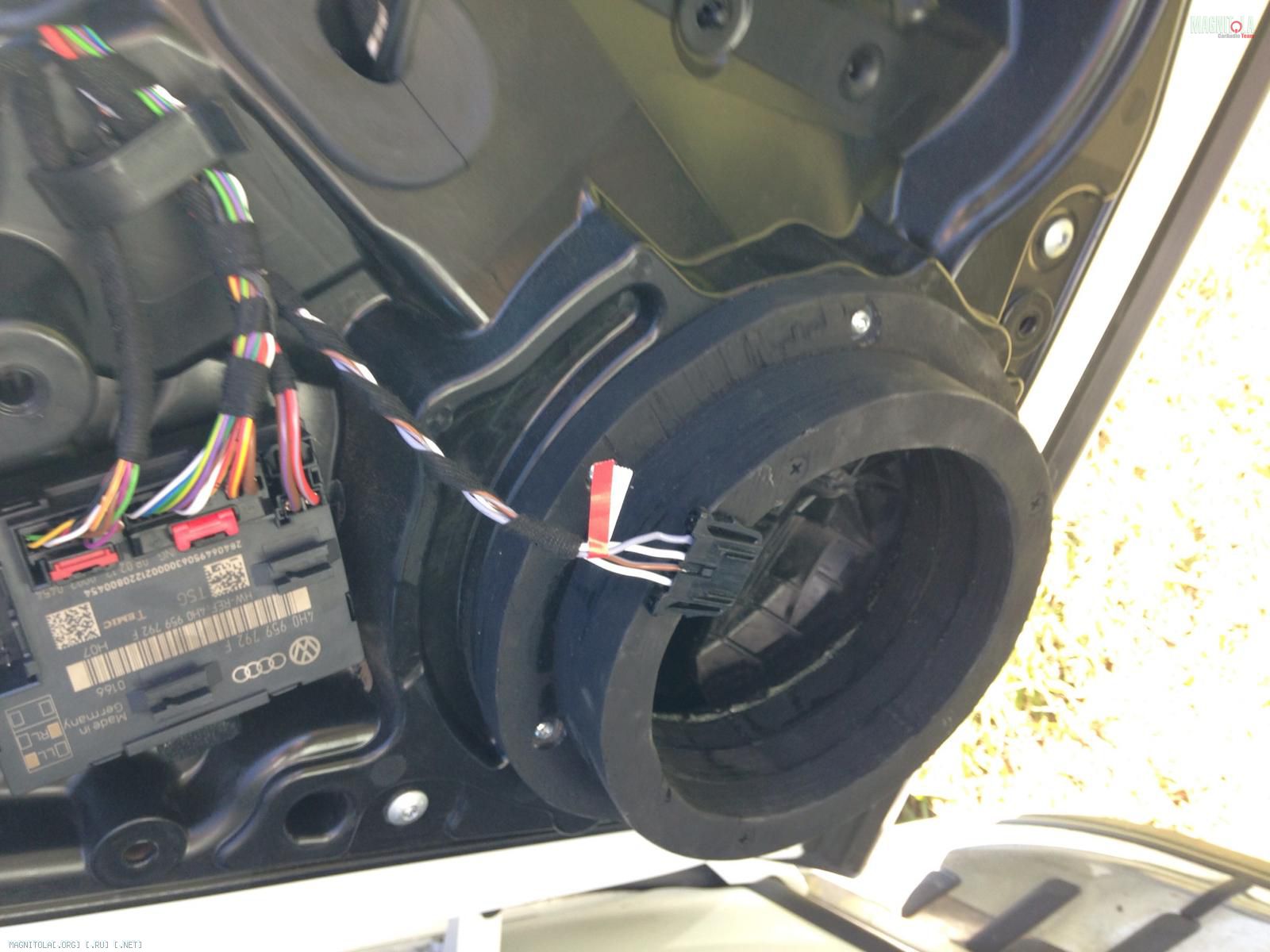

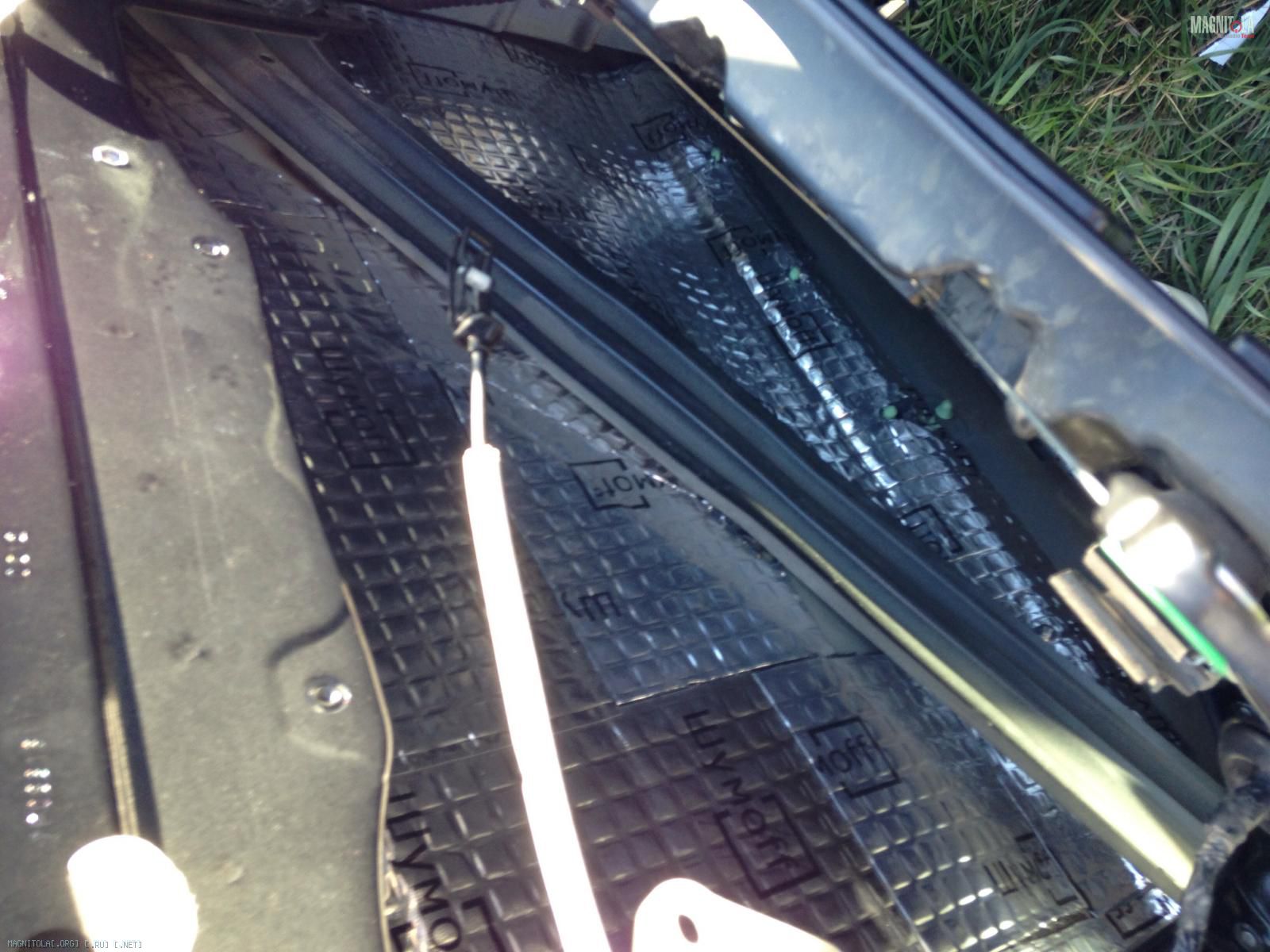

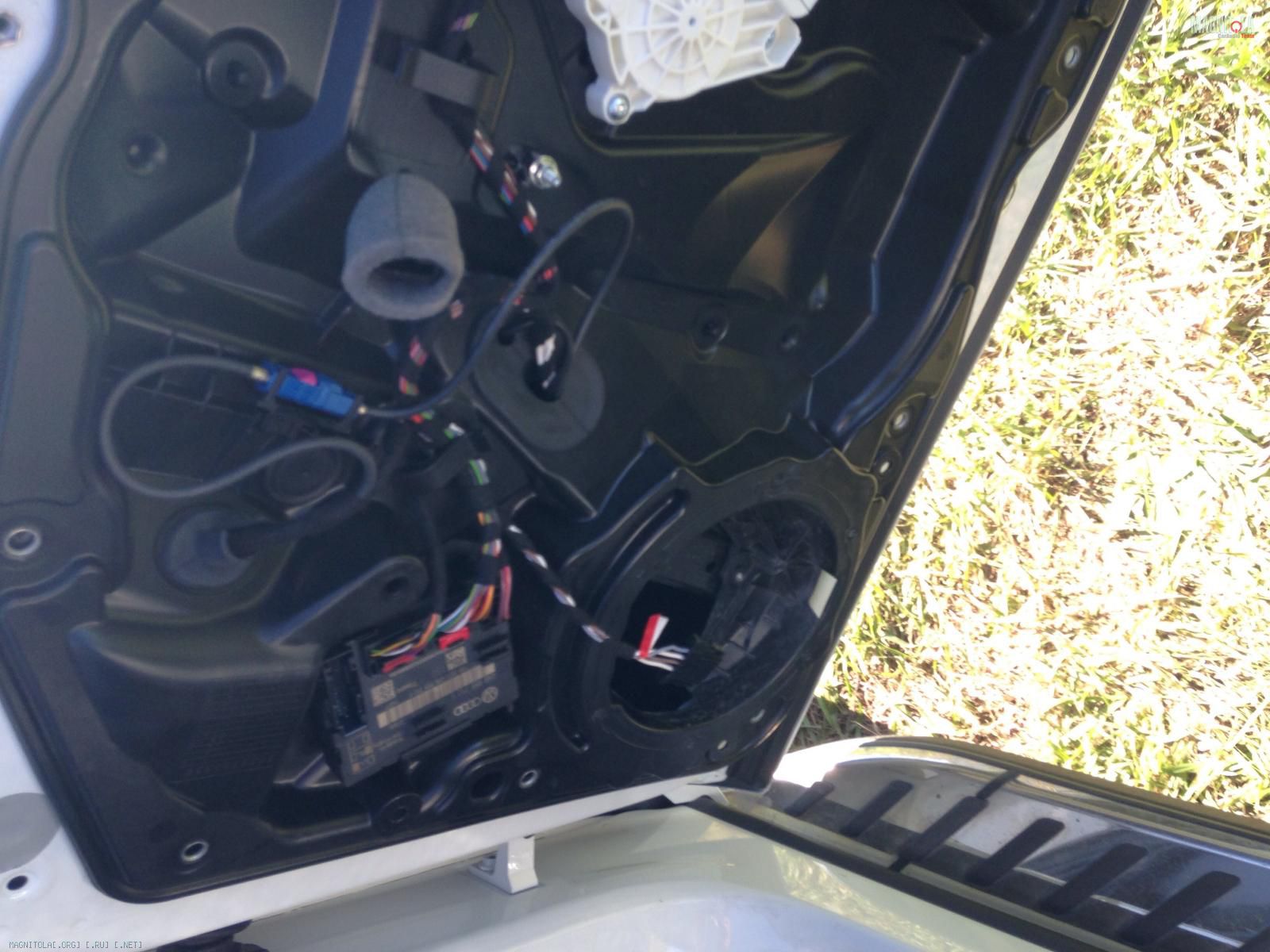

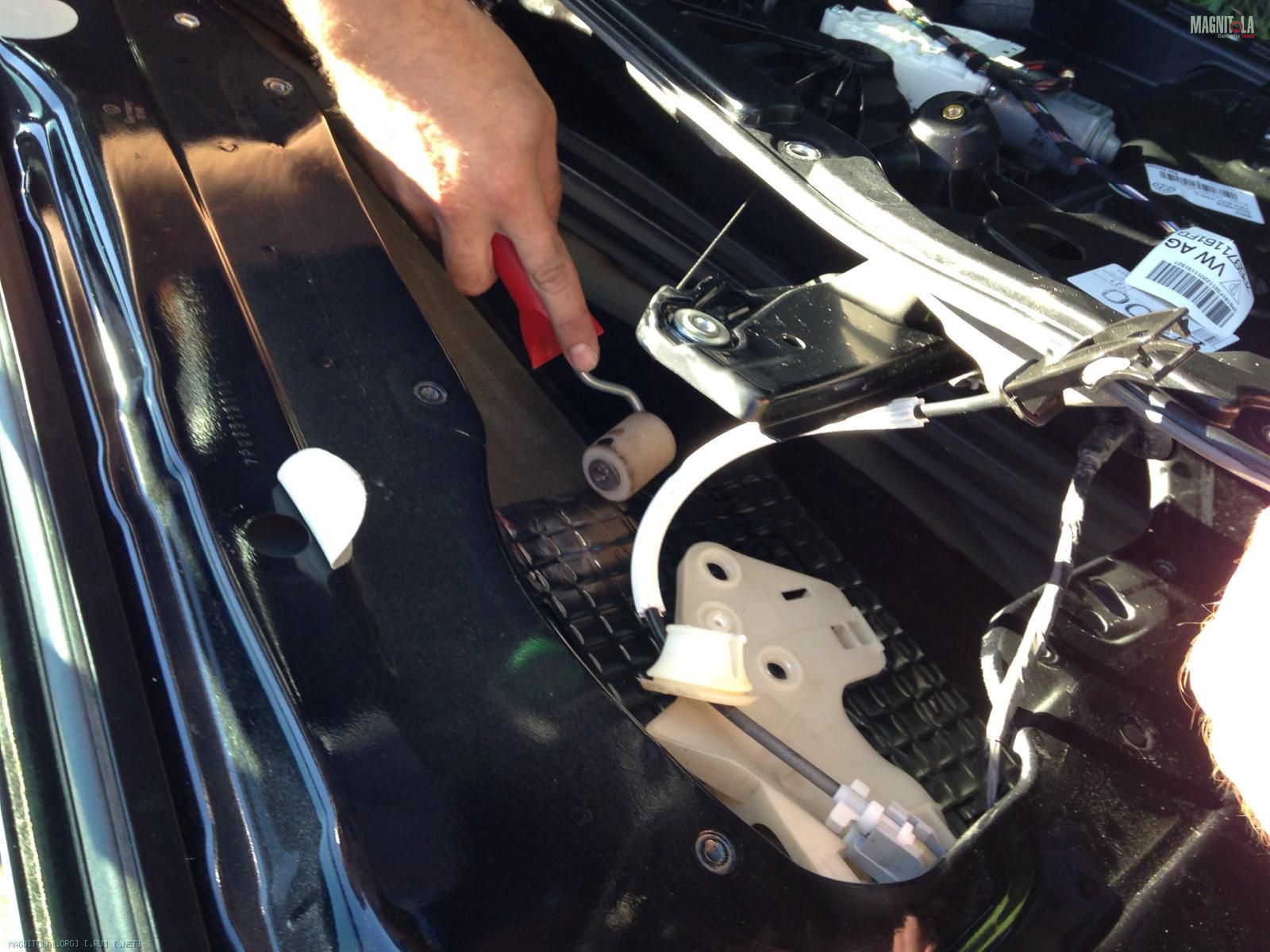

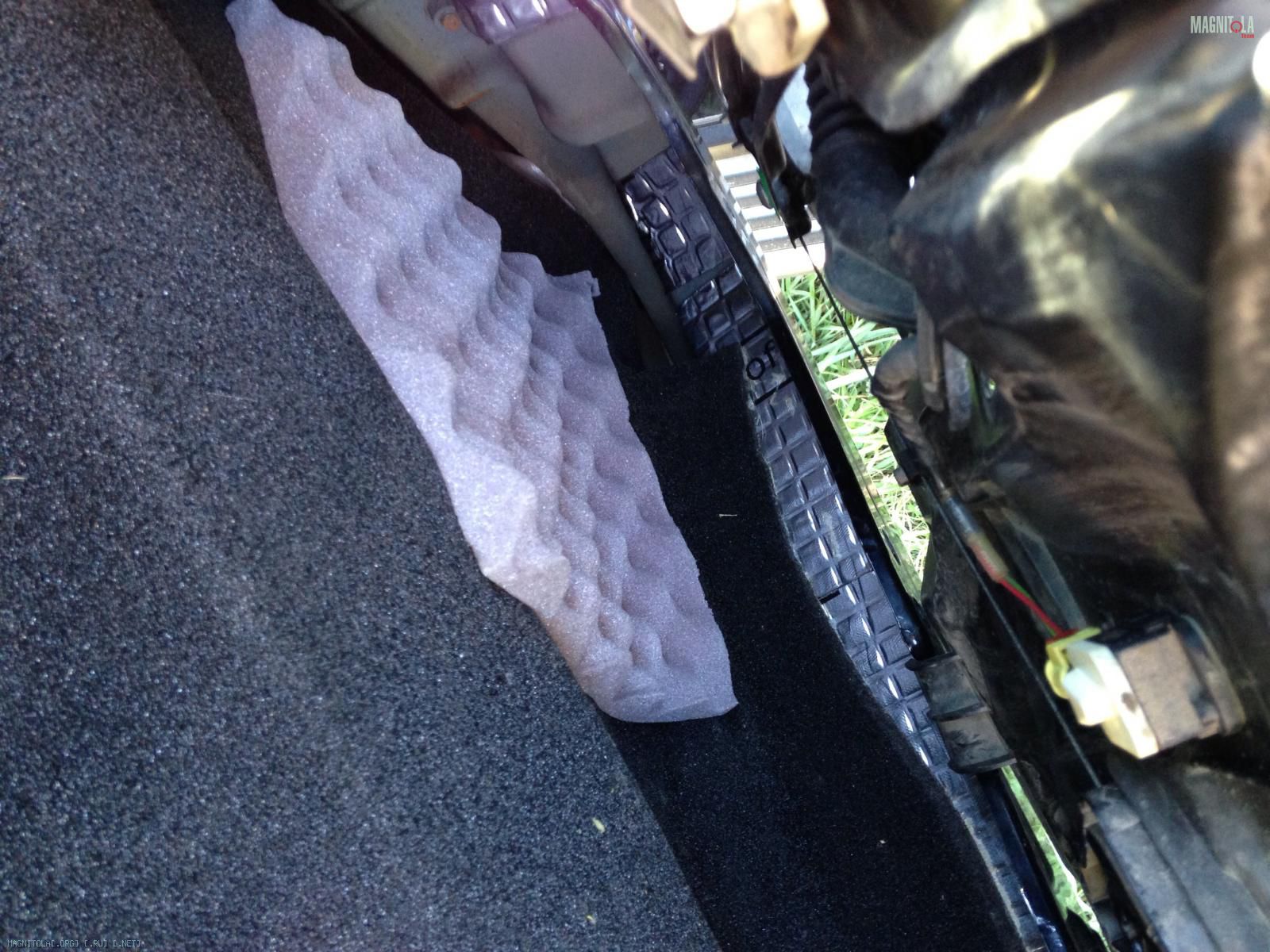

двери белого тура были зашумлены с прошлого года, поэтому там все быстро установили и поставили, на черном пришлось двери шумить

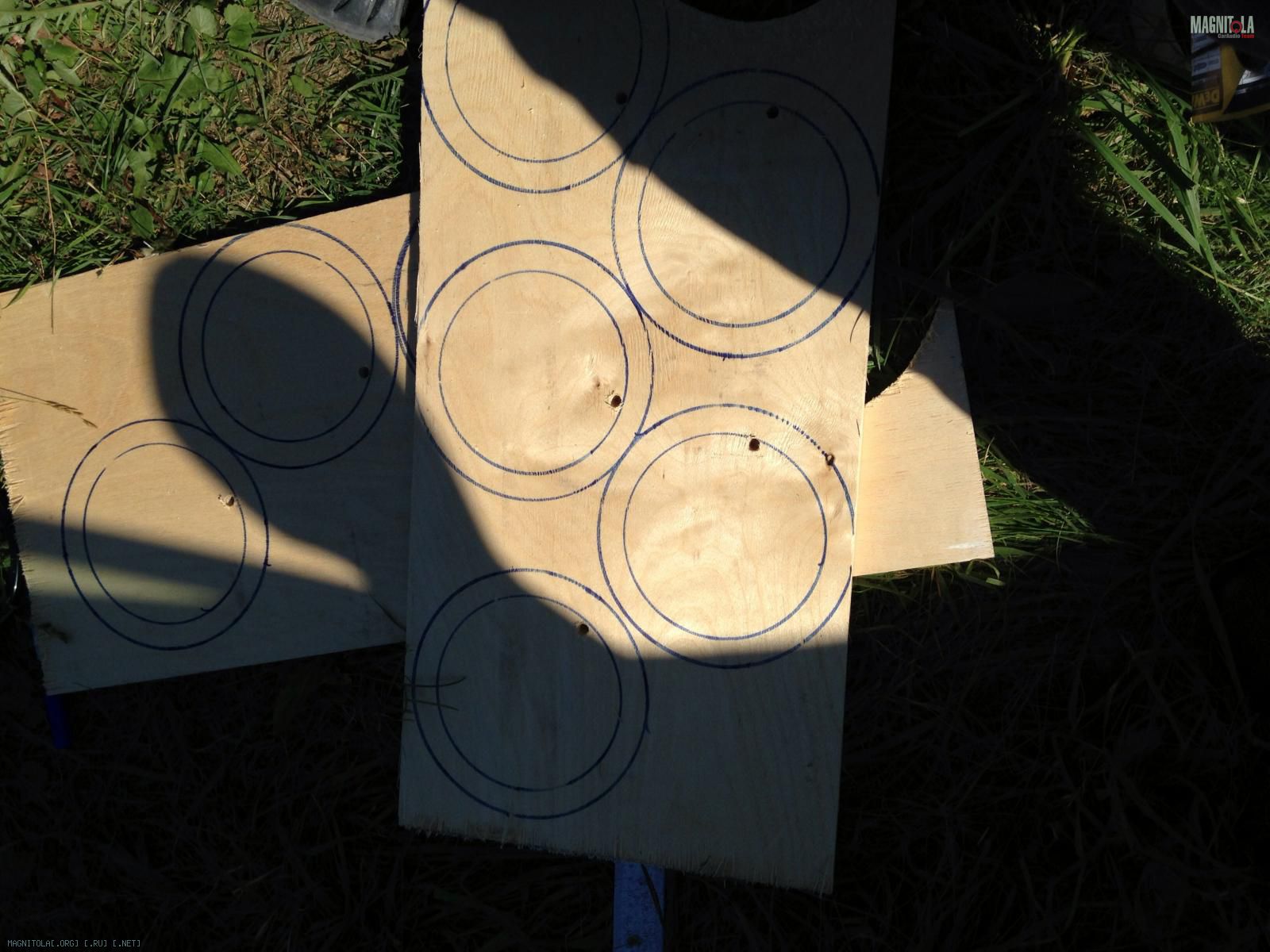

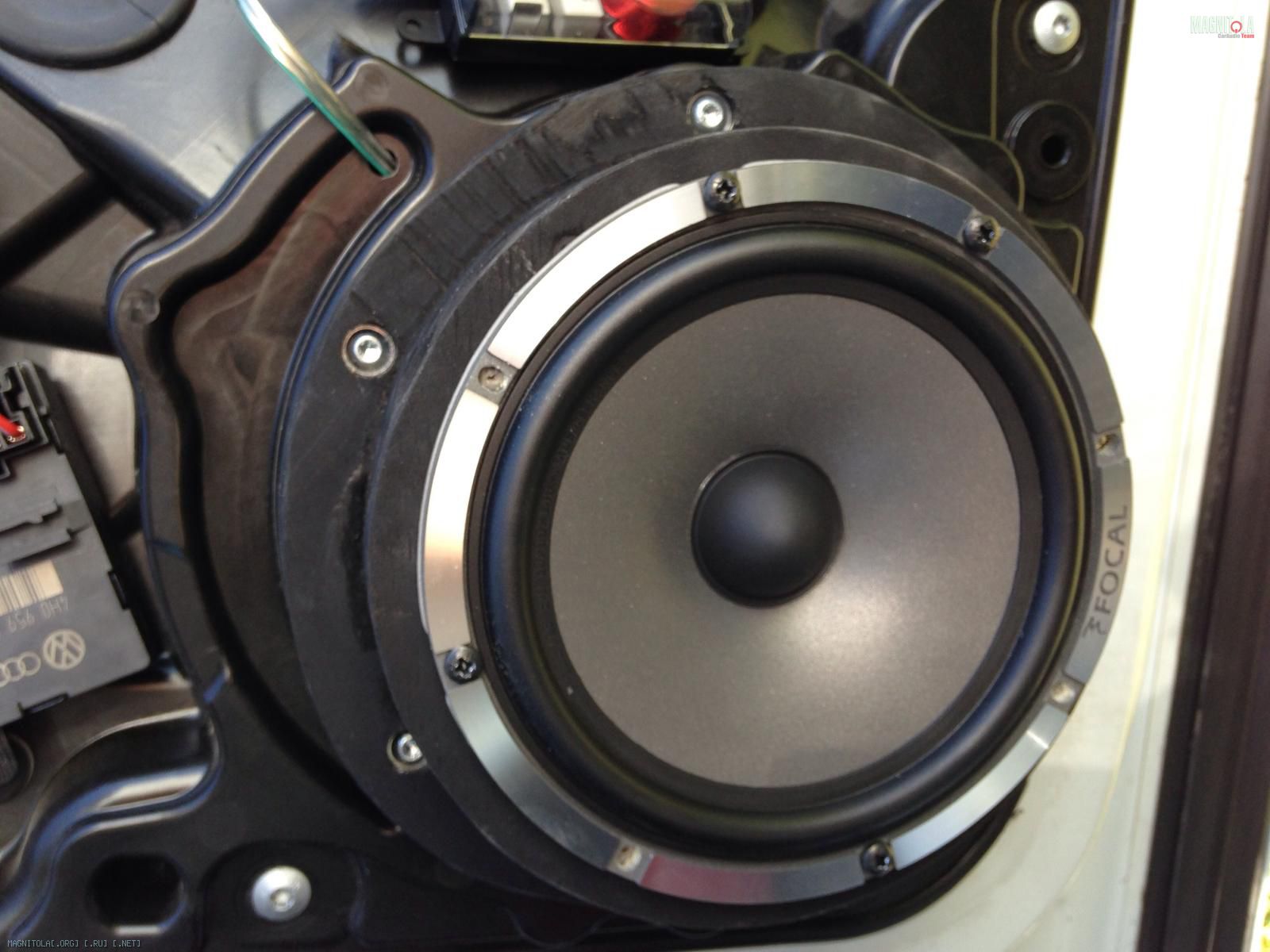

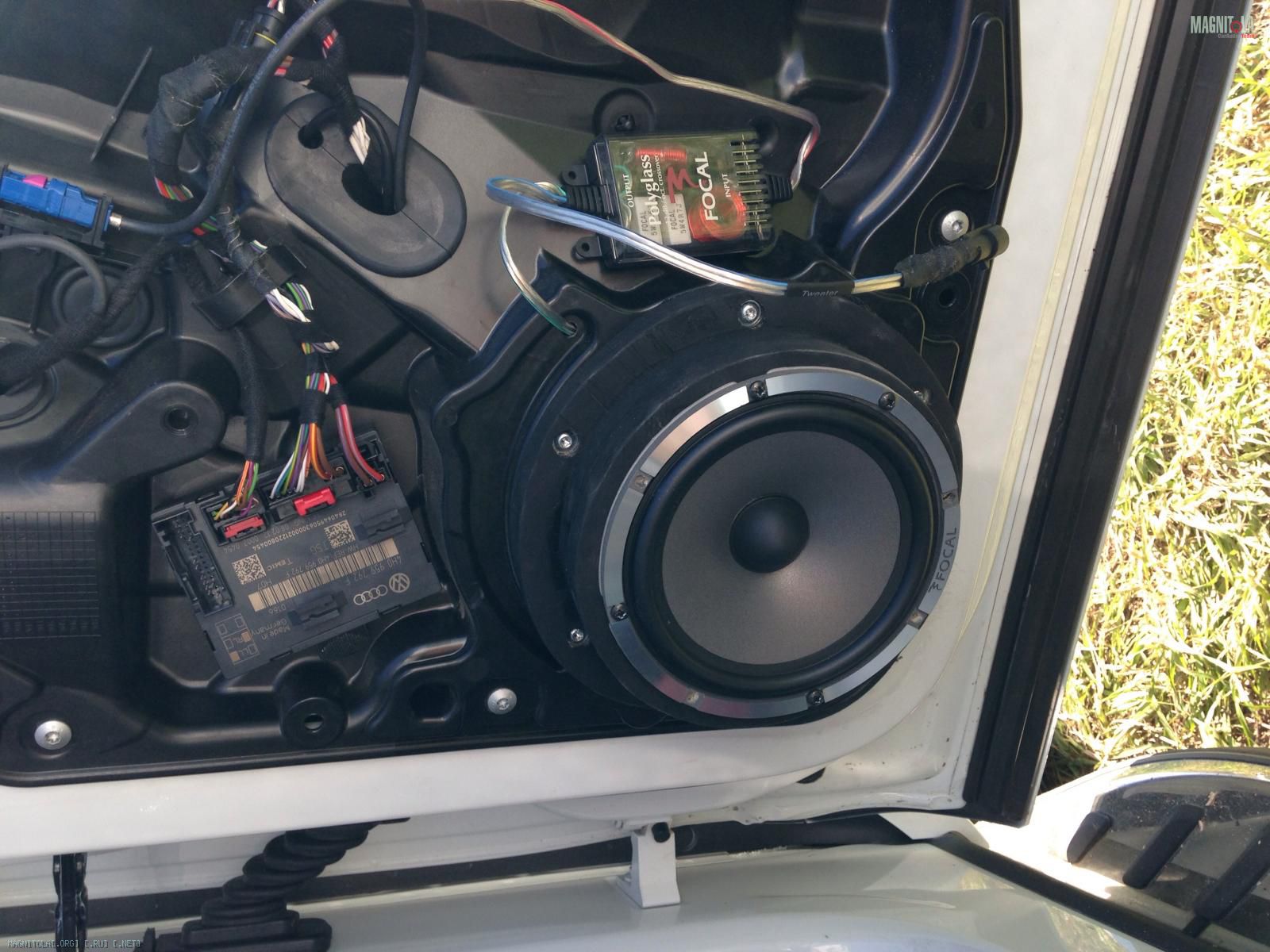

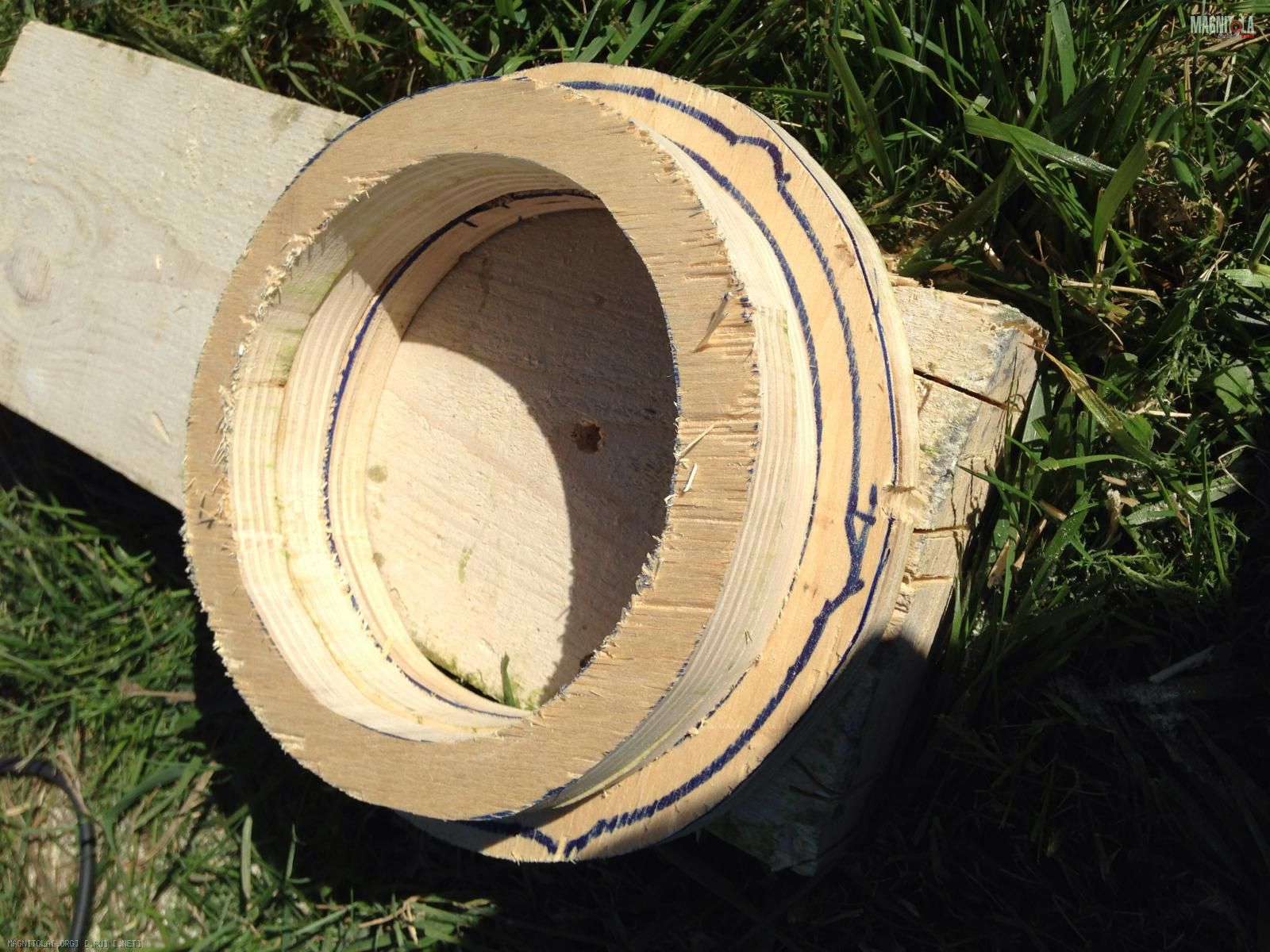

изготовили подиумы из фанеры покрасили их закрепили все в штатные места на теже болты что и были.
Вложение 450946Вложение 450948

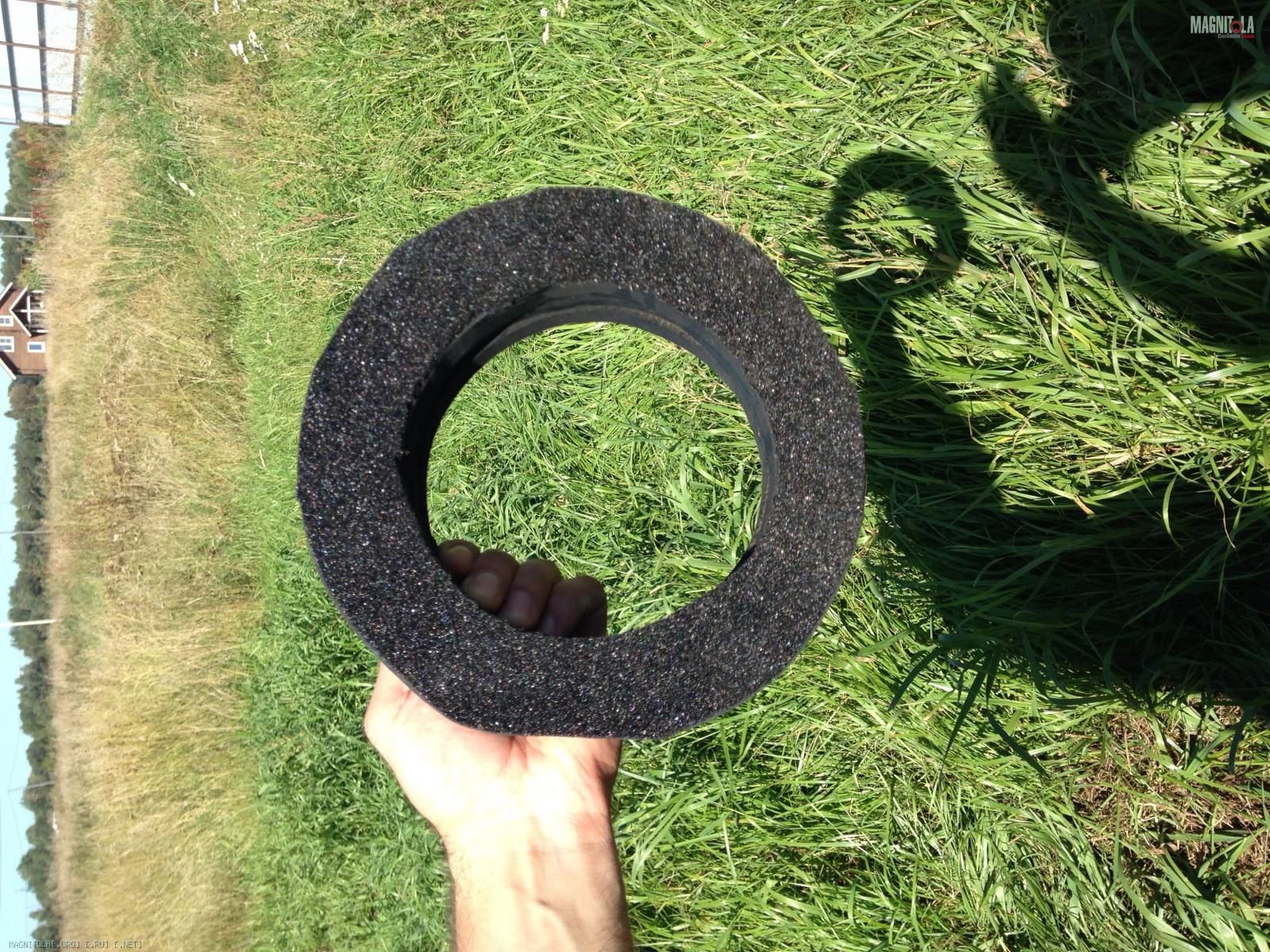

Вложение 450950Вложение 450952
Вложение 450954Вложение 450956
Вложение 450958Вложение 450960Вложение 450962

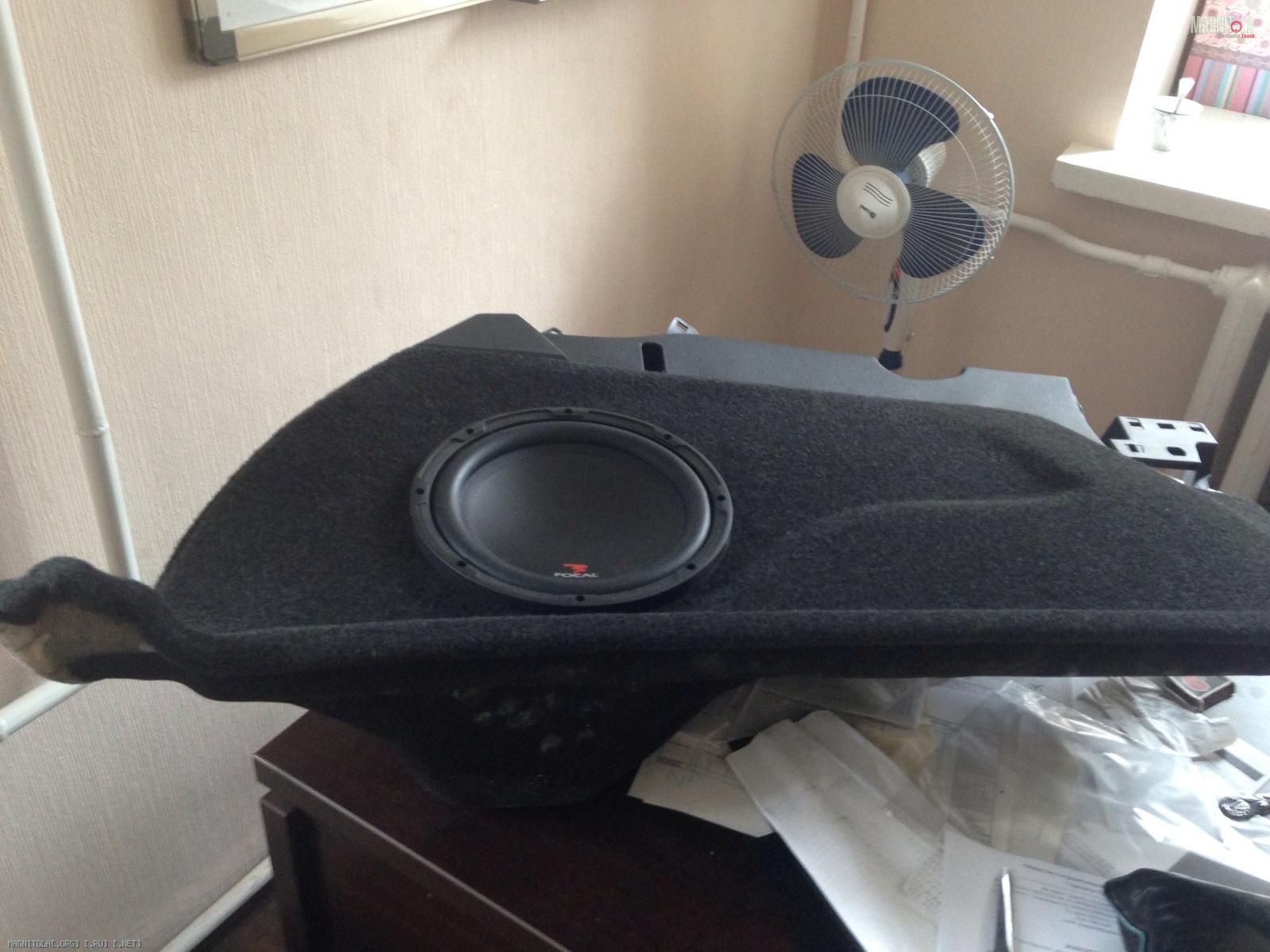

пришла полка сабвуфера, по весу не замерял но получилась очень тяжелая, купили саб фокал перфоманс п25 и усилок под него

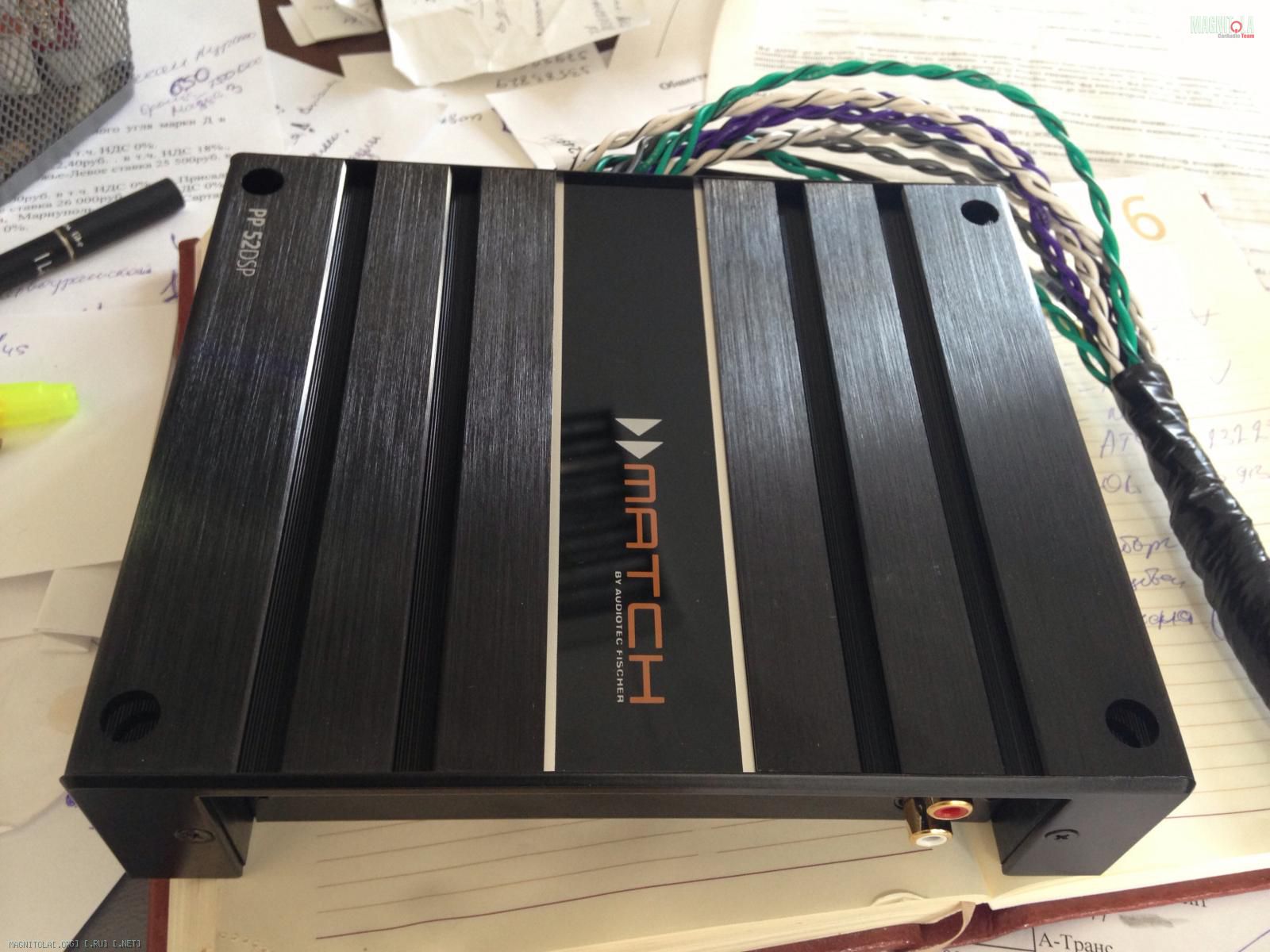

и процессор подьехал как раз Вложение 450982
Вложение 450964
Вложение 450966

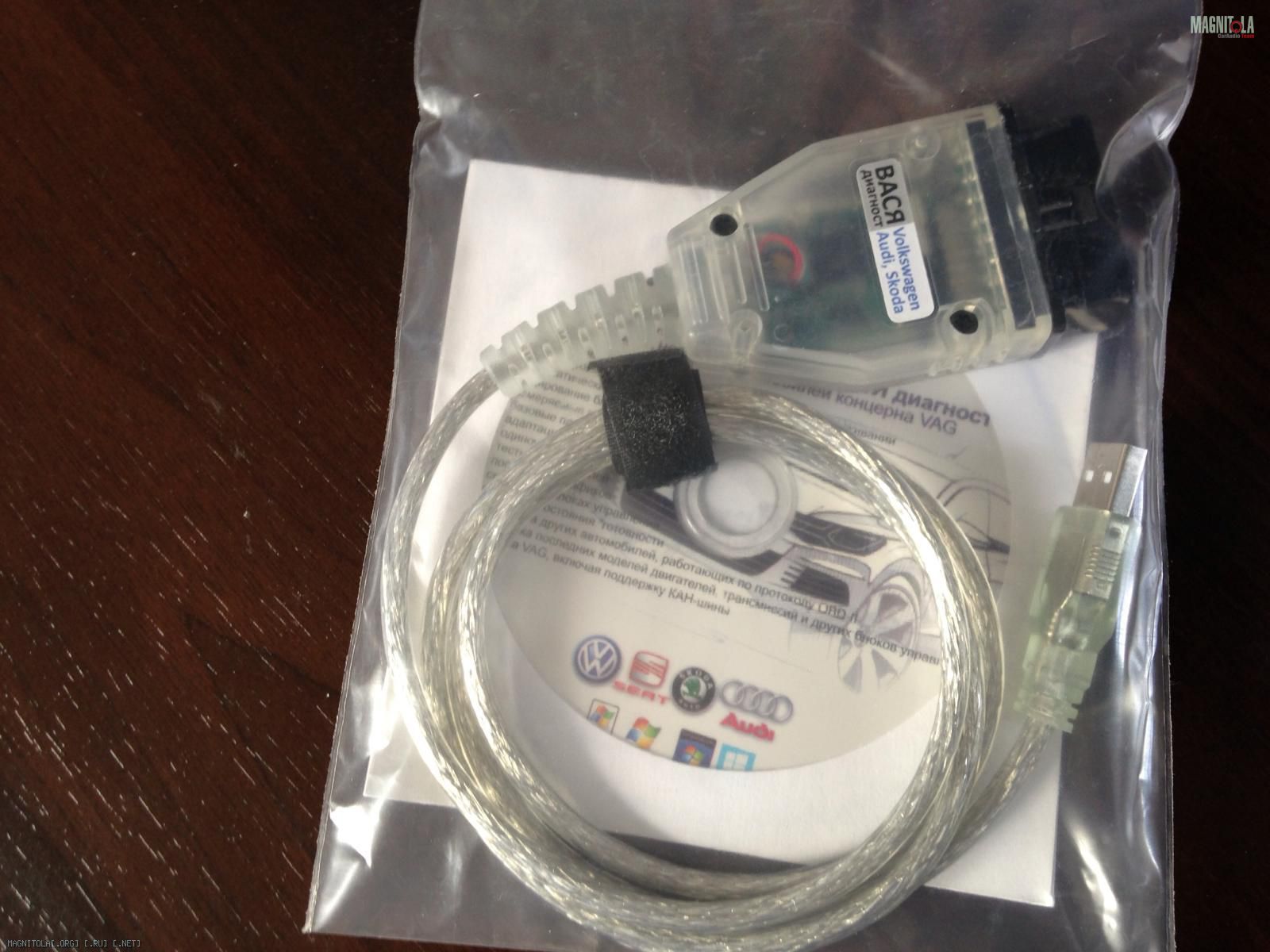

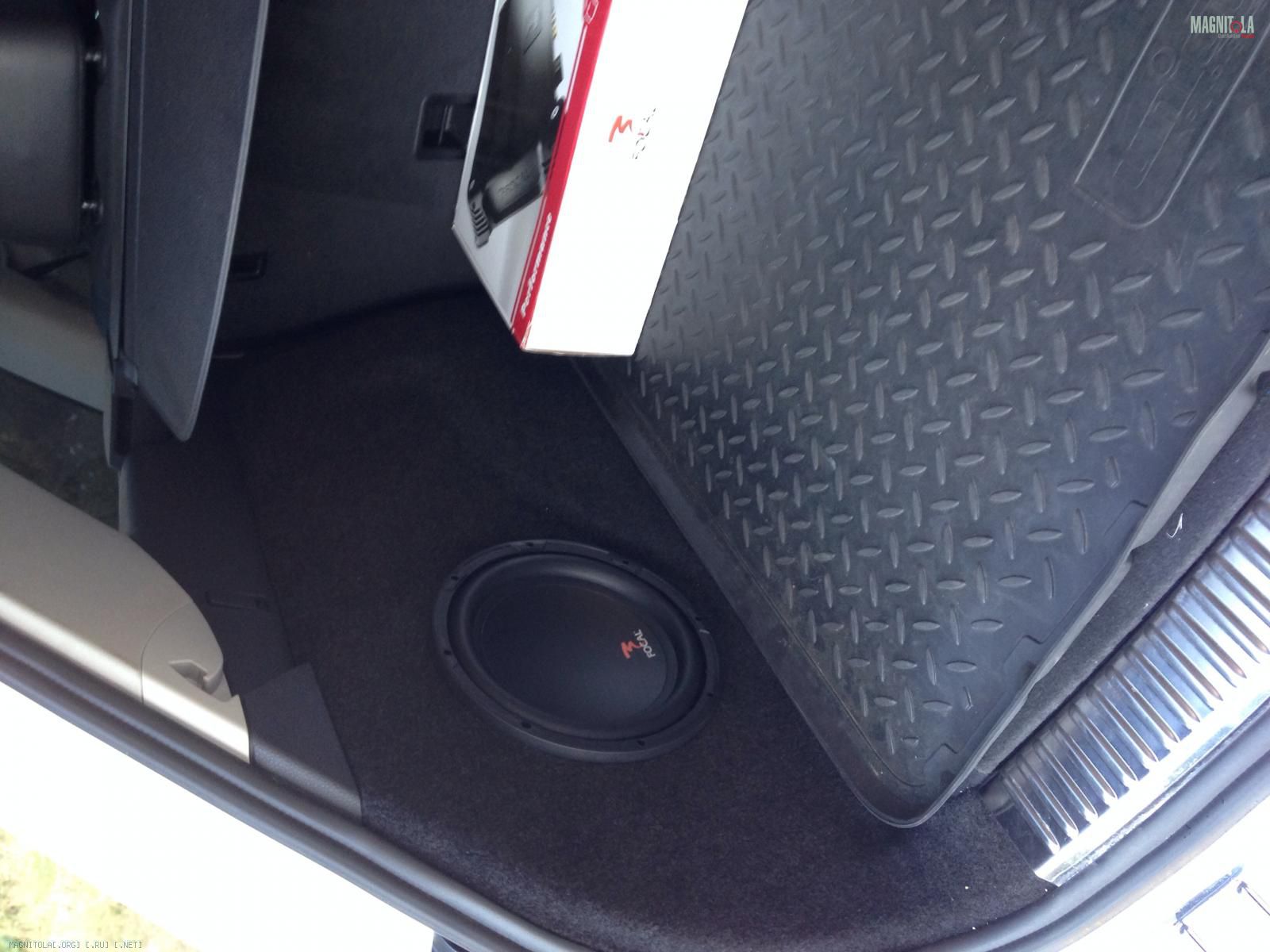

Купили шнурок вася для смены профиля магнитолы, и саб установили на место, про профиль и фото установки выложу позже,
Вложение 450986
Кому интересно в барнауле, можно подьехать посмотреть пощупать как все вышло, послушать, чем можем поможем!
Re: Инсталяция Туарег 2012 своими руками
Расскажите подробнее о процессоре, как подключали, провода с него до колонок свои тянули или штатные, ГУ RNS 510? Переходник действительно пришел, чтоб штатные провода не резать?
Re: Инсталяция Туарег 2012 своими руками
Re: Инсталяция Туарег 2012 своими руками
провода все штатные, ГУ 850 стоит, с процессором в комплекте пришел разьем, он подключается в штатную голову в багажнике а штатные в разьем процессора, и все, установка 15 минут заняла. Просто мы пошли немного дальше и сменили передние динамики и пищалки, там конечно пришлось маленько порезать, самый минимум
---------- Сообщение добавлено 01.10.2013 в 09:37 ----------
Цитата:
Сообщение от
vamek
Расскажите подробнее о процессоре, как подключали, провода с него до колонок свои тянули или штатные, ГУ RNS 510? Переходник действительно пришел, чтоб штатные провода не резать?
провода все штатные, ГУ 850 стоит, с процессором в комплекте пришел разьем, он подключается в штатную голову в багажнике а штатные в разьем процессора, и все, установка 15 минут заняла. Просто мы пошли немного дальше и сменили передние динамики и пищалки, там конечно пришлось маленько порезать, самый минимум.
вообще эти разьемы на любое авто есть, то есть при заказе процессора-усилителя указываешь марку машины год выпуска, головное устройство, и в комплект вкладывают именно те провода которые тебе надо, мы в городе уже на несколько машин эту штуку привозили, все подходит без проблем!
Re: Инсталяция Туарег 2012 своими руками
Привет.
Прочитал письмо, отписался.
Поизучал (бегло) демоверсию проги.
В принципе есть всё что нужно... но!
Возникли вопросы:
1. Концепция построения аудио системы - Вы хотите получить аудиофильский звук (фронтальная акустика + сабвуфер) или без задней акустики никак не обойтись?
Просто Ваш процессор пятиканальный и на тыл не остается каналов для регулировки.
2. Акустику то заменили, но почему не проложили в передние двери хотябы одну пару проводков (в дополнение к штатке) для возможности раздельного включения и настройки мидбаса и пищей? (или в штатной проводке на разъём уже заведены 2 пары проводов отдельно на пищ/мидбас? - что для штатной проводки - нестандарт)
Просто настраивать задержками звук в паре (мибдас + пищ) побортно - как-то не кошерно, эффекта должного не будет.(имхо)
Пыс. Может проводки (хотябы на пищи - а лучше всётаки на мидбасы 2,5квадрата меди!) дополнительные прокинуть. Причём уж лучше отечественный провод взять для эл.проводки чем "специализированный" и красивый но люминиевый...
А потом уже и настраиваться по человечески?
ПысПыс. И этА, если Вы свои новые пищики просто подключили к штатной проводке и без фильтров, то жить им осталось очень недолго (уж извините но уровень Ваших знаний не известен...) поэтому пищики хотябы через конденсатор на 3,3 мкф пустить (как в штатке).
Re: Инсталяция Туарег 2012 своими руками
Пищи, думаю, подцепили через родные кроссоверы, на фото же есть Фокаловский комплект.
Да, интересный процессор с усилителем, ну самое Главное, КАК ИГРАЕТ???
Re: Инсталяция Туарег 2012 своими руками
Цитата:
Сообщение от
DядяВова Привет.
Прочитал письмо, отписался.
Поизучал (бегло) демоверсию проги.
В принципе есть всё что нужно... но!
Возникли вопросы:
1. Концепция построения аудио системы - Вы хотите получить аудиофильский звук (фронтальная акустика + сабвуфер) или без задней акустики никак не обойтись?
Просто Ваш процессор пятиканальный и на тыл не остается каналов для регулировки.
2. Акустику то заменили, но почему не проложили в передние двери хотябы одну пару проводков (в дополнение к штатке) для возможности раздельного включения и настройки мидбаса и пищей? (или в штатной проводке на разъём уже заведены 2 пары проводов отдельно на пищ/мидбас? - что для штатной проводки - нестандарт)
Просто настраивать задержками звук в паре (мибдас + пищ) побортно - как-то не кошерно, эффекта должного не будет.(имхо)
Пыс. Может проводки (хотябы на пищи - а лучше всётаки на мидбасы 2,5квадрата меди!) дополнительные прокинуть. Причём уж лучше отечественный провод взять для эл.проводки чем "специализированный" и красивый но люминиевый...
А потом уже и настраиваться по человечески?
ПысПыс. И этА, если Вы свои новые пищики просто подключили к штатной проводке и без фильтров, то жить им осталось очень недолго (уж извините но уровень Ваших знаний не известен...) поэтому пищики хотябы через конденсатор на 3,3 мкф пустить (как в штатке).
у меня пока не поконалка, в дверях штатная проводка через крос фокаловский на мид идет и на пищ, поканалку думаю на следующий год только буду делать, тыл штатный стоит, писч и мид , тоесть два канала с проца идут на перед и два назад, саб с усилком через линейку подключены
Re: Инсталяция Туарег 2012 своими руками
Цитата:
Сообщение от
rusach у меня пока не поконалка, в дверях штатная проводка через крос фокаловский на мид идет и на пищ, поканалку думаю на следующий год только буду делать, тыл штатный стоит, писч и мид , тоесть два канала с проца идут на перед и два назад, саб с усилком через линейку подключены
От нормальной поканалки (или хорошего звукагы ГЫ гы) с задержками Вас отделяет самая малость - отсутствие пары дополнительных проводов от усилка до фронтальной акустики...
Может их пробросить, временно :laugh2: хотя-бы.
Re: Инсталяция Туарег 2012 своими руками
Места для пищалок по-моему ахтунг. Может стоит задуматься о переносе на стойки? Внешний вид не пострадает (по мне, так даже улучшиться, если качественно перетянуть), но на звуке скажется очень даже. ИМХО
Re: Инсталяция Туарег 2012 своими руками
Цитата:
Сообщение от
118 Места для пищалок по-моему ахтунг. Может стоит задуматься о переносе на стойки? Внешний вид не пострадает (по мне, так даже улучшиться, если качественно перетянуть), но на звуке скажется очень даже. ИМХО
данные улучшения к следующему году планируются, сейчас погода уже не дает заниматься, да и работы на работе навалом
---------- Сообщение добавлено 01.10.2013 в 17:06 ----------
Цитата:
Сообщение от
DядяВова От нормальной поканалки (или хорошего звукагы ГЫ гы) с задержками Вас отделяет самая малость - отсутствие пары дополнительных проводов от усилка до фронтальной акустики...
Может их пробросить, временно :laugh2: хотя-бы.
Проц - усилок там разьемы штатные идут ничего никуда не прикрутишь, просто если брать с задних дверей удлиннять до переда 3 и 4 канал, ана заднюю акустику еще один усил брать
---------- Сообщение добавлено 01.10.2013 в 17:09 ----------
и на проце всего один линейный выход, пока в тупике я, надо еще юзать!
