Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Здесь буду выкладывать всё связанное со звуком и его изменениями в своем авто. На данный момент строю потихоньку звук и по мере возможности буду размещать фото и результаты. Делаю скромную поканалочку, но как я понимаю это только первая стадия заболевания автозвуком.

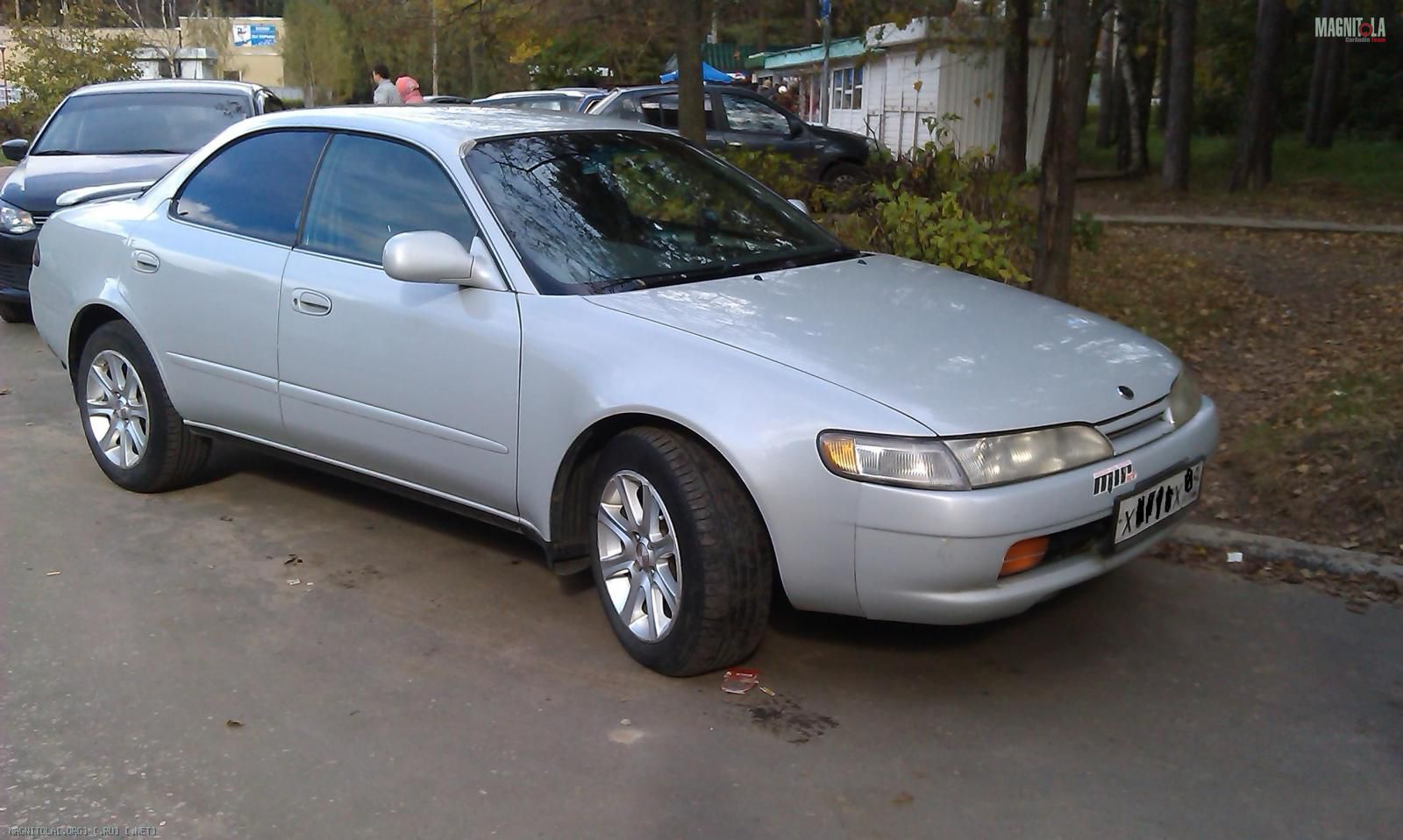

Виновник сего инсталла - мой старый, любимый и надёжный истинно-японский конь Toyota Corolla Ceres 96 года рождения.
Вложение 453882
На данный момент имеем:
Шумоизоляция пола и всех дверей (в 3 слоя) использовал Smartmat+ потолок слегка:)
Голова Clarion 788
Усилитель 4 канала Kicx-KAP-43
подключен на фронт Crescendo MG6n
и тыл блины JBL-P963 (96дб;2ома)
также имеем саб MacAudio-Ice-Fire-125 + усь B-52 US 2100 X (USA) :)
и неустановленные твиттеры Crescendo T2RB
После покупки Crescendo MG6n было решено удалить штатные пластмассовые японские подиумы, т.к. динамики попросту не лезли (разница где-то в 1 см) из-за необычного размера японских подиумов.
Снимаем обшивку... и понеслась :) Это мой первый инстал, поэтому не пинать!

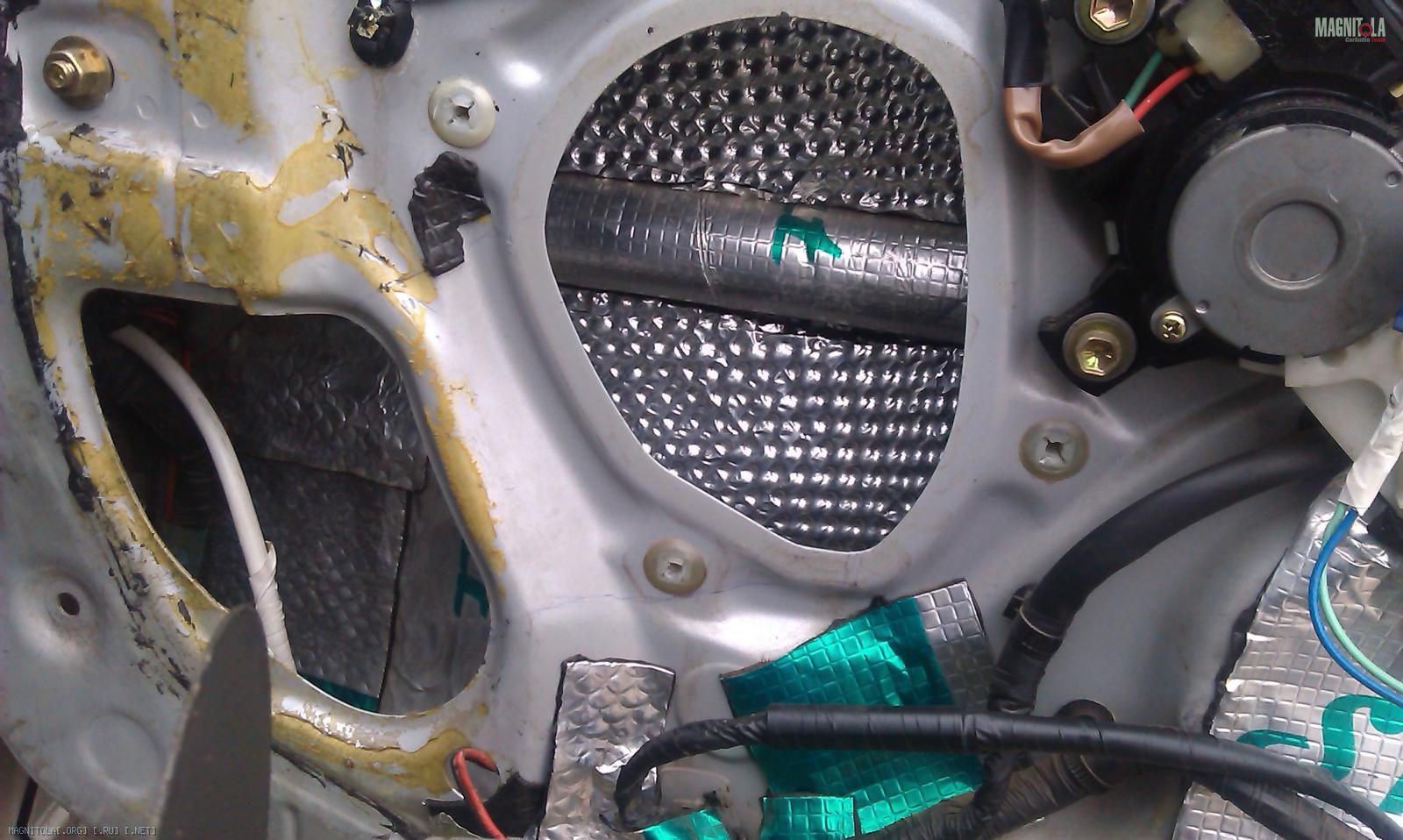

левая дверь Вложение 453892

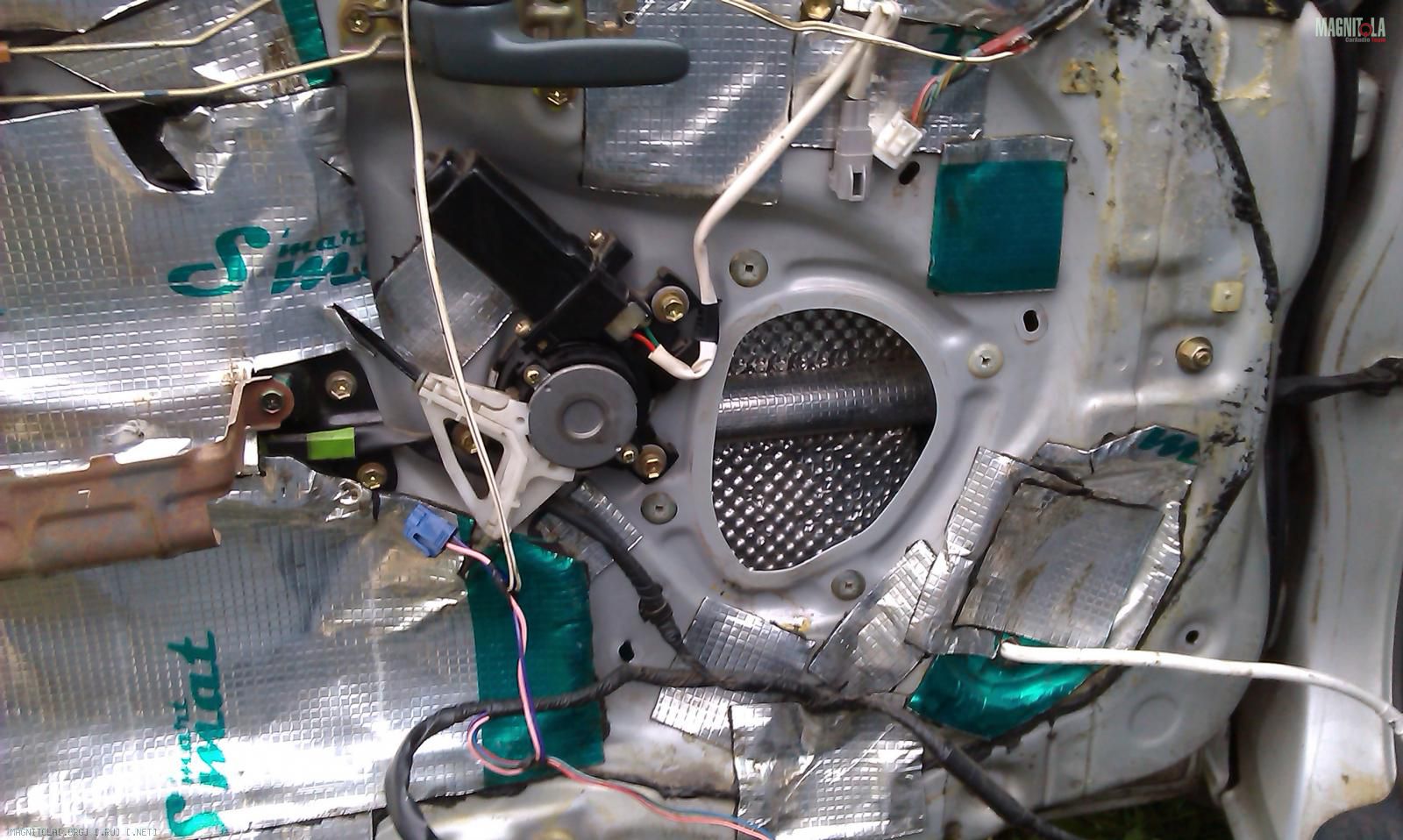

правая дверьВложение 453894

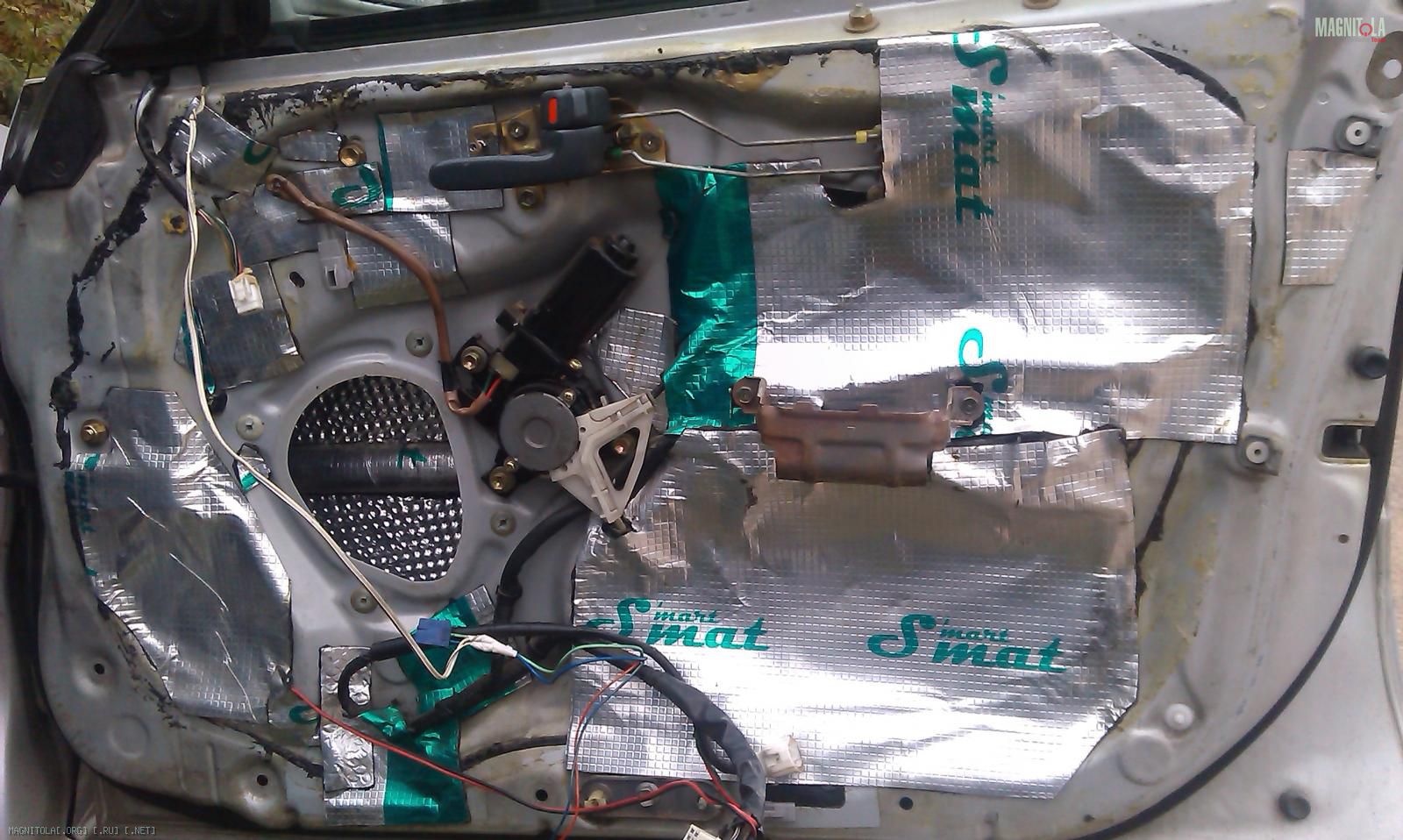

ничтожно- малые отверстия в двери, хотя штатные динамики тоже 16"
Вложение 453896

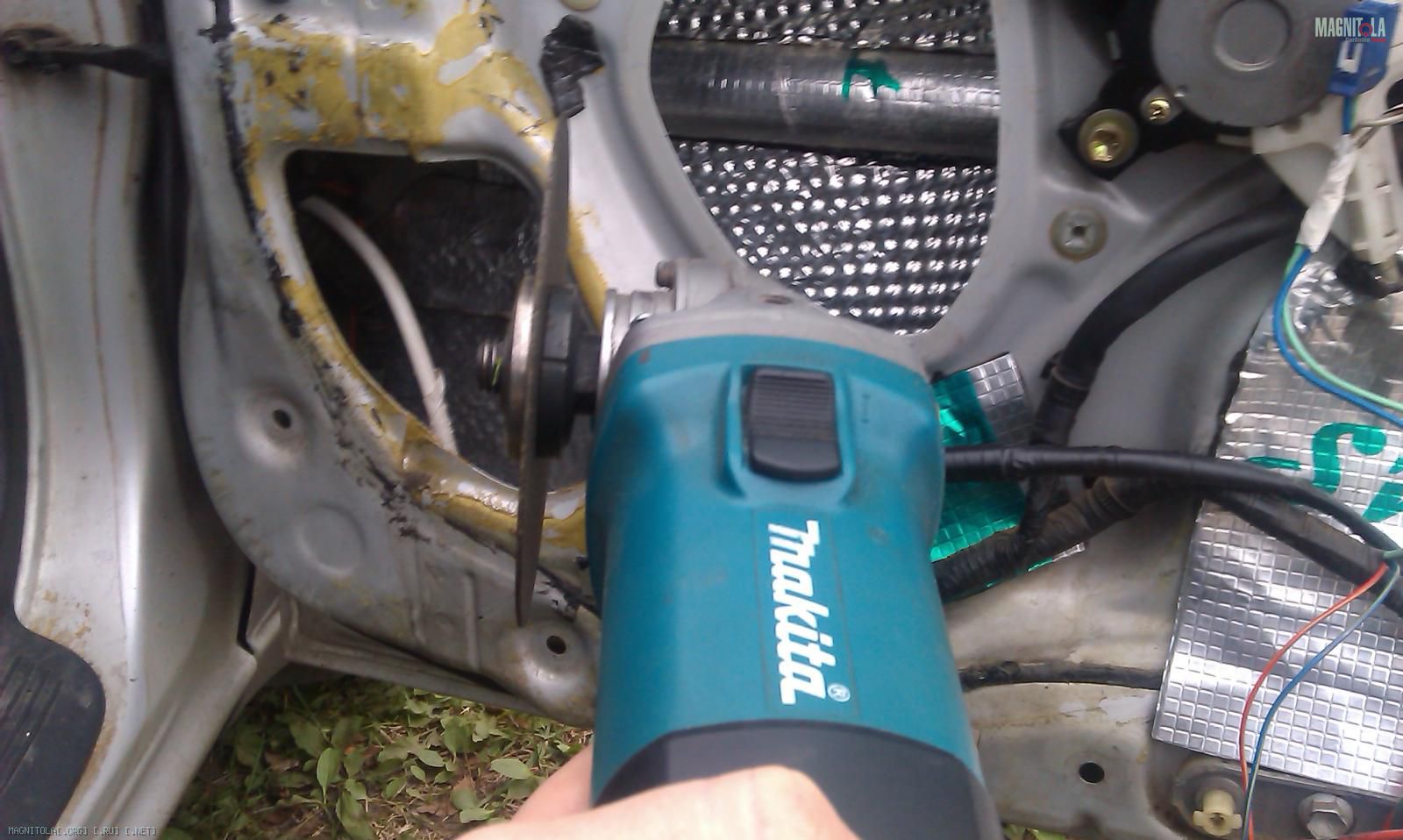

Я не знал что делать, поэтому для решения данной проблемы позвал жену болгарина
Вложение 453898

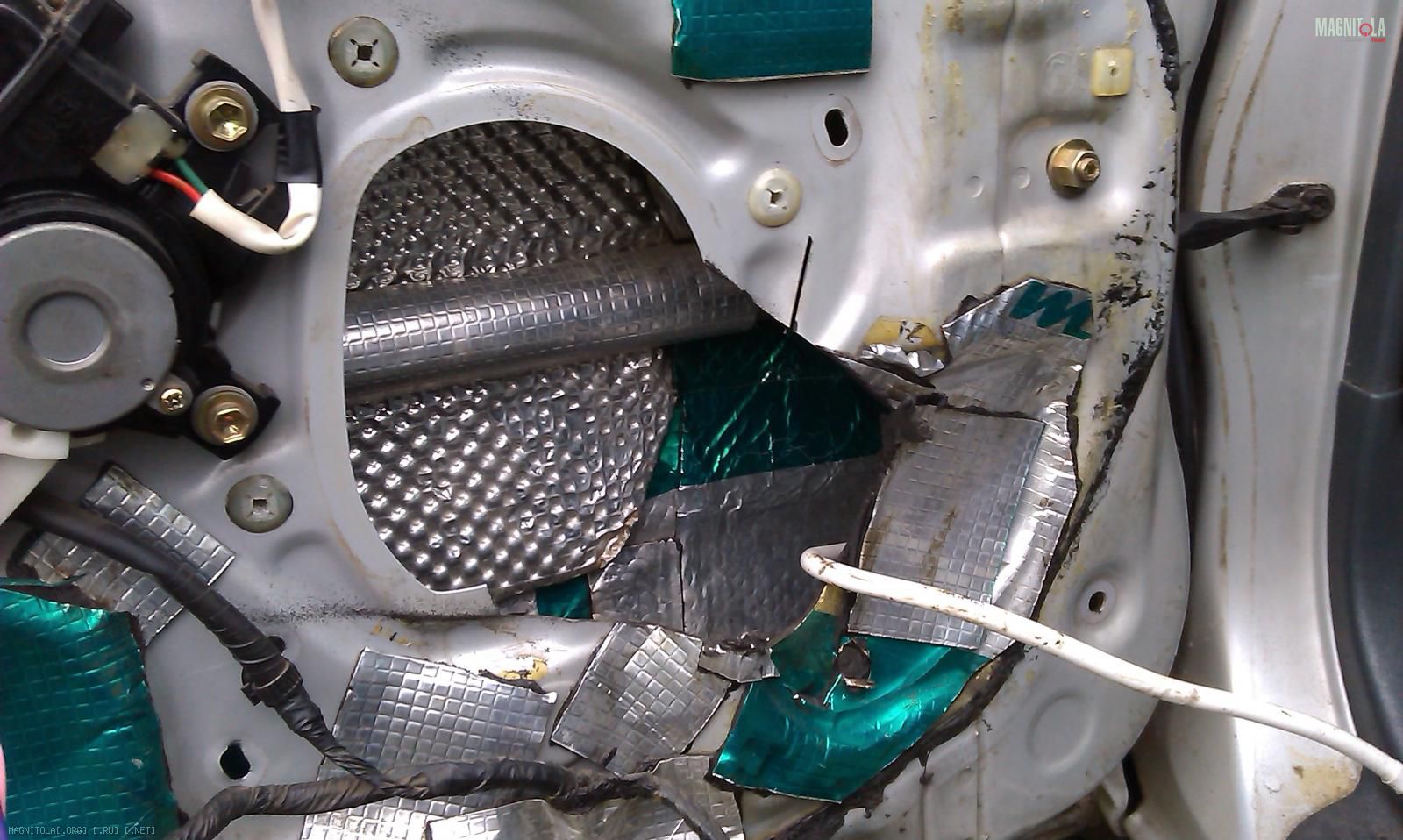

и вуаля ...
Вложение 453900

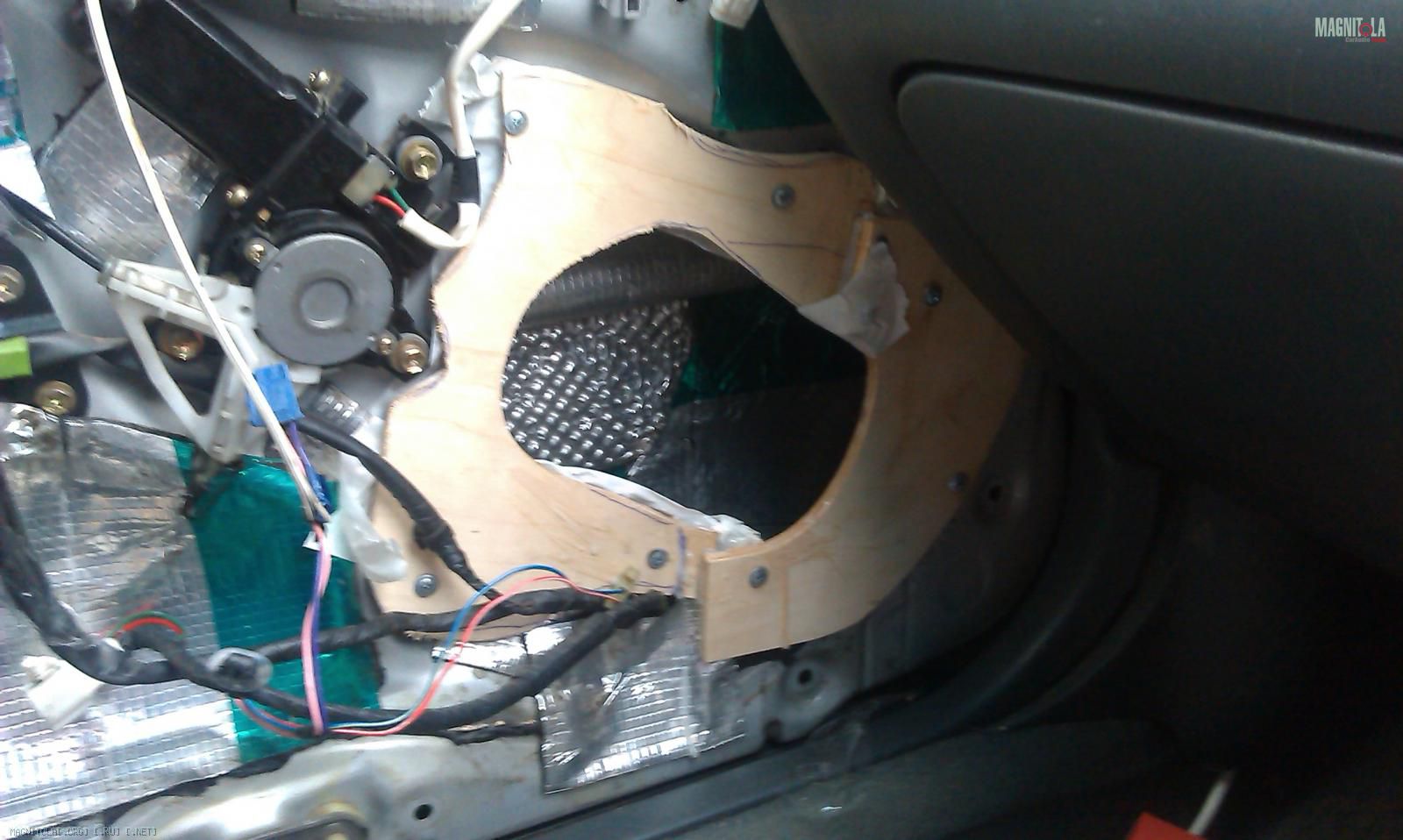

Я хотел сделать более крупные отверстия, но резать больше - попросту некуда, дверь крайне-неудобная, очень разноуровневый рельеф и я долго думал как мне плотно прилепить на него фанеру. В результате сделал 2 половинки
Вложение 453902

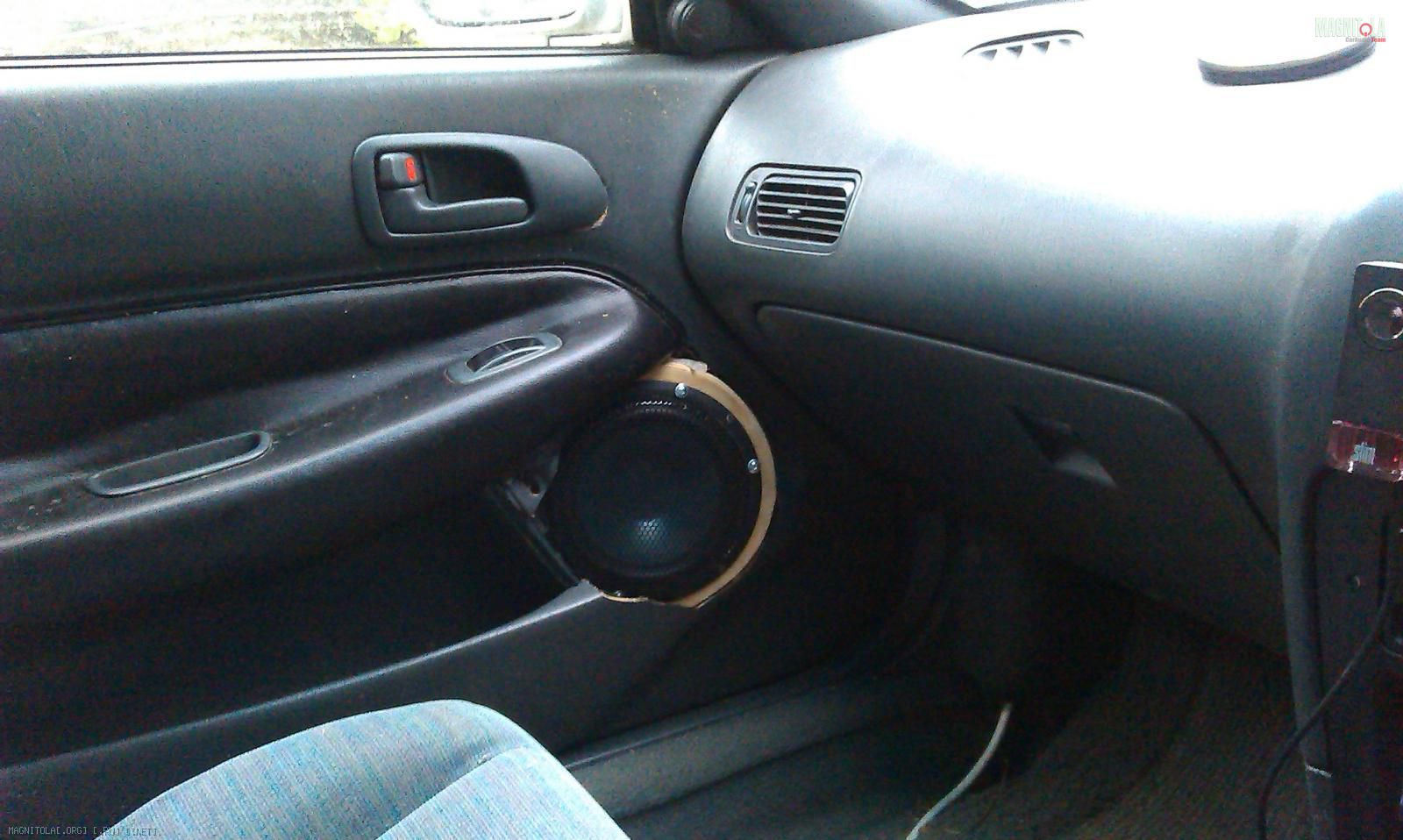

Режем слегка обшивку (позже пришлось срезать гораздо больше)

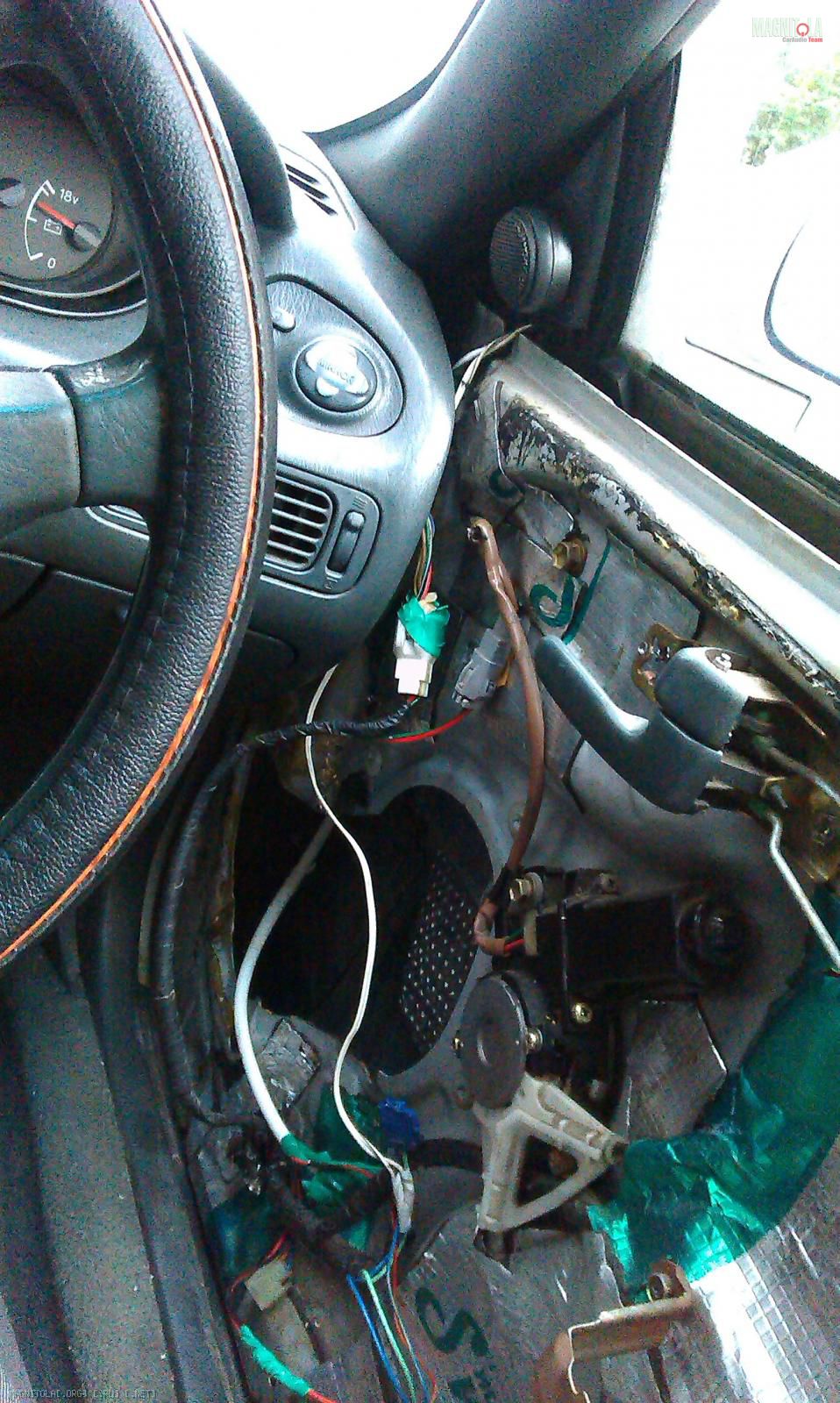

Вложение 453906Вложение 453908

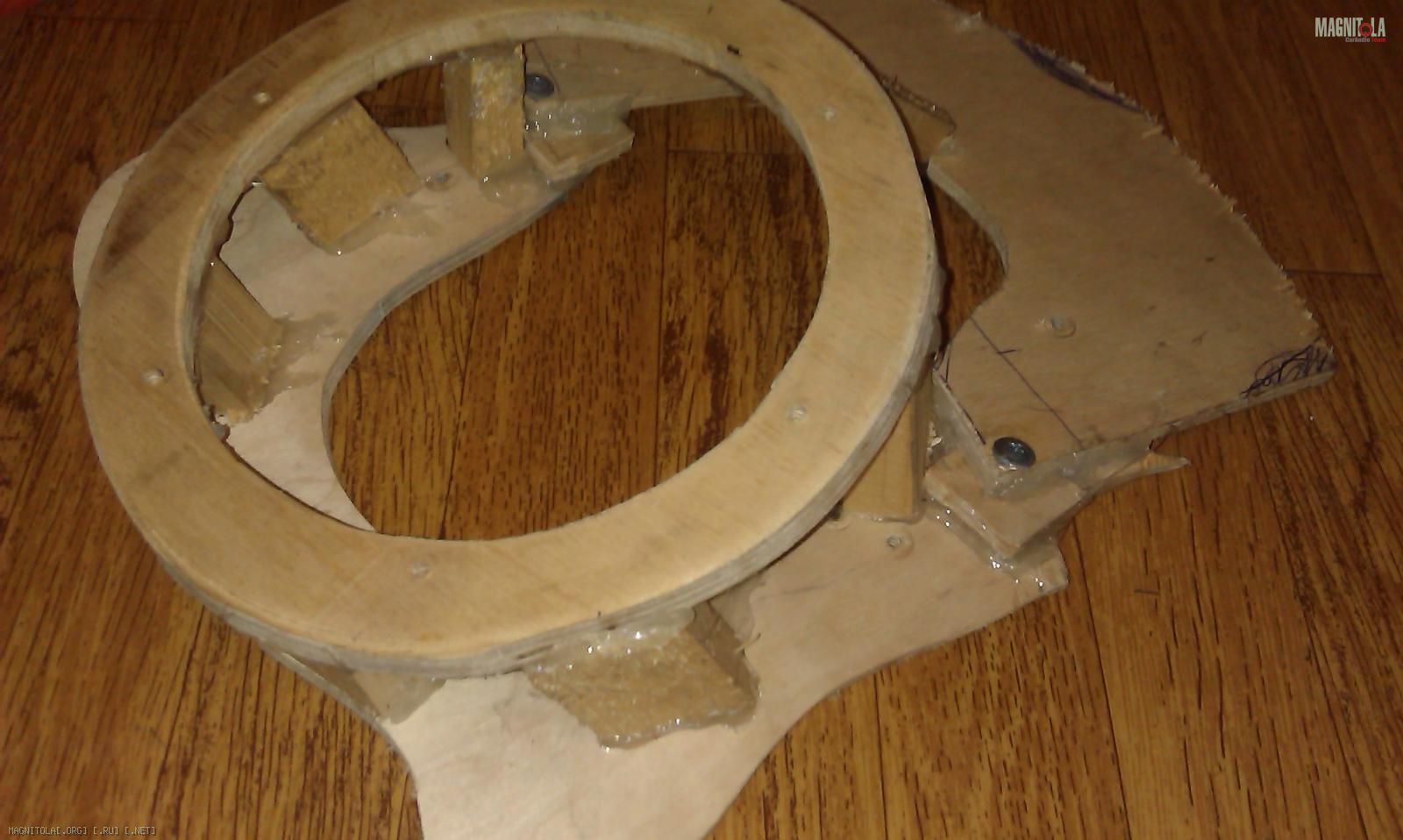

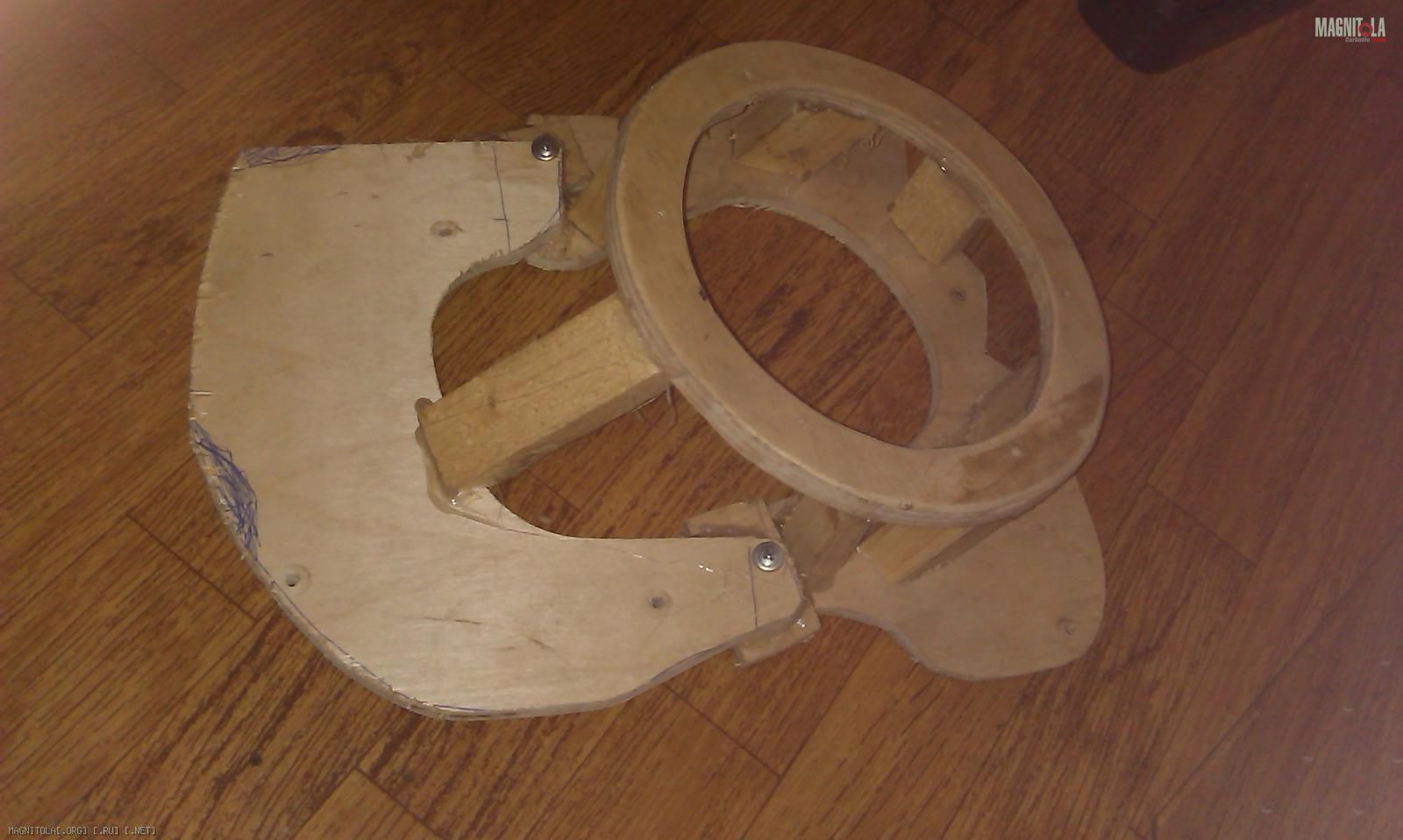

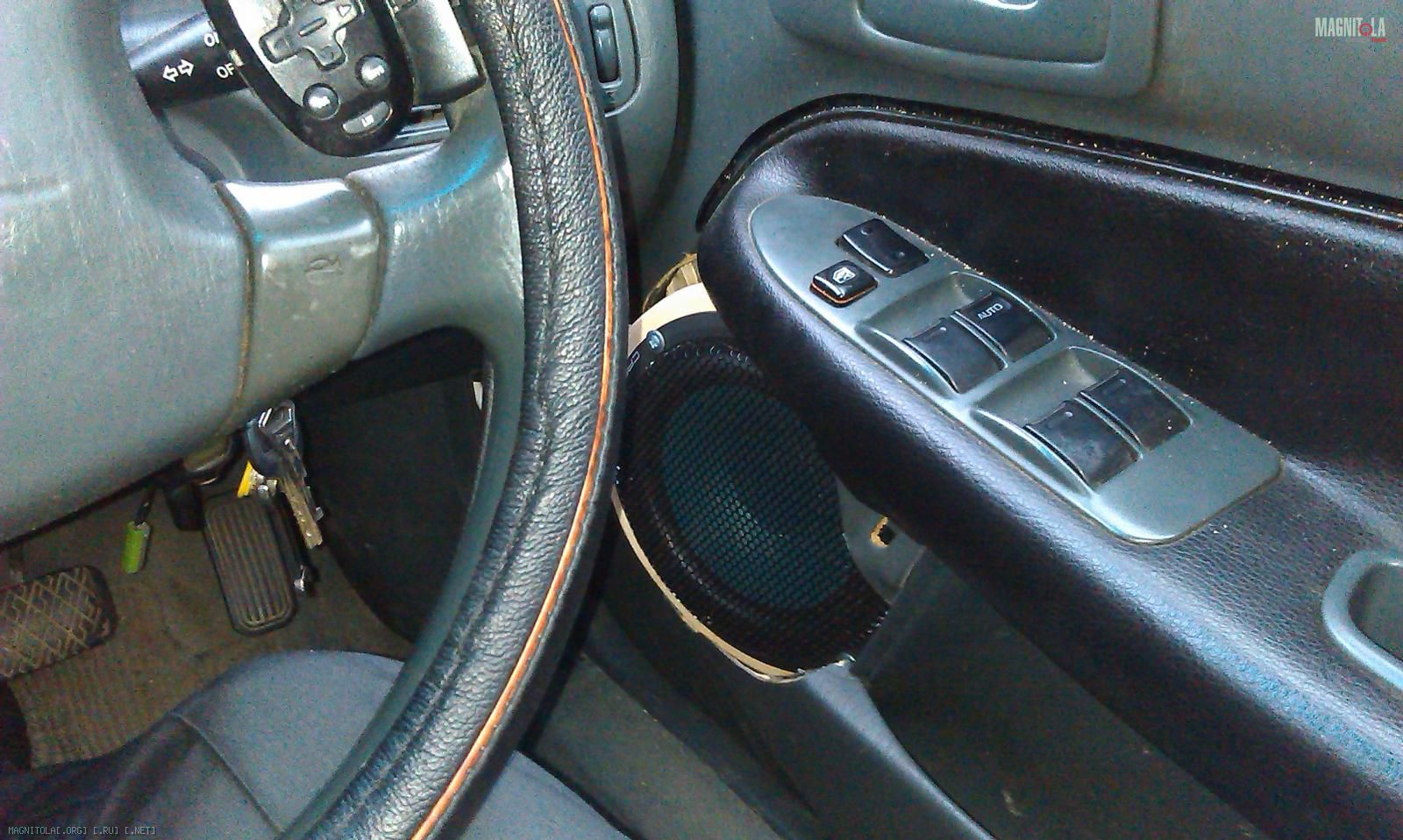

Закрепляем вырезанные кольца клей-пистолетом с доводкой на ручку акпп и снимаем получившуюся конструкцию

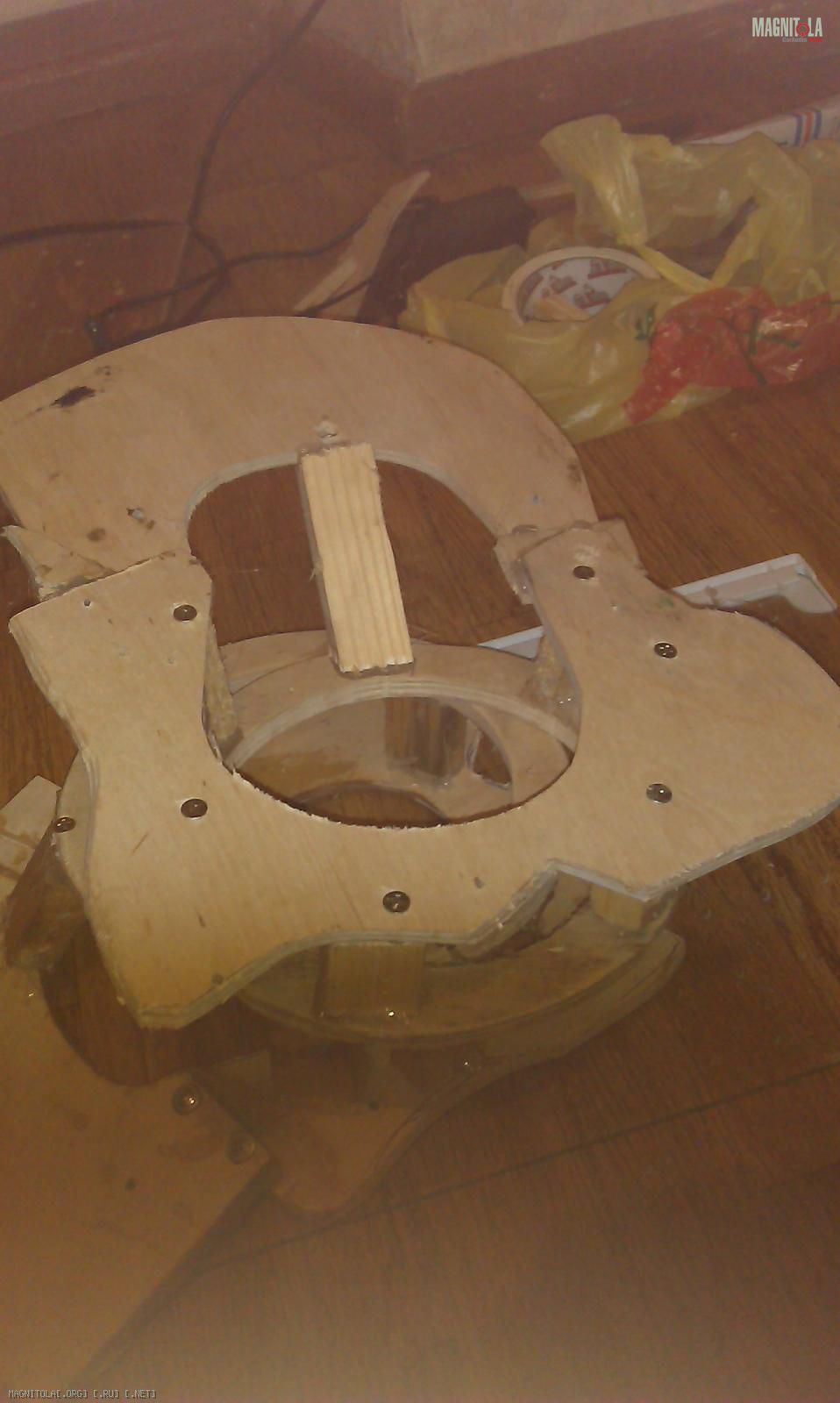

Вложение 453910

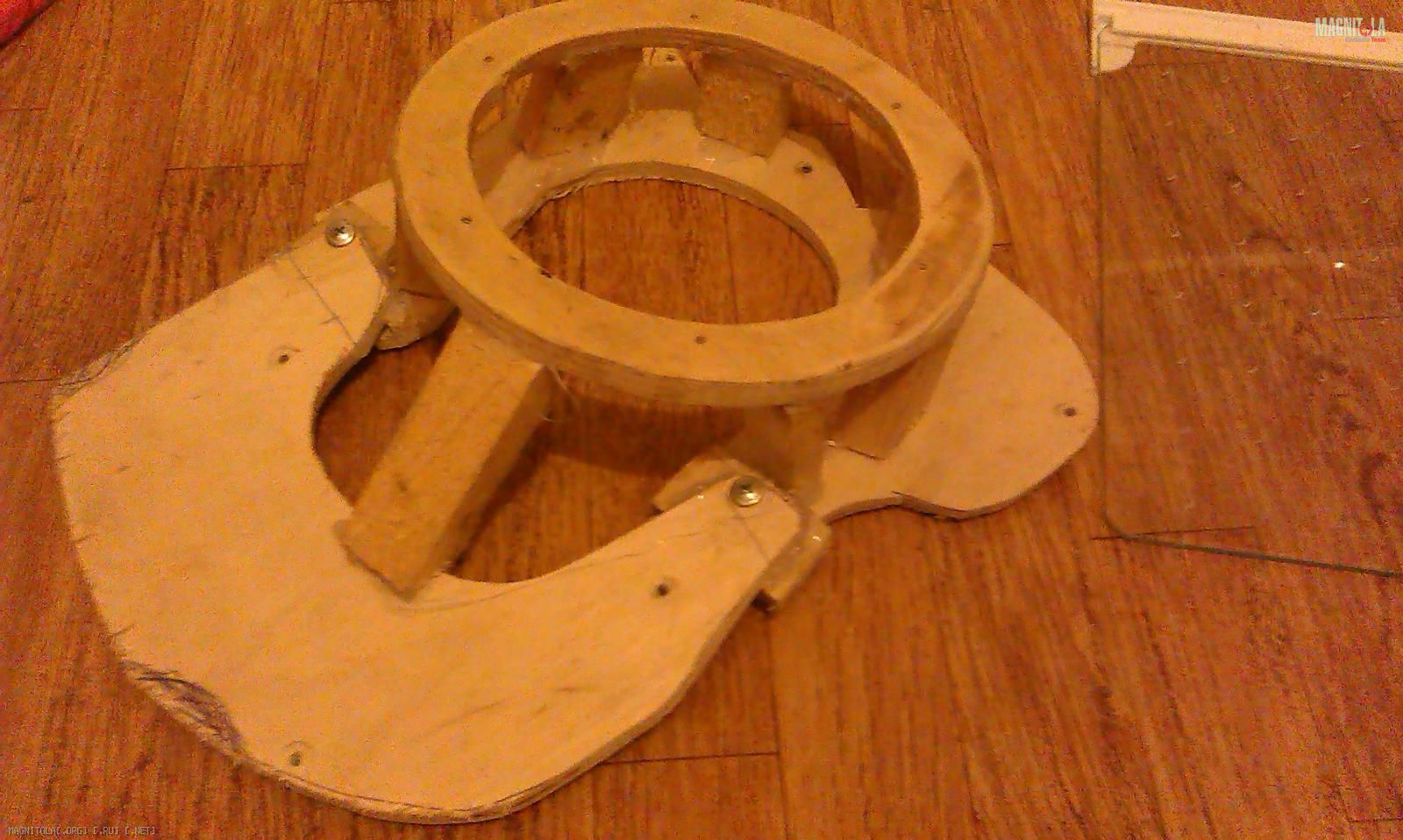

Вложение 453912Вложение 453914Вложение 453916Вложение 453918Вложение 453920

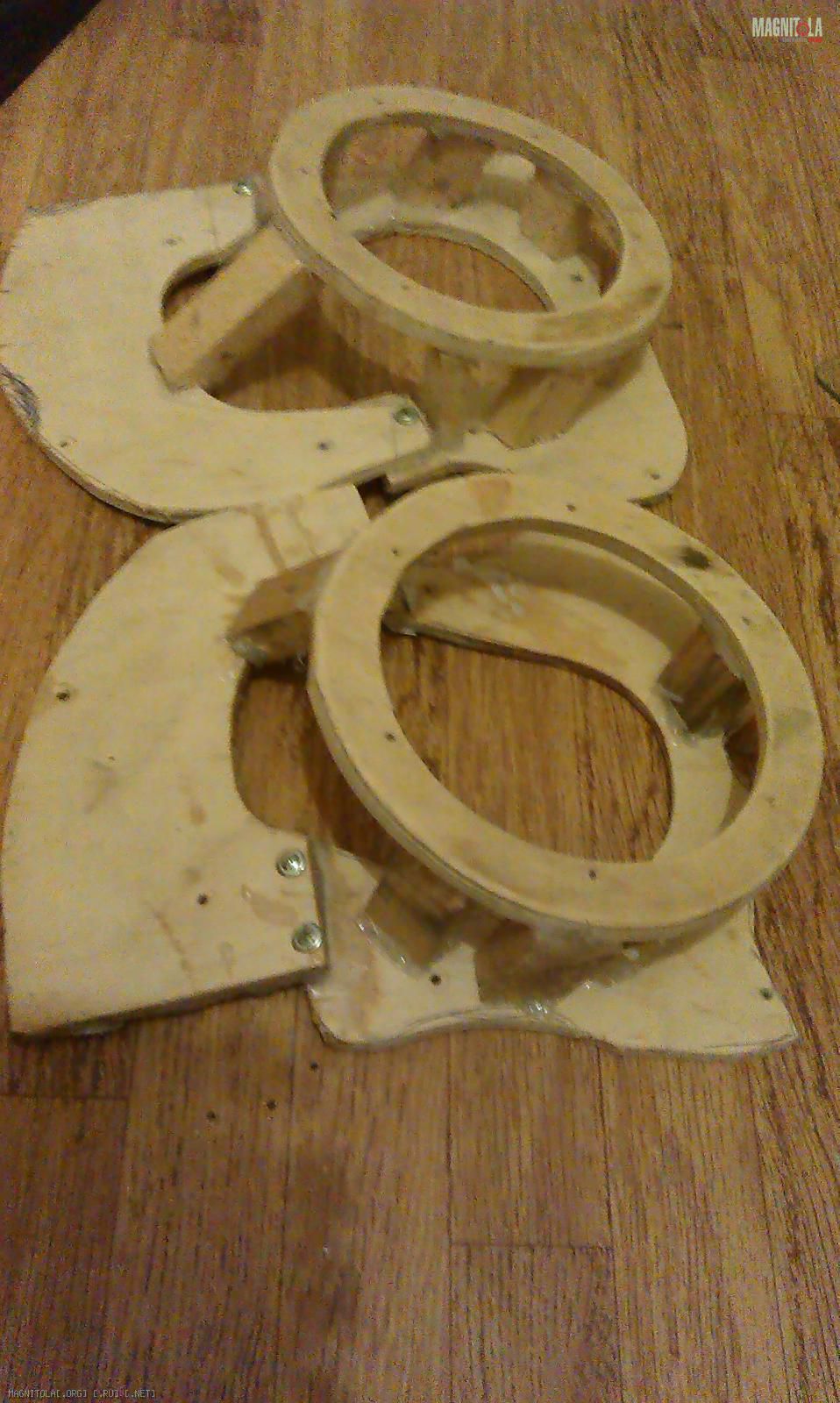

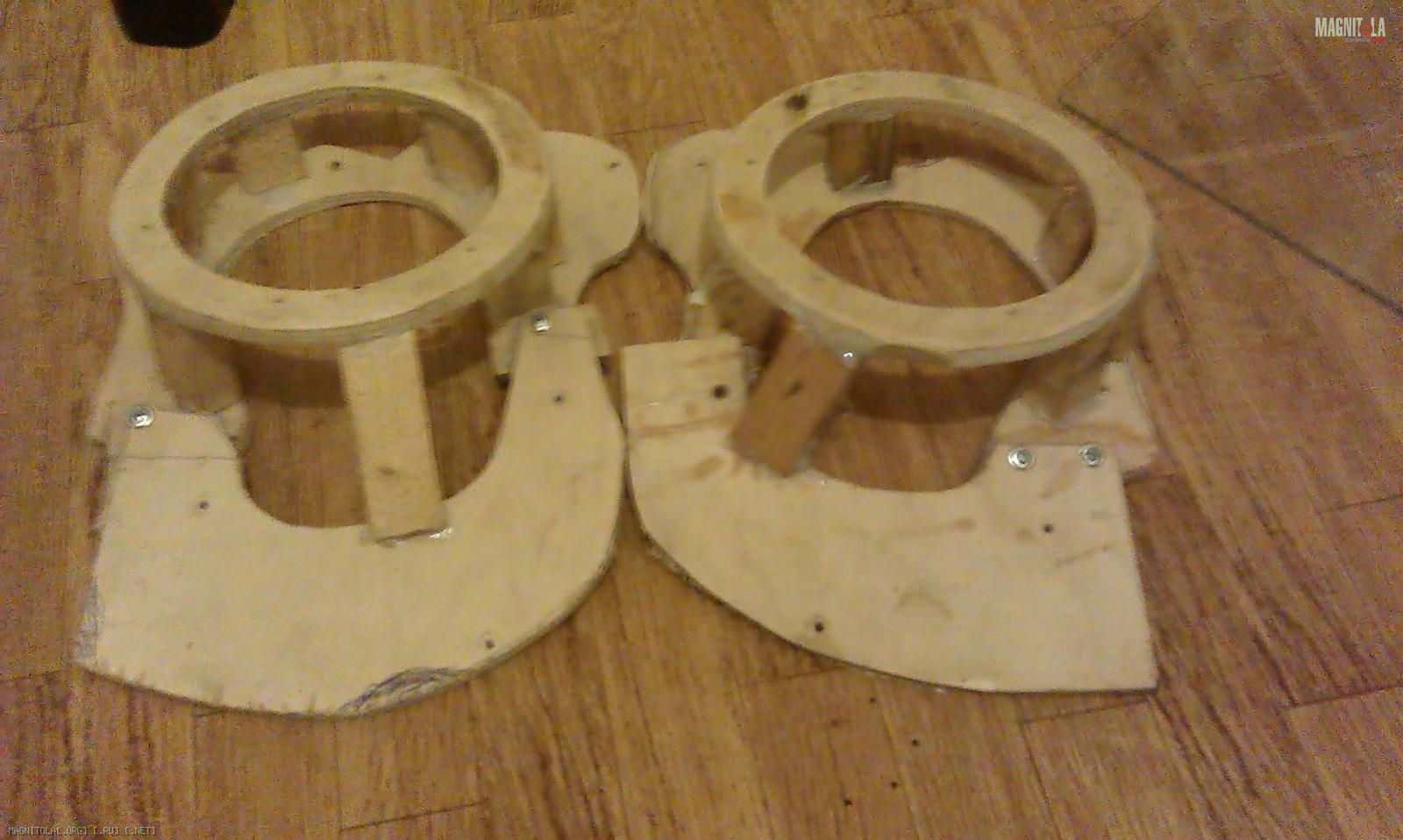

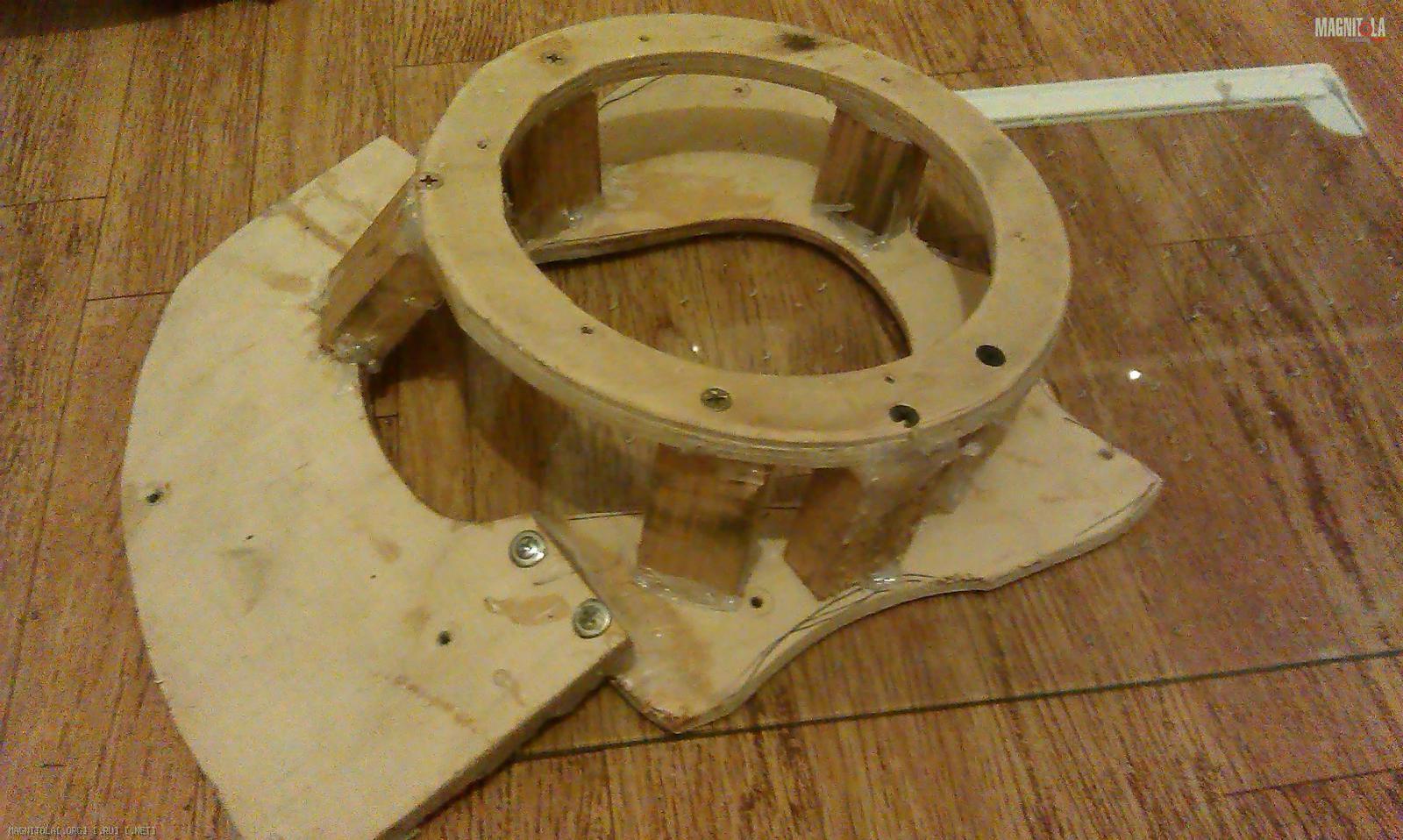

Закрепляем саморезами с двух сторон, хотя клея не жалел и оторвать кольца и так не получалось, но жёсткости не бывает малоВложение 453922Вложение 453924

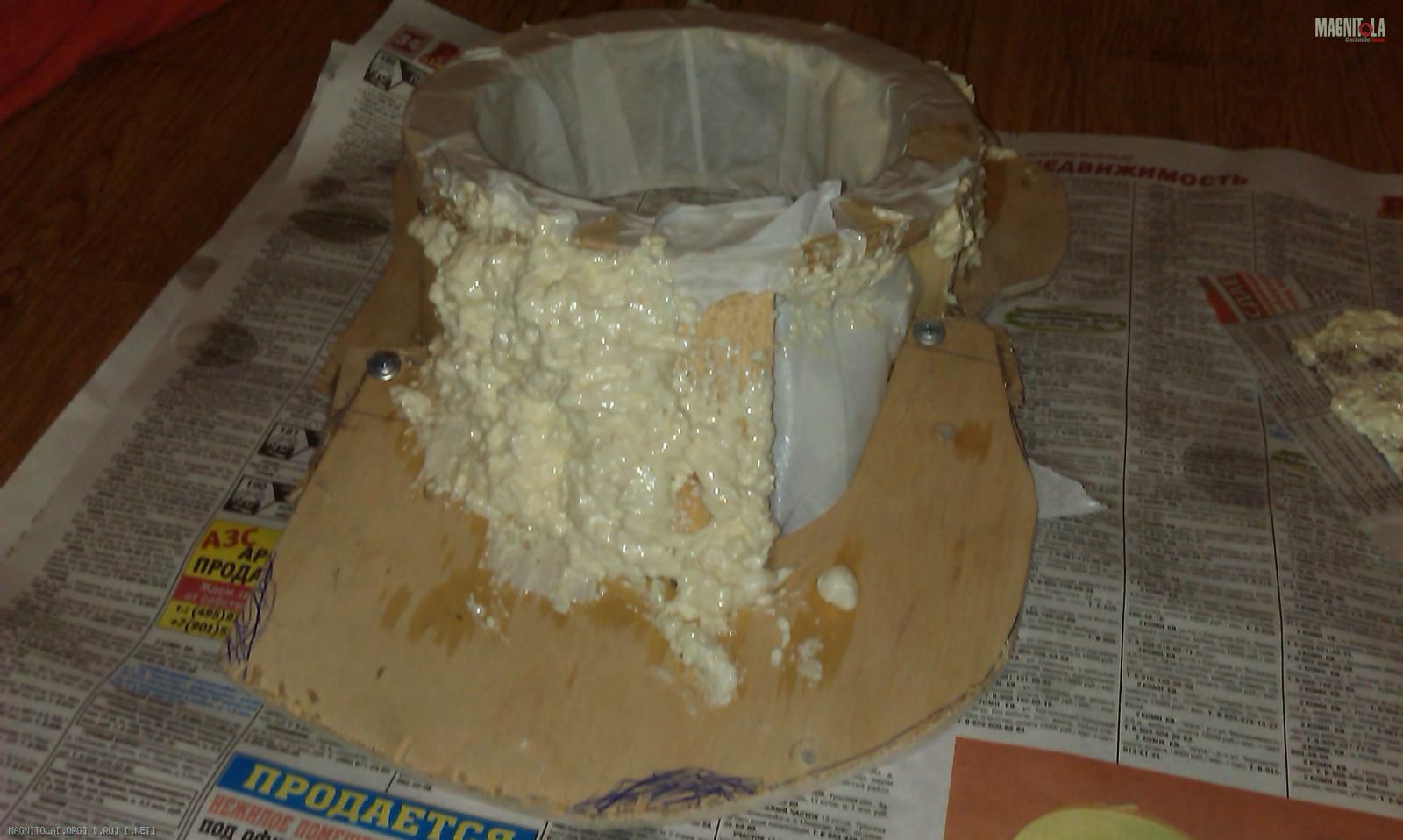

Для жосткости гасим пену водой на стекле и наносим на заготовку
Вложение 453926Вложение 453928

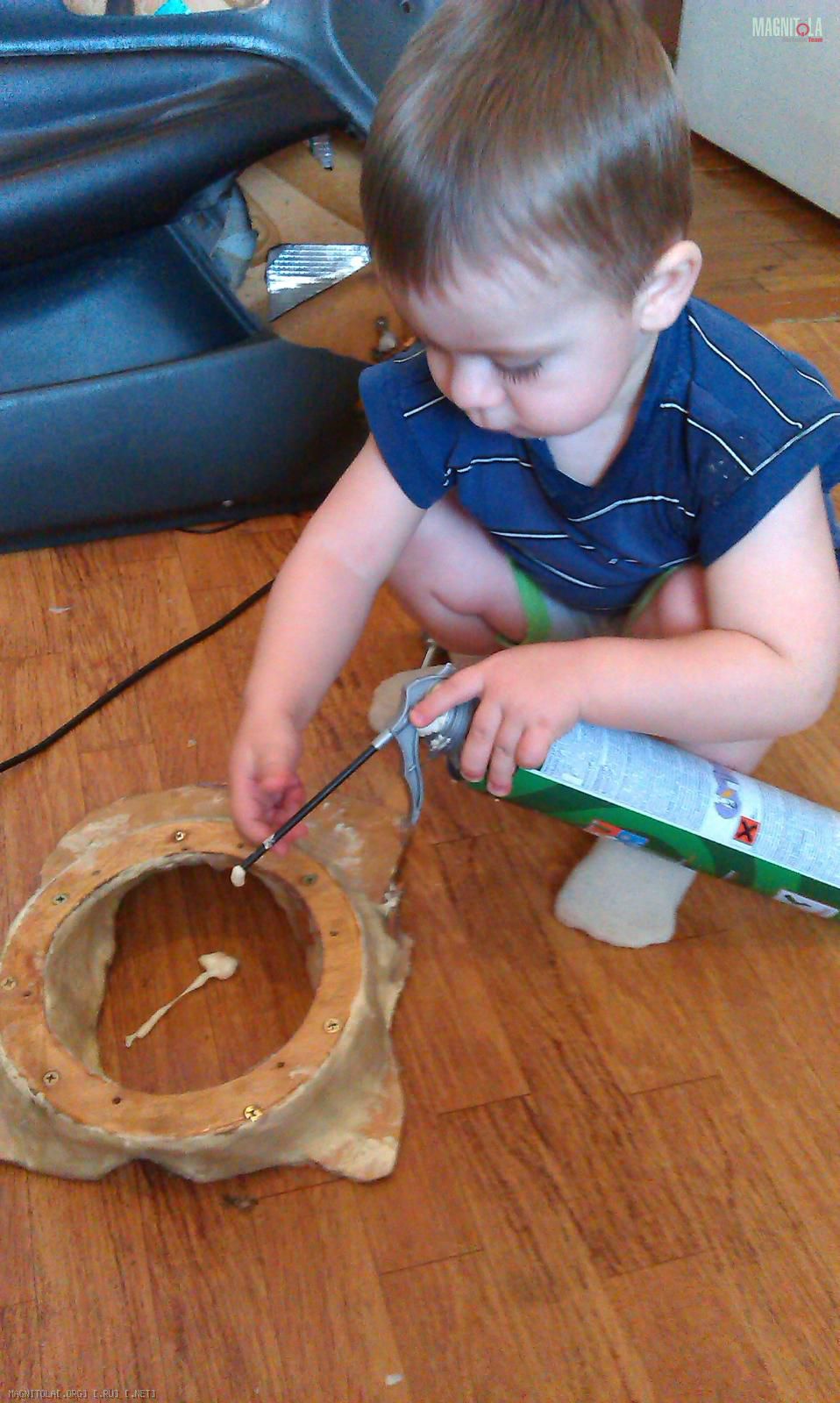

А вот и я весь в работе :)
Вложение 453930Вложение 453932
ещё гасим-мажем-трамбуем, ещё гасим-мажем-трамбуем и ещё и ещё

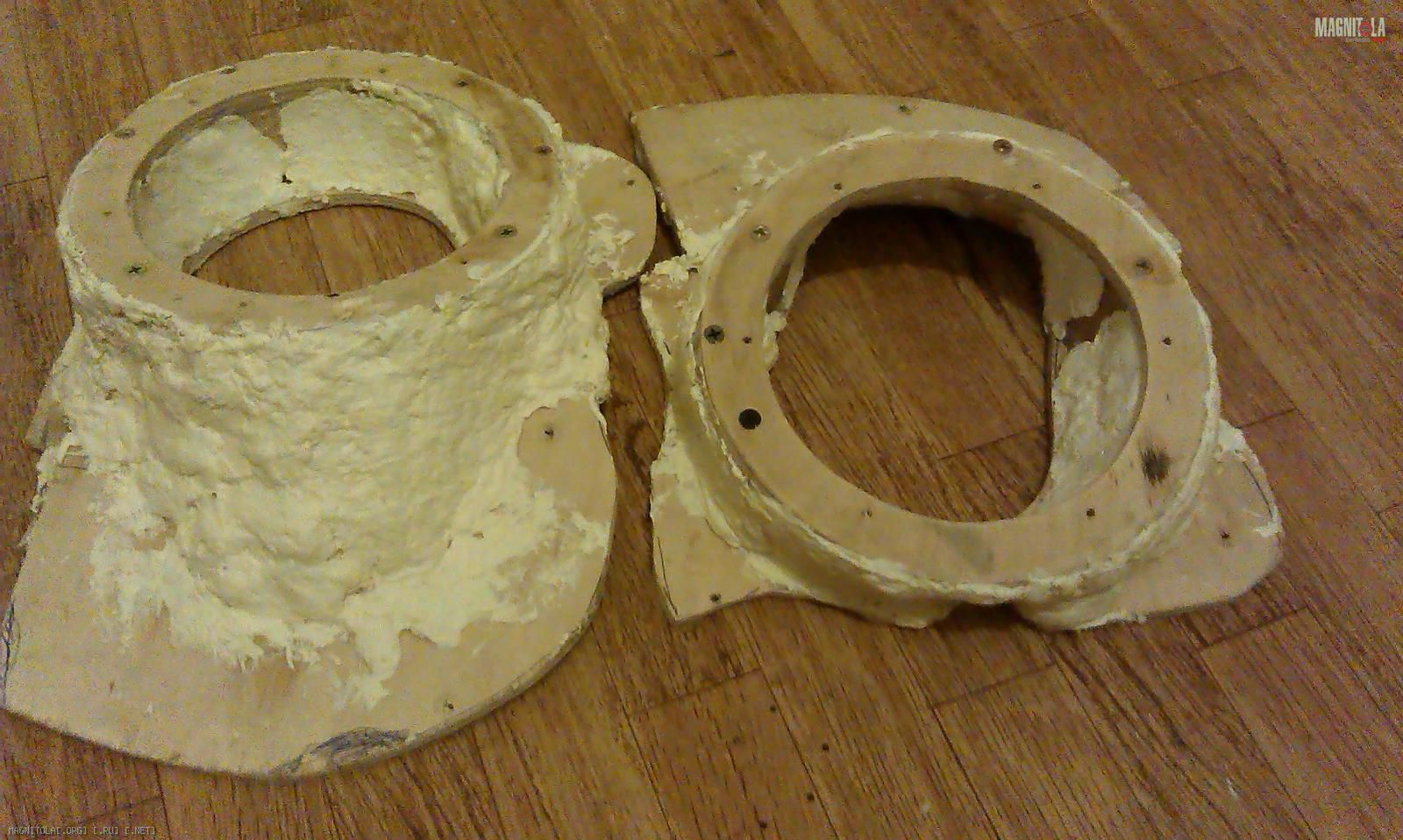

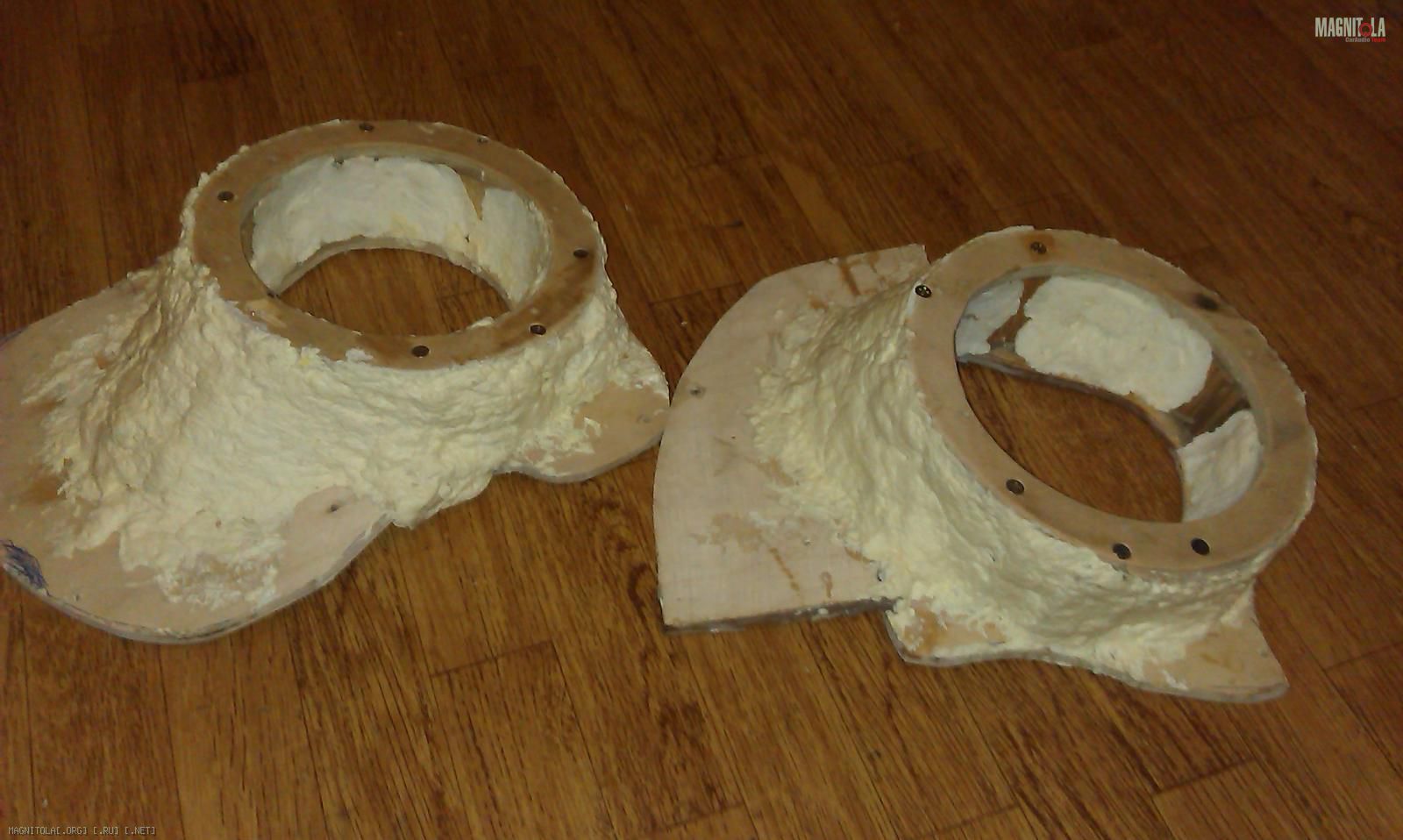

оставляем сохнуть получаем

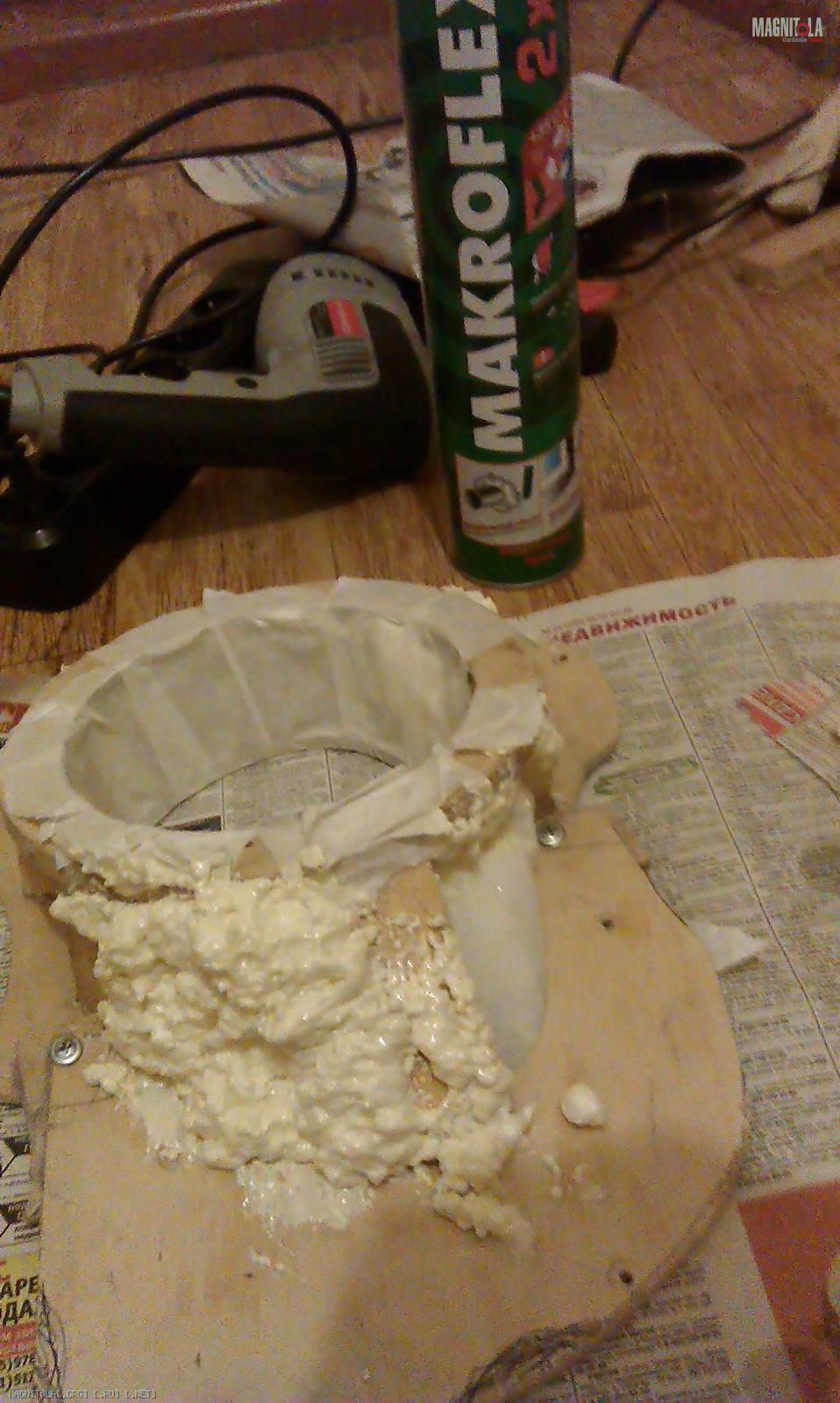

Вложение 453934Вложение 453936Вложение 453938Вложение 453940
После высыхания обрабатывать и выравнивать не стал, т.к. всё равно это не будет видно.

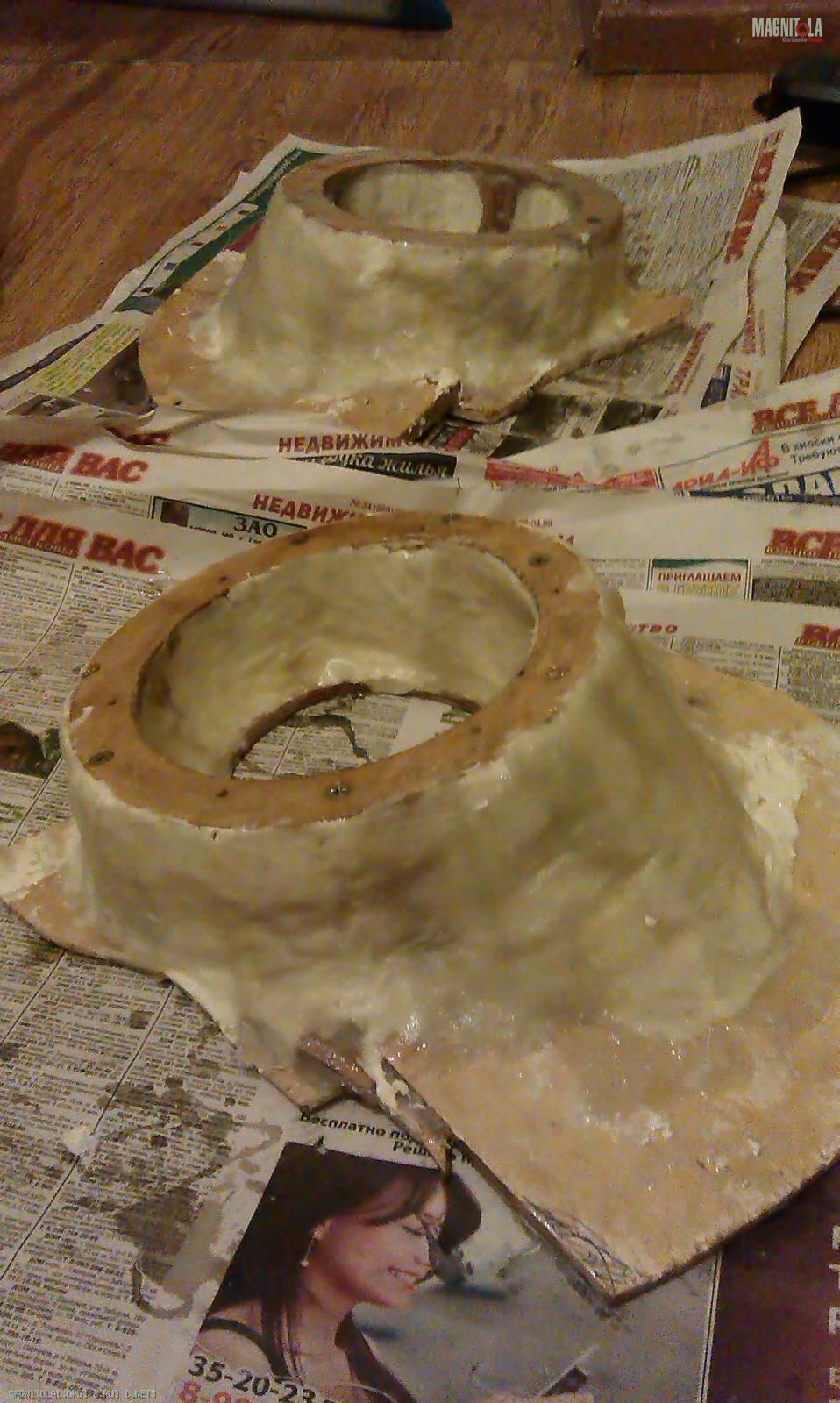

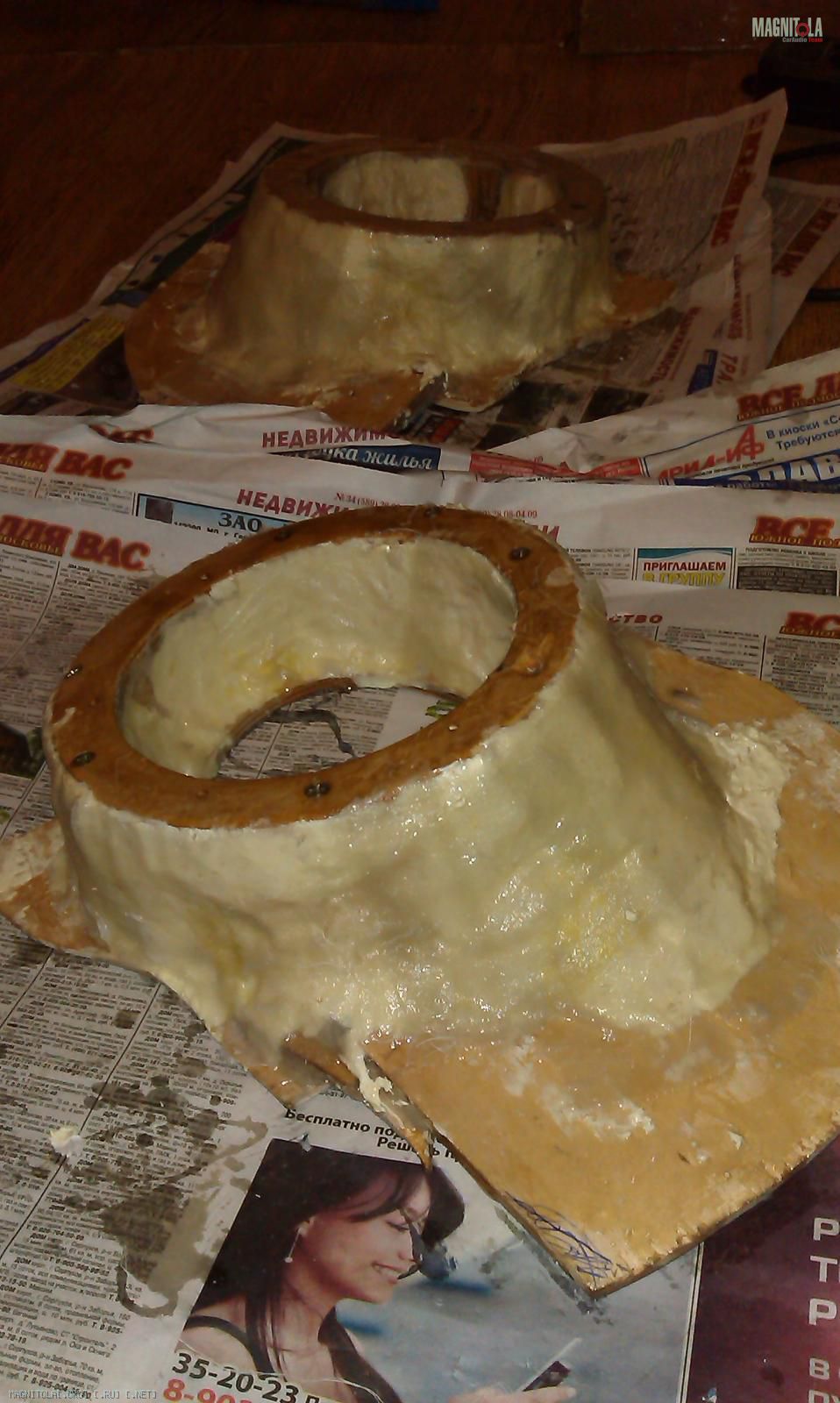

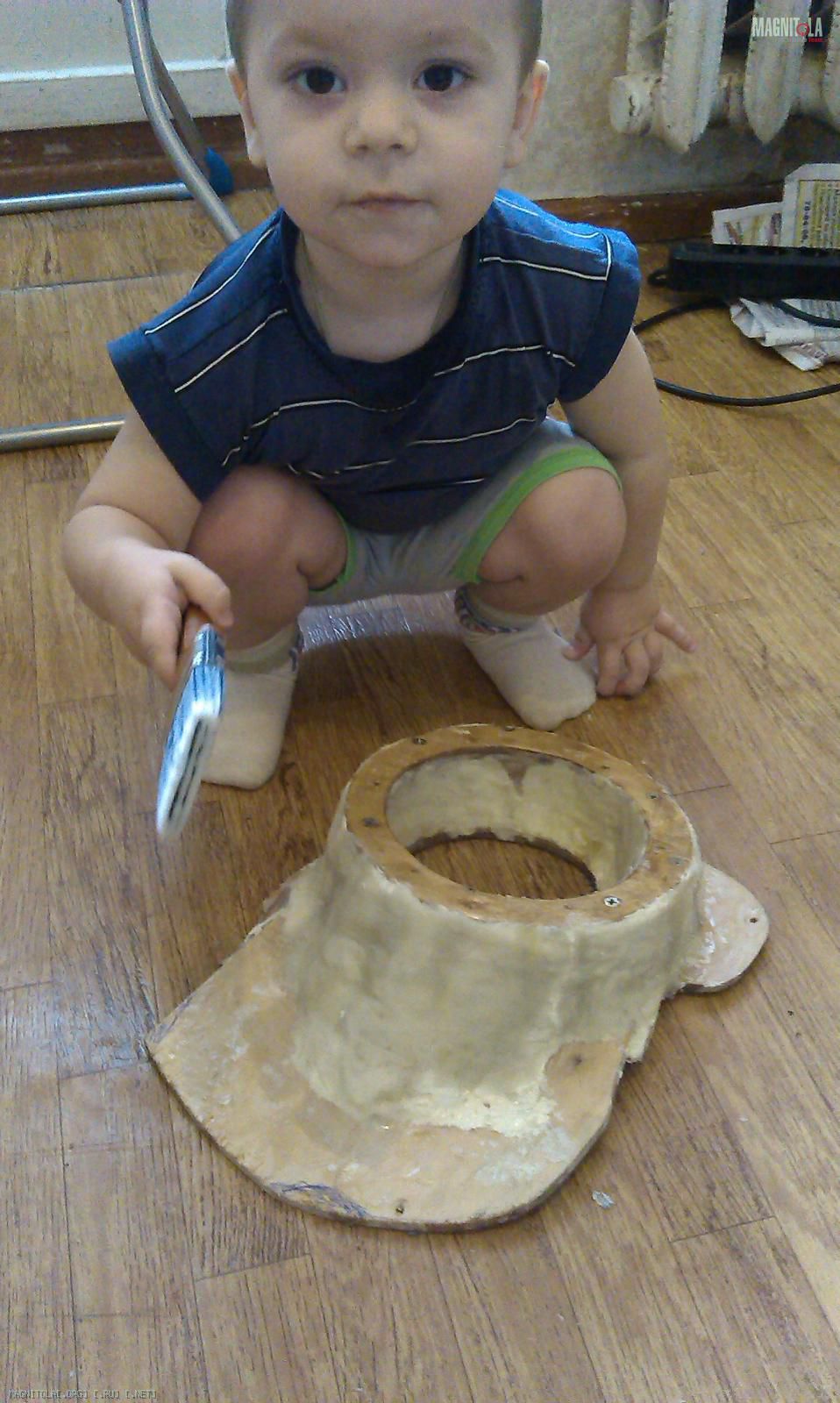

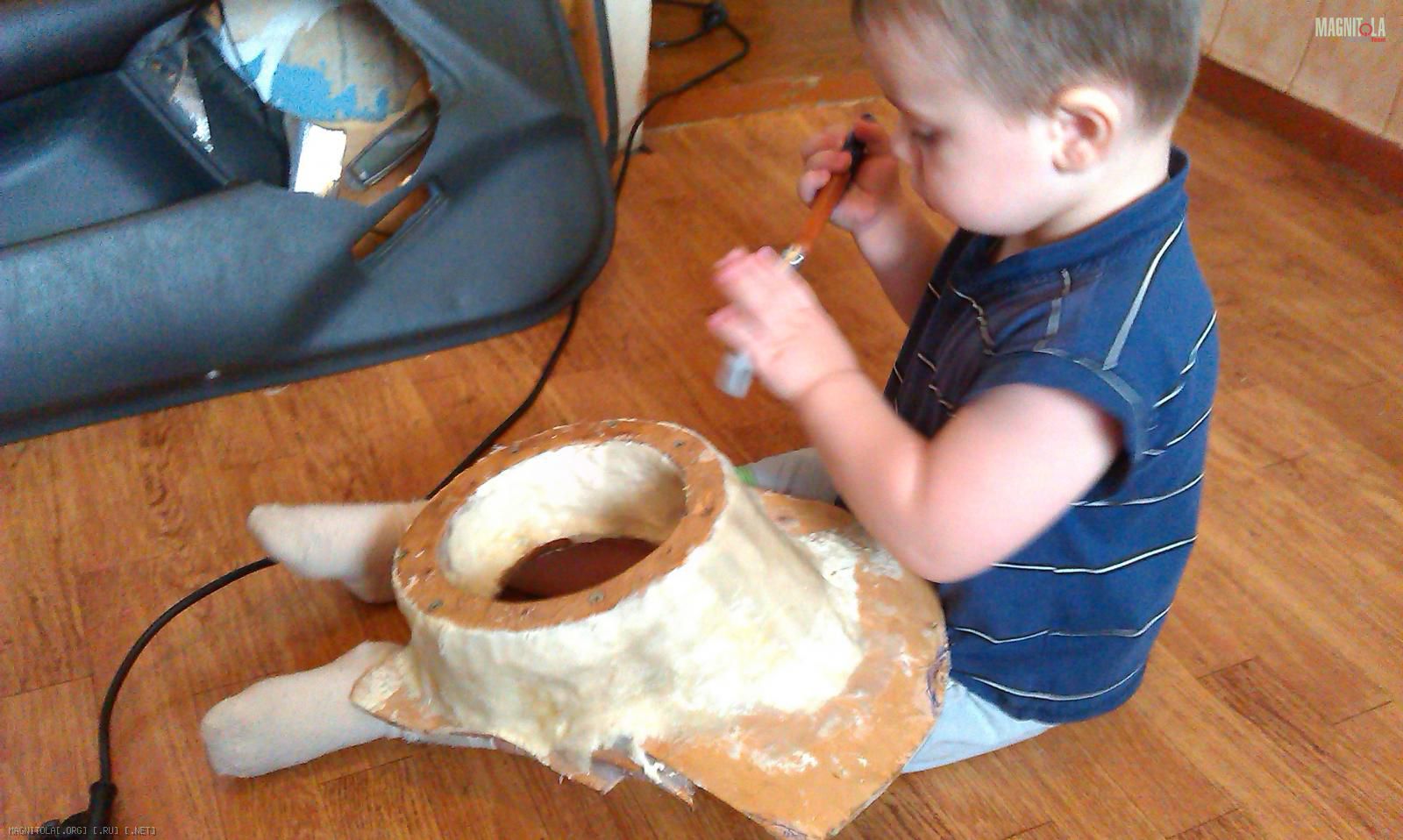

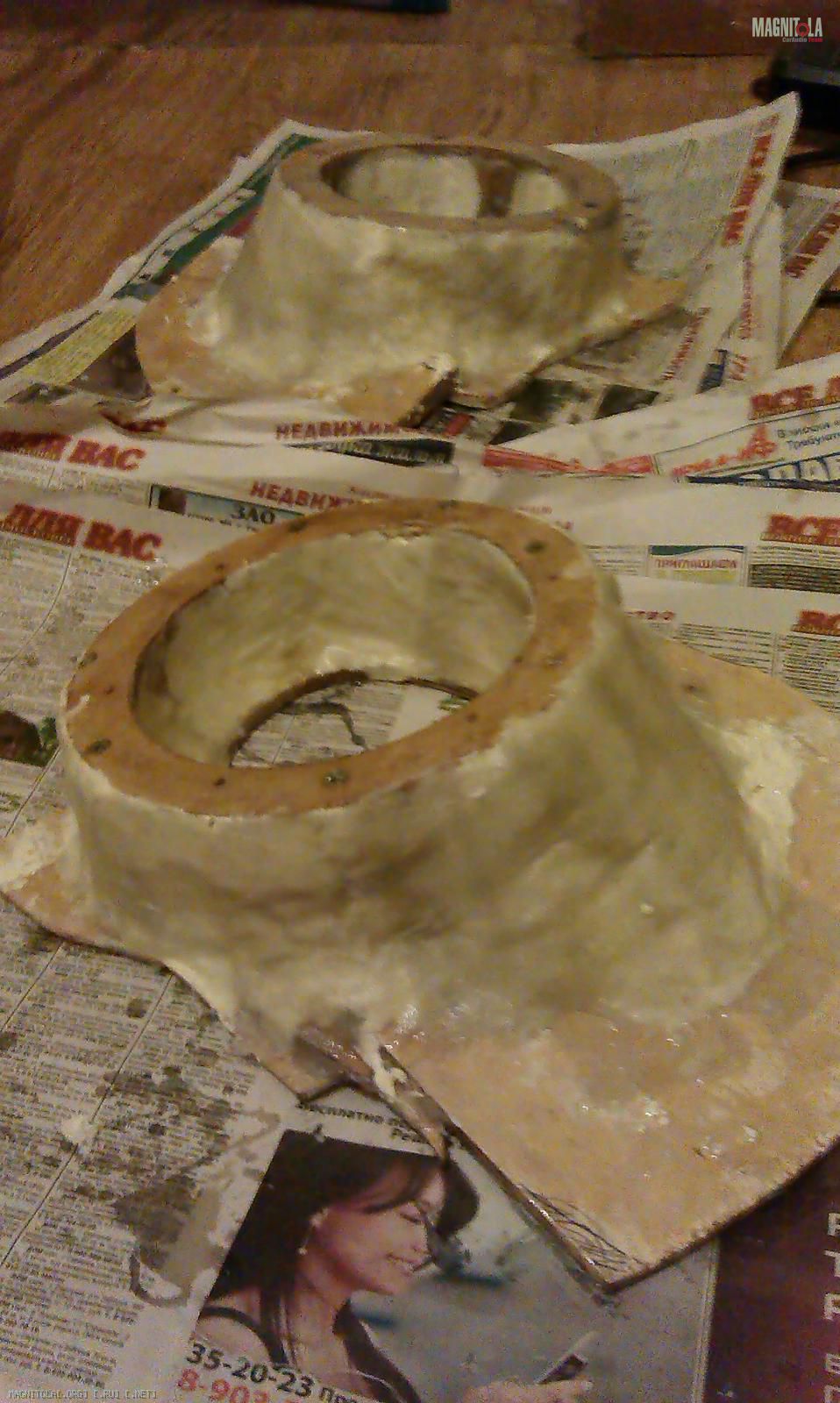

Для крепости подиума пропитал всё эпоксидкой в несколько слоёв с тканью
Вложение 453942Вложение 453944Вложение 453946Вложение 453948Вложение 453950Вложение 453952Вложение 453956

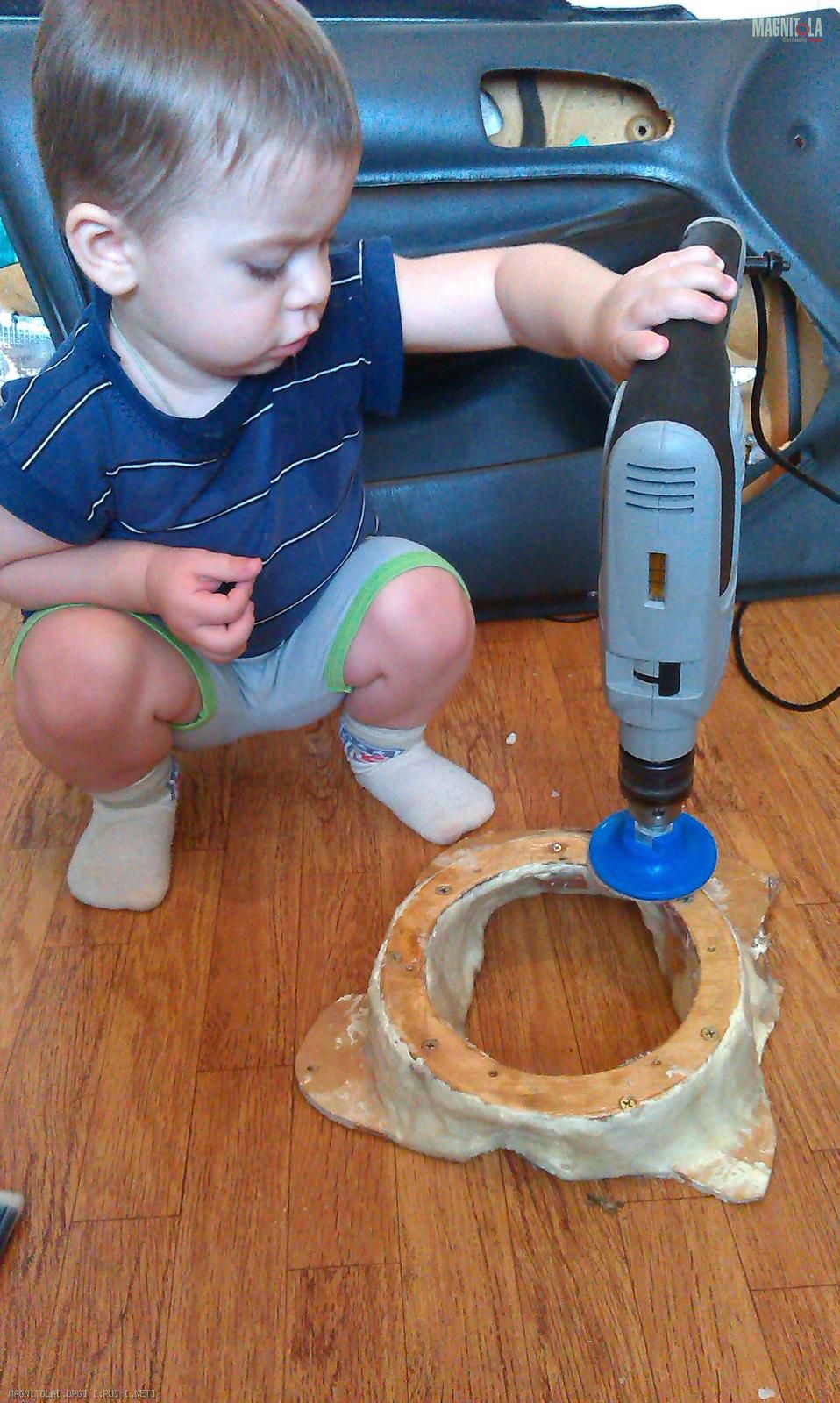

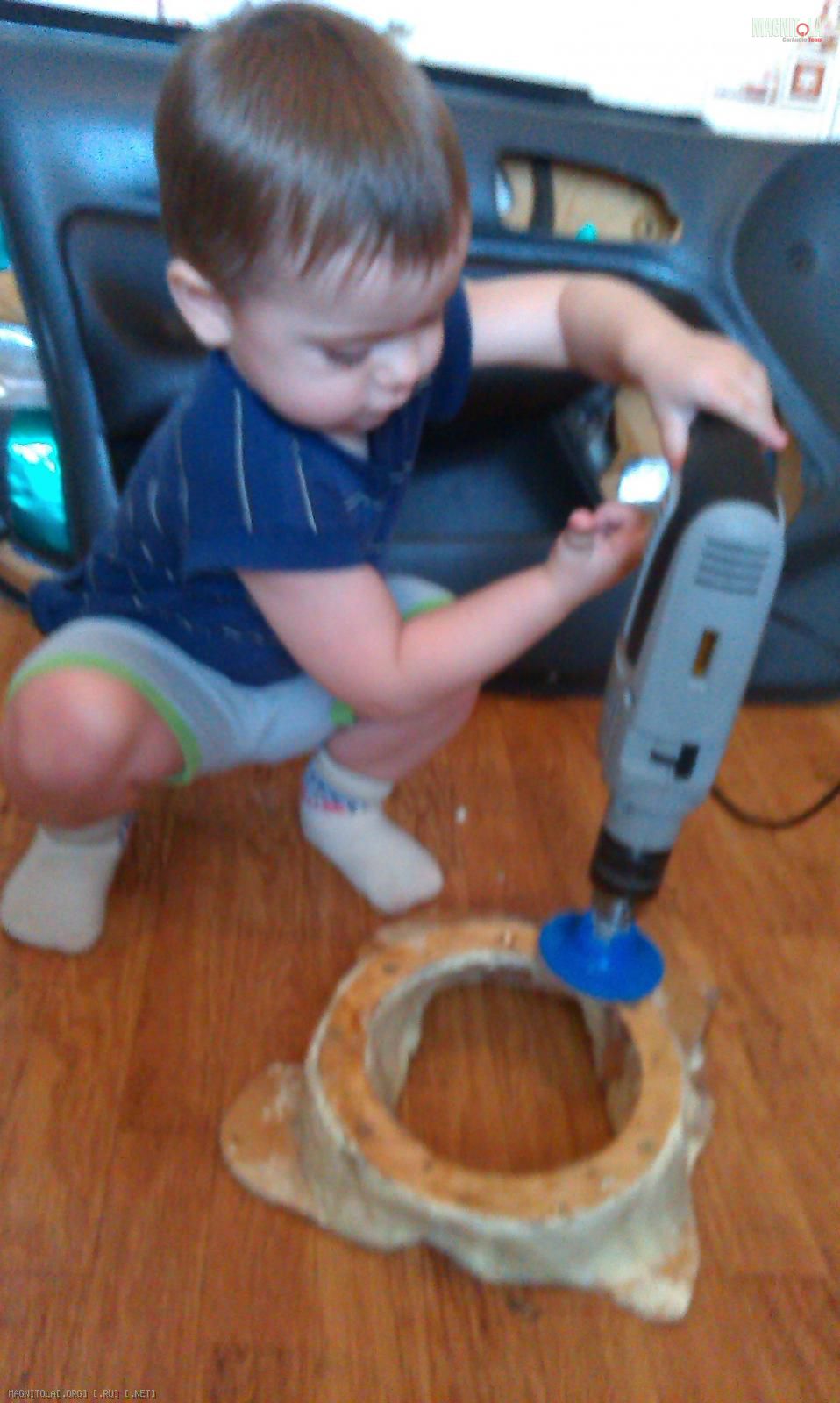

Шлифуем кольца с верху, т.к. требуется чтобы вторые кольца(для сращивания с обшивкой) максимально плотно прилегали к первым. Вложение 453958Вложение 453960Вложение 453962

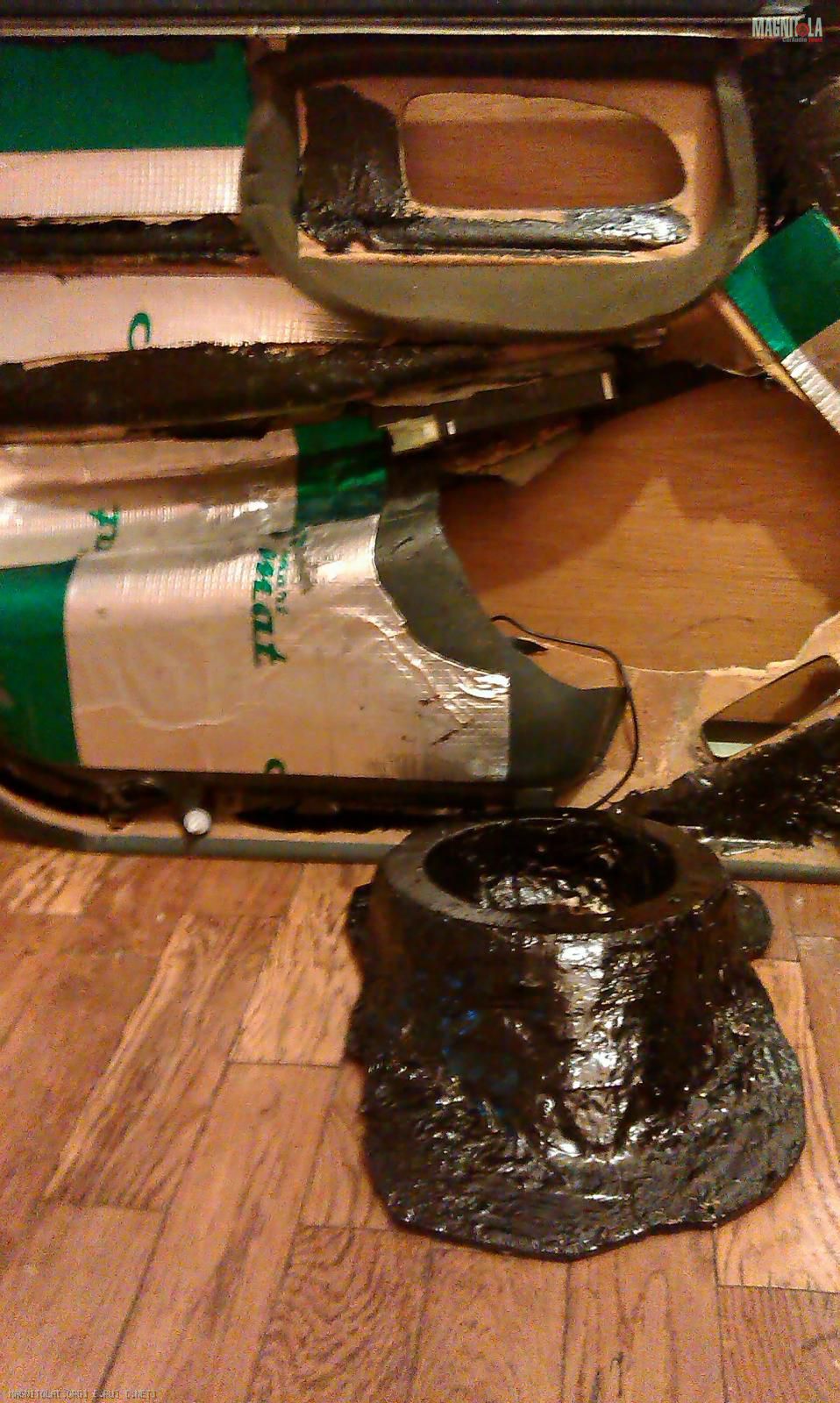

И мажем битумной мастикой для дополнительной защиты от влаги всей конструкции.
Вложение 453964Вложение 453966
Вложений: 6
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Теперь вопросы, нужно подключать и инсталировать пищалки Crescendo и тут 2 вопроса:
1. Первый и самый главный КАК НЕ СЖЕЧЬ ПИЩАЛКИ? Просто не имею опыта их подключения. Есть ли смысл подключать от магнитолы? Как подстраховаться чтоб не сжечь? Как выстраивать частоты если на усилке (на крутилке) нет шкалы частот.

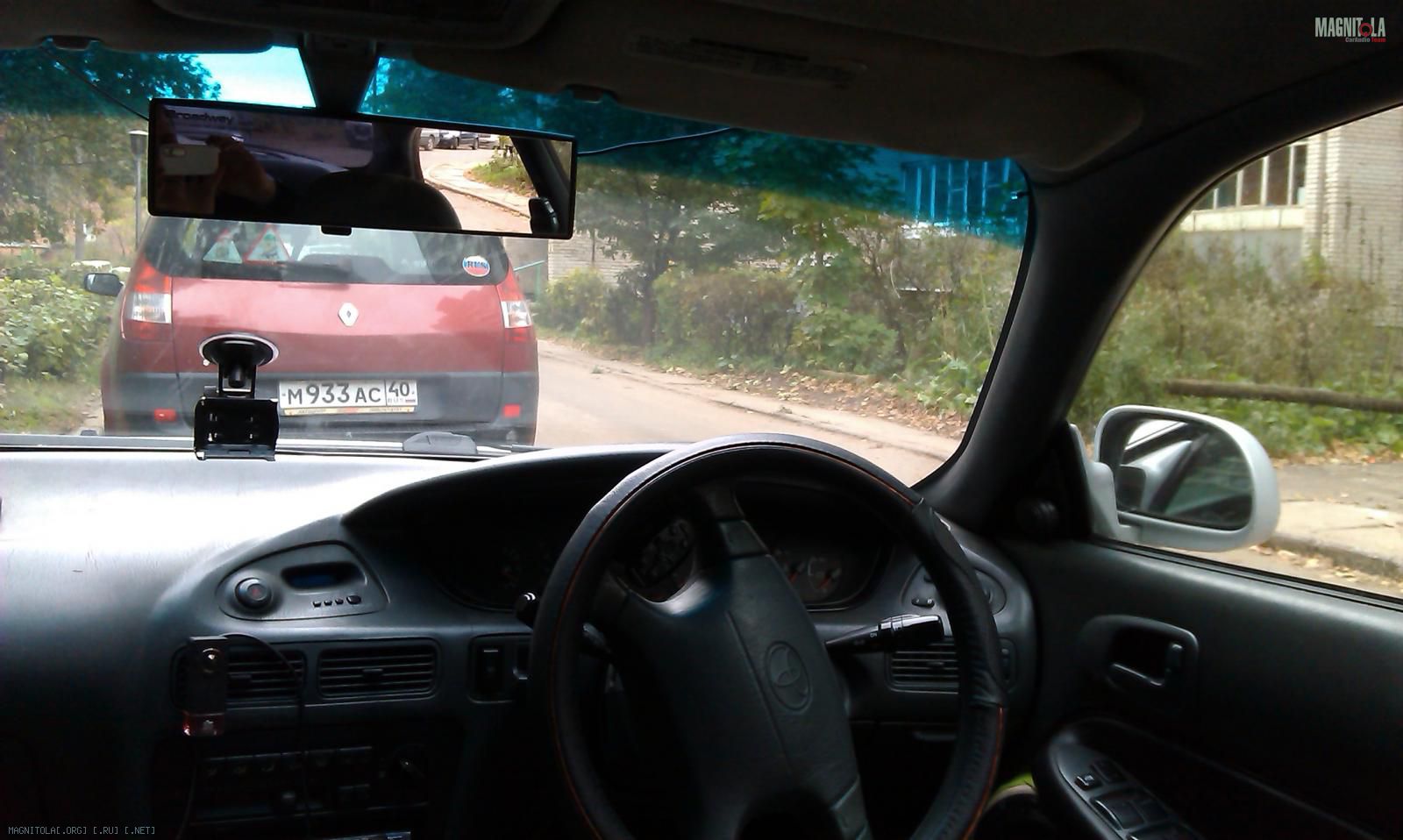

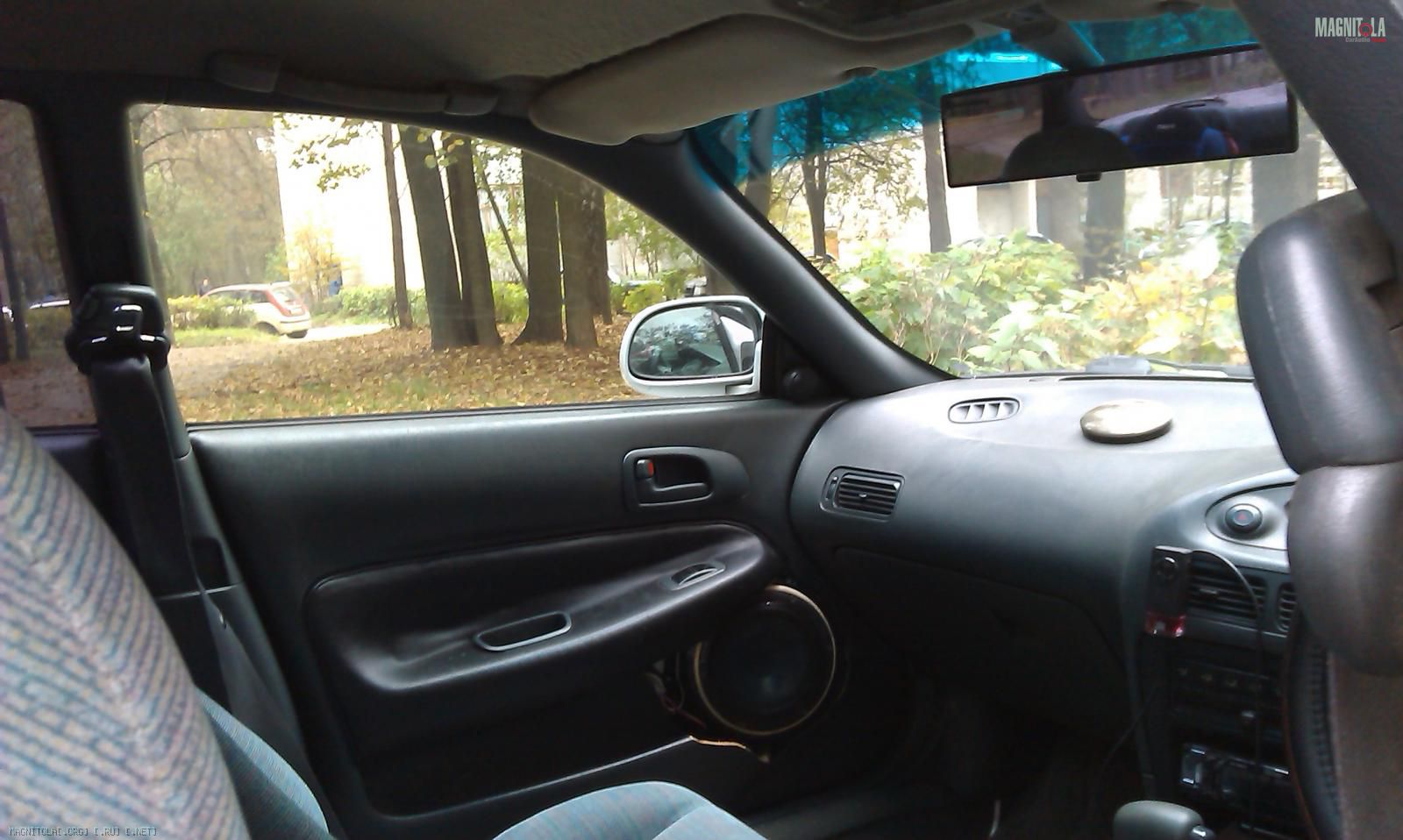

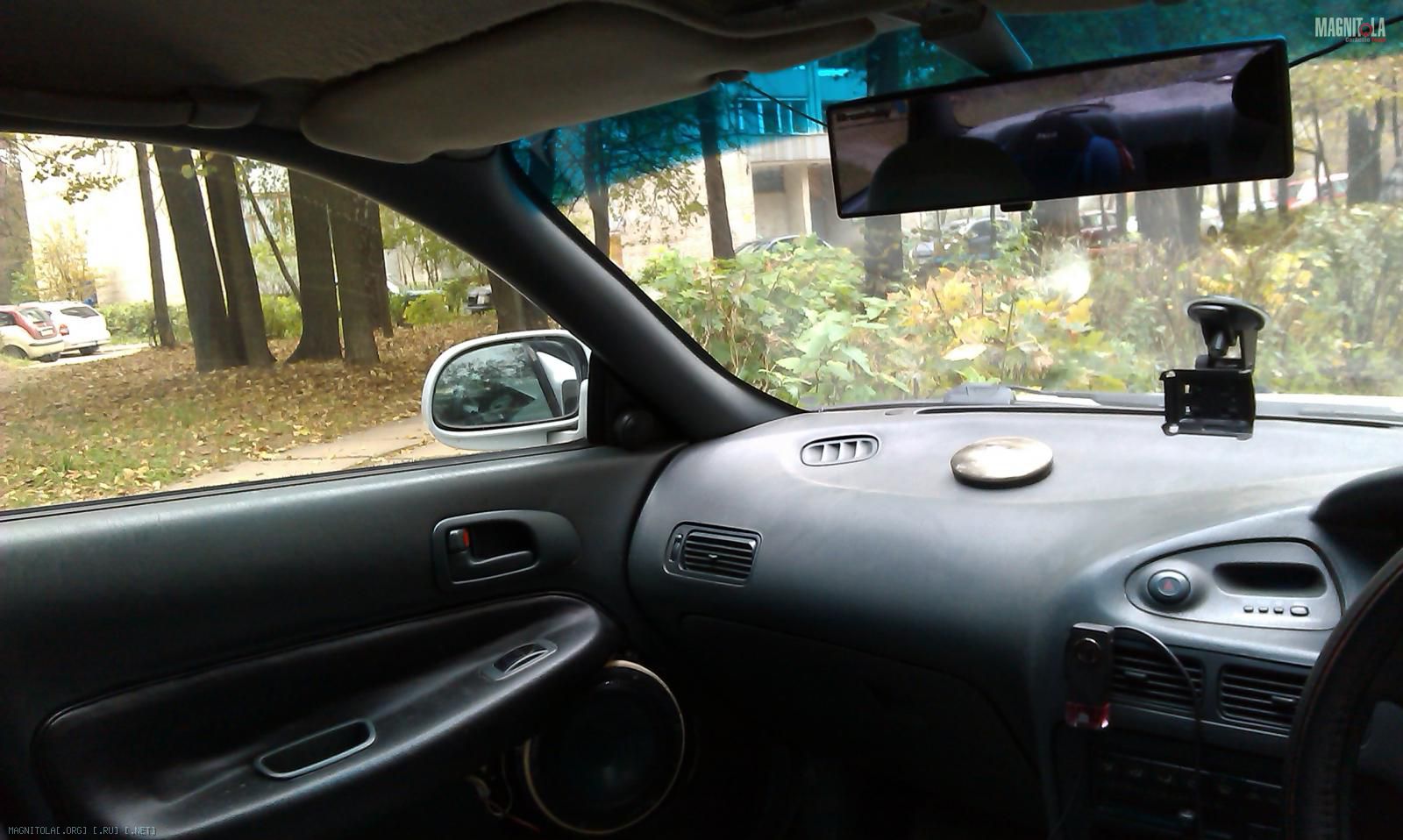

2. Эта машина "плоская" с низкой посадкой пассажиров (сидишь на полу:)) и сильным углом наклона стекла. Вложение 453968Вложение 453970Вложение 453972Вложение 453974Вложение 453976Вложение 453978

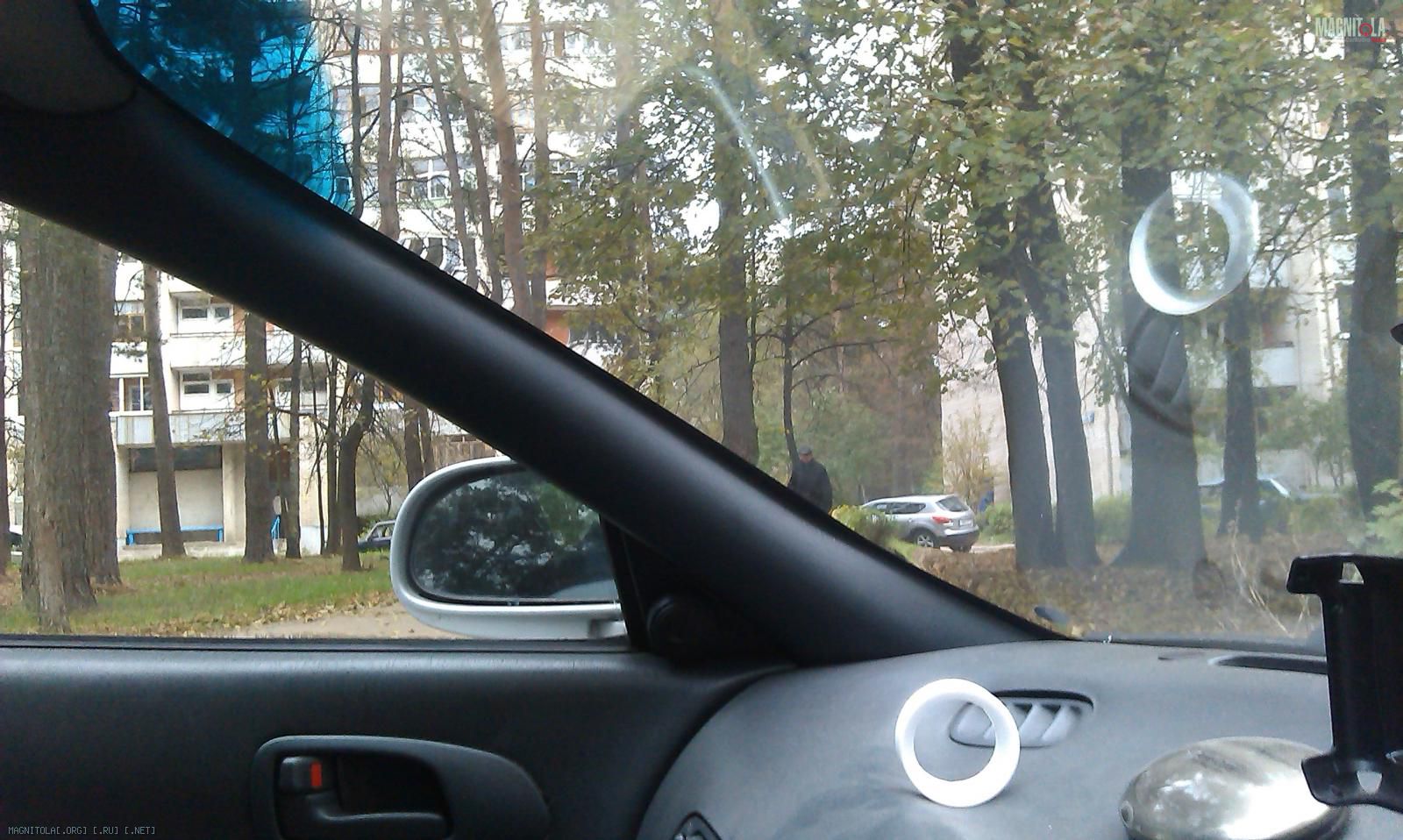

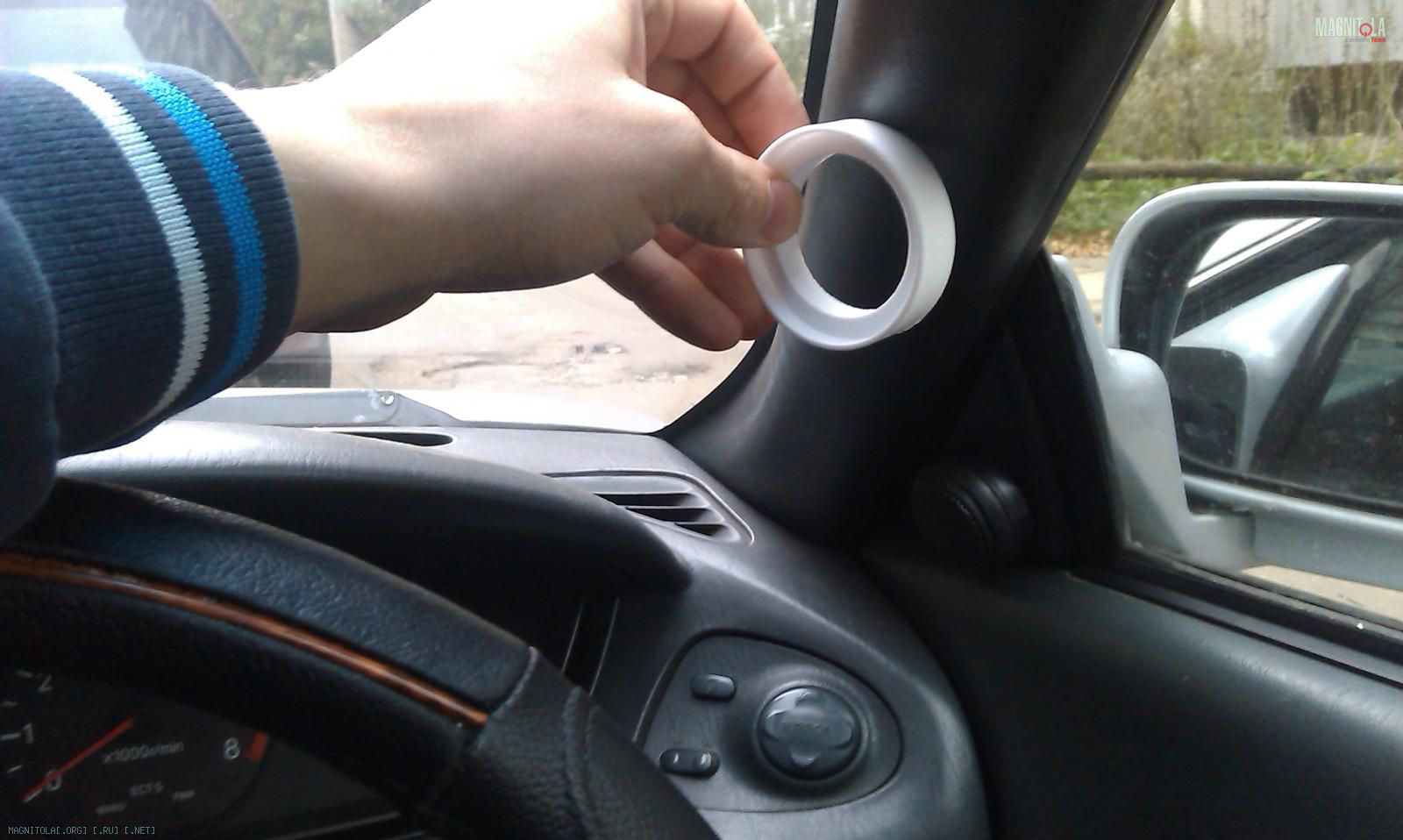

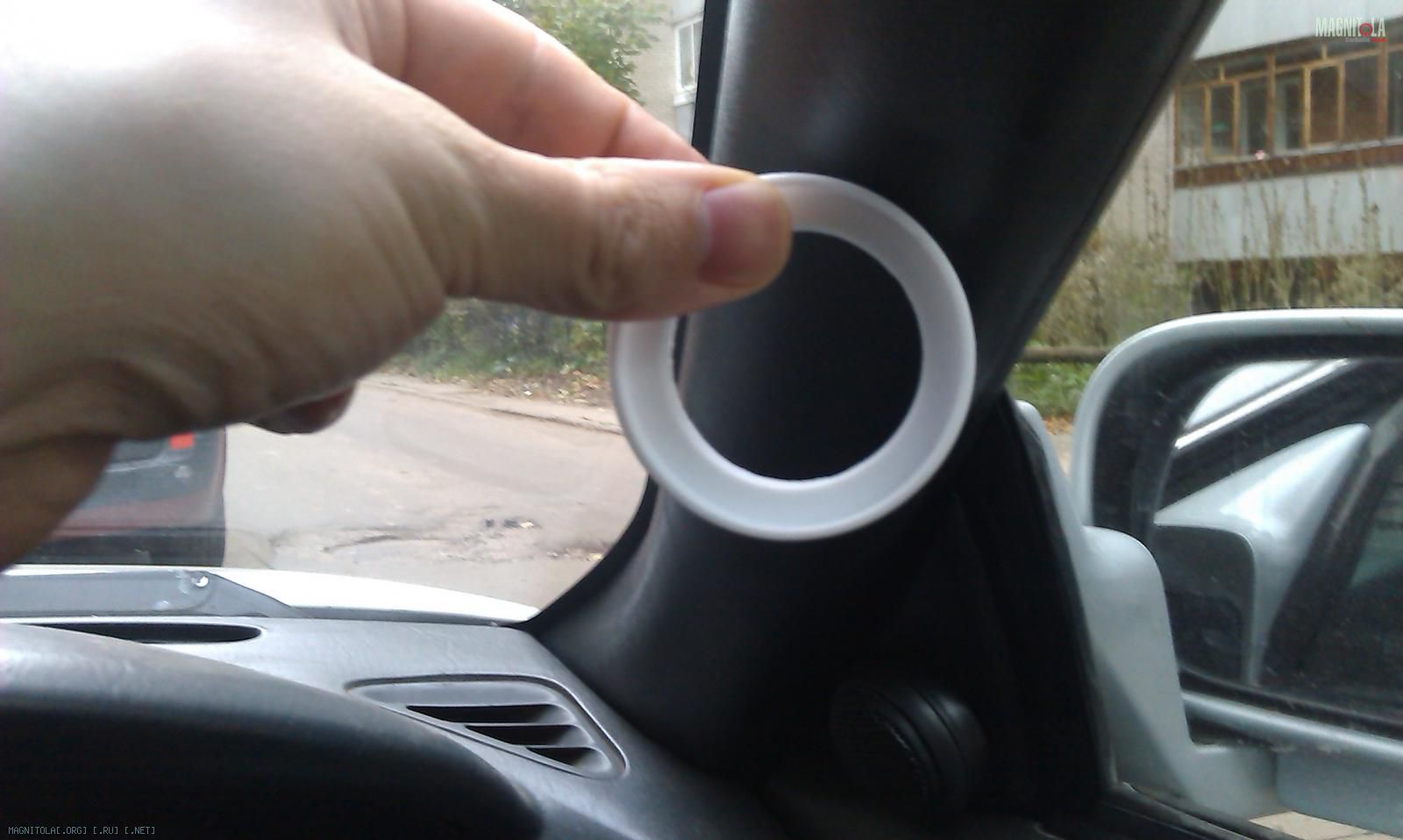

Как правильно направить пищи и требуется ли им объём для игры? (на фотках посадочное кольцо от пищей)
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Цитата:
Сообщение от
Naz
1. Первый и самый главный КАК НЕ СЖЕЧЬ ПИЩАЛКИ? Просто не имею опыта их подключения. Есть ли смысл подключать от магнитолы? Как подстраховаться чтоб не сжечь? Как выстраивать частоты если на усилке (на крутилке) нет шкалы частот.
Блины не надо. Совсем. Внимательно прочитать инструкцию к 778й. Выяснить что с головы идет три пары линейных выходов. 1я пара - на ВЧ, 2я - мидбас, 3я - саб. Выставить фильтры на 1й канал (ВЧ) чтото в духе 4.5 2м порядком снизу. 7 раз проверить правильность подключения ВЧ. Еще раз проверить. Включить, послушать.
Цитата:
Сообщение от
Naz 2. Эта машина "плоская" с низкой посадкой пассажиров (сидишь на полу:)) и сильным углом наклона стекла.
Как правильно направить пищи и требуется ли им объём для игры? (на фотках посадочное кольцо от пищей)
Все нужно слушать. Своими ушами, на своих компонентах, в своей машине. Тоесть не стоит сразу крепить колечки под ВЧ намертво. Закрепить термоклеем, поездить, послушать. Поменять направление. Неделя-две и все будет понятно. Для начала обычно писчи направляют между подголовниками.
Вложений: 1
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Есть ещё одна мысль. Некоторые машины этой модели выпускались в "музыкальной" комплектации: встроенный саб, центральный канал и пищалки, так вот пищалки ставились в месте №3 см рисунок. Есть ли смысл примерять пищалки туда, или это ошибка японских звукоделов? Какое место более приорететно 1, 2 или 3? Как читал здесь, примерная высота пищалок это уровень рта(№1), но приборка и руль будет частично закрывать звук с водительской тороны. Делать ещё выше? Просто не хочется везде обшивку попортить примеряя пищи. Подскажите.
Вложение 454146
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Прикрепил пищалки в уголки зеркал, направил между сидений (тестирую),подключил, фото будут позже.
И снова проблема,
Один канал пищалки играет гораздо тише другого, практически неслышно. Из-за чего такое могло произойти, ранее усилитель играл на средники и было всё нормально. Может что не так настроил? может ли резать канал пищей голова?(если да, то куда смотреть в настройках?) или усилку конец?
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Цитата:
Сообщение от
test482 Еще раз проверить. Включить, послушать.
У меня правило: при первом включении громкость на 0, потом настройка, проверка, перепроверка.
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Так как сейчас все подключено?
Цитата:
Сообщение от
Naz Один канал пищалки играет гораздо тише другого, практически неслышно. Из-за чего такое могло произойти
Может баланс в настройках магнитолы?
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Цитата:
Сообщение от
Naz Есть ещё одна мысль. Некоторые машины этой модели выпускались в "музыкальной" комплектации: встроенный саб, центральный канал и пищалки, так вот пищалки ставились в месте №3 см рисунок. Есть ли смысл примерять пищалки туда, или это ошибка японских звукоделов? Какое место более приорететно 1, 2 или 3? Как читал здесь, примерная высота пищалок это уровень рта(№1), но приборка и руль будет частично закрывать звук с водительской тороны. Делать ещё выше? Просто не хочется везде обшивку попортить примеряя пищи. Подскажите.
Вложение 454146
№1. Или даже чуть выше имхо.
Если "боитесь" то №2
Про 3 вариант забудь.
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
в варианте №1 слишком высоко по стойке не забирайтесь - будет близко к слушателю
у меня тоже праворулька с сильным наклоном лобового
Re: Инсталл своими руками в праворучку. Первая поканалка.Читаем, подсказываем
Цитата:
Сообщение от
Radonchik Так как сейчас все подключено?
Поканально:) 2 канала от усилка на пищалки 2 других на миды, на усилителе включил full и на голове порезал(2-WEY) на 2 килогерца верх и низ соответственно + запилил под седенье другой усилок и подключил саб.
Цитата:
Сообщение от
Radonchik Может баланс в настройках магнитолы?
Где это посмотреть? Настройки клариона это жесть:)
---------- Сообщение добавлено 29.11.2013 в 14:37 ----------
Цитата:
Сообщение от
Tim635 У меня правило: при первом включении громкость на 0, потом настройка, проверка, перепроверка.
так и делаю, всё проверяю(стараюсь), просто я только учусь настраивать и много чего просто не понимаю/незнаю. Потому у спрашиваю.
---------- Сообщение добавлено 29.11.2013 в 14:41 ----------
Цитата:
Сообщение от
mishgun_ в варианте №1 слишком высоко по стойке не забирайтесь - будет близко к слушателю
у меня тоже праворулька с сильным наклоном лобового
Пока остановился на варианте в уголки зеркал, но не смогу определиться до конца, пока нормально не заработает вторая пищалка:) По стойке высоко=близко к слушателю, по стойке низко= закрывается звук приборкой.
