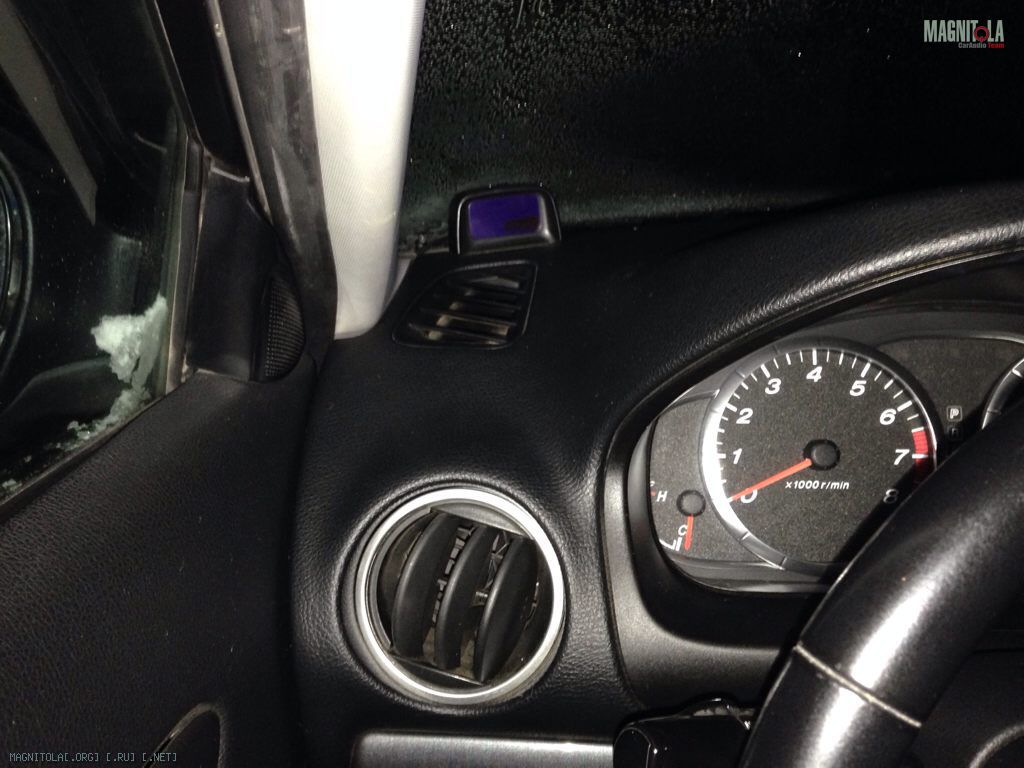

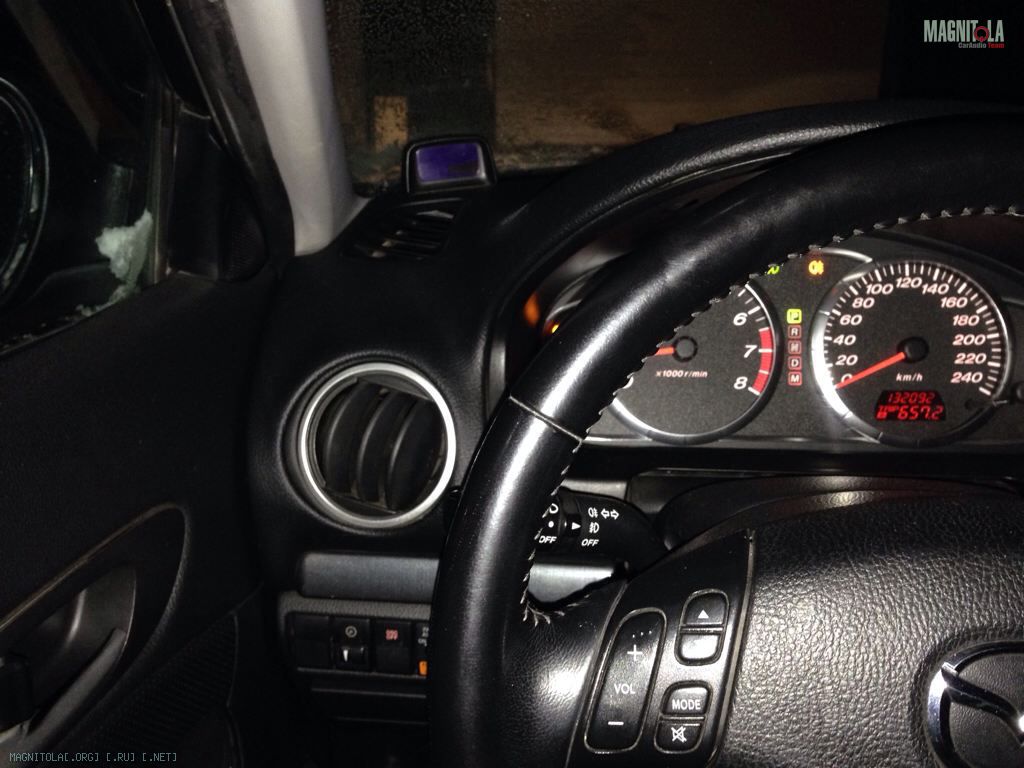

Вложение 492070Вложение 492072
Таааакккк?;)
Sent from my iPhone 5 using Tapatalk
Вид для печати
Вложение 492070Вложение 492072
Таааакккк?;)
Sent from my iPhone 5 using Tapatalk
Угумс.Цитата:
Сообщение от Зая
Тока ### ты их делал?зызызы
Раз приборка целиком под стеклом то на неё ориентироваться низзззззя...

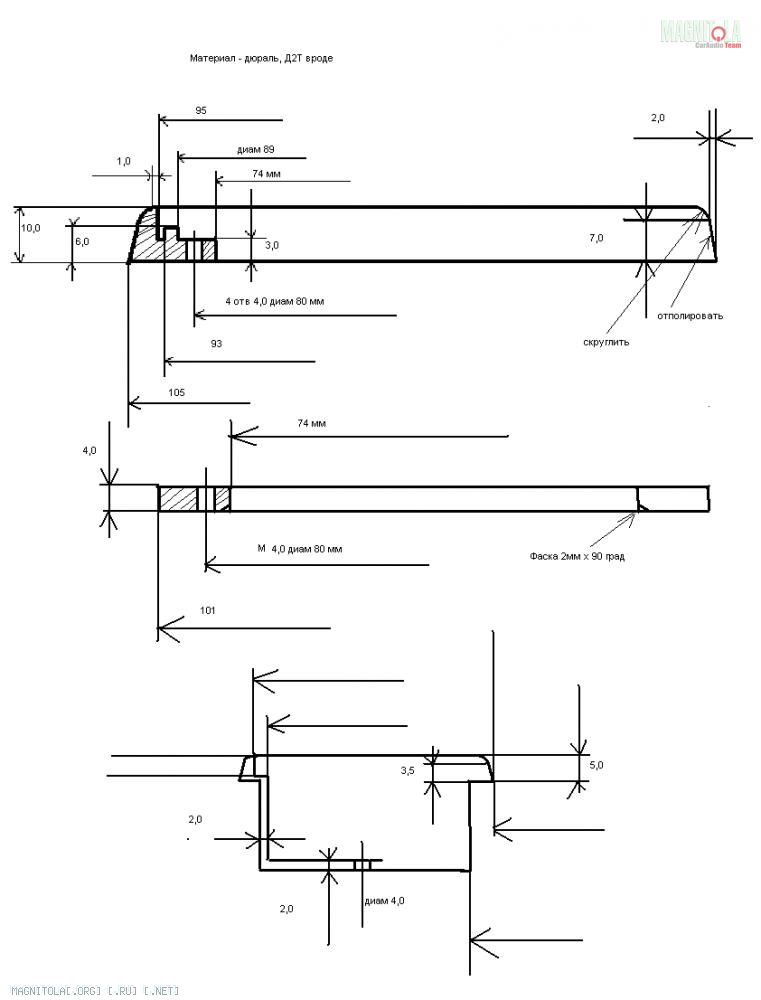

Поищу чертежик старый под вочей (поискал - не нашел),
"чёнить" накидаю.
Вложение 492256
Размеры в пищёвый стаканчик сам вставляй...
Внутренние диаметры - прибавляй по 0,5-0,6 мм к внешним диаметрам пища.
я правильно понимаю, что колечко/стакан на СЧ/ВЧ на чертеже универсальное про которое мы вчеpа с тобой по телефону говорили?Цитата:
Сообщение от DядяВова
Нууууу не совсем.ГЫ гы ГЫЦитата:
Сообщение от Зая
Сделать его полностью универсальным - это нужно ещё одну детальку (колечко) добавлять , в которую будет вставляться серединка.
А колечко это для каждого дина будет своё (потому как разный внешний диаметр/ посадочный диаметр дина и крепёжные отверстия тоже разные)
Определись какие модели акустики планируешь пробовать...
Я б на 4" скан 10F ориентировался (чёб не больше)
Тогда диаметры нужно сделать с запасом и при переходе на скан - везти колечки к токарю на дополнительную расточку.
Или ты закажешь промежуточные колечки под все виды 3-4" серединок?:mosking:
Пыс. и этА, делать чертежи - неблагодарное занятие. Вдрух размером ошибёшься. К кому потом "претензии" будут?
до сентября - то что есть,Цитата:
Сообщение от DядяВова
а после brax`ы может браксы+сканы
Чёта попробовал нарисовать и бросил.Цитата:
Сообщение от Зая
нуегонаф.
не сростается.
Искай того, кто нарисует...
кст... на счет выхов.. в субботу еее? или у тебя дела? до ориентировать сч и вч.Цитата:
Сообщение от DядяВова
я примерно до 13 буду на очередной елке сына, а потом свободен.
Вадим, давай я попробую спланировать на 14-00 окно до 17-18.00Цитата:
Сообщение от Зая
Только приезжай уже с опорными колечками, пусть они даже из МДФ будут.
(кстати адгезия смолы к МДФ гораздо гораздее чем к люминю)

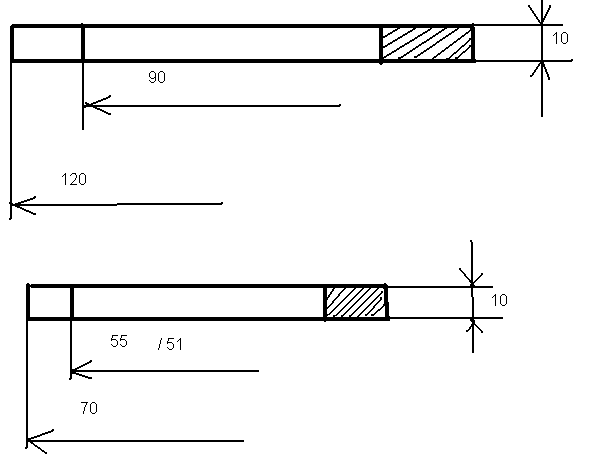

Вот тебе размеры монтажных колечек (универсальных):
Вложение 493940 на колечке под пищи - внутренний размер 55/51 мм
Если планируешь делать стаканчик под пищь (а я бы сделал), в одном стиле с сч, лучше делать вн.диаметр 55 мм.
колец пока нет, и когда будут - хз, причины я тебе объяснял,Цитата:
Сообщение от DядяВова
давай с ориенируем по пластиковым из комплекта, потом я их заменю .
Вадим, я тебе ж давал номер деревянщика, который сможет всё вытачить.Цитата:
Сообщение от Зая
Рублей в 200-300 обойдётся.
И я не понимаю - что значит -съориентируем по платиковым колечкам - внутреннее кольцо должно! замонолититься смолой со стеклотканью и быть с корпусом единым целым.
Сделать корпуса а потом вживлять туда колечки - лишний гемор. имхо.
Пыс. и я не вредничаю. но рукоблудием заниматься не хочуГЫ гы ГЫ
