Mazda 6 . SQ , ex BOSE ;) Вялотекущая шизофрения

Добрый день дамы и господа :)
Баян был обменян на Мазду.

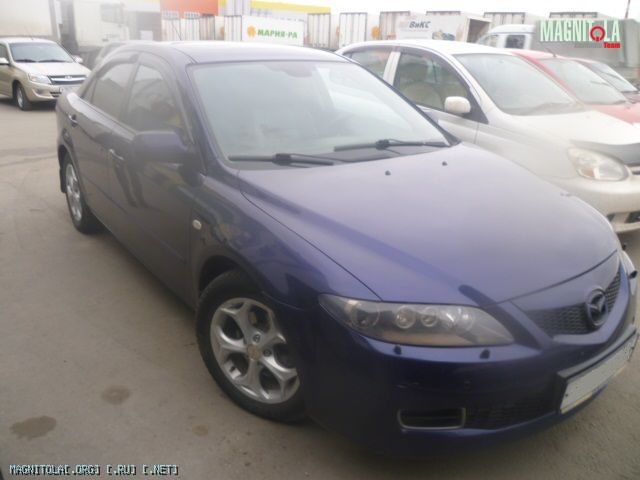

Машина Mazda 6 2006 года в максимальной комплектации аж с BOSE акустикой %)
Ессесно это все будет убираться.



Основная концепция - это построение SQ системы с возможностью Multimedia.

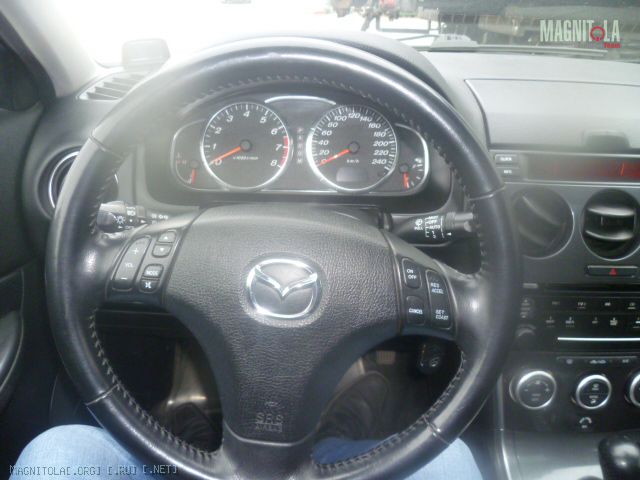

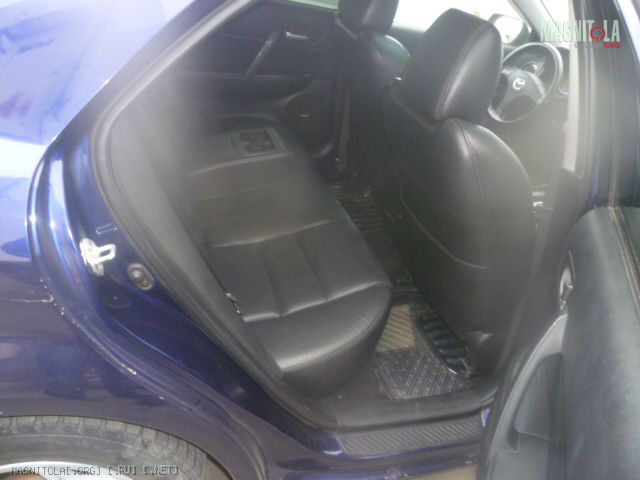

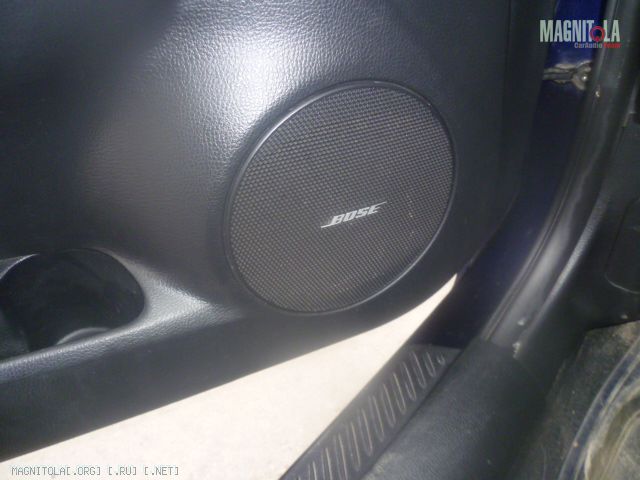

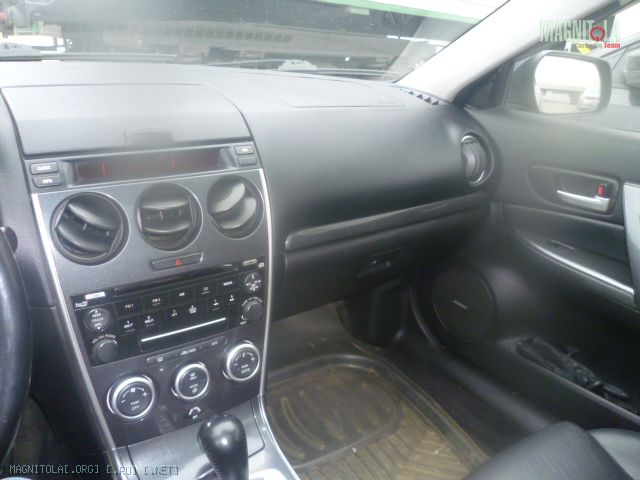

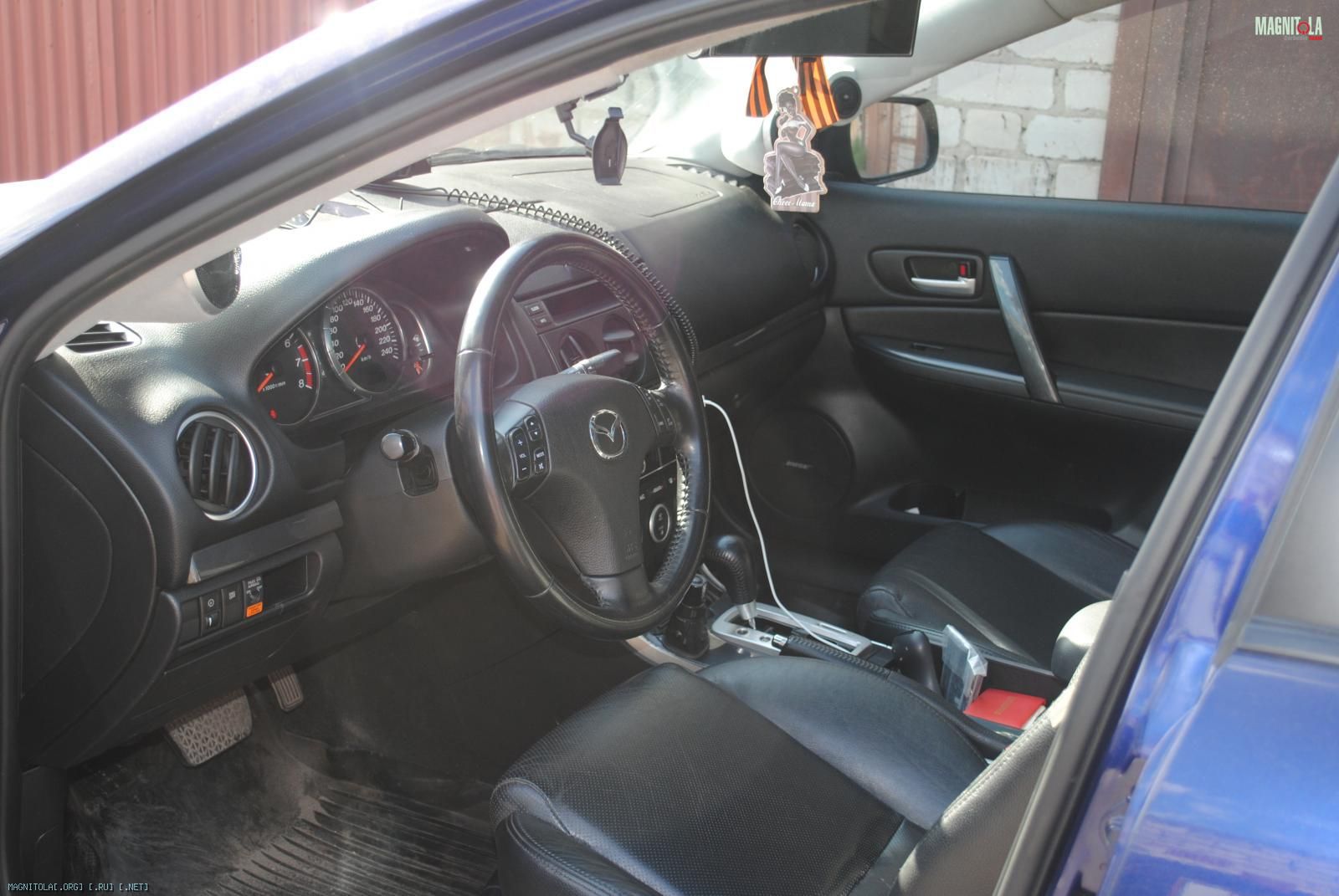

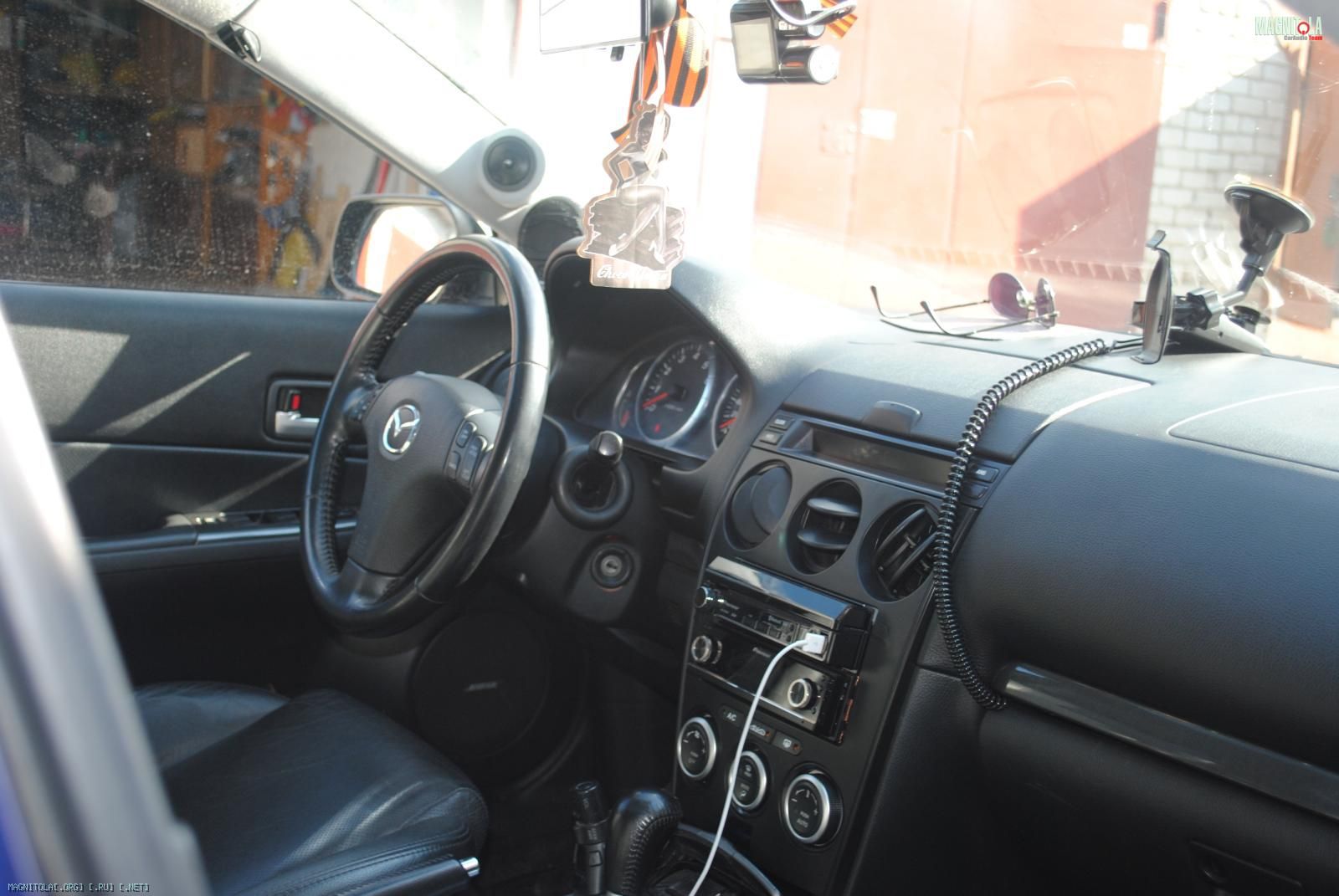

Немного фото:
Вложение 834842
Вложение 469364Вложение 469366Вложение 469368Вложение 469370Вложение 469372




Кстати, компоненты тоже изменились в области усилителей и саба.

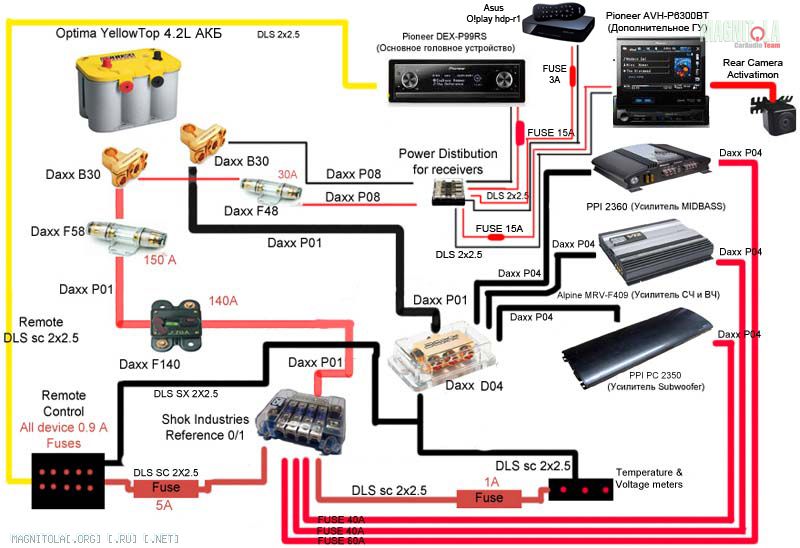

Электрика схема:
Вложение 832600

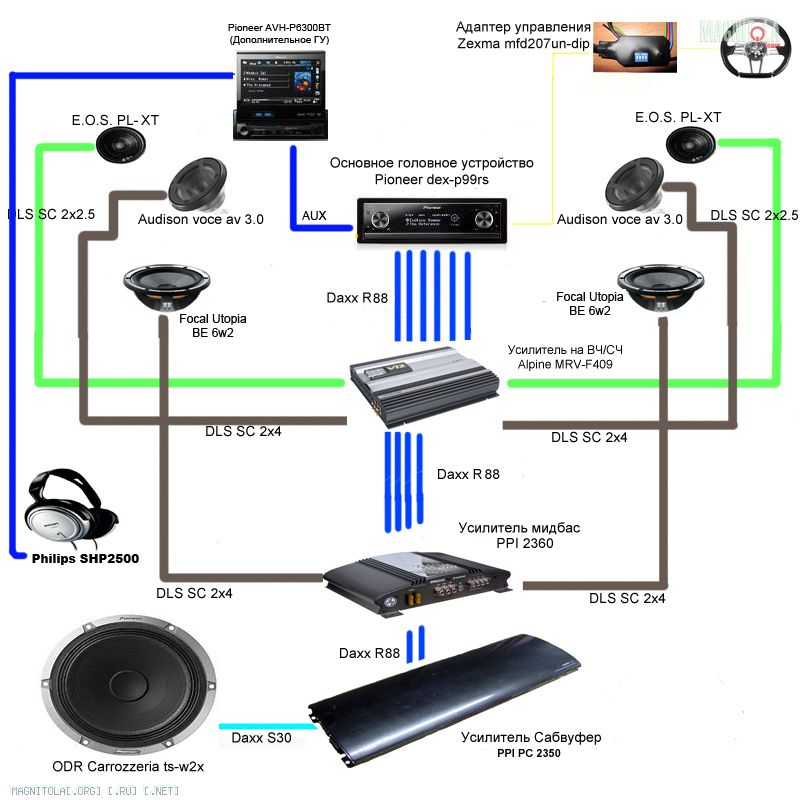

Схема компонентов:
Вложение 832604

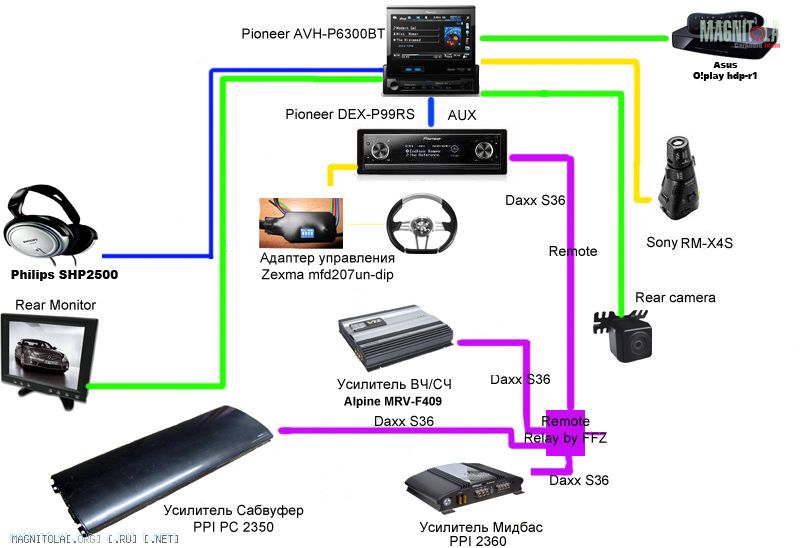

Схема допов:
Вложение 832602

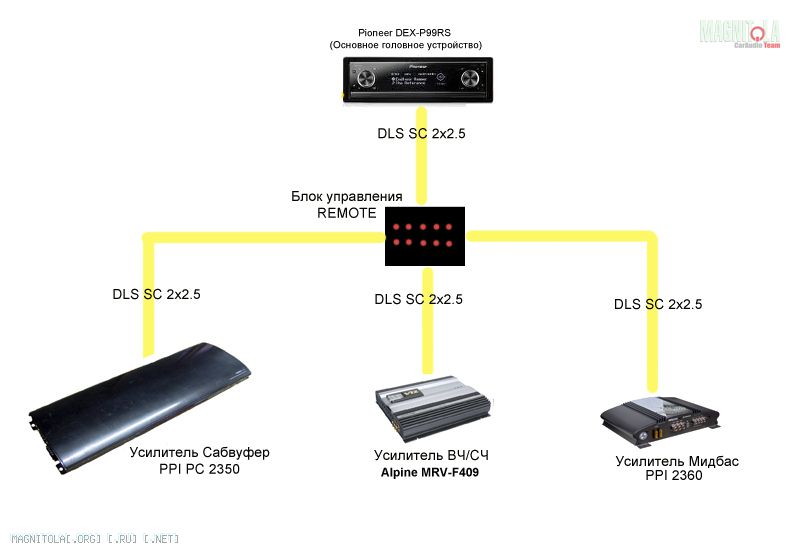

Схема разводки REMOTE:
Вложение 832606

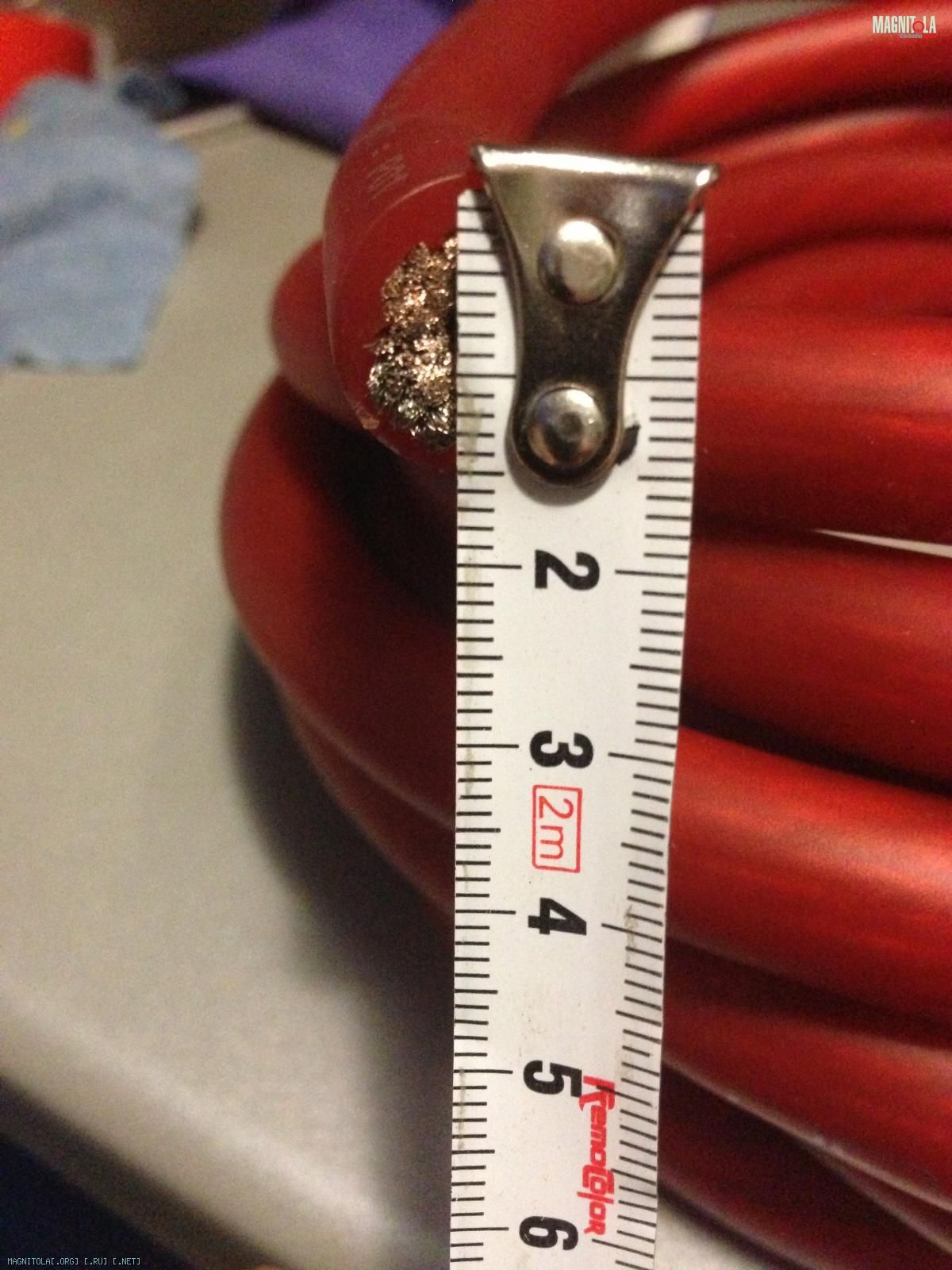

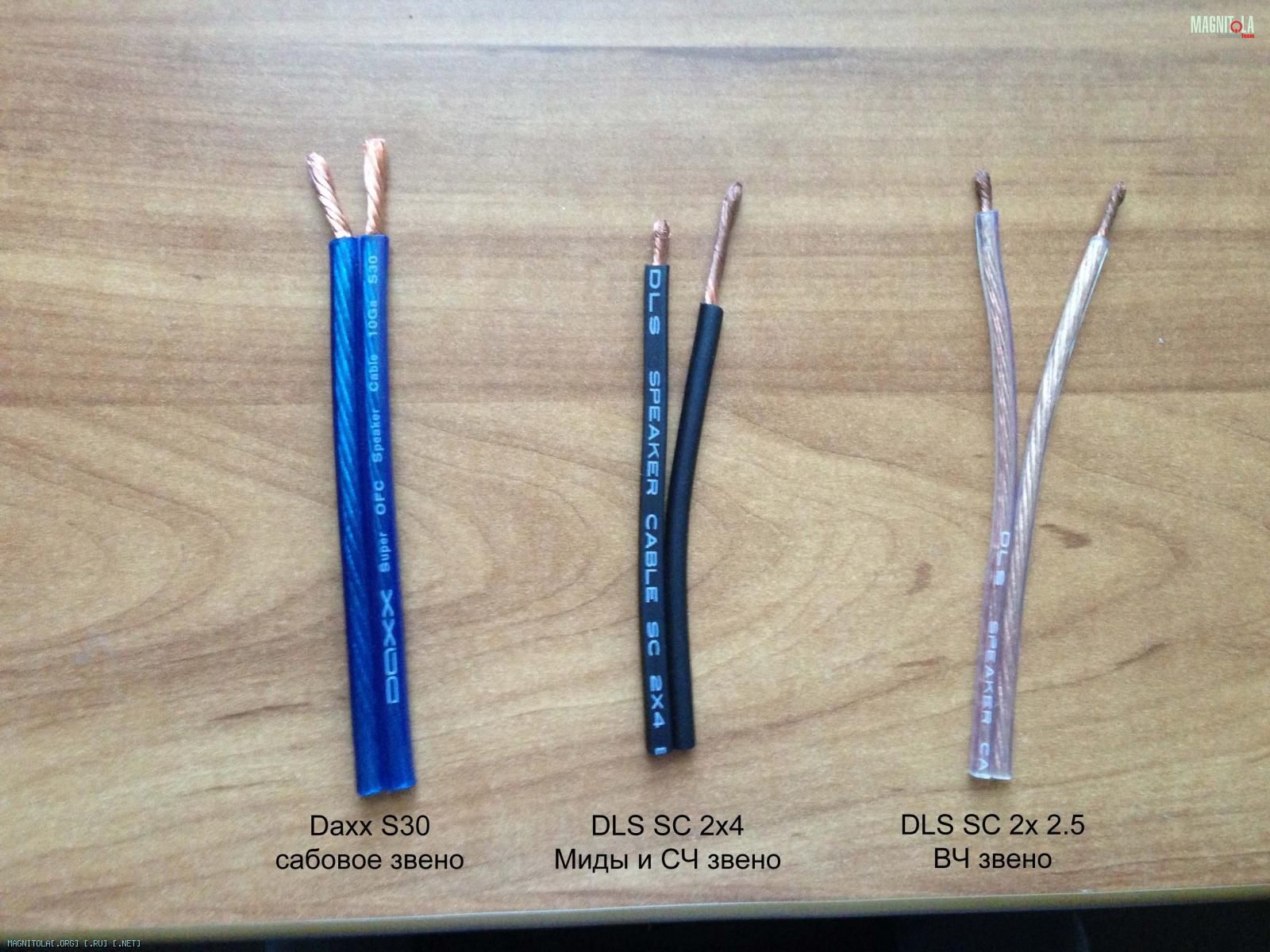

Кабели на акустику/силу:
Вложение 471608 Вложение 832620



Примерная навигация по инсталу:

1. Активация AUX - http://magnitola.org/nashi-installya...ml#post2248608

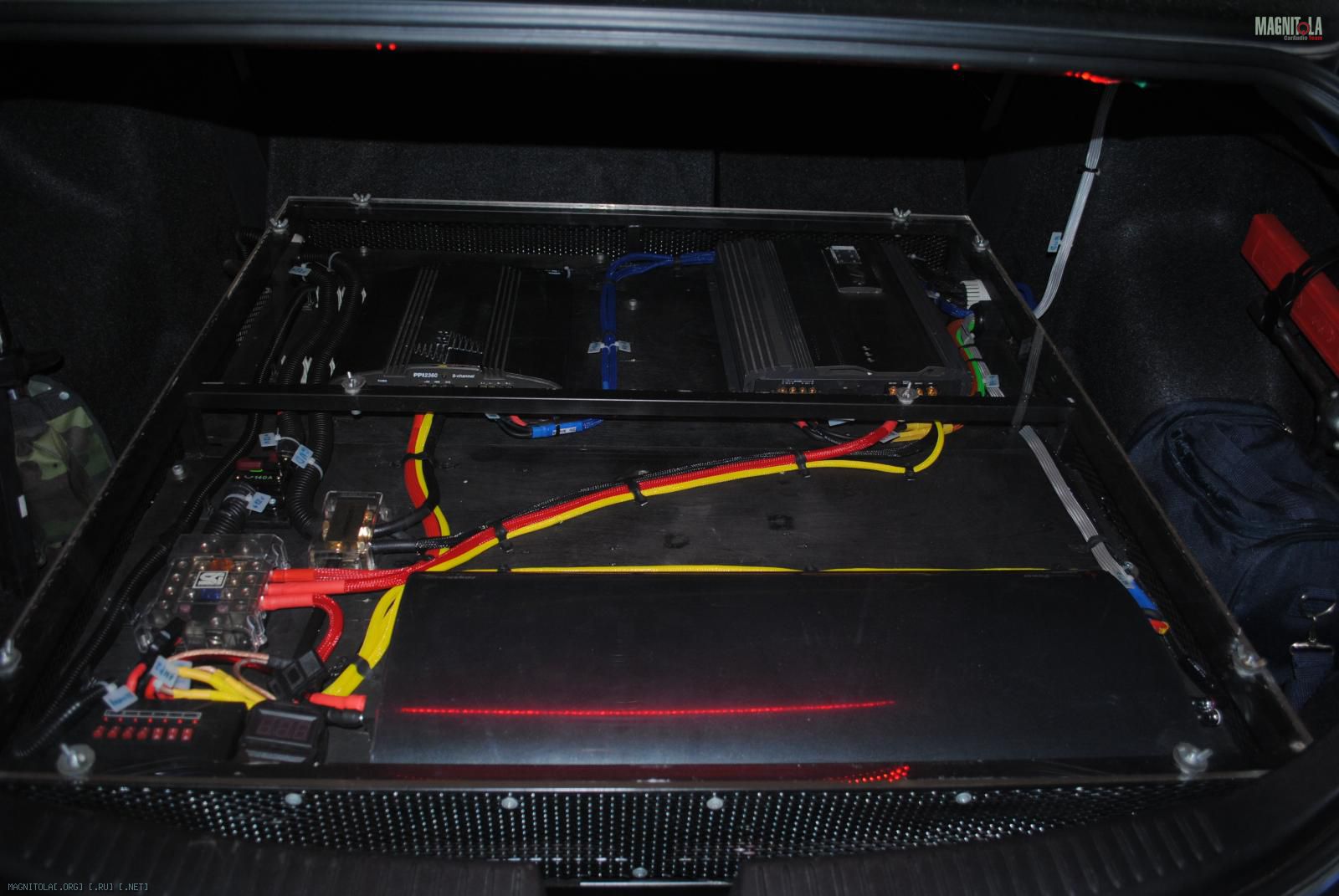

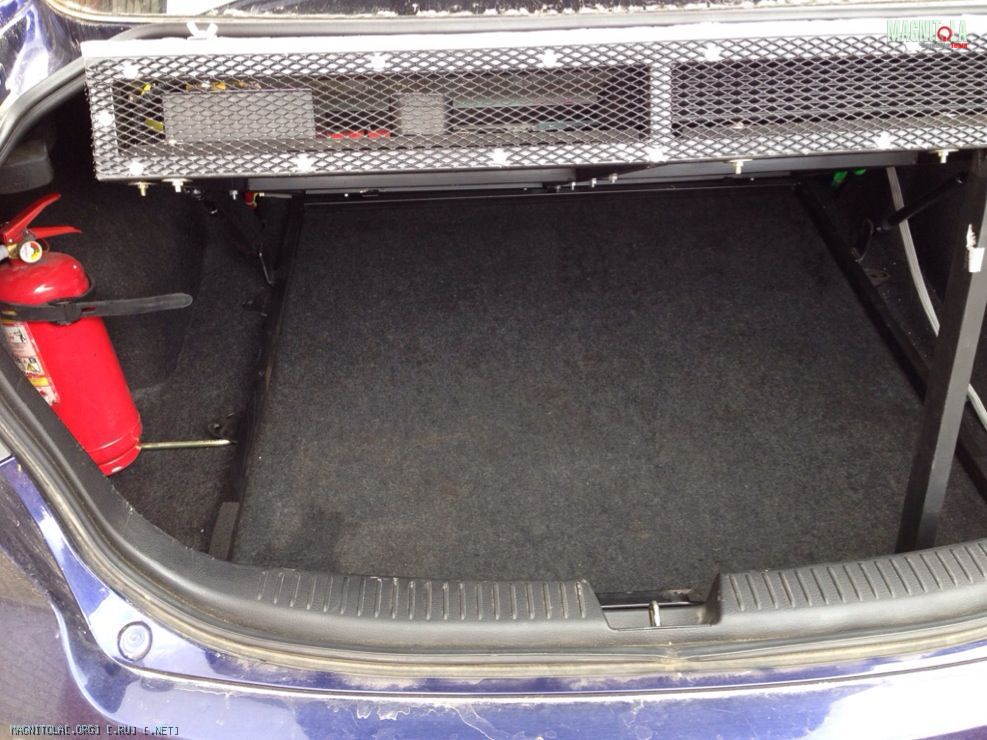

2. Рама в багажник - http://magnitola.org/nashi-installya...ml#post2465518
3. ШВИ багажника - http://magnitola.org/nashi-installya...ml#post2474084
4. Протяжка акустических проводов - http://magnitola.org/nashi-installya...ml#post2479476

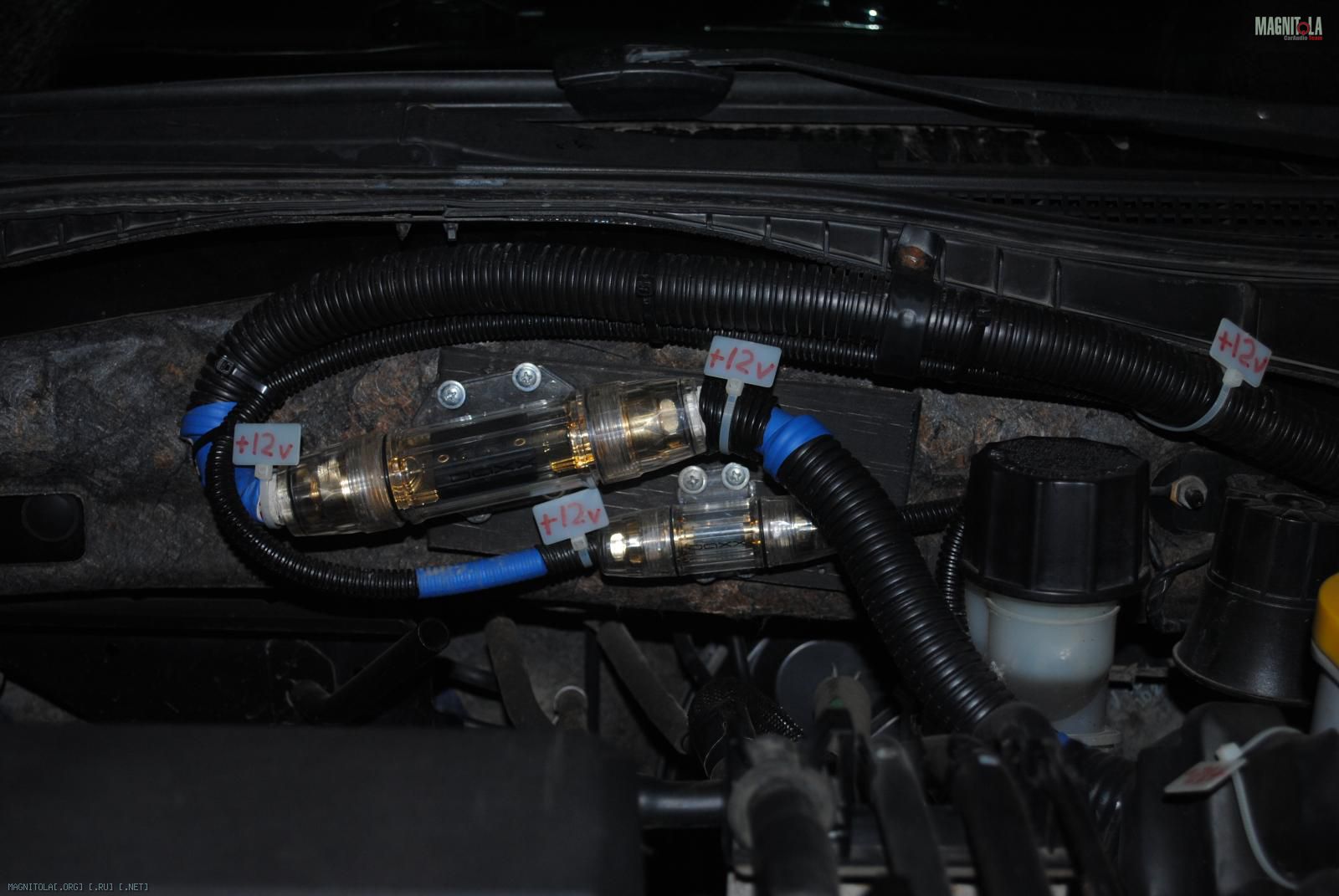

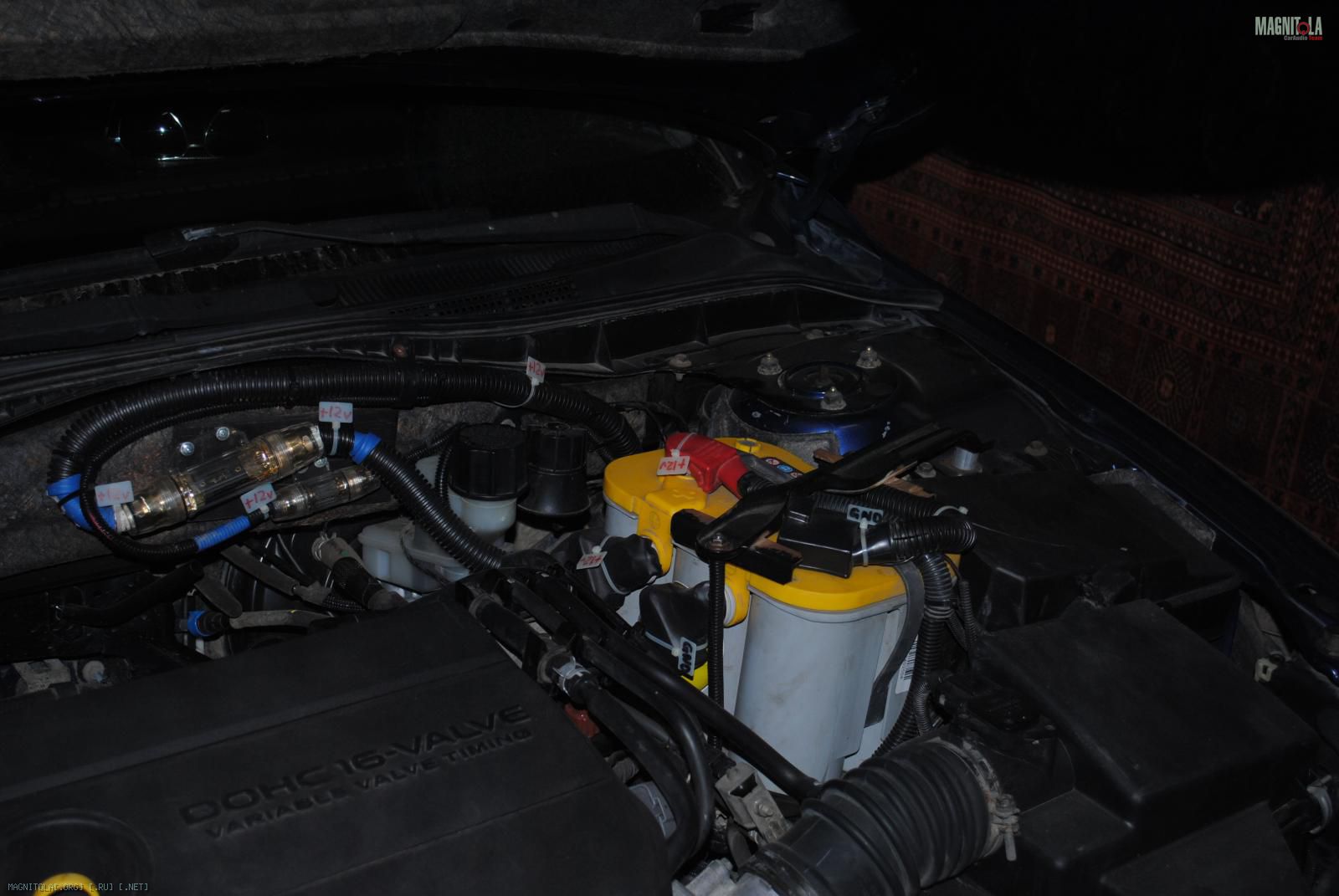

5. Разводка питания под капотом - http://magnitola.org/nashi-installya...ml#post2522088

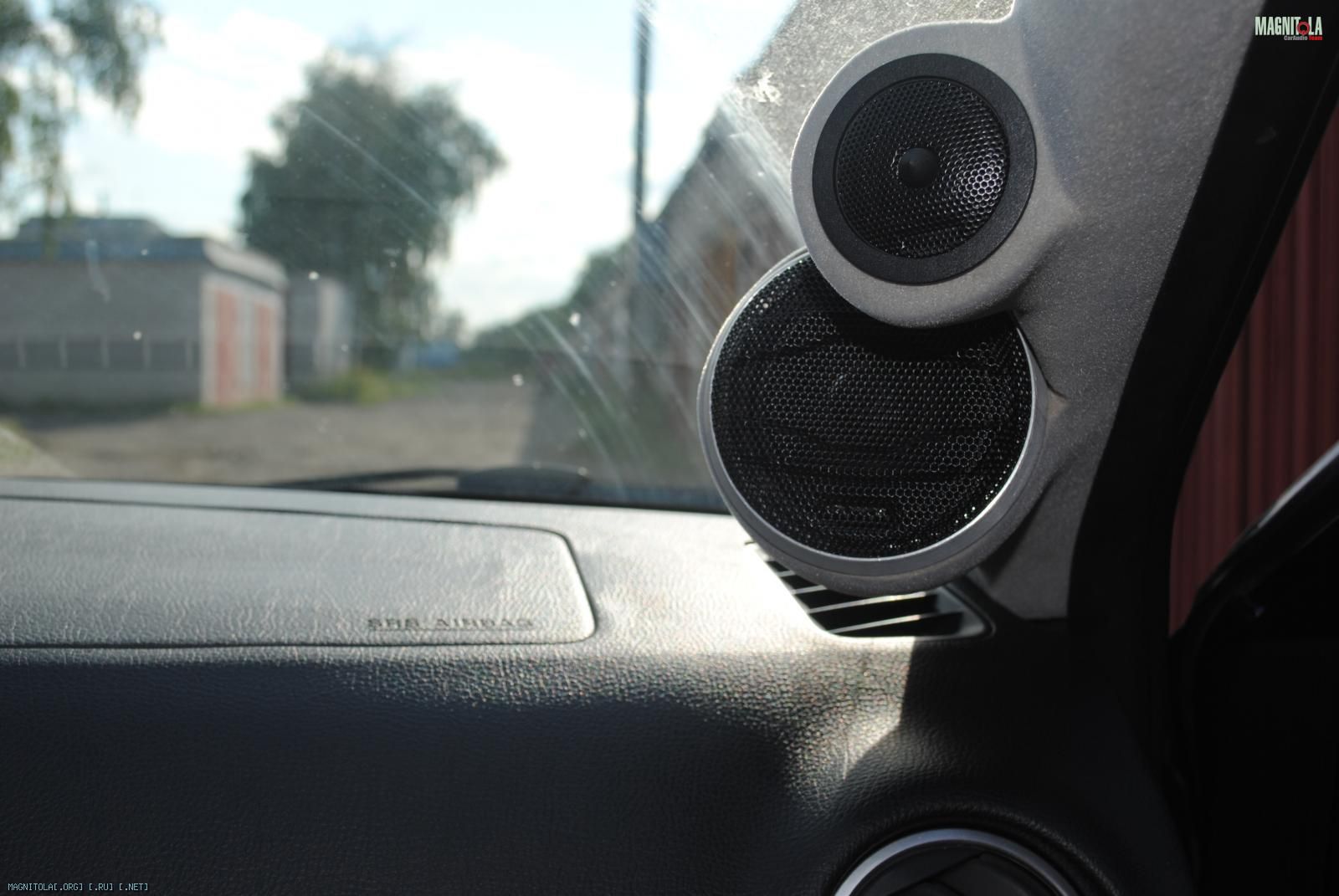

6. Стойки вч/сч - http://magnitola.org/nashi-installya...ml#post2312494
7. Установка мидов - http://magnitola.org/nashi-installya...ml#post2509128

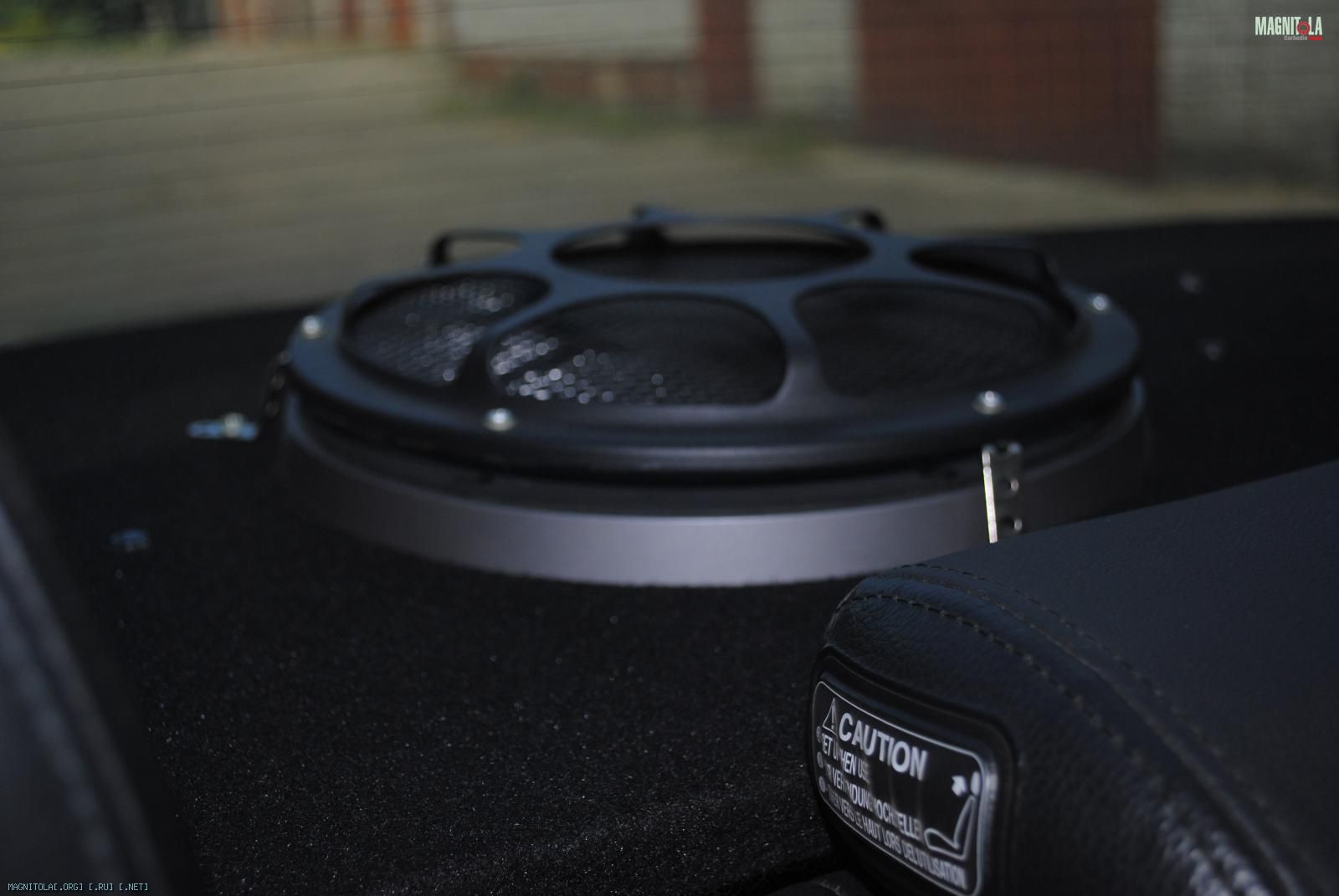

8. Саб ODR во фри , в заднюю полку - http://magnitola.org/nashi-installya...ml#post2563070
9. Датчики наряжения и температуры в раме - http://magnitola.org/nashi-installya...ml#post2514704
10. Маркировка кабелей - http://magnitola.org/nashi-installya...ml#post2622610
11. Примерка второй гу , камеры, доп монитора - http://magnitola.org/nashi-installya...ml#post2864856
12. Доработка ламп - http://magnitola.org/nashi-installya...ml#post2460188
13. АКБ Оптима - http://magnitola.org/pitanie-i-kommu...-zheltaya.html
14. Установка 2 дин рамки - http://magnitola.org/nashi-installya...ml#post2947128
15. Установка второй мультимедия ГУ - http://magnitola.org/nashi-installya...ml#post2949106
16. Монтаж камеры заднего вида - http://magnitola.org/nashi-installya...ml#post2969878

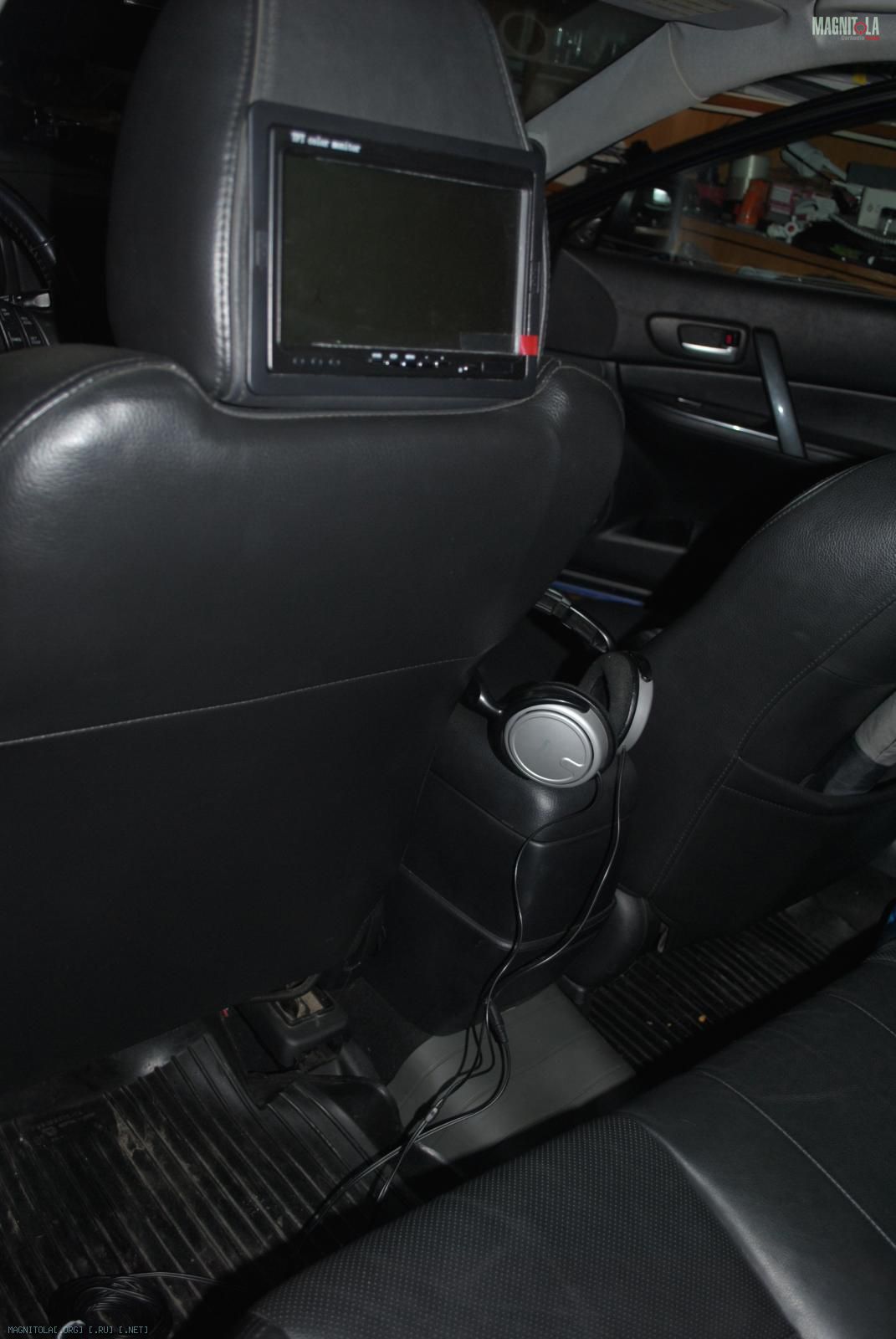

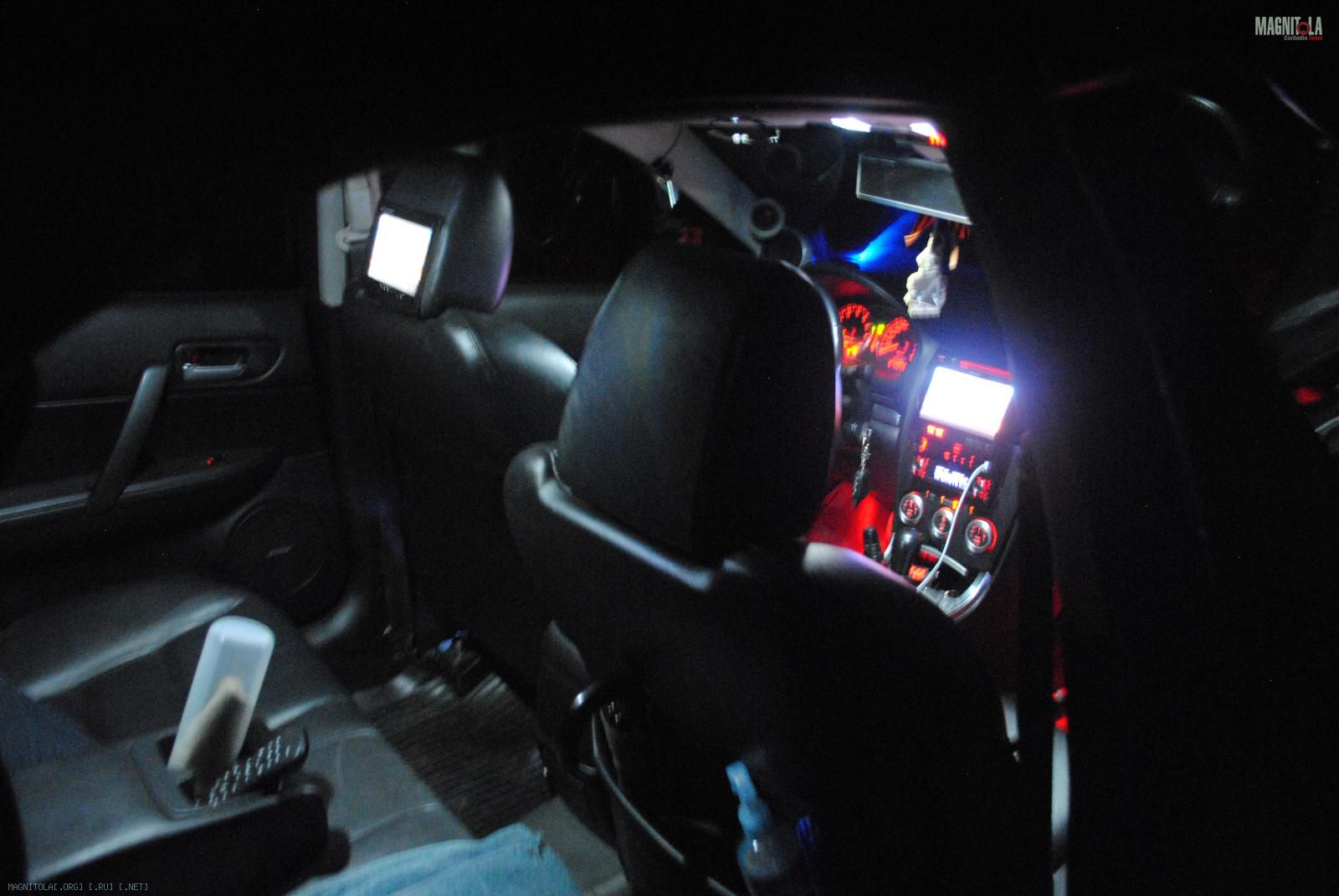

17. Установка дополнительного монитора + наушники - http://magnitola.org/nashi-installya...ml#post2974606
18. Установка дополнительного источника видео - Asus O!play hdp-r1 - http://magnitola.org/nashi-installya...ml#post3024502

Остальные фото можно увидеть в альбоме http://magnitola.org/members/53428-albums5286.html

Эволюция системы :

• Головные устройства:

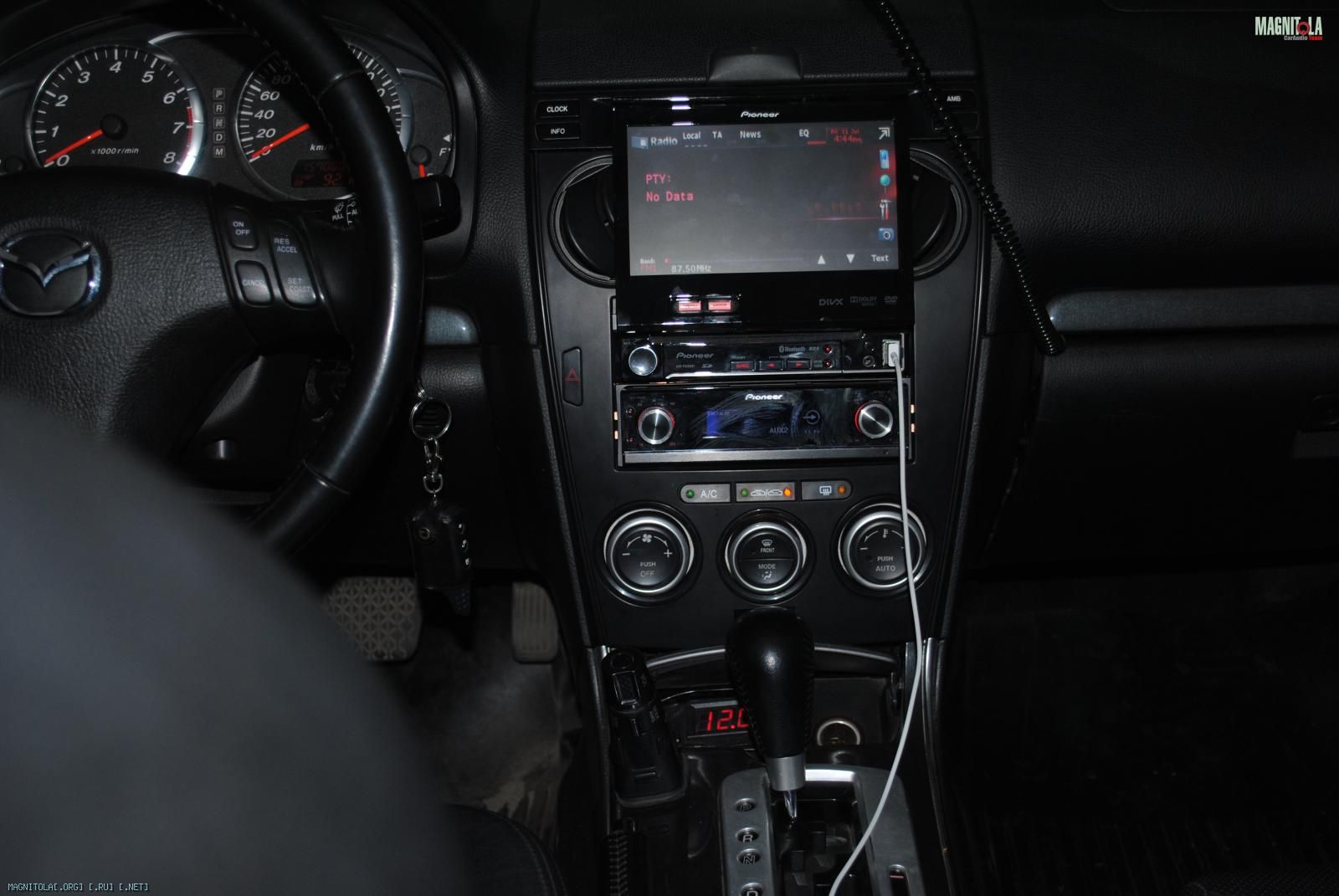

- Pioneer DEX-P99RS + Pioneer AVH-P6300BT + Asus O!Play HDP-R1.

• Усилители:

- ВЧ+СЧ - E.O.S. Classic 50 => Alpine MRV-F409 V12.
- Мидбас - E.O.S. Classic 100 => PPI 2360.
- Саб - E.O.S. AE-2170 => PPI PC 2350.

• Акустика:

- ВЧ - E.O.S. PL-XT => ODR Pioneer TS-T01RS.
- Мидбас - E.O.S. CS 100 => Focal Utopia Be 6w2.
- СЧ - Audison Voce AV 3.0 => AD M35 Neo => ODR Carrozzeria TS-S1RS2
- Саб - Focal SB25A1 => ODR Carrozzeria TS-W2X.

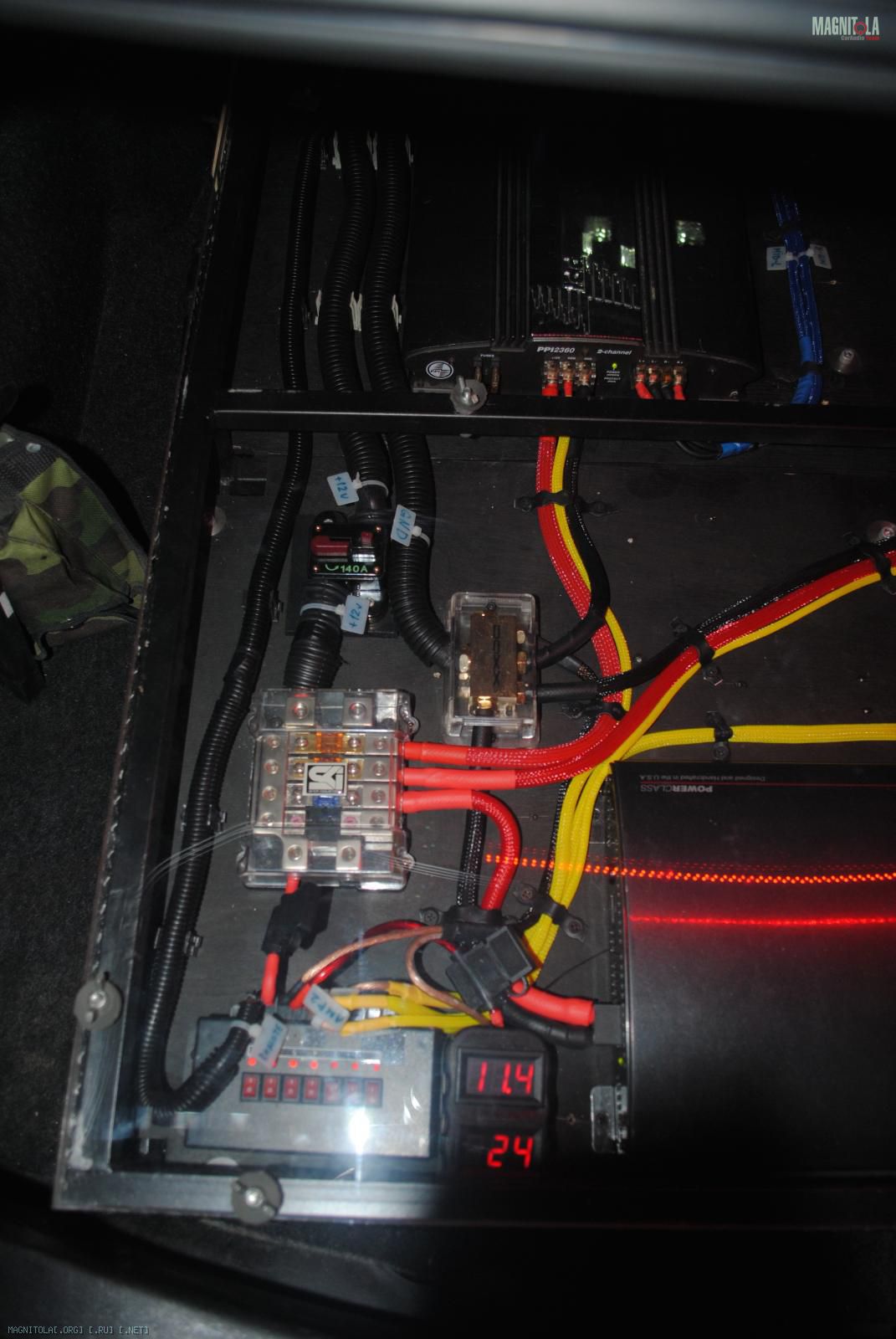

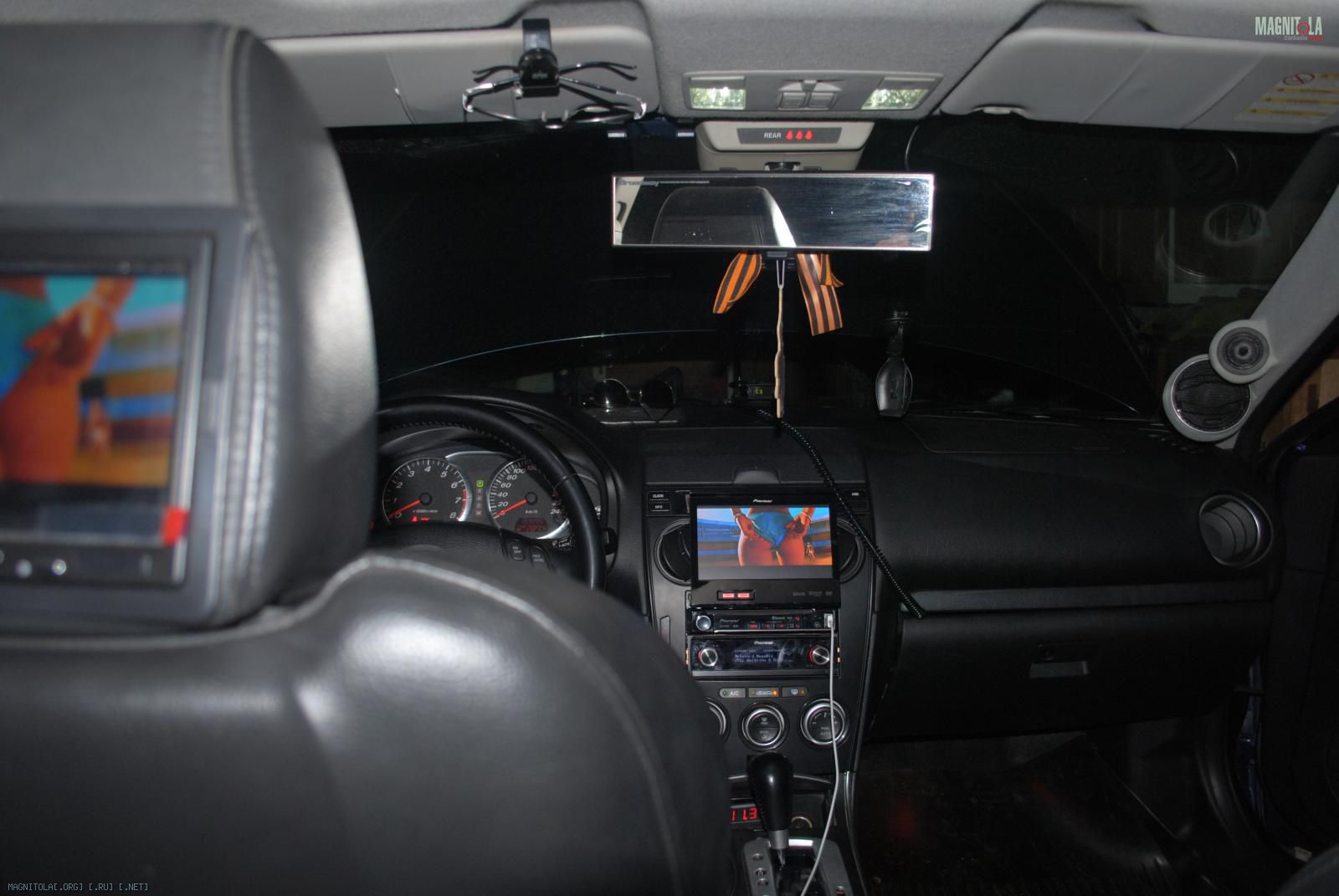

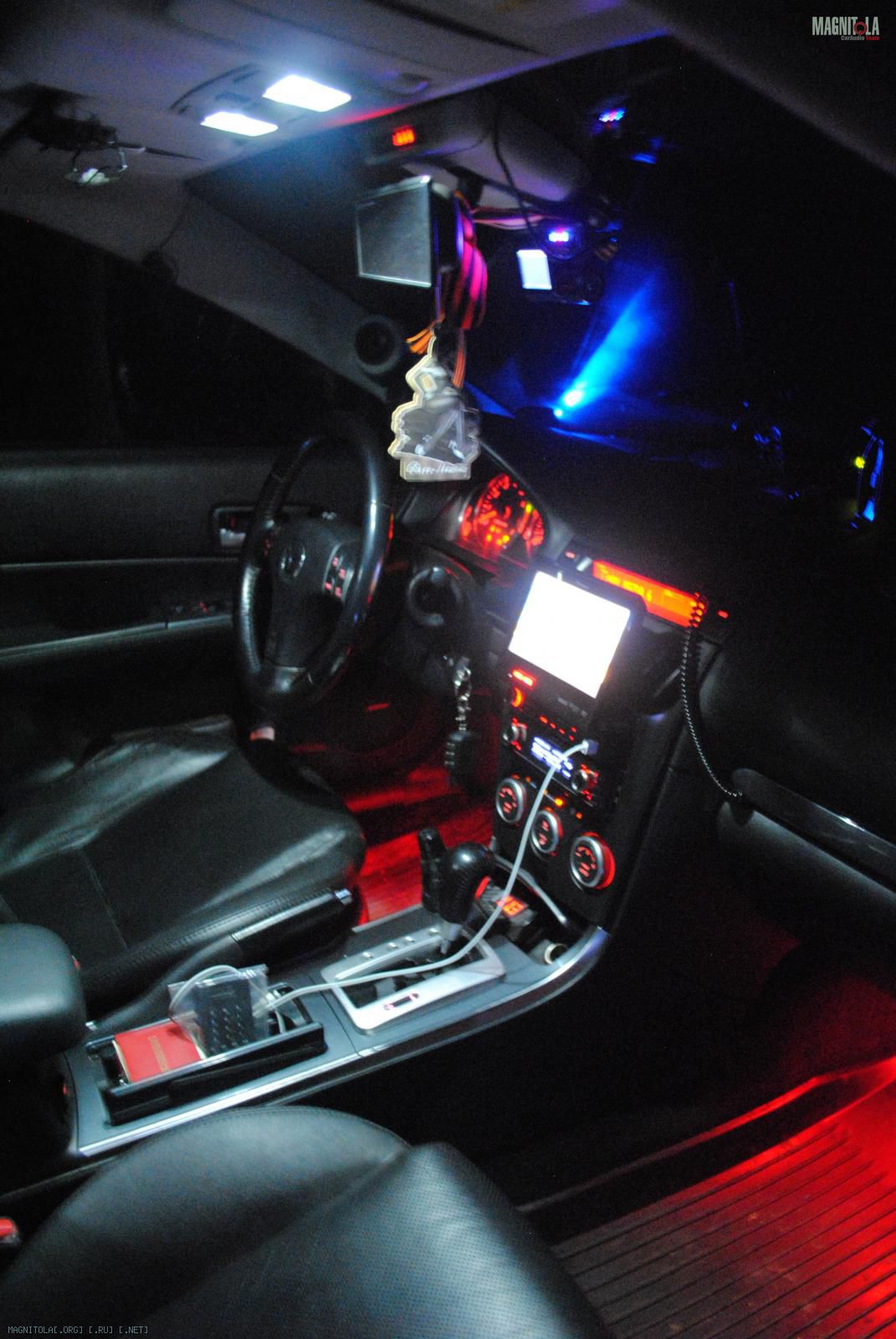

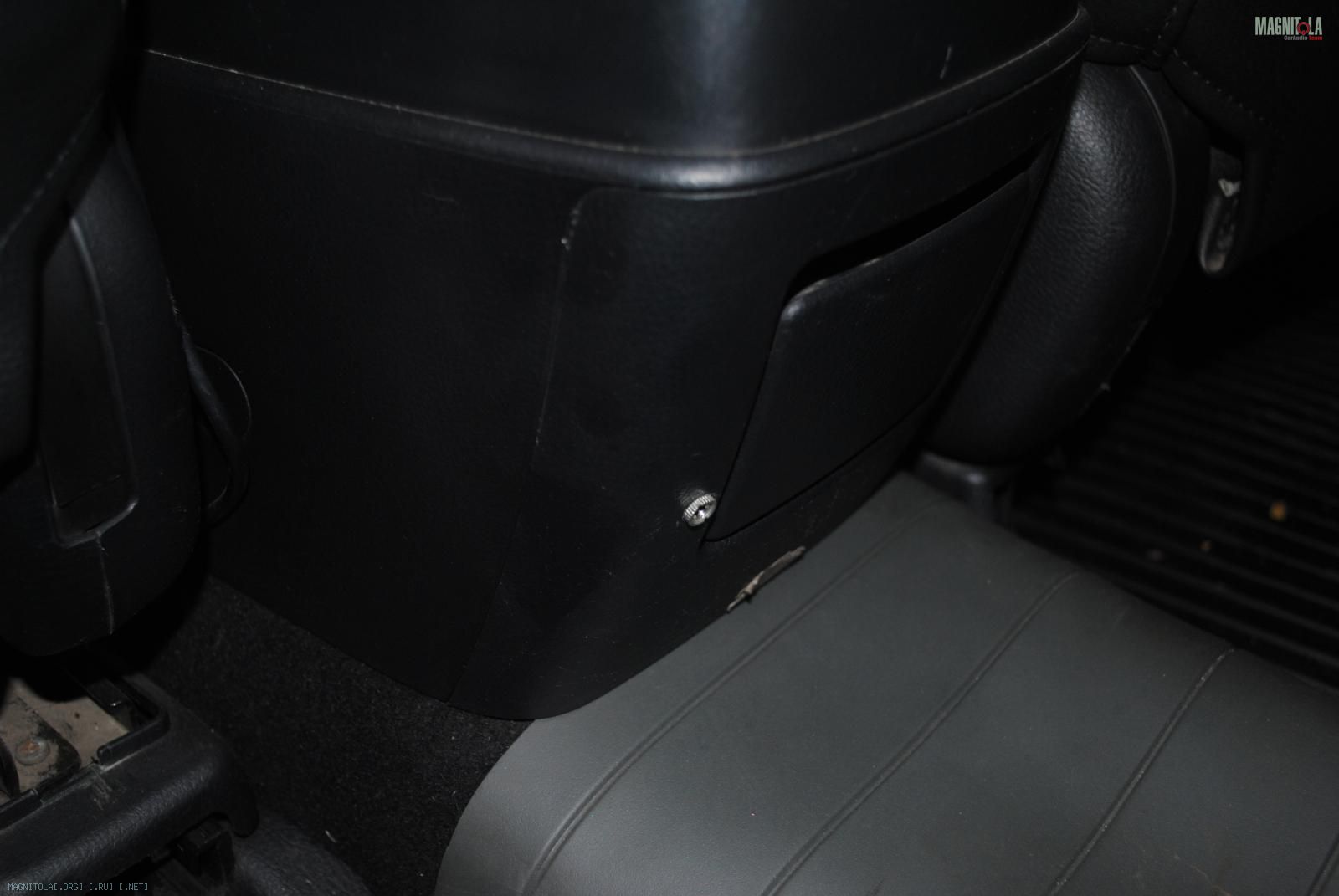

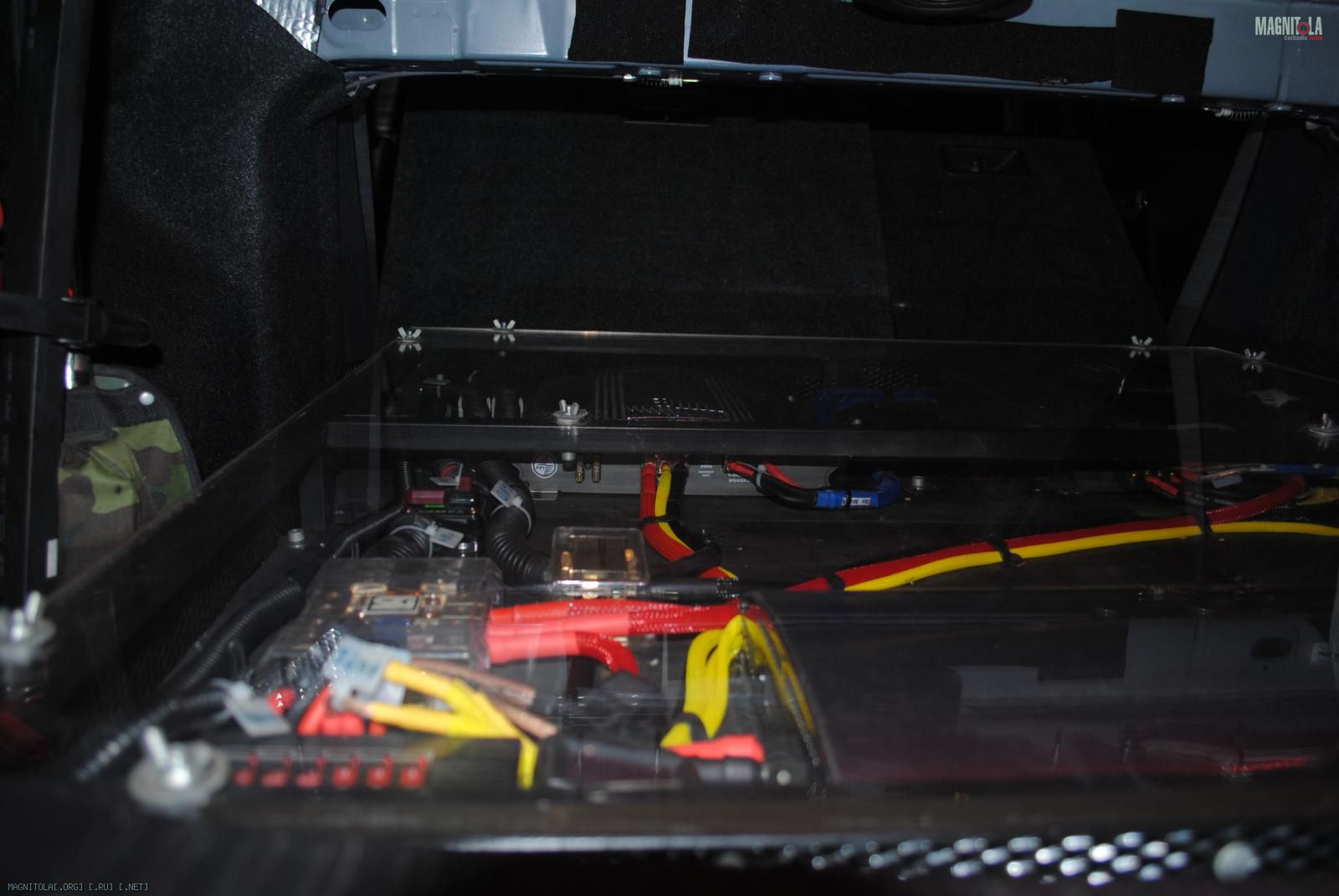

Вложение 832608Вложение 832610Вложение 832612Вложение 832614Вложение 832616Вложение 832618Вложение 834024Вложение 834026Вложение 834028Вложение 834036Вложение 834038Вложение 834042Вложение 834046Вложение 834030Вложение 834354Вложение 834054Вложение 834060Вложение 834062Вложение 834064
Вложение 834050Вложение 834052Вложение 834058

Соревнования :

EMMA 2015 MultiMedia "Новичок" - 1 место
EMMA 2015 SQ "Мастер до 4000" - 2 место
АМТ 2015 MultiMedia "Stereo" - 3 место

АМТ 2015 SQ "Любитель" - 3 место

АМТ 2014 SQ "Новичок" - 2 место
ЕММА 2014 SQ "Любитель до 4000"- 3 место

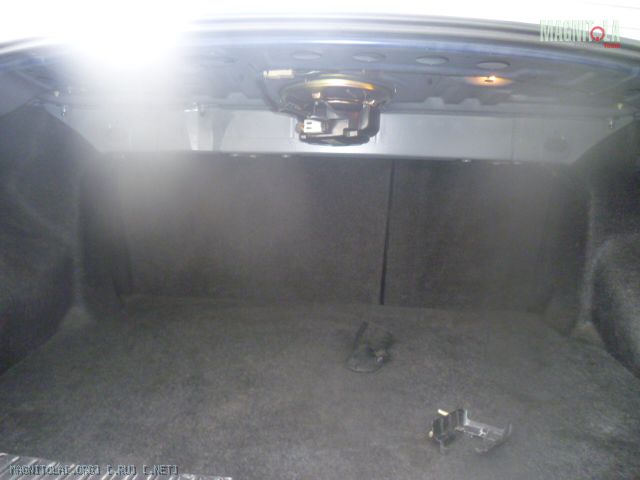

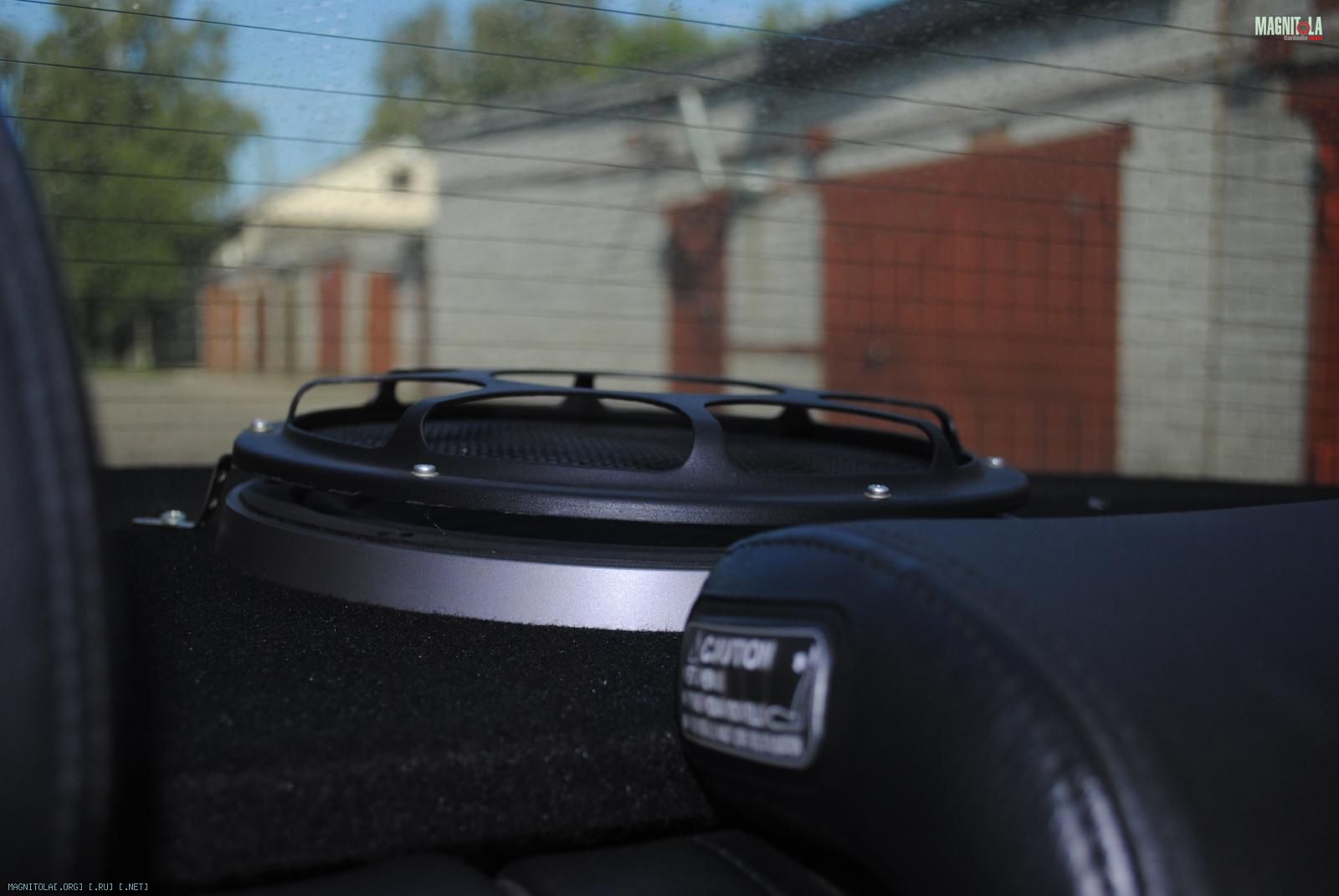

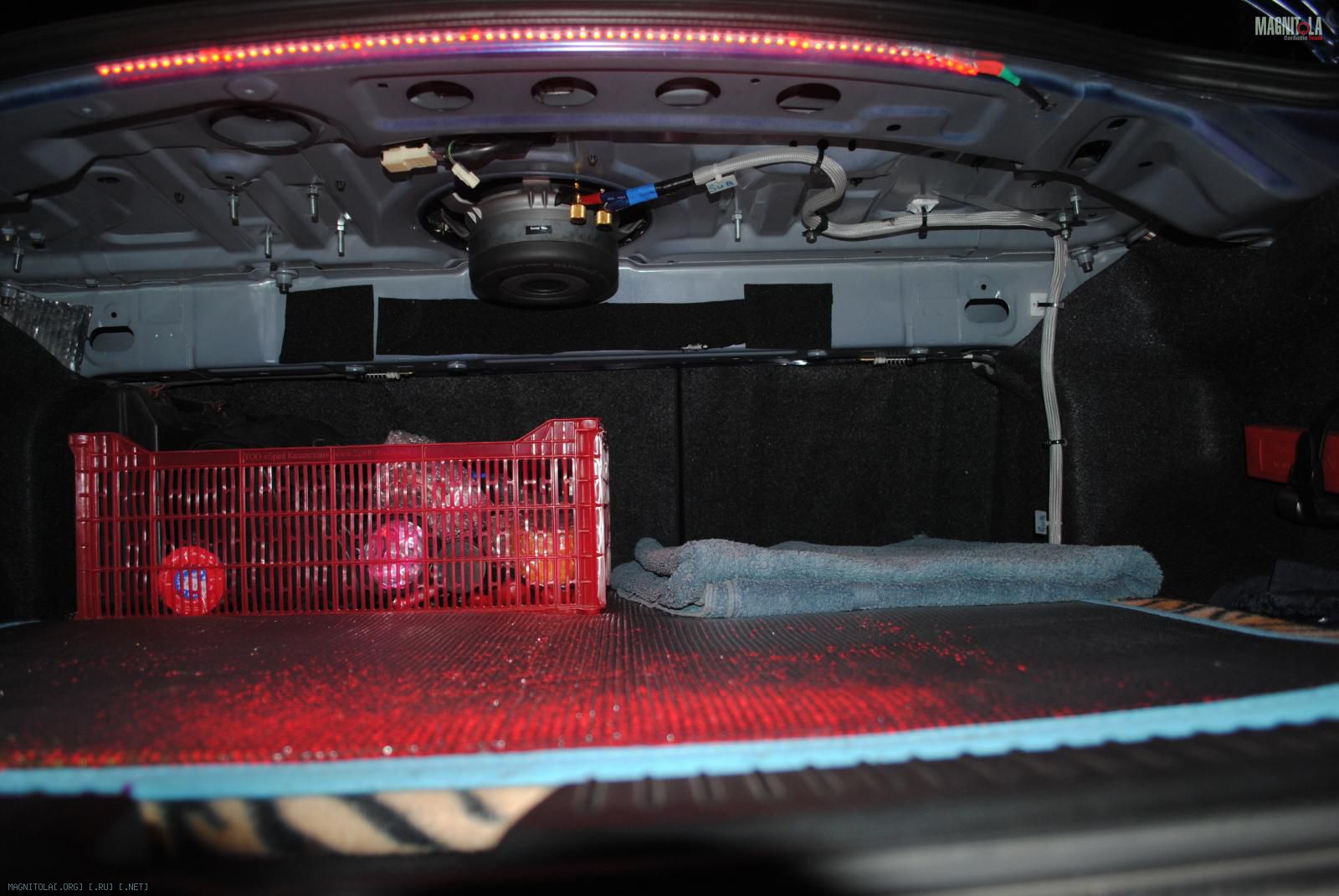

Кст, на фото багажника, есть саб... фри.. играет отвратно.

С обновкой!

Цитата:

---

Сообщение от Зая

Кст, на фото багажника, есть саб... фри.. играет отвратно.

---

Тому может быть много причин:
1) Плохая установка
2) Плохой динамик
3) Плохой усь

Но, что стопроцентно вносит свой вклад:
4) в ШГУ нет баса;)

Цитата:

---

Сообщение от fox proteus

С обновкой!


Тому может быть много причин:
1) Плохая установка
2) Плохой динамик
3) Плохой усь

Но, что стопроцентно вносит свой вклад:
4) в ШГУ нет баса;)

---

Спасибо Аркадий!
саб BOSE - штатный.
менять ессесно все буду :)

Цитата:

---

Сообщение от Зая

саб BOSE - штатный.

---

А! Ну, значит я по всем пунктам угадал)))

Ох и шумить её......Погремушка,как ТАЗик)))

Цитата:

---

Сообщение от Флекс 71**

Ох и шумить её......Погремушка,как ТАЗик)))

---

:))) значит будем шумить степ бай степ :)

Цитата:

---

Сообщение от fox proteus

А! Ну, значит я по всем пунктам угадал

---

аха :) по всем :) меня женсчина моя спросила, а что такое "BOSE" я говорю, ну помнишь, как на лекаре Макр Левинсон? ну вот типа того... для тех кто кончает от подобных надписей :))

ох-ох!
наверняка в предвкушении геморроя:-)

Цитата:

---

Сообщение от podisha

ох-ох!
наверняка в предвкушении геморроя:-)

---

угу, сейчас занят поиском переходной 2 рамки... ибо 2 головы же.
Что в РФ , что на ебее стоят одинакого конско... в рэнже от 4 000 до 6 000

Цитата:

---

Сообщение от Зая

занят поиском переходной 2 рамки

---

может быть самопал?

Цитата:

---

Сообщение от podisha

может быть самопал?

---

да вот тоже думаю на счет пластелина...

Цитата:

---

Сообщение от Зая

на счет пластелина

---

во! х-клюзив!

Цитата:

---

Сообщение от podisha

во! х-клюзив!

---

боюсь не имея данного экспириенса, на выходе получится на букву "х" :))

Цитата:

---

Сообщение от Зая

"х"

---

Х-орошо

Сейчас пока нет рамки сделаю aux , и потихоньку буду прокладывать провода.
отпишу как сделать aux - работы минут на 30, из них 29 разбор панели %)))))

оу, с возвращением!

Цитата:

---

Сообщение от Андреичъ

оу, с возвращением!

---

Спасибо Ром :)
жалко что лето кончилось :)
сейчас буду бомжевать по чужим теплым гаражам :))

http://ksize.ru/art-00000003170-56 брал себе здесь. Так что лучше закажи и не парься)

Цитата:

---

Сообщение от Andrei2371

http://ksize.ru/art-00000003170-56 брал себе здесь. Так что лучше закажи и не парься)

---

спасибо, но мне надо 2 ГУ (см подпись)

Цитата:

---

Сообщение от Зая

спасибо, но мне надо 2 ГУ (см подпись)

---

2din на первое поколение нет.

Цитата:

---

Сообщение от Salexx@

2din на первое поколение нет.

---

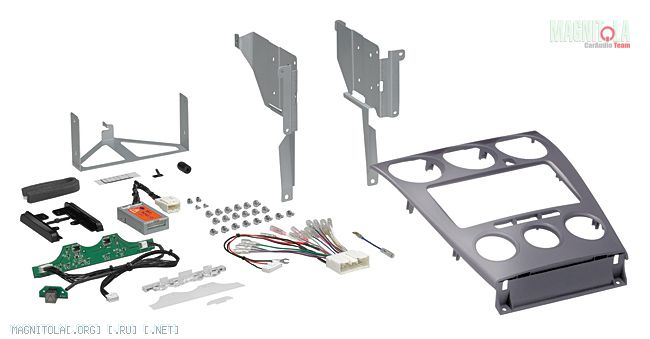

Есть, но относительно дорого.
Вложение 470332
ЗЫ На 2-е поколение в разы дешевле.

Смотрел на барахолке, дешевле купить стоковую консоль с баяном, вырезать аккуратно шгу .

вообще если честно не понятно за что такие деньги? Там несколько кнопок и проводов .
На ебее цены не особо ниже чем в рф

Там плата климата поэтому дерут дорого. Да и судя по фото, климат вынесли в коробочку и есть полный комплект проводов с переходным разъёмом. Раньше были подобные панели но 1 din. Из них ни одна не работала с европейской версией Мазда6. Последний раз нашёл 1din кажется от Intro, но в комплекте не было кнопок под климат. В общем все эти панели косячные. Думаю 2 din то же самое. Не факт что купив её она подойдёт. Есть номер производителя, паспорт, описание? Я бы себе взял при 100% уверенности что подойдёт.

---------- Сообщение добавлено 14.11.2013 в 16:49 ----------

Цитата:

---

Сообщение от Tim635

На 2-е поколение в разы дешевле.

---

На второе поколение там только пластиковая рамка.

Остаётся толь Дремель+паяльник+шпакля+маляр, который в дерево покрасит. Эх...:sad:

Цитата:

---

Сообщение от Salexx@

Там плата климата поэтому дерут дорого. Да и судя по фото, климат вынесли в коробочку и есть полный комплект проводов с переходным разъёмом. Раньше были подобные панели но 1 din. Из них ни одна не работала с европейской версией Мазда6. Последний раз нашёл 1din кажется от Intro, но в комплекте не было кнопок под климат. В общем все эти панели косячные. Думаю 2 din то же самое. Не факт что купив её она подойдёт. Есть номер производителя, паспорт, описание? Я бы себе взял при 100% уверенности что подойдёт.

---

4 кнопки климата? жуть
Я возьму себе к НГ, раньше думаю не получится :(( так что потом все сфтотаю и выложу
работу меняю :)

Цитата:

---

Сообщение от fox proteus

Остаётся толь Дремель+паяльник+шпакля+маляр, который в дерево покрасит. Эх...

---

Как тут к примеру:
http://magnitola.org/members/20828-a...ture471680.jpg

http://magnitola.org/members/20828-a...ture471682.jpg

http://magnitola.org/members/20828-a...ture471684.jpg

Однако не факт что так получиться дешевле, скорее всего наоборот - дороже.

Цитата:

---

Сообщение от Salexx@

Однако не факт что так получиться дешевле, скорее всего наоборот - дороже.

---

Я думал сделать именно так, но понял , что не вывезу с обманкой кнопок.
Там 4 кнопки развязаны думаю как раз через мега голову, честно говоря пока не снимал панель , не смотрел.

Цитата:

---

Сообщение от Зая

Я думал сделать именно так, но понял , что не вывезу с обманкой кнопок.
Там 4 кнопки развязаны думаю как раз через мега голову, честно говоря пока не снимал панель , не смотрел.

---

Я не зря писал про дремель И паяльник:) обычно головы без проблем работают с вынутым сд-приводом, который занимает больше всего места внутри. Оставить от штатки только платы и нужные кнопки, отпилив нужные места и нарастив отрезанные дороги проводами, и похоронить эти платы внутри торпедо. А если оставить штатные задние дины, то через такую кастрированную штатку будет работать парктроник, если таковой имеется:)

Насмартфонил

Зая, вот нарыл рамку 2din http://www.dj-car.ru/catalog/install...s_frames/7293/

http://magnitola.org/members/20828-a...ture471798.jpg

http://magnitola.org/members/20828-a...ture471800.jpg

Мысли мои такие: если 3 400р. для тебя дорого, лучше с музыкой ничего не начинай. Моя рамка-нахлобучка (просто кусок китайского пластика) лет 5 назад стоила больше.

---------- Сообщение добавлено 15.11.2013 в 14:28 ----------

Цитата:

---

Сообщение от fox proteus

если таковой имеется

---

На мазда6 первого поколения такого не имеется. )))
при наличии ГУ с монитором лучше воткнуть камеру. Это получше всяких даже самых крутых парктроников. С камерой я паркуюсь в 2-х см. от др. машины. Даже с парктроником так не запарковаться, плюс он не видит труб, ограждений и т.д...

Сорри, если натоптал не по теме.

Цитата:

---

Сообщение от Salexx@

Зая, вот нарыл рамку 2din http://www.dj-car.ru/catalog/install...s_frames/7293/

---

И опять же не факт, что она будет работать.

---------- Сообщение добавлено 15.11.2013 в 15:43 ----------

Цитата:

---

Сообщение от Salexx@

Мысли мои такие: если 3 400р. для тебя дорого, лучше с музыкой ничего не начинай. Моя рамка-нахлобучка (просто кусок китайского пластика) лет 5 назад стоила больше.[COLOR=Silver]

---

Это вообще не понятно к чему сказано. Типа, если не можешь купить себе Майбах, то даже и не пытайся сдавать на права? Кусок пластика и не должен стоить дорого, тем более, если он китайский. И раз уж здесь рамка стоит 3400, то ее реальная цена тысячи полторы, и это с учетом того, что у нее еще какие-то кнопочки есть.

Цитата:

---

Сообщение от Salexx@

Зая, вот нарыл рамку 2din http://www.dj-car.ru/catalog/install...s_frames/7293/

Мысли мои такие: если 3 400р. для тебя дорого, лучше с музыкой ничего не начинай. Моя рамка-нахлобучка (просто кусок китайского пластика) лет 5 назад стоила больше.

---------- Сообщение добавлено 15.11.2013 в 14:28 ----------


На мазда6 первого поколения такого не имеется. )))
при наличии ГУ с монитором лучше воткнуть камеру. Это получше всяких даже самых крутых парктроников. С камерой я паркуюсь в 2-х см. от др. машины. Даже с парктроником так не запарковаться, плюс он не видит труб, ограждений и т.д...

Сорри, если натоптал не по теме.

---

3400 это супер вариант, я находил за 6000, минимум какие попадались 4900.
Буду брать.
на счет денег - жаба душила, но как правило я ее побеждаю в течении 2 недель :))


Все по теме.

---------- Сообщение добавлено 15.11.2013 в 19:15 ----------

Цитата:

---

Сообщение от Tim635

Это вообще не понятно к чему сказано. Типа, если не можешь купить себе Майбах, то даже и не пытайся сдавать на права? Кусок пластика и не должен стоить дорого, тем более, если он китайский. И раз уж здесь рамка стоит 3400, то ее реальная цена тысячи полторы, и это с учетом того, что у нее еще какие-то кнопочки есть.

---

кЕтайские регистраторы 1500-2000 но там и электроники по более
1500 - да , ее реальная цена.

---------- Сообщение добавлено 15.11.2013 в 19:17 ----------

Цитата:

---

Сообщение от fox proteus

Я не зря писал про дремель И паяльник:) обычно головы без проблем работают с вынутым сд-приводом, который занимает больше всего места внутри. Оставить от штатки только платы и нужные кнопки, отпилив нужные места и нарастив отрезанные дороги проводами, и похоронить эти платы внутри торпедо. А если оставить штатные задние дины, то через такую кастрированную штатку будет работать парктроник, если таковой имеется:)

Насмартфонил

---

кхм... "Насмартфонил" :)))

Идея такая, чтобы при продаже авто все вернуть вспять

ну что, какие дела с маздой?
есть обновления?

Цитата:

---

Сообщение от Зая

3400 это супер вариант, я находил за 6000, минимум какие попадались 4900.
Буду брать.
на счет денег - жаба душила, но как правило я ее побеждаю в течении 2 недель :))


Все по теме.

---------- Сообщение добавлено 15.11.2013 в 19:15 ----------


кЕтайские регистраторы 1500-2000 но там и электроники по более
1500 - да , ее реальная цена.

---------- Сообщение добавлено 15.11.2013 в 19:17 ----------


кхм... "Насмартфонил" :)))

Идея такая, чтобы при продаже авто все вернуть вспять

---

Бу консоль с шгу на разборке? Хотя, это уже не бюджет...

Насмартфонил

Цитата:

---

Сообщение от fox proteus

это уже не бюджет

---

автозвук это априори не бюджет =)

Цитата:

---

Сообщение от podisha

автозвук это априори не бюджет =)

---

Пока аффтар ничего не делает, можно и пофлудить... Так вот... Я бы не сказал... Можно за 20 тыр собрать нечто поющее, а можно и за 100к звука не услышать. Разница между суммами - в 5 раз. ИМХО, это уже разные бюджеты. Ваш выход, сударь!;)

Цитата:

---

Сообщение от fox proteus

Можно за 20 тыр собрать нечто поющее, а можно и за 100к звука не услышать.

---

Присоединяюсь: первая система за 30к (вместе с шумкой дверей) недурно звучала... пока я не решил все изменить)))

Цитата:

---

Сообщение от fox proteus

Бу консоль с шгу на разборке? Хотя, это уже не бюджет...

Насмартфонил

---

Аркадий, нету у меня бюджета :) хочу/нравится покупаю, давлю жаб и тд :)
Флуд кстати приветствуется :))

Цитата:

---

Сообщение от podisha

автозвук это априори не бюджет

---

че вы к бюджету прикопались? :))))

у меня в жизни не так много радостей - АЗ, сынка и баб.... эммм женсчины :)

Цитата:

---

Сообщение от podisha

ну что, какие дела с маздой?
есть обновления?

---

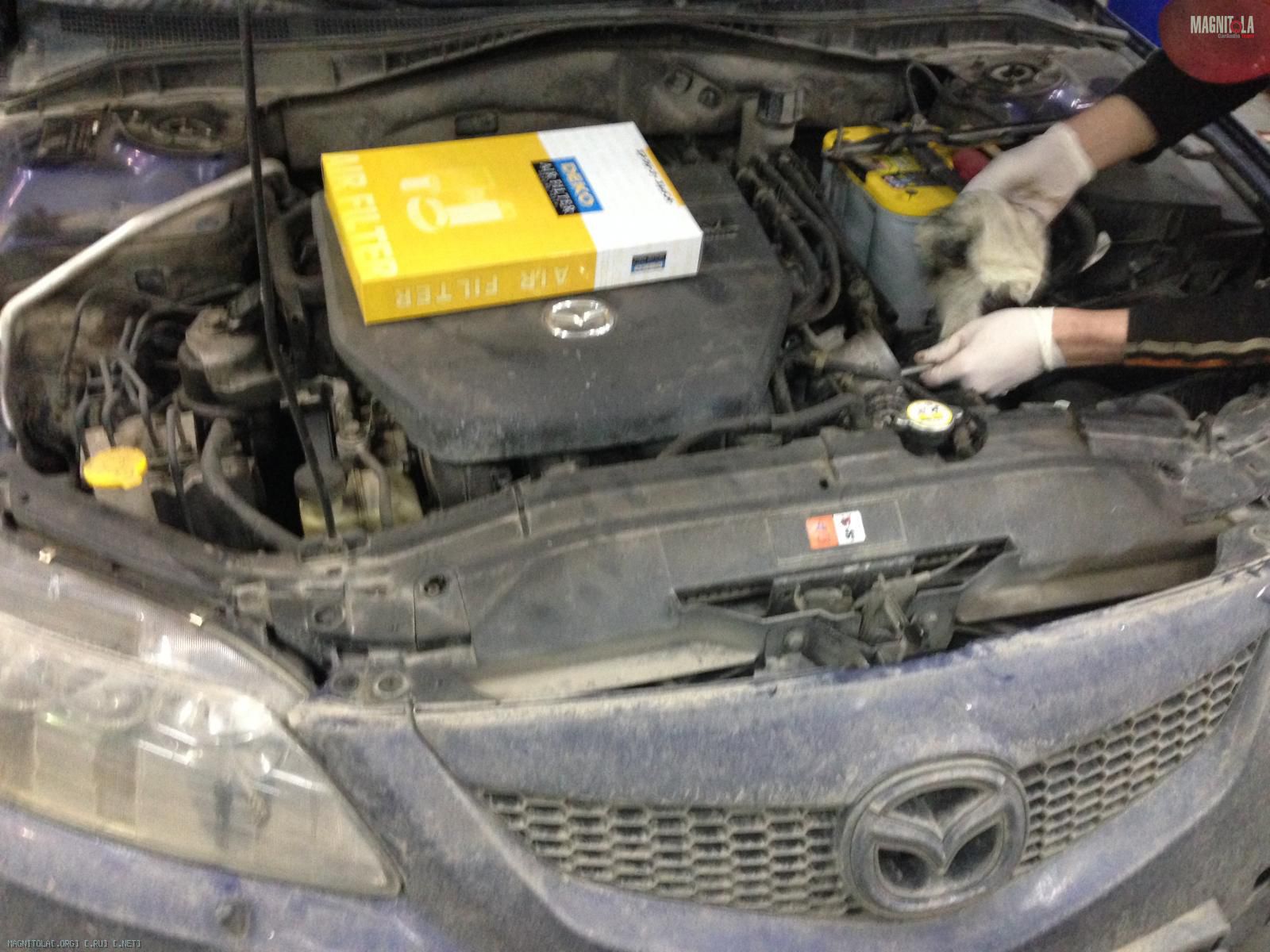

пока расходники к зиме меняю :
масло в двс, коробке, читка топливной , дросселя, антифриз, тормозная. гур.свечки и тд
морозы у нас лютые и я предпочитаю быть к ним готовым чем прыгать по утру возле машины на стоянке
Вложение 472284

Цитата:

---

Сообщение от Tim635

Присоединяюсь: первая система за 30к (вместе с шумкой дверей) недурно звучала... пока я не решил все изменить

---

у меня было все набора юнного любителя китая - мюстери, пролоджи и тд :))

Salexx@, кст, будьте любезны, скажите что в гур льете?

Вложение 472330

С Возвращением.
