Белый неоплан

А я не сразу понял)))

FFZ, вот тему замутили:laugh3:,достаточно стрелочным пару раз коснуться и всё ясно станет:где КЗ,а где есть сопротивление.Дальше уже мультиметр в подмогу будет, для точности.Всю жизнь ТЛ-4М меня выручает,экспресс анализ на вшивость сначала,а потом уже глобальность проблемы решается,ну не выпаивать всё подряд и проверять каждый элемент в определении неисправности.,есличо

Цитата:

---

Сообщение от gena60

Такого не должно быть,масса питания с РСА измерялась при отключенном усилителе,т.е без всего и только усилитель на столе?!.,

---

да без всего - на столе ! нужно запитать усь? потом мерить ?

---------- Сообщение добавлено 15.09.2015 в 10:33 ----------

Цитата:

---

Сообщение от FFZ

Аркадий, да я всё понял конечно же, поэтому эту жижу и развёл.
Как можно пытаться помогать когда меряется что-то, вроде как измеряется, а на самом деле ни чего не измеряется. Результата то нет!!!
Если цель измерить сопротивление, так и нужно это делать, ну показал мультик 1, т.е. бесконечность, так что на этом всё, ряд измерения сопротивления занчился? Нет конечно же не закончился, следовало переключить на следующий диапазон и так до получения результата - цифры в ОМАХ.

---

Понял косяк! Исправлюсь !

---------- Сообщение добавлено 15.09.2015 в 10:38 ----------

Цитата:

---

Сообщение от gena60

FFZ, вот тему замутили:laugh3:,достаточно стрелочным пару раз коснуться и всё ясно станет:где КЗ,а где есть сопротивление.Дальше уже мультиметр в подмогу будет, для точности.Всю жизнь ТЛ-4М меня выручает,экспресс анализ на вшивость сначала,а потом уже глобальность проблемы решается,ну не выпаивать всё подряд и проверять каждый элемент в определении неисправности.,есличо

---

Может конечно я и неправильно выразился фразой "фактическое сопративление" но лишь хотел обозначить существенный момент, что контакта по отрицательному вводу питания уся и РСА нет !
Со стрелочными мультиметрами конечно надо работать а затем с профессиональными цифровыми - но работаю на том, что есть...
Наверное это главное различие людей "с боьшой земли" и с отдаленного острова - мы всегда живем в "черезвычайной ситуации" =) и пытаемся все сделать самостоятельно, т.к. помощи ждать не от куда...

Цитата:

---

Сообщение от Nikol@y

нужно запитать усь? потом мерить ?

---

:agree:Теперь ясно,всё правильно -так не нужно делать никогда при измерениях.,

Цитата:

---

Сообщение от Nikol@y

Наверное это главное различие людей "с боьшой земли" и с отдаленного острова - мы всегда живем в "черезвычайной ситуации" и пытаемся все сделать самостоятельно, т.к. помощи ждать не от куда...

---

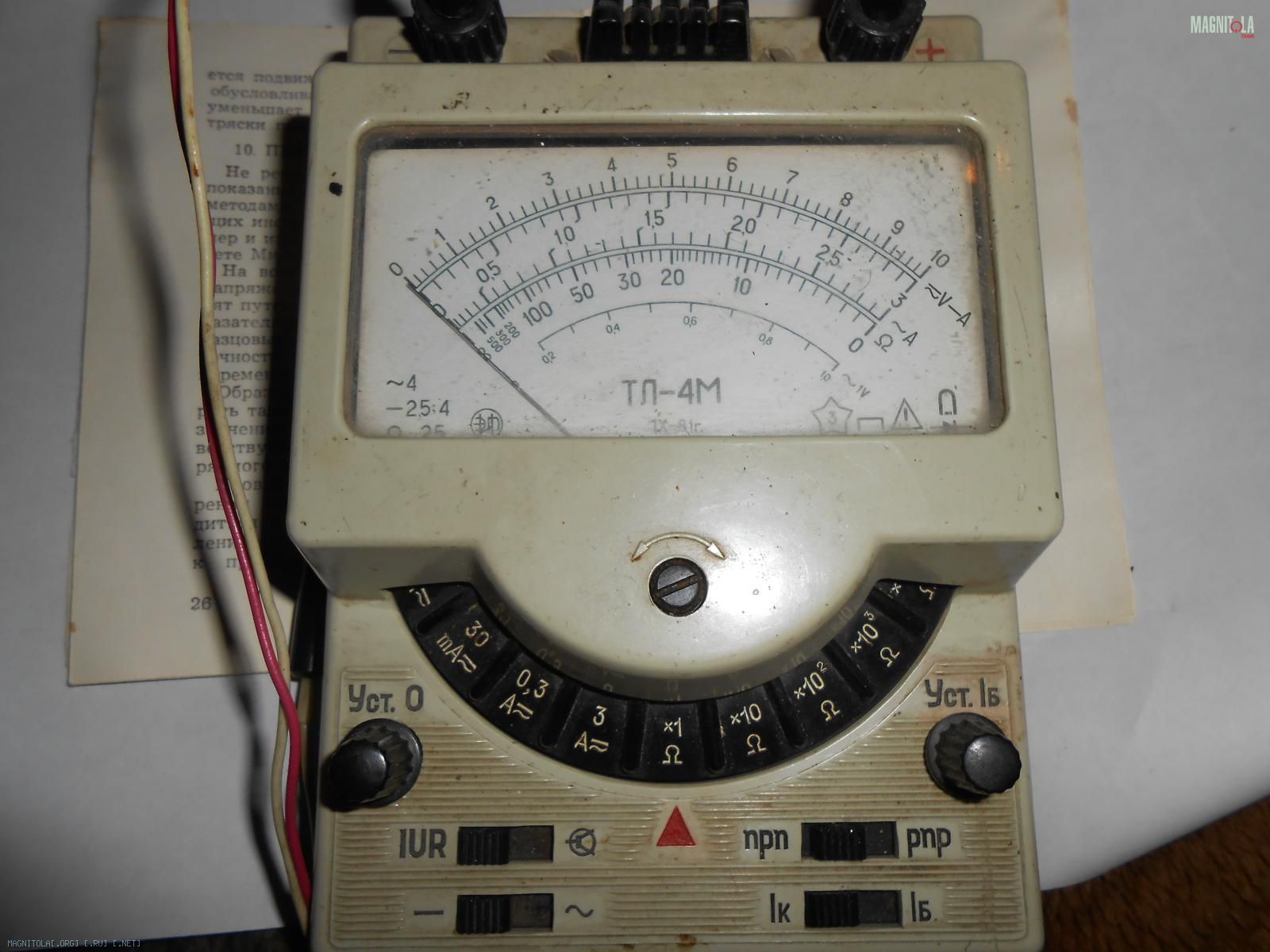

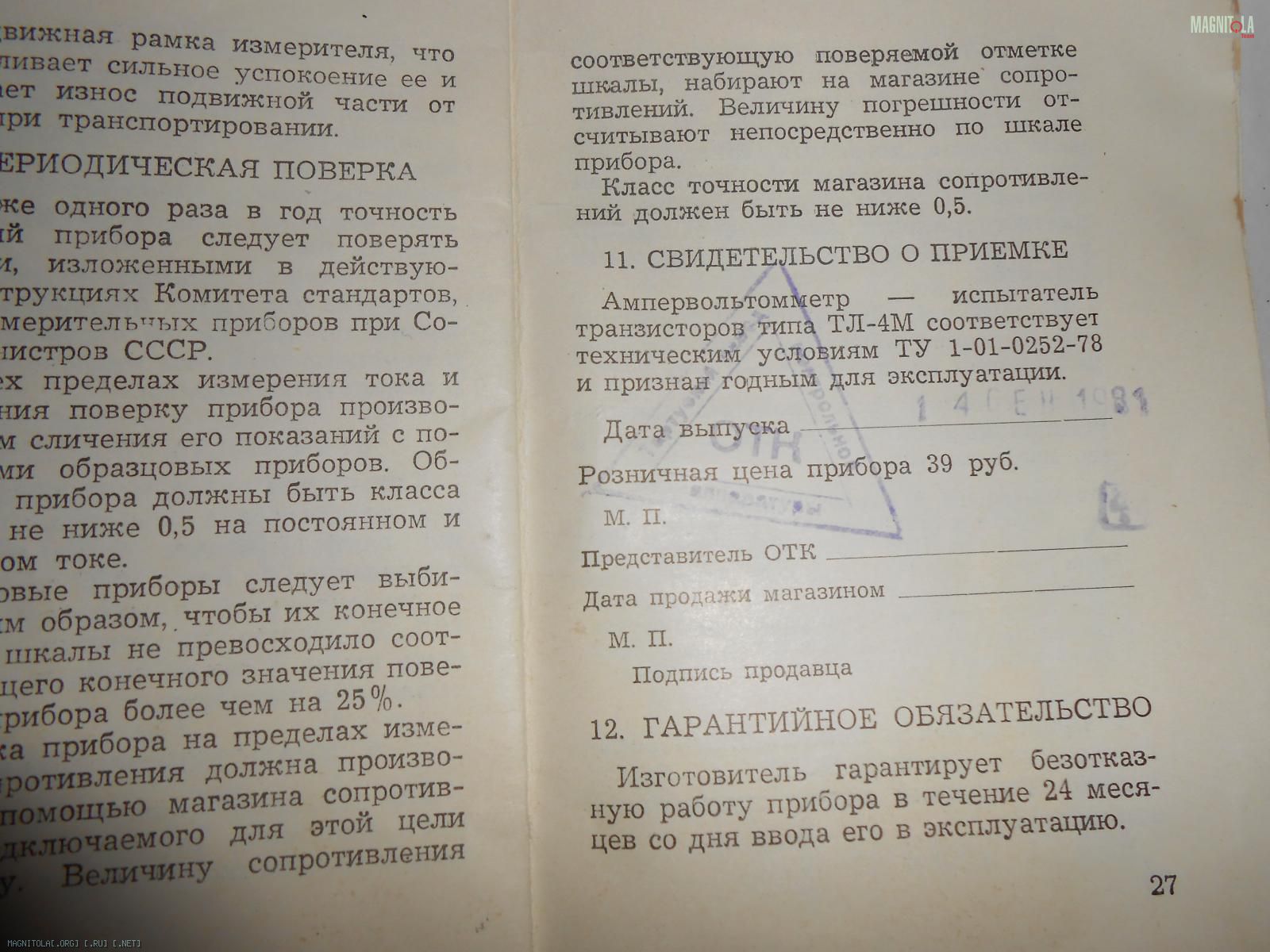

Это не так,до большой земли нужно было ещё доехать,а приборы уже были в наличии и моему уже 34 года исполнилось вчера,от его даты выпуска: 14.09.1981г.,до сих пор работает исправно:
Вложение 854806Вложение 854808

Цитата:

---

Сообщение от gena60

:agree:Теперь ясно,всё правильно -так не нужно делать никогда при измерениях.,

Это не так,до большой земли нужно было ещё доехать,а приборы уже были в наличии и моему уже 34 года исполнилось вчера,от его даты выпуска: 14.09.1981г.,до сих пор работает исправно.,

---

Гена недо понял Вас! Все мерил на ОБЕСТОЧЕННОМ усе..

стрелочный прибор был 64 года даже болотного цвета пластиковый - модель непомню, но при переезде выбросил =(
а 80х годов приборчики у тех что низ железный еще где то лежат...

Цитата:

---

Сообщение от Nikol@y

Может конечно я и неправильно выразился фразой "фактическое сопративление" но лишь хотел обозначить существенный момент, что контакта по отрицательному вводу питания уся и РСА нет !

---

Это я тоже понял, но сути это не меняет, измерял сопротивление так и нужно его везде промерить.
То что на диапазоне 200 показало бесконечность это не плохо, но важно понимать сколько там реально, 1 кОм, 12 ком, сколько.
зы: Пионер любит делать псевдо-балансные входа.

Цитата:

---

Сообщение от FFZ

Это я тоже понял, но сути это не меняет, измерял сопротивление так и нужно его везде промерить.
То что на диапазоне 200 показало бесконечность это не плохо, но важно понимать сколько там реально, 1 кОм, 12 ком, сколько.
зы: Пионер любит делать псевдо-балансные входа.

---

Сегодня померию как полагается! У Виктора Кирпича запросил схему - посмотрим чего он ответит!

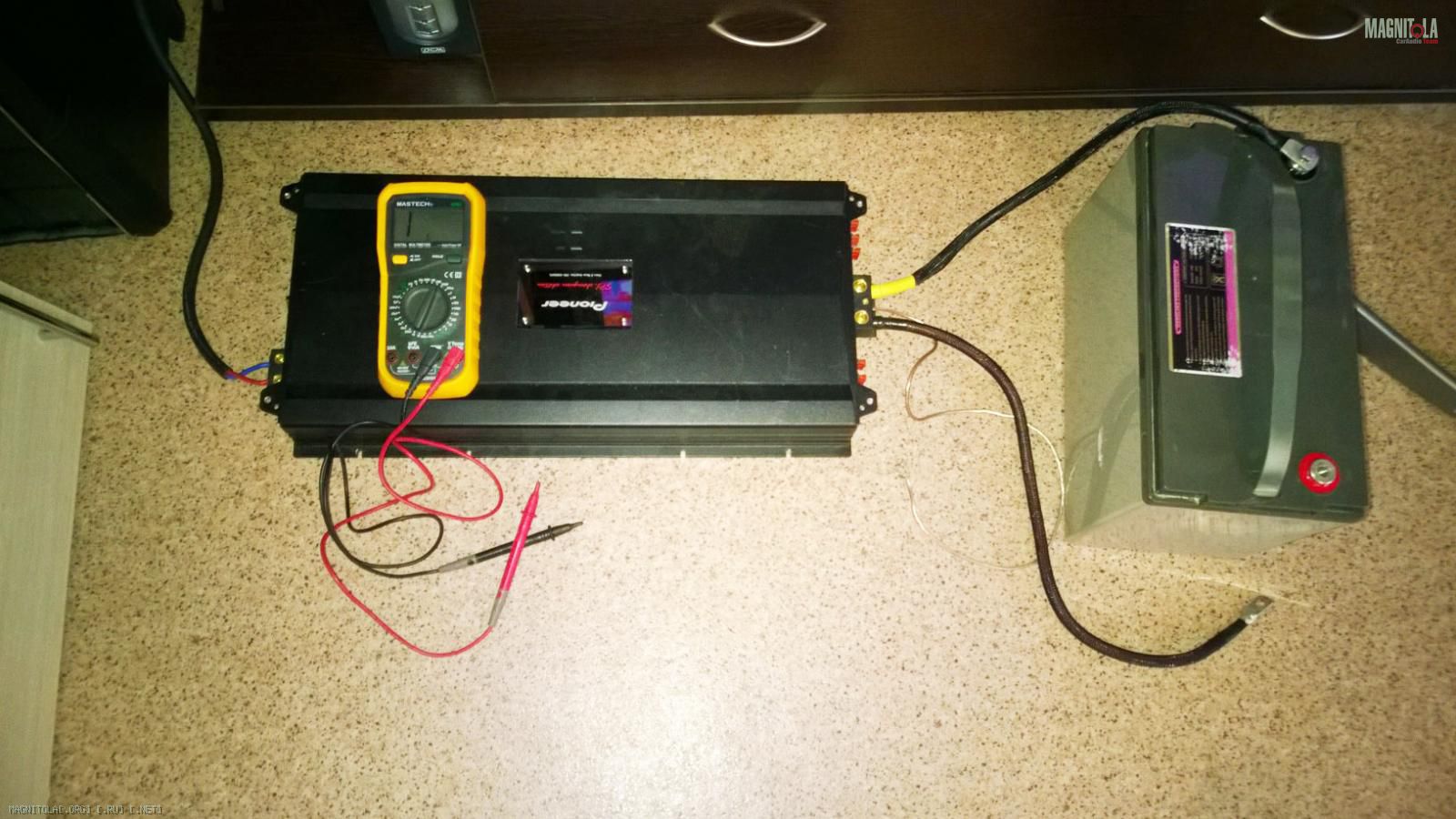

замерил по новой
Вложение 854928

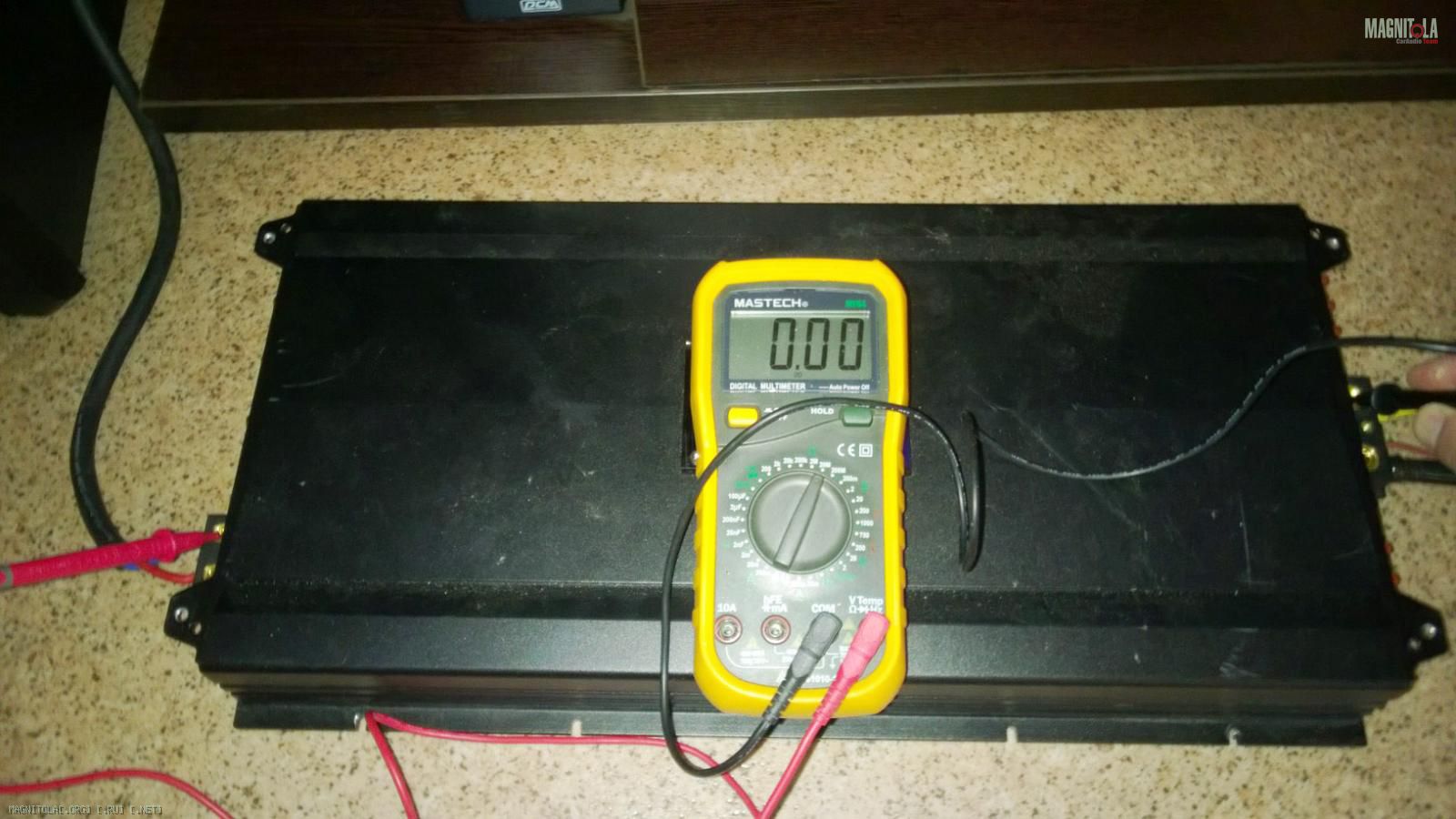

между минусом динамика и минусои питания усилителя (при саомм большом пределе мультиметра 0, значит там КЗ)
Вложение 854930

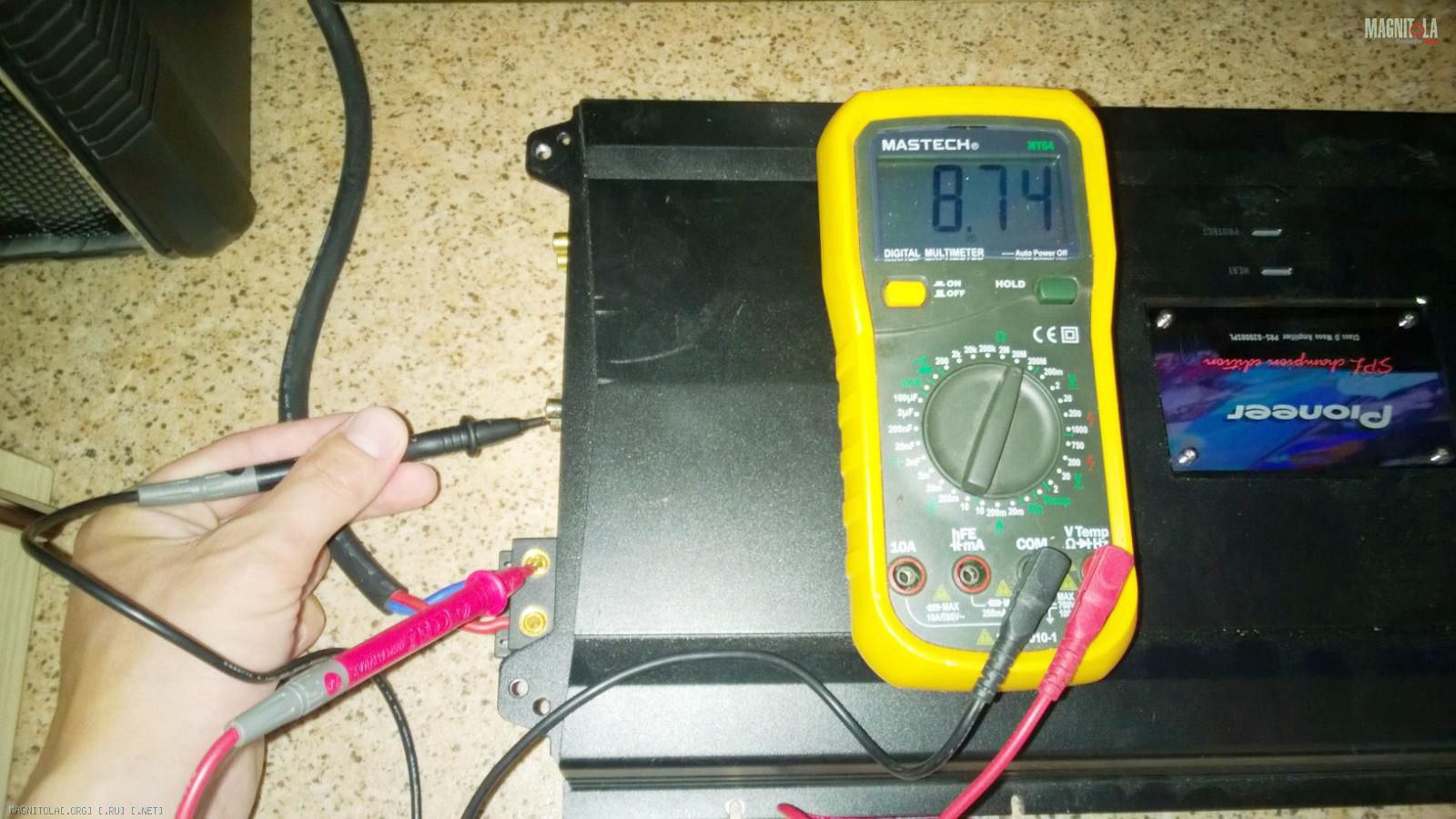

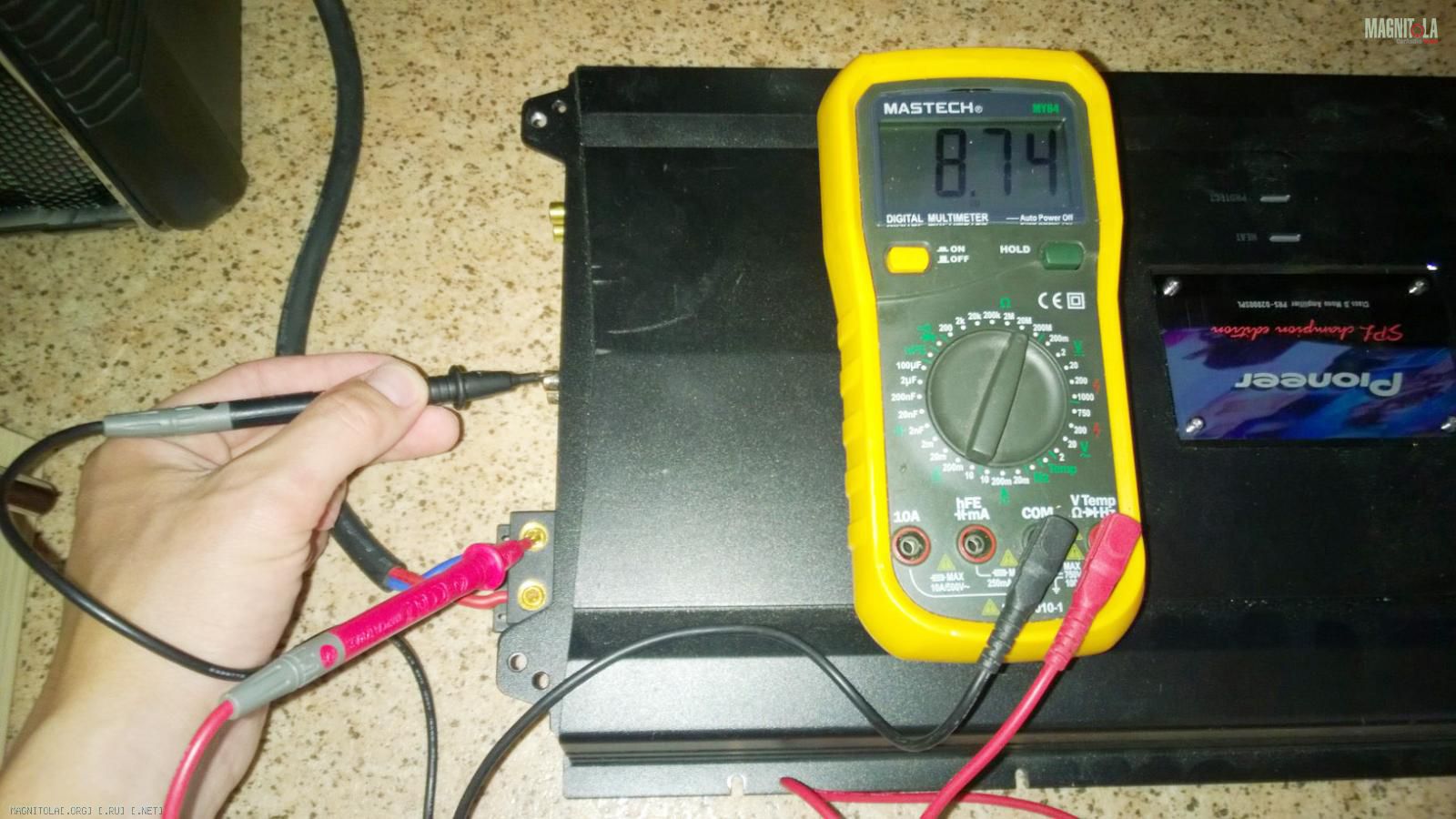

между минусом динамика и массой РСА (левой массой и правой)
Вложение 854932Вложение 854934

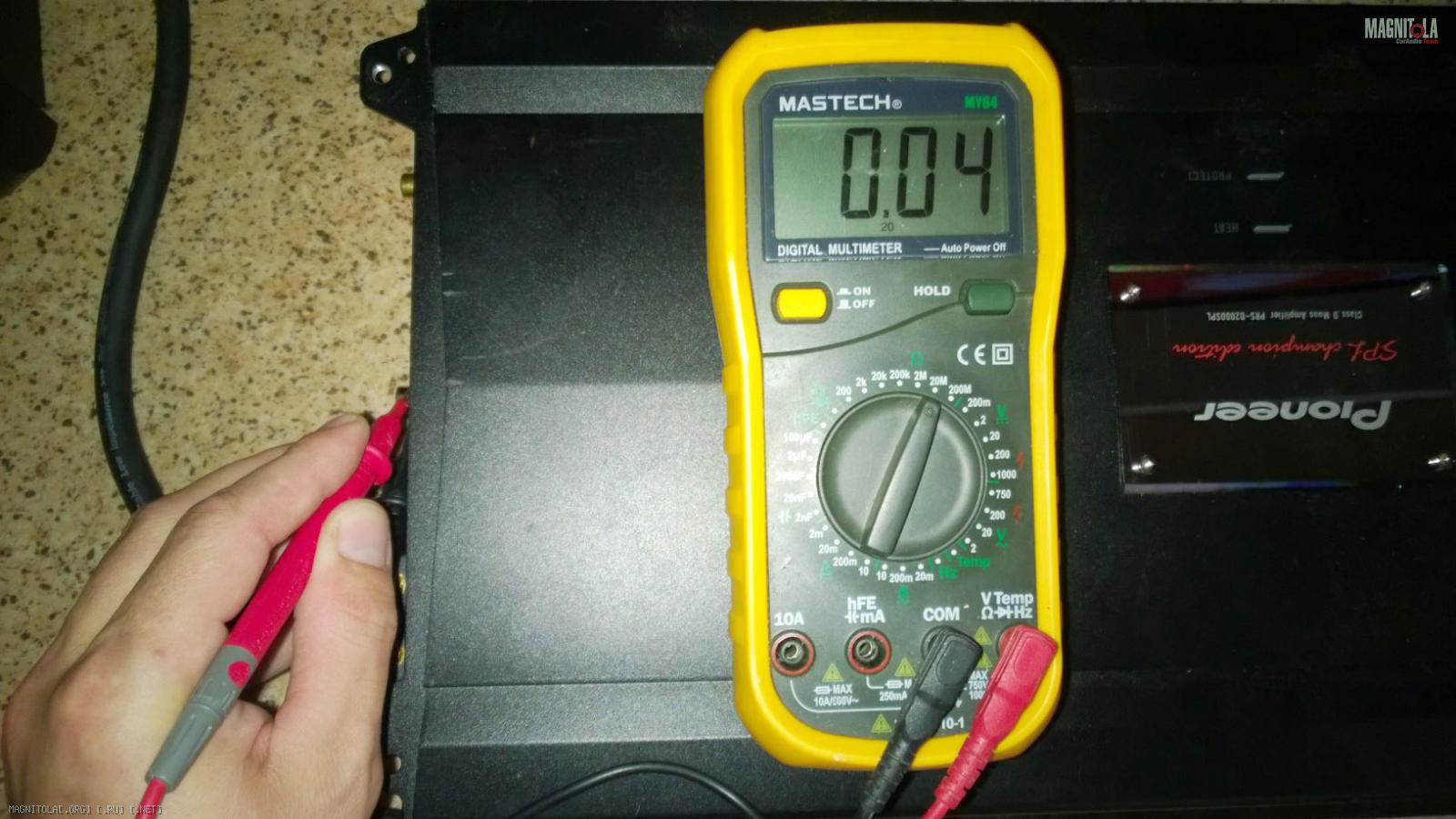

замер между массами РСА левой и правой
Вложение 854936

п.с. предел измерения 20М

Цитата:

---

Сообщение от Nikol@y

замерил по новой
Вложение 854928

между минусом динамика и минусои питания усилителя (при саомм большом пределе мультиметра 0, значит там КЗ)
Вложение 854930

---

вот это странно и подозрительно, но опять таки Пионер любит так делать, что первичная и вторичная массы соединены. Поэтому псевдо-баланс вход и делают.

Цитата:

---

Сообщение от Nikol@y

между минусом динамика и массой РСА (левой массой и правой)
Вложение 854932Вложение 854934

замер между массами РСА левой и правой
Вложение 854936

п.с. предел измерения 20М

---

вот это как раз и говорит, что вход псевдо-баланс.

Цитата:

---

Сообщение от FFZ

вот это странно и подозрительно, но опять таки Пионер любит так делать, что первичная и вторичная массы соединены. Поэтому псевдо-баланс вход и делают.

вот это как раз и говорит, что вход псевдо-баланс.

---

Чего это значит? РАС масса и мунцс динамика не должно быть КЗ ?
В какую сторону копать ?

---------- Сообщение добавлено 15.09.2015 в 20:36 ----------

Уважаемый Виктор Кирпич отвечает !
Надо землю дать на питание уся с корпуса машины.
Тел Субботина 8 343 3727000 позвони (в рабочее время) он всё обьяснит. Усь в нормальном состоянии твой.
Попробую Илье отзвонится....
