Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от fox proteus
Когда я жмакал с телефона кнопку "ответить на сообщение", там была только первая строчка!
плата называтся не нанодиги, а минидиги. Да, можно с неё отправить i2s 7&8 на выход, для этого есть специальный джамперок: если повернуть перед собой плату выходами вниз, то на правой длинной джамперной группе за это отвечают 5-8 джамперы.
НО! Назачем тебе тослинк, если у цапов один фиг вход i2sный?
---------- Сообщение добавлено 22.05.2015 в 17:04 ----------
Или такой вариант
Единственное пока не понимаю, поток дадим, а всякие clock и т.д. тоже нужно.
22.05.2015, 19:59
slavka1010
Вложений: 1
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Судя по тому, что используется такой чип как для DAC I2C Curryman этот вариант должен подойти:
Немного покурив форумы по minidsp наткнулся на следующее подключение внешних DAC:
You can grab the I2S Signals from the Expansion Connector #2 of the miniDSP (see 5.2 of the user manual).
Pin 21 (I2S out BCLK) to BCK of DAC (feed through from one DAC to the other)
PIN 20 (I2S out LRCK) to LRCK of DAC (feed through from one DAC to the other)
PIN 16 (I2S data out 1&2) to data of first DAC
PIN 17 (I2S data out 3&4) to data of second DAC
A dedicated GND line for each I2S Signal!

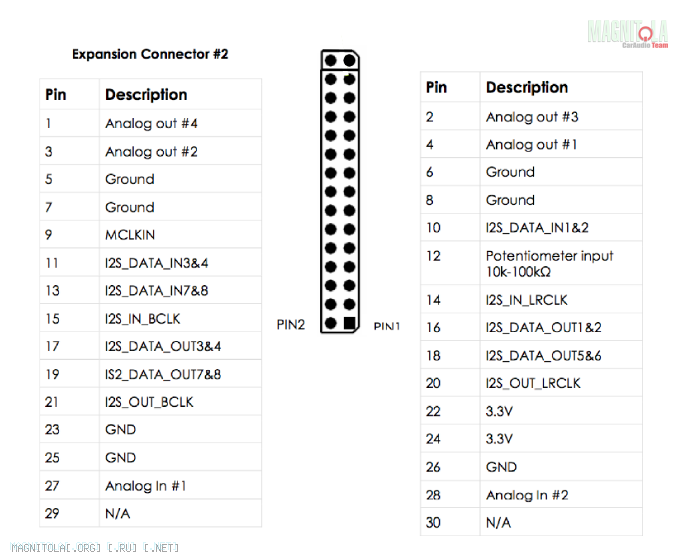

Они выводили сигналы для каждого из каналов обработанных процом на внешние ЦАПы. Смотрю схему Вложение 781204
И пытаюсь понять о каком 7,8 говорил Аркадий, получается Пин 13 чтоли?
Так же никто по поводу сабов 8-к ничего не посоветовал :(
22.05.2015, 21:07
Bkmz
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от slavka1010
Судя по тому, что используется такой чип как для DAC I2C Curryman этот вариант должен подойти:
Немного покурив форумы по minidsp наткнулся на следующее подключение внешних DAC:
You can grab the I2S Signals from the Expansion Connector #2 of the miniDSP (see 5.2 of the user manual).
Pin 21 (I2S out BCLK) to BCK of DAC (feed through from one DAC to the other)
PIN 20 (I2S out LRCK) to LRCK of DAC (feed through from one DAC to the other)
PIN 16 (I2S data out 1&2) to data of first DAC
PIN 17 (I2S data out 3&4) to data of second DAC
A dedicated GND line for each I2S Signal!
Они выводили сигналы для каждого из каналов обработанных процом на внешние ЦАПы. Смотрю схему Вложение 781204
И пытаюсь понять о каком 7,8 говорил Аркадий, получается Пин 13 чтоли?
Так же никто по поводу сабов 8-к ничего не посоветовал :(
У меня 8ка alpine SWR-8d2, до неё была 10ка такая же. В моём мелком корпусе, играет быстро (по сравнению с 10ой) и не давит. Навалить не способна... А вот 10ка уже совсем другое.
22.05.2015, 21:39
slavka1010
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от Bkmz
У меня 8ка alpine SWR-8d2, до неё была 10ка такая же. В моём мелком корпусе, играет быстро (по сравнению с 10ой) и не давит. Навалить не способна... А вот 10ка уже совсем другое.
Спасибо за отзыв, пишут что этот alpine может в 8л играть, быстро, случаем корпус не маловат для них, возможно поэтому вниз не забираются? Почему от 10ки ушел, объем маловат? У меня поэтому и есть идея в пол направить, в акустическую нагрузку, так сказать :)
22.05.2015, 22:09
Bkmz
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от slavka1010
Спасибо за отзыв, пишут что этот alpine может в 8л играть, быстро, случаем корпус не маловат для них, возможно поэтому вниз не забираются? Почему от 10ки ушел, объем маловат? У меня поэтому и есть идея в пол направить, в акустическую нагрузку, так сказать :)
От 10 ушёл, из-за не возможности сделать нормальный корпус (стелс в крыло), смолами я не мог работать, поэтому у меня корпус полность из фанеры. А для 8 получился в самых раз, с эстетической стороны. А ещё у алпайнов достаточно большая корзина и глубина установки, что тоже вносило свои оговорки.
8ка может играть в 8 +/- литрах у меня где так и получилось.
Где то я уже видел саб направленный в пол)))))) и к тому же фронтальный.
22.05.2015, 22:19
slavka1010
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от Bkmz
От 10 ушёл, из-за не возможности сделать нормальный корпус (стелс в крыло), смолами я не мог работать, поэтому у меня корпус полность из фанеры. А для 8 получился в самых раз, с эстетической стороны. А ещё у алпайнов достаточно большая корзина и глубина установки, что тоже вносило свои оговорки.
8ка может играть в 8 +/- литрах у меня где так и получилось.
Где то я уже видел саб направленный в пол)))))) и к тому же фронтальный.
Я их уже много где видел, с Юрием (Matve498) обсуждали это больше года назад, потом ушли мысли от этого, сейчас снова возвращаются :( Видимо весеннее обострение. Кстати, если я правильно понял на кого ты намекаешь, он еще год назад был против фронтального баса, а теперь сам "мучается" )))
22.05.2015, 22:34
Bkmz
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от slavka1010
Я их уже много где видел, с Юрием (Matve498) обсуждали это больше года назад, потом ушли мысли от этого, сейчас снова возвращаются :( Видимо весеннее обострение. Кстати, если я правильно понял на кого ты намекаешь, он еще год назад был против фронтального баса, а теперь сам "мучается" )))
Видимо весеннее у меня тоже. Думаю вернуться к 10ке. Это хороший компромис все же между навалить (12ка) и быстротой (8ка).
23.05.2015, 00:04
fox proteus
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от slavka1010
Судя по тому, что используется такой чип как для DAC I2C Curryman этот вариант должен подойти:
Немного покурив форумы по minidsp наткнулся на следующее подключение внешних DAC:
You can grab the I2S Signals from the Expansion Connector #2 of the miniDSP (see 5.2 of the user manual).
Pin 21 (I2S out BCLK) to BCK of DAC (feed through from one DAC to the other)
PIN 20 (I2S out LRCK) to LRCK of DAC (feed through from one DAC to the other)
PIN 16 (I2S data out 1&2) to data of first DAC
PIN 17 (I2S data out 3&4) to data of second DAC
A dedicated GND line for each I2S Signal!
Они выводили сигналы для каждого из каналов обработанных процом на внешние ЦАПы. Смотрю схему Вложение 781204
И пытаюсь понять о каком 7,8 говорил Аркадий, получается Пин 13 чтоли?
Так же никто по поводу сабов 8-к ничего не посоветовал :(
Слав, тебе не нужны все обработанные процом каналы, тебе нужен необработанный проуом сигнал, который есть на i2s7&8 out, т.е. pin #19. А все нужные тактующие сигналы возьми с 9, 20 и 21 пинов.
Саб восьмёрка... Сорри, не помню подробности вопроса. Есть одна восьмёрка повышенного калибра в 30-35л ящик
---------- Сообщение добавлено 23.05.2015 в 00:05 ----------
ЗЫ насмартфонил;)
23.05.2015, 11:20
slavka1010
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от fox proteus
Слав, тебе не нужны все обработанные процом каналы, тебе нужен необработанный проуом сигнал, который есть на i2s7&8 out, т.е. pin #19. А все нужные тактующие сигналы возьми с 9, 20 и 21 пинов.
Саб восьмёрка... Сорри, не помню подробности вопроса. Есть одна восьмёрка повышенного калибра в 30-35л ящик
---------- Сообщение добавлено 23.05.2015 в 00:05 ----------
ЗЫ насмартфонил;)
Аркадий, если посмотришь мануал на DAC Curryman от minidsp, то увидишь что там mclck не нужен, значит мины 19, 20, 21. По сабы ты про визатон говоришь? Им хотя бы литров 19.
Посмотри пожалуйста на ЦАП с ebay ссылку я давал, он должен подойти.
23.05.2015, 21:27
renat110
Re: Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба
Цитата:
Сообщение от Eu-Jinn
Это ты православно загнул)
Юджин прав всегда в одном. Научный подход к музыке - он всегда будет правильным только наполовину :friends:
Сорри за оффтоп. Тема нравится :smile3:
