Неспешный колхоз в Гольф 6, или бюджетная система с подсидельниками без саба

Как его уже не обозвали. Для меня это просто защитная решетка и скажу, что мне она нравится :)
Еще раз выложу фото фрез, чтобы было проще понять о чем говорю.
Вложение 806736
С помощью копировальной фрезы(третья на фото) сделал крышку по обводам подиума для саба. С помощью фигурной фрезы (4-я слева) скруглил верхнюю кромку.

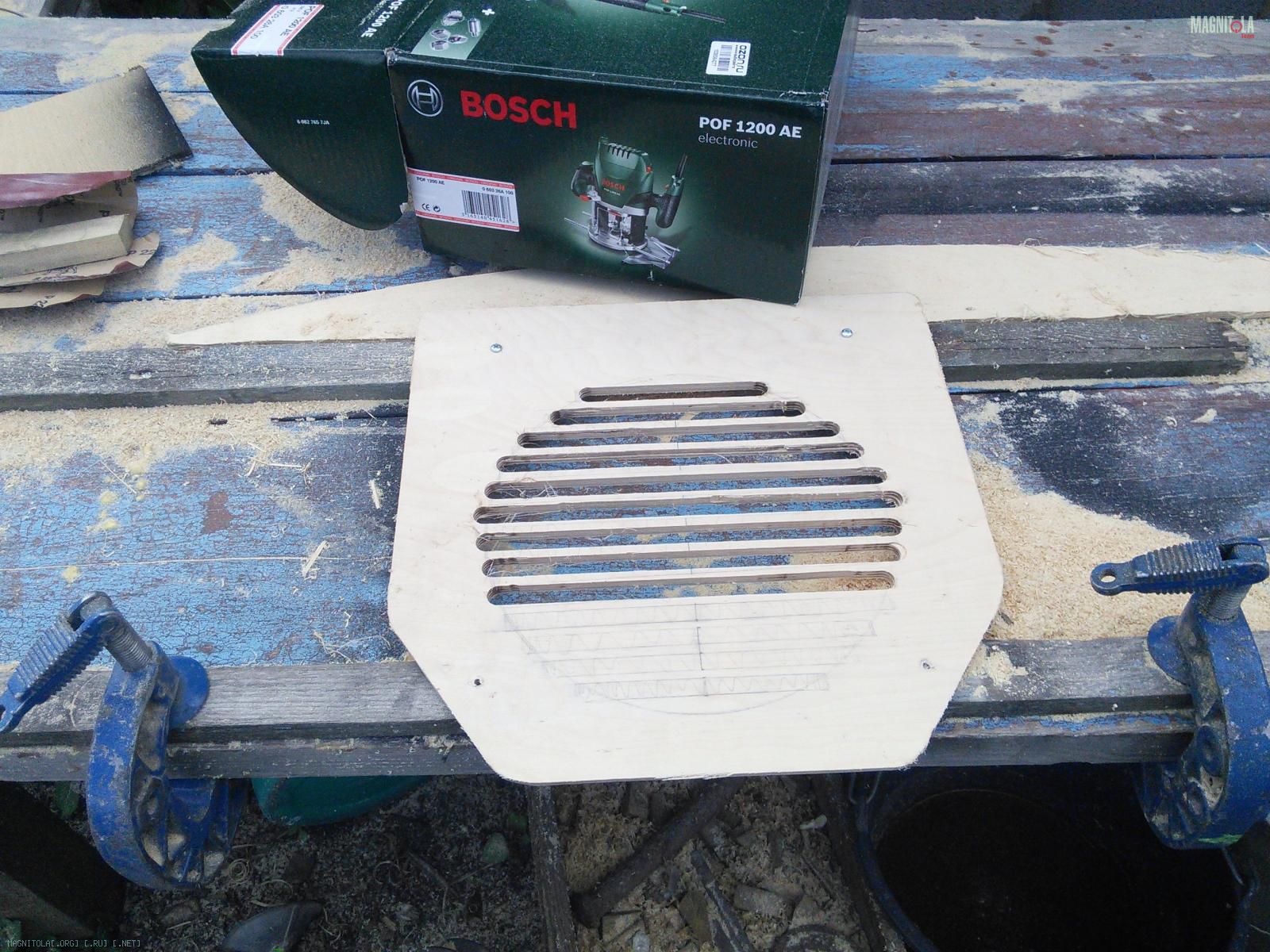

Далее пошло дело пропиливанию решетки, для этого использовал пазовую фрезу (2-я слева) и параллельный упор.
Вложение 806738
Сорри, не делал фото процесса запила, уж больно много пыли летает в это время.
Запиливаем щелевые отверстия по всей площади динамика и подбираем кусок винила для него.
Вложение 806740
Приклеиваем, разогревая винил феном, после охлаждения переворачиваем и отрезаем излишки
Вложение 806742
Снова переворачиваем и видим очертания отверстий.
Вложение 806744
Берем Г-образную линейку и острый канелярский нож. Прорезаем винил вдоль середины отверстий.
Вложение 806746
Прорезаны все отверстия.
Вложение 806748

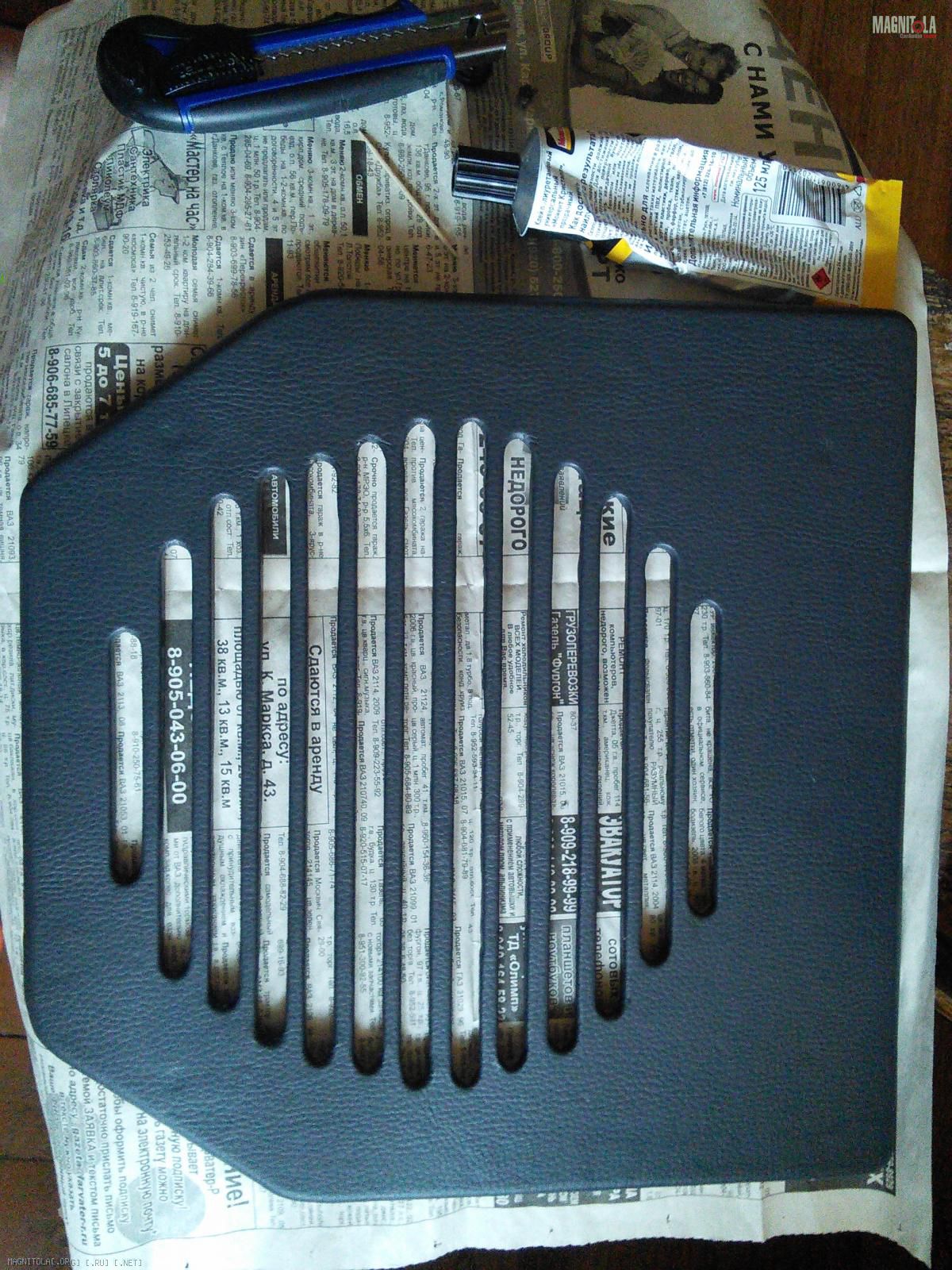

Далее я взял клей Момент-Кристалл и фен, грань за гранью приклеиваем винил. Сверху все выглядит отлично.
Вложение 806750
Вот как это выглядит на месте.
Вложение 806752
Видно фанеру внизу щелей, т.к. фанера шире половины отверстия. Планирую подкрасить снизу.

В целом полка готова, но что еще нужно сделать:
1. Попробовать выровнять грани перехода подиума в полку;
2. Подкрасить низ решетки;
3. Обтянуть низ полки карпетом;
P.S. Если кто знает, где на Юге, Юго-Западе Москвы можно подобрать и купить карпет буду очень признателен.

"Русь-трейд" в помощь! И Кэмп туда же

Цитата:

---

Сообщение от Eu-Jinn

"Русь-трейд" в помощь! И Кэмп туда же

---

Да, я уже о них думал, нужно заехать, заценить ассортимент :)

Есть там. точно

Всем привет,
ранее уже писал про свой проц, но т.к. сейчас потребовалось еще 2 канала, прикупил себе вот такой ЦАП
Я решил, что для саба такого более чем достаточно (да и не спроста на сайте minidsp ЦАП именно на этом чипе делают).
Посылка пришла, хотел разместить его в один корпус с процом, вместо БП. Начал примеряться и глаз упал на разветвитель на 2 розетки для Ethetnet кабеля. Тадам!!!
Вложение 808360Вложение 808362Вложение 808364
Встало идеально!
Шина I2S подразумевает использование коротких сигнальных линий(не более 35 см), поэтому коробулю с ЦАП решил приклеить сбоку корпуса проца.
Вложение 808366
С размещением ЦАПа разобрались, осталось подключить его процу. В мануале по minidsp есть такая картинка
Вложение 808368
Почитав мануал по подключению ЦАП Curryman и Datasheet на ES9023 понял, что давать ему MCLK(Master Clock) не нужно.
Что халява, подулмал я, I2S_OUT_LRCLK – пин 20, I2S_OUT_BCLK – пин 21, GND – любой пин, я использовал самый ближний – пин 23. А какой из L2S_DATA_OUT выбрать?
Толкового описания в datasheet нет, что-то взял из мануала по minidigi, что-то с форума minidsp. Получается следующая картина:
L2S_DATA_OUT1&2(pin 16) – обработанный процессором I2S поток, он же подается на ЦАП для выхода проца OUT1&2
L2S_DATA_OUT3&4(pin 17) – обработанный процессором I2S поток, он же подается на ЦАП для выхода проца OUT3&4
L2S_DATA_OUT5&6(pin 18) – НЕ обработанный процессором I2S поток, который получаем после обработки аналоговых сигналов с входов IN1&2 процессора, после обработки АЦП
L2S_DATA_OUT7&8(pin 19) – НЕ обработанный процессором I2S поток, который приходит с цифровых источников S\Pdif & Toslink модуля I/O MiniDSP MiniDigi.
У меня пока что сигнал приходит по аналогу от ШГУ, поэтому я использовал пин 18 для передачи данных на ЦАП(Каюсь, сначала не разобрался, подключил в пин 19, послушал тишину, еще раз покурил мануалы и перепаял).

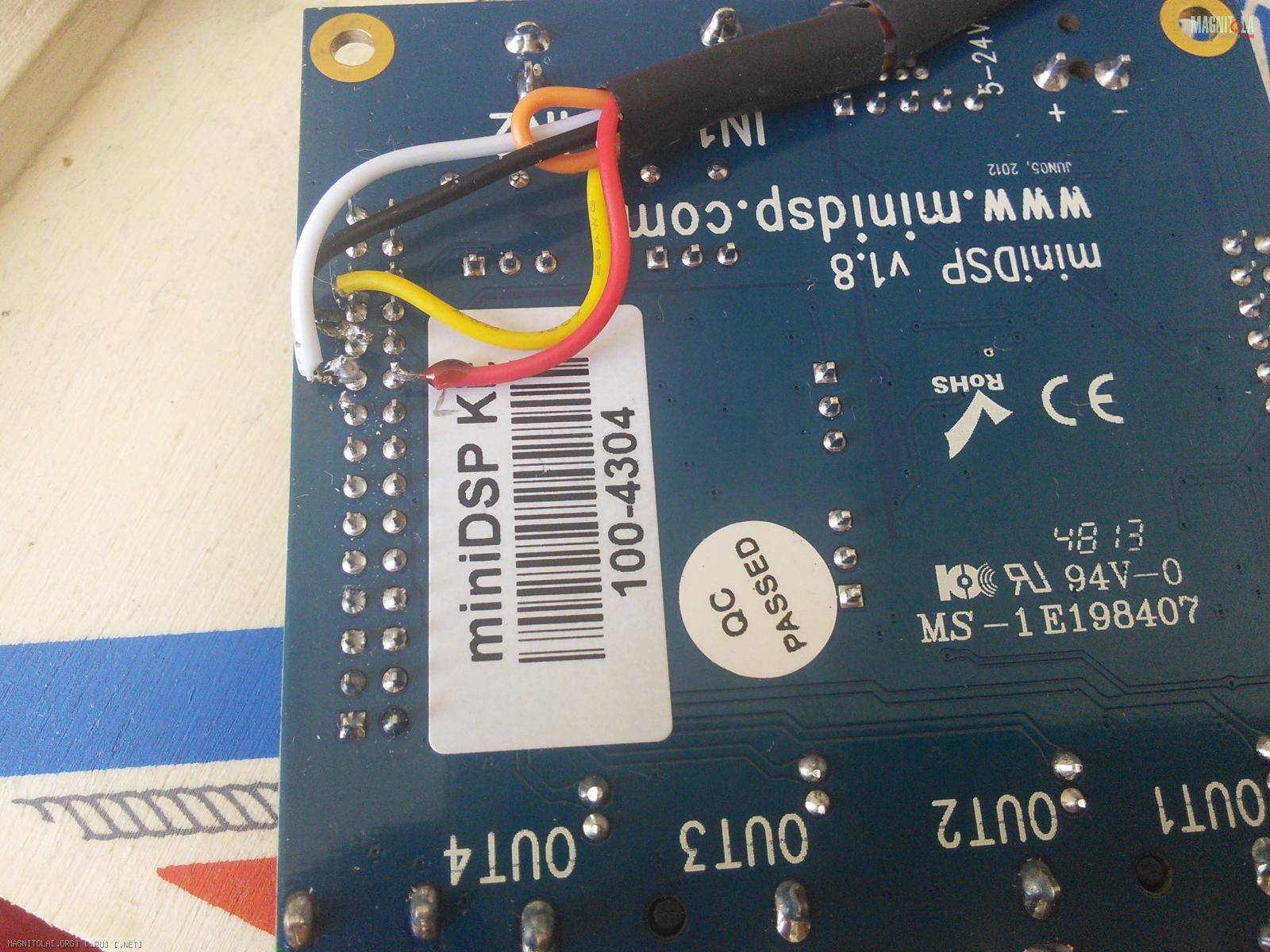

Вложение 808370
Неправильная распайка(белый кабель Sdata подпаян в 19 пин).
Перепаянный вариант, для фиксации проводов использовал термоклей.
Вложение 808372
Ну и собранный вариант :) Такой мострик получился.
Вложение 808374Вложение 808376
P.S. Послушал дома на компьютерных колонках, звучит очень неплохо, мне кажется интереснее родных ЦАП-ов MiniDSP. Если получу источник сигналов по цифре, то возможно попробую прикупить еще пару таких ЦАП-ов и подключить вместо штатных на проце, как мне кажется с источником в виде ШГУ RCD-510 – это не актуально.

У тебя задача получить 6 каналов от 1 минидсп? Не выйдет :(

Цитата:

---

Сообщение от Rover

У тебя задача получить 6 каналов от 1 минидсп? Не выйдет :(

---

Чойто не выйдет, если уже вышло? Пятый и шестой каналы просто без задержек и без фильтров.

Цитата:

---

Сообщение от fox proteus

Чойто не выйдет, если уже вышло? Пятый и шестой каналы просто без задержек и без фильтров.

---

И без регулировки громкости.

Цитата:

---

Сообщение от Rover

И без регулировки громкости.

---

Тссс! Он пока аналог на вход подаёт и не знает!)))

Однако 6-канальный дистанционный РГ с потенцмометрами Альпс не так уж и дорого стоит)))

Цитата:

---

Сообщение от fox proteus

Тссс! Он пока аналог на вход подаёт и не знает!)))

Однако 6-канальный дистанционный РГ с потенцмометрами Альпс не так уж и дорого стоит)))

---

Молчать неполезно. Подаст сигнал по цифре - опять будет слушать тишину, дата аут (необработанная) переместиЦЦа на 19 пин.
