SY Kyron первый инсталл.

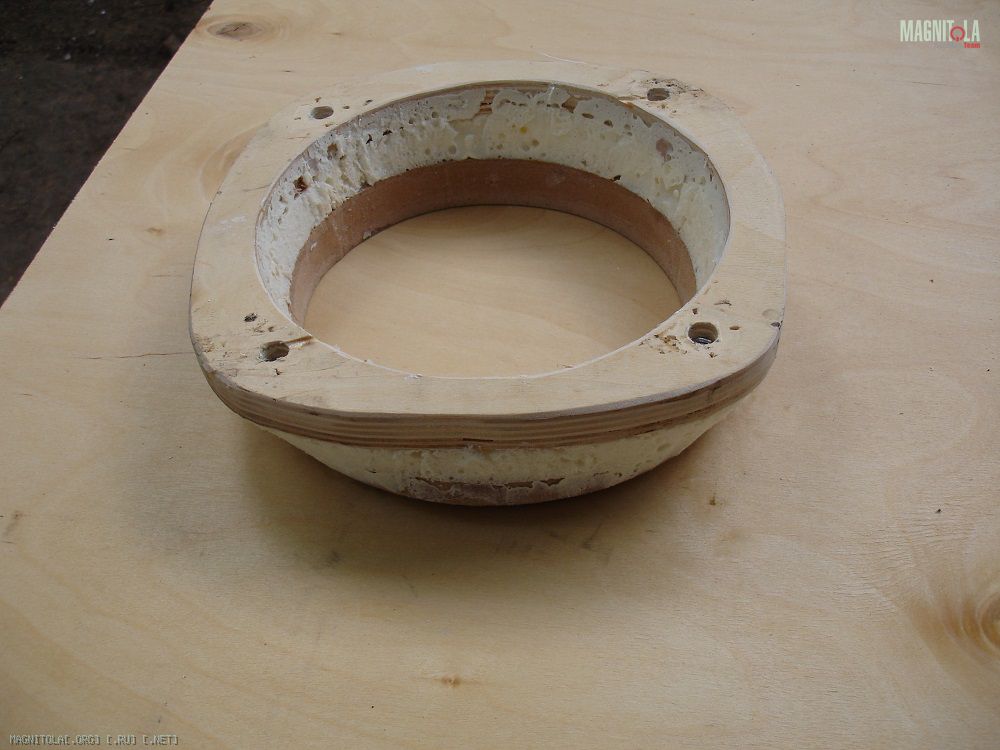

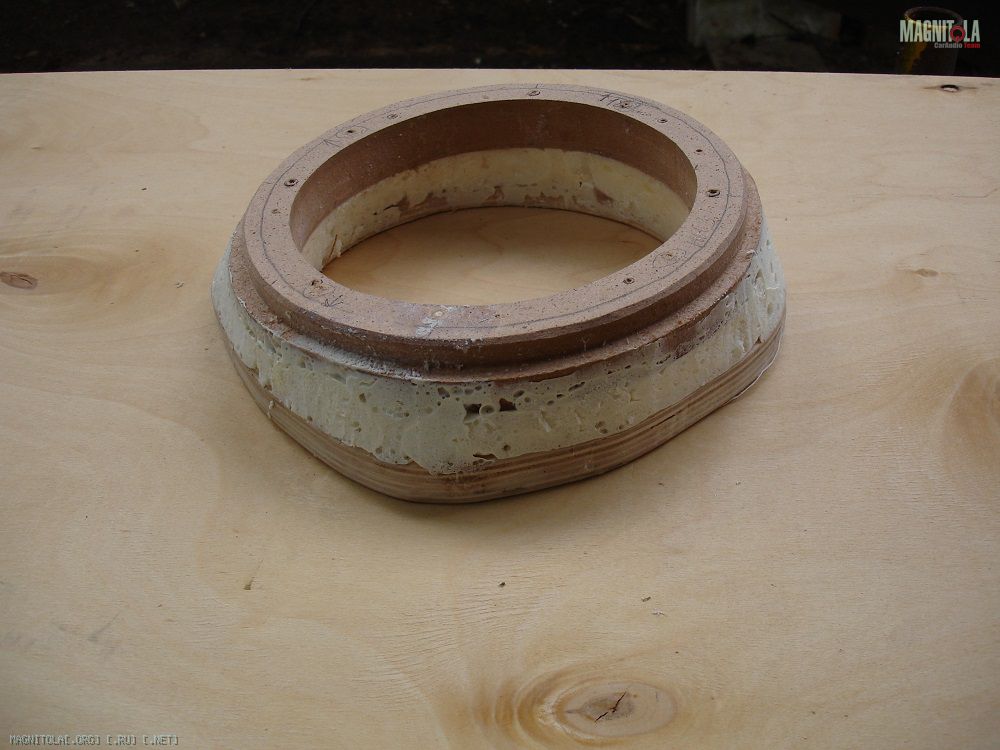

Ну-с, продолжим. К сожалению, работа идет очень медленно, т.к. времени получается выкроить совсем мало. Но это лирика. А вот что конкретно удалось сделать: запененный и обрезанный от излишков пены подиум
Вложение 645774 Вложение 645776,

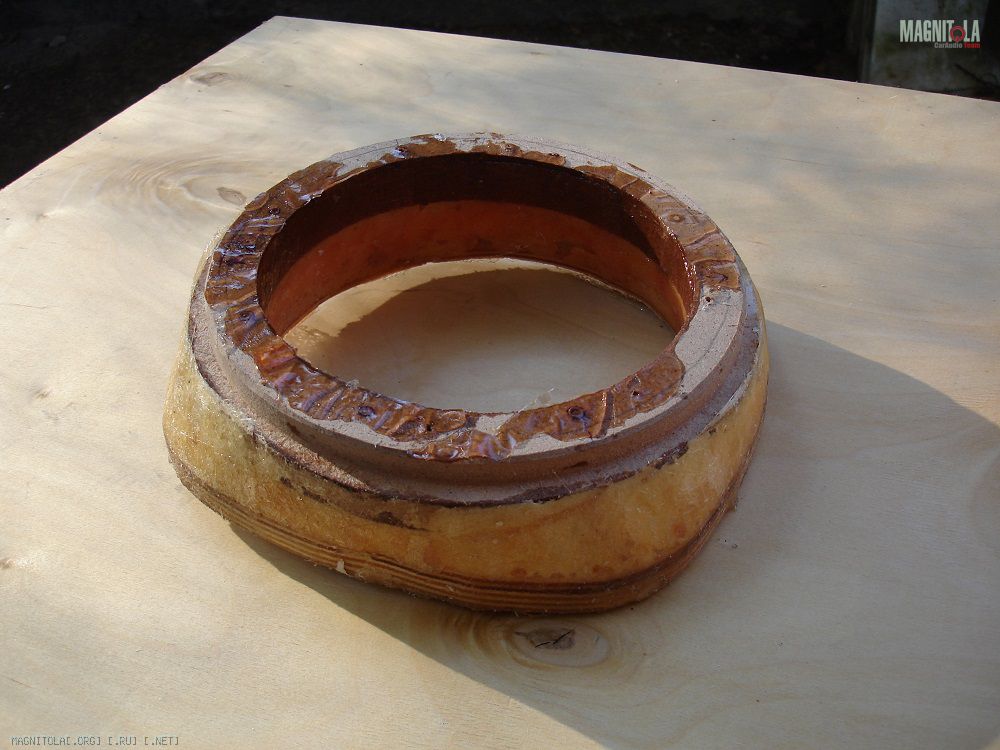

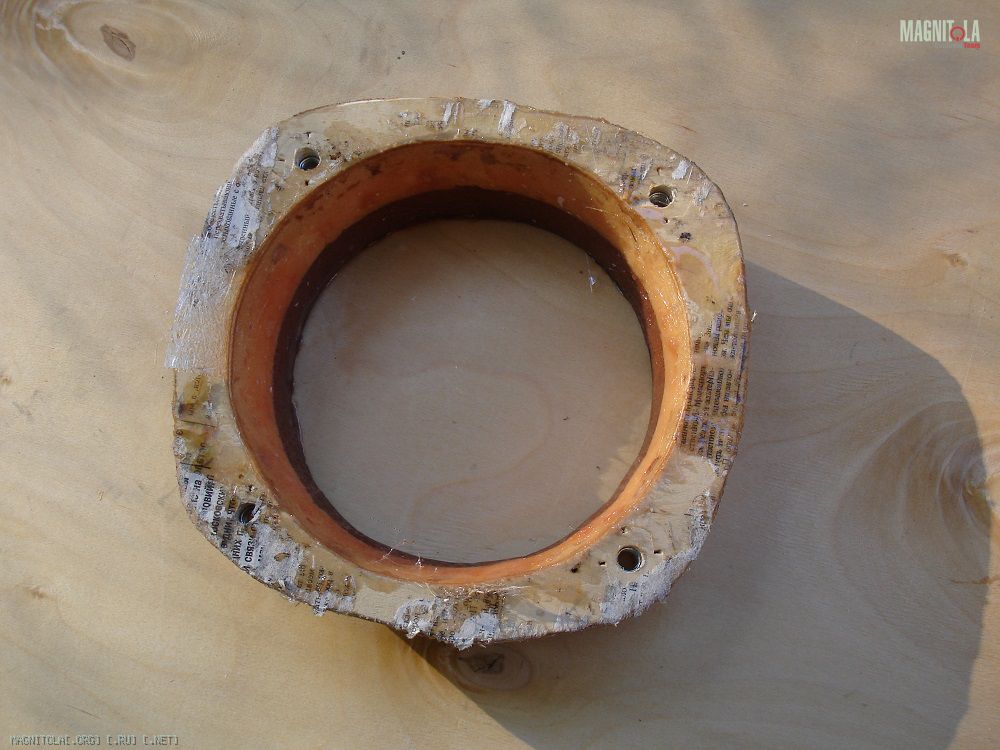

поскольку пена не очень надежный материал, решил обработать полиэфиркой со стекловолокном снаружи и изнутри
Вложение 645778Вложение 645780

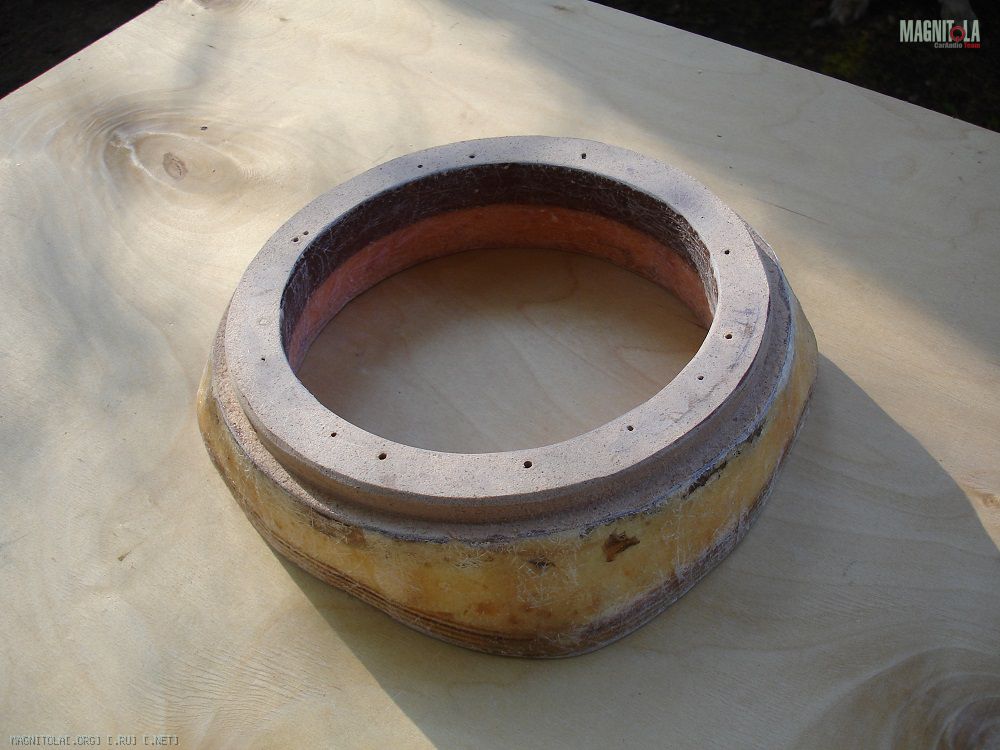

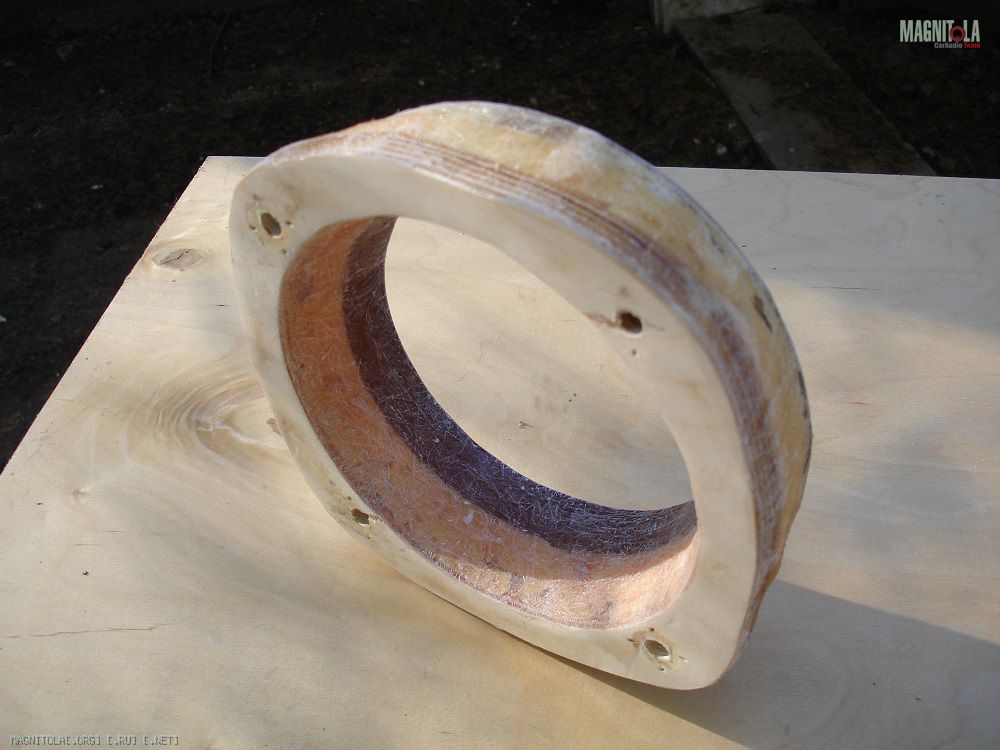

да, видок не кошерный! шлиф машинкой приводим сие изделие в божеский вид
Вложение 645782Вложение 645784

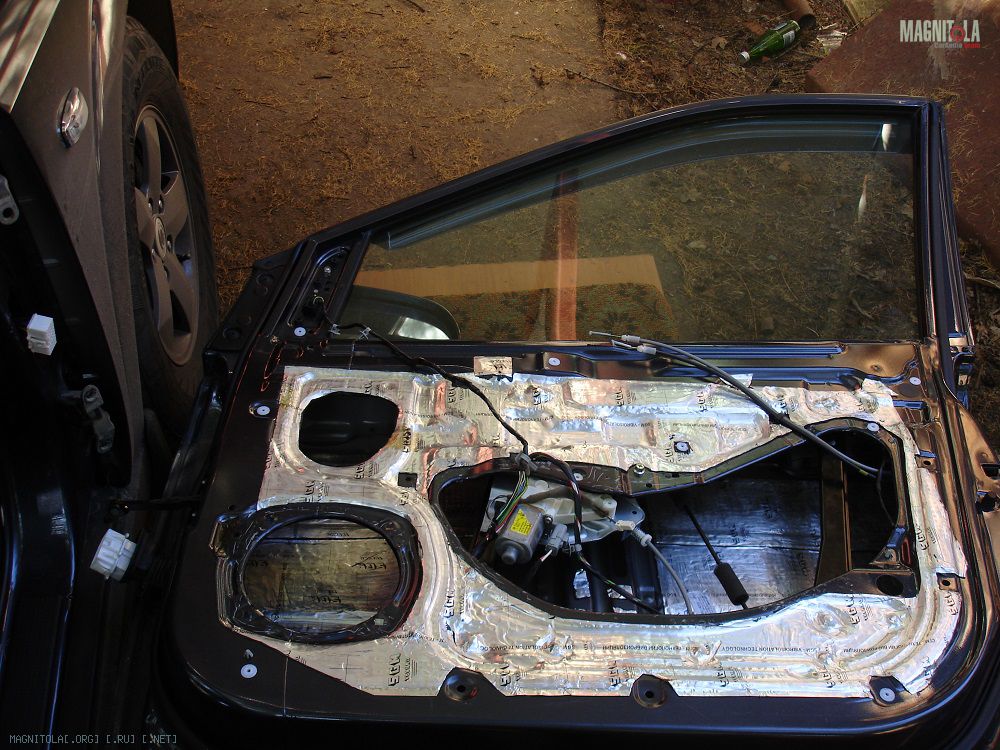

теперь самое "приятное". Чтобы провести провод на динамик в дверь, ее, эту дверь надо снимать. По другому никак. Васян меня поймет. Снимаем дверь
Вложение 645786

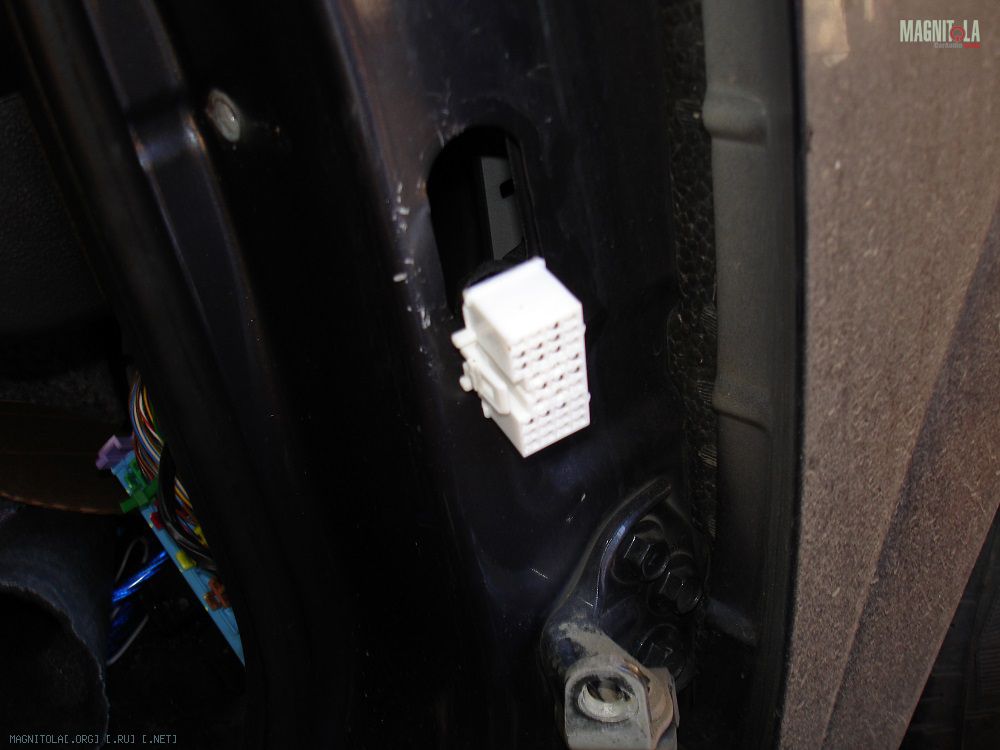

отсоединяем штекер
Вложение 645788

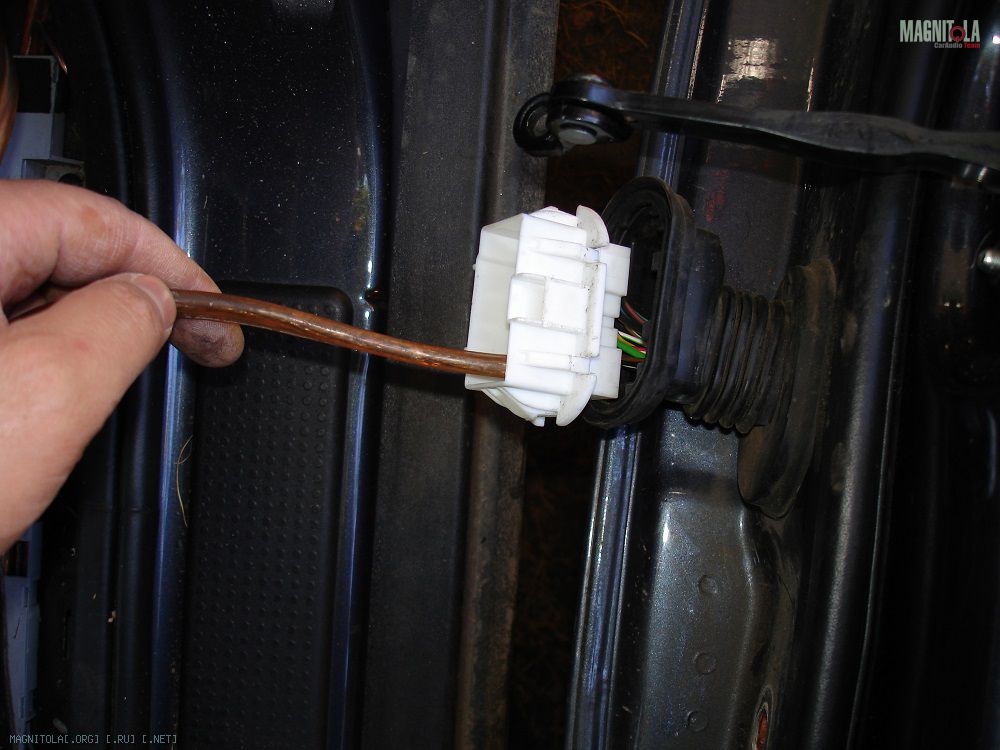

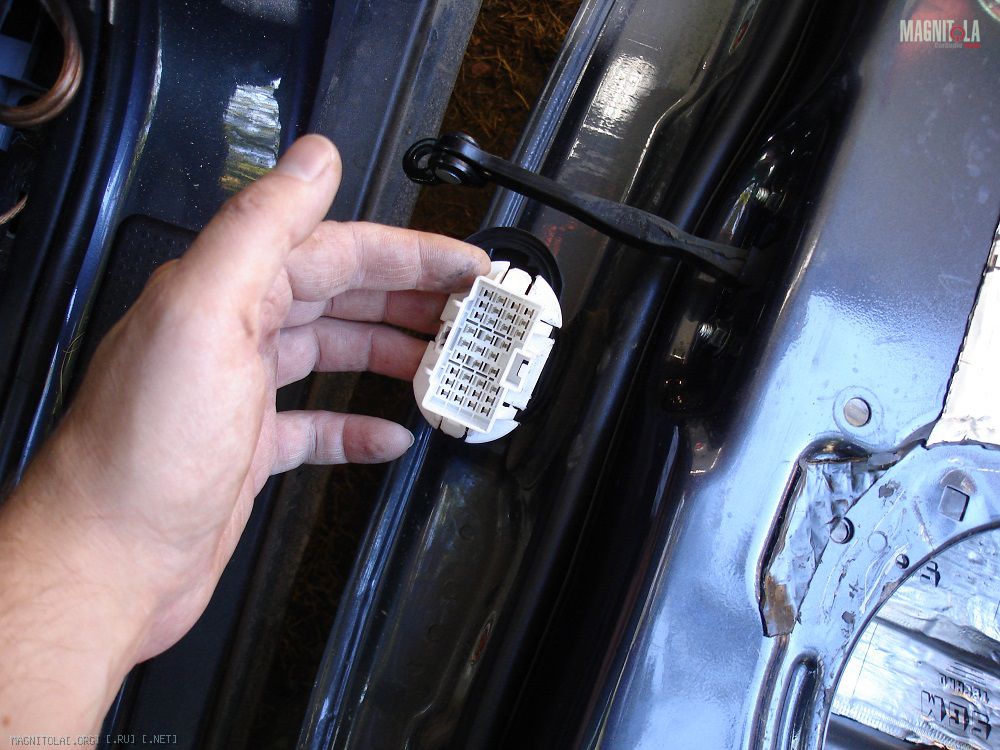

в нем надо просверлить отверстия. И в ответной части тоже
Вложение 645790Вложение 645792

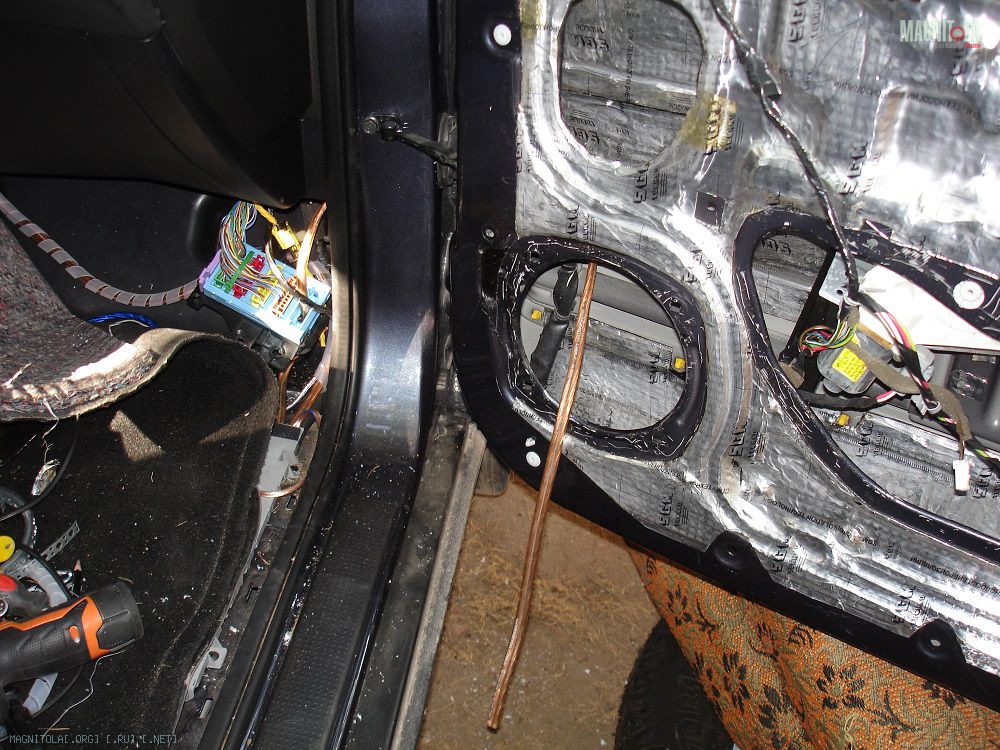

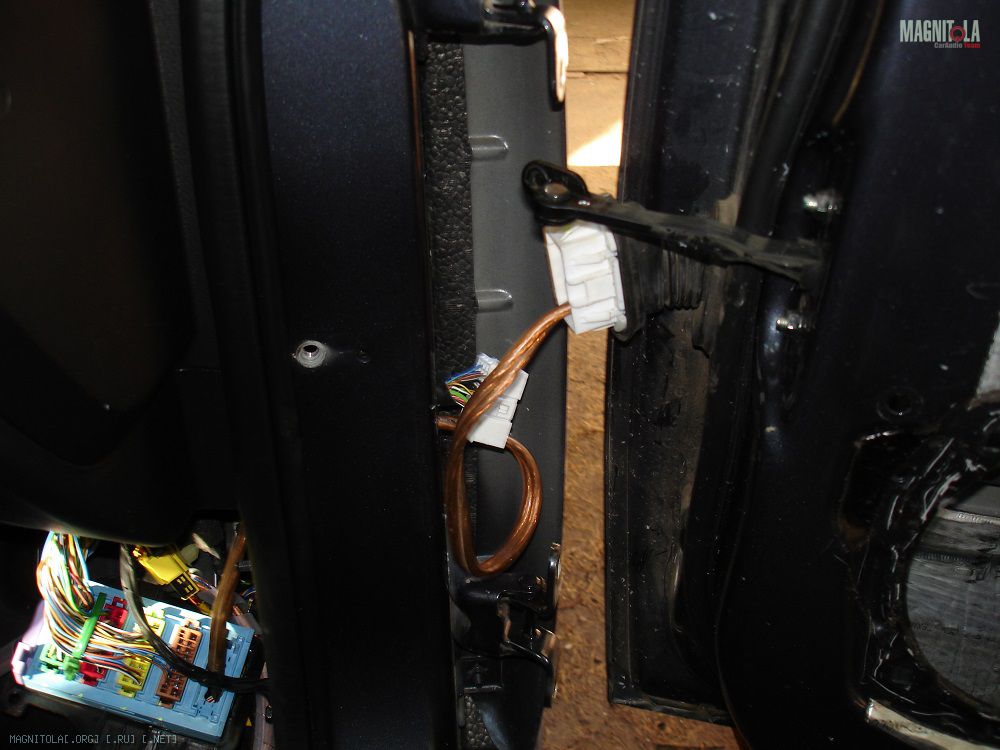

Все отверстия сделаны, провод просунут, теперь примерка
Вложение 645794 и итог мучений
Вложение 645796

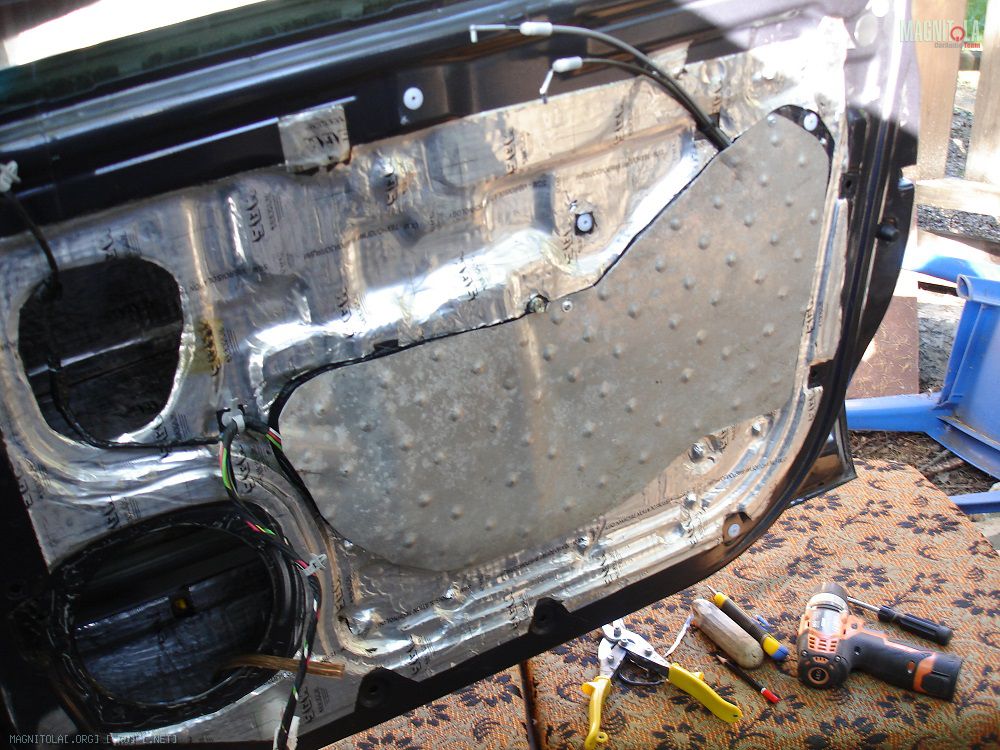

Да, одному, конечно, на Айс снимать-вешать дверь. Далее по плану заделка огромных отверстий в дверях чемнить более жестким, чем вибра. Сначала думал оцинковкой замострячить, но в поисках в "Закромах Родины" данного материала наткнулся на алюминиевый поддон от холодильной камеры. Было решено использовать его. Толщина AL - 1мм. Думаю, вполне. Ну и началось... шаблон из картонки, примерки-подрезки, перенос на алюминий, опять подгонка-подрезка
Вложение 645802 Вложение 645806
в местах, где выходит провод решил изолировать его от алюминиевой крышки кусочком вибры (на всякий случай)
Вложение 645810

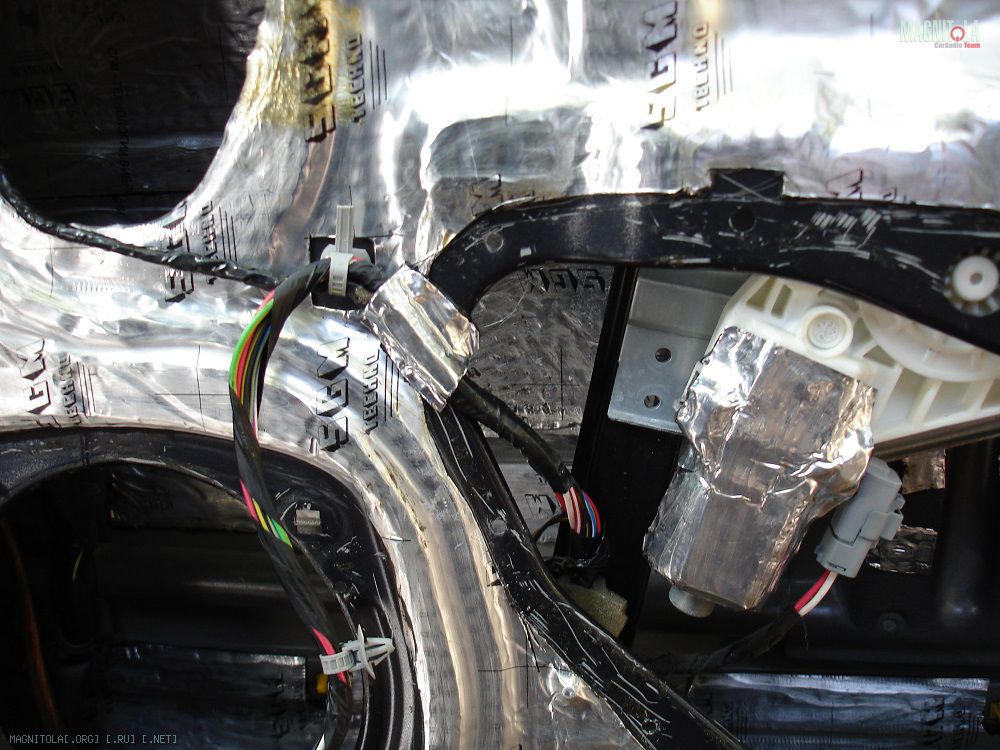

ну и привод стеклоподъемника тоже оклеил, чтобы не вибрировал о заглушку.
Вложение 645814

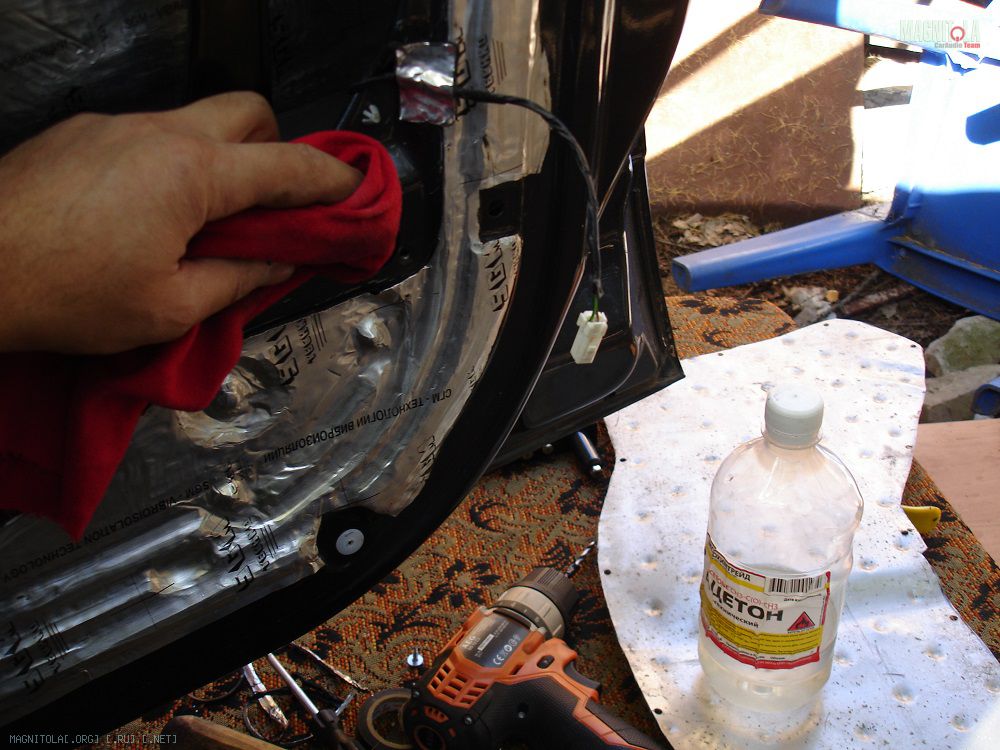

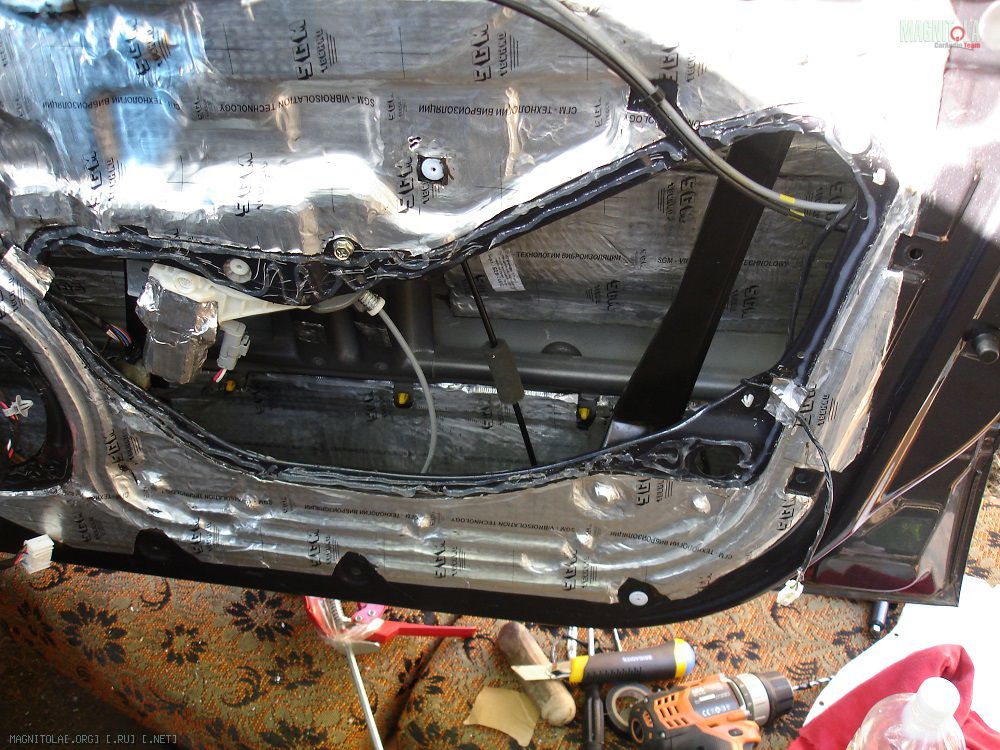

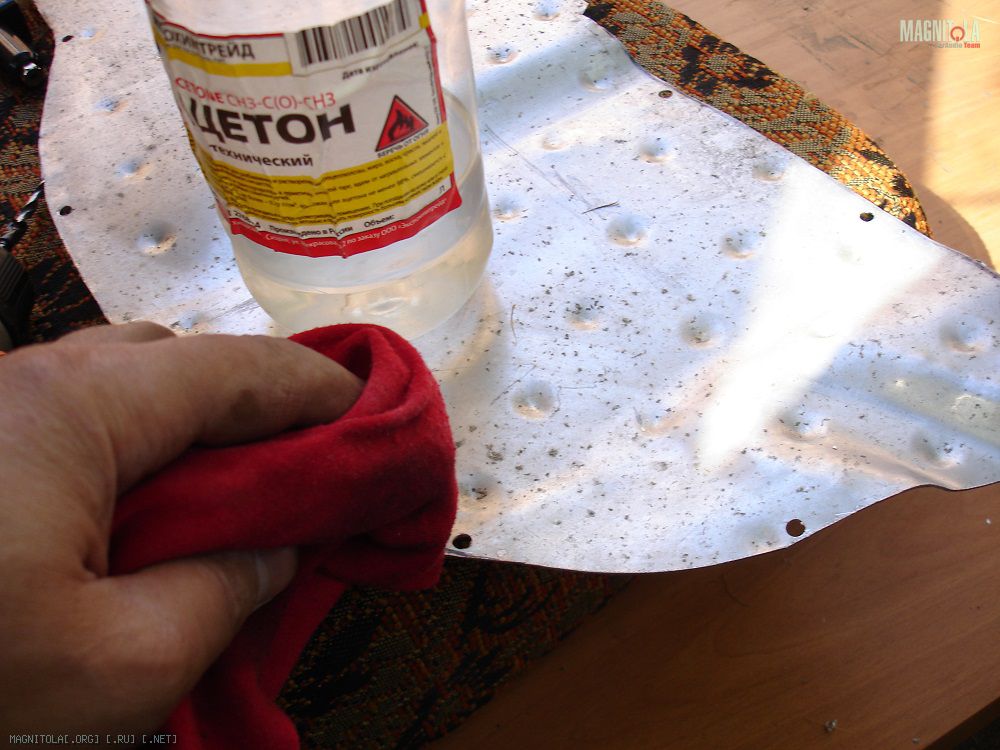

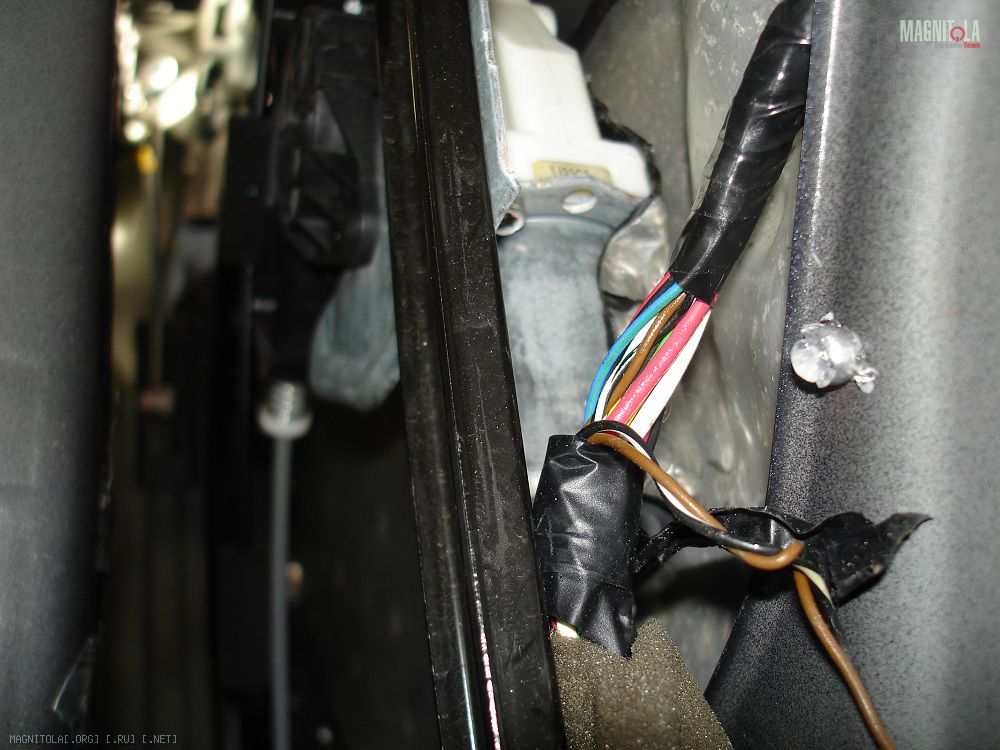

Ну и дело техники, обезжириваем, наносим герметик и пришпандориваем на клепки
Вложение 645818Вложение 645820 Вложение 645834Вложение 645822

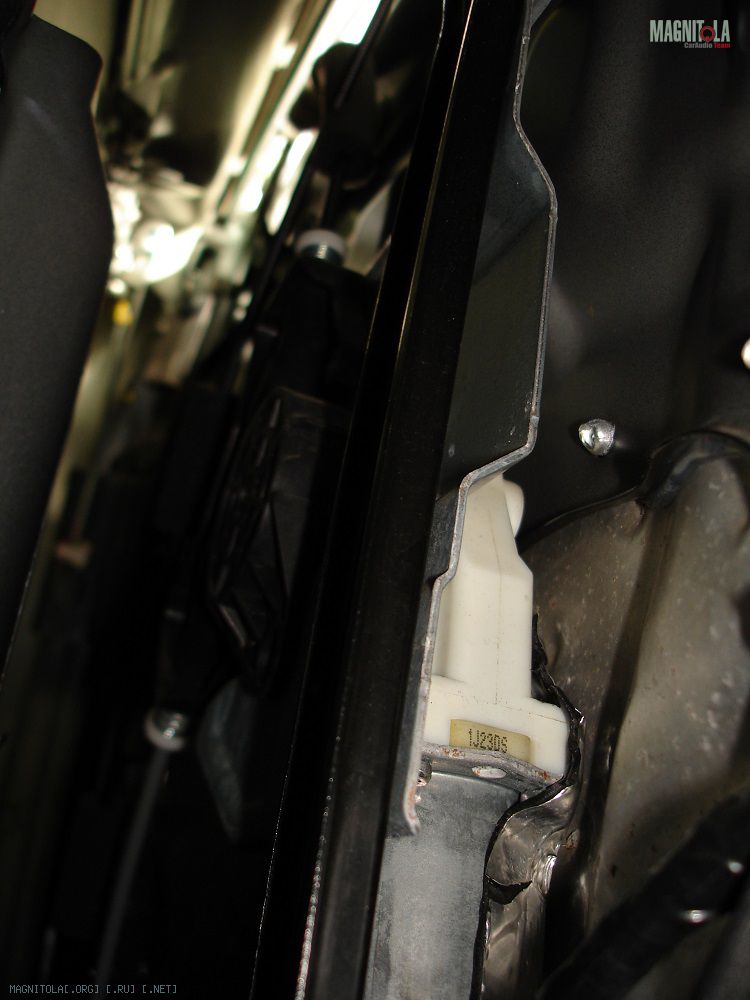

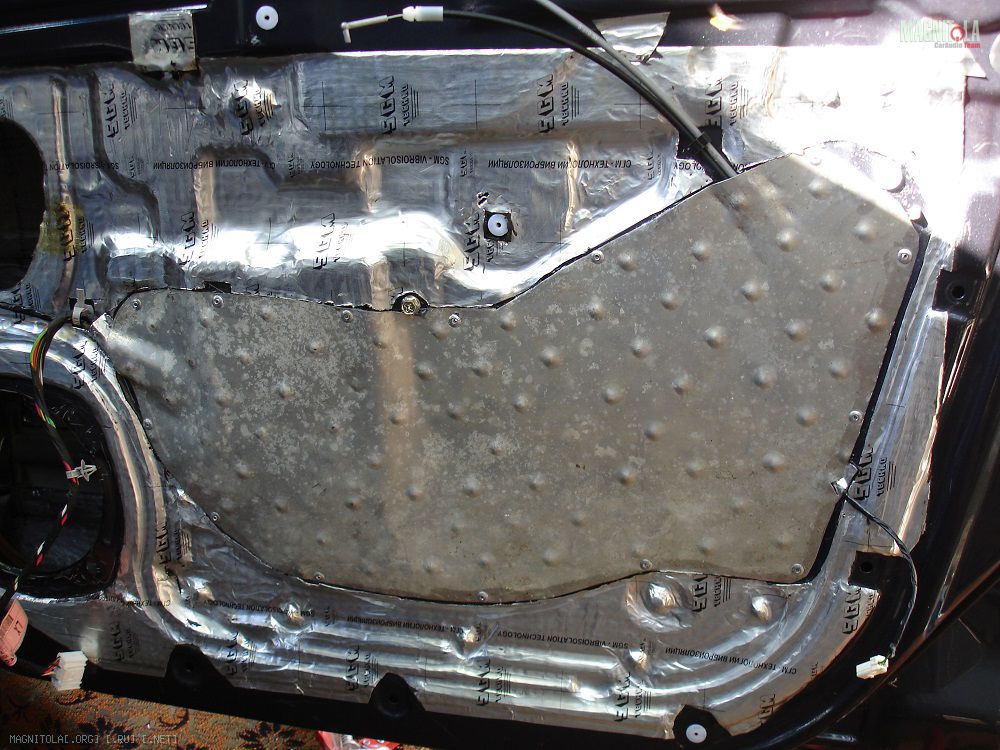

вид изнутри
Вложение 645826Вложение 645836

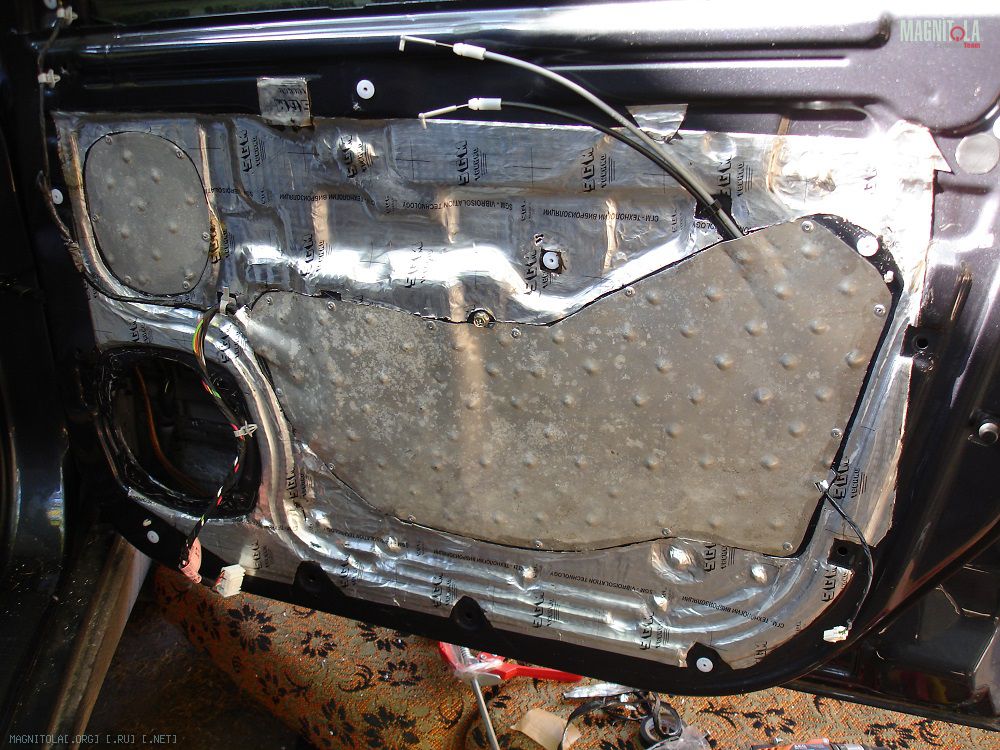

второе отверстие глушим аналогично
Вложение 645838 Вложение 645842

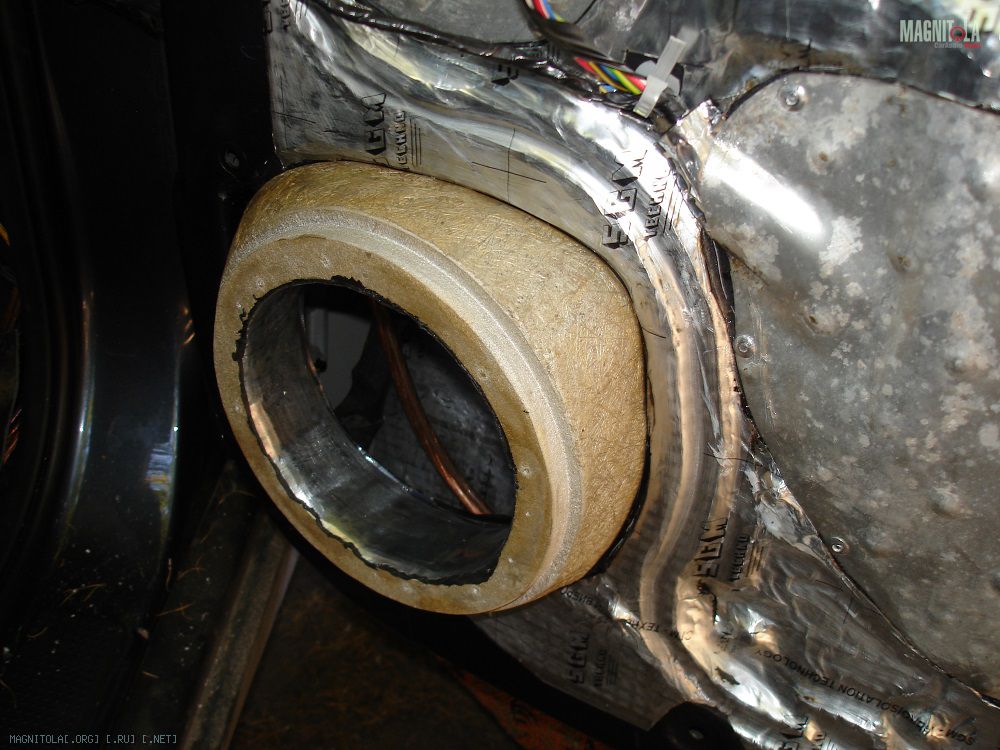

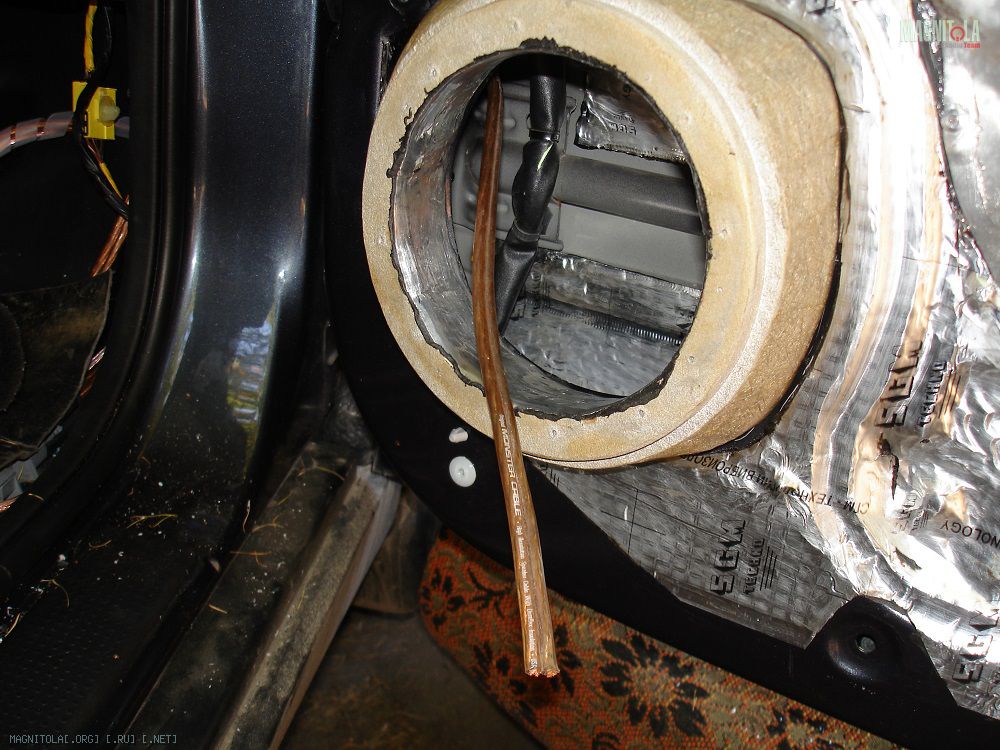

Прикрутил подиум
Вложение 645844 Вложение 645846

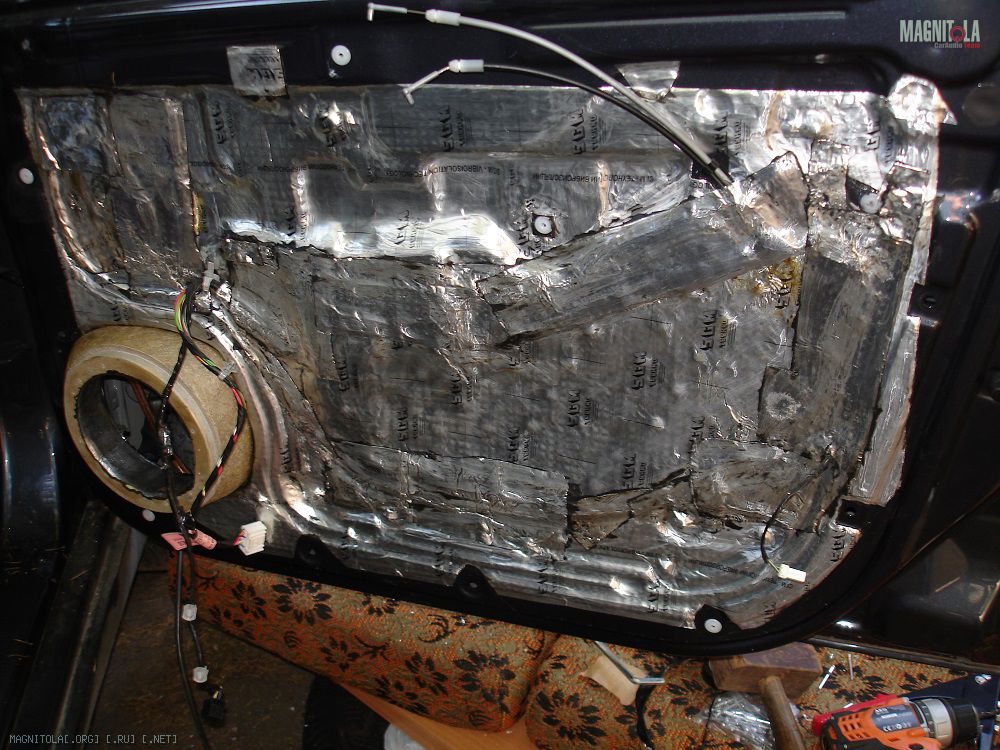

положил с помощью фена (а как без него!) вибру на заглушки и хорошенько прикатал
Вложение 645848

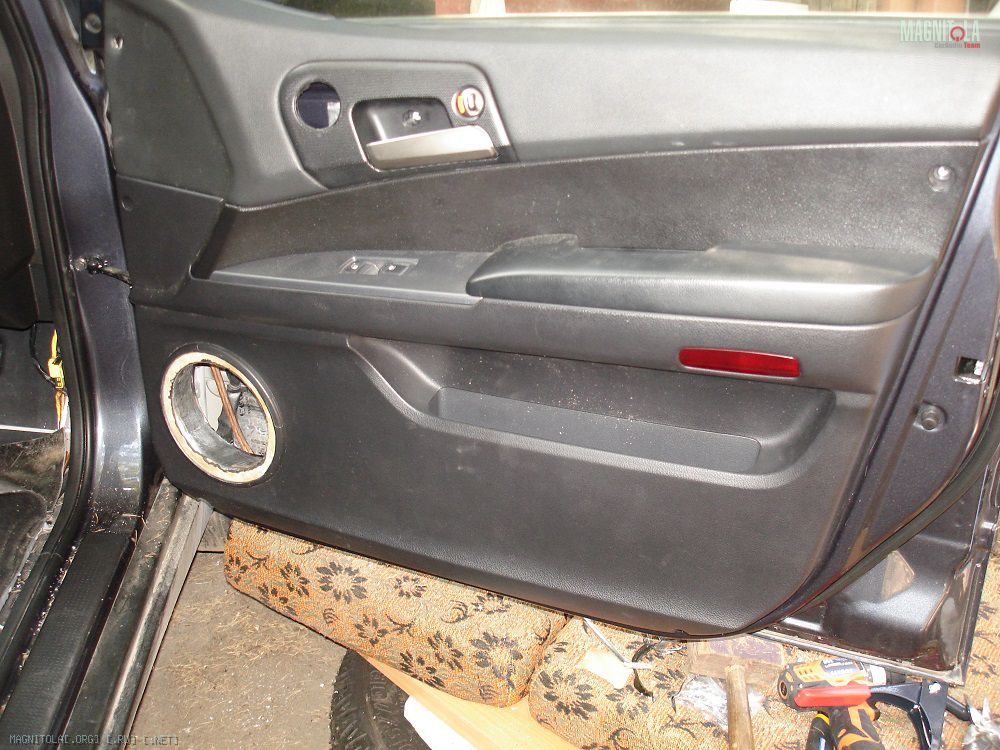

Накинул панель для примерки
Вложение 645850

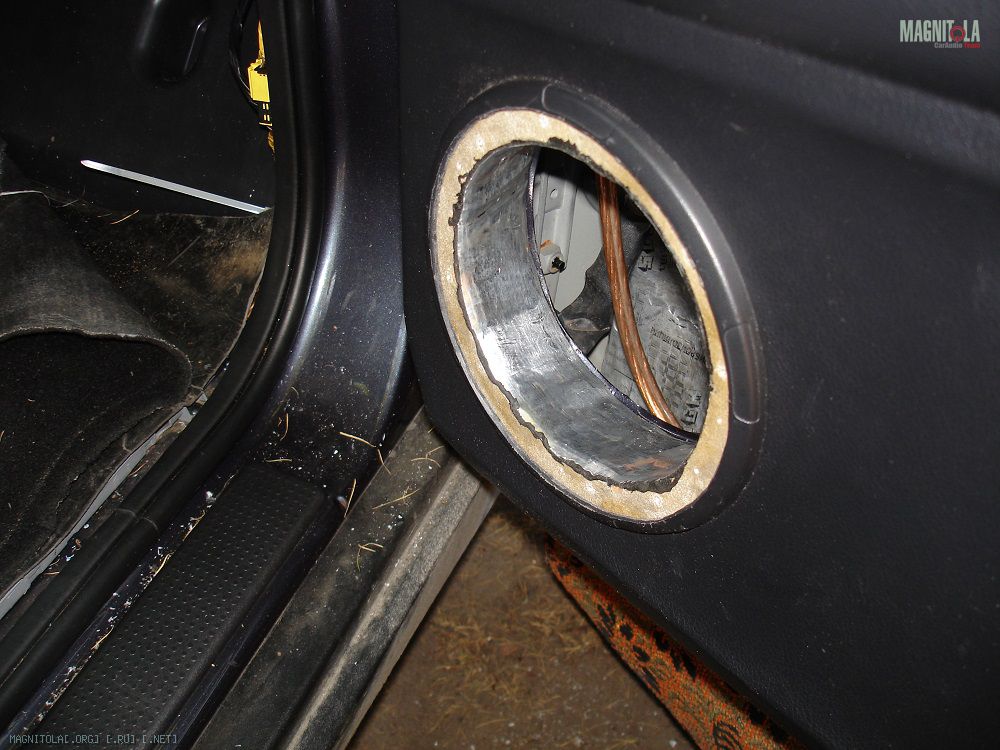

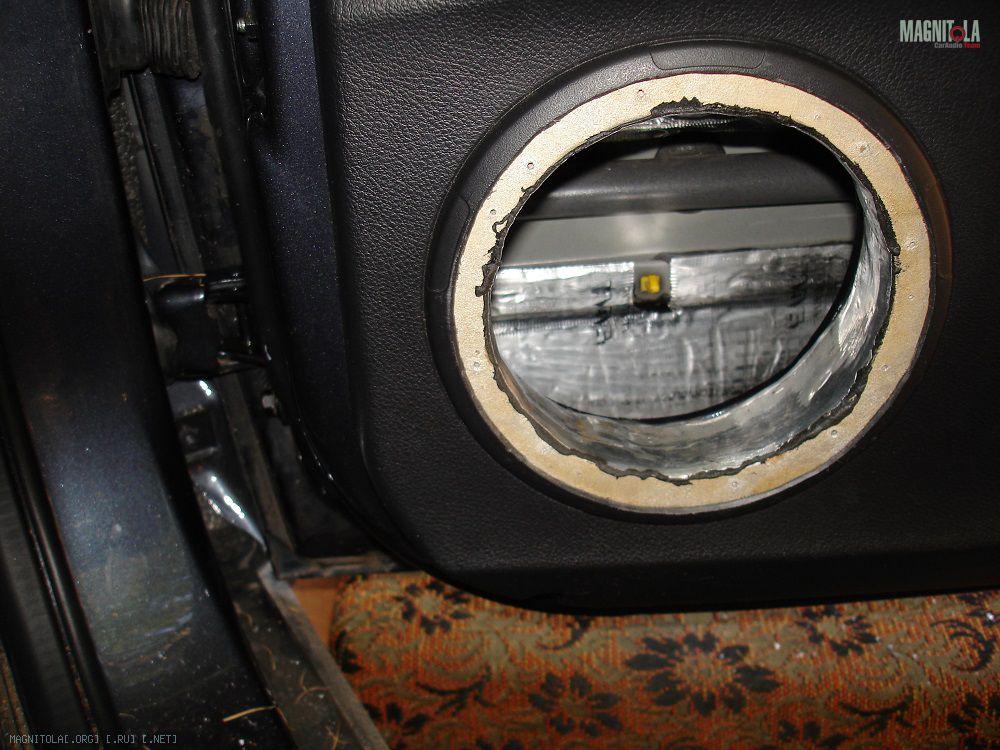

вроде все ок!
Вложение 645852Вложение 645854

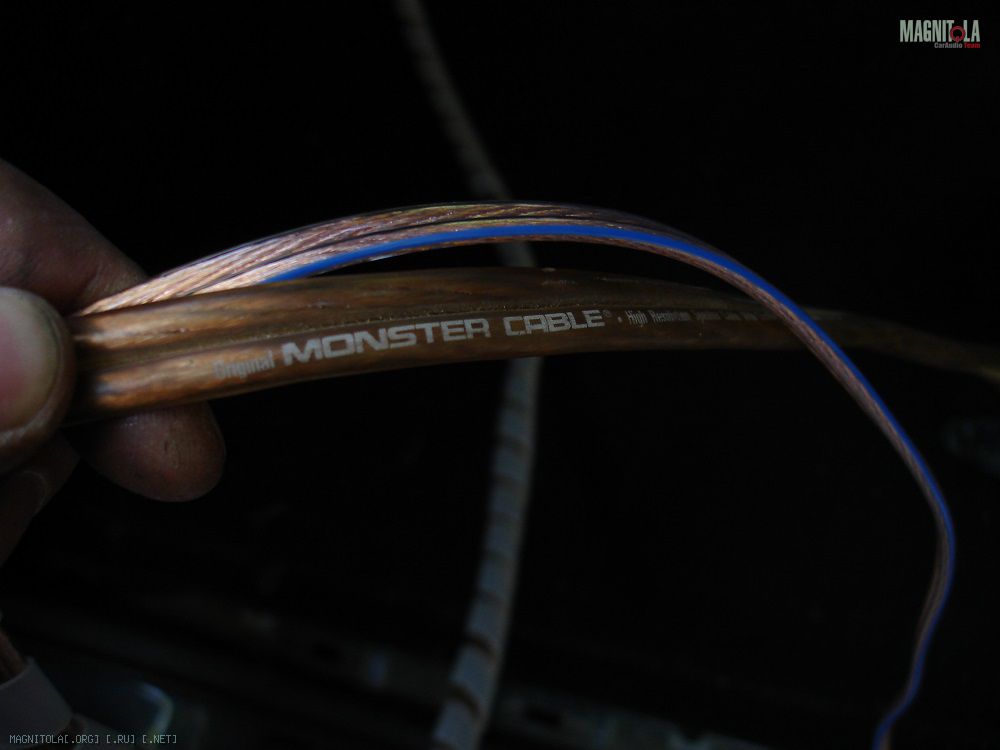

Теперь по аналогии буду делать вторую дверь. Это провода к водительской двери кидаю.
Вложение 645858

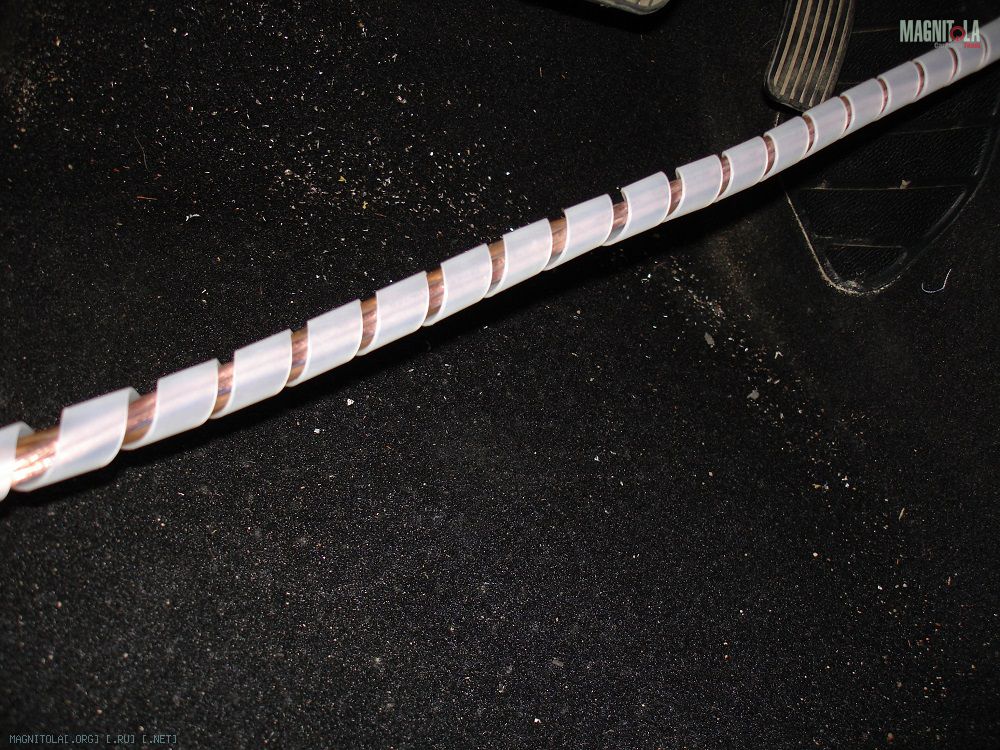

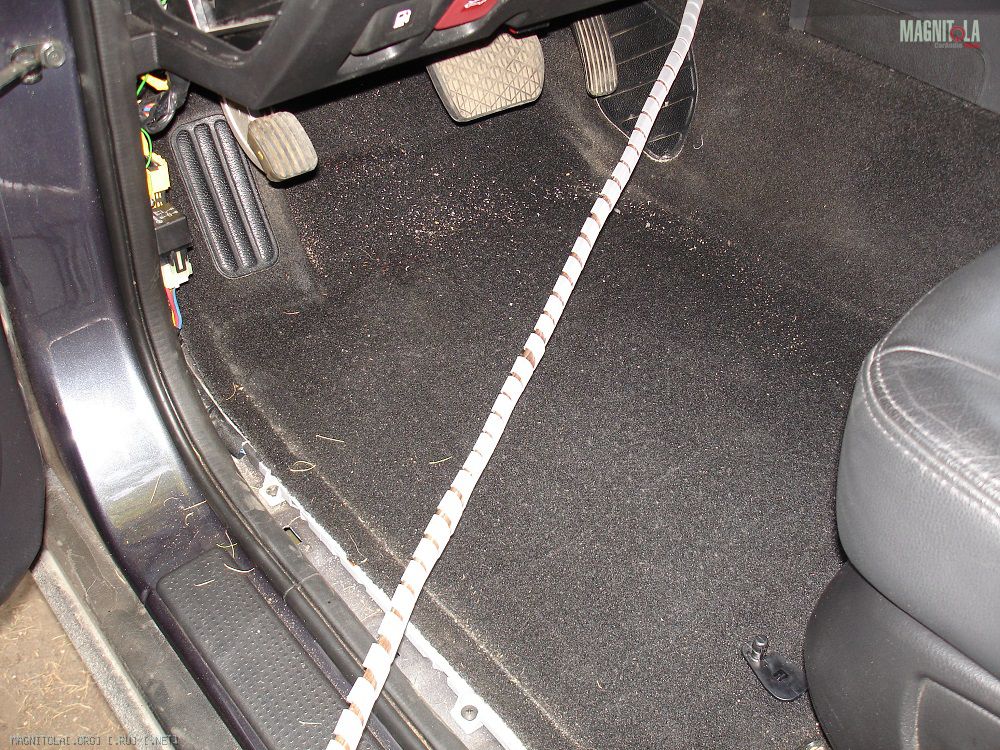

Чтобы не болтались, решил "завернуть" в такую штуку.
Вложение 645856Вложение 645860
Отчет окончен! Не весь, конечно=) Продолжение следует.

Красивая работа. Но блин, раз уж снимал дверь, почему не сделал отдельное отверстие для ввода акустики в дверь с отдельной гофрой?

Думал над этим, но решил просунуть провода в существующую гофру. место есть.

Цитата:

---

Сообщение от fox proteus

почему не сделал отдельное отверстие

---

а смысл? там через штатный разъем места очень много

Жалко разъём:) У себя буду переделывать...

Пользуясь случаем хочу задать вопрос! Что бы не сверлить отверстия, вытащить из разъема свободные контакты или подобрать и позолотить их, этож не так дорого будет, вопрос насколько это приблизится к целому проводу

Цитата:

---

Сообщение от Dima1982

вытащить из разъема свободные контакты или подобрать и позолотить их

---

я не совсем понимаю смысла сего танца с бубном.....штатные "мама\папа" можно заказать на экзисте, тут вопросов нет, только туда не влезет провод 2.5 кв.мм, ибо штатный максимум 1.5 на эл.стеклоподьемник идет.
и второй момент, я с момента протяжки провода, до сегодняшнего дня еще ниразу не задавался целью снять дверь.....если не дай боже ДТП или что-то еще, то тут уже будет не до проводов через разьем...все ИМХО

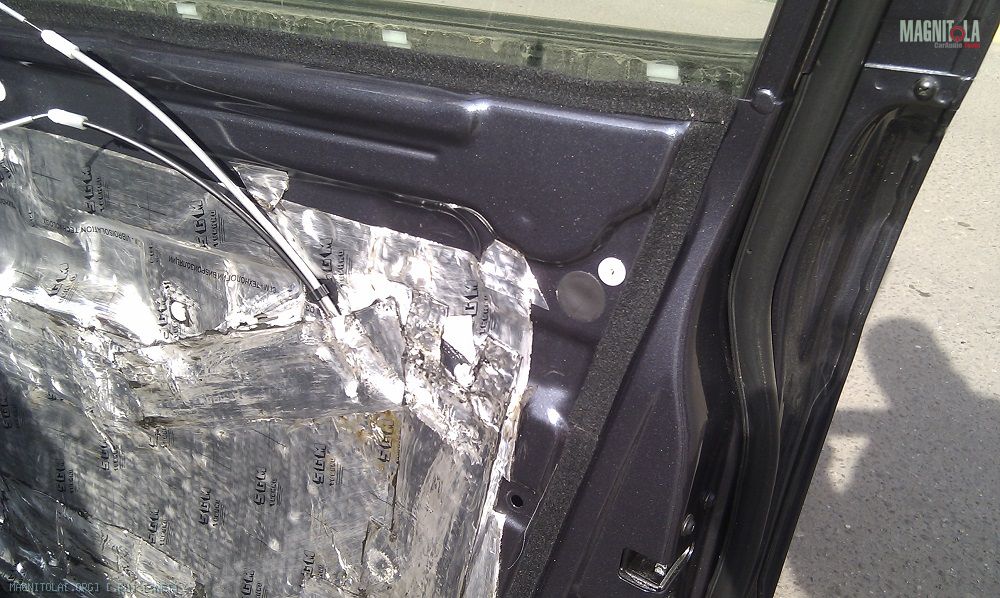

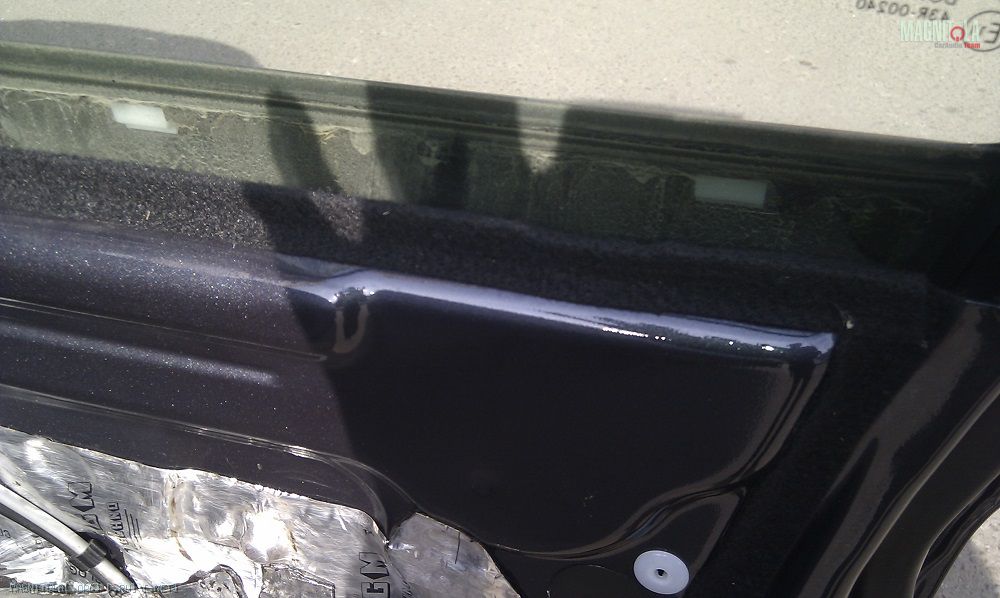

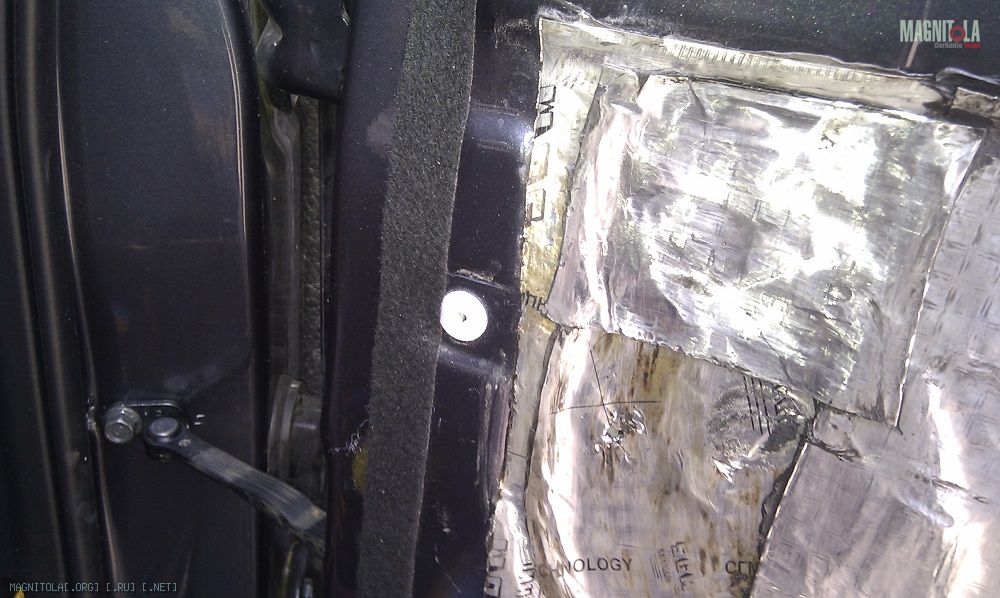

Ура, товаГищи! Свершилось! я закончил правую дверь.:boast: чтобы не скрипела карта двери, проклеил по периметру прилегания двери маделин
Вложение 648904Вложение 648906Вложение 648908Вложение 648904

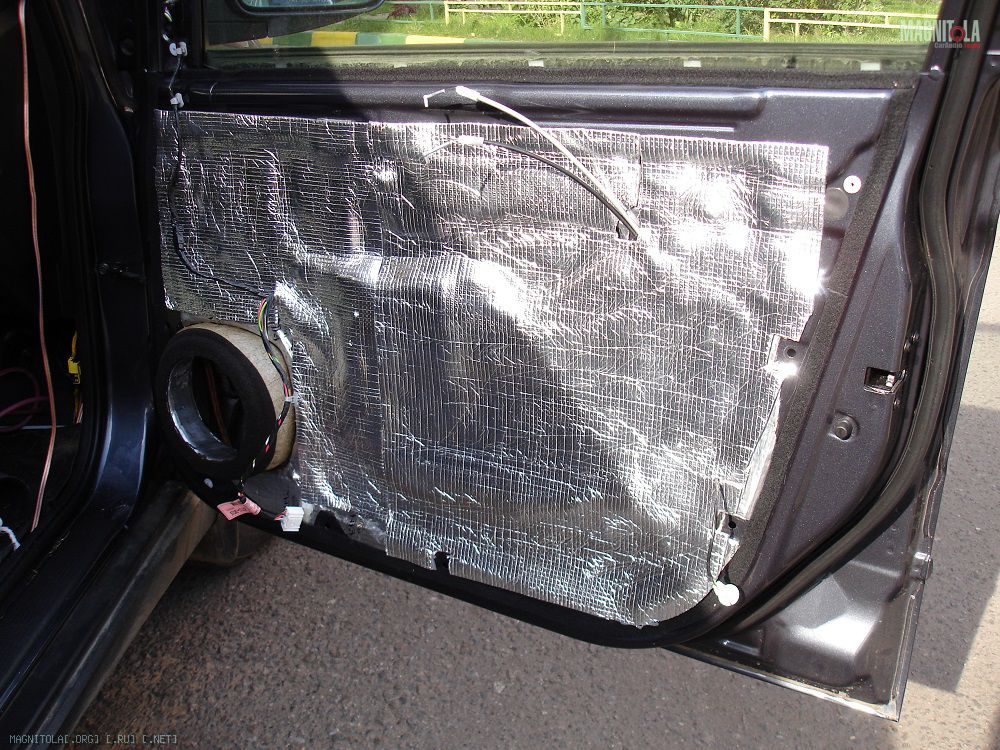

решил поверх вибры уложить фольгированный пенофол, а подиум еще по периметру проклеил антискрипом
Вложение 648900Вложение 648910
В общем вот. Припаял провода на динамик, прикрутил его к подиуму, сверху накинул карту двери, прижал ее к подиуму декоративной окантовкой динамика. получилось хорошо (фотки в след. раз будут)

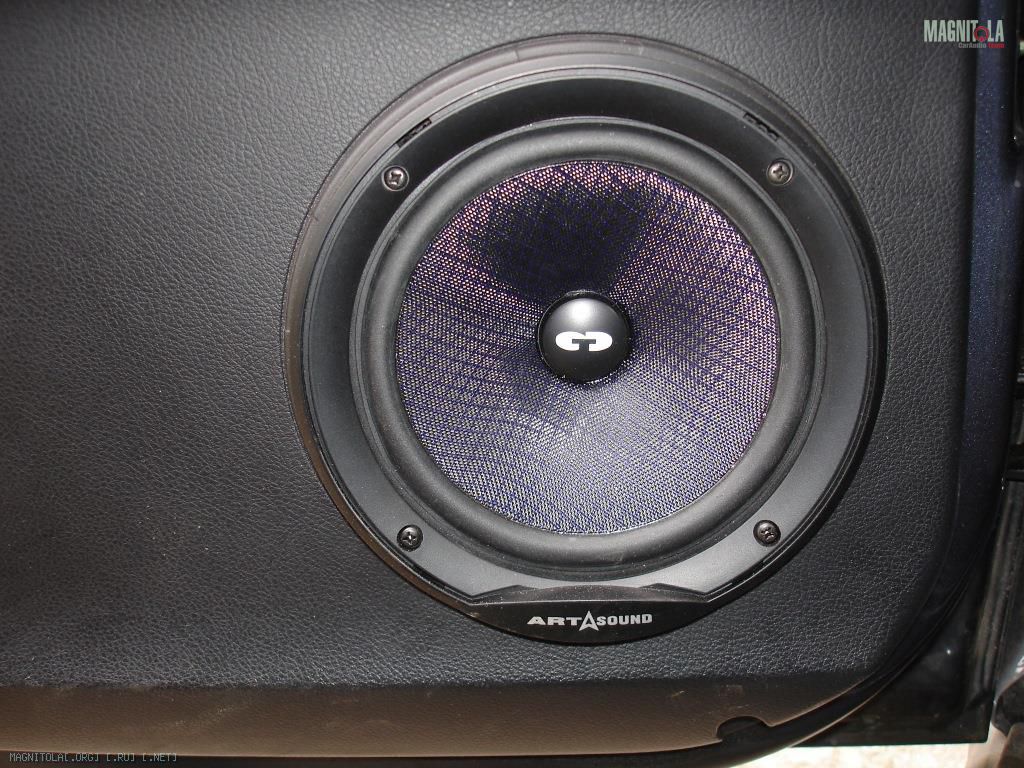

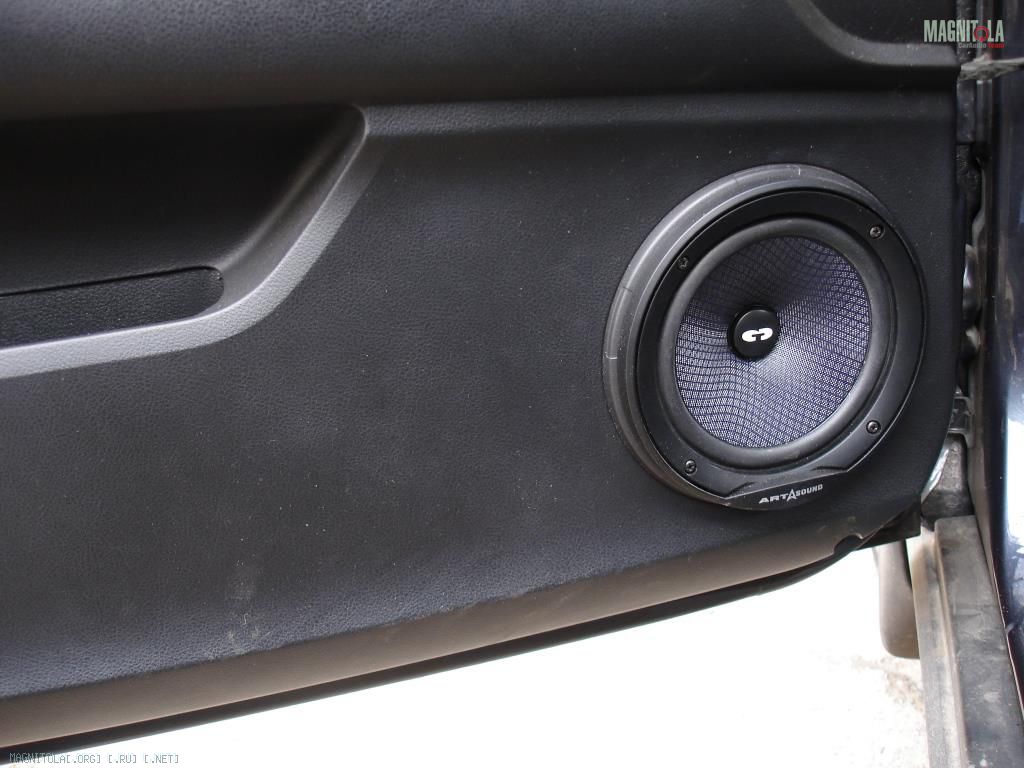

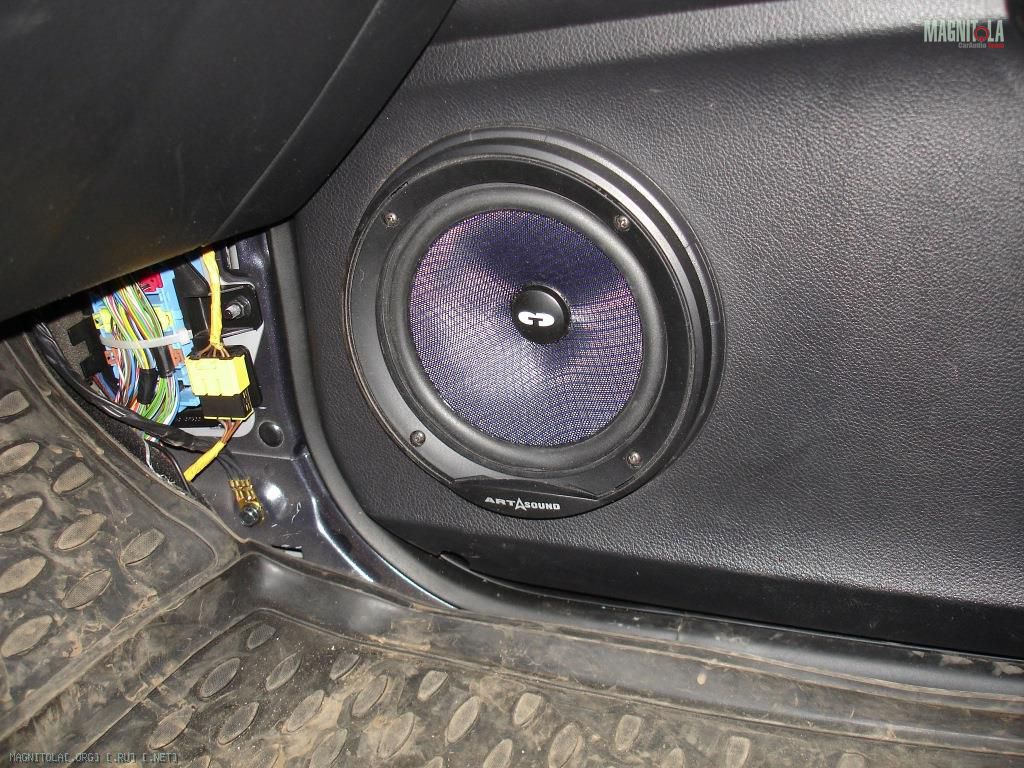

Все. Доделал. В смысле закончил двери, стойки, инсталлировал, матерился, протягивал, паял, матерился, подключал, но... все сделал. За исключением сабового звена. Итак, вот что получилось:
Вложение 663264Вложение 663270Вложение 663272

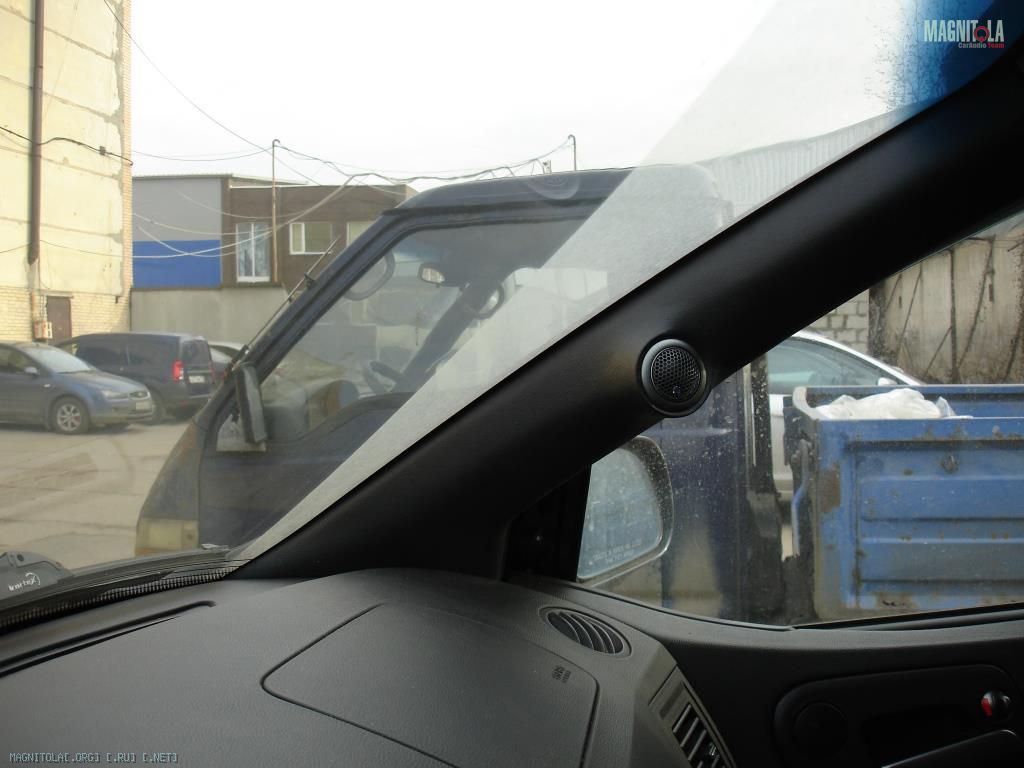

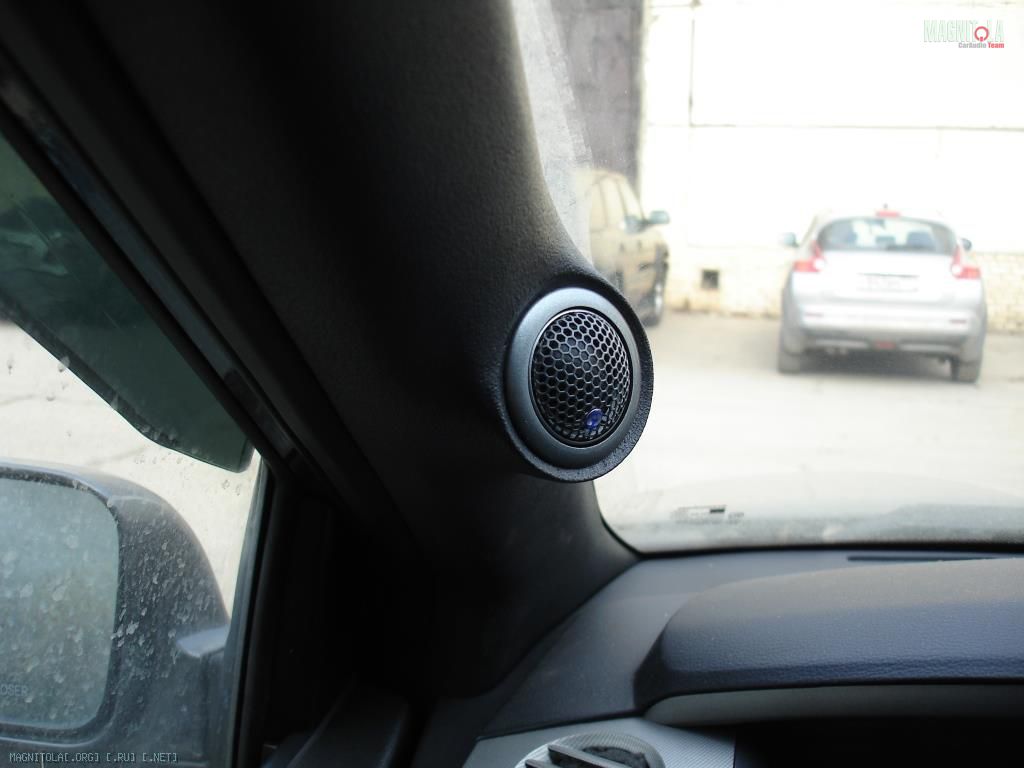

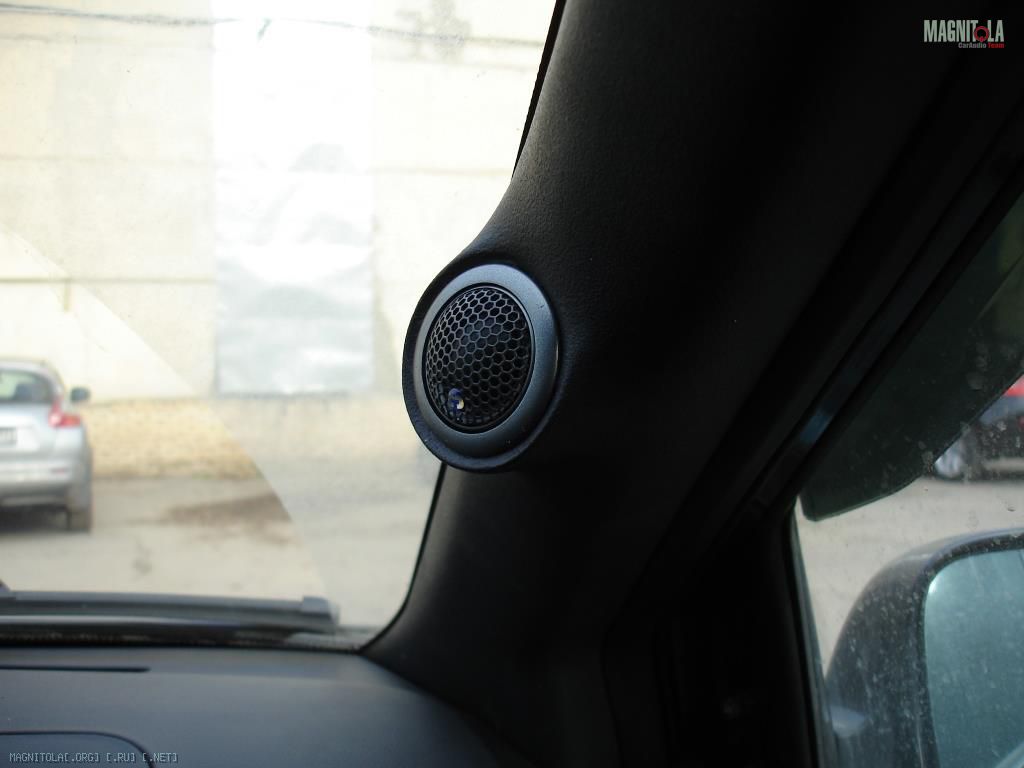

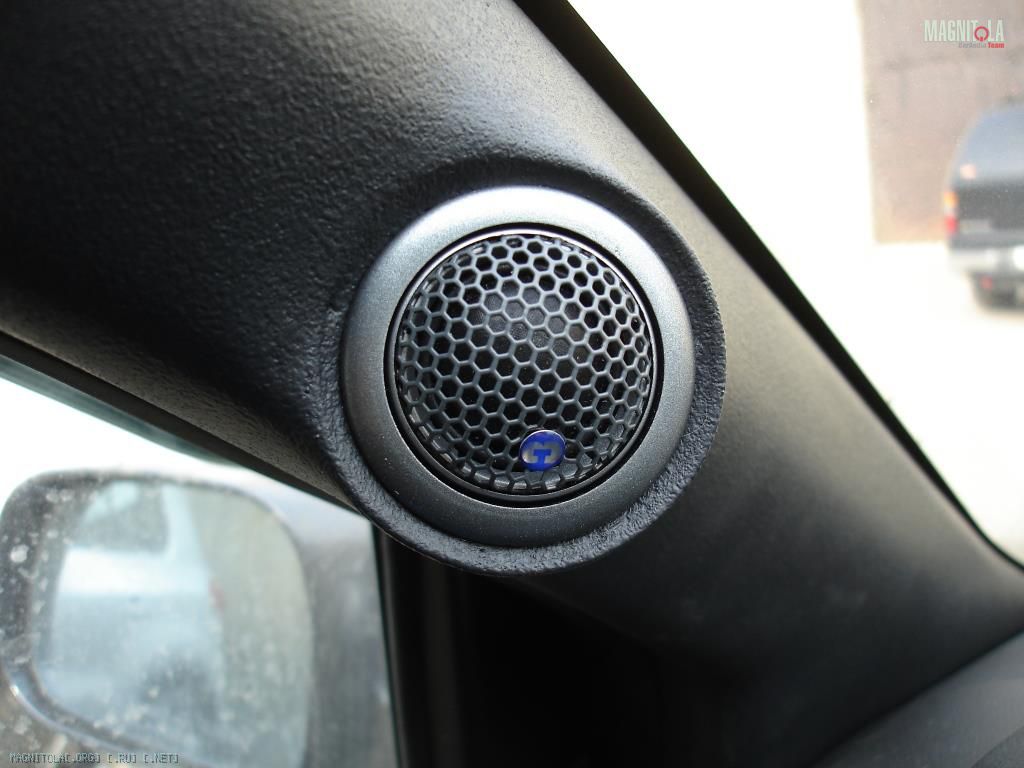

Стойки делал по чулочно-полиэфирной технологии. Рассказывать как не буду, на нашем форуме про ЭТО 100500 раз было! Итог:
Вложение 663276Вложение 663278Вложение 663284
Вложение 663280Вложение 663282

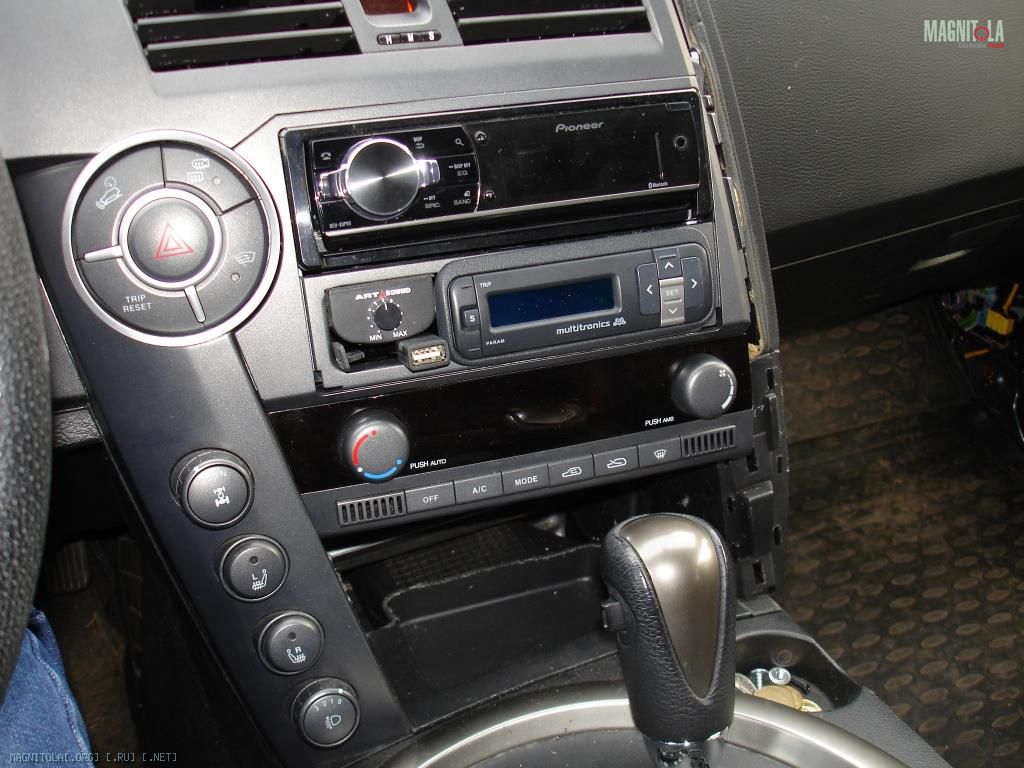

И на центральной консоли произошли изменения: Старая кЕтайская магнитолла с экраном была продана, а почетное место занял источник удовольствий и всяких приятностей. Да, именно он, Pioneer DEH 80 PRS. под ним скромно разместился борткомпьютер. Рядышком с ним регулятор на усь саба. Думал разместить и USB там же (на фото он присутствует), но не удобственно как то. Флешка торчит и мешает крутить пион, да и не эстетично. Перенесен разъем будет вниз.
Вложение 663310

Забыл упомянуть, о направление пищалок. Расположение по высоте на уровне носа, направлены крест на крест. Т.е. водительский пищ "стреляет пассажиру в лоб, а поссажирский пищ водителю.
Пока ничего не настраивал, но обнаружил, что с внешним усем приходится выводить уровень звука на магнитоле выше, чем без усилителя (на встроенном усе). Пока покатаю-послушаю так. Разомну динамики и прогрею усь, а за это время сделаю саб. вот тогда заморочусь с настройками. Кстати, друзья, нужен совет: есть желание засунуть усь внутрь корпуса саба. Ваше мнение? На всякий случай, усь такой
Вложение 663328
