Инсталляция в Хонда Аккорд Купэ 1995г
Здраствуйте,
Хочу поделиться с вами рассказом и картинками звуковой инсталяции в своей Хонде Аккорд Купэ 1995 года.
Это моя 4ая Хонда кузова Купэ, но первый раз, когда мы с другом решили усовершенствовать звуковые и звуко-изоляционные качества авто.
Теперь в кратце об используемых компонентах.
Головное устройство: Alpine CDA-9883
Фронт: DLS B6
Звукоизоляция: NikeSound и войлок (на обшивку)
Из описания ясно, что проект еще не закончен, ещё предстоит приобрести 3-х или 4-х канальный усилитель и саб, предположительно размером в 12".
Много писать не буду, лучше выставить фотографии всего процесса с кратким описанием проделанной работы. (Заранее извиняюсь за большое колличество фотографий)
После снятия обшивки, стало ясно, что с завода звукоизоляция отсутствует.
Вложение 198055
Двери были изолированы NikeSound, движимые части были перевязаны войлоком, он же был наклеен на обратную сторону обшивки, большие дыры были предварительно заделаны железной лентой.
Вложение 198057Вложение 198055Вложение 198059Вложение 198061Вложение 198063Вложение 198065
Как видно на последней фотографии на штатное место, где раньше был пластик, была поставлена толстая фанера.
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Я один фоток не вижу? (((
Вложений: 7
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Продолжение:
Все прикручивалось болтами с гайками, никаких саморезов.
Вложение 198067
[/FONT][FONT="] Пришлось подрезать обшивку
Вложение 198069
На фанеру, которая крепится к двери, прикрутили "держатель подиума"
Вложение 198071Вложение 198073
Внешняя часть подиума была сделана из оригинальной панели, просто в нее мы интегрировали деревянное кольцо.
Вложение 198075Вложение 198077Вложение 198079
Вложений: 6
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Продолжение:
В конечном итоге, внешний подиум был обтянут кожей.
Вложение 198081Вложение 198083Вложение 198085
На последней фотографии видно, что пустота между держателем подиума и фанерой на двери, также была звуко-изолирована.
(одного болта не хватает, но он там будет :) )
Вложение 198087
Твитеры:
Твитеры так же были интегрированы в заводские "уголки" те, что напротив зеркал бокового вида.
На фотках все ясно, так что просто выкладываю процесс.
Вложение 198095Вложение 198097
Вложений: 7
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Вложений: 7
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Продолжение:
Так же просто ради красоты, ткань на двери заменили на кожу.
Вложение 198029 Вложение 198027
А теперь фотографии, законченных дверей:
Вложение 198033 Вложение 198031
Уже протянуты провода в багажник. Усилитель и саб будут куплены ближа к лету, идея разместить "[/FONT]custom[FONT="]" ящик в багажнике так, чтоб саб смотрел в сторону салона, я имею ввиду, что откидываешь заднее сиденье и получаешь доступ к сабу и настройкам усилителя, а в самом багажнике просто разделяющая стена "пустая" может не так эффектно, но зато багаж не повредит саб.
Вложение 198037Вложение 198039Вложение 198035
Вложений: 1
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Продолжение:
Еще предстоит защитить динамик в дверях, чтоб вдруг не задеть ногой. Есть идея использовать стальные трубочки, как иногда ставят на сабы.
Вот подобные трубочки.
Вложение 198025
Всем огромное спасибо за внимание и ваше время. Комментарии, советы более чем приветствуются!
Очень большое человеческое спасибо моему другу и главному инсталятору Павлу, СПАСИБО!!!
С уважением Евгений.
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
В принципе все очень даже не плохо, аккуратно и с душой. Единственное подиумы под пищи я бы сделал по старой трикотажной технологии. Это и быстрей и на вид как то по эстетичней выглядит. А так молодца.
М!Х а я усе картинки вижу)))
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Автору - решпект.
Паршивец, а мне честно говоря понравилась идея обойтись без кайфа от запаха клея, да и выглядит все достаточно аккуратно. Попробую пожалуй тоже либо пену, либо пластилин.:o
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
попробую дома...видимо админ наш блокирует все...
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Да, пищалки стоило делать по тканной как уже сказали, форма прямо мегаокосмическая =) А в остальном все гуд =)
А чем по твоему болты лучше саморезов?
Добавлено через 2 минут и 32 секунд...
Цитата:
Сообщение от
airestonia
на этой фотке подиумы напоминают наушники "капельки" =)))))
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Цитата:
Сообщение от
vaka Да, пищалки стоило делать по тканной как уже сказали, форма прямо мегаокосмическая =) А в остальном все гуд =)
А чем по твоему болты лучше саморезов?
Добавлено через 2 минут и 32 секунд...
на этой фотке подиумы напоминают наушники "капельки" =)))))
Только в ухи не влезуть:D
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Саморезы ослабляются со временем.
ЗЫ Фото из дома все увидел!
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
ага , и весь звук под обшивку.хотя для ДЛС самое оно
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Всем огромное спасибо за ответы и отзывы.
К сажелению не знаком с тканной технологией, может у кого-нибудь есть ссылки. Заранее благодарен.
Что можете сказать, о выбранном мною головном устройстве.
И какой усилитель посоветуете купить, 4-ех или 3-ех канальный, как усилитель так и саб, хочу купить фирмы DLS.
Плюс, может у кого есть фотографии саб-ящика установленного в багажнике так, как я описывал ранее. (саб смотрит в сторону салона, рядом усилитель, доступ к всему этому только если откинуть заднее сиденье, а в самом багажнике просто пустая стенка. Надеюсь вы понимаете, что я имею ввиду.
Заранее спасибо.
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
airestonia, за работу зачет!
Хотя я и не люблю "пенные" подиумы и тоже считаю что тканная технология проще и быстрее, у тебя получилось очень зачетно, форма действительно такая нетревиальная, что натягиявая ткань не получишь...
Впечатление от мидвуферов немного портит ничем не прикрытая корзина и крепеж дина. Может стоит взять рамку от гриля и поставить ее, выкинув середину (или взять "гриль" от Бостон, ничего доделывать даже не придется).
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Цитата:
Сообщение от
airestonia Всем огромное спасибо за ответы и отзывы.
К сажелению не знаком с тканной технологией, может у кого-нибудь есть ссылки. Заранее благодарен.
Что можете сказать, о выбранном мною головном устройстве.
И какой усилитель посоветуете купить, 4-ех или 3-ех канальный, как усилитель так и саб, хочу купить фирмы DLS.
Плюс, может у кого есть фотографии саб-ящика установленного в багажнике так, как я описывал ранее. (саб смотрит в сторону салона, рядом усилитель, доступ к всему этому только если откинуть заднее сиденье, а в самом багажнике просто пустая стенка. Надеюсь вы понимаете, что я имею ввиду.
Заранее спасибо.
Вот http://magnitola.org/nashi-installya...az-2115-a.html смотрим и учимся трикотажке.
Вложений: 5
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Всем привет,
Пришло время немного обновить мою тему.
Как упоминал ранее проигрыватель у меня безпроцессорный, поэтому был небольшой, но ощутимый завал сцены на лево. Дело ясное, ошиблись с углом высокочастотников.

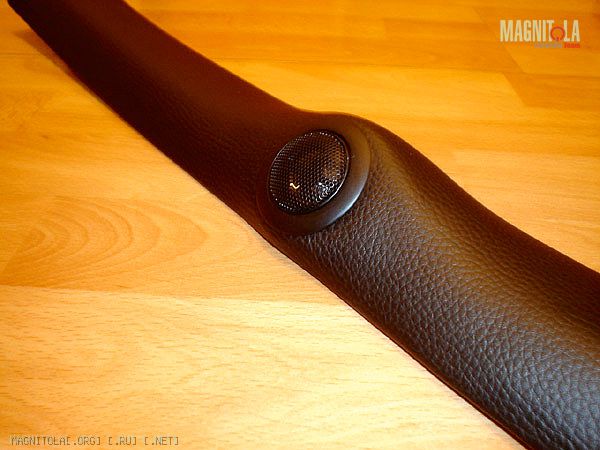

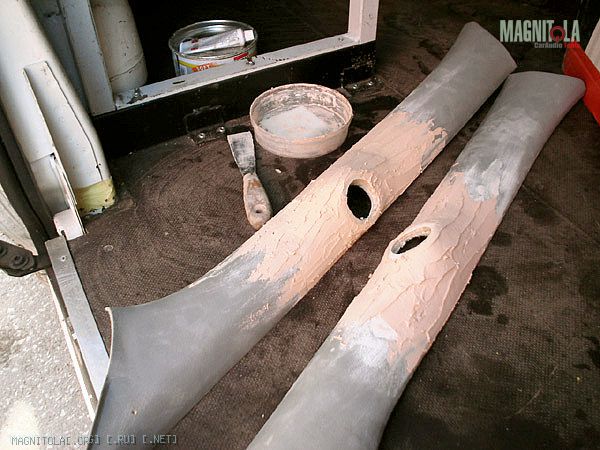

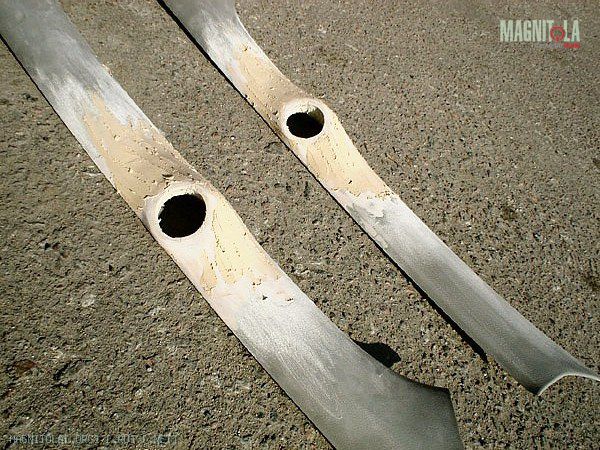

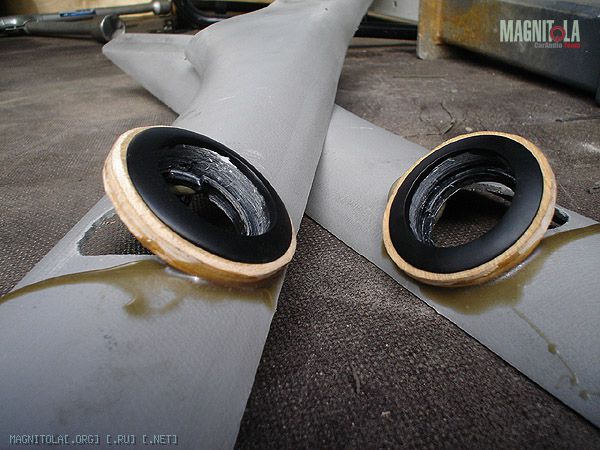

Было решено перенести твитеры в передние стойки.

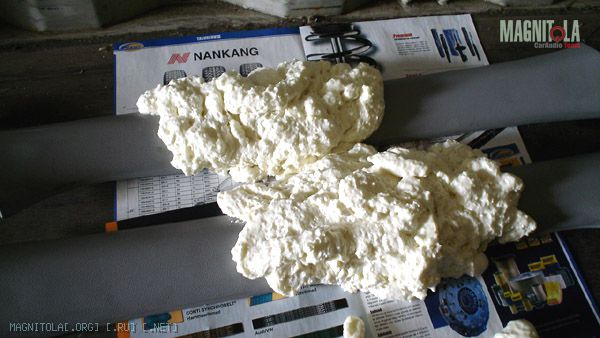

Теперь уже подключенные твитеры крепились на пластелине к стойкам и слушали тестовый диск (тест с 7ю барабанами) чтобы определить оптимальный угол.
Как всегда пару фоток проделанной работы.
Вложение 198015 Вложение 198017 Вложение 198019 Вложение 198021 Вложение 198023
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Также были ещё больше укреплены и звукоизолированы двери и парочку мест были обтянуты кожей.
http://i57.photobucket.com/albums/g2...tral-panel.jpg
http://i57.photobucket.com/albums/g2...a/leather3.jpg
http://i57.photobucket.com/albums/g2...a/leather4.jpg
http://i57.photobucket.com/albums/g2...ia/pillar2.jpg
http://i57.photobucket.com/albums/g2...a/P5110018.jpg
http://i57.photobucket.com/albums/g2.../door-card.jpg
http://i57.photobucket.com/albums/g2...a/interior.jpg
Да и мы до сих пор не можем придумать как защитить подиумы. Места там ровно диаметр динамика 16,5мм. Что можно придумать ума не приложу.
Да кстати на недели начинаю звукоизолировать багажник, весь пол, потолок, арки, задние и переднии. Может у кого есть линк на счет етого занятия.
Буду кстсати обтягивать потолок и заднии стойки той же кожей.
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
молодец,мне очень понравилось,но есть одно НО,межблоки лучше положи в гофру или змейку,а то они как-то незащищены.(особенно заднее сидение будет гулять с пассажирами на кочках,и от различных вибраций,да и про грилли не забудь
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
усилитель посмотри dls ma40 или CA 450 если денег побольше.выше серии я думаю смысла нет,надо акустику посерьёзнее,хотя-бы r6a,или R6A le.на саб посмотри длс ма23
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Всем привет, небольшое обновление в теме про мою инсталяцию.
Разбили мысленно шумку на четыре этапа
1) багажник, влючая заднюю полку, багажную дверь, задние арки, и пол под задним сиденьем.
2) потолок (сам потолок уже сняли и обтянули, той же черной кожей)
3) пол
4) снаружи машины (имется ввиду арки и может еще капот)
Первый этап уже сделан, второй будет сделан на этих выходных.
Пару фотографий с процесса.
http://i57.photobucket.com/albums/g2...2072008206.jpg
http://i57.photobucket.com/albums/g2...2072008207.jpg
http://i57.photobucket.com/albums/g2...3072008217.jpg
http://i57.photobucket.com/albums/g2...3072008219.jpg
http://i57.photobucket.com/albums/g2...9062008168.jpg
На этой фотографии видно, как мы сначало изолировали арку изнутри, потом укрепили дырку железной лентой и наклеили поверх всего этого звукоизоляционный материал Nikesound. Фотки только вот результата нет. :)
http://i57.photobucket.com/albums/g2...3072008216.jpg
По всей машине использовали Nikesound 4-мм, на крышу пойдет тоже самое только 2-мм.
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
А как на счет вентиляции? У меня допустим через эти отверстия вентиляция выходит как раз через арку и в заднем бампере есть дырочка на улицу прикрытая тканью. Посмотри повнимательней, а то сейчас все заклеешь, а потом дышать нечем будет и машина "потеть")) будет, да и мало ли чего без вентиляции произойти может.
P.S. а что за железная лента?
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Цитата:
Сообщение от
SLaToR А как на счет вентиляции? У меня допустим через эти отверстия вентиляция выходит как раз через арку и в заднем бампере есть дырочка на улицу прикрытая тканью. Посмотри повнимательней, а то сейчас все заклеешь, а потом дышать нечем будет и машина "потеть")) будет, да и мало ли чего без вентиляции произойти может.
P.S. а что за железная лента?
монтажная стальная лента, на строительных рынка мотками продается. Гнётся влюбую сторону, при таком скреплении, как на фото, очень прочна
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
Ответ: Инсталляция в Хонда Аккорд Купэ 1995г
http://i57.photobucket.com/albums/g2...7082008657.jpg
Уже совсем скоро будем делать пол и потихоньку перебираться на капот и передние арки.
Кстати у кого-нибудь есть информация именно о шумоизоляции капота и передних арок?
Заранее благодарен.
