Chevrolet Trailblazer МуSQулистый Бегемот!!!

Начал еще прошлым летом неспешный инсталл.

Что сделано на данный момент:
Полная шумка
Куплены почти все компоненты материалы и инструменты.

Состав системы:

ШГУ: Intro CHR-3194 (Останется для навигации и фильмов)
ГУ: Pioneer Deh-80PRS

Акустика: Eton RSE 160
Саб: Eton HEX 12-630

СЧ пока в раздумьях

Усилитель на ВЧ: Eton SR 60.4
Усилитель на Мид: Eton SR 100.2
Усилитель на Саб: Eton SR 500.1

Проводка:

Сила: КГ50,КГ25
Межблок: КПСЭнг (А) -FRLS 1х2х0,75 кв + Neutrik Rean NYS 373
Акустический кабель: ПВСнг различного сечения.

Распределитель питания: Connection SFD 41C.1
Держатель для главного преда: DAXX F58

Дополнительно куплена полиэфирка, есть лист стеклотекстолита для моделирования подиума, закупил инструмент для обжима наконечников и гильз, а также гофра, гильзы, оплетка и т.д.

В планах поставить сначала в штатные места акустику, на штатный усилитель, сделать временный короб для Саба, осталось купить и напилить фанеру, разъем будет XLT.

Вложение 711072

Работы:

1. Шумоизоляция салона потрачено времени около 10-12 часов, куча материалов и денег)) Делал они на даче с перерывами на поесть и отдыхом во время дождя.
Вложение 711080Вложение 711084http://magnitola.org/attachment/9/8/3/9/6/607638.thumbВложение 711086Вложение 711088Вложение 711092Вложение 711094
На пол: 1 слой - Бимаст Бомб Премиум + Аэро+, 2 слой - Сплен, 3 слой Нойзблок
На потолок: 1 слой - Аэро, 2 слой Бипласт Премиум.

2. Шумоизоляция дверей. Тут уже пошло все быстрее и проще. часа за 4 и все собралось))
Вложение 711096Вложение 711098Вложение 711100Вложение 711102Вложение 711104Вложение 711106
Внутрь двери Аэро, на него смартфлекс, на внутреннюю часть аэро
На карту аэро кусками и бипласт премиум.

3.Шумолизоляция капота. Да, достал они вибрировать, машина то дизель)), вот и немного зашумил его. Вибрация ушла, стал лежать как на заглушенной.
Вложение 711108Вложение 711110Вложение 711112Вложение 711114

Начал моделировать подиум для магнитолы из картона, потом в итоге вырезал начальную часть из стелотекстолита. Долго думал чем его пилить, как итог пришлось купить дремель с небольшим количеством насадок, собственно думаю, что пригодится не только для построения подиума, также можно будет кольца для мидов выпилисть, ну и по хозяйству думаю не залежится.
Попробовал дома пильнуть на площадке стеклотекстолит, но оказалось еще та гадость, пыли от нее летит жуть, мелкая взвесь долго в воздухе висит, в итоге удалось поработать пару часов в гараже, потом просто замерз, т.к. гараж холодный))

Хочу сделать подиум и оставить штатный бардачек, чтобы потом вернуть все в исходное состояние при продаже.

Моделировал сначала картоном, приходилось несколько раз начинать заново, форма не нравилась. В итоге сегодня заного прилепил рамку на картон и установил в крепление бардачка, такой вид понравился, да и появились мысли как правильно и жестко все закрепить. Потом перенес форму из картона на стеклотекстолит и начал выпиливать, ну а дальше приложил крепление от мафона, отчертил маркеров, выпилил проем, пришлось еще подшлифовывать, чтобы крепление четко садилось в проем.
Вложение 713272Вложение 713274Вложение 713276Вложение 713312Вложение 713280Вложение 713282Вложение 713284Вложение 713286

Но возникло несколько трудностей:

Магнитола в таком положении стоит криво в текстолите. Что лучше сделать? разрезать переднюю часть пополам и сделать правильный изгиб, но чем скрепить? металлом и болтами или просто шпаклевкой с стекловолокном, а будет ли держать?
Вложение 713308

Поясню на схеме:
Серый - магнитола
Черный - текстолит
Бордовый - металл крепление
Оранжевый - Шпаклевка стекловолоконная
Синий - детали панели.

Чем скреплять текстолит, шпаклей со стекловолокном, металлом, просто эпоксидкой? касаетя углов 1,2,3,4 на схеме
Часть №2 и 5 будет заходить в стандартные крепления и закручиваться винтами
Будет ли держаться на конструкции столько шпаклевки?


Вложение 713310

Первоначально углы скрепить цианакрилатом (cosmofen, done deal, суперклей обычный), а потом усилить на свой вкус - эпоксидкой, холодной сваркой, стекло волоконной шпаклёвкой.

Есо шпаклю юзать именно стекловолоконную, а поверхность перед нанесением зашкуривать и оьезжиривать, то держаться будет мёртво

Я бы слепил пластилином форму, потом снял матрицу и вылепил козырек. Либо если делать матрицу сложно, то слепил бы форму чуть меньше нужной и по нему уже засмолил.

Забрал авто после мелкого ремонта у ОД. За это время решил не париться с стеклотекстолитом, а смоделировать козырек из полимерной глины или эпоксидного пластилина, а потом буду усиливать всю конструкцию стекломатом и стеклошпаклевкой. Вот как-то так получается. Поправьте, если материалы такие зря беру, но попробовать все-таки хочу, и не важно получится или нет, зато опыт будет.

3 дня неспешно леплю подиум под пионер.
Первый день еще раз перепробовал кучу креплений и различные комбинации домика из стеклотекстолита. Короче запарился я с ним. Пилить его надоело. Пыли море от него. Но часть крепления из текстолита оставил и буду потом его сращивать. Т. К. Оно уже идеально подогнано. И решил лепить предварительный макет из холодного пластика. Установил магнитолу на место, выставил углы установки и слепил часть домика. И ездил с домиком. Пока застывал.
Сегодня вылепил заднюю часть домика, замазал трещины и выровнял форму для дальнейшего покрытия полиэфиркой.

1 день
Вложение 724364Вложение 724366Вложение 724368

2 день
Вложение 724370Вложение 724372Вложение 724374Вложение 724376

3 день
Вложение 724378Вложение 724380Вложение 724382

Думаю за пару дней схватится окончательно и можно будет вынимать и доводить дремелем до ума.

Я опять что-то не догоняю. Взять 1кг пластилина. Вылепить идеальный формы домик и засмолить в 3 слоя. Работы на вечер неспешно и выравнивать потом чуть.

Цитата:

---

Сообщение от Pit

Я опять что-то не догоняю. Взять 1кг пластилина. Вылепить идеальный формы домик и засмолить в 3 слоя. Работы на вечер неспешно и выравнивать потом чуть.

---

Да работы на вечер. Но я уделил за 3 дня наверно в общей сложности 1.5 часа. Времени совсем нет, а двигаться надо. Поэтому приходится искать компромис. Надеюсь к лету будет двигаться быстрее.

Старый вариант подиума из полимерной глины оказался дурацким, по местам склейки разных кусков глины он стал разваливаться, и решил двигаться проверенными способами.

Снял опять бардачек, обклеил магнитолу и бардачек, вооружился монтажной пеной и ведром с водой и ну месить полимерное тесто))) От старого подиума выдрал куски глины, на которую выставил магнитолу, хоть что-то полезного))
Потом тестом обмазал майфун и ждал, пока высохнет. На улице +2 Холодно однако было, пена сохла 1:20. А я думал что за минут 30 схватится.
Вложение 738548Вложение 738550 Вложение 738552 Вложение 738556

В общем конструкция получилась очень легкая 600 грамм против 3 кг из глины. Правда кривая, потому что пена выдавила мафон с одного края, но я ее в течение недели довел до ума канцелярским ножом и дремелем.
Получился воздухозаборник на капот подиум более менее. В процессе срезания лишней пены обнаружилось, что передняя часть креплений мешает. Ну и намучился я их спиливать, еле оторвал их, шов заклеил полиуретановым клеем.
Вложение 738560

Далее в эти выходные вооружился стекловолоконной шпатлевкой и 2 часами времени. Решил не мучить магнитолу, сделал из картона форму.
Вложение 738562

Ну а далее нанес 1-й слой, 2-й слой, чуть выровнял 3-м слоем и немного обработал края дремелем и вышкурил поверхность для понимания что дальше делать.

Вложение 738568 Вложение 738564 Вложение 738566 Вложение 738570 Вложение 738572Вложение 738574

Далее предстоит доделать переднее крепление подиума, финишная шпатлевка, вышкуривание, грунтовка и покраска. В общем работы еще много, а времени как всегда нет))

Немного еще сдвинулся вперед.

прошкурил подиум, далее покрыл его финишкой и опять прошкурил. Много времени уходит на вышкуривание, т.к. приходится делать все руками.
Вложение 744904Вложение 744906Вложение 744908Вложение 744910Вложение 744912

Ну и немного занялся временным ящиком для саба. Напилил 5 стенок из 20мм фанеры, шестую буду делать под сам саб с пазом, чтобы заглубить. Придется для этого свой дремель превратить в фрезер )) Объем ящика 24 литра - 4 литра саб итого 20, как раз что рекомендуют))) Клеить буду жидкими гвоздями и саморезами крепить.

Вложение 744914Вложение 744916Вложение 744918

Или что лучше использовать для сборки ящика?

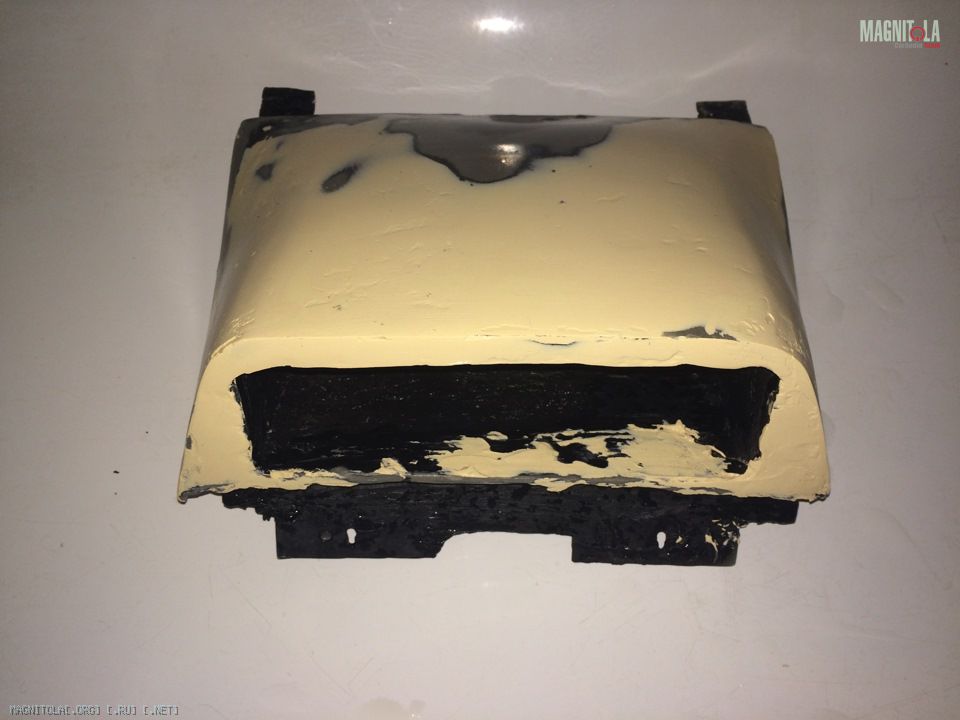

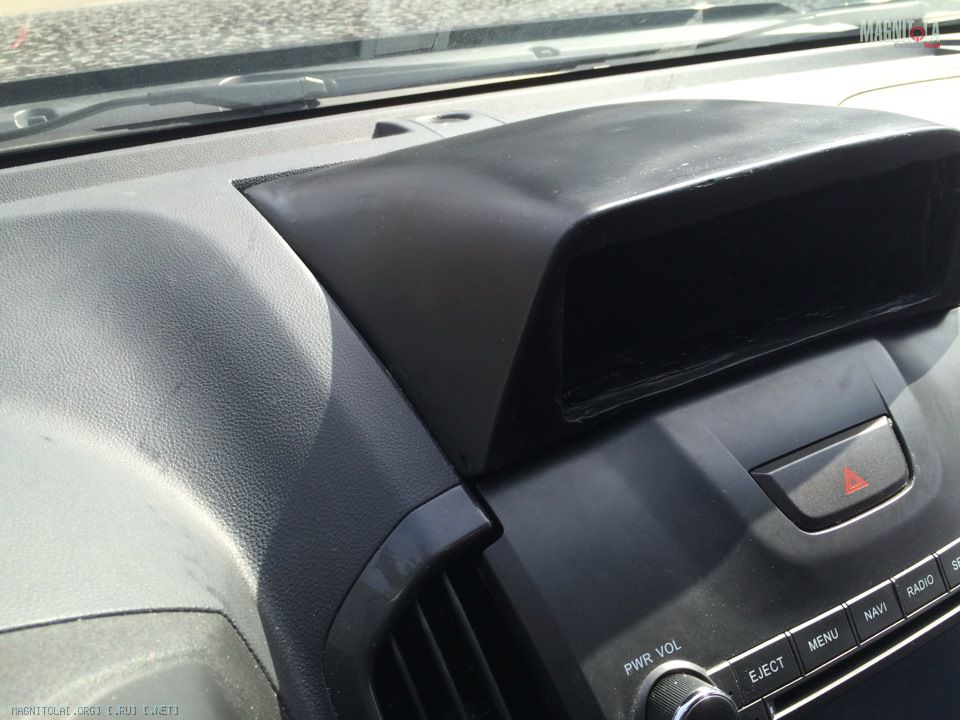

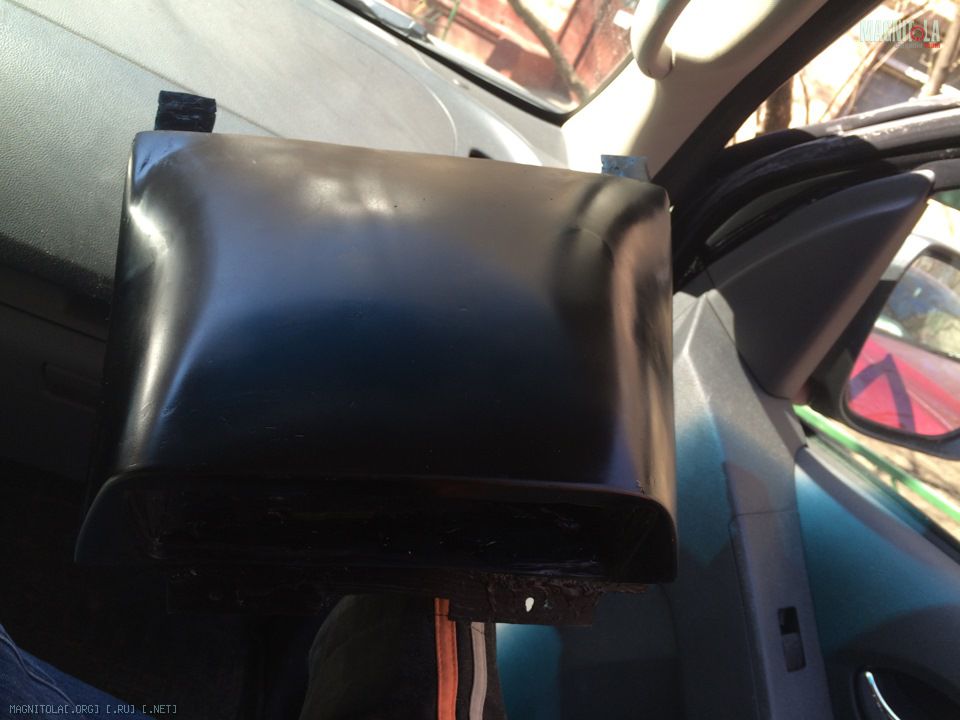

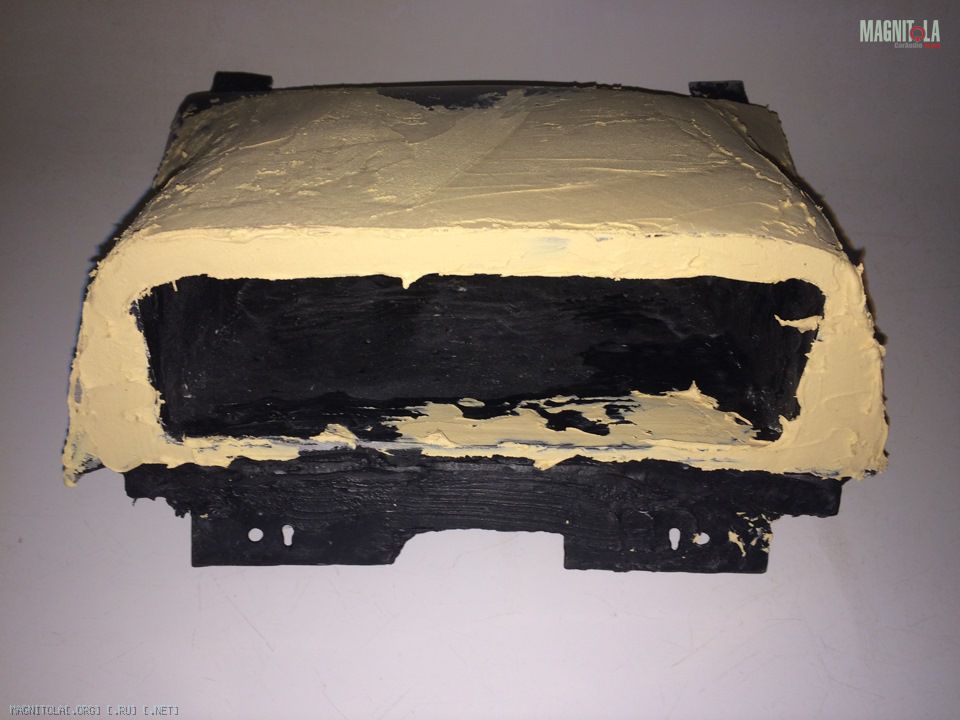

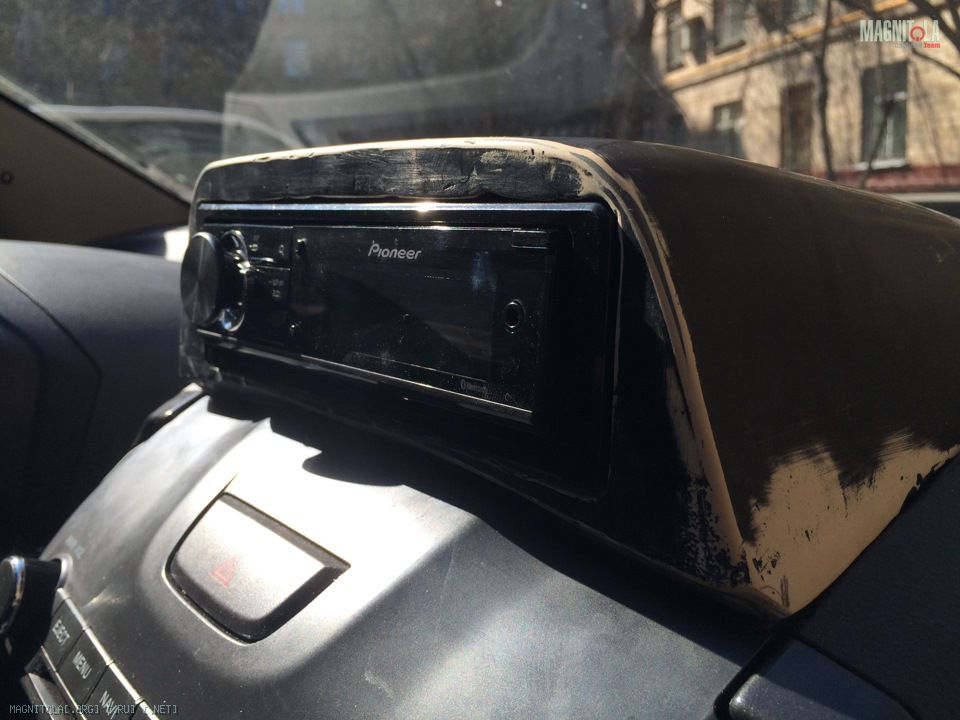

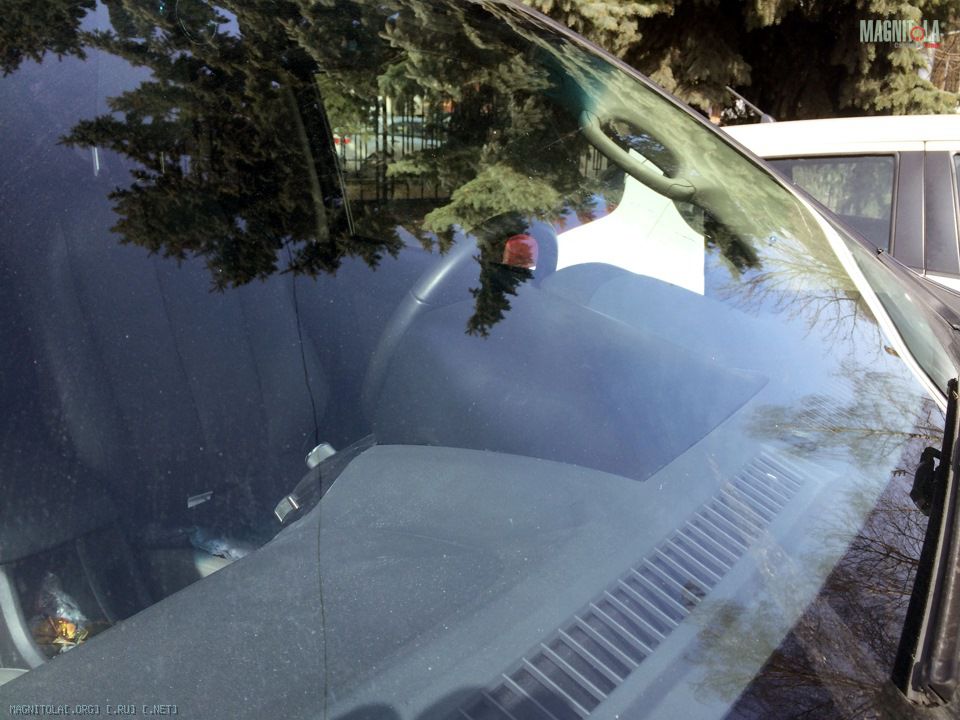

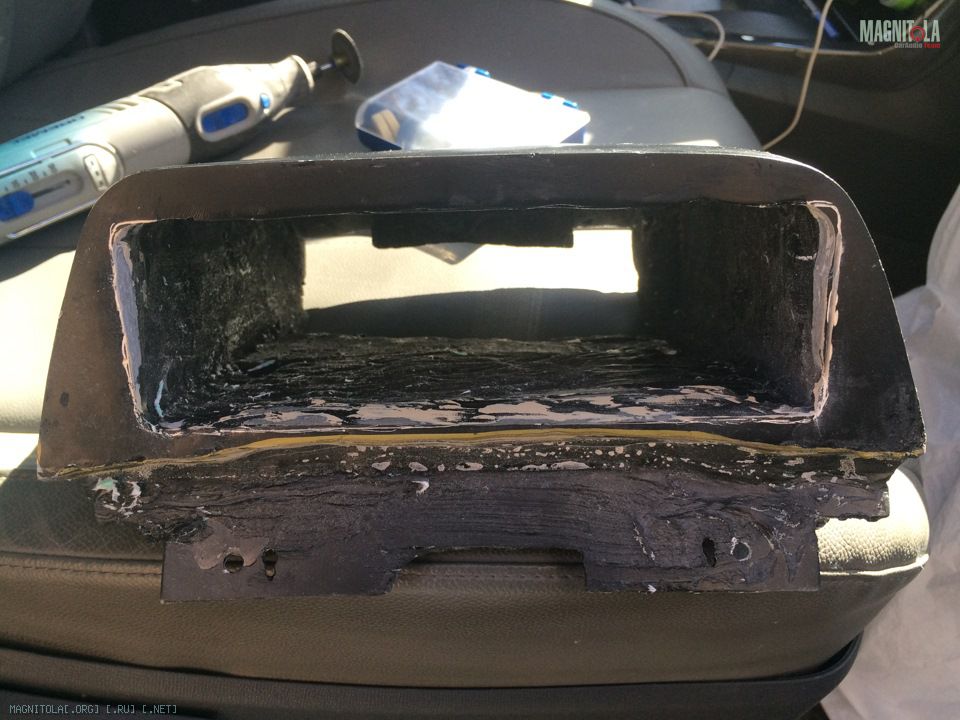

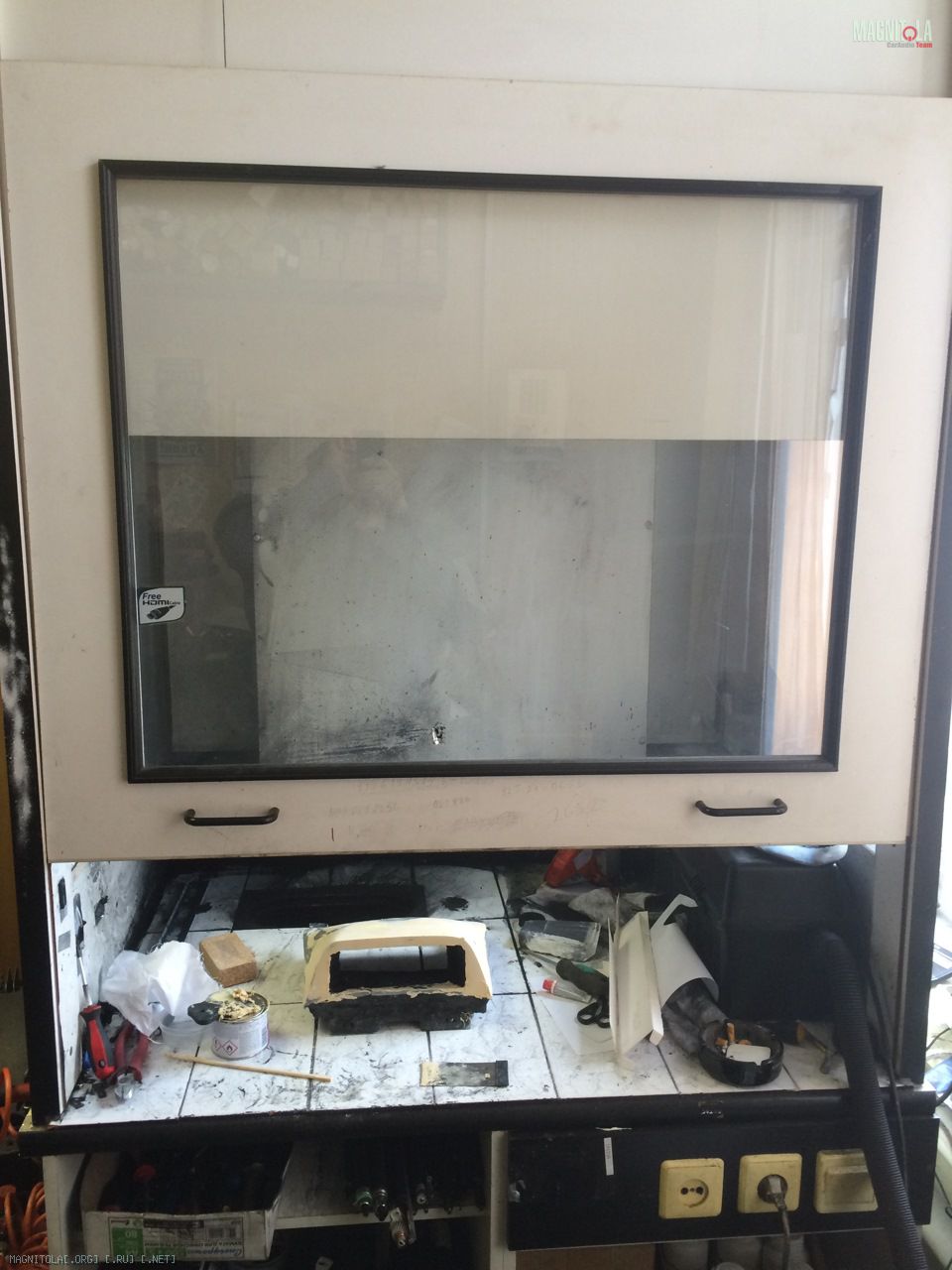

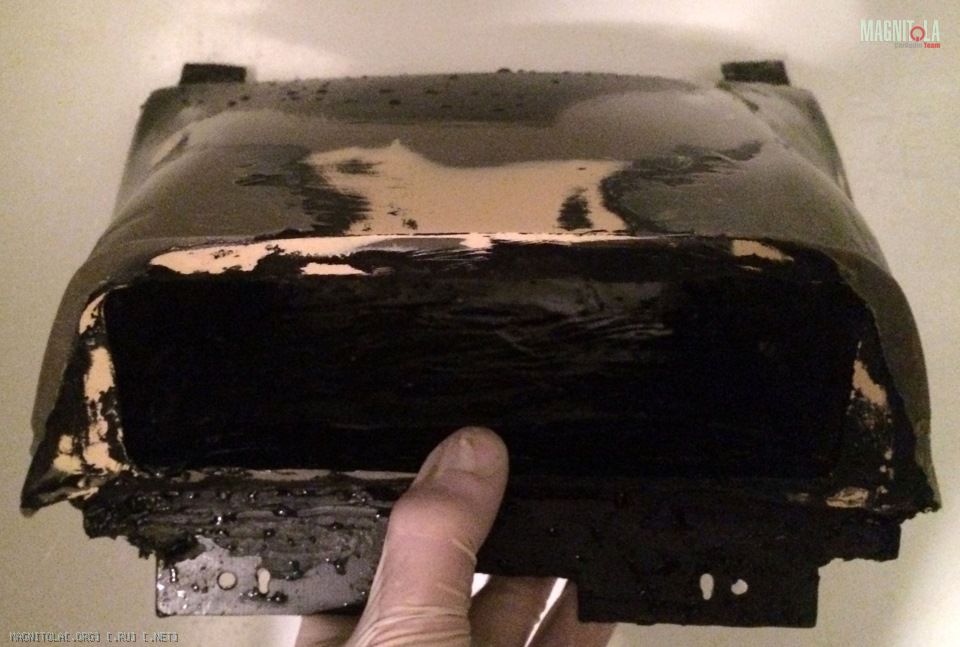

Неспешно продолжаем лепить подиум. Несколько слоев шпатлевки, финишки и грунта и подиум приобретает товарный вид. Пришлось нарастить переднюю часть подиума, чтобы заглубить магнитолу. Крепления подиума сделаны жесткими - сзади подиум крепится в штатные места оцинкованными профилями для крепления подвесного потолка, которые закатаны в стекловолокно, спереди текстолитная часть крепится винтами в штатные отверстия. Само подиум позже подогнал по месту, неровности буду обирать при пошивке чехла, первым слоем будет поролон, вторым слоем кожзам. снизу подиум будет обклеен маделином, чтобы сидел как влитой.
Вложение 755524Вложение 755526Вложение 755528Вложение 755530Вложение 755532Вложение 755534Вложение 755536Вложение 755538Вложение 755540Вложение 755542


Теперь вопрос как лучше обернуть одним куском, тогда будет шов снизу магнитолу около 1 мм, или двумя кусками, сшитыми по кромке передней части подиума декоративным швом?
Стоит ли под кожзам подкладывать поролон?

Как реализована вентиляция ГУ?

Цитата:

---

Сообщение от Pit

Как реализована вентиляция ГУ?

---

Сзади подиума 2 дыры, в одну будут уходить провода, во вторую дуть вентилятор.

так-то норм, но я бы козырек сделал над ГУ, а то блики там всякие могут мешать и т.д.

За такое расположение Гу не снимут балы на соревнованиях?
Могут ведь посчитать что мешает обзору или нет ?

Цитата:

---

Сообщение от podisha

так-то норм, но я бы козырек сделал над ГУ, а то блики там всякие могут мешать и т.д.

---

Возможно. Немного будет углубление. Я магнитолу заглубил, еще будет миллиметров 5 наполнитель и кожа.

---------- Сообщение добавлено 14.04.2015 в 22:43 ----------

Цитата:

---

Сообщение от пух

За такое расположение Гу не снимут балы на соревнованиях?
Могут ведь посчитать что мешает обзору или нет ?

---

Ну пока соревнования не мое, хотя я делаю все, чтобы было по феншую. Подиум стоит низко, на его месте был бардачек. И это жип - посадка высокая, обзору не мешает, даже капот виден весь))

Цитата:

---

Сообщение от пух

За такое расположение Гу не снимут балы на соревнованиях?
Могут ведь посчитать что мешает обзору или нет ?

---

При обычной посадке для жыпа обзор оно не загородит. А вот в экспертном классе - даже бонус получите за перенос

Цитата:

---

Сообщение от fox proteus

При обычной посадке для жыпа обзор оно не загородит. А вот в экспертном классе - даже бонус получите за перенос

---

Спасибо за совет.

Не выдержала душа поэта)))

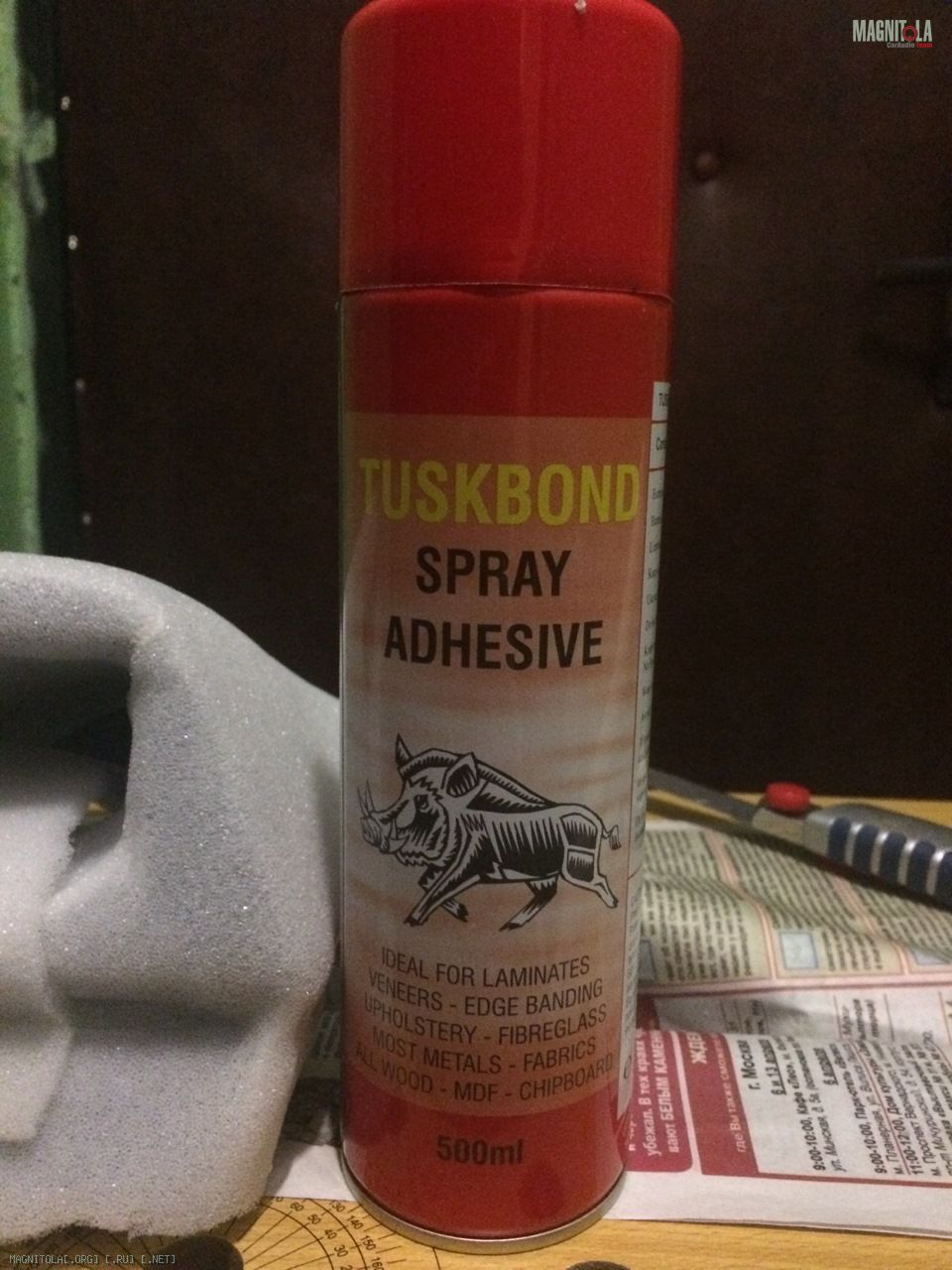

Вчера прикупил поролон, кожзам и клей.

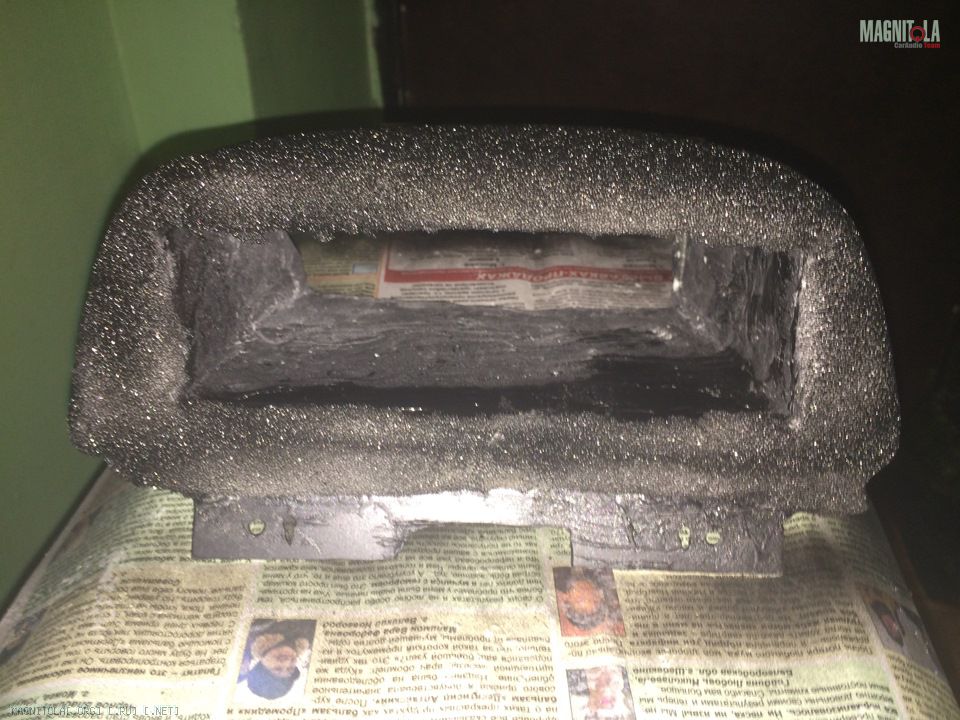

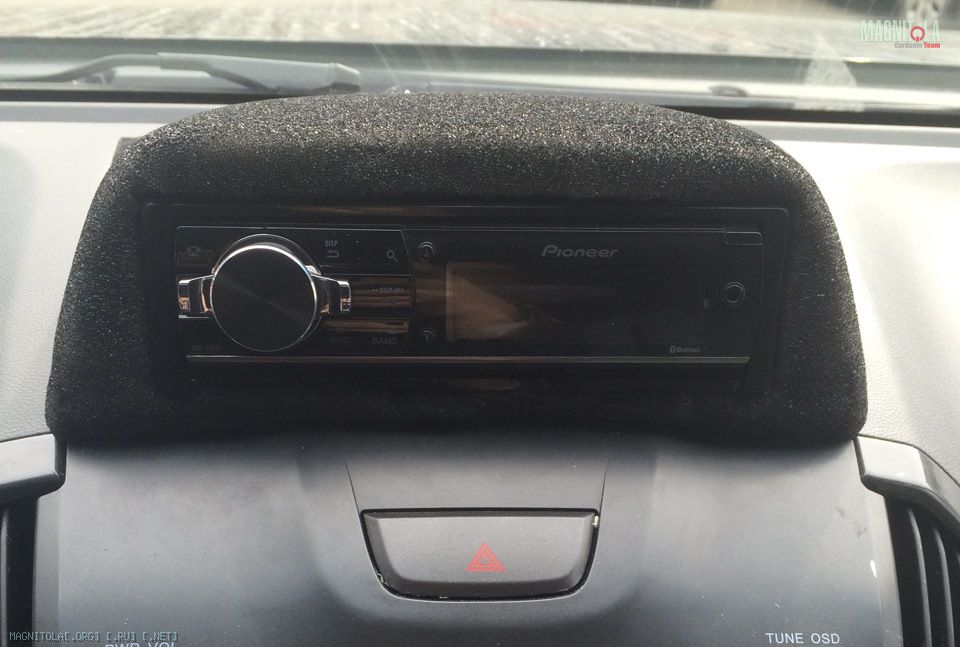

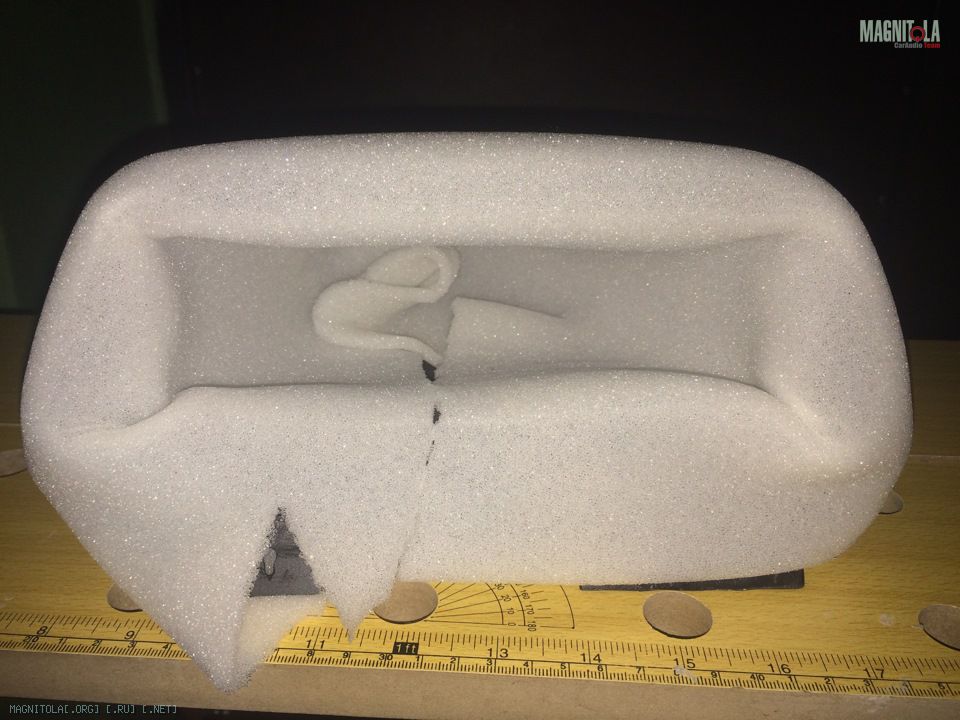

Вечерком обклеил поролоном подик, затем его пыльнул в черный цвет слегка, и поездил почти сутки.

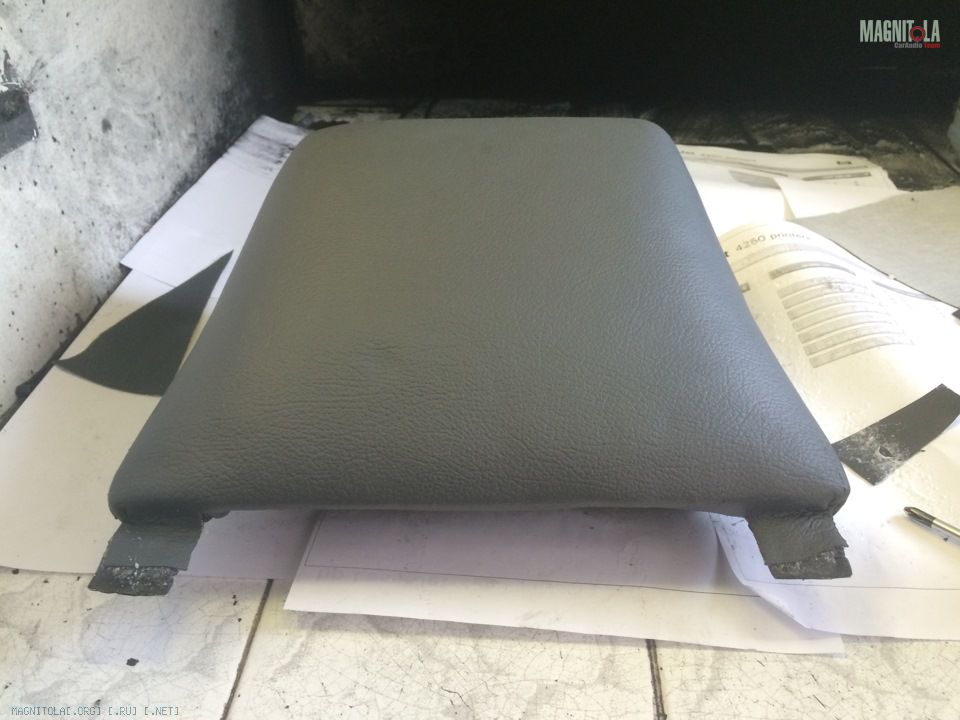

Сегодня на обеде не выдержал, решил обклеить кожзамом и поставить точку (правда хотел сделать из 2-х кусков с декоративным швом, но за неимением доступа к нормальной швейной машинке пока отмел эту идею)

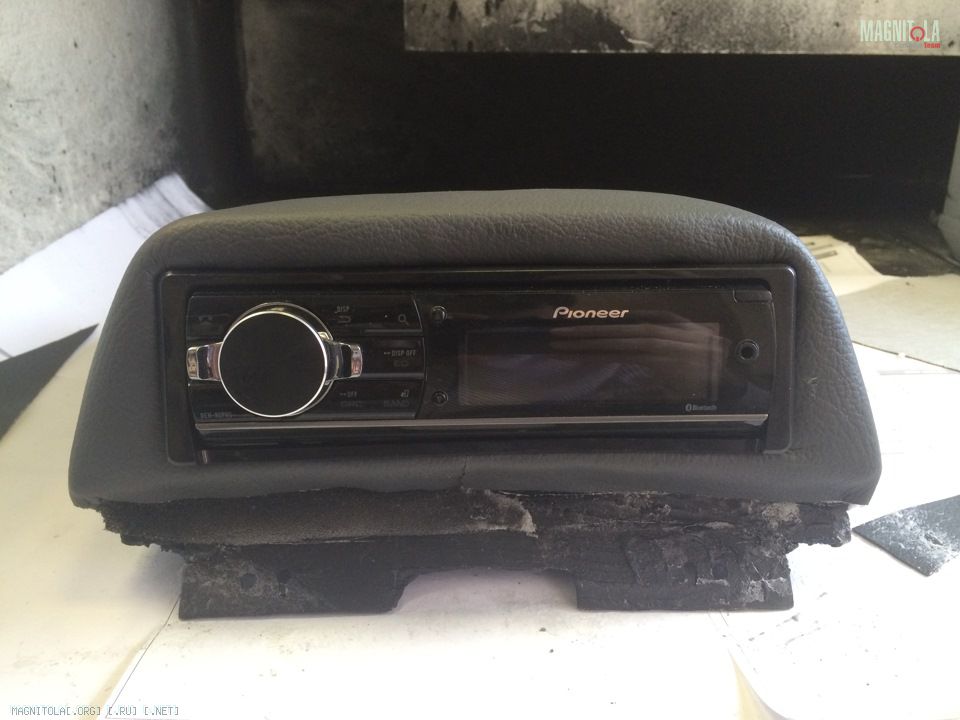

Сответственно приклеил все на кабанчик с феном, поставил мафон, все входит очень плотно и сидит хорошо. Поставил подиум в машину, вошел тоже очень плотно, думаю как бы не приклеился к торпеде:laugh3::laugh3::laugh3:

Вложение 756416Вложение 756418Вложение 756420Вложение 756422Вложение 756424Вложение 756426Вложение 756428Вложение 756430Вложение 756432

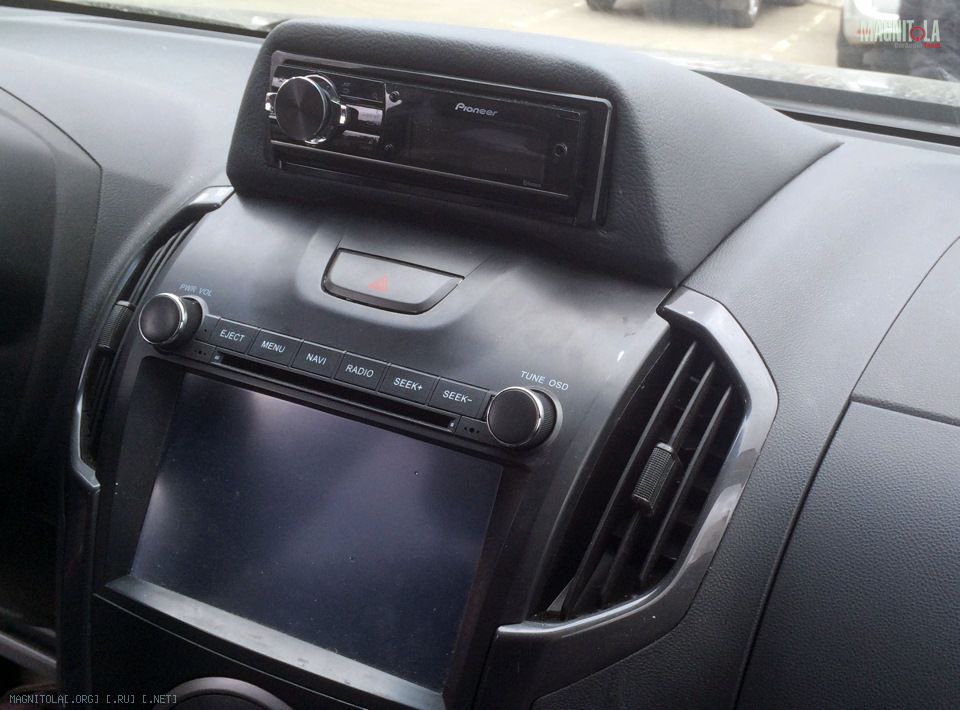

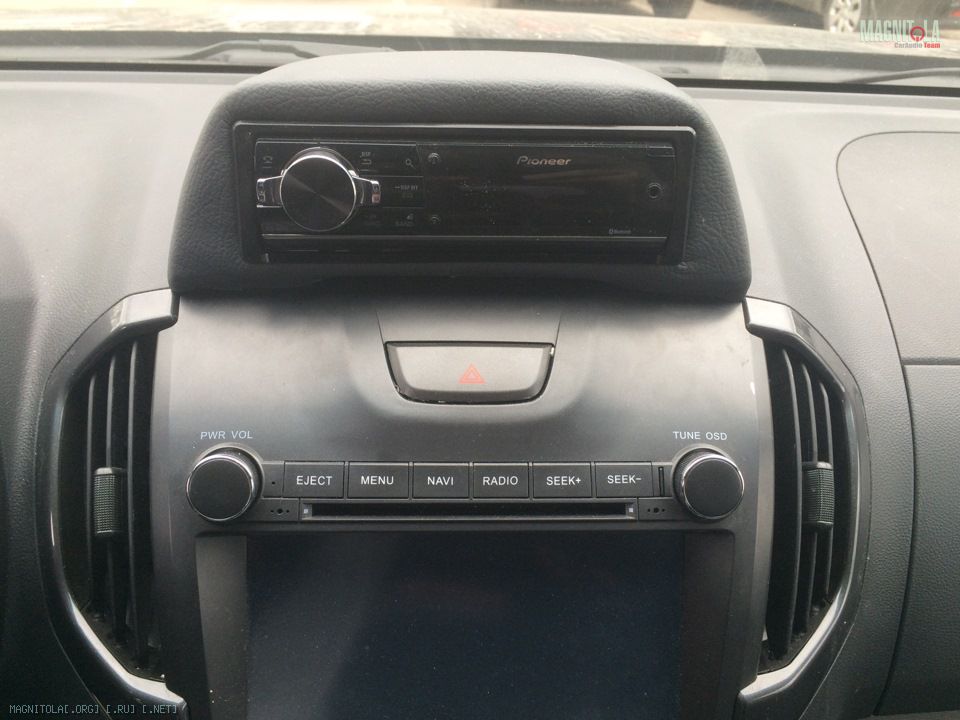

Вот так все получилось. Теперь можно приступать к другим работам.

Надеюсь тут не будете удалять мой коммент...
Повторюсь, рамка - пдзц полный. И это даже не критика, а просто констатация факта, очевидного всем.
Если и затеяли лепить рамку в столь видном и эргономичном месте, то вот вам в помощь моя тема, в которой все шаги расписаны.
http://magnitola.org/kruzhok-ochumel...do-100%25.html

Цитата:

---

Сообщение от Barjee

Надеюсь тут не будете удалять мой коммент...

---

Я еще в 4 посте пытался намекнуть на это. Но был не понят.
Зато на драйве2 все в восторге.

Ну как так можно лепить?(((
Вложение 756802Вложение 756804Вложение 756806Вложение 756808

Цитата:

---

Сообщение от Pit

Я еще в 4 посте пытался намекнуть на это. Но был не понят.
Зато на драйве2 все в восторге.

Ну как так можно лепить?(((
Вложение 756802Вложение 756804Вложение 756806Вложение 756808

---

Я тоже поржал с отсталых людей с Драйва.... Таковы реалии.
Автор, отклей этот скворечник и выкинь его, и пусть это будет первый опыт/первая попытка - первый блин всегда комом.

Цитата:

---

Сообщение от Barjee

Надеюсь тут не будете удалять мой коммент...
Повторюсь, рамка - пдзц полный. И это даже не критика, а просто констатация факта, очевидного всем.
Если и затеяли лепить рамку в столь видном и эргономичном месте, то вот вам в помощь моя тема, в которой все шаги расписаны.
http://magnitola.org/kruzhok-ochumel...do-100%25.html

---

Спасибо, учту. Но за неимением времени и места для работы пришлось делать на коленках))

---------- Сообщение добавлено 16.04.2015 в 08:14 ----------

Цитата:

---

Сообщение от Barjee

Я тоже поржал с отсталых людей с Драйва.... Таковы реалии.
Автор, отклей этот скворечник и выкинь его, и пусть это будет первый опыт/первая попытка - первый блин всегда комом.

---

Все бывает первый раз. Для первого раза считаю, что справился. Для меня сейчас главное, чтобы система заработала, а потом уже буду лоск наводить.
Ну и за неимением помещения делалось все на улице, может летом, когда будет теплее сделаю подиум штатным))

Так, начал разбор салона, вопрос как лучше прикрутить массу: Есть болты , которыми крепятся сидения 3-го ряда, можно засунуть между кузовом и площадкой сидения и прикрутить, а можно сидение поставить, а уже под болт ТМЛ закрутить? Соответственно при втором варианте ток будет идти через металл сидения, что мне кажется не лучшим вариантом, зато стоять все будет ровно.
Вот само крепление
Вложение 807868

ну и заодно привел в порядок моторный отсек перед прокладкой силы было/стало
Вложение 807870Вложение 807872

Мне ваще вариант с креплением сиденья не нравится:(

Цитата:

---

Сообщение от fox proteus

Мне ваще вариант с креплением сиденья не нравится:(

---

Думаю усилки под сидениями передними ставить. Сегодня при разобранном авто поприкидывал, и лучше багажник оставить в полном объеме.
Рядом с сидением есть куча дырок в ребре жесткости. Вот туда можно запросто на болт все посадить.

Сегодня прикидывал, в багажник или по сидения, наверно под сидения буду ставить, дабы сохранить объем багажника полнофункциональным.
Вложение 808408

Начал сегодня делать стелс в заднее крыло. Моделировал стелс картоном и скотчем, далее 2 слоя 300 мата и вынул через пару часов.
Вложение 808410Вложение 808412Вложение 808414Вложение 808416Вложение 808418Вложение 808420Вложение 808422Вложение 808424Вложение 808426

Был в отпуске. Думаю сейчас дело пойдет чуть быстрее. И наконец-то поставил новые тапки R20, которые лежали в гараже 2-й месяц.
Вложение 825676Вложение 825678
