Re: Kia Sportage II - Мой первый бюджетный звук!

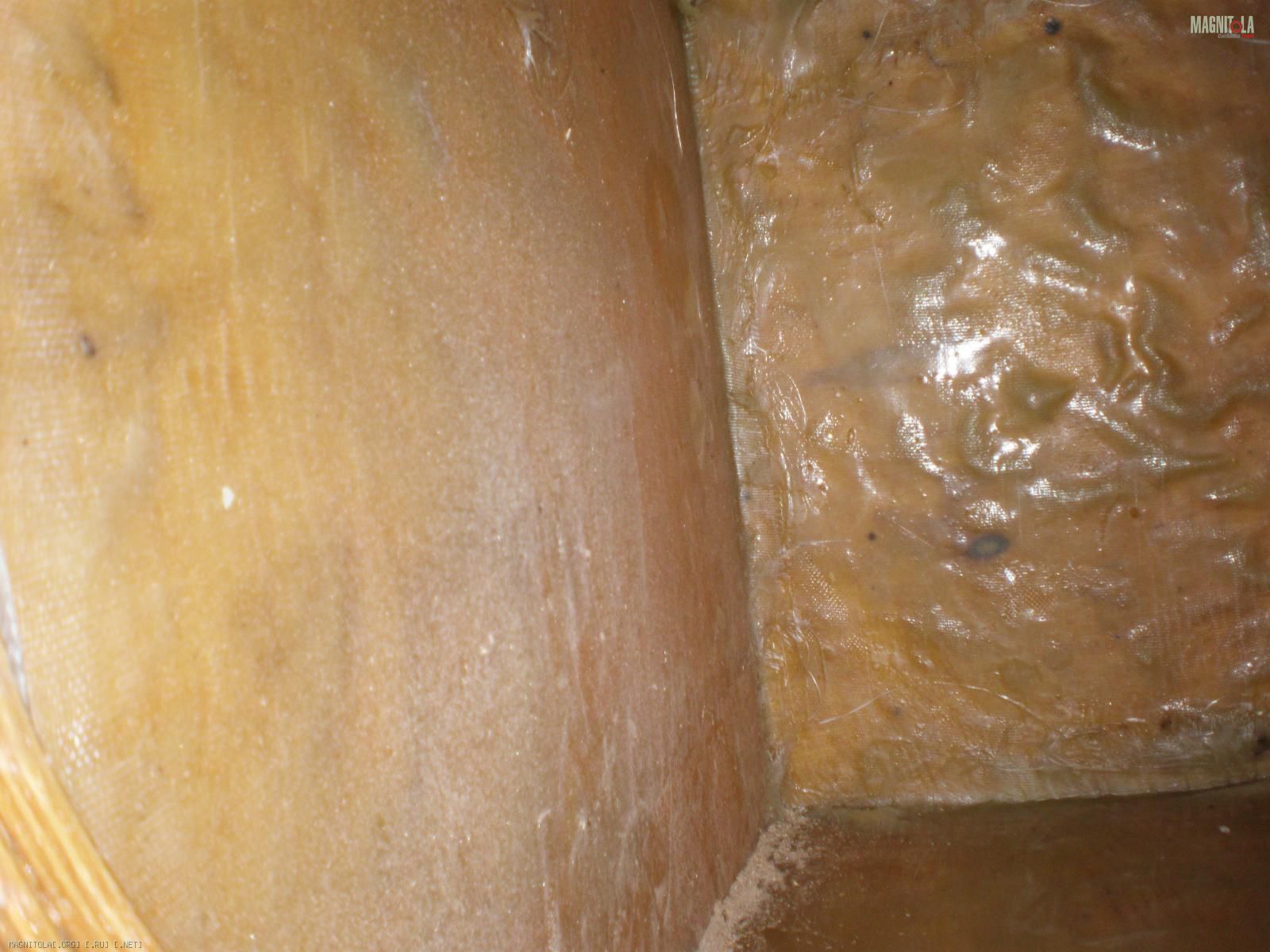

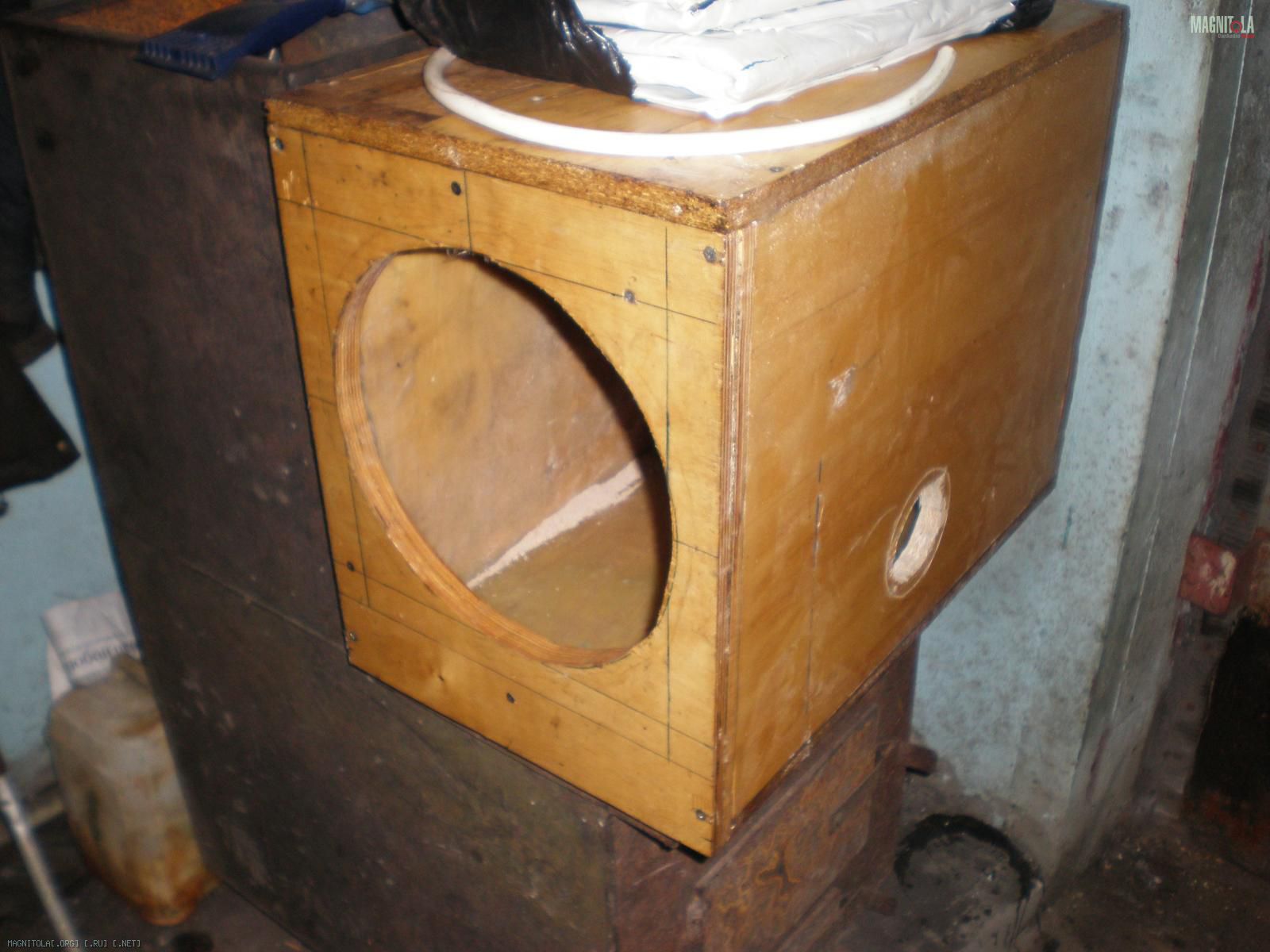

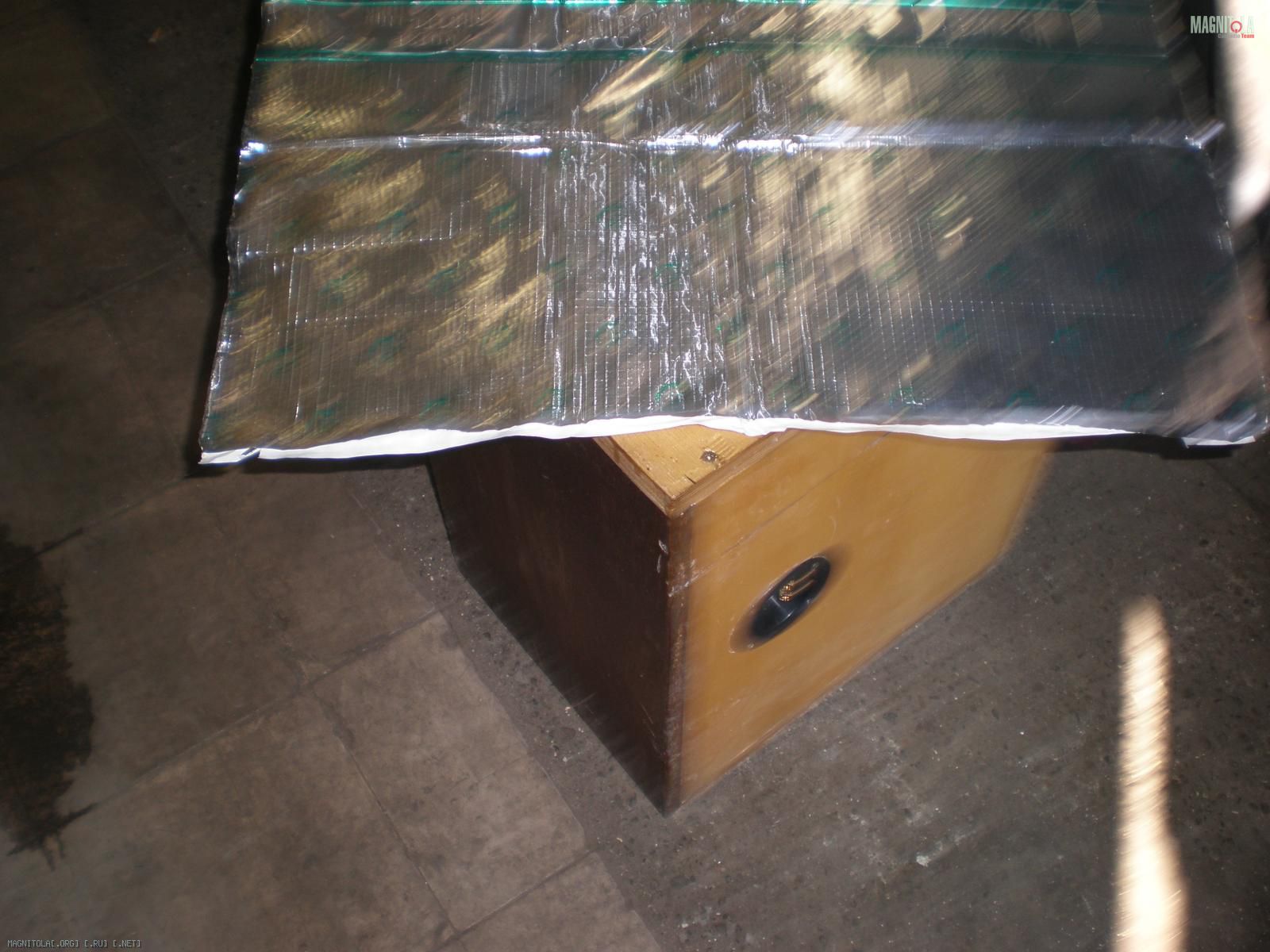

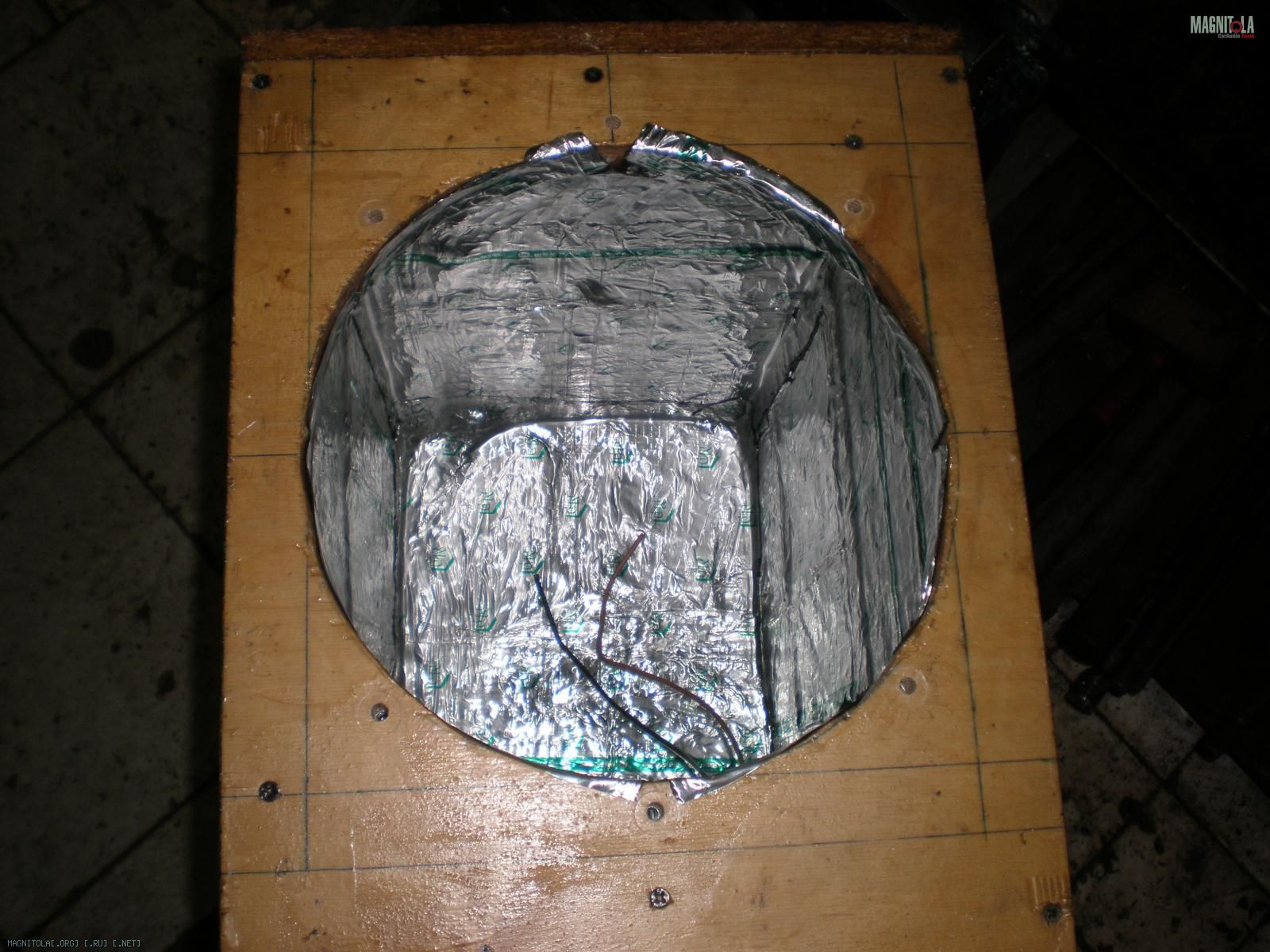

Короче короб - ЗЯ. Лицо и задняя стенка из двух листов фанеры клееных и стянутых. Боковины из ДСП от старого советского шифоньера - тяжелые и прочные раньше делали шифоньеры. Заармировал внутри, завибрил
Вложение 728530Вложение 728524Вложение 728526Вложение 728528

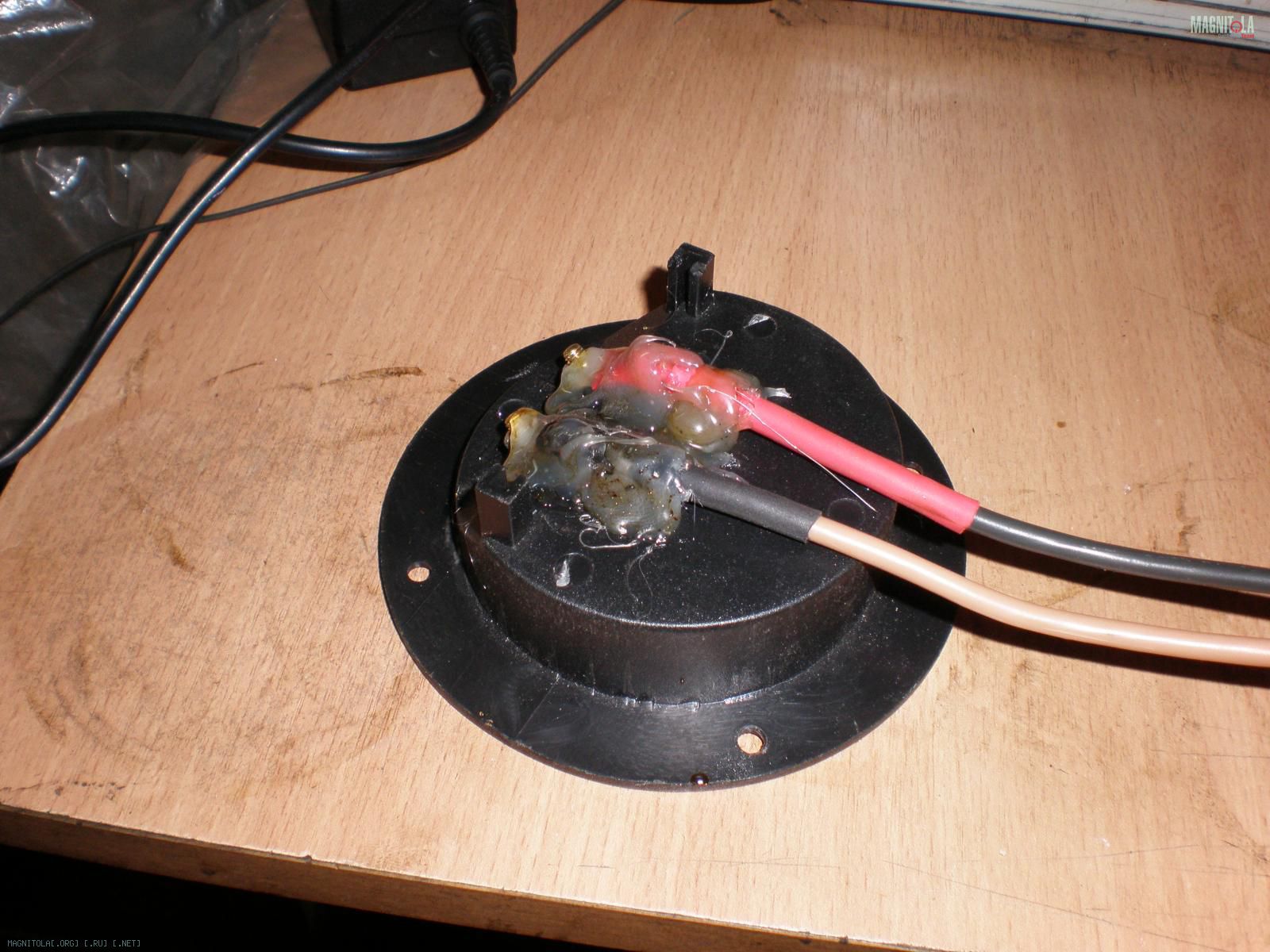

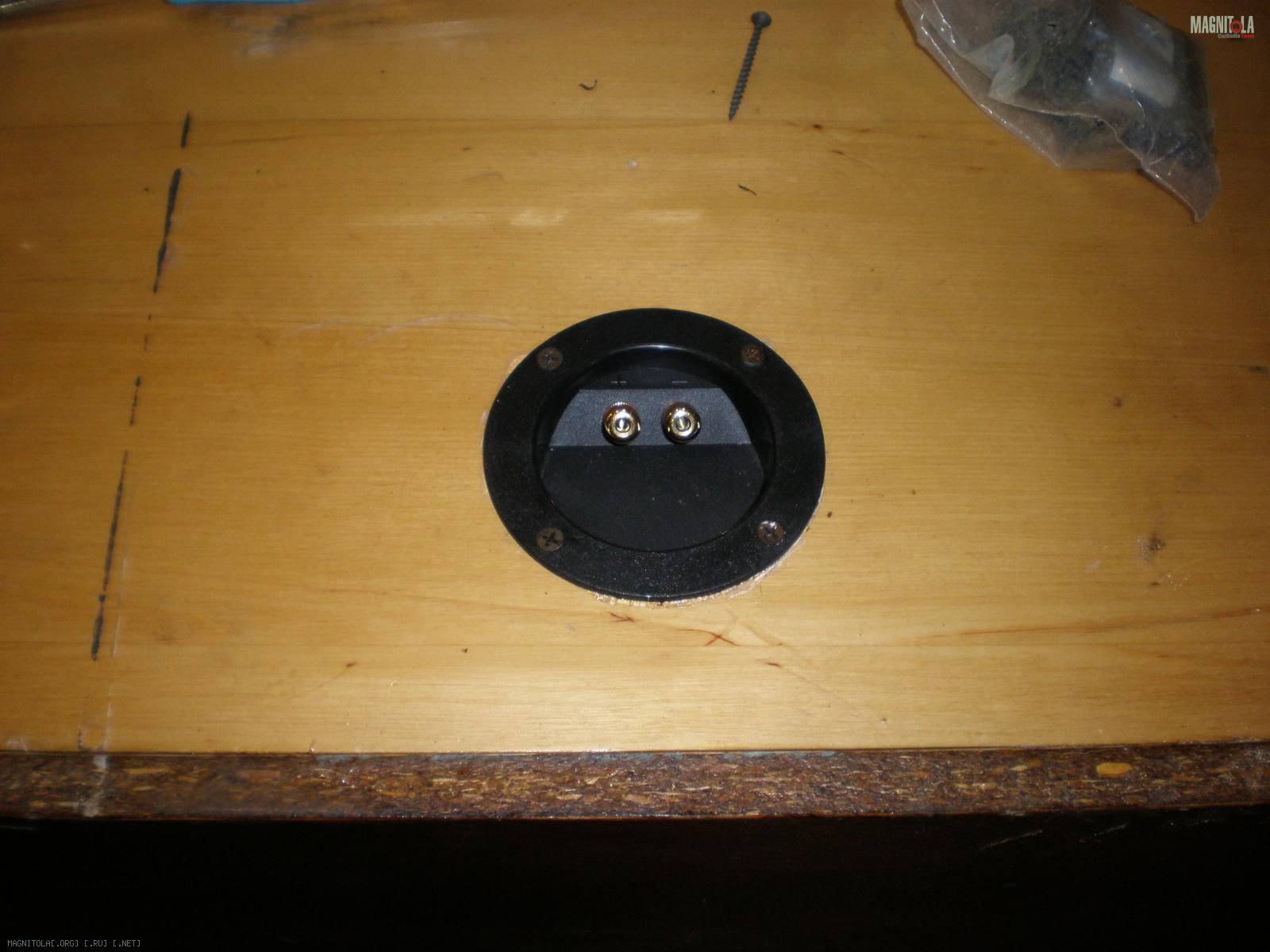

Купил терминал для корпуса - подпоял провода и заклеил термоклеем что-ли
Вложение 728532Вложение 728534

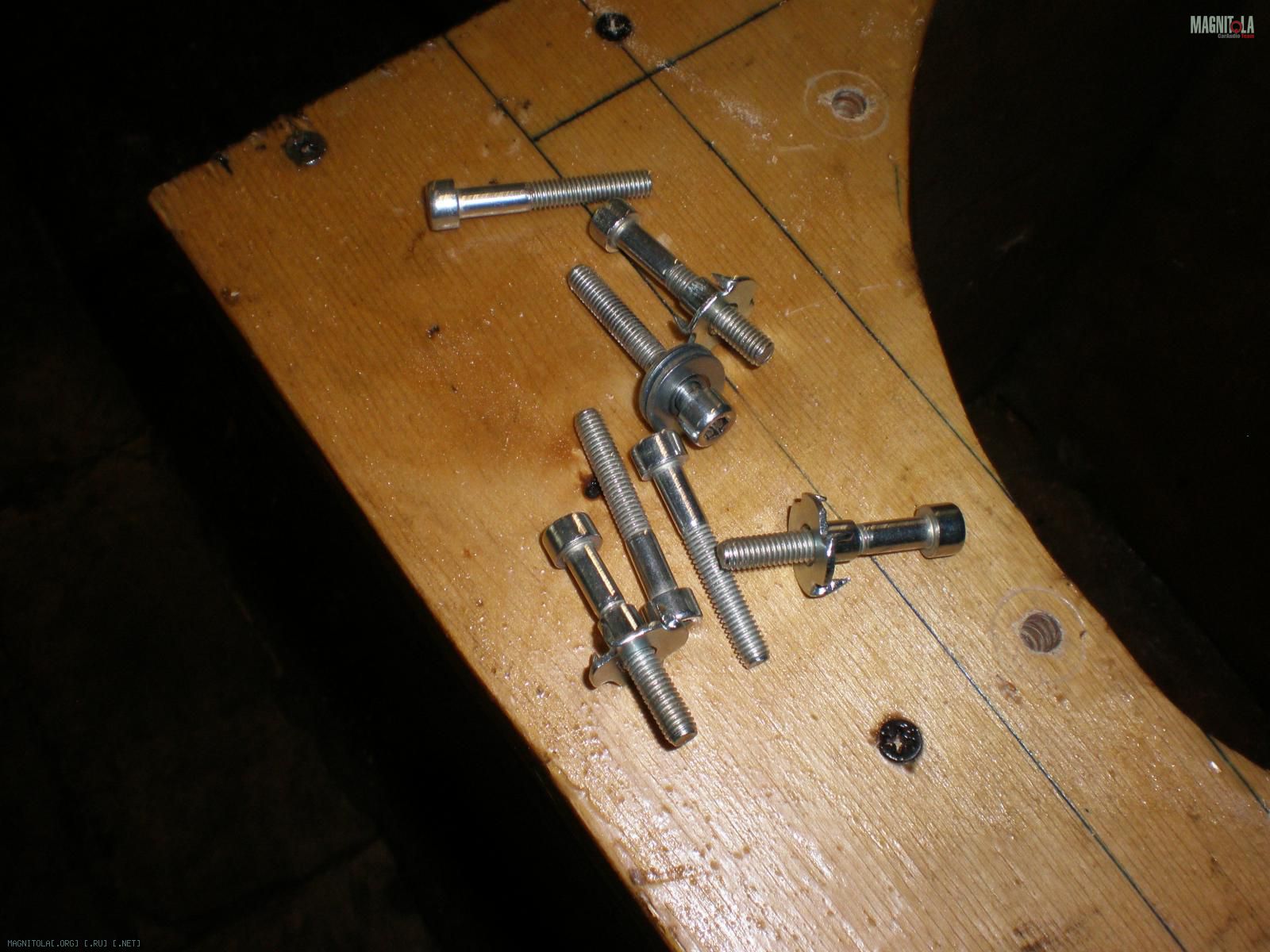

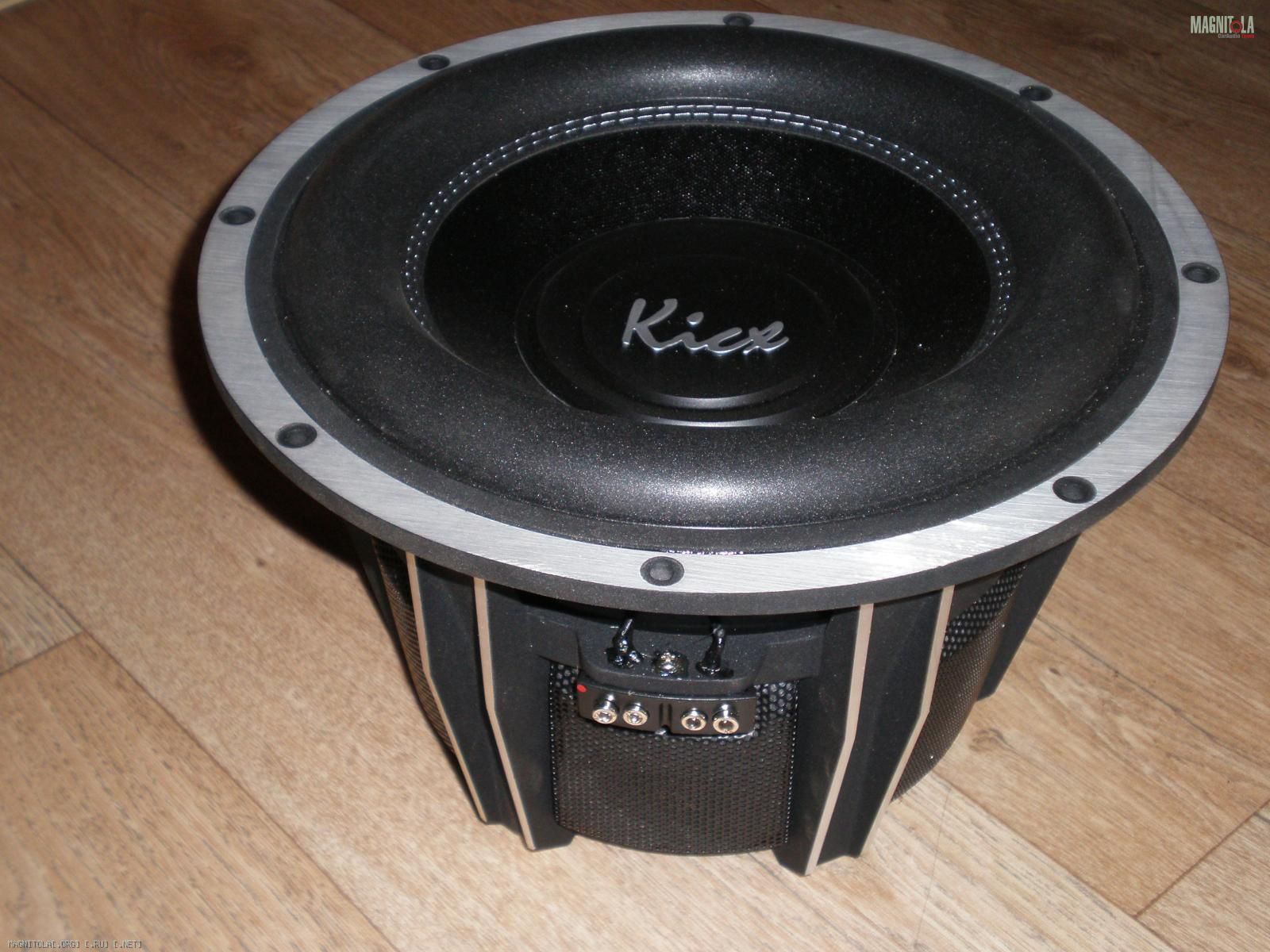

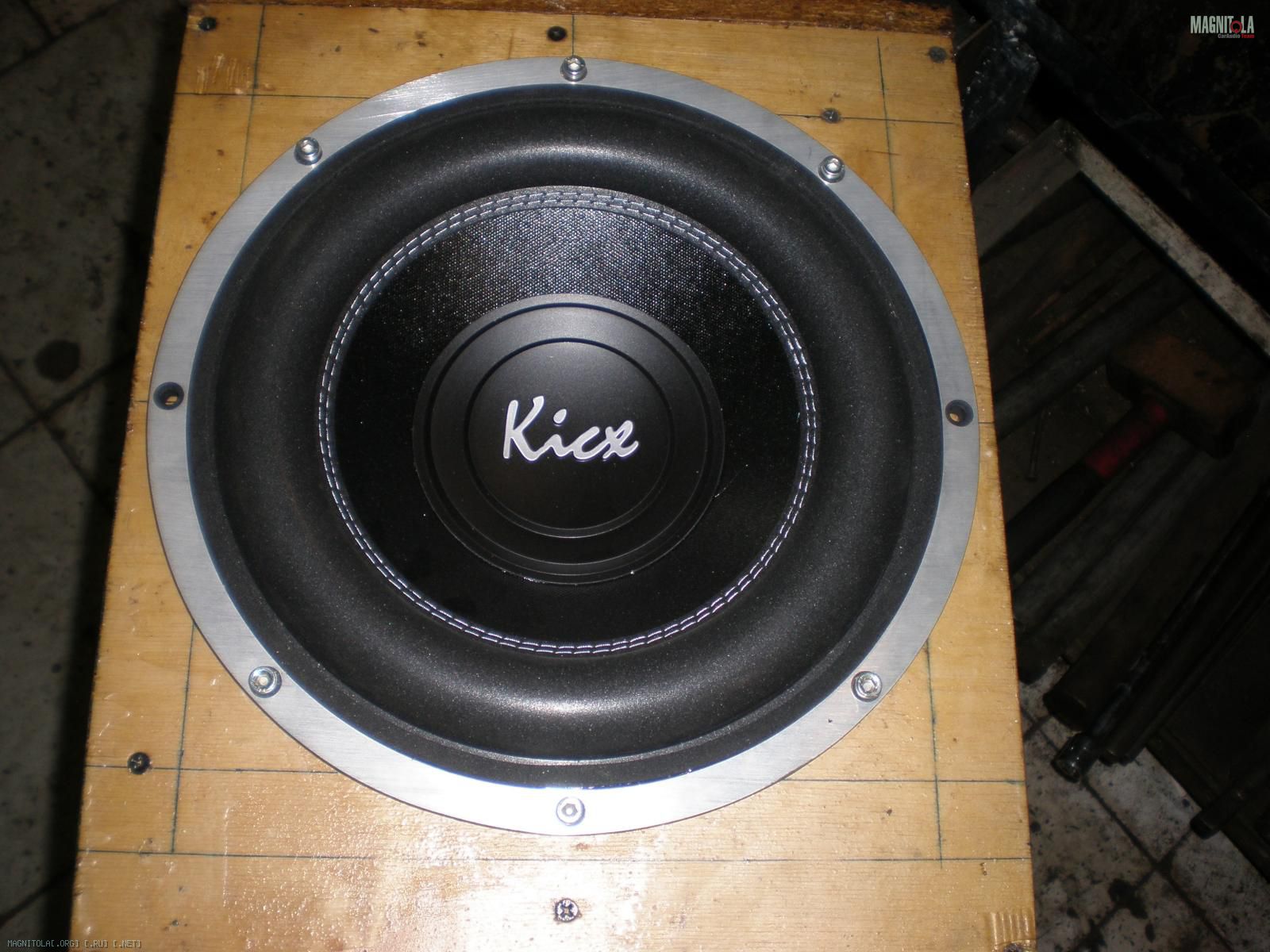

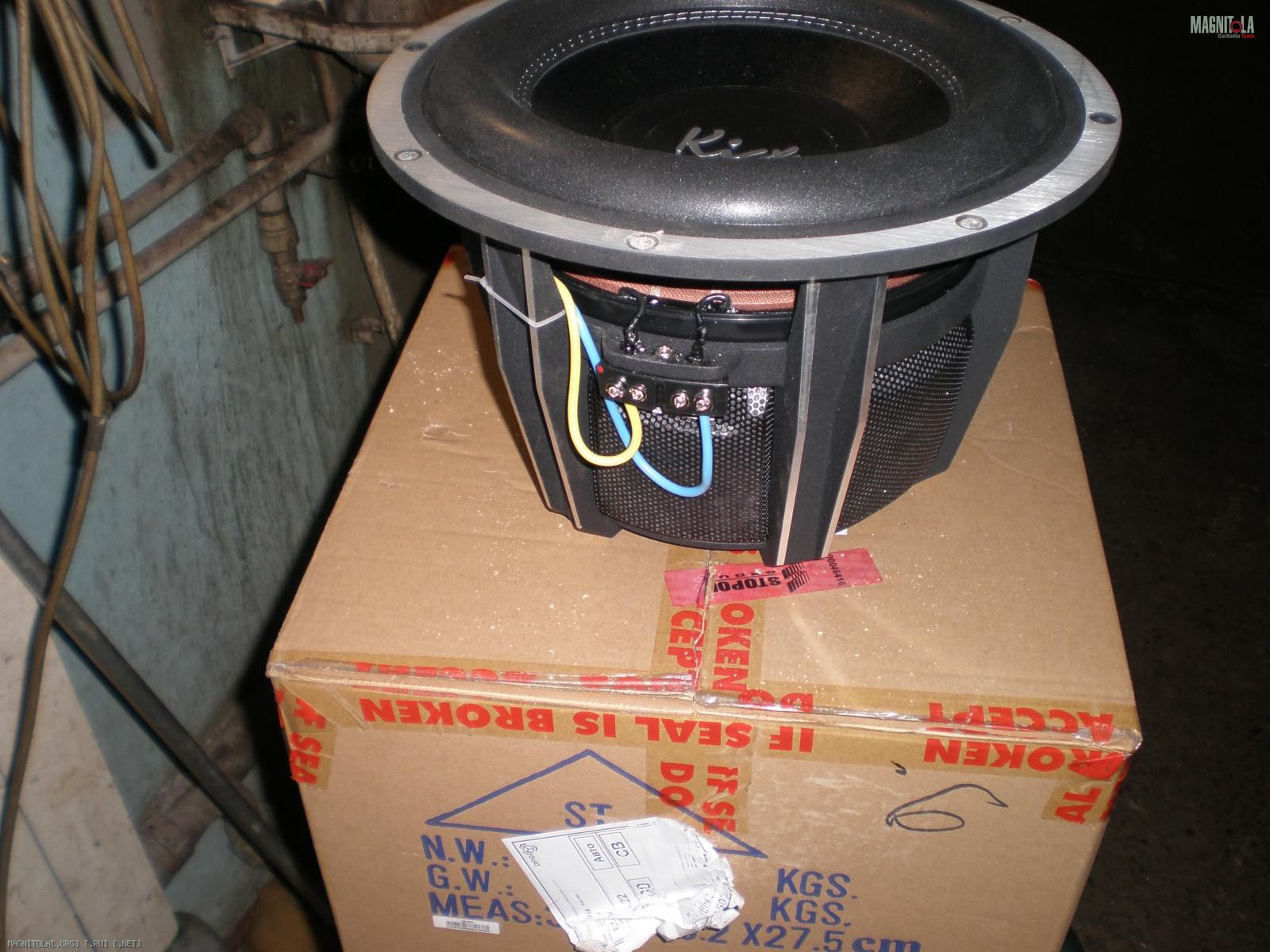

Посадил забивные гайки под болт М6 и, как я понимаю, подключил саб мостом 2 ома: + с + - с - две катушки соединил и с дополнительных разъемов уже на усилитель + и -.
Вложение 728536Вложение 728538Вложение 728540Вложение 728542Вложение 728544
Дальше самое интересное для меня, т.к. оказался в тупике. Межблоки в ГУ на линейках сабвуфера, на усилке (проверяю на KAP43) в сабвуферные разъемы итог ноль. Тупо тишина. Акустические провода были подключены на тыл: + одного канал и - другого канала.
Потом переткнул межблоки в ГУ на тыл, на усилке на тыл (так и должно подключаться?????????), получил гудеж - попытка настроить усилок ни чего не дала - пошел пить пиво - утро вечера мудренее.
На следующий день все-таки более менее настроил, бас появился, но мне кажется я его во-первых слышу сзади где-то, во-вторых какой-то он смазанный, расплывчатый - не четкий короче. Виню усилитель и объем короба - мне кажется нужно делать фазоинвертер.
Как, кстати, рассчитать порт???
А вот с усилителем не так все просто, пока поменять его не могу...
Вот такие мысли вслух и полное недоумение что делать дальше...
Re: Kia Sportage II - Мой первый бюджетный звук!
без задержек басс и будет по большей части, если конечно не удастся тебе идеально словить отражение от стекла (машина какая? хэтч?) + идеально завибришь все панели и пластики, чтобы "не оттягивало"
на усилке как я знаю нет "тыла", фото разъемов покажи, рца в каналы 1 и 2 на усилителе
Вложений: 1
Re: Kia Sportage II - Мой первый бюджетный звук!
Цитата:
Сообщение от
DenEr без задержек басс и будет по большей части, если конечно не удастся тебе идеально словить отражение от стекла (машина какая? хэтч?) + идеально завибришь все панели и пластики, чтобы "не оттягивало"
на усилке как я знаю нет "тыла", фото разъемов покажи, рца в каналы 1 и 2 на усилителе
Ну хэтч в принципе или универсал - кроссовер короче
Вложение 728688

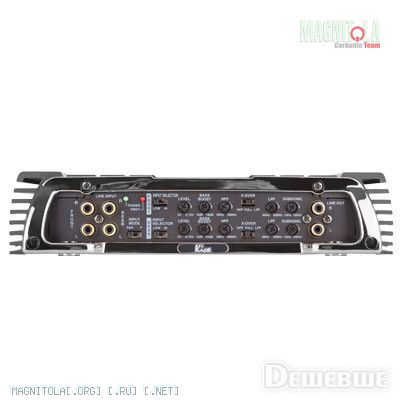

В те два что справа втыкал, когда на ГУ в линейках сабвуфера межблоки торчали.
Сам картинку скинул и сам понял в чем косяк, справа выход линейный, а не вход
Получается правильно я подключил все же?
Re: Kia Sportage II - Мой первый бюджетный звук!
да, справа на фото - это выход, тебе нужны каналы 1 и 2 "входа", если ты мост саба кидаешь на акустические разъемы 1 и 2, а межблоки на гу переткни обратно в сабовые рца
Re: Kia Sportage II - Мой первый бюджетный звук!
Цитата:
Сообщение от
DenEr да, справа на фото - это выход, тебе нужны каналы 1 и 2 "входа", если ты мост саба кидаешь на акустические разъемы 1 и 2, а межблоки на гу переткни обратно в сабовые рца
Надо попробовать что получится - уже завтра только.
Вложений: 3
Re: Kia Sportage II - Мой первый бюджетный звук!
Система остается из тех компонентов, которые уже есть. Деньги потрачены на другое - ждем пока. Будет сделан доварот мидов на ручку КПП, пищалки из штатных мест уйдут на уголки зеркал, будет переложена проводка, будут доработаны передние двери. Но это все летом. А сейчас - дистрибьютор питания.
Вложение 731496

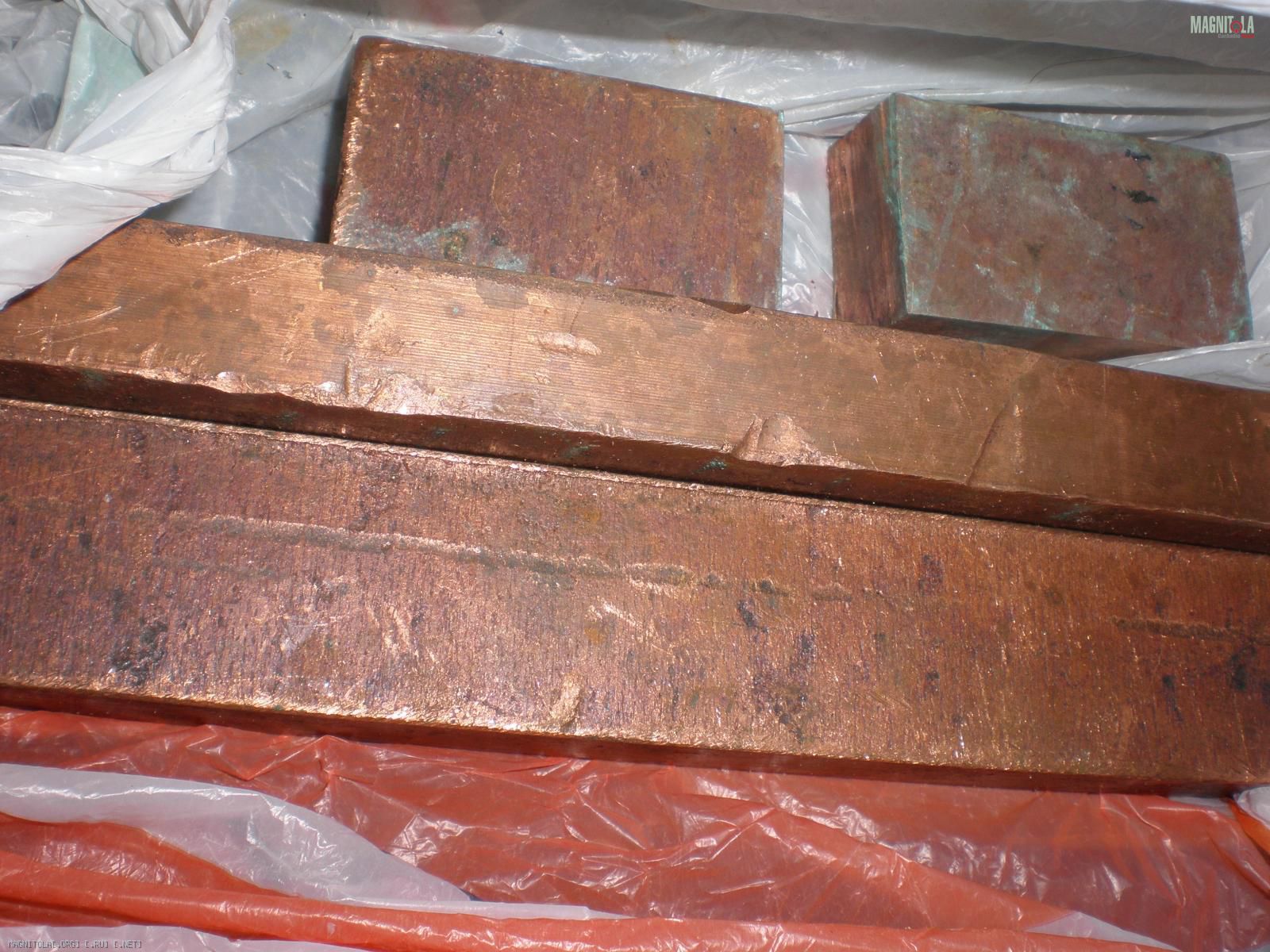

Из этого они будут сделаны. Медный рубленный лист толщиной 20 мм. Отдаю токарю, чтоб сделал по чертежу
Вложение 731498Вложение 731500

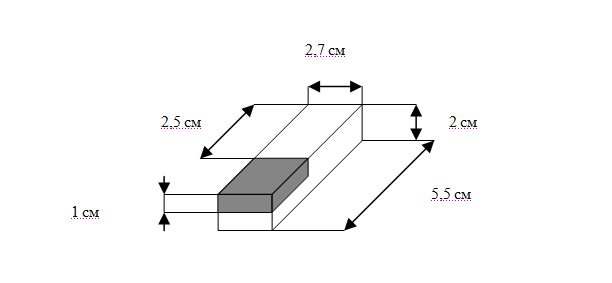

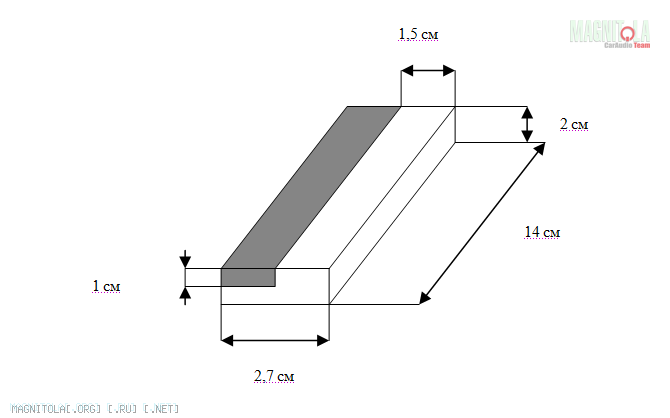

Первый рисунок: таких будет пять частей. Одна общая часть на втором рисунке. Получатся ступеньки. Крепится будут на оргстекле наверное или в коробке из оргстекла - посмотрим.
Вложений: 18
Re: Kia Sportage II - Мой первый бюджетный звук!
Всем привет!
Наконец-то на улице потеплело - можно трудится.

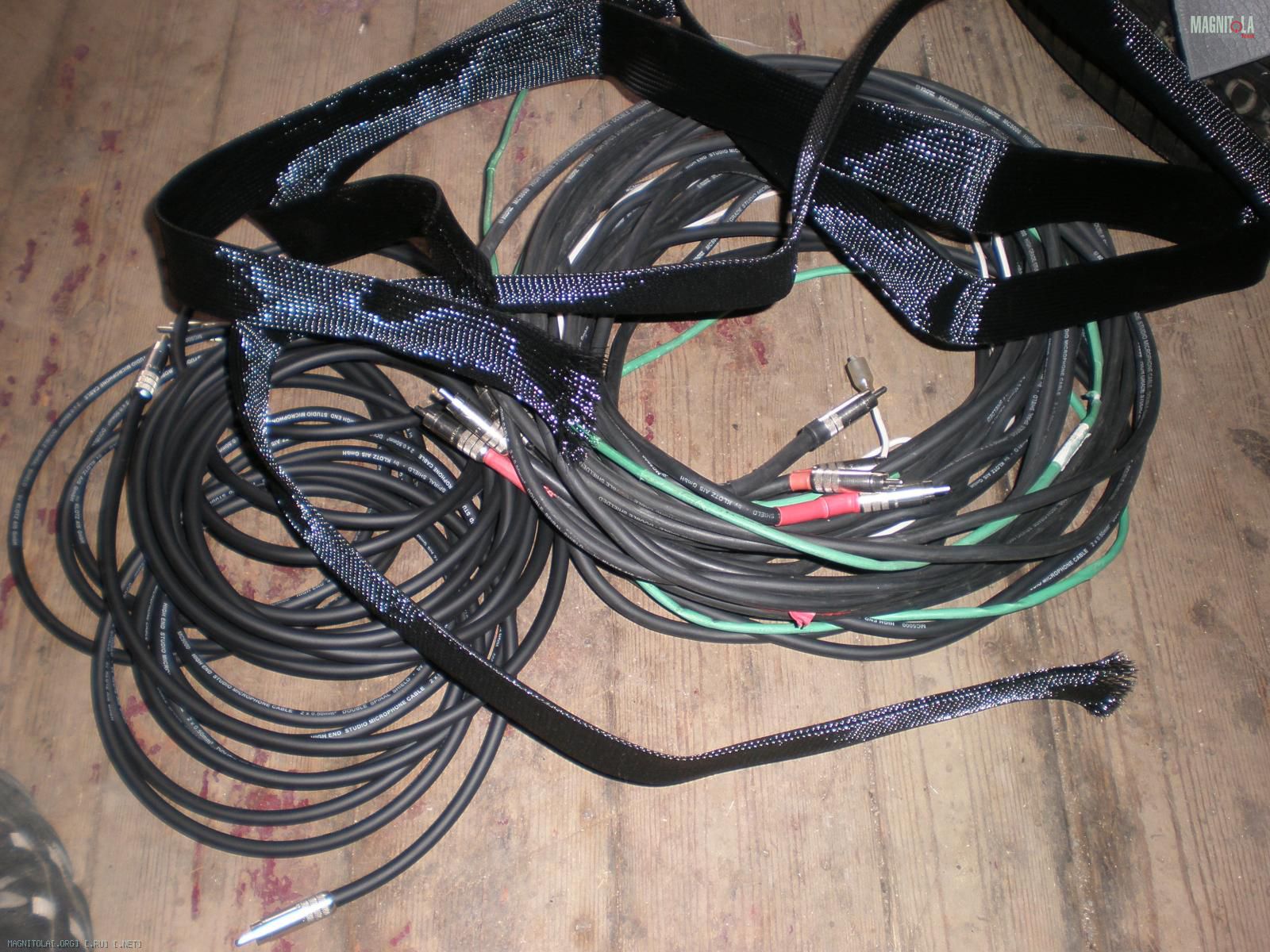

За майские были переложены акустические, доделана третья пара межблоков и также переложены.
Вложение 772704Вложение 772706
Вложение 772708Вложение 772710Вложение 772712Вложение 772714Вложение 772716Вложение 772718

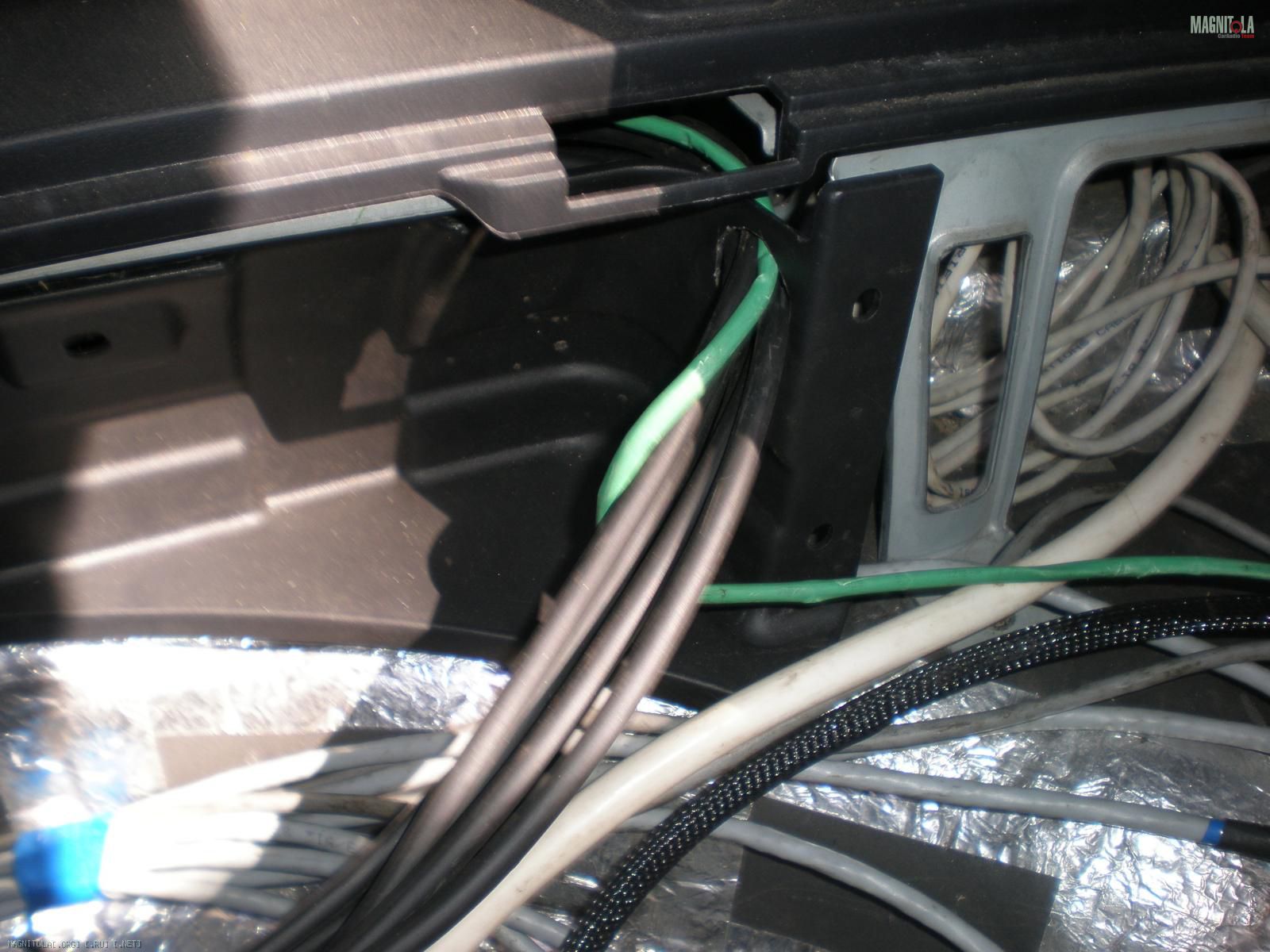

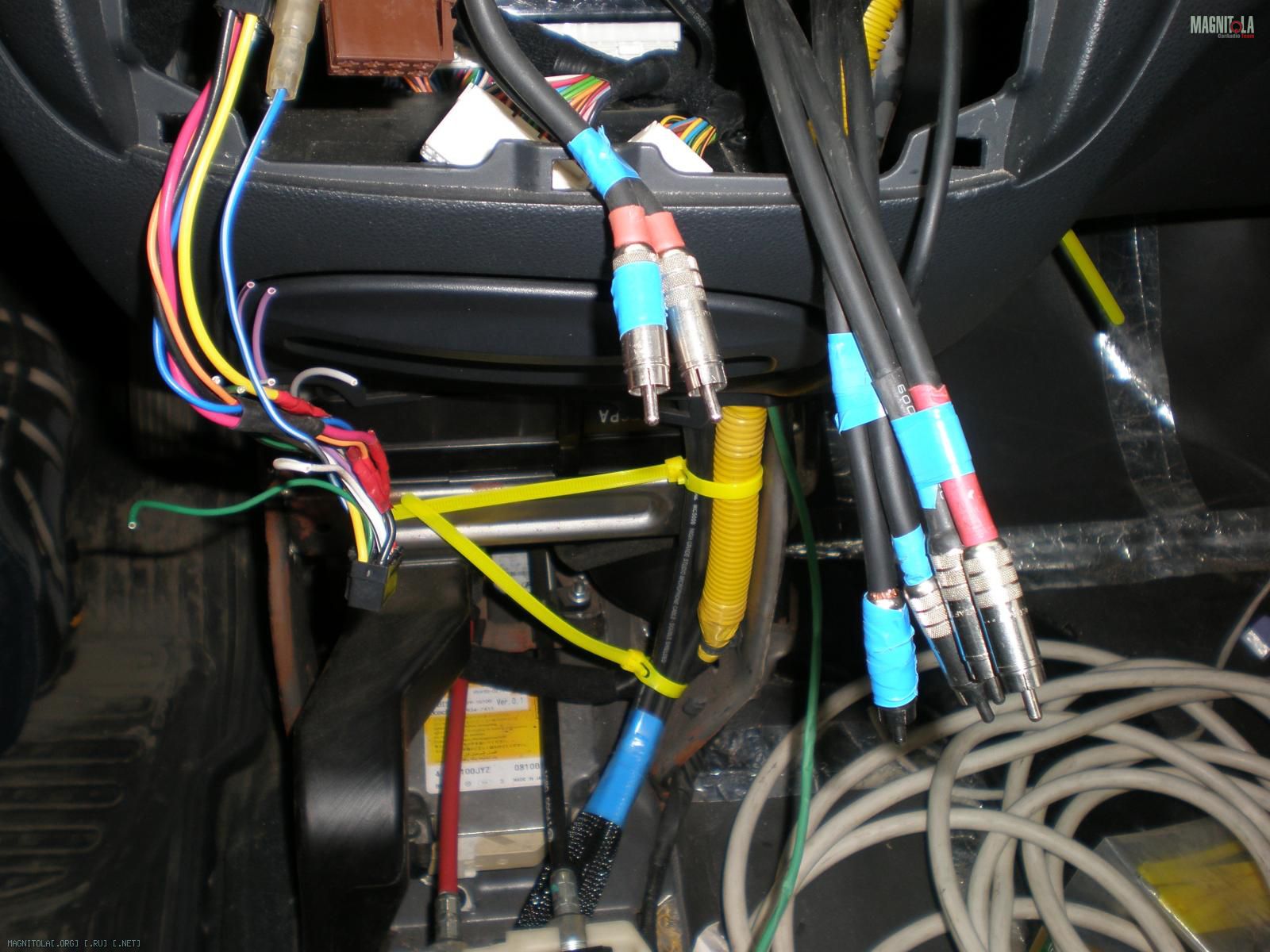

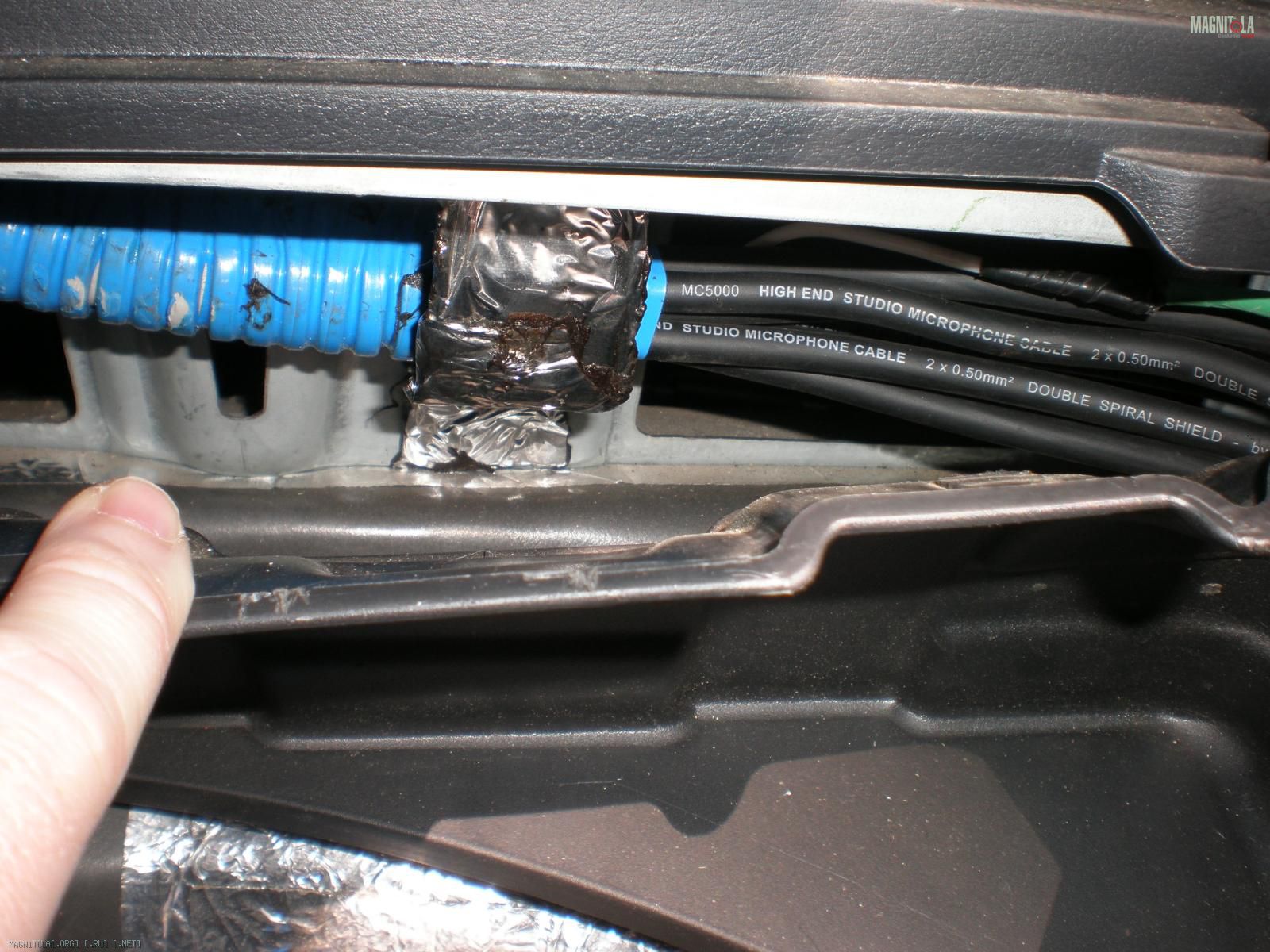

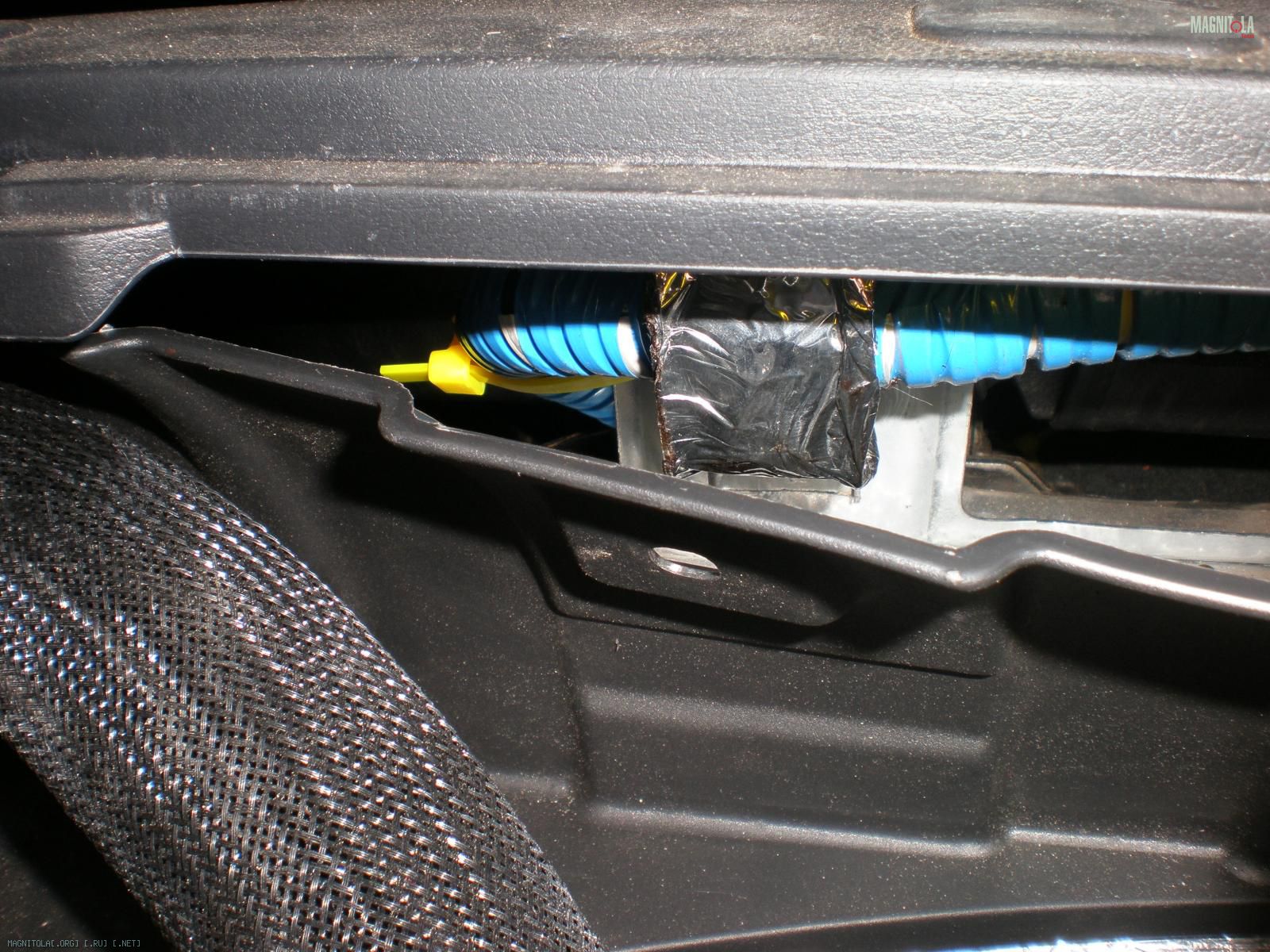

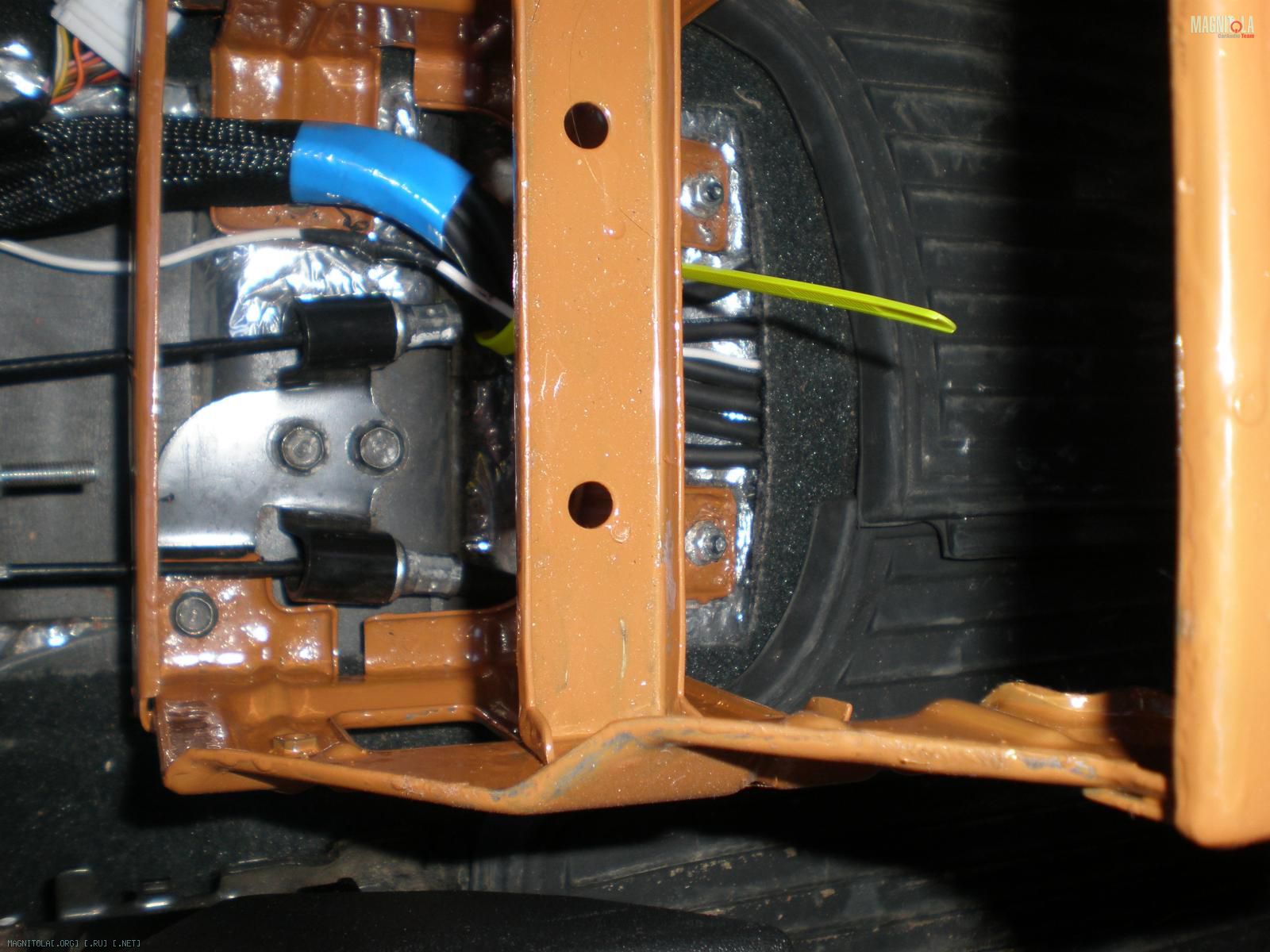

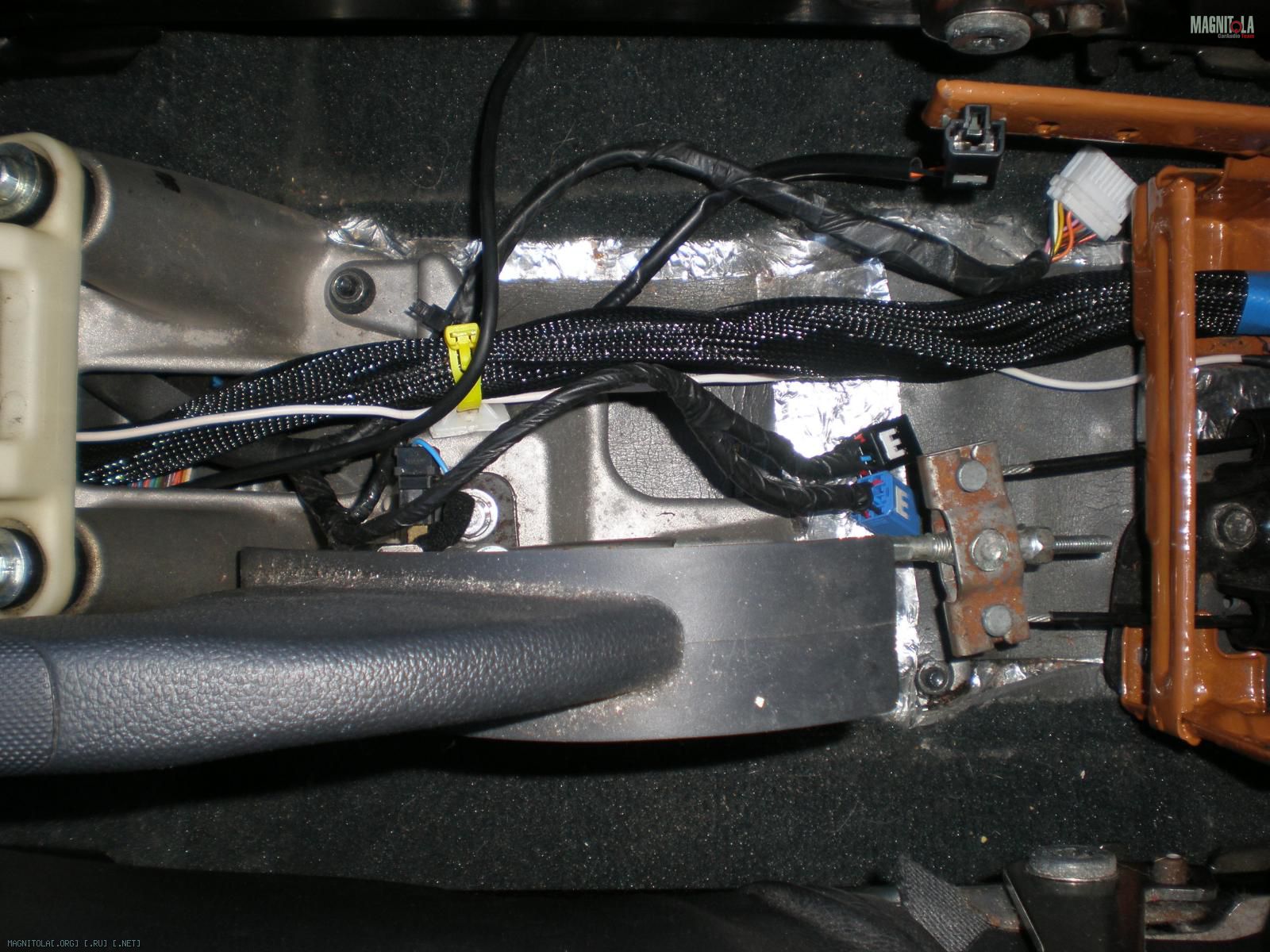

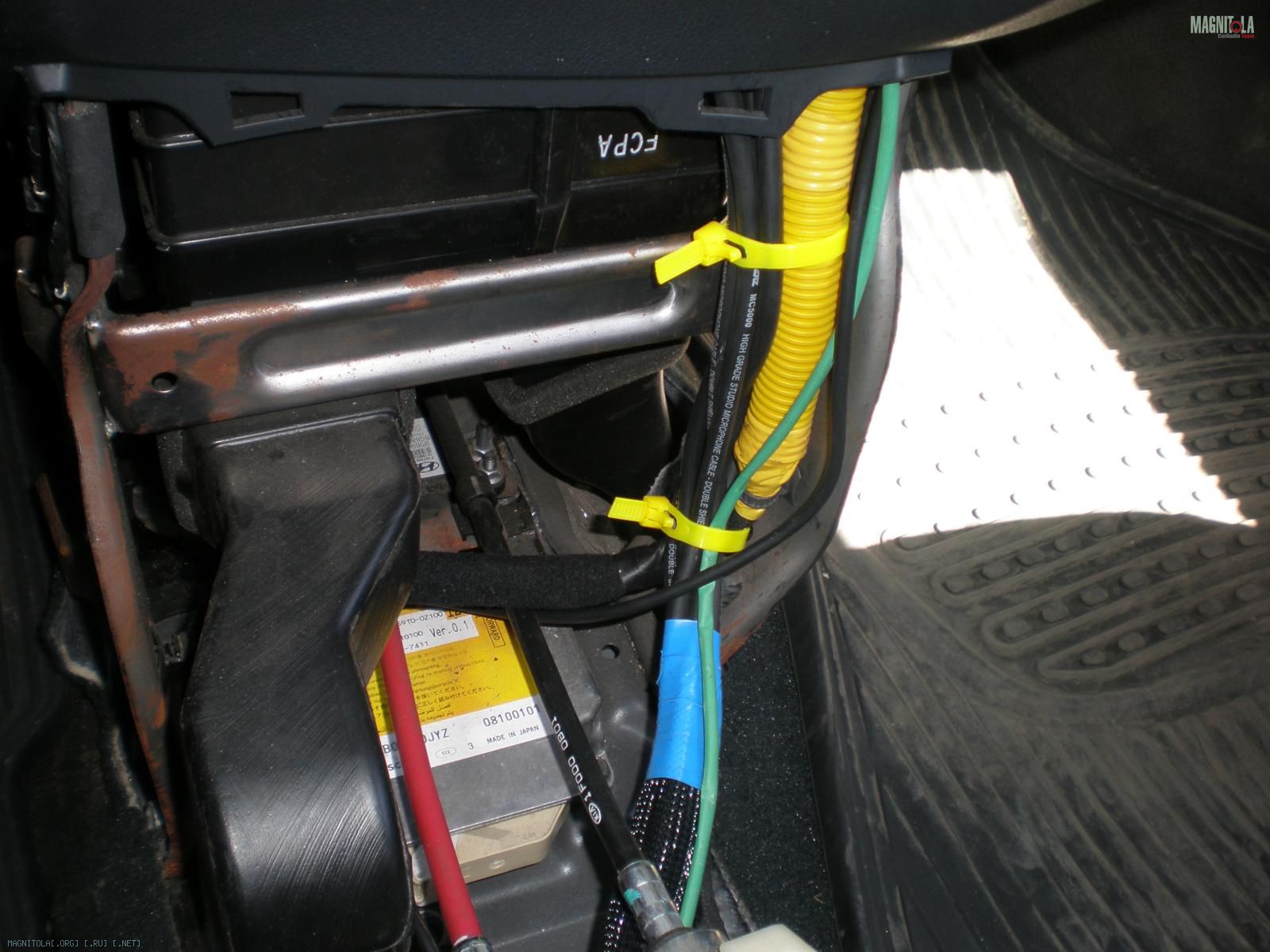

Межблоки идут по центральной консоли вдоль тросов ручного тормоза. Пустить межблоки по порогу не получается - пластик не садится, опять потолок разбирать нет времени. После входа в багажник, межблоки идут параллельно сиденьям за декоративной пластмассой.

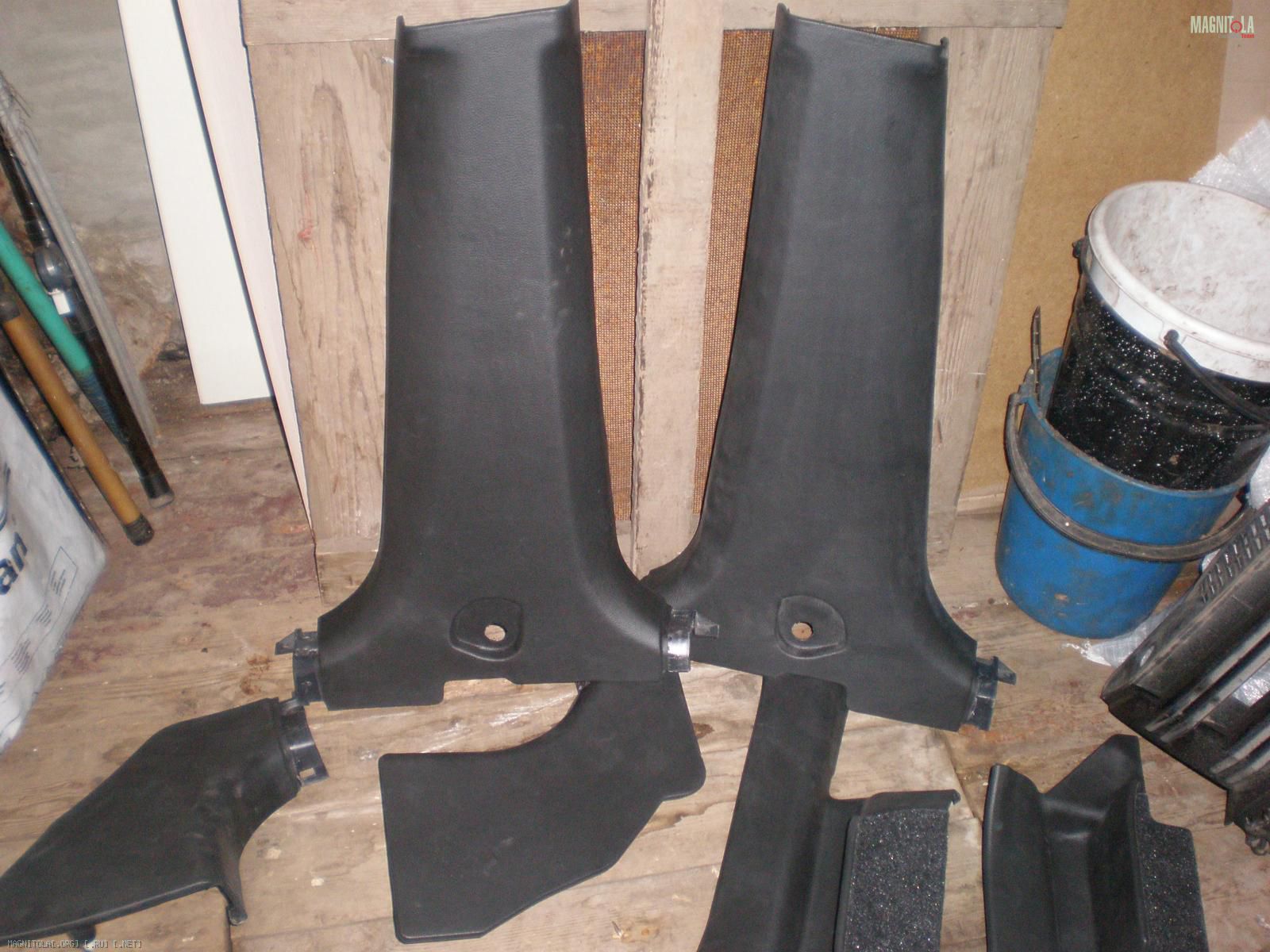

Перетянуты все пороги в кожзам.
Вложение 772738 их фото в машине пока нет

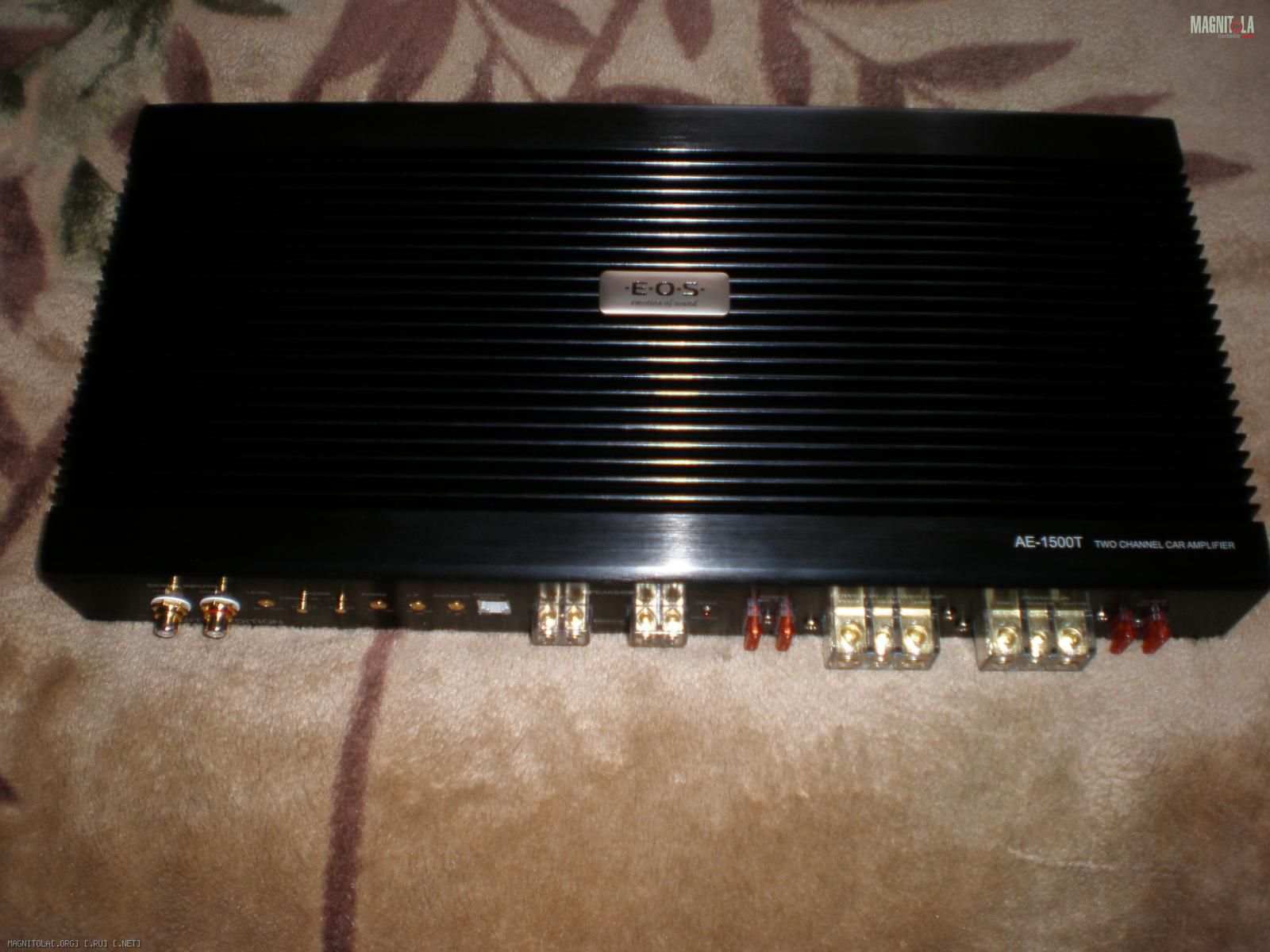

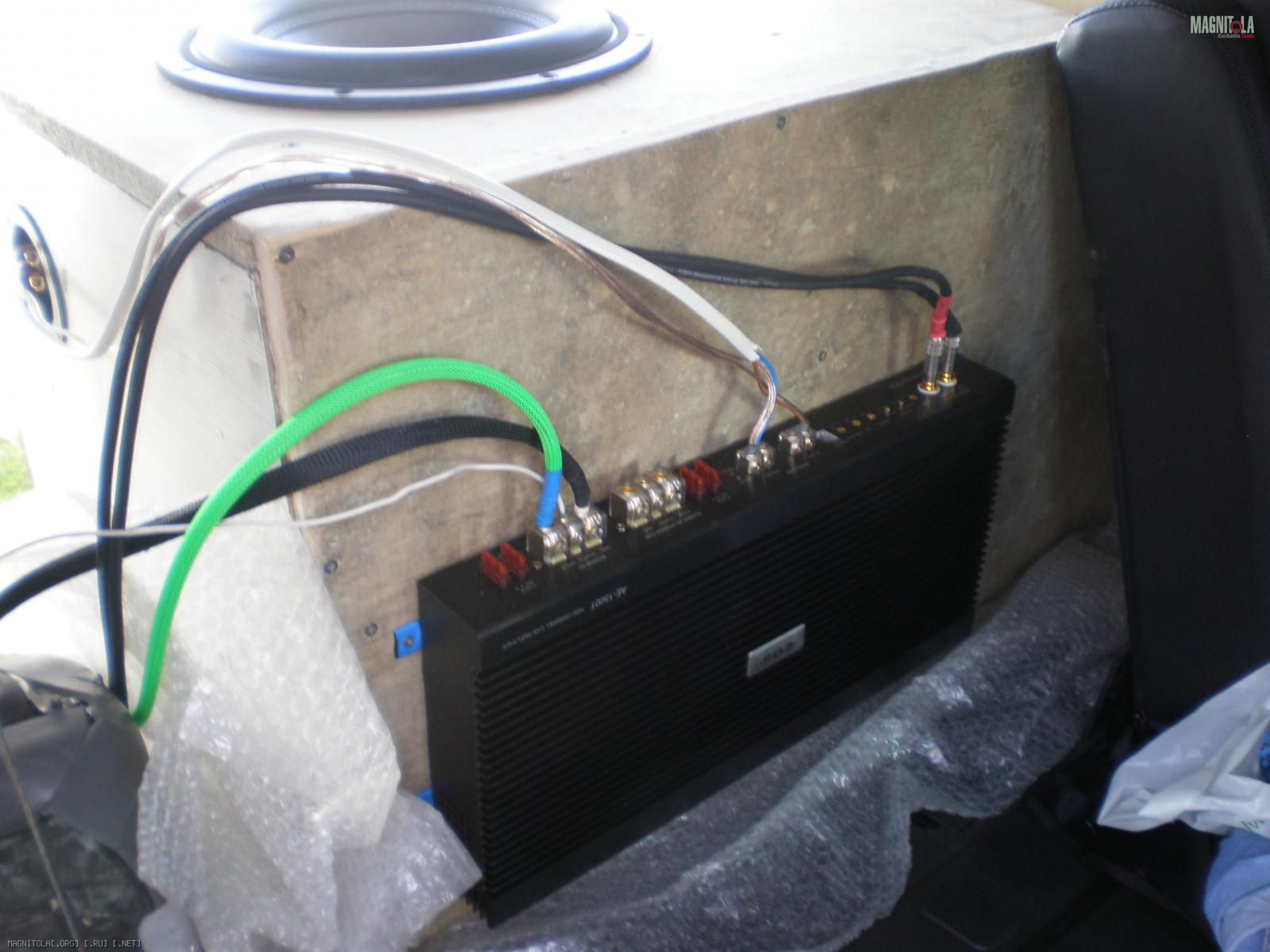

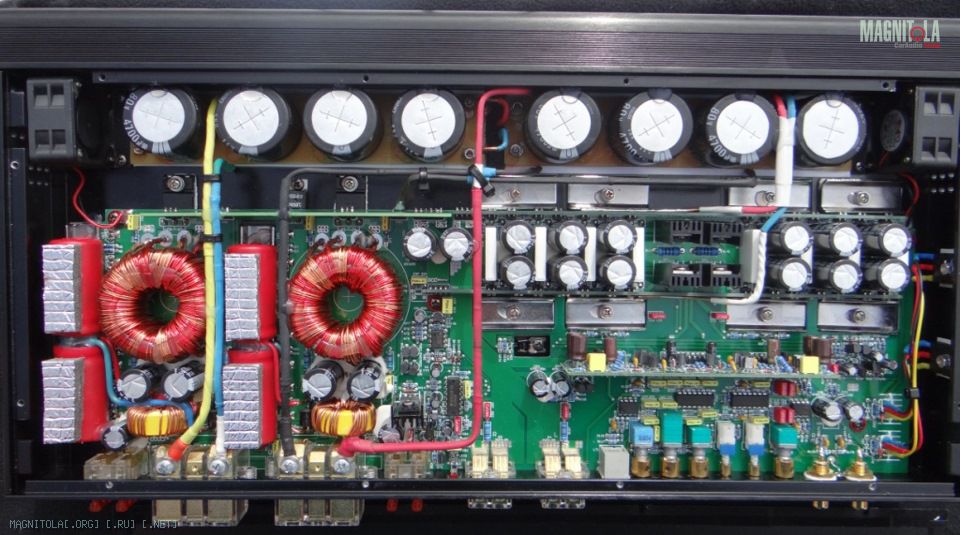

Вложение 772750Вложение 772752 Был куплен E.O.S. AE-1500T LE V.2 пока работать на мой Kicx QS300. Фотку внутренностей взял у кого-то с магнитолы свой разбирать не стал. Приобрел усь у земляка. Он б\у и доработанный именно как на фотографии.

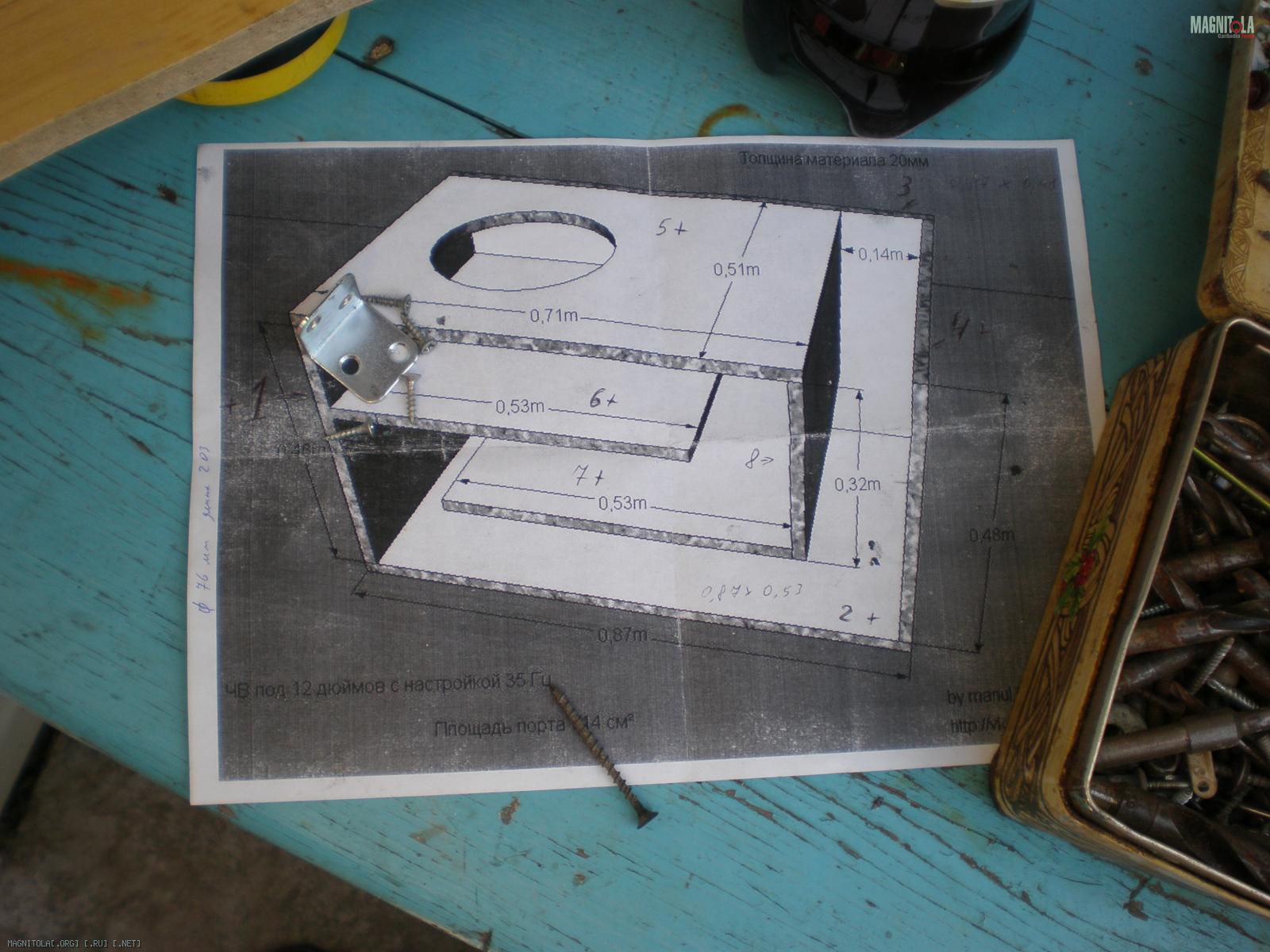

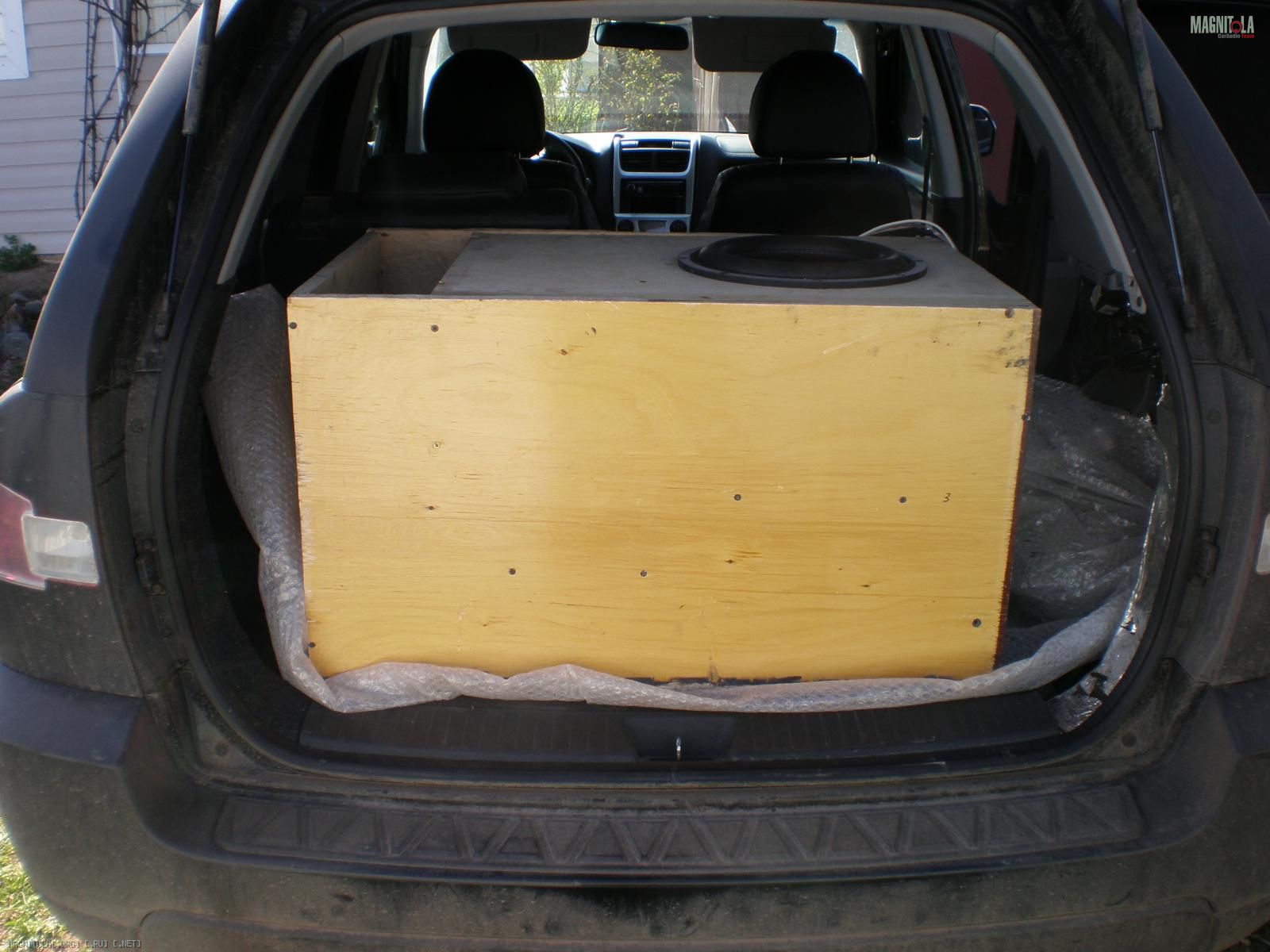

Запилил вместо прежнего закрытого ящика ЧВ под 12" 35 Гц, чертеж взял на басклубе.
Вложение 772764

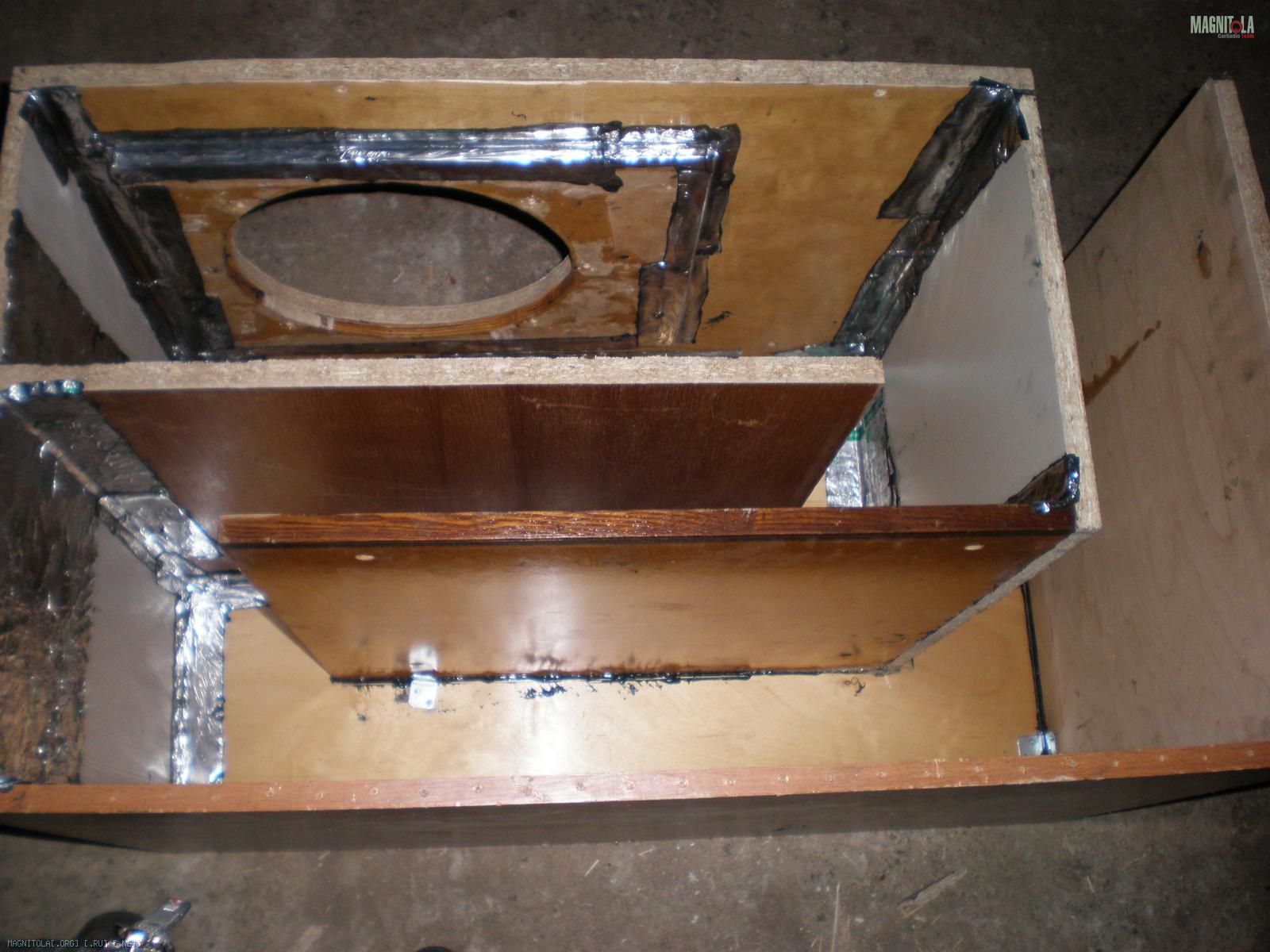

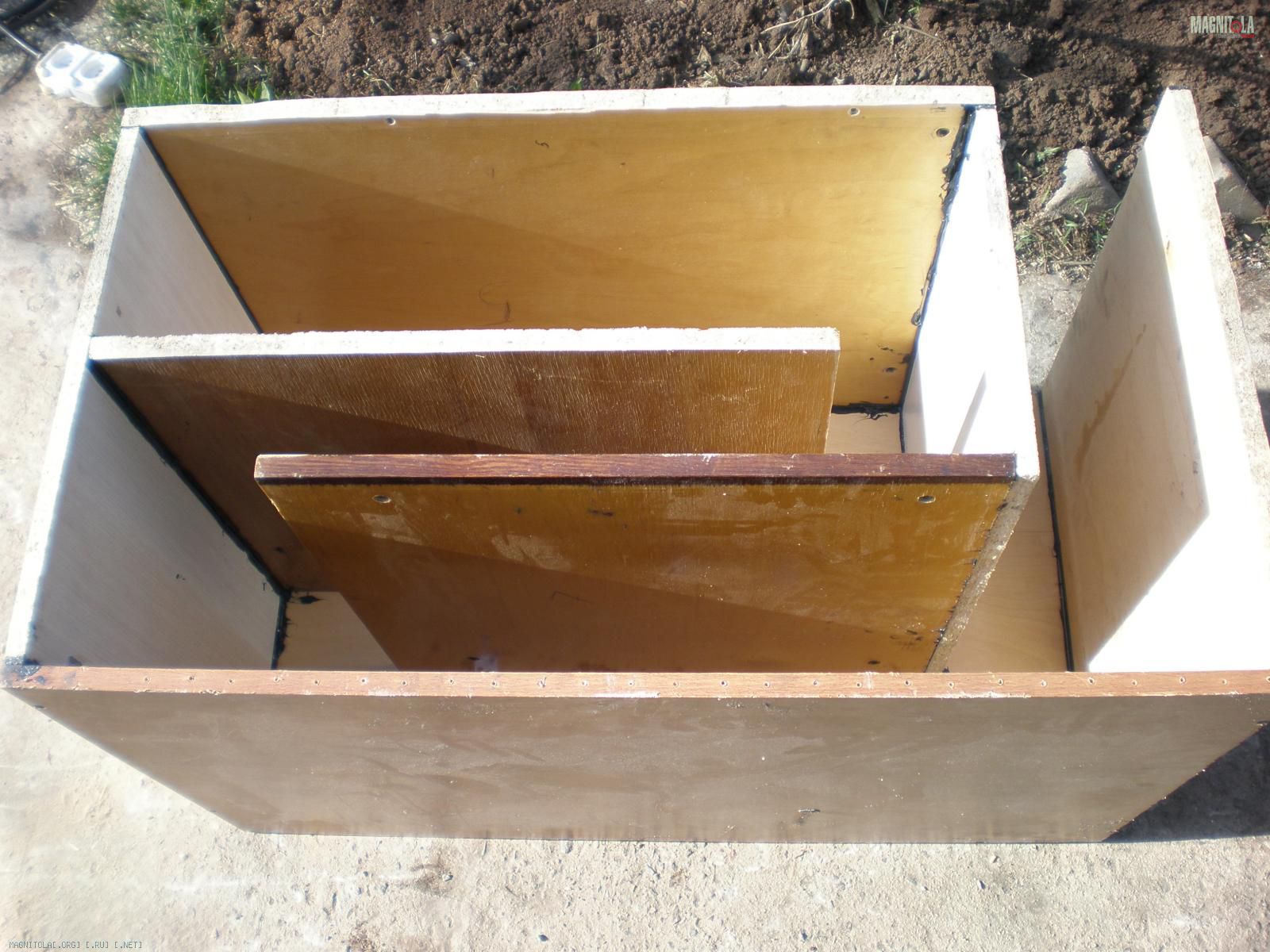

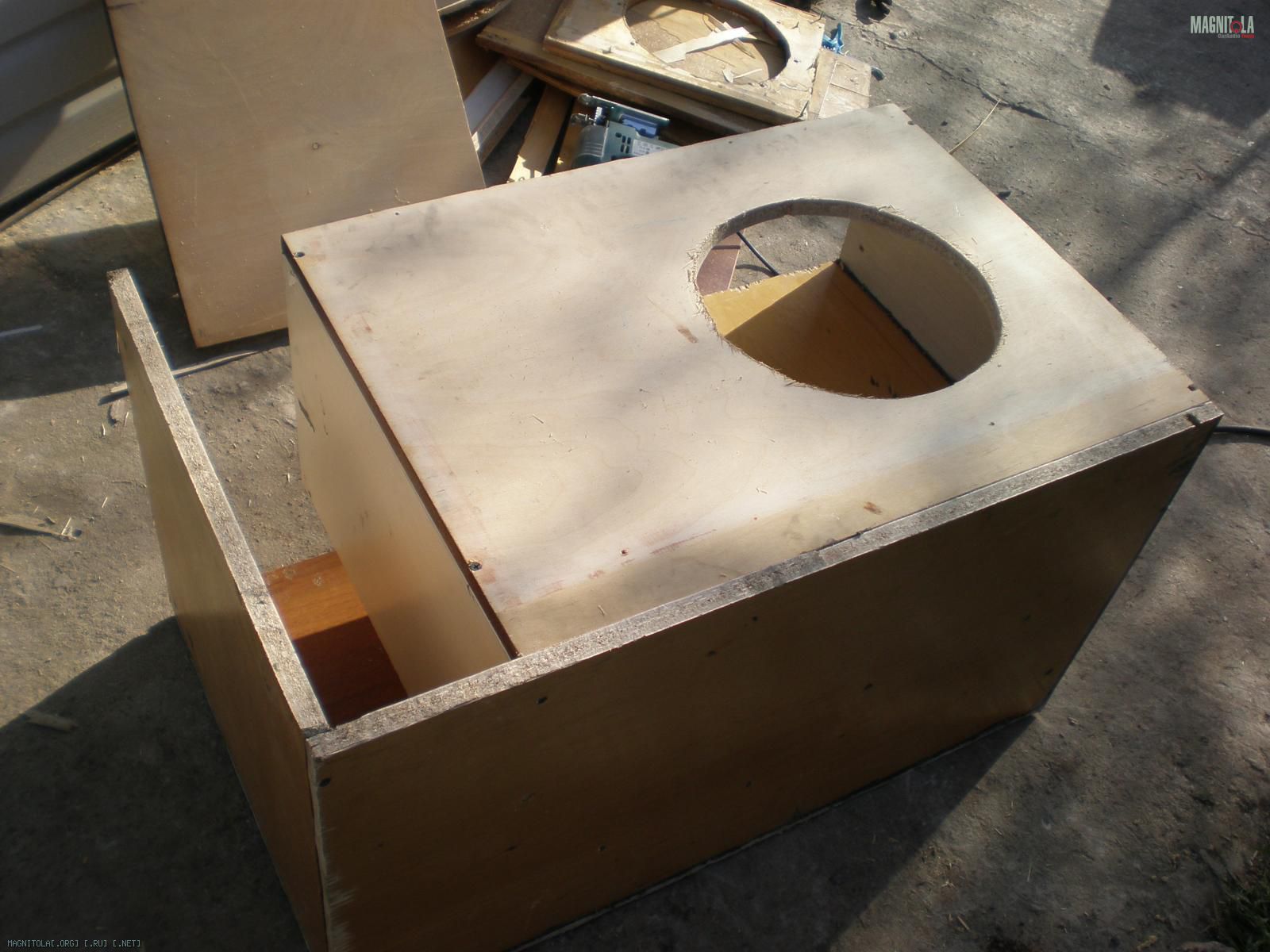

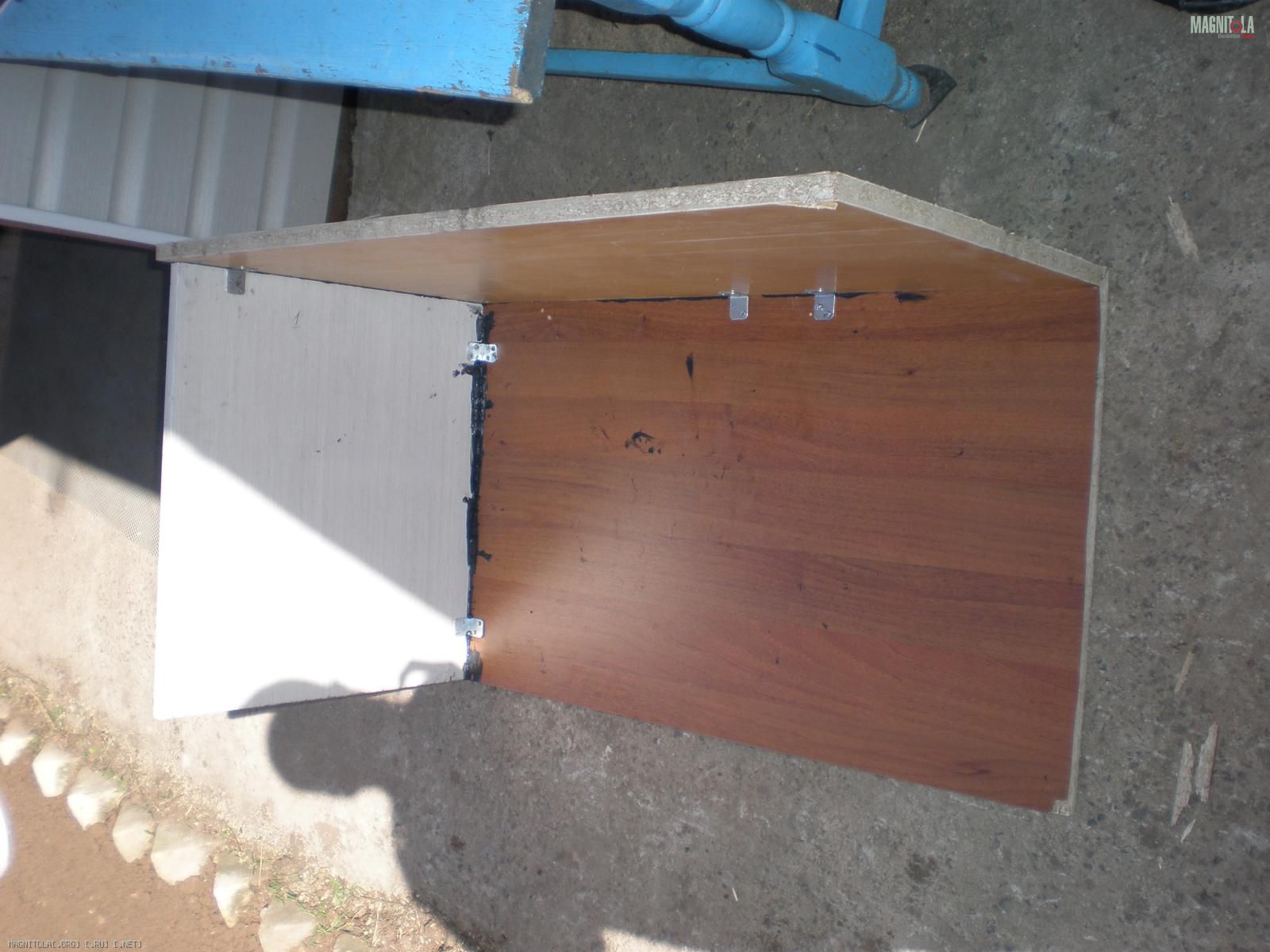

Поскольку точно знал, что лобзиком ровно не отрежу - забил на ровные линии, промазал морским клеем, залепил виброй. Снаружи все равно обтягивать карпетом, там и выведу в ровень все.
Вложение 772766Вложение 772768Вложение 772770Вложение 772772Вложение 772774Вложение 772776
После доделки ящик с сабом планируется в продажу. Пока не продам буду слушать его.
Re: Kia Sportage II - Мой первый бюджетный звук!
Цитата:
Сообщение от
Vadim13 Запилил вместо прежнего закрытого ящика ЧВ под 12" 35 Гц
вот это, батенька, вас угораздило!
Re: Kia Sportage II - Мой первый бюджетный звук!
Цитата:
Сообщение от
podisha вот это, батенька, вас угораздило!
Где-то на форумах вычитал, что с таким ящиком лучше всего он играет.
А с фазоинвертором не нашел чертежа с диаметром порта.
Re: Kia Sportage II - Мой первый бюджетный звук!
Цитата:
Сообщение от
Vadim13 Где-то на форумах вычитал, что с таким ящиком лучше всего он играет.
А с фазоинвертором не нашел чертежа с диаметром порта.
Ну и как играет? Есть что-нибудь, кроме гудения?
