Elantra MD набиваем руку, или хочется SQ.

Всем привет, решил завести тут подобие журнала по инсталлу, с целью сохранения для потомков, и обмена опытом, в особенности с целью консультации у опытных товарисчей!

итак, что хотим?!
Хотим SQ, своими руками есессно, ну может на каких -то этапах обращусь к коммерческим структурам.

Что имеем?!
Имеем нехитрый набор компонентов.

ГУ - Андроид голова в штатное место, чета там 4.1 и т.д. и т.п. (не пинайте только).
Процессор - Audison Bit Ten, в перспективе может быть, будет заменен на Bit Ten D, из-за наличия оптики, ну есть там задумки.
Усилитель на В/Ч - E.O.S. E100AB твикнутый каким-то умным человеком вроде как, покупал тут.
Усилитель на Миды и САб - Eton ECC 500.4.
В/Ч - E.O.S AL 267
Миды - Infiniti (OEM Audax по каталожнику так бьются) хотя умнеги на магнитоле говорят, что корзина и все остальное как у Vifa, я короче так и не понял, 8 Ом вот!
Сабвуфер - Едет еще пока Rainbow Profi 104

собсна вот что имеем, открыт вопрос по проводке, я в полном замешательстве, что брать, очень бы хотелось советов по поводу оптимального сечения силы, по поводу акустических проводов, и по поводу межблоков.

Межблоки планирую собрать сам, например из Canare L2T2s но понятия не имею где они есть в Питере ( не искал еще) также встал в ступор с тюльпанами, где бы их нарыть за не дорого, и какие лучше.

С клеммами вроде ничего сложного нет, заходи в метизы и бери себе какие хочешь они все-равно медные в основном, знаю не все, но медь я различаю.

Дистрибы вроде найти не долго, да и медные шины никто не отменял, если что на край сам состряпаю.

Еще вопрос, как подключать Бит Тен лучше, по высокому или все-таки по низкому входу?

Что уже сделано, поскольку подготовка началась еще летом 2014 решил наверстать слегка.
Начинаем конечно же с шумки, куда же без неё, даже в штатной системе она нам жить помогает, правда в моем случае в штатке от неё не много толку так как внутрення часть двери отделена щитом от объема двери, соответственно имеется какой никакой, а объем.

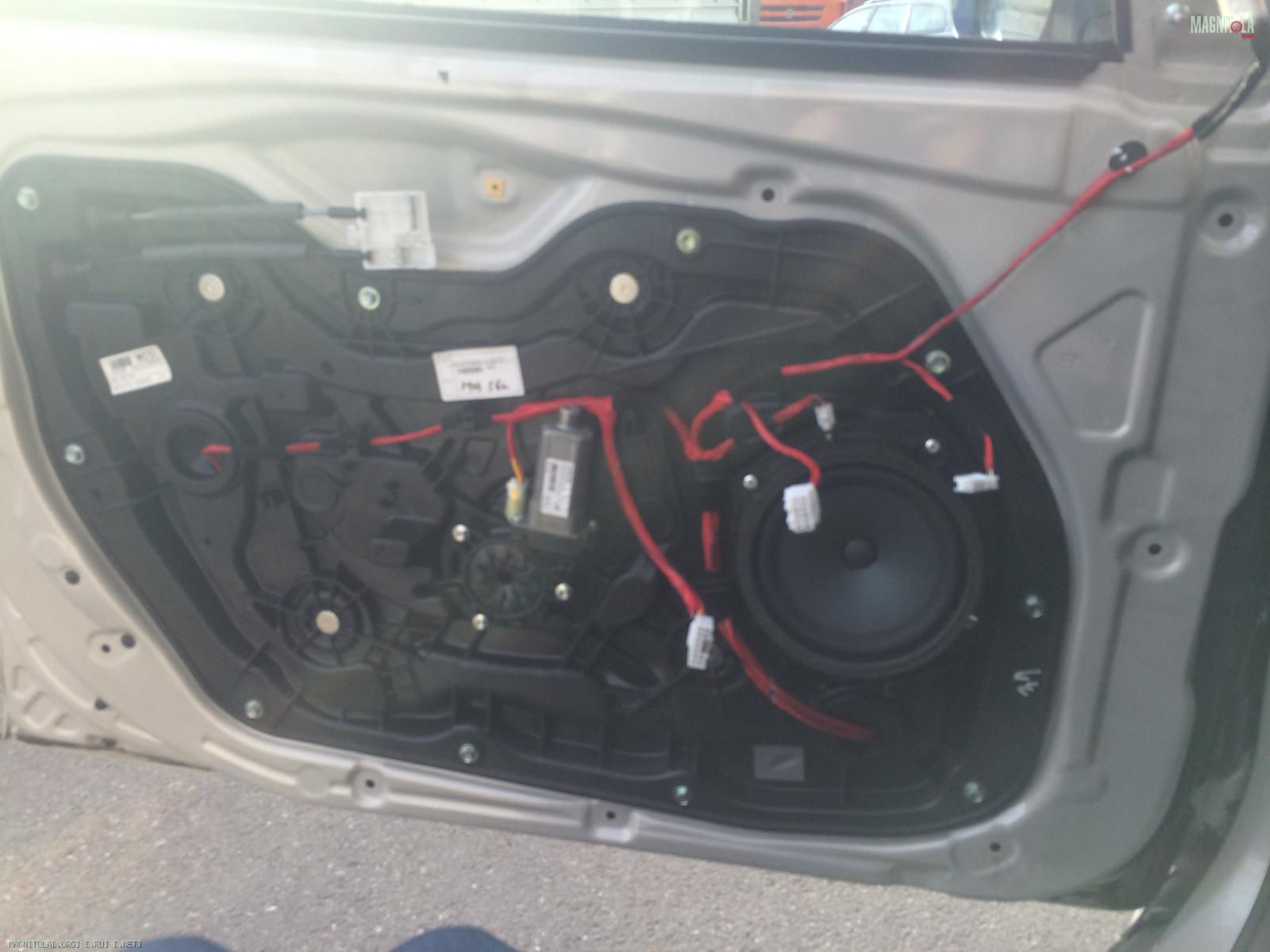

было

Вложение 769420

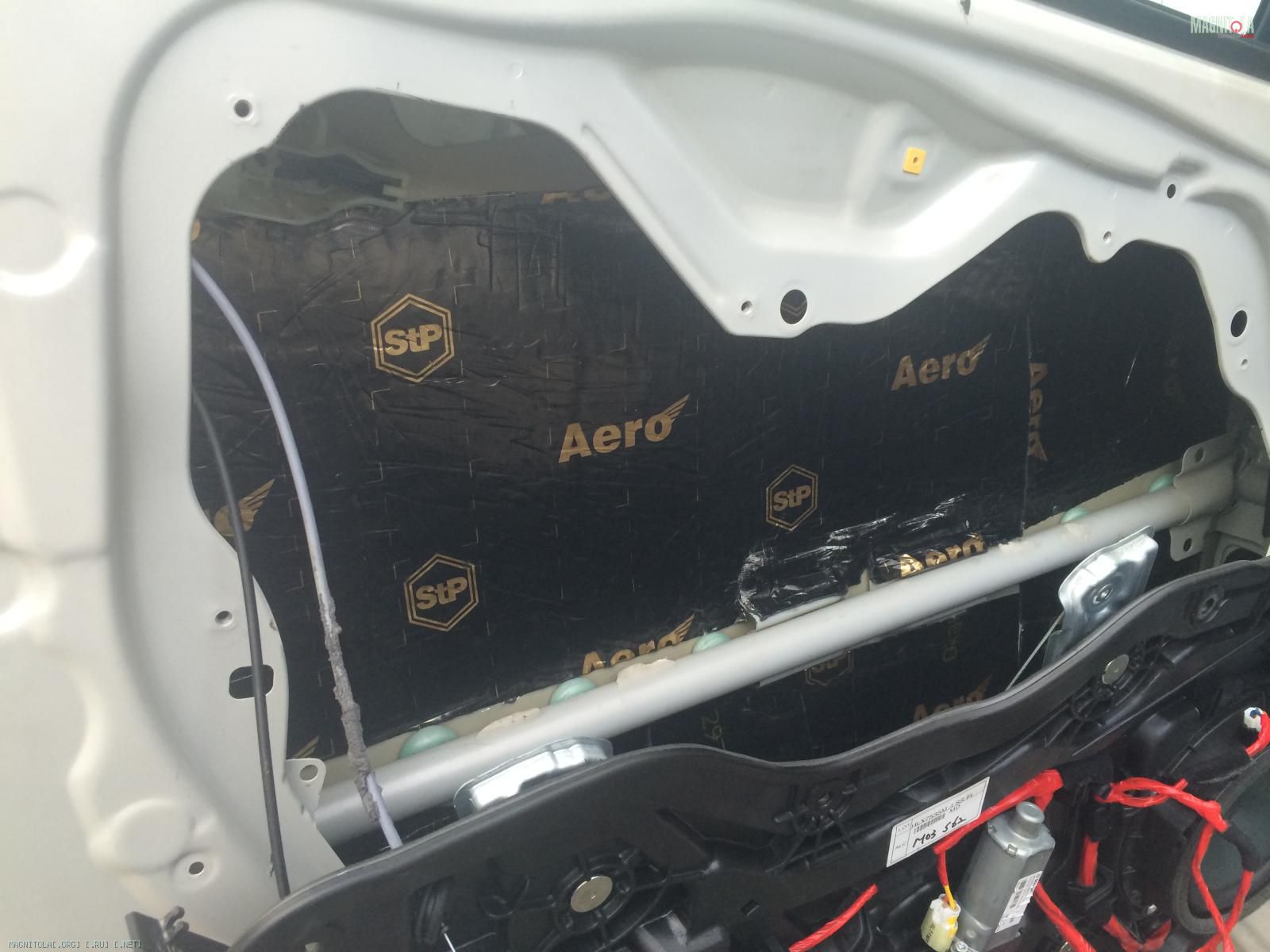

начали. материал был выбран СТП Аэро за его легкий вес, 3 мм помоему

Вложение 769422

сплен далее, от него толку вроде как нету, ну пусть будет, греет там дверь )))

Вложение 769424

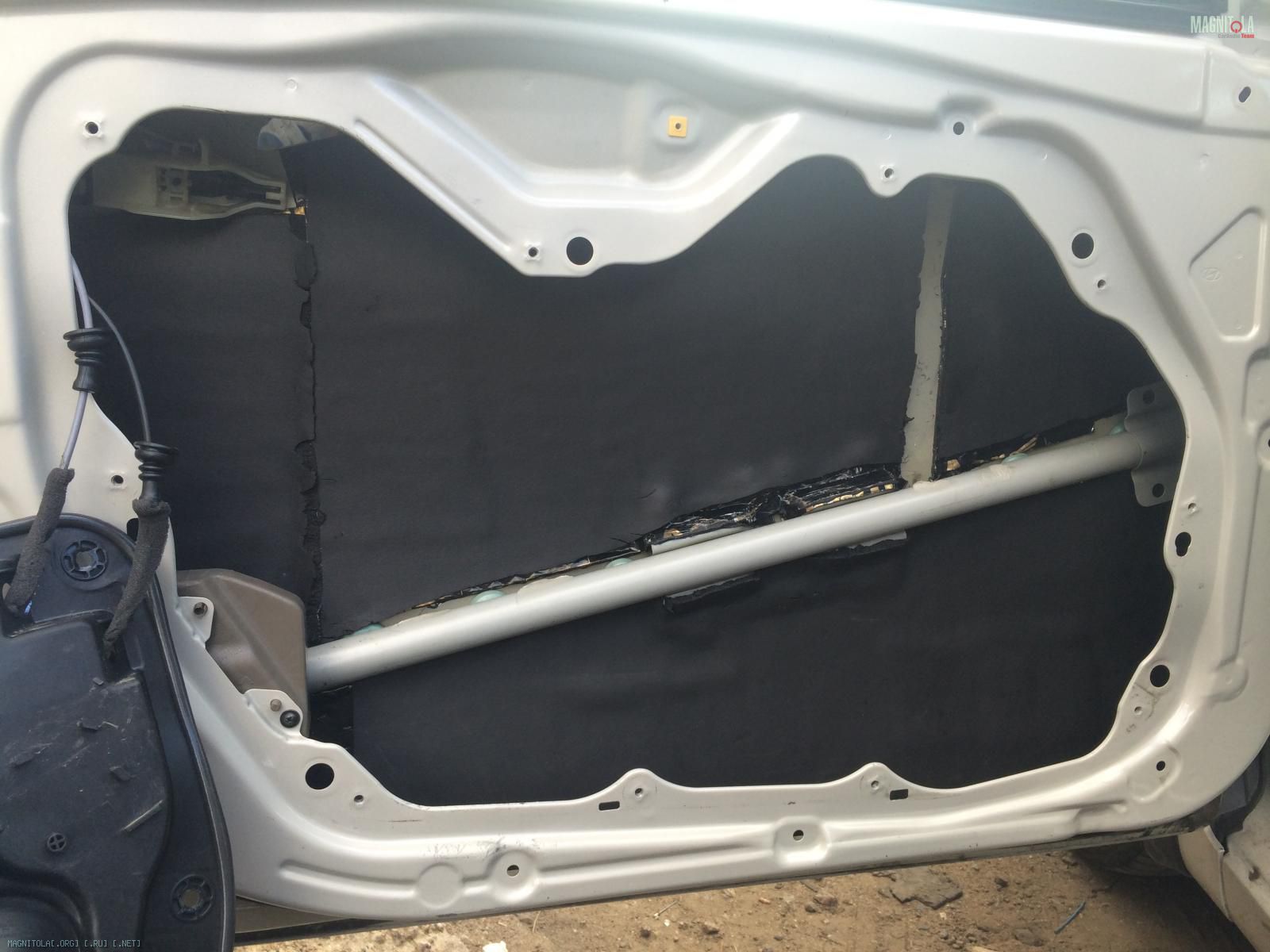

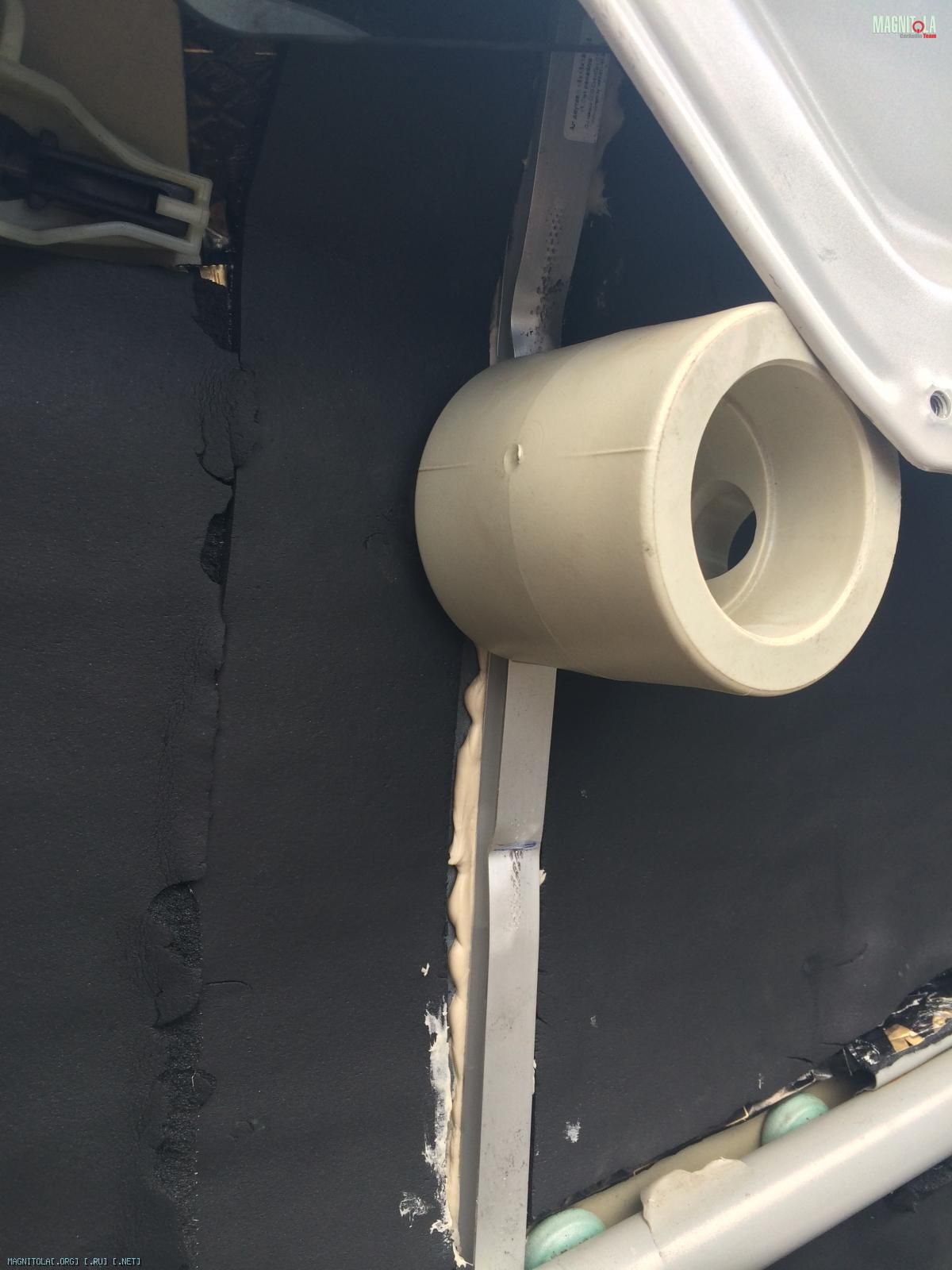

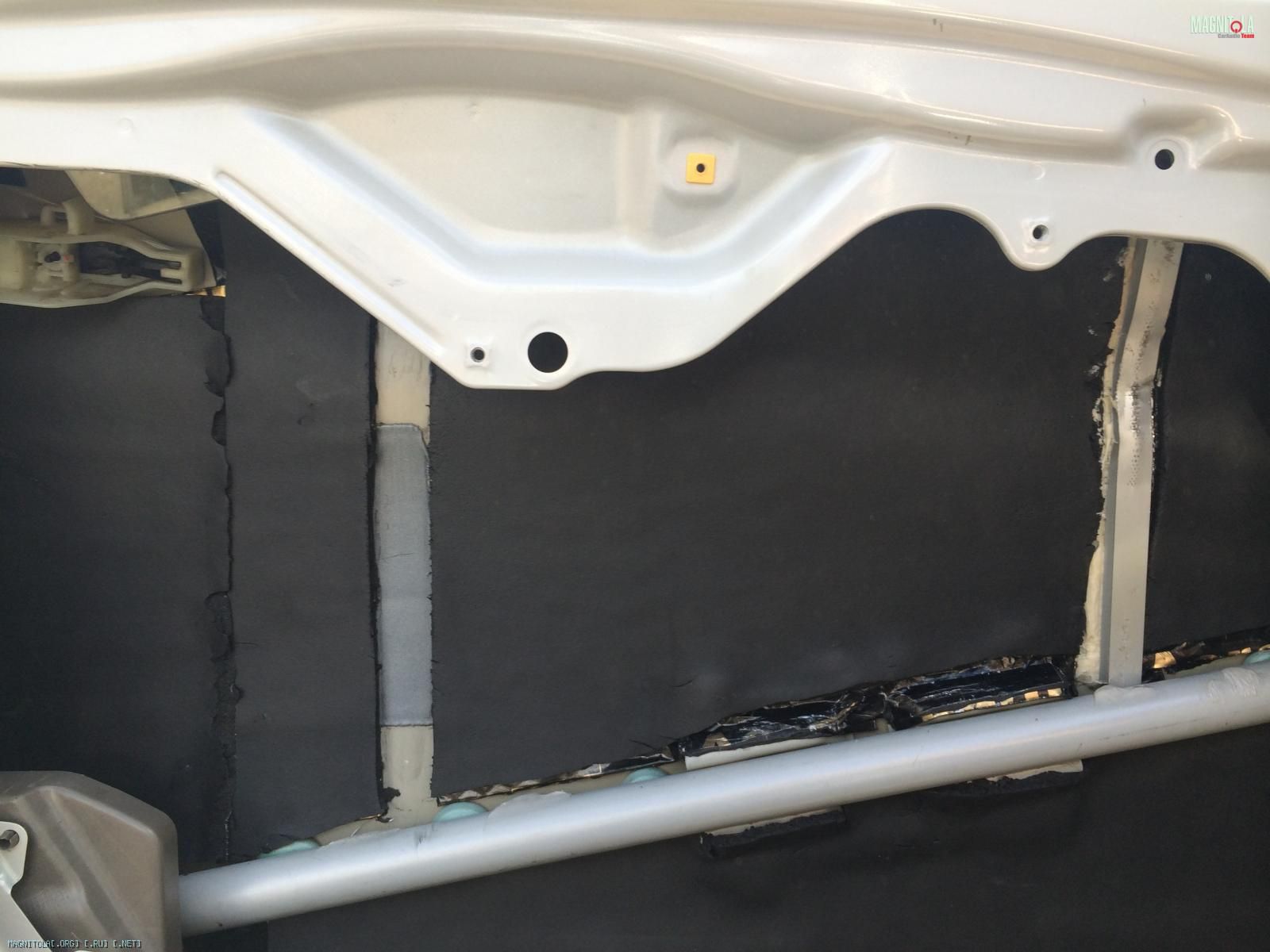

Далее после проклейки начитался про усиление внешних панелей алюминиевыми профилями, и мне идея понравилась, хотя воплощение не совсем)))
Купил герметик для стекол, алюминиевые двутавры в Леруа, и пошло поехало.


думаю объяснять не нужно особо, готовим двутавры по форме, мажем грунт, клеим, на фотках также видны распорки, для усиления прижима.

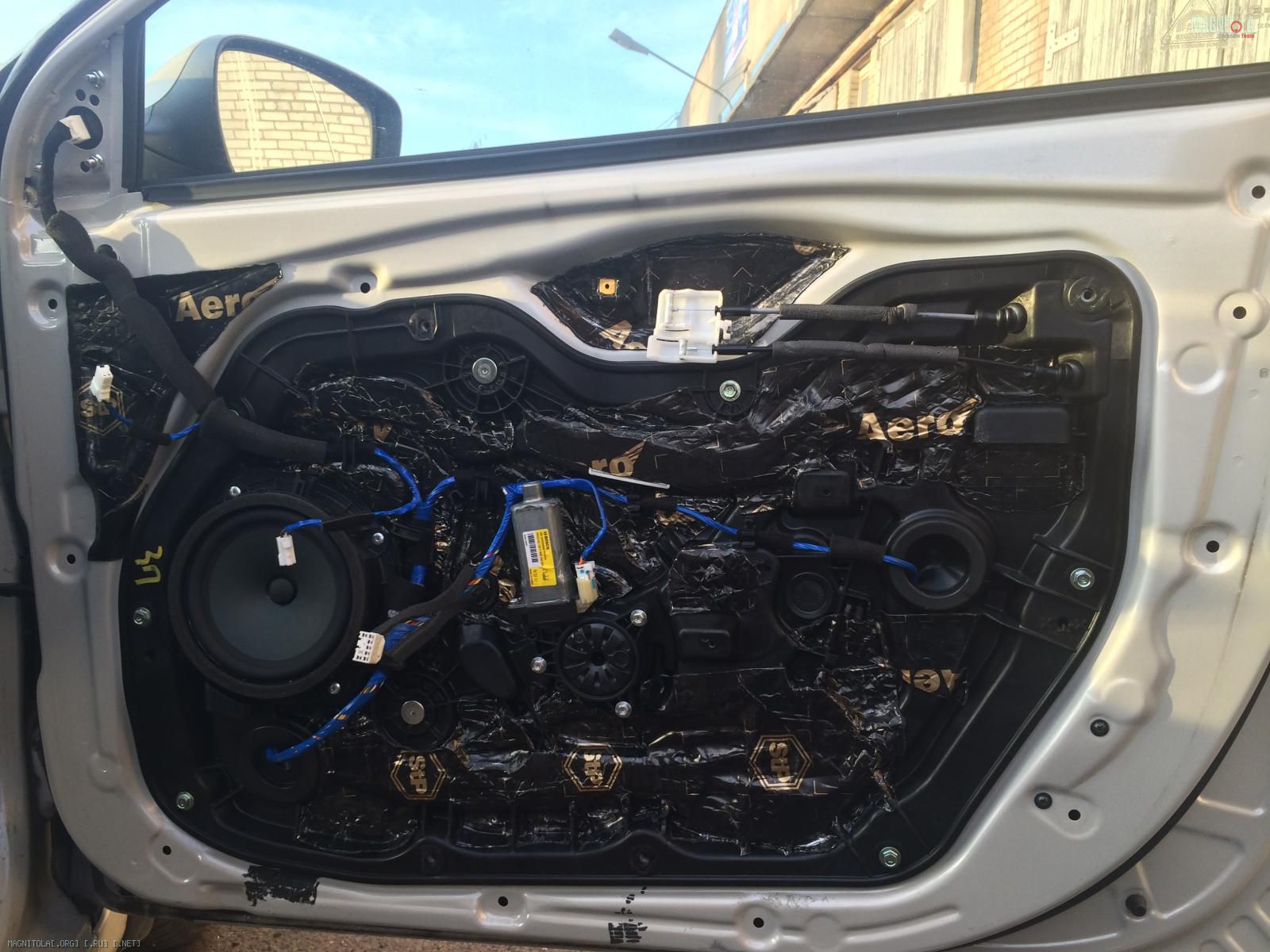

Усилил слегка карты, хоть и не очень я верю, что после наклейки СТП на пластик что-то изменится, так как форма сложная не очень удобно все это наносить, недавно видел тут мастику какую-то мазали на карту, думаю может её попробовать поверх.
Вложение 769444
Ну и приложился профилями слегка.

Цитата:

---

Сообщение от ferz85

Что уже сделано, поскольку подготовка началась еще летом 2014 решил наверстать слегка.
Начинаем конечно же с шумки, куда же без неё, даже в штатной системе она нам жить помогает, правда в моем случае в штатке от неё не много толку так как внутрення часть двери отделена щитом от объема двери, соответственно имеется какой никакой, а объем.

было

Вложение 769420

начали. материал был выбран СТП Аэро за его легкий вес, 3 мм помоему

Вложение 769422

сплен далее, от него толку вроде как нету, ну пусть будет, греет там дверь )))

Вложение 769424

Далее после проклейки начитался про усиление внешних панелей алюминиевыми профилями, и мне идея понравилась, хотя воплощение не совсем)))
Купил герметик для стекол, алюминиевые двутавры в Леруа, и пошло поехало.


думаю объяснять не нужно особо, готовим двутавры по форме, мажем грунт, клеим, на фотках также видны распорки, для усиления прижима.

---

чем профили на дверь клеил?

---------- Сообщение добавлено 06.05.2015 в 11:37 ----------

Цитата:

---

Сообщение от ferz85

Ну и приложился профилями слегка.

---

Профили надо по всей длине прочно закрепить к пластиковому щиту, иначе - грош цена стараниям

Цитата:

---

Сообщение от fox proteus

чем профили на дверь клеил?

---------- Сообщение добавлено 06.05.2015 в 11:37 ----------

Профили нудо по всей длине прочно закрепить к пластиковому щиту, иначе - грош цена стараниям

---

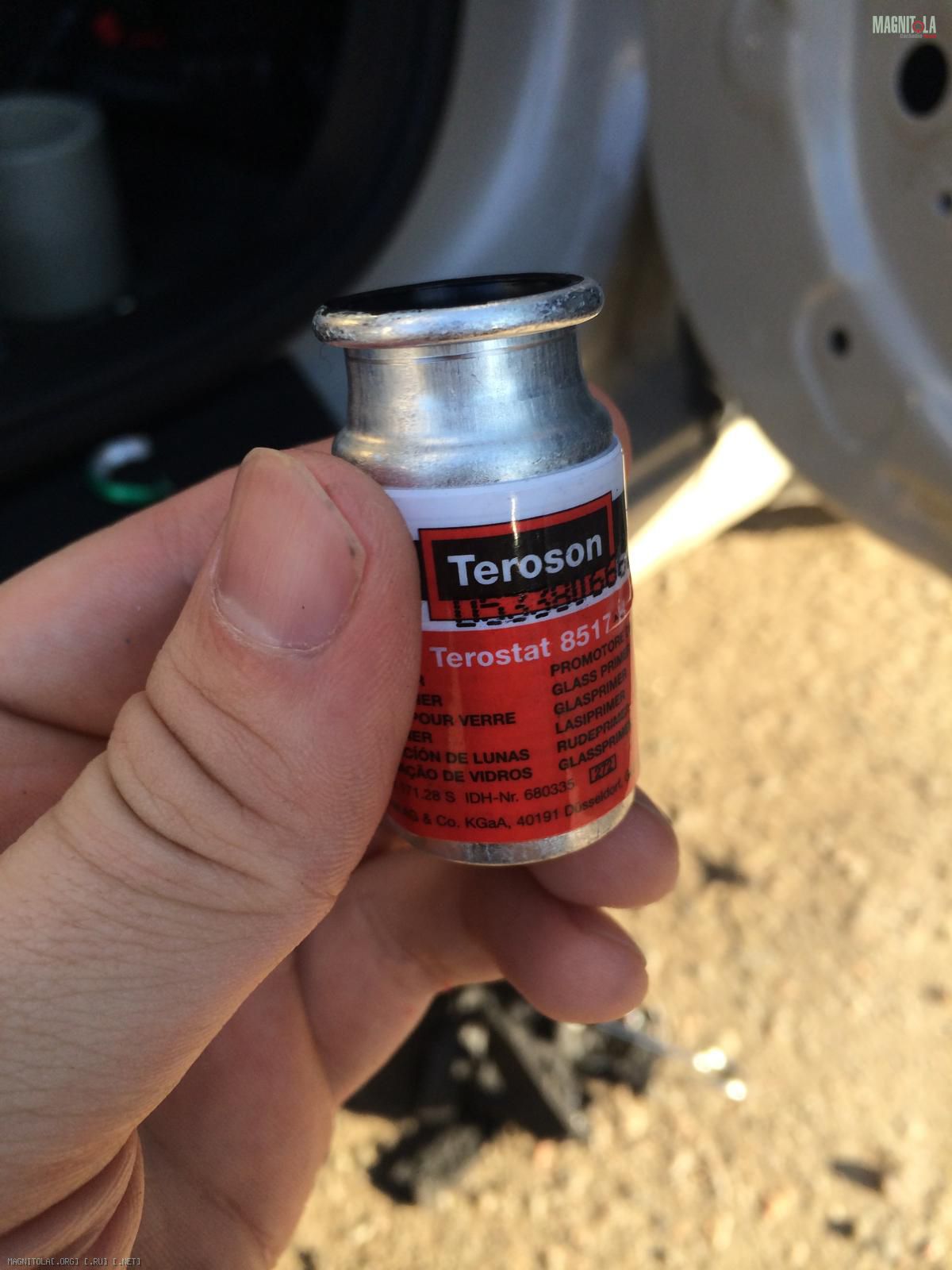

комплект вот так назывался, это бутылёк от праймера.
Вложение 769604
По профилю учту, там еще много возни с дверьми будет я так чую.

Странно, а почему он белый? У меня чёрный был:)

Цитата:

---

Сообщение от fox proteus

Странно, а почему он белый? У меня чёрный был:)

---

А он и есть черный :) бутылек то люминиевый.

Цитата:

---

Сообщение от ferz85

А он и есть черный :) бутылек то люминиевый.

---

Я не про праймер, а про сам стекольник говорю:
Вложение 769610 Вложение 769612

Цитата:

---

Сообщение от fox proteus

Я не про праймер, а про сам стекольник говорю:

---

Ах тыж е, теперь понятно, на самом деле стекольник тоже черный, а на левой двери эксперимент с жидкими гвоздями я сделал, забыл об этом написать, скоро вскрою проверю как там чего. так что на правой стекольник а на левой Гвозди!

Можно сразу вскрывать и отдирать. Половина жидких гвоздей боится влаги:(

---------- Сообщение добавлено 06.05.2015 в 12:54 ----------

И прочность совсем не та, что у стекольника

Цитата:

---

Сообщение от fox proteus

Можно сразу вскрывать и отдирать. Половина жидких гвоздей боится влаги:(

---------- Сообщение добавлено 06.05.2015 в 12:54 ----------

И прочность совсем не та, что у стекольника

---

А вот и поглядим, так сказать опытным путем, я брал для наружных работ, поэтому решил что выдержит, а прочность нам на отрыв не к чему, главное чтобы жесткость была, мы же профиля не нагружаем, вот стойкость к вибрациям под вопросом конечно, но если вдруг что то переделаю без вопросов.

что было дальше, крышу тоже залипил, там описывать особо нечего.
На данный момент занялся изготовлением короба под усилители и процессор, короб решил разместить в багажнике за задним сиденьем в проеме, на высоту 9-10 см, полностью фальш пол делать не стал, так как объем багажника мне нужен часто, тем более что в планах второй ребенок.
Процесс распиливания не запечатлел, да и ничего там интересного нет, есть некоторые моменты сборки.

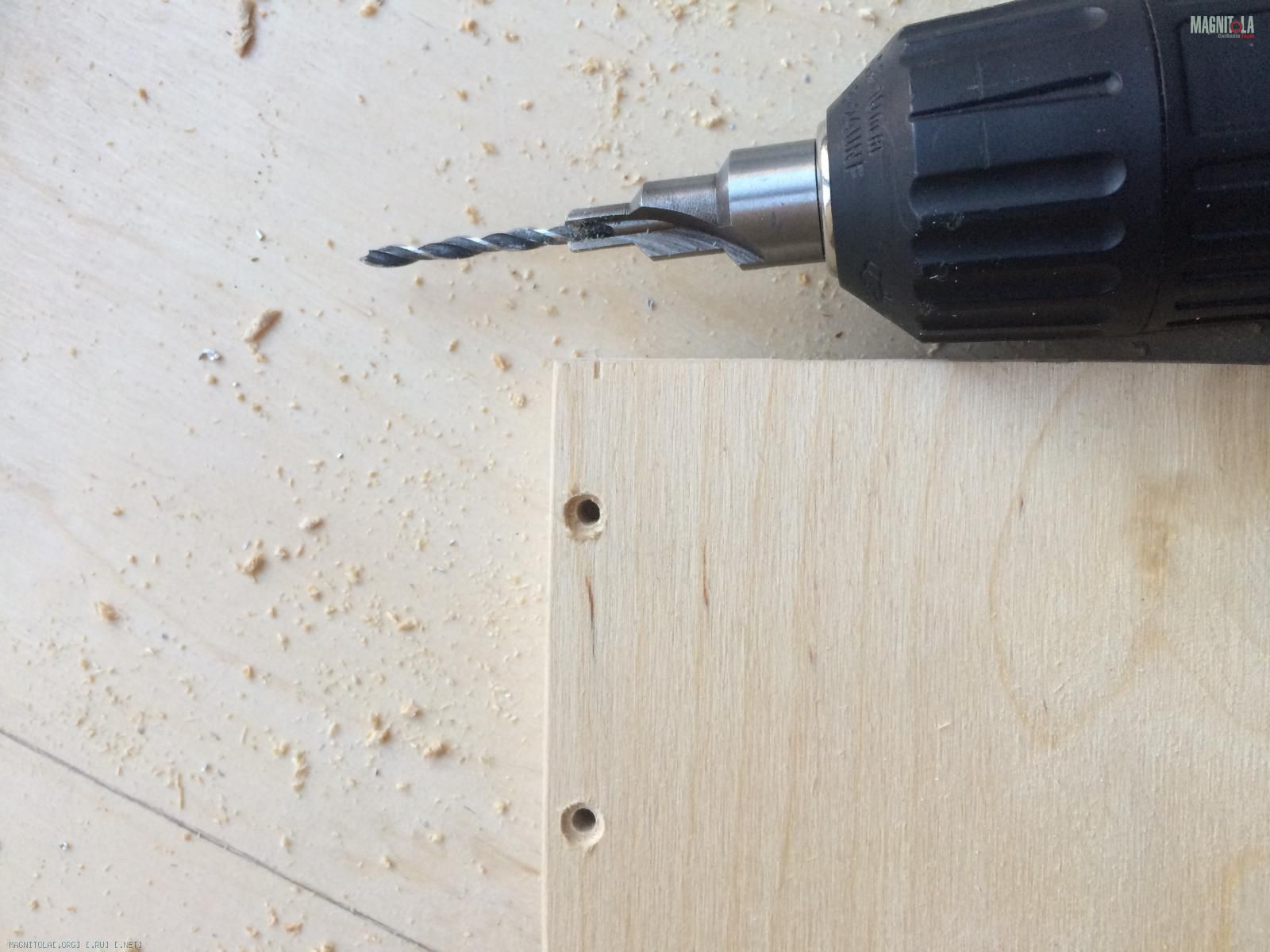

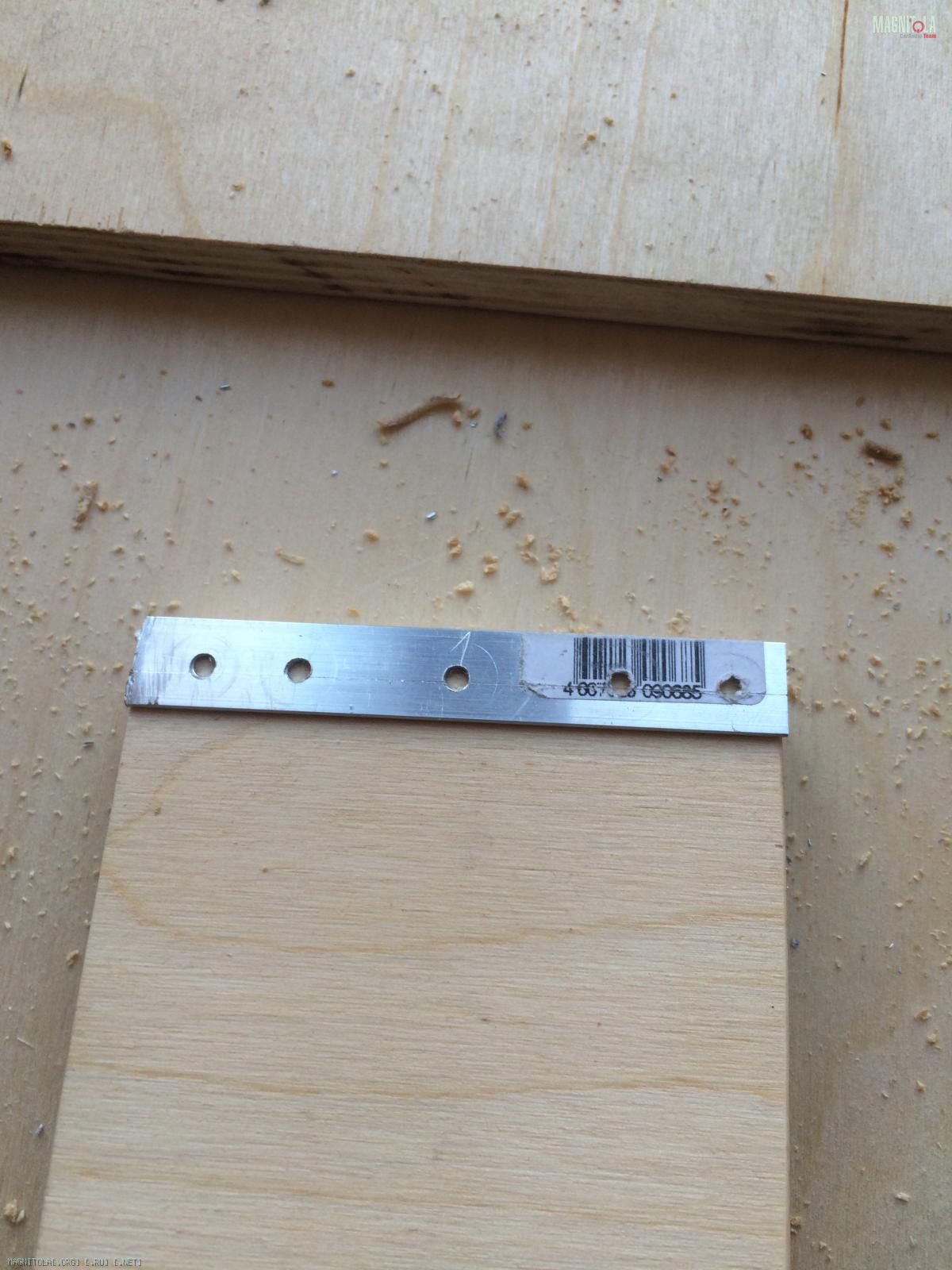

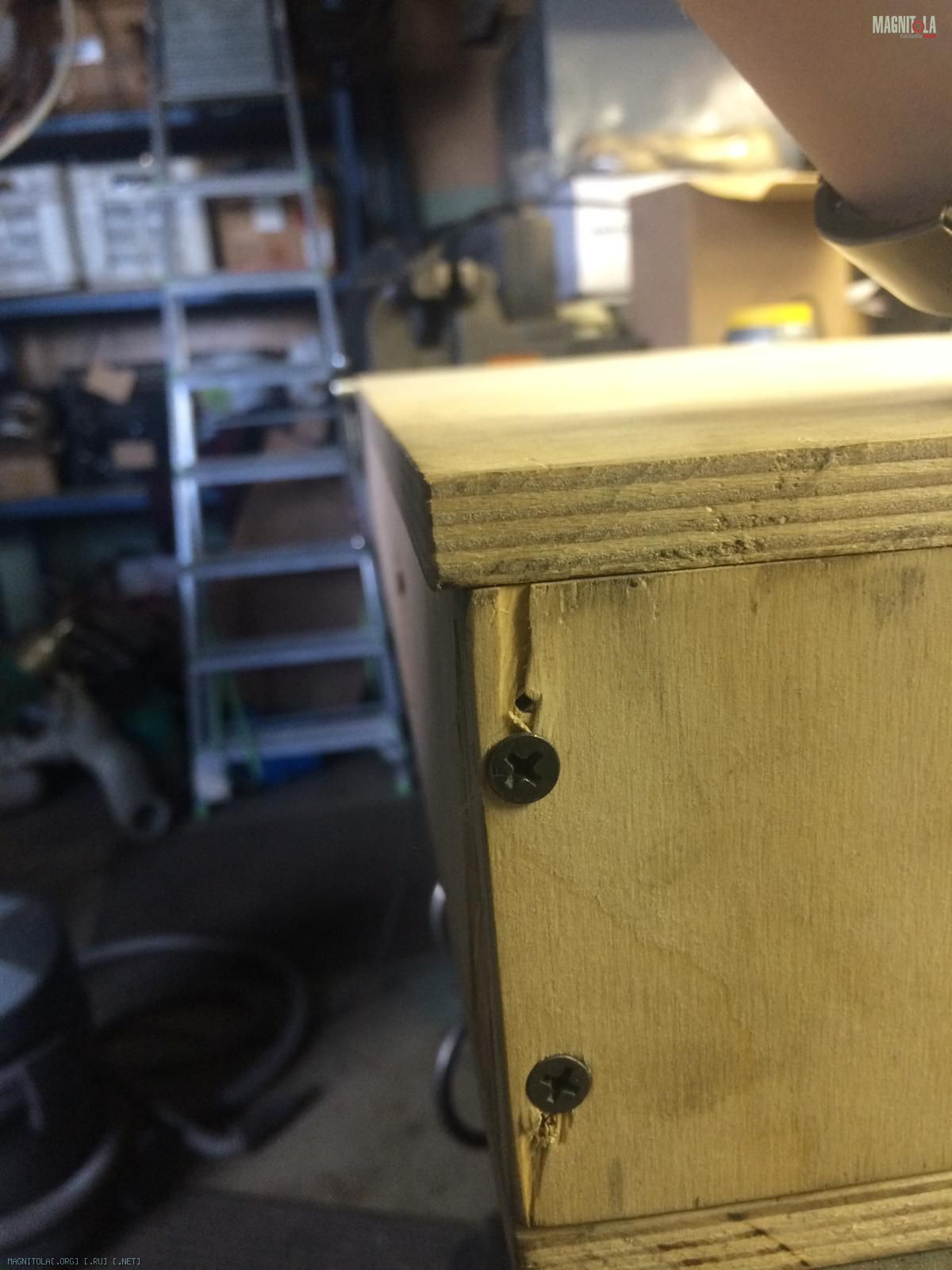

Так как загонять шурупы в фанеру без подготовки каналов не получится, делаем шаблон для того чтобы потом вс встало в свои места, взял уголок алюминиевый и на нужном как мне казалось на тот момент расстоянии сделал отверстия.
Вложение 769782 Вложение 769784

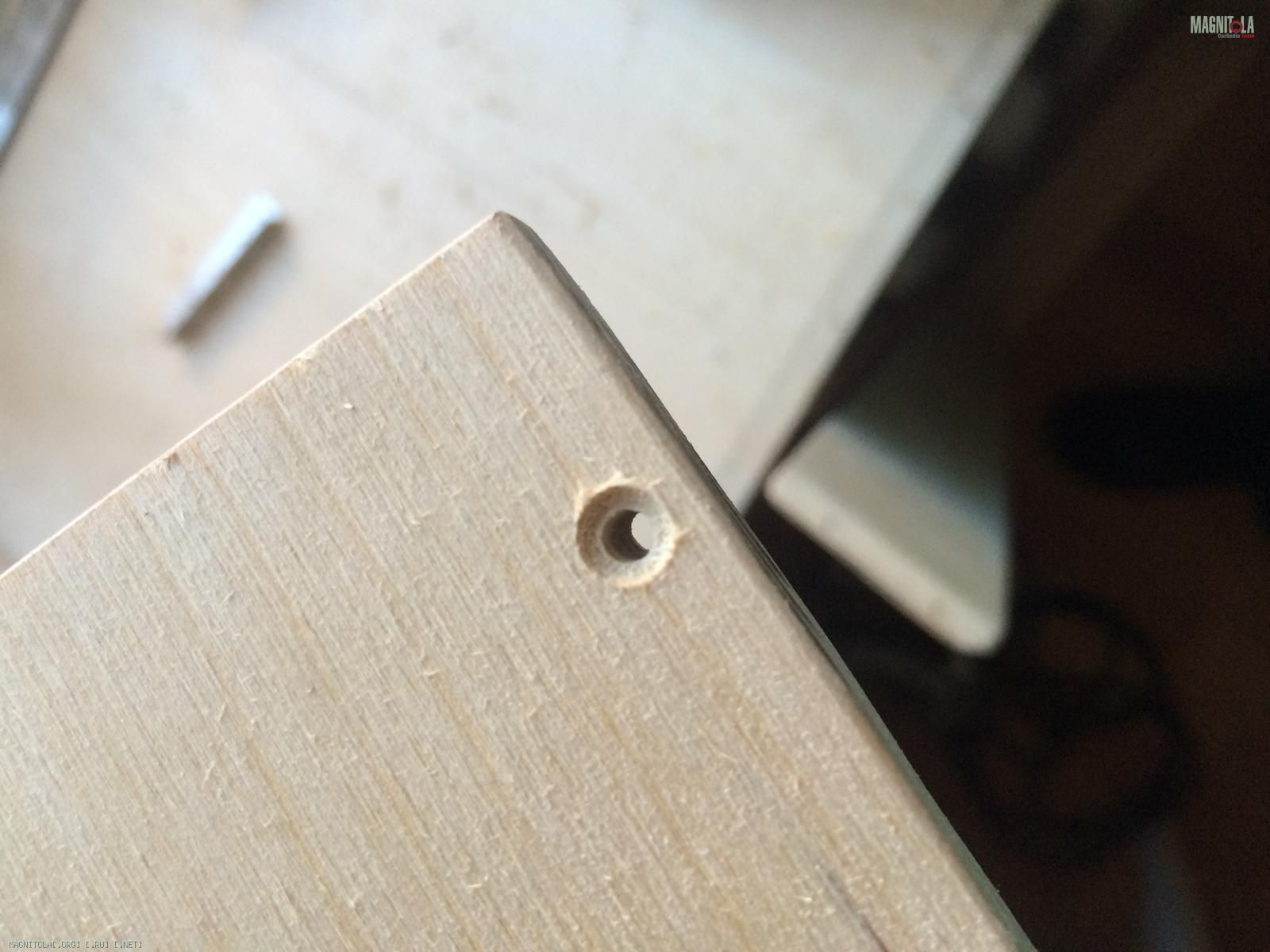

Паз под головку шурупа тоже желательно рассверлить.
Вложение 769786

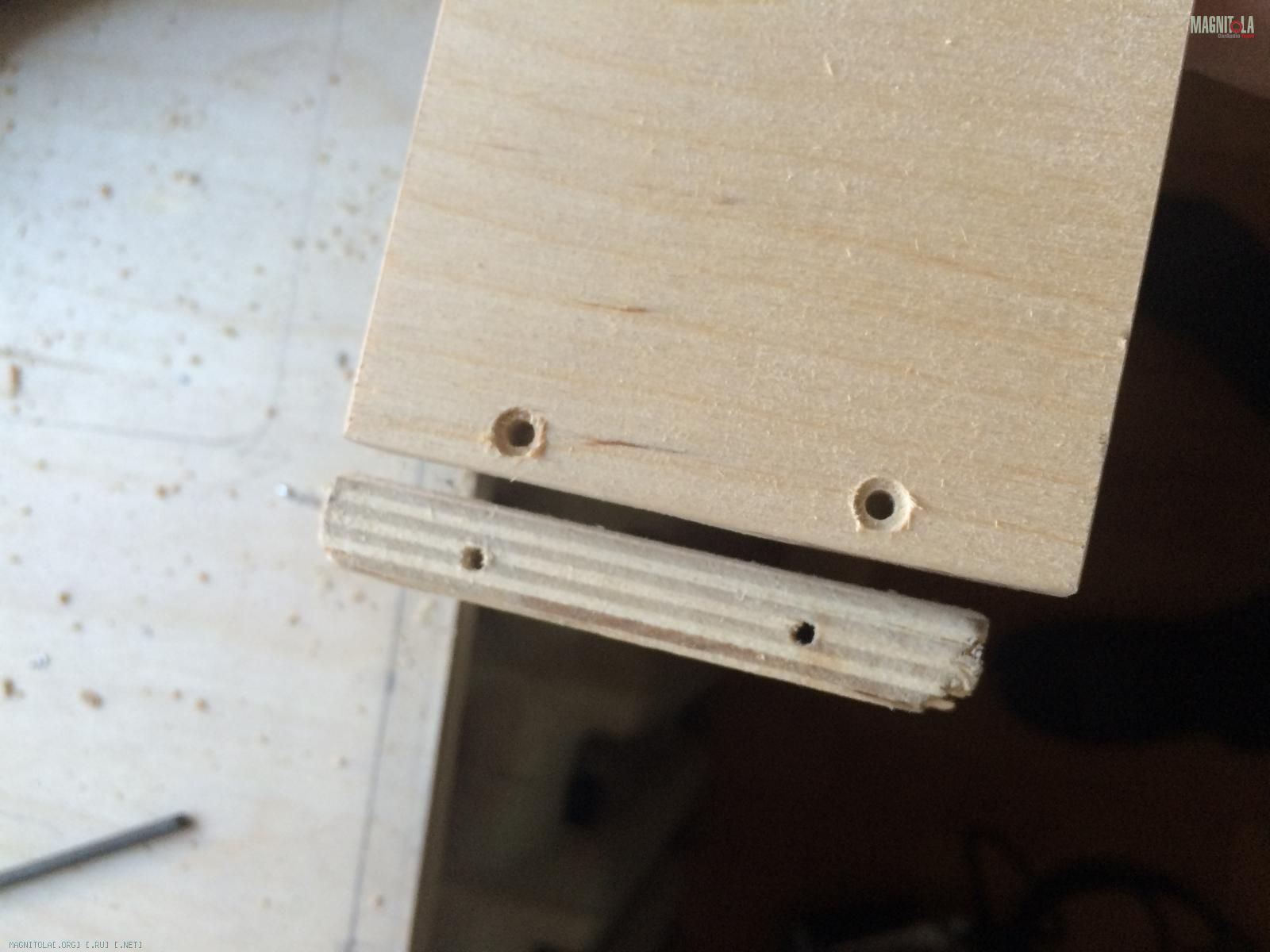

Далее подставляем намеченные отверстия ко второй стягиваемой части, и делаем канал.
Вложение 769788

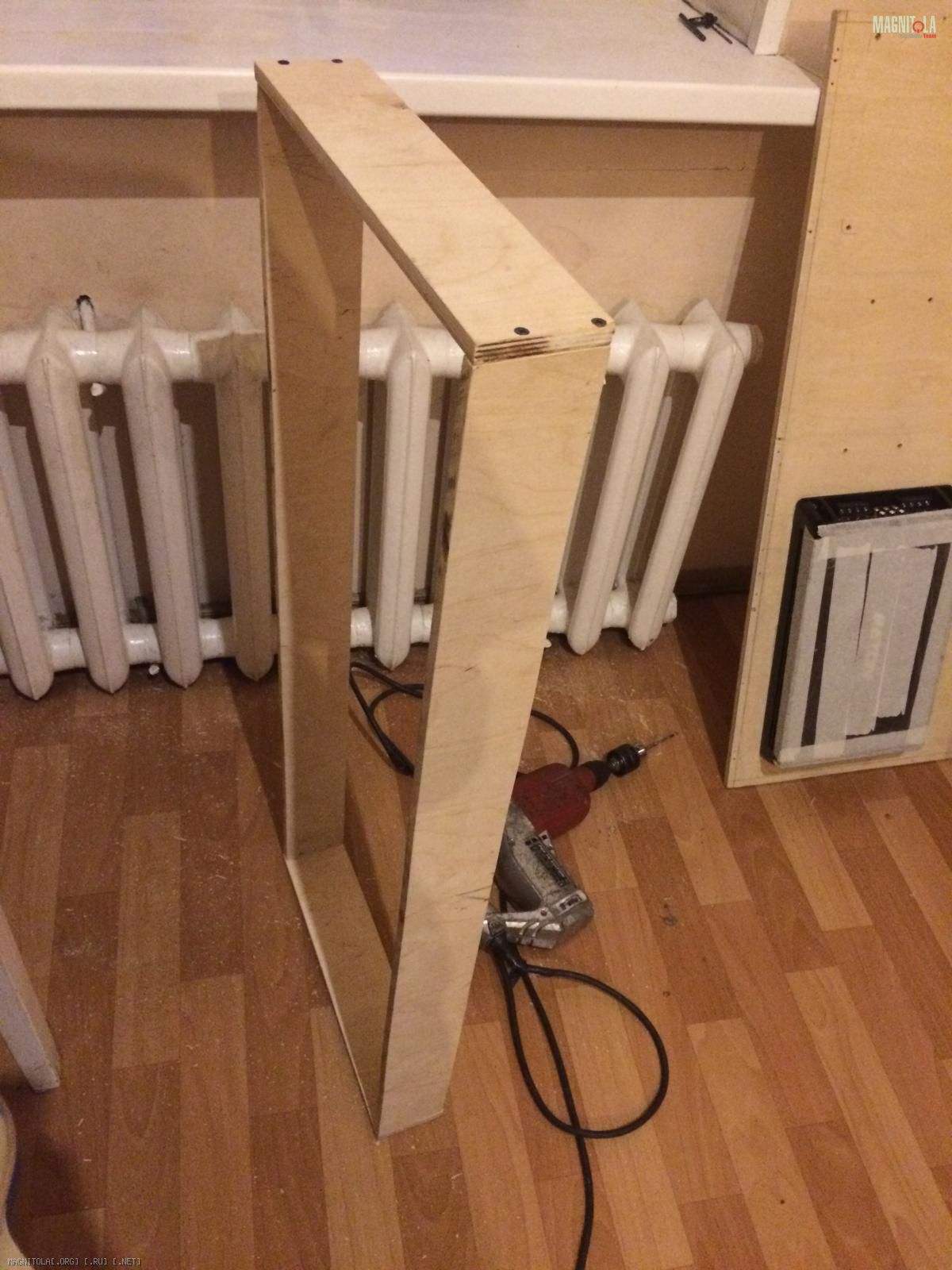

Получаем что-то типа того.
Вложение 769790

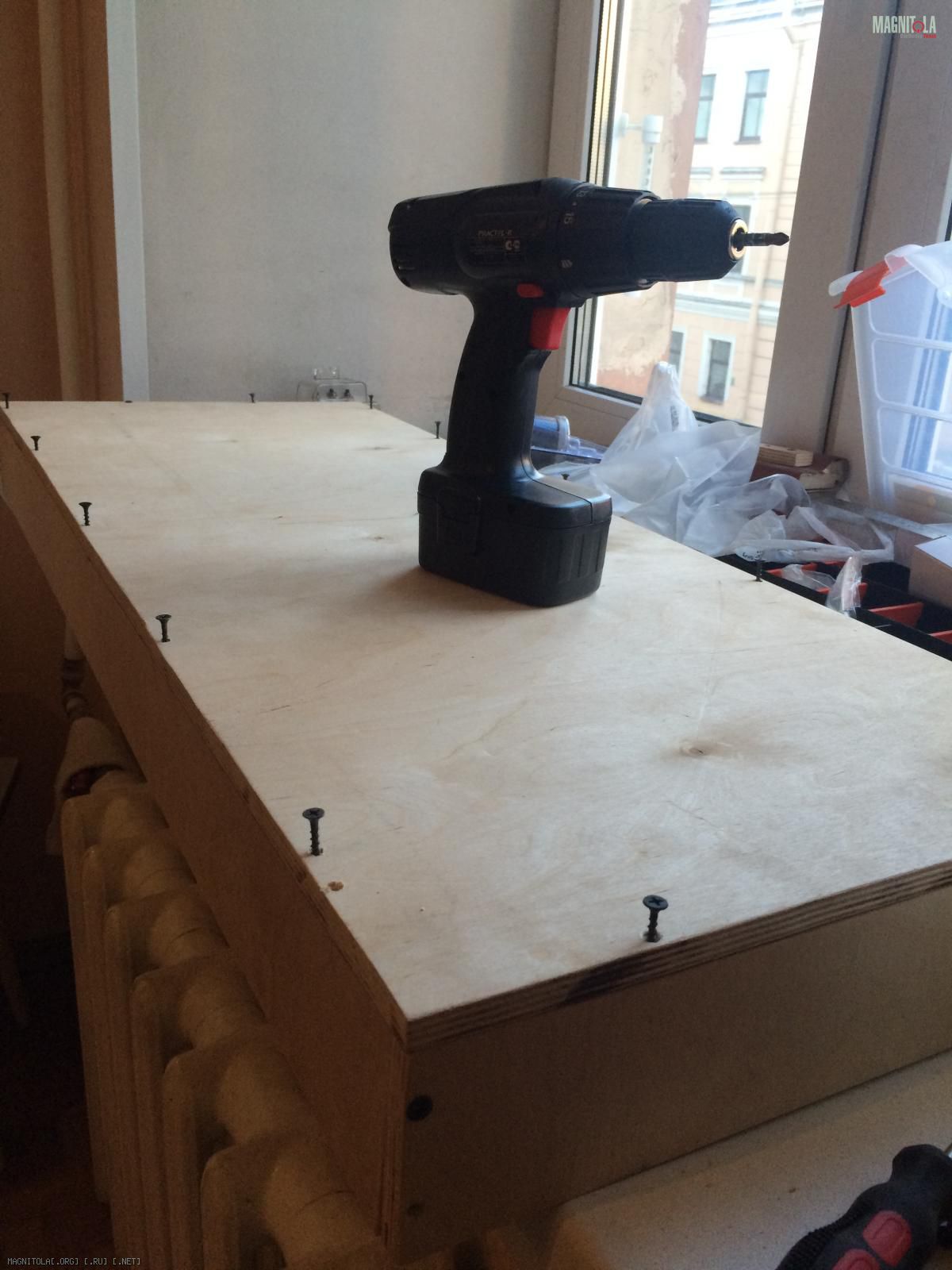

Женим с днищем.
Вложение 769792

Далее размечаем место расположения усилителей и прочего добра.

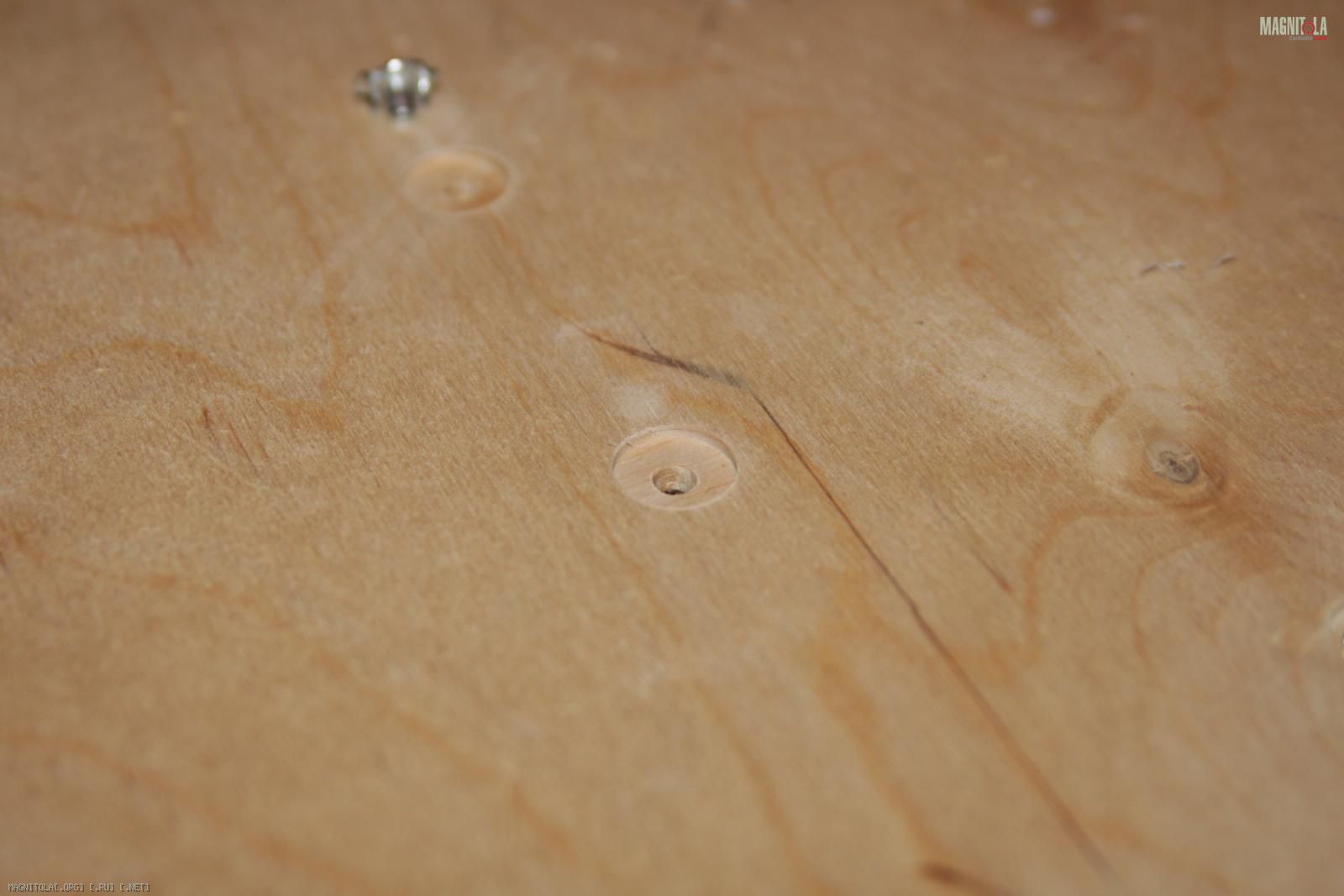

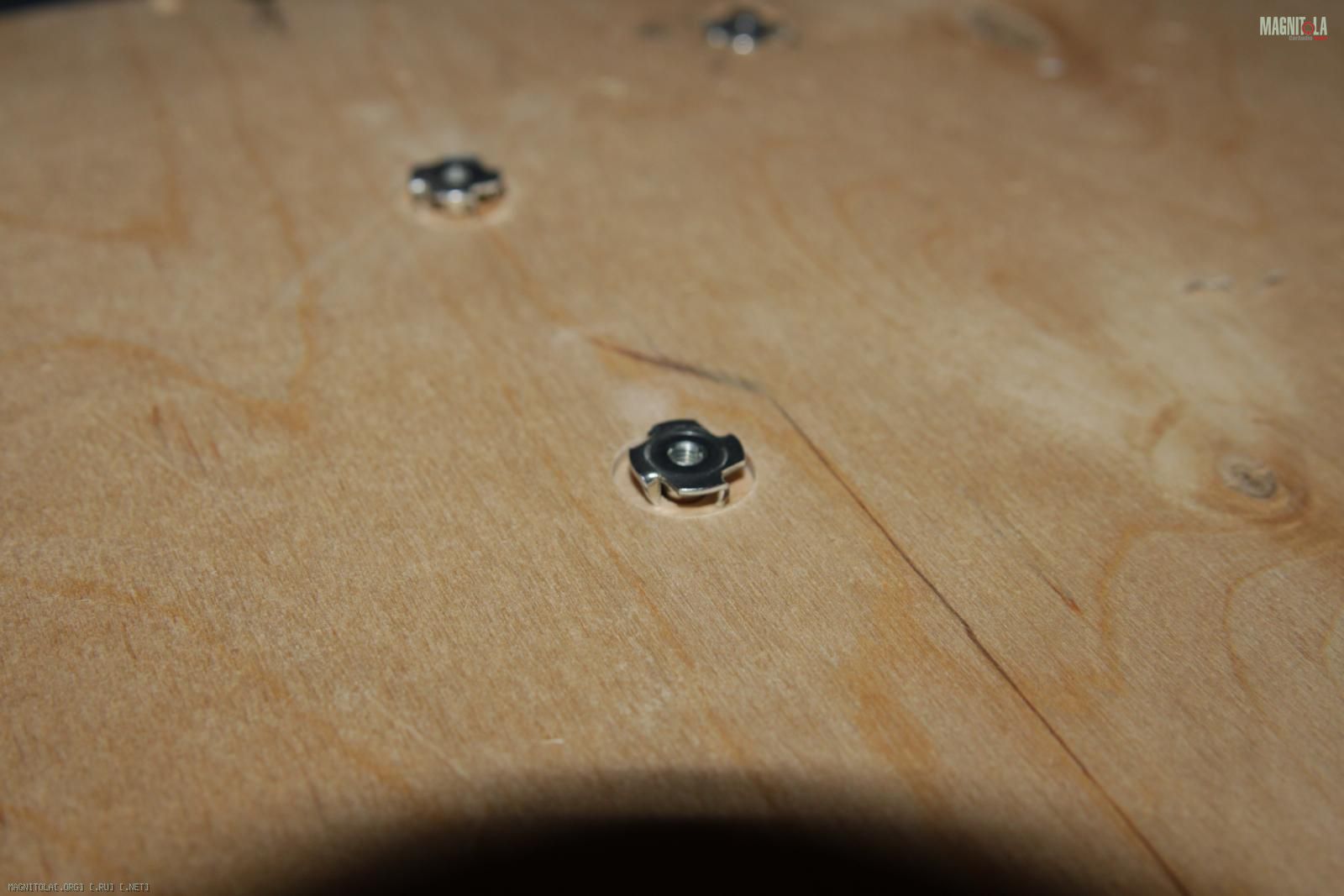

и делаем отверстия под забивную гайку, не забываем делать выемки для того чтобы гайка спряталась за подлицо.

Вложение 769794Вложение 769796

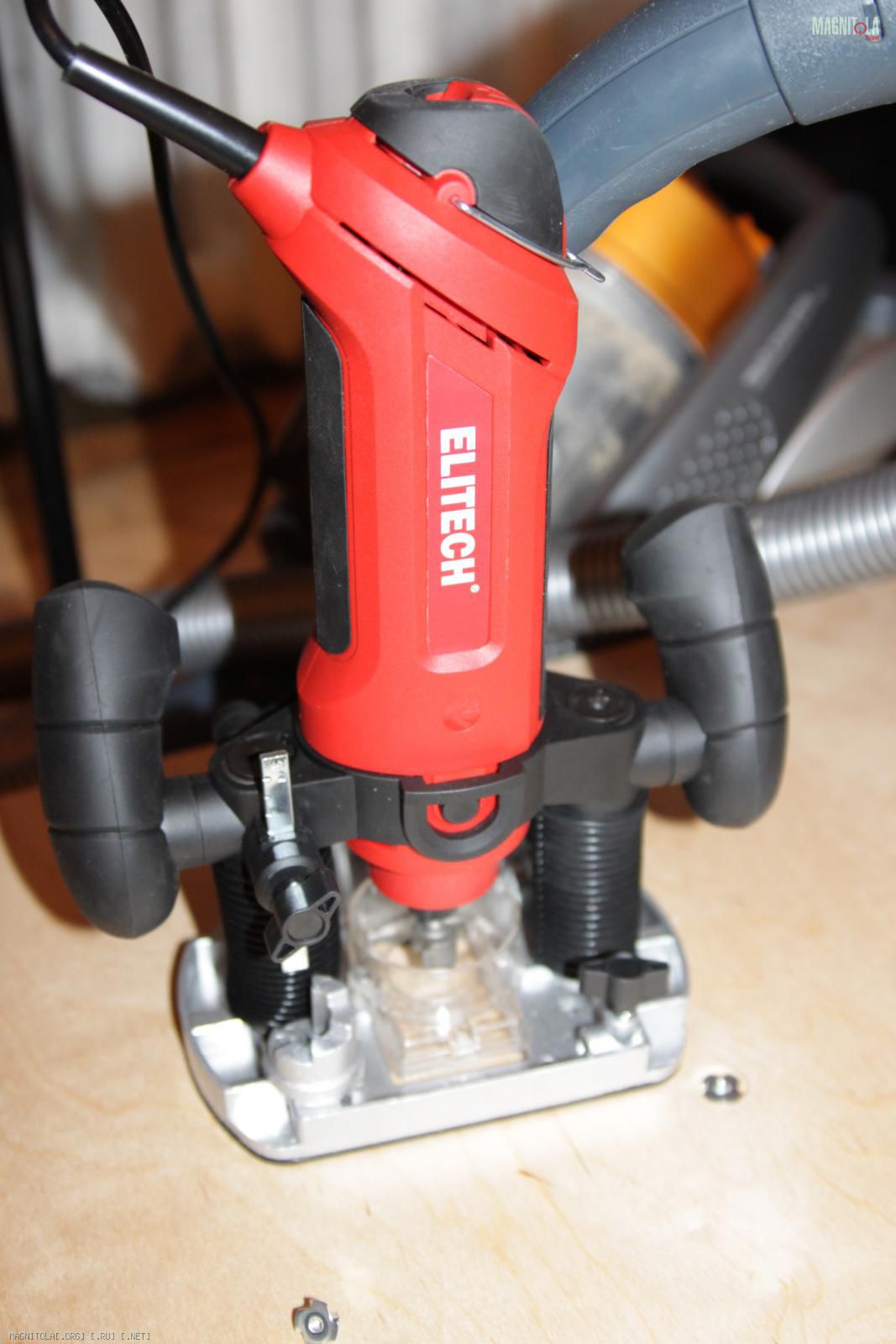

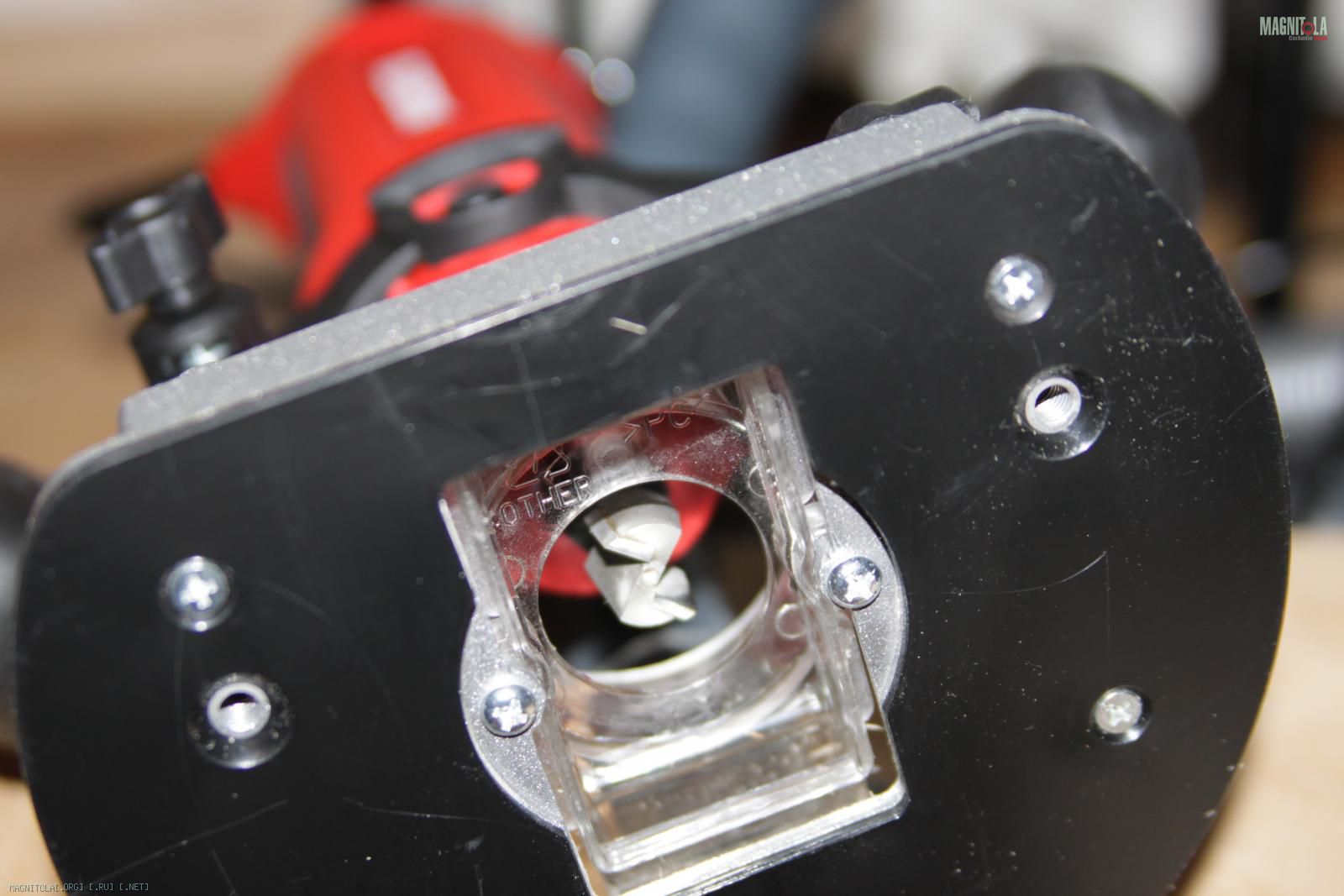

помогал мне делать выемки мой многофункциональный аппарат, приобретенный по случаю инсталла, и для других полезных дел.
Вложение 769798Вложение 769800

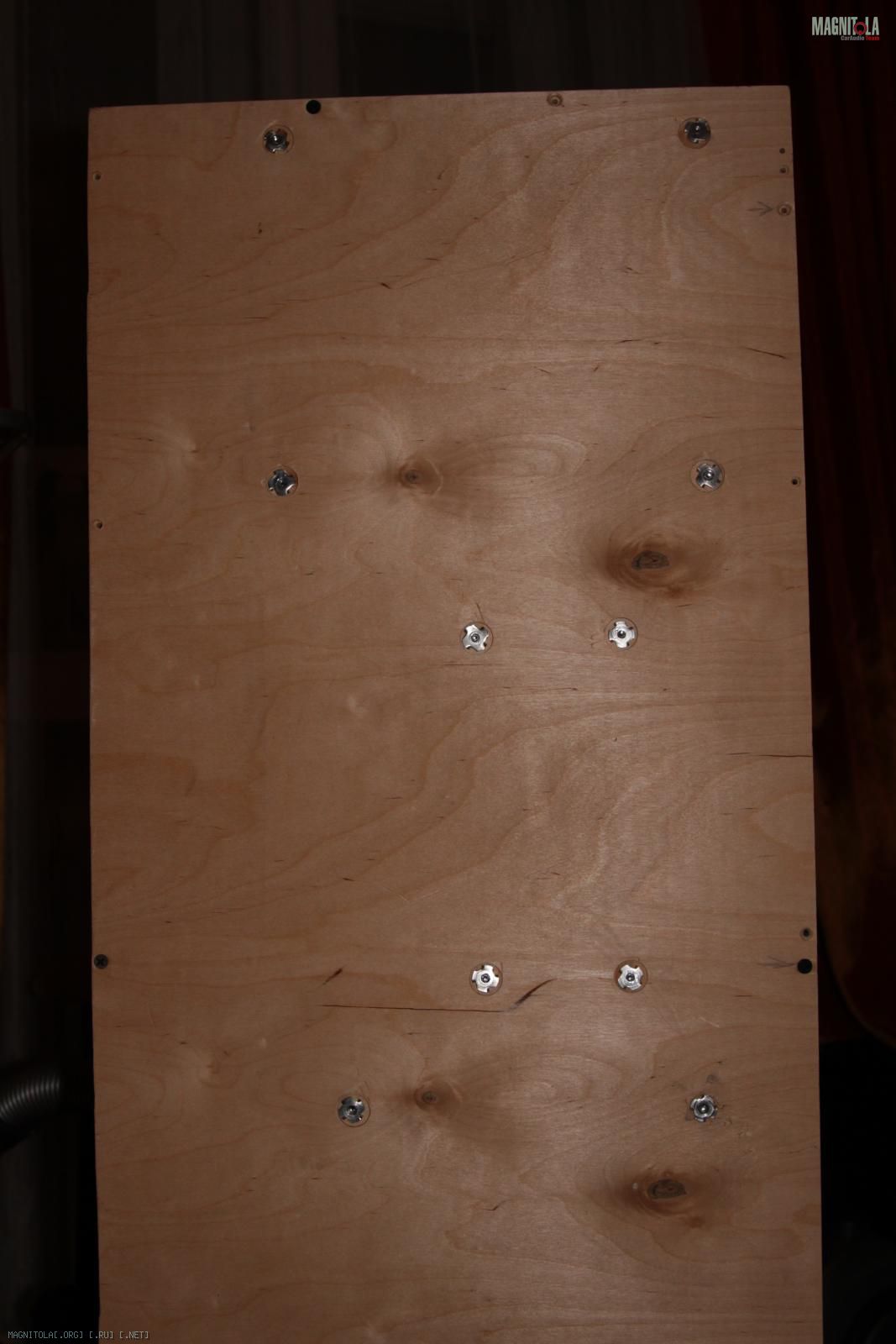

Вот что получилось Вложение 769802

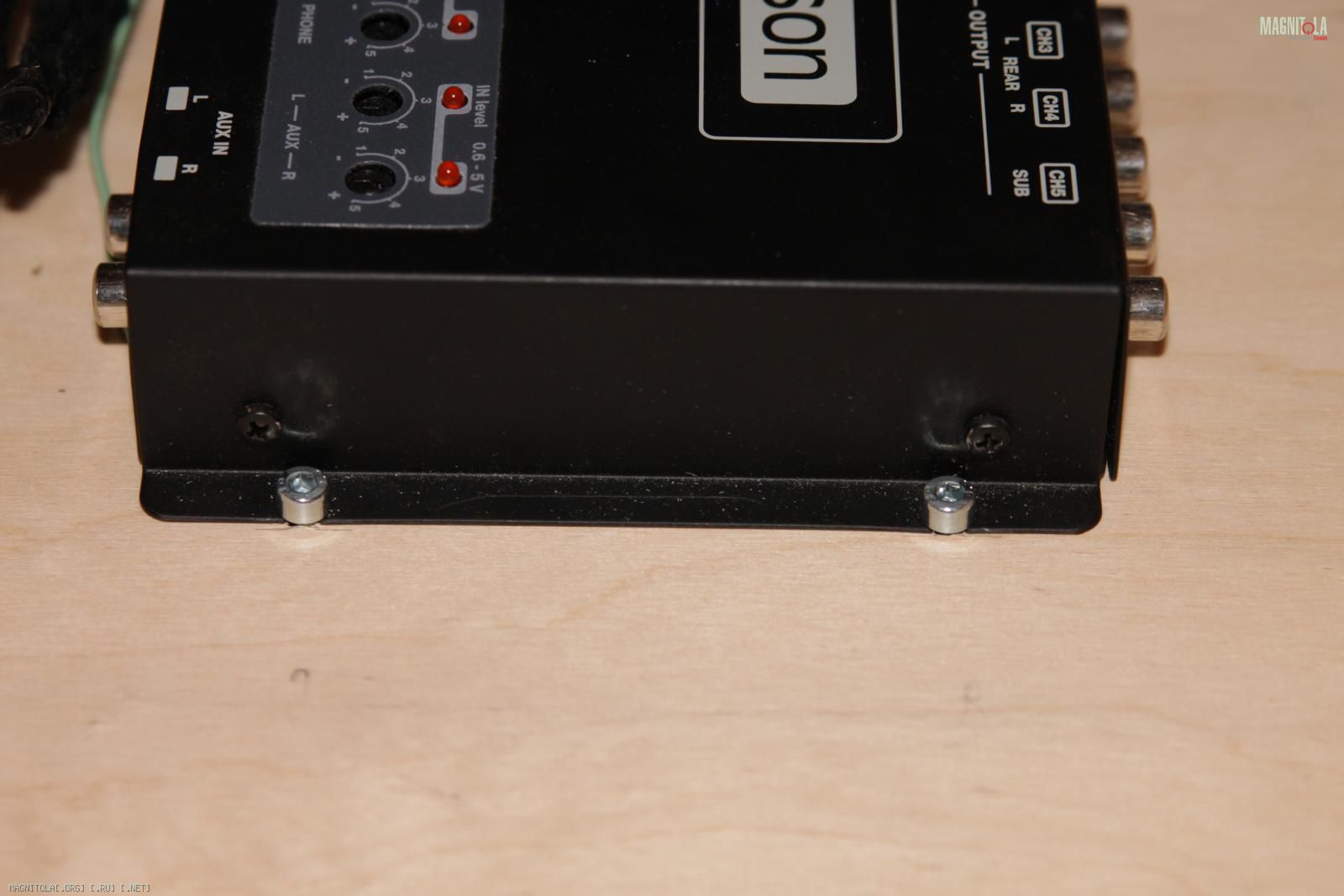

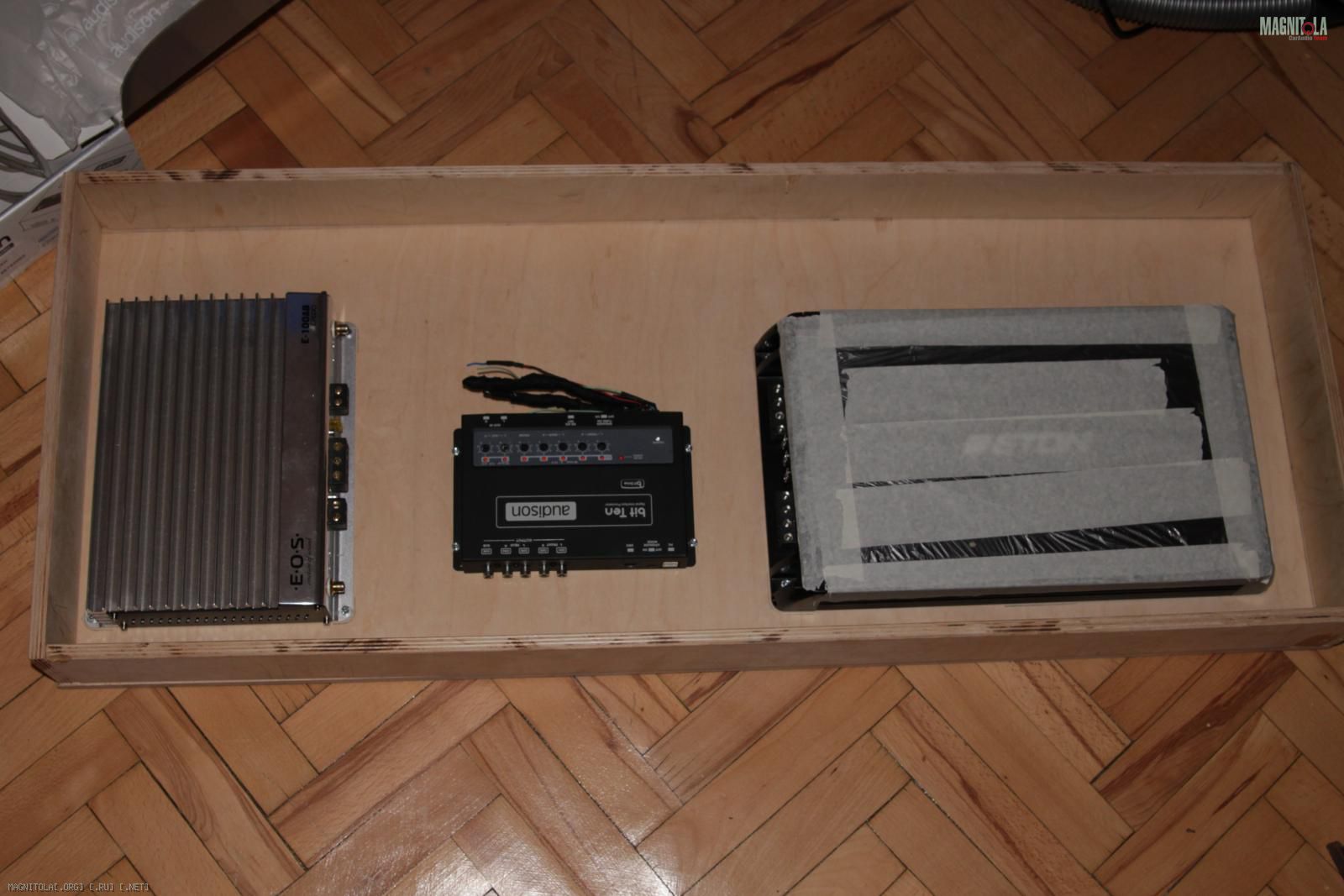

Закрепляем, и радуемся, что все на местах.
Вложение 769804Вложение 769806
следующий этап установка вентиляторов, думаю 4-х вентиляторов Диаметром 50 хватит.

Кто подскажет, чем фанеру обработать от влаги? пропиткой?

Цитата:

---

Сообщение от ferz85

Кто подскажет, чем фанеру обработать от влаги? пропиткой?

---

я просто покрасил из балона и финита ,)

Цитата:

---

Сообщение от Зая

я просто покрасил из балона и финита ,)

---

Абро?

Цитата:

---

Сообщение от ferz85

Абро?

---

чО?
у меня рама , в ней фанера в 1см это пол для усей, из-за тасовки компонентов дырочек много в ней, чувствует себя прекрасно.

Цитата:

---

Сообщение от Зая

чО?
у меня рама , в ней фанера в 1см это пол для усей, из-за тасовки компонентов дырочек много в ней, чувствует себя прекрасно.

---

Краска говорю какая, ну короче яснопонятно, я чет как-то пон феншую хотел, но думаю также сделаю.

Цитата:

---

Сообщение от ferz85

Абро?

---

Абро фуфелъ =) Мотип рулит. Зашкурить, покрасить, потом еще раз зашкурить и еще раз покрасить. Будет хорошо.

Цитата:

---

Сообщение от Pit

Абро фуфелъ =) Мотип рулит. Зашкурить, покрасить, потом еще раз зашкурить и еще раз покрасить. Будет хорошо.

---

Понятно, может кто по проводочкам совет подкинет, чего ставить то? Бюджет не резиновый, но за медь платить готов конечно, ну и с колокольчиками вопрос.

Цитата:

---

Сообщение от ferz85

Краска говорю какая, ну короче яснопонятно, я чет как-то пон феншую хотел, но думаю также сделаю.

---

под усями сделайте окна для охлаждения.
а фиг знает для меня при выборе был главный критерий - цвет... черный матттт

---------- Сообщение добавлено 06.05.2015 в 18:59 ----------

Цитата:

---

Сообщение от ferz85

Понятно, может кто по проводочкам совет подкинет, чего ставить то? Бюджет не резиновый, но за медь платить готов конечно, ну и с колокольчиками вопрос.

---

к Теме - Artline обратитесь- поможет

Цитата:

---

Сообщение от Зая

под усями сделайте окна для охлаждения.
а фиг знает для меня при выборе был главный критерий - цвет... черный матттт

---------- Сообщение добавлено 06.05.2015 в 18:59 ----------


к Теме - Artline обратись- поможет

---

Артлайн есть у меня на примете, а смысл от окон под усями? у меня же там пол, глухо там все никакого ветра, если только каналы прорубить под ними вдоль потока вентиляторов

Цитата:

---

Сообщение от ferz85

Артлайн есть у меня на примете, а смысл от окон под усями? у меня же там пол, глухо там все никакого ветра, если только каналы прорубить по ними вдоль потока вентиляторов

---

у меня дно усей с дырочками - видимо для вентиляции

Цитата:

---

Сообщение от Зая

у меня дно усей с дырочками - видимо для вентиляции

---

У меня что на первом что на втором никаких вентиляций на дне не предусмотрено, ЕОС там по бокам. тутда вентилятор дуть будет, ЕТОН тот вообще глухой весь, хотя я видел людей его сверлили безжалостно по виниловой крышке.

вентилировать у усилков внутренности нет никакого смыслва - все температурно нагруженные эжлементы у них прижаты к радиатору - корпусу, который при установке без излюбонов, как задумал производитель, оказывается сверху. и обдувать нужно усилитель сверху. xnj,.s проходящий мимо него воздух отводил тепло от радиатора-корпуса.

Цитата:

---

Сообщение от ferz85

Межблоки планирую собрать сам, например из Canare L2T2s но понятия не имею где они есть в Питере ( не искал еще) также встал в ступор с тюльпанами, где бы их нарыть за не дорого, и какие лучше.

---

Вот тут можно посмотреть
http://www.avc.ru/ Не знаю как скрыть ссылку. Старый пердун я ужо!)))

---------- Сообщение добавлено 06.05.2015 в 18:00 ----------

Цитата:

---

Сообщение от ferz85

материал был выбран СТП Аэро за его легкий вес, 3 мм помоему

---

Хороший выбор. Работал с ним.

---------- Сообщение добавлено 06.05.2015 в 18:02 ----------

Цитата:

---

Сообщение от ferz85

что корзина и все остальное как у Vifa, я короче так и не понял, 8 Ом вот!

---

Свежо предание, но верится с трудом!)))

---------- Сообщение добавлено 06.05.2015 в 18:04 ----------

Цитата:

---

Сообщение от ferz85

по высокому

---

Если хотите SQ, то ни в коем случае!

Цитата:

---

Сообщение от Митрич

Вот тут можно посмотреть
http://www.avc.ru/ Не знаю как скрыть ссылку. Старый пердун я ужо!)))

---------- Сообщение добавлено 06.05.2015 в 18:00 ----------

Хороший выбор. Работал с ним.

---------- Сообщение добавлено 06.05.2015 в 18:02 ----------

Свежо предание, но верится с трудом!)))

---------- Сообщение добавлено 06.05.2015 в 18:04 ----------

Если хотите SQ, то ни в коем случае!

---

Дядь Дим, штатные ГУ, тем более на Андроиде только так и надо подключать:( Иначе кроме СыКу будешь слушать кучу наводок:( Лучше линейные входы на процесс под хороший плеер оставить.

Цитата:

---

Сообщение от fox proteus

только так и надо подключать

---

Ну я не знаю. Аркадий. Скажи мне пенсионеру, куда мы катимся??? О каком SQ Тогда можно говорить??? А где подбор кондёров и катушек в пассиве??? А где подбор крутизны срезов и частот в активе??? Куда мы катимся??? Похоже я не зря завязал с эти делом!)))Видимо теперь Андроид и т.д. рулят в А.З.?!)))

Цитата:

---

Сообщение от fox proteus

Дядь Дим, штатные ГУ, тем более на Андроиде только так и надо подключать:( Иначе кроме СыКу будешь слушать кучу наводок:( Лучше линейные входы на процесс под хороший плеер оставить.

---

вооот умеете же когда хотите, все прям клещами надо вытягивать :) меня тогда еще слова умных людей смутили типа на какой выход сажать будешь, потом проскользнула мысля кинуться по УСБ к бит тен Д, Я сказал что пока делаем по низкому а там глядишь и бит Д накоплю.

Так в чем говорите проблема будет на низком, о каких наводках речь то? там длина проводника 15 см, экран не вывезет чтоль? или там со звуковой карты сразу наводки? Я как бэ тоже не фанат высокого выхода, и приблизительно только понимаю как это подключать, о качестве вообще молчать лучше.

---------- Сообщение добавлено 06.05.2015 в 22:42 ----------

Цитата:

---

Сообщение от Митрич

Ну я не знаю. Аркадий. Скажи мне пенсионеру, куда мы катимся??? О каком SQ Тогда можно говорить??? А где подбор кондёров и катушек в пассиве??? А где подбор крутизны срезов и частот в активе??? Куда мы катимся??? Похоже я не зря завязал с эти делом!)))Видимо теперь Андроид и т.д. рулят в А.З.?!)))

---

Еще немного и еще чуть чуть и пионеры пойдут на андроидах, я вас уверяю, я как бэ своим андроидом ЭММУ покарать не собираюсь, но пока будет вот так, со временем когда найду умный плеер, который будет общаться с этой башкой обязательно его поставлю, и будет все ок. и вполне вероятно что поженю Бит Д с андроидом по цифре.

Продолжаем труды.
Сегодня ставил вентиляторы.

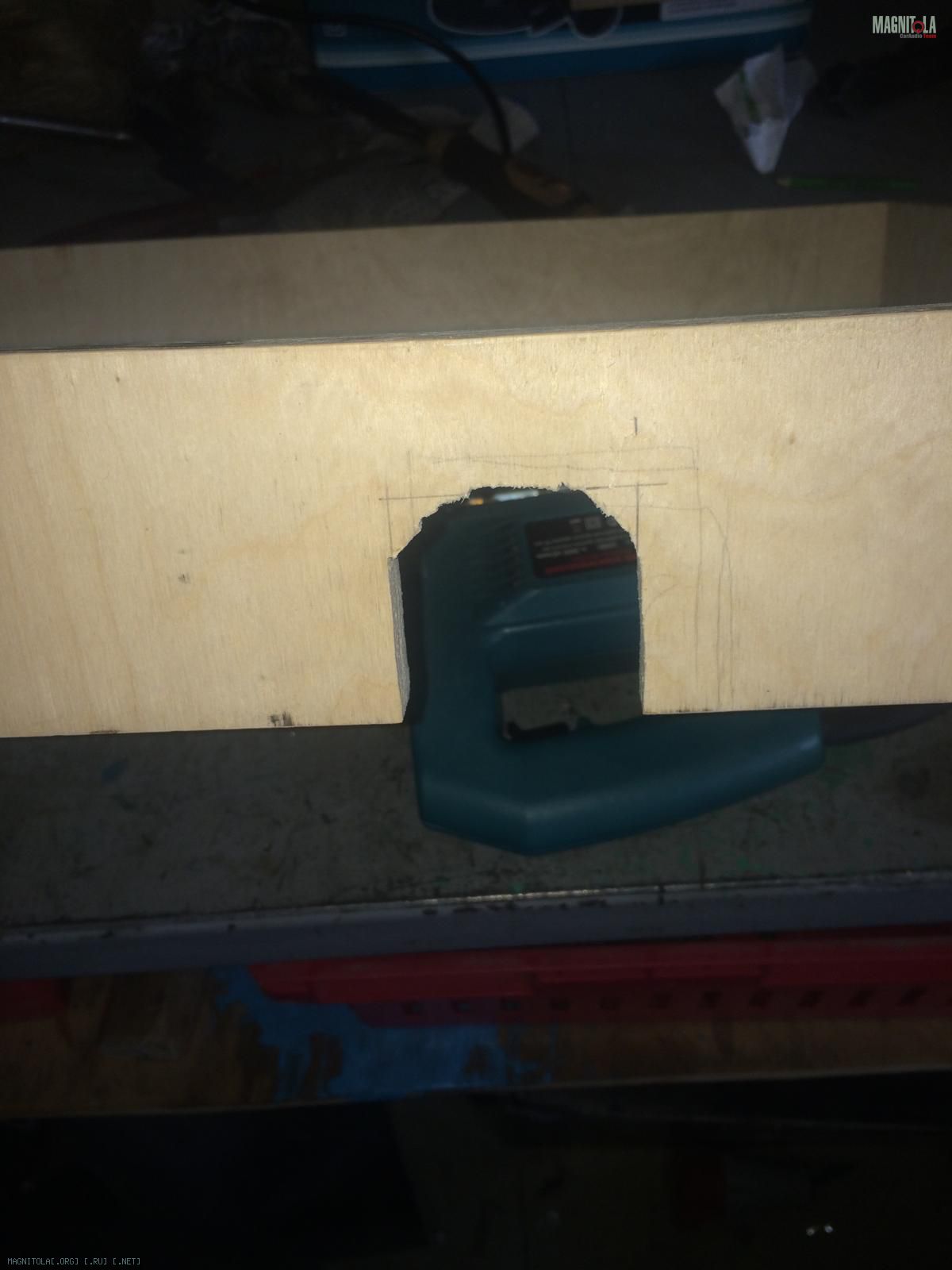

ну как обычно наметил отмерил, нарезал.
Вложение 770082

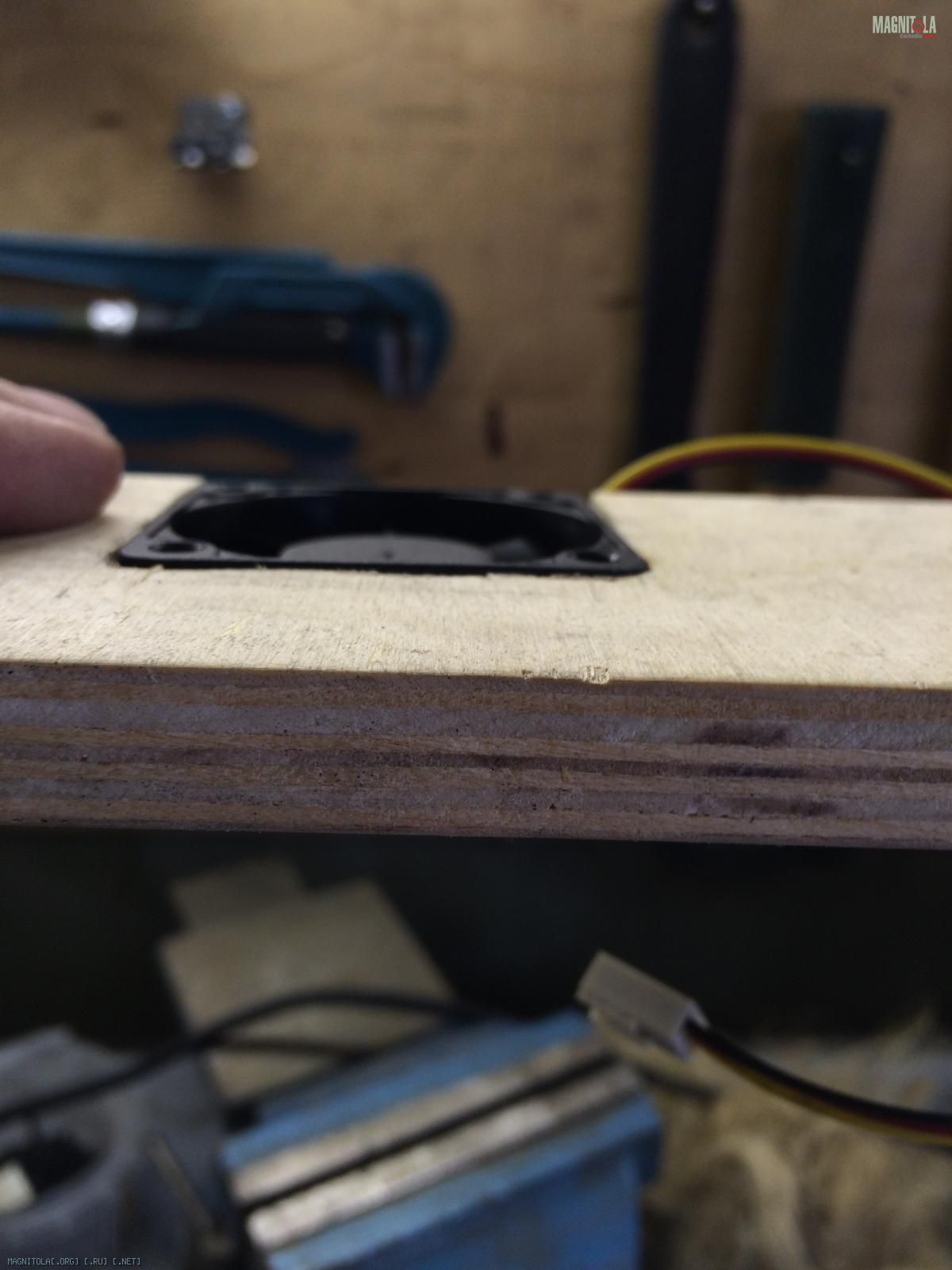

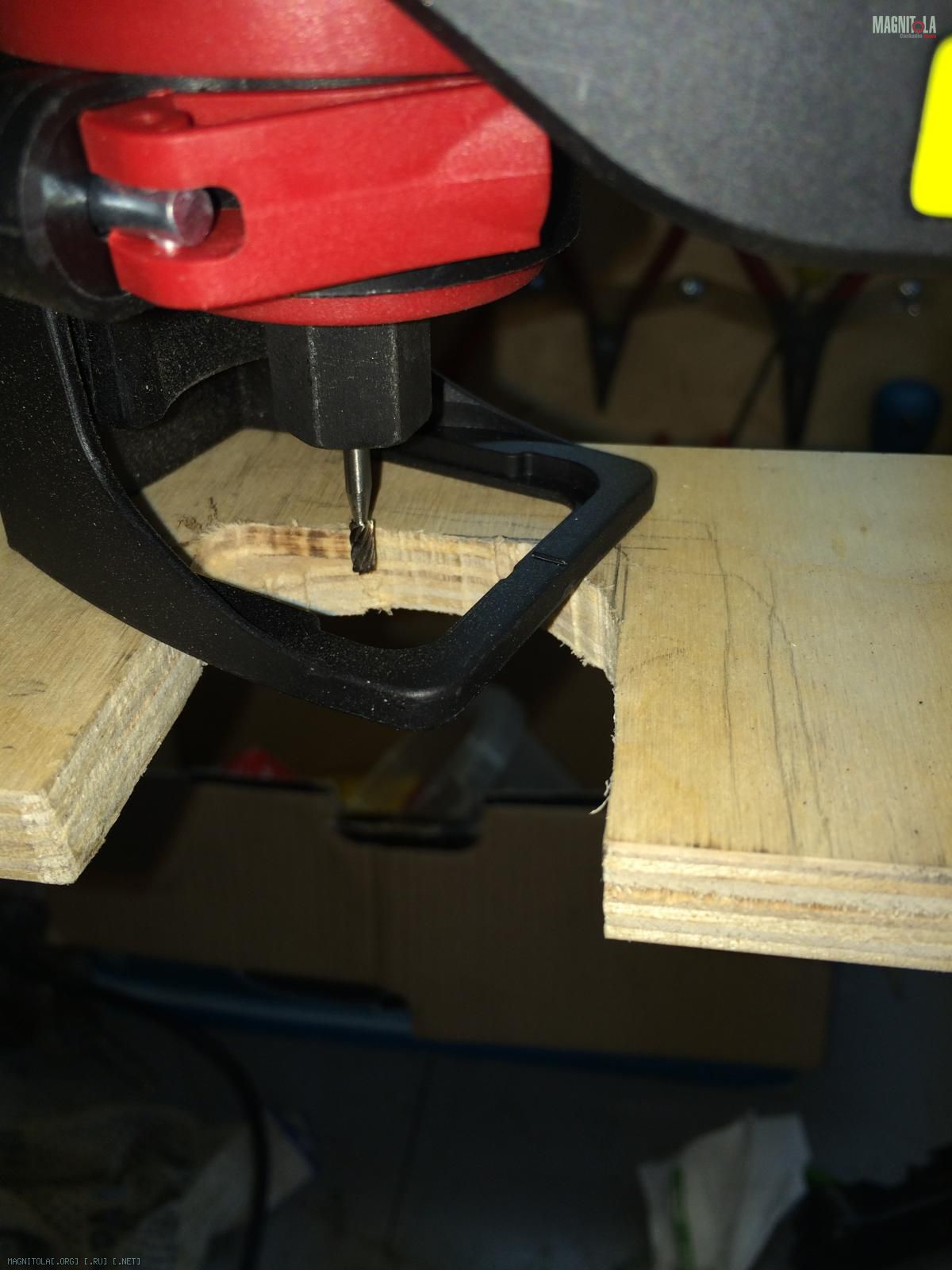

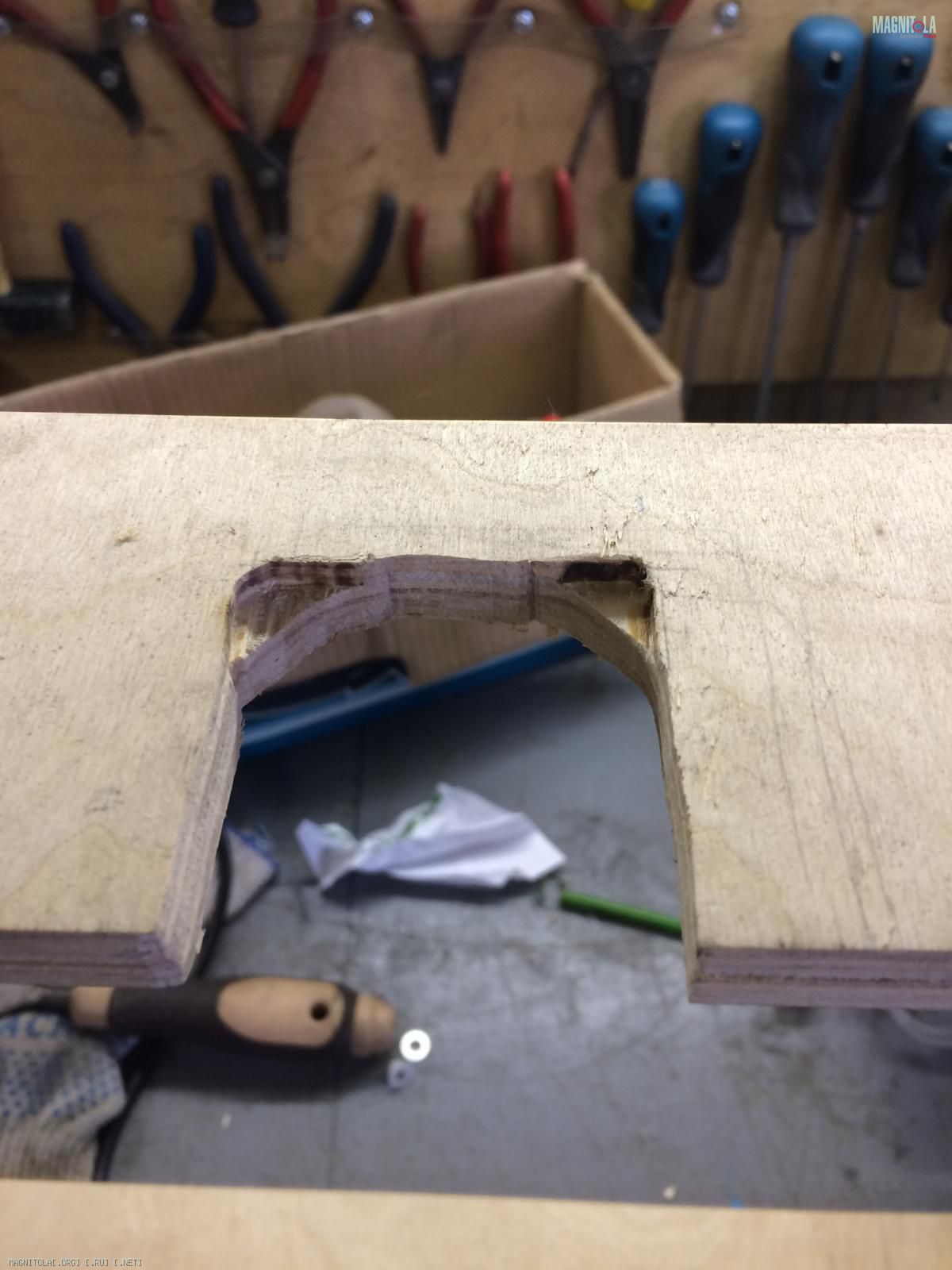

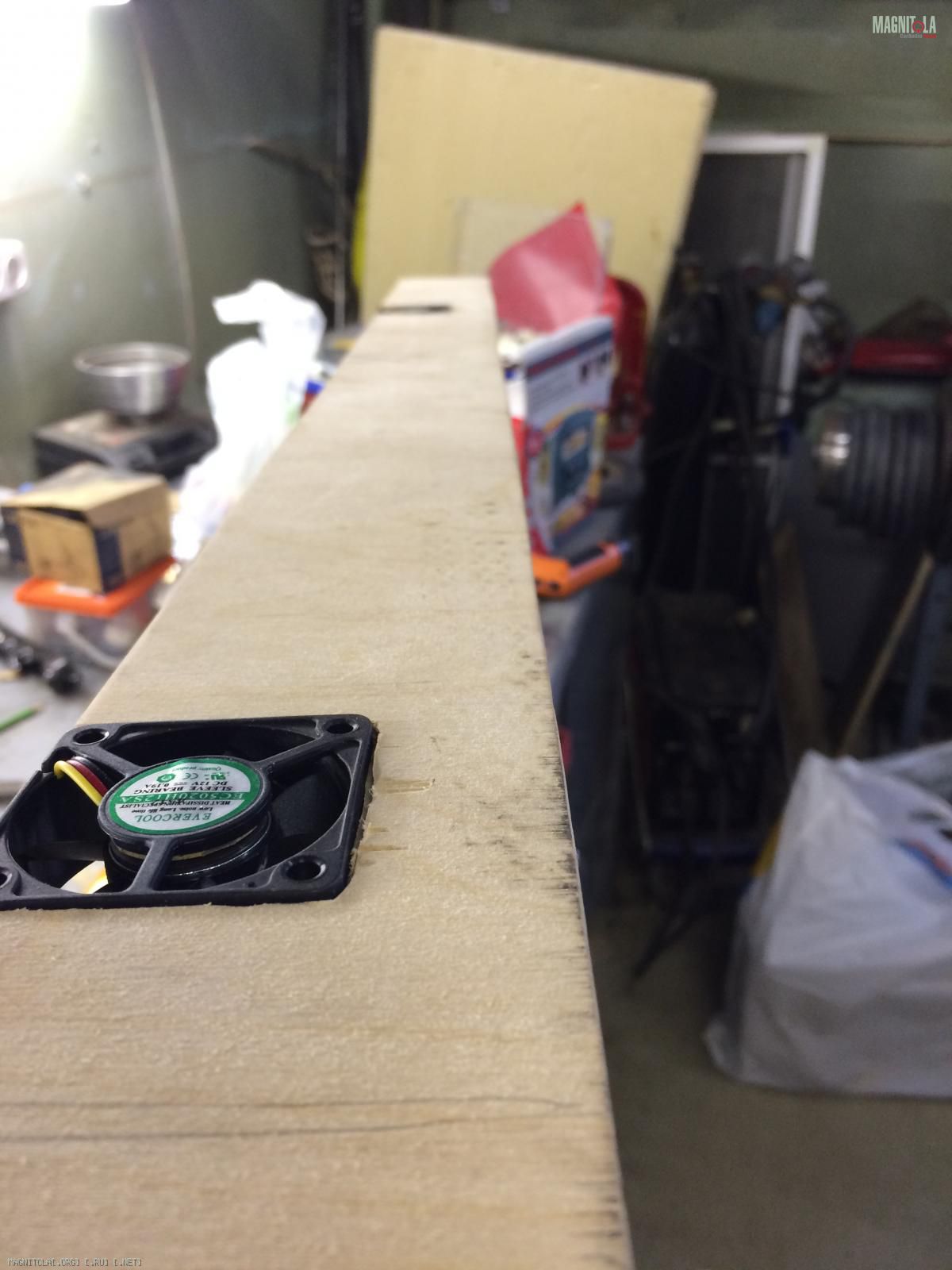

далее делаем выемку под крепления вентиляторов, чтобы они прятались в ровень с панелью.
Вложение 770086 Вложение 770084 Вложение 770088Вложение 770090

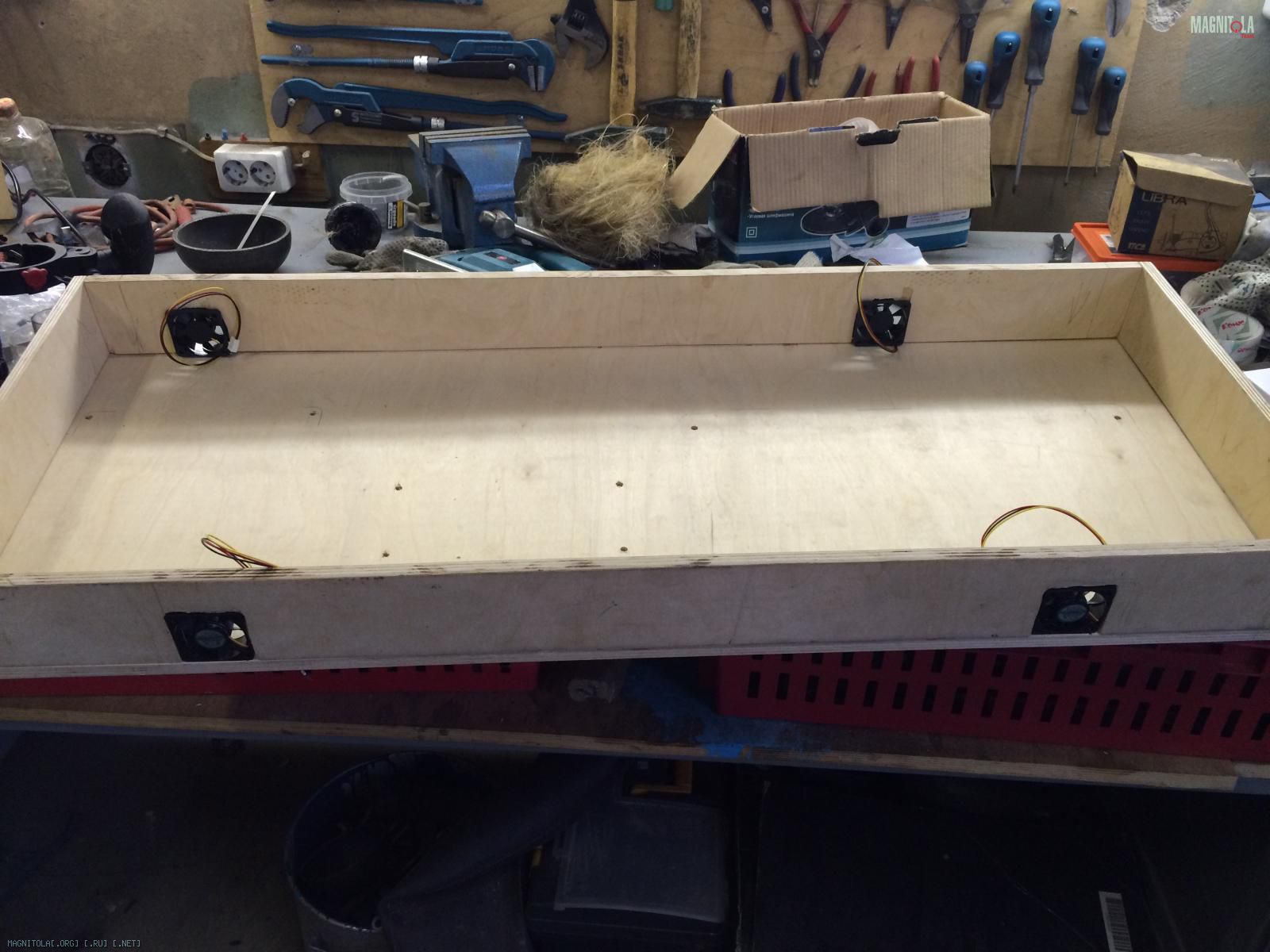

в итоге все на местах.
Вложение 770092

Цитата:

---

Сообщение от Митрич

Ну я не знаю. Аркадий. Скажи мне пенсионеру, куда мы катимся??? О каком SQ Тогда можно говорить??? А где подбор кондёров и катушек в пассиве??? А где подбор крутизны срезов и частот в активе??? Куда мы катимся??? Похоже я не зря завязал с эти делом!)))Видимо теперь Андроид и т.д. рулят в А.З.?!)))

---

Дядь Дим, в этом инсталле SQ закончился на слове bit ten)))))))))))) Читай внимательно - планируется замена железяки на вариант с оптическим входом. Нахрена корячиться, пытаясь вытащить невытаскуемое из кетаеондроеда, если можно кетаеондроед оставить как баловалку-нафигашку-блюпуп-радива, а для звука использовать нормлаьный источник по оптике?;) Эх, не получилось у меня в этот раз с тобой и Васяном в Питере пересечься:( В следующий раз - встретимся, я тебе обрисую на пальцах, куда нонче катится аудиофилия)))

---------- Сообщение добавлено 07.05.2015 в 01:05 ----------

Цитата:

---

Сообщение от ferz85

Еще немного и еще чуть чуть и пионеры пойдут на андроидах

---

Только сегодня на настройке была голова от Кенвуда с андроидом и процессором на борту... Кстати, неплохо играет! Очень неплохо! Только фильтров не хватает:(

---------- Сообщение добавлено 07.05.2015 в 01:06 ----------

Цитата:

---

Сообщение от ferz85

вооот умеете же когда хотите, все прям клещами надо вытягивать

---

Так вы сразу много вопросов задали в одном посте... Я так не умею теперь - всё вычитывать. времени мало, почитать хочется:( Вот и пропускаю половину текста в постах:(

Светлые головы подсобите советами а.
1. приценивался сегодня к серебросодержащим припоям, и увидев цену а потом состав, чет как-то не сильно захотелось его покупать. Вопрос содержание серебра в припое варьируется от 2 до 4% то что я нарыл, так вот неужели такое кол-во влияет на что-то? Стоит ли искать его вообще у кого-нибудь?
2. Как считаете у АртЛайна хорошие тюлпаны РСА или неутрик по качеству лучше будут? не в обиду АртЛайну конечно, можно в личку мнение кинуть.
3. Как подключить саб, по схеме 3.3 ОМа плюс 3.3 Ома, или 1.8 Ома мостом? либоо вывести колодку на стенку, а там уже фантазировать?

1. ИМХО, не стоит заморачиваться
2. У Артёма вполне неплохие разъёмы, хотя Нутрики/реаны 373 мне больше нравятся конструкцией.
3. 6,6 Ом и мостом:)

Спасибо еще раз.
Продолжу повествования о муках одного любителя помучиться, т.е. про меня))))
сегодня получилось заняться крышкой для "своего" ящика)))
Очень часто вижу инстал на магнитолле и на фотка все стремятся показать конечный результат, а как и каким инструментом это делалось, прям как буд-то тайна какая-то.
Недавно доперло до меня как паркетной пилой ровно нарезать материал, никто меня не учил а тут и подавно мало кто покажет))))

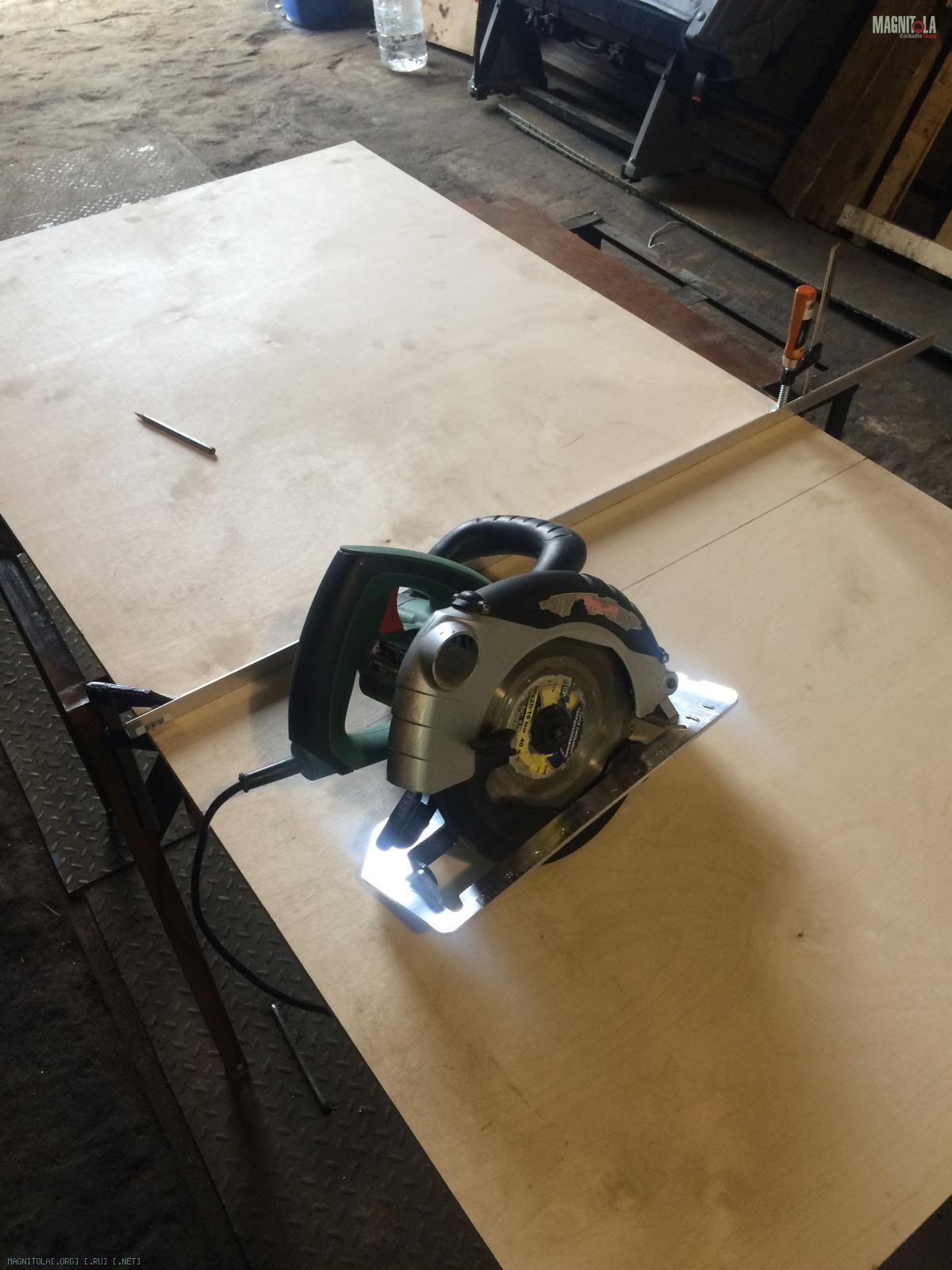

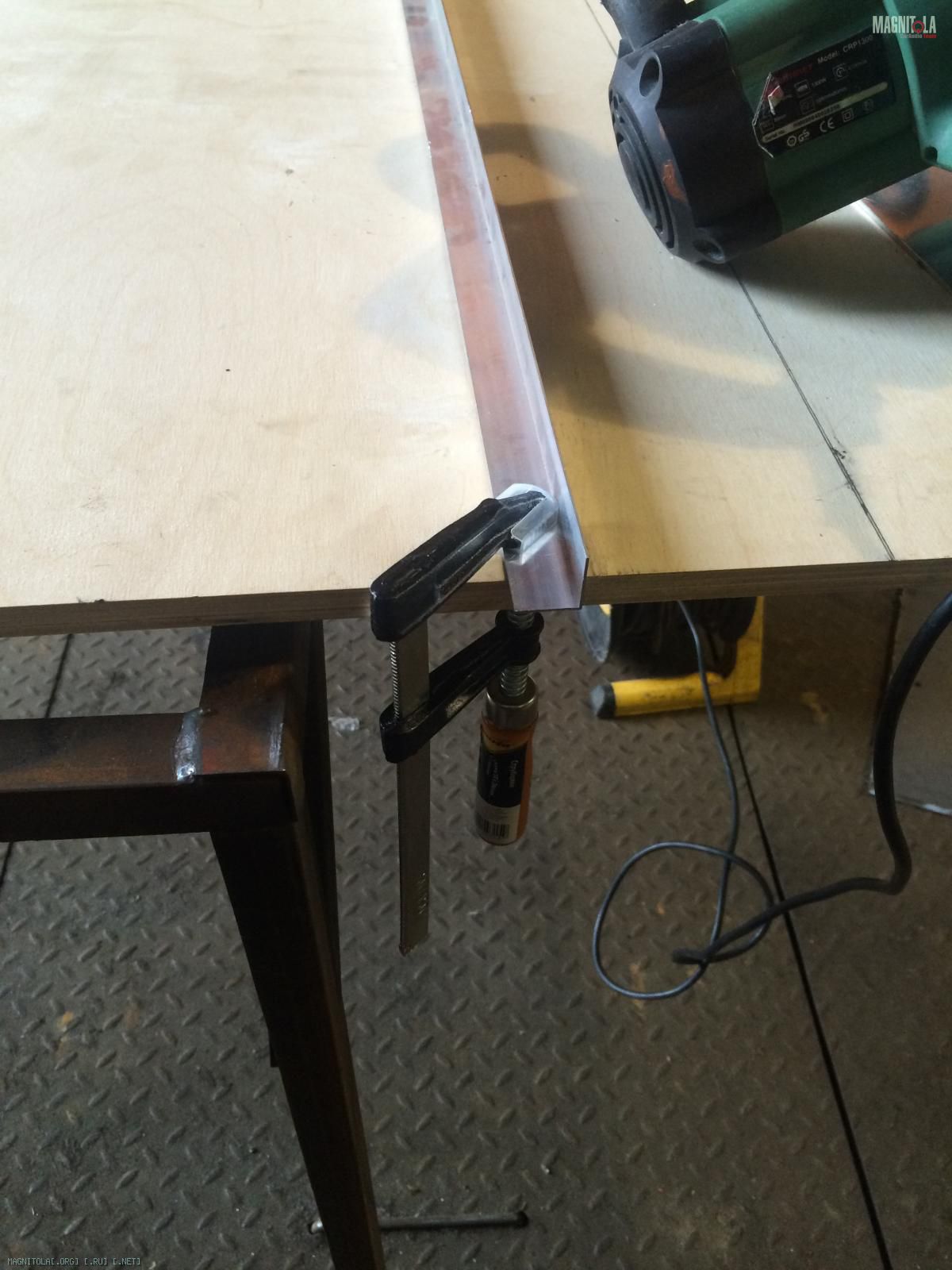

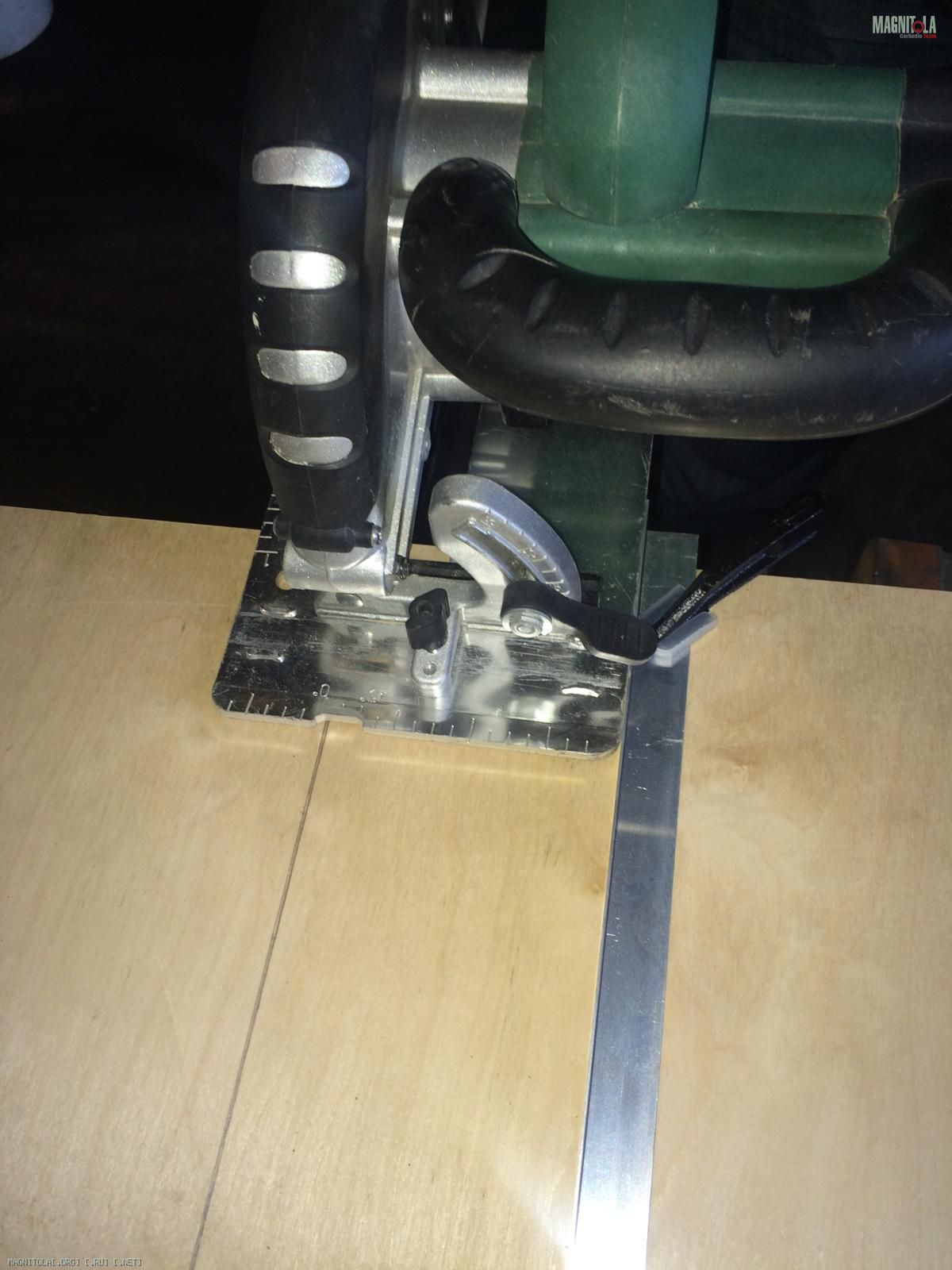

короче решил я сделать направляющую, берем струбцину закрепляем что-нибудь ровное на нужном расстоянии от ножа паркетки и пилим.
Вложение 774624Вложение 774626Вложение 774628
вон че получается! Вложение 774630

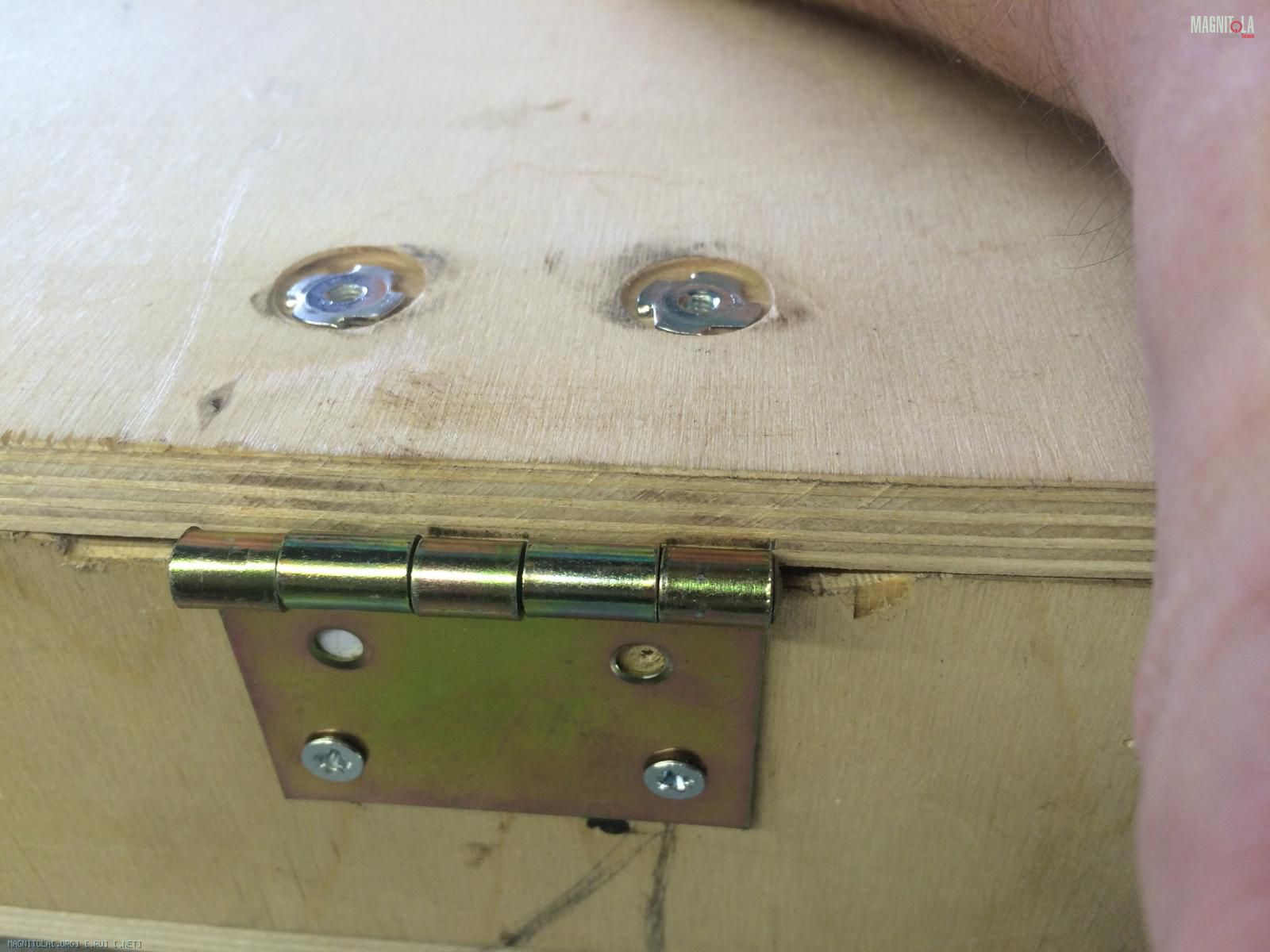

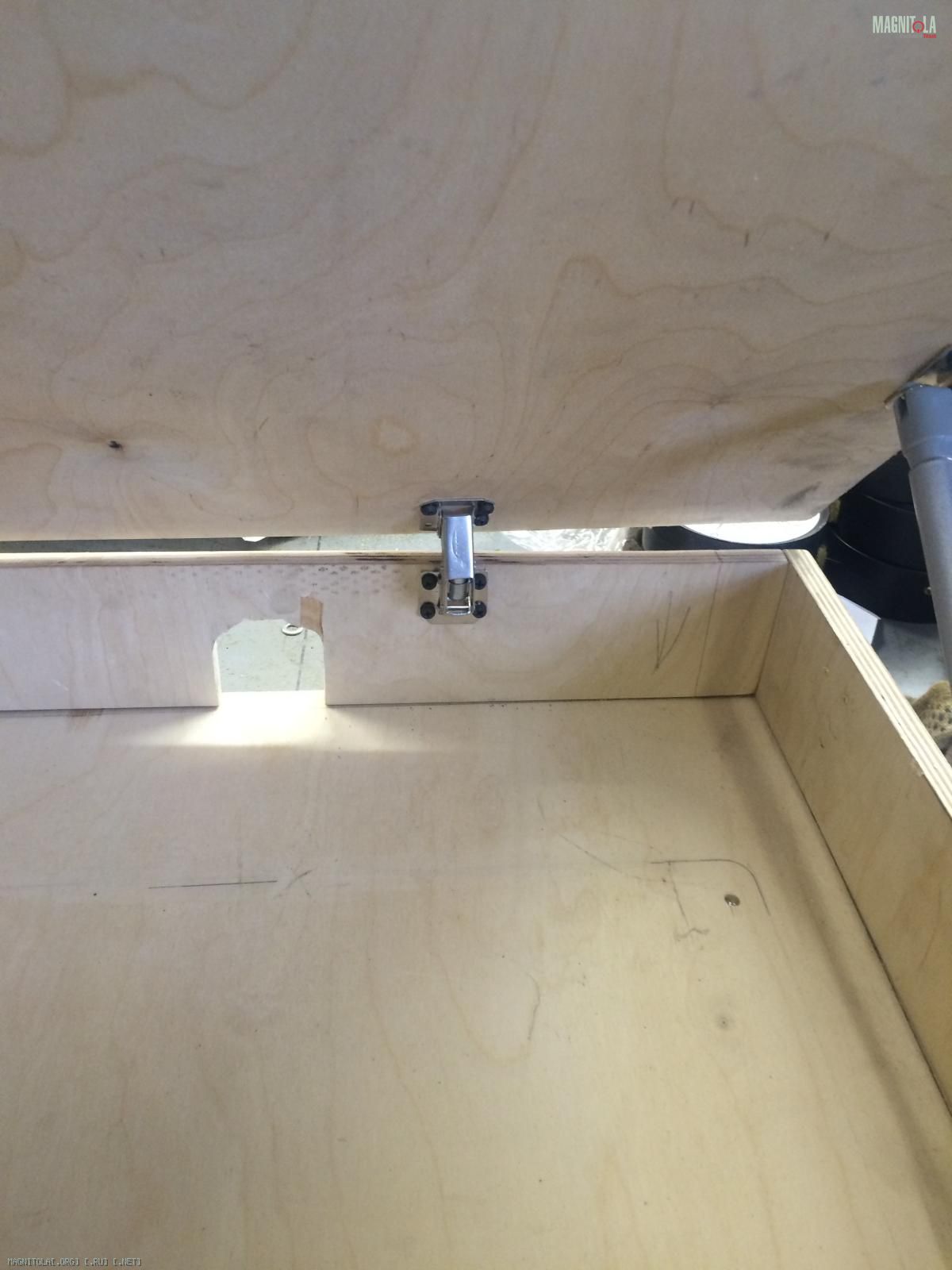

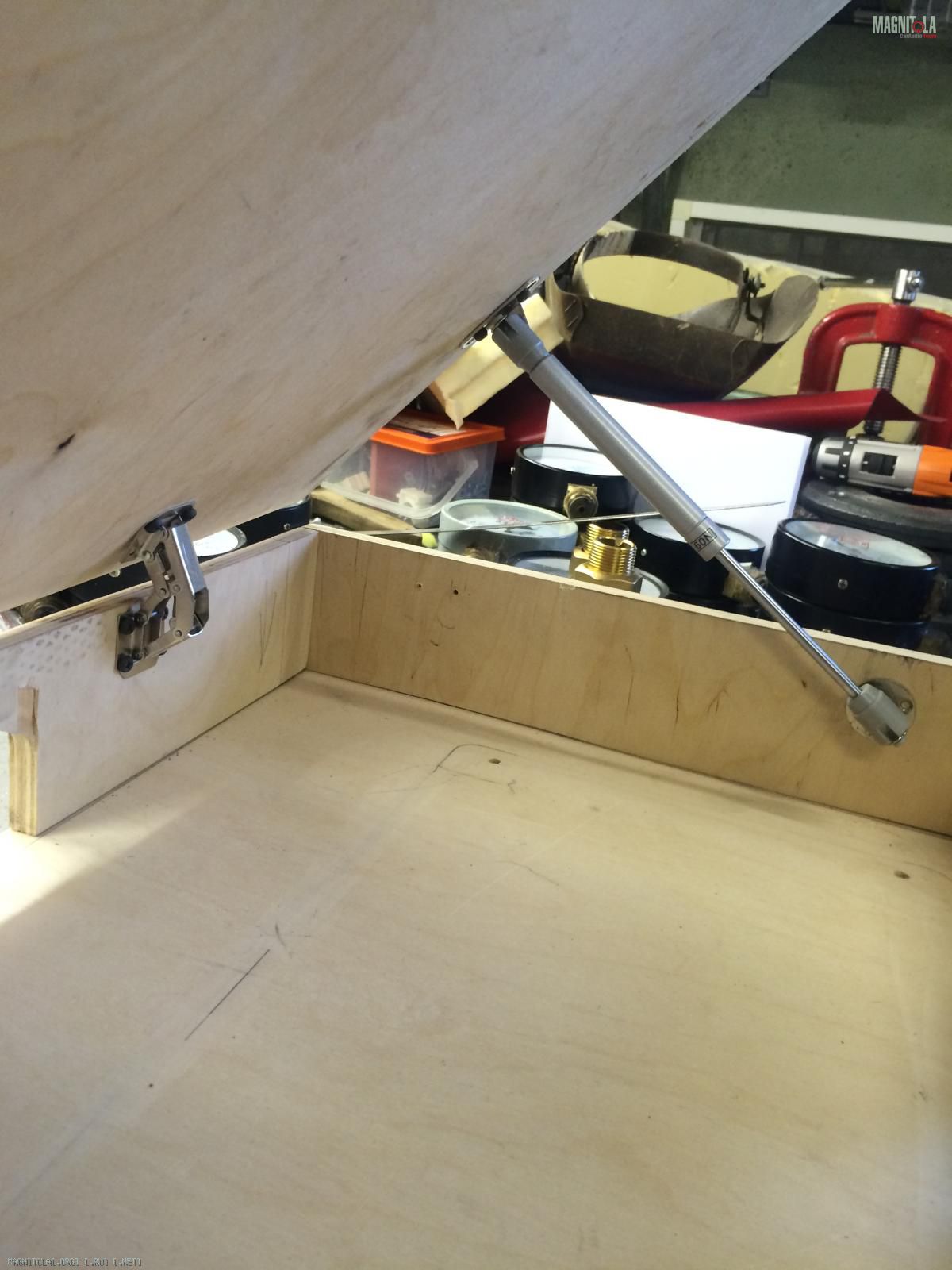

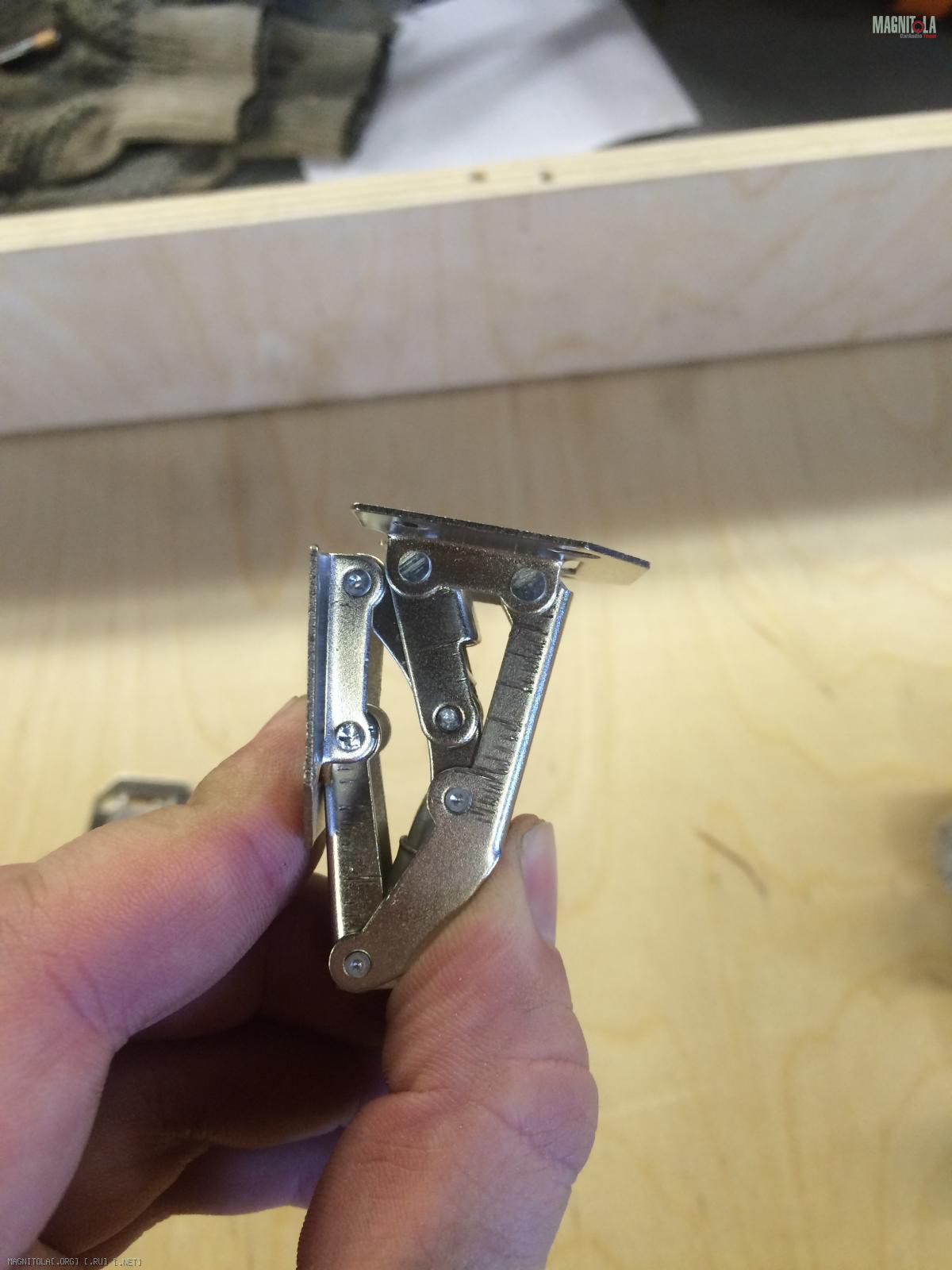

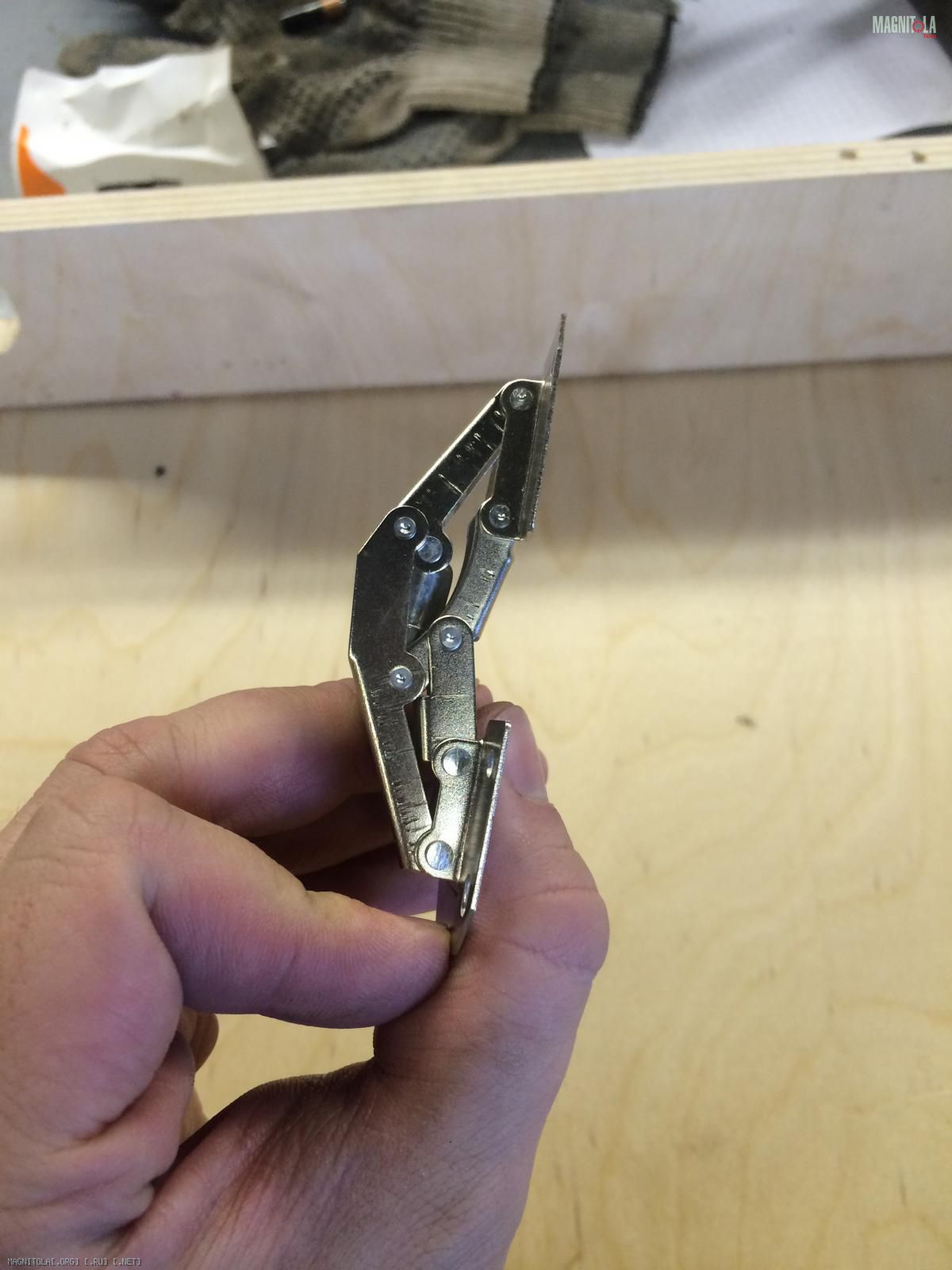

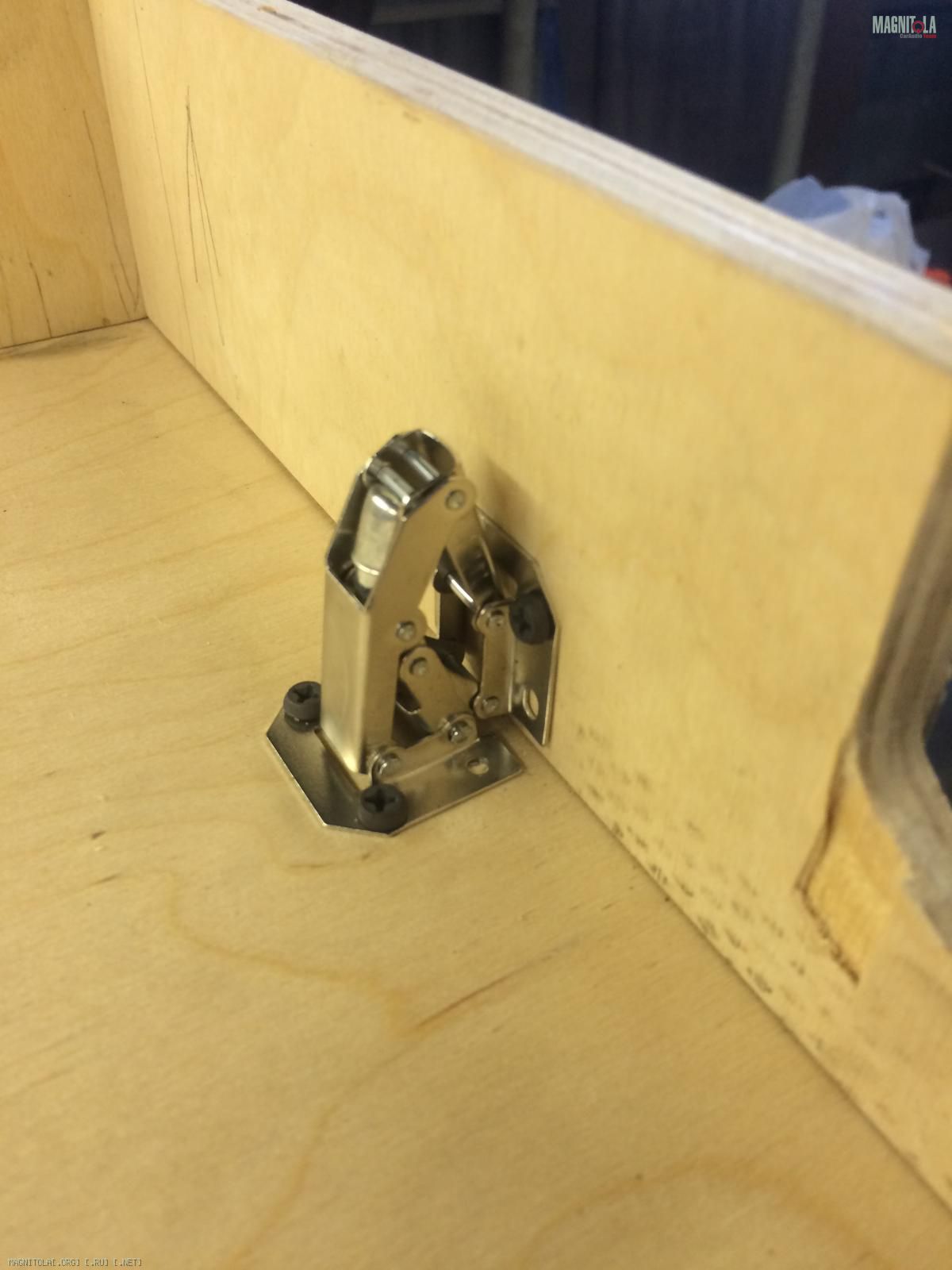

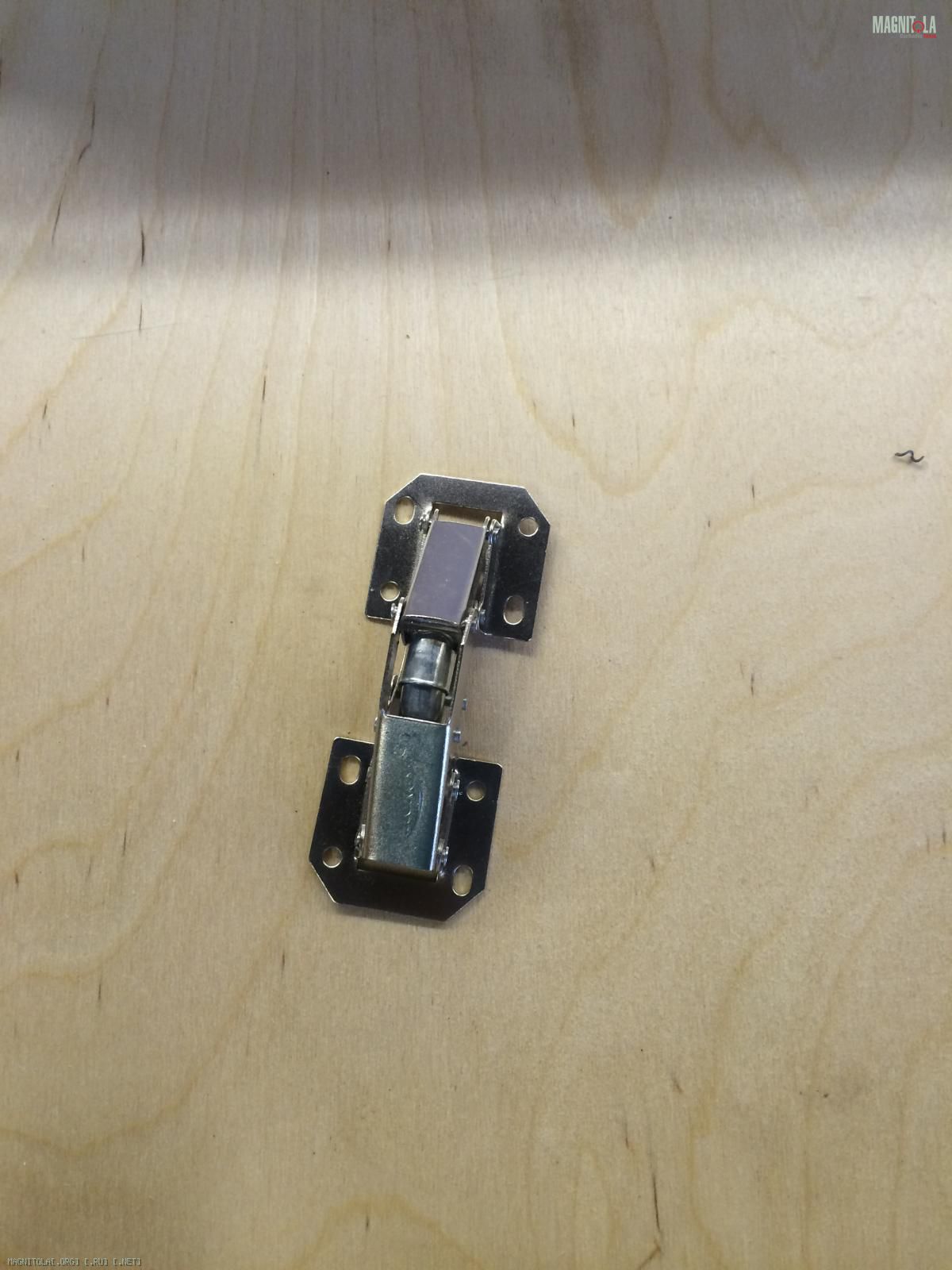

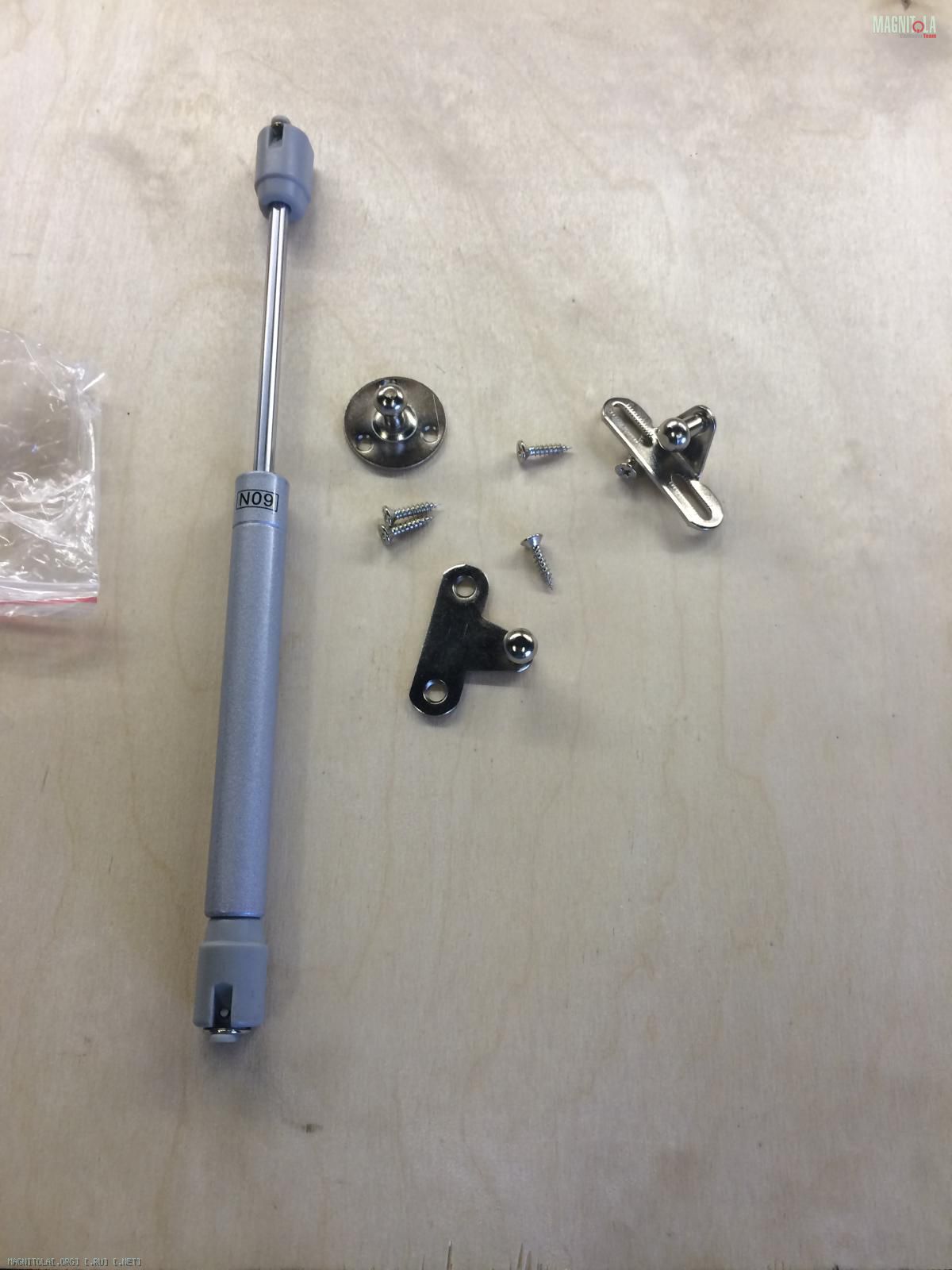

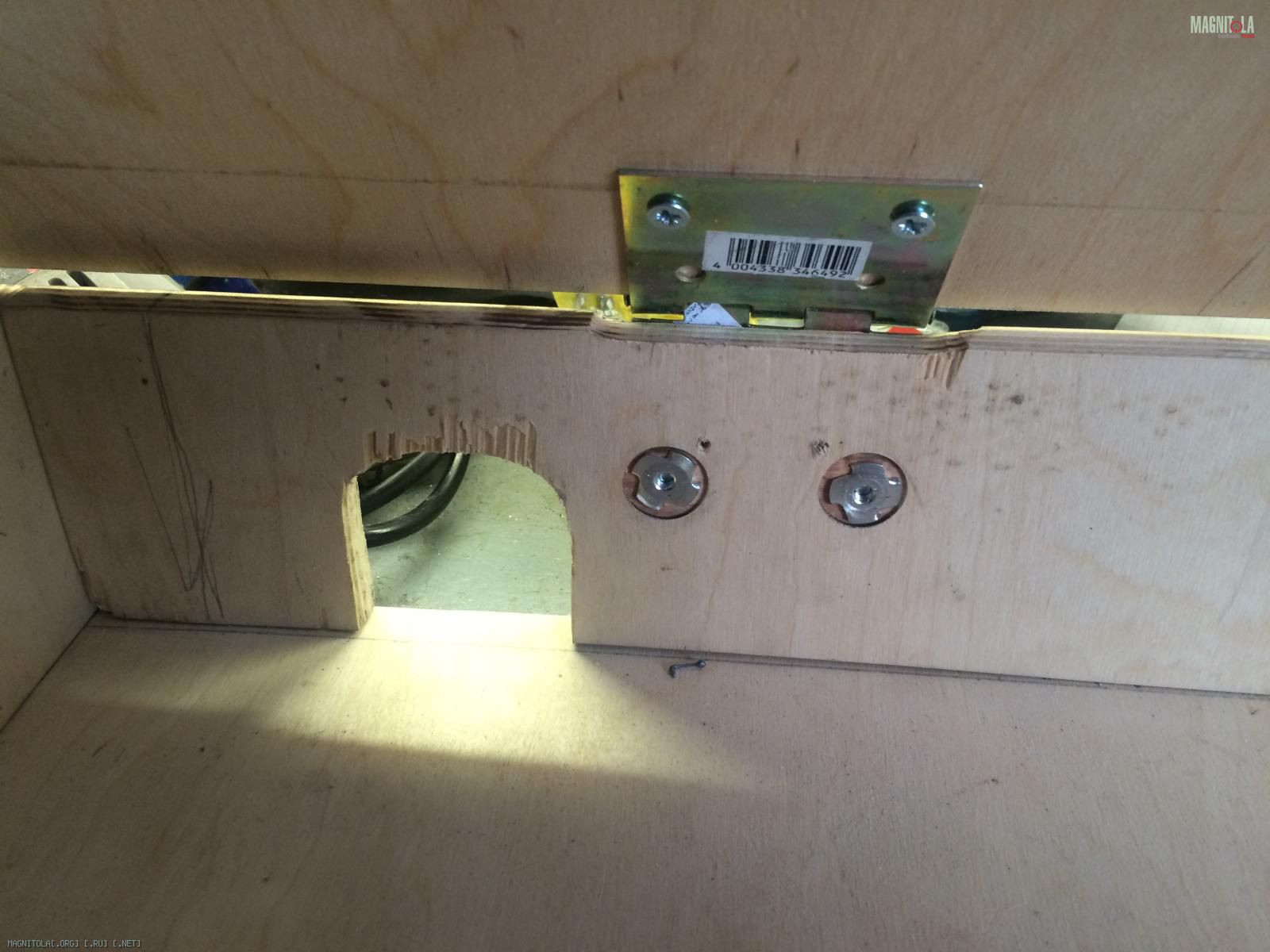

далее купил петли для легкой установки, и газовые упоры, на всякий два.
Вложение 774632Вложение 774634Вложение 774636Вложение 774638Вложение 774640

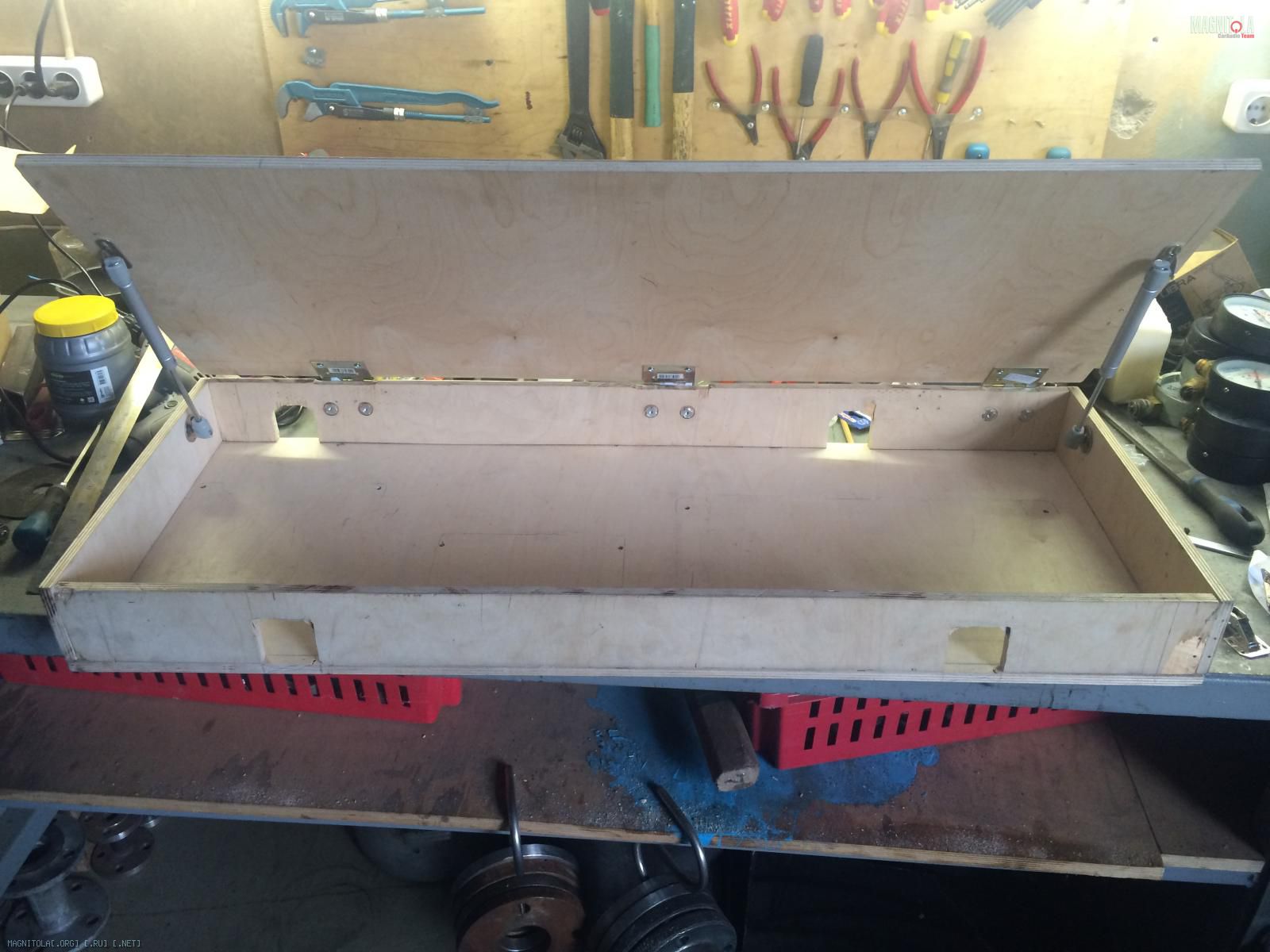

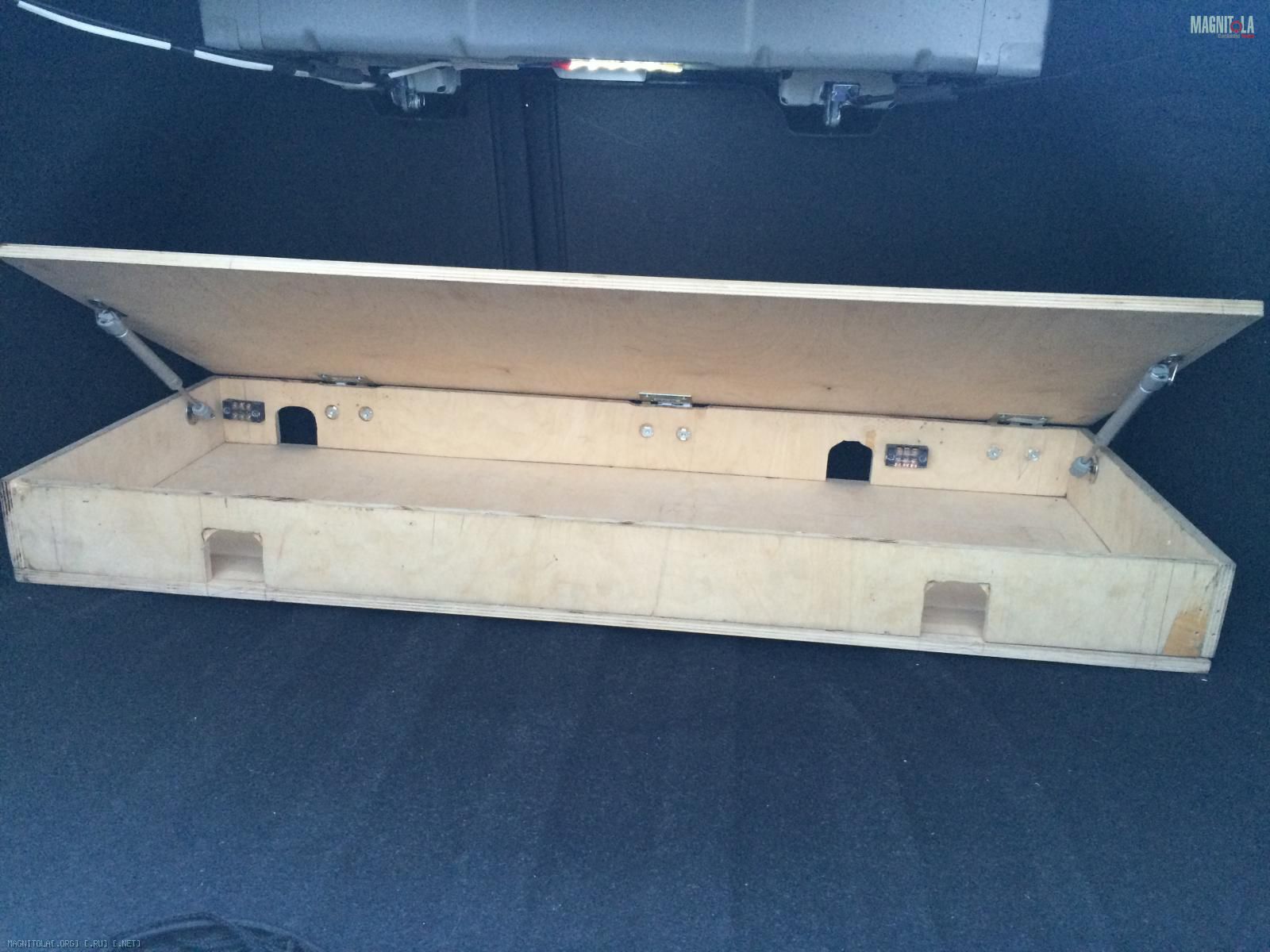

Ну и конечно попробовал поставить, были у меня подозрения, что петельки эти не выдержат такого напряга от газового упора, так оно и вышло, петля уж больно хлипкая для таких конструкций, наверно буду делать врезные петли, или по типу рояльной.Вложение 774642Вложение 774644

Цитата:

---

Сообщение от ferz85

Спасибо еще раз.
Продолжу повествования о муках одного любителя помучиться, т.е. про меня))))
сегодня получилось заняться крышкой для "своего" ящика)))
Очень часто вижу инстал на магнитолле и на фотка все стремятся показать конечный результат, а как и каким инструментом это делалось, прям как буд-то тайна какая-то.
Недавно доперло до меня как паркетной пилой ровно нарезать материал, никто меня не учил а тут и подавно мало кто покажет))))
короче решил я сделать направляющую, берем струбцину закрепляем что-нибудь ровное на нужном расстоянии от ножа паркетки и пилим.
Вложение 774624Вложение 774626Вложение 774628
вон че получается! Вложение 774630
далее купил петли для легкой установки, и газовые упоры, на всякий два.
Вложение 774632Вложение 774634Вложение 774636Вложение 774638Вложение 774640
Ну и конечно попробовал поставить, были у меня подозрения, что петельки эти не выдержат такого напряга от газового упора, так оно и вышло, петля уж больно хлипкая для таких конструкций, наверно буду делать врезные петли, или по типу рояльной.Вложение 774642Вложение 774644

---

Просто кто-то невнимательго читает. Способ с направляющей, струбцинами и электролобзиком я описывал сто тыщ лет назад:)

---------- Сообщение добавлено 14.05.2015 в 02:24 ----------

... С фотками;)

Цитата:

---

Сообщение от fox proteus

Просто кто-то невнимательго читает. Способ с направляющей, струбцинами и электролобзиком я описывал сто тыщ лет назад:)

---------- Сообщение добавлено 14.05.2015 в 02:24 ----------

... С фотками;)

---

Вполне может быть, я конечно все инсталляции не смотрел, но в тех что смотрел, в основном мало такой информации.

Цитата:

---

Сообщение от ferz85

Вполне может быть, я конечно все инсталляции не смотрел, но в тех что смотрел, в основном мало такой информации.

---

Достаточно спросить как распилить фанеру ровно, и тут же будет ответ что надо так сделать. Это просто подразумевается по умолчанию. Вот как циркуляркой фигурно резать - это гораздо интересней =)

Цитата:

---

Сообщение от Pit

Вот как циркуляркой фигурно резать - это гораздо интересней =)

---

Буду работать в этом направлении, следующий мастер класс по вырезанию подиумов под миды ручной циркуляркой)))

Цитата:

---

Сообщение от ferz85

Буду работать в этом направлении, следующий мастер класс по вырезанию подиумов под миды ручной циркуляркой)))

---

я пока только знаю как отверстия болгаркой вырезать)))
http://www.youtube.com/watch?v=wmRkDCFqnT8

Цитата:

---

Сообщение от fox proteus

я пока только знаю как отверстия болгаркой вырезать)))

---

Где почитать можно?)))

Цитата:

---

Сообщение от ferz85

Где почитать можно?)))

---

видео добавил (не моё))))

Продолжаем рукоблудиеделие.
Петли сменил на более простые и крепкие, соответсвенно закрепил все сразу. снял фаску на стенке для посадки петли, чтобы крышка ложилась в ровень со стенками.
Вложение 775278Вложение 775280Вложение 775278
газовые упоры приладил тоже.
Вложение 775282
ну как обычно не все так прекрасно как хотелось бы.
Вложение 775294
Чем интересно это теперь вывести? Шлифмашинкой? может еще какое полезное виде имеется?)))

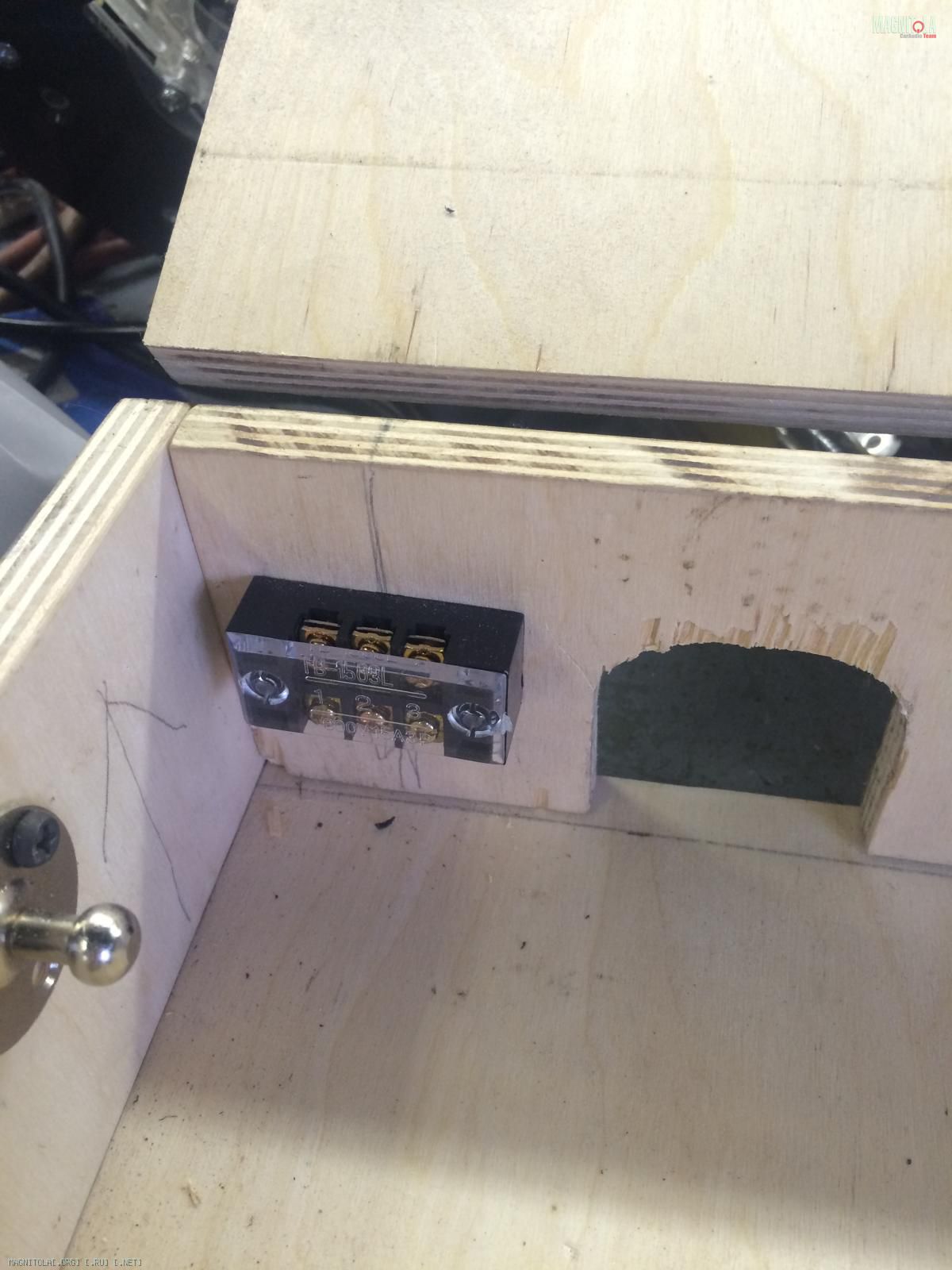

Далее монтаж дистребьютеров для турбо поддува)))
Вложение 775292

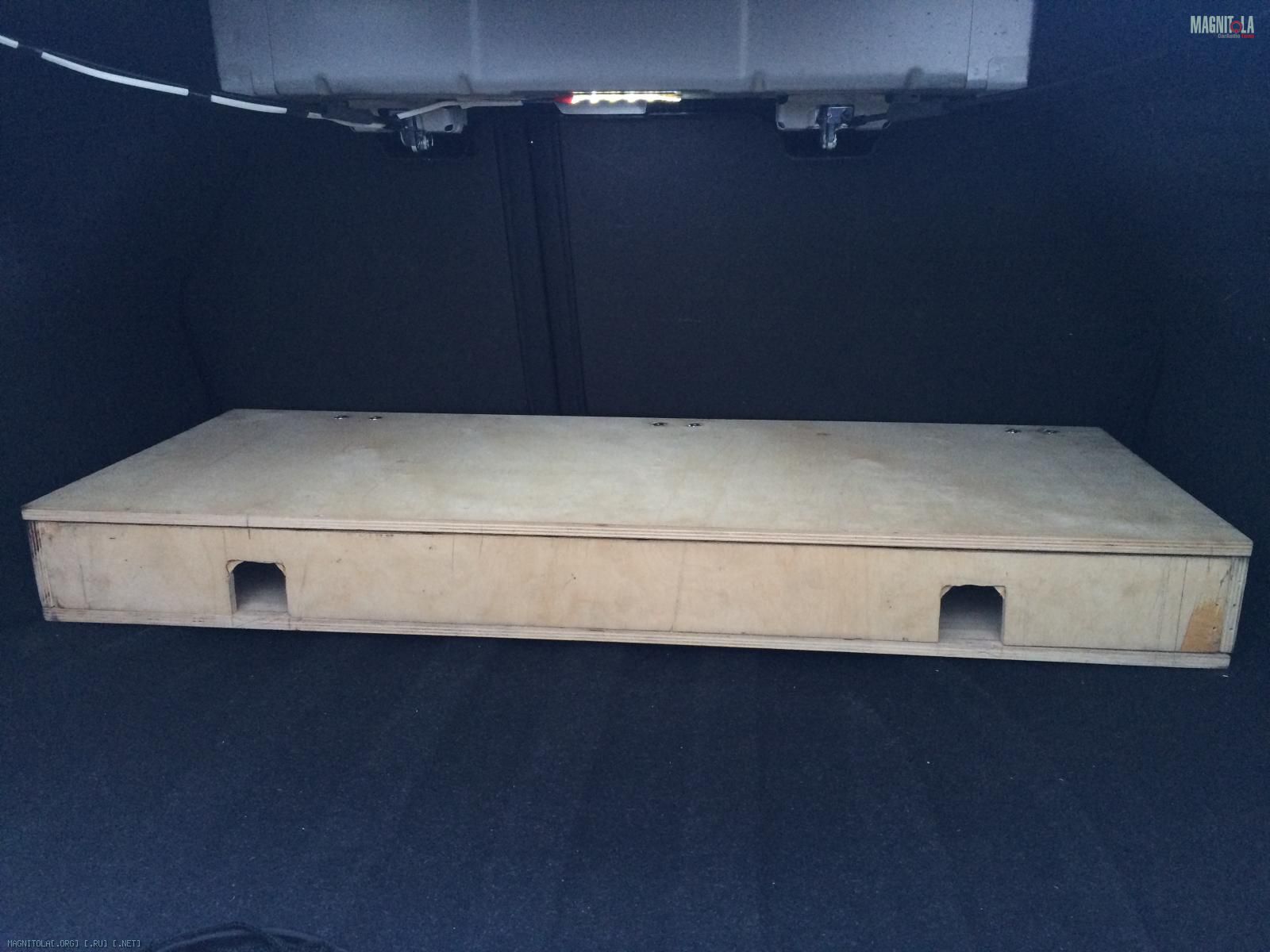

ну и примерка
Вложение 775288Вложение 775290
