Тогда не называй свой вариант
На проверенный вариант и работающий уже есть претендент. И это пока один Нексус7.Цитата:
Сообщение от Андреичъ
Его пробовали много людей и а не фантазировали.
А твой вариант это всего лишь ещё один из
До тех пор пока не будет прототипа )))Цитата:
Сообщение от Андреичъ
И ещё. Ты не первый, кто предложил брать цифру из HDMI.
да я на первенство то и не претендую :DЦитата:
Сообщение от x-diz
Я на самом деле почти уже решил, что будет. И мучения Аркадия на то тоже подтолкнули.
Когда снимал штатный майфун, пошурудил там руками в недрах. У меня там места много. Ещё правда не снимал верхнюю панель, которую буду менять. Вот когда приедет рамка. Тогда точно замерю все размеры за ней. Хочу монитор поставить, а за ним разместить потроха PCcarа. Кнопку включения компа и один вход USB в панельку, за которой будет штатный комп. Там же и крутилка от рукса.

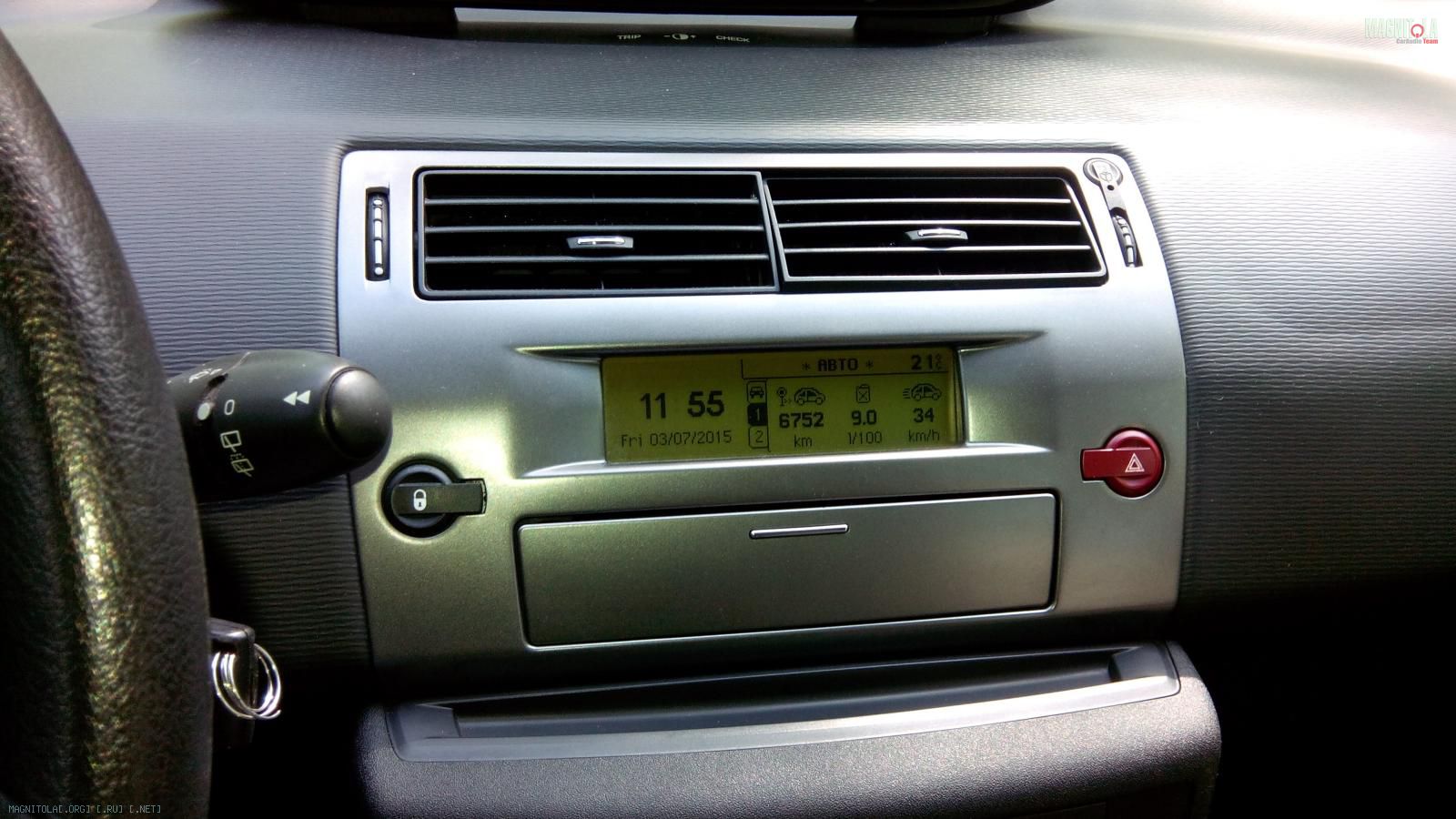

Это верхняя часть, она будет новой и дисплей с потрохами едет вниз
Вложение 848054

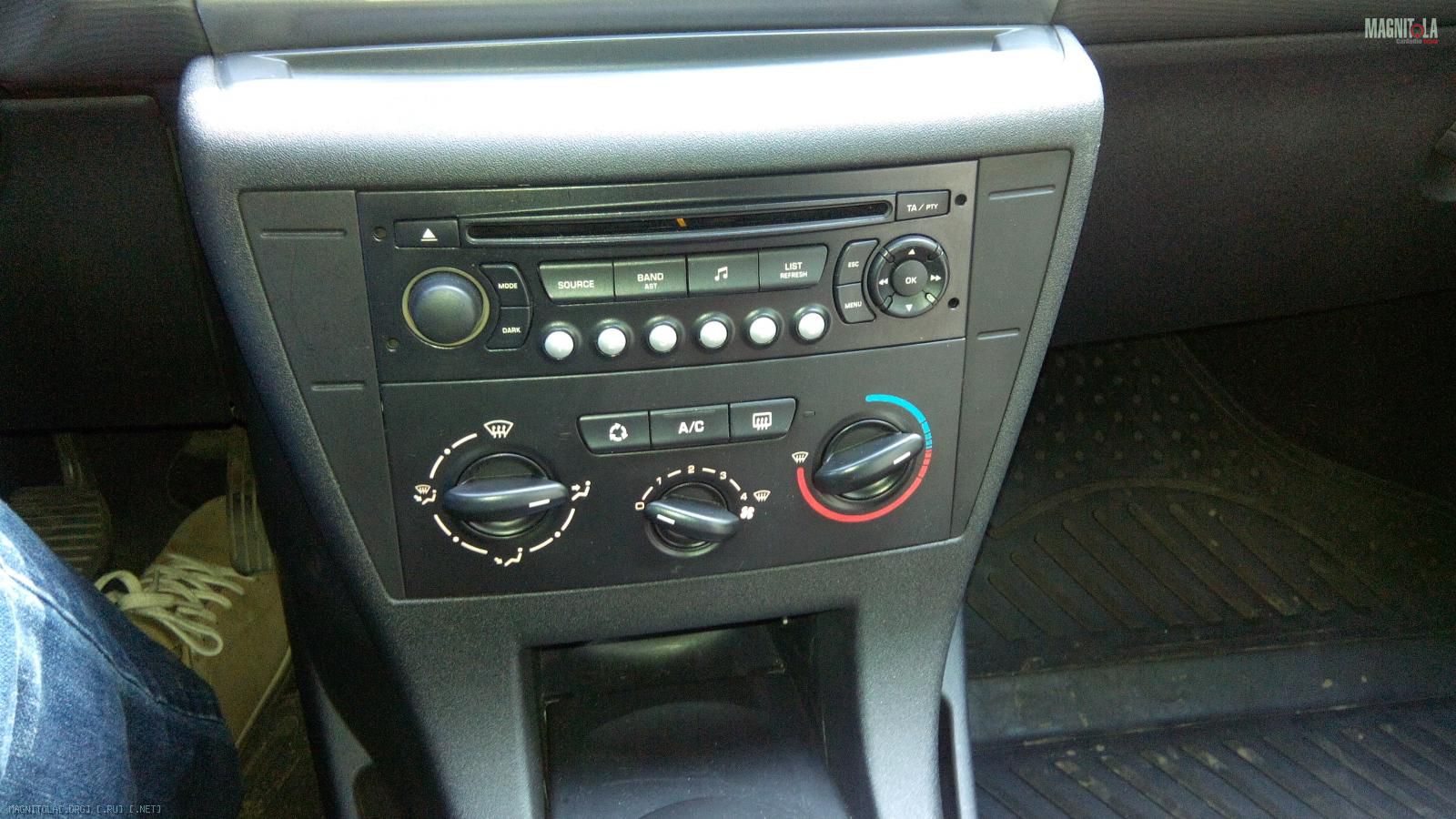

А это низ. ШГУ нафик, а вместо него новая панелька.
Вложение 848056
На данный момент пока не знаю, так как не снимал, какой размер у скрытой части штатного компа. Надеюсь много места на новой панельке не займет. Я его там пощупал рукой, пока сомнения, как бы всё место не занял.
А прямо сейчас ведутся работы по изготовлению этой самой рамки. В штатном стиле.
Большую рамку кетайцы всё еще везут :ireful1:
Рамка где то плывёт, видать на вёслах.
А тем временем терпенья нет. Хочется что нибудь поделать. Решил таки снял все панели. Посмотреть что там и как. А то уже на фантазировал, но реальность немного другая.

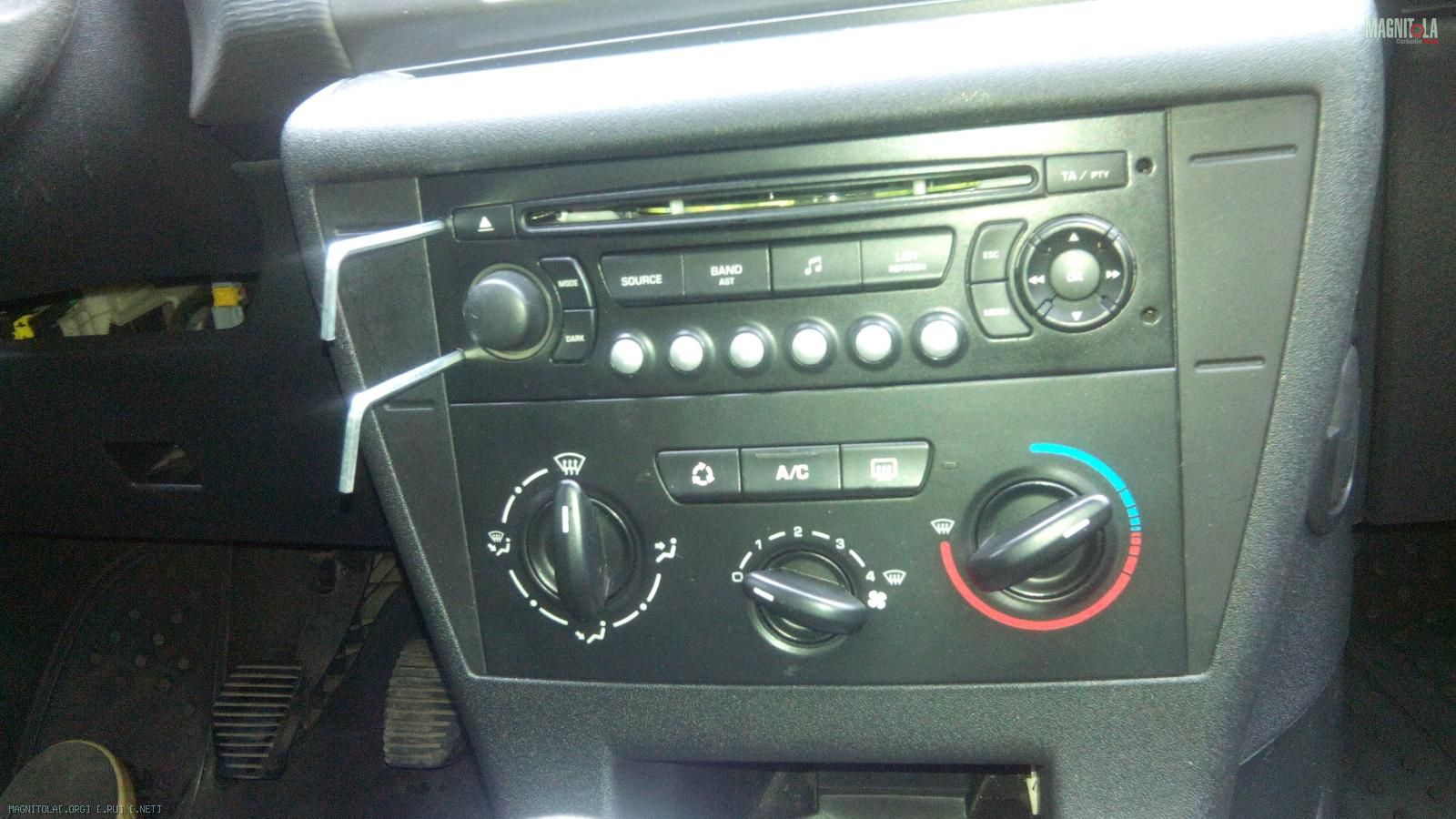

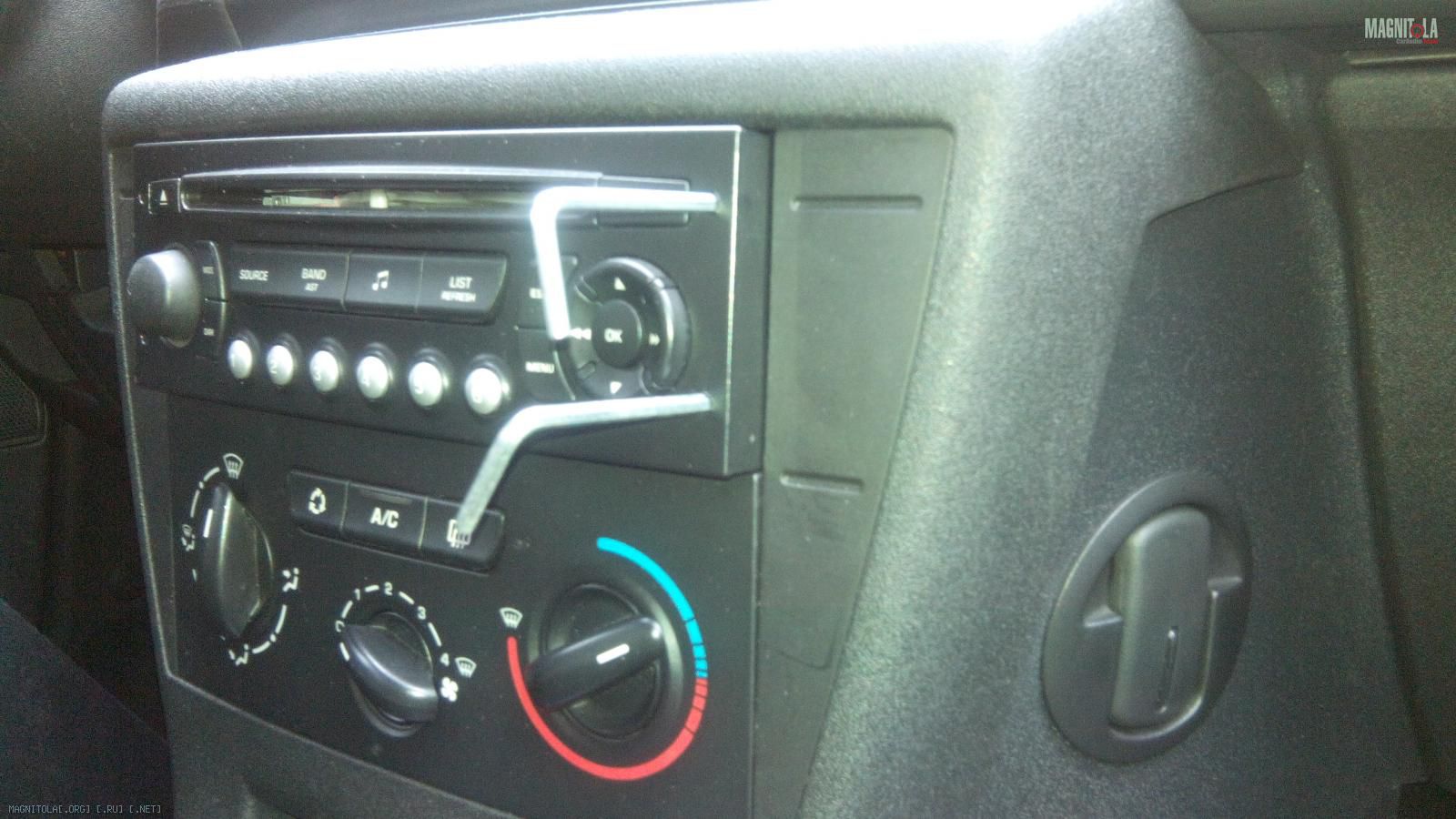

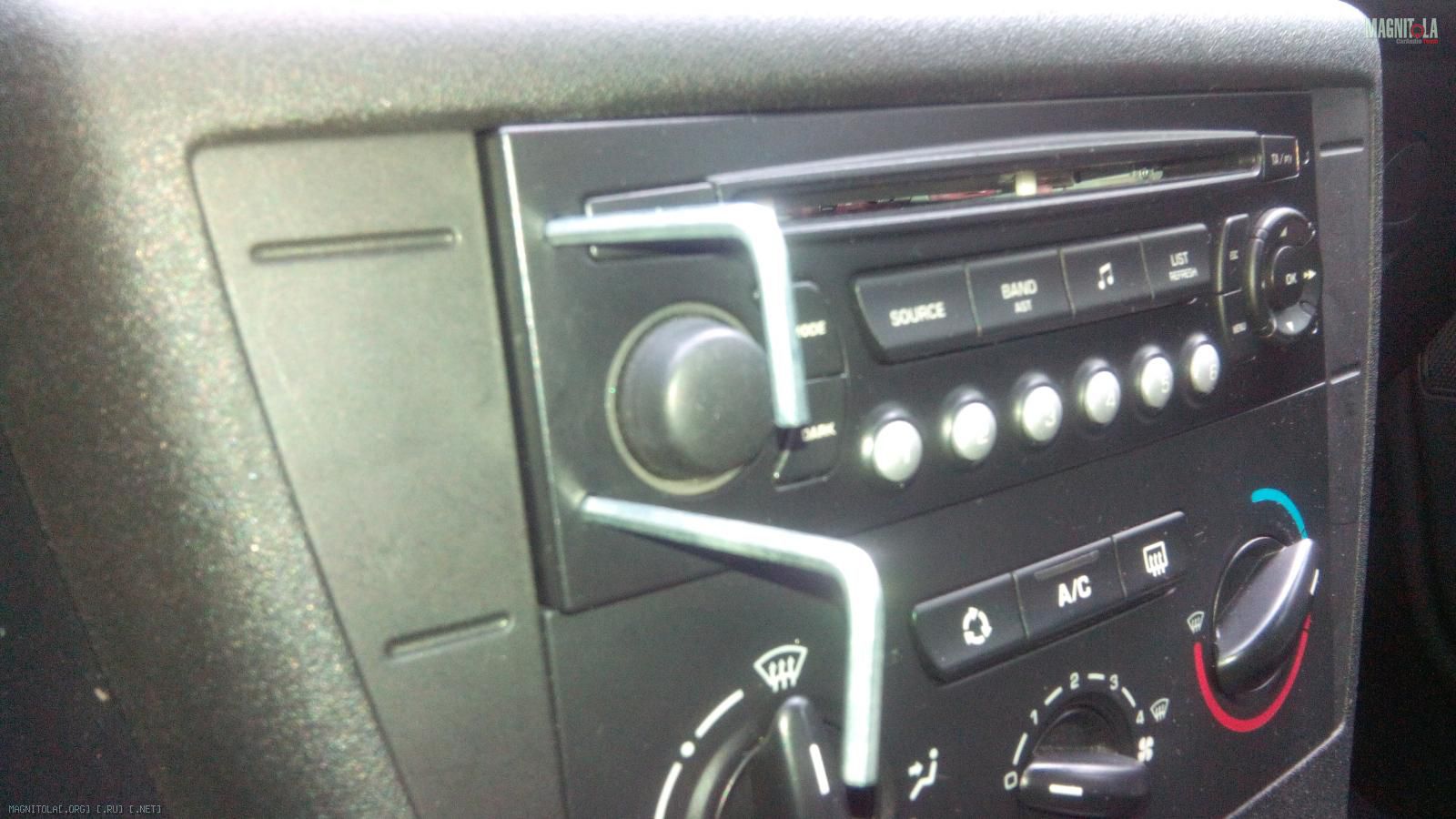

Начну с того, что уже делал, но в этот раз сделал фотки. По подсказке Аркадия взял два г-образных шестигранника. А можно любые, даже гвозди. Главное что бы диаметр был не больше 3,5 мм. Длина слишком большая не нужна.
И двух штук достаточно. Надавливаешь одновременно на два, чуть наклоняешь в сторону и подтягиваешь на себя. И одна сторона выезжает. То же с другой стороны.
Вложение 848564Вложение 848562Вложение 848560

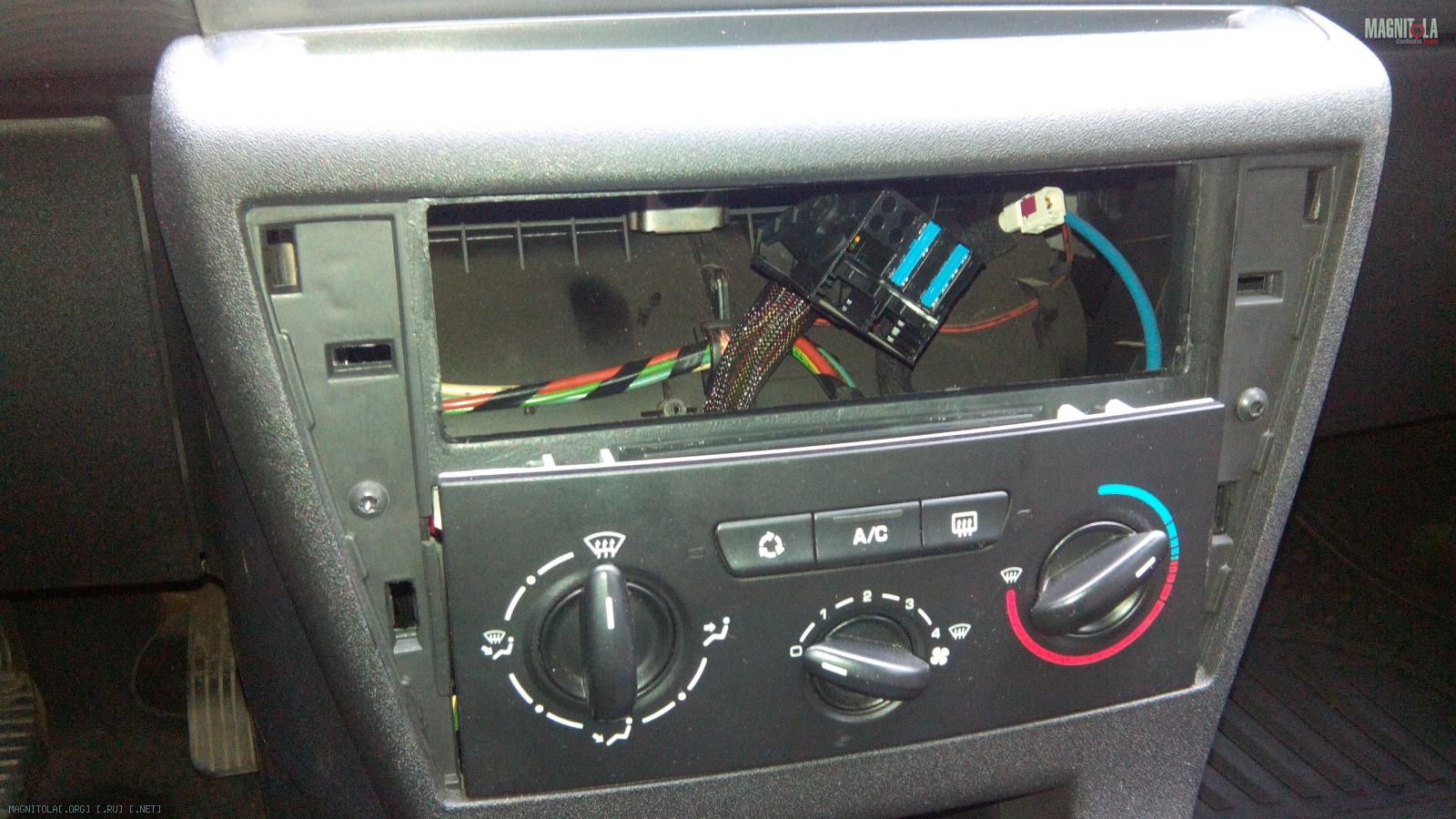

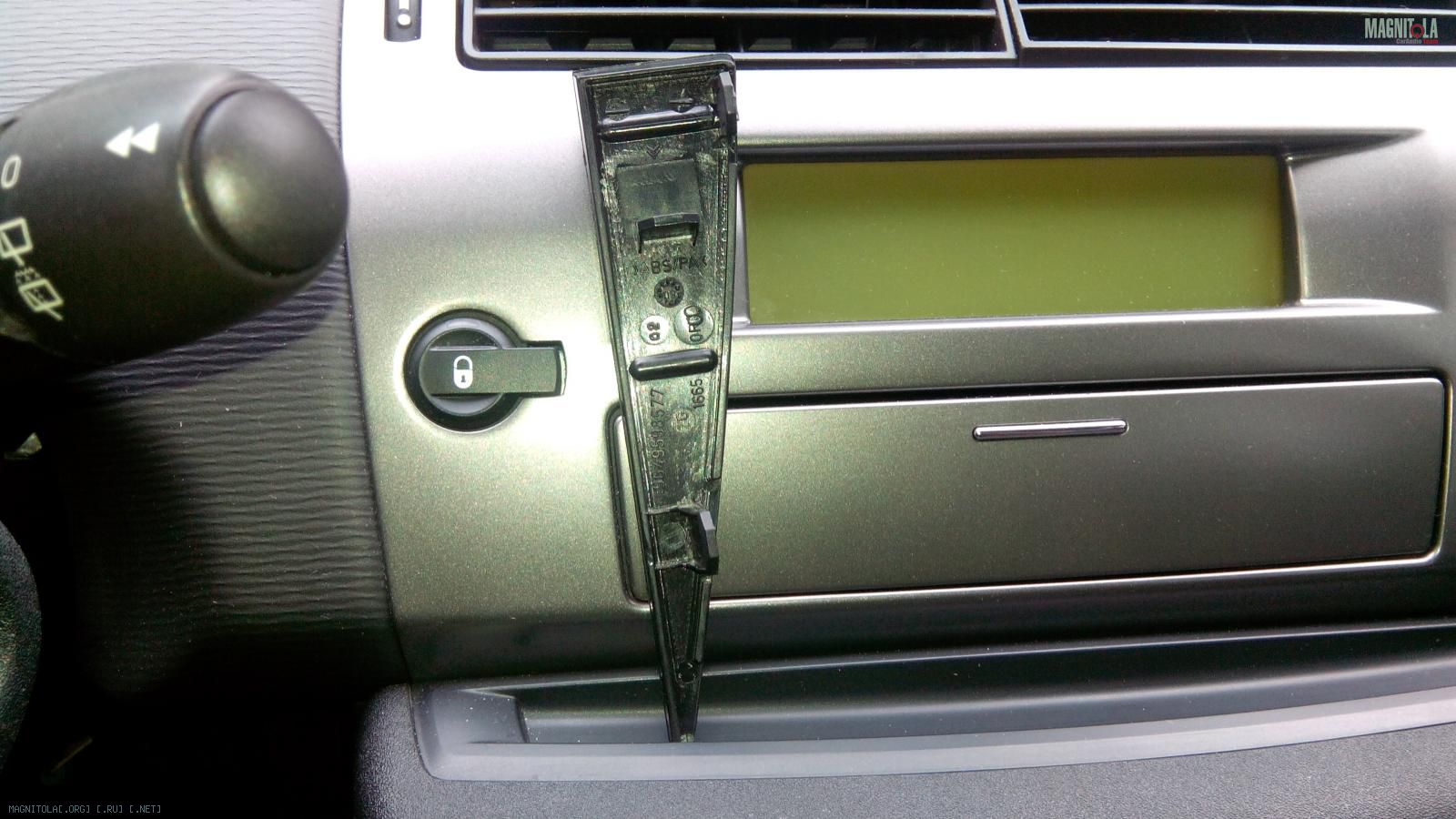

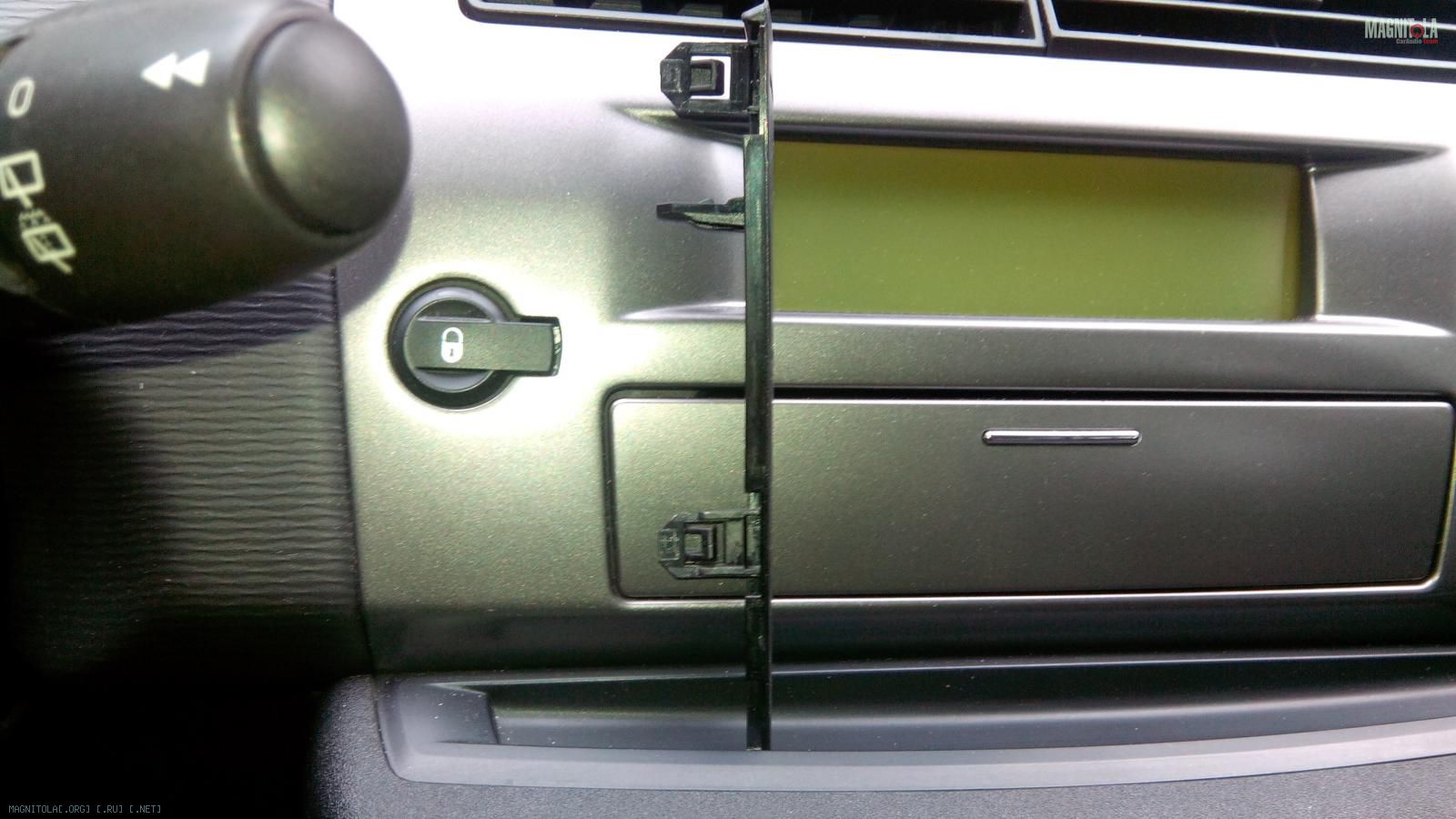

Гораздо сложней не сломать защелки у боковых заглушек. Но то же всё получилось. И всё цело. Они оказались довольно гибкими.
Вложение 848558Вложение 848554Вложение 848556
Под заглушками саморезы, которые держат большую часть консоли. Как её снимать есть в видео, которое раньше давал Андреич. видео
Ну вот, добрался до того места, ради которого всё затеял.

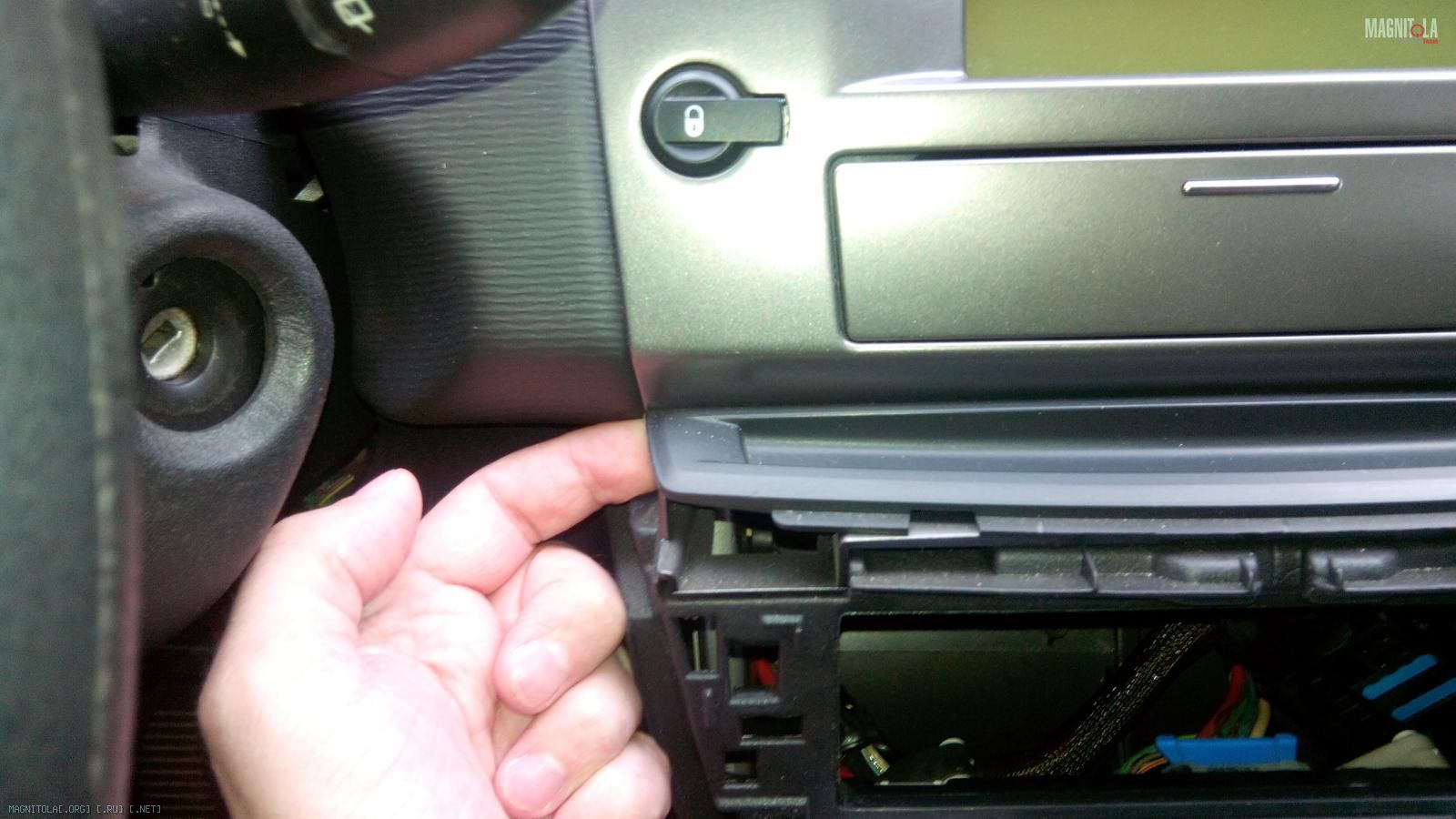

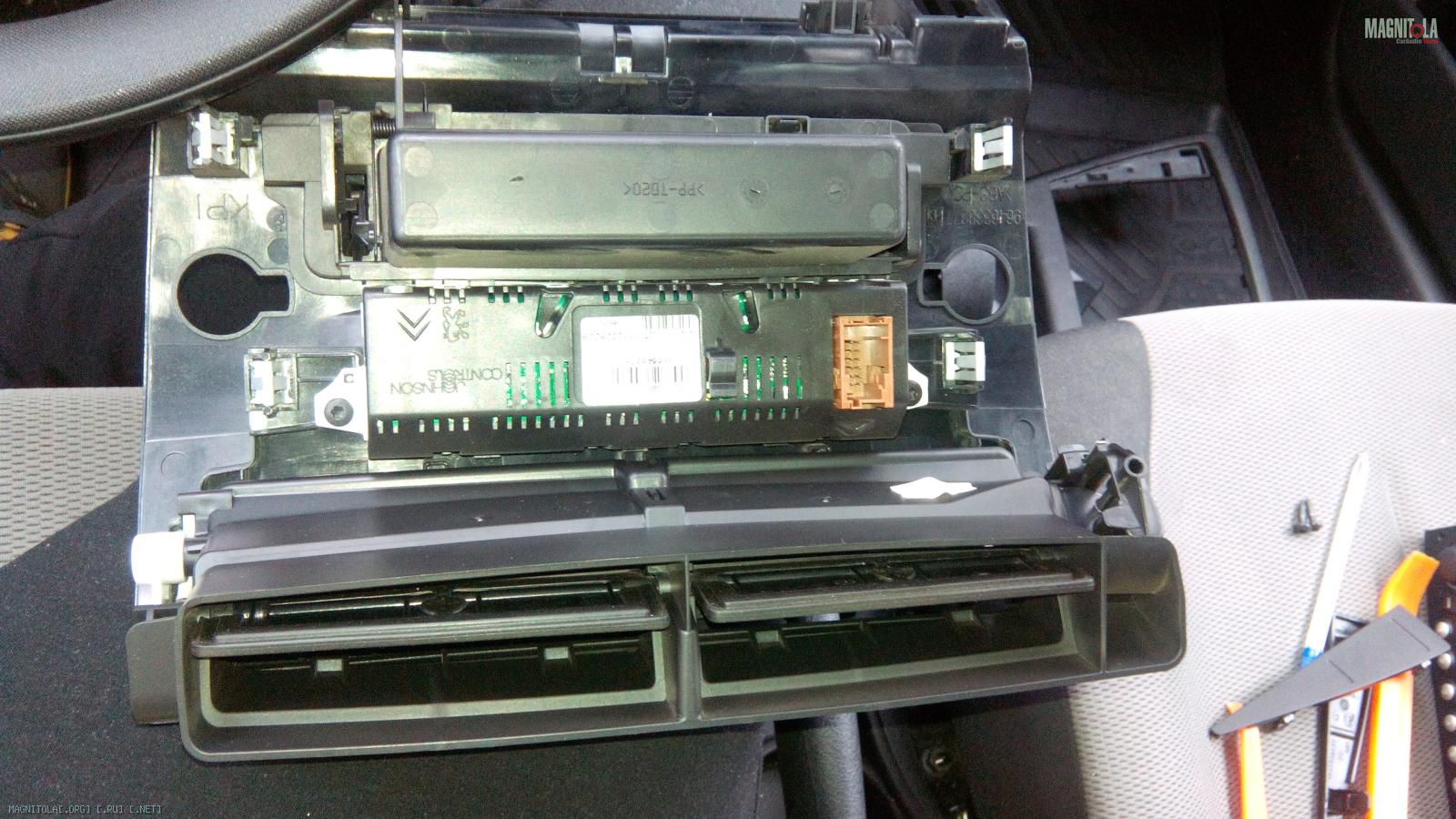

Подсовываем пальцы под нижние её углы. И уверено тянем их на себя.
Вложение 848552Вложение 848550

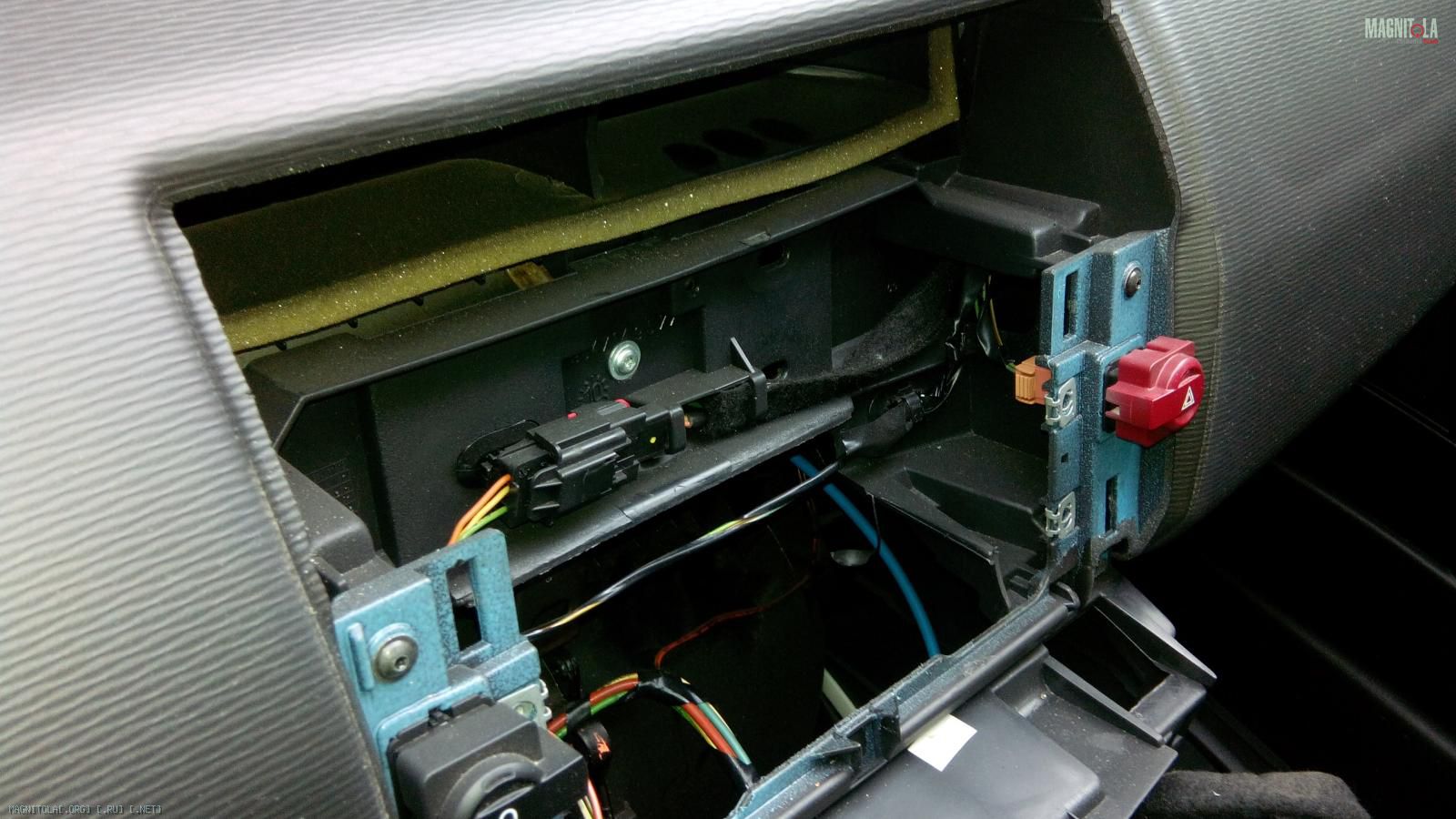

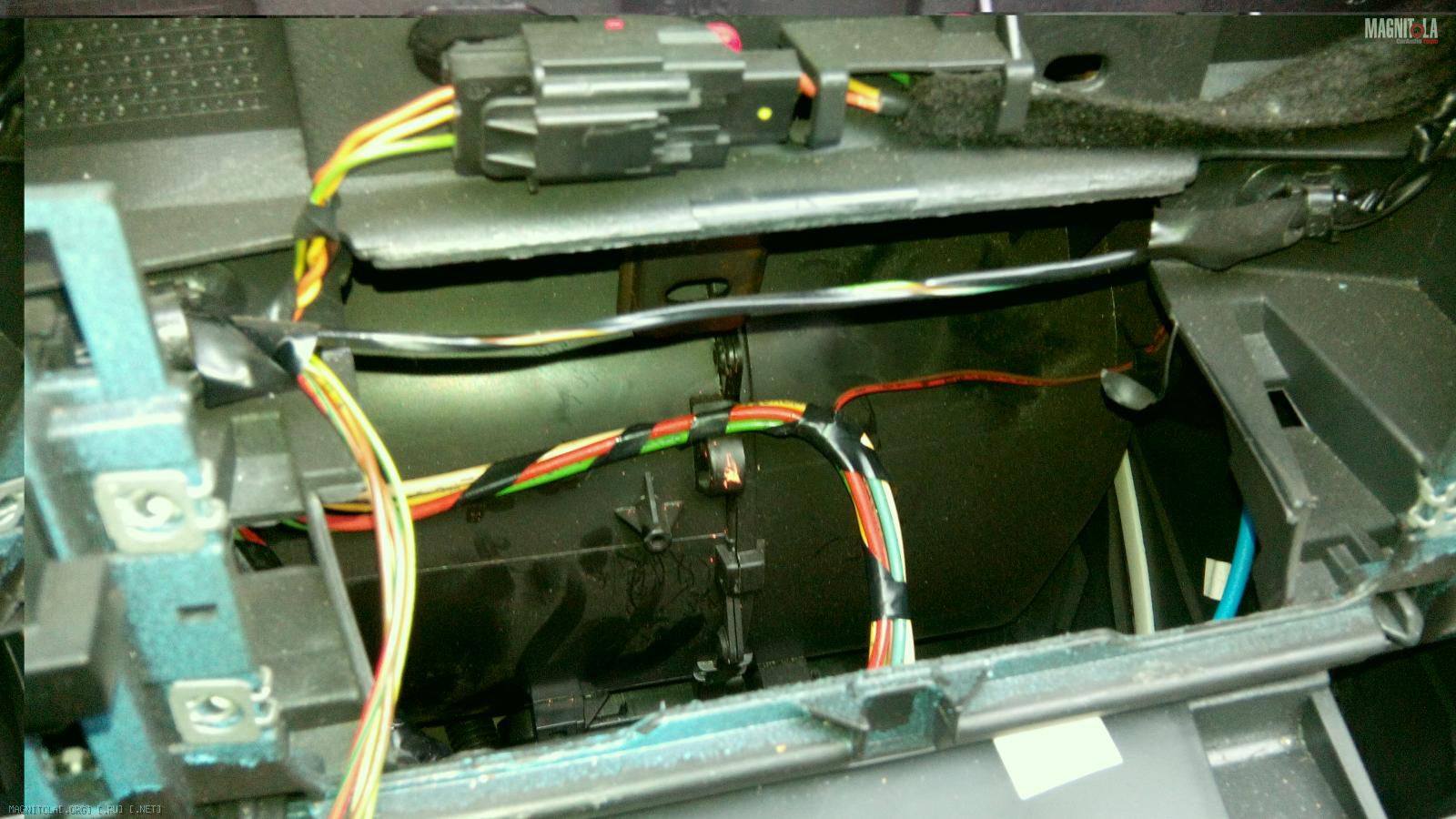

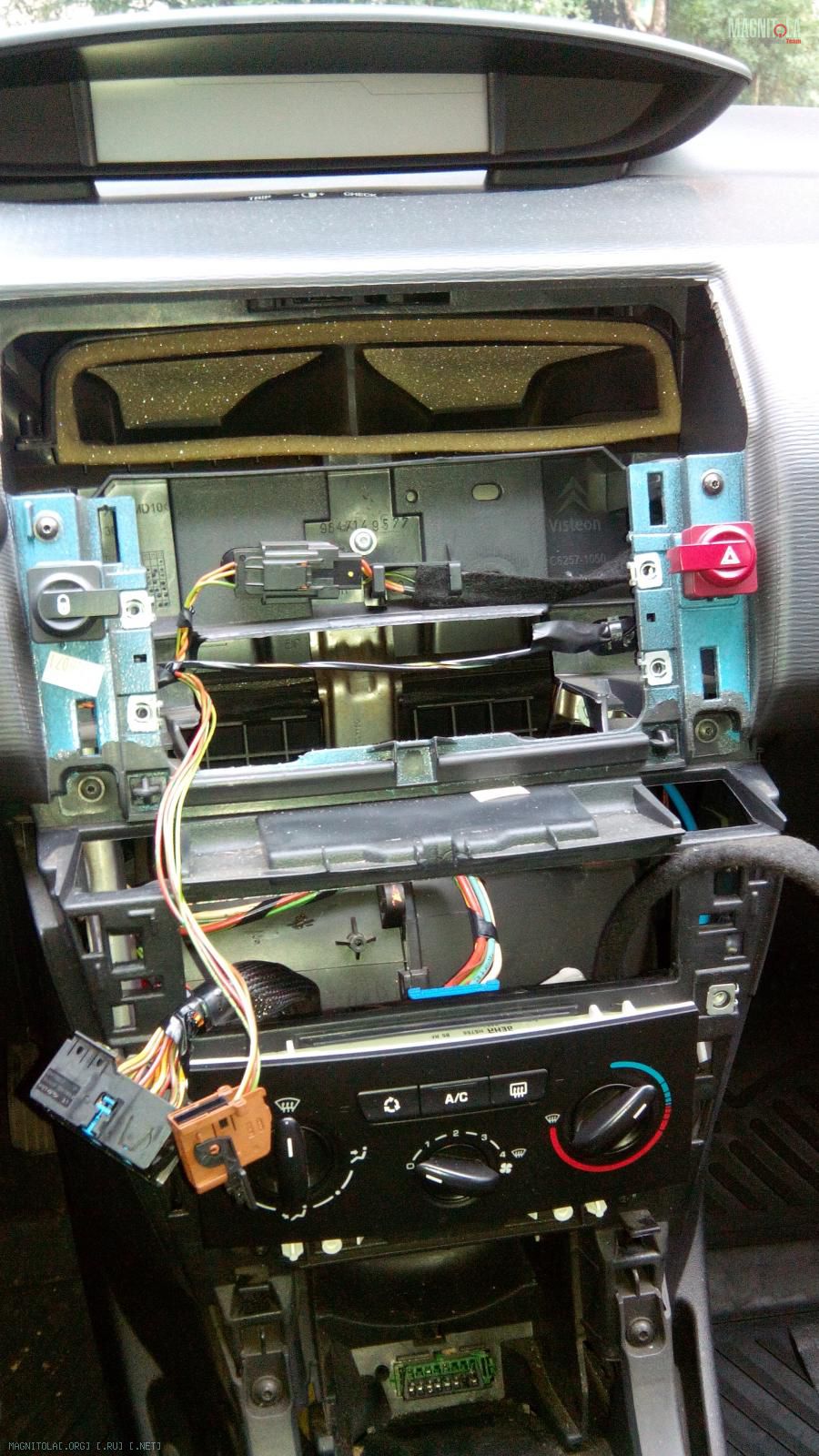

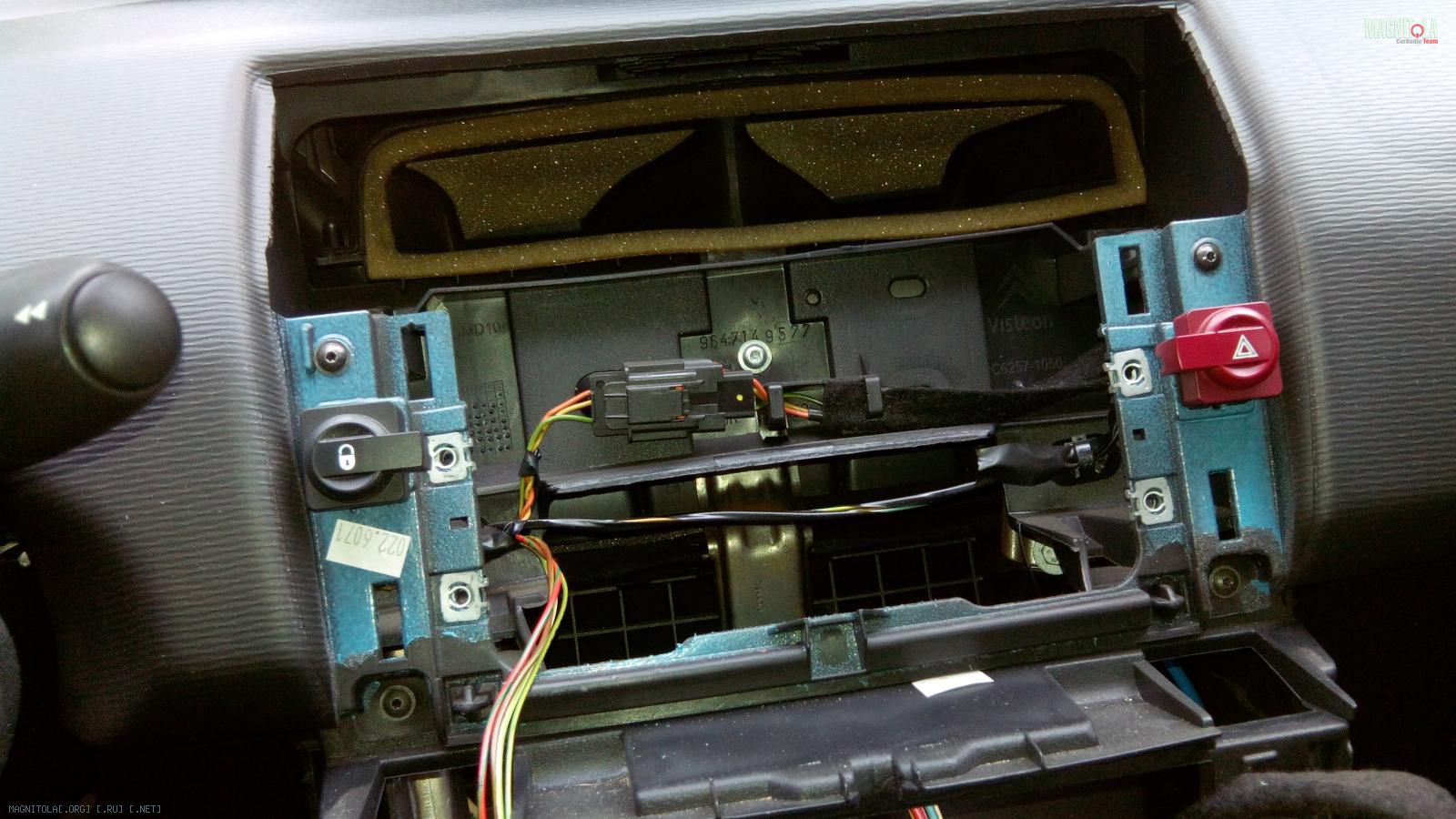

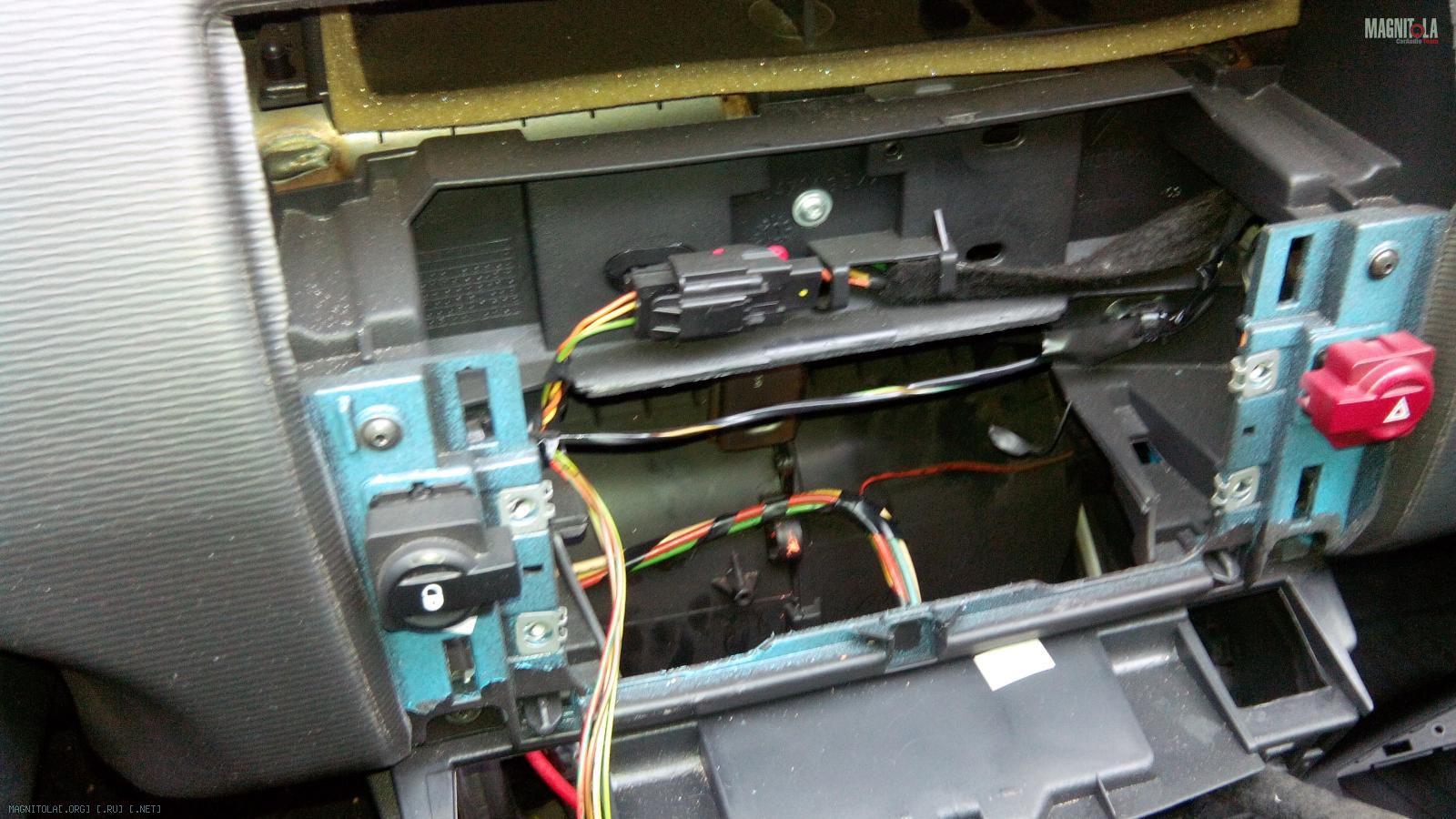

Открывается наконец то долгожданный вид. И потихоньку начинаю расстраиваться.
Вложение 848542Вложение 848540Вложение 848544Вложение 848546Вложение 848548
По глубине верхняя часть намного меньше. 2 din туда не влезет. Зачем мне 2 din?

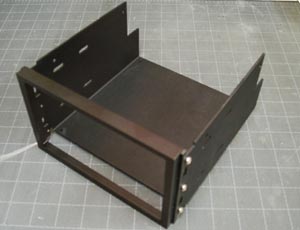

Хотел корпус вот такой.
Вложение 848566
Одно радует, нижняя и верхняя части это один объем. Можно будет закрепится на рейке, в которую упирается ГУ.

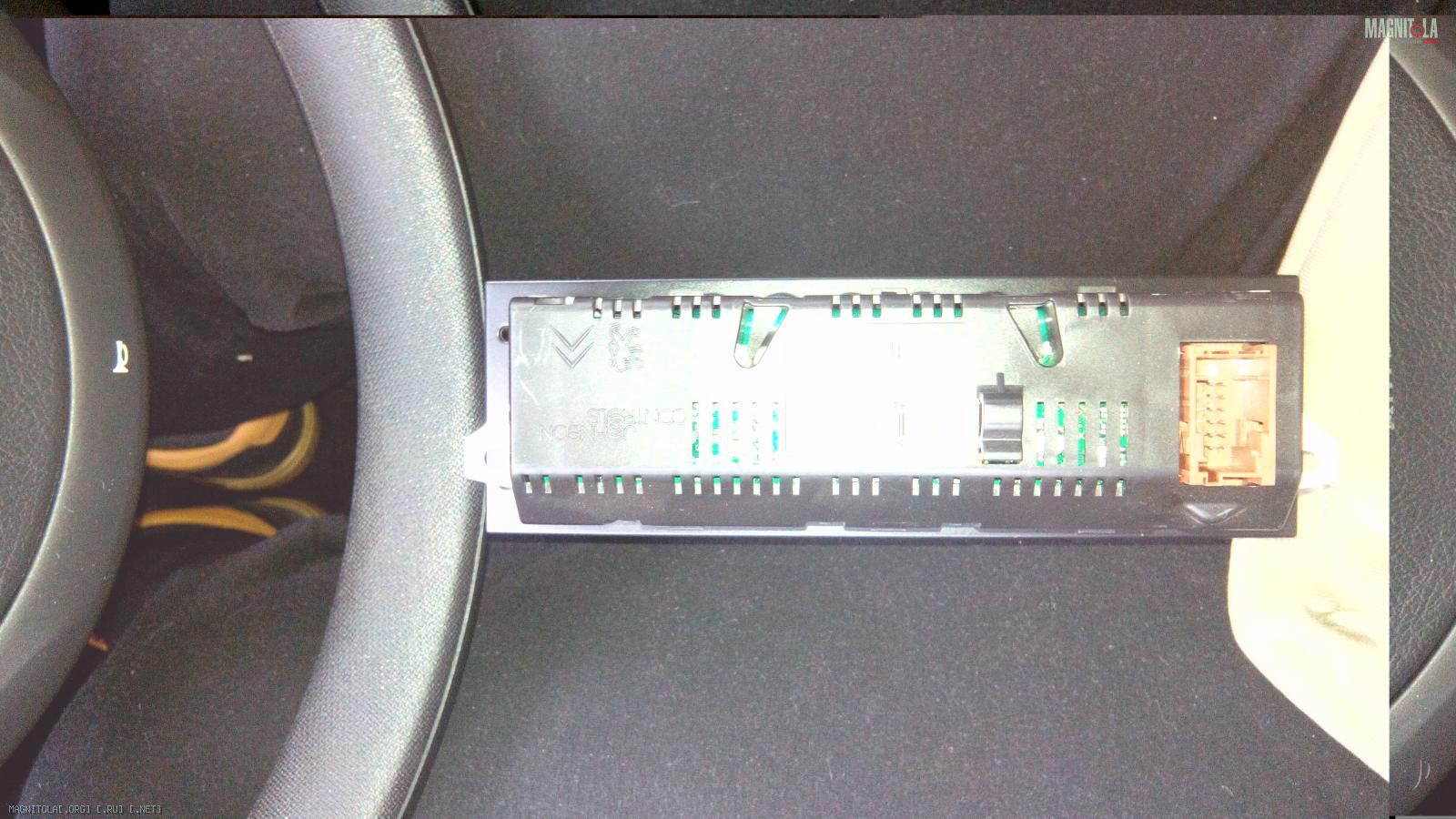

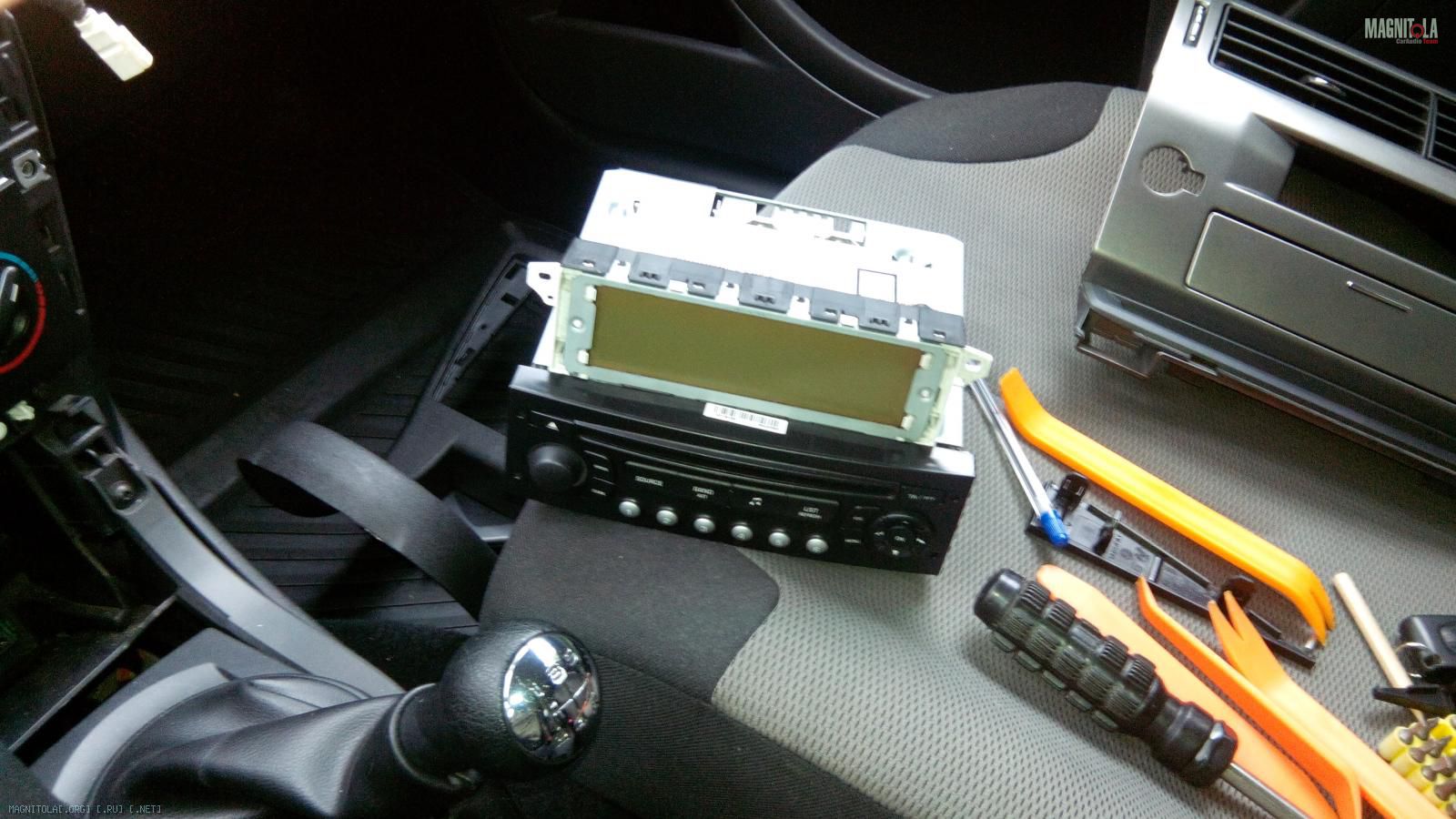

Переходим к другой части расстройства. Мониторчик внешне выглядел намного меньше.
Но на самом деле он размером с ГУ.
Вложение 848534Вложение 848532

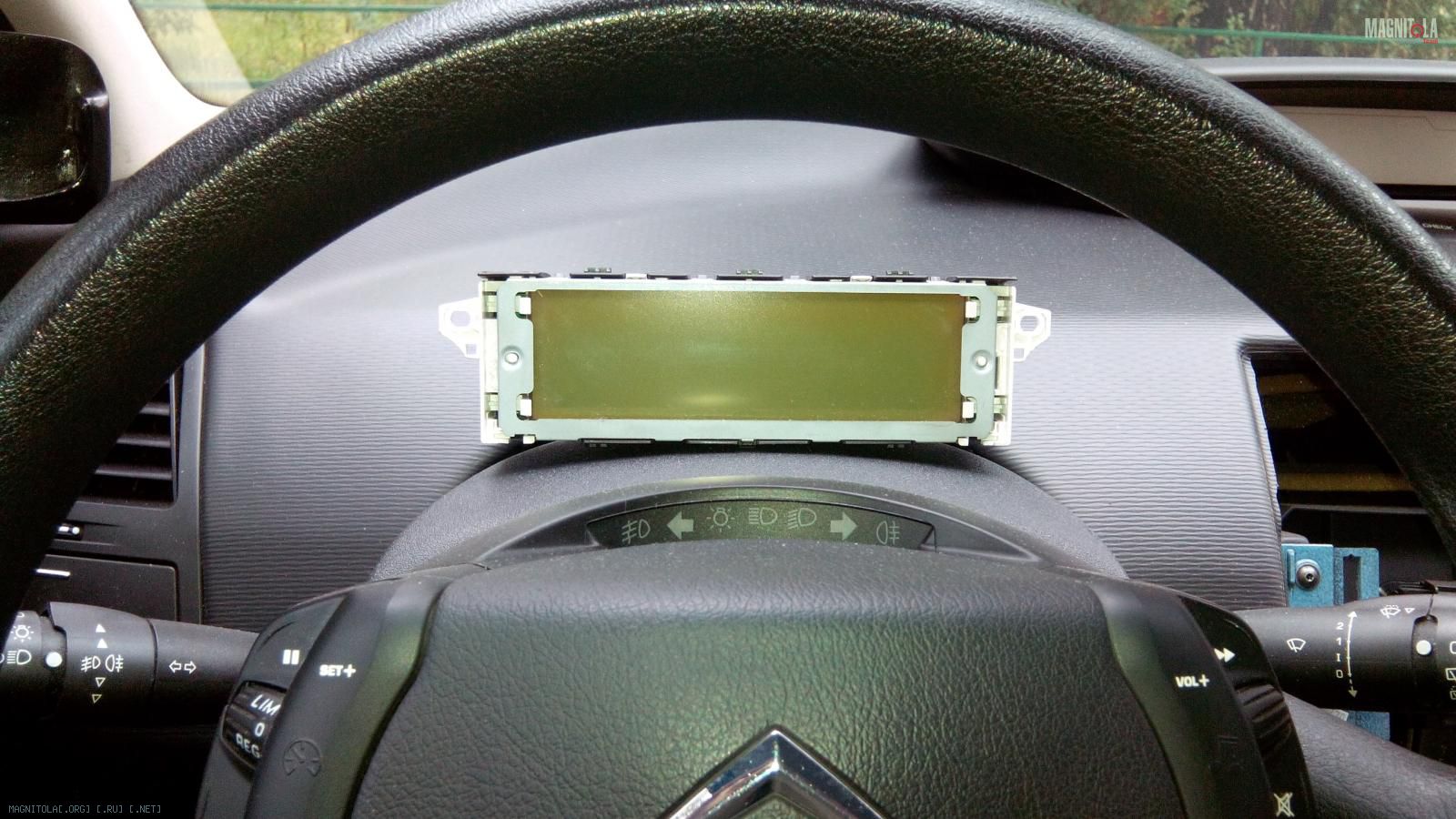

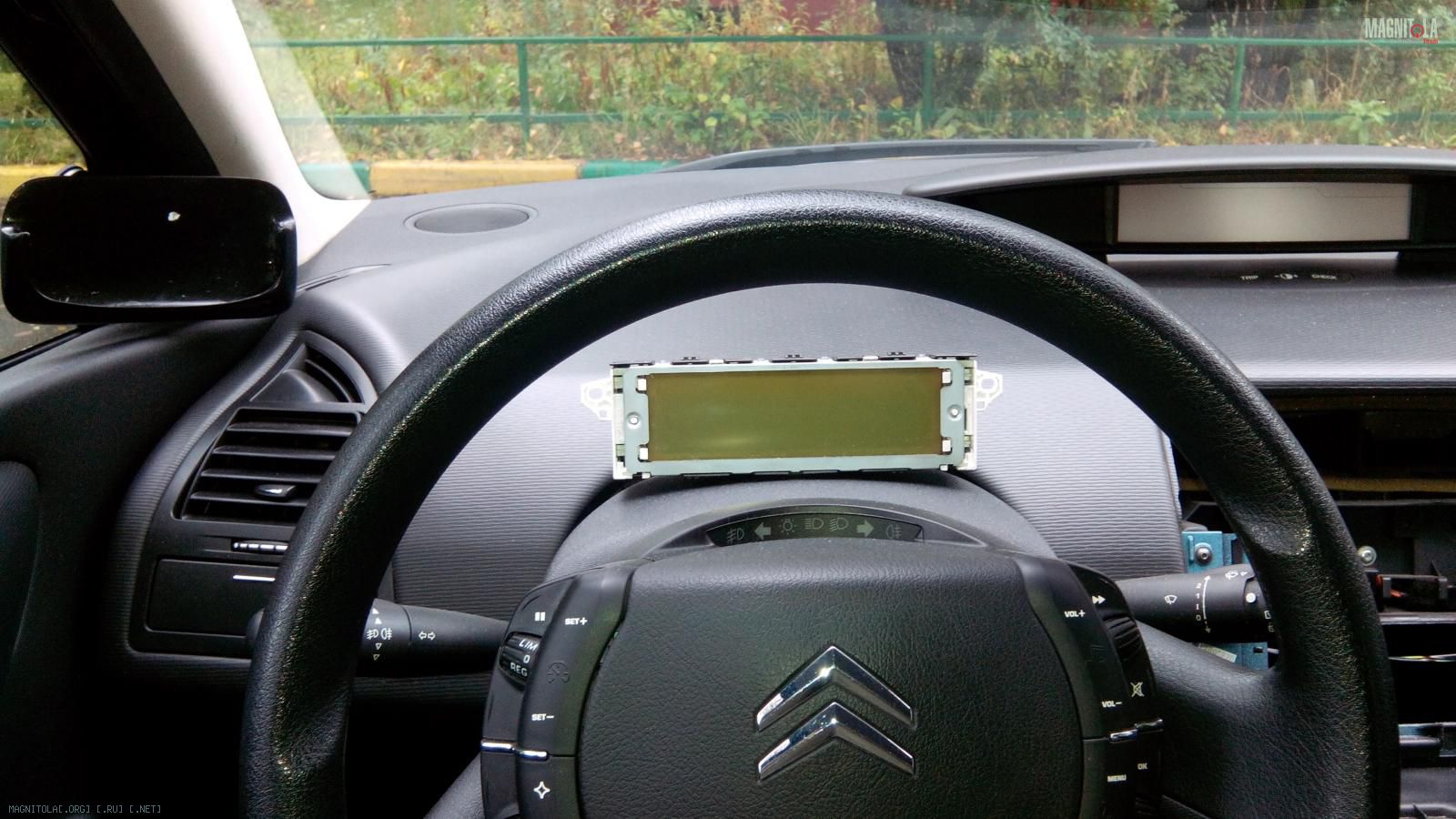

Может его и правда сюда? Видно хорошо. Только нафига? ))) И я не удивлюсь теперь, если та рамка которая сюда вешается, окажется меньше чем нужно )))
Вложение 848536Вложение 848538

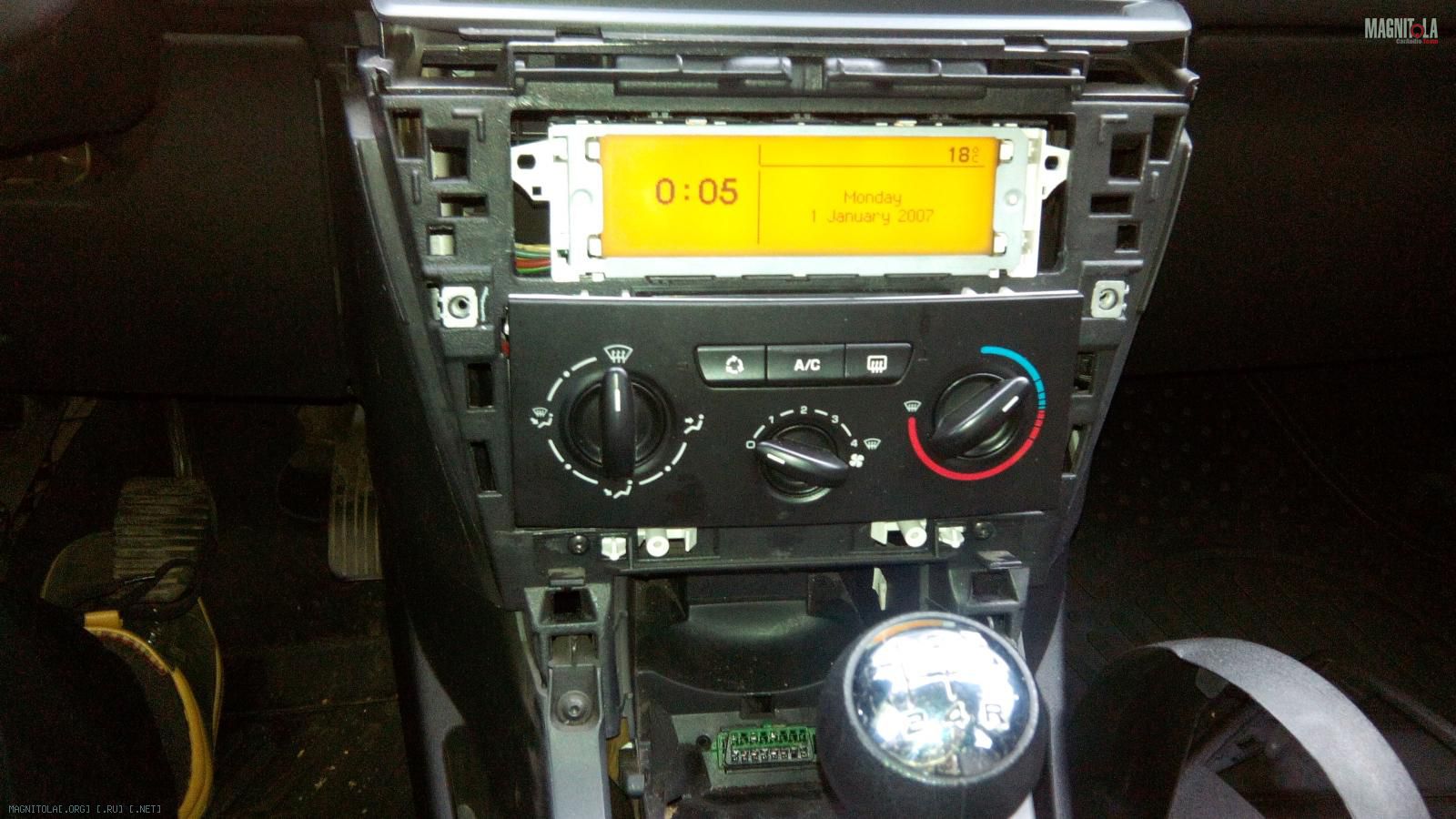

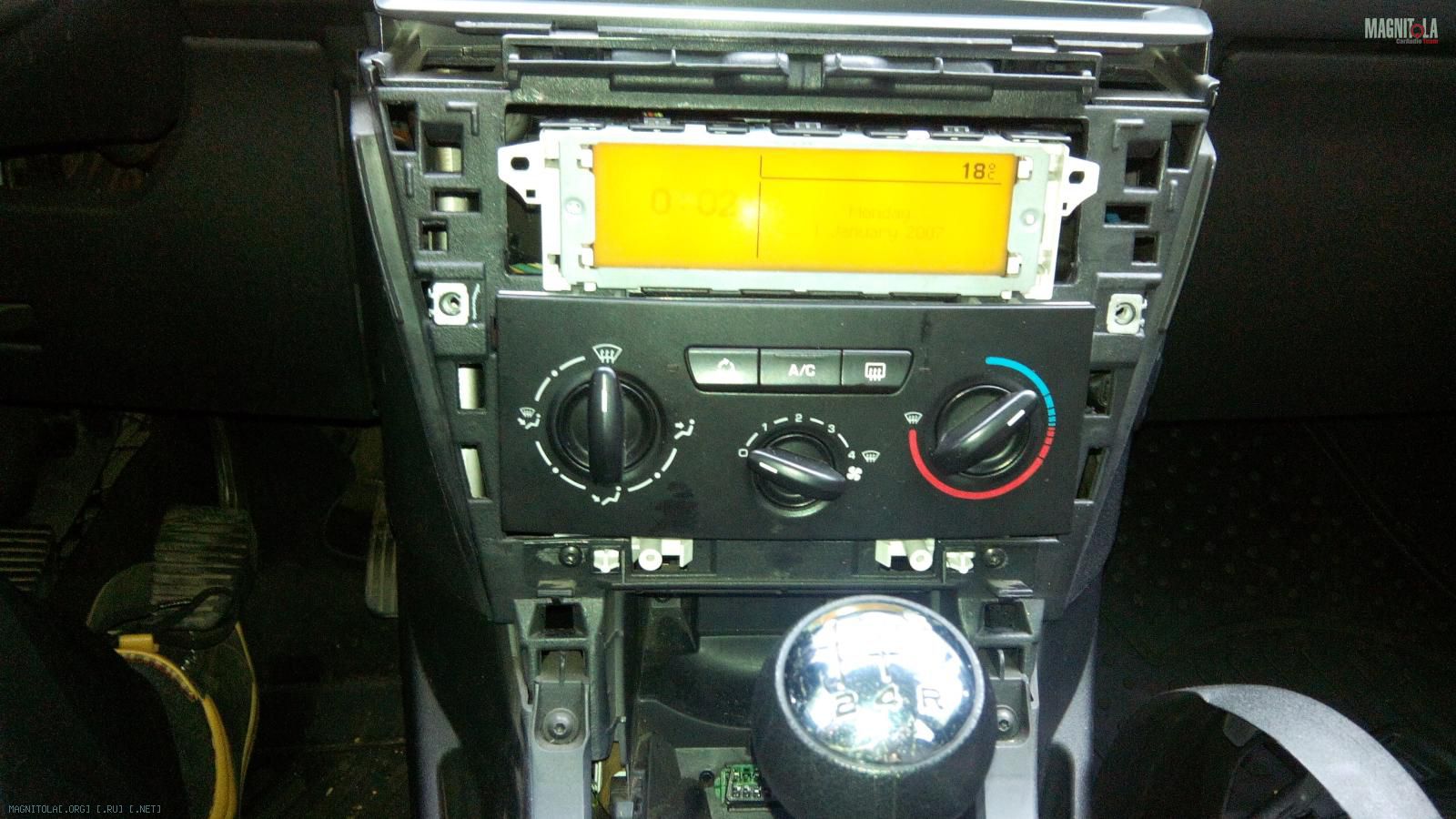

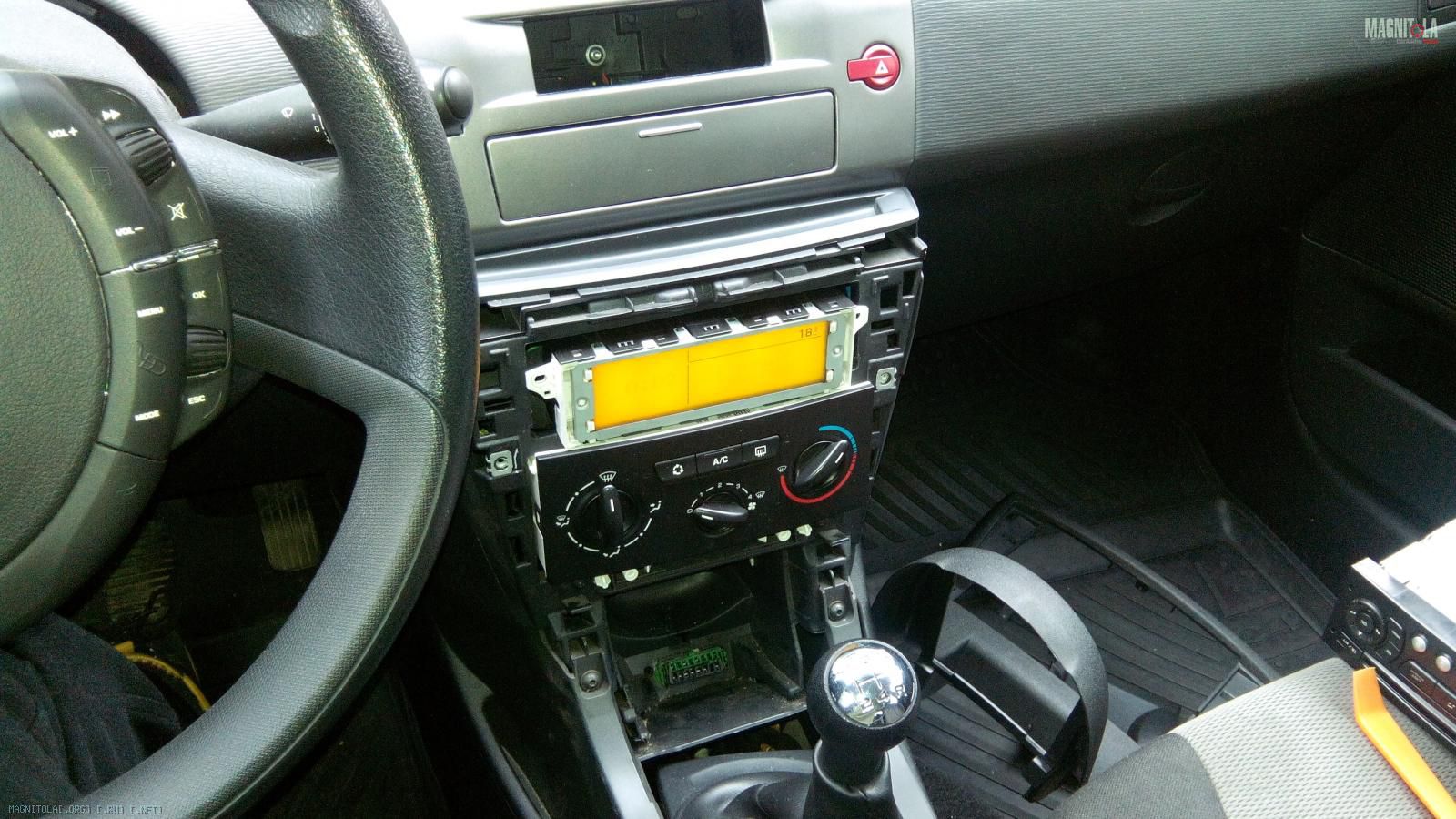

Поэтому примеряю туда куда собирался ставить
Вложение 848526Вложение 848528Вложение 848530
Сейчас буду макетировать рамку. Пока не решил как оно будет крепится. Может сделать "крылья" и загнать их под заглушки?
Только куда теперь крутилку рукса ставить? Ну ладно, не буду раньше времени придумывать, пока рамка большая не приехала. Ещё же кнопку от компа куда то. Про USB я уже не думаю, не будет места, так как нибудь на проводе поболтается.
А на потолок не смотрел? Например на Астрах АШ афигенная заглушка есть, куда дисплей БК выкидывают. Смотреть не удобноЮ а зачем на него пялиться))).Цитата:
Сообщение от x-diz
А можно и самодельной, но обязательно красивой, рамочкой из стеклопластика, примастырить к потолку рядом с плафоном. Можно даже стиль соблюсти.Цитата:
Сообщение от x-diz
Хочу максимально штатно.Цитата:
Сообщение от tigeross
Уже делаю макет для 3D принтера. А так как не хочу отступать от штатного вида. То по ходу ещё приходится думать над креплением. И никакой холодной сварки ))) Всё должно быть так, как будто бы так и было.Цитата:
Сообщение от tigeross

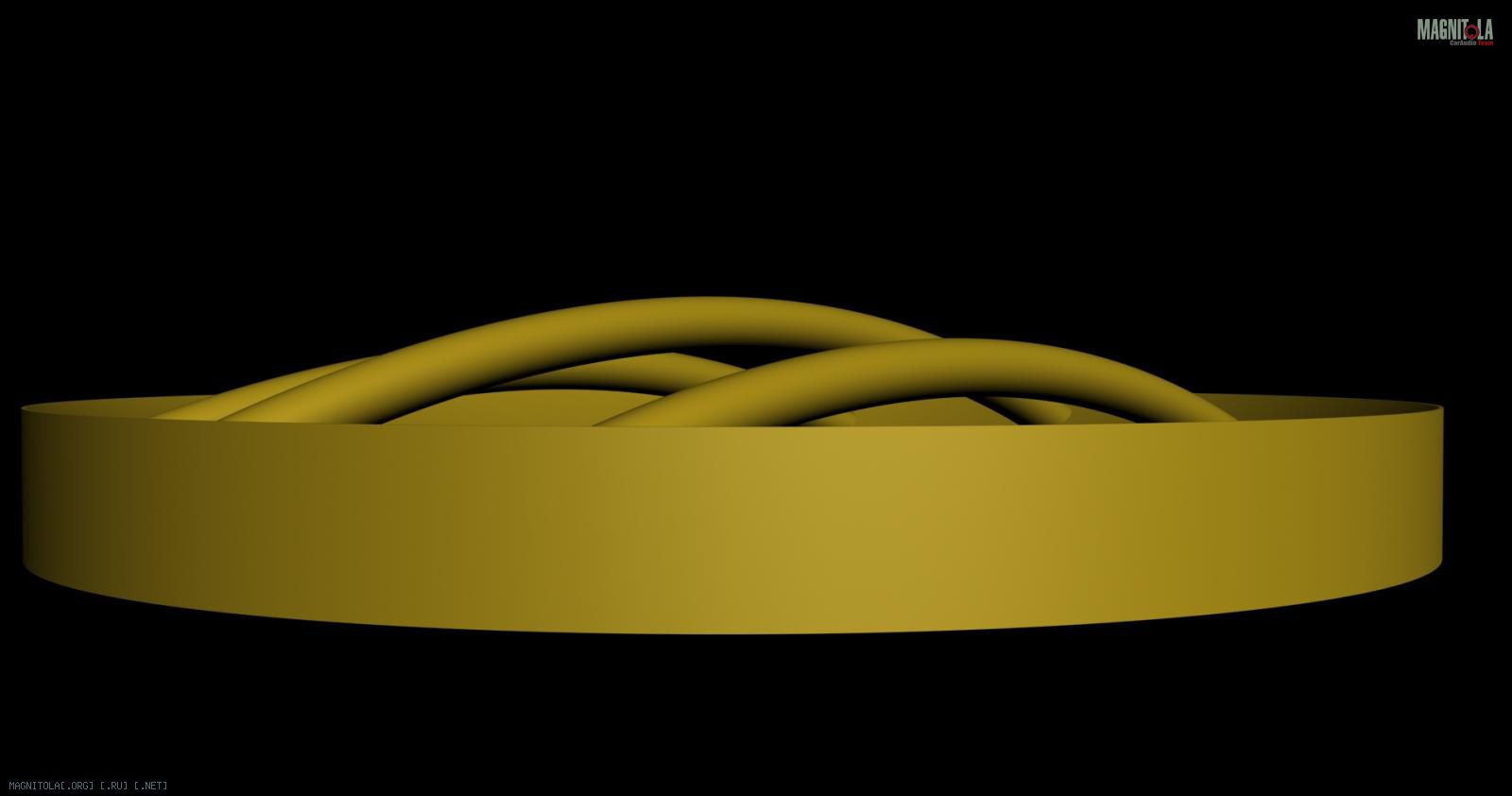

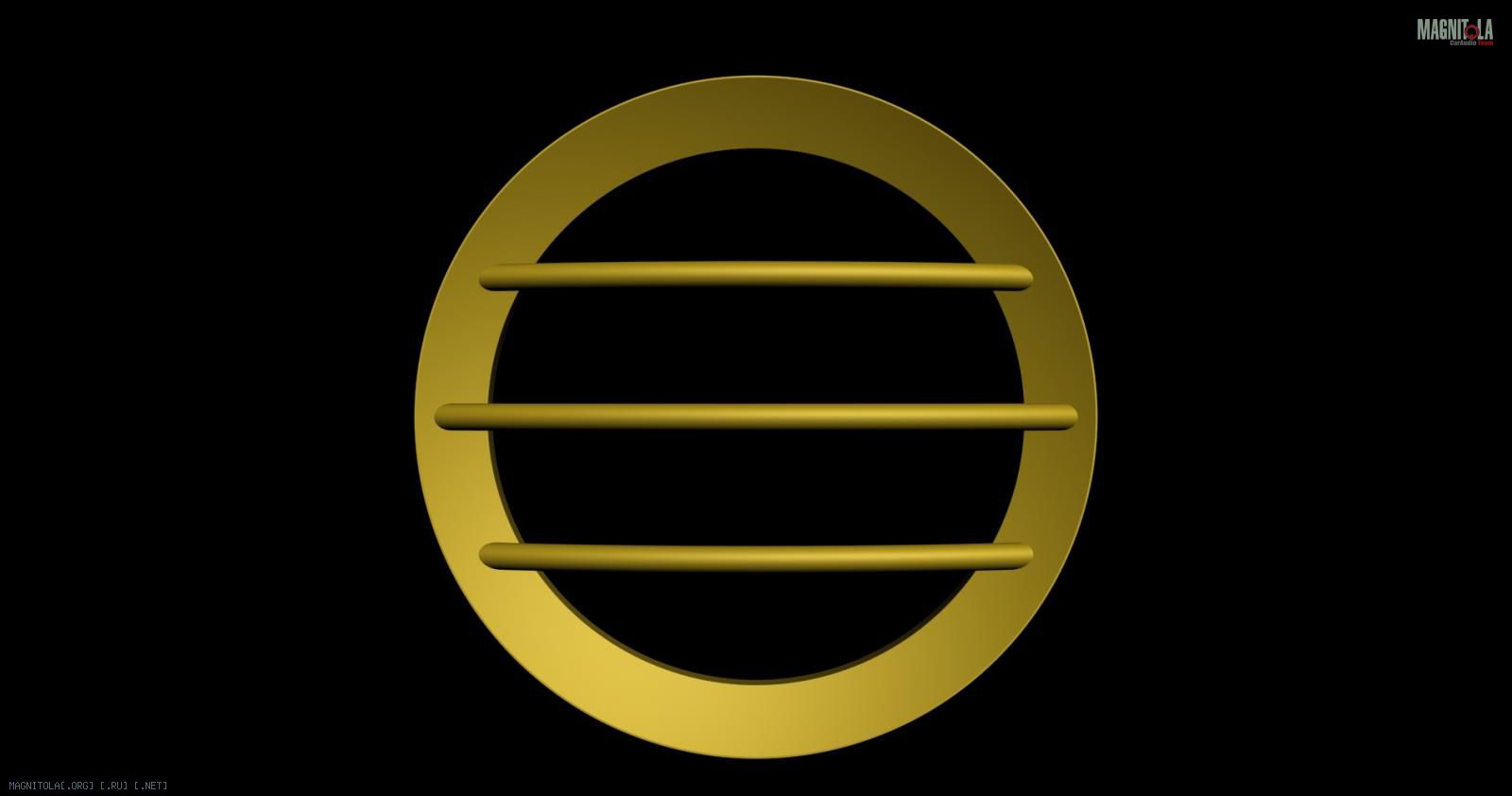

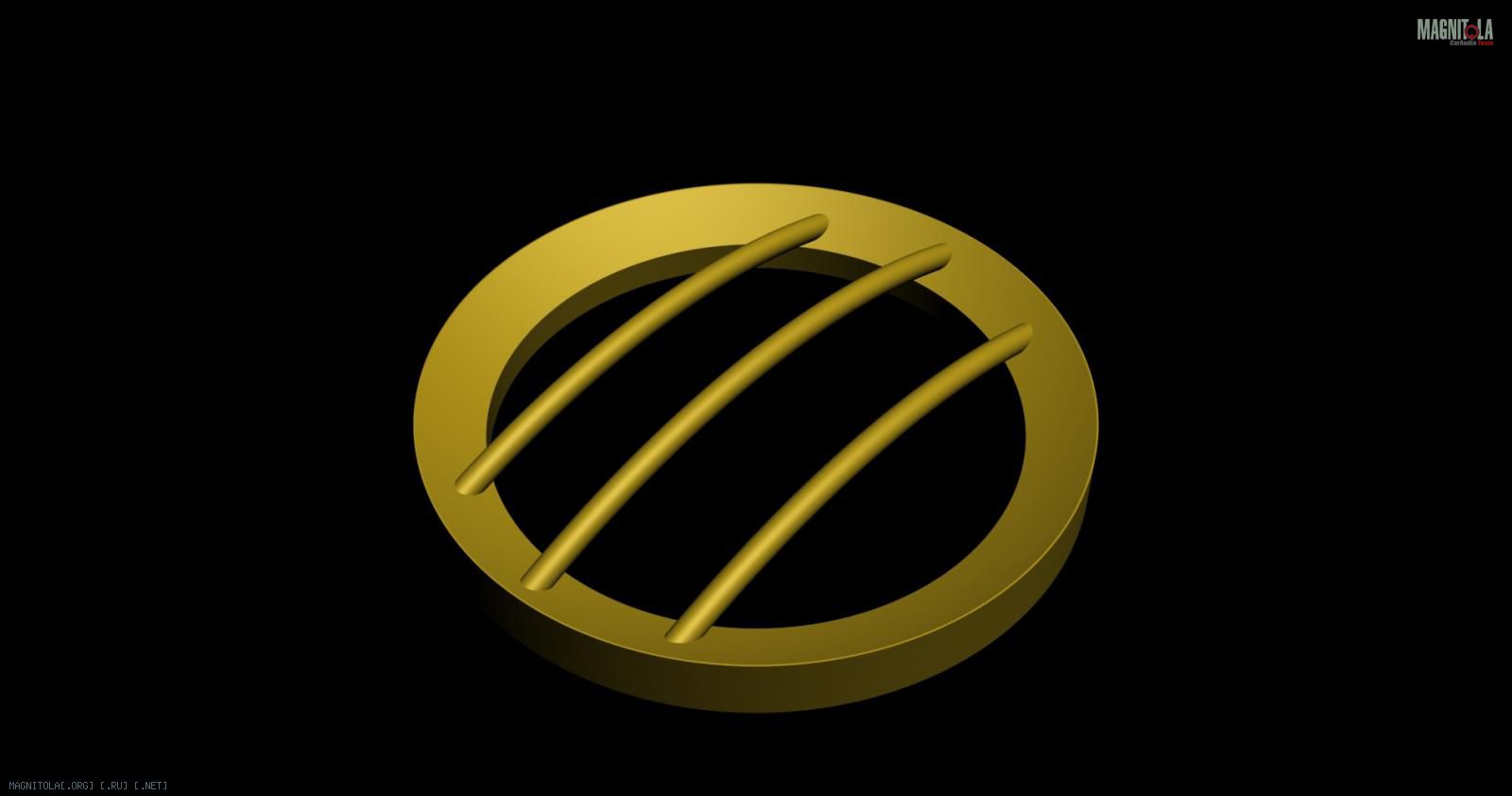

Как вам? Пока концепт.
Вложение 850968Вложение 850970Вложение 850972
Идея не свежа конечно.
А я критику ждал
да да. жду модельку)))
А что критиковать? Вопрос только как крепиться будет?Цитата:
Сообщение от x-diz
