Renault Fluence Урал AK-74.C в передние двери

Представляю вашему вниманию мой скромный (бюджетный) инсталл компонентных акустических систем Урал AK-74.C в передние двери автомобиля Renault Fluence.
Приступим.
Перечень того, что потребовалось:
1. инструмент
— съёмник для пистонов обшивки двери (реально необходим, т.к. пистоны сидят очень плотно);
— ключи Torx Т20 и Т30 (куда без них);
— шуруповёрт;
— лобзик электрический;
— фен строительный;
— ножницы;
— строительный нож;
— жена болгарина;
— паяльник;
— может ещё чего по-мелочи…
2. материалы
— бензин "галоша" (для обезжиривания);
— ветошь;
— виброизоляция Шумoff М2 по 9 листов на дверь;
— шумоизоляция Бипласт 10К по 3/4 листа на дверь;
— антискрипный материал Маделин H (брал уже в нарезке 25х1000 мм);
— фанера 12 мм на проставочные кольца;
— саморезы по металлу 10 шт. на дверь;
— совсем немного герметика (можно авто, можно универсальный);
— скотч бумажный.

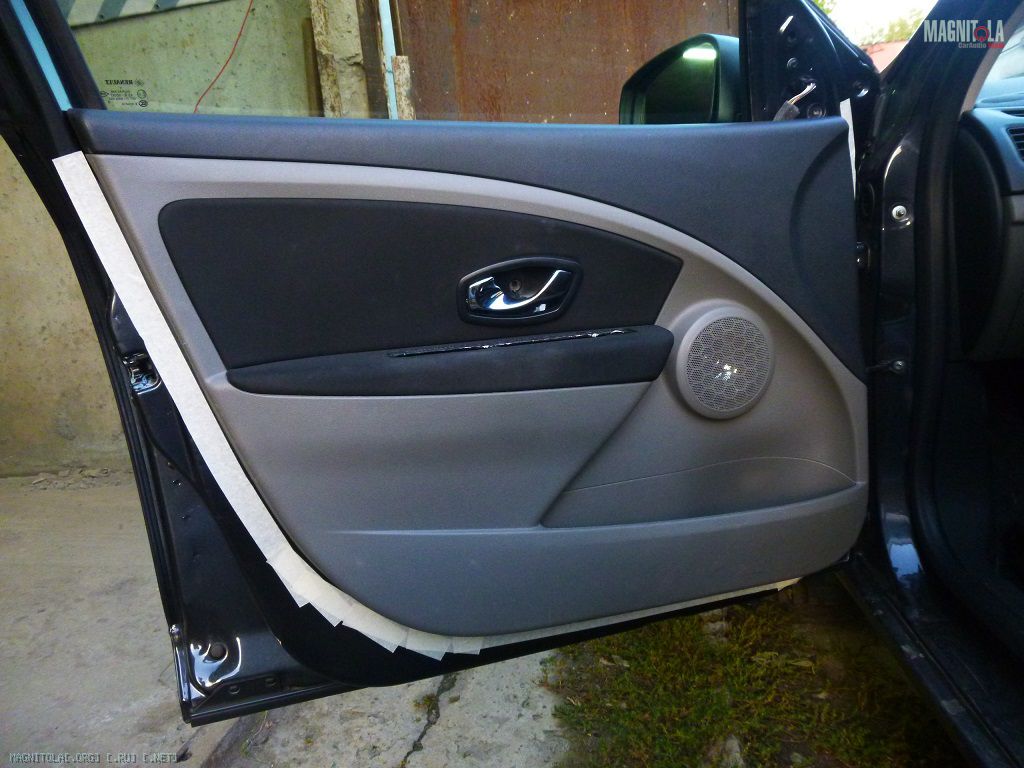

Открываем переднюю дверь и наблюдаем следующую картину:
Вложение 861400

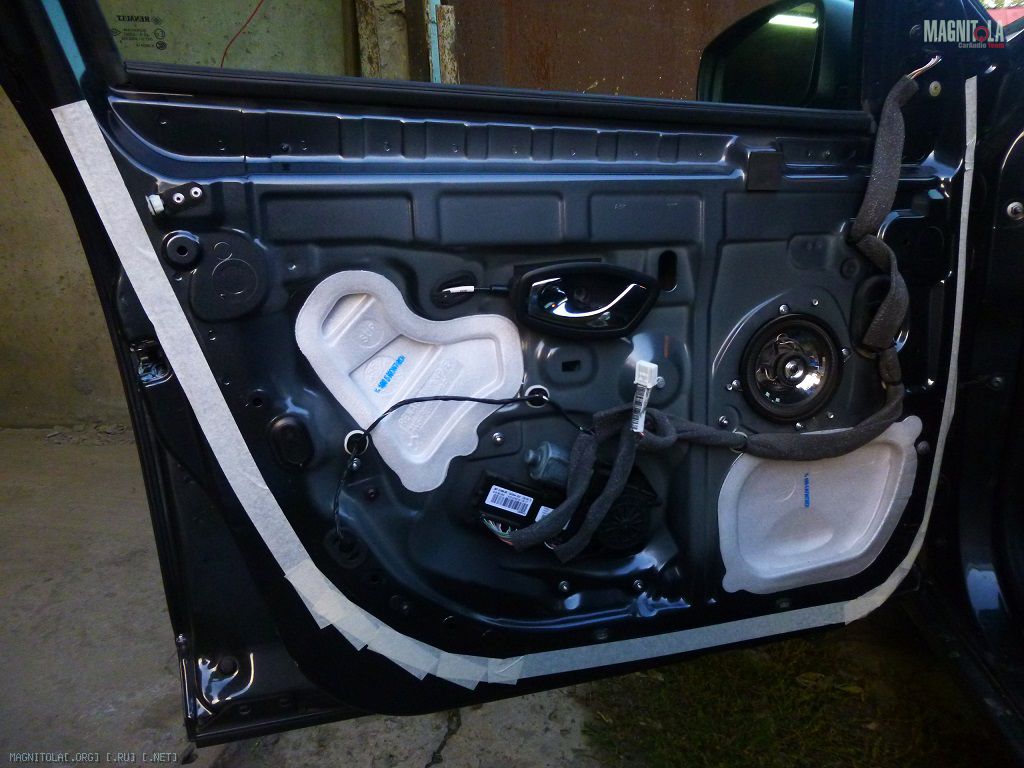

[h=1]дверь я уже частично разобрал - снял уголок зеркал, пульт управления "электро пакетом" и обклеил скотчем (можно было обрисовать и маркером) границу последующей наклейки "Маделин H" по периметру обшивки двери, дабы устранить возможные скрипы пластика о металл двери.[/h]Далее снимаем саму обшивку и видим следующее:
Вложение 861404

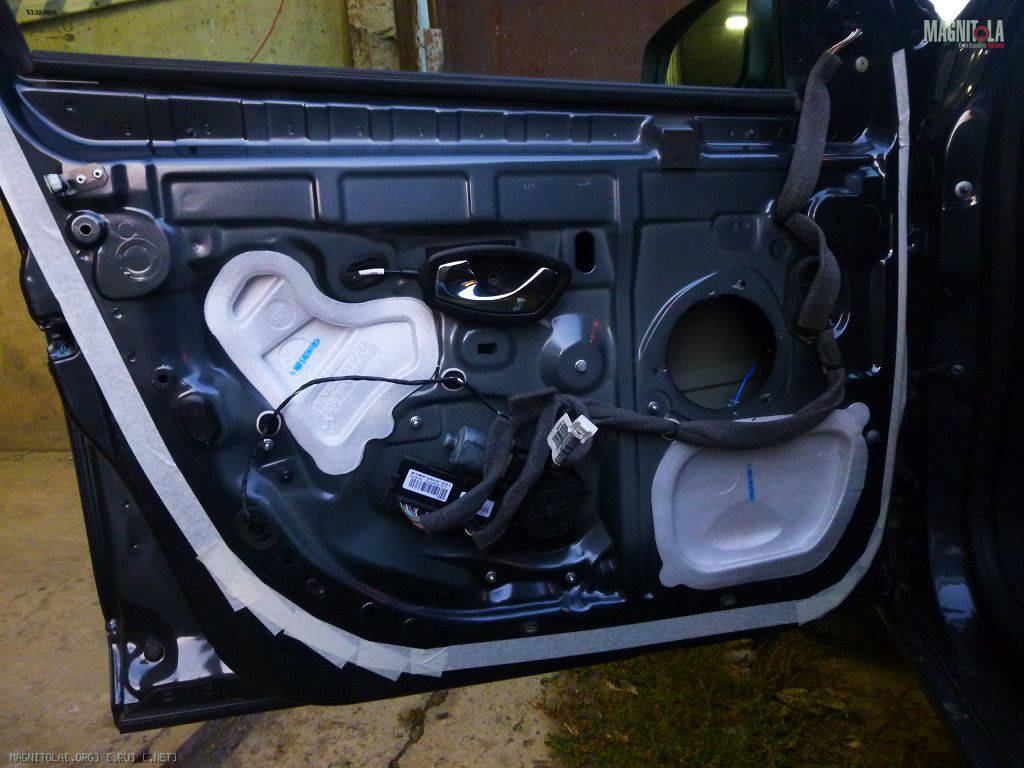

Снимаем то, что было установлено предыдущим хозяином:
Вложение 861406

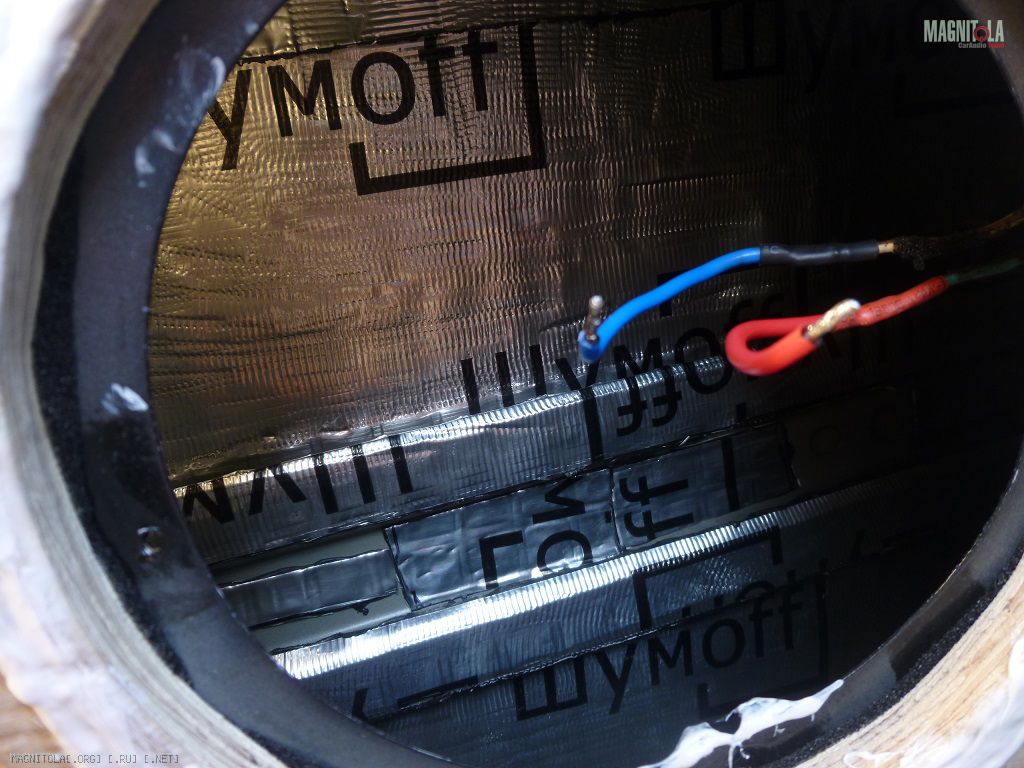

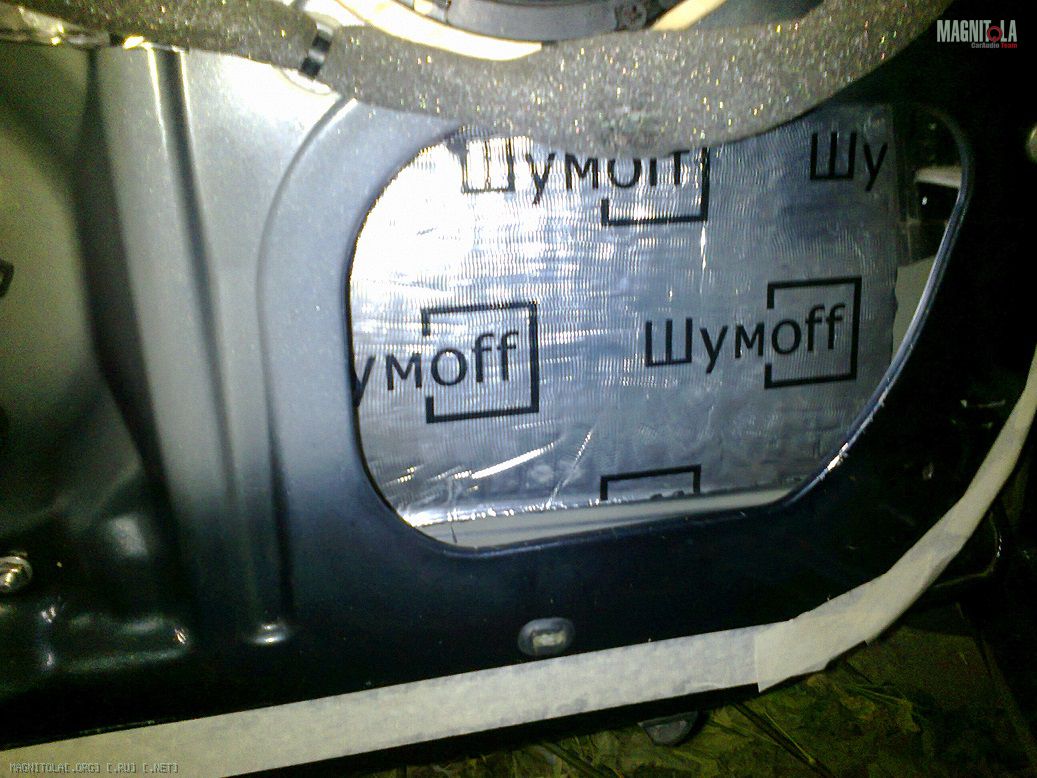

Далее отдираем штатно установленные белые пенопластовые заглушки технологических отверстий и производим полную виброизоляцию дверей материалом Шумофф М2 (размер листа 370х270 мм).
Вложение 861408
Вложение 861410

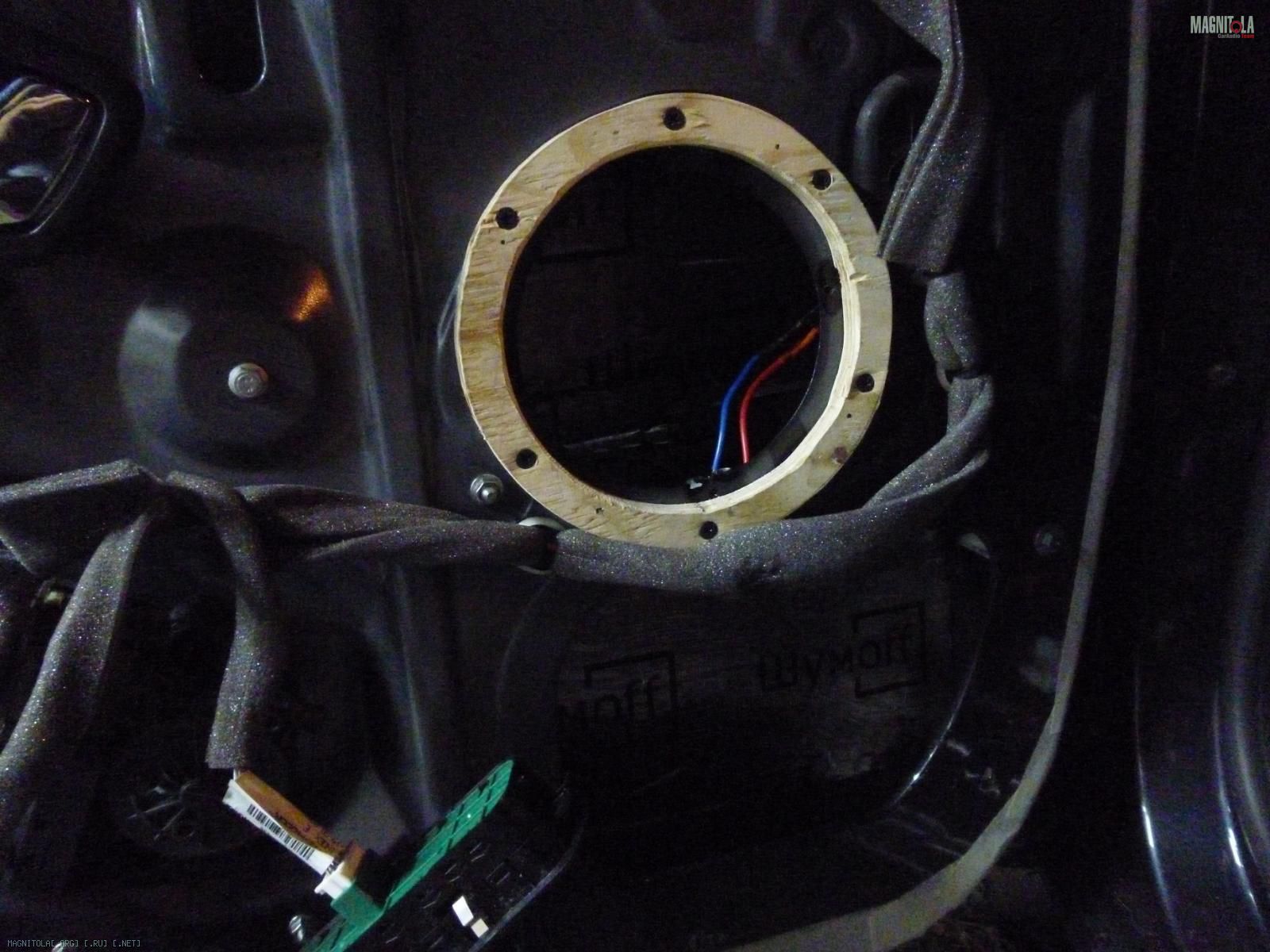

Изготавливаем проставочные кольца, я использовал фанеру 12 мм (как раз подходит по толщине), прикручиваем их к металлу двери:
Вложение 861412
У автомобилей данной модели есть определённый нюанс при установке динамиков с большим магнитом и обусловлен он тем, что при максимальном опускании бокового стекла вниз в этот самый магнит упирается нехилый такой рычаг стеклоподъемника. В этой связи необходимо подрезать металл двери (выделил красным):
Вложение 861414

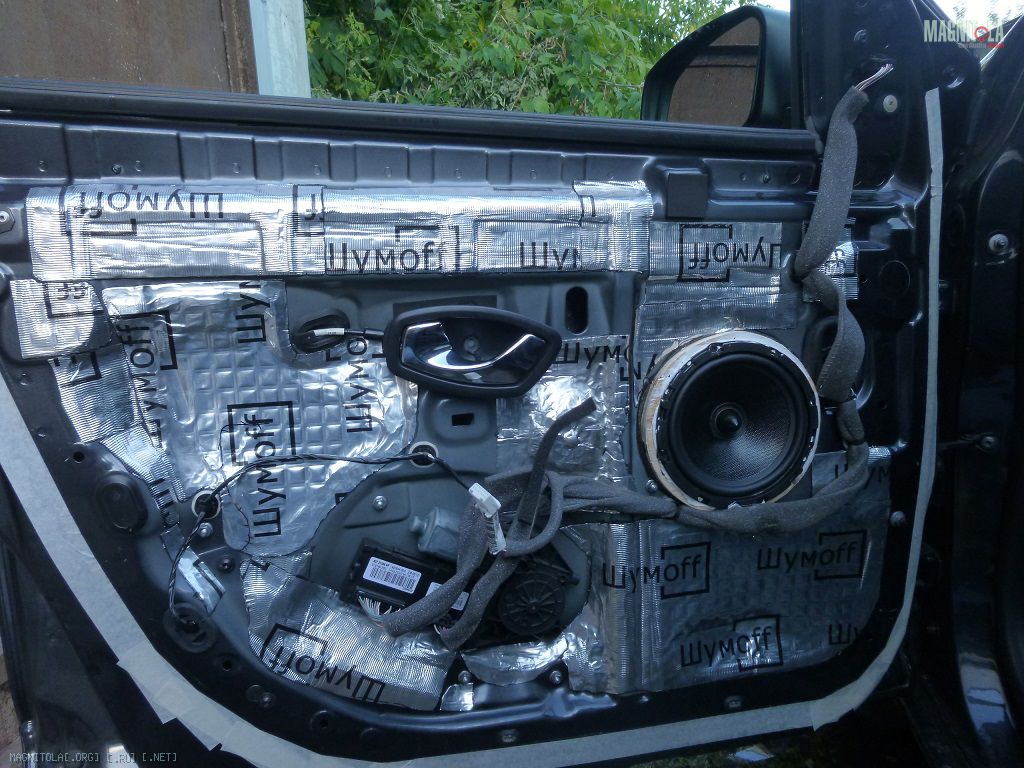

и сместить проставочное кольцо с динамиком вверх и вправо:
Вложение 861416

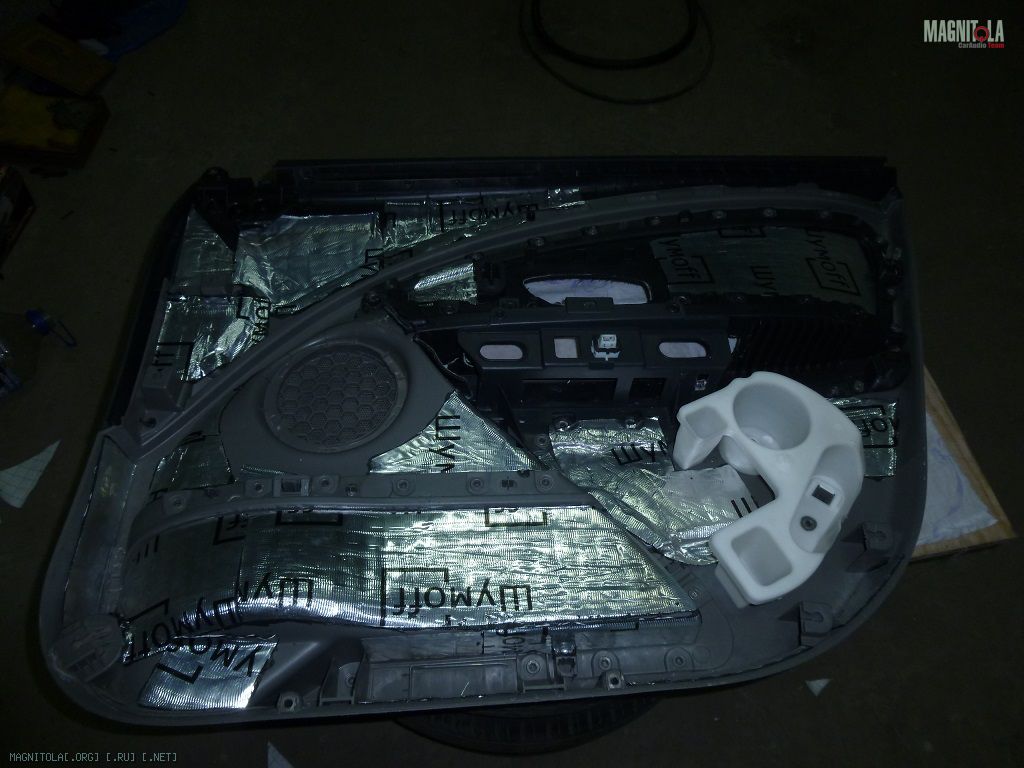

Теперь переходим к снятой ранее обшивке и шумим её:
Вложение 861418
К сожалению как приклеил слой бипласта на обшивку не смог запечатлеть… торопился уже.
Переходим к монтажу пищалки.

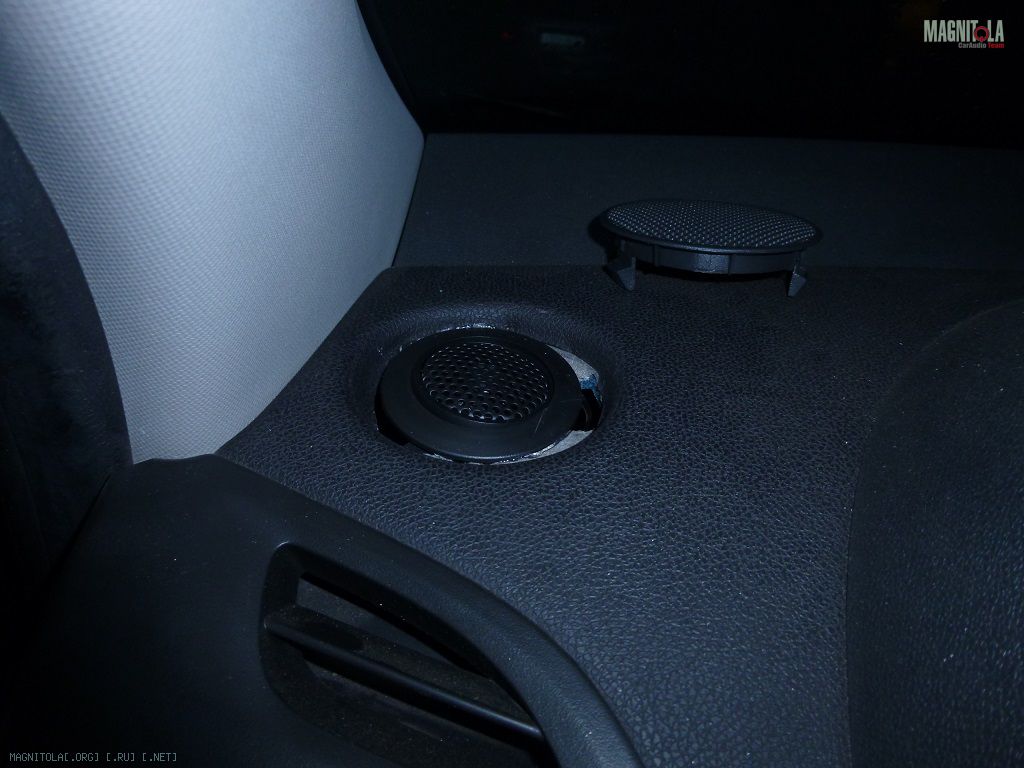

Снимаем защитную решетку на панели, срезаем острым ножом заглушку — три перемычки (все это довольно подробно описано на всевозможных форумах) саму пищалку клеим на термоклей, провод протаскиваем вниз и припаявшись к стоковым проводам получаем результат:
Вложение 861420

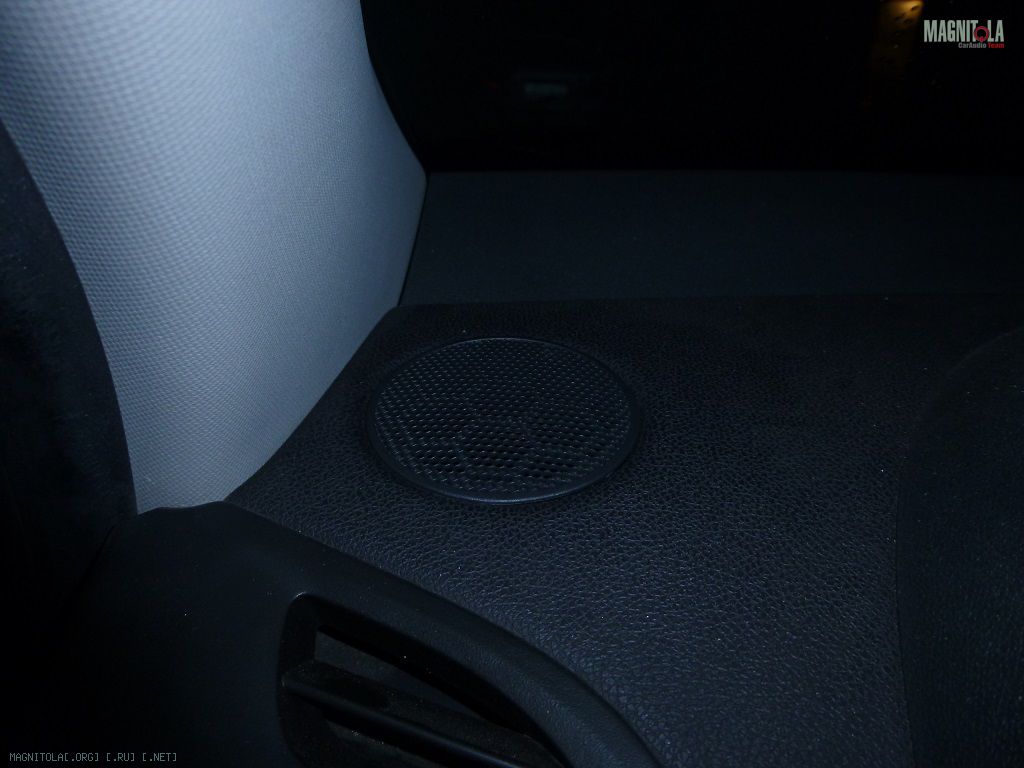

Ставим заглушку обратно и получаем "полный сток":
Вложение 861422
Выводы: что получили после сего инсталла:
1. улучшился диапазон по басам;
2. расширился диапазон по верхним частотам;
3. улучшилась динамика, детальность и скорость подачи звукового материала;
4. двери теперь закрываются с более солидным звуком.

Я бы всё-таки пестчалки в стойки загнал - повыше, на уровень глаз чтоб, и сеткой двойной не будет перекрываться.

Цитата:

---

Сообщение от Aleksys82

Я бы всё-таки пестчалки в стойки загнал - повыше, на уровень глаз чтоб, и сеткой двойной не будет перекрываться.

---

У меня во-первых система сильно бюджетного уровня, а во-вторых для того чтобы их загнать на почти белые стойки надо что-то перекрашивать (либо стойки, либо писчи), а это дополнительные $, в-третьих есть ещё такая задача как при случае всё это добро можно было быстро снять и вернуть в полный сток (сбросить до заводских настроек...).
Но, возможно я что-либо и переделаю со временем... время покажет.

я так понял , что акустика от ШГУ играет?

Цитата:

---

Сообщение от Зая

я так понял , что акустика от ШГУ играет?

---

Пока да, в скором времени будет добавлен усилитель.

Цитата:

---

Сообщение от shurik_V8

Пока да, в скором времени будет добавлен усилитель.

---

Предположу... 4 канальный Урал - 2 канала на акустику, 2 мостом на саб?

Цитата:

---

Сообщение от Зая

Предположу... 4 канальный Урал - 2 канала на акустику, 2 мостом на саб?

---

Пока не определился - коплю $.

В связи с расширением/улучшением системы ищется по сходной цене URAL АКM 4.70 или URAL АК 4.90.

А зачем одby инсталл в одну машину разбит на две темы?

Цитата:

---

Сообщение от fox proteus

А зачем одby инсталл в одну машину разбит на две темы?

---

"политика" урала :facepalm:
