такс, подразобрал фотки. Вобщем вот на что я убил вчера 10 часов жизни :facepalm:

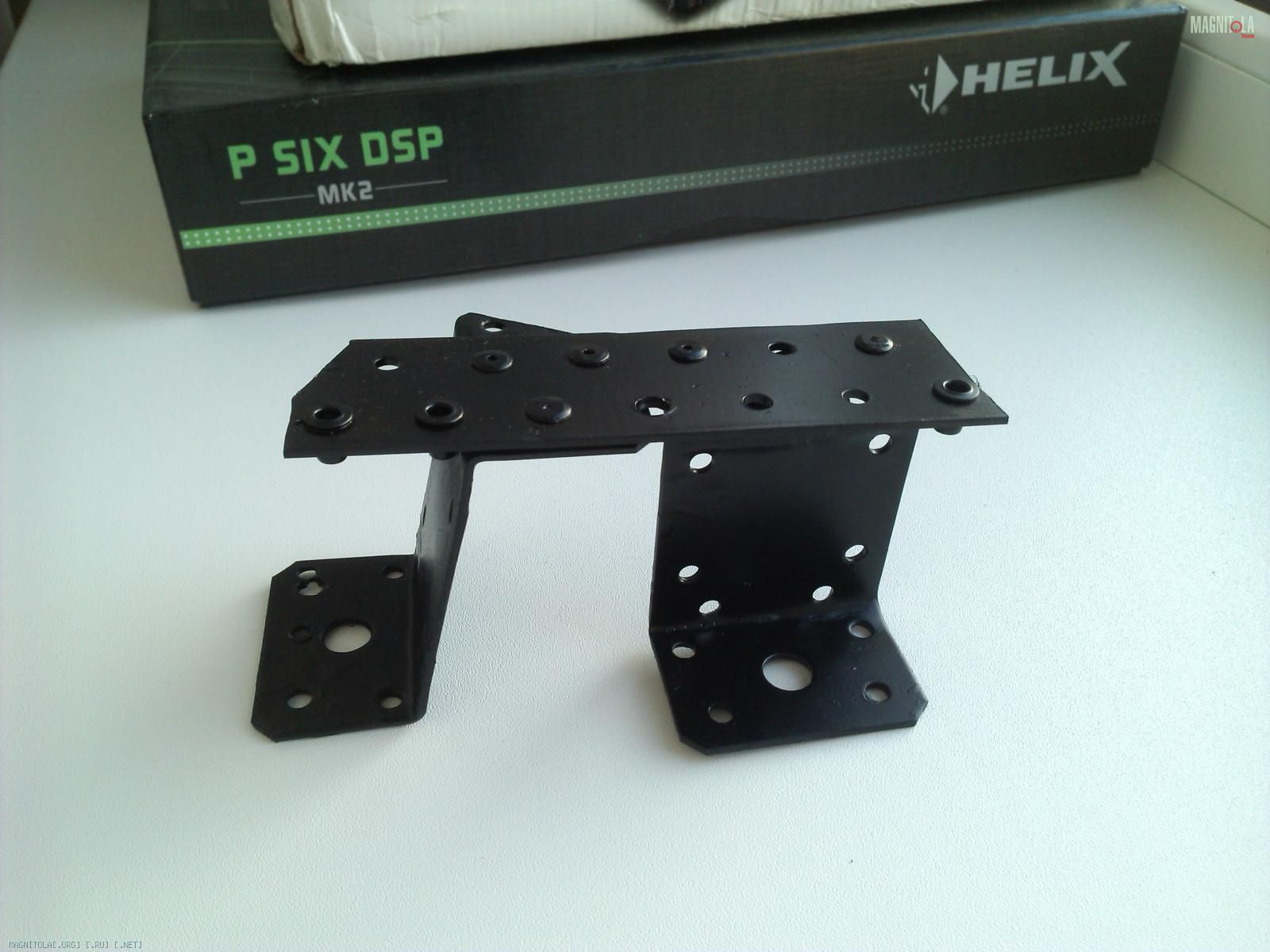

Как говаривал выше, забрал с покраски кронштейн :D
Вложение 974330

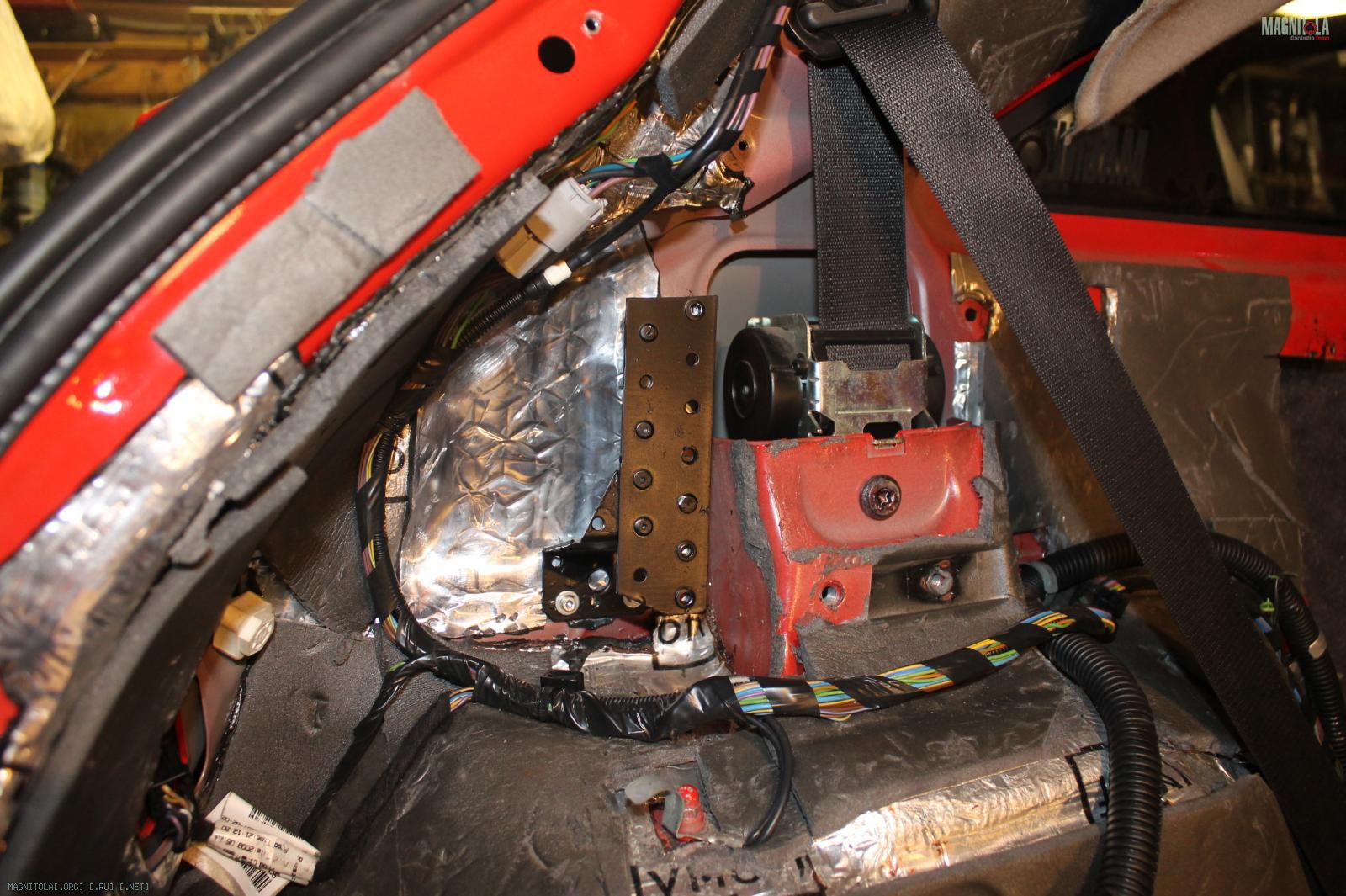

И уже покрашенный он занял своё законное место:
Вложение 974248

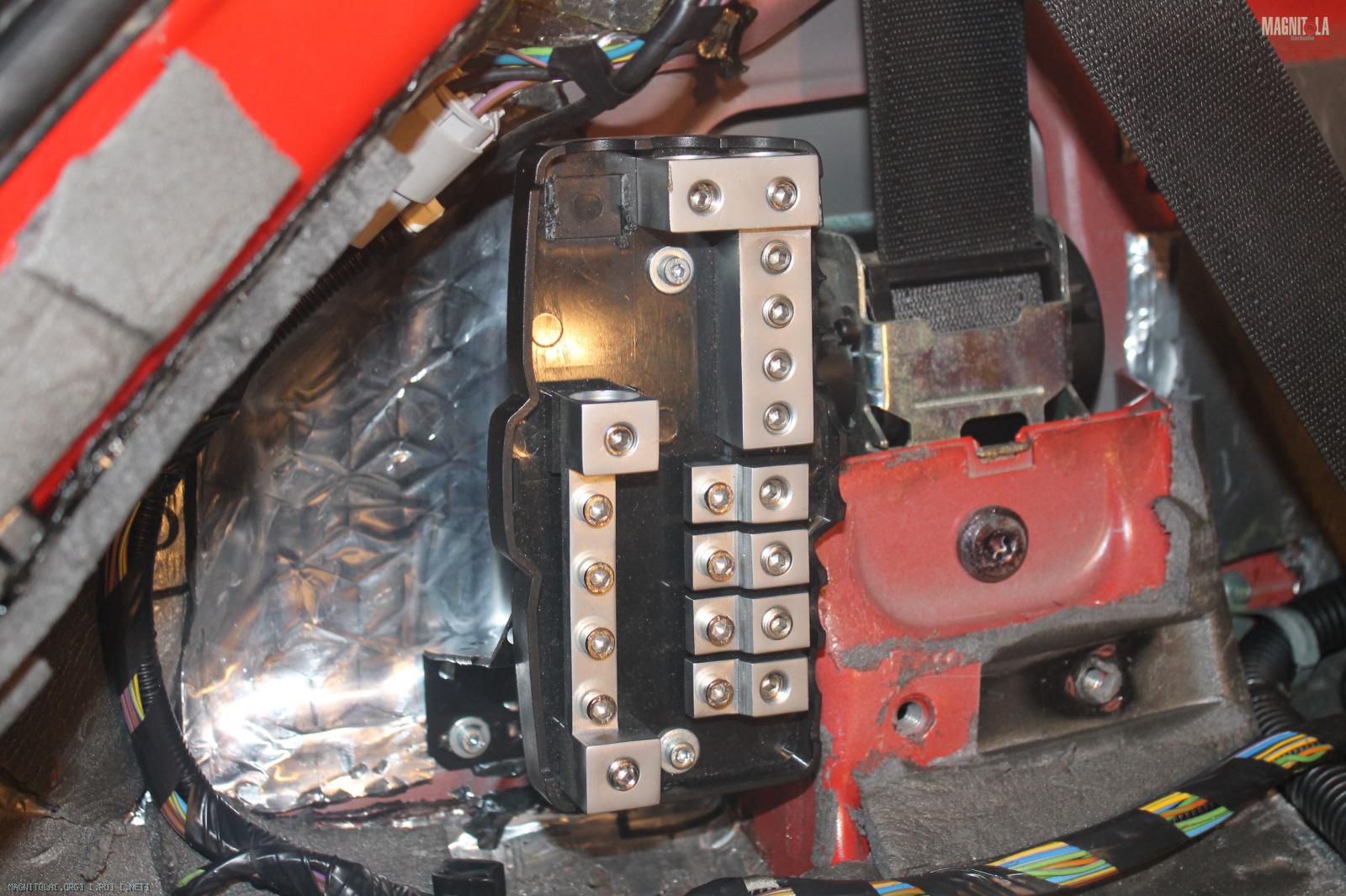

А на нем и дистрибьютер:
Вложение 974254
Справа от дистра вы видите 1 большой винт, который держат бабину с ремнем безопасности и ниже еще 2 отверстия, там висит крюк-фиксатор, который держат задние спинки. Именно к одному такому болту и коннектим минус!

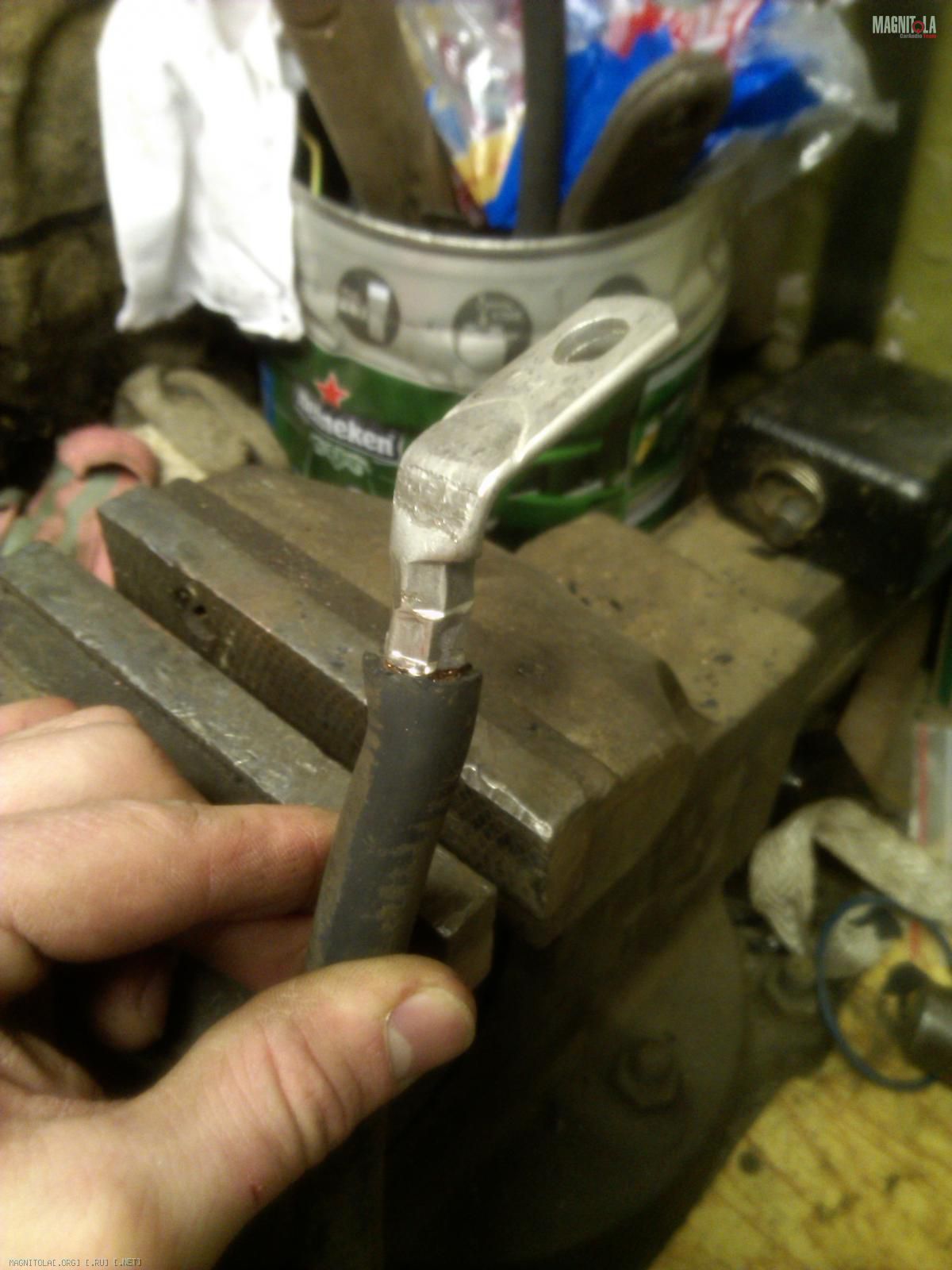

Но сначала его надо создать...Тут как бэ эль классико - КГ-50, медный обжатый наконечник:
Вложение 974332

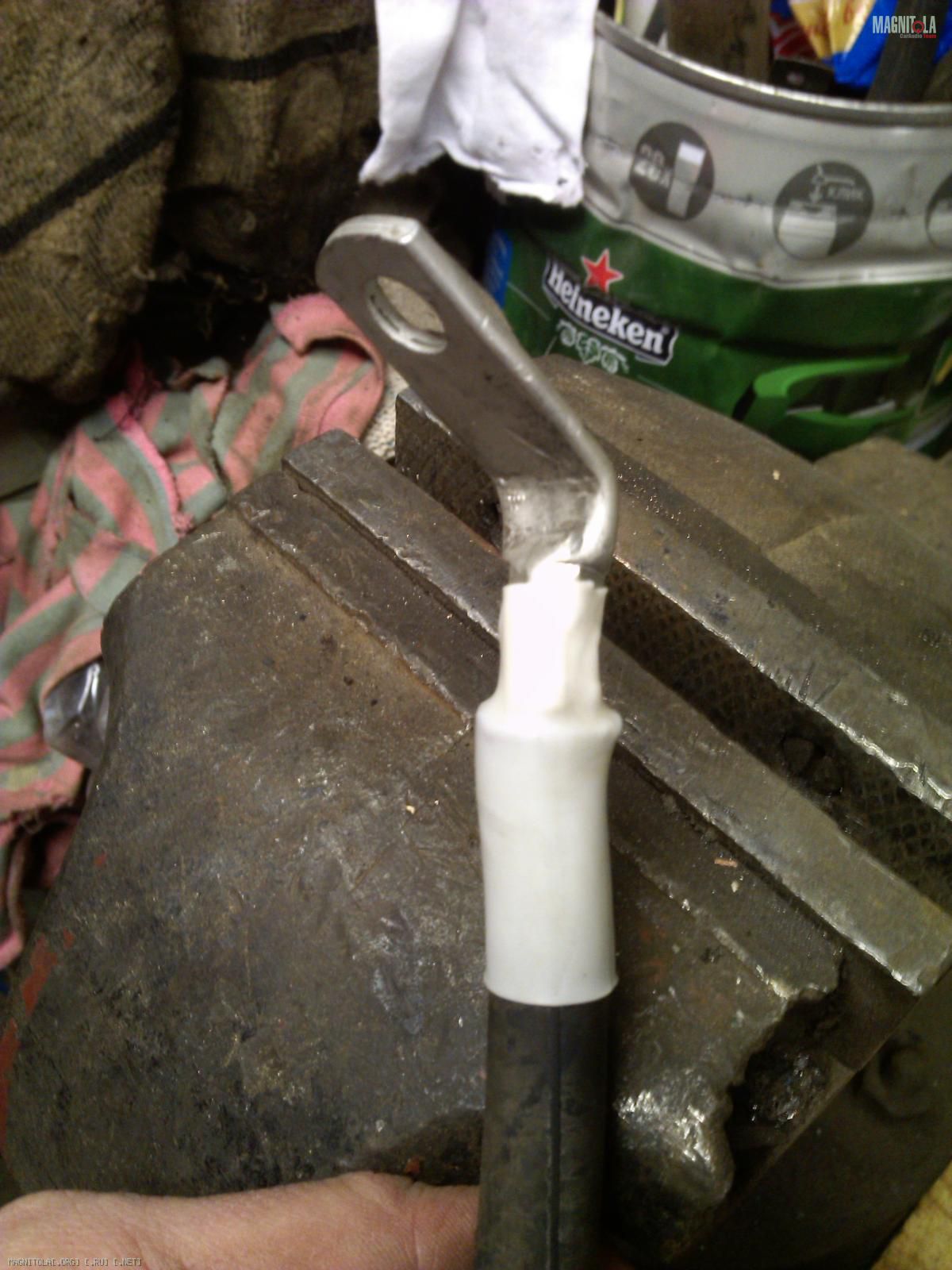

Термоусадка:
Вложение 974334

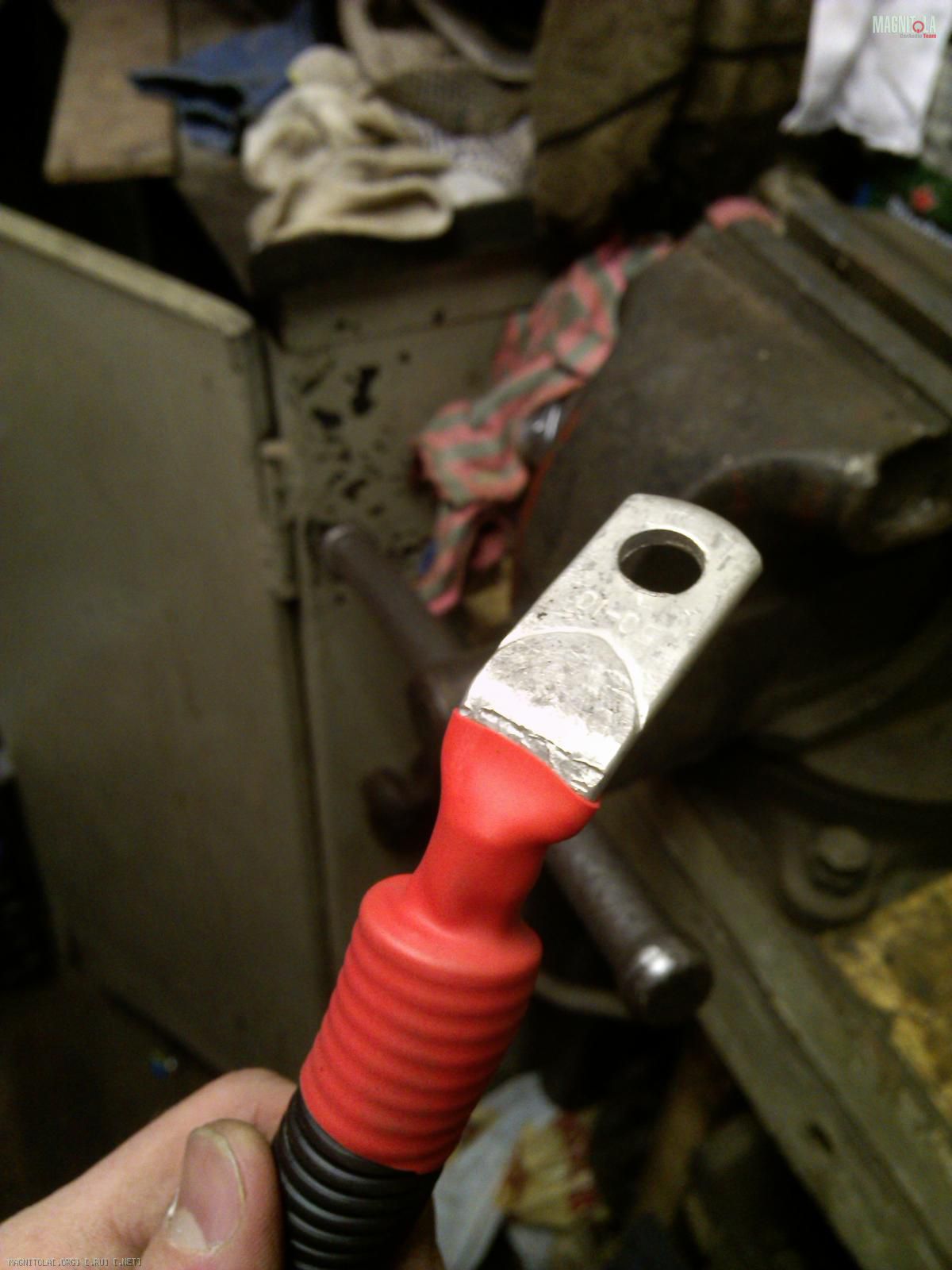

Гофра с термоусадкой:
Вложение 974336

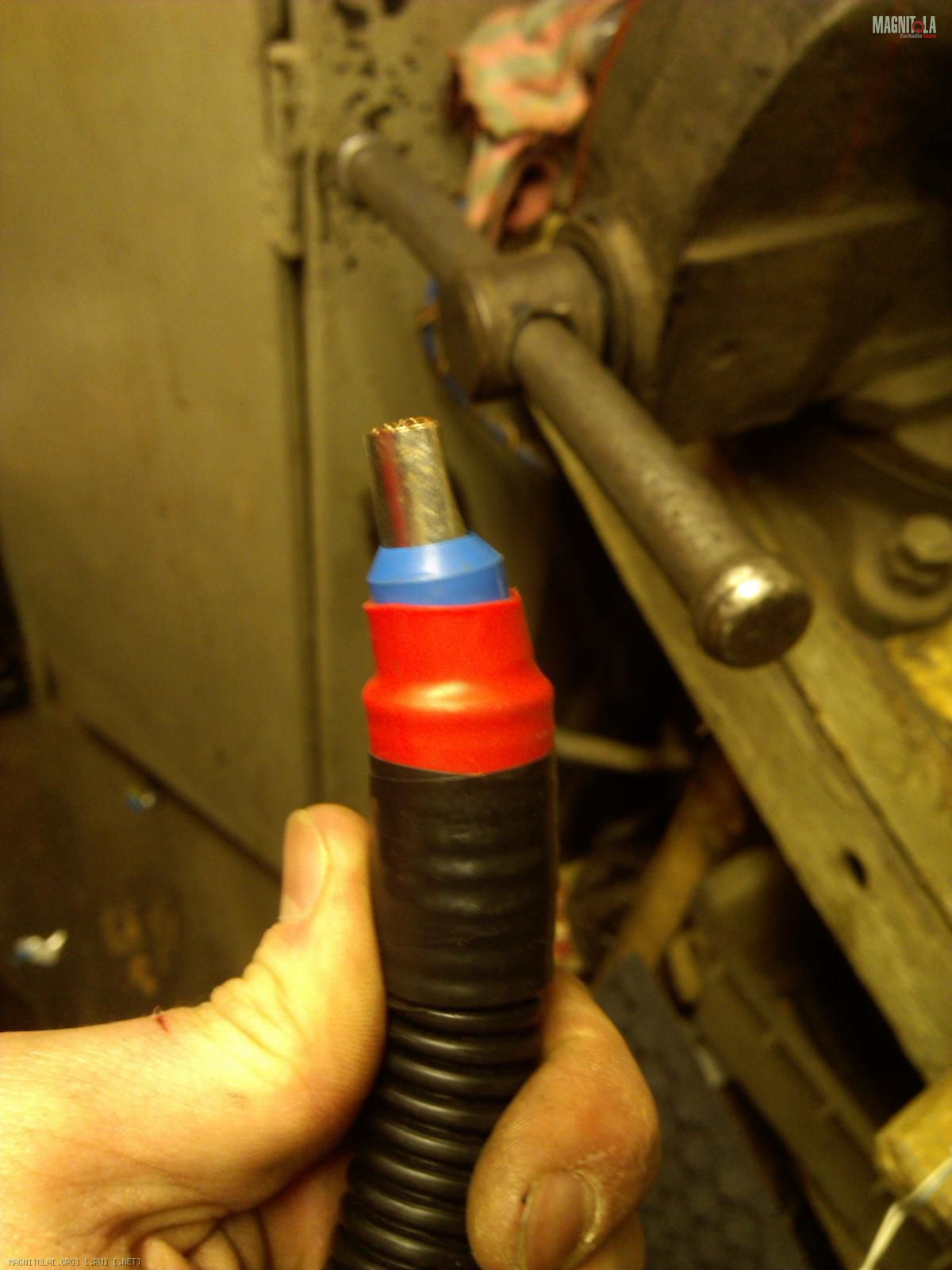

С другого конца НШВИ с термоусадкой:
Вложение 974338

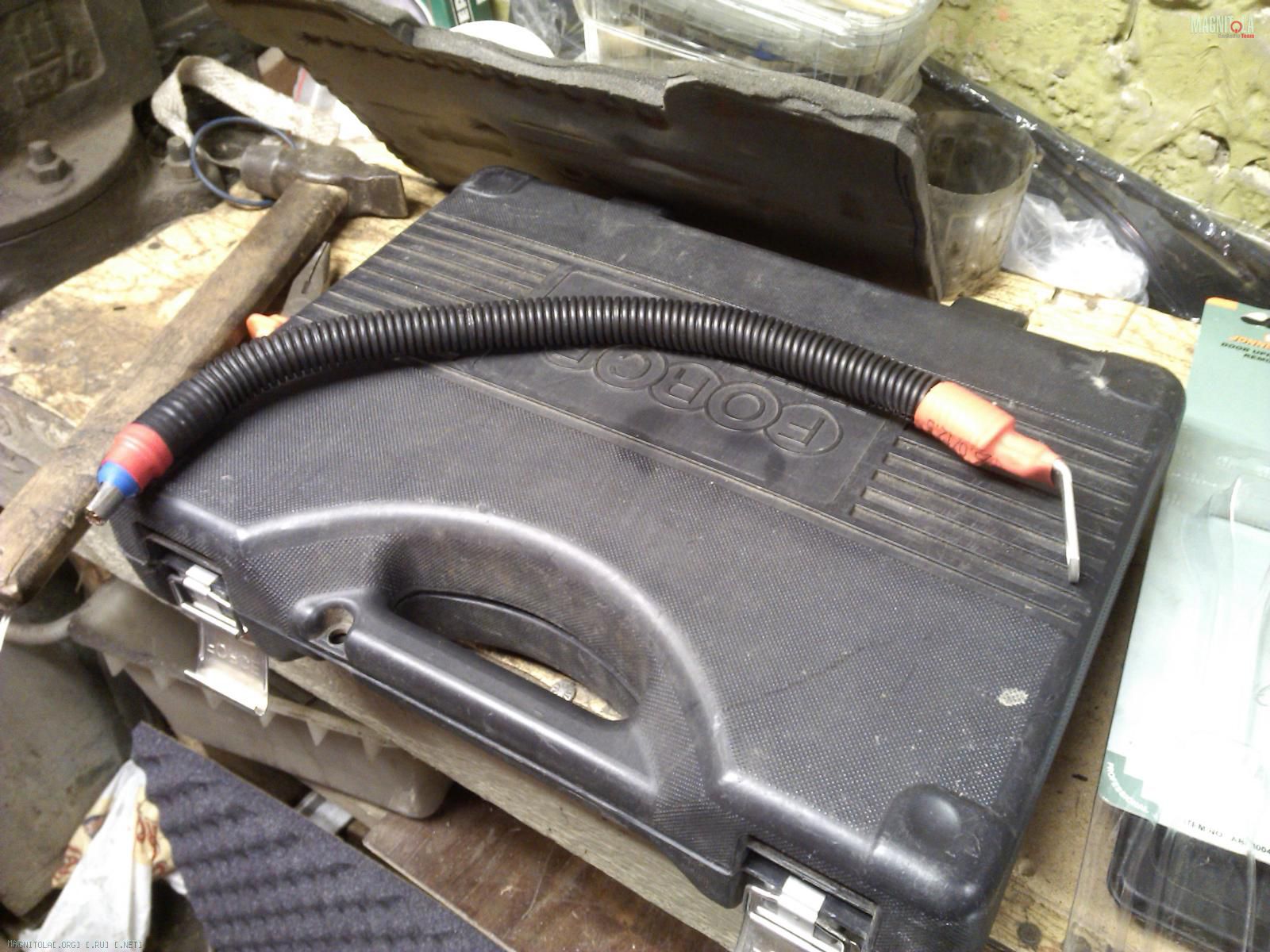

ВОт такая минусяра :D
Вложение 974340

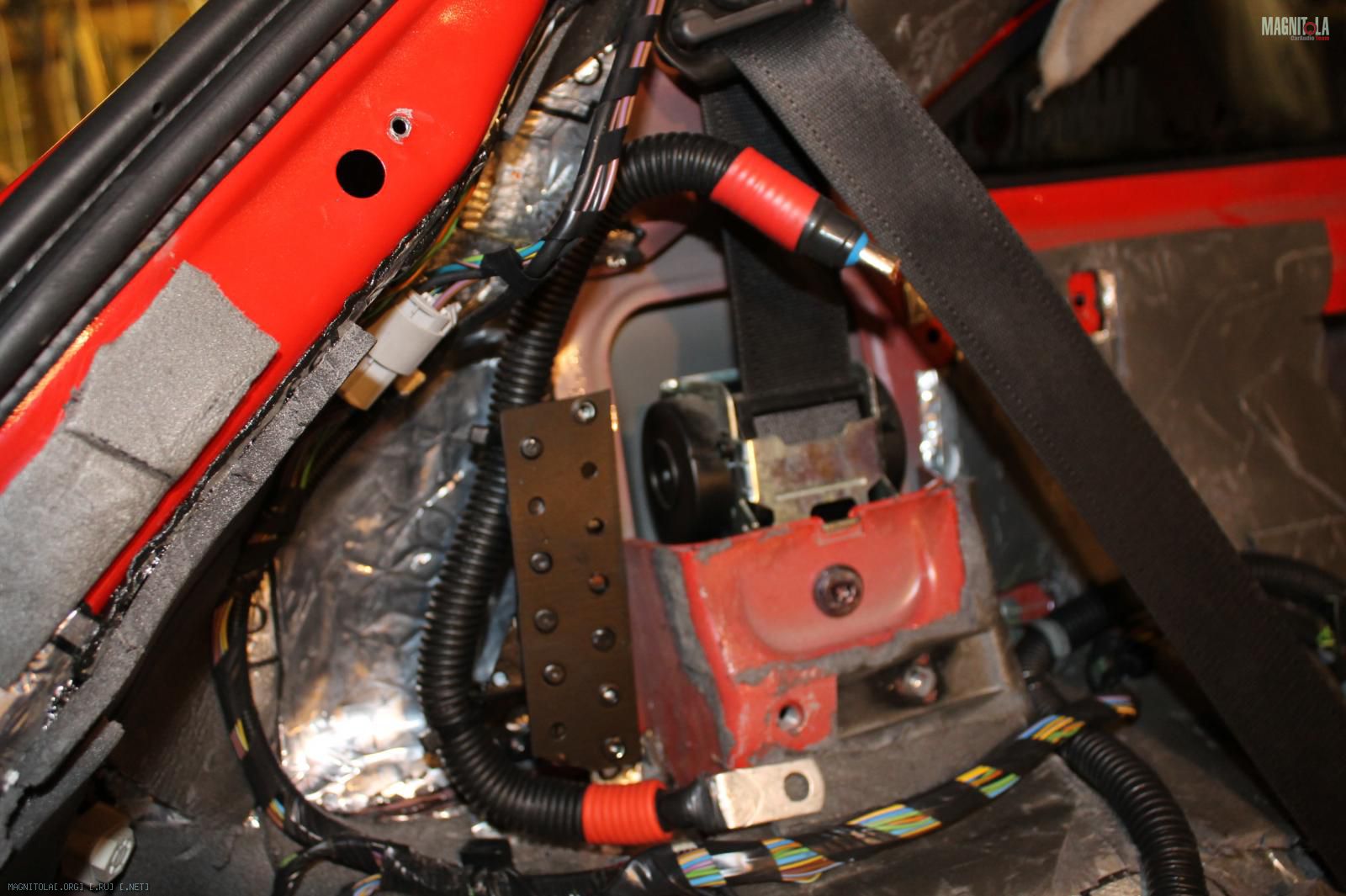

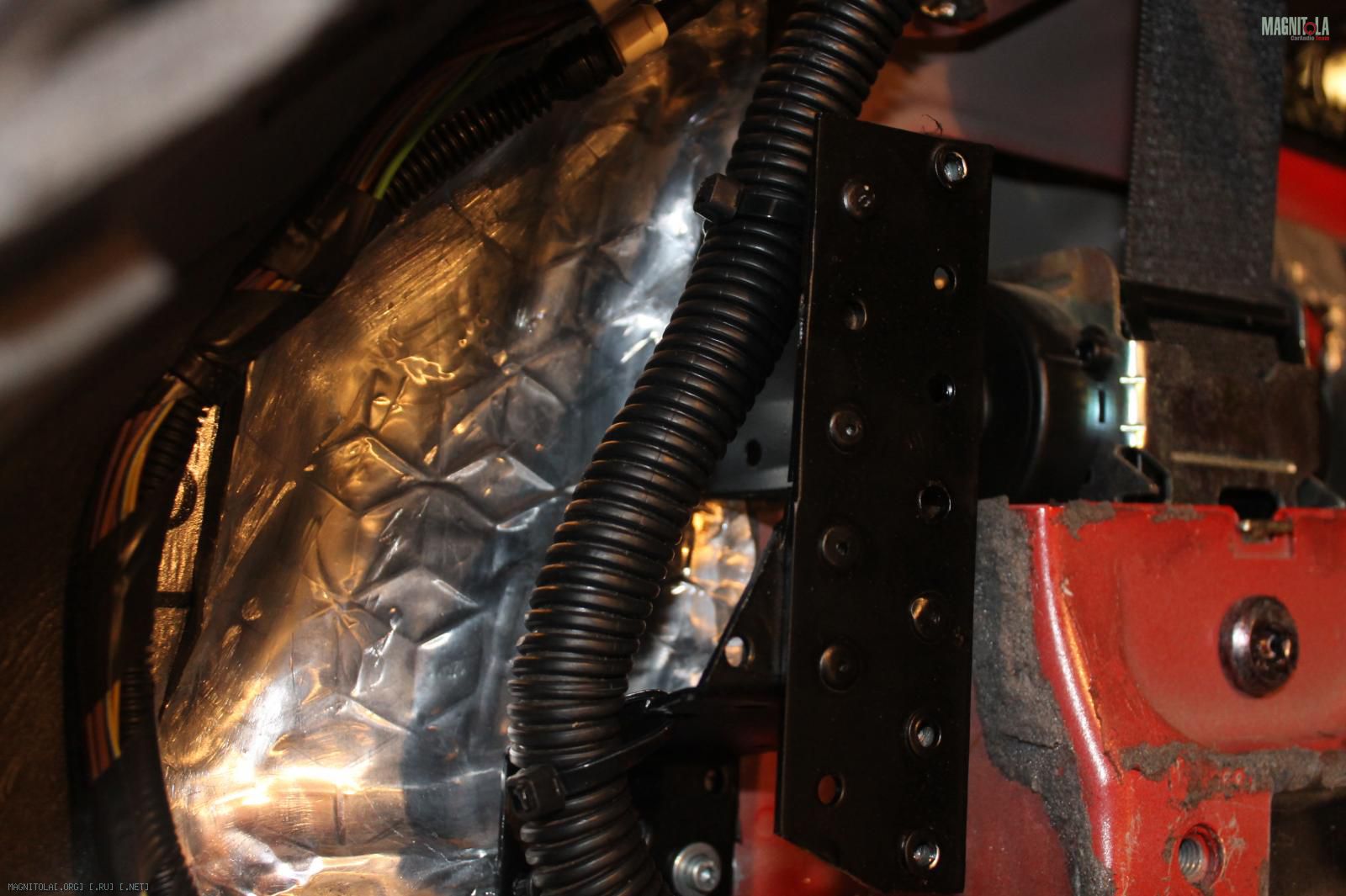

Минусяра эта крепится могучими хомутами к перфорации кронштейна дистра:
Вложение 974256Вложение 974258

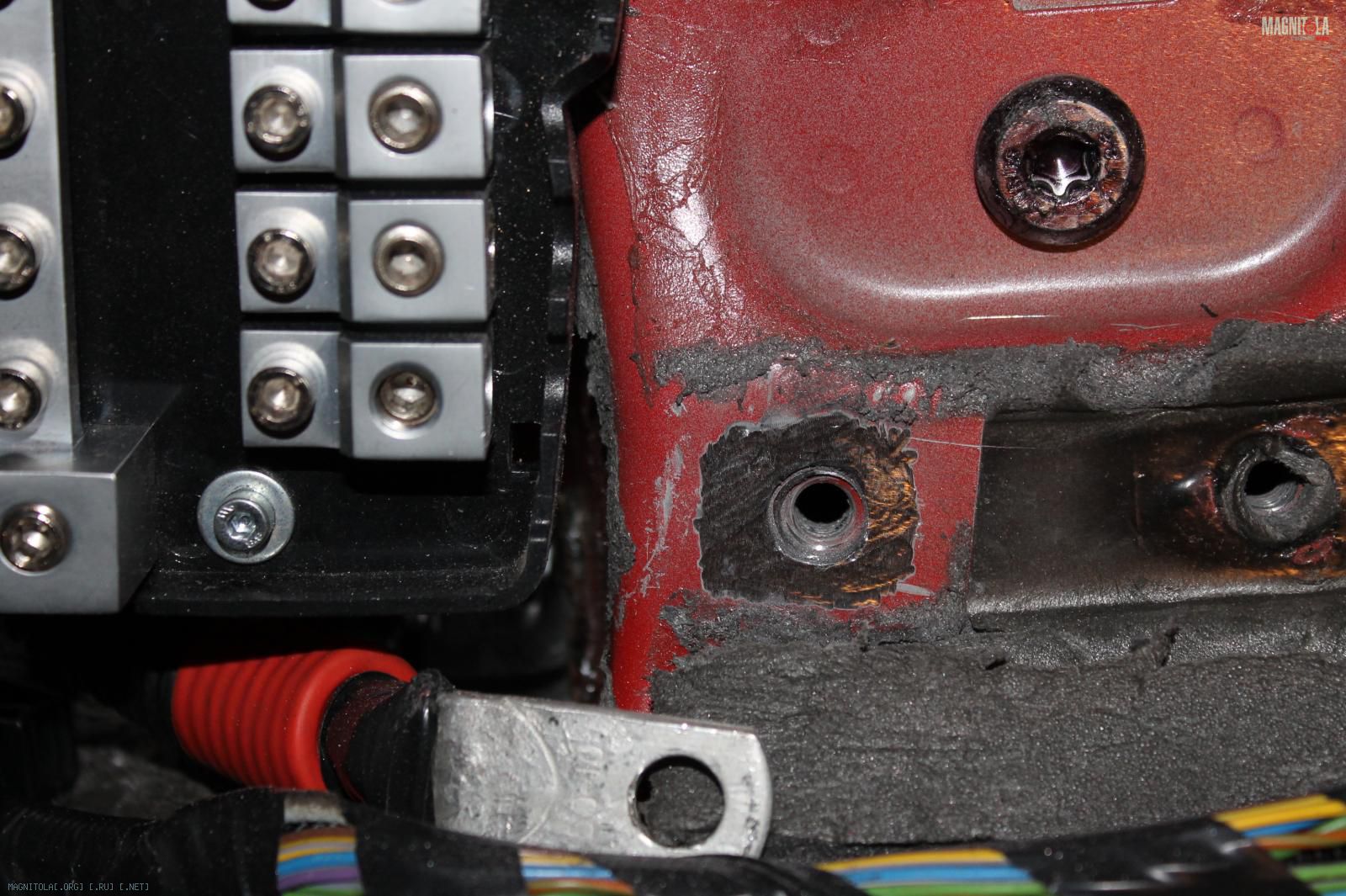

Зачищаем площадку под контакт:
Вложение 974260

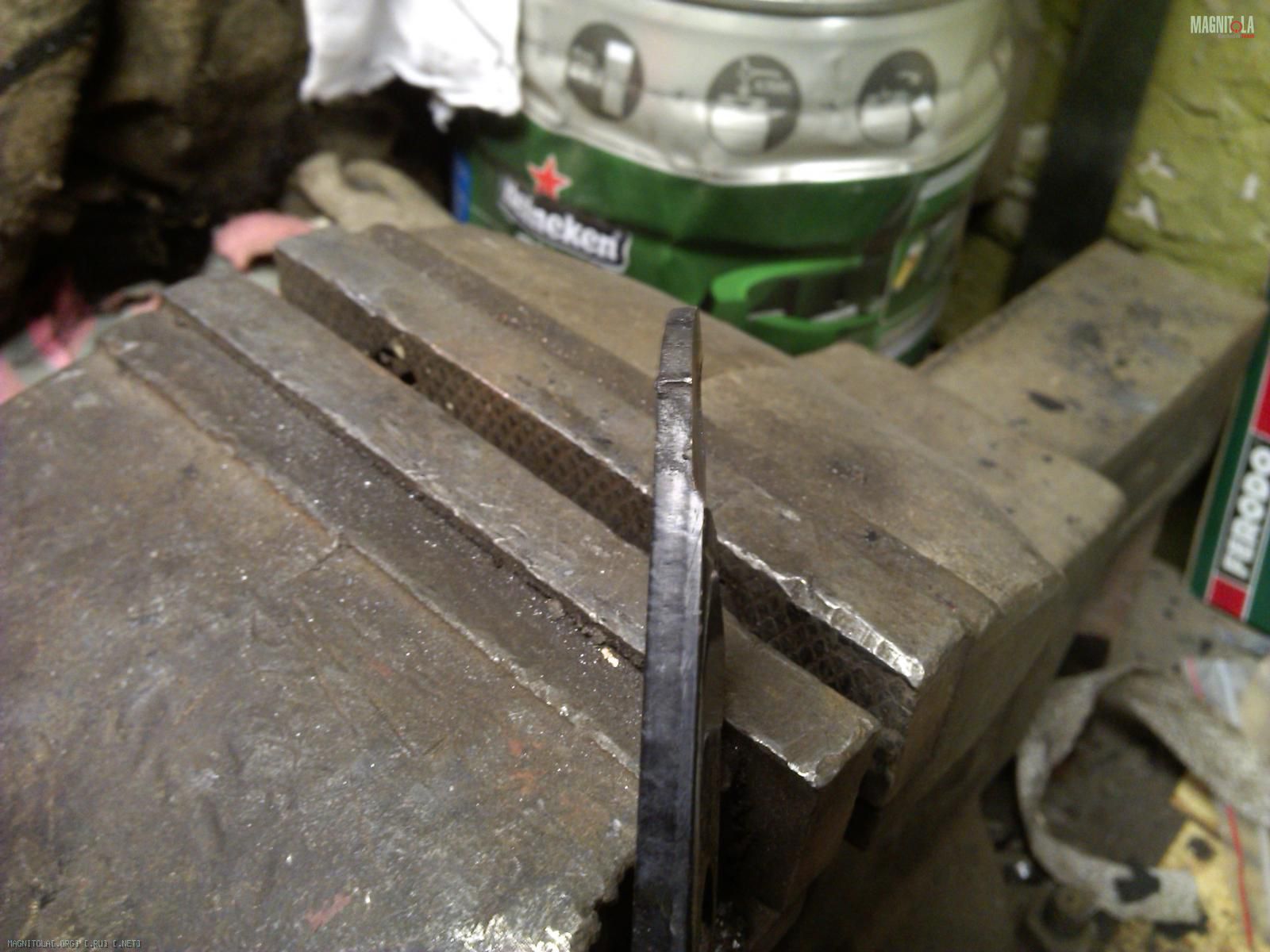

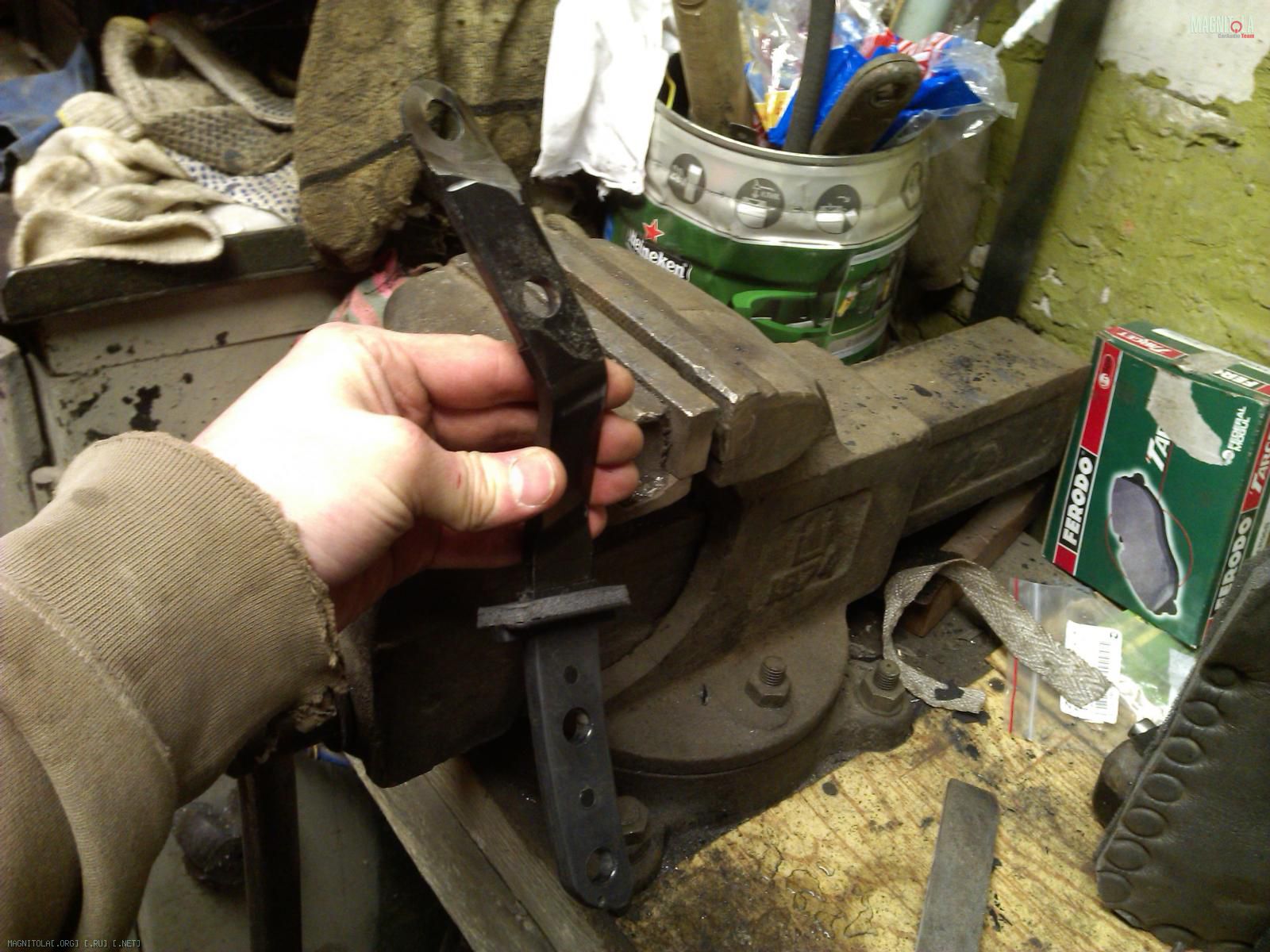

Крюк, который будет прижимать клемму, стачиваем, чтобы его не увело в сторону:
Вложение 974342Вложение 974344

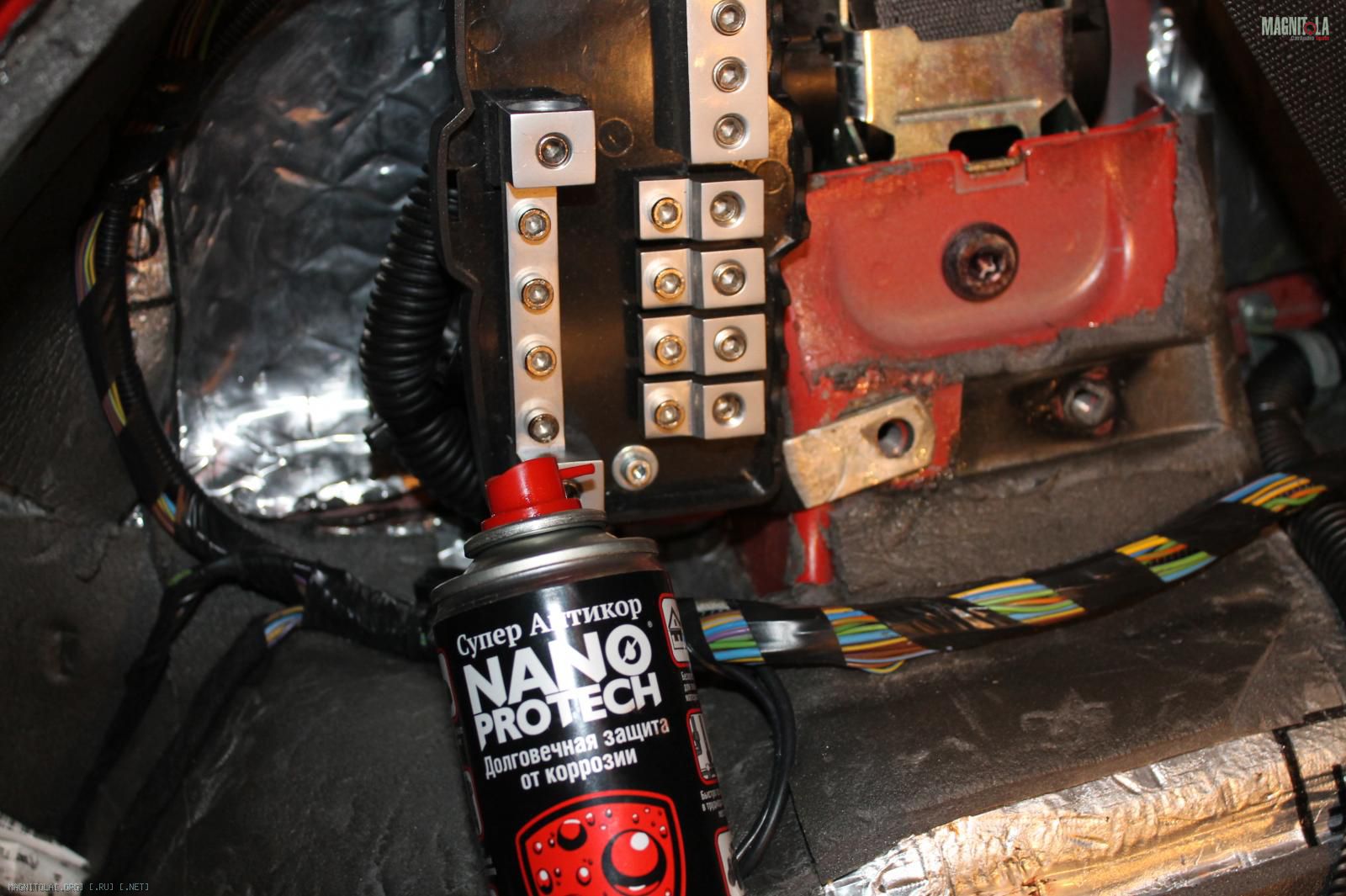

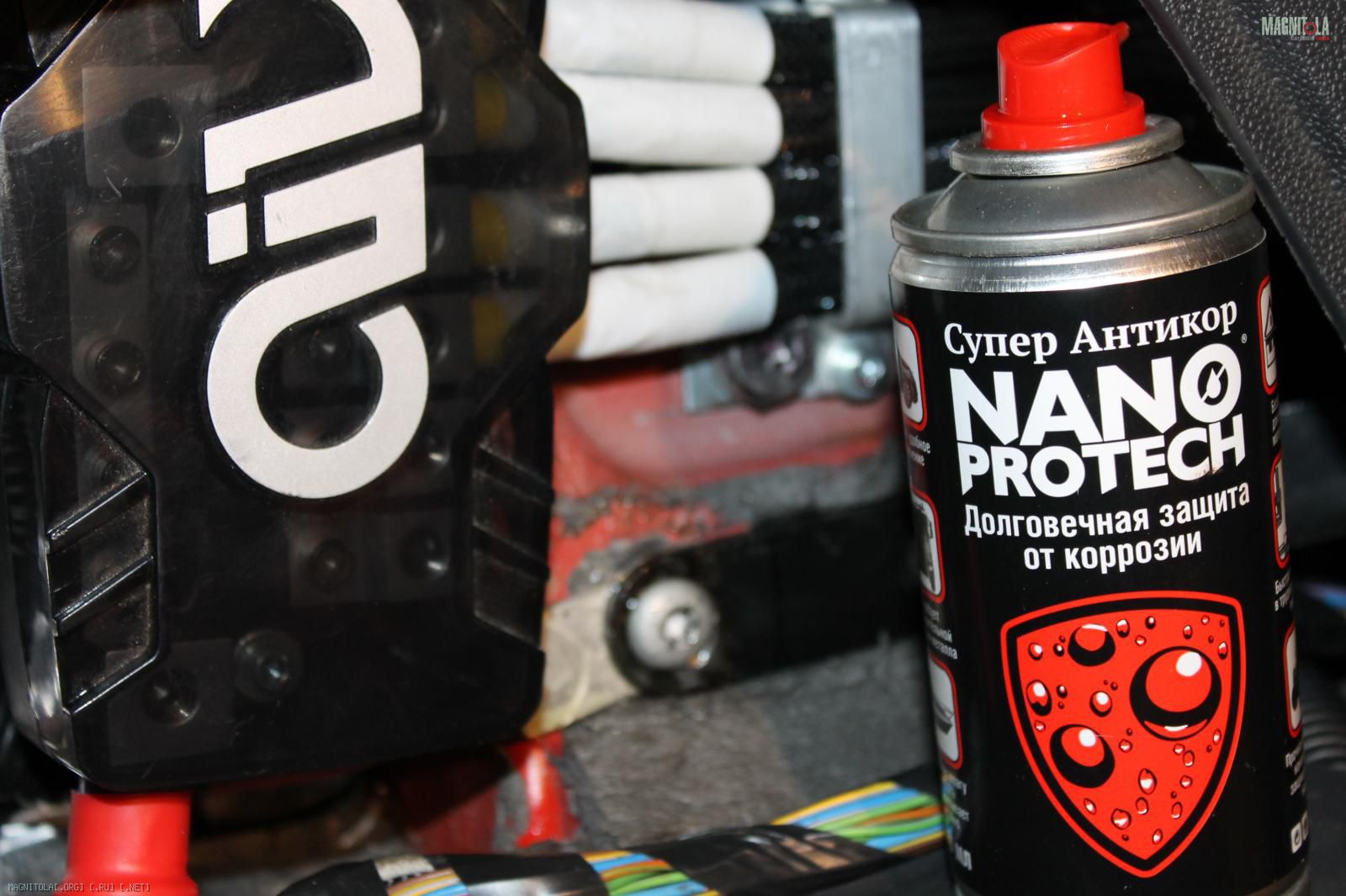

Заливаем соединение чудо-антикоррозийной смазкой:
Вложение 974324Вложение 974266

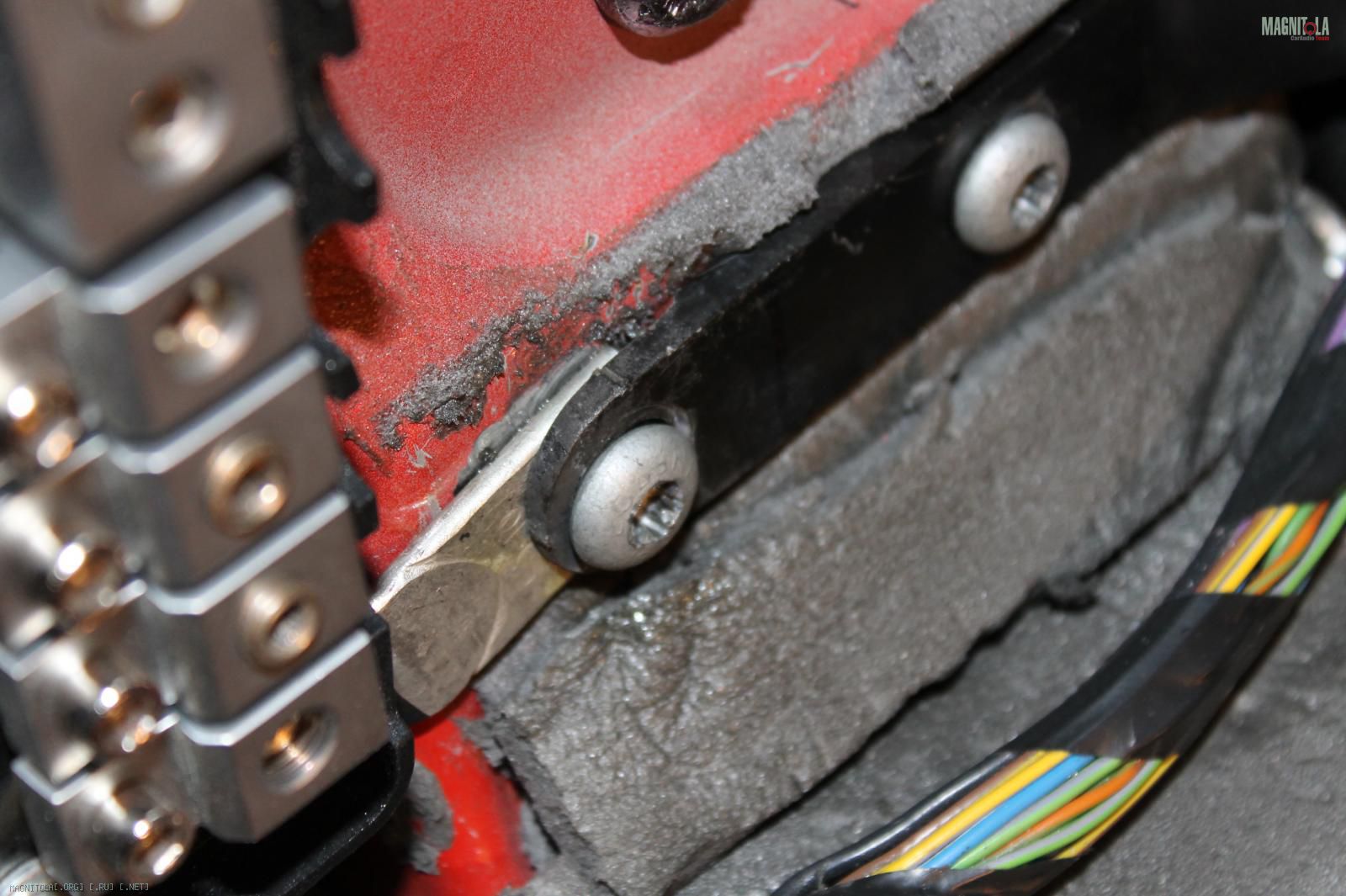

Вуаля, минус готов!
Вложение 974264Вложение 974262

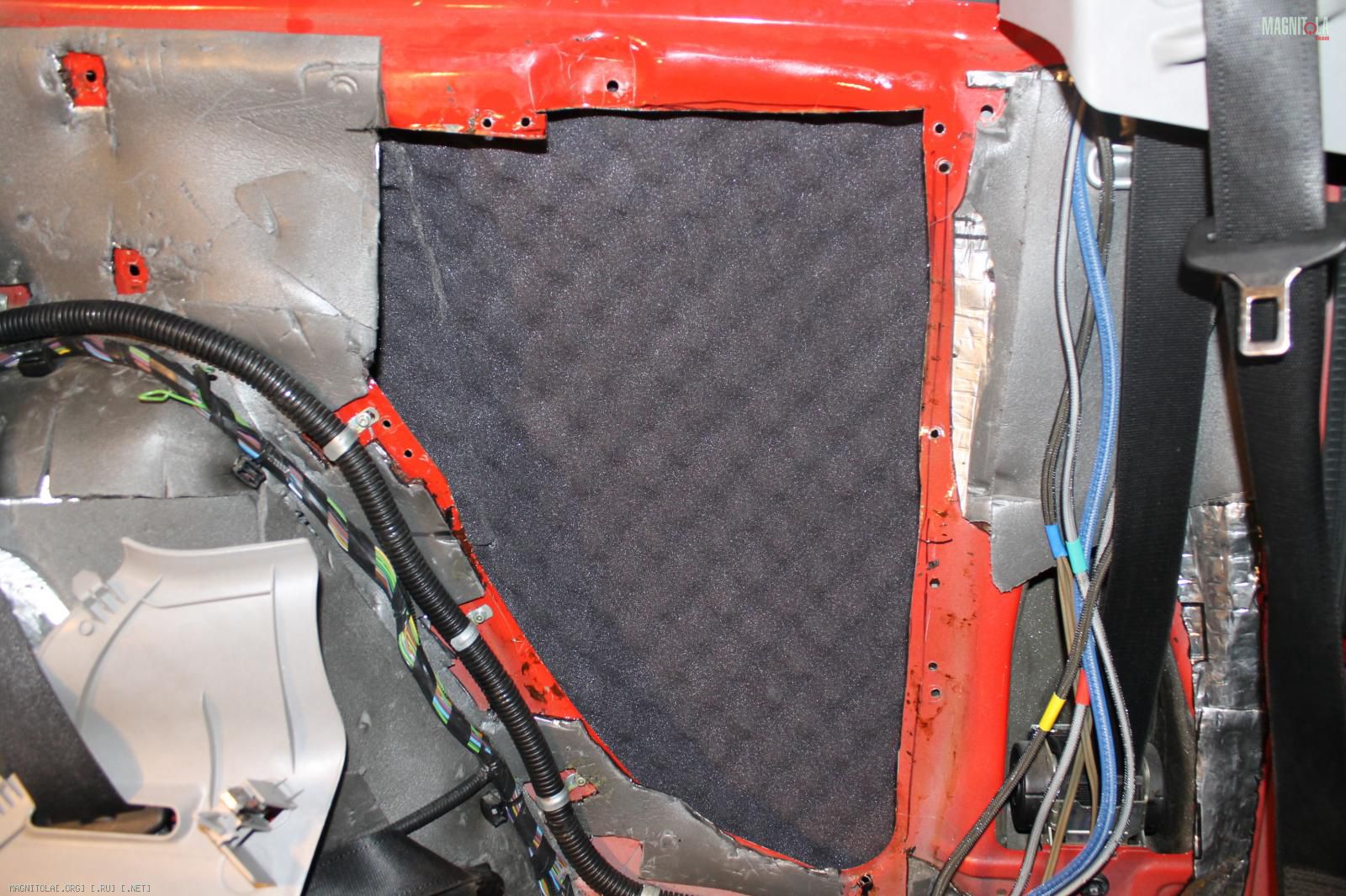

Дальше нужно было повесить уси на покрашенные кронштейны. Сначала закатываем рельефом внутреннюю часть крыла:
Вложение 974250

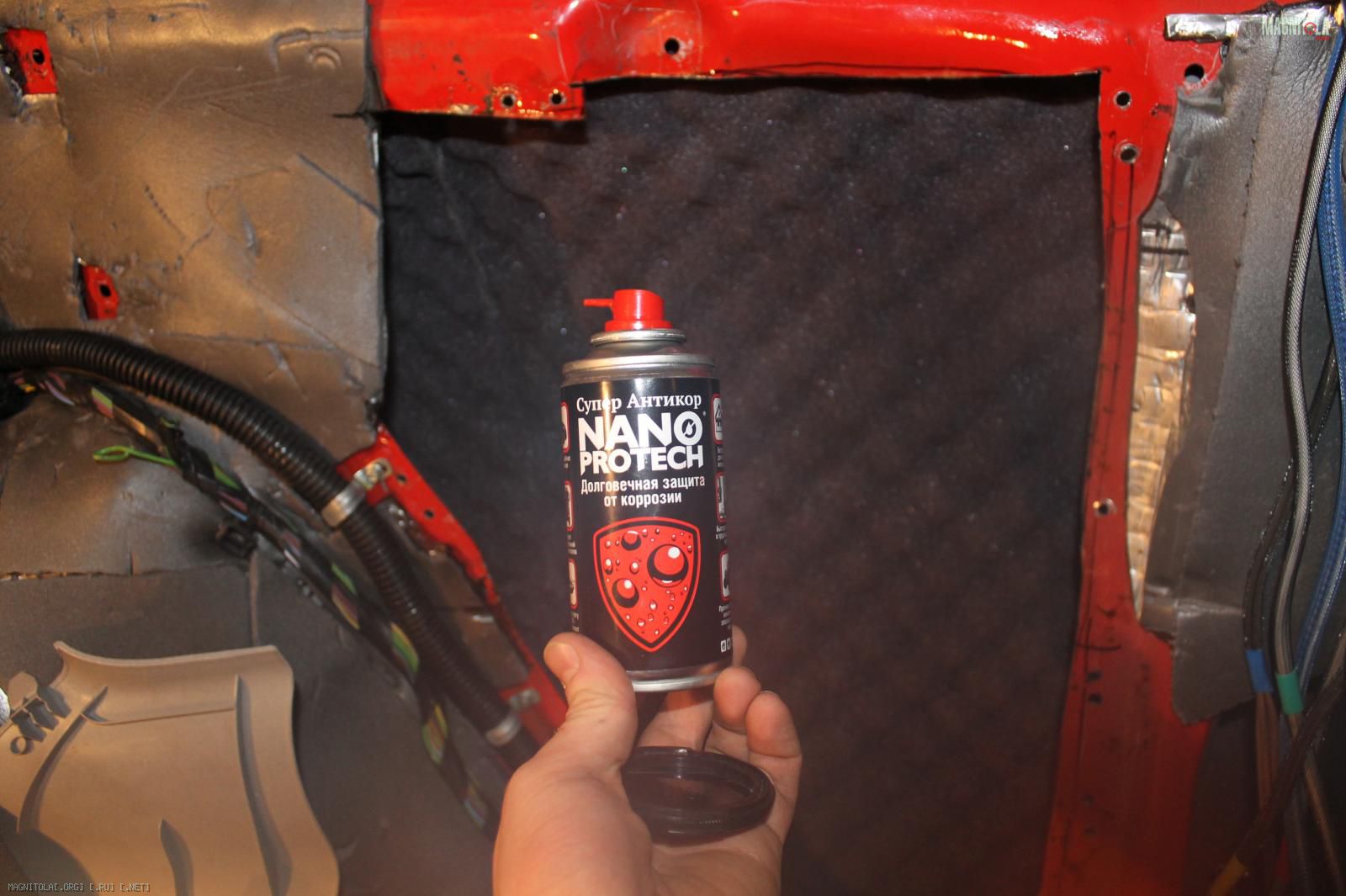

Проливаем все дырки и места срезов чудо-лубрикантом :D
Вложение 974252

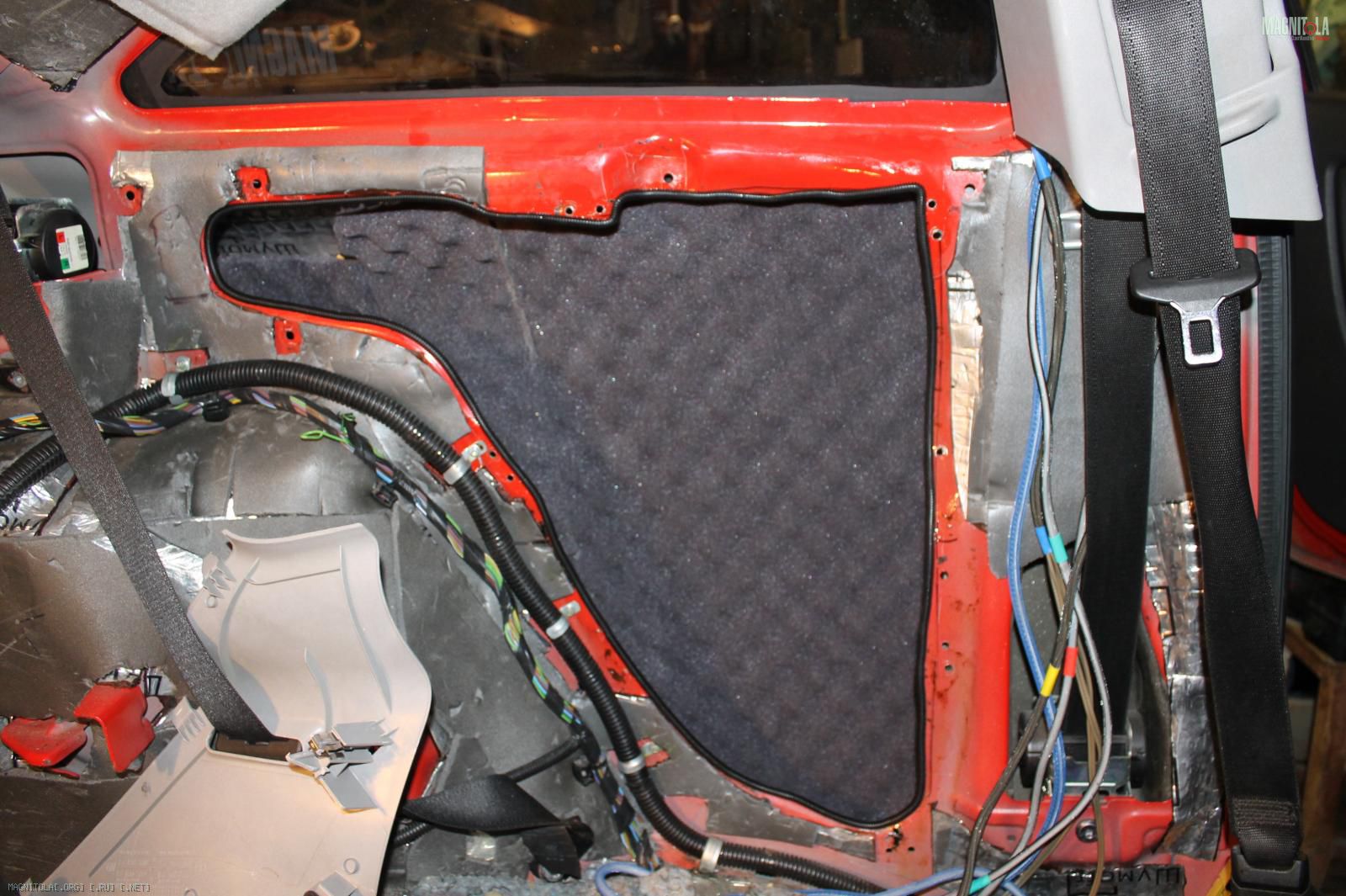

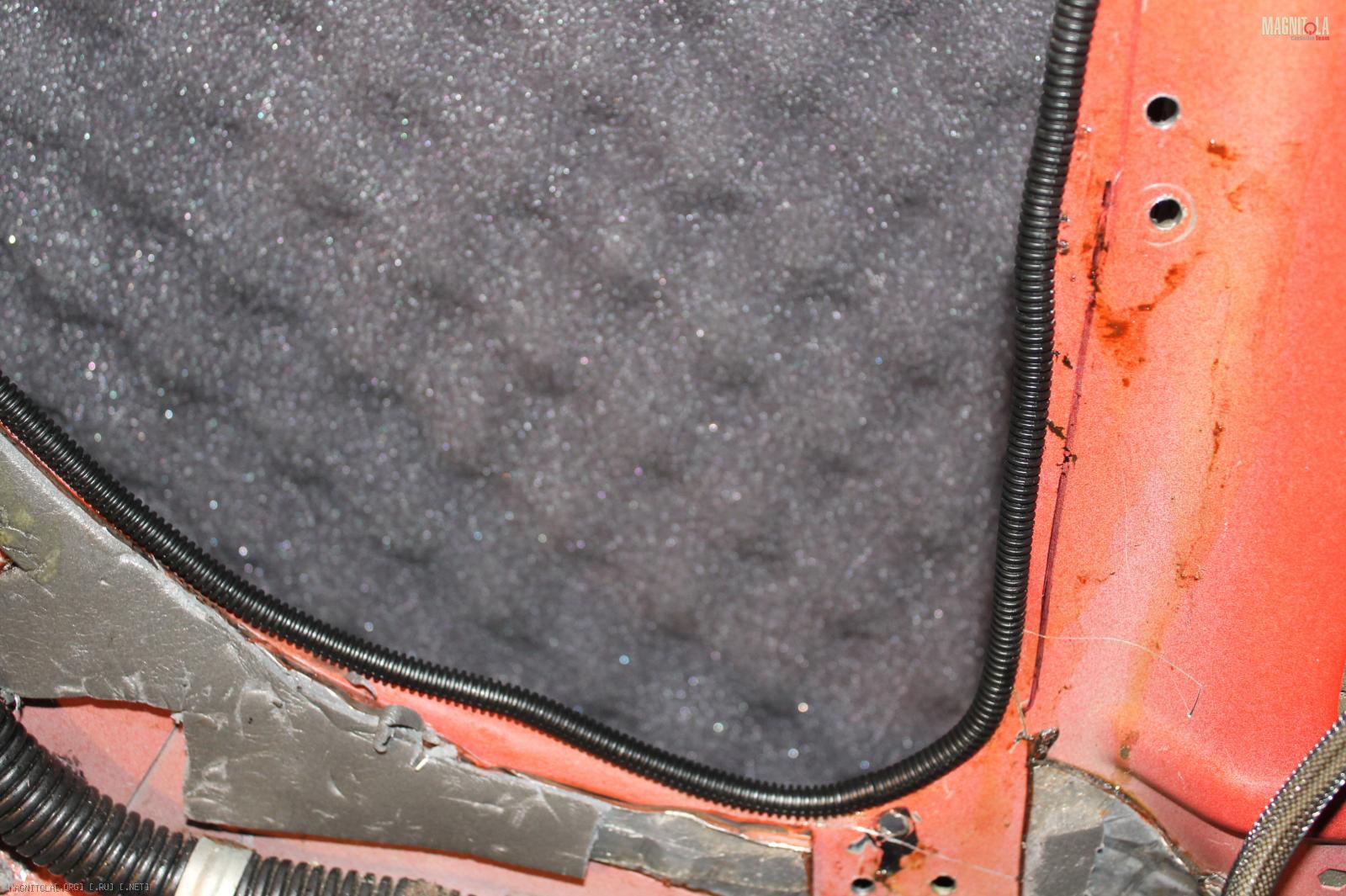

И все края делаем безопасными для детей, жывотных и прочих с помощью тонкой разрезной гофры (эх жалко было, такую тоненькую сложно найти)
Вложение 974270Вложение 974268

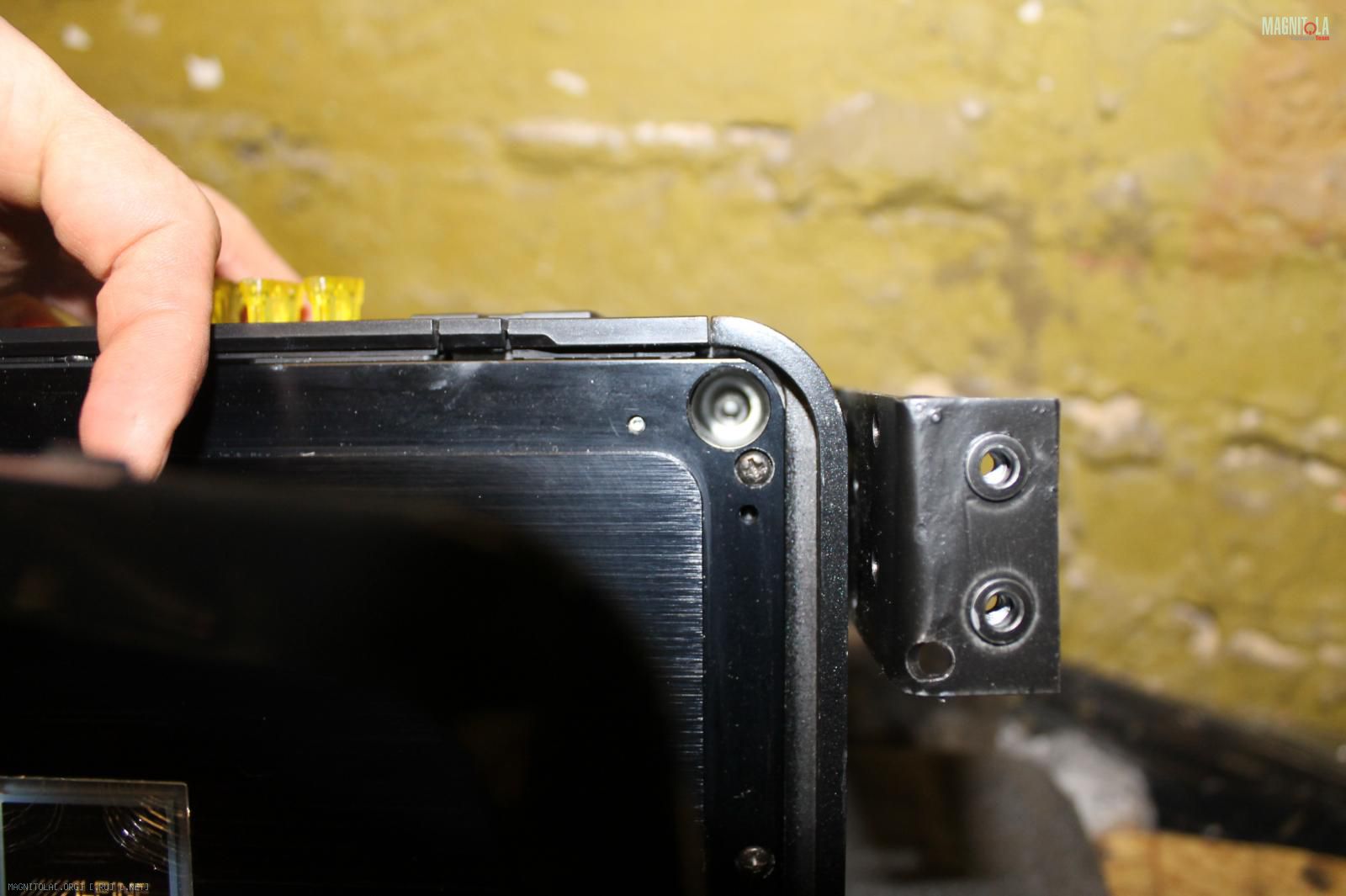

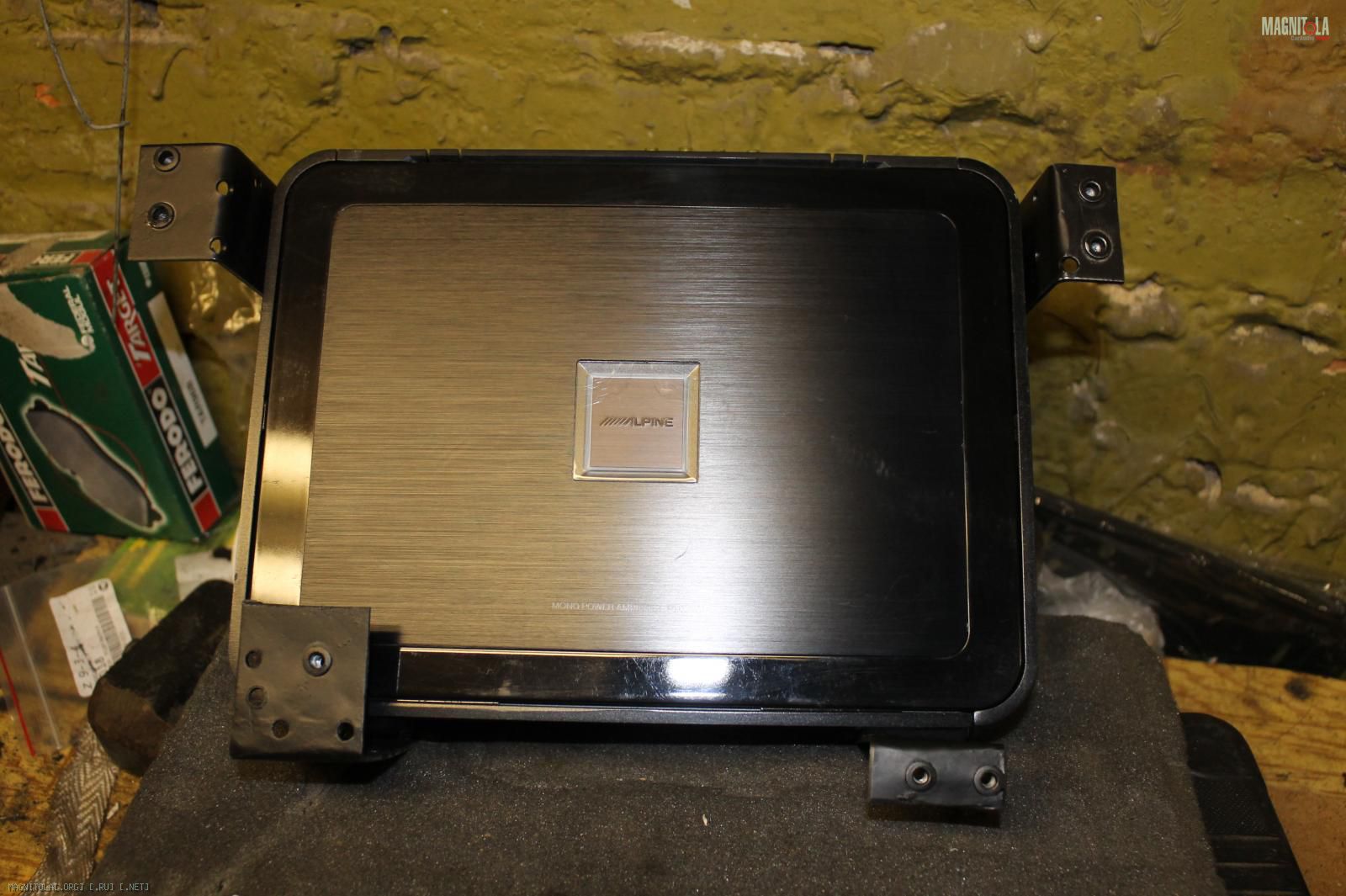

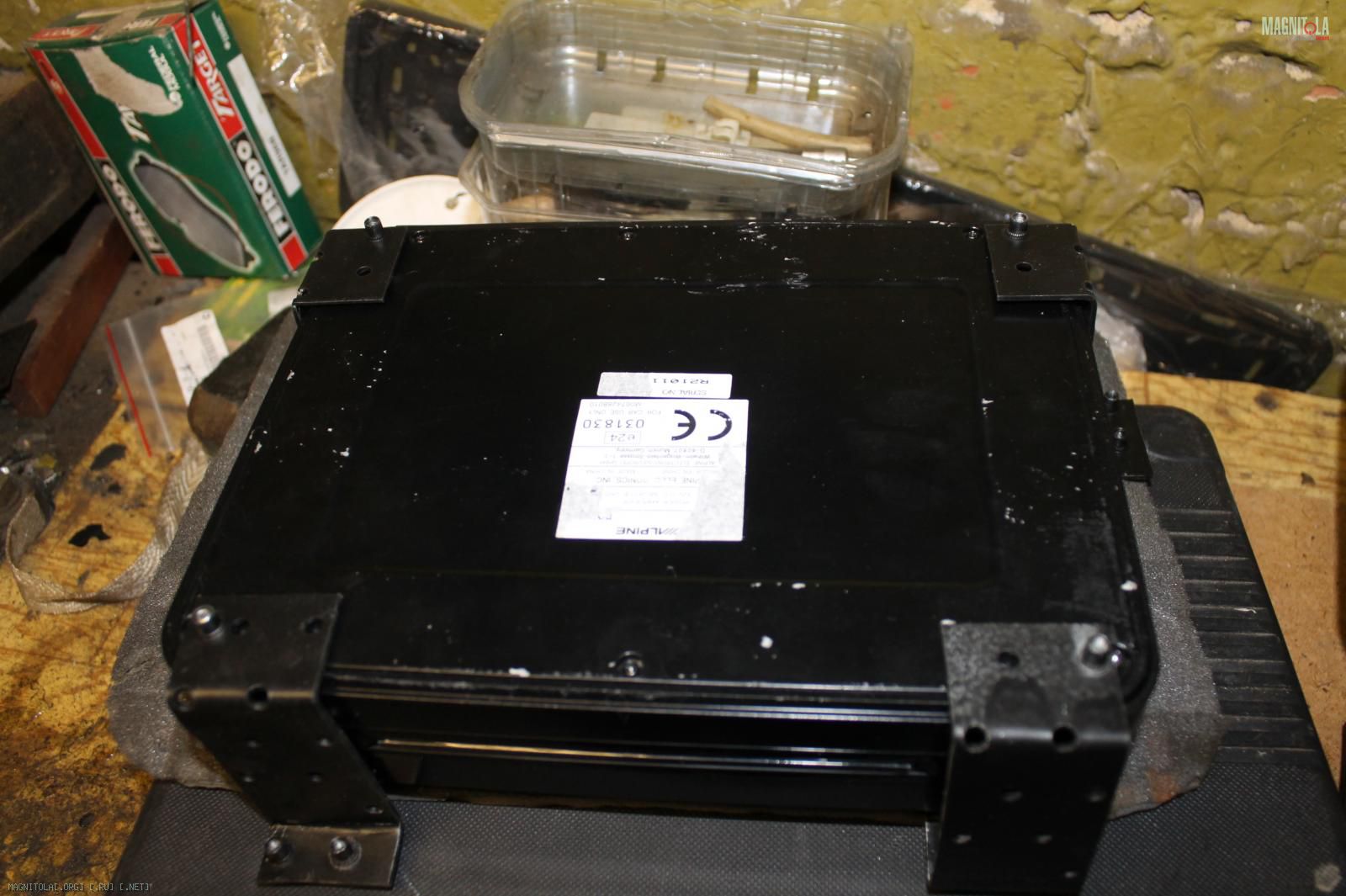

Возвращаем усилители на кронштейны:
Вложение 974272Вложение 974274Вложение 974276

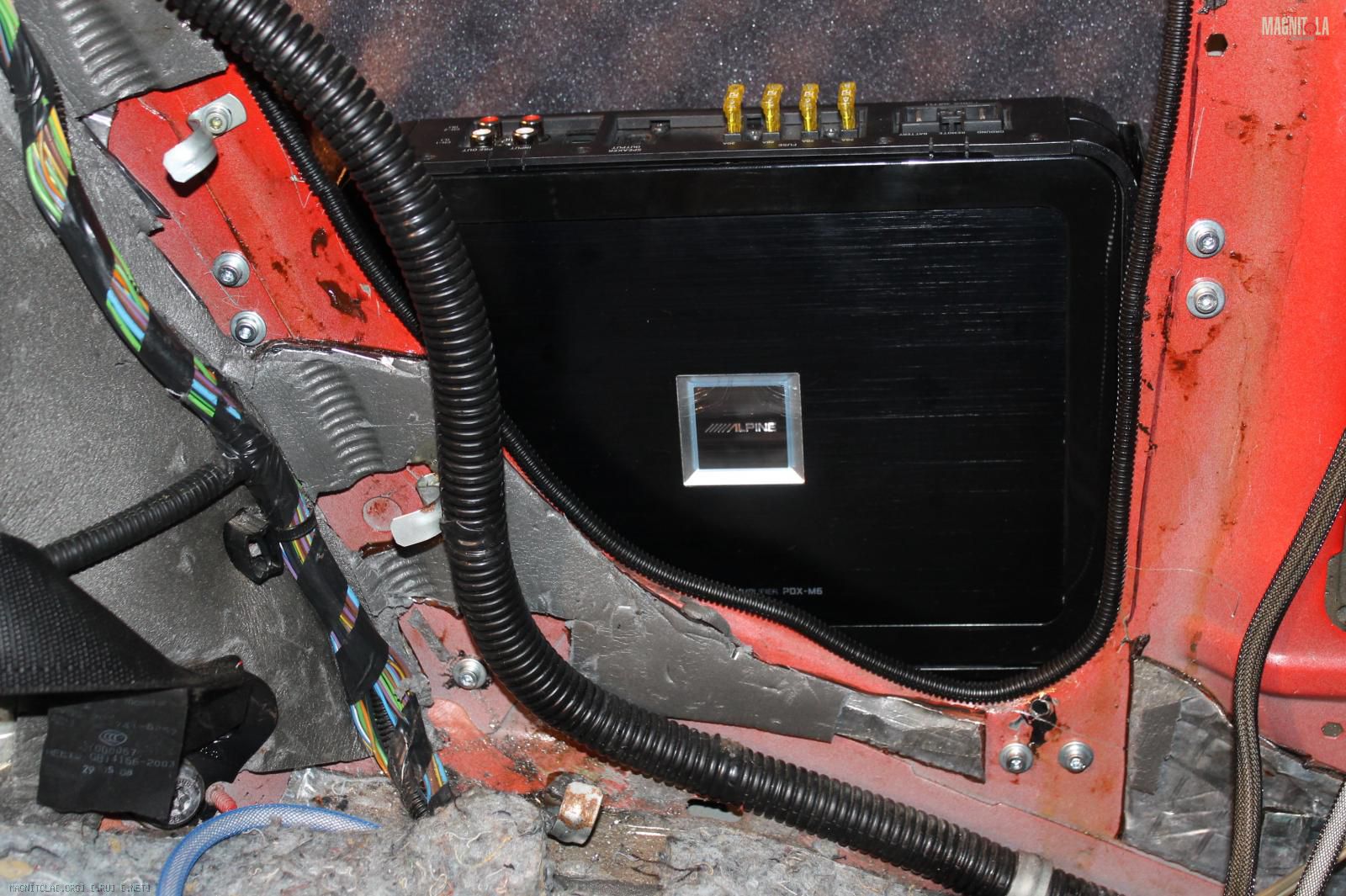

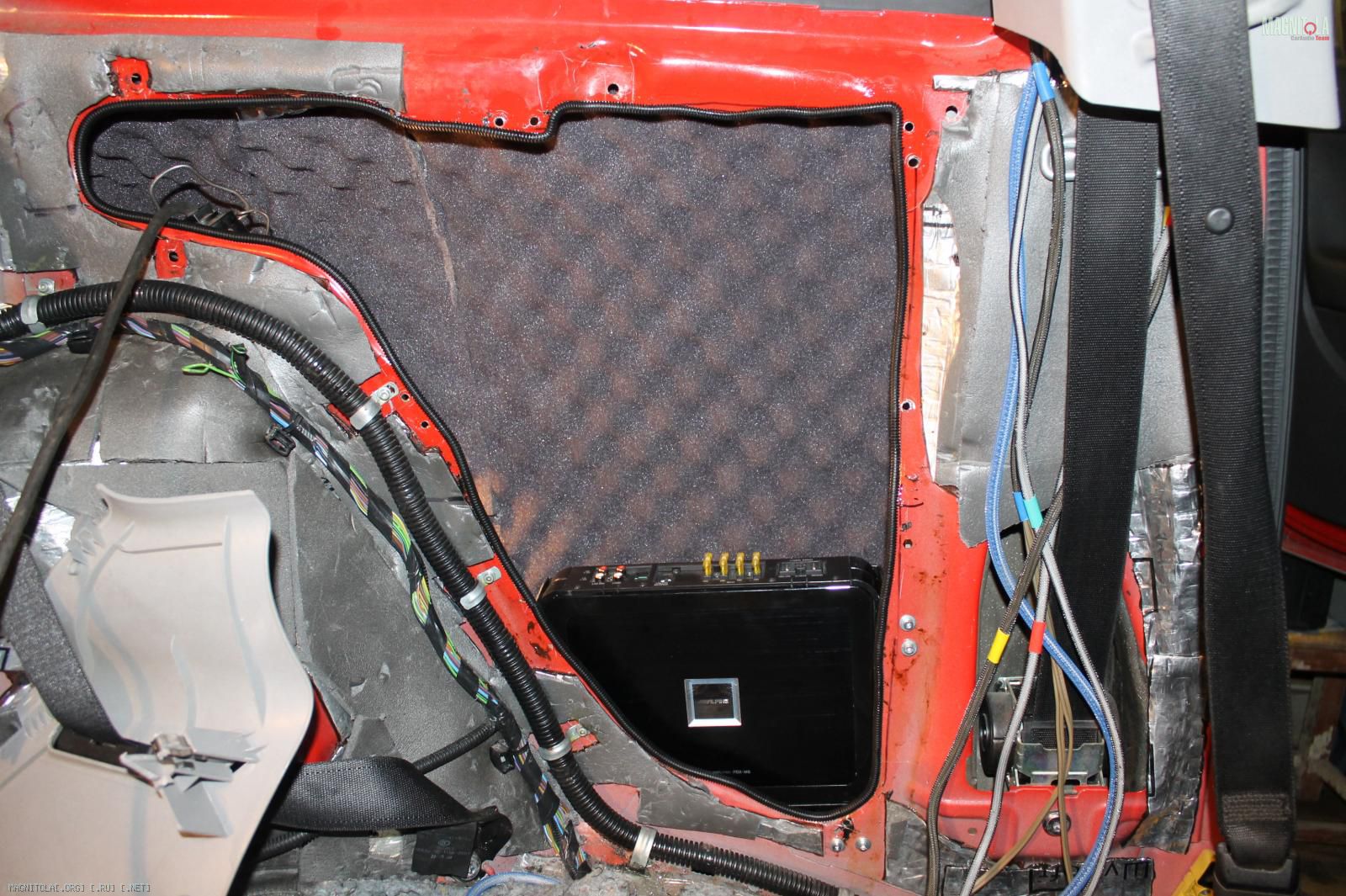

Вешаем ПДИХа:
Вложение 974278Вложение 974280

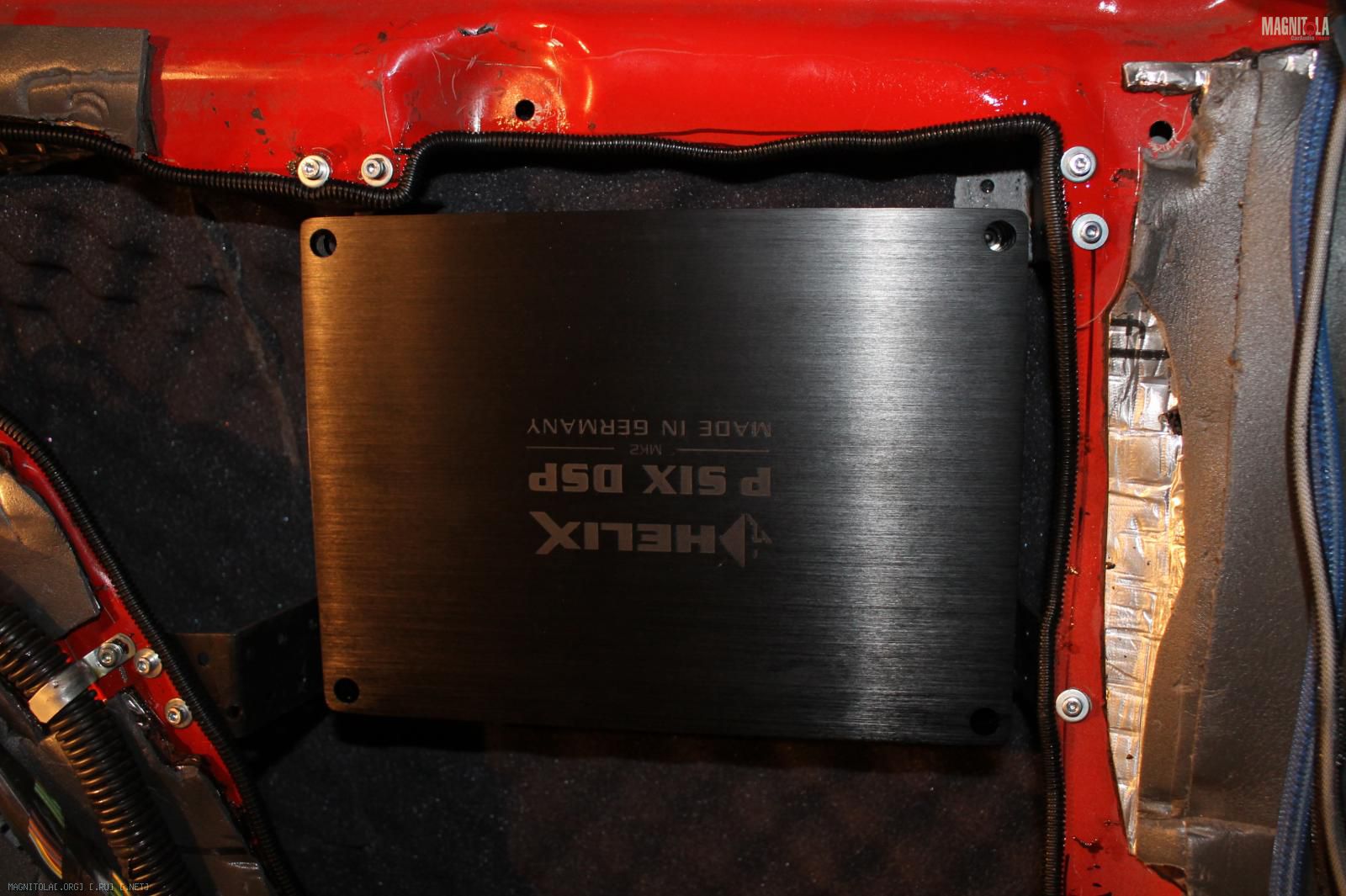

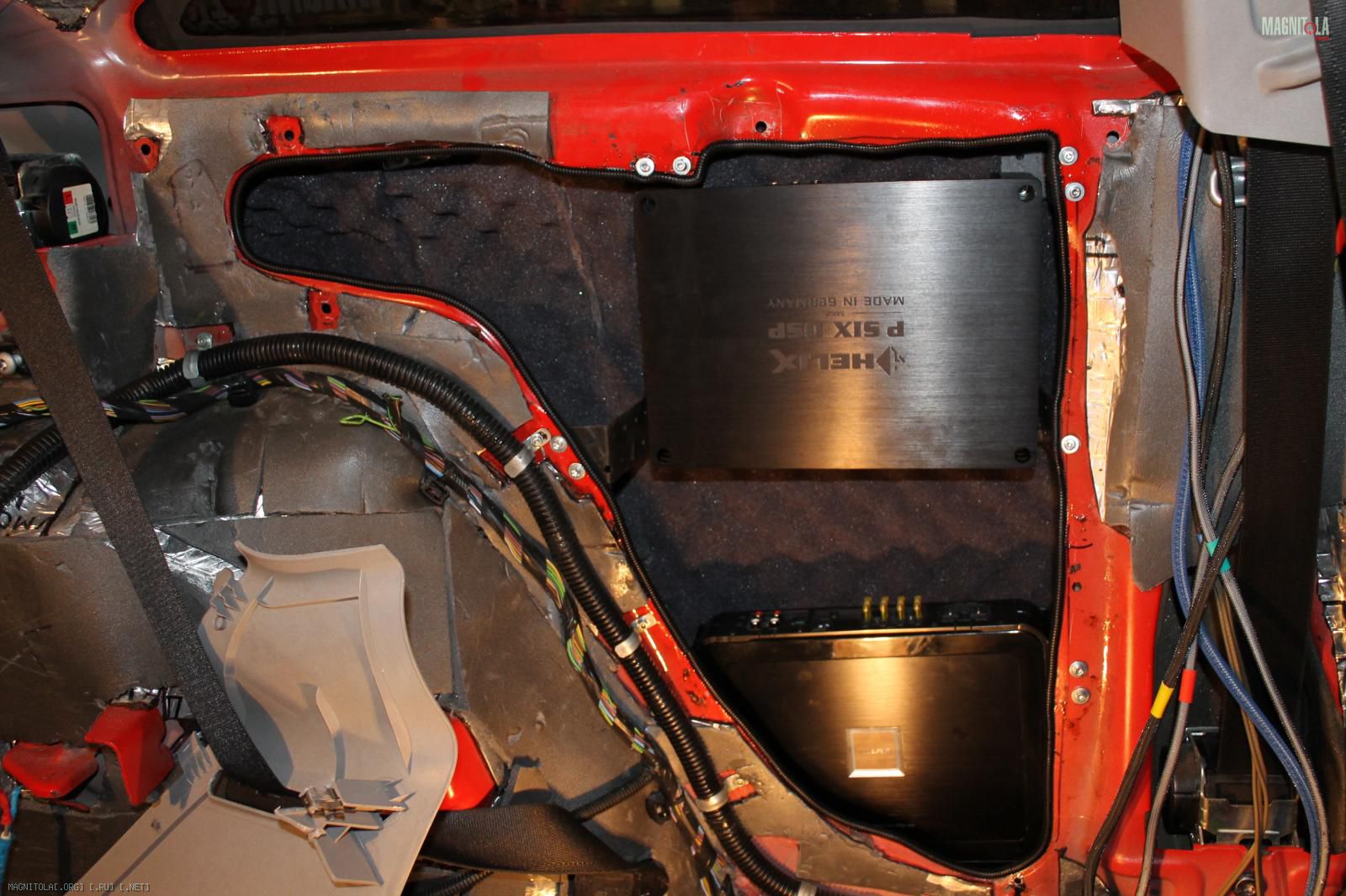

Вешаем ПСИХа:
Вложение 974282Вложение 974284

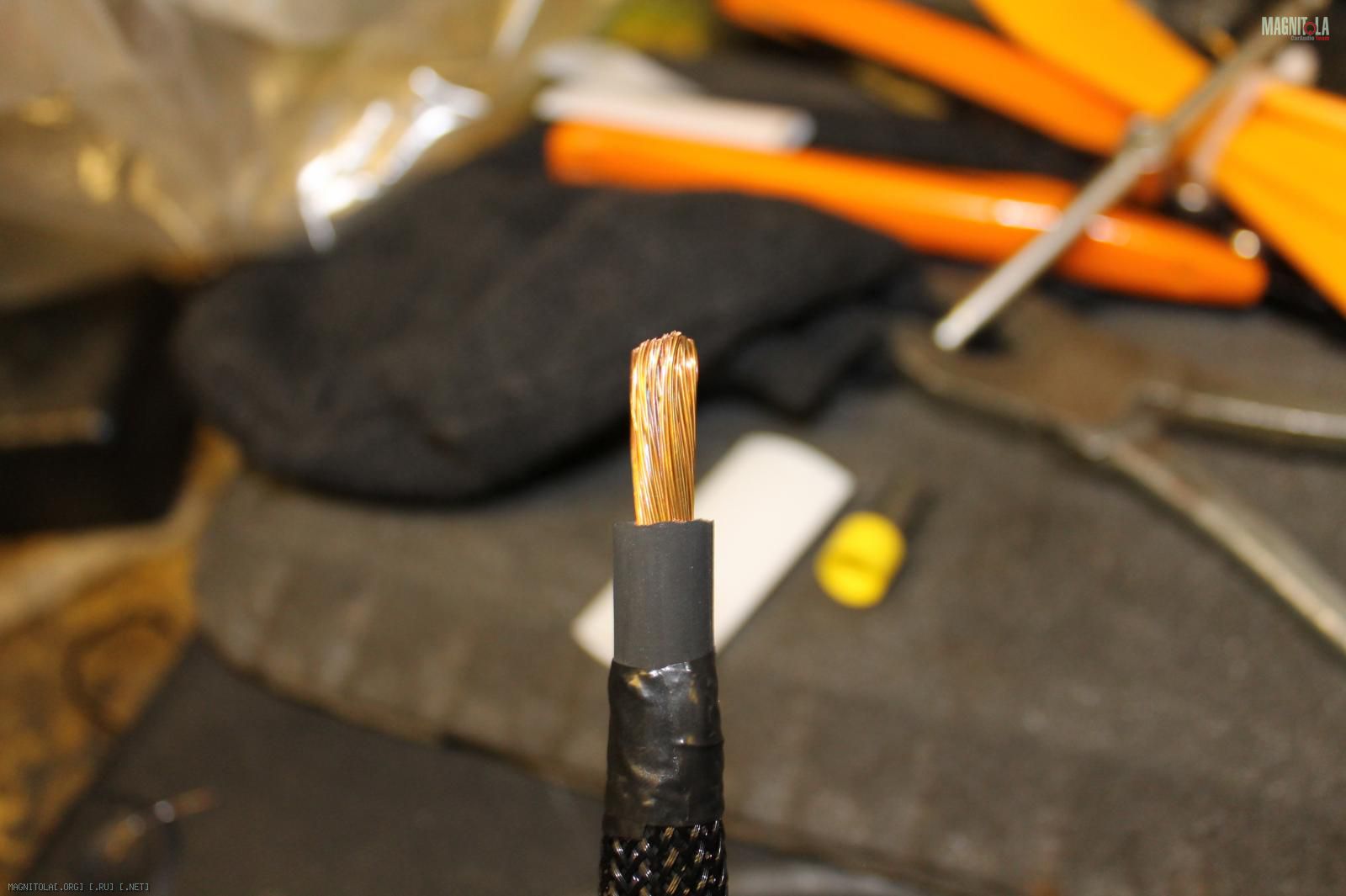

Готовим силовую проводку! Итак, КГ-25 в змее:
Вложение 974286

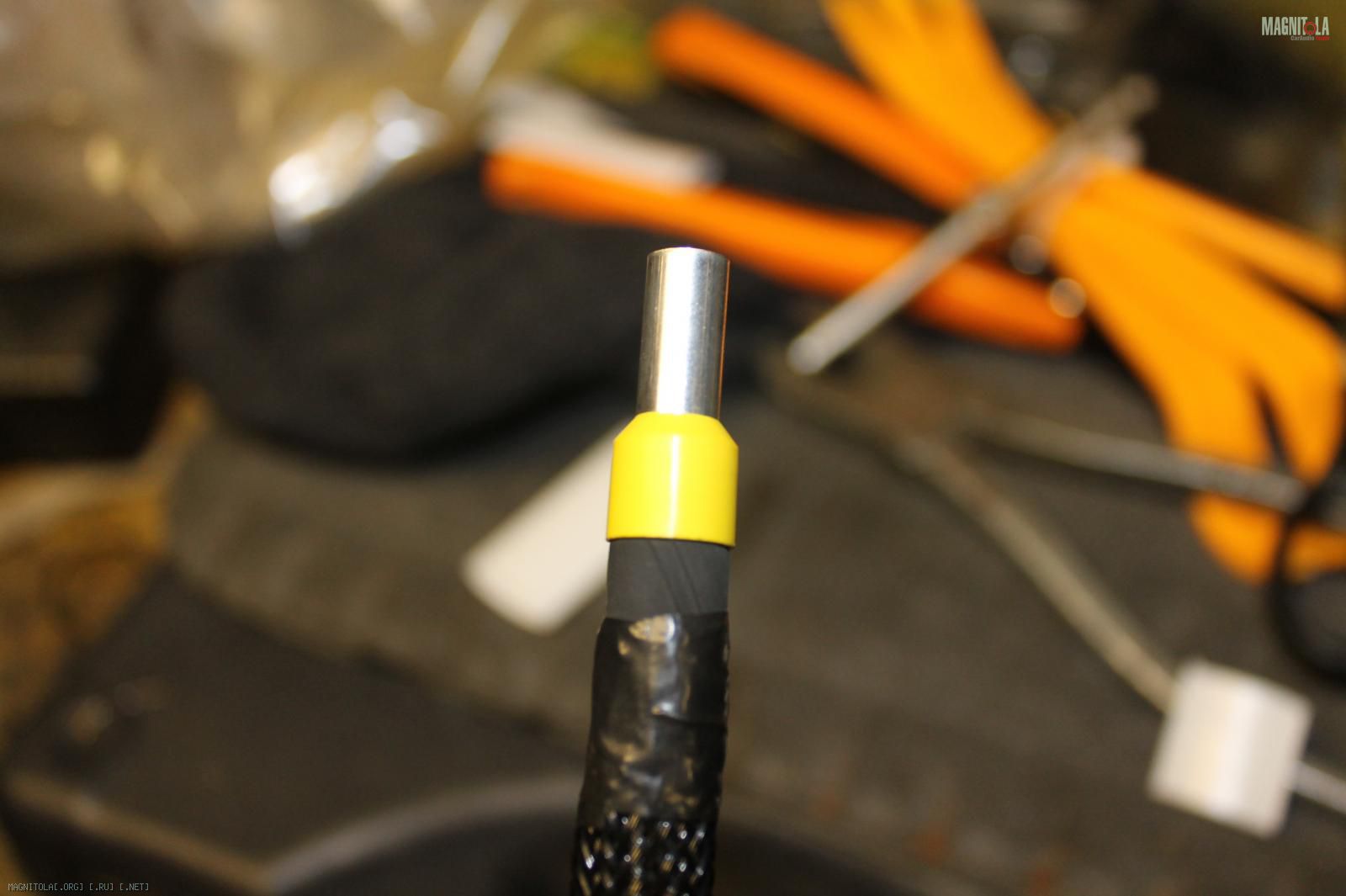

НШВИ:
Вложение 974288

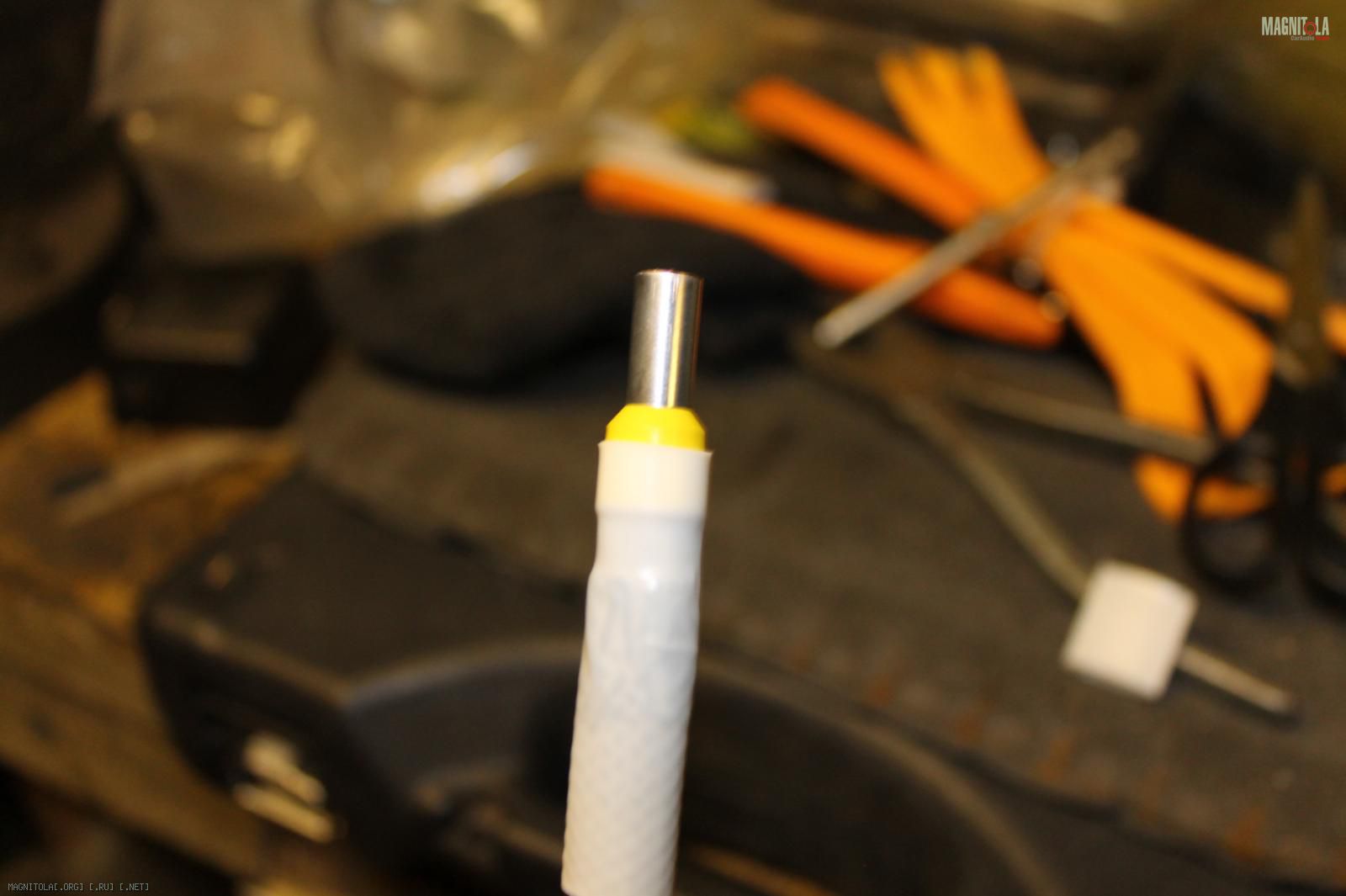

Термуха:
Вложение 974290

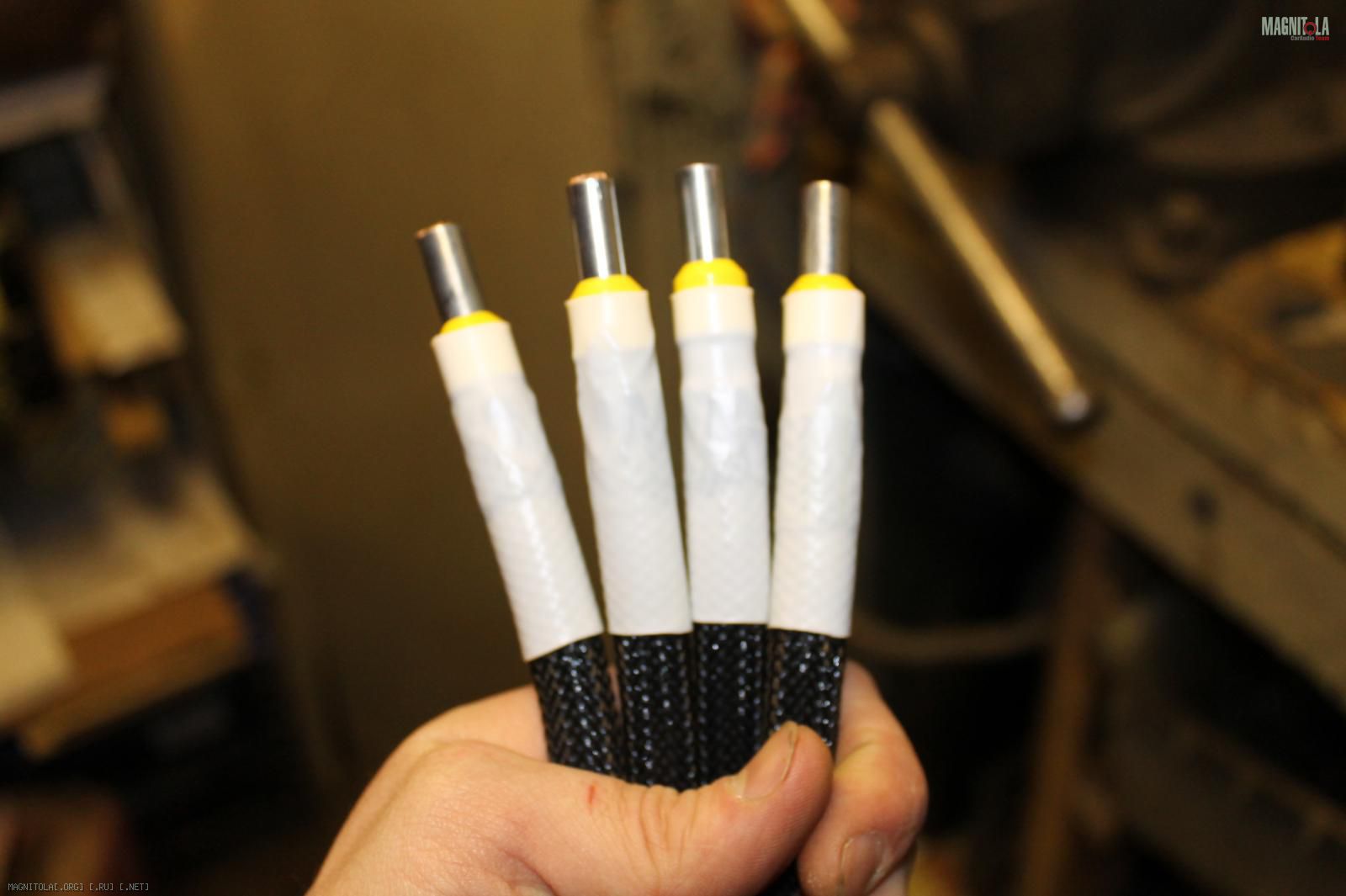

Так 4 раза, еще 4 раза оконцуем позднее:
Вложение 974292
Далее находим вот такую алюминиевую планку:
Вложение 974294

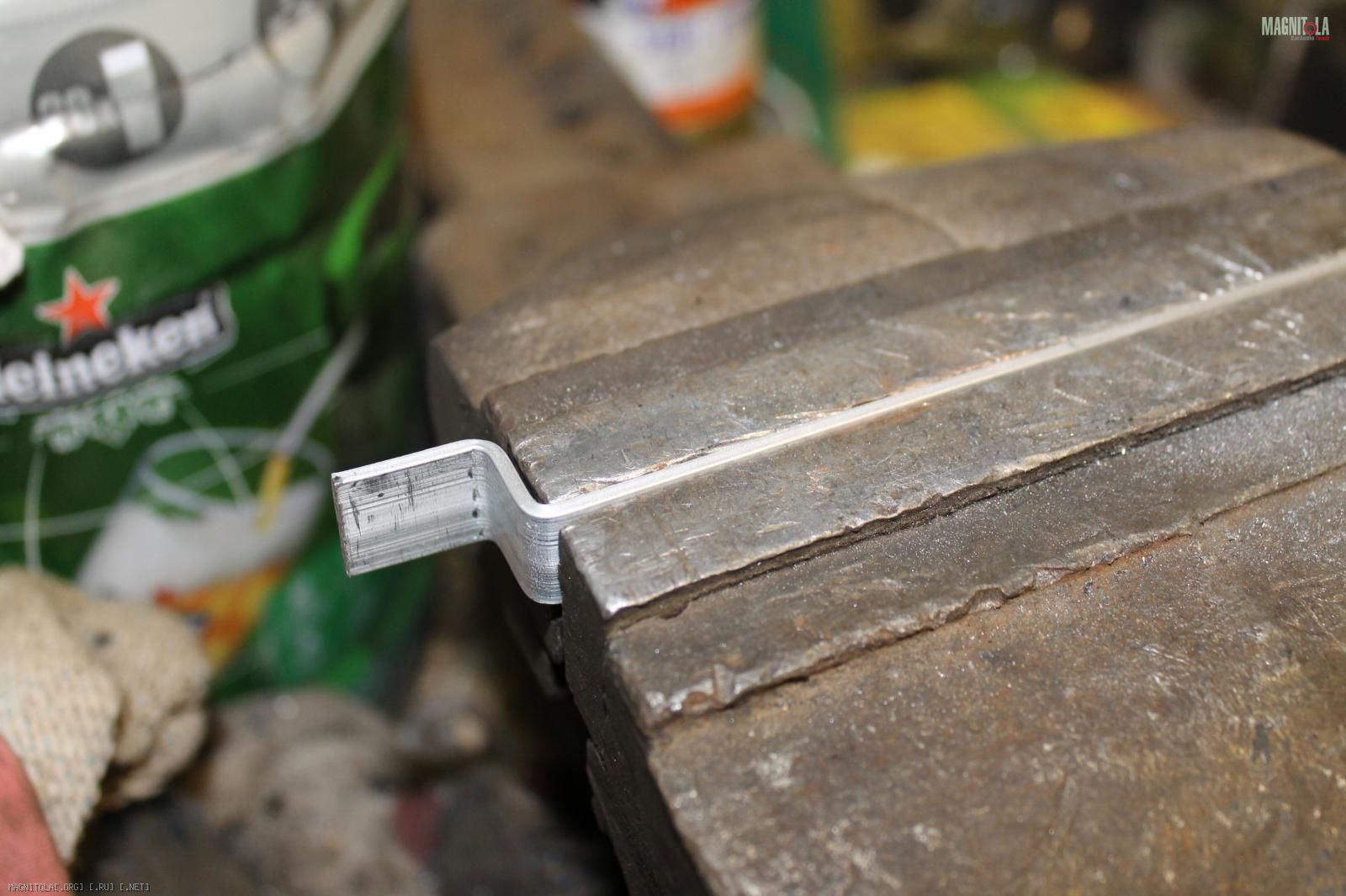

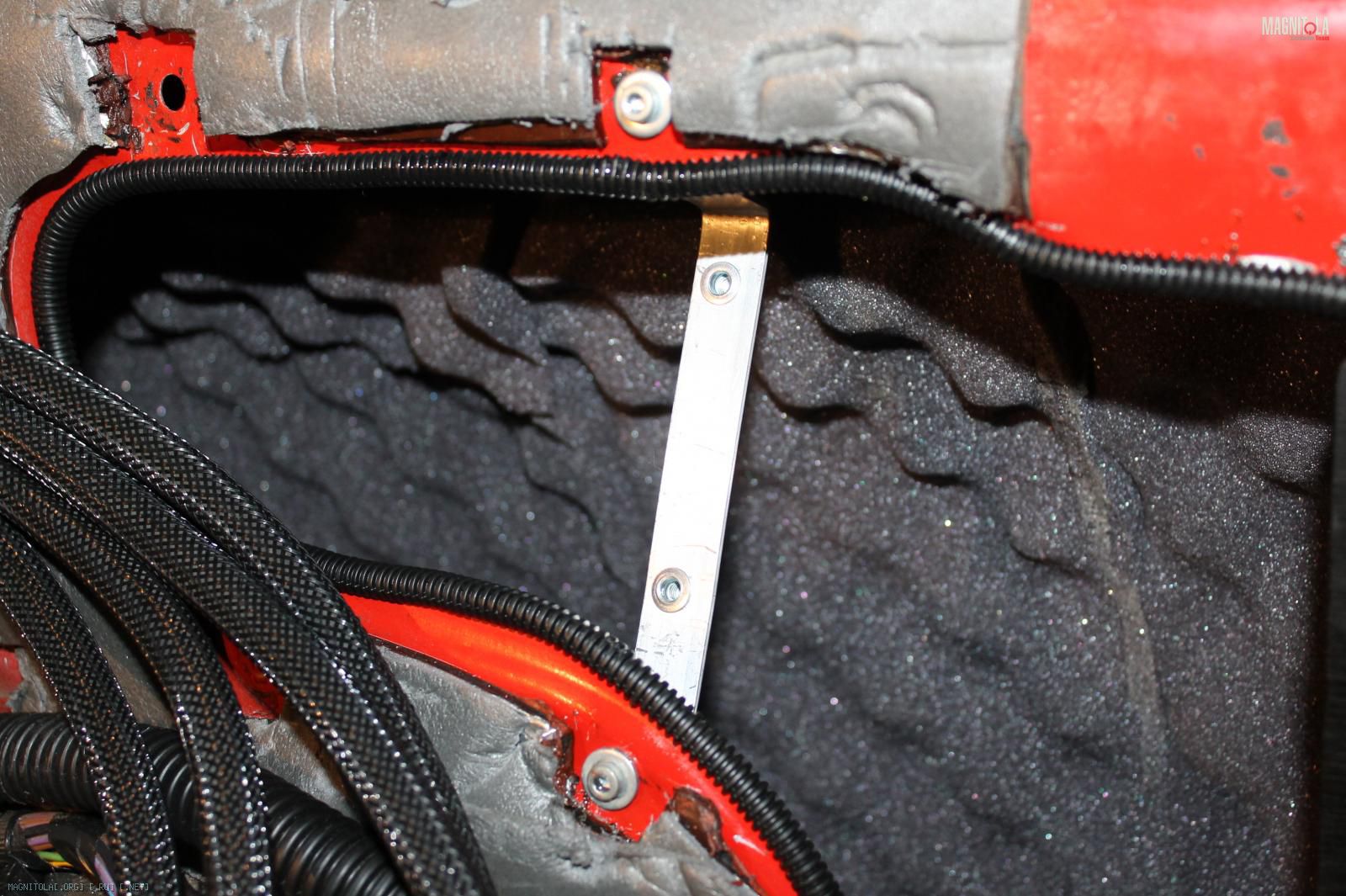

Покупал её еще очень давно, когда думал её делать дорожки для фальшпола - не пригодилась, зато теперь самое то! Из неё гнем и пилим несколько планок, одни из которых с помощью резьбовых клепок крепятся к кузову:
Вложение 974298Вложение 974306

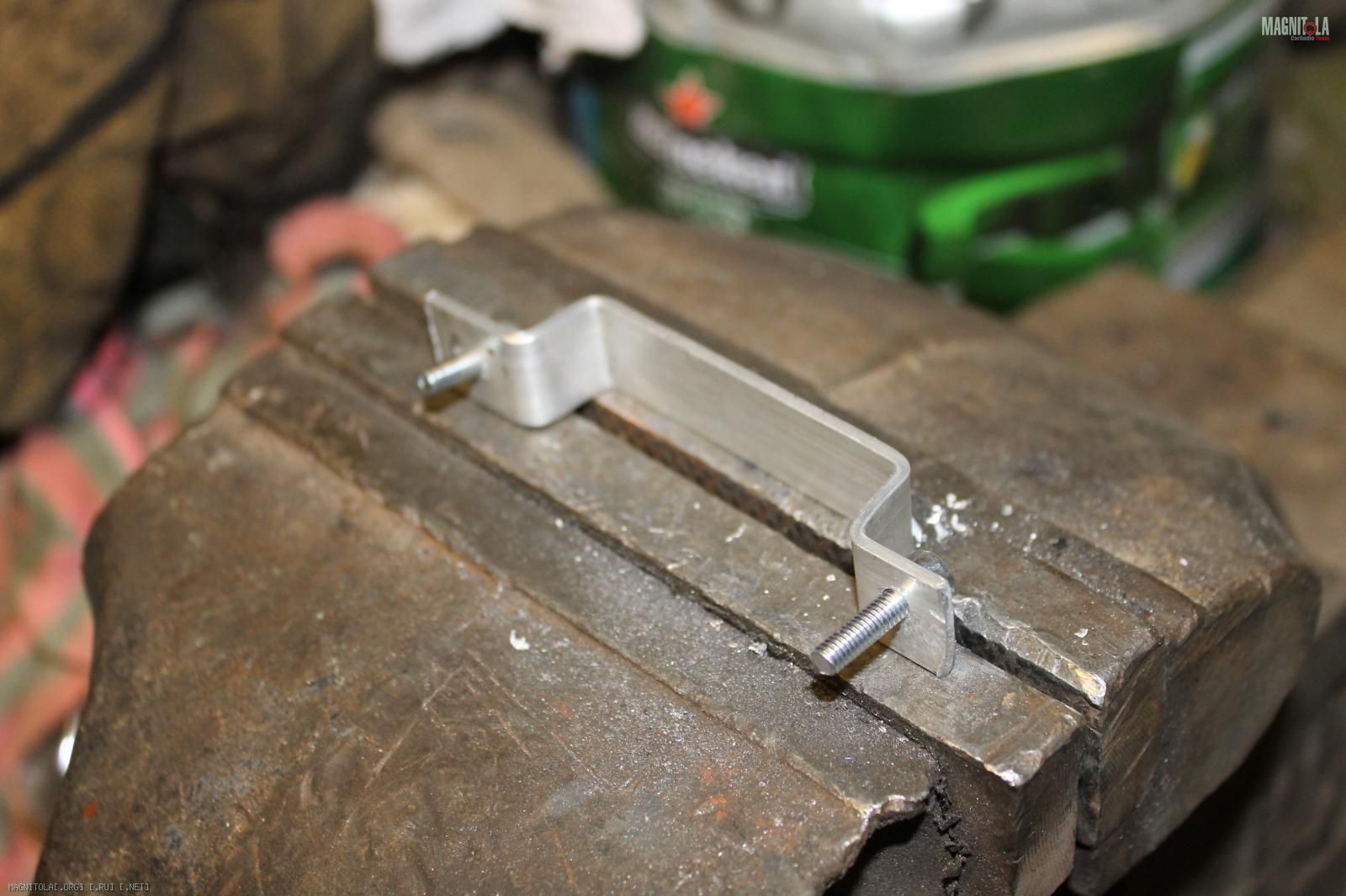

Другие прижимные:
Вложение 974302Вложение 974308

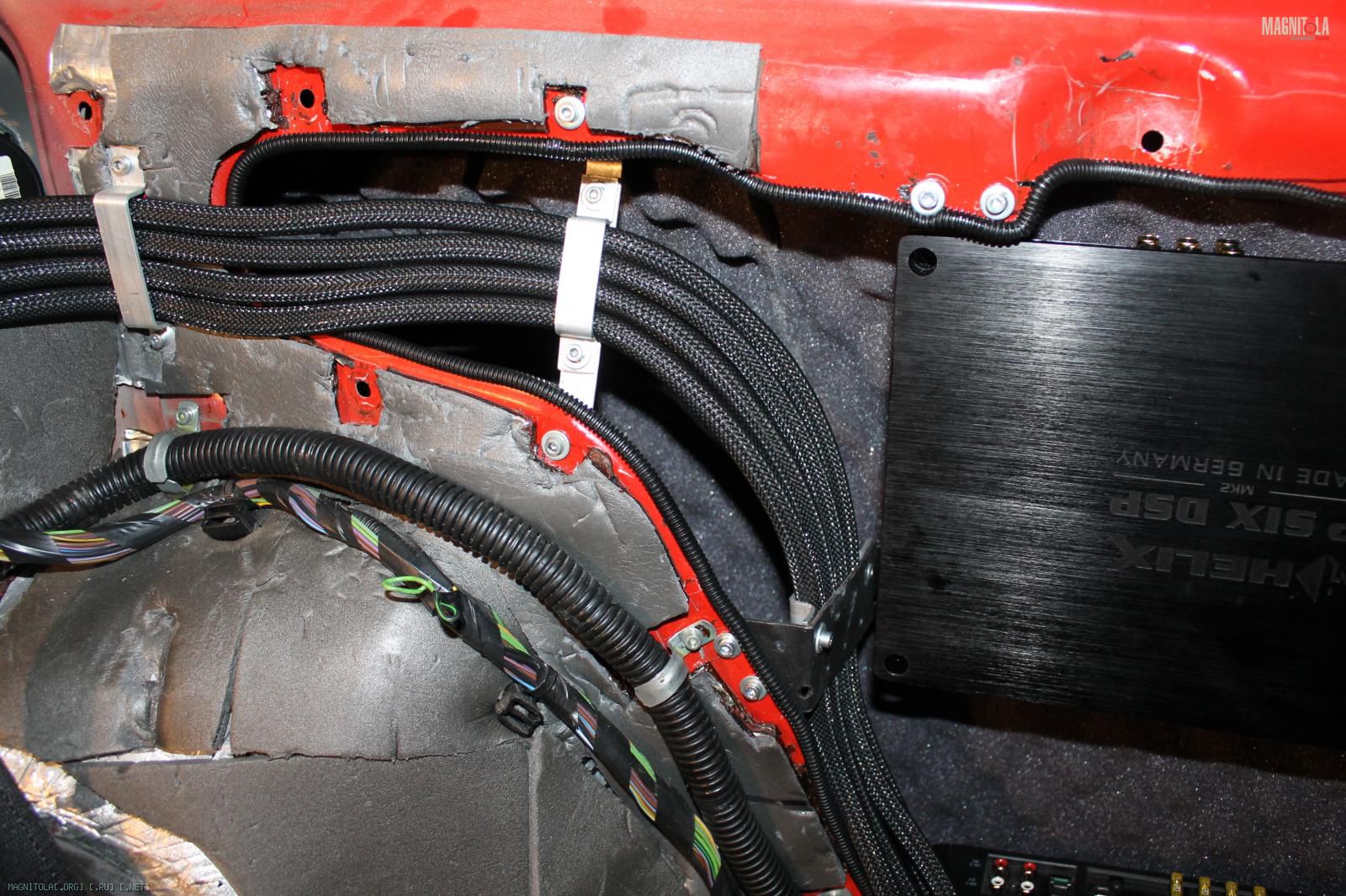

Непосредственно около усилков, эти планки прикручиваются к кронштейнам усилков:
Вложение 974312
(облупившуюся краску надо подфотошопить :D)

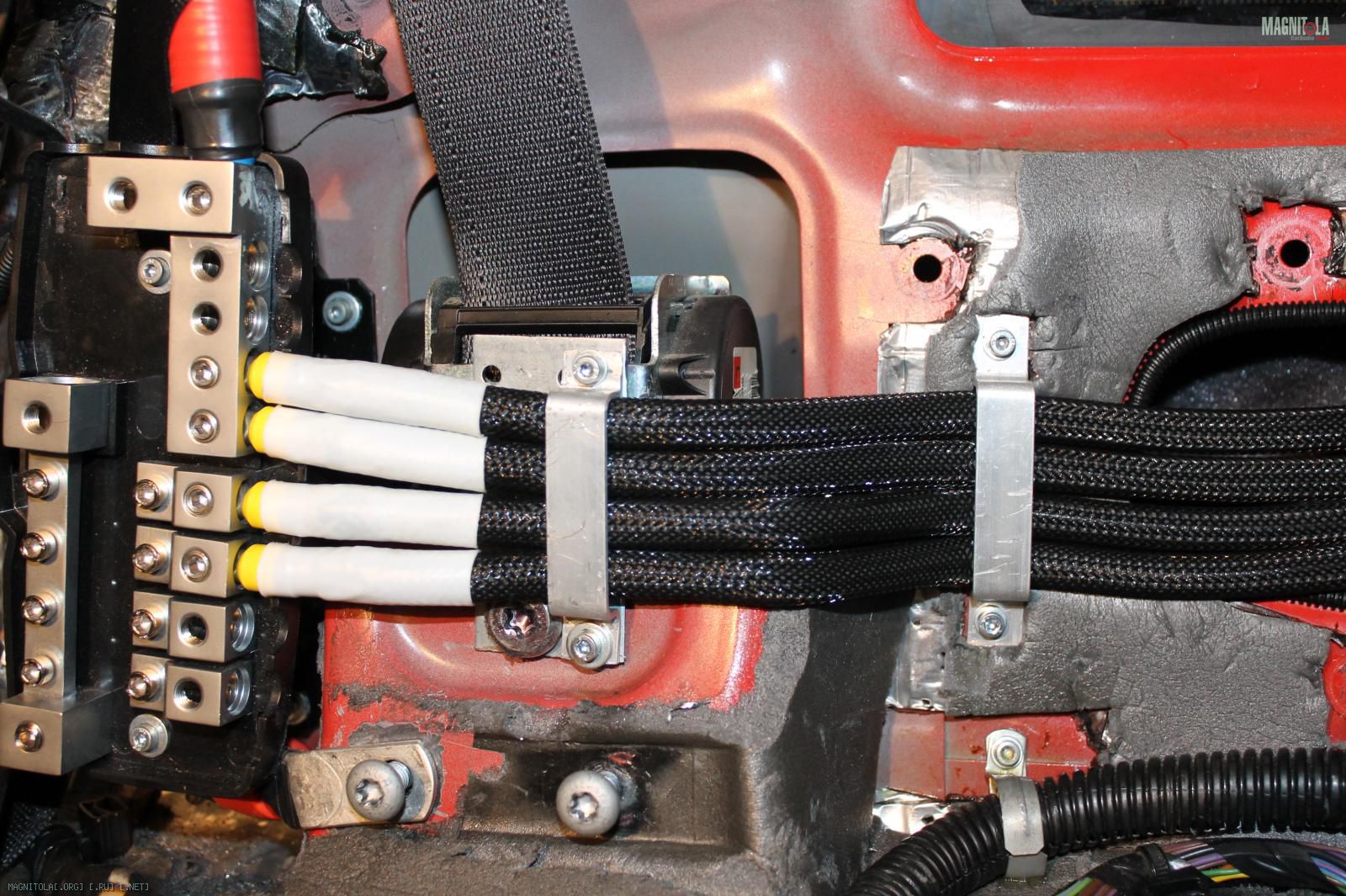

У дистрибьютера на большой винт сначала прикручиваем монтажную пластину, а к ней уже также на винты прижимную планку:
Вложение 974314

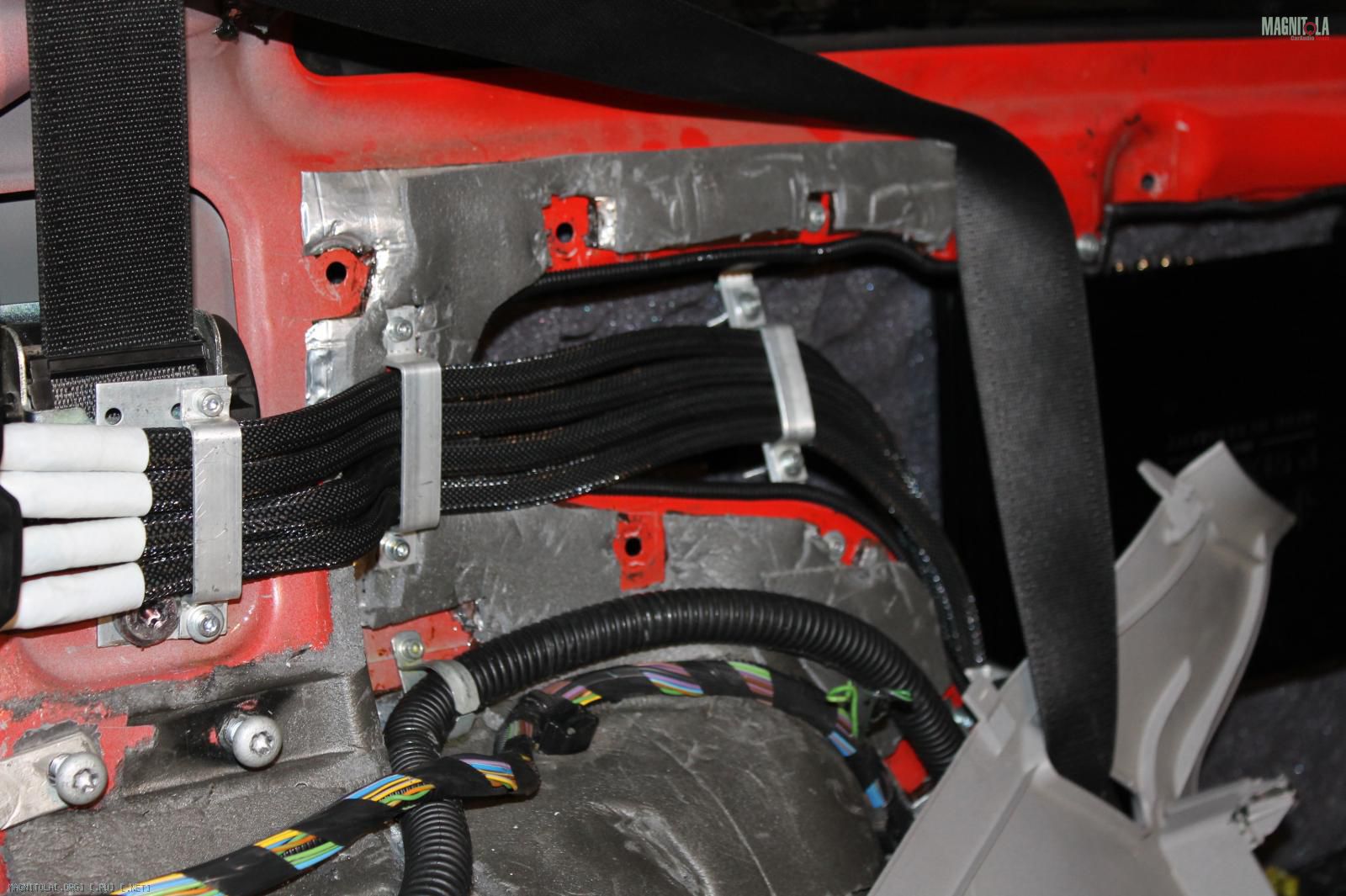

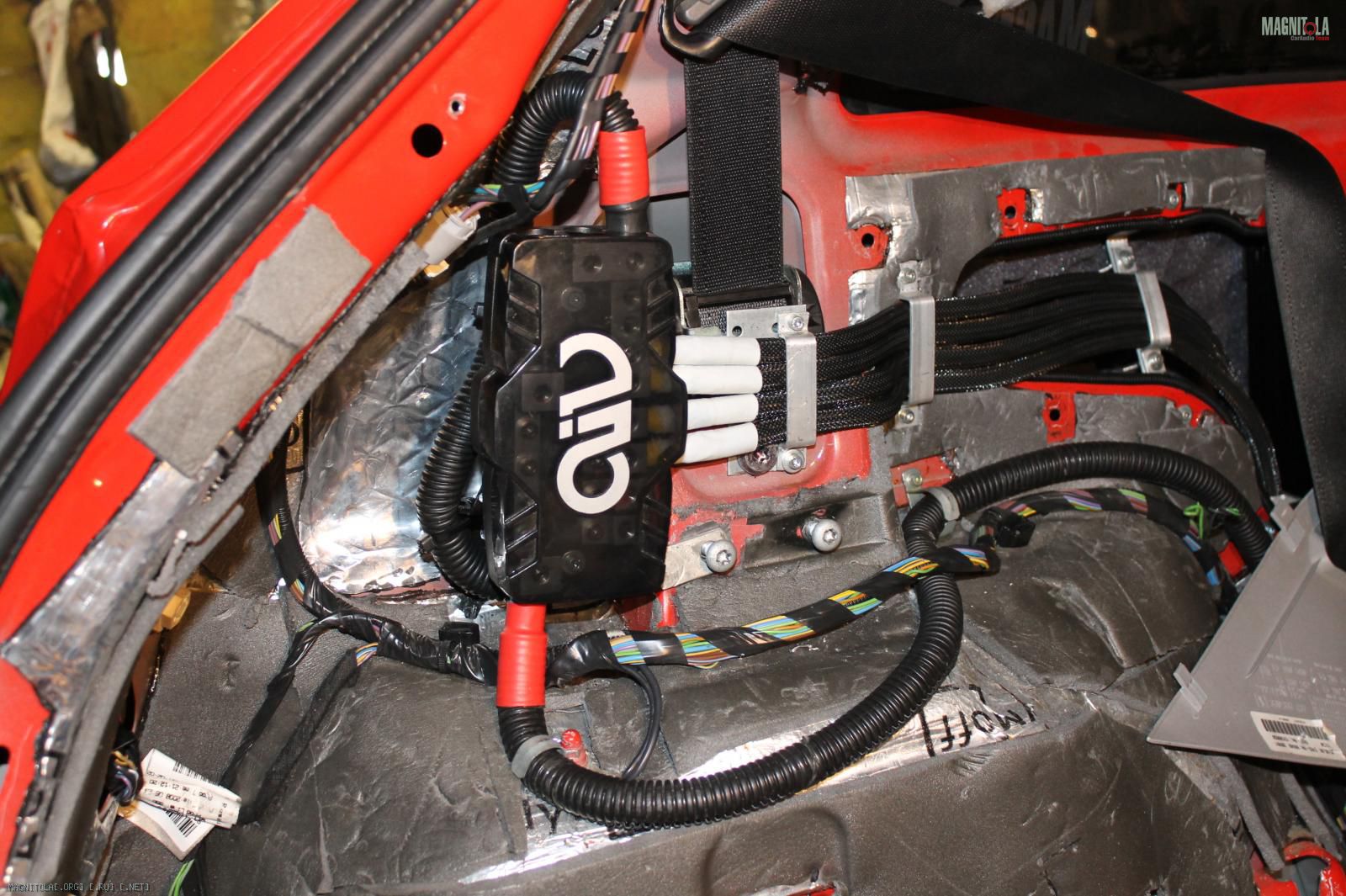

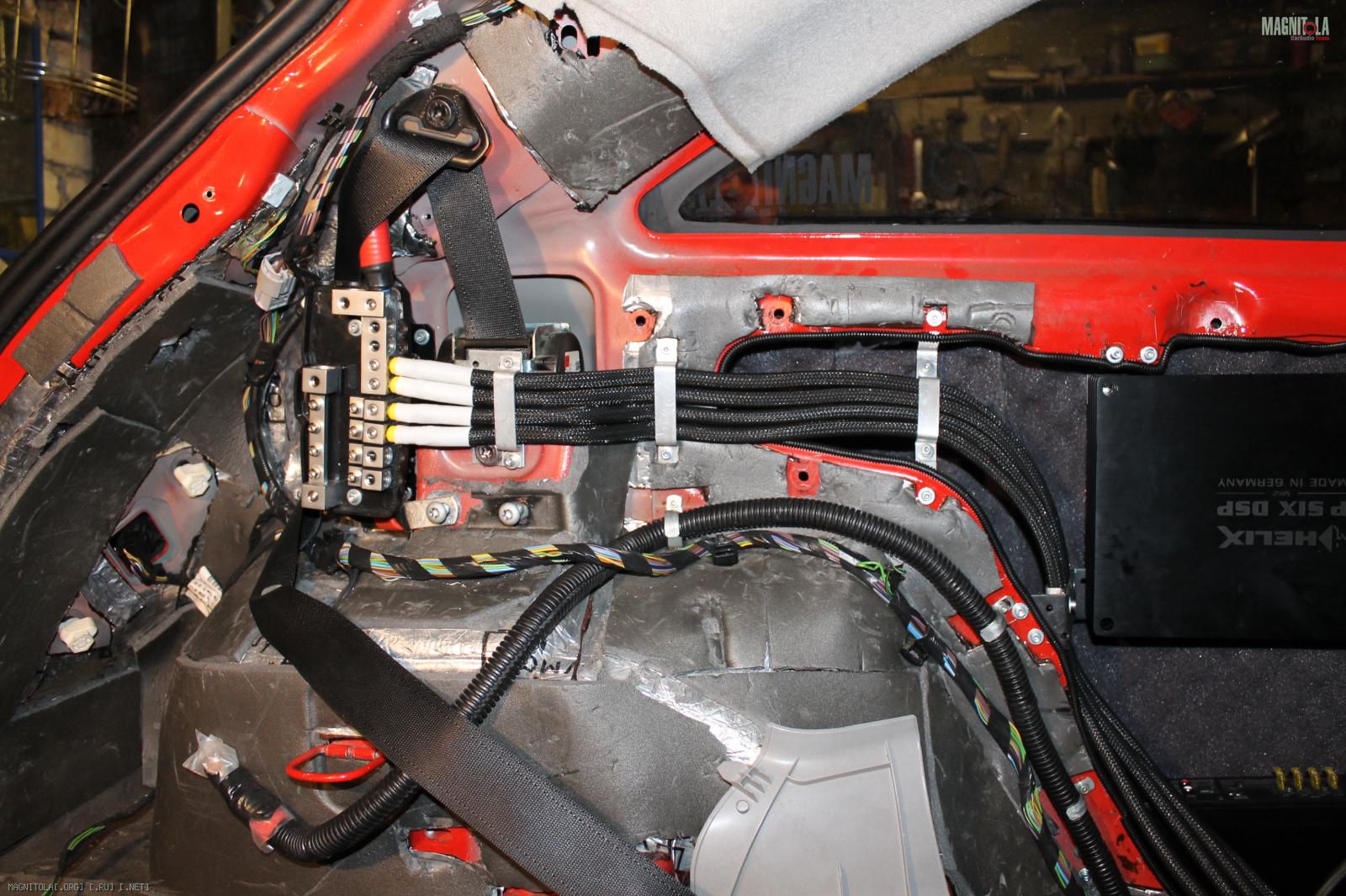

Общий вид:
Вложение 974318Вложение 974320Вложение 974322

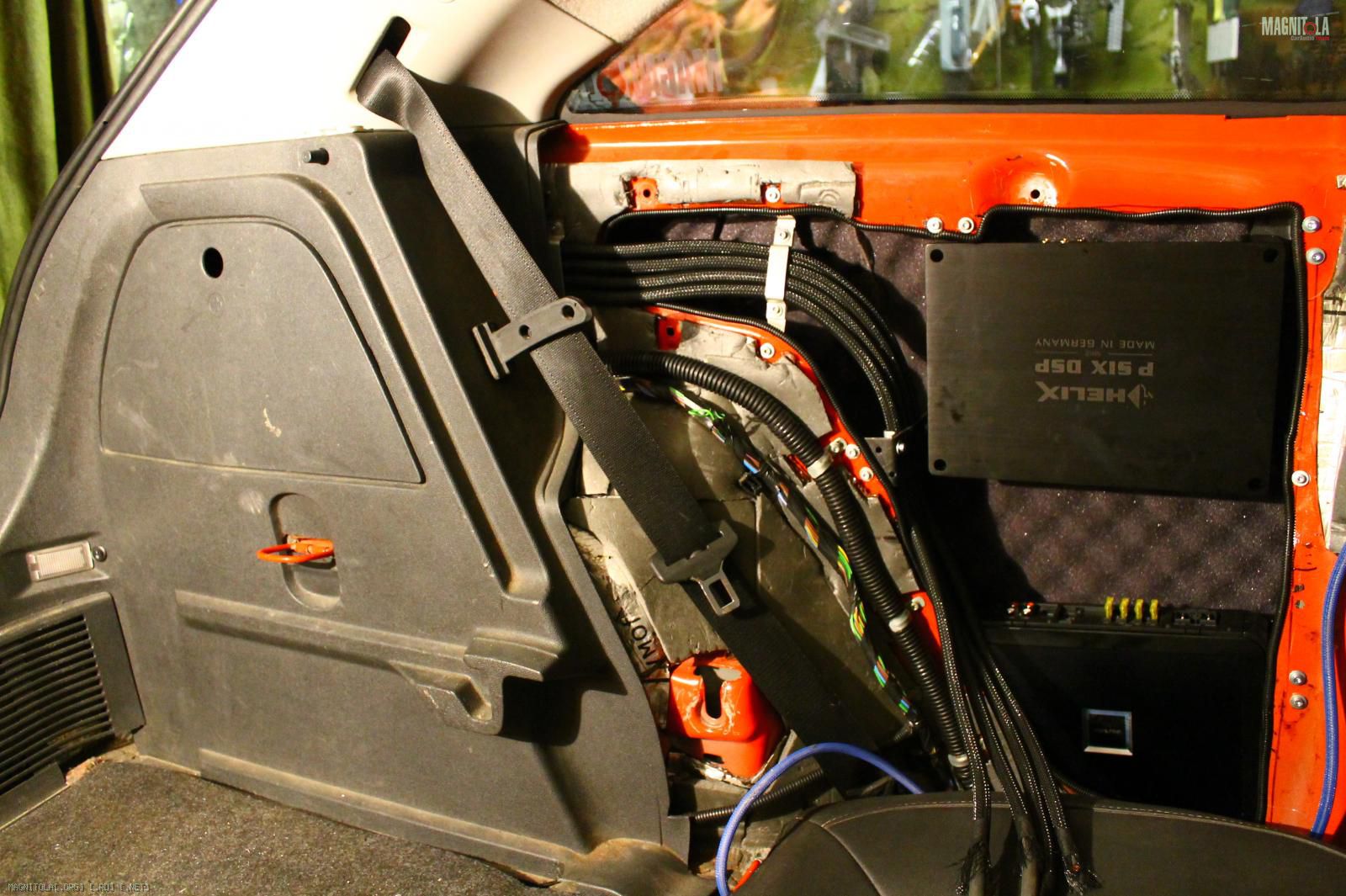

Одну обшивку можно одеть!
Вложение 974326

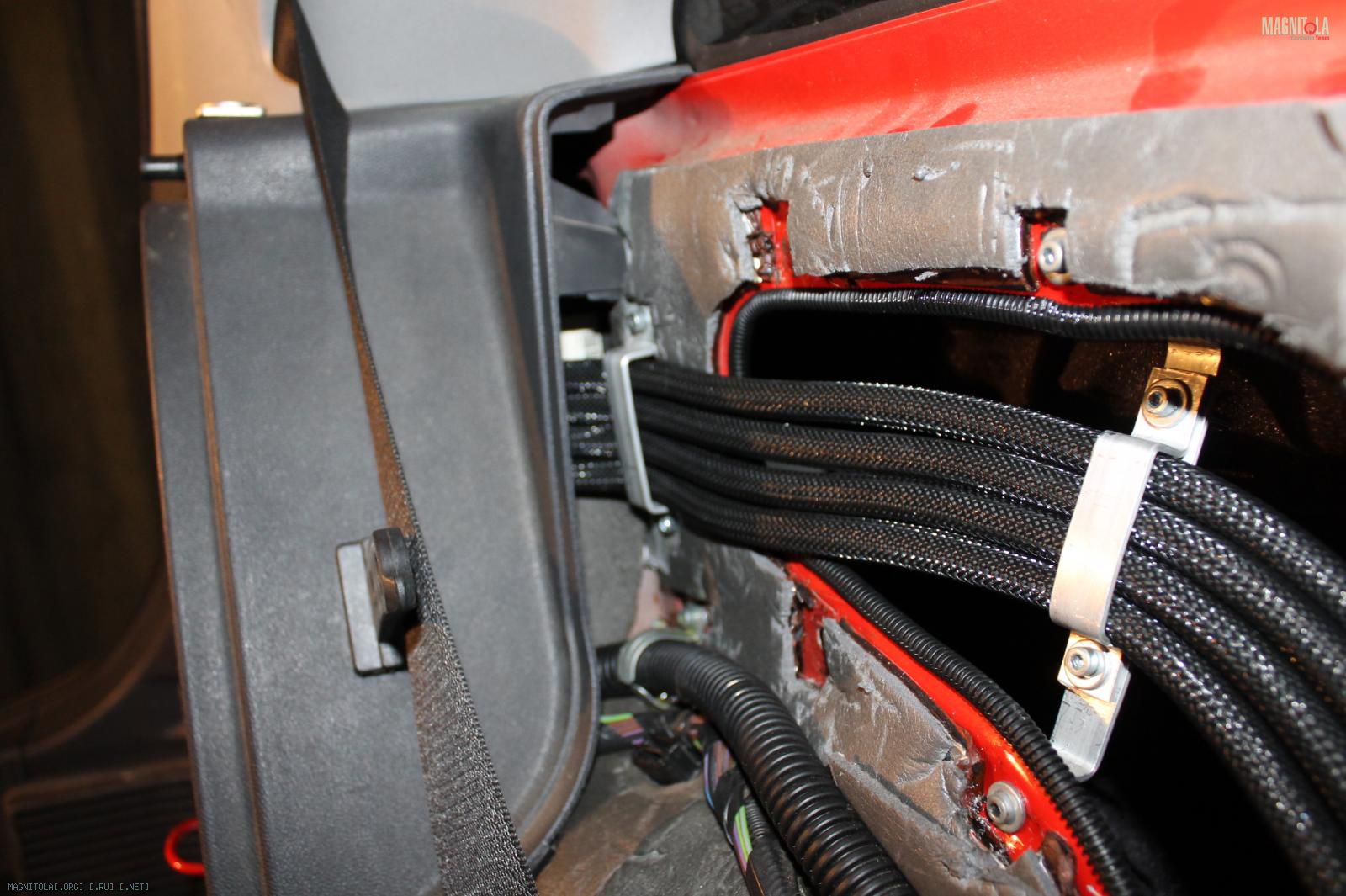

Как видно место там позволяет высоковольтную магистраль проложить :D
Вложение 974328
На белую термуху попоже нанесу маркировку, монтажную пластину покрашу наверно, алюминиевые планки красить не буду - прикольно смотрятся на черных проводах.
Теперь надо ломать голову как их крепить непосредственно в месте соединения с усилителями, потому как там же еще и акустических проводов тонна!
Ну как то так вобщем есличо Вроде пока круто получается
