Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Привет всем маньякам!)
Спешу выложить на всеобщее обозрение отчет о проделанной работе!
Забегая не много вперед, честно признаюсь, что за время инсталляции успел влюбиться в эту машинку),а подобные инсталляции меня вдохновляют и приносят творческое удовлетворение.
Всем известно, что перед любой инсталляцией следует определиться с компонентами, от выбора которых будет зависеть концепция всей системы в целом.
Уже с первых минут разговора с Александром (владельцем автомобиля) стало понятно, что речь пойдет о системе ориентированной именно на качество звука.
Без громкого фронта и большого количества сабвуферов). Оставалось только обсудить возможности размещения всего оборудования.
Как оказалось, машинка эксплуатируется в качестве повседневного транспортного средства и свободное место в багажнике играет не последнюю роль.
Как сохранить функциональность багажного отделения и свободное пространство? Конечно же самое разумное решение, это изготовить Стелс в крыло! Значит так и поступим.
Так сложилось, что я являюсь сторонником трехполосных систем. Конечно можно долго спорить о преимуществах и недостатках двухполосных и трехполосных систем. Мы этого делать не будем)))
Трешка, значит трешка!)
Трешку можно реализовать как в поканальном,так и в пассивном усилении.
Мы остановимся на процессорной системе в поканальном усилении, минуя изготовление фильтров
и всего прочего)
Теперь поговорим о выборе акустики.
Для полноценного фронтального баса, конечно же нужен мидбас который сможет забираться достаточно низко. Законы физики никто не отменял и всем известно, что чем больше диффузор, тем ниже частота которую он сможет воспроизвести! К чему это я? Ах да, мидбас в нашей системе будет 8 дюймов)
Роль среднечастотного звена, возмет на себя диффузорный,четырех дюймовый динамик.
Шелковый купол, неодимовый магнит- это про наши ВЧ. Тут все без излишеств)
И так, связка компонентов
Гу Pioneer DEX-P99RS
ВЧ A.I.E. T25N
СЧ A.I.E. MT425
Миды 8" hand-made by Nitro
Сабвуфер Ground Zero GZRW 30SPL
Усилитель на СЧ и ВЧ Pioneer ODR RS-A50
А вот и сам автомобиль! Вложение 900574Вложение 900576Вложение 900578
Вложений: 4
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Начнем работу с изготовления внутренних подиумов, в них разместится наш восьмидюймовый мидбас!
Первым делом подготовим поверхность.
Вложение 900580
Далее укладываем стекломат.
Вложение 900582
Крепление подиума к металлу, организуем при помощи болтов М4 и резьбовых заклепок.
Вложение 900584Вложение 900588
Вложений: 4
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Вложений: 5
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!

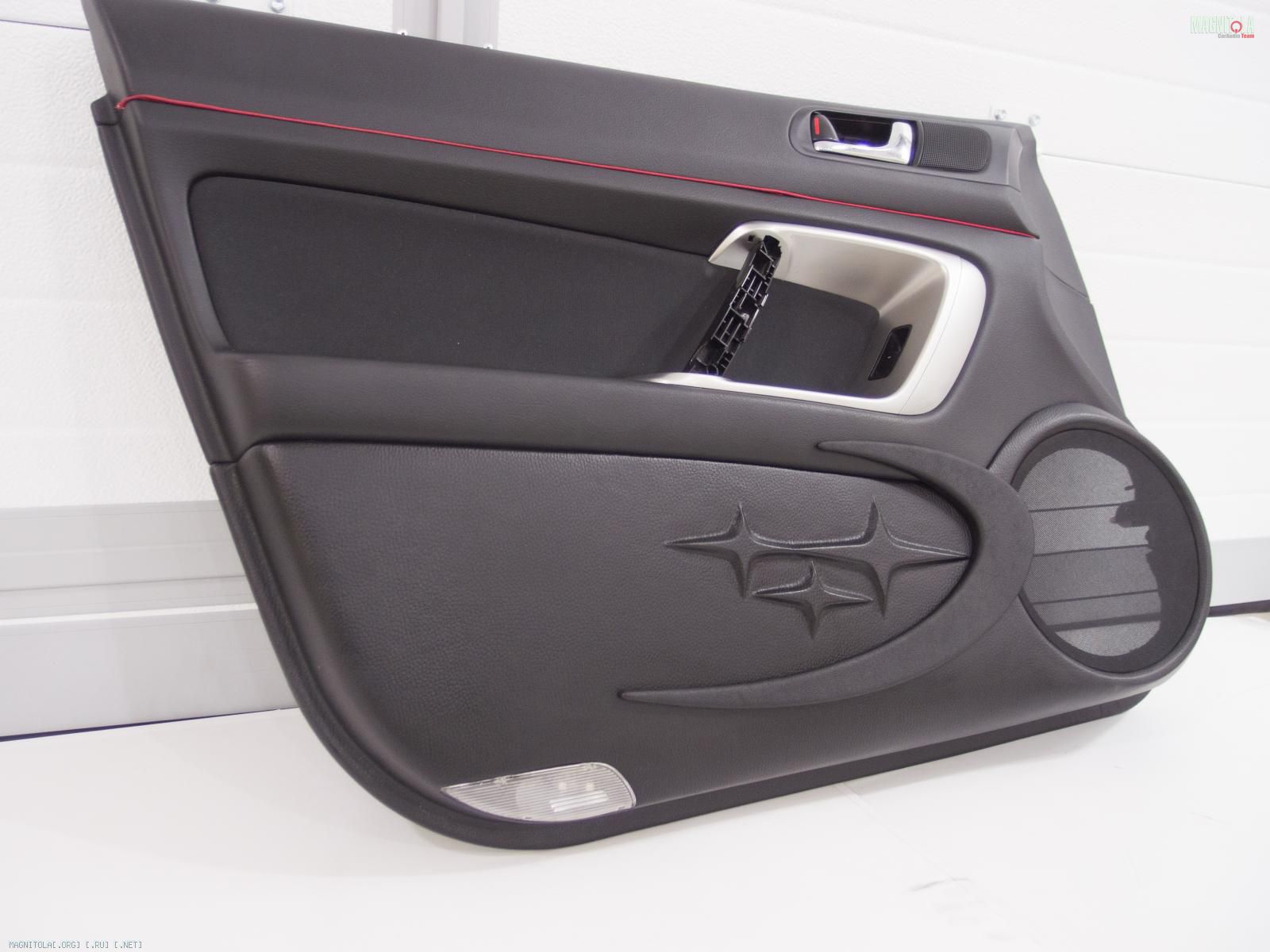

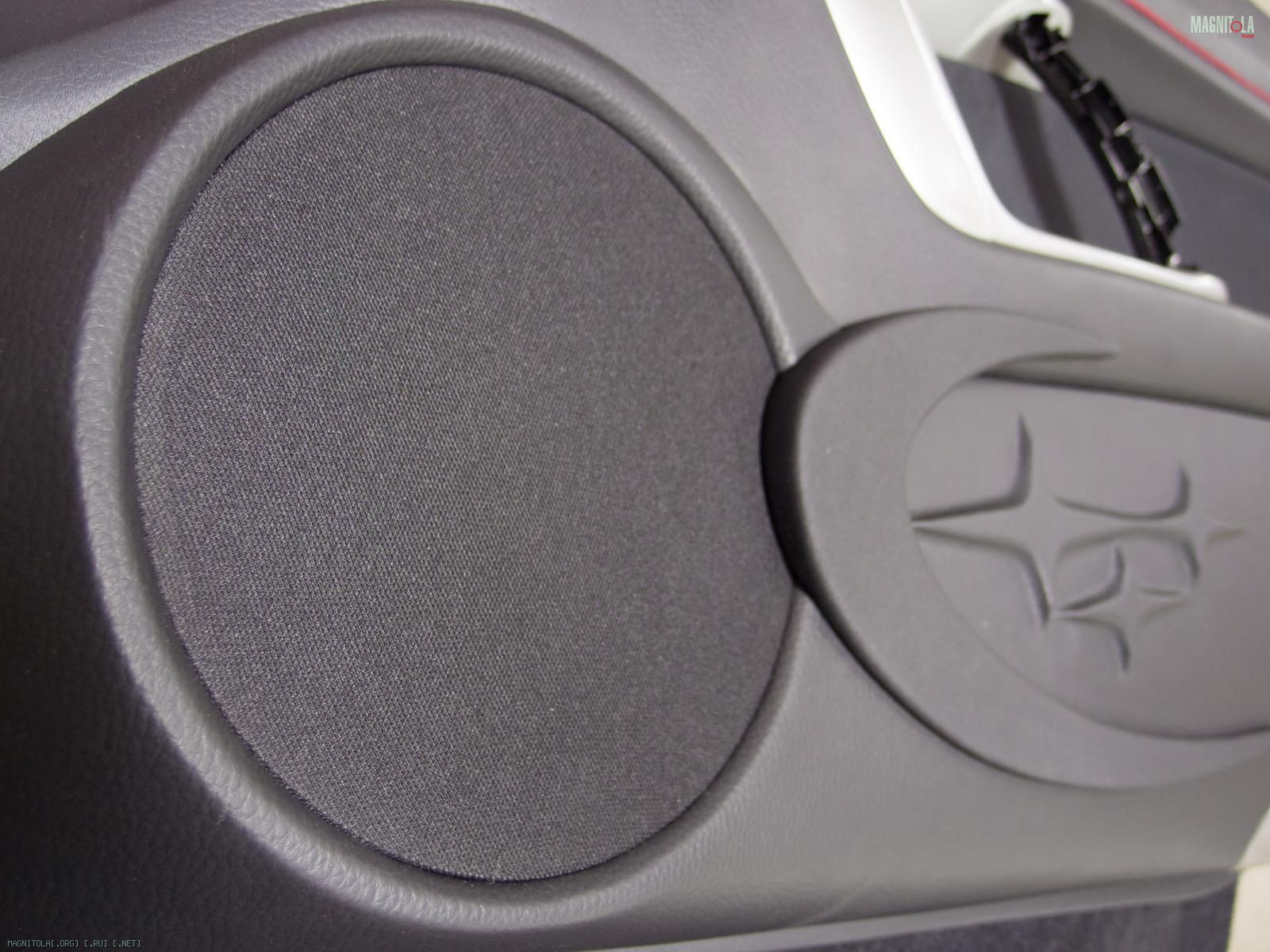

Далее фрезеруем кольца для защитных грилей и придаем новый облик дверным картам.
Вложение 900676Вложение 900678Вложение 900680Вложение 900682Вложение 900684
Вложений: 2
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Вклеиваем алюминиевый профиль, для увеличения жесткости металла.
Вложение 900686Вложение 900688
Вложений: 6
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!

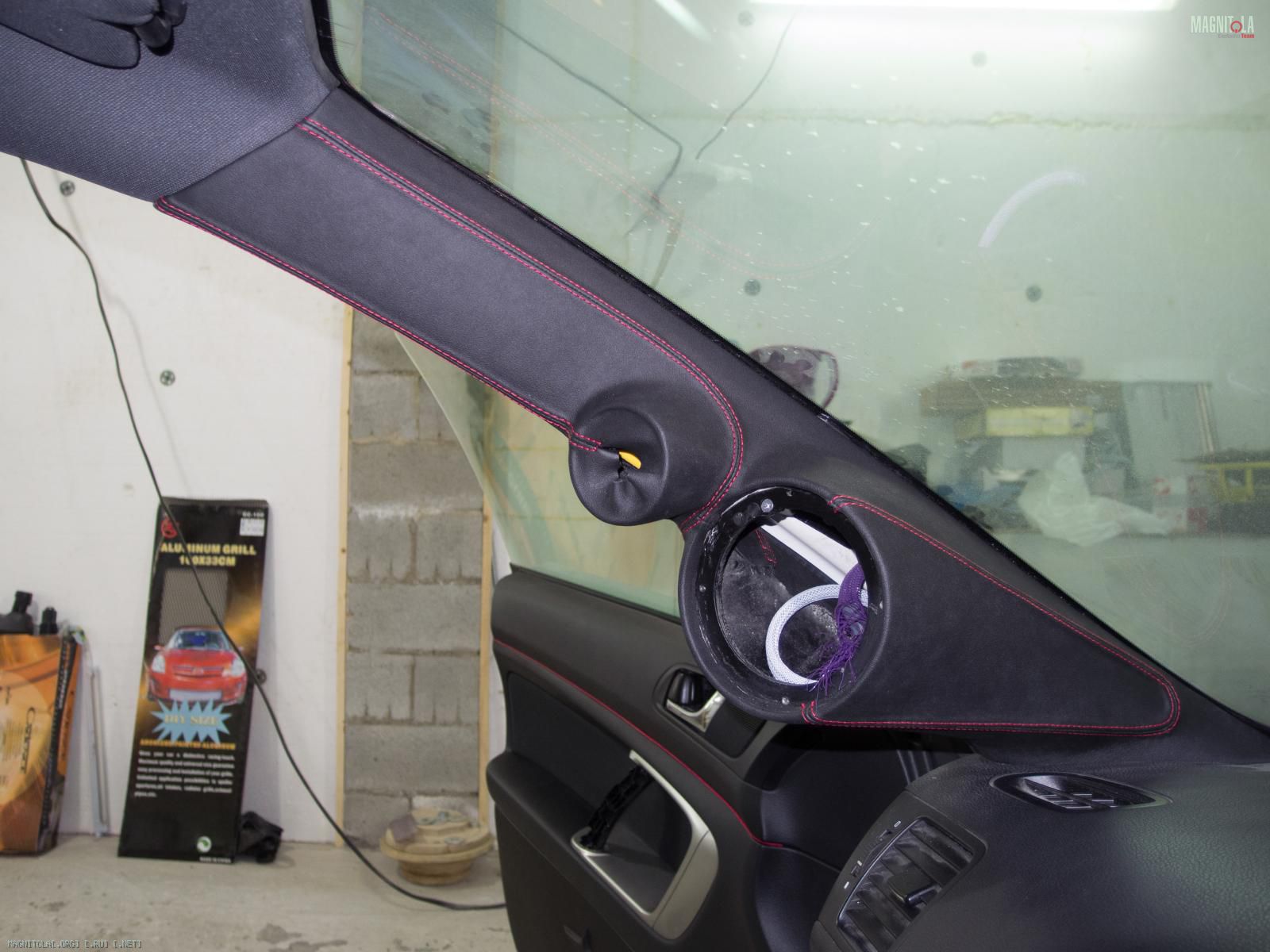

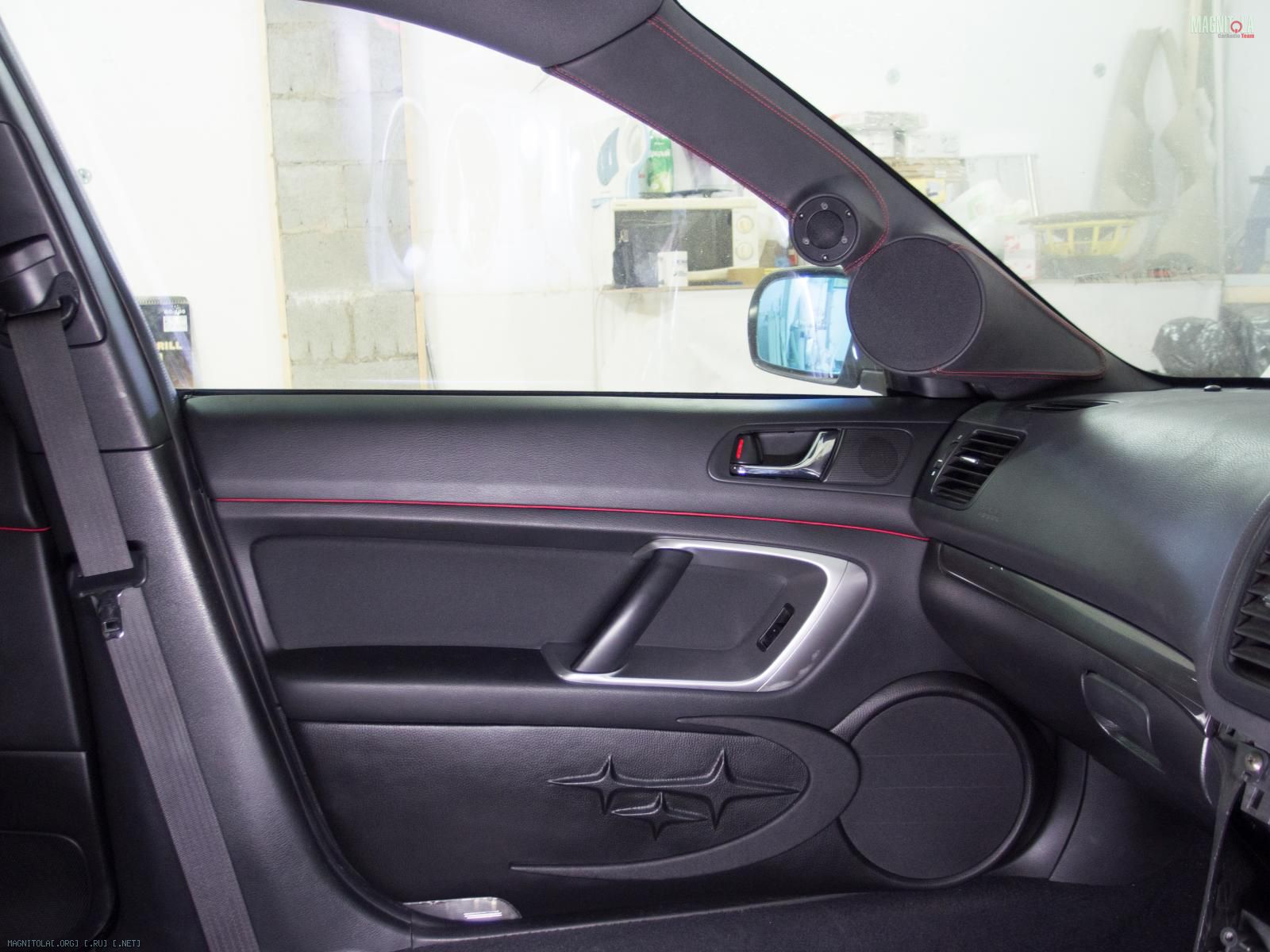

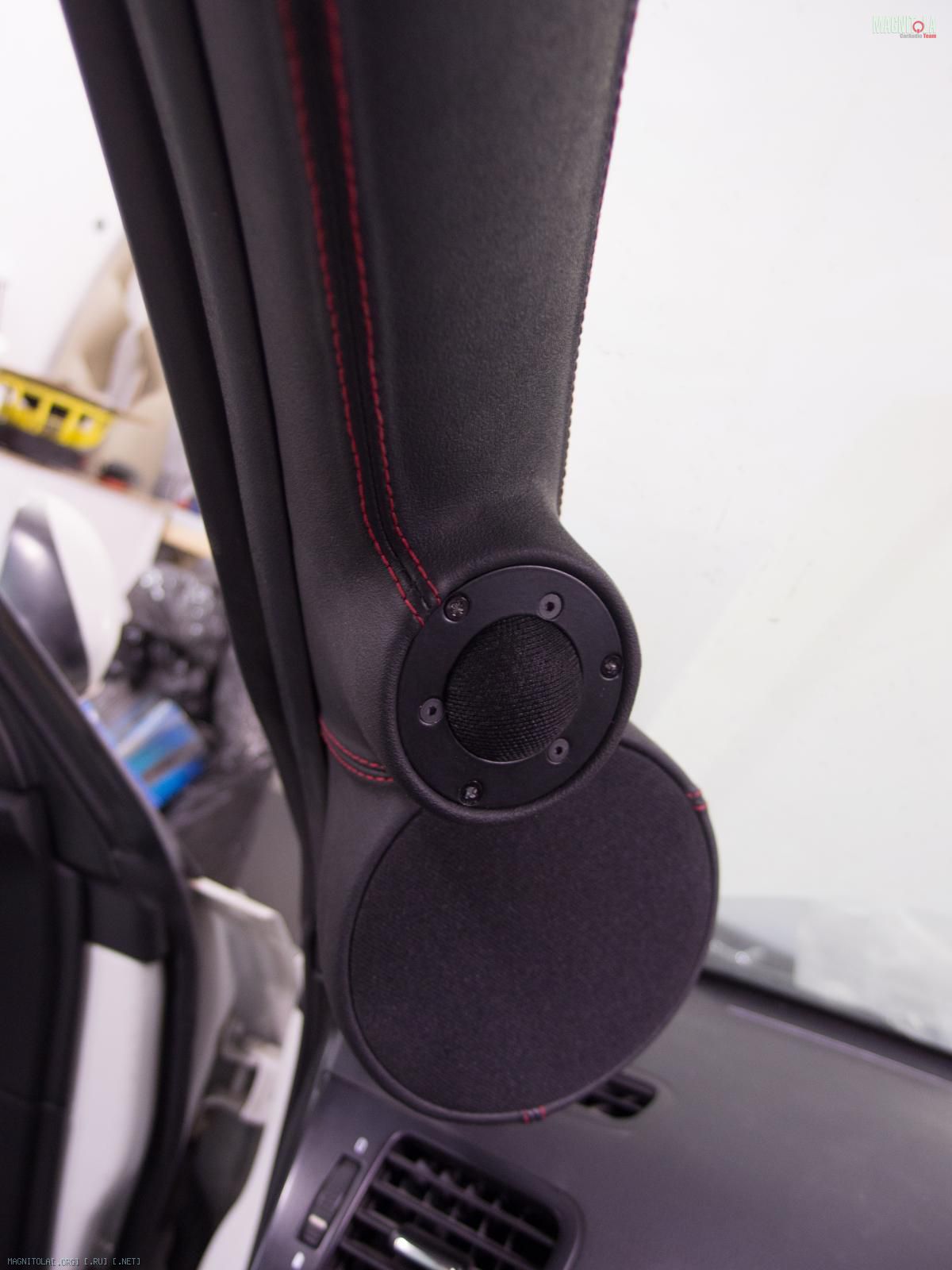

Отвлечемся немного от дверей и займемся размещение СЧ и ВЧ звена.
Располагаться динамики будут на стойках лобового стекла.
Вложение 900690Вложение 900692Вложение 900694Вложение 900696Вложение 900698Вложение 900700
Вложений: 7
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Вложений: 8
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Вложений: 3
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!

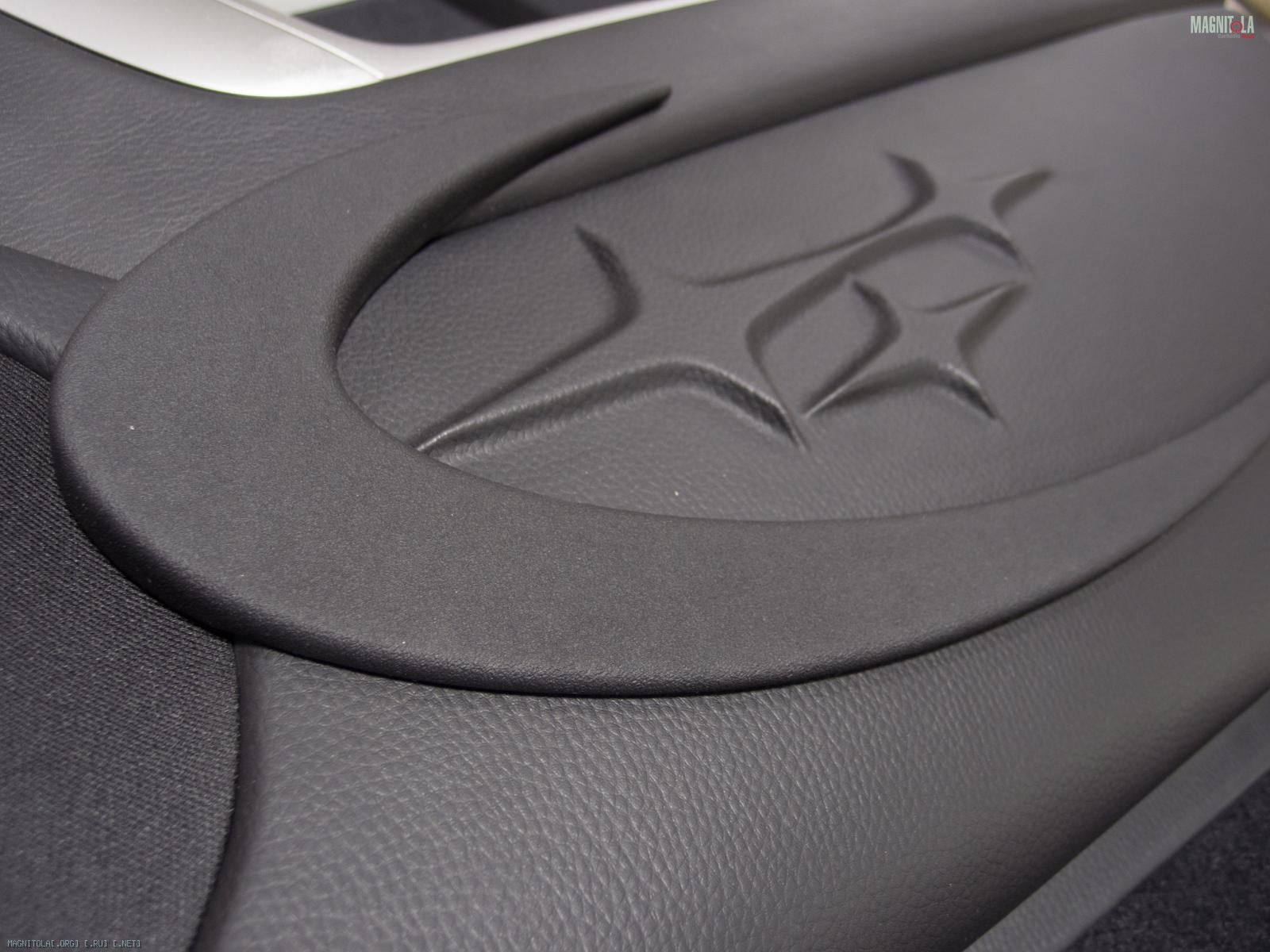

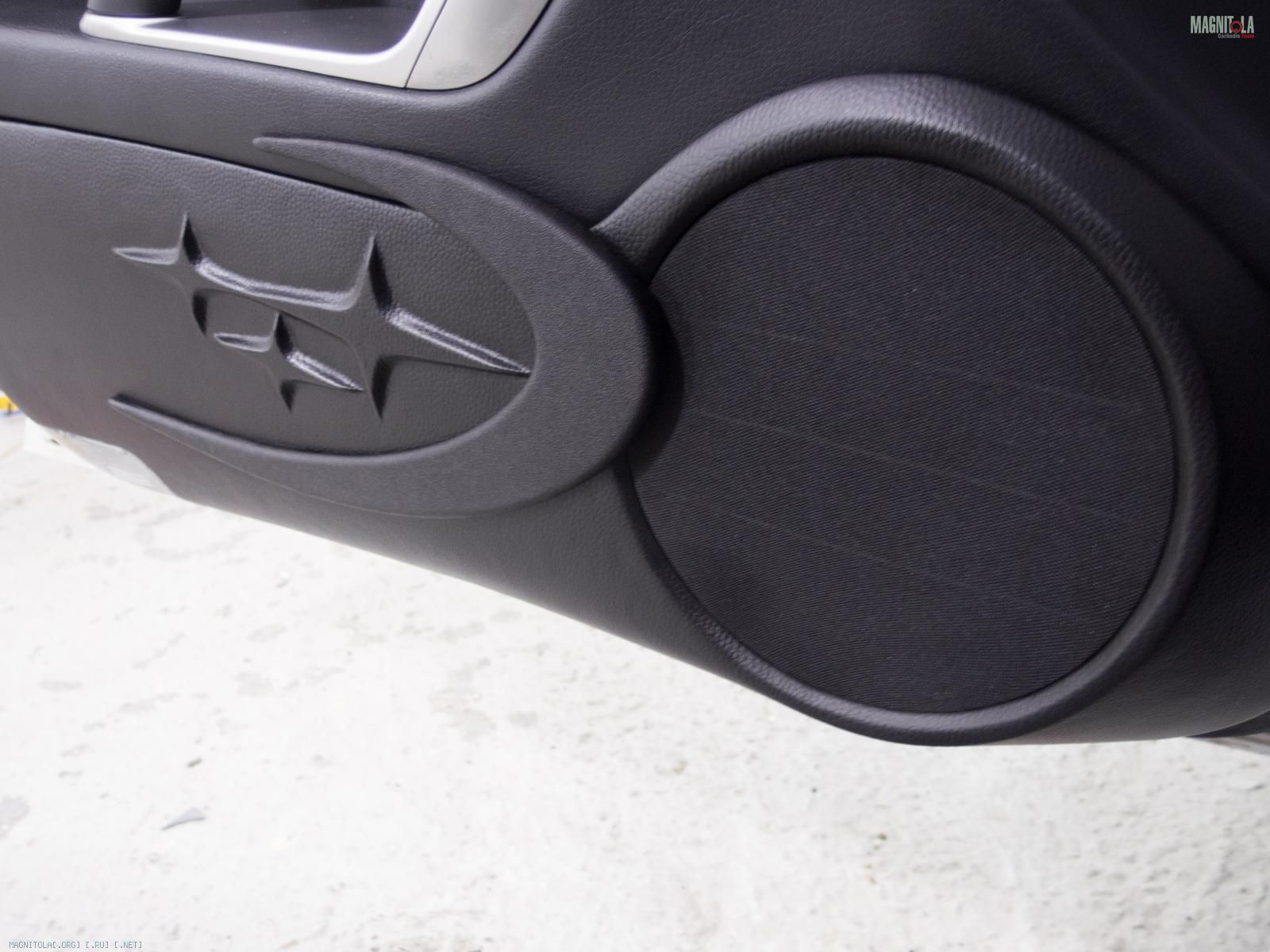

Добавим немного декора в "субаровском" стиле!
Вложение 900758Вложение 900762Вложение 900764
Вложений: 4
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Вложений: 8
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Вложений: 3
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Классная и аккуратная работа!
Красота!!!
Два вопроса пока...
1. Не мала ли площадь опоры под такой мидбас?
Не вибрирует ли он вместе с металлом?!
2. За силу, проходящую рядом(над) с запаской, нет опасений, что повредится диском колеса?!
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Цитата:
Сообщение от
kruizo
Классная и аккуратная работа!
Красота!!!
Два вопроса пока...
1. Не мала ли площадь опоры под такой мидбас?
Не вибрирует ли он вместе с металлом?!
2. За силу, проходящую рядом(над) с запаской, нет опасений, что повредится диском колеса?!
Спасибо!)
1. В процессе эксплуатации, проблем не выявлено)
2. Провода не соприкасаются с запаской, поэтому опасений нет;)
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Руки золотые! Машина наверное дешевле системы:dance:
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Мега аккуратно - приятно смотреть! Дверные карты, вообще загляденье!
Два вопроса:
- Чем "соединяли"(обтягивали) кольцо сабвуфера со слепком, карпет?
- Как крепится проводка?
Вложений: 2
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Цитата:
Сообщение от
Welder10RUS
Мега аккуратно - приятно смотреть! Дверные карты, вообще загляденье!
Два вопроса:
- Чем "соединяли"(обтягивали) кольцо сабвуфера со слепком, карпет?
- Как крепится проводка?
Спасибо!

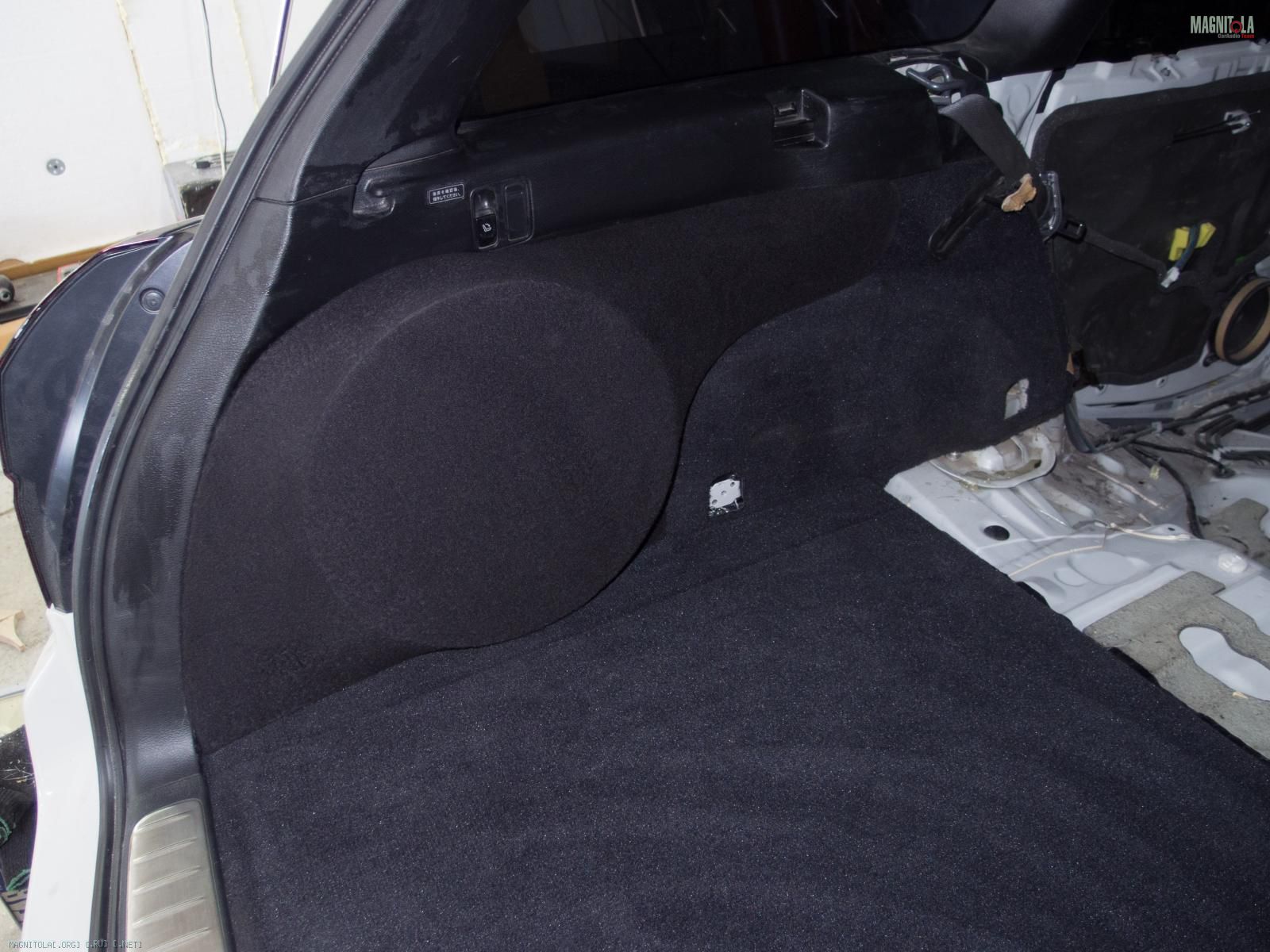

Для первого слоя использовался флис.
Вложение 902126

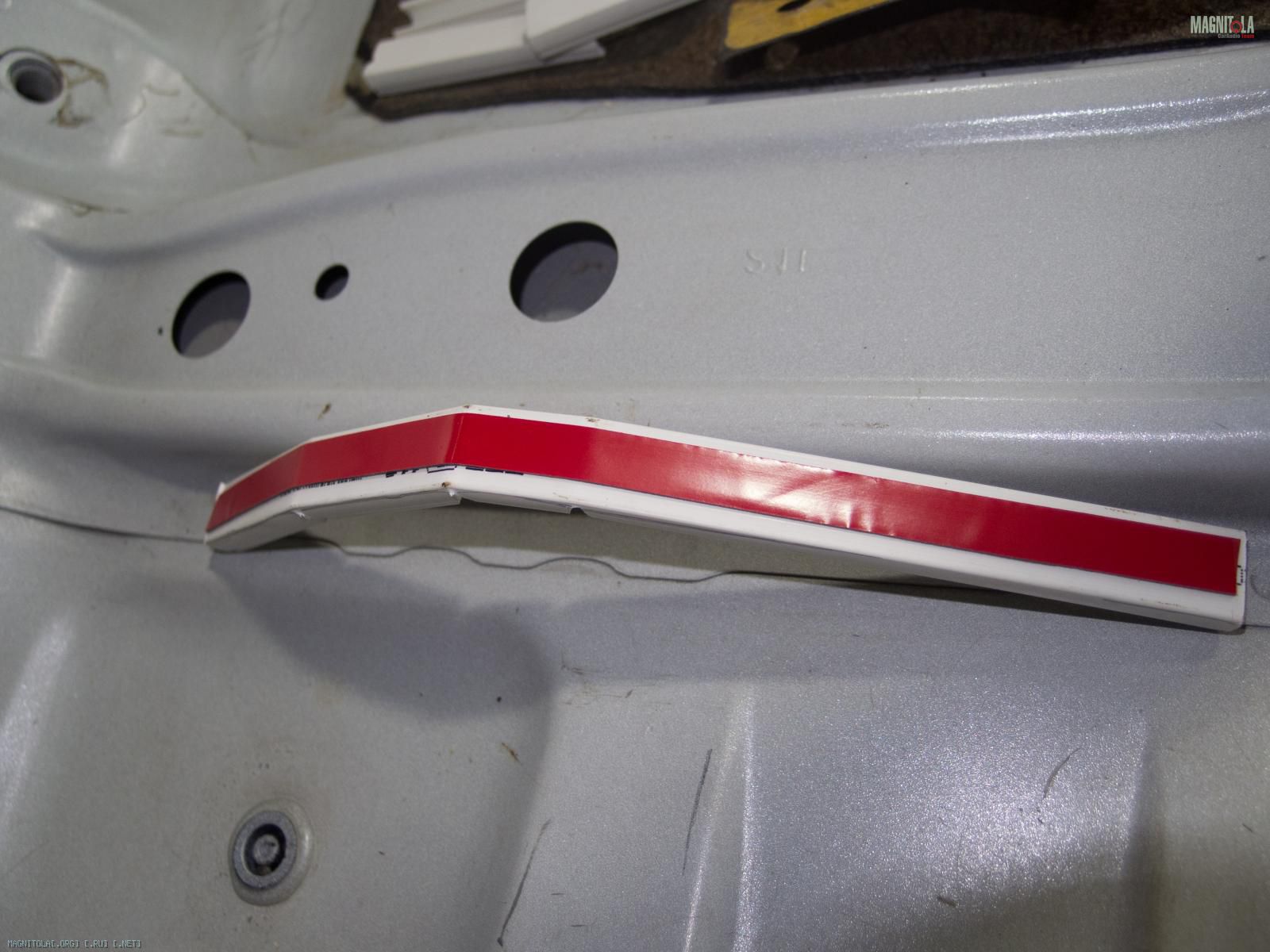

Кабель каналы фиксируются к кузову двухсторонним скотчем 3М.
Вложение 902128
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Отличная работа!) Себе точно в таком же авто предстоит зимой ставить систему..Поэтому порасспрашиваю Вас, если не против)

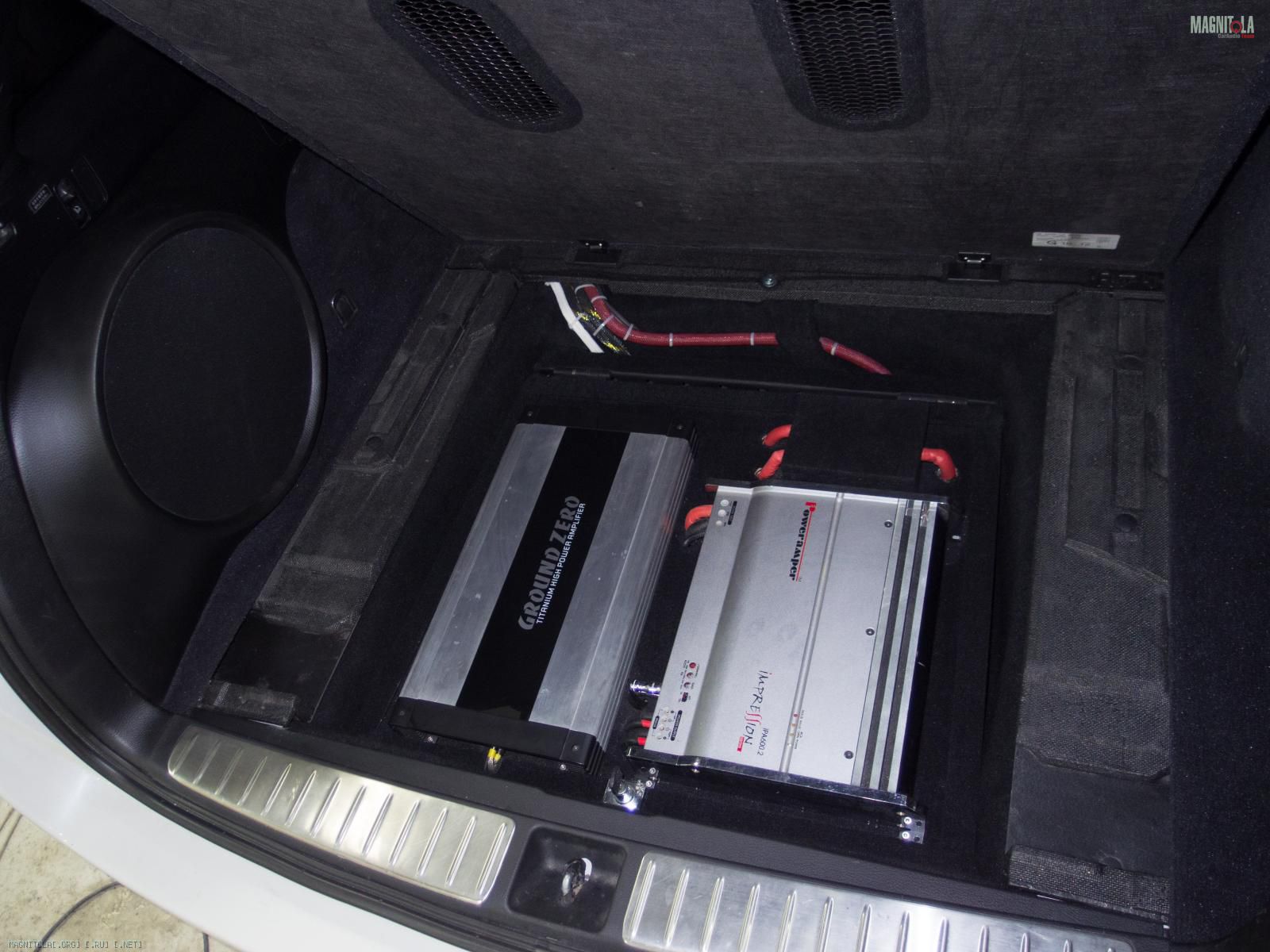

Я так понимаю что Пионер А50 под левым сидением спрятан? Не мало ему там места? Планирую под одно сидение запихать VR404 и DEQ-P90, а под другое Усь на Миды ..типа Рокфорта 600.2.. Вот гадаю влезет ли...
Какой объем у саба получился при таком исполнении корпуса?)
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Цитата:
Сообщение от
Le-greem
Отличная работа!) Себе точно в таком же авто предстоит зимой ставить систему..Поэтому порасспрашиваю Вас, если не против)
Я так понимаю что Пионер А50 под левым сидением спрятан? Не мало ему там места? Планирую под одно сидение запихать VR404 и DEQ-P90, а под другое Усь на Миды ..типа Рокфорта 600.2.. Вот гадаю влезет ли...
Какой объем у саба получился при таком исполнении корпуса?)

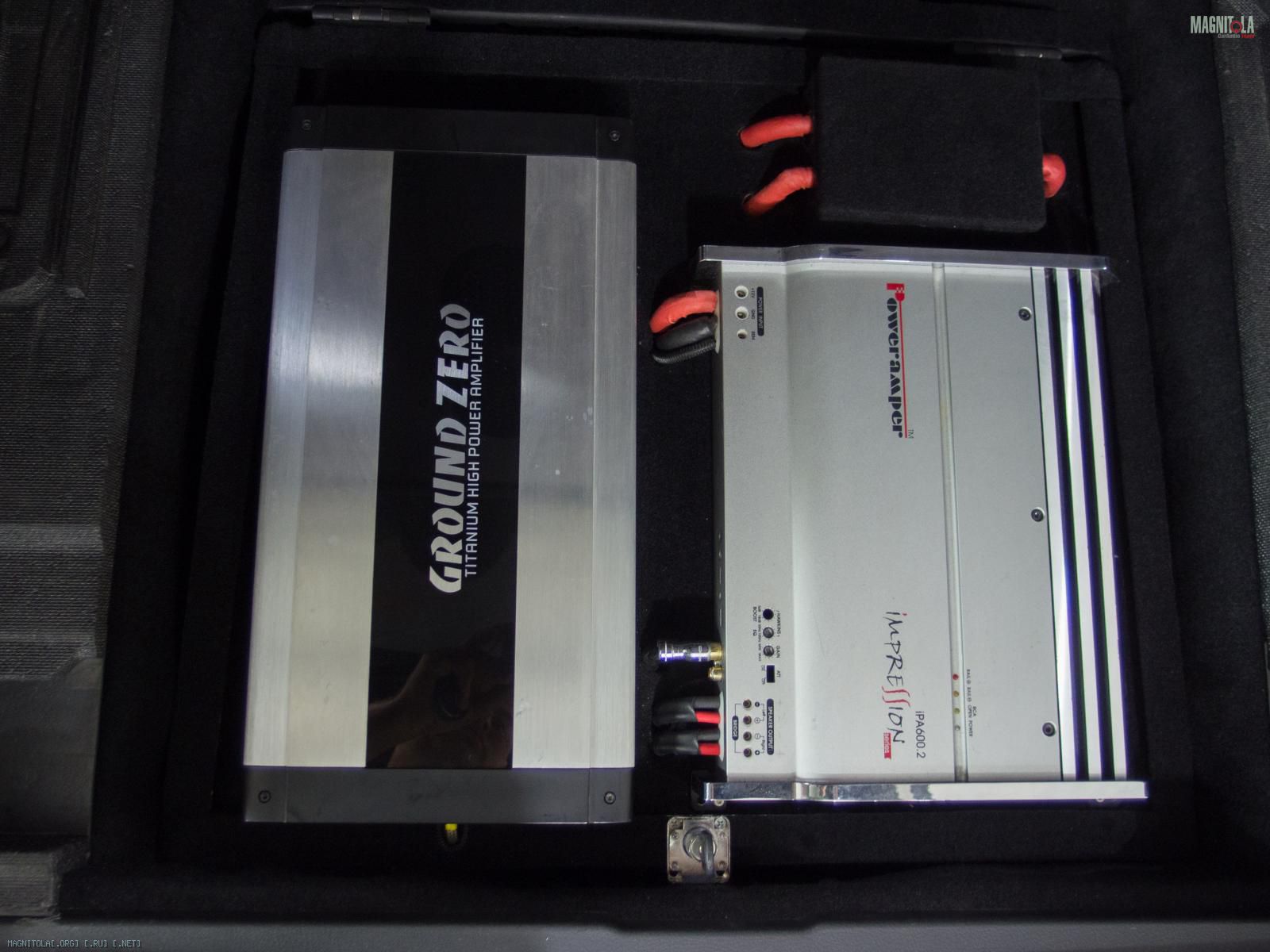

На самом деле, нужно брать усилители и примерять)
А 50 влез со скрипом))), но функционально ничему не мешает!
Внутренний объем сабвуфера составил около 26л.
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Привет! Работа класс! У меня вопрос по середине. Как порезаны? Работают в пассиве, под накладку стойки? Как спелись с мидом? Просто сам начал установку этой середины, на этапе изготовления подиумов под AIE MT425 в уголки зеркал с выходом под обшивку накладки двери. Какие "подводные камни"
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Цитата:
Сообщение от
igor6
Привет! Работа класс! У меня вопрос по середине. Как порезаны? Работают в пассиве, под накладку стойки? Как спелись с мидом? Просто сам начал установку этой середины, на этапе изготовления подиумов под AIE MT425 в уголки зеркал с выходом под обшивку накладки двери. Какие "подводные камни"
Приветствую!
Все верно! Серединка играет в выделенном объеме стоики, который объединен с подторпедным пространством. Своеобразное акустическое сопротивление) Порезан первым порядком от 315 герц.
О подводных камнях говорить сложно, не зная всей акустической системы и вариантов установки компонентов в целом.
Можем обсудить все вопросы в личке !)
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Эстетика на 5+, по дверным картам отдельно:good2:
Вопрос, а как закреплен на карте полумесяц и как держатся грили? не совсем понятно...
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Цитата:
Сообщение от
Lexx69
Эстетика на 5+, по дверным картам отдельно:good2:
Вопрос, а как закреплен на карте полумесяц и как держатся грили? не совсем понятно...
Полумесяц закреплен болтами М4 с обратной стороны дверной карты.
Грили фиксируются за счет малого зазора между деталей.
Re: Subaru Legacy SpecB JDM Wagon-Звук в созвездии Плеяд!
Отличная работа!
И Легасик очень достойный!Был у меня дорестайловый овощ..
А как объединяли стойки с подторпедным пространством?Подрезали торпеду где посадочные пазы,стойка на одних клипсах держится?
