FORD FOCUS III - ПОПЫТКА №III
Привет многоуважаемому сообществу!
После некоторых раздумий решил выложить на обсуждению свою систему. Хотя системой это назвать сложно, но пусть будет так. Тем более как всегда после инсталляции появились некоторые косяки, или просто особенности звука или его восприятия. Но об этот позже.
Это моя третья машина в которой я пытаюсь осуществить задуманное в полном объеме. Поэтому попытка №III.

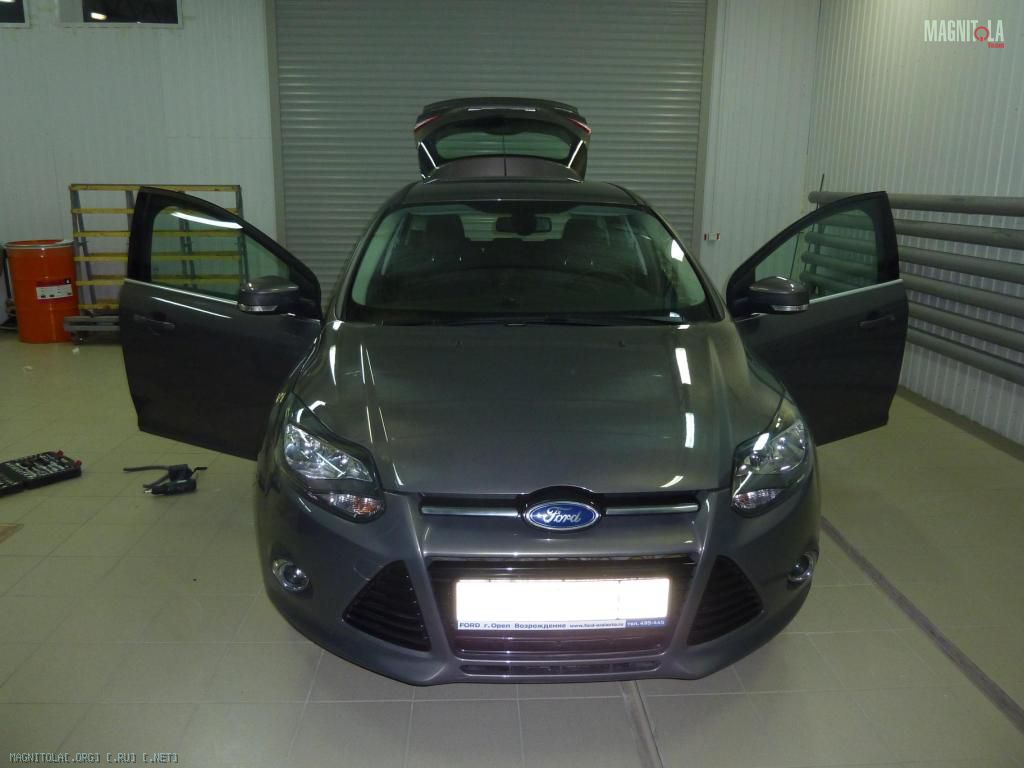

Итак: объект - FORD FOCUS III UNIWERSAL. Новый. 2014 г.в.Вложение 962786
Цель - осуществить модернизацию аудио системы (естественно, как всегда с минимальным бюджетом) и по возможности, с минимальным вмешательством в интерьер.
Так как я уже исполнил уже два варианта системы, немного начнем с первого.

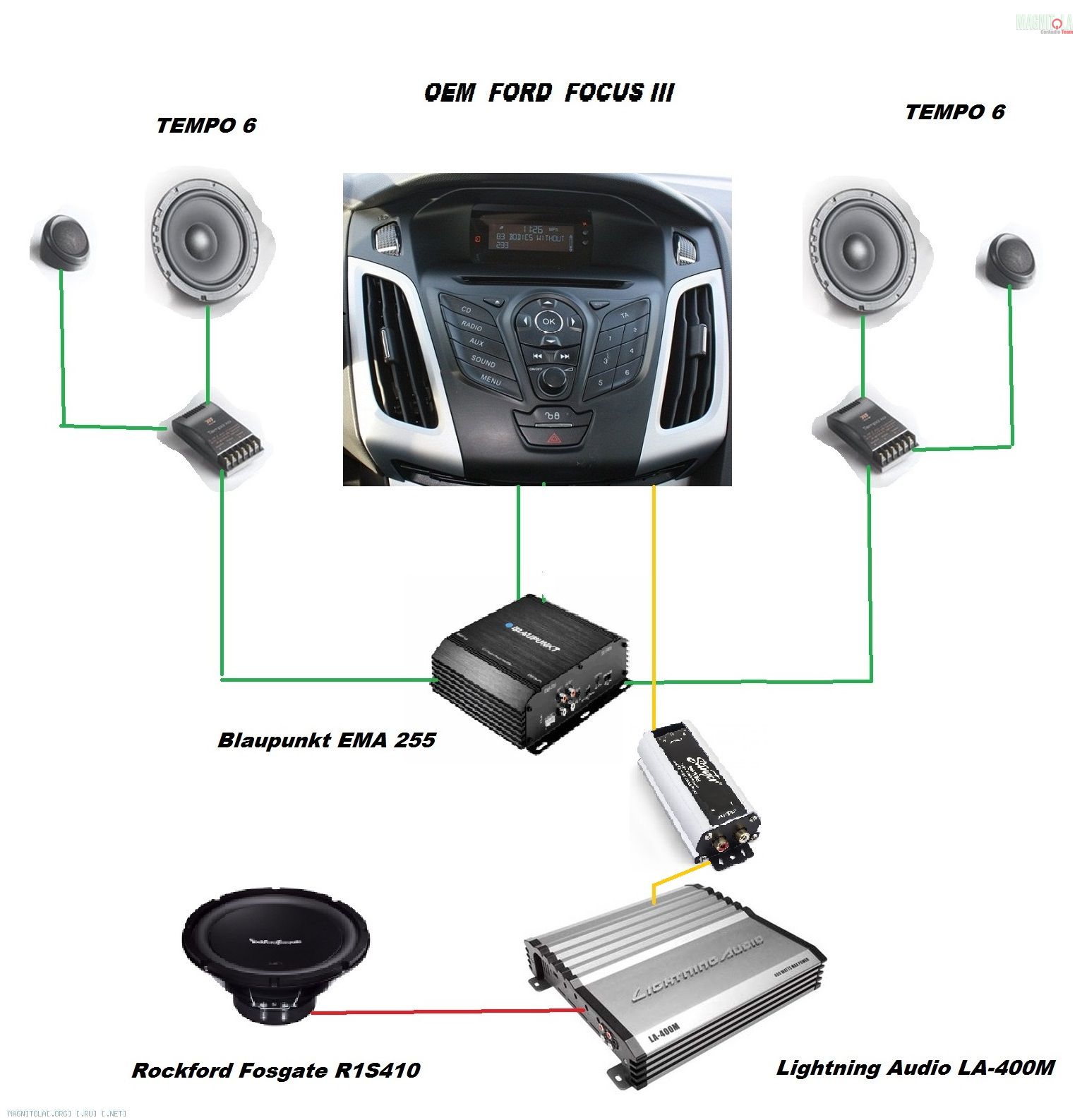

С начала было так
Вложение 962788

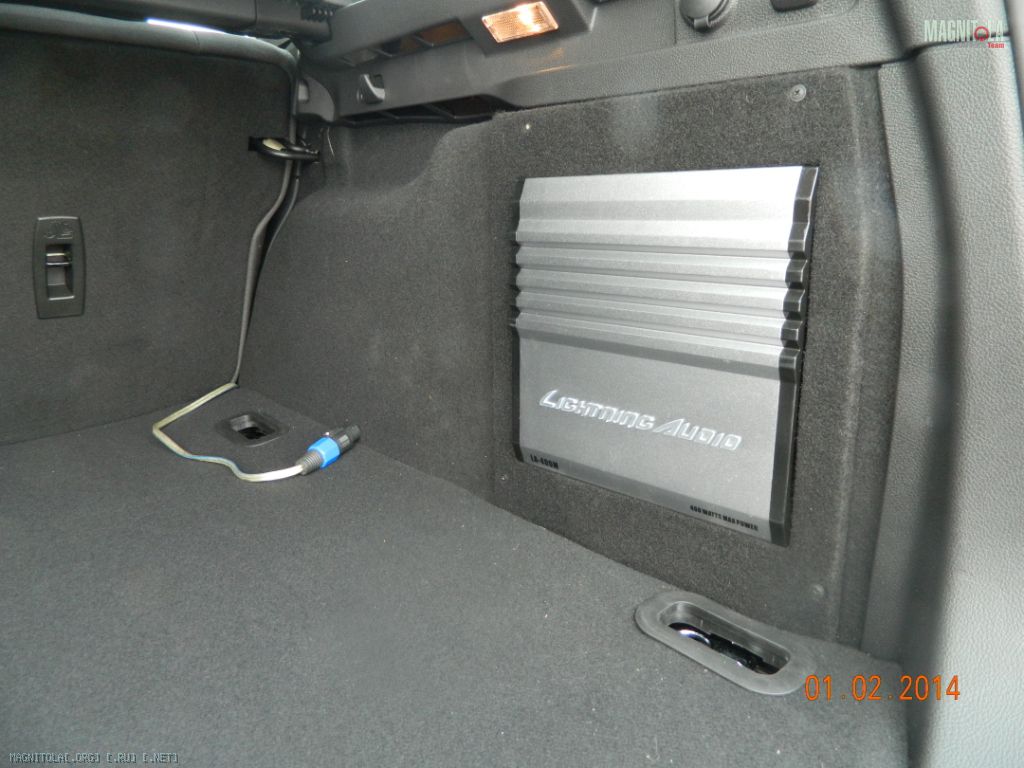

Бюджетное исполнение с использованием штатного ГУ. Вот здесь и обнаружился первый серьезный "косяк" - отсутствие баса. Погоняв моного раз Аудиодоктор, я понял, что ниже 80Гц почти ничего нет. Выглядело это неплохо.
Вложение 962790Вложение 962792
Поездив немного так и не получив должного удовлетворения. Решил все переделать.
Вариант №2. Окончательный "Почти Stels"
Вложение 962794
Компоненты:
Акустика - MOREL TEMPO 6
Усилитель - миниатюрный 4-х канальный TEAC MD-4
Сабвуфер - Rockford Fosgate R1S410
Питание - Провод ПГУН 10 мм2 от штатного блока силовых предохранителей.
Вот такая концепция простенькой системы. Продолжение следует.
Вложений: 20
Re: FORD FOCUS III - ПОПЫТКА №III
1.Твиттеры
Как я писал раньше, цель была минимально внести изменения в интерьер.

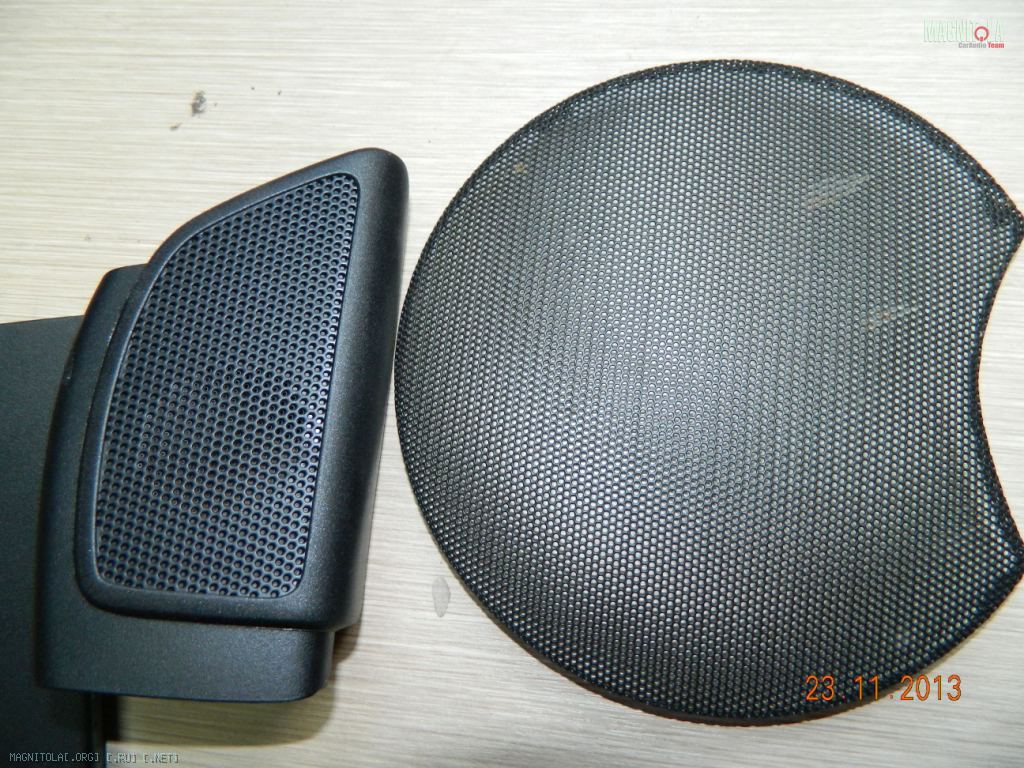

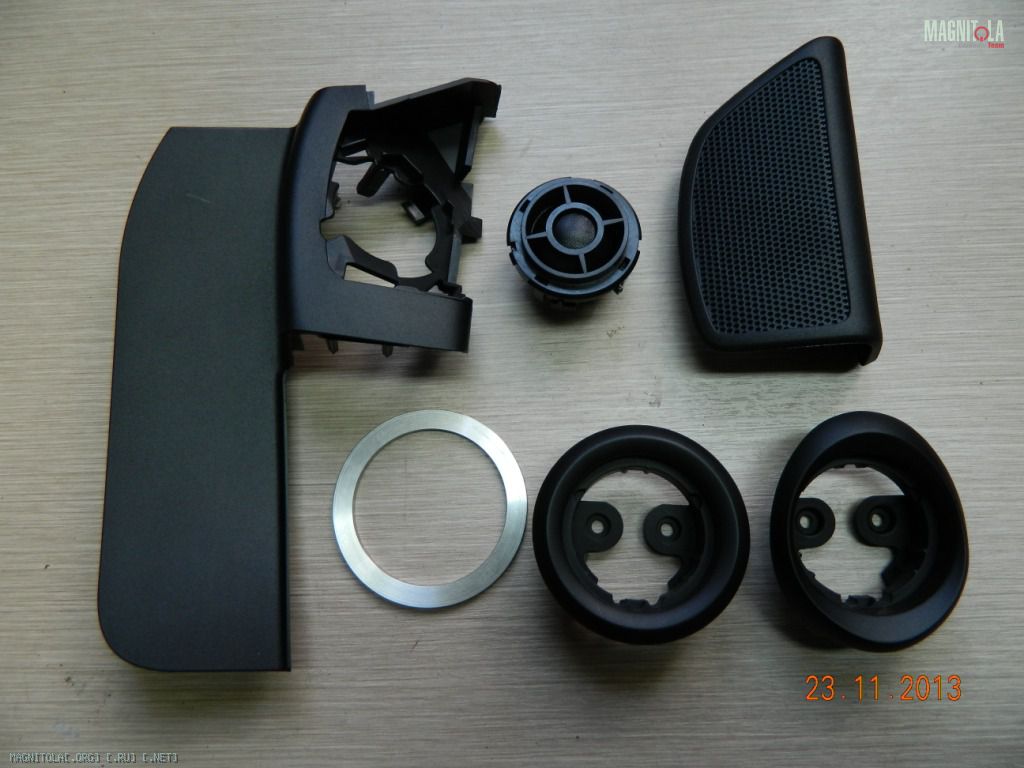

Установку начинал с твиттеров. Пересмотрев множество фото, понял что не нравиться не одно из решений. Переделку стоек не планировал, поэтому решил использовать штатные места. Так как пластиковая сетка почти не просвечивалась, решил ее аккуратно заменить. Снимаем уголок со штатным тветтером, ищем старый гриль от мида и заготовляем простейший инструмент: нож, клеевой пистолет, прочный металический штырь
.Вложение 963330Вложение 963332

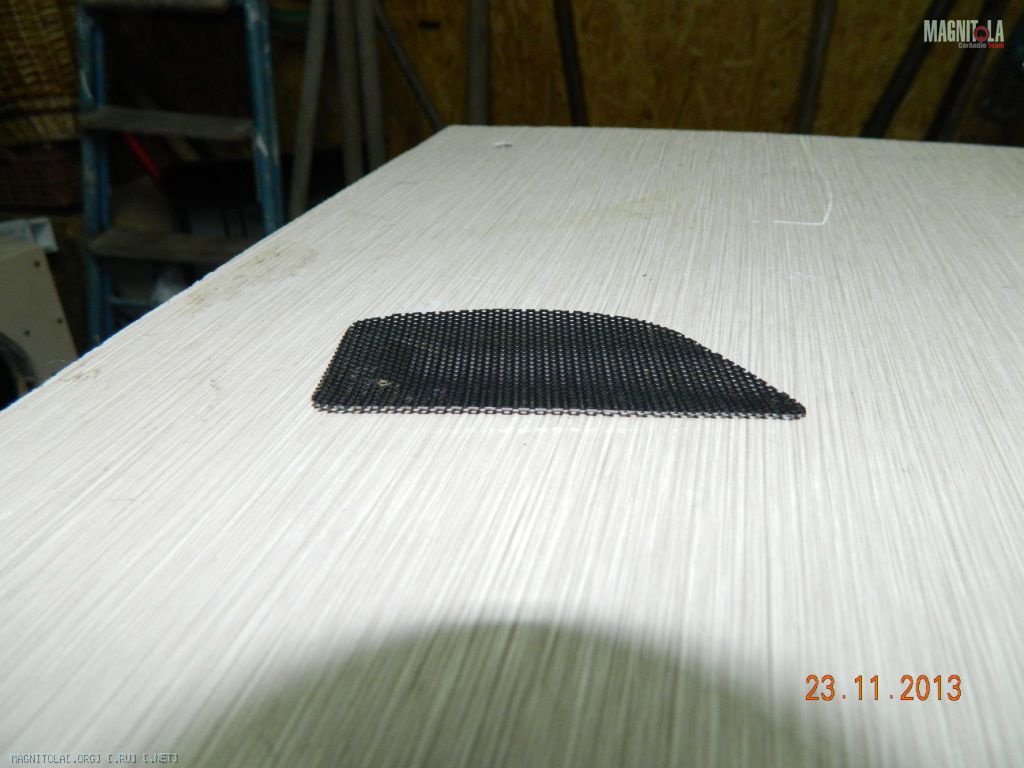

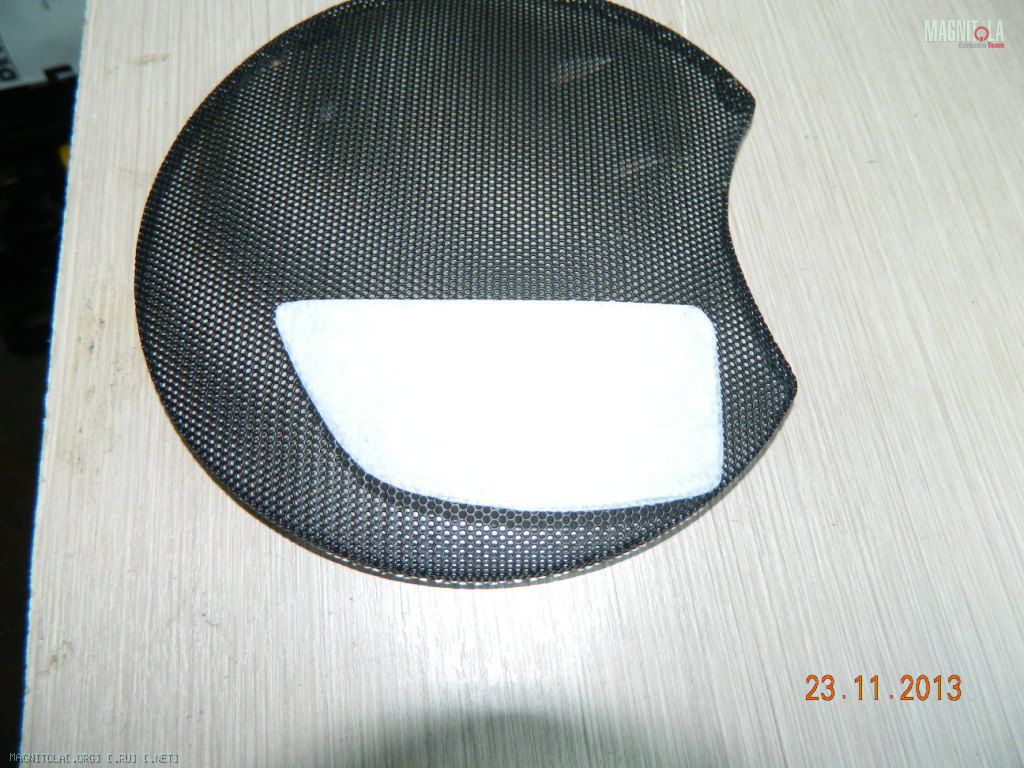

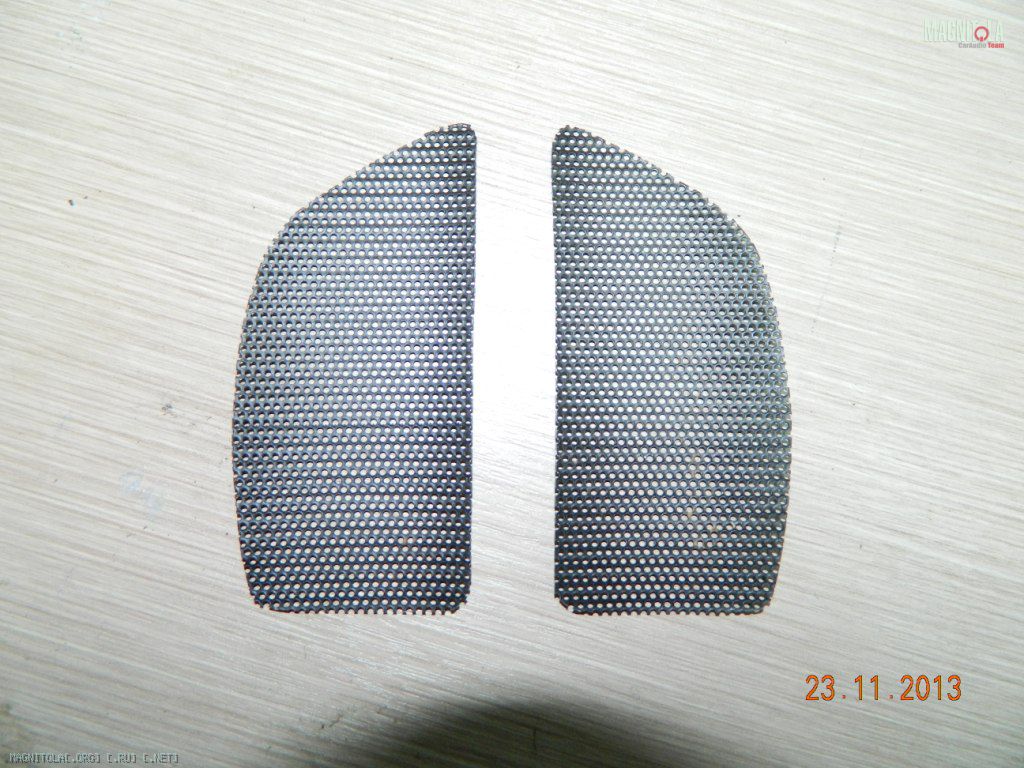

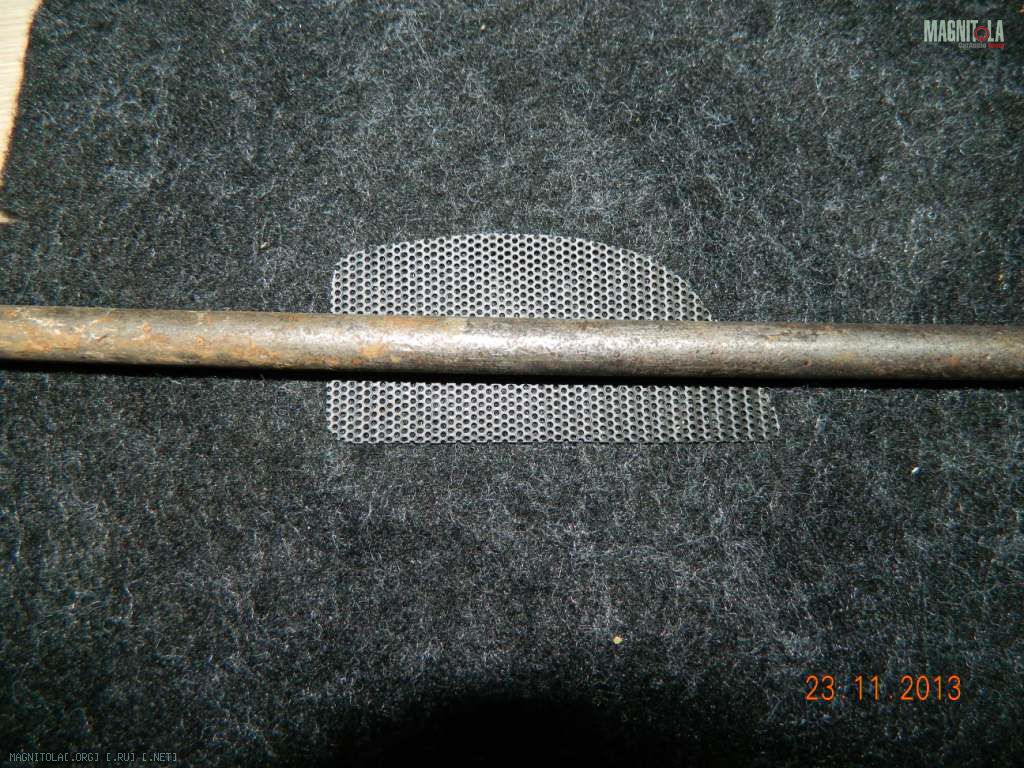

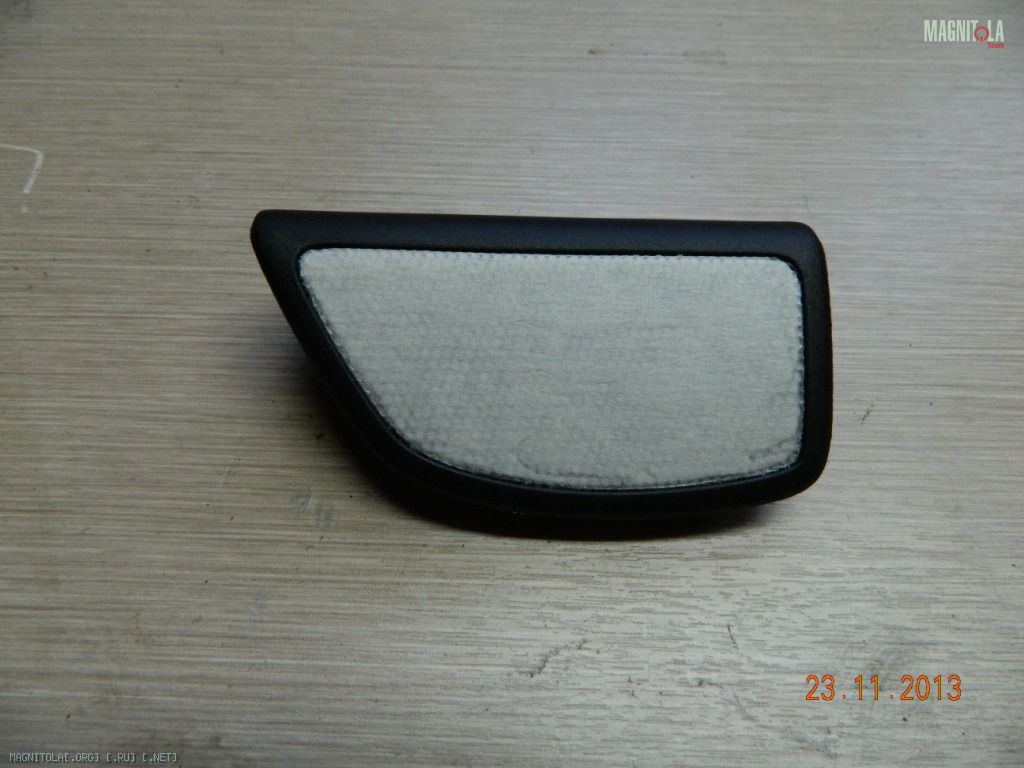

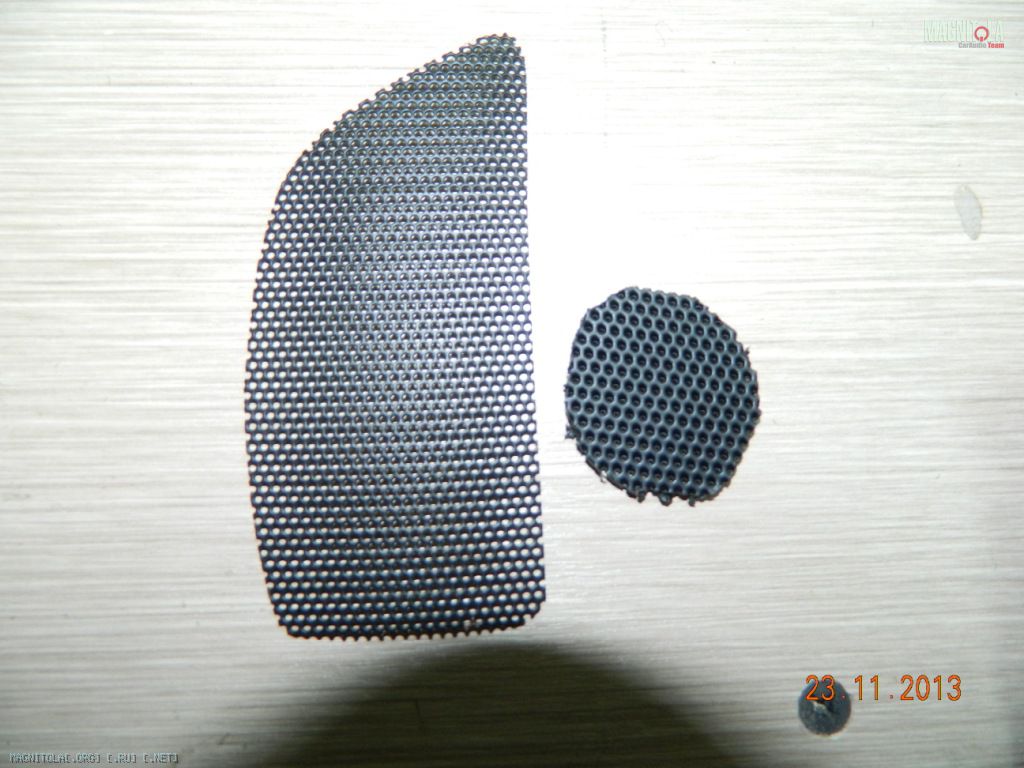

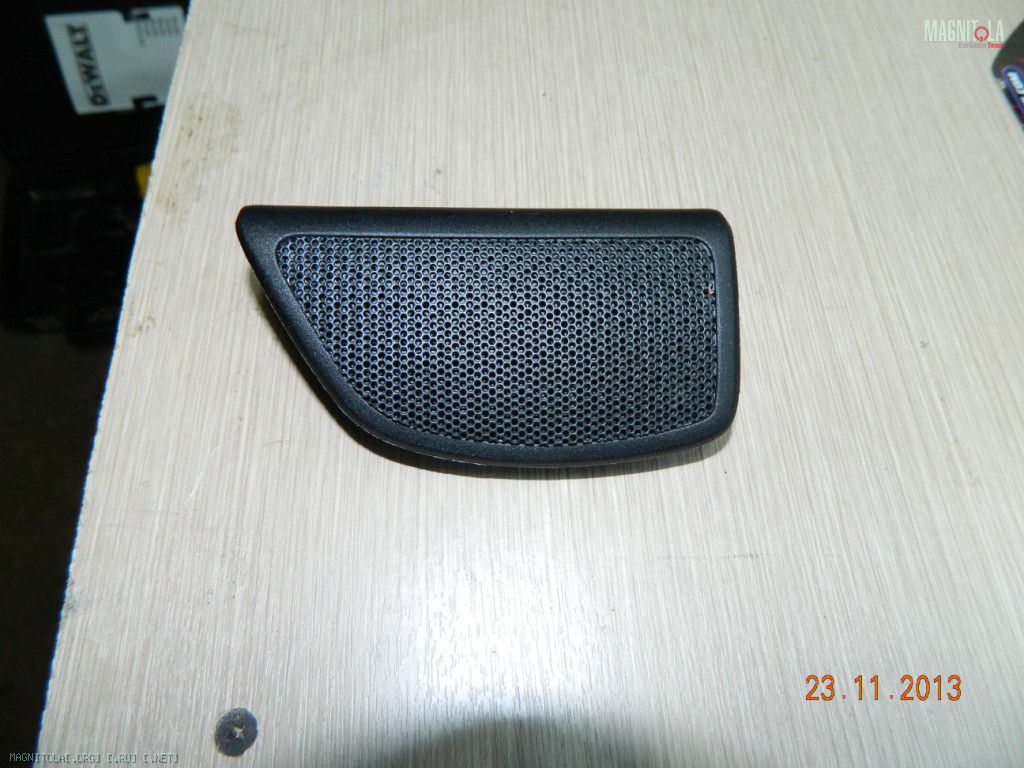

По штатной сетке из бумажного скотча делаем выкройку, переносим на сетку от мида и аккуратно вырезаем ножницами. Так как сетка имеет изгиб, то берем штырь и на мягком материале начинаем прокатывать вырезанный фрагмент. Примеряем много раз и добивамемся плотного прилегания к пластику уголка.
Вложение 963334Вложение 963336Вложение 963338Вложение 963340Вложение 963342Вложение 963344Вложение 963346Вложение 963348
Как видим отличия металла от штатного пластика разительное.

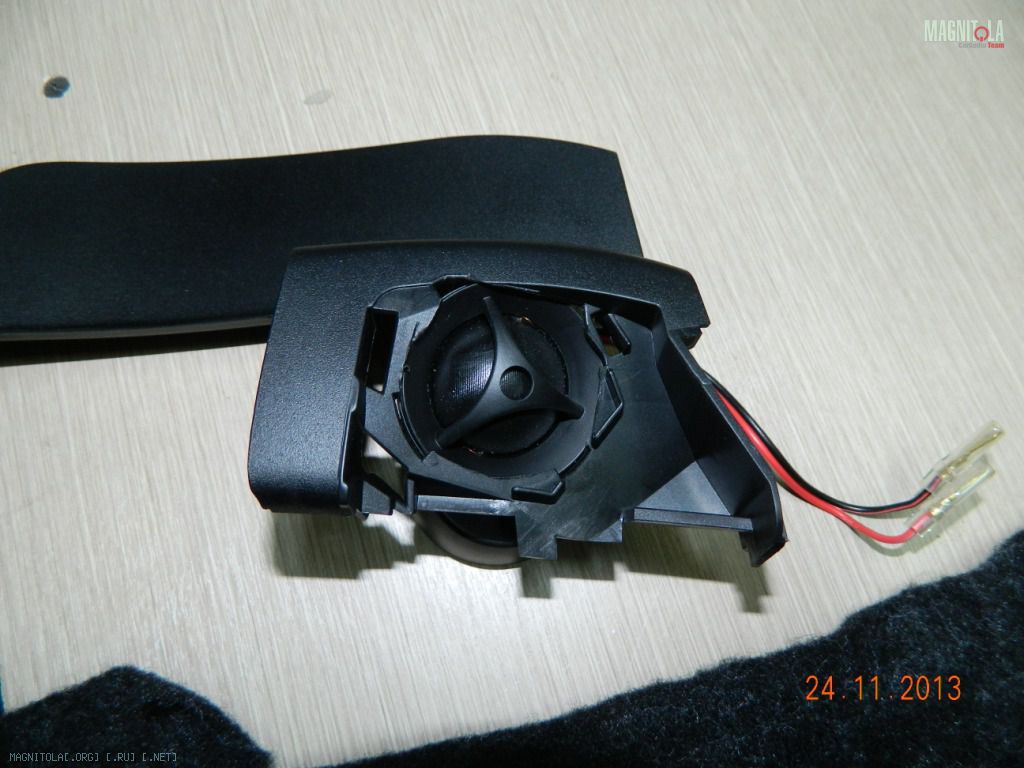

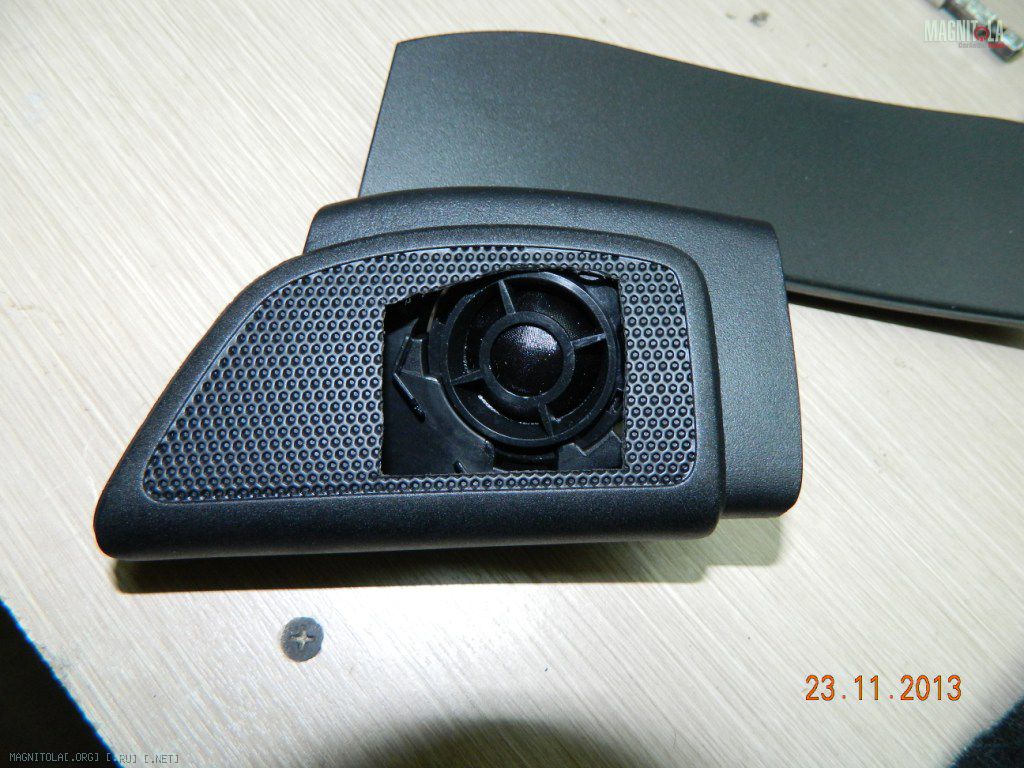

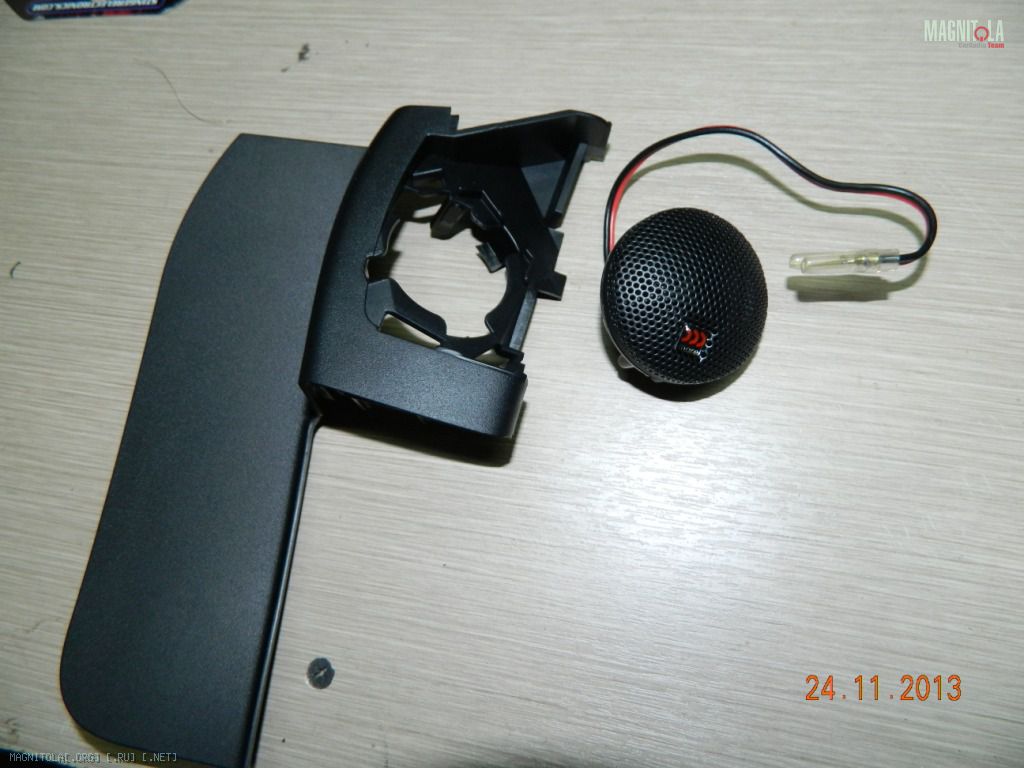

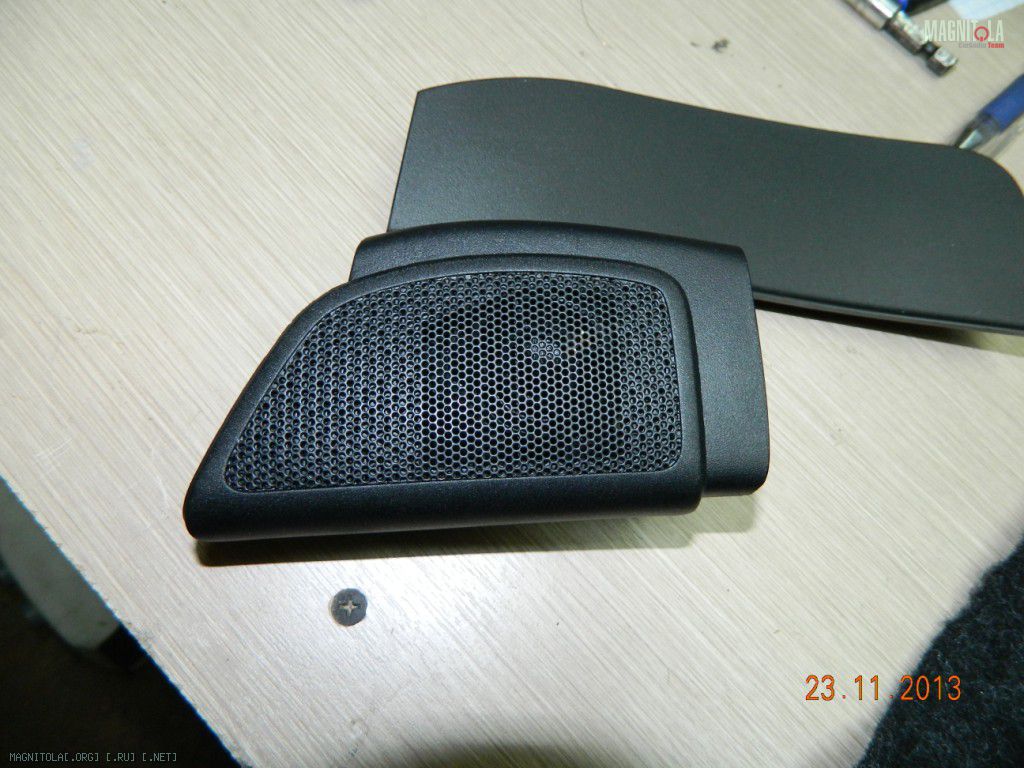

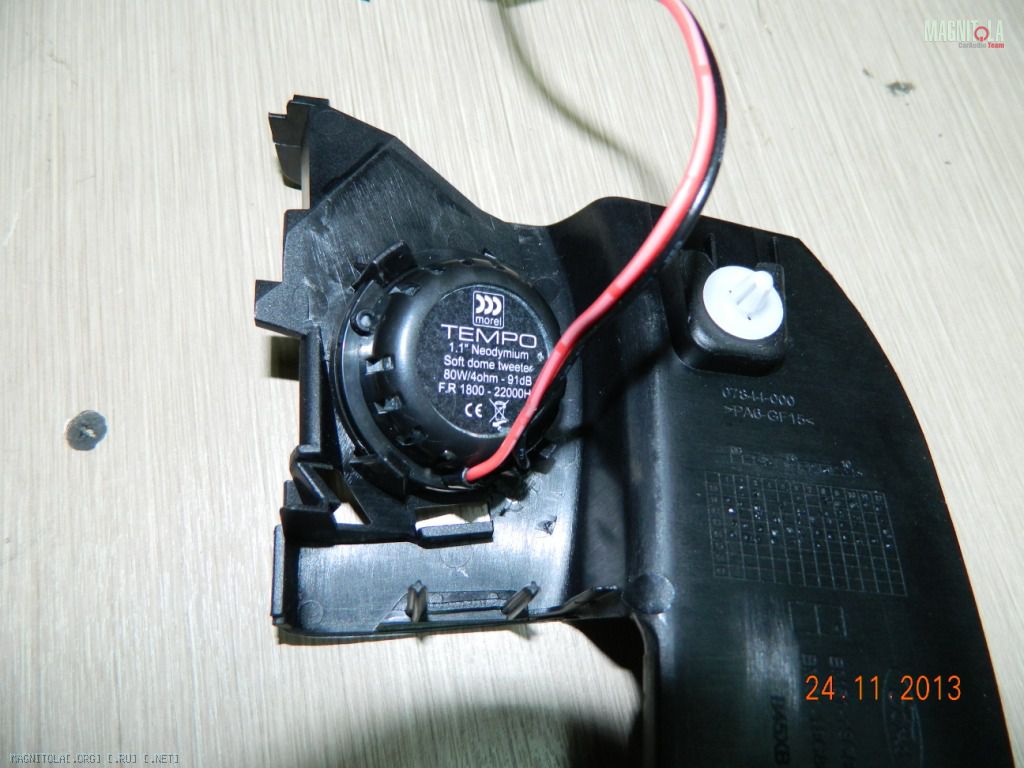

Далее удаляем часть пластика с уголка. Примеряем твиттер. Он идеально подошел к штатным крепления, защелки даже защелкнулись. Для надежности фиксируем клеевым пистолетом.
Вложение 963354Вложение 963356Вложение 963358Вложение 963360Вложение 963362Вложение 963364Вложение 963366

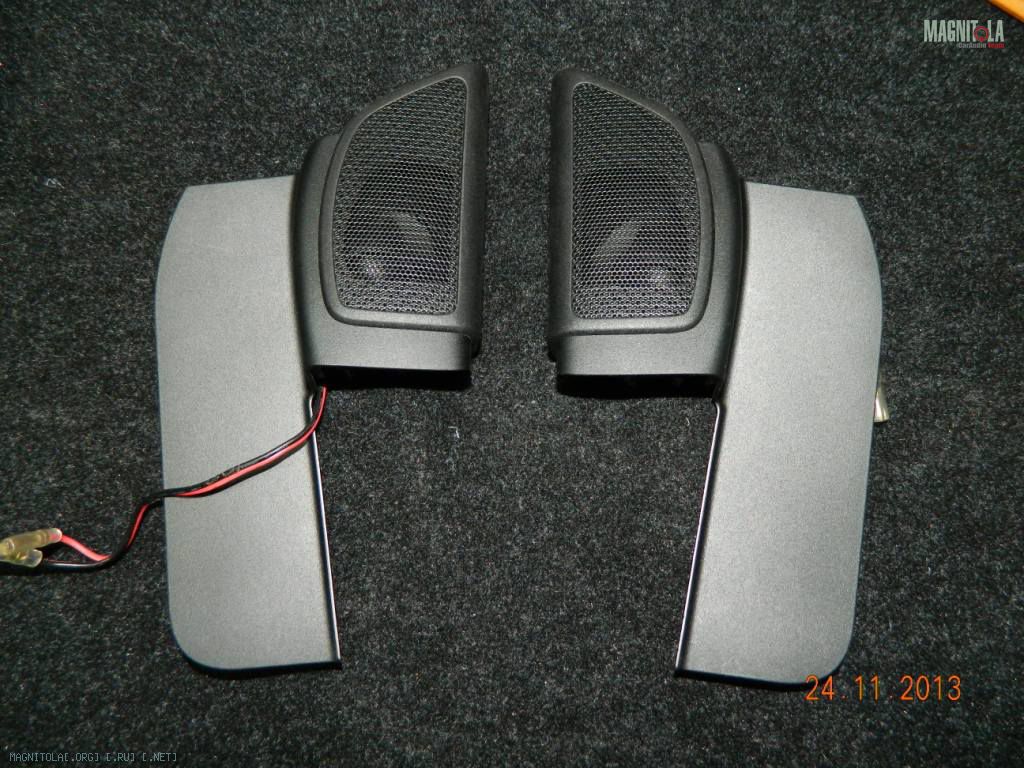

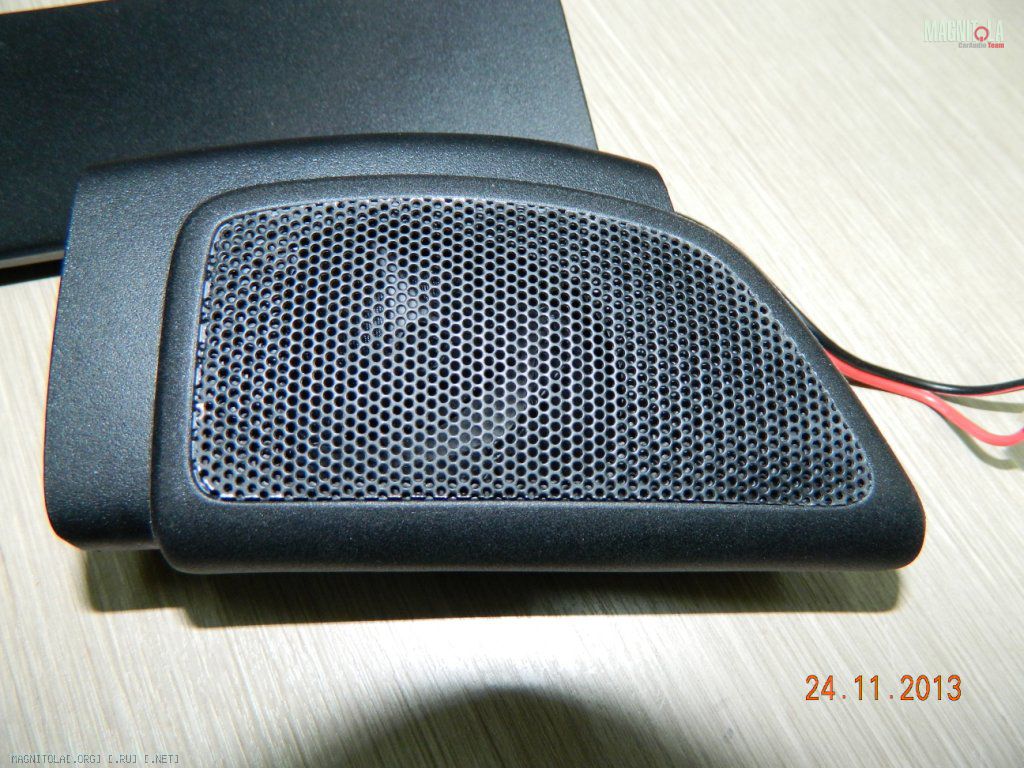

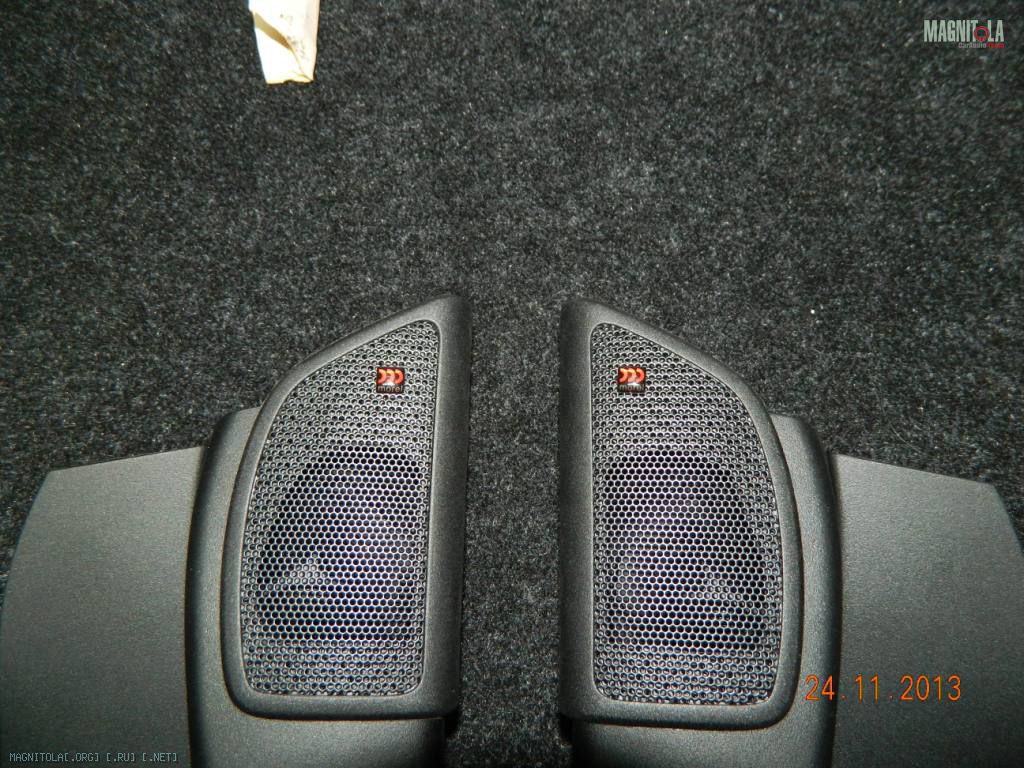

Сетку красим матовой краской и аккуратно приклеиваем супер-клеем к пластику. Клеем фирменный шильдик и получаем готовый результат. Качество не отличимо от заводского.
Вложение 963368Вложение 963370Вложение 963372
Направления твиттера получается примерно на ручку переключения передач.
Re: FORD FOCUS III - ПОПЫТКА №III
Зачем так низко направлять твитер?
Re: FORD FOCUS III - ПОПЫТКА №III
Цитата:
Сообщение от
Boxer_39rus Зачем так низко направлять твитер?
Цитата:
Сообщение от
ansem по возможности, с минимальным вмешательством в интерьер.
Как понял , в угоду красивости .
Re: FORD FOCUS III - ПОПЫТКА №III
Вообще, твиттер направлен достаточно высоко. Если примерно провести осевую линию, то она попадет в уровень глаз!
Re: FORD FOCUS III - ПОПЫТКА №III
ansem, сетки зачет, если ВЧ направлены более-менее правильно, то на качестве звука должно отразиться достойно.
Re: FORD FOCUS III - ПОПЫТКА №III
О качестве звука позже, межблоки в разработке!
Вложений: 11
Re: FORD FOCUS III - ПОПЫТКА №III

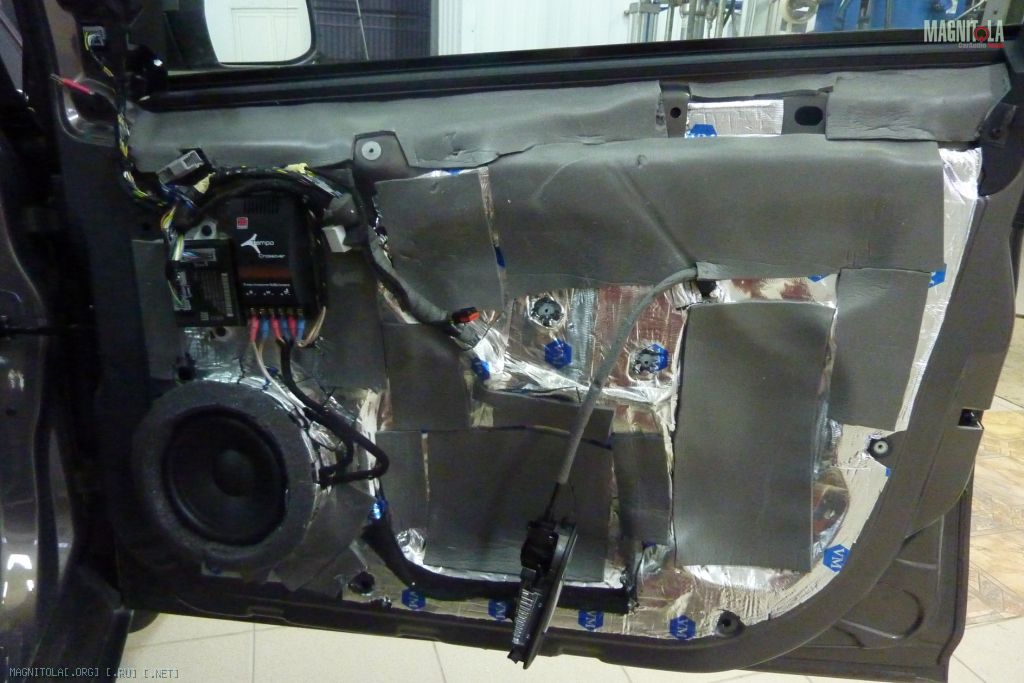

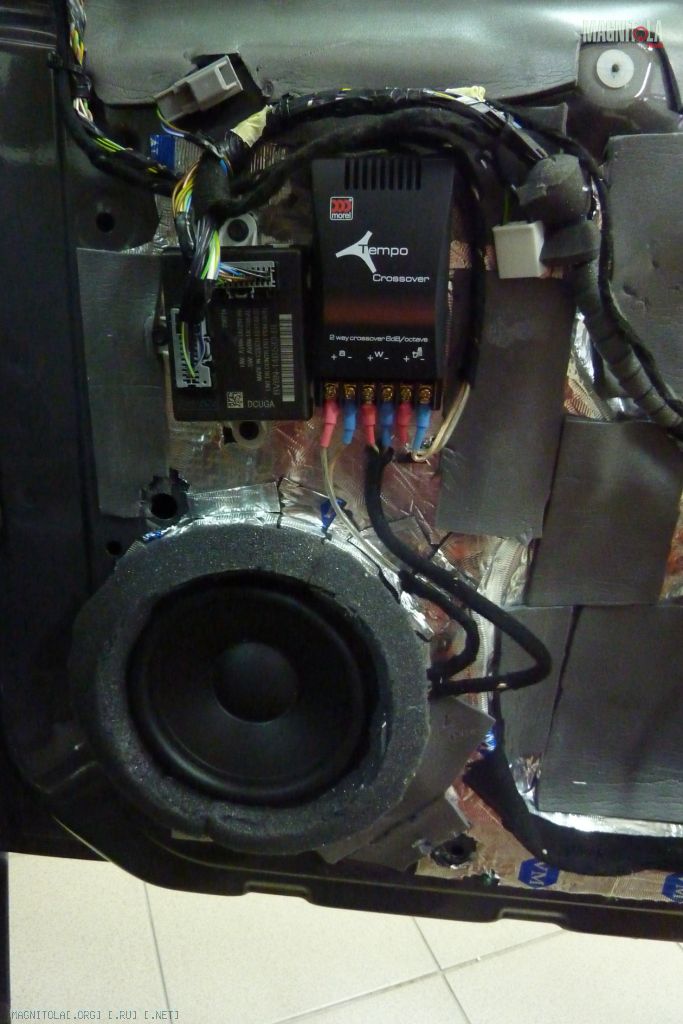

Немного о дверях. Тут задуманное получилось мало. Хотел стеклопластиковые заглушки сделать на окна, но ввиду отсутствия опыта, ни чего дельного не полулилось. Все закатал М2. накинул с одной стороны штатную шумку, с другой стороны сплен. Понимаю, что получилось колхозно. Планирую вернуться в скором времени. Так как опыта при изгоовлении саба получил вдоволь. И со штатными сетками надо что-то делать . а пока так.
Вложение 964980Вложение 964982Вложение 964984Вложение 964986

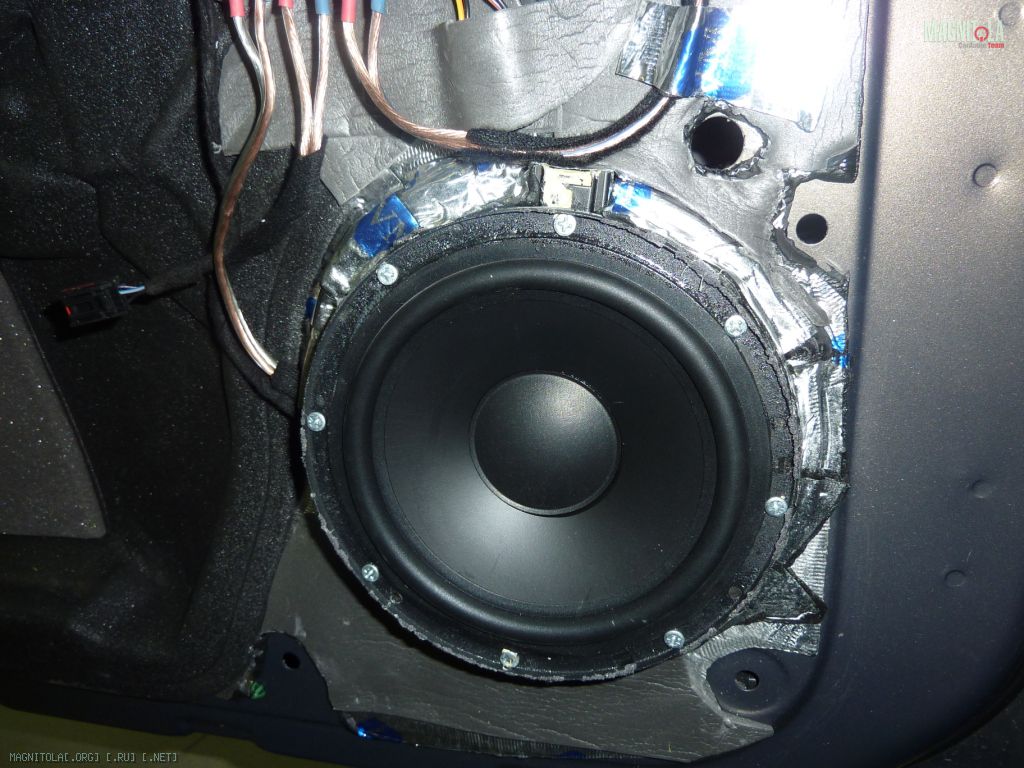

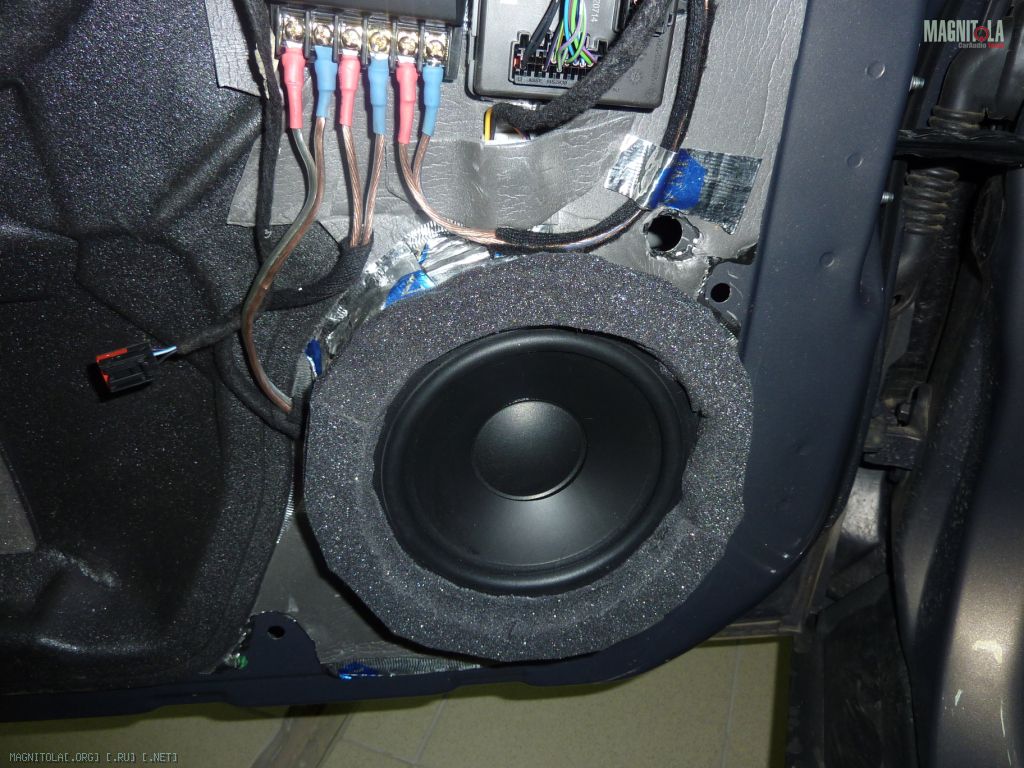

МИД закрепил на остатки штатного подиума. Он имеет небольшой скос, поэтому от него решил не избавляться. Вырезал все внутренности, оставил лишь внешнее кольцо. Внутрь вклеил кольцо из двух слоем фанеры 10 мм, которое оказалось между металлом двери и динимиком. Все прикрутил на болты. Мид правда на саморезы (они но очень хорошо в дереве сидят!) Фото к сожалению не сделал , пропустил.
Провода удачно протащил в штатные колодки. При обжатии клемм столкнулся с такой особенностью, что провод с маркировкой 1,5 мм2 катострофически не хотел за лазить в клему 1,5. Его реальное сечение больше. Марка проводов REXSANT. Кто скажет, что "галимый" Китай, но я отвечу. Они были куплены несколько лет назад и исследованы под лупой. Обычная медь. А проехав недавно по всем магазинам, был в шоке. Акустические провода АЛЮМИНИЙ продают по 120 р. Бред! МЕДЬ практически пропала.

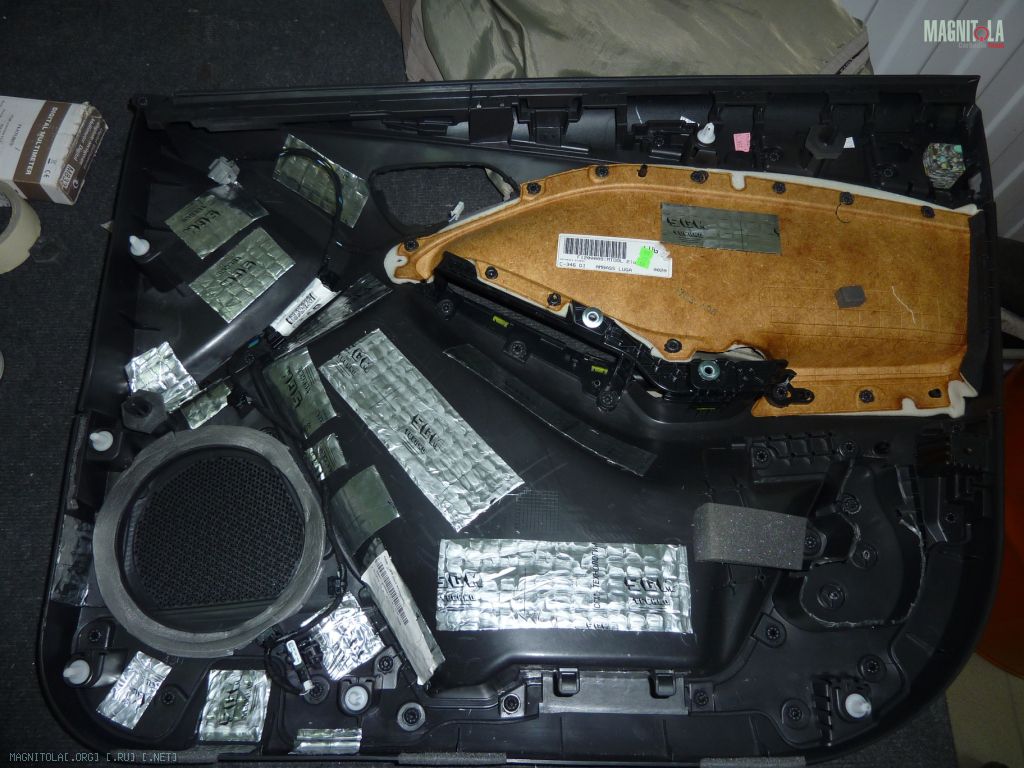

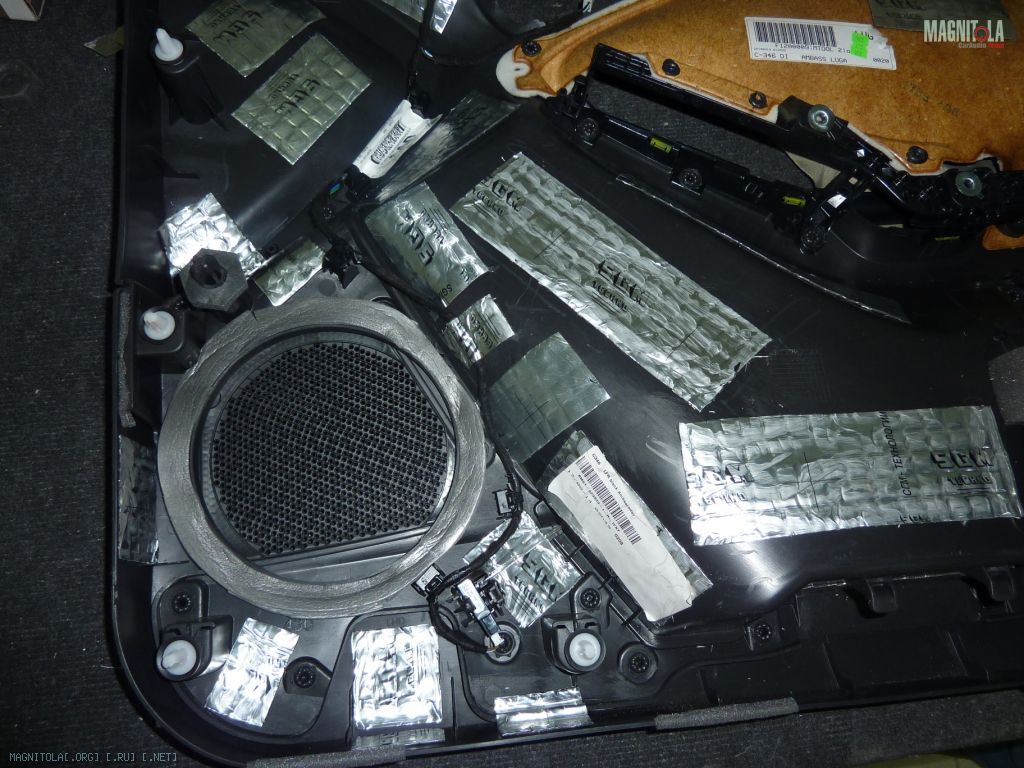

Осмотрев обшивки понял, что они на FORD очень тонкие и звонкие. Перегружать их тоже не хотелось, поэтому клеим М2 минимум.
Вложение 964990Вложение 964992

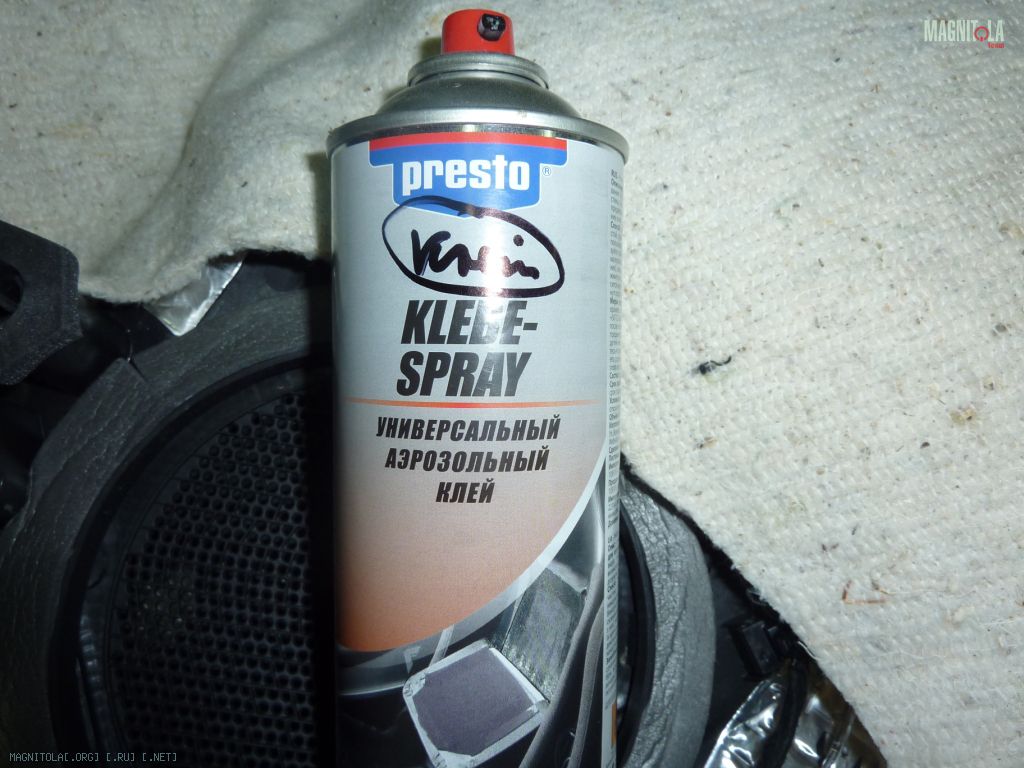

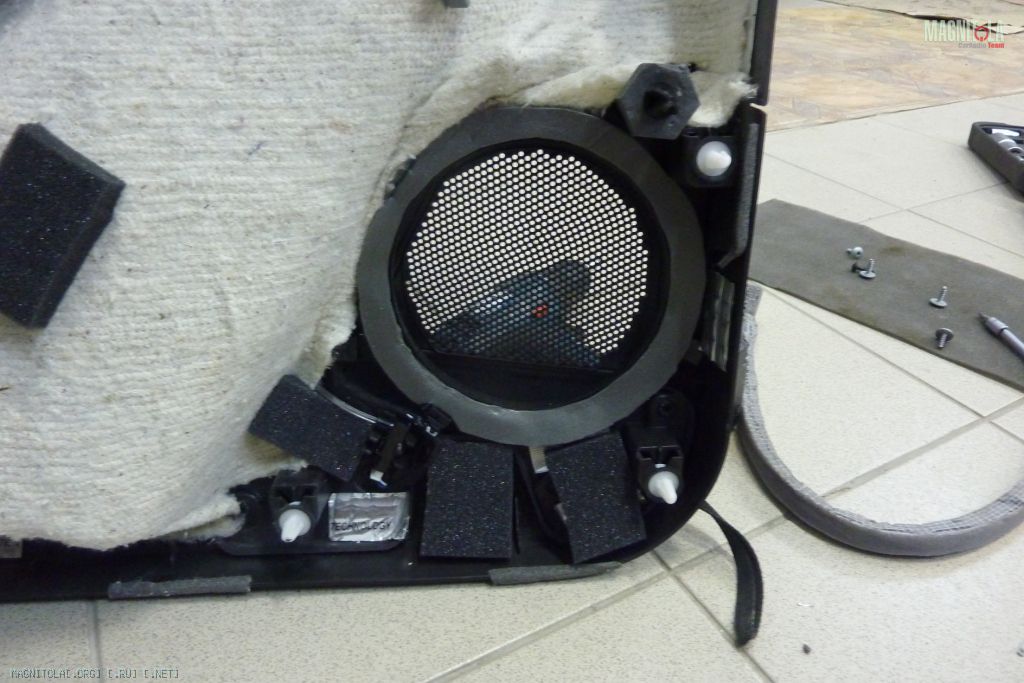

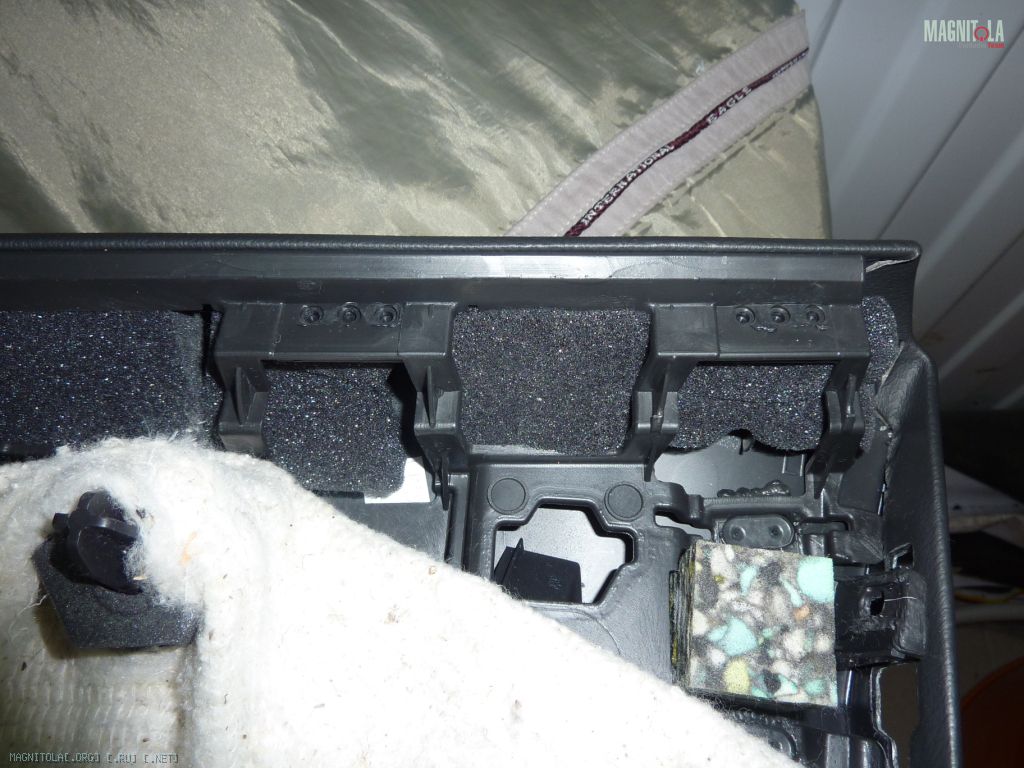

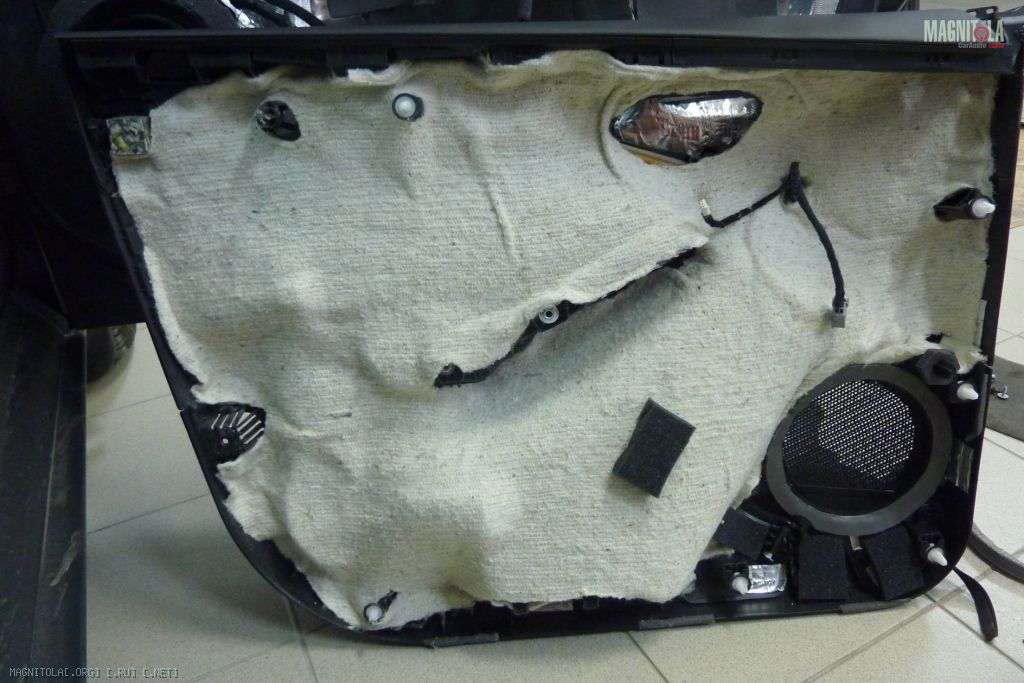

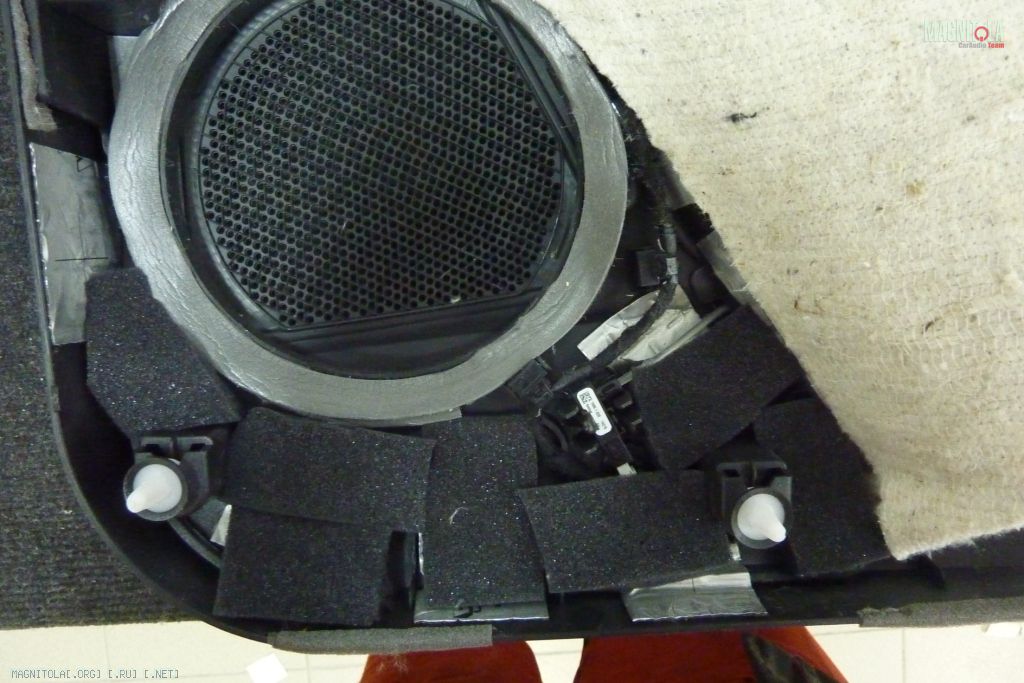

Заодно, примеркой и кольцами из сплена добиваемся минимального зазора между обшивкой и МИДом. На него клеим поролоновое кольцо, для более плотного прилегания. С внутренней стороны, обшивку решил зашумить натуральным хлопчатобумажным полотном. Склеил в два слоя, получилось около 6-8 мм(толщина не очень равномерная). Клеил на аэрозольный клей. Очень удобно. В свободные полости в верхней и нижней части обшивки уложил остатки поролона. Рассчитываю, что он будет служить звукопоглотителем дополнительным.
Вложение 965008Вложение 965010Вложение 965012Вложение 965016Вложение 965014
Подведем итог. Веса дверь прибавила совсем немного. Но метал двери тонкий и жесткость места, где установлен недостаточная. Планирую сделать стеклопластиковый подиум со значительным расширением. От прослушивания могу сказать, что баса в MOREL не много. И еще недавно на днях был обнаружен какой-то дребезг в правой двери на 120 - 150 Гц. Будем разбирать!
Вложений: 6
Re: FORD FOCUS III - ПОПЫТКА №III
Всем доброго времени суток!:magnitola_team_new:
Хотел совсем завязать в моем то возрасте с автозвуком, но после года простоя решил все-таки написать во много уважаемом сообществе немного. Поделиться небольшими переделками (возможно они станут кому-нибудь интересными), но самое главное образовались некоторые проблемы после переделки дверей. Которые меня дико раздражают. Надеюсь на помощь и советы сообщества.
Итак, начнем. Двери версия 2,0.
Поездив некоторое время, понял что надо что-то делать с добывание баса из Морелей. Решил порезать карты и усилить щиты дверей.
План такой. Выполнить просветление сеток, сделать стеклопластиковые заглушки на двери и укрепить посадочное место под дин.
Все сделать очень бюджетно при этом.
Сначала вырезал сетки.
Вложение 1171690Вложение 1171692Вложение 1171694Вложение 1171696Вложение 1171698Вложение 1171700

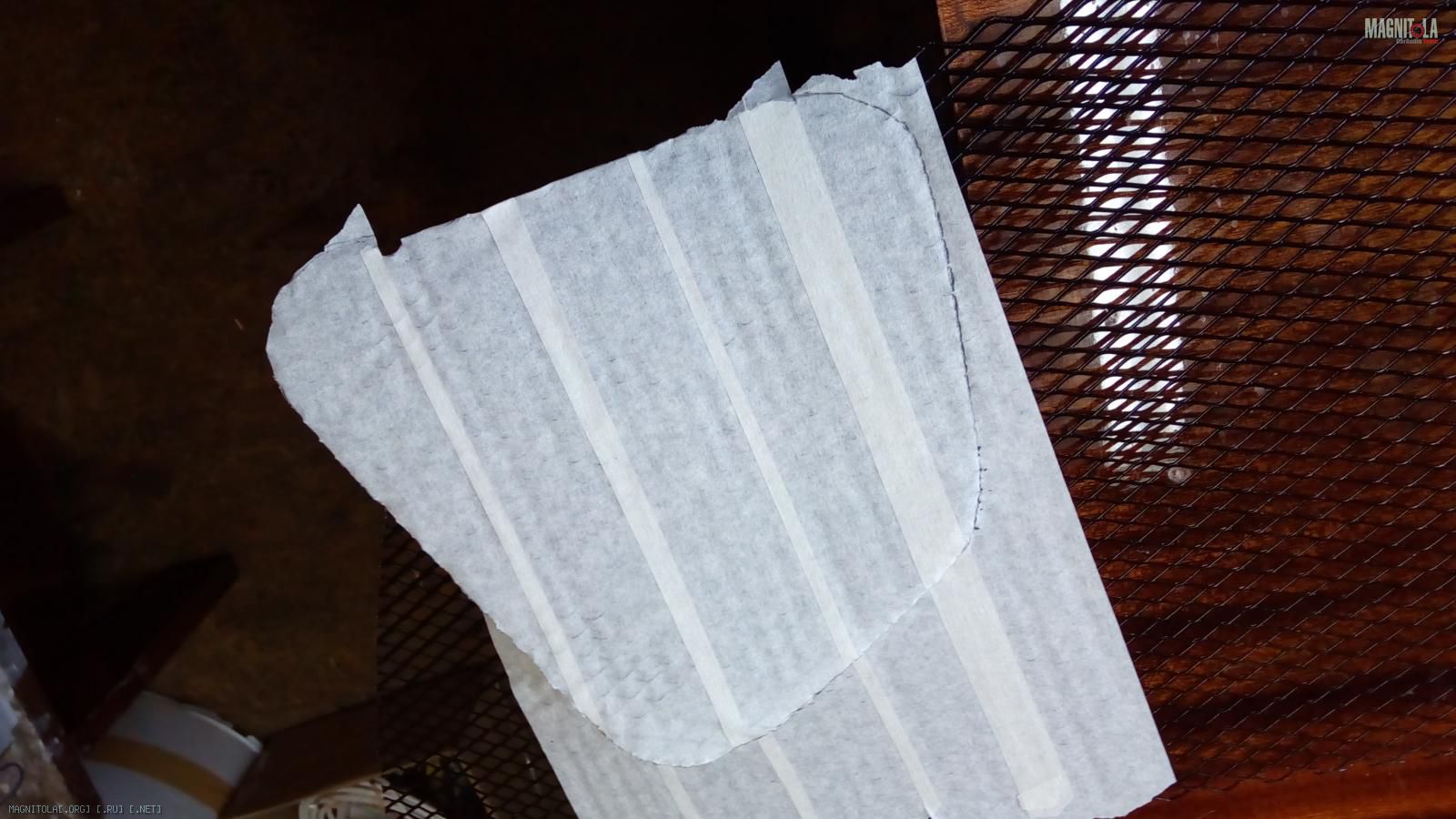

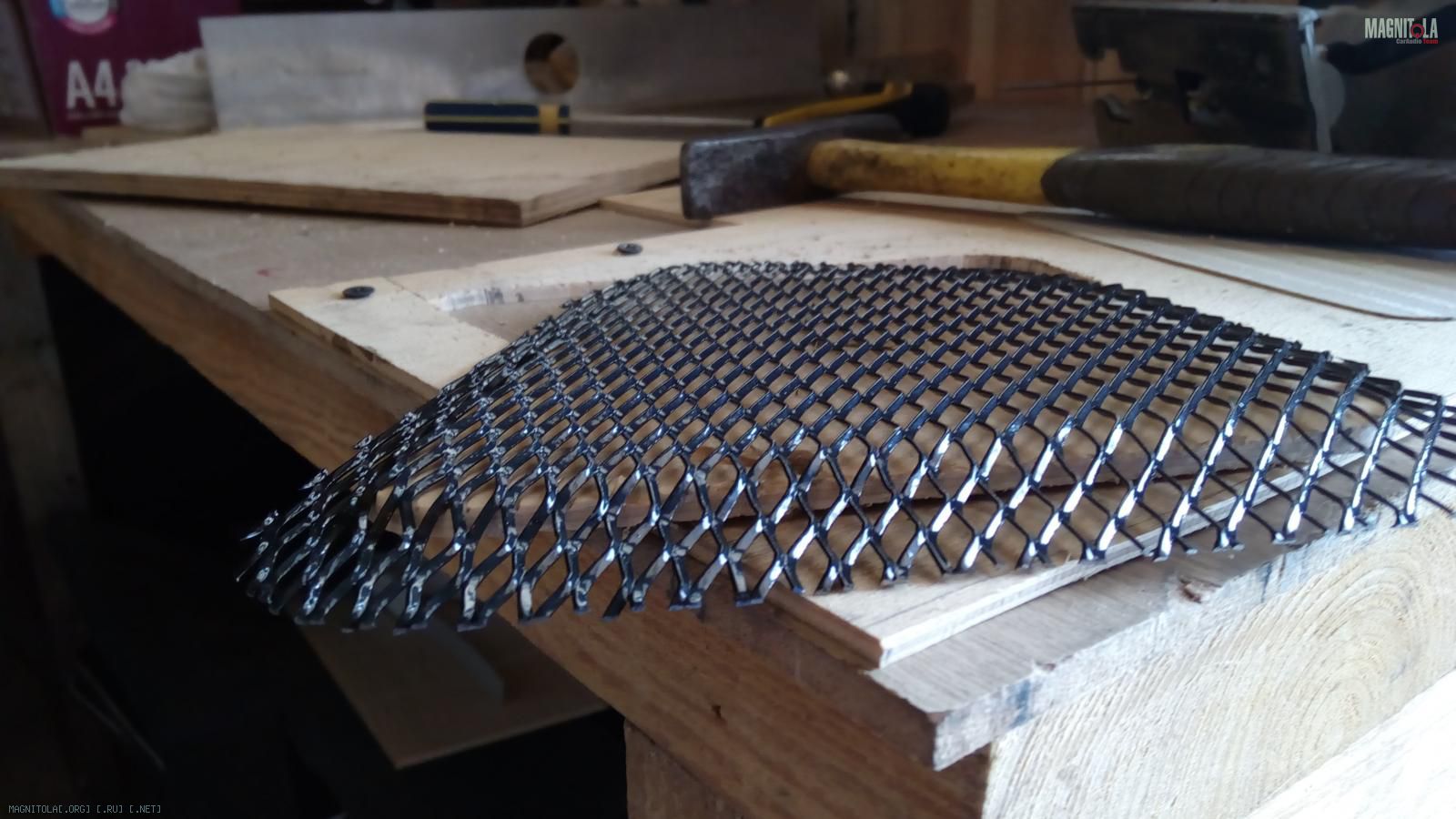

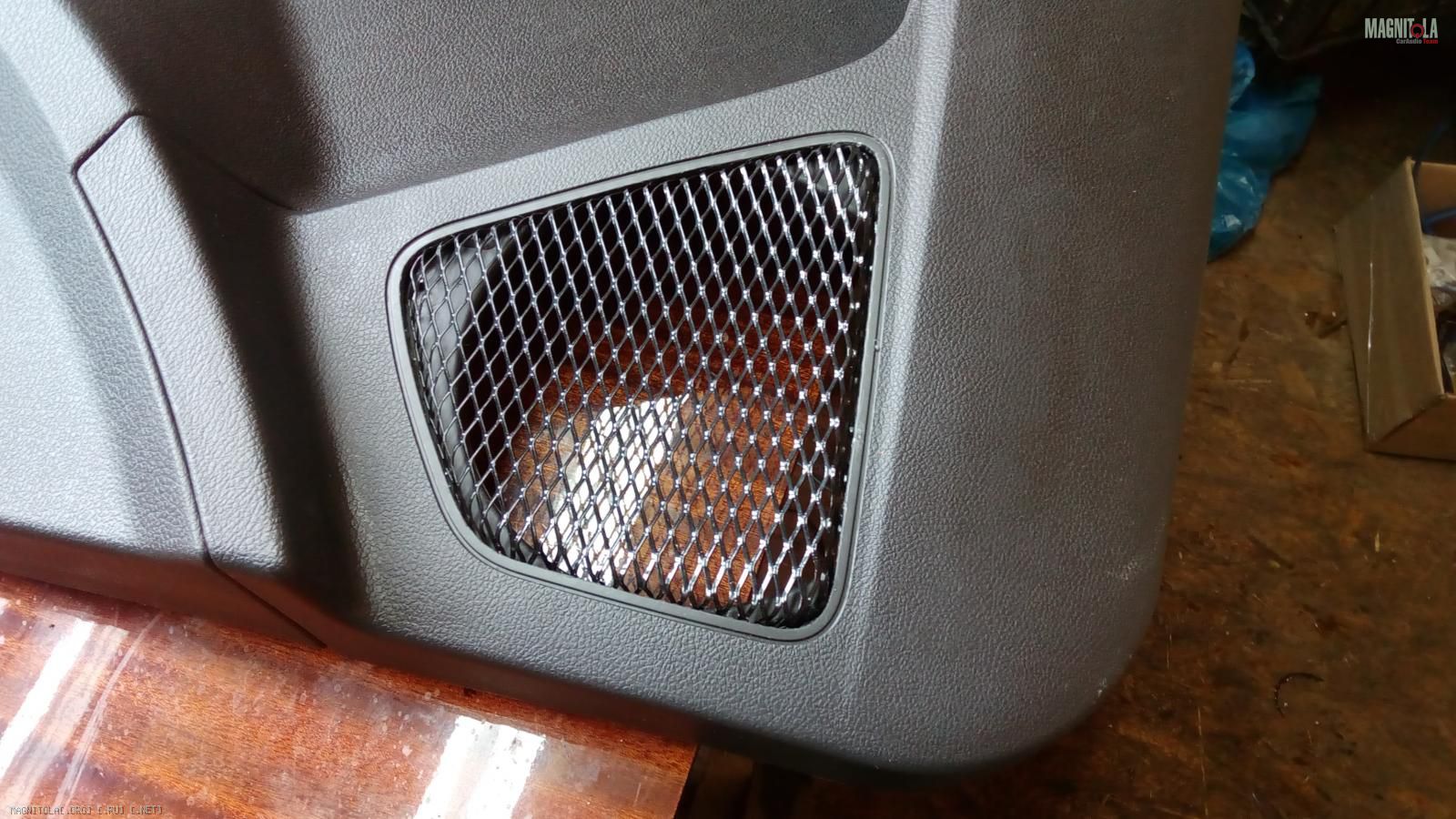

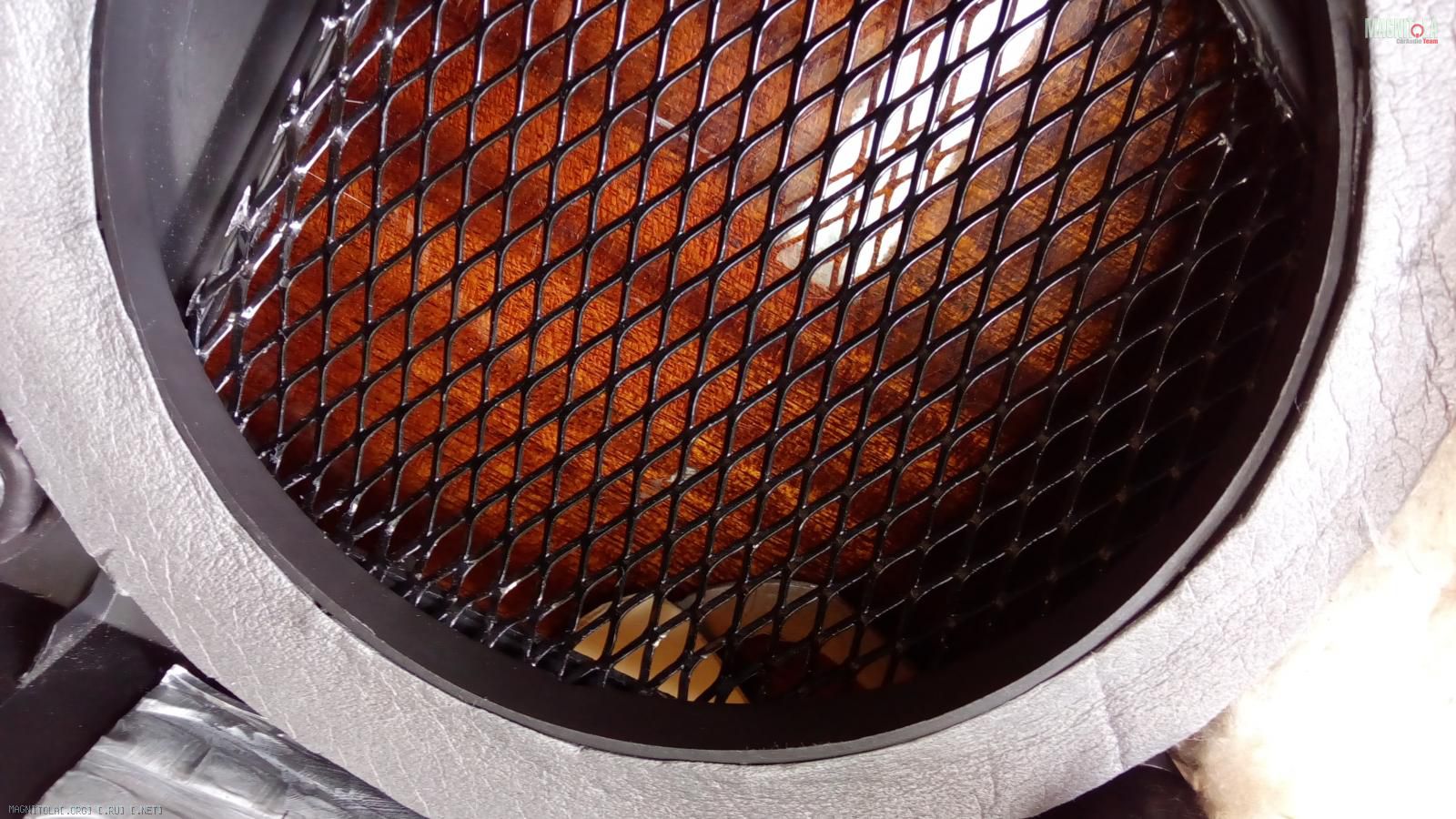

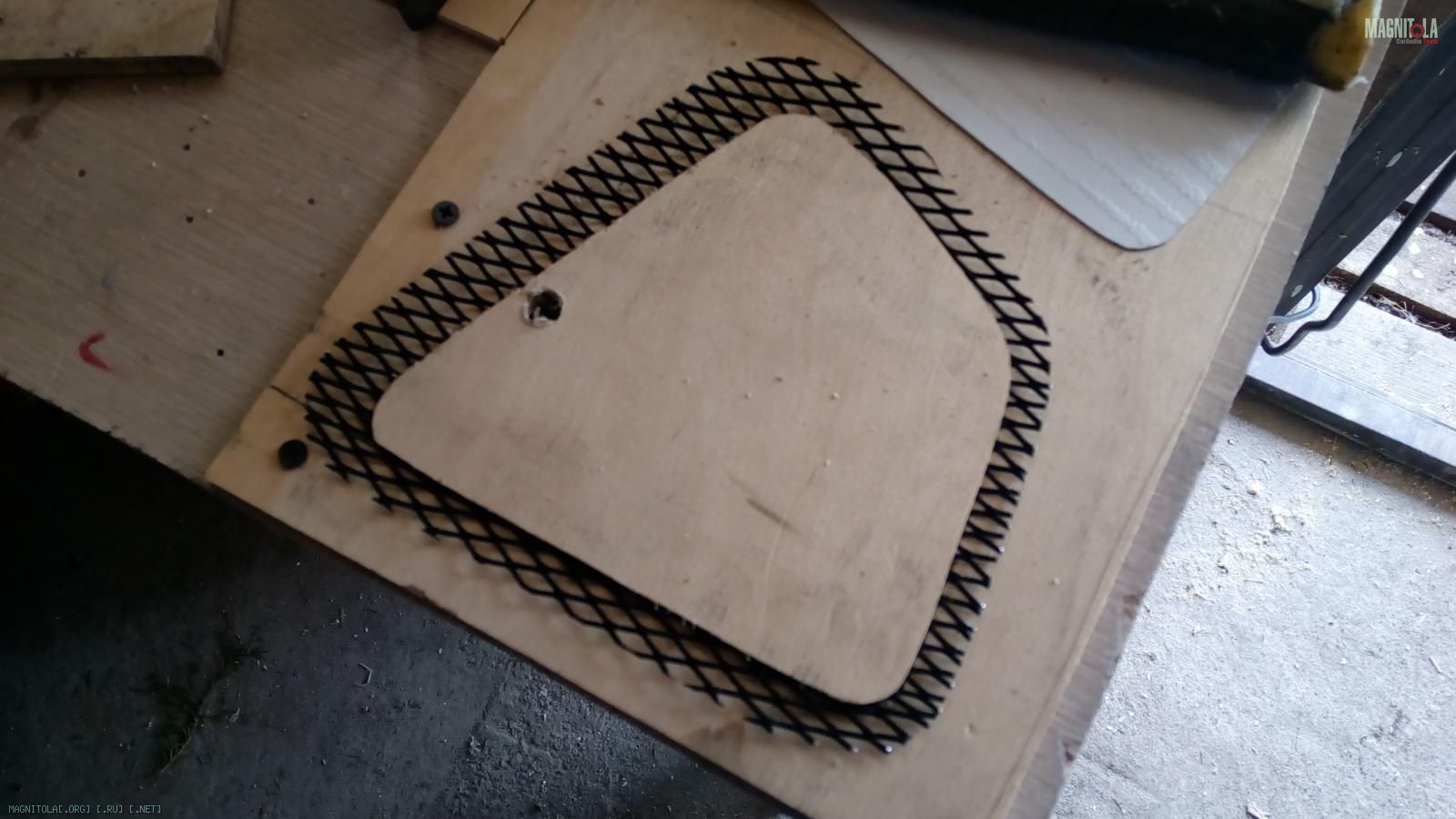

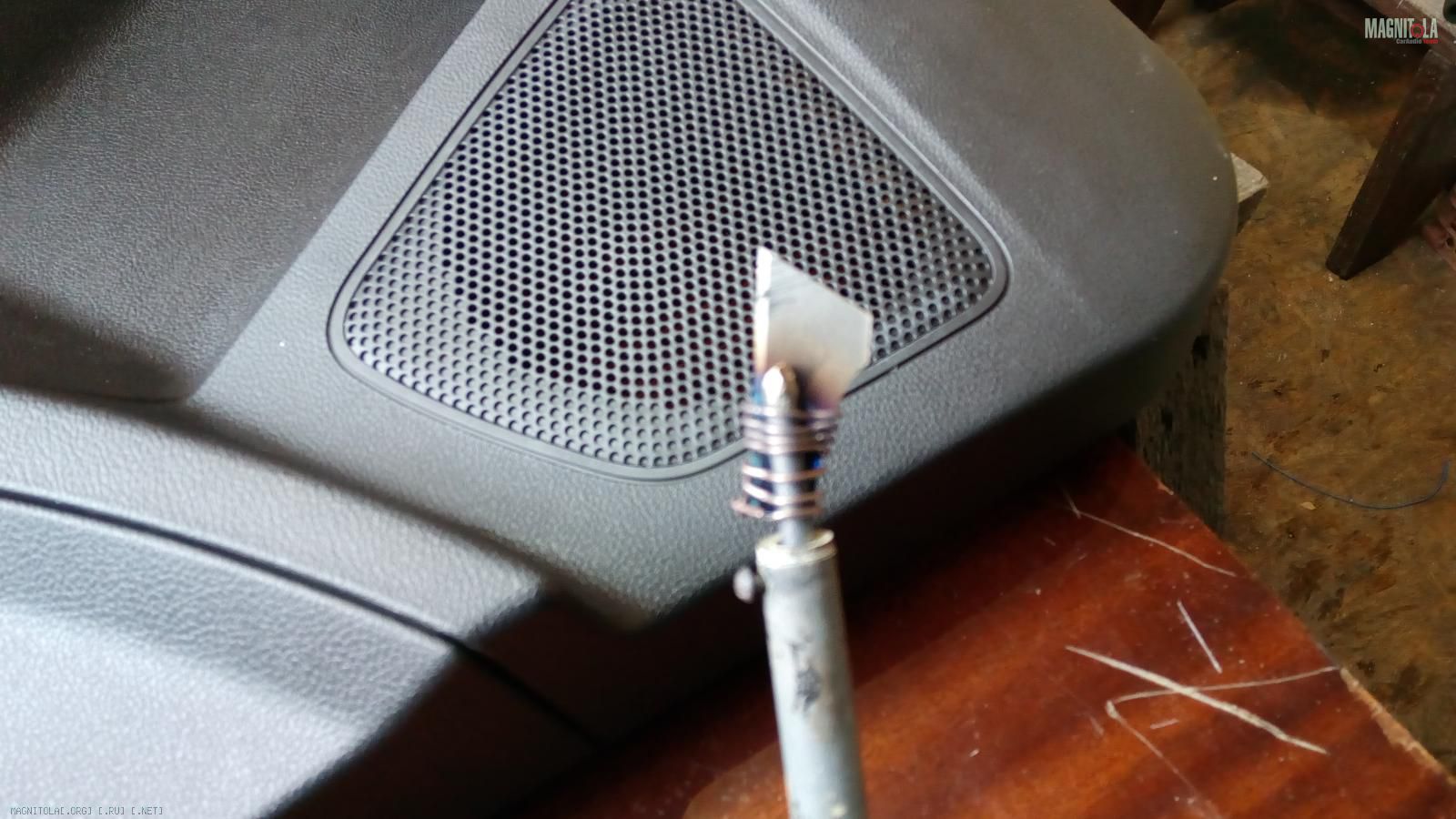

Сделал из паяльника вот такой нож. Медленно но верно и аккуратно удалил сетку. Карта двери не пострадала самое главное. Сначала был шаблон конечно из бумаги. Потом из фанеры выпилил лобзиком под углом кондуктор для выбивания гриля. Сетка у меня металлическая стальная, поэтому очень жесткая. Немного помучился. Затем вставил в карту и немного разогнул края. В невидимых местах зафиксировал термоклеем. Получилось, по-моему, оригинально. Глянец сетки перекликается с глянцем магнитолы. Такова была моя задумка.
Re: FORD FOCUS III - ПОПЫТКА №III
Цитата:
Сообщение от
ansem Всем доброго времени суток!:magnitola_team_new:
Хотел совсем завязать в моем то возрасте с автозвуком, но после года простоя решил все-таки написать во много уважаемом сообществе немного. Поделиться небольшими переделками (возможно они станут кому-нибудь интересными), но самое главное образовались некоторые проблемы после переделки дверей. Которые меня дико раздражают. Надеюсь на помощь и советы сообщества.
Итак, начнем. Двери версия 2,0.
Поездив некоторое время, понял что надо что-то делать с добывание баса из Морелей. Решил порезать карты и усилить щиты дверей.
План такой. Выполнить просветление сеток, сделать стеклопластиковые заглушки на двери и укрепить посадочное место под дин.
Все сделать очень бюджетно при этом.
Сначала вырезал сетки.
Вложение 1171690Вложение 1171692Вложение 1171694Вложение 1171696Вложение 1171698Вложение 1171700
Сделал из паяльника вот такой нож. Медленно но верно и аккуратно удалил сетку. Карта двери не пострадала самое главное. Сначала был шаблон конечно из бумаги. Потом из фанеры выпилил лобзиком под углом кондуктор для выбивания гриля. Сетка у меня металлическая стальная, поэтому очень жесткая. Немного помучился. Затем вставил в карту и немного разогнул края. В невидимых местах зафиксировал термоклеем. Получилось, по-моему, оригинально. Глянец сетки перекликается с глянцем магнитолы. Такова была моя задумка.
Что за сетка где приобреталась? то что использовал на дверных картах?
